Редактор печатных плат P-CAD PCB

Упаковка схемы на печатную плату

4.2.1. Упаковка схемы на печатную плату
Вначале необходимо по команде Utils/Load Netlist (Рисунок 4.13) загрузить файл списка соединений (расширение .net) печатной платы (как создается этот файл сформулировано в главе 3 «Графический редактор P-CAD Schematic»).

В диалоговом окне используются следующие опции:

  • Netlist Filename - выбор имени файла списка соединений на жестком диске. В списке Netlist Format перечислены имена форматов списка цепей: Tango, Master Designer ALT (стандартный текстовый файл предыдущих версий P-CAD для DOS, включающий в себя и список соединений) и текстовый файл P-CAD ASCII.


    • Настройка параметров монитора

    4.1.2. Настройка параметров монитора

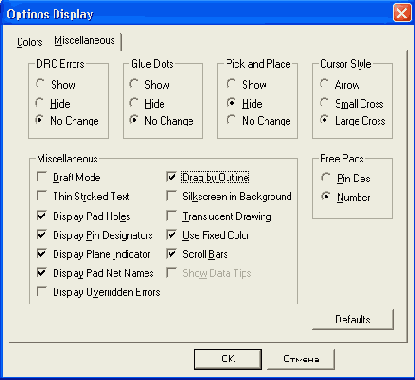

    Настройка параметров монитора производится командой Options/ Display. Установка цветов производится в различных (требуемых для проекта) слоях для следующих объектов (Рисунок 4.4):

    Размещение компонентов на плате

    4.2.2. Размещение компонентов на плате
    После упаковки схемы на печатную плату можно приступать к упорядоченному (с точки зрения разработчика) размещению компонентов на плоскости платы. Попытки разработки алгоритмов для автоматического размещения компонентов на плату, увы, не привели к сколько-нибудь приемлемым результатам, удовлетворяющих разработчика. Слишком много условий, которые не поддаются формализации, возникает при разработке каждого проекта. Поэтому утвердилась практика размещать компоненты на плату вручную.

    «Паутина» линий связей, появляющаяся между компонентами, позволяет разработчику ориентироваться при размещении компонентов. При перемещении компонентов указанная «паутина» перемещается вместе с компонентом. Компоненты при установке можно разворачивать (клавиша R) или переносить на противоположную сторону платы (клавиша F).

    При размещении компонентов можно скрыть или сделать видимыми электрические связи для одной или нескольких цепей, можно переименовать одну цепь или группу цепей, можно отредактировать значения атрибутов. Для этих и других целей служит диалоговое окно команды Edit/Nets (Рисунок 4.15).

    Оптимизация электрических связей

    4.2.4. Оптимизация электрических связей
    Данная операция проводится перед началом трассировки соединений на печатной плате с целью минимизации общей длины физических связей между компонентами и оптимизации гистограммы плотности соединений. Для этой цели применяется команда Utils/Optimize Nets, окно которой представлено на Рисунок 4.21.

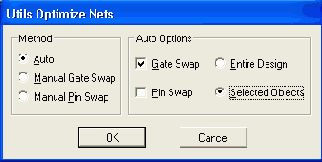

    В области Method можно выбрать режим оптимизации:

  • Auto — автоматическая оптимизация;
  • Manuel Gate Swap — ручная парная перестановка эквивалентных вентилей;
  • Manuel Pin Swap - ручная парная перестановка эквивалентных выводов.


    • Ширина проводников

    4.1.4. Ширина проводников
    Список требуемых значений ширины проводников и геометрических линий устанавливается по команде Options/Current Line (Рисунок 4.9).

    В окно Line Width вводится требуемая ширина проводника и нажимается кнопка Add для внесения проводника в список. Ширина текущего проводника может выбираться из этого списка, а также с помощью строки состояния экрана монитора.

    Задание правил трассировки соединений

    4.2.5. Задание правил трассировки соединений
    Перед началом трассировки формулируется ряд правил и ограничений, которые должны выполняться при ручной и автоматической трассировке, а также при формировании областей металлизации.

    Подключение библиотек

    4.1.7. Подключение библиотек
    Перед размещением компонентов вручную на печатную плату или перед выполнением процедуры упаковки схемы на печатную плату необходимо подключить к проекту соответствующие библиотеки. Для этой цели используется команда Library/Setup. После выбора библиотеки нажимается кнопка Add, а для удаления из списка ненужных библиотек нажимается кнопка Delete.

    About PCAD

    About P-CAD

    Данные о номере версии программы, дате выпуска. 2001 РСВ



    Alias

    Alias
    Назначает псевдонимы (Alias) — дополнительные имена компонентам, корпусам или символам. Один компонент может иметь множество эквивалентных имен, задаваемых с помощью этой команды. Псевдонимы не являются копиями компонента. Для копирования или переименования используется соответствующие библиотечные команды. Псевдонимы позволяют использовать ряд соглашений об именах для компонентов или символов без того, чтобы переименовывать их.

    Align Components

    Align Components

    Компоненты могут быть выровнены относительно опорной точки по горизонтали или вертикали с равным расстоянием между ними. В случае если компоненты размещены вне сетки, выравнивание позволяет расположить их в привязке к сетке.

    Alter Component

    Alter Component

    Позволяет выбирать некоторые составные части компонента для их последующего редактирования перемещения, вращения, зеркального отражения и удаления.

    Archive Library

    Archive Library
    Занесение всех компонентов текущего проекта в библиотеку.

    Arrange Icons

    Arrange Icons

    Упорядочивает значки свернутых окон.

    Меню Help

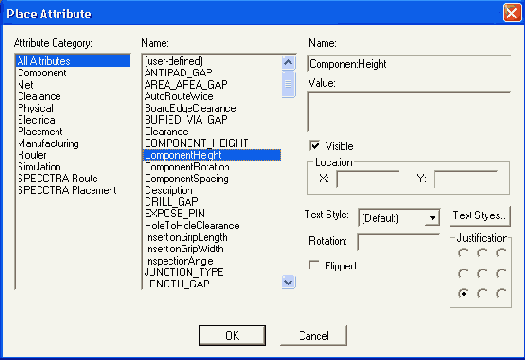

    Attribute

    Attribute
    Размещает атрибуты в соответствии с параметрами, которые выбираются в диалоге команды. Поле Value определяет значение атрибута. Чтобы редактировать атрибут после его размещения, выполняют команду File/Design Info и нажимают кнопку Attribute.

    Auto

    Auto

    — выбирается автоматически, во втором столбце окна Layers к имени слоя присоединяется символ А;

    Autoplacement

    Autoplacement
    Запуск программы автоматического размещения компонентов программы SPECCTRA.

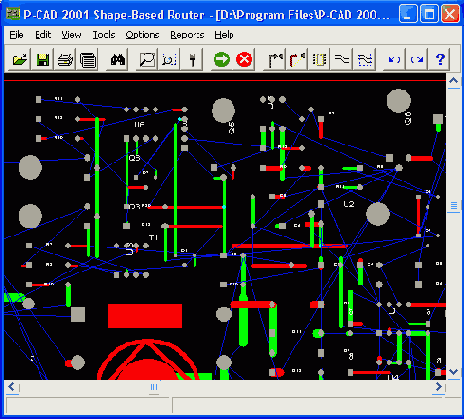

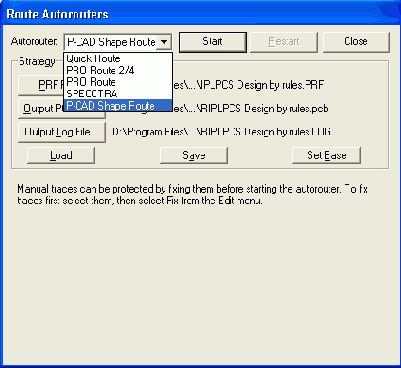

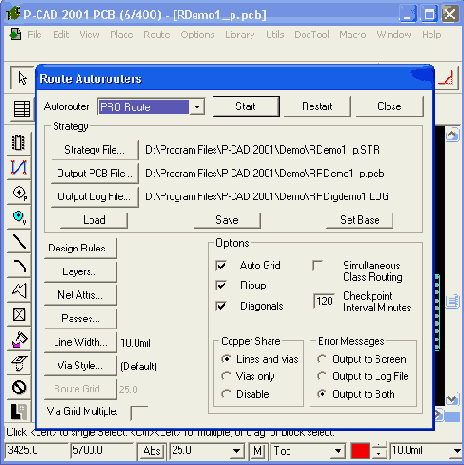

    Autorouters

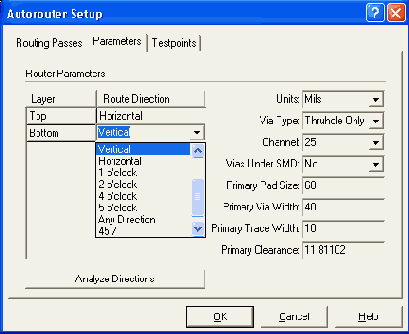

    Autorouters

    Запуск программ автоматической трассировки печатных плат, лицензии на которые установлены. В случае полной инсталляции доступны автотрассировщики P-CAD Quick Route, P-CAD PRO Route, SPECCTRA, P-CAD PRO Route 2/4.

    Автоматическое выравнивание компонентов на печатной плате

    Автоматическое выравнивание компонентов на печатной плате
    Для автоматического выравнивания компонентов после размещения на печатной плате вначале их надо выделить (при выборе второго и последующего компонентов удерживать клавишу Ctrl). Затем нажать правую кнопку мыши, выбрать точку привязки Selection Point и установить ее в точку печатной платы, относительно которой будет производиться выравнивание. Вновь нажать правую кнопку мыши и выбрать строчку Align. В области Alignment диалогового окна (Рисунок 4.16) выбрать одно из трех возможных направлений выравнивадия:

    Bus

    Bus
    Трассировка шин с сохранением допустимого расстояния между проводниками. Если установлен набор утилит InterRoute Gold, то команда Route/Bus позволяет проводить интерактивную ручную трассировку одновременно нескольких проводников, объединенных в шину.

    Cascade

    Cascade
    Открывает дополнительные окна для открытого файла. Возможно независимое перемещение в каждом окне, чтобы сравнить различные части одного и того же файла. Номер, идентифицирующий окно, добавлен к имени файла в области заголовка Title bar и в нижней части меню Window.

    Упорядочивает все открытые окна так, чтобы неперекрывающиеся заголовки окон были видимы для облегчения переключения между окнами.

    Center С

    Center С
    Перерисовывает активное окно, центрируя изображение относительно положения курсора. Курсор приобретает форму лупы, показывая режим Zoom и запрашивая выбор в рабочем пространстве центра активного окна. Чтобы отменить выбор центральной точки, щелкните по правой кнопке мыши или нажмите Esc. Точка не может стать центром активного окна в случае, если ее выбирают около границы рабочего пространства.

    Circuit From File

    Circuit From File

    - размещает на схе.ме фрагменты из ранее созданного файла, имя которого выбирается (при этом автоматически изменяются имена цепей и позиционных обозначений компонентов).

    Circuit

    Circuit -

    размещает на схеме содержимое буфера обмена с автоматическим изменением имен цепей и позиционных обозначений компонентов;

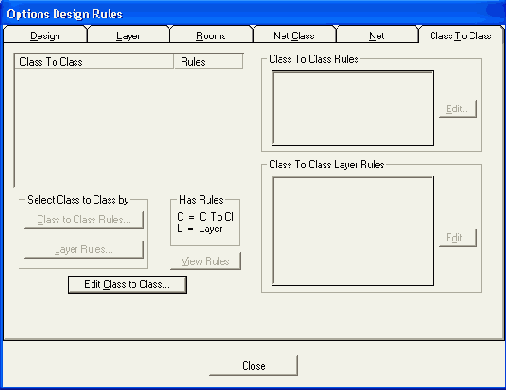

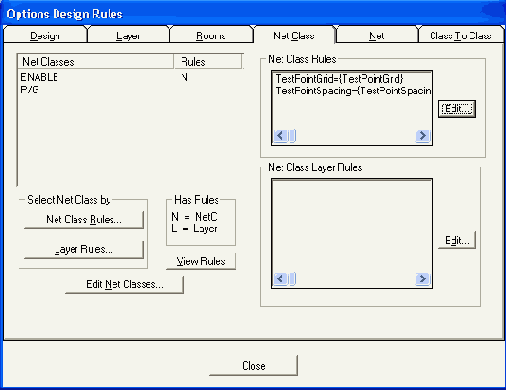

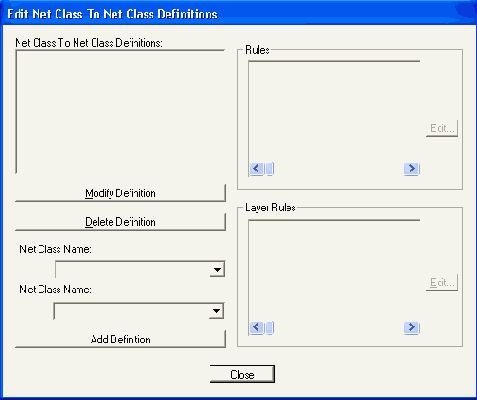

    Class to Class Rules

    Class to Class Rules

    - определяет правила взаимного расположения объектов, принадлежащих двум классам электрических цепей (например, зазоры между компонентами или проводниками, контактными площадками);

    Clear

    Clear

    Очистка рабочего окна и названия файла. Сохраняет параметры проекта, внесенные ранее (спецификация слоев, стиль контактных площадок и т. п.). Также сохраняется список апертур, установленных командой File/Gerber Out.

    Close

    Close

    Закрывает активное окно. Если файл печатной платы был изменен, но еще не сохранен, предлагается сохранить изменения перед закрытием. Если закрывается последний файл печатной платы, то автоматически открывается новое окно.

    CLSCLSSPG CPP (216) V12 00 PCB

    CLSCLSSPG.CPP (216) V12.00 PCB
    Причина: при указании имени класса цепей Net Class использован пробел, после чего перешли к определению правил зазоров между классами Class to Class, содержащими эти имена с пробелами.

    Действия: переименуйте класс и не включайте в его имя пробел.
    VIEWCOMP.CPP (458) V12.00 РСВ

    Причина: при выполнении команды Edit/Component изменено позиционное обозначение Reference Designator.

    Действия: это предупреждение несущественно, можно продолжать работу.

    Command Toolbar

    Command Toolbar

    Команда включает/выключает видимость панели системных команд. Отмеченная галочкой строка меню Commad Toolbar указывает, что панель системных команд видима. Панель системных команд обеспечивает быстрый доступ к наиболее часто используемым командам редактирования. Отключение команды увеличивает рабочее пространство в пределах соответствующего окна. Установка видимости панели системных команд сохраняется в файле инициализации при выходе из программы.

    Compare Netlist

    Compare Netlist
    Сравнение списка соединений текущей платы со списком, хранящимся в виде файла (см. предыдущую команду). Эту команду иногда удобно использовать для выявления изменений, внесенных в схему при проектировании платы.

    Component

    Component
    Размещает компонент на печатной плате. Компонент можно вращать (клавиша R) и отображать зеркально (клавиша F). При зеркальном отображении компонент переносится на противоположную сторону платы.

    Components

    Components

    Позволяет выбирать и редактировать компоненты текущего проекта. Также высвечивает компоненты и цепи, присоединенные к выбранному компоненту. Возможно использование контекстного меню.

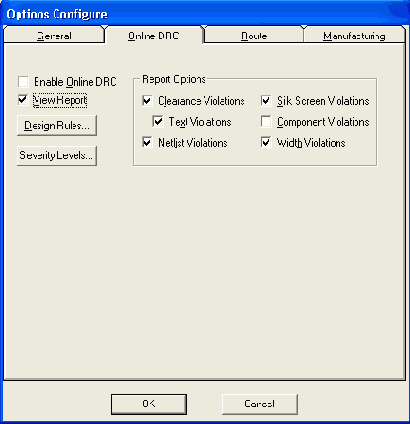

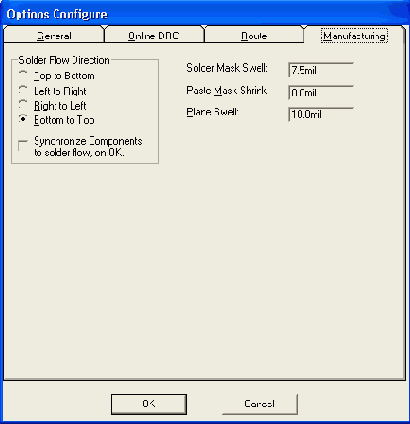

    Configure

    Configure

    Установка основных параметров проекта (размер рабочей области, система единиц, углы ориентации проводников, создание файла коррекции ЕСО, настройка технических ограничений и т. п.).

    Connection

    Connection
    Команда вводит электрическую связь (Katsnet) между выводами компонентов.

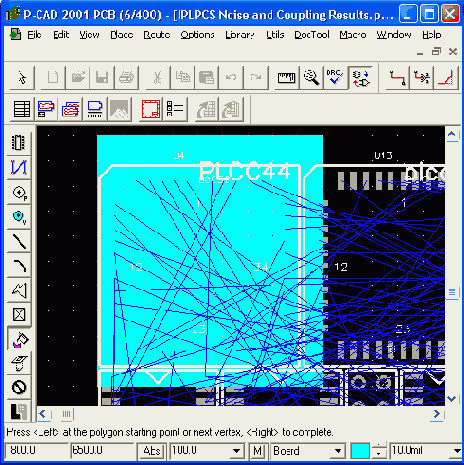

    Copper Pour

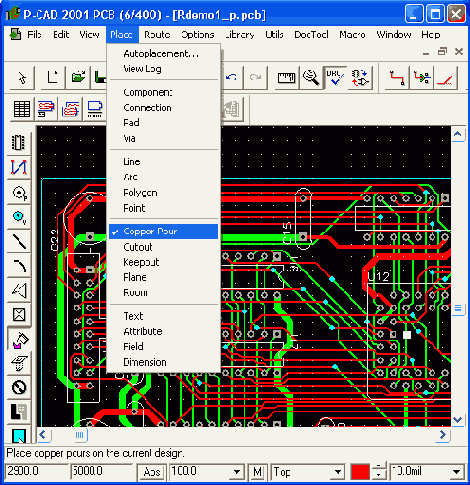

    Copper Pour
    Команда размещает области металлизации (wired polygons), имеющие различный тип штриховки. Учитывается толщина линии контура полигона.

    Copy Ctri+C

    Copy Ctri+C
    Команда позволяет копировать объекты в буфер обмена. Перед выполнением команды необходимо выполнить выбор объектов, подлежащих удалению, с помощью команды выбора (Edit/Select). Для копирования в пределах одного и того же файла удобно использовать комбинацию Ctrl + левая кнопка мыши.

    Copy Matrix

    Copy Matrix

    Копирует все выбранные объекты, размножая их в виде матрицы с заданными параметрами. Перед выполнением команды предварительно должны быть выбраны объекты для копирования. В диалоге команды Copy Matrix указывается число столбцов и строк, соответствующих числу копий объекта по горизонтали и вертикали, а также интервалы между объектами. Положительное значение интервала между столбцами позволяет выполнить размещение объектов при копировании направо, отрицательное значение — налево. Положительное значение интервала между строками позволяет выполнить размещение объектов при копировании вверх, отрицательное значение — вниз. Значения параметров вводятся в системе единиц, предусмотренной по умолчанию.

    Copy To File

    Copy To File
    Команда производит копирование выбранных объектов в блочный файл; из блочного файла они могут быть вставлены в редактируемое посадочное место с использованием команды Edit/Paste/From File. Чтобы выполнить эту команду, должен быть выбран хотя бы один объект. При выполнении команды появляется диалоговое окно команды, в котором можно дать имя файлу и выбрать папку, в которой будет сохранен блок. По умолчанию файл имеет расширение .BLK.

    CUPOUR CPP (535) V12 00 РСВ

    CUPOUR.CPP (535) V12.00 РСВ
    Причина: имеется дуга с нулевым радиусом. Действия: удалите эту дугу.
    CMPONENT.CPP (1562) V12.00 РСВ

    Причина: в процессе сравнения списков цепей при выполнении команды DRC обнаружен вывод, имеющий положительное значение кода эквивалентности Gate Equivalence, но число секций (или номер символа #) для компонента, которому принадлежит этот вывод, равно 0.

    Действия: найдите этот компонент и замените его правильным.
    PADSTYLE СРР (4723) V12.00 РСВ

    Причина: при выполнении команды Options>Pad Style выбран диалог Modify Simple. Модифицируемый стиль стека контактных площадок имеет отверстие нулевого диаметра, а смещение его центра не равно нулю.

    Действия: смещение центра отверстия можно изменить только в диалоге Modifу Complex, в диалоге Modify Simple оно считается равным нулю.




    Current Keepout

    Current Keepout

    Устанавливает тип (линия или многоугольник) и слой (текущий или все) барьеров, которые размещаются с помощью команды Place/Keepout.

    Current Line

    Current Line

    Устанавливает ширину и стиль рисования линий и дуг для команд Place/Line, Place/Arc, Place/Copper Pour, Place/Cutout, Route/Manuel, Route/Interactive.

    Current Radius

    Current Radius
    Устанавливает радиус скругления вершин полигонов.

    Custom Toolbar

    Custom Toolbar
    Команда устанавливает видимость/невидимость настраиваемой панели инструментов. Выбор команд, выполняемых в панели Custom Toolbar, осуществляется с помощью меню Utils/Customize.

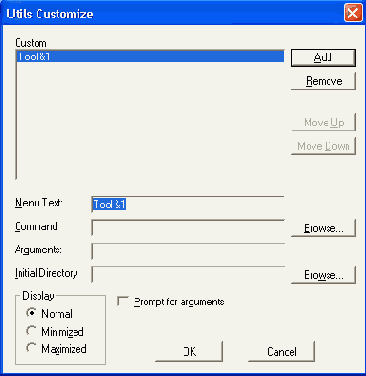

    Customize

    Customize
    Команда позволяет устанавливать быстрый и простой способ обращения к другим приложениям от P-CAD, добавляя элементы на панель инструментов Custom Tools и меню Utils.

    Cut Ctrl+X

    Cut Ctrl+X
    С помощью команды удаляется объект (объекты) из файла посадочного места и сохраняется в буфере обмена Windows (расширение файла .CLP). Содержимое буфера обмена можно вставлять в другой файл или в любое место рабочего пространства текущего файла. Перед выполнением команды Cut необходимо выполнить выбор объекта(ов), подлежащего(их) удалению, с помощью команды выбора (Edit/ Select). Содержимое файла буфера обмена может быть также вставлено в файл посадочного места компонента. С помощью команды Cut можно вырезать множественные объекты, используя множественный и блоковый выбор.

    Delete Del

    Delete Del
    Команда удаляет все выбранные объекты. Эта команда не вырезает данные в буфер обмена (в отличие от команды Cut). Может быть отменена с помощью команды Undo. Команда Delete может быть также вызвана из контекстного меню после нажатия правой кнопки мыши при выделенном объекте.

    Delete

    Delete
    Удаляет библиотечный элемент или его псевдоним.

    Delete
    Удаляет файл макрокоманды.

    Deselect All

    Deselect All

    Снимает выделение всех предварительно выбранных объектов.

    Desigm Info

    Desigm Info
    Команда используется для ввода информации о проекте, составляет отчет статистики проекта, а также запрашивает и изменяет атрибуты проекта. Все поля, размещаемые в проект с помощью команды Place/Field, за исключением полей текущего времени и заголовка, используют информацию, введенную в диалог команды File/Desigm Info. Информация, определяемая с помощью этой команды, сохраняется в файле проекта. Доступны следующие поля, содержащие информацию о проекте: Общая информация о проекте (General), Информация о полях проекта (Fields), Информация об атрибутах проекта (Attributes), Информация о статистике проекта (Statistics). Если установлена утилита P-CAD Document Toolbox, диалог команды File/Design Info содержит дополнительные пункты:

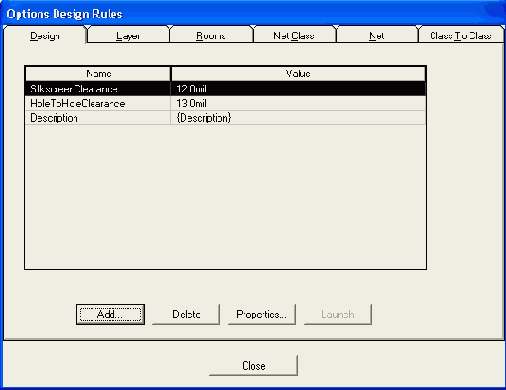

    Design Rules

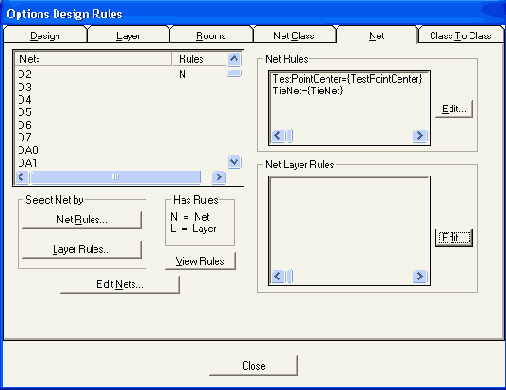

    Design Rules
    Задает правила автоматической трассировки платы, позволяя определить величины зазоров для контактных площадок, переходных отверстий, электрических цепей и комбинаций этих объектов.

    Design Technology Parameters

    Design Technology Parameters

    *
    Отражает технологические данные, содержащиеся в файле печатной платы, включая стили контактных площадок и переходных отверстий, и сохраняет их в файле технологических параметров проекта. Эти данные могут использоваться в любом проекте P-CAD. Файл технологических параметров проекта (.dtp) имеет иерархическую организацию. Технологические параметры разделены на группы. Эти группы могут содержать различные типы данных проектирования и могут быть помещены в файл посадочного места. Группа технологических параметров состоит из одной или более предопределенных секций, каждая из которых содержит наборы элементов одного типа. Каждый элемент обладает свойствами, которые соответствуют определенным данным проектирования. При выборе команды File/ Design Technology Parameters появляется диалоговое окно. Информация размещается в виде древовидной структуры, подобной расположению папок и файлов в дереве проводника Windows. В этом диалоге возможно устанавливать параметр технологии проекта и журналы, копировать технологические параметры в проект или из проекта, просматривать или изменять свойства данных и просматривать или изменять иерархию файла. В иерархической структуре файла технологических параметров определяют следующие секции:

    Диалоговое окно команды Edit/Nets

    Рисунок 4.15. Диалоговое окно команды Edit/Nets
    Диалоговое окно команды Edit/Nets
    В окне Nets отображены имена всех цепей проекта, а в окне Nodes указаны имена компонентов и номера их контактов, связанные с выделенной цепью. Можно выделить все цепи списка (кнопка Set All Nets). Или после нажатия на кнопку Set Nets By Attribute выделить все цепи, имеющие одинаковое значение атрибута (например, одинаковую ширину проводника Width). Выделение цепей по атрибуту производится в появившемся диалоговом окне. Снятие выделения всех цепей производится кнопкой Clear All Nets.

    Нужную цепь можно выделить по ее имени.

    Кнопка Set Nets By Node Count позволяет выбрать цепи с минимальным и максимальным числом контактов, значения которых устанавливаются в окнах Min и Мах.

    Кнопка Edit Attributes разрешает перейти к редактированию или установке атрибутов выделенной цепи. Кнопка View Attributes открывает редактор Notepad для просмотра установленных атрибутов цепи.

    Нажатие кнопки Info отражает всю информацию о выделенной цепи.

    Кнопка Show Conns подсвечивает на экране все фрагменты, соответствующие выбранной цепи, а кнопка Show Conns Only on Drag включает видимость всех связей только при перемещении компонента.

    Кнопка Hide Conns скрывает отображение выделенной цепи и ее связей.

    Кнопки Highlight и Unhighlight высвечивают или убирают подсветку выделенной цепи или цепей. Если выделена цепь и ее узел в окне Nodes, то нажатие кнопки Jump to Node позволяет перейти к указанному узлу. Кнопка Select позволяет перейти к редактированию выбранной цепи.

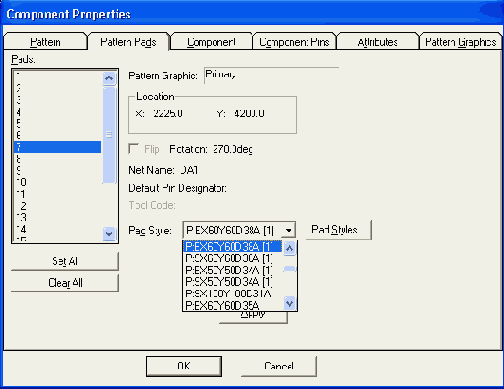

    Кнопка Pad Properties позволяет изменить стиль контактной площадки.

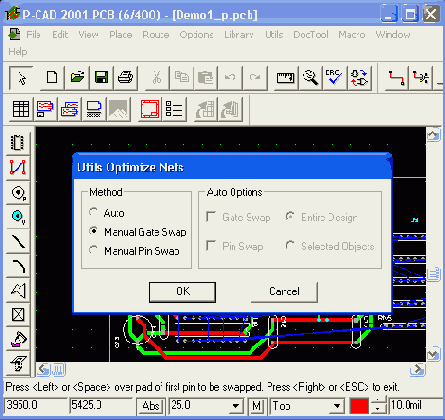

    Диалоговое окно команды Utils/Optimize

    Рисунок 4.23. Диалоговое окно команды Utils/Optimize Nets/ Manuel Gate Swap
    Диалоговое окно команды Utils/Optimize
    Нажмите кнопку Swap, если решились сделать перестановку.

    В случае попытки перестановки неэквивалентных вентилей раздается предупреждающий звуковой сигнал.

    Все перестановки необходимо зафиксировать в файле изменений (ЕСО-файл) после выполнения команды Utils/Record ECOs. Этот файл используется для последующей коррекции схемы.

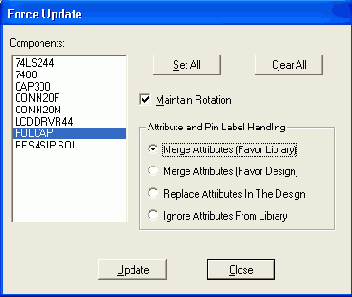

    Диалоговое окно Utils/Force Update

    Рисунок 4.20. Диалоговое окно Utils/Force Update
    Диалоговое окно Utils/Force Update
  • Merge Attributes (Favor Library) - объединение атрибутов библиотечных компонентов с текущими атрибутами проекта, приоритет за атрибутами библиотечных компонентов;
  • Merge Attributes (Favor Design) — объединение атрибутов библиотечных компонентов с текущими атрибутами проекта, приоритет за атрибутами проекта;
  • Replace Attributes in The Design - замена текущих атрибутов проекта на атрибуты библиотечных компонентов;
  • Ignore Attributes From Library — игнорирование атрибутов библиотечных компонентов. После внесения изменений нажимается кнопка Update.




    • Dimension

    Dimension
    Команда Place/Dimension позволяет выполнить простановку линейных и угловых размеров объектов ПП.

    Display

    Display
    Определяет цвета, стиль курсора и другие параметры отображения проекта на дисплее. Выбранные параметры сохраняются в файле PCB.INI.

    DocTool Toolbar

    DocTool Toolbar
    Включение/выключение строки команд документи-рования проекта.

    DRC

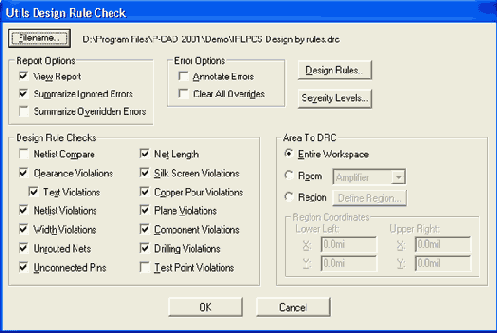

    DRC
    Запуск утилиты проверки выполнения технологических ограничений проекта Design Rules Check. Пиктограмма включает проверку в режиме он-лайн.

    DRCMGB2 CPP (2082) V12 00 РСВ

    DRCMGB2.CPP (2082) V12.00 РСВ
    Причина: переполнение буфера, используемого для записи сообщений о нарушениях зазоров в файле протокола DRC. Слишком большая длина строки (вероятно, более 200 символов) явилась причиной нарушения зазоров.

    Действия: разделите текст большого объема на два или три разных текста.

    DXF

    DXF

    - загружает в P-CAD РСВ файл в формате DXF (Drawing Interchange Format), являющемся стандартным форматом обмена-для системы AutoCAD. При использовании этой команды возможно наносить размеры, выполнять рисование сложных контуров печатной платы, вносить требования по сборке платы, эмблемы и т. д. в САПР типа AutoCAD и затем импортировать DXF-файл в P-CAD РСВ.

    DXF

    Out - команда сохраняет проект, выполненную в P-CAD РСВ, в формате DXF. Эти файлы могут тогда быть загружены в AutoCAD (версии 9.0 и выше) или другие механические САПР.


    ENV CPP (626) V12 00 РСВ

    ENV.CPP (626) V12.00 РСВ
    Причина: после ввода ширины линии 0.01 на строке состояний появляется значение 0.0. При переключении значений ширины линии нажатием клавиши W каждый раз после появления значения 0.0 появляется это сообщение об ошибке.

    Действия: это предупреждение несущественно, можно продолжать работу. Выполните команду Options>Current Line и удалите эту ширину линии.


    Exit ALT+F4
    Выход из P-CAD РСВ. При выполнении данной команды выдается запрос на сохранение всех изменений, внесенных с момента последнего сохранения. При выходе из P-CAD РСВ в файл PCB.INI записывается информация о параметрах настройки, типе и размере рабочего пространства, системе единиц, выбранных опциях и т. д.

    Explode Component

    Explode Component

    Эта команда позволяет преобразовывать выбранный компонент в набор базовых примитивов (набору линий, дуг, контактов и т. д.), доступным для редактирования. После выполнения данной команды объект перестает быть неделимым, и каждая его составляющая доступна для редактирования. Эта команда удобна для изменения существующего посадочного места компонента или создания нового посадочного места на базе существующего. Возможно добавление выводов, изменение размеров или толщины линий, изменение нумерации выводов и т. д. Не рекомендуется выполнять эту команду над компонентом, зеркально отраженным относительно своего нормального положения.

    Export ECOs

    Export ECOs
    Сохранение файла изменений Engeneering Change Order в любой момент, не дожидаясь сохранения файла платы.

    Export

    Export

    Сохраняет текущий файл в различных форматах:

    Extent

    Extent
    Отображает все объекты на текущем экране, изменяя рабочее пространство так, чтобы все объекты на текущем листе были видимы.

    Fanout

    Fanout
    Генерация стрингеров. Если установлен набор утилит InterRoute Gold, то при использовании этой команды возможна трассировка коротких отрезков проводников (стрингеров) для выравнивания их стартовых точек для дальнейшей трассировки проводников, чтобы иметь возможность использовать команду Route/Bus. Как правило, эти команды используются совместно.

    Field

    Field
    Размещает поле, содержащее информацию о проекте (дата, время создания, автор и т. п.). Эта информация обычно отображается в штампе листа печатной платы. Вся информация, кроме текущего времени, текущей даты, числа листов и номера листа, должна быть определена в диалоге команды File/Design Info.

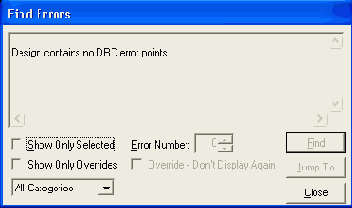

    Find Errors

    Find Errors
    Позволяет просматривать сообщения об ошибках проекта и устанавливать курсор в место ошибки.

    Fix

    Fix
    Команда фиксирует на ПП выделенные компоненты и включает следующие опции:

    Fix - фиксирует на ПП выделенные компоненты, которые выделяются цветом, определенным по команде Options/Display, для фиксированных объектов;

    Force Update

    Force Update

    Замена компонентов выбранного типа библиотечным компонентом того же типа из открытой библиотеки.

    From Clipboard

    From Clipboard

    — размещает на схеме содержимое буфера обмена;

    From File

    From File

    - вставляет содержимое из блочного файла в текущий файл. Блочный файл должен быть предварительно создан командой Copy to File. При выполнении команды появляется окно диалога, в котором выбирается блочный файл для вставки;

    Generate Netlist

    Generate Netlist
    Создание списка электрических соединений текущей платы и его сохранение в файле (*.net).

    Gerber

    Gerber

    — загружает файлы в формате фотонаборного устройства Gerber для наложения изображения фотошаблона На чертеж текущей платы для проверки точности выполнения платы. Каждый файл загружается на отдельный слой. Gerber-файл может быть загружен или в пустое рабочее пространство или размещен на текущей печатной плате. Загрузка Gerber-файла обычно используется для проверки размеров контактных площадок, ширины линий или других возможных ошибок. Наложение Gerber- файла на проект — хороший способ проверить соответствие
    Gerber-файла ПП проекта. Чтобы избежать риска порчи рабочего проекта из-за нежелательных элементов геометрии Gerber-файла, необходимо перед выполнением команды File/Import/Gerber сохранить текущий проект.

    Gerber

    -команда позволяет выводить Gerber-файлы для фотокоординатографа.

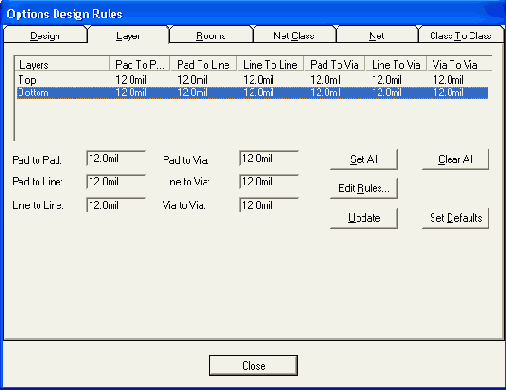

    Global Rules

    Global Rules

    — определяет зазоры для определенного слоя ПП;

    GLOBALPG CPP (440) V12 00 РСВ

    GLOBALPG.CPP (440) V12 00 РСВ
    Причина: нажата клавиша Update в окне команды Options/Design Rules, когда выбрано несколько слоев, которые имеют разные значения зазоров (например, в поле значений появился «пробел»).

    Действия: при обновлении значений нескольких выбранных зазоров (например, обновлении зазоров на всех сигнальных слоях и затем на слоях металлизации) следите за корректностью данных.

    Grids G

    Grids G
    Определяет наборы сеток, видимость сеток, тип линий. Переключение между абсолютными и относительными режимами настройки сетки осуществляется кнопкой переключателя сетки или клавишей G.

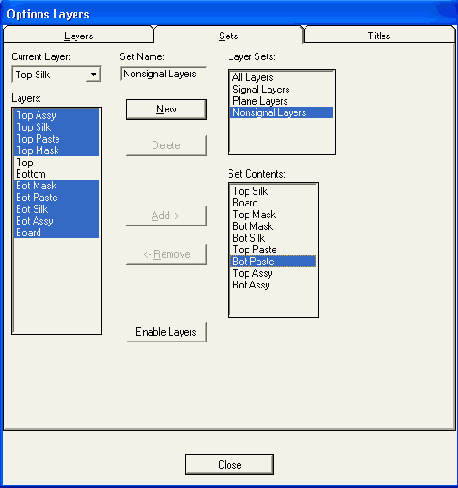

    Группы сигнальных слоев

    Рисунок 4.7. Группы сигнальных слоев
    Группы сигнальных слоев

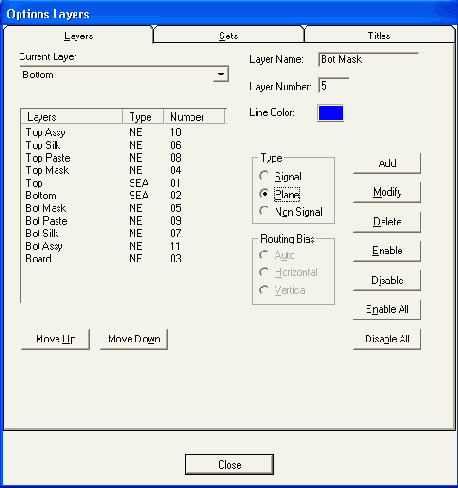

    В закладке Titles меню Options/Layers (Рисунок 4.8) можно редактировать оформление послойных чертежей печатной платы и ее сборочного чертежа (если установлена утилита P-CAD Document Toolbox).

    В окне Layers отображается список установленных слоев платы.

    Границы изображения листа с высотой и шириной, установленными соответственно в окнах Height и Width области Border, могут быть выведены на экран установкой флажка Display Border.

    Если точка привязки границы листа не совпадает с левым нижним углом рабочего поля, то в области Relative Origin задаются координаты точки привязки.

    Деление листа на зоны по границе листа форматки в горизонтальном и вертикальном направлениях производится в области Zones и подобластях Horizontal и Vertical. В окнах # of Zones задается число зон, а вид их нумерации - алфавитный или цифровой, определяется соответственно флажками Alpha (буквенный) или Numeric (цифровой). Направление увеличения номеров зон сверху вниз и слева направо устанавливается флажками Ascending и Descending соответственно. При включении флажка Annotate Zone Information видно отображение нумерации зон на экране. Стиль текста для нумерации зон выбирается в окне Text Style.

    Highlight

    Highlight

    Высвечивает выбранный объект (объекты) в текущем цвете подсветки, выбранном с помощью команды Options/Display.

    Чтобы увидеть подсветку объекта, надо после выполнения команды Edit/ Highlight щелкнуть мышью в любом месте экрана.

    Horizontal

    Horizontal

    - горизонтальное - присоединяется символ Н; Vertical - вертикальное - присоединяется символ V.
    Отдельные группы слоев (сигнальные, металлизации) отображаются в закладке Sets (Рисунок 4.7). На рисунке выделены сигнальные слои Тор и Bottom.

    Группирование слоев предназначено для управления выбором объектов, настройки печати, настройки управляющих программ для технологических автоматов и вывода проекта в формате DXF.

    Для создания новой группы слоев необходимо в поле Set Name дать имя новой группе и нажать кнопку New. В результате в окне Layer Sets появится имя группы. После выделения в окне Layers слоев, объединяемых в новую группу, и нажатии на кнопку Add в окно Set Contens переносятся имена слоев новой группы, определенной пользователем. Ошибочно определенные в новую группу слои можно удалить с помощью кнопки Remove. Нажатие кнопки Enable Layers запоминает сделанные назначения слоев в группу.

    How to Use Help

    How to Use Help

    Информация об использовании справочной подсистемы Windows.

    Import ECOs

    Import ECOs
    Чтение файла изменений Engeneering Change Order для корректировки текущей ПП.

    Import

    Import
    Загружает файлы различных форматов:


    ГЛАВА 4
    Графический редактор печатным плат P-CAD РСВ

    Редактор печатных плат P- CAD РСВ используется для размещения компонентов на монтажно-коммутационном поле и для ручной, интерактивной или автоматической трассировки проводников. В интерактивном режиме курсором отмечается начало и конец сегмента проводника, который сразу же трассируется с учетом препятствий. При этом соблюдаются все ограничения на проведение трассы, установленные пользователем.




    Interactive

    Interactive
    Ручная интерактивная трассировка проводников с использованием автоматического огибания препятствий и областей металлизации, с автоматическим завершением трассы оптимальным образом и возможностью «расталкивания» проводников (Push Traces).

    Интерактивная трассировка соединений

    Интерактивная трассировка соединений
    При интерактивной трассировке автоматически выдерживаются установленные зазоры и автоматически огибаются препятствия. Интерактивная трассировка выполняется по команде Route/Interactive или после нажатия на соответствующую пиктограмму. Трассировка начинается щелчком курсора на выводе компонента и дальнейшем поточечном проведении сегментов трасс, или вторым щелчком указывается второй вывод компонента, подлежащий соединению с первым указанным выводом. При поточечной прокладке трассы будут звучать сигналы, информирующие о недопустимости нарушения зазоров при приближении трассы к другим цепям, контактам компонента или к переходным отверстиям. После нажатия правой кнопки мыши появляется меню для трассировки в интерактивном режиме:

  • Complete — завершение прокладки трассы с соблюдением установленный ранее правил трассировки и соблюдением установленных зазоров;
  • Suspend — прекращение прокладки трассы (трасса остается незавершенной);
  • Cancel - прекращает трассировку и отменяет ввод последнего сегмента трассы;
  • Options - активизирует закладку Route меню Options/Configure для возможных изменений опций трассировки;
  • Layers — запускает команду Options/Layers для изменения структуры слоев платы;
  • Via Style - запускает команду Via Style для выбора стиля переходного отверстия или его редактирования;
  • Unwind - отменяет прокладку последнего сегмента проводника (то же самое, что и использование клавиши Backspace).
    • Клавиши О, F, "\", "/" , а также имеют те же назначения, что и при ручной трассировке, однако при интерактивной трассировке не производится скругление трассы по дуге.

    Если произвести два последовательных щелчка вначале по первому, а затем по второму контакту, то трасса между ними будет проведена автоматически по кратчайшему пути с соблюдением всех правил трассировки и автоматическим переходом (если программа посчитает нужным это сделать) из слоя в слой.

    При пересечении трассы металлизированного экрана в нем будут автоматически вырезаться каналы с соблюдением заданных ранее зазоров.

    Jump Location J

    Jump Location J
    Устанавливает курсор в указанное местоположение с координатами X и Y. Возможно использование клавиши J, чтобы ввести координаты в строку состояния.

    Jump Text

    Jump Text
    Позволяет найти определенную комбинацию символов.

    Keepout

    Keepout
    Позволяет создавать барьеры для выполнения тех или иных действий при трассировке печатной платы (трассировка проводников в разных слоях, размещение переходных отверстий и т. п.). Барьер может быть размещен в любом несигнальном слое, слоях проводников со стороны установки компонентов (Тор) и со стороны монтажа (Bottom), в любом слое сплошной металлизации. Барьеры - неэлектрические элементы, которые учитываются программой автоматической трассировки печатных плат (Autorouter); они игнорируются программой проверки правил проектирования (DRC).

    Команды графического редактора PCAD РСВ [3 4]

    Команды графического редактора P-CAD РСВ [3,4]

    Last

    Last
    Выводит предыдущий вид текущего окна.

    Перерисовывает активное окно с полным показом рабочего пространства. Отображенный размер рабочего пространства определен набором опций Workspace Size в меню команды Options/Configure. Вид All является заданным по умолчанию при запуске P-CAD РСВ с пустым рабочим пространством.

    Layer Sets

    Layer Sets

    — определяет названия слоев печатной платы, принадлежащие данному набору;

    Layers

    Layers
    Позволяет просматривать и изменять свойства слоев проекта.

    LAYERSET CPP (311) V12 00 РСВ

    LAYERSET.CPP (311) V12.00 РСВ
    Причина: в перечне слоев имеется имя слоя, которое больше не существует в проекте.

    Действия: удалите заданный пользователем перечень слоев и создайте его вновь.

    Line

    Line
    Размещает на схеме линии текущей ширины (не обеспечивают электрического соединения!). В строке состояния отображаются приращения текущей линии по осям X и Y.

    Размещает дугу или круг на текущем листе (не обеспечивает электрического соединения!). Для вычерчивания окружности необходимо щелчком левой клавиши мыши отметить точку на окружности, а вторым щелчком отметить ее центр. Для вычерчивания дуги необходимо щелчком левой клавиши мыши отметить точку на окружности и, не отпуская клавишу мыши, вычертить хорду дуги и отпустить клавишу. Затем повторным щелчком с удерживанием клавиши переместить курсор, растягивая дугу до нужных размеров. Чтобы изменять параметры существующей дуги, используется команда Edit/ Properties. Чтобы изменять параметры рисования новой дуги, используется команда Option/Current Line. Для перемещения, изменения размеров, вращения, зеркального отражения и т.д. объекта используется режим Select.

    Load Netlist

    Load Netlist
    Загрузка файла списка цепей для упаковки компонентов и связей на ПП. При наличии линии контура платы все компоненты расставляются внутри него, в противном случае — в левом нижнем углу рабочего окна.

    Manual Route

    Manual Route
    Ручная трассировка проводников.

    Measure

    Measure
    Измеряет расстояние по X и по Y между двумя любыми точками, результаты измерения отображаются на строке состояния. Размеры отображаются в зависимости от текущих параметров настройки с помощью команды Options/Configure.

    Меню для редактирования компонента

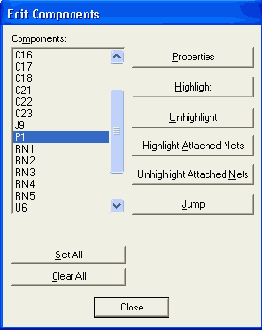

    Рисунок 4.19. Меню для редактирования компонента
    Меню для редактирования компонента
    В окне Components представлен весь список компонентов проекта. Можно выделить на экране цветом собственно компонент (кнопка Hightlight), а также все цепи, подходящие к нему (кнопка Hightlight Attached Nets). Можно отменить выделение цветом компонента (кнопка Unhightlight) и цепей, подходящих к компоненту (кнопка Unhightlight Attached Nets). После нажатия на кнопку Jump можно перейти на схеме к выделенному компоненту. И наконец, можно приступить к редактированию компонента после нажатия на кнопку Properties.

    Команда Utils/Force Update позволяет заменить в проекте указанные пользователем компоненты на однотипные другие библиотечные компоненты (Рисунок 4.20).

    В списке Components перечислены типы всех компонентов, используемых в проекте. Заменяемые компоненты можно выделить стандартным способом. Флажок Maintain Rotation сохраняет углы поворота компонентов. В области Attribute and Pin Label Handling устанавливаются следующие опции:

    Меню DocTool (средства оформления

    Меню DocTool (средства оформления конструкторской документации)

    Меню Edit (редактирование)

    Меню Edit (редактирование)

    Undo Ctrl+Z или U

    Команда (откат «назад») полностью отменяет последнее законченное действие. С помощью этой команды можно отменить команды Place, Edit/Delete, Edit/Copy, Edit/Cut, Edit/Copy Matrix, Utils/ Renumber, а также перемещения, вращения и зеркальные отражения редактируемого объекта. Команды меню File, такие как New, Save, Print и т. д., не могут быть отменены. Если действие не может быть отменено, команда Edit/Undo является недоступной. При редактировании посадочного места компонента возможна отмена законченной команды размещения (меню Place). Например, при создании объекта типа линии, многоугольников, дуги необходимо закончить отрезок или дугу, прежде чем станет возможно отменить действие. С помощью команды Edit/Undo можно отменить действия при размещении или изменении нумерации выводов.

    Для отмены ввода последовательности сегментов линии используется клавиша Backspace. По умолчанию глубина отката равна 10 и может быть изменена в файле SCH.INI (параметр UndoLimit раздела SCH).

    Меню File (системные команды)

    Меню File (системные команды)

    Меню команды загрузки файла соединений

    Рисунок 4.13. Меню команды загрузки файла соединений
    Меню команды загрузки файла соединений
    Если выбран последний формат, то становится доступной область Attribute Handling, в которой задается режим обработки атрибутов:

  • Merge Attributes (Favor Netlist) - объединение атрибутов списка цепей с текущими атрибутами цепей проекта; приоритет за атрибутами списка цепей;
  • Merge Attributes (Favor Design) - объединение атрибутов списка цепей с текущими атрибутами цепей проекта; приоритет за атрибутами цепей проекта;
  • Replace Existing Attributes — замена текущих атрибутов проекта на атрибуты списка цепей;
  • Ignore Netlist Attributes - игнорирование атрибутов списка цепей;
  • Флажок Optimize Nets — включает режим оптимизации длин соединений путем «перестановки» логически эквивалентных вентилей и контактов. Если этот режим выключен, то связи проводятся в том порядке, в котором они записаны в списке соединений. Флажок рекомендуется включить после упорядочивания размещения компонентов вручную или по команде Utils/Optimize Nets;
  • Флажок Reconnect Cooper — разрешает подключать к цепям схемы имеющиеся на плате участки металлизации. Если этот режим выключен, то имеющиеся на плате экраны рассматриваются как свободные области;
  • Флажок Check for Cooper Sharing - включает режим проверки наличия ошибок на плате с предварительно размещенными компонентами и частью предварительно проведенных соединений. В результате часть электрических соединений считается уже от-трассированной или подлежит дотрассировке.
  • Флажок Create Pseudo Pattern - допускает загрузку списка соединений, содержащего ссылки на компоненты, не имеющие подсоединенных корпусов (см. главу 2 «Создание компонентов и менеджер библиотек проекта»).
    • Если списки цепей выполнены в формате P-CAD ASCII, то возможны два варианта настройки атрибутов цепей. Настройка классов цепей производится в области Net Class and Rules Handling:

  • Replace Existing Net Classes — замена существующих классов цепей проекта классами цепей из списка цепей;
  • Ignore Netlist Net Classes - игнорировать существующие классы цепей.
    • Если выбран формат Master Designer ALT, то становится доступным флажок Xreference File, активизирующий кнопку Xref Filename для определения многолистового ALT-файла.

    Как правило, схема упаковывается на печатную плату, на которой предварительно размещены разъемы и другие фиксированные компоненты (после выделения соответствующих компонентов в диалоговом окне Properties устанавливается флажок Fixed) и проложены некоторые цепи.

    После загрузки команды Utils/Load Netlist выводится сообщение (Рисунок 4.14) о необходимости соблюдать следующие ограничения:

  • компоненты с совпадающими на плате и схеме позиционными обозначениями (RefDes) должны иметь одинаковый тип корпуса (Туре). В противном случае упаковка схемы не производится;
  • все компоненты, установленные на плату перед упаковкой, но не входящие в список соединений, будут сохранены;
  • на печатную плату переносятся все компоненты из списка соединений, которые предварительно не были установлены на плату;
  • предварительно проложенные электрические связи, но отсутствующие в списке соединений, будут удалены (обновляется вся информация об электрических цепях). Однако все предварительно проложенные проводники, присутствующие в списке соединений, будут сохранены;


    • Меню Library (команды работы с библиотеками)

    Меню Library (команды работы с библиотеками)

    Меню Macro

    Меню Macro

    Меню Options (команды настройки)

    Меню Options (команды настройки)

    Меню Place (команды размещения)

    Меню Place (команды размещения)

    Меню редактирования атрибутов

    Рисунок 4.29. Меню редактирования атрибутов
    Меню редактирования атрибутов
  • Electrical - атрибуты электрических характеристик;
  • Placement - атрибуты авторазмещения;
  • Manufacturing - атрибуты улучшения технологичности проекта;
  • Router - атрибуты автотрассировщика PRO Route;
  • Simulation - атрибуты моделирования схемы;
  • SPECCTRA Route — атрибуты автотрассировщика программы SPECCTRA;
  • SPECCTRA Placement — атрибуты авторазмещения программы SPECCTRA.

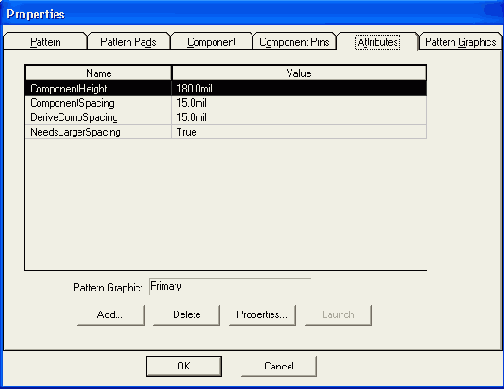

    • Атрибуты компонентов вводятся аналогично после выполнения команды Edit/Components, выбора имени компонента, нажатия на кнопку Properties, выбора закладки Attributes, последующего нажатия на кнопку Add и ввода в окно Value значения атрибута.

    Полный список атрибутов P-CAD приведен в приложении 4.

    Меню Route (команды трассировки)

    Меню Route (команды трассировки)

    Меню установки барьеров трассировки

    Рисунок 4.10. Меню установки барьеров трассировки

    Меню установки барьеров трассировки




    Меню Utils (утилиты)

    Меню Utils (утилиты)

    Меню View (вид)

    Меню View (вид)

    Меню Window

    Меню Window

    Mirror on Copy

    Mirror on Copy

    Включение режима зеркального отображения при выводе на твердый носитель, применяется при создании чертежей нижней стороны печатной платы.

    Miter

    Miter
    Сглаживание прямоугольных изгибов проводников под углом 45° или дугами.

    Move By RefDes

    Move By RefDes
    Команда позволяет выбирать на текущем листе и перемещать посадочное место компонента, вводя его позиционное обозначение (RefDes). Перемещаемый компонент должен находиться в текущем проекте.

    Move To Layer

    Move To Layer
    Команда переносит на текущий слой выбранные объекты (Shift+T), которые расположены на одном слое (атрибуты, дуги, линии, области металлизации, области запрета трассировки, полигоны, строки данных, текст).

    MultiTrace

    MultiTrace
    Если установлен набор утилит InterRoute Gold, команда позволяет проводить автоматическую трассировку одновременно нескольких выбранных проводников, придерживаясь заданных правил трассировки и либо используется режим максимального огибания проводников (Maximum Hugging), либо минимизации их длины (MinimumLength)

    Настройка графического редактора PCAD РСВ

    4.1. Настройка графического редактора P-CAD РСВ
    4.1.1. Настройка конфигурации

    После запуска графического редактора (файл РСВ.ЕХЕ) необходимо настроить его конфигурацию, параметры которой устанавливаются в текущем файле и сохраняются для последующих сеансов проектирования ПП. Настройка параметров производится при вызове соответствующих опций меню Options в закладках General, Online DRC, Route и Manufacturing.

    В области Units закладки General (Рисунок 4.1), выбирается система единиц измерения. В области Workspase Size указывается размер рабочей области для размещения компонентов и трассировки электрических соединений.

    Настройка конфигурации PCAD РСВ в закладке General

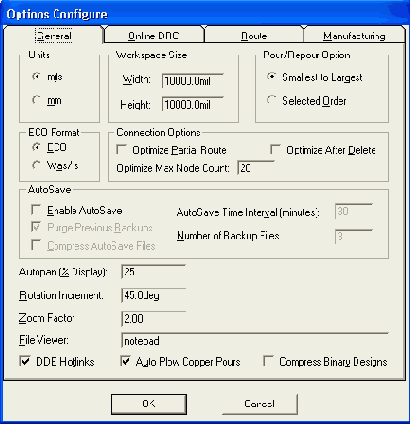

    Рисунок 4.1. Настройка конфигурации P-CAD РСВ в закладке General
    Настройка конфигурации PCAD РСВ в закладке General
    В области параметров соединений Connection Options в окне Optimize Partial Route разрешается/не разрешается оптимизировать связь для достижения минимальной «манхэттенской длины» после ручной трассировки связи. Если включен указанный флажок, то при ручной трассировке проводник подсоединяется к ближайшему фрагменту проводимой цепи.

    Прочие опции окна General аналогичны опциям, которые описаны в меню Options Configure для программы P-GAD SCHEMATIC.

    В закладке Online DEC (Рисунок 4.2) при включении флажка Enable Online DRC производится проверка технологических параметров при вводе связей и размещении компонентов. Рекомендуется установить флажок перед трассировкой.

    Установленный флажок View Report позволяет просмотреть текстовый файл с отчетом о проверке наличия ошибок. Область опций Report Options позволяет включить в отчет выборочные параметры проверок зазоров, текста, соединений и т. д.

    Настройка контроля технологических

    Рисунок 4.2. Настройка контроля технологических параметров и содержания отчетов
    Настройка контроля технологических
    Кнопка Design Rules позволяет настроить различные зазоры в проекте. Кнопка Severity Levels позволяет установить значимость ошибок с точки зрения пользователя (см. главу 3 «Графический редактор P-CAD Schematic»).

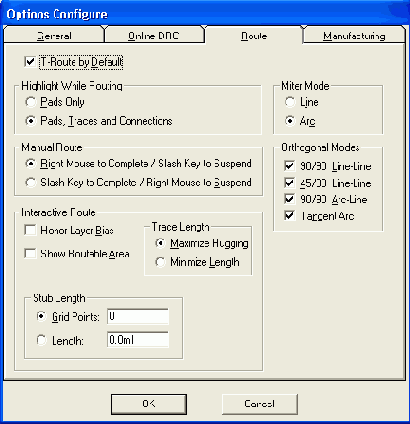

    Закладка Route меню Options/Configure позволяет установить некоторые правила трассировки проводников печатной платы (Рисунок 4.3а).

    При включении флажка T-Route Default включается Т-образный режим разводки, т. е. трасса цепи подводится к ближайшему фрагменту этой же цепи.

    Область Highlight While Routing при ручной трассировке задает режим подсвечивания только контактных площадок (Pads Only) или подсвечивания и контактных площадок, и проводников, и линий соединений, принадлежащих одной цепи (Pads, Traces and Connections).

    Область Miter Mode выбирает способ сглаживания проводников в местах их излома — отрезком прямой (Line) или дугой (Arc).

    Настройка металлизации контактных площадок

    Рисунок 4.3b. Настройка металлизации контактных площадок
    Настройка металлизации контактных площадок
    В окне Solder Mask Swell задается величина, на которую радиус выреза под контактную площадку в слое защитной паяльной маски больше диаметра собственно контактной площадки.

    В окне Paste Mask Shrink указывается величина, на которую размер собственно вывода компонента меньше размера контактной площадки.

    В окне Plane Swell устанавливается зазор между сплошным слоем металлизации и контактной площадкой или переходным отверстием, не принадлежащим данному слою.

    Последние три опции устанавливаются для всего проекта. Если же указанные установки производятся в конкретных слоях, то глобальные установки системой игнорируются.





    NC Drill

    NC Drill

    — позволяет выводить для текущего проекта файл управляющей программы станка с ЧПУ в формате Excellon.

    Net Class Rules

    Net Class Rules

    - определяет правила трассировки для определенного класса цепей;

    Net Classes

    Net Classes
    Задание классов (групп) цепей, которые совместно используют общие правила трассировки. Можно добавлять или изменять атрибуты класса цепей. Можно определить параметры контактных площадок, ширину линии, величины зазоров для переходных отверстий и т. д.

    Net Rules

    Net Rules

    - определяет правила трассировки для определенной цепи;

    NETCLASS CPP (134) или (261) или (262) или (606) V12 00 РСВ

    NETCLASS.CPP (134), или (261), или (262), или (606) V12.00 РСВ
    Причина: при работе с проектом, имеющим информацию в окне Net Classes, выполнены команды File>Clear, File>Gerber In и затем попытались выполнить одно из следующих действий:

  • сохранение загруженного Gerber-файла как РСВ-файла;
  • переход в диалог Net Classes в очищенном файле;
  • выполнение команды загрузки файла электрических связей Utils/ Load/Netiist в очищенном файле.
    • Действия: если вы открыли диалог Net Classes и собираетесь с помощью команды File/Clear не только просмотреть Gerber-файл, но и выполнить другие действия, необходимо предварительно удалить информацию из окна Net Class.

    Nets

    Nets
    Позволяет в текущем проекте отображать, скрывать и переименовывать цепи, отображать информацию о цепях, выбирать фрагменты цепей и редактировать их.

    Nett Class Definitions

    Nett Class Definitions

    - определяет имена цепей; входящих в заданный класс,

    New Ctrl+N

    New Ctrl+N
    Открывает окно для создания нового файла печатной платы. По умолчанию задаются следующие параметры: размер проекта - 10" X 10". Относительная сетка с шагом 100mil и началом координат в точке 5000, 5000.

    New Window

    New Window

    New

    New
    Позволяет создавать новую библиотеку. Новая библиотека пуста. В диалоге команды Library/New определяется имя файла новой библиотеки.

    Notes

    Notes
    Ввод текстовых примечаний в проект.

    Окно для создания пары классов цепей

    Рисунок 4.28. Окно для создания пары классов цепей

    Окно для создания пары классов цепей
    Задание атрибутов цепям и компонентам

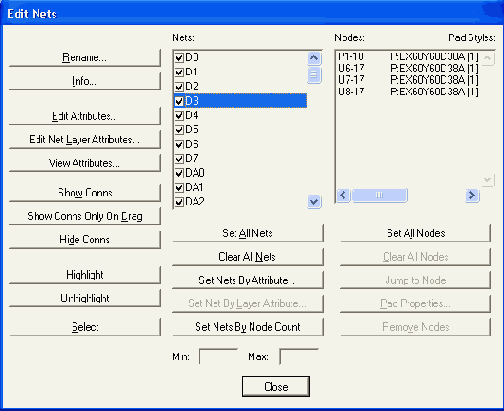

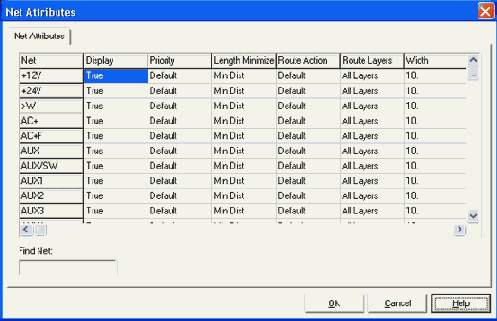

    Атрибуты выбранной цепи устанавливают после выполнения команды Edit/Nets (см. Рисунок 4.15). В диалоговом окне меню можно просмотреть список атрибутов цепи после нажатия на кнопку View Attributes или приступить к редактированию атрибутов после нажатия на кнопку Edit Attributes. Для добавления или изменения атрибута далее нажимают кнопку Add и в открывшемся меню со списком всех стандартных атрибутов (Рисунок 4.29) в левой области Attribute Category выбирают категорию атрибута Net, а в правой области Name выбирают имя атрибута. Затем в области Value вводится значение атрибута.

    В окне Attribute Category выводятся списки типов атрибутов для различных объектов проекта:

  • All Attributes - список всех стандартных атрибутов;
  • Component - атрибуты компонентов;
  • Net - атрибуты цепей;
  • Clearence - атрибуты допустимых зазоров;
  • Physical — атрибуты физических характеристик;


    • Окно команды File Print

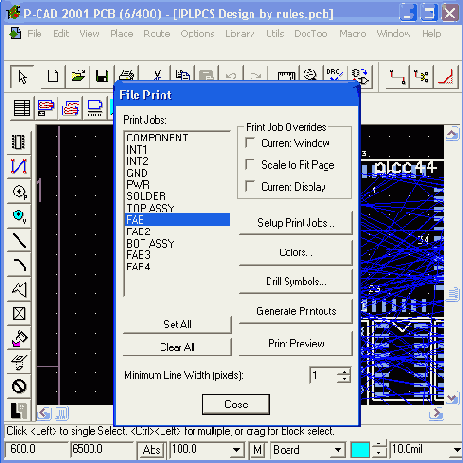

    Рисунок 4.37. Окно команды File Print
    Окно команды File Print

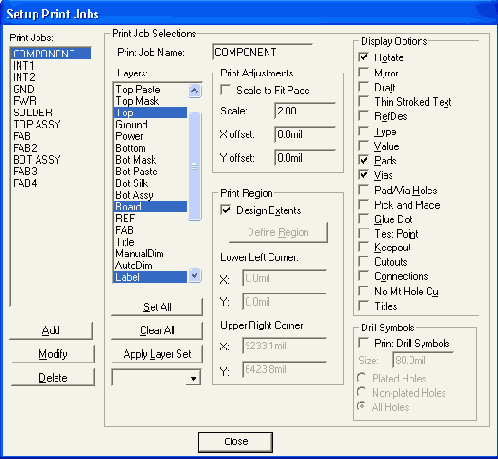

    Для формирования задания на печать с целью вывода содержимого всех слоев или только части слоев ПП, нажимают кнопку Setup Print Jobs. В появившемся окне (Рисунок 4.38) в области Print Jobs выделяется имя задания (заданий может быть несколько). Это имя появляется в строчке Print Job Name. Одновременно с установкой имени задания в области Lajers подкрашиваются имена слоев, в которых расположена информация для выбранного задания. Для внесения нового задания на печать в окне Print Job Name и, после нажатия на кнопку Add, это имя переносится в область Print Jobs.

    Окно команды Utils/DRC

    Рисунок 4.35. Окно команды Utils/DRC
    Окно команды Utils/DRC
    Ниже приводятся опции правил проверки печатной платы:

  • Netlist Compare - сравнение списка соединений текущей печатной платы и соответствующей ей принципиальной схемы;
  • Clearence Violations - проверка заданных зазоров;
  • Text Violations - проверка правил написания текста;
  • Netlist Violations - проверка соответствия соединений текущей печатной платы и исходного списка цепей проекта;
  • Width Violations - проверка ограничений на заданную ширину трасс;
  • Unrouted Nets - проверка на наличие непроведенных цепей;
  • Unconnected Pins - проверка неподсоединенных выводов;
  • Net Length - проверка ограничений на длину цепей;
  • Silk Screen Violations - проверка зазоров между контактными площадками или переходными отверстиями в слое шелкографии;
  • Copper Pour Violations — проверка правильности выполнения зазоров в областях металлизации в сигнальных слоях;
  • Plane Violations - проверка во внутренних слоях типа «земля» и «питание» наложения областей металлизации, неправильного подсоединения к ним контактных площадок, переходных отверстий, изолированных областей металлизации;
  • Component Violations — проверка ошибок размещения компонентов;
  • Drilling Violations — проверка правильности сверления отверстий для штыревых выводов, сквозных и глухих переходных отверстий.
    • В области Report Options указываются следующие опции проверок:

  • View Report — выводит текст отчета на экран монитора.
  • Summarize Ignored Errors - количество игнорированных ошибок;
  • Summarize Overriden Errors — количество перекрывающихся ошибок, вывод которых запрещен в закладке Miscellaneous диалогового окна Options Display команды Options/Display.
    • В области Error Options используются опции:

  • Annotate Errors - индикация ошибок специальными маркерами;
  • Clear All Overrides - удаление всех маркеров перекрывающихся ошибок;
    • Нажатие на кнопку Design Rules открывает диалоговое окно для задания технологических параметров проекта Options/Design Rules (см. выше).

    Нажатие на кнопку Severity Levels открывает диалоговое окно Rules Severity Level (см. выше) для присвоения ошибкам их приоритетности (ранга).

    После нажатия на кнопку Filename можно изменить имя файла (расширение *.drc), в который записываются найденные ошибки.

    После окончания всех установок параметров щелкните ОК.

    Поиск и анализ всех выявленных ошибок производится по команде Utils/Find Errors (Рисунок 4.36).

    Окно команды Utils/ Optimize Nets

    Рисунок 4.21. Окно команды Utils/ Optimize Nets


    Окно команды Utils/ Optimize Nets
    При выборе автоматического метода размещения в области Auto Options доступны следующие опции:

  • Gate Swap - перестановка эквивалентных вентилей;
  • Pin Swap — перестановка эквивалентных выводов;
  • Entire Design — оптимизация связей в пределах всего проекта (после выделения всех компонентов).
    • Опция Selected Objects оптимизирует связи между предварительно выбранными объектами.

    При перестановке выводов должны соблюдаться определенные условия:

  • величина логической эквивалентности вывода Pin Eg (см. Рисунок 2.25) не должна быть равно нулю. И это значение должно быть одинаковым для двух переставляемых выводов. Перестановка неэквивалентных выводов производится только вручную;
  • при подсоединенном к выводу цепи или области металлизации перестанрвка выводов не производится;
  • если цепь, присоединенная к выводу, имеет атрибут Optimize="No" (цепь не оптимизируется), то перестановка выводов не производится;
  • если компонент имеет атрибут Noswap="Yes" (запрещение перестановки компонента), то перестановка выводов не производится.
    • При перестановке вентилей должны соблюдаться определенные условия:

  • вентили должны быть логически эквивалентными и принадлежать к компонентам одного и того же типа (Туре) и номинала (Value). Это условие позволяет переставлять дискретные компоненты — резисторы, конденсаторы и т. п.;
  • если цепь, присоединенная к выводу, имеет атрибут Optimize="No", то перестановка вентилей не производится;
  • если компонент имеет атрибут Noswap="Yes", то перестановка вентилей не производится;
  • при подсоединенном к выводу вентиля проводнике или области металлизации перестановка вентилей не производится.
    • После нажатия кнопки ОК происходит оптимизация электрических соединений и появляется сообщение, вид которого представлен на Рисунок 4.22.

    Окно команды выравнивания компонентов на плате

    Рисунок 4.16. Окно команды выравнивания компонентов на плате
    Окно команды выравнивания компонентов на плате
  • Horizontal Aboute Selection Point - выравнивание по горизонтали относительно указанной на плате точки привязки;
  • Vertical Aboute Selection Point - выравнивание по вертикали относительно точки привязки;
  • Onto Grid — выравнивание в узловые точки сетки.
    • В области Component Spasing, если установлен флажок Space Egually, то в окне Spacing можно точно установить расстояние между выравниваемыми компонентами в выбранной системе единиц.

    Заметим, что указанные команды выравнивания не действуют на зафиксированные компоненты.

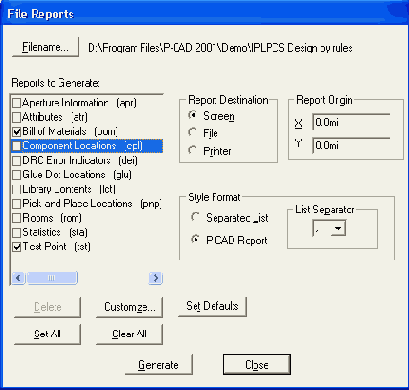

    Окно указаний отчетов проекта

    Рисунок 4.40. Окно указаний отчетов проекта
    Окно указаний отчетов проекта
  • Library Contens — каталог всех открытых библиотек проекта;
  • Pick and Place Location - список слоев и координат точек позиционирования выводов Pick and Place всех корпусов проекта для оборудования автоматического монтажа;
  • Rooms - список выделенных на плате «комнат», их расположение на соответствующем слое, имена компонентов, расположенных в соответствующей «комнате» и т. п.;
  • Statistics - статистическая информация о печатной плате текущего проекта.
    • Расширения формируемых текстовых отчетов указаны после имени отчета в скобках. После выделения имени отчета и нажатии на кнопку Customize можно настроить содержание выделенного отчета.

    Создание отчетов начинается после выбора списка нужных отчетов и нажатия'«а кнопку Generate. Отчеты можно вывести на экран (Screen), в файл (File) или на печать (Printer).

    Ниже, в табл. 4.1, указаны команды графического редактора P-CAD РСВ, а затем приводятся сообщения об ошибках, возникающих при работе с редактором.

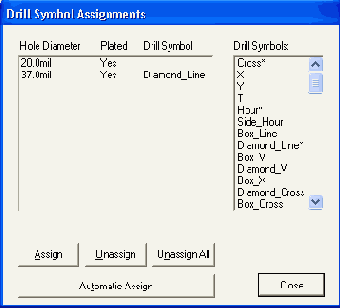

    Окно установки условных обозначений

    Рисунок 4.39. Окно установки условных обозначений для отверстий разных диаметров


    Окно установки условных обозначений
    Имена всех отверстий задаются системой и расположены в области Drill Simbols. Пример таблицы имен отверстий и соответствующих им символов приведен в приложении 7. Пользователь вправе таблицу с другими именами отверстий и символов.

    Кнопка Print Preview меню File/Print позволяет просмотреть изображение перед печатью. Собственно команда на печать выдается после нажатия на кнопку Generate Printouts того же меню.

    Для печати различных текстовых отчетов используется команда File/ Reports. В окне команды (Рисунок 4.40) выбираются различные виды текстовых отчетов:

  • Aperture Information — список апертур фотоплоттера;
  • Attributes — список атрибутов объектов;
  • Bill of Materials — список компонентов проекта;
  • Component Location - расположение компонентов на плате;
  • DRC Error Indicators — список индикаторов ошибок технологических норм печатной платы;
  • Glue Dot Location - список слоев и координат точек фиксации корпусов Glue Dot для оборудования автоматического монтажа компонентов на плату;


    • Окно установок печати данных проекта

    Рисунок 4.38. Окно установок печати данных проекта
    Окно установок печати данных проекта
    При выборе слоев печати для задания используют стрелку, расположенную под кнопкой Apply Layer Set, после нажатия на которую предоставляется следующий выбор сгруппированных слоев:

  • All Layers - все слои;
  • Signal Layers — сигнальные слои;
  • Non-Signal Layers - не сигнальные слои.
    • После выбора слоев нажимают кнопку Apply Layer Set, и их имена выделяются в окне Layers.

    В области Display Options помечаются элементы данных, которые будут выведены на печать. В перечне данных определяют: поворот изображения на 90° (Rotate), зеркальное отображение (Mirror), возможность черновой печати (Draft), объекты компонентов и прочие элементы.

    Масштабирование изображения задается в окне Scale области Print Adjustments. При этом флажок Scale to Pit Page должен быть снят. При снятом флажке Design Extents в окнах X offset и Y offset устанавливается расстояние чертежа до края бумажного листа.

    Чтобы изображение заполнило весь лист бумаги, активизируется флажок Scale to Fit Page.

    Область печати задается в области Print Region числовыми значениями в окнах для координат нижнего левого угла (Lower Left Corner) и правого верхнего угла (Upper Right Corner).

    Для печати проводников на плате все опции области Display Options и флажок в окне Print Drill Simbols снимаются. Если отключить флажок Design Extents, то проводники не печатаются.

    Печать символов отверстий (без проводников!) и выбор типов отверстий (Plated, Non-Plated, All Holes) на плате производится при активизации флажка Print Drill Symbols поля Drill Simbols.

    После внесения установок параметров печати нажимается кнопка Modify.

    Условное изображение типов отверстий определяют при нажатии кнопки Drill Symbols меню File/Print (Рисунок 4.39). В левом окне указаны диаметр (Hole Diameter) и наличие металлизации (Plated) отверстия. Эти данные кодируются при создании стеков контактных площадок и переходных отверстий (см. параграф 2.4.1). После выделения строки с размером отверстия в правом окне Drill Symbols двойным щелчком (появляется отметка - звездочка) выбирается условное обозначение отверстия. Установки подтверждаются также нажатием кнопки Assign, а отмена выбора — кнопкой UnAssign.

    Окно заданных классов цепей и их атрибутов

    Рисунок 4.25. Окно заданных классов цепей и их атрибутов
    Окно заданных классов цепей и их атрибутов
    В окне Net Classes заданы имена классов цепей, а в окне Net Class Rules выведены конкретные значения атрибутов для выделенного класса цепей. Значение выделенного атрибута может быть изменено после нажатия на кнопку Edit, затем на кнопку Properties и вводе в окно Value нужного значения атрибута.

    Для того чтобы ввести Net Class — новый класс цепей (группа цепей, использующих одни и те же правила трассировки), щелкните по кнопке Edit Net Classes, затем в окне Class Name введите имя нового класса цепей (Рисунок 3.11) и щелкните кнопку справа Add (добавить). Новое имя класса цепей появится в окне Classes.

    Для задания атрибута новому классу цепей проделайте следующие операции. Выделите в списке имя нового класса и нажмите кнопку Edit справа от окна Net Class Rules. Появится новое окно Attributes. После нажатия на кнопку Add в новом появившемся окне Place Attribute выберите категорию атрибута (Attribute Caterory), имя атрибута (Name), проставьте значение (Value) атрибута и нажмите ОК. Для изменения значения атрибута в окне Attributes нажмите кнопку Properties.

    Добавление новой цепи к выделенному классу производится после выбора одной или нескольких (удерживайте клавишу Shift или Ctrl) цепей в поле Unassigned Nets и нажатии кнопки Add. Имена выделенных цепей отобразятся в окне Nets in this Class, а в поле Unassigned Nets отображается список цепей, не принадлежащих ни к одному из классов цепей.

    Классы цепей можно переименовывать (Rename) и удалять (Delete).

    В окне Class Attributes записаны уже сформированные после нажатия кнопки Edit Attrs значения атрибутов.

    Кнопка Set Nets From Design Selection позволяет внести в список цепей, принадлежащих данному классу, все цепи, выделенные пользователем с помощью команды Edit Select на рисунке принципиальной схемы.

    Зазоры для конкретных цепей устанавливаются в закладке Net команды Options/Design Rules (Рисунок 4.26). Для этого предварительно выбирают курсором имя цепи, нажимают кнопку Edit, затем на кнопку Add, в графе Name выделяют имя нужного атрибута и в области Value появившегося окна Place Attribute вводят требуемое значение зазора.

    Редактирование цепи производится после выделения ее имени в столбце Nets, нажатии на кнопку Edit Nets.

    Зазоры между цепями, относящихся к разным классам, устанавливают в закладке Class to Class (Рисунок 4.27). Формирование пары классов производится после выполнения следующих операций. Нажимается кнопка Edit Class to Class. В появившемся окне (Рисунок 2.28) в двух одноименных строках Net Class Name выбирают имена двух разных классов цепей, которые определены ранее, и нажимают кнопку Add Definition. В результате имена пары классов появляются в окне Net Class To Net Class Definition. Нужные величины зазоров устанавливают в появившемся окне Place Attribute после последовательных нажатий на кнопки Edit и Add.

    Окно закладки Net команды Options/Design Rules

    Рисунок 4.26. Окно закладки Net команды Options/Design Rules
    Окно закладки Net команды Options/Design Rules

    Опции закйадки Properties

    Рисунок 4.33. Опции закйадки Properties

    Опции закйадки Properties
    Ручная трассировка соединений

    Перед началом трассировки должны быть установлены на плате все компоненты схемы (команда Place/Component), определена(ы) сет-ка(и) трассировки, слой, в котором проводится трасса, ширина проводника и заданы все соединения, т. е. выполнена команда Utils/Load Netlist. После выполнения последней команды между контактами установленных компонентов на ПП появляются условные линии связей. Если вводится новая связь, не указанная в списке соединений, то предварительно, перед трассировкой, выполняется команда Place/ Connection, и щелчком мыши вначале указывается первый контакт, а затем, не отпуская кнопку мыши, и второй контакт, подлежащие соединению. После указания второго контакта появляется окно, в котором пользователь может оставить предлагаемое системой имя цепи или изменить это имя и нажать ОК. После указанной процедуры появляется условная линия связи между контактами, а затем можно проводить связь вручную.

    Ручная трассировка выполняется после команды Route/Manuel или нажатия на соответствующую пиктограмму. Трассировка производится только в сигнальных слоях, в противном случае появляется сообщение об ошибке. Если необходима перетрассировка уже проведенной связи, то эта связь предварительно удаляется.

    Для проведения связи щелчком мыши указывается первый контакт и, не отпуская кнопку мыши, рисуют первый сегмент трассы. Отпускание мыши фиксирует излом трассы. Для перемещения трассы на один дискрет сетки используются кнопки (при нажатой кнопке мыши). Нажатие клавиши О (не отпуская клавишу мыши) дает возможность менять характер излома (ортогонально, по диагонали, скругление), а клавиши F — менять расположение точки излома. Для создания Т-образных соединений применяется опция T-Route by Default закладки Route команды Options/Configure.

    При нажатии правой кнопки мыши трасса автоматически завершается по кратчайшему пути (заметим, что эта операция практически всегда завершается конфликтом, если ранее были уже проведены связи). Клавиши косой черты «\» и «/» прерывают разводку, не завершая ее.

    При смене текущего слоя при прокладке трассы нажимают клавишу L, или Shift+L, или кнопку строки состояний, при этом переходное отверстие вставляется автоматически. Тип переходного отверстия задается командой Options/Via Style.

    При прокладке трассы ширина проводника может быть изменена (в строке состояний или по команде Options/Current Line).

    Проведение трассы завершается нажатием на правую кнопку мыши.

    Нарушение установленных зазоров между элементами трасс сопровождается звуковым сигналом и появлением на экране вблизи места ошибки индикатора ошибок в виде окружности с косым перекрестьем.

    Для последовательного удаления ранее проложенных сегментов трассы вместе с возможными индикаторами ошибок используется клавиша Backspace. Полностью удаляется последняя трасса командой Edit/ Undo или при нажатии соответствующей пиктограммы.

    Сегменты трасс можно удалять или перетрассировать после их выделения и применения к ним соответствующих операций по удалению, перетаскиванию или перетрассировки.

    В процессе прокладки трассы в строке информации отображаются данные о приращении координат текущего сегмента dX и dY (пока нажата левая кнопка), общая текущая длина трассы с учетом дуг сглаживания трассы (Total length) и число ошибок по завершении прокладки трассы - «"n" error(s) during routing».

    Open Ctrl+O

    Open Ctrl+O
    Открывает существующий файл печатной платы. Расширение *.pcb имеют бинарные и текстовые файлы P-CAD РСВ.

    Optimize Nets

    Optimize Nets
    Запуск утилиты перестановки логически эквивалентных вентилей и выводов с целью минимизации длины цепей. Целесообразно производить оптимизацию цепей по окончании предварительного размещения компонентов.

    Организация трассировки жгута соединений

    Рисунок 4.34. Организация трассировки жгута соединений
    Организация трассировки жгута соединений
    В этом окне выбираются стиль и параметры выравнивающих отрезков проводнков. Если выбранные контактные площадки лежат на одной прямой или выбрана одна контактная площадка, то появляются соответствующие текстовые сообщения.

    В меню Select Fanout в зоне Fanout Style выбирается стиль выравнивающих отрезков, которые отображаются в окне Preview. Установленный флажок Space Traces at Minimum Clearance означает выравнивание отрезков проводников с минимальным зазором между ними, определяемым шагом выбранной сетки трассировки.

    Кнопки меню Flip/Flop в правом нижнем углу диалогового окна позволяют выбрать ориентацию выравнивающих отрезков.

    Команда Route/Bus используется, как правило, совместно с предыдущей командой и позволяет трассировать одновременно несколько проводников, которые образуют шину. Запуск команды может производиться при нажатии на соответствующую пиктограмму. Затем, при нажатой клавише Ctrl, производится выбор контактных площадок или концов параллельных проводников, построенных предыдущей командой. Далее при нажатой левой кнопке мыши трассируются одновременно несколько проводников (область трассировки при этом подкрашивается). Заметим, что при трассировке нельзя изменить слой прокладки трассы. Нажатие правой кнопки мыши вызывает контекстное меню, в котором выбор строки Suspend приостанавливает прокладку трасс, оставляя ее незавершенной. Строка Cancel стирает последний сегмент трассы и прекращает трассировку. Строка Unwind стирает последний сегмент проводника.

    Команда Route/MultiTrасе позволяет автоматически развести одновременно несколько выбранных цепей с соблюдением установленных правил трассировки. При этом может использоваться либо режим максимального огибания проводников (Maximum Hugging), либо режим минимизации их длины (Minimum Length). Эти режимы включаются соответствующими пиктограммами или в закладке меню Options/ Configure. Для выполнения команды вначале указывают несколько цепей одинаковой ширины и нажимают правую кнопку мыши. В контекстном меню выбирается строка Complete для автоматического проведения выбранных цепей.

    Команда Push Traces обеспечивает режим трассировки с раздвиганием соседних проводников (но не контактных площадок и переходных отверстий!). Указанный режим работает со всеми командами интерактивной трассировки. Включается при нажатии соответствующей пиктограммы Push Traces.

    Команда Visible Routing Area определяет пространство на плате, наиболее удобное для трассировки конкретной цепи. Должен быть включен режим интерактивной трассировки. Вначале активизируется соответствующая пиктограмма. Затем выделяется нужная электрическая цепь, и вычерчивается трасса в подкрашенной области. Для автоматической трассировки выбранной цепи выбирается строка контекстного меню Complete.




    Pad Style

    Pad Style

    — определяет стили контактных площадок печатной платы;


    Pad Style
    Устанавливает тип текущего стека контактных площадок для команды Place/Pad. Организует их просмотр и редактирование списка.

    Pad

    Pad
    Размещает стек контактной площадки текущего стиля.

    Размещает на плате переходное отверстие текущего стиля. Переходные отверстия можно вращать, зеркально отображать и редактировать.

    PADVIA CPP (829) V12 00 РСВ

    PADVIA.CPP (829) V12.00 РСВ
    Причина: имеется стек переходных отверстий, который считается принадлежащим какому-то компоненту, но на самом деле является свободным.

    Действия: сохраните файл в формате ASCII, закройте его и загрузите снова.

    Paste Ctrl+V

    Paste Ctrl+V
    Команда позволяет вставлять объект (объекты) из буфера обмена в текущий файл, если они были вырезаны или скопированы из рабочего пространства графического редактора с помощью команд Edit/Cut и Edit/Copy. При выполнении команды Paste курсор принимает форму перекрестия. При нажатии левой кнопки мыши происходит вставка объекта в выбранную позицию курсора. При вставке выводов компонента или текста из различных файлов, содержащих стили, имеющие те же самые названия, но содержащие данные, отличающиеся от установленных для текущего файла, новые имена стилей заключаются в скобки и добавляются к списку стилей, доступных в текущем файле.

    Опции команды Paste:

    Pattern Save As

    Pattern Save As
    Сохранение посадочного места компонента в библиотеке.

    PCAD 2001PCB

    P-CAD 2001PCB

    Отображает тематику интерактивной справочной Help Topics F1 системы P-CAD.

    PCAD Library Executive

    P-CAD Library Executive
    Команда запускает программу P-CAD Library Executive для работы с библиотеками компонентов.

    PCAD Pattern Editor

    P-CAD Pattern Editor
    Команда запускает программу P-CAD Pattern Editor для создания посадочных мест компонентов.

    PCAD Schematic

    P-CAD Schematic
    Команда запускает графический редактор принципиальных схем P-CAD Schematic. Если P-CAD Schematic уже запущен, он становится активным приложением.

    PCAD Shape Route

    P-CAD Shape Route

    - текущий файл преобразуется в файл PRF-формата для последующей передачи в трассировщик Shape-Based Router. Установленный в диалоговом окне флажок опции Preserve Manuel Traces запрещает трассировку ранее проложенных вручную проводников.

    PCAD Shape

    P-CAD Shape

    Route - производится замещение текущего файла файлом .PRF, созданного трассировщиком Shape-Based Router.

    PCAD Signal Integrity

    P-CAD Signal Integrity
    Команда запускает программу P-CAD Signal Integrity для анализа целостности электрических сигналов.

    PCAD Symbol Editor

    P-CAD Symbol Editor
    Команда запускает программу P-CAD Symbol Editor для создания символов компонентов.

    PCAD

    P-CAD
    Команда запускает DBX-программу P-CAD InterPlace/PCS InterPlace/PCS для размещения компонентов в интерактивном режиме и задания технологических норм разработки ПП PCS (Parametric Constraint Solver).

    PCBDIMTL CPP (124) V12 00 РСВ

    PCBDIMTL.CPP (124) V12.00 РСВ
    Причина: перед просмотром Gerber-файлов выполнена команда очистки File/Clear, после завершения просмотра Gerber-файлов выполнена команда очистки. Проект загружен на пустое рабочее пространство и затем сохранен.

    Действия: в конфигурации слоев сохраненного проекта имеются дополнительные слои, которые больше не существуют. Они существовали только при просмотре Gerber-файлов.

    Удалите эти слои в меню команды, если они не нужны в проекте.
    BSTLIN.CPP (687) V12.00 РСВ

    Причина: при загрузке в P-CAD РСВ бинарного файла не определен текущий слой.

    Действия: перед загрузкой проекта установите в диалоге Layer Map слой ТОР текущим.

    PCBNET CPP (1616) V12 00 РСВ

    PCBNET.CPP (1616) V12.00 РСВ
    Причина: при попытке сохранить файл проекта обнаружены свободные контактные площадки, наложенные на контактные площадки компонента. При этом свободные контактные площадки имеют номера выводов, отличные от 0.

    Действия: удалите свободные контактные площадки.
    TEXTTOOL.CPP (273) V12.00 РСВ

    Причина: после создания корпуса компонента и размещения атрибутов сделана попытка повернуть атрибут.

    Действия: это предупреждение несущественно, можно продолжать работу.

    PCBRLMGR CPP (866) V12 00 РСВ

    PCBRLMGR.CPP (866) V12.00 РСВ
    Причина: установлен зазор, равный 0.

    Действия: проверьте, чтобы-все зазоры были больше 0. Также проверьте, чтобы на полях Via to Via не было неожиданных данных.

    PDIF Out

    PDIF Out

    - сохраняет проект в формате PDIF.

    PDIF

    PDIF

    - загружает файл проекта в формате, созданный в Master Designer версий 7.0 или 8.5-8.7.

    Place/Cutout

    Place/Cutout
    Команда размещает вырезы в области металлизации.

    Place Design View

    Place Design View
    Размещает блок на чертеже платы в заданной области.

    Place Detail

    Place Detail
    Размещение детали — изображения участка (блока из файла *.blk) ПП, содержащего объекты, созданные в редакторе P-CAD РСВ. Это изображение может быть увеличено, чтобы дать представление о сложных участках платы. Удобно использовать этот механизм для ввода в проект информации об установке компонентов на плату при наличии нескольких вариантов.

    Place Diagram

    Place Diagram
    Размещение диаграммы (структуры) слоев проекта, указывающей последовательность расположения слоев в многослойной печатной плате.

    Place Picture

    Place Picture
    Размещение на плате рисунка в формате P-CAD Picture из файла с расширением *.EMF. Отличается от команды DocTool/Place Detail отсутствием полей для ввода текстовой информации.

    Place Table

    Place Table
    Размещение различных типов таблиц: отверстий, перечень цепей, подключение цепей «земли» и «питания», перечень вентилей, информация об изменениях и редакциях проекта.

    Placement Toolbar

    Placement Toolbar
    Команда устанавливает видимость/невидимость панели инструментов размещения.

    Plane

    Plane
    Создает в плоскости металлизации линии раздела.

    PLCDIMTL CPP (395) V12 00 РСВ

    PLCDIMTL.CPP (395) V12.00 РСВ
    Причина: при выполнении команды Place>Dimension и переходе от одной точки к другой используется комбинация нажатия клавиши «Пробел» и щелчок левой кнопкой мыши в ответ на приглашение «Press left and hold or space to begin selection of text location».

    Действия: продолжайте работать при появлении одного или нескольких подобных сообщений и, как только они закончатся, нажмите правую клавишу мыши или Esc для отмены размещения размерностей. Кроме того, сохраните проект в файле ASCII под другим именем, завершите работу с программой и загрузите проект вновь.

    Point

    Point
    Команда Place/Point вводит:

    - точку привязки (Ref Point) компонента,

    — точку приклеивания компонента (Glue Dot) для его автоматического монтажа,

    — точку привязки и ориентации механизма автоматической установки компонентов на плату (Pick and Place),

    — контрольную точку для электрической цепи (Test Point).

    Poligon

    Poligon
    Команда размещает закрашенный многоугольник в пространстве рабочего листа (не обеспечивает электрического соединения!).

    Preferences

    Preferences
    Определяет настройки клавиатуры, мыши и панели инструментов.

    Пример полигона металлизации

    Рисунок 4.31. Пример полигона металлизации
    Пример полигона металлизации
    После обработки вырезов в сигнальных цепях зачастую остаются «островки» с малыми размерами и не присоединенные ни к одной цепи. Для очистки области металлизации от таких «островков» используются опции закладки Island Removal (Рисунок 4.32):

  • Minimum Area - удаляются «островки», имеющие площадь, меньшую, чем заданная в окне;


    • Print Ctrl + P

    Print Ctrl + P
    Печатает схему в соответствии с установленными параметрами печати. Можно вывести на печать выбранную область печатной платы.

    Print Setup

    Print Setup

    Отображает список установленных принтеров и устанавливает текущий принтер.

    PRINTDLG CPP (124) V12 00 РСВ

    PRINTDLG.CPP (124) V12.00 РСВ
    Причина: Испорчена установка слоев проекта.

    Действия: Удалите параметры установки слоев в диалоговом окне Options/Layers.

    Prompt Line

    Prompt Line
    Показывает/скрывает строку подсказок. Текущие параметры настройки для видимости строки подсказок сохраняются в файле инициализации.

    Properties

    Properties

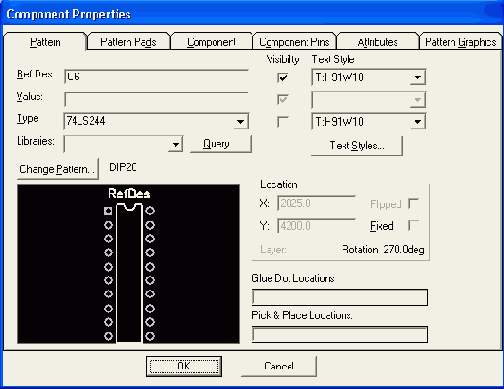

    Команда вызывает диалоговое окно редактирования свойств выбранного объекта. Перед выполнением команды Properties должен быть выбран хотя бы один объект для редактирования. Если выбраны множественные объекты, то они должны иметь одинаковый тип (например, дуги, линии, контакты и т. п.), иначе команда недоступна. При редактировании свойств множественных объектов внесенные изменения относятся ко всем выбранным объектам. Команда Properties может также быть выбрана из контекстного меню. Для этого необходимо выбрать объект и щелкнуть правую кнопку мыши. Пункты меню, доступные в контекстном меню, изменяются в зависимости от объекта, который выбирается. Команда Properties может быть также запущена двойным нажатием левой кнопки мыши на объекте.

    Query

    Query
    Поиск компонента в открытых библиотеках с использованием атрибутов (задаваемых признаков). Используется только в программе Library Executive.

    Разработка печатных плат

    4.2. Разработка печатных плат
    После настройки конфигурации и определения всех параметров проекта можно приступать непосредственно к разработке печатных плат. Задача разработки печатных плат сводится к размещению компонентов проекта по отношению друг к другу на поле печатной платы и созданию правил ручной и автоматической трассировки соединений на плате.

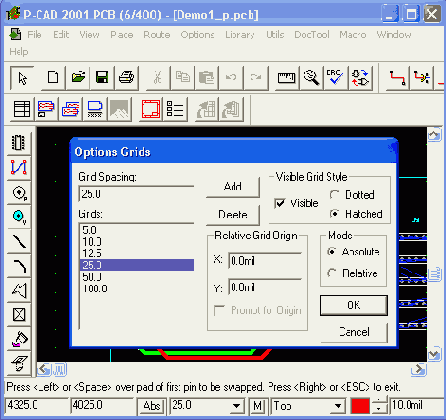

    Перед размещением компонентов на плату определяется шаг сетки рабочего поля. Например, для компонентов с планарными выводами этот шаг устанавливается равным 1,25 мм, а для компонентов со штыревыми выводами - 2,5 мм.

    Затем необходимо в слое Board нарисовать на рабочем поле монитора замкнутый контур печатной платы. Прорисовка производится с помощью команд Place/Line и Place/Arc.

    Если отсутствует принципиальная схема, выполненная в P-CAD Schematic, то компоненты на плату устанавливают по команде Place/ Component. Связи между компонентами проводят по команде Place/ Connection.

    Если же принципиальная схема имеется, то производится так называемая упаковка схемы на печатную плату (должна быть открыта нужная библиотека).




    Reconnect Nets

    Reconnect Nets

    Запуск утилиты изменения топологии Цепей, выполненных с использованием областей металлизации.

    Record ECOs

    Record ECOs
    Включение/выключение записи файла изменений Engeneering Change Order (ECO).

    Record

    Record
    Указывает имя макрофайла и производит запись в него (при нажатии на клавишу Cancel запись производится во временный файл). После того как запись макрокоманды завершена, ей может быть назначена горячая клавиша или пункт меню. Кнопка М, расположенная на строке состояния, также позволяет создавать временные макрокоманды на лету.

    Redo Ctrl + Y

    Redo Ctrl + Y
    Команда (откат «вперед») отменяет предыдущую команду Edit/ Undo.

    Redraw

    Redraw
    Перерисовывает активное окно без внесения изменений. Перерисовка используется для удаления следов от незаконченных проводников и перемещения или удаления объектов. Чтобы прервать перерисовку в процессе ее выполнения, щелкните правую кнопку мыши или нажмите Esc.

    Rename

    Rename
    Переименовывает посадочное место компонента или компонент в библиотеке.

    Rename
    Позволяет переименовывать любые созданные файлы макрокоманд, включая заданную по умолчанию (Default).

    Renumber

    Renumber

    Утилита перенумерации контактных площадок и переименования (перенумерации) позиционных обозначений компонентов вручную или автоматически.

    Reports

    Reports
    Позволяет генерировать отчеты с определенными опциями вывода. Эти опции сохраняются в файле конфигурации PCB.INI при выходе из программы.

    Room

    Room
    Размещает на несигнальном слое комнату (область) для размещения в ней компонентов и указывает в ней особые правила размещения трассировки.

    Rooms

    Rooms
    Позволяет редактировать комнаты текущего проекта, определенные ранее по команде Place/Room. Можно находить и выбирать компоненты, включенные в выбранную комнату.

    Route Toolbar

    Route Toolbar
    Команда устанавливает видимость/невидимость панели для ручной трассировки.

    РСВ СРР (391) V12 00 РСВ

    РСВ.СРР (391) V12.00 РСВ
    Причина: при установке системы на платформе Windows NT указаны неверные пароли.

    Действия: установить систему заново, проверяя правильность заполнения всех полей номеров лицензий и паролей.

    Run

    Run
    Запуск на выполнение файла макрокоманд, имя которого предварительно выбирается з списка. Временный файл макрокоманд запускается нажатием клавиши Е. Макрокоманда, которая перемещает или удаляет компонент, не влияет на фиксированный компонент.

    Save As

    Save As
    Сохраняет текущий проект в файле с указанным именем и местоположением и создает файл резервной копии (.ВАК). Позволяет переименовать файл текущего проекта.

    Save Ctrl +S

    Save Ctrl +S
    Сохраняет изменения в проекте, находящемся в активном окне, и создает файл резервной копии (.ВАК).

    Select All

    Select All
    Выбирает все объекты на текущем листе.

    Select S

    Select S
    Команда позволяет выделить объект (объекты) для их последующего редактирования с помощью команд меню Edit.

    Selection Mask

    Selection Mask
    Определяет фильтр для выбора командой Select графических примитивов блока внутри или вне выбранной области.

    Series II

    Series II

    Указания соответствий между командами P-CAD Commands PCB и Tango.

    Setup

    Setup
    Запускает диалог выбора и настройки библиотек, которые используются в проекте.

    Setup
    Указание имени каталога для размещения в нем макросов.

    Shortcut Directory Выход

    Shortcut Directory Выход

    на сайты производителей полупроводниковых компонентов с использованием Internet Explorer.

    Snap to Grid

    Snap to Grid

    Осуществляет привязку перемещений курсора к узлам координатной сетки.

    Сохранение проекта

    Сохранение проекта
    После всех процедур по формированию печатной платы, которые изложены в текущей главе, необходимо сохранить проект по стандартной команде File/Save (или File/Save As). Предварительно можно выбрать формат файла:

  • Binary Files - бинарный формат. Этот формат является более компактным и считается основным.
  • ASCII Files — текстовый формат. Этот формат используется для обмена данными с другими программами, например с программой SPECCTRA.




    • Сообщение о результате автоматической

    Рисунок 4.22. Сообщение о результате автоматической перестановке вентилей и выводов компонентов


    Сообщение о результате автоматической
    В сообщении указываются параметры оптимизации цепей (Setting), текущее состояние процесса оптимизации (Current Status) и отчет о результатах оптимизации (Cumulative Status):

  • Numbers of gates Swapped - число переставленных вентилей;
  • Numbers of pins Swapped — число переставленных выводов;
  • All net total length before - общая длина цепей до оптимизации;
  • All net total length after - общая длина цепей после оптимизации;
  • All net total length changed — относительное изменение общей длины цепей после оптимизации;
  • Selected net total length before — длина выбранных цепей до оптимизации;
  • Selected net total length after — длина выбранных цепей после оптимизации;
  • Selected net total length changed - относительное изменение выбранных цепей после оптимизации.
    • Для ручной перестановки вентилей в окне Utils/Optimize Nets (Рисунок 4.21) включают флажок Manual Gate Swap и нажимают кнопку ОК. Курсор принимает форму диагонального перекрестья. Отменяется режим перестановки нажатием правой кнопки мыши или клавиши Esc. Затем щелкают по контактной площадке первого переставляемого вентиля. В результате все цепи, подсоединенные к выбранному вентилю, окрашиваются в голубой цвет. А все цепи и выводы, принадлежащие эквивалентным вентилям, окрашиваются в фиолетовый цвет. Далее щелкают по выводу вентиля, который надо переставить с первым выбранным вентилем. Появляется диалоговое окно (Рисунок 4.23), в котором, отображается текущая длина цепей (столбец Manhattan Length) и возможное изменение их относительной (столбец Percent change) длины при перестановке вентилей.

    Сообщение об ошибке выделенного контакта

    Рисунок 4.36. Сообщение об ошибке выделенного контакта
    Сообщение об ошибке выделенного контакта
    В поле окна выводятся номер ошибки (Error Number) и текстовое сообщение об ошибке. В окне Error Number можно перейти к очередной ошибке, а после нажатия на кнопку Jump To на экране монитора подсвечивается соответствующая ошибка.

    После исправления ошибки ее индикатор на экране автоматически удаляется.

    Сообщения о загрузке списка соединений

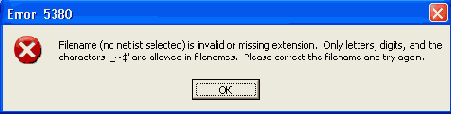

    Рисунок 4.14. Сообщения о загрузке списка соединений на плату, имеющую предварительно установленные компоненты и проведенные связи
    Сообщения о загрузке списка соединений
  • после выполнения команды нельзя восстановить первоначальный вид печатной платы с предварительно размещенными компонентами, поэтому ее рекомендуется сохранить в отдельном файле.
    • После нажатия на кнопку Yes загружаемые компоненты проекта размещаются над верхней границей печатной платы (если уже размещена заготовка печатной платы). Если же нет заготовки печатной платы, то все компоненты размещаются в левом нижнем углу рабочего пространства проекта. При этом на экране отображаются прямые линии еще не проведенных электрических связей.

    При установке курсора (не нажимая левую кнопку мыши) на объект размещения появляется информация о позиционном обозначении компонента, его типе и значении атрибута компонента, а для электрической цепи — ее номер (имя) и имена компонентов и их контактов, которые цепь соединяет.

    По команде Library/Setup можно просмотреть перечень открытых библиотек.

    Теперь можно размещать компоненты схемы в контуре печатной платы.
    Назад Содержание Вперед




    Сообщения об ошибках программы PCAD РСВ

    4.5. Сообщения об ошибках программы P-CAD РСВ

    Сору

    Сору
    Копирует один или большее количество элементов из одного файла в другой (или в тот же самый, но в другой библиотеке). Если необходимо копировать компонент со связанным символом, его посадочным местом, таблицей контактов, можно использовать команду Library/Copy администратора библиотек Library Executive. Возможно групповое копирование элементов.

    Создание и подключение областей металлизации

    Создание и подключение областей металлизации

    .
    В сигнальных слоях можно расположить области металлизации, которые электрически подсоединяются к одной из цепей и автоматически отделяются зазорами от других цепей и контактных площадок.

    Контур области металлизации рисуется после выполнения команды Place/Cooper Pour или после нажатия на одноименную пиктограмму. Сама область должна быть вычерчена в виде полигона, стороны которого не пересекаются. Построенную область выделяют, нажимают правую кнопку мыши, выделяют строчку Properties и в появившемся меню (Рисунок 4.30) устанавливают требуемые параметры.

    Status Line

    Status Line
    Позволяет показывать/скрывать строку состояния.

    Структура слоев платы

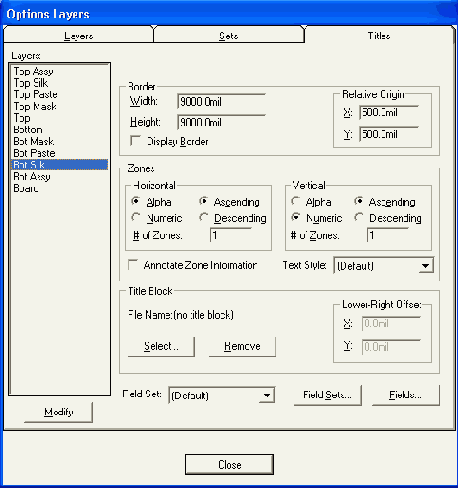

    Рисунок 4.6. Структура слоев платы
    Структура слоев платы
  • Plane - слой металлизации, помечается первым символом Р.
  • Non Signal - вспомогательные слои, помечаются первым символом N. Список слоев проекта указывается в столбце Layers:
  • Тор проводники на верхней стороне платы (сторона установки компонентов);
  • Top Assy — атрибуты на верхней стороне платы (текстовые обозначения компонентов);
  • Top Silk — шелкография на верхней стороне платы (позиционные обозначения компонентов);
  • Top Paste - графика пайки на верхней стороне платы;
  • Top Mask - графика маски пайки на верхней стороне платы;
  • Bottom - проводники на нижней стороне платы;
  • Bot Mask - графика маски пайки на нижней стороне платы;
  • Bot Paste — графика пайки на нижней стороне платы;
  • Bot Silk — шелкография на нижней стороне платы;
  • Bot Assy - атрибуты на нижней стороне платы;
  • Board — границы платы.
    • Каждый слой может быть включен (Enable, символ Е) или выключен (Disable, символ D). Указанные установки производятся после выделения имени слоя и нажатии соответствующих кнопок, которые находятся в правой части панели.

    Все слои (кроме текущего) можно выключить кнопкой Disable All, a включить — кнопкой Enable All.

    По умолчанию структура слоев для печатной платы устанавливается с двумя, сигнальными слоями. Для печатных плат с несколькими сигнальными слоями и со слоями сплошной металлизации, естественно, следует добавить дополнительные слои. Для создания нового слоя в окно Layer Name закладки Layers вводится имя нового слоя, в окне Layer Number определяется номер слоя и нажимается кнопка Add. Цвет создаваемых слоев устанавливается системой по умолчанию. При необходимости цвет слоя можно поменять после выполнения команды Options/Display, щелчка правой кнопкой мыши по прямоугольнику в строке имени слоя и выборе нужного цвета в появившейся палитре цветов.

    В области Routing Bias указывается приоритетное направление трассировки проводников на тех или иных слоях печатной платы:

    Таблица примечаний проекта (Notes)

    Таблица примечаний проекта (Notes) и Информация об изменениях, внесенных в проект (Revisions).

    TANGOARC CPP (724) V12 00 РСВ

    TANGOARC.CPP (724) V12.00 РСВ
    Причина: выбрано две или более дуги и сделана попытка изменить значения ширины линии или радиуса.

    Действия: это предупреждение несущественно, можно продолжать работу.

    TANGOPOLY CPP (1109) V12 00 PCB

    TANGOPOLY.CPP (1109) V12.00 PCB
    Причина: на полигоне обнаружены запрещенные в P-CAD РСВ точки.

    Действия: удалите слой металлизации и создайте его заново.

    TANGOPOLY CPP (396) V12 00 PCB

    TANGOPOLY.CPP (396) V12.00 PCB
    Причина: обнаружен полигон, имеющий менее 3 вершин.

    Действия: найдите и удалите этот полигон.

    TANGTEXTCPP (991) OR (2107) V 12 00 РСВ

    TANGTEXTCPP (991) OR (2107) V 12.00 РСВ
    Причина:

    1) выбрано несколько компонентов одного уровня;

    2) изменен тип компонента во время редактирования параметров корпуса;

    3) атрибуты заменяемых компонентов имеют разную ориентацию или стили (например, компонент С1 имеет атрибут А стиля S1, а компонент С2 имеет атрибут А стиля S2, и оба компонента заменяются другим).

    Действия: можно заменить эти компоненты одновременно или заменить только компоненты, ориентация или стиль атрибутов которых совпадают. См. также комментарий к ошибке TANGTEXT.CPP (2107) и, если файл проекта имеет формат ASCII, попробуйте найти отрицательные углы ориентации, хотя их наиболее вероятное значение равно -1. Если найдете отрицательный угол ориентации, замените его положительным значением или нулем.

    Text Style

    Text Style
    Устанавливает текущий стиль текста для команды Place/Text и позволяет добавлять, удалять, переименовывать или редактировать стили текста.

    Text

    Text
    Позволяет вводить текст в файл печатной платы. Стиль текста предварительно определяется командой Options/Text Style (меню). Чтобы внести изменения в текст, выберите текст, нажмите правую кнопку и нажмите Properties во вслывающем меню. Возможно изменить стиль текста, а также его выравнивание. Для изменения стиля используется кнопка Edit/Style, которая активизирует диалог команды Options/Text Style. Возможно подключение текста типа True Type и символов кириллицы.

    Tile

    Tile

    Располагает последовательно все открытые окна.

    Title

    Title
    Ввод изображения рамки чертежа (форматки) и заполнение информации в полях проекта.

    То Layer

    То Layer

    - в пределах одного или нескольких проектов вставляет элементы на слои, отличные от того, из которого они были вырезаны или скопированы. Эта особенность относится к одиночному или множественному копированию и операции вырезания блока. Указанная опция может работать только с данными, содержащимися в буфере обмена и имеющими формат Pattern Editor или РСВ. При выборе нескольких элементов, находящихся в разных слоях, все они будут вставлены на текущий слой. Многослойные элементы типа контактных площадок сохранятся многослойными. Выбор слоя размещения вставляемых элементов можно производить после нажатия на клавишу L. Возможна вставка на выбранный слой содержимого файла буфера обмена (.CLP). При вставке переходных отверстий, контактных площадок или текста, которые имеют одинаковые имена стилей, но данные отличаются от стилей текущего проекта, вводимые имена стилей помещаются в скобках. Новые имена стилей (в скобках) будут добавлены к списку доступных стилей в текущем проекте;
    Special — размещает на ПП объекты в специальном графическом формате P-CAD Picture (расширение файла .emf).

    Trace cleanup

    Trace clean-up
    Удаление избыточных точек излома (Vertex), лишних сегментов и лишних вершин проводников с целью уменьшения объема информации, хранимой в файле .РСВ.

    UNDOMGR CPP (974) V12 00 РСВ

    UNDOMGR.CPP (974) V12.00 РСВ
    Причина: перед записью сообщений ЕСО не были стерты предыдущие записи.

    Действия: это предупреждение несущественно.
    DRCMGR.CPP (974) V12.00 РСВ

    Причина: нарушены зазоры между текстом большого размера. Например, на слое шелкографии имеется текст, содержащий более 150—200 символов.

    Действия: найдите на слое шелкографии текст, вызывающий эти затруднения и разделите его на два или более коротких текста.

    Unfix

    Unfix-

    после выделения ранее зафиксированных компонентов отменяет их фиксацию на ПП;
    Unfix All — отменяет фиксацию всех ранее зафиксированных компонентов (без их выделения).

    Unhighlight All

    Unhighlight All
    Команда отменяет подсветку всех объектов в файле и восстанавливает нормальные объектные цвета. Эта команда воздействует на все высвеченные объекты независимо от того, выбраны они или нет.

    Unhighlight

    Unhighlight
    Отменяет высвечивание выбранного объекта (объектов) и восстанавливает прежние цвета объекта. К этой команде можно обратиться, щелкая правую кнопку мыши, чтобы активизировать контекстное меню, и выбирая Edit/Unhighligt.

    Update All

    Update All
    Обновление информации во всех полях и таблицах проекта.

    Update

    Update
    Обновление информации в текущем поле или таблице.

    Установка цвета слоев печатной платы

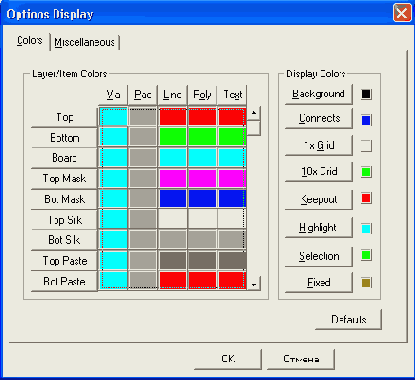

    Рисунок 4.4. Установка цвета слоев печатной платы
    Установка цвета слоев печатной платы
  • Via - переходные отверстия;
  • Pad — выводы компонентов;
  • Line — проводники и линии;
  • Poly - полигоны;
  • Text — текстовые данные.
    • По умолчанию установлена следующая структура слоев печатной платы:

  • Top, Bottom - верхняя и нижняя стороны платы соответственно;
  • Board - контур платы;
  • Top Mask, Bot Mask — маска пайки на верхней и нижней стороне платы;
  • Top Silk, Bot Silk — шелкография на верхней и нижней стороне платы (контуры компонентов и т. п.);
  • Top Paste, Bot Paste - вставка пайки на верхней и нижней стороне платы;
  • Top Assy, Bot Assy - вспомогательные атрибуты на верхней и нижней стороне платы. Всего же может быть установлено 999 слоев информации;
  • DRILL - для отверстий в ПП.
    • Дополнительные параметры монитора можно устанавливать в закладке Miscellaneous (Рисунок 4.5).

    Установка дополнительных параметров монитора

    Рисунок 4.5. Установка дополнительных параметров монитора
    Установка дополнительных параметров монитора
    В области DRC Errors указывают возможность вывода на экран ошибок контроля соблюдения технологических норм. В области Glue Dots устанавливают параметры вывода на экран точек приклеек при автоматическом монтаже печатных плат.

    В области Pick and Place аналогично показывают параметры точек привязок компонентов для автоматического монтажа.

    Параметры могут принимать следующие значения: Show - показать на экране; Hide - скрыть; No Change - не изменять.

    В области Cursor Style выбирают вид курсора: стрелка (Arror), маленькое (Small Cross) или большое (Large Cross) перекрестье.

    В области Miscellaneous устанавливают дополнительные параметры:

  • Draft Mode - изображение только контуров проводников для ускорения перечерчивания экрана;
  • Display Pad Holes — изображение на экране внутренних отверстий в контактных площадках;
  • Display Pin Designators — изображение номеров выводов компонентов;
  • Display Plane Indicator — индикация переходных отверстий, присоединенных к слою металлизации, с помощью перекрестья, окрашенного в цвет этого слоя;
  • Display Pad Net Names — изображение номеров цепей, инцидентных выводам компонентов;
  • Display Overriden Errors - отображение перекрывающихся маркеров ошибок;
  • Drag by Outline - изображение объектов контурными линиями при их перемещении для ускорения перечерчивания экрана;
  • Silkscreen in Background - изображение графики шелкографии на заднем плане;
  • Translucent Drawing — полупрозрачное изображение объектов;
  • Use Fixed Color — использование фиксированных цветов;
  • Scroll Bars — вывод на экран линии прокрутки.
    • В области Free Pads (свободные контактные площадки) устанавливается отображение на экране либо имен (pin Des), либо номеров (Number) не подсоединенных к цепям контактных площадок.




    Установка глобальных зазоров проекта

    Рисунок 4.11. Установка глобальных зазоров проекта
    Установка глобальных зазоров проекта
    Для определения зазоров между различными объектами в конкретных слоях печатной платы используется закладка Layer команды Options/Design Rules (Рисунок 4.12).

    Для установки зазора на соответствующем слое платы вначале выделяется строка с именем слоя, а затем в столбцах Pad to Pad (контактная площадка — контактная площадка), Pad to Line (контактная площадка — проводник), Line to Line (проводник - проводник), Pad to Via (контактная площадка — переходное отверстие), Line to Via (проводник — переходное отверстие) и Via to Via (переходное отверстие — переходное отверстие) вписываются нужные числа. После задания чисел нажимается кнопка Update.

    Если необходимо ввести дополнительные зазоры для других атрибутов (например, для отступа проводников от края платы -BoardEdgeClearence), то после нажатия кнопки Edit Rules в появившемся окне нажимается кнопка Add, в окне Place Attribute в окне Name выделяется имя нужного атрибута и в окно Value вписывается значение атрибута. Все указанные размеры являются минимально допустимыми.

    В диалоговом окне команды Options/Design Rules в закладке Rooms («комната» — участок платы с именем на несигнальных слоях, очерчиваемый по команде Place/Room) для выбранной «комнаты» определяются правила размещения компонентов (например, высота компонентов в выбранной «комнате»).

    Установка правил трассировки

    Рисунок 4.3а. Установка правил трассировки
    Установка правил трассировки
    Ручная трассировка определяется областью Manual Route. Если установлен флажок Right Mouse to Complete/Slash Key to Suspend, то для автоматического завершения трассы по кратчайшему пути используется правая кнопка мыши, а для остановки трассы в произвольном месте рабочего поля - клавиша /. Если установлен флажок Slash Key to Complete/Right Mouse Suspend, то для остановки трассировки цепи используется правая кнопка мыши, а для ее автоматического завершения - клавиша /.

    Параметры интерактивного размещения устанавливаются в области Interactive Route. Флажок Honor Layer Bias означает разрешение на трассировку в слое в направлении, определенном в окне команды Options/Layers. Как правило, на слое Тор проводники трассируются параллельно длинной стороне платы. Флажок Show Routable Area определяет видимость области трассировки.

    В окне Stub Length устанавливается минимальная длина в дискретах сетки (Grid Points) или в единицах длины (Length) для сегмента линии при соединении ее с контактной площадкой.

    В области Trace Length задается контроль за длиной проводника трассы. Флажок Maximize Hugging разрешает проводимой цепи выдержать минимальное расстояние до уже проведенных трасс (однако длина трассы и ее конфигурация при этом может быть неоптимальной). Флажок Minimize Length разрешает прокладку трассы минимальной длины с минимумом переходных отверстий.

    В закладке Manufacturing (Рисунок 4.3b) устанавливаются технологические ограничения при металлизации контактных площадок.

    Установка сеток на печатной плате

    Рисунок 4.24. Установка сеток на печатной плате
    Установка сеток на печатной плате

    Установка шага сетки

    Установка шага сетки
    В некоторых случаях, кроме регулярной сетки, для трассировки можно использовать и нерегулярную сетку с целью 100-процентной прокладки всех соединений схемы. Например, если шаг между выводами компонента задан величиной 2,5мм и диаметр контактной площадки-равен 1,5 мм, то для прокладки двух проводников толщиной 0,2 мм между соседними выводами при допустимой величине зазора 0,2 мм необходимо задать сетку 1,05 мм-0,2 мм-0,2 мм-1,05 мм или 1 мм-0,5 мм-1 мм.

    Чтобы установить указанную нерегулярную сетку, необходимо выполнить команду Opnions/Grids, в появившемся диалоговом окне (Рисунок 4.24) в области Grid Spasing ввести через пробел выбранные шаги нерегулярной сетки и нажать кнопку Add. Введенная сетка зафиксируется в виде отдельной строки в области окна Grids.

    Установка зазоров между проводниками

    Установка зазоров между проводниками
    Для разных объектов (для совокупности электрических цепей, для разных участков ПП и т. п.) проекта устанавливаются разные правила трассировки и им присваиваются различные приоритеты:

  • Class To Class - правила класс-класс (высший приоритет);
  • N'et — правила для цепей;
  • Net Class — правила для классов цепей;
  • Global - глобальные правила (низший приоритет).
    • Глобальные установки зазоров устанавливаются в меню Options/ Design Rules в закладке Design (см. Рисунок 4.11).

    Зазоры между различными объектами в различных слоях ПП устанавливаются в закладке Layer (см. Рисунок 4.12).

    Классы цепей определяют в закладке Net Class команды Options/ Design Rules (Рисунок 4.25). Внутри каждого класса устанавливаются допустимые зазоры для пары объектов (контактная площадка - проводник, контактная площадка - контактная площадка, проводник - проводник и т. п.) и общие правила установки зазоров. Заметим, что автотрассирровщик PRO Route использует только глобальные установки зазоров и правила трассировки закладки Net меню Options/ Design Rules.

    Установка зазоров в сигнальных и других слоях платы

    Рисунок 4.12. Установка зазоров в сигнальных и других слоях платы
    Установка зазоров в сигнальных и других слоях платы
    Назначение других закладок команды Options/Design Rules таких, как Net Class (определение классов цепей), Net (имена цепей), Class to Class (параметры трассировки между классами цепей) определены в главе 3 «Графический редактор P-CAD Schematic».

    Настройка других технологических параметров проекта производится после выполнения команды File/Design Technology Parameters (см. главу 2 «Создание компонентов и менеджер библиотек проекта»).




    Утилита PCAD InterRoute Gold

    Утилита P-CAD InterRoute Gold

    — дополнительное средство для интерактивной трассировки электрических связей. В нее входят пять команд, имеющих соответствующие пиктограммы, вынесенные на панель инструментов Route Toolbar: Route Fanout, Route Bus, Route MultiTrace, Push Traces и Visible Routing Area.
    Команда Route/Fanout производит трассировку жгута (группы трасс) от группы контактных площадок. Команда генерирует короткие выравнивающие отрезки проводников, концы которых располагаются на одной прямой — для удобства дальнейшей трассировки соединений. Утилита может запускаться после нажатия соответствующей пиктограммы. Затем при нажатой клавише Ctrl отмечаются контактные площадки, от которых будет начинаться жгут. Щелчком правой кнопки мыши вызывается контекстное меню команды. В контекстном меню строка Deselect All отменяет выбор контактных площадок, строка Layers вызывает меню Options/Layers, строка Options - команду Options/Configure. В меню выбирается строка Fanout. В результате появляется диалоговое окно команды (Рисунок 4.34).

    Верификация печатной платы

    4.3. Верификация печатной платы
    После завершения разработки топологии печатной платы и перед формированием данных для выпуска фотошаблонов необходимо проверить плату на соответствие принципиальной схеме, правилам проектирования и технологическим ограничениям, т. е. тем правилам, которые установлены командой Options/Design Rules. Проверка производится с использованием утилиты DRC (Design Rule Check) Запускается утилита командой Utils/DRC. На Рисунок 4.35 показано окно указанной команды.

    Verify Desig

    Verify Desig
    Проверка соответствия компонентов проекта и компонентов в библиотеках, используемых в проекте, на предмет обнаружения несоответствий. Используется только в программе Library Executive.

    Via Style

    Via Style

    - определяет стили переходных отверстий печатной платы.

    Via Style
    Устанавливает стиль текущего переходного отверстия для команды Place/Via. Организует просмотр и редактирование списка переходных отверстий. Команда аналогична команде Options/ Pad Style.

    Единственное различие между контактными площадками и переходными отверстиями — стили переходных отверстий не поддерживают формы типа монтажного отверстия (Mounting Hole) и перекрестия для сверления (Target shapes).

    View Log

    View Log
    Просмотр результатов авторазмещения компонентов.

    View Log
    Просмотр файла отчета об автотрассировке.

    При проведении трасс своевременно устанавливайте

    Внимание!

    При проведении трасс своевременно устанавливайте нужные слои, в которых производится прокладка трасс.


    Внимание!

    Чтобы каждый раз перед проектированием новой платы не вводить перечисленные выше данные по настройке проекта, рекомендуется в среде P-CAD PCB создать отдельный файл, внести в него все основные параметры и атрибуты и записать его с именем template.pcb.

    В этом случае создание новой платы начинается с загрузки упомянутого файла и внесения в него минимальных дополнений и изменений.




    Выбор стиля полигона

    Рисунок 4.30. Выбор стиля полигона
    Выбор стиля полигона
    В закладке Style в области Fill Characteristics определяются:

  • Pattern - способ металлизации области (сплошная заливка или различного вида «штриховка» металлическими линиями);
  • Line Width — ширина линий штриховки;
  • Line Spacing - расстояние между линиями штриховки;
    • В области Backoff Smoothness указываются виды полигонов для обеспечения зазоров:

  • Low - полигоны с 8-10 сторонами;
  • Medium — полигоны с 12-14 сторонами;
  • High — полигоны с 16-18 сторонами.
    • В области Backoff (зазор до других объектов, которые могут быть внутри полигона металлизации, близко от него расположены и принадлежат другим цепям) определяются: фиксированный зазор (Fixed) - устанавливается вручную, и Use Design Rules — использование зазоров, заданных в конфигурации.

    В области State указывается состояние металлизации:

  • Poured - металлизация области;
  • Unpoured — отсутствие металлизации;
  • Repour — металлизация области с повторным автоматическим расчетом зазоров при изменении топологии проводников.
    • В закладке Connectivity указывается имя цепи, к которой подключается область металлизации. Там же указывается необходимость использования тепловых барьеров контактных площадок (Thermals) или непосредственное соединение (Direct Connections! области металлизации к контактам.

    Вырезы в области металлизации производятся по команде Place/ Cutout. При прокладке проводников через область металлизации зазоры образуются автоматически, если в закладке General меню Options/Configure включен флажок Auto Plow Copper Pours. Если же флажок не включен, то для образования новых зазоров после прокладки новой цепи через область металлизации в закладке Style меню Properties необходимо включить режим Repour.

    На Рисунок 4.31 приведен пример области металлизации со штриховкой, вырезом, тепловыми барьерами контактов и скруглениями углов полигона.

    Вывод данных на печать

    4.4. Вывод данных на печать
    Для вывода результатов проектирования на печать используется команда File/Print (Рисунок 4.37). В области окна Print Jobs перечислены пункты заданий на печать. Флажок Current Window разрешает печать объектов ПП, расположенных в видимой части окна. Флажок Current Display разрешает печать всего содержимого видимой части окна (например, можно вывести на печать, кроме основных объектов ПП, и условные линии связи еще не проведенных трасс). Флажок Scale to Fit Page позволяет разместить полностью содержимое видимой части окна на листе форматки. Нажав на кнопку Print Preview, можно просмотреть компоновку чертежа после его печати.

    Задание ширины линий и проводников

    Рисунок 4.9. Задание ширины линий и проводников
    Задание ширины линий и проводников




    Задание вида форматки листа

    Рисунок 4.8. Задание вида форматки листа
    Задание вида форматки листа
    Основная форматка (надпись) подключается при нажатии на кнопку Select в области Title Block и последующем выборе соответствующего файла с расширением .tbk. В строке File Name появляется имя форматки. В окнах области Lower-Right Offset задается смещение основной надписи относительно правого нижнего угла рабочего поля.

    В окне Field Set установлен список полей форматки по умолчанию. Для изменения списка полей и задания им атрибутов нажимается кнопка Fields, а затем - кнопка Field Sets. Все внесенные изменения на листе закрепляются после нажатия на кнопку Modify.





    Закладка Class to Class команды Options/Design Rules

    Рисунок 4.27. Закладка Class to Class команды Options/Design Rules
    Закладка Class to Class команды Options/Design Rules

    Закладка Pattern Pads команды Component Properties

    Рисунок 4.18. Закладка Pattern Pads команды Component Properties
    Закладка Pattern Pads команды Component Properties
    В следующей закладке Component приводится справочная информация о выбранном компоненте: имя библиотеки, в которой закодирована информация о посадочном месте компонента, его тип Туре, имя посадочного места Pattern Name, число вентилей в корпусе Number of Gates, текущий номер вентиля Gate Number и т. д.

    В закладке Component Pins представлена (но не может редактироваться ) информация о выводах выбранного компонента. Эта информация кодируется и редактируется при создании компонента в редакторе P-CAD Library Executive (см. главу 2 «Создание компонентов и менеджер библиотек проекта»).

    В закладке Attributes отображены атрибуты компонента. Для того чтобы изменить существующий атрибут, необходимо нажать кнопку Properties и в окне Value проставить новое значение атрибута. Чтобы добавить новый атрибут, надо нажать кнопку Add и затем в окне Name ввести имя нового атрибута, а в окне Value — значение атрибута. Для удаления атрибута надо выделить строку с именем и значением атрибута, а затем нажать кнопку Delete.

    Для поиска компонента по его схемному имени, для проверки его расположения на печатной плате, проверки цепей, подсоединенных к компоненту, используется команда Edit/Components, диалоговое окно которой изображено на Рисунок 4.19.

    Закладка Pattern редактирования компонента

    Рисунок 4.17. Закладка Pattern редактирования компонента
    Закладка Pattern редактирования компонента
    После нажатия на кнопку Change Pattern можно изменить посадочное место компонента.

    В окнах Location отображаются координаты точки привязки компонента. Флажок Flipped служит индикатором переноса компонента на противоположную сторону платы. В строке Rotation показан угол поворота компонента относительно его базового положения, зафиксированного в библиотеке компонентов. В области Visibility, при включении соответствующих флажков, устанавливается видимость позиционного обозначения, номинала и типа компонента.

    При нажатии на кнопку Querry из открытых библиотек можно выбрать компоненты с одинаковыми признаками (столбец Field) для возможной замены выбранного компонента.

    На Рисунок 4.18 показана закладка Pattern Pads для редактирования контактных площадок установочного места компонента.

    В окне Pads выводится список контактных площадок выбранного компонента. В области Location отображаются координаты контактной площадки, выбранной в окне Pads. В строке Net Name указано имя цепи, подключенной к выбранному контакту. Стиль контактной площадки указан в окне Pad Style, и его можно изменить выбором нужного стиля (из доступных в проекте) в окне Pad Style или после нажатия кнопки Pad Styles. Кнопки Set All и Clear All выделяют или снимают выделение всех контактных площадок. После проведенных изменений каждой контактной площадки нажимается кнопка Apply.

    Закладка Properties

    Рисунок 4.32. Закладка Properties
    Закладка Properties
  • Interior - удаляются «островки», лежащие внутри полигона;
  • Unconnected — удаляются «островки», не имеющие связи с какой-либо цепью;
  • Do not repour - не удаляются никакие «островки».
    • Закладка Net отражает имя цепи, имена компонентов и их контактов и слоев ПП, к которым подсоединяется полигон (Рисунок 4.33).

    В закладке Polygon при включенной опции Show Fillet Handles при выделении полигона на нем отображаются точки, перемещение курсором которых приводит к скруглению углов полигона. Размер хорд скругления задается в окне Chord Hight. Флажок Fixed фиксирует полигон на ПП. В этом случае полигон не может быть подвержен каким-либо преобразованиям.

    Zoom In +

    Zoom In +
    Команда увеличивает масштаб видимого изображения в число раз, заданное в меню команды Options/ Configure относительно выбранного центра (положение курсора на экране). При выполнении команды курсор приобретает форму лупы, запрашивая выбор центра измененной в масштабе области. Позиция курсора становится центром раскрытой области. Чтобы отменить режим увеличения, когда курсор приобретает форму лупы, необходимо щелкнуть правую кнопку мыши или нажать Esc.

    Zoom Out

    Zoom Out
    Уменьшает масштаб видимого изображения в число раз, заданное в меню команды Options/Configure относительно выбранного центра.

    Zoom Window Z

    Zoom Window Z
    Изменяет размер окна в области рабочего пространства. Выбранная область — прямоугольник, который выбирается с помощью курсора в рабочем пространстве активного окна. Выбранная область заполняет активное окно. Является непрерывающей командой.

    Редактор печатных плат P-CAD PCB

    Настройка стратегии трассировки

    5.3.1. Настройка стратегии трассировки
    Настройка стратегии трассировщика производится после его запуска с помощью диалогового окна Options/Auto-Router (Рисунок 5.8).

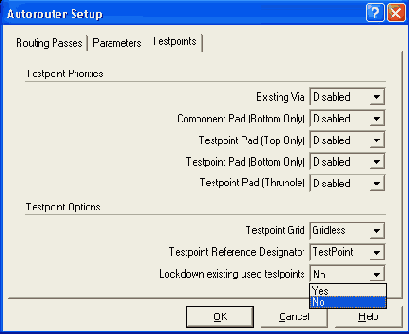

    Диалоговое окно имеет три закладки: Routing Passes, Parameters и Testpoints.

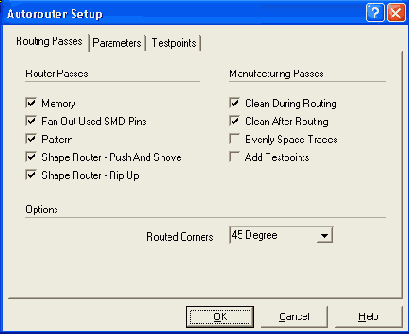

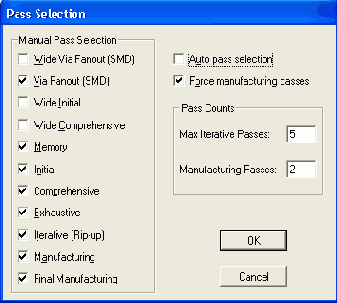

    В закладке Routing Passes в областях Router Passes и Manufacturing Passes устанавливаются различные процедуры (проходы) трассировки:

    Nvalid check point interval

    9542.1nvalid check point interval.

    Ручная трассировка

    5.3.2. Ручная трассировка
    Ручная трассировка новых соединений или редактирование существующих трасс производится после выполнения команды Tools/ Manual route. Перед началом работы на печатной плате должны быть размещены компоненты и определены соединения между контактами компонентов по команде Place/Connection или загружена полученная ранее информация о соединениях командой Utils/Load Netlist. Необходимо проверить также наличие всех слоев для трассировки (в противном случае необходимо выполнить команду Options/Layers и настроить слои трассировки). Трассировка производится только в сигнальных слоях. При попытке использовать для трассировки несигнальные слои появляется сообщение об ошибке.

    Трасса на печатной плате фиксируется щелчками левой кнопки мыши в местах начала трассы, ее изломов и конца трассы. В случае нарушения допустимых зазоров между объектами на печатной плате ошибка помечается маркерами (кружками) желтого цвета.

    Переход трассы из одного слоя на другой с автоматической вставкой переходного отверстия производится нажатием на клавишу номера сигнального слоя. Клавиша L позволяет переключать сигнальные слои.

    Для удаления последнего сегмента трассы в контекстном меню нажимается строчка Undo.

    Если нужно прервать трассировку в том месте, где находится курсор (при нажатой левой клавиши мыши), можно воспользоваться клавишей / (прямой слэш). Эта клавиша либо прерывает прокладку трассы, либо показывает кратчайший путь от прерванного места до контакта. Этот кратчайший путь называется оптимизацией частично выполненной трассировки, и этот режим включается флажком Optimize Partial Route команды Options/Configure.

    В процессе выполнения ручной трассировки после нажатия на правую кнопку мыши появляется контекстное меню, которое позволяет выполнить следующие операции:

  • Exit - завершение прокладки трассы (трасса остается неразведенной);
  • Finish — автоматическое завершение трассы программой;
  • Lock - прекращение прокладки трассы (трасса остается недоразведенной).




    • Интерактивная трассировка

    5.3.3. Интерактивная трассировка
    Интерактивная трассировка выполняется с помощью набора команд меню Tools.

  • Autorowte Connection (автоматическая трассировка одного соединения) — пользователь последовательно, цепь за цепью, указывает порядок трассировки соединений.
  • Autoroute Net (автоматическая трассировка одной цепи) — после выбора нужной цепи будет произведена ее трассировка с соблюдением всех обусловленных ранее ограничений на трассировку указанной цепи.
  • Autoroute Component (автоматическая трассировка всех связей компонента) — выбор компонента производится указанием мышью на один из его выводов. Затем автоматически проводятся все цепи, инцидентные всем контактам выбранного компонента.
  • Autoroute Area (автоматическая трассировка в выбранной области) — необходимо очертить область печатной платы, после чего все соединения, начинающиеся или заканчивающиеся в этой области, будут проведены автоматически.
    • Для соединения контактов надо щелкнуть по контакту (или по электрической связи, проложенной ранее), к которому подходит нужная связь. От контакта к контакту будет проложена трасса с возможными переходами из слоя в слой.

    При интерактивной трассировке выполняются заданные атрибуты цепей:

  • WIDTH - ширина трассы;
  • VIASTYLE — стиль переходного отверстия;
  • CLEARANCE - величина любого зазора;
  • PADTOPADCLEARANCE — зазор между контактами компонента;
  • PADTOLINECLEARANCE - зазор между контактом и линией трассы;
  • LINETOLINECLEARANCE - зазор между линиями трасс;
  • VIATOPADCLEARANCE - зазор между контактной площадкой и переходным отверстием;
  • VIATOLINECLEARANCE — зазор между контактной площадкой и линией трассы;
  • VIATOVIACLEARANCE - зазор между контактными площадками.
    • Если результаты трассировки не удовлетворяют пользователя, то можно выполнить следующие команды:

  • Unroute All Nets - удаление всех проложенных цепей.
  • Unroute Conflicts — удаление всех цепей, имеющих помеченные на печатной плате конфликтные точки.
  • Unroute Net — удаление всей трассы одной цепи.
  • Unroute Connections - удаление трассы, соединяющей две контактные площадки.
  • Unroute Segment — удаление сегмента цепи.
    • При интерактивной трассировке рекомендуется перед окончательным проведением цепи использовать команду Tools/Sketch Route. При указании на цепь подсвечивается вся электрическая цепь. Далее указывается один из контактов цепи и, не отпуская левую клавишу мыши, вычерчивается (неровной линией) предполагаемая трасса, которая после отпускания клавиши мыши проводится окончательно с соблюдением всех установленных правил трассировки.




    Автоматическая трассировка

    5.3.4. Автоматическая трассировка
    Автоматическая трассировка производится после выполнения команды Tools/Start Autorouter в меню автотрассировщика P-CAD ShapeBased Router (Рисунок 5.12). В процессе трассировки в строке состояний отражается ход трассировки: название текущего прохода трассировки, число разведенных цепей и количество введенных переходных отверстий, наличие конфликтов и т. д.

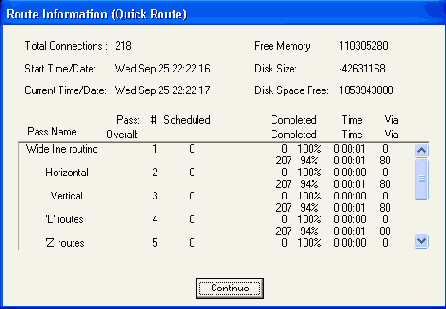

    Перед началом трассировки система выполняет анализ печатной платы и выбирает подходящую стратегию трассировки. В случае появления сообщения One or more connection cannot be routed (одно или более соединений не может быть проведено) проанализируйте текстовый файл *.LOG, внесите нужные исправления и начните трассировку заново.

    Составление отчетов

    5.3.5. Составление отчетов
    По завершении трассировки по команде Reports/Reports выводится диалоговое окно (Рисунок 5.13), в котором можно указать перечень нужных отчетов, а затем вывести их на экран (кнопка View), или распечатать на принтере (кнопка Print), или сохранить в файле.

    А(n) <объект> on net <цепь>

    9533. А(n) <объект> on net <цепь> was detected to prevent a short with net <имя цепи>.
    (Указанный объект удален для предотвращения короткого замыкания. Указаны имя объекта и имена замыкаемых цепей.)

    Причина: с ПП удален объект, приводящий к короткому замыканию цепей.

    Действия: свяжитесь с ACCEL Technologies для получения дополнительной помощи.

    A pad references an undefined padstack Pad ignored

    9524. A pad references an undefined padstack. Pad ignored.

    Location: (<координата х>, <координата у>.) Padstack: <имя стека контактных площадок>.

    (Вывод содержит ссылку на неопределенный стек контактных площадок. Вывод игнорируется. Указаны координаты вывода и имя стека)

    Причина: трассировщик получил некорректные данные о стеках контактных площадок.

    Действия: свяжитесь с ACCEL Technologies для получения дополнительной помощи.

    A short was detected

    9532. A short was detected.
    Nets: <имя цепи> and <имя цепи>.

    A via references an undefined padstack Via ignored

    9525. A via references an undefined padstack. Via ignored.

    Location: (<координата х>, <координата у>). Padstack: <имя стека контактных площадок>.

    (ПО содержит ссылку на неопределенный стек контактных площадок. ПО игнорируется. Указаны координаты вывода и имя стека.)

    Причина: трассировщик получил некорректные данные о ПО.

    Действия: свяжитесь с ACCEL Technologies для получения дополнительной помощи.

    Add Testpoints

    Add Testpoints

    - разрешение на вставку контрольных точек электрических цепей согласно установкам, сделанным во вкладке Testpoints.
    В окне Routed Corners закладки Routing Passes устанавливается допустимое значение угла изломов проводников — 45° или 90°.

    В закладке Parameters (Рисунок 5.9) устанавливаются параметры трассировки для различных слоев платы.

    Any node (2 vias)

    Any node (2 vias)

    Pass Num: 7 Overall
    Routes 138
    Completed 5(100%) 118(85%)
    Not completed 0( 0%) 20
    Vias 7( 6%) 116
    Elapsed time 0:00:13 ( 9%) 0:02:23
    Net class: Default Width: 12.0mil Via Padstack: (Default)

    Any Node (maze)

    Any Node (maze)

    - «лабиринтная» трассировка без оптимизации длины трассы, с целью попытки проведения трассы «любой ценой».

    Any node (maze)

    Pass Num: 9 Overall
    Routes 138
    Completed Not completed 0(100%) 0 (100%) 132(95%) 6 (Увы, 6 цепей остались неразведенными)
    Vias 0( 0%) 143
    Elapsed time 0:00:02 ( 0%) 0:03:46


    Any Node

    Any Node

    (2 vias) - попытка трассировки.связи между двумя контактными площадками с введением не более чем двух переходных отверстий с целью выполнения наиболее полной трассировки схемы. При этом оптимизация (минимизация) длины трассы, в отличие от предыдущих проходов, не производится.

    At least one layer must be enable for routing

    9561. At least one layer must be enable for routing.
    (Для разводки должен быть доступен, по крайней мере, один слой.)

    Причина: трассировщику нужен хотя бы один сигнальный слой для трассировки.

    Действия: сделайте доступным хотя бы один сигнальный слой.

    Автоматическая трассировка

    Рисунок 5.12. Автоматическая трассировка
    Автоматическая трассировка
    На начальных этапах трассировки программа Shape-Based Router прокладывает трассы с нарушением технологических зазоров и даже с пересечением(!) трасс на одном слое. Такие конфликты указываются на экране кружочками желтого цвета. На последующих проходах конфликты устраняются, а если это не удается сделать трассировщику, то результаты трассировки вместе с оставшимися конфликтами передаются в редактор РСВ Editor и редактируются самим пользователем.

    Автотрассировку можно остановить по команде Tools/Pause Autorouter, возобновить по команде Tools/Restart Autorouter и прекратить по команде Tools/Stop Autorouter.

    При автотрассировке возможно задание еще нескольких ее локальных режимов (для этого необходимо остановить процесс автоматической трассировки):

  • Autoroute Connection (автоматическая трассировкга отдельных фрагментов электрической цепи) - автоматическая трассировка производится при последовательном выборе того или иного контакта электрической цепи;
  • Autoroute Net (автоматическая трассировка всей электрической цепи) - выбирается любой контакт нужной электрической цепи, а затем вся цепь разводится в автоматическом режиме;
  • Autoroute Component (автоматическая разводка всех связей компонента) — автоматическая разводка производится после указания на любой контакт выбранного компонента;
  • Autoroute Area — автоматическая трассировка области, выбранной пользователем.




    • Автотрассировщик Pro Route

    5.2. Автотрассировщик Pro Route
    Автотрассировщик ProRoute позволяет трассировать без ограничения числа выводов компонентов проекта до 30 сигнальных слоев и до 99 слоев металлизации на печатной плате.

    Так же как и в предыдущем случае автотрассировки, должна быть загружена плата с размещенными на ней компонентами и указаны связи между выводами компонентов. В слое Board должна быть указана область трассировки в виде контура и, в случае необходимости, барьеры для трассировки. Некоторые компоненты должны быть зафиксированы (разъемы, элементы питания и т. п.). Если вручную проведены некоторые электрические связи («земля», питание и др.), и они должны быть сохранены в процессе автотрассировки, то эти связи должны иметь атрибут NoAutoRoute.

    Кнопка Design Rules вызывает команду Options/Layers для установления зазоров между объектами на ПП. Доступны в этом случае только две закладки появляющегося меню - Layer и Net.

    Кнопка Layers вызывает для проверки или возможных изменений диалоговое окно Options Layers.

    Кнопка Net Attrs вызывает диалоговое окно Edit Nets для просмотра и редактирования атрибутов цепей или редактирования атрибутов.

    Кнопка Line Width открывает окно Options Current Line, в котором можно установить ширину проводников. »

    Автотрассировщик Quick Route

    5.1. Автотрассировщик Quick Route
    Автотрассировщик запускается из графического редактора P-CAD РСВ с помощью меню Route/Autorouters. Диалоговое окно автотрассировщика Quick Route показано на Рисунок 5.1.

    Автотрассировщик не требует указания границы печатной платы в слое Board и не изменяет топологию предварительно проложенных пользователем проводников. Предварительно на плате должны быть размещены все компоненты, определены все электрические связи. Некоторые связи могут быть уже проведены. Можно задать области запрета для трассировки по команде Place/KeepOut.

    Бессеточный трассировщик PCAD ShapeBased Router

    5.3. Бессеточный трассировщик P-CAD Shape-Based Router
    Автотрассировщик предназначен для интерактивной и автоматической трассировки многослойных печатных плат с высокой плотностью размещения компонентов. Особенно эффективен для компонентов с планарными контактами, выполненных в разных системах единиц измерения. Автотрассировщик обрабатывает печатные платы, имеющих до 30 слоев, до 4000 компонентов, до 5000 контактов в одном компоненте до 1000 цепей и до 16 000 электрических соединений в проекте.

    Запускается программа или непосредственно из редактора P-CAD РСВ или автономно из среды WINDOWS (файл SR.EXE).




    "C" routes

    "C" routes

    Pass Num: 6 Overall
    Routes 138
    Completed 2(100%) 113(81%)
    Not completed 0( 0%) 25
    Vias 4( 3%) 109
    Elapsed time 0:00:15(11%) 0:02:10
    Net class: Default Width: 12.0mil Via Padstack: (Default)

    Checkpoint file is incomplete

    9501. Checkpoint file is incomplete.
    (Файл текущих результатов трассировки не полон.)

    Причина: в файле текущих результатов пропущены существенные данные.

    Действия: необходимо вернуться к предыдущей версии этого файла или выполнить трассировку повторно.

    Checkpoint route and continue

    Checkpoint route and continue

    - немедленно создать файл текущих результатов *.СРТ и продолжить трассировку. Suspend route - создать файл *.СРТ и прекратить трассировку. Протокол и результаты трассировки сохраняются в файле *.LOG.



    Clean After Routing

    Clean After Routing

    - спрямление проводников после окончания трассировки.

    Clean During Routing

    Clean During Routing

    - спрямление проводников в процессе трассировки.

    Comprehensive

    Comprehensive

    — проход применяется для более сложных трасс, требующих не более шести переходных отверстий. Трассы прокладываются без учета приоритетного направления прокладки трассы на данном слое.

    Conflicting width detected Net class will not be routed

    9502. Conflicting width detected.Net class will not be routed.

    Net class: <имя класса цепей>

    Pass: <имя прохода>

    (Обнаружены конфликты в данных о ширине проводников. Класс цепей не будет разведен. Класс цепей: <имя класса цепей>. Проход трассировки: <имя прохода>.)

    Причина: PRO Route может развести на одном проходе цепи, имеющие одинаковую ширину. Однако в полученной инструкции указаны цепи с разной шириной трасс.

    Действия: проблемы уменьшаются, если выбрать режим Auto pass selection в диалоге выбора проходов трассировки.

    Error cleaning up design file

    9556. Error cleaning up design file.
    (Ошибка стирания файла проекта.)

    Причина: ошибка возникла при восстановлении первоначального вида файла ПП.

    Действия: нельзя сохранять этот восстановленный файл, так как в нем может быть потерян ряд объектов. Вместо этого загрузите вновь исходный файл по команде File/Open.

    Error creating PCB object

    9566. Error creating PCB object.
    (Ошибка создания объекта ПП.)

    Причина: ошибка возникла при создании объекта ПП.

    Действия: проверьте наличие достаточного свободного места на жестком диске. Если дело не в этом, свяжитесь с ACCEL Technologies для получения дополнительной помощи.

    Error displaying RGB object

    9567. Error displaying RGB object.
    (Ошибка отображения объекта ПП.)

    Причина: ошибка возникла при отображении объекта ПП. Может быть прервана связь с трассировщиком или на жестком диске может не хватать свободного места.

    Действия: проверьте наличие достаточного свободного места на жестком диске. Если дело не в этом, свяжитесь с ACCEL Technologies для получения дополнительной помощи.

    Error opening checkpoint file

    9512. Error opening checkpoint file.
    (Ошибка открытия файла текущих результатов трассировки.)

    Причина: невозможно открыть файл текущих результатов трассировки.

    Действия: убедитесь, что правильно указано имя каталога, что файл не имеет атрибута «только для чтения» и, если файл считывается с дискеты, не включена защита записи.

    Error opening router file File <имя файла>

    9505. Error opening router file. File: <имя файла>.
    (Ошибка открытия файла.)

    Причина: возникла ошибка при открытии указанного файла.

    Действия: убедитесь, что указано правильное имя каталога, что файл не имеет атрибута Read-only (открыт только для чтения), при чтении с дискеты она не защищена от записи.

    Error preparing file for routing

    9570. Error preparing file for routing.
    (Ошибка при подготовке файла для трассировки.)

    Причина: ошибка произошла при инициализации объектов для трассировки. Возможно, не хватает дискового пространства или ОЗУ или имеются проблемы с проектом.

    Действия: проверьте наличие достаточного свободного места на жестком диске. Если дело не в этом, свяжитесь с ACCEL Technologies для получения дополнительной помощи.

    Error reading router input data

    9526. Error reading router input data.
    Too many passes may be scheduled (the maximum is 100).

    (Ошибка чтения входных данных трассировщика. Задано слишком большое число проходов трассировки; максимально разрешено 100 проходов.)

    Причина: передаваемые трассировщику данные некорректны или неполны.

    Действия: если назначено очень много классов цепей, попробуйте уменьшить их количество или уменьшить количество проходов улучшения технологичности платы.

    Error reading <тип> data

    9565. Error reading <тип> data.
    (Ошибка чтения данных указанного типа.)

    Причина: ошибка возникла при чтении указанных данных. На жестком диске может не хватать свободного места или может возникнуть проблема с файлом проекта.

    Действия: проверьте наличие достаточного свободного места на жестком диске. Если дело не в этом, свяжитесь с ACCEL Technologies для получения дополнительной помощи.

    Error writing to the checkpoint file

    9513. Error writing to the checkpoint file.
    (Ошибка записи файла текущих результатов трассировки.)

    Причина: невозможно записать данные в файл текущих результатов трассировки. На диске нет свободного места, или дискета защищена от записи.

    Действия: убедитесь, что на жестком диске достаточно свободного места для записи файла, а если вы хотите записать его на дискету, то не включена защита от записи.

    Evenly Space Traces

    Evenly Space Traces

    — раздвижка проводников с целью более равномерного заполнения ими всей площади печатной платы.

    Exhaustive

    Exhaustive

    - трассировка наиболее сложных трасс. Все ограничения (за исключением расстояний между элементами трассы электрической цепи) снимаются.

    Fan Out Used SMD Pins (веер)

    Fan Out Used SMD Pins (веер)

    - эта процедура позволяет генерировать веерообразное расположение стрингеров контактных площадок компонентов. Неудачные места расположения стрингеров помечаются на экране небольшой окружностью желтого цвета с символом X в центре окружности. Процедура используется при наличии пленарных выводов компонентов на верхнем, нижнем или обеих сторонах печатной платы. Рекомендуется провести данную процедуру для предварительной трассировки, и если примерно 10% стрингеров не будут сформированы, то компоненты необходимо переразместить.

    File name too long for router <имя файла>

    9562. File name too long for router: <имя файла>

    (Указанное имя файла слишком длинное.) Причина: имя файла слишком длинное. Действия: введите более короткое имя файла.

    File not found <имя файла>

    9563. File not found: <имя файла>.

    (Указанный файл не найден.) Причина: указанный файл недоступен.

    Действия: проверьте имя диска, каталога и файла. Измените имя так, чтобы оно соответствовало существующему файлу.

    Final statistics

    Final statistics:

    (Итоговые результаты)
    Board: (Характеристики печатной платы)
    Physical dimensions (inches): 5.135 by 2.510 (Размеры печатной платы)
    Routing area (square inches): Total pads in file: 12.889 218 (Площадь печатной платы) (Всего 218 контактных площадок)
    Equivalent 16-pin ICs (EICs): 13.625 (Число интегральных схем, приведенных к 16-ти выводным)
    Density (square inches per EIC): 0.946 (Плотность приведенных интегральных схем на единицу площади печатной платы)


    FORTRAN 77 input/output error Status <статус ошибки>

    9514. FORTRAN 77 input/output error. Status: <статус ошибки>.
    (Ошибка ввода/вывода FORTRAN 77. Указан статус ошибки.)

    Причина: возникла ошибка при вводе или выводе данных программы трассировки.

    Действия: запишите статус ошибки и свяжитесь с ACCEL Technologies для получения дополнительной помощи.

    Grid table overflow Some data will be skipped

    9507. Grid table overflow. Some data will be skipped.
    (

    Inconsistent nested via ranges

    9518. Inconsistent nested via ranges.
    (Несовместимые данные о переходных отверстиях.) Причина: трассировщик получил некорректные данные о ПО.

    Действия: свяжитесь с ACCEL Technologies для получения дополнительной помощи.

    Initial

    Initial

    - выполнение простых соединений стандартней ширины с числом переходных отверстий не более трех. При этом строго учитывается направление проводников на слое и не разрешается разводка по диагонали.

    Invalid number of iterative passes

    9541. Invalid number of iterative passes.

    Invalid number of manufacturing passes

    9540. Invalid number of manufacturing passes.

    Must be in the range {<минимум>-<максимум>').

    (Неверное количество проходов улучшения технологичности ЦП. Оно должно находиться в указанных пределах.)

    Причина: количество проходов улучшения технологичности ПП или слишком большое, или слишком малое.

    Действия: введите значение, находящееся в указанных пределах.

    Iterative (Ripup)

    Iterative (Rip-up)

    — основной итерационный алгоритм прокладки трасс. Алгоритм позволяет разрывать проложенные ранее трассы, перекраивать их с целью улучшения условий для разводки следующих цепей. Предусмотрено два типа итеративных проходов: локальные и глобальные разрывы цепей Rip-up. Вначале применяются глобальные проходы. При этом модифицируются все трассы на плате. Локальное перекраивание цепей производится на отдельных участках печатной платы при достижении 98%-ной разводки или после завершения трех глобальных проходов. Проход Iterative (rip up) допускает простановку произвольного количества переходных отверстий и любые направления трасс на слоях трассировки. Нужное число проходов (до десяти) устанавливается в окне Max Iterative Passes области Pass Counts диалогового окна Pass Selection.
    Проход Manufacturing оптимизирует результаты трассировки для обеспечения технологичности изготовления печатной платы. При этом производится уменьшение длины соединений за счет спрямления трасс, удаляются избыточные переходные отверстия, увеличиваются расстояния между проводниками (за счет переноса фрагментов трасс на другие слои) и т. п. Нужное число проходов (допускается до десяти) устанавливается в окне Manufacturing Passes области Pass Counts диалогового окна Pass Selection. Данный проход не увеличивает число разведенных связей.

    Проход Final Manufacturing завершает работы по улучшению технологичности изготовления печатной платы и улучшению ее вида. В частности, если разрешена диагональная трассировка, то прямоугольные изломы трассы могут быть заменены диагональными фрагментами.

    Проходы группы Manufacturing выполняются только после 100%-ной трассировки.

    Флажок Auto pass selection разрешает автотрассировщику выбирать проходы автоматически, сообразуясь с особенностями печатной платы. Только при выключенном флажке Auto pass selection пользователь может устанавливать по своему усмотрению виды проходов трассировки.

    При включении флажка Force Manufacturing Pass оптимизация технологичности платы включается независимо от завершенности трассировки платы.

    Вернемся к окну Route Autorouters. Область Options содержит флажки, позволяющие включать/выключать параметры, влияющие на трассировку печатной платы:

  • флажок Auto Grid разрешает автотрассировщику Pro Router выбрать оптимальную сетку трассировки. Этот выбор основан на анализе программой характеристик платы и заданных правилах трассировки. При включенном флажке Auto Grid заданная пользователем сетка трассировки игнорируется;
  • флажок Ripup разрешает в процессе трассировки разрывать ранее проведенные трассы и прокладывать их вновь при выполнении проходов Iterative и Manufacturing. Если же не надо менять ранее проведенные соединения, то у этих соединений должен быть установлен атрибут NoAutoRoute. Опция Ripup не уменьшает число проведенных трасс, и ее рекомендуется включать всегда для наиболее эффективной прокладки соединений;
  • флажек Diagonals разрешает трассировку под углом 45°. Однако при наличии планарных контактов и насыщенной компонентами печатной платы такая трассировка уменьшает количество разведенных цепей. Поэтому рекомендуется вначале выключить данную опцию и выполнить проход Iterative. После завершения 100%-ной трассировки можно включить опцию Diagonals и отработать проходы Manufacturing для улучшения внешнего вида печатной платы;
  • флажок Simultaneous Class Routing включает режим одновременной трассировки цепей, относящихся к разным классам (которые формирует сам пользователь). При сброшенном флажке цепи с высоким приоритетом проводятся в первую очередь и могут заблокировать проводку остальных цепей, имеющих более низкий приоритет. Поэтому при начальной трассировке этот флажок должен быть включен. Одновременная трассировка цепей требует достаточно больших объемов памяти, а сама трассировка занимает длительный отрезок времени;
  • число, проставленное в окне Checkpoint Interval Minutes позволяет установить интервал времени в минутах между моментами сохранения файла результатов трассировки (расширение файла .СРТ). В любом случае результаты трассировки сохраняются в этом файле после каждого прохода трассировки и по желанию пользователя после выдачи им команды Route/Cancel.
    • В области Copper Share устанавливаются опции разрешения/запрета для использования Т-образных фрагментов трасс:

  • опция Lines and vias разрешает Т-образное соединение с ближайшими контактной площадкой, с переходным отверстием или с любым фрагментом одной и той же цепи;
  • опция Vias only разрешает Т-образное соединение только с ближайшими переходным отверстием или контактной площадкой той же цепи;
  • опция Disable разрешает Т-образные соединения только с ближайшей контактной площадкой.
    • Область переключателя Error Messages позволяет вывести сообщения об ошибках на экран монитора (Output to Screen), в файл диагностики (Output to Log File) или как в файл, так и на экран (Output to Both).

    Запуск автотрассировщика Pro Route производится после нажатия на кнопку Start.

    Процесс трассировки возобновляется (если до этого он был прерван) после нажатия на кнопку Restart.

    Для прекращения трассировки и управления ее ходом используется команда Route/Cancel, в окне которой (Рисунок 5.7) можно выбрать варианты завершения или продолжения трассировки.

    "L" Routes

    "L" Routes

    (1 via) - формирование фрагментов цепи, имеющих два проводника (вертикальный и горизонтальный), расположенных в двух разных слоях и соединяемых переходным отверстием. Такая конфигурация имеет вид буквы L с различной ее ориентацией. Проводники размещаются на расстоянии не более 100 mil (2,5 мм) от сторон прямоугольника, вершины которого расположены в центре двух соединяемых трассой контактных площадок. Если противоположные слои плать$нимеют ориентацию трассы отличную от ортогональной, то данный проход не используется.

    "L" routes

    Pass Num: 4 Overall
    Routes 138
    Completed 29 (100%) 105 ( 76%) (Проведены еще 29 цепей)
    Not completed ", 0 ( 0%) 33 (Остались неразведенными 33 цепи)
    Vias 29(31%) 93 (Число переходных отверстий дос-
    тигло 93)
    Elapsed time 0:00:08 ( 7%) 0:01:42
    Net class: Default Width: 12.0mil Via Padstack: (Default)


    Less than <значеаие> working storage entries available

    9527. Less than <значеаие> working storage entries available.
    Additional memory is required to complete the circuit.

    (Доступны не все данные. Для завершения трассировки требуется дополнительная память.)

    Причина: требуется дополнительная память для завершения трассировки. Текущие результаты сохранены и трассировка прекращена.

    Действия: необходимо увеличить объем памяти или изменить стратегию трассировки.

    Limit'

    Limit'

    <разрешенное максимальное число точек сетки>
    (Слишком много точек сетки по осям X, Y. Указаны необходимое и возможное количество точек сетки.)

    Причина: трассировщик имеет ограничение на общее количество точек сетки. При запуске трассировщика это ограничение превышено.

    Действия: убедитесь в том, что контур ПП нанесен на слое Board и что этот слой включен (Enable). Попробуйте переместить в узлы сетки трассировки компоненты, расположенные вне сетки, или выбрать более грубую сетку трассировки.

    Loading the strategy file will

    9571. Loading the strategy file will update your current PCB design settings. Do you wish to continue?
    (Загрузка файла стратегии изменит установки текущего проекта. Продолжать?)

    Причина: при загрузке файла стратегии изменяются значения параметров конфигурации, сохраняемые вместе с файлом ПП, например ширина текущей лиЗии и стиль ПО, параметры трассировки, шаги сетки.

    Действия: если текущие параметры должны быть сохранены, выберите ответ No, сохраните текущие параметры в файле стратегии с другим именем и затем снова загрузите нужный файл стратегии.

    Log file does not exist

    9554. Log file does not exist.
    (Файл протокола не существует.)

    Причина: трассировщик не может найти файл протокола, когда возникла необходимость дописать в него данные.

    Действия: не удаляйте активный файл протокола во время трассировки.

    Log file name is not assigned

    9553. Log file name is not assigned.
    (He назначено имя файла протокола.)

    Причина: имя файла протокола трассировки не указано.

    Действия: в диалоговом окне команды Route/Autorouters введите имя файла протокола.

    Manufacturing и Final Manufacturing

    Manufacturing и Final Manufacturing.

    Эти проходы улучшают внешний вид платы за счет спрямления углов проводников, удаления лишних переходных отверстий и т. п.
    Рассмотрим функции каждого из проходов.

    Maze Routes

    Maze Routes

    - оптимизирующая «лабиринтная» трассировка, не имеющая ограничений на ориентацию проводников на слое. Нет ограничений и на число переходных отверстий. Максимальное число переходных отверстий для одной цепи устанавливается атрибутом MAXVIAS (по умолчанию число переходных отверстий для одной. трассы равно 10). Поскольку лабиринтная трассировка уменьшает число свободных каналов для разводки остальных цепей, то рекомендуется вначале сделать разводку при выключенном проходе Maze Routes, затем провести ручную разводку сложных участков платы, а затем вновь запустить трассировку при включенном проходе Maze Routes.

    Maze

    Maze

    Pass Num: 8 Overall
    Routes 138
    Completed 14(100%) 132(95%)
    Not completed 0( 0%) 6
    Vias 27(18%) 143
    Elapsed time 0:01:21 (36%) 0:03:44
    Net class: Default Width: 12.0mil Via Padstack: (Default)

    Memory (память)

    Memory (память)

    — трассирует модули типа «память» в одном, горизонтальном или вертикальном, направлении. Используются эвристические (Heuristic) или регулярные методы поиска (Search). Эту процедуру рекомендуется включать всегда, даже в том случае, если даже нет схем «памяти».

    Memory

    Memory

    — трассировка с подключением шин данных к микросхемам памяти. Трассы проводятся в одном слое и с минимальными смещениями по горизонтали или по вертикали (не более 100 mils или одного шага сетки).

    Меню команды Route Cancel

    Рисунок 5.7. Меню команды Route Cancel
    Меню команды Route Cancel

    Must be in the range

    Must be in the range

    (<минимум>-<максимум>).
    (Неверно задано число итертивных проходов. Оно должно находиться в указанных пределах.)

    Причина: число итеративных проходов или слишком большое, или слишком малое.

    Действия: введите значение, находящееся в указанных пределах.

    Must be in the range

    (<минимум>-<максимум>).
    (Неверно задан интервал времени автосохранения файла текущих результатов трассировки. Он должен находиться в указанных пределах).

    Причина: интервал времени автосохранения или слишком большой, или слишком малый.

    Действия: введите значение, находящееся в указанных пределах.
    9543.1nvalid multiplier.


    Must be in the range

    (<минимум>-<максимум>).
    (Неверно задан множитель кратности шага сетки ПО. Он должен находиться в указанных пределах.)

    Причина: множитель кратности шага сетки ПО или слишком большой, или слишком малый.

    Действия: введите значение, находящееся в указанных пределах.
    9550. Error detected by router. Routing terminated.

    (Трассировщик обнаружил ошибку. Трассировка прекращена.) Причина: трассировка прекращена не нормально.

    Действия: это сообщение обычно сопровождается другим, содержащим объяснение причины проблемы. Если никаких объяснений не последует, свяжитесь с ACCEL Technologies для получения дополнительной помощи.

    Настройка стратегии трассировки

    Рисунок 5.8. Настройка стратегии трассировки
    Настройка стратегии трассировки

    Net classes

    Net classes:

    (Классы цепей - в данном случае определен один класс цепей, остальные - Default.)
    Net Max

    Class Width Via Padstack Prio Layer Vias Notes

    Default 12.0 1 20.0 (Default) (Default) 1 All 1 All * *
    Notes: F = Fixed, do not ripup. N = Do not route. W = Use wide pass.

    Scheduled pass selection: (указываются номера и имена проходов трассировки. Pass Net Classes

    Mum Pass Name DFT 1

    1 Wide line routing X
    2 Horizontal X
    3 Vertical X
    4 "L" routes X
    5 "Z" routes X
    6 . "C" routes X
    7 Any node (2 vias) X
    8 Maze X
    9 Any node (maze) X
    10 Any node (maze)
    * Selected by router.

    138 total connections on the board. (На печатной плате всего 138 цепей).
    Pass Performance Summary: (Далее - пошаговое выполнение проходов трассировки)

    Net class: Default Width: 12.0mil Via Padstack: (Default)

    (В проходе трассируются все цепи шириной 12 mil с заданными контактными площадками)

    No passes were scheduled

    9531. No passes were scheduled.
    (He задано ни одного прохода трассировки.) Причина: не составлено задание на трассировку.

    Действия: заполните окно Pass Selection для задания проходов трассировки.

    Окно автотрассировщика Quick Route

    Рисунок 5.1. Окно автотрассировщика Quick Route
    Окно автотрассировщика Quick Route
    В области Strategy диалогового окна находятся следующие кнопки:

  • Strategy File - файл стратегии трассировки, т. е. совокупность параметров для трассировки (расширение файла - .STR). По умолчанию имеет имя входного файла;
  • Output PCB File - файл с записью результатов трассировки (расширение файла — .РСВ). По умолчанию имеет имя входного файла, но перед именем файла добавляется буква R;
  • Output Log File - текстовый отчет о результатах трассировки (расширение файла - .LOG). По умолчанию имеет имя входного файла, но перед именем файла добавляется буква R.
    • Кнопка Load загружает готовый файл стратегии. Кнопка Save сохраняет выбранный файл стратегии для текущего проекта. Кнопка Set Base устанавливает параметры стратегии и имена перечисленных выше трех файлов по умолчанию.

    Кнопка Layers вызывает для проверки или возможных изменений диалоговое окно Options Layers.

    Кнопка Net Attrs вызывает диалоговое окно Edit Nets для просмотра и редактирования атрибутов цепей или редактирования атрибутов.

    Кнопка Via Style вызывает диалоговое окно Options Via Style для просмотра и редактирования стеков контактных площадок. Переходные отверстия, которые всегда располагаются в узлах сетки трассировки, для различных цепей можно задавать с помощью атрибута VIASTYLE. Максимальный диаметр переходного отверстия ограничен двумя шагами сетки трассировки.

    После нажатия на кнопку Passes в диалоговом окне Pass Selection (Рисунок 5.2) простановкой соответствующих флажков выбираются типы проходов трассировки.

    Окно настроек трассировщика Pro Route

    Рисунок 5.5. Окно настроек трассировщика Pro Route


    Окно настроек трассировщика Pro Route
    Кнопка Route Grid предназначена для задания (при выключенном флажке Auto Grid) вручную сетки трассировки.

    Кнопка Via Style вызывает окно команды Options/Via Style, в котором можно редактировать как простые, так и сложные стеки контактных площадок.

    Нажатие кнопки Passes вызывает окно для выбора проходов трассировки (Рисунок 5.6).

    Окно текущей информации о ходе трассировки

    Рисунок 5.4. Окно текущей информации о ходе трассировки
    Окно текущей информации о ходе трассировки
    Команда Route/Cancel прекращает процесс трассировки, а пользователь должен сделать выбор — временно прекратить трассировку и запомнить промежуточные результаты (Stop Routing and Save), или прекратить трассировку без сохранения результатов (Cancel Routing and do not save).

    После нажатия на кнопку Start процесс разводки цепей визуализируется на экране, а в строке состояний выводятся сообщения о ходе трассировки.

    После окончания трассировки в файле-протоколе .LOG формируется информация о результатах выполнения отдельных шагов трассировки и итоговые данные.

    Пример такого файла приведен ниже. P-CAD 2000 РСВ Version 15.10.17 Routing Log File

    Input file: D:\P-CAD 2000\Demo\Demo1_u.pcb Output file: D:\P-CAD 2000\Demo\RDemo1_u.pcb Strategy file: D:\P-CAD 2000\Demo\Demo1_u.STR

    All dimensions are in mils unless stated. (Все размеры даны в mil.)

    Routed by: Quick Route (Тип трассировщика.) Start time: 11:46:09 27-May-01 Free memory: 2029727744

    Окно трассировщика Quick Route

    Рисунок 5.3. Окно трассировщика Quick Route
    Окно трассировщика Quick Route
    В строке Routing Grid окна Route Autorouters определяется сетка трассировки из четырех возможных значений шагов трассировки: 25 mil, 20 mil, 16,7 -16,6 - 16,7 mil (для нерегулярной сетки) и 12,5 mil. Другие значения шагов трассировки, включая и метрическую систему единиц, запрещены.

    В строке Line Width выбирается ширина всех проводников. Минимальное значение ширины - 0,1 mil (0,01 мм - в метрической системе). Максимальное значение ширины проводников ограничено выбранным шагом сетки трассировки. Если необходимо задать ширину отдельного проводника, то она определяется при выполнении команды Edit/Nets заданием атрибута WIDTH.

    Область переключателя Error Messages позволяет- вывести сообщения об ошибках на экран монитора (Output to Screen), в файл диагностики (Output to Log File) или как в файл, так и на экран (Output to Both).

    Команда Route/Info выводит текущую информацию о ходе трассировки (Рисунок 5.4).

    Окно выбора проходов трассировки

    Рисунок 5.6. Окно выбора проходов трассировки
    Окно выбора проходов трассировки
    Настройка проходов производится при сброшенном флажке Auto pass selection (автоматический выбор проходов).

    В области Manual Pass Selection все устанавливаемые пользователем проходы делятся на три группы:

  • Первую группу — группу «непосредственной трассировки» (Constructive) образуют проходы Wide Via Fanout (SMD), Via Fanout (SMD), Wide Initial, Wide Comprehensive, Memory, Initial, Comprehensive, Exhaustive. При выполнении этих проходов не происходит перетрассировка уже проложенных цепей. Новые трассы прокладываются в свободных местах поля трассировки ПП.
  • Вторую группу — группу «трассировки с перекраиванием ранее проложенных соединений» (Iterative) образует один проход Iterative (Rip-up). В этом режиме трассировки возможны разрывы и перетрассировка ранее проложенных цепей.
  • Третью группу - группу «улучшения внешнего вида и технологичности платы» (Manufacturing Imrovement) образуют проходы


    • Окно выбора шагов трассировки

    Рисунок 5.2. Окно выбора шагов трассировки
    Окно выбора шагов трассировки

    Параметры генерации контрольных точек электрических цепей

    Рисунок 5.10. Параметры генерации контрольных точек электрических цепей
    Параметры генерации контрольных точек электрических цепей
  • Testpoint Pad (Thruhole) - ранее вставленные программой трассировки сквозные контрольные точки.
  • Testpoint Grid — шаг сетки, в узлах которой размещаются контрольные точки.
  • Testpoint Reference Designator - префикс позиционных обозначений контрольных точек ((Testpoint, TP,T).
  • Lockdown existing used testpoints - разрешение пользовать контрольные точки, которые созданы в предыдущем сеансе трассировки.
    • Для каждой электрической цепи можно задать индивидуальный набор атрибутов, который будет использоваться при автотрассировке. Нужные атрибуты цепей устанавливаются в окне Net Attributes, которое вызывается командой Edit/Net Attributes (Рисунок 5.11).

    В этом окне можно задать:

  • Display - режим отображения цепи на экран (True/False);
  • Priority — очередность автотрассировки цепей (до 20 цепей);
  • Length Minimize - режим минимизации длины конкретной цепи: None - нет требований к длине цепи, Min Dist - минимизация общей длины цепи, Daisy — сохранение последовательного соединения контактных площадок (стиль Daisy-chain), Horizontal — горизонтальная прокладка цепи (обычно используется для цепей «питание» и «земля», Vertical - вертикальная прокладка цепи (обычно используется для цепей «питание» и «земля»);


    • Pattern (шаблон)

    Pattern (шаблон)

    — использование стандартных шаблонов (алгоритмов) трассировки, имеющихся в программе. Рекомендуется данный проход включать всегда.

    Pin outside circuit edge will

    9520. Pin outside circuit edge will be ignored. Center: (<координата х>, <координата у>).
    (Вывод вне контура ПП игнорируется. Указаны координаты его центра.) Причина: вывод расположен вне контура ПП и будет игнорирован.

    Действия: если сочтете необходимым, продолжайте трассировку. В противном случае прервите трассировку и удалите или передвиньте объект внутрь контура ПП.

    ПО вне контура ПП игнорируется

    (ПО вне контура ПП игнорируется. Указаны координаты его центра.)
    Причина: предварительно размещенное ПО расположено вне контура ПП и будет игнорировано.

    Действия: если сочтете необходимым, продолжайте трассировку. В противном случае прервите трассировку и удалите или передвиньте ПО внутрь контура ПП.

    Reduce required grid points by using a coarser grid

    9516. Reduce required grid points by using a coarser grid.
    (Необходимо выбрать более грубую сетку для уменьшения числа узлов сетки.)

    Причина: это сообщение обычно следует за сообщением об ошибке 9515.
    Действия: необходимо уменьшить общее число точек сетки.

    Route Cleanup

    Route Cleanup

    - используется для улучшения «внешнего вида» печатной платы путем спрямления уже проведенных трасс. Проход используется после завершения разводки всех электрических цепей.

    Router did not start or exited unexpectedly

    9551. Router did not start or exited unexpectedly.
    (Трассировщик не стартует или неожиданно завершает работу.)

    Причина: если это сообщение выводится в процессе инициализации трассировщика, то не хватает оперативной памяти для его запуска. В противном случае трассировка прекращена ненормально.

    Действия: если не дано никаких объяснений, свяжитесь с ACCEL Technologies для получения дополнительной помощи.

    Router file name is missing from PCB INI

    9568. Router file name is missing from PCB.INI.
    (В файле PCB.INI пропущено имя программы автотрассировки.) Причина: в файле PCB.INI пропущено имя программы автотрассировки.

    Действия: повторите установку системы для автоматического обновления файла конфигурации PCB.INI или вручную добавьте следующие строки в конце этого файла:

    [PRORoute]

    RouterExe=<имя каталога> \proroute.exe.

    где <имя каталога> — имя каталога, в котором установлена программа P-CAD PRO Route, например RouterExe=C:\ACCEL\proroute.exe.

    Routing performance

    Routing performance:

    (Результаты трассировки)
    Vias total: 143 ( 65% of total pads) (Всего переходных отверстий)

    Vias added: 143 (100% of total vias) (Добавлено переходных отверстий)

    Routed connections (this run): Routed connections (total): Unrouted connections (total): Total routing time: 132 132(95%) 6( 5%) 0:03:46 (Проведены 132 цепи) (He проведены 6 цепей)
    Start time: Completion time: Free memory: End of log file. 11:46:0927-May-01 11:49:5527-May-01 2029727744
    Ограничения для QuickRoute:

  • Используются только простые контактные площадки и переходные отверстия, имеющие одну и ту же форму на всех слоях;
  • Для цепей, не имеющих атрибута AUTOROUTEWIDE, допускается только один стиль переходных отверстий;
  • Широкие цепи, разводимые на проходе Wide Line Routing, должны иметь атрибуты VIASTYLE, WIDTH и AUTOROUTEWIDE. Значения ширины проводника и стили переходных отверстий устанавливаются разными для каждой широкой цепи;
  • Диаметр переходного отверстия не должен превышать двойного размера текущей сетки трассировки;
  • Метрическая сетка трассировки не разрешается, а разрешенные сетки трассировки могут иметь шаги 10 мил, 12,5 мил, 16,7-16,6-16,7 мил, 20 мил и 25 мил; "V
  • Ширина проводника не должна превышать половину шага текущей сетки;
  • Атрибут RIPUP трассировщиком не поддерживается;
  • Атрибут MAXVIAS используется только при разводке типа «лабиринт»;
  • Для переходных отверстий специальную сетку создать нельзя;
  • Выводы компонентов разрешено поворачивать только на 90°;
  • Допускается не более четырех слоев металлизации.




    • "С" Routes

    "С" Routes

    (2 vias) - формирование фрагментов цепи, имеющих три проводника (вертикальные и горизонтальные), расположенных в двух разных слоях и соединяемых двумя переходными отверстиями. Такая конфигурация имеет вид буквы С с различной ее ориентацией. Проводники размещаются на расстоянии более чем 100 mil (2,5 мм) от сторон прямоугольника, вершины которого расположены в центре двух соединяемых трассой контактных площадок.

    Shape Router Push and Shove (вставка и расталкивание)

    Shape Router - Push and Shove (вставка и расталкивание) -

    является основным алгоритмом трассировки. При вставке проводников соседние проводники раздвигаются по диагонали без ограничения расстояния при раздвижке проводников. Возможно «перескакивание» проводников через переходные отверстия и контактные площадки.

    Shape Router Rip Up (разрыв)

    Shape Router - Rip Up (разрыв)

    - после выполнения процедуры Push and Shove еще возможны некоторые конфликты между проведенными цепями (помечаются небольшими окружностями желтого цвета). Данная процедура принудительно разрывает уже проложенные цепи и прокладывает их заново с целью ликвидации таких конфликтов.

    Single fromto detected Connection will be skipped

    9506. Single from-to detected. Connection will be skipped.
    (Обнаружена ссылка только на один узел цепи. Соединение будет опущено.)

    Причина: список соединений содержит неполные данные о соединениях и не может быть выполнен.

    Действия: просмотрите цепи для обнаружения ошибки, исправьте ее и загрузите список соединений заново.

    Skip this pass and continue

    Skip this pass and continue

    — пропустить текущий проход и приступить к выполнению следующего прохода.

    Соединений

    соединений
    В систему P-CAD входят четыре программы автоматической трассировки - Quick Route, PRO Route 2/4, PRO Route и P-CAD Shape-Based Router. Для выбора нужной программы выполняется команда Route/Autorouters из редактора P-CAD PCB.

    Автотрассировщик Quick Route используется для трассировки несложных плат, содержащих небольшое число компонентов. Автотрассировщик PRO Route 2/4 трассирует однослойные и двухслойные платы без ограничения числа выводов или четырехслойные платы с числом выводов компонентов до 4000. Автотрассировщик PRO Route трассирует платы, имеющие до 30 слоев без указанных ограничений. Автотрассировщик SPECCTRA поставляется дополнительно к P-CAD и используется не только для трассировки соединений, но и для ручного или автоматического размещения компонентов на печатной плате. На сегодняшний день SPECCTRA является наиболее «продвинутым» автотрассировщиком печатных плат и используется при проектировании сложных печатных плат.




    Сообщения об ошибках программы PRO ROUTE

    5.4. Сообщения об ошибках программы PRO ROUTE

    Список формируемых отчетов по результатам трассировки

    Рисунок 5.13. Список формируемых отчетов по результатам трассировки
    Список формируемых отчетов по результатам трассировки
    Список формируемых отчетов приводится ниже:

  • Pre-Route Synopsis — краткая информация об ожидаемых результатах трассировки;
  • Routing Statistics - краткий итоговый отчет о результатах трассировки;
  • Connections Not Routed - информация о неразведенных контактах;
  • Connections Not Fanned Out - данные о соединениях, не имеющих стрингеров;
  • Via Statistics — информация о переходных отверстиях в печатной плате;
  • Copper Per Layer - данные о длине проводников на каждом сигнальном слое и их суммарная длина;
  • Testpoints - данные о контрольных точках (если таковые были предусмотрены).
    • Примечание.
    Примечание.

    Все линейные размеры (Track Length) в отчетах заданы в системе единиц, установленных в окне Units закладки Parameters команды Options/Auto-Router.

    Для возвращения в программу P-CAD РСВ с целью просмотра результатов трассировки и возможного редактирования этих результатов выполняется команда Save and Return.




    Stop routing and do not save

    Stop routing and do not save

    — прекратить трассировку, промежуточные результаты не записывать. В этом случае файл *.СРТ будет удален.

    Stop routing and save

    Stop routing and save

    - прекратить трассировку и записать промежуточные результаты.

    Stop routing at end of this pass

    Stop routing at end of this pass

    - прекратить трассировку после завершения текущего прохода и сохранить результаты.

    Storage required for fromtos can

    9504. Storage required for from-tos can be decreased by routing on a coarser grid, on fewer layers, or without diagonals.
    (Объем необходимой памяти может быть уменьшен применением более грубой сетки уменьшением числа слоев или запретом трассировки по диагонали.)

    Причина: это сообщение обычно сопровождает сообщение об ошибке 9503. Предлагается предпринять меры для уменьшения требуемого объема памяти, чтобы закончить трассировку.

    Strategy file exists! "<имя

    9575. Strategy file exists! "<имя файла>". Do you want to overwrite it?
    (Указанный файл стратегии существует. Переписать его?)

    Причина: это предупреждение о том, что файл стратегии с указанным именем существует и будет переписан.

    Действия: если текущие параметры должны быть сохранены, выберите ответ No и в меню команды Route/Autorouters выберите другое имя файла стратегии. В противном случае в файл стратегии будут записаны новые данные.



    Strategy file name missing

    9564. Strategy file name missing.
    (Пропущено имя файла стратегии.)

    Причина: в окне диалога команды Route/Autorouters не введено имя файла стратегии трассировки.

    Действия: введите имя файла стратегии до начала трассировки.

    Strategy selections

    Strategy selections:

    (Стратегия трассировки.) Routing grid: 25.0 (Шаг сетки трассировки.)
    Layer selections: (Выбор слоев).

    Signal Bias or Plane Clearances (Расстояния между контактными пло щадками и линиями трасс.)

    Layer Selection Net Name Р-Р P-L L-L V-P V-L V-V

    Тор Ног 13 13 13 13 13 13

    Bottom Ver 13 13 13 13 13 13

    * Selected by router.

    Пиктограммы программы PCAD ShapeBased Router

    Таблица 5.1. Пиктограммы программы P-CAD Shape-Based Router
    Пиктограмма Назначение команды
    Open P-CAD Shape-Based Router file Загрузка Shape-Based Router файла (*.PRF)
    Save the design as P-CAD Shape-Dased Router File Сохранение проекта в бинарном файле формата P-CAD Shape-Based Ro-uter (*.PRF) и возврат в P-CAD PCB
    Print the current Board Печать чертежа текущей ПП
    Display or print system reports Вывод на экран или печать отчетов о трассировке ПП
    Find strings, components, pins, or location
    Show the whole board    		 Поиск строк, компонентов, выводов компонентов или точек на ПП с указанными координатами
    Choose an area and fit it Вывод на экран изображения всей ПП
    to the window Redraw the window Размещение выделенной области на всем окне
    Start Autoroute Перечерчивание окна
    Stop Autoroute Запуск автотрассировки
    Manual route connection Остановка автотрассировки
    Autoroute single Ручная трассировка соединения
    connection Autoroute connection on Автотрассировка одного соединения
    a component Autoroute single net Автотрассировка соединений компонента
    Autoroute Area Автотрассировка одной выбранной цепи
    Автотрассировка в области
    Undo Откат «назад»
    Redo Откат «вперед»
    Show the contents page of the online-help system Вывод справки


    Команды программы PCAD ShapeBased Router

    Таблица 5.2. Команды программы P-CAD Shape-Based Router
    Команда Назначение
    Меню File (Файл)
    Save and Return Сохранение файла ПП в PRF-формате (при запущенном P-CAD PCB), продолжая затем трассировку
    Save Сохранение файла ПП в PRF-формате (при автономном запуске Shape-Based Router)
    Savers Сохранение файла ПП в PRF-формате под новым именем (при автономном запуске Shape-Based Router)
    Print Вывод на периферийное устройство
    Print Setup Конфигурирование вывода на периферийное
    устройство
    Restore AutoSave (Ctrl+Z) Загрузка файла копии проекта Autosave.prf
    Make AutoSave Запись текущего проекта в файл Autosave.prf, не дожидаясь следующего автосохранения
    AutoSave Interval Задание интервала времени между обновлениями файлов копии проекта
    Exit (Alt+X) Завершение работы
    Меню Edit (Редактирование)
    Undo Откат «назад»
    Redo Откат «вперед»
    Net Attributes Просмотр и редактирование таблицы атрибутов всех цепей проекта
    Find Поиск строк, компонентов, выводов компонентов или точек на ПП с указанными координатами
    Highlight Высвечивание одной или нескольких цепей, выбираемых в списке
    Identify Net Выбор цепи щелчком курсора
    Identify Pin Выбор вывода компонента щелчком курсора
    Меню View (Просмотр)
    Redraw Перечерчивание окна
    Extent Вывод на экран изображения всей ПП
    Center (с+кн. 1) Центрирование изображения относительно точки, указываемой курсором
    Zoom In («серый» +) Увеличение масштаба изображения
    Zoom Out («серый» -) Уменьшение масштаба изображения
    Zoom Window Вывод на весь экран изображения, выделенного в окне
    Density Изображение графической карты плотности трассировки ПП (красным цветом отмечается наибольшая плотность, голубым — наименьшая)
    Меню


    Таблица сетки переполнена Некоторые данные будут опущены )

    Таблица сетки переполнена. Некоторые данные будут опущены.)
    Причина: трассировщику необходима дополнительная память для сохранения данных:

    Действия: для завершения трассировки необходимо увеличить память или изменить стратегию трассировки так, чтобы дополнительная память не требовалась.

    <Текст сообщения об ошибке>

    9500. <текст сообщения об ошибке>
    Причина: приводится сообщение об ошибке, содержащее исчерпывающую информацию.

    The following files will be overwritten

    9559. The following files will be overwritten: <имя файла(ов)>.
    Do you want to continue?

    (Указанные файлы будут переписаны. Продолжать?)

    Причина: предупреждающее сообщение о том, что перечисленные файлы будут переписаны.

    Действия: если эти файлы содержат данные, которые должны быть сохранены, ответьте No. В противном случае в них будут записаны новые данные.

    The maximum of 15 net classes has been exceeded

    9560. The maximum of 15 net classes has been exceeded.
    (Разрешено не более 15 классов цепей.)

    Причина: все цепи, имеющие одинаковую ширину трасс, тип ПО и максимальное число ПО, образуют класс цепей. Разрешено иметь до 15 различных классов цепей.

    Действия: уменьшите количество значений ширины трасс, типов ПО и максимальное количество ПО в одной цепи для данного проекта.

    The maximum of <значеыие>

    9555. The maximum of <значеыие> passes has been reached. Routing will continue.
    (Достигнуто максимально возможное значение проходов трассировки. Трассировка будет продолжена.)

    Причина: задано слишком много проходов трассировки.

    Действия: выберите меньшее значение итеративных проходов трассировки или проходов для улучшения технологичности платы или уменьшите число классов цепей.

    The router's working storage limit

    9503. The router's working storage limit has been exeeded. Failed from-tos: <значение>.
    (Превышен лимит памяти, отводимый авторазводчику.)

    Причина: авторазводчик требует дополнительной памяти для хранения данных о соединениях. Некоторые соединения не будут разведены. Это сообщение обычно сопровождается сообщением об ошибке 9504.

    Действия: для завершения трассировки платы необходимо увеличить объем ОЗУ или изменить стратегию трассировки так, чтобы уменьшить необходимый объем памяти.

    Too many design rule classes for this pass

    9529. Too many design rule classes for this pass.
    (Для данного прохода назначено слишком много правил трассировки.)

    Причина: в правила трассировки классов цепей включаются ширина трасс, тип ПО и максимальное количество ПО. Разрешается определять не более 16 классов, включая класс по умолчанию.

    Действия: можно завершить трассировку платы интерактивно, временно объединяя классы и проводя трассировку с меньшим количе-

    ство классов. После сохранения результатов трассировки можно определить дополнительные классы и продолжить трассировку частично завершенного проекта.

    Too many grid points in the X or Y directions Required

    9515. Too many grid points in the X or Y directions. Required:

    <необходимое число точек сетки>

    Tools

    Tools

    (Инструменты)
    Start Autorouter (S) Начало автотрассировки Stop Autorouter (Esc) Прекращение автотрассировки Pause Autorouter (P) Пауза автотрассировки Restart Autorouter (F3, R) Повторная автотрассировка Autorouie Connection Автотрассировка одного соединения Autoroute Net Автотрассировка цепи Autoroute Component Автотрассировка компонента Autoroute Area Автотрассировка соединений, находящихся в выделенной области Sketch Route Высвечивание электрической цепи и рисование ее трассы Manual Route Ручная трассировка отдельной цепи Unroute All Nets Удаление трассировки всех цепей Unroute Conflicts Удаление трассировки всех цепей, имеющих конфликты
    Unroute Net Unroute Connections Unroute Segment
    Меню OpAuto-Router... Display...


    Pre-Route Synopsis...(Y)

    Routing Statistics...(0)

    Reports...
    Contents Editing Net Attributes...
    Меню Help (Помощь)
    Router Setup-Routing
    Board-Routing Reports...
    About...    		 Удаление трассы цепи Удаление трассы, соединяющей две КП Удаление трассировки сегмента цепи tions (Настройка параметров)
    Настройка параметров автотрассировки

    Настройка видимости слоев ПП и других объектов с выбором их цвета евю Reports (Отчеты)

    Вывод отчета о предполагаемых результатах трассировки

    Вывод отчета о результатах трассировки в файл Sr.rpt

    Вывод отчетов о трассировке

    Содержание встроенной помощи Раздел редактирования атрибутов цепей

    Раздел конфигурирования трассировщика

    Раздел трассировки ПП Раздел отчета о трассировке Номер версии программы
    Назад Содержание




    Track outside circuit edge will

    9519.Track outside circuit edge will be ignored. Start: (,<координата х>, <координата у>.)

    End: (<координата х>, <координата у>.)

    (Трасса вне контура ПП игнорируется. Указаны координаты начала и конца трассы.)

    Причина: предварительно проложенная трасса находится вне контура ПП и будет игнорирована.

    Действия: если сочтете необходимым, продолжайте трассировку. В противном случае прервите трассировку и удалите или передвиньте трассу внутрь контура ПП.

    Туре

    Туре:

    <объект> -to- <объект>.
    (Обнаружено замыкание цепей. Указаны имена цепей и объектов.)

    Причина: на ПП обнаружено замыкание цепей.

    Действия: если замыкание преднамеренное, продолжайте трассировку и трассировщик будет воспринимать замкнутые цепи как единую цепь. В меню трассировщика включите опцию Error Messages/Output to Log File, чтобы сообщение о преднамеренном коротком замыкании не выводилось на экран. В противном случае прекратите трассировку и удалите замыкающиеся трассы.

    Unable to allocate memory for cost tables

    9508. Unable to allocate memory for cost tables.
    (He хватает памяти для размещения таблиц весовых коэффициентов).

    Причина: трассировщику необходима дополнительная память для сохранения таблиц весовых коэффициентов.

    Действия: для завершения трассировки необходимо увеличить память или изменить стратегию трассировки так, чтобы дополнительная память не требовалась.

    Unable to allocate memory for fromto data

    9510. Unable to allocate memory for from-to data.
    (He хватает памяти для размещения данных о соединениях.)

    Причина: трассировщику необходима дополнительная память для сохранения данных о соединениях.

    Действия: для завершения трассировки необходимо увеличить память или изменить стратегию трассировки так, чтобы дополнительная память не требовалась.

    Unable to allocate memory for padstack data

    9511. Unable to allocate memory for padstack data.
    (He хватает памяти для размещения данных о стеках контактных площадок.)

    Причина: трассировщику необходима дополнительная память для сохранения данных о стеках контактных площадок.

    Действия: для завершения трассировки необходимо увеличить память или изменить стратегию трассировки так, чтобы дополнительная память не требовалась.

    Unable to allocate memory for segment data

    9523. Unable to allocate memory for segment data.
    (Невозможно разместить данные о сегментах трасс.) Причина: трассировщику требуется дополнительная память.

    Действия: для завершения трассировки необходимо увеличить память или изменить стратегию трассировки так, чтобы дополнительная память не требовалась.

    Unable to allocate memory for wave front data

    9509. Unable to allocate memory for wave front data.
    (He хватает памяти для размещения данных волнового алгоритма.)

    Причина: трассировщику необходима дополнительная память для сохранения текущих данных трассировки.

    Действия: для завершения трассировки необходимо увеличить память или изменить стратегию трассировки так, чтобы дополнительная память не требовалась.

    Unable to allocate memory for

    9517. Unable to allocate memory for grid. Required: <#байт> bytes.
    (He хватает памяти для размещения сетки трассировки. Требуется <# байгп>.)

    Причина: трассировщику требуется дополнительная память для сохранения данных о каждой точке сетки. Указан минимальный объем памяти для размещения этих данных. Для размещения остальных данных требуется дополнительная память.

    Действия: для завершения трассировки необходимо увеличить память или изменить стратегию трассировки так, чтобы дополнительная память не требовалась.

    Unable to allocate segment data space

    9522. Unable to allocate segment data space.
    (Невозможно разместить данные о расположении сегментов трасс.) Причина: трассировщику требуется дополнительная память.

    Действия: для завершения трассировки необходимо увеличить память или изменить стратегию трассировки так, чтобы дополнительная память не требовалась.

    Unable to open log file for writing

    9552. Unable to open log file for writing.

    File: <имя файла> (Невозможно открыть для записи файл протокола с указанным именем.)

    Причина: указанный файл протокола трассировки не может быть открыт.

    Действия: убедитесь, что на жестком диске достаточно свободного места для записи файла, а если вы хотите записать его на дискету, то не включена защита от записи.

    Unknown command received from the router <замечание>

    9557. Unknown command received from the router: <замечание>.

    (Получена неизвестная команда от трассировщика.)

    Причина: обнаружена внутренняя ошибка, но трассировка может быть с успехом продолжена.

    Действия: если трассировка прекратилась, свяжитесь с ACCEL Technologies для получения дополнительной помощи.

    Unknown error message from the router

    9558. Unknown error message from the router.
    (Получено неизвестное сообщение от трассировщика.)

    Причина: обнаружена внутренняя ошибка, но трассировка может быть с успехом продолжена.

    Действия: если трассировка прекратилась, свяжитесь с ACCEL Technologies для получения дополнительной помощи.

    Установка атрибутов электрических цепей

    Рисунок 5.11. Установка атрибутов электрических цепей
    Установка атрибутов электрических цепей
  • Route Action — стиль автотрассировки: Default — стандартный стиль автотрассировки (если печатная плата двухслойная, то стрингеры создаются только для планарных контактных площадок), Route — трассировка цепи без генерации стрингеров, No Route - запрет трассировки цепи, Locked - запрет перетрассировки ранее проложенной цепи, Fan Out/Route - предварительная генерация стрингеров для планарных контактных площадок (если таковые имеются) выбранной цепи, а затем ее трассировка, Fan Out/Plane -предварительная генерация стрингеров для планарных контактных площадок (если таковые имеются) выбранной цепи, без ее трассировки (для слоев «земли» и «питания»);
  • Route Layers - выбор слоев трассировки для конкретной цепи: Аll Routing - трассировка на всех сигнальных слоях, Тор - трассировка только на верхнем слое, Bottom - трассировка только на нижнем слое;
  • Width - ширина трассы конкретной цепи (по умолчанию всем трассам назначается ширина, определенная в поле Primery Trace Width закладки Parameters окна Autorouter Setup).
    • Для быстрого поиска нужной цепи в окне Find Net диалогового окна Net Attributes можно указать имя (номер) этой цепи.

    Перед началом трассировки рекомендуется выполнить команду Reports/Pre-Route Synopsis, которая кратко информирует о возможных будущих результатах трассировки (файл SR.RPT). При анализе файла пользователь принимает решение о начале трассировки или о частичном изменении параметров стратегии трассировки или параметров печатной платы.

    По команде View/Density можно получить цветную графическую карту плотности трассировки печатной платы. На этой карте красным цветом обозначена наибольшая плотность трасс, голубым — наименьшая плотность. Если на печатной плате одно или несколько пятен красного цвета, занимающие более 10-20% площади печатной платы, то для успешной трассировки рекомендуется переразместить компоненты.




    Установка параметров автотрассировщика

    Рисунок 5.9. Установка параметров автотрассировщика
    Установка параметров автотрассировщика
    В заголовке Layer перечислены доступные слои трассировки, а справа от имени слоя можно установить предпочтительную ориентацию проводников на этом слое.

  • Auto - ориентация проводников выбирается автоматически после нажатия на кнопку Analyze Directions.
  • Disabled - запрет трассировки.
  • Fan Out — генерация стрингеров в виде веера.
  • Plane - внутренний слой металлизации.
  • Vertical - вертикальная ориентация проводников.
  • Horizontal - горизонтальная ориентация проводников.
  • Any Direction - любое направление проводников при трассировке.
  • Angled Direction per Layer - предпочтительная ориентация проводников под разными углами 45/, 45\\, 1 o'clock, 2 o'clock, 4 o'clock, 5 o'clock. Такая ориентация может назначаться для всех слоев печатной платы. На практике для верхнего и нижнего слоев задаются либо горизонтальная, либо вертикальная ориентация проводников.
    • В окнах закладки Parameters задаются следующие параметры.

  • Units - выбор системы единиц измерения.
  • Via Type — запрет или разрешение для ввода переходных отверстий (No Vias, Thruhole Only).
  • Channel — установка ширины канала трассировки (ширина трассы плюс величина зазора). Оптимальное значение параметра вычисляется системой, но значение может быть установлено и пользователем (выбор из десяти значений предлагается системой). Для выбора бессеточного алгоритма трассировки ширина канала выбирается равной Шил и менее.
  • Vias under SMD — запрет(No) или разрешение (Yes) размещения переходных отверстий под планарными контактными площадками.
  • Primary Pad Size — установка диаметра наиболее типичных штыревых контактных площадок.
  • Primary Via Width - установка диаметра наиболее типичных переходных отверстий.
  • Primary Trace Width - диаметр текущего переходного отверстия, установленного в графическом редакторе.
  • Primary Clearance — типичный зазор между объектами на печатной плате.
    • В закладке Testpoints (Рисунок 5.10) задаются параметры генерации контрольных точек электрических цепей, в качестве которых могут использоваться существующие контактные площадки и переходные отверстия, появившиеся в результате трассировки. Можно добавлять площадки контрольных точек для тех цепей, которые не имеют таких точек или переходных отверстий. Напомним, что для автоматической генерации контрольных точек на закладке Routing Passes (Рисунок 5.8) должен быть включен флажок Add Testpoints.

    Параметры закладки Testpoints следующие.

  • Existing Via - существующие переходные отверстия.
  • Component Pad (Bottom Only) — контактные площадки (только на нижней стороне печатной платы).
  • Testpoint Pad (Top Only) - ранее вставленные программой трассировки контрольные точки (только на верхней стороне платы).
  • Testpoint Pad (Bottom Only) — ранее вставленные программой трассировки контрольные точки (только на нижней стороне платы).


    • Vertical

    Vertical

    — трассировка простых трасс только вертикальными линиями без переходных отверстий с минимальными отклонениями от вертикальной линии.

    Vertical

    Pass Num: 3 Overall
    Routes 138
    Completed 26(100%) 76 ( 55%) (Проведены еще 26 цепей)
    Not complete 0( 0%) 62 (Осталось провести 62 цепи)
    Vias 0( 0%) 64
    Elapsed time 0:00:03 ( 3%) 0:01:34
    Net class: Default Width: 12.0mil Via Padstack: (Default)


    Via Fanout (SMD)

    Via Fanout (SMD)

    - формирование коротких отрезков трасс (stringer) стандартной ширины с переходным отверстием на конце отрезка для всех планарных контактов.

    Via Minimisazion

    Via Minimisazion

    — уменьшает число переходных отверстий на разведенной плате.
    Последние два прохода рекомендуется использовать совместно после полного завершения трассировки.

    Via outside circuit edge will

    9521. Via outside circuit edge will be ignored. Center: (<координата х>, <координата

    Via ranges will not peermit interconnection of all layers

    9528. Via ranges will not peermit interconnection of all layers.
    (Данные о ПО не позволяют выполнить соединения всех слоев.) Причина: трассировщик получил некорректные данные о ПО.

    Действия: свяжитесь с ACCEL Technologies для получения дополнительной помощи.

    Vias are allowed to be closer

    9530. Vias are allowed to be closer to tracks, pads, or other vias than tracks are allowed to be.
    (ПО разрешено размещать ближе к трассам, контактным площадкам и другим ПО.)

    Причина: информационное сообщение. Дейстпвия никаких действий.

    Wide Comprehensive

    Wide Comprehensive

    — трассировка широких цепей (питание, общая шина) без ограничения числа переходных отверстий. Эти цепи должны иметь атрибуты WIDTH и AUTOROUTEWIDE.

    Wide Initial

    Wide Initial

    - трассировка широких цепей (питание, общая шина) с числом переходных отверстий не более трех. Эти цепи должны иметь атрибуты WIDTH и AUTOROUTEWIDE.

    Wide Line Routing

    Wide Line Routing

    - автотрассировщик производит разводку в первую очередь «широких» цепей, имеющих атрибуты AUTOROUTEWIDE и WIDTH. Разводка производится только в горизонтальном и вертикальном направлениях. Наклонные трассы проводятся вручную, и при дальнейшем запуске QuickBoute ширина таких трасс трассировщиком не изменяется.
    Вначале рекомендуется запустить автотрассировщик (Рисунок 5.3) только при активном проходе Wide Line Routing (другие проходы должны быть запрещены). Если не выполнена трассировка «широких» трасс, то доводка трасс производится вручную. Трассировщик можно запускать несколько раз с активизацией всех проходов, за исключением двух оптимизирующих - Route Cleanup и Via Minimisazion.

    Wide line routing

    Pass Num: 1 Overall (Всего)
    Routes 138 (всего на firt 138 цепей)
    Completed 33(100%) 33 ( 23%) (Проведены 33 цепи на 100%)
    Not completed 0 ( 0%) 105 (Не проведены 105 цепей)
    Vias 64(100%) 64 (Введены 64 переходных отверстия)
    Elapsed time. 0:01:29(100%) 0:01:29
    Net class: Default Width: 12.0mil Via Padstack: (Default)

    Wide Via Fanout (SMD)

    Wide Via Fanout (SMD)

    — обеспечивает для планарных контактов прокладку коротких широких отрезков трасс с переходным отверстием (fanout, stringer) на конце таких линий. Переходное отверстие подсоединяется к широкой цепи (питание, общая шина). Эти цепи должны иметь атрибуты WIDTH и AUTOROUTEWIDE.

    "Z" Routes

    "Z" Routes

    (2 vias) — формирование фрагментов цепи, имеющих три проводника (вертикальные и горизонтальные), расположенных в двух разных слоях и соединяемых двумя переходными отверстиями. Такая конфигурация имеет вид буквы Z с различной ее ориентацией. Проводники размещаются на расстоянии не более 100 mil (2,5 мм) от сторон прямоугольника, вершины которого расположены в центре двух соединяемых трассой контактных площадок. Если противоположные слои платы имеют ориентацию трассы отличную от ортогональной, то данный проход не используется.

    "Z" routes

    Pass Num: 5 Overall
    Routes 138
    Completed 6(100%) 111 (80%)
    Not completed 0( 0%) 27 (Осталось провести 27 цепей)
    Vias 12(11%) 105
    Elapsed time 0:00:13(11%) 0:01:55
    -31
    Net class: Default Width: 12.0mil Via Padstack: (Default)


    Дополнительные файлы PCAD

    Дополнительные файлы P-CAD
    BASIC.CHR Файл шрифта

    LCOM.CHR Файл шрифта

    QUALITY.CHR Файл шрифта

    CINDEXIP.DLL Динамическая библиотека

    CINDEXIL.DLL Динамическая библиотека

    CINDEXIS.DLL Динамическая библиотека

    IMPLODE.DLL Динамическая библиотека

    MSVCRT40.DLL Динамическая библиотека

    OLEPR032.DLL Динамическая библиотека

    PALETTE.DLL Динамическая библиотека

    PICTURE.DLL Динамическая библиотека

    NSLBCW.DLL Динамическая библиотека

    NWIPXSPX.DLL Динамическая библиотека

    URLMON.DLL Динамическая библиотека

    WIDGE32.DLL Динамическая библиотека

    WININIT.DLL Динамическая библиотека

    LIBENGINE.DLL Динамическая библиотека

    ORC2PRO.DOC Указания по трансляции в формат OrCAD

    TANGO.CF
    Файл конфигурации Tango для OrCAD/SDT

    COMPACT.EXE Утилита сжатия библиотек

    P-CADKEY.EXE Утилита защиты

    NETCOMP.EXE Утилита сравнения списков цепей

    NETSYNC.EXE Утилита внесения изменений ЕСО после сравнения списков цепей

    NETSYNC.DOC Документация по утилите NETSYNC

    SCHEMTAN.EXE Утилита трансляции SCHEMA

    SCHEMTAN.LIB Библиотека SCHEMA

    SCHEMTAN.TBL Информация о вращении компонентов для транслятора в формат SCHEMA




    Файлы автотрассировщика печатных плат PCAD InterRoute Gold

    Файлы автотрассировщика печатных плат P-CAD InterRoute Gold
    AIR.LIC Файл лицензии InterRouteGold




    Файлы графического редактора PCAD Relay

    Файлы графического редактора P-CAD Relay
    RELAY.EXE Исполняемый модуль P-CAD RELAY

    RELAYRSC.DLL Динамическая библиотека P-CAD RELAY

    RELAY.LIC Файл лицензии P-CAD RELAY

    RELAY.INI Файл конфигурации P-CAD RELAY

    RELAY.HLP Файл справки P-CAD RELAY

    RELAY.CNT Файл содержания справки P-CAD RELAY

    RELAY.KEY Файл горячих клавиш P-CAD RELAY




    Файлы графического редактора печатных плат PCAD PCB

    Файлы графического редактора печатных плат P-CAD PCB
    РСВ.ЕХЕ Исполняемый модуль P-CAD PCB

    PCBRSC.DLL Динамическая библиотека P-CAD PCB

    AZIP32.DLL Динамическая библиотека P-CAD PCB

    PCB.LIC Файл лицензии P-CAD PCB

    PCB.INI Файл конфигурации РСВ

    PCB.HLP Файл справки P-CAD РСВ

    PCB.CNT Файл содержания справки P-CAD РСВ

    PCB.KEY Файл горячих клавиш P-CAD РСВ

    QuickROUTE32.EXE Исполняемый модуль автотрассировщика

    QuickRoute

    DBX.LIC Файл лицензии утилит DBX




    Файлы графического редактора принципиальных

    Файлы графического редактора принципиальных схем P-CAD Schematic
    SCH.EXE Исполняемый модуль P-CAD Schematic

    SCHRSC.DLL Динамическая библиотека P-CAD Schematic

    AZIP32.DLL Динамическая библиотека P-CAD Schematic

    SCH.LIC Файл лицензии P-CAD Schematic

    SCH.INI Файл конфигурации P-CAD Schematic

    SCH.HLP Файл справки P-CAD Schematic

    SCH.CNT Файл содержания справки P-CAD Schematic

    SCH.KEY Файл горячих клавиш P-CAD Schematic




    Файлы интерфейса с автотрассировщиком SPECCTRA

    Файлы интерфейса с автотрассировщиком SPECCTRA
    SP2P-CAD.EXE Конвертор из формата SPECCTRA в формат

    P-CAD

    P-CAD2SP.EXE Конвертор из формата P-CAD в формат SPECCTRA

    CCTIF.LIC Файл лицензии конверторов




    Файлы программы работы с библиотеками PCAD Library Executive

    Файлы программы работы с библиотеками P-CAD Library Executive
    СМР.ЕХЕ Исполняемый модуль P-CAD Library Executive

    CMPRSC. DLL Динамическая библиотека P-CAD Library Executive

    CMP.LIC Файл лицензии P-CAD Library Executive

    CMP.INI Файл конфигурации P-CAD Library Executive

    CMP.HLP Файл справки P-CAD Library Executive

    CMP.CNT Файл содержания справки P-CAD Library Executive
    CINDEXIU.DLL Динамическая библиотека P-CAD Library Executive

    ALE.LIC Файл лицензии P-CAD Library Executive

    CMP.EXE Исполняемый модуль P-CAD Library Executive

    CMPRSC.DLL Динамическая библиотека P-CAD Library Executive

    CMP.LIC Файл лицензии P-CAD Library Executive

    CMP.INI Файл конфигурации P-CAD Library Executive

    CMP.HLP Файл справки P-CAD Library Executive

    CMP.CNT Файл содержания справки P-CAD Library Executive
    CINDEXIU.DLL Динамическая библиотека P-CAD Library Executive

    DVETORTSCENARIOSDOC Library Executive scenarios readme




    Редактор печатных плат P-CAD PCB

    Атрибут Назначение

    Атрибут Назначение

    Атрибуты электрических параметров

    Атрибуты электрических параметров (Electrical Attributes) (User-defined)

    Атрибут, определяемый пользователем

    Атрибуты размещения (Placement Attributes) (Userdefined)

    Атрибуты размещения (Placement Attributes) (User-defined)

    Атрибут, определяемый пользователем
    MaxComponentHeight
    Максимальная высота компонента, который может быть автоматически размещен

    Атрибуты технологические (Manufacturing

    Атрибуты технологические (Manufacturing Attributes) (User-defined)

    Атрибут, определенный пользователем

    Атрибуты трассировки (Router Attributes) (Userdefined)

    Атрибуты трассировки (Router Attributes) (Userdefined)

    Атрибут, определенный пользователем

    AutoRouteWide

    AutoRouteWide

    Значения Yes, True или 1 указывают, что данная цепь трассируется в проходе WIDE автотрассировщика P-CAD PRO Route

    ComponentRotation

    ComponentRotation

    Вращение компонентов
    InsertionGripLength
    Длина вставляемого отрезка проводника

    Insertion Grip Width

    Insertion Grip Width

    Ширина вставляемого отрезка проводника

    InspectionAngle

    InspectionAngle

    Проверка соблюдения углов между проводниками

    MaxNetLength

    MaxNetLength

    Максимальная длина цепи

    MaxVias

    MaxVias

    Максимальное допустимое число переходных отверстий цепи
    Содержание




    MinNetLength

    MinNetLength

    Минимальная длина цепи

    PlacementSide

    PlacementSide

    Сторона платы для размещения компонента

    RoutingChannels

    RoutingChannels

    Число каналов трассировки, которое должно остаться между компонентами после их автоматического размещения

    В PCAD

    В P-CAD

    атрибуты группируются не только по признакам (атрибуты цепей, компонентов и т. п.), но и в зависимости от того, к какому технологическому процессу они относятся (физические параметры конструкции, электрические соединения и т. п.).
    В особую группу относятся атрибуты, определяемые пользователем (User-defined). Эти атрибуты можно ввести в утилиты DBX, которые написаны для решения различных задач. В частности, можно задавать номер ТУ на компонент, указать содержание в нем драгметаллов и другую подобную информацию в виде атрибутов, определяемых пользователем для последующего автоматизированного выпуска различной документации.

    Ниже приводится описание назначения атрибутов P-CAD.

    Атрибут Назначение
    Атрибуты компонентов (Component attributes)
    (User-defined) Атрибут, определяемый пользователем
    ComponentHeight Высота компонента - задается для автоматического размещения
    Description Текстовое описание компонента
    Link Связь с файлом для компонента типа иерархический модуль
    NoSwap Значение Yes запрещает перестановку компонента
    PackageOutlineLayer Имя слоя, в котором задается изображение габаритных размеров компонентов
    Part Number Число логических секций компонента
    Атрибут
    		 Назначение
    RefDes Позиционное обозначение компонента на схеме
    SwapEquivalence Значение Yes разрешает перестановку эквивалентных секций
    Type Тип компонента
    Value Величина (номинал) компонента
    Атр ибуты цепей (Net Attributes)
    User-defined) Атрибут, определяемый пользователем
    MaxNetLength Максимальная длина цепи
    MinNetLength Минимальная длина цепи
    Optimize Значение Yes разрешает перестановку логически эквивалентных выводов, принадлежащих данной цепи при оптимизации длин цепей (команда Utils/Optimize Nets)
    TieNet Связанная цепь
    ViaStyle Стиль переходных отверстий (используется при трассировке)
    Width Ширина проводников, которыми трассируется данная цепь
    Атрибут User-defined) BoardEdgeClearance

    Clearance

    ComponentSpacing
    HoleToHoleClearance
    LineToLineClearance    		 зазоров (Clearance Attributes)
    Атрибут, определяемый пользователем

    Зазор между любым объектом и границей печатной платы *

    Минимально допустимый зазор между любыми элементами (удобно использовать, если все зазоры одинаковы)

    Минимально допустимый зазор между компонентами

    Минимальное расстояние между сквозными отверстиями

    Минимальный допустимый зазор проводник-проводник (между краями проводников)
    Атрибут
    		 Назначение
    PadToLineClearance PadToPadClearance
    SilkscreenClearance

    ViaToLineClearance
    ViaToPadClearance

    ViaToViaClearance Атрибуты(User-defined)
    BoardEdgeClearance Clearance

    ComponentSpacing
    LineToLine
    Clearance MaxVias
    PadToLineClearance
    PadToPadClearance

    RoutingChannels
    ViaToLineClearance    		 Минимальный допустимый зазор между проводником и контактной площадкой
    Минимальный допустимый зазор между контактными площадками

    Минимальный допустимый зазор между элементами в слое шелкографии

    Минимальный допустимый зазор между проводником и переходным отверстием

    Минимальный допустимый зазор между контактной площадкой и переходным отверстием

    Минимальный допустимый зазор между переходными отверстиями

    Физических параметров конструкции (Physical Attributes)

    Атрибут, определяемый пользователем Зазор от объекта до края платы

    Минимально допустимый зазор между любыми объектами (удобно использовать, если все зазоры одинаковы)

    Минимально допустимый зазор между компонентами

    Минимальный допустимый зазор проводник-проводник (между краями проводников)

    Максимальное допустимое число переходных отверстий для одной цепи

    Минимальный допустимый зазор между проводником и контактной площадкой

    Минимальный допустимый зазор между контактными площадками

    Число каналов трассировки

    Минимальный допустимый зазор между проводником и переходным отверстием


    ViaToPadCIearance

    ViaToPadCIearance

    Минимальный допустимый зазор между контактной площадкой и переходным отверстием

    ViaToViaClearance

    ViaToViaClearance

    Минимальный допустимый зазор между переходными отверстиями

    Width

    Width

    Ширина проводников

    Редактор печатных плат P-CAD PCB

    Библиотеки аналоговых компонентов

    Библиотеки аналоговых компонентов
    ADI.LIB ИС фирмы Analog Devices, Inc.

    BRKTREE.LIB АЦП/ЦАП компании Brooktree

    NAT_LIN.LIB ИС фирм National Semicondactor и Linear Tech

    OPTO_ISO.LIB оптоэлектронные пары и развязки

    PSPICE.LIB символы компонентов для PSpice

    Библиотеки дискретных компонентов

    Библиотеки дискретных компонентов
    CONNECT.LIB разъемы общего назначения

    DIODE.LIB диоды фирмы Motorola

    DISCRETE.LIB различные дискретные компоненты

    TRANS.LIB транзисторы фирмы Motorola

    Библиотеки интерфейсных ИС

    Библиотеки интерфейсных ИС
    AMD_BC.LIB контроллеры шин фирмы AMD

    AMD_MBE.LIB коммутаторы шин фирмы
    AMD MAXIM_IF.LIB интерфейсные ИС фирмы Maxim SIG_IF.LIB интерфейсные ИС фирмы Signetics Inc.

    Библиотеки ИС памяти

    Библиотеки ИС памяти

    AMD_MEM.LIB ИС памяти фирмы
    AMD CYP_MEM.LIB ИС памяти фирмы Cypress IDT_MEM.LIB ИС памяти фирмы IDT

    MICRON.LIB ИС памяти фирмы Micron

    MOTO_MEM.LIB ИС памяти фирмы Motorola

    TI_54MEM.LIB ИС памяти серии TI 5400 фирмы Texas Instruments

    TI_74MEM.LIB ИС памяти серии TI 7400 фирмы Texas Instruments

    TI_MEM.LIB ИС памяти фирмы Texas Instruments

    TOSH_MEM.LIB ИС памяти фирмы Toshiba

    Библиотеки ИС

    Библиотеки ИС

    ТТЛ (коммерческое исполнение) ТI_7400.LIВ ИС ТТЛ стандартной серии 7400

    TI_74AC.LIB ИС серии 74АС

    TI_74ALS.LIB ИС ТТЛ серии 74ALS

    ТI_74ВС.LIВ Шинные формирователи и контроллеры серии 7400

    TI_74F.LIB ИС ТТЛ серии 74F

    ТI_74НС.LIВ ИС серии 74НС

    TI_74IF.LIB Интерфейсные ИС серии 7400

    NAT_ECL.LIB ИС ЭСЛ фирмы National Linear

    IDT_FC.LIB быстродействующие КМОП ИС фирмы IDT

    Библиотеки ИС

    ТТЛ (исполнение Military) TI_5400.LIB ИС ТТЛ стандартной серии 5400

    ТI_54АС.LIВ ИС серии 54АС

    TI_54ALS.LIB ИС ТТЛ серии 54ALS

    ТI_54ВС.LIВ Шинные формирователи и контроллеры серии 5400

    TI_54F.LIB ИС ТТЛ серии 54F

    TI_54HC.LIB ИС серии 54НС

    Библиотеки микропроцессоров

    Библиотеки микропроцессоров
    AMD_MP.LIB Микропроцессоры фирмы AMD

    С&Т_МР.LIВ Микропроцессоры и периферийные ИС фирмы

    Chips and Technologies

    IDT_MP.LIB Микропроцессоры фирмы IDT

    INMOS_MP.LIB Микропроцессоры фирмы Inmos INTEL_MP.LIB
    Микропроцессоры и периферийные ИС фирмы Intel

    INTEL_M2.LIB Микропроцессоры фирмы Intel MOTO_MP.LIB
    Микропроцессоры и периферийные ИС фирмы Motorola

    MOTO_MP2.LIB Микропроцессоры фирмы Motorola TI_54MP.LIB
    Микропроцессоры серии TI 5400 фирмы Texas

    Instruments TI_74MP.LIB Микропроцессоры серии TI 7400 фирмы Texas Instruments

    ZILOG_MP.LIB Микропроцессоры и периферийные ИС фирмы Zilog

    Библиотеки посадочных мест (РСВ

    Библиотеки посадочных мест (РСВ Pattern Libraries) (могут быть использованы только в графическом редакторе РСВ)
    PCBMAIN.LIB посадочные места компонентов со штыревыми выводами

    PCBSMT.LIB посадочные места компонентов с планарными выводами (SMD)

    PCBCONN.LIB посадочные места разъемов

    Библиотеки прочих цифровых ИС общего назначения

    Библиотеки прочих цифровых ИС общего назначения
    IDT_FC.LIB Быстрые КМОП ИС фирмы IDT

    NAT_ECL.LIB ЭСЛ ИС фирмы National Semiconductor

    RCA_CMOS.LIB КМОП ИС серии 4000 фирмы RCA

    Каталог библиотек корпусов

    Каталог библиотек корпусов
    Название корпуса
    		 Описание корпуса компонента

    		Библиотека PCMAIN.LIB
    САРхх Конденсаторы. Число хх - расстояние между центрами выводов, суффикс А — осевое расположение выводов, R — радиальное, Р — по произвольному направлению
    DIPxx Корпус с двусторонним расположением выводов. Суффиксы N или W указывают на узкий или и широкий корпус
    DO-xx Диоды
    FUSE Предохранители
    GRIDRELAY-2x Реле
    INDxx Дроссель
    jMPxx Клеммные перемычки. Суффикс Т обозначает Т-образную форму.
    JUMPER Двухклеммная перемычка
    LEDxxx Светодиоды. Число ххх — расстояние между центрами выводов
    PBxxx Нажимные кнопки. Число ххх - расстояние между центрами выводов
    PGAxx/xx Многорядное расположение выводов (Pin Grid Arrays). Перед косой чертой указывается число рядов, после нее - число столбцов или строк в ряду
    PLCCSOCKETxx Корпус с матричным расположением выводов
    POTxx Потенциометры. Суффиксы S или Т - различные формы корпусов
    REEDRLYxx Язычковые реле
    RESxx Резисторы. Число хх - расстояние между центрами выводов
    SIPxx Корпус с односторонним расположением выводов
    SW-DIPxx Переключатели с двухрядным-расположением выводов
    TO-xx Транзисторы. В скобках указан порядок расположения выводов
    XTAL-OSC Кварцевые резонаторы
    ZIPxx Корпус с двусторонним расположением выводов, смещенных вправо
    Библиотека PCBSMT.LIB
    CCxx Конденсаторы
    DPAK Электролитические конденсаторы
    LLC Корпус с четырехсторонним расположением выводов
    MELF1/4W Трубчатые резисторы
    MLLxx,SODxx Трубчатые резисторы, конденсаторы, катушки ин-дуктивностей или диоды
    MOxx/yy Корпус с двусторонним расположением выводов. Цифры перед косой чертой - тип корпуса по стандарту JEDEC, после косой черты - число выводов
    PLCCxx Пластмассовый корпус. Суффикс Атип корпуса по стандарту JEDEC, J - корпус квадратной формы, R -корпус прямоугольной формы, L - корпус большого размера, М - миниатюрный корпус
    QFPxx Корпус с четырехсторонним расположением выводов
    RCxx Резисторы
    SOxx Корпус с двусторонним расположением выводов, малая ширина корпуса
    SOJxx Корпус с двусторонним расположением выводов средняя ширина корпуса
    SOLxx Корпус с двусторонним расположением выводов большая ширина корпуса
    Название корпуса Описание корпуса компонента
    SOTxx Миниатюрные транзисторы или диоды
    ТСхх Танталовые конденсаторы
    WWIND/A Катушки индуктивностей Библиотека PCBCONN.LIB
    CONxxPIN Разъемы с однорядным расположением выводов
    DBxx Миниатюрные разъемы. Суффиксы М и F — штыревые выводы и розетки, R — смещение выводов вправо
    DDxx DDxx Разъемы. Суффиксы М и F — штыревые выводы и розетки, R — смещение выводов вправо
    DINxx Разъемы типа DIN. Суффиксы М и F- штыревые выводы и розетки
    ECONxx/yy Разъемы с планарными выводами фирмы Texas Instruments. Число после косой черты — расстояние между центрами выводов
    EDGExx/yy Разъемы с планарными выводами. Число после косой черты — расстояние между центрами выводов
    IDCxx Вертикальные разъемы типа IDC. Суффикс R - смещение выводов вправо




    Прочие библиотеки

    Прочие библиотеки
    TI_PLD.LIB ПЛИС фирмы Texas Instruments (PAL)

    WEITEK.LIB ИС фирмы Weitek

    WSI.LIB ИС фирмы Wafer Scale Integration

    XICOR.LIB ИС фирмы XICOR




    Таблица имен и условных обозначений отверстий

    Символ отверстия

    Символ отверстия
    Символ отверстия
    Cross X

    Символ отверстия
    Y

    Символ отверстия
    Т

    Символ отверстия
    Hour

    Символ отверстия
    Side_Hour

    Символ отверстия
    Box_Line

    Символ отверстия
    Diamond_Line

    Символ отверстия
    Box_V

    Символ отверстия
    Diamond_V

    Символ отверстия
    Box_X

    Символ отверстия
    Diamond_Cross
    Символ отверстия
    Box Cross

    Символ отверстия
    Diamond_X

    Символ отверстия
    Box_Y

    Символ отверстия
    Diamond_Y

    Символ отверстия
    Box_T

    Символ отверстия
    Diamond_T

    Символ отверстия
    Circle_Line

    Символ отверстия
    Circle_V

    Символ отверстия
    Circle_Cross

    Символ отверстия
    Circle_X

    Символ отверстия
    Circle_Y

    Символ отверстия
    Circle_T

    Символ отверстия
    A

    B,C,D......Z,a,...,z
    Содержание




    Таблица имен и условных обозначений отверстий на ПП

    Таблица имен и условных обозначений отверстий на ПП
