Диспетчер внешних ссылок

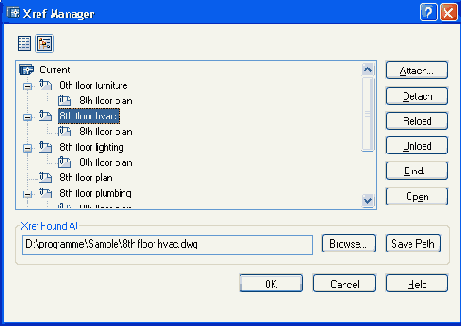

7.2.1. Диспетчер внешних ссылок

Команда XREF (ССЫЛКА) управляет в текущем рисунке внешними ссылками на другие файлы. Команда может быть либо введена с клавиатуры, либо вызвана с помощью кнопки

Описание блока

7.1.1. Описание блока

Предположим, в нашем рисунке есть полилиния с шириной 1 мм в форме правильного шестиугольника (радиус описанной окружности — 10 мм). Внутри шестиугольника нарисованы два отрезка и касающаяся их окружность радиуса 5 мм. В качестве базовой точки блока возьмем точку центра окружности. Конструируемому блоку дадим имя Element6. На Рисунок 7.1 показаны примитивы, которые будут участвовать в создании блока.

Редактирование значений атрибутов

7.3.1. Редактирование значений атрибутов

Специальный вопрос — редактирование атрибутов уже вставленных блоков. Если в блоке заданы атрибуты, то высвечиваются ручки не только у точки вставки блока, но и у точек вставки атрибутов. Поэтому за собственные ручки атрибуты могут переноситься в новое место. В то же время перемещение блока за ручку точки вставки блока осуществляется вместе с его атрибутами.
Для того чтобы скорректировать значение атрибута, необходимо воспользоваться командой EATTEDIT (АТРЕДАКТ) или командой BATTMAN (ДИСПАТБЛК), рассмотренной в разд. 7.1.6.
Команду EATTEDIT (АТРЕДАКТ) можно либо ввести с клавиатуры, либо вызвать, нажав кнопку

Операции над внешними ссылками

7.2.2. Операции над внешними ссылками

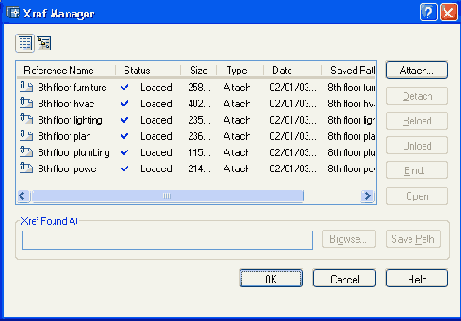

В правой части диалогового окна Xref Manager (Диспетчер внешних ссылок) (см. Рисунок 7.24 и 7.25) собраны кнопки операций над внешними ссылками:

Attach (Вставить);

Detach (Удалить);

Reload (Обновить);

Unload (Выгрузить);

Bind (Внедрить);

Open (Открыть).

Рассмотрим действия этих кнопок подробнее. Кнопка Attach (Вставить) либо вставляет в рисунок внешнюю ссылку на новый файл, либо добавляет в другом месте чертежа ссылку, которая уже была использована в текущем рисунке.
Откройте новый рисунок и вызовите в нем диалоговое окно Xref Manager (Диспетчер внешних ссылок). Добавьте в рисунок внешнюю ссылку. Для этого нажмите кнопку Attach (Вставить), которая вызывает диалоговое окно Select Reference File (Выбор файла внешней ссылки), являющееся обычным окном поиска файлов. Выберите, например, в знакомой нам папке Sample файл SPCA Site Plan.dwg и нажмите кнопку Open (Открыть). Появится следующее диалоговое окно, которое называется External Reference (Внешняя ссылка) (Рисунок 7.26).

Подрезка вхождений блоков и внешних ссылок

7.3.2. Подрезка вхождений блоков и внешних ссылок

Для блоков и внешних ссылок есть особая операция редактирования — подрезка, т. е. такая операция, когда задается контур, вне которого блок или внешняя ссылка будут невидимы. Для ее выполнения есть команда XCLIP (ССПОДРЕЗАТЬ), которой соответствуют кнопка

Вставка блока

7.1.2. Вставка блока

Теперь рассмотрим операцию вставки блока. Для нее используется команда INSERT (ВСТАВИТЬ), которой соответствуют кнопка

Панель TOOL PALETTES

7.1.3. Панель TOOL PALETTES

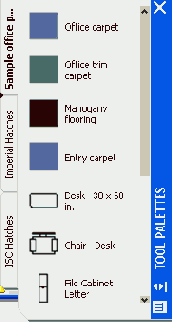

В системе AutoCAD 2004 появился новый инструмент — панель TOOL PALETTES (Палитры инструментов), которую можно использовать для быстрой вставки самых употребительных блоков (из других рисунков), штриховок и заливок.
По умолчанию в панели TOOL PALETTES (ПАЛИТРЫ ИНСТРУМЕНТОВ) (Рисунок 7.9) имеются три палитры, каждая из которых оформлена как вкладка: ISO Hatches (Штриховки ISO), Sample office project (Примерный офисный проект), Imperial Hatches (Английские штриховки). На рисунке показана панель TOOL PALETTES (ПАЛИТРЫ ИНСТРУМЕНТОВ) с активизированной вкладкой Sample office project (Примерный офисный проект). Активизация нужной вкладки выполняется щелчком левой кнопки мыши по имени палитры.
Внутри палитры может быть расположено любое количество образцов штриховок, заливок и блоков. На Рисунок 7.9 в видимой части показаны три заливки и четыре блока. Перемещение по палитре выполняется с помощью вертикальной линейки прокрутки, расположенной в правой части.

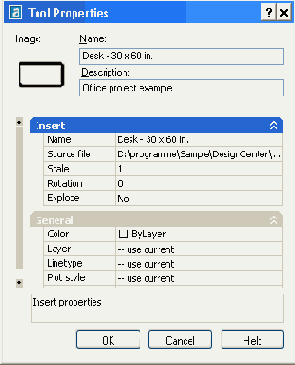

Если щелкнуть правой кнопкой мыши по элементу палитры, появится контекстное меню (Рисунок 7.10), имеющее пять следующих пунктов:

Cut (Вырезать) — копирование элемента в буфер обмена Windows с удалением из палитры;

Сору (Копировать) — копирование элемента в буфер обмена Windows без удаления из палитры;

Delete Tool (Удалить) — удаление элемента;

Rename (Переименовать) — переименование элемента;

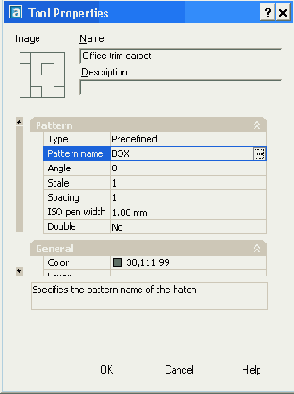

Properties (Свойства) — вызов окна свойств элемента.

Редактирование вхождений блоков и внешних ссылок

7.3.3. Редактирование вхождений блоков и внешних ссылок

Изучаемая версия системы AutoCAD предлагает еще один инструмент работы с блоками и внешними ссылками — редактирование внешних ссылок и описаний блоков через их вхождения в текущий рисунок. Такая операция затрагивает сложные связи внутри рисунка (для блоков) и связи с другими рисунками (для внешних ссылок), поэтому объем подобного редактирования не должен быть велик. В случае большого объема изменений лучше действовать обычными средствами: переопределить блок, который требует изменений, с помощью команды BLOCK (БЛОК), а вместо редактирования вхождения внешней ссылки открыть файл-источник ссылки, изменить его, а затем обновить ссылки на этот файл в основном рисунке. Операция редактирования применима и к массивам блоков, созданным командой MINSERT (МВСТАВИТЬ), но выполняется над первым объектом из массива, а затем автоматически распространяется на остальные.
Для редактирования вхождения блока или ссылки используется команда REFEDIT (ССЫЛРЕД), которой соответствуют кнопка

Вхождение блока

7.1.4. Вхождение блока

Вернемся теперь непосредственно к блокам. При выборе мышью объекта вхождения блока на нем высвечивается одна ручка, которая располагается в точке вставки. К этой точке можно привязаться с помощью функции Snap to Insert (Привязка к вставке блока), которой соответствует кнопка панели инструментов Object Snap (Объектная привязка).
Объекты, включенные в блок при его описании, сохраняют свои основные свойства (слой, цвет, тип линии, вес) и во вставленном блоке. Исключением является специальное значение BYBLOCK (ПОБЛОКУ), которое может быть дано цвету, типу линии и весу. Использование значения BYBLOCK (ПОБЛОКУ) рассмотрено в разд. 7.3. В описание блока могут включаться вхождения других блоков.
Вхождение блока тоже имеет такие свойства, как цвет, слой и др. Они внешне обычно никак не проявляются. Однако если выключить или заморозить слой, на котором находится вхождение блока, то весь вставленный блок станет невидимым (независимо от того, на каких слоях были составляющие его элементы). Если примитивы, из которых образован блок, имели разные слои, то они во вхождении блока становятся невидимыми, при выключении или замораживании их слоя.

Экспорт блоков и фрагментов рисунка

7.1.5. Экспорт блоков и фрагментов рисунка

Любой фрагмент рисунка (например, описание блока) может быть с помощью команды WBLOCK (ПБЛОК) выведен в отдельный файл. Эта команда вызывает диалоговое окно Write Block (Запись блока на диск) (Рисунок 7.16).

Атрибуты

7.1.6. Атрибуты

Часто возникает необходимость вместе с блоком держать и надписи, которые могли бы менять свои значения после вставки блока. Например, если вы рисуете схему с использованием заранее подготовленных блоков условных элементов, тогда номера или наименования вставленных графических элементов вам нужно будет оформить в виде текстовых надписей. Однако в системе AutoCAD есть специальный примитив, называемый ATTRIBUTE DEFINITION (ОПИСАНИЕ АТРИБУТА), который может быть включен в описание блока, а при операции вставки этого блока будет запрошено его значение и создан атрибут (текстовая строка), входящий в состав блока.
Для создания атрибутов применяется команда ATTDEF (АТОПР), которой соответствует пункт падающего меню Draw | Block | Define Attributes (Рисование | Блок | Задание атрибутов). Команда ATTDEF (АТОПР) вызывает диалоговое окно Attribute Definition (Описание атрибута) (Рисунок 7.17).

Работа с буфером обмена Windows

7.1.7. Работа с буфером обмена Windows

Несколько команд системы AutoCAD работают с буфером Windows, который используется для копирования и вставки фрагментов чертежа.
Команда CUTCLIP (ВБУФЕР), которой соответствуют кнопка панели инструментов Standard (Стандартная) и пункт Cut (Вырезать) падающего меню Edit (Правка), вырезает (удаляет) объекты из текущего рисунка и помещает их в буфер, оформляя как блок. В качестве базовой точки у этого блока берется точка левого нижнего угла наименьшей прямоугольной рамки, охватывающей выбранные для копирования объекты.
Для того чтобы объекты из буфера вставить в текущий или любой другой открытый рисунок, следует воспользоваться командой PASTECLIP (ВСТБУФЕР), которой соответствуют кнопка и пункт Paste (Вставить) падающего меню Edit (Правка). При вставке блок, находящийся в буфере, не масштабируется и не поворачивается. Кроме того, блок расчленяется, поэтому описание нового блока в текущем рисунке не образуется.
Аналогичную операцию выполняет команда PASTEBLOCK (ВСТБЛОК), которой соответствует пункт Paste as Block (Вставить как блок) падающего меню Edit (Правка), но она при вставке образует в рисунке блок с именем, назначаемым системой AutoCAD.
Команда COPYCLIP (КБУФЕР) копирует выбранные объекты в буфер, не удаляя их из текущего рисунка. Базовая точка при этом выбирается так же, как и в команде CUTCLIP (ВБУФЕР). Команде COPYCLIP (КБУФЕР) соответствуют кнопка панели инструментов Standard (Стандартная) и пункт Сору (Копировать) падающего меню Edit (Правка).
Если вы хотите сами назначить базовую точку при копировании объектов в буфер, то воспользуйтесь командой COPYBASE (БТКОПИРОВАТЬ), которой соответствует пункт Copy with Base Point (Копировать с базовой точкой) падающего меню Edit (Правка).
Команда PASTEORIG (ВСТИСХОД) дает возможность при вставке объектов из буфера расположить их с теми же координатами, какие они имели в файле-источнике. Команда работает только в том случае, когда в буфере
находятся объекты из "чужого" рисунка (т. е. не из текущего). Данной команде соответствует пункт Paste to Original Coordinates (Вставить с исходными координатами) падающего меню Edit (Правка).

Блоки

7.1. Блоки

Первый шаг к использованию блока — создать его описание. Для этого нужно определиться, из каких примитивов будет состоять блок и где у него будет базовая точка.

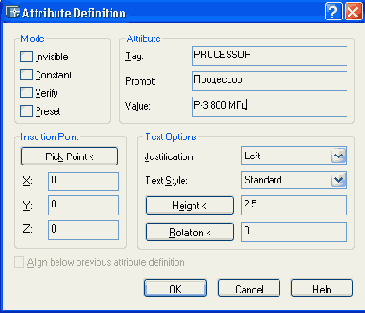

Диалоговое окно Attribute Definition

Рисунок 7.17. Диалоговое окно Attribute Definition


Рассмотрим параметры этого окна на следующем примере. Предположим, нам нужно нарисовать схему размещения компьютеров в служебном помещении. В качестве условного изображения компьютера будем использовать блок, состоящий из двух прямоугольников (например, внешний прямоугольник с размерами 40 мм на 30 мм, а внутренний образован параллельной линией с величиной смещения 5 мм от первой линии). Под каждым изображением прямоугольников нужно будет нанести две надписи из атрибутов. Одна надпись будет описывать тип процессора, а вторая — величину оперативной памяти.
Нарисуйте в новом рисунке прямоугольники с теми характеристиками, которые были названы, и вызовите диалоговое окно Attribute Definition (Описание атрибута) с помощью команды ATTDEF (АТОПР). Разберем параметры этого окна.
Область Mode (Режим) с помощью четырех флажков задает режимы атрибута:

Invisible (Скрытый) — атрибут невидим (для его отображения нужно использовать специальную команду ATTDISP (АТЭКР) — см. далее);

Constant (Постоянный) — атрибут имеет постоянное (неизменяемое) значение, которое не запрашивается при вставке блока;

Verify (Контролируемый) — для контроля при вставке блока значение атрибута запрашивается дважды;

Preset (Установленный) — атрибут вставляется с установленным значением (значение не запрашивается), может быть изменен командой редактирования атрибута EATTEDIT (АТРЕДАКТ) - см. разд. 7.3.

В области Attribute (Атрибут) можно задать три следующих параметра:

Tag (Имя) — имя атрибута (не должно содержать пробелы и специальные знаки);

Prompt (Подсказка) — подсказка, которая выдается в качестве запроса значения атрибута (выводится системой AutoCAD при вставке блока с данным атрибутом, после запроса автоматически добавляется двоеточие);

Value (Значение) — значение атрибута по умолчанию.

В области Insertion Point (Точка вставки) для каждого атрибута должна быть задана точка вставки, а в области Text Options (Параметры текста) должны быть заданы такие же параметры, как и для однострочного текста. При этом очень важно правильно выбрать значение параметра Justification (Выравнивание), чтобы значение атрибута красиво расположилось около блока.

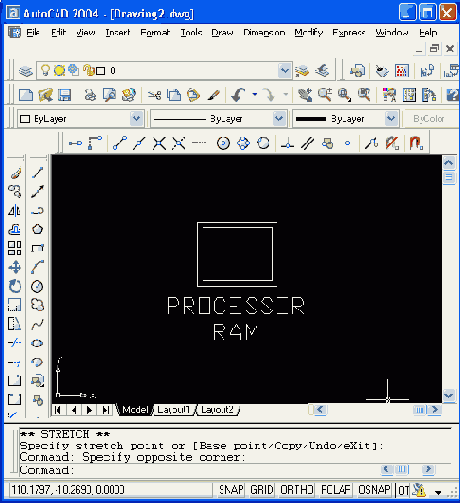

В нашем примере определим два атрибута с именами PROCESSOR и RAM. Для обоих атрибутов не будем устанавливать ни одного флажка в области Mode (Режим), что соответствует самому употребительному варианту. В качестве подсказок зададим соответственно Процессор и Оперативная память. Значения по умолчанию возьмем Р-3 800 МГц и 256 Мб. Выберем точку вставки первого атрибута под внешним прямоугольником блока и посередине, а в качестве значения параметра Justification (Выравнивание) — Center (Середина). Высоту букв зададим равной 5 мм.
Для второго атрибута установим флажок Align below previous attribute definition (Выровнять по предыдущему атрибуту). Тогда параметры текста автоматически будут взяты из предыдущего описания атрибута, а точка вставки будет определена так, чтобы второй атрибут расположился под первым. Примерный вид примитивов, которые будут включены в блок, а также двух описаний атрибутов, которые тоже войдут в блок, приведены на Рисунок 7.18.

Диалоговое окно Bind Xrefs

Рисунок 7.27. Диалоговое окно Bind Xrefs


В случае выбора положения Insert (Слияние) имена элементов (слоев, типов линий, описаний блоков, текстовых стилей и размерных стилей) переносятся в таком же виде, в каком они были в файле-источнике. Этот вариант дает результат, аналогичный результату действия команды INSERT (ВСТАВИТЬ) при вставке файла в текущий рисунок.
В случае выбора положения Bind (Внедрение) имена внедряемых символов преобразуются по схеме: из blockname(symbolname в blockname$n$symbolname, причем обычно $n$ заменяется на $0$ (если возникают повторения имен, то AutoCAD последовательно пытается заменить n на 1, 2 и т. д.). Если вернуться к примеру с внешней ссылкой SPCA Site Plan, то слой SPCA Site Plan|A-PILLARS после внедрения преобразуется в SPCA Site Plan$0$A-PILLARS, a тип линии SPCA Site Plan|BDY2 - в SPCA Site Plan$0$BDY2.
Команда XBIND (ВНЕДРИТЬ) выполняет аналогичную операцию переноса символов (текстовых и размерных стилей, блоков и т. п.), вызывая диалоговое окно Xbind (Внедрение символов) (Рисунок 7.28). Команда XBIND (ВНЕДРИТЬ) может быть вызвана с помощью кнопки

Диалоговое окно Block Attribute Manager

Рисунок 7.22. Диалоговое окно Block Attribute Manager


По умолчанию в окне отображается состояние атрибутов первого блока (на Рисунок 7.22 — Computer). Блок можно выбрать либо по имени с помощью раскрывающегося списка Block (Блок), либо щелчком по кнопке .
Для выбранного блока в центральной части окна отображаются заданные характеристики (Tag (Имя), Prompt (Подсказка) и т. д.). Перечень отображаемых характеристик устанавливается в диалоговом окне, вызываемом с помощью кнопки Settings (Установки). Атрибуты можно переставлять в списке (кнопки Move Up (Вверх), Move Down (Вниз)), изменять (кнопка Edit (Редактировать)), удалять (кнопка Remove (Удалить)). Кнопка Sync (Сихронизация) предназначена для синхронизации атрибутов всех вхождений блока (при этом атрибуты всех вхождений получат одинаковые характеристики). Операцию синхронизации можно выполнить также с помощью команды ATTSYNC (АТРОБНОВИТЪ) (кнопка панели инструментов Modify II (Редактирование 2)).
Атрибуты блоков содержат текстовую информацию, которая дополняет графические примитивы рисунка. Извлечение значений атрибутов может быть сделано с помощью специальной команды ЕАТТЕХТ (АТРИЗВЛЕЧЬ), вызываемой с помощью кнопки панели Modify II (Редактирование 2) и позволяющей выполнить экспорт атрибутов в электронную таблицу или базу данных. Эта операция полезна в системах автоматизированного проектирования на базе AutoCAD.

Диалоговое окно Block Definition

Рисунок 7.2. Диалоговое окно Block Definition


Область Base point (Базовая точка) предназначена для задания базовой точки блока (за эту точку блок будет позиционироваться на поле рисунка при вставке). Координаты точки можно ввести с клавиатуры, заполнив поля X, Y и Z. В нашем примере выберите эту точку мышью, для чего нужно сначала нажать кнопку

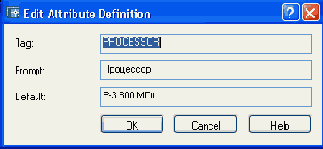

Диалоговое окно Edit Attribute Definition

Рисунок 7.21. Диалоговое окно Edit Attribute Definition


В данном окне вы можете задать новые значения в полях Tag (Имя), Prompt (Подсказка), Default (По умолчанию).
Двойной щелчок по описанию атрибута — еще один способ перейти к его редактированию.
В области Mode (Режим) диалогового окна Attribute Definition (Описание атрибута) (см. Рисунок 7.17) задается состояние видимости определяемого атрибута. Поэтому часть атрибутов текущего рисунка могут быть видимыми, а часть — невидимыми. Команда ATTDISP (АТЭКР) позволяет включить или отключить видимость всех атрибутов или вернуть их видимость к тому состоянию, которое было им назначено при создании определений атрибутов. При выполнении данной команды из командной строки системой выдается следующий запрос:
Enter attribute visibility setting [Normal/ON/Off] : (Состояние видимости атрибута [Нормальное/Вкл/Откл] <Нормальное >:)
Ответ ON (Вкл) включает видимость всех атрибутов, OFF (Откл) — отключает, a Normal (Нормальное) — делает видимыми только те атрибуты, которые в описании были заданы как видимые. Аналогичную операцию выполняет пункт падающего меню View | Display | Attribute Display (Вид | Отображение | Атрибуты). Он имеет те же опции, что и команда ATTDISP (АТЭКР).
Другим инструментом, управляющим состоянием видимости атрибутов блоков, является команда BATTMAN (ДИСПАТБЛК), которая вызывается с помощью кнопки

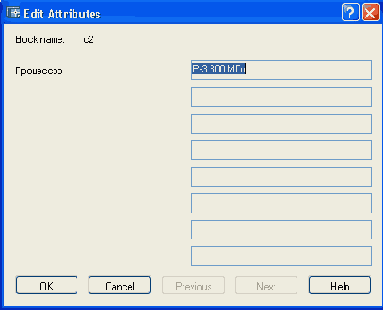

Диалоговое окно Edit Attributes

Рисунок 7.30. Диалоговое окно Edit Attributes

Ответ Yes (Да) ведет к редактированию атрибутов по одному, a No (Нет) — к глобальному редактированию. При ответе Yes (Да) следующий запрос:
Enter block name specification < *>: (Шаблон имени блока < *>:)
Нужно задать имя блока, можно с использованием групповых символов "*" и "?".
Enter attribute tag specification < *>: (Шаблон имени атрибута < *>:)
Введите имя атрибута или шаблон (например, символ "*").
Enter attribute value specification < *>: (Шаблон значения атрибута < *>:)
Нужно выбрать шаблон значения атрибута или нажать клавишу . Select Attributes: (Выберите атрибуты:)
Выберите атрибуты (можно рамкой), из них система AutoCAD оставит только те, которые удовлетворяют шаблонам имени блока, имени атрибута, а также значения атрибута. Окончание выбора— нажатие клавиши . Далее подсвечивается первый из выбранных для редактирования атрибутов и запрашивается, какие изменения в нем требуется выполнить:
Enter an option [Value/Position/Height/Angle/Style/Layer/Color/Next] : (Задайте опцию [Значение/Положение/Высота/Угол/с Тиль/сЛой/Цвет/ Следующий] <С>:)
Перечислим опции и их назначение:

Value (Значение) — изменяет значение атрибута (см. далее);

Position (Положение) — изменяет точку привязки;

Height (Высота) — задает новую высоту текста атрибута;

Angle (Угол) — изменяет угол наклона;

Style (сТиль) — изменяет имя текстового стиля атрибута;

Layer (сЛой) — изменяет имя слоя;

Color (Цвет) — задает другой цвет;

Next (Следующий) — переходит к редактированию следующего атрибута.

При выборе опции Value (Значение) система AutoCAD запрашивает:
Enter type of value modification [Change/Replace] : (Способ модификации значения [Изменить/Заменить] :)
Опция Change (Изменить) позволяет изменить группу символов в значении атрибута:
Enter string to change: (Старая строка:)
Введите последовательность символов, которую нужно изменить.
Enter new string: (Новая строка:)
На этот запрос вводится текст замены. Если же нажать клавишу , то символы, выбранные в качестве "старой строки", будут просто удалены из текста атрибута. В данном случае нельзя использовать символы "?" и "*" в качестве групповых.
Опция Replace (Заменить) (при выборе ранее опции Value (Значение)) заменяет полный текст атрибута. Далее следует запрос:
Enter new attribute value: (Новое значение атрибута:)
Введите новый текст атрибута. Нажатие клавиши вместо текста задает пустую строку.
Если в ответ на запрос Edit attributes one at a time? (Редактировать атрибуты пo одному?) вы отвечаете No (Нет), то переходите в режим глобального редактирования. Система AutoCAD выводит сообщение:
Performing global editing of attribute values. Edit only attributes visible on screen? [Yes/No] < Y>:)
(Выполняется глобальное редактирование значений атрибутов. Редактировать только видимые на экране атрибуты?[Да/Нет] <Д>:)
В зависимости от вашего ответа будут редактироваться все атрибуты или только те, которые находятся в видимой части экрана. После этого выдаются такие же запросы о шаблонах имени блока, имени атрибута и значении атрибута, как и при редактировании атрибутов по одному. Затем появляются запросы Enter string to change: (Старая строка:) и Enter new string: (Новая строка:), после ответа на которые выполняется глобальная замена значений атрибутов.

Диалоговое окно Enhanced Attribute Editor вкладка Attribute

Рисунок 7.29. Диалоговое окно Enhanced Attribute Editor, вкладка Attribute

Вкладка Text Options (Текстовые настройки) диалогового окна Enhanced Attribute Editor (Редактор атрибутов) позволяет задать настройки атрибута как текста (высоту, выравнивание и т. п.), а вкладка Properties (Свойства) — изменить такие характеристики, как слой, вес, цвет и др.
Команда ATTEDIT (АТРЕД) является более простым вариантом рассмотренной ранее команды EATTEDIT (АТРЕДАКТ). Команда ATTEDIT (АТРЕД) запрашивает блок и после указания открывает диалоговое окно Edit Attributes (Редактирование атрибутов) (Рисунок 7.30). В этом окне можно изменить действующие значения атрибутов блока.
Если ввести команду ATTEDIT (АТРЕД) в командной строке со знаком минус, т. е. -ATTEDIT (-АТРЕД), или если выбрать пункт падающего меню Modify | Object | Attribute | Global (Редакт Объект Атрибуты | Глобально), то команда начинает работать без диалогового окна, но зато предоставляет пользователю возможность одновременно редактировать сразу несколько атрибутов (например, когда нужно одно и то же значение одного атрибута нескольких блоков заменить на другое), а также позволяет поменять некоторые свойства атрибутов (положение, текстовый стиль и т. п.)- Первый запрос команды:
Edit attributes one at a time? [Yes/No] : (Редактировать атрибуты по одному?[Да/Нет] <Д>:)

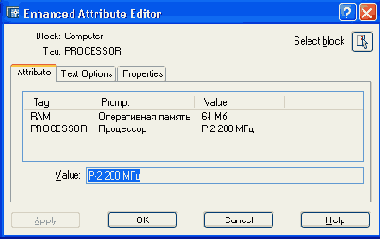

Диалоговое окно Enhanced Attribute Editor вкладка Attribute

Рисунок 7.20. Диалоговое окно Enhanced Attribute Editor, вкладка Attribute

Это диалоговое окно имеет три вкладки. На вкладку Attribute (Атрибут) выводятся имя блока, имена атрибутов, подсказки и значения. После редактирования значений атрибутов с помощью столбца Value (Значение) и закрытия окна с помощью кнопок Apply (Применить) и ОК атрибуты выбранного блока изменят свои значения на новые.
Вкладка Text Options (Текстовые настройки) позволяет задать настройки атрибута как текста (высоту, выравнивание и т. п.), а вкладка Properties (Свойства) — изменить такие характеристики, как слой, вес, цвет и др.
Можно редактировать и описания атрибутов. Для этого подходит универсальная команда PROPERTIES (OKHOCB), рассмотренная в разд. 4.6. Команда DDEDIT (ДИАЛРЕД), описанная в разд. 3.5, может редактировать не только текст, но также и описание атрибута. Для этого на запрос
Select an annotation object or [Undo]: (Выберите текст или [Отменить]:)
нужно отметить описание атрибута. Далее появляется диалоговое окно Edit Attribute Definition (Редактирование описания атрибута) (Рисунок 7.21).

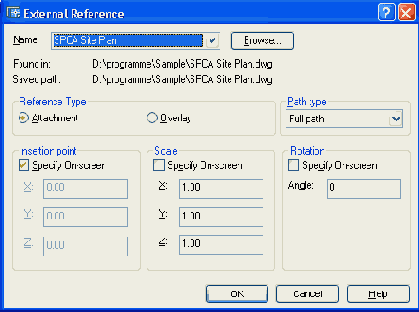

Диалоговое окно External Reference

Рисунок 7.26. Диалоговое окно External Reference

Раскрывающийся список Name (Имя) показывает имя выбранной вами внешней ссылки. Можно заменить ее с помощью кнопки Browse (Обзор). Параметр Saved path (Сохраненный путь) показывает путь, с которым была сохранена ссылка. Поле Found in (Найдена в) показывает путь, по которому ссылка была на самом деле найдена.
В области Reference Type (Тип ссылки) с помощью переключателей задается один из двух возможных типов ссылки: Attachment (Вставленная) или Overlay (Наложенная). Если вы не хотите, чтобы вставляемая внешняя ссылка потянула за собой ссылки, имеющиеся в ней самой, выберите переключатель Overlay (Наложенная). В противном случае (а это более распространенный вариант) включите переключатель Attachment (Вставленная).
В раскрывающемся списке области Path type (Тип пути) следует задать тип пути, сохраняемого вместе с именем внешней ссылки: Full path (Полный путь), Relative path (Относительный путь) или No path (Без пути). По этой установке система AutoCAD будет выбирать путь, по которому ищется файл внешней ссылки при следующем открытии основного рисунка.
Области Insertion point (Точка вставки), Scale (Масштаб) и Rotation (Поворот) аналогичны соответствующим областям диалогового окна вставки блока (см. Рисунок 7.5). Внешняя ссылка тоже может быть повернута и масштабирована при вставке. Задайте для внешней ссылки SPCA Site Plan нулевой угол поворота, масштаб 0.05 по всем осям, а точку вставки — около нижнего левого угла графического экрана. Вставленная ссылка должна поместиться на экране, если вы выбирали при входе в новый рисунок зону черчения формата A3.
Диалоговое окно External Reference (Внешняя ссылка), используемое для вставки внешней ссылки, может быть вызвано также командой ХАТТАСН (ССВСТАВИТЬ), или кнопкой

Диалоговое окно Insert

Рисунок 7.5. Диалоговое окно Insert

Данное окно позволяет вставлять в текущий рисунок описанные в нем блоки (а также файлы из других рисунков). В раскрывающемся списке Name (Имя) нужно выбрать имя вставляемого блока. По умолчанию в данном поле обычно высвечивается имя последнего вставленного блока. В нашем примере (см. Рисунок 7.5) высвечивается имя Element6, потому что это единственный описанный блок рисунка. Кнопка Browse (Обзор) используется для выбора файла, если данное диалоговое окно было открыто для вставки файла. В этом случае параметр Path (Путь) отобразит полный путь к файлу, который вы выберете для вставки.
В области Insertion point (Точка вставки) нужно задать точку текущего рисунка, в которую будет помещена базовая точка блока. Если установить флажок Specify On-screen (Указать на экране), то после закрытия окна тонча вставки будет отдельно запрошена системой. Если этот флажок сброшен, то для ввода доступны поля X, Y и Z, в которых нужно заполнить координаты точки вставки. Чаще всего используется указание точки на экране. Для двумерных чертежей параметр поля Z задается нулевым.
Область Scale (Масштаб) предназначена для ввода по каждой из трех осей масштабных коэффициентов, с которыми блок будет вставляться на поле рисунка. Если все три масштабных коэффициента (по осям X, Y и Z) равны 1, то блок будет вставлен с теми же размерами, какие были у объектов, использованных в описании блока. Если по какой-то оси масштабный коэффициент меньше 1, то блок при вставке сжимается вдоль по этой оси, если больше 1 — растягивается с данным коэффициентом по этой оси. Масштабные коэффициенты могут быть и отрицательными (тогда изображение блока по этой оси переворачивается). Установленный флажок Specify On-screen (Указать на экране) означает, что вместо масштабных коэффициентов можно будет по закрытии окна указать трехмерную точку, три координаты смещения (в миллиметрах) которой от точки вставки блока станут тремя коэффициентами масштабирования блока. Если установлен флажок Uniform Scale (Равные масштабы), то поля Y и Z становятся недоступными т. е. гасятся), а значение, заданное в поле X, становится значением масштабных коэффициентов по всем трем осям.
В области Rotation (Угол поворота) задается угол поворота блока относительно точки вставки (положительные значения — при повороте против часовой стрелки). Если значение угла поворота будет равно нулю, то блок не поворачивается. Установка флажка Specify On-screen (Указать на экране) означает, что после закрытия диалогового окна угол будет указан мышью. Поле Angle (Угол) используется для задания угла числом с помощью клавиатуры.
Последний флажок — Explode (Расчленить), расположенный в правом нижнем углу диалогового окна Insert (Вставка блока), — предназначен для расчленения блока сразу после его вставки. В этом случае изображение блока вставляется : заданными параметрами масштабных коэффициентов и угла и тут же раскладывается на отдельные примитивы. Изображение вставленного блока при этом уже не будет единым объектом (т. е. не будет вхождением блока).

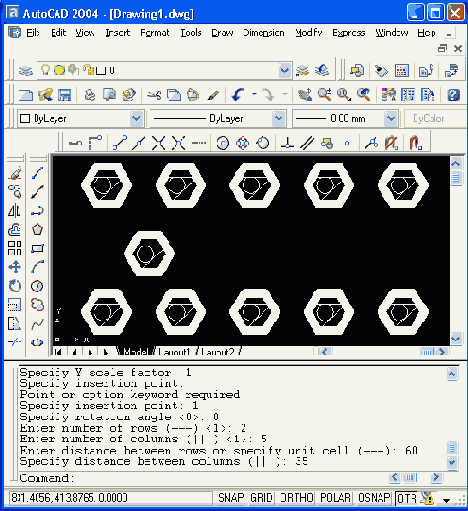

После задания всех параметров необходимо закрыть диалоговое окно Insert ( Вставка блока) с помощью кнопки ОК. Если вы в области Insertion point (Точка вставки) установили флажок Specify On-screen (Указать на экране), то после закрытия диалогового окна Insert (Вставка блока) система AutoCAD выдает запрос:

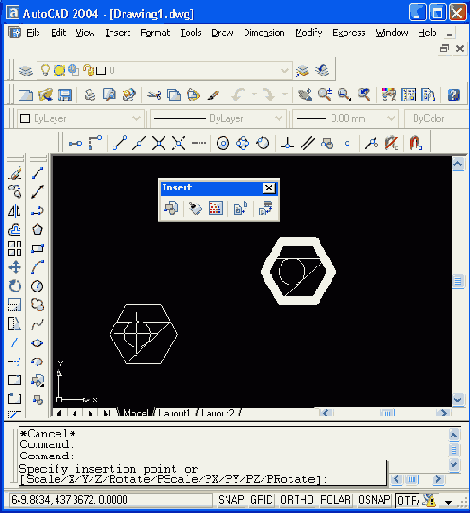

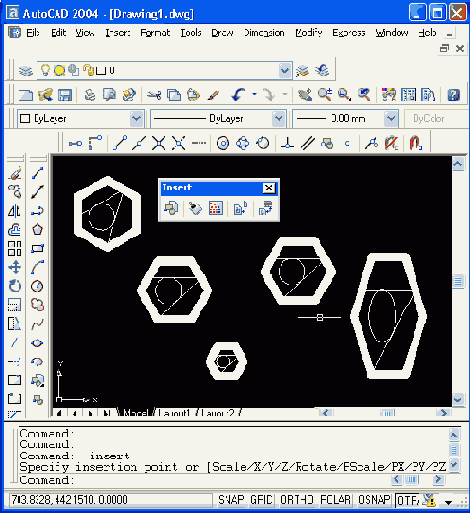

Specify insertion point or [Scale/X/Y/Z/Rotate/PScale/PX/PY/PZ/PRotate]: (Точка вставки или | Масштаб/Х/Г/г/ПОворот/ПМасштаб/ПХ/ПУ/П2/ППоворот]:)
Если в этот момент перемещать курсор по графическому экрану, то вместе с перекрестием, указывающим на базовую точку блока, начинает перемещаться изображение блока в натуральную величину (как это показано в правой части графического экрана на Рисунок 7.6).

Диалоговое окно Reference Edit вкладка Identify Reference

Рисунок 7.33. Диалоговое окно Reference Edit, вкладка Identify Reference

В правой части окна в области просмотра Preview (Образец) виден растровый образец отмеченного блока. В нижней части расположена группа переключателей Path (Путь):

Automatically select all nested objects (Автоматически показывать все вложенные объекты) — показывает и внутренние вхождения в отмеченный блок или внешнюю ссылку, с возможностью их выбора для редактирования;

Prompt to select nested objects (Запрашивать выбор вложенных объектов) — внутренние вхождения показывает по запросу.

На вкладке Settings (Настройки) диалогового окна Reference Edit (Редактирование вхождений) (Рисунок 7.34) расположены три флажка, задающие дополнительные настройки процесса редактирования вхождений:

Create unique layer, style, and block names (Создавать уникальные имена слоев, стилей и блоков);

Display attribute definitions for editing (Вывести описания атрибутов для редактирования);

Lock objects not in working set (Закрыть объекты, не входящие в рабочий набор).

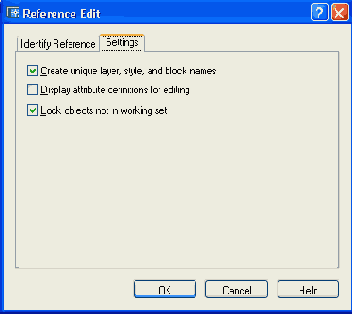

Диалоговое окно Reference Edit вкладка Settings

Рисунок 7.34. Диалоговое окно Reference Edit, вкладка Settings

Первый флажок позволяет включать префиксы в имена слоев и символов (см. ранее операцию внедрения внешних ссылок, где появляются префиксы). Второй флажок позволит отредактировать определения атрибутов выбранного блока. Третий флажок при включении блокирует отображение объектов, не попавших в редактируемый набор, чтобы их нельзя было случайно изменить.
После нажатия в диалоговом окне Reference Edit (Редактирование вхождений) кнопки ОК система сообщает:
Use REfCLOSE or the Refedit toolbar to end reference editing session.
(Для завершения сеанса редактирования вхождения воспользуйтесь командой ССЫЛЗАКР или соответствующей панелью инструментов.)
Теперь в панели Refedit (Редактирование вхождений) в списке вхождений должно появиться имя Computer (как на Рисунок 7.32). Этот список показывает вам имена тех вхождений блоков и внешних ссылок, которые вы внесли в рабочий набор для дальнейшего редактирования. Установленное в этом списке текущее значение (его вы могли бы поменять, если бы выбрали несколько вхождений) показывает имя вхождения, которое вы сейчас начнете редактировать.
Следующий шаг — с помощью кнопки

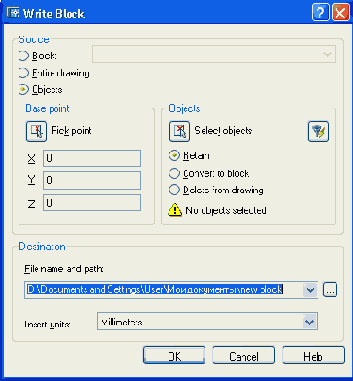

Диалоговое окно Write Block

Рисунок 7.16. Диалоговое окно Write Block

В области Source (Источник данных) диалогового окна с помощью группы переключателей задается тот фрагмент рисунка, который нужно сохранить в виде нового файла рисунка. Возможен один из трех вариантов:

Block (Блок) — позволяет ввести или выбрать с помощью раскрывающегося списка имя блока, описание которого будет взято в качестве выводимого фрагмента;

Entire drawing (Весь рисунок) — дает возможность в качестве фрагмента взять весь рисунок в его текущем состоянии (аналогично операции сохранения рисунка под другим именем, но при этом не выводятся такие неиспользованные элементы, как слои, типы линий и т. п.);

Objects (Объекты) — позволяет с помощью мыши отметить те объекты, которые будут выведены в новый файл.

Если выбран переключатель Objects (Объекты), то становятся доступными области Base point (Базовая точка) и Objects (Объекты), назначение которых аналогично назначению таких же полей диалогового окна Block Definition (Описание блока) (см. Рисунок 7.2), рассмотренного ранее. В области Base point (Базовая точка) (Рисунок 7.16) задается базовая точка для выводимого файла или создаваемого описания блока. Кнопки области Objects (Объекты) позволяют выбрать выводимые примитивы, а также указать, что сделать с выбранными объектами после завершения команды WBLOCK (ПБЛОК):

Retain (Оставить) — сохранить в текущем рисунке выбранные объекты в том виде, в каком они были ранее;

Convert to block (Сделать блоком) — создать в текущем рисунке описание блока (в качестве имени блока взять имя файла из области Destination (Размещение)), а выбранные объекты заменить на вхождение этого блока;

Delete from drawing (Удалить из рисунка) — удалить выбранные примитивы из текущего рисунка.

Нижняя часть области Objects (Объекты) показывает, какое количество объектов выбрано для вывода.
В области Destination (Размещение) определяется имя и местоположение создаваемого файла, в который выводится фрагмент текущего рисунка:

File name and path (Имя файла и путь) — позволяет ввести имя и папку создаваемого файла (по умолчанию — new block.dwg); это же имя (без расширения) становится именем образуемого описания блока, если в области Objects (Объекты) выбран переключатель Convert to block (Сделать блоком); путь можно выбрать с помощью кнопки

;

Insert units (Единицы) — дает возможность выбора единиц измерения, если создаваемый файл в дальнейшем будет использоваться для вставки в качестве блока.

После закрытия диалогового окна Write Block (Запись блока на диск) с помощью кнопки ОК система AutoCAD образует требуемый файл.
Таким образом, любые части рисунков могут сохраняться в виде отдельных файлов, а любые созданные файлы могут вставляться в текущий рисунок с образованием (или без образования) блоков.

Диалоговое окно Xbind

Рисунок 7.28. Диалоговое окно Xbind

Если, например, щелкнуть по знаку плюс слева от наименования Textstyle (Текстовый стиль), то раскроется ветвь дерева, содержащая имена текстовых стилей. Если пометить нужное нам имя стиля и нажать на кнопку Add (Добавить), то помеченный символ появится в расположенном справа списке области Definitions to Bind (Внедряемые описания) диалогового окна. Таким образом, можно выбрать все внедряемые символы (лишние можно убрать с помощью кнопки Remove (Удалить)), которые будут перенесены в текущий рисунок. Теперь если стереть внешнюю ссылку и сохранить текущий рисунок, то в нем удаленной внешней ссылки не будет, но останутся внедренные символы.
Внешние ссылки могут копироваться из одного рисунка в другой с помощью Центра управления (о Центре управления см. разд. 5.4).
Новая кнопка Open (Открыть), появившаяся в системе AutoCAD 2004 в диалоговом окне Xref Manager (Диспетчер внешних ссылок), вызывает команду XOPEN (русское наименование команды в момент написания книги не известно), которая позволяет открыть файл-ссылку.

Диалоговое окно Xref Manager (форма дерева)

Рисунок 7.25. Диалоговое окно Xref Manager (форма дерева)

Переключение между табличной формой и формой дерева осуществляется либо с помощью функциональных клавиш и , либо с помощью расположенных в верхней части диалогового окна кнопок

(List View (F3) (Таблица)) и

(Tree View (F4) (Дерево)). Табличная форма перечня ссылок (см. Рисунок 7.24) имеет следующие колонки (если наименование колонки высвечивается не полностью, вы можете мышью передвинуть разделитель между колонками):

Reference Name (Имя);

Status (Статус);

Size (Размер);

Туре (Тип);

Date (Дата);

Saved Path (Сохраненный путь).

Назначение колонок соответствует их наименованию. Поясним два из перечисленных параметров.
Параметр Status (Статус) может принимать такие значения:

Loaded (Загружена) — внешняя ссылка найдена и загружена в рисунок;

Unloaded (Выгружена) — внешняя ссылка выгружена из рисунка;

Unreferenced (He используется) — внешняя ссылка была вставлена, но затем удалена;

Not Found (He найдена) — внешняя ссылка не найдена ни по одному из заданных путей;

Unresolved (He обработана) — внешняя ссылка найдена, но не может быть прочитана;

Orphaned (Разорвана) — внешняя ссылка вложена в другую внешнюю ссылку, которая не обнаружена, не обработана или разорвана.

Параметр Туре (Тип) указывает тип внешней ссылки: Attach (Вставленная) или Overlay (Наложенная). Вставленной называется внешняя ссылка, которая отображает все имеющиеся в ней самой внешние ссылки. Наложенной называется ссылка, которая не отображает те ссылки, которые имеются внутри нее.
Поле области Xref Found At (Ссылка найдена в) показывает путь, по которому найдена ссылка, помеченная в перечне внешних ссылок. Кнопка Browse (Найти) позволяет вызвать окно поиска файла для загрузки помеченной в перечне ссылки. Если файл найден, то можно сохранить его полный путь с помощью кнопки Save Path (Сохранить путь).

Диалоговое окно Xref Manager (табличная форма)

Рисунок 7.24. Диалоговое окно Xref Manager (табличная форма)

Данное диалоговое окно позволяет выполнять операции над внешними ссылками (вставка, удаление, обновление и т. п.). В центральной части располагается перечень внешних ссылок, содержащихся в текущем рисунке. Перечень может отображаться в виде таблицы (см. Рисунок 7.24) или в виде дерева (Рисунок 7.25).

Изменение свойств заливки (штриховки)

Рисунок 7.12. Изменение свойств заливки (штриховки)

Контекстное меню элемента палитры

Рисунок 7.10. Контекстное меню элемента палитры

На Рисунок 7.11 показано окно Tool Properties (Свойства инструмента) свойств заливки с названием Office trim carpet. Структура этого окна для штриховок и заливок одинакова. В группе параметров Pattern (Образец) показаны специфические свойства, а в General (Общие) — стандартные свойства (цвет, слой и т. п.).

Контекстное меню панели TOOL PALETTES

Рисунок 7.14. Контекстное меню панели TOOL PALETTES

Контекстное меню имеет следующие пункты:

Allow Docking (Разрешить закрепление) — разрешает или запрещает закрепление палитры по краям графического экрана;

Auto-hide (Автоматически скрывать) — разрешает или запрещает автоматическое сворачивание, если курсор оказывается вне панели;

Transparency (Прозрачность) — вызывает окно настройки прозрачности панели; в прозрачном режиме под панелью видны элементы рисунка;

View Options (Настройки отображения) — вызывает окно настройки параметров отображения элементов палитры (размера значков и пояснительного текста);

Paste (Вставить) — вставляет новый элемент из буфера обмена Windows;

New Tool Palette (Новая палитра) — создает новую палитру в панели;

Delete Tool Palette (Удалить палитру) — удаляет активную палитру из панели;

Rename Tool Palette (Переименовать палитру) — переименовывает активную палитру;

Customize (Адаптация) — вызывает окно, позволяющее внести изменения в панель (добавить, удалить, переименовать, переставить вкладки).

Вкладки (палитры) панели TOOL PALETTES (Палитры инструментов) тоже имеют контекстное меню, вызываемое с помощью правой кнопки мыши (Рисунок 7.15).

Контекстное меню вкладок панели TOOL PALETTES

Рисунок 7.15. Контекстное меню вкладок панели TOOL PALETTES

Два первых пункта предназначены для перестановки вкладок:

Move Up (Вверх) — перемещает выбранную палитру вверх по списку;

Move Down (Вниз) — перемещает выбранную палитру вниз по списку.

Остальные пять пунктов повторяют пункты контекстного меню, приведенного на Рисунок 7.14.

Окно Tool Properties свойств блока Desk 30 х 60 in

Рисунок 7.13. Окно Tool Properties свойств блока Desk - 30 х 60 in

Для вставки блока необходимо мышью перетащить изображение блока в рисунок. Блок будет вставлен с теми значениями коэффициентов и угла, которые в данный момент указаны в окне свойств вставляемого элемента. Поэтому рекомендуется перед вставкой проверить текущие значения свойств и отредактировать их.
Другой вариант вставки — щелкнуть левой кнопкой мыши по нужному элементу, после чего система выдаст запрос:
Specify insertion point: (Точка вставки:)
Остается задать точку вставки любым известным нам способом. Способы вставки блока аналогичны способам вставки блоков из окна Центра управления.
Для вставки штриховки или заливки из панели TOOL PALETTES (Палитры инструментов) (см. Рисунок 7.9) необходимо мышью перетащить элемент палитры внутрь штрихуемой замкнутой зоны рисунка. Можно также щелкнуть по элементу и система выдаст запрос о точке вставки.
Добавление блока к палитре выполняется перетаскиванием выбранного элемента из Центра управления. Удаление блока выполняется с помощью пункта Delete Tool (Удалить) контекстного меню элемента палитры (см. Рисунок 7.10).
Если щелкнуть правой кнопкой мыши внутри панели TOOL PALETTES (Палитры инструментов), но не на элементе палитры, то откроется контекстное меню редактирования свойств и структуры панели (Рисунок 7.14).

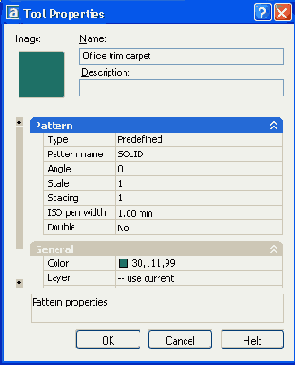

Окно Tool Properties свойств заливки Office trim carpet

Рисунок 7.11. Окно Tool Properties свойств заливки Office trim carpet

Свойства штриховок и заливок знакомы нам по разд. 2.15. Для изменения доступны только те свойства элемента палитры, которые приведены на белом фоне (если фон серый, то это свойство отключено или недоступно). Для корректировки значения свойства щелкните по его строке и выберите из списка или задайте новое значение. На Рисунок 7.12 показано окно свойств с заменой заливки SOLID на штриховку BOX. В поле просмотра Image (Образец) отображается образец новой формы элемента палитры. После редактирования свойства необходимо закрыть окно щелчком по кнопке ОК.
На Рисунок 7.13 приведено окно Tool Properties (Свойства инструмента) свойств блока с именем Desk — 30 х 60 in. Для блоков структура этого окна немного отличается от структуры окна, показанного на Рисунок 7.11 для заливки (штриховки). В списке вместо группы параметров Pattern (Образец) в окне присутствует Insert (Вставка).
Перечислим основные свойства блока, находящиеся в группе параметров Insert (Вставка):

Name (Имя) — имя блока;

Source (Источник) — полное имя файла, содержащего описание блока;

Scale (Масштаб) — масштабный коэффициент, который будет применен при вставке блока (масштаб один по всем трем осям);

Rotation (Поворот) — угол поворота блока при вставке;

Explode (Расчленение) — признак расчленения блока при вставке (Yes (Да) или No (Нет)).

Описания атрибутов

Рисунок 7.18. Описания атрибутов

Теперь с помощью команды BLOCK (БЛОК) создадим описание блока с именем Computer, включив в него оба прямоугольника и два описания атрибутов. Исходные объекты, вошедшие в описание блока, удалим.
По команде INSERT (ВСТАВИТЬ) можно вставить созданный блок, имеющий атрибуты, на поле текущего рисунка. После указания обычных параметров операции вставки блока система AutoCAD сначала выдаст запрос на ввод значения первого атрибута:
Процессор <Р-3 800 МГц>:
Затем последует запрос на ввод значения второго атрибута: Оперативная память <256 Мб>:
Ответив на запросы, мы сформировали блок (точнее, вхождение блока) с двумя атрибутами, задав при этом их значения, и вставили его в рисунок. На Рисунок 7.19 приведен пример вставки четырех блоков Computer на поле текущего рисунка.
Возможно редактирование значений атрибутов для вставленных блоков. Для этого используется команда EATTEDIT САТРЕЛАКТ) или соответствующая ей кнопка

Панель инструментов Insert

Рисунок 7.4. Панель инструментов Insert

На кнопке

Панель инструментов Refedit

Рисунок 7.32. Панель инструментов Refedit

Опробуем редактирование вхождения на примере файла, изображенного на Рисунок 7.31, где блок Computer был вставлен четыре раза, причем у двух вхождений выполнена подрезка.
Щелкните по кнопке

Панель инструментов Reference

Рисунок 7.23. Панель инструментов Reference

Рассмотрим внешние ссылки на примере файла 8th floor.dwg, расположенного в папке Sample с примерами данной версии системы AutoCAD. Команда XREF (ССЫЛКА) открывает диалоговое окно Xref Manager (Диспетчер внешних ссылок) (Рисунок 7.24).

Панель TOOL PALETTES с активной

Рисунок 7.9. Панель TOOL PALETTES с активной вкладкой Sample office project

Перемещение изображения блока

Рисунок 7.6. Перемещение изображения блока

Вы можете либо указать точку вставки блока (в данную точку будет помещена базовая точка блока и относительно нее будут выполнены масштабирование и поворот), либо выбрать одну из опций. Напомним, что везде, где вам предстоит выбор из нескольких опций, вы можете для облегчения выбора вызвать контекстное меню с помощью щелчка правой кнопки мыши внутри графического экрана. Первые пять опций позволяют задать параметры вставки блока в наиболее удобной для пользователя последовательности:

Scale (Масштаб) — ввод единого масштабного коэффициента по всем трем осям;

X (X) — ввод масштабного коэффициента по оси X;

Y (Y) — ввод масштабного коэффициента по оси Y;

Z (Z) — ввод масштабного коэффициента по оси Z;

Rotate (ПОворот) — ввод угла поворота блока.

Еще пять опций являются не параметрами вставки блока, а параметрами слежения при перемещении блока вместе с курсором по полю рисунка. Это полезно, когда блок имеет достаточно большие размеры и перемещение его с размерами по умолчанию (т. е. когда масштабные коэффициенты по всем осям равны 1, а угол поворота равен 0) не дает возможности зрительно оценить его будущее положение на чертеже. Опции слежения следующие:

PScale (ПМасштаб) — ввод единого масштабного коэффициента перемещения для всех трех осей;

РХ (ПХ) — ввод масштабного коэффициента по оси X для перемещения;

PY (ГТУ) — ввод масштабного коэффициента по оси Y для перемещения;

PZ (П7) — ввод масштабного коэффициента по оси Z для перемещения;

PRotate (ППоворот) — ввод угла поворота блока при перемещении.

Если вы начали на экране с указания точки вставки, то следующий запрос системы будет таким (он будет пропущен, если в диалоговом окне уже были определены масштабные коэффициенты вставки):
Enter X scale factor, specify opposite corner, or fCorner/XYZJ <1>:
(Введите масштаб no оси Х, укажите второй угол или [Угол/XYZ] :)
Если ввести ненулевое число, то оно будет воспринято как масштабный коэффициент по оси X.
Если указать точку, то координаты ее смещения в миллиметрах от точки вставки будут взяты в качестве масштабных коэффициентов по всем осям. Например, если вторая точка смещена от точки вставки на 6,2 мм по оси X, на 3,97 мм по оси Y и на 0 мм по оси Z, то в качестве масштабных коэффициентов будет принята следующая тройка чисел: 6.2, 3.97, 1.0. Таким образом, нулевое значение по оси Z заменится на значение ло умолчанию, т. е. на 1.
Опция Corner (Угол) запрашивает вторую точку и работает аналогично предыдущему случаю.
Опция XYZ запрашивает масштабные коэффициенты вставки.
После указания масштабных коэффициентов выдается заключительный запрос на угол поворота блока относительно точки вставки:
Specify rotation angle <0>: (Угол поворота <0>:)
На Рисунок 7.7 показан блок Elements, вставленный несколько раз с разными углами поворота и различными масштабными коэффициентами.
Если перед именем команды вставки добавить знак минус (-INSERT (-ВСТАВИТЬ)), то команда вставки будет работать в режиме командной строки, т. е. без диалогового окна. Первый запрос, который она выдает, — это запрос имени вставляемого объекта:
Enter block name or [?] : (Имя блока или [?] :)

Подрезка вхождения блока

Рисунок 7.31. Подрезка вхождения блока

Предупреждающее сообщение команды REFCLOSE

Рисунок 7.36. Предупреждающее сообщение команды REFCLOSE

Кнопка

Пример заполнения полей диалогового окна Block Definition

Рисунок 7.3. Пример заполнения полей диалогового окна Block Definition

После нажатия в диалоговом окне кнопки ОК внутри рисунка образуется описание блока с именем Element6. Описание является невидимым компонентом, к которому можно обращаться для операции вставки блока. Если в области Objects (Объекты) выбрать переключатель Convert to block (Сделать блоком), то примитивы, из которых мы составили описание блока, заменились бы на вхождение блока. Вхождение блока (часто его называют просто блоком) в рисунке имеет всего одну ручку, т. к. является единым объектом для операций общего редактирования (стирания, перемещения и т. п.). Блок можно расчленить на примитивы командой EXPLODE (РАСЧЛЕНИТЬ).

Примеры вставки блока Elements

Рисунок 7.7. Примеры вставки блока Elements

В качестве значения по умолчанию в скобках предлагается имя предыдущего вставленного блока. Нужно либо согласиться со значением по умолчанию, нажав клавишу , либо ввести имя другого блока, или знак вопроса для просмотра списка имен блоков, описанных в текущем рисунке. После указания имени блока остальные запросы команды вставки совпадают с рассмотренными ранее.
Есть еще одна команда вставки блока, которую можно выполнить из командной строки. Это команда MINSERT (МВСТАВИТЬ). Она вставляет блок в одну точку, а затем копирует его как элементы прямоугольного массива (аналогично команде ARRAY (МАССИВ)). Команда MINSERT (МВСТАВИТЬ) сначала выдает такие же запросы, как и команда INSERT (ВСТАВКА), но затем появляются дополнительные:
Enter number of rows (---) <1>: (Число рядов (---) <]>:)
Нужно задать число рядов (строк) в будущей прямоугольной матрице из вхождений блока.
Enter number of columns (|||) <1>: (Число столбцов (|||) <]>:)
Здесь требуется указать количество столбцов.
Enter distance between rows or specify unit cell (---): (Расстояние между рядами или размер ячейки (---):)
В этом случае, если ввести число, то оно будет воспринято как расстояние между рядами, а если ввести точку, то координаты ее смещения относительно точки вставки блока станут расстоянием между рядами и расстоянием между столбцами. Если задано только одно число (т. е. расстояние между рядами), то выдается следующий запрос:
Specify distance between columns (|||): (Расстояние между столбцами (|||):)
Результат работы команды показан на Рисунок 7.8. Массив блоков, созданных командой MINSERT (МВСТАВИТЬ), является единым объектом и не расчленяется командой EXPLODE (РАСЧЛЕНИТЬ).

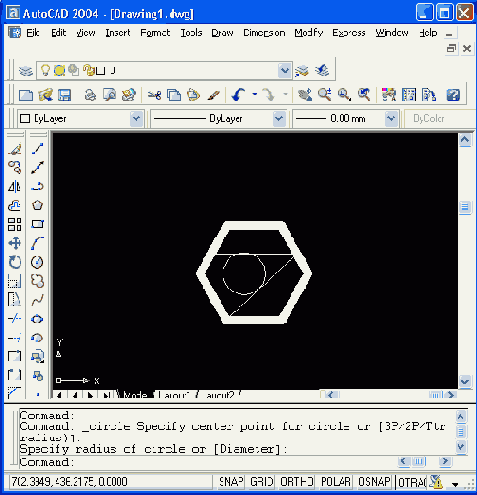

Примитивы включаемые в блок Elements

Рисунок 7.1. Примитивы, включаемые в блок Elements

Для того чтобы образовать описание блока, нужно применить команду BLOCK (БЛОК). Команде соответствуют кнопка

Редактирование блоков и внешних ссылок

7.3. Редактирование блоков и внешних ссылок

Команды общего редактирования (перенос, копирование, стирание и т. п.) применимы к вхождениям блоков и внешним ссылкам. В системе AutoCAD предусмотрены также специальные средства редактирования блоков, атрибутов и ссылок, рассмотренные в данном разделе.
Попробуйте изменить такие свойства вхождения блока (а вхождение блока — это единый примитив), как цвет, тип или вес линий. Почти наверняка с первого раза у вас это не получится (можно, конечно, расчленить блок с помощью команды EXPLODE (РАСЧЛЕНИТЬ), но при этом он перестанет быть блоком). Однако для возможности таких изменений есть особые значения для цвета, типа и веса линий — ByBlock (ПОБЛОКУ).
Если какие-то объекты в описании блока в качестве цвета имели значение ByBlock (ПОБЛОКУ), то тогда при изменении цвета вхождения блока (с помощью команд PROPERTIES (OKHOCB) или CHPROP (СВОЙСТВА)) эти объекты блока (и только они) примут то же самое значение цвета, которое вы дали вхождению блока. Аналогично влияет установка значения цвета. Если в рисунке текущим цветом был красный, то после вставки блока все входящие в блок объекты, имеющие в качестве цвета значение ByBlock (ПОБЛОКУ), станут красными.
Все сказанное ранее для цвета относится и к использованию значения ByBlock (ПОБЛОКУ) для типа и веса линий.
Особое влияние на свойства элементов вставленного блока оказывает слой с именем 0. Если в описании блока использованы примитивы, которые расположены на служебном слое 0 и имеют цвет, тип или вес линий со значениями ByLayer (ПОСЛОЮ), то цвет, тип и все линий таких объектов при отображении на экране будут не текущими, а повторяющими значения того слоя, на котором размещено вхождение данного блока.

Редактирование вхождения блока Computer

Рисунок 7.35. Редактирование вхождения блока Computer

Результаты редактирования описания блока через вхождение

Рисунок 7.37. Результаты редактирования описания блока через вхождение

Внешние ссылки

7.2. Внешние ссылки

Вставка с помощью команды INSERT (ВСТАВИТЬ) одного файла рисунка в другой рисунок, который является текущим, увеличивает его объем, т. к. в него переносятся примитивы вставляемого файла. Но есть еще один способ добавить к текущему рисунку изображение другого рисунка — вставить файл с помощью внешней ссылки. При этом примитивы файла, на который добавляется ссылка, в текущий рисунок непосредственно не переносятся, а запоминается только имя файла ссылки (обычно вместе с путем). В дальнейшем если система AutoCAD открывает рисунок, имеющий внешнюю ссылку, то загружается сначала открываемый файл, а затем — содержимое дополнительного файла-ссылки. Таким образом, файл-ссылка не хранится вместе с основным рисунком. Разумеется, при таком варианте основной файл имеет меньший размер по сравнению с вариантом вставки файла с помощью команды INSERT (ВСТАВИТЬ), но он попадает в зависимость от дополнительного файла, т. к. тот должен всегда обнаруживаться на своем привычном месте и не менять своего имени и пути.
Возможны вложенные ссылки, когда ссылка выполняется на файл, который сам содержит внешнюю ссылку на другой файл.

Вставка блока с атрибутами

Рисунок 7.19. Вставка блока с атрибутами

После указания блока открывается диалоговое окно Enhanced Attribute Editor (Редактор атрибутов) (Рисунок 7.20).

Вставка массива блоков

Рисунок 7.8. Вставка массива блоков

Команда INSERT (ВСТАВИТЬ) может быть использована и для вставки в текущий рисунок файлов других рисунков с образованием описаний блоков, одноименных вставляемым файлам. Этой цели в диалоговом окне Insert (Вставка блока) служит кнопка Browse (Обзор) (см. Рисунок 7.5), которая вызывает диалоговое окно выбора файла. В этом окне вы можете указать графический файл (с расширением dwg), который будет импортирован в текущий рисунок. Предположим, вы выбрали для вставки файл с полным именем d:\our\build0\zim.dwg. Тогда система AutoCAD образует в вашем рисунке новое описание блока с именем ZIM, а в поле Path (Путь) диалогового окна Insert (Вставка блока) будет занесено значение d:\our\biuld0. После закрытия диалогового окна с помощью кнопки ОК на поле текущего рисунка окажется вхождение блока с изображением вставленного файла. В качестве базовой точки вставляемого блока берется точка с нулевыми координатами (изменить координаты базовой точки можно с помощью системной переменной INSBASE — см. разд. 11.1 и приложение 2).
Если в диалоговом окне Insert (Вставка блока) установлен флажок Explode (Расчленить), то описание блока не образуется, а новый файл просто копируется в текущей рисунок с параметрами вставки.
Таким образом, мы разобрали операцию вставки файла в текущий рисунок с помощью команды INSERT (ВСТАВИТЬ). Центр управления, рассмотренный в разд. 5.4, позволяет вставлять в текущий чертеж блоки, описанные в файлах других рисунков, простым перетаскиванием с помощью мыши.

Работа с AutoCAD 2004

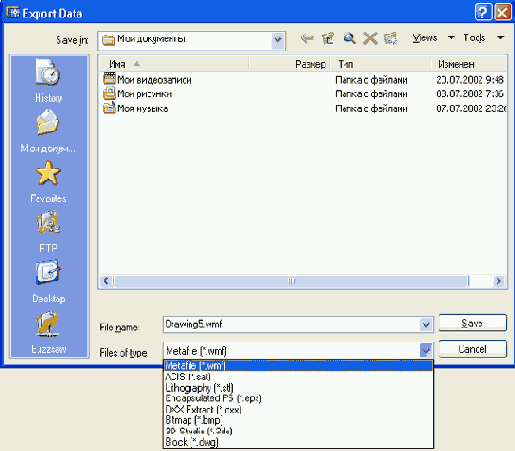

Диалоговое окно Export Data

Рисунок 8.23. Диалоговое окно Export Data

К каждому из перечисленных вариантов экспорта можно также обратиться с помощью индивидуальных команд:

WMFOUT (ЭКСПОРТМТФ);

ACISOUT (ЭКСПОРТТЕЛ);

STLOUT (ЭКСПОРТСТЛ);

PSOUT (ЭКСПОРТПС);

АТТЕХТ (АТЭКСП);

BMPOUT (ЭКСПОРТНЫЙ);

3DSOUT (ЭКСПОРТЗДС);

WBLOCK (ПБЛОК).

Диалоговое окно Image Adjust

Рисунок 8.10. Диалоговое окно Image Adjust

Пользователь может менять характеристики изображения, корректируя значения параметров трех областей: Brightness (Яркость), Contrast (Контрастность) и Fade (Слияние с фоном) в диапазоне от 0 до 100. Любое изменение отражается в образце или иначе области просмотра, расположенном в правой части диалогового окна. Если параметр Fade (Слияние с фоном) установить равным 100, то изображение полностью сольется с фоном. Кнопка Reset (Сброс) восстанавливает стандартные значения (50, 50 и 0).
Команда IMAGEQUALITY (ИЗОБКАЧЕСТВО) управляет качеством вывода изображения на экран. Команде соответствуют кнопка

Диалоговое окно Image File Details

Рисунок 8.3. Диалоговое окно Image File Details

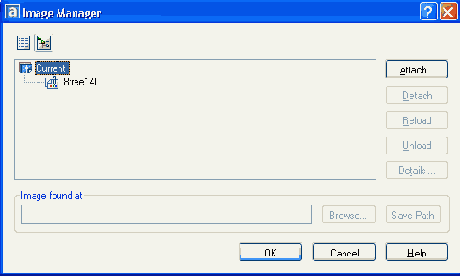

Диалоговое окно Image Manager (форма дерева)

Рисунок 8.2. Диалоговое окно Image Manager (форма дерева)

Управление формой диалогового окна выполняется с помощью расположенных в верхней части окна кнопок

Диалоговое окно Image Manager (табличная форма)

Рисунок 8.1. Диалоговое окно Image Manager (табличная форма)

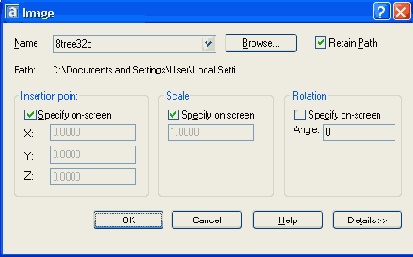

Диалоговое окно Image

Рисунок 8.4. Диалоговое окно Image

В этом окне раскрывающийся список Name (Имя) показывает имя вставляемого изображения. Если растровое изображение уже было вставлено в текущий рисунок, то его можно выбрать из самого раскрывающегося списка. Если оно еще не вставлялось, то необходимо с помощью кнопки Browse (Обзор) открыть окно поиска растрового файла и выбрать необходимый вам файл. После закрытия окна поиска имя выбранного вами файла отобразится в списке Name (Имя) диалогового окна Image (Растровое изображение), а путь к этому файлу укажет параметр Path (Путь). Области Insertion point (Точка вставки), Scale (Масштаб) и Rotation (Угол поворота) аналогичны одноименным разделам диалоговых окон вставки блоков и внешних ссылок (см. гл. 7). Кнопка Details (Подробнее) позволяет расширить вниз диалоговое окно Image (Растровое изображение) за счет подробной информации о выбранном изображении.

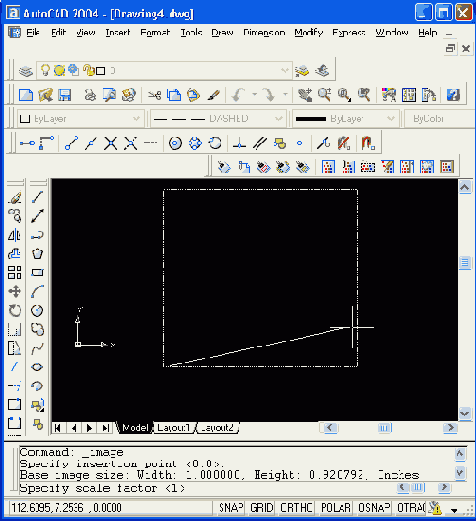

После задания параметров и закрытия диалогового окна Image (Растровое изображение) с помощью кнопки ОК система AutoCAD запрашивает у пользователя параметры только тех разделов, в которых был установлен флажок Specify on-screen (Указать на экране), и затем вставляет изображение. Рекомендуется масштаб указывать на экране, поскольку при движении мыши вправо AutoCAD прямоугольной рамкой показывает, как расположится внешний контур растрового изображения (Рисунок 8.5).

Диалоговое окно Import File

Рисунок 8.14. Диалоговое окно Import File

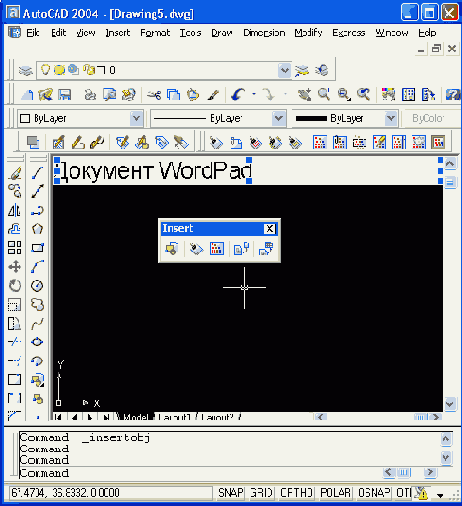

Специальная команда — INSERTOBJ (ВСТОБЪЕКТ) — позволяет вставлять в рисунок документы, созданные Windows-приложениями. Этой команде соответствуют кнопка

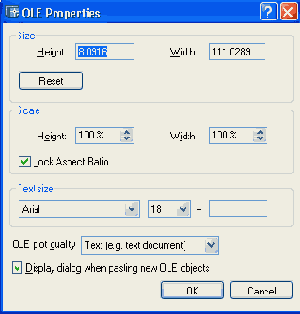

Диалоговое окно OLE Properties

Рисунок 8.18. Диалоговое окно OLE Properties

В этом окне есть возможность подкорректировать параметры вставляемого документа с помощью параметров следующих областей:

Size (Размер) — задает, в миллиметрах, высоту и ширину зоны документа в рисунке с помощью полей Height (Высота) и Width (Ширина); кнопка Reset (Сбросить) устанавливает размер зоны документа по умолчанию;

Scale (Масштаб) — устанавливает масштаб вставки документа в процентах от исходного размера, с помощью счетчиков Height (Высота) и Width (Ширина); если установить флажок Lock Aspect Ratio (He изменять пропорции), то изменение одного параметра (высоты или ширины) будет автоматически менять значение второго параметра;

Text size (Размер текста) — меняет имя шрифта (левый параметр, выбираемый из раскрывающегося списка) и устанавливает соответствие между размером шрифта в пикселах (средний параметр) и единицах рисунка (правый параметр).

В раскрывающемся списке OLE plot quality (Качество печати OLE) можно установить качество печати вставленного документа, выбираемое из четырех допустимых значений.
Установка флажка Display dialog when pasting new OLE object (Выводить это окно при вставке новых объектов) заставляет автоматически вызывать диалоговое окно OLE Properties (Свойства OLE) при вставке очередного OLE-объекта.
Закройте диалоговое окно OLE Properties (Свойства OLE). Документ окажется вставленным в рисунок (Рисунок 8.19).

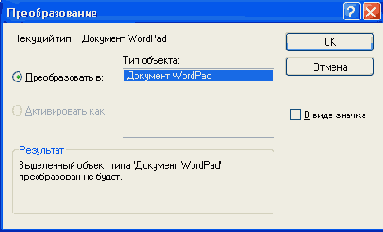

Диалоговое окно Преобразование

Рисунок 8.22. Диалоговое окно Преобразование

Данное диалоговое окно (см. Рисунок 8.22) позволяет сменить приложение-источник для выбранного внедренного объекта. Параметр Текущий тип (Current Type) показывает действующий тип выбранного объекта. Список Тип объекта (Object Type) отображает список только тех типов, которые могут быть выбраны для преобразования.
Два переключателя в левой части диалогового окна Преобразование (Convert) выполняют следующие действия:

Преобразовать в (Convert to) — задает преобразование объекта в новый тип, который сохраняется и после закрытия диалогового окна;

Активировать как (Activate as) — после редактирования объект возвращается к своему старому типу.

Установленный флажок В виде значка (Display as Icon) позволяет показывать внедренный объект в рисунке AutoCAD в виде значка создавшего его приложения, а не в естественном виде документа. При установке этого флажка появится еще опция Изменить значок (Change Icon).
Область Результат (Result) содержит комментарий к результату применения выбранных опций в диалоговом окне Преобразование (Convert).

Диалоговое окно Save Image

Рисунок 8.11. Диалоговое окно Save Image

Прежде всего, в области Format (Формат) с помощью соответствующего переключателя необходимо выбрать один из трех растровых форматов (BMP, TGA, TIFF), в которых может быть сохранен образ графического экрана (в образ не включаются плавающие панели и перекрестие устройства указания). При выборе форматов TGA и TIFF пользователю становится доступной кнопка Options (Параметры), расположенная в нижней части области Format (Формат). Эта кнопка вызывает диалоговые окна TGA Options (Параметры TGA) или TIFF Options (Параметры TIFF), в которых можно с помощью переключателя указать, использовать сжатие форматов или нет (в сжатом виде растровые файлы занимают на диске меньше места, но дольше обрабатываются).
В области Portion (Часть) нужно задать, какая часть графического экрана подлежит сохранению. В правом верхнем углу поля параметр Size (Размер) указывает размер полного экрана в точках (пикселах) по горизонтали и вертикали. Два поля Offset (Смещение) задают смещение, в пикселах, левого нижнего угла сохраняемой части экрана от левого нижнего угла графического экрана, который имеет координаты X = 0, Y = 0. Правый верхний угол сохраняемой части экрана задается с помощью полей Size (Размер). Его значения по осям X и Y должны быть заданы так, чтобы сохраняемая часть не вышла за пределы полного графического экрана. Заданные пользователем значения отображаются в графическом поле просмотра Active viewport (Активный видовой экран), которое показывает границы полного экрана и границы сохраняемой части (см. Рисунок 8.11).
Кнопка Reset (Сброс) позволяет вернуть установки границ к значениям по умолчанию, которые соответствуют полному графическому экрану.
После нажатия кнопки ОК система AutoCAD вызывает диалоговое окно Image File (Файл изображения), в котором расширение (bmp, tga или tif) будущего файла определено заданным растровым форматом (BMP, TGA или TIFF), а имя файла должен задать пользователь. По умолчанию предлагается имя, идентичное имени текущего рисунка.

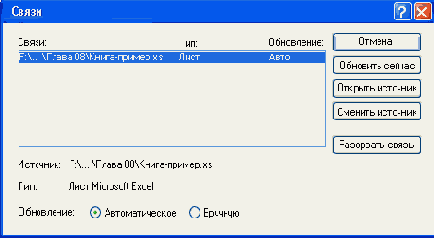

Диалоговое окно Связи

Рисунок 8.21. Диалоговое окно Связи

Кнопка Обновить сейчас (Update Now) выполняет немедленное обновление выбранной в списке связи. Кнопка Открыть источник (Open Source) открывает файл-источник и подсвечивает ту часть, которая связана с текущим рисунком AutoCAD. С помощью кнопки Сменить источник (Change Source) можно сменить файл, являющийся источником для связи. Кнопка Разорвать связь (Break Link) разрывает связь, преобразуя ее во внедрение файла-источника в рисунок.
Для работы с внедренными объектами служит диалоговое окно Преобразование (Convert) (Рисунок 8.22), которое вызывается, если щелкнуть правой кнопкой по внедренному объекту и в контекстном меню (см. Рисунок 8.20) выбрать пункт Преобразовать (Convert).

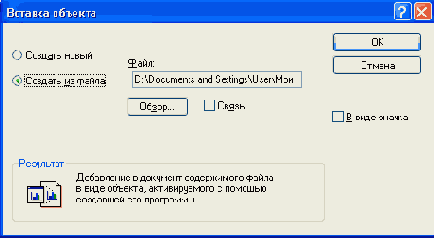

Диалоговое окно Вставка объекта (режим Создать из файла)

Рисунок 8.16. Диалоговое окно Вставка объекта (режим Создать из файла)

В данном диалоговом окне нужно будет определить имя вставляемого файла, для чего необходимо либо в поле Файл (File) ввести полное имя вставляемого файла, либо выбрать файл с помощью кнопки Обзор (Browse), которая откроет диалоговое окно поиска файла. Установленный флажок Связь (Link) будет означать, что документ вставляется со связыванием, а сброшенный — что документ внедряется. Дальнейшие действия пользователя в этом окне аналогичны действиям в режиме Создать новый (Create New), к которому мы и возвращаемся.
В режиме Создать новый (Create New) в списке Тип объекта (Object Type) диалогового окна Вставка объекта (Insert Object) (см. Рисунок 8.15) отметим строку Документ Microsoft Word (Microsoft Word Document). Флажок В виде значка (Display as Icon) устанавливать не будем (при установке флажка документ вставится в рисунок не в естественном виде, а в виде условного значка Word Pad с подписью Документ.
Далее нажмем кнопку ОК. После этого в оперативную память подгружается необходимое программное обеспечение и открывается окно Word Pad. Введите в этом окне ваш текст и отформатируйте его средствами Word (Рисунок 8.17).

Диалоговое окно Вставка объекта (режим Создать новый)

Рисунок 8.15. Диалоговое окно Вставка объекта (режим Создать новый)

Для примера рассмотрим операцию вставки в рисунок системы AutoCAD текстового документа, созданного в Microsoft Word. В левой части открытого диалогового окна Вставка объекта (Insert Object) (см. Рисунок 8.15) нужно выбрать либо переключатель Создать новый (Create New), либо Создать из файла (Create from File). Первый вариант означает, что мы создадим совершенно новый текстовый документ, который будет внедрен внутрь рисунка AutoCAD и не будет существовать в виде отдельного файла Microsoft Word. Выбор переключателя Создать из файла (Create from File) означает, что нужно будет указать файл с вставляемым текстовым документом. В этом случае диалоговое окно Вставка объекта (Insert Object) изменит свой начальный вид на вид, приведенный на Рисунок 8.16.

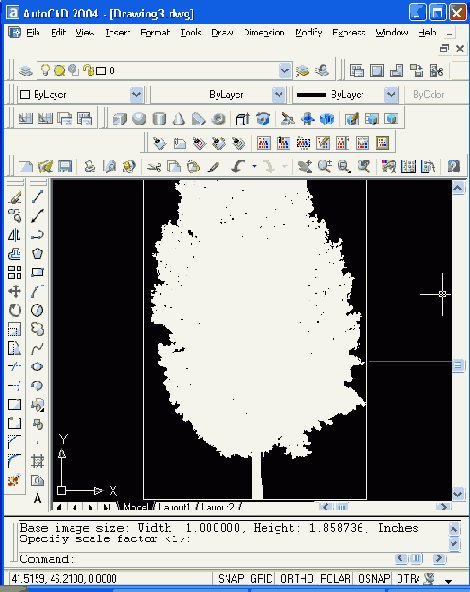

Импорт файла формата WMF

Рисунок 8.13. Импорт файла формата WMF

В результате операции импорта новый объект оформляется как вхождение блока с именем, содержащим префикс WMF.
Команда IMPORT (ИМПОРТ), которой соответствует кнопка

Импорт из других форматов

8.3. Импорт из других форматов

В падающем меню Insert (Вставка) имеется шесть пунктов, которые позволяют импортировать в рисунок системы AutoCAD файлы еще некоторых форматов.
Перечислим эти пункты:

3D Studio (Файл 3D Studio) — выполняет импорт файлов системы 3ds max (команда 3DSIN (ИМПОРТЗДС)), с передачей геометрии и данных о тонировании, сетях, материалах, источниках света и камерах;

ACIS File (Файл ACIS) — задает импорт файлов в формате ACIS, предназначенном для хранения геометрии пространственных твердотельных объектов (команда ACISIN (ИМПОРТТЕЛ));

Drawing Exchange Binary (Файл DXB) — выполняет импорт файлов в двоичном обменном формате DXB (команда DXBIN (ИМПОРТД));

Windows Metafile (Метафайл Windows) — задает импорт графических метафайлов Windows (команда WMFIN (ИМПОРТМТФ));

OLE Object (Объект OLE) — выполняет вставку связанного или внедренного объекта из программы, поддерживающей технологию OLE, например, Microsoft Word или Microsoft Excel (команда INSERTOBJ (ВСТОБЪЕКТ));

Markup (Пометка) — задает вставку пометок к текущему чертежному файлу, сохраненных в файле формата RML с помощью модуля Volo View Express фирмы Autodesk (команда RMLIN (ПОМЕТКА)).

Импорт файлов четырех первых форматов (соответствующие расширения файлов — 3ds, sat, dxb, wmf) выполняется одинаково, поэтому рассмотрим его на примере вставки файла формата WMF (метафайла Windows, в котором геометрия объектов сохраняется не в точечном, а в векторном виде). Команда WMFIN (ИМПОРТМТФ) начинает работу с открытия диалогового окна Import WMF (Импорт WMF), которое имеет стандартную форму окна выбора файлов с заданным расширением wmf.
Выберем для примера файл J01572763.wmf из числа файлов, поставляемых вместе с Windows XP Professional. После указания имени вставляемого файла AutoCAD выдает запрос:
Specify insertion point or [Scale/X/Y/Z/Rotate/PScale/PX/PY/PZ/PRotate]:
(Точка вставки или [Масштаб/Х/У/2/ ПОворот/ПМасштаб/ПХ/ПУ/П2/ ППоворот]:)
Такой же запрос выдает и команда INSERT (ВСТАВИТЬ) при вставке блока. Дальнейшие действия по вставке метафайла аналогичны действиям при вставке блока. При задании параметров вставки изображение метафайла перемещается вместе с курсором (Рисунок 8.13).

Экспорт в другие форматы

8.4. Экспорт в другие форматы

Помимо рассмотренных возможностей импорта, AutoCAD располагает аналогичными возможностями экспорта. Для этого предназначена команда EXPORT (ЭКСПОРТ) и соответствующий ей пункт Export (Экспорт) падающего меню File (Файл). Команда EXPORT (ЭКСПОРТ) вызывает диалоговое окно Export Data (Экспорт данных), в котором, используя раскрывающийся список Files of type (Тип файлов), можно выбрать расширение одного из допустимых типов файлов экспорта (Рисунок 8.23).
К допустимым типам форматов экспорта относятся:

Metafile (Метафайл) — расширение wmf;

ACIS (ACIS) — расширение sat;

Lithography (Литография) — расширение stl;

Encapsulated PS (Encapsulated PS) — расширение eps;

DXX Extract (Файлы вывода DXX) — расширение dxx;

Bitmap (Растровые файлы) — расширение bmp;

3D Studio (Файлы 3D Studio) — расширение 3ds;

Block (Блок) — расширение dwg.

Контекстное меню редактирования вставленного документа

Рисунок 8.20. Контекстное меню редактирования вставленного документа

Возможна вставка отмеченного участка документа в рисунок AutoCAD методом перетаскивания, если одновременно открыть окно с документом Microsoft Word и окно с рисунком системы AutoCAD. Если же при этом нажать и не отпускать клавишу , то выделенный участок текста после вставки сохраняется в файле-источнике (т. е. выполняется операция копирования), в противном случае — выделенный участок из исходного файла удаляется (выполняется операция перемещения).
Система AutoCAD поддерживает буфер обмена Windows для копирования и вставки OLE-объектов. Этой цели служат пункты падающего меню Edit (Правка):

Copy Link (Копировать вид) — копирует текущий вид в буфер обмена для связывания с другими OLE-приложениями (соответствующая команда — COPYLINK (КСВЯЗЬ), о видах см. гл. 9);

Paste Special (Специальная вставка) — вставляет данные из буфера обмена с возможностью управления их форматом (соответствующая команда - PASTESPEC (ВСТСПЕЦ));

OLE Links (Связи) — обновляет, изменяет и разрывает имеющиеся OLE-связи (соответствующая команда — OLELINKS (ВНЕДРСВЯЗИ)).

Пункт OLE Links (Связи) доступен, только если в рисунке присутствуют связи с объектами других приложений. Соответствующая ему команда OLELINKS (ВНЕДРСВЯЗИ) вызывает диалоговое окно Связи (Links) (Рисунок 8.21).
В данном окне перечисляются связи, имеющиеся в рисунке, и для каждой из них указывается имя файла-источника (колонка Связи (Links)), тип объекта (колонка Тип (Туре)) и способ обновления (колонка Обновление (Update)). Для помеченной в диалоговом окне связи в нижнюю часть окна выводится та же информация, но в более подробном виде. В качестве типа объекта приводится имя создавшего его приложения, а для способа обновления есть два переключателя: Автоматическое (Automatic) и Вручную (Manual).

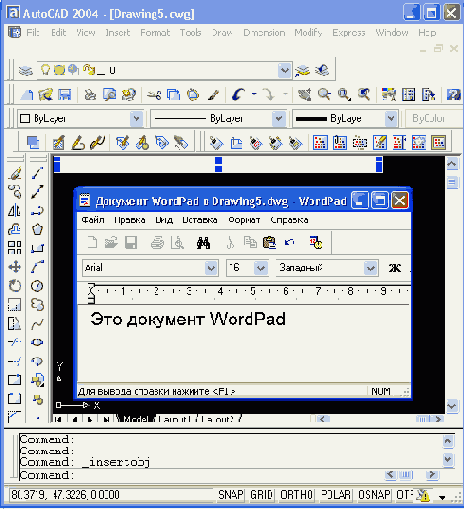

Окно Документ в Drawing 1 — Word Pad

Рисунок 8.17. Окно Документ в Drawing 1 — Word Pad

В названии окна у вас вместо Drawing 1 может быть другое имя (т. е. имя вашего текущего рисунка). Дальше в падающем меню Файл Word Pad выберите Закрыть и вернуться Документ в Drawing!. Окно Word Pad закроется, и ваш документ окажется вставленным в верхний левый угол графического экрана (зона документа имеет белый фон), поверх которого появится диалоговое окно OLE Properties (Свойства OLE) (Рисунок 8.18).

Панель инструментов Draw Order

Рисунок 8.8. Панель инструментов Draw Order

Команда DRAWORDER (ПОРЯДОК) может управлять порядком взаимного расположения не только растровых изображений, но и любых других примитивов.
Есть еще несколько команд, выполняющих операции с растровыми изображениями. Команда IMAGECLIP (ИЗОБРЕЗ), которой соответствуют кнопка

Подрезка растрового изображения

Рисунок 8.9. Подрезка растрового изображения

Контур изображения может быть погашен и снова включен с помощью команды IMAGEFRAME (ИЗОБКОНТУР), которой соответствуют кнопка

Примитив WIPEOUT

8.2. Примитив WIPEOUT

Иногда требуется в созданном рисунке просто закрыть цветом фона какие-то линии или их части. Для этого в системе введен новый тип растровых изображений — пятно, создаваемый командой WIPEOUT (наименование команды в русскоязычной версии на момент написания книги не известно). Фактически это растровое изображение многоугольной формы, заполненное точками цвета фона рисунка.
Для построения примитива WIPEOUT можно заранее нарисовать в виде полилинии замкнутый контур, который должен закрыть какие-то объекты рисунка. Для примера возьмем полилинию, созданную командой RECTANG (ПРЯМОУГ). Теперь введем с клавиатуры команду WIPEOUT или выберем пункт Wipeout (Пятно) из падающего меню Draw (Рисование).
Команда WIPEOUT начинает с запроса:
Specify first point or [Frames/Polyline]: (Первая точка или [Границы/Полилиния] <Полилиния>:)
Теперь в случае указания точки система будет в цикле спрашивать следующие точки создаваемого многоугольного замкнутого контура, который станет границей пятна (окончание ввода точек — нажатие клавиши ). Выберем опцию Polyline (Полилиния).
Последует запрос: Select a closed polyline; (Выберите замкнутую полилинию:)
Укажите предварительно построенный прямоугольник.
Еще один запрос:
Erase polyline [Yes/No] : Стереть полилинию [Да/Нет] <Нет >:
В случае ответа Yes (Да) полилиния будет удалена, в случае ответа No (Нет) — сохранится в рисунке. Выберите опцию Yes (Да). Результат операции приведен на Рисунок 8.12.

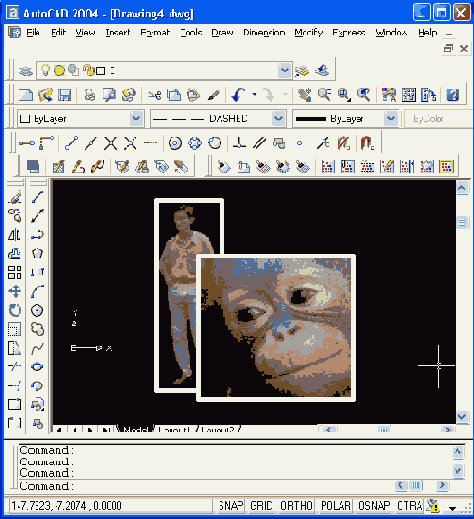

Управление порядком следования изображений

Рисунок 8.7. Управление порядком следования изображений

Другие опции команды:

Above object (Перед объектом) — помещает изображение перед другим объектом, который далее нужно будет указать;

Under object (За объектом) — помещает изображение под другой объект, который далее нужно будет указать;

Back (зАдний план) — переносит изображение на задний план (под все другие объекты).

В системе AutoCAD 2004 появилась специальная панель Draw Order (Порядок вывода) (Рисунок 8.8), четыре кнопки которой соответствуют четырем опциям команды DRAWORDER (ПОРЯДОК).

Вставка и редактирование растровых изображений

8.1. Вставка и редактирование растровых изображений

Растровое изображение — это изображение, состоящее из точек (растров), которые благодаря цветам формируют рисунок. AutoCAD может прочитать файл с растровой картинкой и вставить его в текущий рисунок в виде цветного прямоугольника (аналогично внешней ссылке). Редактировать вставленное изображение на точечном уровне AutoCAD не может, но может выполнять подрезку, масштабирование, перенос и другие простые операции редактирования. При наложении одного растрового изображения на другое можно управлять порядком их следования (переносить на передний план или убирать на задний).
Для операций с растровыми изображениями используется команда IMAGE (ИЗОБ), которой соответствует кнопка

Вставка OLEобъекта

Рисунок 8.19. Вставка OLE-объекта

Такой документ можно перемещать. Для этого нужно щелкнуть левой кнопкой мыши по белому полю вставленного документа. У него появятся 8 ручек (по углам и средним точкам кромок). Документ можно передвигать по рисунку с помощью обычной буксировки: нажать и, не отпуская левую кнопку мыши, переместить курсор вместе с документом в новое место и только после этого отпустить.
Вставленный документ можно масштабировать, если установить указатель мыши на одну из угловых ручек и после появления двойной наклонной стрелки изменить размер зоны документа (аналогично изменению размеров окон Windows). He рекомендуется растягивать зону документа только по одному направлению, т. к. это приведет к искажению пропорций текста. Для редактирования текста с помощью левой кнопки мыши дважды щелкните по зоне документа, после чего откроется окно Microsoft Word с вашим текстом.
Для редактирования вставленного документа можно использовать контекстное меню (Рисунок 8.20), вызываемое щелчком правой кнопкой мыши по зоне документа.

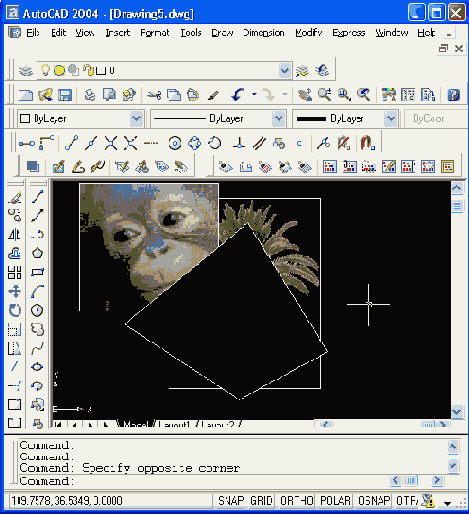

Вставка пятна

Рисунок 8.12. Вставка пятна

На рисунке видно, что хотя полилиния была удалена, но контур пятна остался видимым. Для отключения контуров всех объектов WIPEOUT следует воспользоваться опцией Frames (Контуры) команды WIPEOUT и в ответ на запрос
Enter mode [ON/OFF] : (Введите режим [Вкл/Откл] <Вкл >:)
Ответ OFF (Откл) отключает контуры всех пятен.
С помощью пятна можно "заклеить" лишние части вашего рисунка, не прибегая к операциям редактирования (стирания, обрезки и т. п.). Пятно имеет те же свойства, что и растровое изображение, поэтому к нему можно применять команду DRAWORDER (ПОРЯДОК), которую можно вызвать с помощью кнопки

панели Modify II (Редактирование-2).

Вставка растровых изображений

Рисунок 8.6. Вставка растровых изображений

Кнопка Reload (Обновить) обновляет растровое изображение (это полезно, например, когда изображение было выгружено). Кнопка Unload (Выгрузить) временно выгружает отмеченное изображение, оставляя только его внешний контур. При выгруженных изображениях рисунок на экране регенерируется быстрее.
Для вставки растровых изображений, минуя диалоговое окно Image Manager (Диспетчер растровых изображений), можно использовать команду IMAGEATTACH (ИЗОБВСТАВИТЬ), которая вызывается с помощью кнопки

Задание масштаба растрового изображения

Рисунок 8.5. Задание масштаба растрового изображения

В качестве масштаба при этом берется расстояние, в миллиметрах, от точки вставки до точки, в которой находится указатель мыши. На Рисунок 8.6 показан результат вставки двух растровых изображений (второе повернуто при вставке на 30°). Последнее вставленное изображение закрывает предыдущее.
Кнопка Detach (Удалить) диалогового окна Image Manager (Диспетчер растровых изображений) (см. Рисунок 8.1 и 8.2) удаляет из рисунка отмеченные растровые изображения (если при отметке держать нажатыми клавиши или , то можно в перечне пометить мышью сразу несколько имен).

Работа с AutoCAD 2004

Диалоговое окно Create New Drawing (режим Use a Template)

Рисунок 10.16. Диалоговое окно Create New Drawing (режим Use a Template)

В данном окне вам предлагается выбрать нужный шаблон из списка шаблонов стандартов: ANSI, DIN, ISO и JIS, содержащих рамки различных форматов с основными надписями. Надо иметь в виду, что рамки ANSI имеют размеры в дюймах, остальные — в миллиметрах. Поэтому рамка ANSI может оказаться не того размера, которого вам бы хотелось иметь.
Аналогичный выбор вам необходимо сделать в том случае, если открылось окно Select Template (Выбор шаблона).
Выберите для примера шаблон ISO A3 -Color Dependent Plot Styles.dwt. При этом откроется новый рисунок, но в нем уже будут элементы оформления (Рисунок 10.17).
Прежде всего, обратите внимание, что рисунок открылся сразу в пространстве листа (вкладка ISO A3 Title Block) с одним видовым экраном (его прямоугольная граница нарисована сплошной линией). В зависимости от свойств вашего плоттера границы видового экрана и рамка формата могут выйти за пределы рабочего поля, что вам далее придется подкорректировать.
Проверьте с помощью команды LIST (СПИСОК), какими примитивами представлены рамка и штамп. Это позволит вам в дальнейшем правильно ими воспользоваться. В данном случае рамка и штамп являются блоком с атрибутами. При заполнении штампа вам нужно будет отредактировать значения атрибутов (см. разд. 7.1.6). В крайнем случае, блок можно будет расчленить и подработать его элементы под свой стиль.

Диалоговое окно Layer Properties

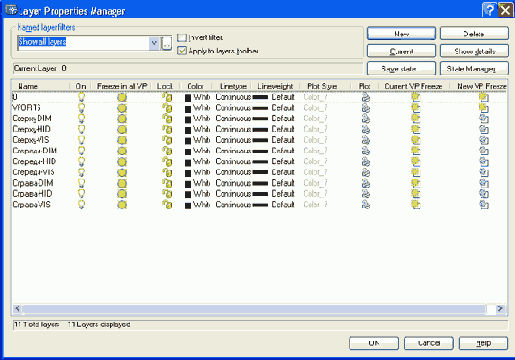

Рисунок 10.10. Диалоговое окно Layer Properties Manager со свойствами, относящимися к видовым экранам

Для каждого слоя в столбце Current VP Freeze (Замороженный на текущем ВЭ) может находиться одна из двух пиктограмм:

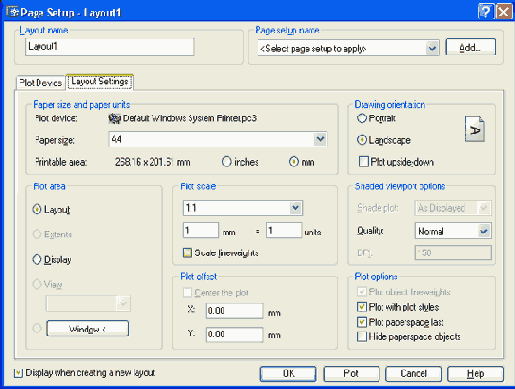

Диалоговое окно Page Setup вкладка Layout Settings

Рисунок 10.1. Диалоговое окно Page Setup, вкладка Layout Settings

Данное окно практически полностью совпадает с диалоговым окном Plot (Печать), открытым на вкладке Plot Settings (Параметры печати) (см. Рисунок 6.14). И это не случайно. Когда мы создаем или инициализируем вкладку листа, то мы должны описать все, что связано с этим листом: устройство печати (на которое лист будет выводиться), размеры листа, поля, масштаб и т. д. Вся указанная информация далее будет храниться вместе с вкладкой в текущем рисунке.
В открывшемся диалоговом окне предлагаются параметры листа по умолчанию, зависящие в основном от принтера, установленного в операционной системе компьютера. После необходимой корректировки закройте окно кнопкой ОК. Теперь параметры листа сформированы, и AutoCAD открывает вкладку Layoutl (Лист1) (Рисунок 10.2).
Оформление графического экрана в пространстве листа отличается от оформления в пространстве модели. В левом углу виден знак ПСК пространства листа в форме треугольника. Белое поле — это лист бумаги. Пунктирная линия — зона, доступная для печати. Сплошной линией обозначен создаваемый по умолчанию один видовой экран.

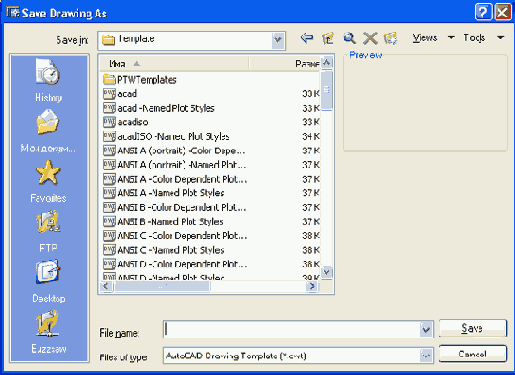

Диалоговое окно Save Drawing As

Рисунок 10.18. Диалоговое окно Save Drawing As

Диалоговое окно Template Description

Рисунок 10.19. Диалоговое окно Template Description

Добавление нового листа

10.8. Добавление нового листа

Для операций с листами (вкладками пространства листа) предусмотрена панель инструментов Layouts (Листы) (Рисунок 10.30).

Конструкторский набор видовых экранов

Рисунок 10.39. Конструкторский набор видовых экранов

Контекстное меню операций с вкладками

Рисунок 10.4. Контекстное меню операций с вкладками

По сравнению с предыдущей версией системы AutoCAD в этом меню появились два новых пункта:

Activate Previous Layout (Вернуться к предыдущему листу) — активизирует тот лист, который был активным до перехода на текущий лист;

Activate Model Tab (Перейти на вкладку Модель) — активизирует вкладку пространства модели.

Пункт Page Setup (Параметры листа) контекстного меню позволяет вызвать диалоговое окно Page Setup (Параметры листа) (см. Рисунок 10.1), чтобы посмотреть установки, сделанные для листа, и изменить их, если в этом есть необходимость. Данный пункт недоступен (погашен), если вкладка еще не инициализировалась (т. е. у нее еще нет параметров). Как уже было сказано, при первом же щелчке при помощи левой кнопкой мыши по имени вкладки выполняется инициализация этой вкладки.
Вернуться из пространства листа в пространство модели можно щелчком по имени вкладки Model (Модель) или выбором пункта Activate Model Tab (Перейти на вкладку Модель) из контекстного меню вкладок.
Переключением между пространствами модели и листа управляет системная переменная TILEMODE: при TILEMODE = 1 вы находитесь в пространстве модели, при TILEMODE = 0 — в пространстве листа (о системных переменных см. разд. 11.1).

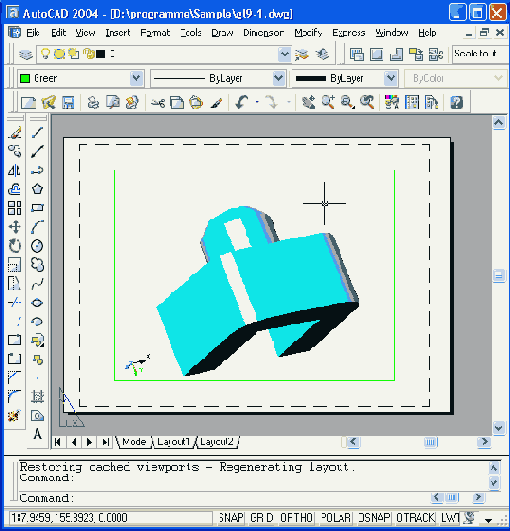

Лист имеющий один видовой экран с видом модели изделия

Рисунок 10.3. Лист, имеющий один видовой экран с видом модели изделия

Если щелкнуть правой кнопкой мыши по имени вкладки, то появится контекстное меню работы с вкладкой (Рисунок 10.4).

В шаблоны могут входить любые

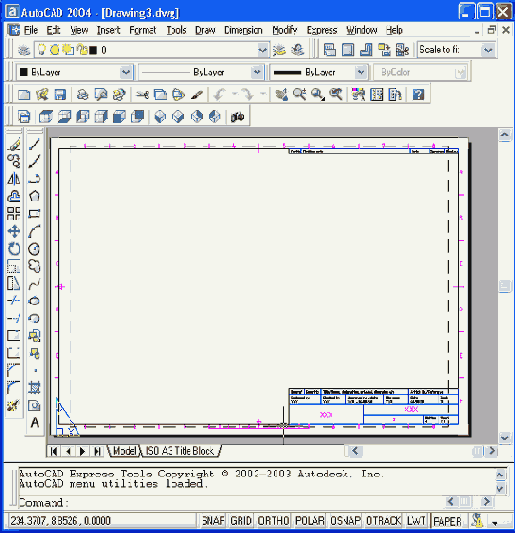

Рисунок 10.17. Новый рисунок, открытый с шаблоном ISO A3

В шаблоны могут входить любые элементы чертежа — не только рамки и штампы, но и узлы, секции и другие заготовки, а также настройки единиц, углов и др. Такие шаблоны могут создавать сами пользователи.
Если вы уже создали и открыли файл, который хотели бы дальше использовать как шаблон, выберите в падающем меню File (Файл) операцию Save As (Сохранить как) или воспользуйтесь командой SAVEAS (СОХРАНИТЬ-КАК). Появится диалоговое окно Save Drawing As (Сохранение). Файлы шаблонов имеют расширение dwt. поэтому в раскрывающемся списке Files of type (Тип файлов) выберите AutoCAD Drawing Template (*.dwt) (Шаблон рисунка AutoCAD (*.dwt)). Система AutoCAD откроет папку Template, в которой хранит файлы своих шаблонов (Рисунок 10.18).
Введите имя вашего шаблона в поле File name (Имя файла) и нажмите кнопку Save (Сохранить). После этого откроется диалоговое окно Template Description (Описание шаблона) (Рисунок 10.19).
В этом окне в поле Measurement (Единицы) с помощью раскрывающегося списка нужно выбрать единицы измерения и в поле Description (Описание) ввести описание шаблона. Закройте окно Template Description (Описание шаблона), и ваш шаблон готов. Этот шаблон пока будет доступен только на вашей машине, но его можно записать в папку Template тех пользователей, которым вы хотите этот шаблон передать.

Оформление видовых экранов

10.3. Оформление видовых экранов

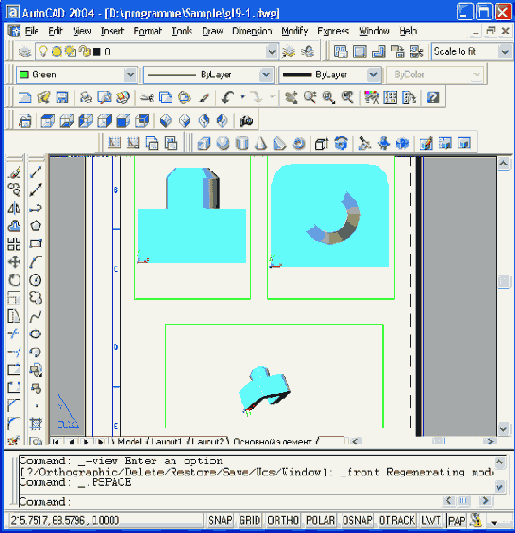

Установим теперь различные виды в разных видовых экранах. Сохраним в одном экране изометрический вид, а в трех других установим, например, виды сверху, спереди и справа. Для этого в режиме MODEL (МОДЕЛЬ) (следите за режимом!) щелчком мыши активизируйте нужный видовой экран и с помощью пункта 3D Views (3M виды) падающего меню View (Вид) или посредством панели инструментов View (Вид) установите требуемый вид. Повторите операцию во всех видовых экранах. Подкорректируйте установленные виды с помощью операций панорамирования и зумирования. Возможный вариант результата работы приведен на Рисунок 10.9.
О согласовании проекций между видовыми экранами см. разд. 10.7.
Часто возникает необходимость на виде или сечении чертежа (для нас — это в видовом экране файла рисунка) показывать не все элементы модели. Как же сделать так, чтобы в видовом экране не были видны лишние элементы?

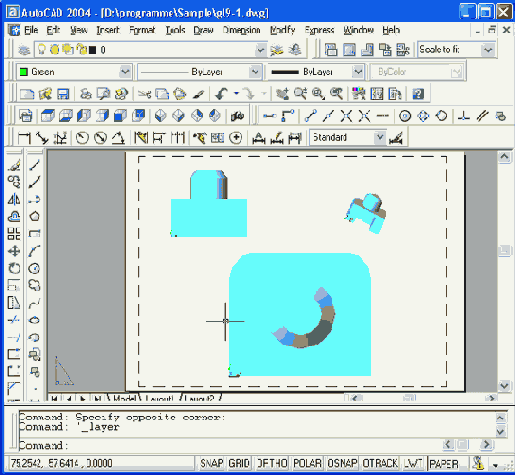

Для этого воспользуемся такой операцией, как замораживание слоя в конкретном видовом экране. Она была опущена в гл. 4, поскольку в пространстве модели у слоев такого свойства нет (есть только общее замораживание, когда объекты слоя становятся невидимыми везде).

Панель инструментов Layouts

Рисунок 10.30. Панель инструментов Layouts

В панель входят следующие кнопки:

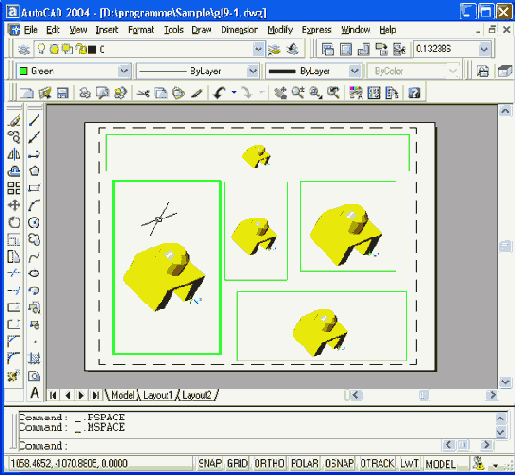

Переход в режим MODEL с активизацией одного видового экрана

Рисунок 10.8. Переход в режим MODEL с активизацией одного видового экрана

Если передвинуть курсор в любое другое место пространства листа, то там курсор будет иметь форму стрелки, а не перекрестия. Это означает, что в данный момент вам доступна для работы только область активного видового экрана. Вы можете работать с ней так же, как и с пространством модели, только зона построений графического экрана стала несколько меньше. В данном режиме вы имеете доступ только к пространству модели, в котором вы можете редактировать, стирать существующие в модели объекты и строить новые примитивы. В то же время вы теперь не можете работать с объектами пространства листа (например, создавать новые видовые экраны).
В любой момент в листе в режиме MODEL (МОДЕЛЬ) активным может быть только один видовой экран. Чтобы активизировать другой видовой экран, просто щелкните в его зоне левой кнопкой мыши.
Внутри активного видового экрана вам доступны команды панорамирования, зумирования, установки вида, направления взгляда и любые другие команды работы с трехмерной моделью.
Щелчок по кнопке режима MODEL/PAPER (МОДЕЛЬ/ЛИСТ) меняет ее состояние на противоположное (MODEL на PAPER и наоборот). Можно использовать для переключения между режимами еще один способ: двойной щелчок левой кнопкой мыши в зоне любого видового экрана включает режим MODEL (МОДЕЛЬ), а двойной щелчок в зоне вне видовых экранов включает режим PAPER (ЛИСТ).
Переключение между режимами MODEL (МОДЕЛЬ) и PAPER (ЛИСТ) пространства листа может выполняться также с помощью команд MSPACE (МОДЕЛЬ) и PSPACE (ЛИСТ).

Переключение между пространствами модели и листа

10.1. Переключение между пространствами модели и листа

При создании нового рисунка даже с простейшим шаблоном в нижней части графического экрана рисунка появляются имена двух вкладок пространства листа — Layoutl (Лист!) и Layout2 (Лист2). Если в первый раз щелкнуть с помощью левой кнопки мыши по вкладке Layoutl (Лист1), то система AutoCAD начинает инициализацию (установку начальных параметров) этой вкладки графического экрана и открывает диалоговое окно Page Setup (Параметры листа). В этом окне возможны две вкладки (как мы уже знаем, у диалоговых окон могут быть вкладки, позволяющие на одно и то же место выводить разные порции информации окна) — открывается вкладка Layout Settings (Компоновка) (Рисунок 10.1).

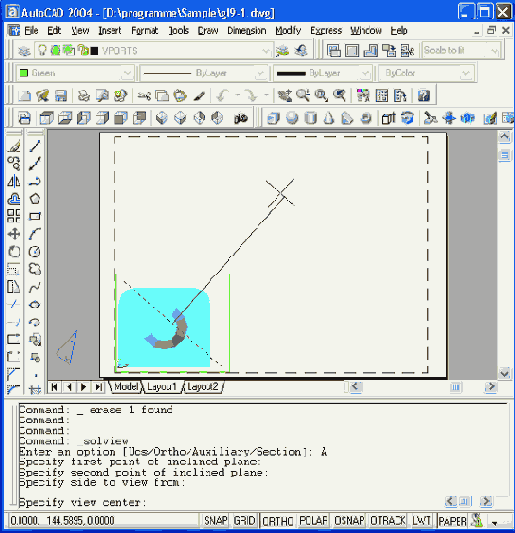

Построение дополнительного вида

Рисунок 10.27. Построение дополнительного вида

Команда SOLDRAW (Т-РИСОВАНИЕ) просит выбрать видовые экраны, которые нужно обработать:
Select viewports to draw... Select objects: (Выберите видовые экраны для построений... Выберите объекты:)
Нужно указать те видовые экраны, в которых необходимо рассчитать и разделить видимые и невидимые линии модели.

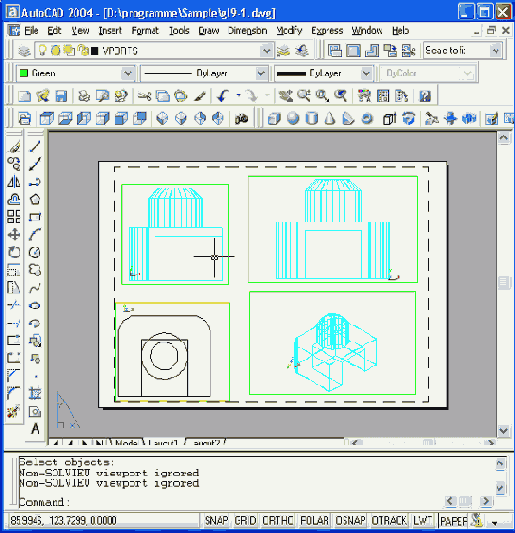

После этого система AutoCAD на указанных экранах вместо существующих линий объектов модели создает видимые и невидимые линии, которые являются копиями существующих линий объектов и которые разносятся по слоям, соответствующим именам видов, сформированных командой SOLV1EW (Т-ВИД) (например, на слой Сверху-VIS помещаются видимые линии вида Сверху, на слой Сверху-HID — невидимые линии вида Сверху). При этом сечения штрихуются. По умолчанию слои невидимых линий замораживаются. На Рисунок 10.28 показан результат обработки трех видовых экранов, изображенных на Рисунок 10.24, с помощью команды SOLDRAW (Т-РИСОВАНИЕ).

Построение нескольких видовых

Рисунок 10.24. Построение нескольких видовых экранов с сохранением проекционной связи

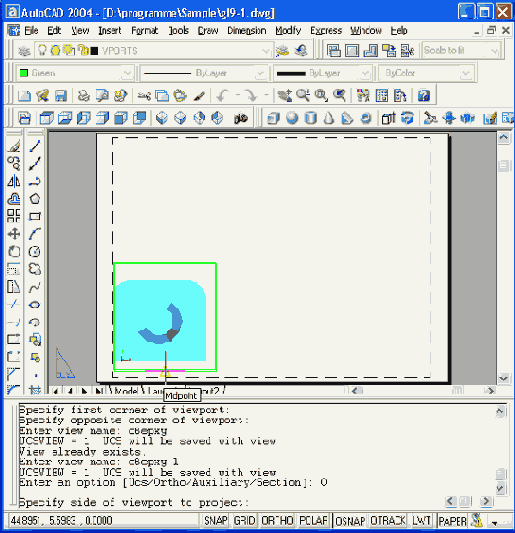

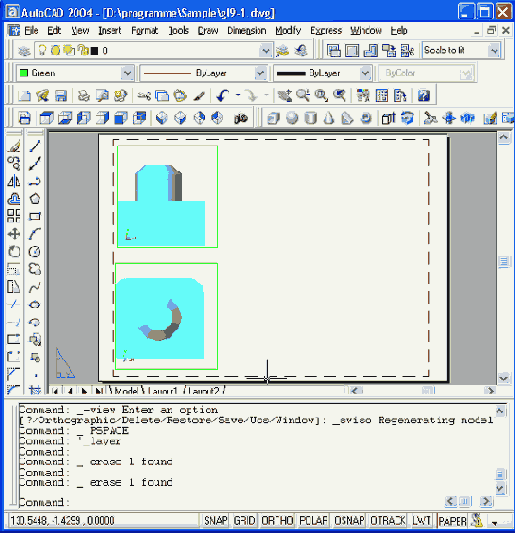

Построение видового экрана с сохранением проекционной связи

Рисунок 10.23. Построение видового экрана с сохранением проекционной связи

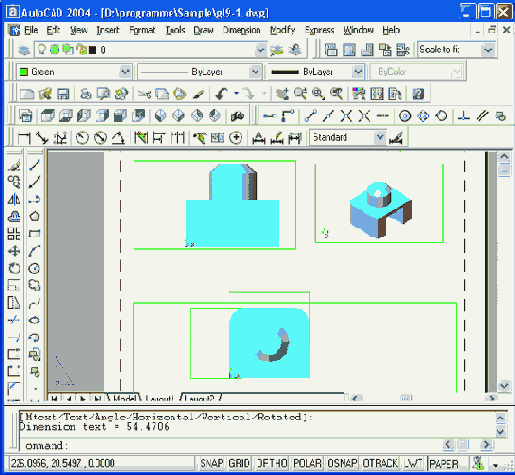

Простановка размеров в пространстве

Рисунок 10.12. Простановка размеров в пространстве листа с привязкой к объектам модели

Замечание Проставлять размеры следует уже после того, как установлен масштаб вида. Если изменить масштаб вида, то произойдет отрыв размеров от объекта. Кроме того, в размерных текстах следует учитывать масштаб видового экрана. Об управлении масштабом см. разд. 10.4. В предыдущей версии системы AutoCAD приходилось выполнять специальную операцию учета масштаба видового экрана в значениях проставляемых размеров. На Рисунок 10.12 видно, что в данной версии эта проблема снята.
Для того чтобы рамки видовых экранов были не видны, их нужно перенести на отключенный слой, при этом внутренность видовых экранов останется видимой (Рисунок 10.13).

это примитив системы AutoCAD, который

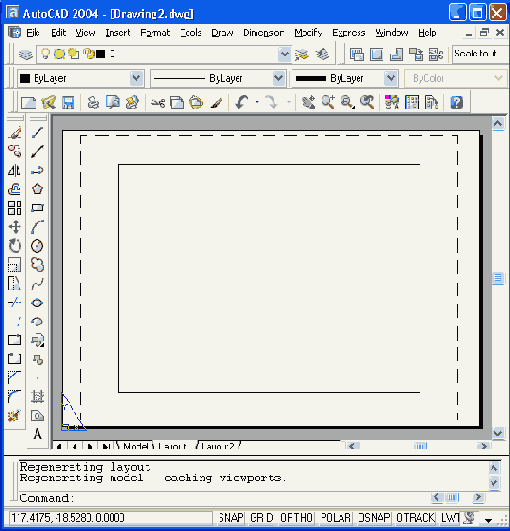

Рисунок 10.2. Пространство листа, вкладка Layout 1

VIEWPORT (видовой экран) — это примитив системы AutoCAD, который существует только в пространстве листа и имеет, в основном, прямоугольную форму (может быть подрезан линией другой геометрии). Внутри видового экрана устанавливается вид на объекты, построенные в пространстве модели.
В пространстве модели тоже могут быть видовые экраны. Но там они являются не примитивами, а элементами деления на части графического экрана (см. разд. 9.2). Видовые экраны пространства модели еще называют неперекрывающимися видовыми экранами, а пространства листа — плавающими видовыми экранами.
На Рисунок 10.3 показан внешний вид листа с плавающим видовым экраном, имеющим размеры по умолчанию, на примере файла твердотельной модели, приведенной на Рисунок 9.87.
В пространстве листа могут быть не только видовые экраны — в нем можно строить любые примитивы (линии, надписи и т. д.), но они будут принадлежать только пространству листа и не будут отображаться в пространстве модели.
Плавающий видовой экран доступен редактированию, как и другие примитивы системы AutoCAD. Для того чтобы высветить ручки у видового экрана, нужно щелкнуть обязательно по его границе. За появляющиеся ручки можно экран растягивать и сжимать. Сам экран можно перемещать, стирать, копировать и т. д.

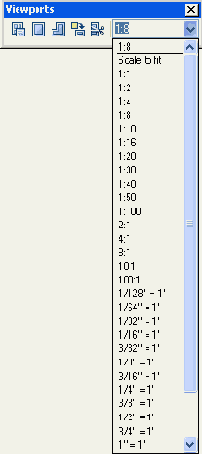

Раскрывающийся список масштабов

Рисунок 10.14. Раскрывающийся список масштабов панели инструментов Viewports

Если нужный вам масштаб является одним из стандартных, то вы можете прямо выбрать его из раскрывающегося списка. К стандартным в данной версии AutoCAD отнесены такие значения: Scale to fit (Вписать), 1:1, 1:2, 1:4, 1:8, 1:10, 1:16, 1:20, 1:30, 1:40, 1:50, 1:100, 2:1, 4:1, 8:1, 10:1, 100:1. Вы можете посредством этого списка ввести и свои значения масштабов. Например, если вам нужен масштаб 1:5, то вы можете в поле списка набрать 1:5 или 0.2 и затем нажать клавишу , после чего активный экран изменит свой масштаб на новый. Если щелкнуть по другому видовому экрану, то поле списка в панели инструментов Viewports (Видовые экраны) отразит его текущий масштаб (см., например, Рисунок 10.8).
Команда SPACETRANS (ЕДПРОСТ), появившаяся в версии AutoCAD 2002, позволяет рассчитать, с какими длинами объекты, построенные в пространстве модели, будут отображаться в видовых экранах пространства листа и наоборот. Команда не применима во вкладке Model (Модель).
Если команда SPACETRANS (ЕДПРОСТ) вызвана во вкладке пространства листа в режиме PAPER (ЛИСТ), то выводится запрос:
Select a viewport: (Укажите видовой экран:)
Нужно выбрать тот видовой экран, относительно которого будут пересчитываться длины. При пересчете будет использован масштаб видового экрана. После указания экрана система запрашивает:
Specify model space distance <1>: (Расстояние в пространстве модели <1>:)
Нужно задать длину объекта (или, например, высоту букв надписи) в пространстве модели, после чего AutoCAD вычислит, как эта длина (или высота) будет отражена в выбранном видовом экране. Например, если масштаб видового экрана равен 5, а вы введете в качестве длины 12,5 мм, то получите ответ: 2.5. Данная операция позволяет вам управлять длиной объекта в модели, если вы хотите получить нужную вам длину в видовом экране.
Если команда SPACETRANS (ЕДПРОСТ) выполняется в режиме MODEL (МОДЕЛЬ), то запрос выглядит несколько иначе:
Specify paper space distance <1>: (Расстояние в пространстве листа < 1 >:)
Вам необходимо ввести длину (расстояние) в пространстве листа. AutoCAD вернет соответствующее значение длины в пространстве модели с учетом масштаба активного видового экрана.

Размещение центра первого вида

Рисунок 10.20. Размещение центра первого вида

Запрос повторяется до тех пор, пока вы не нажмете клавишу . Поэтому можно сколько угодно раз уточнять положение центра вида. После нажатия появляется запрос о положении границ прямоугольного видового экрана:
Specify the first corner of viewport: (Первый угол видового экрана:)
Далее:
Specify the other corner of viewport: (Противоположный угол видового экрана:)
После задания границ видового экрана нужно ввести его имя:
Enter view name: (Имя вида:)
Введите имя (например. Сверху). Система AutoCAD завершает построение первого видового экрана и выдает сообщение о сохранении ПСК вместе с видом (Рисунок 10.21).

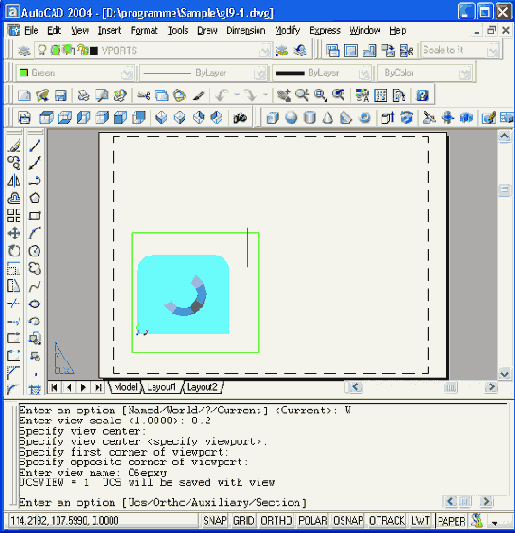

Размещение первого видового экрана

Рисунок 10.21. Размещение первого видового экрана

Затем снова повторяется запрос:
Enter an option [Ucs/Ortho/'Auxiliary/Section]: (Задайте опцию [Пек/'Орто/'Дополнительный/'Сечение']:)
Для того чтобы построить вид спереди, связанный с видом сверху, и расположить его в листе выше построенного, выберите опцию Ortho (Орто). Появляется запрос:
Specify side of viewport to project: (Укажите сторону видового экрана для проекции:)
Укажите нижнюю сторону первого видового экрана (в этом вам помогает автоматически появляющаяся объектная привязка Midpoint (Середина)) (Рисунок 10.22). Нельзя указывать верхнюю сторону видового экрана, т. к. в этом случае новый вид получится перевернутым (вместо вида спереди получится вид сзади).
После этого выдается запрос о центре второго вида, но, когда вы пытаетесь показать центр нового вида, появляющаяся резиновая нить режима ортогональности позволит вам разместить новый вид только строго вертикально от вида сверху. Укажите точку центра вида и затем по следующим запросам — границы видового экрана. Зададим второму виду имя Спереди. После этого в листе будут уже два видовых экрана с согласованными проекциями (Рисунок 10.23).

Редактирование формы видового экрана

10.5. Редактирование формы видового экрана

Видовой экран в пространстве листа не обязан иметь только прямоугольную форму. В системе AutoCAD, начиная с версии AutoCAD 2000, можно придать видовому экрану форму многоугольника, окружности, эллипса и т. п.
Рассмотрим еще три кнопки панели инструментов Viewports (Видовые экраны) (Рисунок 10.5). Щелкните по кнопке

Результат обработки трех видовых экранов командой SOLDRAW

Рисунок 10.28. Результат обработки трех видовых экранов командой SOLDRAW

На трех видах, созданных командой SOLVIEW (Т-ВИД), рассчитаны невидимые линии и удалены лишние образующие на лекальных участках поверхностей тела. Для правильного отображения невидимых линий необходимо либо заморозить слои, заканчивающиеся на HID, либо этим слоям дать по умолчанию тип линии DASHED. На Рисунок 10.28 на виде сверху невидимые линии показаны штриховой линией.
Четвертый вид (изометрический) не создавался командой SOLVIEW (Т-ВИД), поэтому не мог обрабатываться командой SOLDRAW (T-РИСОВАНИЕ).
Для обработки последнего вида можно воспользоваться командой SOLPROF1LE (Т-ПРОФИЛЬ), которой соответствуют кнопка

Рисунок перейдет в пространство

Рисунок перейдет в пространство листа, в котором должен быть только один видовой экран, создаваемый по умолчанию системой AutoCAD на новом листе (см. Рисунок 10.3). В данном видовом экране появится вид, идентичный виду, установленному в активном видовом экране пространства модели (если в пространстве модели не было деления графического экрана на видовые, то активным является целый графический экран).
Удалите этот видовой экран (щелкните по кромке видового экрана и после появления у него ручек нажмите, например, клавишу ). Изображение на вашем компьютере должен стать похожим на Рисунок 10.2 (только не будет контура видового экрана). Теперь мы создадим на листе свои собственные видовые экраны.
Вызовите панель инструментов Viewports (Видовые экраны) (Рисунок 10.5).

Слои создаваемые командой SOLVIEW

Рисунок 10.25. Слои, создаваемые командой SOLVIEW

Опция Auxiliary (Дополнительный) команды SOLVIEW (Т-ВИД) позволяет создать видовой экран с неортогональным видом, для чего нужно двумя точками указать положение его плоскости (она перпендикулярна плоскости уже имеющегося вида). При выборе этой опции система просит указать на основном виде первую из двух точек, которыми будет задана плоскость дополнительного вида:
Specify first point of inclined plane: (Первая точка наклонной плоскости:)
Затем следует аналогичный запрос о второй точке:
Specify second point of inclined plane: (Вторая точка наклонной плоскости:)
На Рисунок 10.26 пунктиром показан отрезок, концы которого являются точками наклонной плоскости дополнительного вида. Система AutoCAD выдает запрос о точке, из которой мы смотрим на введенную плоскость:
Specify side to view from: (Сторона просмотра:)
В нашем примере точка, определяющая сторону просмотра, была указана снизу слева. После этого следует знакомый нам запрос о положении центра нового вида и границах видового экрана. На Рисунок 10.26 видно, что при выборе положения центра вида система AutoCAD генерирует резиновую нить, которая держит направление, перпендикулярное к отрезку, использованному для указания положения плоскости дополнительного вида.

Создание нового рисунка с использованием шаблона

10.6. Создание нового рисунка с использованием шаблона

В гл. ] рассматривался вопрос создания рисунка с помощью простейшего шаблона. Однако в AutoCAD есть возможность создать рисунок с помощью шаблонов, поставляемых вместе с версией системы AutoCAD.
Щелкните на панели инструментов Standard (Стандартная) по кнопке

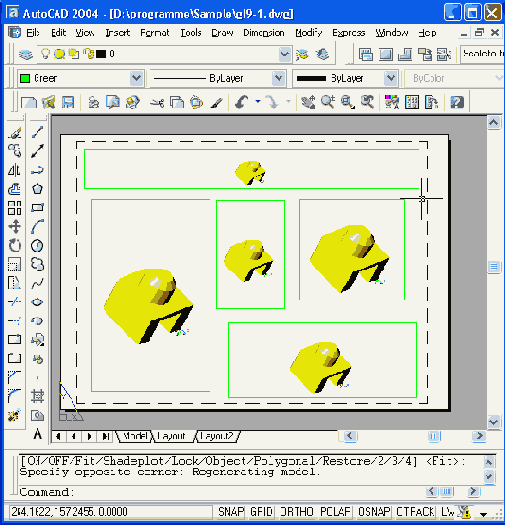

Создание плавающего видового экрана

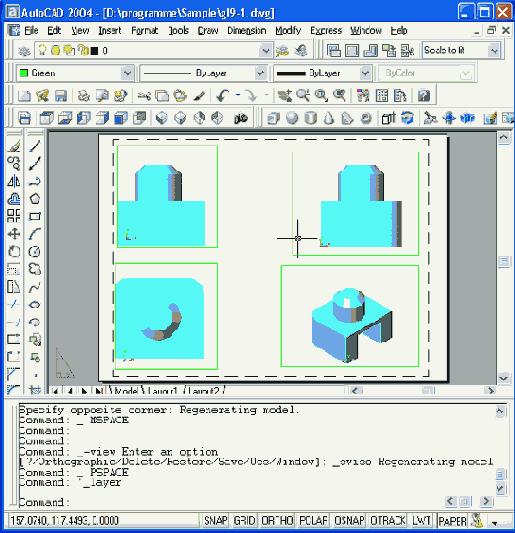

Рисунок 10.7. Создание нескольких плавающих видовых экранов

Дальнейшая работа с листом должна заключаться в следующем: в каждом видовом экране необходимо установить свой вид и масштаб, сделать рамки видовых экранов невидимыми или непечатаемыми, добавить в пространстве листа элементы оформления (наименования видов и сечений, надписи, рамку, штамп и т. д.) и только после этого лист можно печатать для получения твердой копии. Об управлении масштабами видового экрана, масштабировании надписей см. разд. /ft5.
Если теперь щелкнуть по расположенной внизу кнопке режима PAPER (ЛИСТ), то надпись на ней изменится на MODEL (МОДЕЛЬ). Кроме того, один видовой экран будет обведен жирной линией, а устройство указания внутри него будет иметь форму перекрестия, как в пространстве модели (Рисунок 10.8). Аналогичного эффекта можно добиться, если в режиме PAPER (ЛИСТ) дважды щелкнуть левой кнопкой мыши внутри одного видового экрана.

Создание видовых экранов в листе

10.2. Создание видовых экранов в листе

Откройте файл с изображением, показанным на Рисунок 9.87. Если в нем сохранилось изображение, оставшееся от скрытия невидимых линий, то войдите в падающее меню View (Вид) и в подменю Shade (Раскрашивание) выберите пункт 2D Wireframe (2M каркас). Это режим обычного представления объектов и он проще для вычислений системы AutoCAD, чем режим скрытых линий.
Щелкните по вкладке Layoutl (Лист1) и закройте кнопкой ОК появившееся диалоговое окно Page Setup (Параметры листа). Кнопка MODEL (МОДЕЛЬ) в строке режимов изменит свое состояние на PAPER (ЛИСТ).

Специальные средства оформления листа чертежа

10.7. Специальные средства оформления листа чертежа

В панели инструментов Solids (Тела) (см. Рисунок 9.80) есть две кнопки, предназначенные для подготовки согласованных видовых экранов с видами трехмерных тел. Следует заметить, что создаваемые и обрабатываемые командами этих кнопок видовые экраны имеют специальную организацию. Видовые экраны получают имена и с этими видовыми экранами связываются специально создаваемые слои рисунка.
Команда SOLVIEW (Т-ВИД), которой соответствуют кнопка

Страница Create Layout — Begin

Рисунок 10.31. Страница Create Layout — Begin

В этом окне введите имя вкладки (например, Основной элемент) и для продолжения нажмите кнопку Далее (Next). Следующая страница (Рисунок 10.32) предлагает выбрать принтер, на котором будет распечатываться лист.

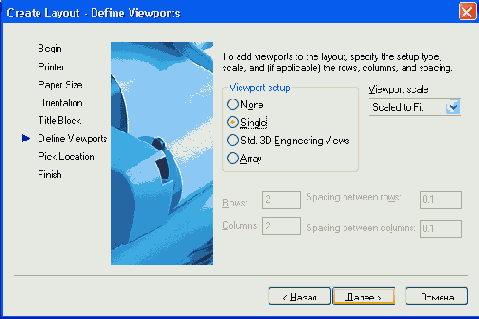

Страница Create Layout Define Viewports

Рисунок 10.36. Страница Create Layout - Define Viewports

Здесь вы можете с помощью группы из четырех переключателей Viewport setup (Способ расположения) указать способ расположения видовых экранов:

None (Нет) — отказ от создания видовых экранов;

Single (Один экран) — создание одного видового экрана;

Std. 3D Engineering Views (Конструкторский набор) — построение четырех видовых экранов с основными проекциями;

Array (Массив) — построение массива видовых экранов.

В случае выбора одного из двух последних переключателей группы Viewport setup (Способ расположения) необходимо еще дополнительно указывать расстояние между видовыми экранами по горизонтали и вертикали. Кроме того, при выборе положения Array (Массив) с помощью соответствующих полей Rows (Ряды) и Columns (Столбцы) надо указать количество видовых экранов. Если же построение видовых экранов задано, то необходимо в раскрывающемся списке Viewport scale (Масштаб видовых экранов) также указать устанавливаемый в них масштаб.
Следующая страница (Рисунок 10.37) предлагает задать положение зоны видовых экранов. Для задания нужно щелкнуть по кнопке Select location (Положение). Система AutoCAD тогда закрывает страницу, генерирует новый лист и просит на нем указать точки положения экрана или группы экранов.

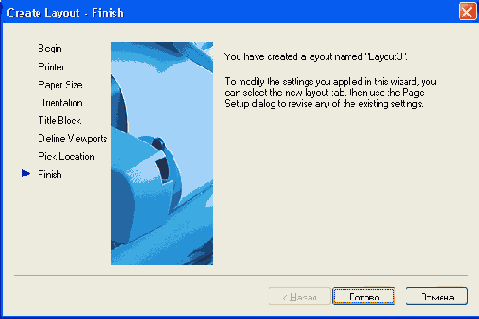

Страница Create Layout — Finish

Рисунок 10.38. Страница Create Layout — Finish

В этом окне сообщается о завершении операции и о том, как можно изменить параметры листа в дальнейшем. На Рисунок 10.39 приведен результат создания листа Основной элемент с конструкторским набором видовых экранов и без основной надписи.

Страница Create Layout — Orientation

Рисунок 10.34. Страница Create Layout — Orientation

Следующая страница (Рисунок 10.35) предлагает выбрать основную надпись из тех шаблонов, которые доступны в данной версии AutoCAD.

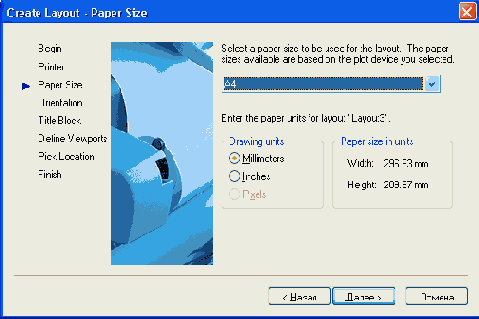

Страница Create Layout — Paper Size

Рисунок 10.33. Страница Create Layout — Paper Size

Далее на странице Orientation (Ориентация) (Рисунок 10.34) с помощью одного из двух переключателей (Portrait (Книжная) и Landscape (Альбомная)) необходимо выбрать ориентацию чертежа на листе.

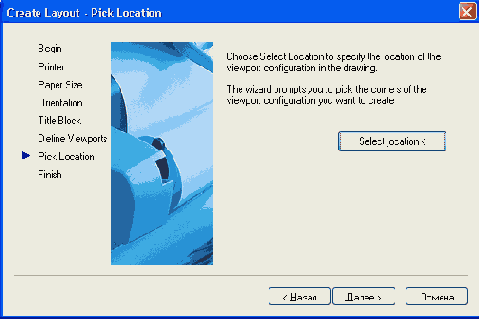

Страница Create Layout— Pick Location

Рисунок 10.37. Страница Create Layout— Pick Location

Далее выводится заключительное окно мастера создания листа (Рисунок 10.38).

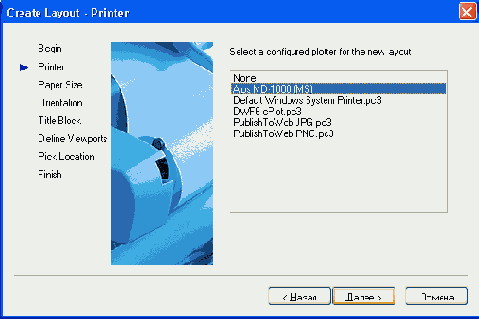

Страница Create Layout — Printer

Рисунок 10.32. Страница Create Layout — Printer

На очередной странице (Рисунок 10.33) нужно в области Drawing units (Единицы рисунка) установить единицы измерения и с помощью раскрывающегося списка выбрать формат листа бумаги (из числа форматов, доступных установленному принтеру).

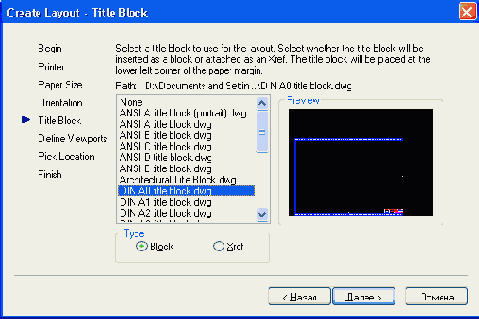

Страница Create Layout — Title Block

Рисунок 10.35. Страница Create Layout — Title Block

Если вы выбираете какую-нибудь из основных надписей, то в области Туре (Тип) с помощью двух переключателей нужно еще указать, будет ли она вставлена блоком или внешней ссылкой. Далее появляется страница для видовых экранов (Рисунок 10.36).

Удаление скрытых линий и касательных

Рисунок 10.29. Удаление скрытых линий и касательных ребер с помощью команды SOLPROFILE

Указание направления взгляда для связанного вида

Рисунок 10.22. Указание направления взгляда для связанного вида

Далее с помощью опции Ortho (Орто) команды SOLVIEW (Т-ВИД) в правой верхней четверти листа построим третий видовой экран, задав имя вида Справа. Для полноты картины с помощью команд —VPORTS (—ВЭКРАНЫ) или MVIEW (СВИД) можно в правом нижнем углу построить еще один видовой экран и установить в нем изометрический вид. Получим чертеж с четырьмя проекциями, три из которых полностью согласованы между собой (Рисунок 10.24).
Созданные командой SOLVIEW (Т-ВИД) видовые экраны обладают особыми свойствами. Имена расположенных в них видов связаны с именами автоматически сгенерированных слоев, которые можно увидеть, вызвав окно Layer Properties Manager (Диспетчер свойств слоев) (Рисунок 10.25).
На Рисунок 10.25 видно, что создан слой VPORTS. На этом слое размещены контуры видовых экранов (его можно отключить, если контуры должны стать невидимыми). По имени каждого из трех видов (Сверху, Спереди, Справа), которые мы задавали, образовалась тройка слоев с окончаниями: DIM, HID и VIS. Эти слои имеют специальное предназначение: слои с окончанием DIM должны хранить размерные примитивы соответствующего вида, слои с окончанием VIS — видимые линии вида, а слои с окончанием HID — невидимые линии вида. Управление видимыми и невидимыми линиями осуществляется с помощью рассматриваемой далее команды SOLDRAW (Т-РИСОВАНИЕ).

Управление масштабом

10.4. Управление масштабом

Установка масштаба внутри видового экрана пространства листа выполняется с помощью команды ZOOM (ПОКАЗАТЬ) с опцией Scale (Масштаб). Как уже было сказано в разд. 2.4, если при указании масштаба ввести число с окончанием ХР (ХЛ) (здесь буквы X латинские и в английской, и в русской версиях, буква Р латинская, буква Л русская), то масштаб будет установлен относительно пространства листа. Поэтому если в каком-то видовом экране нужно установить масштаб 1:10, то перейдите в пространстве листа в режим MODEL (МОДЕЛЬ), активизируйте щелчком мыши экран и введите команду ZOOM (ПОКАЗАТЬ) с опцией Scale (Масштаб). Система AutoCAD выдаст запрос:
Enter a scale factor (nX or nXP): (Масштабный коэффициент (nХ или nХЛ):) В ответ введите 0.1ХР или 0.lxp.
Удобным способом установки масштаба в видовом экране является раскрывающийся список масштабов в панели инструментов Viewports (Видовые экраны) (Рисунок 10.14).

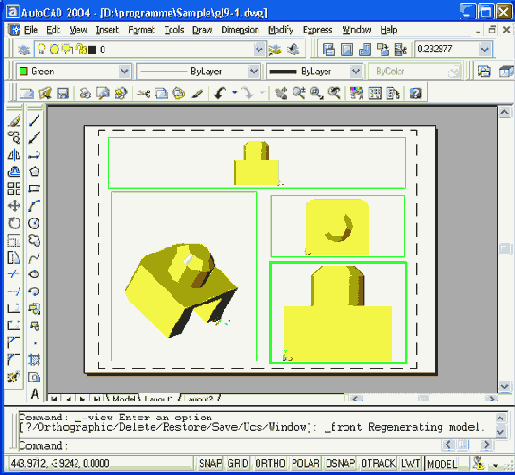

Установки видов в режиме MODEL

Рисунок 10.9. Установки видов в режиме MODEL

Находясь в режиме МОДЕЛЬ (MODEL) пространства листа, щелкните по кнопке

Видовые экраны непрямоугольной формы

Рисунок 10.15. Видовые экраны непрямоугольной формы

Выбор дополнительного вида

Рисунок 10.26. Выбор дополнительного вида

На Рисунок 10.27 видно, как сформировался новый дополнительный вид.
По окончании построения нового видового экрана вы можете с помощью команды MOVE (ПЕРЕНЕСТИ) сместить его в листе в новое место. Кроме того, если в этом есть необходимость, вы можете внутри видовою экрана повернуть вид.
Опция Section (Сечение) команды SOLVIEW (Т-ВИД) дает возможность создать сечение тела и вывести его в свой видовой экран. Плоскость сечения задается двумя точками, как в опции Auxiliary (Дополнительный). При этом образуется специальный слой с еще одним окончанием HAT, а на слое будут располагаться линии штриховки сечения.
Команда SOLDRAW (Т-РИСОВАНИЕ), которой соответствуют кнопка

Замораживание границ видовых экранов

Рисунок 10.13. Замораживание границ видовых экранов

Еще один прием для удаления рамок видовых экранов из печатного документа — перед выводом сделать слой рамок экранов непечатаемым, изменив значение характеристики слоя Plot (Печать) на

.
Подробнее об управлении видимостью границы подрезанного видового экрана см. в разд. 10.5.

Замораживание слоя модели в выбранных видовых экранах

Рисунок 10.11. Замораживание слоя модели в выбранных видовых экранах

Описанный только что способ раньше был единственным методом, позволявшим показывать размер только на одном виде. Чтобы пользоваться функциями объектной привязки, приходилось проставлять размеры в пространстве модели, а это приводило к проблеме появления размерных примитивов во всех видовых экранах. Тогда размер переносился на свой слой, а слой замораживался в лишних видовых экранах.
В данной версии системы AutoCAD указанная проблема простановки размеров не существует. Вы можете, находясь в пространстве листа в режиме PAPER (ЛИСТ), наносить размеры и при этом пользоваться объектной привязкой к примитивам модели. На Рисунок 10.12 показан пример простановки размеров в пространстве листа, но с применением объектной привязки к объекту пространства модели.

Работа с AutoCAD 2004

Настройка путей доступа

11.2.1. Настройка путей доступа

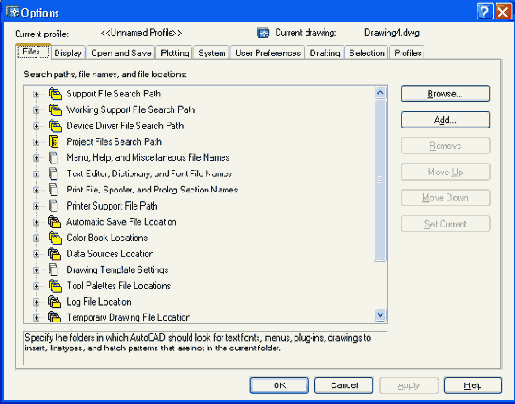

Вкладка Files (Файлы) (см. Рисунок 11.5) задает пути для поиска файлов различных типов, элементов программного обеспечения (шрифтов, текстовых редакторов и т. п.), пользовательских проектов, пользовательских приложений и т. д. Находящиеся справа кнопки Browse (Обзор), Add (Добавить), Remove (Удалить), Move Up (Вверх), Move Down (Вниз) и Set Current (Установить) позволяют корректировать ранее установленные пути, удалять, добавлять и менять местами пути поиска. Кнопки отключаются и включаются в зависимости от действий пользователя.
Настройки путей оформлены в виде дерева, в котором есть разделы (строки), параметры и значения параметров. Так, например, раздел Drawing Template Settings (Настройки шаблонов) имеет два параметра: Drawing Template File Location (Папка для шаблона рисунка) и Drawing Template File Name for QNEW (Имя файла шаблона для команды БНОВЫЙ) (Рисунок 11.6).

Одновременный доступ

11.4.1. Одновременный доступ

В системе AutoCAD 2002 была предусмотрена команда MEETNOW (ДОСТУП), предназначенная для коллективной работы группы пользователей в сети. Из системы AutoCAD 2004 эта команда исключена. Теперь следует применять программу Windows NetMeeting, вызываемую как стандартную программу из группы Связь.

Подменю Layers

11.5.1. Подменю Layers

Подменю Layers (Слои) имеет следующие пункты (для тех операций, которым соответствуют кнопки панели инструментов ЕТ: Layers (ET: Слои), рядом с переводом приведены пиктограммы этих кнопок):

Layer Manager (Диспетчер слоев,

) — позволяет сохранять и восстанавливать свойства слоев;

Layer Walk (Просмотр слоев,

) — показывает объекты только тех слоев, которые отмечены в диалоговом окне;

Layer Match (Слой по образцу,

) — переносит объекты на слой указанного примитива;

Change to Current Layer (На текущий слой,

) — переносит объекты на текущий слой;

Copy Objects to New Layer (На новый слой,

) — переносит объекты на другой слой, с возможностью создания этого слоя;

Layer Isolate (Изоляция слоя,

) — выключение всех слоев, кроме слоев выбранных объектов;

Isolate Layer to Current Viewport (Изоляция слоя в видовом экране) — замораживание в текущем видовом экране пространства листа;

Layer Off (Выключение слоя,

) — выключение слоев выбранных объектов;

Turn All Layers On (Включение всех слоев) — включает все слои;

Layer Freeze (Замораживание слоя,

) — замораживает слои выбранных объектов;

Thaw All Layers (Размораживание всех слоев) — размораживает все слои;

Layer Lock (Блокировка слоя,

) — блокирует слой выбранного объекта;

Layer Unlock (Разблокировка слоя,

) — разблокирует слой выбранного объекта;

Layer Merge (Перенос со слоя на слой) — переносит все объекты с одного слоя на другой, с удалением первого слоя;

Layer Delete (Удаление слоя) — стирает все объекты на выбранном слое и удаляет слой.

Адаптация элементов интерфейса

11.2.10. Адаптация элементов интерфейса

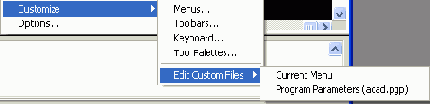

Подменю Customize (Адаптация), входящее в падающее меню Tools (Сервис) (Рисунок 11.17), имеет следующие пункты настройки интерфейса системы:

Menus (Меню) — загрузка и выгрузка MNU-файлов фрагментных меню (дополнительных меню пользователя);

Toolbars (Панели) — подключение, удаление и адаптация панелей инструментов;

Keyboard (Клавиатура) — адаптация клавиш быстрого вызова;

Tool Palettes (Палитры) — адаптация панели Tool Palettes (Палитры инструментов);

Edit Custom Files (Редактирование файлов пользователя) — подменю редактирования системных файлов, содержит два пункта:

Current Menu (Текущее меню) — открывает для редактирования файл acad.mns;

Program Parameters (acad.pgp) (Параметры программ (acad.pgp)) — открывает для редактирования файл acad.pgp настройки параметров вызова внешних программ.

Подменю Web tools

11.5.10. Подменю Web tools

В десятом подменю (Web tools (Сервис Web)) три пункта:

Show URLs (Показ URL, кнопка

панели инструментов ЕТ: Standard (Ы: Стандартная)) — показывает список использованных в рисунке адресов сети Интернет в формате URL (Universal Resource Locator);

Change URLs (Изменение URL) — редактирование URL-адресов;

Find and Replace URLs (Поиск и замена URL) — ищет и заменяет в рисунке одни URL-адреса на другие.

Подменю Tools

11.5.11. Подменю Tools

Следующее подменю падающего меню Express (Экспресс) — Tools (Сервис). Это подменю содержит следующие пункты:

Command Alias Editor (Редактор псевдоимен команд) — позволяет, не выходя из системы AutoCAD, редактировать псевдоимена команд, хранящиеся в файле acad.pgp;

System Variable Editor (Редактор системных переменных) — вызывает диалоговое окно, в котором можно просматривать и редактировать значения системных переменных;

Make Linetype (Создание типа линии) — создает новый тип линии по образцу и сохраняет его описание в файле с расширением Нп;

Make Shape (Создание формы) — создает новую форму по образцу и сохраняет ее описание в файле с расширением slip;

Real-Time UCS (ПСК реального времени) — врашает ПСК с заданным шагом угла в режиме реального времени относительно одной из осей;

Attach Xdata (Добавление расширенных данных) — присоединяет расширенные данные указанного приложения к примитиву:

List Object Xdata (Чтение расширенных данных) — выводит в текстовое окно расширенные данные приложения, сохраненные с прими швом:

Full-Screen AutoCAD (Полноэкранный режим) — распахивает окно AutoCAD на весь экран, сохраняя, в отличие от команды CLEANSCREEN, панели инструментов;

Extended Plan (Расширенный план) — формирует границы окна по указанному объекту после установки вида в плане (расширение команды PLAN (ПЛАН)).

Другие подменю и пункты меню Express

11.5.12. Другие подменю и пункты меню Express

В состав падающего меню Express (Экспресс) входит вспомогательное подменю Web Links (Web-ссылки) со следующими пунктами:

Express Tools Web site (Сайт Express Tools) — запускает программу-браузер и устанавливает соединение с сайтом www.autodesk.com/ expresstools, посвященным Express Tools;

Express Tools Newsgroup (Группа новостей Express Tools) — запускает программу-браузер и устанавливает соединение с группой новостей news://discussion.autodesk.com/autodesk.expresstools, посвященной Express Tools;

Autodesk Products and Support Website (Продукты Autodesk и сайты поддержки) — запускает программу-браузер и устанавливает соединение с сайтом www.autodesk.com/products, на котором находятся сведения о программных продуктах фирмы Autodesk.

Два последних пункта меню Express (Экспресс) не являются названиями подменю:

Express Tools FAQ (Часто задаваемые вопросы по Express Tools) — открывает окно с разделом справочной системы с ответами на часто задаваемые вопросы по Express Tools;

Help (Справка) — открывает окно с оглавлением справочной системы Express Tools.

Формирование комплекта документов

11.4.2. Формирование комплекта документов

Для организации архивов, передачи файлов проекта заказчикам и соисполнителям предназначены команда ETRANSMIT (ФОРМКОМПЛЕКТ) и соответствующий ей пункт eTransmit (Сформировать комплект) падающего меню File (Файл).
Команда ETRANSMIT (ФОРМКОМПЛЕКТ) открывает диалоговое окно Create Transmittal (Формирование комплекта файлов) (Рисунок 11.21).

Настройка экрана

11.2.2. Настройка экрана

Вкладка Display (Экран) (Рисунок 11.7) выполняет настройку экрана AutoCAD в пространствах модели и листа. Чаще всего пользователи вносят изменения в область Window Elements (Элементы окна), в котором находятся два флажка:

Display scroll bars in drawing window (Полосы прокрутки) — отображать полосы прокрутки графического экрана;

Display screen menu (Экранное меню) — отображать экранное меню.

В области Window Elements (Элементы окна) расположены также две кнопки управления цветом и шрифтами:

Colors (Цвета) — вызывает диалоговое окно цветовой настройки элементов всех рабочих зон экрана AutoCAD;

Fonts (Шрифты) — вызывает окно настройки шрифтов.

При установленном флажке Display screen menu (Экранное меню) в правой части графического экрана выводится экранное меню (Рисунок 11.8).
Экранное меню — это еще один вид меню, который был основным в первых версиях AutoCAD, работающих под управлением MS DOS. Экранное меню имеет иерархическую структуру (верхний уровень, первый, второй и т. д.).
Зона экранного меню разделена на боксы (ячейки). В каждом из них находится наименование пункта, который либо вызывает команду AutoCAD, либо вызывает экранное меню другого уровня. На Рисунок 11.8 показано экранное меню верхнего уровня, в котором видны наименования экранных меню первого уровня: FILE (ФАЙЛ), EDIT (ПРАВКА), VIEW1 (ВИД1), VIEW2 (ВИД2) и т. д. Наименования почти полностью повторяют имена падающих меню. Щелчок левой кнопки мыши по боксу с именем меню меняет экранное меню верхнего уровня на соответствующее меню первого уровня.

Подменю Blocks

11.5.2. Подменю Blocks

Подменю Blocks (Блоки) имеет такие пункты (для тех операций, которым соответствуют кнопки панели инструментов ЕТ: Blocks (ET: Блоки), рядом с переводом приведены пиктограммы этих кнопок):

List Xref/Block Properties (Свойства объекта из вхождения,

) — показывает свойства примитива, входящего в состав блока или внешней ссылки;

Copy Nested Objects (Копирование объектов из вхождения,

) — копирует примитивы, входящие в состав блоков или внешних ссылок;

Trim to Nested Objects (Обрезка объектами из вхождения,

) — выполняет обрезку, используя в качестве режущих объектов примитивы, входящих в состав блоков или внешних ссылок;

Extend to Nested Objects (Продление до объекта из вхождения,

) - выполняет продление, используя в качестве граничного объекта примитив, входящий в состав блока или внешней ссылки;

Explode Attributes to Text (Расчленение с преобразованием атрибутов в текст.

) — - расчленяет вхождения блоков или внешних ссылок, заменяя атрибуты на их значения, преобразованные в текстовые примитивы;

Convert Shape to Block (Преобразование формы в блок) — заменяет вставленную в рисунок форму на вхождение блока, для которого создается описание;

Export Attribute Information (Экспорт атрибутов) —- выполняет экспорт значении атрибутов в текстовый файл, в котором значения разделяются с и м вол о м табуляции;

Import Attribute Information (Импорт атрибутов) — выполняет замену значений атрибутов вхождений блоков, импортируя их из текстового файла, в котором значения разделяются символом табуляции;

Convert block to xref (Преобразование блока во внешнюю ссылку) — заменяет вхождения блока на внешнюю ссылку на указываемый файл;

Replace block with another block (Замена одного блока другим) — заменяет все вхождения одного блока на вхождения другого блока.

Диспетчер ссылок

11.4.3. Диспетчер ссылок

При работе со сложными проектами, использующими большое количество вспомогательных файлов (особенно файлов внешних ссылок), значительную помощь может оказать новая программа, появившаяся в системе AutoCAD 2004, — Reference Manager (Диспетчер ссылок). Эту программу можно запустить, войдя в системное меню Пуск | Программы (Start | Programs) и найдя в группе Autodesk | AutoCAD 2004 пункт

Настройка открытия и сохранения

11.2.3. Настройка открытия и сохранения

Следующая вкладка диалогового окна Options (Настройка) — Open and Save (Открытие/Сохранение) (Рисунок 11.10)— устанавливает основной формат сохранения рисунков, характеристики автосохранения, средства зашиты рисунка от несанкционированного доступа, а также особенности загрузки внешних ссылок и пользовательских приложений.

Подменю Text

11.5.3. Подменю Text

Следующее подменю — Text (Текст). Оно имеет такие пункты (приведены соответствующие пиктограммы кнопок панели ЕТ: Text (ET: Текст)):

Remote Text (Внешний текст) — вставляет текст из внешнего ТХТ-файла, с возможностью использования выражений языка DIESEL, применяемого в макросах меню;

Text Fit (Сжатие текста,

) — сжатие текста за счет изменения ширины букв;

Text Mask (Маскирование текста.

) — создание маски в виде прямоугольного объекта вокруг текстового примитива, для того чтобы под текстом не были видны другие примитивы рисунка;

Unmask Text (Демаскирование текста) — отказ от ранее созданной маски текстового примитива;

Explode Text (Расчленение текста,

) — преобразование текстового примитива в полилинии;

Convert Text to Mtext (Преобразование текста в мультитекст) — заменяет выбранный однострочный текст из одной или нескольких строк на многострочный текст;

Arc-Aligned Text (Размещение текста по дуге,

) — позволяет создать или отредактировать специальный текстовый примитив, выровненный вдоль дуги окружности;

Justify Text (Выравнивание текста) — изменяет способ выравнивания текста, или мультитекста, или описания атрибута, с сохранением внешнего вида примитива;

Rotate Text (Поворот текста) — изменяет наклон текста, или мультитекста, или описания атрибута, с целью преобразования к наиболее читаемому виду;

Enclose Text with Object (Обводка текста) — строит дополнительный объект (круг, полилинию в форме овала или полилинию в форме прямоугольника) вокруг текста, мультитекста или описания атрибута;

Automatic Text Numbering (Автоматическая нумерация текста) — изменяет текстовые примитивы, дополняя их номерами;

Change Text Case (Изменение регистра текста) — изменяет текстовые примитивы, преобразуя текст к нужному регистру.

Настройка печати

11.2.4. Настройка печати

Вкладка Plotting (Печать) диалогового окна Options (Настройка) (см. Рисунок 6.2) задает параметры вывода на плоттер и рассмотрена в разд. 6.1.

Подменю Layout tools

11.5.4. Подменю Layout tools

Четвертое подменю Layout tools (Сервис листов) имеет следующие пункты:

Change Space (Смена пространства) — копирует в листе объект из одного пространства в другое, с сохранением внешнего вида;

Align Space (Выравнивание в пространстве) — изменяет вид и масштаб видового экрана в листе так, чтобы две точки, указанные в пространстве модели, преобразовались в две точки, указанные в пространстве листа;

Synchronize Viewports (Сихронизация видовых экранов) — изменяет масштаб видовых экранов на масштаб основного видового экрана;

List Viewport Size (Масштаб видового экрана) — выводит знаменатель масштаба видового экрана;

Merge Layout (Слияние листов) — перенос видовых экранов из нескольких листов в один.

Защита паролем и цифровая подпись

11.4.4. Защита паролем и цифровая подпись

В системе AutoCAD 2004 появилась возможность добавлять в рисунок пароль и электронную цифровую подпись. Файл, защищенный паролем, откроется только в том случае, когда пользователь введет правильный пароль. Открытый файл, даже если он имеет пароль, может редактироваться средствами AutoCAD.
Для того чтобы задать пароль для текущего рисунка, необходимо открыть диалоговое окно Options (Настройка) на вкладке Open and Save (Открытие/Сохранение) (см. Рисунок 11.10) и щелкнуть по кнопке Security Options (Параметры безопасности). Откроется диалоговое окно Security Options (Параметры безопасности) (Рисунок 11.26).

DWFформат

11.4.5. DWF-формат

Для передачи файлов сторонним организациям (а иногда и заказчику) предусмотрен еще один формат сохранения — DWF. В этом формате файлы нельзя уже редактировать, а для просмотра следует использовать другую программу — Autodesk Express Viewer, которая автоматически устанавливается на компьютере одновременно с системой AutoCAD 2004.
Для вывода текущего чертежа в формат DWF следует пользоваться или командой PUBLISH (русский вариант команды на момент написания книги не известен), или пунктом Publish (Публикация) падающего меню File (Файл), или кнопкой

панели Standard (Стандартная). Команда открывает диалоговое окно Publish Drawing Sheets (Публикация листов чертежа) (Рисунок 11.30).
Каждая вкладка внутри DWF-файла имеет свое изображение. Вкладка Model (Модель) обычно не включается, но при необходимости тоже добавляется. При просмотре DWF-файла с помощью программы Autodesk Express Viewer (Рисунок 11.31) можно его сразу направить на устройство печати.

Настройка общесистемных характеристик

11.2.5. Настройка общесистемных характеристик

Следующая вкладка диалогового окна Options (Настройка) — System (Система) (Рисунок 11.11) — задает различные общесистемные характеристики.
В области General Options (Общие параметры) следует обратить внимание на раскрывающийся список Startup (Начало работы), в котором может быть выбрано одно из следующих значений:

Show Startup dialog box (Показывать окно начата работы);

Do not show a startup dialog (He показывать окно начала работы).

При первом значении открывается окно начала работы (см. Рисунок 1.15). Второе значение позволяет начинать работу без диалогового окна, создавая новый рисунок с простейшими установками (при этом система запрашивает в командной строке имя файла шаблона). По сравнению с предыдущей версией системы из этого списка удален вариант, соответствующий началу работы с окном AutoCAD 2002 Today (Проектный центр).
Рассмотренные в данном разделе настройки влияют на работу команды QNEW (БНОВЫЙ). Эта команда открывает диалоговое окно Create New Drawing (Создание нового рисунка), когда в качестве имени шаблона на вкладке Files (Файлы) (см. разд. 11.2.1) задано None (Нет) и если в раскрывающемся списке Startup (Начало работы) выбрано первое значение, и диалоговое окно Select Template (Выбор шаблона), если выбрано второе значение.

Подменю Dimension

11.5.5. Подменю Dimension

Пятое подменю Dimension (Размеры) имеет следующие пункты:

Leader Tools (Сервис выносок) — имеет три подпункта:

Attach Leader to Annotation (Присоединение выноски к надписи) — создает связь выноски с объектом (мультитекстом, допуском или блоком); при перемещении объекта конец выноски будет следовать за ним;

Detach Leader from Annotation (Отсоединение выноски от надписи) — разрывает связь между выноской и объектом надписи;

Global Attach Leader to Annotation (Глобальное присоединение выноски к надписи) — создает связи между выбранными выносками и указанными объектами надписей (мультитекстами, допусками и блоками);

Dimstyle Export (Экспорт размерных стилей) — сохраняет настройки размерных стилей в текстовом файле с расширением dim;

Dimstyle Import (Импорт размерных стилей) — импортирует настройки размерных стилей из файла с расширением dim;

Reset Dim Text Value (Восстановление размерного текста) — восстанавливает размерный текст, который был переопределен.

Дополнительные настройки пользователя

11.2.6. Дополнительные настройки пользователя

Дополнительные системные настройки можно задать на вкладке User Preferences (Пользовательские) диалогового окна Options (Настройка) (Рисунок 11. 12).
На этой вкладке в области Windows Standard Behavior (Соответствие стандартам Windows) следует обратить внимание на кнопку с названием Right-click Customization (Правая кнопка мыши), которая позволяет вызвать окно Right-Click Customization (Правая кнопка мыши) (Рисунок 11.13). Установки этого окна задают варианты использования правой кнопки мыши (как инструмента вызова контекстного меню или аналога нажатия клавиши ) в разных ситуациях.
Если в верхней части окна флажок Turn on time-sensitive right-click (Выполнять обработку правого щелчка по его длительности) сброшен, то используются те же настройки, которые можно было задать в предыдущей версии системы AutoCAD.

Подменю Selection tools

11.5.6. Подменю Selection tools

Следующее подменю падающего меню Express (Экспресс) — Selection tools (Сервис выбора). Это подменю имеет два пункта:

Get Selection Set (Создание набора) — создает текущий набор выбора, запрашивая имя слоя и тип объектов;

Fast Select (Быстрый выбор, кнопка

панели ЕТ: Standard (ЕТ: Стандартная)) — создает набор из примитивов, пересекающих данный объект.

Настройка привязки и отслеживания

11.2.7. Настройка привязки и отслеживания

Вкладка Drafting (Построения) диалогового окна Options (Настройка) (Рисунок 11.14) содержит различные параметры привязки и отслеживания, величину прицела перекрестия курсора и значков автоматической привязки.

Подменю Modify

11.5.7. Подменю Modify

Следующее подменю — Modify (Редактирование). Оно имеет такие пункты (там где имеются, после перевода приведены пиктограммы кнопок и названия панелей, на которых эти кнопки расположены):

Multiple Object Stretch (Множественное растягивание объектов, кнопка

панели ЕТ: Standard (ЕТ: Стандартная)) — выполняет операцию одновременного растягивания объектов;

Move/Copy/Rotate (Перенос/Копирование/Поворот, кнопка

панели ЕТ: Standard (ЕТ: Стандартная)) — выполняет операции переноса, копирования, поворота и масштабирования объектов в рамках одной команды;

Extended Clip (Расширенная подрезка, кнопка

панели ЕТ: Blocks (ЕТ: Блоки)) — выполняет подрезку вхождений блоков, внешних ссылок, пятен и растровых изображений границами, полученными аппроксимацией окружностей, дуг, эллипсов, полилиний, текстов, мультитекстов или описаний атрибутов;

Convert Shape to Block (Преобразование формы в блок) — заменяет вставленную в рисунок форму на вхождение блока, для которого создается описание (повтор одноименного пункта подменю Blocks (Блоки));

Multiple Copy (Множественное копирование, кнопка

панели ЕТ: Standard (ЕТ: Стандартная)) — копирует объекты, предлагая дополнительные возможности вставки копий аналогично работе команд DIVIDE (РАЗДЕЛИТЬ) и MEASURE (РАЗМЕТИТЬ);

Extended Offset (Расширенное подобие) — создает подобные (параллельные) объекты, предлагая дополнительные возможности: множественное построение, удаление исходного примитива, задание слоя нового объекта.

Настройка режимов выбора

11.2.8. Настройка режимов выбора

Вкладка Selection (Выбор) (Рисунок 11.15) задает режимы выбора и параметры ручек.

Подменю Draw

11.5.8. Подменю Draw

Восьмое подменю падающего меню Express (Экспресс) — Draw (Рисование). Оно имеет два пункта (в скобках после перевода приведены пиктограммы соответствующих кнопок панели инструментов ЕТ: Standard (ЕТ: Стандартная)):

Break-line Symbol (Обозначение разрыва,

) — построение линии разрыва со вставкой знака разрыва из стандартного или пользовательского DWG-файла;

Suoer Hatch (Суперштриховка,

) — создание суперштриховки из растровых изображений, внешних ссылок, блоков и пятен.

Настройка профилей

11.2.9. Настройка профилей

Последняя вкладка— Profiles (Профили) (Рисунок 11.16)— позволяет присвоить имя профилю, т. е. набору параметров всех вкладок диалогового окна Options (Настройка), и при необходимости экспортировать параметры в файл с расширением arg.

Подменю File tools

11.5.9. Подменю File tools

Девятое подменю — File tools (Сервис операций над файлами). Оно имеет следующие пункты:

Move Backup Files (Перемещение ВАК-файлов) — изменяет путь для размещения ВАК-файлов;

Convert PLT to DWG (Преобразование PLT в DWG) — вставляет в текущий рисунок содержимое PLT-файлов, сформированных в формате HPGL;

Edit Image (Редактирование изображения) — вызывает внешнюю программу редактирования растровых изображений;

Redefine Path (Переопределение путей) — модифицирует пути для вставленных растровых изображений, внешних ссылок, шрифтов, форм и примитивов RTEXT (внешних текстов);

Update Drawing Property Data (Обновление свойств рисунка) — изменяет данные, отображаемые в окне свойств рисунка, по шаблону;

Save All Drawings (Сохранение всех рисунков) — сохранение всех открытых рисунков без их закрытия; для неименованных рисунков запрашивается имя;

Close All Drawings (Закрытие всех рисунков) — закрывает все рисунки и предлагает сохранение для измененных рисунков;

Quick Exit (Быстрый выход) — закрывает все рисунки, предлагая сохранение для измененных рисунков, и выходит из AutoCAD;

Revert to Original (Переоткрытие) — закрывает текущий рисунок, предлагая сохранение при наличии изменений, и снова открывает его.

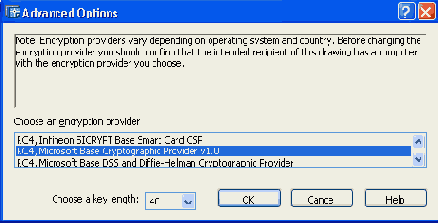

Диалоговое окно Advanced Options

Рисунок 11.27. Диалоговое окно Advanced Options

Если вы имеете сертификат цифровой подписи, то вам в диалоговом окне Security Options (Параметры безопасности) будет доступна вкладка Digital Signature (Цифровая подпись), на которой вы можете установить флажок Attach signature after saving drawing (Добавить подпись после сохранения рисунка). После этого ваша цифровая подпись будет присоединяться к файлу рисунка, что станет подтверждением вашего авторства.
По закрытии окна Security Options (Параметры безопасности) вам будет предложено окно Confirm Password (Подтверждение пароля) (Рисунок 11.28), в котором установленный пароль необходимо будет ввести еще раз, для подтверждения.

Диалоговое окно Color Options

Рисунок 11.9. Диалоговое окно Color Options

В верхней части этого окна в области Model tab (Вкладка Модель) иллюстрируется текущее оформление вкладки Model (Модель), а в области Layout tabs (Вкладки листов) — вкладок пространства листа, показанное справа. В раскрывающемся списке Window Element (Элемент окна) можно выбрать настраиваемый элемент:

Model tab background (Фон на вкладке Модель);

Model tab pointer (Указатель на вкладке Модель);

Layout tabs background (paper) (Фон на вкладках листов);

Layout tabs pointer (Указатель на вкладках листов);

AutoTrack vector color (Цвет вектора автоотслеживания);

Command line background (Фон командной строки);

Command line text (Текст командной строки);

Plot preview background (Фон окна предварительного просмотра чертежа).

Кнопки Default All (Вернуть все) и Default one element (Вернуть один) устанавливают стандартные цвета для всех элементов оформления или только для одного выбранного элемента.

Диалоговое окно Confirm Password

Рисунок 11.28. Диалоговое окно Confirm Password

Если вы открываете рисунок, имеющий пароль, то от вас потребуется ввод этого пароля (см. Рисунок 11.29).
При неправильном вводе пароля система AutoCAD не откроет этот рисунок. При вставке защищенного рисунка с помощью команд INSERT (ВСТАВИТЬ) или XREF (ССЫЛКА) также потребуется знание пароля.
Если файл рисунка имеет цифровую подпись, то его значок в окнах выбора файлов будет иметь вид

Диалоговое окно Create Transmittal вкладка Files

Рисунок 11.22. Диалоговое окно Create Transmittal, вкладка Files

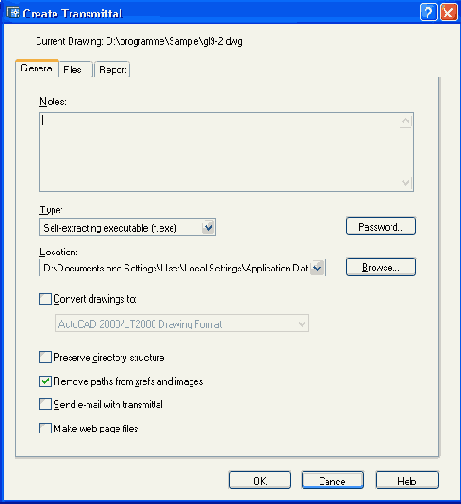

Диалоговое окно Create Transmittal вкладка General

Рисунок 11.21. Диалоговое окно Create Transmittal, вкладка General

Диалоговое окно имеет три вкладки. Вкладка General (Общие) предназначена для задания типа и особенностей формируемого архива. Текстовое поле Notes (Примечания) позволяет ввести примечания, включаемые в комплект. Если по путям доступа системы AutoCAD обнаруживается файл etransmit.txt, то текст из него автоматически вставляется в поле Notes (Примечания).
В раскрывающемся списке Туре (Тип) можно выбрать одно из трех значений, задающее тип комплекта файлов:

Self-extracting executable (*.exe) (Самораспаковывающийся ехе-файл);

Zip (*.zip) (Zip-файл);

Folder (set of files) (Папка с файлами).

В раскрывающийся список Location (Расположение) пользователь должен ввести путь и имя формируемого файла (папки). Путь можно выбрать и с помощью стандартной кнопки Browse (Обзор).
Кнопка Password (Пароль) дает возможность задать пароль для последующего чтения архива.
Установка флажка Convert drawings to (Преобразовать файлы в) позволяет перед архивацией выбрать формат (AutoCAD 2000 или AutoCAD 2004).
Во вкладке General (Общие) расположены еще четыре флажка:

Preserve directory structure (Сохранить структуру папок);

Remove paths from xrefs and images (Удалить пути из ссылок и изображений);

Send e-mail with transmittal (Отправить электронное уведомление);

Make web page files (Создать Web-страницу).

С помощью этих флажков можно задать такой тип комплекта, который максимально облегчит получателю восстановление структуры проекта и его папок.
Вкладка Files (Файлы) (Рисунок 11.22) дает возможность выбрать те файлы, которые должны войти в комплект.
В данной вкладке с помощью кнопки Add File (Добавить файл) можно указать те файлы (любых типов), которые должны быть включены в комплект. При установке флажка Include fonts (Включая шрифты) в массив автоматически добавляются файлы шрифтов с расширениями txt и shx (шрифты типа True Type не включаются). На Рисунок 11.22 структура формируемого массива показана в виде дерева. С помощью кнопки

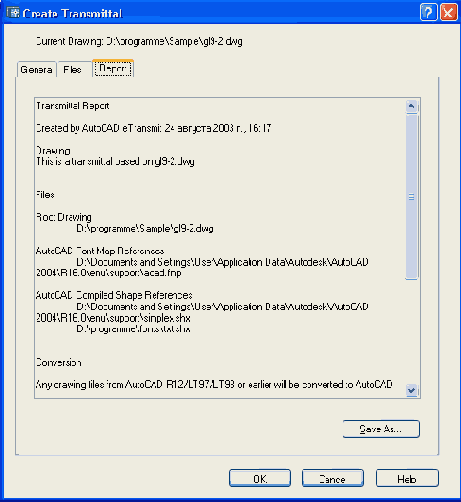

Диалоговое окно Create Transmittal вкладка Report

Рисунок 11.23. Диалоговое окно Create Transmittal, вкладка Report

С помощью расположенной в этой вкладке кнопки Save As (Сохранить как) отправитель может сохранить копию отчета в виде файла у себя.

Диалоговое окно Edit Selected Paths

Рисунок 11.25. Диалоговое окно Edit Selected Paths

Измененные ссылки помечаются в колонке Status (Статус) значком

, как на Рисунок 11.24. Для внесения сделанных изменений в сами рисунки следует в окне Reference Manager (Диспетчер ссылок) (см. Рисунок 11.24) щелкнуть по кнопке

(Применить изменения).

Замечание 1. Программа Reference Manager (Диспетчер ссылок) в настоящее время не поддерживает следующие типы ссылок: шрифты, на которые нет ссылок в текстовых стилях; OLE-связи; гиперссылки; связи с базами данных; РМР-файлы (файлы параметров калибровки принтера), внешние ссылки на адреса сети Интернет. 2. Пути к шрифтам типа True Type не сохраняются.

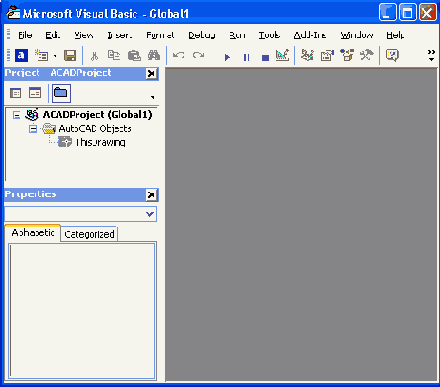

Диалоговое окно Microsoft Visual Basic

Рисунок 11.20. Диалоговое окно Microsoft Visual Basic

Существует еше один пакет разработки приложений — ObjectARX 2004. Он не поставляется вместе с системой AutoCAD и позволяет разрабатывать на языке С в среде Visual Studio .NET приложения, работающие в среде AutoCAD.

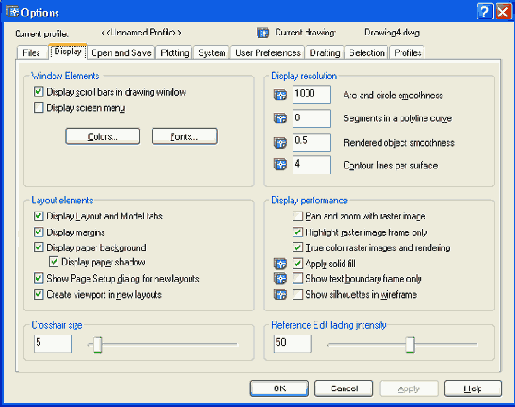

Диалоговое окно Options вкладка Display

Рисунок 11.7. Диалоговое окно Options, вкладка Display

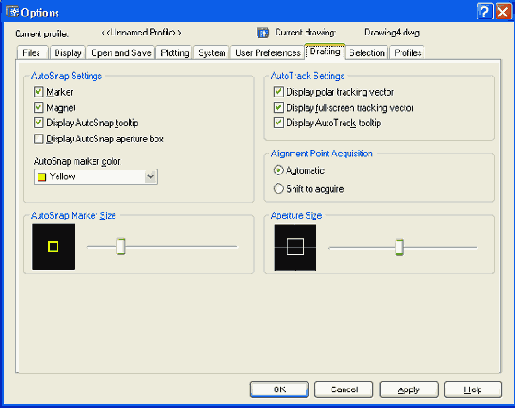

Диалоговое окно Options вкладка Drafting

Рисунок 11.14. Диалоговое окно Options, вкладка Drafting

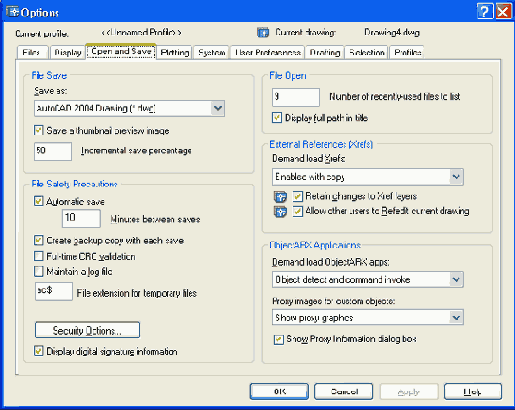

Диалоговое окно Options вкладка Open and Save

Рисунок 11.10. Диалоговое окно Options, вкладка Open and Save

Обращаем внимание читателя на три области этой вкладки. В области File Save (Сохранение файлов) в раскрывающемся списке Save as (Сохранять в формате) можно установить, в каком формате по умолчанию будут сохраняться рисунки (например, в формате AutoCAD 2000/LT2000 Drawing (Рисунок AutoCAD 2000/LT2000)). По умолчанию действует установка сохранения в формате AutoCAD 2004 Drawing (Рисунок AutoCAD 2004).
В области File Safety Precautions (Меры предосторожности при сохранении) рекомендуем установить флажок Automatic save (Автосохранение). В поле Minutes between saves (Интервал, мин) лучше установить значение в районе 10—30 минут, чтобы какие-либо случайности или сбои компьютера не приводили к значительной потере выполненной работы. Системные переменные SAVEFILEPATH и SAVEFILE хранят, соответственно,
путь и имя файла автосохранения. Переменная SAVEFILEPATH доступна пользователю для установки своего собственного значения пути. Переменная SAVEFILE доступна только для чтения (примерная форма значения, формируемого системой — Drawingl_l_l_8467.sv$, где Drawing! — имя текущего рисунка).
Кнопка Security Options (Параметры безопасности) вызывает диалоговое окно для работы с паролем и электронной цифровой подписью (см. разд. 11.4.4).
В области File Open (Последние файлы) можно задать параметр Number of recently-used files to list (Количество последних открытых файлов). Это количество файлов, имена которых система запоминает и отображает в нижней части падающего меню File (Файл). По умолчанию оно равно четырем. Допускаются значения от 0 до 9.

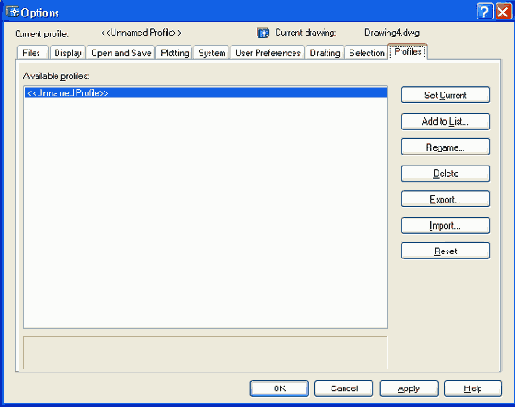

Диалоговое окно Options вкладка Profiles

Рисунок 11.16. Диалоговое окно Options, вкладка Profiles

В левой части окна в списке Available profiles (Имеющиеся профили) перечисляются имена профилей, доступных в текущем рисунке. Вкладка имеет следующие кнопки:

Set Current (Установить) — устанавливает текущим профиль с отмеченным именем;

Add to List (Добавить) — сохраняет текущие установки в качестве нового профиля;

Rename (Переименовать) — переименовывает профиль;

Delete (Удалить) — удаляет профиль (это возможно только в том случае, если профиль не является текущим);

Export (Экспорт) — осуществляет экспорт профиля в файл с расширением arg;

Import (Импорт) — осуществляет импорт профиля из файла с расширением arg;

Reset (Сброс) — восстанавливает установки, действующие в системе AutoCAD по умолчанию.

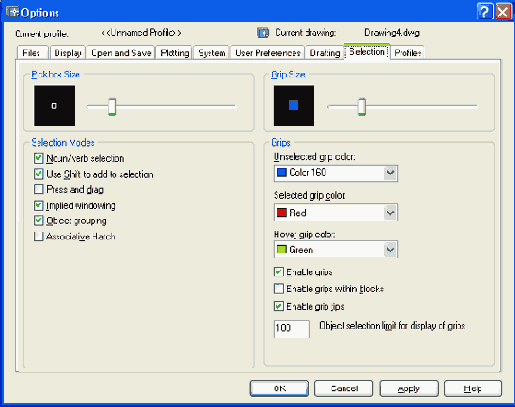

Диалоговое окно Options вкладка Selection

Рисунок 11.15. Диалоговое окно Options, вкладка Selection

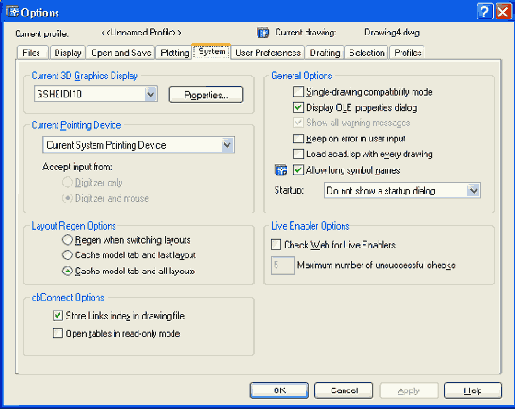

Диалоговое окно Options вкладка System

Рисунок 11.11. Диалоговое окно Options, вкладка System

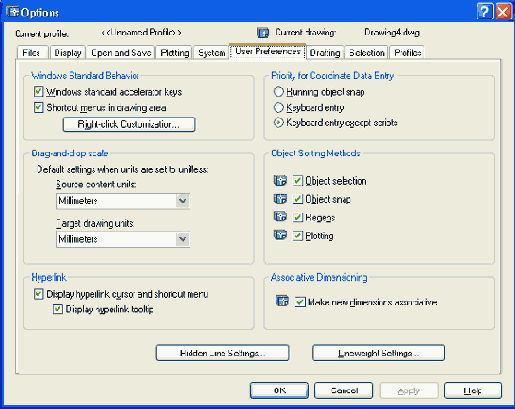

Диалоговое окно Options вкладка User Preferences

Рисунок 11.12. Диалоговое окно Options, вкладка User Preferences

Диалоговое окно Options вкладка

Рисунок 11.5. Диалоговое окно Options, вкладка Files Порядок работы с каждой из этих вкладок описан в разд. 11.2.1—11.2.9.

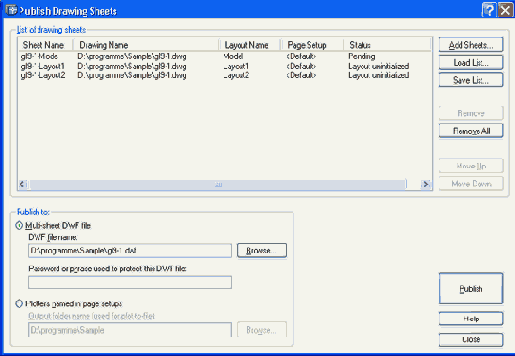

Диалоговое окно Publish Drawing Sheets

Рисунок 11.30. Диалоговое окно Publish Drawing Sheets

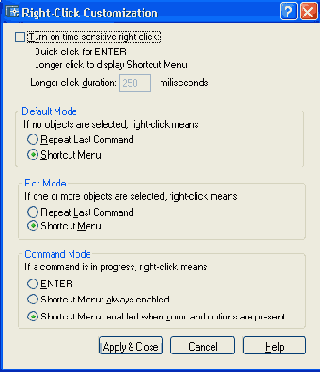

Диалоговое окно RightClick Customization

Рисунок 11.13. Диалоговое окно Right-Click Customization

Пользователь (особенно привыкший к работе с AutoCAD R14) может задать удобные ему функции правой кнопки устройства указания в трех областях диалогового окна. В области Default Mode (Обычный режим), установки которого применяются, когда нет выполняемой команды и нет выбранных примитивов, располагается группа из двух переключателей:

Repeat Last Command (Повтор последней команды);

Shortcut Menu (Контекстное меню).

Такие же переключатели есть и в области Edit Mode (Режим редактирования), установки которого используются, когда в рисунке выбран один или большее количество объектов.
В области Command Mode (Командный режим) возможно одно из трех положений переключателя:

ENTER — имитация нажатия клавиши ;

Shortcut Menu: always enabled (Контекстное меню: всегда доступно);

Shortcut Menu: enabled when command options are present (Контекстное меню: доступно, если команда имеет опции).

При выборе верхних положений переключателей во всех трех областях пользователь получит вариант работы с правой кнопкой мыши, идентичный варианту системы AutoCAD версии 14.
Однако при установке флажка Turn on time-sensitive right-click (Выполнять обработку правого щелчка по его длительности) пользователь системы AutoCAD 2004 получает совершенно новую возможность, при которой способ интерпретации программой щелчка правой кнопкой мыши ставится в зависимость от длительности этого щелчка. В поле Longer click duration (Время длинного щелчка) необходимо задать контрольное время, которое будет минимальной продолжительностью длинного щелчка (например, 250 миллисекунд, как на Рисунок 11.13). Все щелчки с меньшей длительностью будут считаться короткими. В таком режиме короткие щелчки интерпретируются как нажатие клавиши , а длинные — как вызов контекстного меню.
На вкладке User Preferences (Пользовательские) диалогового окна Options (Настройка) (см. Рисунок 11.12) появилась новая кнопка Hidden Line Settings (Параметры скрытых линий), которая позволяет вызвать окно настройки параметров отображения невидимых линий.

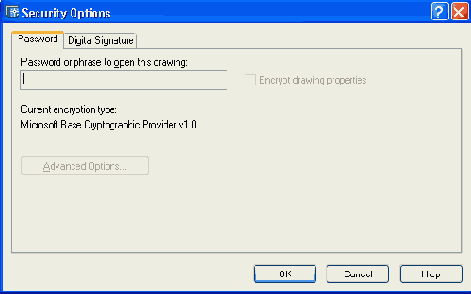

Диалоговое окно Security Options вкладка Password

Рисунок 11.26. Диалоговое окно Security Options, вкладка Password

Это окно имеет две внутренние вкладки. На вкладке Password (Пароль) в поле Password or phrase to open this drawing (Пароль или фраза для открытия этого рисунка) необходимо ввести ваш пароль. Если установить флажок Encrypt drawing properties (Шифровать свойства рисунка), то данные окна Drawing Properties (Свойства рисунка) (см. Рисунок 1.22) будут заноситься в шифрованном виде. Тип ключа шифрования выводится ниже поля Password or phrase to open this drawing (Пароль или фраза для открытия этого рисунка) (на Рисунок 11.26 — Microsoft Base Cryptographic Provider vl.0). Тип шифрования можно изменить в диалоговом окне Advanced Options (Дополнительные параметры) (Рисунок 11.27), которое открывается щелчком по одноименной кнопке в окне Security Options (Параметры безопасности).

Диалоговое окно Visual LISP for AutoCAD

Рисунок 11.19. Диалоговое окно Visual LISP for AutoCAD

С помощью средств данного диалогового окна пользователь может писать, компилировать, тестировать и выполнять программы на языке Visual LISP.
Другим средством адаптации системы AutoCAD являются среда VBA (Visual Basic for Applications) и язык программирования Visual Basic. Команда VBAIDE и пункт падающего меню Tools | Macro | Visual Basic Editor (Сервис | Макрос | Редактор Visual Basic) вызывают диалоговое окно Microsoft Visual Basic (Рисунок 11.20), которое позволяет разрабатывать приложения, работающие в среде системы AutoCAD.

Если вы при инсталляции системы

11.5. Express Tools 2004

Если вы при инсталляции системы AutoCAD выбрали и установку Express Tools 2004, то в строке меню у вас должно появиться падающее меню Express (Экспресс), которое дает доступ к дополнительным возможностям. После установки AutoCAD вы можете доустановить Express Tools, запустив повторную инсталляцию с диска и выбрав Step5. Install Supplemental Tools. AutoCAD Express Tools (Шаг 5. Установка дополнительных средств. AutoCAD Express Tools). Если меню Express (Экспресс) у вас не появилось, то попробуйте применить команды EXPRESSTOOLS и EXPRESSMENU.
На Рисунок П.32 приведен внешний вид падающего меню Express (Экспресс). Фирма Autodesk периодически на своем сайте обновляет Express Tools для разных версий AutoCAD. Следует отметить, что Express Tools 2004 не могут быть установлены в AutoCAD 2002 и в более ранних версиях системы.

Изменение размера перекрестия

Рисунок 11.3. Изменение размера перекрестия устройства указания с помощью системной переменной CURSORSIZE

Удобное средство работы с системными переменными — пункт падающего меню Express | Tools | System Variable Editor (Экспресс | Сервис | Редактор системных переменных), рассматриваемого в разд. 11.5.

Экранное меню верхнего уровня

Рисунок 11.8. Экранное меню верхнего уровня

В каждом боксе этого меню видны наименования пунктов, которые практически идентичны именам команд, вызываемых щелчком по этому пункту. Два нижних пункта - ASSIST (СРЕДСТВА) "и LAST (ПРЕДМЕНЮ) (условное имя предыдущего экранного меню) — вызывают другие экранные меню (на Рисунок П.8 они не показаны).
В экранном меню любого уровня щелчок по верхней строке, в которой написано AutoCAD, вызывает экранное меню верхнего уровня. Экранные меню являются несколько устаревшим элементом пользовательского интерфейса и поддерживаются разработчиками системы AutoCAD для тех пользователей, которые до этого работали со всеми предыдущими версиями.
Кнопка Colors (Цвета) вкладки Display (Экран) диалогового окна Options (Настройка) (см. Рисунок 11.7) вызывает диалоговое окно Color Options (Установка цветов) (Рисунок 11.9) цветовой настройки элементов всех рабочих зон экрана AutoCAD.

Коллективная работа

11.4. Коллективная работа

В связи с тем, что AutoCAD во многих фирмах стал основным инструментом разработки проектной документации, в самой системе предусмотрены специальные средства коллективной работы, обмена файлами и зашиты документов.

Контекстное меню вызываемое из зоны командных строк

Рисунок 11.4. Контекстное меню, вызываемое из зоны командных строк

Изменение установок, сделанных в настройке, требует опыта работы с системой AutoCAD, поэтому делать их начинающим пользователям не рекомендуется.
Команда OPTIONS (НАСТРОЙКА) вызывает диалоговое окно Options (Настройка), которое имеет девять вкладок (Рисунок 11.5):

Files (Файлы);

Display (Экран);

Open and Save (Открытие/Сохранение);

Plotting (Печать);

System (Система);

User Preferences (Пользовательские);

Drafting (Построения);

Selection (Выбор);

Profiles (Профили).

Настройка AutoCAD

11.2. Настройка AutoCAD

Система AutoCAD позволяет настраивать многие элементы пользовательского интерфейса (строку меню, панели инструментов, экранное меню и т. п.). Параметры настройки формируются уже на стадии установки AutoCAD на ваш компьютер — большая часть по умолчанию, а что-то (например, размещение папок для программного обеспечения) задает пользователь.
Редактирование настроек выполняется либо с помощью команды OPTIONS (НАСТРОЙКА), либо с помощью пункта Options (Настройка) падающего меню Tools (Сервис), либо с помощью пункта Options (Настройка) контекстного меню, вызываемого щелчком правой кнопки мыши в зоне командных строк (Рисунок 11.4). Последнее меню идентично падающему меню Edit (Средства) текстового окна AutoCAD.

Окно DBCONNECT MANAGER

Рисунок 11.18. Окно DBCONNECT MANAGER

Это окно имеет ту же организацию, как окна таких специальных панелей, как Properties (Свойства), Tool Palettes (Палитры инструментов). Окно может перемещаться, сворачиваться до вертикальной черты, закрепляться у края графического экрана.
Система AutoCAD предоставляет возможность связывать с примитивами рисунка информацию из таблиц баз данных разных версий приложений Microsoft Access, dBASE, Microsoft Excel, Oracle, Paradox, Microsoft Visual FoxPro и SQL Server. Для работы с этими средствами AutoCAD желательно иметь опыт работы с базами данных.
Для выхода из режима связи с базами данных нужно воспользоваться командой DBCCLOSE (ДСОЗАКРЫТЬ) или закрыть окно DBCONNECT MANAGER (Диспетчер подключения к БД) щелчком по кнопке

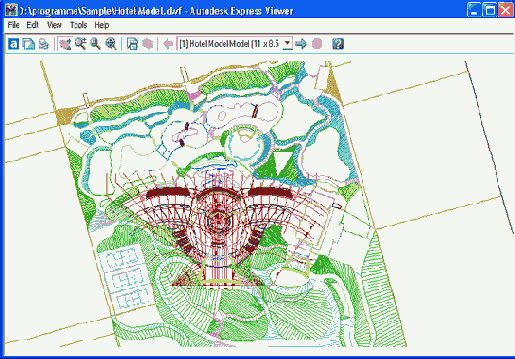

Окно просмотра DWFфайла с помощью Autodesk Express Viewer

Рисунок 11.31.Окно просмотра DWF-файла с помощью Autodesk Express Viewer

Окно Reference Manager

Рисунок 11.24. Окно Reference Manager

В левой верхней части окна можно щелкнуть по кнопке

Падающее меню Express

Рисунок 11.32. Падающее меню Express

Кроме падающего меню, при установке Express Tools (сокращенно ЕТ) в системе появляются четыре панели, показанные на Рисунок 11.33.

Панели инструментов Express Tools

Рисунок 11.33. Панели инструментов Express Tools

Перечислим функции Express Tools в том порядке, в каком они расположены в виде двенадцати подменю в падающем меню Express (Экспресс) (см. Рисунок 11.32).

Подменю Customize

Рисунок 11.17. Подменю Customize

Система AutoCAD позволяет создавать пользовательские меню, которые могут загружаться либо заменяя полностью все меню AutoCAD, либо дополняя меню AutoCAD новыми пунктами, подменю и т. п. Это вызвано тем, что все меню (падающие, экранные и контекстные), а также панели инструментов объединены в системе AutoCAD в один файл, который можно редактировать как обычный текстовый файл.

Программные средства адаптации

11.3. Программные средства адаптации

Система AutoCAD может использоваться как основа для разработки приложений, в которых AutoCAD играет роль графического процессора. Фирма Autodesk и ее партнеры уже создали много специализированных программных продуктов, работающих в среде AutoCAD (о них пойдет речь в приложении 4).
Перечислим средства адаптации AutoCAD: пользовательские меню, средства связи с базами данных, язык программирования Visual LISP, язык программирования Visual Basic и пакет ObjectARX (предназначен для программирования на языке С). Все эти средства представляют собой тему для отдельного разговора и в данной книге рассматриваются очень коротко.
Средства связи с базами данных в AutoCAD подключаются с помощью команды DBCONNECT (БДСВЯЗЬ), которой соответствует пункт Dbconnect (Связь с БД) падающего меню Tools (Сервис).
Команда DBCONNECT (БДСВЯЗЬ) вызывает окно DBCONNECT MANAGER (Диспетчер подключения к БД) (Рисунок 11.18) и добавляет в строку меню новое падающее меню dbConnect (Базы данных).

Пункт Drawing Template Settings

Рисунок 11.6. Пункт Drawing Template Settings

В разд. 10.6 рассматривался вопрос о работе команды QNEW (БНОВЫЙ) и было сказано, что команда использует имя файла шаблона, заданного в настройке. Эта настройка хранится в параметре Drawing Template File Name for QNEW (Имя файла шаблона для команды БНОВЫЙ). Если значение параметра не задано (на Рисунок 11.6 это отображается значением None (Нет)), то команда QNEW (БНОВЫЙ) при быстром создании нового рисунка обычно открывает диалоговое окно Create New Drawing (Создание нового рисунка) (см. Рисунок 10.16). Если значение параметра задано, то новый рисунок создается без обращения к диалоговому окну.
Для того чтобы изменить значение параметра Drawing Template File Name for QNEW (Имя файла шаблона для команды БНОВЫЙ), необходимо сначала щелкнуть по значку

слева от наименования раздела Drawing Template Settings (Настройки шаблонов) и открыть строки раздела с названиями параметров. Затем следует щелкнуть по значку

в строке параметра Drawing Template JHie rsame tor yrNtw (Имя файла шаблона для команды БНО-ВЫЙ), чтобы вывести на экран значение этого параметра (как показано на Рисунок 10.6).
После этого нужно щелкнуть по строке значения параметра, чтобы выделить его, а затем щелкнуть по кнопке Browse (Обзор). В открывшемся диалоговом окне, показывающем файлы и папки вашего компьютера, требуется найти и выбрать тот DWT-файл, имя которого необходимо занести в качестве значения параметра. После закрытия диалогового окна выбора файла замена в строке значения параметра будет выполнена. Нажатие кнопок Apply (Применить) и ОК зафиксирует сделанное в окне Options (Настройка) изменение.

Системные переменные

11.1. Системные переменные

Во время работы с рисунком AutoCAD оперирует так называемыми системными переменными, в которые заносится определенная информация: о текущих установках рисования (установках слоя, цвета, типа линий и т. п.), о последнем выполненном действии (имя последней команды, последняя точка, последний радиус и т. п.), о настройках некоторых команд (длина фаски, радиус сопряжения и т. п.) и многое другое. Пользователь может вывести на экран перечень и значения системных переменных и большую часть из них изменить. Остальные изменяются самой системой в процессе работы.
Значения почти всех системных переменных сохраняются в текущем рисунке, однако значения некоторых из них записываются в файл конфигурации, реестр Windows, папку Documents and Settings и др.
Для работы с системными переменными предназначена команда SETVAR (УСТПЕРЕМ). Этой же команде соответствует пункт падающего меню Tools | Inquiry | Set Variable (Сервис Сведения | Переменная).
Первый запрос, который выдает команда после начата своего выполнения:
Enter variable name or [?]: (Имя переменной или /?/:)
В этот момент можно ввести или имя системной переменной, которую вы хотите изменить, или знак вопроса ? для получения справки. Введите знак вопроса. Далее:
Enter variable(s) to list < *>: (Список переменных для вывода < *>:)
Система AutoCAD готова в этот момент вывести в текстовое окно значения тех переменных, имена которых вы укажете. Возможен ввод имен с использованием групповых символов * и ?. Например, можно указать А* — чтобы вывести значения переменных, начинающихся с символа А, или DIM*T — для вывода переменных, имена которых начинаются с DIM и заканчиваются на Т. После указания только символа * система AutoCAD выводит в текстовое окно первую часть всех системных переменных (Рисунок 11.1).

Установка точности счетчика координат

Рисунок 11.2. Установка точности счетчика координат с помощью системной переменной LUPREC

Есть еще один способ — более быстрый — изменение значения системной переменной (он упоминался в разд. 9.7 при работе с переменной ISOLINES). Для этого нужно в ответ на запрос Command: (Команда:) ввести в командной строке значение системной переменной, например, CURSORSIZE. Система AutoCAD запросит:
New value for CURSORSIZE <5>: (Новое значение CURSORSIZE <5>:)
В ответ на это введите 50. Результат выполненного изменения отражен на Рисунок 11.3.
Возможность такого изменения была упомянута в разд. 1.3.

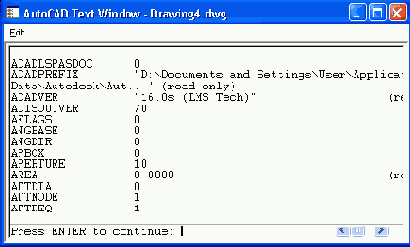

Вывод значений системных переменных

Рисунок 11.1. Вывод значений системных переменных

В текстовом окне значения системных переменных оформляются в виде трех столбцов. Первый столбец — имя переменной, второй — значение и третий — примечание (оно может либо отсутствовать, либо в скобках может быть написано read only (только чтение)). В именах переменных не используются символы других алфавитов, кроме латинского. Выводимый командой SETVAR (УС-ТПЕРЕМ) список переменных упорядочен по латинскому алфавиту.
На Рисунок 11.1 видно, что в данном файле переменная ACADLSPASDOC имеет значение 0, переменная APERTURE — 5, CECOLOR — "BYLAYER" и т. д.
В случае если в записи значения той или иной переменной присутствует многоточие, то это означает, что значение переменной при выводе сокращено.
Общее количество системных переменных — более 300. Полный перечень переменных приведен в приложении 2.
С помощью команды SETVAR (УСТПЕРЕМ) можно изменить значение любой системной переменной, кроме тех, которые имеют примечание "только чтение". Для изменения надо вызвать команду SETVAR (УСТПЕРЕМ). Система выдаст запрос:
Enter variable name or [?]: (Имя переменной или [?]:)
В ответ на него необходимо ввести имя переменной, например, LUPREC (в верхнем или нижнем регистре). Переменная LUPREC указывает, сколько знаков после десятичной точки нужно выводить в координатах точек в счетчике координат в левом нижнем углу экрана системы AutoCAD, а также в справочной информации, отображаемой некоторыми командами в текстовом окне. Следующий запрос:
New value for LUPREC <4>: (Новое значение LUPREC <4>:)
В ответ на запрос введите 0, если вы хотите, чтобы при движении устройства указания по экрану счетчик координат показывал значения, округленные до целых чисел. На Рисунок 11.2 показан левый нижний угол окна AutoCAD с целыми значениями счетчика координат.

Запрос пароля при открытии защищенного рисунка

Рисунок 11.29. Запрос пароля при открытии защищенного рисунка

Перечень команд AutoCAD

Перечень команд AutoCAD

В табл. П1.1 приведен алфавитный перечень документированных команд англоязычной версии AutoCAD 2004. В эту таблицу не включены дополнительные команды комплекса Express Tools 2004 и команды работы в режиме связи с базами данных.
В табл. П1.2 и П1.3 перечислены, соответственно, новые и удаленные команды.

Таблица П1.1. Команды системы AutoCAD 2004

Команда	Описание
#
3D	Построение сети в форме стандартной поверхности
3DARRAY	Копирование объектов с расположением в виде трехмерного массива
3DCLIP	Регулировка секущих плоскостей
3DCONFIG	Настройка параметров трехмерной графики
3DCORBIT	Установка режима постоянного вращения вида
3DDISTANCE	Установка режима просмотра, приближение к объектам и удаление от них
3DFACE	Построение трехмерной грани
3DMESH	Построение сети
3DORBIT	Просмотр объектов в орбитальном режиме
3DORBITCTR	Просмотр объектов в орбитальном режиме, с заданием точки центра вращения
3DPAN	Трехмерное панорамирование
3DPOLY	Построение трехмерной полилинии из линейных сегментов
3DSIN	Импорт файла 3D Studio
3DSOUT	Экспорт в файл 3D Studio
3DSWIVEL	Имитация эффекта поворота камеры
3DZOOM	Трехмерное зумирование
А
ABOUT	Вывод на экран информации об экземпляре версии системы AutoCAD
ACISIN	Импорт ACIS-файла
ACISOUT	Экспорт твердотельных объектов AutoCAD в файл формата ACIS
ADCCLOSE	Закрытие Центра управления
ADCENTER	Вызов Центра управления AutoCAD
ADCNAVIGATE	Перемещение в зоне структуры Центра управления AutoCAD на конкретный файл, папку или сетевой ресурс
AIJ/IOLC	Установка слоя объекта текущим
ALIGN	Выравнивание объектов относительно других объектов
AMECONVERT	Конвертирование моделей АМЕ (AutoCAD R 12) в твердотельные объекты AutoCAD 2000
APERTURE	Изменение размера прицела объектной привязки
APPLOAD	Загрузка и выгрузка приложений
ARC	Построение дуг
AREA	Вычисление площадей и периметров объектов
ARRAY	Создание массивов объектов
ARX	Загрузка, выгрузка и получение информации об ARX-приложениях
ASSIST	Управление окном активной помощи
ATTACHURL	Добавление гиперссылки
ATTDEF	Создание описания атрибута
ATTDISP	Глобальное управление видимостью атрибутов
ATTEDIT	Изменение значений атрибутов
ATTEXT	Извлечение значений атрибутов
ATTREDEF	Переопределение блока и обновление связанных с ним атрибутов
ATTSYNC	Синхронизация атрибутов
AUDIT	Проверка целостности рисунка
В
BACKGROUND	Задание фона для операции тонирования
BASE	Задание базовой точки вставки для текущего рисунка
BATTMAN	Диспетчер атрибутов блоков
BHATCH	Нанесение ассоциативной штриховки внутри замкнутого контура
BLIPMODE	Управление простановкой маркеров при рисовании
BLOCK	Создание описания блока
BLOCKICON	Формирование растрового образца для просмотра блока, созданного в предыдущих версиях AutoCAD
BMAKE	Создание описания блока
BMPOUT	Сохранение в файле формата BMP
BOUNDARY	Создание области или полилинии из замкнутого контура
BOX	Построение твердотельного параллелепипеда (ящика)
BREAK	Построение разрыва линии между точками
BROWSER	Вызов браузера Web-страниц
С
CAL	Вычисление математических и геометрических выражений (калькулятор)
CAMERA	Установка положения камеры и цели
CHAMFER	Построение фаски
CHANGE	Изменение свойств объектов
CHECKSTANDARDS	Проверка чертежа на соответствие стандартам
CHPROP	Изменение свойств объектов
CIRCLE	Построение окружностей (кругов)
CLEANSCREENOFF	Отказ от расширения графического экрана
CLEANSCREENON	Расширение графического экрана за счет отказа от панелей и заголовка
CLOSE	Закрытие текущего рисунка
CLOSEALL	Закрытие всех открытых рисунков
COLOR	Установка цвета для вновь создаваемых объектов
COMPILE	Компиляция файлов форм и файлов шрифтов PostScript
CONE	Построение твердотельного конуса
CONVERT	Преобразование двумерных полилиний и ассоциативных штриховок, созданных в AutoCAD R13 или более ранних версиях
CONVERTCTB	Преобразование таблиц цветозависимых стилей печати в таблицы именованных стилей
CONVERTPOLY	Преобразование подробных полилиний в компактные и наоборот
CONVERTPSTYLES	Перенастройка рисунка с цветозависимых стилей печати на именованные или наоборот
COPY	Копирование объектов
COPYBASE	Копирование объектов в буфер обмена с указанием базовой точки
COPYCLIP	Копирование объектов в буфер обмена
COPYHIST	Копирование строк из текстового окна в буфер обмена
COPYLINK	Копирование текущего вида в буфер обмена для вставки его в другой рисунок или документ другого приложения
CUSTOMIZE	Адаптация панелей, палитр инструментов и горячих клавишей
CUTCLIP	Копирование объектов в буфер обмена с удалением их из рисунка
CYLINDER	Построение твердотельного цилиндра
D
DBCCLOSE	Закрытие диспетчера связи с базами данных
DBCONNECT	Интерфейс между AutoCAD и таблицами внешних баз данных
DBLCLKEDIT	Управление вызовом окна редактирования по двойному щелчку
DBLIST	Вывод на экран информации обо всех объектах рисунка
DDEDIT	Редактирование текстов, размерных текстов и описаний атрибутов
DDPTYPE	Задание режима отображения и величины объектов-точек
DDVPOINT	Задание направления взгляда в трехмерном пространстве
DELAY	Задание паузы при выполнении пакета команд
DETACHURL	Удаление гиперссылки
DIM	Переход в режим нанесения размеров
DIM1	Переход в режим нанесения одного размера
DIMALIGNED	Простановка параллельного линейного размера
DIMANGULAR	Простановка углового размера
DIMBASELINE	Простановка базового размера
DIMCENTER	Простановка маркера центра и нанесение центровой линии
DIMCONTINUE	Простановка размерной цепи
DIMDIAMETER	Простановка диаметра
DIMDISASSOCIATE	Преобразование ассоциативных размеров в неассоциативные
DIMEDIT	Редактирование размера
DIMLINEAR	Простановка линейного размера
DIMORDINATE	Простановка ординатного размера
DIMOVERRIDE	Переопределение установок размерных переменных
DIMRADIUS	Простановка радиуса
DIMREASSOCIATE	Преобразование размеров в ассоциативные
DIMREGEN	Дополнительная регенерация ассоциативных размеров
DIMSTYLE	Создание и модификация размерных стилей
DIMTEDIT	Перемещение и поворот размерных текстов
DIST	Измерение расстояния между точками
DIVIDE	Равномерная расстановка точек или блоков вдоль объекта
DONUT	Построение закрашенных колец
DRAGMODE	Управление отображением объектов при буксировке
DRAWORDER	Изменение порядка вывода растровых изображений и других объектов на экран
DSETTINGS	Задание параметров шаговой привязки, сетки, полярного и объектного отслеживания
DSVIEWER	Вызов окна Aerial View
DTEXT	Создание однострочных текстовых надписей в динамическом режиме
DVIEW	Установка параллельных проекций и видов в перспективе
DWGPROPS	Задание и просмотр свойств текущего рисунка
DXBIN	Импорт двоичных файлов в специальной кодировке
E
EATTEDIT	Редактирование атрибутов блоков
EATTEXT	Извлечение атрибутов
EDGE	Изменение видимости кромок трехмерной грани
EDGESURF	Построение сети (поверхности Кунса)
ELEV	Задание уровня и высоты выдавливания вновь создаваемых объектов
ELLIPSE	Построение эллипса или эллиптической дуги
ERASE	Удаление объектов из рисунка
ETRANSMIT	Создание массива чертежных файлов, шрифтов для передачи
EXPLODE	Расчленение составного объекта
EXPORT	Экспорт объектов в файлы различных форматов
EXPRESSMENU	Загрузка меню Express
EXPRESSTOOLS	Загрузка Express Tools
EXTEND	Продление объектов до пересечения с другими объектами
EXTRUDE	Создание тела путем выдавливания двумерного объекта
F
FILEOPEN	Открытие рисунка без диалогового окна
FILL	Управление закрашиванием
FILLET	Скругление углов и сопряжение объектов
FILTER	Создание фильтров многократного использования для выбора объектов на основе их свойств
FIND	Поиск, замена, выбор и показ текста на рисунке
FOG	Управление туманом и затемнением объектов
G
GOTOURL	Загрузка браузера и открытие страницы (файла) по гиперссылке
GRAPHSCR	Переключение из текстового окна в графический экран
GRID	Включение и отключение сетки на текущем видовом экране
GROUP	Управление группами (именованными наборами объектов)
H
HATCH	Заполнение указанного контура штриховкой по выбранному образцу
HATCHEDIT	Редактирование нанесенной штриховки
HELP	Вызов справочной системы
HIDE	Регенерация трехмерной модели с подавлением скрытых линий
HLSETTINGS	Настройка параметров отображения скрытых линий
HYPERLINK	Создание и редактирование гиперссылки
HYPERLINKOPTIONS	Управление видимостью курсора и выводом подсказок для гиперссылок
I
ID	Определение координат точки
IMAGE	Управление растровыми изображениями
IMAGEADJUST	Регулировка яркости, контрастности и степени слияния изображений с фоном
IMAGEATTACH	Вставка растрового изображения
IMAGECLIP	Создание контуров подрезки растровых изображений
IMAGEFRAME	Управление видимостью границ контуров подрезки изображения
IMAGEQUALITY	Управление качеством вывода изображений на экран
IMPORT	Импорт в AutoCAD файлов различных форматов
INSERT	Вставка в текущий рисунок блока или другого рисунка
INSERTOBJ	Вставка связанного или внедренного объекта
INTERFERE	Создание сложного тела, занимающего общий объем двух или более тел
INTERSECT	Пересечение областей или тел
ISOPLANE	Выбор текущей изометрической плоскости
J
JPGOUT	Экспорт в файл формата JPEG
JUSTIFYTEXT	Изменение способа привязки и выравнивания текста
L
LAYER	Управление слоями и их свойствами
LAYERP	Возврат к предыдущему состоянию слоев
LAYERPMODE	Управление изменениями слоев при возврате к предыдущему состоянию слоев
LAYOUT	Операции с листами
LAYOUTWIZARD	Вызов Мастера компоновки нового листа
LAYTRANS	Трансляция слоев
LEADER	Построение линий, соединяющих пояснительные надписи с поясняемыми элементами
LENGTHEN	Увеличение длин объектов
LIGHT	Управление источниками света
LIMITS	Установка и контроль лимитов рисунка
LINE	Построение отрезков
LINETYPE	Создание, загрузка и установка типов линий
LIST	Получение информации о выбранных объектах
LOAD	Подготовка форм к использованию
LOGFILEOFF	Выключение режима записи в файл журнала
LOGFILEON	Включение режима записи в файл журнала
LSEDIT	Редактирование объектов ландшафта
LSLIB	Управление библиотеками объектов ландшафта
LSNEW	Вставка в рисунок элемента ландшафта
LTSCALE	Задание глобального масштаба типов линий
LWEIGHT	Задание текущего веса линий
M
MASSPROP	Вычисление масс-инерционных характеристик
MATCHPROP	Копирование свойств объекта в другие объекты
MATLIB	Работа с библиотекой материалов
MEASURE	Расстановка точек или блоков вдоль объекта с заданными интервалами
MENU	Загрузка файла меню
MENULOAD	Загрузка фрагментного меню
MENUUNLOAD	Выгрузка фрагментного меню
MINSERT	Вставка нескольких вхождений блоков с расположением их в виде прямоугольного массива
MIRROR	Зеркальное отображение объектов
MIRROR3D	Симметрирование объектов относительно плоскости
MLEDIT	Редактирование мультилинии
MLINE	Построение мультилинии
MLSTYLE	Создание и редактирование стилей мультилинии
MODEL	Переключение с вкладки пространства листа на вкладку Model
MOVE	Перемещение объектов
MREDO	Отмена действия группы последних операций
MSLIDE	Создание файла слайда
MSPACE	Переключение из поля листа в видовой экран пространства листа
MTEXT	Создание многострочного текста
MULTIPLE	Многократное повторение следующей команды
MVIEW	Создание и включение плавающих видовых экранов
MVSETUP	Задание параметров и оформление листа
N
NEW	Создание нового файла рисунка
О
OFFSET	Построение подобных (параллельных) объектов
OLELINKS	Обновление, изменение и разрыв имеющихся OLE-связей
OLESCALE	Вызов диалогового окна свойств OLE-объектов
OOPS	Восстановление стертых объектов
OPEN	Открытие существующего файла рисунка
OPTIONS	Настройка параметров рабочей среды AutoCAD
ORTHO	Включение (отключение) режима ортогональности
OSNAP	Задание текущих режимов объектной привязки
P
PAGESETUP	Задание устройства печати, формата бумаги и других параметров для листов файла рисунка
PAN	Панорамирование (перемещение изображения)
PARTIALOAD	Дополнительная загрузка геометрии в частично открытый рисунок
PARTIALOPEN	Загрузка в текущий рисунок геометрии с выбранного вида или слоев
PASTEBLOCK	Вставка содержимого буфера обмена Windows с преобразованием в блок
PASTECLIP	Вставка содержимого буфера обмена Windows
PASTEORIG	Вставка объектов, скопированных в буфер обмена, в другой рисунок с теми же координатами, которые они имели в исходном рисунке
PASTESPEC	Вставка данных из буфера обмена Windows с возможностью управления их форматом
PCINWIZARD	Вызов Мастера импорта параметров печати из РСР-и РС2-файлов для вкладки Model или текущего листа
PEDIT	Редактирование полилиний, полигональных и многогранных сетей
PFACE	Создание многогранной сети
PLAN	Установка вида в плане заданной ПСК
PLINE	Построение двумерной полилинии
PLOT	Вывод рисунка на принтер или в файл
PLOTSTAMP	Вывод в чертеж дополнительных служебных надписей
PLOTSTYLE	Установка стиля печати для новых или выбранных объектов
PLOTTERMANAGER	Вызов диспетчера плоттеров
PNGOUT	Экспорт в файл формата PNG
POINT	Создание объектов-точек
POLYGON	Построение полилинии в форме правильного многоугольника
PREVIEW	Просмотр внешнего вида чертежа, который будет получен в процессе печати
PROPERTIES	Окно управления свойствами объектов
PROPERTIESCLOSE	Закрытие окна свойств
PSETUPIN	Импорт набора параметров листа из другого файла рисунка во вновь создаваемый лист
PSFILL	Заполнение контура двумерной полилинии образцом заполнения PostScript
PSOUT	Экспорт в EPS-файл
PSPACE	Переключение из видового экрана пространства листа в поле листа
PUBLISH	Экспорт в файл формата DWF
PUBLISHTOWEB	Создание страниц в формате HTML
PURGE	Очистка рисунка от неиспользуемых именованных объектов (блоков, слоев и т. п.)
Q
QDIM	Быстрое нанесение размеров
QLEADER	Построение выноски
QNEW	Быстрое создание нового рисунка
QSAVE	Быстрое сохранение текущего рисунка
QSELECT	Быстрое создание наборов объектов
QTEXT	Управление показом и выводом на принтер текста и атрибутов
QUIT	Завершение сеанса работы с AutoCAD
R
RAY	Построение луча
RECOVER	Восстановление поврежденного рисунка
RECTANG	Построение полилинии в форме прямоугольника
REDEFINE	Восстановление переопределенной команды AutoCAD в первоначальном виде
REDO	Отмена действия последней команды UNDO или U
REDRAW	Перерисовка содержимого текущего видового экрана
REDRAWALL	Перерисовка содержимого всех видовых экранов
REFCLOSE	Сохранение или отказ от изменений, произведенных в ходе редактирования вхождений блоков и ссылок
REFEDIT	Выбор вхождения блока или внешней ссылки для редактирования
REFSET	Добавление и исключение объектов из рабочего набора при редактировании вхождений блоков и внешних ссылок
REGEN	Регенерация рисунка и перерисовка содержимого текущего видового экрана
REGENALL	Регенерация рисунка и перерисовка всех видовых экранов
REGENAUTO	Управление автоматической регенерацией рисунка
REGION	Создание области
REINIT	Повторная инициализация портов ввода-вывода, дигитайзера, монитора и файла параметров для AutoCAD
RENAME	Изменение имен объектов (слоев, блоков, текстовых стилей и т. п.)
RENDER	Тонирование
RENDSCR	Повторный вывод на экран последнего изображения, созданного командой RENDER
REPLAY	Просмотр изображений в форматах BMP, TGA и TIFF
RESUME	Продолжение прерванного пакета
REVCLOUD	Создание линии облака (полилинии из дуг окружностей)
REVOLVE	Создание тела вращения
REVSURF	Создание поверхности вращения
RMAT	Управление материалами для тонирования
RMLIN	Вставка пометок
ROTATE	Поворот объектов вокруг заданной точки
ROTATE3D	Поворот объектов вокруг оси в пространстве
RPREF	Настройка режимов тонирования
RSCRIPT	Создание бесконечно повторяющегося пакета (сценария)
RULESURF	Создание поверхности соединения
S
SAVE	Сохранение рисунка под текущим или заданным именем
SAVEAS	Сохранение рисунков, не имевших имени, или сохранение текущего рисунка с переименованием
SAVEIMG	Сохранение тонированных изображений в файлах
SCALE	Масштабирование объектов
SCENE	Управление сценами в пространстве модели
SCRIPT	Выполнение последовательности команд из пакетного (командного) файла
SECTION	Создание области путем пересечения тел плоскостью
SECURITYOPTIONS	Управление паролем и цифровой подписью
SELECT	Занесение выбранных объектов в текущий набор
SELECTURL	Выбор всех объектов с гиперссылками
SETIDROPHANDLER	Задание параметров загрузки в рисунок файлов из Интернета
SETUV	Наложение текстур на поверхности объектов
SETVAR	Получение списка системных переменных, изменение их значений
SHADEMODE	Раскрашивание объектов на текущем видовом экране
SHAPE	Вставка формы
SHELL	Доступ к командам операционной системы
SHOWMAT	Получение списка типов материалов и методов их присвоения выбранным объектам
SIGVAL1DATE	Проверка электронной цифровой подписи
SKETCH	Рисование коротких смежных сегментов от руки
SLICE	Разрезание набора тел плоскостью
SNAP	Ограничение перемещения курсора определенными интервалами
SOLDRAW	Построение профилей и сечений на видовых экранах, созданных командой SOLVIEW
SOLID	Создание фигур (закрашенных многоугольников)
SOLIDEDIT	Редактирование граней и ребер твердотельных объектов
SOLPROF	Создание профилей трехмерных тел
SOLVIEW	Создание связанных плавающих видовых экранов для размещения видов и сечений твердотельных объектов
SPACETRANS	Пересчет длин между пространствами модели и листа
SPELL	Орфографическая проверка надписей
SPHERE	Построение трехмерного твердотельного шара
SPLINE	Построение сплайна
SPLINEDIT	Редактирование сплайнового объекта
STANDARDS	Работа со стандартами
STATS	Показ статистики тонирования
STATUS	Вывод на экран статистической информации о рисунке, режимах и границах
STLOUT	Сохранение тел в двоичном или ASCII-файле формата STL
STRETCH	Растягивание объектов
STYLE	Создание и редактирование текстовых стилей
STYLESMANAGER	Вызов диспетчера стилей печати
SUBTRACT	Вычитание областей или тел
SYSWINDOWS	Управление окнами документов
Т
TABLET	Настройка и калибровка планшета
TABSURF	Создание поверхности сдвига по определяющей кривой и вектору направления
TEXT	Создание однострочных текстовых надписей в динамическом режиме
TEXTSCR	Открытие текстового окна AutoCAD
TIFOUT	Экспорт в файл формата TIFF
TIME	Получение сведений о дате и времени
TOLERANCE	Простановка допуска формы и расположения
TOOLBAR	Загрузка, удаление и адаптация панелей
TOOLPALETTES	Загрузка панели Tool Palettes
TOOLPALETTES-CLOSE	Выгрузка панели Tool Palettes
TORUS	Построение твердотельного тора
TRACE	Построение полос
TRANSPARENCY	Управление прозрачностью растровых изображений
TRAYSETTINGS	Управление значками в области уведомлений Windows
TREESTAT	Получение информации о пространственных индексах рисунка
TRIM	Обрезка объекта по кромке, заданной другими объектами
U
U	Отмена действия последней команды
UCS	Управление пользовательскими системами координат
UCSICON	Управление формой, видимостью и расположением пиктограммы пек
UCSMAN	Управление пользовательскими системами координат
UNDEFINE	Переопределение внутренней команды AutoCAD одноименной командой приложения
UNDO	Отмена действия одной или нескольких команд
UNION	Объединение областей или тел
UNITS	Управление форматом и точностью линейных и угловых единиц
V
VBAIDE	Вызов редактора Visual Basic
VBALOAD	Глобальная загрузка проекта VBA в текущий сеанс AutoCAD
VBAMAN	Работа с проектами VBA
VBARUN	Запуск VBA-макроса
VBASTMT	Выполнение VBA-выражения в командной строке AutoCAD
VBAUNLOAD	Глобальная выгрузка проекта VBA
VIEW	Управление видами
VIEWRES	Задание точности аппроксимации объектов на текущем видовом экране
VLIDE	Вызов интегрированной среды разработки приложений Visual LISP
VLISP	Вызов интегрированной среды разработки приложений Visual LISP
VPCLIP	Подрезка видовых экранов в пространстве листа
VPLAYER	Управление видимостью слоев для отдельных видовых экранов
VPOINT	Задание направления взгляда для трехмерного вида
VPORTS	Создание неперекрывающихся или плавающих видовых экранов
VSLIDE	Просмотр файла слайда
W
WBLOCK	Запись объектов или блока в отдельный файл рисунка
WEDGE	Построение твердотельного клина
WHOHAS	Выдача информации о том, кем открыт файл рисунка
WIPEOUT	Создание пятна
WMFIN	Импорт метафайла Windows
WMFOPTS	Задание опций для команды WMFIN
WMFOUT	Экспорт объектов в метафайл Windows
X
XATTACH	Вставка внешних ссылок в текущий рисунок
XBIND	Внедрение неграфических объектов (символов) внешней ссылки в рисунок
XCLIP	Задание контура подрезки для внешней ссылки или блока и установка передней и задней плоскостей обрезки
XLINE	Построение бесконечных прямых
XOPEN	Открытие файла рисунка внешней ссылки
XPLODE	Разбиение составного объекта на составляющие объекты с возможностью назначения цветов, слоев и типов линий образующимся объектам
XREF	Управление внешними ссылками
Z
ZOOM	Увеличение или уменьшение видимого размера объектов на текущем видовом экране (зумирование)

Названия команд, появившихся в системе AutoCAD 2004:

3DCONFIG	JPGOUT	SECURITYOPTIONS	TRAYSETTINGS
3DORBITCTR	MREDO	SETIDROPHANDLER	WIPEOUT
ATTACHURL	PNGOUT	SIGVALIDATE	XOPEN
CLEANSCREENOFF	PUBLISH	TIFOUT
CLEANSCREENON	QNEW	TOOLPALETTES
HLSETTINGS	REVCLOUD	TOOLPALETTESCLOSE

Названия команд: которые присутствовали в системе AutoCAD 2002, но исключены из веосии AutoCAD 2004:

DWFOUT

ENDTODAY

MEETNOW

TODAY

Содержание

">

Перечень системных переменных

Перечень системных переменных

В табл. П2.1 приводится список документированных системных переменных AutoCAD, в алфавитном порядке, с кратким описанием. Более подробное описание системных переменных и их значений.
В табл. П2.2 и П2.3 перечислены, соответственно, новые и удаленные системные переменные.
Таблица П2.1. Системные переменные AutoCAD 2004

Системная переменная

Описание

А

ACADLSPASDOC

Управление режимом загрузки файла acad.lsp

ACADPREFIX

Пути поиска файлов поддержки и драйверов

ACADVER

Номер версии AutoCAD

ACISOUTVER

Код версии ACIS-файлов, создаваемых командой ACISOUT

ADCSTATE

Признак наличия на экране Центра управления

AFLAGS

Сумма установленных битовых флагов для команды ATTDEF

ANGBASE

Направление нулевого угла в текущей ПСК

ANGDIR

Код направления отсчета углов в текущей ПСК

АРВОХ

Состояние прицела автопривязки

APERTURE

Размер прицела перекрестия курсора

AREA

Последнее вычисленное значение площади

ATTDIA

Режим команды INSERT при вводе значений атрибутов (с диалоговым окном или без него)

ATTMODE

Режим видимости атрибутов

ATTREQ

Режим использования командой INSERT атрибутов по умолчанию

AUDITCTL

Режим создания файла протокола проверки (с расширением adt) при выполнении команды AUDIT

AUNITS

Угловые единицы измерения

AUPREC

Точность в угловых размерах

AUTOSNAP

Управление маркером, подсказкой и магнитом автопривязки

В

BACKZ

Смещение задней секущей плоскости от плоскости цели для текущего видового экрана в условных единицах

BINDTYPE

Форма имен зависимых символов при внедрении внешних ссылок и при редактировании вхождений

BLIPMODE

Режим видимости маркеров

С

CDATE

Текущая дата и время суток

CECOLOR

Текущий цвет

CELTSCALE

Текущий масштаб типа линий

CELTYPE

Текущий тип линии

CELWEIGHT

Текущий вес линий

CHAMFERA

Первая длина фаски

CHAMFERB

Вторая длина фаски

CHAMFERC

Длина фаски

CHAMFERD

Угол фаски

CHAMMODE

Текущий метод создания фасок в команде CHAMFER

CIRCLE-PAD

Радиус, предлагаемый по умолчанию в команде CIRCLE

CLAYER

Текущий слой

CLEARSCREENSTATE

Состояние очистки экрана

CMDACTIVE

Битовый код, указывающий, активны ли в данный момент обычная команда, прозрачная команда, пакет команд и (или) диалоговое окно

CMDECHO

Режим эхо-вывода (отображения подсказок AutoCAD) при выполнении функций command и vl-cmdf языка AutoLISP

CMDNAMES

Английское имя текущей команды

CMLJUST

Текущий тип расположения мультилиний

CMLSCALE

Текущий масштаб построения мультилиний

CMLSTYLE

Текущий стиль мультилиний

COMPASS

Режим показа трехмерного компаса на текущем видовом экране

COORDS

Режим обновления координат в статусной строке

CPLOTSTYLE

Текущий стиль печати

CPROFILE

Имя текущего профиля

СТАВ

Название текущей вкладки в рисунке (Model или один из листов)

CURSORSIZE

Размер перекрестия в процентном отношении к размеру экрана

CVPORT

Номер активного видового экрана

D

DATE

Текущая дата и время суток

DBMOD

Битовый код, определяющий состояние изменений в рисунке с момента последнего сохранения

DCTCUST

Путь и имя файла текущего вспомогательного словаря проверки орфографии

DCTMAIN

Имя файла текущего основного орфографического словаря

DEFLPLSTYLE

Стиль печати по умолчанию для новых слоев

DEFPLSTYLE

Стиль печати по умолчанию для новых объектов

DELOBJ

Режим сохранения или удаления примитивов, используемых для создания других объектов

DEMANDLOAD

Реакция AutoCAD при обнаружении в рисунке объектов, созданных другими приложениями

DIASTAT

Режим выхода из последнего диалогового окна

DIMADEC

Точность угловых размеров

DIMALT

Режим альтернативных единиц в размерах

DIMALTD

Точность для альтернативных единиц измерения

DIMALTF

Коэффициент пересчета для альтернативных единиц в размерах

DIMALTRND

Точность округления альтернативных единиц

DIMALTTD

Точность в альтернативном допуске

DIMALTTZ

Режим подавления нулей в допусках

DIMALTU

Формат единиц для всех видов альтернативных размеров, за исключением угловых

DIMALTZ

Режим подавления нулей в альтернативных размерных единицах

DIMAPOST

Строка, присоединяемая в конец любых размеров в альтернативных единицах измерения, за исключением угловых

DIMASO

Режим ассоциативности размерных объектов, как блоков (устаревшая переменная)

DIMASSOC

Режим ассоциативной связи размеров и измеряемых объектов рисунка

DIMASZ

Величина стрелок на концах размерной линии и выноски

DIMATFIT

Режим размещения размерного текста и стрелок, если для того и другого одновременно недостаточно места между выносными линиями

DIMAUNIT

Формат единиц измерения для угловых размеров

DIMAZIN

Режим подавления нулей в угловых размерах

DIMBLK

Блок, используемый для стрелок на концах размерных линий и выносок

DIMBLK1

Стрелка на первом конце размерной линии (при включенной переменной DIMSAH)

DIMBLK2

Стрелка на втором конце размерной линии (при включенной переменной DIMSAH)

DIMCEN

Режим нанесения маркеров центра и центровых линий кругов и дуг в командах DIMCENTER, DIMDIAMETER и DIMRADIUS

DIMCLRD

Цвет размерных линий, стрелок и выносных линий

DIMCLRE

Цвет выносных линий размеров

DIMCLRT

Цвет размерного текста

DIMDEC

Точность в основных единицах

DIMDLE

Величина выступа размерной линии за выносную линию при использовании засечек

DIMDLI

Величина отступа размерной линии в базовых размерах

DIMDSEP

Символ десятичного разделителя при десятичном формате вывода чисел

DIMEXE

Величина выступа выносной линии за размерную линию

DIMEXO

Величина смещения выносных линий относительно заданных начальных точек

DIMFIT

Устаревшая переменная (заменена на DIMATFIT и DIMTMOVE)

DIMFRAC

Формат дробей в случаях, когда DIMLUNIT имеет значение 4 (архитектурные) или 5 (дробные)

DIMGAP

Расстояние, оставляемое пустым при изображении размерного текста в разрыве размерной линии

DIMJUST

Режим положения размерного текста по горизонтали

DIMLDRBLK

Тип стрелки на конце выноски

DIMLFAC

Масштабный коэффициент для линейных размеров

DIMLIM

Генерация размерного текста в формате "пределы"

DIMLUNIT

Формат единиц для всех видов размеров, кроме угловых

DIMLWD

Вес для размерных линий

DIMLWE

Вес для выносных линий

DIMPOST

Определяемое пользователем окончание размерного текста

DIMRND

Точность округления всех линейных размеров

DIMSAH

Управление использованием блоков размерных стрелок

DIMSCALE

Глобальный масштабный коэффициент, применяемый ко всем размерным переменным, за исключением допусков, измеренных длин, координат и углов

DIMSD1

Режим подавления первой размерной линии

DIMSD2

Режим подавления второй размерной линии

DIMSE1

Режим подавления первой выносной линии

DIMSE2

Режим подавления второй выносной линии

DIMSHO

Режим изменения размерных объектов при отслеживании

DIMSOXD

Подавление изображения размерной линии за пределами соответствующих выносных линий

DIMSTYLE

Текущий размерный стиль

DIMTAD

Режим вертикальности текста относительно размерной линии

DIMTDEC

Количество десятичных знаков для значений допусков в основных единицах

DIMTFAC

Масштабный коэффициент для расчета высоты текста дробных частей размеров и допусков

DIMTIH

Режим ориентации размерного текста для линейных размеров, радиусов и диаметров, если текст вписывается между выносными линиями

DIMTIX

Режим принудительного размещения размерного текста между выносными линиями

DIMTM

Нижнее предельное отклонение или наименьший предельный размер, если системные переменные DIMTOL или DIMLIM включены

DIMTMOVE

Правила перемещения размерного текста при редактировании

DIMTOFL

Режим рисования размерной линии между выносными линиями, если стрелки размещаются вне выносных линий

DIMTOH

Режим ориентации размерного текста вне выносных линий

DIMTOL

Код простановки допусков в основных размерах

DIMTOLJ

Выравнивание допусков относительно размерного текста по вертикали

DIMTP

Верхнее предельное отклонение или наибольший предельный размер, если системные переменные DIMTOL или DIMLIM включены

DIMTSZ

Величина засечки, изображаемой вместо стрелки в линейных размерах, радиусах и диаметрах

DIMTVP

Регулировка вертикального положения размерного текста над или под размерной линией

DIMTXSTY

Текстовый стиль для размера

DIMTXT

Высота размерного текста, если используемый текстовый стиль не имеет фиксированную высоту

DIMTZIN

Режим подавления нулей в допусках

DIMUNIT

Устаревшая переменная (заменена на DIMLUNIT и DIMFRAC)

DIMUPT

Режим действия курсора при пользовательском расположении текста

DIMZIN

Режим подавления нулей в основных единицах измерения

DISPSILH

Режим показа кромок силуэта твердотельных объектов в каркасном режиме

DISTANCE

Последнее расстояние, вычисленное командой DIST

DONUTID

Последний внутренний диаметр кольца

DONUTOD

Последний внешний диаметр кольца

DRAGMODE

Режим отображения объектов при буксировке

DRAGP1

Частота регенерации объекта при отслеживании

DRAGP2

Частота регенерации объекта при быстром отслеживании

DWGCHECK

Код необходимости проверки, редактировался ли рисунок в последний раз программой, отличной от AutoCAD

DWGCODEPAGE

Хранит то же значение, что и SYSCODEPAGE (для целей совместимости)

DWGNAME

Имя текущего рисунка

DWGPREFIX

Путь к текущему рисунку

DWGTITLED

Код, определяющий, присвоено ли текущему рисунку имя

E

EDGEMODE

Режим удлинения объектов, выбранных в качестве режущих и граничных кромок в командах TRIM и EXTEND

ELEVATION

Действующий уровень (смещение по текущей оси Z) построения объектов в текущем видовом экране

ENTEXTS

Код точности вычисления границ примитивов

EXPERT

Режим сложности выводимых подсказок

EXPLMODE

Режим возможности расчленения командой EXPLODE блоков с разными масштабными коэффициентами

EXTMAX

Правая верхняя точка, в МСК, границ рисунка в текущем пространстве

EXTMIN

Левая нижняя точка, в МСК, границ рисунка в текущем пространстве

EXTNAMES

Код ограничений имен элементов символьных таблиц (типов линий, слоев и др.)

F

FACETRATIO

Режим плотности сетевого представления лекальных граней тел

FACETRES

Регулировка гладкости раскрашенных и тонированных объектов, а также объектов с подавленными скрытыми линиями

FILEDIA

Режим использования диалоговых окон выбора файлов

FILLETRAD

Текущий радиус сопряжения

FILLMODE

Режим закраски мультилиний, полос, фигур, всех штриховок (в том числе сплошных) и полилиний ненулевой ширины

FONTALT

Имя файла альтернативного шрифта

FONTMAP

Имя файла подстановки шрифтов

FRONTZ

Смещение передней секущей плоскости для текущего видового экрана

FULLOPEN

Индикатор полного или частичного открытия текущего рисунка

G

GFANG

Угол градиентной заливки

GFCLR1

Первый цвет градиентной заливки

GFCLR2

Второй цвет градиентной заливки

GFCLRLUM

Соотношение между светом и тенью в градиентной заливке

GFCLRSTATE

Признак использования одного или двух цветов в градиентной заливке

GFNAME

Номер образца градиентной заливки

GFSHIFT

Признак смещения центра заливки

GRIDMODE

Код состояния режима GRID

GRIDUNIT

Размер ячейки сетки на текущем видовом экране по осям X и Y

GRIPBLOCK

Режим показа ручек внутри блоков

GRIPCOLOR

Цвет невыбранных ручек

GRIPHOT

Цвет выбранных ручек

GRIPHOVER

Цвет невыбранной ручки при положении над ней курсора

GRIPOBJLIMIT

Максимальное количество одновременно показываемых ручек

GRIPS

Режим показа ручек выбранных объектов

GRIPSIZE

Размер ручки (в пикселах)

GRIPTIPS

Режим вывода подсказок при положении курсора над невыбранной ручкой

Н

HALOGAP

Допуск на размеры видимых объектов для команды HIDE

HANDLES

Режим присвоения меток объектам

HIDEPRECISION

Режим точности скрытия невидимых линий и раскрашивания

HIDETEXT

Режим обработки текстов командой HIDE

HIGHLIGHT

Режим подсветки объектов при выборе

HPANG

Угол наклона образца штриховки по умолчанию

HPASSOC

Режим ассоциативности штриховок и заливок

HPBOUND

Код типа объекта, создаваемого командами ВНАТСН и BOUNDARY

HPDOUBLE

Режим двойного штрихования (крест-накрест)

HPNAME

Имя образца штриховки по умолчанию

HPSCALE

Масштаб штриховки по умолчанию

HPSPACE

Расстояние между штриховыми линиями по умолчанию для пользовательских штриховок

HYPERLINKBASE

Путь, используемый для относительных гиперссылок

I

IMAGEHLT

Режим подсветки растровых изображений при выборе

INDEXCTL

Режим создания слоевого и пространственного индексов

INETLOCATION

Начальный URL-адрес браузера

INSBASE

Базовая точка вставки, устанавливаемая командой BASE

INSNAME

Имя блока по умолчанию для команды INSERT

INSUNITS

Единицы измерения для блоков и растровых изображений, вставляемых из Центра управления

INSUNITSDEFSOURCE

Единицы измерения в файле-источнике

INSUNITSDEFTARGET

Единицы измерения в целевом рисунке

INTERSECTIONCOLOR

Цвет линий пересечения сетей

INTERSECTIONDISPLAY

Признак отображения линий пересечения сетей при раскрашивании и скрытии невидимых линий

ISAVEBAK

Режим создания резервной копии рисунка (с расширением Ьак)

ISAVEPERCENT

Размер неиспользуемого пространства внутри рисунка, при превышении которого выполняется полное сохранение

ISOLINES

Число образующих на криволинейных участках поверхности объекта

L

LASTANGLE

Конечный угол последней построенной дуги

LASTPOINT

Последняя указанная точка в текущей ПСК

LASTPROMPT

Последний текст, выведенный в командную строку

LAYOUTREGENCTL

Режимы регенерации изображения на вкладках листов

LENSLENGTH

Фокусное расстояние (в миллиметрах) при построении перспективной проекции в текущем видовом экране

LIMCHECK

Режим проверки выхода за лимиты рисунка

LIMMAX

Правый верхний угол зоны лимитов рисунка, в МСК

LIMMIN

Левый нижний угол зоны лимитов рисунка, в МСК

LISPINIT

Режим сохранения в памяти функций и переменных (LISP-символов) при открытии нового рисунка (в одно-документном режиме)

LOCALE

Код ISO языка текущей версии AutoCAD

LOCALROOTPREFIX

Путь к папке, используемой для хранения настроек пользователя

LOGFILEMODE

Режим записи содержимого текстового окна в файл журнала (с расширением log)

LOGFILENAME

Имя файла журнала (вместе с путем) для текущего рисунка

LOGFILEPATH

Путь к файлам журналов всех рисунков сеанса

LOGINNAME

Системное имя пользователя

LTSCALE

Глобальный масштаб типов линии

LUNITS

Система измерения линейных единиц

LUPREC

Точность отображения линейных величин

LWDEFAULT

Значение, соответствующее весу линии DEFAULT

LWDISPLAY

Режим отображения весов линий на экране

LWUNITS

Единицы измерения для весов линий (дюймы или миллиметры)

M

MAXACTVP

Максимальное количество видовых экранов, которые могут быть активны одновременно

MAXSORT

Максимальное количество строк, которое можно отсортировать в диалоговых окнах при выводе списков (слоев и т. п.)

MBUTTONPAN

Режим действия третьей кнопки или колесика устройства указания (например, мыши)

MEASUREINIT

Система единиц (британские или метрические) для новых рисунков

MEASUREMENT

Система единиц (британские или метрические) для текущего рисунка

MENUCTL

Режим смены страниц экранного меню

MENUECHO

Сумма битовых флагов управления эхо-выводом и запросами меню

MENUNAME

Имя файла базового меню (включая путь)

MIRRTEXT

Режим симметрирования текста в команде MIRROR

MODEMACRO

Дополнительный текст, отображаемый в начале строки состояния

MTEXTED

Имя редактора (встроенного или внешнего), используемого командой МТЕХТ

MTEXTFIXED

Управление местоположением окна редактора мультитекста

MTJIGSTRING

Текст, "привязываемый" к курсору при входе в окно мультитекста

MYDOCUMENTSPREFIX

Путь к папке Мои документы текущего пользователя

N

NOMUTT

Режим полного подавления сообщений в командной строке при работе пакетов и функций AutoLISP

О

OBSCUREDCOLOR

Цвет, устанавливаемый для невидимых линий

OBSCUREDLTYPE

Тип линии, устанавливаемый для невидимых линий

OFFSETDIST

Текущее смещение в команде OFFSET

OFFSETGAPTYPE

Метод обработки соединений соседних сегментов командой OFFSET

OLEHIDE

Режим показа и печати OLE-объектов

OLEQUALITY

Режим качества и печати внедренных OLE-объектов

OLESTARTUP

Режим загрузки родительских приложений для OLE-объектов при печати

ORTHOMODE

Текущее состояние режима ортогональности

OSMODE

Сумма битовых флагов текущих режимов объектной привязки

OSNAPCOORD

Режим подавления вводимыми координатами текущих режимов привязки

P

PALETTEOPAQUE

Управление прозрачностью окон и палитр

PAPERUPDATE

Режим вывода предупреждения при несоответствии размеров листа формату печати

PDMODE

Текущий режим отображения точек

PDSIZE

Размер символа, отображающего точку

PEDITACCEPT

Автоматическое преобразование выбранного объекта в полилинию в команде PEDIT

PELLIPSE

Режим рисования эллипсов (точных или аппроксимированных)

PERIMETER

Последнее вычисленное значение периметра

PFACEVMAX

Максимальное число вершин на одну грань в команде PFACE

PICKADD

Режим добавления объектов к уже выбранным

PICKAUTO

Режим автоматического создания рамки выбора при щелчке мышью по свободному месту

PICKBOX

Высота прицела выбора объектов в пикселах

PICKDRAG

Способ создания рамки выбора

PICKFIRST

Режим предварительного выбора объектов, для их использования в следующей команде

PICKSTYLE

Режим выбора объектов с помощью групп и с помощью ассоциативной штриховки

PLATFORM

Тип платформы (операционной системы)

PLINEGEN

Режим генерации типа линии в вершинах двумерных полилиний

PLINETYPE

Управление типом создаваемых двумерных полилиний (компактных или подробных)

PLINEWID

Ширина двумерной полилинии по умолчанию

PLOTROTMODE

Ориентация чертежа

PLQUIET

Управление выводом необязательных диалоговых окон и сообщений о некритических ошибках при пакетной печати и выполнении пакетных файлов

POLARADDANG

Дополнительные углы полярного отслеживания

POLARANG

Основной угол при полярном отслеживании

POLARDIST

Шаг полярной привязки

POLARMODE

Управление режимами полярного и объектного отслеживания

POLYSIDES

Число сторон многоугольника, предлагаемое по умолчанию командой POLYGON

POPUPS

Код состояния видеомонитора

PRODUCT

Название программного продукта

PROGRAM

Имя основного файла программы

PROJECTNAME

Имя проекта, в котором ищутся внешние ссылки и растровые изображения

PROJMODE

Режим проецирования для операций обрезки и удлинения

PROXYGRAPHICS

Режим сохранения объектов-заместителей в рисунке

PROXYNOTICE

Режим вывода сообщения при создании объекта-заместителя

PROXYSHOW

Режим показа объектов-заместителей в рисунке

PROXYWEBSEARCH

Режим поиска программы Object Enabler для обработки объектов-заместителей

PSLTSCALE

Режим масштабирования типов линий в пространстве листа

PSPROLOG

Имя раздела файла acad.psf, который нужно прочитать команде PSOUT

PSQUALITY

Управление качеством отображения изображений формата PostScript

PSTYLEMODE

Тип стилей печати (цветозависимые или именованные) в текущем рисунке

PSTYLEPOLICY

Режим связи цвета объекта с его стилем печати

PSVPSCALE

Масштаб для вновь создаваемых видовых экранов

PUCSBASE

Имя ПСК, на которой базируются ортогональные системы координат (только для пространства листа)

Q

QTEXTMODE

Режим быстрого (контурного) отображения текста

R

RASTERPREVIEW

Режим сохранения вместе с рисунком растрового образца для предварительного просмотра

REFEDITNAME

Имя внешней ссылки или блока, редактируемого в данный момент командой REFEDIT

REGENMODE

Режим автоматической регенерации рисунка

RE-INIT

Сумма битовых флагов переинициализации дигитайзера, его порта и перезагрузки файла acad.pgp

REMEMBERFOLDERS

Режим запоминания путей к файлам рисунков

REPORTERROR

Управление выводом сообщения о возможности отправки уведомления об ошибке в фирму Autodesk

ROAMABLEROOTPREFIX

Путь к папке, позволяющей поддерживать поиск файлов в сети

RTDISPLAY

Управление показом растровых изображений при панорамировании и зумировании в реальном времени (команды ZOOM и PAN)

S

SAVEFILE

Имя файла автоматического сохранения

SAVEFILEPATH

Путь к папке, в которую осуществляется автоматическое сохранение файлов сеанса AutoCAD

SAVENAME

Имя файла, под которым сохранен текущий рисунок (вместе с путем)

SAVETIME

Интервал автоматического сохранения рисунка в минутах

SCREENBOXES

Количество строк в зоне экранного меню графического экрана

SCREENMODE

Битовый код, указывающий состояние экрана AutoCAD (графический, текстовый)

SCREENSIZE

Размер текущего видового экрана в пикселах (по осям ХиУ)

SDI

Режим AutoCAD (одно- или многодокументный)

SHADEDGE

Режим показа ребер и граней при тонировании

SHADEDIF

Код отношения рассеянной освещенности к освещенности диффузного отражения

SHORTCUTMENU

Режим доступа к контекстным меню

SHPNAME

Имя формы по умолчанию

SIGWARN

Код вывода окна с информацией об электронной цифровой подписи

SKETCHING

Длина сегментов в команде SKETCH

SKPOLY

Режим генерации отрезков или полилиний в команде SKETCH

SNAPANG

Угол поворота сетки шаговой привязки (в текущей ПСК) для текущего видового экрана

SNAPBASE

Начальная точка сетки шаговой привязки для текущего видового экрана (в текущей ПСК)

SNAPISOPAIR

Код текущей плоскости изометрии для текущего видового экрана

SNAPMODE

Текущее состояние режима SNAP

SNAPSTYL

Стиль шаговой привязки на текущем видовом экране

SNAPTYPE

Тип шаговой привязки

SNAPUNIT

Параметры сетки шаговой привязки в текущем видовом экране

SOLIDCHECK

Режим проверки целостности тел

SORTENTS

Режим сортировки объектов

SPLFRAME

Режим отображения каркасов сплайнов, сглаженных сплайнами полилиний и сглаженных сетей

SPLINESEGS

Код управления аппроксимацией полилинии при сглаживании ее сплайном

SPLINETYPE

Тип сглаживающей кривой в опции Spline команды PEDIT

STANDARDSVIOLATION

Режим вывода уведомлений о нарушении стандартов при нормоконтроле

STARTUP

Управление типом окна при создании новых рисунков

SURFTAB1

Плотность в направлении М для команд построения сетей

SURFTAB2

Плотность в направлении N для команд построения сетей

SURFTYPE

Тип поверхности сглаживания, которая используется опцией Smooth команды PEDIT

SURFU

Плотность сети в направлении М для опции Smooth команды PEDIT

SURFV

Плотность сети в направлении N для опции Smooth команды PEDIT

SYSCODEPAGE

Системная кодовая таблица, заданная в файле acad.xmx

Т

TABMODE

Управление использованием режима Tablet

TARGET

Положение цели в координатах ПСК на текущем видовом экране

TDCREATE

Дата и время (местное) создания текущего рисунка

TDINDWG

Общее время редактирования

TDUCREATE

Дата и время (всемирное) создания текущего рисунка

TDUPDATE

Дата и время (местное) последнего сохранения рисунка

TDUSRTIMER

Таймер пользователя

TDUUPDATE

Дата и время (всемирное) последнего сохранения рисунка

TEMPPREFIX

Имена папок для хранения временных файлов

TEXTEVAL

Режим обработки LISP-выражений при запросе текста

TEXTFILL

Режим заливки текста, выполненного шрифтами True Туре, при печати, экспорте командой PSOUT и тонировании

TEXTQLTY

Качество начертания шрифтов True Type при выводе текстов на печать, экспорте командой PSOUT и тонировании

TEXTSIZE

Высота букв, предлагаемая по умолчанию для нового однострочного текста

TEXTSTYLE

Текущий текстовый стиль

THICKNESS

Текущая трехмерная высота

TILEMODE

Режим пространства листа или модели

TOOLTIPS

Управление выводом всплывающих подсказок

TPSTATE

Код видимости панели Tool Palettes

TRACEWID

Ширина полосы по умолчанию

TRACKPATH

Управление показом пунктирных линий при полярном и объектном отслеживании

TRAYICONS

Управление показом значков уведомлений

TRAYNOTIFY

Управление выводом уведомлений

TRAYTIMEOUT

Длительность показа уведомлений

TREEDEPTH

Максимальная глубина ветвления пространственного индекса

TREEMAX

Максимальное количество узлов в пространственном индексе

TRIMMODE

Режим изменения выбранных объектов в командах CHAMFER и FILLET

TSPACEFAC

Отношение межстрочного интервала к высоте многострочного текста

TSPACETYPE

Стиль межстрочного интервала в многострочном тексте

TSTACKALIGN

Выравнивание двухэтажного элемента мультитекста по вертикали

TSTACKSIZE

Отношение высоты дробной части двухэтажного текста к высоте обычного текста (в процентах)

U

UCSAXISANG

Значение угла по умолчанию при повороте ПСК вокруг одной из ее осей с помощью опций X, Y или Z команды UCS

UCSBASE

Имя ПСК, на которой базируются ортогональные системы координат

UCSFOLLOW

Установка вида в плане при переходе от одной ПСК к другой

UCSICON

Включение видимости пиктограммы ПСК на текущем видовом экране

UCSNAME

Имя текущей системы координат для текущего видового экрана в текущем пространстве

UCSORG

Начало текущей системы координат для текущего видового экрана в текущем пространстве

UCSORTHO

Режим восстановления ортогональной ПСК в момент установки соответствующего ортогонального вида

UCSVIEW

Режим сохранения текущей ПСК вместе с именованным видом

UCSVP

Режим изменения ПСК на видовых экранах вслед за системой координат, установленной на текущем видовом экране

UCSXDIR

Направление оси X текущей ПСК на текущем видовом экране в текущем пространстве

UCSYDIR

Направление оси Y текущей ПСК на текущем видовом экране в текущем пространстве

UNDOCTL

Сумма битовых флагов, указывающих состояние Auto и Control команды UNDO

UNDOMARKS

Количество меток, заданных в опции Mark команды UNDO для управления отменой

UNITMODE

Режим отображения чисел с дробной частью, в футах и дюймах и в топографических единицах

USERI1 (2-5)

Используются для хранения целых чисел, заданных пользователем

USERR1 (2-5)

Используются для хранения вещественных чисел, заданных пользователем

USERS1 (2-5)

Используются для хранения текстовых данных пользователя

V

VIEWCTR

Центр текущего видового экрана в координатах ПСК

VIEWDIR

Направление взгляда на текущем видовом экране, вМСК

VIEWMODE

Битовый код режима вида на текущем видовом экране

VIEWSIZE

Высота изображения на текущем видовом экране

VIEWTWIST

Угол поворота вида для текущего видового экрана

VISRETAIN

Управление видимостью, цветом, типом линии, весом линии и стилями печати (если PSTYLEPOLICY равна 0) зависимых от внешних ссылок слоев, а также сохранением путей доступа для вложенных ссылок

VSMAX

Правый верхний угол виртуального экрана текущего видового экрана, выраженный в координатах ПСК

VSMIN

Левый нижний угол виртуального экрана текущего видового экрана, выраженный в координатах ПСК

W

WHIPARC

Режим гладкости кругов и дуг на экране

WHIPTHREAD

Режим проверки наличия дополнительных процессоров

WMFBKGND

Режим фона рисунка при экспорте в метафайл Windows

WMFFOREGND

Режим назначения цвета при экспорте в метафайл

WORLDUCS

Индикатор совпадения текущей ПСК с МСК

WORLDVIEW

Код ПСК, используемой в командах установки видов

WRITESTAT

Указывает, открыт ли текущий файл рисунка только для чтения

X

XCLIPFRAME

Видимость контуров подрезки внешних ссылок и блоков

XEDIT

Индикатор, может ли текущий рисунок участвовать в операции редактирования вхождений, будучи вставленным в другой рисунок как внешняя ссылка

XFADECTL

Управление снижением интенсивности отображения объектов при редактировании вхождений

XLOADCTL

Управление загрузкой файлов внешних ссылок и их копий

XLOADPATH

Путь для хранения временных копий файлов подгруженных внешних ссылок

XREFCTL

Определяет, создаются ли файлы журналов внешних ссылок

XREFNOTIFY

Режим уведомления о неразрешенных внешних ссылках

Z

ZOOMFACTOR

Управление скоростью перемещения курсора

Названия системных переменных, появившихся в системе AutoCAD 2004:

CLEARSCREENSTATE

INTERSECTIONCOLOR

STARTUP

GFANG

INTERSECTIONDISPLAY

TPSTATE

GFCLR1

LOCALROOTPREFIX

TRAYICONS

GFCLR2

MTEXTFIXED

TRAYNOTIFY

GFCLRLUM

MTJIGSTRING

TRAYTIMEOUT

GFCLRSTATE

MYDOCUMENTSPREFIX

TSPACETYPE

GFNAME

PALETTEOPAQUE

XREFNOTIFY

GFSHIFT

PEDITACCEPT

GRIPHOVER

REPORTERROR

GRIPOBJLIMIT

ROAMABLEROOTPREFIX

GRIPTIPS

SIGWARN

HPASSOC

STANDARDSVIOLATION

Названия системных переменных, которые присутствовали в системе AutoCAD 2002, но исключены из версии AutoCAD 2004:

PLOTID

PLOTTER

STARTUPTODAY

Содержание

Работа с AutoCAD 2004

Настройка уведомлений

Настройка уведомлений

Из сети Интернет можно получать уведомления об обновлениях продуктов фирмы Autodesk. Для этого в строке состояния должен присутствовать значок

Операции с сетью Интернет

Приложение 3. Операции с сетью Интернет

Операции с сетью Интернет

Публикация в Интернете

Настройка уведомлений

Содержание

Публикация в Интернете

Публикация в Интернете

Другим средством публикации файлов рисунков в сети Интернет и генерации страниц в формате HTML является команда PUBLISHTOWEB (ОПУБЛИКОВАТЬ), которой соответствует пункт Publish to Web (Публикация в Интернете) падающего меню File (Файл).
Команда вызывает первую страницу (Begin (Начало)) окна программы-мастера работы с Web-страницами (Рисунок П3.2).

П3 1 Панель инструментов Web

Рисунок П3.1. Панель инструментов Web

В этой панели расположены четыре кнопки для обеспечения работы с сетью Интернет:

— возврат к предыдущему документу (странице) по гиперссылке;

— переход к следующему документу (странице) по гиперссылке;

— прекращение навигации по страницам;

— вызов установленной на компьютере программы-браузера для навигации в Интернете (Microsoft Internet Explorer).

Кнопка

соответствует команде BROWSER (БРАУЗЕР). При первом щелчке по этой кнопке AutoCAD вызывает ваш браузер и пытается загрузить страницу с адресом по умолчанию (www.autodesk.com). При успешном соединении с сетью Интернет появляется Web-страница фирмы Autodesk.
Если ввести в командной строке команду BROWSER (БРАУЗЕР), то система AutoCAD выдаст запрос:
Enter Web location (URL): (Введите Web-адрес (URL):)
Здесь тоже нужно ввести требуемый адрес, после чего система пытается с ним соединиться.
В примитивах рисунка в качестве гиперссылок (см. разд. 4.5) можно использовать ссылки на Web-страницы. Команда GOTOURL, вводимая из командной строки, позволяет перейти по адресу, который указан в качестве гиперссылки.
Для удобства хранения на Web-сервере файлов рисунков был создан специальный формат DWF, сохранение рисунков в котором обеспечивается командой PUBLISH (см. разд. 11.4.5).

Содержание

Вперед

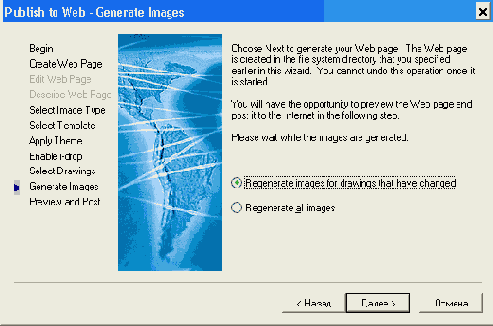

П3 10 Страница Generate Images окна Publish to Web

Рисунок П3.10. Страница Generate Images окна Publish to Web

На этой странице нужно выбрать одно из двух положений переключателя:

Regenerate images for drawings that have changed (Регенерировать изображения для изменившихся рисунков);

Regenerate all images (Регенерировать все изображения).

В зависимости от выбора пользователя графические изображения будут пересчитаны либо частично (только для изменившихся рисунков), либо полностью.

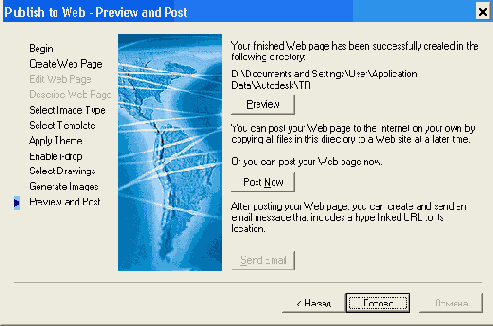

П3 11 Страница Preview and Post окна Publish to Web

Рисунок П3.11. Страница Preview and Post окна Publish to Web

Последняя страница программы-мастера — Preview and Post (Просмотр и размещение) (Рисунок П3.11) — сообщает о формировании файлов Web-страницы. Пользователю доступны кнопки:

Preview (Просмотр) — позволяет просмотреть созданную Web-страницу (Рисунок П3.12);

Post Now (Разместить) — позволяет выгрузить свою страницу на сервер сети Интернет;

Send Email (Послать сообщение по электронной почте) — формирует письмо электронной почты со ссылкой на адрес своей страницы.

Щелчок по кнопке Готово (Done) завершает работу с мастером создания Web-страницы. Результаты сохраняются в виде группы файлов, в которой основным является файл acwebpublish.htm (в примере на Рисунок П3.12 он открыт с помощью браузера).
Режим редактирования существующей Web-страницы работает аналогично.

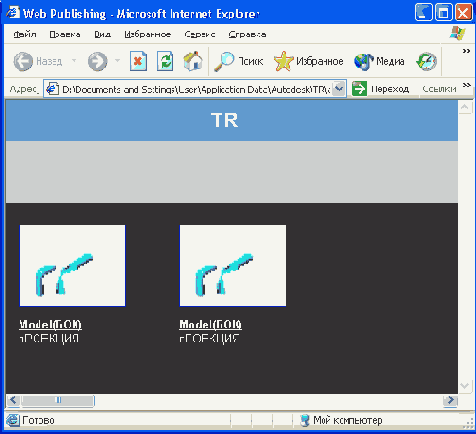

П3 12 Пример Webстраницы

Рисунок П3.12. Пример Web-страницы, созданной командой PUBLISHTOWEB

П3 13 Диалоговое окно Tray Settings

Рисунок П3.13. Диалоговое окно Tray Settings

В нижней части диалогового окна Tray Settings (Настройки лотка) расположены два переключателя, управляющие временем, на которое задерживаются на экране уведомления служб:

Display time (Показ в течение установленного времени) — задает конкретное время, на которое выводится окно уведомления; само время необходимо установить в раскрывающемся списке справа (от одной до десяти секунд);

Display until closed (Показ до закрытия) — задает неограниченное время показа уведомления (до тех пор пока пользователь сам не закроет окно уведомления).

Щелчок по значку

П3 14 Диалоговое окно Communication Center

Рисунок П3.14. Диалоговое окно Communication Center

В этом окне расположены три флажка, порядок которых соответствует последовательности шагов настройки:

Specify your country and preferred update frequency (Указать страну и частоту обновления) — вызывает диалоговое окно Configuration Settings (Параметры конфигурации) (Рисунок П3.15), рассматриваемое далее;

Connect to the Internet and download available information (Соединиться с Интернетом и получить доступную информацию) — выполняет соединение с Интернетом и выводит соответствующее окно уведомления:

Specify which information channels you wish to view (Указать каналы, которые вы хотите просматривать) — позволяет задать каналы, информацию которых нужно получать.

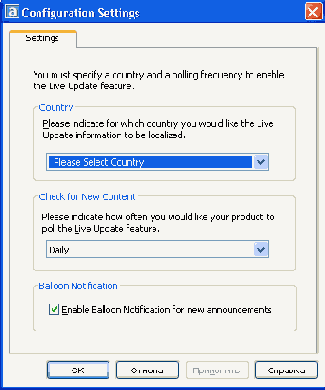

П3 15 Диалоговое окно Configuration Settings

Рисунок П3.15. Диалоговое окно Configuration Settings

В диалоговом окне Configuration Settings (Параметры конфигурации) (см. Рисунок ПЗ. 15) расположены три области, отвечающие за настройку уведомлений:

Country (Страна) — задается страна, по которой ищется информация для уведомлений;

Check for New Content (Проверить новое содержание) — выполняется повторная проверка информации;

Balloon Notification (Уведомление в форме воздушного шара) — уведомления генерируются над панелью задач в виде окон, имеющих желтый фон и форму, похожую на форму воздушного шарика.

Кнопки Refresh Content (Обновить содержание) и Settings (Настройки) диалогового окна Communication Center (Центр связи) (см. Рисунок П3.14) позволяют, соответственно, освежить содержание окон уведомлений и вызвать окно Configuration Settings (Параметры конфигурации) (см. Рисунок П3.15). Кроме того, через свой сайт www.autodesk.com фирма Autodesk оказывает различные услуги пользователям системы AutoCAD (доступ к библиотекам символов, ответы на вопросы и т. п.).

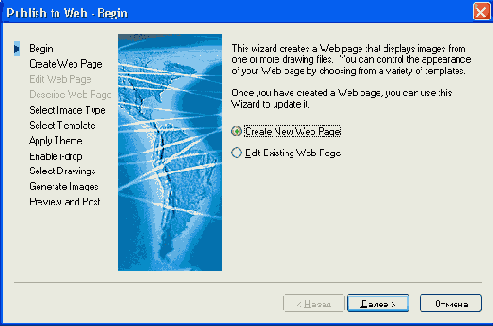

П3 2 Страница Begin окна Publish to Web

Рисунок П3.2. Страница Begin окна Publish to Web

На этой странице нужно установить переключатель в одно из положений:

Create New Web Page (Создание новой Web-страницы);

Edit Existing Web Page (Редактирование существующей Web-страницы).

В первом случае вы получаете возможность создания файлов новой Web-страницы, во втором — редактирования ранее сформированной страницы.
Если выбран режим создания новой Web-страницы, то щелчок по кнопке Далее (Next) переводит вас на следующую страницу — Create Web Page (Создание Web-страницы) (Рисунок ПЗ.З). Если же выбрать режим редактирования существующей Web-страницы, то вы попадете сначала на страницу Edit Existing Web Page (Редактирование существующей Web-страницы), затем на страницу Describe Web Page (Описание Web-страницы). На этих страницах вам будет предоставлена возможность сначала выбрать ранее созданную Web-страницу, а затем — внести в нее изменения.

П3 4 Страница Select Image Type окна Publish to Web

Рисунок П3.4. Страница Select Image Type окна Publish to Web

В первом из раскрывающихся списков необходимо выбрать формат, в котором вы хотите разместить свой рисунок: DWF, JPEG или PNG (формат PNG используется для формирования растровых образцов рисунков AutoCAD). Для двух последних форматов (JPEG и PNG) становится доступным и второй список — Image size (Размер изображения), в котором следует выбрать строку, управляющую размером (и, значит, степенью сжатия): Small (Маленький), Medium (Средний), Large (Большой), Extra Large (Сверхбольшой).
Очередное окно — Select Template (Выбор шаблона) (Рисунок П3.5) задает форму Web-страницы.
Пользователю предлагаются четыре варианта шаблона:

Array of Thumbnails (Массив образцов);

Array plus Summary (Массив образцов с пояснениями);

List of Drawings (Список рисунков);

List plus Summary (Список рисунков с пояснениями).

Внешний вид всех вариантов шаблона приведен на Рисунок П3.6.
После указания варианта шаблона пользователь попадает в окно выбора темы (Рисунок П3.7).

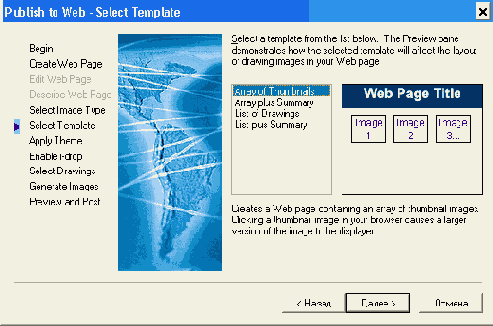

П3 5 Страница Select Template окна Publish to Web

Рисунок П3.5. Страница Select Template окна Publish to Web

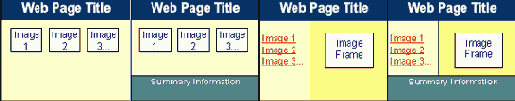

П3 6 Шаблоны Webстраницы

Рисунок П3.6. Шаблоны Web-страницы

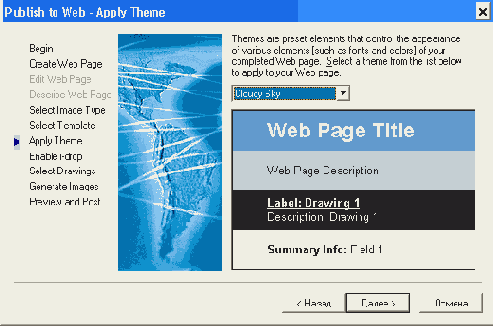

П3 7 Страница Apply Theme окна Publish to Web

Рисунок П3.7. Страница Apply Theme окна Publish to Web

Под темой (theme) в данном окне подразумевается цветовое и шрифтовое оформление. Пользователю доступны следующие темы:

Autumn Field (Осеннее поле);

Classic (Классика);

Cloudy Sky (Облачное небо);

Dusky Maize (Темная кукуруза);

Ocean Waves (Океанские волны);

Rainy Day (Дождливый день);

Supper Club (Вечерний клуб).

Далее идет страница Enable i-drop (Разрешить загрузку) (Рисунок П3.8).

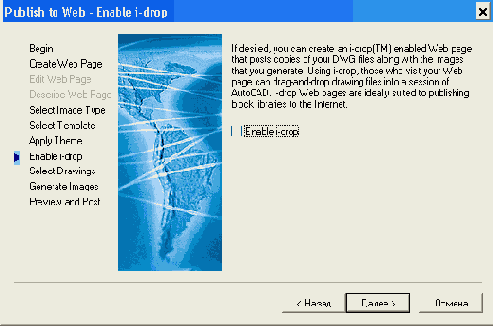

П3 8 Страница Enable idrop окна Publish to Web

Рисунок П3.8. Страница Enable i-drop окна Publish to Web

Если вы установите в этом окне флажок Enable i-drop (Разрешить загрузку), то на вашу Web-страницу вместе с растровыми образцами будут помешены DWG-файлы, которые любой посетитель сайта сможет загрузить в свой сеанс работы AutoCAD простым перетаскиванием.
Страница Select Drawings (Выбор рисунков) (Рисунок П3.9) имеет область Image settings (Параметры рисунков), которая позволяет выбрать файл (раскрывающийся список Drawing (Рисунок)), указать имя нужной вкладки (раскрывающийся список Layout (Вкладка)), задать метку изображения (поле Label (Метка)) и комментарий (поле Description (Описание)). Метки выбранных рисунков помещаются в результирующий список (область Image list (Список изображений)) с помощью кнопки Add (Добавить). Для редактирования списка могут применяться кнопки Update (Изменить), Remove (Удалить), Move Up (Вверх), Move Down (Вниз).

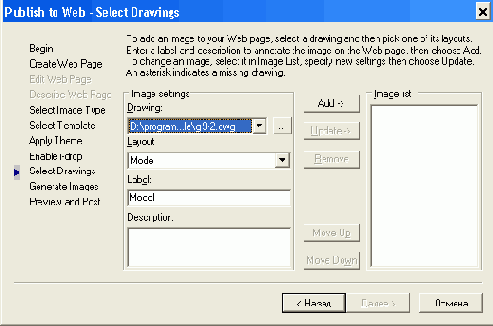

П3 9 Страница Select Drawings окна Publish to Web

Рисунок П3.9. Страница Select Drawings окна Publish to Web

Следующая страница — Generate Images (Генерация изображений) (Рисунок П3.10) — управляет процессом генерации изображений.

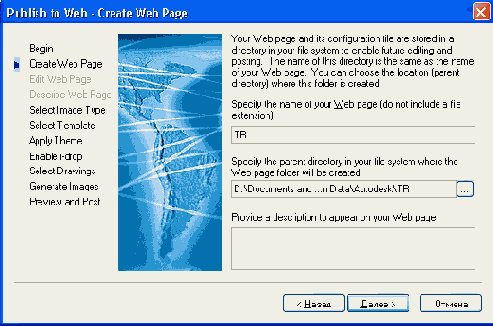

ПЗ З Страница Create Web Page окна Publish to Web

Рисунок ПЗ.З. Страница Create Web Page окна Publish to Web

На странице Create Web Page (Создание Web-страницы) нужно заполнить три поля. В верхнем вводится имя вашей Web-страницы (например, Steel). В втором поле необходимо указать путь к папке, в которой будут сохранены файлы Web-страницы. По умолчанию AutoCAD предлагает путь к папке, в которой сохраняются настройки текущего пользователя (c:\Documents and Settings\...). С помощью щелчка по кнопке

Работа с AutoCAD 2004

Архитектурностроительные приложения

Архитектурно-строительные приложения

В числе известных архитектурных и строительных приложений можно отметить системы АРКО (АПИО-Центр), СПДС GraphiCS (Consistent Software), ArchiCAD (Graphisoft), Autodesk Architectural Desktop (Autodesk), Autodesk Architectural Studio (Autodesk), Autodesk Building Systems (Autodesk), МАЭСТРО (Maestro Group), SCAD (SCAD Group).
Для проектирования промышленных объектов может использоваться система PLANT-4D (СЕА Technology).

AutoCAD LT и аналогичные продукты

AutoCAD LT и аналогичные продукты

Система AutoCAD LT (разработчик — фирма Autodesk) является облегченной версией AutoCAD, которая сохраняет все возможности двумерной работы и часть трехмерных операций, но в то же время значительно дешевле, чем основная система AutoCAD. Обычно выпускается на английском языке и локализуется частично.
Для каждой версии AutoCAD разработана соответствующая версия AutoCAD LT. Система AutoCAD LT 2004 может читать все файлы рисунков, созданные в AutoCAD 2004.
К недорогим продуктам аналогичного назначения можно отнести также AutoSketch и Actrix Technical (Autodesk).

Геоинформационные системы

Геоинформационные системы

Ряд геоинформационных и геодезических систем соседствуют с AutoCAD: AutoCAD MAP (Autodesk), Autodesk OnSite Enterprise (Autodesk), Autodesk MapGuide (Autodesk), Maplnfo (Maplnfo), AutoCAD Land Development Desktop (Autodesk), Autodesk Survey (Autodesk), Autodesk Civil Design (Autodesk), GeomatiCS (Consistent Software), PLATEIA (CGS Software).

Машиностроительные приложения

Машиностроительные приложения

Фирма Autodesk создала мощный пакет для машиностроительного проектирования — Autodesk Mechanical Desktop, предназначенный для сложного трехмерного моделирования. Пакет обладает следующими возможностями, ускоряющими цикл разработки машиностроительных изделий и выпуска необходимой документации: трехмерное параметрическое моделирование твердых тел и сложных поверхностей, формирование деталей, узлов и конструкций, выпуск спецификаций и машиностроительных чертежей. Специальные функции этого пакета позволяют проектировать валы и пружины. Имеется библиотека стандартных деталей различных типов и стандартов, в том числе стандартов ГОСТ.
Пакет AutoCAD Mechanical (Autodesk) ориентирован на оформление машиностроительных чертежей. Он продается отдельно, но входит в состав Autodesk Mechanical Desktop Power Pack.
Фирмой Autodesk создан также машиностроительный пакет Autodesk Inventor, который превосходит по своим возможностям Autodesk Mechanical Desktop.
Фирма Consistent Software поставляет на российский рынок специализированные пакеты Mechanics, ElectriCS, HydrauliCS, Technologies.
Фирмой Интермех разработаны машиностроительные приложения, которые в большей степени ориентированы на рынок России и СНГ: Cadmech Desktop, Cadmech, AVS, Rotation, Gear, Spring, Search, Techcard, которые позволяют выполнять двумерное и трехмерное проектирование машиностроительных изделий, формирование баз данных, выпуск документации и ведение технических архивов.
Для проектирования деталей из листовых материалов предназначена система Copra Sheet Metal Bender Desktop (Data-M Software GmbH).
Моделирование динамики работы механизмов может выполняться в системе Dynamic Designer (Mechanical Dynamics).

Программы обработки сканированных изображений

Программы обработки сканированных изображений

Для обработки файлов со сканированными документами могут применяться такие системы: Spotlight (Consistent Software), Vectory (Consistent Software), RasterDesk (Consistent Software), Autodesk CAD Overlay (Autodesk).

Системы документооборота

Системы документооборота

Для ведения документооборота и создания электронных архивов в числе недорогих предлагаются такие системы, как Search (Интермех), Interbase (Интермех), Show (Интермех), OutdoCS (Consistent Software).



    Инновации: Менеджмент - Моделирование - Софт

• Инновационный менеджмент

• Разработка программного обеспечения

• Россия и инновации

• Управление инновационным менеджментом


• Моделирование

• Финансовое моделирование

• Системы моделирования

• Виды моделирования

• Практическое моделирование


• Пакет Mechanical Desktop

• Моделирование программ


• Софт для моделирования

• Пакет Simulink

• Моделирование в IBM

• MSC Nastran Моделирование -

• AutoCAD


• Unigraphics

• P-CAD
