Центральная деформация скручивания

Рисунок 11.17. Центральная деформация скручивания сетки с квадратными ячейками для углов 90° (слева) и 180° (справа)



Примечание 2

Примечание 2

Поскольку сетка, которая была построена инструментом Graph Paper (Диаграммная сетка), представляет собой группу прямоугольников, перед применением десрормации скручивания ее пришлось разгруппировать и соединить полученные прямоугольники в одну кривую командой Combine (Соединить) — эта деформация, как и предыдущие, не может применяться к группе объектов.

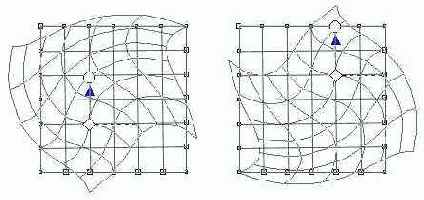

Смещение центра деформации оказывает существенное влияние на ее результат. На Рисунок 11.18 представлена деформация той же сетки с углом деформации 90° и смещением центра деформации по диагонали на один квадрат сетки.

Деформация Push and Pull

Деформация Push and Pull

Суть центростремительной деформации состоит в принудительном смещении всех узлов деформируемого объекта к центру деформации. При центробежной деформация все узлы деформируемого объекта смещаются по радиусам от центра деформации. Если считать объект нарисованным на эластичной пленке, то при выполнении этих деформаций края пленки и центр деформации фиксируются, а пленка растягивается или сжимается с захватом за точки, в которых расположены узлы.
Результаты деформации определяются положением центра деформации по отношению к объекту и амплитудой — значением, показывающим в процентах, насколько узлы смещаются к центру из исходного положения. Отрицательные значения амплитуды соответствуют центростремительной деформации, положительные — центробежной.
Примечание 1

Примечание 1

Значение амплитуды -50 % означает, что все узлы объекта в процессе деформации станут в два раза ближе к ее центру, чем в исходном объекте. Значение 0 % соответствует отсутствию деформации, значение 100 % означает, что в процессе деформации узлы отодвинулись от центра деформации на расстояние, равное их расстоянию до центра деформации в исходном объекте.

Центр деформации может устанавливаться произвольно. Если он совпадает с центральным маркером рамки выделения деформируемого объекта, такой частный случай называется центральной деформацией.
При центростремительной и центробежной деформациях смещаются не только узлы объекта, но и их направляющие точки. Причем направляющие точки смещаются в направлении, противоположном направлению смещения узлов (то есть от центра при центростремительной деформации и к центру при центробежной). В результате при малых амплитудах середины сегментов объекта практически не смещаются, а при больших — смещаются из исходных положений значительно медленнее, чем узлы.

Деформация Twister

Деформация Twister

Деформация скручивания состоит в повороте изображения на заданный угол при фиксации одного или нескольких углов рамки выделения и центра деформации. При выполнении деформации фиксируются углы рамки выделения объекта, наиболее удаленные от заданного центра деформации.
Примечание 1

Примечание 1

При центральной деформации скручивания фиксируются все четыре угла рамки выделения деформируемого объекта.

Управляющая схема деформации содержит те же элементы, что центробежная и центростремительная деформации: ромб указывает местоположение центра деформации, квадрат используется только для фиксации направления оси управляющей схемы. Перетаскивая квадрат вокруг ромба по часовой стрелке или против нее, можно задавать угол деформации скручивания — ее основной управляющий параметр. Начальное направление оси, соответствующее углу деформации 0°, отмечается голубой штриховой линией.
На Рисунок 11.17 представлены два варианта центральной деформации сетки с квадратными ячейками. На заднем плане видны недеформированные копии объектов.

Деформация Zipper

Деформация Zipper

Суть деформации зигзага состоит в создании с обеих сторон от линии исходного объекта на некотором расстоянии от нее двух последовательностей равномерно распределенных по длине линии точек. Линии исходного объекта заменяются в ходе преобразования на зигзаг, соединяющий точки этих последовательностей. Количество точек в последовательностях определяется частотой деформации, а расстояние точек от линии — ее амплитудой. Управляющая схема деформации такая же, как у центробежной и центростремительной деформаций, с одним дополнительным элементом — местоположение прямоугольного белого ползунка на прямой, соединяющей ромб и квадрат, определяет частоту деформации. На Рисунок 11.14 представлены результаты деформации круга (на последнем примере показана управляющая схема деформации). Чтобы результаты было удобнее сопоставлять с исходным объектом, круг перед деформированием был дублирован.

Добавление и удаление огибающей

Добавление и удаление огибающей

Чтобы воздействовать на форму объекта или группы объектов с помощью огибающей, вначале требуется заключить их в эту огибающую. Заключить в огибающую можно также объект (или группу объектов), ранее уже заключенный в огибающую. После добавления второй огибающей первая становится недоступной для редактирования. Удаляются огибающие также по одной, начиная с добавленной позднее всех остальных.
Чтобы заключить объект или группу в огибающую с помощью интерактивного инструмента, следует выполнить описанную ниже процедуру.
1. Выберите в панели интерактивных инструментов инструмент Interactive Envelope (Интерактивная огибающая).
2. Щелчком выделите объект (или группу), который будет заключен в огибающую. При этом вокруг объекта появляется огибающая прямоугольной формы с восемью узлами, и дальнейшие действия относятся уже к уточнению режимов работы с ней.
3. Выберите один из режимов ограничения редактирования огибающей, щелкнув на соответствующей кнопке панели атрибутов: Straight Line (Прямая), Single Arc (Дуга), Double Arc (Волна), Unconstrained (Кривая). Огибающая добавлена, можно переходить к редактированию ее формы.

Имитация надписи на сферической поверхности с помощью огибающей

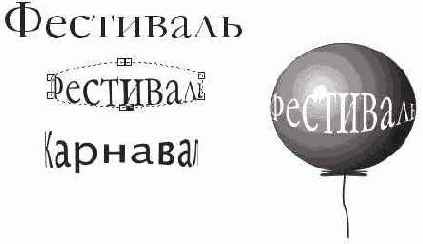

Рисунок 11.6. Имитация надписи на сферической поверхности с помощью огибающей



Примечание 1

Примечание 1

Самое замечательное в этом способе создания иллюзии — это то. что текст, заключенный в огибающую, остается текстом, а не преобразуется в кривые. Если его выделить инструментом Pick (Выбор), то можно выполнять редактирование и форматирование. На Рисунок 11.6 слева внизу представлен результат изменения текста в огибающей: изменен не только текст надписи, но и гарнитура, а иллюзия, создаваемая огибающей, при этом полностью сохраняется.

На базе описанного приема можно легко построить последовательность кадров анимации, демонстрирующей вращение шарика с надписью вокруг вертикальной оси. Для получения изображения очередного кадра достаточно удалить один символ надписи в начале текстового блока и добавить один в конце. Последовательность таких кадров приведена на Рисунок 11.7 — надпись Чествование юбиляра последовательно прокручивается через огибающею. Для полной иллюзии вращения шарика хорошо было бы менять в каждом кадре и положение веревочки — самую малость. Получается практически готовый элемент страницы web- узла — остается только собрать последовательность изображений в анимированный ролик.

Инструмент Interactive Distortion

Инструмент Interactive Distortion

Деформацией называется обратимое преобразование формы объектов, которое может выполняться при помощи инструмента Interactive Distortion (Интерактивная деформация). Этот интерактивный инструмент, появившийся в CorelDRAW, начиная с версии 8, изменяет внешний вид преобразуемых с его помощью объектов (или групп объектов) значительно радикальнее, чем огибающие. Добавленную к объекту деформацию можно удалить подобно огибающей, и при этом восстановится исходная форма объекта. Из-за весьма специфического характера искажений формы объектов, вызываемых этим инструментом, он используется в практической работе значительно реже, чем огибающие.
По технике работы инструмент Interactive Distortion (Интерактивная деформация) похож на инструмент Interactive Fill (Интерактивная заливка) — работа с ним состоит в создании с помощью мыши управляющей схемы, определяющей характер деформации, и последующей корректировке этой схемы перетаскиванием ее отдельных элементов. С помощью этого инструмента можно задавать преобразования деформации трех различных типов: Push and Pull (Центростремительная и центробежная), Zipper (Зигзаг) и Twister (Скручивание). У каждого из этих типов деформации — собственная управляющая схема и свои элементы управления на панели атрибутов, поэтому в следующих разделах мы рассмотрим каждый из них отдельно. На Рисунок 11.9 представлены инструмент Interactive Distortion (Интерактивная деформация) и кнопки панели атрибутов этого инструмента, с помощью которых выбирается нужный тип деформации.

Рисунок 11.9. Инструмент Interactive Distortion на панели интерактивных инструментов и кнопки панели атрибутов для выбора типа деформации

Инструмент Roughen brush

Инструмент Roughen brush

Инструмент Roughen brush (Грабли), появившийся в одиннадцатой версии CorelDRAW, позволяет более быстро выполнять локальную деформацию зигзага и точнее настраивать ее управляющие параметры. Для применения деформации достаточно выбрать инструмент, щелкнуть им на кривой, а затем перетащить инструмент вдоль той части кривой, на которую требуется нанести зубцы. Возможность указывать часть кривой, к которой будет применена деформация — основное достоинство инструмента.
В качестве примера подарим парик снеговику (Рисунок 11.21).

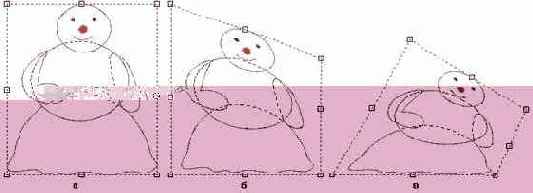

Изменение формы огибающей перетаскиванием ее узлов

Рисунок 11.4. Изменение формы огибающей перетаскиванием ее узлов



На Рисунок 11.4, а представлена группа объектов сразу же после добавления простейшей огибающей в виде прямоугольника с режимом редактирования Straight Line (Прямая). Добавление огибающей само по себе не изменило формы объекта, хотя на экране стали отображаться части контурных линий, перекрытых другими объектами группы. На Рисунок 11.4, б правый верхний угол огибающей перетащен вниз, а на Рисунок 11.4, о вправо и вниз перетащены сразу два верхних угловых узла огибающей.
Способы перемещения узлов огибающей зависят от того, какой для нее назначен режим редактирования. Если это режим Unconstrained (Кривая), который назначается CorelDRAW по умолчанию, имеется возможность одновременного перемещения нескольких узлов в одном направлении на одинаковое расстояние. При других режимах редактирования это возможно только для пары противоположных узлов.
Чтобы одновременно переместить несколько узлов, требуется следующая процедура.
1. Выберите инструмент Interactive Envelope (Интерактивная огибающая).
2. Щелкните на объекте, заключенном в огибающую, чтобы выделить ее.
3. При необходимости переведите огибающую в нужный режим редактирования, щелкнув на кнопке Unconstrained (Кривая) панели атрибутов.
4. Выделите перемещаемые узлы последовательными щелчками мыши при нажатой клавише Shift или растянув вокруг них рамку выделения.
5. Перетащите мышью любой из выделенных узлов — по мере его перемещения все выделенные узлы будут перемещаться в том же направлении на то же расстояние.
Примечание 1

Примечание 1

CorelDRAW изменяет форму заключенного в огибающую объекта только после окончания текущей операции редактирования огибающей — в нашем случае, перемещения узлов.

Изменение режимов редактирования и заполнения огибающей

Изменение режимов редактирования и заполнения огибающей

Режимы редактирования огибающей переключаются с помощью соответствующих им четырех кнопок панели атрибутов (см. Рисунок 11.1). Следует помнить, что в режим редактирования Unconstrained (Кривая) переключиться можно всегда, а чтобы переключиться в режимы, предусматривающие более строгие ограничения, текущее состояние узлов и сегментов огибающей должно соответствовать этим ограничениям — например, для переключения в режим Straight Line (Прямая) все сегменты огибающей должны быть прямолинейными, узлов (типа «точка излома») должно быть ровно восемь, стороны должны составлять отрезки прямой.

Копирование огибающей

Копирование огибающей

Если требуется заключить в одинаковые огибающие несколько объектов, можно построить только одну огибающую — для первого объекта, а на остальные просто скопировать ее. Чтобы скопировать огибающую, выполните описанную ниже процедуру.
1. С помощью инструмента Pick (Выбор) выделите объект, который следует заключить в копию ранее построенной огибающей.
2. Щелкните на кнопке Copy Envelope Properties (Копировать огибающую) панели атрибутов.
3. Появившемся на экране указателем в виде толстой горизонтальной стрелки щелкните на объекте, заключенном в огибающую, которую следует скопировать.

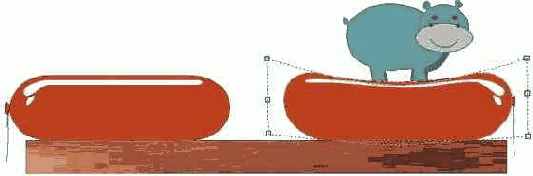

Огибающая с режимом редактирования Single Arc

Рисунок 11.5. Огибающая с режимом редактирования Single Arc



3. Выберите инструмент Interactive Envelope (Интерактивная огибающая) и щелкните на копии шарика. Поскольку искажение требуется несложное, вполне достаточно задать режим редактирования огибающей Single Arc (Дуга). Все что теперь требуется — перетащить узел, расположенный посередине верхней стороны огибающей, вниз, совместив его с уровнем нижнего края изображения игрушки. Бегемот хоть и маленький, а тяжелый, смотрите, как шарик прогнулся под его тяжестью!
4. Для нанесения надписи импортируйте изображение другого шарика — круглого. Оно находится в файле Spec_Occ\Misc\Ball0002.cdr. Разгруппируйте изображение и удалите группу объектов, составляющих синий шарик. Красный шарик выделите и немного поверните, чтобы веревочка располагалась внизу. Чтобы не испортить такой красивый рисунок в процессе дальнейшей работы, заблокируйте его командой Arrange > Lock Object (Монтаж > Заблокировать объект). Выберите инструмент Text (Текст) и щелкните им примерно посередине шарика. Задайте выравнивание по центру, щелкнув на соответствующей кнопке панели атрибутов, введите с клавиатуры слово Фестиваль и отформатируйте таким кеглем, чтобы ширина получившегося текстового блока была примерно в полтора или два раза больше ширины шарика.
5. Теперь следует ввести надпись в габариты шарика с помощью огибающей. Для этого добавьте к надписи огибающую тем же приемом, что на шаге 3, только на этот раз потребуется более сложная огибающая, поэтому в качестве режима редактирования оставьте назначенный по умолчанию режим Unconstrained (Кривая).
6. Приступаем к редактированию огибающей. Прежде всего немного сожмем огибающую по краям надписи. Для этого выделите два верхних угловых узла и сместите их немного вниз. Затем сместите на такое же расстояние вверх два нижних угловых узла. Теперь совместим угловые узлы огибающей с абрисом шарика. Сначала выделите два левых угловых узла и перетащите их до совмещения с границей шарика (при нажатой клавише Ctrl), а затем проделайте то же самое с правыми угловыми узлами. Совместите с границей шарика средние узлы боковых сторон и откорректируйте положение направляющих точек угловых узлов так, чтобы боковые границы огибающей совместились с контурной линией шарика. Надпись «вписалась» в абрис шарика, но выглядит неестественно и разрушает иллюзию его объема, созданную бликами.
7. Приступаем к созданию иллюзии размещения надписи на сферической поверхности. Для этого нам потребуется изменить назначенный по умолчанию режим заполнения огибающей Putty (По углам) на Original (По касательным). Это делается выбором соответствующей альтернативы в раскрывающемся списке Mapping Mode (Режим заполнения) панели атрибутов. Теперь нужно создать дополнительные узлы огибающей. Они должны располагаться примерно так, как показано на Рисунок 11.6, слева. Дополнительные узлы можно вставить «на глазок», двойными щелчками мыши в нужных точках огибающей, но в нашем случае удобнее делать это с помощью кнопки «плюс» панели атрибутов, поскольку тогда дополнительные узлы будут вставлены точно посередине между существующими, что и требуется. Когда все дополнительные узлы будут вставлены, должно получиться что-то похожее на Рисунок 11.6, справа.

Огибающие и деформации

Огибающие и деформации

Огибающие

Добавление и удаление огибающей

Копирование огибающей

Редактирование огибающей

Перемещение узлов огибающей

Редактирование узлов и сегментов огибающей

Изменение режимов редактирования и заполнения огибающей

Простой текст и огибающие

Инструмент Interactive Distortion

Деформация Push and Pull

Деформация Zipper

Деформация Twister

Инструмент Roughen brush

В предыдущем уроке рассматривались способы преобразования объектов путем выполнения над ними тех или иных обратимых и необратимых операций. С этого урока мы начинаем знакомиться с приемами модифицирования формы объектов с помощью эффектов CorelDRAW — богатого арсенала преобразований, позволяющих либо изменять внешний вид объекта, добавляя к нему специальные служебные объекты-модификаторы, не влияющие на сам объект, но изменяющие способ его отображения (огибающие, деформации, линзы, прозрачность, фигурная обрезка), либо, используя объект как управляющий, строить на его базе составной объект (пошаговый переход, тень, экструзия).
В этом уроке рассматриваются два из упомянутых эффектов — огибающие и деформации. Оба эффекта объединяет общий подход к способу преобразования объекта (или группы объектов): объект как бы наносится на эластичную пленку, которая впоследствии деформируется.
В случае огибающих деформация сводится к растягиванию или сжатию пленки в соответствии с формой вспомогательного объекта — огибающей. В случае деформации воздействие на эластичную пленку оказывается более замысловатым — например, может закручиваться ее центр при закрепленных краях, или нанесенным на нее линиям может придаваться зигзагообразная форма, или пленка может растягиваться не за края, а за точки, в которых расположены узлы объекта.

Огибающие

Огибающие

Огибающей называется служебный (то есть не отображаемый при печати) объект, использующийся для деформирования заключенного в него объекта или группы объектов.

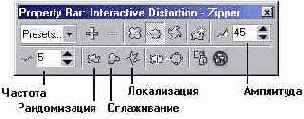

Панель атрибутов инструмента Interactive Distortion при выборе деформации зигзага

Рисунок 11.16. Панель атрибутов инструмента Interactive Distortion при выборе деформации зигзага

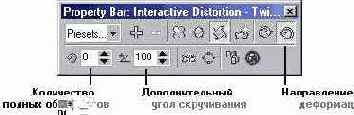

Рисунок 11.19. Панель атрибутов инструмента Interactive Distortion при выборе деформации скручивания



Полный угол деформации разбит на два управляющих значения — количество полных оборотов по 360° и дополнительный угол скручивания, который добавляется к ним. Направление скручивания определяется не знаком угла скручивания (он всегда положителен), а специальными кнопками. Остальные элементы панели атрибутов нам уже знакомы — они работают так же, как в случае деформаций, описанных выше.

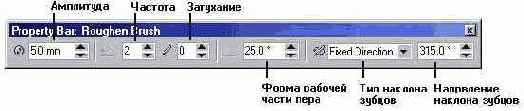

Панель атрибутов инструмента Roughen brush

Рисунок 11.22. Панель атрибутов инструмента Roughen brush

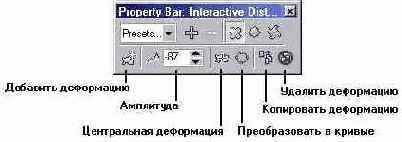

Панель атрибутов инструмента

Рисунок 11.13. Панель атрибутов инструмента Interactive Distortion при выборе центробежной или центростремительной деформации



На панели атрибутов расположены следующие элементы.
Кнопка Add New (Добавить деформацию) предназначена для добавления новой деформации к объекту с ранее заданным преобразованием деформации.
Счетчик Amplitude (Амплитуда) позволяет точнее, чем с помощью управляющей схемы, задавать значение амплитуды деформации.
Кнопка Center Distortion (Центральная деформация) принудительно совмещает центр деформации с центральным маркером рамки выделения объекта.
Кнопка Convert To Curves (Преобразовать в кривые) преобразует результат деформирования объекта в новый объект с удалением как исходного объекта, так и заданной для него деформации.
Кнопка Copy Distortion Attributes (Копировать деформацию) позволяет заменять текущую деформацию объекта деформацией, ранее заданной для другого объекта (см. выше описание копирования огибающей).
Кнопка Clear Distortion (Удалить деформацию) удаляет последнюю из деформаций, заданных для объекта.
Раскрывающийся список Preset List (Список заготовок) позволяет добавить к объекту деформацию с заранее заданными параметрами.
Процедуры работы с центробежной и центростремительной деформациями достаточно просты.
Чтобы добавить деформацию к объекту, следует проделать описанные ниже шаги.
1. Выберите в наборе инструментов инструмент Interactive Distortion (Интерактивная деформация).
2. Выберите тип деформации щелчком на соответствующей ему кнопке панели атрибутов.
3. Нажмите кнопку мыши при наведенном на объект, который будет деформироваться, указателе инструмента Interactive Distortion (Интерактивная деформация) и, не отпуская кнопки мыши, переместить указатель влево или вправо. В момент отпускания кнопки мыши на объекте появится управляющая схема деформации.

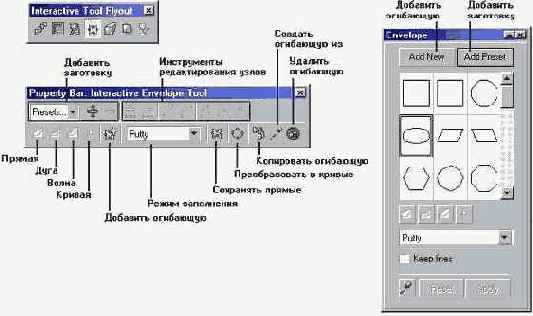

Панель интерактивных инструментов

Рисунок 11.1. Панель интерактивных инструментов, а также панель атрибутов инструмента Interactive Envelope и соответствующее пристыковываемое окно



Ниже перечислены элементы управления панели атрибутов.
Группа кнопок инструментов, предназначенных для редактирования узлов и сегментов. Функции этих инструментов и особенности работы с ними обсуждались в уроке 5.
Группа кнопок инструментов, предназначенных для введения ограничений на режим редактирования огибающей. С помощью этих инструментов задаются режимы редактирования огибающей. По умолчанию принят режим Unconstrained (Кривая).
Кнопка Add New Envelope (Добавить огибающую) позволяет заключить в огибающую объект, ранее уже заключенный в огибающую.
Кнопка Clear Envelope (Удалить огибающую) позволяет удалить последнюю из огибающих, в которые был заключен объект. О Кнопка Copy Envelope Properties (Копировать огибающую) позволяет заменить последнюю из огибающих, в которые был заключен объект, на огибающую, в которую заключен другой объект.
Кнопка Convert To Curves (Преобразовать в кривые) удаляет огибающую, преобразуя заключенный в нее объект в кривые таким образом, что получившийся объект полностью сохраняет ту форму, которую имел исходный объект в огибающей.
Кнопка Create Envelope From (Создать огибающую из). После щелчка на этой кнопке указатель мыши приобретает форму горизонтальной стрелки, которой можно указать любую замкнутую кривую на печатной странице. Огибающая будет создана из копии указанной кривой.
Кнопка Keep Lines (Сохранять прямые) переключает режим преобразования огибающей таким образом, что в процессе преобразования прямолинейные сегменты объекта остаются прямолинейными и после преобразования.
Раскрывающийся список Mapping Mode (Режим заполнения) определяет способ, которым исходный объект преобразуется в процессе заполнения заданной формы огибающей, не влияя ни на форму самой огибающей, ни на режим ее редактирования. В раскрывающемся списке имеется пять альтернатив. Четыре первые могут выбираться для любых объектов, заключаемых в огибающую:


Horizontal (По горизонтали) — объект масштабируется так, чтобы габариты его рамки выделения совпали с габаритами огибающей, а затем узлы объекта перемещаются по горизонтали для придания объекту формы огибающей;

Vertical (По вертикали) — объект масштабируется так, чтобы габариты его рамки выделения совпали с габаритами огибающей, а затем узлы объекта перемещаются по вертикали для придания объекту формы огибающей;

Putty (По углам) — угловые маркеры рамки выделения объекта совмещаются с угловыми узлами огибающей, а прочие узлы огибающей и узлы объекта в этом режиме заполнения не совмещаются;

Original (По касательным) — угловые маркеры рамки выделения объекта, как и в предыдущем случае, совмещаются с угловыми узлами огибающей, но в этом режиме остальные узлы огибающей также совмещаются с точками соответствующего края рамки выделения, равномерно распределенными по его длине (например, если на верхней стороне огибающей кроме угловых имеется еще три узла, то с ними будут совмещены точки рамки выделения, располагающиеся на расстоянии в одну, две и три четверти от углового маркера рамки выделения, как показано на Рисунок 11.2);

Text (Текст) — специальный режим заполнения, который принудительно включается при заключении в огибающую рамки простого текста.

Перемещение узлов огибающей

Перемещение узлов огибающей

В общем случае узлы огибающей перетаскиваются мышью при выбранном инструменте Interactive Envelope (Интерактивная огибающая). При наведении его на пунктирную линию красного цвета, изображающую огибающую, указатель мыши приобретает форму, характерную для инструмента Shape (Форма), что говорит о переходе в режим редактирования узлов. Простейший прием изменения формы огибающей — перетаскивание ее узлов. На Рисунок 11.4 представлен пример такого перетаскивания.

Чтобы не размешать эти узлы

Подсказка 1

Чтобы не размешать эти узлы вручную, выделите все узлы кривой. полученной из окружности, щелчком на кнопке Con vert To Curves (Преобразовать в кривые), и три раза подряд щелкните на кнопке добавления узлов (со знаком «плюс») панели атрибутов.

После того как будет достигнута желаемая форма яруса, преобразуйте деформацию в кривую, а затем постройте несколько уменьшенных копий с помощью пристыковываемого окна Transformation (Преобразование). Разворачивать уменьшенные копии удобнее буксировкой стрелок поворота в рамке выделения. Когда астра будет готова, сгруппируйте все ее составляющие. Постройте две копии полученной группы и задайте цветные заливки. Разместите копии справа и слева от оригинала и слегка деформируйте их с помощью прямолинейной огибающей для имитации перспективы, сдвинув одну из боковых сторон вниз (в следующем уроке обсуждаются более совершенные приемы имитации перспективы).

Для имитации водоворота (см. Рисунок 11.20, справа) постройте высокий и узкий равнобедренный треугольник с цветной заливкой, переместите в нем центр поворота в вершину угла и постройте несколько копий с поворотом каждой из них — это также удобнее делать с помощью пристыковываемого окна Transformation (Преобразование). Когда треугольники образуют полный круг, выделите их все и соедините в одну кривую. К ней-то и следует применить деформацию скручивания.

Подсказка 1

Вместо редактирования формы огибающей можно выбрать одну из стандартных форм огибающих в списке Add Preset (Заготовки).

Чтобы добавить огибающую к объекту (или группе), ранее заключенному в огибающую, требуется следующая процедура.

1. Выберите инструмент Interactive Envelope (Интерактивная огибающая).

2. Выделить щелчком мыши объект, которому требуется дополнительная огибающая. Новая огибающая пока не добавляется — по умолчанию выделение объекта в огибающей инструментом Interactive Envelope (Интерактивная огибающая) просто включает режим редактирования этой огибающей.

3. Щелкните на кнопке Add New Envelope (Добавить огибающую) панели атрибутов. Чтобы удалить огибающую, сделайте следующее.

1. С помощью инструмента Pick (Выбор) выделите объект, с которого требуется удалить огибающую.

2. Щелкните на кнопке Clear Envelope (Удалить огибающую) панели атрибутов или выберите команду Effects > Clear Envelope (Эффекты > Удалить огибающую).


Подсказка 1

Перемещение узлов можно ограничить смещением по вертикали или горизонтали, если удерживать нажатой клавишу-модификатор Ctrl. Если в процессе перетаскивания узлов огибающей нажать клавишу Esc. огибающая примет форму, которая была у нее до начала перетаскивания — удобный способ исправления случайных ошибок.

Чтобы одновременно переместить два узла, лежащих на противоположных сторонах огибающей, режим редактирования которой отличается от Unconstrained (Кривая), перетаскивайте любой из них при нажатой клавише Ctrl. Если при перетаскивании удерживать нажатой клавишу Shift, узлы огибающей будут смещаться на одинаковое расстояние, но в противоположных направлениях.





Подсказка 1

Старайтесь сразу после создания огибающей задать режим ее редактирования в соответствии с назначением. Чем меньше ограничений предусматривает режим редактирования огибающей, тем более гибкие возможности она предоставляет пользователю, но, одновременно тем больше объем работы требуется для настройки ее формы. Поэтому пользоваться огибающей с режимом редактирования Unconstrained (Кривая) рекомендуется только тогда, когда это действительно оправдано.

Режим заполнения огибающей можно выбирать при помощи раскрывающегося списка Mapping Mode (Режим заполнения) панели атрибутов.

Примечание 1

Примечание 1

Если в огибающую заключена рамка простого текста, режим заполнения изменить не удастся.

Опыт показывает, что полностью освоить возможности огибающих удается только после достаточно большой практической работы с ними. Первый шаг на этом пути — следующее упражнение.

Последовательность кадров анимации

Рисунок 11.7. Последовательность кадров анимации с вращением шарика с надписью (не меняющийся фон с изображением шарика не показан)

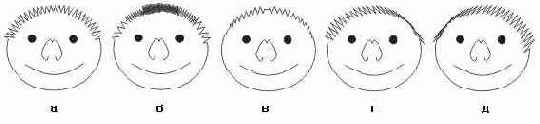

Применение инструмента Roughen

Рисунок 11.21. Применение инструмента Roughen brush: изменение амплитуды (а и б): фиксированное направление зубцов по умолчанию (в); наклон зубцов 45° (г); наклон зубцов -45 ° и уменьшенная частота (д)



Элементы управления деформацией расположены в панели атрибутов инструмента и представлены на Рисунок 11.22.

Простой текст и огибающие

Простой текст и огибающие

В уроке 4 мы рассматривали прием придания рамке простого текста вида, отличного от прямоугольника, путем установки атрибута обтекания для перекрывающих ее объектов. В тех случаях, когда по той или иной причине этот прием не годится, можно воспользоваться огибающими.
Применение огибающих к рамке простого текста имеет одну особенность — в отличие от случая с фигурным текстом, символы простого текста, заключенные в огибающую, никогда не меняют своей формы. Модификация внешнего вида сводится к изменению конфигурации области верстки, то есть могут измениться значения длины строк, на которые разбивается текст, и местоположение начальных и конечных точек строк. На Рисунок 11.8 представлена рамка текста, заключенная в огибающую, после перемещения и редактирования некоторых узлов последней.

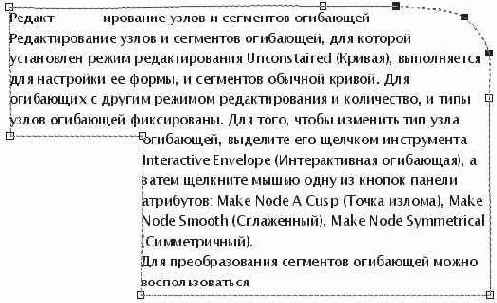

Рамка простого текста, заключенная в огибающую

Рисунок 11.8. Рамка простого текста, заключенная в огибающую

Редактирование огибающей

Редактирование огибающей

Именно в результате редактирования огибающей она приобретает форму и свойства, обеспечивающие желаемое изменение внешнего вида заключенного в нее объекта, поэтому редактирование — важнейший элемент работы с огибающими.

Редактирование узлов и сегментов огибающей

Редактирование узлов и сегментов огибающей

Редактирование узлов и сегментов огибающей, для которой установлен режим редактирования Unconstrained (Кривая), выполняется для настройки ее формы и мало отличается от редактирования узлов и сегментов обычной кривой. Для огибающих с другими режимами редактирования количество и типы узлов фиксированы.
Чтобы изменить тип узла огибающей, выделите его щелчком инструмента Interactive Envelope (Интерактивная огибающая), а затем щелкните мышью на одной из кнопок панели атрибутов: Make Node A Cusp (Точка излома), Make Node Smooth (Сглаженный узел), Make Node Symmetrical (Симметричный узел). Для преобразования сегментов огибающей можно воспользоваться расположенными там же кнопками Convert Curve To Line (Прямолинейный) и Convert Line To Curve (Криволинейный).
Манипулируя направляющими точками узлов огибающей, можно управлять направлением сегментов на входе и выходе из узла.
Для добавления нового узла огибающей достаточно выполнить двойной щелчок в той ее точке, где должен появиться новый узел, или воспользоваться кнопкой панели атрибутов со знаком «плюс». Во втором случае следует предварительно выделить узел, управляющий сегментом, в середине которого должен появиться новый узел. Для удаления узла выделите его и щелкните на кнопке со знаком «минус» панели атрибутов.

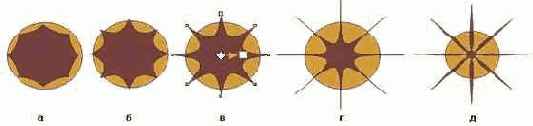

Результаты центробежной деформации

Рисунок 11.11. Результаты центробежной деформации круга с амплитудами: 10 % (а). 25 % (б), 50 % (в). 100 % (г). 1 50 % (4). Управляющая схема показана только для одного варианта, последнее изображение уменьшено



При смещении центра деформации форма деформированного объекта становится еще более причудливой (Рисунок 11.12).

Результаты центробежной и центростремительной

Рисунок 11.12. Результаты центробежной и центростремительной деформаций круга с дополнительными узлами при эксцентричном расположении центра деформации



На Рисунок 11.13 представлены элементы панели атрибутов, использующиеся при работе с центробежной и центростремительной деформациями.

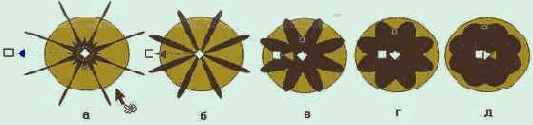

Результаты центростремительной

Рисунок 11.10. Результаты центростремительной деформации круга с амплитудами: -150 % (а), -100 % (б), -50 % (в). -25 % (г) и -10 % (д)



Примечание 2

Примечание 2

Перед применением деформации представленный на Рисунок 11.10 круг для усиления эффекта был преобразован в кривую, и посередине каждого из ее сегментов был расположен дополнительный узел. Без этого количество лепестков деформированной фигуры равнялось бы не восьми, а четырем.

На Рисунок 11.11 представлены результаты центральной центробежной деформации того же объекта — круга с дополнительными узлами.

Результаты деформации круга

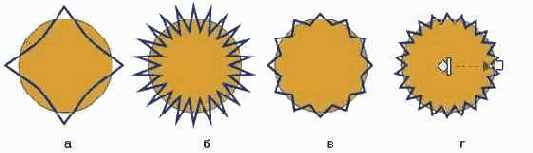

Рисунок 11.14. Результаты деформации круга со следующими значениями амплитуды и частоты: 100:1 (а), 100:10 (б). 45:5 (в) и 45:10 (г)



При регулярной деформации зигзага последовательности точек создаются на равных расстояниях от линии объекта, при случайной — расстояние каждой точки от линии уменьшается на произвольно выбранный процент. Кроме рандомизации деформация зигзага позволяет использовать еще два модификатора: сглаживание узлов и локализацию деформации. При включенном сглаживании после деформации в кривой вместо точек излома создаются симметричные узлы. Режим локализации деформации позволяет подавлять амплитуду деформации на отдельных участках линии объекта.
При перетаскивании ромба управляющей схемы от центра рамки выделения к линии объекта характер деформации меняется. Если режим локализации выключен, при перемещении ромба управляющей схемы вслед за ним перемещаются и узлы из внешней по отношению к исходному объекту последовательности точек. Результат деформации смещается по отношению к исходному положению объекта, как бы притягиваясь к центру управляющей схемы. Два первых примера на Рисунок 11.15 демонстрируют этот эффект. В первом случае (Рисунок 11.15, а) центр управляющей схемы смещен в правый верхний угол рамки выделения объекта, во втором (рис, 11.15, б) — в левый нижний. При включении режима локализации деформации амплитуда деформации при приближении центра управляющей схемы не увеличивается, а при удалении — подавляется. При центральной деформации включение режима локализации приводит к подавлению амплитуды деформации до нуля по всему абрису. Остальные два примера (Рисунок 11.15, в и г) отличаются от первых только включенным режимом локализации.

Модификация формы объекта при помощи огибающих

Упражнение 11.1. Модификация формы объекта при помощи огибающих

В этом упражнении мы испытаем на практике описанные выше приемы работы с огибающими. В ходе упражнения мы попробуем изобразить упругую деформацию воздушного шарика и нанести на его поверхность надпись таким образом, чтобы возникала иллюзия объемности.
1. В библиотеке клипарта CorelDRAW имеется множество превосходных изображений воздушных шариков, поэтому мы не станем возиться с их построением, а воспользуемся готовыми. Импортируйте изображение продолговатого желтого шарика из файла \Spec_occ\Misc\Ball0007.cdr. Еще нам понадобится изображение игрушечного бегемотика — импортируйте его из файла \Animals\Wild\ Hippoc.cdr той же библиотеки клипарта, входящей в комплект поставки CorelDRAW. Постройте вытянутый по горизонтали прямоугольник, который будет играть роль поверхности стола, и поместите шарик так, чтобы веревочка от него свисала (Рисунок 11.5, слева).
2. Выделите шарик, а затем перетащите вправо левый средний маркер рамки выделения при нажатой клавише Ctrl. Перед тем как отпустить левую кнопку мыши, щелкните ее правой кнопкой, чтобы получилась зеркально отраженная копия шарика. Сдвиньте ее вправо, к краю «стола». Отрегулируйте размеры бегемота и перетащите его поверх копии шарика, несколько ниже верхнего края.

Выполнение интерактивных деформаций

Упражнение 11.2. Выполнение интерактивных деформаций

Так же как в случае с огибающими, приемы работы с деформациями невозможно освоить без практики. Поэтому вначале рекомендуется самостоятельно построить все рисунки, приведенные в этой главе, а затем построить изображения, показанные на Рисунок 11.20.

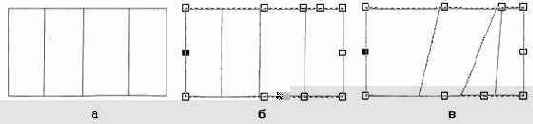

Влияние режима заполнения на внешний

Рисунок 11.2. Влияние режима заполнения на внешний вид объекта: исходный объект (а): объект заключен в прямоугольную огибающую с дополнительными узлами в режимах Putty (б) и Original (в)



Раскрывающийся список Add Preset (Заготовки) позволяет заключать объект в огибающую одной из стандартных форм. При раскрытии списка на экране появляются имена заготовок огибающих со схематическим изображением формы выбранной заготовки (Рисунок 11.3). Формы заготовок огибающих (см. Рисунок 11.1) приводятся также в пристыковываемом окне Envelope (Огибающая).

Влияние смещения центра деформации на ее результат

Рисунок 11.18. Влияние смещения центра деформации на ее результат



Чтобы добавить деформацию к объекту, следует выполнить описанную ниже процедуру.
1. Выберите в наборе инструментов инструмент Interactive Distortion (Интерактивная деформация).
2. Выберите тип деформации щелчком на соответствующей ему кнопке панели атрибутов.
3. Нажмите кнопку мыши при наведенном на деформируемый объект указателе инструмента Interactive Distortion (Интерактивная деформация) в точке, где необходимо разместить центр деформации, и, не отпуская кнопку мыши, переместите указатель в произвольном направлении от центра. В момент отпускания кнопки мыши на объекте появится управляющая схема деформации. Угол деформации определяется направлением перетаскивания мыши.
Корректировать управляющие параметры деформации удобнее с помощью элементов панели атрибутов, представленных на Рисунок 11.19.

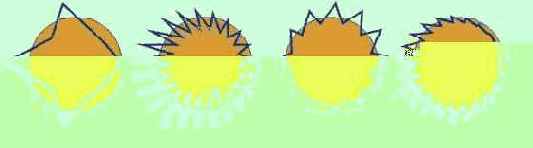

Влияние смещения центра управляющей схемы и режима локализации на результат деформации

Рисунок 11.15. Влияние смещения центра управляющей схемы и режима локализации на результат деформации



Большая часть элементов управления панели атрибутов, соответствующей деформации зигзага, нам уже известна, а назначение остальных понятно из их названий (Рисунок 11.16).

При деформации все узлы деформируемого

Внимание

При деформации все узлы деформируемого объекта преобразуются в точки излома.

Управляющая схема преобразования деформации состоит из двух элементов. Ромб с белой заливкой определяет местоположение центра деформации, а квадрат с белой заливкой — ее амплитуду. Если квадрат расположен слева от ромба, амплитуда считается отрицательной (центростремительная деформация), а если справа — положительной (центробежная деформация). Расстояние между квадратом и ромбом пропорционально амплитуде деформации. На Рисунок 11.10 представлены результаты центральной центростремительной деформации круга с дополнительными узлами. Чтобы было удобнее сравнивать результаты с исходным объектом, под деформируемый объект белого цвета подложена его копия с серой заливкой. На последнем примере, кроме того, виден указатель инструмента Interactive Distortion (Интерактивная деформация).

Внимание

При наведении указателя на объект, входящий в состав группы, форма указателя изменится — к ней добавится миниатюрный знак запрета остановки.

Чтобы сместить центр деформации, перетащите его мышью. По умолчанию центр деформации совмещается с центральным маркером рамки выделения объекта. Чтобы вернуть его в середину объекта, щелкните на кнопке Center Distortion (Центральная деформация) панели атрибутов.
Чтобы увеличить абсолютное значение амплитуды преобразования, перетаскивайте квадрат управляющей схемы от ромба, чтобы уменьшить — к ромбу.
Примечание 3

Примечание 3

Нажатие клавиши Esc в процессе перетаскивания элемента управляющей схемы возвращает деформируемый объект в состояние, предшествовавшее началу перетаскивания, и прерывает операцию редактирования деформации.

Чтобы отменить последнюю деформацию, примененную к объекту, выделите его инструментом Interactive Distortion (Интерактивная деформация) и щелкните на кнопке Clear Distortion (Удалить деформацию) панели атрибутов.




Внимание

Несколько объектов, не связанных в группу, заключить в огибающую не удастся — их следует предварительно сгруппировать.

Огибающие похожи на замкнутые кривые и отображаются на экране пунктирными линиями красного цвета. Узлы огибающих отображаются, в отличие от узлов настоящих кривых, не кружками, а квадратиками. Эти узлы можно перемещать, меняя форму огибающей, что влечет за собой изменение внешнего вида заключенного в нее объекта. В CorelDRAW версий до 7 включительно узлов на огибающей было всегда ровно восемь. В последних версиях CorelDRAW огибающая обладает практически всеми свойствами кривой, и узлов на ней может быть сколько угодно.
Кроме перетаскивания узлов огибающей их можно редактировать теми же инструментами, что узлы обычной кривой. Редактировать можно также и сегменты огибающей, выбирая, какие из них будут прямыми, а какие — криволинейными.
Однако в отличие от обычной кривой на форму огибающей при желании можно наложить ограничения, определяющие возможности редактирования ее формы. Перечислим варианты этих ограничений в порядке убывания жесткости.
В режиме редактирования огибающей Straight Line (Прямая) любая из четырех сторон огибающей может представлять собой только отрезок прямой. В режиме Single Arc (Дуга) сторона огибающей может представлять собой кривую, форма которой определяется направляющими точками двух ее конечных узлов, совпадающих с углами огибающей. В режиме Double Arc (Волна) форма стороны огибающей определяется не двумя, а тремя узлами. Эти три режима редактирования формы огибающей имелись практически во всех версиях CorelDRAW. Четвертый режим редактирования — Unconstrained (Кривая). В этом режиме все четыре стороны огибающей представляют собой полнофункциональные кривые, что позволяет более гибко настраивать ее форму.
Основным средством для заключения объектов в огибающие является инструмент, кнопка которого расположена четвертой слева на панели интерактивных инструментов, представленной на Рисунок 11.1 слева вверху. После щелчка на объекте инструментом Interactive Envelope (Интерактивная огибающая) он оказывается заключенным в огибающую, параметры которой определяются по умолчанию, а в рабочей области появляется панель атрибутов, представленная на Рисунок 11.1 внизу слева. Имеется также пристыковываемое окно Envelope (Огибающая), элементы управления которого имеют ту же функциональность, что инструменты панели атрибутов (Рисунок 11.1, справа).

Внимание

Перед удалением огибающей необходимо отменить все эффекты, которые применялись к объекту или группе после заключения его в огибающую. В противном случае огибающая оказывается недоступной для удаления и изменений.




Внимание

Если после заключения объекта в огибающую к нему применялись преобразования эффектов, огибающую такого объекта скопировать не удастся.

Задание к упражнению

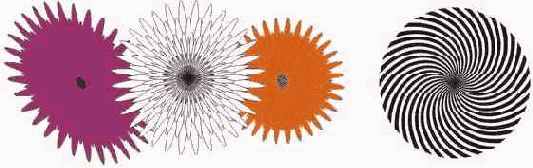

Рисунок 11.20. Задание к упражнению



Поскольку вы уже располагаете достаточно большим опытом работы в CorelDRAW (вы ведь выполнили все упражнения из предыдущих уроков?), вместо подробных инструкций ограничимся несколькими советами. Расположенный слева букет астр — это три копии одного изображения (белой астры, расположенной посередине). Центральная астра (образец) построена из нескольких ярусов, представляющих собой уменьшенные и повернутые копии внешнего яруса. Последний, в свою очередь, является результатом центростремительной деформации кривой с заливкой белого цвета, полученной из окружности, на которой расположено 32 узла.

CorelDRAW — создание изображений

Добавление фасок

Добавление фасок

В терминологии CorelDRAW фаской, или скосом, называется плоскость на стыке боковой поверхности тела экструзии с управляющим объектом. Эта плоскость характеризуется двумя параметрами: глубиной и углом фаски. Глубиной фаски называется ширина полосы, которая получается в результате проецирования фаски на продолжение боковой поверхности тела экструзии за управляющий объект. Углом фаски называется острый угол, который плоскость фаски составляет с перпендикуляром к плоскости управляющего объекта. На Рисунок 12.17 представлены фаски с различными сочетаниями управляющих параметров и вспомогательное диалоговое окно, раскрывающееся при щелчке на кнопке Bevels (Фаски) панели атрибутов.

Добавление перспективы к фигурному тексту и копирование перспективы

Рисунок 12.3. Добавление перспективы к фигурному тексту и копирование перспективы



Чтобы удалить преобразование перспективы, выделите инструментом Pick (Выбор) объект или группу, для которой было задано преобразование перспективы, и выберите команду Effects > Clear Perspective (Эффекты > Удалить перспективу).

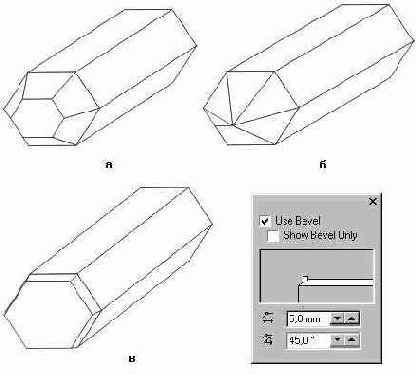

Фаски: а) угол 45°, глубина

Рисунок 12.17. Фаски: а) угол 45°, глубина 5 мм; б) угол 45°, глубина 20 мм: в) угол 8°. глубина 2 мм. Для контраста фаскам назначена заливка белым цветом



Чтобы добавить фаску к ранее созданному базовому телу экструзии, следует выполнить описанную ниже процедуру.
1. Выделите тело экструзии с помощью инструмента Pick (Выбор).
2. Щелкните на кнопке Bevels (Фаски) панели атрибутов.
3. В раскрывшемся вспомогательном диалоговом окне (см. Рисунок 12.17) установите флажок Use Bevel (Использовать фаску).
4. Введите в поле Bevel Depth (Глубина фаски) величину желаемой глубины. Допускается ввод любых значений в диапазоне от 0,0245 до 48 510 мм.
5. Введите в поле Bevel Angle (Угол фаски) величину желаемого угла фаски. Эта величина должна лежать в диапазоне от 1° до 89°.
При добавлении фаски к телу экструзии со стороны управляющего объекта появляется новый многогранник, так что ранее заданные размеры самого тела экструзии не меняются. Имеется возможность показывать на рисунке только этот новый многогранник, отменяя отображение собственно тела экструзии. Для этого служит флажок Show Bevel Only (Показать только фаску).

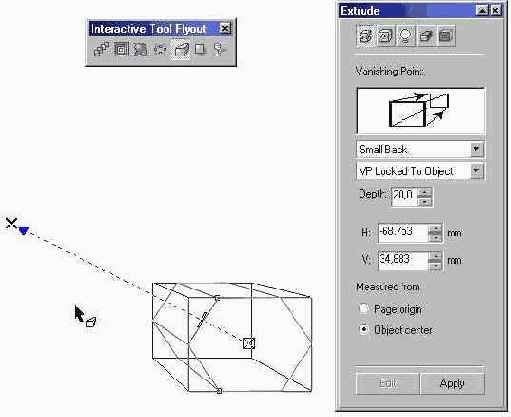

Инструмент Interactive Extrude

Рисунок 12.13. Инструмент Interactive Extrude, его указатель, пристыковываемое окно Extrude и элементы управляющей схемы экструзии



Далее будем рассматривать только приемы работы с интерактивным инструментом. Чтобы построить базовое тело экструзии, которое впоследствии можно будет модифицировать и редактировать, следует проделать описанные ниже шаги.
1. Откройте панель интерактивных инструментов и выберите в ней инструмент Interactive Extrude (Интерактивная экструзия).
2. Щелкните мышью на объекте, который должен стать управляющим для тела экструзии.

Эффекты освещения

Эффекты освещения

CorelDRAW позволяет усиливать иллюзию трехмерности изображения за счет дополнительного тонирования поверхностей тела экструзии путем подсветки. Элементы управления этим эффектом расположены во вспомогательном диалоговом окне, раскрывающемся щелчком на кнопке Lighting (Освещение) панели атрибутов инструмента Interactive Extrude (Интерактивная экструзия). На Рисунок 12.21 представлены три копии тела экструзии с различной подсветкой и соответствующие им установки элементов управления вспомогательного диалогового окна.

Экструзия объектов

Экструзия объектов

Экструзия, или, что более правильно, построение проекций тел экструзии, — это еще один из предусмотренных в CorelDRAW способов автоматизации создания иллюзии трехмерности двумерного изображения. При построении проекции тела экструзии изображение плоского объекта преобразуется в перспективную проекцию объемного тела, полученного перемещением этого объекта вдоль оси проецирования.
Примечание 1

Примечание 1

В CorelDF\AW версии 10 было предусмотрено два типа экструзии: век- юрная экструзия и точечная экструзия. Их различали по типам изображений, получающихся в результате экструзии. Результат эксплуатации версии показал сравнительную неэффективность точечной экструзии, поэтому в версии 11 остался только один тип экструзии — экструзия векторная, при которой эффект создается средствами исключительно векторной графики.

CorelDRAW проецирует точки очерка объекта в направлении точки схода перспективы. На линиях проекции как на ребрах строятся боковые поверхности тела экструзии. Направление ребер боковых поверхностей, их направленность на точку схода и образуют иллюзию глубины объекта. После построения тела экструзии можно менять условия проецирования, боковым поверхностям можно назначать заливку, а в местах соприкосновения управляющего объекта и боковых поверхностей строить фаску. Возможна автоматическая генерация светотеневой картины на поверхностях тела экструзии по заданному пространственному расположению источников света.

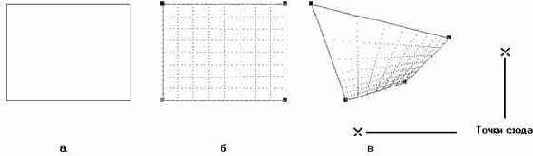

Этапы построения преобразования перспективы

Рисунок 12.2. Этапы построения преобразования перспективы



Примечание 1

Примечание 1

При смещении любого узла из исходного положения строится двухточечная перспектива. Если это смещение выполнить при нажатой клавише Ctrl, что обеспечит смещение узла строго по горизонтали или вертикали, перспектива будет одноточечной. Если перетаскивать узел при одновременно нажатых клавишах Ctrl и Shift, то узел, расположенный на той же стороне сетки, что и перемещаемый, будет синхронно смещаться на такое же расстояние в противоположном направлении.

Изменение формы ячеек сетки, сопровождающее перемещение узлов, дает представление о том, как будет искажен объект после завершения преобразования. При сближении угловых узлов в поле зрения появляются точки схода в виде косых крестиков (Рисунок 12.2, в).
Примечание 2

Примечание 2

Настройку преобразования перспективы можно также осуществлять, перетаскивая крестики, изображающие точки схода (конечно, если они находятся в пределах окна документа).

После выделения другого объекта или выбора инструмента Pick (Выбор) точки схода и сетка пропадают, однако если выделить объект с добавленной перспективой инструментом Shape (Форма), они снова появляются в рабочем пространстве и процесс настройки перспективы можно продолжить.
Примечание 3

Примечание 3

При выделении объекта с добавленной перспективой инструментом Pick (Выбор) в строке состояния появляется информация о выделенном объекте или группе, к которой добавляется заключенное в скобки слово (Perspective). При выделении объекта с добавленной перспективой инструментом Shape (Форма) в строке состояния отображаются текущие координаты точек схода.

Построенное преобразование перспективы можно копировать на другие объекты. Для этого следует выделить объект или группу, на которую будет копироваться готовое преобразование перспективы, и выбрать команду Effects > Copy Effect > Perspective From (Эффекты > Копировать эффект > Перспектива с). После этого указатель превратится в толстую горизонтальную стрелку. Этим указателем следует щелкнуть на объекте с настроенной перспективой, которую требуется скопировать. Однако нужно иметь в виду, что копирование перспективы не означает, что у двух объектов будут общие точки схода: копируются только пропорции сетки (ее размеры определяются габаритами объекта). На Рисунок 12.3 представлены две одинаковые пары фигурных текстов. Верхний текст правой пары был подвергнут преобразованию перспективы (на рисунке видны сетка, узлы и точка схода), а затем перспектива была скопирована на нижний текст пары.

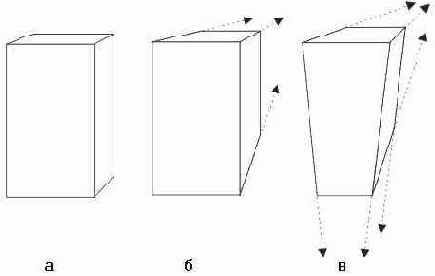

Объект (а), одноточечная (б) и двухточечная (s) перспектива

Рисунок 12.1. Объект (а), одноточечная (б) и двухточечная (s) перспектива



Добавление перспективы к объекту обратимо - после удаления перспективы объект восстанавливает свою исходную форму, так же как при удалении огибающей.

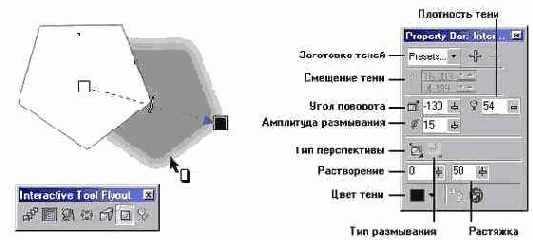

Объект с тенью, управляющая схема

Рисунок 12.5. Объект с тенью, управляющая схема эффекта тени, панель интерактивных инструментов с выбранным инструментом Interactive Drop Shadow и соответствующие ему указатель и панель атрибутов



Чтобы построить составной объект, создающий эффект тени, требуется следующая процедура.
1. Выберите в панели интерактивных инструментов инструмент Interactive Drop Shadow (Интерактивная тень).
2. Выберите тип перспективы для построения тени (Рисунок 12.6), установив указатель инструмента на следующую точку объекта:
в середину рамки выделения, если требуется тип перспективы Flat (Плоская);
на нижний средний маркер рамки выделения, если требуется тип перспективы Bottom (Снизу);
на верхний средний маркер рамки выделения, если требуется тип перспективы Тор (Сверху);
на левый средний маркер рамки выделения, если требуется тип перспективы Left (Слева);
на правый средний маркер рамки выделения, если требуется тип перспективы Right (Справа).

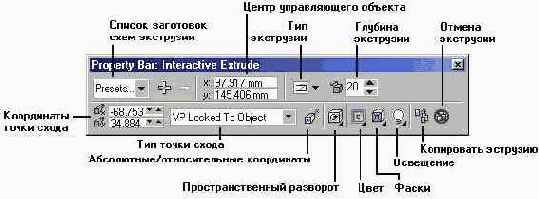

Панель атрибутов инструмента Interactive Extrude

Рисунок 12.14. Панель атрибутов инструмента Interactive Extrude



4. Начав перетаскивание мышью с любой точки объекта, переместите точку схода, обозначенную на управляющей схеме экструзии косым крестом (см. Рисунок 12.13), задавая таким образом направление проецирования тела экструзии.
Примечание 1

Примечание 1

Косой крестик, обозначающий точку схода, и остальные элементы управляющей схемы появляются на экране сразу же после начала перетаскивания.

5. Выберите тип экструзии в раскрывающейся палитре Extrusion Type (Тип экструзии) на панели атрибутов (Рисунок 12.15). Каждому из типов экструзии соответствует свой вариант построения тела экструзии и его расположение относительно элементов управляющей схемы (Рисунок 12.16).
Назад с уменьшением. Боковые ребра тела экструзии строятся в направлении на точку схода, размещающуюся за управляющим объектом. Задняя грань тела экструзии меньше управляющего объекта (Рисунок 12.16, а). Этот тип экструзии устанавливается по умолчанию.
Вперед с уменьшением. Боковые ребра тела экструзии строятся в направлении на точку схода, размещающуюся перед управляющим объектом. Передняя грань тела экструзии меньше управляющего объекта (Рисунок 12.16, б).
Назад с увеличением. Боковые ребра тела экструзии строятся в направлении от точки схода, размещающейся перед управляющим объектом. Задняя грань тела экструзии больше управляющего объекта (Рисунок 12.16, в).
Вперед с увеличением. Боковые ребра тела экструзии строятся в направлении от точки схода, размещающейся за управляющим объектом. Передняя грань тела экструзии больше управляющего объекта (Рисунок 12.16, г).
Назад параллельно. Точка схода расположена за управляющим объектом и удалена в бесконечность. Боковые ребра тела экструзии параллельны и строятся в направлении на точку схода (Рисунок 12.16, Э). Местоположение крестика на управляющей схеме отмечает не точку схода, а положение задней грани тела экструзии, совпадающей по размерам и конфигурации с управляющим объектом.
Вперед параллельно. Точка схода расположена за управляющим объектом и удалена в бесконечность. Боковые ребра тела экструзии параллельны и строятся в направлении от точки схода (Рисунок 12.16, е). Местоположение крестика на управляющей схеме отмечает не точку схода, а положение передней грани тела экструзии, совпадающей по размерам и конфигурации с управляющим объектом.

Перспектива, тени и экструзия

Перспектива, тени и экструзия

Преобразование перспективы

Тени и инструмент Interactive Shadow

Экструзия объектов

Построение базового тела экструзии

Добавление фасок

Заливка тел экструзии

Эффекты освещения

Вращение тел экструзии

Основное назначение CorelDRAW — создание иллюстративной графики, большинство произведений которой носят плоскостной, подчеркнуто графический характер. Поэтому передавать глубину и объем изображаемой сцены с учетом освещения и направления взгляда приходится чисто графическими приемами, имитируя блики и тени дополнительными объектами, а перспективу — искажением контурных линий объектов. С этими приемами мы уже познакомились, работая над упражнениями предыдущего урока.
Однако в CorelDRAW имеются средства для автоматического построения эффектов, имитирующих объемность и глубину сцены. В первую очередь к ним относится преобразование перспективы.
Законы геометрической перспективы были разработаны художниками раннего Возрождения, предложившими приемы имитации глубины за счет уменьшения размеров изображаемых объектов пропорционально их удаленности от зрителя. Поскольку такое сокращение размеров соответствует восприятию человеческим глазом реального трехмерного пространства, соблюдение законов геометрической перспективы на двумерном листе бумаги заставляет глаз зрителя поверить в наличие реально отсутствующего третьего измерения. Преобразование перспективы, примененное к индивидуальному объекту или группе, искажает их форму в соответствии с выбранной схемой перспективы.
Для построения теней, отбрасываемых предметами на плоскость, можно воспользоваться приемом объединения группы объектов, изображающих фигуру, с последующим изменением заливки и формы полученного объекта (например, с помощью эффекта перспективы), но можно воспользоваться и специальным инструментом для построения падающих теней.
Эффект экструзии позволяет построить на рисунке проекцию обобщенного цилиндра — тела, образующегося при перемещении плоской фигуры в пространстве в направлении, перпендикулярном ее плоскости. CorelDRAW автоматически выполняет параллельное или перспективное проецирование фигуры и строит как изображения боковых поверхностен обобщенного цилиндра, так и светотеневую картину на них.

Для более точного размещения точек

Подсказка 2

Для более точного размещения точек схода можно пользоваться полями панели атрибутов, вводя в них точные значения координат. С помощью кнопок панели атрибутов (см. Рисунок 12.14) можно переключать режим отображения координат точки схода, выбирая систему координат, связанную с печатной страницей или с серединой управляющего объекта тела экструзии. Точно так же можно перемещать и сам управляющий объект. Для точного задания глубины экструзии предусмотрен специальный счетчик.

В заключение этого раздела отметим, что список заготовок схем экструзии позволяет свести всю описанную выше процедуру к выбору управляющего объекта, а затем — одного из приведенных в нем стандартных вариантов. При необходимости список стандартных сочетаний управляющих параметров тел экструзии можно пополнять или удалять из него ставшие ненужными схемы.

Подсказка 1

При необходимости поворота тел с параллельным типом экструзии его можно заменить перспективным типом, отодвинув достаточно далеко точку схода и отрегулировав глубину экструзии. Небольшая непараллельность ребер боковых поверхностей тела экструзии будет незаметна.

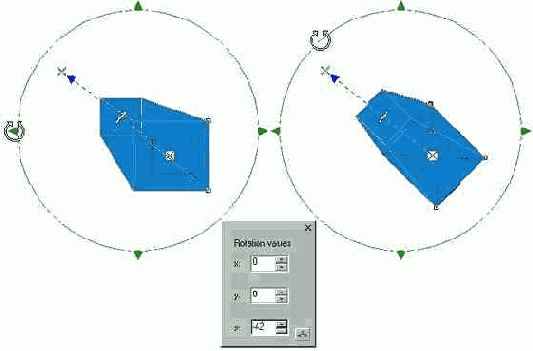

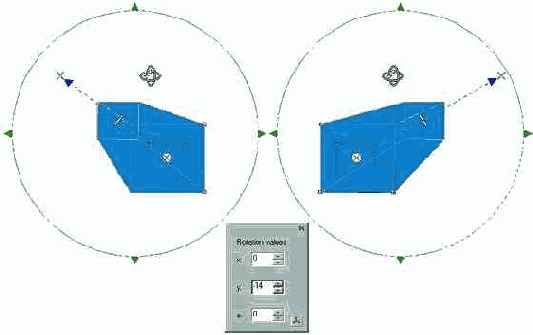

Для выполнения вращения тела экструзии CorelDRAW 11 предоставляет два инструмента — интерактивный и традиционный, основанный на вводе данных в поля вспомогательного диалогового окна, раскрывающегося после щелчка на кнопке Extrude Rotation (Пространственный разворот) панели атрибутов. Для перехода в режим интерактивного вращения достаточно щелкнуть мышью на маркере управляющей схемы тела экструзии, имеющем форму перечеркнутого квадрата.

В режиме интерактивного вращения к управляющей схеме добавляется новый элемент — охватывающее ее центр цветное штриховое кольцо с треугольными выступами. Форма указателя инструмента также меняется (Рисунок 12.22, а).


Подсказка 1

Если в процессе перетаскивания указателя инструмента Interactive Extrude (Интерактивная экструзия) нажать клавишу Esc, базовая фигура тела экструзии возвращается в состояние, предшествовавшее началу перетаскивания.

По окончании описанной процедуры на рисунке появляется новый составной объект класса «группа экструзии». Кроме него на экране отображаются цветная габаритная четырехгранная пирамида, основания которой представляют собой рамки выделения управляющего объекта и параллельной ему стороны тела экструзии, и управляющая схема. Как уже отмечалось, косой крестик обозначает в управляющей схеме точку схода для перспективных проекций и центр грани для параллельных проекций. Перечеркнутый косым крестиком белый квадрат отмечает центр управляющего объекта. Ползунок управляющей схемы определяет глубину экструзии — длину боковых ребер тела экструзии. Глубина экструзии имеет смысл только для перспективных проекций и задает в процентах часть расстояния от границы управляющего объекта до точки схода. Перетаскивая элементы управляющей схемы ранее построенного тела экструзии, можно менять его внешний вид. Управляющие параметры, на которые не влияет , управляющая схема экструзии (например, тип экструзии или привязка точки схода), можно корректировать с помощью элементов управления панели атрибутов.

Построение базового тела экструзии

Построение базового тела экструзии

Основным средством для построения тела экструзии в CorelDRAW версии 11 являются инструмент Interactive Extrude (Интерактивная экструзия) и соответствующая ему панель атрибутов. В качестве вспомогательного средства работы с телами экструзии имеется также пристыковываемое окно Extrude (Экструзия), элементы управления которого функционально эквивалентны элементам управления панели атрибутов. На Рисунок 12.13 представлены панель интерактивных инструментов с выделенным инструментом Interactive Extrude (Интерактивная экструзия), указатель инструмента и пример тела экструзии с управляющей схемой. В правой части рисунка показано пристыковываемое окно Extrude (Экструзия).

Преобразование перспективы

Преобразование перспективы

В терминологии CorelDRAW перспективой называется преобразование, искажающее форму объекта таким образом, чтобы имитировать одноточечную или двухточечную перспективу.
По своим результатам преобразование перспективы эквивалентно заключению объекта в четырехугольную огибающую с последующим перемещением ее узлов. Если нарушается параллельность пары противолежащих сторон огибающей, то продолжения первоначально параллельных отрезков будут пересекаться в точке, которая называется точкой схода. При нарушении параллельности обеих пар противолежащих сторон огибающей возникает две точки схода. Соответственно различают частные случаи перспективы: одноточечную и двухточечную. На Рисунок 12.1 представлен исходный объект (изображение параллелепипеда) и тот же объект, подвергнутый преобразованиям одноточечной и двухточечной перспективы. Сами точки схода на рисунке не показаны, поскольку находятся далеко за его краями, но пунктирными линиями со стрелками обозначено направление на них.

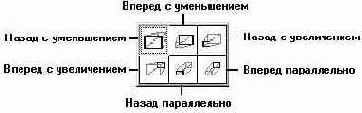

Раскрывающаяся палитра Extrusion Type

Рисунок 12.15. Раскрывающаяся палитра Extrusion Type

Тени и инструмент Interactive Shadow

Тени и инструмент Interactive Shadow

Тени, или, точнее, падающие тени, также позволяют создавать иллюзию объемности сцены, подчеркивая расстояние в глубину между объектами. В терминологии CorelDRAW тенью называется монохромное точечное изображение, автоматически формирующееся в составе соединенного объекта класса «падающая тень». В качестве управляющего в таком соединенном объекте выступает объект (или группа объектов), отбрасывающий тень. Поэтому все изменения, вносимые в управляющий объект, влияют на форму тени. Например, увеличение размеров управляющего объекта автоматически приводит к увеличению размеров отбрасываемой им тени.
Примечание 1

Примечание 1

Тени могут отбрасывать практически все объекты CorelDRAW. Исключение составляют только составные объекты (пошаговые переходы, суперлинии, тела экструзии и др.) и другие падающие тени.

В отличие от уже известных нам составных объектов (например суперлиний), состоящих только из объектов векторной графики, в составной объект класса «падающая тень» входит точечное изображение — именно оно имитирует тень. При необходимости составной объект можно разбить на составляющие с помощью операции отделения (см. урок 10). После этого тень превращается в обычное точечное изображение, и его связь с управляющим объектом утрачивается. Можно, например, удалить объект, а тень сохранится.
Так же как в случаях с огибающей и перспективой, параметры настроенной тени можно скопировать на другой объект.
Примечание 2

Примечание 2

Тени можно не только копировать, но и клонировать. Клонирование и клоны обсуждаются в уроке 13, а здесь отметим только, что клони- рование позволяет связывать тени, отбрасываемые различными объектами, в некоторое подобие составного объекта. При изменении параметров тени управляющего объекта все подчиненные объекты будут автоматически воспроизводить сделанные изменения.

На процесс построения тени влияют несколько режимов и управляющих параметров. Их значения можно менять путем перетаскивания мышью элементов управляющей схемы тени или с помощью элементов управления панели атрибутов инструмента Interactive Drop Shadow (Интерактивная тень), представленной на Рисунок 12.5.

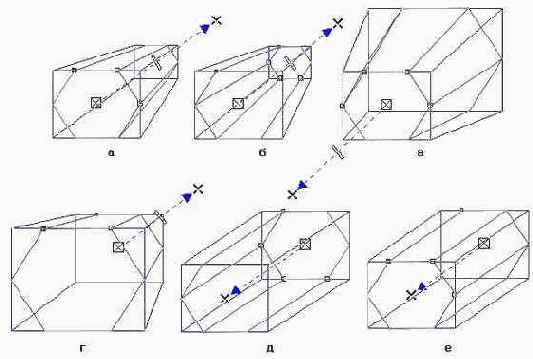

Типы экструзии

Рисунок 12.16. Типы экструзии



6. Выберите вариант привязки точки схода в раскрывающемся списке Vanishing Point Properties (Тип привязки точки схода) на панели атрибутов. Вариант привязки определяет, как будет вести себя тело экструзии при перемещении управляющего объекта по странице:
VP Locked To Object (Привязка к объекту) — точка привязки перемещается вместе с объектом, сохраняя неизменным смещение от его середины;
VP Locked To Page (Привязка к странице) — точка привязки не перемещается, поэтому после завершения перемещения управляющего объекта тело экструзии строится заново (и, как правило, приобретает другую форму);
Copy VP From... (Копировать точку схода с...) — точка схода нового тела экструзии совмещается с текущим положением точки схода ранее построенного тела экструзии и привязывается к новому телу экструзии (то есть впоследствии перемещается вместе с ним);
Shared Vanishing Point (Общая точка схода) — точка схода нового тела экструзии совмещается с текущим положением точки схода ранее построенного тела экструзии, и обе точки схода привязываются к странице (при последующем перемещении тел экструзии как поодиночке, так и совместно точки схода будут оставаться неподвижными).

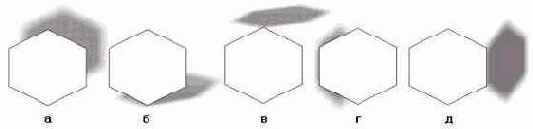

Типы перспективы при построении тени: плоская (а), снизу (б), сверху (а), слева (г), справа (д)

Рисунок 12.6. Типы перспективы при построении тени: плоская (а), снизу (б), сверху (а), слева (г), справа (д)



3. Нажав кнопку мыши, перетащите ее указатель в направлении распространения воображаемых световых лучей, формирующих тень, отбрасываемую объектом.

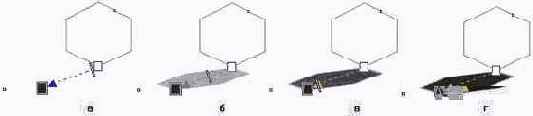

Управляющие схемы теней для оттенков 25 % (а), 50 % (б]75 °/о (в) и 100 % (г) черного цвета

Рисунок 12.8. Управляющие схемы теней для оттенков 25 % (а), 50 % (б]. 75 °/о (в) и 100 % (г) черного цвета

Построение перспективы для текста

Упражнение 12.1. Построение перспективы для текста

В качестве упражнения для усвоения приемов работы с преобразованием перспективы попробуйте построить простейшую текстовую композицию, представленную на рис, 12.4. Пользуйтесь одноточечной перспективой, гарнитуру и кегль для текстов подберите по своему усмотрению.

Построение экструзии и теней

Упражнение 12.2. Построение экструзии и теней

Цель этого упражнения — на практике применить приемы работы с интерактивными средствами построения теней и тел экструзии. Вам предлагается построить изображение объемного текста с фасками на передних гранях, освещенного рассеянным светом сзади и, соответственно, отбрасывающего тень вперед (Рисунок 12.25).

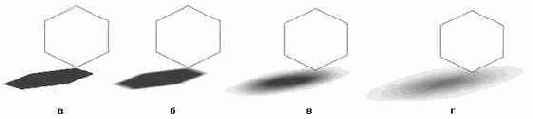

Влияние амплитуды размывания на внешний вид тени: а) 0 %б) 10 %в) 50 %г) 100 %

Рисунок 12.9. Влияние амплитуды размывания на внешний вид тени: а) 0 %. б) 10 %. в) 50 %. г) 100 %



Раскрывающийся список Feathering Direction (Направление размывания). Управляет расположением области размывания по отношению к границе тени без размывания. На Рисунок 12.10 представлены альтернативы списка и соответствующие им варианты размещения зоны размывания:

Inside (Внутрь) — вся зона размывания находится в границах тени;
Middle (Пополам) — половина зоны размывания находится в границах тени, вторая ее половина примыкает к границам тени снаружи;
Outside (Наружу) — вся зона размывания примыкает к границам тени снаружи;
Average (С усреднением) — практически эквивалентна альтернативе Middle (Пополам), но дает более мягкие очертания тени за счет того, что в процедуру построения тени вводится элемент рандомизации.

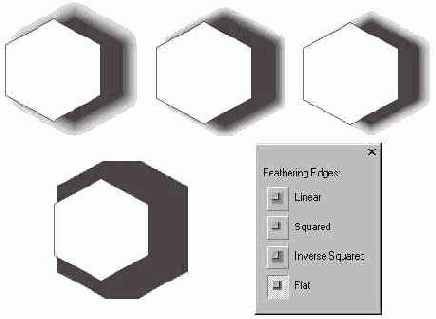

Раскрывающийся список Feathering Edges (Тип размывания). Позволяет выбрать один из четырех вариантов закона, по которому изменяется насыщенность оттенка заливки тени (Рисунок 12.11) в зоне размывания по мере удаления от центра тени:
Linear (Линейный) — насыщенность убывает прямо пропорционально удалению от внутреннего края зоны размывания;
Squared (Квадратический) — насыщенность убывает прямо пропорционально квадрату удаления от внутреннего края зоны размывания;
Inverse Squared (Обратный квадратический) — насыщенность убывает обратно пропорционально квадрату удаления от внутреннего края зоны размывания;
Flat (Константа) — насыщенность не убывает, на всем протяжении зоны размывания она равна половине насыщенности оттенка заливки тени.

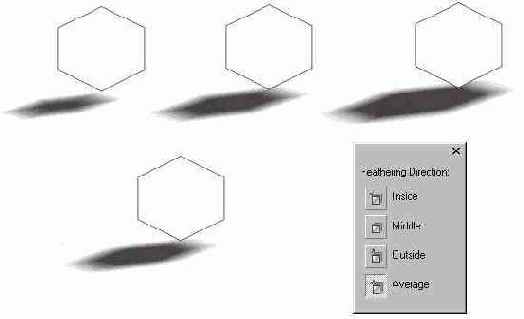

Влияние направления размывания тени и альтернативы раскрывающегося списка Feathering Direction

Рисунок 12.10. Влияние направления размывания тени и альтернативы раскрывающегося списка Feathering Direction

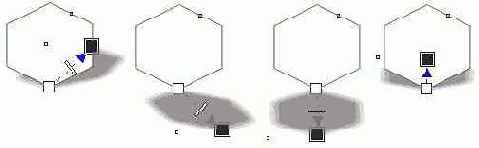

Влияние перемещения квадрата управляющей схемы с заливкой на вид тени

Рисунок 12.7. Влияние перемещения квадрата управляющей схемы с заливкой на вид тени



Положение ползунка на линии управляющей схемы определяет плотность тени. Эта характеристика измеряется в процентах и по умолчанию равна 50 %. Дело в том, что фактический цвет тени не совпадает с тем цветом, образец которого перетаскивается на квадрат управляющей схемы с заливкой — в общем случае берется его оттенок. Чем дальше ползунок от центра эффекта, тем выше насыщенность оттенка и тем плотнее тень. На Рисунок 12.8 представлены четыре варианта тени для различных оттенков.
На этом возможности модификации внешнего вида тени путем настройки управляющей схемы исчерпываются. Более точная настройка выполняется с помощью элементов управления панели атрибутов (см. Рисунок 12.5) инструмента Interactive Drop Shadow (Интерактивная тень).
Счетчики смещения тени позволяют явно задавать смещение центра тени от центра объекта, отбрасывающего эту тень. Доступны только для перспективы типа Flat (Плоская).
Ползунок Drop Shadow Opacity (Плотность тени). Управляет выбором оттенка цвета тени, дублируя функцию ползунка на оси управляющей схемы.
Ползунок Drop Shadow Feathering (Амплитуда размывания). Управляет шириной зоны размывания тени. Размыванием называется эффект постепенного увеличения прозрачности объекта по краям вплоть до полного исчезновения цвета его заливки. Амплитуда размывания — число, определяющее ширину зоны размывания в процентах от половины ширины тени. На Рисунок 12.9 представлены тени с различной шириной зоны размывания.

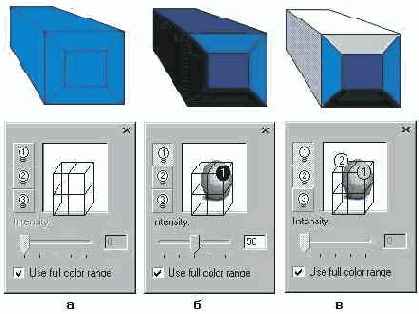

Влияние подсветки на внешний

Рисунок 12.21. Влияние подсветки на внешний вид тела экструзии: а) подсветка отсутствует, в) подсветка одним источником, в) подсветка двумя источниками



CorelDRAW создает иллюзию освещения путем моделирования точечных источников белого света. Таких источников может быть от одного до трех. Пользователь может управлять интенсивностью каждого источника и его расположением по отношению к телу экструзии. Интенсивность регулируется плавно с помощью ползунка Intensity (Интенсивность) или связанного с ним поля. Каждый из трех источников можно расположить в одной из восемнадцати фиксированных позиций, представленных в области предварительного просмотра диалогового окна пересечениями линий «клетки», окружающей шар, изображающий тело экструзии. Чтобы добавить к ранее построенному телу экструзии подсветку, сделайте следующее:
1. Выделите тело экструзии инструментом Pick (Выбор).
2. Раскройте вспомогательное диалоговое окно щелчком на кнопке Lighting (Освещение), расположенной на панели атрибутов.
3. Щелкните на одной из кнопок вспомогательного диалогового окна. В правом ближнем верхнем узле «клетки» появится кружок с номером, соответствующим номеру нажатой кнопки, — он изображает источник света.
4. Перетащите источник света в области предварительного просмотра в нужное положение и установите ползунком Intensity (Интенсивность) желаемую яркость этого источника.
Примечание 1

Примечание 1

Нумерованные кружки, изображающие в области предварительного просмотра источники света, могут быть белого или черного цвета. Черный цвет означает не то. что источник выключен, а то, что он выделен и именно его яркость можно регулировать ползунком Intensity (Интенсивность). Выключателями служат кнопки с нумерованными лампочками — нажатое состояние соответствует включению источника.

5. При необходимости повторите шаги 3-4 для дополнительных источников.
6. Для получения более мягких теней и светлого изображения сбросьте флажок Use Full Color Range (Использовать полный цветовой диапазон). Если требуются более резкие тени с переходом в черный, оставьте этот флажок установленным. Дальнейшая корректировка подсветки выполняется с помощью тех же элементов управления — не забудьте только, что перед раскрытием вспомогательного диалогового окна необходимо выделить не управляющий объект экструзии, а всю группу тела экструзии, поэтому щелчок мышью лучше выполнять на его боковой поверхности.

Влияние типа размывания на внешний вид тени и альтернативы раскрывающегося списка Feathering Edges

Рисунок 12.11. Влияние типа размывания на внешний вид тени и альтернативы раскрывающегося списка Feathering Edges



Раскрывающийся список Perspective Type (Тип перспективы). Позволяет изменять тип перспективы тени, выбранный при ее построении (см. выше).
Ползунок Drop Shadow Fade (Растворение). Растворением тени называется эффект, при котором насыщенность оттенка заливки тени линейно снижается по мере удаления от объекта, отбрасывающего тень. Управляющий параметр определяет, на сколько процентов насыщенность оттенка заливки тени будет снижена в наиболее удаленной от управляющего объекта точке (Рисунок 12.12).

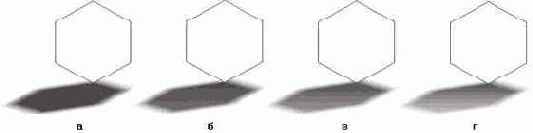

Влияние управляющего параметра

Рисунок 12.12. Влияние управляющего параметра растворения на внешний вид тени. Значения растворения равны 0 % (а), 25 % (б). 50 % (в) и 75 % (г)



Ползунок Drop Shadow Stretch (Растяжка) дублирует функции управляющей схемы в части перетаскивания квадрата с заливкой к центру и от центра, позволяя выполнять более точную настройку.
Чтобы удалить эффект тени, выделите управляющий объект и щелкните на кнопке отмены эффекта на панели атрибутов (крайняя внизу справа).

к любому отдельному объекту или

Внимание

Перспективу можно добавлять к любому отдельному объекту или группе объектов, в том числе — к блокам фигурного текста. Исключение составляют только рамки простого текста и импортированные точечные изображения. К точечным изображениям может применяться специальный точечный эффект, имитирующий перспективу (см. урок 17).

На Рисунок 12.2 представлены этапы построения преобразования перспективы для прямоугольника (Рисунок 12.2, а). Специального инструмента для построения перспективы в CorelDRAW не предусмотрено, поэтому процесс начинается с выделения объекта (группы) инструментом Pick (Выбор) и выбора команды Effects > Add Perspective (Эффекты > Добавить перспективу). После выполнения команды поверх объекта появляется пунктирная сетка красного цвета с четырьмя узлами в углах (Рисунок 12.2, б). При этом автоматически выбирается инструмент Shape (Форма), с помощью которого можно перетаскивать угловые узлы сетки.

Внимание

Если управляющий объект тени не имеет заливки, построенную тень будет невозможно увидеть.

После того как тень построена или после выделения управляющего объекта инструментом Interactive Drop Shadow (Интерактивная тень) становится видна управляющая схема эффекта (см. Рисунок 12.5). Центр эффекта обозначается белым квадратом. Его перетаскивание позволяет менять тип перспективы тени. На противоположном от центра конце оси управляющей схемы расположен квадрат с цветной заливкой. Перетаскивая на этот квадрат образцы цвета с экранной палитры, можно менять цвет тени. Перетаскивая сам квадрат, можно изменять положение наиболее удаленной от центра точки тени (Рисунок 12.7). Для всех типов перспективы тени, кроме Flat (Плоская), того же эффекта можно добиться, меняя значение счетчика Drop Shadow Angle (Угол поворота) на панели атрибутов. Для типа перспективы Flat (Плоская) положение квадрата управляющей схемы с заливкой определяется значениями пары счетчиков смещения тени.

Внимание

Ползунок Drop Shadow Fade (Растворение) недоступен для теней, построенных с типом перспективы Flat (Плоская).

Внимание

Если выбранный объект может выступать в качестве управляющего, рядом с указателем инструмента появится маленькая горизонтальная стрелка. Ее отсутствие говорит о том, что такой объект не годится в качестве управляющего для тела экструзии.

3. Выберите режим векторной экструзии, щелкнув на кнопке Vector Extrusion Mode (Векторная экструзия) на панели атрибутов (Рисунок 12.14).

Внимание

При выделении составного объекта экструзии инструментом Pick (Выбор) можно выделить либо всю группу экструзии целиком (при щелчке на любом из ее элементов, кроме управляющего объекта), либо только управляющий объект (щелчком в любой его точке).

Вращение тел экструзии

Вращение тел экструзии

Вращением тела экструзии называется такое изменение параметров перспективной проекции, при котором возникает зрительный эффект разворота тела экструзии в пространстве. Из этого определения сразу видно, что тела с параллельными типами экструзии не могут разворачиваться в пространстве средствами CorelDRAW.

Вращение тела экструзии вокруг горизонтальной оси координат

Рисунок 12.23. Вращение тела экструзии вокруг горизонтальной оси координат



Чтобы развернуть тело экструзии вокруг горизонтальной оси координат, следует буксировать указатель инструмента в вертикальном направлении (см. Рисунок 12.23). Чтобы развернуть тело экструзии вокруг оси z, перпендикулярной горизонтальной и вертикальной осям координат, следует буксировать указателем инструмента любую точку штрихового кольца модифицированной управляющей схемы. Указатель инструмента при переводе на штриховое кольцо принимает форму двуглавой дугообразной стрелки (см. Рисунок 12.24).

Вращение тела экструзии вокруг оси z

Рисунок 12.24. Вращение тела экструзии вокруг оси z



Примечание 2

Примечание 2

в CorelDRAW версии 11 разработчики отказались от инструментов позволяющих встраивать в состав изображения трехмерные объекты в формате 3DMF (трехмерные метафайлы), имевшиеся ранее в версии 10.

Вращение тела экструзии вокруг вертикальной оси координат

Рисунок 12.22. Вращение тела экструзии вокруг вертикальной оси координат



Когда указатель инструмента находится внутри штрихового кольца, он приобретает форму двух кольцевых стрелок. Перетаскивая такой указатель по горизонтали, можно разворачивать тело экструзии вокруг вертикальной оси координат (Рисунок 12.22, б).
Поскольку достаточно малое смещение указателя инструмента приводит к значительному изменению положения тела экструзии, для выполнения разворота на точно заданный угол удобнее использовать счетчики диалогового окна, которое открывается после щелчка на кнопке Extrude Rotation (Пространственный разворот) и последующего щелчка на кнопке с изображением осей координат, расположенной в правом нижнем углу вспомогательного окна. Упомянутое диалоговое окно с разными значениями в счетчиках можно видеть на Рисунок 12.22-12.24, причем значения, введенные в счетчики, соответствуют показанным на рисунках вариантам разворота.
Примечание 1

Примечание 1

По умолчанию во вспомогательном окне отображается еще один интерактивный инструмент разворота тела экструзии в пространстве (см. Рисунок 12.23. справа). Этот инструмент представляет собой символическое изображение трекбола со стеклянным шариком, в который «впаяна» составленная из кубиков тройка. При наведении на него указателя мыши указатель принимает форму руки, с помощью которой трекбол можно разворачивать в пространстве, ориентируясь на внешний вид символа. Разворот выбранного тела экструзии будет производиться синхронно с шариком трекбола. Расположенная в левом нижнем углу окна кнопка с круговой стрелкой позволяет отменить операцию разворота тела экструзии, возвращая ему исходную пространственную ориентацию.

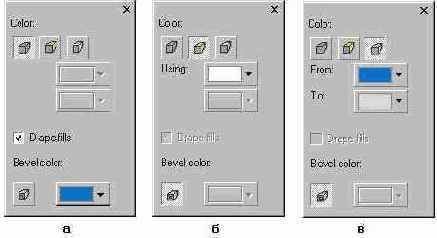

Вспомогательное окно с элементами

Рисунок 12.20. Вспомогательное окно с элементами управления заливкой боковых поверхностей тела экструзии: а) для заливки управляющего объекта, б) для собственной однородной заливки, в) для градиентной заливки



3. Щелчком на кнопке Use Object Fill (Использовать заливку объекта) включите соответствующий режим (Рисунок 12.20, а).
4. Если требуется включить режим чехла для неоднородной заливки, установите флажок Draped fills (Заливка чехлом).
5. Если требуется распространить заливку боковых поверхностей на фаску, щелчком нажмите кнопку Use Extrude Fill For Bevel (Использовать заливку боковых поверхностей для фаски) — она расположена в левом нижнем углу вспомогательного диалогового окна. Если нужно задать индивидуальную однородную заливку для фаски, отожмите эту кнопку и выберите желаемый цвет заливки , в раскрывающейся палитре Bevel color (Цвет фаски).
Чтобы задать собственную однородную заливку боковых поверхностей тела экструзии, выполните следующие шаги.
1. После раскрытия вспомогательного диалогового окна Color (Цвет) нажмите кнопку Use Solid Color (Использовать однородную заливку) — она расположена в верхней части окна посередине (Рисунок 12.20, б).
2. Выберите желаемый цвет заливки в раскрывающейся палитре.
Примечание 1

Примечание 1

При необходимости индивидуальный цвет заливки для фаски задается так же, как в предыдущем случае.

Чтобы назначить боковым поверхностям тела экструзии градиентную заливку, не совпадающую с заливкой управляющего объекта, сделайте следующее.
1. После раскрытия вспомогательного диалогового окна Color (Цвет) нажмите кнопку Use Color Shading (Использовать градиентную заливку) — она расположена в верхней части окна справа (Рисунок 12.20, в).
2. В раскрывающейся палитре From (От) выберите начальный цвет градиентной заливки, а в раскрывающейся палитре То (До) — ее конечный цвет.
Примечание 2

Примечание 2

При нажатой кнопке Use Extrude Fill For Bevel (Использовать заливку боковых поверхностей для фаски) градиентная заливка воспроизводится не только на боковых поверхностях тела экструзии, но и на фаске. Если это нежелательно, кнопку следует отжать и выбрать цвет однородной заливки фаски.

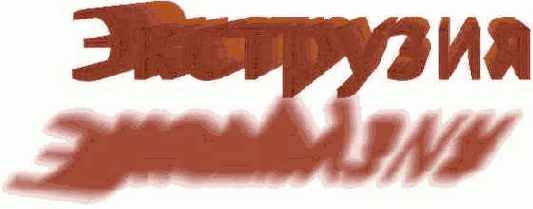

Задание к упражнению

Рисунок 12.25. Задание к упражнению



Последовательность выполнения упражнения и конкретные приемы выберите самостоятельно, но имейте в виду следующие соображения.
Гарнитуру для надписи следует подобрать с достаточно широкими штрихами, иначе фаски полностью «срежут» передние грани букв.
Блок фигурного текста в этом упражнении выступает в качестве управляющего объекта сразу в двух составных объектах — тени и теле экструзии. Для удобства выделения текста целесообразно сначала построить тень, а потом — тело экструзии. Вряд ли стоит без необходимости преобразовывать текст в кривые — эффекты, необходимые для построения этого изображения, и так потребуют немало вычислительной мощности.
Поскольку надпись освещается рассеянным светом, во-первых, тень должна быть достаточно сильно размыта; во-вторых, строить градиентную заливку на боковых поверхностях тела экструзии с помощью эффекта подсветки точечными источниками (кнопка Lighting) нецелесообразно — лучше ограничиться переходом от цвета заливки передней грани к белому.
Глубину фаски следует тщательно подобрать. Она должна быть достаточно велика, чтобы не выглядеть просто толстой обводкой передней грани тела экструзии, и достаточно мала, чтобы не «стесать» переднюю грань целиком.

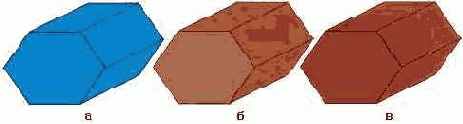

Заливка боковых поверхностей

Рисунок 12.19. Заливка боковых поверхностей тела экструзии: а) заливкой управляющего объекта, б) собственной однородной заливкой, в) градиентной заливкой



Чтобы распространить заливку управляющего объекта на боковые поверхности тела экструзии, сделайте следующее.
1. Выделите тело экструзии инструментом Pick (Выбор).
2. Щелкните на кнопке Color (Цвет) панели атрибутов. Раскроется вспомогательное диалоговое окно, представленное на Рисунок 12.20.

Заливка тел экструзии

Заливка тел экструзии

Заливку можно назначить для тела экструзии в целом, отдельно для его боковых поверхностей и отдельно — для фаски. Хотя возможно применение не только однородных, но и градиентных, и текстурных заливок, и заливок узором, в большинстве случаев рекомендуется ограничиваться первыми во избежание разрушения иллюзии трехмерности.
Несмотря на то что в CorelDRAW имеется режим распространения заливки управляющего объекта на остальные поверхности — так называемый режим чехла (drape), при котором градиентная и текстурная заливки применяются не к каждой грани отдельно, а ко всей их видимой совокупности в целом (Рисунок 12.18), — область применения сложных заливок к телам экструзии остается довольно узкой. Чаще всего градиентная заливка боковых поверхностей тела экструзии используется для усиления геометрической перспективы перспективой цветовой — изменением оттенка цвета по мере удаления от наблюдателя. В этом случае градиентная заливка боковых поверхностей строится автоматически.

Заливка тела экструзии полноцветным узоромСлева — режим чехла, справа — обычный режим

Рисунок 12.18. Заливка тела экструзии полноцветным узором. Слева — режим чехла, справа — обычный режим



В CorelDRAW имеется три способа заливки боковых поверхностей тела экструзии: распространение заливки управляющего объекта, собственная однородная заливка и градиентная заливка (с направлением фронта смены цвета параллельно управляющему объекту). Эти способы иллюстрирует Рисунок 12.19, а процедуры их назначения приведены ниже.

CorelDRAW — создание изображений

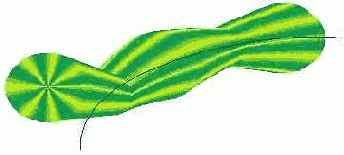

Две части составного пошагового перехода привязаны к криволинейной траектории

Рисунок 13.19. Две части составного пошагового перехода привязаны к криволинейной траектории



Примечание 1

Примечание 1

На рисунке виден промежуточный управляющий объект, являющийся начальным для части, привязанной к траектории, и конечным для части, не привязанной к траектории. Его узлы выделены кружками. Центр этого объекта принудительно перемещается на траекторию. Из этого следует очевидный, но очень важный вывод: к различным траекториям могут привязываться только несмежные части составного пошагового перехода.

Чтобы разделить пошаговый переход (или часть составного пошагового перехода), следует выделить его, а затем щелкнуть на кнопке Split (Разделить) вспомогательного диалогового окна, раскрывающегося щелчком на кнопке Miscellaneous Options (Дополнительно) панели атрибутов. Появится изогнутая стрелка, которой следует щелкнуть на любом из промежуточных объектов пошагового перехода. После этого данный объект станет начальным для одной и конечным для второй из частей созданного разделенного пошагового перехода.
Примечание 2

Примечание 2

Щелкнуть изогнутой стрелкой можно, конечно, на любом промежуточном объекте, но разделенный пошаговый переход возникнет только в том случае, если этот промежуточный объект не является смежным с одним из управляющих объектов исходного пошагового перехода — в противном случае потребовалось бы создать одну из частей пошагового перехода с нулем промежуточных объектов, что невозможно.

Промежуточные управляющие объекты разделенного пошагового перехода, так же как в случае составного перехода, можно перемещать, поворачивать, редактировать их форму. Но в отличие от составного пошагового перехода, разделенный пошаговый переход можно возвратить в исходное состояние, лишив промежуточный управляющий объект временно приданного ему статуса управляющего. Для этого достаточно индивидуально выделить часть разделенного пошагового перехода, раскрыть щелчком на кнопке Miscellaneous Options (Дополнительно) панели атрибутов вспомогательное диалоговое окно и щелкнуть в нем на кнопке Fuse Start (Соединить в начале) или Fuse End (Соединить в конце).

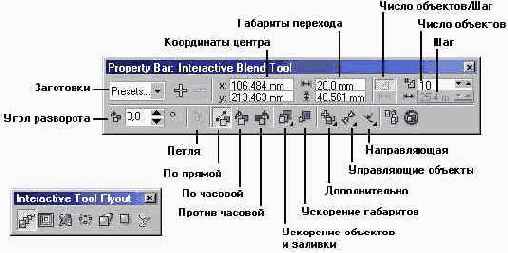

Инструмент Interactive Blend и соответствующая ему панель атрибутов

Рисунок 13.10. Инструмент Interactive Blend и соответствующая ему панель атрибутов



2. Перетащите указатель инструмента от произвольной точки одного из управляющих объектов к произвольной точке второго управляющего объекта (см. Рисунок 13.9, вверху справа). При перемещении указателя на любой из объектов рисунка, который может выступать в качестве управляющего, воспроизводятся промежуточные объекты будущего пошагового перехода (в режиме отображения каркаса), однако реально переход строится только после отпускания кнопки мыши при завершении перетаскивания.

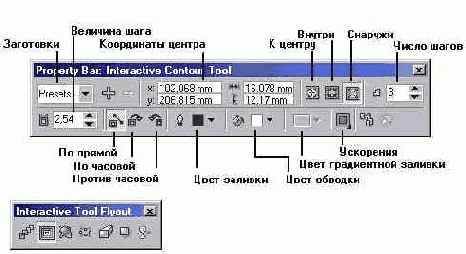

Инструмент Interactive Contour и соответствующая ему панель атрибутов

Рисунок 13.24. Инструмент Interactive Contour и соответствующая ему панель атрибутов



После построения базового ореола можно приступать к его настройке с помощью элементов управления, расположенных на панели атрибутов инструмента Interactive Contour (Интерактивный ореол).

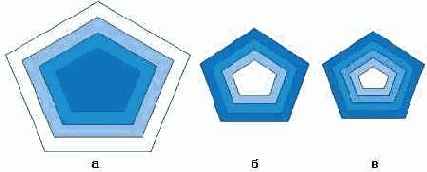

Группа кнопок То Center (К центру), Inside (Внутри) и Outside (Снаружи). Нажатая кнопка определяет тип ореола — центральный, внутренний или наружный. Кнопки действуют как переключатели: нажатие другой кнопки из этой группы приводит к смене типа ореола и перестройке всех его подчиненных объектов.
Счетчик Contour Steps (Число шагов) задает количество подчиненных объектов (шагов ореола) для наружного и внутреннего типов ореола.
Счетчик Contour Offset (Величина шага) задает расстояние между абрисами двух последовательных подчиненных объектов ореола. Для центральных и внутренних ореолов введенное значение не может превышать расстояния от самой удаленной точки абриса управляющего объекта до его центра.
Раскрывающиеся палитры Outline Color (Цвет обводки) и Fill Color (Цвет заливки) определяют цвета последнего из подчиненных объектов ореола. Цвета контурных линий и заливки остальных объектов ореола определяются как промежуточные между заданными на этих палитрах и цветами управляющего объекта ореола.
Группа кнопок управления переходом цвета заливки — Linear Contour Colors (Цвета по прямой), Clockwise Contour Colors (Цвета по часовой) и Counterclockwise Contour Colors (Цвета против часовой) — позволяет управлять последовательностью выбора цветов заливки подчиненных объектов ореола из цветового круга (см. в уроке 6 описание градиентных заливок и Рисунок 6.23).
Раскрывающаяся палитра End Fountain Fill Color (Конечный цвет градиентной заливки) доступна, когда управляющему объекту ореола назначена градиентная заливка. В этом случае управляющая схема заливки распространяется на все подчиненные объекты, но с заменой начального и конечного цветов. Начальный цвет градиентной заливки выбирается в раскрывающейся палитре Outline Color (Цвет обводки), а конечный — в раскрывающейся палитре End Fountain Fill Color (Конечный цвет градиентной заливки).

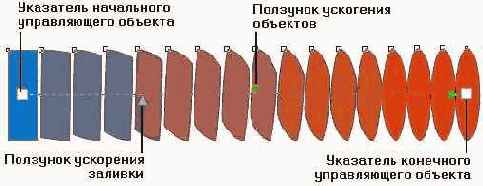

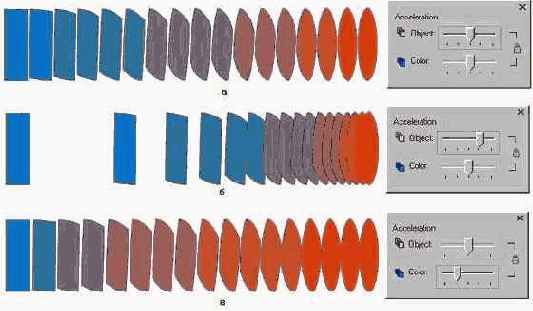

Кнопка Object and Color Acceleration (Ускорения объектов и цвета) раскрывает вспомогательное диалоговое окно, элементы управления которого позволяют выбрать вариант размещения и способ настройки цвета промежуточных объектов группы ореола аналогично пошаговому переходу (см. выше).
С появлением в CorelDRAW возможности преобразовывать контурные линии объектов в самостоятельные объекты область практического применения ореолов несколько сузилась, но иногда ореолами пользоваться все-таки удобнее. Так, интересные эффекты дает применение ореолов к текстовым объектам. На Рисунок 13.25 показано, как с помощью ореола, состоящего из единственного подчиненного объекта с белой заливкой без обводки, можно зрительно выделить надпись.

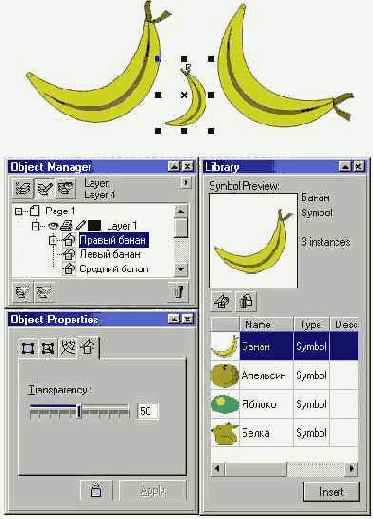

Экземпляры символа

Рисунок 13.5. Экземпляры символа



В верхней части рисунка приведены фрагменты изображения, соответствующие экземплярам символа. Видно, что для каждого экземпляра можно задавать индивидуальное имя (см. в окне менеджера объектов, показанном в нижней части рисунка), а также собственные параметры преобразований. В частности, для экземпляра символа можно задать:
параметры размещения;
размеры изображения;
параметры скоса;
угол разворота и параметры зеркального отражения;
степень равномерной прозрачности (см. урок 14);
параметры обтекания текстом (см. урок 4).
Чтобы изменить описание символа, сохраненное в библиотеке, следует щелкнуть на любом экземпляре этого символа правой кнопкой мыши и выбрать в контекстном меню команду Edit Symbol (Редактировать символ) или щелкнуть на одноименной кнопке в пристыковываемом окне Library (Библиотека). По завершении редактирования следует выбрать команду Finish Editing Symbol (Завершить редактирование символа) в контекстном меню, появляющемся после щелчка правой кнопкой мыши на любом из элементов символа.
Экземпляры символов не могут иметь различную заливку и параметры контурных линий. Для смены любого из этих параметров предварительно приходится входить в режим редактирования символов, а по выходе из этого режима заливка и параметры обводки будут изменены как во всех экземплярах символа, так и в описании символа, хранящемся в библиотеке.

Клонирование эффектов

Клонирование эффектов

Клонированием эффекта называется специальный вариант копирования эффекта с ранее созданного составного объекта (тела экструзии, пошагового перехода, тени, ореола) на другой объект, который будет играть роль управляющего в новом составном объекте. В этом случае элементом клона становится не весь составной объект, а только управляющие параметры его подчиненных объектов.
Эффекты клонируются приблизительно так же, как копируются с ранее созданных составных объектов, только вместо команды Copy From (Копировать с) меню Effects (Эффекты) или соответствующей ей кнопки панели атрибутов используются команды подменю Clone (Клонировать) того же меню.
Чтобы выполнить клонирование эффекта на объект (в случае эффекта пошагового перехода — на пару объектов), выделите его (их), раскройте подменю Clone (Клонировать) меню Effects (Эффекты) и выберите одну из доступных команд клонирования эффектов. После этого указатель мыши изменит свой вид на толстую стрелку. Щелкните этой стрелкой на составном объекте пошагового перехода, экструзии, ореола или отбрасываемой тени, который требуется клонировать.
При клонировании эффектов следует иметь в виду следующие особенности.
Пошаговый переход клонируется командой Effects > Clone > Blend From (Эффекты > Клонировать > Пошаговый переход с). После клонирования все атрибуты управляющего составного объекта пошагового перехода будут применены к группе-элементу клона, за исключением атрибутов заливки. Если управляющий пошаговый переход состоит из двух управляющих эллипсов с красной и зеленой заливкой и двадцати промежуточных объектов, а выделены два квадрата синего и белого цвета, то после клонирования получится переход из 20 промежуточных объектов квадратной формы с переходом от синего цвета к белому. При изменении числа шагов перехода у управляющего объекта соответствующим образом изменится и количество промежуточных объектов элемента клона.
Тело экструзии клонируется командой Effects > Clone > Extrude From (Эффекты > Клонировать > Экструзия с). Предварительно выделяется отдельный объект. Если вместо объекта выделяется группа или несколько объектов, команда клонирования эффекта недоступна.
Ореол клонируется командой Effects > Clone > Contour From (Эффекты > Клонировать > Ореол с). Предварительно выделяется отдельный объект. Если вместо объекта выделяется группа или несколько объектов, команда клонирования эффекта недоступна. Новый элемент клона сохранит свои цвета заливки и обводки контура, но воспримет атрибуты контуров, составляющих управляющий ореол.
Тень. Для клонирования эффекта тени выделите объект или группу объектов и выберите команду Effects > Clone > Drop Shadow From (Эффекты > Клонировать > Тень с). Новый элемент клона приобретет такую же тень, как управляющий объект.

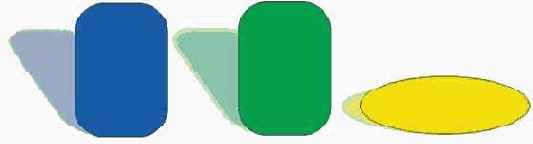

Клонирование прямоугольника и эффекта тени

Рисунок 13.1. Клонирование прямоугольника и эффекта тени



6. Создайте новую страницу документа CorelDRAW и постройте посередине нее правильный шестиугольник с помощью инструмента Polygon (Многоугольник) и клавиши-модификатора Ctrl. Постройте шесть его клонов и, включив режим Snap To Objects (Привязать к объектам), расположите их вокруг управляющего шестиугольника так, чтобы получилось некое подобие сот (углы элементов клона и управляющего объекта должны точно совместиться). Переместите управляющий шестиугольник на самый верх стопки объектов и преобразуйте его в кривую (Рисунок 13.2, а).
7. Совместно выделите инструментом Shape (Форма) два узла, лежащих на серединах противоположных сторон управляющего шестиугольника, и сместите их вниз и вправо (Рисунок 13.2, б). Обратите внимание на то, что примыкание элементов клона к управляющему объекту при этом не нарушилось (строго говоря, для этого мы и воспользовались клоном).

Клоны и клонирование эффектов

Клоны и клонирование эффектов

Клоном в CorelDRAW называется совокупность специальных копий объекта, сохраняющих связь со своим оригиналом. Кроме того, тем же термином называется и каждый из объектов, входящих в клон одного и того же оригинала (чтобы избежать путаницы, в дальнейшем для обозначения отдельных объектов, составляющих один клон, будем называть их элементами клона). Оригинал, по которому строится клон, принято называть управляющим объектом клона, или мастером.
Примечание 1

Примечание 1

В строке состояния выделенный элемент клона обозначается своим типом с предшествующим словом «clone» (например. Clone Rectangle), а управляющий объект клона — типом с предшествующим словом «control» (Control Rectangle), так же как любой управляющий объект.

Основное отличие элемента клона состоит в том, что его нельзя редактировать. Элемент клона можно перемещать, поворачивать, зеркально отражать, но нельзя менять параметры его заливки, и контурных линий, масштабировать, редактировать узлы. Все эти запрещенные для элемента клона операции можно выполнять с управляющим объектом клона, причем все сделанные изменения автоматически распространяются на все элементы клона.
Точно так же элемент клона эффекта нельзя редактировать индивидуально, но он автоматически воспроизводит результат любой настройки эффекта для управляющего составного объекта клона эффекта.
Клонами очень удобно пользоваться в тех случаях, когда в проекте предусмотрено многократное повторение элемента, работа над которым еще не закончена (например, логотип фирмы, размещенный посередине и в четырех углах страницы web-узла). В этом случае можно работать только над формой и расцветкой управляющего объекта клона, а остальные экземпляры изображения (элементы клона) будут изменяться автоматически.
Элемент клона выделенного объекта создается при помощи команды Edit > Clone (Правка > Клонировать). По умолчанию он располагается с некоторым смещением по отношению к оригиналу.

Клоны, символы, пошаговые переходы и ореолы

Клоны, символы, пошаговые переходы и ореолы

Клоны и клонирование эффектов

Особенности поведения клонов

Клонирование эффектов

Символы

Пошаговые переходы

Переходы вдоль заданной траектории

Составные и разделенные пошаговые переходы

Пошаговые переходы с незамкнутыми управляющими объектами

Отделение пошаговых переходов

Ореолы

В этом уроке мы продолжаем знакомиться с составными объектами CorelDRAW. Рассмотренные в предыдущем уроке тени и тела экструзии, будучи составными объектами, дополняют свой управляющий объект, добавляя ему новые компоненты (тень, боковые поверхности, фаску). Таким образом, их подчиненные объекты редко играют самостоятельную роль. Количество подчиненных объектов и их расположение строго определено характером управляющего объекта, и пользователь не может произвольно менять их.
В составных объектах, которым посвящен этот урок, количество (а в некоторых случаях и расположение) подчиненных объектов может регулироваться пользователем, причем каждый из этих объектов может играть самостоятельную роль. Их основное назначение — предоставить пользователю возможность быстро построить большое число одинаковых или закономерным образом меняющихся форм, а затем столь же быстро изменять их, не работая с каждой отдельно. Клоны представляют собой особый вариант копий объекта, которые, с одной стороны, могут размещаться индивидуально, а с другой стороны, одновременно меняют форму и атрибуты при редактировании всего лишь одного экземпляра из всех клонов — мастера. Кроме клонов объектов в CorelDRAW предусмотрены особые клоны эффектов — например, теней и тел экструзии.

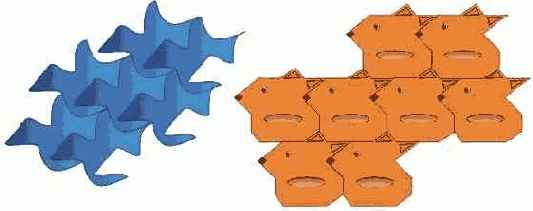

Символы — новое понятие, появившееся только в CorelDRAW версии 11, несмотря на то что объектная ориентированность программы включает его вполне органично. В качестве символа может быть определен любой объект векторной графики, помещенный в библиотеку символов. После этого многократное использование этого объекта в изображении практически не увеличивает размеров графического файла, поскольку в файле описание символа хранится только в одном экземпляре.

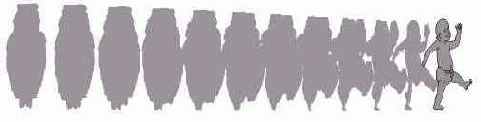

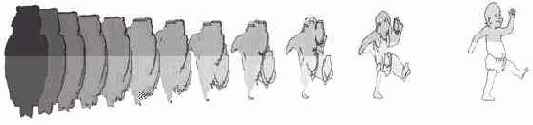

Пошаговый переход позволяет быстро построить последовательность переходных форм между двумя управляющими объектами, разместить их вдоль заданной траектории, а затем менять внешний вид всех объектов одновременно, редактируя управляющие объекты перехода.
Ореолы, или контуры подобия, представляют собой вариант пошагового перехода с одним управляющим объектом. Семейство подчиненных объектов ореола строится как последовательность фигур, близких геометрически к управляющему объекту.
Изобразительные возможности клонов, пошаговых переходов и ореолов практически безграничны, и сообщество художников, работающих с CorelDRAW, постоянно изобретает новые способы их применения. С некоторыми из них мы познакомимся в упражнениях этого урока.

Ореолы с текстовыми управляющими объектами: а) объект без ореола, б) узкий ореол, в) широкий ореол

Рисунок 13.25. Ореолы с текстовыми управляющими объектами: а) объект без ореола, б) узкий ореол, в) широкий ореол



Ореолы можно разбивать на независимые объекты тем же способом, что пошаговые переходы, и впоследствии настраивать бывшие подчиненные объекты индивидуально.

Ореолы

Ореолы

Ореол представляет собой совокупность замкнутых кривых, эквидистантных управляющему объекту (то есть отстоящих на одинаковое расстояние от него). Цвета заливки и обводки управляющего объекта плавно перетекают в цвета заливки и обводки, заданные для последнего из объектов ореола. Количество подчиненных объектов в ореоле указывается явно или определяется автоматически. Ореолы во многом аналогичны пошаговым переходам, но в ореоле второй управляющий объект (подобный первому) лишь подразумевается.

Особенности поведения клонов

Особенности поведения клонов

При работе с элементами и управляющими объектами клонов следует иметь в виду некоторые особенности их поведения, не присущие обычным копиям.
При изменении какого-либо атрибута элемента клона связь этого элемента с управляющим объектом клона по данному атрибуту утрачивается. Предположим, что у нас имеется клон красного эллипса, включающий в себя три элемента, то есть еще три красных эллипса. Если изменить заливку одного из элементов клона на желтую, связь этого элемента с управляющим объектом клона по заливке будет разорвана (но сохранится по другим атрибутам). Если впоследствии управляющий эллипс будет масштабированием превращен в круг, а его заливка изменена с красной на синюю, то в клоне будет три круга: два синих и один желтый.
При изменении размера элемента клона он утрачивает всякую связь с управляющим объектом клона, превращаясь в индивидуальный объект.
При удалении управляющего объекта автоматически удаляются и все элементы его клона.
При применении к управляющему объекту преобразований перспективы, огибающей, линз (см. урок 14) и прозрачности (см. урок 15) их действие распространяется и на элементы клона. Остальные преобразования и эффекты действуют только на управляющий объект.

Отделение пошаговых переходов

Отделение пошаговых переходов

Зачастую построение и последующая настройка пошагового перехода не позволяют добиться желаемого результата. В этом случае можно воспользоваться пошаговым переходом как полуфабрикатом, разбив его для окончательной настройки на отдельные объекты.
После выделения пошагового перехода инструментом Pick (Выбор) сообщение в строке состояния говорит о том, что выделена группа пошагового перехода. Команда Arrange > Break Apart (Монтаж > Разъединить) разрушает группу пошагового перехода, и связь ее компонентов друг с другом утрачивается. После этого пошаговый переход превращается в совокупность двух отдельных объектов (ранее бывших управляющими) и группы промежуточных объектов. Группу промежуточных объектов можно разгруппировать, чтобы работать с каждым из них индивидуально. Пример ситуации, в которой трудно обойтись без отделения пошаговых переходов, рассматривается в следующем упражнении.





1. Выделите пошаговый переход щелчком инструмента Pick (Выбор) на любом из его промежуточных объектов.

2. Щелчком на кнопке Miscellaneous Blend Options (Дополнительно) на панели атрибутов раскройте вспомогательное диалоговое окно.

3. Установите флажок Blend Along Full Path (Вдоль всей траектории).

Расстояние между промежуточными объектами регулируется либо так же, как в базовом пошаговом переходе, либо путем непосредственной установки расстояния между центрами промежуточных объектов с помощью соответствующего счетчика панели атрибутов.

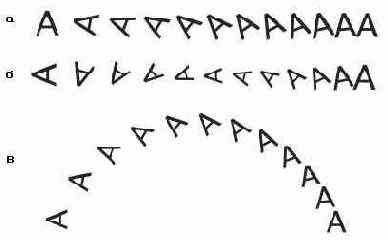

Чтобы угол поворота промежуточных объектов соответствовал наклону траектории, можно включить режим разворота всех промежуточных объектов.

1. Выделите пошаговый переход щелчком инструмента Pick (Выбор) на любом из его промежуточных объектов.

2. Щелчком на кнопке Miscellaneous Blend Options (Дополнительно) на панели атрибутов раскройте вспомогательное диалоговое окно.

3. Установите флажок Rotate All Objects (Поворачивать все объекты).

Переходы вдоль заданной траектории

Переходы вдоль заданной траектории

Переходы вдоль заданной траектории используют, чтобы разместить объекты пошагового перехода вдоль кривой, замкнутой или разомкнутой. При этом кривая включается в составной объект пошагового перехода на правах еще одного (третьего) управляющего объекта.
Построение пошагового перехода вдоль траектории выполняется следующим образом.
1. Постройте кривую, которая будет играть роль траектории.
2. Постройте базовый пошаговый переход.
3. Не снимая выделения с пошагового перехода, щелкните на кнопке Path (Направляющая) панели атрибутов и выберите в раскрывшемся меню команду New Path (Новая траектория).
4. Щелкните появившимся указателем в виде искривленной стрелки на ранее построенной траектории. Пошаговый переход оказывается привязанным к траектории, и центры его промежуточных объектов располагаются на ней.
Примечание 1

Примечание 1

Вместо последних двух шагов можно перетащить построенный пошаговый переход на траекторию правой кнопкой мыши, а затем в раскрывшемся контекстном меню выбрать команду Fit Blend To Path (Разместить пошаговый переход на траектории).

Если траектория пошагового перехода рисуется «от руки», можно воспользоваться следующим приемом.
1. Выберите инструмент Interactive Blend (Интерактивный пошаговый переход).
2. Удерживая нажатой клавишу Alt, перетащите указатель инструмента от начального объекта перехода к конечному.
После привязки пошагового перехода к траектории в большинстве случаев приходится выполнять настройку положения управляющих и промежуточных объектов на ней. Обычно настраиваются положения управляющих объектов и два управляющих параметра: расстояние между промежуточными объектами и угол их дополнительного поворота.
Возможности перемещения мышью управляющих объектов привязанного к траектории пошагового перехода ограничены — перетаскивание объекта приводит только к перемещению центра управляющего объекта в пределах траектории. Если объекты пошагового перехода следует разместить вдоль всей длины траектории, сделайте следующее.

и градиентной заливки их управляющих

Подсказка 1

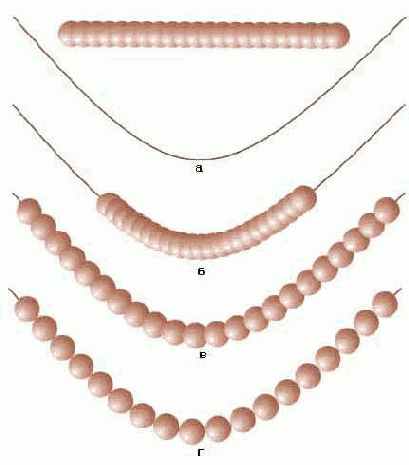

Имитация объемных тел с помощью пошаговых переходов и градиентной заливки их управляющих объектов позволяет добиваться замечательных эффектов, но в то же время требует огромного объема вычислений, поэтому на промежуточных этапах настройки целесообразно воспользоваться режимом отображения Wireframe (Каркас).

Подсказка 1

Чтобы средняя бусина пошагового перехода попала точно в середину нити, постройте вертикальную направляющую, проходящую через центр эллипса, и перемещайте управляющие объекты перехода, добиваясь желаемого расположения средней бусины. Для удобства можно построить и горизонтальную направляющую, чтобы выровнять по ней центры управляющих объектов.


Подсказка 1

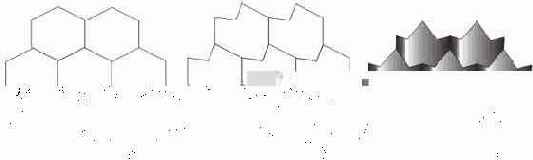

При работе над первым орнаментом следует преобразовать все сегменты кривой, в которую преобразуется шестиугольник, в криволинейные, а все узлы, расположенные в серединах его сторон, — в симметричные. Чтобы орнамент не выглядел монотонно, задайте для его элемента градиентную заливку. При работе над вторым орнаментом после построения нужной формы плитки удалите все элементы клона, оставив только управляющий объект, и дорисуйте недостающие детали. Затем сгруппируйте их и постройте новый клон на основе группы. Впрочем, можно ограничиться и просто копированием фрагмента с последующим выравниванием — ведь главное сделано, форма фрагмента уже определена. Орнаменты такого типа можно использовать в качестве рисунков для тканей, обоев, наконец, в качестве удобной и экономичной формы выемки для печенья!

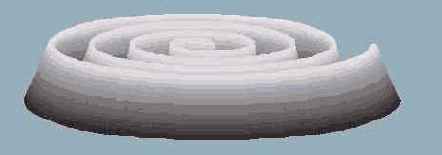

Пошаговые переходы с незамкнутыми управляющими объектами

Пошаговые переходы с незамкнутыми управляющими объектами

В отдельных случаях целесообразно применить пошаговый переход, построенный на базе незамкнутых управляющих объектов. На Рисунок 13.20 представлен пошаговый переход, построенный на базе двух копий пятивитковой спирали.

Пошаговые переходы с разворотом промежуточных объектов

Рисунок 13.11. Пошаговые переходы с разворотом промежуточных объектов



Примечание 2

Примечание 2

Дополнительному развороту подвергаются именно промежуточные объекты, а не копия начального управляющего объекта — это хорошо видно на Рисунок 13.11, б. Угол дополнительного разворота промежуточных объектов в этом пошаговом переходе задан такой же, как в верхнем (90°), но конечный управляющий объект тоже развернут на ту же величину и в ту же сторону. Если развернуть конечный управляющий объект не против, а по часовой стрелке, то промежуточные объекты практически оказываются не развернутыми.

Кнопка Loop Blend (Петля). При включенном режиме петли дополнительный разворот промежуточных объектов выполняется не вокруг их центров, а вокруг общей для всех точки, расположенной посередине между центрами управляющих объектов (Рисунок 13.11, в).
Кнопки Direct Blend (По прямой), Clockwise Blend (По часовой) и Counterclockwise Blend (Против часовой) позволяют управлять последовательностью выбора цветов заливки промежуточных объектов пошагового перехода из цветового круга (см. в уроке 6 описание градиентных заливок и Рисунок 6.23).
Кнопка Object and Color Acceleration (Ускорение объектов и заливки) раскрывает вспомогательное диалоговое окно, содержащее два ползунка, позволяющих регулировать расстояния между промежуточными объектами пошагового перехода и скорость изменения цвета заливки промежуточных объектов.
По умолчанию расстояние между промежуточными объектами в переходе остается постоянным, а цвет заливки меняется равномерно по всей длине перехода. Этот вариант представлен на Рисунок 13.12, а, а ниже показаны его модификации путем ускорения объектов (Рисунок 13.12, б) и заливки (Рисунок 13.12, в). Справа от пошаговых переходов приведены соответствующие им положения ползунков ускорений во вспомогательном диалоговом окне.

Пошаговые переходы

Пошаговые переходы

Пошаговым переходом в CorelDRAW называется составной объект, включающий в себя начальный управляющий объект, конечный управляющий объект и упорядоченную совокупность промежуточных объектов. Форма промежуточных объектов подбирается так, чтобы их последовательность имитировала плавное преобразование начального управляющего объекта в конечный. Атрибуты заливки и обводки контура промежуточных объектов тоже плавно меняются. На Рисунок 13.6 пошаговый переход наглядно иллюстрирует процесс превращения обезьяны в человека по Дарвину. Изображение обезьяны выступает в качестве начального управляющего объекта, изображение человека — в качестве конечного управляющего объекта, а роли рамапитека, неандертальца и прочих распределены между промежуточными объектами.

Пошаговый переходе незамкнутыми управляющими объектами

Рисунок 13.20. Пошаговый переходе незамкнутыми управляющими объектами



Верхняя спираль представляет собой смещенную вверх копию нижней. Для нижней задана обводка черной контурной линией толщиной 16 пунктов, для верхней — белой контурной линией толщиной 2 пункта. Кроме того, центр белой спирали дополнительно смещен вверх в режиме эластичного смещения (см. урок 5). Пошаговый переход построен с 40 промежуточными объектами, в результате получилось что-то среднее между часовой пружиной и горной дорогой.
Примечание 1

Примечание 1

В принципе возможно построение пошаговых переходов, у которых один из управляющих объектов — замкнутый, а второй — разомкнутый. Но на практике такие случаи встречаются редко, поскольку трудно обеспечить плавность изменения формы промежуточных объектов из-за несоответствия количества и расположения узлов.

Последовательность построения «фантомных» линий

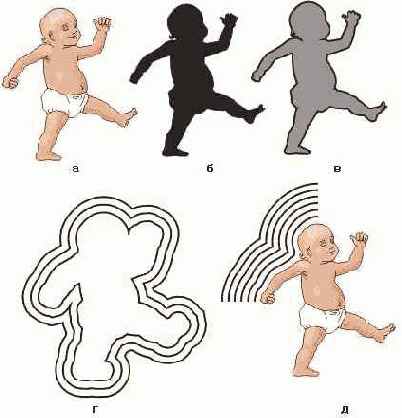

Рисунок 13.26. Последовательность построения «фантомных» линий



3. Постройте вокруг упрощенного контура ореол из пяти-шести подчиненных объектов, затем отделите группу подчиненных объектов командой Arrange > Break Apart (Монтаж > Разъединить) и удалите упрощенный контур. Задайте цвет и толщину контурных линий (Рисунок 13.26, г).
4. Осталось только отрезать все ненужное и добавить нужное. Для первой операции постройте вспомогательный прямоугольник и отсеките им при помощи операции Trim (Исключение) все части бывшего ореола, которые не нужны для подчеркивания движения. Дело это творческое, поэтому точные рекомендации неуместны. В заключение перетащите на место сохраненную копию исходного изображения и, по желанию, измените индивидуально толщину обводки фантомных линий. Дело сделано (Рисунок 13.26, д)!
В этом упражнении мы рассмотрели лишь один из множества приемов имитации движения на рисунках CorelDRAW — мы еще вернемся к этой теме в последующих уроках.

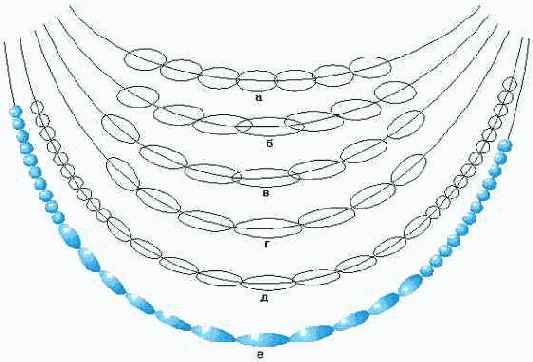

Последовательность построения изображения нитки с бусинами различных размеров и форм

Рисунок 13.21. Последовательность построения изображения нитки с бусинами различных размеров и форм



2. Разделите пошаговый переход, превратив среднюю бусину в управляющий объект. Выделите ее с помощью инструмента Pick (Выбор) и увеличьте до желаемых размеров с помощью полей панели атрибутов. При этом неизбежно возникнет перекрытие промежуточных объектов — на него мы пока не обращаем внимания (Рисунок 13.21, б).
3. Выделите инструментом Pick (Выбор) крайнюю продолговатую бусину и перетащите ее вправо и вверх по нитке, устраняя в первом приближении перекрытие промежуточных объектов. Повторите щелчок мышью, чтобы появились маркеры поворота. Поверните бусину вокруг центра вращения (который расположен на линии, изображающей нитку), таким образом, чтобы нитка «пронизывала» ее по длинной оси эллипса. Проделайте то же со второй крайней бусиной. Как бы мы ни старались, угол поворота остальных промежуточных объектов при этом будет весьма далек от желаемого. Кроме того, устранить перекрытие промежуточных объектов, не допустив возникновения зазоров между ними, пользуясь только регуляторами ускорения промежуточных объектов, скорее всего, не удастся — изображение на Рисунок 13.21, в несет на себе следы не увенчавшихся успехом попыток такого рода.
Примечание 1

Примечание 1

Стремиться к абсолютной точности поворота бусин и их расположения на этом этапе нет необходимости.

4. Индивидуально выделив правую часть составного пошагового перехода, выполните отделение командой Break Apart (Отделить), затем разгруппируйте полученную группу промежуточных объектов. Выделите инструментом Pick (Выбор) бусину, расположенную справа от центральной, и перетащите средний маркер до полного устранения зазора и перекрытия с центральной бусиной. Выполнив второй щелчок, откорректируйте угол ее поворота. Поступите точно так же со всеми остальными бусинами правой половины нитки, начиная от середины к краю, а затем повторите весь процесс для левой половины нитки. Вот теперь все бусины заняли свои места (Рисунок 13.21, г). Оставшиеся минимальные погрешности расположения бусин не должны вас смущать — в настоящих бусах каждая бусина все равно просверливается не идеально по геометрической оси, кроме того, такие погрешности на глаз почти не воспринимаются.
5. Остается только построить два пошаговых перехода, изображающих круглые бусины, разместить их на той же кривой, откорректировать положение управляющих объектов и шаг промежуточных объектов (Рисунок 13.21, д). Заключительный штрих — назначение текстурной заливки (Рисунок 13.21, е).
Поскольку описанный прием годится для размещения на произвольной траектории не только эллипсов и окружностей, но и практически любых фигур, он очень удобен для построения всевозможных рамок, багетов и бордюров.

Последовательность построения нитки бус одинакового размера

Рисунок 13.15. Последовательность построения нитки бус одинакового размера



6. Щелкните на кнопке режима размещения промежуточных объектов с фиксированным шагом (на ней изображена двуглавая горизонтальная стрелка) на панели атрибутов и установите в поле шага значение 10 мм — вот для чего было необходимо точно выдержать размер бусин! Теперь бусины расположены идеально, только чуть касаясь друг друга. Зато справа появился свободный хвостик нити (Рисунок 13.13, д), который, впрочем, легко убрать, выделив нить инструментом Shape (Форма) и слегка сместив ее правый узел. Осталось только повесить эти бусы на импортированное точечное изображение, отсканированное с фотографии любимой девушки!
Освоенная техника очень часто применяется на практике для создания декоративных линеек, каемок, бордюров и других графических элементов, построенных на повторении одинаковых фрагментов с размещением их вдоль заданной линии (которая, напомню, может быть не только кривой, но и графическим примитивом, например прямоугольником или эллипсом).
Другой очень эффективный прием использования пошаговых переходов, связанных с траекторией, имитирует трубку постоянного или равномерно меняющегося сечения.
На Рисунок 13.16 представлены этапы построения трубки постоянного сечения. Слева в увеличенном виде представлен управляющий объект пошагового перехода. Он представляет собой две сгруппированные концентрические окружности без обводки, для окружности меньшего диаметра задана однородная заливка, для окружности большего диаметра, расположенной ниже в стопке объектов, построена заказная радиальная градиентная заливка. Цветовой переход градиентной заливки задан таким образом, чтобы на окружности были четко акцентированные блик и тень — это достигается путем размещения на управляющей схеме заливки дополнительных управляющих цветовых точек (см. урок 6). Базовый пошаговый переход строится на основе двух копий управляющей группы (Рисунок 13.16, справа сверху). Количество промежуточных объектов должно быть достаточно велико, чтобы иллюзия блика на трубке выглядела убедительно.

Построение плоского орнамента, заполняющего плоскость

Рисунок 13.2. Построение плоского орнамента, заполняющего плоскость



8. Продолжая попарно выделять узлы, лежавшие в исходном варианте управляющего шестиугольника на одном диаметре описанной окружности, и смещая их, придайте элементам орнамента (а именно составлением орнамента, целиком заполняющего плоскость одинаковыми элементами — раппортами, — мы и заняты) какую-нибудь нетривиальную форму, причем совсем не обязательно симметричную. Задайте для управляющего элемента подходящую заливку (например, градиентную, как показано на Рисунок 13.2, в). Элемент орнамента построен. А теперь попробуйте придумать, как бы вы разрабатывали такой элемент без помощи клона.
9. В заключение упражнения попробуйте построить орнаменты, похожие на представленные на Рисунок 13.3.

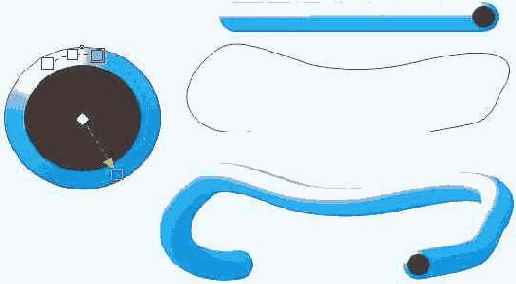

Построение трубки, изогнутой в пространстве

Рисунок 13.16. Построение трубки, изогнутой в пространстве



Затем строится направляющая кривая, с которой связывается пошаговый переход (Рисунок 13.16, справа внизу). Не забудьте установить флажок Blend Along Full Path (Вдоль всей траектории) и подобрать минимально возможное количество промежуточных объектов, при котором достоверность иллюзии не разрушается.
Примечание 1

Примечание 1

Если имитация полости трубки не требуется, управляющим объектом может выступать не группа, а отдельный объект с градиентной заливкой. Заливка может быть не только радиальной, например, применение линейной градиентной заливки дает возможность получить более узкие блики и тени (правда, они будут парными). Меняя форму траектории, цветовую схему заливки и размеры управляющих объектов, можно изобразить шланг для поливки, щупальце осьминога, кнут — очень много различных объектов.

А как быть, если на протяжении трубы ее сечение меняется неравномерно, как, например, у выточенной на токарном станке детали? Такие объекты изображаются с помощью составных пошаговых переходов.

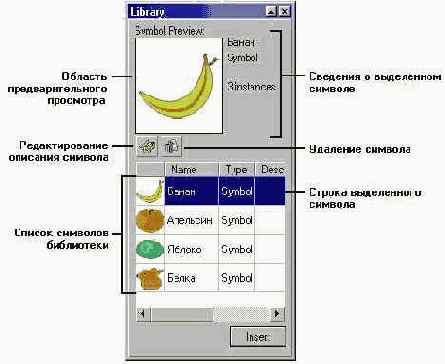

Пристыковываемое окно библиотеки символов

Рисунок 13.4. Пристыковываемое окно библиотеки символов



В верхней части пристыковываемого окна Library (Библиотека) расположена область предварительного просмотра выделенного символа и некоторые сведения о его описании и использовании в изображении.
В нижней части окна расположен список символов, описания которых внесены в библиотеку.
Чтобы внести выделенный объект или группу объектов в библиотеку в качестве символа, достаточно перетащить мышью этот объект в область списка символов пристыковываемого окна. Для нового символа будет создана строка в списке символов. Остается только отредактировать имя символа, выполнив двойной щелчок мышью на поле строки, расположенном справа от значка нового символа, введя имя и нажав клавишу Enter. Выделенный в документе объект (группа объектов) образует первый экземпляр нового символа.
После этого новый символ готов к вставке в графический документ. Чтобы добавить новый экземпляр, достаточно перетащить мышью строку желаемого символа библиотеки на то или иное место страницы.
На Рисунок 13.5 представлены три экземпляра символа с именем Банан.

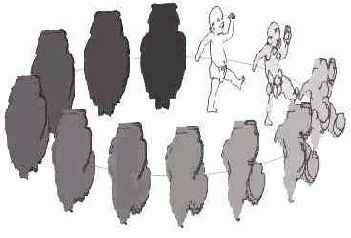

Размещение промежуточных объектов

Рисунок 13.8. Размещение промежуточных объектов пошагового перехода на эллиптической траектории (показана пунктиром)



Важным частным случаем пошаговых переходов является составной пошаговый переход. Составным пошаговым переходом называется составной объект, включающий в себя несколько пошаговых переходов, разделяющих одни и те же управляющие объекты. Например, на Рисунок 13.9 представлен простейший составной пошаговый переход, в котором объекты в виде буквы Т двух различных гарнитур выполняют роли конечных управляющих объектов, а объект в форме круга является начальным объектом, общим для обеих частей составного перехода.

Символы

Символы

До появления в составе CorelDRAW версии 11 символов все вновь созданные объекты, включая копии ранее созданных, сохранялись в файле изображения. Для изображений, включающих в себя многочисленные копии объектов, это приводило к неоправданному раздуванию файлов. Отчасти проблему помогали решить клоны, однако в клоне все элементы должны быть одного размера, да вдобавок элементы неравноправны: удаление мастера клона приводит к «гибели» всех его элементов.
В CorelDRAW 11 в каждом файле изображения (CDR) может сохраняться собственная библиотека символов. Символы, сохраненные в библиотеке символов одного файла, можно перенести в библиотеку другого файла через системный буфер обмена.
Символом называется объект или группа объектов CorelDRAW, внесенная в библиотеку символов под определенным именем для последующего многократного использования в графическом документе.
Экземпляром символа называется копия внесенного в библиотеку символа, использованная при построении изображения. Экземпляр символа представляет собой не полноценный объект CorelDRAW, а ссылку на хранящиеся в библиотеке описание и совокупность управляющих параметров, определяющих преобразования, выполненные именно над этим экземпляром символа. Основным средством для работы с символами в CorelDRAW И является пристыковываемое окно Library (Библиотека). Это окно, открываемое командой Edit > Symbol > Library (Правка > Символ > Библиотека), представлено на Рисунок 13.4.

Составной пошаговый переход и его построение

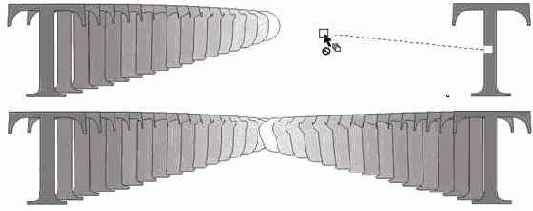

Рисунок 13.9. Составной пошаговый переход и его построение



Работа с пошаговым переходом начинается с построения управляющих объектов, назначения им атрибутов и размещения в желаемых положениях. Затем строится базовый пошаговый переход.
1. Откройте панель интерактивных инструментов (Рисунок 13.10, справа внизу) и выберите инстоумент Interactive Blend (Интерактивный пошаговый переход).

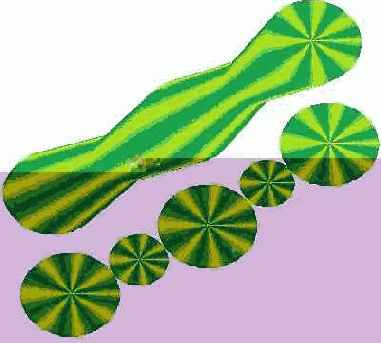

Составной пошаговый переход

Рисунок 13.18. Составной пошаговый переход, включающий в себя четыре отдельных пошаговых перехода (их управляющие объекты представлены внизу в режиме отображения каркаса)



Установка параметров пошагового перехода может выполняться раздельно для каждой из частей составного пошагового перехода. Для этого следует выделить часть пошагового перехода индивидуально, щелкнув на любом из промежуточных объектов указателем инструмента Pick (Выбор) при нажатой клавише Ctrl. После этого можно задавать управляющие параметры описанными выше приемами. Отдельные части составного пошагового перехода могут привязываться к траекториям — как к одной и той же, так и к разным. На Рисунок 13.19 показано, что две последние части составного пошагового перехода привязаны к траектории.

Составные и разделенные пошаговые переходы

Составные и разделенные пошаговые переходы

Освоив технику работы с базовыми пошаговыми переходами и с пошаговыми переходами, привязанными к траекториям, мы легко справимся и с самой сложной формой пошаговых переходов — составными и разделенными пошаговыми переходами. Определение составного пошагового перехода было дано выше, а разделенный пошаговый переход представляет собой частный случай составного. Составной пошаговый переход получается при построении нового пошагового перехода, одним из управляющих объектов которого является объект, выполняющий роль управляющего объекта уже существующего пошагового перехода. При разделении пошагового перехода один из промежуточных объектов становится конечным управляющим объектом для одного и начальным управляющим объектом для второго пошагового перехода, из порождаемых исходным. На Рисунок 13.17 представлены примеры составных пошаговых переходов.

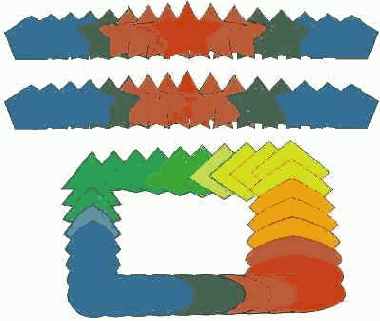

Составные пошаговые переходы

Рисунок 13.17. Составные пошаговые переходы



Чтобы построить составной пошаговый переход, необходимо заранее подготовить базовый пошаговый переход (который будет играть роль части составного пошагового перехода) и управляющий объект. Управляющий объект следует разместить в стопке объектов так, чтобы новый сегмент пошагового перехода выглядел как задумано — напомним, что направление пошагового перехода и, соответственно, последовательность размещения его промежуточных объектов зависят от взаимного расположения его управляющих объектов в стопке. Теперь остается только выбрать инструмент Interactive Blend (Интерактивный пошаговый переход) и перетащить его указатель от отдельного объекта к одному из управляющих объектов ранее существовавшего пошагового перехода. На Рисунок 13.18 представлен составной пошаговый переход, изображающий стержень переменного диаметра, и отдельно — его управляющие объекты (в режиме отображения каркаса). В каждой из частей составного пошагового перехода — 200 промежуточных объектов, чего вполне достаточно для отчетливого воспроизведения полосатой трубы.

Типы ореолов: а) наружный6) внутренний, в) центральный

Рисунок 13.23. Типы ореолов: а) наружный. 6) внутренний, в) центральный



Во всех трех случаях в качестве управляющего объекта использовался пятиугольник с темной заливкой. В наружном ореоле (Рисунок 13.23, а) габариты подчиненных объектов, геометрически эквидистантных управляющему, превышают габариты последнего и возрастают, следовательно, их контуры охватывают контур управляющего объекта снаружи. Управляющими параметрами наружного ореола являются количество подчиненных объектов и величина шага ореола (расстояние между абрисами смежных подчиненных объектов).
У внутреннего ореола (Рисунок 13.23, 5) габариты подчиненных объектов, геометрически эквидистантных управляющему, меньше габаритов последнего и убывают, следовательно, их контуры вложены в контур управляющего объекта. Номенклатура и смысл управляющих параметров внутреннего ореола такие же, как у наружного ореола.

Управляющая схема пошагового перехода

Рисунок 13.14. Управляющая схема пошагового перехода



Управляющая схема становится видна после выделения любого из промежуточных объектов пошагового перехода инструментом Interactive Blend (Интерактивный пошаговый переход) или сразу по завершении построения пошагового перехода.
Указатели управляющих объектов представлены белыми квадратами. В указатель конечного управляющего объекта «втыкается» треугольник, символизирующий направление пошагового перехода. Прямая, вдоль которой располагаются промежуточные объекты, показана цветной штриховой линией. Над этой линией находится синий треугольный ползунок. Его положение связано с величиной управляющего параметра ускорения объектов. Перетаскивая ползунок вдоль пунктирной линии, можно задавать ускорение, не раскрывая вспомогательное диалоговое окно с ползунками ускорения (см. Рисунок 13.12). Ниже штриховой линии располагается красный треугольный ползунок ускорения заливки.
Примечание 4

Примечание 4

Поскольку по умолчанию управляющие параметры ускорений вновь построенного пошагового перехода связаны, ползунки ускорения управляющей схемы при перемещении одного из них двигаются одновременно. Чтобы регулировать ускорения индивидуально, следует отжать (щелчком) кнопку Link Accelerations (Связать ускорения) во вспомогательном диалоговом окне (см. Рисунок 13.12).

Кроме задания параметров ускорения с помощью управляющей схемы удобно перемещать управляющие объекты пошагового перехода, перетаскивая мышью их указатели.

Управляющие и промежуточные объекты пошагового перехода

Рисунок 13.6. Управляющие и промежуточные объекты пошагового перехода



У базового пошагового перехода промежуточные объекты равномерно распределяются вдоль прямой, соединяющей центры управляющих объектов. В ходе последующей настройки можно отказаться от равномерности распределения, задав то или иное значение ускорения. Ускорением называется замена коэффициента пропорциональности, который используется для вычисления значений управляющих параметров промежуточного объекта в зависимости от номера этого объекта. Чаще всего ускорением пользуются для изменения расположения или скорости изменения заливки промежуточных объектов пошагового перехода (Рисунок 13.7).

Клонирование эффектов

Упражнение 13.1. Клонирование эффектов

В ходе выполнения этого упражнения мы вначале освоим на практике описанные выше приемы клонирования, а затем познакомимся с оригинальной техникой построения плиточного орнамента, предложенной Ш. Хантом.
1. Начнем с построения прямоугольника. Задайте для него заливку синим цветом и постройте элемент клона командой Edit > Clone (Правка > Клонировать). Поместите элемент клона справа от управляющего прямоугольника клона.
2. Поменяйте заливку управляющего прямоугольника на красную (элемент клона должен послушно покраснеть). Выделите элемент клона и задайте для него зеленую заливку. Возвратите управляющему прямоугольнику синюю заливку. Отметим, что элемент клона на это никак не реагирует.
3. Выделите управляющий прямоугольник инструментом Shape (Форма) и закруглите углы. Как видите, «непослушание» элемента клона распространяется только на индивидуально заданный для него атрибут заливки.
4. Постройте для управляющего прямоугольника падающую вперед тень. На это действие элемент клона опять никак не реагирует. Не хочет — заставим. Выделите элемент клона и скопируйте на него эффект тени.
5. Справа от элемента клона постройте эллипс и задайте ему желтую заливку, а затем скопируйте на него с управляющего прямоугольника эффект тени. Наконец, поменяйте тип перспективы тени управляющего прямоугольника, заставив ее падать назад. Тени от второго прямоугольника и эллипса должны развернуться самостоятельно. В результате должно получиться что-то похожее на Рисунок 13.1.

Построение пошаговых переходов вдоль траектории

Упражнение 13.2. Построение пошаговых переходов вдоль траектории

В этом упражнении мы на практике освоим описанные выше приемы построения пошаговых переходов и их привязку к траекториям. В качестве художественной задачи попробуем изобразить нитку с круглыми бусинами одинакового размера.
1. Вначале создадим изображение бусины. Постройте окружность диаметром примерно 10 мм. Назначьте бусине градиентную радиальную заливку, откорректировав расположение элементов ее управляющей схемы таким образом, чтобы в левой нижней части бусины располагался блик. Цвет для заливки подберите по своему усмотрению.
2. Теперь построим базовый пошаговый переход. Один из его будущих управляющих объектов уже имеется, второй постройте как его копию — выделив бусину инструментом Pick (Выбор), перетащите ее мышью вправо, не забыв щелкнуть правой кнопкой мыши перед освобождением левой.
3. В качестве нитки, на которую мы будем нанизывать бусины, воспользуемся кривой, которую построим инструментом Bezier (Кривая Безье). Достаточно задать всего две крайние точки, расположив их примерно на одной горизонтали, а затем отредактировать узлы, стараясь, чтобы кривая выглядела симметрично. В результате должно получиться что-то похожее на Рисунок 13.15, a и б — бусины отдельно, нитка отдельно.
4. Теперь нанижем бусы на нитку — привяжем готовый пошаговый переход к траектории. Выделив инструментом Pick (Выбор) любой из промежуточных объектов пошагового перехода (управляющие объекты не годятся — они выделяются индивидуально, а нам сейчас нужен весь составной объект), щелкните на кнопке Path (Направляющая) и выберите команду New Path (Новая направляющая). Появившейся изогнутой стрелкой щелкните на кривой, изображающей нитку. Вот бусины и нанизаны (Рисунок 13.15, в)!
5. Перетащите управляющие объекты на концы нитки инструментом Pick (Выбор) и проследите, как меняется расстояние между центрами промежуточных объектов. Чтобы иллюзия была достаточно полной, бусины должны не перекрываться, а лишь касаться друг друга, чего, как правило, перемещением управляющих объектов добиться нелегко (Рисунок 13.15, г).

Разделение и отделение пошаговых переходов

Упражнение 13.3. Разделение и отделение пошаговых переходов

В этом упражнении мы освоим на практике, приемы разделения пошагового перехода для индивидуальной настройки промежуточного управляющего объекта и отделения пошагового перехода для окончательной корректировки положений промежуточных объектов. В качестве объекта для изображения выберем бусы, с расположенными в средней части семью миндалевидными бусинами, размер которых постепенно уменьшается по мере удаления от центра. Вслед за ними идут еще по пять круглых бусин одинакового диаметра с каждой стороны. Последовательность выполнения упражнения иллюстрирует Рисунок 13.21.
1, Начните с построения изображения нити, на которой будут располагаться бусины. Если подходить к вопросу строго, то следовало бы построить так называемую цепную линию, но для целей иллюстративной графики ее с успехом заменит вытянутый по вертикали эллипс. Затем постройте еще один эллипс, на этот раз — вытянутый по горизонтали и с размерами самой маленькой из продолговатых бусин. Продублируйте его, сместите копию вправо и постройте на базе двух маленьких эллипсов пошаговый переход с пятью промежуточными объектами. После того как вы привяжете его к траектории, задаваемой эллипсом, должно получиться что-то вроде нитки, приведенной на Рисунок 13.21, а.

Построение ореолов и имитация движения

Упражнение 13.4. Построение ореолов и имитация движения

В этом упражнении мы освоим на практике приемы работы с ореолами и вспомним несколько других полезных методов работы с изображениями. В качестве задачи поставим рисование «фантомных» линий, с помощью которых в комиксах обозначают направление и скорость движения персонажей. Такие линии представляют собой, по сути дела, часть контурных линий подчиненных объектов ореола, построенного на сглаженной копии изображения персонажа или предмета, движение которого следует обозначить. Роль персонажа выполнит мальчишка-газетчик, изображение которого находится в стандартной библиотеке клипар- та в файле Clipart\People\Children\news202.cdr (Рисунок 13.26, а).
1. Начните с импортирования клипарта. Поскольку на заключительном этапе нам понадобится целое изображение газетчика, продублируйте его и отодвиньте копию в сторонку. Остальное изображение следует преобразовать в единый объект, в котором нас интересует только внешний контур. Для этого изображение нужно разгруппировать, а затем объединить все получившиеся объекты операцией Weld (Объединение). С этим приемом мы уже сталкивались в уроке 10 — результат представлен на Рисунок 13.26, б.
1. Теперь контур получившегося объекта следует предельно упростить. Для этого выделите все внутренние контуры, превратите их в отдельные объекты командой Arrange > Break Apart (Монтаж > Разъединить) и удалите, а затем приемами редактирования узлов и ластиком (см. урок 5) максимально сгладьте контур объекта, безжалостно удаляя такие детали, как вихры и уши. В заключение выделите инструментом Shape (Форма) все оставшиеся узлы и воспользуйтесь ползунком Curve Smoothness (Степень сглаживания), чтобы еще больше упростить контур. Контур должен сохранить только самое общее сходство с исходным объектом, так что не бойтесь переборщить с упрощениями (Рисунок 13.26, в).

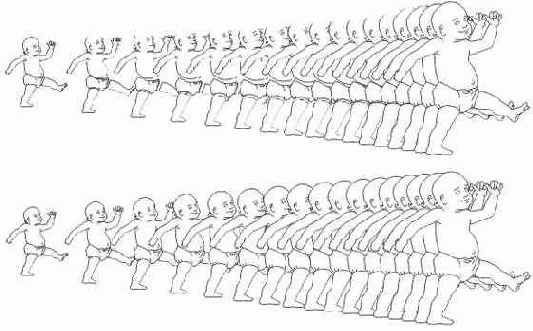

Ускорение габаритных размеров промежуточных объектов пошагового перехода

Рисунок 13.13. Ускорение габаритных размеров промежуточных объектов пошагового перехода



Кнопка Start and End Object Properties (Свойства управляющих объектов) раскрывает вспомогательное меню с четырьмя командами.

Show Start (Показать начальный). Эта команда снимает выделение с пошагового перехода и выделяет его начальный управляющий объект, то есть ее выбор эквивалентен щелчку инструментом Pick (Выбор) на начальном управляющем объекте. Командой удобно пользоваться, когда размеры начального управляющего объекта малы, он перекрыт другими объектами или труднодоступен по какой-либо другой причине.
Show End (Показать конечный). Эта команда снимает выделение с пошагового перехода и выделяет его конечный управляющий объект.
New Start (Новый начальный). После выбора этой команды указатель мыши принимает форму изогнутой стрелки. Этой стрелкой можно щелкнуть на любом объекте рисунка, после чего он становится начальным управляющим объектом пошагового перехода (конечный управляющий объект и все параметры настройки перехода при этом не меняются).
New End (Новый конечный). С помощью этой команды можно заменить конечный объект пошагового перехода.
Кроме уже знакомых нам кнопок копирования эффекта и его отмены, расположенных на правом краю панели атрибутов, не рассмотренными остались еще две кнопки — Miscellaneous Blend Options (Дополнительно) и Path Properties (Направляющая). Их использование обсуждается в следующих разделах. В этом разделе нам остается рассмотреть управляющую схему пошагового перехода, представленную на Рисунок 13.14.

Варианты орнаментов, построенных с помощью клонов

Рисунок 13.3. Варианты орнаментов, построенных с помощью клонов

Влияние ускорения на расположение и заливку промежуточных объектов пошагового перехода

Рисунок 13.7. Влияние ускорения на расположение и заливку промежуточных объектов пошагового перехода



Можно также отказаться от размещения промежуточных объектов вдоль прямой, указав для этого специальную траекторию (на роль которой обычно выбирается кривая). Впрочем, на Рисунок 13.8 для этой цели используется эллипс.

Влияние ускорения объектов и заливки на внешний вид пошагового перехода

Рисунок 13.12. Влияние ускорения объектов и заливки на внешний вид пошагового перехода



Примечание 3

Примечание 3

В правой части вспомогательного диалогового окна имеется кнопка связывания ускорений. Если эта кнопка нажата, то управляющие параметры ускорения объектов и заливки пошагового перехода принудительно связываются, и последующее изменение одного из них влечет за собой такое же изменение второго.

Кнопка Accelerate Sizing for Blend (Ускорение габаритов объектов) позволяет распространить режим ускорения промежуточных объектов пошагового перехода на изменение их габаритных размеров. На Рисунок 13.13 представлены две копии пошагового перехода с ускорением промежуточных объектов: на верхней режим ускорения габаритов выключен, на нижней — включен. Скорость изменения габаритных размеров отдельно не регулируется, она задается тем же ползунком, что скорость изменения расстояния между промежуточными объектами.

В качестве управляющего объекта ореола

Внимание

В качестве управляющего объекта ореола могут выступать только отдельные объекты — как замкнутые, так и незамкнутые, — но не группы и не совокупности совместно выделенных объектов.

На Рисунок 3.22 представлены три примера ореолов, в которых в качестве управляющих объектов используются звезда, произвольная незамкнутая кривая и криволинейный объект (фигура женщины, взятая из библиотеки стандартных символов).
Примечание 1

Примечание 1

В последнем примере для усиления выразительности изображения (визуального выделения фигуры в середине кокона ауры) поверх управляющего объекта ореола размещена его копия с более контрастной заливкой.

В CorelDRAW различают три типа ореолов, отличающихся друг от друга способом размещения подчиненных объектов по отношению к управляющему и методом определения количества этих объектов. На Рисунок 13.23 представлены примеры этих типов ореолов.

Внимание

В отличие от наружного ореола, при построении внутреннего ореола место для размещения подчиненных объектов ограничено, и. если совокупность заданных управляющих параметров требует построить столько подчиненных объектов, что они просто не поместились бы внутри управляющего объекта, параметр количества игнорируется. При этом строится столько подчиненных объектов с заданным расстоянием между контурами, сколько помещается между контуром управляющего объекта и его центром.

Центральный ореол (Рисунок 13.23, в) представляет собой частный случай внутреннего ореола. Он отличается от него только тем, что управляющий параметр количества шагов ореола сразу игнорируется и подчиненные объекты заполняют с заданным шагом все внутреннее пространство управляющего объекта (см. примечание выше).
Так же как другие рассмотренные ранее в этой главе эффекты, эффект ореола можно копировать и клонировать.
Чтобы построить базовый ореол, следует выполнить описанную ниже процедуру.
1. Выделите будущий управляющий объект ореола инструментом Pick (Выбор).
2. Раскройте панель интерактивных инструментов и щелкните на кнопке инструмента Interactive Contour (Интерактивный ореол). Панель с нажатой кнопкой этого инструмента представлена на Рисунок 13.24, слева внизу.
3. Перетащите указатель инструмента в направлении от центра управляющего объекта. В процессе перетаскивания на экране появится управляющая схема. Точка завершения перетаскивания определяет положение последнего из подчиненных объектов ореола.

Внимание

Если перед клонированием выделить несколько объектов, то результатом будут являться несколько клонов, то есть каждый из выделенных объектов становится управляющим объектом своего собственного клона. При клонировании группы объектов она становится управляющей группой клона, элементами которого становятся не объекты, а группы-клоны. Разгруппирование такого элемента клона дает не элементы клонов отдельных объектов (этих клонов просто не существует!), а самостоятельные объекты. Разгруппировать управляющую группу клона невозможно, пока существует хоть одна связанная с ней группа (элемент клона).




Внимание

Который из двух управляющих объектов перехода будет начальным, зависит не от направления перетаскивания указателя инструмента, а от исходного положения объектов в стопке. Начальным всегда становится объект, находящийся ниже. Если в процессе работы начальный объект оказывается в стопке выше конечного, они меняются ролями: конечный становится начальным, а начальный — конечным. И промежуточные объекты пошагового перехода располагаются в стопке таким образом, что объект, расположенный ближе к конечному управляющему объекту, перекрывает на рисунке все объекты, расположенные ближе него к начальному управляющему объекту.

Базовый пошаговый переход строится со значениями управляющих параметров, принятыми по умолчанию: равномерное распределение двадцати промежуточных объектов по прямой, соединяющей центры управляющих объектов, без ускорений. Далее построенный пошаговый переход можно настраивать с помощью инструментов и элементов управления панели атрибутов, представленных на Рисунок 13.10.
С помощью элементов управления для работы с заготовками — раскрывающегося списка Preset List (Список заготовок) и кнопок со знаками «плюс» и «минус» — можно выбрать заготовку пошагового перехода, добавить готовый пошаговый переход в качестве заготовки в список для последующего использования или удалить более не нужную заготовку.
Поля координат центра пошагового перехода позволяют точно размещать пошаговый переход на рисунке.
Поля габаритов пошагового перехода позволяют придавать пошаговому переходу точные габариты. Однако следует иметь в виду, что значения в обоих полях меняются согласованно и их изменение приводит к изменению размеров не только перехода в целом, но и его управляющих объектов.
Кнопки Number of Steps (Число объектов) и Fixed Spacing (Фиксированный шаг промежуточных объектов). Если пошаговый переход размещается вдоль траектории (см. ниже), появляется возможность управлять количеством его промежуточных объектов, задавая расстояние между их центрами. Режим управления определяется тем, какая из двух кнопок нажата: верхняя соответствует числу объектов, нижняя — шагу.
Примечание 1

Примечание 1

Если пошаговый переход не связан с траекторией, нижняя кнопка недоступна.

Счетчик Number of Steps (Число объектов). Меняя значение этого счетчика, можно задавать количество промежуточных объектов пошагового перехода.
Счетчик Offset Between Blend Shapes (Шаг промежуточных объектов) предназначен для задания расстояния вдоль траектории между двумя смежными промежуточными объектами пошагового перехода.
Счетчик Blend Direction (Угол разворота) позволяет задавать угол разворота промежуточных объектов для пошаговых переходов, не связанных с траекторией. Значение счетчика указывает угол разворота последнего из промежуточных объектов. На Рисунок 13.11, а представлен пошаговый переход с разворотом промежуточных объектов на 90°.

CorelDRAW — создание изображений

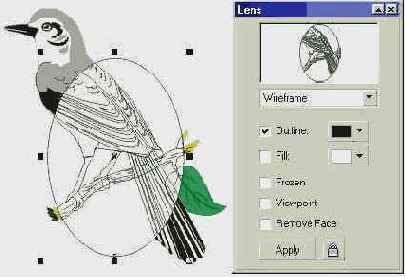

Каркасная линза

Каркасная линза

Каркасная линза позволяет заменять при отображении перекрываемых ей объектов цвета заливки и обводки на заданные или отменять заливку и/или обводку. При отмене заливки и задании черного цвета обводки перекрытая линзой часть рисунка как будто отображается в режиме Wireframe (Каркас), что и определило название линзы. На Рисунок 14.8 представлено векторное изображение енота с наложенной на лапки и нижнюю часть мордочки овальной каркасной линзой. Справа на рисунке показано пристыковываемое окно Lens (Линзы), соответствующее этой линзе и заданным для рисунка значениям ее управляющих параметров.

Линза цветовой отсечки

Линза цветовой отсечки

Эффект, оказываемый этой линзой на внешний вид изображения, аналогичен эффекту цветного светофильтра, надетого на объектив фотокамеры — через нее проходят только черный цвет и цвет, совпадающий с цветом линзы. Белый цвет и другие светлые тона преобразуются к цвету линзы.

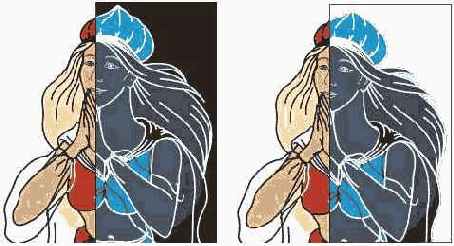

Линза негативного изображения

Линза негативного изображения

Преобразование линзы негативного изображения состоит в замене цветов заливок и обводок перекрываемых ею объектов на дополнительные к ним цвета в цветовой модели CMYK (о цветовых моделях речь шла в уроке 6). Дополнительными называются цвета, расположенные на противоположных концах диаметра цветового круга.
Линза негативного изображения не имеет дополнительных управляющих параметров, а в списке типов линз пристыковываемого окна Lens (Линзы) ей соответствует альтернатива Invert (Линза негативного изображения). На Рисунок 14.7 представлен пример применения прямоугольной линзы негативного изображения к векторному портрету Шекспира.

Линза полутонового монохромного изображения

Линза полутонового монохромного изображения

Линза полутонового монохромного изображения преобразует заливки и обводки перекрываемых ею объектов в их монохромные полутоновые эквиваленты. У этой линзы только один управляющий параметр — цвет заливки линзы, который выбирается с помощью раскрывающейся палитры Color (Цвет). Выбранный цвет заливки располагается на нижнем конце шкалы монохромных полутонов, а на ее верхнем конце всегда находится белый цвет. Все перекрываемые линзой цвета преобразуются в оттенки цвета заливки линзы. Чем темнее перекрываемый цвет, тем более насыщенным будет оттенок, и наоборот.
В раскрывающемся списке типов линз пристыковываемого окна Lens (Линзы) линзе полутонового монохромного изображения соответствует альтернатива Tinted Grayscale (Линза полутонового монохромного изображения). С помощью этой линзы легко преобразовать цветное изображение в монохромное — как целиком, так и только часть. Например, для рекламы косметики отсканированную цветную фотографию можно накрыть маской с отверстиями, соответствующими по форме и расположению векам и губам модели, и сделать эту маску линзой полутонового монохромного изображения. На монохромном изображении лица цвета помады и теней для век будут очень четко выделяться. Черно-белую фотографию можно вирировать — придать ей цвет, заменив черные тона оттенками, например, коричневого (сепия) или голубого, наложив поверх нее прямоугольную линзу соответствующего цвета. Линза черного цвета преобразует цветную фотографию в черно-белую.
Несмотря на то что в практической работе эта линза применяется, главным образом, для модификации точечных изображений, она ничуть не хуже справляется со своей функцией и при работе с векторными изображениями.

Линза «рыбий глаз»

Линза «рыбий глаз»

Линза «рыбий глаз» отображает перекрываемые ею объекты без искажений в середине, но с растяжением или сжатием по краям.
У линзы «рыбий глаз» один управляющий параметр — Rate (Коэффициент), который может принимать значения в диапазоне от -1000 до 1000 %. Положительные
значения соответствуют увеличению отображаемых объектов со сжатием по краям, отрицательные — уменьшению с растяжением по краям. На Рисунок 14.9 представлены примеры применения линз «рыбий глаз» с различными значениями управляющего параметра к одному и тому же рисунку, представляющему собой сетку из квадратов с заливкой тех из них, которые приходятся на диагонали.

Линза сложения цветов

Линза сложения цветов

Линза сложения цветов, в отличие от предыдущей, не подавляет базовые цветовые компоненты цветов заливки и обводки перекрываемых ею объектов, а добавляет к ним цветовые компоненты, из которых состоит заливка самой линзы. Эта линза основана на аддитивной модели образования цвета RGB, в которой белый цвет получается при сложении красного, зеленого и синего базовых компонентов максимальной интенсивности. Интенсивность компонентов задается числами в диапазоне от 0 до 255.
Управляющие параметры линзы сложения цветов такие же, как у линзы цветовой отсечки, но параметр Rate (Коэффициент) имеет другой смысл. Он представляет собой коэффициент, на который умножаются показатели интенсивности базовых цветовых компонентов заливки линзы. Полученные числа добавляются к базовым цветовым компонентам заливки и обводки перекрываемых объектов. Естественно, если получившаяся сумма превышает 255, она приравнивается к 255.
Например, если объект с красной заливкой (компоненты RGB 255,0,0) перекрывается линзой уровня 100 % с зеленой заливкой (0, 255, 0), то отображаться будет цвет с компонентами (255,255, 0) — в модели RGB это сочетание базовых компонентов соответствует желтому цвету.
Чтобы лучше освоиться с этой линзой, вызывающей наибольшие затруднения у начинающих пользователей, проделайте еще раз предыдущее упражнение, только на этот раз воспользуйтесь линзой сложения цветов.
В практической работе эта и предыдущая линзы чаще всего используются для цветовой коррекции импортированных в CorelDRAW точечных изображений.

Линза специальной палитры цветов

Линза специальной палитры цветов

Линза специальной палитры цветов преобразует цвета заливки и обводки перекрываемых ею объектов в соответствии с заданным в процессе настройки линзы соотношением исходных и конечных цветов. Соотношение устанавливается примерно так же, как в линзе полутонового монохромного изображения, только монохромность в этом случае отсутствует, поскольку на верхнем конце цветовой шкалы вместо белого цвета может устанавливаться произвольный цвет.
Линзе специальной палитры цветов в списке типов линз пристыковываемого окна Lens (Линзы) соответствует альтернатива Custom Color Map (Линза специальной палитры). Для задания начального и конечного цветов служат раскрывающиеся палитры From (От) и То (К). Промежуточные цвета специальной палитры. могут располагаться одним из трех способов: Direct palette (По прямой), Forward rainbow (Прямая радуга) и Reverse rainbow (Обратная радуга). В первом из этих вариантов промежуточные цвета шкалы формируются как сегменты двухцветной линейной градиентной заливки, второй и третий способы соответствуют выбору промежуточных цветов из цветового круга от начального к конечному в направлениях против и по часовой стрелки соответственно.
Расположенная между кнопками From (От) и То (К) кнопка <> меняет местами начальный и конечный цвета палитры. Попадающая под линзу бумага — если не включен режим Remove Face (Удалить фон) — окрашивается в конечный цвет.
Применение этой линзы позволяет добиться самых невообразимых сочетаний цветов.

Линза теплового портрета

Линза теплового портрета

Линза теплового портрета имитирует изображение, получающееся на экране тепловизора — прибора ночного видения, улавливающего и преобразующего в изображение инфракрасное излучение объектов. Палитра цветов экрана тепловизора ограничена и включает в себя белый, желтый, оранжевый, красный, синий, фиолетовый и бирюзовый цвета. По умолчанию «теплые» участки 'рисунка отображаются через линзу оттенками красного и оранжевого, а «холодные» — оттенками фиолетового и бирюзового.
Примечание 1

Примечание 1

«Температура» участка рисунка условно определяется по цвету, использованному для заливки объектов, расположенных на этом участке. По умолчанию принято, что теплые цвета располагаются в нижней, а холодные — в верхней части спектра.

Линзе теплового портрета в списке типов линз пристыковываемого окна Lens (Линзы) соответствует альтернатива Heat Map (Линза теплового портрета). У этой линзы только один управляющий параметр — Palette Rotation (Сдвиг палитры). Меняя его численное значение (выраженное в процентах), можно циклически сдвигать соответствие цветов исходных объектов и цветов палитры линзы.
Эта линза, так же как и следующая — Custom Color Map (Линза специальной палитры), — обычно применяется на практике для создания броских, но достаточно абстрактных графических образов, привлекающих внимание за счет явно неординарного назначения цвета.

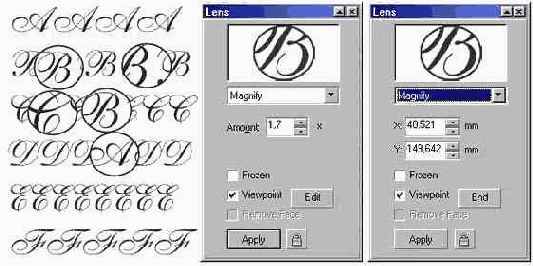

Линзы с заданными точками обзора

Рисунок 14.4. Линзы с заданными точками обзора, вид пристыковываемого окна Lens в этом режиме и в режиме редактирования смещения точки обзора



Для крайней левой линзы режим точки обзора не задан (у всех приведенных на рисунке линз степень увеличения равна 1,7). Правее расположены две ее копии. Для верхней точка обзора не задана, а для нижней она установлена в центре верхней линзы. В результате обе линзы отображают одно и то же, несмотря на то, что расположены в различных местах. Для крайней правой линзы точка обзора смещена вниз и совмещена с базовой линией третьей строки. Чтобы задать для выделенной линзы точку обзора, сделайте следующее.
1. Установите в пристыковываемом окне Lens (Линзы) флажок Viewpoint (Точка обзора).
2. Щелкните на кнопке Edit (Правка) справа от флажка режима.
3. Перетащите мышью появившийся на экране косой крестик в точку обзора или задайте смещение точки обзора с помощью появившихся в пристыковываемом окне после щелчка на кнопке Edit (Правка) счетчиков.
4. Выйдите из режима редактирования точки обзора, щелкнув на кнопке End (Конец), а затем актуализируйте изображение в линзе щелчком на кнопке Apply (Применить).
Режим точки обзора очень удобен, когда требуется представить на экране и исходное изображение, и отображение его фрагментов через линзу. На Рисунок 14.5 представлена схема велопробега с увеличенными и вынесенными на поля фрагментами, соответствующими старту и финишу.

Линзы

Линзы

Преобразование линзы

Типы линз

Полупрозрачная линза

Увеличительная линза

Режим Viewpoint

Режим Frozen

Осветляющая линза

Линза негативного изображения

Линза цветовой отсечки

Линза сложения цветов

Линза полутонового монохромного изображения

Линза теплового портрета

Линза специальной палитры цветов

Каркасная линза

Линза «рыбий глаз»

Общие замечания по применению линз всех типов

В предыдущем уроке рассматривались приемы, позволяющие за весьма короткое время создать в составе рисунка огромное количество объектов, сочетание которых дает желаемый изобразительный эффект. В отличие от них линзы, описанные в этом уроке, позволяют добиваться желаемого эффекта, практически не меняя ни состав объектов рисунка, ни значения их атрибутов. Линзы представляют собой очень полезные инструменты и позволяют легко добиваться эффектов, которые было бы сложно построить без их помощи.

Общие замечания по применению линз всех типов

Общие замечания по применению линз всех типов

Линзы представляют собой удобный и мощный инструмент художника, работающего в CorelDRAW. Однако пользуясь ими, следует иметь в виду следующее.
Один объект может играть роль только одной линзы. Поэтому, если, например, требуется увеличить часть рисунка и преобразовать ее в монохромное полутоновое изображение, придется создать два объекта, расположенные строго один над другим, и превратить нижний в увеличивающую линзу, а верхний — в линзу монохромного полутонового изображения.
Линзами могут быть только замкнутые объекты.
Линза модифицирует способ отображения только тех объектов, которые расположены в стопке объектов ниже нее.
При применении линз (особенно - к точечным и векторным сканированным объектам) сложность объектной модели рисунка очень быстро возрастает, что может иногда привести к проблемам при его выводе на печать. Радикальным способом решения этих проблем является преобразование векторного изображения в точечное непосредственно перед печатью. Приемы такого преобразования рассматриваются в уроке 17.
Линзы нельзя применять к некоторым составным объектам, например к телам экструзии, ореолам, пошаговым переходам.
При применении линзы к группе объектов эффект эквивалентен применению линзы к каждому из сгруппированных объектов индивидуально.

Осветляющая линза

Осветляющая линза

Преобразование осветляющей линзы позволяет регулировать яркость отображения объектов, перекрываемых линзой. Несмотря на название, линза может не только осветлять, но и затемнять отображаемые объекты. Эффект осветления достигается за счет замены цветов, использованных для заливки и обводки, на их оттенки. Управляющий параметр линзы Rate (Коэффициент) задается в процентах, и его значение 40 % означает, что, например, вместо синего цвета заливки объекта в линзе будет отображен его оттенок в 60 %. Следовательно, при уровне осветления 100 % все перекрываемые линзой объекты станут белыми и исчезнут из виду.
Эффект затемнения состоит в добавлении к цветам заливки и обводки оттенка черного цвета, соответствующего уровню затемнения. При затемнении 100 % линза выглядит как сплошной объект с черной заливкой. Осветляющие и затемняющие линзы удобно использовать для визуального подчеркивания фрагментов изображения. На Рисунок 14.6 представлено точечное изображение, поверх которого расположены две линзы.
Конечно, осветляющие линзы можно применять и к векторным изображениям, формируя с их помощью более или менее мягкие маски.
Создаются осветляющие линзы так же, как увеличивающие, только в раскрывающемся списке типов линз пристыковываемого окна Lens (Линзы) выбирается альтернатива Brighten (Осветляющая линза), а вместо степени увеличения задается уровень осветления. Уровням затемнения соответствуют отрицательные значения управляющего параметра Rate (Коэффициент).

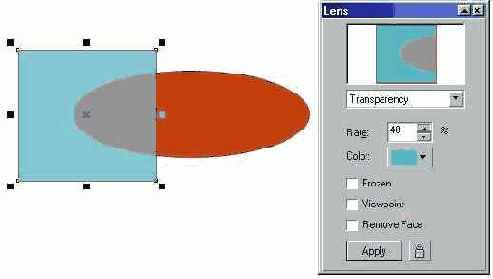

Полупрозрачная линза белого цвета

Рисунок 14.2. Полупрозрачная линза белого цвета с уровнем прозрачности 40 % и соответствующие ей настройки пристыковываемого окна Lens



Примечание 2

Примечание 2

Назначение флажков Frozen (Работа с копией) и Viewpoint (Точка обзора), а также соответствующих им режимов будет рассмотрено в следующих разделах.

Полупрозрачная линза

Полупрозрачная линза

При применении к объекту преобразования полупрозрачной линзы — выбором альтернативы Transparency (Полупрозрачная линза) в списке пристыковываемого окна Lens (Линзы) — он приобретает свойства полупрозрачного стекла или пленки. Полупрозрачная линза может быть любого цвета и любого оттенка. При размещении полупрозрачной линзы поверх объектов она придает им свой оттенок.
Примечание 1

Примечание 1

Это означает, что. например, через белую полупрозрачную линзу ярко-синий объект будет выглядеть бледно-синим, а через желтую линзу тот же объект будет выглядеть зеленым.

Уровень прозрачности устанавливается в счетчике Rate (Коэффициент) в процентах. Значение 0 % соответствует непрозрачному цветному объекту, а 100 % — полностью прозрачной (и, следовательно, абсолютно бесцветной, несмотря на заданный цвет!) линзе. Цвет линзы выбирается в раскрывающейся палитре Color (Цвет). Установка флажка Remove Face (Удалить фон) позволяет отменять действие линзы в тех местах, где она не перекрывает ни одного объекта (в случае полупрозрачной линзы это означает, что сквозь нее цвет бумаги будет воспроизводиться без искажений, даже если линза цветная). Пример применения белой полупрозрачной линзы к эллипсу с цветной заливкой представлен на Рисунок 14.2.

Преобразование линзы

Преобразование линзы

Преобразование линзы — общее название группы преобразований, которые, в отличие от ранее рассмотренных преобразований и эффектов, будучи примененными к какому-либо замкнутому объекту, меняют не его собственный внешний вид, а способ отображения других объектов, которые перекрываются преобразованным. Название объясняется аналогией с увеличительной линзой — оптическим прибором из прозрачного стекла, через который расположенные за ним предметы выглядят не так, как при непосредственном рассмотрении. В CorelDRAW линзой принято называть замкнутый объект, к которому применено преобразование линзы. Форма объекта-линзы может быть произвольной. При перемещении линзы по рисунку она перекрывает различные участки рисунка, и модификация способа отображения в любом положении линзы выполняется только для лежащих под ней объектов и частей объектов. Следует иметь в виду, что при модификации способа отображения никаких новых объектов не создается и никакие атрибуты ранее построенных объектов не меняются (как происходит, например, при скосе или повороте объекта).
Модификация способа отображения выполняется не на уровне модели рисунка, состоящей из объектов, а в процессе вывода на экран или на печать. После удаления линзы рисунок остается таким же, как до ее создания. Однажды настроенное преобразование линзы можно скопировать с линзы на другой объект, который после этого становится линзой с такими же свойствами.

Применение каркасной линзы с отменой заливки

Рисунок 14.8. Применение каркасной линзы с отменой заливки



Каркасной линзе в списке типов линз пристыковываемого окна Lens (Линзы) соответствует альтернатива Wireframe (Каркасная линза). Управляющих параметров у каркасной линзы два, они задают цвета, на которые меняются цвета контурных линий перекрываемых объектов и их заливка. Выбор цветов выполняется с помощью раскрывающихся палитр Outline (Контур) и Fill (Заливка). Слева от раскрывающихся палитр расположены флажки режимов, позволяющие отменить заливку и обводку перекрываемых объектов. По умолчанию оба флажка установлены.

Применение линз осветления и затемнения

Рисунок 14.6. Применение линз осветления и затемнения для выделения фрагмента фотографии и нанесения на нее надписи, не скрывающей изображение полностью

Применение линзы негативного изображения к векторным объектам (справа включен режим удаления фона)

Рисунок 14.7. Применение линзы негативного изображения к векторным объектам (справа включен режим удаления фона)



Примечание 1

Примечание 1

Побочным эффектом применения линзы негативного изображения оказывается изменение цвета бумаги. Если такое изменение нежелательно, то так же как в случае полупрозрачной линзы, избавиться от нежелательного побочного эффекта поможет режим Remove Face (Удалить фон).

В случае применения линзы негативного изображения к точечным рисункам получается более или менее точная имитация фотографического негатива.

ы применения линз «рыбий глаз»

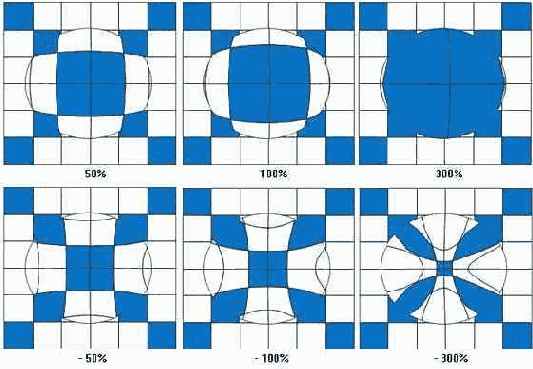

Рисунок 14.9. Примеры применения линз «рыбий глаз»

Пристыковываемое окно Lens с отключенным преобразованием линзы

Рисунок 14.1. Пристыковываемое окно Lens с отключенным преобразованием линзы



Для отмены преобразования линзы следует выделить объект-линзу инструментом Pick (Выбор), выбрать в раскрывающемся списке типов преобразований пристыковываемого окна Lens (Линзы) альтернативу No Lens Effect (Без эффекта линзы) и щелкнуть на кнопке Apply (Применить) — линза превратится в обычный объект. Расположенная справа от кнопки Apply (Применить) кнопка с изображением замка позволяет запретить изменение ранее установленных управляющих параметров преобразования линзы. Когда она нажата, кнопка Apply (Применить) недоступна.

Режим Frozen

Режим Frozen

Как уже отмечалось выше, линза не вносит изменений в имеющиеся на рисунке объекты и не создает новых объектов, меняя только режим отображения некоторых из них. Однако из-за этого при любом внесении изменений в перекрытые линзой объекты их отображение приходится выполнять заново, что может потребовать значительного времени. Кроме того, иногда для дальнейшей работы над рисунком удобнее использовать не исходные объекты, а именно результаты их отображения в линзе.
В обоих случаях проблема решается с помощью режима Frozen (Работа с копией). Установка одноименного флажка приводит к тому, что CorelDRAW автоматически создаст группу новых объектов, образующих в точности то изображение, которое видно через линзу с текущими значениями управляющих параметров преобразования. При этом сама линза удаляется, а на ее месте остается имитирующая преобразование линзы группа объектов.
Побочным эффектом такого режима оказывается обрезка копий исходных объектов по границе линзы. «Замораживание» объектов с помощью линзы единичной степени увеличения позволяет создавать их копии, обрезанные по произвольной форме. Но на самом деле это удобнее делать путем фигурной обрезки, приемы которой рассматриваются в уроке 15.

Режим Viewpoint

Режим Viewpoint

Режим работы с линзой Viewpoint (Точка обзора) позволяет отображать в ней объекты, расположенные не непосредственно под линзой, а с заданным смещением. Точкой обзора называется середина области, отображаемой в линзе, то есть точка, координаты которой задаются смещениями относительно центра линзы. На Рисунок 14.4 на текст, состоящий из нескольких строк, наложены линзы, для некоторых из них задан режим точки обзора.

Типы линз

Типы линз

Как именно модифицируется отображение перекрытых линзой объектов, зависит от типа преобразования, примененного к линзе. Эти типы преобразований (чаще их называют типами линз) рассматриваются ниже, а сейчас ограничимся их перечислением : Transparency (Полупрозрачная линза), Magnify (Увеличительная линза), Brighten (Осветляющая линза), Invert (Линза негативного изображения), Color Limit (Линза цветовой отсечки), Color Add (Линза сложения цветов), Tinted Grayscale (Линза полутонового монохромного изображения), Heat Map (Линза теплового портрета), Custom Color Map (Линза заказной палитры), Wireframe (Каркасная линза) и Fish Eye (Линза «рыбий глаз»).
Все линзы создаются одним и тем же способом: строится объект, который будет играть роль линзы, затем он выделяется с помощью инструмента Pick (Выбор), а потом в раскрывающемся списке типов преобразований пристыковываемого .окна Lens (Линзы) выбирается желаемая альтернатива. После щелчка на кнопке Apply (Применить) выделенный объект превращается в линзу. Пристыковывае- мое окно Lens (Линзы) помещается в рабочее пространство CorelDRAW командой Window > Dockers > Lens (Окно > Пристыковываемые окна > Линзы) или сочетанием клавиш Alt+F3 (Рисунок 14.1).

Создание линзы цветовой отсечки

Упражнение 14.1. Создание линзы цветовой отсечки

Цель этого упражнения — овладеть приемами работы с линзами в целом и с линзой цветовой отсечки в частности.
1. Начните с построения сетки инструментом Graph Paper (Диаграммная сетка). Нам потребуется семь смежных прямоугольников, вытянутых по вертикали, так что установите должным образом счетчики в панели атрибутов. Разгруппируйте построенную сетку и для каждого из семи получившихся прямоугольников назначьте заливку в спектральные цвета. Должны получиться семь прямоугольников: красного, оранжевого, желтого, зеленого, голубого, синего и фиолетового цветов.
2. Постройте поверх прямоугольников эллипс, меньше их по высоте, но больше по суммарной ширине. Это и будет линза цветовой отсечки.
3. Выберите команду Effects > Lens (Эффекты > Линзы).
4. Выберите альтернативу Color Limit (Линза цветовой отсечки) в раскрывающемся списке пристыковываемого окна Lens (Линзы).
5. В раскрывающейся палитре Color (Цвет) выберите красный образец, а в счетчик Rate (Коэффициент) введите нулевое значение и щелкните на кнопке Apply (Применить). Внешний вид цветных прямоугольников не должен измениться.
6. Измените значение параметра Rate (Коэффициент), сделав его равным 10 %, и снова щелкните на кнопке Apply (Применить). Цвет заливки прямоугольников в той части, где их перекрывает линза, должен ощутимо измениться.
7. Выберите в наборе инструментов инструмент Eyedropper (Пипетка) и щелкните им на части желтого прямоугольника, перекрытой линзой. Желтый цвет представляет собой сочетание равных долей базовых красного и зеленого цветов (модель RGB), и теперь эти два компонента no-разному пропускаются линзой. Красный компонент остается неизменным, поскольку цвет фильтра красный, а зеленый компонент ослабляется. Убедитесь в этом, прочитав сообщение о заливке в правой части строки состояния.
8. Задайте значение параметра Rate (Коэффициент) равным 100 % и щелкните на кнопке Apply (Применить). Теперь все компоненты цвета, отличные от красного и черного, будут полностью подавлены. Убедитесь в этом с помощью пипетки и строки состояния.
9. Чтобы окончательно разобраться, как работает линза, назначьте ей желтую заливку и повторите описанные выше эксперименты, обязательно проверяя цветовой состав заливки отображаемых через линзу объектов по строке состояния.

Увеличительная линза

Увеличительная линза

Увеличительная линза имитирует эффект настоящего увеличительного стекла, отображая в увеличенном виде перекрываемые ею объекты. Однако в отличие от обычной лупы, степень увеличения можно регулировать. Более того, линза этого типа при задании степени увеличения меньше единицы отображает перекрываемые объекты в уменьшенном виде.
Примечание 1

Примечание 1

Диапазон допустимых значений степени увеличения составляет от 0,1 до 100.

Увеличительная линза всегда прозрачна — даже если преобразование увеличительной линзы применяется к объекту с заливкой, эта заливка игнорируется на все время использования этого объекта в качестве увеличительной линзы. Чтобы создать увеличительную линзу, выполните следующую процедуру.
1. Выделите объект, который будет играть роль линзы, инструментом Pick (Выбор).
2. Выберите команду Effects > Lens (Эффекты > Линзы).
3. Выберите альтернативу Magnify (Увеличительная линза) в раскрывающемся списке пристыковываемого окна Lens (Линзы).
4. В поле Amount (Кратность) введите значение из диапазона от 0,1 до 100,0.
5. Щелкните на кнопке Apply (Применить).
На Рисунок 14.3 представлены результаты размещения двух линз с различной степенью увеличения над одинаковыми фрагментами рисунка, каждый из которых состоит из двух одинаковых эллипсов.
Примечание 2

Примечание 2

Обратите внимание, что линза двукратного увеличения, если она расположена в стопке объектов ниже линзы двукратного уменьшения, попадает в «поле зрения» последней и отображается через нее наравне со всеми другими объектами, расположенными в стопке ниже линзы. Если переместить увеличивающую линзу на верх стопки, в уменьшающей линзе будет виден только исходный эллипс, но не его увеличенное изображение.

Как видно из рисунка, при кратности линзы, отличной от 1, размеры области, которая отображается в линзе, не совпадают с размерами самой линзы: в увеличивающей линзе видна меньшая часть изображения, чем та, что перекрывается линзой; в линзе уменьшающей, наоборот, видно больше, чем она перекрывает.
Однако в том и другом случае линза заслоняет некоторую часть изображения, и размещенные в этой части объекты не видны на чертеже в своем натуральном размере.

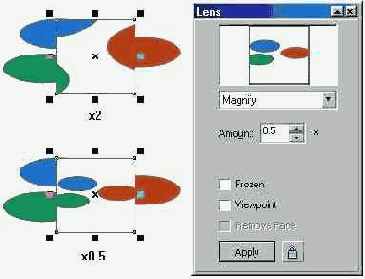

Увеличительные линзы различной степени увеличения: 2 (слева) и 0.5 (справа)

Рисунок 14.3. Увеличительные линзы различной степени увеличения: 2 (слева) и 0.5 (справа)

Сказанное вовсе не означает, что

Внимание

Сказанное вовсе не означает, что при применении этой линзы изображение превращается в двухцветное. Если линза залита не базовым цветом цветовой модели, то она будет пропускать через себя как минимум два цветовых компонента, отличных от черного. Степень пропускания базовых цветовых компонентов через линзу определяется их количеством в цвете заливки линзы.

В списке типов линз пристыковываемого окна Lens (Линзы) линзе цветовой отсечки соответствует альтернатива Color Limit (Линза цветовой отсечки). У этой линзы два управляющих параметра. Величина Rate (Коэффициент) может принимать значение от 0 до 100 % и означает степень ослабления базового компонента цветовой модели, отсутствующего в заливке линзы. Раскрывающаяся палитра Color (Цвет) позволяет выбрать цвет заливки линзы.
Поскольку монохромная иллюстрация не может дать достаточного представления о работе линзы цветовой отсечки, следует проделать небольшое упражнение.

Внимание

Эту линзу можно применять только к векторным объектам. Если она перекрывает импортированный точечный объект, то в линзе отображается только его внешний контур.

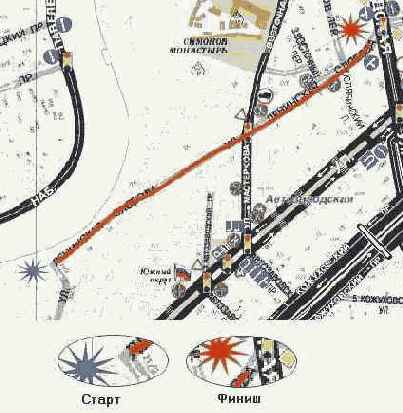

Вынесение увеличенных фрагментов за пределы изображения с помощью точки обзора и увеличивающей линзы

Рисунок 14.5. Вынесение увеличенных фрагментов за пределы изображения с помощью точки обзора и увеличивающей линзы

CorelDRAW — создание изображений

Фигурная обрезка

Фигурная обрезка

В CorelDRAW фигурной обрезкой называется прием, в ходе выполнения которого объект или совокупность объектов рисунка помещаются внутрь контура другого объекта, а выступающие за этот контур части объектов скрываются. Объекты, помещаемые в другой объект, принято называть содержимым фигурной обрезки, а объект, задающий границу обрезки, - контейнером фигурной обрезки.
Содержимое контейнера фигурной обрезки может представлять собой совокупность любых собственных и/или импортированных объектов CorelDRAW. В качестве контейнера могут выступать любые несоставные объекты CorelDRAW и их группы.
Примечание 1

Примечание 1

Как ни странно, контейнер фигурной обрезки может быть даже незамкнутым. Правда, в этом случае его содержимое не отображается на экране до тех пор, пока контур объекта не будет замкнут.

Если для объекта, который преобразуется в контейнер фигурной обрезки, задана заливка, то после размещения содержимого заливка контейнера будет видна только в тех местах, где она не перекрывается содержимым.

Имитация зеркальной поверхности

Рисунок 15.9. Имитация зеркальной поверхности



В качестве отражающегося в зеркальных гранях изображения используется простейший пейзаж, построенный нами в уроке 6. Он помещается в контейнер, роль которого играет блок фигурного текста, а затем тот же текст используется в качестве управляющего объекта тела экструзии. Идея довольно проста, но этот прием может послужить хорошей основой для построения, например, оригинального фирменного логотипа.
Перед тем как закончить знакомство с приемами фигурной обрезки, попробуйте самостоятельно выполнить представленные в последнем разделе примеры (хотя бы некоторые).

Инструмент Interactive Transparency

Инструмент Interactive Transparency

Кнопка инструмента Interactive Transparency (Интерактивная настройка прозрачности) расположена на панели интерактивных инструментов (Рисунок 15.1, вверху слева).

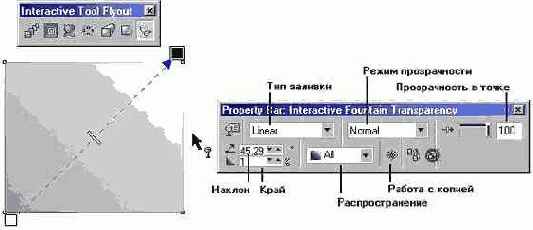

Рисунок 15.1. Инструмент Interactive Transparency, его указатель, управляющая схема прозрачности и внешний вид панели атрибутов



Работа этим инструментом не отличается от работы инструментом Interactive Fill (Интерактивная заливка). Элементы управляющей схемы прозрачности, появляющиеся при выборе градиентной заливки маски прозрачности — альтернатива Fountain (Градиентная) в списке выбора типа заливки, — выглядят в точности как элементы управляющей схемы градиентной заливки и выполняют те же функции (см. урок 6, раздел о градиентных заливках).
На панели атрибутов, представленной на Рисунок 15.1, отметим только элементы управления, специфичные для инструмента Interactive Transparency (Интерактивная настройка прозрачности).
Ползунок Transparency Midpoint (Прозрачность в точке). С помощью этого ползунка или связанного с ним поля можно менять градацию черного цвета в управляющей точке, выделенной на оси управляющей схемы градиентной прозрачности (управляющая точка выделяется щелчком мыши и на экране обводится рамкой). По умолчанию для белого квадрата, соответствующего начальной управляющей точке, ползунок выведен влево до упора (значение поля равно нулю), а для черного (конечная управляющая точка) ползунок выведен вправо до упора (значение поля равно 100).
В раскрывающемся списке Transparency Operation (Режим прозрачности) перечислены доступные режимы прозрачности. Каждая присутствующая в списке альтернатива отличается от других способом взаимодействия маски прозрачности с исходной заливкой объекта, преобразованного в линзу прозрачности. Некоторые из режимов позволяют добиться впечатляющих эффектов, но на практике в подавляющем большинстве случаев пользуются режимом Normal (Обычный). Логику режимов иллюстрирует табл. 15.1.
Таблица 15.1. Режимы наложения линзы прозрачности

Режим наложения		Описание
Normal		Цвет линзы прозрачности накладывается поверх маскируемых объектов
Add		Интенсивности базовых компонентов цветовой модели для линзы прозрачности складываются с аналогичными показателями маскируемых объектов
Subtract		Интенсивности базовых компонентов цветовой модели для линзы прозрачности и маскируемых объектов складываются, затем из полученных величин вычитается 255
Difference		Интенсивности базовых компонентов цветовой модели для линзы прозрачности вычитаются из значений аналогичных показателей маскируемых объектов, а затем результаты умножаются на 255. Если интенсивностЕ цветового компонента прозрачности равна 0, результат приравнивается к 255
Multiply		Интенсивность цветового компонента маскируемого объекта умножается на интенсивность цветового компонента прозрачности, результат делится на 255. В итоге изображение затемняется (если прозрачность применяется к объектам с заливкой отличной от белого цвета). Применение прозрачности черного цвета в этом режиме к любому объекту дает черный цвет. Применение прозрачности белого цвета в этом режиме к любому объекту оставляет его цвет неизменным
Divide		Интенсивность цветового компонента маскируемого объекта делится на интенсивность цветового компонента прозрачности (или наоборот, в зависимости от того, которое из значений больше)
If lighter		Заменяет все пикселы маскируемых объектов, имеющих более темные цвета, чем соответствующие пикселы линзы прозрачности, на пикселы линзы. Преобразование не затрагивает пикселов маскируемых объектов, более светлых, чем соответствующие им пикселы линзы прозрачности
If darker		Заменяет все пикселы маскируемых объектов, имеющих более светлые цвета, чем соответствующие пикселы линзы прозрачности, на пикселы линзы. Преобразование не затрагивает пикселов маскируемых объектов, более темных, чем соответствующие им пикселы линзы прозрачности
Texturize		Преобразует цвет линзы прозрачности к соответствующей градации серого цвета, а затем умножает интенсивность серого на интенсивности цвета маскируемых объектов
Hue		В результирующем изображении используется цветовой тон линзы прозрачности, а значения цветовой насыщенности и яркости наследуются у замаскированного объекта. Не оказывает влияния на монохромные изображения в полутонах серого, поскольку в них цветовая насыщенность равна нулю
Saturation		Цветовой тон и яркость наследуются у замаскированного объекта, цветовая насыщенность — у линзы прозрачности
Lightness		Цветовая насыщенность и цветовой тон наследуются у замаскированного объекта, а яркость — у линзы прозрачности
Invert		В качестве базовых компонентов цвета линзы прозрач ности используются дополнительные к заданным. Если интенсивность компонента равна 127, видимые изменения изображения отсутствуют, поскольку цвет расположен в центре цветового круга
Logical AND		Интенсивности базовых цветовых компонентов прозрачности и объекта преобразуются в двоичные числа, над значениями которых поразрядно выполняется логическая операция И
Logical OR		Интенсивности базовых цветовых компонентов прозрачности и объекта преобразуются в двоичные числа, надзначениями которых поразрядно выполняется логическая операция ИЛИ
Logical XOR		Интенсивности базовых цветовых компонентов прозрачности и объекта преобразуются в двоичные числа, надзначениями которых поразрядно выполняется логическая операция исключающего ИЛИ
Red		Прозрачность применяется только к красному каналу объектов с заливкой по цветовой модели RGB
Green		Прозрачность применяется только к зеленому каналу объектов с заливкой по цветовой модели RGB
Blue		Прозрачность применяется только к синему каналу объектов с заливкой по цветовой модели RGB

<

При необходимости более точной настройки

Подсказка 3

При необходимости более точной настройки градиентной заливки маски прозрачности щелкните на кнопке с изображением инструмента Interactive Transparency (Интерактивная настройка прозрачности) на панели атрибутов. Раскроется диалоговое окно, аналогичное окну Fountain Fill (Градиентная заливка) и содержащее все необходимые элементы управления (см. урок 6).

На Рисунок 15.2 представлены примеры построения линзы прозрачности. Во всех примерах в качестве видимого через линзу фона выступает сетка из квадратов с залитыми черным цветом диагоналями, а в качестве объекта, преобразуемого в линзу прозрачности, — правильная окружность. В верхнем ряду (Рисунок 15.2, а-в) окружности назначена заливка 100 % черного цвета, в нижнем (Рисунок 15.2, г-е) — 100 % белого. Примеры а и г соответствуют однородной заливке маски прозрачности и степени прозрачности 50 %. На примерах б и д представлены линзы градиентной линейной прозрачности, а на примерах в и е — градиентной конической прозрачности.

Построение фигурной обрезки

Построение фигурной обрезки

Чтобы поместить объект или совокупность объектов в контейнер фигурной обрезки, следует выполнить описанную ниже процедуру.
1. Выделите инструментом Pick (Выбор) все объекты, подлежащие помещению в контейнер.
2. Перетащите выделенные объекты, нажав правую кнопку мыши, на любую точку объекта, который будет играть роль контейнера фигурной обрезки (при этом форма указателя мыши изменится и станет похожей на оптический прицел).
3. В контекстном меню, которое появится после отпускания правой кнопки мыши, выберите команду PowerClip Inside (Поместить в контейнер).
Примечание 1

Примечание 1

Того же эффекта можно добиться с помощью команды Effects > PowerClip > Place Inside Container (Эффекты > Фигурная обрезка > Поместить в контейнер). После выбора команды на экране появится горизонтальная стрелка, которой следует щелкнуть на объекте, предназначенном играть роль контейнера. В него будут заключены все выделенные перед выбором команды объекты.

По умолчанию при заключении объектов в контейнер фигурной обрезки они размещаются внутри него таким образом, чтобы центр охватывающей их рамки выделения совместился с центром рамки выделения объекта-контейнера. Если этот режим не подходит (как бывает в подавляющем большинстве случаев), следует выполнить процедуру настройки, приведенную ниже.
1. Выберите команду Tools > Options (Сервис > Дополнительно).
2. В иерархическом списке, расположенном в левой части раскрывшегося диалогового окна, выберите вариант Workspace > Edit (Рабочее пространство > Правка).
3. Сбросьте флажок Auto-center New PowerClip Contents (Автоматически центрировать содержимое фигурной обрезки).
После отмены автоматического центрирования содержимого в контейнере взаимное расположение контейнера и объектов, составляющих содержимое, следует задавать до помещения объектов в контейнер и пользоваться для выполнения этой процедуры командами меню, поскольку перетаскивание выделенных объектов правой кнопкой мыши будет нарушать взаимное расположение объектов и контейнера.
Примечание 2

Примечание 2

При отмене автоматического центрирования после помещения в контейнер на экране будет отображаться только часть содержимого, располагавшаяся до помещения в контейнер в пределах его границы.

На Рисунок 15.5 представлены результаты помещения объектов в контейнер командами меню при включенном и внключенном режиме автоматического центрирования содержимого.

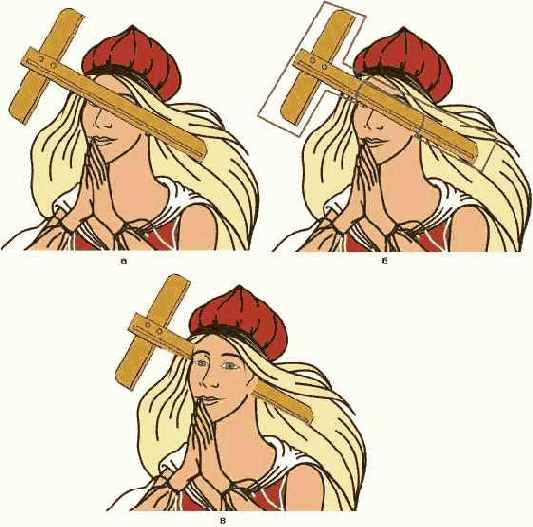

Применение фигурной обрезки для маскирования части клипарта

Рисунок 15.6. Применение фигурной обрезки для маскирования части клипарта



В рассматриваемом случае (Рисунок 15.6, а) работа требует совмещения двух изображений. Они необходимым образом располагаются относительно друг друга, а затем строится вспомогательный объект — будущий контейнер (Рисунок 15.16, б). Второй клипарт заключается в контейнер, приемами редактирования узлов подбираются расположение узлов и форма сегментов контейнера, обеспечивающие наиболее естественное изображение, а затем отменяется контурная линия (Рисунок 15.16, в). Преимущество такого приема перед «распиливанием» карандаша на части операцией Trim (Исключение) состоит в возможности корректировки линий, по которым обрезается клипарт. Кроме того, автоматически обеспечивается соосность двух частей карандаша.
Очень удобен контейнер фигурной обрезки и в том случае, когда из импортированного точечного изображения (например, отсканированной фотографин) требуется выделить лишь некоторую часть. Пример такой ситуации представлен на Рисунок 15.7.
После импортирования точечного изображения поверх него инструментом Bezier (Кривая Безье) строится объект, замкнутый контур которого ограничивает нужную часть изображения (Рисунок 15.7, а). Для наглядности контуру назначена толстая белая контурная линия. В случае необходимости форма контура уточняется приемами редактирования узлов. Затем импортированное точечное изображение помещается в контейнер, роль которого играет только что построенный объект
(Рисунок 15.7, б). В этом примере контейнер фигурной обрезки был продублирован и развернут на 180°. В процессе стыковки двух половин изображения на игральной карте (Рисунок 15.7, в) конфигурация границы одного из контейнеров менялась инструментом Shape (Форма) для достижения желаемой формы линии сопряжения.

Применение фигурной обрезки для переплетения колец и обрезки «кольчужного полотна» по контурам букв

Рисунок 15.8. Применение фигурной обрезки для переплетения колец и обрезки «кольчужного полотна» по контурам букв



В уроке 6 мы рассматривали прием имитации переплетения объектов, которая достигалась при помощи операции Trim (Исключение). Кольчужное полотно, показанное на рисунке через увеличивающую линзу, построено копированием раппорта, составленного из четвертинок колец. В этом случае четверть кольца нельзя было выделить операцией исключения (это привело бы к появлению обводки в нежелательных местах), поэтому четверть кольца была выделена путем создания контейнера фигурной обрезки.
Примечание 2

Примечание 2

Сразу же после построения контейнера фигурной обрезки с четвертью кольца он был выделен и экспортирован в векторный формат программы Adobe Illustrator (.ai). Полученный файл был импортирован в рисунок. Этот прием позволил разрушить контейнер фигурной обрезки — вместо него на чертеже появился объект, ранее скрытые части которого были реально отсечены. Без этого при дальнейшем построении полотна в рисунке появились бы сотни контейнеров фигурной обрезки, что значительно замедлило бы работу с изображением.

В последнем примере фигурная обрезка используется для имитации зеркальной поверхности металла. Зеркальную поверхность изобразить непросто, поскольку у нее нет собственного цвета, и для того, чтобы у зрителя возникла желаемая иллюзия, художнику приходится изображать не только зеркало, но и то, что в нем отражается. На Рисунок 15.9 до зеркального блеска отполированы передние грани тел экструзии, построенных на базе букв надписи.

Применение фигурной обрезки

Применение фигурной обрезки

Описанные выше приемы фигурой обрезки используются в практической работе настолько часто, что перечислись все случаи, в которых они обеспечивают наиболее эффективный путь к достикению желаемого эффекта, очень сложно. Ограничимся лишь несколькими примерами.
Наиболее очевидный и прямолинейный способ применения фигурной обрезки — отсечение частей рисунка, выходящих за намеченную границу. Делать это приходится гораздо чаще, чем можно было бы предположить (вспомните, например, как сложно было построить контуры «впритирку» к краю листа при построении пейзажа в уроке 6), поэтому рекомендуется начинать построение любого рисунка с прямоугольника, обозначающего границы будущей работы. Достаточно часто приходится маскировать часть ранее созданного изображения при использовании его в новой работе. В качестве примера такого приема на Рисунок 15.6 представлена карикатура.

Прозрачность и фигурная обрезка

Прозрачность и фигурная обрезка

Прозрачность

Инструмент Interactive Transparency

Фигурная обрезка

Построение фигурной обрезки

Редактирование и извлечение содержимого контейнера фигурной обрезки

Применение фигурной обрезки

В большинстве предшествующих уроков рассматривались приемы построения и модификации объектов, составляющих рисунок. В этом уроке обсуждаются средства, позволяющие частично или полностью скрывать фрагменты ранее построенных объектов — приемы настройки прозрачности и фигурной обрезки. Возможно, это покажется странным: зачем скрывать то, что только что построили? Не торопитесь с выводами. Во многих случаях то, чего нет на рисунке, важнее того, что на нем есть. На этой идее построено множество художественных приемов, заставляющих зрителя включать воображение и, следовательно, привлекающих его внимание к работе. Кроме того, всем известно, что вырезать части рисунков из журналов и наклеивать их на бумагу гораздо проще, чем рисовать изображение самостоятельно с чистого листа. Именно эти соображения обусловливают важность и полезность маскирующих инструментов.
В предыдущем уроке среди прочих линз была рассмотрена полупрозрачная линза, позволяющая создавать иллюзию, что рассматриваемый сквозь нее рисунок прикрыт полупрозрачным матовым или цветным стеклом. Поскольку на рисунках приходится довольно часто изображать полупрозрачные предметы, полезность этого инструмента несомненна, но, к сожалению, его функциональность явно недостаточна. Дело в том, что прозрачность крайне редко бывает равномерной — в большинстве практических ситуаций требуется изменение степени прозрачности в соответствии с тем или иным законом.
Поэтому в составе CorelDRAW имеется более совершенный инструмент для работы с прозрачностью — Interactive Transparency (Интерактивная настройка прозрачности). С помощью этого инструмента можно настраивать прозрачность, пользуясь такими же схемами, что и при создании градиентных заливок.
Иногда настройкой прозрачности пользуются для того, чтобы убрать с изображения те или иные фрагменты. Но для этой цели существует и специальный, более удобный во многих отношениях инструмент — фигурная обрезка. С ее помощью объект или совокупность объектов можно поместить внутрь другого объекта, и все фрагменты, выступающие за границу последнего, будут скрыты. То, что нежелательные фрагменты скрываются, а не удаляются, выгодно отличает метод фигурной обрезки от «замораживания» линзы (описанного в предыдущем уроке) — остается возможность впоследствии откорректировать как подвергнутые фигурной обрезке объекты, так и объект, задающий границу этой обрезки.

Прозрачность

Прозрачность

Приемы работы с прозрачностью в CorelDRAW очень похожи на приемы задания и настройки заливки. Однако прозрачность — это не свойство объекта, а линза специального типа, что подтверждается сообщением в строке состояния.
Примечание 1

Примечание 1

Эта линза по своей природе ближе всего к полупрозрачной линзе, но отличается от нее тем. что в полупрозрачной линзе степень прозрачности задается сразу для всей линзы, а в линзе, построенной инструментом Interactive Transparency (Интерактивная настройка прозрачности), эта степень может меняться в пределах линзы.

При применении эффекта прозрачности с помощью инструмента Interactive Transparency (Интерактивная настройка прозрачности) выделенный объект преобразуется в группу линзы прозрачности, в состав которой входит монохромное точечное изображение, совпадающее по форме с границей управляющего объекта. Это изображение играет роль маски прозрачности, и его заливка определяет степень прозрачности линзы. Любая точка маски прозрачности может быть залита любым оттенком цвета (как известно, в монохромной шкале тонов насчитывается 256 градаций, первая из которых соответствует отсутствию цвета, а последняя — его предельной интенсивности).
Области маски прозрачности с заливкой оттенком цвета в 100 % соответствуют прозрачным участкам линзы. Области маски прозрачности с отсутствием цвета соответствуют участкам полной непрозрачности. Промежуточные оттенки маски прозрачности придают перекрываемой части линзы прозрачность, степень которой зависит от градации оттенка маски. Чем градация оттенка маски ближе к 100 %, тем линза прозрачнее (и тем виднее сквозь нее расположенные ниже в стопке объекты). Чем градация оттенка маски ближе к 0 %, тем линза плотнее (и тем виднее исходная заливка объекта, преобразованного в линзу, а расположенные ниже объекты видны хуже).
Заливка точечной маски прозрачности задается с помощью инструмента Interactive Transparency (Интерактивная настройка прозрачности), но теми же приемами, что заливка любого другого объекта. Поэтому заливка маски прозрачности может быть однородной, градиентной, текстурной и даже узорной.
Построенные таким образом линзы можно впоследствии редактировать. Кроме редактирования формы и атрибутов управляющего объекта можно менять тип заливки маски прозрачности и оттенки ее заливки, изменяя степень и распределение прозрачности линзы.

Редактирование и извлечение содержимого контейнера фигурной обрезки

Редактирование и извлечение содержимого контейнера фигурной обрезки

Если применение фигурной обрезки к какому-то объекту оказалось не совсем удачным, может потребоваться корректировка положения содержимого (при включенном режиме автоцентрования это случается сплошь и рядом). В таком случае можно отредактировать фигурную обрезку.
Чтобы перейти к редактирование, выделите контейнер фигурной обрезки и выберите команду Effects > PowerCliD > Edit Contents (Эффекты > Фигурная обрезка > Изменить содержимое). Содеркимое контейнера появится на экране целиком, а граница контейнера будет изображаться в виде цветной линии. Теперь содержимое контейнера можно редактирвать всеми доступными приемами CorelDRAW (в большинстве случаев оказыюется достаточно размещения и выравнивания). По окончании редактирования шберите команду Effects > PowerClip > Finish Editing This Level (Эффекты > Фигурна! обрезка > Завершить редактирование уровня). Содержимое со всеми внесенным! изменениями будет вновь помещено в контейнер. Чтобы извлечь содержимое фиурной обрезки из контейнера, выберите команду Effects > PowerClip > Extract Conteits (Эффекты > Фигурная обрезка > Извлечь содержимое), и содержимое отде;ится от объекта-контейнера фигурной обрезки.
Примечание 1

Примечание 1

В процессе излечения содержимого составной объект класса «фигурная обрезка» разрушается.

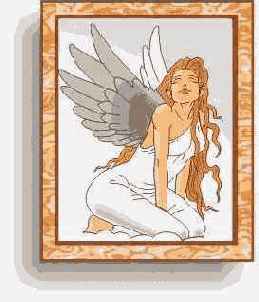

Результат выполнения упражнения

Рисунок 15.3. Результат выполнения упражнения



1. Начнем с подготовки изображения, которое сыграет роль портрета. В качестве такого изображения можно воспользоваться собственным рисунком или отсканированной фотографией, но проще всего взять портрет из галереи портретов библиотеки клипарта (Clipart\Portrait\). В нашем примере был взят портрет Петра I (Clipart\Portrait\Historic\Peter_Gl.cdr). Импортируйте изображение и разместите его в середине страницы.
2. Обведите изображение прямоугольником, который будет обозначать края холста портрета. Дважды продублируйте прямоугольник нажатием клавиши + (плюс) на вспомогательной клавиатуре. Назначьте верхней из копий заливку белым и переместите прямоугольник с белой заливкой в низ стопки объектов.
3. С помощью инструмента Interactive Shadow (Интерактивная тень) постройте изображение тени, падающей от перемещенного в низ стопки объектов прямоугольника.
4. Выделив одну из оставшихся без заливки копий прямоугольника, перетащите внутрь инструментом Pick (Выбор) один из ее углов, удерживая нажатой клавишу Shift, чтобы немного уменьшить размеры прямоугольника. Затем выделите одновременно больший и меньший из прямоугольников без заливки (это удобнее делать в пристыковываемом окне диспетчера объектов), соедините их в один объект командой Combine (Соединить). Кнопкой панели инструмента Fill (Заливка) откройте диалоговое окно Pattern Fill (Заливка узором) и подберите подходящую заливку точечным узором, имитирующую дерево рамки (в примере использована заливка \Tiles\wood08m.cpt).
5. Выберите инструмент Interactive Extrusion (Интерактивная экструзия), щелкните им на рамке и переместите точку схода экструзии в середину рамки. Установите глубину тела экструзии равной 10. Раскрыв вспомогательное диалоговое окно кнопкой Lighting (Освещение), установите два источника: один (с интенсивностью 100 %) в правом верхнем ближнем углу, а второй (с интенсивиостью 50 %) — в левом нижнем ближнем углу. Это позволит добиться желаемой теневой картины без построения дополнительных объектов. В завершение работы с рамкой задайте построение фаски с глубиной 2,5 мм.

6. Переходите к построению защитного стекла. Сперва постройте заготовку будущей линзы прозрачности — прямоугольник со светло-голубой заливкой и тонкой черной контурной линией. Его размеры должны быть несколько больше видимой в рамке части холста. Поместите заготовку линзы поверх рамки симметрично относительно ее центра. Затем выберите инструмент Interactive Transparency (Интерактивная настройка прозрачности) и перетащите его по прямой, начальная точка которой расположена выше и правее правого верхнего угла рамки, а конечная — совпадает с левым нижним углом рамки. Вынос начальной точки заливки за пределы изображения приведет к тому, что изображение в правом верхнем углу не пропадет полностью, а лишь слегка затуманится, имитируя блик на стекле.

7. Для имитации второго слабого блика в левом нижнем углу создайте на оси управляющей схемы прозрачности еще две управляющие точки, задав для нижней заливку 50 %, а для верхней - 100 % черного цвета. Для этого перетащите на ось управляющей схемы прозрачности соответствующие образцы с экранной палитры. Перетаскивая управляющие точки вдоль оси, добейтесь желаемого эффекта имитации бликов.

Итак, портрет заключен в рамку и положен под стекло. Любителям доводить все до полного совершенства можно посоветовать изобразить на стекле пару-тройку едва заметных царапин или точечных дефектов — пузырьков. Попробуйте также изменить тип градиентной заливки или ее направление.

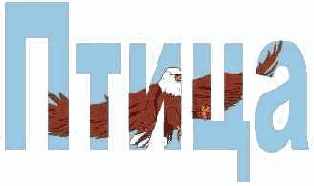

Рисунок помещен в контейнер фигурной обрезки — блок фигурного текста

Рисунок 15.4. Рисунок помещен в контейнер фигурной обрезки — блок фигурного текста



В результате операции фигурной обрезки создается составной объект класса «фигурная обрезка». Управляющим в таком составном объекте является объект — контейнер. Однако содержимое контейнера фигурной обрезки нельзя в полной мере назвать подчиненными объектами. Дело в том, что эти объекты при желании можно перемещать внутри контейнера и при необходимости даже редактировать.
Контейнер фигурной обрезки можно, в свою очередь, поместить в другой контейнер фигурной обрезки. Допускается до пяти уровней подобного вложения.

Создание портрета под стеклом

Упражнение 15.1. Создание портрета под стеклом

Цель этого упражнения — освоить приемы работы с линзами прозрачности и повторить некоторые из ранее освоенных приемов. Художественная задача — построить изображение портрета в рамке из карельской березы с защитным стеклом. В результате выполнения упражнения должно получиться нечто похожее на Рисунок 15.3.

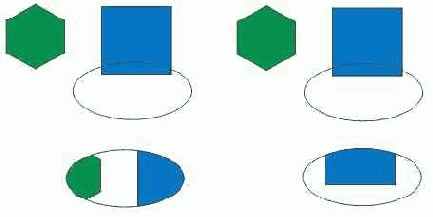

В верхнем ряду — исходное положение

Рисунок 15.5. В верхнем ряду — исходное положение объектов, в нижнем— результаты построения фигурной обрезки (слева— при включенном режиме автоматического центрирования содержимого)

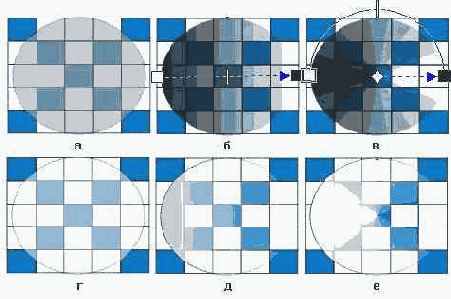

Влияние однородных и градиентных

Рисунок 15.2. Влияние однородных и градиентных заливок маски прозрачности на внешний вид объектов, перекрываемых линзой прозрачности



Перед тем как перейти к упражнению, хочется еще раз подчеркнуть главную идею использования линз прозрачности: они представляют собой автоматически создаваемые по управляющей схеме и управляющему объекту полупрозрачные точечные изображения, которые, располагаясь в стопке объектов поверх основного изображения, частично маскируют его, тем самым имитируя затемнение или осветление отдельных участков рисунка.

в качестве контейнера фигурной обрезки

Внимание

При использовании в качестве контейнера фигурной обрезки группы объектов в каждый из объектов, составляющих эту группу, помещается собственная копия содержимого. Это может привести к чрезмерной сложности рисунка, особенно если в состав содержимого входят импортированные точечные изображения. Чем сложнее рисунок, тем дольше время ожидания при выполнении операций с ним и тем вероятнее возникновение осложнений при выводе на печать.

На Рисунок 15.4 представлен пример фигурной обрезки, в котором в качестве контейнера выступает текстовая надпись, а в качестве содержимого — рисунок.

Выделение части точечного изображения

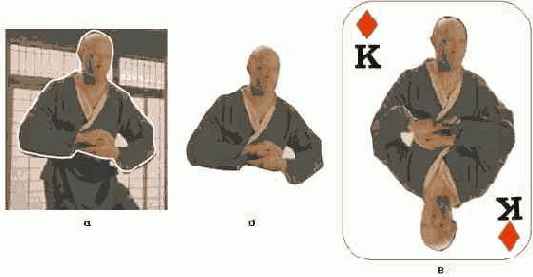

Рисунок 15.7. Выделение части точечного изображения и настройка линии стыковки точечных изображений с помощью контейнеров фигурной обрезки



Пользуясь этим приемом, можно также разбить любое векторное или точечное изображение на произвольные части, чтобы впоследствии красиво «разбросать» их по плоскости рисунка, как обрывки фотографии или части модной головоломки — паззла.
Примечание 1

Примечание 1

К сожалению, край обрезки точечного изображения при использовании этого приема всегда получается резким, плавного слияния вырезанного фрагмента с фоном добиться не удается.

В следующем примере контейнеры фигурной обрезки использовались для двух различных целей (Рисунок 15.8).

CorelDRAW — создание изображений

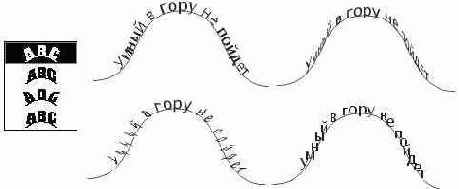

Альтернативы списка ориентации текста и соответствующие им варианты размещения

Рисунок 16.3. Альтернативы списка ориентации текста и соответствующие им варианты размещения



Список Vertical Placement (Положение по вертикали) предназначен для выбора положения базовой линии текста относительно траектории. На Рисунок 16.4 этот список представлен в развернутом виде вместе с примерами, соответствующими его альтернативам. Первые четыре альтернативы (сверху вниз) соответствуют совмещению с траекторией следующих точек текста: базовой линии текста, верхних выступов текста, нижних выступов текста и середины полосы интерлиньяжа. Последняя альтернатива позволяет размещать текст так, что после образования составного объекта его можно перемещать по вертикали мышью, регулируя положение базовой линии относительно траектории произвольным образом.

Альтернативы списка положения по горизонтали и соответствующие им варианты размещения

Рисунок 16.5. Альтернативы списка положения по горизонтали и соответствующие им варианты размещения



Счетчик Distance from Path (Смещение по вертикали) позволяет точнее задать взаимное положение базовой линии текста и траектории.
Счетчик Horizontal Offset (Смещение по горизонтали) позволяет явно задать смещение точки привязки начального символа текста относительно положения, предписанного выбранной альтернативой списка положения по горизонтали.
Примечание 2

Примечание 2

Если размещается новый текст, вводимый с клавиатуры после щелчка в любой точке траектории инструментом Text (Текст), значение смещения по горизонтали автоматически формируется таким образом, чтобы совместить точку привязки первого символа текста с точкой траектории, в которой был выполнен щелчок.

Кнопка Place on Other Side (Разместить на другой стороне) позволяет переместить текст на другую сторону траектории. На Рисунок 16.6 представлен текст, размещенный на траектории до и после переноса на другую ее сторону.

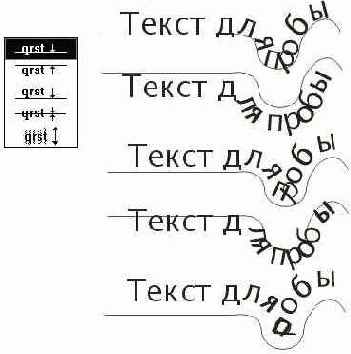

Альтернативы списка положения по вертикали и соответствующие им варианты размещения

Рисунок 16.4. Альтернативы списка положения по вертикали и соответствующие им варианты размещения



Список Text Placement (Положение по горизонтали) предназначен для выбора положения текста по длине траектории. На Рисунок 16.5 этот список представлен в развернутом виде вместе с примерами размещения текста, соответствующими каждой из его альтернатив.

Настройка текста на незамкнутой траектории

Настройка текста на незамкнутой траектории

Настройку управляющих параметров размещения текста на незамкнутой кривой выполняют либо сразу же после построения составного объекта, либо после его выделения инструментом Pick (Выбор).
Примечание 1

Примечание 1

При выделении текста, размещенного на траектории, щелкать мышью следует на любой из литер текста. При щелчке на траектории вместо составного объекта в целом будет выделен только его управляющий объект — кривая, задающая траекторию.

Настройка выполняется с помощью элементов управления, расположенных на панели атрибутов, показанной на Рисунок 16.2.

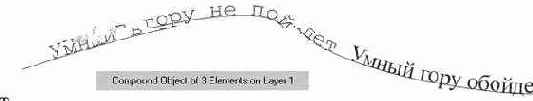

Несколько текстов на одной траектории и сообщение в строке состояния

Рисунок 16.8. Несколько текстов на одной траектории и сообщение в строке состояния



В нижней части рисунка приведено сообщение, появляющееся в строке состояния при выделении составного объекта инструментом Pick (Выбор). После того как в составной объект вводятся третий и последующие объекты, выделять каждый отдельный текст, размещенный на траектории, становится сложнее. Рекомендуются следующие приемы выделения.
Чтобы выделить весь составной объект, щелкните на нем указателем инструмента Pick (Выбор). После этого можно, например, перетащить один из маркеров выделения, и масштабирование распространится на все части составного объекта, в том числе исказятся и контуры символов всех текстов.
Чтобы выделить часть составного объекта, включающую в себя только один из размещенных на траектории текстов и управляющую кривую, щелкните на любом символе этого текста инструментом Pick (Выбор) при нажатой клавише Ctrl. После этого можно, например, изменить положение только этого текста по отношению к траектории.
Чтобы выделить только один текст из числа размещенных на траектории, следует проделать оба только что описанных приема, а затем еще раз щелкнуть на выделяемом тексте инструментом Pick (Выбор) при нажатой клавише Ctrl. Будет выделен только один текст, после чего можно, например, изменить его кегль или гарнитуру или перетащить маркер-модификатор, смещая текст вдоль управляющей кривой.

Панель атрибутов для текста, размещенного на незамкнутой кривой

Рисунок 16.2. Панель атрибутов для текста, размещенного на незамкнутой кривой



Список Text Orientation (Ориентация текста) предназначен для выбора варианта ориентации каждого из символов текста и их искажения в зависимости от наклона и кривизны траектории, соответствующей точке привязки этого символа. На Рисунок 16.3 список представлен в развернутом виде, рисунки первого горизонтального ряда соответствуют двум его первым альтернативам, второго — двум последним.

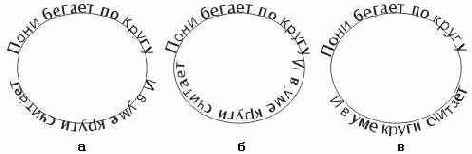

Перенос текста на другую сторону замкнутой траектории

Рисунок 16.10. Перенос текста на другую сторону замкнутой траектории



В качестве упражнения для практического освоения приемов, с которыми мы познакомились в этом коротком уроке, самостоятельно постройте изображение, представленное на Рисунок 16.11. Постарайтесь добиться максимальной выразительности, подобрав гарнитуру, кегль и интервалы текста и убрав обводку траектории. Возможно, удачным дополнением могла бы стать заказная радиальная градиентная заливка, имитирующая черную дыру в середине и спокойную голубую воду по краям (для этого понадобится вспомогательный объект — окружность, охватывающая все изображение). Возможно, к работе с этим рисунком будет целесообразно вернуться, ознакомившись с материалом урока 17 и освоив приемы работы с точечными изображениями — выразительный фон с имитацией водоворота будет проще построить.

Размещение нескольких текстов на одной траектории

Размещение нескольких текстов на одной траектории

Ничто не мешает использовать одну кривую в качестве траектории для размещения нескольких текстов. При этом второй и последующие тексты размещаются на ранее построенной траектории точно так же, как и первый. В результате в уже существующий составной объект добавляются дополнительные объекты, соответствующие размещенным текстам. На Рисунок 16.8 представлен такой составной объект, состоящий из управляющей кривой (траектории) и двух размещенных на ней текстов, для большей различимости отформатированных различными гарнитурами.

Размещение текста на траектории

Размещение текста на траектории

Размещение текста вдоль разомкнутой кривой и его отделение от траектории

Настройка текста на незамкнутой траектории

Размещение нескольких текстов на одной траектории

Размещение текста вдоль замкнутой кривой

Не будет сильным преувеличением сказать, что с помощью приемов, изложенных в предыдущих уроках, мы можем сделать с фигурным текстом практически все, что угодно, произвольным образом модифицируя и форму литер, и их расположение. Однако в практической работе наличия теоретической возможности добиться какого-либо эффекта недостаточно — требуется, чтобы работу можно было выполнить достаточно быстро и просто. В самом деле: если вам, например, потребуется разместить текст рекламного объявления на завитках панциря улитки, вы можете разбить текст на отдельные символы, а затем размещать и разворачивать каждый из них индивидуально. Однако если в ходе работы над композицией по- требуется не просто увеличить или уменьшить изображение улитки, а изменить количество витков ее панциря, вся кропотливая работа пойдет насмарку.
Арсенал средств, имеющихся в CorelDRAW 11, позволяет утверждать: если на решение какой-либо практической задачи художественного дизайна у вас уходит слишком много сил или времени, скорее всего, вы решаете ее не лучшим способом. В рассмотренной выше задаче было бы целесообразно не дробить текст, а разместить его целиком на траектории. В результате этой операции образуется составной объект, в котором траектория играет роль управляющего объекта, а размещенный на ней текст — роль подчиненного объекта. При этом текст, размещенный на траектории, можно как редактировать, так и форматировать, меняя большинство его атрибутов.
В этом уроке рассматриваются приемы размещения фигурного текста на траектории и настройки этого размещения. В некотором плане он является продолжением урока 4, поэтому перед ознакомлением с ним рекомендуется освежить в памяти приемы редактирования и форматирования фигурного текста. В качестве траектории размещения фигурного текста могут выступать как незамкнутые объекты, например линии, построенные инструментом Bezier (Кривая Безье), так и замкнутые (например многоугольники). После того как текст размещен на траектории, можно выполнять следующие операции форматирования, специфические только для составных объектов этого класса:

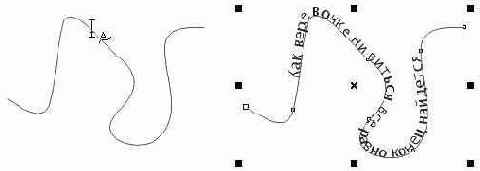

Рисунок 16.1. Размещение текста на траектории



Чтобы отредактировать текст, размещенный на траектории, достаточно выполнить на нем двойной щелчок при выбранном инструменте Text (Текст). В тексте появится курсор, после чего текст редактируют обычными приемами
Примечание 1

Примечание 1

На не слишком мощных компьютерах рекомендуется редактировать текст не непосредственно на траектории, а в окне редактирования — не нужно будет ждать перерисовки текста после внесения каждого исправления.

Чтобы отделить текст от траектории, на которой он размещен, сделайте следующее.
1. Выделите составной объект инструментом Pick (Выбор).
2. Выберите команду Arrange > Break Text Apart (Монтаж > Разъединить).
Чтобы сделать отделенную от траектории строку прямой, следует выделить ее инструментом Pick (Выбор) и выбрать команду Text > Straighten Text (Текст > Выпрямить текст).

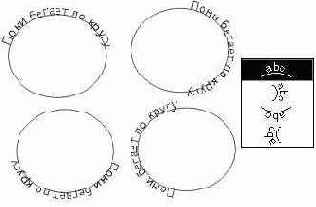

Размещение текста в различных квадрантах замкнутой траектории

Рисунок 16.9. Размещение текста в различных квадрантах замкнутой траектории



Наиболее значительно варианты размещения текста на незамкнутой и замкнутой траекториях различаются в части переноса текста на другую сторону траектории. На Рисунок 16.10, а представлен составной объект, в котором два текста размещены соответственно в первом и третьем квадрантах одной траектории, заданной окружностью. На Рисунок 16.10, б представлено изображение после выделения нижнего текста и нажатия на панели атрибутов кнопки переноса на другую сторону траектории. Наконец, на Рисунок 16.10, в представлено изображение после применения к нижнему тексту режима вертикального положения под траекторией.

Размещение текста вдоль разомкнутой кривой и его отделение от траектории

Размещение текста вдоль разомкнутой кривой и его отделение от траектории

Чтобы разместить вновь вводимый с клавиатуры текст на заранее построенной траектории, следует проделать следующие шаги.
1. Выделите будущую траекторию инструментом Pick (Выбор).
2. Выберите команду Text > Fit Text To Path (Текст > Текст вдоль кривой).
3. Введите текст с клавиатуры.
То же самое можно проделать и без выбора команды меню — достаточно навести указатель инструмента Text (Текст) на любую точку будущей траектории — так, чтобы указатель инструмента изменил свою форму (Рисунок 16.1, слева) — и щелкнуть мышью. После этого вводимый с клавиатуры текст будет размещаться на траектории (Рисунок 16.1, справа).

Размещение текста вдоль замкнутой кривой

Размещение текста вдоль замкнутой кривой

Размещение текста на замкнутой траектории имеет некоторые особенности. Например, после размещения текста на замкнутой траектории содержание раскрывающегося списка Text Placement (Положение по горизонтали) на панели атрибутов становится другим — его альтернативы, показанные на Рисунок 16.9, соответствуют уже не вариантам выравнивания текста, а четырем квадрантам замкнутой кривой: верхнему, правому, нижнему и левому.

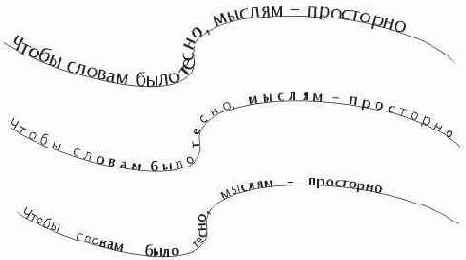

Регулирование горизонтальных интервалов в текстеразмещенном на траектории, инструментом Shape

Рисунок 16.7. Регулирование горизонтальных интервалов в тексте. размещенном на траектории, инструментом Shape



Примечание 3

Примечание 3

Чтобы перетаскивание горизонтальной стилизованной стрелки (она видна на Рисунок 16.7 в правом нижнем углу) приводило к регулированию не межсимвольного, а межсловного интервала, следует перетаскивать ее при нажатой клавише Shift. Перетаскивание вертикальной стилизованной стрелки для текста, размещенного на траектории, не дает никакого эффекта — в таком тексте нет отдельных строк, следовательно, регулировать межстрочное расстояние бессмысленно.

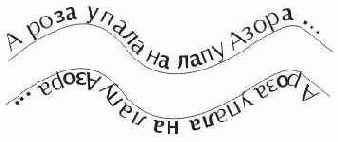

Текст до и после перемещения на другую сторону траектории

Рисунок 16.6. Текст до и после перемещения на другую сторону траектории



С текстом, размещенным на траектории, можно выполнять любые операции форматирования и редактирования. Для этого его предварительно следует выделить щелчком мыши при нажатой клавише Ctrl — без нажатия этой клавиши будет выделен не текст, а составной объект. Сами операции форматирования и редактирования выполняются так же, как с обычным блоком фигурного текста (см. урок 4).
Следует сказать также о приеме интерактивной регулировки интервалов в тексте, размещенном на траектории. При выделении текста, размещенного на траектории, инструментом Shape (Форма) на экране появляются стилизованные стрелки для настройки интервалов и узлы, соответствующие точкам привязки всех символов надписи. Перетаскивая эти узлы инструментом Shape (Форма), можно уточнить размещение каждого из символов на траектории. Перетаскивание тем же инструментом стилизованной горизонтальной стрелки позволяет задавать межсимвольные интервалы. На Рисунок 16.7 представлены исходная надпись, размещенная на траектории, ее вариант с увеличенным межсимвольным расстоянием, а также вариант с увеличенным межсловным расстоянием.

в виду, что при размещении

Внимание

Следует иметь в виду, что при размещении блока фигурного текста на траектории из него удаляются специальные символы конца абзаца и перехода на следующую строку. Из-за этого после отделения текста от траектории и его выпрямления всегда получается только одна строка, независимо от того, сколько их насчитывалось в исходном блоке фигурного текста.

Обратите внимание на узел-модификатор, расположенный перед начальным символом текста. Перетаскивая этот узел вдоль траектории, можно грубо установить начальную точку размещения. Для более точной настройки необходимы элементы управления панели атрибутов.

CorelDRAW — создание изображений

Автоматическая векторизация

Автоматическая векторизация

Для автоматической векторизации в комплект поставки CorelDRAW 11 включается отдельная утилита CorelTRACE 11. Эта программа позволяет по исходным изображениям в формате точечной графики автоматически строить векторные изображения в формате СМХ, который в семействе графических программ фирмы Corel используется для обмена графической информацией. Для перехода к автоматической векторизации импортированного точечного изображения следует выделить его инструментом Pick (Выбор) и выбрать команду Bitmaps > Trace Bitmap (Точечные изображения > Трассировать точечное изображение). К сожалению, объем этой книги не позволяет подробно остановиться на приемах работы с программой CorelTRACE 11. Отметим только, что наиболее часто употребляются два режима ее работы: трассировка по контурам и трассировка по осевой линии. На Рисунок 17.6 представлены исходное точечное изображение и результаты его векторизации программой CorelTRACE 11 в этих двух режимах.

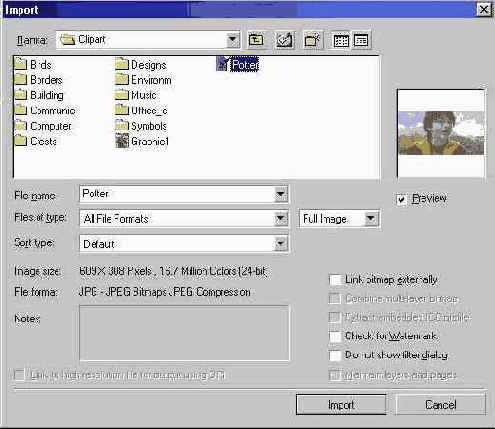

Диалоговое окно Import

Рисунок 17.1. Диалоговое окно Import



Процедура преобразования выделенных векторных объектов в точечное изображение описана ниже (см. раздел «Преобразование точечных изображений в векторные объекты»).

Импортирование точечных изображений

Импортирование точечных изображений

Импортирование заранее подготовленных точечных изображений выполняется с помощью команды File > Import (Файл > Импортирование) и элементов управления диалогового окна, которое раскрывается после выбора этой команды (Рисунок 17.1).
Работа с элементами управления этого диалогового окна практически не отличается от работы с элементами диалогового окна Open (Открыть). Если требуется не встроить, а связать точечное изображение (см. выше), устанавливают флажок Link bitmap externally (Внешнее связывание точечного изображения).
Сканирование изображения в CorelDRAW выполняется с помощью команды File > Acquire Image (Файл > Получить изображение). После выбора этой команды управление процессом сканирования (установка разрешения, выбор модели цвета, определение границ сканируемого изображения) выполняется в диалоговом окне TWAIN драйвера сканера, установленного в системе при подключении этого устройства.

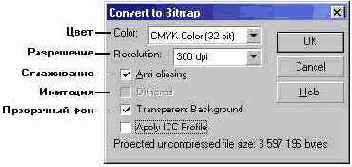

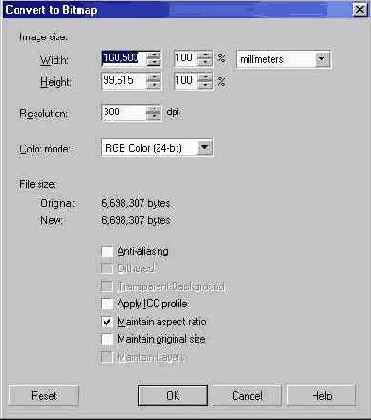

Элементы управления преобразованием

Рисунок 17.5. Элементы управления преобразованием векторного изображения в точен ное в диалоговом окне Convert to Bitmap



Раскрывающийся список Color (Цвет) позволяет выбрать цветовую модель (или, как принято говорить в отношении точечных изображений, глубину цвета).
Раскрывающийся список Resolution (Разрешение) предназначен для выбора одного из стандартных значений разрешения будущего точечного изображения. Значения 300,-200, 150 и 100 точек на дюйм используются для вывода на различные печатающие устройства, значения 96 и 72 точки на дюйм — при подготовке изображений для вывода на экран (например, для web-страниц).
Флажок Anti-aliasing (Сглаживание) включает режим, при котором на краях векторных объектов, преобразуемых в точечное изображение, будут добавляться пикселы цвета, переходного между цветом объекта и цветом фона. Режим сглаживания позволяет добиться большей плавности краев точечного изображения, которое в этом случае лучше воспринимается зрителем.
Флажок Dithering (Имитация) доступен при глубине цвета 8 бит и менее. Когда управляемый им режим включен, воспроизведение оттенков цвета или градаций тона в строящемся точечном изображении достигается за счет оптической иллюзии. Например, в режиме монохромного точечного изображения имитация полутонов достигается за счет более или менее густого расположения цветных точек изображения на белом фоне. В палитровом точечном изображении передача цветового полутона, отсутствующего в стандартной палитре, достигается за счет перемежающихся пикселов двух доступных цветов. Оптическое смешение цветов в глазу зрителя, не имеющем возможности рассмотреть отдельно смежные пикселы, создает иллюзию присутствия на рисунке цвета, на самом деле отсутствующего в палитре.

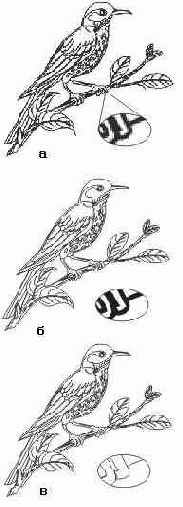

После преобразования векторного изображения в точечное последнее выглядит более размыто и «зернисто» и больше напоминает результат работы традиционными инструментами художника. С варианта, в котором художественный эффект строится на подчеркивании размытости точечного изображения, начинался этот раздел. Вариант использования зернистости для создания желаемого художественного эффекта будет рассмотрен в следующем разделе, посвященном обратному преобразованию — точечного изображения в векторное.

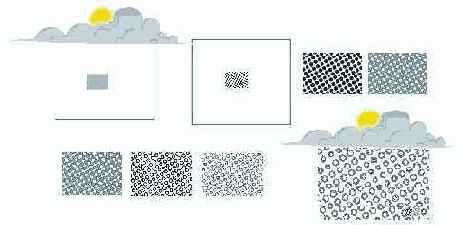

Этапы построения изображения

Рисунок 17.7. Этапы построения изображения, состоящего из множества нерегулярно размещенных мелких объектов неправильной формы

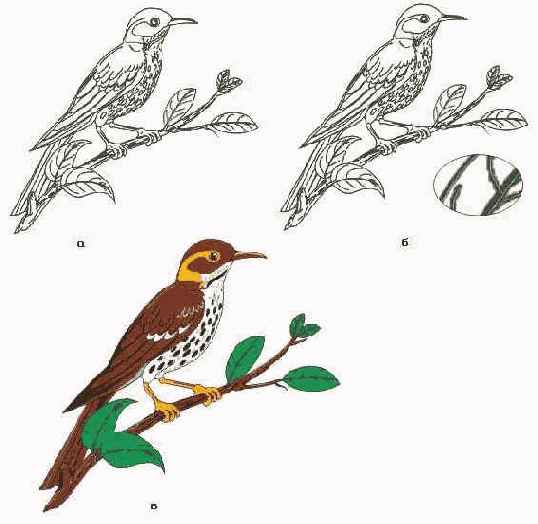

Этапы ручной векторизации штрихового

Рисунок 17.8. Этапы ручной векторизации штрихового изображения: а) сканированное точечное изображение: б) построенные поверх него инструментом Bezier объекты: в) окончательное изображение с заданными заливками и контурными линиями



На первом этапе точечное изображение масштабируется до размера, удобного для последующей работы. Если изображение монохромное, целесообразно на этом этапе изменить цвет его обводки, выделив импортированное изображение инструментом Pick (Выбор) и щелкнув правой кнопкой мыши на образце экранной палитры неяркого светлого цвета (на фоне такого изображения не будут зрительно теряться построенные векторные объекты). В заключение первого этапа рекомендуется воспользоваться командой Arrange > Lock Object (Монтаж > Заблокировать объект) во избежание случайного повреждения или смещения точечного объекта.
На втором этапе инструментом Bezier (Кривая Безье) поверх заблокированного точечного изображения строятся замкнутые кривые. Построение кривых выполняется приемами, описанными в уроке 3. Если после построения форма кривой недостаточно точно совпадает с линиями точечного изображения, можно воспользоваться приемами редактирования кривых из урока 5. В тех местах, где объекты перекрываются другими объектами, кривая может быть самой простой формы (это относится, например, к прячущимся в листве концам ветвей). В последнюю очередь строятся и группируются незамкнутые кривые (если, конечно, такие имеются на изображении). В изображении бонсаи это складки на стволе и голые ветки в верхней части деревца.
Параллельно с построением кривых имеет смысл упорядочивать расположение вновь построенных объектов в стопке и группировать или соединять объекты, которые впоследствии предполагается раскрасить в одинаковые цвета. В нашем примере это фрагменты ствола бонсаи и отдельные шапки листьев. Данную операцию удобнее выполнять с помощью пристыковываемого окна диспетчера объектов. Если при этом дать осмысленные имена отдельным объектам и группам (см. урок 9), значительно упростится последний, третий этап векторизации. На третьем этапе ранее построенным объектам назначаются цвета заливки, а также параметры контурных линий (или отмена обводки). По завершении этого этапа в вашем распоряжении оказывается полнофункциональное векторное изображение CorelDRAW, которое можно, например, доработать с помощью описанных в предыдущих главах эффектов — построить тени, применить к изображению в целом или его отдельным частям линзы, настроить градиентные заливки или прозрачность.

Коллаж с наложением заключенного в оболочку точечного изображения поверх векторного изображения

Рисунок 17.11. Коллаж с наложением заключенного в оболочку точечного изображения поверх векторного изображения



Мы рассмотрели только два элементарных способа сочетания фотографий и векторных изображений. На самом деле их бесконечное множество, и изобретение оптимального приема подготовки коллажа может стать залогом успеха рекламного плаката, каталога или книжной обложки. Коллаж может служить не только носителем основной темы художественной работы, но и оригинальным фоном для нее. Немного потренировавшись, вы убедитесь, что освоенная техника коллажа позволяет сэкономить достаточно много рабочего времени.

Коллаж с построением векторного изображения поверх импортированного точечного

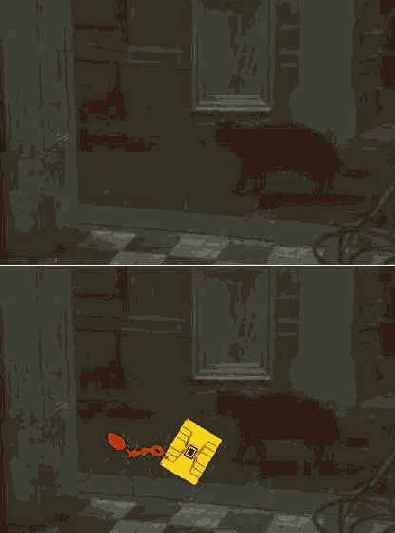

Рисунок 17.9. Коллаж с построением векторного изображения поверх импортированного точечного



Примечание 1

Примечание 1

в данном примере объединяющим элементом служит отбрасываемая тень. Тень кота построена инструментом Interactive Drop Shadow (Интерактивная тень) по группе составляющих его векторных объектов. Чтобы выровнять цветовой тон и интенсивность теней, поверх уже имеющейся на фотографии слабой тени девочки была тем же приемом построена дополнительная тень. В качестве ее управляющего объекта использовался вспомогательный контур с заливкой, построенный по абрису девочки. После построения падающей тени и настройки ее плотности и цвета она была отделена от управляющего объекта командой Break Apart (Разъединить), а вспомогательный контур удален.

При построении коллажа на базе векторного изображения возникает дополнительная операция — на коллаж должна попасть только необходимая часть фотографии, а все нежелательные детали должны быть удалены. В традиционной полиграфической терминологии эта операция называется обтравкой по контуру. В зависимости от того, какой фрагмент фотографии выделяется, обтравка может выполняться двумя способами.
Первый из них проще, но требует, чтобы вставляемый в коллаж фрагмент точечного изображения располагался на одноцветном фоне. Это случается достаточно часто — например, в результате сканирования рисунка, выполненного на белой бумаге. В этом случае фон с однородной заливкой удаляется с помощью цветовой маски. На Рисунок 17.10 в качестве такого рисунка использовано стандартное точечное изображение из библиотеки, входящей в комплект поставки CorelDRAW.

Команды настройки цвета импортированных точечных изображений

Рисунок 17.2. Команды настройки цвета импортированных точечных изображений



Sample/Target Balance (Балансировка по образцам). В этом варианте коррекции имеется возможность задать для теней, промежуточных и светлых областей образцы цвета, выбранные непосредственно из точечного изображения. После определения образцов все пикселы, например, красною цвета из затененной области примут значения цветовых характеристик выбранного для этой области красного образца.
Tone Curve (Коррекция тона по градационной кривой). Этот вариант цветовой коррекции позволяет с большой точностью управлять цветовыми характеристиками отдельных пикселов. На точечном изображении выделяется участок, в котором следует изменить характеристики, а в окрестности этого участка цветокоррекция выполняется в соответствии с заданной графиком зависимостью.
Brightness/Contrast/Intensity (Яркость/Контрастность/Интенсивность). Отдельными ползунками регулируются значения соответствующих характеристик для всех областей точечного изображения.
Color Balance (Цветовой баланс). Цветовая коррекция выполняется путем изменения соотношений между основными (RGB) и дополнительными (CMY) цветами. Например, можно уменьшить в изображении долю красного цвета с соответствующим пропорциональным увеличением в нем доли голубого. Каждой паре «основной цвет — дополнительный цвет» соответствует отдельный ползунок.
Gamma (Гамма-коррекция). Этот вариант цветовой коррекции позволяет «вытягивать» детали в низкоконтрастных областях без заметного воздействия на тени и светлые области изображения — область действия регулировки ограничена промежуточными значениями характеристик.
Hue/Saturation/Lightness (Цветовая коррекция по модели HLS). Регулировки выполняются по трем управляющим параметрам модели HLS, соответствующим цветовому тону, насыщенности цветового тона и общему проценту белого цвета в точечном изображении.
Selective Color (Выборочная цветовая коррекция). Этот вариант регулировки позволяет добавлять или удалять определенный процент базового цвета по модели CMYK — можно, например, удалить из точечного изображения 10 % желтого или сделать изображение на 20 % темнее за счет добавления черного (последний вариант настройки возможен не только в цветных, но и в монохромных изображениях).

Replace Colors (Замена цвета). С помощью временной маски производится замена пикселов указанного цвета пикселами любого другого цвета. Замена возможна как для отдельных цветов, так и для целых цветовых диапазонов.

Desaturate (Обесцвечивание). Цветовая насыщенность всех цветов точечного изображения снижается до нуля, что приводит к преобразованию цветного изображения в монохромное без смены глубины цвета. В результате получается цветное точечное изображение, в котором отсутствуют все цвета, кроме оттенков черного.

Deinterlace (Устранение перекрытий). Из точечного изображения удаляются горизонтальные линии, иногда появляющиеся в результате сканирования или захвата изображения с экрана.

Invert (Обращение). Точечное изображение преобразуется в собственный негатив за счет изменения всех цветов на противоположные: черный превращается в белый, синий — в желтый и т. д.

Posterize (Постеризация). Непрерывные цветовые диапазоны разбиваются на заданное число участков, внутри которых значения цветовых характеристик пикселов принудительно выравниваются. За счет этого резко сокращается число цветовых градаций и образуются области с однородной заливкой.

Настройка цвета

Настройка цвета

В меню Effects (Эффекты) имеется два подменю, команды которых относятся к настройкам и преобразованиям цвета импортированных точечных изображений. Эти подменю представлены на Рисунок 17.2.
Настройка цветов точечных изображений позволяет корректировать их цветовую гамму, не обращаясь для этого к специальным программам для работы с точечной графикой. Тем не менее эти операции относятся к арсеналу именно таких программ, поэтому здесь придется ограничиться самыми краткими характеристиками наиболее употребительных инструментов (полные описания следует искать в руководствах пользователя по программам Corel PhotoPaint и CorelDRAW).
Contrast Enhancement (Контрастное выравнивание). Применение этого эффекта позволяет повысить общую контрастность точечного изображения.
Local Equalization (Локальное выравнивание). Применение этого эффекта позволяет повысить контрастность изображения вблизи кромок как в тенях, так и в светлых областях точечного изображения.

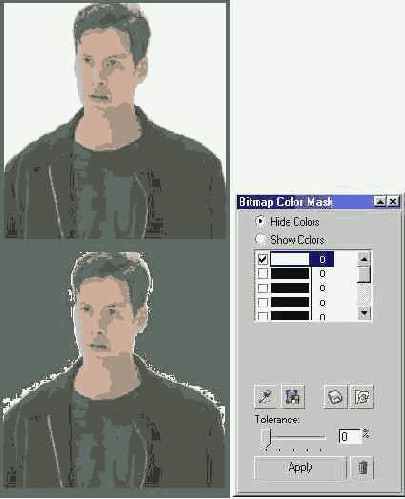

Обтравка с помощью цветовой маски (на верхнем изображении белый фон не замаскирован)

Рисунок 17.10. Обтравка с помощью цветовой маски (на верхнем изображении белый фон не замаскирован)



Чтобы воспользоваться цветовой маской, выполните следующую процедуру.
1. Раскройте пристыковываемое окно Bitmap Color Mask (Цветовая точечная маска) одноименной командой меню Bitmaps (Точечные изображения).
2. Щелчком мыши выделите в пристыковываемом окне верхнюю полосу в списке образцов цвета.
3. Щелкните на кнопке с изображением пипетки — указатель мыши примет соответствующую форму.
4. Щелкните указателем мыши на любом пикселе точечного изображения, цвет которого следует замаскировать. Выбранный цвет заполнит полоску образца, а слева от нее установится флажок.
5. Установите значение допустимого отклонения маскируемого цвета равным 5 % (это удобнее делать не ползунком, а вводом значения непосредственно в поле).
6. Щелкните на кнопке Apply (Применить).
Второй способ обтравки более универсален (он позволяет выделять любые фрагменты из любых точечных изображений), но и более трудоемок. Это — помещение точечного изображения в контейнер фигурной обрезки (см. урок 15). При применении этого способа фотография или иное точечное изображение импортируется целиком, затем поверх него строится замкнутая кривая, ограничивающая нужный фрагмент, и точечное изображение помещается в эту кривую как в контейнер.
Примечание 2

Примечание 2

На практике часто используется третий способ обтравки — подготовка плавающего изображения в специальном формате, в котором кроме точечного рисунка имеется еще маска, обозначающая границу изображения (альфа-канал). Плавающие изображения подготавливаются в программах точечной графики (например. Corel PhotoPaint или Adobe PhotoShop), имеются также достаточно обширные библиотеки стандартных плавающих изображений.

На Рисунок 17.11 приведен коллаж, в котором обтравка выполнялась методом заключения в контейнер фигурной обрезки. В качестве объединяющего элемента коллажа опять использовалась тень — ее управляющим объектом послужил контейнер фигурной обрезки.

Операции с точечными изображениями в CorelDRAW

Операции с точечными изображениями в CorelDRAW

Точечные изображения вставляются в рисунки CorelDRAW одним из трех способов: импортированием ранее созданного точечного изображения, сканированием изображения и преобразованием в точечное изображение выделенных векторных объектов.

Основные приемы коллажа

Основные приемы коллажа

В традиционной терминологии дизайнеров под термином «коллаж» понимается работа, скомпонованная из готовых фрагментов. В практике работы с CorelDRAW значение этого термина несколько сузилось — в рамках этой книги под коллажем понимается композиция, включающая в себя векторные объекты и один или несколько фрагментов отсканированных фотографий. Работы, скомпонованные исключительно из точечных изображений, удобнее и целесообразнее выполнять с помощью программ точечной графики (например, Corel PhotoPaint). Технология выполнения коллажа в CorelDRAW не слишком сложна, и все необходимые для этого приемы нам уже известны. Поэтому сразу рассмотрим два примера выполнения простейших композиций, относящихся к двум основным типам коллажей: на основе фотографии с включением векторных фрагментов и на основе векторной композиции с включением фрагментов фотографии (или иного точечного изображения).
На Рисунок 17.9 на фотографию девочки у фонтана требуется добавить изображение кота. Коллаж выполняется в следующей последовательности.
1. Фотография импортируется из файла точечной графики или сканируется средствами CorelDRAW.
2. При необходимости выполняется коррекция цвета и устранение погрешностей изображения с помощью эффектов CorelDRAW (например, если фотография старая, может потребоваться удаление пыли и царапин). Возможно также применение линз CorelDRAW (например, для локального увеличения яркости изображения).
3. Поверх точечного изображения размещаются векторные объекты, участвующие в коллаже. При этом желательно, чтобы они каким-то образом объединялись с фрагментами базовой фотографии.

таки векторизовать отсканированную цветную фотографию

Подсказка 1

При необходимости все- таки векторизовать отсканированную цветную фотографию можно порекомендовать предварительно преобразовать точечное изображение с помощью эффекта постеризации (см. выше). Это снизит количество построенных контуров (увы, снизив и качество преобразования).

Векторизация по осевой линии выполняется несколько иным способом. Программа векторизации для каждого найденного ею участка точечного изображения с одинаковой заливкой пытается за заданное число итераций найти осевую линию. Совокупность таких осевых линий толщиной в один пиксел и составляет результат векторизации. Этот метод практически пригоден только для штриховых изображений — для отсканированных изображений плашечной печати и фотографий (даже монохромных) он дает причудливые, но совершенно неприемлемые результаты.

Примечание 1

Примечание 1

Даже при относительно удачном результате автоматической векторизации структура построенных объектов, как правило, не дает возможности раскрашивать векторизованное изображение. Поэтому область применения автоматической векторизации, несмотря на кажущуюся привлекательность и эффективность этого метода, на практике остается весьма ограниченной.

Несмотря на недостатки автоматической векторизации, ее творческое использование позволяет добиваться интересных эффектов. Рассмотрим только один из них. Представьте, что необходимо изобразить множество (больше сотни) мелких векторных объектов округлой, но неправильной формы, похожих, но не одинаковых, более или менее регулярно, но все-таки неравномерно расположенных на плоскости. Такая задача может возникнуть, например, при изображении града, капель жидкости в струе пульверизатора или пятен ветрянки. Рисовать каждый из объектов вручную и перетаскивать его на место — такая тактика потребует слишком много времени и терпения.

Вместо этого можно воспользоваться побочными эффектами, возникающими в режиме имитации полутонов (dithering) при преобразовании векторного изображения в точечное. Последовательность действий должна быть следующей.


1. Строится объект, задающий форму области, которая будет заполнена мелкими случайным образом разбросанными объектами. Он дублируется, его копия уменьшается раза в четыре, отменяется ее обводка и назначается заливка более или менее светлым оттенком серого цвета. Чем светлее оттенок и чем сильнее уменьшается копия, тем реже будут располагаться объекты — точные значения следует подбирать экспериментально.

2. Копия преобразуется в штриховое изображение (глубина цвета — 1 бит) с обязательным включением режима имитации и самым низким разрешением (72 dpi). В результате получается скопление черных пикселов, не слишком равномерно разбросанных на белом фоне.

3. Габариты полученного точечного изображения увеличиваются до совмещения заполненной точками области с исходным объектом. Увеличенное изображение еще раз преобразуют в точечное изображение, но на этот раз — в полутоновое монохромное (глубина цвета 8 бит). Разрешение на этот раз выбирается побольше — минимум 150 dpi. После увеличения внешний вид точечного изображения не меняется, но эти операции необходимы в качестве подготовки следующего этапа.

4. Полученное полутоновое монохромное изображение размывается по Гауссу, в результате прямоугольные очертания черных пятен, получившихся из пикселов, превращаются в более или менее округлые и размытые по краям серые пятна. Это изображение с помощью эффекта Edge Detect (Поиск кромок) преобразуется в совокупность замкнутых фигур. Задача почти решена, но изображение пока остается точечным. Перед заключительным этапом еще раз преобразуем точечное изображение в монохромное без полутонов, с тем же разрешением, что использовалось на шаге 3.

5. Остается только выбрать команду Bitmaps > Trace Bitmap (Точечные изображения > Векторизовать точечное изображение) и выполнить векторизацию по методу осевой линии. После выхода из программы CorelTRACE, которая автоматически запускается этой командой, в CorelDRAW будет возвращен результат векторизации в виде группы векторных объектов, размещенной поверх векторизованного точечного изображения. Точечное изображение больше не потребуется, его можно удалить, а для совокупности полученных объектов остается только назначить заливку и контурные линии.

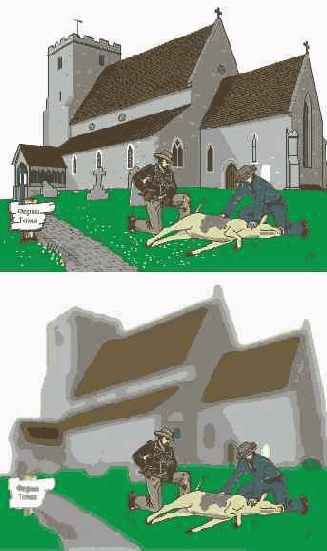

Построение эффекта воздушной перспективы путем размывания точечных изображений

Рисунок 17.4. Построение эффекта воздушной перспективы путем размывания точечных изображений



На нижнем изображении сельскохозяйственные постройки на заднем плане и автомобиль на среднем преобразованы в два точечных цветных изображения. Дальний
план размыт по Гауссу с управляющим значением, равным трем пикселам, средний план обработан сглаживающим фильтром с управляющим значением 75 %. В результате на рисунке появился ранее невидимый объект — горячий воздух прерии, который, поднимаясь кверху, делает размытыми контуры удаленных предметов. Процедура преобразования векторного изображения в точечное или изменения разрешения ранее созданного точечного изображения называется растрированием. Чтобы преобразовать выделенные векторные объекты CorelDRAW в точечное изображение, воспользуйтесь командой Bitmaps > Convert to Bitmap (Точечные изображения > Преобразовать в точечное изображение). Управляющие параметры преобразования задаются с помощью диалогового окна, представленного на Рисунок 17.5.

Преобразование точечных изображений в векторные объекты

Преобразование точечных изображений в векторные объекты

Если преобразование векторного изображения в точечное — вполне рутинная операция, то обратное преобразование выполнить обычно значительно труднее, и это всегда кропотливый, но вместе с тем требующий творческого подхода процесс. Тем не менее техникой векторизации (так называется построение векторного изображения по точечному) не так уж трудно овладеть и отказываться от этого — значит искусственно ограничивать свои возможности.
Чаще всего необходимость в векторизации возникает по одной из следующих причин:
включение в композицию имеющегося точечного изображения недопустимо по художественным соображениям;
имеющееся точечное изображение необходимо значительно увеличивать или уменьшать, а возникающие при этом искажения растрирования недопустимы;
художнику представляется более удобным прорабатывать эскиз работы с помощью традиционных инструментов графика — на бумаге.
CorelDRAW позволяет выполнять эту операцию двумя способами: автоматически и вручную.
Примечание 1

Примечание 1

Существовавший в предыдущих версиях режим полуавтоматической векторизации импортированного точечного изображения с помощью специального режима инструмента Freehand (Произвольная кривая) в CorelDRAW 11 не включен, вероятно, в силу его низкой эффективности.

Преобразование векторных объектов в точечное изображение

Преобразование векторных объектов в точечное изображение

В некоторых случаях желаемый графический эффект гораздо удобнее создавать, взяв в качестве исходного материала не векторное, а точечное изображение. Например, эффект воздушной перспективы (снижение четкости контуров объектов по мере их удаления от зрителя) часто строится следующим образом: сцена разбивается на несколько планов (в простейшем случае — передний, промежуточный и дальний), объекты группируются по планам, затем промежуточный и дальний планы преобразуются в точечные изображения (промежуточный — с прозрачным фоном), и к полученным точечным изображениям применяется фильтр размывания, причем дальний план размывается сильнее. На Рисунок 17.4 представлены два изображения — верхнее из них является исходным, полностью векторным (составленным из элементов библиотеки клипарта).

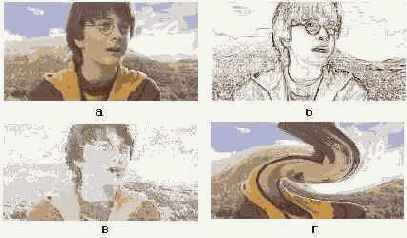

Точечное изображение (а) и его

Рисунок 17.3. Точечное изображение (а) и его модификации, построенные при помощи точечных эффектов: б) Find Edges, в) Watercolor. г) Swirl



В меню Bitmaps (Точечные изображения) имеется девять команд, каждая из которых соответствует отдельной категории точечных эффектов, и команда Plug-Ins (Подключаемые модули). Выбор того или иного эффекта для применения к выделенному точечному изображению выполняется с помощью подменю, соответствующих названиям категорий эффектов.
3D Effects (Трехмерные эффекты). Эффекты этой категории искажают плоское точечное изображение таким образом, что оно начинает казаться трехмерным. Наиболее часто в этой категории используются эффекты Emboss (Рельеф), преобразующий изображение в совокупность выступов или углублений при боковом освещении, и Page Curl (Отогнутый уголок), имитирующий загиб угла листа бумаги с точечным изображением.
Art Strokes (Художественные мазки). В эту категорию сведены эффекты, имитирующие традиционные художественные приемы рисования — от рисунка итальянским карандашом или углем до акварели и пуантилизма.
Blur (Размывание). Название этой категории говорит само за себя. Путем размывания смягчают резкость точечных изображений, имитируют тени, туман, движение. Наиболее часто используемые эффекты — Gaussian Blur (Размывание по Гауссу) и Motion Blur (Движение).
Color Transform (Цветовые преобразования). В эту категорию сведены четыре эффекта, настолько радикально изменяющие цветовую гамму точечного изображения, что назвать это цветовой коррекцией нет никакой возможности. С их помощью можно свести цветовую гамму к базовым цветам, заменить цвета яркими, броскими оттенками, превратить изображение в подобие фотоснимка, сделанного против света.
Contour (Контуры). Эффекты этой категории позволяют акцентировать в то- чечном изображении кромки — линии, по которым соприкасаются контрастно окрашенные области. Есть возможность задавать критерии поиска кромки, выбирать способ ее акцентирования, определять цвет кромки.
Creative (Фантазийные). К этой категории относятся 14 эффектов CorelDRAW. Они преобразуют исходное точечное изображение в различные виды мозаик и текстур. В качестве элементов мозаик могут выступать шарики, шестеренки, квадратики, стеклянные призмы, дождевые капли и многое другое.

Distort (Искажение). Эффекты этой категории искажают точечное изображение без образования иллюзии трехмерности. Сюда входят, например, такие эффекты, как Tile (Плитки), уменьшающий изображение и многократно повторяющий его в виде кафельных плиток с росписью, Swirl (Завиток) и Wet Paint (Мокрая краска).

Noise (Шум). В эту категорию входят 8 эффектов CorelDRAW, позволяющих работать с визуальным шумом — случайным образом распределенными по площади точечного рисунка пикселами. Эффекты позволяют добавлять шум к изображению, управлять его характеристиками и устранять нежелательный шум. Особенно полезными в практической работе оказываются эффекты Diffuse (Диффузное рассеяние), позволяющий устранять микроскопические просветы в точечных изображениях, Dust and Scratches (Пыль и царапины), Remove Noise (Устранить шум) и Remove Moire (Устранить муар). Последний эффект хорошо устраняет нежелательные узоры, возникающие на точечных изображениях при повторном растрировании с разрешением, отличным от исходного.

Примечание 1

Примечание 1

Одним из наиболее часто встречающихся на практике вариантов пвторного растрирования является сканирование изображений, воспроизведенных полиграфическим способом — например, фотографий из книги. В результате при выводе сканированного изображения на экран или печать на нем появляется муар — нежелательные «узоры» в виде полос, квадратов и регулярно расположенных пятен. Наиболее эффективный способ борьбы с муаром — использование при повторном растрировании разрешения, кратного разрешению при первичном растрировании. Когда это невозможно, может помочь . эффект устранения муара.

Sharpen (Фильтрация). В эту категорию входят 5 эффектов, изменяющих характеристики пикселов точечного изображения с эффектом акцентирования ребер — линий, ограничивающих однородные фрагменты этого изображения.

После выбора любой из команд, соответствующих точечному эффекту, на экране раскрывается диалоговое окно, элементы управления которого обеспечивают возможность настройки управляющих параметров и режимов, присущих выбранному эффекту.

Точечное монохромное изображение

Рисунок 17.6. Точечное монохромное изображение (а) и результаты его автоматической векторизации по контурам (б) и по осевой линии (в)



На рисунке к изображениям добавлены увеличивающие линзы с точками обзора, наведенными на один и тот же сучок изображенного дерева. В линзе, наведенной на точечное изображение, четко виден эффект искажения растрирования, возникающий при сильном увеличении — становятся заметными отдельные пикселы.
При векторизации по контурам векторизованное изображение составляется из объектов областей с примерно одинаковой окраской — этот цвет становится заливкой объекта. При векторизации штриховых изображений (как на Рисунок 17.6) этот метод дает неплохие результаты, однако если в исходном точечном изображении присутствует штриховка обширных областей рисунка (что бывает очень часто), число построенных в процессе векторизации объектов становится огромным и сильно замедляет дальнейшую работу с ним. При векторизации цветных изображений, напечатанных плашечными цветами, этот метод дает хорошие результаты, но он совершенно непригоден для векторизации отсканированных фотографий — даже при небольшом размере точечного изображения количество построенных контуров может превышать десятки тысяч.

Точечные изображения и коллажи

Точечные изображения и коллажи

Операции с точечными изображениями в CorelDRAW

Импортирование точечных изображений

Настройка цвета

Точечные эффекты

Преобразование векторных объектов в точечное изображение

Преобразование точечных изображений в векторные объекты

Автоматическая векторизация

Векторизация вручную

Основные приемы коллажа

Начиная с самых ранних версий, пакет CorelDRAW представлял собой, в первую очередь, набор средств для работы с векторной графикой. Однако уже к концу 80-х годов стало ясно, что чрезмерная специализация - далеко не идеальный путь развития для любого программного продукта. Появились первые интегрированные системы, включавшие в себя функциональность ранее разнородных программных продуктов. Сегодня многофункциональность - практически обязательное требование для любого коммерческого программного продукта, разработчики которого претендуют на некоторую универсальность своего детища.
Эта тенденция роста многофункциональности в полной мере проявилась и в эволюции CorelDRAW. В последних версиях очень большая доля нововведений относится не к технологии обработки векторных объектов - колоссальное развитие получили средства работы с текстами и точечными изображениями. Это обусловлено тем, что пакет CorelDRAW из инструмента компьютерного художника превратился в полнофункциональную редакционно-издательскую программу, ориентированную на подготовку насыщенных графикой документов. В результате разработчикам пришлось уделить больше внимания объектам, на первый взгляд «непрофильным» для векторной графики. Так, механизмы импортирования текстов и точечных изображений развились в развитые подсистемы, чрезвычайно обогатившие арсенал приемов работы с документами CorelDRAW.
Примечание 1

Примечание 1

Следует отметить, что рост многофункциональности отдельных программных продуктов фирмы Corel шел параллельно с эволюцией специализированных программных продуктов. В частности, ею разработаны продукты для профессиональной подготовки публикаций с большими объемами текста, для профессиональной работы с точечными изображениями и для трехмерного моделирования.


Инструменты CorelDRAW и приемы для работы с текстами рассматривались в уроках 4 и 16. В настоящем уроке мы познакомимся с различными аспектами работы с импортированными точечными изображениями, сталкиваться с которыми в практической работе приходится очень часто. Точечные изображения приходится включать практически в любой рекламный проект, поскольку заказчики обычно очень щепетильно относятся к тому, чтобы рекламируемый товар выглядел «как живой». Очень часто приходится выполнять коллажи из сканированных фрагментов — фотографий в этом мире пока намного больше, чем векторных изображений! Вдобавок для такой работы не требуется талант рисовальщика. При том, что с векторными изображениями работать, как правило, удобнее, чем с точечными, некоторые эффекты (например, всевозможные размывания) удобнее создавать, взяв за исходный материал именно точечное изображение. Наконец, при работе над сложным векторным изображением бывает целесообразно перевести его перед выводом на печать в точечный формат — при больших размерах выходных файлов в формате PostScript справедливо утверждение: чем больше файл, тем вероятнее проблемы при его выводе на печать. Особенно это относится к проектам, в которых используются сложные эффекты: линзы, фигурные обрезки, разнообразные пошаговые переходы.

Точечные изображения как объекты

Точечные изображения как объекты

В модели объектов CorelDRAW точечные изображения (bitmap) выделены в особый класс. Различают монохромные и цветные точечные изображения. Кроме того, в зависимости от того, какая модель цвета используется, цветные точечные изображения разделяют на подклассы, наиболее распространенными из которых являются RGB и CMYK (см. урок 6, все сказанное там о моделях цвета применительно к цветным заливкам в полной мере относится и к точечным изображениям).
Примечание 1

Примечание 1

Полный перечень подклассов точечных изображений по модели цвета (глубине цвета) включает в себя следующие альтернативы: штриховое изображение (Black and White. 1 бит на пиксел), монохромное полутоновое изображение (Grayscale. 8 бит на пиксел), дуплекс (Duotone, 8 бит на пиксел), палетизированное изображение (Paletted. 8 бит на пиксел), RGB (24 бита на пиксел). Lab Color (24 бита на пиксел) и CMYK (32 бита на пиксел).

Основными атрибутами точечного изображения как объекта CorelDRAW являются модель цвета, разрешение, габаритные размеры и угол поворота. У штрихового точечного изображения (черно-белого) цвет пикселов переднего рлана считается цветом обводки, а цвет пикселов фона — цветом заливки. Это позволяет, например, маскировать фон штрихового изображения простой отменой заливки и перекрашивать его назначением цвета обводки. К сожалению, с цветными точечными изображениями этот фокус не проходит, и фон приходится маскировать более трудоемкими способами (см. ниже).
По умолчанию импортируемое точечное изображение встраивается в документ CorelDRAW. Это означает, что в состав файла, соответствующего документу, включается полная копия изображения. С одной стороны, это существенно увеличивает размер файла (что плохо), с другой — дает возможность модифицировать точечное изображение средствами CorelDRAW, например, применяя к нему точечные эффекты (см. ниже).
При импортировании изображения можно задать режим его связывания. В этом случае в состав файла CorelDRAW включается только небольших размеров копия точечного изображения с пониженным разрешением, с которой и выполняются все действия. Исходное точечное изображение подключается только в процессе вывода на печать. Этот способ импортирования» сокращает размер файла, но к связанным изображениям нельзя применять точечные эффекты.

Точечные эффекты

Точечные эффекты

Кроме возможности выполнять цветовую коррекцию CorelDRAW предоставляет в распоряжение пользователя огромное количество стандартных методов модификации точечного изображения — эффектов, а также методов, реализуемых с помощью специальных подключаемых модулей CorelDRAW — фильтров. Сколько-нибудь подробное рассмотрение даже основных эффектов и фильтров потребовало бы написания еще одной книги, по объему не меньше этой. Поэтому придется ограничиться только примером преобразования монохромного изображения с помощью трех различных эффектов и краткой характеристикой групп эффектов.
На Рисунок 17.3 представлено исходное монохромное изображение, полученное в результате сканирования книжной иллюстрации, и три варианта его модификации с помощью стандартных точечных эффектов CorelDRAW.

Использование растрирования и векторизации для построения объектов

Упражнение 17.1. Использование растрирования и векторизации для построения объектов

Попробуйте на практике проверить предложенную процедуру. На Рисунок 17.7 показаны этапы построения изображения града, сыплющегося из тучи. Выполните упражнение самостоятельно, ориентируясь на последовательность действий, приведенную выше. Чтобы градины выглядели естественно, подберите для них подходящую радиальную градиентную заливку в бело-голубых тонах.

Построение коллажей

Упражнение 17.2. Построение коллажей

При всей своей простоте техника коллажа требует определенного навыка. Попробуйте свои силы в ней. В качестве исходного материала возьмите любую фотографию с двумя-тремя фигурами и замените одно из лиц любым из векторных портретов, которые можно во множестве обнаружить в папке \clipart\portraits\ библиотеки клипарта. В качестве второго опыта возьмите векторный пейзаж, с которым мы работали в уроке 6, и вставьте в него фотографию своей любимой собаки, машины или еще чего-нибудь. Не забудьте построить падающую тень. Если сканер недоступен (сочувствую...), воспользуйтесь в учебных целях фотографиями, входящими в комплект поставки CorelDRAW,

Векторизация вручную

Векторизация вручную

Большинство пользователей, накопивших большой опыт работы с CorelDRAW, сходятся во мнении, что наиболее оптимальным не только по качеству получаемого результата, но и по затратам времени оказывается метод векторизации вручную. Основное преимущество этого метода — активное использование интеллекта художника, который по мере работы не только решает, какие детали изображения важны, а какие — не очень, но и структурирует изображение, строя объекты так, чтобы с ними было удобнее работать. На Рисунок 17.8 представлены три последовательных этапа ручной векторизации отсканированного штрихового изображения бонсаи — карликового дерева.

CorelDRAW — создание изображений

Диалоговое окно Convert to Bitmap

Рисунок 18.4. Диалоговое окно Convert to Bitmap



Раскрывающийся список Color mode (Цветовая модель), а также флажки Antialiasing (Сглаживание) и Dithered (Имитация) выполняют те же функции, что и одноименные элементы управления одноименного диалогового окна, открываемого командой Bitmaps > Convert to Bitmap (Точечные изображения > Преобразовать в точечное изображение). Эти функции описаны в разделе «Преобразование векторных объектов в точечное изображение» урока 17.
Флажок Transparent Background (Прозрачный фон) позволяет сделать цвет фона при экспорте прозрачным, избавляясь от возникающей впоследствии необходимости удалять нежелательный фон.
Флажок Apply ICC profile (Цветовой профиль) включает в состав файла с точечным изображением цветовой профиль — специальную таблицу в стандартном формате ICC, использующуюся для автоматического управления цветом. Это позволяет увеличить точность цветопередачи при переносе данных из приложения в приложение. Цветовой профиль можно включать в точечные форматы СРТ, TIFF, JPEG и PICT.
Счетчики Width (Ширина) и Height (Высота) позволяют устанавливать размеры точечного изображения.
Счетчик Resolution (Разрешение) позволяет задать любое разрешение по горизонтали и вертикали раздельно. В подавляющем большинстве случаев работы, предназначенные для печати, экспортируются с разрешением 300 dpi, а для воспроизведения на экране — не более 95 (обычно 72) dpi.
Флажок Maintain Layers (Сохранять слои) позволяет включить режим, при котором экспорт в форматы точечных изображений, предусматривающие работу со слоями, выполняется в соответствии с распределением объектов векторного изображения по слоям документа CorelDRAW. При этом сохраняются имена слоев, заданные в пристыковываемом окне диспетчера объектов.
Если работу предполагается выводить на печать, чаще всего требуется точечный формат TIFF. По умолчанию в этом формате используется модель цвета CMYK, наиболее точно отвечающая техническим возможностям современных цветных принтеров, с глубиной цвета 32 бита. Для экспорта в этот формат не требуется указывать никаких дополнительных параметров.

Форматы точечной графики GIF (8 бит) и JPEG (24 бита), разработанные достаточно давно, на сегодня являются основными способами представления графической информации в Интернете. Первый из них удобнее для представления изображений с большими областями одинакового цвета, второй — для сканированных фотографий. Формат GIF позволяет создавать изображения с прозрачным фоном, определяя, какой цвет будет считаться фоновым, и выводить изображение на экран в чересстрочном режиме.

Примечание 1

Примечание 1

При загрузке изображения в чересстрочном режиме сначала загружаются все нечетные, а затем — все четные строки растра, так что первое впечатление о полном изображении можно получить уже в середине процесса, что очень важно при работе в Интернете через низкоскоростные каналы.

Формат JPEG был разработан специально для сокращения размеров файлов с графическими изображениями. Он предусматривает управляемое сжатие и сглаживание изображения за счет некоторого снижения его качества.

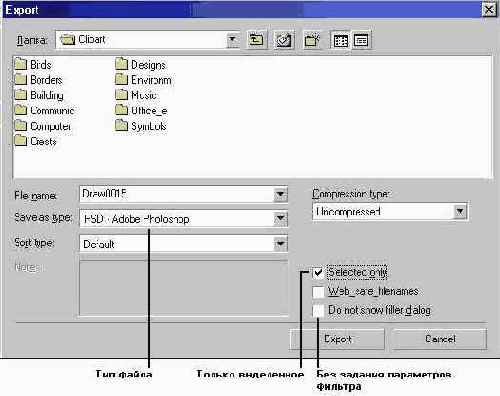

Диалоговое окно Export

Рисунок 18.1. Диалоговое окно Export



Управляющие параметры экспортирования задаются с помощью следующих элементов управления этого диалогового окна.
Раскрывающийся список Files of type (Тип файла) позволяет выбрать формат векторного или точечного изображения, в который будет преобразован рисунок (или только выделенные объекты). Содержание этого списка определяется тем, какие фильтры для экспорта были выбраны в процессе установки CorelDRAW 11. Некоторые из наиболее часто применяющихся на практике форматов рассмотрены ниже.
При установке флажка Selected only (Только выделенное) в файл экспортируются только выделенные объекты изображения, что позволяет сохранять отдельные фрагменты большого изображения, не создавая из них предварительно отдельных документов.
Флажок Suppress filter dialog (Без задания параметров фильтра). Преобразование формата выполняется с помощью фильтров экспорта — отдельно устанавливаемых компонентов CorelDRAW. Большинство фильтров перед выполнением преобразования форматов требуют уточнения управляющих параметров такого преобразования, поэтому выводят на экран собственные диалоговые окна (см. ниже). Однако можно отказаться от такого уточнения, установив этот флажок. В этом случае преобразование будет выполнено со значениями управляющих параметров, принятыми по умолчанию (как правило, в качестве значений по умолчанию сохраняются параметры, использованные при последнем применении фильтра, что позволяет ускорить процесс экспортирования нескольких однотипных файлов).

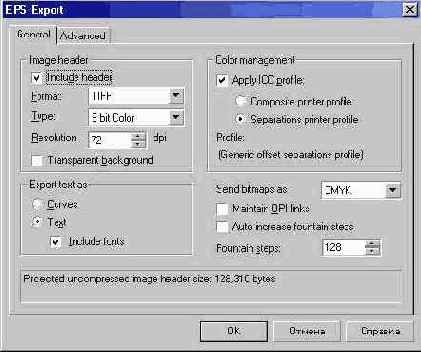

Диалоговое окно фильтра экспорта в формат EPS

Рисунок 18.2. Диалоговое окно фильтра экспорта в формат EPS



При экспорте текст можно преобразовать в кривые, установив переключатель Curves (Кривые) в группе Export text as (Экспортировать текст как), но это целесообразно делать только в том случае, когда в рисунке имеется много коротких блоков фигурного текста, отформатированных различными гарнитурами. Флажок Include fonts (Включить гарнитуры) позволяет сохранить в составе файла и использованные в рисунке гарнитуры, что обеспечит точность воспроизведения текстовых объектов независимо от набора гарнитур, имеющихся в распоряжении у получателя файла. При экспорте рисунка в формат EPS можно выполнить преобразование импортированных точечных изображений в единую цветовую модель, включить или отключить режим цветовой коррекции при помощи цветового профиля принтера, а также ограничить число цветовых градаций, использующихся при формировании градиентных заливок. На вкладке Advanced (Дополнительные) размещены элементы управления, необходимые для выполнения более тонких настроек процесса преобразования. Они используются, главным образом, при подготовке специальных типов файлов в процессе выпуска оригинал-макетов.

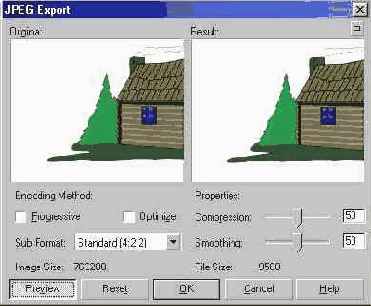

Диалоговое окно фильтра экспорта в формат JРЕG с областью предварительного просмотра

Рисунок 18.5. Диалоговое окно фильтра экспорта в формат JРЕG с областью предварительного просмотра

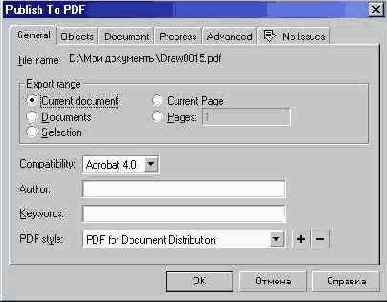

Диалоговое окно фильтра экспорта в формат PDF

Рисунок 18.3. Диалоговое окно фильтра экспорта в формат PDF



В этом диалоговом окне следует задать спецификацию файла, в который будет помещен результат экспортирования, а для многостраничных документов — и диапазон экспортируемых страниц. Раскрывающийся список PDF Style (Стиль PDF) позволяет выбрать стиль, который будет использован при преобразовании — документ для электронной публикации, для последующего редактирования, для размещения в Web и т. д. Управляющие элементы других вкладок позволяют детализировать процесс публикации, но во многих случаях их состояние можно оставлять без изменений.

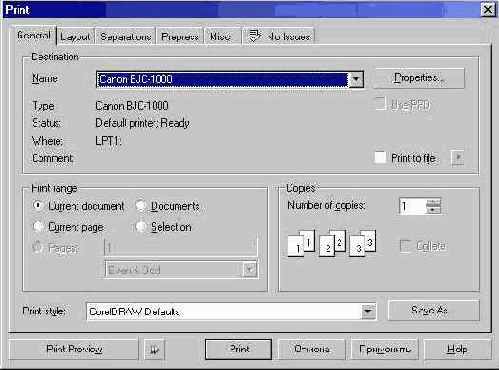

Диалоговое окно Print

Рисунок 18.6. Диалоговое окно Print



Примечание 1

Примечание 1

Вкладка PostScript появляется в диалоговом окне Print (Печать), если текущим является принтер с аппаратной интерпретацией языка PostScript.

В простейшем варианте вывода на печать из всех вкладок этого окна используются две: General (Общие) и Layout (Макет). В отношении остальных вкладок и расположенных на них элементов управления рекомендуется придерживаться тактики невмешательства, то есть не менять значения, установленные по умолчанию.
Примечание 2

Примечание 2

Вкладка Separations (Полосы цветоделения) предназначена для управления процессом цветоделения — подготовки отдельных полос для типографского процесса, каждая из которых соответствует одной использованной краске. Вкладка Prepress (Допечатная обработка) позволяет задать параметры режима подготовки изображения к выводу на листы макета с возможным зеркальным отражением и добавлением типографских отметок (дензитометрических шкал, приводочных меток и прочего). Вкладка PostScript управляет процессом перевода векторного изображения в интерпретируемый язык PostScript. Вкладка Misc (Разное) содержит некоторые вспомогательные элементы управления, а на последней вкладке выводятся сообщения о возможных причинах осложнений, которые могут возникнуть в процессе печати. Если такие осложнения могут возникнуть, их количество перед словом Issue (Пункт) будет автоматически вынесено на ярлычок вкладки, что и видно на рисунке.

Экспорт рисунка в файл

Экспорт рисунка в файл

По умолчанию при сохранении рисунка с помощью команды File > Save As (Файл > Сохранить как) создается файл векторного формата CDR — собственного формата программы CorelDRAW. Экспорт рисунка в другой векторный формат можно выполнить с помощью стандартного диалогового окна Save As (Сохранить как), выбрав соответствующую желаемому формату альтернативу в списке Files of type (Тип файла). Однако более универсальным способом экспорта оказывается команда File > Export (Файл > Экспорт), дающая возможность сохранять проект как в векторных, так и в точечных форматах. Эта команда раскрывает на экране одноименное диалоговое окно, представленное на Рисунок 18.1.

Экспорт в формат EPS

Экспорт в формат EPS

Формат EPS (Encapsulated PostScript) позволяет сохранить в векторной форме почти все объекты CorelDRAW. Его основные достоинства — совместимость практически со всеми программами для работы с векторной графикой как на платформе IBM PC, так и на платформе Macintosh и возможность аппаратной интерпретации при выводе на печать специальными лазерными принтерами PostScript.
Этот формат используется для передачи векторных изображений пользователям, не работающим с программой CorelDRAW, для последующей обработки другими программными средствами (например, для верстки средствами программы PageMaker).
Фильтр экспорта в формат EPS раскрывает на экране диалоговое окно с двумя вкладками, представленное на Рисунок 18.2.
В состав векторного файла EPS может включаться так называемый прообраз — точечный аналог изображения, сохраненный с невысоким разрешением и предназначенный только для предварительного просмотра упрощенного варианта.Поскольку во многих программах содержимое EPS-файла не может непосредственно отображаться на экране монитора, целесообразно включать его в файл," установив флажок Include header (Включить прообраз). Имеется также возможность задавать глубину цвета и разрешение для прообраза, но в большинстве случаев в этом нет необходимости.

Экспорт в формат PDF

Экспорт в формат PDF

Формат PDF (Portable Document Format, формат переносимых документов) был разработан фирмой Adobe специально для электронных публикаций. Он позволяет сохранять неизменными формат текстов, графические изображения и другие элементы документа независимо от того, на какой платформе этот документ воспроизводится. С помощью программ Acrobat Reader и Acrobat Exchange файл в формате PDF можно просматривать и печатать на платформах Windows, UNIX и Macintosh. В последнее время этот формат получает все более широкое распространение при публикации документов во внутренних сетях корпораций и World Wide Web.
В отличие от остальных векторных форматов экспорт в этот формат в CorelDRAW 11 производится специальной командой File > Publish To PDF (Файл > Опубликовать в PDF). Эта команда раскрывает на экране диалоговое окно, совпадающее с диалоговым окном сохранения файла, но с добавлением еще одной кнопки — Settings (Установки). Эта кнопка открывает диалоговое окно фильтра экспорта (Рисунок 18.3).

Экспорт в форматы точечной графики

Экспорт в форматы точечной графики

Необходимость экспортирования рисунка в один из форматов точечной графики возникает достаточно часто, и с некоторыми из таких случаев нам уже приходилось иметь дело (см. урок 17). Чаще всего результаты работы приходится сохранять в точечном формате для дальнейшего использования в составе web-страницы. В некоторых случаях рисунок преобразуют в точечный формат для того, чтобы справиться с проблемами, возникающими при печати из-за сложности объектов, составляющих изображение (линзы, пошаговые переходы, ореолы, фигурные обрезки — вот неполный перечень причин возникновения подобных сложностей). При выборе в диалоговом окне Export (Экспорт) в качестве типа файла одного из точечных форматов, а также задания имени файла и его расположения раскрывается диалоговое окно Convert to Bitmap (Экспорт в точечный формат), представленное на Рисунок 18.4. С помощью элементов управления этого диалогового окна устанавливаются значения основных параметров преобразования, а дополнительные управляющие параметры для каждого конкретного формата запрашиваются с помощью дополнительных диалоговых окон.

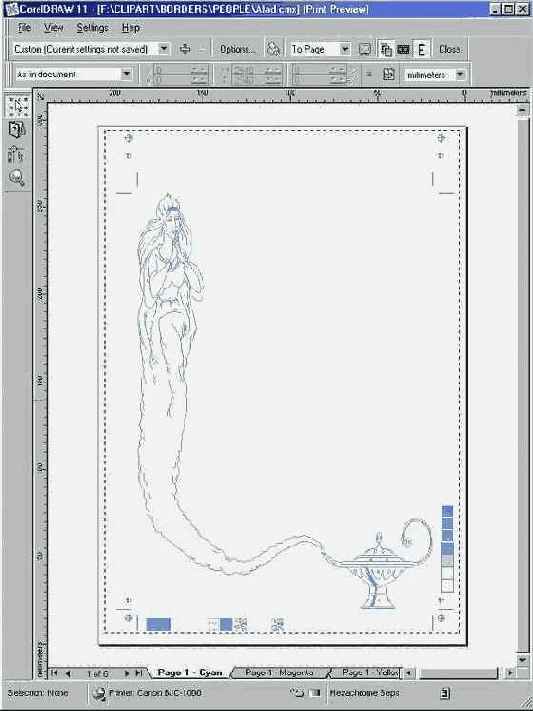

Предварительный просмотр документа перед выводом на печать

Рисунок 18.9. Предварительный просмотр документа перед выводом на печать



В окне документа отображаются печатные листы в том виде, в котором они выйдут из принтера. Если документ многостраничный или печатается по частям, каждый из листов можно просмотреть отдельно, выбрав соответствующий ярлычок. Так же как в основном рабочем пространстве, вы можете регулировать масштаб отображения документа с помощью раскрывающегося списка Zoom (Масштаб) панели инструментов или с помощью инструмента Zoom (Масштаб). В окне предварительного просмотра продублированы все элементы управления параметрами печати, имеющиеся в диалоговом окне Print (Печать), но при необходимости это окно можно раскрыть, не выходя из режима предварительного просмотра. Для этого нужно щелкнуть на кнопке Options (Дополнительно) стандартной панели инструментов в верхней части окна. Все изменения настроек, сделанные в этом окне, немедленно отобразятся в окне документа. Некоторые наиболее часто используемые настройки могут выполняться с помощью специальных элементов управления.
Кнопка с изображением принтера в средней части строки состояния открывает список установленных в системе принтеров и позволяет настраивать параметры драйвера на вкладке Printer properties (Свойства принтера). Установки отображаются для текущего принтера, имя которого выводится рядом с кнопкой. Это имя можно сменить, выбрав другую альтернативу в раскрывающемся списке.
Кнопка, расположенная в правой части строки состояния, включает и отключает режим печати по частям.
Изменить размещение изображения на печатном листе можно также, выбрав соответствующую альтернативу в списке, расположенном на панели атрибутов инструмента Pick (Выбор).
В режиме предварительного просмотра можно произвольно масштабировать и перемещать изображение в пределах печатной страницы. Для этого изображение выделяется обычным приемом с помощью инструмента Pick (Выбор), после чего его можно масштабировать и перемещать так же, как в основном режиме CorelDRAW. Отличие состоит только в том, что в режиме предварительного просмотра можно выделить иллюстрацию целиком, но не отдельные ее объекты. После того как все настройки печати выполнены, щелкните на кнопке Print (Печать) панели инструментов, не выходя из режима предварительного просмотра. Документ будет напечатан с учетом всех проделанных установок. Тот же результат можно получить, выйдя из режима предварительного просмотра щелчком на кнопке Close (Закрыть) панели инструментов и щелкнув на кнопке Print (Печать) в одноименном диалоговом окне.
Если в режиме предварительного просмотра обнаруживается, что в иллюстрацию необходимо внести некоторые изменения, сделанные настройки печати можно сохранить. Для этого следует выйти из режима предварительного просмотра, а затем в диалоговом окне Print (Печать) щелкнуть на кнопке Apply (Применить)! Это сохранит сделанные настройки печати. После этого можно закрыть диалоговое окно печати кнопкой Cancel (Отменить) и перейти к редактированию иллюстрации. При повторном открытии диалогового окна Print (Печать) в течение того же сеанса работы все ранее сделанные настройки будут отражены в его элементах управления. По окончании сеанса они будут утрачены, и в новом сеансе восстановлены со значениями управляющих параметров, принятыми по умолчанию.

Предварительный просмотр

Предварительный просмотр

Расположение печатных страниц документа CorelDRAW на листе может, быть достаточно сложным — например, на одной печатной странице можно разместить несколько визитных карточек или все четыре страницы раскрываемой сбоку поздравительной открытки. Но в таких случаях возникает естественное желание увидеть, что будет напечатано на бумаге, до момента реальной печати. Предназначенный для реализации такого желания режим предварительного просмотра позволяет экономить немало бумаги, не говоря уже о времени, делая необязательными контрольные отпечатки для проверки раскладки страниц на листе или, как принято говорить у полиграфистов, спускового макета.
Режим предварительного просмотра включается кнопкой Print Preview (Предварительный просмотр), расположенной в нижней части диалогового окна Print (Печать). При этом открывается рабочее пространство предварительного просмотра, состоящее, как и главное окно CorelDRAW, из набора инструментов, панели инструментов, панели свойств, ярлычков листов, строки состояния и окна документа (Рисунок 18.9).

Размещение на листе бумаги

Размещение на листе бумаги

Вкладка Layout (Макет) диалогового окна Print (Печать) позволяет управлять соотношением размеров листа бумаги, на котором выполняется печать, и изображения. В случае если размеры изображения меньше размеров листа, можно выполнить масштабирование или переместить изображение в любое место листа (что может оказаться очень удобным при печати на бланке). Внешний вид вкладки Layout (Макет) при печати четырехетраничного документа с размером страницы меньше листа бумаги, заправленной в принтер, приведен на Рисунок 18.7.

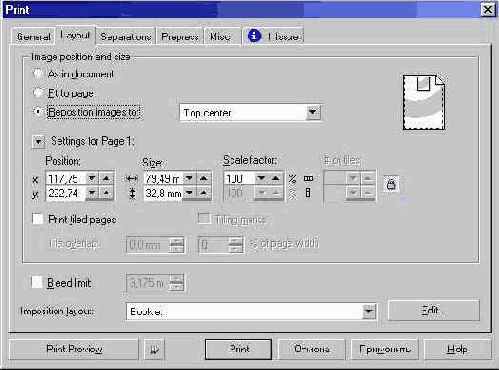

Вкладка Layout диалогового окна Print

Рисунок 18.7. Вкладка Layout диалогового окна Print



Элементы управления группы Image position and size (Положение и размер изображения) позволяют управлять расположением страниц документа CorelDRAW на листах бумаги, используемьгх для печати. Основой группы являются три переключателя. По умолчанию установлен переключатель As in document (Как в документе).При этом изображение на отпечатке расположится на листе точно так же, как оно размещено на^етранице документа CorelDRAW. Если размер рисунка меньше размера листа бумаги, изображение будет выведено посередине листа.
При установке переключателя Fit to page (Подогнать по листу) изображение при выводе_налечать будет масштабировано таким образом, чтобы занимать всю высоту или всю ширину листа.
Расположенные ниже переключателей пары счетчиков Position (Привязка), Size (Размер) и Scale factor (Коэффициент масштабирования) позволяют с большей точностью управлять расположением и масштабированием страницы документа CorelDRAW на листе бумаги. Кнопка с изображением замка, как обычно, включает режим пропорционального масштабирования по горизонтали и вертикали. Кнопка с треугольником раскрывает список с номерами страниц многостраничного документа CorelDRAW, в котором можно выбрать номер страницы для уточнения ее положения и размеров на листе бумаги при печати.
Если устанавливается переключатель Reposition images to (Переместить изображение в), то с помощью расположенного справа раскрывающегося списка можно выбрать стандартную позицию для размещения изображения на листе — в середине, в любом из углов или в середине любой из сторон листа.
Если размер изображения превышает габариты листа бумаги, а масштабирование с уменьшением изображения нежелательно, можно вывести его по частям, каждую часть — на отдельном листе бумаги, а затем склеить эти листы (например скотчем). Режим печати по частям включается флажком Print tiled pages (Печатать частями). Счетчик Tile overlap (Перекрытие частей) позволяет задать величину перекрытия частей в абсолютных единицах измерения, а расположенный справа от него и связанный с ним счетчик задает ту же величину в процентах от ширины листа бумаги (Рисунок 18.8).

Перед тем как выполнять экспорт

Внимание

Перед тем как выполнять экспорт в форматы GIF или JPEG, убедитесь, что выбрана правильная глубина цвета — соответственно 8 или 24 бита.

При экспорте в тот и другой формат можно задавать дополнительные параметры, управляющие преобразованием. Для этого фильтры открывают на экране дополнительные диалоговые окна с областью предварительного просмотра, в которой влияние изменения управляющих параметров можно визуально оценить до выполнения экспорта. Такое окно для формата JPEG представлено на Рисунок 18.5.

Выбор части документа для печати

Выбор части документа для печати

Выбор части документа для вывода на печать выполняется группой элементов управления Print range (Диапазон печати), расположенной на вкладке General (Общие). Основой группы являются следующие переключатели.
Current document (Текущий документ). Соответствует выводу на печать всех страниц текущего документа CorelDRAW.
Documents (Документы). При установке этого переключателя на месте остальных элементов группы появляется список всех открытых в сеансе работы с CorelDRAW документов с флажками, позволяющими для каждого документа определить, выводить его на печать или нет. Печатаются все страницы всех выбранных документов.
Current page (Текущая страница). Печатается только текущая страница текущего документа.
Pages (Страницы). При установке этого переключателя становится доступным поле указания диапазона страниц. Номера страниц, подлежащих выводу на печать, вводятся через запятую. Диапазоны смежных страниц задаются через дефис.
Примечание 1

Примечание 1

Запись 1.5.13—21.54 означает, что на печать будут выведены первая, пятая, с тринадцатой по двадцать первую включительно и пятьдесят четвертая страницы. Запись диапазона через тильду (~) вместо дефиса приведет к печати крайних страниц диапазона и промежуточных через одну. Например, запись 4~7 означает вывод на печать четвертой, шестой и седьмой страниц.

Selection (Выделение). На печать выводятся только выделенные объекты.
Непосредственно под полем для ввода номеров страниц располагается раскрывающийся список, позволяющий выбирать для вывода из заданного диапазона только некоторую его часть:
Odd (Нечетные) — на печать выводятся только нечетные страницы диапазона;
Even (Четные) — на печать выводятся только четные страницы диапазона;
Even & Odd (Четные и нечетные) — на печать выводятся все страницы диапазона.
На той же вкладке имеются элементы управления, позволяющие задать количество копий при выводе на печать и вариант упорядочения копий страниц при выводе многостраничных документов.

Выбор и настройка принтера

Выбор и настройка принтера

Принтер выбирается с помощью раскрывающегося списка Name (Имя), расположенного на вкладке General (Общие) диалогового окна Print (Печать). По умолчанию выбранным является принтер, определенный для вывода средствами настройки системы Windows (команда Настройка > Принтеры главного меню). Число альтернатив в списке определяется количеством принтеров, установленных в системе. Настройка принтера выполняется программными средствами драйвера выбранного принтера, диалоговое окно которого раскрывается щелчком на кнопке Properties (Свойства), расположенной справа от списка Name (Имя). В окне драйвера следует указать формат листов бумаги, на которой будет напечатана работа, и их ориентацию (книжную или альбомную). В некоторых принтерах предусмотрена возможность подачи бумаги из нескольких источников — для них следует указать лоток, в который будет загружена бумага. Практически все принтеры позволяют печатать с различным аппаратным разрешением. Чтобы качество отпечатка было высоким, разрешение принтера должно быть максимальным. В то же время, чем выше аппаратное разрешение печати, тем больше времени уходит на вывод и тем вероятнее переполнение памяти принтера при печати сложных изображений.
В большинстве драйверов цветных принтеров окно свойств содержит элементы, управляющие режимом коррекции цветов при печати. При настройке режима вывода на печать следует убедиться в том, что не включены одновременно система коррекции цвета в драйвере принтера (окно свойств) и система управления цветом CorelDRAW. Последняя включается и выключается флажком Use color profile (Использовать цветовой профиль), расположенным на вкладке Misc (Разное). Предпочтительнее использование системы управления цветом CorelDRAW.
Примечание 1

Примечание 1

Более конкретно и подробно способы настройки принтера описаны в его руководстве по эксплуатации.

Вывод иллюстрации

Вывод иллюстрации

Экспорт рисунка в файл

Экспорт в формат EPS

Экспорт в формат PDF

Экспорт в форматы точечной графики

Вывод изображения на печать

Выбор и настройка принтера

Выбор части документа для печати

Размещение на листе бумаги

Предварительный просмотр

Всего лишь несколько лет назад в 99 случаях из 100 процесс работы над графическим проектом завершался, выводом построенных с помощью CorelDRAW изображений на печать или передачей файлов в бюро полиграфического обслуживания (где опять-таки все заканчивалось выводом на бумагу или пленку контрольных или окончательных отпечатков). Неудивительно, что от версии к версии средства CorelDRAW, обеспечивающие подготовку к выводу на печать и саму эту процедуру, постоянно совершенствовались (и, к сожалению, усложнялись). Сегодня все больше графических работ публикуется в Интернете, и он уже перехватил у полиграфической промышленности пальму первенства в этой области. Отмечайся бурный рост и других технологий электронной публикации (например уже многие периодические издания распространяются среди подписчиков только на бумаге, но и в цифровом формате). Поэтому сегодня результаты труда компьютерного художника материализуются в одном из трех вариантов:
в виде отпечатков, выполненных на монохромных или цветных принтерах, установленных в художественной студии или офисе, где работает художник;
в виде файлов с изображениями в различных форматах, предназначеных для интеграции в состав web-страниц, публикации другими электронными средствами (например, на компакт-дисках) или размещения на ftp-серверах в первом случаев качестве дополнения к графическому изображению может разрабатываться так называемая карта - описание активных участков изображения, используемых в качестве ссылок);
в виде файлов с векторными и точечными изображениями в формате PostScript предназначенных для передачи в бюро полиграфического обслуживания в котором эти файлы выводятся на пленку специальными устройствами (фотонаборными автоматами).
Последний из трех вариантов предполагает достаточно сложный технологический процесс подготовки оригинала-макета для последующей печати в типографии. Подготовка исходных данных для такого процесса по готовому изображению требует выполнения огромного числа настроек, зависящих от деталей полиграфического процесса и особенностей оборудования, которым располагает бюро полиграфического обслуживания. Но, как правило, при заключении договора на такое обслуживание пользователю передается подробная инструкция по настройке параметров печати или предоставляется консультация специалиста. Поэтому в этой главе рассматриваются только те настройки и процедуры, которые могут пригодиться при сохранении графического проекта в виде файла в различных форматах или при выводе на печать с помощью распространенных офисных принтеров — лазерных или струйных.

Вывод изображения на печать

Вывод изображения на печать

Для вывода документа CorelDRAW или его части на печать выберите команду File > Print (Файл > Печать) или щелкните на кнопке с изображением принтера на стандартной панели инструментов. На экране раскроется диалоговое окно Print (Печать) с шестью или семью вкладками, представленное на Рисунок 18.6.



    Сайт: Аннимация - Видео - Графика

• Анимация на сайте

• Графика на сайте

• Фотография на сайте

• Кино на сайте

• Flash на сайте


• Видео для сайта

• Premiere Pro

• Vstudio

• VirtualDub

• Sonic Scenarist


• DVD


• Изображения для сайта

• Пакет Photoshop

• Adobe Illustrator

• Adobe Illustrator

• CorelDRAW


• CorelXARA

• Maya
