Язык UML. Руководство пользователя
Абстракции и экземпляры
Экземпляры не существуют сами по себе: они всегда связаны с абстракциями. На языке UML чаще всего моделируют экземпляры классов (называемые объектами), хотя бывают также экземпляры и других сущностей, таких как компоненты, узлы, прецеденты и ассоциации. В UML экземпляр легко отличить от абстракции - для этого надо просто подчеркнуть его имя.Объект в общем случае занимает некоторое место в реальном или концептуальном мире, и им можно тем или иным способом манипулировать. Например, экземпляром узла обычно является компьютер, физически расположенный в некоем помещении; экземпляром компонента - файл, размещенный в том или ином каталоге; экземпляр записи о клиенте занимает какой-то объем в оперативной памяти компьютера. Экземпляр траектории полета самолета тоже являет собой нечто конкретное, поддающееся обработке математическими методами.
С помощью UML допустимо моделировать не только непосредственные физические экземпляры, но и менее конкретные сущности. Например, абстрактный класс по определению не может иметь непосредственных экземпляров (см. главу 9). Разрешается, однако, моделировать косвенные экземпляры абстрактных классов, чтобы показать, как данный класс можно использовать в качестве прототипа. Строго говоря, такого объекта не существует, но с практической точки зрения он позволяет поименовать любой потенциальный экземпляр конкретного потомка этого абстрактного класса. То же самое относится и к интерфейсам (см. главу 11). Хотя они по определению не могут иметь непосредственных экземпляров, можно смоделировать экземпляр-прототип интерфейса, который будет представлять один из потенциальных экземпляров конкретных классов, реализующих этот интерфейс.

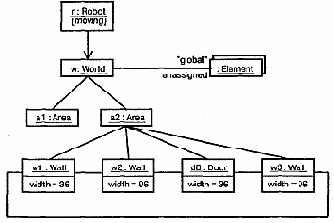

Моделируемые экземпляры помещают в диаграммы объектов (см. главу 14), если надо показать их структурные детали, или в диаграммы взаимодействия (см. главу 18) и деятельности (см. главу 19), если нужно визуализировать их участие в динамических ситуациях. Хотя обычно это не требуется, их можно включать и в диаграммы классов, если надо явно показать отношения объекта и его абстракции.
Классификатор экземпляра обычно статичен (см. главу 9). Например, если вы создадите экземпляр класса, то сам класс не будет изменяться в течение жизни объекта. Но при моделировании некоторых ситуаций, а также в некоторых языках программирования, есть возможность изменить абстракцию экземпляра. И тогда объект Гусеница способен стать объектом Бабочка (динамические типы рассматриваются в главе 11). Это один и тот же объект, но реализующий различные абстракции.

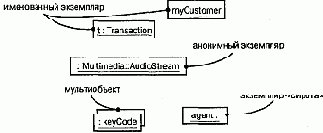

Рис. 13.2 Экземпляры - именованные, анонимные, множественные и "сироты"
Примечание: В процессе разработки могут возникнуть экземпляры, не связанные ни с каким классификатором и изображаемые как объекты с отсутствующими именами абстракций (см. рис. 13.2). Такие объекты-сироты" можно вводить при моделировании очень неопределенного поведения, хотя в конце концов их все равно нужно будет связать с некоей абстракцией, если вы хотите приписать объекту определенную семантику.
Абстрактные, корневые, листовые и полиморфные элементы
Отношения обобщения используются для моделирования иерархии классов, верхние уровни которой занимают общие абстракции, а ниже находятся специализированные (см. главы 5 и 10). Внутри этой иерархии некоторые классы определяют как абстрактные, то есть не имеющие непосредственных экземпляров (см. главу 13). В языке UML имя абстрактного класса пишут курсивом. Например, как видно из рис. 9.5, абстрактными являются классы Icon, Rectangularlcon и Arbitrarylcon. Наоборот, конкретными называются классы, которые могут иметь непосредственные экземпляры (на рис. 9.5 это Button и OkButton).

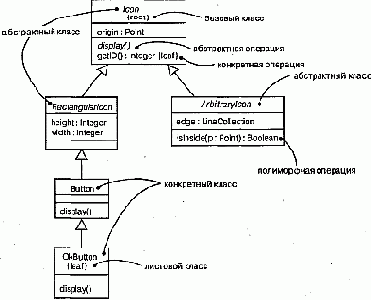

Рис. 9.5 Абстрактные и конкретные классы и операции
При моделировании класса часто возникает потребность задать ему свойства, унаследованные от более общих классов и, наоборот, предоставить возможность более специализированным классам наследовать особенности данного. Такая семантика легко обеспечивается для классов средствами UML. Можно определить и такие классы, у которых нет потомков. Они называются листовыми и задаются в UML c помощью свойства leaf, написанного под именем класса. Например, класс OkButton на рис. 9.5 является листовым и поэтому не имеет потомков.
Реже используется, хотя и остается весьма полезной, возможность задать класс, не имеющий родителей. Такой класс называется корневым и специфицируется с помощью свойства root, записанного под его именем. На рис. 9.5 корневым является класс Icon. Если имеется несколько независимых иерархий наследования, то начало каждой удобно обозначать таким способом.
Операции могут иметь сходные свойства. Как правило, операции являются полиморфными, - это значит, что в различных местах иерархии классов можно определять операции с одинаковыми сигнатурами. При этом те операции, которые определены в классе-потомке, перекрывают действие тех, что определены в родительских классах. Когда во время исполнения системы поступает какое-то сообщение (см. главу 15), операция по его обработке вызывается полиморфно, -иными словами, выбирается та, которая соответствует типу объекта. На рис. 9.5 операции display и islnside являются полиморфными, a Icon: :display ( ), кроме того, еще и абстрактна. Это значит, что она неполна и реализацию должен предоставить потомок. В UML имена абстрактных операций пишутся курсивом, как и в случае с классами. Напротив, операция Icon: : get ID () является листовой, на что указывает слово leaf. Это означает, что данная операция не полиморфна и не может быть перекрыта другой.
Примечание: Абстрактные операции соответствуют чисто виртуальным операциям языка C++, листовые операции - невиртуальным операциям этого языка
Адаптивные системы
Все продемонстрированные до сих пор диаграммы компонентов использовались для моделирования статических видов системы. Участвующие в них компоненты проводили всю свою жизнь на одном узле. Хотя такая ситуация является наиболее распространенной, иногда, особенно при работе со сложными распределенными системами, приходится моделировать и динамические представления. Например, некоторая система может реплицировать свои базы данных на несколько узлов и переключаться на резервный сервер в случае отказа главного. При моделировании глобальной распределенной системы, работающей в режиме 24x7 (то есть семь дней в неделю, 24 часа в сутки) вы, скорее всего, встретитесь с мобильными агентами -компонентами, которые мигрируют с одного узла на другой для выполнения некоторой операции. Для того чтобы моделировать такие динамические представления, вам понадобится комбинировать диаграммы компонентов, объектов и взаимодействия.Моделирование адаптивной системы производится так:
Например, на рис. 29.5 представлена модель репликации базы данных, изображенной на предыдущем рисунке. Мы видим два экземпляра компонента school.db - оба анонимны и имеют разные помеченные значения location. Есть также примечание, в котором явно поясняется, какой экземпляр первичен, а какой является репликой.
При желании показать детали каждой базы данных вы можете изобразить их в канонической форме - в виде компонента со стереотипом database.
Хотя на рисунке это не показано, допустимо воспользоваться диаграммой взаимодействия (см. главу 18) для моделирования динамики переключения с главного сервера на резервный.

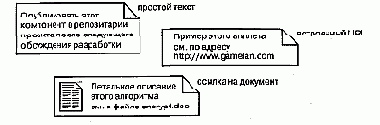

Аннотационные сущности
Аннотационные сущности - это пояснительные составляющие моделей UML. К их числу относятся примечания (Notes).
Архитектура системы
Наиболее распространенный случай применения систем и моделей - это организация элементов, используемых с целью визуализации, специфицирования, конструирования и документирования архитектуры системы (см. главу 1). При этом затрагиваются практически все артефакты, встречающиеся в проекте разработки программного обеспечения. Моделируя системную архитектуру, вы сводите воедино решения, принятые относительно требований к системе, ее логических и физических элементов. Моделируются структурные и поведенческие аспекты системы, образцы (или паттерны), формирующие ее различные представления. Наконец, следует обратить внимание на стыковку подсистем и трассировку решений, начиная от формулировки требований до этапа развертывания.Моделирование архитектуры системы производится так:
При моделировании системы в целом и ее подсистем выполняются следующие действия:
Используйте те же диаграммы, что и для вида с позиции проектирования, но основное внимание уделите активным классам и объектам, которыми представлены процессы и нити.
Необходимо понимать, что системная архитектура не рождается в ходе единичного акта творения. Напротив, хорошо структурированный процесс применения UML подразумевает последовательное уточнение архитектуры на основе анализа прецедентов, итеративное и инкрементное (Рациональный Унифицированный Процесс обсуждается в главе 2).
Если не брать в расчет простейшие системы, вам необходимо управлять версиями системных артефактов. Для представления решений о версиях каждого элемента можно воспользоваться механизмами расширения UML (см. главу 6), в частности помеченными значениями.
Архитектура
Для визуализации, специфицирования, конструирования и документирования программных систем необходимо рассматривать их с различных точек зрения (см. главу 1). Все, кто имеет отношение к проекту, - конечные пользователи, аналитики, разработчики, системные интеграторы, тестировщики, технические писатели и менеджеры проектов - преследуют собственные интересы, и каждый смотрит на создаваемую систему, по-разному в различные моменты ее жизни. Системная архитектура является, пожалуй, наиболее важным артефактом, который используется для управления всевозможными точками зрения и тем самым способствует итеративной и инкрементной разработке системы на всем протяжении ее жизненного цикла.Архитектура - это совокупность существенных решений касательно:
Архитектура программной системы охватывает не только ее структурные и поведенческие аспекты, но и использование, функциональность, производительность, гибкость, возможности повторного применения, полноту, экономические и технологические ограничения и компромиссы, а также эстетические вопросы.

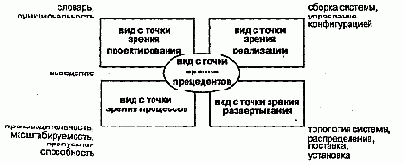

Как показано на рис. 2.20, архитектура программной системы наиболее оптимально может быть описана с помощью пяти взаимосвязанных видов или представлений, каждый из которых является одной из возможных проекций организации и структуры системы и заостряет внимание на определенном аспекте ее функционирования (см. главу 31).
Рис. 2.20 Моделирование системной архитектуры
Вид с точки зрения прецедентов (Use case view) охватывает прецеденты, которые описывают поведение системы, наблюдаемое конечными пользователями, аналитиками и тестировщиками.
Этот вид специфицирует не истинную организацию программной системы, а те движущие силы, от которых зависит формирование системной архитектуры. В языке UML статические аспекты этого вида передаются диаграммами прецедентов, а динамические - диаграммами взаимодействия, состояний и действий.
Вид с точки зрения проектирования (Design view) охватывает классы, интерфейсы и кооперации, формирующие словарь задачи и ее решения. Этот вид поддерживает прежде всего функциональные требования, предъявляемые к системе,то есть те услуги, которые она должна предоставлять конечным пользователям. С помощью языка UML статические аспекты этого вида можно передавать диаграммами классов и объектов, а динамические - диаграммами взаимодействия, состояний и действий.
Вид с точки зрения процессов (Process view) охватывает нити и процессы, формирующие механизмы параллелизма и синхронизации в системе. Этот вид описывает главным образом производительность, масштабируемость и пропускную способность системы. В UML его статические и динамические аспекты визуализируются теми же диаграммами, что и для вида с точки зрения проектирования, но особое внимание при этом уделяется активным классам, которые представляют соответствующие нити и процессы.
Вид с точки зрения реализации (Implementation view) охватывает компоненты и файлы, используемые для сборки и выпуска конечного программного продукта. Этот вид предназначен в первую очередь для управления конфигурацией версий системы, составляемых из независимых (до некоторой степени) компонентов и файлов, которые могут по-разному объединяться между собой. В языке UML статические аспекты этого вида передают с помощью диаграмм компонентов, а динамические - с помощью диаграмм взаимодействия, состояний и действий.
Вид с точки зрения развертывания (Deployment view) охватывает узлы, формирующие топологию аппаратных средств системы, на которой она выполняется. В первую очередь он связан с распределением, поставкой и установкой частей, составляющих физическую систему.Его статические аспекты описываются диаграммами развертывания, а динамические - диаграммами взаимодействия, состояний и действий.
Каждый из перечисленных видов может считаться вполне самостоятельным, так что лица, имеющие отношение к разработке системы, могут сосредоточиться на изучении только тех аспектов архитектуры, которые непосредственно их касаются. Но нельзя забывать о том, что эти виды взаимодействуют друг с другом. Например, узлы вида с точки зрения развертывания содержат компоненты, описанные для вида с точки зрения реализации, а те, в свою очередь, представляют собой физическое воплощение классов, интерфейсов, коопераций и активных классов из видов с точки зрения проектирования и процессов. UML позволяет отобразить каждый из пяти перечисленных видов и их взаимодействия.
Архитектурные образцы
Образцы используются также для моделирования типичных архитектурных решений. При моделировании каркаса вы, собственно, моделируете инфраструктуру, которую в дальнейшем планируете повторно использовать или адаптировать к некоторому контексту.Каркас изображается в виде стереотипного пакета (см. главу 12). Будучи пакетом, каркас предоставляет ряд элементов, в частности (хотя этим все разнообразие не исчерпывается) классы, интерфейсы, прецеденты, компоненты, узлы, кооперации и даже другие каркасы. Иными словами, вы помещаете в каркас все абстракции, которые, работая совместно, формируют расширяемый шаблон для приложений в конкретной области. Некоторые из этих элементов будут являться открытыми и представлять ресурсы, которые надстраивает клиент. Это стыковочные элементы каркаса, которые вы можете подсоединить к абстракциям из своего контекста. Другие открытые элементы будут являться образцами проектирования и соответствовать ресурсам, с которыми связывается клиент. Это "разъемы" каркаса, заполняемые при связывании с образцом проектирования. И наконец, некоторые элементы будут закрытыми или защищенными; они соответствуют инкапсулированным элементам каркаса, невидимым снаружи.
При моделировании архитектурного образца помните, что каркас является, по сути дела, описанием архитектуры (см. главу 2), хотя неполным и, возможно, параметризованным. Следовательно, все, что вы знаете о моделировании хорошо структурированной архитектуры, в полной мере применимо и к хорошо структурированным каркасам. Самые лучшие каркасы не проектируются изолированно от остальной системы, - на практике такая попытка обречена на неудачу. В основе каркасов лежат уже существующие архитектуры, доказавшие свою работоспособность. Затем каркасы развиваются, чтобы найти те элементы управления и стыковки, которые необходимы и достаточны для применимости каркаса к новым областям.
Моделирование архитектурного образца осуществляется следующим образом:
Это главным образом означает, что пользователь образца должен понимать, какие классы следует расширить, какие операции реализовать и какие сигналы обрабатывать.
На рис. 28.7 показана спецификация архитектурного образца КласснаяДоска (он рассматривается в книге Buschmann et al., "Pattern-Oriented Software Architecture", New York, New York: Wiley, 1996). Как говорится в документации, этот образец "применим к задачам преобразования исходных данных в высокоуровневые структуры, которые не имеют простого детерминированного решения". В основе архитектуры лежит образец проектирования КласснаяДоска, который определяет порядок совместной работы классов ИсточникЗнаний, КласснаяДоска и Контроллер. Еще каркас включает образец проектирования Процессор логического вывода, который определяет общий механизм работы класса ИсточникЗнаний. И наконец, как видно из рисунка, каркас раскрывает один вариант использования Применить новые источники знаний, поясняющий клиенту, как можно его адаптировать.
Примечание: Полное моделирование каркаса - задача отнюдь не более простая, чем моделирование архитектуры всей системы. В некоторых отношениях она даже сложнее, поскольку для того, чтобы с каркасом можно было работать, вы должны раскрыть все его элементы управления и стыковки и, возможно, представить мета-прецеденты (типа Применить новые источники знаний), которые объясняют, как каркас настраивается, а также простые прецеденты, поясняющие его поведение.
Архитектурные виды
Использование пакетов для группирования родственных элементов является весьма важным - без него нельзя разработать сложную модель. Этот подход применим к организации таких элементов, как классы, интерфейсы, компоненты, узлы и диаграммы. Но при рассмотрении архитектурных видов программных систем возникает потребность в еще более крупных блоках. Архитектурные виды тоже можно моделировать с помощью пакетов.Напомним, что видом или представлением называется проекция организации и структуры системы, в которой внимание акцентируется на одном из конкретных аспектов этой системы (пять видов системной архитектуры описаны в главе 2, а их связь с моделями - в главе 31). Из этого определения вытекают два следствия. Во-первых, систему можно разложить на почти ортогональные пакеты, каждый из которых имеет дело с набором архитектурно значимых решений (например, можно создать виды с точки зрения проектирования, процессов, реализации, развертывания и прецедентов). Во-вторых, этим пакетам будут принадлежать все абстракции, относящиеся к данному виду. Так, все компоненты модели принадлежат пакету, который представляет вид системы с точки зрения реализации.
Примечание: Пакеты как виды отличаются от фасадов. Виду принадлежат его элементы, а фасад лишь ссылается на элементы, входящие в состав других пакетов. Элемент может принадлежать только одному пакету, хотя ссылаться на него можно из нескольких фасадов.
Моделирование архитектурных видов осуществляется следующим образом:
В качестве примера на рис. 12.7 показана каноническая декомпозиция верхнего уровня, пригодная даже для самых сложных систем (см. главу 31).
Рис. 12.7 Моделирование архитектурных видов
Артефакты
С каждой деятельностью в Рациональном Унифицированном Процессе связаны артефакты, которые либо подаются на вход, либо получаются на выходе. Артефакты используются как исходные данные для последующей деятельности, содержат справочные сведения о проекте или выступают в роли поставляемых по контракту составляющих.Ассоциации

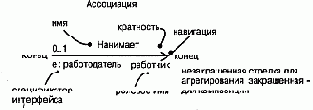

Ассоциацией (Association) называется структурное отношение, показывающее, что объекты одного типа неким образом связаны с объектами другого типа. Если между двумя классами определена ассоциация, то можно перемещаться от объектов одного класса к объектам другого. Вполне допустимы случаи, когда оба конца ассоциации относятся к одному и тому же классу. Это означает, что с объектом некоторого класса позволительно связать другие объекты из того же класса. Ассоциация, связывающая два класса, называется бинарной. Можно, хотя это редко бывает необходимым, создавать ассоциации, связывающие сразу несколько классов; они называются n-арными. Графически ассоциация изображается в виде линии, соединяющей класс сам с собой или с другими классами. Используйте ассоциации, когда хотите показать структурные отношения. (Ассоциации и зависимости, в отличие от отношений обобщения, могут быть рефлексивными - см. главу 10.)Помимо описанной базовой формы существует четыре дополнения, применимых к ассоциациям
Имя. Ассоциации может быть присвоено имя, описывающее природу отношения. Чтобы избежать возможных двусмысленностей в понимании имени, достаточно с помощью черного треугольника указать направление, в котором оно должно читаться, как показано на рис. 5.4. Не путайте направление чтения имени с навигацией по ассоциации (см. главу 10).
Рис. 5.4 Имена ассоциаций
Примечание: Обычно имя ассоциации не указывается, если только вы не хотите явно задать для нее ролевые имена или в вашей модели настолько много ассоциаций, что возникает необходимость ссылаться на них и отличать друг от друга. Имя будет особенно полезным, если между одними и теми же классами существует несколько различных ассоциаций.
Роль. Класс, участвующий в ассоциации, играет в ней некоторую роль. По существу, это "лицо", которым класс, находящийся на одной стороне ассоциации, обращен к классу с другой ее стороны. Вы можете явно обозначить роль, которую класс играет в ассоциации. На рис. 5.5 показано, что класс Человек, играющий роль работника, ассоциирован с классом Компания, играющим роль работодателя.
Роли тесно связаны с семантикой интерфейсов (см. главу 10).
Рис. 5.5 Роли
Примечание: Один класс может играть в разных ассоциациях как одну и ту же роль, так и различные.
Кратность. Ассоциации отражают структурные отношения между объектами. Часто при моделировании бывает важно указать, сколько объектов может быть связано посредством одного экземпляра ассоциации (то есть одной связи, см. главу 15). Это число называется кратностью (Multiplicity) роли ассоциации и записывается либо как выражение, значением которого является диапазон значений, либо в явном виде, как показано на рис. 5.6. Указывая кратность на одном конце ассоциации, вы тем самым говорите, что на этом конце именно столько объектов должно соответствовать каждому объекту на противоположном конце. Кратность можно задать равной единице (1), можно указать диапазон: "ноль или единица" (0..1), "много" (0..*), "единица или больше" (1..*). Разрешается также указывать определенное число (например, 3).
Рис. 5.6 Кратность
Примечание: С помощью списка можно задать и более сложные кратности, например 0 . . 1, 3..4, 6..*, что означает "любое число объектов, кроме 2 и 5".
Агрегирование. Простая ассоциация между двумя классами отражает структурное отношение между равноправными сущностями, когда оба класса находятся на одном концептуальном уровне и ни один не является более важным, чем другой. Но иногда приходится моделировать отношение типа "часть/целое", в котором один из классов имеет более высокий ранг (целое) и состоит из нескольких меньших по рангу (частей). Отношение такого типа называют агрегированием; оно причислено к отношениям типа "имеет" (с учетом того, что объект-целое имеет несколько объектов-частей). Агрегирование является частным случаем ассоциации и изображается в виде простой ассоциации с незакрашенным ромбом со стороны "целого", как показано на рис. 5.7. Существует много важных разновидностей этого отношения (см. главу 10).
Рис. 5.7 Агрегирование
Примечание: Незакрашенный ромб отличает "целое" от "части"- - и только. Эта простая форма агрегирования является чисто концептуальной; она не влияет на результат навигации по ассоциации между целым и его частями и не подразумевает наличия между ними какой-либо зависимости по времени жизни.
Как видно из рис. 10.5, для этого нужно смоделировать ассоциацию между классами РабочийСтол и Возвращен-ноеИзделие. Применительно к РабочемуСтолу определен jobID - идентификатор задания, связанный с каждым конкретным ВозвращеннымИзделием. В этом смысле jobID - атрибут ассоциации (см. главы 4 и 9). Он не является свойством объекта ВозвращенноеИзделие, поскольку изделия ничего не знают ни о ремонте, ни о заданиях. Если известен объект РабочийСтол и значение jobID, то можно осуществить навигацию к нулю или одному объекту ВозвращенноеИзделие. В языке UML эта идиома моделируется с помощью квалификатора, являющегося атрибутом ассоциации, значения которого разбивают множество объектов на подмножества, связанные с объектом на другом конце ассоциации. Квалифика-тор изображается в виде маленького прямоугольника, присоединенного к одной из концевых точек ассоциации, внутри которого располагаются атрибуты квалификатора (см. рис. 10.5). Объект-источник вместе со значениями атрибутов квалификатора порождает один целевой объект (если кратность цели не больше единицы) или множество таких объектов (если кратность больше единицы).
Рис. 10.5 Квалификатор
Примечание: Семантика квалификаторов нетривиальна, и существует ряд сложных примеров их использования. Однако чаще всего ситуации, в которых нужны квалификаторы, довольно просты. Если на одном конце ассоциации вы можете поместить поисковую структуру данных (например, хэш-таблииу или В-дерево), то объявите индекс, по которому производится поиск, как Квалификатор. Обычно кратность на исходном конце будет "много", а на целевом - 0..1.

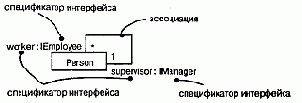

Спецификатор интерфейса. Интерфейсом называется набор операций, которые используются для спецификации услуг, предоставляемых классом или компонентом, причем один класс может реализовывать несколько интерфейсов (см. главу 11). Перечень всех реализуемых классом интерфейсов образует полную спецификацию поведения класса. Однако в контексте ассоциации с другим целевым классом исходный класс может не раскрывать все свои возможности.
Так, в словаре системы управления человеческими ресурсами класс Person (Сотрудник) способен реализовывать несколько интерфейсов: IManager (Управляющий), lEmployee (Работник), IOfficer (Служащий) и т.д. Как видно из рис. 10.6, отношения между начальником и подчиненными можно моделировать с помощью ассоциации типа "один ко многим", явно пометив роли в ней (см. главу 4) как supervisor (контролер) и worker (рабочий). В контексте этой ассоциации объект класса Person в роли supervisor предоставляет объектам worker только интерфейс Imanager; он же в роли worker предоставляет объекту supervisor лишь интерфейс IEmployee. На рисунке показано, что можно явно описать тип роли с помощью синтаксиса rolename : iname, где iname - некоторый интерфейс другого классификатора (см. главу 9).
Рис. 10.6 Указание типов интерфейсов
Композиция. Агрегирование является простой концепцией с достаточно глубокой семантикой. Простое агрегирование - чисто концептуальное отношение, оно лишь позволяет отличить "целое" от "части" (см. главу 5), но не изменяет смысла навигации по ассоциации между целым и его частями и не накладывает никаких ограничений на соотношение времен жизни целого и частей.
Однако существует вариация простого агрегирования - композиция, которая добавляет к семантике агрегирования новые важные особенности (для моделирования композиции используются атрибуты, см. главы 4 и 9). Композицией называется форма агрегирования с четко выраженным отношением владения, причем время жизни частей и целого совпадают. Части с нефиксированной кратностью могут быть созданы уже после самого композита, но, будучи созданы, живут и умирают вместе с ним. Впрочем, части могут быть удалены явным образом еще до уничтожения композита.
Это означает, что в случае композитного агрегирования объект в любой момент времени может быть частью только одного композита. Например, в оконной системе класс Frame (Рама) принадлежит только одному классу Window (Окно), тогда как при простом агрегировании "часть" может принадлежать одновременно нескольким "целым".
Скажем, в модели дома объект Стена может принадлежать нескольким объектам Комната.
Кроме того, в композитном агрегировании целое отвечает за диспозицию своих частей, то есть композит должен управлять их созданием и уничтожением. Например, создав объект Frame в системе окон, вы должны присоединить его к объемлющему окну. Когда объект Window удаляется, он в свою очередь должен уничтожить принадлежащие ему объекты Frame.
Как показано на рис. 10.7, композиция является просто частным случаем ассоциации и обозначается путем дополнения ассоциации закрашенным ромбом на конце со стороны "целого".
Рис. 10.7 Композиция
Примечание: Композицию можно обозначить по-другому, включив символы частей внутрь символа композита. Эта форма особенно полезна, если вы хотите подчеркнуть отношения между частями, действительные только в контексте целого.
Классы-ассоциации. В ассоциации между двумя классами сама ассоциация также может иметь свойства. Например, в отношениях типа "работодатель/работник" между классами Компания и Человек имеется объект Работа, который описывает свойства отношения, применимые только к одной паре объектов Компания и Человек. Моделирование данной ситуации с помощью пары ассоциаций от Компании к Работе и от Работы к Человеку было бы неправильно, поскольку таким образом нельзя передать связь конкретного экземпляра объекта Работа с конкретной парой классов Компания и Человек.
На языке UML такая ситуация моделируется с помощью класса-ассоциации (Association class) - элемента, сочетающего в себе свойства как ассоциации, так и класса. Это означает, что класс-ассоциацию можно считать или ассоциацией, имеющей свойства класса, или классом со свойствами ассоциации. Изображают его в виде класса, соединенного пунктирной линией с ассоциацией, как показано на рис. 10.8.
Рис. 10.8 Классы-ассоциации
Примечание: Иногда возникает необходимость определить одинаковые свойства у нескольких классов-ассоциаций. Однако непосредственно присоединить один такой класс-ассоциацию к нескольким различным ассоциациям нельзя, поскольку он сам является ассоциацией.
Чтобы достичь желаемого результата, определите обычный класс (например, С), а затем сделайте каждый класс-ассоциацию, которому нужны определенные свойства, наследником С, или используйте С как тип атрибута.

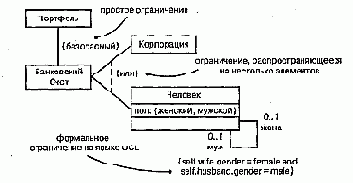

Ограничения. Рассмотренных выше простых и более развитых свойств отношений ассоциации, как правило, бывает вполне достаточно. Однако на тот случай, если вы хотите специфицировать смысловые нюансы, в языке UML предусмотрено пять ограничений, применимых к отношениям ассоциации (механизмы расширения UML обсуждаются в главе 6, а определенные в UML стереотипы и ограничения - в "Приложении В").
Прежде всего, можно указать, является ассоциация реальной или концептуальной:
Во-вторых, можно указать, упорядочены ли объекты на одном конце ассоциации (если ее кратность больше единицы):
Наконец, три последних ограничения связаны с изменяемостью экземпляров ассоциации (перечисленные ниже характеристики изменяемости применимы также к атрибутам, см. главу 9):
Примечание: Строго говоря, ordered, changeable, frozen и addOnly - это свойства концевой точки ассоциации. Однако изображаются они с помощью нотации ограничений.
Ассоциация
Ассоциация (Association) - структурное отношение, описывающее множество связей. Связь (Link) - это соединение между объектами.
Атрибуты

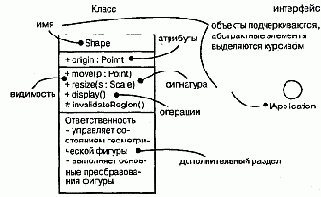

Атрибут - это именованное свойство класса, включающее описание множества значений, которые могут принимать экземпляры этого свойства. Класс может иметь любое число атрибутов или не иметь их вовсе. Атрибут представляет некоторое свойство моделируемой сущности, общее для всех объектов данного класса. Например, у любой стены есть высота, ширина и толщина; при моделировании клиентов можно задавать фамилию, адрес, номер телефона и дату рождения. Таким образом, атрибут является абстракцией данных объекта или его состояния. В каждый момент времени любой атрибут объекта, принадлежащего данному классу, обладает вполне определенным значением. (О том, как атрибуты связаны с семантикой агрегации, рассказано в главе 10.) Атрибуты представлены в разделе, который расположен под именем класса; при этом указываются только их имена (см. рис. 4.3).
Рис. 4.3 Атрибуты
Примечание: Имя атрибута, как и имя класса, может быть произвольной текстовой строкой. На практике для именования атрибута используют одно или несколько коротких существительных, соответствующих некоторому свойству объемлющего класса. Каждое слово в имени атрибута, кроме самого первого, обычно пишется с заглавной буквы, например name или loadBearing.
При описании атрибута можно явным образом указывать его класс и начальное значение, принимаемое по умолчанию, как продемонстрировано на рис. 4.4.
Рис. 4.4 Атрибуты и их класс
О том, как специфицировать другие свойства атрибута, например пометить его "только для чтения" или объявить общим для всех объектов класса, рассказывается в главе 9.
На самом высоком уровне абстракции, моделируя структурные свойства класса (то есть атрибуты), вы просто записываете их имена. Обычно этого вполне достаточно, чтобы читатель мог понять общее назначение модели. В дополнение к этому, как было описано выше, можно определить видимость, область действия и кратность каждого атрибута. Кроме того, можно задать тип, начальное значение и изменяемость атрибутов. А для обозначения множества логически связанных атрибутов допустимо использовать стереотипы (см. главу 6).
Полная форма синтаксиса атрибута в языке UML следующая:
[visibility] name [multiplicity] [: type] [= initial-value] [{property-string}]
Ниже приводятся примеры допустимых объявлений атрибутов:
Наряду с атрибутами можно использовать три свойства:
Если явно не оговорено противное, то все атрибуты изменяемы (changeable). При моделировании постоянных или однократно задаваемых атрибутов можно использовать свойство frozen.
Примечание: Свойство frozen соответствует ключевому слову const вязыке C++.
Более сложные аспекты состояний и переходов
Существует широкий спектр типов поведения, которые можно моделировать, даже не выходя за пределы базовых возможностей состояний и переходов в UML. С их помощью удается получить простые (Flat) автоматы, описывающие модели поведения, граф которых состоит только из ребер (переходов) и вершин (состояний).Однако автоматы в UML обладают рядом дополнительных возможностей, обеспечивающих создание более сложных моделей поведения. Их использование зачастую позволяет уменьшить число состояний и переходов и ввести в обиход ряд распространенных и довольно сложных идиом, которые трудно выразить с помощью одних лишь простых автоматов. К числу таких дополнительных возможностей относятся действия при входе и выходе, внутренние переходы, деятельности и отложенные события.
Действия при входе и выходе. При моделировании часто встречаются ситуации, когда необходимо выполнить некоторое действие вне зависимости от того, по какому переходу был осуществлен вход в состояние. Равным образом бывает нужно выполнить одно и то же действие при выходе из состояния по любому переходу. Например, в системе наведения ракет нужно объявить, что система ведетПре-следование, как только она вошла в состояние Преследование, и прекрати-лаПреследование, когда она вышла из этого состояния. Пользуясь простыми автоматами, данного эффекта можно достичь, ассоциируя указанные действия с каждым входящим и исходящим переходом соответственно. Однако такая методика подвержена ошибкам - важно не забыть добавить эти действия при добавлении каждого нового перехода. Кроме того, при модификации любого такого действия придется просматривать все связанные с состоянием переходы.
Как показано на рис. 21.4, в UML имеется сокращенная нотация для этой идиомы. В символ, обозначающий состояние, можно включить любое действие при входе (оно помечается ключевым словом entry) и действие при выходе (помечаемое ключевым словом exit). Тогда указанные действия будут выполняться, соответственно, при входе в состояние и выходе из него.
Рис. 21.4 Более сложные аспекты состояний и переходов
Примечание: Действия при входе и выходе не могут иметь ни аргументов, ни сторожевых условий. Однако действие при входе, определенное на верхнем уровне автомата для класса, может иметь параметры, которые служат для представления аргументов, передаваемых автомату при создании объекта этого класса.
Внутренние переходы. Находясь внутри некоторого состояния, вы можете получить события, которые желательно обработать, не покидая состояния. Такая обработка называется внутренним переходом. Между внутренним переходом и переходом в себя имеется тонкое различие. При переходе в себя, например подобном тому, что изображен на рис. 21Д событие инициирует переход, происходит выход из текущего состояния, выполняется некоторое действие (если оно специфицировано), после чего вы возвращаетесь в исходное состояние. Поскольку при переходе в себя происходит выход из состояния и повторный вход в него же, то выполняется действие, ассоциированное с переходом, и, кроме того, действие при входе в состояние. Предположим, однако, что необходимо обработать событие, не возбуждая действия при входе и выходе. В принципе это можно сделать и с помощью простых автоматов, но при этом нужно внимательно следить за тем, для каких переходов эти действия должны быть определены, а для каких - нет.
На рис. 21.4 показано, что в UML есть сокращенная нотация и для этой идиомы (например, в случае события newTarget). В символ, обозначающий состояние, можно включить внутренний переход (записываемый как событие). Если вы находитесь в таком состоянии и происходит указанное событие, то соответствующее действие выполняется без выхода и повторного входа в состояние, то есть событие обрабатывается, не возбуждая действий при входе и выходе.
Примечание: С внутренними переходами могут быть связаны события, имеющие параметры и сторожевые условия, то есть внутренние переходы по существу являются прерываниями.
Деятельность. Когда объект находится в некотором состоянии, он обычно бездействует и ожидает возникновения какого-либо события.
Но иногда приходится моделировать и ситуацию непрерывно продолжающейся деятельности. Находясь в таком состоянии, объект чем-нибудь занимается до тех пор, пока эта деятельность не будет прервана событием. Например, пока объект находится в состоянии Преследования, он все это время может следоватьЗаЦелью. Из рис. 21.4 видно, что в UML имеется специальный переход do (выполнять) для обозначения работы, которая должна выполняться внутри состояния после того, как было отработано действие при входе. Деятельность, связанная с do-переходом, может быть именем какого-то другого автомата (скажем, следоватьЗаЦелью). Допустимо специфицировать и последовательность действий, например do / opl (a) ; ор2 (b) ; орЗ (с). Единичное действие не может быть прервано, но к последовательности действий это не относится. Между выполнением соседних действий (которые отделяются друг от друга точкой с запятой) объемлющее состояние может обрабатывать события, и не исключено, что это повлечет за собой выход из состояния.
Отложенные события. Рассмотрим состояние Преследование. Предположим, что (как показано на рис. 21.3), из этого состояния исходит только один переход, инициируемый событием contact. Если мы находимся в состоянии Преследование, то все события (см. главу 20), кроме contact и тех, что обрабатываются внутри подсостояний, будут потеряны. Это означает, что событие может произойти, но будет отложено и не повлечет за собой выполнения какого-либо действия.
В любой моделируемой ситуации бывает необходимо одни события распознавать, а другие игнорировать. Распознаваемые события моделируются как триггеры переходов, игнорируемые просто не включаются в модель. Между тем иногда необходимо распознать событие, но отложить его обработку на будущее. Например, находясь в состоянии Преследование, ракета может отложить обработку сигнала самоПроверка, посылаемого некоторым агентом системы, отвечающим за периодическое обслуживание.
В UML такое поведение специфицируется с помощью отложенных событий. Отложенное событие (Deferred event) - это список событий, возникновение которых в конкретном состоянии отложено до перехода в состояние, где этот список не является отложенным событием.В этот момент события могут быть обработаны и инициировать те или иные переходы, как будто они произошли только что. На рис. 21.4 показано, что событие описывается как отложенное путем связывания с ним специального действия defer (отложить). В нашем примере событие самоПроверка может произойти в состоянии Преследование, но реакция на него откладывается до перехода в состояние Включение, где оно обрабатывается, как если бы произошло только что.
Примечание: Для реализации отложенных событий должна существовать внутренняя очередность событий. Если событие происходит, но внесено в список отложенных, то оно помещается в очередь. События извлекаются из очереди, как только объект входит в состояние, где они не помечены как отложенные.
Цели
Прочитав эту книгу, вы:Предлагаемое вашему вниманию руководство пользователя рассказывает о разнообразных свойствах UML, однако не претендует на всеохватность. Возместить этот недостаток призвано другое издание - "Справочник по языку UML" ("The Unified Modeling Language Reference Manual". Rumbaugh, Jacobson, Booch, Addison-Wesley, 1999).
Авторы настоящего руководства описывают важнейшие аспекты процесса разработки с использованием UML. Читателям, которых эта тема интересует более подробно, следует обратиться к изданию "The Unified Software Development Process" (Jacobson, Booch, Rumbaugh, Addison-Wesley, 1999).
В книге содержится множество рекомендаций и советов по использованию UML для решения часто возникающих задач моделирования, но она не учит моделированию как таковому. Подобный подход принят в руководствах по большинству языков программирования, разъясняющих, как применять язык, но не обучающих собственно программированию.

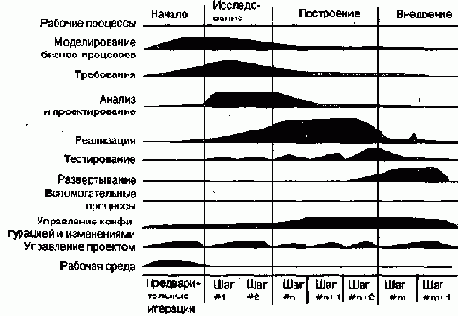

Циклы разработки
Прохождение через четыре основные фазы называется циклом разработки. Каждый цикл завершается генерацией версии системы. Первый проход через все четыре фазы называют начальным циклом разработки. Если после этого работа над проектом не прекращается, то полученный продукт продолжает развиваться и снова минует те же фазы: начальную, исследования, построения и внедрения. Система таким образом эволюционирует, поэтому все циклы, следующие за начальным, называются эволюционными.Диаграммы кооперации
Диаграмма кооперации акцентирует внимание на организации объектов, прини-мающие участие во взаимодействии. Как показано на рис. 18.3, для создания диа граммы кооперации нужно расположить участвующие во взаимодействии объекта в виде вершин графа. Затем связи, соединяющие эти объекты, изображаются в вид дуг этого графа. Наконец, связи дополняются сообщениями, которые объекты при нимают и посылают. Это дает пользователю ясное визуальное представление о по токе управления в контексте структурной организации кооперирующихся объектов.
Рис. 18.3 Диаграмма кооперации
У диаграмм кооперации есть два свойства, которые отличают их от диаграмм последовательностей.
Первое - это путь. Для описания связи одного объекта с другим к дальней концевой точке этой связи можно присоединить стереотип пути (например, local показывающий, что помеченный объект является локальным по отношению к от правителю сообщения). Имеет смысл явным образом изображать путь связи только в отношении путей типа local, parameter, global и self (но не associations).
Второе свойство - это порядковый номер сообщения. Для обозначения временной последовательности перед сообщением можно поставить номер (нумерация начинается с единицы), который должен постепенно возрастать для каждого нового сообщения (2, 3 и т.д.). Для обозначения вложенности используется десятичная нотация Дьюи (1 - первое сообщение; 1.1 - первое сообщение, вложенное в сообщение 1; 1.2- второе сообщение, вложенное в сообщение 1 и т.д.). Уровень вложенности не ограничен. Для каждой связи можно показать несколько сообщений (вероятно, посылаемых разными отправителями), и каждое из них должно иметь уникальный порядковый номер.
Чаще всего вам придется моделировать неветвящиеся последовательные потоки управления. Однако можно моделировать и более сложные потоки, содержащие итерации и ветвления (для этого более удобна диаграмма деятельности - см. главу 19). Итерация представляет собой повторяющуюся последовательность сообщений. Для ее моделирования перед номером сообщения в последовательности ставится выражение итерации, например * [ i : = 1. .
n] (или просто *, если надо обозначить итерацию без дальнейшей детализации). Итерация показывает, что сообщение (и все вложенные в него сообщения) будет повторяться в соответствии со значением заданного выражения. Аналогично условие представляет собой сообщение, выполнение которого зависит от результатов вычисления некоторого булевского выражения. Для моделирования условия перед порядковым номером сообщения ставится выражение, например [х>0]. У всех альтернативных ветвей будет один и тот же порядковый номер, но условия на каждой ветви должны быть заданы так, чтобы два из них не выполнялись одновременно (не перекрывались). (Более сложная форма порядковой нумерации, применяемая для различения параллельных потоков управления, рассматривается в главе 22.)
UML не определяет никакого особенного формата для выражений в квадратных скобках при описании итераций и ветвлений; можно использовать псевдокод или синтаксис какого-либо конкретного языка программирования.
Примечание: Не показывайте явно связи между объектами на диаграмме последовательностей. Также не указывайте порядковый номер сообщения, поскольку он неявно определяется физическим расположением сообщения относительно верха или низа диаграммы. Итерации и ветвления показывать можно; при этом альтернативные ветви изображают с помощью отдельных сообщений, исходящих из одной точки. Как правило, на диаграммах последовательностей показывают только простые ветвления; более сложные изображаются на диаграмме кооперации.
Диаграммы последовательностей

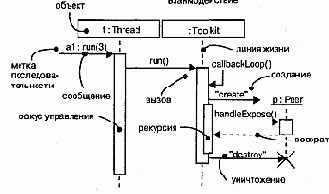

На диаграммах последовательностей внимание акцентируется прежде всего на временной упорядоченности сообщений. На рис. 18.2 показано, что для создания такой диаграммы надо прежде всего расположить объекты, участвующие во взаимодействии, в верхней ее части вдоль оси X. Обычно инициирующий взаимодействие объект размещают слева, а остальные - правее (тем дальше, чем более подчиненным является объект). Затем вдоль оси Y размещаются сообщения, которые объекты посылают и принимают, причем более поздние оказываются ниже. Это дает читателю наглядную картину, позволяющую понять развитие потока управления во времени.

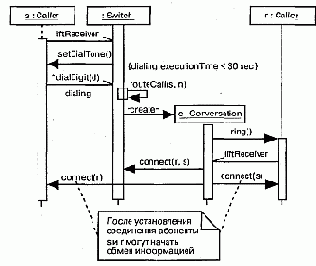

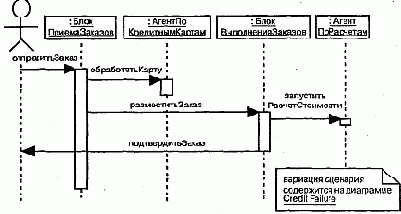

Рис. 18.2 Диаграмма последовательностей
Диаграммы последовательностей характеризуются двумя особенностями, отличающими их от диаграмм кооперации.
Во-первых, на них показана линия жизни объекта. Это вертикальная пунктирная линия, отражающая существование объекта во времени. Большая часть объектов, представленных на диаграмме взаимодействий, существует на протяжении всего взаимодействия, поэтому их изображают в верхней части диаграммы, а их линии жизни прорисованы сверху донизу. Объекты могут создаваться и во время взаимодействий. Линии жизни таких объектов начинаются с получения сообщения со стереотипом create. Объекты могут также уничтожаться во время взаимодействий; в таком случае их линии жизни заканчиваются получением сообщения со стереотипом destroy, а в качестве визуального образа используется большая буква X, обозначающая конец жизни объекта. (Обстоятельства жизненного цикла объекта можно указывать с помощью ограничений new, destroyed и transient, см. главу 15.)
Примечание: Если объект на протяжении своей жизни изменяет значения атрибутов, состояние или роль, это можно показать (см. главу 13), поместив копию его пиктограммы на линии жизни в точке изменения.
Вторая особенность этих диаграмм - фокус управления. Он изображается в виде вытянутого прямоугольника, показывающего промежуток времени, в течение которого объект выполняет какое-либо действие, непосредственно или с помощью подчиненной процедуры. Верхняя грань прямоугольника выравнивается по временной оси с моментом начала действия, нижняя - с моментом его завершения (и может быть помечена сообщением о возврате). Вложенность фокуса управления, вызван ную рекурсией (то есть обращением к собственной операции) или обратным вы зовом со стороны другого объекта, можно показать, расположив другой фокус управления чуть правее своего родителя (допускается вложенность произвольно! глубины). Если место расположения фокуса управления требуется указать с максимальной точностью, можно заштриховать область прямоугольника, соответствующую времени, в течение которого метод действительно работает и не пере дает управление другому объекту.
Примечание: На диаграммах кооперации линию жизни объекта явным образом не показывают, хотя можно показать сообщения create и destroy. Не показывают там и фокус управления, однако порядковые номера сообщения могут отображать вложенность.
Диаграммы поведения
Пять основных диаграмм поведения в UML используются для визуализации, специфицирования, конструирования и документирования динамических аспектов системы. Можно считать, что динамические аспекты системы представляют собой ее изменяющиеся части. Например, динамические аспекты жилого дома -это перемещение потоков воздуха и людей по комнатам. Динамические аспекты программной системы охватывают такие ее элементы, как поток сообщений во времени и физическое перемещение компонентов по сети.Диаграммы поведения в UML условно разделяются на пять типов в соответствии с основными способами моделирования динамики системы:
На диаграммах прецедентов показывается совокупность вариантов использования (прецедентов), актеров (частный случай классов) и отношений между ними (см. главу 17). С помощью таких диаграмм иллюстрируют статический вид системы с точки зрения прецедентов, что особенно важно для ее организации и моделирования ее поведения.
Следующие две диаграммы семантически идентичны, так же как и две последние. Иными словами, для моделирования динамики системы можно воспользоваться диаграммами одного типа, а затем преобразовать их к другому типу без потерь информации. Это позволяет лучше понять различные аспекты динамики системы. Например, можно сначала создать диаграмму последовательностей, иллюстрирующую временную упорядоченность сообщений, а затем преобразовать в диаграмму кооперации, помогающую легко разрабатывать структурные отношения между классами, объекты которых участвуют в этой кооперации (разумеется, не воспрещено двигаться и в обратном направлении, от диаграммы кооперации к диаграмм последовательностей).
Можно также начать с диаграммы состояний, показывающей реакцию системы на события, и преобразовать ее в диаграмму действий, которая заостряет внимание на потоке управления (или же, наоборот, от диаграммы действий перейти к диаграмме состояний). Причина, по которой в UML предусмотрены семантически эквивалентные диаграммы, состоит в том, что моделирование динамики системы - очень непростая задача, и зачастую приходится подходит к решению какой-нибудь многогранной проблемы сразу с нескольких сторон.
Диаграммы взаимодействий - это общее наименование диаграмм последовательностей и кооперации. Любая диаграмма последовательностей или кооперации является диаграммой взаимодействия, а каждая диаграмма взаимодействия - это либо диаграмма последовательностей, либо диаграмма кооперации.
На диаграмме последовательностей основное внимание уделяется временно упорядоченности событий (см. главу 18). На них изображают множество объектов и посланные или принятые ими сообщения. Объекты, как правило, представляют собой анонимные или именованные экземпляры классов, но могут быть та: же экземплярами других сущностей, таких как кооперации, компоненты или узлы Диаграммы последовательностей относятся к динамическому виду системы.
Диаграммы кооперации заостряют внимание на структурной организации объектов, принимающих или отправляющих сообщения. На диаграмме кооперации показано множество объектов, связи между ними и сообщения, которые они посылают или получают (см. главу 18). Объекты обычно представляют собой анонимные или именованные экземпляры классов, но могут быть также экземпляр ми других сущностей, например коопераций, компонентов и узлов. Диаграммы коопераций относятся к динамическому виду системы.
Примечание: Диаграммы последовательностей и кооперации изоморфны, то есть их можно преобразовывать друг в друга без потери информации.

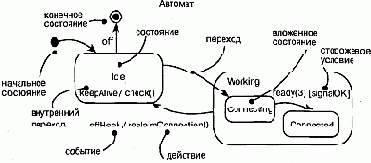

Диаграмма состояний показывает автомат, содержащий состояния, переходы, события и действия (см. главу 24). Диаграммы такого рода относятся к динамическому виду системы и особенно важны при моделировании поведения интерфейса, класса или кооперации.
Основное внимание в них уделяется порядку возникновения событий, связанных с объектом, что особенно полезно при моделировании реактивных систем.
На диаграммах деятельности изображают передачу управления от одной деятельности к другой внутри системы. На них показаны виды деятельности, последовательные или параллельные ветвления потока управления и объекты, которые воздействуют на что-то или сами подвергаются воздействию (см. главу 19). Диаграммы деятельности относятся к динамическому представлению системы и особенно важны при моделировании ее функций. Они являются особой разновидностью диаграмм состояния. На диаграммах деятельности основное внимание уделено потоку управления между объектами.
Примечание: Разумеется, при попытке проиллюстрировать динамическое поведение системы с помощью диаграмм, которые по сути своей статичны (особенно если рисуются на листе бумаги, на доске или обратной стороне конверта), возникают определенные физические ограничения. При использовании компьютерных технологий к диаграммам поведения можно применять анимационные эффекты с целью имитации исполняемой системы или аппроксимации ее поведения. Язык UML позволяет рисовать динамические диаграммы, в которых цвет или другие визуальные факторы призваны создать впечатление изменяемости. Некоторые инструментальные средства, существующие на данный момент, уже поддерживают такую возможность.
Диаграммы
Диаграмма (Diagram) - это графическое представление множества элементов. Чаще всего она изображается в виде связного графа с вершинами (сущностями) и ребрами (отношениями). Диаграмма являет собой некоторую проекцию системы. В UML определено девять видов диаграмм:[Предыдущая глава]
[Содержание]
[Следующая глава]
Для кого предназначена эта книга
Язык UML представляет интерес для любого специалиста, участвующего в процессе разработки, установки и поддержки программного обеспечения. Данное руководство пользователя в первую очередь предназначено для разработчиков, создающих модели UML. Тем не менее его полезно будет прочитать всем, кто должен анализировать эти модели, а также осваивать, создавать, тестировать или выпускать в свет программные системы. Хотя под такое описание подходит практически любой сотрудник организации, занимающейся программным обеспечением, эта книга особенно пригодится аналитикам и конечным пользователям, которые специфицируют требуемую структуру и поведение системы, архитекторам, которые проектируют системы в соответствии с этими требованиями, разработчикам, преобразующим проект в исполняемый код, сотрудникам отдела технического контроля, проверяющим и подтверждающим соответствие структуры и поведения системы заданным спецификациям, библиотекарям, которые создают каталоги компонентов, а также руководителям группы разработки и проекта в целом, которые борются с хаосом, осуществляют общее руководство, определяют направление работ и распределяют необходимые ресурсы.Данная книга рассчитана на читателей, которые имеют хотя бы общее представление об объектно-ориентированных концепциях. Опыт работы с конкретными объектно-ориентированными языками и методиками не требуется, хотя и желателен.
Дорожки
При моделировании течения бизнес-процессов иногда бывает полезно разбить состояния деятельности на диаграммах деятельности на группы, каждая из которых представляет отдел компании, отвечающий за ту или иную работу. В UML такие группы называются дорожками (Swimlanes), поскольку визуально каждая группа отделяется от соседних вертикальной чертой, как плавательные дорожки в бассейне (см. рис. 19.7). Дорожки - это разновидность пакетов (см. главу 12), описывающие связанную совокупность работ.

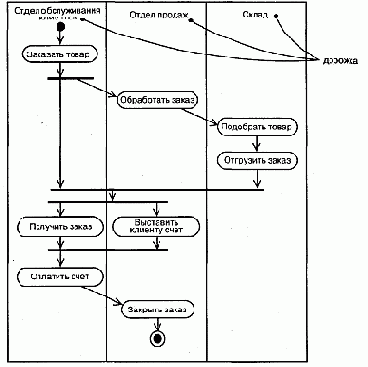

Рис. 19.7 Дорожки
Каждой присутствующей на диаграмме дорожке присваивается уникальное имя. Никакой глубокой семантики дорожка не несет, разве что может отражать некоторую сущность реального мира. Каждая дорожка представляет сферу ответственности за часть всей работы, изображенной на диаграмме, и в конечном счете может быть реализована одним или несколькими классами (главы 4 и 9). На диаграмме деятельности, разбитой на дорожки, каждая деятельность принадлежит ровно одной дорожке, но переходы могут пересекать границы дорожек.
Примечание: Имеется некоторая связь между дорожками и параллельными потоками выполнения. Концептуально деятельность внутри каждой дорожки обычно - но не всегда - рассматривается отдельно от деятельности в соседних дорожках. Это разумно, поскольку в реальном мире подразделения организации, представленные дорожками, как правило, независимы и функционируют параллельно.
Другие артефакты
Артефакты в Рациональном Унифицированном Процессе подразделяются на две группы: административные и технические. Технические артефакты, в свою очередь, делятся на четыре большие подгруппы:В группу требований включается информация о том, что система должна делать. В составе этих артефактов могут быть модели прецедентов, нефункциональных требований, предметной области и иные формы выражения потребностей пользователя, в том числе макеты, прототипы интерфейсов, юридические ограничения и т.д.
Группа проектирования содержит информацию о том, как система должна быть построена с учетом ограничений по времени и бюджету, наличия унаследованных систем, повторного использования, требований к качеству и т.д. Сюда относятся проектная модель, модель тестирования и иные формы выражения потребностей пользователя, в том числе прототипы и исполняемые архитектуры.
К группе реализации относится вся информация о программных элементах, из которых состоит система, в том числе исходный код на различных языках программирования, конфигурационные файлы, файлы данных, программные компоненты и т.д., а также информация о том, как собирать систему.
Группа развертывания сообщает о том, как программный комплекс разбит на пакеты, в каком виде он поставляется, как устанавливается и запускается на площадке заказчика.
[Предыдущая глава]
[Содержание]
[Следующая глава]
Другие дополнения
Дополнения (Adornments) - это текстовые или графические объекты, добавляемые к базовой нотации элемента и применяемые для визуализации каких-либо деталей его спецификации. Например, базовая нотация ассоциации - это линия, но она может быть дополнена указанием роли и кратности на каждом конце (см. главы 5 и 10). Общее правило при использовании UML таково: начинайте с базовой нотации для каждого элемента, а дополнения включайте, только если они необходимы для передачи специфической информации, важной для вашей модели.Дополнения изображают, располагая текст рядом с соответствующим элементом или добавляя графический символ к базовой нотации. Иногда бывает необходимо включить в модель такие дополнительные детали, для описания которых недостаточно простого текста или графического образа. При работе с такими сущностями, как классы, компоненты или узлы, специальную информацию можно поместить в дополнительный раздел, расположенный ниже стандартных, как показано на рис. 6.4.
Рис. 6.4 Дополнительные разделы
Примечание: Чтобы не возникло путаницы, рекомендуется явно именовать каждый дополнительный раздел, если его назначение не очевидно из содержимого. Дополнительные разделы лучше не использовать слишком часто, чтобы не загромождать диаграммы.
Другие особенности
Поскольку процессы и нити (см. главу 22) являются важными составными частями вида системы с точки зрения процессов, в UML имеется графический образ для различения активных и пассивных элементов (элемент считается активным, если он является частью процесса или нити и представляет собой исходную точку потока управления). Вы можете объявить активные классы, материализующие процесс или нить, и, соотвественно, выделить экземпляр активного класса (см. рис. 13.4).
Рис. 13.4 Активные объекты
Примечание: Чаще всего активные объекты применяются в контексте диаграмм взаимодействия (см. главу 18), моделирующих множественные потоки управления. Каждый активный объект представляет исходную точку потока управления и может использоваться для именования различных потоков.
Кроме объектов, в UML существует еще две сущности, у которых могут быть экземпляры. Первая - это связь (Link), представляющая собой семантическое соединение между объектами (см. главы 14 и 15). Связь, таким образом, является экземпляром ассоциации. Связь, как и ассоциация, изображается в виде линии; от ассоциации ее можно отличить по тому, что она соединяет только объекты. Второй важный случай - атрибуты и операции, область действия которых ограничена классом (см. главу 9). Свойство с областью действия класса - это, по сути дела, объект в этом классе, совместно используемый всеми его экземплярами.
Другие свойства
При создании абстракций вам чаще всего придется иметь дело с атрибутами, операциями и обязанностями. Для большинства моделей этого вполне достаточно, чтобы описать важнейшие черты семантики классов. Но иногда приходится визуализировать или специфицировать и другие особенности, как то: видимость отдельных атрибутов и операций, специфические для конкретного языка программирования свойства операции (например, является ли она полиморфной или константной) или даже исключения, которые объекты класса могут возбуждать или обрабатывать. Эти и многие другие особенности тоже можно выразить в UML, но в таком случае требуется обращение к более развитым возможностям языка (см. главу 9).Занимаясь построением моделей, вы довольно быстро обнаружите, что почти все создаваемые абстракции являются разновидностью классов. Иногда бывает необходимо отделить реализацию класса от его спецификации, что в UML может быть выражено с помощью интерфейсов (см. главу 11).
Переходя к разработке более сложных моделей, вы всякий раз будете сталкиваться с теми же классами (которые представляют, например, параллельные процессы и потоки или физические сущности, в частности апплеты, компоненты JavaBeans и СОМ+, файлы, Web-страницы, аппаратные средства). Поскольку подобные классы очень распространены и представляют важные архитектурные абстракции, в UML имеются такие элементы, как активные классы (описывающие процессы и нити, см. главу 22), компоненты (соответствующие физическим программным компонентам, см. главу 24) и узлы (представляющие аппаратные средства, см. главу 26).
Наконец, классы редко существуют сами по себе. При построении моделей следует обращать внимание на группы взаимодействующих между собой классов. В языке UML такие сообщества принято называть кооперациями и изображать на диаграммах классов (см. главу 8).
В процессе разработки абстракций вам чаще всего придется использовать простые зависимости и обобщения, а также ассоциации с именами, кратностями и ролями. В большинстве случаев базовых форм этих трех отношений вам будет вполне достаточно для передачи важнейших черт семантики моделируемых взаимосвязей. Но иногда все же возникает необходимость визуализировать и специфицировать другие особенности, такие как композитное агрегирование, навигация, дискриминанты, классы-ассоциации, а также специальные виды зависимостей и обобщений. Эти и многие другие особенности можно выразить на языке UML, однако предстоит воспользоваться концепциями более высокого уровня сложности (см. главу 10).
Зависимости, обобщения и ассоциации являются статическими сущностями, определенными на уровне классов. В UML эти отношения обычно визуализируют в виде диаграмм классов (см. главу 8).
Приступая к моделированию на уровне объектов - особенно при работе с динамическими кооперациями объектов - вы встретите еще два вида отношений: связи (экземпляры ассоциаций, представляющие соединения между объектами, по которым могут передаваться сообщения, см. главу 15) и переходы (связи между состояниями в автомате, см. главу 21).
Другие возможности
Прецеденты являются классификаторами и могут иметь атрибуты и операции (см. главу 4), которые изображаются так же, как для классов. Атрибуты можно считать объектами внутри прецедента, которые требуются для описания его внешнего поведения, а операции - действиями системы, необходимыми для описания потока событий. Эти объекты и операции разрешается включать в диаграммы взаимодействия, чтобы специфицировать поведение прецедента.Как и ко всем остальным классификаторам, к прецедентам можно присоединять автоматы (см. главу 21). Позволительно расценивать их как еще один способ описания поведения прецедента.
Фазы и итерации
Фаза (Phase) - это промежуток времени между двумя важными опорными точками процесса, в которых должны быть достигнуты четко определенные цели, подготовлены те или иные артефакты и принято решение о том, следует ли переходить к следующей фазе. Как видно из рисунка, приведенного ниже, Рациональ ный Унифицированный Процесс состоит из следующих четырех фаз:Фазы начала и исследования охватывают проектные стадии жизненного цикла процесса разработки; фазы построения и внедрения относятся к производству.
Внутри каждой фазы происходит несколько итераций. Итерация (Iteration) представляет полный цикл разработки, от выработки требований во время анализа до реализации и тестирования. Конечным результатом является выпуск готового продукта.
Все фазы и итерации подразумевают определенные затраты усилий на снижение рисков. В конце каждой фазы находится четко определенная опорная точка, где оценивается, в какой мере достигнуты намеченные цели и не следует ли внести в процесс изменения, прежде чем двигаться дальше.
Фазы
Начало. На этой стадии определяются цели системы и устанавливаются рамки проекта. Анализ целей включает выработку критерия успешности, оценку рисков, необходимых ресурсов и составление плана, в котором отражены основные опорные точки. Нередко создается исполняемый прототип, демонстрирующий реалистичность концепции.В конце начальной фазы еще раз подвергается внимательному изучению весь жизненный цикл проекта и принимается решение, стоит ли начинать полномасштабную разработку.
Исследование. На данном этапе стоит задача проанализировать предметную область, выработать прочные архитектурные основы, составить план проекта и устранить наиболее опасные риски. Архитектурные решения должны приниматься тогда, когда стала ясна структура системы в целом, то есть большая часть требований уже сформулирована. Для подтверждения правильности выбора архитектуры создается система, демонстрирующая выбранные принципы в действии и реализующая некоторые наиболее важные прецеденты.
В конце фазы исследования изучаются детально расписанные цели проекта, его рамки, выбор архитектуры и методы управления основными рисками, а затем принимается решение о том, надо ли приступать к построению.
Построение. В фазе построения постепенно и итеративно разрабатывается продукт, готовый к внедрению. На этом этапе описываются оставшиеся требования и критерии приемки, проект "обрастает плотью", завершается разработка и тестирование программного комплекса.
В конце фазы построения принимается решение о готовности программ, эксплуатационных площадок и пользователей к внедрению.
Внедрение. В фазе внедрения программное обеспечение передается пользователям. После этого часто возникают требующие дополнительной проработки вопросы по настройке системы, исправлению ошибок, ранее оставшихся незамеченными, и окончательному оформлению ряда функций, реализация которых была отложена. Обычно эта стадия воплощения проекта начинается с выпуска бета-версии системы, которая затем замещается коммерческой версией.
В конце фазы внедрения делается заключение о том, достигнуты ли цели проекта и надо ли начинать новый цикл разработки. Подводятся итоги работы над проектом и извлекаются уроки, которые помогут улучшить процесс разработки в ходе работы над новым проектом.
Физическая база данных
Логическая схема базы данных (см. главу 8) описывает словарь хранимых данных системы, а также семантику связей между ними. Физически все это хранится в базе данных - реляционной, объектно-ориентированной или гибридной объектно-реляционной. UML вполне пригоден для моделирования физических баз данных, равно как и их логических схем. (Обсуждение проектирования физических баз данных выходит за рамки книги; здесь эта тема затрагивается только для того, чтобы продемонстрировать, как при помощи UML можно моделировать базы данных и таблицы.)Отображение логической схемы на объектно-ориентированную базу данных не вызывает затруднений, так как даже сложные цепочки наследования могут быть сохранены непосредственно. Отображение схемы на реляционную базу уже сложнее. При наличии наследования вы должны решить, как отображать классы на таблицы. Как правило, применяется одна из трех следующих стратегий или их комбинация:
Проектируя физическую базу данных, вы должны также решить, как отобразить операции, определенные в логической схеме. В отношении объектно-ориентированных баз такое отображение достаточно прозрачно, а для реляционных предстоит уяснить, как будут реализовываться операции. Здесь тоже есть несколько вариантов:
С учетом указанных выше соображений моделирование физической базы данных осуществляется следующим образом:
На рис. 29.4 показано несколько таблиц базы данных, взятых из вузовской информационной системы. Вы видите одну базу (school.db, изображенную в виде компонента со стереотипом database), которая состоит из пяти таблиц: course, department, instructor, school и student (все они изображены в виде компонентов со стереотипом interface - одним из стандартных элементов UML, см. "Приложение В"). В соответствующей логической схеме не было наследования, поэтому отображение на физическую базу данных не вызвало затруднений.
Хотя в данном примере это и не показано, вы можете специфицировать содержимое каждой таблицы. У компонентов могут быть атрибуты, поэтому при моделировании физических баз данных широко применяется использование атрибутов для описания колонок каждой таблицы. Также у компонентов могут быть операции, которыми можно воспользоваться для обозначения хранимых процедур.
Где используется UML
Язык UML предназначен прежде всего для разработки программных систем. Его использование особенно эффективно в следующих областях:Сфера применения UML не ограничивается моделированием программного обеспечения. Его выразительность позволяет моделировать, скажем, документооборот в юридических системах, структуру и функционирование системы обслуживания пациентов в больницах, осуществлять проектирование аппаратных средств.
Группирующие сущности
Группирующие сущности - это организационные составляющие моделей UML. К их числу относятся пакеты (Packages).
Группы элементов
Чаще всего пакеты применяют для организации элементов моделирования в именованные группы, с которыми затем можно будет работать как с единым целым. Создавая простое приложение, можно вообще обойтись без пакетов, поскольку все ваши абстракции прекрасно разместятся в единственном пакете. В более сложных системах вы вскоре обнаружите, что многие классы, компоненты, узлы, интерфейсы и даже диаграммы естественным образом разделяются на группы. Эти группы и моделируют в виде пакетов.Между классами и пакетами есть одно значительное различие: классы являются абстракцией сущностей из предметной области или области решения, а пакеты - это механизмы организации таких сущностей в модели. Пакеты не имеют "индивидуальности" (то есть нельзя создать экземпляры пакетов, поэтому в работающей системе они невидимы); классы же можно индивидуализировать (у них есть экземпляры, которые являются элементами работающей системы). Системы и подсистемы, во многом подобные пакетам, отличаются от них тем, что имеют "индивидуальность", как и классы (см. главу 31).
Чаще всего с помощью пакетов элементы одинаковых типов организуют в группы. Например, классы и их отношения в представлении системы с точки зрения проектирования (см. главу 2) можно разбить на несколько пакетов и контролировать доступ к ним с помощью зависимостей импорта. Компоненты вида системы с точки зрения реализации допустимо организовать таким же образом.
Пакеты также применяются для группирования элементов различных типов. Например, если система создается несколькими коллективами разработчиков, расположенными в разных местах, то пакеты можно использовать для управления конфигурацией, размещая в них все классы и диаграммы, так чтобы члены разных коллективов могли независимо извлекать их из хранилища и помещать обратно. На практике пакеты часто применяют для группирования элементов моделирования и ассоциированных с ними диаграмм.
Моделирование группы элементов производится так:
Пометьте их как открытые, а остальные - как защищенные или за крытые. Если сомневаетесь, скройте элемент.
В качестве примера на рис. 12.6 показаны пакеты, которые организуют в классическую трехуровневую архитектуру классы, являющиеся частями представления информационной системы с точки зрения проектирования. Элементы пакета Сервисы Пользователя предоставляют визуальный интерфейс для ввода и вывода информации. Элементы пакета Сервисы Данных обеспечивают доступ к данным и их обновление. Пакет Бизнес-Сервисы является связующим звеном между элементами первых двух пакетов; он охватывает все классы и другие элементы, отвечающие за выполнение бизнес-задачи, - в том числе бизнес-правила, которые диктуют стратегию манипулирования данными в ответ на запросы пользователя.
Рис. 12.6 Моделирование групп элементов
Как уже упоминалось, все абстракции простой системы можно поместить в один пакет. Однако, организуя классы и другие элементы представления системы с точки зрения проектирования в три пакета, вы не только сделаете модель более понятной, но и сможете контролировать доступ к ее элементам, скрывая одни и экспортируя другие.
Примечание: Изображая подобные модели, обычно показывают элементы, центральные для каждого пакета. Чтобы прояснить назначение пакета, можно также раскрыть помеченные значения, содержащие документацию (см. главу 6).
Характеристики процесса
Рациональный Унифицированный Процесс итеративен. Если речь идет о простых системах, не представляет особого труда последовательно определить задачу, спроектировать ее целостное решение, написать программу и протестировать конечный продукт. Но, учитывая сложность и разветвленность современных систем, такой линейный подход к разработке оказывается нереалистичным. Итеративный подход предполагает постепенное проникновение в суть проблемы путем последовательных уточнений и построение все более емкого решения на протяжении нескольких циклов. Итеративному подходу присуща внутренняя гибкость, позволяющая включать в бизнес-цели новые требования или тактические изменения. Его использование оставляет возможность выявить и устранить риски, связанные с проектом, на возможно более ранних этапах разработки.Суть работы в рамках Рационального Унифицированного Процесса - это создание и сопровождение моделей, а не бумажных документов. Модели, особенно выраженные на языке UML, дают семантически насыщенное представление разрабатываемого программного комплекса. На них можно смотреть с разных точек зрения, а представленную в них информацию допустимо мгновенно извлечь и проконтролировать электронным способом. Рациональный Унифицированный Процесс обращен прежде всего на модели, а не на бумажные документы; причина состоит в том, чтобы свести к минимуму накладные расходы, связанные с созданием и сопровождением документов, и повысить степень информационного наполнения проектирования.
В центре разработки в рамках Рационального Унифицированного Процесса лежит архитектура. Основное внимание уделяется раннему определению архитектуры программного комплекса и формулированию основных ее особенностей. Наличие прочной архитектуры позволяет "распараллелить" разработку, сводит к минимуму переделки, увеличивает вероятность того, что компоненты можно будет использовать повторно, и в конечном счете делает систему более удобной для последующего сопровождения. Подобный архитектурный чертеж - это фундамент, на базе которого можно планировать процесс разработки компонентного программного обеспечения и управлять им.
Разработка в рамках Рационального Унифицированного Процесса сосредоточена на прецедентах. В основу построения системы положено исчерпывающее представление о том, каково ее назначение. Концепции прецедентов и сценариев используются на всех стадиях процесса, от формулирования требований до тестирования; они помогают проследить все действия от начала разработки до поставки готовой системы.
Рациональный Унифицированный Процесс поддерживает объектно-ориентированные методики. Каждая модель объектно-ориентирована. Модели, применяемые в рамках Рационального Унифицированного Процесса, основаны на понятиях объектов и классов и отношений между ними, а в качестве общей нотации используют нотацию UML.
Рациональный Унифицированный Процесс поддается конфигурированию. Хотя ни один отдельно взятый процесс не способен удовлетворить требованиям всех организаций, занимающихся разработкой программного обеспечения, Рациональный Унифицированный Процесс поддается настройке и масштабируется для использования как в совсем небольших коллективах, так и в гигантских компаниях. Он базируется на простой и ясной архитектуре, которая обеспечивает концептуальное единство во множестве всех процессов разработки, но при этом адаптируется к различным ситуациям. Составной частью Рационального Унифицированного Процесса являются рекомендации по его конфигурированию для нужд конкретной организации.
Рациональный Унифицированный Процесс поощряет объективный контроль качества и управление рисками на всех стадиях воплощения проекта. Контроль качества является неотъемлемой частью процесса, охватывает все виды работ и всех участников. При этом применяются объективные критерии и методы оценки. Контроль качества не рассматривается как особый род деятельности, которой можно заняться по завершении разработки. Управление рисками также встроено в процесс, так что возможные препятствия на пути успешного завершения проекта выявляются и устраняются на ранних этапах разработки, когда для реагирования еще остается время.
Имена
У каждого класса должно быть имя, отличающее его от других классов. Имя класса - это текстовая строка. Взятое само по себе, оно называется простым именем; к составному имени спереди добавлено имя пакета, куда входит класс. Имя класса в объемлющем пакете должно быть уникальным (см. главу 12). При графическом изображении класса показывается только его имя, как на рис. 4.2.
Рис. 4.2 Простые и составные имена
Примечание: Имя класса может состоять из любого числа букв, цифр и ряда знаков препинания (за исключением таких, например, как двоеточие, которое применяется для отделения имени класса от имени объемлющего пакета). Имя может занимать несколько строк. На практике для именования класса используют одно или несколько коротких существительных, взятых из словаря моделируемой системы. Обычно каждое слово в имени класса пишется с заглавной буквы, например: Customer (Клиент), Wall (Стена), TemperatureSensor (ДатчикТемпературы).
У любого интерфейса должно быть имя, отличающее его от остальных. Имя интерфейса представляет собой текстовую строку. Взятое само по себе, оно называется простым. Составное имя образуется путем добавления в его начало имени пакета, в который входит данный интерфейс. Имя интерфейса должно быть уникальным внутри объемлющего пакета (см. главу 12). При изображении интерфейса можно ограничиться только его именем, как показано на рис. 11.2.
Рис. 11.2 Простые и составные имена
Примечание: Имя интерфейса может состоять из любого числа букв, цифр и некоторых знаков препинания (за исключением таких, как двоеточия, которые применяются для отделения имени интерфейса от имени объемлющего пакета). Имя может занимать несколько строк. Обычно для именования интерфейсов используют одно или несколько коротких существительных, взятых из словаря моделируемой системы. Чтобы отличить интерфейс от класса, принято добавлять к его имени начальную букву I, например IUnknown или ISpelling. Те же правила применяются и к типам. Чтобы отличить тип от интерфейса или класса, принято начинать его имя с буквы Т, например TNatural или TCharacter.
У каждого пакета должно быть имя, отличающее его от других пакетов. Имя -это текстовая строка. Взятое само по себе, оно называется простым. К составному имени спереди добавлено имя объемлющего его пакета, если таковой существует. Имя пакета должно быть уникальным в объемлющем пакете. Обычно при изображении компонента указывают только его имя, как показано на рис. 12.2. Но, как и в случае с классами, вы можете дополнять пакеты помеченными значениями или дополнительными разделами, чтобы показать детали.
Рис. 12.2 Простой и расширенный пакеты
Примечание: Имя пакета может состоять из любого числа букв, цифр и некоторых знаков препинания (за исключением таких, как двоеточия, которые применяются для отделения имени пакета от имени объемлющего пакета). Оно может занимать несколько строк. Обычно для именования пакетов используют одно или несколько коротких существительных, взятых из словаря модели.
Каждый экземпляр должен обладать именем, отличающим его в данном контексте от остальных экземпляров. Обычно объект существует в контексте операции (см. главы 4 и 9), компонента (см. главу 25) или узла (см. главу 26). Имя - это текстовая строка, например t или myCustomer на рис. 13.2. Взятое само по себе, оно называется простым именем. Абстракция экземпляра может иметь как простое имя (скажем, Transaction), так и составное (Multimedia: :AudioStream). Составное имя образуется, если к имени абстракции спереди добавить имя пакета, в котором она находится.
Объект можно именовать явно, давая ему настоящее имя (например, t), которое будет использоваться человеком. Можно дать ему простое имя (например, aCustomer) и скрыть его абстракцию, если она очевидна из контекста. Однако зачастую настоящее имя объекта известно только компьютеру, который с ним работает. В таких случаях появляется анонимный объект (например, : Multimedia: :AudioStream). Каждое появление анонимного объекта считается отличным от всех других его появлений. Если вы не знаете связанную с объектом абстракцию, то должны дать ему явное имя (например, agent :).
Работая с большими коллекциями объектов, неудобно каждый раз изображать коллекцию как сумму индивидуальных экземпляров. На рис. 13.2 показан альтернативный способ - моделирование мультиобъектов (таких, как : keyCode), которые представляют коллекцию анонимных объектов. Для обозначения типа коллекции, представленной мультиобъектом, можно использовать стереотипы (см. главу 6).
Примечание: Имя экземпляра может состоять из любого числа буке, цифр и некоторых знаков препинания (за исключением таких, как двоеточие, которые применяются для отделения имени экземпляра от имени его абстракции). Имя может занимать несколько строк. На практике для именования экземпляров используют одно или несколько - коротких существительных, взятых из словаря моделируемой системы. При этом каждое слово, кроме первого, пишется обычно с заглавной буквы (например, t или myCustomer).
Любой прецедент должен иметь имя, отличающее его от других прецедентов. Оно должно быть уникально внутри объемлющего пакета (см. главу 12). Имя прецедента представляет собой текстовую строку. Взятое само по себе, оно называется простым именем. К составному имени спереди добавлено имя пакета, в котором он находится. Обычно при изображении прецедента указывают только его имя, как показано на рис. 16.2.
Рис. 16.2 Простые и составные имена
Примечание: Имя прецедента может состоять из любого числа букв, цифр и некоторых знаков препинания (за исключением таких, как двоеточия, которые применяются для отделения имени прецедента от имени объемлющего пакета). Имя может занимать несколько строк. На практике для именования прецедентов используют короткие глагольные фразы в активной форме, обозначающие некоторое поведение и взятые из словаря моделируемой системы.
У каждого компонента должно быть имя, отличающее его от других компонентов. Имя - это текстовая строка; взятое само по себе, оно называется простым. К составному имени спереди добавлено имя пакета, в котором находится компонент. Имя компонента должно быть уникальным внутри объемлющего пакета (см. главу 12). Обычно при изображении компонента указывают только его имя, как видно из рис. 25.2. Тем не менее, как и в случае с классами, вы можете снабжать компоненты помеченными значениями или дополнительными разделами (см. главу 6), чтобы показать детали.
Рис. 25.2 Простое и расширенное изображение компонентов
Примечание: Имя компонента может состоять из любого числа букв, цифр и некоторых знаков препинания (за исключением таких, как двоеточия, которые применяются для отделения имени компонента от имени объемлющего пакета). Имя может занимать несколько строк. Как правило, для именования компонентов используют одно или несколько коротких существительных, взятых из словаря реализации, и в зависимости от выбранной операционной системы добавляют расширения имен файлов (например, java или dll).
Каждый узел должен иметь имя, отличающее его от прочих узлов. Имя - это текстовая строка. Взятое само по себе, оно называется простым именем. Составное имя - это имя узла, к которому спереди добавлено имя пакета, в котором он находится. Имя узла должно быть уникальным внутри объемлющего пакета (см. главу 12). Обычно при изображении узла указывают только его имя, как видно из рис. 26.2. Но, как и в случае с классами, вы можете снабжать узлы помеченными значениями или дополнительными разделами, чтобы показать детали.
Рис. 26.2 Простое и расширенное изображение узлов
Примечание: Имя узла может состоять из любого числа букв, цифр и некоторых знаков препинания (за исключением таких, как двоеточия, которые применяются для отделения имени узла от имени объемлющего пакета). Имя может занимать несколько строк. На практике для именования узлов используют одно или несколько коротких существительных, взятых из словаря реализации.
Каждая кооперация должна иметь имя, отличающее ее от других коопераций. Имя - это текстовая строка. Взятое само по себе, оно называется простым. К составному имени кооперации спереди добавлено имя пакета, в котором она находится. Внутри объемлющего пакета имя должно быть уникальным (см. главу 12). Обычно при изображении кооперации указывают только ее имя, как показано на рис. 27.1.
Примечание: Имя кооперации может состоять из любого числа букв, цифр и некоторых знаков препинания (за исключением таких, как двоеточие, . которое применяется для отделения имени кооперации от имени объемлющего пакета). Имя может занимать несколько строк. На практике для именования коопераций используют одно или несколько коротких существительных, взятых из словаря моделируемой системы. Обычно первая буква имени заглавная, например: Транзакция, ЦепочкаОтветственности.
Импорт и экспорт
Предположим, у вас есть два класса одного уровня А и В, расположенных рядом друг с другом. А может "видеть" В и наоборот, то есть любой из них может зависеть от другого. Два таких класса составляют стандартную систему, и для них не надо задавать никаких пакетов.Допустим теперь, что у вас имеется несколько сотен равноправных классов. Размер "паутины" отношений, которую вы можете соткать между ними, не поддается воображению. Более того, столь огромную неорганизованную группу классов просто невозможно воспринять в ее целостности. Описанная ситуация порождает реальную проблему больших систем: простой неограниченный доступ не позволяет осуществить масштабирование. В таких случаях для организации абстракций приходится применять пакеты.
Итак, допустим, что класс А расположен в одном пакете, а класс В - в другом, причем оба пакета равноправны. Допустим также, что как А, так и В объявлены открытыми частями в своих пакетах. Эта ситуация коренным образом отличается от двух предыдущих. Хотя оба класса объявлены открытыми, свободный доступ одного из них к другому невозможен, ибо границы пакетов непрозрачны. Однако если пакет, содержащий класс А, импортирует пакет-владелец класса в, то А сможет "видеть" В, хотя В по-прежнему не будет "видеть" А. Импорт дает элементам одного пакета односторонний доступ к элементам другого. На языке UML отношения импорта моделируют как зависимости (см. главу 5), дополненные стереотипом import (о механизмах расширения UML см. главу 6). Упаковывая абстракции в семантически осмысленные блоки и контролируя доступ к ним с помощью импорта, вы можете управлять сложностью систем, насчитывающих множество абстракций.
Примечание: Фактически в рассмотренной ситуации применяются два стереотипа - import и access, - и оба они показывают, что исходный пакет имеет доступ к элементам целевого. Стереотип import добавляет содержимое целевого пакета в пространство имен исходного. Таким образом, возникает вероятность конфликта имен, которой необходимо избегать, если вы хотите, чтобы модель была хорошо оформлена.
Стереотип access не изменяет пространство имен цели, поэтому содержащиеся в исходном пакете имена необходимо квалифицировать. Чаще используют стереотип import.
Открытые элементы пакета называются экспортируемыми. Так, на рис. 12.4 пакет GUI экспортирует два класса - Windows и Form. Класс EventHandler является защищенной частью пакета. Довольно часто экспортируемыми элементами пакета оказываются интерфейсы (см. главу H).
Рис. 12.4 Импорт и экспорт
Экспортируемые элементы будут видны только тем пакетам, которые явно импортируют данный. В примере на рис. 12.4 пакет Policies импортирует GUI. Таким образом, классы GUI: : Window и GUI: : Form будут из него видны. Но класс GUI: : EventHandler виден не будет, так как является защищенным. С другой стороны, пакет Server не импортирует GUI, и потому элементы Server не имеют права доступа к элементам GUI. По той же причине у GUI нет доступа к содержимому пакета Server.
Зависимости импорта и доступа не являются транзитивными. В данном примере пакет Client импортирует Policies, a Policies - GUI, однако это не значит, что Client импортирует GUI. Таким образом, доступ из пакета Client к экспортируемым частям пакета Policies разрешен, а к экспортируемым частям пакета GUI - нет. Чтобы получить такой доступ, надо явно указать, что Client импортирует GUI.
Примечание: Элемент, видимый внутри пакета, будет видим также и внутри всех вложенных в него пакетов. Вообще, вложенные пакеты могут "видеть"- все, что "видит" объемлющий их пакет.
Интерфейс прикладного программирования
Если вы - разработчик, собирающий систему из компонентов, то вам часто нужно знать интерфейсы прикладного программирования (API - Application Programming Interface), которыми можно пользоваться для "склейки" разных частей. API - это способы стыковки различных программ в системе, моделируемые с помощью интерфейсов и компонентов.API - это, по сути дела, интерфейс, реализуемый одним или несколькими компонентами. Разработчику интересен только сам интерфейс, а не то, каким именно компонентом он реализован, - конечно, при условии, что какой-то компонент его все-таки реализует. Но с точки зрения управления конфигурацией системы особенности реализации важны, поскольку, когда вы публикуете API, необходимо быть уверенным в том, что присутствует хоть какая-то реализация этого API. UML позволяет вам моделировать обе точки зрения.
Операций, ассоциированных с любым семантически богатым API, существует довольно много, и нет необходимости визуализировать их все сразу. Вместо этого следует оставить операции на заднем плане модели и пользоваться интерфейсами как дескрипторами, с помощью которых эти операции можно отыскать. При желании построить исполняемую систему, использующую данный API, вам потребуется добавить ряд деталей, чтобы имеющиеся в вашем распоряжении средства разработки могли успешно откомпилировать код. Помимо сигнатур всех операций, вы, наверное, захотите привести примеры, поясняющие, как следует использовать каждый интерфейс.
Моделирование API производится так:
На рис. 25.7 раскрыты API исполняемой программы, фигурирующей на двух предыдущих рисунках. Вы видите четыре интерфейса: IApplication, IModels, IRendering и IScripts.
Рис. 25.7 Моделирование API
Исходный код
Чаще всего компоненты используются для моделирования физических частей, составляющих реализацию. Сюда же относится моделирование вспомогательных элементов развернутой системы: таблиц, файлов, документов и API. Другое назначение компонентов - моделирование конфигурации всех файлов, содержащих исходный код, из которых с помощью средств разработки были созданы исполняемые части. Это компоненты, являющиеся рабочими продуктами процесса разработки.Графическое моделирование исходного кода особенно полезно для визуализации зависимостей между различными файлами при компиляции, а также для управления разбиением файлов на относительно независимые группы и последующим их объединением в ходе ветвления процесса разработки. Таким образом, компоненты UML можно использовать в качестве графического интерфейса к средствам контроля версий и управления конфигурацией.
Для большинства систем состав файлов с исходным кодом диктуется требуемыми средой разработки решениями, которые вы приняли относительно структурирования файлов. В этих файлах хранятся детали реализации классов, интерфейсов, коопераций и других логических элементов, которые впоследствии преобразуются в физические двоичные компоненты с помощью средств разработки. Как правило, средства разработки определяют способ организации исходного кода (например, для каждого класса обычно используется один или два файла), но необходимость в визуализации отношений между файлами все равно остается. Методы группировки файлов в пакеты и методы управления версиями диктуются решениями о стратегии внесения изменений в систему.
Моделирование исходного кода осуществляется следующим образом:
Например, на рис. 25. 8 показаны некоторые исходные файлы, из которых строится библиотека render.dll. Вы видите четыре заголовочных файла (render.h, rengine.h, poly.h и colortab.h), представляющих спецификации некоторых классов, а также файл render. cpp, представляющий собой реализацию одного из этих классов.
Рис. 25.8 Моделирование исходного кода
По мере увеличения размера модели вы обнаружите, что многие файлы с исходными текстами объединяются в концептуально и семантически связанные группы. Скорее всего, система разработки поместит эти группы файлов в отдельные каталоги. В UML для моделирования таких групп можно использовать пакеты (см. главу 12).
UML позволяет визуализировать отношение между классом и соответствующим исходным файлом, а также отношение между исходным файлом и исполняемой программой или библиотекой. Для этого используются отношения трассировки (см. главы 5 и 10). Однако такие детали требуется прорабатывать сравнительно редко.
Исключения
Важной частью визуализации, специфицирования и документирования поведения класса (см. главы 4 и 9) или интерфейса (см. главу 11) является спецификация исключений, которые могут возбуждать его операции. Если вам предоставили класс или интерфейс, то операции, которые можно на нем вызывать, ясны из описания, но понять, какие исключения они могут возбуждать, нелегко, если это явно не указано в модели.В UML исключения являются частными случаями сигналов и моделируются с помощью стереотипных (см. главу 6) классов. Исключения можно присоединить к спецификациям операций. Моделирование исключений является операцией, в некотором смысле противоположной моделированию семейства сигналов. Основная цель моделирования семейства сигналов - специфицировать, какие сигналы могут получать активные объекты; цель же моделирования исключений состоит в том, чтобы показать, какие исключения могут возбуждаться объектом через свои операции.
Моделирование исключений производится так:
На рис. 20.7 представлена модель иерархии исключений, которые могут возбуждаться контейнерными классами из стандартной библиотеки, например шаблоном (см. главу 9) класса Set. В корне этой иерархии находится абстрактный сигнал Exception, а ниже расположены специализированные исключения: Duplicate, Overflow и Underflow. Как видно, операция add возбуждает исключения Duplicate и Overflow, а операция remove - только исключение Underflow. Вместо этого можно было бы убрать зависимости с переднего плана, перечислив возбуждаемые исключения в спецификации каждой операции. Как бы то ни было, зная, какие исключения может возбудить операция, вы сможете успешно создавать программы, использующие класс Set.
Рис. 20.7 Моделирование исключений
Исполняемая версия
Выпуск версий простого приложения несложен. Одна-единственная исполняемая программа записывается на диск, и пользователи могут смело ее запускать. Для таких приложений диаграммы компонентов не требуются: там нечего визуализировать, специфицировать, конструировать и документировать.Выпуск версий более сложных приложений уже представляет определенные трудности. Кроме главной исполняемой программы (обычно ехе-файл) нужен ряд вспомогательных модулей, таких как библиотеки (обычно dll-файлы при работе в контексте СОМ+ или class- либо jar-файлы при работе с языком Java), файлы оперативной справки и файлы ресурсов. Для распределенных систем, вероятно, потребуется несколько исполняемых программ и других файлов, разбросанных по разным узлам. Если вы работаете с системой приложений, то может оказаться так, что одни компоненты уникальны, а другие используются в нескольких приложениях. По мере развития системы управление конфигурацией множества компонентов становится важной задачей, и сложность ее растет, поскольку изменение некоторых компонентов в одном приложении может сказаться на работе других.
По этим причинам для визуализации, специфицирования, конструирования и документирования исполняемых версий применяются диаграммы компонентов. Эти диаграммы охватывают как развертывание компонентов, входящих в состав каждой версии, так и связи между ними. Диаграммы компонентов пригодны для прямого проектирования новой системы и для обратного проектирования существующей.
При создании подобных диаграмм компонентов вы фактически просто моделируете часть сущностей и отношений, составляющих вид системы с точки зрения реализации. Поэтому каждая диаграмма должна концентрироваться только на каком-то одном наборе компонентов.
Моделирование исполняемой версии осуществляется так:
В большинстве систем имеется лишь небольшое число различных видов компонентов (таких, как исполняемые программы, библиотеки, таблицы, файлы и документы). Для визуального представления этих стереотипов можно воспользоваться механизмами расширения UML (см. главу 6).
В качестве примера на рис. 29.3 представлена модель части исполняемой версии автономного робота. Основное внимание обращено на компоненты развертывания, ассоциированные с функциями приводов робота и вычислительными операциями. Вы видите один компонент (driver.dll), который экспортирует интерфейс (IDrive), импортируемый другим компонентом (path.dll). driver.dll экспортирует еще один интерфейс (ISelfTest), который, по всей видимости, используется другими компонентами в системе, хотя они здесь и не показаны. На диаграмме присутствует еще один компонент (collision.dll), который также экспортирует набор интерфейсов, хотя их детали скрыты: показана лишь зависимость от path.dll к collision.dll.
В системе участвует много компонентов. Но данная диаграмма сфокусирована лишь на тех компонентах развертывания, которые напрямую вовлечены в процесс перемещения робота. Заметьте, что в этой компонентной архитектуре вы могли бы заменить конкретную версию driver.dll на другую; при условии, что она реализует те же (и, возможно, некоторые дополнительные) интерфейсы, path.dll продолжала бы работать правильно. Если вы хотите явно указать операции, реализуемые driver.dll, то всегда можно изобразить его интерфейсы с помощью нотации классов со стереотипом interface.
Исполняемые программы и библиотеки
Чаще всего компоненты UML используются для моделирования компонентов развертывания, составляющих реализацию системы. При развертывании тривиальной системы, состоящей ровно из одного исполняемого файла, моделировать компоненты необязательно. Если же система состоит из нескольких компонентов и ассоциированных с ними объектных библиотек, то моделирование компонентов поможет при визуализации, специфицировании, конструировании и документировании решений, принятых относительно физической системы. Моделирование компонентов приобретает еще большее значение, если вы предполагаете заниматься контролем версий и управлением конфигурацией различных частей системы по мере ее развития.В большинстве случаев компоненты развертывания определяются решениями, принятыми относительно сегментирования физической реализации системы. На эти решения оказывает влияние ряд технических факторов (например, выбор компонентных средств, имеющихся в операционной системе), вопросы управления конфигурацией (скажем, какие части системы могут изменяться с течением времени) и повторного использования (какие компоненты можно будет использовать в других системах или, наоборот, позаимствовать из них). Имеет значение также топология используемой системы (см. главу 26).
Моделирование исполняемых программ и библиотек осуществляется следующим образом:
Чаще всего вам будет нужно моделировать зависимости между этими частями системы, чтобы визуализировать влияние возмож ных изменений.
Например, на рис. 25.5 показан набор компонентов, входящий в состав инструментальной программы, работающей на одном персональном компьютере. Мы видим одну исполняемую программу (animator. exe с помеченным значением, обозначающим номер версии) и четыре библиотеки (dlog.dll, wrfrme.dll, render.dll и raytrce.dll). Для изображения компонентов использованы стандартные элементы (см. "Приложение В") для исполняемых программ и библиотек. На диаграмме представлены также зависимости между компонентами.
Рис. 25.5 Моделирование исполняемых программ и библиотек
Примечание: Непосредственный показ зависимости между двумя компонентами - это на самом деле свернутая форма представления реальных отношений между ними. Компонент редко зависит от другого компонента напрямую; чаще он импортирует один или несколько интерфейсов, экспортируемых вторым компонентом. Можно было бы, к примеру, изменить представленную на рис. 25.5 диаграмму, явно указав интерфейсы, которые реализует (экспортирует) render.dll и использует (импортирует) animator.exe. Но для простоты эти детали можно скрыть, показав лишь, что существует зависимость между компонентами.
По мере разрастания модели вы обнаружите, что многие компоненты объединяются в концептуально и семантически связанные группы. В UML для моделирования таких групп можно использовать пакеты (см. главу 12).
Для больших систем, которые устанавливаются на несколько компьютеров, вам, вероятно, придется моделировать способ распределения компонентов, назначая каждому из них узел, на котором он будет находиться (моделирование развертывания системы обсуждается в главе 26).
Источники дополнительной информации
Самую свежую информацию, касающуюся UML, включая его формальную спецификацию, можно найти в Internet на сайтах http://www.rational.com и http:// www.omg.org. С результатами работы Группы по усовершенствованию можно ознакомиться по адресу http://uml.shl.com.В Internet существует несколько форумов, где обсуждаются различные вопросы, связанные с UML. Это группы новостей comp.software-eng и comp.object, а также списки рассылки otug@rational.com и uml-rtf@omg.org.
Грейди Буч
Лейквуд, Колорадо, сентябрь 1998 г.
egb@rational.com
Итерации
Каждая фаза Рационального Унифицированного Процесса может быть разбита на итерации. Итерация - это завершенный этап, в результате которого выпускается версия (для внутреннего или внешнего использования) исполняемого продукта, реализующая часть запланированных функций. Затем эта версия от итерации к итерации наращивается до получения готовой системы. Во время каждой итерации выполняются особые рабочие процессы, хотя в разных фазах основной упор делается на разных работах. В начальной фазе главней задачей является выработка требований, в фазе исследования - анализ и проектирование, в фазе построения - реализация, а в фазе внедрения - развертывание.Язык UML Руководство пользователя
Перевод с английского.
Унифицированный язык моделирования (Unified Modeling Language, UML) является графическим языком для визуализации, специфицирования, конструирования и документирования систем, в которых большая роль принадлежит, программному обеспечению. С помощью UML можно разработать детальный план создаваемой системы, содержащий не только ее концептуальные элементы, такие как системные функции и бизнес-процессы, но и конкретные особенности, например классы, написанные на специальных языках программирования, схемы баз данных и программные компоненты многократного использования.
Предлагаемое вашему вниманию руководство пользователя содержит справочный материал, дающий представление о том, как можно использовать UML для решения разнообразных проблем моделирования. В книге подробно, шаг за шагом, описывается процесс разработки программных систем на базе данного языка.
Издание адресовано читателям, которые уже имеют общее представление об объектно-ориентированных концепциях (опыт работы с конкретными объектно-ориентированными языками или методиками не требуется, хотя желателен). В первую очередь руководство предназначено для разработчиков, занятых созданием моделей UML. Тем не менее книга будет полезна всем, кто осваивает, создает, тестирует или выпускает в свет программные системы.
Экземпляры-прототипы
Одним из наиболее важных применений экземпляров является моделирование динамических взаимодействий (см. главу 18) между объектами. При этом вы, как правило, не моделируете конкретные экземпляры, существующие в реальном мире. Вместо этого моделируются концептуальные объекты-заместители настоящих объектов, которые будут действовать в реальном мире. Такие заместители называются объектами-прототипами и фактически являются ролями, с которыми согласуются конкретные экземпляры. Например, для моделирования способов реагирования объектов оконного приложения на события, связанные с мышью, нужно нарисовать диаграмму взаимодействий, содержащую экземпляры-прототипы окон, событий и обработчиков.Примечание: Семантическое различие между конкретными объектами и объекта -ми-прототипами незначительно и имеет смысл только для очень опытных разработчиков. Скорее всего, вы никогда не почувствуете этой разницы. Однако, чтобы быть точными, отметим, что в UML используется термин "роль классификатора" для обозначения роли, с которой согласуется экземпляр. Здесь имеется тонкое контекстно-зависимое различие. Конкретные объекты появляются в статических местах, например в диаграммах объектов, компонентов и применения. В отличие от них объекты-прототипы появляются в таких местах, как диаграммы взаимодействия и действий.
Моделирование экземпляров-прототипов осуществляется следующим образом:
На рис. 13.7 показана диаграмма взаимодействий, иллюстрирующая частичный сценарий инициирования телефонного звонка с точки зрения коммутатора. На ней показаны четыре объекта-прототипа: а (ВызывающийАбонент), с (Соединение), tl и t2 (оба являются экземплярами класса Терминал). Все четыре объекта - прототипы, и каждый из них служит концептуальным заместителем для конкретных объектов, которые могут существовать в реальном мире.

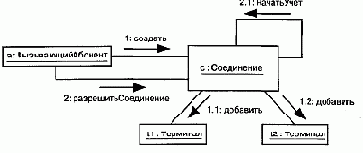

Рис. 13.7 Моделирование экземпляров-прототипов
Примечание: Это пример кооперации, так как в нем представлено сообщество ролей и других элементов, которые, работая совместно, определяют некоторое кооперативное поведение, большее, нежели сумма составляющих элементов. Кооперации характеризуются двумя аспектами: структурным (представляя роли и отношения классификаторов) и динамическим (представляя взаимодействие между экземплярами-прототипами).
Элементы, принадлежащие пакету
Пакет может владеть другими элементами, в том числе классами, интерфейсами, компонентами, узлами, кооперациями, диаграммами и даже прочими пакетами. Владение - это композитное отношение (см. главу 10), означающее, что элемент объявлен внутри пакета. Если пакет удаляется, то уничтожается и принадлежащий ему элемент. Элемент может принадлежать только одному пакету.Пакет определяет свое пространство имен; это значит, что элементы одного вида должны иметь имена, уникальные в контексте объемлющего пакета. Например, в одном пакете не может быть двух классов Queue, но может быть один класс Queue в пакете Р1, а другой - в пакете Р2. Р1: : Queue и Р2 : : Queue имеют разные составные имена и поэтому являются различными классами.
Элементы различного вида могут иметь одинаковые имена в пределах пакета. Так, допустимо наличие класса Timer и компонента Timer. Однако на практике, во избежание недоразумений, лучше всем элементам давать уникальные имена в пакете.
Пакету могут принадлежать другие пакеты, а значит, позволительно осуществить иерархическую декомпозицию модели. Например, может существовать класс Camera, принадлежащий пакету Vision, который, в свою очередь, содержится в пакете Sensors. Составное имя этого класса будет Sensors: : Vis ion: : Camera. Лучше, однако, избегать слишком глубокой вложенности пакетов - два-три уровня являются пределом. В случае необходимости для организации пакетов стоит использовать импортирование (см. ниже), а не вложенность.
Описанная семантика владения или принадлежности делает пакеты важным механизмом масштабирования системы. Без них пришлось бы создавать большие плоские модели, все элементы которой должны иметь уникальные имена. Такие конструкции были бы совершенно неуправляемы, особенно если входящие в модель классы и другие элементы созданы различными коллективами. Пакеты позволяют контролировать элементы системы, даже если они разрабатываются в разном темпе.
Как показывает рис. 12.3, содержание пакета можно представить графически или в текстовом виде. Обратите внимание, что если вы изображаете принадлежащие пакету элементы, то имя пакета пишется внутри закладки. Впрочем, содержимое пакета обычно не показывают таким образом, а применяют имеющиеся инструментальные средства, позволяющие раскрыть пакет и просмотреть его содержимое.
Рис. 12.3 Элементы, принадлежащие пакету
Примечание: Язык UML подразумевает наличие в любой модели анонимного корневого пакета, а значит, все элементы одного и того же вида на верхнем уровне пакета должны иметь уникальные имена.
Как работать с этой книгой
Тем, кто только начинает осваивать язык UML, лучше всего читать эту книгу подряд. Особое внимание рекомендуется уделить второй главе, в которой излагается концептуальная модель языка. Изложение в каждой главе опирается на материал предыдущей, что делает книгу удобной для последовательного чтения.Опытные разработчики, желающие найти решение конкретных проблем, возникающих при моделировании, могут читать это руководство в любой последовательности. Советуем обратить внимание на типичные приемы моделирования, представленные в каждой главе.
Как разобраться в интерфейсе
Создав новый интерфейс, вы первым делом смотрите на набор операций, определяющих сервис класса или компонента. Если заглянуть поглубже, то станут видны полные сигнатуры этих операций, а также их специальные свойства (см. главу 9): видимость, область действия и семантика одновременности (см. главу 23).Несмотря на важность этих свойств, их недостаточно для понимания семантики сервиса, предоставляемого сложными интерфейсами, не говоря уже о правильном использовании этих операций. При отсутствии другого источника информации для решения этой задачи приходится углубляться в реализующую интерфейс абстракцию, чтобы понять, для чего конкретно предназначена каждая операция и как они взаимодействуют между собой. Это, однако, противоречит назначению интерфейса, который должен обеспечивать четкое разделение задач в системе.
На языке UML вы можете связать с интерфейсом значительно больше информации, чтобы сделать его понятнее. Прежде всего, можно описать предусловия и постусловия для каждой операции, а также инварианты для класса или компонента в целом (см. главу 9). Таким образом, клиент сумеет понять, что и как делает интерфейс, без необходимости изучать его реализацию. Если вы хотите формально описать семантику, воспользуйтесь языком ОСL (см. главу 6). Кроме того, к интерфейсу можно присоединить автомат (см. главу 21) и использовать его для специфицирования корректной частичной упорядоченности операций. Наконец, с ним допустимо связать кооперации (см. главу 27), описывающие ожидаемое поведение интерфейса с помощью последовательности диаграмм взаимодействия.
Каркасы
Каркас - это архитектурный образец, предлагающий расширяемый шаблон для приложений в некоторой конкретной области. Например, в системах реального времени часто применяется архитектурный образец "циклический исполнитель", делящий время на кадры и подкадры, в которых обработка протекает в строгих временных рамках. Выбор такого образца вместо управляемой событиями архитектуры оказывает влияние на всю систему. Этот образец (равно как и его альтернатива) является настолько общим, что имеет смысл назвать его каркасом.Каркас - это больше чем механизм. Фактически можно считать, что каркас - это род микроархитектуры, включающий в себя множество механизмов, совместно работающих для разрешения типичной для данной предметной области проблемы. Специфицируя каркас, вы описываете скелет архитектуры со всеми управляющими органами, которые раскрываются пользователям, желающим адаптировать этот каркас для применения в нужном контексте.
В UML каркас моделируется в виде стереотипного (см. главу 6) пакета (см. главу 12). Раскрыв этот пакет, вы увидите механизмы, существующие в любом из видов системной архитектуры (см. главу 2). В частности, можно обнаружить параметризованные кооперации, а также прецеденты, поясняющие, как работать с каркасом, или простые кооперации, представляющие набор абстракций, на базе которых можно строить систему, например путем порождения производных классов.
На рис. 28.3 показан такой каркас, названный ЦиклическийИсполнитель. Среди прочего каркас включает кооперацию (ОбщиеСобытия), охватывающую множество классов событий (см. главу 20), и механизм (ОбработчикСобытий) для циклической обработки событий. Клиент, построенный на базе этого каркаса (к примеру, СердечныйСтимулятор) может пользоваться абстракциями из кооперации ОбщиеСобытия путем порождения производных классов, а также применять механизм ОбработчикСобытий.
Примечание: Каркасы отличаются от обычных библиотек классов. Библиотека классов содержит абстракции, конкретизируемые или вызываемые абстракциями программы. Каркас же содержит абстракции, которые вызывают или конкретизируют ваши абстракции. Оба вида соединений образуют те элементы управления и стыковки, с помощью которых каркас настраивается на ваш контекст.
Классификаторы
В процессе моделирования вы сталкиваетесь с абстракциями сущностей, принадлежащих реальному миру, и сущностей, введенных вами для решения задачи (см. главу 4). Например, при создании системы заказов, работающей через сеть Internet, вам, скорее всего, придется включить в проект класс Клиент (описывающий заказчика) и класс Транзакция (артефакт реализации, соответствующий атомарному действию). В детализированной системе, вероятно, будет еще компонент Цены, экземпляры которого размещаются на всех клиентских узлах. Каждая из перечисленных абстракций фигурирует в модели вместе со своими конкретными экземплярами, поэтому разделение логики и экземпляров сущностей является важной частью моделирования. (Дихотомия "класс/объект" обсуждается в главе 2.)Некоторые сущности в UML не имеют экземпляров (см. главу 13). К их числу относятся, например, пакеты (см. главу 12) и отношения обобщения (см. главы 5 и 10). В общем смысле те элементы моделирования, которые могут иметь экземпляры, называются классификаторами (ассоциации, рассматриваемые в главах 5 и 10, и сообщения, обсуждаемые в главе 15, также могут иметь экземпляры, но они отличаются от экземпляров классов). Еще важнее то, что классификаторы характеризуются структурными (в форме атрибутов) и поведенческими (в форме операций) свойствами. Все экземпляры одного классификатора обладают общим рядом свойств.
Самым важным видом классификатора в UML является класс. Классом называется описание совокупности объектов с общими атрибутами, операциями, отношениями и семантикой. Однако помимо классов существуют и другие классификаторы:
главу 20);
Почти каждый из перечисленных видов классификаторов обладает как структурными, так и поведенческими свойствами (исключением являются интерфейсы -они могут не иметь атрибутов). Используя любой из них в модели, вы можете применять все описанные в этой главе свойства, обеспечивая такой уровень детализации, который необходим для адекватного описания сути вашей абстракции.
Графические изображения классификаторов представлены на рис. 9.2.
Рис. 9.2 Классификаторы
Примечание: Придерживаясь минималистского подхода, можно было бы использовать одну и ту же пиктограмму для всех классификаторов. Однако это неразумно, поскольку, например, классы и компоненты являются принципиально разными абстракциями (первый - логической, а второй - физической), и на этом основании стоит отвести для них несходные графические образы. С другой стороны, бросаться в противоположную крайность - использовать различные пиктограммы для каждого типа классификаторов - также нe имeem смысла, поскольку, например, классы и типы данных не слишком различаются между собой. В языке UML найден компромисс: существенно различающиеся классификаторы имеют собственные пиктограммы, а остальные выделяются специальными ключевыми словами (такими, как type, signal или subsystem).
Классы и события
Активные классы - это именно классы (см. главы 4 и 9), хотя и обладающие весьма специфическим свойством. Активный класс представляет независимый поток управления, тогда как обычный класс не связан с таковым. В отличие от активных, обычные классы неявно называют пассивными, так как они не способны инициировать независимое управляющее воздействие.Активные классы применяются для моделирования семейств процессов или нитей. Технически это означает, что активный объект (см. главу 13) - экземпляр активного класса - материализует процесс или нить. При моделировании параллельных систем с помощью активных объектов вы присваиваете имя каждому независимому потоку управления. Когда активный объект создается, запускается ассоциированный с ним поток управления. Когда активный объект уничтожается, этот поток завершается.
Активные классы обладают теми же свойствами, что и любые другие классы. Они могут иметь экземпляры, атрибуты и операции (см. главу 4), а также принимать участие в отношениях (см. главы 4 и 10) зависимости, обобщения и ассоциации (включая агрегирование). Активные классы вправе пользоваться предоставляемыми UML механизмами расширения (см. главу 6), в том числе стереотипами, помеченными значениями и ограничениями. Встречаются активные классы - реализации интерфейсов (см. главу 11). Наконец, они могут реализовываться кооперациями, а их поведение - специфицироваться с помощью автоматов.
На диаграммах активные объекты встречаются там же, где и пассивные. Можно моделировать кооперации активных и пассивных объектов с помощью диаграмм взаимодействия (включая диаграммы последовательности и кооперации). Активный объект может выступать в роли целевого объекта события (см. главу 20) в автомате (см. главу 21).
Если речь зашла об автоматах, то как активные, так и пассивные объекты могут посылать и получать события сигналов и вызовов.
Клиент-серверная система
В тот момент, когда вы приступаете к разработке системы, которая не полностью размещена на одном процессоре, вы сразу же сталкиваетесь с целым рядом вопросов. Как оптимально распределить программные компоненты по узлам? Как они будут обмениваться информацией? Как быть с отказами и шумом? На одном конце спектра распределенных систем находятся клиент-серверные системы, в которых ясно прослеживается граница между пользовательским интерфейсом, обычно расположенном на клиенте, и данными, обычно хранящимися на сервере.Существует множество вариаций этой темы. Например, можно выбрать "тонкого" клиента, вычислительные мощности которого ограничены и который, следовательно, занят в основном взаимодействием с пользователем и отображением информации. У "тонких" клиентов может даже не быть собственных компонентов; вместо этого они загружают компоненты с сервера по мере необходимости, как, скажем, в случае с Enterprise JavaBeans. C другой стороны, можно выбрать и "толстого" клиента, у которого вычислительных ресурсов больше и который вследствие этого может заниматься не только визуализацией. Выбор между "тонким" и "толстым" клиентом - это архитектурное решение, на которое влияют различные технические, экономические и политические факторы.
В любом случае при разделении системы на клиентскую и серверную части предстоит принять непростые решения о том, где физически разместить компоненты и как обеспечить баланс ответственности между ними. Например, архитектура большинства систем управления информацией трехуровневая, то есть пользовательский интерфейс, бизнес-логика и база данных физически отделены друг от друга. Решение о том, куда поместить интерфейс и базу данных, как правило, очевидно, а вот понять, где должны находиться компоненты, реализующие бизнес-логику, куда сложнее.
Диаграммы развертывания UML можно использовать для визуализации, специфицирования и документирования решений, принятых о топологии клиент-серверной системы и о распределении программных компонентов между клиентом и сервером.
Обычно требуется создать одну диаграмму развертывания для системы в целом и ряд дополнительных диаграмм, укрупняющих отдельные ее участки.
Моделирование клиент-серверной системы осуществляется так:
На рис. 30.3 показана топология системы, следующей классической клиент-серверной архитектуре. Мы видим, что граница между клиентом и сервером проведена явно путем использования пакетов (см. главу 12) клиент и сервер. Пакет клиент содержит два узла (консоль и киоск), имеющих свои стереотипы и потому визуально легко отличимых. Пакет сервер содержит два вида узлов (кэширующий сервер и сервер), для каждого из которых дополнительно описаны компоненты, размещаемые в узле. Заметьте, что как для кэширующего сервера, так и для сервера указаны кратности (см. главу 10), специфирующие, сколько экземпляров ожидается в конкретной развернутой конфигурации. К примеру, из диаграммы видно, что кэширующих серверов должно быть не меньше двух.
Ключевые абстракции
На языке Java апплет для вывода на экран Web-браузера фразы "Здравствуй, мир!" не представляет собой ничего сложного:import java.awt.Graphics; class HelloWorld extends Java.applet.Applet { public void paint (Graphics g) { g.drawstring("Здравствуй, мир!", 10, 10); } }
Первая строка кода
import java.awt.Graphics;
делает класс Graphics доступным программе. Префикс java.awt определяет конкретный пакет Java, в котором содержится этот класс. Вторая строка
class HelloWorld extends Java.applet.Applet {
определяет новый класс HelloWorld и указывает, что он является разновидностью класса Applet, находящегося в пакете java . applet.
В следующих трех строках
public void paint (Graphics g) { g.drawstring("Здравствуй, мир!", 10, 10); }
объявляется операция с именем paint, при реализации которой вызывается другая операция, называемая drawstring, ответственная за вывод фразы "Здравствуй , мир!" в указанное место на экране. В полном соответствии с принятым в объектно-ориентированном программировании стиле drawString - это операция над параметром с именем g, типом которого является класс Graphics.
Моделирование этого приложения на языке UML не вызывает затруднений. Как видно из рис. 3.1, класс HelloWorld графически можно представить пиктограммой прямоугольника (информация о классах приводится в главах 4 и 9). Здесь же показана операция paint; ее формальные параметры скрыты, а реализация специфицирована в примечании.
Рис. 3.1 Ключевые абстракции класса HelloWorld
Примечание: UML не является языком визуального программирования, хотя его модели можно - впрочем, не обязательно - выражать на различных языках программирования, таких, например, как Java. Конструкция UML позволяет трансформировать модели в код, а код - обратно в модели. Некоторые формы лучше записывать непосредственно на языке программирования (например, математические выражения), а другие удобнее визуализировать графически с помощью UML (например, иерархии классов).
На этой диаграмме классов представлена суть приложения "Здравствуй, мир!", но многие детали опущены. Как видно из приведенного выше кода, в профамме задействованы два других класса - Applet и Graphics - и каждый по-разному. Applet является родителем HelloWorld, а класс Graphics необходим для реализации одной из его операций - paint. Эти классы и их отношения с классом HelloWorld можно изобразить в виде другой диаграммы классов (см. рис. 3.2).
Рис. 3.2 . Непосредственные соседи класса HelloWorld
Классы Applet и Graphics показаны в виде прямоугольных пиктограмм. Операции не представлены и на пиктограммах скрыты. Незакрашенная стрелка, направленная от класса HelloWorld к классу Applet, соответствует отношению обобщения; в данном случае это означает, что HelloWorld является потомком Applet. Пунктирная стрелка от класса HelloWorld к классу Graphics означает отношение зависимости (см. главы 5 и 10), поскольку HelloWorld использует класс Graphics.
Это, однако, еще не завершение структуры, лежащей в основе класса Hello-World. Изучив библиотеки языка Java, содержащие классы Applet и Graphics, вы обнаружите, что оба они являются частью более обширной иерархии. На рис. 3.3 показана диаграмма классов, которые расширяет и реализует класс HelloWorld.
Рис. 3.3 Иерархия наследования класса HelloWorld
Примечание: На этом рисунке приведен характерный пример диаграммы, созданной методом обратного проектирования готовой системы. Как вы уже знаете, обратное проектирование - это построение модели системы на основе ее кода.
Из рисунка видно, что HelloWorld - всего лишь листовой узел большой иерархии классов. Он выступает в качестве потомка класса Applet, который, в свою очередь, является потомком класса Panel, и так далее вплоть до Object -родителя всех классов в языке Java. Таким образом, данная модель соответствует библиотеке Java - у каждого класса есть родитель.
Отношение между элементами ImageObserver и Component отличается от остальных, и диаграмма классов передает это отличие.
В библиотеке Java ImageObserver является интерфейсом (см. главу 11). Это означает, в частности, что у него нет реализации, а потому необходимо, чтобы его реализовывали другие классы. Как видно из рисунка, интерфейсы в UML обозначаются кружочком. О том, что класс Component реализует этот интерфейс, свидетельствует линия, направленная от реализации (Component) к интерфейсу (ImageObserver).
Итак, Не11oWorld непосредственно сотрудничает только с двумя классами (Applet и Graphics), но они являются всего лишь малой частью огромной библиотеки предопределенных классов Java. Для облегчения работы ее интерфейсы и классы организованы в виде нескольких пакетов. Корневой пакет среды разработки Java назван, как и следовало ожидать, java. Внутри него содержится несколько других пакетов, а внутри них - еще несколько пакетов, классы и интерфейсы. Класс Object заключен внутри пакета lang, так что его полное имя будет Java. lang.Object. Аналогично классы Panel, Container и Component содержатся в пакете awt, а класс Applet - в пакете applet. Интерфейс ImageObserver входит в состав пакета image, который, в свою очередь, находится в пакете awt, поэтому полное имя интерфейса будет выражено в виде довольно длинной строки j ava.awt.image.ImageObserver.
Разбивку на пакеты можно визуализировать с помощью диаграммы классов, представленной на рис. 3.4.

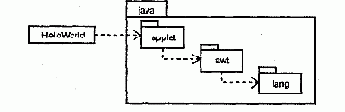

Рис. 3.4 Организация в пакеты классов, участвующих в приложении HelloWorld
Пакеты на языке UML изображают в виде папок с закладками (см. главу 12). Пакеты могут быть вложенными; существующие между ними зависимости показаны с помощью пунктирных стрелок. Например, класс HelloWorld зависит от пакета java.applet, a java.applet - от java.awt.
Как правило, примечания используются для
Как правило, примечания используются для того, чтобы в свободной форме записывать наблюдения, обзоры и пояснения. Включая такие комментарии в модель, вы можете превратить ее в хранилище всевозможных артефактов, создаваемых в процессе разработки. Кроме того, посредством комментариев можно визуализировать требования к системе и явно показать, как они связаны с теми или иными частями модели.Моделирование комментария производится следующим образом:
В качестве примера на рис. 6.8 показана промежуточная модель, возникшая в процессе работы над иерархией классов. Здесь отражены требования к модели наряду с некоторыми примечаниями, касающимися пересмотра проекта. (Вам может пригодиться материал глав 5 и 10, где обсуждаются, соответственно, простые обобщения и более сложные их формы.)
Рис. 6.8 Комментарии в процессе моделирования
Почти все комментарии в этом примере (скажем, замечание для Мэри) записаны в форме обычного текста, но один из них (примечание в нижней части диаграммы) представляет собой гиперссылку на другой документ.
Коммуникация
Кооперирующиеся друг с другом объекты взаимодействуют (см. главу 15) путем обмена сообщениями. В системе, где есть одновременно активные и пассивные объекты, следует рассматривать четыре возможных комбинации.Во-первых, сообщение может быть передано одним пассивным объектом другому такому же. В предположении, что в любой момент времени существует лишь один поток управления, проходящий через оба объекта, такое взаимодействие -не что иное, как простой вызов операции.
Во-вторых, сообщение может быть передано от одного активного объекта другому активному. Здесь мы имеем случай межпроцессной коммуникации, которая может осуществляться двумя способами. В первом варианте некоторый активный объект может синхронно вызывать операцию другого (о событиях сигналов и вызовов см. главу 20). Такой способ имеет семантику рандеву (Rendezvous): вызывающий объект затребует выполнение операции и ждет, пока принимающая сторона получит вызов, выполнит операцию и вернет некоторый объект (если есть что возвращать); затем оба объекта продолжают работать независимо друг от друга. В течение всего времени выполнения вызова оба потока управления будут блокированы. Во втором варианте один активный объект может асинхронно послать сигнал другому или вызвать его операцию. Семантика такого способа напоминает почтовый ящик (Mailbox): вызывающая сторона посылает сигнал или вызывает операцию, после чего продолжает выполняться. Тем временем получающая сторона принимает сигнал или вызов, как только будет к этому готова. Пока она обрабатывает запрос, все вновь поступающие события или вызовы ставятся в очередь. Отреагировав на запрос, принимающий объект продолжает свою работу. Семантика почтового ящика проявляется в том, что оба объекта не синхронизированы, просто один оставляет сообщение для другого.
В UML синхронное сообщение изображается полной стрелкой, а асинхронное - "полустрелкой" (см. рис. 22.2).
Рис. 22.2 Коммуникация
В-третьих, сообщение может быть передано от активного объекта пассивному.
Трудности возникают в случае, когда сразу несколько активных объектов передают свой поток управлению одному и тому же пассивному. В такой ситуации следует очень аккуратно моделировать синхронизацию потоков, о чем мы поговорим в следующем разделе.
В-четвертых, пассивный объект может передавать сообщение активному. На первый взгляд это может показаться некорректным, но если вспомнить, что каждый поток управления принадлежит некоторому активному объекту, то становится ясно, что передача пассивным объектом сообщения активному имеет ту же семантику, что и обмен сообщениями между двумя активными объектами.
Примечание: С помощью ограничений (см. главу 6) можно моделировать различные вариации посылки синхронных и асинхронных сообщений. Например, для моделирования отложенного рандеву (Balking rendezvous), имеющегося в языке Ada, можно воспользоваться синхронным сообщением с ограничением вида {wait = 0}, которое говорит о том, что вызывающий объект не будет дожидаться получателя. Можно смоделировать и тайм-аут с помощью ограничения вида {wait = 1 ms}, которое говорит, что вызывающий объект будет ждать приема сообщения получателем не более одной миллисекунды.
Компоненты и интерфейсы
Интерфейс (см. главу 11) - это набор операций, которые описывают услуги, предоставляемые классом или компонентом. Существенным является отношение между компонентом и интерфейсом. Все популярные компонентные средства операционных систем (такие как СОМ+, CORBA и Enterprise JavaBeans) используют интерфейсы для "склеивания" различных компонентов.Пользуясь любым из таких средств, можно построить декомпозицию физической реализации путем специфицирования интерфейсов, представляющих основные стыковочные узлы системы. Затем вы можете предоставить компоненты, реализующие интерфейсы, наряду с другими компонентами, которые через эти интерфейсы получают доступ к предоставляемым услугам. Такой механизм позволяет развернуть систему, службы которой в значительной мере независимы от места своего размещения и, как обсуждается в следующем разделе, являются заменяемыми (моделирование распределенной системы рассматривается в главе 23).
Как видно из рис. 25.4, отношения между компонентом и его интерфейсами можно изобразить двумя способами. Первый, наиболее распространенный, состоит в том, что интерфейс рисуется в свернутой (elided) форме. Компонент, реализующий интерфейс, присоединяется к нему с помощью отношения свернутой реализации (см. главу 10). Во втором случае интерфейс рисуется в развернутом виде, возможно с раскрытием операций. Реализующий его компонент присоединяется с помощью отношения полной реализации. В обоих случаях компонент, получающий доступ к услугам других компонентов через этот интерфейс, подключается к нему с помощью отношения зависимости.

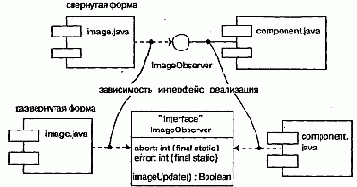

Рис. 25.4 Компоненты и интерфейсы
Интерфейс, реализуемый компонентом, называется экспортируемым интерфейсом (Export interface). Это означает, что компонент через данный интерфейс предоставляет ряд услуг другим компонентам. Компонент может экспортировать много интерфейсов. Интерфейс, которым компонент пользуется, называется импортируемым (Import interface). Это означает, что компонент совместим с таким интерфейсом и зависит от него при выполнении своих функций. Компонент может импортировать различные интерфейсы, причем ему разрешается одновременно экспортировать и импортировать интерфейсы.
Конкретный интерфейс может экспортироваться одним компонентом и импортироваться другим. Если между двумя компонентами располагается интерфейс, их непосредственная взаимозависимость разрывается. Компонент, использующий данный интерфейс, будет функционировать корректно (притом безразлично, каким именно компонентом реализован интерфейс). Разумеется, компонент можно использовать в некотором контексте только тогда, когда все импортируемые им интерфейсы экспортируются какими-либо другими компонентами.
Примечание: Интерфейсы пересекают границы между логическими и физическими сущностями. Тот же самый интерфейс, который используется или реализуется компонентом, будет использоваться или реализовываться классами, которые реализует этот компонент.
Компоненты и классы
Во многих отношениях компоненты подобны классам (см. главы 4 и 9). Те и другие наделены именами, могут реализовывать набор интерфейсов, вступать в отношения зависимости, обобщения и ассоциации, быть вложенными, иметь экземпляры и принимать участие во взаимодействиях (см. главу 15). Однако между компонентами и классами есть существенные различия:Первое отличие самое важное. При моделировании системы решение о том, что использовать - класс или компонент, - очевидно: если моделируемая сущность непосредственно размещается в узле (см. главу 26), то это компонент, в противном случае - класс.
Второе различие предполагает существование некоторого отношения между классами и компонентами, а именно: компонент - это физическая реализация множества логических элементов, таких как классы и кооперации (см. главу 27). Как показано на рис. 25.3, отношение между компонентом и классом, который он реализует, может быть явно изображено с помощью отношения зависимости (см. главы 5 и 10). Как правило, вам не придется визуализировать такие отношения; лучше хранить их как часть спецификации компонента.
Рис. 25.3 Компоненты и классы
Третье различие подчеркивает, что интерфейсы (см. главу 11) являются мостом между компонентами и классами. В следующем разделе более подробно объясняется, что, хотя и компоненты, и классы могут реализовывать интерфейсы, в отличие от класса услуги компонента обычно доступны только через его интерфейсы.
Примечание: Компоненты похожи на классы еще и потому, что в принципе для них можно задать атрибуты и операции, хотя необходимость в этом возникает редко - разве что при моделировании рефлексивных систем, которые могут манипулировать своими компонентами.
Компоненты
Программа "Здравствуй, мир!" реализована в виде апплета и поэтому не запускается самостоятельно, а существует как часть Web-страницы. Приложение начинает выполняться, только когда открывается содержащая его страница: запуск осуществляет механизм браузера, активизирующий выполнение объекта Thread этого апплета. Однако частью Web-страницы является не сам класс HelloWorld, а его двоичная форма, создаваемая компилятором Java, который преобразует исходный код в выполняемый компонент. Это позволяет взглянуть на систему совершенно с другой стороны. На всех предшествующих диаграммах мы видели логическое представление апплета, теперь же посмотрим на приложение как на набор физических компонентов (см. главу 25). Такой взгляд на систему представляет диаграмма компонентов (см. рис. 3.6).
Рис. 3.6 Компоненты HelloWorld
Каждая из показанных на этом рисунке пиктограмм соответствует элементу UML в представлении системы с точки зрения реализации. Компонент hello.java - это исходный код логического класса HelloWorld, то есть файл, которым можно манипулировать из среды разработки и с помощью инструментальных средств по управлению конфигурацией системы. Исходный код преобразуется в двоичный файл hellо.class компилятором Java, после чего может быть выполнен виртуальной машиной Java, установленной на компьютере.
Каноническая пиктограмма компонента - прямоугольник с двумя вкладками. Двоичный апплет HelloWorld.class является разновидностью этого символа, но границы прямоугольника толще, благодаря чему можно понять, что это исполняемый компонент (аналогично активному классу). Компоненту hello.java присвоена определенная пользователем пиктограмма, которая представляет текстовый файл. Аналогично и пиктограмма Web-страницы hello.html получена путем расширения нотации UML. Как видно из рисунка, в Web-страницу входит еще один компонент hello.jpg, также изображенный при помощи пользовательской пиктограммы, которая в данном случае содержит схематическое изображение рисунка. Так как последние три компонента представлены графическими символами, определенными пользователем, их имена расположены снаружи пиктограмм. (Механизмы расширения UML рассматриваются в главе 6.)
Примечание: Отношения между классом (HelloWorld), его исходным текстом (hello.java,) и объектным кодом (HelloWorld.class) редко моделируются явным образом, хотя иногда это и бывает полезно для визуализации физической конфигурации системы. С другой стороны, организацию Web-систем, подобных вышеприведенной, часто визуализируют с помощью диаграмм компонентов, с целью моделирования страниц и других исполняемых компонентов.
[Предыдущая глава]
[Содержание]
[Следующая глава]
Концептуальная модель UML
Для понимания UML необходимо усвоить его концептуальную модель, которая включает в себя три составные части: основные строительные блоки языка, правила их сочетания и некоторые общие для всего языка механизмы. Усвоив эти элементы, вы сумеете читать модели на UML и самостоятельно создавать их -вначале, конечно, не очень сложные. По мере приобретения опыта в работе с языком вы научитесь пользоваться и более развитыми его возможностями.Конкретные экземпляры
Моделируя конкретные экземпляры, вы визуализируете сущности, принадлежащие реальному миру. Конечно, вы не сможете увидеть экземпляр класса Клиент, если этот клиент не стоит перед вами, но в отладчике вы можете увидеть представление этого объекта.Одна из сфер применения объектов - моделирование конкретных экземпляров, существующих в реальном мире. Например, моделируя топологию сети вашей организации, вы пользуетесь диаграммами развертывания (см. главу 30), содержащими экземпляры узлов. Аналогично, если вы хотите моделировать компоненты, расположенные в физических узлах этой сети, то будете пользоваться диаграммами компонентов (см. главу 29), которые содержат их экземпляры. Наконец, если к вашей работающей системе подключен отладчик, вы сможете представить структурные отношения между экземплярами с помощью диаграммы объектов (см. главу 14).
Моделирование конкретных экземпляров осуществляется так:
В качестве примера на рис. 13.6 показана диаграмма объектов, взятая из системы проверки подлинности кредитных карточек. Такой ее можно увидеть в отладчике, тестирующем работающее приложение. На рисунке показан один мульти-объект, содержащий анонимные экземпляры класса Transact ion. Присутствуют также два явно поименованных объекта - primaryAgent и current, в описании которых показан класс, хотя и по-разному. На диаграмме явно показано и текущее состояние объекта primaryAgent.
Рис. 13.6 Моделирование конкретных экземпляров
Обратите внимание на использование зависимости со стереотипом instanceOf, указывающей на класс primaryAgent. Обычно такие отношения "класс/объект" показывают явным образом, только если собираются показать и отношения с другими классами.
Контекст системы
Любая система содержит внутри себя какие-либо сущности, в то время как другие сущности остаются за ее пределами. Например, в системе проверки кредитных карточек имеются счета, транзакции и механизмы проверки подлинности. В то же время обладатели кредитных карточек и торговые предприятия находятся вне системы. Сущности внутри системы отвечают за реализацию поведения, которого ожидают сущности, находящиеся снаружи. Сущности, находящиеся вне системы и взаимодействующие с ней, составляют ее контекст. Таким образом, контекстом называется окружение системы.UML позволяет моделировать контекст с помощью диаграмм прецедентов, в которых внимание акцентируется на окружающих систему (см. главу 31) актерах. Важно правильно определить актеры, поскольку это позволяет описать класс сущностей, взаимодействующих с системой. Еще важнее определить, что не является актером, так как при этом ограничивается окружение системы: в нем остаются только те элементы, которые участвуют в ее работе.
Моделирование контекста системы состоит из следующих шагов:
Например, на рис. 17.2 показан контекст системы, работающей с кредитными карточками, где основное внимание уделяется окружающим ее актерам. В первую очередь это Клиенты двух типов (Индивидуальный клиент и Корпоративный клиент), соответствующие ролям, которые играют люди при взаимодействии с системой. В этом контексте показаны и актеры, представляющие другие организации, такие как Торговые предприятия (с ними покупатели совершают карточные транзакции, приобретая вещи или услуги) и Субсидирующие финансовые институты (выполняющие роль клиринговой палаты для карточных счетов). В реальном мире последние два актера, скорее всего, сами будут программными системами.
Рис. 17.2 Моделирование контекста системы
Тот же метод позволяет моделировать и контекст подсистемы (см. главу 31). Вообще, элемент, который на одном уровне абстракции выглядит как система, часто становится подсистемой на другом, более высоком уровне абстракции. Моделирование контекста подсистемы может пригодиться при построении системы из нескольких взаимосвязанных частей.
Контекст
Взаимодействия имеют место всегда, когда объекты связаны друг с другом (эти структурные связи отображаются на диаграммах объектов, см. главу 14). Взаимодействия можно обнаружить в кооперациях объектов (см. главу 27) в контексте системы или подсистемы (см. главу 31). Они существуют и в контексте операций, и в контексте классов.Чаще всего взаимодействия обнаруживаются в кооперации объектов в контексте системы или подсистемы как целого. Скажем, в системе электронной коммерции на стороне клиента есть взаимодействующие друг с другом объекты (например, экземпляры класса ЗаказКниги и ФормаЗаказа). На стороне клиента есть объекты (тот же ЗаказКниги), которые взаимодействуют с объектами на стороне сервера (например, с экземпляром класса ДиспетчерЗаказов). Таким образом, взаимодействия охватывают не только локальные кооперации объектов, как в первом случае, но могут распространяться и на несколько концептуальных уровней системы, как во втором случае.
Взаимодействия между объектами встречаются и при реализации операций (см. главы 4 и 9). Параметры операции, любые локальные для нее переменные и глобальные объекты, видимые внутри операции, могут взаимодействовать друг с другом для выполнения реализуемого ею алгоритма (о моделировании операций подробно рассказывается в главах 19 и 27). Так, вызов операции moveToPo-sition (p : Position), определенной в классе мобильного робота, предполагает взаимодействие между параметром (p), глобальным для операции объектом (currentPosition) и, возможно, несколькими локальными объектами (скажем, локальными переменными, используемыми внутри операции для вычисления промежуточных точек на пути робота к новому местоположению).
Наконец, взаимодействия существуют в контексте класса (см. главы 4 и 9). С их помощью можно визуализировать, специфицировать, конструировать и документировать семантику класса. Например, для понимания назначения класса RayTraceAgent (АгентТрассировкиЛучей) можно создать взаимодействие, показывающее, как атрибуты этого класса сотрудничают друг с другом (а также с глобальными по отношению к его экземплярам объектами и с параметрами, определенными в операциях класса).
Примечание: Взаимодействия могут входить и в представление компонента (см. главу 25), узла (см. главу 26) или прецедента (см. главу 16), которые в UML являются разновидностями классификаторов (см. главу 9). В контексте прецедентов взаимодействие являет собой сценарий, который, в свою очередь, представляет один из потоков деятельности прецедента (о моделировании реализации прецедента рассказывается в главе 27).
У каждого объекта (см. главу 13) есть некоторое время жизни. Объект рождается, когда его создают, и перестает существовать после уничтожения. В промежутке он может воздействовать на другие объекты (посылая им сообщения, см. главу 15), а также сам подвергаться воздействиям (являясь получателем сообщения). Во многих случаях сообщения могут быть простыми синхронными вызовами. Например, экземпляр класса Клиент может инициировать операцию получитьБалансСчета на экземпляре класса БанковскийСчет. Чтобы специфицировать поведение такого рода объектов, автомат не нужен, поскольку в любой момент времени их поведение не зависит от прошлого.
В системах иного типа встречаются объекты, которые должны реагировать на сигналы (см. главу 20) - асинхронные стимулы, которыми обмениваются экземпляры. Например, сотовый телефон должен отвечать на вызовы от других телефонов, которые происходят в случайные моменты времени, на события нажатия клавиши владельцем, набирающим номер, и на события сети (когда телефон перемещается из одной ячейки сотовой связи в другую). Бывают также объекты, текущее поведение которых зависит от прошлого. Так, поведение системы наведения ракеты "воздух-воздух" зависит от ее текущего состояния, например НеЛетит (вряд ли стоит запускать ракету с самолета, находящегося на земле) или Поиск (нельзя ее запускать, пока нет ясного представления, какую цель надо поразить).
Если объекты должны реагировать на асинхронные стимулы или их текущее поведение зависит от их прошлого, лучше всего описывать это поведение с помощью автомата. К этой категории относятся экземпляры классов, которые могут получать сигналы, включая и многие активные объекты (см. главу 22). Фактически объект, который получает сигнал, но не имеет описывающего его автомата, попросту проигнорирует этот сигнал. Автоматы применяются также для моделирования систем в целом, в особенности реактивных (см. главу 24), то есть таких, которые должны отвечать на сигналы от внешних актеров (см. главу 16).
Примечание: Обычно для моделирования поведения прецедента (см. главу 16) используются взаимодействия (см. главу 15), но можно применять и автоматы. Последние пригодны также для моделирования поведения интерфейса (см. главу 11). Хотя у интерфейса не может быть непосредственных экземпляров, их может иметь класс, реализующий этот интерфейс. Поведение такого класса должно соответствовать поведению, специфицированному автоматом для интерфейса.
Краткая история UML
Объектно-ориентированные языки моделирования появились в период с середины 70-х до конца 80-х годов, когда исследователи, поставленные перед необходимостью учитывать новые возможности объектно-ориентированных языков программирования и требования, предъявляемые все более сложными приложениями, вынуждены были начать разработку различных альтернативных подходов к анализу и проектированию. С 1989 по 1994 год число различных объектно-ориентированных методов возросло с десяти более чем до пятидесяти. Тем не менее многие пользователи испытывали затруднения при выборе языка моделирования, который бы полностью соответствовал их потребностям, что послужило причиной так называемой "войны методов". В результате этих войн появилось новое поколение методов, среди которых особое значение приобрели языки Booch, созданный Грейди Бучем (Grady Booch), OOSE (Object-Oriented Software Engineering), разработанный Айваром Джекобсоном (Ivar Jacobson) и ОМТ (Object Modeling Technique), автором которого является Джеймс Рамбо (James Rumbaugh). Кроме того, следует упомянуть языки Fusion, Шлаера-Меллора (Shlaer-Mellor) и Коада-Йордона (Coad-Yourdon). Каждый из этих методов можно считать вполне целостным и законченным, хотя любой из них имеет не только сильные, но и слабые стороны. Выразительные возможности метода Буча особенно важны на этапах проектирования и конструирования модели. OOSE великолепно приспособлен для анализа и формулирования требований, а также для высокоуровневого проектирования. ОМТ-2 оказался особенно полезным для анализа и разработки информационных систем, ориентированных на обработку больших объемов данных.Критическая масса новых идей начала формироваться к середине 90-х годов, когда Грейди Буч (компания Rational Software Corporation), Айвар Джекобсон (Objectory) и Джеймс Рамбо (General Electric) предприняли попытку объединить свои методы, уже получившие мировое признание как наиболее перспективные в данной области. Являясь основными авторами языков Booch, OOSE и ОМТ, партнеры попытались создать новый, унифицированный язык моделирования и руководствовались при этом тремя соображениями.
Во-первых, все три метода, независимо от желания разработчиков, уже развивались во встречном направлении. Разумно было продолжать эту эволюцию вместе, а не по отдельности, что помогло бы в будущем устранить нежелательные различия и, как следствие, неудобства для пользователей. Во-вторых, унифицировав методы, проще было привнести стабильность на рынок инструментов объектно-ориентированного моделирования, что дало бы возможность положить в основу всех проектов единый зрелый язык, а создателям инструментальных средств позволило бы сосредоточиться на более продуктивной деятельности. Наконец, следовало полагать, что подобное сотрудничество приведет к усовершенствованию всех трех методов и обеспечит решение задач, для которых любой из них, взятый в отдельности, был не слишком пригоден.
Начав унификацию, авторы поставили перед собой три главные цели:
Изобретение языка для объектно-ориентированного анализа и проектирования не слишком отличается от разработки языка программирования. Во-первых, требовалось ограничить задачу. Следует ли включать в язык возможность спецификации требований? Должен ли язык позволять визуальное программирование? Во-вторых, было необходимо найти точку равновесия между выразительной мощью и простотой. Слишком простой язык ограничил бы круг решаемых с его помощью задач, а слишком сложный мог ошеломить неискушенного разработчика. Кроме того, при объединении существующих методов приходилось учитывать наличие уже разработанных с их помощью продуктов. Внесение слишком большого числа изменений могло бы оттолкнуть уже имевшихся пользователей, а сопротивляясь развитию языка, авторы потеряли бы возможность привлекать новых пользователей и делать язык более простым и удобным для применения.
Создавая UML, разработчики старались найти оптимальное решение этих проблем.
Официально создание UML началось в октябре 1994 года, когда Рамбо перешел в компанию Rational Software, где работал Буч. Первоначальной целью было объединение методов Буча и ОМТ. Первая пробная версия 0.8 Унифицированного Метода (Unified Method), как его тогда называли, появилась в октябре 1995 года. Приблизительно в это же время в компанию Rational перешел Джекобсон, и проект UML был расширен с целью включить в него язык OOSE. В результате совместных усилий в июне 1996 года вышла версия 0.9 языка UML. На протяжении всего года создатели занимались сбором отзывов от основных компаний, работающих в области конструирования программного обеспечения. За это время стало ясно, что большинство таких компаний сочло UML языком, имеющим стратегическое значение для их бизнеса. В результате был основан консорциум UML, в который вошли организации, изъявившие желание предоставить ресурсы для работы, направленной на создание полного определения UML.
Версия 1.0 языка появилась в результате совместных усилий компаний Digital Equipment Corporation, Hewlett Packard, I-Logix, Intellicprp, IBM, ICON Computing, MCI Systemhouse, Microsoft, Oracle, Rational, Texas Instruments и Unisys. UML 1.0 оказался хорошо определенным, выразительным, мощным языком, применимым для решения большого количества разнообразных задач. В январе 1997 года он был представлен Группе по управлению объектами (Object Management Group, OMG) на конкурс по созданию стандартного языка моделирования.
Между январем и июнем 1997 года консорциум UML расширился, в него вошли практически все компании, откликнувшиеся на призыв OMG, а именно: Andersen Consulting, Ericsson, ObjecTime Limited, Platinum Technology, Ptech, Reich Technologies, Softeam, Sterling Software и Taskon. Чтобы формализовать спецификации UML и координировать работу с другими группами, занимающимися стандартизацией, под руководством Криса Кобрина (Cris Kobryn) из компании MCI Systemhouse и Эда Эйкхолта (Ed Eykholt) из Rational была организована семантическая группа.Пересмотренная версия UML (1.1) была снова представлена на рассмотрение OMG в июле 1997 года. В сентябре версия была утверждена на заседаниях Группы по анализу и проектированию и Комитета по архитектуре OMG, a 14 ноября 1997 года принята в качестве стандарта на общем собрании всех членов OMG.
Дальнейшая работа по развитию UML проводилась Группой по усовершенствованию (Revision Task Force, RTF) OMG под руководством Криса Кобрина. В июне 1998 года вышла версия UML 1.2, а осенью 1998 - UML 1.3. Данное руководство пользователя описывает именно эту версию языка.
Кратность
При работе с классом разумно предположить, что может существовать любое количество его экземпляров (см. главу 13) - если, конечно, это не абстрактный класс, у которого вообще не существует непосредственных экземпляров, хотя у его потомков их может быть любое количество. В некоторых случаях, однако, число экземпляров класса нужно ограничить. Чаще всего возникает необходимость задать класс, у которого:Количество экземпляров класса называется его кратностью. В общем смысле кратность - это диапазон возможных кардинальных чисел некоторой сущности (кратность встречается также у ассоциаций, см. главы 5 и 10). В языке UML кратность класса задается выражением, написанным в правом верхнем углу его пиктограммы. Например, как показано на рис. 9.6, класс NetworkController является синглетным, а у класса ControlRod имеется ровно три экземпляра.
Рис. 9.6 Кратность
Кратность применима и к атрибутам (их связь с семантикой ассоциаций обсуждается в главе 10). Кратность атрибута записывают в виде выражения, заключенного в квадратные скобки и расположенного сразу после имени атрибута. Например, у экземпляра класса NetworkController может быть два или более экземпляров атрибута consolePort.
Логическая схема базы данных
Многие моделируемые системы содержат устойчивые объекты, то есть такие, которые можно сохранять в базе данных и впоследствии извлекать при необходимости (см. главу 23). Для этого чаще всего используют реляционные, объектно-ориентированные или гибридные объектно-реляционные базы данных. UML позволяет моделировать логические схемы баз данных, равно как и сами физические базы (см. главу 29).Диаграммы классов UML включают в себя, как частный случай, диаграммы "сущность-связь" (E-R диаграммы), которые часто используются для логического проектирования баз данных. Но если в классических E-R диаграммах внимание сосредоточено только на данных, диаграммы классов - это шаг вперед: они позволяют моделировать также и поведение. В реальной базе данных подобные логические операции обычно трансформируются в триггеры или хранимые процедуры.
Моделирование схемы производится следующим образом:
Примечание: Рассмотрение логического проектирования базы данных выходит за рамки данной книги, цель которой состоит только в том, чтобы показать, как моделировать схемы с помощью языка UML. На практике все сводится к применению стереотипов (см. главу 6), настроенных на конкретный тип используемой базы данных (реляционной или объектно-ориентированной).
На рис. 8.3 показана совокупность классов, взятых из информационной системы вуза. Этот рисунок является расширением приведенной ранее диаграммы классов и содержит достаточное количество деталей для конструирования физической базы данных. В левой нижней части диаграммы расположены классы Студент, Курс и Преподаватель. Между классами Студент и Курс есть ассоциация, показывающая, что студенты могут посещать курсы. Более того, каждый студент может посещать любое количество курсов и на каждый курс может записаться любое число студентов.
Рис. 8.3 Моделирование схемы
Все шесть классов на диаграмме помечены как устойчивые (persistent), то есть их экземпляры должны содержаться в базе данных или каком-то ином хранилище. Приведены также атрибуты всех шести классов. Обратите внимание, что все атрибуты являются примитивными типами (см. главу 4). Моделируя схему, отношения с непримитивными типами лучше всего представлять с помощью явного агрегирования (см. главы 5 и 10), а не с помощью атрибутов.
Два класса (Вуз и Факультет) содержат несколько операций, позволяющих манипулировать их частями. Эти операции включены из-за их важности для поддержания целостности данных (например, добавление или удаление Факультета затрагивает целый ряд других объектов).
Существует много других операций, которые стоило бы рассмотреть при проектировании этих и иных классов, например запрос о необходимых предварительных знаниях перед зачислением студента на курс. Но это, скорее, бизнес-правила, а не операции по поддержанию целостности данных, поэтому лучше располагать их на более высоком уровне абстракции.
Механизм
В хорошо структурированной объектно-ориентированной системе всегда присутствует целый спектр стандартных образцов (паттернов). На одном конце этого спектра вы обнаружите идиомы, представляющие устойчивые конструкции языка реализации, а на другом - архитектурные образцы и каркасы (см. главу 28), образующие систему в целом и задающие определенный стиль. В середине же спектра располагаются механизмы (см. ту же главу), описывающие распространенные образцы проектирования, посредством которых элементы системы взаимодействуют между собой. Механизмы в UML представляются с помощью коопераций.Механизмы (Mechanisms) - это автономные кооперации; их контекстом является не какой-то один прецедент или операция, но система в целом. Любой элемент, видимый в некоторой части системы, является кандидатом на участие в механизме.
Такого рода механизмы представляют архитектурно значимые проектные решения, и относиться к ним надо серьезно. Обычно механизмы предлагает системный архитектор, и с каждой новой версией они эволюционируют. В конце концов вы обнаруживаете, что система стала простой (поскольку в механизмах материализованы типичные взаимодействия), легко воспринимаемой (так как к пониманию системы можно подойти со стороны ее механизмов) и гибкой (настраивая каждый механизм, вы настраиваете систему в целом).
Моделирование механизмов осуществляется следующим образом:
Механизмы
Наиболее значительная проблема, возникающая при освоении такой богатой библиотеки, как у языка Java, - понять, как ее части работают совместно. Как, например, вызывается функция paint в приложении HelloWorld? Какие операции следует использовать, чтобы изменить поведение этого апплета, например заставить его выводить строку другим цветом? Для ответа на эти и подобные вопросы необходимо иметь концептуальную модель, показывающую, как эти классы совместно работают в динамике. (Вам пригодится материал главы 28, где рассматриваются образцы поведения и каркасы.)Как можно понять из библиотеки языка Java, операция paint наследуется от класса Component. Но все еще остается открытым вопрос, как происходит ее вызов. Ответ состоит в том, что paint вызывается в контексте нити (см. главу 22), в которой работает весь апплет, как показано на рис. 3.5.
Рис. 3.5 . Механизм изображения
На рисунке представлена кооперация нескольких объектов, включая один экземпляр класса HelloWorld. Другие объекты являются частью рабочей среды Java и в основном остаются на заднем плане создаваемых вами апплетов. В UML экземпляры (см. главу 11) изображаются в точности как классы, но, в отличие от последних, с подчеркнутыми именами. Первые три объекта на диаграмме являются анонимными, то есть не имеют уникального имени. Объекту HelloWorld принадлежит имя (target), известное объекту ComponentPeer.
Порядок событий можно моделировать с помощью диаграммы последовательностей (см. главу 18), представленной на рис. 3.5. Последовательность начинается с запуска объекта Thread, который вызывает операцию run объекта Toolkit. Объект Toolkit обращается затем к одной из своих собственных операций (callbackLoop), которая, в свою очередь, вызывает операцию handleExpose объекта ComponentPeer. Только после этого ComponentPeer обращается к операции paint целевого объекта. ComponentPeer предполагает, что целевой объект является экземпляром класса Component, но в данном случае мы фактически имеем дело с его потомком (а именно HelloWorld), так что полиморфно вызывается операция paint класса HelloWorld.
Механизм - это просто другое название образца проектирования, когда он применяется к сообществу классов. Например, типичная проблема проектирования, с который сталкивается программист, пишущий на языке Java, - как видоизменить класс, который умеет отвечать на некоторое множество событий, таким образом, чтобы он отвечал на события иного рода, не трогая кода исходного класса. Типичным решением этой проблемы является адаптер (Adaptor pattern) - структурный образец проектирования для преобразования одного интерфейса в другой. Этот образец является настолько общим, что имеет смысл дать ему название, а затем использовать в моделях всякий раз, как возникает аналогичная проблема.
При моделировании механизмы проявляют себя двояко.
Во-первых, как показано на рис. 28.1, механизм просто именует множество абстракций, которые совместно работают для обеспечения типичного поведения, представляющего некий интерес. Такие механизмы моделируются как простые кооперации (см. главу 27), поскольку являются всего лишь именами для сообщества классов. Раскрыв такую кооперацию, можно увидеть ее структурные аспекты (обычно изображаемые в виде диаграмм классов) и поведенческие (обычно изображаемые в виде диаграмм взаимодействия). Кооперации подобного типа захватывают разные абстракции системы; весьма вероятно, что некоторый класс будет членом нескольких коопераций.
Во-вторых, как показано на рис. 28.2, механизм именует шаблон для множества совместно работающих абстракций. Такие механизмы моделируются в виде параметризованных коопераций, которые в UML изображаются аналогично шаблонам классов (см. главу 9). Раскройте такую кооперацию - и вы увидите ее структурные и поведенческие аспекты. Сверните ее, и вы увидите, как образец применяется к вашей системе путем связывания частей кооперации с существующими в системе абстракциями. При моделировании механизма в виде параметризованной кооперации вы описываете те элементы управления и стыковки, с помощью которых можно адаптировать шаблон, меняя его параметры. Подобные кооперации могут появляться в разных частях системы и связываться с различными абстракциями. В приведенном примере классы Предмет и Наблюдатель образца связаны с конкретными классами ОчередьЗадач и Ползунок соответственно.
Примечание: Решение о том, моделировать ли механизм с помощью простой или параметризованной кооперации, не вызывает затруднений. Если нужно лишь поименовать сообщество совместно работающих классов в системе, применяйте простую кооперацию. Если же нужно абстрагировать существенные структурные и поведенческие аспекты механизма способом, независящим от конкретной предметной области, а затем связать их с абстракциями в данном контексте, пользуйтесь параметризованной кооперацией.
Местоположение
Распределенные системы по своей природе состоят из компонентов, физически разбросанных по разным узлам. Для многих систем местоположение (Location) компонентов (см. главу 25) фиксируется в момент установки системы. Но встречаются и такие системы, в которых компоненты мигрируют с одного узла (см. главу 26) на другой.В UML вид системы с точки зрения развертывания моделируется с помощью диаграмм развертывания (см. главу 30), описывающих топологию процессоров и устройств, на которых выполняется система. Компоненты, такие как исполняемые модули, библиотеки и таблицы, размещаются в этих узлах. Каждый экземпляр узла владеет собственными экземплярами тех или иных компонентов, а каждый экземпляр компонента принадлежит ровно одному экземпляру узла (хотя различные экземпляры компонента одного вида могут находиться на разных узлах, - о дихотомии "класс/объект" см. главы 2 и 13). Например, на рис. 23.3 показан исполняемый компонент vision.exe, находящийся в узле с именем KioskServer.

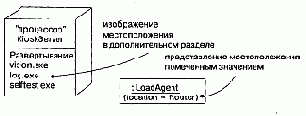

Рис. 23.3 Местоположение
В узле могут размещаться и экземпляры простых классов (см. главы 4 и 9). Так, на рис. 23.3 мы видим экземпляр класса LoadAgent в узле Router.
Как видно из рисунка, моделировать положение элемента в UML можно двумя способами. Во-первых, как в случае KioskServer, можно физически поместить элемент (его текстовое или графическое описание) в дополнительный раздел объемлющего узла. Во-вторых - примером является LoadAgent - можно воспользоваться помеченным значением location для обозначения узла, на котором размещен класс (о помеченных значениях и дополнительных разделах см. главу 6). Обычно первый способ применяется, когда важно дать в диаграмме визуальное представление пространственного разделения и группирования компонентов. Второй способ удобнее, когда моделирование положения элемента для данной диаграммы является хотя и важным, но второстепенным, например, когда вы хотите визуализировать передачу сообщений между экземплярами.
Примечание: Второй способ моделирования положения элемента особенно полезен, когда нужно показать изменение местонахождения компонента во времени. Например, можно воспользоваться сообщением become (см. главу 13), чтобы смоделировать объект, который в текущий момент находится в одном месте, но переместится в другое. Аналогично для показа семантических отношений между разнесенными объектами можно применить сообщение copy (см. главу 13).
Межпроцессная коммуникация
При включении в систему нескольких потоков управления необходимо также рассмотреть механизмы, с помощью которых объекты из разных потоков управления взаимодействуют друг с другом. Объекты, находящиеся в разных нитях (существующих в рамках одного и того же процесса), могут общаться с помощью событий сигналов или вызовов (см. главу 20), причем последние могут иметь синхронную или асинхронную семантику. Для обмена информацией через границы процессов, у каждого из которых свое собственное адресное пространство, обычно применяются другие механизмы.Сложность проблемы межпроцессной коммуникации усугубляется еще и тем, что в распределенных системах процессы могут исполняться на различных узлах (о моделировании местоположения см. главу 23). Существует два классических подхода к межпроцессной коммуникации: передача сообщений и вызовы удаленных процедур. В UML эти механизмы моделируются как асинхронные и синхронные события соответственно. Но поскольку это уже не простые вызовы внутри одного процесса, то проект необходимо обогатить дополнительной информацией.
Моделирование межпроцессной коммуникации производится следующим образом:
На рис. 22.5 показана распределенная система бронирования билетов, в которой процессы исполняются на четырех узлах (см. главу 26). Каждый объект маркирован стереотипом process, а также помеченным значением location, которое определяет его физическое положение. Коммуникации между объектами ReservatibnAgent (АгентБронирования), TicketingManager (ДиспетчерВы-дачиБилетов) и HotelAgent (ГостиничныйАгент) асинхронны. В примечании написано, что коммуникации построены на основе службы сообщений, реализованной на JavaBeans. Коммуникация между объектами TripPlanner (Планиров-щикМаршрута) и ReservationSystem (СистемаРезервирования) синхронная.

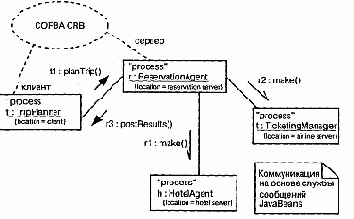

Рис. 22.5 Моделирование межпроцессной коммуникации
Семантика их взаимодействия показана в кооперации, названной CORBA ORB. TripPlanner выступает в роли клиента, a ReservationAgent - сервера. Раскрыв эту кооперацию, вы увидите детали совместной работы сервера и клиента.
Мигрирующие объекты
Во многих рапределенных системах компоненты и объекты не меняют свое положение после начального развертывания. На протяжении всего жизненного цикла - от создания до уничтожения - они остаются на том узле, где родились. Однако встречаются категории распределенных систем, в которых различные сущности перемещаются, в основном по двум причинам.Во-первых, объекты мигрируют, чтобы приблизиться к актерам и другим объектам, с которыми они должны кооперироваться для лучшего выполнения работы. Например, в глобальной системе грузового пароходства имеются объекты, представляющие суда, контейнеры и декларации судового груза, которые перемещаются из одного узла в другой, следуя за своими физическими прообразами. Если судно находится в Гонконге, то для улучшения локальности ссылок разумно переместить объекты, представляющие судно, находящиеся на нем контейнеры и его грузовую декларацию в узел в Гонконге. А когда судно направляется в Сан-Диего, то все эти объекты следуют за ним.
Во-вторых, объекты мигрируют из-за отказа узла (или соединения) либо с целью сбалансировать нагрузки между разными узлами. Например, в системе управления воздушным транспортом нельзя допустить, чтобы отказ одного узла заблокировал работу всей национальной сети. Поэтому отказоустойчивые системы такого типа перемещают все элементы на другие узлы. При этом, возможно, пострадают производительность и пропускная способность, но будет сохранена безопасность функционирования. Аналогичным образом в системах, ориентированных на работу в Web-среде, где возможен непредсказуемый рост пиковой нагрузки, часто предусматриваются механизмы автоматической балансировки загрузки, возможно за счет перемещения компонентов и объектов на недогруженные узлы.
Решение о том, как перемещать объекты в системе, вызывает еще больше сложностей, чем планирование простого статического распределения, поскольку с миграцией связан ряд трудноразрешимых задач синхронизации и сохранения идентичности.
Моделирование миграции объектов осуществляется так:
На рис. 23.6 приведена диаграмма кооперации (см. главу 18), моделирующая миграцию Web-агента, который перемещается между узлами, собирая информацию и торгуясь за ресурсы с целью автоматически найти минимальную стоимость билета. Точнее, на этой диаграмме показан экземпляр (с именем t) класса ТурАгент, мигрирующий с одного сервера на другой. По пути этот объект взаимодействует с анонимными экземплярами класса Аукционер на каждом узле и в конце концов доставляет результат торгов объекту Маршрут, который расположен на узле Client server.

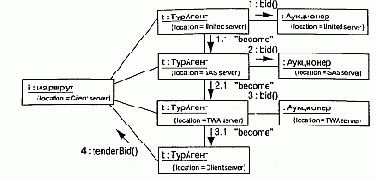

Рис. 23.6 Моделирование мигрирующих объектов
Модели и представления
Модель - это упрощение реального мира; реальность в ней описывается в контексте моделируемой системы. Проще говоря, модель - это абстракция системы.В то время как подсистема представляет собой разбиение множества элементов большей системы на независимые части, модель - это разбиение множества абстракций, используемых для визуализации, специфицирования, конструирования и документирования этой системы. Различие тонкое, но важное. Вы раскладываете систему на подсистемы, чтобы их можно было разрабатывать и развертывать в некоторой степени независимо друг от друга. Абстракции же системы или подсистемы вы разбиваете на модели, дабы лучше понять то, что собираетесь разрабатывать или развертывать. Сложная система, например самолет, состоит из многих частей (каркас, реактивные двигатели, авиационная электроника, подсистема обслуживания пассажиров), причем эти подсистемы и система в целом могут моделироваться с разных точек зрения (в частности, с точки зрения конструкции, динамики, электросистемы, моделей отопления и кондиционирования).
Модель - это разновидность пакета (см. главу 12). Явно моделировать ее приходится не так уж часто, поэтому специального графического символа для моделей в UML не предусмотрено. Однако инструментальные средства должны каким-то образом манипулировать моделями; обычно они используют для представления моделей нотацию пакетов.
Будучи пакетом, модель владеет некоторыми элементами. Модели, ассоциированные с системой или подсистемой, образуют исчерпывающее разбиение ее элементов. Это означает, что каждый элемент принадлежит одному и только одному пакету. Как правило, артефакты системы или подсистемы организуются в несколько неперекрывающихся моделей. Все возможные модели охватываются пятью представлениями, или видами архитектуры программного обеспечения, описанными в главе 2 данной книги.
Модель (к примеру, процесса) может содержать так много артефактов - скажем, активных классов, отношений и взаимодействий, - что в большой системе всю их совокупность нельзя охватить сразу. Вид системной архитектуры можно представлять себе как одну из проекций модели. Для каждой модели предусмотрен ряд диаграмм (см. главу 7), с помощью которых удобно обозревать принадлежащие ей сущности. Представление охватывает подмножество сущностей, входящих в состав модели. Границы моделей представления обычно пересекать не могут. В следующем разделе будет показано, что между моделями нет прямых отношений, хотя между элементами, содержащимися в различных моделях, могут существовать отношения трассировки.
Примечание: UML не диктует вам, какими именно моделями следует пользоваться для визуализации, специфицирования, конструирования и документирования системы, хотя Рациональный Унифицированный Процесс предлагает некоторое множество разумных моделей, проверенное на практике.
Модели
Модели - это самый важный вид артефактов в Рациональном Унифицированном Процессе. Модель - это упрощение реальности (см. главу 1); она создается для лучшего понимания разрабатываемой системы. В Рациональном Унифицированном Процессе имеется девять моделей, которые совместно охватывают все важнейшие решения относительно визуализации, специфицирования, конструирования и документирования программной системы:Вид - это одна из проекций модели. В Рациональном Унифицированном Процессе существует пять тесно связанных друг с другом видов системной архитектуры (см. главу 2): с точки зрения проектирования, процессов, развертывания, реализации и прецедентов.
Наполнение
Диаграмма деятельности в общем случае состоит из:Примечание: Диаграмма деятельности, собственно, представляет собой проекцию элементов, присутствующих в графе деятельности, - разновидности автомата, в которой все или большинство состояний - это состояния деятельности, а все или большинство переходов обусловлены завершением деятельности в состоянии-источнике. Поскольку диаграмма деятельности - это автомат, то к ней применимы все характеристики автоматов. Это означает, в частности, что диаграмма деятельности может содержать простые и составные состояния, точки ветвления, разделения и слияния.
Диаграмма деятельности, как и любая другая диаграмма, может содержать примечания и ограничения.
Непрограммные сущности
Моделируемые вами сущности могут не иметь аналогов в программном обеспечении. Например, частью рабочего процесса в модели предприятия розничной торговли могут быть люди, отправляющие накладные, и роботы, которые автоматически упаковывают заказанные товары для доставки со склада по месту назначения. В вашем приложении совсем не обязательно окажутся компоненты для представления этих сущностей (в отличие от сущности "клиент", для хранения информации о которой, собственно, и создается система).Моделирование непрограммных сущностей производится следующим образом:
Примечание: UML предназначен в первую очередь для моделирования программных систем, однако в сочетании с текстовым языком моделирования аппаратных средств, таким как VHDL, его вполне допустимо использовать и для моделирования аппаратных систем.
Как видно из рис. 4.11, абстрагирование людей (AccountsReceivableAgent -АгентПоДебиторскойЗадолженности) и аппаратуры (Robot) в виде классов вполне естественно, поскольку они представляют собой множества объектов с общей структурой и поведением. Сущности, внешние по отношению к системе, часто моделируются как актеры (см. главу 16).
Рис. 4.11 Моделирование непрограммных сущностей
Несколько потоков управления
Построение системы с несколькими потоками управления - непростая задача. Надо не только решить, как лучше всего распределить работу между параллельными активными объектами, но и продумать правильные механизмы (см. главу 28) коммуникации и синхронизации между активными и пассивными объектами в системе, гарантирующие правильность их поведения в присутствии нескольких потоков управления. Поэтому полезно визуализировать способы взаимодействия этих потоков между собой. В UML это можно сделать с помощью диаграмм классов (для описания статической семантики) и диаграмм взаимодействия (для описания динамической семантики), в которых участвуют активные классы и объекты.Моделирование нескольких потоков управления осуществляется так:
Применяйте наиболее подходящую семантику - последовательную, охраняемую или параллельную.
На рис. 22. 4 показана часть вида трейдерской системы с точки зрения процессов. Вы видите три объекта, которые параллельно питают систему информацией: StockTicker (БиржевойТикер), indexWatcher (наблюдательИндекса) и CNNNewsFeed (НовостнаяЛентаСММ), названные соответственно s, i и с. Два из них, s и i, обмениваются каждый со своим экземпляром класса Analyst (Аналитик) - al и а2. В рамках этого небольшого фрагмента модели класс Analyst может быть спроектирован в упрощенном виде - из расчета на то, что в каждый момент времени в любом из его экземпляров может быть активен только один поток управления. Однако оба экземпляра класса Analyst одновременно общаются с объектом AlertManager (ДиспетчерОповещений), которому мы дали имя т. Следовательно, m необходимо спроектировать так, чтобы он сохранял свою семантику в присутствии нескольких потоков управления m и c одновременно общаются с t - объектом класса TradingManager (управляющийТрейдингом). Каждому соединению присвоен порядковый номер, определяемый тем, какой поток управления им владеет.
Рис. 22.4 Моделирование потоков управления
Примечание: Диаграммы взаимодействия, подобные представленной выше, полезны для визуализации тех мест, где два потока управления могут пересекаться и где, следовательно, необходимо обратить особое внимание на проблемы коммуникации и синхронизации. Инструментальным программам разрешается реализовывать и дополнительные визуальные указания, например раскрашивать потоки в разные цвета.
К подобным диаграммам часто присоединяют автоматы (см. главу 21) с ортогональными состояниями, чтобы детально показать поведение активных объектов.
Новая семантика
Создавая с помощью UML новые модели, вы используете принятые в этом языке правила. Это естественно, поскольку при соблюдении данного условия ваши модели будут однозначно восприняты каждым, кто знаком с этим языком. Но иногда требуется выразить новую семантику, которая отсутствует в UML, или изменить существующую. В таком случае вам помогут ограничения.Моделирование новой семантики производится следующим образом:
В качестве примера на рис. 6.11 представлена модель небольшого фрагмента корпоративной системы управления человеческими ресурсами.
Рис. 6.11 Моделирование новой семантики
На этой диаграмме показано, что каждый Человек может быть сотрудником любого числа Отделов (включая ноль), а в каждом Отделе должен быть хотя бы один сотрудник. При этом в роли начальника Отдела может выступать только один Человек; в то же время любой Человек может быть начальником любого числа Отделов (включая ноль). Эта семантика выражается с помощью базовых правил UML. Однако то обстоятельство, что начальник должен быть также и сотрудником отдела, подразумевает несколько ассоциаций и не может быть выражено с помощью базового UML. Для формулирования такого инварианта необходимо написать ограничение, которое показывает, что начальник "принадлежит" (subset на диаграмме) множеству сотрудников отдела, и соединить две ассоциации с этим ограничением зависимостью, направленной от подмножества к надмножеству.
Новые строительные блоки
Строительные блоки языка UML - классы, интерфейсы, кооперации, компоненты, узлы, ассоциации и т.д. - являются достаточно общими, чтобы их можно было применять для моделирования любых сущностей. Тем не менее, если вы хотите расширить словарь или создать специальные визуальные образы для абстракций, часто возникающих в вашей предметной области, можно воспользоваться стереотипами.Моделирование новых строительных блоков производится в следующем порядке:
Допустим, вы используете диаграммы деятельности для моделирования бизнес-процесса, описывающего действия тренеров и команд во время какого-либо спортивного события. Следует визуально отличать тренеров и команды друг от друга и от иных сущностей предметной области, таких как состязания и занятые командами места. Как явствует из рис. 6.9, две сущности - Тренер (Coach) и Команда (Team) - отличаются от остальных. Это не просто разновидности классов, а новые примитивные строительные блоки, которые можно использовать в данном контексте. Создать такие блоки можно, определив стереотипы coach и team

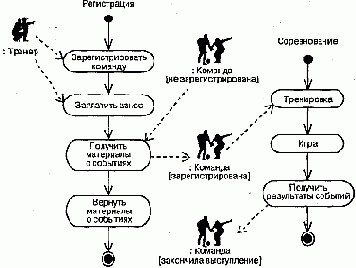

Рис. 6.9 Моделирование новых строительных блоков
и применив их к классам UML. На рисунке анонимные экземпляры :Тренер и :Команда (последний существует в трех различных состояниях - не зарегистрирована, зарегистрирована и закончила выступление) сопровождаются пиктограммами, ассоциированным с их стереотипами. (Подробнее об экземплярах рассказано в главе 13, о ролях - в главе 11, о диаграммах деятельности - в главе 19.)
Новые свойства
Базовые свойства строительных блоков UML - атрибуты и операции для классов, содержание пакетов и т.д. - являются достаточно общими, чтобы их можно было применять для моделирования любых сущностей. Все же, если вы хотите расширить набор свойств базовых блоков (или новых блоков, созданных с помощью стереотипов), вам необходимо воспользоваться помеченными значениями.Моделирование новых свойств осуществляется следующим образом:
Предположим, например, что вам нужно связать создаваемые модели с системой управления конфигурацией проекта. Помимо всего прочего, это предполагает отслеживание номера версии, текущего статуса версии в хранилище (Check in/check out status) и, возможно, дат создания и модификации каждой подсистемы (см. главу 31). Поскольку вся эта информация специфична для процесса разработки, она не является частью базового UML, хотя ее можно включить в модель с помощью помеченных значений. В частности, эта информация не является просто атрибутом класса. Номер версии подсистемы - это часть метаданных, но не самой модели.
На рис. 6.10 представлены четыре подсистемы, каждая из которых была расширена за счет включения номера версии и статуса. Для подсистемы Биллинг показано еще одно помеченное значение - имя человека, который извлек подсистему из хранилища.

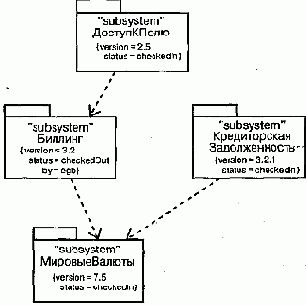

Рис. 6.10 Моделирование новых свойств
Примечание: Значения таких меток, как version и status, могут устанавливаться инструментальными средствами. Вместо того чтобы вручную задавать их в модели, для их автоматического сопровождения достаточно воспользоваться средой разработки, интегрированной с системой управления конфигурацией.
Объектное моделирование
Инженеры-строители создают огромное количество моделей. Чаще всего это структурные модели, позволяющие визуализировать и специфицировать части системы и то, как они соотносятся друг с другом. Иногда, в особо критичных случаях, создаются также динамические модели - например, если надо изучить поведение конструкции при землетрясении. Эти два типа различаются по организации и по тому, на что в первую очередь обращается внимание при проектировании.При разработке программного обеспечения тоже существует несколько подходов к моделированию. Важнейшие из них - алгоритмический и объектно-ориентированный.
Алгоритмический метод представляет традиционный подход к созданию программного обеспечения. Основным строительным блоком является процедура или функция, а внимание уделяется прежде всего вопросам передачи управления и декомпозиции больших алгоритмов на меньшие. Ничего плохого в этом нет, если не считать того, что системы не слишком легко адаптируются. При изменении требований или увеличении размера приложения (что происходит нередко) сопровождать их становится сложнее.
Наиболее современным подходом к разработке программного обеспечения является объектно-ориентированный. Здесь в качестве основного строительного блока выступает объект или класс. В самом общем смысле объект - это сущность, обычно извлекаемая из словаря предметной области или решения, а класс является описанием множества однотипных объектов. Каждый объект обладает идентичностью (его можно поименовать или как-то по-другому отличить от прочих объектов), состоянием (обычно с объектом бывают связаны некоторые данные) и поведением (с ним можно что-то делать или он сам может что-то делать с другими объектами).
В качестве примера давайте рассмотрим простую трехуровневую архитектуру биллинговой системы, состоящую из интерфейса пользователя, программного обеспечения промежуточного слоя и базы данных. Интерфейс содержит конкретные объекты - кнопки, меню и диалоговые окна. База данных также состоит из конкретных объектов, а именно таблиц, представляющих сущности предметной области: клиентов, продукты и заказы.
Программы промежуточного слоя включают такие объекты, как транзакции и бизнес-правила, а также более абстрактные представления сущностей предметной области (клиентов, продуктов и заказов).
Объектно-ориентированный подход к разработке программного обеспечения является сейчас преобладающим просто потому, что он продемонстрировал свою полезность при построении систем в самых разных областях любого размера и сложности. Кроме того, большинство современных языков программирования, инструментальных средств и операционных систем являются в той или иной мере объектно-ориентированными, а это дает веские основания судить о мире в терминах объектов. Объектно-ориентированные методы разработки легли в основу идеологии сборки систем из отдельных компонентов; в качестве примера можно назвать такие технологии, как JavaBeans и СОМ+.
Если вы приняли объектно-ориентированный взгляд на мир, то придется ответить на ряд вопросов (см. главу 2). Какая структура должна быть у хорошей объектно-ориентированной архитектуры? Какие артефакты должны быть созданы в процессе работы над проектом? Кто должен создавать их? И наконец, как оценить результат?
Визуализация, специфицирование, конструирование и документирование объектно-ориентированных систем - это и есть назначение языка UML.
[Предыдущая глава]
[Содержание]
[Следующая глава]
Объектные структуры
Конструируя диаграмму классов, компонентов или развертывания, вы описываете группу интересующих вас абстракций и раскрываете в данном контексте их семантику и отношения с другими абстракциями в группе. Эти диаграммы отражают только потенциальные возможности. Например, если класс А связан с классом В ассоциацией типа "один-ко-многим", то с одним экземпляром класса А может быть связано пять экземпляров класса В, а с другим - только один. Кроме того, в любой конкретный момент времени экземпляр класса А и связанные с ним экземпляры класса В будут иметь вполне определенные значения своих атрибутов и состояния автоматов.Заморозив работающую систему или просто представив себе некий миг в жизни моделируемой системы, вы обнаружите совокупность объектов, каждый из которых находится в определенном состоянии и связан конкретными отношениями с другими объектами. Диаграммы объектов позволяют визуализировать, специфицировать, конструировать и документировать структуру, образуемую этими объектами. Особенно полезны они бывают при моделировании сложных структур данных.
При моделировании вида системы с точки зрения проектирования с помощью набора диаграмм классов можно полностью определить семантику абстракций и их отношений. Однако диаграммы объектов не позволяют полностью описать объектную структуру системы. У класса может быть большое количество различных экземпляров, а при наличии нескольких классов, связанных друг с другом отношениями, число возможных конфигураций объектов многократно возрастает. Поэтому при использовании диаграмм объектов нужно сосредоточиться только на изображении интересующих вас наборов конкретных объектов или объектов-прототипов. Именно это и понимается под моделированием объектной структуры - отображение на диаграмме объектов множества объектов и отношений между ними в некоторый момент времени.
Моделирование объектной структуры осуществляется так:
главы 26 и 28).
В качестве примера на рис. 14.2 показана совокупность объектов, взятая из реализации автономного робота. Внимание здесь акцентировано на нескольких объектах, составляющих часть механизма робота, предназначенного для расчета модели мира, в котором тот перемещается. Разумеется, в работе системы принимает участие гораздо больше объектов, но в этой диаграмме рассматриваются только абстракции, непосредственно вовлеченные в процесс формирования взгляда на мир.
Рис. 14.2 Моделирование объектных структур
Как видно из рисунка, один из объектов соответствует самому роботу (r, экземпляр класса Robot); в настоящий момент он находится в состоянии moving (движется). Этот объект связан с экземпляром w класса World (Мир), являющегося абстракцией модели мира робота. В свою очередь объект w связан с мультиобъектом, который состоит из экземпляров класса Element, описывающего сущности, опознанные роботом, но еще не включенные в его модель мира. Эти элементы помечены как части глобального состояния робота.
В текущий момент времени экземпляр w связан с двумя экземплярами класса Area. У одного из них (а2) показаны его собственные связи с тремя объектами класса Wall (Стена) и одним - класса Door (Дверь). Указана ширина каждой из трех стен и обозначено, что каждая связана с соседними. Как видно из диаграммы, робот распознал, что замкнутое помещение, в котором он находится, имеет с трех сторон стены, а с четвертой - дверь.
Объекты и роли
Участвующие во взаимодействии объекты могут быть конкретными сущностями или прототипами. В качестве конкретной сущности объект представляет нечто, существующее в реальном мире. Так, p, экземпляр класса Человек, может обозначать конкретного человека. Напротив, прототип p может представлять любой экземпляр класса Человек.Примечание: Именно эта особенность отличает кооперации, все объекты которых являются прототипами, играющими определенные роли, а не конкретными объектами реального мира.
В контексте взаимодействия можно встретить экземпляры (см. главу 13) классов, компонентов, узлов и прецедентов. Хотя у абстрактных классов (см. главу 4) и интерфейсов (см. главу 11) по определению не бывает непосредственных экземпляров, во взаимодействиях их присутствие допустимо. Конечно, они представляют собой не экземпляры абстрактного класса или интерфейса, а экземпляры (или прототипы) любого конкретного потомка данного абстрактного класса или некоего конкретного класса, реализующего интерфейс.
Диаграмму объектов (см. главу 14) можно рассматривать как представление статического аспекта взаимодействия, поскольку она описывает сцену, определяя все объекты, работающие совместно. Взаимодействие добавляет к этому динамическую последовательность сообщений, циркулирующих вдоль связей между объектами.
Обязанности
Обязанности (Responsibilities) класса - это своего рода контракт, которому он должен подчиняться. Определяя класс, вы постулируете, что все его объекты имеют однотипное состояние и ведут себя одинаково. Выражаясь абстрактно, соответствующие атрибуты и операции как раз и являются теми свойствами, посредством которых выполняются обязанности класса. Например, класс Wall (Стена) отвечает за информацию о высоте, ширине и толщине. Класс FraudAgent (Агент ПоПредотвращениюМошенничества), который встречается в приложениях по обработке кредитных карточек, отвечает за оценку платежных требований - законные ли они, подозрительные или подложные. Класс TemperatureSensor (ДатчикТемпературы) отвечает за измерение температуры и подачу сигнала тревоги в случае превышения заданного уровня. (Обязанности класса - это пример определенного стереотипа, см. главу 6.)Моделирование классов лучше всего начинать с определения обязанностей сущностей, которые входят в словарь системы (см. главу 9). На этом этапе особенно полезны будут такие методики, как применение CRC-карточек и анализ прецедентов. В принципе число обязанностей класса может быть произвольным, но на практике хорошо структурированный класс имеет по меньшей мере одну обязанность; с другой стороны, их не должно быть и слишком много. При уточнении модели обязанности класса преобразуются в совокупность атрибутов и операций, которые должны наилучшим образом обеспечить их выполнение.
Графически обязанности изображают в особом разделе в нижней части пиктограммы класса (см. рис. 4.8). Их можно указать также в примечании; подробно о примечаниях рассказывается в главе 6.
Рис. 4.8 Обязанности
Примечание: Обязанности оформляются в виде произвольно составленного текста. Как правило, каждая обязанность излагается в одном предложении или, на крайний случай, в коротком абзаце
Область действия
Еще одной важной характеристикой атрибутов и операций классификатора является область действия (Scope). Задавая область действия некоторого свойства, тем самым указывают, будет ли оно проявлять себя по-разному в каждом экземпляре (см. главу 13) классификатора, или одно и то же значение свойства будет разделяться (то есть совместно использоваться) всеми экземплярами. В UML определены два вида областей действия:На рис. 9.4 (упрощенный вариант предыдущего рисунка) показано, что имя свойства, которое имеет область действия classifier, подчеркивается. Если подчеркивание отсутствует, предполагается область действия instance.
Рис. 9.4 Область действия
Как правило, свойства моделируемых классификаторов имеют область действия экземпляра. Свойства с областью действия классификатора чаще всего применяются для описания закрытых атрибутов, общих для всех экземпляров, например для генерации уникальных идентификаторов или в операциях, создающих экземпляры класса.
Обобщение
Обобщение (Generalization) - это отношение специализации/обобщения, при котором объекты специализированного элемента (потомка - Child) можно подставить вместо объектов обобщенного элемента (родителя, или предка, - Parent).
Обобщения
Обобщение (Generalization) - это отношение между общей сущностью (суперклассом, или родителем) и ее конкретным воплощением (субклассом, или потомком). Обобщения иногда называют отношениями типа "является", имея в виду, что одна сущность (например, класс BayWindow) является частным выражением другой, более общей (скажем, класса Window). Обобщение означает, что объекты класса-потомка могут использоваться всюду, где встречаются объекты класса-родителя, но не наоборот. Другими словами, потомок может быть подставлен вместо родителя. При этом он наследует свойства родителя, в частности его атрибуты и операции. Часто, хотя и не всегда, у потомков есть и свои собственные атрибуты и операции, помимо тех, что существуют у родителя. Операция потомка с той же сигнатурой, что и у родителя, замещает операцию родителя; это свойство называют полиморфизмом (Polymorphism). Графически отношение обобщения изображается в виде линии с большой незакрашенной стрелкой, направленной на родителя, как показано на рис. 5.3. Применяйте обобщения, когда хотите показать отношения типа "родитель/потомок".
Рис. 5.3 Обобщение
Класс может иметь одного или нескольких родителей или не иметь их вовсе. Класс, у которого нет родителей, но есть потомки, называется базовым (base) или корневым (root), а тот, у которого нет потомков, - листовым (leaf). О классе, у которого есть только один родитель, говорят, что он использует одиночное наследование (Single inheritance); если родителей несколько, речь идет о множественном наследовании (Multiple inheritance).
Обобщение чаще всего используют между классами и интерфейсами, чтобы показать отношения наследования. В UML можно создавать отношения обобщения и между другими элементами, в частности пакетами (см. главу 12).
Примечание: Обобщение может обладать именем, хотя это требуется редко -лишь тогда, когда в модели много обобщений и вам нужно ссылать-ся на них или отличать друг от друга.
Обобщением называется отношение между общей сущностью, которую называют суперклассом или родителем, и более специализированной ее разновидностью, называемой подклассом или потомком (см. главу 5). Например, общий класс Window (Окно) можно специализировать, создав класс-потомок Mu1tiPaneWindow (МногоФорточноеОкно). Благодаря отношениям обобщения от потомка к родителю MultiPaneWindow унаследует структуру и поведение своего родителя - Window. У потомка могут появиться новые элементы структуры или поведения, а унаследованные - модифицироваться. В отношениях обобщения экземпляры потомка везде могут использоваться вместо экземпляров родителя, - это значит, что потомок может замещать родителя. Как правило, достаточно одиночного наследования, когда у класса имеется всего один родитель. Но иногда используют и множественное наследование, которое тоже можно моделировать на языке UML. Так, на рис. 10.2 показано множество классов, взятых из финансового приложения. Как видите, класс Активы имеет трех потомков: БанковскийСчет, Недвижимость и ЦенныеБумаги. У первого и последнего из них имеются собственные потомки. Например, Акция и Облигация являются потомками класса ЦенныеВумаги.

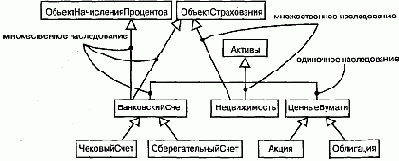

Рис. 10.2 Множественное наследование
Два класса (БанковскийСчет и Недвижимость) наследуют от нескольких родителей. Класс Недвижимость, например, является потомком классов Активы и ОбъектСтрахования, а класс БанковскийСчет - потомком классов Объ-ектНачисленияПроцентов, ОбъектСтрахования и Активы. Классы-родители (в данном случае ОбъектНачисленияПроцентов и ОбъектСтрахования) называются смешивающими (mixins), поскольку порождают потомков не самостоятельно, а совместно с другими классами (Активы).
Примечание: С множественным наследованием следует обращаться осторожно. Если структура или поведение нескольких предков перекрываются, у вас могут возникнуть проблемы. Как правило, множественное наследование можно заменить делегированием, когда потомок наследует только от одного родителя, а затем использует агрегирование для получения структуры и поведения от второстепенных предков.
Между пакетами определены два типа отношений: зависимости импорта и доступа, применяемые для импорта в пакет элементов, экспортируемых другим пакетом, и обобщения (см. главы 5 и 10), используемые для специфицирования семейств пакетов.
Отношения обобщения между пакетами очень похожи на отношения обобщения между классами. Например, как видно из рис. 12.5, пакет GUI содержит два экспортируемых класса (Windows и Form) и один защищенный (EventHandler). Существуют две специализации пакета GUI а именно: WindowsGUI и MacGUI. Они наследуют открытые и защищенные элементы своего родителя. Как и в случае с классами, пакеты могут замещать наследуемые элементы или добавлять новые. Например, пакет WindowsGUI содержит классы GUI: : Windows и GUI: : Event-Handler. Кроме того, в нем переписан класс Form и добавлен новый класс VBForm. Участвующие в обобщении пакеты следуют тому же принципу подстановки, что и классы. Специализированные пакеты (такие, как WindowsGUI) могут использоваться всюду, где допустимо использование их родителей (наподобие GUI).
Рис. 12.5 Отношения обобщения между пакетами
Образцы и архитектура
Занимаясь разработкой архитектуры новой системы или развитием существующей, вы в любом случае никогда не начинаете с нуля (см. главу 2). Напротив, прежний опыт и принятые соглашения наводят вас на мысль применить типичные способы для решения типичных проблем. Например, при построении системы, активно взаимодействующей с пользователем, вы можете прибегнуть к испытанному подходу "модель-вид-контроллер", который позволяет четко отделить объекты (модель) от их представления (вида) и от агентов, обеспечивающих синхронизацию между тем и другим (контроллеров). Аналогично при создании системы для дешифровки доказала свою полезность архитектура на основе "классной доски" (blackboard), хорошо приспособленная для решения сложных задач методом проб и ошибок.То и другое является примером образцов, или паттернов, - типичных решений для типичных задач в данном контексте. Любая хорошо структурированная система изобилует образцами на разных уровнях абстракции. Образцы проектирования описывают структуру и поведение сообщества классов, архитектурные образцы -структуру и поведение системы в целом.
Образцы входят в UML просто потому, что являются важной составляющей словаря разработчика. Явно выделив образцы в системе, вы сделаете ее более понятной и простой для развития и сопровождения. Например, если вам дадут неизвестный исходный текст и попросят его модифицировать, вы будете долго недоумевать, пытаясь понять, как его части связаны друг с другом. Вместе с тем, если вам дадут тот же текст и скажут, что перечисленные классы взаимодействуют на основе механизма публикации-подписки, вы получите гораздо более ясное представление о том, как все работает. Та же идея применима к системе в целом. Одна лишь фраза "система организована как набор конвейеров и фильтров" очень много говорит об архитектуре системы, а понять это, просто глядя на код классов, было бы куда сложнее.
Образцы помогают при визуализации, специфицировании, конструировании и документировании артефактов программной системы. Можно заниматься прямым проектированием системы, выбрав подходящий набор образцов и применяя их к абстракциям, специфичным для данной предметной области, - или же обратным проектированием, выявляя содержащиеся в системе образцы (хотя вряд ли этот процесс можно назвать очень продуктивным). Скорее наоборот, при поставке системы разумно было бы описать характерные для нее образцы, чтобы помочь тому, кто в дальнейшем захочет повторно использовать или модифицировать ваш код.
На практике интерес представляют два вида образцов: образцы проектирования и каркасы. В UML есть средства для моделирования и тех, и других. При моделировании любого образца вы обнаружите, что он, как правило, оказывается автономным в контексте некоторого большего пакета, если не считать отношений зависимости, связывающих его с остальными частями системы.
Образцы проектирования
В числе прочего образцы используются для моделирования типичных ситуаций, возникающих при проектировании. При моделировании подобного механизма следует принимать во внимание его внутренний и внешний вид.При взгляде снаружи образец проектирования изображается в виде параметризованной кооперации. Будучи кооперацией, образец предоставляет набор абстракций, структура и поведение которых призваны в ходе совместной работы выполнить некоторую полезную функцию. Параметры кооперации именуют те элементы, которые пользователь образца должен с чем-то связать. В связи с этим образец проектирования превращается в шаблон, который используется в конкретном контексте путем подстановки элементов, соответствующих параметрам шаблона.
При взгляде изнутри образец проектирования представляется простой кооперацией и изображается со своими структурной и поведенческой составляющими. Обычно кооперация моделируется с помощью диаграмм классов (для структурной составляющей) и диаграмм взаимодействий (для поведенческой составляющей). Параметры кооперации именуют некоторые из структурных элементов, которые при связывании с каким-то определенным контекстом конкретизируются абстракциями из этого контекста.
Моделирование образца проектирования осуществляется так:
Например, на рис. 28.4 показано использование образца проектирования Команда (см. Gamma et al, "Design Patterns". Reading, Massachusetts: Addison-Wesley, 1995). Документация гласит, что этот образец "инкапсулирует запрос в виде объекта, позволяя тем самым параметризовать клиенты, выдающие разные запросы, ставить запросы в очередь и протоколировать их, а также поддерживать операции, допускающие отмену".
Как видно из модели, этот образец имеет четыре параметра, которые должны быть связаны с элементами в данном контексте. Модель показывает пример такого связывания, где с параметрами образца связаны классы Приложение, КомандаВставки, КомандаОткрытия, ПунктМеню и Документ.
Обратите внимание на то, что КомандаВставки и КомандаОткрытия связаны несколько иначе, чем остальные параметры. Оба являются подклассами класса Команда, предоставляемого самим образцом проектирования. Если вы понимаете, как функционирует образец проектирования, то, глядя на эту модель, сразу догадаетесь, как в данном контексте совместно работают эти пять классов. Весьма вероятно, что в вашей системе этот образец будет использоваться неоднократно, быть может, с различными связями. Возможность повторного использования образца проектирования и делает процесс разработки на основе образцов столь эффективным.
Примечание: Хотя на рисунке этого не видно, классификаторы, которые материализуют данный образец проектирования (Приложение, КомандаВставки, КомандаОткрытия, ПунктМеню и Документ) по своей структуре изоморфны обобщенному образцу, показанному на рис. 28.5. Поэтому там, где в обобщенном образце есть ассоциация между Клиентом и Получателем, существует и ассоциация между Приложением и Документом. Применение образца означает конкретизацию как его сущностей, так и связей между ними.
Чтобы завершить модель образца проектирования, вы должны специфицировать его структурную и поведенческую составляющие, которые представляют собой взгляд на кооперацию (см. главу 27) изнутри.
Например, на рис. 28.5 показана диаграмма классов (см. главу 8), представляющая структуру образца проектирования. Заметьте, что классы на этой диаграмме названы так же, как и параметры образца.
На рис. 28.6 показана диаграмма последовательностей (см. главу 18), представляющая поведение этого образца.
Общие механизмы языка UML
Строительство упрощается и ведется более эффективно, если придерживаться некоторых соглашений. Следуя определенным архитектурным образцам, можно оформить здание в викторианском или французском стиле. Тот же принцип применим и в отношении UML. Работу с этим языком существенно облегчает последовательное использование общих механизмов, перечисленных ниже:UML - это не просто графический язык. За каждой частью его системы графической нотации стоит спецификация, содержащая текстовое представление синтаксиса и семантики соответствующего строительного блока. Например, пиктограмме класса соответствует спецификация, полностью описывающая его атрибуты, операции (включая полные сигнатуры) и поведение, хотя визуально пиктограмма порой отражает только малую часть этой совокупности. Более того, может существовать другое представление этого класса, отражающее совершенно иные его аспекты, но тем не менее соответствующее все той же спецификации. С помощью графической нотации UML вы визуализируете систему, с помощью спецификаций UML - описываете ее детали. Таким образом, допустимо строить модель инкрементно, то есть пошаговым образом - сначала нарисовать диаграмму, а потом добавить семантику в спецификацию модели, или наоборот - начать со спецификации (возможно, применив обратное проектирование к существующей системе), а потом на ее основе создавать диаграммы.
Спецификации UML создают семантический задний план, который полностью включает в себя составные части всех моделей системы, согласованные между собой. Таким образом, диаграммы UML можно считать визуальными проекциями на этот задний план, при этом каждая из них раскрывает один из значимых аспектов системы.
Почти каждый из элементов UML имеет соответствующее ему уникальное графическое обозначение, которое дает визуальное представление о самых важных аспектах этого элемента. Например, обозначение класса специально придумано так, чтобы его было легко рисовать, поскольку классы - наиболее употребительный элемент при моделировании объектно-ориентированных систем.
Нотация класса содержит самые важные его характеристики: имя, атрибуты и операции.
Спецификация класса может содержать и другие детали, например видимость атрибутов и операций или указание на то, что класс является абстрактным. Многие такие детали можно визуализировать в виде графических или текстовых дополнений к стандартному прямоугольнику, служащему изображением класса. Так, на рис. 2.16 показан класс, в обозначение которого включены сведения о том, что он абстрактный и содержит две открытые, одну защищенную и одну закрытую операцию.
Рис. 2.16 Дополнения
Каждый элемент нотации UML содержит базовый для него символ, к которому можно добавлять разнообразные специфичные для него дополнения (см. главу 6).
Принятые деления. При моделировании объектно-ориентированных систем реальность членится с учетом по крайней мере двух подходов.
Прежде всего, существует разделение на классы и объекты. Класс - это абстракция, объект - конкретная материализация этой абстракции (см. главу 13). В языке UML можно моделировать и классы, и объекты, как показано на рис. 2.17.
Рис. 2.17 . Классы и объекты
На этом рисунке показан один класс Customer (Клиент) и три объекта: Jan (явно определенный как объект данного класса), :Customer (анонимный объект класса Customer) и Elyse (спецификация которого относит его к классу Customer, хотя это и не выражено явно).
Практически все строительные блоки UML характеризуются дихотомией "класс/объект". Так, имеются прецеденты и экземпляры прецедентов, компоненты и экземпляры компонентов, узлы и экземпляры узлов и т.д. В графическом представлении для объекта принято использовать тот же символ, что и для его класса, а название объекта подчеркивать.
Еще одним вариантом членения является деление на интерфейс и его реализацию. Интерфейс декларирует контракт (см. главу 11), а реализация представляет конкретное воплощение этого контракта и обязуется точно следовать объявленной семантике интерфейса. UML позволяет моделировать обе эти категории, интерфейсы и их реализации, как показано на рис. 2.18: в данном случае один компонент spellingwizard.dll реализует два интерфейса lUnknown и ISpelling.
Почти все строительные блоки UML характеризуются дихотомией "интерфейс/реализация". Например, прецеденты реализуются кооперациями, а операции - методами.
Рис. 2.18 Интерфейсы и реализации
Механизмы расширения. UML - это стандартный язык для разработки "чертежей" программного обеспечения, но ни один замкнутый язык не в состоянии охватить нюансы всех возможных моделей в различных предметных областях. Поэтому UML является открытым языком, то есть допускает контролируемые расширения. Механизмы расширения UML (см. главу 6) включают:
Стереотип (Stereotype) расширяет словарь UML, позволяя на основе существующих блоков языка создавать новые, специфичные для решения конкретной проблемы. Например, работая с такими языками программирования, как Java или C++, часто приходится моделировать исключения (Exceptions) - они являются обыкновенными классами, хотя и рассматриваются особым образом. Обычно требуется, чтобы исключения можно было возбуждать и перехватывать, и ничего больше. Если пометить исключения соответствующим стереотипом, то с ними можно будет обращаться как с обычными строительными блоками языка; на рис. 2.19 это продемонстрировано на примере класса Overflow.
Рис. 2.19 Механизмы расширения
Помеченное значение (Tagged value) расширяет свойства строительных блоков UML, позволяя включать новую информацию в спецификацию элемента. Скажем, если вы работаете над "коробочным" продуктом и выпускаете много его версий, то зачастую необходимо отслеживать версию и автора какой-нибудь важной абстракции. Ни версия, ни автор не являются первичными концепциями UML, но их можно добавить к любому блоку, такому, например, как класс, задавая для него новые помеченные значения. На рис. 2.19 показано, как это можно сделать, на примере класса EventQueue.
Ограничения (Constraints) расширяют семантику строительных блоков UML, позволяя определять новые или изменять существующие правила. Вы можете, например, ограничить класс EventQueue так, чтобы все события добавлялись в очередь по порядку.На рис. 2.19 показано, как можно определить ограничение, которое явно постулирует это правило для операции add.
Совместно эти три механизма расширения языка позволяют модифицировать UML в соответствии с потребностями вашего проекта. Кроме того, они дают возможность адаптировать UML к новым технологиям разработки программного обеспечения, например к вероятному появлению более мощных языков распределенного программирования. С помощью механизмов расширения можно создавать новые строительные блоки, модифицировать существующие и даже изменять их семантику. Не забывайте, однако, о чувстве меры: за расширениями важно не потерять главную цель UML - возможность обмена информацией.
Общие свойства
Диаграмме классов присущи общие для всех диаграмм свойства (см. главу 7): имя и графическое содержание, являющееся одной из проекций модели. Вместе с тем диаграммы такого рода отличаются от остальных специфичным содержанием.Диаграмма объектов - это частный случай диаграммы, она имеет те же общие свойства, что и прочие диаграммы (см. главу 7), а именно название и графическое содержание, являющееся проекцией модели. От остальных диаграмму объектов отличает ее конкретное содержание.
Диаграмма прецедентов обладает стандартными свойствами, присущими любой диаграмме (см. главу 7), - именем и графическим содержанием, которое представляет собой одну из проекций модели. Диаграмма прецедентов отличается от прочих своим конкретным содержанием.
Поскольку диаграмма взаимодействий - это частный случай диаграммы, ей присущи общие для всех диаграмм свойства (см. главу 7): имя и графическое содержание, являющееся одной из проекций модели. От других диаграмм ее отличает содержание.
Диаграмма деятельности обладает теми же общими свойствами (см. главу 7), которые присущи всем остальным диаграммам: именем и графическим наполнением, проецирующим ее на модель. От всех прочих диаграмму деятельности отличает ее специфичное содержание.
Диаграмма состояний обладает свойствами, общими для всех диаграмм (см. главу 7), то есть имеет имя и графическое содержание, проецируемое на модель. От прочих диаграмм она отличается именно этим содержанием.
Диаграмма компонентов обладает общими свойствами, присущими всем диаграммам (см. главу 7), - именем и графическим содержанием, которое отражает одну из проекций модели. Отличается она от других диаграмм своим специфичным содержанием.
Диаграмма развертывания обладает общими свойствами, присущими всем диаграммам (см. главу 7), - именем и графическим содержанием, которое отражает одну из проекций модели. Отличается она от других диаграмм своим специфичным содержанием.
Обзор UML
UML - это язык для визуализации, специфицирования, конструирования и документирования артефактов программных систем.Одиночное наследование
Моделируя словарь системы, вам часто придется работать с классами, похожими на другие по структуре и поведению. В принципе их можно моделировать как различные, независимые друг от друга абстракции. Но лучше выделить одинаковые свойства и сформировать на их основе общие классы, которым наследуют специализированные.Моделирование отношений наследования осуществляется в таком порядке:
На рис. 5.9 вы видите несколько классов, взятых из приложения по организации работы трейдеров. Здесь показано отношение обобщения, которое от четырех классов - РасчетныйСчет, Акция, Облигация и Собственность - направлено к более общему классу ЦенныеБумаги. Он является родителем, а остальные -его потомками. Каждый специализированный класс - это частный случай класса ЦенныеБумаги. Обратите внимание, что в классе ЦенныеБумаги есть две операции - presentValue (текущаяСтоимость) и history (история). Это значит, что все его потомки наследуют данные операции, а заодно и все остальные атрибуты и операции родителя, которые могут не изображаться на рисунке.
Рис. 5.9 Отношения наследования
Имена ЦенныеБумаги и presentValue на рисунке намеренно выделены курсивом. Дело в том, что, создавая иерархию подобного рода, часто приходится сталкиваться с нелистовыми классами, которые неполны или для которых не может существовать объектов. Такие классы называются абстрактными (см. главу 9), и на языке UML их названия пишутся курсивом, как в приведенном примере. Данное соглашение применимо и к операциям (например, presentValue); оно означает, что у операции есть сигнатура, но в других отношениях она неполна и требует реализации на более низком уровне абстракции (см.
главу 9). В нашем примере все четыре непосредственных потомка класса ЦенныеВумаги конкретны (то есть не абстрактны) и реализуют операцию presentValue.
Иерархия "обобщение/специализация" не обязательно ограничивается двумя уровнями. Как видно из рисунка, вполне допустимо существование более двух уровней наследования. АкцияСМалымКапиталом и АкцияСБолышимКапиталом - потомки класса Акция, который, в свою очередь, является потомком класса Цен-ныеБумаги. Последний является базовым классом, поскольку не имеет родителей. Классы же АкцияСМалымКапиталом и АкцияСБольшимКапиталом - листовые, поскольку не имеют потомков. Наконец, класс Акция имеет как родителей, так и потомков, а следовательно, не является ни листовым, ни базовым.
Хотя на данном рисунке это не продемонстрировано, можно создавать классы, имеющие более одного родителя. В таком случае речь идет о множественном наследовании, которое означает, что данный класс перенимает атрибуты, операции и ассоциации всех своих родителей (см. главу 10).
Разумеется, в графе наследования не допускаются циклы - класс не может быть собственным родителем.
Ограничения
Каждый элемент языка UML имеет свою семантику. В обобщениях используется принцип подстановки Лискова; множественные ассоциации, связанные с одним классом, обозначают разные отношения. С помощью ограничений можно создавать новую семантику или изменять существующие семантические правила. Ограничение определяет условия, которые должны выполняться, чтобы модель была хорошо оформлена. Например, на рис. 6.7 показано, как отразить тот факт, что информация, передаваемая вдоль данной ассоциации, зашифрована. Аналогично можно специфицировать, что из совокупности ассоциаций только одна про- -является в данный момент времени. При моделировании систем реального времени часто используются временные и пространственные ограничения (см. главу 23).
Рис. 6.7 Ограничение
Примечание: Ограничения могут записываться в свободном формате. Если надо определить семантику более точно, следует воспользоваться входящим в состав UML языком объектных ограничений (Object Constraint Language, OCL). Более подробно он описывается в книге "The Unified Modeling Language Reference Manual". Предопределенные в UML ограничения рассмотрены в "Приложении В".
Ограничение изображается в виде строки в фигурных скобках, расположенной рядом с соответствующим элементом. Эта нотация также используется как дополнение к базовой нотации элемента для визуального представления тех частей его спецификации, которые не имеют графического образа. Например, с помощью нотации ограничений изображаются некоторые свойства ассоциаций (порядок и изменяемость). Ограничение можно присоединять сразу к нескольким элементам с помощью отношений зависимости (см. главу 5).
Приведенные ниже ограничения определены как стандартные элементы UML. Для каждого помеченного значения в таблице указывается имя, символ UML, к которому оно применимо, и назначение.
В большинстве случаев ограничение размещается рядом с элементом и заключается в фигурные скобки, например {complete}. Можно изображать ограничение и по-другому - помещая в примечание, соединенное с элементом зависимостью.
| Ограничение | Символ, к которому оно применимо | Назначение (о чем говорит данное ограничение) |
| complete | Обобщение (generalization) | В модели специфицированы все потомки в данном обобщении (хотя некоторые могут быть скрыты на диаграммах), и дополнительных потомков определять не разрешается |
| destroyed | Экземпляр (instance), связь (link) | Экземпляр или связь уничтожаются до завершения выполнения объемлющего взаимодействия |
| disjoint | Обобщение (generalization) | Объекты данного родителя могут иметь не более одного заданного потомка в качестве типа |
| implicit | Ассоциация (association) | Отношение является не явно выраженным, а концептуальным |
| incomplete | Обобщение (generalization) | Специфицированы не все потомки в обобщении (учитывая и скрытых). Разрешается определять дополнительных потомков |
| new | Экземпляр (instance), связь (link) | Экземпляр или связь создаются в процессе выполнения объемлющего взаимодействия |
| or | Ассоциация (association) | Из множества ассоциаций ровно одна является явно выраженной для каждого ассоциированного объекта |
| overlapping | Обобщение (generalization) | Объекты данного родителя могут иметь более одного заданного потомка в качестве типа |
| transient | Экземпляр (instance), связь (link) | Экземпляр или связь создаются в процессе выполнения объемлющего взаимодействия, но уничтожаются до его завершения |
[Предыдущая глава]
[Содержание]
[Следующая глава]
Операции
Операцией называется реализация услуги, которую можно запросить у любого объекта класса для воздействия на поведение. Иными словами, операция - это абстракция того, что позволено делать с объектом. У всех объектов класса имеется общий набор операций. Класс может содержать любое число операций или не содержать их вовсе. Например, для всех объектов класса Rectangle (Прямоугольник) из библиотеки для работы с окнами, содержащейся в пакете awt языка Java, определены операции перемещения, изменения размера и опроса значений свойств. Часто (хотя не всегда) обращение к операции объекта изменяет его состояние или его данные. Операции класса изображаются в разделе, расположенном ниже раздела с атрибутами. При этом можно ограничиться только именами, как показано наБолее детальная спецификация выполнения операции осуществляется с помощью примечаний (см. главу 6) и диаграмм деятельности (см. главу 19).
Рис. 4.5 Операции
Примечание: Имя операции, как и имя класса, может быть произвольной текстовой строкой. На практике для именования операций используют короткий глагол или глагольный оборот, соответствующий определенному поведению объемлющего класса. Каждое слово в имени операции, кроме самого первого, обычно пишут с заглавной буквы, например move или isEmpty.
Операцию можно описать более подробно, указав ее сигнатуру, в которую входят имена и типы всех параметров, их значения, принятые по умолчанию, а применительно к функциям - тип возвращаемого значения, как показано на рис. 4.6. (О том, как специфицировать другие свойства операции, например пометить ее как полиморфную или константную либо задать ее видимость, рассказывается в главе 9.)
Рис. 4.6 Операции и их сигнатуры
На самом высоком уровне абстракции при моделировании поведенческих характеристик класса (то есть его операций и сигналов, см. главу 20) вы просто записываете их имена. Этого обычно бывает достаточно, чтобы читатель мог понять общее назначение модели. Кроме этого, как описывалось в предыдущих разделах, вы можете определить видимость и область действия каждой операции. Можно задать также ее параметры, тип возвращаемого значения, семантику параллелизма и некоторые другие свойства. Имя операции совместно с ее параметрами (включая тип возвращаемого значения, если таковое имеется) называют сигнатурой операции. Для описания множества логически связанных операций, таких, например, как вспомогательные функции, можно использовать стереотипы (см. главу 6).
Примечание: В языке UML существует различие между операцией и методом. Операциями называются услуги, которые можно запросить у любого объекта класса для изменения поведения; метод - это реализация операции. Для любой неабстрактной операции класса должен быть определен метод, содержащий ее исполняемый алгоритм (обычно записываемый в виде структурированного текста или на каком-либо языке программирования). В иерархии наследования для одной операции может быть определено несколько методов, из которых нужный полиморфно выбирается во время выполнения.
Полный синтаксис операции в языке UML таков:
[visibility] name [(parameter-list)] [: return-type] [{property-string}]
Ниже приводятся некоторые допустимые объявления операций:
Сигнатура операции может содержать ноль или более параметров, каждый из которых имеет следующий синтаксис:
[direction] name : type [= default-value]
Параметр direction может принимать любое из нижеперечисленных значений:
Как уже отмечалось выше, интерфейс - это именованный набор операций (см. главы 4 и 9) для специфицирования сервиса, предоставляемого классом или компонентом. В отличие от классов и типов, интерфейсы не описывают структуры (поэтому не могут содержать атрибуты) и реализации (а значит, не содержат реализующих рперации методов). Как и класс, интерфейс может включать любое число операций, которые могут быть дополнены свойствами видимости, параллельности, стереотипами, помеченными значениями и ограничениями (см. главу 6).
Изображая интерфейс в виде кружочка, вы по определению подавляете показ этих операций. Однако, если это необходимо для понимания модели, можно изобразить интерфейс как стереотипный класс, перечислив операции в соответствующем разделе. При этом можно показывать только имя операции или же предоставить развернутое описание с сигнатурой и другими свойствами, как показано на рис. 11.3.
Рис. 11.3 Операции
Примечание: С интерфейсом можно ассоциировать и сигналы (см. главу 20).
Объект не только занимает место в реальном мире, им можно также манипулировать. Операции (см. главы 4 и 9), выполняемые над объектом, объявляются в его абстракции. Например, если класс Transaction содержит операцию commit и у него имеется экземпляр t : Transaction, то можно написать выражение t.commit (). Его выполнение означает, что над объектом t осуществляется операция commit. В зависимости от связанной с этим классом иерархии наследования данная операция может быть вызвана полиморфно (см. главу 9).
Операция
Диаграмму деятельности можно присоединить к любому элементу модели для визуализации, специфицирования, конструирования и документирования поведения этого элемента, в частности к классам (см. главы 4 и 9), интерфейсам (см. главу 11), компонентам (см. главу 25), узлам (см. главу 26), прецедентам (см. главу 16) и кооперациям (см. главу 27). Чаще всего диаграммы деятельности присоединяются к операциям.При таком использовании диаграмма деятельности становится просто блок-схемой выполняемых действий. Основное преимущество диаграммы деятельности заключается в том, что все ее элементы семантически связаны с лежащей в ее основе богатой моделью. Например, любая другая операция или сигнал, на который есть ссылка из состояния действия, могут быть проверены на соответствие типа классу целевого объекта.
Моделирование операции состоит из следующих шагов:
Если операция включает в себя взаимодействие сообщества объектов, ее реализацию можно моделировать с использованием коопераций - см. главу 27.
Так, на рис. 19.10 представлена диаграмма деятельности для класса Line (ПрямаяЛиния), которая описывает алгоритм операции пересечение.
Сигнатура алгоритма состоит из одного параметра (1 - входной параметр класса Line) и одного возвращаемого значения (класса Point, Точка). Из атрибутов класса Line интерес представляют два: slope (тангенс угла наклона прямой) и delta (смещение прямой относительно начала координат).
Рис. 19.10 Моделирование операции
Алгоритм операции пересечения несложен, как явствует из диаграммы деятельности. В самом начале имеется сторожевое условие, которое проверяет, совпадает ли наклон текущей прямой с наклоном параметра 1. Если условие выполнено, то прямые не пересекаются и возвращается точка Point (0, 0). В противном случае сначала вычисляется абсцисса х точки пересечения, а затем - ордината у. Объекты х и у являются локальными для операции. И наконец, возвращается точка Point (х,у).
Примечание: Использование диаграмм деятельности в качестве блок-схем практически превращает UML в язык визуального программирования. Можно нарисовать блок-схему для каждой операции, но вряд ли в этом есть необходимость. Более естественно кодировать тело операции на некотором языке программирования. Использование диаграмм деятельности для моделирования операции становится разумным, когда эта операции сложна, так что разобраться в ней, глядя только на код, достаточно трудно. Взгляд же на блок-схему позволит понять такие аспекты алгоритма, которые нелегко было бы уловить, изучая один лишь код.
Организация атрибутов и операций
При изображении класса необязательно сразу показывать все его атрибуты и операции. Как правило, это попросту невозможно - их чересчур много для одного рисунка, - да и не требуется (поскольку для данного представления системы лишь небольшое подмножество атрибутов и операций имеет значение). По этим причинам класс обычно сворачивают, то есть изображают лишь некоторые из имеющихся атрибутов и операций, а то и вовсе опускают их. Таким образом, пустой раздел в соответствующем месте прямоугольника может означать не отсутствие атрибутов или операций, а только то, что их не сочли нужным изобразить. Явным образом наличие дополнительных атрибутов или операций можно обозначить, поставив в конце списка многоточие.Для лучшей организации списков атрибутов и операций можно снабдить каждую группу дополнительным описанием, воспользовавшись стереотипами (см. главу 6), как показано на рис. 4.7.
Рис. 4.7 Использование стереотипов для описания свойств класса
На рисунке представлена кооперация нескольких объектов, включая один экземпляр класса HelloWorld. Другие объекты являются частью рабочей среды Java и в основном остаются на заднем плане создаваемых вами апплетов. В UML экземпляры (см. главу 11) изображаются в точности как классы, но, в отличие от последних, с подчеркнутыми именами. Первые три объекта на диаграмме являются анонимными, то есть не имеют уникального имени. Объекту HelloWorld принадлежит имя (target), известное объекту ComponentPeer.
Порядок событий можно моделировать с помощью диаграммы последовательностей (см. главу 18), представленной на рис. 3.5. Последовательность начинается с запуска объекта Thread, который вызывает операцию run объекта Toolkit. Объект Toolkit обращается затем к одной из своих собственных операций (callbackLoop), которая, в свою очередь, вызывает операцию handleExpose объекта ComponentPeer. Только после этого ComponentPeer обращается к операции paint целевого объекта. ComponentPeer предполагает, что целевой объект является экземпляром класса Component, но в данном случае мы фактически имеем дело с его потомком (а именно HelloWorld), так что полиморфно вызывается операция paint класса HelloWorld.
Организация книги и особенности изложения материала
Руководство пользователя содержит семь основных разделов.Часть 1. Введение в процесс моделирования.
Часть 2. Основы структурного моделирования.
Часть 3. Изучение структурного моделирования.
Часть 4. Основы моделирования поведения.
Часть 5. Более сложные аспекты поведения.
Часть 6. Архитектурное моделирование.
Часть 7. Итоги.
Кроме этого, книга включает в себя три приложения: обзор применяемой в языке UML нотации, список стандартных элементов UML и обзор Рационального Унифицированного Процесса (Rational Unified Process). Приводится глоссарий наиболее распространенных терминов.
Каждая глава посвящена рассмотрению какой-то одной черты UML и, как правило, состоит из следующих четырех разделов:
В третьем разделе каждой главы содержатся примеры решения проблем, часто возникающих при моделировании.
Организация компонентов
Вы можете организовывать компоненты, группируя их в пакеты (см. главу 12), так же, как это делается для классов.При организации компонентов между ними можно специфицировать отношения (см. главы 5 и 10) зависимости, обобщения, ассоциации (включая агрегирование) и реализации.
Организация коопераций
Кооперации являются сердцем системной архитектуры, поскольку лежащие в основе системы механизмы представляют существенные проектные решения. Все хорошо структурированные объектно-ориентированные системы состоят из регулярно устроенного множества коопераций относительно небольшого размера, поэтому очень важно научиться их организовывать. Существует два вида относящихся к кооперациям отношений, которые следует принимать во внимание.Во-первых, это отношения между кооперацией и тем, что она реализует. Кооперация может реализовывать либо классификатор, либо операцию (см. главы 4 и 9). Это означает, что кооперация описывает структурную или поведенческую реализацию соответствующего классификатора или операции. Например, прецедент, который именует набор последовательностей действий, выполняемых системой, может быть реализован в виде кооперации. Этот прецедент (см. главу 16) вместе с ассоциированными актерами и соседними прецедентами предоставляет контекст для кооперации. Аналогично кооперацией может быть реализована и операция (которая именует реализацию некоторой системной услуги). В таком случае контекст формирует эта операция вместе со своими параметрами и, возможно, возвращаемым значением. Такое отношение между прецедентом или операцией и реализующей кооперацией моделируется в виде отношения реализации (см. главу 10).
Примечание: Кооперация может реализовывать любой вид классификатора (см. главу 9), включая классы, прецеденты, интерфейсы, компоненты и узлы. Кооперация, которая моделирует системный механизм, может быть и автономной, в таком случае ее контекстом является вся система в целом.
Во-вторых, имеются отношения между самими кооперациями. Кооперации могут уточнять описания других коопераций, что может быть смоделировано в виде отношения уточнения. Отношения уточнения между кооперациями обычно отражают отношения уточнения, существующие между представленными ими прецедентами.
Эти два вида отношений иллюстрируются на рис. 27.4.
Примечание: Кооперации, как и любые другие элементы моделей UML, могут группироваться в пакеты (см. главу 12). Обычно к этому приходится прибегать только при моделировании очень больших систем.
Организация прецедентов
Для организации прецедентов их группируют в пакеты (см. главу 12), так же как и классы.Кроме того, прецеденты можно организовать, определив между ними отношения обобщения, включения и расширения. Эти отношения применяют, чтобы выделить некоторое общее поведение (извлекая его из других прецедентов, которые его включают) или, наоборот, вариации (поместив такое поведение в другие прецеденты, которые его расширяют).
Отношение обобщения (см. главы 5 и 10) между прецедентами аналогично отношениям обобщения между классами. Это означает, что прецедент-потомок наследует поведение и семантику своего родителя, может замещать его или дополнять его поведение, а кроме того, может быть подставлен всюду, где появляется его родитель (как родитель, так и потомок могут иметь конкретные экземпляры). Например, в банковской системе возможно наличие прецедента Проверить Клиента, который отвечает за проверку личности клиента. Он может иметь двух специализированных потомков (Проверить пароль И Сканирование сетчатки). Оба потомка ведут себя так же, как прецедент Проверить клиента, и могут использоваться везде, где используется их родитель, но при этом каждый из них добавляет и свое собственное поведение (первый проверяет текстовый пароль, а второй - рисунок сетчатки глаза). Как показано на рис. 16.5, обобщения между прецедентами изображаются точно так же, как и обобщения между классами -в виде линии с незакрашенной стрелкой.

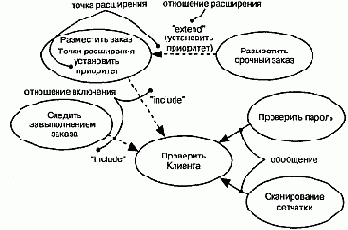

Рис. 16.5 Обобщения, включения и расширения
Отношение включения между прецедентами означает, что в некоторой точке базового прецедента инкорпорировано поведение другого прецедента. Включаемый прецедент никогда не существует автономно, а инстанцируется только как часть объемлющего прецедента. Можно считать, что базовый прецедент заимствует поведение включаемых.
Благодаря наличию отношений включения удается избежать многократного описания одного и того же потока событий, поскольку общее поведение можно описать в виде самостоятельного прецедента, включаемого в базовые.
Отношение включения является примером делегирования, при котором ряд обязанностей системы описывается в одном месте (во включаемом прецеденте), а остальные прецеденты, когда необходимо, включают эти обязанности в свой набор.
Отношения включения изображаются в виде зависимостей (см. главы 5 и 10) со стереотипом (см. главу 6) include. Чтобы специфицировать место в потоке событий, где базовый прецедент включает поведение другого, вы просто пишете слово include, за которым следует имя включаемого прецедента. Проиллюстрируем это на примере, описывающем поток для прецедента Следить за выполнением заказа.
Основной поток событий. Получить и проверить номер заказа, include (Проверить клиента). Запросить статус каждой части заказа и доложить клиенту.
Отношение расширения подразумевает, что базовый прецедент неявно содержит поведение другого прецедента в точке, которая косвенно задается расширяющим прецедентом. Базовый прецедент может быть автономным, но при определенных обстоятельствах его поведение расширяется за счет другого. Базовый прецедент допустимо расширить только в некоторых точках, называемых точками расширения. Можно считать, что расширяющий прецедент передает свое поведение базовому.
Отношение расширения применяют для моделирования таких частей прецедента, которые пользователь воспринимает как необязательное поведение системы. Тем самым можно разделить обязательное и необязательное поведение. Отношения расширения используются также для моделирования отдельных субпотоков, выполняемых лишь при определенных обстоятельствах. Наконец, их применяют для моделирования нескольких потоков, которые могут включаться в некоторой точке сценария в результате явного взаимодействия с актером.
Отношение расширения изображают в виде зависимости со стереотипом extend. Точки расширения базового сценария перечисляются в дополнительном разделе. Они являются просто метками, которые могут появляться в потоке базового прецедента. Например, поток для прецедента Разместить заказ можно было бы описать нижеследующим образом.
Основной поток событий include (Проверить Клиента). Собрать все пункты сделанного клиентом заказа. (Установить приоритет). Отправить заказ на обработку.
В данном примере фраза Установить приоритет - это точка расширения. Прецедент может содержать несколько точек расширения (причем каждую по несколько раз), идентифицируемых по именам. При обычных обстоятельствах базовый прецедент в этом примере выполняется без учета приоритетности заказа. Если же поступает приоритетный заказ, то поток будет выполняться, как обычно, до точки расширения (Установить приоритет), а в ней будет выполнен расширяющий прецедент (Разместить срочный заказ), после чего возобновится работа главного потока. Если определено несколько точек расширения, то расширяющие прецеденты будут последовательно выполняться в собственных потоках.
Примечание: Организация прецедентов путем выделения общего поведения (отношение включения) и различных вариаций (отношение расширения) является важной составной частью процесса разработки простого, сбалансированного и понятного набора прецедентов системы.
Организация узлов
Узлы можно организовывать, группируя их в пакеты (см. главу 12), точно так же, как это делается с классами и компонентами.Можно организовывать узлы, специфицируя отношения (см. главы 5 и 10) зависимости, обобщения и ассоциации (включая агрегирование), существующие между ними.
Отношения
Подобно классам, интерфейсы могут принимать участие в отношениях обобщения, ассоциации и зависимости (см. главы 5 и 10). Кроме того, для них определено еще и отношение реализации, представляющее собой семантическое отношение между двумя классификаторами, один из которых определяет ряд обязательств (контракт), а другой обеспечивает их выполнение.Интерфейс специфицирует контракт класса или компонента, но не накладывает никаких ограничений на реализацию. Класс или компонент могут реализовывать несколько интерфейсов. При этом они обязуются выполнить все свои контракты, то есть должны содержать методы, корректно реализующие объявленные интерфейсом операции. Точно так же класс или компонент может зависеть от нескольких интерфейсов. При этом он ожидает, что объявленные контракты будут выполнены каким-то набором реализующих их компонентов. Именно поэтому говорят, что интерфейс представляет собой стыковочный узел в системе. Он определяет условия контракта, после чего обе стороны - клиент и поставщик - могут действовать независимо друг от друга, полностью полагаясь на взаимные обязательства.
Как видно из рис. 11.4, связь интерфейса с реализующим его элементом можно графически представить двумя способами. Во-первых, существует простая форма: отношения между интерфейсом и его реализацией изображаются кружочком с одной стороны класса или компонента. Этот способ удобен, когда требуется показать стыковочные узлы системы. Однако операции и сигналы, предоставляемые интерфейсом, таким способом визуализировать нельзя. Во-вторых, можно воспользоваться расширенной формой, когда интерфейс представляют в виде стереотипного класса и связывают отношением реализации с классификатором или компонентом. При этом разрешается показать его операции и другие свойства. В UML отношение реализации изображают в виде пунктирной линии с большой незакрашенной стрелкой, направленной в сторону интерфейса. В этой нотации суммируются обобщение и зависимость.
Рис. 11.4 Визуализация интерфейса
В обоих случаях класс или компонент, использующий интерфейс, соединяют с ним отношением зависимости.
Примечание: Интерфейсы напоминают абстрактные классы (см. главу 4), в частности потому, что ни у тех, ни у других нет непосредственных экземпляров. Но все же между ними имеется достаточно различий, чтобы считать их отдельными элементами моделирования. У абстрактного класса могут быть атрибуты, а у интерфейса - нет. Кроме того, интерфейсы пересекают границы модели. Например, один и тот же интерфейс может быть реализован как классом (логическая абстракция), так и компонентом (физическая абстракция, материализующая класс, - см. главу 25).
Переход к UML
80% всевозможных проектов можно воплотить, используя 20% средств UML. Для создания статических моделей в большинстве предметных областей достаточно базовых структурных сущностей, таких как классы, атрибуты, операции, прецеденты, компоненты и пакеты, наряду с базовыми структурными отношениями -зависимостями, обобщениями и ассоциациями. Добавьте к этому списку еще и базовые поведенческие сущности наподобие простых автоматов и взаимодействий, и вы сможете моделировать множество полезных аспектов динамики системы. Нестандартные возможности UML придется использовать только тогда, когда вы приступите к моделированию более сложных ситуаций, например параллельности и распределения.Неплохой отправной пункт, с которого можно начать изучение UML, - моделирование ряда базовых абстракций или поведения, уже имеющегося в одной из ваших систем. Разработайте для себя концептуальную модель UML (см. главу 2), и у вас появится фундамент, который впоследствии позволит вам развить свое понимание языка. Позже предоставится шанс постичь, как состыкованы между собой более развитые конструкции UML. Приступая к решению сложной задачи, разберитесь в соответствующих языковых средствах, изучив представленные в этой книге типичные приемы моделирования.
Если у вас нет опыта объектно-ориентированной разработки, воспользуйтесь следующими рекомендациями:
Если у вас нет опыта моделирования, поступите так:
Если вы уже знакомы с какой-либо другой объектно-ориентированной методикой, поступите следующим образом:
Если вы опытный пользователь, вам пригодятся следующие советы:
Переходы
Когда действие или деятельность в некотором состоянии завершается, поток управления сразу переходит в следующее состояние действия или деятельности. Для описания этого потока используются переходы (Transitions, см. главу 21), показывающие путь из одного состояния действия или деятельности в другое. В UML переход представляется простой линией со стрелкой, как показано на рис. 19.4.

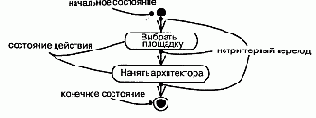

Рис. 19.4 Нетриггерные переходы
Примечание: Такие переходы называются переходами по завершении, или не-триггерными (Triggerless), поскольку управление по завершении работы в исходном состоянии немедленно передается дальше. После того как действие в данном исходном состоянии закончилось, выполняется определенное для него действие выхода (если таковое имеется). Далее, безо всякой задержки, поток управления следует переходу и попадает в очередное состояние действия или деятельности. При этом выполняется определенное для нового состояния действие входа (если таковое имеется), затем - действие или деятельность самого состояния и следующий переход. Управление может таким образом переходить из состояния в состояние неопределенно долго (в случае незавершающейся деятельности) или до попадания в конечное состояние. (Нетриггерные переходы могут иметь сторожевые условия, которые обусловливают их активизацию, - см. главу 21.)
Поток управления должен где-то начинаться и заканчиваться (разумеется, если это не бесконечный поток, у которого есть начало, но нет конца). Как показано на рисунке, вы можете задать как начальное состояние (закрашенный кружок), так и конечное (закрашенный кружок внутри окружности).
Событие-триггер. Событие (см. главу 20) - это спецификация существенного факта, происходящего в пространстве и во времени. В контексте автоматов событие - это некий стимул, инициирующий переход из одного состояния в другое. Из рис. 21.3 видно, что в число событий включаются сигналы, вызовы, истечение промежутка времени или изменение состояния. У сигнала и вызова могут быть параметры, значения которых доступны переходу, в том числе при вычислении сторожевого условия и выполнении действия.

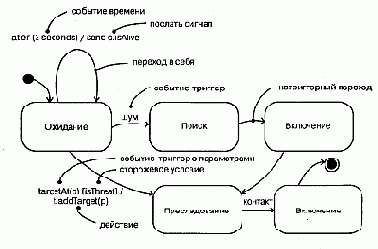

Рис. 21.3 Переходы
Существуют и нетриггерные переходы, для которых нет никакого события-триггера. Нетриггерный переход, называемый также переходом по завершении, инициируется неявно, когда работа в исходном состоянии закончится.
Примечание: Событие-триггер может быть полиморфным. Например, если специфицировано семейство сигналов (см. главу 20), то переход, инициируемый событием S, может быть инициирован также и любым потомком S.
Сторожевое условие. На рисунке показано, что сторожевое условие изображается булевским выражением, заключенным в квадратные скобки, которое помещается после события-триггера. Сторожевое условие вычисляется только после возникновения события-триггера, инициирующего соответствующий переход. Поэтому из одного состояния может быть несколько переходов с одним и тем же событием-триггером в том случае, если никакие два сторожевых условия не становятся одновременно истинными.
Сторожевое условие вычисляется ровно один раз для каждого перехода в момент наступления события, но может быть вычислено снова, если переход инициируется повторно. В булевское выражение можно включать условия, в которых фигурирует состояние объекта (например, выражение Обогреватель in Ожидание истинно, если объект Обогреватель находится в состоянии Ожидание).
Примечание: Если сторожевое условие вычисляется лишь однажды при каждом инициировании перехода, то событие изменения (см. главу 20) потенциально вычисляется постоянно.
Действие (см. главу 15) - это атомарное вычисление. К действиям относятся вызовы операций (объекта, который владеет автоматом, а также любых других видимых объектов), создание и уничтожение другого объекта или посылка объекту сигнала.Как видно из рис. 21.3, для обозначения посылки сигнала определена специальная нотация - имени сигнала предшествует ключевое слово send.
Действие (Action) всегда атомарно, то есть не может быть прервано другим событием и, следовательно, выполняется до полного завершения. Этим оно отличается от деятельности (Activity, см. следующие главы данной части), выполнение которой может быть прервано другими событиями.
Примечание: Объект, которому посылается сигнал, можно показать явно, если воспользоваться зависимостью (см. главы 5 и 10) со стереотипом send, для которой источником является состояние, а целью - объект.
Подсостояния
Рассмотренные выше свойства состояний и переходов решают целый ряд типичных проблем моделирования автоматов. Но у автоматов, рассматриваемых в UML, есть свойство, которое позволяет еще больше упростить моделирование сложного поведения. Это подсостояние (Substate) - состояние, являющееся частью другого состояния. Например, Обогреватель может находиться в состоянии Обогрев, внутри которого содержится еще одно состояние- Активация. В таком случае говорят, что объект находится одновременно в состояниях Обогрев и Активация.Простым называется такое состояние, которое не имеет внутренней структуры. Состояние, у которого есть подсостояния, то есть вложенные состояния, именуется составным. Оно может содержать как параллельные (независимые), так и последовательные (непересекающиеся) подсостояния. В UML составное состояние изображается так же, как и простое, но имеет дополнительный графический раздел, в котором показан вложенный автомат. Глубина вложенности состояний не ограничена. (Вложенная структура составного состояния подобна композиции - см. главы 5 и 10.)
Последовательные подсостояния. Рассмотрим задачу моделирования банкомата. Система может находиться в одном из трех основных состояний: Ожидание (действий со стороны пользователя), Активен (выполняет транзакцию, запрошенную пользователем) или Обслуживается (возможно, пополняется запас банкнот). В состоянии Активен поведение банкомата описывается простой схемой: проверить счет пользователя, выбрать тип транзакции, выполнить транзакцию, напечатать квитанцию. После печати банкомат возвращается в состояние Ожидание. Эти этапы можно представить как состояния Проверка, Выбор, Обработка, Печать. Стоило бы даже дать пользователю возможность выбрать и выполнить несколько транзакций после того, как проверка счета выполнена, но еще до печати окончательной квитанции.
Проблема в том, что на любом этапе пользователь может отменить транзакцию и вернуть банкомат в состояние Ожидание. С помощью простых автоматов реализовать это можно, но не очень удобно.
Поскольку пользователь имеет право отменить транзакцию в любой точке, пришлось бы включать соответствующий переход из любого состояния в последовательности Активен. Это может привести к ошибкам, так как очень легко забыть включить все необходимые переходы, а наличие множества событий, прерывающих основной поток управления, приведет к появлению большого числа переходов из разных исходных состояний, которые оканчиваются в одном и том же целевом. При этом у каждого такого перехода будет одинаковое событие-триггер, сторожевое условие и действие.
Использование последовательных подсостояний позволяет упростить моделирование этой задачи, как показано на рис. 21.5. Здесь у состояния Активен имеется внутренний автомат, в который входят подсостояния Проверка, Выбор, Обработка, Печать. Состояние банкомата изменяется с Ожидание на Активен, когда пользователь вставляет в прорезь кредитную карту. При входе в состояние Активен выполняется действие readCard (прочитатьКарту). Начав с исходного состояния внутреннего автомата, управление переходит в состояние Проверка, затем - в Выбор, и, наконец, в состояние Обработка. После выхода из состояния Обработка управление может вернуться в Выбор (если пользователь избрал другую транзакцию) или попасть в Печать. Из состояния Печать предусмотрен нетриггерный переход назад в Ожидание. Обратите внимание, что у состояния Активен есть действие при выходе, которое обеспечивает выбрасывание кредитной карты (ejectCard).

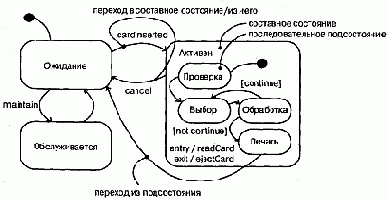

Рис. 21.5 Последовательные подсостояния
Обратите внимание также на переход из состояния Активен в состояние Ожидание, инициируемый событием cancel. В любом подсостояний состояния Активен пользователь может отменить транзакцию, что вернет банкомат в состояние Ожидание (но лишь после возврата кредитной карты владельцу, то есть после выполнения действия при выходе из состояния Активен, что произойдет вне зависимости от того, чем вызван переход из этого состояния). Если бы подсостоя-ний не было, то пришлось бы вводить переход, инициируемый событием cancel из каждого состояния вложенного автомата.
Такие подсостояния, как Проверка и Обработка, называются последовательными или непересекающимися. Если в объемлющем составном состоянии имеется несколько непересекающихся подсостояний, то говорят, что объект одновременно находится в составном состоянии и ровно в одном из подсостояний. Таким образом, последовательные подсостояния разбивают множество вариантов составного состояния на непересекающиеся (дизъюнктные) части.
Переход из состояния, находящегося вне объемлющего составного состояния, может вести как в само это составное состояние, так и в любое из его подсостояний. Если целевое состояние является составным, то вложенный автомат должен иметь некоторое начальное состояние, куда управление попадает при входе в составное состояние после выполнения ассоциированного с ним действия при входе (если таковое определено). Если же целевым является одно из вложенных состояний, то управление попадает в него, но опять-таки после выполнения действий при входе в объемлющее составное состояние и в подсостояние (если таковые определены).
Для перехода, исходящего из составного состояния, исходным может быть как оно само, так и какое-либо из его подсостояний. В любом случае управление сначала покидает вложенное подсостояние (тогда выполняется его действие при выходе, если оно определено), а затем составное состояние (тогда также выполняется действие при выходе). Переход, для которого исходным является составное состояние, по существу прерывает работу вложенного автомата.
Примечание: Вложенный последовательный автомат может иметь не более одного начального и не более одного конечного состояния.
Исторические состояния. Автомат описывает динамические аспекты объекта, текущее поведение которого зависит от его прошлого. По сути дела, автомат специфицирует корректный порядок состояний, через которые объект может проходить на протяжении своего жизненного цикла.
Если явно не оговорено противное, то в случае, когда переход ведет в составное состояние, действие вложенного автомата начинается с его начального состояния (если, конечно, переход не ведет сразу в какое-то из подсостояний).
Но часто возникает необходимость промоделировать объект так, чтобы он помнил то последнее подсостояние, в котором он находился перед выходом из составного состояния. Например, при моделировании агента, выполняющего автоматическое резервное копирование компьютеров в сети, хотелось бы помнить, в какой точке находился процесс, когда он был прерван, скажем, запросом оператора.
Смоделировать такую ситуацию с помощью простых автоматов можно, хотя и не просто. Для этого требуется, чтобы у каждого последовательного подсостояния его действие при выходе записывало некоторое значение в переменную, локальную для объемлющего составного состояния. Начальное же подсостояние для данного составного состояния должно иметь переходы во все остальные состояния со сторожевыми условиями, в которых проверяется эта переменная. При таком подходе выход из составного состояния сопровождался бы запоминанием последнего подсостояния, а вход приводил бы к следованию вдоль перехода в запомненное под-состояние. Этот процесс чреват ошибками, поскольку приходится задавать нужные действия при выходе для всех подсостояний. В результате получается множество переходов, веером расходящихся из одного начального состояния в разные целевые подсостояния и имеющих схожие (но не идентичные) сторожевые условия.
В UML для моделирования такой идиомы применяется более простой механизм - исторические состояния (History states). Историческое состояние позволяет составному состоянию, содержащему последовательные подсостояния, запоминать, какое из подсостояний было текущим в момент выхода из составного состояния. На рис. 21.6 недавнее (shallow) историческое состояние представлено в виде небольшого кружочка с символом H.

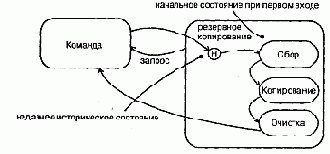

Рис. 21.6 Историческое состояние
Переход, необходимый для активации последнего подсостояния, показывают как ведущий извне составного состояния прямо в историческое состояние. При первом входе в составное состояние истории еще нет. В этом заключается смысл одиночного перехода из исторического состояния в одно из последовательных подсостояний, например в Сбор.
Целевое для этого перехода состояние - это не что иное, как начальное состояние вложенного автомата при первом входе в него. Предположим далее, что событие запрос поступило, когда агент находился в состоянии РезервноеКопирование и подсостояний Копирование. При этом управление покидает оба этих состояния (возможно, после выполнения действий при выходе) и возвращается в состояние Команда. Когда завершается действие в состоянии Команда, нетриггерный переход возвращает агента в историческое состояние составного состояния РезервноеКопирование. На этот раз, поскольку у вложенного автомата уже есть история, управление попадает в состояние Копирование -обходя состояние Сбор, так как Копирование было последним активным подсо-стоянием перед выходом из состояния РезервноеКопирование.
Примечание: Символом H обозначается недавняя история, в которой запоминается предшествующее состояние только самого внешнего из вложенных автоматов. Можно определить и давнюю (deep) историю, которая изображается кружочком с символом H*. Давняя история способна запомнить последние состояния всех вложенных подавтоматов любого уровня вложенности. При наличии только одного уровня вложенности давняя и недавняя истории семантически эквивалентны. Если же глубина вложенности больше 1, то недавняя история помнит только самое внешнее из вложенных подсостояний, а давняя - все вложенные подсостояния любого уровня.
В любом случае, лишь только вложенный автомат доходит до конечного состояния, вся история теряется, и в дальнейшем он ведет себя так, как если бы вход в него осуществлялся в первый раз.
Параллельные подсостояния. Последовательные подсостояния встречаются наиболее часто. Но в некоторых ситуациях возникает необходимость в параллельных (Concurrent) подсостояниях. Они позволяют специфицировать два или более автомата, которые выполняются параллельно в контексте объемлющего объекта.
Примечание: Другим способом моделирования параллельности являются активные объекты (см. главу 22). Так, вместо разбиения автомата одного объекта на два или более параллельных подавтомата можно было бы определить два активных объекта, каждый из которых отвечает за поведение, реализуемое одним из этих подавтоматов.
Если на поведение одного из параллельных потоков управления влияет состояние другого, то предпочтение следует отдать модели с использованием параллельных подсостояний. Если же на поведение одного параллельного потока оказывают влияние сообщения, посылаемые другим потоком, то лучше воспользоваться активными объектами. Если потоки совсем или почти совсем не взаимодействуют, то выбор подхода является делом вкуса, хотя применение активных объектов обычно позволяет создать более понятную модель.
На рис. 21.7 показано развернутое представление состояния Обслуживается (см. рис. 21.5). Это состояние разделено на два параллельных подсостояния: Тестирование и приемКоманд, которые изображены как вложенные в состояние Обслуживается, но отделены друг от друга пунктирной линией. Каждое из этих двух параллельных подсостояний далее разделено на последовательные подсостояния (о разделении и слиянии см. главу 19). Когда управление переходит из состояния Ожидание в состояние Обслуживается, происходит разделение на два параллельных потока: объемлющий объект находится в состояниях Тестирование и приемКоманд. Кроме того, находясь в состоянии приемКоманд, этот объект будет либо в состоянии Жду, либо в состоянии Команда.
Рис. 21.7 Параллельные подсостояния
Примечание: Именно это отличает последовательные состояния от параллельных. Если имеется два или более последовательных подсостояний одного и того же уровня вложенности, то объект может находиться только в одном из них. Если налицо два или более параллельных подсостояний одного и того же уровня вложенности, то объект будет одновременно находиться в одном из последовательных состояний каждого из них.
Выполнение двух параллельных подсостояний протекает одновременно. В конце концов каждый из вложенных параллельных подавтоматов достигнет своего конечного состояния. Если один из них "придет к финишу" раньше другого, то поток управления будет ждать. Когда и второй автомат доберется до своего конечного состояния, оба потока вновь сольются в один.
Если есть переход в составное состояние, разложенное на параллельные под-состояния, то поток управления разделяется на столько параллельных потоков, сколько имеется подсостояний. Напротив, при переходе из составного состояния, разложенного на параллельные подсостояния, потоки сливаются в один. Это справедливо во всех случаях. Если все параллельные подавтоматы достигают конечного состояния или имеется явный переход из объемлющего составного состояния, все параллельные потоки управления сливаются в один.
Примечание: Вложенный параллельный автомат не имеет начального, конечного или исторического состояний. Однако последовательные подсостояния, входящие в состав параллельного, могут обладать такими свойствами.
Полностью распределенная система
Распределенные системы могут быть самыми разными - от простых двухпроцессорных до разветвленных, размещающихся на многих географически удаленных узлах. Последние, как правило, не бывают статическими. Узлы появляются и исчезают по мере изменения сетевого трафика и выхода процессоров из строя; создаются новые, более быстрые каналы связи, функционирующие параллельно медленным, постепенно устаревающим, которые в конце концов демонтируются. Изменяется не только топология системы, но и распределение программных компонентов. Например, таблицы баз данных могут реплицироваться между серверами с целью приблизить их к потребителю информации по мере изменений трафика. В некоторых глобальных системах компоненты могут мигрировать вслед за солнцем, перемещаясь с одного сервера на другой по мере того, как рабочий день начинается в одной части света и заканчивается в другой.Визуализация, специфицирование и документирование топологии полностью распределенных систем представляют собой ценное подспорье для администратора, который должен вести учет вычислительных средств системы. Для этого можно применять диаграммы развертывания UML. Документируя полностью распределенную систему, вы можете раскрыть детали сетевых устройств, представляя их в виде стереотипных узлов.
Моделирование полностью распределенной системы осуществляется следующим образом:
главу 16) для специфицирования представля-ющих интерес видов поведения и раскройте их с помощью диаграмм взаимодействия (см. главу 20).
Примечание: При моделировании полностью распределенной системы саму сеть ча- сто также изображают в виде узла. Например, можно представить Internet, как показано на рис. 30.4, в виде стереотипного узла. Таким же образом позволяется оформить локальную (LAN) или глобальную (WAN) сеть (см. рис. 30.1). В любом случае вы можете воспользоваться атрибутами и операциями узла для описания свойств сети.
На рис. 30.4 показана топология полностью распределенной системы. Эта конкретная диаграмма развертывания является также диаграммой объектов, поскольку содержит только экземпляры (см. главу 13). Вы видите три консоли (анонимные экземпляры стереотипного узла консоль), которые связаны с internet (очевидно, что этот узел существует лишь в единственном экземпляре). С другой стороны, есть три экземпляра региональных серверов, которые служат для интерфейса с национальными серверами (из них показан лишь один). Как следует из примечания, национальные серверы соединены друг с другом, но такие связи на диаграмме не отражены.
На этой диаграмме вся сеть Internet представлена стереотипным узлом.
Помеченные значения
У каждой сущности в UML есть фиксированный набор свойств: классы имеют имена, атрибуты и операции; ассоциации - имена и концевые точки (каждая со своими свойствами) и т.д. Стереотипы позволяют добавлять новые сущности в UML, а помеченные значения - новые свойства.Метки можно определять для существующих элементов UML; можно также определить метки, применимые к отдельным стереотипам. В последнем случае все элементы, описанные этим стереотипом, будут иметь заданную метку. Помеченное значение - не то же самое, что атрибут класса (см. главы 4 и 9). Скорее, оно может быть представлено как метаданные, поскольку его значение применяется к самому элементу, а не к его экземплярам. Например, как показано на рис. 6.6, в диаграмме развертывания можно указать число процессоров, установленных на узле каждого вида, или потребовать, чтобы каждому компоненту был приписан стереотип библиотеки, если его предполагается развернуть на клиенте или сервере.
Рис. 6.6 Помеченные значения
В простейшем варианте помеченное значение изображается в виде строки в скобках, расположенной под именем другого элемента. Строка содержит имя (метку), разделитель (знак равенства) и значение этой метки. Можно указать только значение, если оно не допускает неоднозначной интерпретации, например в случае, если значение - это имя перечисления. Предопределенные в языке UML помеченные значения описаны в "Приложении В".
Примечание: Чаще всего с помощью помеченных значений описывают свойства, относящиеся к генерации кода или к управлению конфигурацией. Например, ими можно воспользоваться для указания языка программирования, на котором будет кодироваться конкретный класс. Можно также применить помеченные значения для указания имени автора и номера версии компонента.
Приведенные ниже помеченные значения определены как стандартные элементы UML. Для каждого помеченного значения в таблице указывается имя, символ UML, к которому оно применимо, и назначение.
В большинстве случаев помеченное значение изображается посредством размещения метки и значения под именем элемента, к которому оно присоединено. При этом все сочетание заключается в фигурные скобки, например {location = client }. Если значение метки представляет собой длинный текст, то помеченное значение можно поместить в дополнительный раздел классификатора.
| Помеченное значение | Символы, к которым оно применимо | Назначение |
| documentation | Все элементы | Содержит комментарий, описание или пояснение к тому элементу, к которому присоединено |
| location | Большинство элементов | Определяет узел или компонент, которому принадлежит элемент |
| persistence | Класс (class), ассоциация (association) атрибут (attribute) | Определяет, сохраняется ли состояние , экземпляра после завершения создавшего его процесса. Состояния бывают устойчивыми (сохраняющими значение) или временными (не сохраняющими значение) |
| semantics | Класс (class), операция (operation) | Описывает назначение класса или операции |
Последовательности
Когда объект посылает сообщение другому объекту (фактически делегируя ему некоторое действие), получатель может, в свою очередь, отправить сообщение третьему объекту, тот - четвертому и т.д. Такой поток сообщений формирует последовательность (Sequence). Она всегда должна иметь начало в некотором процессе или вычислительной нити (см. главу 22); последовательность может продолжаться, пока существует владеющий ею процесс или нить. Постоянно работающая система (см. главу 31), например встроенная в некоторое устройство реального времени, продолжает выполняться, пока не остановлен содержащий ее узел.Каждый процесс и нить в системе определяет отдельный поток управления, и в каждом таком потоке сообщения упорядочены по времени. Чтобы удачно визуализировать последовательность сообщений, можно явно смоделировать их порядок относительно начала последовательности, предпослав каждому сообщению его порядковый номер, отделенный двоеточием.
Процедурные и вложенные потоки управления обычно изображают в виде линий с закрашенными стрелками, как показано на рис. 15.4. В данном случае сообщение findAt является первым из тех, которые вложены во второе сообщение последовательности (2.1).
Рис. 15.4 Процедурная последовательность
Менее распространенный, но вполне приемлемый способ показан на рис. 15.5. Здесь линия с незакрашенной стрелкой представляет простой (неструктурированный) поток управления, который моделирует непроцедурную передачу управления от одного шага к другому. В данном случае сообщение assertCall является вторым в последовательности.

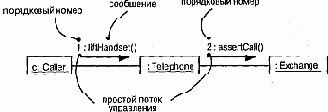

Рис. 15.5 Одноуровневая (простая) последовательность
Примечание: Различие между простой и процедурной последовательностью довольно тонкое и принадлежит к числу сложных вопросов моделирования. Обычно простые последовательности применяют только при моделировании взаимодействий в контексте прецедентов, относящихся к системе в целом, включая актеры вне системы. Такие последовательности зачастую оказываются простыми, поскольку управление передается от шага к шагу без учета вложенных потоков управления.
Почти во всех остальных случаях применяют процедурные последовательности, поскольку с их помощью представляются вложенные вызовы операций, примеры которых можно найти в большинстве языков программирования.
Моделируя взаимодействия, в которых участвует несколько потоков управления, особенно важно идентифицировать процесс или нить (см. главу 22), пославшие сообщение. Для того чтобы различать потоки управления, в UML перед порядковым номером сообщения можно указать имя процесса или нити, являющихся источником данной последовательности сообщений. Например, выражение
D5 : ejectHatch(3)
показывает, что операция ejectHatch (c фактическим параметром 3) выполняется в результате получения пятого сообщения в последовательности, начатой процессом или потоком D. Асинхронный поток управления изображается с помощью "полустрелки" (см. главу 22).
Можно показывать не только фактические аргументы, посланные вместе с операцией или сигналом в контексте взаимодействия, но и возвращаемые значения функции. Например, из выражения ниже явствует, что операция find c фактическим параметром "Rachel1е" возвращает значение p. Это вложенная последовательность: операция выполняется в результате второго сообщения, вложенного в третье, которое, в свою очередь, вложено в первое сообщение последовательности. На той же самой диаграмме p можно использовать в качестве фактического параметра других сообщений.
1.3.2 : p := find("Rachel1е")
Примечание: UML позволяет моделировать и более сложные виды последовательностей: итерации, ветвления и охраняемые сообщения (см. главу 18). Кроме того, для моделирования временных ограничений, встречающихся в системах реального времени, с последовательностью можно связать отметки времени (см. главу 23). Более экзотические виды передачи сообщений (например, тайм-ауты) допустимо моделировать, определяя подходящий стереотип (см. главу 6).
Посылка и получение событий
В событиях сигнала и вызова участвуют по крайней мере два объекта: объект, посылающий сигнал или инициирующий операцию, и объект, которому событие адресовано. Поскольку сигналы по своей природе асинхронны, а асинхронные вызовы сами по себе являются сигналами, то семантика событий перекликается с семантикой активных и пассивных объектов.Экземпляр (см. главу 13) любого класса может посылать сигнал принимающему объекту или инициировать в нем операцию. Отправив сигнал получателю, он продолжает свой поток управления, не дожидаясь от него ответа. Например, после того как актер, взаимодействующий с банкоматом, пошлет сигнал нажатьКнопку, он может выполнять другие действия независимо от того, что делает система, которой был послан сигнал. Напротив, если объект инициирует операцию, он должен дождаться ответа от получателя. Допустим, в трейдерской системе экземпляр класса Трейдер может инициировать операцию подтвердитьТранзакцию в некотором экземпляре класса Сделка, косвенно изменив тем самым состояние последнего. Если это синхронный вызов, то объект Трейдер будет ждать, пока операция закончится.
Примечание: В некоторых случаях возникает необходимость в изображении объекта, который посылает сигнал сразу нескольким объектам (мулъти-вещание, Multicasting) или всем ожидающим объектам в системе (широковещание, Broadcasting). Для моделирования мулътивещания следует изобразить объект, посылающий сигнал коллекции, в которую входят все получатели. Для моделирования широковещания нужно показать, что объект посылает сигнал другому объекту, представляющему систему в целом.
Любой экземпляр любого класса может быть получателем события вызова или сигнала. Если это синхронное событие, то отправитель и получатель находятся в состоянии рандеву на всем протяжении выполнения операции. Это означает, что поток управления отправителя блокируется потоком управления получателя, пока операция не завершится. Если это сигнал, то отправитель и получатель не входят в состояние рандеву: отправитель посылает сигнал, но не дожидается ответа от получателя.
В любом случае событие может быть потеряно (если не указано, что нужен ответ), может вызвать переход состояния в автомате (см. главу 21), если он существует, или просто инициировать обычный вызов метода.
В UML события вызова, которые получает объект, моделируются как операции (см. главу 4) над классом этого объекта. Именованные сигналы, получаемые объектом, моделируются путем перечисления в дополнительном разделе класса, как показано на рис. 20.5.
Рис. 20.5 Сигналы и активные классы
Примечание: Точно так же можно присоединить именованные сигналы к интерфейсу (см. главу 11). В любом случае, имена сигналов, перечисленные в дополнительном разделе (см. главу 4), являются не объявлениями, а лишь указаниями на то, что сигнал используется. Сигналы, которые являются асинхронными операциями (см. главу 22), перечисляются в разделе обычных операций класса.
Поток управления
Чаще всего взаимодействия используют для моделирования потока управления, характеризующего поведение системы в целом, включая прецеденты (см. главу 16), образцы, механизмы и каркасы (см. главу 28), поведение одного класса или отдельной операции (см. главы 4 и 9). При этом классы, интерфейсы (см. главу H), компоненты (см. главу 25), узлы (см. главу 26) и отношения между ними моделируют статические аспекты системы, а взаимодействия - ее динамические аспекты (для моделирования последних используются также автоматы, см. главу 21).Моделируя взаимодействия, вы, по сути дела, описываете последовательности действий, выполняемых объектами из некоторой совокупности. Для выявления и осмысления взаимодействий очень полезно применение CRC-карточек.
Моделирование потока управления состоит из следующих шагов:
В качестве примера на рис. 15.6 показаны объекты, взаимодействующие в контексте механизма публикации и подписки (экземпляр образца проектирования observer). Вы видите три объекта: p (экземпляр класса StockQuotePublisher), s1 и s2 (экземпляры класса StockQuoteSubscriber). Этот рисунок является примером диаграммы последовательностей (см. главу 18), описывающей временную упорядоченность сообщений.

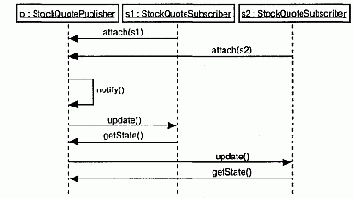

Рис. 15.6 Поток управления с точки зрения последовательности во времени
На рис. 15.7 показана диаграмма кооперации (см. главу 18), семантически эквивалентная предыдущей, но описывающая структурную организацию объектов. Вы видите тот же самый поток управления, но на этот раз вместе со связями между объектами.
Рис. 15.7 Поток управления с точки зрения организации
В строго последовательных системах имеется только один поток управления. Это означает, что в каждый момент времени выполняется одно и только одно действие. При запуске последовательной программы управление переходит к точке входа в программу, после чего последовательно выполняется одна операция за другой. Даже если внешние по отношению к системе актеры (см. главу 16) функционируют параллельно, последовательная программа будет обрабатывать по одному событию за раз, отбрасывая тем самым одновременные с ним события.
Поэтому такая последовательность и называется потоком управления. Если трассировать выполнение последовательной программы, то точка исполнения будет перемещаться от одного предложения программы к другому - последовательно. Встречаются, конечно, ветвления, циклы, переходы, а при наличии рекурсии или итерации - движение потока вокруг одной точки. Но, несмотря на все это, в последовательной системе есть только один поток выполнения..
В параллельной же системе потоков управления несколько, а значит, в один и тот же момент времени имеет место различная деятельность. Каждый из нескольких одновременно выполняемых потоков управления начинается с точки входа в некоторый независимый процесс или нить. Если сделать моментальный снимок параллельной системы во время ее работы, то мы увидим несколько точек выполнения (по крайней мере, логических).
Активный класс в UML используется для представления процесса (или нити), в контексте которого выполняется независимый поток управления, работающий параллельно с другими, пользующимися равными с ним правами.
Примечание: Истинного параллелизма можно достичь тремя способами: во-первых, распределяя активные объекты между несколькими узлами (см. главу 26), во-вторых, помещая активные объекты на узлы с несколькими процессорами, и, в-третьих, комбинируя оба метода.
Потоки управления во времени
Рассмотрим объекты, существующие в контексте системы, подсистемы (см. главу 31), операции или класса (см. главы 4 и 9). Рассмотрим также объекты и роли, сопричастные прецеденту (см. главу 16) или кооперации (см. главу 27). Для моде-лирования потока управления, проходящего через эти объекты и роли, применяются диаграммы взаимодействий; при этом, если на первый план нужно вынести передачу сообщений во времени, используют их разновидность - диаграммы последовательностей.Моделирование временной упорядоченности потока управления осуществляется следующим образом:
На одной диаграмме последовательностей можно показать только один поток управления (хотя с помощью нотации UML для итераций и ветвлений можно проиллюстрировать простые вариации).
Поэтому, как правило, создают несколько диаграмм взаимодействий, одни из которых считаются основными, а другие описывают альтернативные пути и исключительные условия. Такой набор диаграмм последовательностей можно организовать в пакет (см. главу 12), дав каждой диаграмме подходящее имя, отличающее ее от остальных.
В качестве примера на рис. 18.4 показана диаграмма последовательностей, где описан поток управления, относящийся к инициации простого двустороннего телефонного разговора. На данном уровне абстракции есть четыре объекта: два абонента (Callers) - они названы s и r, безымянный телефонный коммутатор (Switch) и объект с, являющийся материализацией разговора (Conversation) между абонентами. Последовательность начинается с отправки одним абонентом (s) сигнала (см. главу 20) liftReceiver (поднятьТрубку) коммутатору. Коммутатор, в свою очередь, посылает абоненту сообщение setDialTone (задатьТоновыйНаборНо-мера), после чего абонент несколько раз посылает сообщение dialDigit (на-братьЦифру). Обратите внимание, что это сообщение имеет отметку времени (см. главу 23) dialing, которая используется во временном ограничении (время выполнения executionTime - меньше 30 секунд). На диаграмме не показано, что случится при нарушении ограничения (см. главу 6), - для этой цели можно было бы включить отдельную ветвь или нарисовать другую диаграмму. Далее коммутатор посылает сам себе сообщение routeCall (маршрутизировать вызов), а затем создает объект (с) класса Conversation (разговор), которому делегирует остальную часть работы. Хотя это и не показано во взаимодействии, у с есть дополнительная обязанность (см. главу 4), связанная с механизмом начисления платы за разговор (это должно быть выражено на другой диаграмме взаимодействий). Объект Conversation звонит второму абоненту (r), который асинхронно посылает сообщение liftReceiver (поднятие трубки). После этого объект Conversation говорит коммутатору, что надо установить соединение (connect), а коммутатор сообщает обоим абонентам, что они соединены (connect), после чего абоненты наконец могут начать обмен информацией - это и показано в присоединенном примечании (см.главу 6).
Рис. 18.4 Моделирование временной упорядоченности потоков управления
Примечание: На диаграмме последовательностей можно моделировать изменения состояния, роли и значений атрибутов объекта. Для этого есть два способа. Во-первых, можно изобразить объект несколько раз с различными состояниями, ролями и атрибутами, а потом для обозначения изменений воспользоваться переходом со стереотипом become. Во-вторых, для изменения состояния можно прямо на линии жизни объекта поместить соответствующую пиктограмму состояния.
Диаграмма взаимодействий может начинаться или заканчиваться в любой точке последовательности. Полная трассировка потока - это чрезвычайно сложная задача, поэтому имеет смысл разбить его на части и показать их на разных диаграммах.
Поведенческие сущности
Поведенческие сущности - это динамические части моделей UML. К ним относятся взаимодействия (Interactions) и автоматы (State machines).
Поведение элемента
Чаще всего с помощью прецедентов моделируют поведение элемента: системы в целом, подсистемы (см. главу 31) или класса (см. главы 4 и 9). При этом важно сконцентрироваться исключительно на том, что должен делать элемент, а не на том, как он это будет делать.Подобное применение прецедентов к элементам представляет важность по трем причинам. Во-первых, моделируя поведение элемента с помощью прецедентов, эксперты в предметной области могут описать взгляд на систему извне с такой степенью детализации, что разработчики сумеют сконструировать ее внутреннее представление. Прецеденты дают возможность экспертам, конечным пользователям и разработчикам общаться на одном языке. Во-вторых, прецеденты позволяют разработчикам понять назначение элемента. Система, подсистема или класс могут быть сложными образованиями с большим числом операций и других составных частей. Описав прецеденты элемента, вы поможете их потенциальным пользователям разобраться в том, как с ним обращаться. В противном случае им пришлось бы на собственном опыте постигать, как следует использовать тот или иной элемент. В-третьих, прецеденты являются основой для тестирования каждого элемента на всем протяжении его разработки. Постоянно сравнивая функционирование каждого элемента с прецедентами, вы будете контролировать корректность его реализации. При этом вы не только получаете источник регрессионных тестов, но будете вынуждены при появлении нового прецедента данного элемента пересмотреть реализацию, чтобы убедиться в том, что элемент в достаточной степени изменяем. Если это не так, следует пересмотреть архитектуру.
Моделирование поведения элемента осуществляется следующим образом:
Рассмотрите также взаимодействия, изменяющие состояние элемента или его окружения либо предполагающие реакцию на некоторое событие.
Например, система розничной торговли должна взаимодействовать с клиентами, которые размещают заказы и хотят отслеживать их продвижение. Система будет отгружать выполненные заказы и выставлять счета клиентам. Как видно из рис. 16.6, моделировать поведение такой системы можно, объявляя его в виде прецедентов (Разместить заказ, Следить за выполнением заказа, Отгрузить заказ и Выставить счет). Можно выделить общее поведение (Проверить клиента) и вариации (Отгрузить частично выполненный заказ). Для каждого из этих прецедентов следует включить спецификацию поведения с помощью текста, автомата или взаимодействий.
Рис. 16.6 Моделирование поведения элемента
По мере развития модели вы обнаружите тенденцию к объединению прецеден-тов в концептуально и семантически близкие группы. В UML для моделирований таких групп применяются пакеты (см. главу 12).
Поведение
В то время как структурная составляющая кооперации обычно изображается с помощью диаграммы классов, ее поведенческая составляющая как правило представлена диаграммой взаимодействия (см. главу 18). Эта диаграмма описывает взаимодействие, которое соответствует поведению, состоящему в обмене сообщениями между объектами в некотором контексте для достижения определенной цели. Контекст взаимодействия устанавливает объемлющая кооперация, которая конфигурирует классы, интерфейсы, компоненты, узлы и другие структурные элементы, экземпляры которых (см. главу 13) могут принимать участие во взаимодействии.Поведенческую составляющую кооперации можно описывать одной или несколькими диаграммами. Если необходимо подчеркнуть упорядочение сообщений во времени, пользуйтесь диаграммой последовательностей. Если же основной акцент нужно сделать на структурных отношениях между объектами, возникающими в ходе совместной деятельности, применяйте диаграммы кооперации. Можно использовать любой вид диаграмм, поскольку в большинстве случаев они семантически эквивалентны.
Это означает, что, моделируя взаимодействия внутри некоторого сообщества классов как кооперацию, вы можете раскрыть ее и ознакомиться с деталями поведения. Так, раскрывая кооперацию Межузловые сообщения, вы могли бы увидеть диаграмму взаимодействия, показанную на рис. 27.3.
Примечание: Поведенческие части кооперации должны быть согласованы со структурными. Это значит, что объекты, участвующие в кооперативных взаимодействиях, должны быть экземплярами классов, входящих в структурную часть. Аналогичным образом поименованные во взаимодействии сообщения должны соотноситься с операциями, видимыми в структурной части кооперации. С кооперацией может быть ассоциировано несколько взаимодействий, показывающих разные (но согласованные) аспекты поведения.
Правила языка UML
Строительные блоки UML нельзя произвольно объединять друг с другом. Как и любой другой язык, UML характеризуется набором правил, определяющих, как должна выглядеть хорошо оформленная модель, то есть семантически самосогласованная и находящаяся в гармонии со всеми моделями, которые с нею связаны.В языке UML имеются семантические правила, позволяющие корректно и однозначно определять:
Модели, создаваемые в процессе разработки программных систем, эволюционируют со временем и могут неоднозначно рассматриваться разными участниками проекта в разное время. По этой причине создаются не только хорошо оформленные модели, но и такие, которые:
Появление не слишком хорошо оформленных моделей неизбежно в процессе разработки, пока не все детали системы прояснились в полной мере. Правила языка UML побуждают - хотя не требуют - в ходе работы над моделью решать наиболее важные вопросы анализа, проектирования и реализации, в результате чего модель со временем становится хорошо оформленной.
Прецеденты и актеры
Актер представляет собой связное множество ролей, которые пользователи прецедентов исполняют во время взаимодействия с ними. Обычно актер представляет роль, которую в данной системе играет человек, аппаратное устройство или даже другая система. Например, если вы работаете в банке, то можете играть роль СотрудникКредит-ногоОтдела. Если в этом банке у вас имеется счет, вы играете роль Клиента. Таким образом, экземпляр актера представляет собой конкретную личность, взаимодействующую с системой определенным образом. Хотя вы и используете актеров в своих моделях, они не являются частью системы, так как существуют вне ее.Как показано на рис. 16.3, актеров изображают в виде человеческих фигурок. Можно определить общие типы актеров (например, Клиент) и затем специализировать их (например, создав разновидность КоммерческийКлиент) с помощью отношений обобщения (см. главы 5 и 10).
Рис. 16.3 Актеры
Примечание: Можно использовать механизмы расширения UML для приписывания актеру стереотипа (см. главу 6), чтобы создать другую пиктограмму, адекватную поставленным целям.
Актеров можно связывать с прецедентами только отношениями ассоциации (см. главы 5 и 10). Ассоциация между актером и прецедентом показывает, что они общаются друг с другом, возможно, посылая или принимая сообщения (см. главу 15).
Прецеденты и кооперации
Как было указано, прецедент описывает желательное поведение системы (подсистемы, класса или интерфейса), но не специфицирует его реализацию. Это важная особенность, поскольку анализ системы (по результатам которого специфицируется ее поведение) по возможности не должен учитывать проблемы реализации (иными словами, как это поведение должно быть материализовано - см. главы 9 и 10). В конце концов, однако, прецеденты придется реализовать. Для этого необходимо будет создать сообщество классов и других элементов, в результате совместной работы которых будет достигнуто желаемое поведение. Такое сообщество, включая его динамическую и статическую структуру, называется в UML кооперацией (см. главу 27).Как видно из рис. 16.4, реализацию прецедента с помощью кооперации можно специфицировать явно. Но чаще всего один прецедент реализуется в точности одной кооперацией, так что явно описывать отношение не нужно.
Рис. 16.4 Прецеденты и кооперации
Примечание: Хотя вы можете не визуализировать это отношение явно, применяемые для работы с моделями инструментальные средства, скорее всего, будут так или иначе его поддерживать.
Примечание: Нахождение минимального набора хорошо структурированных коопераций, реализующих определенный во всех прецедентах системы поток событий, - основная задача системной архитектуры (см. главу 2).
Прецеденты и поток событий
Прецедент описывает, что делает система (подсистема, класс или интерфейс), но не определяет, каким образом она это делает. В процессе моделирования всегда важно разделять внешнее и внутреннее представления.Можно специфицировать поведение прецедента путем описания потока событий в текстовой форме - в виде, понятном для постороннего читателя. В описание необходимо включить указание на то, как и когда прецедент начинается и заканчивается, когда он взаимодействует с актерами и какими объектами они обмениваются. Важно обозначить также основной и альтернативный потоки поведения системы.
Например, в контексте банкомата можно было бы следующим образом описать прецедент ValidateUser (ПроверитьПользователя).
Основной поток событий. Прецедент начинается, когда система запрашивает у клиента его персональный идентификационный номер (PIN). Клиент (Customer) может ввести его с клавиатуры. Завершается ввод нажатием клавиши Enter. После этого система проверяет введенный PIN и, если он правильный, подтверждает ввод. На этом прецедент заканчивается.
Исключительный поток событий. Клиент может прекратить транзакцию в любой момент, нажав клавишу Cancel. Это действие начинает прецедент заново. Никаких изменений на счету клиента на производится.
Исключительный поток событий. Клиент может в любой момент до нажатия клавиши Enter стереть свой PIN и ввести новый.
Исключительный поток событий. Если клиент ввел неправильный PIN, прецедент запускается сначала. Если это происходит три раза подряд, система отменяет всю транзакцию и не позволяет данному клиенту снова начать работу с банкоматом в течение 60 секунд.
Примечание: Поток событий в прецеденте можно описать различными способами, в том числе в виде неформализованного структурированного текста (как в примере выше), формализованного структурированного текста (с пред- и постусловиями) или с помощью псевдокода.
Прецеденты и сценарии
Как правило, в начале работы потоки событий прецедента описывают в текстовой форме. По мере уточнения требований к системе будет удобнее перейти к графическому изображению потоков на диаграммах взаимодействия (см. главу 18). Обычно для описания главного потока прецедента используют диаграмму последовательностей, а для дополнительных - ее варианты.Желательно отделять главный поток от альтернативных, поскольку прецедент описывает не одну, а множество последовательностей, и выразить все детали интересующего вас Прецедента с помощью одной последовательности невозможно. Например, в системе управления человеческими ресурсами присутствует прецедент Нанять работника. У этой общей бизнес-функции существует множество вариаций. Вы можете переманить сотрудника из другой компании (так бывает чаще всего), перевести человека из одного подразделения в другое (эта практика распространена в транснациональных компаниях) или нанять иностранца (особый случай, регулируемый специальными правилами). Каждый вариант описывается своей последовательностью.
Таким образом, один прецедент Нанять работника описывает несколько последовательностей, или сценариев, каждый из которых представляет одну из возможных вариаций данного потока событий. Сценарий (Scenario) - это некоторая последовательность действий, иллюстрирующая поведение системы. Сценарии находятся в таком же отношении к прецедентам, как экземпляры (см. главу 13) к классам, то есть сценарий - это экземпляр прецедента.
Примечание: Относительно сложная система содержит несколько десятков прецедентов, каждый из которых может разворачиваться в несколько десятков сценариев. Для любого прецедента можно выделить основные сценарии, описывающие важнейшие последовательности, и вспомогательные, описывающие альтернативные последовательности.
занимающаяся производством программного обеспечения, может
Компания, занимающаяся производством программного обеспечения, может преуспевать только в том случае, если выпускаемая ею продукция всегда отличается высоким качеством и разработана в соответствии с запросами пользователей. Фирма, которая способна выпускать такую продукцию своевременно и регулярно, при максимально полном и эффективном использовании всех имеющихся человеческих и материальных ресурсов будет стабильно процветать.Из сказанного следует, что основным продуктом такой компании является именно первоклассное программное обеспечение, удовлетворяющее повседневным нуждам пользователей. Все остальное - прекрасные документы, встречи на высшем уровне, великолепные лозунги и даже Пулитцеровская премия за идеальные строки исходного кода - вторично по сравнению с этой основной задачей.
К сожалению, во многих организациях путают понятия "вторичный" и "несущественный". Нельзя забывать, что для разработки эффективной программы, которая соответствует своему предполагаемому назначению, необходимо постоянно встречаться и работать с пользователями, чтобы выяснить реальные требования к вашей системе. Если вы хотите создать качественное программное обеспечение, вам необходимо разработать прочное архитектурное основание проекта, открытое к возможным усовершенствованиям. Для быстрой и эффективной разработки программного продукта с минимальным браком требуется привлечь рабочую силу, выбрать правильные инструменты и определить верное направление работы. Чтобы справиться с поставленной задачей, принимая во внимание затраты на обеспечение жизненного цикла системы, необходимо, чтобы процесс разработки приложения был тщательно продуман и мог быть адаптирован к изменяющимся потребностям вашего бизнеса и технологии.
Центральным элементом деятельности, ведущей к созданию первоклассного программного обеспечения, является моделирование. Модели позволяют нам наглядно продемонстрировать желаемую структуру и поведение системы. Они также необходимы для визуализации и управления ее архитектурой. Модели помогают добиться лучшего понимания создаваемой нами системы, что зачастую приводит к ее упрощению и возможности повторного использования. Наконец, модели нужны для минимизации риска.
Унифицированный язык моделирования (UML) является стандартным инструментом для создания "чертежей" программного обеспечения. С помощью UML можно визуализировать, специфицировать, конструировать и документировать артефакты программных систем.
UML пригоден для моделирования любых систем: от информационных систем масштаба предприятия до распределенных Web-приложений и даже встроенных систем реального времени. Это очень выразительный язык, позволяющий рассмотреть систему со всех точек зрения, имеющих отношение к ее разработке и последующему развертыванию. Несмотря на обилие выразительных возможностей, этот язык прост для понимания и использования. Изучение UML удобнее всего начать с его концептуальной модели, которая включает в себя три основных элемента: базовые строительные блоки, правила, определяющие, как эти блоки могут сочетаться между собой, и некоторые общие механизмы языка.
Несмотря на свои достоинства, UML - это всего лишь язык; он является одной из составляющих процесса разработки программного обеспечения, и не более того. Хотя UML не зависит от моделируемой реальности, лучше всего применять его, когда процесс моделирования основан на рассмотрении прецедентов использования, является итеративным и пошаговым, а сама система имеет четко выраженную архитектуру.
Авторы языка Си (С) Брайан Керниган (Brian Kernighan) и Деннис Ричи (Dennis Ritchie) сказали как-то, что единственный способ выучить новый язык программирования - это писать на нем программы. Данное замечание верно и в отношении UML. Чтобы выучить этот язык, надо писать на нем модели.
Первая программа, которую обычно пишут новички, осваивая незнакомый язык, очень проста - она предполагает вывод на экран текстовой строки "Здравствуй, мир!". Это резонный подход, поскольку воплощение даже такого элементарного замысла вызывает вполне объяснимое чувство удовлетворения. Кроме того, как бы тривиальна ни была данная программа, она содержит всю инфраструктуру, необходимую для того, чтобы приложение могло работать.
Освоение UML мы начнем традиционным способом. Моделирование вывода фразы "Здравствуй, мир!" - пожалуй, простейшее применение языка, но эта простота обманчива, поскольку за ней скрыты некоторые любопытные механизмы, заставляющие приложение функционировать. С помощью UML эти механизмы легко моделируются. Поняв их, вы глубже проникнете в структуру этой незамысловатой программы.
Представление
При моделировании взаимодействия обычно включают как объекты, каждый из которых играет свою роль, так и сообщения, каждое из которых представляет обмен данными между объектами, в результате чего выполняются определенные действия.Участвующие во взаимодействии сообщения и объекты можно визуализировать двумя способами: акцентируя внимание на временной упорядоченности сообщений или на структурной организации объектов, посылающих и принимающих сообщения. В UML первый тип называется диаграммами последовательностей, а второй -диаграммами кооперации; те и другие являются разновидностью диаграмм взаимодействий (см. главу 18).
Диаграммы последовательностей и кооперации являются изоморфными, то есть могут быть преобразованы друг в друга без потери информации. Однако между ними существуют визуальные различия. Диаграммы последовательностей обеспечивают моделирование линии жизни объекта, которая описывает его существование в определенный промежуток времени - возможно, включая моменты создания и уничтожения объекта. Диаграммы кооперации позволяют моделировать структурные связи, существующие между объектами, которые участвуют во взаимодействии.
Представления с точки зрения процессов
Активные объекты играют важную роль в визуализации, специфицировании, конструировании и документировании представления системы с точки зрения процессов (см. главу 2). Такое представление охватывает нити и процессы, формирующие системный параллелизм, а также механизмы синхронизации. Это представление фокусирует внимание прежде всего на производительности, масштабируемости и пропускной способности системы. UML позволяет выразить статические и динамические аспекты такого представления с помощью тех же диаграмм, которые применяются для представления с точки зрения проектирования, то есть диаграмм классов, взаимодействия, деятельности и состояний, с той только разницей, что основное внимание на них уделяется активным классам, представляющим нити и процессы.А. Нотация UML
С. Рациональный Унифицированный Процесс
Содержащее комментарий примечание не оказывает
Содержащее комментарий примечание не оказывает влияния на семантику, то есть не изменяет структуру модели. Поэтому примечания, наряду с ограничениями, используются для специфицирования таких элементов, как требования, наблюдения, обзоры и пояснения.Примечание может содержать любые сочетания текста и графики. Если позволяет реализация, можно включить в примечание гиперссылку на Web-страницу, связать его с другим документом либо встроить в него. Таким образом UML можно использовать для организации всех артефактов, создаваемых или используемых в процессе разработки, как показано на рис. 6.3. Примечание можно присоединять не только к одному, но и к нескольким элементам с помощью зависимостей (см. главу 5).
Рис. 6.3 Примечания
Примечание: В UML определен один стандартный стереотип, прилагаемый к примечаниям, - требования (Requirements). Так именуется распространенная категория примечаний, используемая для формулирования обязанностей или обязательств
Примитивные типы
Другой крайностью являются сущности, взятые непосредственно из языка программирования, используемого при решении задачи. Обычно к таким абстракциям относят примитивные типы, например целые, символы, строки и даже перечислимые типы, которые вы создаете сами (см. главу 11).Моделирование примитивных типов производится следующим образом:
Рис. 4.12 показывает, что такие сущности можно моделировать в UML как типы (см. главу 11) или перечисления, которые изображаются точно так же, как классы, но с явно указанным стереотипом. Сущности, подобные целым числам (представленные классом Int), моделируются как типы, а с помощью ограничений вы можете явно указать диапазон принимаемых значений. Перечислимые типы (скажем, Boolean и Status) допустимо моделировать как перечисления, причем их конкретные значения становятся атрибутами.
Рис. 4.12 Моделирование примитивных типов
Примечание: Такие языки, как С и C++, позволяют определить эквивалентные целые значения для перечислений. Подобное моделирование возможно и в UML, если указать для атрибута, обозначающего перечисление, константное начальное значение по умолчанию.
Принципы моделирования
Моделирование имеет богатую историю во всех инженерных дисциплинах. Длительный опыт его использования позволил сформулировать четыре основных принципа.Во-первых, выбор модели оказывает определяющее влияние на подход к решению проблемы и на то, как будет выглядеть это решение. Иначе говоря, подходите к выбору модели вдумчиво. Правильно выбранная модель высветит самые коварные проблемы разработки и позволит проникнуть в самую суть задачи, что при ином подходе было бы попросту невозможно. Неправильная модель заведет вас в тупик, поскольку внимание будет заостряться на несущественных вопросах.
Давайте отвлечемся на минутку от обсуждения программного обеспечения и предположим, что вы должны решить задачу из области квантовой физики. Такие проблемы, как взаимодействие фотонов в пространстве-времени, могут потребовать чрезвычайно сложных математических расчетов. Но стоит изменить модель, забыв о математическом анализе, и вы тут же получите легко интерпретируемый результат. В данном случае речь идет о диаграммах Фейнмана, позволяющих графически представить чрезвычайно сложные проблемы. Рассмотрим еще одну область, где необходимо моделирование. Допустим, вы проектируете здание и хотите знать, как оно будет вести себя при сильном ветре. Построив макет и испытав его в аэродинамической трубе, вы узнаете много интересного по этому поводу, хотя уменьшенная копия будет вести себя не так, как полномасштабное здание. Имитационное моделирование с использованием математической модели даст вам дополнительную информацию и, возможно, позволит проработать больше различных сценариев, чем удалось бы при работе с физическим макетом. Тщательно изучив поведение здания на этих моделях, вы будете гораздо увереннее в том, что смоделированная система будет вести себя в реальных условиях так, как было задумано.
Возвращаясь к проблеме создания программного обеспечения, можно сказать, что ваш взгляд на мир существенно зависит от выбираемой вами модели. Если вы смотрите на систему глазами разработчика баз данных, то основное внимание будете уделять моделям "сущность-связь", где поведение инкапсулировано в триггерах и хранимых процедурах.
Структурный аналитик, скорее всего, создал бы модель, в центре которой находятся алгоритмы и передача данных от одного процесса к другому. Результатом труда разработчика, пользующегося объектно-ориентированным методом, будет система, архитектура которой основана на множестве классов и образцах взаимодействия, определяющих, как эти классы действуют совместно. Любой из этих вариантов может оказаться подходящим для данного приложения и методики разработки, хотя опыт подсказывает, что объектно-ориентированная точка зрения более эффективна при создании гибких архитектур, даже если система должна будет работать с большими базами данных или производить сложные математические расчеты. При этом надо учитывать, что различные точки зрения на мир приводят к созданию различных систем, со своими преимуществами и недостатками.
Второй принцип формулируется так: каждая модель может быть воплощена с разной степенью абстракции.
При строительстве небоскреба может возникнуть необходимость показать его с высоты птичьего полета, например, чтобы с проектом могли ознакомиться инвесторы. В других случаях, наоборот, требуется самое детальное описание - допустим, чтобы показать какой-нибудь сложный изгиб трубы или необычный элемент конструкции.
То же происходит и при моделировании программного обеспечения. Иногда простая и быстро созданная модель пользовательского интерфейса - самый подходящий вариант. В других случаях приходится работать на уровне битов, например когда вы специфицируете межсистемные интерфейсы или боретесь с узкими местами в сети. В любом случае лучшей моделью будет та, которая позволяет выбрать уровень детализации в зависимости от того, кто и с какой целью на нее смотрит. Для аналитика или конечного пользователя наибольший интерес представляет вопрос "что", а для разработчика - вопрос "как". В обоих случаях необходима возможность рассматривать систему на разных уровнях детализации в разное время.
Третий принцип: лучшие модели - те, что ближе к реальности.
Физическая модель здания, которая ведет себя не так, как изготовленная из реальных материалов, имеет лишь ограниченную ценность. Математическая модель самолета, для которой предполагаются идеальные условия работы и безупречная сборка, может и не обладать некоторыми характеристиками, присущими настоящему изделию, что в ряде случаев приводит к фатальным последствиям. Лучше всего, если ваши модели будут во всем соотноситься с реальностью, а там, где связь ослабевает, должно быть понятно, в чем заключается различие и что из этого следует. Поскольку модель всегда упрощает реальность, задача в том, чтобы это упрощение не повлекло за собой какие-либо существенные потери.
Возвращаясь к программному обеспечению, можно сказать, что "ахиллесова пята" структурного анализа - несоответствие принятой в нем модели и модели системного проекта. Если этот разрыв не будет устранен, то поведение созданной системы с течением времени начнет все больше отличаться от задуманного. При объектно-ориентированном подходе можно объединить все почти независимые представления системы в единое семантическое целое.
Четвертый принцип заключается в том, что нельзя ограничиваться созданием только одной модели. Наилучший подход при разработке любой нетривиальной системы - использовать совокупность нескольких моделей, почти независимых друг от друга.
Если вы конструируете здание, то никакой отдельный комплект чертежей не поможет вам прояснить до конца все детали. Понадобятся, как минимум, поэтажные планы, виды в разрезе, схемы электропроводки, центрального отопления и водопровода.
Ключевым определением здесь является "почти независимые". В данном контексте оно означает, что модели могут создаваться и изучаться по отдельности, но вместе с тем остаются взаимосвязанными. Например, можно изучать только схемы электропроводки проектируемого здания, но при этом наложить их на поэтажный план пола и даже рассмотреть совместно с прокладкой труб на схеме водоснабжения.
Такой подход верен и в отношении объектно-ориентированных программных систем.
Для понимания архитектуры подобной системы требуется несколько взаимодополняющих видов: вид с точки зрения прецедентов, или вариантов использования (чтобы выявить требования к системе), с точки зрения проектирования (чтобы построить словарь предметной области и области решения), с точки зрения процессов (чтобы смоделировать распределение процессов и потоков в системе), вид с точки зрения реализации, позволяющий рассмотреть физическую реализацию системы, и вид с точки зрения развертывания, помогающий сосредоточиться на вопросах системного проектирования. Каждый из перечисленных видов имеет множество структурных и поведенческих аспектов, которые в своей совокупности составляют детальный чертеж программной системы.
В зависимости от природы системы некоторые модели могут быть важнее других. Так, при создании систем для обработки больших объемов данных более важны модели, обращающиеся к точке зрения статического проектирования. В приложениях, ориентированных на интерактивную работу пользователя, на первый план выходят представления с точки зрения статических и динамических прецедентов. В системах реального времени наиболее существенными будут представления с точки зрения динамических процессов. Наконец, в распределенных системах, таких как Web-приложения, основное внимание нужно уделять моделям реализации и развертывания.
Принятые в книге обозначения
Для облегчения работы с текстом в книге приняты следующие соглашения:Примечание: Текст примечания содержит не относящиеся непосредственно к теме изложения комментарии и общие рекомендации.
Диаграммы и примеры, приведенные в книге, оставлены без перевода в том случае, если они иллюстрируют структурные, а не содержательные аспекты UML.
Издательство "ДМК" заинтересовано в получении ваших отзывов об этой книге. Напишите нам, какие еще книги по программированию вы хотели бы прочитать. Свои отклики и пожелания присылайте на наш Web-сайт http://www.dmk.ru.
[Содержание]
[Следующая глава]
Прямое и обратное проектирование
Моделирование, конечно, важная вещь, но следует помнить, что основным результатом деятельности группы разработчиков являются не диаграммы, а программное обеспечение. Все усилия по созданию моделей направлены только на то, чтобы в оговоренные сроки написать программу, которая отвечает изменяющимся потребностям пользователей и бизнеса. Поэтому очень важно, чтобы ваши модели и основанные на них реализации соответствовали друг другу, причем с минимальными затратами по поддержанию синхронизации между ними (см. главу 1).Иногда UML применяется так, что создаваемая модель впоследствии не отображается ни в какой программный код. Если вы, например, моделируете с помощью диаграмм действий (см. главу 19) бизнес-процесс, то во многих действиях будут участвовать люди, а не компьютеры. В других случаях необходимо моделировать системы, составными частями которых на данном уровне абстракции являются только аппаратные средства (хотя на другом уровне абстракции вполне может оказаться, что они содержат встроенные процессоры с соответствующим программным обеспечением).
Но чаще всего модели все-таки преобразуются в код. Хотя UML не определяет конкретного способа отображения на какой-либо объектно-ориентированный язык, он проектировался с учетом этого требования. В наибольшей степени это относится к диаграммам классов, содержание которых без труда отображается на такие известные объектно-ориентированные языки программирования, как Java, C++, Smalltalk, Eiffel, Ada, ObjectPascal и Forte. Кроме того, в проект UML была заложена возможность отображения на коммерческие объектные языки, например Visual Basic.
Примечание: Раскрытие темы отображения UML на конкретные языки программирования для прямого и обратного проектирования выходит за рамки данной книги. На практике этот процесс сводится к использованию стереотипов и помеченных значений (см. главу 6), настроенных на определенный язык.
Прямым проектированием (Forward engineering) называется процесс преобразования модели в код путем отображения на некоторый язык реализации.
Хотя прямое проектирование диаграммы объектов (создание кода на основе модели) теоретически возможно, на практике его ценность невелика. В объектно-ориентированных системах экземпляры создаются и разрушаются приложением во время работы, поэтому вы не сможете создать точно такие объекты извне.
Исключением из этого правила являются диаграммы, содержащие экземпляры компонентов и узлов. Те и другие представляют собой разновидность соответственно диаграмм компонентов (см. главу 29) и развертывания (см. главу 30) и рассматриваются ниже. Здесь отметим только, что экземпляры компонентов и узлов существуют вне работающей системы и до некоторой степени поддаются прямому проектированию.
Обратное проектирование диаграмм объектов (создание модели на основе кода) -это совершенно другое дело. Фактически, отлаживая вашу систему, вы непосредственно или с помощью каких-либо инструментов непрерывно осуществляете этот процесс. Например, чтобы отыскать "висячую" связь, необходимо реально или мысленно нарисовать диаграмму взаимодействующих объектов, которая и позволит определить, в каком месте нарушилось состояние одного из них или его отношения с другими.
Обратное проектирование объектной диаграммы осуществляется так:
Большинство других диаграмм UML (см. главу 7), включая диаграммы классов, компонентов и состояний, удобно для прямого и обратного проектирования, поскольку у каждой из них имеется аналог в исполняемой системе. С диаграммами прецедентов дело обстоит несколько иначе, поскольку они скорее отражают, чем определяют реализацию системы, подсистемы или класса. Прецеденты (см. главу 16) описывают то, как ведет себя элемент, а не то, как реализуется соответствующее поведение, и поэтому не могут быть непосредственно подвергнуты прямому и обратному проектированию.
Прямое проектирование подразумевает преобразование модели в исполняемый код на каком-либо языке программирования. Прямое проектирование диаграмм прецедентов приводит к получению тестов для соответствующего элемента. Каждый прецедент в диаграмме определяет поток событий (и его варианты), а эти потоки специфицируют ожидаемое поведение элементов - иначе говоря, именно то, что подлежит тестированию. Хорошо структурированный прецедент содержит также пред- и постусловия, с помощью которых можно определить начальное состояние теста и критерии успешности. Для каждого сценария в диаграмме вы можете разработать тест, а затем запускать его при появлении каждой новой версии элемента, подтверждая тем самым, что он работает корректно, и, стало быть, другие элементы могут на него полагаться.
Прямое проектирование диаграммы прецедентов состоит из следующих шагов:
Прямое проектирование (создание кода на основе модели) возможно и для диаграмм последовательностей, и для диаграмм кооперации, особенно если их контекстом является операция. Например, используя достаточно развитый инструмент прямого проектирования, для операции register класса student из только что описанной диаграммы можно сгенерировать следующий код на языке Java:
public void register() CourseCollection c = getSchedule(); for (int i = 0; i < c.size(); i++) c.item(i).add(this); this.registered = true; }
Слова "достаточно развитый" означают следующее: из сигнатуры операции getSchedule инструмент должен понять, что она возвращает объект CourseCollection. Обходя содержимое этого объекта с помощью стандартной идиомы итерации (о которой инструмент должен знать), код может быть обобщен на любое число предлагаемых студенту курсов.
Обратное проектирование (создание модели на основе кода) также возможно для обоих видов диаграмм, особенно если контекстом кода является тело операции. Фрагменты приведенной выше диаграммы можно было бы сгенерировать с помощью соответствующего инструмента на основе прототипного исполнения операции register.
Примечание: Прямое проектирование осуществляется непосредственно, а обратное требует усилий. Простая операция обратного проектирования может привести к избытку информации; проблема состоит в том, чтобы определить детали, которые следует оставить.
Более интересной по сравнению с обратным проектированием задачей является анимация модели вместо выполнения развернутой системы. Например, для предыдущей диаграммы инструмент мог бы анимировать сообщения так, как они должны возникать в работающей системе. Более того, поместив этот инструмент под управление отладчика, можно было бы контролировать скорость выполнения, устанавливать в интересующих местах точки останова и таким образом наблюдать за значениями атрибутов индивидуальных объектов.
Для диаграмм деятельности возможно прямое проектирование (создание кода на основе модели), особенно если диаграмма моделирует операцию. Например, из показанной выше диаграммы работ инструментальная программа могла бы сгенерировать для операции пересечение следующий код на языке C++:
Point Line::intersection(I : Line) { if (slope == 1.slope) return Point(0,0); int x = (1.delta - delta) / (slope - 1.slope); int у = (slope * x) + delta; return Point(x,y); }
В этом коде отражена некоторая тонкость - объявление двух локальных переменных одновременно с присваиванием. "Менее развитый" инструмент мог бы сначала объявить переменные и лишь затем присвоить им значения.
Обратное проектирование (создание модели на основе кода) для диаграмм деятельности также возможно, особенно в случае, когда код представляет собой тело операции. В частности, из реализации класса Line может быть сгенерирована показанная выше диаграмма.
Однако интереснее не конструировать модель по коду, а подвергнуть ее анимации, демонстрируя, как "живет" установленная система. Например, инструментальная программа могла бы анимировать состояния действий на диаграмме, описанной выше, показывая, как они изменяются в работающей системе. Еще лучше было бы, если, работая с этой программой под отладчиком, вы могли бы контролировать скорость выполнения и, возможно, устанавливать точки прерывания в представляющих интерес местах, чтобы просмотреть значения атрибутов отдельных объектов.
Для диаграмм состояния возможно прямое проектирование (создание кода по модели), в особенности если контекстом диаграммы является класс. Так, из показанной выше диаграммы инструментальное средство могло бы сгенерировать следующий код на языке Java для класса MessageParser:
class MessageParser { public boolean put (char c) { switch (state) { case Waiting : if (c == '<') { state = GettingToken; token = new StringBuffer () ; body = new StringBuffer () ; } break; case GettingToken : if (c == '>') state = GettingBody; else token.append(c); break; case GettingBody : if (c ==';') state = Waiting; else body.append(c); return true; } return false; } StringBuffer getToken( ) { return token; } StringBuffer getBody( ) { return body; } private final static int Waiting = 0; final static int GettingToken = 1; final static int GettingBody = 2; int state = Waiting; StringBuffer token, body; }
Генерация такого кода требует от инструмента некоторых "ухищрений", чтобы включить необходимые закрытые поля и константы с атрибутами final static.
Обратное проектирование (создание модели по коду) теоретически возможно, но практически не очень полезно. Выбор того, что составляет значимое состояние, - прерогатива проектировщика. Инструмент для обратного проектирования не обладает способностью к абстрагированию и потому не может автоматически породить осмысленные диаграммы состояний. Более интересный вариант - анимация модели, задача которой заключается в том, чтобы показать, как будет исполняться развернутая система. Скажем, в предыдущем примере инструментальная программа могла бы анимировать состояния диаграммы по мере их достижения в работающей системе. При этом можно также подвергнуть анимации и срабатывание переходов, показав получение событий и выполнение соответствующих действий. Под управлением отладчика допустимо контролировать скорость выполнения и устанавливать точки прерывания для остановки работы в представляющих интерес состояниях, чтобы просмотреть значения атрибутов отдельного объекта.
Прямое и обратное проектирование компонентов выполняется довольно просто, так как компоненты - это физические сущности (исполняемые программы, библиотеки, таблицы, файлы и документы), а потому они близки к работающей системе. При прямом проектировании класса или кооперации вы на самом деле проектируете компонент, который представляет исходный код, двоичную библиотеку или исполняемую программу для этого класса или кооперации. Точно так же при обратном проектировании исходного кода, двоичной библиотеки или исполняемой программы вы в действительности проектируете компонент или множество компонентов, которые отображаются на классы или кооперации.
Решая заняться прямым проектированием (созданием кода по модели) класса или кооперации, вы должны определиться, во что их нужно преобразовать: в исходный код, двоичную библиотеку или исполняемую программу. Логическую модель имеет смысл превратить в исходный код, если вас интересует управление конфигурацией файлов, которые затем будут поданы на вход среды разработки. Логические модели следует непосредственно преобразовать в двоичные библиотеки или исполняемые программы, если вас интересует управление компонентами, которые фактически будут развернуты в составе работающей системы. Иногда нужно и то, и другое. Классу или кооперации можно поставить в соответствие как исходный код, так и двоичную библиотеку или исполняемую программу.
Прямое проектирование диаграммы компонентов состоит из следующих этапов:
Обратное проектирование (создание модели по коду) диаграммы компонентов - не идеальный процесс, поскольку всегда имеет место потеря информации.
Прямому проектированию (созданию кода по модели) диаграммы развертывания поддаются лишь в очень небольшой степени. Например, после специфицирования физического распределения компонентов по узлам на диаграмме развертывания можно воспользоваться инструментальными средствами, чтобы показать, как эти компоненты будут выглядеть в реальном мире. Для системных администраторов такое использование UML может оказать существенную помощь при решении весьма сложных задач.
Обратное проектирование (создание модели по коду) из реального мира в диаграммы развертывания может иметь огромную ценность, особенно для полностью распределенных систем, которые постоянно изменяются. Чтобы приспособить UML к нужной предметной области, вы, вероятно, захотите подготовить набор стереотипных узлов, понятных сетевому администратору. Преимущество использования UML состоит в том, что это стандартный язык, на котором можно выразить интересы не только администратора, но и разработчиков программного обеспечения.
Обратное проектирование диаграммы развертывания производится так:
Процессоры и устройства
Моделирование процессоров и устройств, образующих топологию автономной, встроенной, клиент-серверной или распределенной системы, - вот самый распространенный пример использования узлов.Поскольку все механизмы расширения UML (см. главу 6) применимы и к узлам, то для описания новых видов узлов, представляющих конкретные процессоры и устройства, часто используются стереотипы. Процессор (Processor) - это узел, способный обрабатывать данные, то есть исполнять компонент. Устройство (Device) - это узел, не способный обрабатывать данные (по крайней мере, на выбранном уровне абстракции) и в общем случае используемый для представления чего-либо связанного с реальным миром.
Моделирование процессоров и устройств осуществляется так:
Например, на рис. 26.5 изображена предыдущая диаграмма, на которой каждому узлу приписан стереотип. Сервер - это узел со стереотипом процессора общего вида; киоск и консоль - узлы со стереотипами специализированных процессоров, а RAID-массив - узел со стереотипом специализированного устройства.

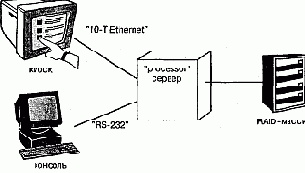

Рис. 26.5 Процессоры и устройства
Примечание: Узлы - это те строительные блоки UML, которым стереотипы приписываются чаще всего. Когда в ходе проектирования программной системы вы моделируете ее с точки зрения развертывания, очень важно предоставлять потенциальным читателям визуальные указания. Моделируя процессор, являющийся компьютером общего назначения, присвойте ему пиктограмму компьютера. Моделируя какое-либо устройство, например сотовый телефон, факс, модем или видеокамеру, представьте и его подходящей пиктограммой.
Простые кооперации
Классы не существуют сами по себе. Любой класс функционирует совместно с другими, реализуя семантику, выходящую за границы каждого отдельного элемента. Таким образом, кроме определения словаря системы нужно уделить внимание визуализации, специфицированию, конструированию и документированию различных способов совместной работы вошедших в словарь сущностей. Для моделирования такого "сотрудничества" применяются диаграммы классов.Создавая диаграмму классов, вы просто моделируете часть сущностей и отношений, описываемых в представлении системы с точки зрения проектирования. Желательно, чтобы каждая диаграмма описывала только одну кооперацию.
Моделирование кооперации осуществляется следующим образом:
В качестве примера на рис. 8.2 показаны классы, взятые из реализации автономного робота. Основное внимание здесь уделено тем классам, которые участвуют в механизме движения робота по заданной траектории. Как видно из рисунка, существует один абстрактный класс Мотор с двумя конкретными потомками, Мо-торПоворотногоМеханизма и ГлавныйМотор, которые наследуют пять операций их родителя. Эти два класса, в свою очередь, являются частью класса Привод.
Класс АгентТраектории связан отношением ассоциации "один к одному" с классом Привод и отношением "один ко многим" - с классом ДатчикСтолкновений. Для класса АгентТраектории не показано ни атрибутов, ни операций, хотя приведены обязанности.
Рис. 8.2 Моделирование простых коопераций
В описанную систему, конечно, входит значительно больше классов, но внимание на диаграмме заостряется только на таких абстракциях, которые непосредственно участвуют в движении робота. Некоторые указанные классы могут присутствовать и на других диаграммах. Например, хотя здесь это не показано, АгентТраектории сотрудничает по крайней мере еще с двумя классами (Окружение и АгентЦели) в механизме более высокого уровня, управляющем поведением робота при наличии конфликтующих целей. ДатчикСтолкновений и Привод, а также их части сотрудничают с другим, не показанным на диаграмме классом АгентОтказа в механизме, отвечающем за постоянный контроль аппаратных сбоев. Описывая каждую из этих коопераций в отдельных диаграммах, вы сможете создать простое для восприятия представление системы с различных точек зрения.
Простые зависимости
Самым распространенным видом отношения зависимости является соединение между классами, когда один класс использует другой в качестве параметра операции.Для моделирования такого отношения изобразите зависимость, направленную от класса с операцией к классу, используемому в качестве ее параметра.
Например, на рис. 5.8 показано несколько классов, взятых из системы, управляющей распределением студентов и преподавателей на университетских курсах. Зависимость направлена от класса РасписаниеЗанятий к классу Курс, поскольку последний используется в операциях add и remove класса РасписаниеЗанятий.
Рис. 5.8 Отношения зависимости
Если вы приводите полную сигнатуру операции, как на этом рисунке, то зависимости показывать не обязательно, поскольку имя класса уже явно присутствует в сигнатуре. Иногда продемонстрировать зависимость все же имеет смысл, особенно если сигнатуры операций скрыты или в модели показаны другие отношения, в которых участвует используемый класс.
На рис. 5.8 представлена еще одна зависимость, не предполагающая участия классов, а скорее моделирующая обычную для языка C++ идиому. Стрелка, направленная от класса Итератор, свидетельствует о том, что он использует класс РасписаниеЗанятий, который, однако, об этом ничего не "знает". Зависимость помечена стереотипом friend, который говорит, что она представляет отношение дружественности, как в языке C++. (Другие стереотипы отношений рассматриваются в главе 10.)
Рабочие процессы
Рациональный Унифицированный Процесс состоит из девяти рабочих процессов:Внутри каждого рабочего процесса сосредоточены связанные между собой артефакты и деятельности. Артефакт (Artifact) - это некоторый документ, отчет или исполняемая программа, которые производятся, а впоследствии преобразуются или потребляются. Термином деятельность (Activity) описываются задачи - обдумывание, выполнение, анализ проекта - которые решаются сотрудниками с целью создания или модификации артефактов, а также способы и рекомендации по решению этих задач. В число таких способов могут входить и инструментальные средства, позволяющие автоматизировать решение части задач.
С некоторыми из рабочих процессов ассоциированы важные связи между артефактами. Например, модель прецедентов, созданная в ходе выработки требований, конкретизируется в виде проектной модели, являющейся результатом процесса анализа и проектирования, воплощается в модели реализации, которая получена в процессе реализации, и верифицируется моделью тестирования из процесса тестирования.
Рабочий процесс
Программные системы не существуют изолированно; всегда имеется некоторый контекст (см. главу 17), в рамках которого система функционирует, причем он всегда включает актеры, взаимодействующие с системой. Рассматривая необходимое для бизнеса программное обеспечение масштаба предприятия, вы обязательно обнаружите, что автоматизированная система работает в контексте бизнес-процессов более высокого уровня. Такие бизнес-процессы являются примерами рабочих процессов, поскольку описывают, как функционирует предприятие и какие в него вовлечены объекты. Например, в розничной торговле имеются как автоматизированные системы (скажем, кассовые терминалы, взаимодействующие с подсистемами маркетинга и складского учета), так и неавтоматизированные (люди, работающие в торговых точках, в отделах дистанционных продаж, маркетинга, заказов и отгрузки). Моделировать эти бизнес-процессы с точки зрения кооперации различных автоматизированных и неавтоматизированных систем можно с помощью диаграмм деятельности.Для того чтобы построить модель рабочего процесса, необходимо следующее:
Сначала нужно сосредоточиться на последовательных потоках, затем перейти к ветвлениям и в последнюю очередь рассмотреть разделения и слияния.
Например, на рис. 19.9 показана диаграмма действий для бизнеса, связанного с розничной торговлей. Диаграмма описывает, что происходит, когда клиент возвращает товар, заказанный по почте. Процесс начинается с действия Запрос возврата со стороны Клиента, затем переходит на дорожку Дистанционные продажи (Получить номер возврата), возвращается на дорожку Клиент (Отправить товар), переходит на дорожку Склад (Принять товар, затем Переучесть товар) и завершается на дорожке Бухгалтерия (Кредитовать расчетный счет). Как видно из диаграммы, в процессе участвует один существенный объект (i - экземпляр класса Товар), состояние которого изменяется с возвращен на доступен.
Рис. 19.9 Моделирование рабочего процесса
Примечание: Рабочие процессы, чаще всего представляют собой бизнес-процессы, но это не обязательно. Например, диаграммы действий можно применить для описания процессов разработки программного обеспечения - скажем, процесса управления конфигурацией. В равной мере они пригодны для моделирования непрограммных систем, таких как поток пациентов в учреждении здравоохранения.
В этом примере нет ни ветвлений, ни разделений, ни слияний. С этими элементами мы встретимся при рассмотрении более сложных рабочих процессов.
Распределение компонентов
При моделировании топологии системы часто бывает полезно визуализировать или специфицировать физическое распределение ее компонентов по процессорам и устройствам, входящим в состав системы. (Семантика местоположения рассматривается в главе 23.)Моделирование распределения компонентов состоит из следующих шагов:
Для иллюстрации третьего способа на рис. 26.6, основанном на предыдущих диаграммах, специфицированы исполняемые компоненты, размещенные в каждом узле. Эта диаграмма несколько отличается от предыдущих - она является диаграммой объектов (см. главу 14), на которой визуализированы конкретные экземпляры (см. главу 11) каждого узла. В данном случае экземпляры RAID-массив и Киоск анонимны, а у остальных двух экземпляров есть имена (с для Консоли и s для Сервера). Для каждого процессора на рисунке отведен дополнительный раздел, показывающий, какие компоненты на нем развернуты. Объект Сервер также изображен со своими атрибутами (processorSpeed - скоростьПроцессора и memory -память), причем их значения видимы.
Рис. 26.6 Моделирование распределения компонентов
Компоненты не обязательно должны быть статически распределены по узлам системы. В UML можно моделировать динамическую миграцию компонентов из одного узла в другой (см. главу 30), как бывает в системах, включающих агенты, или в системах повышенной надежности, в состав которых входят кластерные серверы и реплицируемые базы данных.
Распределение объектов
При моделировании топологии распределенной системы следует рассмотреть физическое размещение экземпляров как компонентов, так и классов. Если в центре внимания находится управление конфигурацией развернутой системы, то моделирование распределения компонентов (см. главу 25) особенно важно для визуализации, специфицирования, конструирования и документирования размещения таких физических сущностей, как исполняемые модули, библиотеки и таблицы. Если же вас больше интересует функциональность, масштабируемость и пропускная способность системы, то важнее всего моделирование распределения объектов.Решение о том, как распределить объекты в системе, - это болезненная проблема, и не только потому, что вопросы распределения объектов тесно связаны с вопросами параллельности (о моделировании процессов и нитей см. главу 22). Непродуманное решение может стать причиной очень низкой производительности, но слишком изощренные подходы немногим лучше, а пожалуй, даже и хуже поскольку приводят к нестабильности.
На рис. 23.5 представлена диаграмма объектов (см. главу 14), которая моделирует распределение объектов в гипотетической системе розничной торговли. Ценность этой диаграммы в том, что она позволяет визуализировать физическое размещение ключевых объектов. Как видно, два объекта Order (Заказ) и Sales (Продажи) находятся в узле Workstation (РабочаяСтанция), два других (ObserverAgent, агентНаблюдения, и Product, Продукт) - в узле Server и один (ProductTable, таблицаПродуктов) - в узле DataWarehouse (ХранилищеДанных).
Рис. 23.5 Моделирование распределения объектов
Распределение обязанностей в системе
Если в ваш проект входит нечто большее, нежели пара несложных классов, предстоит позаботиться о cбалансированном распределении обязанностей. Это значит, что надо избегать слишком больших или, наоборот, чересчур маленьких классов. Каждый класс должен хорошо делать что-то одно. Если ваши абстрактные классы слишком велики, то модель будет трудно модифицировать и повторно использовать. Если же они слишком малы, то придется иметь дело с таким большим количеством абстракций, что ни понять, ни управлять ими будет невозможно. Язык UML способен помочь в визуализации и специфицировании баланса обязанностей.Моделирование распределения обязанностей в системе включает в себя следующие этапы:
В качестве примера на рис. 4.10 показано распределение обязанностей между классами Model (Модель), View (Вид) и Controller (Контроллер) из совокупности классов языка Smalltalk. Как видите, их совместная работа организована так, что ни одному из классов не приходится делать слишком мало или слишком много. (Это множество классов формирует образец проектирования - см. главу 28.)
Рис. 4.10 Моделирование распределения обязанностей в системе
Расширение
В UML существуют три механизма расширения синтаксиса и семантики языка: стереотипы (Stereotypes), представляющие новые элементы модели, помеченные значения (Tagged values), которые представляют новые атрибуты, и ограничения (Constraint), отражающие новую семантику.
Разделение и слияние
Простые и ветвящиеся последовательные переходы в диаграммах деятельности используются чаще всего. Однако можно встретить и параллельные потоки, и это особенно характерно для моделирования бизнес-процессов. В UML для обозначения разделения и слияния таких параллельных потоков выполнения используется синхронизационная черта, которая рисуется в виде жирной вертикальной или горизонтальной линии. Каждый из параллельно выполняющихся потоков управления существует в контексте независимого активного объекта, который, как правило, моделируется либо процессом, либо вычислительной нитью (см. главу 22).Рассмотрим, например, параллельные потоки, используемые в устройстве, которое имитирует человеческую речь и жестикуляцию. Как показано на рис. 19.6, точка разделения соответствует расщеплению одного потока управления на два выполняющихся параллельно. В этой точке может существовать ровно один входящий переход и два или более исходящих. Каждый исходящий переход представляет один независимый поток управления. После точки разделения деятельности, ассоциированные с каждым путем в графе, продолжают выполняться параллельно. С концептуальной точки зрения имеется в виду истинный параллелизм, то есть одновременное выполнение, но в реальной системе это может как выполняться (если система функционирует на нескольких узлах, см. главу 26), так и не выполняться (если система размещена только на одном узле). В последнем случае имеет место последовательное выполнение с переключением между потоками, что дает лишь иллюзию истинного параллелизма.
Рис. 19.6 Разделение и слияние
Из рисунка также видно, что точка слияния представляет собой механизм синхронизации нескольких параллельных потоков выполнения. В эту точку входят два или более перехода, а выходит ровно один. Выше точки слияния деятельности, ассоциированные с приходящими в нее путями, выполняются параллельно. В точке слияния параллельные потоки синхронизируются, то есть каждый из них ждет, пока все остальные достигнут этой точки, после чего выполнение продолжается в рамках одного потока.
Примечание: Должен поддерживаться баланс между точками разделения и слияния. Это означает, что число потоков, исходящих из точки разделения, должно быть равно числу потоков, приходящих в соответствую -щую ей точку слияния. Деятельности, выполняемые в параллельных потоках, могут обмениваться друг с другом информацией, посылая сигналы. Такой способ организация взаимодействия последовательных процессов называется сопрограммами (Coroutine). В большинстве случаев при моделировании такого взаимодействия применяются активные объекты (см. главу 22). Но посылку сигналов (см. главу 20) и получение ответов можно моделировать и с помощью подавтоматов, ассоциированных с каждым из взаимодействующих состояний деятельности. Предположим, к примеру, что деятельность Поток речи должна сообщить деятельности Синхронизация движения губ о важных паузах и интонациях. Тогда в автомате, реализующем Поток речи, нужно было бы посылать сигналы автомату, реализующему Синхронизацию движения губ. А в автомате для Синхронизации движения губ присутствовали бы срабатывающие при получении таких сигналов переходы в состояния, где этот автомат на них отвечает.
Различные представления системы
При моделировании системы с различных точек зрения вы фактически конструируете ее сразу в нескольких измерениях. Правильный выбор совокупности видов или представлений позволит задать нужные вопросы, касающиеся системы, и выявить риск, который необходимо учесть. Если же виды выбраны плохо или вы сосредоточились только на одном из них в ущерб остальным, то возрастает опасность не заметить или отложить на будущее такие вопросы, пренебрежение которыми рано или поздно поставит под угрозу весь проект.Моделирование системы с использованием различных представлений осуществляется следующим образом:
Допустим, если вы моделируете простое приложение, выполняемое на одном компьютере, могут потребоваться только нижеперечисленные диаграммы:
Если же разрабатываемая система реактивна или относится к управлению рабочим процессом, то для моделирования ее поведения понадобятся соответственно но диаграммы состояний и действий.
Если система построена на архитектуре "клиент/сервер", то стоит включать в работу диаграммы компонентов и развертывания для моделирования конкретных физических деталей реализации.
Наконец, моделируя сложную распределенную систему, используйте все имеющиеся в UML диаграммы. Они позволят выразить ее архитектуру и связанный с проектом технический риск. Вам потребуется следующее:
Различные уровни абстракции
Разработчикам необходимо рассматривать систему не только с различных точек зрения, но и на разных уровнях абстракции. Например, если есть набор классов, охватывающих словарь предметной области, то программист захочет изучить свойства каждого из них, вплоть до атрибутов, операций и отношений. С другой стороны, аналитику, который обсуждает с конечным пользователем многочисленные варианты использования системы, те же самые классы готовой системы понадобятся в максимально упрощенном виде. Таким образом, можно сказать, что программист работает на более низком, а аналитик и пользователь - на более высоком уровне абстракции, но и в том, и в другом случае приходится иметь дело с одной и той же моделью. Так как диаграммы, по сути, являются графическим изображением составляющих модель элементов, вы можете нарисовать несколько диаграмм одной модели, каждая из которых прячет или, наоборот, раскрывает некоторые элементы и, следовательно, показывает разные уровни детализации.Существует два основных способа моделировать различные уровни абстракции системы: можно, во-первых, строить диаграммы одной и той же модели, характеризующиеся различными уровнями детализации, а во-вторых, создавать разные модели с различными степенями абстракции и диаграммы трассировки от одной модели к другой.
Моделирование системы на разных уровнях абстракции с применением диаграмм разной степени детализации осуществляется следующим образом:
Скройте те из них, которые не соответствуют предполагаемому уровню диаграммы или запросам читателя;
Основное преимущество данного подхода состоит в том, что в процессе моделирования всегда используется общий набор семантических понятий. Основной недостаток в следующем: изменения в диаграмме на одном уровне абстракции могут привести к тому, что диаграммы на другом уровне утратят актуальность.
Проектирование системы на различных уровнях абстракции с применением разноуровневых моделей производится так:
Компоненты (см. главу 25) модели реализации трассируются к элементам модели с точки зрения проектирования;
Главное преимущество такого подхода в том, что диаграммы различных уровней абстракции менее тесно связаны друг с другом. Изменение в одной модели не окажет слишком сильного влияния на остальные. Главный недостаток заключается в необходимости затрачивать дополнительные усилия на синхронизацию моделей и их диаграмм. Он становится наиболее очевидным, если ваши модели соответствуют различным фазам жизненного цикла разработки приложения, например, когда аналитическая модель отделена от проектной.
В качестве примера рассмотрим процесс моделирования системы электронной торговли. Одним из основных прецедентов такой системы является размещений заказа. Аналитику или конечному пользователю понадобятся диаграммы взаимен действия (см. главу 18) на высоком уровне абстракции, которые схематично изображают этот процесс, как на рис. 7.1.
Рис. 7.1 Диаграмма взаимодействия на высоком уровне абстракции
С другой стороны, программист, отвечающий за реализацию такого сценария должен воспользоваться более проработанной диаграммой, в которой следует расширить некоторые сообщения и добавить новые действующие лица. Такой пример показан на рис. 7.2.
Рис. 7.2 Взаимодействие на более низком уровне абстракции
Обе диаграммы относятся к одной и той же модели, но демонстрируют различные уровни детализации. Представляется разумным создать большое число подобных диаграмм, особенно если ваши инструментальные средства позволяют легко осуществлять навигацию между ними.
Реактивные объекты
Чаще всего диаграммы состояний используются для моделирования реактивных объектов, особенно экземпляров классов, прецедентов и системы в целом.В то время как взаимодействия (см. главу 15) применяются для моделирования поведения сообщества объектов, совместно решающих некоторую задачу, диаграммы состояний предназначены для моделирования поведения одного объекта на протяжении его жизненного цикла. Если диаграммы деятельности (см. главу 19) моделируют поток управления от деятельности к деятельности, то диаграммы состояний - поток управления от события к событию.
При моделировании поведения реактивного объекта нужно специфицировать главным образом три вещи: устойчивые состояния, в которых может находиться объект, события, которые иницируют переходы из одного состояния в другое, и действия, выполняемые при каждой смене состояния. Моделирование реактивного объекта подразумевает моделирование всего его жизненного цикла (см. главу 21), начиная с момента создания и вплоть до уничтожения, с особым акцентом на устойчивые состояния, в которых может находиться объект.
Устойчивое состояние - такое, в котором объект может находиться неопределенно долгое время (см. главу 23). Когда происходит некое событие, объект переходит в новое состояние. События могут также инициировать переходы в себя и внутренние переходы, когда исходное и целевое состояния совпадают. В ходе реакции на событие или изменения состояния объект может выполнить некоторое действие.
Примечание: При моделировании поведения реактивного объекта вы можете специфицировать действие, привязав его к переходу или изменению состояния. В специальной литературе автомат, все действия которого привязаны к переходам, называется машиной Мили (Mealy), а автомат, все действия которого привязаны к состояниям, машиной Мура (Moore). C математической точки зрения тот и другой обладают одинаковой выразительной мощью. На практике при разработке диаграмм состояний обычно используется комбинация машин Мили и Мура.
Моделирование реактивного объекта складывается из следующих процессов:
На рис. 24.2 показана диаграмма состояний для разбора простого контекстно-свободного языка. Примеры таких язков можно найти в системах, для которых входной или выходной поток составляют XML-сообщения. В таких случаях проектируется автомат для разбора потока символов, удовлетворяющего синтаксису языка:

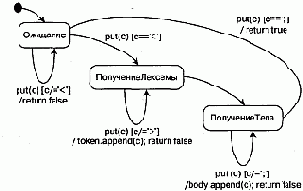

Рис. 24.2 Моделирование реактивных объектов
сообщение: ' <' строка ' >' строка ' ; '
Первая строка представляет тэг, вторая - тело сообщения. Из данного потока символов извлекаются только сообщения, удовлетворяющие правилам синтаксиса.
Из рисунка видно, что для автомата предусмотрены только три устойчивых состояния: Ожидание, ПолучениеЛексемы и ПолучениеТела. Диаграмма состояний спроектирована в виде машины Мили - действия привязаны к переходам.На самом деле в автомате есть только одно представляющее интерес событие (см. главу 20) - вызов put с фактическим параметром с (символом). В состоянии Ожидание автомат отбрасывает все символы, не интерпретируемые как начало лексемы (это специфицировано сторожевым условием). При обнаружении начала лексемы состояние объекта изменяется на ПолучениеЛексемы. Находясь в этом состоянии, автомат сохраняет все символы, не интерпретируемые как конец лексемы (это тоже специфицировано сторожевым условием). Обнаружив конец лексемы, объект переходит в состояние ПолучениеТела. В этом состоянии автомат сохраняет все символы, не интерпретируемые как конец сообщения (см. сторожевое условие). Как только получен конец сообщения, состояние объекта меняется на Ожидание; возвращается значение, показывающее, что сообщение разобрано и автомат готов к приему следующего.
Обратите внимание, что эта диаграмма описывает автомат, работающий непрерывно - в нем нет конечного состояния.
Реализация операции
Еще одна цель, ради которой применяются кооперации, - это моделирование реализации операции (см. главы 4 и 9). Часто реализацию операции можно специфицировать непосредственно в коде. Однако для тех операций, которые требуют совместной работы нескольких объектов, перед написанием кода лучше смоделировать реализацию при помощи кооперации.Примечание: Моделировать операцию можно и с помощью диаграмм деятельности (см. главу 19). Диаграммы деятельности - это, по существу, блок-схемы. Поэтому для алгоритмически сложных операций, которые вы хотели бы моделировать явно, диаграммы деятельности -самый подходящий выбор. Но если в операции принимают участие много объектов, то лучше воспользоваться кооперациями, поскольку они позволяют моделировать как структурные, так и поведенческие аспекты операции.
Контекст реализации некоторой операции составляют параметры, возвращаемое значение и объекты, локальные по отношению к ней. Таким образом, эти элементы видимы для кооперации, с помощью которой реализуется операция, точно так же, как актеры видимы для кооперации, реализующей прецедент. Отношения между этими частями можно моделировать с помощью диаграмм классов, которые описывают структурную составляющую кооперации.
Моделирование реализации операции осуществляется так:
Так, на рис. 27.6 показан активный класс (см. главу 22) RenderFrame и раскрыты три его операции. Функция progress достаточно проста и может быть реализована сразу в коде, приведенном в примечании.
Однако операция render намного сложнее, и ее реализация возложена на кооперацию Ray trace (трассировка лучей). Хотя на рисунке этого и нет, вы могли бы раскрыть кооперацию и увидеть ее структурную и поведенческую составляющие.
Реализация прецедента
Одно из назначений коопераций состоит в моделировании прецедентов (см. главу 16). Как правило, при анализе системы вы руководствуетесь тем, как она может использоваться. Переходя же к этапу реализации, вы должны реализовать идентифицированные прецеденты в виде конкретных структур и поведений. В общем случае каждый прецедент должен быть реализован одной или несколькими кооперациями. Если рассматривать систему в целом, то классификаторы, участвующие в кооперации, которая связана с некоторым прецедентом, будут принимать участие и в других кооперациях.Моделирование реализации прецедента состоит из следующих этапов:
Например, на рис. 27.5 изображены прецеденты, относящиеся к системе контроля кредитных карточек, в том числе основные из них - Разместить заказ и Создать счет, а также два вспомогательных - Распознать подлог и Проверить транзакцию. Хотя в большинстве случаев не возникает необходимости в явном моделировании этого отношения (такую задачу можно оставить инструментальным средствам), на рисунке показана явная модель реализации Разместить заказ с помощью кооперации Управление заказами. В свою очередь эта кооперация может быть разложена на структурный и поведенческий аспекты, что в итоге дает диаграмму классов и диаграмму взаимодействия. Вот так, через отношение реализации, вы и связываете прецедент с его сценариями.
В большинстве случаев нет необходимости явно моделировать отношение между прецедентом и реализующей его кооперацией. Лучше оставить это на заднем плане модели и позволить инструментальным средствам воспользоваться имеющейся связью для навигации между прецедентом и его реализацией.
Реализация
Реализацией (Realization) называется семантическое отношение между классификаторами, при котором один из них описывает контракт, а другой гарантирует его выполнение. Изображается реализация в виде пунктирной линии с большой незакрашенной стрелкой, указывающей на классификатор, который определяет контракт.Реализации настолько отличаются от зависимостей, обобщений и ассоциаций, что выделяются в отдельный тип отношений. Семантически реализация - это нечто среднее между обобщением и зависимостью, и нотация для нее несет в себе черты того и другого. Реализации употребляются в двух ситуациях - в контексте интерфейсов и в контексте коопераций.
Чаще всего реализации используют для определения отношений между интерфейсом и классом или компонентом, который предоставляет объявленные в интерфейсе операции или услуги. Интерфейс (см. главу 11) - это набор операций, которые применяются для специфицирования услуг, предоставляемых классом (см. главы 4 и 9) или компонентом (см. главу 25). Таким образом, интерфейс определяет обязательства, которые должен выполнять компонент или класс. Один интерфейс может реализовываться несколькими классами или компонентами, а с другой стороны, класс или компонент может реализовывать несколько интерфейсов. Пожалуй, самой главной особенностью интерфейсов является то, что они позволяют отделить спецификацию контракта (сам интерфейс) от их реализации (классом или компонентом). Кроме того, интерфейсы могут пересекать границу между логическими и физическими частями системной архитектуры. Например, как видно из рис. 10.9, класс в представлении системы с точки зрения проектирования (скажем, AccountBusinessRules в системе ввода заказов) может осуществлять реализацию интерфейса (IRuleAgent). Однако тот же самый интерфейс может быть реализован и компонентом (файлом acctrule.dll) вида системы с точки зрения реализации (пять различных видов системной архитектуры обсуждаются в главе 2). Обратите внимание, что реализацию можно графически показать двумя способами - в канонической форме (используя стереотип interface и пунктирную линию с большой незакрашенной стрелкой) и в свернутой (обозначая интерфейс кружочком).

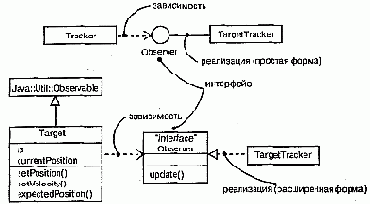

Рис. 10.9 Реализация интерфейса
Реализацию можно использовать также для специфицирования отношений между прецедентом (см. главу 16) и реализующей его кооперацией (см. главу 27), как показано на рис. 10.10. В данном контексте почти всегда применяют каноническую форму записи.
Рис. 10.10 Реализация прецедента
Примечание: Если класс или компонент реализуют интерфейс, это означает, что специфицированное интерфейсом поведение действительно будет обеспечено. Другими словами, такой класс или компонент реализует все операции интерфейса, отвечает на все посылаемые ему сигналы и во всем следует протоколу, установленному интерфейсом.
Рекомендуемая литература
Настоящее руководство пользователя - лишь одна из ряда книг, которые помогут вам приступить к практическому применению UML. Можно порекомендовать справочник "The Unified Modeling Language Reference Manual", где описывается полный синтаксис и семантика UML, а также книгу "The Unified Software Development Process", где приводятся рекомендации о том, как организовать процесс разработки с использованием данного языка.Тем, кто хочет больше узнать о моделировании, стоит обратиться к следующим изданиям (все книги написаны основными создателями UML):
Самую свежую информацию о UML вы найдете в Internet по адресу http:// www.rational.com. Там, равно как и на сайте http://www.omg.org можно получить и последнюю версию стандарта UML.
[Предыдущая глава]
[Содержание]
[Следующая глава]
Семантическая эквивалентность
Поскольку диаграммы последовательностей и кооперации используют одну и ту же информацию из метамодели UML, они семантически эквивалентны. Это означает, что можно преобразовать диаграмму одного типа в другой без какой-либо потери информации, что и было показано на двух предыдущих рисунках. Это не означает, однако, что на обеих диаграммах представлена в точности одна и та же информация. Так, на упомянутых рисунках диаграмма кооперации показывает, как связаны объекты (обратите внимание на стереотипы local и global), а соответствующая диаграмма последовательностей - нет. С другой стороны, на диаграмме последовательностей могут быть показаны возвращаемые сообщения (сообщение committed), а на соответствующей диаграмме кооперации они отсутствуют. Таким образом, можно сказать, что диаграммы обоих типов используют одну модель, но визуализируют разные ее особенности.Семантика класса
Чаще всего классы используют для моделирования абстракций, извлеченных из решаемой проблемы или технологии, применяемой для ее решения (см. главу 4). Следующим шагом после того, как вы идентифицировали эти абстракции, будет определение их семантики.Язык UML предоставляет в ваше распоряжение широчайший спектр возможностей моделирования (см. главу 1), начиная от неформальных (обязанности) и заканчивая сугубо формальными (OCL - язык объектных ограничений). Имея такой богатый выбор, вы сами можете решить, какой уровень детализации необходим для выражения модели. Если создаваемая модель предназначена для общения с конечными пользователями или экспертами в предметной области, то лучше сделать ее менее формальной. Когда в вашу задачу входит двусторонняя поддержка проектирования, то есть переход от модели к коду и обратно, стоит прибегнуть к большей формализации. Если же вам требуется приводить математически строгие суждения о модели и доказывать ее корректность, формализуйте ее настолько, насколько это возможно.
Примечание: Менее формальная модель - не обязательно менее аккуратная. Скорее, это значит, что она менее полна и детализирована. Вообще, целесообразно придерживаться середины между крайней степенью формализма и неформальным подходом. Необходимо включать достаточно деталей, чтобы можно было конструировать исполняемые артефакты, но в то же время скрывать некоторые элементы, чтобы не запутать читателя.
Для моделирования семантики класса можно воспользоваться любыми из перечисленных ниже возможностей (они расположены в порядке возрастания формализации):
главу 3) с помощью структурированного текста или языка программирования и поместите определение в примечание, присоединенное к операции отношением зависимости.
На практике для моделирования различных абстракций системы используется некоторая комбинация вышеописанных методов. (Для моделирования семантики операций можно применять также диаграммы деятельности, см. главу 19.)
Примечание: Описывая семантику класса, помните, что ваша главная цель -определить, что и как делает класс. Семантика того, что делает класс, соответствует его открытому, внешнему представлению, а того, как он это делает, - закрытому, внутреннему. Часто используют комбинацию этих двух видов, акцентируя внимание на внешнем представлении для клиентов класса и на внутреннем - для тех, кто его реализует.
Семейства сигналов
В большинстве систем, управляемых событиями, события сигналов образуют иерархию. Например, автономный робот может различать внешние сигналы, такие как Столкновение, и внутренние, например АппаратныйОтказ. Однако множества внешних и внутренних сигналов могут пересекаться. И даже внутри этих двух широких областей классификации можно обнаружить частные разновидно сти. К примеру, АппаратныйОтказ можно подразделить на ОтказБатареи и От-казДвигательногоМеханизма. Допускается и дальнейшая специализация. Так, разновидностью сигнала ОтказДвигательногоМеханизма является Оста-новЭлектромотора. (Об отношениях обобщения рассказано в главах 5 и 10.)Моделируя таким образом иерархии сигналов, можно специфицировать полиморфные события. Рассмотрим, к примеру, автомат (см. главу 21), в котором некоторый переход срабатывает лишь при получении сигнала ОстановЭлектромото-ра. Поскольку этот сигнал является в иерархии листовым, то переход инициируется только им, так что полиморфизм отсутствует. Но предположим теперь, что вы построили автомат, в котором переход срабатывает при получении сигнала АппаратныйОтказ. В этом случае переход полиморфен, его возбуждает как сам сигнал АппаратныйОтказ, так и любая его специализация (разновидность), включая ОтказБатареи, ОтказДвигательногоМеханизма и ОстановЭлектромотора.
Моделирование семейства сигналов включает следующие этапы:
На рис. 20.6 приведена модель семейства сигналов, которые могли бы обрабатываться автономным роботом. Обратите внимание, что корневой сигнал (СигналРо-боту) является абстрактным (см. главу 5), то есть прямое создание его экземпляров невозможно. У этого сигнала есть две конкретные специализации (Столкновение и АппаратныйОтказ), одна из которых (АппаратныйОтказ) специализируется и дальше. Заметьте, что у сигнала Столкновение есть один параметр.
Рис. 20.6 Моделирование семейства сигналов
Сети отношений
Моделируя словарь сложной системы, приходится описывать десятки, если не сотни, различных классов, интерфейсов, компонентов, узлов и прецедентов. Определить четкие границы для всех этих абстракций весьма непросто. Установить мириады отношений между ними еще труднее; для этого требуется сбалансированно распределить обязанности в системе, причем конкретные абстракции должны быть логически непротиворечивы, а отношения точны и при этом слабо связаны (см. главу 4).Для того чтобы спроектировать комплекс отношений в системе, необходимо следовать советам, приведенным ниже:
Залогом успешного моделирования сложной сети отношений является инкре-ментное выполнение этого процесса. Создавайте новые отношения по мере развития структуры системной архитектуры. Упрощайте их, если вам удается обнаружить возможности применения более общих механизмов. При выпуске каждой версии заново оценивайте отношения между ключевыми абстракциями системы. (Рассмотрение Рационального Унифицированного Процесса приводится в "Приложении С".)
Шаблоны классов
Шаблоном называется параметризованный элемент. В таких языках программирования, как C++ или Ada, предусмотрена возможность создавать шаблоны классов, определяющие семейства классов (можно задавать также шаблоны функций, определяющие семейства функций). Параметрами шаблона могут быть классы, объекты или значения. Шаблон нельзя использовать непосредственно; сначала его нужно инстанцировать, то есть конкретизировать. Процесс инстанцирова-ния - это связывание формальных параметров шаблона с фактическими. В результате из шаблона класса получается конкретный класс, с которым можно работать как с любым другим.Чаще всего шаблоны классов используют при описании контейнеров, чтобы затем инстанцировать их для хранения конкретных элементов, - такой подход делает их безопасными по отношению к типам. Например, в нижеприведенном фрагменте кода на языке C++ объявляется параметризованный класс Map (Карта).
template<class Item, class Value, int Buckets> class Map { public: virtual Boolean bind (const Item&, const Value&); virtual Boolean isBound (const Items) const; . . . };
Затем можно инстанцировать этот шаблон для отображения объектов класса Customer (Клиент) на объекты класса Order (Заказ):
m : Map <Customer, Order, 3>
Язык UML также позволяет моделировать шаблоны классов (базовые свойства классов обсуждаются в главе 4). Как видно из рис. 9.7, такой класс изображается в точности как обычный, но в верхнем правом углу его пиктограммы находится дополнительная ячейка, нарисованная пунктиром; в ней перечислены параметры шаблона.

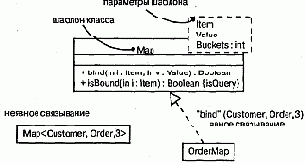

Рис. 9.7 Шаблоны классов
На данном рисунке показано также, что моделировать инстанцирование шаблона класса можно двумя способами. Во-первых - неявно, для чего требуется объявить класс, имя которого обеспечивает связывание. Во-вторых, можно явным образом определить зависимость (см. главы 5 и 10) со стереотипом bind (см. главу 6), показывающую, что источник инстанцирует целевой шаблон с заданными фактическими параметрами.
Сигналы
Сигнал - это именованный объект, который асинхронно возбуждается одним объектом и принимается (перехватывается) другим. Исключения, которые поддерживаются в большинстве современных языков программирования, - это наиболее распространенный вид внутренних сигналов, который вам придется моделировать. (Создание и уничтожение объектов - это тоже разновидность сигналов, см. главу 15.)У сигналов есть много общего с простыми классами (см. главы 4 и 9). Например, можно говорить об экземплярах сигналов, хотя обычно не возникает необходимость моделировать их явно. Сигналы могут также участвовать в отношениях обобщения (см. главы 5 и 10), что позволяет моделировать иерархии событий, в которых одни (например, сигнал СбойСети) являются общими, а другие (например, специализация события СбойСети под названием ОтказСкладскогоСер-вера) - частными. Как и классы, сигналы могут иметь атрибуты и операции.
Примечание: Атрибуты сигнала выступают в роли его параметров. Например, при посылке сигнала Столкновение можно указать значения его атрибутов в виде параметров: Столкновение (3,5).
Сигнал может быть послан как действие перехода (изменения) состояния в автомате или как отправка сообщения при взаимодействии. При выполнении операции тоже могут посылаться сигналы. На практике, когда моделируется класс или интерфейс (см. главу 11), важной частью спецификации поведения является указание сигналов, которые он может посылать. В UML связь между операцией и событиями, которые она может посылать, моделируется с помощью отношения зависимости (см. главу 5) со стереотипом (см. главу 6) send.
Как показано на рис. 20.2, в UML сигналы (и исключения) моделируются стереотипными классами. Для указания на то, что некоторая операция посылает сигнал, можно воспользоваться зависимостью со стереотипом send.
Рис. 20.2 Сигналы
Синхронизация
Попробуйте на секунду представить себе многочисленные потоки управления в параллельной системе. Когда поток проходит через некоторую операцию, мы говорим, что эта операция является точкой выполнения. Если операция определена в некотором классе, то можно сказать, что точкой выполнения является конкретный экземпляр этого класса. В одной операции (и, стало быть, в одном объекте) могут одновременно находиться несколько потоков управления, а бывает и так, что разные потоки находятся в разных операциях, но все же в одном объекте.Проблема возникает тогда, когда в одном объекте находится сразу несколько потоков управления. Если не проявить осторожность, то потоки могут мешать друг другу, что приведет к некорректному изменению состояния объекта. Это классическая проблема взаимного исключения. Ошибки при обработке этой ситуации могут стать причиной различных видов конкуренции между потоками (Race conditions) и их взаимной интерференции, что проявляется в таинственных и не поддающихся воспроизведению сбоях параллельной системы.
Ключом к решению этой проблемы в объектно-ориентированных системах является трактовка объекта как критической области. У этого подхода есть три разновидности, суть каждой из которых заключается в присоединении к операциям, определенным в классе, некоторых сихронизирующих свойств. UML позволяет моделировать все три возможности:
Некоторые языки программирования поддерживают перечисленные конструкции непосредственно. Так в языке Java есть свойство synchronized, эквивалентное свойству concurrent в UML. В любом языке, поддерживающем параллельность, все три подхода можно реализовать с помощью семафоров (Semaphores).
На рис. 22.3 показано, как эти свойства присоединяются к операции, - это достигается применением нотации, принятой в UML для ограничений (см. главу 6).
Рис. 22.3 Синхронизация
Примечание: С помощью ограничений можно моделировать различные вариации примитивов синхронизации. Например, можно модифицировать свойство concur rent, разрешив наличие нескольких читателей, но только одного писателя.
Системы и подсистемы
Система, собственно, и есть та сущность, которую вы разрабатываете и для которой строите модели. Система охватывает все артефакты, составляющие эту сущность, включая модели и элементы этих моделей, такие как классы (см. главы 4 и 9), интерфейсы, компоненты, узлы и связи между ними. Все, что необходимо для визуализации, специфицирования, конструирования и документирования системы, является ее частью, а все, что для этой цели не требуется, лежит за пределами системы.В UML система изображается в виде стереотипного (см. главу 6) пакета (см. главу 12), как показано на рис. 31.1. Являясь стереотипным пакетом, она владеет некоторыми элементами. Если заглянуть внутрь системы, то можно увидеть все ее модели и отдельные элементы (в том числе и диаграммы), зачастую разложенные на более мелкие подсистемы. Являясь классификатором, система иногда имеет экземпляры (может существовать несколько систем, развернутых в разных точках), атрибуты и операции (внешние по отношению к системе актеры способны воздействовать на систему в целом), прецеденты (см. главу 16), автоматы (см. главу 21) и кооперации (см. главу 27); все они могут принимать участие в специфицировании поведения системы. В ряде случаев она обладает даже интерфейсами, что оказывается важным при конструировании системы систем.
Подсистемы - это образования, которые используются для декомпозиции сложной системы на более простые, слабо зависящие друг от друга составляющие. То, что на одном уровне абстракции выглядит системой, на другом - более высоком - может рассматриваться как подсистема.
В UML подсистема изображается в виде пиктограммы стереотипного пакета (см. рис. 31.1). Семантически подсистема - это одновременно и разновидность пакета, и разновидность классификатора.
Основное отношение между системами и подсистемами - это агрегирование (см. главы 5 и 10). Система (целое) может состоять из нуля или более подсистем (частей). Но между системами и подсистемами допускается существование отношения обобщения. С его помощью можно моделировать семейства систем и подсистем, ряд которых представляет общий случай, а другие являют собой специализацию для конкретных условий.
Примечание: Система - это сущность самого высокого уровня в данном контексте; составляющие ее подсистемы разбивают систему на непересекающиеся части.
Системы систем
То, что на одном уровне абстракции выглядит как система, на другом, более высоком, представляется подсистемой. Аналогичным образом то, что на одном уровне является подсистемой, вполне может рассматриваться как полноценная система группой разработчиков, ответственных за ее создание.Такая иерархия наблюдается во всех сложных системах. По мере возрастания сложности систем вы встанете перед необходимостью ее декомпозиции на более простые подсистемы, каждую из которых можно разрабатывать отдельно, а затем постепенно объединять их. Разработка подсистемы выглядит в точности так же, как разработка всей системы.
Моделирование системы или подсистемы осуществляется следующим образом:
Словарь системы
С помощью классов обычно моделируют абстракции, извлеченные из решаемой задачи или технологии, применяемой для ее решения. Такие абстракции являются составной частью словаря вашей системы, то есть представляют сущности, важные для пользователей и разработчиков.Для пользователей не составляет труда идентифицировать большую часть абстракций, поскольку они созданы на основе тех сущностей, которые уже использовались для описания системы. Чтобы помочь пользователям выявить эти абстракций, поскольку они созданы на основе тех сущностей, которые уже использовались для описания системы.Чтобы помочь пользоввателям выявить эти абстракции (?????????) и анализ прецедентов (см. главу 16). Для разработчиков же абстракции являются обычно просто элементами технологии, которая была задействована при решении задачи.
Моделирование словаря системы включает в себя следующие этапы:
На рис. 4.9 показан набор классов для системы розничной торговли: Customer (Клиент), Order (Заказ) и Product (Товар). Представлено несколько соотнесенных с ними абстракций, взятых из словаря проблемной области: Shipment (Отгрузка), Invoice (Накладная) и Warehouse (Склад). Одна абстракция, а именно Transaction (Транзакция), применяемая к заказам и отгрузкам, связана с технологией решения задачи.
Рис. 4.9 Моделирование словаря системы
По мере того как вы будете строить все более сложные модели, обнаружится, что многие классы естественным образом объединяются в концептуально и семантически родственные группы. В языке UML для моделирования таких групп классов используются пакеты (см. главу 12).
Как правило, модели не бывают статичными. Напротив, большинство абстракций из словаря системы динамически взаимодействует друг с другом. В UML существует несколько способов моделирования такого динамического поведения (см. части 4 и 5).
Сложные представления
Независимо от того, как вы члените модели на части, настанет момент, когда придется нарисовать большую и сложную диаграмму. Например, для анализа всей схемы базы данных, насчитывающей 100 и более абстракций, будет целесообразно объединить все классы и их ассоциации в одной диаграмме, поскольку это позволит вам увидеть типичные образцы кооперации. Показав эту модель на высоком уровне абстракции, где ряд деталей скрыт, вы потеряете часть информации, необходимой для понимания системы.Моделирование сложных представлений осуществляется следующим образом:
События времени и изменения
Событие времени представляет собой истечение промежутка времени. На рис. 20.4 показано, что в UML событие времени моделируется с помощью ключевого слова after (после), за которым следует выражение, вычисляющее некоторый промежуток времени. Выражение может быть простым (например, after 2 seconds) или сложным (например, after 1 ms c момента выхода из состояния Ожидание). Если явно не указано противное, то отсчет времени начинается с момента входа в текущее состояние.

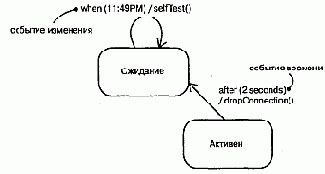

Рис. 20.4 События времени и изменения
С помощью события изменения описывается изменение состояния или выполнение некоторого условия. На рис. 20.4 показано, что в UML событие изменения моделируется посредством ключевого слова when, за которым следует булевское выражение. Такое выражение может использоваться для обозначения абсолютного момента времени (например, when time=11: 59) или проверки условия (например, when altitude < 1000).
Примечание: Хотя событие изменения моделирует условие, проверяемое непрерывно, обычно, проанализировав ситуацию, можно выявить дискретные моменты времени, когда это условие нужно проверять.
События вызова
Если событие сигнала представляет возбуждение сигнала, то событие вызова предназначено для описания выполнения операции. И в том, и в другом случае событие может вызвать переход состояния в автомате (см. главу 21).В то время как сигнал является событием асинхронным, событие вызова обычно синхронно. Это означает, что, когда один объект инициирует выполнение операции на другом объекте, у которого есть свой автомат, управление передается от отправителя получателю, срабатывает соответствующий переход, затем операция завершается, получатель переходит в новое состояние и возвращает управление отправителю.
По рис. 20.3 видно, что в модели событие вызова неотличимо от события сигнала. В обоих случаях событие вместе со своими параметрами выглядит как триггер для перехода состояния.
Рис. 20.3 События вызоыа
Примечание: Хотя визуально события сигнала и вызова неотличимы, разница совершенно отчетливо проявляется на заднем плане модели. Получатель события, конечно же, знает о различии (путем объявления операции в своем списке операций). Сигнал, как правило, обрабатывается на уровне автомата, а событие вызова - методом. Для перехода от события к сигналу или операции можно воспользоваться инструментальной программой.
Язык UML. Руководство пользователя
Диаграммы классов обычно содержат следующие сущности:Подобно всем остальным диаграммам, они могут включать в себя примечания и ограничения.
Также в диаграммах классов могут присутствовать пакеты (см. главу 12) или подсистемы (см. главу 31), применяемые для группирования элементов модели в более крупные блоки. Иногда в эти диаграммы помещают экземпляры (см. главу 13), особенно если требуется визуализировать их тип (возможно, динамический).
Примечание: На диаграммы классов похожи диаграммы компонентов и развертывания, но вместо классов они содержат соответственно компоненты и узлы.
Диаграммы объектов, как правило, содержат:
Диаграммы объектов, как и все прочие диаграммы, могут включать в себя примечания и ограничения.
Они могут содержать также пакеты (см. главу 12) и подсистемы (см. главу 31), используемые для группирования элементов модели в более крупные блоки. Иногда в них помещают и классы, особенно если надо визуализировать классы, стоящие за каждым экземпляром.
Примечание: Диаграмма объектов - это, по существу, экземпляр диаграммы классов (см. главу 8) или статическая часть диаграммы взаимодействия (см. главу 18). В любом случае она содержит прежде всего объекты и связи и акцентирует внимание на конкретных экземплярах или экземплярах-прототипах. Диаграммы компонентов и развертывания также могут содержать экземпляры, причем если они не содержат ничего другого (в частности, сообщений), то могут рассматриваться как частные случаи диаграммы объектов.
Диаграммы прецедентов обычно включают в себя:
Как и все остальные диаграммы, они могут содержать примечания и ограничения.
Иногда в диаграммы прецедентов помещают пакеты (см. главу 12), применяемые для группирования элементов модели в более крупные блоки, а в ряде случаев и экземпляры (см. главу 13) прецедентов, особенно если надо визуализировать конкретную исполняемую систему.
Как правило, диаграммы взаимодействий (см. главу 15) содержат:
Примечание: Диаграммы взаимодействий являются, по сути, проекцией участвующих во взаимодействии элементов. К этим диаграммам применима семантика контекста взаимодействий, объектов, ролей, связей, сообщений и последовательностей.
Подобно прочим диаграммам, диаграммы взаимодействий могут содержать также примечания и ограничения.
Обычно диаграмма состояний включает в себя:
Примечание: Диаграмма состояний, по сути, составлена из элементов, встречающихся в любом автомате. Она может содержать ветвления, разделения, слияния, состояния деятельности и действий, объекты, начальные и конечные состояния, исторические состояния и т.д., - в общем, к диаграмме состояний применимы все без исключения характеристики автомата. Диаграмму деятельности (см. главу 19) отличает от диаграммы состояний лишь то, что она состоит в основном из элементов, встречающихся в графе деятельности, и представляет собой разновидность автомата, в котором все или большая часть состояний есть состояния деятельности, а все или большая часть переходов инициируются фактом завершения деятельности в исходном состоянии.
Как и все прочие диаграммы, диаграмма состояний может содержать примечания и ограничения (см. главу 6).
Диаграммы компонентов обычно включают в себя:
Подобно всем прочим, диаграммы компонентов могут содержать примечания и ограничения.
Диаграммы компонентов могут также содержать пакеты (см. главу 12) или подсистемы (см. главу 31), - те и другие используются для группирования элементов модели в крупные блоки. Иногда бывает полезно поместить в диаграмму компонентов еще и экземпляры (см. главу 13), особенно если вы хотите визуализировать один экземпляр из семейства компонентных систем.
Примечание: Во многих отношениях диаграмма компонентов представляет собой разновидность диаграммы классов (см. главу 8), в которой внимание обращено прежде всего на системные компоненты.
Диаграммы развертывания обычно включают в себя:
Подобно всем прочим диаграммам, диаграммы развертывания могут содержать примечания и ограничения.
На них бывают представлены компоненты (см. главу 25), каждый из которых должен быть размещен на каком-то узле, а кроме того, пакеты (см. главу 12) или подсистемы (см. главу 31), - те и другие используются для группирования элементов модели в крупные блоки. Иногда бывает полезно поместить в диаграмму объектов еще и экземпляры (см. главу 13), особенно если вы хотите визуализировать один экземпляр из семейства топологий расположения аппаратных средств.
Примечание: Во многих отношениях диаграмма развертывания является разно -видностъю диаграммы классов (см. главу 8), в которой внимание обращено прежде всего на системные узлы.
Соединения
Самый распространенный вид отношения между узлами - это ассоциация. В данном контексте ассоциация представляет физическое соединение узлов, например линию Ethernet, последовательный канал или разделяемую шину (см. рис. 26.4). Ассоциации можно использовать даже для моделирования непрямых соединений типа спутниковой линии связи между двумя удаленными процессорами.

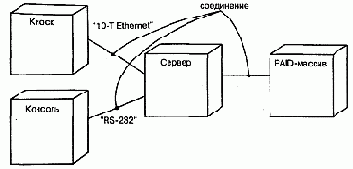

Рис. 26.4 Соединения
Поскольку узлы аналогичны классам, в нашем распоряжении находится весь аппарат ассоциаций. Иными словами, можно использовать роли, кратности и ограничения. Как показано на рис. 26.4, следует применять стереотипы, если необходимо моделировать разные виды соединений - к примеру, чтобы отличить соединение 10-Т Ethernet от соединения по последовательному каналу RS-232.
Сообщения
Предположим, что есть множество объектов и множество соединяющих эти объекты связей. Если больше ничего не задано, то перед вами статическая модель, которая может быть представлена на диаграмме объектов (см. главу 14). Такие диаграммы моделируют состояние сообщества объектов в данный момент времени и оказываются полезны для визуализации, специфицирования, конструирования и документирования статической объектной структуры.Допустим, вы хотите показать, как изменяется состояние сообщества объектов на протяжении некоего временного интервала. Вообразите, что вы снимаете объекты на пленку, в которой кадры представляют последовательные моменты времени. Если объекты не являются полностью статичными, то вы увидите, как они обмениваются между собой сообщениями, инициируют события (см. главу 20) и вызывают операции (см. главы 4 и 9). Кроме того, на каждом кадре вы можете явно визуализировать текущее состояние и роли отдельных экземпляров (см. главу 13).
Сообщением называется спецификация обмена данными между объектами, при котором передается некая информация в расчете на то, что в ответ последует определенное действие. Получение объектом экземпляра сообщения можно считать экземпляром события.
Действие, являющееся результатом получения сообщения, - это исполняемое предложение, которое образует абстракцию вычислительной процедуры. Действие может привести к изменению состояния.
UML позволяет моделировать действия нескольких видов:
Примечание: В UML можно моделировать и сложные действия. Помимо пяти основных перечисленных видов действий к сообщению можно присоединить произвольную строку, содержащую запись сложного выражения.
UML не определяет синтаксис или семантику таких строк.
Перечисленные виды сообщений можно различить визуально, как показано на рис. 15.3. При этом действия create и destroy визуализируются как стереотипы (см. главу 6). Различие между синхронными и асинхронными действиями наиболее существенно в контексте одновременности (см. главу 22).

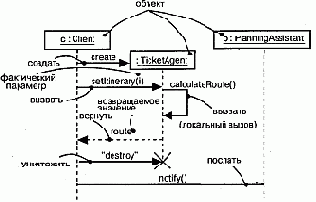

Рис. 15.3 Сообщения
Чаще всего встречающийся в моделях вид сообщений - вызов одним объектом операции другого (или своей собственной). Объект не может вызвать произвольную операцию. Если, например, объект с из вышеприведенного примера вызывает операцию setItinerary экземпляра класса (см. главы 4 и 9) TicketAgent, то она должна быть не только определена в классе TicketAgent (другими словами, объявлена либо непосредственно в нем, либо в одном из его предков), но и доступна для объекта с.
Примечание: Такие языки программирования, как C++, статически типизированы (хотя и полиморфны), то есть законность вызова проверяется во время компиляции. Но, например, Smalltalk является динамически типизированным языком, то есть до момента выполнения нельзя определить, может ли объект получать сообщение данного типа. Хорошо оформленную модель UML в общем случае можно проверить статически с помощью инструментальных средств, так как на этапе моделирования разработчику обычно известно назначение каждой операции.
Когда объект вызывает операцию или посылает сигнал другому объекту, вместе с сообщением можно передать его фактические параметры. Аналогичным образом, когда объект возвращает управление другому объекту, можно смоделировать возвращаемое значение.
Примечание: Операции допустимо квалифицировать также по классу или интерфейсу (см. главу 11), в котором они были объявлены. Так, выполнение операции register на экземпляре класса Student полиморфно вызывает ту операцию, которая соответствует имени в иерархии данного класса; обращение к IMember:: register вызывает операцию, определенную в интерфейсе IMember (и реализованную каким-нибудь подходящим классом, также принадлежащим к иерархии класса Student).
Состояние
Состоянием объекта называется совокупность всех его свойств (обычно статических) и их текущих значений (обычно динамических). В число свойств входят атрибуты объекта (см. главу 4), а также всех его агрегированных частей. Таким образом, состояние объекта динамично, и при его визуализации вы фактически описываете значение его состояния в данный момент времени и в данной точке пространства. Процесс изменения состояния объекта можно изобразить графически, если на одной и той же диаграмме взаимодействия (см. главу 18) нарисовать его несколько раз, причем на каждом рисунке будет отражено новое состояние. Другой способ показать этот процесс дает использование автоматов (см. главу 21).Совершая над объектом операцию, вы изменяете его состояние, однако при опросе объекта состояние не меняется. Например, резервируя билет на самолет (объект r : Reservation), вы определяете значение одного из его атрибутов (например, цена билета = 395.75). Изменив впоследствии условия резервирования, скажем, добавив к маршруту еще одну пересадку, вы тем самым изменяете и его состояние (например, цена билета становится равной 1024.86).
На рис. 13.3 показано, как можно с помощью языка UML изображать значения атрибутов объектов. Так, значение атрибута id объекта myCustomer равно "432-89-1783". В данном случае тип идентификатора (номер социального страхования) показан явно, хотя его можно и опустить (как это сделано для атрибута active = True), поскольку тип содержится в объявлении id в ассоциированном классе объекта myCustomer.

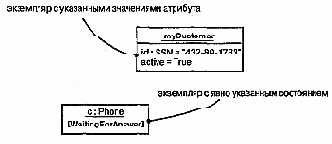

Рис. 13.3 Состояния объекта
С классом можно ассоциировать также автомат, что особенно полезно при моделировании управляемых событиями систем или жизненного цикла класса. В таких случаях можно показать состояние автомата для данного объекта в данный момент времени. Например, на рис. 13.3 показано, что объект с (экземпляр класса Phone) находится в состоянии WaitingForAnswer (ЖдетОтвета), определенном в автомате для класса Phone.
Примечание: Так как объект может одновременно находиться в нескольких состояниях, вы вправе показать весь список текущих состояний.
Состояния действия и состояния деятельности
В потоке управления, моделируемом диаграммой деятельности, происходят различные события. Вы можете вычислить выражение, в результате чего изменяется значение некоторого атрибута или возвращается некоторое значение. Также, например, можно выполнить операцию (см. главы 4 и 9) над объектом (см. главу 15), послать ему сигнал (см. главу 20) или даже создать его или уничтожить. Все эти выполняемые атомарные вычисления называются состояниями (см. главу 21) действия, поскольку каждое из них есть состояние системы, представляющее собой выполнение некоторого действия. Как показано на рис. 19.2, состояния действия изображаются прямоугольниками с закругленными краями. Внутри такого символа можно записывать произвольное выражение.
Рис. 19.2 Состояния действия
Примечание: UML не требует использования какого-либо специального языка для записи таких выражений. Можно просто написать любой структурированный текст, а при необходимости конкретизации заимствовать синтаксис и семантику того или иного языка программирования.
Состояния действия не могут быть подвергнуты декомпозиции. Кроме того, они атомарны. Это значит, что внутри них могут происходить различные события, но выполняемая в состоянии действия работа не может быть прервана. И наконец, обычно предполагается, что длительность одного состояния действия занимает неощутимо малое время.
Примечание: Конечно, в реальном мире для любого вычисления требуется некоторое время и память. Учет этих свойств в модели особенно важен для встроенных систем реального времени. (Моделирование времени и пространства обсуждается в главе 23.)
В противоположность этому состояния деятельности могут быть подвергнуты дальнейшей декомпозиции, вследствие чего выполняемую деятельность можно представить с помощью других диаграмм деятельности. Состояния деятельности не являются атомарными, то есть могут быть прерваны. Предполагается, что для их завершения требуется заметное время. Можно считать, что состояние действия - это частный вид состояния деятельности, а конкретнее - такое состояние, которое не может быть подвергнуто дальнейшей декомпозиции.
А состояние деятельности можно представлять себе как составное состояние, поток управления которого включает только другие состояния деятельности и действий. Взгляните более пристально на внутреннюю структуру состояния деятельности, и вы найдете еще одну диаграмму деятельности. Как видно из рис. 19.3, состояния деятельности и действий обозначаются одинаково, с тем отличием, что у первого могут быть дополнительные части, такие как действия входа и выхода (то есть выполняемые соответственно при входе в состояние и выходе из него), и оно может сопровождаться спецификациями подавтоматов (см. главу 21).
Рис. 19.3 Состояния деятельности
Примечание: Состояния действий и состояния деятельности - это не что иное, как частные случаи состояний автомата. Входя в одно из таких состояний, вы просто выполняете некоторое действие или деятельность, а при выходе управление передается следующему действию или деятельности. Таким образом, состояния деятельности в какой-то мере напоминают стенограмму. Семантически состояние деятельности эквивалентно транзитивному расширению графа деятельности по месту до тех пор, пока не останутся только действия. Тем не менее состояния деятельности важны, поскольку они помогают разбить сложные вычисления на более простые части, точно так же, как операции используются для группировки и повторного использования выражений.
Состояния
Состояние - это ситуация в жизни объекта, на протяжении которой он удовлетворяет некоторому условию, выполняет определенную деятельность или ожидает какого-то события. Объект остается в некотором состоянии в течение конечного отрезка времени. Например, Обогреватель в доме может находиться в одном из четырех состояний: Ожидание (ждет команды "начать обогревать дом").Активация (газ подается, но не достигнута нужная температура), Активен (газ и вентилятор включены), Выключается (газ не подается, но вентилятор еще включен и удаляет остаточное тепло из системы).
Когда автомат объекта находится в данном состоянии, говорят, что и объект находится в этом состоянии. Например, экземпляр класса Обогреватель может находиться в состоянии Ожидание или Выключается. (Состояние объекта можно визуализировать во взаимодействии, см. главу 13.)
Состояние определяют следующие элементы:
Примечание: Имя состояния может иметь произвольную длину и включать любые цифры и буквы, а также некоторые знаки препинания (за исключением имеющих специальный смысл, например двоеточия). Имя может занимать несколько строк. На практике оно чаще всего бывает коротким, составленным из одного или нескольких существительных, взятых из словаря моделируемой системы. Первую букву каждого слова в имени состояния принято делать заглавной, например Ожидание или ИдетОтключение.
Как показано на рис. 21.2, состояние изображается прямоугольником с закругленными углами.

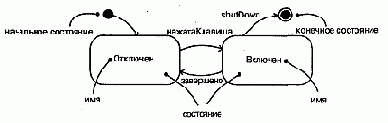

Рис. 21.2 Состояния
Начальное и конечное состояния. Как видно из рисунка, в автомате объекта могут быть определены два специальных состояния. Во-первых, есть начальное состояние, в котором автомат или подсостояние находятся по умолчанию в исходный момент времени. Изображается оно в виде закрашенного кружка. Во-вторых, есть конечное состояние, в котором завершается выполнение автомата или объемлющего состояния. Оно представлено закрашенным кружком, заключенным в окружность.
Примечание: На самом деле начальное и конечное состояния - это псевдосостояния: они не имеют ни одной из характеристик нормального состояния, кроме имени. Однако переход из начального состояния в конечное может обладать всеми свойствами, включая сторожевое условие и действие (но не событие-триггер).
в UML всегда помните, что
При моделировании классов в UML всегда помните, что каждому классу должна соответствовать некоторая реальная сущность или концептуальная абстракция из области, с которой имеет дело пользователь или разработчик. Хорошо структурированный класс обладает следующими свойствами:Изображая класс в UML, придерживайтесь следующих правил:
При моделировании отношений в UML соблюдайте следующие правила:
При изображении отношений в UML руководствуйтесь нижеследующими рекомендациями:
[Предыдущая глава]
[Содержание]
[Следующая глава]
Включая в модель примечания в виде дополнений:
Изображая примечания, не перегружайте модель большими объемными комментариями. Если длинный комментарий действительно необходим, помещайте в примечания ссылку на документ, содержащий полный текст.
Расширяя модель за счет новых стереотипов, помеченных значений и ограничений, руководствуйтесь следующими принципами:
Изображая стереотипы, помеченные значения и ограничения, действуйте согласно следующим правилам:
[Предыдущая глава]
[Содержание]
[Следующая глава]
При разработке диаграмм руководствуйтесь следующими правилами:
Хорошо структурированная диаграмма обладает следующими свойствами:
Изображая диаграмму, воспользуйтесь нижеприведенными рекомендациями:
[Предыдущая глава]
[Содержание]
[Следующая глава]
Создавая диаграмму классов на языке UML, помните, что это всего лишь графическое изображение статического вида системы с точки зрения проектирования. Взятая в отрыве от остальных, ни одна диаграмма классов не может и не должна охватывать этот вид целиком. Диаграммы классов описывают его исчерпывающе, но каждая в отдельности - лишь один из его аспектов.
Хорошо структурированная диаграмма классов обладает следующими свойствами:
При изображении диаграммы классов руководствуйтесь следующими правилами:
[Предыдущая глава]
[Содержание]
[Следующая глава]
Моделируя классификаторы в языке UML, помните, что в вашем распоряжении имеется множество строительных блоков - интерфейсы, классы, компоненты и т.д. Из них вы должны выбрать тот, который наилучшим образом соответствует вашей абстракции. Хорошо структурированный классификатор обладает следующими свойствами:
Изображая классификатор в UML, примите во внимание следующие рекомендации:
[Предыдущая глава]
[Содержание]
[Следующая глава]
Моделируя в UML более сложные отношения, помните, что в вашем распоряжении находится широкий спектр строительных блоков, от простых ассоциаций до многообразных свойств навигации, квалификации, агрегирования и т.д. Старайтесь выбирать наиболее адекватный вашим целям тип и уровень детализации отношений. Хорошо структурированное отношение обладает следующими характеристиками:
Изображая отношение в UML, руководствуйтесь следующими принципами:
[Предыдущая глава]
[Содержание]
[Следующая глава]
Моделируя интерфейс на языке UML, помните, что он должен описывать некоторый стыковочный узел системы, отделяя спецификацию от реализации. Хорошо структурированный интерфейс характеризуется следующими свойствами:
Изображая интерфейс на языке UML, руководствуйтесь приведенными ниже правилами:
[Предыдущая глава]
[Содержание]
[Следующая глава]
Моделируя пакеты в UML, помните, что они нужны только для организации элементов вашей модели. Если имеются абстракции, непосредственно материализуемые как объект в системе, не пользуйтесь пакетами. Вместо этого применяйте такие элементы моделирования, как классы или компоненты. Хорошо структурированный пакет характеризуется следующими свойствами:
Изображая пакет в UML, руководствуйтесь следующими принципами:
[Предыдущая глава]
[Содержание]
[Следующая глава]
Моделируя экземпляры на языке UML, помните, что каждый из них должен обозначать конкретную материализацию некоторой абстракции (обычно - класса, компонента, узла, прецедента или ассоциации). Хорошо структурированный экземпляр обладает следующими свойствами:
Изображая экземпляры в UML, руководствуйтесь следующими принципами:
[Предыдущая глава]
[Содержание]
[Следующая глава]
Создавая диаграммы объектов на языке UML, помните, что каждая такая диаграмма - это всего лишь графическое представление статического вида системы с точки зрения проектирования или процессов. Это означает, что ни одна отдельно взятая диаграмма объектов не в состоянии передать всю заключенную в этих видах информацию. На самом деле во всех системах, кроме самых тривиальных, существуют сотни, а то и тысячи объектов, большая часть которых анонимна. Полностью специфицировать все объекты системы и все способы, которыми они могут быть ассоциированы, невозможно. Следовательно, диаграммы объектов должны отражать только некоторые конкретные объекты или прототипы, входящие в состав работающей системы.
Хорошо структурированная диаграмма объектов характеризуется следующими свойствами:
Изображая диаграмму объектов, придерживайтесь следующих правил:
[Предыдущая глава]
[Содержание]
[Следующая глава]
Моделируя взаимодействия на языке UML, помните, что они отражают динамические аспекты совокупности объектов. Хорошо структурированное взаимодействие обладает следующими свойствами:
При рисовании диаграммы взаимодействия в UML руководствуйтесь следующими принципами:
[Предыдущая глава]
[Содержание]
[Следующая глава]
Моделируя прецеденты в UML, помните, что каждый из них должен представ лять некоторое четко идентифицируемое поведение системы или ее части. Хоро шо структурированный прецедент обладает следующими свойствами:
Изображая прецеденты в UML, пользуйтесь следующими правилами:
[Предыдущая глава]
[Содержание]
[Следующая глава]
Создавая диаграммы прецедентов в UML, помните, что каждая из них является всего лишь графическим представлением статического вида системы с точки зрения прецедентов. Это означает, что ни одна диаграмма прецедентов, взятая в отдельности, не может, да и не должна охватывать весь этот вид целиком. В совокупности диаграммы прецедентов дают полное представление о виде системы с точки зрения прецедентов, а каждая из них в отдельности - только об одном из его аспектов.
Хорошо структурированная диаграмма прецедентов обладает следующими свойствами:
При изображении диаграммы прецедентов руководствуйтесь следующими принципами:
[Предыдущая глава]
[Содержание]
[Следующая глава]
Создавая диаграммы взаимодействий в UML, помните, что и диаграммы последовательностей, и диаграммы кооперации являются проекциями динамических аспектов системы на одну и ту же модель. Ни одна диаграмма взаимодействий, взятая в отдельности, не может охватить все динамические аспекты. Для моделирования динамики системы в целом, равно как и ее подсистем, операций, классов, прецедентов и коопераций, лучше использовать сразу несколько диаграмм взаимодействий.
Хорошо структурированная диаграмма взаимодействий обладает следующими свойствами:
При изображении диаграммы взаимодействий следует пользоваться нижеприведенными рекомендациями:
[Предыдущая глава]
[Содержание]
[Следующая глава]
Создавая в UML диаграммы деятельности, не забывайте, что они лишь моделируют срез некоторых динамических аспектов поведения системы. С помощью единственной диаграммы деятельности никогда не удастся охватить все динамические аспекты системы. Вместо этого следует использовать разные диаграммы деятельности для моделирования динамики рабочих процессов или отдельных операций.
Диаграмму деятельности можно признать хорошо структурированной, если она:
Рисуя диаграмму деятельности, руководствуйтесь следующими принципами:
[Предыдущая глава]
[Содержание]
[Следующая глава]
При моделировании событий исходите из следующих соображений:
Изображая событие в UML, в общем случае моделируйте иерархии событий явно, а их использование специфицируйте на заднем плане тех классов или операций, которые посылают или получают событие.
[Предыдущая глава]
[Содержание]
[Следующая глава]
При моделировании автоматов в UML помните, что каждый автомат представляет динамические аспекты поведения отдельного объекта - как правило, экземпляра класса, прецедента или системы в целом. Хорошо структурированный автомат обладает следующими свойствами:
Изображая автомат в UML, руководствуйтесь следующими принципами:
[Предыдущая глава]
[Содержание]
[Следующая глава]
Хорошо структурированный активный класс и активный объект обладают следующими свойствами:
Рисуя в UML активный класс или активный объект:
[Предыдущая глава]
[Содержание]
[Следующая глава]
Хорошо структурированная модель с пространственно-временными свойствами обладает следующими особенностями:
Изображая в UML пространственное или временное свойство, руководствуйтесь следующими принципами:
[Предыдущая глава]
[Содержание]
[Следующая глава]
При создании диаграммы состояний в UML не забывайте, что все диаграммы -это лишь проекции динамических аспектов одной и той же системы. Одна диаграмма состояний может описать семантику одного реактивного объекта, но никогда - семантику всей системы, за исключением самых тривиальных случаев.
Хорошо структурированная диаграмма состояний обладает следующими свойствами:
При изображении диаграммы состояний пользуйтесь следующими рекомендациями:
[Предыдущая глава]
[Содержание]
[Следующая глава]
Моделируя компоненты в UML, помните, что вы моделируете физические аспекты системы. Хорошо структурированный компонент обладает следующими свойствами:
Изображая компонент в UML, руководствуйтесь следующими правилами:
[Предыдущая глава]
[Содержание]
[Следующая глава]
Хорошо структурированный узел обладает следующими свойствами:
Изображая узел в UML, руководствуйтесь следующими принципами:
[Предыдущая глава]
[Содержание]
[Следующая глава]
При моделировании коопераций в UML помните, что каждая кооперация должна представлять реализацию прецедента или операции либо служить автономным механизмом на уровне всей системы. Хорошо структурированная кооперация обладает следующими свойствами:
Изображая кооперацию в UML, пользуйтесь следующими правилами:
[Предыдущая глава]
[Содержание]
[Следующая глава]
При моделировании образцов в UML помните, что они работают на многих уровнях абстракции, начиная от отдельных классов и кончая системой в целом. Самые интересные виды образцов - это механизмы и каркасы. Хорошо структурированный образец обладает следующими свойствами:
Изображая образец в UML, руководствуйтесь следующими правилами:
[Предыдущая глава]
[Содержание]
[Следующая глава]
Создавая в UML диаграммы компонентов, помните, что каждая такая диаграмма - это графическое представление статического вида системы с точки зрения реализации. Ни одна отдельно взятая диаграмма компонентов не должна показывать все, что известно о системе. Собранные вместе, диаграммы компонентов дают полное представление о системе с точки зрения реализации, по отдельности же каждая диаграмма описывает лишь один аспект.
Хорошо структурированная диаграмма компонентов обладает следующими свойствами:
Изображая диаграмму компонентов, руководствуйтесь следующими правилами:
[Предыдущая глава]
[Содержание]
[Следующая глава]
При создании в UML диаграмм развертывания помните, что они являются всего лишь графическим представлением статического вида системы с точки зрения развертывания. Это значит, что ни одна диаграмма, взятая сама по себе, не может описать все, что относится к развертыванию системы. Собранные вместе, диаграммы развертывания дают полное представление о системе с соответствующей точки зрения, по отдельности же каждая диаграмма описывает лишь какой-то один аспект.
Хорошо структурированная диаграмма развертывания обладает следующими свойствами:
Изображая диаграмму развертывания, пользуйтесь следующими правилами:
[Предыдущая глава]
[Содержание]
[Следующая глава]
Важно выбрать правильное множество моделей для визуализации, специфицирования, конструирования и документирования системы. Хорошо структурированная модель:
Столь же важно бывает представить сложную систему в виде декомпозиции хорошо структурированных подсистем. Хорошо структурированная система:
Для моделей в UML не предусмотрено специального графического представления (за исключением пиктограмм стереотипных пакетов), хотя инструментальные средства обычно изображают в виде пакетов, каждому из которых соответствует разбиение элементов системы с определенной точки зрения.
При изображении системы или подсистемы в UML:
[Предыдущая глава]
[Содержание]
[Следующая глава]
Создание, модификация и уничтожение
Чаще всего участвующие во взаимодействии объекты существуют на протяжении всего взаимодействия. Но иногда объекты приходится создавать (с помощью сообщения create) и уничтожать (с помощью сообщения destroy). Сказанное относится и к связям: отношения между объектами могут возникать и исчезать. Чтобы отметить, что объекты или связи появились либо пропали в ходе взаимодействия, к элементу присоединяют одно из следующих ограничений (см. главу 6):Во время взаимодействия значение атрибутов объекта, его состояние или роли, как правило, изменяются. Это можно отобразить, создавая копии объекта с другими значениями атрибутов, состоянием и ролями. При этом на диаграмме последовательностей все вариации объекта должны быть расположены на одной и той же линии жизни (см. главу 18). На диаграмме взаимодействий их нужно связать друг с другом посредством сообщения со стереотипом become (см. главу 13).
Стандартные элементы
В языке UML определен ряд стандартных стереотипов для классификаторов, компонентов, отношений и других элементов модели (см. "Приложение В" и главу 9). Один из них, stereotype, позволяет моделировать сами стереотипы и представляет интерес в основном для разработчиков инструментальных средств. Он определяет, что классификатор является стереотипом, который может быть применен к другим элементам. Этот стереотип можно использовать, если нужно явно смоделировать стереотипы, которые вы определили в своем проекте.В UML также определено одно стандартное помеченное значение, documentation, применимое ко всем моделирующим элементам. Оно задает комментарий, описание или объяснение элемента, к которому присоединено. Это помеченное значение используют, если надо присоединить комментарий непосредственно к спецификации какого-нибудь элемента, например класса.
Все механизмы расширения UML (см. главу 6) применимы к классам. Чаще всего для расширения свойств класса (например, для специфицирования его версии) используются помеченные значения, а для определения новых видов компонентов (специфичных для данной модели) - стереотипы.
В UML определены четыре стандартных стереотипа, применимые к классам:
Примечание: В следующих главах книги рассматривается ряд других стандартных стереотипов, применимых к классам: interface, type, implementationClass (см. главу 11), actor (см. главу 16), exception, signal (см. главу 20), process и thread.
К пакетам применимы все механизмы расширения UML (см. главу 6). Чаще всего используют помеченные значения для определения новых свойств (например, указания имени автора) и стереотипы для определения новых видов пакетов (например, пакетов, инкапсулирующих сервисы операционных систем).
В языке UML определены пять стандартных стереотипов (см. "Приложение В"), применимых к пакетам:
Практически все эти стандартные элементы рассматриваются в других местах книги. Здесь мы коснемся только стереотипов facade и stub. Оба они предназначены для работы с очень большими моделями. Стереотип facade используется для показа свернутого представления сложного пакета. Предположим, что ваша система содержит пакет BusinessModel. Некоторым пользователям вы захотите показать одно подмножество его элементов (например, только те, что связаны с клиентами), другим - другое (связанное с продуктами). С этой целью определяют фасады, которые импортируют только подмножества элементов другого пакета (но никогда не владеют ими). Стереотип stub используют, если в вашем распоряжении имеются инструменты, расщепляющие систему на пакеты для последующей работы с ними в разное время и в разных местах. Например, если есть две группы разработчиков, работающие в двух разных офисах, то первая из них может создать стабы (Stubs) для пакетов, необходимых другой группе. Такая стратегия позволяет командам работать независимо и не мешать друг другу, причем пакеты-стабы будут описывать стыковочные узлы системы, требующие особенно тщательной проработки.
Все механизмы расширения языка UML (см. главу 6) применимы к объектам. Тем не менее экземплярам обычно не приписывают стереотип непосредственно и не связывают с ними помеченных значений. Вместо этого стереотипы и помеченные значения объекта выводятся из ассоциированных с ним абстракций. В качестве примера на рис. 13.5 показано, как можно явно приписать стереотип самому объекту или его абстракции.
Рис. 13.5 Стереотипные объекты
В UML определено два стандартных стереотипа (см. "Приложение В"), применимых к отношениям зависимости между объектами и классами.
Существует также два относящихся к объектам стереотипа, применимых к сообщениям и переходам между состояниями (см. главу 18):
Кроме стереотипов, в UML определено одно стандартное ограничение, применимое к объектам:
Все механизмы расширения (см. главу 6) UML применимы в том числе и к активным классам. Чаще всего используются помеченные значения для расширения их свойств, например для специфицирования политики планирования активного класса.
В UML определены два стандартных (см. "Приложение В") стереотипа, применимых к активным классам:
Различие между процессом и нитями связано с разными способами создания потоков управления операционной системой, работающей на узле (см. главу 26), где размещается объект.
Процесс известен самой операционной системе и выполняется в независимом адресном пространстве. В большинстве операционных систем, например в Unix и Windows, каждая программа представляет собой процесс. Вообще говоря, все процессы, исполняемые на некотором узле, пользуются равными правами и претендуют на общие ресурсы, которыми располагает узел. Процессы никогда не бывают вложенными. Если узел оборудован несколькими процессорами, то на нем достижим истинный параллелизм. Если же есть только один процессор, то возможна лишь иллюзия параллелизма, обеспечиваемая операционной системой.
Нить называют облегченным потоком управления, поскольку она требует меньше системных ресурсов. Нить может быть известна операционной системе, но чаще всего бывает скрыта от нее внутри некоего процесса, в адресном пространстве которого она и исполняется. Например, в языке Java нить наследует классу Thread. Все нити, существующие в контексте некоторого процесса, имеют одинаковые права и претендуют на ресурсы, доступные внутри процесса. Нити также не бывают вложенными. В общем случае существует лишь иллюзия параллельного выполнения нитей, поскольку не нить, а процесс является объектом планирования операционной системы.
Все механизмы расширения UML (см. главу 6) применимы и к компонентам. Чаще всего используются помеченные значения для расширения свойств компонентов (например, для задания версии компонента) и стереотипы для задания новых видов компонентов (например, зависимых от операционной системы).
В UML определены пять стандартных стереотипов (см. "Приложение В"), применимых к компонентам:
Примечание: UML не определяет пиктограмм для этих стереотипов, хотя в "Приложении В" предлагается некоторая общепринятая нотация.
Статические и динамические типы
Большинство объектно-ориентированных языков программирования являются статически типизированными. Другими словами, тип связывается с объектом в момент создания последнего (подробнее об экземплярах см. главу 13). И все же объект будет, вероятно, играть различные роли в разные моменты времени. Это означает, что использующие объект клиенты взаимодействуют с ним посредством различных наборов интерфейсов, которые описывают представляющие интерес и, возможно, перекрывающиеся множества операций.Модель статических характеристик объекта может быть визуализирована в виде диаграммы классов (см. главу 8). Однако при моделировании таких сущностей, как бизнес-объекты, чьи роли естественно изменяются по ходу работы, бывает полезно явным образом промоделировать динамическую природу типа таких объектов. В этих условиях объект во время своей жизни может приобретать и утрачивать типы.
Моделирование динамического типа состоит из следующих шагов:
В качестве примера на рис. 11.7 показаны роли, которые класс Человек может играть в контексте системы управления человеческими ресурсами.
Рис. 11.7 Моделирование статических типов
Из этой диаграммы явствует, что экземпляры класса Человек могут относиться к одному из трех типов - Кандидат, Работник и Пенсионер.
Динамическая природа типа Человека изображена на рис. 11.8. В этом фрагменте диаграммы взаимодействия объект p (Человек) меняет роль с Кандидата на Работника.
Рис. 11.8 Моделирование динамических типов
Стереотипы
UML - это язык для описания структурных, поведенческих, группирующих и аннотационных сущностей. Эти четыре основных вида сущностей позволяют моделировать огромное количество систем (см. главу 2). Однако время от времени приходится вводить новые сущности, которые специфичны для словаря предметной области, хотя выглядят подобно примитивным строительным блокам, уже имеющимся в языке.Стереотип - это не то же самое, что родительский класс в отношении обобщения "родитель/потомок". Точнее было бы охарактеризовать его как некоторый метатип, поскольку каждый стереотип создает эквивалент нового класса в мета-модели UML. Например, при моделировании бизнеспроцесса вам потребуется ввести в модель элементы, представляющие работников, документы и стратегии.
Пользуясь такой методикой разработки, как Рациональный Унифицированный
Процесс (Rational Unified Process, см. "Приложение С"), вы должны будете оперировать классами границ, управления и сущностей. Здесь и возникает необходимость в стереотипах. Приписывая стереотип таким элементам, как узел или класс, вы по сути дела расширяете UML, создавая новый строительный блок, который напоминает существующий, но обладает новыми специальными свойствами (каждый стереотип может содержать свой набор помеченных значений), новой семантикой (у каждого стереотипа могут быть собственные ограничения) и нотацией (каждому стереотипу может быть присвоена пиктограмма).
В самом простом случае стереотип изображается в виде имени в кавычках (например, "name"), расположенного над именем другого элемента. Для наглядно--сти стереотипу можно назначить пиктограмму, разместив ее справа от имени (если вы пользуетесь базовой нотацией для элемента) или применяя как базовый символ для стереотипной сущности. Все три подхода показаны на рис. 6.5. Определенные в UML стереотипы обсуждаются в "Приложении В".

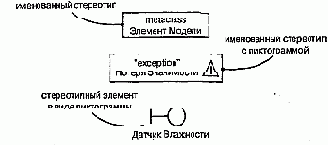

Рис. 6.5 Стереотипы
Примечание: Создавая пиктограмму для стереотипа, используйте цвет в качестве удобного визуального идентификатора (хотя злоупотреблять этой возможностью не следует). UML позволяет оформлять пиктограммы любым способом и, если позволяет реализация, они могут войти в набор примитивных инструментов, пополнив таким образом палитру средств, при помощи которых пользователи работают с данной предметной областью.
Следующие стереотипы определены в качестве стандартных элементов UML. В приведенной таблице для каждого стереотипа указываются имя, символ UML, к которому применим стереотип, и назначение.
Примечание: Некоторые из элементов, представленных в таблице, являются, строго говоря, не стереотипами, а стандартными ключевыми словами. Различие между ними довольно тонкое. В метамодели UML некоторые элементы, например trace, имеют очевидную семантику, то есть являются явной частью метамодели, а не настоящими стереотипами. С точки зрения разработчика, однако, они все равно изображаются в нотации стереотипов. Такие элементы определены как стандартные ключевые слова, чтобы можно было зарезервировать их использование в согласии с метамоделъю UML. В таблице ключевые слова выделены курсивом.
Обычно стереотипный элемент изображается следующим образом: имя стереотипа размещается над именем элемента и заключается в двойные кавычки, например "trace". Co стереотипом может быть ассоциирована пиктограмма, используемая как альтернативная форма визуализации данного элемента. Хотя в самом UML такие пиктограммы ни для одного стереотипа не заданы, в таблице все же приводятся некоторые общепринятые изображения.
| Стереотип/ ключевое слово | Символ, к которому он применим | Назначение |
| actor | Класс (class) | Определяет связанное множество ролей, которые играет пользователь прецедента при взаимодействии с ним |
| access | Зависимость (dependency) | Сообщает, что открытое содержание целевого пакета доступно в пространстве имен исходного пакета |
| association | Концевая точка связи (link end) | Указывает, что соответствующий объект видим ассоциацией |
| become | Сообщение (message) | Целевой объект совпадает с исходным, но в более поздний момент времени. При этом, возможно, у него будут другие значения, состояния или роли |
| bind | Зависимость (dependency) | Исходный класс инстанцирует целевой шаблон с данными фактическими параметрами |
| call | Зависимость (dependency) | Исходная операция вызывает целевую |
| copy | Сообщение (message) | Целевой объект - это точная, но независимая копия исходного |
| create | Событие (event), сообщение (message) | Целевой объект создан в результате события или сообщения |
| derive | Зависимость (dependency) | Исходный объект может быть вычислен по целевому |
| destroy | Событие (event), сообщение (message) | Целевой объект уничтожен в результате события или сообщения |
document | Компонент (component) | Компонент представляет документ |
| enumeration | Класс (class) | Определяет перечислимый тип, включая его возможные значения как набор идентификаторов |
| exception | Класс (class) | Определяет событие, которое может быть возбуждено или перехвачено операцией |
executable | Компонент (component) | Описывает компонент, который может быть выполнен в узле |
| extend | Зависимость (dependency) | Целевой вариант использования расширяет поведение исходного в данной точке расширения |
| facade | Пакет (package) | Пакет, который является лишь представлением другого пакета |
file | Компонент (component) | Компонент, который представляет документ, содержащий исходный код или данные |
| framework | Пакет (package) | Пакет, состоящий в основном из образцов (паттернов) |
| friend | Зависимость (dependency) | Исходный класс имеет специальные права видимости в целевом |
| global | Концевая точка связи (link end) | Соответствующий объект видим, поскольку принадлежит объемлющей области действия |
| import | Зависимость (dependency) | Открытое содержание целевого пакета становится частью плоского пространства имен исходного пакета, как если бы оно было объявлено непосредственно в нем |
| implementation | Обобщение (generalization) | Потомок наследует реализацию родителя, но не открывает и не поддерживает его интерфейсов, вследствие чего не может быть подставлен вместо родителя |
| implementationClass | Класс (class) | Реализация класса на некотором языке программирования |
| include | Зависимость (dependency) | Исходный прецедент явно включает поведение другого прецедента в точке, определяемой исходным |
| instanceOf | Зависимость (dependency) | Исходный объект является экземпляром целевого классификатора |
| instantiate | Зависимость (dependency) | Операции над исходным классом создают экземпляры целевого класса |
| interface | Класс (class) | Описывает множество операций, определяющих, что может делать класс или компонент |
| invariant | Ограничение (constraint) | Ограничение, которое всегда должно выполняться для ассоциированного элемента |
library  | Компонент (component) | Статическая или динамическая объектная библиотека |
| local | Концевая точка связи (link end) | Соответствующий объект видим, так как находится в локальной области действия |
| metaclass | Классификатор (classifier) | Классификатор, все объекты которого являются классами |
| model | Пакет (package) | Описывает семантически замкнутую абстракцию системы |
| parameter | Концевая точка связи (link end) | Соответствующий объект видим, так как является параметром |
| postcondition | Ограничение (constraint) | Ограничение, которое должно выполняться после выполнения операции |
| powertype | Класс (class) | Классификатор, все объекты которого являются потомками данного родителя |
| Зависимость (dependency) | Говорит, что целевой классификатор связан с исходным отношением powertype | |
| precondition | Ограничение (constraint) | Ограничение, которое должно выполняться перед выполнением операции |
| process | Класс (class) | Классификатор, экземпляр которого представляет ресурсоемкий поток управления |
| refine | Зависимость (dependency) | Говорит, что исходный объект является более детальной абстракцией, чем целевой |
| requirement | Комментарий (comment) | Описывает желаемое свойство или поведение системы |
| responsibility | Комментарий (comment) | Описывает контракт или обязательство класса |
| send | Зависимость (dependency) | Исходная операция посылает целевое событие |
| signal | Класс (class) | Асинхронный стимул, который передается одним экземпляром другому |
| stereotype | Класс (class) | Классификатор - это стереотип, который может быть применен к другим элементам |
| stub | Пакет (package) | Пакет выступает в роли заместителя для открытого содержимого другого пакета |
| subsystem | Пакет (package) | Описывает группирование элементов, ряд которых составляет спецификацию поведения других элементов |
| system | Пакет (package) | Описывает пакет, представляющий всю моделируемую систему |
table | Компонент (component) | Компонент, представляющий таблицу базы данных |
| thread | Класс (class) | Классификатор, экземпляр которого представляет облегченный поток управления |
| trace | Зависимость (dependency) | Целевой элемент - это исторический предок исходного |
| type | Класс (class) | Абстрактный класс, который используется только для спецификации структуры и поведения (но не реализации) множества объектов |
| use | Зависимость (dependency) | Семантика исходного элемента зависит от семантики открытого содержания целевого элемента |
| utility | Класс (class) | Определяет класс, для которого область действия всех атрибутов и операций - класс |
Строительные блоки UML
Словарь языка UML включает три вида строительных блоков:Сущности - это абстракции, являющиеся основными элементами модели. Отношения связывают различные сущности; диаграммы группируют представляющие интерес совокупности сущностей.
В UML имеется четыре типа сущностей:
Сущности являются основными объектно-ориентированными блоками языка.. С их помощью можно создавать корректные модели.
Структурные сущности - это имена существительные в моделях на языке UML. Как правило, они представляют собой статические части модели, соответствующие концептуальным или физическим элементам системы. Существует семь разновидностей структурных сущностей.
Класс (Class) - это описание совокупности объектов с общими атрибутами, операциями, отношениями и семантикой (см. главы 4 и 9). Класс реализует один или несколько интерфейсов. Графически класс изображается в виде прямоугольника, в котором обычно записаны его имя, атрибуты и операции, как показано на рис. 2.1.
Рис. 2.1 Классы
Интерфейс (Interface) - это совокупность операций, которые определяют сервис (набор услуг), предоставляемый классом или компонентом (см. главу 11). Таким образом, интерфейс описывает видимое извне поведение элемента. Интерфейс может представлять поведение класса или компонента полностью или частично; он определяет только спецификации операций (сигнатуры), но никогда - их реализации. Графически интерфейс изображается в виде круга, под которым пишется его имя, как показано на рис. 2.2. Интерфейс редко существует сам по себе - обычно он присоединяется к реализующему его классу или компоненту.
Рис. 2.2 Интерфейсы
Кооперация (Collaboration) определяет взаимодействие; она представляет собой совокупность ролей и других элементов, которые, работая совместно, производят некоторый кооперативный эффект, не сводящийся к простой сумме слагаемых (см. главу 27). Кооперация, следовательно, имеет как структурный, так и поведенческий аспект.
Один и тот же класс может принимать участие в нескольких кооперациях; таким образом, они являются реализацией образцов поведения, формирующих систему. Графически кооперация изображается в виде эллипса, ограниченного пунктирной линией, в который обычно заключено только имя, как показано на рис. 2.3.
Рис. 2.3 Кооперации
Прецедент (Use case) - это описание последовательности выполняемых системой действий, которая производит наблюдаемый результат,значимый для какого-то определенного актера (Actor). Прецедент применяется для структурирования поведенческих сущностей модели (см. главу 16). Прецеденты реализуются посредством кооперации. Графически прецедент изображается в виде ограниченного непрерывной линией эллипса, обычно содержащего только его имя, как показано на рис. 2.4.
Рис. 2.4 Прецеденты
Три другие сущности - активные классы, компоненты и узлы - подобны классам: они описывают совокупности объектов с общими атрибутами, операциями, отношениями и семантикой. Тем не менее они в достаточной степени отличаются друг от друга и от классов и, учитывая их важность при моделировании определенных аспектов объектно-ориентированных систем, заслуживают специального рассмотрения.
Активным классом (Active class) называется класс, объекты которого вовлечены в один или несколько процессов, или нитей (Threads), и поэтому могут инициировать управляющее воздействие (см. главу 22). Активный класс во всем подобен обычному классу, за исключением того, что его объекты представляют собой элементы, деятельность которых осуществляется одновременно с деятельностью других элементов. Графически активный класс изображается так же, как простой класс, но ограничивающий прямоугольник рисуется жирной линией и обычно включает имя, атрибуты и операции, как показано на рис. 2.5.
Рис. 2.5 Активные классы
Два оставшихся элемента - компоненты и узлы - также имеют свои особенности. Они соответствуют физическим сущностям системы, в то время как пять предыдущих - концептуальным и логическим сущностям.
Компонент (Component) - это физическая заменяемая часть системы, которая соответствует некоторому набору интерфейсов и обеспечивает его реализацию (см. главу 24). В системе можно встретить различные виды устанавливаемых компонентов, такие как СОМ+ или Java Beans, а также компоненты, являющиеся артефактами процесса разработки, например файлы исходного кода. Компонент, как правило, представляет собой физическую упаковку логических элементов, таких как классы, интерфейсы и кооперации. Графически компонент изображается в виде прямоугольника с вкладками, содержащего обычно только имя, как показано на рис. 2.6.
Рис. 2.6 Компоненты
Узел (Node) - это элемент реальной (физической) системы, который существует во время функционирования программного комплекса и представляет собой вычислительный ресурс, обычно обладающий как минимум некоторым объемом памяти, а часто еще и способностью обработки (см. главу 26). Совокупность компонентов может размещаться в узле, а также мигрировать с одного узла на другой. Графически узел изображается в виде куба, обычно содержащего только имя, как показано на рис. 2.7.
Рис. 2.7 Узлы
Эти семь базовых элементов - классы, интерфейсы, кооперации, прецеденты, активные классы, компоненты и узлы - являются основными структурными сущностями, которые могут быть включены в модель UML Существуют также разновидности этих сущностей: актеры, сигналы, утилиты (виды классов), процессы и нити (виды активных классов), приложения, документы, файлы, библиотеки, страницы и таблицы (виды компонентов).
Поведенческие сущности (Behavioral things) являются динамическими составляющими модели UML. Это глаголы языка: они описывают поведение модели во времени и пространстве. (Прецеденты, которые используются для их структурирования, рассмотрены в главе 16.) Существует всего два основных типа поведенческих сущностей.
Взаимодействие (Interaction) - это поведение, суть которого заключается в обмене сообщениями (Messages) между объектами в рамках конкретного контекста для достижения определенной цели (см.
главу 15). С помощью взаимодействия можно описать как отдельную операцию, так и поведение совокупности объектов. Взаимодействие предполагает ряд других элементов, таких как сообщения, последовательности действий (поведение, инициированное сообщением) и связи (между объектами). Графически сообщения изображаются в виде стрелки, над которой почти всегда пишется имя соответствующей операции, как показано на рис. 2.8.
Рис. 2.8 Сообщения
Автомат (State machine) - это алгоритм поведения, определяющий последовательность состояний, через которые объект или взаимодействие проходят на протяжении своего жизненного цикла в ответ на различные события, а также реакции на эти события (см. главу 21). С помощью автомата можно описать поведение отдельного класса или кооперации классов. С автоматом связан ряд других элементов: состояния, переходы (из одного состояния в другое), события (сущности, инициирующие переходы) и виды действий (реакция на переход). Графически состояние изображается в виде прямоугольника с закругленными углами, содержащего имя и, возможно, подсостояния (см. рис. 2.9).
Рис. 2.9 Состояния
Эти два элемента - взаимодействия и автоматы -являются основными поведенческими сущностями, входящими в модель UML. Семантически они часто бывают связаны с различными структурными элементами, в первую очередь - классами, кооперациями и объектами.
Группирующие сущности являются организующими частями модели UML. Это блоки, на которые можно разложить модель. Есть только одна первичная группирующая сущность, а именно пакет.
Пакеты (Packages) представляют собой универсальный механизм организации элементов в группы (см. главу 12). В пакет можно поместить структурные, поведенческие и даже другие группирующие сущности. В отличие от компонентов, существующих во время работы программы, пакеты носят чисто концептуальный характер, то есть существуют только во время разработки.
Изображается пакет в виде папки с закладкой, содержащей, как правило, только имя и иногда - содержимое (см.
рис. 2.10).
Рис. 2.10 Пакеты
Пакеты - это основные группирующие сущности, с помощью которых можно организовать модель UML. Существуют также вариации пакетов, например каркасы (Frameworks), модели и подсистемы.
Аннотационные сущности - пояснительные части модели UML. Это комментарии для дополнительного описания, разъяснения или замечания к любому элементу модели. Имеется только один базовый тип аннотационных элементов - примечание (Note). Примечание - это просто символ для изображения комментариев или ограничений, присоединенных к элементу или группе элементов (см. главу 6). Графически примечание изображается в виде прямоугольника с загнутым краем, содержащим текстовый или графический комментарий, как показано на рис. 2.11.
Рис. 2.11 Примечания
Этот элемент является основной аннотационной сущностью, которую можно включать в модель UML. Чаще всего примечания используются, чтобы снабдить диаграммы комментариями или ограничениями, которые можно выразить в виде неформального или формального текста. Существуют вариации этого элемента, например требования, где описывают некое желательное поведение с точки зрения внешней по отношению к модели.
В языке UML определены четыре типа отношений:
Эти отношения являются основными связующими строительными блоками в UML и применяются для создания корректных моделей.
Зависимость (Dependency) - это семантическое отношение между двумя сущностями, при котором изменение одной из них, независимой, может повлиять на семантику другой, зависимой (см. главы 5 и 10). Графически зависимость изображается в виде прямой пунктирной линии, часто со стрелкой, которая может содержать метку (см. рис. 2.12).
Рис. 2.12 Зависимости
Ассоциация (Association) - структурное отношение, описывающее совокупность связей; связь - это соединение между объектами (см. главы 5 и 10). Разновидностью ассоциации является агрегирование (Aggregation) - так называют структурное отношение между целым и его частями. Графически ассоциация изображается в виде прямой линии (иногда завершающейся стрелкой или содержащей метку), рядом с которой могут присутствовать дополнительные обозначения, например кратность и имена ролей.
На рис. 2. 13 показан пример отношений этого типа.
Рис. 2.13 Ассоциации
Обобщение (Generalization) - это отношение "специализация/обобщение", при котором объект специализированного элемента (потомок) может быть подставлен вместо объекта обобщенного элемента (родителя или предка). (О родителях и потомках подробно рассказывается в главах 5 и 10.) Таким образом, потомок (Child) наследует структуру и поведение своего родителя (Parent). Графически отношение обобщения изображается в виде линии с незакрашенной стрелкой, указывающей на родителя, как показано на рис. 2.14. Наконец, реализация (Realization) - это семантическое отношение между классификаторами, при котором один классификатор определяет "контракт", а другой гарантирует его выполнение (см. главу 10).
Рис. 2.14 Обобщения
Отношения реализации встречаются в двух случаях: во-первых, между интерфейсами и реализующими их классами или компонентами, а во-вторых, между прецедентами и реализующими их кооперациями. Отношение реализации изображается в виде пунктирной линии с незакрашенной стрелкой, как нечто среднее между отношениями обобщения и зависимости (см. рис. 2.15). Четыре описанных элемента являются основными типами отношений, которые можно включать в модели UML. Существуют также их вариации, например уточнение (Refinement), трассировка (Trace), включение и расширение (для зависимостей). Диаграмма в UML - это графическое представление набора элементов, изображаемое чаще всего в виде связанного графа с вершинами (сущностями) и ребрами (отношениями). Диаграммы рисуют для визуализации системы с разных точек зрения. Диаграмма - в некотором смысле одна из проекций системы. Как правило, за исключением наиболее тривиальных случаев, диаграммы дают свернутое представление элементов, из которых составлена система. Один и тот же элемент может присутствовать во всех диаграммах, или только в нескольких (самый распространенный вариант), или не присутствовать ни в одной (очень редко). Теоретически диаграммы могут содержать любые комбинации сущностей и отношений.
На практике, однако, применяется сравнительно небольшое количество типовых комбинаций, соответствующих пяти наиболее употребительным видам, которые составляют архитектуру программной системы (см. следующий раздел).
Рис. 2.15 Реализации
Таким образом, в UML выделяют девять типов диаграмм:
На диаграмме классов показывают классы, интерфейсы, объекты и кооперации, а также их отношения (см. главу 8). При моделировании объектно-ориентированных систем этот тип диаграмм используют чаще всего. Диаграммы классов соответствуют статическому виду системы с точки зрения проектирования. Диаграммы классов, которые включают активные классы, соответствуют статическому виду системы с точки зрения процессов.
На диаграмме объектов представлены объекты и отношения между ними (см. главу 14). Они являются статическими "фотографиями" экземпляров сущностей, показанных на диаграммах классов. Диаграммы объектов, как и диаграммы классов, относятся к статическому виду системы с точки зрения проектирования или процессов, но с расчетом на настоящую или макетную реализацию.
На диаграмме прецедентов представлены прецеденты и актеры (частный случай классов), а также отношения между ними (см. главу 17). Диаграммы прецедентов относятся к статическому виду системы с точки зрения прецедентов использования. Они особенно важны при организации и моделировании поведения системы.
Диаграммы последовательностей и кооперации являются частными случаями диаграмм взаимодействия. На диаграммах взаимодействия представлены связи между объектами; показаны, в частности, сообщения, которыми объекты могут обмениваться (см. главу 18). Диаграммы взаимодействия относятся к динамическому виду системы. При этом диаграммы последовательности отражают временную упорядоченность сообщений, а диаграммы кооперации - структурную организацию обменивающихся сообщениями объектов.
Эти диаграммы являются изоморфными, то есть могут быть преобразованы друг в друга.
На диаграммах состояний (Statechart diagrams) представлен автомат, включающий в себя состояния, переходы, события и виды действий (см. главу 24). Диаграммы состояний относятся к динамическому виду системы; особенно они важны при моделировании поведения интерфейса, класса или кооперации. Они акцентируют внимание на поведении объекта, зависящем от последовательности событий, что очень полезно для моделирования реактивных систем.
Диаграмма деятельности - это частный случай диаграммы состояний; на ней представлены переходы потока управления от одной деятельности к другой внутри системы (см. главу 19). Диаграммы деятельности относятся к динамическому виду системы; они наиболее важны при моделировании ее функционирования и отражают поток управления между объектами.
На диаграмме компонентов представлена организация совокупности компонентов и существующие между ними зависимости (см. главу 29). Диаграммы компонентов относятся к статическому виду системы с точки зрения реализации. Они могут быть соотнесены с диаграммами классов, так как компонент обычно отображается на один или несколько классов, интерфейсов или коопераций.
На диаграмме развертывания представлена конфигурация обрабатывающих узлов системы и размещенных в них компонентов (см. главу 30). Диаграммы развертывания относятся к статическому виду архитектуры системы с точки зрения развертывания. Они связаны с диаграммами компонентов, поскольку в узле обычно размещаются один или несколько компонентов.
Здесь приведен неполный список диаграмм, применяемых в UML. Инструментальные средства позволяют генерировать и другие диаграммы, но девять перечисленных встречаются на практике чаще всего.
Структура потоков управления
Рассмотрим объекты, существующие в контексте системы, подсистемы (см. главу 31), операции или класса (см. главы 4 и 9). Рассмотрим также объекты и роли, принимающие участие в прецеденте (см. главу 16) или кооперации (см. главу 27). Для моделирования потока управления, проходящего через эти объекты и роли, применяются диаграммы взаимодействий; при этом, чтобы показать передачу сообщений в контексте данной структуры, используют их разновидность - диаграммы кооперации.Моделирование структурной организации потоков управления состоит из следующих шагов:
стереотипами пути (такими, как global или local, см. главу 15), чтобы явным образом показать, как объекты связаны друг с другом.
главу 4).
Как и в случае диаграмм последовательностей, на одной диаграмме кооперации можно показать только один поток управления (хотя нотация UML для итераций и ветвлений помогает проиллюстрировать простые вариации). Поэтому, как правило, создают несколько диаграмм взаимодействий, одни из которых считаются основными, а другие описывают альтернативные пути и исключительные условия. Такие наборы диаграмм кооперации можно организовать в пакеты (см. главу 12), дав каждой диаграмме подходящее имя, отличающее ее от остальных.
В качестве примера на рис. 18.5 показана диаграмма кооперации, которая описывает поток управления, связанный с регистрацией нового студента, причем внимание акцентируется на структурных отношениях между объектами. На диаграмме представлено пять объектов: RegistrarAgent, r (Регистратура), Student, s (Студент), два объекта Course, cl и с2 (Курс) и безымянный объект School (Вуз). Поток управления пронумерован явно. Действие начинается с того, что RegistrarAgent создает объект Student и добавляет его к School (сообщение addStudent), а затем дает ему указание зарегистрироваться. После этого объект Student посылает себе сообщение getschedule, предположительно получив сначала Course, на который он хочет записаться. Затем объект Student добавляет себя к каждому объекту Course. В конце опять показан объект s с об новленным значением атрибута registered.
Рис. 18.5 Моделирование организации потоков управления
Обратите внимание, что на диаграмме показаны связи между объектом School и двумя объектами Course, а также между объектами School и Student, хотя вдоль этих путей не передаются никакие сообщения. Связи просто поясняют, как Student может "видеть" два Course, на которые он записывается. Объекты s cl и с2 связаны с School ассоциацией; следовательно, s может найти cl и с2 во время обращения к операции getSchedule (которая может вернуть набор объек тов Course) косвенно, через объект School.
Структурные диаграммы
В UML существует четыре структурных диаграммы для визуализации, специфицирования, конструирования и документирования статических аспектов системы, составляющих ее относительно прочный "костяк". Подобно тому как статические аспекты дома показывают, что и каким образом будет размещено в здании (стены, двери, окна, трубы, электропроводки, вентиляционные отверстия и т.д.), так и ста-ткческие аспекты программных систем отражают наличие и расположение классов интерфейсов, коопераций, компонентов, узлов и других сущностей.Названия структурных диаграмм UML соответствуют названиям основных| групп сущностей, используемых при моделировании системы:
На диаграмме классов изображают множество классов, интерфейсов, коопераций и их отношений (см. главу 8). Это самый распространенный тип диаграмм, применяемый при моделировании объектно-ориентированных систем; он используется для иллюстрации статического вида системы с точки зрения проектирования. Диаграммы, на которых показаны активные классы, применяются для работы со статическим видом системы с точки зрения процессов.
На диаграмме объектов показывают множество объектов и отношения между ними (см. главу 14). Такие изображения используются для иллюстрации структуры данных, то есть статических "мгновенных снимков" экземпляров тех сущностей, которые представлены на диаграмме классов. Диаграммы объектов, так же как и диаграммы классов, относятся к статическому виду системы с точки зрения процессов, но заостряют внимание на реальных или модельных прецедентах.
На диаграммах компонентов показаны множества компонентов и отношения между ними (см. главу 29). С их помощью иллюстрируют статический вид системы с точки зрения реализации. Диаграммы компонентов соотносятся с диаграммами классов, так как обычно компонент отображается на один или несколько классов, интерфейсов или коопераций.
На диаграммах развертывания представлены узлы и отношения между ними (см. главу 30). С помощью таких изображений иллюстрируют статический вид системы с точки зрения развертывания. Они соотносятся с диаграммами компонентов, так как узел обычно содержит один или несколько компонентов.
Примечание: Существует несколько распространенных разновидностей четырех основных типов диаграмм, названных по основным содержащимся в них объектам. Например, для иллюстрации структурной декомпозиции системы на подсистемы можно использовать диаграмму подсистем, которая представляет собой обыкновенную диаграмму классов, содержащую главным образом подсистемы.
Структурные отношения
Отношения зависимости и обобщения применяются при моделировании классов, которые находятся на разных уровнях абстракции или имеют различную значимость. Что касается отношения зависимости, один класс зависит от другого, но тот может ничего не "знать" о наличии первого. Когда речь идет об отношении обобщения, класс-потомок наследует своему родителю, но сам родитель о нем не осведомлен. Другими словами, отношения зависимости и обобщения являются односторонними.Ассоциации предполагают участие равноправных классов. Если между двумя классами установлена ассоциация, то каждый из них каким-то образом зависит от другого, и навигацию можно осуществлять в обоих направлениях. В то время как зависимость - это отношение использования, а обобщение - отношение "является", ассоциации определяют структурный путь, обусловливающий взаимодействие объектов данных классов. По умолчанию ассоциации являются двунаправленными, но вы можете оставить только одно направление (см. главу 10).
Моделирование структурных отношений производится следующим образом:
Как узнать, когда объекты данного класса должны взаимодействовать с объектами другого класса? Для этого рекомендуется воспользоваться CRC-карточка-ми и анализом прецедентов (см.
главу 16). Эти методы очень помогают при рассмотрении структурных и поведенческих вариантов функционирования системы. Если в результате обнаружится взаимодействие между классами, специфицируйте ассоциацию.
На рис. 5.10 изображены классы, взятые из вузовской информационной системы. В нижней части диаграммы находятся классы Студент, Курс и Преподаватель. Между классами Студент и Курс существует ассоциация, показывающая, что студенты посещают курсы. Каждый студент может посещать любое число курсов, и на каждый курс может приходить любое количество студентов.
Рис. 5.10 Структурные отношения
Аналогичным образом между классами Курс и Преподаватель определена ассоциация, показывающая, что преподаватель читает курс. Для каждого курса должен быть хотя бы один преподаватель, и каждый преподаватель может вести любое количество курсов (в том числе и ни одного).
Отношения между классом Вуз и классами Студент и Факультет слегка отличаются друг от друга, хотя оба являются отношениями агрегирования. В вузе может быть любое количество студентов (включая ноль), и каждый студент может обучаться в одном или нескольких вузах; вуз может состоять из одного или нескольких факультетов, но каждый факультет принадлежит одному и только одному вузу. Отношение между классами Вуз и Факультет называют композитным агрегированием (см. главу 10). В принципе можно было бы обойтись без отношений агрегирования и использовать простые ассоциации, определяя при этом Вуз как целое, а Студента и Факультет - как его части. Тем самым вы ясно показываете, какой из классов организационно стоит выше остальных. Так, вузы в какой-то степени определяются своими студентами и факультетами. В то же время студенты и факультеты вообще не могут существовать вне связи со своим вузом, и в какой-то мере он формирует их облик.
Видно также, что между классами Факультет и Преподаватель установлены две ассоциации. Одна из них показывает, что каждый преподаватель работает на одном или нескольких факультетах, и на каждом факультете должен быть по меньшей мере один преподаватель.Здесь мы имеем дело с агрегированием, так как организационно факультеты находятся на более высоком уровне вузовской структуры, чем преподаватели. Другая ассоциация показывает, что каждым факультетом управляет только один преподаватель - декан. Согласно данной модели, преподаватель может быть деканом только одного факультета, причем некоторые преподаватели не являются деканами.
Примечание: Разрабатывая подобную модель, вы можете обнаружить, что вышеприведенный пример не соответствует вашим условиям. В вузе может не быть факультетов. Деканы не всегда обязаны преподавать, а с другой стороны, встречаются студенты, одновременно работающие преподавателями. Все это не означает, что данная модель неверна, - просто она иллюстрирует один из частных случаев. Нельзя моделировать в отрыве от реальности, и всякая модель зависит от того, как вы собираетесь ее использовать
Структурные сущности
Структурные сущности - это существительные, применяемые в моделях UML. К ним относятся классы (Classes), интерфейсы (Interfaces), кооперации (Collaborations), прецеденты (Use cases), активные классы (Active classes), компоненты (Components) и узлы (Nodes).
Структуры
У коопераций есть два аспекта. Структурная составляющая описывает классы, интерфейсы и другие совместно работающие элементы (см. части 2 и 3 данной книги). Поведенческая составляющая описывает динамику взаимодействия этих элементов.Структурная составляющая кооперации может включать любую комбинацию классификаторов (см. главу 9), таких как классы, интерфейсы, компоненты и узлы. Внутри кооперации для организации этих классификаторов могут использоваться все обычные отношения (см. главы 5 и 10), имеющиеся в UML, в том числе ассоциации, обобщения и зависимости. На самом деле для описания структурных элементов кооперации можно применять весь спектр средств структурного моделирования, которыми располагает UML.
Однако, в отличие от пакетов (см. главу 12) или подсистем (см. главу 31), кооперация не владеет ни одним из своих структурных элементов. Она лишь ссылается на классы, интерфейсы, компоненты, узлы и другие структурные элементы, объявленные в другом месте, или использует их. Вот почему кооперация именует именно концептуальный - а не физический - фрагмент системной архитектуры. Таким образом, кооперация может пересекать многие уровни системы. Более того, один и тот же элемент может принимать участие в нескольких кооперациях (а некоторые элементы не будут частью ни одной кооперации).
Например, система розничной продажи через Internet описывается примерно десятком прецедентов (см. главу 16): Покупка Товаров, Возврат Товаров, Просмотр Заказа и т.д., и каждый из них реализован отдельной кооперацией. Кроме того, все эти кооперации разделяют одни и те же структурные элементы (такие, как классы Клиент и Заказ), но организованы по-разному. На более глубоких уровнях системы также обнаружатся кооперации, представляющие архитектурно значимые механизмы. Так, в системе розничной торговли вполне может быть кооперация Межузловые сообщения, которая описывает детали защищенной передачи сообщений между узлами.
Если имеется кооперация, именующая концептуальный фрагмент системы, вы можете раскрыть ее, чтобы посмотреть на скрытые внутри структурные детали. Например, на рис. 27.2 показано, что при раскрытии кооперации Межузловые сообщения обнаруживается набор классов, изображенных на диаграмме классов (см. главу 8).
Стыковочные узлы системы
Чаще всего с помощью интерфейсов моделируют стыковочные узлы в системе, состоящей из таких программных компонентов (см. главу 25), как СОМ+ или JavaBeans. Некоторые компоненты вы создаете сами с нуля, остальные покупаете или заимствуете из других систем (см. главу 31). В любом случае придется написать некоторый код для "склеивания" этих компонентов, ввиду чего необходимо понимать, какие интерфейсы реализуются и потребляются каждым из них.Идентификация стыковочных узлов в системе предполагает наличие четких линий демаркации в ее архитектуре. По одну сторону от такой линии находятся компоненты, которые могут изменяться независимо от компонентов с другой стороны, при условии, что обе стороны выполняют контракт, объявленный интерфейсом.
Взяв готовый компонент из другой системы или купив его, вы, скорее всего, получите набор операций и минимальную документацию о назначении каждой из них. Это полезно, но еще не достаточно. Гораздо важнее понять, в каком порядке должны вызываться операции и каковы внутренние механизмы, воплощенные в интерфейсе. К сожалению, если компонент плохо документирован, вам придется самому методом проб и ошибок строить концептуальную модель работы его интерфейса. Затем можно задокументировать то, что вы обнаружили, путем моделирования данного стыковочного узла с помощью интерфейсов UML, - так, чтобы впоследствии вам и другим людям было проще работать с этим компонентом. Разрабатывая собственный компонент, вы должны отслеживать его контекст, то есть специфицировать интерфейсы, на наличие которых он рассчитывает для выполнения своей работы, а также интерфейсы, представляемые им самим для использования в других компонентах.
Примечание: Большинство компонентных систем, таких как СОМ+ или Enterprise JavaBeans, предоставляют возможность интроспекции, то есть программного запроса у интерфейса информации о его операциях. Это первый шаг к пониманию природы недостаточно документированного компонента.
Моделирование стыковочных узлов системы производится следующим образом (подробнее моделирование поведения рассматривается в частях 4 и 5):
Например, на рис. 11.6 изображены стыковочные узлы для библиотеки ledger. dll - компонента, взятого из финансовой системы. Этот компонент реализует три интерфейса - lUnknown, ILedger и IReports. На диаграмме первый из них показан в расширенной форме, а остальные два - в сокращенной. Все три интерфейса реализуются компонентом ledger.dll и экспортируются в другие компоненты, которые используют их в своей работе.

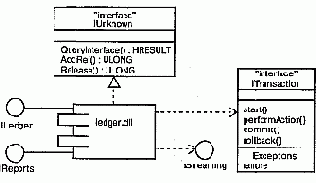

Рис. 11.6 Моделирование стыковочных узлов системы
Как видно из диаграммы, компонент ledger.dll импортирует два интерфейса, IStreaming и ITransaction, причем последний показан в расширенной форме. Оба они нужны компоненту ledger.dll для корректной работы. Следовательно, в работающую систему вы должны будете включить также и реализующие их компоненты. Выделив интерфейс, например ITransaction, вы тем самым разъединили находящиеся по разные стороны от него компоненты. А это значит, что вы можете использовать любой компонент, лишь бы он соответствовал спецификации интерфейса.
Такие интерфейсы, как ITransaction, - это не просто совокупность операций. Данный интерфейс содержит определенные предположения о том, в каком порядке должны вызываться операции.Хотя на диаграмме это не показано, можно было бы присоединить к интерфейсу прецедент (см. главу 16) и перечислить типичные способы применения интерфейса.
Связи
Связью (Link) называется семантическое соединение между объектами. В об-щем случае связь представляет собой экземпляр ассоциации (см. главы 5 и 10). Как показано на рис. 15.2, если два класса входят в ассоциацию, то между их экземплярами может наличествовать связь; если же между двумя объектами существует связь, один из них может посылать сообщения другому.

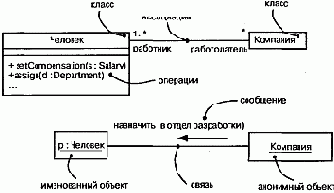

Рис. 15.2 Связи и ассоциации
Связь определяет путь, по которому один объект передает сообщения другому | (или самому себе). Чаще всего достаточно указать, что такой путь существует. Если вы хотите его подробно специфицировать, дополните соответствующую концевую точку связи одним из следующих стандартных стереотипов (см. главу 6 и "Приложение В"):
Примечание: Поскольку связь является экземпляром ассоциации, при ее изображении можно использовать большую часть применимых к ассоциациям дополнений: имя, ролевое имя, навигацию и агрегирование. Однако кратность к связям не применима, поскольку они являются экземплярами ассоциации.
Таблицы, файлы и документы
Моделирование исполняемых программ и библиотек, составляющих физическую реализацию системы, весьма полезно. Однако зачастую оказывается, что существует масса вспомогательных компонентов развертывания, которые нельзя отнести к этим категориям, но которые тем не менее критичны для физического развертывания системы. Например, реализация может включать файлы данных, файлы оперативной подсказки, скрипты на каком-либо интерпретируемом языке, файлы журналов, инициализационные файлы и протоколы установки или удаления системы. Моделирование этих компонентов - важная составная часть управления конфигурацией системы. К счастью, в UML существуют средства для моделирования всех этих артефактов.Моделирование таблиц, файлов и документов осуществляется так:
Так, на рис. 25.6, расширяющем предыдущий, показаны таблицы, файлы и документы, которые являются частью развернутой системы, построенной вокруг программы animator.exe. Мы видим один документ (animator .hip), один простой файл (animator.ini) и одну таблицу базы данных (shapes.tbl). Для их изображения используются соответствующие стандартные элементы UML.

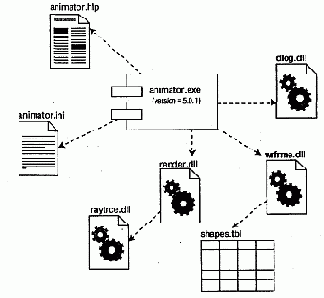

Рис. 25.6 . Моделирование таблиц, файлов и документов
Моделирование баз данных (см. главы 8 и 29) может усложниться, если приходится иметь дело с несколькими таблицами, триггерами и хранимыми процедурами. Для визуализации, специфицирования, конструирования и документирования этих особенностей нужно будет моделировать как логическую схему, так и физические базы данных.
Термины и понятия
Классом (Class) называется описание совокупности объектов с общими атрибутами, операциями, отношениями и семантикой. Графически класс изображается в виде прямоугольника.Отношением (Relationship) называется связь между элементами. В объектно-ориентированном моделировании тремя самыми важными отношениями являются зависимости, обобщения и ассоциации. Графически отношение представлено линией, тип которой зависит от вида отношения.
Примечание (Note) - это графический символ, используемый для изображения ограничений или комментариев, присоединенных к элементу модели или их совокупности. Примечание выглядит как прямоугольник с загнутым углом, содержащий текстовый или графический комментарий.
Стереотипом (Stereotype) называют расширение словаря UML, позволяющее создавать новые виды строительных блоков, аналогичные существующим, но специфичные для данной задачи. Стереотип представлен в виде имени, заключенного в кавычки и расположенного над именем другого элемента. Стереотипный элемент можно изображать также с помощью новой связанной с ним пиктограммы.
Помеченное значение (Tagged value) - это расширение свойств элемента UML, позволяющее вводить новую информацию в его спецификацию. Помеченные значения изображаются в виде строки в скобках, расположенной под именем другого элемента.
Ограничение (Constraint) - это расширение семантики элемента UML, позволяющее создавать новые или изменять существующие правила. Изображаются ограничения в виде строки в скобках, которая расположена возле ассоциированного элемента или связана с ним отношениями зависимости. Можно также представить ограничение в виде примечания.
Системой называют набор подсистем, организованных для достижения определенной цели и описываемых с помощью совокупности моделей, возможно с различных точек зрения. Подсистема - это совокупность элементов, часть из которых задает спецификацию поведения других элементов. Моделью называется семантически замкнутая абстракция системы. Другими словами, модель является полным и внутренне непротиворечивым упрощением реальности, которое создается для более глубокого понимания системы. В контексте архитектуры видом, или представлением, именуется проекция организации и структуры модели системы, в которой внимание сфокусировано на одном ее аспекте. (О системах, моделях и видах подробно рассказывается в главе 31.) Диаграмма - это графическое представление множества элементов, обычно изображаемое в виде связного графа из вершин (сущностей) и ребер (отношений).
Иначе говоря, система представляет собой разрабатываемую сущность, которая рассматривается с разных точек зрения с помощью моделей, многообразные представления которых отображены в форме диаграмм.
Диаграмма - это просто графическая проекция элементов, составляющих систему. Например, в проекте корпоративной системы управления человеческими ресурсами может быть несколько сотен классов. Вы никогда не сможете понять структуру и поведение этой системы, глядя на одну гигантскую диаграмму, где изображены все классы и их отношения. Вместо этого разумно создать несколько диаграмм, каждая из которых заостряет внимание на одном аспекте. Например, одна из диаграмм классов будет содержать описание классов Работник, Отдел и Офис, используемых при конструировании схемы базы данных. Некоторые из этих классов (наряду с другими) могут войти в состав интерфейса прикладного программирования, применяемого в клиентских приложениях. Частично они могут присутствовать еще и в диаграмме взаимодействия, которая определяет семантику транзакции, состоящей в переводе Работника в другой Отдел.
Как видно из примера, та или иная сущность в системе (например, класс Работник) может многократно повторяться на одной или даже нескольких диаграммах.
Диаграммой классов (Class diagram) называют диаграмму, на которой показано множество классов, интерфейсов, коопераций и отношений между ними. Ее изображают в виде множества вершин и дуг.
Классификатор (Classifier) - это механизм, описывающий структурные и поведенческие свойства. К числу классификаторов относятся классы, интерфейсы, типы данных, сигналы, компоненты, узлы, прецеденты и подсистемы.
Отношением (Relationship) называется связь между сущностями. В объектно-ориентированном моделировании особое значение имеют четыре типа отношений: зависимости, обобщения, ассоциации и реализации. Отношения изображаются в виде линий различного начертания.
Интерфейсом (Interface) называется набор операций, используемый для специфицирования услуг, предоставляемых классом или компонентом. Типом (Туре) называют стереотип класса, используемый для определения области значений объектов вместе с применимыми к ним операциями (но не методами). Роль (Role) -это поведение сущности в данном контексте. Графически интерфейс изображается в виде кружочка; в развернутой форме его можно представить как стереотипный класс, чтобы раскрыть операции и другие свойства.
Примечание: С помощью интерфейсов можно также специфицировать контракт, который обязуется выполнять прецедент (см. главу 16) или подсистема (см. главу 31).
Пакет (Package) представляет собой общий механизм организации элементов в группы. Его изображают в виде папки с закладкой.
Экземпляром (Instance) называется конкретная материализация абстракции, к которой могут быть применены операции и которая может сохранять их результаты. Понятия "экземпляр" и "объект" практически синонимичны (дихотомия "класс/ объект" описана в главе 2). Экземпляр изображают с подчеркнутым именем.
Примечание: Обычно объектом называют конкретную материализацию класса. Объекты - это экземпляры классов; можно сказать, что все объекты являются экземплярами, но не все экземпляры - объектами. Например, экземпляр ассоциации (см. главы 5 и 10) не является объектом; это просто экземпляр, также называемый связью (см. главы 14 и 15). Впрочем, лишь самые дотошные создатели моделей обращают внимание на такие нюансы терминологии.
Диаграммой объектов (Object diagram) называется диаграмма, на которой показаны объекты и их отношения в некоторый момент времени. Графически диаграмму объектов представляют в виде графа, состоящего из вершин и ребер.
Взаимодействием (Interaction) называется поведение, выражающееся в обмене сообщениями между множеством объектов в некотором контексте, в результате чего достигается определенная цель. Сообщение (Message) - это спецификация обмена данными между объектами, при котором передается некая информация в расчете на то, что в ответ последует определенное действие.
Прецедентом (Use case) называется описание множества последовательностей действий (включая варианты), выполняемых системой для того, чтобы актер мог получить определенный результат. Графически прецедент изображается в виде эллипса. Нотация прецедента похожа на нотацию кооперации (см. главу 27).
Диаграммой прецедентов, или использования (Use case diagram), называется диаграмма, на которой показана совокупность прецедентов и актеров, а также отношения между ними.
Диаграмма взаимодействий (Interaction diagram) описывает взаимодействия, состоящие из множества объектов и отношений между ними, включая сообщения, которыми они обмениваются. Диаграммой последовательностей (Sequence diagram) называется диаграмма взаимодействий, акцентирующая внимание на временной упорядоченности сообщений. Графически такая диаграмма представляет собой таблицу, объекты в которой располагаются вдоль оси X, а сообщения в порядке возрастания времени - вдоль оси Y. Диаграммой кооперации (Collaboration diagram) называется диаграмма взаимодействий, основное внимание в которой уделяется структурной организации объектов, принимающих и отправляющих сообщения. Графически такая диаграмма представляет собой граф из вершин и ребер.
Диаграмма деятельности (Activity diagram) показывает поток переходов от одной деятельности к другой. Деятельность (Activity) - это продолжающийся во времени неатомарный шаг вычислений в автомате. Деятельности в конечном счете приводят к выполнению некоего действия (Action, см. главу 15), составленного из выполняемых атомарных вычислений, каждое из которых либо изменяет состояние системы, либо возвращает какое-то значение. Действие может заключаться в вызове другой операции, посылке сигнала, создании или уничтожении объекта либо в простом вычислении - скажем, значения выражения. Графически диаграмма деятельности представляется в виде графа, имеющего вершины и ребра.
Событие (Event) - это описание существенного факта, который занимает некоторое положение во времени и в пространстве. В контексте автоматов событие - это стимул, который может вызвать переход из одного состояния в другое. Сигнал (Signal) - это вид события, в котором стимул передается асинхронно от одного экземпляра другому.
Автомат (State machine) описывает поведение в терминах последовательности состояний, через которые проходит объект в течение своего жизненного цикла, отвечая на различные события, а также его реакций на эти события. Состояние (State) - это ситуация в жизни объекта, на протяжении которой он удовлетворяет некоторому условию, выполняет определенную деятельность или ожидает какого-то события. Событие (Event) - это спецификация существенного факта, имеющего место в пространстве и во времени. В контексте автоматов событие - это некий стимул, инициирующий переход из одного состояния в другое. Переход (Transition) -это отношение между двумя состояниями, показывающее, что объект, находящийся в первом состоянии, должен выполнить определенные действия и перейти во второе состояние, как только произойдет указанное событие и будут удовлетворены определенные условия. Деятельность (Activity) - это протяженное во времени неатомарное вычисление внутри автомата. Действие (Action) - это атомарное вычисление, которое приводит к изменению состояния модели или возврату значения. Состояние изображается в виде прямоугольника с закругленными углами. Переход обозначается линией со стрелкой.
Активный объект (Active object) - это объект, который владеет процессом или нитью и может инициировать управляющее воздействие. Активный класс (Active class) - это класс, экземплярами которого являются активные объекты. Процесс (Process) - это ресурсоемкий поток управления, который может выполняться параллельно с другими процессами. Нить (Thread) - это облегченный поток управления, который может выполняться параллельно с другими нитями в рамках одного процесса. Графически активный класс изображается в виде прямоугольника с жирными границами. Процессы и нити изображаются в виде стереотипных активных классов, а на диаграммах взаимодействия (см. главу 18) часто выступают в роли последовательностей.
Отметка времени (Timing mark) служит для обозначения момента времени, в который произошло событие. Она изображается как выражение, зависящее от имени, присвоенного сообщению (которое, как правило, отлично от имени действия, инициируемого этим сообщением).
Временное выражение (Time expression) - это выражение, значением которого является абсолютное или относительное время. Временное ограничение (Timing constraint) - это семантическое утверждение об относительном или абсолютном времени. Графически временное ограничение изображается как любое другое ограничение - строкой, заключенной в скобки, и обычно связано с некоторым элементом отношением зависимости. Местоположение (Location) - это размещение компонента в узле. Изображается оно помеченным значением, то есть строкой, заключенной в фигурные скобки и размещенной под именем элемента или в виде вложенных в узел компонентов.
Диаграмма состояний (Statechart diagram) показывает автомат, фокусируя внимание на потоке управления от состояния к состоянию. Автомат (State machine) -это описание последовательности состояний, через которые проходит объект на протяжении своего жизненного цикла, реагируя на события, - в том числе описание реакций на эти события. Состояние (State) - это ситуация в жизни объекта, на протяжении которой он удовлетворяет некоторому условию, осуществляет определенную деятельность или ожидает какого-то события. Событие (Event) - это спецификация существенного факта, который происходит во времени и пространстве. В контексте автоматов событие - это стимул, способный вызвать срабатывание перехода. Переход (Transition) - это отношение между двумя состояниями, показывающее, что объект, находящийся в первом состоянии, должен выполнить некоторые действия и перейти во второе состояние, как только произойдет определенное событие и будут выполнены заданные условия. Деятельность (Activity) -это продолжающееся неатомарное вычисление внутри автомата. Действие (Action) - это атомарное вычисление, которое приводит к смене состояния или возврату значения. Диаграмма состояний изображается в виде графа с вершинами и ребрами.
Компонент (Component) - это физическая заменяемая часть системы, совместимая с одним набором интерфейсов и обеспечивающая реализацию какого-либо другого. Компонент изображается в виде прямоугольника с вкладками.
Узел (Node) - это физический элемент, который существует во время выполнения и представляет вычислительный ресурс, обычно обладающий как минимум некоторым объемом памяти, а зачастую также и процессором. Графически узел изображается в виде куба.
Кооперация (Collaboration) - это сообщество классов, интерфейсов и других элементов, которые работают совместно для обеспечения кооперативного поведения, более значимого, чем сумма его составляющих. Кооперация также специфицирует то, как некий элемент, допустим классификатор (класс, интерфейс, компонент, узел или прецедент) либо операция, реализуется с помощью классификаторов и ассоциаций, каждая из которых играет свою роль. Изображается кооперация в виде эллипса с пунктирной границей. (Эта нотация отнюдь не случайно подобна нотации прецедента - см. главу 16.)
Образец, или паттерн (Pattern), - это типичное решение типичной проблемы в данном контексте. Механизм (Mechanism) - это образец проектирования, применимый к сообществу классов. Каркас (Framework) - это архитектурный образец, предлагающий расширяемый шаблон для приложений в одной конкретной области.
Диаграмма компонентов (Component diagram) показывает набор компонентов и отношения между ними. Графически диаграмма компонентов представляется в виде графа с ребрами и вершинами.
На диаграмме развертывания, или применения (Deployment diagram), показана конфигурация обрабатывающих узлов, на которых выполняется система, и компонентов, размещенных в этих узлах. Диаграмма развертывания представлена в виде графа с ребрами и вершинами.
Система (System), возможно разложенная на ряд подсистем, - это множество элементов, организованных некоторым образом для выполнения определенной цели. Она описывается набором моделей, зачастую с различных точек зрения. Подсистема (Subsystem) - это объединение элементов, ряд которых составляет спецификацию поведения, предложенного другими ее элементами. Система и подсистема изображаются в виде пиктограммы стереотипного пакета. Модель (Model) - это упрощение реальности, абстракция, создаваемая для лучшего восприятия системы. Вид, или представление (View), - это модель, рассматриваемая под определенным углом зрения: в ней отражены одни сущности и опущены другие, которые с данной точки зрения не представляют интереса.
Типичное применение
Диаграммы развертывания используются для моделирования статического вида системы с точки зрения развертывания (см. главу 2). Это представление в первую очередь обращено на распределение, поставку и установку частей, из которых состоит физическая система.Есть несколько типов систем, для которых диаграммы развертывания не нужны. Если вы разрабатываете программу, исполняемую на одной машине и обращающуюся только к стандартным устройствам на этой же машине, управление которыми целиком возложено на операционную систему (возьмем для примера клавиатуру, дисплей и модем персонального компьютера), то диаграммы развертывания можно игнорировать. Но если разрабатываемая программа обращается к устройствам, которыми операционная система обычно не управляет, или эта программа физически размещена на разных процессорах, то диаграмма развертывания поможет выявить отношения между программными и аппаратными средствами.
При моделировании статического вида системы с точки зрения развертывания диаграммы развертывания используются, как правило, в трех случаях:
Типичные примеры использования
Диаграммы состояний применяются для моделирования динамических аспектов системы. Имеется в виду обусловленное порядком возникновения событий поведение объектов любого рода в любом представлении системной архитектуры (см. главу 2), включая классы (в том числе активные, см. главу 22), интерфейсы (см. главу 11), компоненты (см. главу 25) и узлы (см. главу 26).Использовать диаграммы состояний для моделирования некоторого динамического аспекта системы можно в контексте практически любого элемента модели. Обычно, однако, диаграммы состояний применяются в контексте системы в целом, подсистемы или класса. Можно присоединять диаграммы состояний и к прецедентам (для моделирования сценария).
При моделировании динамических аспектов системы (см. главу 31), класса (см. главы 4 и 9) или прецедента (см. главу 16) диаграммы состояний обычно используются только с целью моделирования реактивных объектов.
Реактивный, или управляемый событиями, объект - это такой объект, поведение которого лучше всего характеризовать его реакцией на внешние события. Как правило, реактивный объект находится в состоянии ожидания, пока не получит событие, а когда это случается, его реакция зависит от предшествующих событий. После того как объект отреагирует на событие, он снова переходит в состояние ожидания следующего события. Для таких объектов интерес представляют прежде всего устойчивые состояния, события, инициирующие переходы из одного состояния в другое, и действия, выполняемые при смене состояния.
Примечание: В противоположность этому диаграммы деятельности используются для моделирования рабочего процесса или операции. Они в большей степени подходят для показа протекания деятельности во времени и этим напоминают блок-схемы.
Типичные примеры применения
Диаграммы классов применяют для моделирования статического вида системы с точки зрения проектирования. В этом представлении удобнее всего описывать функциональные требования к системе - услуги, которые она предоставляет конечному пользователю.Обычно диаграммы классов используются в следующих целях:
С помощью диаграмм объектов, как и с помощью диаграмм классов, моделируют статический вид системы с точки зрения проектирования (см. главу 2) или процессов, но принимая во внимание реальные экземпляры или прототипы. Этот вид описывает главным образом функциональные требования к системе, то есть услуги, которые она должна предоставлять конечным пользователям. Диаграммы объектов позволяют моделировать статические структуры данных.
При моделировании статического вида системы с точки зрения проектирования или процессов объектные диаграммы применяют для того, чтобы моделировать структуру объектов.
Моделирование структуры объектов предполагает получение "снимка" объектов системы в некоторый момент времени. Диаграммы объектов предоставляют статическую основу динамического сценария, описываемого диаграммой взаимодействия (см. главу 18). Они применяются для визуализации, специфицирования, конструирования и документирования определенных экземпляров в системе, а также отношений между этими экземплярами.
Диаграммы прецедентов, или использования, применяют для моделирования статического вида системы с точки зрения прецедентов. Этот вид (см. главу 2) охватывает главным образом поведение системы, то есть видимые извне сервисы, предоставляемые системой в контексте ее окружения.
При моделировании статического вида системы с точки зрения прецедентов диаграммы использования обычно применяются двумя способами:
Диаграммы взаимодействий используются для моделирования динамических аспектов системы. Речь идет о взаимодействии экземпляра (см. главу 13) любой разновидности в любом представлении системной архитектуры (см. главу 2), включая экземпляры классов (см. главы 4 и 9), в том числе активных (см. главу 22), интерфейсов (см. главу 11), компонентов (см. главу 25) и узлов (ем. главу 26).
Моделирование динамических аспектов системы с помощью диаграммы взаимодействий возможно в контексте системы в целом, подсистемы (см. главу 31), операции (см. главы 4 и 9) или класса. Диаграммы взаимодействий можно присоединять также к прецедентам (для моделирования сценария) и к кооперациям (для моделирования динамических аспектов сообщества объектов).
При моделировании динамических аспектов системы диаграммы взаимодей ствий обычно используются двояко:
Диаграммы деятельности используются для моделирования динамических аспектов системы. Эти динамические аспекты могут предполагать деятельность любого уровня абстракции любого вида системной архитектуры (см. главу 2), включая классы (в том числе активные, см. главу 22), интерфейсы (см. главу 11), компоненты (см. главу 2.5) и узлы (см. главу 26).
Использовать диаграмму деятельности для моделирования некоторого динамического аспекта системы можно в контексте практически любого элемента модели. Но чаще всего они рассматриваются в контексте системы в целом, подсистемы (см. главу 31), операции (см. главы 4 и 9) или класса (см. там же). Можно присоединять диаграммы деятельности к прецедентам (см. главу 16) и кооперациям (для моделирования динамических аспектов сообщества объектов).
При моделировании динамических аспектов системы диаграммы деятельности применяются в основном двумя способами:
Диаграммы компонентов используются для моделирования статического вида системы с точки зрения реализации (см. главу 2). Этот вид в первую очередь связан с управлением конфигурацией частей системы, составленной из компонентов, которые можно соединять между собой различными способами.
При моделировании статического вида системы с точки зрения реализации диаграммы компонентов, как правило, используются в четырех случаях:
Типы и роли
Класс может реализовывать несколько интерфейсов. Любой экземпляр данного класса должен поддерживать их все, так как интерфейс определяет условия контракта, и все соответствующие ему абстракции обязаны соблюдать эти условия. Тем не менее в конкретном контексте экземпляр может предоставлять только те интерфейсы, которые соответствуют ситуации. Это означает, что каждый интерфейс определяет роль, которую играет объект. Роль, таким образом, - это именованное поведение некоторой сущности в конкретном контексте, или, иными словами, - лицо, которым абстракция обращена к миру. (Роли принимают участие также в кооперациях - см. главу 27.)Рассмотрим, например, экземпляр класса Человек. В зависимости от контекста экземпляр этого класса может играть роль Матери, Налогоплательщика, Работника, Покупателя, Менеджера, Летчика, Певца и т.д. Следовательно, объект предъявляет миру ту или иную "личину", и взаимодействующие с ним клиенты ожидают от него соответствующего поведения. Например, экземпляр класса Человек в роли Менеджера обладает не таким набором свойств, какой был бы у него в роли Матери.
На языке UML роль, которую одна абстракция играет по отношению к другой, можно описать, дополнив соответствующую концевую точку ассоциации (см. главы 5 и 10) именем интерфейса. Например, на рис. 11.5 показан интерфейс Работник, определение которого включает три операции. Между классами Человек и Компания существует ассоциация, в контексте которой Человек играет роль е, относящуюся к типу Работник. В другой ассоциации этот класс может быть "обращен к миру иным лицом". При наличии явного типа роль, которую играет Человек, - это не просто слово, понятное для читателя, изучающего диаграмму. В UML это означает, что класс Человек играет для класса Компания роль Работника, и в данном контексте для Компании будут видимы и существенны только свойства, определенные данной ролью.
Рис. 11.5 Роли
Диаграмма классов (см. главу 8), подобная приведенной выше, полезна для моделирования статического связывания абстракции с ее интерфейсом.
Динамическое связывание абстракции с интерфейсом моделируют с помощью стереотипа become (см. главу 13) на диаграмме взаимодействия, отражающей смену ролей объекта.
Для формального моделирования семантики абстракции и ее соответствия некоторому интерфейсу применяется предопределенный стереотип type. Это стереотип класса; с его помощью определяют область действия объектов совместно с операциями (но не методами), применимыми к объектам этого типа. Концепция типа тесно связана с концепцией интерфейса, только описание типа может содержать атрибуты, а описание интерфейса - нет. Если надо показать, что некоторая абстракция статически типизирована, используйте стереотип implementationClass, который специфицирует класс со статически типизированными экземплярами (класс Человек из рассмотренного примера не относится к их числу) и определяет физическую структуру данных и методы объекта так, как это делается в традиционных языках программирования.
Примечание: В большинстве случаев понятия "тип" и "интерфейс" взаимозаменяемы
Траектория объекта
В потоке управления, ассоциированном с диаграммой деятельности, могут участвовать объекты (см. главу 13). К примеру, для последовательности операций по обработке заказа, которая изображена на рис. 19.7, словарь (см. главу 4) проблемной области будет, вероятно, включать такие классы, как Заказ и Счет. Некоторые виды деятельности будут порождать объекты-экземпляры этих классов (например, Обработать заказ создаст объект Заказ), тогда как другие виды деятельности будут модифицировать эти объекты (например, Отгрузить заказ может изменить состояние объекта Заказ на выполнен).Как видно из рис. 19.8, относящиеся к деятельности объекты можно включить в диаграмму деятельности и с помощью символа зависимости (см. главы 5 и 10) привязать к той деятельности или переходу, где они создаются, модифицируются или уничтожаются. Такое сочетание зависимостей и объекта называется траекторией объекта (Object flow), поскольку описывает его участие в потоке управления.
Рис. 19.8 Траектория объекта
Кроме изображения траектории объекта на диаграмме деятельности вы можете показать, как изменяются его роль, состояние (см. главу 13) и значения атрибутов (см. главы 4 и 9). Как показано на рисунке, для изображения состояния объекта его имя заключается в скобки и помещается под именем объекта. Аналогично можно представить и значения атрибутов объекта.
Трассировка
Специфицирование отношений (см. главы 5 и 10) между такими элементами, как классы, интерфейсы, компоненты и узлы, - это важная структурная составляющая модели. Для управления артефактами процесса разработки сложных систем, многие из которых существуют более чем в одной версии, большую роль играет специфицирование отношений между такими элементами, как документы, диаграммы и пакеты, присутствующими в разных моделях.В UML концептуальные связи между элементами, существующими в различных моделях, можно моделировать с помощью отношения трассировки (Trace relationship). Трассировку нельзя применять к элементам в рамках одной модели. Трассировка представляется в виде стереотипной (см. главу 6) зависимости (см. главу 5). Часто можно не обращать внимания на направление такой зависимости, хотя обычно стрелка указывает на более ранний или более специфичный элемент, как показано на рис. 31.2. Чаще всего отношения трассировки используются, чтобы показать путь от требований к реализации, на котором лежат все промежуточные артефакты, а также для отслеживания версий.
Примечание: Как правило, вместо явного изображения отношений трассировки вы будете пользоваться гиперссылками.
Требования к системе
Требование (Requirement) - это особенность проекта, свойство или поведение системы. Приступая к сбору требований, вы как бы описываете условия контракта, заключаемого между системой и сущностями вне нее, в котором декларируется, что система должна делать. При этом, как правило, вас заботит не то, как именно система будет выполнять поставленные задачи, а только то, что она будет делать. Хорошо спроектированная система должна полностью выполнять все требования, причем делать это предсказуемо и надежно. Ее создание начинается с соглашения о том, каково ее назначение, хотя в ходе разработки понимание требований будет постепенно изменяться. Аналогично при работе с готовой системой понимание того, как она себя ведет, имеет принципиальное значение для ее правильного использования.Требования можно выразить по-разному, от неструктурированного текста до выражений на формальном языке (или, например, с помощью примечаний, см. главу 6). Большая часть функциональных требований к системе - или даже все они - может быть выражена в виде прецедентов использования, в чем помогают диаграммы прецедентов UML.
Моделирование требований к системе производится следующим образом:

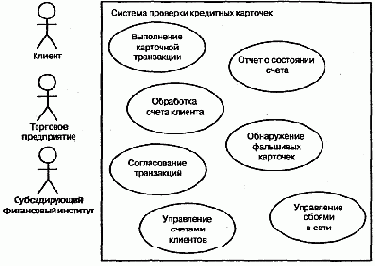

Рис. 17.3 расширяет предыдущую диаграмму. Хотя отношения между актерами и прецедентами на ней опущены, но присутствуют дополнительные прецеденты, которые описывают важные, пусть и невидимые для обычного пользователя, элементы поведения системы.
Эта диаграмма удобна, поскольку дает возможность пользователям, экспертам и разработчикам совместно визуализировать, специфицировать, конструировать и документировать свои решения относительно функциональных требований к системе. Например, прецедент Обнаружение фальшивых карточек описывает поведение, важное как для Торговых предприятий, так и для Субсидирующих финансовых институтов. Другой прецедент - Отчет о состоянии счета - также описывает поведение, требуемое от системы различными организациями в своих контекстах.
Рис. 17.3 Моделирование требований к системе
Требование, моделируемое прецедентом Управление сбоями в сети, немного отличается от остальных, поскольку представляет вспомогательное поведение системы, необходимое, чтобы гарантировать надежное и непрерывное функционирование (см. главу 23).
Такая же методика применима и при моделировании требований к подсистеме (см. главу 31).
UML - это язык документирования
Компания, выпускающая программные средства, помимо исполняемого кода производит и другие артефакты, в том числе следующие:В зависимости от принятой методики разработки выполнение одних работ производится более формально, чем других. Упомянутые артефакты - это не просто поставляемые составные части проекта; они необходимы для управления, для оценки результата, а также в качестве средства общения между членами коллектива во время разработки системы и после ее развертывания.
UML позволяет решить проблему документирования системной архитектуры и всех ее деталей, предлагает язык для формулирования требований к системе и определения тестов и, наконец, предоставляет средства для моделирования работ на этапе планирования проекта и управления версиями.
UML - это язык конструирования
UML не является языком визуального программирования, но модели, созданные с его помощью, могут быть непосредственно переведены на различные языки программирования. Иными словами, UML-модель можно отобразить на такие языки, как Java, C++, Visual Basic, и даже на таблицы реляционной базы данных или устойчивые объекты объектно-ориентированной базы данных. Те понятия, которые предпочтительно передавать графически, так и представляются в UML; те же, которые лучше описывать в текстовом виде, выражаются с помощью языка программирования.Такое отображение модели на язык программирования позволяет осуществлять прямое проектирование: генерацию кода из модели UML в какой-то конкретный язык. Можно решить и обратную задачу: реконструировать модель по имеющейся реализации. Обратное проектирование не представляет собой ничего необычного. Если вы не закодировали информацию в реализации, то эта информация теряется при прямом переходе от моделей к коду. Поэтому для обратного проектирования необходимы как инструментальные средства, так и вмешательство человека. Сочетание прямой генерации кода и обратного проектирования позволяет работать как в графическом, так и в текстовом представлении, если инструментальные программы обеспечивают согласованность между обоими представлениями. Моделирование структуры системы обсуждается в частях 2 и 3.
Помимо прямого отображения в языки программирования UML в силу своей выразительности и однозначности позволяет непосредственно исполнять модели, имитировать поведение систем и контролировать действующие системы. Моделирование поведения системы обсуждается в частях 4 и 5.
UML - это язык специфицирования
В данном контексте специфицирование означает построение точных, недвусмысленных и полных моделей. UML позволяет специфицировать все существенные решения, касающиеся анализа, проектирования и реализации, которые должны приниматься в процессе разработки и развертывания системы программного обеспечения.UML - это язык визуализации
С точки зрения большинства программистов, размышления по поводу реализации проекта почти эквивалентны написанию для него кода. Вы думаете - значит, вы кодируете. И действительно, некоторые вещи лучше всего выражаются непосредственно в коде на каком-либо языке программирования, поскольку текст программы - это самый простой и короткий путь для записи алгоритмов и выражений.Но даже в таких случаях программист занимается моделированием, хотя и неформально. Он может, допустим, записать набросок идеи на доске или на салфетке. Однако такой подход чреват неприятностями. Во-первых, обмен мнениями по поводу концептуальной модели возможен только тогда, когда все участники дискуссии говорят на одном языке. Как правило, при разработке проектов компаниям приходится изобретать собственные языки, и новичку непросто догадаться, о чем идет речь. Во-вторых, нельзя получить представление об определенных аспектах программных систем без модели, выходящей за границы текстового языка программирования. Так, назначение иерархии классов можно, конечно, понять, если внимательно изучить код каждого класса, но воспринять всю структуру сразу и целиком не получится. Аналогично изучение кода системы не позволит составить целостное представление о физическом распределении и возможных миграциях объектов в Web-приложении. В-третьих, если автор кода никогда не воплощал в явной форме задуманные им модели, эта информация будет навсегда утрачена, если он сменит место работы. В лучшем случае ее можно будет лишь частично воссоздать исходя из реализации.
Использование UML позволяет решить третью проблему: явная модель облегчает общение.
Некоторые особенности системы лучше всего моделировать в виде текста, другие - графически. На самом деле во всех интересных системах существуют структуры, которые невозможно представить с помощью одного лишь языка программирования. UML - графический язык, что позволяет решить вторую из обозначенных проблем.
UML - это не просто набор графических символов. За каждым из них стоит хорошо определенная семантика (см. "The Unified Modeling Language Reference Manual"). Это значит, что модель, написанная одним разработчиком, может быть однозначно интерпретирована другим - или даже инструментальной программой. Так решается первая из перечисленных выше проблем.
UML - это язык
Язык состоит из словаря и правил, позволяющих комбинировать входящие в него слова и получать осмысленные конструкции. В языке моделирования словарь и правила ориентированы на концептуальное и физическое представление системы. Язык моделирования, подобный UML, является стандартным средством для составления "чертежей" программного обеспечения.Моделирование необходимо для понимания системы. При этом единственной модели никогда не бывает достаточно. Напротив, для понимания любой нетривиальной системы приходится разрабатывать большое количество взаимосвязанных моделей. В применении к программным системам это означает, что необходим язык, с помощью которого можно с различных точек зрения описать представления архитектуры системы на протяжении цикла ее разработки (см. главу 1).
Словарь и правила такого языка, как UML, объясняют, как создавать и читать хорошо определенные модели, но ничего не сообщают о том, какие модели и в каких случаях нужно создавать. Это задача всего процесса разработки программного обеспечения. Хорошо организованный процесс должен подсказать вам, какие требуются артефакты, какие ресурсы необходимы для их создания, как можно использовать эти артефакты, чтобы оценить выполненную работу и управлять проектом в целом.
Узлы и компоненты
Во многих отношениях узлы подобны компонентам (см. главу 25). Те и другие наделены именами, могут быть участниками отношений зависимости, обобщения и ассоциации, бывают вложенными, могут иметь экземпляры и принимать участие во взаимодействиях. Однако между ними есть и существенные различия:Первое из этих отличий самое важное. Здесь все просто - узлы исполняют компоненты, компоненты исполняются в узлах.
Второе различие предполагает наличие некоего отношения между классами, компонентами и узлами. В самом деле, компонент - это материализация множества других логических элементов, таких как классы и кооперации, а узел - место, на котором развернут компонент. Класс может быть реализован одним или несколькими компонентами, а компонент, в свою очередь, развернут в одном или нескольких узлах. Как показано на рис. 26.3, отношение между узлом и компонентом, который на нем развернут, может быть явно изображено с помощью отношения зависимости (см. главы 5 и 10). Как правило, вам не придется визуализировать такие отношения. Лучше хранить их как часть спецификации узла.
Рис. 26.3 Узлы и компоненты
Множество объектов или компонентов, приписанных к узлу как группа, называется элементом распределения (Distribution unit).
Примечание: Умы подобны классам в том отношении, что для них можно задать атрибуты и операции. Например, можно указать, что у узла есть атрибуты скоростьПроцессора и память, а также операции включить, выключить, приостановить.
Ветвление
Простые последовательные переходы встречаются наиболее часто, но их одних недостаточно для моделирования любого потока управления. Как и в блок-схеме, вы можете включить в модель ветвление, которое описывает различные пути выполнения в зависимости от значения некоторого булевского выражения. Как видно из рис. 19.5, точка ветвления представляется ромбом. В точку ветвления может входить ровно один переход, а выходить - два или более. Для каждого исходящего перехода задается булевское выражение, которое вычисляется только один раз при входе в точку ветвления. Ни для каких двух исходящих переходов эти сторожевые условия не должны одновременно принимать значение "истина", иначе поток управления окажется неоднозначным. Но эти условия должны покрывать все возможные варианты, иначе поток остановится. (Ветвление семантически эквивалентно множественным переходам со сторожевыми условиями, см. главу 21.)

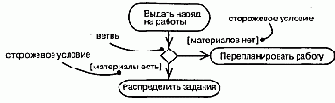

Рис. 19.5 Ветвление
Для удобства разрешается использовать ключевое слово else для пометки того из исходящих переходов, который должен быть выбран в случае, если условия, заданные для всех остальных переходов, не выполнены.
Реализовать итерацию можно, если ввести два состояния действия - в первом устанавливается значение счетчика, во втором оно увеличивается - и точку ветвления, вычисление в которой показывает, следует ли прекратить итерации. (Ветвление и итерация возможны также на диаграммах взаимодействий, см. главу 18.)
Примечание: UML не предписывает язык для этих выражений. В общем случае вы можете использовать структурированный текст; для большей строгости можно воспользоваться синтаксисом и семантикой определенного языка программирования.
Видимость
Одна из деталей, наиболее существенных для атрибутов и операций классификаторов, - их видимость. Видимость свойства говорит о том, может ли оно использоваться другими классификаторами. Естественно, это подразумевает видимость самого классификатора. Один классификатор может "видеть" другой, если тот находится в области действия первого и между ними существует явное или неявное отношение (см. главы 5 и 10). В языке UML можно определить три уровня видимости:На рис. 9.3 показаны открытые, защищенные и закрытые атрибуты и методы для класса Toolbar.
Рис. 9.3 Видимость
Видимость свойств классификатора определяют для того, чтобы скрыть детали его реализации и показать только те особенности, которые необходимы для осуществления обязанностей, продекларированных абстракцией. В этом и заключается основная причина сокрытия информации, без чего не обойтись при создании надежной и гибкой системы. Если символ видимости явно не указан, обычно предполагается, что свойство является открытым. Отношения дружественности (Friendship) позволяют классификатору показывать другим свои закрытые детали (см. главу 10).
Примечание: Видимость в UML соответствует общепринятой семантике большинства языков программирования, таких как С++, Java, Ada и Eiffel.
Видимость (см. главу 9) принадлежащих пакету элементов можно контролировать точно так же, как видимость атрибутов и операций класса. По умолчанию такие элементы являются открытыми, то есть видимы для всех элементов, содержащихся в любом пакете, импортирующем данный. Защищенные элементы видимы только для потомков, а закрытые вообще невидимы вне своего пакета. Например, на рис. 12.3 OrderForm (БланкЗаказа) - это открытая часть пакета С1ient(Клиент), a Order (Заказ) - закрытая. Любой пакет, импортирующий данный, может "видеть" объект OrderForm, но не "видит" Order. При этом составное имя для OrderForm будет Client: : OrderForm.
Видимость принадлежащих пакету элементов обозначается с помощью символа видимости перед именем этого элемента. Для открытых элементов используется символ + (плюс), как и в случае с OrderForm. Все открытые части пакета составляют его интерфейс.
Аналогично классам для имен защищенных элементов используют символ # (диез), а для закрытых добавляют символ - (минус). Напомним, что защищенные элементы будут видны только для пакетов, наследующих данному (см. далее), а закрытые вообще не видны вне пакета, в котором объявлены.
Примечание: Пакеты, связанные с некоторым пакетом отношениями зависимости со стереотипом friend (см. главу 10), могут "видеть" все элементы данного пакета, независимо от объявленной для них видимости.
Виды компонентов
Можно выделить три вида компонентов.Во-первых, это компоненты развертывания (Deployment components), которые необходимы и достаточны для построения исполняемой системы. К их числу относятся динамически подключаемые библиотеки (DLL) и исполняемые программы (EXE). Определение компонентов в UML достаточно широко, чтобы охватить как классические объектные модели, вроде СОМ+, CORBA и Enterprise JavaBeans, так и альтернативные, возможно содержащие динамические Web-страницы, таблицы базы данных и исполняемые модули, где используются закрытые механизмы коммуникации.
Во-вторых, есть компоненты - рабочие продукты (Work product components). По сути дела, это побочный результат процесса разработки. Сюда можно отнести файлы с исходными текстами программ и данными, из которых создаются компоненты развертывания. Такие компоненты не принимают непосредственного участия в работе исполняемой системы, но являются рабочими продуктами, из которых исполняемая система создается.
В-третьих, есть компоненты исполнения (Execution components). Они создаются как следствие работы системы. Примером может служить объект СОМ+, экземпляр которого создается из DLL.
Виды событий
События могут быть внутренними или внешними. Внешние события передаются между системой (см. главу 31) и ее актерами (см. главу 16). Примерами могут служить нажатие кнопки или прерывание от датчика столкновений. Внутренние события передаются между объектами, существующими внутри самой системы. Так, исключение, генерируемое при переполнении, является примером внутреннего события.В UML можно моделировать четыре вида событий: сигналы, вызовы, истечение промежутка времени и изменение состояния.
Временные ограничения
Абсолютное время события, интервал между событиями и время, требуемое для выполнения действия, - вот три основных временных аспекта систем реального времени, при моделировании которых находят применение временные ограничения (см. главу 6).Моделирование временных ограничений осуществляется так:
Например, левое ограничение на рис. 23.4 специфицирует начальное время повторяющегося события вызова refresh. Временное ограничение, находящееся в середине рисунка, специфицирует максимальную продолжительность вызова get Image. Наконец, правое ограничение специфицирует временную сложность события вызова get Image.

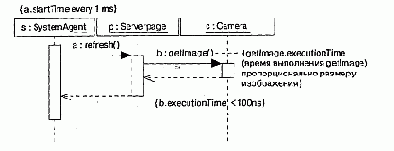

Рис. 23.4 Моделирование временных ограничений
Примечание: Обратите внимание, что функция executionTime может быть применена как к действиям типа get Image, так и к меткам синхронизации типа а и b. Кроме того, подобные временные ограничения можно записать в свободном формате. При желании более детально специфицировать семантику стоит воспользоваться языком объектных ограничений (Object Constraint Language - ОСL), который является частью UML и подробно описан в книге "Unified Modeling Language Reference Manual".
Как правило, рекомендуется выбирать для сообщений короткие имена, чтобы не путать их с именами операций.
Время
Системы реального времени, как следует из самого названия, критичны по времени. События (см. главу 20) в них могут происходить регулярно или спонтанно, но в любом случае время реакции на событие должно быть предсказуемо - либо по абсолютной продолжительности, либо относительно момента возникновения события.Передача сообщений (см. главу 15) - это один из динамических аспектов системы, поэтому при моделировании временных особенностей системы с помощью UML можно каждому сообщению, принимающему участие во взаимодействии (см. там же), дать имя, которое будет использоваться как отметка времени. Обычно сообщениям, принимающим участие во взаимодействии, имена не присваиваются. Как правило, при их изображении используется имя события, например сигнала или вызова. При этом невозможно использовать имя события в записи выражения, поскольку одно и то же событие может быть причиной различных сообщений. Если имеет место такого рода неоднозначность, следует присвоить явное имя сообщению в отметке времени, чтобы в дальнейшем его можно было использовать во временном выражении. Отметка времени - это не что иное, как выражение, в котором встречается имя сообщения, принимающего участие во взаимодействии. Если задано имя сообщения, то можно использовать любую из трех функций от этого сообщения - startTime, stopTime, executionTime. В свою очередь, эти три функции можно использовать для построения временных выражений произвольной сложности, возможно, включающих веса или смещения, которые могут быть константами или переменными (если только эти переменные можно вычислить в момент выполнения). Наконец, как показано на рис. 23.2, временное выражение можно поместить внутрь временного ограничения (см. главу 6), чтобы описать поведение системы во времени. Как и любые другие ограничения, их можно изобразить рядом с соответствующим сообщением или явно присоединить с помощью отношения зависимости.
Рис. 23.2 Время
Примечание: Стоит употреблять в выражениях именованные константы вместо явного упоминания времени, в особенности для сложных систем.
Константы можно определить в одной части модели, а затем использовать в других местах. При этом будет проще модифицировать модель, если временные требования к системе изменятся.
Примечание: Временные выражения можно применять и к операциям. К любой операции разрешается присоединить помеченное значение semantics (см. главу 9) и, используя временное выражение, специфицировать временную сложность операции. Временная сложность (Time complexity) применяется для моделирования минимального, максимального или среднего времени, в течение которого операция должна завершиться. Временная сложность операции, по существу, описывает ее временной бюджет, который можно использовать двумя способами. Во-первых, назначая временной бюджет в ходе разработки, а затем измеряя его на работающей системе, вы получаете возможность сравнивать поведение задуманной и реализованной системы. Во-вторых, складывая результаты (спроектированные или реальные) вычисления временных выражений для всех операций во взаимодействии, можно получить временную сложность всей транзакции.
Встроенная система
Разработка встроенной системы не сводится к созданию программного обеспечения: ведь лриходится управлять физическим миром, где движущиеся части имеют склонность ломаться, сигналы зашумлены, а поведение нелинейно. При моделировании такой системы нужно принимать во внимание взаимодействие ее интерфейса с внешним миром, а это, как правило, нестандартные устройства и узлы (см. главу 26).Диаграммы развертывания способны облегчить общение инженеров-электронщиков и разработчиков программного обеспечения. Используя узлы со стереотипами, похожими на знакомые устройства, можно создавать диаграммы, которые одинаково понятны и тем, и другим (о стереотипах и других механизмах расширения UML см. главу 6). Диаграммы развертывания помогают также формулировать суждения о сопряжениях программных и аппаратных средств. Они, таким образом, применяются для визуализации, специфицирования, конструирования и документирования проектных решений.
Моделирование встроенной системы включает в себя следующие этапы:
Например, на рис. 30.2 показана аппаратная реализация автономного робота. Вы видите один узел (материнская плата на базе процессора Pentium) со стереотипом processor.
Вокруг этого узла расположено восемь устройств, каждое из которых имеет стереотип device и изображено в виде пиктограммы, похожей на реальный прототип.
Заменяемость двоичного кода
Главная задача каждого компонентно-ориентированного средства в любой операционной системе - обеспечить возможность сборки приложений из заменяемых двоичных частей. Это означает, что вы можете создать систему из компонентов, а затем развивать ее, добавляя новые компоненты или заменяя старые, - без перекомпиляции. Именно интерфейсы позволяют достичь этого. Специфицируя интерфейс, вы можете вставить в уже работающую систему любой компонент, который совместим с этим интерфейсом или предоставляет его. Систему можно расширять, подставляя компоненты, обеспечивающие новые услуги с помощью дополнительных интерфейсов, а также компоненты, способные распознать и использовать эти новые интерфейсы. Такая семантика объясняет, что стоит за определением компонентов в UML. Компонент - это физическая заменяемая часть системы, которая совместима с одними интерфейсами и реализует другие.Во-первых, компонент имеет физическую природу. Он существует в реальном мире битов, а не в мире концепций.
Во-вторых, компонент заменяем. Вместо одного компонента можно подставить другой, если он совместим с тем же набором интерфейсов. Обычно механизм добавления или замены компонента с целью формирования исполняемой системы прозрачен для пользователя и обеспечивается либо объектными моделями (такими, как СОМ+ или EnterpriseJavaBeans), которые часто совсем не требуют внешнего вмешательства, либо инструментальными средствами, автоматизирующими этот механизм.
В-третьих, компонент - это часть системы (см. главу 31). Компонент редко выступает в отрыве от остальных: обычно он работает совместно с другими компонентами и, стало быть, встраивается в архитектурный или технологический контекст, для которого предназначен. Компонент является логически и физически способным к сцеплению, то есть представляет собой значимый структурный и/или поведенческий фрагмент некоторой большей системы. Компонент можно повторно использовать в различных системах. Таким образом, компоненты представляют собой фундаментальные строительные блоки, из которых собираются системы. Это определение рекурсивно - система, рассматриваемая на одном уровне абстракции, может быть всего лишь компонентом на более высоком уровне.
В-четвертых, как упоминалось выше, компонент совместим с одним набором интерфейсов и реализует другой набор.
Зависимость
Зависимость (Dependency) - это семантическое отношение между двумя сущностями, при котором изменение одной из них (независимой сущности) может отразиться на семантике другой (зависимой).
Зависимости
Зависимостью (Dependency) называют отношение использования, согласно которому изменение в спецификации одного элемента (например, класса Event) может повлиять на другой элемент, его использующий (в данном случае - класс Window), причем обратное не обязательно. Графически зависимость изображается пунктирной линией со стрелкой, направленной от данного элемента на тот, от которого он зависит. Используйте зависимости, когда хотите показать, что один элемент использует другой.Чаще всего зависимости применяются при работе с классами, чтобы отразить в сигнатуре операции тот факт, что один класс использует другой в качестве аргумента (см. рис. 5.2). Это хороший пример отношений зависимости - изменение одного класса отразится на работе другого, так как используемый класс может теперь представлять иной интерфейс или поведение. В UML разрешается определять зависимости и между другими элементами, например примечаниями (см. главу 6) или пакетами (см. главу 12).
Рис. 5.2 Зависимости
Примечание: У зависимости может быть собственное имя, хотя оно редко требуется - разве что в случае, когда модель содержит много зависимостей и вам нужно ссылаться на них или отличать их друг от друга. Чаще, однако, для различения зависимостей используют стереотипы (см. главу 6).
главу 5). Используйте этот стереотип для моделирования отношений, подобных отношениям между классом и его друзьями в языке C++;
Последние два стереотипа позволяют явно моделировать отношения "класс/ объект" (см. главу 2). instanceOf применяется для моделирования отношения между классом и объектом на одной и той же диаграмме или же между классом и его метаклассом instantiate указывает, какой элемент создает объекты другого;
Следующая группа, состоящая из двух стереотипов, применяется для описания отношений зависимости между пакетами (см. главу 12):
Стереотипы access и import применяются для моделирования отношений между пакетами.
Элементы двух равноправных пакетов не могут ссылаться друг на друга, если между ними явно не определена зависимость типа access или import. Допустим, например, что целевой пакет Т содержит класс С. Если определить зависимость типа access от S к Т, то элементы S могут ссылаться на С, используя его полностью квалифицированное имя Т: : С. Если же от пакета S к Т определена зависимость типа import, то элементы S могут ссылаться на класс С, используя простые имена, то есть не квалифицируя имя целиком.
Два стереотипа применимы к отношениям зависимости между прецедентами (см. главу 16):
Эти стереотипы (совместно с простыми обобщениями) применяются, если надо разложить прецедент на части, допускающие многократное применение.
При моделировании взаимодействий между объектами (см. главу 15) используют следующие три стереотипа:
Стереотипы become и copy используются, чтобы показать роли, состояния или значения атрибутов одного объекта в различные моменты времени и в различных точках пространства (см. главу 23). Стереотип call применяется для моделирования вызывающих зависимостей между операциями.
В контексте автоматов (см. главу 21) применяют только один стереотип.
Наконец, последний стереотип встречается в контексте организации элементов системы в подсистемы и модели (см. главу 31).
Примечание: Семантически все отношения, включая обобщения, ассоциации и реализации, являются разновидностями отношений зависимости. Но обобщения, ассоциации и реализации обладают семантикой, достаточно важной для того, чтобы рассматривать их как особые виды отношений. Между тем вышеперечисленные стереотипы, которые позволяют выразить семантические нюансы отношений зависимости, не настолько далеки от простого отношения зависимости, чтобы выделять какой-то из них в особый вид отношений. Опыт показывает, что подобный подход позволяет соблюсти баланс между возможностью подчеркнуть важные разновидности отношений и нежеланием смутить разработчика слишком большим числом вариантов выбора. Лучше всего, если вы начнете с моделирования обобщений, ассоциаций и реализаций, а все остальные отношения будете рассматривать Как вариации отношений зависимости.
Жизненный цикл объекта
Автоматы чаще всего применяются для моделирования жизненного цикла объекта (см. главу 13), особенно если это экземпляр класса (см. главы 4 и 9), прецедент (см. главу 16) или система (см. главу 31) в целом. В то время как взаимодействия (см. главу 15) моделируют поведение сообщества объектов, работающих совместно, автоматы предназначены для моделирования поведения единичного объекта на протяжении времени его жизни. Примерами могут служить интерфейсы, контроллеры и устройства.При моделировании жизненного цикла объекта особое внимание уделяется специфицированию следующих элементов: событий, на которые объект должен реагировать, реакций на такие события, а также влияния прошлого на поведение в текущий момент. Кроме того, необходимо решить, в каком порядке объект будет осмысленно реагировать на события, начиная с момента его создания и вплоть до уничтожения.
Моделирование жизненного цикла объекта осуществляется следующим образом:
Соедините эти состояния переходами, инициируемыми теми или иными событиями, а затем свяжите с этими переходами действия.
В качестве примера на рис. 21.8 показан автомат для контроллера в домашней системе безопасности, который следит за различными датчиками, расставленными по периметру дома.
Рис. 21.8 Моделирование жизненного цикла объекта
В жизненном цикле такого контроллера есть четыре основных состояния: Инициализация (контроллер входит в рабочий режим), Ожидание (контроллер готов к работе и ожидает тревожных сигналов или команд от пользователя), Команда (контроллер занят отработкой команды пользователя) и Активен (контроллер обрабатывает сигнал тревоги). Когда объект контроллера создается впервые, он сначала переходит в состояние Инициализация, а затем без каких-либо условий - в состояние Ожидание. Подробно эти два состояния не показаны; изображен лишь переход в себя по событию времени для состояния Ожидание.Такого рода событие времени типично для встроенных систем, в которых часто присутствует таймер, предназначенный для периодического запуска процедуры самодиагностики.
При получении события alarm (тревога), которое имеет параметр s, идентифицирующий сработавший датчик, управление переходит из состояния Ожидание в состояние Активен. При вхождении в состояние Активен выполняется действие при входе setAlarm и управление попадает в состояние Проверка (где проверяется, не ложная ли тревога), затем в состояние Звонок (в компанию, установившую сигнализацию для регистрации тревоги) и, наконец, в состояние Жду. Из состояний Жду и Активен контроллер может выйти только после сброса сигнала тревоги (действие clear) или получения от пользователя события attention, возможно, предшествующего выдаче команды.
Обратите внимание на отсутствие конечного состояния. Это тоже типично для встроенных систем, которые должны работать непрерывно.
Жизненный цикл разработки ПО
Используя UML, вы практически не зависите от организации процесса разработки; он не привязан к какому-либо конкретному циклу изготовления программного продукта. Тем не менее, если вы хотите извлечь из этого языка наибольшую пользу, лучше всего применять процесс, который:Управляемость прецедентами использования означает, что прецеденты должны быть основным артефактом, на основании которого устанавливается желаемое поведение системы, проверяется и подтверждается правильность выбранной системной архитектуры, производится тестирование и осуществляется взаимодействие между участниками проекта.
Процесс называют основанным на архитектуре (Architecture-centric), когда системная архитектура является решающим фактором при разработке концепций, конструировании, управлении и развитии создаваемой системы.
Итеративным (Iterative) называется процесс, который предполагает управление потоком исполняемых версий системы. Инкрементный (Incremental) процесс подразумевает постоянное развитие системной архитектуры при выпуске новых версий, причем каждая следующая версия усовершенствована в сравнении с предыдущей. Процесс, являющийся одновременно итеративным и инкрементным, называется управляемым рисками (Risk-driven), поскольку при этом в каждой новой версии серьезное внимание уделяется выявлению факторов, представляющих наибольший риск для успешного завершения проекта, и сведению их до минимума.
Управляемый прецедентами, основанный на архитектуре, итеративный и ин-крементный процесс может быть разбит на фазы. Фазами (Phase) называют промежутки времени между двумя опорными точками процесса, в которых выполнены хорошо определенные цели, завершено создание артефактов и принимается решение, стоит ли переходить к следующей фазе. Как видно из рис. 2.21, жизненный цикл процесса разработки программного обеспечения состоит из четырех фаз: начало (Inception), исследование (Elaboration), построение (Construction) и внедрение (Transition).
На этой диаграмме для каждой фазы показаны соответствующие производственные процессы. Нетрудно заметить, что в каждом из них с течением времени основные усилия сосредоточиваются на различных аспектах процесса разработки.
Рис. 2.21 . Жизненный цикл процесса разработки программного обеспечения
Содержание - первая стадия процесса, на протяжении которой изначальная идея получает достаточное обоснование (по крайней мере, с точки зрения участников проекта), чтобы можно было принять решение о переходе к фазе исследования.
Исследование - это вторая фаза процесса; на этом этапе определяется видение продукта и его архитектура. Основное внимание уделяется конкретизации требований к системе и расстановке приоритетов. Сами требования могут выражаться как в виде общих утверждений, так и в виде четких критериев оценки, каждый из которых определяет функциональное или нефункциональное поведение системы и закладывает основы для тестирования.
Построение является третьей фазой процесса. Исполняемый архитектурный прототип приобретает форму, в которой он может быть представлен пользователям. На этом этапе требования к системе, и в особенности критерии оценки, подвергаются пересмотру в соответствии с изменяющимися потребностями, а для уменьшения риска выделяются необходимые ресурсы.
Внедрение - четвертая стадия процесса разработки программного обеспечения, в ходе которой готовая система передается в руки пользователей. Но разработка на этом, как правило, не заканчивается - ведь даже на протяжении данной фазы система непрерывно совершенствуется, устраняются ошибки и добавляются не вошедшие в ранние версии функциональные возможности.
Во всех четырех фазах присутствует элемент, характерный для описанного способа организации разработки программного обеспечения, - итерация. Итерацией называется четко определенная последовательность действий с ясно сформулированным планом и критериями оценки, которая приводит к появлению новой версии для внешнего или внутреннего использования. Это означает, что жизненный цикл процесса разработки представляет собой непрерывный поток исполняемых версий, реализующих архитектуру системы.Взгляд на архитектуру как на важнейший элемент программной системы и послужил причиной того, что UML концентрируется на моделировании различных представлений системной архитектуры. (Обзор Рационального Унифицированного Процесса - Rational Unified Process - можно найти в "Приложении С"; более подробно он рассматривается в книге "The Unified Software Development Process".)
[Предыдущая глава]
[Содержание]
[Следующая глава]
Значение моделирования
Если вы хотите соорудить собачью конуру, то можете приступить к работе, имея в наличии лишь кучу досок, горсть гвоздей, молоток, плоскогубцы и рулетку. Несколько часов работы после небольшого предварительного планирования - и вы, надо полагать, сколотите вполне приемлемую конуру, причем, скорее всего, без посторонней помощи. Если конура получится достаточно большой и не будет сильно протекать, собака останется довольна. В крайнем случае никогда не поздно начать все сначала - или приобрести менее капризного пса.Если вам надо построить дом для своей семьи, вы, конечно, можете воспользоваться тем же набором инструментов, но времени на это уйдет значительно больше, и ваши домочадцы, надо полагать, окажутся более требовательными, чем собака. Если у вас нет особого опыта в области строительства, лучше тщательно все продумать перед тем, как забить первый гвоздь. Стоит, по меньшей мере, сделать хотя бы несколько эскизов внешнего вида будущей постройки. Без сомнения, вам нужно качественное жилье, удовлетворяющее запросам вашей семьи и не нарушающее местных строительных норм и правил, - а значит, придется сделать кое-какие чертежи с учетом назначения каждой комнаты и таких деталей, как освещение, отопление и водопровод. На основании этих планов вы сможете правильно рассчитать необходимое для работы время и выбрать подходящие стройматериалы. В принципе можно построить дом и самому, но гораздо выгоднее прибегнуть к помощи других людей, нанимая их для выполнения ключевых работ или покупая готовые детали. Коль скоро вы следуете плану и укладываетесь в смету, ваша семья будет довольна. Если же что-то не сладится, вряд ли стоит менять семью -лучше своевременно учесть пожелания родственников.
Задавшись целью построить небоскреб для офиса, было бы совсем неразумно браться за дело, имея в распоряжении груду досок и молоток. Поскольку в этом случае, скорее всего, будут привлекаться многочисленные капиталовложения, инвесторы потребуют, чтобы вы учли их пожелания касательно размера, стиля и формы строения.
Кстати, они могут изменить свое решение уже после того, как вы приступили к строительству. Так как любой просчет слишком дорого вам обойдется, значение планирования многократно возрастает. По-видимому, вы окажетесь членом большого коллектива проектировщиков и застройщиков, и для успешного взаимодействия вам потребуется делать множество разнообразных чертежей и моделей здания.
Подобрав нужных людей, подходящие инструменты и приступив к реализации намеченного плана, вы с большой вероятностью сумеете построить здание, удовлетворяющее всем требованиям будущих обитателей. Если вы и дальше собираетесь возводить дома, то придется искать компромисс между пожеланиями заказчика и возможностями современной технологии строительства, а к рабочему коллективу относиться с заботой, не рискуя людьми и не требуя работы, отнимающей все силы без остатка.
Хотя это и кажется комичным, многие компании, разрабатывающие программное обеспечение, хотят создать небоскреб, в то время как их подход к делу очень напоминает строительство собачьей конуры.
Конечно, иногда вам может просто повезти. Если нужные люди оказались в нужном месте в нужный час и расположение планет благоприятствует новым начинаниям, то, возможно, вам посчастливится создать продукт, который придется потребителям по душе. Но, скорее всего, нанять подходящих работников не удастся (они все уже заняты), благоприятный момент вы упустите (вчера было бы лучше), а расположение планет будет крайне неудачным (этот фактор вообще неподвластен вашему контролю). В эпоху расцвета Internet, когда спрос на программистов постоянно растет, коллективы разработчиков часто ограничиваются тем единственным, что они по-настоящему умеют делать, - написанием все новых строк кода. Героические усилия, затрачиваемые на программирование, стали легендой в этой отрасли, и кажется, что единственным ответом на трудности в разработке ПО послужит еще более интенсивная работа. Однако написанный код вовсе не обязательно поможет решить проблему, а проект может быть столь грандиозным, что даже увеличения рабочего дня на несколько часов окажется недостаточно для его успешного завершения.
Если вы действительно желаете создать программный продукт, сопоставимый с жилым домом или небоскребом, то задача не сводится к написанию большого объема кода. На самом деле проблема в том, чтобы написать правильный код, причем так, чтобы его объем был минимален. При таком подходе разработка качественного программного обеспечения сводится к вопросам выбора архитектуры, подходящих инструментов и средств управления процессом. Кстати, нужно иметь в виду, что многие проекты, задуманные "по принципу конуры", быстро вырастали до размеров небоскреба, становясь жертвой собственного успеха. Если такой рост не был учтен в архитектуре приложения, технологическом процессе или при выборе инструментов, то неизбежно наступит время, когда выросшая до размеров огромного дома конура обрушится под тяжестью собственного веса. Но если разлетится в щепки конура, это лишь разозлит вашу собаку, а если рухнет небоскреб, это затронет материальные интересы его арендаторов.
Неудачные проекты заканчиваются крахом в силу самых разных причин, а вот успешные, как правило, имеют много общего. Хотя успех программного проекта обеспечивается множеством разных слагаемых, одним из общих является применение моделирования.
Моделирование - это устоявшаяся и повсеместно принятая инженерная методика. Мы строим архитектурные модели зданий, чтобы помочь их будущим обитателям во всех подробностях представить себе готовый продукт. Иногда прибегают даже к математическому моделированию зданий, чтобы учесть влияние сильного ветра или землетрясения.
Моделирование применяется не только в строительстве. Вряд ли вы сумеете наладить выпуск новых самолетов или автомобилей, не испытав свой проект на моделях: от компьютерных моделей и чертежей до физических моделей в аэродинамической трубе, а затем и полномасштабных прототипов. Электрические приборы, от микропроцессоров до телефонных коммутаторов, также требуют моделирования для лучшего понимания системы и организации общения с коллегами. Даже в кинематографии успех фильма невозможен без предварительно написанного сценария (тоже своеобразная форма модели).
В социологии, экономике или менеджменте мы также прибегаем к моделированию, которое позволяет проверить наши теории и испытать новые идеи с минимальным риском и затратами.
Итак, что же такое модель? Попросту говоря, она является упрощенным представлением реальности. Модель - это чертеж системы: в нее может входить как детальный план, так и более абстрактное представление системы "с высоты птичьего полета". Хорошая модель всегда включает элементы, существенно влияющие на результат, и не включает те, которые малозначимы на данном уровне абстракции. Каждая система может быть описана с разных точек зрения, для чего используются различные модели, каждая из которых, следовательно, является семантически замкнутой абстракцией системы. Модель может быть структурной, подчеркивающей организацию системы, или поведенческой, то есть отражающей ее динамику.
Зачем мы моделируем? На это есть одна фундаментальная причина. Мы строим модели для того, чтобы лучше понимать разрабатываемую систему.
Моделирование позволяет решить четыре различных задачи (см. главу 2):
Моделирование предназначено не только для создания больших систем. Даже программный эквивалент собачьей конуры выиграет от этого процесса. Чем больше и сложнее система, тем большее значение приобретает моделирование при ее разработке. Дело в том, что моделировать сложную систему необходимо, поскольку иначе мы не можем воспринять ее как единое целое.
Восприятие человеком сложных сущностей ограничено. Моделируя, мы сужаем проблему, заостряя внимание в данный момент только на одном аспекте. В сущности, этот подход есть не что иное, как принцип "разделяй и властвуй", который Эдсгер Дейкстра провозгласил много лет назад: сложную задачу легче решить, если разделить ее на несколько меньших.
Кроме того, моделирование усиливает возможности человеческого интеллекта, поскольку правильно выбранная модель дает возможность создавать проекты на более высоких уровнях абстракции.
Сказать, что моделирование имеет смысл, еще не означает, что оно абсолютно необходимо. И действительно, многие исследования показывают, что в большинстве компаний, разрабатывающих программное обеспечение, моделирование применяют редко или вовсе не применяют. Чем проще проект, тем менее вероятно, что в нем будет использовано формальное моделирование.
Ключевое слово здесь - "формальное". На практике даже при реализации простейшего проекта разработчики в той или иной мере применяют моделирование, хотя бы неформально. Для визуализации части системы ее проектировщик может нарисовать что-то на доске или на клочке бумаги. Коллектив авторов вправе использовать CRC-карточки, чтобы проработать сценарий или конструкцию механизма. Ничего плохого в таких моделях нет. Если они работают, их существование вполне оправдано. Но эти неформальные модели часто создаются для однократного применения и не обеспечивают общего языка, который был бы понятен другим участникам проекта. В строительстве существует общий, понятный для всех язык чертежей; имеются общие языки в электротехнике и математическом моделировании. Организация разработчиков также может извлечь выгоду от использования общего языка для моделирования программного обеспечения.
От моделирования может выиграть любой проект. Даже при создании одноразовых программ, когда зачастую бывает полезнее выбросить неподходящий код из-за преимуществ в скорости разработки, которые дают языки визуального программирования, моделирование поможет коллективу разработчиков лучше представить план системы, а значит, выполнить проект быстрее и создать именно то, что подразумевал изначальный замысел. Чем сложнее проект, тем более вероятно, что из-за отсутствия моделирования он потерпит неудачу или будет создано не то, что нужно. Все полезные и интересные системы с течением времени обычно усложняются.Пренебрегая моделированием в самом начале создания системы, вы, возможно, горько пожалеете об этом, когда будет уже слишком поздно.
