Авторизация доступа к файлам

Поскольку файловая система является общим хранилищем файлов, принадлежащих, вообще говоря, разным пользователям, системы управления файлами должны обеспечивать авторизацию доступа к файлам. В общем виде подход состоит в том, что по отношению к каждому зарегистрированному пользователю данной вычислительной системы для каждого существующего файла указываются действия, которые разрешены или запрещены данному пользователю (так называемый мандатный способ защиты – каждый пользователь имеет отдельный мандат для работы с каждым файлом или не имеет его). Применение мандатного способа защиты влечет за собой существенные накладные расходы, связанные с потребностью хранения избыточной информации и использованием этой информации для проверки правомочности доступа.
Поэтому в большинстве современных систем управления файлами применяется подход к защите файлов, впервые реализованный в ОС UNIX (так называемый дискреционный подход). В этой системе каждому зарегистрированному пользователю соответствует пара целочисленных идентификаторов: идентификатор группы, к которой относится пользователь, и его собственный идентификатор. Этими же идентификаторами снабжается каждый процесс, запущенный от имени данного пользователя и имеющий возможность обращаться к системным вызовам файловой системы. Соответственно, при каждом файле хранится полный идентификатор пользователя (собственный идентификатор плюс идентификатор группы), который создал этот файл, и помечается, какие действия с файлом может производить он сам, какие действия с файлом доступны для остальных пользователей той же группы и что могут делать с файлом пользователи других групп. Для каждого файла контролируется возможность выполнения трех действий: чтение, запись и выполнение. Хранимая информация очень компактна (два целых числа для представления идентификаторов и шкала из 9 бит для характеристики возможных действий), при проверке требуется небольшое количество действий, и этот способ контроля доступа в большинстве случаев удовлетворителен.

Целостность данных

Теперь система должна «знать», что она работает с двумя информационно связанными файлами (это шаг в сторону схемы базы данных), должна иметь информацию о структуре и смысле каждого поля. Например, системе должно быть известно, что у полей СЛУ_ОТД_НОМЕР в файле СЛУЖАЩИЕ и ОТД_НОМЕР в файле ОТДЕЛЫ один и тот же смысл – номер отдела.
Кроме того, система должна учитывать, что в ряде случаев изменение данных в одном файле должно автоматически вызывать модификацию второго файла, чтобы общее содержимое файлов было согласованным. Например, если на работу принимается новый сотрудник, то нужно добавить запись в файл СЛУЖАЩИЕ, а также должным образом изменить поля ОТД_СОТР_ЗАРП и ОТД_РАЗМЕР в записи файла ОТДЕЛЫ, соответствующей отделу этого сотрудника. Более точно, система должна руководствоваться следующими правилами:

1. если в файле СЛУЖАЩИЕ содержится запись со значением поля СЛУ_ОТД_НОМЕР, равным n, то и в файле ОТДЕЛЫ должна содержаться запись со значением поля ОТД_НОМЕР, также равным n;
2. если в файле ОТДЕЛЫ содержится запись со значением поля ОТД_РУК, равным m, то и в файле СЛУЖАЩИЕ должна содержаться запись со значением поля СЛУ_НОМЕР, также равным m; в следующих лекциях мы увидим, что правила (1) и (2) являются частными случаями общего правила ссылочной целостности: поле СЛУ_ОТД_НОМЕР содержит «ссылки» на записи таблицы ОТДЕЛЫ, и поле ОТД_РУК содержит «ссылки» на записи таблицы СЛУЖАЩИЕ;
3. при любом корректном состоянии информационной системы значение поля ОТД_СОТР_ЗАРП любой записи отд_k файла ОТДЕЛЫ должно быть равно сумме значений поля СЛУ_ЗАРП всех тех записей файла СЛУЖАЩИЕ, в которых значение поля СЛУ_ОТД_НОМЕР совпадает со значением поля ОТД_НОМЕР записи отд_k;
4. при любом корректном состоянии информационной системы значение поля ОТД_РАЗМЕР любой записи отд_k файла ОТДЕЛЫ должно быть равно числу всех тех записей файла СЛУЖАЩИЕ, в которых значение поля СЛУ_ОТД_НОМЕР совпадает со значением поля ОТД_НОМЕР записи отд_k; в следующих лекциях мы увидим, что правила (3) и (4) представляют собой примеры общих ограничений целостности базы данных.

Понятие согласованности, или целостности, данных является ключевым понятием баз данных. Фактически, если информационная система (даже такая простая, как в нашем примере) поддерживает согласованное хранение данных в нескольких файлах, можно говорить о том, что она поддерживает базу данных (БД). Если же некоторая вспомогательная система управления данными позволяет работать с несколькими файлами, обеспечивая их согласованность, можно назвать ее системой управления базами данных (СУБД).

Уже только требование поддержания согласованности данных в нескольких файлах не позволяет при построении информационной системы обойтись библиотекой функций: такая система должна обладать некоторыми собственными данными (их принято называть метаданными), определяющими целостность данных. В нашем примере информационная система должна отдельно сохранять метаданные о структуре файлов СЛУЖАЩИЕ и ОТДЕЛЫ, а также правила, определяющие условия целостности данных в этих файлах (принято считать, что правила также составляют часть метаданных).

Файловые системы

Историческим шагом стал переход к использованию систем управления файлами. С точки зрения прикладной программы файл – это именованная область внешней памяти, в которую можно записывать и из которой можно считывать данные. Правила именования файлов, способ доступа к данным, хранящимся в файле, и структура этих данных зависят от конкретной системы управления файлами и, возможно, от типа файла. Система управления файлами берет на себя распределение внешней памяти, отображение имен файлов в соответствующие адреса внешней памяти и обеспечение доступа к данным.
В этом разделе мы рассмотрим историю файловых систем, их основные черты и области разумного применения. Однако сначала сделаем два замечания. Во-первых, в области управления файлами исторически существует некоторая терминологическая путаница. Термин файловая система (file system) используется для обозначения программной системы, управляющей файлами, и архива файлов, хранящегося во внешней памяти. Было бы лучше в первом случае использовать термин система управления файлами, оставив за термином файловая система только второе значение. Однако принятая практика заставляет нас использовать термин файловая система в обоих смыслах. Будем надеяться, что точный смысл термина будет понятен из контекста. (Заметим, что среди непрофессионалов аналогичная путаница возникает при использовании терминов база данных и система управления базами данных. В этом курсе мы будем строго разделять эти термины.) Во-вторых, мы ограничимся описанием свойств так называемых традиционных файловых систем, не обсуждая особенности современных систем с повышенной надежностью, поскольку это заставило бы нас сильно отклониться от основной темы курса.
Первая развитая файловая система была разработана специалистами IBM в середине 60-х гг. для выпускавшейся компанией серии компьютеров «360». В этой системе поддерживались как чисто последовательные, так и индексно-последовательные файлы, а реализация во многом опиралась на возможности только появившихся к этому времени контроллеров управления дисковыми устройствами. Контроллеры обеспечивали возможность обмена с дисковыми устройствами порциями данных произвольного размера, а также индексный доступ к записям файлов, и эти функции контроллеров активно использовались в файловой системе ОS/360.
Файловая система ОS/360 обеспечила будущих разработчиков уникальным опытом использования дисковых устройств с подвижными головками, который отражается во всех современных файловых системах.

Языки запросов

Но обеспечение целостности данных – это далеко не все, что обычно требуется от СУБД. Начнем с того, что даже в нашем примере пользователю информационной системы будет не слишком просто получить, например, общую численность отдела, в котором работает Петр Иванович Сидоров. Придется сначала узнать номер отдела, в котором работает указанный служащий, а затем установить численность этого отдела. Было бы гораздо проще, если бы СУБД позволяла сформулировать такой запрос на языке, более близком пользователям. Такие языки называются языками запросов к базам данных. Например, на языке запросов SQL наш запрос можно было бы выразить в следующей форме (запрос1):
SELECT ОТД_РАЗМЕР FROM СЛУЖАЩИЕ, ОТДЕЛЫ WHERE СЛУ_ИМЯ = 'ПЕТР ИВАНОВИЧ СИДОРОВ' AND СЛУ_ОТД_НОМЕР = ОТД_НОМЕР;
Это пример запроса на языке SQL с «полусоединением»: c одной стороны, запрос адресуется к двум файлам – СЛУЖАЩИЕ и ОТДЕЛЫ, но с другой стороны, данные выбираются только из файла ОТДЕЛЫ. Условие СЛУ_ОТД_НОМЕР = ОТД_НОМЕР всего лишь «ограничивает» интересующий нас набор записей об отделах до одной записи, если Петр Иванович Сидоров действительно работает на данном предприятии. Если же Петр Иванович Сидоров не работает на предприятии, то условие СЛУ_ИМЯ = 'ПЕТР ИВАНОВИЧ СИДОРОВ' не будет удовлетворяться ни для одной записи файла СЛУЖАЩИЕ, и поэтому запрос выдаст пустой результат.
Возможна и другая формулировка того же запроса (запрос2):
SELECT ОТД_РАЗМЕР FROM ОТДЕЛЫ WHERE ОТД_НОМЕР = (SELECT СЛУ_ОТД_НОМЕР FROM СЛУЖАЩИЕ WHERE СЛУ_ИМЯ = 'ПЕТР ИВАНОВИЧ СИДОРОВ');
Это пример запроса на языке SQL с вложенным подзапросом. Во вложенном подзапросе выбирается значение поля СЛУ_ОТД_НОМЕР из записи файла СЛУЖАЩИЕ, в которой значение поля СЛУ_ИМЯ равняется строковой константе 'ПЕТР ИВАНОВИЧ СИДОРОВ'. Если такая запись существует, то она единственная, поскольку поле СЛУ_ИМЯ является уникальным ключом файла СЛУЖАЩИЕ. Тогда результатом выполнения подзапроса будет единственное значение – номер отдела, в котором работает Петр Иванович Сидоров.


Во внешнем запросе это значение будет ключом доступа к файлу ОТДЕЛЫ, и снова будет выбрана только одна запись, поскольку поле ОТД_НОМЕР является уникальным ключом файла ОТДЕЛЫ. Если же на данном предприятии Петр Иванович Сидоров не работает, то подзапрос выдаст пустой результат, и внешний запрос тоже выдаст пустой результат.

Приведенные примеры показывают, что при формулировке запроса с использованием SQL можно не задумываться о том, как будет выполняться этот запрос. Среди метаданных базы данных будет содержаться информация о том, что поле СЛУ_ИМЯ является ключевым для файла СЛУЖАЩИЕ (т. е. по заданному значению имени сотрудника можно быстро найти соответствующую запись или убедиться в том, что запись с таким значением поля СЛУ_ИМЯ в файле отсутствует), а поле ОТД_НОМЕР – ключевое для файла ОТДЕЛЫ (и более того, оба ключа в соответствующих файлах являются уникальными), и система сама воспользуется этим. Можно формально доказать, что формулировки запрос1 и запрос2 эквивалентны, т. е. вне зависимости от состояния данных всегда производят один и тот же результат. Наиболее вероятным способом выполнения запроса в обеих формулировках будет выборка записи из файла СЛУЖАЩИЕ со значением поля СЛУ_ИМЯ, равным строке 'ПЕТР ИВАНОВИЧ СИДОРОВ', взятию из этой записи значения поля СЛУ_ОТД_НОМЕР и выборки из таблицы ОТДЕЛЫ записи с таким же значением поля ОТД_НОМ.

Если же, например, возникнет потребность в получении списка сотрудников, не соответствующих занимаемой должности, то достаточно обратиться к системе с запросом (запрос3):

SELECT СЛУ_ИМЯ, СЛУ_НОМЕР FROM СЛУЖАЩИЕ WHERE СЛУ_СТАТ = "НЕТ";

и система сама выполнит необходимый полный просмотр файла СЛУЖАЩИЕ, поскольку поле СЛУ_СТАТ не является ключевым, и другого способа выполнения не существует.

Логическая структура файловых систем и именование файлов

Во всех современных файловых системах обеспечивается многоуровневое именование файлов за счет наличия во внешней памяти каталогов – дополнительных файлов со специальной структурой. Каждый каталог содержит имена каталогов и/или файлов, хранящихся в данном каталоге. Таким образом, полное имя файла состоит из списка имен каталогов плюс имя файла в каталоге, непосредственно содержащем данный файл.
Поддержка многоуровневой схемы именования файлов обеспечивает несколько преимуществ, основным из которых является простая и удобная схема логической классификации файлов и генерации их имен. Можно сопоставить каталог или цепочку каталогов с пользователем, подразделением, проектом и т. д. и затем образовывать в этом каталоге файлы или каталоги, не опасаясь коллизий с именами других файлов или каталогов.
Разница между способами именования файлов в разных файловых системах состоит в том, с чего начинается эта цепочка имен. В любом случае первое имя должно соответствовать корневому каталогу файловой системы. Вопрос заключается в том, как сопоставить этому имени корневой каталог – где его искать? В связи с этим имеются два радикально различных подхода.
Во многих системах управления файлами требуется, чтобы каждый архив файлов (полное дерево каталогов) целиком располагался на одном дисковом пакете или логическом диске – разделе физического дискового пакета, логически представляемом в виде отдельного диска с помощью средств операционной системы. В этом случае полное имя файла начинается с имени дискового устройства, на котором установлен соответствующий диск. Такой способ именования использовался в файловых системах компаний IBM и DEC; очень близки к этому и файловые системы, реализованные в операционных системах семейства Windows компании Microsoft. Можно назвать такую организацию поддержкой изолированных файловых систем.
Другой крайний вариант был реализован в файловых системах операционной системы Multics. Эта система заслуживает отдельного разговора, в ней был реализован целый ряд оригинальных идей, но мы остановимся только на особенностях организации архива файлов.


В файловой системе Multics пользователям обеспечивалась возможность представлять всю совокупность каталогов и файлов в виде единого дерева. Полное имя файла начиналось с имени корневого каталога, и пользователь не обязан был заботиться об установке на дисковое устройство каких-либо конкретных дисков. Сама система, выполняя поиск файла по его имени, запрашивала у оператора установку необходимых дисков. Такую файловую систему можно назвать полностью централизованной.

Конечно, во многом централизованные файловые системы удобнее изолированных: система управления файлами выполняет больше рутинной работы. В частности, администратор файловой системы автоматически оповещается о потребности установки требуемых дисковых пакетов; система обеспечивает равномерное распределение памяти на известных ей дисковых томах; возможна организация автоматического перемещения редко используемых файлов на более медленные носители внешней памяти; облегчается рутинная работа, связанная с резервным копированием.

Но в таких системах возникают существенные проблемы, если требуется перенести поддерево файловой системы на другую вычислительную установку. Поскольку файлы и каталоги любого логического поддерева могут быть физически разбросаны по разным дисковым пакетам и даже магнитным лентам, для такого переноса требуется специальная утилита, собирающая все объекты требуемого поддерева на одном внешнем носителе, не входящем в состав штатных устройств централизованной файловой системы. Конечно, даже при наличии такой утилиты выполнение процедуры физической сборки требует существенного времени.

Компромиссное решение применяется в файловых системах ОС UNIX. На базовом уровне в этих файловых системах поддерживаются изолированные архивы файлов. Один из таких архивов объявляется корневой файловой системой. Это делается на этапе генерации операционной системы, и после запуска операционная система «знает», на каком дисковом устройстве (физическом или логическом) располагается корневая файловая система. После запуска системы можно «смонтировать» корневую файловую систему и ряд изолированных файловых систем в одну общую файловую систему.


Технически это осуществляется посредством создания в корневой файловой системе специальных пустых каталогов (точек монтирования).

Специальный системный вызов mount ОС UNIX позволяет подключить к одному из пустых каталогов корневой каталог указанного архива файлов. Выполнение такого действия приводит к «наложению» корневого каталога монтируемой файловой системы на каталог точки монтирования; корневой каталог приобретает имя каталога точки монтирования. После монтирования общей файловой системы именование файлов производится так же, как если бы она с самого начала была централизованной. Если учесть, что обычно монтирование файловой системы производится при раскрутке системы (при выполнении стартового командного файла), пользователи ОС UNIX, как правило, и не задумываются о происхождении общей файловой системы.

Кроме того, поддерживается системный вызов unmount, «отторгающий» ранее смонтированную файловую систему от общей иерархии. Конечно, все это заметно облегчает перенос частей файловой системы на другие установки.



В файловой системе Multics пользователям обеспечивалась возможность представлять всю совокупность каталогов и файлов в виде единого дерева. Полное имя файла начиналось с имени корневого каталога, и пользователь не обязан был заботиться об установке на дисковое устройство каких-либо конкретных дисков. Сама система, выполняя поиск файла по его имени, запрашивала у оператора установку необходимых дисков. Такую файловую систему можно назвать полностью централизованной.

Конечно, во многом централизованные файловые системы удобнее изолированных: система управления файлами выполняет больше рутинной работы. В частности, администратор файловой системы автоматически оповещается о потребности установки требуемых дисковых пакетов; система обеспечивает равномерное распределение памяти на известных ей дисковых томах; возможна организация автоматического перемещения редко используемых файлов на более медленные носители внешней памяти; облегчается рутинная работа, связанная с резервным копированием.

Но в таких системах возникают существенные проблемы, если требуется перенести поддерево файловой системы на другую вычислительную установку. Поскольку файлы и каталоги любого логического поддерева могут быть физически разбросаны по разным дисковым пакетам и даже магнитным лентам, для такого переноса требуется специальная утилита, собирающая все объекты требуемого поддерева на одном внешнем носителе, не входящем в состав штатных устройств централизованной файловой системы. Конечно, даже при наличии такой утилиты выполнение процедуры физической сборки требует существенного времени.

Компромиссное решение применяется в файловых системах ОС UNIX. На базовом уровне в этих файловых системах поддерживаются изолированные архивы файлов. Один из таких архивов объявляется корневой файловой системой. Это делается на этапе генерации операционной системы, и после запуска операционная система «знает», на каком дисковом устройстве (физическом или логическом) располагается корневая файловая система. После запуска системы можно «смонтировать» корневую файловую систему и ряд изолированных файловых систем в одну общую файловую систему.


Технически это осуществляется посредством создания в корневой файловой системе специальных пустых каталогов (точек монтирования).

Специальный системный вызов mount ОС UNIX позволяет подключить к одному из пустых каталогов корневой каталог указанного архива файлов. Выполнение такого действия приводит к «наложению» корневого каталога монтируемой файловой системы на каталог точки монтирования; корневой каталог приобретает имя каталога точки монтирования. После монтирования общей файловой системы именование файлов производится так же, как если бы она с самого начала была централизованной. Если учесть, что обычно монтирование файловой системы производится при раскрутке системы (при выполнении стартового командного файла), пользователи ОС UNIX, как правило, и не задумываются о происхождении общей файловой системы.

Кроме того, поддерживается системный вызов unmount, «отторгающий» ранее смонтированную файловую систему от общей иерархии. Конечно, все это заметно облегчает перенос частей файловой системы на другие установки.

Области разумного применения файлов

После краткого экскурса в историю и современное состояние файловых систем обсудим возможные области их применения. Прежде всего, конечно, файлы используются для хранения текстовых данных: документов, текстов программ и т. д. Такие файлы обычно создаются и модифицируются с помощью различных текстовых редакторов. Эти редакторы могут быть очень простыми, такими, как ed в мире UNIX или утилиты редактирования Norton Commander, FAR Manager и других интерактивных сред Windows. Они могут быть сложными и многофункциональными, синтаксически ориентированными, как, например, GNU Emacs. Но обычно структура текстовых файлов очень проста (c точки зрения файловой системы): это либо последовательность записей, содержащих строки текста, либо последовательность байтов, среди которых встречаются специальные символы (например, символы конца строки). Конечно же, сложность логической структуры текстового файла определяется текстовым редактором, но в любом случае файловой системе она не видна.
Файлы, содержащие тексты программ, используются как входные файлы компиляторов (чтобы правильно воспринять текст программы, компилятор должен понимать логическую структуру текстового файла), которые, в свою очередь, формируют файлы, содержащие объектные модули. С точки зрения файловой системы объектные файлы также обладают очень простой структурой – последовательность записей или байтов. Система программирования накладывает на такую структуру более сложную и специфичную для этой системы структуру объектного модуля. Подчеркнем, что логическая структура объектного модуля файловой системе неизвестна; эта структура поддерживается инструментами системы программирования.
Аналогично обстоит дело с файлами, формируемыми редакторами связей (редактор связей должен понимать логическую структуру файлов объектных модулей) и содержащими образы выполняемых программ. Логическая структура таких файлов остается известной только редактору связей и загрузчику – программе операционной системы. Общая схема взаимодействия программных компонентов при построении программы показана на рис. 1.3.


Мы кратко обозначили способы использования файлов в процессе разработки программ, но можно сказать, что ситуация аналогична и в других случаях: например, при образовании и использовании файлов, содержащих графическую, аудио- и видеоинформацию.

Одним словом, файловые системы обычно обеспечивают хранение слабо структурированной информации, оставляя дальнейшую структуризацию прикладным программам. В перечисленных выше случаях использования файлов это даже хорошо, потому что при разработке любой новой прикладной системы, опираясь на простые, стандартные и сравнительно дешевые средства файловой системы, можно реализовать те структуры хранения, которые наиболее точно соответствуют специфике данной прикладной области.

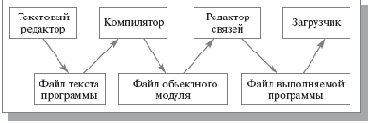

Рис. 1.3.  Связи между программными компонентами по пониманию логической структуры файлов

Потребности информационных систем

Удовлетворяют ли рассмотренные выше базовые возможности файловых систем потребности информационных систем? Типовая информационная система, главным образом, ориентирована на хранение, выбор и модификацию данных соответствующей прикладной области. Структура таких данных зачастую очень сложна, и, хотя структуры данных различны в разных информационных системах, между ними часто бывает много общего.
На начальном этапе использования вычислительной техники для построения информационных систем проблемы структуризации данных решались индивидуально в каждой информационной системе. Производились необходимые надстройки над файловыми системами (библиотеки программ), подобно тому как это делается в компиляторах, редакторах и т. д. (рис. 1.4).

Рис. 1.4.  Примитивная схема структуризации данных в информационной системе
Но поскольку информационные системы требуют сложных структур данных, эти дополнительные индивидуальные средства управления данными являлись существенной частью информационных систем и практически повторялись от одной системы к другой. Стремление выделить общую часть информационных систем, ответственную за управление сложно структурированными данными, явилось, на мой взгляд, первой побудительной причиной создания СУБД. Очень скоро стало понятно, что невозможно обойтись общей библиотекой программ (рис. 1.5), реализующей над стандартной базовой файловой системой более сложные методы хранения данных.

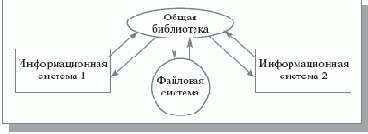

Рис. 1.5.  Две информационные системы с общей библиотекой
Поясним это на примере. Предположим, что требуется реализовать простую информационную систему, поддерживающую учет служащих некоторой организации. Система должна выполнять следующие действия:

• выдавать списки служащих по отделам;
• поддерживать возможность перевода служащего из одного отдела в другой;
• обеспечивать средства поддержки приема на работу новых служащих и увольнения работающих служащих.

Кроме того, для каждого отдела должна поддерживаться возможность получения:

• имени руководителя отдела;
• общей численности отдела;
• общей суммы зарплаты служащих отдела, среднего размера зарплаты и т. д.

Для каждого сотрудника должна поддерживаться возможность получения:

• номера удостоверения по полному имени сотрудника (для простоты допустим, что имена всех служащих различны);
• полного имени по номеру удостоверения;
• информации о соответствии сотрудника занимаемой должности и о размере его зарплаты.

Синхронизация многопользовательского доступа

Последнее, на чем мы остановимся в связи с файлами, – это способы применения файлов в многопользовательской среде. Если операционная система поддерживает многопользовательский режим, может возникнуть ситуация, когда два или более пользователей одновременно пытаются работать с одним и тем же файлом. Если все эти пользователи собираются только читать файл, ничего страшного не произойдет. Но если хотя бы один из них будет изменять файл, для корректной работы этой группы требуется взаимная синхронизация.
В файловых системах обычно применялся следующий подход. В операции открытия файла (первой и обязательной операции, с которой должен начинаться сеанс работы с файлом) помимо прочих параметров указывался режим работы (чтение или изменение). Если к моменту выполнения этой операции от имени некоторого процесса A файл уже был открыт некоторым другим процессом B, причем существующий режим открытия был несовместим с требуемым режимом (совместимы только режимы чтения), то в зависимости от особенностей системы либо процессу A сообщалось о невозможности открытия файла в нужном режиме, либо процесс A блокировался до тех пор, пока процесс B не выполнит операцию закрытия файла.

Структуры данных

Предположим, что мы решили основывать эту информационную систему на файловой системе и пользоваться одним файлом СЛУЖАЩИЕ, расширив базовые возможности файловой системы за счет специальной библиотеки функций. Поскольку минимальной информационной единицей в нашем случае является служащий, в этом файле должна содержаться одна запись для каждого служащего. Чтобы можно было удовлетворить указанные выше требования, запись о служащем должна иметь следующие поля:

• полное имя служащего (СЛУ_ИМЯ);
• номер его удостоверения (СЛУ_НОМЕР);
• данные о соответствии сотрудника занимаемой должности (СЛУ_СТАТ; для простоты «да» или «нет»);
• размер зарплаты (СЛУ_ЗАРП);
• номер отдела (СЛУ_ОТД_НОМЕР).

Поскольку мы решили ограничиться одним файлом СЛУЖАЩИЕ, та же запись должна содержать имя руководителя отдела (СЛУ_ОТД_РУК). (Иначе было бы невозможно, например, получить имя руководителя отдела с известным номером.)
Чтобы информационная система могла эффективно выполнять свои базовые функции, необходимо обеспечить многоключевой доступ к файлу СЛУЖАЩИЕ по уникальным ключам (ключ называется уникальным, если его значения гарантированно различны во всех записях файла) СЛУ_ИМЯ и СЛУ_НОМЕР. Очевидно, что в противном случае для выполнения наиболее часто используемых операций получения данных о конкретном служащем понадобится последовательный просмотр в среднем половины записей файла. Кроме того, должна обеспечиваться возможность эффективного выбора всех записей с общим значением СЛУ_ОТД_НОМЕР, т. е. доступ по неуникальному ключу. Если не поддерживать специальный механизм доступа, то для получения данных об отделе в целом в общем случае потребуется полный просмотр файла. Требуемая общая структура файла СЛУЖАЩИЕ показана на рис. 1.6. Но даже в этом случае, чтобы получить численность отдела или общий размер зарплаты, система должна будет выбрать все записи о служащих указанного отдела и посчитать соответствующие общие значения.
Таким образом, мы видим, что при реализации даже такой простой информационной системы на базе файловой системы возникают следующие затруднения:




Рис. 1.6.  Структура файла СЛУЖАЩИЕ на уровне приложения (случай одного файла)

• требуется создание достаточно сложной надстройки для многоключевого доступа к файлам;
• возникает существенная избыточность данных (для каждого служащего повторяется имя руководителя его отдела);
• требуется выполнение массовой выборки и вычислений для получения суммарной информации об отделах.

Кроме того, если в ходе эксплуатации системы потребуется, например, обеспечить операцию выдачи списков служащих, получающих указанную зарплату, то либо придется при выполнении каждой такой операции полностью просматривать файл, либо нужно будет реструктурировать файл СЛУЖАЩИЕ, объявляя ключевым и поле СЛУ_ЗАРП.

Для улучшения ситуации можно было бы поддерживать два многоключевых файла: СЛУЖАЩИЕ и ОТДЕЛЫ. Первый файл должен был бы содержать поля СЛУ_ИМЯ, СЛУ_НОМЕР, СЛУ_СТАТ, СЛУ_ЗАРП и СЛУ_ОТД_НОМЕР, а второй – ОТД_НОМЕР, ОТД_РУК (номер удостоверения служащего, являющегося руководителем отдела), ОТД_СОТР_ЗАРП (общий размер зарплаты сотрудников данного отдела) и ОТД_РАЗМЕР (общее число сотрудников в отделе). Структура этих файлов показана на рис. 1.7.

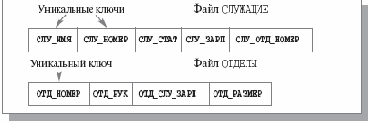

Рис. 1.7.  Структура файла СЛУЖАЩИЕ и ОТДЕЛЫ на уровне приложения (случай двух файлов)

Введение этих двух файлов позволило бы преодолеть большинство неудобств, перечисленных в предыдущем абзаце. Каждый из файлов содержал бы только не дублируемую информацию, не возникала бы необходимость в динамических вычислениях суммарной информации по отделам. Но заметим, что при таком переходе наша информационная система должна обладать некоторыми новыми особенностями, сближающими ее с СУБД.

Структуры файлов

Практически во всех современных компьютерах основными устройствами внешней памяти являются магнитные диски с подвижными головками, и именно они служат для хранения файлов. Как отмечалось ранее, аппаратура магнитных дисков допускает выполнение обмена с дисками порциями данных произвольного размера. Однако возможность обмениваться с магнитными дисками порциями, размеры которых меньше полного объема блока, в настоящее время в файловых системах не используется. Это связано с двумя обстоятельствами.
Во-первых, как указывалось в разделе «Устройства внешней памяти», считывание или запись только части блока не приводит к существенному выигрышу в суммарном времени обмена. Во-вторых, для работы с частями блоков файловая система должна обеспечить буферы оперативной памяти соответствующего размера, что существенно усложняет распределение оперативной памяти. Алгоритмы распределения памяти порциями произвольного размера плохи тем, что любой из них рано или поздно приводит к внешней фрагментации памяти. В памяти образуется большое число маленьких свободных фрагментов. Их совокупный размер может быть больше размера любого требуемого буфера, но его можно выделить, только если произвести сжатие памяти, т. е. подвижку всех занятых фрагментов таким образом, чтобы они располагались вплотную один к другому. Во время выполнения операции сжатия памяти нужно приостановить выполнение обменов, а сама эта операция занимает много времени.
Поэтому во всех современных файловых системах явно или неявно выделяется уровень, обеспечивающий работу с базовыми файлами, которые представляют собой наборы блоков, последовательно нумеруемых в адресном пространстве файла и отображаемых на физические блоки диска (рис. 1.2). Размер логического блока файла совпадает с размером физического блока диска или кратен ему; обычно размер логического блока выбирается равным размеру страницы виртуальной памяти, поддерживаемой аппаратурой компьютера совместно с операционной системой.
В некоторых файловых системах базовый уровень был доступен пользователю, но чаще он прикрывался некоторым более высоким уровнем, стандартным для пользователей.


Существуют два основных подхода. При первом подходе, свойственном, например, файловым системам операционных систем компании DEC RSX и VMS, пользователи представляют файл как последовательность записей. Каждая запись – это последовательность байтов, имеющая постоянный или переменный размер. Можно читать или писать записи последовательно либо позиционировать файл на запись с указанным номером. Некоторые файловые системы позволяют структурировать записи на поля и объявлять некие поля ключами записи.

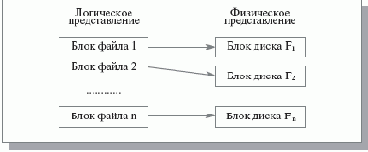

Рис. 1.2.  Схематичное изображение базового файла

В таких файловых системах можно потребовать выборку записи из файла по ее заданному ключу. Естественно, в этом случае файловая система поддерживает в том же (или другом, служебном) базовом файле дополнительные, невидимые пользователю, служебные структуры данных. Распространенные способы организации ключевых файлов основываются на технике хэширования и B-деревьев. Существуют и многоключевые способы организации файлов (у одного файла объявляется несколько ключей, и можно выбирать записи по значению каждого ключа).

Второй подход, получивший распространение вместе с операционной системой UNIX, состоит в том, что любой файл представляется как непрерывная последовательность байтов. Из файла можно прочитать указанное число байтов, либо начиная с его начала, либо предварительно выполнив его позиционирование на байт с указанным номером. Аналогично можно записать указанное число байтов либо в конец файла, либо предварительно выполнив позиционирование файла. Тем не менее заметим, что скрытым от пользователя, но существующим во всех разновидностях файловых систем ОС UNIX является базовое блочное представление файла.

Конечно, в обоих случаях можно обеспечить набор преобразующих функций, приводящих представление файла к другому виду. Примером тому может служить поддержка стандартной файловой среды UNIX в среде операционных систем компании DEC.

СУБД как независимый системный компонент

До сих пор мы не вычленяли СУБД из состава информационной системы, имея в виду общую организацию системы, подобную той, которая показана на рис. 1.8.

Рис. 1.8.  СУБД в составе информационной системы
Здесь видны два дефекта. Во-первых, очевидно, что СУБД должна поддерживать достаточно развитую функциональность. Повторять эту функциональность в каждой информационной системе неразумно. С другой стороны, неясно, каким образом можно обеспечить готовый к использованию компонент СУБД, который можно было бы встраивать в информационные системы. Во-вторых, уже должно быть понятно, что набор файлов можно назвать базой данных только при наличии метаданных. На рис. 1.8 метаданные являются принадлежностью информационной системы, и поэтому, например, файлы СЛУЖАЩИЕ и ОТДЕЛЫ можно эффективно использовать только через нашу гипотетическую систему регистрации сотрудников.
Предположим, что предприятию нужна еще и информационная бухгалтерская система. Очевидно, что для ее работы также потребуются данные о сотрудниках и отделах. При показанной выше организации системы возможны два варианта выполнения задачи, ни один из которых не является удовлетворительным.

1. Внедрить бухгалтерскую систему в состав системы регистрации сотрудников. Но ведь, как правило, бухгалтерские системы покупаются в виде готовых и отдельных продуктов, не приспособленных к подобному «внедрению».
2. Скопировать метаданные системы регистрации сотрудников в бухгалтерскую систему. Но метаданные (как и данные) не обязательно являются статичными. Структура базы данных может со временем изменяться, могут исчезать одни правила целостности и появляться другие. Как согласовывать копии метаданных, поддерживаемые независимыми информационными системами?

Так мы приходим к организации системы, показанной на рис. 1.9.

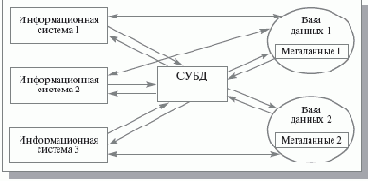

Рис. 1.9.  Отдельная СУБД и базы данных с метаданными
Здесь мы видим три информационные системы, которые через одну СУБД работают с двумя разными базами данных, причем первая и вторая системы работают с общей базой данных.


Это возможно, поскольку метаданные каждой базы данных содержатся в самих базах данных, и достаточно лишь указать СУБД, с какой базой данных желает работать данное приложение. Поскольку СУБД функционирует отдельно от приложений, и ее работа с базами данных регулируется метаданными, совместное использование одной базы данных двумя информационными системами не вызовет потери согласованности данных, и доступ к данным будет должным образом синхронизироваться. Заметим, что рис. 1.9 вплотную приближает нас к наиболее распространенной в последние десятилетия архитектуре «клиент-сервер». СУБД играет роль «сервера», обслуживающего нескольких «клиентов» – прикладных информационных систем.

Таким образом, СУБД решают множество проблем, которые затруднительно или вообще невозможно решить при использовании файловых систем. При этом существуют приложения, для которых вполне достаточно файлов; приложения, для которых необходимо решать, какой уровень работы с данными во внешней памяти для них требуется, и приложения, для которых, безусловно, нужны базы данных.

Транзакции, журнализация и многопользовательский режим

Далее, представим себе, что в первоначальной реализации информационной системы, основанной на использовании библиотек расширенных методов доступа к файлам, обрабатывается операция принятия на работу нового служащего. Следуя требованиям согласованного изменения файлов, информационная система вставляет новую запись в файл СЛУЖАЩИЕ и собирается модифицировать соответствующую запись файла ОТДЕЛЫ (или вставлять в этот файл новую запись, если сотрудник является первым в своем отделе), но именно в этот момент происходит (например) аварийное выключение питания компьютера.
Очевидно, что после перезапуска системы ее база данных будет находиться в рассогласованном состоянии (точно будут нарушены правила (2) и (3), а может быть, и правило (1)). Потребуется выяснить это (а для этого нужно явно проверить соответствие данных в файлах СЛУЖАЩИЕ и ОТДЕЛЫ) и привести данные в согласованное состояние. Проверку и коррекцию можно выполнить, например, следующим образом. Сгруппировать записи файла СЛУЖАЩИЕ по значениям поля СЛУ_ОТД_НОМЕР. Для каждой группы (a) проверить, существует ли в файле ОТДЕЛЫ запись, значение поля ОТД_НОМ которой равняется значению поля СЛУ_ОТД_НОМЕР записей данной группы; если такой записи в файле ОТДЕЛЫ нет, то (b) исключить группу из файла СЛУЖАЩИЕ и перейти к обработке следующей группы; иначе (c) посчитать число записей в группе и вычислить суммарное значение заработной платы; (d) обновить полученными значениями поля ОТД_РАЗМЕР и ОТД_СОТР_ЗАРП соответствующей записи файла ОТДЕЛЫ и перейти к обработке следующей группы.
Настоящие СУБД берут такую работу на себя, поддерживая транзакционное управление и журнализацию изменений базы данных. Прикладная система не обязана заботиться о поддержке корректности состояния базы данных, хотя и должна знать, какие цепочки операций изменения данных являются допустимыми.
Представим теперь, что в информационной системе требуется обеспечить параллельную (например, многотерминальную) работу с базой данных служащих и отделов. Если опираться только на использование файлов, то для обеспечения корректности на все время модификации любого из двух файлов доступ других пользователей к этому файлу будет блокирован (вспомните возможности файловых систем в отношении синхронизации параллельного доступа, упоминавшиеся в разд. «Файловые системы»). Таким образом, зачисление на работу Петра Ивановича Сидорова существенно затормозит получение информации о сотруднике Иване Сидоровиче Петрове, даже если они работают в разных отделах. Настоящие СУБД обеспечивают гораздо более тонкую синхронизацию параллельного доступа к данным.

Устройства внешней памяти

В самом широком смысле информационная система представляет собой программный комплекс, функции которого состоят в поддержке надежного хранения информации в памяти компьютера, выполнении специфических для данного приложения преобразований информации и/или вычислений, предоставлении пользователям удобного и легко осваиваемого интерфейса. Обычно объемы данных, с которыми приходится иметь дело таким системам, достаточно велики, а сами данные обладают достаточно сложной структурой. Классическими примерами информационных систем являются банковские системы, системы резервирования авиационных или железнодорожных билетов, мест в гостиницах и т. д.
О надежном и долговременном хранении информации можно говорить только при наличии запоминающих устройств, сохраняющих информацию после выключения электропитания. Оперативная (основная) память этим свойством обычно не обладает. В первые десятилетия развития вычислительной техники использовались два вида устройств внешней памяти: магнитные ленты и магнитные барабаны. При этом емкость магнитных лент была достаточно велика, но по своей природе они обеспечивали последовательный доступ к данным. Емкость магнитной ленты пропорциональна ее длине. Чтобы получить доступ к требуемой порции данных, нужно в среднем перемотать половину ее длины. Но чисто механическую операцию перемотки нельзя выполнить очень быстро. Поэтому быстрый произвольный доступ к данным на магнитной ленте, очевидно, невозможен.
Магнитный барабан представлял собой массивный металлический цилиндр с намагниченной внешней поверхностью и неподвижным пакетом магнитных головок. Такие устройства обеспечивали возможность достаточно быстрого произвольного доступа к данным, но позволяли сохранять сравнительно небольшой объем данных. Быстрый произвольный доступ осуществлялся благодаря высокой скорости вращения барабана и наличия отдельной головки на каждую дорожку магнитной поверхности; ограниченность объема была обусловлена наличием всего одной магнитной поверхности.
Указанные ограничения не очень существенны для систем численных расчетов.


Обсудим более подробно, какие реальные потребности возникают у разработчиков систем численных расчетов. Прежде всего, для получения требуемых результатов серьезные вычислительные программы должны проработать достаточно долгое время (недели, месяцы и даже, может быть, годы). Наличие гарантий надежности со стороны производителей аппаратных компьютерных средств не избавляет программистов от необходимости использования программного сохранения частичных результатов вычислений, чтобы при возникновении непредвиденных сбоев аппаратуры можно было продолжить выполнение расчетов с некоторой контрольной точки. Для сохранения промежуточных результатов идеально подходят магнитные ленты: при выполнении процедуры установки контрольной точки данные последовательно сбрасываются на ленту, а при необходимости перезапуска от сохраненной контрольной точки данные также последовательно с ленты считываются.

Вторая традиционная потребность численных программистов – максимально большой объем оперативной памяти. Большая оперативная память требуется, во-первых, для того, чтобы обеспечить программе быстрый доступ к большому количеству обрабатываемых данных. Во-вторых, сложные вычислительные программы сами могут иметь большой объем. Поскольку объем реально доступной в ЭВМ оперативной памяти всегда являлся недостаточным для удовлетворения текущих потребностей вычислений, требовалась быстрая внешняя память для организации оверлеев и/или виртуальной памяти. Мы не будем здесь вдаваться в детали организации этих механизмов программного расширения оперативной памяти, но заметим, что для этого идеально подходили магнитные барабаны. Они обеспечивают быстрый доступ к внешней памяти, а для расширения оперативной памяти одной программы (сложные вычислительные программы, как правило, выполняются на компьютере в одиночку) большой объем внешней памяти не требуется.

Далее заметим, что, даже если программа должна обработать (или произвести) большой объем информации, при программировании можно продумать расположение этой информации во внешней памяти, чтобы программа работала как можно быстрее.


Развитая поддержка работы с внешней памятью со стороны общесистемных программных средств не обязательна, а иногда и вредна, поскольку приводит к дополнительным накладным расходам аппаратных ресурсов.

Однако для информационных систем, в которых объем постоянно хранимых данных определяется спецификой бизнес-приложения, а потребность в текущих данных определяется пользователем приложения, одних только магнитных барабанов и лент недостаточно. Емкость магнитного барабана просто не позволяет долговременно хранить данные большого объема. Что же касается лент, то представьте себе состояние человека, который, стоя у билетной кассы, должен дождаться полной перемотки магнитной ленты. Естественным требованием к таким системам является обеспечение высокой средней скорости выполнения операций при наличии больших объемов данных.

Именно требования к устройствам внешней памяти со стороны бизнес-приложений вызвали появление устройств внешней памяти со съемными пакетами магнитных дисков и подвижными головками чтения/записи, что явилось революцией в истории вычислительной техники. Эти устройства памяти обладали существенно большей емкостью, чем магнитные барабаны (за счет наличия нескольких магнитных поверхностей), обеспечивали удовлетворительную скорость доступа к данным в режиме произвольной выборки, а возможность смены дискового пакета на устройстве позволяла иметь архив данных практически неограниченного объема.

Магнитные диски представляют собой пакеты магнитных пластин (поверхностей), между которыми на одном рычаге двигается пакет магнитных головок (рис. 1.1). Шаг движения пакета головок является дискретным, и каждому положению пакета головок логически соответствует цилиндр пакета магнитных дисков. На каждой поверхности цилиндр «высекает» дорожку, так что каждая поверхность содержит число дорожек, равное числу цилиндров. При разметке магнитного диска (специальном действии, предшествующем использованию диска) каждая дорожка размечается на одно и то же количество блоков; таким образом, предельная емкость каждого блока составляет одно и то же число байтов.


Для произведения обмена с магнитным диском на уровне аппаратуры нужно указать номер цилиндра, номер поверхности, номер блока на соответствующей дорожке и число байтов, которое нужно записать или прочитать от начала этого блока.

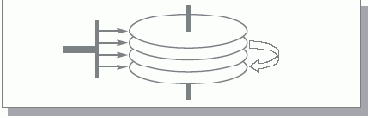

Рис. 1.1.  Грубая схема дискового устройства памяти с подвижными головками

При выполнении обмена с диском аппаратура выполняет три основных действия: подвод головок к нужному цилиндру (обозначим время выполнения этого действия как tпг), поиск на дорожке нужного блока (время выполнения – tпб) и собственно обмен с этим блоком (время выполнения – tоб). Тогда, как правило, tпг>>tпб>>tоб , потому что подвод головок – это механическое действие, причем в среднем нужно переместить головки на расстояние, равное половине радиуса поверхности, а скорость передвижения головок не может быть слишком большой по физическим соображениям. Поиск блока на дорожке требует прокручивания пакета магнитных дисков в среднем на половину длины внешней окружности; скорость вращения диска может быть существенно больше скорости движения головок, но она тоже ограничена законами физики. Для выполнения же обмена нужно прокрутить пакет дисков всего лишь на угловое расстояние, соответствующее размеру блока. Таким образом, из всех этих действий в среднем наибольшее время занимает первое, и поэтому существенный выигрыш в суммарном времени обмена при считывании или записи только части блока получить практически невозможно.

С появлением магнитных дисков началась история систем управления данными во внешней памяти. До этого каждая прикладная программа, которой требовалось хранить данные во внешней памяти, сама определяла расположение каждой порции данных на магнитной ленте или барабане и выполняла обмены между оперативной и внешней памятью с помощью программно-аппаратных средств низкого уровня (машинных команд или вызовов соответствующих программ операционной системы). Такой режим работы не позволял или очень затруднял поддержание на одном внешнем носителе нескольких архивов долговременно хранимой информации.Кроме того, каждой прикладной программе приходилось решать проблемы именования частей данных и структуризации данных во внешней памяти.

с рассказа об истории систем

Мы начали эту лекцию с рассказа об истории систем управления внешней памятью. Развитие аппаратных и программных средств управления внешней памятью диктовалось потребностями информационных систем, для построения которых требовалась возможность надежного долговременного хранения больших объемов данных, а также обеспечение достаточно быстрого доступа к этим данным.
Системы управления файлами во внешней памяти обеспечивают минимальные потребности информационных систем, предоставляя средства распределения и структуризации дисковой памяти, именования файлов, авторизации доступа и поддержки многопользовательского режима. По мере развития технологии информационных систем их потребности возрастают, выходя за пределы возможностей, обеспечиваемых файловыми системами.
Следует особо обратить внимание на то, что и сегодня основной класс устройств внешней памяти базируется на магнитных дисках с подвижными головками. Поэтому временные соотношения, приведенные в связи с рис. 1.1, по-прежнему весьма актуальны. На этих соотношениях, главным образом, базируются оптимизационные методы, применяемые в современных системах управления данными во внешней памяти.
Далее, на примере тривиальной информационной системы были показаны ситуации, в которых возможности файловых систем явно недостаточны. Более того, попытки расширения возможностей файловой системы путем включения в приложение дополнительных программных компонентов во многих случаях не приводят к успеху. В пределе такие попытки могут привести к появлению самостоятельного программного продукта, обладающего некоторыми чертами СУБД. Однако настоящие СУБД являются настолько большими и сложными программными системами, что вероятность успешного создания «самодельной» СУБД ничтожно мала.
Еще один вывод заключается в том, что при выборе технологии построения информационной системы нужно тщательно оценивать и прогнозировать ее потенциальные потребности в средствах управления данными. Конечно, любую информационную систему можно основывать на использовании промышленной, большой и мощной СУБД. Но вполне может оказаться так, что в действительности приложение будет использовать доли процентов общих возможностей СУБД. Накладные расходы (затраты на дополнительную аппаратуру, лицензирование дорогостоящего программного продукта, увеличение общего времени выполнения операций) могут оказаться неоправданными.

Атомарность значений атрибутов, первая нормальная форма отношения

Значения всех атрибутов являются атомарными (вернее, скалярными). Это следует из определения домена как потенциального множества значений скалярного типа данных, т. е. среди значений домена не могут содержаться значения с видимой структурой, в том числе множества значений (отношения). Заметим, что это не противоречит тому, что говорилось в разделе «Основные понятия реляционных баз данных» о потенциальной возможности использования при спецификации атрибутов типов данных, определяемых пользователями. Например, можно было бы добавить в схему отношения СЛУЖАЩИЕ атрибут СЛУ_ФОТО, определенный на домене (или типе данных) ФОТОГРАФИИ. Главное в атомарности значений атрибутов состоит в том, что реляционная СУБД не должна обеспечивать пользователям явной видимости внутренней структуры значения. Со всеми значениями можно обращаться только с помощью операций, определенных в соответствующем типе данных.
Принято говорить, что в реляционных базах данных допускаются только нормализованные отношения, или отношения, представленные в первой нормальной форме.

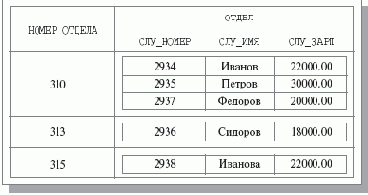

Пример ненормализованного отношения показан на рис. 2.2. Можно сказать, что здесь мы имеем бинарное отношение, в котором значениями атрибута ОТДЕЛ являются отношения. Заметим, что исходное отношение СЛУЖАЩИЕ является нормализованным вариантом отношения ОТДЕЛЫ-СЛУЖАЩИЕ. Нормализованный вариант показан на рис. 2.3.
Нормализованные отношения составляют основу классического реляционного подхода к организации баз данных. Они обладают некоторыми ограничениями1) (не всякую информацию удобно представлять в виде плоских таблиц), но существенно упрощают манипулирование данными. Рассмотрим, например, два идентичных оператора занесения кортежа:

• зачислить служащего Кузнецова (пропуск номер 3000, зарплата 25000.00) в отдел номер 320;
• зачислить служащего Кузнецова (пропуск номер 3000, зарплата 25000.00) в отдел номер 310.

Рис. 2.2.  Ненормализованное отношение ОТДЕЛЫ-СЛУЖАЩИЕ

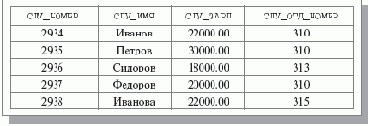

Рис. 2.3.  Отношение СЛУЖАЩИЕ: нормализованный вариант отношения ОТДЕЛЫ-СЛУЖАЩИЕ
Если информация о сотрудниках представлена в виде отношения СЛУЖАЩИЕ, оба оператора будут выполняться одинаково (вставить кортеж в отношение СЛУЖАЩИЕ). Если же работать с ненормализованным отношением ОТДЕЛЫ-СЛУЖАЩИЕ, то первый оператор приведет к простой вставке кортежа, а второй – к добавлению кортежа в значение-отношение атрибута ОТДЕЛ кортежа с первичным ключом 310.
При работе с ненормализованными отношениями аналогичные затруднения возникают при выполнении операций удаления и модификации кортежей.

Целостность сущности и ссылок

Наконец, в целостной части реляционной модели данных фиксируются два базовых требования целостности, которые должны поддерживаться в любой реляционной СУБД. Первое требование называется требованием целостности сущности (entity integrity). Объекту или сущности реального мира в реляционных БД соответствуют кортежи отношений. Конкретно требование состоит в том, что любой кортеж любого значения-отношения любой переменной отношения должен быть отличим от любого другого кортежа этого значения отношения по составным значениям заранее определенного множества атрибутов переменной отношения, т. е., другими словами, любая переменная отношения должна обладать первичным ключом. Как мы видели в предыдущем разделе, это требование автоматически удовлетворяется, если в системе не нарушаются базовые свойства отношений.
На самом деле, требование целостности сущности полностью звучит следующим образом: у любой переменной отношения должен существовать первичный ключ, и никакое значение первичного ключа в кортежах значения-отношения переменной отношения не должно содержать неопределенных значений. Чтобы эта формулировка была полностью понятна, мы должны хотя бы кратко обсудить понятие неопределенного значения (NULL).
Конечно, теоретически любой кортеж, заносимый в сохраняемое отношение, должен содержать все характеристики моделируемой им сущности реального мира, которые мы хотим сохранить в базе данных. Однако на практике не все эти характеристики могут быть известны к тому моменту, когда требуется зафиксировать сущность в базе данных. Простым примером может быть процедура принятия на работу человека, размер заработной платы которого еще не определен. В этом случае сотрудник отдела кадров, который заносит в отношение СЛУЖАЩИЕ кортеж, описывающий нового служащего, просто не может обеспечить значение атрибута СЛУ_ЗАРП (любое значение домена РАЗМЕРЫ_ВЫПЛАТ будет неверно характеризовать зарплату нового сотрудника).
Эдгар Кодд предложил использовать в таких случаях неопределенные значения.


Неопределенное значение не принадлежит никакому типу данных и может присутствовать среди значений любого атрибута, определенного на любом типе данных (если это явно не запрещено при определении атрибута). Если a – это значение некоторого типа данных или NULL, op – любая двуместная «арифметическая» операция этого типа данных (например, +), а lop – операция сравнения значений этого типа (например, =), то по определению:

a op NULL = NULL NULL op a = NULL a lop NULL = unknown NULL lop a = unknown

Здесь unknown – это третье значение логического, или булевского, типа, обладающее следующими свойствами:

NOT unknown = unknown true AND unknown = unknown true OR unknown = true false AND unknown = false false OR unknown = unknown

(напомним, что операции AND и OR являются коммутативными)2). В данной лекции нам достаточно приведенного краткого введения в неопределенные значения, но в следующих лекциях мы будем неоднократно возвращаться к этой теме.

Так вот, первое из требований — требование целостности сущности — означает, что первичный ключ должен полностью идентифицировать каждую сущность, а поэтому в составе любого значения первичного ключа не допускается наличие неопределенных значений. (В классической реляционной модели это требование распространяется и на возможные ключи; как будет показано в следующих лекциях, в SQL-ориентированных СУБД такое требование для возможных ключей не поддерживается.)

Второе требование, которое называется требованием целостности по ссылкам (referential integrity), является более сложным. Очевидно, что при соблюдении нормализованности отношений сложные сущности реального мира представляются в реляционной БД в виде нескольких кортежей нескольких отношений. Например, представим, что требуется представить в реляционной базе данных сущность ОТДЕЛ с атрибутами ОТД_НОМЕР (номер отдела), ОТД_РАЗМ (количество служащих) и ОТД_СЛУ (множество сотрудников отдела). Для каждого служащего нужно хранить СЛУ_НОМЕР (номер сотрудника), СЛУ_ИМЯ (имя сотрудника) и СЛУ_ЗАРП (заработная плата сотрудника).


Как мы увидим в лекции 7, при правильном проектировании соответствующей БД в ней появятся два отношения: ОТДЕЛЫ {ОТД_НОМЕР, ОТД_РАЗМ} (первичный ключ – {ОТД_НОМЕР}) и СОТРУДНИКИ {СЛУ_НОМЕР, СЛУ_ИМЯ, СЛУ_ЗАРП, СЛУ_ОТД_НОМ} (первичный ключ – {СЛУ_НОМЕР}).

Как видно, атрибут СЛУ_ОТД_НОМ вводится в отношение СЛУЖАЩИЕ не потому, что номер отдела является собственным свойством сотрудника, а лишь для того, чтобы иметь возможность при необходимости восстановить полную сущность ОТДЕЛ. Значение атрибута СЛУ_ОТД_НОМ в любом кортеже отношения СЛУЖАЩИЕ должно соответствовать значению атрибута ОТД_НОМ в некотором кортеже отношения ОТДЕЛЫ. Атрибут такого рода (возможно, составной) называется внешним ключом (foreign key), поскольку его значения однозначно характеризуют сущности, представленные кортежами некоторого другого отношения (т. е. задают значения их первичного ключа). Конечно, внешний ключ может быть составным, т. е. состоять из нескольких атрибутов. Говорят, что отношение, в котором определен внешний ключ, ссылается на соответствующее отношение, в котором такой же атрибут является первичным ключом.

Требование целостности по ссылкам, или требование целостности внешнего ключа, состоит в том, что для каждого значения внешнего ключа, появляющегося в кортеже значения-отношения ссылающейся переменной отношения, либо в значении-отношении переменной отношения, на которую указывает ссылка, должен найтись кортеж с таким же значением первичного ключа, либо значение внешнего ключа должно быть полностью неопределенным (т. е. ни на что не указывать)3). Для нашего примера это означает, что если для сотрудника указан номер отдела, то этот отдел должен существовать.

Заметим, что, как и первичный ключ, внешний ключ должен специфицироваться при определении переменной отношения и представляет собой ограничение на допустимые значения-отношения этой переменной. Другими словами, определение внешнего ключа представляет собой определение ограничения целостности базы данных.

Ограничения целостности сущности и по ссылкам должны поддерживаться СУБД.


Для соблюдения целостности сущности достаточно гарантировать отсутствие в любой переменной отношения значений-отношений, содержащих кортежи с одним и тем же значением первичного ключа (и запрещать вхождение в значение первичного ключа неопределенных значений). С целостностью по ссылкам дело обстоит несколько сложнее.

Понятно, что при обновлении ссылающегося отношения (вставке новых кортежей или модификации значения внешнего ключа в существующих кортежах) достаточно следить за тем, чтобы не появлялись некорректные значения внешнего ключа. Но как быть при удалении кортежа из отношения, на которое ведет ссылка?

Здесь существуют три подхода, каждый из которых поддерживает целостность по ссылкам. Первый подход заключается в том, что вообще запрещается производить удаление кортежа, для которого существуют ссылки (т. е. сначала нужно либо удалить ссылающиеся кортежи, либо соответствующим образом изменить значения их внешнего ключа). При втором подходе при удалении кортежа, на который имеются ссылки, во всех ссылающихся кортежах значение внешнего ключа автоматически становится полностью неопределенным. Наконец, третий подход (каскадное удаление) состоит в том, что при удалении кортежа из отношения, на которое ведет ссылка, из ссылающегося отношения автоматически удаляются все ссылающиеся кортежи.

В развитых реляционных СУБД обычно можно выбрать способ поддержания целостности по ссылкам для каждого случая определения внешнего ключа. Конечно, для принятия такого решения необходимо анализировать требования конкретной прикладной области.

Домен

Понятие домена более специфично для баз данных, хотя и имеются аналогии с подтипами в некоторых языках программирования (более того, в своем «Третьем манифесте» Кристофер Дейт и Хью Дарвен вообще ликвидируют различие между доменом и типом данных). В общем виде домен определяется путем задания некоторого базового типа данных, к которому относятся элементы домена, и произвольного логического выражения, применяемого к элементу этого типа данных (ограничения домена). Элемент данных является элементом домена в том и только в том случае, если вычисление этого логического выражения дает результат истина (для логических значений мы будем попеременно использовать обозначения истина и ложь или true и false). С каждым доменом связывается имя, уникальное среди имен всех доменов соответствующей базы данных.
Наиболее правильной интуитивной трактовкой понятия домена является его восприятие как допустимого потенциального, ограниченного подмножества значений данного типа. Например, домен ИМЕНА в нашем примере определен на базовом типе символьных строк, но в число его значений могут входить только те строки, которые могут представлять имена (в частности, для возможности представления русских имен такие строки не могут начинаться с мягкого или твердого знака и не могут быть длиннее, например, 20 символов). Если некоторый атрибут отношения определяется на некотором домене (как, например, на рис. 2.1 атрибут СЛУ_ИМЯ определяется на домене ИМЕНА), то в дальнейшем ограничение домена играет роль ограничения целостности, накладываемого на значения этого атрибута.
Следует отметить также семантическую нагрузку понятия домена: данные считаются сравнимыми только в том случае, когда они относятся к одному домену. В нашем примере значения доменов НОМЕРА ПРОПУСКОВ и НОМЕРА ОТДЕЛОВ относятся к типу целых чисел, но не являются сравнимыми (допускать их сравнение было бы бессмысленно).

Фундаментальные свойства отношений

Остановимся теперь на некоторых важных свойствах отношений, которые следуют из приведенных ранее определений.

Общая характеристика

Хотя понятие реляционной модели данных первым ввел основоположник реляционного подхода Эдгар Кодд, наиболее распространенная трактовка реляционной модели данных, по-видимому, принадлежит известному популяризатору идей Кодда Кристоферу Дейту, который воспроизводит ее (с различными уточнениями) практически во всех своих книгах (см., например, К. Дейт. Введение в системы баз данных. 6-е изд., М.; СПб.: Вильямс.– 2000). Согласно трактовке Дейта, реляционная модель состоит из трех частей, описывающих разные аспекты реляционного подхода: структурной части, манипуляционной части и целостной части.
В структурной части модели фиксируется, что единственной родовой структурой1) данных, используемой в реляционных БД, является нормализованное n-арное отношение. Определяются понятия доменов, атрибутов, кортежей, заголовка, тела и переменной отношения. По сути дела, в двух предыдущих разделах этой лекции мы рассматривали именно понятия и свойства структурной составляющей реляционной модели.
В манипуляционной части модели определяются два фундаментальных механизма манипулирования реляционными БД – реляционная алгебра и реляционное исчисление. Первый механизм базируется в основном на классической теории множеств (с некоторыми уточнениями и добавлениями), а второй – на классическом логическом аппарате исчисления предикатов первого порядка. Мы рассмотрим эти механизмы более подробно в следующих лекциях, а пока лишь заметим, что основной функцией манипуляционной части реляционной модели является обеспечение меры реляционности любого конкретного языка реляционных БД: язык называется реляционным, если он обладает не меньшей выразительностью и мощностью, чем реляционная алгебра или реляционное исчисление.

Основные понятия реляционных баз данных

Выделим следующие основные понятия реляционных баз данных: тип данных, домен, атрибут, кортеж, отношение, первичный ключ.
Для начала покажем смысл этих понятий на примере отношения СЛУЖАЩИЕ, содержащего информацию о служащих некоторого предприятия (рис. 2.1).

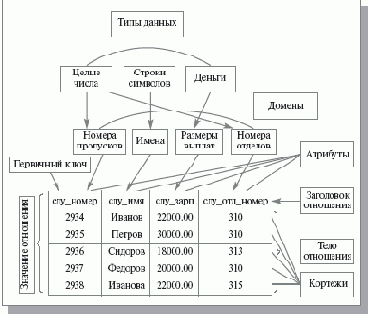

Рис. 2.1.  Соотношение основных понятий реляционного подхода

Отсутствие кортежей-дубликатов, первичный и возможные ключи отношений

То свойство, что тело любого отношения никогда не содержит кортежей-дубликатов, следует из определения тела отношения как множества кортежей. В классической теории множеств по определению любое множество состоит из различных элементов.
Именно из этого свойства вытекает наличие у каждого значения отношения первичного ключа – минимального множества атрибутов, являющегося подмножеством заголовка данного отношения, составное значение которых уникально определяет кортеж отношения. Действительно, поскольку в любое время все кортежи тела любого отношения различны, у любого значения отношения свойством уникальности обладает, по крайней мере, полный набор его атрибутов. Однако в формальном определении первичного ключа требуется обеспечение его «минимальности», т. е. в набор атрибутов первичного ключа не должны входить такие атрибуты, которые можно отбросить без ущерба для основного свойства – однозначного определения кортежа. Немного позже мы покажем, почему свойство минимальности первичного ключа является критически важным. Понятно, что если у любого отношения существует набор атрибутов, обладающий свойством уникальности, то существует и минимальный набор атрибутов, обладающий свойством уникальности.
Конечно, могут существовать значения отношения с несколькими несовпадающими минимальными наборами атрибутов, обладающими свойствами уникальности. Например, если вернуться к предположениям лекции 1 об уникальности значений атрибутов СЛУ_НОМЕР и СЛУ_ИМЯ отношения СЛУЖАЩИЕ, то для каждого значения этого отношения мы имеем два множества атрибутов, претендующих на звание первичного ключа – {СЛУ_НОМЕР} и {СЛУ_ИМЯ}. В этом случае проектировщик базы данных должен решить, какое из альтернативных множеств атрибутов назвать первичным ключом, а остальные минимальные наборы атрибутов, обладающие свойством уникальности, называются возможными ключами1).
Понятие первичного ключа является исключительно важным в связи с понятием целостности баз данных. Заметим, что хотя формально существование первичного ключа значения отношения является следствием того, что тело отношения – это множество, на практике первичные (и возможные) ключи переменных отношений появляются в результате явных указаний проектировщика отношения.


Определяя переменную отношения, проектировщик моделирует часть предметной области, данные из которой будет содержать база данных. И конечно, проектировщик должен знать природу этих данных. Например, ему должно быть известно, что никакие два служащих ни в какой момент времени не могут иметь удостоверение с одним и тем же номером. Поэтому он может (и даже должен, как будет показано немного позже) явно объявить {СЛУ_НОМЕР} возможным ключом. Если на предприятии установлено, что у всех сотрудников должны быть разные полные имена, то проектировщик может (и опять же должен) объявить возможным ключом и {СЛУ_ИМЯ}. Затем проектировщик должен оценить, какой из возможных ключей является более надежным (свойство его уникальности никогда не будет отменено) и выбрать наиболее надежный возможный ключ в качестве первичного (в нашем случае естественным выбором был бы ключ {СЛУ_НОМЕР}, потому что решение об уникальности полных имен сотрудников выглядит искусственным и может быть легко отменено руководством предприятия).

Теперь поясним, почему проектировщику следует явно объявлять первичный и возможные ключи переменных отношений2). Дело в том, что в результате этого объявления СУБД получает информацию, которая в дальнейшем будет использоваться как ограничения целостности3). СУБД никогда не допустит появления в переменной отношения значения-отношения, содержащего два кортежа с одинаковым значением атрибута СЛУ_НОМЕР (определение первичного ключа для данной переменной отношения отменить нельзя). Появление двух кортежей с одинаковым значением атрибута СЛУ_ИМЯ будет также невозможно до тех пор, пока остается в силе определение {СЛУ_ИМЯ} как возможного ключа. Тем самым объявления первичного и возможных ключей дают СУБД возможность поддерживать целостность базы данных даже в случае попыток занесения в нее некорректных данных.

Наконец, вернемся к свойству минимальности первичного и возможных ключей. Как отмечалось выше, это свойство является критически важным, и важность проявляется именно при трактовке первичного и возможных ключей как ограничений целостности.


В нашем примере с отношением СЛУЖАЩИЕ свойством уникальности будет обладать не только множество атрибутов {СЛУ_НОМЕР}, но и, например, множество {СЛУ_НОМЕР, СЛУ_ОТД_НОМЕР}. Но если бы мы выставили в качестве ограничения целостности требование уникальности {СЛУ_НОМЕР, СЛУ_ОТД_НОМЕР}, то СУБД гарантировала бы отсутствие кортежей с одинаковым значением атрибута СЛУ_НОМЕР не во всем значении отношения СЛУЖАЩИЕ, а только в группах кортежей с одним и тем же значением атрибута СЛУ_ОТД_НОМЕР. Понятно, что это не соответствует смыслу моделируемой предметной области.

Забегая вперед, заметим, что во многих практических реализациях реляционных СУБД допускается нарушение свойства уникальности кортежей для промежуточных отношений, порождаемых неявно при выполнении запросов. Такие отношения являются не множествами, а мультимножествами, что в ряде случаев позволяет добиться определенных преимуществ, но часто приводит к серьезным проблемам. Мы остановимся на этом подробнее при обсуждении языка SQL.

Отсутствие упорядоченности атрибутов

Атрибуты отношений не упорядочены, поскольку по определению заголовок отношения есть множество пар <имя атрибута, имя домена>. Для ссылки на значение атрибута в кортеже отношения всегда используется имя атрибута. Легко заметить явную аналогию между заголовками отношений и структурными типами в языках программирования. Даже в языке программирования C с его практически неограниченными возможностями работы с указателями настойчиво рекомендуется обращаться к полям структур только по их именам. Если, например, на языке C определена структурная переменная
STRUCT {integer a; char b; integer c} d;
то в стандарте языка решительно не рекомендуется использовать для доступа к символьному полю b конструкцию *(&d + sizeof(integer)) (взять адрес структурной переменной d, прибавить к нему число байтов в целом числе и взять значение байта по полученному адресу). Это объясняется тем, что при реальном расположении в памяти полей такой структурной переменной в том порядке, как они определены, во многих компьютерах потребуется выровнять поле c по байту с четным адресом. Поэтому один байт просто пропадет. При расположении структурной переменной в памяти экономный компилятор (вернее, оптимизатор) переставит местами поля b и c, и указанная выше конструкция не обеспечит доступа к полю b. Для корректного обращения к полю b переменной d нужно использовать конструкции d.b или &d->b, т. е. явно указывать имя поля.
Аналогичными практическими соображениями оправдывается и отсутствие упорядоченности атрибутов в заголовке отношения. В этом случае СУБД сама принимает решение о том, в каком физическом порядке следует хранить значения атрибутов кортежей (хотя обычно один и тот же физический порядок поддерживается для всех кортежей каждого отношения). Кроме того, это свойство облегчает выполнение операции модификации схем существующих отношений не только путем добавления новых атрибутов, но и путем удаления существующих.
Снова забегая вперед, заметим, что в языке SQL в некоторых случаях допускается индексное указание атрибутов, причем в качестве неявного порядка атрибутов используется их порядок в линейной форме определения схемы отношения (это одна из осуждаемых особенностей языка SQL).

Отсутствие упорядоченности кортежей

Конечно, формально свойство отсутствия упорядоченности кортежей в значении отношения также является следствием определения тела отношения как множества кортежей. Однако на это свойство можно взглянуть и с другой стороны. Да, то обстоятельство, что тело отношения является множеством кортежей, облегчает построение полного механизма реляционной модели данных, включая базовые средства манипулирования данными – реляционные алгебру и исчисление. Но, на мой взгляд, основная причина не в этом.
Достаточно часто у пользователей реляционных СУБД и разработчиков информационных систем вызывает раздражение тот факт, что они не могут хранить кортежи отношений на физическом уровне в нужном им порядке. И ссылки на требования реляционной теории здесь не очень уместны. Можно было бы разработать другую теорию, в которой допускались бы упорядоченные «отношения». Однако хранить упорядоченные списки кортежей в условиях интенсивно обновляемой базы данных гораздо сложнее технически, а поддержка упорядоченности влечет за собой существенные накладные расходы.
Отсутствие требования к поддержанию порядка на множестве кортежей отношения придает СУБД дополнительную гибкость при хранении баз данных во внешней памяти и при выполнении запросов к базе данных. Это не противоречит тому, что при формулировании запроса к БД, например, на языке SQL можно потребовать сортировки результирующей таблицы в соответствии со значениями некоторых столбцов. Такой результат, вообще говоря, является не отношением, а некоторым упорядоченным списком кортежей, и он может быть только окончательным результатом, к которому уже нельзя адресовать запросы.

Первичный ключ и интуитивная интерпретация реляционных понятий

По определению, первичным ключом переменной отношения является такое подмножество1) S множества атрибутов ее заголовка, что в любое время значение первичного ключа (составное, если в состав первичного ключа входит более одного атрибута) в любом кортеже тела отношения отличается от значения первичного ключа в любом другом кортеже тела этого отношения, а никакое собственное подмножество2) S этим свойством не обладает. В следующем разделе мы покажем, что существование первичного ключа у любого значения отношения является следствием одного из фундаментальных свойств отношений, а именно того свойства, что тело отношения является множеством кортежей.
Обычным житейским представлением отношения является таблица, заголовком которой является схема отношения, а строками – кортежи отношения-экземпляра; в этом случае имена атрибутов соответствуют именам столбцов данной таблицы. Поэтому иногда говорят про «столбцы таблицы», имея в виду «атрибуты отношения».
Конечно, это достаточно грубая терминология, поскольку у обычных таблиц и строки, и столбцы упорядочены, тогда как атрибуты и кортежи отношений являются элементами неупорядоченных множеств. Тем не менее, когда мы перейдем к рассмотрению практических вопросов организации реляционных баз данных и средств управления, то будем использовать эту «житейскую» терминологию. Подобной терминологии придерживаются в большинстве коммерческих реляционных СУБД. Иногда также используются термины файл как аналог таблицы, запись как аналог строки и поле как аналог столбца. Напомню, что этой терминологией мы пользовались в лекции 1.

Реляционная модель данных

Когда в предыдущих разделах мы говорили об основных понятиях реляционных баз данных, мы не опирались на какую-либо конкретную реализацию. Эти рассуждения в равной степени относятся к любой системе, при построении которой использовался реляционный подход.
Другими словами, мы использовали понятия так называемой реляционной модели данных. Модель данных (в контексте области баз данных) описывает некий набор родовых понятий и признаков, которыми должны обладать все конкретные СУБД и управляемые ими базы данных, если они основываются на этой модели. Наличие модели данных позволяет сравнивать конкретные реализации, используя один общий язык.
Хотя понятие модели данных является общим, и можно говорить об иерархической, сетевой, семантической и других моделях данных, нужно отметить, что в области баз данных это понятие было введено Эдгаром Коддом применительно к реляционным системам и наиболее эффективно используется именно в данном контексте. Попытки прямолинейного применения аналогичных моделей к дореляционным организациям показывают, что реляционная модель слишком «велика», а для постреляционных организаций она оказывается «мала».

Тип данных

Значения данных, хранимые в реляционной базе данных, являются типизированными, т. е. известен тип каждого хранимого значения. Понятие типа данных в реляционной модели данных полностью соответствует понятию типа данных в языках программирования. Напомним, что традиционное (нестрогое) определение типа данных состоит из трех основных компонентов: определение множества значений данного типа; определение набора операций, применимых к значениям типа; определение способа внешнего представления значений типа (литералов).
Обычно в современных реляционных базах данных допускается хранение символьных, числовых данных (точных и приблизительных), специализированных числовых данных (таких, как «деньги»), а также специальных «темпоральных» данных (дата, время, временной интервал). Активно развивается подход к внедрению в реляционные системы возможностей определения пользователями собственных типов данных.
В примере на рис. 2.1 мы имеем дело с данными трех типов: строки символов, целые числа и «деньги».

Заголовок отношения, кортеж, тело отношения, значение отношения, переменная отношения

Понятие отношения является наиболее фундаментальным в реляционном подходе к организации баз данных, поскольку n-арное отношение является единственной родовой структурой данных, хранящихся в реляционной базе данных. Это отражено и в общем названии подхода – термин реляционный (relational) происходит от relation (отношение). Однако сам термин отношение является исключительно неточным, поскольку, говоря про любые сохраняемые данные, мы должны иметь в виду тип этих данных, значения этого типа и переменные, в которых сохраняются значения. Соответственно, для уточнения термина отношение выделяются понятия заголовка отношения, значения отношения и переменной отношения. Кроме того, нам потребуется вспомогательное понятие кортежа.
Итак, заголовком (или схемой) отношения r (Hr) называется конечное множество упорядоченных пар вида , где A называется именем атрибута, а T обозначает имя некоторого базового типа или ранее определенного домена. По определению требуется, чтобы все имена атрибутов в заголовке отношения были различны. В примере на рис. 2.1 заголовком отношения СЛУЖАЩИЕ является множество пар {<слу_номер, номера_пропусков>, <слу_имя, имена>, <слу_зарп, размеры_выплат>, <слу_отд_номер, номера_отделов>}.
Если все атрибуты заголовка отношения определены на разных доменах, то, чтобы не плодить лишних имен, разумно использовать для именования атрибутов имена соответствующих доменов (не забывая, конечно, о том, что это всего лишь удобный способ именования, который не устраняет различия между понятиями домена и атрибута).
Кортежем tr, соответствующим заголовку Hr, называется множество упорядоченных триплетов вида , по одному такому триплету для каждого атрибута в Hr. Третий элемент – v – триплета должен являться допустимым значением типа данных или домена T. Заголовку отношения СЛУЖАЩИЕ соответствуют, например, следующие кортежи: {<слу_номер, номера_пропусков, 2934>, <слу_имя, имена, Иванов>, <слу_зарп, размеры_выплат, 22.000>, <слу_отд_номер, номера_отделов, 310>}, {<слу_номер, номера_пропусков, 2940>, <слу_имя, имена, Кузнецов>, <слу_зарп, размеры_выплат, 35.000>, <слу_отд_номер, номера_отделов, 320>}.



Телом Br отношения r называется произвольное множество кортежей tr. Одно из возможных тел отношения СЛУЖАЩИЕ показано на рис. 2.1. Заметим, что в общем случае, как это демонстрируют, в частности, рис. 2.1 и пример предыдущего абзаца, могут существовать такие кортежи tr, которые соответствуют Hr, но не входят в Br.

Значением Vr отношения r называется пара множеств Hr и Br. Одно из допустимых значений отношения СЛУЖАЩИЕ показано на рис. 2.1.

В изменчивой реляционной базе данных хранятся отношения, значения которых изменяются во времени. Переменной VARr называется именованный контейнер, который может содержать любое допустимое значение Vr. Естественно, что при определении любой VARr требуется указывать соответствующий заголовок отношения Hr.

Здесь стоит подчеркнуть, что любая принятая на практике операция обновления базы данных – INSERT (вставка кортежа в переменную отношения), DELETE (удаление кортежа из значения-отношения переменой отношения) и UPDATE (модификация кортежа значения-отношения переменной отношения) – с модельной точки зрения является операцией присваивания переменной отношения некоторого нового значения-отношения. Это совсем не означает, что перечисленные операции должны выполняться именно таким образом в СУБД: главное, чтобы результат операций соответствовал этой модельной семантике.

Заметим, что в дальнейшем в тех случаях, когда точный смысл термина понятен из контекста, мы будем использовать термин отношение как в смысле значение отношения, так и в смысле переменная отношения.

По определению, степенью, или «арностью», заголовка отношения, кортежа, соответствующего этому заголовку, тела отношения, значения отношения и переменной отношения является мощность заголовка отношения. Например, степень отношения СЛУЖАЩИЕ равна четырем, т. е. оно является 4-арным (кватернарным).

При приведенных определениях разумно считать схемой реляционной базы данных набор пар <имя_VARr, Hr>, включающий имена и заголовки всех переменных отношения, которые определены в базе данных.Реляционная база данных – это набор пар (конечно, каждая переменная отношения в любой момент времени содержит некоторое значение-отношение, в частности, пустое).

Заметим, что в классических реляционных базах данных после определения схемы базы данных могли изменяться только значения переменных отношений. Однако теперь в большинстве реализаций допускается и изменение схемы базы данных: определение новых и изменение заголовков существующих переменных отношений. Это принято называть эволюцией схемы базы данных.

Общая интерпретация реляционных операций

Если не вдаваться в некоторые тонкости, которые мы рассмотрим в следующих разделах, то почти для всех операций предложенного выше набора имеется очевидная и простая интерпретация.

• При выполнении операции объединения (UNION) двух отношений с одинаковыми заголовками производится отношение, включающее все кортежи, которые входят хотя бы в одно из отношений-операндов.
• Операция пересечения (INTERSECT) двух отношений с одинаковыми заголовками производит отношение, включающее все кортежи, которые входят в оба отношения-операнда.
• Отношение, являющееся разностью (MINUS) двух отношений с одинаковыми заголовками, включает все кортежи, входящие в отношение-первый операнд, такие, что ни один из них не входит в отношение, которое является вторым операндом.
• При выполнении декартова произведения (TIMES) двух отношений, пересечение заголовков которых пусто, производится отношение, кортежи которого производятся путем объединения кортежей первого и второго операндов.
• Результатом ограничения (WHERE) отношения по некоторому условию является отношение, включающее кортежи отношения-операнда, удовлетворяющее этому условию.
• При выполнении проекции (PROJECT) отношения на заданное подмножество множества его атрибутов производится отношение, кортежи которого являются соответствующими подмножествами кортежей отношения-операнда.
• При соединении (JOIN) двух отношений по некоторому условию образуется результирующее отношение, кортежи которого производятся путем объединения кортежей первого и второго отношений и удовлетворяют этому условию.
• У операции реляционного деления (DIVIDE BY) два операнда – бинарное и унарное отношения. Результирующее отношение состоит из унарных кортежей, включающих значения первого атрибута кортежей первого операнда таких, что множество значений второго атрибута (при фиксированном значении первого атрибута) включает множество значений второго операнда.
• Операция переименования (RENAME) производит отношение, тело которого совпадает с телом операнда, но имена атрибутов изменены.
• Операция присваивания (:=) позволяет сохранить результат вычисления реляционного выражения в существующем отношении БД.

Поскольку результатом любой реляционной операции (кроме операции присваивания, которая не вырабатывает значения) является некое отношение, можно образовывать реляционные выражения, в которых вместо отношения-операнда некоторой реляционной операции находится вложенное реляционное выражение. В построении реляционного выражения могут участвовать все реляционные операции, кроме операции присваивания. Вычислительная интерпретация реляционного выражения диктуется установленными приоритетами операций:

RENAME

RESTRICT = PROJECT

TIMES = JOIN = INTERSECT = DIVIDE BY

UNION = MINUS

В другой форме приоритеты операций показаны на рис. 3.1. Вычисление выражения производится слева направо с учетом приоритетов операций и скобок.

Рис. 3.1.  Таблица приоритетов операций традиционной реляционной алгебры

Обзор реляционной алгебры Кодда

Основная идея реляционной алгебры состоит в том, что коль скоро отношения являются множествами, средства манипулирования отношениями могут базироваться на традиционных теоретико-множественных операциях, дополненных некоторыми специальными операциями, специфичными для реляционных баз данных.
Существует много подходов к определению реляционной алгебры, которые различаются наборами операций и способами их интерпретации, но, в принципе, являются более или менее равносильными. В данном разделе мы опишем немного расширенный начальный вариант алгебры, который был предложен Коддом (будем называть ее «алгеброй Кодда»). В этом варианте набор основных алгебраических операций состоит из восьми операций, которые делятся на два класса – теоретико-множественные операции и специальные реляционные операции. В состав теоретико-множественных операций входят операции:

• объединения отношений;
• пересечения отношений;
• взятия разности отношений;
• взятия декартова произведения отношений.

Специальные реляционные операции включают:

• ограничение отношения;
• проекцию отношения;
• соединение отношений;
• деление отношений.

Кроме того, в состав алгебры включается операция присваивания, позволяющая сохранить в базе данных результаты вычисления алгебраических выражений, и операция переименования атрибутов, дающая возможность корректно сформировать заголовок (схему) результирующего отношения.

Операции объединения, пересечения, взятия разности. Совместимость по объединению

Начнем с операции объединения отношений (все, что будет сказано по поводу объединения, верно и для операций пересечения и взятия разности отношений). Смысл операции объединения в реляционной алгебре в целом остается теоретико-множественным. Напомним, что в теории множеств:

• результатом объединения двух множеств A{a} и B{b} является такое множество C{c}, что для каждого с либо существует такой элемент a, принадлежащий множеству A, что c=a, либо существует такой элемент b, принадлежащий множеству B, что c=b;
• пересечением множеств A и B является такое множество C{c}, что для любого c существуют такие элементы a, принадлежащий множеству A, и b, принадлежащий множеству B, что c=a=b;
• разностью множеств A и B является такое множество C{c}, что для любого c существует такой элемент a, принадлежащий множеству A, что c=a, и не существует такой элемент b, принадлежащий B, что c=b.

Рис. 3.2.  Иллюстрация результатов теоретико-множественных операций
Но если в теории множеств операция объединения осмысленна для любых двух множеств-операндов, то в случае реляционной алгебры результатом операции объединения должно являться отношение. Если в реляционной алгебре допустить возможность теоретико-множественного объединения двух произвольных отношений (с разными заголовками), то, конечно, результатом операции будет множество, но множество разнотипных кортежей, т. е. не отношение. Если исходить из требования замкнутости реляционной алгебры относительно понятия отношения, то такая операция объединения является бессмысленной.
Эти соображения подводят к понятию совместимости отношений по объединению: два отношения совместимы по объединению в том и только в том случае, когда обладают одинаковыми заголовками. В развернутой форме это означает, что в заголовках обоих отношений содержится один и тот же набор имен атрибутов, и одноименные атрибуты определены на одном и том же домене (эта развернутая формулировка, вообще говоря, является излишней, но она пригодится нам в следующем абзаце).



Если два отношения совместимы по объединению, то при обычном выполнении над ними операций объединения, пересечения и взятия разности результатом операции является отношение с корректно определенным заголовком, совпадающим с заголовком каждого из отношений-операндов. Напомним, что если два отношения «почти» совместимы по объединению, т. е. совместимы во всем, кроме имен атрибутов, то до выполнения операции типа объединения эти отношения можно сделать полностью совместимыми по объединению путем применения операции переименования.

Для иллюстрации операций объединения, пересечения и взятия разности предположим, что в базе данных имеются два отношения СЛУЖАЩИЕ_В_ПРОЕКТЕ_1 и СЛУЖАЩИЕ_В_ПРОЕКТЕ_2 с одинаковыми схемами {СЛУ_НОМЕР, СЛУ_ИМЯ, СЛУ_ЗАРП, СЛУ_ОТД_НОМЕР} (имена доменов опущены по причине очевидности). Каждое из отношений содержит данные о служащих, участвующих в соответствующем проекте. На рис. 3.3 показано примерное наполнение каждого из двух отношений (некоторые служащие участвуют в обоих проектах).

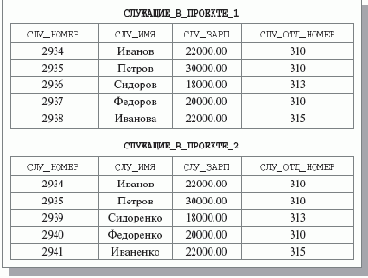

Рис. 3.3.  Примерное наполнение отношений СЛУЖАЩИЕ _В_ПРОЕКТЕ_1 и СЛУЖАЩИЕ _В_ПРОЕКТЕ_2

Тогда выполнение операции СЛУЖАЩИЕ_В_ПРОЕКТЕ_1 UNION СЛУЖАЩИЕ_В_ПРОЕКТЕ_2 позволит получить информацию обо всех служащих, участвующих в обоих проектах. Выполнение операции СЛУЖАЩИЕ_В_ПРОЕКТЕ_1 INTERSECT СЛУЖАЩИЕ_В_ПРОЕКТЕ_2 позволит получить данные о служащих, которые одновременно участвуют в двух проектах. Наконец, операция СЛУЖАЩИЕ_В_ПРОЕКТЕ_1 MINUS СЛУЖАЩИЕ_В_ПРОЕКТЕ_2 выработает отношение, содержащее кортежи служащих, которые участвуют только в первом проекте. Результаты этих операций показаны на рис. 3.4.

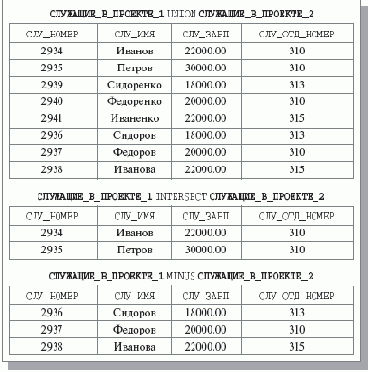

Рис. 3.4.  Результаты выполнения операций UNION, INTERSECT и MINUS

Заметим, что включение в состав операций реляционной алгебры трех операций объединения, пересечения и взятия разности является, очевидно, избыточным, поскольку, например, операция пересечения выражается через операцию взятия разности1). Тем не менее Кодд в свое время решил включить все три операции, исходя из интуитивных потребностей далекого от математики потенциального пользователя системы реляционных БД.

Операция деления отношений

Эта операция наименее очевидна из всех операций реляционной алгебры Кодда и поэтому нуждается в более подробном объяснении. Пусть заданы два отношения – A с заголовком {a1, a2, ..., an, b1, b2, ..., bm} и B с заголовком {b1, b2, ..., bm}. Будем считать, что атрибут bi отношения A и атрибут bi отношения B (i = 1, 2, …, m) не только обладают одним и тем же именем, но и определены на одном и том же домене. Назовем множество атрибутов {aj} составным атрибутом a, а множество атрибутов {bj} – составным атрибутом b. После этого будем говорить о реляционном делении «бинарного» отношения A{a, b} на унарное отношение B{b}.
По определению, результатом деления A на B (A DIVIDE BY B) является «унарное» отношение C{a}, тело которого состоит из кортежей v таких, что в теле отношения A содержатся кортежи v UNION w такие, что множество {w} включает тело отношения B. Операция реляционного деления не является примитивной и выражается через операции декартова произведения, взятия разности и проекции. Мы покажем это в следующей лекции.

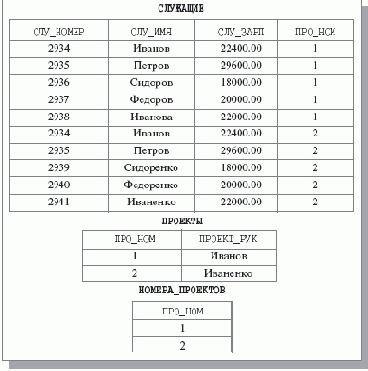

Для иллюстрации этой операции предположим, что в базе данных служащих поддерживаются следующие отношения: СЛУЖАЩИЕ, как оно было определено ранее, и унарное отношение НОМЕРА_ПРОЕКТОВ {ПРО_НОМ} (рис. 3.11). Тогда запрос СЛУЖАЩИЕ DIVIDE BY НОМЕРА_ПРОЕКТОВ выдаст данные обо всех служащих, участвующих во всех проектах (результат операции приведен также на рис. 3.11).

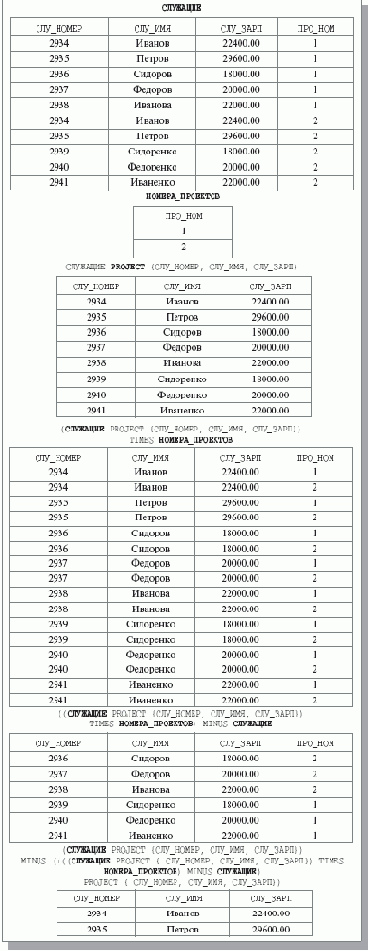

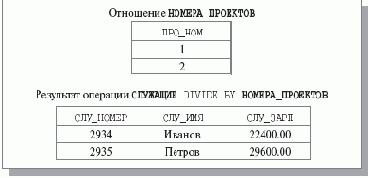

Рис. 3.11.  Пример реляционного деления

Операция ограничения

Операция ограничения WHERE требует наличия двух операндов: ограничиваемого отношения и простого условия ограничения. Простое условие ограничения может иметь:

• вид (a comp-op b), где а и b – имена атрибутов ограничиваемого отношения; атрибуты a и b должны быть определены на одном и том же домене, для значений базового типа данных которого поддерживается операция сравнения comp-op, или на базовых типах данных, над значениями которых можно выполнять эту операцию сравнения;
• или вид (a comp-op const), где a – имя атрибута ограничиваемого отношения, а const – литерально заданная константа; атрибут a должен быть определен на домене или базовом типе, для значений которого поддерживается операция сравнения comp-op.

Операцией сравнения comp-op могут быть «=», «

», «>», «

», «<», «

». Простые условия вычисляются в трехзначной логике (см. разд. «Реляционная модель данных», лекция 2), и в результате выполнения операции ограничения производится отношение, заголовок которого совпадает с заголовком отношения-операнда, а в тело входят те кортежи отношения-операнда, для которых значением условия ограничения является true. Тем самым, если в некоторых кортежах содержатся неопределенные значения, и по данной причине вычисление простого условия дает значение unknown, то эти кортежи не войдут в результирующее отношение.
Для обозначения вызова операции ограничения будем использовать конструкцию A WHERE comp, где A – ограничиваемое отношение, а comp – простое условие сравнения. Пусть comp1 и comp2 – два простых условия ограничения. Тогда по определению:

• A WHERE (comp1 AND comp2) обозначает то же самое, что и (A WHERE comp1) INTERSECT (A WHERE comp2);
• A WHERE (comp1 OR comp2) обозначает то же самое, что и (A WHERE comp1) UNION (A WHERE comp2);
• A WHERE NOT comp1 обозначает то же самое, что и A MINUS (A WHERE comp1).

Эти соглашения позволяют задействовать операции ограничения, в которых условием ограничения является произвольное булевское выражение, составленное из простых условий с использованием логических связок AND, OR, NOT и скобок.
Результат выполнения операции СЛУЖАЩИЕ_В_ПРОЕКТЕ_1 WHERE (СЛУ_ЗАРП > 20000.00 AND (СЛУ_ОТД_НОМ = 310 OR СЛУ_ОТД_НОМ = 315)) (получить данные из отношения СЛУЖАЩИЕ_В_ПРОЕКТЕ_1 о служащих, работающих в отделах 310 и 315 и получающих зарплату, превышающую 20 000.00 руб.) показан на рис. 3.6.

Рис. 3.6.  Результат операции СЛУЖАЩИЕ_В_ПРОЕКТЕ_1 WHERE (СЛУ_ЗАРП > 20000.00 AND (СЛУ_ОТД_НОМ = 310 OR СЛУ_ОТД_НОМ = 315))
На интуитивном уровне операцию ограничения лучше всего представлять как взятие некоторой «горизонтальной» вырезки из отношения-операнда (выборки некоторых строк из таблицы).

Операция расширенного декартова произведения и совместимость отношений относительно этой операции

Другие проблемы связаны с операцией взятия декартова произведения двух отношений. В теории множеств декартово произведение может быть получено для любых двух множеств, и элементами результирующего множества являются пары, составленные из элементов первого и второго множеств. Если говорить более точно, декартовым произведением множеств A{a} и B{b} является такое множество пар C{}, что для каждого элемента множества C существуют такой элемент a множества A, что c1=a, и такой элемент b множества B, что c2=b.
Поскольку отношения являются множествами, для любых двух отношений возможно получение прямого произведения. Но результат не будет отношением! Элементами результата будут не кортежи, а пары кортежей.
Поэтому в реляционной алгебре используется специализированная форма операции взятия декартова произведения – расширенное декартово произведение отношений. При взятии расширенного декартова произведения двух отношений элементом результирующего отношения является кортеж, который представляет собой объединение одного кортежа первого отношения и одного кортежа второго отношения.
Приведем более точное определение операции расширенного декартова произведения. Пусть имеются два отношения R1{a1, a2, …, an} и R2{b1, b2, …, bm}. Тогда результатом операции R1 TIMES R2 является отношение R{a1, a2, …, an, b1, b2, …, bm}, тело которого является множеством кортежей вида {ra1, ra2, …, ran, rb1, rb2, …, rbm} таких, что {ra1, ra2, …, ran} входит в тело R1, а {rb1, rb2, …, rbm} входит в тело R2.
Но теперь возникает вторая проблема – как получить корректно сформированный заголовок отношения-результата? Поскольку схема результирующего отношения является объединением схем отношений-операндов, то очевидной проблемой может быть именование атрибутов результирующего отношения, если отношения-операнды обладают одноименными атрибутами.
Эти соображения приводят к введению понятия совместимости по взятию расширенного декартова произведения. Два отношения совместимы по взятию расширенного декартова произведения в том и только в том случае, если пересечение множеств имен атрибутов, взятых из их схем отношений, пусто.


Любые два отношения всегда могут стать совместимыми по взятию декартова произведения, если применить операцию переименования к одному из этих отношений.

Для наглядности предположим, что в придачу к введенным ранее отношениям СЛУЖАЩИЕ_В_ПРОЕКТЕ_1 и СЛУЖАЩИЕ_В_ПРОЕКТЕ_2 в базе данных содержится еще и отношение ПРОЕКТЫ со схемой {ПРОЕКТ_НАЗВ, ПРОЕКТ_РУК} (имена доменов снова опущены) и телом, показанным на рис. 3.5. На этом же рисунке показан результат операции СЛУЖАЩИЕ_В_ПРОЕКТЕ_1 TIMES ПРОЕКТЫ.

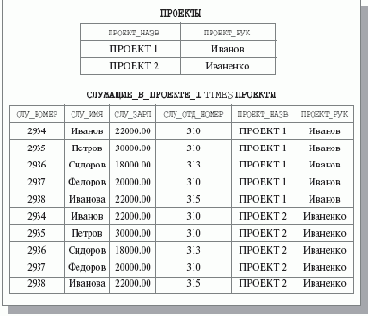

Рис. 3.5.  Отношение ПРОЕКТЫ и результат операции СЛУЖАЩИЕ_В_ПРОЕКТЕ_1 TIMES ПРОЕКТЫ

Следует заметить, что операция взятия декартова произведения не является слишком осмысленной на практике. Во-первых, мощность тела ее результата очень велика даже при допустимых мощностях операндов, а, во-вторых, результат операции не более информативен, чем взятые в совокупности операнды. Как будет показано далее, основной смысл включения операции расширенного декартова произведения в состав реляционной алгебры Кодда состоит в том, что на ее основе определяется действительно полезная операция соединения.

По поводу теоретико-множественных операций реляционной алгебры следует еще заметить, что все четыре операции являются ассоциативными. Т. е. если обозначить через OP любую из четырех операций, то (A OP B) OP C = A OP (B OP C), и, следовательно, без внесения двусмысленности можно писать A OP B OP C (A, B и C – отношения, обладающие свойствами, необходимыми для корректного выполнения соответствующей операции). Все операции, кроме взятия разности, являются коммутативными, т. е. A OP B = B OP A.

Операция соединения отношений

Общая операция соединения (называемая также соединением по условию) требует наличия двух операндов – соединяемых отношений и третьего операнда – простого условия. Пусть соединяются отношения A и B. Как и в случае операции ограничения, условие соединения comp имеет вид либо (a comp-op b), либо (a comp-op const), где a и b – имена атрибутов отношений A и B, const – литерально заданная константа, и comp-op – допустимая в данном контексте операция сравнения.
Тогда по определению результатом операции соединения A JOIN B WHERE comp совместимых по взятию расширенного декартова произведения отношений A и B является отношение, получаемое путем выполнения операции ограничения по условию comp расширенного декартова произведения отношений A и B (A JOIN B WHERE comp

(A TIMES B) WHERE comp).
Если тщательно осмыслить это определение, то станет ясно, что в общем случае применение условия соединения существенно уменьшит мощность результата промежуточного декартова произведения отношений-операндов только в том случае, если условие соединения имеет вид (a comp-op b), где a и b – имена атрибутов разных отношений-операндов. Поэтому на практике обычно считают реальными операциями соединения именно те операции, которые основываются на условии соединения приведенного вида.
В подразделе, касающемся операции ограничения, мы определили трактовку использования в качестве ограничивающего условия произвольного булевского выражения, которое составлено из простых условий над атрибутами отношения-операнда и литеральными константами. Конечно же, и в операции соединения может задаваться произвольное логическое выражение, составленное из простых условий над атрибутами отношений-операндов и константами. Операцию соединения с таким условием comp разумно считать операцией действительно соединения, если оно имеет вид (или может быть преобразовано к виду) comp1 AND (a comp-op b), где a и b – имена атрибутов разных отношений-операндов.
Для иллюстрации операций соединения мы немного изменим заголовки и тела отношений, которые использовались ранее в примерах этой лекции.


Пусть теперь имеются отношения СЛУЖАЩИЕ {СЛУ_НОМЕР, СЛУ_ИМЯ, СЛУ_ЗАРП, ПРО_НОМ} (атрибут ПРО_НОМ содержит номера проектов, в которых участвует каждый служащий) и ПРОЕКТЫ {ПРО_НОМ, ПРОЕКТ_РУК, ПРО_ЗАРП} (ПРО_НОМ – номер проекта, ПРОЕКТ_РУК – имя служащего-руководителя проекта, ПРО_ЗАРП – средняя заработная плата служащих, участвующих в проекте). Примерное содержимое тел отношений СЛУЖАЩИЕ и ПРОЕКТЫ показано на рис. 3.8.

Тогда осмысленной операцией соединения общего вида будет СЛУЖАЩИЕ JOIN ПРОЕКТЫ WHERE (СЛУ_ЗАРП > ПРО_ЗАРП) (выдать данные о служащих, получающих заработную плату, превышающую среднюю заработную плату любого проекта). Результаты этого запроса показаны на рис. 3.9.

Хотя операция соединения в приведенной интерпретации не является примитивной (поскольку определяется с использованием операций декартова произведения и проекции), в силу особой практической важности она включается в базовый набор операций реляционной алгебры Кодда. Заметим также, что в практических реализациях соединение обычно не выполняется именно как ограничение декартова произведения. Имеются более эффективные алгоритмы, гарантирующие получение такого же результата.

Существует важный частный случай соединения – эквисоединение (EQUIJOIN) и простое, но важное расширение операции эквисоединения – естественное соединение (NATURAL JOIN). Операция соединения называется операцией эквисоединения, если условие соединения имеет вид (a = b), где a и b – атрибуты разных операндов соединения. Этот случай важен потому, что он чаще всего встречается на практике, и для него существуют наиболее эффективные алгоритмы реализации.

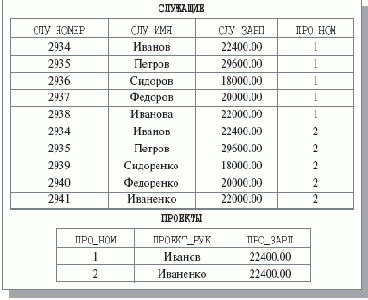

Рис. 3.8.  Отношения СЛУЖАЩИЕ и ПРОЕКТЫ

Операция естественного соединения применяется к паре отношений A и B, обладающих (возможно, составным) общим атрибутом c (т. е. атрибутом с одним и тем же именем и определенным на одном и том же домене). Пусть ab обозначает объединение заголовков отношений A и B. Тогда естественное соединение A и B – это спроецированный на ab результат эквисоединения A и B по условию A.c = B.c1).


Хотя операция естественного соединения выражается через операции переименования, соединения общего вида и проекции, для нее обычно используется сокращенная форма, называемая NATURAL JOIN.

На рис. 3.10 приведены результаты операций СЛУЖАЩИЕ JOIN (ПРОЕКТЫ RENAME (ПРО_НОМ, ПРО_НОМ1)) WHERE (СЛУ_ЗАРП = ПРО_ЗАРП) (эквисоединение отношений СЛУЖАЩИЕ и ПРОЕКТЫ: найти всех служащих, получающих зарплату, равную средней заработной плате в каком-либо проекте) и СЛУЖАЩИЕ NATURAL JOIN ПРОЕКТЫ (естественное соединение – выдать полную информацию о служащих и проектах, в которых они участвуют).

Рис. 3.9.  Результат операции СЛУЖАЩИЕ JOIN ПРОЕКТЫ WHERE (СЛУ_ЗАРП > ПРО_ЗАРП)

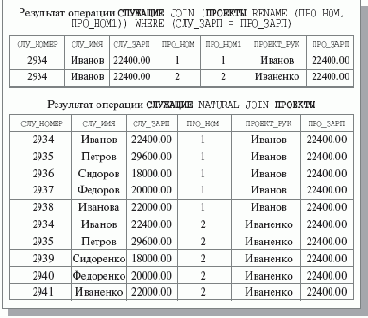

Рис. 3.10.  Результаты операций эквисоединения и естественного соединения отношений СЛУЖАЩИЕ и ПРОЕКТЫ

Если вспомнить введенное нами в конце предыдущей лекции определение внешнего ключа отношения, то должно стать понятно, что основной смысл операции естественного соединения состоит в возможности восстановления сложной сущности, декомпозированной по причине требования первой нормальной формы. Операция естественного соединения не включается в состав набора операций данной реляционной алгебры Кодда, но имеет очень важное практическое значение.

Операция взятия проекции

Операция взятия проекции также требует наличия двух операндов – проецируемого отношения A и подмножества множества имен атрибутов, входящих в заголовок отношения A.
Результатом проекции отношения A на множество атрибутов {a1, a2, ..., an}(PROJECT A {a1, a2, ..., an}) является отношение с заголовком, определяемым множеством атрибутов {a1, a2, ..., an}, и с телом, состоящим из кортежей вида таких, что в отношении A имеется кортеж, атрибут a1 которого имеет значение v1, атрибут a2 имеет значение v2, ..., атрибут an имеет значение vn. Тем самым, при выполнении операции проекции выделяется «вертикальная» вырезка отношения-операнда с естественным уничтожением потенциально возникающих кортежей-дубликатов.
Заметим, что потенциальная потребность удаления дубликатов очень сильно усложняет реализацию операции проекции, поскольку в общем случае для удаления дубликатов требуется сортировка промежуточного результата операции. Основная сложность состоит в том, что этот промежуточный результат в общем случае может быть очень большим, и для сортировки требуется применять дорогостоящие алгоритмы внешней сортировки, выполняемые с применением обменов с внешней памятью. (Под «стоимостью» действия понимается время его выполнения.)
Результат операции PROJECT СЛУЖАЩИЕ_В_ПРОЕКТЕ_1 {СЛУ_ОТД_НОМ} (в каких отделах работают служащие, данные о которых содержатся в отношении СЛУЖАЩИЕ_В_ПРОЕКТЕ_1?) показан на рис. 3.7.

Рис. 3.7.  Результат выполнения операции PROJECT СЛУЖАЩИЕ_В_ПРОЕКТЕ_1 {СЛУ_ОТД_НОМ}

Особенности теоретико-множественных операций реляционной алгебры

Хотя в основе теоретико-множественной части реляционной алгебры Кодда лежит классическая теория множеств, соответствующие операции реляционной алгебры обладают некоторыми особенностями.

Специальные реляционные операции

В этом разделе мы несколько подробнее рассмотрим специальные реляционные операции реляционной алгебры, такие, как ограничение, проекция, соединение и деление.

В завершение лекции хочу отметить

В завершение лекции хочу отметить несколько моментов. Прежде всего, заметим, что алгебра Кодда была представлена не в ее оригинальной форме, а с некоторыми существенными коррективами, внесенными Кристофером Дейтом. С моей точки зрения, одной из наиболее значительных корректив было добавление тривиальной на первый взгляд операции переименования атрибутов. Когда Эдгар Кодд в конце 1960-х гг. впервые опубликовал свою алгебру, основное внимание в ней уделялось тому, как конструируются результирующие множества кортежей, т. е. что представляют собой тела результатов операций. Гораздо меньше внимания уделялось заголовкам отношений-результатов. Фактически Кодд пытался применить для именования атрибутов результатов операций точечную нотацию, используя для уточнения имен атрибутов имена исходных отношений-операндов. При наличии произвольно сложных и длинных алгебраических выражений этот путь, в лучшем случае, вел к порождению длинных и трудных для восприятия имен. Очевидно, что введение операции переименования атрибутов позволяет легко справиться с этой проблемой.
Далее, алгебра Кодда исключительно избыточна. Операции пересечения, декартова произведения и естественного соединения, на самом деле, являются частными случаями одной более общей операции, о которой пойдет речь в следующей лекции. Введение операции декартова произведения в качестве базовой операции алгебры может ввести в заблуждение неопытных студентов и читателей, не осознающих практическую бессмысленность этой операции.
Почему же мы начали обсуждение базовых манипуляционных механизмов реляционной модели данных с этой небезупречной и несколько устаревшей алгебры? Конечно, прежде всего, из уважения к заслугам доктора Эдгара Кодда, вклад которого в современную технологию баз данных невозможно переоценить. Более практические соображения, повлиявшие на наше решение начать обсуждение с алгебры Кодда, заключались в том, что семантика языка SQL во многом базируется именно на этой алгебре, и нам будет проще изучать SQL, предварительно познакомившись с ней.

Замкнутость реляционной алгебры и операция переименования

Как мы отмечали в предыдущей лекции, каждое значение-отношение характеризуется заголовком (или схемой) и телом (или множеством кортежей). Поэтому, если нам действительно нужна алгебра, операции которой замкнуты относительно понятия отношения, то каждая операция должна производить отношение в полном смысле, т. е. оно должно обладать и телом, и заголовком. Только в этом случае можно будет строить вложенные выражения.
Заголовок отношения представляет собой множество пар <имя-атрибута, имя-домена>. Если посмотреть на общий обзор реляционных операций, приведенный в предыдущем подразделе, то видно, что домены атрибутов результирующего отношения однозначно определяются доменами отношений-операндов. Однако с именами атрибутов результата не всегда все так просто.
Например, представим себе, что у отношений-операндов операции декартова произведения имеются одноименные атрибуты с одинаковыми доменами. Каким был бы заголовок результирующего отношения? Поскольку это множество, в нем не должны содержаться одинаковые элементы. Но и потерять атрибут в результате недопустимо. А это значит, что в таком случае вообще невозможно корректно выполнить операцию декартова произведения.
Аналогичные проблемы могут возникать и в случаях других двуместных операций. Для разрешения проблем в число операций реляционной алгебры вводится операция переименования. Ее следует применять в том случае, когда возникает конфликт именования атрибутов в отношениях-операндах одной реляционной операции. Тогда к одному из операндов сначала применяется операция переименования, а затем основная операция выполняется уже без всяких проблем. Более строго мы определим операцию переименования в следующей лекции, а пока лишь заметим, что результатом этой операции является отношение, совпадающее во всем с отношением-операндом, кроме того, что имя указанного атрибута изменено на заданное имя.
В дальнейшем изложении мы будем предполагать применение операции переименования во всех конфликтных ситуациях.

Базовые операции Алгебры A

Базовые операции Алгебры A

Материал этой лекции излагается на несколько более формальном уровне, чем в предыдущих лекциях. Используемые понятия определяются так же, как и в лекции 2, но для удобства и обеспечения точности изложения мы повторим определения.
Пусть r – отношение, A – имя атрибута отношения r, T – имя соответствующего типа (т. е. типа или домена атрибута A), v – значение типа T. Тогда:

• заголовком Hr отношения r называется множество атрибутов, т.е. упорядоченных пар вида . По определению никакие два атрибута в этом множестве не могут содержать одно и то же имя атрибута A;
• кортеж tr, соответствующий заголовку Hr, – это множество упорядоченных триплетов вида , по одному такому триплету для каждого атрибута в Hr;
• тело Br отношения r – это множество кортежей tr. Заметим, что (в общем случае) могут существовать такие кортежи tr, которые соответствуют Hr, но не входят в Br.

Заметим, что заголовок – это множество (упорядоченных пар вида ), тело – это множество (кортежей tr), и кортеж – это множество (упорядоченных триплетов вида ). Элемент заголовка – это атрибут (т. е. упорядоченная пара вида ); элемент тела – это кортеж; элемент кортежа – это упорядоченный триплет вида . Любое подмножество заголовка – это заголовок, любое подмножество тела – это тело, и любое подмножество кортежа – это кортеж.
Определим несколько основных операций (как будет показано далее, некоторые из них избыточны). Каждое из последующих определений состоит из: формальной спецификации ограничений (если они имеются), применимых к операндам соответствующей операции; формальной спецификации заголовка результата этой операции; формальной спецификации тела этого результата и неформального обсуждения формальных спецификаций.
Во всех формальных спецификациях exists обозначает квантор существования; exists tr означает «существует такой tr, что». Символ «

» означает принадлежность одного множества другому; tr

Br означает, что элемент tr принадлежит множеству Br. Выражение tr

Br означает, что элемент tr не принадлежит множеству Br. Операции minus и union являются традиционными теоретико-множественными операциями взятия разности и объединения множеств.
Поскольку некоторые базовые операции Алгебры A имеют названия обычных логических операций, чтобы избежать путаницы, имена реляционных операций берутся в угловые скобки: , , и т. д. В исходный базовый набор операций входят операции реляционного дополнения , удаления атрибута , переименования атрибута , реляционной конъюнкции и реляционной дизъюнкции .

Интерпретация операции ограничения

В лекции 3 мы определяли операцию ограничения r WHERE comp, где r – отношение, а comp – простое условие ограничения вида (a comp-op b), где а и b – имена атрибутов ограничиваемого отношения, для которых осмыслена операция сравнения comp-op либо вида (a comp-op const), где a – имя атрибута ограничиваемого отношения, а const – литерально заданная константа. Операцией сравнения comp-op может быть «=», «

», «>», «<», «

», «

». Покажем, как можно выразить операцию ограничения с помощью базовых операций Алгебры A для всех простых допустимых условий.
Для иллюстрации будем использовать отношение СЛУЖАЩИЕ_1 {СЛУ_НОМЕР, СЛУ_ИМЯ, СЛУ_ЗАРП, РУК_НОМ} (рис. 4.8). Атрибут РУК_НОМ содержит уникальные номера служащих, являющихся руководителями проектов, и определен на том же домене, что и СЛУ_НОМЕР. Мы снова предположим (для упрощения примеров), что множества значений доменов, на которых определены атрибуты отношения СЛУЖАЩИЕ_1, ограничены значениями, содержащимися в теле этого отношения. Начнем с обсуждения операции WHERE с условием вида a comp-op const.
Предположим, что мы хотим найти всех служащих с заработной платой, равной 20000.00 руб. Возьмем отношение ЗАРП_20000 {СЛУ_ЗАРП}1). Мы видим, что результат операции СЛУЖАЩИЕ_1 ЗАРП_20000 в точности совпадает с результатом операции СЛУЖАЩИЕ_1 WHERE СЛУ_ЗАРП = 20000.00 (рис. 4.8).

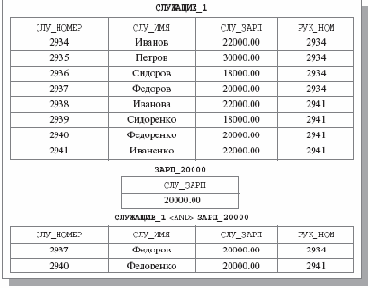

Рис. 4.8.  Выражение WHERE (a = const) через

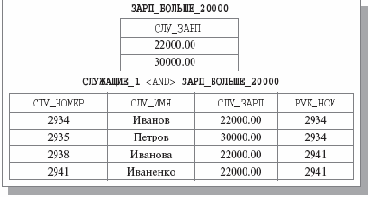

Если требуется найти служащих, чья заработная плата превышает 20000.00 руб., то возьмем отношение ЗАРП_БОЛЬШЕ_200002) (рис. 4.9). Тогда снова результат операции СЛУЖАЩИЕ_1 ЗАРП_БОЛЬШЕ_20000.00 будет совпадать с результатом операции СЛУЖАЩИЕ_1 WHERE СЛУ_ЗАРП > 20000.00 (рис. 4.9).

Рис. 4.9.  Выражение WHERE (a > const) через
Понятно, что аналогичным образом выражаются через операции ограничения с условиями вида a comp_op const, в которых comp_op является «<», «

» или «

». Некоторый особый случай представляет условие вида a

const, и мы проиллюстрируем этот случай на примере запроса «Выбрать всех служащих, не получающих заработную плату в размере 22 000.00 руб.».


Возьмем отношение ЗАРП_НЕ_220003) (рис. 4.10). Результат операции СЛУЖАЩИЕ_1 ЗАРП_НЕ_22000 будет совпадать с результатом операции СЛУЖАЩИЕ_1 WHERE СЛУ_ЗАРП <>22000.00 (рис. 4.10).

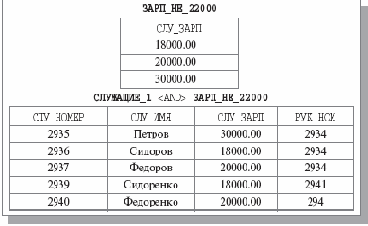

Рис. 4.10.  Выражение WHERE (a <> const) через

Теперь обратимся к ограничениям с простым условием вида a comp-op b. Опять начнем со случая, когда comp-op = «=». Предположим, что нам требуется найти данные о служащих, являющихся руководителями проектов, т. е. выполнить операцию СЛУЖАЩИЕ_1 WHERE СЛУ_НОМЕР = РУК_НОМ. Утверждается, что результат этой операции совпадает с результатом следующего выражения4):

СЛУЖАЩИЕ_1 ((((СЛУЖАЩИЕ_1 СЛУ_НОМЕР) СЛУ_ИМЯ) СЛУ_ЗАРП) (РУК_НОМ, СЛУ_НОМЕР))

Результат вычисления правого операнда операции и окончательный результат операции показаны на рис. 4.11.

Конечно же, можно выразить операцию СЛУЖАЩИЕ_1 WHERE СЛУ_НОМЕР = РУК_НОМ через операцию , используя «константное» отношение. Для этого можно воспользоваться отношением СЛУ_НОМЕР_РУК_НОМ5), показанным на рис. 4.12. Очевидно, что в результате выполнения операции СЛУЖАЩИЕ_1 СЛУ_НОМЕР_РУК_НОМ будет получен тот же результат, что показан на рис. 4.11.

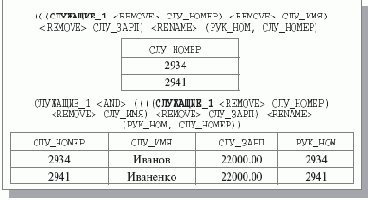

Рис. 4.11.  Выражение WHERE (a = b) через , и

Чтобы показать возможность выполнения операции ограничения вида r WHERE (a > b), предположим, что имеется отношение СЛУЖАЩИЕ_2 {СЛУ_НОМЕР, СЛУ_ИМЯ, СЛУ_ЗАРП, СЛУ_ПРЕМ} (рис. 4.12), причем атрибут СЛУ_ПРЕМ содержит значения премиального вознаграждения служащего. Естественно, атрибуты СЛУ_ЗАРП и СЛУ_ПРЕМ определены на одном и том же домене (напомним, что в целях наших примеров мы предполагаем, что множество значений доменов ограничено значениями, содержащимися в теле примерного отношения). Пусть нас интересуют данные о служащих, получающих дополнительные вознаграждения в размере, превышающем размер основной зарплаты, т.


е. нам нужен результат операции СЛУЖАЩИЕ_2 WHERE (СЛУ_ПРЕМ > СЛУ_ЗАРП).

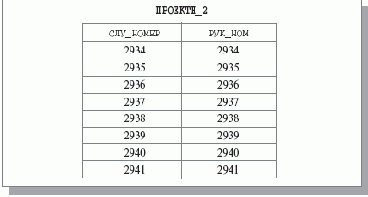

Рис. 4.12.  Константное отношение СЛУ_НОМЕР=РУК_НОМ

Возьмем отношение ПРЕМ_БОЛЬШЕ_ЗАРП {СЛУ_ПРЕМ, СЛУ_ЗАРП}, тело которого включает все соответствующие заголовку кортежи {b, s} такие, что b > s. Другими словами, отношение ПРЕМ_БОЛЬШЕ_ЗАРП снова является литеральной константой типа отношения с двумя атрибутами СЛУ_ПРЕМ и СЛУ_ЗАРП. Конечно, даже в случае нашего примера мощность тела этого отношения достаточно велика6). Тело отношения ПРЕМ_БОЛЬШЕ_ЗАРП показано в средней части рис. 4.13.

Результат выполнения операции СЛУЖАЩИЕ_2 ПРЕМ_БОЛЬШЕ_ЗАРП показан в нижней части рис. 4.13. Мы видим, что он совпадает с результатом операции СЛУЖАЩИЕ_2 WHERE (СЛУ_ПРЕМ > СЛУ_ЗАРП).

Аналогичным образом через операции Алгебры A выражаются операции ограничения, условия сравнения которых вида a comp_op b базируются на операциях сравнения «<», «

», «

», «

».

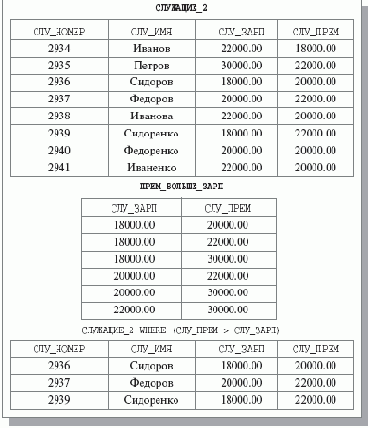

Рис. 4.13.  Выражение WHERE (a > b) через

Избыточность Алгебры A

В формальной математической логике стандартным базисом для выражения всех возможных булевских функций является набор {NOT, AND, OR} (отрицание, дизъюнкция и конъюнкция). Известно, что этот набор традиционен, но избыточен, поскольку верны тождества A AND B

NOT (NOT A OR NOT B) и A OR B

NOT (NOT A AND NOT B). (Эти тождества легко проверяются по таблицам истинности операций.) Оказывается (и это тоже легко проверить, опираясь на определения операций), что аналогичные тождества справедливы для операций , и Алгебры A. Тем самым, в наборе базовых операций Алгебры A можно оставить операции и (или и ).

Избыточность операции переименования

Наконец, покажем, что избыточна и операция . Для иллюстрации снова воспользуемся отношением СЛУЖАЩИЕ из рис. 4.14. Пусть нам нужен результат операции СЛУЖАЩИЕ (ПРО_НОМ, НОМЕР_ПРОЕКТА) (мы по-прежнему предполагаем, что множество значений домена атрибута ПРО_НОМ ограничено значениями, представленными в теле отношения СЛУЖАЩИЕ). Возьмем бинарное отношение ПРО_НОМ_НОМЕР_ПРОЕКТА (рис. 4.15), где каждый из кортежей содержит два одинаковых значения номера проекта и в тело отношения входят все значения домена атрибута ПРО_НОМ1). Тогда, как показано на рис. 4.15, вычисление выражения (СЛУЖАЩИЕ ПРО_НОМ_НОМЕР_ПРОЕКТА) (ПРО_НОМ) приводит к желаемому результату.

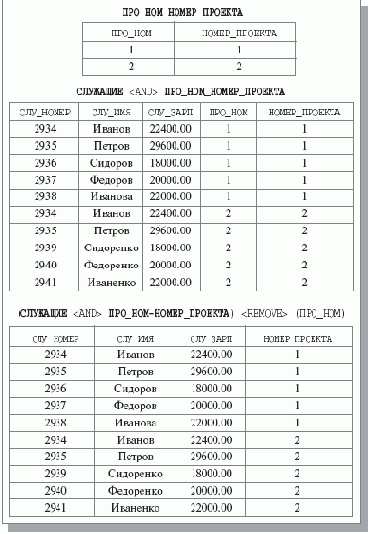

Рис. 4.15.  Избыточность операции
Тем самым, можно сократить набор операций Алгебры A до двух операций: (или ) и 2).

Операция переименования

Пусть s обозначает результат операции r (A, B). Для обеспечения возможности выполнения операции требуется, чтобы существовал некоторый тип T, такой, что

Hr, и чтобы не существовал такой тип T, что

Hr. (Другими словами, в схеме отношения r должен присутствовать атрибут A и не должен присутствовать атрибут B.) Тогда:

• Hs = (Hr minus {}) union {}, т. е. в схеме результата B заменяет A;
• Bs = {ts : exists tr exists v (tr

  Br and v

  T and

  tr and ts = (tr minus {}) union {})}, т. е. в кортежах тела результата имя значений атрибута A меняется на B.

Операция производит отношение s, которое отличается от заданного отношения r только именем одного его атрибута, которое изменяется с A на B. Заголовок s такой же, как заголовок r, за исключением того, что пара заменяет пару . Тело s включает все кортежи тела r, но в каждом из этих кортежей триплет заменяет триплет .
По причине очевидности пример использования этой операции мы приводить не будем.

Операция реляционного дополнения

Пусть s обозначает результат операции r. Тогда:

• Hs = Hr (заголовок результата совпадает с заголовком операнда);
• Bs = {ts : exists tr (tr

  Br and ts = tr) } (в тело результата входят все кортежи, соответствующие заголовку и не входящие в тело операнда).

Операция производит дополнение s заданного отношения r. Заголовком s является заголовок r. Тело s включает все кортежи, соответствующие этому заголовку и не входящие в тело r.
Видимо, следует пояснить, почему реляционный аналог операции логического отрицания называется здесь операцией реляционного дополнения. Во-первых, термин «дополнение» полностью соответствует сути операции : тело результата операции r является дополнением Br до полного множества кортежей, соответствующих Hr. Во-вторых, это не противоречит природе булевской операции NOT: у булевского типа имеются всего два значения – true и false, и NOT true = false, а NOT false = true. (Кстати, обратите внимание, что операцию NOT в трехзначной логике (см. лекцию 1) уже нельзя считать операцией дополнения.)

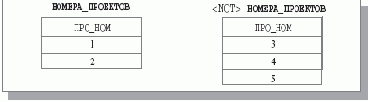

Чтобы привести пример использования операции , предположим, что в состав домена ДОПУСТИМЫЕ_НОМЕРА_ПРОЕКТОВ, на котором определен атрибут ПРО_НОМ отношения НОМЕРА_ПРОЕКТОВ с рис. 4.1 слева, входит всего пять значений {1, 2, 3, 4, 5}. Тогда результат операции НОМЕРА_ПРОЕКТОВ будет таким, как показано на рис. 4.1 справа.

Операция реляционной дизъюнкции

Пусть s обозначает результат операции r1 r2. Для обеспечения возможности выполнения операции требуется, чтобы если

Hr1 и

Hr2, то должно быть T1 = T2 (одноименные атрибуты должны быть определены на одном и том же типе). Тогда:

• Hs = Hr1 union Hr2 (из схемы результата удаляются атрибуты-дубликаты);
• Bs = { ts : exists tr1 exists tr2 ((tr1

  Br1 or tr2

  Br2) and ts = tr1 union tr2)}; очевидно, что при этом:
  • если у операндов нет общих атрибутов, то в тело результирующего отношения входят все такие кортежи ts, которые являются объединением кортежей tr1 и tr2, соответствующих заголовкам отношений-операндов, и хотя бы один из этих кортежей принадлежит телу одного из операндов;
  • если у операндов имеются общие атрибуты, то в тело результирующего отношения входят все такие кортежи ts, которые являются объединением кортежей tr1 и tr2, соответствующих заголовкам отношений-операндов, если хотя бы один из этих кортежей принадлежит телу одного из операндов, и значения общих атрибутов tr1 и tr2 совпадают;
  • если же схемы отношений-операндов совпадают, то тело отношения-результата является объединением тел операндов.



Операция является реляционной дизъюнкцией и обобщением того, что ранее называлось объединением. Заголовок s есть объединение заголовков r1 и r2. Тело s состоит из всех кортежей, соответствующих заголовку s и являющихся надмножеством либо некоторого кортежа из тела r1, либо некоторого кортежа из тела r2.
Предположим, у нас имеются отношения ПРОЕКТЫ_1 {ПРОЕКТ_НАЗВ, ПРОЕКТ_РУК} и НОМЕРА_ПРОЕКТОВ {ПРО_НОМ} (рис. 4.5). Предположим также, что домен атрибута ПРОЕКТ_НАЗВ включает значения ПРОЕКТ_1, ПРОЕКТ_2, ПРОЕКТ_3, домен атрибута ПРОЕКТ_РУК ограничен значениями Иванов, Иваненко, а доменом атрибута ПРО_НОМ является множество {1, 2, 3}. Результат операции ПРОЕКТЫ НОМЕРА_ПРОЕКТОВ показан на рис. 4.5.
Как показано на рис. 4.5, операция при наличии операндов с несовпадающими схемами производит результат, гораздо более мощный, чем результат операции взятия расширенного декартова произведения из лекции 3, и еще менее осмысленный с практической точки зрения.



Для иллюстрации операции над операндами, схемы которых имеют непустое пересечение, воспользуемся отношением ПРОЕКТЫ_2 {ПРО_НОМ, ПРОЕКТ_РУК} (рис. 4.6) и унарным отношением НОМЕРА_ПРОЕКТОВ, схема и тело которого показаны на рис. 4.5. Будем предполагать, что множества значений доменов атрибутов такие же, как в предыдущем примере. Результат операции ПРОЕКТЫ_2 НОМЕРА_ПРОЕКТОВ показан на рис. 4.6.

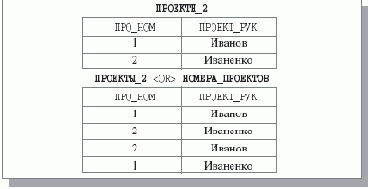

Как уже отмечалось, при совпадении схем отношений-операндов результатом выполнения над ними операции является объединение отношений. Это непосредственно следует из спецификации операции. Если этот факт кажется неочевидным, еще раз внимательно посмотрите на спецификацию. Иллюстрирующий пример мы приводить не будем.

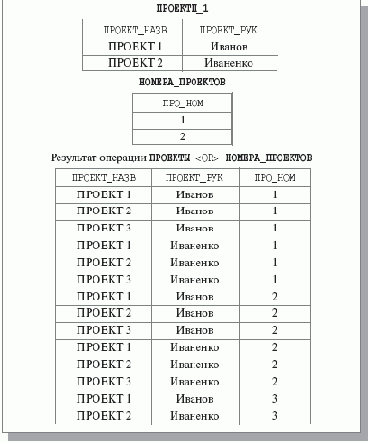

Рис. 4.5.  Результат операции над операндами без общих атрибутов

Рис. 4.6.  Результат операции над операндами, схемы которых частично пересекаются

Операция реляционной конъюнкции

Пусть s обозначает результат операции r1 r2. Для обеспечения возможности выполнения операции требуется, чтобы если

Hr1 и

Hr2, то T1=T2. (Другими словами, если в двух отношениях-операндах имеются одноименные атрибуты, то они должны быть определены на одном и том же типе (домене).) Тогда:

• Hs = Hr1 union Hr2, т. е. заголовок результата получается путем объединения заголовков отношений-операндов, как в операциях TIMES и JOIN из предыдущей лекции;
• Bs = { ts : exists tr1 exists tr2 ((tr1

  Br1 and tr2

  Br2) and ts = tr1 union tr2)}; обратите внимание на то, что кортеж результата определяется как объединение кортежей операндов; поэтому:
  • если схемы отношений-операндов имеют непустое пересечение, то операция работает как естественное соединение;
  • если пересечение схем операндов пусто, то работает как расширенное декартово произведение;
  • если схемы отношений полностью совпадают, то результатом операции является пересечение двух отношений-операндов.



Операция является реляционной конъюнкцией, в некоторых случаях выдающей в результате отношение s, ранее называвшееся естественным соединением двух заданных отношений r1 и r2. Заголовок s является объединением заголовков r1 и r2. Тело s включает каждый кортеж, соответствующий заголовку s и являющийся надмножеством некоторого кортежа из тела r1 и некоторого кортежа из тела r2.
Для иллюстрации воспользуемся примерными отношениями, показанными на рис. 4.3, которые мы уже использовали в примерах предыдущей лекции.

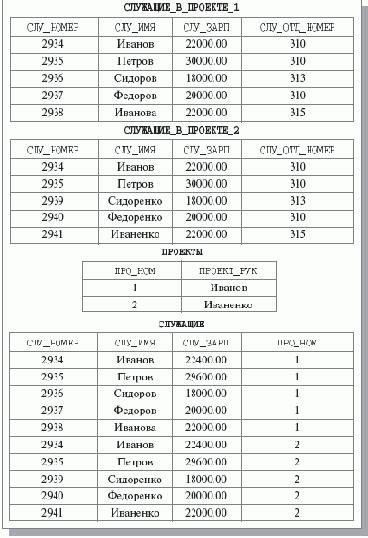

Рис. 4.3.  Примерные отношения для иллюстрации операции
На рис. 4.4(a) у отношений СЛУЖАЩИЕ и ПРОЕКТЫ имеется общий атрибут ПРО_НОМ. Поэтому операция работает как операция естественного соединения. На рис. 4.4(b) пересечение заголовков отношений СЛУЖАЩИЕ_В_ПРОЕКТЕ_1 и ПРОЕКТЫ пусто, и поэтому в результате реляционной конъюнкции производится расширенное декартово произведение этих отношений. Наконец, на рис. 4.4(c) схемы отношений СЛУЖАЩИЕ_В_ПРОЕКТЕ_1 и СЛУЖАЩИЕ_В_ПРОЕКТЕ_2 совпадают, и телом операции является пересечение тел отношений-операндов.

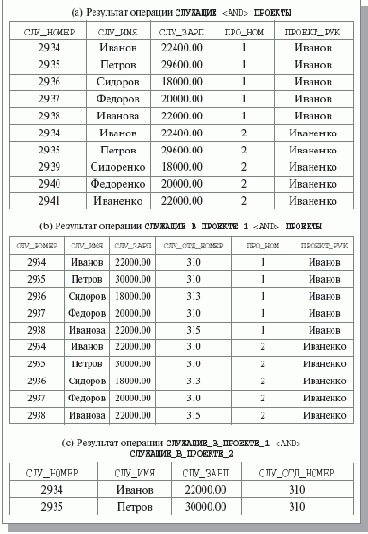

Рис. 4.4.  Иллюстрации операции реляционной конъюнкции

Операция удаления атрибута

Пусть s обозначает результат операции r A. Для обеспечения возможности выполнения операции требуется, чтобы существовал некоторый тип (или домен) T такой, что

Hr (т. е. в состав заголовка отношения r должен входить атрибут A). Тогда:

Рис. 4.1.  Результат операции НОМЕРА_ПРОЕКТОВ

• Hs = Hr minus {}, т. е. заголовок результата получается из заголовка операнда изъятием атрибута A;
• Bs = {ts : exists tr exists v (tr

  Br and v

  T and

  tr and ts = tr minus {})}, т. е. в тело результата входят все кортежи операнда, из которых удалено значение атрибута A.

Операция производит отношение s, формируемое путем удаления указанного атрибута A из заданного отношения r. Операция эквивалентна взятию проекции r на все атрибуты, кроме A. Заголовок s получается теоретико-множественным вычитанием из заголовка r множества из одного элемента {}. Тело s состоит из таких кортежей, которые соответствуют заголовку s, причем каждый из них является подмножеством некоторого кортежа тела отношения r.
Примером операции REMOVE (конечно же, очень похожим на пример использования операции PROJECT из предыдущей лекции) является СЛУЖАЩИЕ REMOVE ПРО_НОМ (получить данные о служащих, участвующих в проектах). Результат этой операции над отношением СЛУЖАЩИЕ, тело которого приведено в верхней части рис. 4.2, показан на рис. 4.2 внизу.

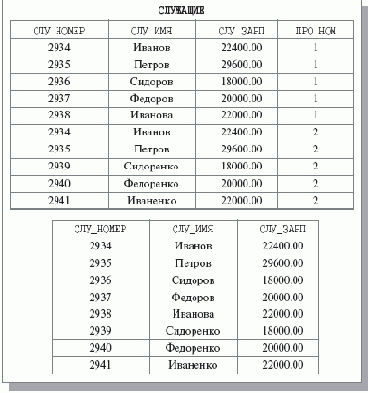

Рис. 4.2.  Результат операции СЛУЖАЩИЕ REMOVE ПРО_НОМ

Полнота Алгебры A

Покажем, что Алгебра A является полной, т. е. на основе введенных операций выражаются все операции алгебры Кодда, рассмотренной в предыдущей лекции.
К настоящему моменту в состав базовых операций Алгебры A входят операция в качестве аналога операции PROJECT, а также операция переименования атрибутов . UNION является частным случаем операции , TIMES, INTERSECT и NATURAL JOIN – частные случаи операции . Нам осталось показать, что через операции Алгебры A выражаются операции взятия разности MINUS, ограничения (WHERE), соединения общего вида (JOIN) и реляционного деления (DIVIDE BY).

Реляционное деление

Пусть имеются отношения r1{A, B} и r2{B}. Утверждается, что результат r1 DIVIDE BY r2 совпадает с результатом выражения (r1 PROJECT A) MINUS (((r2 TIMES (r1 PROJECT A)) MINUS r1) PROJECT A) в терминах операций реляционной алгебры Кодда или (r1 B) (((r2 (r1 B)) r1) B) в терминах операций Алгебры A.
Действительно, результатом выполнения операции r1 PROJECT A является унарное отношение со схемой {A}, кортежи тела которого содержат все значения атрибута A из тела отношения r1. Результат выражения r2 TIMES (r1 PROJECT A) – это бинарное отношение со схемой {A, B}, в тело которого входят все возможные комбинации значений атрибута B в теле отношения r2 и атрибута A в теле отношения r1. В теле результата вычисления выражения (r2 TIMES (r1 PROJECT A)) MINUS r1 останутся только те кортежи, которые не входят во второй операнд, т. е. кортежи с таким значением атрибута A, что значение атрибута B, принадлежащее телу r2, не является значением атрибута B ни в одном кортеже тела отношения r1. Следовательно, если мы возьмем проекцию результата выражения (r2 TIMES (r1 PROJECT A)) MINUS r1 на ат рибут A, то в результирующем унарном отношении останутся только те значения A, которые не должны попасть в результат операции r1 DIVIDE BY r2. После выполнения завершающей операции MINUS мы получим желаемый результат.
Для иллюстрации воспользуемся отношениями СЛУЖАЩИЕ и НОМЕРА_ПРОЕКТОВ, которые мы уже применяли в предыдущих примерах. Для удобства мы воспроизводим их на рис. 4.14. На этом же рисунке показаны промежуточные и окончательный результаты вычисления выражения (СЛУЖАЩИЕ PROJECT {СЛУ_НОМЕР, СЛУ_ИМЯ, СЛУ_ЗАРП}) MINUS ((((СЛУЖАЩИЕ PROJECT {СЛУ_НОМЕР, СЛУ_ИМЯ, СЛУ_ЗАРП}) TIMES НОМЕРА_ПРОЕКТОВ) MINUS СЛУЖАЩИЕ) PROJECT {СЛУ_НОМЕР, СЛУ_ИМЯ, СЛУ_ЗАРП}).

Рис. 4.14.  Выражение операции DIVIDE BY через другие операции Алгебры A
Тем самым, мы показали, что пяти операций Алгебры A достаточно для выражения всех операций алгебры Кодда из лекции 3. Но на самом деле число операций можно еще более сократить, что мы и продемонстрируем в следующем разделе.

Реляционные аналоги штриха Шеффера и стрелки Пирса

Более того, в алгебре логики существуют две операции, через каждую из которых выражаются все три «базовые» операции: «штрих Шеффера» – sh (A, B)

NOT A OR NOT B – и «стрелка Пирса» – pi (A, B)

NOT A AND NOT B.
Легко видеть, что

• sh (A, A)

  NOT A;
• sh (NOT A, NOT B)

  A OR B и
• NOT sh (A, B)

  A AND B.

Аналогично,

• pi (A, A)

  NOT A;
• pi (NOT A, NOT B)

  A AND B и
• NOT pi (A, B)

  A OR B.

Снова нетрудно проверить, что аналогичные тождества справедливы для реляционных вариантов штриха Шеффера ( (r1, r2)

r1 r2) и стрелки Пирса ( (r1, r2)

r1 r2).
Поэтому можно свести набор операций Алгебры A к трем операциям: (или ), и .

Соединения общего вида

При наличии того факта, что операция взятия расширенного декартова произведения TIMES является частным случаем операции , после того как мы научились с помощью Алгебры A выполнять ограничения, становится очевидно, что через операции Алгебры A выражаются и соединения общего вида. В общем случае, чтобы получить результат соединения общего вида произвольных отношений A и B, нужно:

• выполнить над одним из отношений одну или несколько операций , чтобы избавиться от общих имен атрибутов;
• выполнить над полученными отношениями операцию , производящую расширенное декартово произведение;
• и для полученного отношения выполнить одну или несколько операций с отношениями-константами, чтобы должным образом ограничить его.

Выводимость операции взятия разности

Покажем, что операция MINUS выражается через другие операции Алгебры A. Для наглядности снова воспользуемся отношениями СЛУЖАЩИЕ_В_ПРОЕКТЕ_1 и СЛУЖАЩИЕ_В_ПРОЕКТЕ_2 c рис. 4.3 (для удобства повторим его в верхней части рис. 4.7). Для простоты (хотя это несущественно) будем предполагать, что множества значений доменов, на которых определены атрибуты СЛУ_НОМЕР, СЛУ_ИМЯ, СЛУ_ЗАРП и СЛУ_ОТД_НОМЕР, ограничены значениями, содержащимися в телах отношений. Также для удобства покажем результат операции СЛУЖАЩИЕ_В_ПРОЕКТЕ_1 MINUS СЛУЖАЩИЕ_В_ПРОЕКТЕ_2 на рис. 4.7a. Заметим, что тело результата содержит все кортежи первого операнда, кроме кортежей Иванова и Петрова, поскольку они входят и в тело второго операнда.

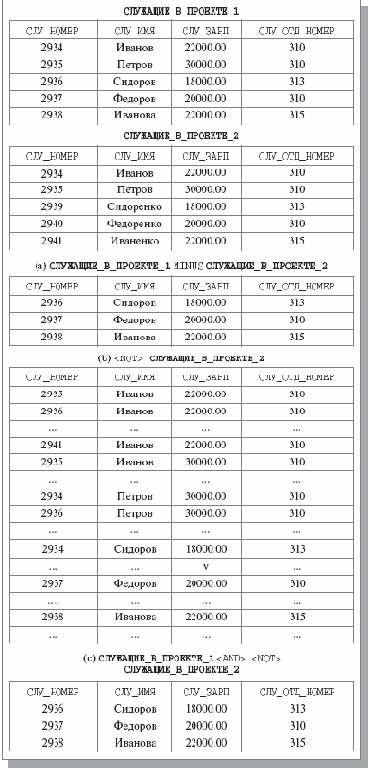

Рис. 4.7.  Выразимость операции MINUS через операции и
Посмотрим теперь, что является телом результата операции СЛУЖАЩИЕ_В_ПРОЕКТЕ_2 (рис. 4.7b). В него входят все кортежи, соответствующие схеме отношения СЛУЖАЩИЕ_В_ПРОЕКТЕ_2 (и схеме отношения СЛУЖАЩИЕ_В_ПРОЕКТЕ_1), которые не входят в тело отношения СЛУЖАЩИЕ_В_ПРОЕКТЕ_2. В том числе в тело результата этой операции входят и кортежи Сидорова, Федорова и Ивановой из тела отношения СЛУЖАЩИЕ_В_ПРОЕКТЕ_1.
Тогда очевидно, что результат операции СЛУЖАЩИЕ_В_ПРОЕКТЕ_1 СЛУЖАЩИЕ_В_ПРОЕКТЕ_2 (пересечение тела первого операнда с телом результата операции ) является в точности тем же, что и результат операции СЛУЖАЩИЕ_В_ПРОЕКТЕ_1 MINUS СЛУЖАЩИЕ_В_ПРОЕКТЕ_2 (рис. 4.7c).
В общем случае нетрудно доказать, что если отношения r1 и r2 совместимы по объединению, то r1 MINUS r2 = r1 r2.

A являются операции реляционного отрицания

Базисом Алгебры A являются операции реляционного отрицания (дополнения), реляционной конъюнкции (или дизъюнкции) и проекции (удаления атрибута). Реляционные аналоги логических операций определяются в терминах отношений на основе обычных теоретико-множественных операций и позволяют выражать напрямую операции пересечения, декартова произведения, естественного соединения и объединения отношений. Путем комбинирования базовых операций выражаются операции переименования атрибутов, соединения общего вида, взятия разности отношений. Алгебра A позволяет лучше осознать логические основы реляционной модели, хотя, безусловно, является в меньшей степени ориентированной на практическое применение, чем алгебра Кодда.
Как нам кажется, в методическом отношении Алгебра A важна, прежде всего, тем, что в ней реляционная операция естественного соединения является одной из базовых операций, в отличие от алгебры Кодда, где эта операция имела второстепенное значение. Это важно по той причине, что, как мы увидим в лекции 7, операция естественного соединения играет первостепенную роль в классическом подходе к проектированию реляционных баз данных на основе нормализации.

Исчисление кортежей

Целевые списки и выражения реляционного исчисления

Итак, WFF обеспечивают средства формулировки условия выборки из отношений БД. Чтобы можно было использовать исчисление для реальной работы с БД, требуется еще один компонент, который определяет набор и имена атрибутов результирующего отношения. Этот компонент называется целевым списком (target list).
Целевой список строится из целевых элементов, каждый из которых может иметь следующий вид:

• var.attr, где var – имя свободной переменной соответствующей WFF, а attr – имя атрибута отношения, на котором определена переменная var;
• var, что эквивалентно наличию подсписка var.attr1, var.attr2, ..., var.attrn, где {attr1, attr2, ..., attrn} включает имена всех атрибутов определяющего отношения;
• new_name = var.attr; new_name – новое имя соответствующего атрибута результирующего отношения.

Последний вариант требуется в тех случаях, когда в WFF используется несколько свободных переменных с одинаковой областью определения. Фактически применение целевого списка к области истинности WFF эквивалентно действию алгебраической операции проекции, а последний из приведенных вариантов представляет собой некоторую разновидность алгебраической операции переименования атрибута.
Выражением реляционного исчисления кортежей называется конструкция вида target_list WHERE WFF. Значением выражения является отношение, тело которого определяется WFF, а множество атрибутов и их имена – целевым списком.
В качестве простого примера покажем выражение реляционного исчисления кортежей, результат которого совпадает с результатом операции СЛУЖАЩИЕ DIVIDE BY НОМЕРА_ПРОЕКТОВ (рис. 3.11 из лекции 3):
СЛУ1, СЛУ2 RANGE IS СЛУЖАЩИЕ НОМЕР_ПРОЕКТА RANGE IS НОМЕРА_ПРОЕКТОВ СЛУ1.СЛУ_НОМЕР, СЛУ1.СЛУ_ИМЯ, СЛУ1.СЛУ_ЗАРП WHERE FORALL НОМЕР_ПРОЕКТА EXISTS СЛУ2 (СЛУ1.СЛУ_НОМЕР = СЛУ2.СЛУ_НОМЕР AND СЛУ1.ПРО_НОМ = НОМЕРА_ПРОЕКТОВ.ПРО_НОМ)
Конечно, результатом этого выражения является отношение
СЛУ_НОМЕРСЛУ_ИМЯСЛУ_ЗАРП

2934	Иванов	22400.00
2935	Петров	29600.00

Исчисление доменов

В исчислении доменов областью определения переменных являются не отношения, а домены. Применительно к базе данных СЛУЖАЩИЕ-ПРОЕКТЫ можно говорить, например, о доменных переменных ИМЯ (значения – допустимые имена) или НОСЛУ (значения – допустимые номера служащих).

Исчисление кортежей

Для определения кортежной переменной используется оператор RANGE. Например, для того чтобы определить переменную СЛУЖАЩИЙ, областью определения которой является отношение СЛУЖАЩИЕ, нужно употребить конструкцию
RANGE СЛУЖАЩИЙ IS СЛУЖАЩИЕ
Как уже говорилось, из этого определения следует, что в любой момент времени переменная СЛУЖАЩИЙ представляет некоторый кортеж отношения СЛУЖАЩИЕ. При использовании кортежных переменных в формулах можно ссылаться на значение атрибута переменной (это аналогично тому, как, например, при программировании на языке C можно сослаться на значение поля структурной переменной). Например, для того, чтобы сослаться на значение атрибута СЛУ_ИМЯ переменной СЛУЖАЩИЙ, нужно употребить конструкцию СЛУЖАЩИЙ.СЛУ_ИМЯ.

Кванторы, свободные и связанные переменные

Допускается построение WFF с помощью кванторов существования (EXISTS) и всеобщности (FORALL). Если form – это WFF, в которой участвует переменная var, то конструкции EXISTS var (form) и FORALL var (form) представляют собой WFF. По определению, формула EXISTS var (form) принимает значение true в том и только в том случае, если в области определения переменной var найдется хотя бы одно значение (кортеж), для которого WFF form принимает значение true. Формула FORALL var (form) принимает значение true, если для всех значений переменной var из ее области определения WFF form принимает значение true.
Переменные, входящие в WFF, могут быть свободными или связанными. По определению, все переменные, входящие в WFF, при построении которой не использовались кванторы, являются свободными. Фактически, это означает, что если для какого-то набора значений свободных кортежных переменных при вычислении WFF получено значение true, то эти значения кортежных переменных могут входить в результирующее отношение. Если же имя переменной использовано сразу после квантора при построении WFF вида EXISTS var (form) или FORALL var (form), то в этой WFF и во всех WFF, построенных с ее участием, var является связанной переменной. Это означает, что такая переменная не видна за пределами минимальной WFF, связавшей эту переменную. При вычислении значения такой WFF используется не одно значение связанной переменной, а вся область ее определения.
Пусть здесь и далее в этом разделе СЛУ1 и СЛУ2 представляют собой две кортежные переменные, определенные на отношении СЛУЖАЩИЕ. Тогда WFF
EXISTS СЛУ2 (СЛУ1.СЛУ_ЗАРП > СЛУ2.СЛУ_ЗАРП)
для текущего кортежа переменной СЛУ1 принимает значение true в том и только в том случае, если во всем отношении СЛУЖАЩИЕ найдется такой кортеж (ассоциированный с переменной СЛУ2), чтобы значение его атрибута СЛУ_ЗАРП удовлетворяло внутреннему условию сравнения. Легко видеть, что эта формула принимает значение true только для тех значений кортежной переменной СЛУ1, которые соответствуют служащим, не получающим минимальную зарплату.


Соответствующее множество кортежей показано на рис. 5.2a (для тела отношения СЛУЖАЩИЕ из рис. 5.1).

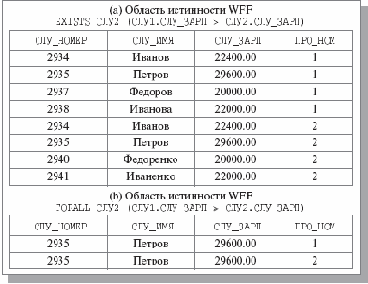

Рис. 5.2.  Примеры правильно построенных формул с кванторами

Правильно построенная формула

FORALL СЛУ2 (СЛУ1.СЛУ_ЗАРП

СЛУ2.СЛУ_ЗАРП)

для текущего кортежа переменной СЛУ1 принимает значение true в том и только в том случае, если для всех кортежей отношения СЛУЖАЩИЕ (связанных с переменной СЛУ2) значения атрибута СЛУ_ЗАРП удовлетворяют условию сравнения. Снова легко видеть, что формула принимает значение true только для тех значений кортежной переменной СЛУ1, которые соответствуют служащим, получающим максимальную зарплату1). Соответствующее множество кортежей показано на рис. 5.2b.

Очевидно, что показанные на рис. 5.2 отношения соответствуют условиям обеих формул. Но как в данном случае можно реализовать систему, которая по заданной формуле производит правильный результат? Наиболее очевидный способ интерпретации обеих обсуждавшихся выше формул следующий. В некотором порядке просматривать область определения свободной кортежной переменной СЛУ1. Для каждого очередного кортежа из области определения СЛУ1 просматривать область определения связанной переменной СЛУ2 до тех пор, пока не будет установлено истинностное значение формулы для данного кортежа СЛУ1 (в случае наличия квантора существования процесс просмотра для СЛУ2 можно остановить после нахождения первого кортежа, для которого значением подформулы, находящейся под знаком квантора, станет true; при наличии квантора всеобщности необходимо просмотреть всю область определения СЛУ2). Заметим, что здесь мы снова получаем два цикла, как и при интерпретации WFF с двумя свободными переменными. Но в данном случае во внешнем цикле обязательно просматривается область определения свободной переменной.

На самом деле, правильнее говорить не о свободных и связанных переменных, а о свободных и связанных вхождениях переменных. Если переменная var является связанной в WFF form, то во всех WFF, включающих form, вне form может использоваться вхождение того же имени переменной var, которое может быть свободным или связанным, но в любом случае не имеет никакого отношения к вхождению переменной var в WFF form.


Вот пример:

EXISTS СЛУ2 (СЛУ1.ПРО_НОМ = СЛУ2.ПРО_НОМ AND СЛУ1.СЛУ_НОМЕР

СЛУ2.СЛУ_НОМЕР) AND FORALL СЛУ2 (IF СЛУ1.ПРО_НОМ = СЛУ2.ПРО_НОМ THEN СЛУ1.СЛУ_ЗАРП = СЛУ2.СЛУ_ЗАРП)

Эта формула принимает значение true только для тех значений переменной СЛУ1, которые соответствуют служащим, участвующим в проектах с более чем одним участником, причем все участники проекта получают одну и ту же зарплату. Здесь мы имеем два связанных вхождения переменной СЛУ2 с совершенно разным смыслом. Грубо говоря, для текущего значения переменной СЛУ1 переменная СЛУ2 два раза "пробежит" свою область определения – первый раз при вычислении части формулы с квантором существования, а второй при вычислении части с квантором всеобщности. Кстати, к тому же результату приведет формула с одним квантором всеобщности вида:

FORALL СЛУ2 (IF (СЛУ1.ПРО_НОМ = СЛУ2.ПРО_НОМ AND СЛУ1.СЛУ_НОМЕР

СЛУ2.СЛУ_НОМЕР) THEN СЛУ1.СЛУ_ЗАРП = СЛУ2.СЛУ_ЗАРП)

Легко заметить, что кванторы можно трактовать как булевские функции (функции, принимающие значения true или false) над множеством значений связанной кортежной переменной. С тем же успехом можно ввести в реляционное исчисление числовые функции над множествами, такие, как MIN (минимальное значение), MAX (максимальное значение), AVG (среднее значение) и т. д.

В этом случае можно было бы написать, например, WFF

СЛУ1.СЛУ_ЗАРП > MIN СЛУ2.СЛУ_ЗАРП (СЛУ1.ПРО_НОМ = СЛУ2.ПРО_НОМ)

в области истинности которой содержатся все кортежи отношения СЛУЖАЩИЕ, соответствующие тем служащим, которые получают заработную плату, превышающую минимальную зарплату служащих, участвующих в том же проекте. Понятно, что для получения результирующего отношения можно интерпретировать формулу таким же образом, как в обсуждавшемся выше случае наличия кванторов.

Правильно построенные формулы

Правильно построенная формула (Well-Formed Formula, WFF) служит для выражения условий, накладываемых на кортежные переменные.

Простые условия

Основой WFF являются простые условия, представляющие собой операции сравнения скалярных значений (значений атрибутов переменных или литерально заданных констант). Например, конструкции
СЛУЖАЩИЙ.СЛУ_НОМ = 2934 и
СЛУЖАЩИЙ.СЛУ_НОМ = ПРОЕКТ.ПРОЕКТ_РУК
являются простыми условиями. Первое условие принимает значение true в том и только в том случае, когда значение атрибута СЛУ_НОМ кортежной переменной СЛУЖАЩИЙ равно 2934. Второе условие принимает значение true в том и только в том случае, когда значения атрибутов СЛУ_НОМ и ПРОЕКТ_РУК переменных СЛУЖАЩИЙ и ПРОЕКТ совпадают.
По определению, простое сравнение является WFF, а WFF, заключенная в круглые скобки, представляет собой простое сравнение.
Более сложные варианты WFF строятся с помощью логических связок NOT, AND, OR и IF ... THEN1) с учетом обычных приоритетов операций (NOT > AND > OR) и возможности расстановки скобок. Так, если form – WFF, а comp – простое сравнение, то NOT form, comp AND form, comp OR form и IF comp THEN form являются WFF.
Для примеров воспользуемся отношениями СЛУЖАЩИЕ, ПРОЕКТЫ и НОМЕРА_ПРОЕКТОВ из предыдущей лекции (смотри рис. 5.1).

Рис. 5.1.  Примерные значения отношений СЛУЖАЩИЕ, ПРОЕКТЫ и НОМЕРА_ПРОЕКТОВ
Правильно построенной является следующая формула:
IF СЛУЖАЩИЙ.СЛУ_ИМЯ = 'Иванов' THEN (СЛУЖАЩИЙ.СЛУ_ЗАРП >= 22400.00 AND СЛУЖАЩИЙ.ПРО_НОМ = 1)
Эта формула будет принимать значение true для следующих значений кортежной переменной СЛУЖАЩИЙ:
СЛУ_НОМЕРСЛУ_ИМЯСЛУ_ЗАРППРО_НОМ

2934	Иванов	22400.00	1
2935	Петров	29600.00	1
2936	Сидоров	18000.00	1
2937	Федоров	20000.00	1
2938	Иванова	22000.00	1
2935	Петров	29600.00	2
2939	Сидоренко	18000.00	2
2940	Федоренко	20000.00	2
2941	Иваненко	22000.00	2

Конечно, нужно представлять себе какой-нибудь способ реализации системы, которая сможет по заданной WFF при существующем состоянии базы данных произвести такой результат. И таким очевидным способом является следующий: в некотором порядке просмотреть область определения переменной и к каждому очередному кортежу применить условие.


Результатом будет то множество кортежей, для которых при вычислении условия производится значение true. Очевидно, что результат эквивалентен выполнению алгебраической операции СЛУЖАЩИЕ WHERE (NOT (СЛУЖАЩИЙ.СЛУ_ИМЯ = 'Иванов') OR (СЛУЖАЩИЙ.СЛУ_ЗАРП >= 22400.00 AND СЛУЖАЩИЙ.ПРО_НОМ = 1) над отношением, тело которого представляет собой область определения кортежной переменной.

Пусть имеется следующее определение кортежной переменной ПРОЕКТ:

RANGE ПРОЕКТ IS ПРОЕКТЫ

Вот еще пример правильно построенной формулы:

СЛУЖАЩИЙ.СЛУ_ИМЯ = ПРОЕКТ.ПРОЕКТ_РУК

Эта формула будет принимать значение true для следующих пар значений кортежных переменных СЛУЖАЩИЙ и ПРОЕКТ:

СЛУЖАЩИЕПРОЕКТЫСЛУ_НОМЕРСЛУ_ИМЯСЛУ_ЗАРППРО_НОМПРО_НОМПРОЕКТ_ РУК

2934	Иванов	22400.00	1	1	Иванов
2934	Иванов	22400.00	2	1	Иванов
2941	Иваненко	22000.00	2	2	Иваненко

Очевидный способ реализации системы, которая по заданной WFF при существующем состоянии базы данных производит такой результат, заключается в следующем. В некотором порядке просматривать область определения (например) переменной СЛУЖАЩИЙ. Для каждого текущего кортежа из области определения переменной СЛУЖАЩИЙ просматривать область определения переменной ПРОЕКТ. Оставлять в области истинности те пары кортежей, для которых формула принимает значение true. Возможен и альтернативный подход: начать просмотр с области определения переменной ПРОЕКТ, и для каждого кортежа ПРОЕКТ просматривать область определения СЛУЖАЩИЙ.

Здесь нужно сделать несколько замечаний. Во-первых, если бы в данном случае формула была тождественно истинной (например, имела вид

(СЛУЖАЩИЙ.СЛУ_ИМЯ = СЛУЖАЩИЙ.СЛУ_ИМЯ) AND (ПРОЕКТ.ПРОЕКТ_РУК = ПРОЕКТ.ПРОЕКТ_РУК))

то областью истинности этой формулы являлось бы декартово произведение (в строгом математическом смысле) тел отношений СЛУЖАЩИЙ и ПРОЕКТ. В реляционном исчислении кортежей, как и в реляционной алгебре, принято иметь дело с операцией расширенного декартова произведения, и поэтому считается, что в подобных случаях областью истинности WFF является отношение, заголовок которого представляет собой объединение заголовков отношений, на телах которых определены кортежные переменные, а кортежи являются объединением соответствующих кортежей из областей определения переменных.


При этом имя атрибута результирующего отношения уточняется именем соответствующей переменной. Поэтому правильнее было бы изображать область истинности формулы

СЛУЖАЩИЙ.СЛУ_ИМЯ = ПРОЕКТ.ПРОЕКТ_РУК

следующим образом:

СЛУЖАЩИЙ. СЛУ_НОМЕРСЛУЖАЩИЙ. СЛУ_ИМЯСЛУЖАЩИЙ. СЛУ_ЗАРПСЛУЖАЩИЙ. ПРО_НОМПРОЕКТ. ПРО_НОМПРОЕКТ. ПРОЕКТ_ РУК

2934	Иванов	22400.00	1	1	Иванов
2941	Иваненко	22000.00	2	2	Иваненко

Во-вторых, как видно, показанное результирующее отношение в точности совпадает с результатом алгебраической операции СЛУЖАЩИЕ JOIN ПРОЕКТЫ WHERE СЛУ_ИМЯ = ПРОЕКТ_РУК с учетом особенности именования атрибутов результирующего отношения. Наконец, заметим, что описанный выше способ реализации, который приводит к получению области истинности рассмотренной формулы, в действительности является наиболее общим (и зачастую неоптимальным) способом выполнения операций соединения (он называется методом вложенных циклов – nested loops join).

Условия членства

Основным формальным отличием исчисления доменов от исчисления кортежей является наличие дополнительного множества предикатов, позволяющих выражать так называемые условия членства. Если R – это n-арное отношение с атрибутами a1, a2, ..., an, то условие членства имеет вид R (ai1 : vi1, ai2 : vi2, ..., aim : vim) (m

n), где vij – это либо литерально задаваемая константа, либо имя доменной переменной. Условие членства принимает значение true в том и только в том случае, если в отношении R существует кортеж, содержащий указанные значения указанных атрибутов. Если vij – константа, то на атрибут aij накладывается жесткое условие, не зависящее от текущих значений доменных переменных; если же vij – имя доменной переменной, то условие членства может принимать разные значения при разных значениях этой переменной.
Для большей ясности приведем пару примеров. Для простоты будем считать, что мы определили доменные переменные, имена которых совпадают с именами атрибутов отношения СЛУЖАЩИЕ, а в случае, когда требуется несколько доменных переменных, определенных на одном домене, мы будем добавлять в конце имени цифры. WFF исчисления доменов
СЛУЖАЩИЕ (СЛУ_НОМ:2934, СЛУ_ИМЯ:'Иванов', СЛУ_ЗАРП:22400.00, ПРО_НОМ:1)
примет значение true в том и только в том случае, когда в теле отношения СЛУЖАЩИЕ содержится кортеж <2934, 'Иванов', 22400.00, 1>. Соответствующие значения доменных переменных образуют область истинности этой WFF. С другой стороны, WFF
СЛУЖАЩИЕ (СЛУ_НОМ:2934, СЛУ_ИМЯ:'Иванов', СЛУ_ЗАРП:22400.00, ПРО_НОМ:ПРО_НОМ)
будет принимать значение true для всех комбинаций явно заданных значений и допустимых значений переменной ПРО_НОМ, которые соответствуют кортежам, входящим в тело отношения СЛУЖАЩИЕ. При наличии тела отношения СЛУЖАЩИЕ, показанного на рис. 5.1, областью истинности этой WFF являются два следующих набора значений доменных переменных: <2934, 'Иванов', 22400.00, 1> и <2934, 'Иванов', 22400.00, 2>.

Выражения исчисления доменов

Во всех остальных отношениях формулы и выражения исчисления доменов выглядят похожими на формулы и выражения исчисления кортежей. В частности, формулы могут включать кванторы, и различаются свободные и связанные вхождения доменных переменных.
Для примера выражения исчисления доменов сформулируем с использованием исчисления доменов запрос "Выдать номера и имена служащих, не получающих минимальную заработную плату":
СЛУ_НОМ, СЛУ_ИМЯ WHERE EXISTS СЛУ_ЗАРП1 (СЛУЖАЩИЕ (СЛУ_ЗАРП1) AND СЛУЖАЩИЕ (СЛУ_НОМ, СЛУ_ИМЯ, СЛУ_ЗАРП) AND СЛУ_ЗАРП > СЛУ_ЗАРП1)
Реляционное исчисление доменов является основой большинства языков запросов, основанных на использовании форм. В частности, на этом исчислении базировался известный язык Query-by-Example, который был первым (и наиболее интересным) языком в семействе языков, основанных на табличных формах.

Этой лекцией мы завершаем обзор

Этой лекцией мы завершаем обзор реляционной модели данных. В последних трех лекциях рассматривалась манипуляционная составляющая реляционной модели данных. Были представлены два варианта реляционной алгебры. Конечно, с формальной точки зрения можно было бы обойтись одним из вариантов, поскольку их выразительные средства эквивалентны. Но алгебра Кодда в большей степени базируется на теории множеств. Базовыми операциями являются переименование атрибутов, объединение, пересечение, взятие разности, декартово произведение, проекция и ограничение. Операция соединения общего вида, хотя и включается в алгебру, является вторичной и явно представляется через другие операции. Фундаментальная же в реляционном подходе операция естественного соединения выражается через соединение общего вида и в алгебру не включается. В терминах алгебры Кодда проще всего определяются алгебраические черты языка SQL, в частности общая семантика оператора SELECT (см. лекцию 2, курса "Введение в модель данных SQL").
Базисом Алгебры A являются операции реляционного отрицания (дополнения), реляционной конъюнкции (или дизъюнкции) и проекции (удаления атрибута). Реляционные аналоги логических операций определяются в терминах отношений на основе обычных теоретико-множественных операций и позволяют выражать напрямую операции пересечения, декартова произведения, естественного соединения, объединения отношений. Путем комбинирования базовых операций выражаются операции переименования атрибутов, соединения общего вида, взятия разности отношений. Алгебра A позволяет лучше осознать логические основы реляционной модели, хотя, безусловно, является в меньшей степени ориентированной на практическое применение, чем алгебра Кодда.
Реляционному исчислению мы отвели меньше места, поскольку не ставили перед собой задачу определить какой-либо полноценный логический язык запросов. Цель состояла в том, чтобы показать возможность декларативной логической формулировки запросов. В этом случае выполнение запроса происходит путем интерпретации логической формулы, а не вычисления алгебраического выражения. Были рассмотрены два варианта реляционного исчисления, первый из которых – реляционное исчисление кортежей – был определен сравнительно полно, а для второго – реляционного исчисления доменов – были только отмечены и проиллюстрированы основные отличительные черты.

Функциональные зависимости

Декомпозиция без потерь и функциональные зависимости

Как уже отмечалось, в следующей лекции мы будем обсуждать подход к проектированию реляционных баз данных на основе нормализации, т. е. декомпозиции (разбиения путем проецирования) отношения, находящегося в предыдущей нормальной форме, на два или более отношений, удовлетворяющих требованиям следующей нормальной формы.
Считаются правильными такие декомпозиции отношения, которые обратимы, т. е. имеется возможность собрать исходное отношение из декомпозированных отношений без потери информации. Такие декомпозиции называются декомпозициями без потерь.

Диаграммы функциональных зависимостей

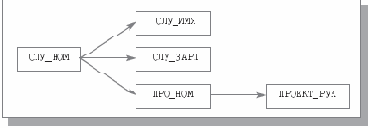

Далее, для иллюстраций в следующей лекции нам пригодятся диаграммы FD, с помощью которых можно наглядно представлять минимальные множества FD. Например, на рис. 6.6 приведена диаграмма минимального множества FD отношения СЛУЖАЩИЕ_ПРОЕКТЫ.

Рис. 6.6.  Диаграмма минимального множества FD отношения СЛУЖАЩИЕ_ПРОЕКТЫ
В левой части диаграммы все стрелки начинаются с атрибута СЛУ_НОМ, который является единственным возможным (и, следовательно, первичным) ключом отношения СЛУЖАЩИЕ_ПРОЕКТЫ. Обратите внимание на отсутствие стрелки от СЛУ_НОМ к ПРОЕКТ_РУК. Конечно, поскольку СЛУ_НОМ является возможным ключом, должна выполняться и FD СЛУ_НОМ

ПРОЕКТ_РУК. Но эта FD является транзитивной (через ПРО_НОМ) и поэтому не входит в минимальное множество FD. Заметим, что в процессе нормализации, к рассмотрению которого мы приступим в следующей лекции, из диаграмм множества FD удаляются стрелки, начинающиеся не от возможных ключей.

Функциональные зависимости

Наиболее важные с практической точки зрения нормальные формы отношений основываются на фундаментальном в теории реляционных баз данных понятии функциональной зависимости. Для дальнейшего изложения нам потребуется несколько определений и утверждений (по ходу изложения мы будем пояснять их и иллюстрировать).

Корректные и некорректные декомпозиции отношений. Теорема Хита

На рис. 6.3 приведены две возможные декомпозиции отношения СЛУЖАЩИЕ_ПРОЕКТЫ (для экономии места мы сократили и слегка изменили тело отношения из рис. 6.1).

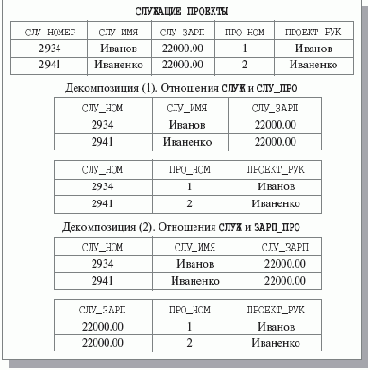

Рис. 6.3.  Две возможные декомпозиции отношения СЛУЖАЩИЕ_ПРОЕКТЫ
Анализ рис. 6.3 показывает, что в случае декомпозиции (1) мы не потеряли информацию о служащих – про каждого из них можно узнать имя, размер зарплаты, номер выполняемого проекта и имя руководителя проекта. Вторая декомпозиция не дает возможности получить данные о проекте служащего, поскольку Иванов и Иваненко получают одинаковую зарплату, следовательно, эта декомпозиция приводит к потере информации. Что же привело к тому, что одна декомпозиция является декомпозицией без потерь, а вторая – нет?
Заметим, что при проведении декомпозиции мы использовали операцию взятия проекции. Каждое из отношений СЛУЖ, СЛУ_ПРО и ЗАРП_ПРО является проекцией исходного отношения СЛУЖАЩИЕ_ПРОЕКТЫ. В случае декомпозиции (1) отсутствие потери информации означает, что в результате естественного соединения отношений СЛУЖ и СЛУ_ПРО мы гарантированно получим отношение, заголовок и тело которого совпадают с заголовком и телом отношения СЛУЖАЩИЕ_ПРОЕКТЫ. Следует отметить, что это произойдет для любых допустимых (и согласованных) значений переменных отношений СЛУЖАЩИЕ_ПРОЕКТЫ, СЛУЖ и СЛУ_ПРО, поскольку у всех этих переменных атрибут СЛУ_НОМ является возможным ключом. Однако если выполнить естественное соединение отношений СЛУ и ЗАРП_ПРО, то будет получено отношение, показанное на рис. 6.4.
Схема этого отношения, естественно (поскольку соединение – естественное), совпадает со схемой отношения СЛУЖАЩИЕ_ПРОЕКТЫ, но в теле появились лишние кортежи, наличие которых и приводит к утрате исходной информации. Интуитивно понятно, что это происходит потому, что в отношении ЗАРП_ПРО отсутствуют функциональные зависимости СЛУ_ЗАРП

ПРО_НОМ и СЛУ_ЗАРП

ПРОЕКТ_РУК, но точнее причину потери информации в данном случае мы объясним несколько позже.
Корректность же декомпозиции 1 следует из теоремы Хита:



Теорема Хита.

Пусть задано отношение r {A, B, C} (A, B и C, в общем случае, являются составными атрибутами) и выполняется FD A

B.

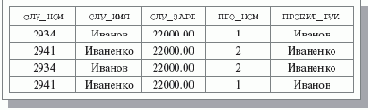

Рис. 6.4.  Результат естественного соединения отношений СЛУЖ и ЗАРП_ПРО

Тогда r = (r PROJECT {A, B}) NATURAL JOIN (r PROJECT {A, C}).

Доказательство. Прежде всего, докажем, что в теле результата естественного соединения (обозначим этот результат через r1) содержатся все кортежи тела отношения r. Действительно, пусть кортеж {a, b, c}

r. Тогда по определению операции взятия проекции {a, b}

(r PROJECT {A, B}) и {a, с}

(r PROJECT {A, С}). Следовательно, {a, b, c}

r1. Теперь докажем, что в теле результата естественного соединения нет лишних кортежей, т. е. что если кортеж {a, b, c}

r1, то {a, b, c}

r. Если {a, b, c}

r1, то существуют {a, b}

(r PROJECT {A, B}) и {a, с}

(r PROJECT {A, С}). Последнее условие может выполняться в том и только в том случае, когда существует кортеж {a, b*, c}

r. Но поскольку выполняется FD A

B, то b = b* и, следовательно, {a, b, c} = {a, b*, c}. Конец доказательства.

Для иллюстрации общего случая применения теоремы Хита рассмотрим отношение СЛУЖАЩИЕ_ОТДЕЛЫ_ПРОЕКТЫ {СЛУ_НОМ, СЛУ_ОТД, ПРО_НОМ} (рис. 6.5). Атрибут СЛУ_ОТД содержит номера отделов, в которых работают служащие, а ПРО_НОМ – номера проектов, в которых служащие принимают участие. Каждый служащий работает только в одном отделе, т. е. имеется FD СЛУ_НОМ

СЛУ_ОТД, но один служащий может участвовать в нескольких проектах.

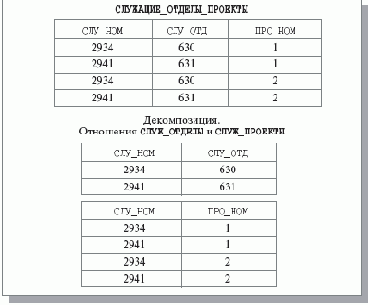

Рис. 6.5.  Декомпозиция без потерь по теореме Хита

В отношении СЛУЖАЩИЕ_ОТДЕЛЫ_ПРОЕКТЫ атрибут СЛУ_НОМ не является возможным ключом, но, как показано на рис. 6.5, наличия FD СЛУ_НОМ

СЛУ_ОТД оказывается достаточно для декомпозиции этого отношения без потерь.

Для дальнейшего изложения нам потребуется ввести еще одно определение и сделать пару замечаний.

Атрибут B минимально зависит от атрибута A, если выполняется минимальная слева FD A

B.

Например, в отношении СЛУЖАЩИЕ_ПРОЕКТЫ выполняются FD СЛУ_НОМ

СЛУ_ЗАРП и {СЛУ_НОМ, СЛУ_ИМЯ}

СЛУ_ЗАРП.Первая FD является минимальной слева, а вторая – нет. Поэтому СЛУ_ЗАРП минимально зависит от СЛУ_НОМ, а для {СЛУ_НОМ, СЛУ_ИМЯ} свойство минимальной зависимости не выполняется.

Минимальное покрытие множества функциональных зависимостей

Множество FD S2 называется покрытием множества FD S1, если любая FD, выводимая из S1, выводится также из S2.
Легко заметить, что S2 является покрытием S1 тогда и только тогда, когда S1+

S2+. Два множества FD S1 и S2 называются эквивалентными, если каждое из них является покрытием другого, т. е. S1+ = S2+.
Множество FD S называется минимальным в том и только в том случае, когда удовлетворяет следующим свойствам:

1. правая часть любой FD из S является множеством из одного атрибута (простым атрибутом);
2. детерминант каждой FD из S обладает свойством минимальности; это означает, что удаление любого атрибута из детерминанта приводит к изменению замыкания S+, т. е. порождению множества FD, не эквивалентного S1);
3. удаление любой FD из S приводит к изменению S+, т. е. порождению множества FD, не эквивалентного S.

Чтобы продемонстрировать минимальные и неминимальные множества FD, вернемся к примеру отношения СЛУЖАЩИЕ_ПРОЕКТЫ {СЛУ_НОМ, СЛУ_ИМЯ, СЛУ_ЗАРП, ПРО_НОМ, ПРОЕКТ_РУК} с рис. 6.1. Если считать, что единственным возможным ключом этого отношения является атрибут СЛУ_НОМ, то множество FD {СЛУ_НОМ

СЛУ_ИМЯ, СЛУ_НОМ

СЛУ_ЗАРП, СЛУ_НОМ

ПРО_НОМ, ПРО_НОМ

ПРОЕКТ_РУК} будет минимальным. Действительно, в правых частях FD этого множества находятся множества, состоящие ровно из одного атрибута; каждый из детерминантов тоже является множеством из одного атрибута, удаление которого, очевидно, недопустимо; удаление каждой FD явно приводит к изменению замыкания множества FD, поскольку утрачиваемая информация не выводится с помощью аксиом Армстронга.
С другой стороны, множества FD

1. {СЛУ_НОМ

   {СЛУ_ИМЯ, СЛУ_ЗАРП}, СЛУ_НОМ

   ПРО_НОМ, СЛУ_НОМ

   ПРОЕКТ_РУК, ПРО_НОМ

   ПРОЕКТ_РУК},
2. {СЛУ_НОМ

   СЛУ_ИМЯ, {СЛУ_НОМ, СЛУ_ИМЯ}

   СЛУ_ЗАРП, СЛУ_НОМ

   ПРО_НОМ, СЛУ_НОМ

   ПРОЕКТ_РУК, ПРО_НОМ

   ПРОЕКТ_РУК} и
3. {СЛУ_НОМ

   СЛУ_НОМ, СЛУ_НОМ

   СЛУ_ИМЯ, СЛУ_НОМ

   СЛУ_ЗАРП, СЛУ_НОМ

   ПРО_НОМ, СЛУ_НОМ

   ПРОЕКТ_РУК, ПРО_НОМ

   ПРОЕКТ_РУК}

не являются минимальными. Для множества (1) в правой части первой FD присутствует множество из двух элементов. Для множества (2) удаление атрибута СЛУ_ИМЯ из детерминанта второй FD не меняет замыкание множества FD.


Для множества (3) удаление первой FD не приводит к изменению замыкания. Эти примеры показывают, что для определения минимальности множества FD не всегда требуется явное построение замыкания данного множества.

Интересным и важным является тот факт, что для любого множества FD S существует (и даже может быть построено) эквивалентное ему минимальное множество S-.

Приведем общую схему построения S- по заданному множеству FD S. Во-первых, используя правило (5) (декомпозиции), мы можем привести множество S к эквивалентному множеству FD S1, правые части FD которого содержат только одноэлементные множества (простые атрибуты). Далее, для каждой FD из S1, детерминант D {D1, D2, …, Dn} которой содержит более одного атрибута, будем пытаться удалять атрибуты Di, получая множество FD S2. Если после удаления атрибута Di S2 эквивалентно S1, то этот атрибут удаляется, и пробуется следующий атрибут. Назовем S3 множество FD, полученное путем допустимого удаления атрибутов из всех детерминантов FD множества S1. Наконец, для каждой FD f из множества S3 будем проверять эквивалентность множеств S3 и S3 MINUS {f}. Если эти множества эквивалентны, удалим f из множества S3, и в заключение получим множество S4, которое минимально и эквивалентно исходному множеству FD S.

Пусть, например, имеется отношение r {A, B, C, D} и задано множество FD S = {A

B, A

BC, AB

C, AC

D, B

C}. По правилу декомпозиции S эквивалентно множеству S1 {A

B, A

C, AB

C, AC

D, B

C}. В детерминанте FD AC

D можно удалить атрибут C, поскольку по правилу дополнения из FD A

C следует A

AC; по правилу транзитивности выводится FD A

D, поэтому атрибут C в детерминанте FD AC

D является избыточным. FD AB

C может быть удалена, поскольку может быть выведена из FD A

C (по правилу пополнения из этой FD выводится AB

BC, а по правилу декомпозиции далее выводится AB

C). Наконец, FD A

C тоже выводится по правилу транзитивности из FD A

B и B

C. Таким образом, мы получаем множество зависимостей {A

B, A

D, B

C}, которое является минимальным и эквивалентно S по построению.

Минимальным покрытием множества FD S называется любое минимальное множество FD S1, эквивалентное S.

Поскольку для каждого множества FD существует эквивалентное минимальное множество FD, у каждого множества FD имеется хотя бы одно минимальное покрытие, причем для его нахождения не обязательно находить замыкание исходного множества.

Общие определения

Пусть задана переменная отношения r, и X и Y являются произвольными подмножествами заголовка r ("составными" атрибутами).
В значении переменной отношения r атрибут Y функционально зависит от атрибута X в том и только в том случае, если каждому значению X соответствует в точности одно значение Y. В этом случае говорят также, что атрибут X функционально определяет атрибут Y (X является детерминантом (определителем) для Y, а Y является зависимым от X). Будем обозначать это как r.X

r.Y.
Для примера будем использовать отношение СЛУЖАЩИЕ_ПРОЕКТЫ {СЛУ_НОМ, СЛУ_ИМЯ, СЛУ_ЗАРП, ПРО_НОМ, ПРОЕКТ_РУК} (рис. 6.1). Очевидно, что если СЛУ_НОМ является первичным ключом отношения СЛУЖАЩИЕ, то для этого отношения справедлива функциональная зависимость (Functional Dependency – FD) СЛУ_НОМ

СЛУ_ИМЯ.
На самом деле, для тела отношения СЛУЖАЩИЕ_ПРОЕКТЫ в том виде, в котором оно показано на рис. 6.1, выполняются еще и следующие FD (1):

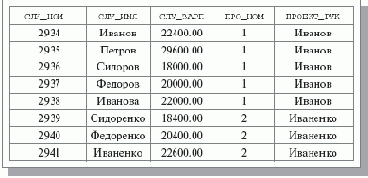

Рис. 6.1.  Пример возможного тела отношения СЛУЖАЩИЕ_ПРОЕКТЫ
СЛУ_НОМ

СЛУ_ИМЯ СЛУ_НОМ

СЛУ_ЗАРП СЛУ_НОМ

ПРО_НОМ СЛУ_НОМ

ПРОЕКТ_РУК {СЛУ_НОМ, СЛУ_ИМЯ}

СЛУ_ЗАРП {СЛУ_НОМ, СЛУ_ИМЯ}

ПРО_НОМ {СЛУ_НОМ, СЛУ_ИМЯ}

{СЛУ_ЗАРП, ПРО_НОМ} … ПРО_НОМ

ПРОЕКТ_РУК и т.д.
Поскольку имена всех служащих различны, то выполняются и такие FD (2):
СЛУ_ИМЯ

СЛУ_НОМ СЛУ_ИМЯ

СЛУ_ЗАРП СЛУ_ИМЯ

ПРО_НОМ и т.д.
Более того, для примера на рис. 6.1 выполняется и FD (3):
СЛУ_ЗАРП

ПРО_НОМ
Однако заметим, что природа FD группы (1) отличается от природы FD групп (2) и (3). Логично предположить, что идентификационные номера служащих должны быть всегда различны, а у каждого проекта имеется только один руководитель. Поэтому FD группы (1) должны быть верны для любого допустимого значения переменной отношения СЛУЖАЩИЕ_ПРОЕКТЫ и могут рассматриваться как инварианты, или ограничения целостности этой переменной отношения.
FD группы (2) базируются на менее естественном предположении о том, что имена всех служащих различны. Это соответствует действительности для примера из рис. 6.1, но возможно, что с течением времени FD группы (2) не будут выполняться для какого-либо значения переменной отношения СЛУЖАЩИЕ_ПРОЕКТЫ.



Наконец, FD группы (3) основана на совсем неестественном предположении, что никакие двое служащих, участвующие в разных проектах, не получают одинаковую зарплату. Опять же, данное предположение верно для примера из рис. 6.1, но, скорее всего, это случайное совпадение.

В дальнейшем нас будут интересовать только те функциональные зависимости, которые должны выполняться для всех возможных значений переменных отношений.

Заметим, что если атрибут A отношения r является возможным ключом, то для любого атрибута B этого отношения всегда выполняется FD A

B (в группе (1) к этим FD относятся все FD, детерминантом которых является СЛУ_НОМ). Обратите внимание, что наличие в отношении СЛУЖАЩИЕ_ПРОЕКТЫ FD ПРО_НОМ

ПРОЕКТ_РУК приводит к некоторой избыточности этого отношения. Имя руководителя проекта является характеристикой проекта, а не служащего, но в нашем случае содержится в теле отношения столько раз, сколько служащих работает над проектом.

Итак, мы будем иметь дело с FD, которые выполняются для всех возможных состояний тела соответствующего отношения и могут рассматриваться как ограничения целостности. Как показывает (неполный) список (1), таких зависимостей может быть очень много. Поскольку они трактуются как ограничения целостности, за их соблюдением должна следить СУБД. Поэтому важно уметь сократить набор FD до минимума, поддержка которого гарантирует выполнение всех зависимостей. Мы займемся этим в следующих подразделах.

FD A

B называется тривиальной, если A

B (т. е. множество атрибутов A включает множество B или совпадает с множеством B).

Очевидно, что любая тривиальная FD всегда выполняется. Например, в отношении СЛУЖАЩИЕ_ПРОЕКТЫ всегда выполняется FD {СЛУ_ЗАРП, ПРО_НОМ}

СЛУ_ЗАРП. Частным случаем тривиальной FD является A

A.

Поскольку тривиальные FD выполняются всегда, их нельзя трактовать как ограничения целостности, и поэтому они не представляют интереса с практической точки зрения. Однако в теоретических рассуждениях их наличие необходимо учитывать.



В этой лекции было введено понятие функциональной зависимости и исследовались важные свойства функциональных зависимостей. Одна из целей состояла в том, чтобы на основе некоторого множества функциональных зависимостей суметь построить минимальное эквивалентное множество функциональных зависимостей. Мы начали обсуждение с понятия замыканий множества функциональных зависимостей и аксиом Армстронга, теоретически позволяющих построить такое замыкание. Замыкание множества функциональных зависимостей содержит все функциональные зависимости, выводимые из функциональных зависимостей заданного множества. Рассмотренный далее алгоритм построения замыкания множества атрибутов над заданным множеством функциональных зависимостей упрощает задачу, позволяя определить принадлежность заданной функциональной зависимости к замыканию заданного множества функциональных зависимостей без потребности в реальном построении замыкания.
Далее мы занялись покрытиями множеств функциональных зависимостей и минимальными множествами функциональных зависимостей. Наиболее важным результатом этой части лекции является доказательство существования и наметки алгоритма построения минимального покрытия заданного множества функциональных зависимостей – минимального множества функциональных зависимостей, эквивалентного исходному множеству.
Наконец, последний раздел лекции был посвящен критерию декомпозиции отношения без потерь, т. е. такому способу проецирования заданного отношения на два отношения, при котором результат естественного соединения проекций в точности совпадает с исходным отношением. Достаточное (и очень естественное) условие декомпозиции без потерь обеспечивает теорема Хита.

Замыкание множества функциональных зависимостей. Аксиомы Армстронга. Замыкание множества атрибутов

Замыканием множества FD S является множество FD S+, включающее все FD, логически выводимые из FD множества S.
Для начала приведем два примера FD, из которых следуют (или выводятся) другие FD. Будем снова пользоваться отношением СЛУЖАЩИЕ_ПРОЕКТЫ. Для этого отношения выполняется, например, FD СЛУ_НОМ

{СЛУ_ЗАРП, ПРО_НОМ}. Из этой FD выводятся FD СЛУ_НОМ

СЛУ_ЗАРП и СЛУ_НОМ

ПРО_НОМ.
В отношении СЛУЖАЩИЕ_ПРОЕКТЫ имеется также пара FD СЛУ_НОМ

ПРО_НОМ и ПРО_НОМ

ПРОЕКТ_РУК. Из них выводится FD СЛУ_НОМ

ПРОЕКТ_РУК. Заметим, что FD вида СЛУ_НОМ

ПРОЕКТ_РУК называются транзитивными, поскольку ПРОЕКТ_РУК зависит от СЛУ_НОМ "транзитивно", через ПРО_НОМ.
FD A

C называется транзитивной, если существует такой атрибут B, что имеются функциональные зависимости A

B и B

C и отсутствует функциональная зависимость C

A.
Подход к решению проблемы поиска замыкания S+ множества FD S впервые предложил Вильям Армстронг1). Им был предложен набор правил вывода новых FD из существующих (эти правила обычно называют аксиомами Армстронга, хотя справедливость правил доказывается на основе определения FD). Обычно принято формулировать эти правила вывода в следующей форме. Пусть A, B и C являются (в общем случае, составными) атрибутами отношения r. Множества A, B и C могут иметь непустое пересечение. Для краткости будем обозначать через AB A UNION B. Тогда:

1. если B

   A, то A

   B (рефлексивность);
2. если A

   B, то AC

   BC (пополнение);
3. если A

   B и B

   C, то A

   C (транзитивность).

Истинность первой аксиомы Армстронга следует из того, что при B

A FD A

B является тривиальной.
Справедливость второй аксиомы докажем от противного. Предположим, что FD AC

BC не соблюдается. Это означает, что в некотором допустимом теле отношения найдутся два кортежа t1 и t2, такие, что t1 {AC} = t2 {AC} (a), но t1 {BC}

t2 {BC} (b) (здесь t {A} обозначает проекцию кортежа t на множество атрибутов A). По аксиоме рефлексивности из равенства (a) следует, что t1 {A} = t2 {A}. Поскольку имеется FD A

B, должно соблюдаться равенство t1 {B} = t2 {B}.


Тогда из неравенства (b) следует, что t1 {C}

t2 {C}, что противоречит наличию тривиальной FD AC

C. Следовательно, предположение об отсутствии FD AC

BC не является верным, и справедливость второй аксиомы доказана.

Аналогично докажем истинность третьей аксиомы Армстронга. Предположим, что FD A

C не соблюдается. Это означает, что в некотором допустимом теле отношения найдутся два кортежа t1 и t2, такие, что t1 {A} = t2 {A}, но t1 {C}

t2 {C}. Но из наличия FD A

B следует, что t1 {B} = t2 {B}, а потому из наличия FD B

C следует, что t1 {C} = t2 {C}. Следовательно, предположение об отсутствии FD A

C не является верным, и справедливость третьей аксиомы доказана.

Можно доказать, что система правил вывода Армстронга полна и совершенна (sound and complete) в том смысле, что для данного множества FD S любая FD, потенциально выводимая из S, может быть выведена на основе аксиом Армстронга, и применение этих аксиом не может привести к выводу лишней FD. Тем не менее Дейт по практическим соображениям предложил расширить базовый набор правил вывода еще пятью правилами:

1. A

   A (самодетерминированность) – прямо следует из правила (1);
2. если A

   BC, то A

   B и A

   C (декомпозиция) – из правила (1) следует, что BC

   B; по правилу (3) A

   B; аналогично, из BC

   С и правила (3) следует A

   C;
3. если A

   B и A

   C, то A

   BC (объединение) – из правила (2) следует, что A

   AB и AB

   BC; из правила (3) следует, что A

   BC;
4. если A

   B и C

   D, то AC

   BD (композиция) – из правила (2) следует, что AС

   BС и BC

   BD; из правила (3) следует, что AC

   BD;
5. если A

   BC и B

   D, то A

   BCD (накопление) – из правила (2) следует, что BС

   BCD; из правила (3) следует, что A

   BCD.

Пусть заданы отношение r, множество Z атрибутов этого отношения (подмножество заголовка r, или составной атрибут r) и некоторое множество FD S, выполняемых для r. Тогда замыканием Z над S называется наибольшее множество Z+ таких атрибутов Y отношения r, что FD Z

Y входит в S+.

Алгоритм вычисления Z+ очень прост. Один из его вариантов показан на рис. 6.2.

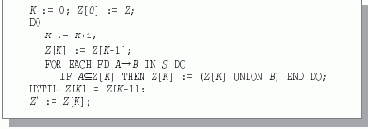

Рис. 6.2.  Алгоритм построения замыкания атрибутов над заданным множеством FD

Докажем корректность алгоритма по индукции. На нулевом шаге Z[0] = Z, FD Z

Z[I], очевидно, принадлежит S+ (тривиальная FD "выводится" из любого множества FD). Пусть для некоторого K выполняется FD Z

Z[K], и пусть мы нашли в S такую FD A

B, что A

Z[K]. Тогда можно представить Z[K] в виде AC, и, следовательно, выполняется FD Z

AC. Но по правилу (8) мы имеем FD Z

ACB, т.е. FD Z

(Z[K] UNION B) входит во множество S+, что переводит нас на следующий шаг индукции.

Пусть для примера имеется отношение с заголовком {A, B, C, D, E, F} и заданным множеством FD S = {A

D, AB

E, BF

E, CD

F, E

C}. Пусть требуется найти {AE}+ над S. На первом проходе тела цикла DO Z[1] равно AE. В теле цикла FOR EACH будут найдены FD A

D и E

C, и в конце цикла Z[1] станет равным ACDE. На втором проходе тела цикла DO при Z[2], равном ACDE, в теле цикла FOR EACH будет найдена FD CD

F, и в конце цикла Z[2] станет равным ACDEF. Следующий проход тела цикла DO не изменит Z[3], и Z+ ({AE}+) будет равно ACDEF.

Алгоритм построения замыкания множества атрибутов Z над заданным множеством FD S помогает легко установить, входит ли заданная FD Z

B в замыкание S+. Очевидно, что необходимым и достаточным условием для этого является B

Z+, т. е. вхождение составного атрибута B в замыкание Z2).

Суперключом отношения r называется любое подмножество K заголовка r, включающее, по меньшей мере, хотя бы один возможный ключ r.

Одно из следствий этого определения состоит в том, что подмножество K заголовка отношения r является суперключом тогда и только тогда, когда для любого атрибута A (возможно, составного) заголовка отношения r выполняется FD K

A. В терминах замыкания множества атрибутов K является суперключом тогда и только тогда, когда K+ совпадает с заголовком r.

Минимальные функциональные зависимости

Аномалии обновлений, связанные с наличием перекрывающихся возможных ключей

Например, пусть имеется переменная отношения СЛУЖ_ПРО_ЗАДАН1 {СЛУ_НОМ, СЛУ_ИМЯ, ПРО_НОМ, СЛУ_ЗАДАН} с множеством FD, показанным на рис. 7.7.

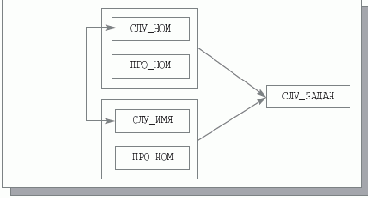

Рис. 7.7.  Диаграмма FD отношения СЛУЖ_ПРО_ЗАДАН1
В отношении СЛУЖ_ПРО_ЗАДАН1 служащие уникально идентифицируются как по номерам удостоверений, так и по именам. Следовательно, существуют FD СЛУ_НОМ

СЛУ_ИМЯ и СЛУ_ИМЯ

СЛУ_НОМ. Но один служащий может участвовать в нескольких проектах, поэтому возможными ключами являются {СЛУ_НОМ, ПРО_НОМ} и {СЛУ_ИМЯ, ПРО_НОМ}. На рис. 7.8 показано возможное значение переменной отношения СЛУЖ_ПРО_ЗАДАН1.

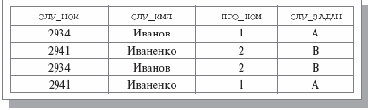

Рис. 7.8.  Возможное значение переменной отношения СЛУЖ_ПРО_ЗАДАН1
Очевидно, что, хотя в отношении СЛУЖ_ПРО_ЗАДАН1 все FD неключевых атрибутов от возможных ключей являются минимальными и транзитивные FD отсутствуют, этому отношению свойственны аномалии обновления. Например, в случае изменения имени служащего требуется обновить атрибут СЛУ_ИМЯ во всех кортежах отношения СЛУЖ_ПРО_ЗАДАН1, соответствующих данному служащему. Иначе будет нарушена FD СЛУ_НОМ

СЛУ_ИМЯ, и база данных окажется в несогласованном состоянии.

Аномалии обновлений, возникающие из-за наличия транзитивных функциональных зависимостей

Функциональные зависимости переменной отношения СЛУЖ по-прежнему порождают некоторые аномалии обновления. Они вызываются наличием транзитивной FD СЛУ_НОМ

СЛУ_ЗАРП (через FD СЛУ_НОМ

СЛУ_УРОВ и СЛУ_УРОВ

СЛУ_ЗАРП). Эти аномалии связаны с избыточностью хранения значения атрибута СЛУ_ЗАРП в каждом кортеже, характеризующем служащих с одним и тем же разрядом.

• Добавление кортежей. Невозможно сохранить данные о новом разряде (и соответствующем ему размере зарплаты), пока не появится служащий с новым разрядом. (Первичный ключ не может содержать неопределенные значения.)
• Удаление кортежей. При увольнении последнего служащего с данным разрядом мы утратим информацию о наличии такого разряда и соответствующем размере зарплаты.
• Модификация кортежей. При изменении размера зарплаты, соответствующей некоторому разряду, мы будем вынуждены изменить значение атрибута СЛУ_ЗАРП в кортежах всех служащих, которым назначен этот разряд (иначе не будет выполняться FD СЛУ_УРОВ

  СЛУ_ЗАРП).

Аномалии обновления, возникающие из-за наличия неминимальных функциональных зависимостей

Во множество FD отношения СЛУЖАЩИЕ_ПРОЕКТЫ_ЗАДАНИЯ входит много FD, в которых детерминантом является не возможный ключ отношения (соответствующие стрелки в диаграмме начинаются не с {СЛУ_НОМ, ПРО_НОМ}, т. е. некоторые функциональные зависимости атрибутов от возможного ключа не являются минимальными). Это приводит к так называемым аномалиям обновления. Под аномалиями обновления понимаются трудности, с которыми приходится сталкиваться при выполнении операций добавления кортежей в отношение (INSERT), удаления кортежей (DELETE) и модификации кортежей (UPDATE). Обсудим сначала аномалии обновления, вызываемые наличием FD СЛУ_НОМ

СЛУ_УРОВ (эти аномалии связаны с избыточностью хранения значений атрибутов СЛУ_УРОВ и СЛУ_ЗАРП в каждом кортеже, описывающем задание служащего в некотором проекте).

• Добавление кортежей. Мы не можем дополнить отношение СЛУЖАЩИЕ_ПРОЕКТЫ_ЗАДАНИЯ данными о служащем, который в данное время еще не участвует ни в одном проекте (ПРО_НОМ является частью первичного ключа и не может содержать неопределенных значений). Между тем часто бывает, что сначала служащего принимают на работу, устанавливают его разряд и размер зарплаты, а лишь потом назначают для него проект.
• Удаление кортежей. Мы не можем сохранить в отношении СЛУЖАЩИЕ_ПРОЕКТЫ_ЗАДАНИЯ данные о служащем, завершившем участие в своем последнем проекте (по той причине, что значение атрибута ПРО_НОМ для этого служащего становится неопределенным). Между тем характерна ситуация, когда между проектами возникают перерывы, не приводящие к увольнению служащих.
• Модификация кортежей. Чтобы изменить разряд служащего, мы будем вынуждены модифицировать все кортежи с соответствующим значением атрибута СЛУ_НОМ. В противном случае будет нарушена естественная FD СЛУ_НОМ

  СЛУ_УРОВ (у одного служащего имеется только один разряд).

Минимальные функциональные зависимости и вторая нормальная форма

Пусть имеется переменная отношения СЛУЖАЩИЕ_ПРОЕКТЫ_ЗАДАНИЯ {СЛУ_НОМ, СЛУ_УРОВ, СЛУ_ЗАРП, ПРО_НОМ, СЛУ_ЗАДАН}. Новые атрибуты СЛУ_УРОВ и СЛУ_ЗАДАН содержат, соответственно, данные о разряде служащего и о задании, которое выполняет служащий в данном проекте. Будем считать, что разряд служащего определяет размер его заработной платы и что каждый служащий может участвовать в нескольких проектах, но в каждом проекте он выполняет только одно задание. Тогда очевидно, что единственно возможным ключом отношения СЛУЖАЩИЕ_ПРОЕКТЫ_ЗАДАНИЯ является составной атрибут {СЛУ_НОМ, ПРО_НОМ}. Диаграмма минимального множества FD показана на рис. 7.1, а возможное тело значения отношения – на рис. 7.2.

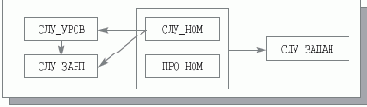

Рис. 7.1.  Диаграмма множества FD отношения СЛУЖАЩИЕ_ПРОЕКТЫ_ЗАДАНИЯ

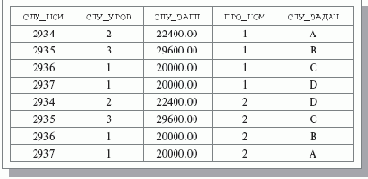

Рис. 7.2.  Возможное значение переменной отношения СЛУЖАЩИЕ_ПРОЕКТЫ_ЗАДАНИЯ

Нетранзитивные функциональные зависимости и третья нормальная форма

В произведенной декомпозиции переменной отношения СЛУЖАЩИЕ_ПРОЕКТЫ_ЗАДАНИЯ множество FD переменной отношения СЛУЖ_ПРО_ЗАДАН предельно просто – в единственной нетривиальной функциональной зависимости детерминантом является возможный ключ. При использовании этой переменной отношения какие-либо аномалии обновления не возникают. Однако переменная отношения СЛУЖ не является такой же совершенной.

Независимые проекции отношений. Теорема Риссанена

Обратите внимание, что для переменной отношения СЛУЖ {СЛУ_НОМ, СЛУ_УРОВ, СЛУ_ЗАРП}, кроме декомпозиции на отношения СЛУЖ1 {СЛУ_НОМ, СЛУ_УРОВ} и УРОВ {СЛУ_УРОВ, СЛУ_ЗАРП}, возможна и декомпозиция на отношения СЛУЖ1 {СЛУ_НОМ, СЛУ_УРОВ} и СЛУЖ_ЗАРП {СЛУ_НОМ, СЛУ_ЗАРП}3). Оба отношения, полученные путем второй декомпозиции, находятся в 3NF, и эта декомпозиция также является декомпозицией без потерь. Тем не менее вторая декомпозиция, в отличие от первой, не устраняет проблемы, связанные с обновлением отношения СЛУЖ. Например, по-прежнему невозможно сохранить данные о разряде, которым не обладает ни один служащий. Посмотрим, с чем это связано.
Отношения СЛУЖ1 и УРОВ могут обновляться независимо (являются независимыми проекциями), и при этом результат их естественного соединения всегда будет таким, как если бы обновлялось исходное отношение СЛУЖ. Это происходит потому, что FD отношения СЛУЖ трансформировались в индивидуальные ограничения первичного ключа отношений СЛУЖ1 и УРОВ. При второй декомпозиции FD СЛУ_УРОВ

СЛУ_ЗАРП трансформируется в ограничение целостности сразу для двух отношений (такого рода ограничения целостности называются ограничениями базы данных, и их поддержка гораздо более накладна с технической точки зрения). Понятно, что в процессе нормализации декомпозиция отношения на независимые проекции является предпочтительной. Необходимые и достаточные условия независимости проекций отношения обеспечивает теорема Риссанена.
Теорема Риссанена
Проекции r1 и r2 отношения r являются независимыми тогда и только тогда, когда:

• каждая FD в отношении r логически следует4) из FD в r1 и r2;
• общие атрибуты r1 и r2 образуют возможный ключ хотя бы для одного из этих отношений.

Мы не будем приводить доказательство этой теоремы, но продемонстрируем ее верность на примере двух показанных выше декомпозиций отношения СЛУЖ. В первой декомпозиции (на проекции СЛУЖ1 и УРОВ) общий атрибут СЛУ_УРОВ является возможным (и первичным) ключом отношения УРОВ, а единственная дополнительная FD отношения СЛУЖ (СЛУ_НОМ

СЛУ_ЗАРП) логически следует из FD СЛУ_НОМ

СЛУ_УРОВ и СЛУ_УРОВ

СЛУ_ЗАРП, выполняемых для отношений СЛУЖ1 и УРОВ соответственно.


Вторая декомпозиция удовлетворяет второму условию теоремы Риссанена (СЛУ_НОМ является первичным ключом в каждом из отношений СЛУЖ1 и СЛУ_ЗАРП), но FD СЛУ_УРОВ

СЛУ_ЗАРП не выводится из FD СЛУ_НОМ

СЛУ_УРОВ и СЛУ_НОМ

СЛУ_ЗАРП.

Атомарным отношением называется отношение, которое невозможно декомпозировать на независимые проекции. Далеко не всегда для неатомарных (не являющихся атомарными) отношений требуется декомпозиция на атомарные проекции. Например, отношение СЛУЖ2 {СЛУ_НОМ, СЛУ_ЗАРП, ПРО_НОМ} с множеством FD {СЛУ_НОМ

СЛУ_ЗАРП, СЛУ_НОМ

ПРО_НОМ} не является атомарным (возможна декомпозиция на независимые проекции СЛУЖ3 {СЛУ_НОМ, СЛУ_ЗАРП} и СЛУЖ4 {СЛУ_НОМ, ПРО_НОМ}). Но эта декомпозиция не улучшает свойства отношения СЛУЖ2 и поэтому не является осмысленной. Другими словами, при выборе способа декомпозиции нужно стремиться к получению независимых проекций, но не обязательно атомарных.

Нормальная форма Бойса-Кодда

Причиной отмеченных аномалий является то, что в требованиях 2NF и 3NF не требовалась минимальная функциональная зависимость от первичного ключа атрибутов, являющихся компонентами других возможных ключей. Проблему решает нормальная форма, которую исторически принято называть нормальной формой Бойса-Кодда и которая является уточнением 3NF в случае наличия нескольких перекрывающихся возможных ключей.
Переменная отношения находится в нормальной форме Бойса-Кодда (BCNF) в том и только в том случае, когда любая выполняемая для этой переменной отношения нетривиальная и минимальная FD имеет в качестве детерминанта некоторый возможный ключ данного отношения.
Переменная отношения СЛУЖ_ПРО_ЗАДАН1 может быть приведена к BCNF путем одной из двух декомпозиций: СЛУЖ_НОМ_ИМЯ {СЛУ_НОМ, СЛУ_ИМЯ} и СЛУЖ_НОМ_ПРО_ЗАДАН {СЛУ_НОМ, ПРО_НОМ, СЛУ_ЗАДАН} с множеством FD и значениями, показанными на рис. 7.9, и СЛУЖ_НОМ_ИМЯ {СЛУ_НОМ, СЛУ_ИМЯ} и СЛУЖ_ИМЯ_ПРО_ЗАДАН {СЛУ_ИМЯ, ПРО_НОМ, СЛУ_ЗАДАН} (FD и значения результирующих переменных отношений выглядят аналогично).
Очевидно, что каждая из декомпозиций устраняет трудности, связанные с обновлением отношения СЛУЖ_ПРО_ЗАДАН1.

Перекрывающиеся возможные ключи и нормальная форма Бойса-Кодда

До сих пор в определениях нормальных форм мы предполагали, что у декомпозируемого отношения имеется только один возможный ключ. На практике чаще всего бывает именно так. Но имеется один частный случай, который (почти) удовлетворяет требованиям 2NF и 3NF, но, тем не менее, порождает аномалии обновления. Это тот случай, когда у отношения имеется несколько возможных ключей, и некоторые из этих возможных ключей «перекрываются», т. е. содержат общие атрибуты.

Третья нормальная форма

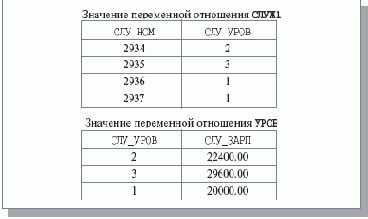

Рис. 7.6.  Тела отношений СЛУЖ1 и УРОВ
Трудности, которые мы испытывали, были связаны с наличием транзитивной FD СЛУ_НОМ

СЛУ_ЗАРП. Наличие этой FD на самом деле означало, что атрибут СЛУ_ЗАРП характеризовал не сущность служащий, а сущность разряд.
Переменная отношения находится в третьей нормальной форме (3NF) в том и только в том случае, когда она находится во второй нормальной форме, и каждый неключевой атрибут нетранзитивно1) функционально зависит от первичного ключа2).
Отношения СЛУЖ1 и УРОВ оба находятся в 3NF (все неключевые атрибуты нетранзитивно зависят от первичных ключей СЛУ_НОМ и СЛУ_УРОВ). Отношение СЛУЖ не находится в 3NF (FD СЛУ_НОМ

СЛУ_ЗАРП является транзитивной). Любое отношение, находящееся в 2NF, но не находящееся в 3NF, может быть приведено к набору отношений, находящихся в 3NF. Мы получаем набор проекций исходного отношения, естественное соединение которых воспроизводит исходное отношение (т. е. это декомпозиция без потерь). Для отношений СЛУЖ1 и УРОВ исходное отношение СЛУЖ воспроизводится их естественным соединением по общему атрибуту СЛУ_УРОВ.
Заметим, что допустимые значения отношения УРОВ могут содержать кортежи, информационное наполнение которых выходит за пределы тела отношения СЛУЖ. Например, в теле отношения УРОВ может находиться кортеж с данными о разряде 4, который еще не присвоен ни одному служащему. Наличие такого кортежа не влияет на результат естественного соединения, который все равно будет являться допустимым значением отношения СЛУЖ.

Возможная декомпозиция

Для преодоления этих трудностей можно произвести декомпозицию переменной отношения СЛУЖАЩИЕ_ПРОЕКТЫ_ЗАДАНИЯ на две переменных отношений – СЛУЖ {СЛУ_НОМ, СЛУ_УРОВ, СЛУ_ЗАРП} и СЛУЖ_ПРО_ЗАДАН {СЛУ_НОМ, ПРО_НОМ, СЛУ_ЗАДАН}. На основании теоремы Хита эта декомпозиция является декомпозицией без потерь, поскольку в исходном отношении имелась FD {СЛУ_НОМ, ПРО_НОМ}

СЛУ_ЗАДАН. На рис. 7.3 показаны диаграммы множеств FD этих отношений, а на рис. 7.4 – их значения.

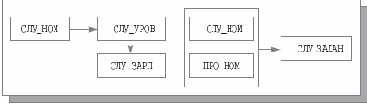

Рис. 7.3.  Диаграммы FD в переменных отношений СЛУЖ и СЛУЖ_ПРО_ЗАДАН
Теперь мы можем легко справиться с операциями обновления.

• Добавление кортежей. Чтобы сохранить данные о принятом на работу служащем, который еще не участвует ни в каком проекте, достаточно добавить соответствующий кортеж в отношение СЛУЖ.
• Удаление кортежей. Если кто-то из служащих прекращает работу над проектом, достаточно удалить соответствующий кортеж из отношения СЛУЖ_ПРО_ЗАДАН. При увольнении служащего нужно удалить кортежи с соответствующим значением атрибута СЛУ_НОМ из отношений СЛУЖ и СЛУЖ_ПРО_ЗАДАН.
• Модификация кортежей. Если у служащего меняется разряд (и, следовательно, размер зарплаты), достаточно модифицировать один кортеж в отношении СЛУЖ.

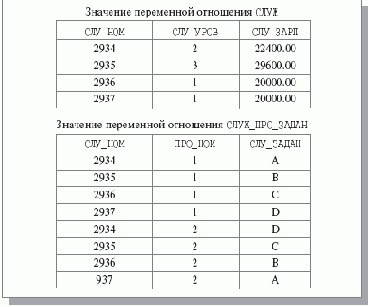

Рис. 7.4.  Значения переменных отношений

Всегда ли следует стремиться к BCNF?

Предположим теперь, что в организации все проекты включают разные задания, и по-прежнему каждый служащий может участвовать в нескольких проектах, но может выполнять в каждом проекте только одно задание. Одно задание в каждом проекте могут выполнять несколько служащих. Тогда переменная отношения СЛУЖ_ПРО_ЗАДАН имеет множество FD, показанное на рис. 7.10, и может содержать значение, представленное на том же рисунке.
В этом отношении существуют два возможных ключа: {СЛУ_НОМ, ПРО_НОМ} и {СЛУ_НОМ, СЛУ_ЗАДАН}. Отношение удовлетворяет требованиям 3NF: отсутствуют неминимальные FD неключевых атрибутов от возможных ключей (поскольку нет не ключевых атрибутов) и отсутствуют транзитивные FD. Однако из-за наличия FD СЛУ_ЗАДАН

ПРО_НОМ это отношение не находится в BCNF. Поэтому отношению СЛУ_ПРО_ЗАДАН снова свойственны аномалии обновления. Например (поскольку СЛУ_НОМ является компонентом обоих возможных ключей), невозможно удалить данные о единственном служащем, выполняющем задание в некотором проекте, не утратив информацию об этом задании.

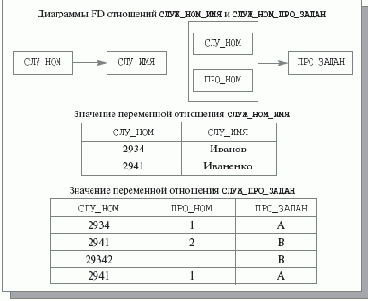

Рис. 7.9.  Диаграммы FD и значения переменных отношений СЛУЖ_НОМ_ИМЯ и СЛУЖ_НОМ_ПРО_ЗАДАН
Можно привести отношение СЛУЖ_ПРО_ЗАДАН к BCNF, выполнив его декомпозицию на отношения СЛУЖ_НОМ_ЗАДАН {СЛУ_НОМ, СЛУ_ЗАДАН}1) и ПРО_НОМ_ЗАДАН {СЛУ_ЗАДАН, ПРО_НОМ}, и эта декомпозиция решает обозначенные проблемы (теперь можно хранить данные о задании проекта, не выполняемом ни одним служащим). Значения переменных отношений СЛУЖ_НОМ_ЗАДАН и ПРО_НОМ_ЗАДАН показаны на рис. 7.11.
Однако возникают новые трудности. Например, система должна запретить добавление в отношение СЛУЖ_НОМ_ЗАДАН кортежа <2934, D>, поскольку задание D относится к проекту 1, а служащий с номером 2934 уже выполняет задание в этом проекте. Так происходит, потому что исходная FD {СЛУ_НОМ, ПРО_НОМ}

СЛУ_ЗАДАН не выводится из единственной (нетривиальной) действующей для этих проекций FD СЛУ_ЗАДАН

ПРО_НОМ, и соответствующее ограничение целостности становится ограничением базы данных.

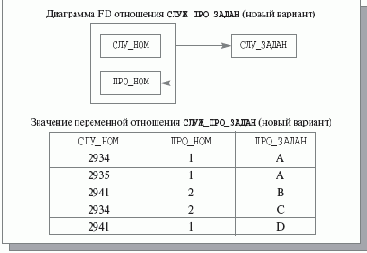

Рис. 7.10.  Новый вариант переменной отношения СЛУЖ_ПРО_ЗАДАН

Тем самым, проекции СЛУЖ_НОМ_ЗАДАН и ПРО_НОМ_ЗАДАН не являются независимыми, а отношение СЛУЖ_ПРО_ЗАДАН атомарно, хотя и не находится в BCNF. Из этого следует, что при проектировании реляционной базы данных приведение отношения к BCNF не должно быть самоцелью. Нужно внимательно оценивать положительные и отрицательные последствия нормализации.

Наконец, приведем пример, когда наличие двух перекрывающихся возможных ключей не мешает отношению находиться в BCNF. Предположим, что в организации проекты включают одни и те же задания, каждый служащий может участвовать в нескольких проектах, но может выполнять в каждом проекте только одно задание. Тогда переменная отношения СЛУЖ_НОМ_ЗАДАН имеет множество FD, показанное на рис. 7.12, и может содержать значение, показанное на том же рисунке.

В третьем варианте отношения СЛУЖ_НОМ_ЗАДАН имеются перекрывающиеся возможные ключи ({СЛУ_НОМ, ПРО_НОМ} и {ПРО_НОМ, СЛУ_ЗАДАН}), однако оно находится в BCNF, поскольку эти ключи являются единственными детерминантами. Легко убедиться, что отношению СЛУЖ_НОМ_ЗАДАН аномалии обновления не свойственны.

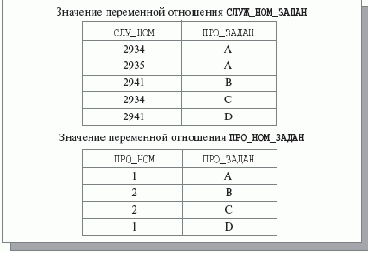

Рис. 7.11.  Значения переменных отношений СЛУЖ_НОМ_ЗАДАН и ПРО_НОМ_ЗАДАН

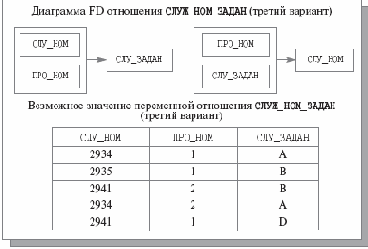

Рис. 7.12.  Третий вариант отношения СЛУЖ_НОМ_ЗАДАН

Вторая нормальная форма

Как видно, на рис. 7.3 отсутствуют FD, не являющиеся минимальными. Наличие таких FD на рис. 7.1 вызывало аномалии обновления. Проблема заключалась в том, что атрибут СЛУ_УРОВ относился к сущности служащий, в то время как первичный ключ идентифицировал сущность задание_служащего_в_проекте.
Переменная отношения находится во второй нормальной форме (2NF) тогда и только тогда, когда она находится в первой нормальной форме, и каждый неключевой атрибут1) минимально функционально зависит от первичного ключа2).
Переменные отношений СЛУЖ и СЛУЖ_ПРО_ЗАДАН находятся в 2NF (все неключевые атрибуты отношений минимально зависят от первичных ключей СЛУ_НОМ и {СЛУ_НОМ, ПРО_НОМ} соответственно). Переменная отношения СЛУЖАЩИЕ_ПРОЕКТЫ_ЗАДАНИЯ не находится в 2NF (например, FD {СЛУ_НОМ, ПРО_НОМ}

СЛУ_УРОВ не является минимальной). Любая переменная отношения, находящаяся в 1NF, но не находящаяся в 2NF, может быть приведена к набору переменных отношений, находящихся в 2NF. В результате декомпозиции мы получаем набор проекций исходной переменной отношения, естественное соединение значений которых воспроизводит значение исходной переменной отношения (т. е. это декомпозиция без потерь). Для переменных отношений СЛУЖ и СЛУЖ_ПРО_ЗАДАН исходное отношение СЛУЖАЩИЕ_ПРОЕКТЫ_ЗАДАНИЯ воспроизводится их естественным соединением по общему атрибуту СЛУ_НОМ.
Заметим, что допустимое значение переменной отношения СЛУЖ может содержать кортежи, информационное наполнение которых выходит за пределы допустимых значений переменной отношения СЛУЖАЩИЕ_ПРОЕКТЫ_ЗАДАНИЯ. Например, в теле отношения СЛУЖ может находиться кортеж с данными о служащем с номером 2938, который еще не участвует ни в одном проекте. Наличие такого кортежа не влияет на результат естественного соединения, тело которого все равно будет совпадать с телом допустимого значения переменной отношения СЛУЖАЩИЕ_ПРОЕКТЫ_ЗАДАНИЯ.



В этой лекции мы обсудили три начальные нормальные формы отношений – вторую и третью нормальные формы и нормальную форму Бойса-Кодда, – которые производятся путем декомпозиции без потерь исходного отношения на две проекции, где отсутствуют аномалии изменений, существовавшие в исходном отношении по причине наличия функциональных зависимостей с нежелательными свойствами.
Нормализация схемы базы данных способствует более эффективному выполнению системой управления базами данных операций обновления базы данных, поскольку сокращается число проверок и вспомогательных действий, поддерживающих целостность базы данных. При проектировании реляционной базы данных почти всегда добиваются второй нормальной формы всех входящих в базу данных отношений. В часто обновляемых базах данных обычно стараются обеспечить третью нормальную форму отношений. На нормальную форму Бойса-Кодда внимание обращают гораздо реже, поскольку на практике ситуации, в которых у отношения имеется несколько составных перекрывающихся возможных ключей, встречаются нечасто.

Многозначные зависимости

Аномалии обновлений при наличии многозначных зависимостей и возможная декомпозиция

В новом варианте переменной отношения единственно возможным ключом является заголовок отношения {СЛУ_НОМ, ПРО_НОМ, СЛУ_ЗАДАН}. Кортеж <сн, пн, сз> входит в тело отношения в том и только в том случае, когда сотрудник с номером сн выполняет в проекте пн задание сз. Поскольку для каждого сотрудника указываются все проекты, в которых он участвует, и все задания, которые он должен выполнять в этих проектах, для каждого допустимого значения переменной отношения СЛУЖ_ПРО_ЗАДАН должно выполняться следующее ограничение (ТСПЗ обозначает тело отношения):
IF (<сн, пн1, сз1> ТСПЗ AND <сн, пн2, сз2> ТСПЗ) THEN (<сн, пн1, сз2> ТСПЗ AND <сн, пн2, сз1> ТСПЗ)
Наличие такого ограничения (как мы скоро увидим, это ограничение порождается наличием многозначной зависимости) приводит к тому, что при работе с отношением СЛУЖ_ПРО_ЗАДАН проявляются аномалии обновления.

• Добавление кортежа. Если уже участвующий в проектах сотрудник присоединяется к новому проекту, то к телу значения переменной отношения СЛУЖ_ПРО_ЗАДАН требуется добавить столько кортежей, сколько заданий выполняет этот сотрудник.
• Удаление кортежей. Если сотрудник прекращает участие в проектах, то отсутствует возможность сохранить данные о заданиях, которые он может выполнять.
• Модификация кортежей. При изменении одного из заданий сотрудника необходимо изменить значение атрибута СЛУ_ЗАДАН в стольких кортежах, в скольких проектах участвует сотрудник.

Трудности, связанные с обновлением переменной отношения СЛУЖ_ПРО_ЗАДАН, решаются путем его декомпозиции на две переменных отношений: СЛУЖ_ПРО_НОМ {СЛУ_НОМ, ПРО_НОМ} и СЛУЖ_ЗАДАНИЕ {СЛУ_НОМ, СЛУ_ЗАДАН}. Значения этих переменных отношений, соответствующие значению переменной отношения СЛУЖ_ПРО_ЗАДАН с рис. 8.1, показаны на рис. 8.2.
Легко видеть, что декомпозиция, представленная на рис. 8.2, является декомпозицией без потерь и что эта декомпозиция решает перечисленные выше проблемы с обновлением переменной отношения СЛУЖ_ПРО_ЗАДАН.

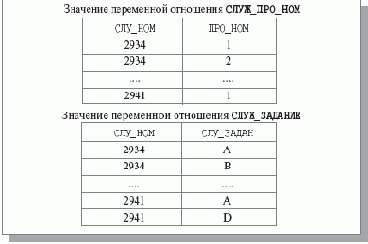

Рис. 8.2.  Значения переменных отношений СЛУЖ_ПРО_НОМ и СЛУЖ_ЗАДАНИЕ

• Добавление кортежа. Если некоторый уже участвующий в проектах сотрудник присоединяется к новому проекту, то к телу значения переменной отношения СЛУЖ_ПРО_НОМ требуется добавить один кортеж, соответствующий новому проекту.
• Удаление кортежей. Если сотрудник прекращает участие в проектах, то данные о заданиях, которые он может выполнять, остаются в отношении СЛУЖ_ЗАДАНИЕ.
• Модификация кортежей. При изменении одного из заданий сотрудника необходимо изменить значение атрибута СЛУ_ЗАДАН в одном кортеже отношения СЛУЖ_ЗАДАНИЕ.

Аномалии, вызываемые наличием зависимости проекции/соединения

В переменной отношения СЛУЖ_ПРО_ЗАДАН выполняется PJD* ({СЛУ_НОМ, ПРО_НОМ}, {ПРО_НОМ, СЛУ_ЗАДАН}, {СЛУ_НОМ, СЛУ_ЗАДАН}). Наличие такой PJD обеспечивает возможность декомпозиции отношения на три проекции, но возникает вопрос, зачем это нужно? Чем плохо исходное отношение СЛУЖ_ПРО_ЗАДАН? Ответ обычный: этому отношению свойственны аномалии обновления. Для примера предположим, что значением СЛУЖ_ПРО_ЗАДАН является отношение, показанное на рис. 8.4.

•
  Добавление кортежей. Если к ТСПЗ1 (рис. 8.4) добавляется кортеж <2941, 1, A>, то должен быть добавлен и кортеж <2934, 1, A>. Действительно, в теле отношения появятся кортежи <2934, 1, B>, <2941, 1, A> и <2934, 2, A>. Ограничение целостности требует включения и кортежа <2934, 1, A>. Интересно, что добавление кортежа <2934, 1, A> не нарушает ограничение целостности и, тем самым, не требует добавления кортежа <2941, 1, A>.



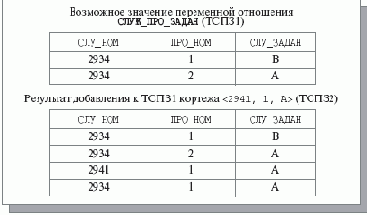

  Рис. 8.4.  Иллюстрации аномалий обновления в отношении СЛУЖ_ПРО_ЗАДАН при наличии зависимости соединения

• Удаление кортежа. Если из ТСПЗ2 удаляется кортеж <2934, 1, A>, то должен быть удален и кортеж <2941, 1, A>, поскольку в соответствии с ограничением целостности наличие второго кортежа означает наличие первого. Интересно, что удаление кортежа <2941, 1, A> не нарушает ограничения целостности и не требует дополнительных удалений.

Многозначные зависимости и четвертая нормальная форма

Чтобы перейти к вопросам дальнейшей нормализации, рассмотрим еще одну возможную (четвертую) интерпретацию переменной отношения СЛУЖ_ПРО_ЗАДАН. Предположим, что каждый сотрудник может участвовать в нескольких проектах, но в каждом проекте, в котором он участвует, им должны выполняться одни и те же задания. Возможное значение четвертого варианта переменной отношения СЛУЖ_ПРО_ЗАДАН показано на рис. 8.1.

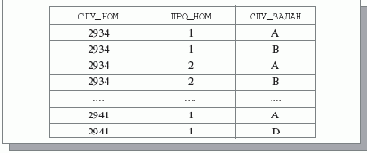

Рис. 8.1.  Возможное значение переменной отношения СЛУЖ_ПРО_ЗАДАН (четвертый вариант)

Многозначные зависимости. Теорема Фейджина. Четвертая нормальная форма

Заметим, что последний вариант переменной отношения СЛУЖ_ПРО_ЗАДАН находится в BCNF, поскольку все атрибуты заголовка отношения входят в состав единственно возможного ключа. В этом отношении вообще отсутствуют нетривиальные FD. Поэтому ранее обсуждавшиеся принципы нормализации здесь неприменимы, но, тем не менее, мы получили полезную декомпозицию. Все дело в том, что в случае четвертого варианта отношения СЛУЖ_ПРО_ЗАДАН мы имеем дело с новым видом зависимости, впервые обнаруженным Роном Фейджином в 1971 г. Фейджин назвал зависимости этого вида многозначными (multi-valued dependency – MVD). Как мы увидим немного позже, MVD является обобщением понятия FD.
В отношении СЛУЖ_ПРО_ЗАДАН выполняются две MVD: СЛУ_НОМ

ПРО_НОМ и СЛУ_НОМ

СЛУ_ЗАДАН. Первая MVD означает, что каждому значению атрибута СЛУ_НОМ соответствует определяемое только этим значением множество значений атрибута ПРО_НОМ. Другими словами, в результате вычисления алгебраического выражения
(СЛУЖ_ПРО_ЗАДАН WHERE (СЛУ_НОМ = сн AND СЛУ_ЗАДАН = сз)) PROJECT {ПРО_НОМ}
для фиксированного допустимого значения сн и любого допустимого значения сз мы всегда получим одно и то же множество значений атрибута ПРО_НОМ. Аналогично трактуется вторая MVD.
В переменной отношения r с атрибутами A, B, C (в общем случае, составными) имеется многозначная зависимость B от A (A

B) в том и только в том случае, когда множество значений атрибута B, соответствующее паре значений атрибутов A и C, зависит от значения A и не зависит от значения C.
Многозначные зависимости обладают интересным свойством "двойственности", которое демонстрирует следующая лемма.
Лемма Фейджина
В отношении r {A, B, C} выполняется MVD A

B в том и только в том случае, когда выполняется MVD A

C.
Доказательство достаточности условия леммы. Пусть выполняется MVD A

B. Пусть имеется некоторое удовлетворяющее этой зависимости значение Vr переменной отношения r, a обозначает значение атрибута A в некотором кортеже тела Vr, а {b} – множество значений атрибута B, взятых из всех кортежей тела Vr, в которых значением атрибута A является a.


Предположим, что для этого значения a MVD A

C не выполняется. Это означает, что существуют такое допустимое значение c атрибута C и такое значение b

{b}, что кортеж

Vr. Но это противоречит наличию MVD A

B. Следовательно, если выполняется MVD A

B, то выполняется и MVD A

C. Аналогично можно доказать необходимость условия леммы.

Таким образом, MVD A

B и A

C всегда составляют пару. Поэтому обычно их представляют вместе в форме A

B | C.

FD является частным случаем MVD, когда множество значений зависимого атрибута обязательно состоит из одного элемента. Таким образом, если выполняется FD A

B, то выполняется и MVD A

B .1)

Мы видим, что отношения СЛУЖ_ПРО_НОМ и СЛУЖ_ЗАДАНИЕ не содержат MVD, отличных от FD, и именно в этом выигрывает декомпозиция из рис. 8.2. Правомочность этой декомпозиции доказывается приведенной ниже теоремой Фейджина, которая является уточнением и обобщением теоремы Хита.

Теорема Фейджина

Пусть имеется переменная отношения r с атрибутами A, B, C (в общем случае, составными). Отношение r декомпозируется без потерь на проекции {A, B} и {A, C} тогда и только тогда, когда для него выполняется MVD A

B | C.

Докажем достаточность условия теоремы. Пусть Vr является некоторым допустимым значением переменной отношений r. Пусть a есть значение атрибута A в некотором кортеже тела Vr, {b} – множество значений атрибута B, взятых из всех кортежей тела Vr, в которых значением атрибута A является a, и {c} – множество значений атрибута C, взятых из всех кортежей тела Vr, в которых значением атрибута A является a. Тогда очевидно, что в тело значения переменной отношения r PROJECT {A, B} будут входить все кортежи вида {a, bi}, где bi

{b}, и если некоторый кортеж {a, bj} входит в тело значения переменной отношения r PROJECT {A, B}, то bj

{b}. Аналогичные рассуждения применимы к r PROJECT {A, C}. Очевидно, что из этого следует, что при наличии многозначной зависимости A

B | C в переменной отношения r{A, B, C} декомпозиция r на проекции r PROJECT {A, B} и r PROJECT {A, C} является декомпозицией без потерь.



Для доказательства необходимости условия теоремы предположим, что декомпозиция переменной отношения r {A, B, C} на проекции r PROJECT {A, B} и r PROJECT {A, C} является декомпозицией без потерь для любого допустимого значения Vr переменной отношения r. Мы должны показать, что в теле Br значения-отношения Vr поддерживается ограничение

IF (

Br AND

Br) THEN (

Br AND

Br)

Действительно, пусть в Br входят кортежи и . Предположим, что

Br OR

Br. Но в тело значения переменной отношения r PROJECT {A, B} входят кортежи и , а в тело значения переменной отношения r PROJECT {A, C} – и . Очевидно, что в тело значения естественного соединения r PROJECT {A, B} NATURAL JOIN r PROJECT {A, C} войдут кортежи и , и наше предположение об отсутствии по крайней мере одного из этих кортежей в Br противоречит исходному предположению о том, что декомпозиция r на проекции r PROJECT {A, B} и r PROJECT {A, C} является декомпозицией без потерь. Тем самым, теорема Фейджина полностью доказана. Конец доказательства.

Теорема Фейджина обеспечивает основу для декомпозиции отношений, удаляющей "аномальные" многозначные зависимости, с приведением отношений в четвертую нормальную форму.

Переменная отношения r находится в четвертой нормальной форме (4NF) в том и только в том случае, когда она находится в BCNF, и все MVD r являются FD с детерминантами – возможными ключами отношения r.

В сущности, 4NF является BCNF, в которой многозначные зависимости вырождаются в функциональные (позволим себе на один момент отказаться от сокращений). Понятно, что отношение СЛУЖ_ПРО_ЗАДАН не находится в 4NF, поскольку детерминант MVD СЛУ_НОМ

ПРО_НОМ и СЛУ_НОМ

СЛУ_ЗАДАН не является возможным ключом, и эти MVD не являются функциональными. С другой стороны, отношения СЛУЖ_ПРО_НОМ и СЛУЖ_ЗАДАНИЕ находятся в BCNF и не содержат MVD, отличных от FD с детерминантом – возможным ключом.Поэтому они находятся в 4NF.

N-декомпозируемые отношения

Начнем с еще одного определения.
В переменной отношения r с атрибутами (возможно, составными) A и B MVD A

B называется тривиальной, если либо A

B, либо A UNION B совпадает с заголовком отношения r.
Тривиальная MVD всегда удовлетворяется. При A

B она вырождается в тривиальную FD. В случае A UNION B = Hr требования многозначной зависимости соблюдаются очевидным образом.
Для примера n-декомпозируемого отношения при n > 2 рассмотрим пятый вариант переменной отношения СЛУЖ_ПРО_ЗАДАН, в которой имеется единственно возможный ключ {СЛУ_НОМ, ПРО_НОМ, СЛУ_ЗАДАН} и отсутствуют нетривиальные MVD. Пример значения переменной отношения приведен на рис. 8.3.
Как показано на рис. 8.3, результат естественного соединения проекций СЛУЖ_ПРО_НОМ и ПРО_НОМ_ЗАДАН почти совпадает с телом исходного отношения СЛУЖ_ПРО_ЗАДАН, но в нем присутствует один лишний кортеж, который исчезнет после выполнения заключительного естественного соединения с проекцией СЛУЖ_ЗАДАНИЕ. Читателям предлагается убедиться, что исходное отношение будет восстановлено при любом порядке естественного соединения трех проекций.

Пятая нормальная форма

Отношения СЛУЖ_ПРО_НОМ, СЛУЖ_ЗАДАНИЕ и ПРО_НОМ_ЗАДАН находятся в пятой нормальной форме, но, прежде чем привести ее определение, нам требуется ввести еще два важных понятия.
В переменной отношения r PJD *( A, B, …, Z) называется подразумеваемой возможными ключами в том и только в том случае, когда каждый составной атрибут A, B, …, Z является суперключом r, т. е. включает хотя бы один возможный ключ r.
В переменной отношения r зависимость проекции/соединения *(A, B, …, Z) называется тривиальной, если хотя бы один из составных атрибутов A, B, …, Z совпадает с заголовком r.

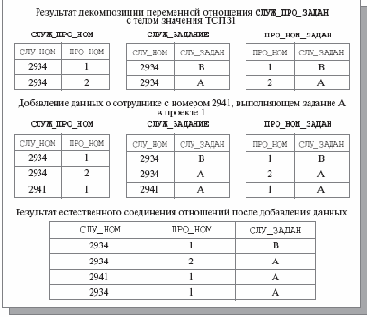

Рис. 8.5.  Иллюстрация декомпозиции отношения с зависимостью соединения
Легко убедиться, что нетривиальные PJD, подразумеваемые возможными ключами, существуют во всех отношениях с арностью, большей двух, первичный ключ которых не совпадает с заголовком отношения. Например, если в отношении СЛУЖ_ПРО_ЗАДАН атрибут СЛУ_НОМ является первичным ключом, то, очевидно, имеется PJD *({СЛУ_НОМ, ПРО_НОМ}, {СЛУ_НОМ, СЛУ_ЗАДАН}) (это следует из теоремы Хита). Но такие зависимости проекции/соединения неинтересны с точки зрения проектирования базы данных, поскольку не порождают аномалии обновления. Поэтому общепринятое определение пятой нормальной формы выглядит следующим образом.
Переменная отношения r находится в пятой нормальной форме, или в нормальной форме проекции/соединения (5NF, или PJ/NF – Project-Join Normal Form) в том и только в том случае, когда каждая нетривиальная PJD в r подразумевается возможными ключами r.
Таким образом, чтобы распознать, что данная переменная отношения r находится в 5NF, необходимо знать все возможные ключи r и все PJD этой переменной отношения. Обнаружение всех зависимостей соединения является нетривиальной задачей, и для ее решения нет общих методов. Поэтому на практике проектирование реляционных баз методом нормализации обычно завершается после достижения 4NF, и отношения, находящиеся в 4NF, как правило, находятся и в 5NF. Зачем же тогда была введена эта туманная и труднодостижимая пятая нормальная форма?
Ответ на этот естественный вопрос состоит в том, что 5NF является "окончательной" нормальной формой, которой можно достичь в процессе нормализации на основе проекций. "Окончательность" понимается в том смысле, что у отношения, находящегося в 5NF, отсутствуют аномалии обновлений, которые можно было бы устранить путем его декомпозиции. Другими словами, такие отношения далее нормализовать бессмысленно.

Устранение аномалий обновления в 3-декомпозиции

После выполнения декомпозиции трудности с обновлением автоматически снимаются. Действительно, декомпозируем отношение СЛУЖ_ПРО_ЗАДАН на три отношения: СЛУЖ_ПРО_НОМ {СЛУ_НОМ, ПРО_НОМ}, СЛУЖ_ЗАДАНИЕ {СЛУ_НОМ, СЛУ_ЗАДАН} и ПРО_НОМ_ЗАДАН {ПРО_НОМ, СЛУ_ЗАДАН}. Результат декомпозиции значения переменной отношения СЛУЖ_ПРО_ЗАДАН с телом ТСПЗ1 показан в верхней части рис. 8.5.
Теперь если мы хотим добавить данные о сотруднике с номером 2941, выполняющем задание A в проекте 1, то, естественно, вставим кортеж <2941, 1> в отношение СОТР-ПРО_НОМ, кортеж <2941, A> в отношение СОТР-ЗАДАНИЕ и кортеж <1, A> в отношение ПРО_НОМ-ЗАДАН. Результат этих операций показан в средней части рис. 8.5.
Но если выполнить естественное соединение декомпозированных отношений с телами, полученными после добавления данных о сотруднике с номером 2941, выполняющем задание A в проекте 1, то будет получено значение-отношение с заголовком отношения СЛУЖ_ПРО_ЗАДАН и телом ТСПЗ2 (нижняя часть рис. 8.5). Тем самым, проведенная декомпозиция позволила избежать сложностей при выполнении добавления кортежей с получением корректных результатов.
Аналогично можно проиллюстрировать простоту и корректность операций удаления кортежей.

Процесс проектирования реляционной базы на

Процесс проектирования реляционной базы на основе метода нормализации преследует две основных цели:

• избежать избыточности хранения данных;
• устранить аномалии обновления отношений.

Рассмотрим, насколько эти цели актуальны в современных условиях, когда объемы доступных носителей внешней памяти непрерывно возрастают, стоимость их падает, а современные серверы реляционных баз данных способны автоматически поддерживать целостность баз данных. Здесь следует отметить два важных обстоятельства.
Во-первых, теория реляционных баз данных и методы их проектирования активно развивались уже более 20 лет тому назад. Ситуация в области технологии аппаратуры и программного обеспечения тогда была совсем иной, чем сегодня, и хорошо нормализованные реляционные базы данных в значительной степени способствовали росту эффективности приложений.
Во-вторых, в то время реляционные базы преимущественно использовались в информационных системах оперативной обработки транзакций (On-Line Transaction Processing – OLTP). Характерные примеры таких систем мы отмечали в лекции 1 – банковские системы, системы резервирования билетов и мест в гостиницах. Системам категории OLTP свойственны частые обновления базы данных, поэтому аномалии обновлений, даже если их корректировка производится СУБД автоматически, могут заметно снижать эффективность приложения.
Сегодня на переднем крае приложений баз данных находятся системы категории оперативной аналитической обработки (On-Line Analytical Processing – OLAP). В подобных системах, в частности, системах поддержки принятия решений, базы данных в основном используются для выборки данных, поэтому аномалиями обновлений можно пренебречь, а объем этих баз настолько огромен, что можно пренебречь и избыточностью хранения.
Значит ли это, что подход к проектированию реляционных баз данных методом нормализации утратил свою роль? Нет!
Мир приложений баз данных в настоящее время огромен. Сегодня любое мало-мальски приличное предприятие использует хотя бы одно приложение баз данных – бухгалтерские, складские, кадровые системы.

Это системы категории OLTP с частым обновлением данных и умеренными запросами к базе данных, не вызывающими соединений многих отношений. Для небольших компаний равно важны как эффективность информационных систем, так и стоимость используемых аппаратно-программных средств. Правильно спроектированные, хорошо нормализованные реляционные базы данных помогают решению корпоративных проблем.
Да, любое правильно развивающееся предприятие рано или поздно приходит к использованию систем категории OLAP, например, некоторой разновидности систем поддержки принятия решений (Decision Support System – DSS). В базах данных таких систем обновления очень редки, а запросы могут иметь произвольную сложность, включая соединения многих отношений. Но, во-первых, технологически правильно для системы OLAP поддерживать отдельную базу данных (обычно подобные базы данных называют хранилищами данных – DataWarehouse), а во-вторых, основными источниками данных для построения таких хранилищ данных являются базы данных систем OLTP. Так что актуальность правильно спроектированных баз данных OLTP-систем не уменьшается, а постоянно возрастает.
Следует ли из этого, что принципы нормализации непригодны для проектирования баз данных OLAP-приложений? И снова в ответ категорическое НЕТ! Возможно, окончательная схема такой базы данных должна быть денормализована из соображений повышения эффективности выполнения запросов. Но чтобы получить правильную денормализованную схему, нужно сначала понять, как выглядит нормализованная схема.
Основной вывод этой и предыдущей лекций можно сформулировать следующим образом. Пока мы остаемся в мире реляционных баз данных, для правильного проектирования базы данных необходимо понимать принципы нормализации, воспринимая их не как догму, а как руководство к действию. Кстати, это относится не только к "ручному" проектированию реляционных баз данных, но и к их проектированию с применением семантических моделей данных и CASE-средств, которые мы обсудим в следующих двух лекциях.

Зависимость проекции/соединения

Утверждение о том, что тело отношения СЛУЖ_ПРО_ЗАДАН восстанавливается без потерь путем естественного соединения его проекций СЛУЖ_ПРО_НОМ, ПРО_НОМ_ЗАДАН и СЛУЖ_ЗАДАНИЕ эквивалентно следующему утверждению (ТСПЗ, ТСПН, ТПНЗ и ТСЗ обозначают тела значений переменных отношений СЛУЖ_ПРО_ЗАДАН, СЛУЖ_ПРО_НОМ, ПРО_НОМ_ЗАДАН и СЛУЖ_ЗАДАНИЕ соответственно):
IF (<сн, пн>

ТСПН AND <пн, сз>

ТПНЗ AND <сн, сз>

ТСЗ) THEN <сн, пн, сз>

ТСПЗ
Чтобы возможность восстановления без потерь отношения СЛУЖ_ПРО_ЗАДАН путем естественного соединения его проекций СЛУЖ_ПРО_НОМ, ПРО_НОМ_ЗАДАН и СЛУЖ_ЗАДАНИЕ существовала при любом допустимом значении переменной отношения СЛУЖ_ПРО_ЗАДАН, должно поддерживаться следующее ограничение:
IF (<сн1, пн1, сз2>

ТСПЗ AND <сн2, пн1, сз1>

ТСПЗ AND <сн1, пн2, сз1>

ТСПЗ) THEN <сн1, пн1, сз1>

ТСПЗ
Это обычное ограничение реального мира, которое для отношения СЛУЖ_ПРО_ЗАДАН может быть сформулировано на естественном языке следующим образом:
Если сотрудник с номером сн участвует в проекте пн, и в проекте пн выполняется задание сз, и сотрудник с номером сн выполняет задание сз, то сотрудник с номером сн выполняет задание сз в проекте пн.
В общем виде такое ограничение называется зависимостью проекции/соединения. Вот формальное определение.
Пусть задана переменная отношения r, и A, B, …, Z являются произвольными подмножествами заголовка r (составными, перекрывающимися атрибутами). В переменной отношения r удовлетворяется зависимость проекции/соединения (Project-Join Dependency – PJD) *( A, B, …, Z) тогда и только тогда, когда любое допустимое значение r можно получить путем естественного соединения проекций этого значения на атрибуты A, B, …, Z.

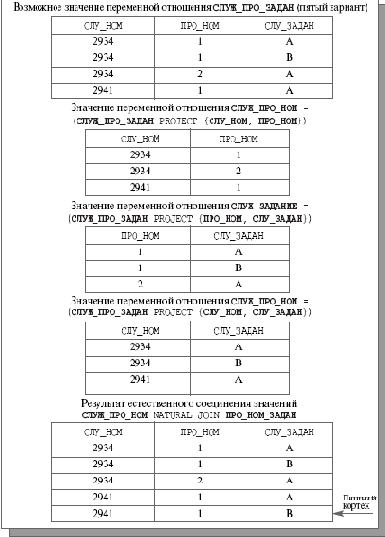

Рис. 8.3.  Возможное значение переменной отношения СЛУЖ_ПРО_ЗАДАН (пятый вариант), результаты проекций и результат частичного естественного соединения

Зависимости проекции/соединения и пятая нормальная форма

Приведение отношения к 4NF предполагает его декомпозицию без потерь на две проекции (как и в случае 2NF, 3NF и BCNF). Однако бывают (хотя и нечасто) случаи, когда декомпозиция без потерь на две проекции невозможна, но можно произвести декомпозицию без потерь на большее число проекций. Будем называть n-декомпозируемым отношением отношение, которое может быть декомпозировано без потерь на n проекций. До сих пор мы имели дело с 2-декомпозируемыми отношениями.

Ограниченность реляционной модели при проектировании баз данных

Базовые приемы

Каждый простой тип сущности превращается в таблицу. (Простым типом сущности называется тип сущности, не являющийся подтипом и не имеющий подтипов.) Имя сущности становится именем таблицы. Экземплярам типа сущности соответствуют строки соответствующей таблицы.
Каждый атрибут становится столбцом таблицы с тем же именем; может выбираться более точный формат представления данных. Столбцы, соответствующие необязательным атрибутам, могут содержать неопределенные значения; столбцы, соответствующие обязательным атрибутам, – не могут.
Компоненты уникального идентификатора сущности превращаются в первичный ключ таблицы. Если имеется несколько возможных уникальных идентификаторов, для первичного ключа выбирается наиболее характерный. Если в состав уникального идентификатора входят связи, к числу столбцов первичного ключа добавляется копия уникального идентификатора сущности, находящейся на дальнем конце связи (этот процесс может продолжаться рекурсивно, и в общем случае может привести к зацикливанию). Для именования этих столбцов используются имена концов связей и/или имена парных типов сущностей.
Связи «многие к одному» (и «один к одному») становятся внешними ключами, т. е. образуется копия уникального идентификатора сущности на конце связи «один», и соответствующие столбцы составляют внешний ключ таблицы, соответствующей типу сущности на конце связи «многие». Необязательные связи соответствуют столбцам внешнего ключа, допускающим наличие неопределенных значений; обязательные связи – столбцам, не допускающим неопределенных значений. Если между двумя типами сущности  A и B имеется связь «один к одному», то соответствующий внешний ключ по желанию проектировщика может быть объявлен как в таблице A, так и в таблице B. Чтобы отразить в определении таблицы ограничение, которое заключается в том, что степень конца связи должна равняться единице, соответствующий (возможно, составной) столбец должен быть дополнительно специфицирован как возможный ключ таблицы (в случае использования языка SQL для этого служит спецификация UNIQUE – см. лекцию 12).
Для поддержки связи «многие ко многим» между типами сущности  A и B создается дополнительная таблица AB с двумя столбцами, один из которых содержит уникальные идентификаторы  экземпляров сущности  A, а другой – уникальные идентификаторы  экземпляров сущности  B. Обозначим через УИД(с)  уникальный идентификатор экземпляра некоторого типа сущности  C. Тогда, если в экземпляре связи «многие ко многим» участвуют экземпляры  a1, a2, ..., an типа сущности  A и экземпляры  b1, b2, ..., bm типа сущности  B, то в таблице AB должны присутствовать все строки вида < УИД(ai), УИД(bj)> для i = 1, 2, ..., n, j = 1, 2, ..., m. Понятно, что, используя таблицы A, B и AB, с помощью стандартных реляционных операций можно найти все пары экземпляров типов сущности, участвующих в данной связи.
Индексы создаются для первичного ключа (уникальный индекс), внешних ключей и тех атрибутов, на которых предполагается в основном базировать запросы.1)

Более сложные элементы ER-модели

До сих пор мы рассматривали только самые основные и наиболее очевидные понятия ER-модели данных. К числу некоторых более сложных элементов модели относятся следующие.

• Подтипы и супертипы сущностей. Подобно тому как это делается в языках программирования с развитыми типовыми системами (например, в языках объектно-ориентированного программирования), в ER-модели поддерживается возможность наследования типа сущности, исходя из одного или нескольких супертипов. Механизм наследования в ER-модели обладает несколькими особенностями: в частности, интересные нюансы связаны с необходимостью графического изображения этого механизма (см. ниже).
• Уточняемые степени связи. Иногда бывает полезно определить возможное количество экземпляров сущности, участвующих в данной связи (например, ограничение, связанное с тем, что служащему разрешается участвовать не более чем в трех проектах одновременно). Для выражения этого семантического ограничения разрешается указывать на конце связи ее максимальную или обязательную степень.
• Взаимно исключающие связи. Для заданного типа сущности можно определить такой набор типов связи с другими типами сущности, что для каждого экземпляра заданного типа сущности может (если набор связей является необязательным) или должен (если набор связей обязателен) существовать экземпляр только одной связи из этого набора.
• Каскадные удаления экземпляров сущностей. Некоторые связи бывают настолько сильными (конечно, в случае связи «один ко многим»), что при удалении опорного экземпляра сущности (соответствующего концу связи «один») нужно удалить и все экземпляры сущности, соответствующие концу связи «многие». Соответствующее требование каскадного удаления можно специфицировать при определении связи.
• Домены. Как и в случае реляционной модели данных, в некоторых случаях полезна возможность определения потенциально допустимого множества значений атрибута сущности (домена).

Эти и другие усложненные элементы модели данных «Сущность-Связь» делают ее более мощной, но одновременно несколько затрудняют ее использование. Конечно, при реальном применении ER-диаграмм для проектирования баз данных необходимо ознакомиться со всеми возможностями. Ниже мы подробнее обсудим два элемента из числа упомянутых выше – супертипы и подтипы сущности, а также приведем пример сущности с взаимно исключающими связями.

У подтипа второго уровня МОТОРНЫЙ

У подтипа второго уровня МОТОРНЫЙ САМОЛЕТ  супертипа  АЭРОПЛАН определяется один дополнительный атрибут  мощность мотора и одна дополнительная (обязательная) связь с типом сущности  АЭРОПОРТ. Тем самым, у типа сущности  МОТОРНЫЙ САМОЛЕТ имеются три атрибута: два унаследованных – максимальная дальность полета и размах крыльев и один собственный – мощность мотора, а также две связи: одна унаследованная – с типом сущности ПИЛОТ и одна собственная – с типом сущности  АЭРОПОРТ. И так далее. Понятно, что для типа сущности  ПРОЧИЕ, скорее всего, бессмысленно определять собственные атрибуты и связи, так что свойства этого типа будут совпадать со свойствами его супертипа.

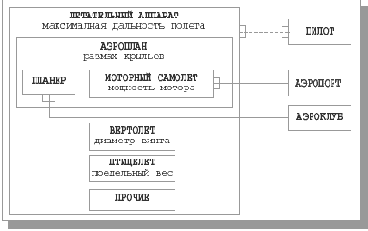

Рис. 9.12.  Супертипы и подтипы сущности

Как же следует понимать диаграмму, представленную на рис. 9.12? Если начинать от супертипа, то диаграмма изображает ЛЕТАТЕЛЬНЫЙ АППАРАТ, который должен быть АЭРОПЛАНОМ, ВЕРТОЛЕТОМ, ПТИЦЕЛЕТОМ или ДРУГИМ ЛЕТАТЕЛЬНЫМ АППАРАТОМ. Если начинать от подтипа (например, сущности  ВЕРТОЛЕТ), то это ВЕРТОЛЕТ, который относится к типу ЛЕТАТЕЛЬНОГО АППАРАТА. Если начинать от подтипа, который является одновременно супертипом, то это АЭРОПЛАН, который относится к типу ЛЕТАТЕЛЬНОГО АППАРАТА и должен быть ПЛАНЕРОМ или МОТОРНЫМ САМОЛЕТОМ.

В механизме наследования ER-модели допускается наличие двух или более разбиений сущности на подтипы. Например, тип сущности  ЧЕЛОВЕК может быть расщеплен на подтипы по профессиональному признаку (ПРОГРАММИСТ, ДОЯРКА и т. д.), а может быть расщеплен и по половому признаку (МУЖЧИНА, ЖЕНЩИНА).

Наследование типов сущности и типов связи

Сущность может быть расщеплена на два или более взаимно исключающих подтипов, каждый из которых включает общие атрибуты и/или связи. Эти общие атрибуты и/или связи явно определяются один раз на более высоком уровне. В подтипах могут определяться собственные атрибуты и/или связи. В принципе, подтипизация может продолжаться на более низких уровнях, но опыт использования ER-модели при проектировании баз данных показывает, что в большинстве случаев оказывается достаточно двух-трех уровней.
Если у типа сущности  A имеются подтипы  B1, B2,..., Bn, то:

• (a) любой экземпляр типа сущности  B1, B2,..., Bn является экземпляром типа сущности  A (включение);
• (b) если a является экземпляром типа сущности  A, то a является экземпляром некоторого подтипа  сущности  Bi (i = 1, 2, ..., n) (отсутствие собственных экземпляров у супертипа сущности);
• (c) ни для каких подтипов  Bi и Bj (i, j = 1, 2, ..., n) не существует экземпляра, типом которого одновременно являются типы сущности  Bi и Bj (разъединенность подтипов).

Тип сущности, на основе которого определяются подтипы, называется супертипом. Как мы видели выше, подтипы должны образовывать полное множество, т. е. любой экземпляр  супертипа должен относиться к некоторому подтипу. Иногда для обеспечения такой полноты приходится определять дополнительный подтип  ПРОЧИЕ.
Пример супертипа  ЛЕТАТЕЛЬНЫЙ АППАРАТ и его подтипов  АЭРОПЛАН, ВЕРТОЛЕТ, ПТИЦЕЛЕТ и ПРОЧИЕ показан на рис. 9.12. У подтипа  АЭРОПЛАН имеются два собственных подтипа – ПЛАНЕР и МОТОРНЫЙ САМОЛЕТ. Для супертипа сущности  ЛЕТАТЕЛЬНЫЙ АППАРАТ определен атрибут максимальная дальность полета и необязательная связь «многие ко многим» с типом сущности  ПИЛОТ. Эти атрибут и связь наследуется всеми подтипами этого супертипа сущности. У непосредственного подтипа сущности  АЭРОПЛАН определяется один дополнительный атрибут, так что в совокупности у данного типа сущности имеются два атрибута максимальная дальность полета и размах крыльев и одна унаследованная связь с типом сущности  ПИЛОТ.

Нормальные формы ER-диаграмм

Как и в случае схем реляционных баз данных, для ER-диаграмм вводится понятие нормальных форм, причем их смысл очень близко соответствует смыслу нормальных форм отношений. Заметим, что определения нормальных форм ER-диаграмм делают более понятным смысл нормализации схем отношений. Мы приведем только очень краткие и неформальные определения трех первых нормальных форм. Конечно, можно было бы ввести дальнейшие нормальные формы ER-диаграмм, аналогичные нормальной форме Бойса-Кодда, 4NF и 5NF, но на практике к такой нормализации обычно не прибегают, а общие идеи после ознакомления с лекцией 8 должны быть понятны и так.

Ограниченность реляционной модели при проектировании баз данных

При использовании в проектировании ограниченность реляционной модели проявляется в следующих аспектах.

• Модель не обеспечивает достаточных средств для представления смысла данных. Семантика реальной предметной области должна независимым от модели способом представляться в голове проектировщика. В частности, это относится к отмечавшейся нами ранее проблеме представления ограничений целостности, выходящих за пределы ограничений первичного и внешнего ключа.
• Во многих прикладных областях трудно моделировать предметную область на основе плоских таблиц1). В ряде случаев на самой начальной стадии проектирования дизайнеру приходится нелегко, поскольку от него требуется описать предметную область в виде одной (возможно, даже ненормализованной) таблицы.
• Хотя весь процесс проектирования происходит на основе учета зависимостей, реляционная модель не предоставляет какие-либо формализованные средства для представления этих зависимостей.
• Несмотря на то, что процесс проектирования начинается с выделения некоторых существенных для приложения объектов предметной области («сущностей») и выявления связей между этими сущностями, реляционная модель данных не предлагает какого-либо механизма для разделения сущностей и связей2).

Основные понятия ER-модели

Основными понятиями ER-модели являются сущность, связь и атрибут. Сущность – это реальный или представляемый объект, информация о котором должна сохраняться и быть доступной.1) В диаграммах ER-модели  сущность представляется в виде прямоугольника, содержащего имя сущности. При этом имя сущности – это имя типа, а не некоторого конкретного экземпляра этого типа.2) Для большей выразительности и лучшего понимания имя сущности может сопровождаться примерами конкретных экземпляров этого типа.

Рис. 9.1.  Пример типа сущности
На рис. 9.1 изображена сущность  АЭРОПОРТ с примерными экземплярами «Шереметьево» и «Хитроу». Эта примитивная диаграмма тем не менее несет важную информацию. Во-первых, она показывает, что в базе данных будут содержаться однотипные структуры данных (экземпляры сущности), описывающие аэропорты. Во-вторых, поскольку в жизни существует несколько точек зрения на аэропорты (например, точка зрения пилота, точка зрения пассажира, точка зрения администратора) и этим точкам зрения соответствуют разные структуры данных, то приведенные примеры аэропортов позволяют несколько сузить допустимый набор точек зрения. В нашем случае приведены примеры международных аэропортов, так что, скорее всего, имеется точка зрения пассажира или пилота международных авиарейсов.
При определении типа сущности необходимо гарантировать, что каждый экземпляр сущности может быть отличим от любого другого экземпляра той же сущности. Это требование в некотором роде аналогично требованию отсутствия кортежей-дубликатов в реляционных таблицах.
Связь – это графически изображаемая ассоциация, устанавливаемая между двумя типами сущностей. Как и сущность, связь – это типовое понятие, все экземпляры обоих связываемых типов сущностей подчиняются устанавливаемым правилам связывания. Поэтому правильнее говорить о типе связи, устанавливаемой между типами сущности, и об экземплярах типа связи, устанавливаемых между экземплярами типа сущности.3) В обсуждаемом здесь варианте ER-модели эта ассоциация всегда является бинарной и может существовать между двумя разными типами сущностей или между типом сущности и им же самим (рекурсивная связь).


В любой связи выделяются два конца (в соответствии с существующей парой связываемых сущностей), на каждом из которых указываются имя конца связи, степень конца связи (сколько экземпляров данного типа сущности должно присутствовать в каждом экземпляре данного типа связи), обязательность связи (т. е. любой ли экземпляр данного типа сущности должен участвовать в некотором экземпляре данного типа связи).4)

Связь представляется в виде ненаправленной линии, соединяющей две сущности или ведущей от сущности к ней же самой. При этом в месте «стыковки» связи с сущностью используются:

• трехточечный вход в прямоугольник сущности, если для этой сущности в связи могут (или должны) использоваться много (many) экземпляров сущности;
• одноточечный вход, если в связи может (или должен) участвовать только один экземпляр сущности.

Обязательный конец связи изображается сплошной линией, а необязательный – прерывистой линией.

Связь между сущностями  БИЛЕТ и ПАССАЖИР, показанная на рис. 9.2, связывает билеты и пассажиров. Конец связи с именем «для» позволяет связывать с одним пассажиром более одного билета, причем каждый билет должен быть связан с каким-либо пассажиром. Конец связи с именем «имеет» показывает, что каждый билет может принадлежать только одному пассажиру, причем пассажир не обязан иметь хотя бы один билет.

Рис. 9.2.  Пример типа связи

Лаконичная устная трактовка изображенной диаграммы состоит в следующем:

• каждый БИЛЕТ предназначен для одного и только одного ПАССАЖИРА;
• каждый ПАССАЖИР может иметь один или более БИЛЕТОВ.

На следующем примере (рис. 9.3) изображена рекурсивная связь, связывающая сущность  МУЖЧИНА с ней же самой. Конец связи с именем «сын» определяет тот факт, что несколько людей могут быть сыновьями одного отца. Конец связи с именем «отец» означает, что не у каждого мужчины должны быть сыновья.

Рис. 9.3.  Пример рекурсивного типа связи

Лаконичная устная трактовка изображенной диаграммы состоит в следующем:

• каждый МУЖЧИНА является сыном одного и только одного МУЖЧИНЫ;
• каждый МУЖЧИНА может являться отцом одного или более МУЖЧИН.

Атрибутом сущности является любая деталь, которая служит для уточнения, идентификации, классификации, числовой характеристики или выражения состояния сущности. Имена атрибутов заносятся в прямоугольник, изображающий сущность, под именем сущности и изображаются малыми буквами, возможно, с примерами.

Пример типа сущности  ЧЕЛОВЕК с указанными атрибутами показан на рис. 9.4. С технической точки зрения атрибуты  типа сущности в ER-модели похожи на атрибуты отношения в реляционной модели данных. И в том, и в другом случаях введение именованных атрибутов вводит некоторую типовую структуру данных, имя которой совпадает с именем типа сущности в случае ER-модели или с именем переменной отношения в случае реляционной модели. Этой типовой структуре должны следовать все экземпляры типа сущности или все кортежи отношения. Но имеется и важное отличие. Напомним, что в реляционной модели данных атрибут определяется как упорядоченная пара <имя_атрибута, имя_домена> (или <имя_атрибута, имя_базового_типа_данных>, если понятие домена не поддерживается). Заголовок отношения, определяемый как множество таких пар, представляет собой полный аналог структурного типа данных в языках программирования.

Рис. 9.4.  Пример типа сущности с атрибутами

При определении атрибутов типа сущности в ER-модели указание домена атрибута не является обязательным, хотя это и возможно (см. ниже). Обсудим, чем вызвана эта возможность «ослабленного» определения атрибутов. Прежде всего, как отмечалось в разделе «Введение», семантические модели данных используются для построения концептуальных схем БД, и эти схемы преобразуются в реляционные схемы БД, которые поддерживаются той или иной СУБД. Несмотря на то что в настоящее время типовые возможности РСУБД в основном стандартизованы (на основе стандарта языка SQL), детали базового набора типов данных и средств определения доменов в разных системах могут различаться. Поскольку производители CASE-средств проектирования реляционных БД стремятся не связывать обеспечиваемые ими возможности семантического моделирования с конкретной реализацией СУБД, они стимулируют откладывание строгого определения типов атрибутов до стадии полного определения реляционной схемы.

Кроме того, напомним, что при определении атрибута отношения допускается использование имен атрибутов, совпадающих с именами своих доменов (это два разных пространства имен, и наличие одинаковых имен у атрибутов и доменов не вызывает коллизий). Поэтому при определении атрибутов типов сущности можно так подбирать их имена, что они в дальнейшем будут подсказывать, какие домены у этих атрибутов имеются в виду. Пониманию предполагаемой сути доменов способствует и возможность указания примеров значений атрибутов. Например, на рис. 9.4 имеется атрибут  год рождения, в качестве примерного значения которого указано «1976». Это подсказывает, что в реляционной схеме при определении соответствующего атрибута наиболее естественным базовым типом данных будет темпоральный тип «ДАТА», значения которого задают дату с точностью до года.

Первая нормальная форма ER-диаграммы

В первой нормальной форме ER-диаграммы устраняются атрибуты, содержащие множественные значения, т. е. производится выявление неявных сущностей, «замаскированных» под атрибуты.
На рис. 9.9 (a) показана диаграмма, в которой тип сущности  АЭРОПОРТ не удовлетворяет требованию первой нормальной формы. Здесь для нас несущественны атрибуты сущности  АВИАРЕМОНТНОЕ ПРЕДПРИЯТИЕ, но сущность  АЭРОПОРТ помимо атрибутов, отражающих собственные характеристики аэропортов (длина взлетно-посадочной полосы, число ангаров и т.д.) содержит атрибут, множественное значение которого характеризует самолеты, приписанные к этому аэропорту. Очевидно, что самолеты нуждаются в ремонте, т. е. должны обслуживаться некоторым авиаремонтным предприятием. Но поскольку самолеты являются частью сущности  АЭРОПОРТ, единственным способом фиксации этого факта на диаграмме является проведение связи «многие ко многим» между типами сущности  АЭРОПОРТ и АВИАРЕМОНТНОЕ ПРЕДПРИЯТИЕ. Таким образом выражается то соображение, что для ремонта разных самолетов, приписанных к одному аэропорту, могут использоваться разные транспортные предприятия, и каждое транспортное предприятие может обслуживать несколько аэропортов.

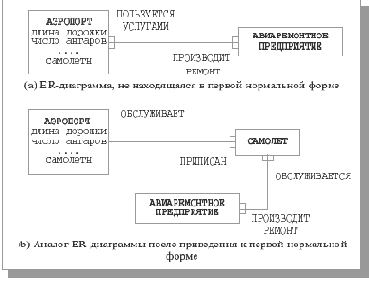

Рис. 9.9.  Пример приведения ER-диаграммы к первой нормальной форме
Чем плоха эта ситуация? Прежде всего, тем, что скрывается тот факт, что авиаремонтное предприятие ремонтирует самолеты, а не аэропорты. Наша же связь на самом деле означает, что любой аэропорт из группы аэропортов обслуживается любым авиаремонтным предприятием из группы таких предприятий. Проблема состоит именно в том, что значением атрибута «самолеты» является множество экземпляров типа сущности  САМОЛЕТ, и этот тип сущности сам обладает атрибутами и связями.
Ситуацию исправляет ER-диаграмма, показанная на рис. 9.9 (b). Здесь мы выделили тип сущности  САМОЛЕТ. Связь между сущностями  АЭРОПОРТ и САМОЛЕТ показывает, что к одному аэропорту приписывается несколько самолетов. Связь между сущностями  САМОЛЕТ и АВИАРЕМОНТНОЕ ПРЕДПРИЯТИЕ означает, что каждый самолет из группы самолетов (группу самолетов могут составлять, например, все самолеты одного типа) обслуживается любым транспортным предприятием из некоторой группы таких предприятий. ER-диаграмма на рис. 9.9 (b) находится в первой нормальной форме и, как мы видим, лучше отображает реальную ситуацию.

Получение реляционной схемы из ER-диаграммы

Опишем типовую многошаговую процедуру преобразования ER-диаграммы в реляционную (более точно, в SQL-ориентированную) схему базы данных.

Представление в реляционной схеме супертипов и подтипов сущности

В этом подразделе мы предполагаем, что реляционная схема базы данных проектируется в расчете на использование обычной SQL-ориентированной СУБД, не поддерживающей объектно-реляционные расширения. Кстати, заметим, что поддержка таких расширений не слишком помогает при переходе от концептуальной схемы базы данных в модели «Сущность-Связь» к объектно-реляционной схеме, соответствующей последним стандартам языка SQL.
Если в концептуальной схеме (ER-диаграмме) присутствуют подтипы, то возможны два способа их представления в реляционной схеме:

• (a) собрать все подтипы в одной таблице;
• (b) для каждого подтипа образовать отдельную таблицу.

При применении способа (a) таблица создается для максимального супертипа (типа сущности, не являющегося подтипом), а для подтипов могут создаваться представления (см. лекции про SQL). Таблица содержит столбцы, соответствующие каждому атрибуту (и связям) каждого подтипа. В таблицу добавляется по крайней мере один столбец, содержащий код ТИПА; он становится частью первичного ключа. Для каждой строки таблицы значение этого столбца определяет тип сущности, экземпляру которого соответствует строка. Столбцы этой строки, которые соответствуют атрибутам и связям, отсутствующим в данном типе сущности, должны содержать неопределенные значения.
При использовании метода (b) для каждого подтипа первого уровня (для более глубоких уровней применяется метод (a)) супертип воссоздается с помощью представления UNION (из всех таблиц подтипов выбираются общие столбцы – столбцы супертипа).
У каждого способа есть свои достоинства и недостатки. К достоинствам первого способа (одна таблица для супертипа и всех его подтипов) можно отнести следующее:

• соответствие логике супертипов и подтипов; поскольку любой экземпляр любого подтипа является экземпляром  супертипа, логично хранить вместе все строки, соответствующие экземплярам  супертипа;
• обеспечение простого доступа к экземплярам  супертипа и не слишком сложный доступ к экземплярам  подтипов;
• возможность обойтись небольшим числом таблиц.

Недостатки метода (a):

• прикладная программа, имеющая дело с одной таблицей супертипа, должна включать дополнительную логику работы с разными наборами столбцов (в зависимости от значения столбца ТИП) и разными ограничениями целостности (в зависимости от особенностей связей, определенных для подтипа);
• общая для всех подтипов таблица потенциально может стать узким местом при многопользовательском доступе по причине возможности блокировки таблицы целиком2);
• для индивидуальных столбцов подтипов должна допускаться возможность содержать неопределенные значения; таким образом, потенциально в общей таблице будет содержаться много неопределенных значений, что при использовании некоторых РСУБД может потребовать значительного объема внешней памяти3).

Достоинства метода (b) состоят в следующем:

• действуют более понятные правила работы с подтипами (каждому подтипу соответствует одноименная таблица);
• упрощается логика приложений; каждая программа работает только с нужной таблицей.

Недостатки метода (b):

• в общем случае требуется слишком много отдельных таблиц;
• работа с экземплярами  супертипа на основе представления, объединяющего таблицы супертипов, может оказаться недостаточно эффективной;
• поскольку множество экземпляров  супертипа является объединением множеств экземпляров  подтипов, не все РСУБД могут обеспечить выполнение операций модификации экземпляров  супертипа.

Представление в реляционной схеме взаимно исключающих связей

Существуют два способа формирования схемы реляционной БД при наличии взаимно исключающих связей (имеются в виду связи «один ко многим», причем конец связи «многие» находится на стороне сущности, для которой связи являются взаимно исключающими):

• (a) общее хранение внешних ключей;
• (b) раздельное хранение внешних ключей.

Понятно, что если имеются взаимно исключающие связи упомянутой категории, то в таблице, соответствующей сущности, для которой связи являются взаимно исключающими, необходимо хранить внешние ключи. Если внешние ключи всех потенциально связанных таблиц имеют общий формат, то можно применить способ (a), т. е. создать два столбца: идентификатор связи и идентификатор сущности (возможно, составной). Столбец идентификатора связи используется для различения связей, покрываемых дугой исключения. В столбце (столбцах) идентификатора сущности хранятся значения уникального идентификатора сущности на дальнем конце соответствующей связи.
Если результирующие внешние ключи не относятся к одному домену, то приходится прибегать к использованию способа (b), т. е. создавать для каждой связи, покрываемой дугой исключения, явные столбцы внешних ключей; все эти столбцы могут содержать неопределенные значения.
Преимущество подхода (a) состоит в том, что в таблице, соответствующей сущности, появляется всего два дополнительных столбца. Очевидным недостатком является усложнение выполнения операции соединения: чтобы воспользоваться для соединения одной из альтернативных связей, нужно сначала произвести ограничение таблицы в соответствии с нужным значением столбца, содержащего идентификаторы связей.
При использовании подхода (b) соединения являются явными (и естественными). Недостаток состоит в том, что требуется иметь столько столбцов, сколько имеется альтернативных связей. Кроме того, в каждом из таких столбцов будет содержаться много неопределенных значений, хранение которых потенциально может привести к серьезным накладным расходам внешней памяти.

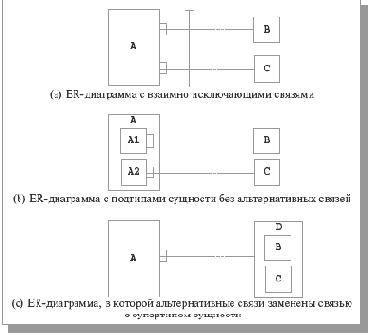

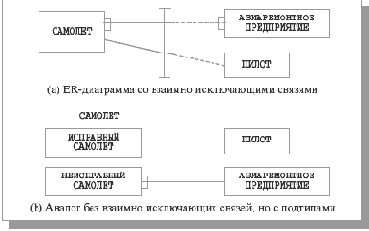

Рис. 9.14.  Возможные модификации ER-диаграмм, позволяющие избежать взаимно исключающих связей

Модификация, показанная на рис. 9.14 (b), основана на том наблюдении, что коль скоро связи являются альтернативными, то они разделяют множество экземпляров сущности   A на два или более непересекающихся подмножества, которые могут лежать в основе определения подтипов  A1 и A2. Это хороший вариант, если такие подтипы могут пригодиться еще для чего-нибудь. Допустим, в случае взаимно исключающей связи, представленной на рис. 9.12, у исправных и неисправных самолетов имеются несовпадающие множества атрибутов (скажем, у типа сущности  ИСПРАВНЫЕ САМОЛЕТЫ имеется атрибут  дата завершения гарантийного срока, а у типа сущности  НЕИСПРАВНЫЕ САМОЛЕТЫ – атрибут  тип неисправности). С другой стороны, как отмечалось в предыдущем разделе, для использования этого подхода требуется возможность динамического изменения типа существующего экземпляра.

Модификация, показанная на рис. 9.14 (с), основана на том наблюдении, что коль скоро типы сущности  B и C участвуют в альтернативной связи, то, по всей видимости, у этих сущностей имеется что-то общее. Возможно, их было бы правильнее определять как подтипы некоторого общего типа сущности. Заметим, что пример с рис. 9.12 явно демонстрирует, что далеко не всегда типы сущности, участвующие в альтернативной связи, обладают общими чертами. Создание общего супертипа для типов сущности  ПИЛОТ и АВИАРЕМОНТНОЕ ПРЕДПРИЯТИЕ представляется весьма странной идеей.

На этом мы заканчиваем краткую экскурсию в семантическое моделирование с использованием ER-диаграмм.

Семантическая модель Entity-Relationship (Сущность-Связь)

В этой лекции мы кратко рассмотрим некоторые черты одной из наиболее популярных семантических моделей данных – модель «Сущность-Связь» (часто ее называют кратко ER-моделью от Entity-Relationship).
Здесь следует сделать два замечания, касающиеся, главным образом, терминологии. Оба термина relation и relationship могут быть переведены на русский язык как отношение. Поэтому в русскоязычной литературе ER-модель иногда называют моделью сущность-отношение, а иногда и реляционной семантической моделью. Наверное, в этом нет ничего страшного, если говорить о ER-модели в отрыве от тематики проектирования реляционных баз данных.
Но если требуется одновременно использовать термины ER-модели и реляционной модели данных, то, безусловно, требуется применять для терминов relation и relationship разные русские эквиваленты. За этими терминами стоят весьма различные понятия. В реляционной модели отношение (relation) – это единственная родовая структура данных. С помощью этого же механизма представляются «связанные» сущности (вспомните, например, про внешние ключи). Как мы увидим немного позже, в ER-модели для представления схемы базы данных используются два равноправных понятия – сущность и связь. Связи в ER-модели играют роль, отличную от той, какую играют отношения в реляционной модели данных.
Кроме того, в русскоязычную терминологию вошла и чистая транслитерация термина relation именно в смысле отношение. Мы говорим, например, про реляционную модель данных, реляционную алгебру и т. д., понимая модель данных, основанную на отношениях, алгебру отношений и т. п. По этому поводу, по крайней мере, в контексте баз данных, разумно окончательно зарезервировать термины relation и отношение для обозначения понятий реляционной модели данных, а для термина relationship использовать другой допустимый русскоязычный эквивалент – связь.
На использовании разных вариантов ER-модели основано большинство современных подходов к проектированию баз данных (главным образом, реляционных). Модель была предложена Питером Ченом (Peter Chen) в 1976 г. Моделирование предметной области базируется на использовании графических диаграмм, включающих небольшое число разнородных компонентов. Простота и наглядность представления концептуальных схем баз данных в ER-модели привели к ее широкому распространению в CASE-системах, поддерживающих автоматизированное проектирование реляционных баз данных. Среди множества разновидностей ER-моделей одна из наиболее популярных и развитых применяется в системе CASE компании Oracle. Ее мы и обсудим. Если говорить более точно, сосредоточимся на структурной и целостной частях этой модели.

Семантические модели данных

Потребность проектировщиков баз данных в более удобных и мощных средствах моделирования предметной области вызвала к жизни направление семантических моделей данных. Хотя любая развитая семантическая модель данных, как и реляционная модель, включает структурную, манипуляционную и целостную части, главным назначением семантических моделей является обеспечение возможности выражения семантики данных.
Прежде чем мы коротко рассмотрим особенности двух распространенных семантических моделей, остановимся на возможных областях их применения. Чаще всего на практике семантическое моделирование используется на первой стадии проектирования базы данных. При этом в терминах семантической модели производится концептуальная схема базы данных, которая затем вручную преобразуется к реляционной (или какой-либо другой) схеме. Этот процесс выполняется под управлением методик, в которых достаточно четко оговорены все этапы такого преобразования. Основным достоинством данного подхода является отсутствие потребности в дополнительных программных средствах, поддерживающих семантическое моделирование. Требуется только знание основ выбранной семантической модели и правил преобразования концептуальной схемы в реляционную схему.
Следует заметить, что многие начинающие проектировщики баз данных недооценивают важность семантического моделирования вручную. Зачастую это воспринимается как дополнительная и излишняя работа. Эта точка зрения абсолютно неверна. Во-первых, построение мощной и наглядной концептуальной схемы БД позволяет более полно оценить специфику моделируемой предметной области и избежать возможных ошибок на стадии проектирования схемы реляционной БД. Во-вторых, на этапе семантического моделирования производится важная документация (хотя бы в виде вручную нарисованных диаграмм и комментариев к ним), которая может оказаться очень полезной не только при проектировании схемы реляционной БД, но и при эксплуатации, сопровождении и развитии уже заполненной БД.
Неоднократно приходилось и приходится наблюдать ситуации, в которых отсутствие такого рода документации существенно затрудняет внесение даже небольших изменений в схему существующей реляционной БД.


Конечно, это относится к случаям, когда проектируемая БД содержит не слишком малое число таблиц. Скорее всего, без семантического моделирования можно обойтись, если число таблиц не превышает десяти, но оно совершенно необходимо, если БД включает более сотни таблиц. Для справедливости заметим, что процедура создания концептуальной схемы вручную с ее последующим преобразованием в реляционную схему БД затруднительна в случае больших БД (содержащих несколько сотен таблиц). Причины, по всей видимости, не требуют пояснений.

История систем автоматизации проектирования баз данных (CASE-средств3)) началась с автоматизации процесса рисования диаграмм, проверки их формальной корректности, обеспечения средств долговременного хранения диаграмм и другой проектной документации. Конечно, компьютерная поддержка работы с диаграммами для проектировщика БД очень полезна. Наличие электронного архива проектной документации помогает при эксплуатации, администрировании и сопровождении базы данных. Но система, которая ограничивается поддержкой рисования диаграмм, проверкой их корректности и хранением, напоминает текстовый редактор, поддерживающий ввод, редактирование и проверку синтаксической корректности конструкций некоторого языка программирования, но существующий отдельно от компилятора. Кажется естественным желание расширить такой редактор функциями компилятора, и это действительно возможно, поскольку известна техника компиляции конструкций языка программирования в коды целевого компьютера. Но коль скоро имеется четкая методика преобразования концептуальной схемы БД в реляционную схему, то почему бы не выполнить программную реализацию соответствующего «компилятора» и не включить ее в состав системы проектирования баз данных?

Эта идея, естественно, показалась разумной производителям CASE-средств проектирования БД. Подавляющее большинство подобных систем, представленных на рынке, обеспечивает автоматизированное преобразование диаграммных концептуальных схем баз данных, представленных в той или иной семантической модели данных, в реляционные схемы, специфицированные чаще всего на языке SQL.


У читателя может возникнуть вопрос, почему в предыдущем предложении говорится про «автоматизированное», а не про «автоматическое» преобразование? Все дело в том, что в типичной схеме SQL-ориентированной БД могут содержаться определения многих объектов (ограничений целостности общего вида, триггеров и хранимых процедур и т. д.), которые невозможно сгенерировать автоматически на основе концептуальной схемы. Поэтому на завершающем этапе проектирования реляционной схемы снова требуется ручная работа проектировщика.

Еще раз обратите внимание на то, какой ход рассуждений привел нас к выводу о возможности автоматизации процесса преобразования концептуальной схемы БД в реляционную схему. Если создатели семантической модели данных предоставляют методику преобразования концептуальных схем в реляционные, то почему бы не реализовать программу, которая производит те же преобразования, следуя той же методике? Зададимся теперь другим, но, по существу, схожим вопросом. Если создатели семантической модели данных предоставляют язык (например, диаграммный), используя который проектировщики БД на основе исходной информации о предметной области могут сформировать концептуальную схему БД, то почему бы не реализовать программу, которая сама генерирует концептуальную схему БД в соответствующей семантической модели, используя исходную информацию о предметной области? Хотя нам не известны коммерческие CASE-средства проектирования БД, поддерживающие такой подход, экспериментальные системы успешно существовали. Они представляли собой интегрированные системы проектирования с автоматизированным созданием концептуальной схемы на основе интервью с экспертами предметной области и последующим преобразованием концептуальной схемы в реляционную.

Как правило, CASE-средства, автоматизирующие преобразование концептуальной схемы БД в реляционную, производят реляционную схему базы данных в третьей нормальной форме. Нормализация более высокого уровня усложняет программную реализацию и редко требуется на практике.



Наконец, третья возможность, которую следует упомянуть, хотя она еще не вышла (или только выходит, а может быть, так никогда и не выйдет) за пределы исследовательских и экспериментальных проектов, – это работа с базой данных в семантической модели, т. е. СУБД, основанные на семантических моделях данных. При этом снова рассматриваются два варианта: обеспечение пользовательского интерфейса на основе семантической модели данных с автоматическим отображением конструкций этого интерфейса в реляционную модель данных (это задача примерно того же уровня сложности, что и автоматическая компиляция концептуальной схемы базы данных в реляционную схему) и прямая реализация СУБД, основанная на какой-либо семантической модели данных. Многие авторитетные специалисты полагают, что ближе всего ко второму подходу современные объектно-ориентированные СУБД, чьи модели данных по многим параметрам близки к семантическим моделям (хотя в некоторых аспектах они более мощны, а в некоторых – более слабы).

Третья нормальная форма ER-диаграммы

В третьей нормальной форме устраняются атрибуты, зависящие от атрибутов, не входящих в уникальный идентификатор. Эти атрибуты являются основой отдельной сущности.
Взглянем еще раз на тип сущности  ЭЛЕМЕНТ РАСПИСАНИЯ на рис. 9.10 (b). Конечно, каждый день каждый рейс выполняется только одним самолетом, поэтому бортовой номер самолета полностью зависит от уникального идентификатора. Но бортовой номер является уникальной характеристикой каждого самолета, и от этой характеристики зависят все остальные характеристики, в частности тип самолета. Другими словами, между уникальным идентификатором и другими атрибутами  типа сущности  ЭЛЕМЕНТ РАСПИСАНИЯ имеются следующие функциональные зависимости:
{КОГДА, НА ЧЕМ, дата-время вылета}

бортовой номер самолета {КОГДА, НА ЧЕМ, дата-время вылета}

тип самолета бортовой номер самолета

тип самолета
Как видно, имеется транзитивная FD {КОГДА, НА ЧЕМ, дата вылета}

тип самолета, и наличие этой FD вызывает нарушение требования третьей нормальной формы. На самом деле, тип сущности  ЭЛЕМЕНТ РАСПИСАНИЯ на рис. 9.10 (b) включает в себя (по крайней мере, частично) тип сущности  САМОЛЕТ. Это вызывает избыточность хранения и затуманивает смысл диаграммы. На рис. 9.11 показан нормализованный вариант диаграммы, в котором все сущности находятся в третьей нормальной форме.

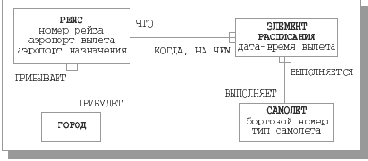

Рис. 9.11.  Пример приведения ER-диаграммы к третьей нормальной форме

Уникальные идентификаторы типов сущности

Как отмечалось выше, при определении типа сущности необходимо гарантировать, что каждый экземпляр сущности является отличимым от любого другого экземпляра той же сущности. Поскольку сущность является абстракцией реального или представляемого объекта внешнего мира, это требование нужно иметь в виду уже при выборе кандидата в типы сущности. Например, предположим, что проектируется база данных для поддержки работы книжного склада. На складе могут храниться произвольные части тиража любого издания любой книги. Может ли в этом случае индивидуальная книга являться прообразом типа сущности? Утверждается, что нет, поскольку отсутствует возможность различения книг одного издания. Для книжного склада прообразом типа сущности будет набор одноименных книг одного автора, вышедших в одном издании. Одним из атрибутов этого типа сущности будет число книг в наборе. Но когда книга поступает в библиотеку и ей присваивается уникальный библиотечный номер, она становится разумным прообразом типа сущности. Плохо устроены библиотеки, в которых не различаются индивидуальные книги (даже одноименные книги одного автора, вышедшие в одном издании).
Но при проектировании базы данных мало того, чтобы проектировщик убедился в правильном выборе типов сущности, гарантирующем различие экземпляров каждого типа сущности. Необходимо сообщить системе автоматизации проектирования БД, каким образом будут различаться эти экземпляры, т. е. сообщить, как конструируются уникальные идентификаторы  экземпляров каждого типа сущности. В ER-модели у экземпляра типа сущности не может быть назначаемого пользователем имени или назначаемого системой внешнего уникального идентификатора. Экземпляр типа сущности может идентифицироваться только своими индивидуальными характеристиками, а они представляются значениями атрибутов и экземплярами типов связи, связывающими данный экземпляр типа сущности с экземплярами других типов сущности или этого же типа сущности. Поэтому уникальным идентификатором сущности может быть атрибут, комбинация атрибутов, связь, комбинация связей или комбинация связей и атрибутов, уникально отличающая любой экземпляр сущности от других экземпляров сущности того же типа.



Приведем несколько примеров. На рис. 9.5 показан тип сущности  КНИГА, пригодный для использования в базе данных книжного склада. При издании любой книги в любом издательстве (кроме пиратских, которыми мы для простоты пренебрежем) ей присваивается уникальный номер – ISBN. Понятно, что значение атрибута  isbn будет уникально идентифицировать партию книг на складе. Кроме того, конечно, в качестве уникального идентификатора годится и комбинация атрибутов  <автор, название, номер издания, издательство, год издания>.

Рис. 9.5.  Тип сущности, экземпляры которого идентифицируются атрибутами

На рис. 9.6 диаграмма включает два связанных типа сущности. У каждого взрослого человека имеется один и только один паспорт (мы снова не берем в расчет особый случай, когда у одного человека имеется несколько паспортов), и каждый паспорт может принадлежать только одному взрослому человеку (некоторые уже готовые паспорта могут быть еще никому не выданы). Тогда связь человека с его паспортом (конец связи  ИМЕЕТ) уникально идентифицирует взрослого человека, т. е., грубо говоря, паспорт определяет взрослого человека. Поскольку могут существовать паспорта, еще не выданные какому-либо человеку, эта связь не является уникальным идентификатором сущности  ПАСПОРТ.

Рис. 9.6.  Тип сущности, экземпляры которого идентифицируются связью

На рис. 9.7 диаграмма включает три связанных типа сущности. Профессора обладают знаниями в нескольких учебных дисциплинах. Преподавание каждой дисциплины доступно нескольким профессорам. Другими словами, между сущностями  ПРОФЕССОР и ДИСЦИПЛИНА определена связь «многие ко многим». Каждый профессор может готовить курсы по любой доступной ему дисциплине. Каждой дисциплине может быть посвящено несколько учебных курсов. Но каждый профессор может готовить только один курс по любой доступной ему дисциплине, и каждый курс может быть посвящен только одной дисциплине. Тем самым, каждый экземпляр типа сущности  КУРС уникально идентифицируется экземпляром сущности  ПРОФЕССОР и экземпляром сущности  ДИСЦИПЛИНА, т.


е. парой связей с именами концов  ГОТОВИТСЯ и ПОСВЯЩЕН на стороне сущности  КУРС. Заметим, что сущности  ПРОФЕССОР и ДИСЦИПЛИНА  связями не идентифицируются.

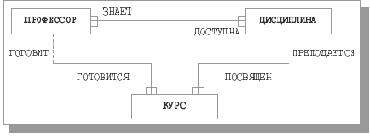

Рис. 9.7.  Тип сущности, экземпляры которого идентифицируются комбинацией связей

Наконец, на рис. 9.8 приведен пример типа сущности, уникальный идентификатор которого является комбинацией атрибутов и связей. Это несколько уточненный вариант сущности с рекурсивной связью с рис. 9.3. У каждого человека могут быть дети, и у каждого человека имеется отец. Тогда, если предположить, что близнецам, появившимся на свет одновременно, не дают одинаковых имен, то уникальным идентификатором типа сущности  ЧЕЛОВЕК может быть комбинация атрибутов  <дата рождения, ФИО> и связь с именем конца  РЕБЕНОК.

Рис. 9.8.  Тип сущности, экземпляры которого идентифицируются комбинацией атрибутов и связей

Вторая нормальная форма ER-диаграммы

Во второй нормальной форме устраняются атрибуты, зависящие только от части уникального идентификатора. Эта часть уникального идентификатора определяет отдельную сущность.
На рис. 9.10 (a) показана диаграмма, на которой тип сущности  ЭЛЕМЕНТ РАСПИСАНИЯ не удовлетворяет требованиям второй нормальной формы. На этой диаграмме у сущности  ЭЛЕМЕНТ РАСПИСАНИЯ имеются следующие свойства. Элементы расписания предназначены для сохранения данных о рейсах самолетов, вылетающих в течение дня. Некоторыми важными характеристиками рейса являются номер рейса, аэропорт вылета, аэропорт назначения, дата и время вылета, бортовой номер самолета, тип самолета. Если говорить про российские авиационные компании, то (1) у каждого рейса имеется заранее приписанный ему номер (уникальный среди всех других имеющихся номеров рейсов), (2) не все рейсы совершаются каждый день, поэтому характеристикой конкретного рейса является дата и время его совершения, (3) бортовой номер самолета определяется парой <номер рейса, дата-время вылета>. Имеется связь «многие к одному» между сущностями  ЭЛЕМЕНТ РАСПИСАНИЯ и ГОРОД. Экземпляры типа сущности  ГОРОД характеризуют город, в который прибывает данный рейс.

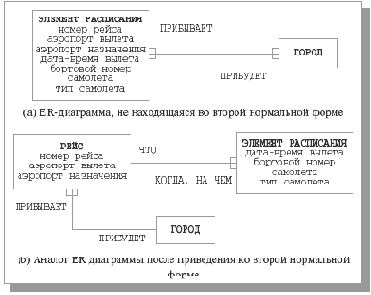

Рис. 9.10.  Пример приведения ER-диаграммы ко второй нормальной форме
Уникальным идентификатором типа сущности  ЭЛЕМЕНТ РАСПИСАНИЯ является пара атрибутов  <номер рейса, дата-время вылета>. Если вернуться к терминам функциональных зависимостей, то между атрибутами этой сущности имеются следующие FD:

• {номер рейса, дата-время вылета}

  бортовой номер самолета;
• номер рейса

  аэропорт вылета;
• номер рейса

  аэропорт назначения;
• бортовой номер самолета

  тип самолета.

Кроме того, очевидно, что каждый экземпляр связи с сущностью  ГОРОД также определяется значением атрибута  номер рейса. Налицо нарушение требования второй нормальной формы. Мы получаем не только избыточное хранение значений атрибутов  аэропорт вылета и аэропорт назначения в каждом экземпляре типа сущности  ЭЛЕМЕНТ РАСПИСАНИЯ с одним и тем же значением номера рейса. Искажается и затемняется смысл связи с сущностью  ГОРОД. Можно подумать, что в разные дни один и тот же рейс прибывает в разные города.
На рис. 9.10 (b) показан нормализованный вариант диаграммы, в котором все сущности находятся во второй нормальной форме. Теперь имеются три типа сущности: РЕЙС с атрибутами  номер рейса, аэропорт вылета, аэропорт назначения, ЭЛЕМЕНТ РАСПИСАНИЯ с атрибутами  дата-время вылета, бортовой номер самолета, тип самолета и ГОРОД. Уникальным идентификатором сущности РЕЙС является атрибут  номер рейса, уникальный идентификатор  ЭЛЕМЕНТ РАСПИСАНИЯ состоит из атрибута  дата вылета и конца связи  КОГДА, НА ЧЕМ. Мы видим, что ни в одном типе сущности больше нет атрибутов, определяемых частью уникального идентификатора. Свойства второй нормальной формы удовлетворяются, и мы имеем более качественную диаграмму.

Взаимно исключающие связи

Пример диаграммы из двух сущностей с взаимно исключающими связями показан на рис. 9.13(a). Самолет может находиться в рабочем состоянии, и тогда у него имеется один и только один пилот. Или же самолет может находиться на ремонте на одном из нескольких возможных авиаремонтных предприятий (каждое предприятие может производить ремонт нескольких самолетов).

Рис. 9.13.  Пример ER-диаграммы со взаимно исключающими связями
В данном случае для каждого экземпляра типа сущности  САМОЛЕТ должен существовать экземпляр одной из указанных связей. Для экземпляров типа сущности  САМОЛЕТ, соответствующих исправным самолетам, должен существовать экземпляр связи «один к одному» с экземпляром типа сущности  ПИЛОТ, а экземпляры, соответствующие неисправным самолетам, должны участвовать в экземпляре типа связи «многие к одному» c экземпляром типа сущности  АВИАРЕМОНТНОЕ ПРЕДПРИЯТИЕ.
Как показано на рис. 9.13(b), диаграмма со взаимно исключающими связями из рис. 9.13(a) может быть преобразована к диаграмме без взаимно исключающих связей путем введения подтипов. Поскольку любой самолет может быть либо исправным, либо неисправным, можно корректным образом ввести два подтипа  супертипа  САМОЛЕТ – ИСПРАВНЫЙ САМОЛЕТ и НЕИСПРАВНЫЙ САМОЛЕТ. На уровне супертипа сущности связи не определяются. Для подтипа  ИСПРАВНЫЙ САМОЛЕТ определяется обязательная связь «один к одному» с типом сущности  ПИЛОТ, а для подтипа  НЕИСПРАВНЫЙ САМОЛЕТ определяется обязательная связь «многие к одному» с типом сущности  АВИАРЕМОНТНОЕ ПРЕДПРИЯТИЕ.
Заметим, что для того чтобы описанная схема реализации механизма взаимно исключающих связей на основе механизма наследования действительно могла работать, в средствах манипулирования данными ER-модели должна быть предусмотрена возможность динамического изменения типа сущности у экземпляра. Конкретно для нашего случая требуется возможность изменения типа экземпляра сущности  ИСПРАВНЫЙ САМОЛЕТ на тип сущности  НЕИСПРАВНЫЙ САМОЛЕТ, и наоборот (исправный самолет может ломаться, неисправный самолет – приводиться в рабочее состояние). Конечно, при такой смене типа должен изменяться и экземпляр связи. Заметим, что в рассматриваемом случае мы имеем дело с ограниченным динамическим изменением типа экземпляра, поскольку и исправные, и неисправные самолеты являются экземплярами  супертипа  САМОЛЕТ.

Инвариант класса

Под инвариантом класса в OCL понимается условие, которому должны удовлетворять все объекты данного класса. Если говорить более точно, инвариант класса – это логическое выражение, вычисление которого должно давать true при создании любого объекта данного класса и сохранять истинное значение в течение всего времени существования этого объекта. При определении инварианта требуется указать имя класса и выражение, определяющее инвариант указанного класса. Синтаксически это выглядит следующим образом:
context inv:
Здесь является именем класса, для которого определяется инвариант, inv – ключевое слово, говорящее о том, что определяется именно инвариант, а не ограничение другого вида, и context – ключевое слово, которое говорит о том, что контекстом следующего после двоеточия OCL-выражения являются объекты класса , т. е. OCL-выражение должно принимать значение true для всех объектов этого класса.
Заметим, что OCL является типизированным языком, поэтому у каждого выражения имеется некоторый тип. Естественно, что OCL-выражение в инварианте класса должно быть логического типа.
В общем случае OCL-выражение в определении инварианта основывается на композиции операций, которым посвящена большая часть определения языка. В спецификации языка эти операции условно разделены на следующие группы:

• операции над значениями предопределенных в UML (скалярных) типов данных;
• операции над объектами;
• операции над множествами;
• операции над мультимножествами;
• операции над последовательностями.

Последовательно обсудим эти группы операций.

Категории связей. Связь-зависимость

В диаграмме классов могут участвовать связи трех разных категорий: зависимость (dependency), обобщение (generalization) и ассоциация (association). При проектировании реляционных БД наиболее важны вторая и третья категории связей, поэтому о связях-зависимостях будет сказано только самое основное.
Зависимостью называют связь по применению, когда изменение в спецификации одного класса может повлиять на поведение другого класса, использующего первый класс. Чаще всего зависимости применяют в диаграммах классов, чтобы отразить в сигнатуре операции одного класса тот факт, что параметром этой операции могут быть объекты другого класса. Понятно, что если интерфейс второго класса изменяется, это влияет на поведение объектов первого класса. Простой пример диаграммы классов со связью-зависимостью показан на рис. 10.4.

Рис. 10.4.  Диаграмма классов со связью-зависимостью
Зависимость показывается прерывистой линией со стрелкой, направленной к классу, от которого имеется зависимость. Очевидно, что связи-зависимости существенны для объектно-ориентированных систем (в том числе и для ООБД). При проектировании реляционных БД непонятно, что делать с зависимостями (как воспользоваться этой информацией в реляционной БД?).

Классы, атрибуты, операции

Классом называется именованное описание совокупности объектов с общими атрибутами, операциями, связями и семантикой. Графически класс изображается в виде прямоугольника. У каждого класса должно быть имя (текстовая строка), уникально отличающее его от всех других классов. При формировании имен классов в UML допускается использование произвольной комбинации букв, цифр и даже знаков препинания. Однако на практике рекомендуется использовать в качестве имен классов короткие и осмысленные прилагательные и существительные, каждое из которых начинается с заглавной буквы. Примеры описания классов показаны на рис. 10.1.

Рис. 10.1.  Примеры описания классов
Атрибутом класса называется именованное свойство класса, описывающее множество значений, которые могут принимать экземпляры этого свойства. Класс может иметь любое число атрибутов (в частности, не иметь ни одного атрибута). Свойство, выражаемое атрибутом, является свойством моделируемой сущности, общим для всех объектов данного класса. Так что атрибут является абстракцией состояния объекта. Любой атрибут любого объекта класса должен иметь некоторое значение.
Имена атрибутов представляются в разделе класса, расположенном под именем класса. Хотя UML не накладывает ограничений на способы создания имен атрибутов (имя атрибута может быть произвольной текстовой строкой), на практике рекомендуется использовать короткие прилагательные и существительные, отражающие смысл соответствующего свойства класса. Первое слово в имени атрибута рекомендуется писать с прописной буквы, а все остальные слова – с заглавной. Пример описания класса с указанными атрибутами показан на рис. 10.2.

Рис. 10.2.  Класс Человек с указанными именами атрибутов
Операцией класса называется именованная услуга, которую можно запросить у любого объекта этого класса. Операция – это абстракция того, что можно делать с объектом. Класс может содержать любое число операций (в частности, не содержать ни одной операции). Набор операций класса является общим для всех объектов данного класса.



Операции класса определяются в разделе, расположенном ниже раздела с атрибутами. При этом можно ограничиться только указанием имен операций, оставив детальную спецификацию выполнения операций на более поздние этапы моделирования. Для именования операций рекомендуется использовать глагольные формы, соответствующие ожидаемому поведению объектов данного класса. Описание операции может также содержать ее сигнатуру, т. е. имена и типы всех параметров, а если операция является функцией, то и тип ее значения. Класс Человек с определенными операциями показан на рис. 10.3.

Рис. 10.3.  Класс Человек с операциями

Для класса Человек мы определили три операции: выдатьВозраст, сохранитьТекущийДоход, выдатьОбщийДоход. В операции выдатьВозраст используются значение атрибута датаРождения и значение текущей даты. Операция сохранитьТекущийДоход позволяет зафиксировать в состоянии объекта сумму и дату поступления дохода данного человека. Операция выдатьОбщийДоход выдает суммарный доход данного человека за указанное время. Заметим, что состояние объекта меняется при выполнении только второй операции. Результаты первой и третьей операций формируются на основе текущего состояния объекта.

Общая характеристика языка OCL

Более точный и лаконичный способ формулировки ограничений обеспечивает язык OCL (Object Constraints Language). Вот общая характеристика этого языка.
Из языка UML1) в OCL заимствованы, в первую очередь, следующие концепции:

• класс, атрибут, операция;
• объект (экземпляр класса);
• ассоциация;
• тип данных (включая набор предопределенных типов Boolean, Integer, Real и String);
• значение (экземпляр типа данных).

Для понимания языка OCL существенны определяемые в UML традиционные для объектных моделей данных различия между объектом некоторого класса и значением некоторого типа:

• объект обладает уникальным идентификатором и может сравниваться с другими объектами только по значению идентификатора; следствием этого является возможность определения операций над множествами объектов в терминах их идентификаторов2);
• объект может быть ассоциирован через бинарную связь3) с другими объектами, что позволяет определить в OCL операцию перехода от данного объекта к связанным с ним объектам;
• в то же время значение является «чистым значением» в том смысле, что:
  • при сравнении двух значений проверяются сами эти значения;
  • кроме того, значения не могут участвовать в связях, поскольку понятие связи определено только для объектов классов.



В дополнение к скалярным типам данных, заимствованным из UML, в OCL предопределены структурные типы, которые являются разновидностями типов коллекций (collection):

• математическое множество (set), неупорядоченная коллекция, не содержащая одинаковых элементов;
• мультимножество (bag), неупорядоченная коллекция, которая может содержать повторяющиеся элементы-дубликаты;
• последовательность (sequence), упорядоченная коллекция, которая может содержать элементы-дубликаты.4)

В OCL элементами каждого из трех типов коллекций могут быть либо объекты, либо значения.
Язык OCL предназначен, главным образом, для определения ограничений целостности данных, соответствующих модели, которая представлена в терминах диаграммы классов UML. OCL может применяться для определения ограничений, описывающих пред- и постусловия операций классов, и ограничений, представляющих собой инварианты классов. При проектировании реляционных баз данных возможность определения пред- и постусловий операций вряд ли может оказаться существенной5). С точки зрения определения ограничений целостности баз данных более важны средства определения инвариантов классов.

Ограничения целостности и язык OCL

Как уже отмечалось, в диаграммах классов могут указываться ограничения целостности, которые должны поддерживаться в проектируемой БД. В UML допускаются два способа определения ограничений: на естественном языке и на языке OCL. На рис. 10.13 показана простая диаграмма классов Студент и Университет с ограничением, выраженным на естественном языке.

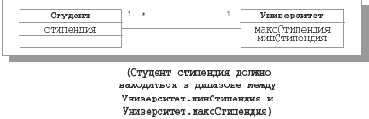

Рис. 10.13.  Ограничение, выраженное на естественном языке
В данном случае накладывается ограничение на состояние объектов классов Студент и Университет, входящих в один экземпляр ассоциации. Объект класса Студент может входить в экземпляр связи с объектом класса Университет только при условии, что размер стипендии данного студента находится в диапазоне, допустимом в данном университете.

Операции exists, forAll, size

В OCL определены три одноименных операции exists над множеством, мультимножеством и последовательностью, дополнительным параметром которых является логическое выражение. В результате каждой из этих операций выдается true в том и только в том случае, когда хотя бы для одного элемента входной коллекции значением логического выражения является true. В противном случае результатом операции является false. Операции forAll отличаются от операций exist тем, что в результате каждой из них выдается true в том и только в том случае, когда для всех элементов входной коллекции результатом вычисления логического выражения является true. В противном случае результатом операции будет false. Операция size применяется к коллекции и выдает число содержащихся в ней элементов.

Операции над множествами, мультимножествами и последовательностями

В OCL поддерживается обширный набор операций над значениями коллекционных типов данных. Обсудим только те из них, которые являются уместными в контексте данной лекции. Синтаксически операции над коллекциями записываются в нотации, аналогичной точечной, но вместо точки используется стрелка (

). Таким образом, общий синтаксис применения операции к коллекции следующий:
<коллекция>

<имя операции> (<список фактических параметров>)

Операции над объектами

В OCL определены три операции над объектами:

• получение значения атрибута;
• переход по соединению,
• вызов операции класса (последняя операция для целей проектирования реляционных БД несущественна).

Для записи этих трех операций используется «точечная нотация». Например, результатом выражения вида
<объект>.<имя атрибута>
является текущее значение атрибута с именем имя атрибута, если объект имеет такой атрибут. В противном случае использование подобного выражения приводит к возникновению ошибки типа.
Результатом применения к объекту операции перехода по соединению (экземпляру связи-ассоциации) является коллекция, содержащая все объекты, которые ассоциированы с данным объектом через указываемое соединение. Это соединение идентифицируется именем роли, противоположной по отношению к данному объекту. Таким образом, синтаксис выражения перехода по соединению следующий:
<объект>.<имя роли, противоположенной по отношению к объекту>

Операции над значениями предопределенных типов данных

Полагая очевидной семантику предопределенных скалярных типов данных и операций над ними, ограничимся лишь их перечислением. В OCL поддерживаются следующие заимствованные из определения UML скалярные типы данных: Boolean, Integer, Real и String.

Операции union, intersect, symmetricDifference

Параметрами двуместных операций union, intersect, symmetricDifference являются две коллекции, причем в OCL операции определены почти для всех возможных комбинаций типов коллекции. Не будем рассматривать все определения этих операций и кратко упомянем только две из них. Результатом операции union, определенной над множеством и мультимножеством, является мультимножество, т. е. из результата объединения таких двух коллекций дубликаты не исключаются. Результатом же операции union, определенной над двумя множествами, является множество, т. е. в этом случае возможные дубликаты должны быть исключены.

Операция collect

Аналогично набору операций select, в OCL определены три операции collect, параметрами которых являются множество, мультимножество или последовательность и некоторое выражение над элементами соответствующей коллекции. Результатом является мультимножество для операций collect, определенных над множествами и мультимножествами, и последовательность для операции collect, определенной над последовательностью. При этом результирующая коллекция соответствующего типа (коллекция значений или объектов) состоит из результатов применения выражения к каждому элементу входной коллекции. Операция collect используется, главным образом, в тех случаях, когда от заданной коллекции объектов требуется перейти к некоторой другой коллекции объектов, которые ассоциированы с объектами исходной коллекции через некоторое соединение. В этом случае выражение над элементом исходной коллекции основывается на операции перехода по соединению.

Операция select

В OCL определены три одноименных операции select, которые обрабатывают заданное множество, мультимножество или последовательность на основе заданного логического выражения над элементами коллекции. Результатом каждой операции является новое множество, мультимножество или последовательность, соответственно, из тех элементов входной коллекции, для которых результатом вычисления логического выражения является true.

Основные понятия диаграмм классов UML

Диаграммой классов в терминологии UML называется диаграмма, на которой показан набор классов (и некоторых других сущностей1), не имеющих явного отношения к проектированию БД), а также связей между этими классами.2) Кроме того, диаграмма классов может включать комментарии и ограничения. Ограничения могут неформально задаваться на естественном языке или же могут формулироваться на языке объектных ограничений OCL (Object Constraints Language).3) Чуть позже мы обсудим эту тему более подробно.

Плюсы и минусы использования языка OCL при проектировании реляционных баз данных

Плюсы и минусы использования языка OCL при проектировании реляционных БД очевидны. Язык позволяет формально и однозначно (без двусмысленностей, свойственных естественным языкам) определять ограничения целостности БД в терминах ее концептуальной схемы. Скорее всего, наличие подобной проектной документации будет полезным для сопровождения БД, даже если придется преобразовывать инварианты OCL в ограничения целостности SQL вручную.
К отрицательным сторонам использования OCL относится, прежде всего, сложность языка и неочевидность некоторых его конструкций. Кроме того, строгость синтаксиса и линейная форма языка в некотором роде противоречат наглядности и интуитивной ясности диаграммной части UML. Да, в инвариантах OCL используются те же понятия и имена, что и в соответствующей диаграмме классов, но используются совсем в другой манере. И последнее. Трудно доказать или опровергнуть как предположение, что на языке OCL можно выразить любое ограничение целостности, которое можно определить средствами SQL, так и утверждение, что на языке OCL нельзя выразить такой инвариант, для которого окажется невозможным сформулировать эквивалентное ограничение целостности на языке SQL. Лично мне неизвестны работы, в которых бы сравнивалась выразительная мощность этих языков в связи с ограничениями целостности реляционных БД.

Получение схемы реляционной базы данных из диаграммы классов UML

Если не обращать внимания на различия в терминологии1), то здесь выполняются практически те же шаги, что и в случае преобразования в схему реляционной БД ER-диаграммы. Поэтому ограничимся только некоторыми рекомендациями, специфичными для диаграмм классов.
Рекомендация 1. Прежде чем определять в классах операции, подумайте, что вы будете делать с этими определениями в среде целевой РСУБД. Если в этой среде поддерживаются хранимые процедуры, то, возможно, некоторые операции могут быть реализованы именно с помощью такого механизма. Но если в среде РСУБД поддерживается механизм определяемых пользователями функций, возможно, он окажется более подходящим.
Рекомендация 2. Помните, что сравнительно эффективно в РСУБД реализуются только ассоциации видов «один ко многим» и «многие ко многим». Если в созданной диаграмме классов имеются ассоциации «один к одному», следует задуматься о целесообразности такого проектного решения. Реализация в среде РСУБД ассоциаций с точно заданными кратностями ролей возможна, но требует определения дополнительных триггеров, выполнение которых понизит эффективность.
Рекомендация 3. Для технологии реляционных БД агрегатные и в особенности композитные ассоциации неестественны. Подумайте о том, что вы хотите получить в реляционной БД, объявив некоторую ассоциацию агрегатной. Скорее всего, ничего.
Рекомендация 4. В спецификации UML говорится о том, что, определяя однонаправленные связи, вы можете способствовать эффективности доступа к некоторым объектам. Для технологии реляционных баз данных поддержка такого объявления вызовет дополнительные накладные расходы и тем самым снизит эффективность.
Рекомендация 5. Не злоупотребляйте возможностями OCL.
Диаграммы классов UML – это мощный инструмент для создания концептуальных схем баз данных, но, как известно, все хорошо в меру.

Примеры инвариантов

В заключение обзора языка OCL приведем примеры четырех инвариантов, выраженных на этом языке. Будем основываться на диаграмме классов, показанной на рис. 10.14.

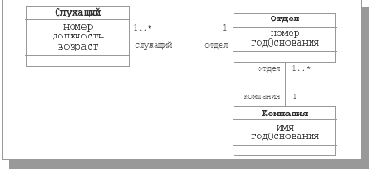

Рис. 10.14.  Диаграмма классов, используемая для примеров на языке OCL
context Служащий inv: self.возраст >18 and self.возраст < 100
Пример 10.1. Определить ограничение «возраст служащих должен быть больше 18 и меньше 100 лет». (html, txt)
Условие инварианта накладывает требуемое ограничение на значения атрибута возраст, определенного в классе Служащий. В условном выражении инварианта ключевое слово self обозначает текущий объект класса-контекста инварианта. Можно считать, что при проверке данного условия будут перебираться существующие объекты класса Служащий, и для каждого объекта будет проверяться, что значения атрибута возраст находятся в пределах заданного диапазона. Ограничение удовлетворяется, если условное выражение принимает значение true для каждого объекта класса-контекста.
context Отдел inv: self.номер

5 or self.служащий

select (возраст

30)

size () = 0
Пример 10.2. Выразить на языке OCL ограничение, в соответствии с которым в отделах с номерами больше 5 должны работать сотрудники не старше 30 лет. (html, txt)
В этом случае условное выражение инварианта будет вычисляться для каждого объекта класса Отдел. Подвыражение справа от операции or вычисляется слева направо. Сначала вычисляется подвыражение self.служащий, значением которого является множество объектов, соответствующих служащим, которые работают в текущем отделе. Далее к этому множеству применяется операция select (возраст 30), в результате которой вырабатывается множество объектов, соответствующих служащим текущего отдела, возраст которых не превышает 30 лет. Значением операции size () является число объектов в этом множестве. Все выражение принимает значение true, если последняя операция сравнения «=0» вырабатывает значение true, т. е. если в текущем отделе нет сотрудников младше 31 года. Ограничение в целом удовлетворяется только в том случае, если значением условия инварианта является true для каждого отдела.



Тот же инвариант можно сформулировать в контексте класса Сотрудник:
context Сотрудник inv: self.возраст > 30 or self.отдел.номер < 5
Здесь следует обратить внимание на подвыражение self.отдел.номер > 5. Поскольку отдел – это имя роли соединения, значением подвыражения self.отдел является коллекция (множество). Но кратность роли отдел равна единице, т. е. каждому объекту служащего соответствует в точности один объект отдела. Поэтому в OCL допускается сокращенная запись операции self.отдел.номер, значением которой является номер отдела текущего служащего.
context Отдел inv: self.служащий

exists (должность = "manager") and self.компания.годОснования

self.годОснования
Пример 10.3. Определить ограничение, в соответствии с которым у каждого отдела должен быть менеджер, и любой отдел должен быть основан не раньше соответствующей компании: (html, txt)
Здесь должность – атрибут класса Сотрудники, а атрибуты с именем годОснования имеются и у класса Отдел, и у класса Компания. В условном выражении этого инварианта подвыражение self.служащий

exists (должность = "manager") эквивалентно выражению self.служащий

select (должность = "manager")

size () >= 1. Если бы в ограничении мы потребовали, чтобы у каждого отдела был только один менеджер, то следовало бы написать ... size () = 1, и это было бы не эквивалентно варианту с exists.
Обратите внимание, что в этом случае снова законным является подвыражение self.компания.годОснования, поскольку кратность роли компания в ассоциации классов Отдел и Компания равна единице.
context Компания inv: self.отдел

collect (служащие)

size ( ) < 1000
Пример 10.4. Условие четвертого инварианта ограничивает максимально возможное количество сотрудников компании числом 1000: (html, txt)
Здесь полезно обратить внимание на использование операции collect. Проследим за вычислением условного выражения. В нашем случае в классе Компания всего один объект, и он сразу становится текущим. В результате выполнения операции self.отдел будет получено множество объектов, соответствующих всем отделам компании.При выполнении операции collect (служащие) для каждого объекта-отдела по соединению с объектами класса СЛУЖАЩИЕ будет образовано множество объектов-служащих данного отдела, а в результате будет образовано множество объектов, соответствующих всем служащим всех отделов компании, т. е. всем служащим компании.

Связи-ассоциации: роли, кратность, агрегация

Ассоциацией называется структурная связь, показывающая, что объекты одного класса некоторым образом связаны с объектами другого или того же самого класса. Допускается, чтобы оба конца ассоциации относились к одному классу. В ассоциации могут связываться два класса, и тогда она называется бинарной. Допускается создание ассоциаций, связывающих сразу n классов (они называются n-арными ассоциациями).1) Графически ассоциация изображается в виде линии, соединяющей класс сам с собой или с другими классами.
С понятием ассоциации связаны четыре важных дополнительных понятия: имя, роль, кратность и агрегация. Во-первых, ассоциации может быть присвоено имя, характеризующее природу связи. Смысл имени уточняется с помощью черного треугольника, который располагается над линией связи справа или слева от имени ассоциации. Этот треугольник указывает направление чтения имени связи. Пример именованной ассоциации показан на рис. 10.7. Треугольник показывает, что именованная ассоциация должна читаться как «Студент учится в Университете».

Рис. 10.7.  Пример именованной ассоциации
Другим способом именования ассоциации является указание роли каждого класса, участвующего в этой ассоциации. Роль класса, как и имя конца связи в ER-модели, задается именем, помещаемым под линией ассоциации ближе к данному классу. На рис. 10.8 показаны две ассоциации между классами Человек и Университет, в которых эти классы играют разные роли. Как мы видим, объекты класса Человек могут выступать в роли РАБОТНИКОВ при участии в ассоциации, в которой объекты класса Университет играют роль НАНИМАТЕЛЯ. В другой ассоциации объекты класса Человек играют роль СТУДЕНТА, а объекты класса УНИВЕРСИТЕТ – роль ОБУЧАЮЩЕГО.

Рис. 10.8.  Две ассоциации с разными ролями классов
В общем случае, для ассоциации могут задаваться и ее собственное имя, и имена ролей классов. Это связано с тем, что класс может играть одну и ту же роль в разных ассоциациях, так что в общем случае пара имен ролей классов не идентифицирует ассоциацию.


С другой стороны, в простых случаях, когда между двумя классами определяется только одна ассоциация, можно вообще не связывать с ней дополнительные имена.

Кратностью (multiplicity) роли ассоциации называется характеристика, указывающая, сколько объектов класса с данной ролью может или должно участвовать в каждом экземпляре ассоциации (в UML экземпляр ассоциации называется соединением – link, но мы не будем здесь использовать этот термин, чтобы не создавать путаницу – все-таки трудно одновременно говорить про связи, ассоциации и соединения, имея в виду разные понятия). Наиболее распространенным способом задания кратности роли ассоциации является указание конкретного числа или диапазона. Например, указание «1» говорит о том, что каждый объект класса с данной ролью должен участвовать в некотором экземпляре данной ассоциации, причем в каждом экземпляре ассоциации может участвовать ровно один объект класса с данной ролью. Указание диапазона «0..1» говорит о том, что не все объекты класса с данной ролью обязаны участвовать в каком-либо экземпляре данной ассоциации, но в каждом экземпляре ассоциации может участвовать только один объект. Аналогично, указание диапазона «1..*» говорит о том, что все объекты класса с данной ролью должны участвовать в некотором экземпляре данной ассоциации, и в каждом экземпляре ассоциации должен участвовать хотя бы один объект (верхняя граница не задана). Толкование диапазона «0..*» является очевидным расширением случая «0..1».

В более сложных (но крайне редко встречающихся на практике) случаях определения кратности можно использовать списки диапазонов. Например, список «2, 4..6, 8..*» говорит о том, что все объекты класса с указанной ролью должны участвовать в некотором экземпляре данной ассоциации, и в каждом экземпляре ассоциации должны участвовать два, от четырех до шести или более семи объектов класса с данной ролью.

На диаграмме классов с рис. 10.9 показано, что произвольное (может быть, нулевое) число людей являются сотрудниками произвольного числа университетов.


Каждый университет обучает произвольное ( может быть, нулевое) число студентов, но каждый студент может быть студентом только одного университета.

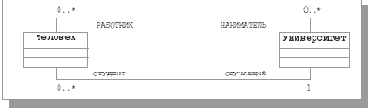

Рис. 10.9.  Ассоциации с указанными кратностями ролей

Обычная ассоциация между двумя классами характеризует связь между равноправными сущностями: оба класса находятся на одном концептуальном уровне. Но иногда в диаграмме классов требуется отразить тот факт, что ассоциация между двумя классами имеет специальный вид «часть-целое». В этом случае класс «целое» имеет более высокий концептуальный уровень, чем класс «часть». Ассоциация такого рода называется агрегатной. Графически агрегатные ассоциации изображаются в виде простой ассоциации с незакрашенным ромбом на стороне класса-«целого». Простой пример агрегатной ассоциации показан на рис. 10.10.

Рис. 10.10.  Пример агрегатной ассоциации

Объектами класса Аудитория являются студенческие аудитории, в которых проходят занятия. В каждой аудитории должны быть установлены парты. Поэтому в некотором смысле класс Парта является «частью» класса Аудитория. Мы умышленно сделали роль класса Парта необязательной, поскольку могут существовать аудитории без парт (например, класс для занятий танцами) и некоторые парты могут находиться на складе. Обратите внимание, что, хотя аудитории, не оснащенные партами, как правило, непригодны для занятий, объекты классов Аудитория и Парта существуют независимо. Если некоторая аудитория ликвидируется, то находящиеся в ней парты не уничтожаются, а переносятся на склад.

Бывают случаи, когда связь «части» и «целого» настолько сильна, что уничтожение «целого» приводит к уничтожению всех его «частей». Агрегатные ассоциации, обладающие таким свойством, называются композитными, или просто композициями. При наличии композиции объект-часть может быть частью только одного объекта-целого (композита). При обычной агрегатной ассоциации «часть» может одновременно принадлежать нескольким «целым». Графически композиция изображается в виде простой ассоциации, дополненной закрашенным ромбом со стороны «целого».


Пример композитной агрегатной ассоциации показан на рис. 10.11.

Рис. 10.11.  Пример композитной агрегатной ассоциации

Любой факультет является частью одного университета, и ликвидация университета приводит к ликвидации всех существующих в нем факультетов (хотя во время существования университета отдельные факультеты могут ликвидироваться и создаваться).

Заметим, что в контексте проектирования реляционных БД агрегатные и в особенности композитные ассоциации влияют только на способ поддержки ссылочной целостности. В частности, композитная связь является явным указанием на то, что ссылочная целостность между «целым» и «частями» должна поддерживаться путем каскадного удаления частей при удалении целого. Подробнее способы поддержки ссылочной целостности в SQL-ориентированных БД рассматриваются в следующих лекциях.

При наличии простой ассоциации между двумя классами (например, ассоциации между классами Студент и Университет с рис. 10.7) предполагается возможность навигации между объектами, входящими в один экземпляр ассоциации. Если известен конкретный объект-студент, то должна обеспечиваться возможность узнать соответствующий объект-университет. Если известен конкретный объект-университет, то должна обеспечиваться возможность узнать все соответствующие объекты-студенты. Другими словами, если не оговорено иное, то навигация по ассоциации может проводиться в обоих направлениях.2) Однако бывают случаи, когда желательно ограничить направление навигации для некоторых ассоциаций. В этом случае на линии ассоциации ставится стрелка, указывающая направление навигации. Пример показан на рис. 10.12.

Рис. 10.12.  Ассоциация с указанным направлением навигации

В библиотеке должно содержаться некоторое количество книг, и каждая книга должна принадлежать некоторой библиотеке. С точки зрения библиотечного хозяйства разумно иметь возможность найти книгу в библиотеке, т. е. произвести навигацию от объекта-библиотеки к связанным с ним объектам-книгам.Однако вряд ли потребуется по данному экземпляру книги узнать, в какой библиотеке она находится.3)

Связи-обобщения и механизм наследования классов в UML

Связью-обобщением называется связь между общей сущностью, называемой суперклассом, или родителем, и более специализированной разновидностью этой сущности, называемой подклассом, или потомком. Обобщения иногда называют связями «is a», имея в виду, что класс-потомок является частным случаем класса-предка. Класс-потомок наследует все атрибуты и операции класса-предка, но в нем могут быть определены дополнительные атрибуты и операции.
Объекты класса-потомка могут использоваться везде, где могут использоваться объекты класса-предка. Это свойство называют полиморфизмом по включению, имея в виду, что объекты потомка можно считать включаемыми во множество объектов класса-предка. Графически обобщения изображаются в виде сплошной линии с большой незакрашенной стрелкой, направленной к суперклассу. В качестве первой иллюстрации, приведенной на рис. 10.5, воспользуемся классификацией летательных аппаратов с рис. 9.12 из предыдущей лекции. На рис. 10.5 показан пример иерархии одиночного наследования: у каждого подкласса имеется только один суперкласс.

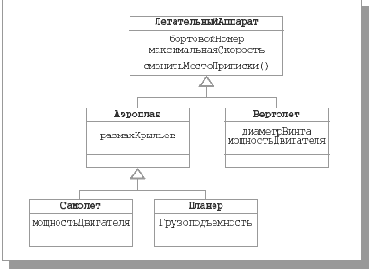

Рис. 10.5.  Иерархия одиночного наследования классов
Одиночное наследование является достаточным в большинстве случаев применения связи-обобщения. Однако в UML допускается и множественное наследование, когда один подкласс определяется на основе нескольких суперклассов. В качестве одного из разумных (не слишком распространенных) примеров рассмотрим диаграмму классов на рис. 10.6 (для упрощения диаграммы имена атрибутов и операций указывать не будем).

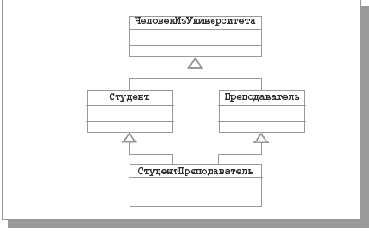

Рис. 10.6.  Пример множественного наследования классов
На этой диаграмме классы Студент и Преподаватель порождены из одного суперкласса ЧеловекИзУниверситета. Вообще говоря, к классу Студент относятся те объекты класса ЧеловекИзУниверситета, которые соответствуют студентам, а к классу Преподаватель – объекты класса ЧеловекИзУниверситета, соответствующие преподавателям. Но, как это часто случается, многие студенты уже в студенческие годы начинают преподавать, так что могут существовать такие два объекта классов Студент и Преподаватель, которым соответствует один объект класса ЧеловекИзУниверситета.


Связью-обобщением называется связь между общей сущностью, называемой суперклассом, или родителем, и более специализированной разновидностью этой сущности, называемой подклассом, или потомком. Обобщения иногда называют связями «is a», имея в виду, что класс-потомок является частным случаем класса-предка. Класс-потомок наследует все атрибуты и операции класса-предка, но в нем могут быть определены дополнительные атрибуты и операции.
Объекты класса-потомка могут использоваться везде, где могут использоваться объекты класса-предка. Это свойство называют полиморфизмом по включению, имея в виду, что объекты потомка можно считать включаемыми во множество объектов класса-предка. Графически обобщения изображаются в виде сплошной линии с большой незакрашенной стрелкой, направленной к суперклассу. В качестве первой иллюстрации, приведенной на рис. 10.5, воспользуемся классификацией летательных аппаратов с рис. 9.12 из предыдущей лекции. На рис. 10.5 показан пример иерархии одиночного наследования: у каждого подкласса имеется только один суперкласс.

Рис. 10.5.  Иерархия одиночного наследования классов
Одиночное наследование является достаточным в большинстве случаев применения связи-обобщения. Однако в UML допускается и множественное наследование, когда один подкласс определяется на основе нескольких суперклассов. В качестве одного из разумных (не слишком распространенных) примеров рассмотрим диаграмму классов на рис. 10.6 (для упрощения диаграммы имена атрибутов и операций указывать не будем).

Рис. 10.6.  Пример множественного наследования классов
На этой диаграмме классы Студент и Преподаватель порождены из одного суперкласса ЧеловекИзУниверситета. Вообще говоря, к классу Студент относятся те объекты класса ЧеловекИзУниверситета, которые соответствуют студентам, а к классу Преподаватель – объекты класса ЧеловекИзУниверситета, соответствующие преподавателям. Но, как это часто случается, многие студенты уже в студенческие годы начинают преподавать, так что могут существовать такие два объекта классов Студент и Преподаватель, которым соответствует один объект класса ЧеловекИзУниверситета.


Итак, среди объектов класса Студент могут быть преподаватели, а некоторые преподаватели могут быть студентами. Тогда мы можем определить класс СтудентПреподаватель путем множественного наследования от суперклассов Студент и Преподаватель. Объект класса СтудентПреподаватель обладает всеми свойствами и операциями классов Студент и Преподаватель и может быть использован везде, где могут применяться объекты этих классов. Так что полиморфизм по включению продолжает работать. Следует отметить, что множественное наследование, помимо того что не слишком часто требуется на практике, порождает ряд проблем, из которых одной из наиболее известных является проблема именования атрибутов и операций в подклассе, полученном путем множественного наследования. Например, предположим, что при образовании подклассов Студент и Преподаватель в них обоих был определен атрибут с именем номерКомнаты. Очень вероятно, что для объектов класса Студент значениями этого атрибута будут номера комнат в студенческом общежитии, а для объектов класса Преподаватель – номера служебных кабинетов. Как быть с объектами класса СтудентПреподаватель, для которых существенны оба одноименных атрибута (у студента-преподавателя могут иметься и комната в общежитии, и служебный кабинет)? На практике применяется одно из следующих решений:

1. запретить образование подкласса СтудентПреподаватель, пока в одном из суперклассов не будет произведено переименование атрибута номерКомнаты;
2. наследовать это свойство только от одного из суперклассов, так что, например, значением атрибута номерКомнаты у объектов класса СтудентПреподаватель всегда будут номера служебных кабинетов;
3. унаследовать в подклассе оба свойства, но автоматически переименовать оба атрибута, чтобы прояснить их смысл; назвать их, например, номерКомнатыСтудента и номерКомнатыПреподавателя.

Ни одно из решений не является полностью удовлетворительным. Первое решение требует возврата к ранее определенному классу, имена атрибутов и операций которого, возможно, уже используются в приложениях.Второе решение нарушает логику наследования, не давая возможности на уровне подкласса использовать все свойства суперклассов. Наконец, третье решение заставляет использовать длинные имена атрибутов и операций, которые могут стать недопустимо длинными, если процесс множественного наследования будет продолжаться от полученного подкласса.1)

Но, конечно, сложность проблемы именования атрибутов и операций несопоставимо меньше сложности реализации множественного наследования в реляционных БД. Поэтому при использовании UML для проектирования реляционных БД нужно очень осторожно использовать наследование классов вообще и стараться избегать множественного наследования.2)



Итак, среди объектов класса Студент могут быть преподаватели, а некоторые преподаватели могут быть студентами. Тогда мы можем определить класс СтудентПреподаватель путем множественного наследования от суперклассов Студент и Преподаватель. Объект класса СтудентПреподаватель обладает всеми свойствами и операциями классов Студент и Преподаватель и может быть использован везде, где могут применяться объекты этих классов. Так что полиморфизм по включению продолжает работать. Следует отметить, что множественное наследование, помимо того что не слишком часто требуется на практике, порождает ряд проблем, из которых одной из наиболее известных является проблема именования атрибутов и операций в подклассе, полученном путем множественного наследования. Например, предположим, что при образовании подклассов Студент и Преподаватель в них обоих был определен атрибут с именем номерКомнаты. Очень вероятно, что для объектов класса Студент значениями этого атрибута будут номера комнат в студенческом общежитии, а для объектов класса Преподаватель – номера служебных кабинетов. Как быть с объектами класса СтудентПреподаватель, для которых существенны оба одноименных атрибута (у студента-преподавателя могут иметься и комната в общежитии, и служебный кабинет)? На практике применяется одно из следующих решений:

1. запретить образование подкласса СтудентПреподаватель, пока в одном из суперклассов не будет произведено переименование атрибута номерКомнаты;
2. наследовать это свойство только от одного из суперклассов, так что, например, значением атрибута номерКомнаты у объектов класса СтудентПреподаватель всегда будут номера служебных кабинетов;
3. унаследовать в подклассе оба свойства, но автоматически переименовать оба атрибута, чтобы прояснить их смысл; назвать их, например, номерКомнатыСтудента и номерКомнатыПреподавателя.

Ни одно из решений не является полностью удовлетворительным. Первое решение требует возврата к ранее определенному классу, имена атрибутов и операций которого, возможно, уже используются в приложениях.Второе решение нарушает логику наследования, не давая возможности на уровне подкласса использовать все свойства суперклассов. Наконец, третье решение заставляет использовать длинные имена атрибутов и операций, которые могут стать недопустимо длинными, если процесс множественного наследования будет продолжаться от полученного подкласса.4)

Но, конечно, сложность проблемы именования атрибутов и операций несопоставимо меньше сложности реализации множественного наследования в реляционных БД. Поэтому при использовании UML для проектирования реляционных БД нужно очень осторожно использовать наследование классов вообще и стараться избегать множественного наследования.5)

Нельзя сказать, что проектирование баз

Нельзя сказать, что проектирование баз данных на основе семантических моделей в любом случае ускоряет и/или упрощает процесс проектирования. Все зависит от сложности предметной области, квалификации проектировщика и качества вспомогательных программных средств. Но так или иначе этап диаграммного моделирования обеспечивает следующие преимущества:

• на раннем этапе проектирования до привязки к конкретной РСУБД проектировщик может обнаружить и исправить логические недочеты проекта, руководствуясь наглядным графическим представлением концептуальной схемы;
• окончательный вид концептуальной схемы, полученной непосредственно перед переходом к формированию реляционной схемы, а может быть, и промежуточной версии концептуальной схемы, должен стать частью документации целевой реляционной БД; наличие этой документации очень полезно для сопровождения и, в особенности, для изменения схемы БД в связи с изменившимися требованиями;
• при использовании CASE-средств концептуальное моделирование БД может стать частью всего процесса проектирования целевой информационной системы, что должно способствовать правильной структуризации процесса, эффективности и повышению качества проекта в целом2).

Мы также хотели показать, что в контексте проектирования реляционных БД структурные методы проектирования, основанные на использовании ER-диаграмм, и объектно-ориентированные методы, основанные на использовании языка UML, различаются, главным образом, лишь терминологией. ER-модель концептуально проще UML, в ней меньше понятий, терминов, вариантов применения. И это понятно, поскольку разные варианты ER-моделей разрабатывались именно для поддержки проектирования реляционных БД, и ER-модели почти не содержат возможностей, выходящих за пределы реальных потребностей проектировщика реляционной БД.
Язык UML принадлежит объектному миру. Этот мир гораздо сложнее (если угодно, непонятнее, запутаннее) реляционного мира. Поскольку UML может использоваться для унифицированного объектно-ориентированного моделирования всего чего угодно, в этом языке содержится масса различных понятий, терминов и вариантов использования, избыточных с точки зрения проектирования реляционных БД. Если вычленить из общего механизма диаграмм классов то, что действительно требуется для проектирования реляционных БД, то мы получим в точности ER-диаграммы с другой нотацией и терминологией.
Поэтому выбор конкретной концептуальной модели – это вопрос вкуса и сложившихся обстоятельств. Понятно, что если в организации уже имеется сложившаяся инфраструктура проектирования приложений, то разумно продолжать ею пользоваться до тех пор, пока это не станет тормозом. При построении же новой инфраструктуры стратегические соображения высшего руководства компании имеют больший вес, чем предпочтения технических специалистов, хотя эти предпочтения тоже обязательно должны учитываться.




    Базы данных: Разработка - Управление - Excel

• Базы данных

• Разработка баз данных

• СУБД и базы данных

• Управление базами данных

• Классика баз данных


• Софт для создания базы данных

• SQL

• Access

• FoxProо

• Расширенная оптимизация подзапросов в Oracle


• Informix

• Линтер

• Postgres

• СУБД DB2

• InterBase


• Excel

• Таблицы Excel

• Справка Excel

• Программирование в Excel

• Деньги в Excel


• Задачи Excel
