Unigraphics. Справочник по сборке

Unigraphics. Справочник по сборке

Анализ и формирование отчетов

Следующие опции анализа сборки и формирования отчетов доступны в выпадающем меню Analysis:

Assembly Clearance [Анализ зазоров Сборки]		Используется для проверки зазоров между всеми компонентами сборки.

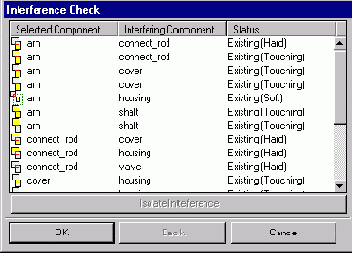

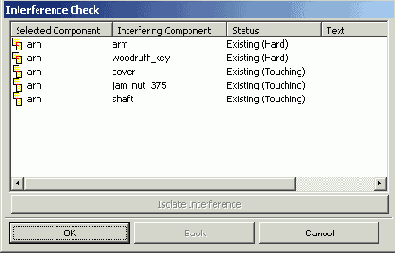

Check Clearances [Проверить зазоры]		Используется для проверки зазоров между выделенными компонентами сборки.
Assembly Weight Management [Управление Весовыми характеристиками Сборки]		Позволяет определять и контролировать весовые характеристики модели.

Следующие опции анализа сборки и формирования отчетов доступны в выпадающем меню Assemblies:

Parts List [Спецификация]		Позволяет создавать, изменять, редактировать, просматривать и форматировать спецификацию сборки.

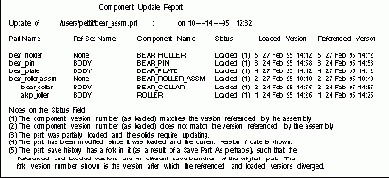

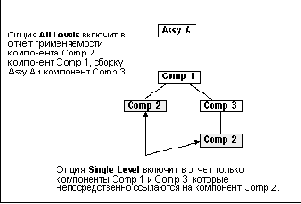

Reports [Отчеты]		Позволяет получать справочную информацию о компонентах сборки (в частности, списки компонентов, отчеты по обновлению и отчеты применяемости).

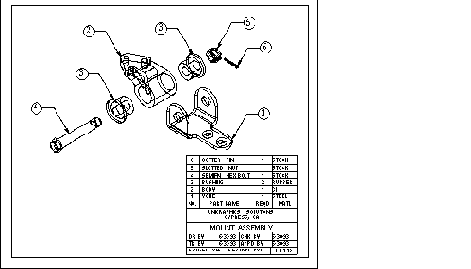

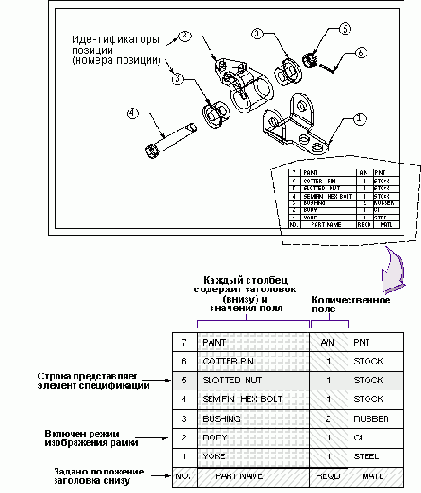

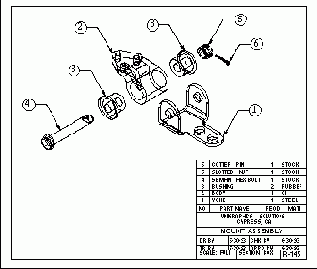

Что такое спецификация?

Спецификация - это двумерная текстовая таблица, содержащая список деталей сборки с их кратким описанием в соответствии с предварительно заданными атрибутами. Каждая строка (или позиция) этой таблицы является элементом спецификации, а каждый столбец - полем (или атрибутом).
Элемент спецификации - это объект, включенный в спецификацию и обычно содержащий различные атрибуты, изображаемые в полях . Каждому элементу спецификации соответствует отдельная строка.
Каждое поле содержит значение некоторого атрибута части. Заголовки полей соответствуют предварительно заданным заголовкам атрибутов (например, PART NO. [Номер Детали]), а значения полей соответствуют присвоенным значениям атрибутов (например, 00389-01). Обычно используются такие поля, как количество, номер детали, номер позиции, изготовитель и текстовое описание, но состав полей может отличаться на разных предприятиях.
Каждая строка спецификации связана с элементом и/или описывает элемент части. Например, строка 1 может описывать болт, строка 2 - крышку и т.д. Если элемент спецификации удаляется из чертежа, то связанная с ним строка удаляется из спецификации.

Диалоговое окно Clearance Analysis

Опции диалогового окна Clearance Analysis
Секция Analysis Data Set Selection - Выбор набора данных анализа
Filter [Фильтр]		Текстовое поле задания фильтра позволяет сузить список имен, доступных для выбора (по умолчанию действует фильтр *, т.е. в списке присутствуют все имена).
ОКНО СПИСКА		Список всех существующих наборов данных; Вы можете выбрать набор из этого списка.
Selection [Выбор]		Текстовое поле для ввода имени текущего набора данных - существующего или нового.
Секция Analysis Data Set Functions - Операции над наборами данных анализа
Delete [Удалить]		Удаляет существующий набор данных.
Rename [Переименовать]		Переименовывает существующий набор данных.
Copy [Копировать]		Копирует существующий набор данных. Задайте имя нового набора данных, а также укажите, нужно ли копировать также и результаты анализа.

Copy Results [Копировать Результаты]		В новый набор данных копируются результаты анализа (количество интерференций, пары пересекающихся объектов и т.д.).
Copy Interference Bodies [Копировать Интерференционные Тела]		Копируются результаты анализа и интерференционные объекты. Если результаты не копируются, то нельзя копировать и интерференционные тела (эта опция недоступна).

Create

[Создать]
Создает новый набор данных.
Секция Object/Pair Functions - Функции выбора объектов и пар объектов
One List

[Один Список]

Two Lists

[Два Списка]
Задает, каким из двух способов обрабатываются все объекты части: путем перебора всех пар внутри одного списка или путем перебора всех комбинаций объектов из двух разных списков.
List 1

[Список 1]
Задает первый список объектов для анализа.
List 2

[Список 2]
Задает второй список объектов для анализа (если включена опция Two Lists).
Clear Zones

[Допуски Зазоров]
Задает допуск, который система будет использовать при вычислении зазора между каждой парой объектов в файле части.
Exclude

[Исключить из анализа]
Позволяет исключить из анализа пары объектов, составив список пар, для которых проверка выполняться не будет. С помощью этой опции Вы можете не только исключить из анализа конкретные пары объектов, но и дополнить список анализируемых пар.



Секция Analysis Functions - Функции анализа

Mode

[Метод анализа]

Solid

[По Твердотельной модели]

Facet/Solid

[По Фасетной/Твердотельной модели]

Best Available

[По Лучшей из Доступных]

Full Facet

[По Полной Фасетной модели]

Quick Facet

[Ускоренный по Фасетной модели]

Задает уровень обработки данных при проведении анализа зазоров.

Analyze

[Диалоговый анализ]

Запускает программу анализа зазоров в диалоговом режиме.

Batch

[Пакетный анализ]

Запускает программу анализа зазоров в пакетном режиме.

Секция Review Functions - Просмотр результатов

All

[Все]

Выводит информацию о предыдущем анализе (как в диалоговом, так и в пакетном режиме).

Pairs

[Пары]

Выводит информацию обо всех интерференциях (записанных в наборе данных анализа) между выбранными объектами.

Interferences

[Интерференции]

Выводит информацию о выбранных интерференциях.

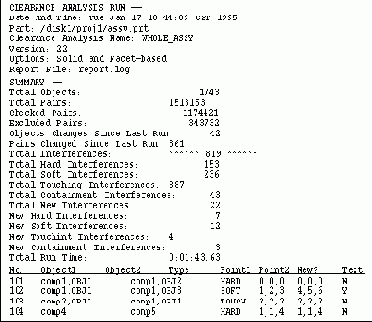

Report

[Отчет]

Просмотр информации обо всех интерференциях, записанных в базе данных.

Диалоговое окно Weight Limits - предельные значения веса

Если Вы выберите опцию Work Part из секции Set and Clear Weight Limits [Установить и очистить пределы веса], появится диалоговое окно Weight Limits.

Опции диалогового окна Weight Limits
Maximum [Максимум]		Определяет максимальное значение веса рабочей части.
Minimum [Минимум]		Определяет минимальное значение веса рабочей части.
Список пределов		Показывает в информационном окне существующие весовые пределы.

После того, как Вы установите предельные значения весовых характеристик, система будет контролировать их изменение в заданном диапазоне. Если при обновлении рабочей части весовая характеристика превышает максимальное значение (опция Maximum) или становится меньше минимального значения (опция Minimum), система выводит сообщение-предупреждение. Нулевые значения в полях Maximum и Minimum
отменяют контроль предельных значений.

Добавление объектов в спецификацию

Существуют различные способы добавления объектов в спецификацию. Устанавливается соответствие между каждым столбцом спецификации и присвоенным ранее наименованием атрибута. При формировании спецификации система находит объекты (элементы части) для каждой строки спецификации, читает значения атрибутов с указанными именами и помещает эти значения в соответствующие столбцы (поля).

Фасетные объекты

Если Вы используете метод анализа по фасетным моделям, то система автоматически генерирует фасетные данные для тех объектов, которые их не имеют. Рекомендуется создавать фасетные модели заранее. Имейте в виду, что фасетные модели создаются в рабочей части, то есть в сборке, а в частях-компонентах фасетных моделей не будет.

ЗАМЕЧАНИЕ : Каждый фасетный объект имеет соответствующий фасетный допуск. Значение этого допуска не используется системой при расчете фасетных интерференций. Это может привести к тому, что система пропустит какие-то интерференции или ошибочно определит несуществующие. Для того, чтобы предотвратить такие ошибки, Вы можете увеличить допуск на зазор для объектов на величину фасетного допуска. Для гарантированного получения правильного результата используйте методы Facet/Solid и Solid.
Система не будет формировать фасетные модели для тел, имеющих незагруженные фасетные модели, например, входящие в незагруженные ссылочные наборы.
Система не будет проверять зазоры для фасетных моделей граней объемных тел. Анализируются только фасетные модели, построенные для объемных и листовых тел.
В любом режиме система проверяет только те объекты, которые изменялись со времени последней проверки зазоров. При первом запуске функции анализа зазоров проверяются все пары объектов (кроме исключенных). При изменении режима анализ будет выполнен заново для всех пар.

Формат командной строки

Альтернативный способ выполнения пакетной программы анализа зазоров - запустить ее из командной строки как прикладную функцию. Параметры выполнения программы задаются описанными ниже ключами.

ИМЯ		ug_clearance
ФОРМАТ		$UGII_ROOT_DIR/ug_clearance <ключи> <файл_части>
КЛЮЧИ
-c(olor)=<цвет>		Задает цвет изображения интерференционных объектов.
-h(elp)		Выводит в выходной файл сообщения-подсказки по пакетному анализу зазоров.
-l(ayer)=<слой>		Задает слой, на котором будут размещаться интерференционные объекты.
-m(ode)=		Задает метод анализа зазоров.
-n(ame)=<набор данных>		Задает имя проверяемого набора данных.
-r(eport)=<файл отчета>		Задает имя выходного файла отчета.
-w		Извещает пользователя о завершении анализа по электронной почте.
-z(ones)=		Задает количество зон по осям X,Y,Z.
-pim=		Задает работу в среде iMAN или UG/Manager.
-user=<имя>		Задает имя пользователя в среде iMAN или UG/Manager.
-password=<пароль>		Задает пароль в среде iMAN или UG/Manager.
-group=<имя группы>		Задает имя группы в среде iMAN или UG/Manager.
<файл_части>		Задает файл части, для которого выполняется анализ зазоров. Этот файл может быть сборкой. Часть загружается с учетом опций загрузки, записанных в файле load_options.def текущей директории. После завершения анализа модифицированный файл части сохраняется под прежним именем.

Гашение и удаление интерференционных объектов

Удаление и гашение интерференционных объектов производятся обычными опциями меню Edit [Редактирование]. Установите фильтр атрибутов так, чтобы выбирались только атрибуты, имеющие пользовательский текстовый атрибут INTERFERENCE.

Интерференционные объекты

При обнаружении интерференций система создает так называемые интерференционные объекты. Например, интерференционными объектами могут быть линии минимального расстояния для условной интерференции, точки для интерференции типа касания, тела, линии и точки для интерференции типа наложения. Эти интерференционные тела являются обычными геометрическими объектами. Для каждого из них определен текстовый атрибут INTERFERENCE, значением которого является имя набора данных, при анализе которого был сформирован данный объект.
Атрибуты PARENT1 и PARENT2 назначаются первому интерференционному объекту в списке интерференций, а также всем интерференционным телам (объемным и листовым).

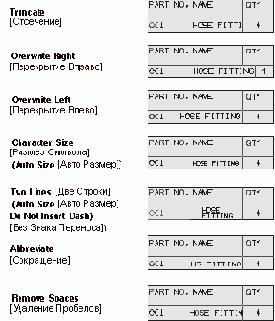

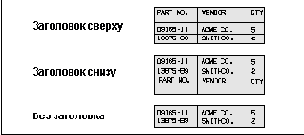

Использование правил форматирования

Система выполняет правила форматирования в том порядке, в котором они заданы Вами. Например, если Вы выбрали правило
Abbreviate
как высший приоритет, система пытается решать любые конфликты размещения текста, используя это правило в первую очередь. При неудачной попытке размещения система обращается ко второму правилу, и так далее.
Существуют следующие ограничения для применения правил форматирования:
Опции перекрытия (Overwrite Right и Overwrite Left) раздвигают текущее поле только в пределах одного соседнего поля.
Начальная и конечная позиции (правая и левая границы) поля не могут сдвигаться в одном направлении. Это означает, что поле не может быть раздвинуто вправо, если оно перекрыто слева другим полем.
Текст, который уже выровнен в своем поле, не модифицируется, чтобы освободить место для значения другого поля.
При вычислении размера требующегося и имеющегося пространства для каждого поля система учитывает действительную длину строки, а не ту, которая получается умножением количества символов на ширину одного символа.
Система никогда не раздвигает первое поле влево или последнее поле вправо.
Если использование всех выбранных правил форматирования не позволяет вписать значение поля в столбец, система обрезает значение и выдает сообщение об ошибке.

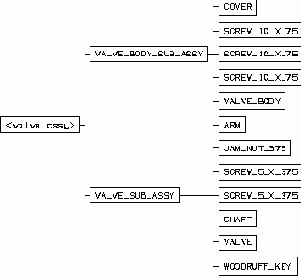

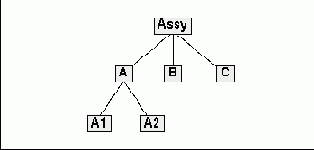

Изображение узлов

Рамка погашенного компонента изображается пунктирной линией. Каждая строка информации в узле свернутого компонента содержит многоточие ("..."). Дети свернутого компонента не изображаются.

ЗАМЕЧАНИЕ
: Если в навигаторе сборки ANT действует установка выводить надписи компонентов без рамок, то на диаграмме погашенные и непогашенные узлы будут выглядеть одинаково - в пунктирных рамках.
Если Вы задали вывод атрибута части, отсутствующего в компоненте, то вместо этого атрибута на диаграмме появится надпись No 'заголовок атрибута' (например, если Вы выбрали для вывода атрибут LENGTH, то на диаграмме в узлах компонентов, не имеющих этого атрибута, появится надпись No LENGTH ). Если отсутствующая информация не является атрибутом части, то вместо нее выводится имя части, заключенное в угловые скобки (<имя>).
Если все надписи узла являются пустыми строками (например, запрашивается информация только об атрибутах части, а их текущие значения - серии пробелов), то в первой строке выводится имя части.
Цветовые настройки диаграммы совпадают с текущими настройками навигатора ANT: используются или цвета компонентов, или чертежные установки по умолчанию. Иконки, изображаемые в узлах компонентов в ANT, отсутствуют на диаграмме.

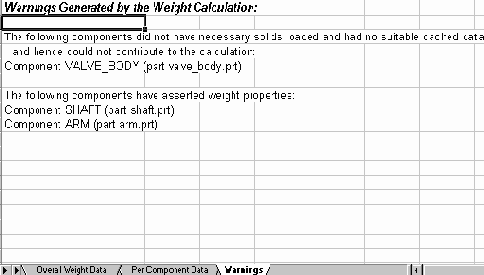

Электронная таблица

Чтобы сделать результаты анализа весовых характеристик доступными в электронной таблице, включите опцию Use Spreadsheet [Использовать электронную таблицу]
перед тем, как выбрать опцию Work Part [Рабочая часть] или Selected Components [Выделенные компоненты] в секции Calculation диалогового окна Weight Management.
Пока электронная таблица открыта, Вы не можете производить никаких действий в текущей сессии Unigraphics. Однако, Вы можете сохранить изменения в таблице и закрыть ее, а затем продолжать работу в Unigraphics, имея доступ к данной таблице

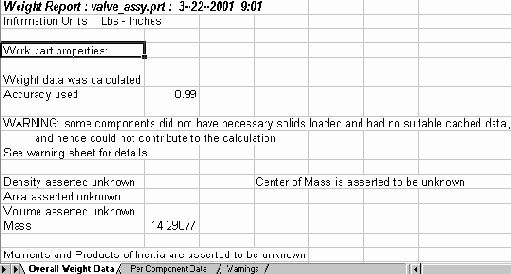

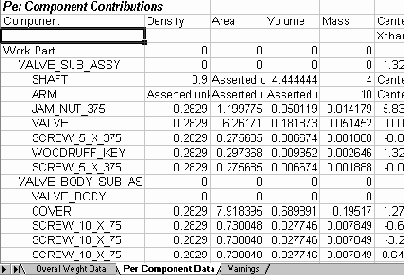

Электронная таблица имеет три секции: [Общие весовые данные], [Данные отдельных компонентов] и [Предупреждения].
Если опция Use Spreadsheet выключена, анализ весовых характеристик будет присутствовать в Информационном Окне. Данные в электронной таблице более детализированы, например в Информационном Окне отсутствуют данные о весовых характеристик отдельных компонент.
Смотрите Руководство по интерфейсу пользователя для более детальной информации об опциях таблицы.

Ключевое поле

Ключевое поле содержит значения, уникальные для каждого элемента спецификации (например, номер детали). Необходимо задать хотя бы одно, но не более трех ключевых полей. Затем, если Вы выберете опцию
Create
,
Recreate
или
List
, система выберет все элементы с одинаковыми значениями ключевых полей, суммирует их количественные значения и поместит в одну строку спецификации. Если строки содержат одинаковые ключевые значения, система считает их одним и тем же элементом спецификации. При проверке на совпадение ключевых значений неключевые значения не рассматриваются.

Количественное поле

Количественное поле содержит количество элементов спецификации. Количественное поле является обязательным. Можно задать только одно количественное поле для каждой спецификации.
Значения количественных полей элементов, имеющих одинаковые ключевые значения, суммируются только в том случае, когда они одного типа. Если одинаковые элементы спецификации имеют количественные значения разных типов, система поместит эти элементы в разные строки.

ЗАМЕЧАНИЕ
: Если Вы попытаетесь задать четвертое ключевое или второе количественное поле, система выдаст следующее сообщение об ошибке:
Qty Or Key Field(S) Exist

[Количественное Или Ключевое Поля Уже Существуют]

Метод анализа

Вы можете задать уровень обработки данных при проведении анализа зазоров. Если Вы будете выполнять анализ по фасетной модели, то система создаст фасетные модели для тех тел, которые еще не имеют фасетных моделей. Если фасетные модели уже существуют, но не загружены (не включены в загруженный ссылочный набор), новые фасетные модели не создаются. Такие объекты не будут анализироваться. Аналогичное правило действует при анализе по твердотельным моделям: если объемные тела не загружены, то эти объекты не анализируются.

Solid [По Твердотельной модели]		Этот метод использует геометрию объемных тел для расчета пересечений тел и минимальных расстояний между ними. Он является самым долгим, но дает наиболее точные результаты.
Facet/Solid [По Фасетной/Твердотельной модели]		Этот метод дает оптимальное сочетание скорости и точности расчета, и его рекомендуется применять для расчета тел пересечения. B качестве препроцессора используется метод Quick Facet, обрабатывающий фасетное представление тел, после которого анализируется твердотельная модель.
Full Facet [По Полной Фасетной модели]		Этот метод создает линии и точки пересечения для всех интерференций фасетных моделей. Он добавляет в часть множество новых объектов, но обычно работает быстрее, чем Solid.
Best Available [По Лучшей из Доступных]		Этот метод использует только твердые и фасетные модели. Наиболее эффективно использует доступную память.
[Ускоренный по Фасетной модели]		Этот метод создает только первую линию (точку) пересечения, обнаруженного системой, и поэтому является самым быстрым.

Метод Facet/Solid - Анализ по фасетной/твердотельной модели

Дает оптимальное сочетание скорости и точности расчета, и его рекомендуется применять для расчета тел пересечения. Эта опция в качестве препроцессора использует метод Quick Facet, обрабатывающий фасетное представление тел, после которого анализируется твердотельная модель. Обычно этот метод работает быстрее, чем Solid, потому что фасетный препроцессор может удалить не нужные для анализа пары быстрее, чем алгоритм для твердотельных моделей. Даже несмотря на неточность фасетного метода, данный алгоритм гарантирует, что все интерференции будут выявлены.
Метод Facet/Solid объединяет алгоритмы анализа по твердотельной и фасетной моделям. Алгоритм анализа по фасетной модели определяет наличие интерференции. Алгоритм анализа по твердотельной модели рассчитывает тела пересечения и точные значения минимальных расстояний. При использовании этого метода анализа никакие интерференции не будут пропущены или ошибочно определены.

Метод Full Facet - Анализ по полной фасетной модели

Создает линии и точки пересечения для всех интерференций фасетных моделей. Этот метод обычно работает быстрее, чем Solid. Он добавляет в часть множество новых объектов - интерференция одной пары фасетных моделей может быть составлена из тысяч линий. Этими линиями представляется зона пересечения "оболочки" одного объекта с "оболочкой" другого объекта. Эти линии похожи на тело пересечения, но являются объектами каркасной, а не твердотельной геометрии.

Метод Quick Facet - Ускоренный анализ по фасетной модели

Создает только первую линию (точку) пересечения, обнаруженного системой. Этот метод самый быстрый, поскольку алгоритм останавливается сразу же, как только обнаруживает интерференцию типа наложение. Он дает минимальную информацию. Точность этого метода определяется допуском построения фасетной модели.

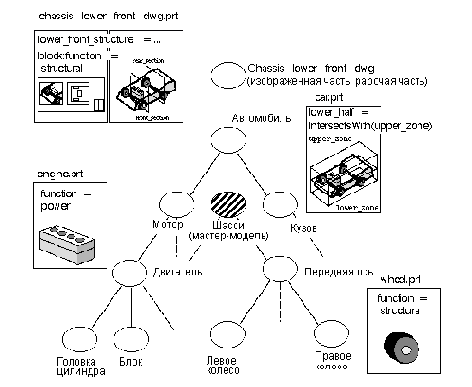

Наследование атрибутов

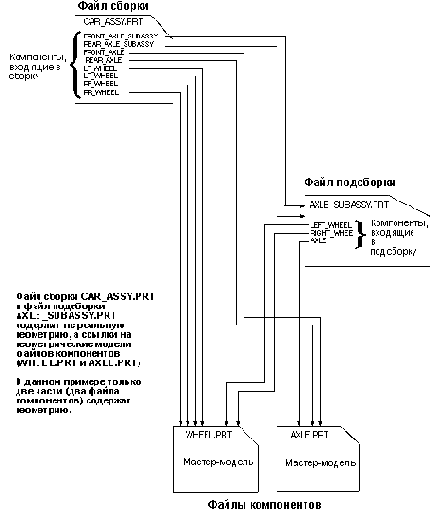

Поскольку геометрия детали не дублируется в сборке (сборка содержит только ссылки на геометрию деталей), каждый экземпляр компонента наследует все атрибуты части компонента и ее объектов.
Компоненты наследуют атрибуты части от "своих" частей. При создании спецификации нас в первую очередь интересуют атрибуты части.
При желании компоненту или каждому экземпляру его геометрии в сборке можно присвоить атрибуты, отличные от атрибутов части компонента.
Например, сборка ссылается на часть компонента bolt.prt, атрибут $NAME которой имеет значение hex bolt [шестигранный болт]. В сборке атрибут $NAME этого компонента тоже будет иметь значение hex bolt. Однако Вы можете присвоить атрибуту $NAME компонента в сборке другое имя (например, hex bolt-assy [шестигранный болт в сборке]), чтобы можно было отличить отдельную часть и компонент, входящий в сборку.
Наследование атрибутов подчиняется следующим правилам:

Если атрибут был определен для компонента сборки (с помощью опции Attributes—>Entity Attributes [Атрибуты—>Атрибуты Объекта]), то используется именно это значение атрибута.
В противном случае, если компонент представлен ссылочным набором и данный атрибут определен в ссылочном наборе, то используется именно это значение атрибута.
В противном случае, если атрибут определен как атрибут части компонента, то используется это значение атрибута.
В противном случае значение атрибута считается не определенным и не отображается в спецификации.
Для атрибута $NAME действуют другие правила:

Если атрибут $NAME был определен для компонента сборки, то используется именно это значение атрибута.
В противном случае, используется имя компонента (заданное при добавлении компонента в сборку или измененное опцией Rename диалогового окна Edit Assembly Structure). Это имя всегда определено.

ЗАМЕЧАНИЕ : Если компонент наследует атрибуты своей части, эти атрибуты нельзя удалить на уровне сборки. В этом случае опции Delete Name [Удалить Имя] и Delete Attribute [Удалить Атрибут] можно выполнить только в части компонента. Любая попытка удалить эти атрибуты на уровне сборки будет проигнорирована.

Настройка режимов

Вышеприведенный рисунок также иллюстрирует действие режимов изображения спецификации. Переключатель режима сортировки (опция Sort ) установлен в положение Reverse Numeric [Обратный Числовой] на поле NO., поэтому элементы спецификации отсортированы по убыванию номеров, соответствующих идентификаторам позиции на чертеже. Переключатель режима размещения заголовка (опция Header ) установлен в положение Header Block Below [Заголовок Снизу], поэтому строка, содержащая заголовки полей, расположена под спецификацией. Переключатель режима изображения рамки (опция Boxes ) установлен в положение Yes [Да], поэтому все строки и столбцы таблицы отделены друг от друга линиями, образующими рамки вокруг каждого элемента спецификации, заголовка и значения каждого поля. Переключатель режима идентификации позиций (опция Callout ) установлен в положение Numbers [Числа] для цифровых идентификаторов позиции (кружков с номерами). Переключатель режима обновления идентификаторов позиции (опция Update ID Symbol ) установлен в положение Yes , поэтому значения идентификаторов (номера позиций) будут обновляться при любых изменениях спецификации или ее элементов, например, в случае удаления элемента спецификации или сортировки в алфавитном порядке по другому полю.

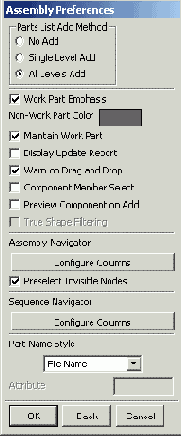

С помощью опции Preferences—>Assemblies—>Parts List Add Method [Настройки—>Сборка—>Метод Добавления в Спецификацию] Вы можете определить, компоненты какого уровня будут включаться в спецификацию. Возможны следующие варианты: не включать компоненты нижнего уровня, включать только компоненты нижнего уровня, включать все подсборки компонента.
При формировании спецификаций можно использовать следующие системные атрибуты:

$PART_NAME		Имя файла части текущего узла без расширения (.prt).
$PART_NAME_CORE		Корень имени файла части, если действует режим создания версий; в противном случае совпадает с $PART_NAME.
$PART_NAME_VERSION		Суффикс-идентификатор версии в имени части, если действует режим создания версий; в противном случае это пустая строка " ".
$COMPONENT_NAME		Имя, данное компоненту при его создании (то есть имя компонента в диалоговом окне). Это имя может отличаться от текущего имени компонента.
$REF_SET_NAME		Имя ссылочного набора, определяющего изображение компонента.

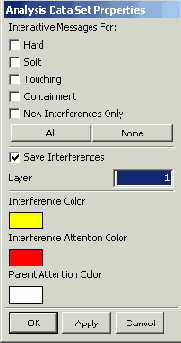

Настройки для анализа зазоров

Перед началом анализа Вы можете задать параметры функции Clearance Analysis с помощью опции Properties
[Свойства] диалогового меню Clearance Analysis. Настройки сохраняются для последующих сеансов работы. При создании новых наборов данных значения параметров принимаются по умолчанию.

Опции диалогового окна Clearance Analysis Preferences
Секция Interactive Messages - Содержание отчета
Hard [Наложение]		Задает включение в отчет сообщений об интерференциях типа наложение.
Soft [Условная интерференция]		Задает включение в отчет сообщений об условных интерференциях.
Touching [Касание]		Задает включение в отчет сообщений об интерференциях типа касание.
Containment [Вложение]		Задает включение в отчет сообщений об интерференциях типа вложение.
New Interferences Only [Только Новые Интерференции]		Задает включение в отчет сообщений только о новых интерференциях.
All [Все]		Включает все вышеперечисленные опции (за исключением New Interferences Only).
None [Ни одной]		Выключает все вышеперечисленные опции.
Опции сохранения интерференции
Save Interferences [Сохранить Интерференции]		Определяет, нужно ли создавать интерференционные тела по результатам расчета интерференций. Если эта опция включена, то Вы можете ввести номер слоя, на котором будут создаваться интерференционные тела. Если эта опция выключена, то интерференционные тела не будут создаваться.
Layer [Слой]		Задает слой, на котором будут создаваться новые интерференционные тела. Если Вы зададите некорректный номер слоя (0 или больше 255), то выводится предупреждение, а интерференционные тела не создаются. Если опция Save Interferences выключена, то это поле недоступно.
Опции цвета
Interference Color [Цвет Интерференции]		Задает цвет изображения новых интерференционных объектов.
Interference Attention Color [Цвет Подсветки Интерференции]		Задает цвет временной подсветки интерференционных тел.
Parent Attention Color [Цвет Подсветки Родительских объектов]		Задает цвет временной подсветки родительских объектов интерференции.

Объекты, продвинутые на верхний уровень сборки

Для того, чтобы убедиться, что общая масса сборки, включая объекты, продвинутые на верхний уровень, рассчитана точно убедитесь, что:

В отчете о компоненте, содержащем базовый компонент объекта, продвинутого на верхний уровень, показана масса базового компонента.
Данные о части, содержащей объекты, продвинутые на верхний уровень, будут отличаться, если удалить данные об объекте, продвинутом на верхний уровень.
Однако, если Вы каждую из таких частей, в отдельном расчете весовых характеристик, результаты расчета могут быть неожиданными:

При удалении данных об объекте, продвинутом на верхний уровень, вес компонента, содержащего базовый компонент данного объекта, может быть показан завышенным, а вес подсборки, содержащей данный объект может быть отрицательным
Если Вы выделите в Графическом Окне объект, продвинутый на верхний уровень и выберите опцию Properties (с помощью меню, нажав), диалоговое окно Component Properties будет показывать вес базового компонента, вместо веса выделенного компонента.
Расчеты весовых характеристик отдельных объектов, могут быть осуществлены из или диалогового окна .

Обнаружение интерференций

При обнаружении интерференции пары объектов система подсвечивает эти объекты цветом, заданным параметром Parent Attention Color , а также изображает интерференционный объект цветом, заданным параметром (оба цвета устанавливаются опцией Preferences—>Assemblies—>Clearance Analysis ).
Если Вы задали , то система выведет на экран информационное окно, уточняющее тип обнаруженной интерференции и следующие возможные опции:

Components Involved [Компоненты, Участвующие в интерференции]		Список имен компонентов с указанием типа интерференции , в которой они участвуют.
Center Interference [Выровнять Интерференцию по Центру]		Позволяет изменить активный вид так, чтобы интерференция оказалась в центре вида.
Exclude from Future Runs [Исключить при Следующих Выполнениях]		Изменяет атрибуты данной пары таким образом, чтобы при последующих запусках функция анализа не проверяла эту пару. Эта опция также удаляет интерференционные тела, связанные с этой парой.
Add Text [Добавить Текст]		Позволяет записать для интерференции текстовый комментарий.

ЗАМЕЧАНИЕ : Данная процедура действует только в том случае, если с помощью опций Preferences Вы задали вывод сообщений об интерференции определенного типа. Например, если Вы настроили систему на обнаружение интерференций типа наложение, а найдена только условная интерференция, то система не выдаст никакого сообщения, не изменит цвет объектов и не откроет диалогового окна. Однако она вычислит интерференционные объекты, если в настройках включена опция Save Interference [Сохранить Интерференцию].
Для продолжения анализа нажмите клавишу OK , для завершения - Cancel .
При работе в этом диалоговом окне все специальные функции верхнего меню остаются доступны (например, функции работы с видами). Фильтр сообщений можно изменить с помощью опции Preferences—>Assemblies—>Clearance Analysis .

Опции диалогового окна Clearance Zones

Default Zone [Допуск по Умолчанию]		Заданное значение допуска будет использоваться всеми парами, для которых допуск не задан. Значение допуска может быть задано выражением.
Current Zone [Текущий Допуск]		Использование заданного значения допуска будет определяться опциями Assign Current to Objects и Assign Current to Pairs.
Assign Current to Objects [Задать Текущий допуск для Объектов]		Задает значение текущего допуска для всех объектов, выбранных с помощью функции Class Selection Subfunction .
Assign Current to Pairs [Задать Текущий допуск для Пар]		Задает значение текущего допуска для пар объектов, составленных системой из объектов, выбранных с помощью функции Class Selection Subfunction . Значение допуска может быть задано выражением.
Reset Object Zones [Сброс Допусков для Объектов]		Удаляет значения допусков, заданные для отдельных объектов. После этого для них будет использоваться значение допуска по умолчанию. Объекты выбираются с помощью функции Class Selection Subfunction .
Reset Pair Zones [Сброс Допусков для Пар]		Удаляет значения допусков, заданные для конкретных пар объектов.
List Object Zones [Просмотр Допусков для Объектов]		Выводит на экран список, содержащий имя объекта (если доступно), допуск и пояснение для объектов, выбранных с помощью функции Class Selection Subfunction .
List Pair Zones [Просмотр Допусков для Пар]		Выводит на экран информацию о допусках для указанного множества объектов.

ЗАМЕЧАНИЕ : Продолжительность выполнения функций List Object Zones и List Pair Zones зависит от размеров сборки. Вы можете прервать процесс формирования списка нажатием клавиши Cancel в диалоговом окне Work In Progress [Незавершенный Процесс]. Система выдает запрос на продолжение или прерывание процесса.

Опции диалогового окна Exclude/Include Pairs

Exclude Pairs [Исключить Пары]		Удаляет выбранные объекты из списка пар.
Include Pairs [Включить Пары]		Добавляет выбранные объекты в список пар.

Опции диалогового окна Frozen Level

ОКНО СПИСКА
Если Вы выбираете незамороженный компонент из списка и нажимаете ОК, он становится замороженным. (Выбор замороженного компонента не меняет его статус.)
Unfreeze All
[Разморозить Все]
Размораживает все замороженные строки спецификации.
Freeze All
[Заморозить Все]
Замораживает все строки.
Если позиция удаляется из замороженного участка вследствие удаления из сборки соответствующего компонента, то все поля станут пустыми, кроме поля CALLOUT [Номер позиции], чтобы показать, что идентификатор позиции все еще связан с удаленной строкой. С тем же эффектом замороженную позицию можно удалить с помощью опции
Remove from Parts List
[Удалить из Спецификации].

Опции диалогового окна Report Format

Fit Methods
[Методы Выравнивания]
Позволяет расставить приоритеты среди нескольких правил выравнивания полей спецификации таким образом, чтобы избежать наложения полей или, наоборот, слишком большого расстояния между ними.
Protect Fields
[Защита Полей]
Позволяет исключить действие некоторых правил форматирования на указанные поля.

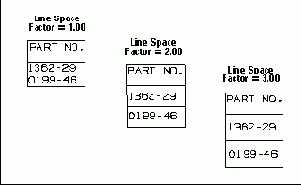

Line Space Factor
[Коэффициент Межстрочного Интервала]
Позволяет увеличить или уменьшить стандартный для данного фонта интервал между строками.
Maximum Rows
[Максимальное количество Строк]
Задает максимальное количество строк в столбце. При превышении этого количества система начинает формировать новый столбец продолжения на заданном опцией Row Gap расстоянии слева или справа от предыдущего.
Columns
[Столбцы]
Позволяет задать, с какой стороны (слева или справа) формировать столбцы продолжения и нужен ли для них заголовок.
Row Gap
[Расстояние между столбцами]
Задает расстояние между столбцами продолжения.
Report Mode
[Режим Отчета]
As Defined
[Как Задано]
Single Level
[Одноуровневый]
Multi-level
[Многоуровневый]
Устанавливает режим выдачи отчета по спецификации.
Skip One Level
[Пропуск Одного Уровня]
Позволяет получить в изображенной части спецификацию, которая будет содержать информацию, предоставляемую для порожденных (по отношению к изображенной части) компонентов.
Freeze Level
[Заморозить Уровень]
Позволяет полностью или частично заморозить спецификацию.
Display Deleted Entries
[Показать Удаленные Позиции]
Изображает удаленные позиции.

Опции диалогового окна Where Used Report

Part Name
[Имя Части]
Текстовое поле для ввода имени части компонента, местонахождение которого [в какие сборки он входит] Вы хотите узнать. По умолчанию используется имя текущей рабочей части.
Follow Search Directories
[Искать в Директориях Поиска]
Search Part Directory
[Искать в Директории Части]
Enter Directory
[Ввести имя Директории]
Задают директории, в которых осуществляется поиск компонента.
Directory
[Директория]
Текстовое поле для ввода имени директории (если Вы выбрали опцию
Enter Directory
).
Single Level
[Один Уровень]
All Levels
[Все Уровни]
Задают уровни компонентов, информация о которых включается в отчет применяемости.
Отчет применяемости выглядит примерно так:

ЗАМЕЧАНИЕ
: Если в директории обнаружены файлы, которые по каким-либо причинам нельзя просмотреть, то система на всякий случай отмечает эти файлы в отчете.

Опции копирования значений

Опция Copy Values from Work Part [Копировать Значения из Рабочей Части] копирует текущие значения из рабочей части в поля диалогового окна Assert Values. При копировании может появиться сообщение-предупреждение, если: 1) значения не определены в рабочей части; 2) значения, возможно, устарели (не обновлены). В первом случае копирование не выполняется, во втором случае подозрительные значения все-таки копируются.
Опция Copy Values from Component [Копировать Значения из Компонента] действует аналогично предыдущей, за одним исключением: значения копируются из компонента, выбранного с помощью диалогового окна Component Selection.

Опции поиска

Директории для поиска компонента можно задать с помощью одной из следующих опций:


Follow Search Directories
[Искать в Директориях Поиска]
Использует для поиска директории, заданные опцией
File?>Options?>Load Options?>Define Search Directories
[Файл?>Опции?>Опции Загрузки?>Определить Директории Поиска].
Search Part Directory
[Искать в Директории Части]
Поиск производится в директории, в которой находится файл части заданного компонента.
Enter Directory
[Ввести имя Директории]
Позволяет ввести имя директории для поиска.

Опции просмотра списка пар

List Excluded Pairs [Просмотреть список Исключенных Пар]		Выводит в информационном окне список всех пар объектов, исключенных из анализа явно. Например, пары, относящиеся к одной подсборке, в этот список не попадают.
List Included Pairs [Просмотреть список Включенных Пар]		Выводит в информационном окне список всех пар объектов.

Опция Include Pairs [Включить Пары] добавляет выбранные объекты в список пар, а опция Exclude Pairs [Исключить Пары] удаляет пары из этого списка. Объекты должны входить в список объектов, доступных для анализа зазоров. Вы можете также задать для выбранной пары текстовую строку, поясняющую причину включения/исключения данной пары.

ЗАМЕЧАНИЕ : Продолжительность выполнения функций List Excluded Pairs и List Included Pairs зависит от размеров сборки. Вы можете прервать процесс формирования списка нажатием клавиши Cancel в диалоговом окне Work In Progress [Незавершенный Процесс]. Система выдает запрос на продолжение или прерывание процесса.

Опции сортировки

Опции
First Sort
[Первая Сортировка] и
Second Sort
[Вторая Сортировка] задают метод сортировки строк спецификации. Доступны следующие режимы:


No Sort
[Без Сортировки]
Выводит элементы спецификации в том порядке, в котором они добавлялись в спецификацию. Этот режим действует по умолчанию.
Alphabetic
[Алфавитный]
Выводит элементы спецификации в алфавитном порядке.
Reverse Alphabetic
[Обратный Алфавитный]
Выводит элементы спецификации в обратном алфавитном порядке.
Numeric
[Числовой]
Выводит элементы спецификации в порядке возрастания чисел (номеров).
Reverse Numeric
[Обратный Числовой]
Выводит элементы спецификации в порядке убывания чисел (номеров).

Опции управления содержанием отчета

Содержанием отчета применяемости можно управлять с помощью следующих опций, которые определяют уровень просмотра дерева сборки:


Single Level
[Один Уровень]
В отчет включаются только части, которые непосредственно ссылаются на заданный компонент.
All Levels
[Все Уровни]
Поиск ведется по всему дереву сборки и в отчет включаются все части, расположенные на вышестоящих (по отношению к заданному компоненту) уровнях.
На нижеприведенном рисунке показаны два варианта отчета применяемости компонента Comp2.

Отчет применяемости компонента Comp2, полученный с помощью опции
Single Level
, будет выглядеть так:
COMP2

COMP1

COMP3
Использование опции
All Levels
означает, что Вы хотите просмотреть все дерево (то есть получить отчет о применяемости не только компонента Comp2, но и всех его "родителей" и "прародителей"). В этом случае Вы получите следующий результат:
COMP2

COMP1

ASSY A

COMP3

COMP1

ЗАМЕЧАНИЕ
: Когда в процессе поиска система второй раз "натыкается" на компонент Comp1, она не ищет его родителей, поскольку они уже были найдены ранее.

Опции-выключатели

Mating Pairs [Состыкованные Пары]		Задает исключение пар, составленных из состыкованных компонентов (компонентов, связанных условиями стыковки).
Pairs Within Component [Пары Внутри Компонента]		Задает исключение пар, составленных из компонентов одной подсборки.
Pairs Within Group [Пары Внутри Группы]		Задает исключение пар, составленных из компонентов одной группы.

Опция Add - Добавление в спецификацию

Эта опция позволяет добавлять объекты в спецификацию. Включение новых объектов в спецификацию выполняется с помощью следующих опций:


[Функция Выбора Группы]
Использует для добавления объектов функцию
Class Selection Subfunction
. Каждый выбранный объект становится ассоциативно связанным с элементом спецификации.
[Ввести Значения Полей]
Включает в спецификацию позиции, не связанные с геометрическими объектами.

ЗАМЕЧАНИЕ
: Если до этого Вы не задали ни одного поля спецификации, то появится следующее сообщение об ошибке:
No Fiеlds Exist

[Поля Отсутствуют]
Если до этого Вы не задали ни одного ключевого или ни одного количественного поля спецификации, то появится следующее сообщение об ошибке:
Key Value Or Quantity Missing

[Отсутствует Ключевое Или Количественное поле]
Перед обращением к опции Add необходимо задать ключевое и количественное поля. Смотрите описание опции

.

Опция Analyze - Диалоговый анализ

Эта опция позволяет запустить функцию анализа зазоров в диалоговом режиме. При выборе этой опции система последовательно анализирует все пары объектов, включенные в список. В строке состояния отображается процент выполнения операции (отношение количества проверенных пар от общего количества). Строка состояния обновляется только при изменении целого числа процентов.
При анализе зазоров всегда берется номинальная позиция компонентов. Не анализируются виды с разнесенными компонентами. Если рабочий вид содержит вид с разнесенными компонентами, то система известит Вас об этом.

Опция Assembly Clearance - Анализ зазоров в сборке

Опция Analysis—>Assembly Clearance выполняет проверку зазоров между компонентами сборки, то есть статическую проверку того, что все компоненты сборки "подогнаны" друг к другу. Результаты анализа записываются в файл части анализируемой сборки.
ЗАМЕЧАНИЕ: Если Вы не хотите проводить полный анализ зазоров в сборке, ввиду его сложности, Вы можете воспользоваться более простым, с помощью опции Check Clearances
.
С опцией Assembly Clearance Вы можете работать в двух режимах: диалоговом и пакетном. Функции анализа [что нужно проверять?] определяются параметрами настройки.
В диалоговом режиме опция Clearance Analysis
оперирует с текущей рабочей частью сеанса работы Unigraphics. Используя габаритные рамки, фасетные и объемные модели компонентов, система определяет наличие и величину зазоров, рассчитывает интерференционные тела, составляет отчет и в наглядной форме выводит результаты.
Программа Batch Clearance Analysis [Пакетный Анализ Зазоров]
- это версия диалоговой функции, которая запускается из командной строки операционной системы. Имя сборки для анализа задается в качестве входного параметра. Пакетная версия функции выполняет те же проверки, что и диалоговая, но более удобна для обработки больших сборок. Например, Вы можете запустить функцию Batch Clearance Analysis с вечера, а утром посмотреть результаты в диалоговом режиме. Кроме того, в пакетном режиме можно использовать множество различных приемов разбиения сборки для минимизации объема анализируемой информации. В пакетном режиме анализ зазоров выполняется для одной сборки.
Все данные, связанные с процессом анализа зазоров, сохраняются в так называемом наборе данных анализа зазоров . Каждый файл части может иметь несколько таких наборов. Каждый набор данных содержит список объектов, подлежащих анализу, допуски на зазор, специальные пары включений и исключений и результаты анализа. Все операции выполняются функцией Clearance Analysis в контексте набора данных анализа зазоров.

ЗАМЕЧАНИЕ : Опция Clearance Analysis не обрабатывает список сборок. Если Вы хотите обработать сразу несколько сборок, Вы сами должны объединить их в одном файле части.

Вы можете задать допуски на зазоры , которые система будет использовать при вычислении зазоров между каждой парой объектов файла части. Если минимальное расстояние между парой объектов меньше допуска, то регистрируется интерференция.

Если в анализе зазоров участвует твердотельная модель (режимы Solid и Facet/Solid), то в качестве пары точек, используемых для расчета минимального расстояния между парой объектов, принимаются конечные точки отрезка минимального расстояния между объектами, когда это расстояние меньше допуска зазора. Причем используется только одна пара точек, даже если существует несколько пар-кандидатов (например, точки вдоль ближайших ребер двух параллелепипедов); тем не менее, при следующем выполнении анализа может использоваться другая пара точек [из этого множества кандидатов].

Для указания анализируемых объектов создаются один или два списка. Если используется один список, то система сверяет каждый объект со всеми остальными объектами этого списка. Если используются два списка, то каждый объект первого списка проверяется с каждым объектом второго списка.

Вы также можете задать пары объектов, которые нужно исключить из анализа, и записать для этой пары текстовое примечание о причине исключения.

Функция Undo [Отмена последней операции] доступна в главном диалоговом окне Clearance Analysis, если Вы работаете в одном из модулей Unigraphics. Однако эта функция не доступна, если Вы сразу, не выбрав модуль, переходите к анализу с помощью опции Analysis—>Assembly Clearance .

Опция Assembly Zones - Разбиение сборки на зоны

Эта опция позволяет разбить сборку на зоны. Объекты каждой зоны не будут проверяться с объектами остальных зон. По умолчанию объекты проверяются по принципу "каждый с каждым" независимо от местоположения в сборке.
Для разбиения сборки с помощью опции Assembly Zones Вы должны ввести количество зон, которые нужно создать вдоль каждой главной оси, в поля X Direction , Y Direction , Z Direction [В направлении X/Y/Z]. Для представления зон система создает временные объекты - параллелепипеды, а после анализа удаляет их. Система гарантирует, что сборка полностью будет покрыта этими зонами. Если выключатель Assembly Zones выключен, то поля секции Number of Boxes [Количество Параллелепипедов] затенены (недоступны).
Эта опция предназначена для работы с большими сборками, все компоненты которой нельзя загрузить одновременно. Каждая зона загружается и проверяется отдельно. После проверки зоны все компоненты, входящие в нее, выгружаются, и начинает проверяться следующая зона.

ЗАМЕЧАНИЕ : Опция Assembly Zones предназначена для уменьшения ресурсов, необходимых для программы анализа зазоров, путем ограничения количества одновременно загружаемых в память данных. Эту опцию следует использовать только тогда, когда физической оперативной памяти (RAM) рабочей станции не хватает для загрузки сборки. Для сборок меньших размеров (или не-сборок) применение этой опции увеличивает время работы программы.

Опция Batch - Пакетный анализ

Эта опция запускает программу анализа зазоров в пакетном режиме. (Альтернативный способ запуска программы анализа зазоров - из как внешнюю пользовательскую функцию.)
При выборе опции Batch на экране появляется диалоговое окно Batch Clearance Analysis со следующими опциями:
Опции диалогового окна Batch Clearance Analysis

Select Part File [Выбрать Файл Части]		Задает файл части, который нужно проверить. По умолчанию принимается рабочая часть.
Select Report File [Выбрать Файл Отчета]		Задает файл, в который будет записываться информация обо всех интерференциях проверяемого набора данных. Если файл с заданным именем существует, то система запрашивает разрешение на его перезапись.
Assembly Zones [Зоны Сборки]		Позволяет разбить сборку на зоны. Эта опция предназначена прежде всего для работы с большими сборками, все компоненты которой нельзя загрузить одновременно.
Number of Boxes [Количество Параллелепипедов] X Direction [В направлении X] Y Direction [В направлении Y] Z Direction [В направлении Z]		Поля для ввода количества зон, которые нужно создать вдоль каждой главной оси - X, Y и Z. Чтобы использовать эти поля, включите опцию Assembly Zones.
Send Mail When Done [Послать Сообщение При Завершении]		При включении этой опции система извещает пользователя о завершении операции по электронной почте.
Submit to Batch [Запустить Пакет]		Создает временный файл сценария и запускает программу в пакетном режиме.
Save Script [Сохранить Сценарий]		Создает сценарий выполнения пакетного задания. Позже Вы можете выполнить этот сценарий из командной строки операционной системы.

Опция Callouts - Номера позиций

Опция Callouts задает способ добавления в спецификацию номеров позиций (которые присутствуют в идентификаторах позиций). Вы можете выбрать один из следующих режимов:

Letters [Буквы]		Добавляет в спецификацию буквенные номера позиций в алфавитном порядке. Этот режим действует по умолчанию.
Reverse Letters [Буквы в Обратном порядке]		Добавляет в спецификацию буквенные номера позиций в обратном алфавитном порядке.
Numbers [Числа]		Добавляет в спецификацию числовые номера позиций в порядке возрастания.
Reverse Numbers [Числа в Обратном порядке]		Добавляет в спецификацию числовые номера позиций в порядке убывания.
Manual [Ручной]		Добавляет номера позиций, используя текущие значения атрибута CALLOUT.

Выберите тип номеров позиций, которые Вы хотите добавить в спецификацию. При выводе спецификации система сортирует ее в соответствии с заданным режимом сортировки, а затем добавляет номера позиций по порядку. Полученное таким образом значение номера позиции автоматически присваивается атрибуту с именем CALLOUT. Если Вы хотите, чтобы эти значения выводились в листинге или надписи спецификации, необходимо определить поле для атрибута CALLOUT.

Опция Change Column - Перемещение поля в другой столбец

Опция Change Column позволяет изменить размещение поля, то есть поместить его в другой столбец спецификации. Когда Вы введете нужный номер столбца, система поместит поле в этот столбец, а следующие поля сдвинет вправо. Например, если Вы ввели 4, редактируемое поле помещается в четвертый слева столбец, а следующие за ним поля сдвигаются на один столбец вправо.

Опция Character Size - Размер символа

Эта опция позволяет задать коэффициент сжатия размера символов, чтобы уместить весь текст в отведенное для него пространство. Эта опция не действует при выводе листинга спецификации.
Опция
Character Size
предоставляет несколько вариантов для выбора нужного коэффициента сжатия. Опции
1/2
,
2/3
и
3/4
задают коэффициент сжатия в долях размера символа. Опция
Auto Size
[Авто Размер] автоматически сжимает символы до тех пор, пока текст не поместится в отведенное для него пространство. Если стандартные значения коэффициента Вас не устраивают, Вы можете ввести собственное значение (десятичную дробь от 0 до 1.0), на которое будет умножаться размер символов.

Опция Check Clearances - проверить зазоры

Предоставляет простой способ проверить зазоры для выбранных компонентов, если Вы не хотите провести полный анализ, с помощью опции .
Для того, чтобы провести анализ зазоров, выделите нужные компоненты, затем выберите опцию Assemblies—>Check Clearances или нажмите кнопку Check Clearances на инструментальной панели сборок. Вы должны выделить, как минимум, один компонент. Если ни один компонент не будет выделен, Вам будет предложено это сделать.

Кнопка Clearances Icon
Когда анализ будет закончен или прерван, при наличии интерференции, на экране появиться окно-отчет Interference Check. Данный отчёт содержит список существующих интерференций, между выбранными компонентами и остальной сборкой. Тип интерференции может быть трех видов: hard (жесткий), soft (мягкий) и touching(касательный). Каждый тип представлен соответствующей иконкой.
ЗАМЕЧАНИЕ: Если интерференции нет, вместо отчета Interference Check, появится соответствующее сообщение.

Пример отчёта Check Clearances

Опции и колонки таблицы отчета Interference Check
Selected Component [Выделенный компонент]		Имя части выбранного пересекающегося компонента. Эта колонка также содержит иконку, определяющую тип интерференции.
Interfering Component [Пересекающийся компонент]		Имя части, которая пересекается с выбранным компонентом.
Status [Статус]		Показывает тип интерференции: hard (жесткий), soft (мягкий) и touching(касательный), а также является ли интерференция новой (new) или существующей (existing).
Isolate Interference [Выделить интерференцию]		Позволяет скрыть все, кроме пересекающихся компонент, для выбранной интерференции.

Опция Class Selection - Выбор группы

Функция выбора группы Class Selection Subfunction используется при наличии компонентов или групп геометрических объектов, которые должны быть включены в спецификацию. Система связывает каждый указанный объект с элементом спецификации.
Функция
Class Selection Subfunction
подробно описана в
Справочнике по интерфейсу пользователя [Gateway Online Help]
.

Опция Clear Zones - Допуски зазоров

Вы можете задать допуск , который система будет использовать при вычислении зазора между каждой парой объектов. Если минимальное расстояние между парой объектов меньше допуска, то регистрируется интерференция. Значение допуска можно задавать любым неотрицательным числом.

ЗАМЕЧАНИЕ : Нельзя выбирать объекты, которые не входят в список объектов для анализа зазоров.
Вы можете задать допуски несколькими способами. Во-первых, можно задать допуски для отдельных объектов. Во-вторых, можно задать допуск по умолчанию для всех объектов, а для некоторых пар объектов переопределить допуск явно.
Правила определения допуска для пары объектов:

Используется допуск, заданный для данной пары объектов. Если допуск не задан, то ...
Используется наибольшее значение допуска, заданное для отдельных объектов. Если для объекта не определен собственный допуск, то используется допуск по умолчанию.
Допуски задаются в виде выражений, которые вычисляются в процессе выполнения анализа зазоров.

Опция Columns - Столбцы

Опция Columns позволяет задать, с какой стороны (слева или справа) формировать столбцы продолжения и нужен ли для них заголовок. Основной столбец имеет заголовок, размещаемый в заданной позиции. Второй и последующие полные столбцы продолжения всегда начинаются на том же уровне, что и первый столбец, а последний неполный столбец изображается на уровне, заданным опцией
Drafting?>Preferences?>Lettering?>Align Position
[Черчение?>Настройки?>Надписи?>Точка Выравнивания]. Во сколько раз (с округлением до большего целого) будет превышено максимальное количество строк, столько и будет создано столбцов. Имеется возможность формировать строку заголовка только в первом (основном) столбце. Сторона размещения и наличие заголовка для столбцов продолжения задаются следующими опциями:


Left - No header
[Слева - Без заголовка]

Left - Header
[Слева - С заголовком]

Right - Header
[Справа - С заголовком]

Right - No Header
[Справа - Без заголовка]

Опция Create/Recreate - Создание и обновление надписей

Опция Create/Recreate позволяет поместить спецификацию в виде чертежной надписи в модель или на чертеж, а также обновить существующую надпись после изменения спецификации.
При выборе опции
Create/Recreate
для создания надписи-спецификации появляется диалоговое окно
Point Subfunction
[Функция Выбора Точки], с помощью которого Вы должны указать точку размещения (привязки) надписи на чертеже. После этого система создает надпись с учетом текущих чертежных настроек и изображает ее на экране. (Функция Point Subfunction подробно описана в
Справочнике по интерфейсу пользователя [Gateway Online Help]
.)
Если надпись уже существует, система не будет запрашивать точку привязки, а регенерирует изображение надписи на старом месте с учетом текущих чертежных настроек.
После создания надписи-спецификации с ней можно работать, как с обычным чертежным объектом. Вы можете редактировать рамки надписи так же, как любой другой элемент чертежного объекта. Можно редактировать и текст надписи, но учтите, что этот текст может содержать множество управляющих символов.
Надпись-спецификацию можно удалить с помощью опции
Edit?>Delete
.

Опция Define - Определение полей спецификации

Опция
Define
позволяет добавлять, удалять или редактировать поля спецификации. Доступны следующие опции:


Insert Field
[Вставить Поле]
Добавляет поля в спецификацию.
Delete Field
[Удалить Поле]
Удаляет существующие поля из спецификации.
Edit Field
[Редактировать Поле]
Позволяет редактировать существующие поля спецификации.

ЗАМЕЧАНИЕ
: Поскольку последовательность меню для определения формата спецификации может оказаться очень длинной, мы рекомендуем системному администратору установить стандартный формат, который будут применять все пользователи. Тогда каждый пользователь сможет либо запустить макропроцедуру, либо импортировать файл, содержащий определение формата.

Опция Diagram - Создание диаграммы

При выборе опции
Assemblies?>Reports?>Diagram
[Сборки?>Отчеты?>Диаграмма] появляется диалоговое окно Assembly Diagram. Если корневая часть является отдельной деталью или не существует, эта опция не доступна.
Опции диалогового окна Assembly Diagram:


Information to be displayed
[Информация для вывода]
Список типов данных, которые выводятся на диаграмме. Редактирование списка выполняется с помощью других опций диалогового окна Assembly Diagram.
Part Name
[Имя Части]
Включает имя части в список выводимой информации.
Comp Name
[Имя Компонента]
Включает имя компонента в список выводимой информации.
Description
[Описание]
Включает описание части в список выводимой информации.
Reference Set
[Ссылочный Набор]
Включает ссылочные наборы в список выводимой информации.
Move Up
[Перенести Вверх]
Перемещает текущий выбранный элемент в списке Information to be displayed на одну позицию вверх.
Move Down
[Перенести Вниз]
Перемещает текущий выбранный элемент в списке Information to be displayed на одну позицию вниз.
Remove
[Удалить]
Удаляет текущий выбранный элемент из списка Information to be displayed .
Work Part Attributes
[Атрибуты Рабочей Части]
Окно списка с именами существующих атрибутов части.
Attribute Name
[Имя Атрибута]
Текстовое поле для ввода имени атрибута.
Diagram Destination Part
[Часть Назначения Диаграммы]
Current Part
[Текущая Часть]
Existing Part
[Существующая Часть]
New Part
[Новая Часть]
Задает часть, в которой будет сохранена диаграмма.
Remove existing Diagram
[Удалить существующую Диаграмму]
Указывает, должна ли создаваемая диаграмма заменить предыдущую [т.е. удалить].
Horizontal
[Горизонтальный]
Left
[Слева]
Center
[В Центре]
Right
[Справа]
Клавиша-меню Horizontal находится в секции Origin Position
[Позиция Привязки] и выполняет горизонтальное позиционирование диаграммы в заданной части.
Vertical
[Вертикальный]
Top
[Сверху]
Center
[В Центре]
Bottom
[Снизу]
Клавиша-меню Vertical находится в секции Origin Position и выполняет вертикальное позиционирование диаграммы в заданной части.
Follow Navigator Layout
[Аналогично Планировке Навигатора]
Указывает, что размещение диаграммы должно повторять планировку окна навигатора сборки ранних версий (до V16.0).
Ниже показан пример диаграммы:

Опция Display Deleted Entries - Показать удаленные позиции

Если опция
Display Deleted Entries
активна, замороженные позиции, удаленные ранее, не выводятся в отчете по спецификации, а идентификаторы этих позиций не могут использоваться повторно. Эта опция становится доступной только после того, как установлена опция
Freeze Level
. Если спецификация не заморожена, номера позиций можно использовать многократно.

Опция Edit Field - Редактирование поля

Опция Edit Field позволяет редактировать существующие поля.
Выберите из списка существующее поле, которое Вы хотите отредактировать. Затем выберите одну из следующих опций редактирования:


Field Type
[Тип Поля]
Позволяет заменить
, выбрав один трех возможных типов: Non-key, Key или Quantity.
Title
[Заголовок поля]
Позволяет ввести новый заголовок поля.
Attribute Title
[Заголовок Атрибута]
Позволяет ввести новый заголовок атрибута.
[Формат]
Изменяет параметры форматирования существующего поля.
[Заменить Столбец]
Изменяет размещение поля, то есть поместить его в другой столбец спецификации.

Опция Enter Field Values - Ручное заполнение полей

Опция Enter Field Values позволяет включать в спецификацию позиции, не связанные с геометрией. Эту опцию можно использовать для включения в спецификацию материалов или покупных изделий, например, "краска", "смазка" или "2 фута резинового шланга".
Для использования этой опции введите нужное значение ключевого поля или примите значение по умолчанию. Затем выберите один из следующих типов количественных данных:


String
[Строка]
Задает количество нечисловыми данными (например, "A/N", что означает "as needed" [по факту]). Система предложит ввести нужный текст или значения.
Integer
[Целое]
Задает количество целым числом. Система предложит ввести значение. По умолчанию принимается значение 1.
Real
[Вещественное]
Задает количество вещественным числом. Система предложит ввести значение.
После выбора типа количественных данных введите значения всех ранее определенных неключевых полей.
Для изображения спецификации, полученной в результате операции добавления, выберите опцию
Create
,
Recreate
или
List
.

Опция Exclude - Исключение из анализа

С помощью опции Exclude Вы можете исключить из анализа пары объектов, составив список пар, для которых проверка выполняться не будет. С помощью этой опции Вы можете не только исключить из анализа конкретные пары объектов, но и дополнить список анализируемых пар.
Для исключаемых из анализа пар объектов Вы можете создать текстовое примечание, поясняющее причину исключения. При просмотре результатов анализа Вы также можете пометить пары с интерференцией для исключения их из анализа. Эта "допустимая" интерференция (например, соединение болта и гайки) при последующих выполнениях анализа не будет проверяться.
Вы можете исключить из анализа группы объектов, а также все пары, образованные состыкованными компонентами (поскольку в общем случае все состыкованные компоненты система проверяет на интерференцию).
При выборе опции Exclude появляется диалоговое окно Exclude/Include Pairs.

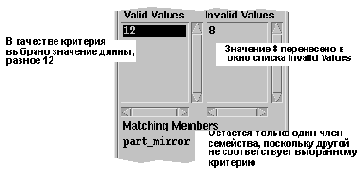

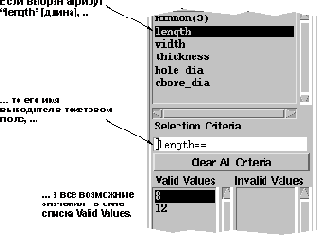

Опция Family Report - Отчёт семейства частей

При выборе данной опции, Вы получите в информационном окне отчет, содержащий следующую информацию о в сборке:

Критерий, по которому данный член семейства был добавлен.
Работает ли критерий в данный момент.
Подробная информация о члене, который должен быть заменен при обновлении.
Например, если Вы определите следующее критериальное выражение:
length = base::width+5 && length < base::width+15
будет добавлен болт, длиной 105 мм. Если база (base) примет значение 120, то болт не будет удовлетворять критерию и должен быть выделен и заменен. В отчете будет отражен данный факт, и будет выдана информация, что болт должен быть заменен (например, на болт, длиной 130 мм).

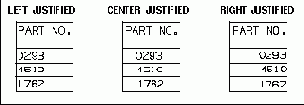

Опция Field Value Justification - Выравнивание значения поля

Опция
Field Value Justification
позволяет выбрать один из следующих режимов выравнивания значения внутри поля:


Left Justified
[Левое Выравнивание]
Выравнивает текст по левому краю. Этот режим действует по умолчанию.
Center Justified
[Выравнивание по Центру]
Выравнивает текст по центру.
Right Justified
[Правое Выравнивание]
Выравнивает текст по правому краю.

Опция Field Width - Ширина поля

Опция Field Width задает ширину поля, то есть максимально допустимое количество символов в изображении значения поля. Перед каждым значением и после него выводится по одному пробелу. Эти пробелы можно удалить с помощью опции
Specify Rules?>Remove Spaces
[Задать Правила форматирования?>Удаление Пробелов]. В количество символов определяющих ширину поля не входят ведущие и замыкающие последовательности символов. С учетом этих последовательностей действительная ширина поля может быть больше заданной в опции Field Width. Максимально допустимая ширина поля - 132 символа. Для задания ширины поля введите нужное количество символов или примите значение по умолчанию (10).
Если в качестве типа данных Вы выбрали
Real
, то появится опция
Decimal Display
[Десятичный Формат], позволяющая задать число знаков до и после десятичной точки.

Опция Fit Methods - Методы выравнивания

Позволяет расставить приоритеты среди нескольких правил выравнивания полей спецификации таким образом, чтобы избежать наложения полей или, наоборот, слишком большого расстояния между ними.
При создании полей задавайте ширину поля, достаточную для изображения большинства возможных значений. В остальных случаях система будет выполнять выравнивание в соответствии установками в опции
Fit Methods
. Эта опция позволяет определить приоритеты применения следующих правил форматирования:


Truncate
[Отсечение]
Отсекает символы, выходящие за заданную ширину текущего поля.
Overwrite Right
[Перекрытие Вправо]
Раздвигает текущее поле вправо за счет следующего поля.
Overwrite Left
[Перекрытие Влево]
Раздвигает текущее поле влево за счет предыдущего поля.
[Размер Символа]
Позволяет задать коэффициент сжатия размера символов, чтобы уместить весь текст в отведенное для него пространство.
[Две Строки]
Записывает текст в две строки и позволяет задать коэффициент уменьшения размера символов.
Abbreviate
[Сокращение]
Сжимает текст до нужного размера путем удаления из него гласных. Система не удаляет гласные, перед которыми стоит пробел, чтобы не "запортить" слово, начинающееся с гласной.
Remove Spaces
[Удаление Пробелов]
Удаляет все ведущие и замыкающие пробелы таким образом, чтобы значение занимало всю ширину поля. При этом система не удаляет пробелы, входящие в значение.
Clear Priorities
[Сброс Приоритетов]
Сбрасывает в 0 все ранее установленные приоритеты правил выравнивания.

Опция Format - Формат поля

Опция Format позволяет изменить параметры форматирования существующего поля: режим выравнивания, тип данных, ширину поля, ведущую и замыкающую строки. Опции форматирования подробно описаны в разделе
.

Опция Format Type - Тип данных

Опция Format Type задает формат значения поля в соответствии со следующими типами данных:


Text String
[Текстовая Строка]
Значение поля задается последовательностью буквенно-цифровых символов. Этот тип данных используется по умолчанию.
Integer
[Целое]
Значение поля задается целым числом.
Real
[Вещественное]
Значение поля задается вещественным числом.

Опция Freeze Level - Замораживание строк спецификации

Опция
Freeze Level
позволяет полностью или частично заморозить спецификацию [то есть зафиксировать положение всех или некоторых строк спецификации]. При выборе этой опции появляется диалоговое окно Frozen Level.

Опция Header - Заголовок

Опция Header позволяет выбирать расположение блока заголовка, содержащего заголовки полей. Эта опция действует при формировании листинга и надписи спецификации.
Можно выбрать один из следующих вариантов расположения заголовка: Above [Сверху], Below [Снизу] или No Header [Без Заголовка]. Действие этих опций иллюстрирует следующий рисунок. По умолчанию установлена опция Above.

Опция Leading String - Ведущая строка

Опция Leading String позволяет ввести ведущую строку, то есть последовательность символов, которая будет выводиться перед значением поля (например, знак доллара перед значением цены). Максимальная длина ведущей строки - 30 символов.

ЗАМЕЧАНИЕ
: Ведущую строку можно не задавать.

Опция Line Space Factor - Коэффициент интервала между строками

Опция Line Space Factor позволяет увеличить или уменьшить стандартный для данного фонта интервал между строками. В спецификации межстрочное расстояние часто делают больше, чем в других надписях, чтобы оставить место для разделительных линий или записи текста в две строки.
Введите нужное значение коэффициента. По умолчанию коэффициент равен 1.0. Нижеприведенный рисунок иллюстрирует влияние коэффициента интервала между строками на изображение надписи-спецификации.

Опция List Components - Список компонентов

Опция List Components формирует список всех компонентов и выводит его в информационном окне. Этот список составляется для каждого уровня дерева сборки подобно ведомости материалов. Список содержит такие данные, как имя файла сборки, имена частей компонентов [Part Name], имена ссылочных наборов [Ref Set Name], имена компонентов
[Comp Name] и количество экземпляров каждого компонента в сборке [Count].
Кроме того, в списке могут присутствовать примечания [графа Comment]:

Pre-V10 Component [Старый Компонент]		Необновленный компонент из ранней версии Unigraphics (до версии 10).
Partially Loaded [Не полностью Загруженный]		Более подробно смотрите Use Partial Loading .
Not loaded [Незагруженный]		Либо этот компонент не был найден при загрузке сборки, либо сборка была загружена с использованием опции отказа от загрузки компонентов. Незагруженный компонент не может быть назначен ни рабочей, ни изображенной частью.
Mated but Unloaded [Стыкуемый, но Незагруженный]		Одно или несколько ограничений условия стыковки ссылаются на незагруженные геометрические объекты, поэтому это условие стыковки невозможно обновить. Получив такое сообщение, загрузите необходимые компоненты (самый простой способ: выберите опцию Open—>Part в навигаторе сборки ANT).
Read only [Только чтение]		У Вас нет права доступа для редактирования этого компонента.
Modified [Модифицирован]		Компонент редактировался с момента его последнего сохранения.
Read only, modified [Только чтение, модифицирован]		Компонент редактировался с момента его последнего сохранения, однако у Вас нет права записать его.
Excluded [Не включен]		Это примечание появляется, когда ссылочный набор порожденного компонента подсборки не включен в ссылочный набор этой подсборки.

Графа единиц измерения [Units] может содержать обозначения inch [дюймы] , mm [миллиметры] или ?? (для временных или не полностью загруженных частей, у которых система не может определить единицы измерения).

Опция List - Просмотр спецификации

Опция List выводит отформатированную спецификацию в информационном окне.
Перед выводом спецификация форматируется в соответствии с заданными правилами форматирования.

ЗАМЕЧАНИЕ
: Если ни одного элемента спецификации не существует, выводится сообщение об ошибке:
No Members Exist

[Элементов спецификации Не Существует]
Сначала Вы должны включить элементы в спецификацию с помощью опции

.
Если не заданы поля спецификации, появится следующее сообщение об ошибке:
Must Have A Key And A Quantity Field

[Необходимо Ключевое И Количественное Поле]
Сначала Вы должны задать поля с помощью опции
.
Если значение атрибута какого-либо элемента спецификации не соответствует заданным правилам форматирования, это значение заменяется в надписи звездочками. В этом случае необходимо вернуться к предыдущему шагу и проверить совместимость значения атрибута с правилами форматирования.

Опция Modify - Модификация позиции

Опция Modify позволяет изменить значение любого поля в любой строке спецификации. Для выбора редактируемых объектов используйте следующие опции:


[Одиночный Выбор]
Одиночный выбор объектов (задание имени или указание курсором).
[Выбор Из Меню]
Позволяет последовательно выбирать объекты для модификации из меню.
Если до этого Вы не задали ни одного поля спецификации, то появится следующее сообщение об ошибке:
No Fiеlds Exist

[Поля Отсутствуют]
Если до этого Вы не задали ни одного ключевого или ни одного количественного поля спецификации, то появится следующее сообщение об ошибке:
Key Value Or Quantity Missing

[Отсутствует Ключевое Или Количественное поле]
Перед обращением к опции Modify необходимо задать ключевое и количественное поля. Смотрите описание опции
.

Опция Parts List - Спецификация

Опция Assemblies—>Parts List позволяет создавать, изменять, редактировать, просматривать и форматировать спецификацию сборки. При выборе этой опции появляется одноименное диалоговое окно.

Опции диалогового окна Parts List
Define [Определить]		Позволяет добавлять, удалять или редактировать поля спецификации.
Create [Создать]		Позволяет поместить спецификацию в виде чертежной надписи в модель или на чертеж, а также обновить существующую надпись после изменения спецификации.
List [Просмотреть]		Выводит отформатированную спецификацию в информационном окне.
Секция Entries - Опции редактирования спецификации
Add [Добавить]		Добавляет объекты в спецификацию.
Modify [Модифицировать]		Модифицирует значение любого поля в любой строке спецификации.
Remove [Удалить]		Удаляет объекты из спецификации. Удаляемые объекты можно указать с помощью функции Class Selection Subfunction [Функция Выбора Группы], либо выбрать их по уникальным значениям ключевого поля.
Опции сортировки
First Sort [Первая Сортировка] Second Sort [Вторая Сортировка] No Sort [Без Сортировки] Alphabetic [Алфавитный] Reverse Alphabetic [Обратный Алфавитный] Numeric [Числовой] Reverse Numeric [Обратный Числовой]		Задает режим сортировки строк спецификации.
Секция Formatting - Опции форматирования спецификации
Callouts [Номера позиций] Letters [Буквы] Reverse Letters [Буквы в Обратном порядке] Numbers [Числа] Reverse Numbers [Числа в Обратном порядке] Manual [Ручной]		Задает способ добавления в спецификацию номеров позиций (которые присутствуют в идентификаторах позиций).
Header [Заголовок] Above [Сверху] Below [Снизу] No Header [Без Заголовка]		Позволяет выбирать расположение блока заголовка, содержащего заголовки полей.
Boxes [Рамки] No [Нет] Yes [Да]		Включает/выключает режим изображения рамок полей, то есть разделительных линий между строками и столбцами спецификации.
Update ID Symbol [Обновление Идентификаторов позиции] No Update [Не Обновлять] Assorted ID Symbols [Смешанные Идентификаторы позиции]		Задает режим автоматического обновления идентификаторов позиции при создании на чертеже надписи-спецификации.
Specify Rules [Задать Правила форматирования]		Задает правила форматирования спецификации.

<
Опция Parts List позволяет создавать, изменять, редактировать, просматривать и форматировать спецификацию сборки. Вы можете формировать текстовое представление содержимого сборки и выводить этот текст в информационном окне, изображать его в виде чертежной надписи и запрашивать его в диалоговом режиме.

Опции, расположенные в нижней части диалогового окна Parts List ( First Sort , Second Sort , Callouts , Header , Boxes , Update ID Symbol ), позволяют задавать различные параметры формирования спецификации. Опция Specify Rules позволяет задавать правила форматирования спецификации.

ЗАМЕЧАНИЕ : Прежде, чем использовать вышеперечисленные опции, Вы должны задать поля и формат спецификации. Это можно сделать либо с помощью опции Define , либо путем импорта части, содержащей формат спецификации.

Опция Parts List работает только с изображенной частью. Если текущая рабочая часть не совпадает с изображенной частью, то перед входом в опцию Parts List система сделает изображенную часть рабочей.

Опция Protect Fields - Защита полей

Опция Protect Fields позволяет исключить действие некоторых правил форматирования (например, Fit Methods [Методы Выравнивания]) на указанные поля. Правила форматирования, приемлемые для большинства полей, могут быть неприемлемы для какого-то особого поля. Например, недопустимо сокращать или отсекать номер детали. Или, может быть, нежелательно уменьшать размер символов поля, если в дальнейшем предполагается читать его на микрофише.
Укажите в списке поле, которое Вы хотите защитить от форматирования. Затем выберите один, несколько или все перечисленные ниже методы защиты:


No Truncate
[Не Отсекать]
Защищает поле от действия опции
. Если система будет вынуждена выполнить отсечение в качестве последнего средства, то появится сообщение об ошибке.
No Overwrite
[Не Перекрывать]
Защищает поле от действия опций перекрытия. Никакое соседнее поле не перекроет защищенное поле.
Single Overwrite
[Одиночное Перекрытие]
Разрешает перекрытие только с одной стороны (справа или слева), но не с обоих.
No Char. Size Scale
[Не Изменять Размер Символов]
Защищает поле от уменьшения размера символов.
One Line Only
[Только Одна Строка]
Защищает поле от разбивки текста на две строки.
No Abbreviate
[Не Сокращать]
Защищает поле от действия опции

.
Keep All Leading & Trailing Spaces
[Сохранять Все Ведущие и Замыкающие Пробелы]
Защищает поле от действия опции

.
Reset All Protect Rules To Off
[Отключить Все Опции Защиты]
Отключает все вышеперечисленные опции защиты.

Опция Remove - Удаление из спецификации

Опция Remove позволяет удалять объекты из спецификации. Удаление выполняется с помощью следующих опций:


[Функция Выбора Группы]
Использует для выбора удаляемых объектов функцию
Class Selection Subfunction
.
[Одиночный Выбор]
Позволяет последовательно выбирать удаляемые объекты из меню, содержащего список значений ключевого поля.
Если ни одного элемента спецификации не существует, выводится сообщение об ошибке:
No Members Exist

[Элементов спецификации Не Существует]

Опция Report Mode - Режим отчета

Опция Report Mode позволяет устанавливать следующие режимы вывода отчета по спецификации:


As Defined
[Как Задано]
Формирование спецификации в текущем заданном режиме.
Single Level
[Одноуровневый]
Проход по структуре сборки вниз, начиная от изображенной части, и формирование спецификации, содержащей только компоненты верхнего уровня плюс все ранее добавленные позиции.
Multi-level
[Многоуровневый]
Проход по структуре сборки вниз, начиная от изображенной части, и формирование спецификации, содержащей компоненты всех уровней плюс все ранее добавленные позиции.

ЗАМЕЧАНИЕ
: При выборе опций
Single Level
или
Multi-level
все существующие спецификации, созданные ранее в режиме
As-Defined
, будут переформированы, а их старый вариант будет потерян. Перед тем, как это произойдет, система выдаст предупреждение. Все дополнительные позиции, введенные ранее на уровне корневой части, будут обязательно включены в спецификацию независимо от установленного режима отчета.

Опция Reports - Отчеты

Опция Reports позволяет получать справочную информацию о компонентах сборки (в частности, списки компонентов, отчеты по обновлению и отчеты применяемости). Подобная информация содержит данные о существующих компонентах, статусе каждого из них при загрузке в сборку и о том, где компонент используется.
Для получения информации о компонентах сборки доступны следующие опции:

List Components [Список Компонентов]		Формирует список всех компонентов и выводит его в информационном окне.
Update Report [Отчет по Обновлению]		Выводит информацию об обновлении компонентов, которое могло произойти во время загрузки.
Where Used [Применяемость]		Находит все сборки, которые ссылаются на заданный компонент, и выводит отчет в информационном окне.
Session Where Used [Применяемость в Сеансе]		Формирует и выводит в информационном окне отчет применяемости заданного компонента в загруженных на данный момент частях.
Diagram [Диаграмма]		Формирует и выводит древовидный отчёт, где показаны все компоненты и подсборки.
Family Report [Отчёт семейства частей]		Предоставляет информацию о семействах частей в сборке.

Опция Save Script - Создание сценария для пакетного задания

Эта опция позволяет создать сценарий выполнения пакетного задания. Позже Вы можете выполнить созданный сценарий из командной строки операционной системы; Unigraphics этот сценарий не выполняет.
Перед выполнением сценария убедитесь, что системные переменные Unigraphics
настроены должным образом. Эта опция удобна в случаях, когда нужно выполнить несколько заданий и Вы не хотите запускать их параллельно.

ЗАМЕЧАНИЕ : Пакетная программа использует текущие сохраненные опции загрузки и все остальные параметры, заданные опцией Preferences—>Assemblies—>Clearance Analysis . Исключение составляет использование опции Don't Load Components при разбиении сборки на зоны. Загрузка компонентов осуществляется по зонам.

Опция Select From Menu - Выбор модифицируемых объектов из меню

Эта опция позволяет последовательно выбирать объекты для модификации из меню.
Система выведет список значений ключевого поля. Выберите нужную позицию.
В случае неоднозначного выбора (например, две строки имеют одинаковые значения первого ключевого поля), система предложит на выбор значения второго ключевого поля. Если и эти значения совпадают, то для устранения неоднозначности выводятся значения третьего ключевого поля.
Если Вы по ошибке создали в спецификации пустую строку с незаполненными ключевыми полями, система выведет вместо ключевого значения сообщение
<>
[Ключи Отсутствуют] и Вы можете выбрать эту строку для модификации.
Введите значение поля или примите текущее значение по умолчанию. Позиция будет модифицирована.

Опция Select From Menu - Выбор удаляемых объектов из меню

Эта опция позволяет последовательно выбирать удаляемые объекты из меню, содержащего список значений ключевого поля.
Выберите из списка нужное значение ключевого поля. Система удалит указанный элемент и выведет список оставшихся значений ключевого поля, после чего выбор элементов для удаления может быть продолжен.
В случае неоднозначного выбора (например, две строки имеют одинаковые значения первого ключевого поля), система предложит на выбор значения второго ключевого поля. Если и эти значения совпадают, то для устранения неоднозначности выводятся значения третьего ключевого поля.
Если Вы по ошибке создали в спецификации пустую строку с незаполненными ключевыми полями, система выведет вместо ключевого значения сообщение
<>
[Ключи Отсутствуют] и Вы можете выбрать эту строку для удаления.
Если спецификация формируется автоматически, используя структуру сборки или определение частей нижнего уровня (т.е. без включения компонентов самого верхнего уровня), то удалять из спецификации можно только те позиции, которые были добавлены вручную. При попытке удаления автоматически созданной позиции будет выдано предупреждение.

ЗАМЕЧАНИЕ
: При удалении элемента спецификации входящие в него компоненты тоже удаляются из спецификации.

Опция Session Where Used - Отчет применяемости в сеансе

Опция Session Where Used формирует и выводит в информационном окне отчет применяемости заданного компонента в загруженных на данный момент частях.
Листинг, выдаваемый опцией
Session Where Used
, отличается от листинга опции Where Used дополнительной графой Status [Статус]. Эта графа может содержать следующие примечания:
Part is modified
[Модифицированная часть] и
Part is partially loaded
[Не полностью загруженная часть]. Эта информация важна, если Вы собираетесь выполнить операцию
File?>Save As
[Часть?>Сохранить Под именем].

Опция Single Select - Одиночный выбор объектов для модификации

Эта опция позволяет указать модифицируемый объект курсором или выбрать его по имени.
Укажите курсором элемент, который Вы хотите модифицировать, после чего появится меню - список полей. Выберите нужное поле и введите новое значение или примите значение по умолчанию. После этого система внесет изменение в позицию спецификации.

Опция Skip One Level - Пропуск одного уровня

Для обеспечения концепции мастер-модели опция Skip One Level позволяет получить в изображенной части спецификацию, которая будет содержать информацию, предоставляемую для порожденных (по отношению к изображенной части) компонентов. Другими словами, состав полученного отчета будет таким же, как если бы изображенной частью была порожденная часть. Это выполняется, даже если опция Report Mode установлена в положение Single Level или Multi Level.
Опция
Skip One Level
доступна только в том случае, если изображенная часть имеет только одну порожденную часть.

Опция Specify Rules - Задание правил форматирования

Опция Specify Rules задает правила форматирования спецификации. При выборе этой опции появляется диалоговое окно Report Format:

Опция Submit to Batch - Запуск пакетного задания

Эта опция создает временный файл сценария и запускает программу в пакетном режиме. Вначале система запрашивает подтверждение запуска программы, затем проверяет, открыт ли файл части. Если часть открыта и модифицирована, то система выдает предупреждение и предоставляет возможность сохранить файл части до запуска пакетной программы.
При работе в операционной системе UNIX опция Submit to Batch использует системную команду batch
. Успешная работа этой команды зависит от правильной конфигурации файлов /usr/lib/cron/at.allow и /usr/lib/cron/at.deny . Подробную информацию Вы можете получить из соответствующей документации по man batch или у Вашего системного администратора. В случае некорректной конфигурации команда batch не выполняется, и на экране появится сообщение об ошибке.
Если Вы работаете в среде iMAN или UG/Manager, то система запросит регистрационное имя, пароль и имя группы. Кроме того, Вы можете указать, что хотите выполнять программу в режиме автоматической регистрации.

Опция Trailing String - Замыкающая строка

Опция Trailing String позволяет ввести замыкающую строку, то есть последовательность символов, которая будет выводиться после значения поля (например, "ea." или "pcs" [штук]). Максимальная длина замыкающей строки - 30 символов.

ЗАМЕЧАНИЕ
: Замыкающую строку можно не задавать.

Опция Two Lines - Две Строки

Эта опция записывает текст в две строки и позволяет задать коэффициент уменьшения размера символов. Система разделяет текст на две половины по ближайшему к середине строки небуквенно-цифровому символу.
Опция
Two Lines
не действует при выводе листинга спецификации. Вы также можете выбрать один из вариантов задания коэффициента сжатия символов. Опции
1/2
,
2/3
и
3/4
задают коэффициент сжатия в долях размера символа. Опция
Auto Size
автоматически сжимает символы до тех пор, пока текст не поместится в отведенное для него пространство. Если стандартные значения коэффициента Вас не устраивают, Вы можете ввести собственное значение (десятичную дробь от 0 до 1.0), на которое будет умножаться размер символов. Кроме того, Вы можете установить формирование знака переноса (тире) в конце первой строки.

Опция Update ID Symbol - Обновление идентификаторов позиции

Как правило, на сборочном чертеже присутствуют кружки или другие обозначения идентификаторов позиции, соединенные линиями-выносками с компонентами, входящими в спецификацию. Значения (текст), изображенные внутри идентификаторов, обычно соответствуют номерам позиций спецификации.
Если действует один из автоматических режимов добавления номеров позиций, то при добавлении в спецификацию новых строк или при изменении режима сортировки номера позиций могут измениться. В этом случае система может автоматически привести значения идентификаторов в соответствие со спецификацией.
Опция Update ID Symbol задает режим автоматического обновления идентификаторов позиции при создании на чертеже надписи-спецификации. Эта опция не связана с листингом спецификации. Можно установить опцию Update ID Symbol в положение No Update [Не Обновлять] или выбрать тип идентификатора позиции, который Вы хотите использовать.

Опция Update Report - Отчет по обновлению

Опция Update Report выдает информацию об обновлении компонентов, которое могло произойти во время загрузки. Этот отчет содержит такие данные, как имя файла сборки, дату, время, имена частей компонентов, имена ссылочных наборов, статус на момент загрузки, загруженная версия, ссылочная версия, версия разветвления и пояснения к полю статуса.
Отчет также содержит информацию о семействах частей. Если текущая часть является членом загруженного семейства частей, то в отчете указывается, обновлялся ли этот член.
Ссылочная версия (
Referenced Version
) - это версия компонента сборки, ссылка на которую сохранена в сборке. Загруженная версия (
Loaded Version
) - это версия компонента, загруженная в текущем сеансе.
Версия разветвления (Fork Version) - это версия компонента, начиная с которой стали различаться ссылочная и загруженная версии компонента. Сообщение о разветвлении появляется, например, когда Вы загружаете сборку с версией, модифицированной другим пользователем, а не с той, которая была при Вашем последнем сохранении сборки.
Допустим, конструктор 2 копирует версию 10 части, над которой работал конструктор 1. Затем оба вносят в нее различные модификации [каждый в свою копию]. Таким образом, часть разветвляется на версии 10.
Если конструктор 1 сохраняет сборку с версией 11 части, а затем загружает эту сборку с чужой [конструктора 2] версией 11, то в отчете по обновлению будет указано, что часть разветвляется на версии 10 и сборка будет скорректирована. Обратите внимание: в отчете указано, что номера обеих версий (ссылочной и загруженной) - 11. Одинаковые номера были бы и в том случае, если бы конструктор 1 загрузил сборку со своей версией 11 (но это уже нормальная ситуация, в которой сборка не обновляется и сообщение о разветвлении не выводится).

Опция Weight Management - Управление весовыми характеристиками компонентов

При выборе опции Analysis—>Assembly Weight Management появляется диалоговое окно Weight Management, опции которого позволяют рассчитывать и контролировать весовые характеристики частей, компонентов и сборок. Основой для расчетов являются объемные тела, входящие в состав частей.

Опции диалогового окна Weight Management
Секция Calculation - Вычисление весовых характеристик
Work Part [Рабочая Часть]		Ограничивает список тел, участвующих в вычислениях: весовые характеристики рассчитываются только для рабочей части и ее компонентов.
Selected Components [Выбранные Компоненты]		Ограничивает список тел, участвующих в вычислениях: весовые характеристики рассчитываются только для указанных компонентов.
Give Error Information [Давать Информацию об Ошибках]		Показывает возможный диапазон погрешности для вычислений, выведенных в информационном окне. Погрешность определяется в соответствии с установками точности (опция Accuracy).
Use Spreadsheet [Использовать электронную таблицу]		Позволяет показывать результат весового анализа в взамен Информационного окна
Секция Accuracy - Точность вычислений
Accuracy [Точность]		Задает текущую точность вычислений. Первоначальное значение точности определяется системной переменной пользовательских умолчаний Assemblies_WeightDataAccuracy (по умолчанию - 0.99).
Min - Max [Минимум - Максимум]		Перемещение бегунка шкалы - еще один способ задания точности (помимо определения вышеуказанной системной переменной).
Секция Definition - Выбор объемных тел, участвующих в вычислениях
Set Reference Set [Установить Ссылочный Набор]		Задает существующий ссылочный набор для определения объемных тел, участвующих в вычислении весовых характеристик.
Current: [Текущий:]		Выводит имя текущего ссылочного набора.
Set Component Set [Установить Набор Компонентов]		Задает существующий набор компонентов, участвующих в вычислении весовых характеристик.
Current: [Текущий:]		Выводит имя текущего набора компонентов.
Work Part [Рабочая Часть]		Задает значения весовых характеристик для незаконченных или отсутствующих компонентов рабочей части или присваивает им статус Unknown [Неизвестно].
Selected Components [Выбранные Компоненты]		Задает значения весовых характеристик для незаконченных или отсутствующих компонентов, выбранных Вами, или присваивает им статус Unknown.
Секция Set and Clear Weight Limits - Предельные значения весовых характеристик
Work Part [Рабочая Часть]		Задает вывод сообщения-предупреждения, если при обновлении рабочей части весовая характеристика превышает максимальное значение или становится меньше минимального значения.

Опцию Assembly Weight Management можно использовать для частей, компонентов и сборок, причем Вы можете оценить характеристики сборки, не загружая все ее компоненты (это очень удобно при проектировании больших сборок). Кроме того, Вы можете задавать весовые характеристики части, когда не вся ее геометрия доступна, или часть имеет статус "только чтение".
Вносить изменения Вы можете только в рабочей части, но чтение данных и расчеты можно выполнять для любого компонента.
Вы можете использовать опции для быстрого определения общей массы выделенных компонентов.

Опция Where Used - Отчет применяемости

Опция Where Used находит все сборки, которые ссылаются на заданный компонент, и выводит отчет в информационном окне. Этот отчет содержит такие данные, как имя части компонента, дату отчета, имена файлов, содержащих данный компонент, и уровень отчета.

ЗАМЕЧАНИЕ
: Для поиска заданного компонента система должна просмотреть все файлы сборок, поэтому такая операция может выполнятся достаточно долго. Эту опцию не рекомендуется использовать, если директория содержит несколько сотен файлов.
При выборе опции
Where Used
появляется диалоговое окно Where Used Report.

Особенности применения

Добавить объекты в спецификацию можно также путем импорта файла или добавления в сборку компонента, содержащего атрибуты.
В зависимости от установок опции
Preferences?>Assemblies
при добавлении в сборку компонента в спецификацию могут автоматически добавляться позиции, соответствующие как этому компоненту, так и входящим в него компонентам нижнего уровня.

Отчет об интерференции

При выполнении анализа зазоров Вы можете сформировать отчет, содержащий информацию обо всех интерференциях сборки. Этот отчет является только формой представления выходных данных. Сами выходные данные хранятся в файле части сборки.
Отчет состоит из трех секций. Секция заголовка содержит информацию о выполнении программы анализа зазоров, а именно:


Date And Time
[Дата И Время]
Когда была запущена программа анализа.
Part
[Часть]
Проанализированный файл части (сборки).
Clearance Analysis Name
[Имя Анализа Зазоров]
Имя набора данных анализа зазоров.
Version
[Версия]
Порядковый номер выполнения анализа.
Mode
[Метод]
Метод выполнения анализа.
Report File
[Файл Отчета]
Имя данного файла отчета.
Затем следует итоговая информация по анализу зазоров.


Number of Zones
[Количество Зон]
Количество зон, на которые была разбита сборка для анализа. Включается в отчет, только если программа анализа выполнялась с ключом -z.
Total Objects
[Всего Объектов]
Количество проверенных объектов (при использовании одного списка).
Total Objects (List 1)
[Всего Объектов (Список 1)]
Количество объектов в списке 1 (при использовании двух списков).
Total Objects (List 2)
[Всего Объектов (Список 2)]
Количество объектов в списке 2 (при использовании двух списков).
Total Pairs
[Всего Пар]
Общее количество пар объектов.
Checked Pairs
[Проверенные Пары]
Количество проверенных пар.
Excluded Pairs
[Исключенные Пары]
Количество пар, исключенных из анализа.
Objects Changes Since Last Run
[Изменившиеся После Последнего Анализа Объекты]
Количество новых или измененных объектов.
Pairs Changed Since Last Run
[Изменившиеся После Последнего Анализа Пары]
Количество новых пар.
Total Interferences
[Всего Интерференций]
Количество всех интерференций в базе данных.
Total Hard Interferences
[Всего Наложений]
Количество интерференций типа наложение в базе данных.
Total Soft Interferences


[Всего Условных Интерференций]

Количество условных интерференций в базе данных.

Total Touching Interferences
[Всего Касаний]

Количество интерференций типа касание в базе данных.

Total Containment Interferences
[Всего Вложений]

Количество интерференций типа вложение в базе данных.

Total New Interferences
[Всего Новых Интерференций]

Общее количество интерференций, обнаруженных в результате анализа.

New Hard Interferences
[Новых Наложений]

Количество интерференций типа наложение, обнаруженных в результате анализа.

New Soft Interferences
[Новых Условных Интерференций]

Количество условных интерференций, обнаруженных в результате анализа.

New Touching Interferences
[Новых Касаний]

Количество интерференций типа касание, обнаруженных в результате анализа.

New Containment Interferences
[Новых Вложений]

Количество интерференций типа вложение, обнаруженных в результате анализа.

Total Run Time
[Общее Время Выполнения]

Время работы программы анализа.

Последняя секция содержит листинг всех интерференций. Каждая интерференция описывается следующими данными:

No.
[Номер]

Уникальный номер интерференции.

Object1
[Объект 1]

Имя первого объекта (тела) и компонента пары, для которой обнаружена интерференция. Если объект неименованный, то выдается только имя компонента. Неименованный объект, не принадлежащий компоненту, помечается записью "(unnamed object)".

Object2
[Объект 2]

Имя второго объекта пары, для которой обнаружена интерференция.

Type
[Тип]

Тип интерференции (наложение, условная, касание, вложение).

Point1
[Точка 1]

Точка на первом объекте, используемая для определения минимального расстояния.

Point2
[Точка 2]

Точка на втором объекте, используемая для определения минимального расстояния.

New?
[Новая ?]

Является ли эта интерференция новой?

Text
[Текст]

Любой пользовательский текст для данной интерференции.

Отчет по интерференциям выглядит примерно так:

Первое выполнение

Возьмем для примера сборку, состоящую из 5000 тел. Каждое тело имеет соответствующую фасетную модель. Анализ зазоров для данной сборки выполняется в первый раз. Поскольку набор данных анализа еще не создан, при выборе опции Analysis—>Assembly Clearance автоматически принимается набор данных по умолчанию с именем ALL. При желании Вы можете сами присвоить имя новому набору данных с помощью главного диалогового окна Clearance Analysis. Пусть это будет имя WHOLE_ASSY.

Выберите опцию Rename [Переименовать]
и введите новое имя WHOLE_ASSY.
Набор данных определяет один список объектов. Сформируйте список с помощью опции All Objects in Work Part [Все Объекты в Рабочей Части]. Если Вы будете позже добавлять в сборку новые компоненты, то они будут включаться в список автоматически.
Выберите опцию One List—>List1—>All Objects in Work Part .
Задайте значение 0.000 для допуска, который будет приниматься по умолчанию. Другие значения допусков не заданы.
Выберите опцию Clear Zones—>Default Zone [Допуски—>Допуск по Умолчанию] и примите 0.000 в качестве значения допуска по умолчанию.
Раньше анализ сборки не выполнялся, но в процессе проектирования каждый конструктор был обязан проверять зазоры для своей подсборки. Поэтому можно исключить из анализа пары, составленные из компонентов одной подсборки.
Выберите опцию Exclude—>Exclude-Pairs Within Component [Исключить Пары Внутри Компонента].
Теперь Вы готовы выполнить анализ зазоров. Поскольку проверка может занять много времени, Вы решили запустить программу в пакетном режиме. Задайте следующие параметры:
Выберите опцию Batch [Пакетный режим].
Подтвердите имя файла отчета Report File = report.lis .
Включите режим Send Mail When Done [Послать Сообщение После Завершения].
Вы подозреваете, что данное задание будет выполняться долго, поэтому решили разбить сборку на 10 зон. Задайте разбивку следующим образом:
Выберите опцию Batch .
Включите опцию Assembly Zones .
Введите значения в поля секции Number of Boxes [Количество Параллелепипедов]:

X Direction = 5

Y Direction = 1

Z Direction = 2

Вы уже были готовы запустить задание, но вдруг поняли, что лучше сделать это на самой быстродействующей рабочей станции. Вы записываете файл сценария:

Выберите опцию Batch .

Нажмите клавишу Save Script [Сохранить Сценарий].

Введите имя файла сценария clranl.job.

Затем Вы сохраняете сборку в Unigraphics, запускаете его на самой быстродействующей рабочей станции, переходите в режим командной строки операционной системы (после того, как убедитесь, что системные переменные Unigraphics заданы правильно) и заменяете имя директории на ту, в которой находится Ваша сборка. После этого Вы можете запустить задание на всю ночь, но в случае, если кто-то другой хочет работать на этой станции, введите команду UNIX nice

. Задание запущено:

Введите следующую команду в командную строку операционной системы:

nice sh clranl.job 2 log.file

Полезные советы

Перед созданием надписи-спецификации Вы можете изменить текущие чертежные настройки (размер символа, фонт и т.п.) с помощью меню
Preferences
[Настройки] модуля Drafting. Более подробная информация о чертежных настройках дана в
Справочнике по черчению [Drafting Online Help]
.
Параметры изображения надписи-спецификации можно установить с помощью опций
First Sort
[Первая Сортировка],
Second Sort
[Вторая Сортировка],
Callouts
[Номера позиций],
Header
[Заголовок],
Boxes
[Рамки],
Update ID Symbol
[Обновление Идентификаторов позиции],
Specify Rules
[Задать Правила форматирования].
Вы можете использовать в надписи-спецификации различные фонты. Однако если переключатель
Boxes
установлен в положение
Yes
, то доступен только фонт Blockfont.

ЗАМЕЧАНИЕ
: Если значение атрибута какого-либо элемента спецификации не соответствует заданным правилам форматирования, это значение заменяется в надписи звездочками. В этом случае необходимо вернуться к предыдущему шагу и проверить совместимость значения атрибута с правилами форматирования. Если ни одного элемента спецификации не существует, выводится сообщение об ошибке:
No Members Exist

[Элементов спецификации Не Существует]
Сначала Вы должны включить элементы в спецификацию с помощью опции

.
Если не заданы поля спецификации, появится следующее сообщение об ошибке:
Must Have A Key And A Quantity Field

[Необходимо Ключевое И Количественное Поле]
Сначала Вы должны задать поля с помощью опции

.

Пример надписи-спецификации

Поля и заголовки

На следующем рисунке показан сборочный чертеж со спецификацией, которая содержит четыре поля.
Наименования полей, изображенные в заголовке (NO. [Номер], PART NAME [Имя Детали]
и MATL [Материал]), соответствуют именам атрибутов, ранее присвоенных каждому элементу спецификации. Значения полей (1, YOKE [Скоба]
и STEEL [Сталь]) соответствуют значениям этих атрибутов. Первое поле (NO.) является неключевым и соответствует атрибуту с именем CALLOUT [Номер позиции]. Второе поле (PART NAME) - это ключевое поле, содержащее уникальные для каждого элемента спецификации значения. Третье поле (REQD [Требуемое количество]) является количественным и содержит как целочисленные (1,2), так и символьные (A/N [По Факту]). Четвертое поле (MATL) - это еще одно неключевое поле.

Прерывание процесса анализа

Во время выполнения анализа на экране появляется диалоговое окно Work In Progress [Незавершенный Процесс], в котором Вы можете нажать клавишу Cancel для того, чтобы прервать анализ. Наличие команд от пользователя проверяется после анализа зазоров для очередной пары, поэтому реакция системы после нажатия Cancel
может запаздывать. При нажатии Cancel
появляется диалоговое окно, в котором Вы должны нажать клавишу Continue [Продолжить]
для продолжения процесса или клавишу Stop [Остановить] для его завершения. При работе в этом диалоговом окне все глобальные функции верхнего меню остаются доступны (например, функции работы с видами). При нажатии клавиши Stop снова появляется главное диалоговое окно Clearance Analysis .

Отчет по обновлению выглядит примерно

Отчет по обновлению выглядит примерно так:



ЗАМЕЧАНИЕ
: Любые изменения сборки, сделанные после ее загрузки, не будут отражены в отчете, поскольку это только отчет о состоянии сборки на момент загрузки.

Пример выполнения анализа

Ниже описан пример выполнения анализа зазоров между деталями сборки в пакетном режиме.

Ниже приведен пример форматированной спецификации,

Ниже приведен пример форматированной спецификации, выведенной в информационном окне:

Процедура добавления полей

После выбора типа поля введите текст заголовка поля: сначала первую строку, затем вторую строку заголовка (если второй строки не требуется, нажмите OK). Этот текст будет изображен в соответствующем столбце заголовка спецификации.
При вставке неключевого или ключевого поля система запрашивает имя атрибута. При вставке количественного поля система позволяет задать его формат.
Введите заголовок нужного атрибута. Этот заголовок должен
точно
соответствовать заголовку существующего атрибута, значение которого должно изображаться в поле спецификации. По этому заголовку система ищет значение поля для каждого элемента спецификации.
Если в качестве заголовка атрибута вы введете
$Name
, система будет помещать в данное поле имена объектов (то есть имена компонентов, групп).
Если в качестве заголовка атрибута вы введете LENGTH, система будет суммировать атрибут длины для одинаковых элементов спецификации.

Процедура

Для создания диаграммы:
Укажите тип информации, которая должна выводиться на диаграмме, с помощью опций
Name
,
Part Name
,
Comp Name
,
Description
и
Reference Set
. Выбранные типы появятся в окне списка
Information to be displayed
.
Для удаления элемента из списка подсветите его и нажмите клавишу
Remove
, или укажите его двойным нажатием кнопки мыши.
Чтобы изменить порядок элементов в списке, укажите перемещаемый элемент и нажмите клавишу
Move Up
или
Move Down
.
Чтобы выводить на диаграмме атрибуты корневой части, укажите нужные атрибуты в окне списка
Part Attributes present
. Выбранные атрибуты появятся в окне списка
Information to be displayed
.
Чтобы добавить атрибут, не принадлежащий корневой части, а находящийся где-то в другом месте сборки, введите его имя в поле
Attribute Name
. В это поле можно также вводить атрибуты объектов.
Задайте часть, в которой будет сохранена диаграмма, выбрав одну из опций-переключателей
Current Part
,
Existing Part
или
New Part
.
Если создаваемая диаграмма должна заменить предыдущую, сохраненную в части, включите опцию
Remove existing Diagram
.
Для позиционирования и привязки диаграммы используйте клавиши-меню
Origin Position
совместно с функцией
Point Subfunction
[Функция Выбора Точки].
Нажмите клавишу OK.

Просмотр результатов анализа

Просматривая на следующее утро электронную почту, Вы увидите сообщение о завершении задания:
Batch Clearance Analysis completed... SUCCESSFUL Part: my_assy.prt Dataset: WHOLE_ASSY Report File: report.lis
[ Программа анализа зазоров завершена ... УСПЕШНО Часть: my_assy.prt Набор данных: WHOLE_ASSY Файл отчета: report.lis ]
Загрузите сборку в Unigraphics
и выберите опцию Analysis—>Assembly Clearance . Установлен набор данных WHOLE_ASSY.
Теперь можно посмотреть результаты ночных расчетов.

В диалоговом окне Clearance Analysis выберите опцию Review Functions—>All [Функции Просмотра результатов—>Все].
Система подсветит все найденные интерференции. Некоторые интерференции допустимы, например, соединение болта и гайки. Вы даете системе команду исключить эту пару из будущих проверок:
Выберите опцию Interferences [Интерференции].
Укажите соединение болта и гайки с помощью функции Class Selection Subfunction .
Выберите опцию Exclude From Future Runs [Исключить При Следующих Выполнениях].
После того, как все интерференции будут исследованы, Вы можете исправить ошибки, допущенные при проектировании.

Размещение диаграммы

Диаграмма может размещаться в текущей части, в другой существующей части или в новой части (создаваемой специально для хранения диаграммы). Если Вы размещаете диаграмму в существующей части, выберите эту часть с помощью диалогового окна Select Part. При размещении диаграммы в новой части появляется диалоговое окно Create New Part. Кроме того, Вы можете задать позицию, в которой должна появиться диаграмма на изображении части, и привязку центра/угла ее рамки относительно этой позиции (сверху, посередине или снизу).

Размещение поля

После задания параметров форматирования нажмите OK. Система выведет меню заголовков уже существующих полей в том порядке, в каком они размещены в спецификации.
Выберите место размещения нового поля. Система поместит его непосредственно перед указанным существующим полем. Поля располагаются в порядке слева направо. Последняя опция меню заголовков полей
Append
[Добавить] помещает новое поле в конец (то есть справа от всех полей). Опция Append действует по умолчанию.

Редактирование количественных значений

Количественные значения спецификации можно редактировать двумя способами:
Выбирать объекты в графическом окне
В этом случае модификация затрагивает только отдельное, указанное значение.
Выбирать компонент по имени из меню
В этом случае новое количественное значение применяется для каждого компонента с выбранным именем.

Секция Accuracy - Точность вычислений

Опция Accuracy [Точность]
задает точность вычислений. Первоначальное значение точности определяется системной переменной пользовательских умолчаний Assemblies_WeightDataAccuracy (по умолчанию - 0.99). Задавая большее значение точности, Вы снизите погрешность, но при этом увеличится время расчетов. И наоборот, меньшее значение точности ускоряет процесс вычислений. Доступны следующие значения: 0.9, 0.99, 0.999, 0.9999, 0.99999 и 0.999999.

Секция Analysis Data Set Selection - Выбор набора данных анализа

Система выводит на экран список всех существующих наборов данных для выбора. По умолчанию берется набор данных, который использовался последним. Если не существует ни одного набора данных, то используется имя по умолчанию.
Если наборов данных нет, то система создает новый набор данных с именем ALL [Все]. По умолчанию проверка будет выполняться для всех объектов.
Для замены текущего набора данных выберите другое имя в окне списка или введите имя в текстовое поле
Selection
[Выбор]. Если Вы введете имя несуществующего набора данных, то все опции диалогового окна, кроме
Create
, расположенной в секции Analysis Data Set Functions (смотрите следующее описание), станут недоступны.

Секция Analysis Functions - Функции анализа

Вы можете выбирать метод анализа, а также запускать функцию анализа в диалоговом режиме с помощью опции Analyze или в пакетном режиме с помощью опции Batch .

Секция Assert Values - Ввод предполагаемых значений

Если весовые характеристики компонента нельзя рассчитать из-за того, что он не закончен или отсутствует, используйте опции секции Assert Values [Предположить Значения], чтобы самостоятельно задать значения весовых характеристик или присвоить им статус Unknown [Неизвестно].

ЗАМЕЧАНИЕ : Если Вас интересуют не все, а лишь некоторые весовые характеристики (например, только информация о массе), то, определив ненужные характеристики как Unknown, Вы сможете избежать лишних вычислений.
Предполагаемые значения можно задавать только для рабочей части (опция Work Part ), либо для одного или нескольких выбранных компонентов (опция Selected Components ). Если в секции Assert Values выбрана одна из этих опций, появляется диалоговое окно Assert Values.

Опции диалогового окна Assert Values
Mass Only [Только Масса] Density and Mass [Плотность и Масса] Density and Volume [Плотность и Объем] Mass and Volume [Масса и Объем]		Группа переключателей, определяющая, для каких физических параметров Вы хотите задать предполагаемые значения. Достаточно выбрать опцию с двумя характеристиками (третья вычисляется автоматически, по выбранным двум), либо ограничиться только вычислениями массы.
Density [Плотность]		Поле для ввода предполагаемого значения плотности.
Mass [Масса]		Поле для ввода предполагаемого значения массы.
Volume [Объем]		Поле для ввода предполагаемого значения объема.
Секция Area - Площадь
Unknown [Неизвестно]		Определяет, что площадь поверхности неизвестна.
Area [Площадь]		Поле для ввода предполагаемого (неотрицательного) значения площади поверхности рабочей части или выбранных компонентов.
Секция Centroidal Center of Mass - Центр масс
Unknown [Неизвестно]		Определяет, что положение центра масс неизвестно, а, следовательно, неизвестны и значения моментов инерции (секция Inertia Values).
X Y Z		Поля для ввода предполагаемых координат центра масс.
Секция Inertia Values - Моменты инерции
Unknown [Неизвестно]		Определяет, что значения моментов инерции неизвестны. Если хотя бы одно из значений моментов инерции неизвестно, то неизвестны все моменты.
Moments of Inertia [Моменты Инерции] Xx Yy Zz		Поля для ввода предполагаемых значений моментов инерции.
Products of Inertia [Центробежные моменты Инерции] Yz Xz Xy		Поля для ввода предполагаемых значений центробежных моментов инерции.
Другие опции
Copy Values from Work Part [Копировать Значения из Рабочей Части]		Копирует текущие значения из рабочей части в поля диалогового окна Assert Values.
Copy Values from Component [Копировать Значения из Компонента]		Копирует текущие значения из выбранного компонента в поля диалогового окна Assert Values.
Reset Values [Сбросить Значения]		Восстанавливает первоначальные значения во всех полях диалогового окна Assert Values.
Remove Assertions [Удалить Предположения]		Удаляет все предполагаемые данные и закрывает диалоговое окно Assert Values.

Секция Calculation - Вычисление весовых характеристик

По умолчанию весовые характеристики вычисляются для всей сборки или для всей части, причем в этих расчетах также участвуют погашенные объемные тела и тела на невидимых слоях. Чтобы ограничить список тел, участвующих в вычислениях:

Нажмите клавишу Work Part в секции Calculation (расчет будет выполняться только для рабочей части и ее компонентов), ИЛИ
Укажите ссылочный набор или набор компонентов (опции Set Reference Set
и Set Component Set в секции Definition - расчет будет выполняться только для объемных тел, определенных в наборе), ИЛИ
Нажмите клавишу Selected Components в секции Calculation и выберите компоненты, характеристики которых нужно вычислить (расчет будет выполняться только для выбранных компонентов).
Поскольку весовые характеристики сложных объемных тел нельзя определить точно, вычисления могут допускать некоторую погрешность (с учетом точности, установленной опцией Accuracy). Опция Give Error Information [Давать Информацию об Ошибках]
показывает возможный диапазон погрешности для вычислений, выведенных в информационном окне. Этот диапазон имеет чисто предупредительный характер; значения реальных ошибок обычно намного меньше.

ЗАМЕЧАНИЕ : Если в вычислениях участвуют тонкие листовые тела со сложными гранями, расположенными очень близко друг к другу (по сравнению с их площадью), то погрешность может быть значительно большей и не соответствовать точности, установленной опцией Accuracy.

Секция Definition - Выбор объемных тел, участвующих в вычислениях

Опции секции Definition [Определение] позволяют определить группу объемных тел, для которых выполняется вычисление весовых характеристик.
Опция Set Reference Set [Установить Ссылочный Набор] задает существующий ссылочный набор для определения объемных тел, участвующих в вычислении весовых характеристик. После того, как ссылочный набор выбран, он будет использоваться во всех дальнейших расчетах для этой части и для любых компонентов, имеющих эту часть в качестве прототипа. После заголовка Current [Текущий], расположенного под клавишей Set Reference Set, выводится имя текущего ссылочного набора (если набор не задан, выводится надпись "Entire Part" [Вся Часть]).
Опция Set Component Set [Установить Набор Компонентов] задает существующий набор компонентов, участвующих в вычислении весовых характеристик, и действует аналогично опции Set Reference Set (выбранный набор будет использоваться во всех дальнейших расчетах для части). После заголовка Current , расположенного под клавишей Set Component Set, выводится имя текущего набора (если набор не задан, выводится надпись "AllComponents" [Все Компоненты]).

Секция Density/Mass/Volume - Плотность/Масса/Объем

Если Вы выбираете опцию с двумя характеристиками, то третья вычисляется автоматически (т.к. масса = плотность * объем). Если же Вас интересует только масса модели, используйте опцию Mass only [Только Масса], а плотность и объем останутся неизвестными (статус Unknown).
Значения массы, плотности и объема не могут быть отрицательными. Для массы нельзя установить статус Unknown.
Для плотности первоначально устанавливается значение, определенное в настройках моделирования и преобразованное в единицы измерения плотности текущей рабочей части (если это необходимо).

Секция Entries - Опции редактирования спецификации

Следующие опции позволяют добавлять, удалять и модифицировать объекты спецификации:


Add
[Добавить]
Добавляет объекты в спецификацию.
Modify
[Модифицировать]
Модифицирует значение любого поля в любой строке спецификации.
Remove
[Удалить]
Удаляет объекты из спецификации. Удаляемые объекты можно указать с помощью функции
Class Selection Subfunction
[Функция Выбора Группы], либо выбрать их по уникальным значениям ключевого поля.

Секция Formatting - Опции форматирования спецификации

Вы можете отформатировать спецификацию с помощью следующих опций:

Callouts [Номера позиций]		Задает способ добавления в спецификацию номеров позиций (которые присутствуют в идентификаторах позиций).
Header [Заголовок]		Позволяет выбирать расположение блока заголовка, содержащего заголовки полей.
Boxes [Рамки]		Включает/выключает режим изображения рамок полей, то есть разделительных линий между строками и столбцами спецификации. Переключатель Boxes имеет два положения YES [Да] и NO [Нет]. По умолчанию установлено NO.
Update ID Symbol [Обновление Идентификаторов позиции]		Задает режим автоматического обновления идентификаторов позиции при создании на чертеже надписи-спецификации.
Specify Rules [Задать Правила форматирования]		Задает правила форматирования спецификации.

Секция Interactive Messages - Содержание отчета

При выключении любой опции из этой группы интерференция соответствующего типа все равно вычисляется, но результаты не выводятся на экран. Система всегда вычисляет все интерференции независимо от состояния выключателей секции Interactive Messages.

Секция Object/Pair Functions - Функции выбора объектов и пар объектов

Функция Assembly Clearance обрабатывает все объекты части двумя способами: путем перебора всех пар внутри одного списка или путем перебора всех комбинаций объектов из двух разных списков. Способ выбирается клавишами-переключателями One List [Один Список] и Two Lists [Два Списка]
главного диалогового окна. При выборе опции One List клавиша List 2 затеняется.
Клавиши List 1 [Список 1] и List 2 [Список 2] позволяют формировать списки объектов для анализа. Тип списка задается с помощью опций диалогового окна Clearance Analysis Lists:

Опции диалогового окна Clearance Analysis Lists
Список типов объектов
All Objects in Work Part [Все Объекты Рабочей Части]		Включает в список для анализа все объекты текущей рабочей части загруженной сборки.
All Visible Objects [Все Видимые Объекты]		Позволяет выбрать только видимые объекты в список для анализа.
All But Selected Objects [Все Объекты Кроме Выбранных]		Позволяет выбрать объекты, которые не нужно включать в список для анализа. В список будут включены все невыбранные загруженные объекты.
Class Selection [Выбор Группы]		Позволяет использовать функцию Class Selection Subfunction [Функция Выбора Группы] для включения объектов в список. При вызове этой функции объекты, уже включенные в список, считаются выбранными, поэтому Вам следует отменить выбор ненужных объектов. Обратите внимание, что по умолчанию в новый набор данных войдут все ранее выбранные объекты. Вы можете легко отменить ранее сделанный выбор с помощью опции Class Selection—>All But Selected [Выбор Группы—>Все Кроме Выбранных].
Дополнительные опции
Show List [Показать Список]		Подсвечивает в графическом окне все объекты, включенные в список.
OK		Закрывает диалоговое окно, как кнопки Back и Cancel. Чтобы увидеть список анализа зазоров, нажмите кнопку Show List.

При выборе опций All Objects in Work Part и All But Selected Objects система каждый раз заново формирует списки, чтобы в списке не осталось устаревших данных. Опция Class Selection не формирует список заново. Если в части появились новые объекты, то при использовании опции All Objects in Work Part они автоматически включаются в список. При использовании опции Class Selection—>All новые объекты не будут включаться в список при последующем запуске функции анализа.

ЗАМЕЧАНИЕ : Опции All Objects in Work Part и Class Selection—>All дают разный результат.

Секция Overall Weight Data - Общие весовые данные

Секция Overall Weight Data показывает общие весовые характеристики сборки, такие как общая масса, использованная точность расчета и предупреждения имеющие отношение к общим весовым данным (более детальные и дополнительные предупреждения присутствуют в секции Warnings).

Пример секции Overall Weight Data

Секция Per Component Data - Данные отдельных компонентов

Секция Per Component Data показывает весовые характеристики каждого компонента

Пример секции Per Component Data

Элементы секции Per Component Data
Component [Компонент]		Имя компонента. Для того, чтобы посмотреть весовые свойства отдельного компонента, найдите ряд с именем компонента, а затем найдите где данный ряд пересекается с колонкой, которая Вас интересует.
Density [Плотность]		Плотность компонента. Может принимать заданные предполагаемые значения.
Area [Площадь]		Площадь компонента. Может принимать заданные предполагаемые значения
Volume [Объем]		Объем компонента. Может принимать заданные предполагаемые значения
Mass [Масса]		Масса компонента. Может принимать заданные предполагаемые значения
Center of Mass [Центр масс] Xchar Ychar Zchar		Центр масс компонента. Может принимать заданные предполагаемые значения
First Moments [Статические моменты инерции] Mxc Myc Mzc		Статические моменты инерции компонента. Могут принимать заданные предполагаемые значения.
Moments of Inertia (Work) [Моменты Инерции (Рабочие, т.е. относительно РСК)] Ixxw Iyyw Izzw		Рабочие Моменты Инерции (относительно РСК) компонента. Могут принимать заданные предполагаемые значения.
Moments of Inertia (Centroidal) [Моменты инерции (Центральные)] Ixx Iyy Izz		Моменты инерции (Центральные) компонента. Могут принимать заданные предполагаемые значения.
Moments of Inertia (Spherical) [Моменты инерции (Сферические)]		Моменты инерции (Сферические) компонента. Могут принимать заданные предполагаемые значения.
Products of Inertia (Work) [Центробежные моменты Инерции (Рабочие)] Pyzw Pxzw Pxyw		Центробежные моменты Инерции (Рабочие) компонента. Могут принимать заданные предполагаемые значения.
Products of Inertia (Centroidal) [Центробежные моменты Инерции (Центральные)] Pyz Pxz Pxy		Центробежные моменты Инерции (Центральные) компонента. Могут принимать заданные предполагаемые значения.
Principal Moments of Inertia [Главные Моменты Инерции] Ixxp Iyyp Izzp		Главные Моменты Инерции компонента.
Radii of Gyration (Work) [Радиусы Инерции (Рабочие)] Rgxw Rgyw Rgzw		Рабочие Радиусы Инерции
Radii of Gyration (Centroidal) [Радиусы Инерции (Центральные)] Rgx Rgy Rgz		Центральные радиусы инерции
Radii of Gyration (Spherical) [Радиусы Инерции (Сферические)]		Сферические радиусы инерции
Principal Axes [Главные Оси] Xp(X) Xp(Y) Xp(Z) Yp(X) Yp(Y) Yp(Z) Zp(X) Zp(Y) Zp(Z)		Главные оси.

Секция Review Functions - Просмотр результатов

Доступны следующие режимы просмотра результатов анализа:


All
[Все]
Выводит информацию о предыдущем анализе (как в диалоговом, так и в пакетном режиме).
Pairs
[Пары]
Выводит информацию обо всех интерференциях (записанных в наборе данных анализа) между выбранными объектами.
Interferences
[Интерференции]
Выводит информацию о выбранных интерференциях.
Report
[Отчет]
Выводит в информационном окне отчет о всех интерференциях, записанных в базе данных.
Опция
All
, как и опция
Analyze
, последовательно перебирает в наборе данных анализа список пар, для которых обнаружена интерференция. Опции
Pairs
и
Interferences
позволяют выбирать объекты или интерференции.
Так же, как при использовании опции Analyze, для каждой интерференции, тип которой подлежит включению в отчет, подсвечиваются интерференционные объекты, и на экране появляется диалоговое окно. Это диалоговое окно отличается только тем, что в нем имеется клавиша
Back
для пошаговой обработки списка интерференций.
Типы интерференции, подлежащие включению в отчет, задаются с помощью опции
Preferences?>Assembles?>Clearance Analysis
.

Секция Warnings - Предупреждения

Данная секция более подробно описывает предупреждения, которые сгенерированы при расчете весовых характеристик. Например, в секции Overall Weight Data содержатся предупреждения, для которых нет необходимых загруженных тел; секция Warnings покажет данные об этих телах.

Пример секции Warnings

Типы информации на диаграмме

Вы можете выбрать для вывода на диаграмме следующие типы данных: имена, имена частей, имена компонентов, описания, ссылочные наборы, атрибуты частей и объектов. Порядок вывода этой информации - произвольный, по Вашему усмотрению.

ЗАМЕЧАНИЕ
: Вывод диаграммы прекращается безрезультатно, если: 1) запрашиваемая информация отсутствует; 2) недоступны внутренние данные навигатора.

Типы интерференций

Опция Assembly Clearance выявляет интерференцию следующих типов:

No Interference [Без Интерференции]		Расстояние между объектами больше допуска на зазор.
Soft Interference [Условная Интерференция]		Расстояние между двумя телами меньше допуска, но они не касаются друг друга.
Touching Interference [Касание]		Два объекта касаются друг друга, но не пересекаются.
Hard Interference [Наложение]		Объекты пересекают друг друга, то есть существует область, занимаемая обоими объектами.
Containment Interference [Вложение]		Один объект полностью находится внутри другого объекта.

Типы полей

Опция Insert Field позволяет добавить поле в спецификацию. Спецификация может содержать до 14 полей. Сначала нужно выбрать тип добавляемого поля из трех возможных вариантов:


Non-Key
[Неключевое]
Задает любое поле, кроме количественного, не требующее проверки на уникальность значений.
[Ключевое]
Задает поле, в котором содержатся значения, уникальные для каждого элемента спецификации (например, номер детали). Необходимо задать хотя бы одно, но не более трех ключевых полей.
[Количественное]
Задает поле, содержащее количество элементов спецификации. Количественное поле является обязательным.

Существует три типа полей: ключевое, неключевое и количественное.

КЛЮЧЕВОЕ		Поле, которое содержит значение, уникальное для каждого элемента спецификации. Если элементы спецификации имеют одинаковые значения ключевого поля, то они будут представлены одной и той же строкой.
КОЛИЧЕСТВЕННОЕ		Поле, которое содержит количество применений элемента спецификации в сборке. Количество может быть задано вещественным, целым или символьным значением.
НЕКЛЮЧЕВОЕ		Все остальные поля, отличные от первых двух типов.

Уточнения и приемы

Вы можете также исключить объекты, относящиеся к одной подсборке. Ниже на рисунке приведен пример сборки Assy, состоящей из компонентов A, B и C. Компонент A представляет собой подсборку, состоящую из компонентов A1 и A2.

При выполнении анализа зазоров для этой сборки Вы можете дать указание системе не проверять объекты, относящиеся к одной подсборке. Система не будет проверять пары, в которых оба объекта порождены одним и тем же компонентом (например, А), но будет проверять пары, в которой объекты порождены разными компонентами (например, А и В). Пара А1 и А2 не будет проверяться, поскольку оба объекта порождены компонентом А.
Используя концепцию мастер-модели, Вы можете сформировать набор данных анализа зазоров в части ClrAnl, в которую Assy входит как компонент. Поскольку Assy - единственный компонент сборки верхнего уровня, система будет обрабатывать сборку точно так же, как в предыдущем примере.
Если Ваша сборка состоит только из одного компонента, но также содержит объемные тела, определенные в сборке (не в компонентах), то сборка будет обрабатываться так, как если бы Вы не использовали мастер-модель (то есть функция Pairs Within Sub-Assembly
отменит проверку компонентов, входящих в компоненты первого уровня).

Весовые характеристики

Доступны следующие весовые характеристики (обратите внимание, что эти характеристики совпадают с задаваемыми опцией Info—>Analysis—>Mass Properties-Using Solids [Информация—>Анализ—>Характеристики Массы-Использование Тел]):

Density [Плотность]
Area [Площадь]
Volume [Объем]
Mass [Масса]
First Moments [Статические Моменты]
Center of Mass [Центр Масс]
Moments of Inertia (Work) [Моменты Инерции (Рабочие, т.е. относительно РСК)]
Moments of Inertia (Centroidal) [Моменты Инерции (Центральные, т.е. относительно центра масс)]
Moments of Inertia (Spherical) [Моменты Инерции (Сферические)]
Products of Inertia (Work) [Центробежные моменты Инерции (Рабочие)]
Products of Inertia (Centroidal) [Центробежные моменты Инерции (Центральные)]
Radii of Gyration (Work) [Радиусы Инерции (Рабочие)]
Radii of Gyration (Centroidal) [Радиусы Инерции (Центральные)]
Radii of Gyration (Spherical) [Радиусы Инерции (Сферические)]
Principal Axes [Главные Оси]
Principal Moments of Inertia [Главные Моменты Инерции]
При вычислении весовых характеристик система сначала проверяет, не изменились ли закрытые файлы компонентов (на диске) после последнего обновления динамических данных памяти. Если такие изменения имели место, то появится диалоговое окно со следующим сообщением:
The assembly contains component parts that have potentially changed since the assembly was last saved. This represents of the total number of component parts in the assembly. Do you want to update the cached component weight properties before calculating the result?
[Сборка содержит файлов компонентов (что составляет от общего количества частей сборки), которые, возможно, изменились со времени последнего сохранения сборки. Вы хотите обновить динамические данные весовых характеристик перед началом вычислений?]
Вы должны ответить на этот запрос, нажав одну из трех клавиш - Yes , No или Cancel :

Yes [Да]		Соответствующие данные в динамической памяти обновляются, и затем выполняется расчет весовых характеристик с обновленными данными.
No [Нет]		Данные в динамической памяти не обновляются, и расчет весовых характеристик выполняется с прежними данными.
Cancel [Отмена]		Отменяет процесс расчета весовых характеристик.

Если вычисление весовых характеристик выполняется с использованием опции Selected Components , только выбранные компоненты проверяются на необходимость обновления.
Если в процессе обновления динамических данных система вообще не находит файлы компонентов на диске, в расчетах продолжают использоваться прежние данные.

Второе поле сортировки

Можно задать второе поле сортировки [для сортировки по двум уровням]. Сначала элементы спецификации сортируются по первому полю сортировки. Затем строки с одинаковым значением этого поля будут отсортированы по второму полю сортировки. Далее второго уровня (то есть больше, чем по двум полям) сортировка не производится.

Второй запуск

Вы исправили сборку, причем некоторые модификации коснулись геометрии. Кроме того, появились два новых компонента.

Выберите опцию Analysis—>Assembly Clearance и снова задайте набор данных WHOLE_ASSY.
Вам не нужно изменять список объектов, поскольку новые объекты будут включены в него автоматически.
Сразу же запустите анализ:
Выберите опцию Analyze .
По мере обнаружения интерференций система будет подсвечивать нужные объекты и выводить на экран информационное окно.
После завершения анализа сохраните сборку, чтобы вместе с ней сохранились обновленные данные анализа зазоров.

Задание части компонента

При выборе опции Session Where Used система предлагает ввести имя части компонента, местонахождение которого Вы хотите узнать. После этого система формирует отчет применяемости компонента в загруженных частях. В этот отчет всегда включаются все уровни сборки.

При выборе опции
Where Used
система предлагает ввести имя части компонента, местонахождение которого [в какие сборки он входит] Вы хотите узнать. Введите имя части компонента или нажмите OK, чтобы принять по умолчанию имя текущей рабочей части.

Задание формата поля

Затем система запрашивает формат нового поля. Для задания формата доступны следующие опции:


[Выравнивание Значения Поля]
Позволяет выбрать один из режимов выравнивания значения внутри поля: слева, справа или по центру.
[Тип Данных]
Задает формат вывода значений в поле.
[Ширина Поля]
Задает ширину поля, то есть максимально допустимое количество символов в изображении значения поля.
[Ведущая Строка]
Позволяет ввести ведущую строку, то есть последовательность символов, которая будет выводиться перед значением поля (например, знак доллара перед значением цены).
[Замыкающая Строка]
Позволяет ввести замыкающую строку, то есть последовательность символов, которая будет выводиться после значения поля.

Замена предыдущей диаграммы

Чтобы создаваемая диаграмма заменила предыдущую диаграмму, хранящуюся в части [Diagram Destination Part] , используйте опцию Remove existing Diagram [Удалить существующую Диаграмму]. Если в части существуют несколько диаграмм, то новая диаграмма добавляется, не удаляя старых. (Появится сообщение о том, что удаление не произошло.)
Если после создания предыдущей диаграммы часть была сохранена под другим именем, то опция Remove existing Diagram недоступна. Вы можете удалить эту диаграмму вручную, выбрав опцию
Edit?>Delete
и указав объекты диаграммы. (Процедура выбора нескольких объектов описана в
Справочнике по интерфейсу пользователя [Gateway Online Help]
.)

ЗАМЕЧАНИЕ
: Единственный гарантированный способ обновления диаграммы - это ее повторное создание. Иначе может получиться так, что при редактировании сборки диаграмма окажется в незагруженной части и не будет обновлена автоматически (вместе с частью).

Замораживание позиций спецификации

Если позиция спецификации, выбранная для модификации,
не заморожена
, в меню выбора поля появится дополнительная опция, позволяющая заморозить позицию спецификации [то есть зафиксировать положение строки спецификации]. При выборе этой опции появится меню со списком замороженных на данный момент позиций. Вы можете поместить вновь замороженную позицию на специальное свободное место, на первое доступное место или в конец списка замороженных позиций.

Завершение анализа

После завершения анализа система выводит итоговое сообщение в информационном окне.

ЗАМЕЧАНИЕ : Если Вы обновите изображение функцией Refresh [Обновить], то подсветка родительских и интерференционных объектов перестанет действовать. Для того, чтобы снова подсветить их, воспользуйтесь опцией Center Interference .

Unigraphics. Справочник по сборке

Диалоговое окно Update Structure Results - Результаты обновления структуры

Диалоговое окно Update Structure Results, которое появляется после окончания работы опции Update Structure (независимо от того, успешно ли она завершилась), имеет две страницы: Results [Результаты]
и [Предупреждения].
, которые показываются в диалоговом окне Update Structure Results будут описаны в конце данного раздела. of this topic.

Фильтры близости

Фильтр близости [Proximity Filter] выбирает все компоненты, которые находятся от указанного компонента на расстоянии, не превышающем заданного значения. Для создания фильтра близости:

укажите узел компонента на дереве сборки и выберите опцию Filter—>Create Proximity Filter [Фильтр—>Создать Фильтр Близости] из всплывающего меню, ИЛИ
нажмите иконку Add Proximity Filter [Добавить Фильтр Близости] в инструментальной панели фильтров.
Для изменения значения расстояния укажите фильтр и выберите опцию Edit из всплывающего меню.
Фильтры близости используют , если она включена. Иначе используются ограничивающие прямоугольники.

Фильтры исключения

Фильтр исключения [Exclude Filter] позволяет исключить выбранные компоненты из указанных фильтров.

Фильтры поиска атрибутов

Фильтр поиска атрибутов [Attribute Search Filter] можно создать:

с помощью иконки [Добавить фильтр поиска атрибутов] в инструментальной панели фильтров
опции из всплывающего меню фильтров
При выборе одной из этих опций появляется диалог Add to Filter [Добавить в фильтр]. Данный диалог имеет те же опции, что и диалог Find Component. С помощью данного диалога Вы можете выделять компоненты несколькими методами (по имени, состоянию, атрибутам, из списка или по размеру) и добавить эти компоненты в выделенный фильтр.
Рисунок ниже показывает пример использования каждого способа. Каждый фильтрованный узел, включает в себя иконку, которая соответствует его типу:

Примеры использования "Add to Filter..."

Фильтры соответствия любому условию

Фильтр соответствия любому условию [Match Any of ... Filter] выбирает компоненты, удовлетворяющие любому из заданных условий и не исключенные фильтром исключения.

Фильтры соответствия всем условиям

Фильтр соответствия всем условиям [Match All of ... Filter] выбирает только те компоненты, которые удовлетворяют всем заданным условиям и не исключены фильтром исключения.

Фильтры зон

Фильтры зон [Zone Filters] выбирают компоненты в соответствии с их позицией относительно параллелепипедов или плоскостей, заданных с помощью .
Когда Вы добавляете фильтр зоны, нажав иконку Add Zone to Filter [Добавить Зону в Фильтр] в инструментальной панели фильтров, появляется диалоговое окно Add Zone to Filter со следующими опциями:

Опции диалогового окна Add Zone to Filter

Existing zones [Существующие зоны]

Окно списка зон-параллелепипедов и зон-плоскостей, заданных опциями секции Zones диалогового окна Component Filters на данный момент. Все они доступны для выбора и использования опциями диалогового окна Add Zone to Filter.

Фильтры

Фильтры - это команды, которые можно вызывать с помощью всплывающего меню навигатора или иконок инструментальной панели фильтров [Filtering Toolbar]. Фильтры позволяют выполнять операции (с использованием условий и выражений) над всеми или отдельными узлами структуры сборки. Вы можете вызвать фильтр, находясь в узле любого компонента сборки, и затем применить этот фильтр к данному компоненту и всем его потомкам.
Фильтры хранятся в , предпочтительнее чем файлы частей.
Фильтры позволяют перемещаться по сборке и оперировать только с теми частями, которые интересуют Вас; тем самым отпадает необходимость загружать всю сборку. При выборочной работе фильтров могут использоваться различные атрибуты и характеристики частей (например, пространственная близость к заданному компоненту).

ЗАМЕЧАНИЕ: Сам процесс фильтрации не различает отдельные тела в файле части. Если есть такая необходимость, используйте ссылочные наборы.

Фоновое меню

Фоновое меню Навигатора Сборки появляется, если Вы поместите курсор над пустой областью Навигатора (когда ничего не выделено) и нажмете MB3. Другие всплывающие меню включают всплывающее меню компонента и .
Фонового меню включает следующие опции:

Опции фонового меню
Include Suppressed Components [Включить скрытые компоненты]		Позволяет определить показывать ли полную сборку в Навигаторе (когда в Графическом Окне показываются все нескрытые компоненты) или показывать ее в уменьшенном виде, показывая все компоненты, включая скрытые.
WAVE Mode [Режим WAVE]		Позволяет создавать ассоциированную структуру сборки сверху-вниз и ассоциированные связанные с ней части.
Filtering Mode [Режим фильтрации]		Когда данная опция включена, в навигаторе показываются все заданные в сборке фильтры. Переключение опции также вызывает появление инструментальной панели фильтров (или ее исчезновение), если включена опция View—>Assembly Navigator.
Find Selected Components [Найти выделенные компоненты]		Позволяет найти все экземпляры заданного компонента.
Find Work Part [Найти Рабочую часть]		Выделяет и подсвечивает текущую рабочую часть в Навигаторе Сборки и графическом окне. Использование данной опции вызывает, при необходимости, полосы прокрутки.
Collapse All [Свернуть Все]		узлы дерева сборки, так что в окне навигатора будут показаны только компоненты первого уровня. (Корневой узел не сворачивается.)
Expand All [Развернуть Все]		все свернутые узлы дерева, так что в окне навигатора будут показаны все компоненты.
Expand to Visible [Развернуть Видимые компоненты]		Разворачивает все свернутые узлы, которые содержат видимые компоненты [обозначенные переключателями статуса с красными галочками].
Expand to Work [Развернуть компоненты Рабочей части]		Разворачивает свернутые узлы, которые содержат рабочую часть. При необходимости в окне навигатора работают бегунки прокрутки.
Expand to Loaded [Развернуть Загруженные компоненты]		Разворачивает все свернутые узлы, которые содержат полностью и/или не полностью загруженные части. На дереве сборки будут показаны узлы для всех частей, загруженных полностью или частично (даже для тех случаев, когда сама часть невидима).
Expand to Selected [Развернуть Выбранные компоненты]		Разворачивает все свернутые узлы, которые содержат выбранные части.
Pack All [Упаковать Все]		все компоненты, которые содержатся в сборке в нескольких экземплярах. Если позднее Вы добавите еще один экземпляр, он не будет автоматически упакован.
Unpack All [Распаковать Все]		все компоненты, которые содержатся в сборке в нескольких экземплярах.
Export to Browser [Экспортировать в Браузер]		Позволяет экспортировать Навигатор Сборки в браузер (браузер страниц Интернет). Навигатор Сборки сохраняется как html файл и экспортируется. Если браузер не запущен в данный момент, он автоматически запускается. Фильтры, узлы и иконки появляются в таком виде, в каком были экспортированы.
Update Structure [Обновить структуру]		Обновляет компоненты, которые незагружены (то есть обновляет атрибуты и ограничивающие прямоугольники компонентов, которые были изменены но не были загружены). Данная опция также доступна из опции Assemblies—>Component Filters—>Define Script, которая позволяет использовать ее, если Навигатор Сборки не запущен.

Многие из этих опций также доступны из инструментальной панели Навигатора Сборки и выпадающего меню.

Главное окно

При выборе из верхнего меню Unigraphics
опции Tools—>Assembly Navigator на экране появляется главное окно навигатора сборки (смотрите рисунок, приведенный ниже). Для того, чтобы получить доступ ко всем элементам дерева сборки, Вы можете либо увеличить размеры окна, либо использовать бегунки прокрутки.

Идентификация компонентов

Если установить курсор на нерабочую часть, статус которой обозначен красной галочкой, и нажать MB1, эта часть подсветится. Подсветка остается до тех пор, пока Вы не выберете другую часть. (Подвод курсора к узлу без нажатия MB1 не дает никакого эффекта.)
Когда курсор установлен на невидимой части (например, погашенной, незагруженной, находящейся на другом слое или вне ссылочного набора), в графическом окне появляется габаритная рамка, обозначающая границы этого компонента. Курсор движется к следующей части - и эта временная рамка исчезает. Такой режим действует, если включена настройка Preselect Invisible Nodes [Предварительный выбор Невидимых Узлов].
Невидимые части обозначены переключателями с тонкой серой галочкой или без галочки.

ЗАМЕЧАНИЕ : Из-за различий в конфигурации компьютеров вывод габаритной рамки может иметь свои особенности. Возможно, в некоторых случаях Вам придется удерживать MB1 нажатой пару секунд, после чего появится рамка. В других случаях рамка не изображается до тех пор, пока Вы не отпустите MB1. Учтите, что при двойном нажатии MB1 рамка не рисуется.
Упакованный узел дерева представляется одним компонентом. Если его статус обозначен серой галочкой или галочка отсутствует, то этот компонент обведен рамкой.

Иконки, используемые в окне навигатора сборки

Иконки, показанные ниже в таблице всегда показываются в столбике слева, неважно какое поле соответствует данной позиции. Некоторые поля в навигаторе имеют собственные иконки, которые двигаются вместе с полями, такие иконки описанные в разделе Иконки полей.

Иконка		Значение
		Сборка (или подсборка) Желтый цвет этой иконки: Сборка в составе рабочей части. Серый цвет (непрерывные черные линии по контуру): Сборка вне рабочей части. Серый цвет (полное затенение): Сборка закрыта, т.е. выгружена.
		Компонент (не сборка и не подсборка) Желтый цвет этой иконки: Компонент в составе рабочей части. Серый цвет (непрерывные черные линии по контуру): Компонент вне рабочей части. Серый цвет (полное затенение, пунктирные линии): Компонент закрыт.
		Связанная часть
		Фильтры
		Подразделы дерева фильтров ("Session Filters" [Фильтры Сессии] и "Filters in Part" [Фильтры в Части])
Иконки-
		Переключатель статуса компонента (без галочки)
		Переключатель статуса компонента (тонкая серая галочка)
		Переключатель статуса компонента (толстая галочка, обычно красная)
	Переключатель (пунктир) синий компонент или картинка сборки. ЗАМЕЧАНИЕ: Опция Include Suppressed Components [включить скрытые компоненты] должна быть включена.

Каждый элемент, на который наложен фильтр, имеет иконку показывающую тип используемого фильтра (например, Match All of...[Фильтр Соответствия Всем условиям] или Exclude [Фильтр Исключения]. Данные иконки аналогичны иконкам в .

Иконки полей Навигатора сборки

Некоторые индивидуальные поля Навигатора Сборки имеют собственные иконки. Данные иконки являются уникальными для их поля и они остаются неизменными при изменении порядка полей.

Иконки, которые используются в первом поле Навигатора Сборки описаны в разделе, посвященном главному окну. Данные иконки остаются неизменными, независимо от того, какое поле является первым - Part Name [Имя Части], Component Name [Имя Компонента] или Descriptive Part Name [Описательное Имя Части].

Иконки

Иконка		Значение
Иконки страницы Results
		Сборка или подсборка
		Компонент (часть).
		Кнопка Раскрыть/Скрыть. Нажмите MB1 на этой кнопке, чтобы показать или скрыть элементы более низкого уровня
		Иконка, показывающая, что операция была успешной
		Иконка, показывающая, что операция закончилась неудачно
		Иконка, показывающая дату и время операции
Иконки страницы Warnings
		Иконка, показывающая, что операция была успешной без предупреждений, информационных сообщений и ошибок..
		Информационных сообщение.
		Предупреждение.
		Ошибка (которая приводит к неудачному завершению операции).

Инструментальная панель Фильтров

Инструментальная панель фильтров, которая появляется при включении режима Фильтров, имеет следующие опции.Некоторые из этих опций доступны из выпадающего меню фильтров

		Create Filter [Создать фильтр]		Создает пустой фильтр, который потом можно будет модифицировать.
		[Добавить фильтр поиска атрибутов]		При выборе данной опции появляется диалоговое окно Add to Filter. Данное окно имеет опции, аналогичные опциям диалога .
		Add Proximity Filter [Добавить Фильтр близости]		Позволяет добавить фильтр близости к существующему выделенному фильтру. Если никакой фильтр не выделен, будет создан новый фильтр близости.
		[Добавить Фильтр зон]		Позволяет добавить фильтр зон к существующему выделенному фильтру. Если никакой фильтр не выделен, будет создан новый фильтр зон.
		Match All of ... Filter [Фильтр Соответствия Всем условиям]		Объединяет выделенные фильтры в Фильтр Соответствия Всем условиям. Если никакие фильтры не выделены, будет создан новый фильтр.
		Match Any of ... Filter [Фильтр Соответствия Любому условию]		Объединяет выделенные фильтры в Фильтр Соответствия Любому условию. Если никакие фильтры не выделены, будет создан новый фильтр.
		Exclude from Filter [Фильтр Исключения]		Позволяет исключить выделенные компоненты из фильтра.
		Delete Filter [Удалить фильтр]		Позволяет удалить выделенный(е) фильтр(ы) или часть фильтра

Смотрите , чтобы на примере рассмотреть особенности типа фильтров..

Инструментальная панель фильтров [Filtering Toolbar] появляется на экране, если включена опция Tools—>Assembly Navigator—>Filtering Mode [Инструментальные средства—>Навигатор Сборки—>Режим Фильтрации] (причем эта панель присутствует только во время работы навигатора).

Инструментальная панель навигатора сборки

Инструментальная панель навигатора сборки [ANT Toolbar] появляется на экране, если включена опция View—>Toolbars—>Assembly Navigator (причем эта панель присутствует только во время работы навигатора). Ниже показаны иконки этой панели, которые соответствуют опциям выпадающего меню навигатора:

	Include Suppressed Components [Включить скрытые компоненты]		Определяет, показываются ли скрытые компоненты в окне навигатора.
	WAVE Mode [Режим WAVE]		Переключает два режима: работа в стандартном навигаторе (ANT) или в навигаторе модуля WAVE (WAVE ANT). Всплывающее меню последнего имеет некоторые специфические опции, отсутствующие во всплывающем меню стандартного ANT.
	Filtering Mode [Режим Фильтрации]		Если эта опция включена, в окне навигатора показаны все фильтры, определенные для текущей сборки.
	Find Selected Components [Найти Указанные Компоненты]		Выполняет поиск компонента с заданным именем.
	Find Work Part [Найти Рабочую Часть]		Позволяет выбрать и подсветить текущую рабочую часть в окне навигатора и в графическом окне. Во время поиска и просмотра окно навигатора может прокручиваться (если это необходимо).
	Collapse All [Свернуть Все]		Сворачивает узлы дерева сборки, так что в окне навигатора будут показаны только компоненты первого уровня. (Корневой узел не сворачивается.)
	Expand All [Развернуть Все]		Разворачивает все свернутые узлы дерева, так что в окне навигатора будут показаны все компоненты.
		Expand to Selected [Развернуть выделенные]		Разворачивает все свернутые узлы, которые содержат выделенные компоненты.
	Expand to Visible [Развернуть Видимые компоненты]		Разворачивает все свернутые узлы, которые содержат видимые компоненты [обозначенные переключателями статуса с красными галочками].
	Expand to Work [Развернуть компоненты Рабочей части]		Разворачивает свернутые узлы, которые содержат рабочую часть. При необходимости в окне навигатора работают бегунки прокрутки.
	Expand to Loaded [Развернуть Загруженные компоненты]		Разворачивает все свернутые узлы, которые содержат полностью и/или не полностью загруженные части. На дереве сборки будут показаны узлы для всех частей, загруженных полностью или частично (даже для тех случаев, когда сама часть невидима).
	Pack All [Упаковать Все]		Упаковывает все компоненты, которые содержатся в сборке в нескольких экземплярах. Если позднее Вы добавите еще один экземпляр, он не будет автоматически упакован.
	Unpack All [Распаковать Все]		Распаковывает все компоненты, которые содержатся в сборке в нескольких экземплярах.
		Export to Browser [Экспортировать в Браузер]		Позволяет экспортировать картинку в Браузер (Просмотрщик страниц Интернет)
		Update Structure [Обновить сборку]		Обновляет сборку. Данная опция доступна также из Assemblies—>Component Filters—>Define Script и может использоваться даже, когда навигатор не запущен.

Использование клавиатуры при работе с навигатором сборки

Для перемещения между узлами дерева используйте клавиши стрелок "вверх" и "вниз". Если компонент (или сборка) обведен рамкой и Вы нажимаете клавишу в то время, как на экране нет никаких диалоговых окон выбора, то этот компонент становится рабочей частью, а также (при необходимости) видимым и загруженным.

Использование навигатора сборки

Прежде чем, открыть окно навигатора сборки, проверьте состояние следующих опций, влияющих на содержание этого окна:

настройки Configure Columns [Конфигурация Полей] и Preselect Invisible Nodes [Предварительный выбор Невидимых Узлов] для модуля Assemblies;
включение/выключение режимов WAVE Mode [Режим модуля WAVE] и Filtering Mode [Режим Фильтрации].
Чтобы открыть окно навигатора, выберите опцию View—>Assembly Navigator [Вид—>Навигатор Сборки] или нажмите иконку ANT в стандартной инструментальной панели. (Стандартная инструментальная панель появляется на экране, если включить опцию View—>Toolbars—>Standard [Вид—>Инструментальные панели—>Стандартная].)

Иконка ANT стандартной инструментальной панели
Все манипуляции в окне навигатора сборки выполняются с помощью кнопок мыши и/или клавиатуры. Двойное нажатие MB1 на компонент открывает его (если необходимо), отменяет гашение компонента, делая его видимым (если необходимо), делает компонент рабочей частью (если возможно). Двойное нажатие MB1 на фильтр инициирует его применение.

ВНИМАНИЕ: При работе в Windows NT возможна такая ситуация: если переместить окно навигатора так, что его верхняя панель выйдет за верхнюю границу экрана, то в дальнейшем Вы не сможете перемещать это окно. В таком случае выберите опцию Preferences—>User Interface—>Reset Window Position [Настройки—>Интерфейс Пользователя—>Восстановить Позицию Окон], которая вернет все диалоговые окна Unigraphics
(включая окно навигатора сборки) и графическое окно в исходное положение.
Unigraphics запоминает состояние окна Assembly Navigator между сессиями (т.е. если при выходе из Unigraphics окно навигатора было открыто, оно автоматически откроется при следующем запуске).

Использование опции Update Structure в Unigraphics

При использовании опции Update Structure в сессии Unigraphics, каждый выгруженный компонент проверяется на соответствие времени последнего изменения файла компонента и времени, указанного в файле отсутствующих частей (O/S file). Если времена различаются, часть может содержать изменения, которые должны быть отражены в сборке, так как один или несколько компонентов могут являться устаревшими.
Если Вы прервете выполнение операции в момент, когда часть еще не загружена, данная часть сначала выгружается и лишь затем операция прерывается. В этом случае обновляются лишь те части, которые успели загрузиться, то есть операция не прерывается полностью, как это было в прошлой версии.

Для того, чтобы прервать операцию выберите Stop в диалоге Work in Progress в Window NT или нажмите L на UNIX платформах.
Любые компоненты, которые не смогли загрузиться, игнорируются и выдается предупреждение на странице Warnings
в диалоговом окне Update Structure Results.

Измененный объект

Иконка		Значение
		Измененный
пусто		Не измененный

Изображение узла дерева сборки

Каждый узел дерева, представленный в навигаторе сборки, содержит следующие элементы: выключатель сворачивания/разворачивания (если часть является сборкой или подсборкой), переключатель статуса, иконка, имя части и другие поля с нужной Вам информацией. Имя части, показанное на дереве, определяется системой или пользователем.

ЗАМЕЧАНИЕ: Если включен режим Filtering Mode, в главном окне появляется информация о фильтрах, содержащая следующие основные элементы: выключатель сворачивания/разворачивания, иконка фильтра, заголовок Filters (первоначально также выводятся два подзаголовка - Session Filters
[Фильтры Сессии] и Component Sets in Part [Наборы Компонентов в Части]). Работа с фильтрами подробно описана в разделе "Фильтры".

Компоненты в Навигаторе сборки

В навигаторе сборки Вы можете совершить следующие действия над компонентами:

Выделить один или несколько компонентов.
Идентифицировать компоненты, включая создания граничного прямоугольника вокруг скрытого компонента в графическом окне.
компонент в другую подсборку.

Меню Blanking - Гашение компонентов в режиме WAVE Mode

Если включен режим WAVE Mode, одиночная опция Blank/Unblank заменяется на следующие опции меню Blanking:

Blank или Unblank [Погасить] или [Восстановить изображение]		Гасит или восстанавливает изображение выбранного компонента.
Blank Node или Unblank [Погасить Узел] или [Восстановить изображение Узла]		Гасит или восстанавливает изображение только выбранного узла, не затрагивая статус компонентов и подсборок нижних уровней. Эта опция отсутствует для отдельных деталей.
Isolate [Выборочное]		Гасит все узлы за исключением тех, которые содержат геометрию, принадлежащую выбранному узлу. Вы можете выбрать несколько компонентов и с помощью этой опции погасить все остальные, невыбранные узлы. Тогда на экране останется изображение только выбранных узлов.

Меню Components - Операции над компонентами

Опции меню Components аналогичны опциям стандартного всплывающего меню навигатора. В зависимости от режима, в котором находится навигатор сборки (включен WAVE Mode или нет), меню Components может содержать следующие опции:

Blanking [Гашение] Blank [Погасить] Unblank [Восстановить изображение] Isolate [Выборочное]		Позволяют гасить и восстанавливать изображение компонентов, а также выполнять выборочное гашение (выбранные компоненты остаются видимыми, все остальные гасятся).
Replace Reference Set [Заменить Ссылочный Набор] Empty [Пустой набор] Entire Part [Вся Часть] Selection [Выбор]		Заменяет изображение компонента в графическом окне на один из его ссылочных наборов.
Open [Открыть] Component [Компонент] Child Components [Порожденные Компоненты] Assembly [Сборка] Component Fully [Компонент Полностью] Start Part [Исходная Часть]		Опции для открытия компонентов, находящихся в структуре текущей сборки.
Close [Закрыть] Part [Часть] Part (Modified) [Часть (Модифицированная)] Assembly [Сборка]		Опция Part закрывает все выбранные фильтром части, которые не были модифицированы. Опция Part (Modified) закрывает все части, выбранные фильтром (в том числе и модифицированные). Опция Assembly закрывает всю сборку.
WAVE [Редактор Ассоциативности] Update Part [Обновить Часть] Freeze in Session [Заморозить на Сеанс] Freeze Persistently [Заморозить Постоянно] Unfreeze [Разморозить] Resolve Update Status [Пересчитать Статус Обновления] Show Out of Date Objects [Показать Устаревшие Объекты]		Опция Update Part включает обновление только выбранных компонентов. (Эта опция доступна только в режиме WAVE Mode.) Опции, аналогичные опциям диалогового окна WAVE Associativity Manager, применяются для выбранных компонентов. (Эти опции доступны только в режиме WAVE Mode.)
Properties [Характеристики]		Дублирует опцию Info—>Object [Информация—>Объект], обеспечивая вывод листинга с данными компонентов сборки. О содержании этой информации подробно рассказано в Справочнике по интерфейсу пользователя [Gateway Online Help] .

Навигатор сборки

В данном разделе описывается навигатор сборки Assemblies Navigator. Навигатор графически представляет структуру сборки изображенной части в отдельном окне и позволяет быстро и просто манипулировать ее компонентами. Например, навигатор можно использовать для выбора компонентов при выполнении всевозможных операций Unigraphics, а также для выполнения таких функций управления сборкой, как замена рабочей или изображенной части, гашение компонентов и т.п.
Структура сборки изображается в виде иерархического дерева (графа), каждый узел которого представляет отдельный компонент сборки.
В данном разделе рассматриваются следующие темы:

ГЛАВНОЕ ОКНО		Описание элементов главного окна навигатора.
ОПЦИИ ВЫПАДАЮЩЕГО МЕНЮ		Описание опций, доступных из выпадающего меню Tools—>Assembly Navigator . Некоторые из этих опций дублируются иконками в инструментальной панели навигатора или всплывающим меню.
ПОЛЯ		Описание полей, которые могут появиться в окне навигатора сборки, и способы их задания.
ОПЦИИ ВСПЛЫВАЮЩЕГО МЕНЮ		Описание опций меню, которое появляется, когда нажимаете кнопку мыши MB3. Существует два вида меню, меню первого типа появляется, когда Вы подводите курсор к узлу дерева сборки нажимаете кнопку мыши MB3, второго, когда курсор над пустой областью. Для первого типа меню, опции соответствуют типу выбранного узла дерева.
ИНСТРУМЕНТАЛЬНАЯ ПАНЕЛЬ НАВИГАТОРА		Описание иконок инструментальной панели навигатора сборки
РЕЖИМ WAVE		Описание отличий между работой в обычном режиме навигатора и в режиме модуля WAVE.
РЕЖИМ ФИЛЬТРАЦИИ		Определение и применение фильтров в навигаторе сборки ANT.

Не полностью загруженные части

Если указанная часть загружена не полностью, то остаток загружается автоматически.
Если указанную часть нельзя сделать рабочей, то опция Make Work Part будет затенена. Это происходит в следующих случаях:

когда единицы измерения данной части отличаются от единиц измерения изображенной части
если текущий модуль не поддерживает проектирование в контексте сборки
если не завершена работа в каком-либо диалоговом окне (из этого правила существуют исключения, например, при работе в диалоговом окне выбора компонентов менять рабочую часть можно)
компонент невидим (не включен в текущие ссылочные наборы)
текущей изображенной частью является чертеж.

Ограничение на использование разных единиц измерения

Единицы измерения изображенной части и рабочей части должны совпадать. Если единицами измерения изображенной части являются миллиметры, то единицами измерения рабочей части не могут быть дюймы.

Опции диалогового окна Create Linked Part

Part Name
[Имя Части]
Текстовое поле для ввода имени части нового создаваемого компонента (возможно, с указанием директории).
Specify Part Name
[Задать Имя Части]
Открывает диалоговое окно Part Name, позволяющее указать директорию, в которой будет создан новый файл части.
Source Reference Set
[Исходный Ссылочный Набор]
Окно списка ссылочных наборов, доступных для новой части. Вы можете использовать все ссылочные наборы исходной части, выбрав Entire Part
[Вся Часть], либо ограничиться одним ссылочным набором, указав его в списке.

Опции диалогового окна Create New Level

Part Name [Имя Части]		Текстовое поле для ввода имени части нового создаваемого компонента (возможно, с указанием директории).
Specify Part Name [Задать Имя Части]		Открывает диалоговое окно Part Name, позволяющее указать директорию, в которой будет создан новый файл части.

Опции гашения компонентов

Не все опции, описанные ниже, появляются во всплывающем меню одновременно. Появление той или иной опции зависит от нескольких факторов, в частности, является ли выбранный компонент погашенным или непогашенным (видимым), включен ли режим WAVE Mode.

Опции копирования геометрии

Вы можете копировать геометрию в компонент, существующую часть или в новую часть (то есть, Copy Geometry to Component [Копировать геометрию в компонент], Copy Geometry to Part [Копировать геометрию в часть]
или Copy Geometry to New Part [Копировать геометрию в новую часть]).
Когда Вы выбираете одну из опций копирования геометрии, появляется диалоговое окно Interpart Copy [Копировать между частями]:

При использовании опций Copy Geometry to Part или Copy Geometry to New Part, сначала может появиться После того, как Вы закроете диалог с сообщением, появится диалоговое окно Interpart Copy [Копировать между частями]

Опции диалога Interpart Copy
Select Geometry [Выделить геометрию]		Позволяет выделять геометрию для копирования. Опции Filter и Class Selection могут помочь Вам. Когда Вы закончите выделение геометрии, нажмите OK или MB2 для вызова опции Select Components или просто нажмите иконку Select Components.
Select Components [Выделить компоненты]		Позволяет выделять компонент, в который будет скопирована геометрия. Опции Target Structure Level могут помочь Вам. Вы можете определить компонент, который следует выделить, выбрав опцию Same, задав тот же уровень, что и у текущего компонента, опцию Next, задав уровень ниже текущего компонента или опцию Any, задав произвольный уровень.
Filter [Фильтр]		Помогает Вам выделить геометрию, ограничив тип геометрии, которую можно выделить. Опции Target Structure Level могут помочь Вам.
Target Structure Level [Уровень структуры] Any [любой] Same [тот же] Next [следующий]		Определяет уровень компонента, который должен быть выделен.Опция Same - уровень текущего компонента.Опция Next - на уровень ниже, чем у текущего компонента.Опция Any - любой уровень.
Class Selection [Выделение класса]		Вызывает инструмент Class Selection для облегчения выделения геометрии. См. Справочник по Интерфейсу пользователя для более полной информации.

Опции всплывающего меню

Для того, чтобы вызвать всплывающее меню, подведите курсор к узлу дерева сборки, представляющему компонент, и нажмите MB3. Из навигатора также доступны другие меню - меню фильтров
и . Ниже перечислены опции всплывающего меню, причем некоторые из них появляются только в режиме WAVE Mode, а другие - только в режиме Filtering Mode. Состав опций также изменяется при выборе нескольких компонентов.

Опции всплывающего меню
Expand или Collapse [Развернуть] или [Свернуть]		Изображает компоненты подсборки или сворачивает их так, что на дереве показывается только подсборка. Эти опции появляются во всплывающем меню только в том случае, если перед нажатием MB3 Вы выбрали несколько компонентов.
Blank или Unblank [Погасить] или [Восстановить изображение]		Гасит или восстанавливает изображение компонентов и подсборок. (При гашении подсборки из графического окна удаляется изображение всех входящих в нее компонентов. При восстановлении видимости изображение компонента вновь появляется в графическом окне.) Если включен режим WAVE Mode, опция Blank/Unblank заменяется опцией-меню Blanking (смотрите описание ниже).
Blanking [Гашение] Blank или Unblank [Погасить] или [Восстановить изображение] Blank Node или Unblank Node [Погасить Узел] или [Восстановить изображение Узла] Isolate [Выборочное]		Опции гашения во время работы в режиме WAVE Mode.
Pack или Unpack [Упаковать] или [Распаковать]		Опция Pack удаляет изображение нескольких экземпляров компонента, заменяя их на дереве сборки одной иконкой. (Экземпляры - это компоненты с одним и тем же родителем. Их прототипом является одна и та же часть.) Опция Unpack выполняет обратное преобразование, восстанавливая изображение всех экземпляров.
WAVE		Опции WAVE, которые могут использоваться с выделенным компонентом.
Cut [Вырезать]		Удаляет выделенный компонент и помещает его в буфер обмена (то есть позволяет затем вставить его)
Copy [Копировать]		Копирует выделенный компонент в буфер обмена
Paste [Вставить]		Вставляет компонент из буфера обмена в Навигатор сборки.
Delete [Удалить]		Удаляет выделенный компонент из сборки. Компонент не помещается в буфер обмена Вы можете восстановить удаленный компонент, с помощью опции Undo из выпадающего меню редактирования или основной инструментальной панели.
Make Work Part [Сделать Часть Рабочей]		Выбирает часть, в которой должна строиться геометрия, позволяя проектировать в контексте сборки.
Make Displayed Part [Сделать Часть Изображенной]		Переключает изображение на одну из загруженных частей. Изображенная часть становится в окне навигатора узлом верхнего уровня.
Display Parent [Показать Родителя]		Переключает изображение на одну из родительских сборок указанного компонента. Если текущий узел представляет связанную часть, то изображение переключается на ее родителя - исходную часть.
Replace Reference Set [Заменить Ссылочный Набор]		Заменяет изображение компонента в графическом окне на один из его ссылочных наборов.
Open [Открыть] Component [Компонент] Component As [Вместо Компонента] Child Components [Порожденные Компоненты] Assembly [Сборка] Assembly As [Вместо Сборки] Component Fully [Компонент Полностью]		Открывает компоненты различных типов, содержащиеся в текущей структуре сборки.
Close [Закрыть] Part [Часть] Part (Modified) [Часть (Модифицированная)] Assembly [Сборка]		Закрывает файл части компонента ( Part ) или всю сборку ( Assembly ). Если часть была модифицирована, то будет выдано предупреждение ( Part Modified ), чтобы Вы при необходимости могли сохранить файл. Если Вы закроете файл компонента, то позже его можно будет открыть опцией Open . Если выбрано несколько компонентов, опция Part закрывает только немодифицированные компоненты; в то время, как опция Part (Modified) закрывает все выбранные компоненты.
Select Assembly [Выбрать Сборку]		Позволяет выбрать компонент и все его порожденные компоненты.
Edit [Редактировать] Substitute [Заменить] Mate [Состыковать] Reposition [Переместить]		Позволяет заменять выделенный компонент другим, редактировать условия стыковки выделенного компонента или переместить выделенный компонент.
[Фильтр] Create Named Filter [Создать Именованный Фильтр] Create Proximity Filter [Создать Фильтр Близости] Copy to Filter [Копировать в Фильтр]		Создание и выполнение операций с фильтрами для текущего узла и всех узлов под ним. (Эти опции доступны только в режиме Filtering Mode.)
Properties [Характеристики]		Показывает диалоговое окно Component Properties. Система выделяет компонент, для которого будут применяться опции диалогового окна, габаритной рамкой. Это свойство очень полезно, когда компонент невидим (например, не загружен) и требуется оценить его местоположение.

Набор опций всплывающего меню варьируется в зависимости от текущего состояния выбранного узла. [Поэтому несколько вышеперечисленных опций указаны парами, т.е. ИЛИ та, ИЛИ другая.] Например, если выбранный узел погашен, меню содержит опцию Unblank [Восстановить изображение].

Если, находясь в каком-либо узле, Вы открываете всплывающее меню, этот узел становится выбранным (даже если ранее он не был выбран). Таким образом, открытие меню может отменить предыдущий выбор других компонентов.

ЗАМЕЧАНИЕ : Прежде чем начинать строить геометрические объекты, ассоциативно связанные с геометрией других частей сборки, необходимо определить системную переменную пользовательских умолчаний Assemblies_AllowInterPart , задав для нее значение Yes [Да]. Эта переменная также управляет работой опций модуля WAVE - Create New Level, Copy Geometry и Create Linked Part и других.

Опции выпадающего меню

В выпадающем меню Tools—>Assembly Navigator доступны опции, описанные ниже. Некоторые из них дублируются иконками инструментальной панели навигатора .

Опции выпадающего меню Assembly Navigator
Include Suppressed Components [Включить скрытые компоненты]		Указывает, должны ли скрытые компоненты отображаться в навигаторе.
WAVE Mode [Режим WAVE]		Переключает два режима: работа в стандартном навигаторе (ANT) или в навигаторе модуля WAVE (WAVE ANT). Всплывающее меню последнего имеет некоторые специфические опции, отсутствующие во всплывающем меню стандартного ANT.
Filtering Mode [Режим Фильтрации]		Если эта опция включена, в окне навигатора показаны все фильтры, определенные для текущей сборки. Кроме того, если включена опция View—>Toolbars—>Assembly Navigator [Вид—>Инструментальные панели—>Навигатор Сборки], то включая/выключая режим Filtering Mode, Вы увидите появление/исчезновение инструментальной панели фильтров.
Filter [Фильтр]		Содержит опции для создания и редактирования фильтров сборки. Подробное описание этой опции приведено в разделе "Фильтры".
Find Selected Components [Найти Указанные Компоненты]		Выполняет поиск компонента с заданным именем.
Find Work Part [Найти Рабочую Часть]		Позволяет выбрать и подсветить текущую рабочую часть в окне навигатора и в графическом окне. Во время поиска и просмотра окно навигатора может прокручиваться (если это необходимо).
Collapse All [Свернуть Все]		узлы дерева сборки, так что в окне навигатора будут показаны только компоненты первого уровня. (Корневой узел не сворачивается.)
Expand All [Развернуть Все]		все свернутые узлы дерева, так что в окне навигатора будут показаны все компоненты.
Expand to Visible [Развернуть Видимые компоненты]		Разворачивает все свернутые узлы, которые содержат видимые компоненты [обозначенные переключателями статуса с красными галочками].
Expand to Work [Развернуть компоненты Рабочей части]		Разворачивает свернутые узлы, которые содержат рабочую часть. При необходимости в окне навигатора работают бегунки прокрутки.
Expand to Loaded [Развернуть Загруженные компоненты]		Разворачивает все свернутые узлы, которые содержат полностью и/или не полностью загруженные части. На дереве сборки будут показаны узлы для всех частей, загруженных полностью или частично (даже для тех случаев, когда сама часть невидима).
Expand to Selected [Развернуть Выбранные компоненты]		Разворачивает все свернутые узлы, которые содержат выбранные части.
Pack All [Упаковать Все]		все компоненты, которые содержатся в сборке в нескольких экземплярах. Если позднее Вы добавите еще один экземпляр, он не будет автоматически упакован.
Unpack All [Распаковать Все]		все компоненты, которые содержатся в сборке в нескольких экземплярах.
Update Structure [Обновить Структуру]		Обновляет сборку. Эта опция, которая также находится в меню Assemblies—>Component Filters—>Define Script [Сборка—>Фильтры Компонентов—>Определить Сценарий], может быть использована даже вне навигатора сборки.
Exit [Выход]		Закрывает окно навигатора, полностью завершая работу с ним. Текущее состояние выбора компонентов и определения фильтров во время этого сеанса не сохраняются. Если Вы не хотите потерять эту информацию и в то же время закрыть окно ANT, выключите опцию View—>Assembly Navigator .

Опции WAVE в Навигаторе Сборки

Когда опция WAVE Mode включена, то для выбранного узла, в навигаторе сборки появляется каскадное меню WAVE. Опции не относящиеся к выбранному узлу - недоступны.

Опции меню WAVE
Update Part [Обновить часть]		Инициирует обновление части компонента, включая ее связи с другими частями.
Create New Level [Создать новый уровень]		Создает новые компоненты под выделенным узлом и копирует в них геометрию, сохраняя ассоциативность.
Copy Geometry to Component [Копировать геометрию в компонент]		Позволяет создавать связанный с текущей рабочей частью элемент и помещает связанную геометрию в выделенный компонент.
Copy Geometry to Part [Копировать геометрию в часть]		Позволяет создавать связанный с текущей рабочей частью элемент и помещает связанную геометрию в существующую часть.
Copy Geometry to New Part [Копировать геометрию в новую часть]		Позволяет создавать связанный с текущей рабочей частью элемент и помещает связанную геометрию в новую часть.
Copy Component As [Копировать компонент как]		Позволяет копировать компонент и добавлять его в текущую сборку, не разрывая геометрические и позиционные связи.
Create Linked Part [Создать связанную часть]		Создает новую связанную часть, используя ссылочный набор стартовой части.
Freeze in Session [Заморозить в сессии]		"Замораживает" выделенные компоненты так, что они не могут быть модифицированы или обновлены. Компоненты будут "разморожены" по окончании сессии.
Freeze Persistently [Заморозить постоянно]		"Замораживает" выделенные компоненты так, что они остаются "замороженными" и в следующих сессиях, пока Вы не "разморозите" их. Данная опция требует прав на запись мастер-компонента.
Unfreeze [Разморозить]		"Размораживает" выделенный замороженный компонент, что позволяет его обновлять и модифицировать.
Resolve Update Status [Разрешить статус обновления]		Вызывает диалоговое окно с опциями обновления незамороженной части и загрузки родительских частей.
Show Out of Date Objects [Показать устаревшие объекты]		Показывает список устаревших объектов.

Опции зон-параллелепипедов

	Inside [Внутри]		Выбирает все компоненты внутри указанной зоны-параллелепипеда.
	Intersects [Пересечение]		Выбирает все компоненты, которые пересекают указанную зону-параллелепипед.
	Outside [Снаружи]		Выбирает все компоненты, которые находятся вне указанной зоны-параллелепипеда.

Опции зон-плоскостей

	Above [Сверху]		Выбирает все компоненты, которые находятся над указанной зоной-плоскостью.
	Intersects [Пересечение]		Выбирает все компоненты, которые пересекают указанную зону-плоскость.
	Below [Снизу]		Выбирает все компоненты, которые находятся под указанной зоной-плоскостью.

Опция Associativity Manager - Редактор ассоциативности

При работе с компонентом доступны несколько опций, используемых в диалоговом окне WAVE Associativity Manager.


Freeze in Session
[Заморозить на Сеанс]
Замораживает компонент в текущем сеансе работы; после окончания сеанса этот компонент размораживается.
Freeze Persistently
[Заморозить Постоянно]
Замораживает компонент на все последующие сеансы; так что, открыв сборку в следующем сеансе, Вы снова обнаружите его замороженным.
Unfreeze
[Разморозить]
Размораживает компонент; как следствие, он будет обновляться при всех внесенных модификациях. (Однако обновление может быть приостановлено и другими опциями, например,
Delay Interpart Updates
[Задержать Обновление Связанных частей].)
Resolve Update Status
[Пересчитать Статус Обновления]
Открывает диалоговое окно с опциями для обновления незамороженной части и загрузки ее родительских частей (всех или только первого уровня).
Show Out of Date Objects
[Показать Устаревшие Объекты]
Выводит информацию о связующих объектах, которые устарели для выбранного компонента.

ЗАМЕЧАНИЕ
: При работе с модулем UG/Manager появляются дополнительные опции -
Check In
[Контролировать Вход] и
Check Out
[Контролировать Выход]. Более подробная информация о них приведена в
Справочнике по модулю UG/Manager [UG/Manager Online Help]
.

Опция Blank/Unblank - Погасить/Восстановить видимость

При гашении компонента его изображение удаляется из графического окна. При гашении подсборки из графического окна удаляется изображение всех входящих в нее компонентов. При восстановлении видимости изображение компонента вновь появляется в графическом окне.

На нижеприведенном рисунке погашенные компоненты (VALVE_SUB_ASSY, JAM_NUT_375 и SCREW_5_X_375) отмечены тонкими серыми галочками в переключателях статуса.

Как гашение, так и восстановление видимости действует на все компоненты узла независимо от того, погашены ли эти или какие-либо промежуточные узлы.

Опция Component As - Загрузка вместо указанного компонента

Опция Component As загружает любую другую часть на место указанного компонента, если этот компонент не загружен, а его родительские части полностью загружены.
Если заменяющая часть несовместима (имеет другой внутренний идентификатор), то операция не будет выполняться до тех пор, пока замещение не будет разрешено в диалоговом окне Load Options [Опции Загрузки].

ЗАМЕЧАНИЕ
: Опция
Component As
не открывает подсборки вновь открытого компонента. Если Вы хотите открыть полное дерево сборки для новой части, используйте опцию
Assembly As
.

Опция Copy Component As - Копирование компонента под новым именем

Опция Copy Component As позволяет копировать и включать компонент в текущую сборку, не разрывая его геометрических и позиционных связей.

ЗАМЕЧАНИЕ : Копия должна быть размещена только в текущей сборке и ни в какой другой.

Опция Create Linked Part - Создание связанной части

Для создания связанной части необходимо: 1) задать имя новой части; 2) выбрать ссылочный набор исходной части для определения геометрии связанной части.

Опция Create New Level - Создание компонента на новом уровне

Опция Create New Level создает новый компонент под выбранным узлом, одновременно копируя в него ассоциативные геометрические объекты.

Опция Display Parent - Сделать родительскую часть изображенной

Опция Display Parent переключает изображение на одну из родительских сборок указанного компонента. Если текущий узел представляет связанную часть, то изображение переключается на ее родителя - исходную часть. Более подробная информация на эту тему (о связанных и исходных частях, о создании ассоциативных связей между различными частями сборки с помощью модуля WAVE) приведена в соответствующем разделе данного справочника.
При выборе этой опции появляется меню, содержащее список сборок (имена частей), в которых встречается указанный компонент. Имя текущей изображенной части также присутствует в этом меню, но оно недоступно для выбора (затенено). В меню включаются имена промежуточных сборок, а также загруженных сборок, не входящих в состав изображенной части. Выбранная в меню сборка становится изображенной частью.

В списке частей, предлагаемых в меню, указан также сам компонент. Действие этой опции аналогично действию опции Make Displayed Part.

Опция Expand/Collapse - Развернуть/Свернуть

Когда Вы разворачиваете узел дерева сборки, появляются подсборки и компоненты следующего нижнего уровня, составляющие этот узел. Подсборки других (более нижних) уровней остаются в свернутом состоянии до тех пор, пока Вы не развернете их.
После того, как узел развернут, опция Expand
заменяется в меню на опцию Collapse . И наоборот: после сворачивания структуры сборки опция Collapse заменяется в меню на опцию Expand .

ЗАМЕЧАНИЕ: Опции Expand
и Collapse появляются во всплывающем меню только в том случае, если предварительно Вы выбрали несколько компонентов в окне навигатора.
Сворачивание подсборки не меняет свернутые или развернутые состояния ее порожденных компонентов.
Если сборка или подсборка свернута, то ее выключатель сворачивания/разворачивания обозначен плюсом (+), что означает наличие компонентов нижнего уровня. Развернутые сборки и подсборки аналогично обозначены минусом (-).
Для отдельных деталей (т.е. компонентов, не являющихся сборками или подсборками) выключатель сворачивания/разворачивания отсутствует.
На нижеприведенном рисунке узел VALVE_SUB_ASSY развернут, а узел VALVE_BODY_SUB_ASSY свернут.

Опция Find Selected Components - Поиск компонентов с заданным именем

При выборе опции Find Selected Components появляется диалоговое окно Find Component:

Name [Имя]		Текстовое поле для ввода имени компонента. Имя является критерием, по которому выполняется поиск. Альтернативный способ задания имени - указать компонент в окне навигатора или в графическом окне. Если компонент присутствует в сборке в нескольких экземплярах, система выберет первый из них.
Previous [Предыдущий]		Поиск предыдущего компонента с таким же именем. (Поиск выполняется циклически, т.е. при достижении конца система переходит к началу, и наоборот.) Если компонент представлен в сборке в единственном экземпляре, эта опция затенена.
Next [Следующий]		Поиск следующего компонента с таким же именем. (Поиск выполняется циклически, т.е. при достижении конца система переходит к началу, и наоборот.) Если компонент представлен в сборке в единственном экземпляре, эта опция затенена.
OK		Добавляет найденный компонент в список ранее выбранных компонентов [которые были выбраны перед выполнением операции поиска] и закрывает диалоговое окно Find Component.
Apply		Добавляет найденный компонент в список ранее выбранных компонентов и оставляет диалоговое окно Find Component открытым для следующих операций.
Cancel		Закрывает диалоговое окно Find Component и отменяет выбор самого последнего найденного компонента. Компоненты, которые были найдены и включены в список выбора ранее (в результате нескольких операций Apply), остаются выбранными.

Когда компонент найден, он подсвечивается в окне навигатора и в графическом окне.
Окно навигатора прокручивается, если требуется показать компонент, находящийся вне текущего изображения.

Опция Include Suppressed Components - Включить скрытые компоненты

Данная опция позволяет включать или не включать скрытые компоненты в навигатор. Если скрытые компоненты не включены, - они не отображаются в окне навигатора, таким образом уменьшается размер информации на нем.
Если опция Include Suppressed Components включена, то обозначение скрытого компонента следующее:

Скрытые компоненты игнорируются операциями навигатора, исключая expanding [Развернуть], collapsing [Свернуть ], packing [Упаковать ], unpacking [Распаковать ] и properties [Свойства].

Опция Make Displayed Part - Сделать часть изображенной

Опция Make Displayed Part переключает изображение на одну из загруженных частей. Изображенная часть становится в окне навигатора узлом верхнего уровня.

Опция Make Work Part - Сделать часть рабочей

При проектировании в контексте сборки Вы можете с помощью опции Make Work Part
указать часть, в которой должна строиться геометрия. Если компонент применяется в сборке несколько раз, то с помощью этой опции Вы можете указать конкретный компонент и сделать его рабочей частью.
Нерабочие компоненты в окне навигатора сборки затенены.

Опция Open - Открыть

Дерево сборки изображается в окне навигатора полностью даже тогда, когда открыта только сама сборка без компонентов. Опция Open позволяет открыть компонент сборки, при этом все необходимые файлы родительских частей открываются и загружаются автоматически.

ЗАМЕЧАНИЕ
: Дерево сборки, изображенное в окне навигатора, может быть устаревшим. Если структура подсборки изменилась (например, удален один компонент), а родительская сборка при этом не сохранялась, то удаленный компонент будет присутствовать в окне навигатора. При открытии подсборки дерево обновится, и компонент будет удален. Если открыть такой компонент (уже не входящий в состав сборки), то его родительские части также будут открыты, но сам этот компонент не появится в дереве сборки.
В Вашем распоряжении следующие опции меню Open:


Component
[Компонент]
Загружает отдельный компонент.
[Вместо Компонента]
Загружает любую другую часть на место указанного компонента, если этот компонент не загружен, а его родительские части полностью загружены.
Child Components
[Порожденные Компоненты]
Загружает отдельные или все компоненты, являющиеся порожденными для указанного.
Assembly
[Сборка]
Открывает все порожденные компоненты до конца дерева сборки.
Assembly As
[Вместо Сборки]
Загружает любую другую сборку на место указанной подсборки. Эта опция аналогична опции Component As за исключением того, что происходит загрузка полного дерева сборки для новой части.
Part
[Часть]
Полностью загружает отдельную часть. Части, загружаемые с помощью других опций, загружаются не полностью (если частичная загрузка не запрещена в диалоговом окне Load Options).
Start Part
[Исходная Часть]
Загружает исходную часть для текущей связанной части [linked part]. Эта опция доступна только в том случае, если текущей частью является связанная часть.

Опция Pack/Unpack - Упаковать/Распаковать

Операцию упаковки можно выполнять только тогда, когда подсборка включает несколько одинаковых (повторяющихся) компонентов на одном уровне. При выборе опции Pack система заменяет в окне навигатора метки всех повторяющихся компонентов на одну иконку, в которой после имени записан символ ' x ' и коэффициент повторения, соответствующий числу применений компонента в подсборке. Следующий рисунок демонстрирует пример упакованного узла "SCREW 5 X 375", содержащего два компонента.

При выполнении операции Unpack над упакованным узлом компоненты распаковываются, то есть в окне навигатора появляется столько меток компонента, сколько раз он применяется в подсборке.
Операции Collapse , Expand , Blank , Unblank , Replace Reference Set выполняются над каждым из повторяющихся компонентов упакованного узла. Если Вы хотите, чтобы не все упакованные экземпляры участвовали в операции, отмените выбор некоторых экземпляров в графическом окне, а затем используйте опцию всплывающего меню.
При выполнении операции Make Work Part над упакованным узлом навигатор сборки выбирает в качестве рабочей части узел, под которым были упакованы повторяющиеся компоненты.
При выполнении операции Pack
упакованный узел изображается так же, как указанный компонент, даже если подсборки других повторяющихся компонентов изображены по-другому (например, если некоторые из них свернуты). Однако параметры изображения отдельных компонентов при упаковке сохраняются и после выполнения операции Unpack восстанавливаются. Только что распакованные узлы всегда полностью свернуты; поэтому, чтобы увидеть параметры порожденных компонентов, возможно, Вам потребуется развернуть распакованный родительский узел.

Опция Replace Reference Set - Заменить ссылочный набор

Опция Replace Reference Set заменяет изображение компонента в графическом окне на один из его ссылочных наборов. При выборе этой опции появляется список всех существующих ссылочных наборов текущего узла, а также опция Selection [Выбор]. Изображение компонента будет заменено на ссылочный набор, имя которого Вы выберете из этого списка.
Если одновременно было выбрано несколько компонентов, то список содержит ссылочные наборы того компонента, в узле которого Вы открыли всплывающее меню. Если замена ссылочного набора в каком-либо из выбранных компонентов не получилась, выводится соответствующее сообщение, в котором указываются имена компонентов-"неудачников" и причины этой неудачи (например, компонент или его родитель закрыты, ссылочный набор не существует в этой части, и т.д.).
При выборе опции Selection появляется диалоговое окно, в котором Вы можете явно задать имя ссылочного набора или воспользоваться опциями Empty [Пустой набор] и Entire Part [Вся Часть].
Вы можете легко заменить ссылочный набор нескольких компонентов подсборки, предварительно упаковав этот узел.

Опция Specify Part Name - Задание имени части

Опция Specify Part Name открывает диалоговое окно Part Name, с помощью которого Вы можете выбрать директорию для нового файла части. Выбранное имя затем появляется в поле Part Name диалогового окна Create New Level. Модифицируйте его, если нужно определить новую часть (введите новое имя части или новое имя директории).

Опция Specify Part Name открывает диалоговое окно Part Name, с помощью которого Вы можете выбрать директорию для нового файла части. Имя выбранной директории затем появится в поле
Part Name
диалогового окна Create Linked Part. Добавьте к нему имя новой части, либо полностью скорректируйте имя директории и имя части.

ЗАМЕЧАНИЕ
: В программе UG/Manager выводится аналогичное окно Create Linked Part, в котором изменены названия опций (вместо Part Name и Specify Part Name используются Part Number и Specify Part Number
соответственно).

Опция Undo - Отмена последней выполненной операции

Функция Undo (если она доступна) действует для всех операций, выполняемых в навигаторе сборки.

Опция Update Structure - Обновить структуру

Данная опция позволяет обновить структуру сборки, с учетом изменений, которые были сделаны с того момента, как сборка была последний раз полностью загружена. После того, как обновление закончено, на экране появляется диалоговое окно Update Structure Results [Результаты обновления структуры].

Если при открытии сборки Вы полностью загрузили все компоненты, Вам не нужно использовать опцию Update Structure.
Используйте опцию Update Structure в следующих случаях:

Когда Вы хотите быть уверенны, что на экране отображены последние сделанные вами изменения.
Вместо использования .
Вместо опции Open by Proximity чтобы убедиться, что фильтруются все компоненты, которые подлежат фильтрации.
Опция Update Structure может использоваться в сессии модуля UG/Manager, как и в сессии Unigraphics.

Опция WAVE Mode - Режим WAVE

Вы можете включить или выключить опцию WAVE Mode одним из следующих способов:

Выбрав Tools—>Assembly Navigator—>WAVE Mode
Выбрав WAVE Mode из меню Навигатора Сборки
Выбрав иконку из инструментальной панели Навигатора Сборки.
Опция WAVE Mode также определяет, какие опции доступны во всплывающем меню узла компонента.

Если опция WAVE Mode включена, появляется каскадное меню Blanking [Гашение].
Если опция WAVE Mode выключена, показываются опции Blank или Unblank.

Переключатель статуса компонента

Используя этот переключатель, Вы получаете быстрый способ определения статуса части. Кроме того, с его помощью можно одним действием выполнять загрузку и вывод изображения части.
Изображение галочки внутри переключателя соответствует различным статусам части:

БЕЗ ГАЛОЧКИ		Часть закрыта (выгружена).
ТОНКАЯ СЕРАЯ ГАЛОЧКА		Часть погашена и хотя бы частично загружена. Таким же образом могут быть обозначены и непогашенные части, которые имеют исключенный ссылочный набор или находятся на невидимых слоях.
ЖИРНАЯ КРАСНАЯ ГАЛОЧКА		Часть не погашена, хотя бы частично загружена, имеет видимый ссылочный набор и находится на видимом слое.
БЕЗ ГАЛОЧКИ, С ПУНКТИРНЫМ ПЕРЕКЛЮЧАТЕЛЕМ		Часть скрыта.

Нажатие MB1 на переключателе статуса приводит к следующим результатам:

БЕЗ ГАЛОЧКИ		Загружает компонент и его детей частично или полностью (в зависимости от установленных опций загрузки). Незагруженные родители также могут быть загружены. При загрузке все погашенные компоненты восстанавливают видимость. Затем, в переключателях статуса выбранной части и ее детей появляются жирные красные галочки, за исключением частей, которые не удалось загрузить, или расположенных на невидимых слоях, или с исключенным ссылочным набором.
ТОНКАЯ СЕРАЯ ГАЛОЧКА		Восстанавливает изображение компонента, а также его детей, которые ранее были погашены. Все незагруженные дети загружаются. Затем, в переключателях статуса выбранной части и ее детей появляются жирные красные галочки, за исключением частей, которые не удалось загрузить, или расположенных на невидимых слоях, или с исключенным ссылочным набором.
ЖИРНАЯ КРАСНАЯ ГАЛОЧКА		Гасит изображение компонента и его детей. Затем, в переключателе статуса компонента появляется тонкая серая галочка, а в переключателях его детей - или такие же галочки (если они погашены), или нет галочек (если они не загружены).
ПУНКТИРНЫЙ ПЕРЕКЛЮЧАТЕЛЬ		Переключатель не работает, так как деталь скрыта. Для изменения статуса детали, Вы должны использовать опцию Assemblies—>—>Unsuppress Component из страницы Parameters page диалогового окна Component Properties

ЗАМЕЧАНИЕ: Нажимая на переключатель статуса, нельзя закрыть часть. Закрытие выполняется с помощью опций File—>Close
из главного меню или опций Close из всплывающего меню навигатора сборки. Опция File—>Close подробно описана в Справочнике по интерфейсу пользователя [Gateway Online Help] .

Перетаскивание компонентов

Вы можете выделить один или несколько компонентов в навигаторе и буксировать его в новое положение, удерживая нажатой MB1. Когда Вы перенесете компонент в новое место, тот компонент, к которому Вы его перенесли станет его родителем. Например, если Вы перенесете компонент в простую часть, данная часть станет подсборкой.
Могут перетаскиваться только загруженные компоненты.
Нельзя таким образом перемещать компоненты в следующих случаях.

Компонент, в который Вы хотите перенести объект, не загружен.
Компонент, в который Вы хотите перенести является родителем объекта.
При попытке создания зацикленной сборки (например, если вы пытаетесь перенести родительский объект в один из порожденных от него компонентов).

Поля навигатора сборки

Помимо дерева, различных иконок и переключателей окно навигатора сборки содержит дополнительную текстовую информацию, которая представлена в табличном виде: строки соответствуют узлам дерева, столбцы - полям [т.е. некоторым атрибутам компонентов]. В окне навигатора могут появиться следующие поля:

Part Name [Имя Части]		Имя части компонента.
Count [Счетчик]		Количество компонентов в сборке или подсборке, включая саму сборку (подсборку). Для отдельных деталей значение этого поля отсутствует.
Component Name [Имя Компонента]		Имя компонента. Если это первое поле (т.е. самое левое) и имя компонента недоступно (например, из-за того, что компонент закрыт), то вместо него выводится имя части в угловых скобках - <....>.
Reference Set [Ссылочный Набор]		Имя текущего ссылочного набора. ЗАМЕЧАНИЕ: Поля Component Name и Reference Set не используются для узла изображенной части, оставаясь пустыми. Единственное исключение: если они первые (крайние левые), то выводится имя части в угловых скобках - <....>.
Read Only [Только Чтение]		Текущий статус чтения/записи для полностью загруженных частей, показанный иконкой
Modified [Модифицирован]		, показывает, была ли модифицирована часть в текущем сеансе:
Descriptive Part Name [Описательное Имя Части]		Описательное имя части. Если это имя недоступно, то вместо него выводится имя части в угловых скобках - <....>.
Specified Attribute [Заданный атрибут]		Позволяет добавлять поля с существующими атрибутами, определенными пользователем. Поля будут пустыми, если атрибуты не существуют и если поле не является первым. В этом случае имя части в угловых скобках - <>.
Out of Date [Устаревший]		Иконка показывает, является ли часть устаревшей
File Description [Описание Файла]		Описание местоположения файла части. Если это первое поле и описание файла недоступно, то вместо него выводится имя части в угловых скобках - <....>.
Units [Единицы]		Единицы измерения компонента, которые могут быть миллиметрами или дюймами.
Weight Status [Статус веса]		Показывает иконки, определяющую статус информации о весе.
Weight (lb, g, or kg) [Вес(фунты, граммы или килограммы)]		Показывает массу компонента в фунтах, граммах или килограммах. Если необходимо, Вы можете показать более одного поля.
Color [Цвет]		Цвет компонента, если Вы установили его. Иначе поле пусто.
Layer [Слой]		Слой, в котором находится компонент, если Вы определили его. Иначе поле пусто.

При перетаскивании компонента, Вы можете

При перетаскивании компонента, Вы можете получить сообщение следующего содержания:
This drag and drop will move the selected component to the assembly part: . Some associativity may be lost as a result of this operation. [Данная операция переместит выделенный компонент в часть сборки <имя части>. Некоторые ассоциативные связи, в результате данной операции, могут быть потеряны]
Данное сообщение имеет три опции:

OK	Позволяет продолжить операцию. Вы будете получать предупреждение каждый раз, при следующем перетаскивании компонентов.
OK Always	Позволяет продолжить операцию и отключает предупреждение на период текущей сессии
Cancel	Позволяет прервать операцию, перемещая компонент в начальное положение.

Данное сообщение появляется только, если включена опция Warn on Drag and Drop в диалоге Assembly Preferences.

Предыдущий метод обновления структуры

Если Вы предпочитаете использовать механизм обновления, который использовался в предыдущих версиях Unigraphics установите переменную по умолчанию UGII_NEW_UPDATE_STRUCTURE в значение OFF. (по умолчанию она включена (ON))
Метод, который используется в новой версии, был разработан для получения более высокой производительности, особенно в UG/Manager. Данный метод более устойчив в случае, если встречаются потерянные подсборки, предоставляет более лучшие отчеты и может быть прерван в (в некоторых случаях и в UG/Manager). Новый метод обновления не производит предварительный поиск устаревших деталей, как это было в прошлых версиях, так как сканирование сборок (особенно больших) требует большого времени и зачастую нерационально.

Выбираются все компоненты, принадлежащие одновременно

Выбираются все компоненты, принадлежащие одновременно A, B и С :

Следующая диаграмма Венна показывает, какие компоненты будут выбраны, если применить данный фильтр.

Следующая диаграмма Венна показывает, какие

Выбираются все компоненты, принадлежащие A и B :

Следующая диаграмма Венна показывает, какие компоненты будут выбраны, если применить данный фильтр.

Выбираются все компоненты, принадлежащие В,

Выбираются все компоненты, принадлежащие В, но не принадлежащие A

Следующая диаграмма Венна показывает, какие компоненты будут выбраны, если применить данный фильтр.

Выбираются все компоненты, принадлежащие С,

Выбираются все компоненты, принадлежащие С, но не принадлежащие одновременно A и В

Следующая диаграмма Венна показывает, какие компоненты будут выбраны, если применить данный фильтр.

Пример процедуры

Процедура, приведенная ниже является одним из возможных путей:

Выберите иконку Filters из окна Assembly Navigator потом выберите тип фильтра который Вам нужен из выпадающего меню (напр. Match Any of filter)
Это создаст фильтр который называется "New Filter" который появится ниже фильтров в иконке Part.
Переименуйте новый фильтр если хотите. Если новый фильтр не выделится и не имеет курсора на конце, выделите его. Потом введите его имя.

Перенесите фильтр или компоненты которые Вы хотите использовать напрямую в фильтр в Assembly Navigator. Примеры можно посмотреть в главе Типы фильтров.

Выбираются все компоненты, принадлежащие одновременно

Выбираются все компоненты, принадлежащие одновременно A и B :

Следующая диаграмма Венна показывает, какие компоненты будут выбраны, если применить данный фильтр.

Процедура

Выберите опцию
Copy Component As
, если рабочая часть является тем компонентом, который Вы хотите скопировать.
Задайте имя копии.
После этого появится диалоговое окно Add Existing Part [Добавить Существующую Часть]. Это окно также открывается при включении компонента в сборку с помощью опции Assemblies->Edit Structure->Add-Component Operations .
Используя опции диалогового окна Add Existing Part, задайте параметры нового компонента и нажмите клавишу OK.
Укажите точку привязки нового компонента непосредственно в графическом окне, либо с помощью функции
Point Constructor
[Построитель Точек]. (Функция
Point Constructor
подробно описана в
Справочнике по интерфейсу пользователя [Gateway Online Help]
.)
Система размещает компонент в заданной точке.

Процедура создания фильтра

Фильтры могут быть созданы разными путями (напр. иконками Assembly Navigator, выпадающими меню Assembly Navigator для фильтров ) и порядок шагов необходимых для их создания может изменяться.
Фильтры могут создаваться в Фильтрах Сессии, Фильтрах Частей или в любом существующем фильтре. Если при создании фильтра не выбрана ни одна иконка, фильтр создается в папке Фильтров Сессии.
Вы можете вырезать, копировать и вставлять фильтры в другие фильтры. Вы можете также буксировать компоненты в фильтры.

Режим Filtering Mode

Для работы с фильтрами в окне навигатора сборки необходимо включить режим Filtering Mode.
Это можно сделать следующими способами:

с помощью опции Tools—>Assembly Navigator—>Filtering Mode [Инструментальные средства—>Навигатор Сборки—>Режим Фильтрации]
с помощью опции Filtering Mode из фонового меню
иконки Filtering Mode в инструментальной панели навигатора сборки.
Режим фильтрации имеет собственную инструментальную панель .
Узлы фильтров на дереве сборки отделены от стандартных узлов компонентов. На нижеприведенном рисунке информация о фильтрах выведена в верхней части окна навигатора, причем она делится на две категории: наборы компонентов и фильтры.

Секция Geometry Selection - Выбор геометрических объектов

Секция Geometry Selection позволяет выбрать геометрические объекты, копируемые в новую часть. Опция Filter устанавливает тип геометрических объектов, которые Вы собираетесь выбирать (тип по умолчанию - Any [Все]). Для более сложного и индивидуального выбора объектов используйте опцию Class Selection (более подробно функция Class Selection Subfunction описана в Справочнике по интерфейсу пользователя [Gateway Online Help] ).

ЗАМЕЧАНИЕ : В программе UG/Manager выводится аналогичное окно Create New Level, в котором изменены названия опций (вместо Part Name и Specify Part Name используются Part Number и Specify Part Number
соответственно).

Сохранение рабочей части

Если текущей изображенной частью является компонент или подсборка, а Вы объявляете изображенной частью всю сборку, то текущая рабочая часть останется рабочей, а сборка станет изображенной частью в том случае, если:

переключатель Preferences—>Assemblies—> Maintain Work Part [Настройки—>Сборки—>Оставить Рабочую Часть] включен и...
в текущем режиме доступно проектирование в контексте сборки.

Сообщение

Когда Вы выбираете опцию Copy Geometry to Part или Copy Geometry to New Part, может появиться следующее сообщение
This operation will create a position independent linked feature in the destination part. This message can be ignored the next time by choosing Ignore. [Данная операция создаст позицию, независимую от связанного элемента в части. Вы можете игнорировать данное сообщение в следующий раз, выбрав Ignore]
Данное сообщение имеет две опции:

Ignore [Игнорировать]		Закрывает сообщение и предотвращает его повторное появление.
Keep [Сохранить]		Закрывает сообщение, но оно будет повторяться каждый раз при выборе опций Copy Geometry to Part или Copy Geometry to New Part.

Создание закладки

Для сохранения закладки выберите опцию File—>Save Bookmark [Файл—>Сохранить Закладку], которая открывает диалоговое окно Save Bookmark со следующими опциями:

Record [Запись] Filters, Load Options & Loaded Components [Фильтры, Опции Загрузки и Загруженные Компоненты] Filters & Load Options [Фильтры и Опции Загрузки] Filters Only [Только Фильтры] Bookmark for ProductVision [Закладка для модуля Product Vision]		Определяет, информация какого типа записывается в закладку для использования в последующих сеансах Unigraphics или другими пользователями.
Filter [Фильтр]		Помогает определить путь к директории, в которой сохраняются файлы закладок.
Directories [Директории]		Окно списка директорий, в котором Вы можете выбрать путь к файлам закладок.
Files [Файлы]		Окно списка файлов текущей директории, расширение которых задано в поле Filter (файлы закладок имеют расширение .bkm ).
File name: [Имя файла:]		Позволяет задать полное имя файла закладки (с указанием директории).

Чтобы открыть закладку и применить ее данные, выберите опцию File—>Open [Файл—>Открыть], затем с помощью меню Files of type [Тип Файлов] установите значение Bookmarks (*.bkm)

Стандартная инструментальная панель

Если включена опция View—>Toolbars—>Standard [Вид—>Инструментальные панели—>Стандартная], то окно навигатора сборки можно открыть, нажав на иконку стандартной инструментальной панели:

Assembly Navigator [Навигатор Сборки]

Нажатие этой иконки вызывает навигатор сборки (ANT).

Если Вы нажмете на эту иконку во время работы навигатора, его окно будет свернуто (убрано с экрана), но не закрыто. Чтобы снова развернуть это окно, нажмите на иконку еще раз.

Страница Results - Результаты

Страница Results дает краткое описание результатов, включая общее состояние сборки и изменения компонентов. Измененным компонентом считается добавленный, модифицированный ли устаревший с момента последнего обновления компонент.

Пример страницы Results

Страница Warnings - Предупреждения

Страница Warnings показывает информационные сообщения, предупреждения или сообщения об ошибках, которые были созданы во время операции обновления структуры. На рисунке внизу показана успешная операция, когда не было выдано никаких сообщений.

Пример страницы Warnings

Сворачивание/разворачивание узла дерева

Когда этот выключатель находится в положении "развернуть", на дереве показаны порожденные компоненты узла. Чтобы изменить изображение узла - свернуть или развернуть - установите курсор на выключателе и нажмите кнопку мыши MB1.
Если узел находится в свернутом состоянии, выключатель обозначен плюсом (+). Развернутый узел обозначен минусом (-).

Типы фильтров

Существуют две категории фильтров:

Функциональные фильтры, использующие данные сборки:



Организующие фильтры, которые используются для комбинирования и группировки функциональных фильтров:


Все данные фильтры доступны из инструментальной панели фильтров. Фильтры зон также доступны из

Только для чтения

Иконка		Значение
		Объект полностью загружен. Имеется доступ на запись и чтение.
		Объект полностью загружен. Имеется доступ только на чтение.
		Объект частично загружен
пусто		Объект не загружен

Требования к лицензированию программ

Навигатор сборки ANT работает только при наличии лицензии на модуль Assemblies.
Работа в режиме WAVE Mode возможна только при наличии лицензии на модуль WAVE.
Работа в режиме Filtering Mode возможна только при наличии лицензии на модуль Advanced Assemblies.

UG/Manager

В модуле UG/Manager, опция Update Structure читает структуру сборки и детали напрямую из базы данных iMAN раньше, чем ищет части компонента, которые модифицировались и загружает их в сессии Unigraphics.
Вы можете прервать операцию обновления в случае, когда Unigraphics должен загрузить компонент для того, чтобы сборка получила о нем информацию (то есть, если сборка Unigraphics содержит ссылочные компоненты, которые не отражены в структуре сборки в iMAN).
Компоненты, содержащие переопределения (созданные с помощью опции Variable Positioning) будут обновлены методом, как в предыдущих версиях, так как позиция, хранящаяся в базе iMAN не учитывает переопределения.

Условия доступа и действие опций Open

В нижеприведенной таблице перечислены опции меню Open, их действие и условия доступа.


Опция меню Open
Доступна, если...
Действие
Component
Компонент не загружен
Загружает компонент без порожденных компонентов независимо от положения переключателя
[Загружать Компоненты] диалогового окна Load Options. Если в диалоговом окне Load Options включен режим
[Использовать Неполную Загрузку], то компонент загружается частично, если этот режим отключен - то полностью.
Component As
Компонент не загружен, а все его родительские компоненты (для всех экземпляров) загружены полностью.
Аналогично опции
Open?>Component
, дополнительно запрашивает новое имя компонента. Новый указанный компонент должен иметь корректный внутренний идентификатор или же в диалоговом окне Load Options должен быть установлен режим
[Разрешить Замену].
Child Components
Сам компонент загружен, но имеет хотя бы один незагруженный порожденный компонент
Все компоненты, порожденные указанным непосредственно, загружаются так же, как с помощью опции
Open?>Component
.
Assembly
Не загружен сам компонент или хотя бы один из компонентов, входящих в его подсборку
Открывает все компоненты, порожденные указанным, до конца дерева сборки независимо от положения выключателя
в диалоговом окне Load Options. Если компонент уже открыт, то эта опция действует на порожденные компоненты (в последующих "поколениях"). Если в диалоговом окне Load Options включен режим
, то компонент загружается частично, если этот режим отключен - то полностью.
Assembly As
Сборка не загружена, а все ее родительские компоненты (для всех экземпляров) загружены полностью. Родитель сборки, которая открывается с помощью опции Assembly As, должен быть изображенной частью.
Аналогично опции
Open?>Assembly
, дополнительно запрашивает новое имя сборки. Новая указанная сборка должна иметь корректный внутренний идентификатор или же в диалоговом окне Load Options должен быть установлен режим
.
Part
Компонент не загружен или не полностью загружен
Компонент загружается полностью независимо от положения выключателя
в диалоговом окне Load Options.
Start Part

Текущая выбранная часть является связанной частью [ассоциативная связь создана модулем WAVE], а ее исходная часть загружена не полностью.
Полная загрузка исходной части, независимо от установок опций диалогового окна Load Options. (Тем самым гарантируется своевременное обновление исходной части, т.к. исходная часть обновляется только при условии ее полной загрузки.)

Устаревший объект

Иконка		Значение
		Устаревший
пусто		Не устаревший

Уточнения и некоторые полезные приемы работы

Чтобы создать для какой-то части фильтр с именем, укажите ее узел на дереве сборки и выберите опцию Filter—>Create Named Filter [Фильтр—>Создать Именованный Фильтр] из всплывающего меню. В результате будет создан фильтр с именем по умолчанию - New Filter [Новый Фильтр](можно переименовать). Если Вы хотите использовать фильтр в дальнейших сессиях Unigraphics, сохраните с текущей сборкой, с помощью опции File—>Save Bookmark.
Двойное нажатие MB1 на фильтре инициирует его применение.
При выборе фильтра незагруженного компонента этот компонент загружается.
Для включения/выключения видимости компонентов, идентифицируемых фильтром, можно использовать переключатели.
Процедура создания фильтра, содержащего набор выбранных пользователем компонентов:

создайте новый фильтр
выберите компоненты, которые необходимо включить в фильтр, в окне навигатора или укажите их в графическом окне (убедитесь, что во время выбора компонентов сам новый фильтр не является выбранным)
буксируйте их в фильтр (непосредственно к его узлу на дереве)

Весовой статус

Иконка		Значение
		Вес в порядке
		Вес был утвержден
		Что-то в весовых характеристиках заслуживает внимания
		Проблема с весом. (например превышен весовой лимит)

Всплывающее меню фильтров

Когда Вы устанавливаете курсор на узле-фильтре дерева сборки и нажимаете MB3, появляется всплывающее меню со следующими опциями:

Всплывающее меню фильтров
Apply [Применить]		Применяет фильтр, выбирая компоненты в соответствии с его условиями. Альтернативный способ применения фильтра - двойное нажатие MB1 на узле фильтра.
Update Count [Обновить Счетчик]		Обновляет счетчик компонентов, к которым применен фильтр.
Components option menu [Опции меню Компонент]		Это меню обеспечивает доступ к опциям стандартного всплывающего меню навигатора, действующим только для группы компонентов. (Опции, работающие с одиночными выбранными компонентами, например, Make Work Part [Сделать Часть Рабочей], отсутствуют.)
Cut [Вырезать]		Удаляет выбранные фильтры, перенося их в системный буфер обмена.
Copy [Копировать]		Копирует выбранные фильтры в системный буфер обмена.
Paste [Вставить]		Вставляет последний вырезанный или скопированный фильтр в текущий выбранный фильтр.
Delete [Удалить]		Удаляет выбранные фильтры.
Add to Filter [Добавить в фильтр]		Позволяет задавать компоненты, которые нужно добавить в фильтр. Опции в диалоговом окне Add to Filter такие же, как и в диалоге .
Match All of ... Filter [Фильтр Соответствия Всем условиям]		Создает фильтр соответствия всем условиям, объединяя несколько выбранных фильтров.
Match Any of ... Filter [Фильтр Соответствия Любому условию]		Создает фильтр соответствия любому условию, объединяя несколько выбранных фильтров.
Add Proximity Filter [Добавить Фильтр Близости]		Добавляет фильтр близости для группы выбранных фильтров.
Exclude Filter [Фильтр Исключения]		Позволяет исключить выбранные компоненты из указанного фильтра.
Edit [Редактировать]		Позволяет модифицировать выбранный фильтр (например, переименовать его).

Когда Вам нужно указать компонент сборки, Вы можете сделать это не только в графическом окне, но также на дереве сборки. Для этого просто наведите графический курсор на соответствующий узел дерева в окне навигатора и нажмите кнопку мыши MB1. Изображение компонента при этом подсветится как в графическом окне, так и в окне навигатора.
По умолчанию, указывая компонент в окне навигатора, Вы тем самым отменяете предыдущий выбор компонентов. Чтобы добавить к выбранным компонентам еще несколько других (или наоборот, отменить выбор некоторых компонентов), нажмите и удерживайте клавишу , одновременно указывая дополнительные компоненты нажатием MB1. Чтобы выбрать группу компонентов (начиная с предыдущего выбранного компонента), во время выбора удерживайте нажатой клавишу .
Если, указав узел в окне навигатора или над пустой областью, Вы нажмете MB3, то появится всплывающее меню, содержащее несколько контекстно-зависимых опций.

Выбор компонентов

При работе в диалоговом окне выбора Вы можете указывать компоненты сборки не только в графическом окне, но также на изображении дерева сборки. Для этого просто подведите курсор к соответствующему узлу дерева в окне навигатора и нажмите MB1. Одновременно можно выбрать один или несколько компонентов. После завершения выбора и нажатия клавиши OK диалогового окна выполняется операция над указанными компонентами.
Для того, чтобы выбрать несколько компонентов в окне навигатора, сначала укажите первый компонент, а затем:

укажите другой компонент и нажмите комбинацию MB1 (в этом случае будет выбрана вся группа компонентов между указанными компонентами), ИЛИ
укажите другой компонент и нажмите комбинацию MB1 (в этом случае будут выбраны только первый и второй компоненты).
Комбинации MB1 и MB1 аналогично используются для отмены выбора компонентов.

Задание полей

Чтобы определить, какие поля и в каком порядке появляются в окне навигатора сборки, используйте опцию Assemblies—>Preferences—>Configure Columns [Сборка—>Настройки—>Конфигурация Полей]. При выборе этой опции открывается диалоговое окно Column Configuration:

Selected Columns [Выбранные Поля]		Окно списка полей, которые появятся в навигаторе сборки, когда Вы нажмете OK или Apply.
Up [Вверх]		Перемещает выбранное поле в списке Selected Columns на одну строку вверх. Если выбрано поле в первой строке списка, эта опция затенена.
Remove [Удалить]		Перемещает выбранное поле из списка Selected Columns в список Additional Columns.
Down [Вниз]		Перемещает выбранное поле в списке Selected Columns на одну строку вниз. Если выбрано поле в последней строке списка, эта опция затенена.
Additional Columns [Дополнительные Поля]		Окно списка полей, которые можно добавить в список Selected Columns. (Поля, указанные в списке Additional Columns, не появляются в навигаторе.)
Add Column [Добавить Поле]		Включает поле, выбранное из списка Additional Columns, в список Selected Columns, так что оно появится в навигаторе, когда Вы нажмете OK или Apply.
Specified Attribute Title [Заданный Заголовок Атрибута]		Если в списке Additional Columns Вы выбрали Specified Attribute , текстовое поле Specified Attribute Title становится доступным для ввода имени атрибута. После нажатия клавиши заданное имя добавляется в список Selected Columns. (Строка Specified Attribute по-прежнему остается в списке Additional Columns, позволяя задать еще несколько пользовательских атрибутов).

ЗАМЕЧАНИЕ: Если операции Open и Expand
выполняются в окне навигатора слишком медленно (на Ваш взгляд), уменьшите количество полей.
Первым полем в навигаторе сборки должно быть поле, которое идентифицирует компоненты, например, Part Name, Component Name или Descriptive Part Name. В противном случае Вы получите сообщение об ошибке несоответствия типа первого поля:
The column you have chosen to be the first will not distinguish components. [Поле, которое Вы выбрали в качестве первого, не идентифицирует компоненты.]

Загрузка виртуальной сборки

С помощью опции File—>Options—> [Файл—>Опции—>Опции Загрузки] Вы можете управлять загрузкой компонентов при открытии файла сборки. Если для опции Load Components [Загрузить Компоненты] диалогового окна Load Options установить значение No Components [Ни одного Компонента], то сборка загружается без компонентов. Этой возможностью обычно пользуются при работе с большими сборками.
Кроме того, в Вашем распоряжении опция Do not Load Components [Не загружать Компоненты] диалогового окна Open Part File, которое появляется при выборе File—>Open [Файл—>Открыть].
Компонент можно открыть несколькими способами:

нажать кнопку мыши MB1 на переключателе статуса
выбрать опцию File—>Open
выбрать опцию Open всплывающего меню навигатора

Закладки

Иногда возникает ситуация, когда требуется запомнить текущее состояние сборки (в частности, набор действующих фильтров, перечень загруженных компонентов и т.д.), чтобы воспроизвести его в последующих сеансах работы, не повторяя заново все процедуры определения. Эта проблема легко решается с помощью закладок
[bookmarks].

ЗАМЕЧАНИЕ: Существует два типа закладок: первый, созданный с помощью опции File—>Save Bookmark используется только Unigraphics, второй - Закладки Product Vision, - такие закладки содержат дополнительную информацию, которая необходима для работы с компонентом в Product Vision. Данная глава описывает только первый тип.
Закладки можно использовать для записи, передачи и воспроизведения данных в сеансах Unigraphics. В файл закладки записывается следующая информация:

текущий набор фильтров, определенных в сборке;
текущие установки опций загрузки , связанные с конфигурацией;
директории поиска и опция загрузки, определяющая их использование (в модуле UG/Manager вместо этих данных записывается правило загрузки версий частей);
установка опции Allow Substitution [Разрешить Замену];
ссылочные наборы, действующие по умолчанию;
установка опции Apply to All Levels [Принять для Всех Уровней], определяющая использование ссылочных наборов по умолчанию;

ЗАМЕЧАНИЕ: Данный справочник содержит лишь краткое описание опций загрузки применительно к их использованию в сборках (смотрите раздел "Применение общесистемных функций Unigraphics" ). Более подробное описание опций загрузки Вы найдете в Справочнике по интерфейсу пользователя [Gateway Online Help] .

текущая изображенная часть и набор загруженных компонентов.
информация (такая как ориентация и масштаб вида), необходимая для корректной установки вида при загрузке закладки. Данная информация не сохраняется в случае, если:
Если чертёж или чертёж члена вида показан на экране.
Для закладок, содержащих только информацию фильтров
Для закладок ProductVision
Существующие и сохраненные закладки можно просмотреть в списке, выведенном с помощью опции File—>Recently Opened Parts [Файл—>Недавно Открытые Части].

Завершение работы с навигатором сборки

Чтобы завершить работу навигатора и закрыть его окно, выберите опцию Tools—>Assembly Navigator—>Exit [Инструментальные средства—>Навигатор Сборки—>Завершение работы].
Чтобы убрать окно навигатора с экрана, не завершая его работы, нажмите на иконку навигатора в стандартной панели или выберите опцию View—>Assembly Navigator [Вид—>Навигатор Сборки]. При этом сохранится выбор компонентов, так что, открыв окно навигатора снова, Вы можете продолжать работу с ними.

Unigraphics. Справочник по сборке

Диалоговое Configure Columns - Настроить поля

Опции диалогового окна Configure Columns
Active Columns list box [Список активных полей]		Поля, которые в данный момент, присутствуют в Навигаторе Последовательности. Их положение сверху-вниз в списке соответствует положению слева-направо в Навигаторе.
Move Up in List [Переместить вверх в списке]		Позволяет перемещать выделенное поле на одну позицию вверх в списке. Поле также переместиться на одну позицию влево в Навигаторе.
Move Down in List [Переместить вниз в списке]		Позволяет перемещать выделенное поле на одну позицию вниз в списке. Поле также переместиться на одну позицию вправо в Навигаторе.
Add [Добавить]		Добавляет поле, выделенное в списке дополнительных полей, в основной список, что приводит к появлению этого поля в Навигаторе Последовательности.
Remove [Удалить]		Удаляет поле, выделенное в основном списке, в список дополнительных, что приводит к исчезновению этого поля из Навигатора Последовательности. (Однако данное поле может быть передвинуто обратно, с помощью опции Add).
Additional Columns list box [Список дополнительных полей]		Поля, которые в данный момент, отсутствуют в Навигаторе Последовательности

Есть поля по умолчанию, которые могут присутствовать в Навигаторе Последовательности.

Возможные поля Навигатора Последовательности
Component Name [Имя компонента]		Имя компонента
Step [Шаг]		Номер, присвоенный шагу. По умолчанию, шаги нумеруются в порядке возрастания от 10 (т.е. 10, 20, 30)
Time [Время]		(Не обязательное поле) Время, связанное с шагом или последовательностью. Данное поле может быть пустым. Значение данного поля не рассчитывается системой, поэтому, если Вы хотите использовать его, введите нужное значение вручную (например, введите время, необходимое для операции сборки при производстве компонента).
Cost [Затраты]		(Не обязательное поле) Затраты, связанные с шагом или последовательностью. Как и в случае поля времени, Вы можете ввести значение вручную или оставить поле пустым.
Count [Количество]		Число компонентов в папке.
Description [Описание]		(Не обязательное поле) Пользовательская строка, которая дает краткое описание шага или последовательности.

Диалоговое окно Sequence Properties - свойства последовательности

Диалог Sequence Properties имеет две страницы: Sequence [Последовательность] и Display [Отображение].

Фон

Фоновое всплывающее меню появляется, если Вы поместите курсор над пустой областью Навигатора и нажмете MB3.

Опции фонового меню
Find in Sequence [Найти в последовательности]		Находит выделенный компонент в активной последовательности. Если Вы выбрали данную опцию, перед тем как выделили компонент, появится диалоговое окно Class Selection.
Show All Sequences [Показать все последовательности]		Если данная опция включена, в Навигаторе Последовательностей показываются все существующие последовательности Вашей сборки. Если данная опция выключена, показывается только активная последовательность.

Иконки

Иконка		Значение
		Последовательность
		Парка (Unprocessed, Ignored или Preassembled)
		Компонент (в папке)
		Подсборка (в папке). Сборка или разборка подсборки влияет только на саму подсборку, порожденные от подсборки компоненты, при этом, не собираются и не разбираются.
		Шаг сборки Если иконка шага (сборки или разборки) синяя, скрыт только компонент, участвующий в шаге или данный шаг неверен (в таком случае шаг имеет также иконку неверного шага). Данный шаг при воспроизведении будет проигнорирован.
		Шаг разборки
		Текущий шаг (во время воспроизведения)
		Законченный шаг (во время воспроизведения вперед)
		Законченный шаг (во время воспроизведения назад)
		Неверный шаг. Шаг является неверным, если в данный момент в последовательности невозможна сборка или разборка. Например, если Вы собираете или разбираете один и тот же компонент, а затем удаляете шаг сборки, шаг разборки становится ошибочным. Компонент не может быть разобран в данный момент, так как удаление шага привело к тому, что данный компонент будет отсутствовать в сборке.

Иконки и меню последовательностей

Данный раздел описывает иконки и опции различных всплывающих меню Навигатора Последовательностей.

Инструментальная панель последовательностей

Иконки инструментальной панели предоставляют быстрый доступ к функциям последовательности сборки.

Если инструментальная панель последовательностей не показана, проверьте включена ли опция Assemblies—>Sequences—>Sequencing (или иконка Sequencing инструментальной ). Если включена, выберите опцию Tools—>Customize or View—>Toolbars—>Customize и проверьте включена ли опция Assembly Sequencing (на странице Toolbars диалогового окна Customize). Если какая-либо из этих опций отсутствует, проверьте страницу Commands диалогового окна Customize, затем скроллируйте список Toolbars и выделите элемент Assembly Sequencing. Убедитесь, что опции, которые Вы хотите использовать, включены.
Многие из этих опций также есть в каскадном меню Assemblies—>Sequences.

Инструментальная панель последовательностей
		Create Sequence [Создать последовательность]		Создает новую последовательность сборки.
		Active Sequence [Активная последовательность]		Сортированный список всех последовательностей изображенной части. Когда Вы выбираете имя из списка, выбранная последовательность становится активной.
		Sequence Properties [Свойства последовательности]		Вызывает диалоговое окно Sequence Properties, которое можно использовать для просмотра или редактирования свойств последовательности сборки или выделенной последовательности.
		Add Assemble Step [Добавить шаг сборки]		Создает шаг сборки в активной последовательности выделенного компонента. Если выделен более, чем один компонент, что шаги создаются для каждого компонента, в том порядке, в котором они были выделены.
		Add Disassemble Step [Добавить шаг разборки]		Создает шаг разборки для каждого выделенного компонента.
		Step Properties [Свойства шага]		Вызывает диалог Step Properties, позволяет просматривать и редактировать свойства выделенных шагов.
		Make Current Step [Сделать текущий шаг]		Последовательность выделенного шага становится активной. Активная последовательность будет воспроизведена до выделенного шага.
		Delete [Удалить]		Удаляет выделенный элемент (то есть последовательность или шаг).
		Find in Sequence [Найти в последовательности]		Позволяет найти заданный компонент в Навигаторе Последовательности.
		Show All Sequences [Показать все последовательности]		Когда данная опция включена, Навигатор Сборки показывает все последовательности. Когда она выключена, показывается только активная последовательность.
		Show Sequence Navigator [Показать Навигатор Последовательности]		Скрывает или показывает Навигатор Последовательности.
Опции Воспроизведения
		Rewind to First [Перемотать в начало]		Переходит к первому шагу последовательности.
		Step Reverse [Шаг назад]		Делает шаг назад.
		Reverse Play [Воспроизводить назад]		Воспроизводит активную последовательность в обратном порядке.
		Play [Воспроизводить]		Воспроизводит активную последовательность.
		Step Forward [Шаг вперед]		Делает шаг вперед.
		Forward to Last [Перемотать к последнему]		Переходит к последнему шагу последовательности.
		Stop [Стоп]		Останавливает воспроизведение. Данная опция доступна при работе опций Play или Reverse Play.
		Playback Speed [Скорость воспроизведения]		Определяет скорость от 1 до 10 для управления скоростью воспроизведения. Чем число больше, тем скорость выше.

Каскадное меню последовательности сборки

Каскадное меню последовательности сборки появляется, после выбора опции Assemblies—>Sequences [Сборка->Последовательность]. Многие из этих опций также доступны из инструментальной панели последовательностей

Опции каскадного меню последовательностей
Create Sequence [Создать последовательность]		Создает новую последовательность сборки.
Sequence Properties [Свойства последовательности]		Позволяет просматривать или редактировать свойства последовательности. Эта опция вызывает диалоговое окно
Add Assemble Step [Добавить шаг сборки]		Создает шаг сборки в активной последовательности выделенного компонента. Если выделен более, чем один компонент, что шаги создаются для каждого компонента, в том порядке, в котором они были выделены.
Add Disassemble Step [Добавить шаг разборки]		Создает шаг разборки для выделенного компонента.
Step Properties [Свойства шага]		Вызывает диалоговое окно , позволяет просматривать и редактировать свойства выделенных шагов.
Make Current Step [Сделать текущий шаг]		Последовательность выделенного шага становится активной. Активная последовательность будет воспроизведена до выделенного шага.
Delete [Удалить]		Удаляет выделенный элемент. Данная опция не помещает элемент в буфер обмена. (Если Вы хотите восстановить удаленный компонент, используйте опцию Undo из меню редактирования или стандартной инструментальной панели. См. Справочник по интерфейсу пользователя для более полной информации)
Find in Sequence [Найти в последовательности]		Позволяет найти заданный компонент в Навигаторе Последовательности.
Show All Sequences [Показать все последовательности]		Когда данная опция включена, Навигатор Сборки показывает все последовательности. Когда она выключена, показывается только активная последовательность
Show Sequence Navigator [Показать Навигатор Сборки]		Скрывает или показывает Навигатор Последовательности
Rewind to First [Перемотать в начало]		Переходит к первому шагу последовательности.
Step Reverse [Шаг назад]		Делает шаг назад.
Reverse Play [Воспроизвести назад]		Воспроизводит активную последовательность в обратном порядке.
Play [Воспроизвести]		Воспроизводит активную последовательность.
Step Forward [Шаг вперед]		Делает шаг вперед
Forward to Last [Перемотать к последнему]		Переходит к последнему шагу последовательности.
Stop [Стоп]		Останавливает воспроизведение. Данная опция доступна при работе опций Play или Reverse Play.
Sequencing [Последовательность]		Делает доступными опции последовательностей сборки Доступность некоторых опций, таких как и , зависит, как правило, от других опций. Смотрите данные разделы для более полной информации.

Навигатор Последовательности

Навигатор Последовательности дает Вам графическое представление текущей последовательности (или ) и ее шагов в отдельном окне, предоставляя опции создания и редактирования последовательностей и шагов. Это дает возможность следить за тем, где в данный момент Вы находитесь.

Навигатор Последовательности
После того, как Вы создали последовательность, ее имя появляется в заголовке Навигатора. Под именем последовательности находятся три папки: Unprocessed [Необработанный]
(которая содержит все компоненты сборки), Ignored [Проигнорированный]
и Preassembled [Предварительно собранный].

Поля Навигатора Последовательности

Диалоговое окно Configure Columns [Настроить поля] определяет в каком порядке и будут ли данные поля показываться в Навигаторе Последовательности. Диалог Configure Columns может быть вызван из диалога Assembly Preference. Для того, чтобы вызвать диалог Configure Columns:

Выберите опцию Preferences—>Assemblies, чтобы открыть диалог Assembly Preferences.
Выберите опцию Configure Columns из секции Sequence Navigator диалога Assembly Preferences.

Убедитесь, что при выборе опции Configure Columns, Вы находитесь в секции Sequence Navigator. В диалоге Assembly Preferences существует другая опция Configure Columns, которая управляет полями в Навигаторе Сборки.

Последовательности в Сборках

Функции последовательностей в сборках позволяют управлять порядком, в котором сборка собирается и разбирается. Таким образом, Вы можете моделировать и воспроизводить процесс сборки.

Воспроизведение последовательности производится за счет того, что компоненты становятся видимыми или невидимыми, но не за счет движения компонентов.
Воспроизведение последовательности возможно только если часть, содержащая эту последовательность является изображенной частью.

Процедура создания последовательностей сборки

Данный раздел описывает процедуры создания и последовательностей.

Просмотр всех последовательностей

По умолчанию, Навигатор последовательности, показывает только активную последовательность сборки. Для того, чтобы были показаны все последовательности (как на рисунке внизу), выберите опцию Show All Sequences одним из следующих способов:

из
из
из фонового всплывающего меню Навигатора Последовательности

Навигатор со всеми последовательностями

Создание последовательности

Для создания последовательности сборки:

Выберите опцию Create Sequence [Создать последовательность] из , или выпадающего меню в Навигаторе Последовательностей.
Новая последовательность появляется в с папками, которые называются Unprocessed [Необработанный]
(которая содержит все компоненты сборки), Ignored [Проигнорированный]
и Preassembled [Предварительно собранный].

Если опция Create Sequence недоступна, проверьте, включена ли опция Assemblies—>Sequences—>Sequencing.
Переместите компоненты, которые Вы не будете использовать в данной последовательности из папки Unprocessed в папку Ignored с помощью опции всплывающего меню или буксируя их.
Переместите компоненты, которые будут собираться перед началом последовательности в папку Preassembled, буксируя их или с помощью опции меню .
Выделите первый элемент, который Вы хотите собрать и выберите опцию Add Assemble Step [Добавить шаг сборки] из инструментальной панели
или или выберите опцию Assemble из всплывающего меню компонентов.

Первый шаг также может быть создан путем буксировки компонента в соответствующий последовательности узел .
Если сначала Вы выберите опцию Add Assemble Step [Добавить шаг сборки], появится диалоговое окно Class Selection, для того, чтобы Вы могли выделить компонент.

Собирайте оставшиеся необходимые компоненты по шагам, используя опции всплывающего меню, инструментальной панели или просто буксируя компоненты..
Компонент будет добавлен, как шаг сборки после подсвеченного узла (когда вы отпустите MB1).

Если Вы хотите разобрать один из компонентов на любом шаге последовательности, выделите нужный компонент и выберите опцию Add Disassemble Step [Добавить шаг разборки] из или каскадного меню
Вы можете добавлять различную информацию, такую как Description [Описание], Time [Время] или Cost [Цена] на каждый шаг, используя диалоговое окно Step Properties [Свойства шага].
Вы также можете добавлять информацию к данной последовательности с помощью диалогового окна [Свойства последовательности].

Изменяйте последовательность так, как Вы желаете, выбирая команды из инструментальной панели или всплывающего меню Навигатора Последовательностей просто буксируя элементы шагов

Вы можете удалить компоненты из последовательности, буксируя их назад в папку Unprocessed.

Перемещение компонента в папку Unprocessed равнозначно удалению шага. Таким образом любая информация, Description [Описание] или Time [Время], которая была Вами добавлена, будет потеряна.

Вы можете изменять поля в Навигаторе Последовательностей, используя диалог Configure Columns.

Если Вы хотите создать другую последовательность, снова выберите опцию Create Sequence. Вы можете увидеть все существующие последовательности Навигатора, использовав опцию [Показать все последовательности].

Страница Display - Отображение

Опции страницы Display
Unprocessed [Необработанные]		Определяет, должны ли необработанные компоненты быть видимыми или скрытыми в графическом окне.
Not assembled [Несобранные]		Определяет, должны ли несобранные компоненты быть видимыми или скрытыми в графическом окне.
Assembled [Собранные]		Определяет, должны ли собранные компоненты быть видимыми или скрытыми в графическом окне.
Ignored [Игнорируемые]		Определяет, должны ли компоненты, перемещенные в папку Ignored, быть видимыми или скрытыми в графическом окне.
Start [Старт]		Определяет, должны ли компоненты, помещенные в папке Start, быть видимыми или скрытыми в графическом окне.

Страница Sequence - Последовательность

Опции страницы Sequence
Name [Имя]		(Не обязательное поле) Позволяет задать или редактировать имя последовательности.
Description [Описание]		(Не обязательное поле) Позволяет создать или редактировать описание последовательности.
Step Increment [Приращение шага]		Управляет номерами, которые присваиваются шагам. По умолчанию - 10 (т.е., первый шаг 10, второй- 20, и т.д.)

Страница Step Properties - Свойства Шага

Опции страницы Step Properties
Type: [Тип]		Показывает тип шага (шаг сборки или разборки) Если выделенный шаг является смешанным (то есть шагом сборки и разборки одновременно), данная опция недоступна. Для получения информации о шаге Вы можете воспользоваться опцией Information.
Status: [Статус]		Показывает является ли шаг верным, неверным или скрытым. Если выделенный шаг является смешанным (то есть шагом сборки и разборки одновременно), данная опция недоступна. Для получения информации о шаге Вы можете воспользоваться опцией Information.
Time [Время]		(Не обязательное поле) Позволяет вводить время для выделенного шага(ов).
Cost [Затраты]		(Не обязательное поле) Позволяет вводить затраты для выделенного шага(ов).
Description [Описание]		(Не обязательное поле) Позволяет вводить описание для выделенного шага(ов).
Information [Информация]		Вызывает окно, где выведена информация о выделенном шаге(ах).

Свойства последовательности сборки

Существует два диалоговых окна, которые используются для задания свойств последовательности сборки:

Диалоговое окно Sequence Properties [Свойства последовательности], которое позволяет просматривать и редактировать свойства последовательности.
Диалоговое окно Step Properties [Свойства шага], которое позволяет просматривать и редактировать свойства шага.

Узел Component - Компонент

The popup options for a component node vary, depending on which folder the node is in:

Опции меню узла Component (папка Unprocessed)
Assemble [Сборка] или Disassemble [Разборка]		Опция Assemble - выделенный компонент следующим, добавленным в сборку. Данная опция создает новый шаг и удаляет компонент из папки Unprocessed. Опция Disassemble - выделенный компонент следующим, извлеченным из сборки Данная опция доступна, если компоненты могут быть только разобраны, но не собраны.
Ignore [Игнорировать]		Перемещает выделенные компоненты в папку Ignored.
Preassemble [Предварительно собранный]		Перемещает выделенные компоненты в папку Preassemble.

Опции меню узла Component (папка Ignored)
Assemble [Сборка] или Disassemble [Разборка]		Опция Assemble - выделенный компонент следующим, добавленным в сборку. Данная опция создает новый шаг и удаляет компонент из папки Unprocessed. Опция Disassemble - выделенный компонент следующим, извлеченным из сборки. Данная опция доступна, если компоненты могут быть только разобраны, но не собраны.
Remove [Переместить]		Перемещает выделенные компоненты в папку Unprocessed.
Preassemble [Предварительно собранный]		Перемещает выделенные компоненты в папку Preassemble.

Опции меню узла Component (папка Preassembled)
Assemble [Сборка] или Disassemble [Разборка]		Опция Assemble - выделенный компонент следующим, добавленным в сборку. Данная опция создает новый шаг и удаляет компонент из папки Unprocessed. Опция Disassemble - выделенный компонент следующим, извлеченным из сборки. Данная опция доступна, если компоненты могут быть только разобраны, но не собраны.
Remove [Переместить]		Перемещает выделенные компоненты в папку Unprocessed.
Ignore [Игнорировать]		Перемещает выделенные компоненты в папку Ignored.

Узел Folder - Папка

Для узлов Ignored и Preassembled меню имеет следующие опции:

Опции меню узла Folder
Add Components [Добавить компоненты]		Позволяет добавлять в папку один или несколько компонентов.
Add Unprocessed Components [Добавить необработанные компоненты]		Перемещает в папку все необработанные компоненты.

Всплывающее меню не существует для папки Unprocessed.

Узел Sequence - Последовательность

Данный узел находится на самом верхнем уровне последовательности. Он имеет имя по умолчанию вида Sequence_x, где x - номер последовательности, в порядке ее создания (т.е. Sequence_1, Sequence_2).

Опции меню узла Sequence
Make Active [Сделать активной]		Делает выделенную последовательность активной. Данная опция недоступна, если текущая выделенная последовательность уже является активной.
Cut Sequence [Вырезать последовательность]		Удаляет выделенную последовательность и копирует ее в буфер обмена
Copy Sequence [Копировать последовательность]		Копирует выделенную последовательность в буфер обмена
Paste [Вставить]		Вставляет последовательность из буфера обмена после выделенной последовательности. Данная опция доступна только если какая-либо последовательность была скопирована в буфер обмена. Каждая последовательность должна иметь уникальное имя. Поэтому, операция вставка может привести к переименованию последовательности.
Delete [Удалить]		Удаляет выделенную последовательность, не копируя ее в буфер обмена
Properties [Свойства]		Вызывает для выделенной последовательности диалоговое окно

Узел Sequences - Последовательности

Узел последовательности присутствует в верхней части Навигатора, после того, как Вы создали последовательность или когда включена опция . Всплывающее меню для данного типа узла имеет следующие опции:

Опции меню узла Sequences
Create Sequence [Создать последовательность]		Создает новую последовательность и помещает ее в Навигатор после существующей последовательности. Вновь созданная последовательность становится активной.

Узел Step - Шаг

Данный узел является отдельным шагом сборки или разборки.

Опции меню узла Step
Make Current Step [Сделать шаг текущим]		Делает выделенный шаг текущим. Данная опция недоступна, если выделенный шаг уже является текущим.
Cut Step [Вырезать шаг]		Удаляет выделенный шаг и копирует его в буфер обмена.
Copy Step [Копировать шаг]		Копирует выделенный шаг в буфер обмена.
Paste [Вставить]		Вставляет шаг из буфера обмена после после выделенного
Delete [Удалить]		Удаляет выделенный шаг, не копируя его в буфер обмена.
Properties [Свойства]		Для выделенного шага вызывает диалог .

Вы можете вставлять шаги в другие последовательности, с помощью опции Paste, но не можете их буксировать.

Вид последовательности

Когда Вы создаете последовательность, в правой части графического окна появляется Вид Последовательности. По мере того, как Вы воспроизводите по шагам последовательность сборки или разборки, компоненты, связанные с этими шагами, добавляются или удаляются с данного вида, как показано на рисунке внизу.

Графическое окно с Видом Последовательности

Воспроизведение

Вы можете проверить правильность созданной последовательности, воспроизведя ее (используя опции или каскадного меню):

Выберите опцию Rewind to First [перемотать к первому], если Вы хотите воспроизвести последовательность с самого первого шага или выберите Forward to Last [перемотать на последний] , если Вы хотите просмотреть последовательность в обратном порядке от последнего шага к первому
Вы также можете начать воспроизведение с любого шага последовательности, выбрав его в Навигаторе Последовательности, дважды кликнув на него (или выбрав опцию Make Current Step [Сделать шаг текущим] из всплывающего меню, инструментальной панели или каскадного меню).

Скрытые компоненты игнорируются при воспроизведении.
Если Вы хотите непрерывно воспроизводить последовательность, установите скорость воспроизведения (Playback Speed) (только на инструментальной панели), и затем:

Выберите опцию Play [Играть] (или Reverse Play [Играть в обратном порядке], если Вы хотите проиграть последовательность в обратном порядке)
Выберите опцию Stop [Стоп] для того, чтобы в любой момент остановить воспроизведение.
Если Вы хотите пошагово воспроизвести последовательность, используйте опции Step Forward [Шаг вперед] или Step Reverse [Шаг назад].
В процессе воспроизведения последовательности, компоненты добавляются или удаляются из в Графическом Окне. Также Навигатор Сборки помечает текущий и пройденные шаг.

Всплывающие меню

При нажатии на MB3, если курсор находится в Навигаторе Последовательности, появляется всплывающее меню. Содержание данного меню, зависит от узла, над которым находится курсор.

Замечания о последовательностях сборки

Последовательности могут создавать ссылки только на существующие компоненты сборки. Вы не можете создавать новые компоненты или добавлять существующие из-за пределов сборки, с помощью функций последовательностей. Однако, изменения в сборке могут отразиться на последовательности в следующих случаях:

Когда компонент добавляется в сборку, он появляется в последовательности в папке Unprocessed.
Когда компонент, который используется в шаге последовательности, был удален из сборки.
Ассоциативная замена не вызывает изменений в последовательности. Однако неассоциативная замена вызывает удаление шага последовательности. В таком случае, компонент добавляется в папку Unprocessed.
Вы можете использовать атрибуты компонента ( на странице Attributes
диалогового окна Component Properties), чтобы предоставить информацию о необходимом времени и затратах при производстве компонента. Данные значения будут использованы при создании нового шага, связанного с компонентом. В отличие от информации о времени и затратах, связанных с шагом последовательности, заданной с помощью диалога , информация, связанная с компонентом, не потеряется при удалении шага. Для создания атрибут времени и затрат:

Выделите компонент.
Откройте диалог Component Properties.
Выберите страницу Attributes.
Для задания времени по умолчанию, введите SEQUENCE_DEFAULT_TIME в поле Title [Название], и введите значение по умолчанию в поле Value [Значение].
Для задания затрат по умолчанию, введите SEQUENCE_DEFAULT_COST в поле Title [Название], и введите значение по умолчанию в поле Value [Значение].
Нажмите OK в диалоговом окне Component Properties.

Unigraphics. Справочник по сборке

Атрибуты подстановки

Строковые значения, могут иметь атрибуты, определённые в файле части. Данные атрибуты будут подставлены во время работы с соответствующей частью. Определение атрибутов подстановки имеет следующий вид:

${} [имя атрибута]		Генерирует ошибку, если атрибут не определён для текущей части.
${::-}		Вставляет пустую строку, если атрибут не определён для текущей части.
${:-}		Вставляет строку (по умолчанию), если атрибут не определён для текущей части.

Например, при определении Cloned: ${DB_PART_DESC} к строке описания клонируемой части будет добавлено слово Cloned: При определении значения ${MY_DESCRIPTION} описание клонируемой части будет заметено значением атрибута MY_DESCRIPTION. Если атрибут MY_DESCRIPTION не определён, произойдёт ошибка.

Имена компонентов-клонов

Способ именования новых частей по умолчанию устанавливается следующими опциями:

Name Rule [Правило Именования]		Определяет алгоритм формирования имени: либо заданная пользователем текстовая цепочка добавляется к имени компонента, либо цепочка заменяет все или часть имени. Чтобы использовать эту опцию, нажмите клавишу Define Naming Rule [Определить Правило Именования]. Появится диалоговое окно Naming Rule, в котором Вы выбираете способ модификации имени: добавление префикса (Add Prefix) добавление суффикса (Add Suffix) полная или частичная замена имени компонента (Replace) переименование компонента с использованием доступа к атрибутам части (Rename) Если Вы выбрали Add Prefix или Add Suffix, введите префикс/суффикс в поле Add/Replace String [Цепочка Добавления/Замены]. Если Вы выбрали Replace, введите заменяемую цепочку (фрагмент имени компонента) в поле Base String [Базовая Цепочка], а заменяющую цепочку - в поле Add/Replace String. Если Вы выбрали Rename, имя части заменяется цепочкой, заданной в поле Add/Replace String. Чтобы избежать дублирования имен частей, эта цепочка должна использовать доступ к атрибутам, что позволяет генерировать уникальное имя для каждой части. При возникновении конфликта имен появляется сообщение об ошибке (например, если Вы задаете операцию замены Replace, а в поле Base String вводите текстовую цепочку, которая отсутствует в исходном имени компонента).
User Name [Пользовательское Имя]		Позволяет определить уникальное новое имя для каждого клонированного компонента.

Клонирование и семейства частей

Операция клонирования не работает с членами семейства частей. Из-за особенностей клонирования может произойти следующее:

Новая часть останется членом семейства, но шаблонная часть не будет соответственно обновлена.
Новая часть перестанет быть членом семейства и соответствующие связи будут потеряны.
Ни тот, ни другой результат не является удовлетворительным. Поэтому при наличии в клонируемой сборке семейства частей будет выдано предупреждения, и эти части будут классифицироваться, как .

Клонирование сборок

Функция клонирования, реализованная в модуле Assemblies, обеспечивает гибкий интерфейс при проектировании сборок "сверху-вниз" и позволяет модифицировать сборку, варьируя ссылки между различными компонентами. Доступны следующие опции клонирования:


Create Clone Assembly
[Создать Сборку-Клон]
Создает новую клонированную сборку на базе существующей сборки.
Edit Existing Assembly
[Редактировать Существующую Сборку]
Модифицирует существующую клонированную сборку
Метод клонирования очень полезен, когда с помощью одной операции Вы хотите создать новую сборку, которая наследует аналогичную структуру и ассоциативные связи от существующей сборки, но отличается некоторыми ссылками на компоненты. [Обратите внимание, что термин "клон" не означает идентичную копию. Приведем биологическое определение этого термина: клон - генетически однородное потомство одной клетки. Таким образом, клон - это очень близкий, родственный аналог с незначительными изменениями связей и компонентов.] Например, Вам необходимо создать несколько версий сборки, которая содержит базовый набор основных компонентов, а остальные компоненты заменяются или модифицируются.
Другая ситуация: Вы предпочитаете редактировать ссылки компонентов, работая в текущей сборке (не создавая новую сборку). Клонирование решает эту задачу опять же в рамках одной операции.
В качестве базовых сборок [seed assembly] для клонирования Вы можете выбирать текущие загруженные сборки. Однако, если выбранная загруженная сборка уже модифицирована [но не сохранена], появится сообщение об ошибке, предупреждающее о том, что перед выполнением клонирования сборка должна быть сохранена.
Перед клонированием Вы определяете статус по умолчанию для большинства компонентов создаваемой сборки. Это очень полезный прием при проектировании больших сборок, содержащих много компонентов. Кроме того, Вы можете задать исключения для любых компонентов, которые будут преобразованы особым образом.
Если перед выполнением клонирования Вы хотите проверить соответствие между исходной и результирующей сборками (просмотреть имена частей, информацию о выполняемых преобразованиях), используйте опцию Cloning Report, которая выводит в информационном окне отчет по предстоящему клонированию. Причем можно выбрать один из следующих типов отчета: полный отчет, отчет только о корневых частях или краткий отчет со списком входных и выходных имен.
После клонирования в информационном окне выводится содержимое специального файла регистрации [Cloning Log File]. Этот файл содержит резюме по всем действиям, выполненным во время операции клонирования, включая отображение компонентов исходной сборки в результирующую. Если Вы хотите только задать параметры клонирования и сохранить их для дальнейшего использования, воспользуйтесь опцией
[Холостой Запуск], которая сгенерирует файл регистрации, не выполняя саму операцию клонирования.

ЗАМЕЧАНИЕ :
Операции клонирования не позволяют редактировать ссылки на файлы шаблонов. Это означает, что все такие ссылки, содержащиеся в исходной сборке и компонентах, перейдут без изменений в клонированные версии.

Опция Create Clone Assembly - Создание клонированной сборки

.При выборе опции Create Clone Assembly появляется диалоговое окно Clone Assembly, в котором Вам следует воспользоваться опциями Add Assembly или Add Part для задания одной или нескольких сборок, подлежащих клонированию

Опция Edit Existing Assembly - Редактирование существующей сборки

При выборе опции
Edit Existing Assembly
появляется диалоговое окно Edit in Place [Редактировать по Месту], содержащее те же самые опции, что и окно
.
Опции диалогового окна Edit in Place работают аналогично одноименным опциям окна Clone Assembly (единственное отличие: не требуется автоматическое устранение конфликтов). Поскольку Вы модифицируете базовую сборку, исходные ссылки не нужно предохранять.
Обратите внимание, что в диалоговом окне Edit in Place статус компонентов по умолчанию - Retain , а в диалоговом окне Clone Assembly - Clone .

Определение статусов по умолчанию и исключений

Создавая сборку-клон, сначала Вы должны определить для ее компонентов статус по умолчанию [Action Default] и правила именования по умолчанию [Naming Default]. Эти параметры устанавливаются для всей сборки, а затем Вы можете определить исключения (индивидуальные настройки) для отдельных компонентов.
[В данном разделе термин "статус"
соответствует английскому термину "action", дословно переводимому как "действие". Он определяет статус ссылок для компонентов в сборке-клоне, т.е. какие ссылки и каким образом будут действовать в новой сборке по отношению к исходной.]

Если задан статус Clone, компоненты-клоны, сохраняемые под новыми именами, могут быть модифицированы, не воздействуя на исходную сборку. Статус Retain сохраняет исходные ссылки на базовую сборку, так что модификации оставленных компонентов в любой сборке отразятся в других сборках. Если Вы хотите создать исключение для индивидуального компонента [вопреки статусу по умолчанию, установленному для всей сборки], измените статус его ссылок ( Retain или Clone ) или задайте ссылку на другой базовый компонент ( Replace ).

ЗАМЕЧАНИЕ : Если во время операции клонирования Вы использовали статус Replace для замены одного компонента другим, "не родственным" компонентом, то не сможете открыть выходную сборку, не включив опцию [Разрешить Замену] в диалоговом окне Load Options. Иначе, при загрузке этой сборки Вы получите следующее сообщение об ошибке:
Part is not valid version of component part
[Недопустимая версия файла компонента]
Если Вы заменяете подсборку (определив статус Replace), то ее порожденные компоненты больше не доступны для определения.
Если заменяемый компонент является базовой частью [promotion base part] для тела, продвинутого на уровень сборки [promotion body], и Вы хотите сохранить ассоциативность этого продвижения, то замена должна быть родственной (связанной с ним) частью. (Такие ограничения отсутствуют, если для базовой части определены статусы Clone или Retain .) Более подробно продвижение тел из части на верхний уровень сборки описано в Справочнике по моделированию [Modeling Online Help] .

ЗАМЕЧАНИЕ : Определение статуса компонента выполняется для его части, но не для индивидуальных экземпляров в сборке. Чтобы модифицировать ссылки в индивидуальных экземплярах, используйте опцию Assemblies—>Edit Structure—>Substitute Component [Сборки—>Редактировать Структуру—>Заменить].

При определении статусов могут возникать конфликты во взаимосвязях между отдельными компонентами, подсборками и всей сборкой. Это происходит, когда для отдельного компонента задается исключение (т.е. статус, противоположный статусу по умолчанию), а его родственные компоненты (например, родительская подсборка) остаются с прежними определениями.

Система решает такой конфликт следующим образом: 1) заданное исключение сохраняется; 2) соответствующим образом изменяется статус по умолчанию для родственных компонентов. Если конфликт возник между исключениями, явно заданными Вами, то более высокий приоритет имеет последнее из них. При автоматическом разрешении конфликта появляется информационное сообщение: какой статус был принят, для каких частей и почему.

ЗАМЕЧАНИЕ : Автоматическое устранение конфликтов выполняется только при использовании опции Create Clone Assembly , чтобы предотвратить нежелательные модификации базовой сборки.

Потерянные части

Если часть сборки, при её добавлении в текущую операцию, не может быть найдена, с использованием заданных установок загрузки, I появляется диалоговое окно со списком потерянных частей, а также запрос на продолжение операции. Если Вы продолжите операцию, то применение заданных исключений для потерянных частей будет соответствовать их типу. Обработка потерянных частей будет различной, в зависимости от типа операции. Более подробно, типы операций описаны в разделе .

Регистрация функций "обратного вызова"

Системный администратор может определить собственный код обработки, который будет вызываться на протяжении процесса клонирования с различными целями, - проверка, какие-либо дополнительные действия, изменение опций и т.д.

Специфические опции модуля UG/Manager

Несколько дополнительных опций появляются в диалоговом окне Clone Assembly только при условии использования Unigraphics
совместно с прикладной программой UG/Manager:

Owner [Владелец]
и Group [Группа] в секции Clone Defaults диалогового окна.
Auto-Gen [Автоматическая Генерация] - третье допустимое значение опции Clone Number (опция Clone Number в модуле UG/Manager - это аналогичная замена опции Clone Name), появляется в секции Clone Defaults.
Non-Master/Associated File Clone [НЕ Мастер-модели/Ассоциативно связанные Файлы] появляется под секцией Log Files.
Owner [Владелец], Part Type [Тип Части] и Show Non-Masters [Показать НЕ Мастер-модели] в секции Define Exceptions.
Подробная информация об этих опциях приведена в Справочнике по модулю UG/Manager [UG/Manager Online Help] .

Устранение конфликтов

На следующих рисунках показаны примеры разрешения конфликтов. На первом рисунке подсборка subassy автоматически клонируется (т.е. получает статус Clone), чтобы устранить конфликт между статусом по умолчанию Retain и заменой Replace одного из ее компонентов.

Разрешение конфликта "вверх"
На следующем рисунке для подсборки subassy определен статус Retain, являющийся исключением, так как статус по умолчанию для всей сборки - Clone. В этом случае конфликт решается так, что порожденные компоненты этой подсборки автоматически становятся оставленными (Retain).

Разрешение конфликта "вниз"
Следующий рисунок иллюстрирует устранение конфликта между двумя заданными исключениями. В данном примере по умолчанию для сборки установлен статус Clone. Сначала было определено для подсборки subassy исключение Retain, а затем - еще одно исключение в результате замены (Replace) компонента. Приоритет имеет последнее из них.

Разрешение конфликта исключений
Конфликты могут также возникать, если оставленный компонент содержит связующие выражения, которые ссылаются на другие компоненты, клонированные или замененные на данный момент. Результат решения такого конфликта: компонент автоматически клонируется (теряет статус оставленного). Появится сообщение об этом изменении.
Клонированному компоненту необходимо присвоить новое имя части. Механизм назначения имен аналогичен описанному выше определению статусов, т.е. сначала Вы определяете правило именования клонов по умолчанию для всей сборки, а затем индивидуальные исключения для отдельных компонентов. Новые имена присваиваются только после выбора опций Apply Defaults или Perform Cloning.

ЗАМЕЧАНИЕ : Если совместно с Unigraphics Вы используете прикладную программу UG/Manager, то части идентифицируются не именами, а номерами (соответственно в диалоговых окнах опции имен заменяются аналогичными опциями задания номеров).

Unigraphics. Справочник по сборке

Буксировка компонентов

Когда Вы переходите в режим (например при открытии диалога ) в котором возможна буксировка, появляются специальные метки буксировки.

Метки буксировки
Метка перемещения (коническая)позволяет перемещать компонент вдоль линии. Метка вращения (шарик) позволяет вращать компонент вокруг точки привязки, метка которой обозначена кубиком с тремя исходящими перпендикулярными лучами.

Для передвижения объекта, Вы можете использовать метки перемещения. Например, это дает возможность перед началом движения передвинуть объект в необходимое начальное положение.
Вы можете буксировать метки (и компонент, если включена опция Move Objects) тремя способами:

Буксировать одной меткой (т.е., держать нажатой левую клавишу мыши (MB1) при движении метки).
Переместить их, выделив сначала точку привязки, затем точку для нового положения.
Перемещать их так, что метки будут выровнены по направлению осей системы координат
Выровнять их, выделив метку и задав вектор, с помощью Инструмента Вектора (в диалоговом окне).

Для буксировки компонентов можно использовать трехмерный (3D) манипулятор ( SpaceballTM), удерживая нажатой клавишу . Перемещение будет осуществляться только относительно экрана и не будет влиять на положение и ориентацию меток буксировки.
Если присутствуют метки буксировки, то на соответствующем диалоге (например Reposition Component ) доступны опции меток буксировки. См.раздел для более полной информации об этих опциях.

Иконки перемещения: Point to Point [От точки к точке], Translate [Переместить], Rotate About a Point [Вращать вокруг точки], Rotate About a Line [Вращать вокруг линии], Reposition [Переставить] и Rotate Between Axes [Вращать между осями]
Move Objects [Двигать объекты] или Move Handles Only [Двигать только метки]
Distance [Расстояние] или Angle [Угол]
Snap Increment [Дискретное приращение]
Point Method [Инструмент точки]
Опции анимации движения: a Fine-Coarse slider [Движок плавно-грубо] и Undo

Метки буксировки используют многие приложения помимо Сборок. Чтобы узнать, как использовать метки в другом приложении, смотрите справочник данного приложения.

Чертежные данные в операциях подавления

Размеры и другие чертежные данные, ассоциативно связанные со скрытым компонентом, становятся оставленными [retained] объектами. Но как только подавление отменяется, ассоциативная связь с чертежной информацией восстанавливается.

Цилиндрические, конические и тороидальные грани

Грани, обладающие осевой симметрией (цилиндрические, конические, тороидальные), позиционируются таким образом, чтобы обеспечить совпадение их осей. Допускается выравнивать разнотипные грани с осевой симметрией. Выбранные грани могут иметь разные радиусы.

Выравнивание граней с осевой симметрией

Дерево условий стыковки

Дерево условий стыковки, изображенное в верхней части диалогового окна Mating Conditions:

Это графическое представление условий стыковки и ограничений, действующих в рабочей части.
Позволяет использовать опции всплывающих меню для создания и модификации условий стыковки и ограничений.

Дерево условий стыковки содержит узлы трех типов, каждый из которых имеет собственное всплывающее меню.

КОРНЕВОЙ УЗЕЛ [Root Node]		Содержит имя рабочей части; обычно это сборка или подсборка. Поскольку рабочей является только одна часть, на дереве находится только один корневой узел.
УЗЕЛ УСЛОВИЯ [Condition Node]		Показывает условия стыковки, действующие в рабочей части. Узлы условий расположены на следующем уровне дерева (под корневым узлом).
УЗЕЛ ОГРАНИЧЕНИЯ [Constraint Node]		Показывает ограничения, совокупность которых составляет условие стыковки. Ограничения расположены на самом нижнем уровне дерева, под каждым узлом условия.

Диалоговое окно Add Existing Part с предварительным просмотром компонента

Диалог Add Existing Part позволяет Вам выбрать метод позиционирования (Absolute [абсолютный], Reposition [перемещение]
или Mate [сопряжение]):

Если Вы выберите опцию Absolute или Reposition, промежуточный вид исчезнет с экрана, после того, как Вы отметите точку для расположения нового компонента.
Если Вы выберите опцию Mate, промежуточный вид остается видимым, пока Вы не определите условия стыковки для определения положения добавляемого компонента.

Промежуточный вид делает более простым выделение геометрии, которая необходима для определения каждого ограничения в условиях стыковки, так как Вы можете независимо от основного вида манипулировать им (вращать, увеличивать) и он автоматически создаст рабочий вид, когда Вам нужно будет выделить геометрию для определения условий стыковки.

Диалоговое окно Add Existing Part

После того, как Вы выбрали часть для добавления, появляется диалоговое окно Add Existing Part [Добавить существующую часть], который содержит опции изменения способа добавления части. Если Вы выбрали , компонент появляется на виде просмотра.

Опции диалогового окна Add Existing Part
Multiple Add [Добавить несколько]		Позволяет добавлять более одного экземпляра выбранного компонента. После добавления каждого экземпляра, опции Создания Точки остаются активными, чтоб Вы могли продолжать добавлять экземпляры компонента. По окончании нажмите Back или Cancel.
Component Name [Имя компонента]		Имя текущего выбранного компонента.
Reference Set [Ссылочный набор] Entire Part [вся часть] Empty [пустой] existing ref. sets [существующие ссылочные наборы]		Позволяет задать ссылочный набор для добавляемого компонента.
[Позиционирование] Absolute [абсолютное] Mate [по сопряжению] Reposition [переставить]		Задает способ позиционирования добавляемого компонента.
Layer Options [Опции слоя] Work [рабочий] Original [оригинальный] As Specified [как задано]		Задает слой, в который компонент будет добавлен.
Layer [Слой]		Позволяет задать слой, который Вы хотите использовать при выборе опций As Specified из Layer Options.

Когда компонент добавлен его абсолютное местоположение, будет определятся позицией и ориентацией новой родительской части (а не мировыми координатами, заданными компонентом). Когда компонент добавляется с ссылочным набором, система координат, ассоциированная с ссылочным набором, всегда добавляется к любой трансформации компонента, перед тем как данный компонент добавлен в новую сборку. Этого не происходит, если ссылочный набор был создан без координатной системы.
После того, как Вы задали различные параметры для создания компонента, определите точку привязки компонента, использую опции создания точки.

Диалоговое окно Mating Conditions - Условия стыковки

Условия стыковки можно создавать двумя способами:

При добавлении к сборке существующей части в качестве компонента (выбрать опцию Assemblies—>Components—>Add Existing [Сборки—>Редактировать Структуру—>Добавить], а затем - опцию Mate [Совместить]
секции Positioning [Позиционирование]
диалогового окна Add Existing Part [Добавить Существующую Часть]). Добавленная часть будет стыкуемым компонентом.
Для уже существующего компонента сборки выбрать опцию Assemblies—>Edit Structure—>Mating Conditions [Сборки—>Редактировать Структуру—>Условия стыковки].
В обоих случаях - и при выборе опции Mating Conditions, и при выборе опции Mate - появляется диалоговое окно Mating Conditions:

Опции диалогового окна Mating Conditions
[Фильтр переопределений] List All [Показать все] List No Overrides [Не показывать переопределения] List No Implicit Overrides [Не показывать скрытые переопределения] List Only Overrides [Показывать только переопределения]		Данный фильтр управляет типом переопределения условий стыковки в дереве условий стыковки Данный фильтр видим только при наличии переопределений условий стыковки в части.
ДЕРЕВО УСЛОВИЙ СТЫКОВКИ		Графическое представление условий стыковки вместе с задействованными компонентами/подсборками. Некоторые дополнительные опции доступны во всплывающих меню.
[Тип Условия Стыковки] Mate [Совмещение] Align [Выравнивание] Angle [Угол] Parallel [Параллельно] Perpendicular [Перпендикулярно] Center [Центр] Distance [Дистанция] Tangent [Касательно]		Задает тип ограничения стыковки.
[Шаги Выбора] From [Стыкуемый] To [Базовый] Second From [Второй Стыкуемый] Second To [Второй Базовый]		Определяет, какому компоненту - базовому или стыкуемому - принадлежат геометрические объекты, выбираемые для задания ограничения стыковки.
Filter [Фильтр] Any [Все] Face [Грань] Edge [Ребро] Datum Plane [Плоскость Привязки] Datum Axis [Ось Привязки] Point [Точка] Line [Прямая] Curve [Линия] CSYS [Координатная Система] Component [Компонент]		Задает тип геометрических объектов, доступных для выбора. Применение фильтра облегчает выбор объектов, когда Вы ограничиваете компонент. Опции CSYS и Component появляются в меню Filter только в том случае, если выбран тип стыковки Align.
Point Method [Метод задания Точки] Inferred Point [Подразумеваемая Точка] Existing Point [Существующая Точка] End Point [Конечная Точка] Quadrant Point [Точка Квадранта] Point on Curve/Edge [Точка на Линии/Ребре] Point on Surface [Точка на Поверхности]		Эти опции доступны, если в меню Filter выбрана опция Point , и позволяют выбрать тип определяемой точки.
Center Objects [Объекты, стыкуемые по Центру] 1 to 1 [1 стыкуемый в центре 1 базового] 1 to 2 [1 стыкуемый между 2 базовыми] 2 to 1 [1 базовый между 2 стыкуемыми] 2 to 2 [2 стыкуемых между 2 базовыми] ИЛИ Angle Options [Опции Угла] Planar [Плоский (2D)] 3D [Пространственный] Orient [Ориентация]		Если выбран тип стыковки Center , появляется меню Center Objects . Если выбран тип стыковки Angle , вместо предыдущего появляется другое меню - Angle Options . Если выбирается иной тип стыковки (отличный от двух вышеприведенных), это меню сохраняет свое предыдущее имя - Center Objects или Angle Options, но, возможно, будет затенено.
[Выражение Смещения] ИЛИ Angle Expression [Выражение Угла]		Если выбран тип стыковки Distance , появляется опция Offset Expression . Если выбран тип стыковки Angle , вместо предыдущей появляется другая опция - Angle Expression . Если выбирается иной тип стыковки (отличный от двух вышеприведенных), эта опция сохраняет свое предыдущее имя - Offset Expression или Angle Expression, но, возможно, будет затенена.
[Смещение] ИЛИ Angle [Угол]		Поле для ввода текущего значения смещения (если тип стыковки - Distance ) или угла (если тип стыковки - Angle ). Если выбирается иной тип стыковки (отличный от двух вышеприведенных), эта опция сохраняет свое предыдущее имя - Offset или Angle, но, возможно, будет затенена.
Condition Name [Имя Условия стыковки]		Текстовое поле для ввода нового имени условия стыковки становится доступным при выборе опции Rename [Переименовать] из всплывающего меню узла условия .
Alternate Solution [Альтернативное Решение]		Позволяет переключиться на другой вариант стыковки, если в рамках текущих ограничений существует альтернативное решение. ЗАМЕЧАНИЕ: Опция Alternate Solution не подобна опции Mating Alternates, которая является типом ассоциативной замены компоненты.
Preview [Предварительный просмотр]		Позволяет просмотреть результат применения нового ограничения, не перемещая компоненты.
List Errors [Список Ошибок]		Становится доступной, когда новое ограничение не может быть применено. При выборе этой опции выводится список ошибок, объясняющих неудачу.
Ограничения		Позволяет передвигать компонент или динамически редактировать ограничения размеров, как требуют текущие условия стыковки. Когда Вы выбираете данную опцию, появляется диалог Vary Constraints. Данные опции не могут использоваться при

Диалоговое окно Vary Constraints - изменение связей

Позволяет Вам изменять выражения смещений и угловые выражения в связи при сопряжении компонентов или перемещать выделенные компоненты, согласно их связям в сопряжении.

Опции диалогового окна Vary Constraints
Select Components [Выделить компоненты]		Позволяет выделять один или несколько компонентов. В процессе выделения, остальные опции недоступны.
Finished Selection [Закончить выделение]		Выберите данную опцию, если Вы закончили выделение компонентов, чтобы сделать остальные опции доступными.
Mating Constraints list [Список связей]		Показывает все связи в сопряжении выделенных компонентов, которые имеют линейные или угловые смещения.
Offset Expression [Выражение смещений] Angle Expression [Угловое выражение]		Показывает имя и значение текущего выражения, принадлежащего выделенной связи. Вы можете менять значение выражения.
Offset [Смещение] Angle [Угол]		Показывает текущее значение смещения или угла.
slider [ползунок]		Позволяет изменять значение смещения или угла, с помощью движения ползунка. Вы можете видеть результат изменений в графическом окне и в полях значений смещения или угла..
Иконки
Translate [Переместить]		Позволяет двигать выделенный компонент в заданную точку или на заданное расстояние, предварительно задав его значение.
Rotate About a Point [Вращать вокруг точки]		Позволяет вращать выделенный компонент вокруг заданной точки.
Rotate About a Line [Вращать вокруг линии]		Позволяет вращать выделенный компонент вокруг заданной линии.
Reposition [Передвинуть]		Вызывает Конструктор Систем Координат (CSYS Constructor) для того, чтобы задать каким образом компоненты будут перемещаться. См. Справочник по интерфейсу пользователя для более полной информации о Конструкторе Систем Координат.
Rotate Between Axes [Вращать между осей]		Позволяет вращать выделенный компонент между заданными осями

Хотя иконка Vary Constraints выглядит также, как и в диалоговом окне , ее поведение может отличаться. Например опция Translate в диалоговом окне Vary Constraints позволяет перемещать компонент в заданную точку или на заданное расстояние. В диалоговом окне Reposition Component, опция Translate использует только заданное расстояние; для передвижения в заданную точку используются другие опции, например Point to Point.

Опции изменения связей не могут использоваться при

Динамический анализ зазоров

Опции анализа зазоров -Collision Mode [Режим столкновений], Stop on Collision [Остановить при столкновении] и Acknowledge Collisions [Допускать столкновения] присутствуют в диалоговых окнах, которые используют движение, например в диалоге Reposition Component или при проигрывании какой-либо последовательности. Опции динамического анализа зазора позволяют проверить зазоры между компонентами сборки при движении.
Компоненты, которые сталкиваются будут подсвечиваться. Вы можете также остановить движение при столкновении, включив перед началом движения опцию Stop on Collision. Это позволит изучить связи объектов и их взаимодействие в движении. Затем выберите опцию Acknowledge Collisions для продолжения движения.
Опции Collision Mode позволяют задать тип объектов, для которых нужно провести динамический анализ зазоров.

None [Нет]		Объекты не проверяются, другими словами динамический анализ зазоров не проводится.
Quick Facet [Быстрый фасет]		Производит расчет по фасетным представлениям компонентов сборки.
Facet/Solid [Фасет/тело]		Проверяются сначала фасетные представления, а затем загруженные твердотельные.

Добавление существующего компонента

Опция Assemblies—>Components—>Add Existing позволяет создавать сборки методом снизу-вверх, добавляя часть к рабочей части, как компонент. Данная часть может быть уже созданной или Вы можете создать семейство частей "налету".

Если часть, которую необходимо добавить не была загружена, она загружается когда Вы используете данную опцию.

Другие объекты

Способы совмещения ребер, прямых и цилиндрических граней аналогичны применяемым в ограничениях типа Align.

ЗАМЕЧАНИЕ : Для совмещения цилиндрических граней их радиусы должны быть равны.

Фиксация позиции стыкуемых компонентов

Можно добавлять ограничения даже в том случае, когда не осталось ни одной степени свободы. Например, когда Вы захотите задать ориентацию компонента.
В примере, показанном ниже, для закрепления рукава в нужном положении необходимо задать 4 ограничения.

Создание ограничения Align (выравнивание указанных граней)

Создание второго ограничения Align (выравнивание указанных граней)
После задания этих двух ограничений выравнивания не останется ни одной степени свободы. Однако, обратите внимание на сообщение в строке состояния:
Fully constrained, but there are 4 possible solutions.
[Полностью ограничен, тем не менее существует 4 возможных решения.]
Для однозначного решения Вы должны задать дополнительные ограничения. Смотрите следующий рисунок.

Создание ограничения Angle (нулевой угол разворота между указанными гранями)

Создание ограничения Angle (нулевой угол разворота между указанными гранями)

Фильтр переопределения

Фильтр переопределения в верхней части диалогового окна Mating Conditions управляет видимостью переопределенных условий стыковки в дереве. Они видимы только при условии, что есть существующее переопределение. Фильтр имеет следующие опции:

List All [показать все]		В дереве показываются все типы условий стыковки, включая переопределенные.
List No Overrides [не показывать переопределения]		Показываются только непереопределенные условия стыковки.
List No Implicit Overrides [не показывать скрытые переопределения]		Явные и непереопределенные условия стыковки покызваются, но скрытые переопределенные не показываются.
List Only Overrides [показать только переопределения]		Показываются только переопределенные условия стыковки (явные и скрытые). Другие типы условий стыковки не показываются.

Переопределенные условия стыковки выделены стрелкой в диалоговом окне Mating Conditions. Явные переопределенные условия стыковки выделены синей стрелкой, скрытые - белой.

Геометрические объекты, используемые для задания ограничений стыковки

Для задания ограничений стыковки можно использовать следующие геометрические объекты:

прямые (включая ребра)
плоскости (включая плоскости привязки)
цилиндрические поверхности
сферические поверхности
конические поверхности
тороидальные поверхности
точки
окружности
оси привязки
координатные системы
компоненты

Идентичность компонентов

Идентичность компонентов основана на идентичности базовых элементов. Массив базовых элементов строится по первому элементу массива, который является "главным базовым элементом". Этот элемент определяет позицию массива - остальные элементы смещаются относительно главного элемента.
При изменении параметров массива система сохраняет идентичность базовых элементов. Например, базовый элемент прямоугольного массива в позиции (3,2) будет оставаться в этой позиции до тех пор, пока в массиве останется по крайней мере 4 ряда и 3 колонки. Так же и компонент, соответствующий данному базовому элементу, будет оставаться в позиции (3,2) в массиве компонентов.
Вы сами должны определить главный базовый элемент. При этом необходимо учитывать его влияние на поведение всего массива.
Следующий рисунок иллюстрирует два разных результата редактирования параметров массива.

Использование переменного позиционирования

Переменное позиционирование следует использовать всякий раз, когда компонент имеет различную конфигурацию, когда он находится в сборке и когда он находится вне ее.

Подсборка крепления. Когда данная подсборка добавляется к сборке, один из ее компонентов долен быть переопределен для случая, когда присутствует корректное закрепление элемента сборки.
Поршневой двигатель. Подсборка, содержащая шатун и поршень имеет четыре варианта сопряжения с коленчатым валом и для каждого из этих вариантов будет иметь место различное относительное положение поршня и коленвала.
Любая подсборка, которая при добавлении к сборке должна изменить свою исходную конфигурацию.
Моделирование любой подсборки, которая при нормальном функционировании имеет несколько состояний. Например, стрела крана должна быть смоделирована как, в сложенном, так и в раскрытом состоянии.

Изменение текущего статуса подавления

Выражение подавления имеет значение 0 для скрытых компонентов и ненулевое значение для раскрытых компонентов.
Чтобы изменить значение выражения:

Загрузите модуль Modeling (с помощью опции Application—>Modeling )
Откройте диалоговое окно Edit Expressions (с помощью опции Tools—>Expression )
Выберите выражение подавления из списка или явно задайте его имя в текстовом поле под списком.
Под этим полем появится текущее значение выражения.
Введите новое значение выражения:
0, чтобы скрыть компоненты,

ИЛИ

ненулевое значение, чтобы раскрыть компоненты.
Выберите OK или Apply для подтверждения нового значения выражения.
Выражение подавления может быть ассоциативно связано с другими выражениями, что позволяет одновременно, с изменением статуса подавления выполнять другие модификации. Однако, связав выражение подавления с другими выражениями, Вы не сможете использовать для подавления компонента опции Suppress или Unsuppress ; в этом случае Вы должны применять опцию Suppress by Expression .
Более подробная информация о выражениях приведена в Справочнике по моделированию [Modeling Online Help] .

Изображение условий стыковки

Просмотреть текущие условия стыковки на экране можно:

С помощью опции Assemblies—>Edit Structure—>Mating Conditions [Сборки—>Редактировать Структуру—>Условия Стыковки]
В верхней части диалогового окна Mating Conditions изображается дерево, содержащее корневой узел, условия и ограничения стыковки. Возможно, потребуется развернуть некоторые узлы, чтобы увидеть все условия и ограничения.
С помощью опции Information—>Assemblies—>Mating Conditions [Информация—>Сборки—>Условия Стыковки]
Усеченный вариант диалогового окна Mating Conditions, содержащий дерево условий стыковки (такое же, как в полном варианте этого окна).
С помощью диалогового окна [Переместить Компонент], содержащего список ограничений стыковки для выбранных компонентов

Компоненты и подсборки

Несколько рисунков, приведенных ниже, иллюстрируют пример сборки верхнего уровня NOUNT_ASSY, состоящей из двух компонентов: детали YOKE и подсборки BOLT_ASSY, которая, в свою очередь, состоит из деталей BOLT и WASHER (смотрите следующий рисунок).

Сборка из детали и подсборки
Если объявить подсборку BOLT_ASSY рабочей частью и указать грань на детали WASHER, то эта деталь воспримется как стыкуемый компонент. В контексте рабочей части WASHER [Шайба] может стыковаться только с деталью BOLT [Болт], что и происходит: Шайба совмещается с Болтом, как показано на следующем рисунке.

Стыковка грани шайбы в контексте подсборки
Если объявить сборку MOUNT_ASSY рабочей частью и указать грань на детали WASHER, то подсборка BOLT_ASSY воспримется как стыкуемый компонент. В контексте рабочей части BOLT_ASSY может стыковаться только с деталью YOKE [Скоба], что и происходит: Болт совмещается со Скобой, как показано на следующем рисунке.

Стыковка подсборки болта в контексте сборки

Конические грани

При совмещении конических граней сравниваются углы конусов. Если углы равны, система позиционирует конические грани таким образом, чтобы они совпали.

Совмещение конических граней

Корневой узел

Всплывающее меню для корневого узла содержит следующие опции:

Create Mating Condition [Создать Условие Стыковки]		Создает пустое условие стыковки, которое затем можно отредактировать. Эта операция является необязательной, т.к. процедуру создания условия можно начать альтернативным способом - выбирая объект (или геометрический объект) стыкуемого компонента.
Create Suppressed Mating Condition [Создать Скрытое Условие Стыковки]		Создает пустое скрытое условие стыковки. Альтернативный способ создания скрытого условия: после создания первого ограничения для нового условия стыковки (перед тем, как применить это условие) выберите опцию Suppress [Скрыть] во всплывающем меню узла условия. Скрывая условия стыковки, Вы приостанавливаете их применение в сборке. Чтобы применить скрытые условия, отмените их подавление, выбрав во всплывающем меню узла условия опцию противоположного действия - Unsuppress [Раскрыть].

Массивы на основе базовых элементов

Вы можете создать массив компонентов на основе массива базовых элементов
[Feature ISET Array]
. Каждый базовый элемент порождает один компонент, и система автоматически совмещает компоненты по соответствующим граням.
При создании массива на основе базовых элементов Вы прежде всего должны задать позицию компонента через условия стыковки, так чтобы компонент стыковался с одним из базовых элементов массива.
По умолчанию система делает шаблоном первый стыкуемый компонент. Все вновь добавляемые компоненты унаследуют атрибуты шаблона. Однако в любой момент Вы можете заменить шаблон.
Когда Вы добавляете в массив новый компонент, система позиционирует его в соответствии с условиями стыковки. Система берет условие стыковки из шаблона и применяет его к соответствующему базовому элементу. Рассмотрим пример на нижеприведенном рисунке, где компонент
Bolt (1)
является шаблоном. Система выполнит позиционирование компонента
Bolt (2)
таким образом, чтобы грани этого болта стыковались с гранями отверстия и параллелепипеда по тем же условиям стыковки, что и грани компонента Bolt (1).
Если в результате изменения условий стыковки, заданных шаблоном, новые компоненты не смогут состыковаться соответствующим образом, то система позиционирует их в абсолютных координатах.
Если геометрия элементов массива дублируется, то компоненты стыкуются независимо друг от друга с соответствующими геометрическими объектами. Если геометрия элементов массива не дублируется, то компоненты стыкуются с одним и тем же геометрическим объектом.
На нижеприведенном рисунке показан параллелепипед с массивом базовых элементов - отверстий. На основе массива отверстий построен массив компонентов - болтов. Позиция каждого болта задана двумя ограничениями: штифт болта совмещается с цилиндрической гранью отверстия и нижняя грань головки совмещается с верхней гранью параллелепипеда. Так как каждое отверстие имеет собственную цилиндрическую грань, а верхняя грань параллелепипеда одна и в массиве не дублируется, штифты болтов будут состыкованы с разными гранями, а головки двух болтов - с одной и той же гранью.

Независимые условия стыковки компонента

ЗАМЕЧАНИЕ
: Не разрешается стыковать ребра тел в массиве базовых элементов. Вы можете только совмещать грани (плоские, цилиндрические и т.д.).

Массивы на основе эталонного компонента

Создание массива на основе эталонного компонента (линейного или кругового) очень похоже на создание массива базовых элементов за исключением того, что линейный массив компонентов не обязательно должен быть ортогональным (смотрите также раздел в Справочнике по моделированию [Modeling Online Help] , описывающий создание массива).
Система смещает каждый элемент массива относительно эталонного компонента. Количество элементов массива и значения смещений задаются выражениями.
Элементы массива на основе эталонного компонента связаны условиями стыковки. Вы можете выполнять точное позиционирование элементов массива, редактируя выражения с помощью опции Toolbox—>Expression [Инструментальные средства—>Выражение].

Меню Center Objects - Объекты, стыкуемые по центру

Если выбран тип ограничения Center , активизируется меню Center Objects . Выберите одну из его опций в соответствии с тем, сколько объектов Вы собираетесь стыковать:


1 to 1
[1 стыкуемый в центре 1 базового]
Размещает один объект в центре другого. Один из объектов должен быть окружностью, либо обладать осевой симметрией (например, цилиндр).
1 to 2
[1 стыкуемый между 2 базовыми]
Размещает одиночный объект между парой базовых объектов. При выборе этой опции активизируется шаг выбора Second To [Второй Базовый объект], позволяя выбрать второй базовый объект, когда это потребуется.
2 to 1
[1 базовый между 2 стыкуемыми]
Центрирование пары стыкуемых объектов относительно одного базового. При выборе этой опции активизируется шаг выбора Second From [Второй Стыкуемый объект], позволяя выбрать второй стыкуемый объект. (Шаг Second To остается затененным.)
2 to 2
[2 стыкуемых между 2 базовыми]
Центрирование пары стыкуемых объектов между парой базовых. При выборе этой опции активизируются шаги Second From и Second To.

Меню Components - Компоненты

Каскадное меню Components предоставляет опции для создания и редактирования компонентов сборки.

ЗАМЕЧАНИЕ: Удалить компонент из сборки можно выбрав опцию Edit—>Delete или Delete из графического выпадающего меню.

Опции меню Components
Add Existing [Добавить существующий]		Позволяет добавить существующий компонент в сборку.
Create New [Создать новый]		Позволяет создать компонент и добавить его в сборку.
Create Array [Создать массив]		Позволяет создать массив компонентов.
Substitute Component [Заменить компонент]		Позволяет заменить компонент в сборке.
Reposition Component [Переставить компонент]		Позволяет переставить компонент в сборке.
Mate Component [Сопрячь компонент]		Позволяет сопрячь компонент в сборке..
Replace Reference Set [Заменить Ссылочный Набор]		Позволяет заменить одной или несколько компонент. Выберите компоненту из сборки, у которой Вы хотите заменить ссылочный набор, затем введите новое имя ссылочного набора. Вы также можете определить, является ли ссылочный набор пустым или включает в себя всю часть.
Suppress Component [Скрыть компонент]		Позволяет скрыть компонент. Другие опции для скрытия компонент доступны из страницы Parameters page диалогового окна Component Properties.
Unsuppress Component [Показать компонент]		Позволяет показать одну или более компонент, скрытых опцией Suppress Component. Вы также можете выбрать скрытый компонент из Навигатора Сборки (если опция Include Suppressed Components включена) и воспользоваться данной опцией.
Define Mating Alternates [Определить альтернативные условия стыковки]		Позволяет проверить условия стыковки для выбранного объекта и правильность присвоения имен стыкуемым граням.
Verify Mating Alternates [Проверить альтернативные условия стыковки]		Позволяет установить соответствие имен для граней исходной и альтернативной частей, а также проверить корректность замены, загрузив новый компонент.
Component Properties [Свойства компонента]		Позволяет просматривать и изменять свойства компонентов.
Check Clearances [Проверить зазор]		Проверяет выбранные компоненты на минимально возможные значения зазоров. Если не один компонент не выбран, вам будет предложено сделать это.

Объекты для включения в части компонентов

В новый файл части компонента могут быть включены следующие объекты:

Линии, точки, сплайны
Эскизы
Объемные и листовые тела
Системы координат
Чертежные объекты (размеры, надписи, метки, штриховки и т.д.)
Плоскости и оси привязки
Виды (как результат преобразования эскиза)
Группы
Объекты CAM (технологические параметры и параметры инструментов)
Имеются следующие ограничения:

Если с эскизом связано кинематическое тело, то эта ассоциативная связь будет нарушена. Если эскиз построен на грани тела, он будет "отсоединен" от этой грани и станет обычным эскизом (не на грани).
Все выражения, которые используются в эскизе, копируются в новую часть. Выражения, незадействованные в эскизе, не копируются. Все эскизные размеры, связанные с эскизом, копируются. Эскизный вид также копируется в новую часть.
Чертежный объект копируется в новую часть только в том случае, когда копируются все
объекты, с которыми он связан. Единственное исключение - штриховка, которая всегда копируется вместе с ассоциативными контурами и линиями.
Не копируются очерковые линии и, как следствие, связанные с ними чертежные объекты.
Не копируются объекты видов сечения (линии и ребра сечения, очерковые линии сечения, штриховки) и, как следствие, связанные с ними чертежные объекты.
Не копируются координатные размеры (горизонтальные, вертикальные, начала координат).
При копировании объекта в часть компонента действуют следующие правила:

АТРИБУТЫ ИЗОБРАЖЕНИЯ и ПОЛЬЗОВАТЕЛЬСКИЕ АТРИБУТЫ		Обычно (за исключением случаев, отмеченных выше) копируемый объект сохраняет свои атрибуты изображения (цвет, слой и т.п.) и пользовательские атрибуты.
ВИДОВАЯ ЗАВИСИМОСТЬ		Если объект является видо-зависимым, то видовая зависимость сохраняется, и объект связывается с соответствующим видом в новой части. Если объект связан с видом, которого нет в новой части, то он становится "модельным" и будет изображаться во всех видах.
ССЫЛОЧНЫЕ НАБОРЫ		Ссылочные наборы не копируются в новую часть. Однако при создании нового компонента имеется возможность создать новый ссылочный набор в новой части компонента. Вся геометрия, скопированная в компонент во время операции его создания, включается в новый ссылочный набор.
ИМЕНА ВИДОВ		К именам всех копируемых видов добавляется приставка "_X_#", которая показывает, что это экспортируемые виды. Чертежные виды будут иметь приставку "_DRAW_X_#", а виды сечений для ясности - приставку "SECTION_X_#" (вместо "SX_X_#").
ВЫДЕЛЕННЫЕ ВИДЫ		Все чертежные объекты, ассоциативно связанные с объектами выделенного вида, переносятся или копируются на выделенный вид. Чертежный вид копируется только в том случае, когда на нем существуют объекты (например, надписи), которые не связаны ни с одним объектом выделенного вида.

Общая информация

Новая позиция должна учитывать условия стыковки компонентов непосредственного родителя.
Если выделенный компонент присутствует в сборке более, чем в одном экземпляре, Вы можете переопределить другие экземпляры объекта на другом уровне.
Переопределенный объект не может подавляться. Если произойдет в нем ошибка при обновлении, Вы можете удалить его.
Опция Information—>Object может быть использована для получения более полной информации о переопределениях в объекте.

Диалоговое окно также включает в себя информацию о переопределениях.
За один раз может быть сделано только одно переопределение (без учета скрытых переопределений, которые делает система для сохранения существующих условий стыковки).
Переопределение может быть удалено. Это обычно приводит к тому, что задействованные компоненты возвращаются в первоначальную позицию, если другие переопределения не влияют на них.
Если переопределенный компонент был заменен, переопределение любых условий стыковки удаляется..
Если Вы переопределяете массив компонентов, необходимо переопределить мастер-элемент. В массиве, переопределение применяется только к экземпляру, на котором оно было создано. Переопределение может быть потеряно, если массив был создан на основе массива базовых элементов (ISET), в котором был позднее удален компонент, на котором было сделано переопределение. Применение переопределения на мастер-элементе, предотвратит случайное удаление. Когда переопределяется мастер-компонент, создаются скрытые переопределения на других экземплярах для поддержания их положения относительно мастер-компонента.
Если вы создаете WAVE-геометрию из компонента, который был переопределен (или был переопределен его родитель), лишь та геометрия, которая есть на исходном объекте не меняет позиции в изображенной части.
Весовые расчеты сборки, содержащей переопределения, используют новые, переопределенные данные о позиции части. Это влияет на свойства, которые зависят от положения объектов, такие как центр тяжести, момент инерции, центробежный момент инерции. Кеш результатов весового расчета станет недействительным при создании или модификации переопределения.


Для определения исходного компонента:

Выберите компонент, подлежащий замене.
Укажите грань, которую Вы хотите определить или которой Вы хотите присвоить имя.
Нажмите OK.
Появится диалоговое окно Define Names , позволяющее присвоить имена граням исходного компонента и просмотреть список условий стыковки. Доступны следующие опции:

Filter by Type [Фильтр по Типу]		Позволяет выбрать один из критериев, по которому фильтруются списки в диалоговом окне: условия стыковки, связи между частями (модуль WAVE) или геометрические выражения.
List of Mating Conditions [Список Условий Стыковки]		Выводится список условий стыковки для исходного компонента и список всех тех условий, которые относятся к заменяемому компоненту.
List Unlabelled [Список с Незаданными именами]		Указывает, нужно ли выводить список всех условий стыковки, или только тех условий, для которых не полностью заданы имена объектов.
List of Constraints [Список Ограничений]		Выводится список ограничений, задающих условия стыковки для заменяемого компонента. Если в окне List of Mating Conditions Вы выбрали условие стыковки, то в окне List of Constraints будут выведены ограничения для этого условия.
Constraint Information [Информация об Ограничениях]		При выборе ограничения подсвечивается грань, к которой оно относится, и выводится информация об этой грани: тип части, имя части компонента, содержащей эту грань, а также имя заменяемой части.

Для проверки альтернативного компонента:

Выберите компонент, подлежащий замене.
Выберите новый файл части.
Выберите часть, которую Вы собираетесь включить в сборку. Новый компонент включается в сборку только на время проверки, чтобы Вы видели его изображение на экране.
С помощью опции Add Component включите новую часть в сборку, после чего система проанализирует условия стыковки старого компонента и проверит их выполнение для нового компонента. В диалоговом окне Match Objects будет выведен статус для каждого условия стыковки.
Для подсвеченной стыкуемой грани старого компонента выберите соответствующую грань добавляемого компонента.
Нажмите OK.
При проверке заменяемости компонентов с помощью опции Verify выводится статус для каждого условия стыковки.
Условия стыковки выводятся в диалоговом окне Match Objects [Соответствие Объектов], которое содержит два окна списка. В верхнем из них выводятся условия стыковки для нового объекта. Если выбранная грань не соответствует условиям стыковки старого компонента, то в нижнем окне списка появится список ограничений стыковки, и Вам будет предложено указать и переименовать подходящую грань нового компонента.
Если выбранная грань соответствует условиям стыковки старого компонента, система проанализирует эти условия и предложит свой вариант выполнения ограничений.
Если условие стыковки вообще не может быть выполнено, для выяснения причин нестыковки воспользуйтесь опцией Show Mating Error [Показать Ошибку Стыковки]. Даже в случае некорректного выполнения условия стыковки Вы все же можете произвести замену. При этом условие стыковки будет предписано новому компоненту, но обновление компонента в соответствии с заданными условиями не произойдет.


Для замены компонента необходимо:

Выбрать заменяемый компонент.
Выбрать заменяющую часть (новый компонент).
Ввести новое имя, если Вы собираетесь переименовать компонент,
Установить переключатель Ref. Set Used [Используемый Ссылочный Набор] либо в положение Maintain Ref. Set [Оставить Ссылочный Набор], либо в положение Entire Part [Вся Часть]. Если Вы выбрали опцию Maintain Ref. Set и в заменяющей части определен текущий ссылочный набор, система оставит его. В противном случае система перенесет в сборку всю часть.
Назначить слой для размещения геометрии заменяющего компонента в рабочей части. Можно выбрать текущий рабочий слой (опция Work ) или оставить первоначальный слой (опция Original ). Если Вы хотите поместить компонент на какой-либо другой слой, воспользуйтесь опцией As Specified и введите номер нужного слоя.

Общие процедуры

Для создания нового компонента необходимо:

Указать геометрические объекты, которые должны быть включены в новую часть компонента. Или указать один или более компонент из рабочей части для создания новой подсборки.
Задать имя файла части .
Ввести имя части.
Ввести имя ссылочного набора.
Назначить слой для размещения геометрии компонента в рабочей части. Можно выбрать текущий рабочий слой (опция Work ) или оставить первоначальный слой (опция Original ). Если Вы хотите поместить компонент на какой-либо другой слой, воспользуйтесь опцией As Specified и введите номер нужного слоя.
Укажите, с какой системой координат (абсолютной или РСК сборки) Вы хотите совместить систему координат компонента.
Укажите, нужно ли копировать определяющие объекты выбранной геометрии (если они есть) в новую часть компонента.
Укажите, нужно ли удалить из сборки исходную геометрию, поскольку она теперь включена в часть компонента. Создание компонента с удалением исходной геометрии соответствует операции переноса, а без удаления - операции копирования.
Переключатель Component Origin [Начало системы координат Компонента] задает положение абсолютной системы координат компонента. Опция WCS [РСК] означает, что абсолютная система координат компонента будет совпадать с рабочей системой координат изображенной части. Опция Absolute означает, что абсолютная система координат компонента будет совпадать с абсолютной системой координат рабочей части (то есть объекты сохраняют свои абсолютные координаты). Опция Absolute позволяет "приблизить" к началу системы координат компонента геометрические объекты, которые в сборке расположены далеко от начала координат.
Если режим Copy Defining Objects [Копировать Определяющие Объекты] выключен, то геометрия, связанная с определяющими объектами, которые не были выбраны, также будет отсутствовать в новом компоненте. Если же эта опция включена, то вся выбранная геометрия и определяющие объекты копируются в новый компонент.
Если включен режим Delete Originals [Удалить Оригиналы], то система удалит оригиналы всех объектов, которые копируются в файл части компонента. Этот режим распространяется и на оригиналы тех объектов, которые зависят от копируемых объектов. То есть, эти зависимые объекты будут тоже удалены (даже в том случае, когда их не нужно копировать).

При работе в режиме Delete Originals Вам может пригодиться опция Retain Annotations [Оставить Аннотации]. Если опция Preferences—>Drafting—>Retain Annotations включена, то чертежная аннотация удаленных геометрических объектов будет оставлена (не будет удалена) и станет существовать сама по себе (без связи с геометрическими объектами).

После выполнения вышеперечисленных действий система создаст новый файл части компонента, содержащий указанную геометрию, и сам компонент в рабочей части сборки.

ЗАМЕЧАНИЕ : Опция Create New секции Component Operations не создает постоянного (внешнего) файла операционной системы, а только временный рабочий (внутренний) файл системы Unigraphics. Для создания постоянного файла необходимо использовать опцию File—>Save [Файл—>Сохранить].

Опции в диалоговом окне Mating Conditions

Если выбран тип ограничения Angle, в диалоговом окне Mating Conditions активизируются следующие опции:


Angle Options
[Опции Угла]
Planar
[Плоский (2D)]
3D
[Пространственный]
Определяет, с какими углами Вы будете работать - плоскими или пространственными.
Если выбрана опция Planar , активизируется шаг выбора Second To [Второй Базовый объект], предлагающий выбрать геометрический объект для определения поворотной оси.
Angle Expression
[Выражение Угла]
Показывает текущее имя и значение выражения для выбранного ограничения типа Angle. Новое выражение создается для нового определяемого ограничения. Вы можете отредактировать имя и значение выражения, используя соответствующие поля.
Angle =
[Угол =]
Показывает значение выражения для выбранного ограничения типа Angle.

Если выбран тип ограничения Distance, в диалоговом окне Mating Conditions активизируются следующие опции:


Offset Expression
[Выражение Смещения]
Показывает текущее имя и значение выражения для выбранного ограничения типа Distance . Если выражение не существует, создается новое. Вы можете отредактировать имя и значение выражения, используя соответствующие поля.
Offset =
[Смещение =]
Показывает текущее значение смещения.

Опция Align - Выравнивание

Опция Align позиционирует плоские объекты таким образом, чтобы обеспечить их копланарность и смежность, то есть они должны лежать в одной плоскости и иметь общее ребро. Объекты, обладающие осевой симметрией, позиционируются таким образом, чтобы обеспечить совпадение их осей.

Опция Angle - Угол разворота

Опция Angle позиционирует два объекта, используя угол разворота между ними. Угол разворота можно использовать для поворота стыкуемого компонента в нужную позицию.
Допустим, у Вас есть штифт круглого сечения, помещенный в отверстие. Он свободно вращается вокруг своей оси. Но если бы штифт и отверстие имели продольные прорези, то задав угол между ними, можно повернуть штифт до совмещения этих прорезей.
Ограничение типа Angle допускает использование разнотипных геометрических объектов. Например, можно задавать угол между гранью и ребром.

VSPACE="0" HSPACE="0" >
ЗАМЕЧАНИЕ
: При использовании ограничения типа Orient, замененного в Unigraphics V16.0 на Angle, приходилось задавать дополнительные ограничения для выполнения стыковки объектов. Ограничение типа Angle не требует никаких дополнительных действий.
Существует два типа угловых ограничений: 3D и Planar. Последнее требует дополнительного задания поворотной оси, причем векторы направления базового и стыкуемого объектов должны быть перпендикулярны этой оси.

Опция Center - Центр

Опция Center центрирует стыкуемые объекты относительно базовых объектов.
В стыковке такого типа может участвовать как одиночный объект, так и пара объектов. Стыкуемый объект (или пара) размещается или по центру одного базового объекта, или между двумя базовыми объектами.

Опция Circular - Круговой массив

Опция Circular [Круговой]
позволяет создать круговой массив компонентов на основе эталонного компонента. Для создания кругового массива необходимо задать ось поворота, вокруг которой будут располагаться компоненты, общее количество компонентов в массиве и угловой шаг (приращение угла).
Для создания кругового массива прежде всего нужно указать эталонный компонент. Затем Вы должны:

Выбрать способ задания оси поворота
Задать ось поворота
Ввести общее количество элементов массива и значение углового шага
Круговой массив компонентов создается с условием стыковки, которое поворачивает компоненты вокруг оси поворота. Ось поворота задается следующими опциями:

Cylindrical Face [Цилиндрическая Грань]		Задает ось поворота осью указанной цилиндрической грани.
Edge [Ребро]		Задает ось поворота ребром.
Datum Axis [Ось Привязки]		Задает ось поворота осью привязки.

Круговой массив компонентов определяется следующими параметрами:

Total Number [Общее Количество]		Общее количество элементов массива, считая эталонный компонент.
Angle [Угол]		Угловой шаг (угол между соседними элементами массива).

Опция Create Array - Создание массива компонентов

Опция Create Array создает массив взаимосвязанных компонентов сборки. Вы можете создать массив компонентов либо на основе , либо или массив на основе эталонного компонента.
Массив компонентов также может быть создан с помощью опции Create Component Array из инструментальной панели Assemblies toolbar.
Оперируя массивом компонентов Вы можете:

Быстро создавать шаблоны компонентов и условия стыковки компонентов
Одним действием включать в сборку подобные компоненты
Создавать серию подобных компонентов с одинаковыми условиями стыковки

Опция Distance - Дистанция

Опция Distance позволяет задать минимальное расстояние в трехмерном пространстве между выбранными объектами. Тем самым Вы определяете смещение стыкуемого объекта относительно базового.
Положительное или отрицательное значение смещения определяет, на какой стороне базового объекта появится стыкуемый объект.

Опция From Feature ISET - Массивы на основе базовых элементов

Опция From Feature ISET [Из Массива Базовых элементов] позволяет создать массив компонентов на основе массива базовых элементов.

Опция Linear - Линейный массив

Опция Linear [Линейный]
позволяет создать ортогональный или неортогональный массив компонентов на основе эталонного компонента. Линейный массив может быть одномерным (1D) или двумерным (2D).
Для создания линейного массива компонентов необходимо:

Выбрать способ задания направления
Задать направление X
Задать направление Y (для двумерного массива)
Ввести общее количество элементов массива и значения смещения
Линейный массив компонентов создается с условием стыковки, которое сдвигает компоненты вдоль определяющих осей. Направления осей X и Y задаются следующими опциями:

Face Normals [Нормали Граней]		Задает направления осей X и Y нормалями граней, перпендикулярных плоскости размещения (смотрите пример на рисунке "Автоматическое позиционирование компонентов" ).
Datum Plane Normals [Нормали Плоскостей Привязки]		Задает направления осей X и Y нормалями плоскостей привязки, перпендикулярных плоскости размещения.
Edge [Ребро]		Задает направления осей X и Y ребрами, копланарными плоскости размещения.
Datum Axis [Ось Привязки]		Задает направления осей X и Y осями привязки, копланарными плоскости размещения.

Опция Mate - Совмещение

Опция Mate позиционирует два объекта до полного совмещения.

ЗАМЕЧАНИЕ: Совмещения, созданные в Unigraphics ранее V16.0, применялись только для объектов одинакового типа. Начиная с V16.0, можно совмещать объекты различных типов. Возможные варианты совмещения показаны в таблице допустимых ограничений для различных комбинаций объектов .

Опция Parallel - Параллельность

Опция Parallel ограничивает объекты стыкуемого и базового компонентов, определяя параллельность этих объектов или их векторов направления.

Опция Perpendicular - Перпендикулярность

Опция Perpendicular ограничивает объекты стыкуемого и базового компонентов, определяя перпендикулярность этих объектов или их векторов направления.

Опция Preview - Предварительный просмотр результатов стыковки

Опция Preview позволяет выполнить предварительную оценку применения текущих ограничений стыковки, перед тем, как перемещать компоненты на новые позиции. Эта опция сэкономит Ваше время, т.к. в случае неудачного размещения отмена и очистка экранного изображения (Cancel) выполняется гораздо быстрее, чем возврат компонентов на прежние позиции (Undo).
Закончив предварительный просмотр решения, обновите графическое изображение, выбрав опцию Unpreview [Отменить предварительный просмотр] (этот заголовок появляется на клавише Preview сразу после ее выбора).

Опция Reposition Component - переместить компонент

Когда Вы выделили один или более компонентов и выбрали опцию Assemblies—>Components—>Reposition Component [Сборки->Компоненты->Переместить компонент], Edit—>Reposition [Редактировать->Переместить]
из Сборки, или опцию Reposition из выпадающего меню Графического окна, появляется диалог Reposition Component и метки для буксировки. Вы можете переместить компонент, используя опции диалога Reposition Component, или используя метки буксировки.
Если Вы выделили одиночный компонент, имеющий, как минимум два уровня родителей (то есть компонент - это часть подсборки, которая является частью большой сборки), диалоговое окно Reposition Component имеет две страницы: и Variable Positioning. Одиночный компонент может быть подсборкой до тех пор, пока Вы не выделили любого из его детей.
Если Вы выделили одиночный компонент или несколько компонентов, не имеющих, как минимум два уровня родителей, появляется только страница Transform. (В этом случае не появляются закладки страниц)

Вы можете выделить несколько компонентов, только если они являются детьми одной и той же родительской части или компонент
Страница Variable Positioning появляется, если Вы выделите компонент, имеющий, как минимум два уровня родителей или компонент был где-либо переопределен.

Опция Suppress by Expression - Скрыть компонент с помощью выражения подавления

Чтобы скрыть компонент с помощью выражения подавления, выберите компонент и откройте диалог Component Properties. На странице Parameters, выберите опцию Controlled by Expression. После этого, станет активно поле ввода, где Вы можете определить необходимое Вам выражение.

Опция Tangent - Касательно

Опция Tangent определяет физический контакт между выбранными объектами стыкуемого и базового компонентов, причем контакт может иметь место в одной точке или вдоль прямой.
Иногда существует несколько вариантов стыковки выбранных объектов. Например, если Вы выбрали плоскость и сферу, "кандидатами" являются две точки касания. В случае неоднозначности система принимает решение в зависимости от указанных Вами позиций при выборе объектов. Для просмотра других вариантов стыковки выберите опцию Alternate Solution [Альтернативное Решение] в диалоговом окне Mating Conditions.

Определение исходных компонентов

Опция Assemblies—>Mating Alternates—>Define позволяет проверить условия стыковки для выбранного объекта и правильность присвоения имен стыкуемым граням. Кроме того, с помощью этой опции Вы можете присвоить имена граням исходного компонента.
Определяя альтернативные компоненты, Вы можете установить соответствие только между однотипными объектами. Например, если один компонент имеет стыкуемый объект - плоскость привязки (с некоторым именем), а в другом компоненте такое же имя задано для плоской грани, то при замене компонента ассоциативность теряется (условия стыковки для разнотипных объектов не сохраняются).

Параметры линейного массива

Линейный массив компонентов определяется следующими параметрами:

Total Number - XC [Общее Количество - XC]		Количество элементов в положительном направлении оси XC [число колонок или число элементов в ряду], считая эталонный компонент.
Offset - XC [Смещение - XC]		Расстояние между соседними колонками (шаг по оси XC). Это расстояние измеряется между соответствующими точками соседних элементов вдоль оси XC. Отрицательное значение этого параметра означает, что очередной элемент сдвинут в сторону отрицательного направления оси XC относительно предыдущего элемента.
Total Number - YC [Общее Количество - YC]		Количество элементов в положительном направлении оси YC [число рядов или число элементов в колонке], считая эталонный компонент.
Offset - YC [Смещение - YC]		Расстояние между соседними рядами (шаг по оси YC). Это расстояние измеряется между соответствующими точками соседних элементов вдоль оси YC. Отрицательное значение этого параметра означает, что очередной элемент сдвинут в сторону отрицательного направления оси YC относительно предыдущего элемента.

ЗАМЕЧАНИЕ : При создании одномерного массива прежде, чем вводить значения параметров Total Number - XC и Offsеt - XC , Вы должны указать направление X. При создании двумерного массива прежде, чем вводить значения параметров Total Number - YC и Offsеt - YC , Вы должны указать направления X и Y.

Переопределение условий стыковки

Условия стыковки компонента, который позиционирован с помощью являются переопределенными. Переменное позиционирование задает различное положение объекта в контексте сборке и непосредственного родителя.

Если компонент сопряжен со своим непосредственным родителем, любое переопределение всегда будет влиять на условия стыковки. Поэтому переменное позиционирование не может применяться в случае полностью связанных компонентов.
Скрытое переопределение условий стыковки создается автоматически для каждого компонента, сопряженного с компонентом, который в данный момент пользователь переопределяет. Скрытое переопределение условий стыковки позволяет компоненту, который сопряжен с переопределенным, сохранять сопряжение и в переопределенной позиции. Явное переопределение условий стыковки создается для любого сопряженного компонента, который был переопределен. (Такой компонент должен одну или более степеней свободы или он не может быть переопределен).
Переопределение условий стыковки имеет следующую модель поведения:

Ограничивающие связи компонента наследуются переопределенными условиями стыковки.
Если компонент сопряжен частично, любое его перемещение должно иметь отношение к существующим связям.
Вы не можете изменять переопределенное условие стыковки, но Вы можете его подавлять показывать.
Опции, которые не изменяют переопределенное условие стыковки (например опции информации об условии стыковки) могут применяться. Доступные опции выпадающего меню - это Highlight [подсветить], Show/Hide Degrees of Freedom [показать/спрятать степень свободы], Alternate Solution [альтернативное решение], Suppress [подавить], Unsuppress [показать] и (для явных переопределений) Rename [переименовать].
Вы не можете удалять переопределение условий стыковки, так как это приведет к тому, что сопряженные компоненты будут иметь несопряженное переопределение. Вы можете удалять переопределение.

Плоские грани

Система выравнивает плоские объекты (плоские грани и плоскости привязки) таким образом, чтобы они были копланарны и их нормали были направлены в одну сторону.

Выравнивание плоских граней

Система совмещает плоские объекты (плоские грани и плоскости привязки) таким образом, чтобы они совпали и их нормали были противоположно направлены.

Совмещение плоских объектов

Плоскости и оси привязки

Плоскости привязки и оси привязки можно использовать, когда грани и ребра недоступны.

ЗАМЕЧАНИЕ: При создании условий стыковки система изображает вектор направления (если таковое имеется) для каждого выбранного объекта. Этот вектор является временным объектом. Чтобы убрать изображение вектора, выполните обновление экрана или регенерируйте его, выключив .
Направление выбранного объекта можно проверить с помощью опции Information—>Object [Информация—>Объект].

Подавление компонента

Термин "подавление" [suppressing] означает удаление изображения компонента и его детей (порожденных компонентов). Такие компоненты называются скрытыми. На самом деле они не удаляются и по-прежнему существуют в базе данных сборки. Однако многие функции, доступные для погашенных и незагруженных компонентов, не действуют на скрытые компоненты. Подавление эффективно удаляет компоненты (вместе с их детьми) из структуры текущей сборки и приводит к следующим результатам:

Скрытые компоненты отсутствуют на всех чертежах и видах (включая виды с разнесенными компонентами).
Вы можете определить, показывать ли скрытые компоненты в навигаторе сборки ANT, с помощью опции Include Suppressed Components, доступной из инструментальной панели или опции Tools—>Assembly Navigator—>Include Suppressed Components)
Скрытые компоненты отсутствуют в диалоговых окнах (за исключением окон Suppress, Unsuppress и Suppress by Expressions), в спецификациях сборки и в отчетах.
Скрытые компоненты не участвуют в расчетах весовых характеристик, в операциях клонирования и анализа зазоров.
Скрытые компоненты не будут загружаться вместе с их родительскими сборками; однако подавление загруженного компонента не приводит к его выгрузке.
Условия стыковки и связанные геометрические объекты, зависящие от скрытого компонента, не обновляются до тех пор, пока подавление не будет отменено.
Компоненты могут быть скрыты или показаны, также, с помощью опций на странице Parameters диалогового окна Component Properties. Опции данной страницы также позволяют скрыть компонент с помощью выражения подавления.

Последствия изменения модели

Если Вы измените некоторые элементы массива базовых элементов, система автоматически удалит или добавит компоненты. Кроме того, система может удалить отдельные базовые элементы и компоненты массива, если в результате изменений модели будет получен недопустимый базовый элемент.

ЗАМЕЧАНИЕ
: Система не будет обновлять массив компонентов до тех пор, пока часть, содержащая массив базовых элементов, не будет загружена полностью. Если компонент был загружен в режиме неполной загрузки (этот режим устанавливается по умолчанию), и был изменен массив базовых элементов, на основе которого создан массив компонентов (в который входит данный компонент), то этот массив обновляться не будет.

Позиционирование компонентов

Для первоначального позиционирования компонентов в сборке можно использовать одну из трех опций:

Absolute [Абсолютное]		Позиционирует компонент с помощью функций Point Constructor .
Mate [Стыковать]		Задает условия стыковки, определяющие позицию компонента. Таким образом Вы устанавливаете соотношение между добавляемым (стыкуемым) компонентом и каким-либо ранее созданным базовым компонентом сборки. Эта опция подробно описана в разделе "".
Reposition [Перемещение]		Перемещает компоненты после их добавления к части. Система подсвечивает изображение компонента в первоначально заданной позиции. Для более полной информации смотрите раздел, посвященный "перемещению компонента"

Предварительный просмотр компонента

При добавлении к сборке существующего компонента, Вы можете предварительно просмотреть его перед размещением в главной сборке. Компонент появится на промежуточном виде, расположенном в верхнем правом углу Графического Окна, как показано ниже

Предварительный просмотр добавляемого компонента

Применение ограничений стыковки

Условия стыковки поверхностей, обладающих осевой симметрией, применяются к их осям или непосредственно к самим поверхностям, в зависимости от выбранного типа ограничений.
Для более точного задания позиции компонента сборки Вы можете использовать комбинацию различных ограничений. Система считает один из компонентов фиксированным и находит такую позицию другого (ведомого) компонента, которая бы удовлетворяла наложенным ограничениям.
Отношение между двумя компонентами является ассоциативным. Если Вы переместите "фиксированный" компонент, то ведомый компонент переместится вместе с ним. Например, если Вы привяжете болт к отверстию, то при перемещении отверстия болт тоже будет перемещаться.
Вы можете создавать скрытые условия стыковки . Это свойство весьма полезно, когда Вы хотите приостановить применение некоторых ограничений в сборке.

Условие стыковки действует внутри текущей

Условие стыковки действует внутри текущей сборки, определяя, какой компонент должен перемещаться. Стыкуемый компонент всегда создается в контексте рабочей части. Когда Вы стыкуете его , для разрешения этой ситуации создается связанный объект в рабочей части.

Присвоение имен граням

Чтобы два компонента стали альтернативными, необходимо присвоить имена их стыкуемым граням. Процедура присвоения имен должна выполняться на уровне частей компонентов. Для присвоения имен граням:

Сделайте компонент изображенной частью.
Укажите грань, которой нужно присвоить имя, с помощью опции Arrange—>Attributes—>Names [Планировка—>Атрибуты—>Имена].
Введите имя грани.
Для присвоения имен можно также воспользоваться опцией Define.

Процедура

Для создания массива компонентов Вы прежде всего должны указать компонент, который будет использоваться в качестве шаблона. После этого Вы должны выбрать один из следующих методов определения массива:

From Feature ISET [Из Массива Базовых элементов]		Создает массив компонентов на основе массива базовых элементов.
Linear [Линейный]		Создает ортогональный или неортогональный массив компонентов на основе эталонного компонента.
Circular [Круговой]		Создает круговой массив компонентов на основе эталонного компонента.

В поле Component Array Name [Имя Массива Компонентов] Вы можете ввести имя создаваемого массива компонентов. По умолчанию будет принято имя "Component Array" . Для удобства редактирования и анализа рекомендуется присваивать массивам уникальные имена.

ЗАМЕЧАНИЕ : Для указания шаблона можно использовать навигатор сборки ANT.

Процедура

Для определения ограничения типа Distance:
Выберите объект стыкуемого компонента.
Выберите объект базового компонента или какой-либо базовый геометрический объект.
Поле Offset Expression становится активным; оно содержит текущее выражение для смещения (или новое, созданное). Текущее значение смещения выводится после заголовка Offset = .
Отредактировать это выражение можно прямо здесь или в диалоговом окне Expression Editor, подробно описанном в Справочнике по моделированию [Modeling Online Help] .

Процедура

Для предварительного просмотра компонента необходимо:

Для включения предварительного просмотра включите опцию в диалоге Assembly Preferences (Preferences—>Assembly).
Выберите опцию Assemblies—>Components—>Add Existing.
Выделите компонент, который нужно добавить из диалога Select Part или Графического окна.
Выберите OK в диалоге Select Part или нажмите среднюю клавишу мыши (MB2)
В правом верхнем углу Графического окна появится промежуточный вид, содержащий добавляемый компонент. Промежуточный вид содержит объекты, которые использовались при создании компонента, такие как базовые плоскости или эскизы.
Если Вам необходимо далее просматривать компонент, Вы можете поместить курсор внутри Промежуточного вида и нажать правую клавишу мыши, после чего появиться выпадающее меню с доступными функциями.
После завершения просмотра компонента, для его добавления выберите нужную Вам опцию из диалогового окна Add Existing Part и нажмите OK. Если Вы не хотите добавлять компонент нажмите Cancel.
Далее Вы можете позиционировать компонент

Процедура создания переменной позиции

Для создания переменной позиции (или переопределения):

Выделите несопряженные или частично сопряженные видимые компоненты верхнего уровня.
Выберите опцию Assemblies—>Components—>Reposition Components для вызова диалога Reposition Component.
Выберите страницу Variable Positioning в диалоге Reposition Component.
Выделите в родительском окне один из родительских объектов, чтобы задать уровень, на котором следует переопределить позицию.
Определите новую позицию компонента или просто буксируйте компонент в новое положение. Как только новая позиция будет такой, что компонент сможет сопрягаться с другими, будет сделано переопределение. Переопределение также будет сделано, если это необходимо компоненту, который сопрягается с тем, который переопределяется.
Переопределение условий стыковки создается, если это необходимо для управления позицией переопределенного компонента. Данные условия стыковки могут быть показаны или подавленны из диалога Mating Conditions, но при этом они недоступны для большинства остальных опций данного диалога.
Для сохранения переопределения необходимо иметь права на запись сборок нижнего уровня.

Процедура замены компонента

Замену компонента можно выполнить двумя способами:

С помощью опции Open Assembly As [Открыть Сборку Под именем] в окне навигатора сборки. Эта опция заменяет все экземпляры части в текущей загруженной сборке новой частью. При некорректном присвоении имен новая часть заменяет старую без сохранения прежних условий стыковки.
С помощью диалогового окна Substitute Component [Заменить Компонент] Вы можете заменять только отдельные выбранные компоненты - удаляется старый компонент и добавляется новый.

Продвинутые объекты в операциях подавления

Компонент нельзя сделать скрытым во время сеанса работы в Unigraphics, если подавление затрагивает объекты, продвинутые на верхний уровень сборки [promotions]. Если продвинутое тело не загружено и Вы подавляете компонент, связанный с ним, то продвижение будет удалено при загрузке.

Проверка альтернативных компонентов

Опция Verify секции
Alternates позволяет установить соответствие имен для граней исходной и альтернативной частей, а также проверить корректность замены, загрузив новый компонент.

Ребра и прямые

Система выравнивает ребра таким образом, чтобы они были коллинеарны.

Редактирование массива компонентов

Опция Assemblies—>Edit Component Arrays позволяет редактировать массив компонентов сборки.
Чтобы отредактировать массив, Вы должны:

Выбрать массив из списка
Откорректировать нужные параметры
В Вашем распоряжении следующие опции редактирования:

Component Arrays [Массивы Компонентов]		Окно списка с именами массивов компонентов рабочей части, перечисленными в порядке их создания.
Suppress [Подавить]		Включение этой опции запрещает любые модификации выбранного массива компонентов. После ее выключения массив будет обновляться.
Edit Name [Редактировать Имя]		Переименовывает массив компонентов.
Edit Template [Редактировать Шаблон]		Переопределяет (заменяет) эталонный компонент.
Substitute Component [Заменить Компонент]		Заменяет один компонент на другой.
Edit Array Parameters [Редактировать Параметры Массива]		Изменяет параметры создания выбранного массива.
Delete Array [Удалить Массив]		Удаляет (распускает) указанный массив компонентов.
Delete All [Удалить Все]		Удаляет указанный массив компонентов и все его компоненты. Опция Delete All не удаляет исходный эталонный компонент.

Родительское окно

Шарики красного цвета, показывают родителей, в которых были переопределены созданные условия стыковки. Первоначальный родитель в нижней части окна (под штриховой линией) также выделен красным шариком, так как позиция компонента всегда определяется его непосредственным родителем.
Когда Вы кликаете мышкой на любом из компонентов над штриховой линией в родительском окне, компонент выделяется окружностью, показывая что переопределение будет создано в этом компоненте.

Секция Alternates - Альтернативные компоненты

С помощью опций секции Alternates можно выполнять, так называемую, ассоциативную замену компонентов, при которой условия стыковки старого (заменяемого) компонента передаются новому (замещающему). Доступны следующие опции:

Define [Определить]		Позволяет проверить условия стыковки для выбранного объекта и правильность присвоения имен стыкуемым граням.
Verify [Проверить]		Позволяет установить соответствие имен для граней исходной и альтернативной частей, а также проверить корректность замены, загрузив новый компонент.

ЗАМЕЧАНИЕ : Это свойство не поддерживается в программе UG/Creator.
При ассоциативной замене для идентификации частей, участвующих в стыковке, используются имена. Каждая стыкуемая грань старого компонента и соответствующая грань нового компонента должны иметь одинаковое имя. Тем самым устанавливается соответствие стыкуемых граней старого и нового (альтернативного) компонентов.
Ассоциативная замена может быть выполнена только на одном уровне сборки. Условия стыковки сохраняются только для ассоциативно связанных граней сборки.

ЗАМЕЧАНИЕ : Хотя в этом разделе ассоциативная замена объясняется на примере граней, эта операция может использовать все типы геометрических объектов (грани, ребра, точки привязки и другие).

Секция Selection Steps - Шаги выбора

Шаги выбора помогут Вам указать геометрические объекты при создании ограничения стыковки. [Шаги выбора - это группа иконок (опций), которые активизируются в определенной последовательности, в зависимости от алгоритма выбора объектов различных типов.] Две из этих опций - Second From [Второй Стыкуемый] и Second To [Второй Базовый] - активны только при выборе некоторых других опций в диалоговом окне Mating Conditions.

	Когда активизируется шаг From [Стыкуемый], укажите геометрический объект стыкуемого компонента.
	Когда активизируется шаг To [Базовый], укажите геометрический объект базового компонента или сборки.
	Когда активизируется шаг Second From [Второй Стыкуемый], укажите геометрический объект второго стыкуемого компонента. Обычно эта опция затенена и активизируется только при создании ограничения типа Center, когда в меню Center Objects установлено значение 2 to 1 [1 базовый между 2 стыкуемыми] или 2 to 2 [2 стыкуемых между 2 базовыми].
	Когда активизируется шаг Second To [Второй Базовый], укажите дополнительный геометрический объект базового компонента или сборки. Обычно эта опция затенена и активизируется только в следующих ситуациях: При создании ограничения типа Center, когда в меню Center Objects установлено значение 1 to 2 [1 стыкуемый между 2 базовыми] или 2 to 2 [2 стыкуемых между 2 базовыми]. При создании ограничения типа Angle, когда в меню Angle Options установлено значение Planar [Плоский].

После того, как Вы указали геометрический объект на очередном шаге, активизируется следующий шаг выбора. Кроме того, любой шаг можно активизировать, непосредственно нажав его иконку [и таким образом отступить от автоматической последовательности выбора, предлагаемой системой].
Вы можете выбирать:

прямые (включая прямые ребра)
плоскости (включая плоскости привязки)
цилиндрические поверхности
сферические поверхности
конические поверхности
тороидальные поверхности
точки
окружности
оси привязки
координатные системы
компоненты
Выбор геометрических объектов можно значительно облегчить, используя опции меню Filter [Фильтр].

Unigraphics. Справочник по сборке

Использование условий стыковки подробно описано в следующих разделах:

ДИАЛОГОВОЕ ОКНО Mating Conditions		Описание опций диалогового окна Mating Conditions, которые используются для создания и редактирования условий стыковки.
ПРИМЕРЫ		Примеры применения условий стыковки и ограничений.
УТОЧНЕНИЯ И НЕКОТОРЫЕ ПРИЕМЫ		Уточнения и некоторые полезные приемы для создания и редактирования условий стыковки и ограничений.
ИЗОБРАЖЕНИЕ УСЛОВИЙ СТЫКОВКИ		Описание опций, позволяющих просматривать текущие условия стыковки и/или ограничения для сборки или выбранных компонентов.
ССЫЛОЧНЫЕ НАБОРЫ И БАЗОВЫЕ ЭЛЕМЕНТЫ		Взаимодействие условий стыковки со ссылочными наборами и базовыми элементами.

Создание нового компонента

Вы можете создать новый файл части компонента и ссылаться на него из рабочей части сборки. При создании нового компонента параметры базовых элементов остаются прежними.
Опция Create New секции
Component Operations позволяет создавать сборку методом проектирования сверху-вниз. Используя этот метод Вы можете проектировать компонент в контексте сборки или представить его в виде "черного ящика" , то есть создать только общие очертания компонента, позволяющие установить отношение "сборка-компонент".

Ссылочные наборы и базовые элементы

Работая с условиями стыковки, Вы должны понимать, каким образом они связаны со ссылочными наборами и базовыми элементами.
Каждое ограничение может находится в одном из трех состояний:


OK
Нормальное состояние ограничения.
Suppressed
[Скрытый]
Объекты, связанные данным ограничением, удаляются в результате операции моделирования. Наиболее распространенный пример: ребро удаляется в результате операции скругления. Условие стыковки становится не полностью ограниченным. При обновлении сборки компоненты могут переместиться.
Unloaded
[Незагруженный]
Объекты, связанные данным ограничением, не загружены, потому что не включены в ссылочный набор загружаемого компонента. В этом случае условие стыковки не будет обновляться.

Степени свободы

Вы можете позиционировать компоненты, комбинируя ограничения стыковки различных типов. Существует шесть направлений движения компонента, или шесть степеней свободы : три - для вращения и три - для сдвига. Другими словами, незакрепленный компонент может двигаться в направлении трех осей - x, y, и z , а также вращаться вокруг трех осей XC, YC, и ZC.Каждое введенное ограничение сокращает число степеней свободы.

При задании ограничений стыковки система изображает стрелки-указатели оставшихся степеней свободы. Эти стрелки показывают направление, в котором компонент все еще может перемещаться. Когда компонент будет полностью ограничен, не останется ни одной стрелки-указателя. Компонент не сдвинется с места до тех пор, пока Вы не зададите все ограничения и не нажмете OK или Apply, после чего будет выполнено обновление.

ЗАМЕЧАНИЕ : В том случае, когда стрелки степеней свободы плохо видны на фоне сборки, выключите и тут же включите опцию Show Degrees of Freedom [Показать Степени Свободы]. В результате стрелки-указатели стираются и перерисовываются заново. Если сделать это быстро, то стрелки будут мерцать, и Вы увидите, в каком месте сборки Вы находитесь.

Страница Transform - трансформировать

Данные опции могут появляться в других диалогах, использующих движение.

Опции страницы Transform
Иконки трансформации
Point to Point [От точки к точке]		Позволяет двигать компонент, указав две точки.
Translate [Переместить]		Позволяет определить расстояние, на которое нужно переместить компонент. Величина расстояния задана в направлении буксировки, а не в Мировой Системе Координат.
Rotate About a Point [Вращать вокруг точки]		Позволяет вращать компонент, вокруг точки.
Rotate About a Line [Вращать вокруг линии]		Позволяет вращать компонент, вокруг линии, двигая метку буксировки в ту точку которую Вы определили и выровняв метку буксировки по линии-оси, которую Вы задали.
Reposition [Переставить]		Позволяет определить, как нужно перемещать выделенный компонент при перемещении Системы координат. Смотрите Справочник по интерфейсу пользователя для более полной информации о создании Системы Координат.
Rotate Between Axes [Вращать между осями]		Позволяет вращать компонент, между выделенными осями.
Другие опции
Move Objects [Двигать объекты] Move Handles Only [Двигать только метки]		Позволяет определить хотите ли Вы вращать объекты вместе с метками (например Вы можете вращать компонент вокруг выбранной точки или оси или перемещать по определенному вектору).
Angle [Угол] or Distance [Расстояние]		Angle- Может использоваться, если выделены метки буксировки для вращения. Distance - Может использоваться, если выделены метки буксировки для перемещения. Данные поля позволяют задать расстояние или угол для перемещения компонента.
Snap Increment [Дискретное приращение]		Заставляет дискретно изменяться значение перемещения при буксировке объекта.
Point Tool [Инструмент точки]		Данная опция может быть использована, если выделены метки буксировки для точки привязки объекта. Вы можете выделить точку и компонент будет перемещен в эту точку, если буксировать в нее метку точки привязки. См. Справочник по интерфейсу пользователя для более полной информации об опциях инструмента точки.
Vector Tool [Инструмент вектора]		Данные опции могут быть использованы, если выделены метки буксировки для перемещения. Вы можете определить вектор (например, задав угол) и компонент будет перемещаться вдоль данного вектора. См. Справочник по интерфейсу пользователя для более полной информации об опциях инструмента вектора.
Опции анимации движения
Fine-Coarse slider [Движок плавно-грубо]		Определяет, насколько плавно будет анимировано заданное движение. Вы можете отменить операцию, выбрав опцию Undo из стандартной инструментальной панели или опцию Edit—>Undo List. Пока диалог открыт, Вы можете отменить отдельные отрезки движения, пока компонент перемещается. После того, как диалог закрыт операция Undo удалит все движение, вернув компонент на исходную позицию.
Опции
Collision Mode [Режим столкновений] None [Нет] Quick Facet [Быстрый фасет] Facet/Solid [Фасет/тело]		Определяет, у каких типов объектов при перемещении, будут раccчитываться зазоры.
Stop on Collision [Остановить при столкновении]		Определяет, нужно ли останавливать движение при столкновении объектов.
Acknowledge Collisions [Допускать столкновения]		Если движение остановилось из-за столкновения, данная опция позволяет продолжить движение сквозь объект, с которым произошло столкновение. Или Вы можете отпустить левую клавишу мыши, а затем переместить компонент так, чтобы столкновения не произошло). Если Вы передвинете первый объект после столкновения, а затем вновь произойдет столкновение с тем же объектом, Вы должны вновь нажать Acknowledge Collisions, если Вы хотите продолжить движение одного объекта сквозь другой.

Хотя иконка Reposition Component с виду идентична той, которая присутствует в диалоговом окне , ее поведение может отличаться. Например, опция Translate из диалога Vary Constraints позволяет перемещать только в определенную точки или на определенное расстояние. С другой стороны, опция Translate из диалога Reposition Component может перемещать только на определенное расстояние, для перемещения в точку используются другие опции, такие как Point to Point.

Страница Variable Positioning - переменное позиционирование

Позволяет определять, что компонент должен иметь различную позицию в сборке высокого уровня и у своего непосредственного родителя. Новая позиция компонента имеет место во всех родителях той сборки, в которой компонент был переопределен. Переопределение возможно для частично сопряженных компонентов (при наличии связи между ними) или для несопряженных компонентов.
Страница Variable Positioning появляется только если выполняются оба этих условия:

Вы выделяете одиночный компонент, который может быть подсборкой, если Вы не выделили его детей.
Выделенный компонент не может быть непосредственно порожден от компонента, который является изображенной частью (то есть должен быть другой родитель, в котором может быть сделано переопределение).

Опции страницы Variable Positioning
parents window [Родительское окно]		Показывает родительские подсборки и сборку выделенного компонента. Объект, показанный под штриховой линией является непосредственным родителем выделенного компонента.
selected component [Выделенный компонент]		Компонент, который Вы выделили.
Normal Repositioning [Нормальная перестановка] Variable Positioning [переменное позиционирование]		Если непосредственный родительский объект выделен в родительском окне, вместо переменного позиционирования будет выполнено нормальное позиционирование. Это является установкой по умолчанию. Если Вы выделите любого другого родителя из родительского окна, текст Normal Repositioning поменяется на Variable Positioning.
Remove Variable Positioning [Удалить переменное позиционирование]		Позволяет удалять существующее переменное позиционирование. В родительском окне выделите родительский объект, где был переопределен компонент и выберите опцию Remove Variable Positioning.
Information [Информация]		Предоставляет информацию (в информационном окне) о существующих переменных позициях в Вашей текущей сборке, модификациях положения компонента при переопределении и условиях стыковки.

Стыковка с компонентами, находящимися вне рабочей части

Вы можете создавать ограничения стыковки между компонентами рабочей части и компонентами, находящимися вне ее, при условии, что вся геометрия, необходимая для выбора, видна в графическом окне. Например, если текущая рабочая часть - подсборка, а в графическом окне показана суперсборка, содержащая эту рабочую часть и другие подсборки, то можно создавать ограничения стыковки между рабочей частью и прочими подсборками.
Чтобы создать такое ограничение, выберите геометрический объект стыкуемого компонента в рабочей части и геометрический объект базового компонента вне рабочей части. При выборе геометрии вне текущей рабочей части появляется сообщение о том, что в рабочей части будет создан связанный объект [linked feature], и система запрашивает Вас о продолжении работы.
Созданный связанный объект остается в рабочей части даже после удаления ограничения стыковки [которое привело к созданию этого объекта]. Удаление таких связанных объектов выполняется только явно.
Для создания связанного объекта можно выбрать следующие геометрические объекты базового компонента:

плоскости привязки
оси привязки
грани
ребра
линии (за исключением таких ассоциативных линий как эквидистанты, линии пересечения, проекционные линии)

Термины и определения

В этом разделе появляется несколько новых терминов. Некоторые из них описаны ниже, остальные Вы найдете в словаре терминов.

ОГРАНИЧЕНИЕ СТЫКОВКИ		Взаимосвязь между двумя геометрическими объектами или двумя разными компонентами сборки. ЗАМЕЧАНИЕ: Не путайте ограничение стыковки с ограничением эскиза. Более подробная информация об ограничениях эскиза приведена в Справочнике по моделированию [Modeling Online Help] . Для краткости наряду с термином ограничение стыковки в этом разделе будем использовать термин ограничение (не путать с ограничением эскиза).
УСЛОВИЕ СТЫКОВКИ		Набор ограничений, действующих на один компонент. Каждый компонент сборки может иметь только одно условие стыковки, хотя это условие стыковки может включать в себя отношения со многими компонентами.
СТЫКУЕМЫЙ КОМПОНЕНТ		Компонент, на который наложено условие стыковки. Стыкуемые компоненты ассоциативны; на них отражается любое изменение, проведенное в сборке, чтобы обеспечивалось выполнение условия стыковки.

Типы массивов компонентов

Существует два типа массивов компонентов: массивы на основе базовых элементов и массивы на основе . Массивы, созданные по эталону, в свою очередь подразделяются на линейные и круговые.
Один из компонентов массива, назначенный системой, играет роль шаблона, по которому определяются характеристики вновь создаваемых элементов массива. Этот шаблон определяет следующие характеристики массива компонентов:

Часть компонента
Цвет
Слой
Имя
Вы должны указать, какой элемент массива будет использоваться в качестве шаблона. В любой момент можно заменить шаблон. Замена шаблона не влияет на уже существующие компоненты; шаблон определяет характеристики только вновь создаваемых элементов.
Если Вы удалите шаблон, система автоматически назначит новый шаблон.
Массив можно представить как набор "ячеек" или "мест" для размещения компонентов. Например, прямоугольный массив 2x3 имеет 6 ячеек. По умолчанию каждая ячейка содержит копию шаблона с атрибутами компонента-шаблона.
Если удалить элемент массива, то ячейка, которую он занимал, становится свободной. В свободную ячейку можно поместить другой компонент. Так осуществляется замена компонентов.

ЗАМЕЧАНИЕ : Если в результате изменения параметров массива будет удалена ячейка, то вместе с ней Вы потеряете все проведенные модификации. При восстановлении ячейки система занесет в нее компонент-шаблон.
Компоненты можно редактировать независимо друг от друга. При удалении компонента результаты редактирования будут утеряны.
Вы можете редактировать компонент, не обращая внимание на то, что он является элементом массива (можно изменять условия стыковки, цвет, слой и т.д.).
Однако при удалении модифицированного компонента (явно или в результате изменения параметров массива) система не сможет восстановить те значения параметров компонента, которые он имел до модификации. Все новые компоненты, которые Вы будете создавать, система построит в соответствии с шаблоном.

Типы стыковки

В Вашем распоряжении следующие типы ограничений стыковки:

Mate [Совмещение]		Совмещает два объекта таким образом, чтобы они удовлетворяли заданному условию. Плоские объекты совмещаются так, что их нормали противоположно направлены.
Align [Выравнивание]		Плоские объекты позиционируются таким образом, чтобы обеспечить их копланарность и смежность, то есть они должны лежать в одной плоскости и иметь общее ребро. Объекты, обладающие осевой симметрией, позиционируются таким образом, чтобы обеспечить совпадение их осей.
Angle [Угол]		Определяет угловой размер между двумя объектами.
Parallel [Параллельно]		Определяет параллельность векторов направления двух объектов.
Perpendicular [Перпендикулярно]		Определяет перпендикулярность векторов направления двух объектов.
Center [Центр]		Позиционирует центр одного объекта относительно центра другого, либо центрирует один или два объекта между парой других объектов.
Distance [Дистанция]		Задает минимальное расстояние в трехмерном пространстве между двумя объектами. Задавая положительное или отрицательное значение расстояния, Вы определяете сторону поверхности, которая участвует в стыковке.
Tangent [Касательно]		Определяет физический контакт между двумя объектами.

Нижеприведенная таблица показывает, какие ограничения могут применяться для той или иной пары геометрических объектов (выбранных из стыкуемых и базовых объектов/компонентов).
Таблица допустимых ограничений для различных комбинаций объектов

Point

Line

Circle

Plane

Cylinder

Sphere

Cone

Torus

Point [Точка]

Mate Align Distance

Line [Прямая]

Mate Align Distance

Mate Align Angle Parallel Perpendic. Center Distance

Circle [Окружность]

Mate Align Center Distance Tangent

Mate Align Angle Parallel Perpendic. Center Distance Tangent

Mate Align Angle Parallel Perpendic. Center Distance Tangent

Plane [Плоскость]

Mate Align Center Distance

Mate Align Angle Parallel Perpendic. Center Distance

Mate Align Angle Parallel Perpendic. Center Distance Tangent

Mate Align Angle Parallel Perpendic. Center Distance

Cylinder [Цилиндр]

Mate Align Center Distance Tangent

Mate Align Angle Parallel Perpendic. Center Distance Tangent

Mate Align Angle Parallel Perpendic. Center Distance Tangent

Mate Align Angle Parallel Perpendic. Center Distance Tangent

Mate Align Angle Parallel Perpendic. Center Distance Tangent

Sphere [Сфера]

Mate Align Center Distance Tangent

Mate Align Center Distance Tangent

Mate Align Center Distance Tangent

Mate Align Center Distance Tangent

Mate Align Center Distance Tangent

Mate Align Center Distance Tangent

Cone [Конус]

Mate Align Center Distance

Mate Align Center Distance

Mate Align Center Distance

Mate Align Center Distance

Mate Align Center Distance

Mate Align Center Distance

Mate Align Center Distance

Torus [Тор]

Mate Align Center Distance

Mate Align Center Distance

Mate Align Center Distance

Mate Align Center Distance

Mate Align Center Distance

Mate Align Center Distance

Mate Align Center Distance

Mate Align Center Distance

Тороидальные грани

При совмещении тороидальных граней сравниваются внутренние и наружные радиусы торов. Если радиусы равны, система позиционирует тороидальные грани таким образом, чтобы они совпали.

Совмещение тороидальных граней

Удаление и позиционирование эталонного компонента

Система использует эталонный компонент для определения позиций всех остальных элементов массива. По этой причине Вы не можете удалить эталонный компонент иначе, как удалив весь массив.
Эталонный компонент можно привязать к некоторому геометрическому объекту или оставить его "свободно стоящим". Система обновляет позицию эталона при любых сделанных Вами изменениях.
Система позиционирует все компоненты массива в соответствии с автоматически сформированными условиями стыковки. Каждый компонент массива позиционируется относительно эталонного. Для задания направления смещения можно использовать геометрические объекты.
Затем система автоматически сформирует условия стыковки для каждого элемента массива.

Автоматическое позиционирование компонентов
Правила удаления, модификации и замены элементов массива компонентов те же самые, что и для массива базовых элементов.

Угол разворота между плоскими объектами

Если задать нулевой угол разворота, то стыкуемый компонент поворачивается так, чтобы векторы ориентации обоих компонентов совпадали.

Разворот плоских граней

Условия стыковки - Общий обзор

Условия стыковки позволяют позиционировать компоненты сборки. Условие стыковки задается набором ограничений, устанавливающих отношение между двумя компонентами сборки. Например, Вы можете установить требование, чтобы ось цилиндрической грани одного компонента совпадала с осью конической грани другого компонента.

ЗАМЕЧАНИЕ: Стыкуемый объект должен быть компонентом. Однако в качестве базы Вы можете выбрать какой-нибудь геометрический объект сборки, не являющийся компонентом. (База не обязательно должна быть компонентом.)
Ограничения стыковки, созданные в версиях Unigraphics ранее V16.0, обозначаются на дереве условий стыковки как PreV16 MATE [Совмещение Ранее Версии 16], PreV16 ALIGN [Выравнивание Ранее Версии 16] и Orient [Ориентация]. Их можно удалить, переименовать или преобразовать в новый формат (V16.0), используя опции всплывающего меню узла ограничения .

Уточнения и приемы работы

Первым Вы должны выбрать объект из стыкуемого компонента. Вторым - объект из базового ("фиксированного") компонента или любой геометрический объект сборки. Система позиционирует стыкуемый компонент относительно базового в соответствии с заданными ограничениями.
Если стыкуемые компоненты имеют только каркасные модели или не доступны геометрические объекты, необходимые для других типов стыковки, Вы можете осуществить стыковку координатных системы компонентов. Стыковка систем координат гарантирует полное ограничение компонентов, так как не оставляет ни одной степени свободы. Стыкуемые компоненты будут обладать ассоциативной связью, однако сдвиг и изменение ориентации не допускается.
Важно правильно установить систему координат сборки. Для этого выберите базовый компонент и выполните его позиционирование, используя абсолютные координаты. Все остальные компоненты должны стыковаться с базовым. Таким образом будет обеспечена правильная система координат для построения сборки.
Не допускается замкнутая последовательность ссылок в условиях стыковки (например, компонент A стыкуется с базовым компонентом B, компонент B стыкуется с компонентом C, компонент C - с компонентом A). Если система выявит такую ситуацию, то в строке состояния будет выдано следующее сообщение об ошибке:
You have attempted to specify a chair of circular references.

[Вы пытались задать замкнутую последовательность ссылок.]
Система выполнит сборку компонентов даже в том случае, когда они не полностью ограничены. В некоторых случаях это не вызывает проблему. Пример: стыковка болта с отверстием без фиксации вращения. Когда компонент не полностью ограничен, система сама решает, как разместить компонент в соответствии с принятыми правилами. Однако Вы должны сознавать, что правила могут быть изменены, следовательно, при очередном обновлении сборки может измениться и положение не полностью ограниченного компонента. Мы настоятельно рекомендуем полностью ограничивать все стыкуемые компоненты (не оставлять ни одной степени свободы).
Можно добавлять ограничения даже в том случае, когда не осталось ни одной степени свободы. Например, когда Вы захотите задать ориентацию компонента.
Иногда бывает необходимо добавить условия стыковки для компонентов сборки, которые уже позиционированы в абсолютной системе координат. При этом трудно добраться до геометрии базового и стыкуемого компонента, так как они уже соединены. Раздвинуть компоненты Вам поможет опция
Reposition Component
[Переместить Компонент].
Если условие стыковки не может быть выполнено, то появится следующее сообщение об ошибке:
Cannot solve these mating conditions

[Нельзя применить эти условия стыковки]
Чтобы выяснить причину ошибок, воспользуйтесь клавишей List Errors [Список Ошибок] диалогового окна Mating Conditions.

Узел ограничения

Всплывающее меню для узла ограничения содержит следующие опции:

Alternate Solution [Альтернативное Решение]		Показывает альтернативный вариант применения заданного ограничения стыковки.
Convert To [Преобразовать В] Mate [Совмещение] Align [Выравнивание] Angle [Угол] Parallel [Параллельно] Perpendicular [Перпендикулярно] Center [Центр] Distance [Дистанция] Tangent [Касательно]		Преобразует выбранное ограничение, изменяя его тип.
Delete [Удалить]		Удаляет ограничение.
Rename [Переименовать]		Позволяет переименовать ограничение.

Узел условия

Каждый узел условия содержит три основных элемента:

СВОРАЧИВАНИЕ - РАЗВОРАЧИВАНИЕ		Выключатель, который показывает или убирает ограничения, составляющие выбранное условие. + информация об ограничениях свернута - информация об ограничениях развернута
ПЕРЕКЛЮЧАТЕЛЬ СТАТУСА		Скрывает или раскрывает условие стыковки. Галочка в переключателе обозначает текущий статус условия. Если она присутствует, значит, условие стыковки не скрыто.
ИМЯ УСЛОВИЯ СТЫКОВКИ		Показывает объекты, задействованные в условии стыковки.

Всплывающее меню для узла условия содержит следующие опции:

Highlight [Подсветка] From and To [Стыкуемый и Базовый] From [Стыкуемый] To [Базовый] With/Without Direction [С Направлением/Без Направления] Off [Выключено]		Позволяет включить/выключить подсветку базовых и стыкуемых объектов, а также их векторов направлений. В этом подменю одновременно появляются только четыре опции из перечисленных.
Show/Remove Degrees of Freedom [Показать/Убрать Степени Свободы]		Включает/выключает изображение степеней свободы для выбранного условия.
Suppress/Unsuppress [Скрыть/Раскрыть]		Скрывает или раскрывает условие стыковки.
Delete [Удалить]		Удаляет условие стыковки.
Rename [Переименовать]		Позволяет задать новое имя условия стыковки. При выборе этой опции поле Condition Name, расположенное в нижней части диалогового окна Mating Conditions, становится доступным для ввода нового имени.

Включение в сборку члена семейства частей

Если добавляемая в сборку часть является шаблоном семейства частей, то появится диалоговое окно Select Family Member [Выбрать Член Семейства]. В окне списка Matching Members
выводится список всех существующих членов семейства, которые соответствуют текущему критерию выбора (первоначально, до задания критерия выводятся все члены).

ЗАМЕЧАНИЕ : Критерии выбора, введенные в поле Selection Criteria
диалогового окна Select Family Member при добавлении члена семейства в сборку, запоминаются. Впоследствии они используются опциями Family Report и Update на странице Parameters page диалога Component Properties, а также выводятся в аналогичном диалоговом окне Select Family Member во время операции замены члена (Substitute) и операции Open—>As навигатора сборки.
Выбрать член семейства и создать его в сборке можно несколькими способами:

Если Вы знаете имя члена семейства, то укажите его в списке или введите имя в текстовое поле Part Name .
Выбирая член семейства по имени, дополнительно Вы можете задать критерии, которые пригодятся позднее - при выводе отчета (опция Report) и замене членов, включенных в сборку (опция Update). Использование критериев облегчает процесс проектирования сборки.

Используйте опции и критерии выбора, доступные в диалоговом окне Select Family Member.
После задания критерия выбора система ищет существующий член, удовлетворяющий этому критерию. Если такой член найден, то он включается в сборку; если нет, то создается новый член, и затем добавляется в сборку.
Ниже приведено описание и назначение секций диалогового окна Select Family Member:

Family Attributes [Атрибуты Семейства]

Содержит список атрибутов семейства частей, соответствующий колонкам в электронной таблице Part Family.

Selection Criteria [Критерий Выбора]

В этом текстовом поле Вы можете задать условия (допустимые и недопустимые значения атрибутов), по которым будет производиться отбор членов семейства. Обратите внимание на клавишу Clear All Criteria [Очистить Все Критерии], которая позволяет отменить все заданные критерии и начать их ввод сначала.

<
В приведенном ниже примере семейство частей состоит из двух членов "part_base" и "part_mirror". Обратите внимание, что эти имена выведены в окне списка Matching Members .

Указав в списке Family Attributes атрибут, Вы увидите, что в текстовом поле Selection Criteria

появится его имя, а в окне списка Valid Values [Допустимые Значения] - все возможные значения этого атрибута.

Если Вы хотите, чтобы атрибут имел какое-то определенное значение, укажите это значение в списке Valid Values . После этого остальные значения будут перенесены в окно Invalid Values [Недопустимые Значения], a в списке Matching Members останутся только те члены семейства, для которых заданное условие выполняется.

Вы можете непосредственно ввести выражение в текстовое поле Selection Criteria , причем можно задавать диапазон значений или увязать несколько атрибутов, даже если это атрибуты разных частей.

Part Name [Имя Части]	В этом текстовом поле Вы можете явно задать имя добавляемой части. ЗАМЕЧАНИЕ : Вы должны задать имя члена семейства. Если Вы ввели имя части, не являющейся членом семейства, появится информационное окно.
Select Template [Выбрать Шаблон]	Из семейства выбирается сам шаблон.

Вставка болта в отверстие

Один из наиболее распространенных случаев - стыковка болта с отверстием. Для этого необходимо выполнить следующие действия:

Совместить (Mate) две плоские грани указанных компонентов.
Выровнять (Align) две цилиндрические грани.
Определить угол (Angle) между двумя гранями (одна находится на болте, вторая - на базовом компоненте).

Создание ограничения Mate (совмещение)

Создание ограничения Align (выравнивание)

Создание ограничения Angle (нулевой угол разворота)

Выделение части для добавления

Когда Вы выбираете опцию Assemblies—>Components—>Add Existing [Сборки->Компоненты->Добавить Существующий] или иконку Add Existing Component
[Добавить Существующий компонент] из Инструментальной панели сборки, появляется диалоговое окно Select Part [Выделить часть]. Данный диалог имеет опции для выделения части, также Вы можете выбрать часть из Графического окна.

Опции диалогового окна Select Part
Choose Part File [Выбрать файл части]		Позволяет просматривать директории для выбора файла части.
Choose Loaded Part [Выбрать загруженную часть]		Позволяет выбрать часть из списка загруженных.
Part Name [Имя части]		Позволяет ввести имя компонента, который Вы хотите добавить. Если Вы выбрали часть, с помощью другой опции (например Choose Loaded Part), данное полк показывает текущую загруженную часть. Если же Вы не выбрали часть, то поле может содержать имя предыдущей загруженной части во время текущей сессии.
Select Owner [Выделить владельца]		Позволяет Вам фильтровать доступные части, выделив владельца необходимой Вам части.
Select Component [Выделить компонент]		Позволяет выделить компонент.

Если выбранный Вами файл является шаблоном , появится диалоговое окно Select Family Member.

Замена компонента

С помощью опции Substitute секции Component Operations Вы можете удалить существующий компонент и добавить вместо него другой компонент в ту же позицию и с той же ориентацией, какая была у заменяемого (первоначального) компонента.
Для замены, выделите нужный компонент и выберите опцию Substitute Component из инструментальной панели Assemblies toolbar
или из меню Assemblies—>Components—>Substitute Component. На экране появиться сообщение Substitute Component, где будут предоставлены следующие опции:

Опции Substitute [заменить компонент]
Remove and Add [Удалить и добавить]		Не ассоциативная операция. При замене компонента ассоциативная связь с первоначальным компонентом будет потеряна.
Maintain Mating [Сохранить Стыковку Компонента]		Сохраняет условия стыковки после замены, если Вы использовали опцию (Альтернативные компоненты), чтобы определить условия стыковки.
Cancel [Отменить]		Отменяет операцию.

ЗАМЕЧАНИЕ : Если во время операции клонирования Вы использовали статус Replace для замены одного компонента другим, "не родственным" компонентом, то не сможете открыть выходную сборку, не включив опцию [Разрешить Замену] в диалоговом окне Load Options. Иначе, при загрузке этой сборки Вы получите следующее сообщение об ошибке:
Part is not valid version of component part
[Недопустимая версия файла компонента]

Unigraphics. Справочник по сборке

Балансировка факторов

Нашей целью является нахождение размера ячейки для нахождения оптимума между факторами точности и производительности, в соответствии с требованиями фильтрации:

Маленький размер ячейки ведет к повышению качества результата, но увеличение числа кубических ячеек отрицательно влияет на производительность.
Большой размер ячеек ведет к более высокой производительности расчета, но отрицательно влияет на результат, который может быть лишь в малой степени более точным, чем расчет по ограничивающим параллелепипедам.
Если фильтрация компонентов выполнялась только для определения того, какие части необходимо открыть, уменьшение числа частей, выделенных при малом размере ячейки, может быть более важным (для загрузки меньшего числа частей требуется меньше времени и памяти), чем потеря производительности при использовании маленьких кубических ячеек.

Диалоговое окно Open by Proximity

Для того чтобы активировать опции Фасета, установите параметр по умолчанию Assemblies_FacetReferenceSet.
Опции диалогового окна Open by Proximity:

Опции диалога Open by Proximity
Опции Модели
Open as Model [Открыть как Модель]		Включите опцию для открытия компонентов в заданном диапазоне, как твердотельных.
Range (slider) [Диапазон (ползунок)]		Будут открыты компоненты в заданном диапазоне выделенных компонентов.
Опции Фасета
Open as Facets [Открыть как Фасет]		Включите эту опцию для открытия компонентов в заданном диапазоне как фасетных.
Range (slider) [Диапазон (ползунок)]		Будут открыты компоненты в заданном диапазоне выделенных компонентов.
Larger Than: (slider) [Больше чем... (ползунок)]		Будут открыты компоненты которые больше заданного значения (и которые находятся в области заданной ползунком).
Опции предварительного просмотра
Preview [Предварительный просмотр]		Для показа компонентов, которые загружаются рисуются граничные объемы, когда Вы выбираете OK или Apply.
True Shape Preview [Предварительный просмотр реальной формы]		Показывает компоненты, которые будут загружены, когда Вы нажмете OK или Apply при использовании вместо ограничивающих параллелепипедов. Фильтрация реальной формы требует большего времени для выполнения, чем фильтрация по граничным параллелепипедам, но она может сэкономить время на том, что не будут открываться ненужные компоненты, особенно при работе с кривыми или изогнутыми частями, которые имеют большие ограничивающие параллелепипеды.

ЗАМЕЧАНИЕ: Установка ползунка в значение 0.0 не приводит к его выключению, потому что граничные объемы компонента могут пересекать граничные объемы объектов.

Вы можете вызвать диалоговое окно Open by Proximty выбирая опцию Assemblies--->Context Control--> Open by Proximity или выбирав иконку Open by Proximity из инструментальной панели Asstmblies.

Иконка Open by Proximity

Фильтрация по реальной форме

Метод фильтрации по реальной форме может использоваться из диалога Open by Proximity и фильтров компонента, чтобы получить более точные результаты. Вместо ограничивающих параллелепипедов, для расчета фильтра используется более точная аппроксимация формы компонента. Данная аппроксимация может точно соответствовать реальной форме компонентов, что в результате даст более высокую точность фильтрации.

Фильтрация реальной формы требует большего времени для выполнения, чем фильтрация по граничным параллелепипедам, но она может сэкономить время на том, что не будут открываться ненужные компоненты.
Примером использования реальной формы вместо ограничивающих параллелепипедов, может служить кабель, проходящий через всю сборку. Границы параллелепипеда определяются наиболее удаленными точками, поэтому кабель может иметь очень большой ограничивающий параллелепипед, хотя иметь при этом небольшие линейные размеры. Пространственный фильтр, используя большой ограничивающий параллелепипед, может ошибочно определить, что некоторые компоненты находятся вблизи, хотя они реально удалены от кабеля. При использовании реальной формы, останутся только компоненты действительно находящиеся вблизи кабеля.
Реальную форму также хорошо использовать в случае сложных тонкостенных частей, например корпуса.
При фильтрации по реальной форме, пространство делится на кубические ячейки. Когда рассчитывается соседство двух компонентов, определяется какие ячейки заняты двумя компонентами. Размер ячеек-кубиков определяется переменной пользователя по умолчанию Assemblies_TrueShapeCellSize.
Мы рекомендуем, чтобы системный администратор, установил следующие переменные по умолчанию для всех. Данные установки необходимы для включения фильтрации по реальной форме.

Установить значение Assemblies_TrueShapeGenerate
в Yes.
Определить размер кубической ячейки в переменной Assemblies_TrueShapeCellSize.
Определить единицы измерения размера кубической ячейки в переменной Assemblies_TrueShapeCellSizeUnits.
После того, как администратор установит три вышеназванных переменных, Вы можете включить фильтрацию по реальной форме, проделав следующие действия:

Включить опцию Save TrueShape Data в диалоге Save Options(File—>Options—>Save Options) для того чтобы при сохранении компонента генерировались данные о занимаемом им пространстве.
Включить опцию True Shape Filtering в диалоговом окне Assembly Preferences

Вы можете выключить данную опцию, если Вы предпочитаете использовать фильтрацию по ограничивающим параллелепипедам.

Find Component - Найти компонент

Диалоговое окно Find Component обеспечивает центральную точку для поиска компонентов по любому глобальному свойству. Каждая страница диалогового окна, которая доступна из закладок представляет определенный метод поиска:

Все данные опции также присутствуют диалоговом окне Add to Filter.

По имени
По состоянию
По атрибутам
Из списка
По размерам, на основе ограничивающего объема компонента.
Для открытия диалогового окна Find Component выберите Assemblies-> Context Control-> Find Component или нажмите кнопку в инструментальной панели Assemblies.

Иконка Find Component
Каждый раз когда Вы выбираете Apply
в диалоговом окне Find Component компоненты, которые соответствуют критерию поиска, добавляются в список, который выделится, после нажатия кнопки OK .

Компоненты из ранних версий

Компонент, созданный в более ранних версиях Unigraphics (до V10), не может быть выбран в качестве рабочей части. Прежде, чем объявить такой компонент рабочей частью, необходимо его обновить опцией Upgrade Component [Обновить версию Компонентов].

Контекстное меню управления

Опции Контекстного меню
Find Component [Найти компонент]		Позволяет Вам искать компонент.
Open Components [Открыть компоненты]		Позволяет Вам открывать выбранные компоненты в отображаемой сборке которые не загружены или не видны. Вы можете использовать эту опцию, выбрав компоненты для открытия следующими методами:
Isolate Components [Отделить компоненты]		Позволяет показывать только выделенный компонент, все остальные компоненты, при этом, погашены.
Open by Proximity [Открыть по близости]		Предоставляет опции для загрузки компонентов, лежащих в маленькой области большой сборки для дальнейшего использования, например, для анализа зазоров.
Show Product Outline [Показать Контур Сборки]		Показывает или убирает контур всей сборки.
Save Context [Сохранить контекст]		Сохраняет контекст текущей сборки
Restore Context [Восстановить контекст]		Восстанавливает оригинальный контекст.
Define Product Outline [Задать Контур Сборки]		Определяет компоненты, которые будут включены в контур сборки.
Set Work Part [Задать рабочую Часть]		Позволяет Вам задавать выбранный компонент как рабочую часть, также Вы можете выбрать эту опцию, а потом выбрать часть.
Set Displayed Part [Показать Отображаемую Часть]		Позволяет Вам задавать выбранный компонент как отображаемую часть, также Вы можете выбрать эту опцию, а потом выбрать часть.

Не полностью загруженные части

Если рабочей объявлена часть, загруженная не полностью, система автоматически загружает "остаток" части.

Общая Информация

Геометрия контура находится в слое, который определяется пользователем по умолчанию в параметре Assemblies_ProductOutlineLayer. Категория Layer Category называется Product_Outline и создается автоматически в отображаемой части, когда определяется Контур и создаются фасетные представления
выбранных компонентов в этом слое.

ЗАМЕЧАНИЕ: Свойства отображения, определенные в диалоге Product Outlines применяются ко всей геометрии в слое Контура, включая твердотельные и фасетные представления.

Если выбрана геометрия уровня сборки, то появляется сообщение предупреждающее Вас что геометрия будет перенесена в слой Контура. Опция Show Product Outline определяет видимость слоя Контура, который показывает или удаляет контур из вида.

Ограничения

Нельзя объявить рабочей частью компонент, который не загружен. Часть нужно сначала загрузить либо с помощью опции горизонтального меню File—>Open [Файл—>Открыть], либо с помощью опции Open—>Part [Открыть—>Часть]
меню навигатора ANT. После загрузки компонент может быть объявлен рабочей частью сборки.

Опция Define Product Outline - Определение параметров контура

Когда Вы выбираете опцию Define Product Outline, появляется диалоговое окно Product Outlines, с установками описанными ниже:

Опции диалога Product Outlines
Color (toggle) [Цвет (переключатель)]		Определяет меняется или нет цвет полного контура на цвет оригинальной геометрии.
Color (field) [Цвет (поле ввода)]		Позволяет Вам выбирать новый цвет из диалогового окна Color. Смотрите Gateway Help для более подробной информации об этом диалоговом окне.
Line Font [Фонт линии] No Change [Без изменений] Solid [Сплошная] Dashed [Штриховая] Phantom [Фантом] Center Line [Осевая] Dotted [Пунктирная] Long Dashed [Штриховая, с удлиненными штрихами] Dotted Dashed [Штрих-пунктирная]		Позволяет Вам определять тип линии для полного контура.
Translucency (slider) [Полупрозрачность (ползунок)]		Позволяет Вам использовать полупрозрачность для полного контура, если он закрашивается.

Опция Open by Proximity - Открыть по близости

Диалоговое окно Open by Proximity
упрощает процесс загрузки набора компонентов, которые расположены в маленькой области большой сборки. Используйте опцию Open by Proximity в следующих случаях:

Когда Вы хотите "неполностью загрузить" ближайшие компоненты для визуального просмотра
Когда вы хотите "загрузить в объеме" ближайшие компоненты для анализа зазора, для создания условий стыковки или связей WAVE.
Когда Вы хотите загрузить большие компоненты расположенные по соседству с рабочей частью (на основе ограничивающего объема компонента).

Опция Product Outline - Контур

Позволяет вам задавать наборы геометрических параметров, которые дают справку об общем размере сборки без загрузки компонентов. Когда Вы работаете с компонентами, которые образуютчасть большей сборки, такие как блок двигателя или самолет, определение контура дает вам возможность быстро оценить взаимное расположение объектов с минимальными усилиями. Это может быть полезно, в частности, когда в сборке есть компонент, который Вам не знаком.
Вы можете устанавливать свойства для отображения геометрии полного контура, такие как цвет, шрифт линии и полупрозрачность. Это помогает отличить контур от реальной геометрии.

Опция Set Work Part - Установка рабочей части

Опция Set Work Part позволяет указать часть, в которой будут создаваться или редактироваться геометрические объекты. Эта опция обеспечивает возможность проектирования в контексте сборки. Новую рабочую часть можно объявить одним из следующих способов:

Выбрать Assemblies—>Context Control—>Set Work Part, чтобы сделать текущую часть рабочей.
Выделить компонент и выбрать Make Work Part из выпадающего меню графического окна или из инструментальной панели
Использовать опцию Make Work Part [Сделать Рабочей Частью] в навигаторе сборки ANT.
Дважды щёлкнуть MB1 на компоненте в навигаторе сборки ANT
При выборе компонента подсборки система всегда подсвечивает компонент самого нижнего уровня. Для передвижения вверх и вниз по дереву сборки используйте опции Select Owner [Выбрать Владельца] и Select Component [Выбрать Компонент].
Если один и тот же компонент используется в сборке в нескольких экземплярах и выбирается Вами по имени, то система не сможет однозначно определить, на какой из них должны распространяться сделанные изменения. Для однозначного выбора компонента используйте курсор, иначе система выберет компонент произвольно.
Опция Preferences—>Assemblies—> [Выделить Рабочую Часть] выделяет рабочую часть путем "затенения" остальных компонентов сборки другим цветом. При работе с большими сборками это позволяет легко отличить рабочую часть от остальных компонентов изображенной части. Выделение рабочей части цветом бывает полезно и в случае, когда в сборке имеется несколько экземпляров рабочей части.

Опция Show Product Outline - показать Контур

Показывает текущий определенный полный контур. Если вы выбираете Show-->Product Outline, когда нет существующих полных контуров Вы получите сообщение, которое предоставит опцию для открытия этого диалога.
Опция Show Product Outline существует в двух формах: как опция меню ( Assemblies—> Context Control —>Show Product Outline) и как иконка инструментальной панели Assemblies, как показано ниже.

Иконка Show Product Outline
Вы можете убирать полный контур, выключая иконку панели Show Product Outline .

Определение размеров ячейки реальной формы

Определение соответствующего размера ячейки, помогает оптимально использовать фильтрацию по реальной форме. Факторы, влияющие на выбор размера ячейки - это точность и производительность.

Правила определения размера ячеек

Ожидаемая степень разбиения может является определяющим параметром при определении размера ячейки. Степень разбиения определяется минимальным необходимым расстоянием. Например, если произвести расчет близости деталей с максимальным расстоянием 1 см. и меньше расстояния, при котором детали соприкасаются (то есть 0), тогда минимальным необходимым расстоянием и оптимальным значением размера ячейки будет 1 см.

Иногда бывает необходимо поэкспериментировать с различными размерами ячеек, для определения оптимального значение для конкретного случая. Утилита refile_part может использоваться с опцией "-ts" для создания данных формы части, не открывая файл части.
Размер ячейки, выбранный на основе степени разбиения, должен быть ограничен значением среднего размера ячейки сборки (то есть число ячеек, необходимых для описания реальной формы сборки в рамках ограничивающего параллелепипеда)

Обычно, сохраняйте число ячеек от 5 до 20 миллионов.
Число ячеек, необходимых для описания данной сборки может быть рассчитано так:
число ячеек = (объем сборки) / (размер ячейки)3
где:

объем сборки - это ограничивающего параллелепипеда сборки
(размер ячейки)3 - это объем отдельной ячейки, т.к. ячейка является кубом
Данное правило может быть неприменимо для очень больших сборок, которые содержат относительно маленькие области, содержащие детали, где будет происходить фильтрация. (например авиалайнер). В таких случаях вы должны использовать размер ячейки, определенный из правила плотности разбиения, далее протестировав, чтобы убедиться, что точность и производительность попадают в нужный диапазон.

с длиной 168 дюймов, высотой

Для автомобиля с длиной 168 дюймов, высотой 60 дюймов и шириной 75 дюймов, компания определила, что норма размера наименьшей значимой ячейки равна 0.5 дюйма.
Объем отдельной ячейки (cell size)3 = (0.5)3 = 0.125 дюймов3
Объем сборки (168 X 60 X 75 дюймов)3 = 756,400 дюймов3
Это дает полный размер 6,048,000 ячеек (756,400 дюймов3 / 0.125 дюймов3), который попадает в рекомендованный диапазон от 5-ти до 20-ти миллионов ячеек. Размер ячейки (0.5 дюймов) даст нам хороший баланс точности, производительности и объема памяти.

Производительность

Производительность определяется временем и памятью компьютера, требуемой для операции фильтрации. По мере уменьшения размера ячейки, возрастает число ячеек, необходимых для представления формы компонента, таким образом увеличивается время расчета и необходимое для это количество оперативной памяти.

Расчеты при больших размерах

Другой момент, о котором необходимо помнить при выборе размера ячейки, то что расчет близости при больших размерах (более чем в 50 раз больше размера ячейки) будут иметь плохую производительность и занимать большой объем памяти. Если известно, что большая часть расчета будет проведена для относительно большого исходного размера, увеличение размера ячейки поможет поднять производительность. Желаемого результата можно достигнуть, используя зонную фильтрацию, взамен фильтрам близости. Зонная фильтрация также использует реальную форму, но не имеет таких проблем с производительностью, когда выбранная зона велика.

Разные единицы измерения

В сборку могут входить части с разными единицами измерения. Например, часть-сборка, в которой используются дюймы, может содержать подсборку в миллиметрах, которая, в свою очередь, может иметь компонент в дюймах, и т.д. Однако изображенная часть и рабочая часть должны иметь одинаковые единицы измерения. Недопустимо сочетание изображенной части в дюймах с рабочей частью в миллиметрах и наоборот.
Для работы со сборками, в которых используются разные единицы измерения, можно создать фиктивный файл сборки в тех же единицах, что и часть-компонент, которую Вы собираетесь редактировать.
Например, часть-сборка MOUNT_ASSY [Крепежный узел] в дюймах содержит подсборку BOLT [Болт]
в миллиметрах. Часть BOLT содержит компонент HEX_NUT [Шестигранная гайка] в дюймах. В этом случае структура сборки выглядит следующим образом (MOUNT_ASSY является изображенной частью):

Вы можете объявить рабочей частью компонент HEX_NUT, так как он в дюймах, как и изображенная часть. Но Вы не можете объявить рабочей частью подсборку BOLT, так как она в миллиметрах. Поэтому, если Вы хотите работать с частью BOLT в контексте сборки, то Вам необходимо выполнить следующие действия:

Создать новый файл части в миллиметрах (назовем его DUMMY [Фиктивный]).
Сделать DUMMY изображенной и рабочей частью.
С помощью опции Assemblies—>Component—> Add Existing добавить часть MOUNT_ASSY в часть DUMMY в точке начала абсолютной системы координат (0,0,0).
Теперь структура сборки будет выглядеть следующим образом:

Часть DUMMY будет выглядеть точно также, как часть MOUNT_ASSY. Теперь Вы можете объявить BOLT рабочей частью и выполнять проектирование в контексте сборки. Если Вы захотите работать в контексте сборки с частью HEX_NUT, сделайте изображенной частью MOUNT_ASSY, а рабочей частью - HEX_NUT.

ВНИМАНИЕ : Когда Вы закончите проектирование в контексте сборки, не сохраняйте файл DUMMY.

Ссылочные наборы по умолчанию

Когда Вы открываете компоненты в контексте Модели, имеется следующие наборы ссылок по умолчанию:

Model - Модель (значение, заданное в установках пользователя по умолчанию Assemblies_ModelReferenceSet
)
As Saved - Как сохранено
Entire Part - Вся Часть
Empty - Пустой
Когда вы открываете компоненты в контексте Фасета, имеется следующие наборы ссылок по умолчанию:

Facet - Фасет (значение, заданное в установках пользователя по умолчанию Assemblies_FacetReferenceSet)
Model - Модель
As Saved - Как сохранено
Entire Part - Вся часть
Empty - Пустой

Страница By Attribute - по атрибуту

Опции страницы By Attribute
Name [Имя]		Введите имя атрибута, который Вы будете использовать при поиске.
Operation list [Список операций]		Выберите операцию которая показывает, как Name [имя] относится к своему Value [значение].
Value [Значение]		Введите значение атрибута, который будет использован в поиске.

Страница By Name - по имени

Опции страницы By Name
Component or Part Name [Имя части или компонента]		Позволяет Вам вводить строку в имени компонента или части, которую требуется найти.
Begins With [начинается с...] Contains [содержащий...] Exactly [точно]		Задает находится ли введенная строка в начале имени, где-то внутри (включая конец) или же точно совпадает с именем компонента.

ЗАМЕЧАНИЕ: Если у Вас запущен UG/Manager, эта страница называется By Number.

Страница By Size - по размеру

Используется для опций, включая:

Открытие больших частей для установления контекста, проверки границ и т.д.
Закрытия маленьких частей для ускорения визуализации, экономии памяти и т.д.

Опции страницы By Size
Larger Than [больше чем...] Smaller Than [меньше чем...]		Позволяет Вам указывать проводится ли поиск для компонентов большего или меньшего указанного ползунком размера.
Size slider [Ползунок Размера]		Указывает размер компонента при поиске.

Страница By State - по состоянию

Опции страницы By State
All Components [Все компоненты] Loaded Components [Загруженные компоненты] Visible Components [Видимые компоненты] Work Part [Рабочая часть]		Данный переключатель позволяет ограничить список компонентов, в которых может иметь место поиск, если Вы знаете загружен ли компонент, виден ли он и является ли рабочей частью.

Страница From List - из списка

Опции страницы From List
Search Text [Искать текст]		Позволяет Вам вводить строку в имени компонента который Вы ищете.
Components list [Список Компонентов]		Показывает все компоненты, доступные из метода поиска From List. Незагруженные компоненты появляются, если запущен Навигатор Сборки.

Точность реальной формы

Фильтрация по реальной форме разработана для того чтобы не было пропущено близких компонентов, которые попадают в заданный диапазон, но при этом могут попасть несколько лишних объектов, находящихся за пределами заданного диапазона. Это происходит по следующим причинам:

Степень разбиения -- считается, что ячейка принадлежит объекту, даже если a геометрия объекта лишь касается угла ячейки. Это может привести к тому, что расстояние между объектами будет считаться меньшие, чем оно есть на самом деле. С ростом размера ячейки, число таких ошибок возрастает.
Трансформация ячейки -- если компонент позиционирован в сборке с трансформацией или поворотом, данные о занимаемых им ячейках также должны трансформироваться в пространстве сборки, что может привести к менее точным определением близости объектов
Смешанные размеры ячеек -- если сборка содержит компоненты с различными размерами ячеек, это также приведет к уменьшению точности фильтрации. Различие в размерах ячеек также приведет к падению производительности. Поэтому, по-возможности, лучше не прибегать к использованию ячеек разных размеров.
Даже в случае включения объектов, не попадающих в заданный диапазон, результат фильтрации по реальной форме, всегда будет, как минимум не хуже результата, который может быть получен с использованием ограничивающих параллелепипедов (а чаще всего намного лучше).

Точность

При фильтрации по реальной форме будут всегда определяться объекты, которые лежат внутри требуемого диапазона, но иногда могут определяться объекты и вне его. Величина точности зависит от числа этих ненужных объектов, которые определены по ошибке.
Результатом фильтрации по реальной форме всегда будет, как минимум, более точным, чем при фильтрации по ограничивающим параллелепипедам. По мере уменьшения размера ячейки, точность будет возрастать.

Выбор и Открытие компонентов.

Вы можете отрывать компоненты либо в контексте модели, в контексте фасета либо в смешанном контексте. Уже открытые компоненты не изменяются, когда открывается контекст.
Все компоненты, которые открываются показываются при необходимости. Если Вы выбираете общий объект, то будет добавлен его компонент-владелец.
Статусная строка показывает число компонентов, которое выбирается в текущем контексте.

Unigraphics. Справочник по сборке

Другие важные параметры пользователя по умолчанию

Данный раздел описывает установку, которая также влияет на функциональность модуля Assemblies, однако она не имеет префикса "Assemblies_".

Имя переменной		Назначение		Допустимые значения
UGMGR_WebServer		Определяет URL (адрес) Веб-Сервера iMAN, который используется в диалоговом окне File—>Interoperate. Это значение важно при создании закладок со ссылкой на jt файлы. Смотрите документацию iMAN для более полной информации.

Установки анализа весовых характеристик

Данные установки пользователя влияют на .
Все данные установки имеют префикс "Assemblies_".

Имя переменной		Назначение		Допустимые значения
GenerateWeightData		Если задано значение Yes, весовые характеристики сборки обновляются при сохранении; если No, существующие характеристики сохраняются без пересчета (обновления).		Yes [No]
WeightDataAccuracy		Определяет точность вычисления весовых характеристик сборки.		[0.99] 0.9 0.999 0.9999 0.99999 0.999999

Установки анализа зазоров

Данные установки влияют на анализ зазоров. Все данные установки имеют префикс "Assemblies_".

Переменные функций анализа зазоров
ClrAnlAttenColor		Задает цвет, которым подсвечиваются результаты интерференционного анализа.		Все цвета UG [Red]
ClrAnlDefClrZone_EU ClrAnlDefClrZone_MU		Допустимый допуск на зазор.		[0.0 inches] [0.0 mm]
ClrAnlExclMatingPairs		Указывает, нужно ли исключить из анализа состыкованные пары компонентов.		Yes [No]
ClrAnlExclWithinComp		Указывает, нужно ли исключить из анализа пары объектов одного и того же компонента.		Yes [No]
ClrAnlExclWithinGroup		Указывает, нужно ли исключить из анализа пары объектов одной и той же группы.		Yes [No]
ClrAnlInterfColor		Задает цвет тела пересечения, созданного в результате интерференционного анализа.		Все цвета UG [Yellow]
ClrAnlInterfLayer		Задает номер слоя, на который должно быть помещено тело пересечения, созданное в результате интерференционного анализа. Ноль означает тот слой, который будет рабочим в момент создания тела.		[0] 1-256
ClrAnlMsgHard ClrAnlMsgSoft ClrAnlMsgTouch ClrAnlMsgContain ClrAnlMsgNew		Эти переменные задают типы интерференционного анализа. Подробную информацию Вы найдете в файлах ug_english.def и ug_metric.def .
ClrAnlMode		Задает режим анализа.		quick_facet full_facet [facet_solid] solid
ClrAnlParentColor		Задает цвет, которым подсвечиваются родительские объекты, связанные с результатами интерференционного анализа.		Все цвета UG [Cyan]
ClrAnlSaveInterf		Указывает, нужно ли сохранять тело пересечения, созданное в результате интерференционного анализа.		[Yes] No

Установки добавления компонента

Следующие установки, влияющие на опции добавления и создания компонента начинаются с префикса "Assemblies_".

Имя переменной		Назначение		Допустимые значения
AddCompLayerOption		Определяет значение по умолчанию для опции Layer [Слой], которая используется в диалоговых окнах Add Existing Part [Добавить Существующую Часть] и Create Component [Создать Компонент]. Если Вы устанавливаете значение по умолчанию Work, компонент и все его объекты будут размещаться на рабочем слое. Если Вы устанавливаете значение по умолчанию Original, объекты компонента будут размещаться на тех же самых слоях, на которых они находятся в части компонента. Если установлено значение Specified, система будет запрашивать Вас о вводе номера слоя, на котором нужно разместить компонент и его объекты.		[Work] Original Specified
AddCompMultiOption		Определяет значение по умолчанию для опции Multiple Add [Групповое Добавление] диалогового окна Add Existing Part. Значение No означает, что в сборку будет добавлена только одна часть. Значение Array означает, что откроется диалоговое окно Create Component Array, используемое для добавления массива выбранных компонентов в сборку. Значение Chain позволяет добавить в сборку несколько копий компонента, не закрывая диалоговое окно после создания очередной копии.		[No] Array Chain
AddCompPositionOption		Определяет значение по умолчанию для опции Positioning [Позиционирование] диалогового окна Add Existing Part. Значение Absolute означает, что часть будет позиционироваться в выбранную точку в абсолютном пространстве. Значение Mate означает, что откроется диалоговое окно Mating Conditions, позволяющее позиционировать компонент, задавая условия стыковки. Значение Reposition означает, что откроется диалоговое окно Reposition Component с опциями позиционирования. Если установлено значение Reposition, а для системной переменной Assemblies_AddCompMultiOption задано значение Array, ИЛИ установлено значение Mate, а для системной переменной Assemblies_AddCompMultiOption задано значение Chain, то эта опция автоматически переустанавливается, принимая значение Absolute.		[Absolute] Mate Reposition

Установки фильтрации по реальной форме

Данные установки пользователя по умолчанию влияют на
Все данные установки имеют префикс "Assemblies_".

Имя переменной		Назначение		Допустимые значения
TrueShapeCellSize		Определяет размер ячейки, используемой при фильтрации по реальной форме. Система единиц измерения размера ячейки определяется переменной . При фильтрации по реальной форме, пространство модели делится на кубические ячейки, позволяя грубо представить реальную форму компонентов. Эти данные используются для операции пространственной фильтрации. Неверно выбранный размер ячейки может отрицательно повлиять на производительность или на качество результата операции. Смотрите раздел, посвященный перед тем, как задавать размер ячейки Значение, равное 0.0 означает, что реальная форма не будет использоваться при операции фильтрации.		[0.0] > 0.0
TrueShapeCellSizeUnits		Определяет систему единиц размера ячеек. Если данная переменная не определена, используется система, определенная в переменной UG_initialUnits.		English [Английская] metric [Метрическая]
TrueShapeGenerate		Определяет должно ли создаваться представление формы компонента при фильтрации по реальной форме при сохранении части. Представление имеет форму: .tso Размер ячейки должен быть определен, перед генерации представления реальной формы.		[no] yes

Установки имени части

Все данные установки имеют префикс "Assemblies_".

Имя переменной		Назначение		Допустимые значения
PartDescriptiveName		Определяет, какое имя части - системное или пользовательское - будет выводиться в диалоговых окнах и в заголовке графического окна. Значение "заголовок" - это имя, определенное для части пользователем.		[$FILENAME] $DESCRIPTION заголовок (т.е. произвольное имя)
PartNameFormat PartNameSubstitution PartNameMatch VersionSubstitution VersionType		Описывает трафарет имени, по которому должны отслеживаться версии загружаемых компонентов. Подробную информацию Вы найдете в файлах ug_english.def и ug_metric.def .

Установки контура детали

Данные установки пользователя влияют на опции
Все данные установки имеют префикс "Assemblies_".

Name		Purpose		Values
ProductOutlineLayer		Показывает категории ассоциированные со слоем, заданным в параметре PRODUCT_OUTLINE Данный слой будет использоваться, при создании контура детали, не имеющей данной категории.		1 - 256
ShowOutlineSmoothly		При включении или выключении контура детали, дисплей может гаснуть, если Ваш компьютер поддерживает полупрозрачность. Если данная опция включена, контур детали будет перерисован.		Yes [No]

Установки Рабочей Части

Все данные установки имеют префикс "Assemblies_".

Имя переменной		Назначение		Допустимые значения
WorkPartEmphasis		Задает режим выделения рабочей части в сборке с помощью затенения других компонентов.		Yes [No]
WorkPartEmphasisColor		Задает цвет, которым затеняются компоненты сборки, чтобы выделить рабочую часть.		Все цвета UG [Gray]
WorkPartMaintain		Указывает, будет ли оставлена прежняя рабочая часть при замене изображенной части.		[Yes] No

Установки Сборок

Все нижеследующие параметры пользователя по умолчанию, начинаются с префикса "Assemblies_".

Имя переменной		Назначение		Допустимые значения
AddOption		Указывает, каким образом компонент должен включаться в спецификацию.		None Single [Multiple]
AdditionalModelRefSets		Задает имена дополнительных ссылочных наборов, представляющих геометрическую модель (например, когда в одном и том же файле части содержатся две версии модели - правая и левая). Эти ссылочные наборы участвуют в процессе генерации файлов ProductVision. (Для представления каждого ссылочного набора в ProductVision формируется отдельный файл.) В переменной можно указать несколько имен ссылочных наборов, разделенных пробелами. Эта опция действует только в том случае, если в системной переменной задано имя основного ссылочного набора модели.
AllowPromotions		Указывает, доступна ли опция Promotion of Bodies .		Yes [No]
AllowInterPart		Указывает, доступна ли опция WAVE Geometry Linker .		Yes [No]
GlobalFltrDirList		Задает список директорий, в которых будет осуществляться поиск файла глобальных фильтров component_filters.flt.
InitialUpdateDelay		Указывает, нужно ли по умолчанию приостановить обновление всех объектов, связывающих части.		on [off]
MemberSelect		Указывает, будут ли опции выбора выхватывать член компонента (Yes) или сам компонент (No).		Yes [No]
RestoreApplication		Определяет должен ли Unigraphics автоматически пытаться восстановить приложение Assemblies при запуске. При перезапуске Unigraphics, приложение Assemblies будет активировано, если выполняются следующие условия: Значение по умолчанию установлено в "yes" Во время последнего выхода из Unigraphics, приложение Assemblies было активным У Вас есть лицензия на модуль Assemblies		yes [no]
SaveProductVisionData		Указывает, нужно ли сохранять данные ProductVision при сохранении частей (эта опция действует только на платформах, поддерживающих ее).		yes [no]
UpdateDelayScope		Управляет областью обновления: обновляются все части, загруженные в текущем сеансе (session) или только части, находящиеся в изображенной сборке (assembly). Обратите внимание, что обновление также может быть приостановлено другими опциями.		[session] assembly
UpdateSwitch		Указывает, нужно ли при загрузке части автоматически выдавать отчет по компонентам, требующим обновления.		Yes [No]

Установки ссылочного набора

Все данные установки имеют префикс "Assemblies_".

Имя переменной		Назначение		Допустимые значения
AdditionalModelRefSets		Задает имена дополнительных ссылочных наборов, представляющих геометрическую модель (например, когда в одном и том же файле части содержатся две версии модели - правая и левая). Эти ссылочные наборы участвуют в процессе генерации файлов ProductVision. (Для представления каждого ссылочного набора в ProductVision формируется отдельный файл.) В переменной можно указать несколько имен ссылочных наборов, разделенных пробелами. Эта опция действует только в том случае, если в системной переменной задано имя основного ссылочного набора модели.
FacetReferenceSet		Предоставляет имя фасетного ссылочного набора, который будет создан, при сохранении твердотельной модели, содержащей соответствующее представление. То есть, если такое твердое тело, содержащееся в части, входит в набор (или если установлено значение ) будет иметь фасетное представление (если уже не имело), которое будет добавлено в ссылочный набор (который будет создан, если это необходимо).
ModelReferenceSet		Определяет имя ссылочного набора, содержащего реальную геометрию модели в файле части. Если эта переменная задана, то геометрия, на которую она ссылается, используется при расчетах габаритной рамки или при формировании фасетной модели, сохраняемой вместе с частью. Если переменная не определена или заданный ссылочный набор отсутствует в сохраняемой части, то в расчетах участвуют все соответствующие геометрические объекты части.
SimplifiedReferenceSet		Представляет имя упрощенного ссылочного набора, который будет автоматически создан при создании обертки вокруг сборки.

Значения параметров по умолчанию пользователя

Этот раздел содержит общее описание переменных, посредством которых пользователь может задать значения по умолчанию для параметров модуля Assemblies. Возможность задания значений параметров по умолчанию позволяет Вам настроить среду Unigraphics по Вашему вкусу.
Значения параметров по умолчанию задаются в файле, определенном в переменной окружения UGII_DEFAULTS_FILE . Посмотрите этот файл, чтобы получить полное представление о переменных, задающих значения по умолчанию.
В квадратных скобках показаны первоначальные значения переменных, которые присваиваются системой. Список переменных составлен в алфавитном порядке. Переменные, которые относятся к навигатору сборки и функциям анализа зазоров, выделены в отдельную группу и приведены в конце таблицы.

Unigraphics. Справочник по сборке

Диалоговое окно Add to Filter

Опции диалогового окна аналогичны опциям диалогового окна .

Диалоговое окно Analysis Data Set Properties - Свойства набора данных анализа

После выбора опции Properties на диалоговом окне Clearance Analysis, появляется диалоговое окно Analysis Data Set Properties.

Диалоговое окно Assembly Preferences - Свойства Сборок

Диалоговое окно Assembly Preferences появляется после выбора опции Assemblies—>Preferences.

Диалоговое окно Edit Parameters - Редактировать параметры

При выборе опции Parameters из диалогового окна Define Representations, появляется диалоговое окно Edit Parameters:

Диалоговое окно Mating Conditions - Условия Стыковки

Фильтр переопределения не показан, так как в данной сборку не переопределяются условия стыковки.

Диалоговое окно Substitute Component - Заменить компонент

После выбора опции Substitute Component, перед тем, как появляется диалоговое окно Substitute Component, появится сообщение.

После того, как Вы выберите одну из опций сообщения, появится диалоговое окно Substitute Component:

Диалоговое окно WAVE Associativity Manager - Менеджер Ассоциативности WAVE

Некоторые опции Менеджера ассоциативности WAVE имеют собственные диалоговые окна:

Диалоговые окна Анализа и Отчетов

Данный раздел описание диалоговых окон анализа сборок и функций отчета

Диалоговые окна клонирования сборок

Опции Assemblies—>Create Clone Assembly [Сборки -> Создать клонированную сборку] и Assemblies—>Edit Clone Assembly [Сборки -> Редактировать клонированную сборку] используют одинаковые диалоговые окна - при этом меняются только заголовки окон. Для опции Create Clone Assembly, диалоговое окно называется Clone Assembly; для опции Edit Clone Assembly - Edit in Place.

Диалоговые окна компонентов

Данная секция описывает диалоговые окна, которые вызываются из опций Assemblies—>Components.

Диалоговые окна модуля WAVE

Данный раздел описывает диалоговые окна опций Assemblies—>WAVE Geometry Linker и Assemblies—>WAVE.

Диалоговые окна Навигатора Сборки

Данный раздел содержит описание диалоговых окон Навигатора Сборки.

Диалоговые окна опций Context Control

Секция содержит диалоговые окна опций Assemblies—>Context Control [Сборки->Управление Контекстом].

Диалоговые окна Последовательностей

Данный раздел содержит описание диалоговых окон, которые вызываются из опций Assemblies—>Sequences.
Описание диалоговое окна Configure Columns дано в разделе диалоговых окон свойств

Диалоговые окна работы с большими сборками

Данный раздел содержит диалоговые окна, которые описаны в разделе о работе с большими сборками (за исключением диалогов Open by Proximity и Product Outline, которые описаны в разделе диалоговых окон компонентов и Assembly Navigator Filters, который описан в резделе о диалогах навигатора сборок).

Диалоговые окна видов с разнесенными компонентами

Данный раздел содержит описание диалоговых окон опций Assemblies—>Exploded Views options.

Диалоговые окна

Данный раздел содержит иллюстрации наиболее важных диалоговых окно модуля Assemblies. Он не содержит диалоговых окон, которые детально рассмотренны в других разделах документации. (Например, диалог Class Selection описан в Справочнике по Интерфейсу Пользователя).

Опции копирования геометрии

Диалоговое окно Interpart Copy появляется для всех опций копирования геометрии: Copy Geometry to Component [Копировать геометрию в компонент], Copy Geometry to Part [Копировать геометрию в часть], и Copy Geometry to New Part [Копировать геометрию в новую часть].

Опция Auto-Generate Zones - автоматическое разбиение на зоны

При выборе опции Auto-Generate Zones появляется следующее сообщение:

Опция Edit Attributes - Редактирование аттрибутов

После выбора опции Edit Attributes, появляется диалоговое окно Reference Set Properties [Свойства ссылочного набора].

Определение альтернативных условий стыковки

Диалог Define Names используется для присоединения имен к поверхностям оригинального компонента.

Проверка зазоров

Диалоговое окно Interference Check содержит результаты расчета зазоров

Unigraphics. Справочник по сборке

Диалоговое окно Explode Component - Разнесение компонентов

Обе опции - Create Explosion [Создать Вид с разнесенными компонентами] и Edit Explosion [Редактировать Вид с разнесенными компонентами] - используют одно и то же диалоговое окно Explode Component, позволяющее управлять разнесением объектов каждого компонента (совместно или по отдельности).

Опции диалогового окна Explode Component
Revert to Real Position [Возврат к Истинной Позиции]		Позволяет вернуться в первоначальное состояние. Эта опция возвращает все компоненты в их истинные позиции. После нее нельзя выполнять другие операции разнесения компонентов.
Apply General Transform [Выполнить Общее Преобразование]		Вызывает стандартное диалоговое окно Reposition Component [Переместить Компонент].
Опции секции Explosion Vector - Вектор выброса
From Mating Condition [По Условию Стыковки]		Блокирует вектор условия стыковки, когда компонент состыкован и свернут. Величина сдвига определяется только опцией Point to Point [Точка к Точке].
I Value		Три составляющие по X, Y и Z рабочей системы координат задают вектор направления.
Distance [Расстояние]		Задает расстояние, на которое перемещается компонент в направлении, заданном вектором выброса.
Add Clearance [Добавить Зазор]		Придвигает ограничивающую рамку компонента к рамке стыкуемого компонента. Эта опция не задействована (затенена), если компонент не состыкован или уже разложен.
Другие опции
Show Explosion Vector [Показывать Вектор Выброса]		Управляет изображением стрелки вектора разброса. Этот вектор является временным объектом и исчезает при обновлении изображения. Клавиша Show Explosion Vector позволяет погасить или восстановить видимость вектора выброса.
Unexplode [Задвинуть]		Отменяет последнюю операцию разнесения компонентов (задвигает компонент на место).
Point to Point [Точка к Точке]		Использует опцию Point Constructor [Создание Точки] для выбора точек определения вектора. ЗАМЕЧАНИЕ: Вы также можете использовать разнесение данной опцией, не уводя курсор из графического окна, нажав MB1 вне пределов компонента. В результате чего, появиться диалог Point Constructor, в котором Вы сможете определить следующую точку.

Имена видов с разнесенными компонентами

Не разрешается дублировать имена видов с разнесенными компонентами. По умолчанию к первоначальному имени вида добавляется суффикс exploded (например, TFR-TRI_EXPLODED для вида TFR-TRI). Если система сформирует имя по правилу умолчания и обнаружит, что такое имя уже есть, то к новому имени будет добавлено окончание - цифра 2 и так далее. В любом случае Вы можете ввести новое уникальное имя или принять имя по умолчанию.
Если строка имени, сформированного по правилу умолчания, выйдет за пределы допустимой длины, то такое имя не будет принято [это значит, что Вы сами должны ввести имя]. В качестве имени не допускается пустая строка или строка, состоящая из одних пробелов.

ЗАМЕЧАНИЕ : В модельной компоновке на виде с разнесенными компонентами после имени вида выводится слово "(EXPLODED)", которое говорит о том, что компоненты изображены не на тех местах, которые они занимают в действительности.

Информация о виде с разнесенными компонентами

Вы можете использовать опцию Information—>Assemblies—>Explosion для получения списка видов (и соответствующих чертежей), на которых показаны разложенные компоненты. Список видов с разнесенными компонентами, связанных с некоторым [модельным] видом, можно получить с помощью опции Information—>Other—>View .
Опции получения информации Information
подробно описаны в Справочнике по интерфейсу пользователя [Gateway Online Help] .


Виды с разнесенными компонентами являются ассоциативными и сохраняются вместе с изображенной частью как видо-зависимые именованные объекты. Разложенные компоненты видимы только в том случае, когда изображенная часть содержит виды с разнесенными компонентами. Вы можете сформировать виды с разнесенными компонентами из любого модуля.
Виды с разнесенными компонентами совершенно не зависят от настроек рабочей части. Когда раскладывается подсборка, все ее порожденные компоненты тоже раскладываются в том же направлении и на ту же величину. Это делается аналогично смещению компонентов по нормалям.
Работая в видах с разнесенными компонентами, Вы можете использовать все функции модуля Modeling, за исключением операций над разными компонентами (например, Булева функция вычитания компонентов).

ВНИМАНИЕ : При работе в контексте сборки для вида с разнесенными компонентами мы рекомендуем использовать опцию Hide Explosion From View . Иначе влияние вектора выброса (смотрите описание опции Explosion Vector) на координаты иногда приводит к необъяснимым результатам.
.
Объем памяти, требуемый для вида с разнесенными компонентами, не зависит от того, разнесены ли объекты самих компонентов. Рекомендуется использовать метод мастер-модели, так как разнесение компонентов выполняется при загрузке части (даже если не загружаются данные модели, и часть не используется в качестве рабочей или изображенной).
Опции Exploded View - это операции уровня сборки, и тела одного компонента (файла части) не могут быть разнесены независимо друг от друга.

ЗАМЕЧАНИЕ : Операция разнесения компонентов не перемещает геометрические объекты части.
Операции, выполняемые над разнесенными компонентами (такие как изменение цвета или гашение изображения) в равной степени действуют и на обычные компоненты. Над выбранными разнесенными компонентами можно выполнять все операции Unigraphics. Опции Exploded View изменяют только позицию компонента, и их ни в коем случае нельзя использовать для редактирования (редактирование нужно выполнять обычными общесистемными и/или специфическими для данного вида средствами).
Если операция не понята или она не согласуется с операцией над разнесенным компонентом, то будет выдано соответствующее предупреждение
Вы не можете импортировать или экспортировать вид с разнесенными компонентами

Опции Exploded Views - Виды с разнесенными компонентами

Каскадное меню Assemblies—>Exploded Views предоставляет опции для создания редактирования видов с разнесенными компонентами. Эти опции также доступны из инструментальной панели .

Опции каскадного меню Exploded Views
Create Explosion [Создать Вид с разнесенными компонентами]		Создает новый вид с разнесенными компонентами без параметров, в соответствии с условиями стыковки.
Edit Explosion [Редактировать Вид с разнесенными компонентами]		Позволяет разносить выделенные компоненты и редактировать новый или существующий вид с разнесенными компонентами (точнее, его компоненты). После выбора данной опции, Вам будет предложен выбрать компонент, затем проявитя диалог Explode Component, в котором можно выбрать необходимые параметры разнесения.
Auto-explode Components [Автоматически разнести Компоненты]		Позволяет автоматически разносить выделенные компоненты, согласно условиям сопряжения.
Unexplode Component [Задвинуть Компонент]		Позволяет вернуть вынесенный (выдвинутый) компонент на место, которое он занимает в действительности
Delete Explosion [Удалить Вид с разнесенными компонентами]		Удаляет вид с разнесенными компонентами.
Hide Explosion [Убрать Вид с разнесенными компонентами]		Убирает с экрана рабочий или выбранный вид с разнесенными компонентами и затеняет размеры, связанные с некорректными фасетными представителями объектов.
Show Explosion [Показать Вид с разнесенными компонентами]		Показывает как выглядит вид с разнесенными компонентами, соответствующий выбранному рабочему виду.
Hide Component [Убрать Компонент С Вида]		Убирает компонент с вида (это не обязательно должен быть вид с разнесенными компонентами).
Show Component [Показать Компонент На Виде]		Показывает компонент, скрытый опцией Hide Component.
Show Toolbar [Показать Панель Инструментов]		Показывает или убирает с экрана панель инструментов .

Опции I Value, J Value, K Value - Составляющие вектора выброса

Вектор выброса позволяет задать направление, вдоль которого будут разнесены компоненты. Вектор направления задается тремя составляющими по X, Y и Z рабочей системы координат. Их значения Вы должны ввести в поля I Value, J Value и K Value соответственно. Например, чтобы перенести компонент только вдоль оси XC, задайте значения I=1, J=0, K=0; для равномерного перемещения вдоль всех 3 осей задайте I=1, J=1, K=1. Расстояние, на которое перемещается компонент, не зависит от значений I, J, K и задается в поле Distance .

Опция Auto-explode Components - Автоматически разнести Компоненты

Опция Automatic создает виды с разнесенными компонентами автоматически. Эта опция позволяет задать значение сдвига, которое может быть положительным или отрицательным. После выбора опции Auto-Explode Components, на экране появится диалоговое окно Explosion Distance:

Опции диалогового окна Distance Dialog
Distance [Расстояние]		Задает расстояние, на которое перемещается компонент в направлении, заданном вектором выброса.
Add Clearance [Добавить Зазор]		Придвигает ограничивающую рамку компонента к рамке стыкуемого компонента. Эта опция не задействована (затенена), если компонент не состыкован или уже разложен.

Система сдвигает каждый выбранный компонент вдоль нормального вектора, исходя из условия стыковки и значения сдвига, которое определяется выражением и величиной зазора ограничивающей рамки компонента. С помощью переключателя Add Clearance , Вы можете указать, должна ли система автоматически добавлять величину зазора к значению сдвига (смотрите следующий рисунок).

Опция Automatic может не построить удовлетворяющий Вас вид с разнесенными компонентами. Она выполняет черновую работу (приблизительно разбрасывает компоненты), после чего Вы сможете переопределить разнесение, выбрав опцию Edit Explosion и отредактировав параметры в диалоговом окне Explode Component.

ЗАМЕЧАНИЕ : Опция Automatic не действует на несостыкованные компоненты.

Опция Create Explosion - Создание вида с разнесенными компонентами

Данная опция позволяет создать вид с разнесенными компонентами, параметры которого Вы можете далее редактировать. Если компоненты на виде уже разнесены, то Вы можете создать новый вид на основе уже существующего. Таким образом Вы можете создать последовательность видов с разнесенными компонентами, иллюстрирующую перемещения этих компонентов.

ЗАМЕЧАНИЕ : Операция разнесения компонентов не имеет смысла для части, имеющей статус отдельной детали (не сборки), поэтому система удаляет вид сборки с разнесенными компонентами при удалении последнего компонента сборки.

Опция Delete Explosion - Удаление вида с разнесенными компонентами

Эта опция удаляет вид с разнесенными компонентами. Если существует несколько таких видов, то появится окно со списком всех видов с разнесенными компонентами. Если Вы выберете для удаления вид, который ассоциативно связан с другим видом, то система выдаст предупреждение и укажет ассоциативный вид.

ЗАМЕЧАНИЕ : Перед тем, как удалить вид с разнесенными компонентами, Вы прежде всего должны убрать с экрана изображенный вид и все виды, содержащие вынесенные компоненты. Опция Information—>Assemblies—>Explosion поможет Вам выявить виды, которые содержат вынесенные компоненты.

Опция Edit Explosion - Редактирование вида с разнесенными компонентами

Эта опция позволяет редактировать вид с разнесенными компонентами (точнее, его компоненты) или создать новый вид на основе уже существующего вида с разнесенными компонентами

Опция Hide Component - Скрыть компонент

Эта опция убирает компонент с вида (это не обязательно должен быть вид с разнесенными компонентами). Действие этой опции соответствует перемещению компонента на невидимый слой.

Опция Hide Explosion - Убрать вид с разнесенными компонентами

Эта опция убирает с экрана рабочий или выбранный вид с разнесенными компонентами и затеняет размеры, связанные с некорректными фасетными представителями объектов.
Если Вы перед этим не выбрали опцию Use Work View , то Вам будет предложено указать вид, который нужно убрать.

Опция Show Component - Показать скрытый компонент

Эта опция позволяет показать компонент, скрытый опцией Hide Component

Опция Show Explosion - Показать вид с разнесенными компонентами

Эта опция показывает как выглядит вид с разнесенными компонентами, соответствующий выбранному рабочему виду. Если данному рабочему виду соответствует несколько видов с разнесенными компонентами, то Вам будет предложено выбрать один из списка. Опция Show Explosion регенерирует все экземпляры выбранного вида на текущей компоновке или чертеже. Вид с разнесенными компонентами уже должен существовать.

ЗАМЕЧАНИЕ : Возможно Вам потребуется обновить границы вида (на чертеже) или отсекающие границы (на компоновке).

Опция Unexplode Component - Задвинуть компонент

Эта опция позволяет вернуть вынесенный (выдвинутый) компонент на место, которое он занимает в действительности.

Особенности видов с разнесенными компонентами

Чертежный вид, полученный путем импортирования модельного вида, может унаследовать и его виды с разнесенными компонентами. Виды с разнесенными компонентами, принадлежащие существующему чертежному виду, могут не удаляться.
Виды, порожденные чертежным видом с разнесенными компонентами, сохраняют его ассоциативность (включая виды сечений). Чертежные размеры соответствуют разнесенным объектам. Значения размеров можно редактировать.
Опции Hide Explosion From View и Show Explosion In View действуют одинаково как на чертежном, так и на модельном виде.

Панель инструментов Exploded Views

Панель инструментов, иконки которой можно увидеть ниже, поможет Вам быстро использовать опции для работы с видами с разнесёнными компонентами. Если панель инструментов не видна, выберите опцию Assemblies—>Exploded Views—>Show Toolbar. (Даже если в этом случае панель не появиться на экране, выберите опцию Tools—>Customize и проверьте настройки панели инструментов Exploded Views).

Опции панели инструментов Exploded Views
		Create Explosion [Создать Вид с разнесенными компонентами]		Создает новый вид с разнесенными компонентами.
		Edit Explosion [Редактировать Вид с разнесенными компонентами]		Позволяет редактировать вид с разнесенными компонентами
		Auto-explode Components [Автоматически разнести Компоненты]		Позволяет автоматически разносить выделенные компоненты, согласно условиям сопряжения.
		Unexplode Component [Задвинуть Компонент]		Позволяет вернуть вынесенный (выдвинутый) компонент на место, которое он занимает в действительности
		Delete Explosion [Удалить Вид с разнесенными компонентами]		Удаляет вид с разнесенными компонентами.
		Work View Explosion [Работать с видом с разнесенными компонентами]		Показывает список существующих вариантов видов с разнесенными компонентами. Вы можете сделать вариант вида активным, выбрав его из списка или, выбрав (No Explosion) сделать все варианты неактивными.
		Hide Component [Убрать Компонент С Вида]		Убирает компонент с вида.
		Show Component [Показать Компонент На Виде]		Показывает компонент, скрытый опцией Hide Component.
		Show Toolbar [Показать Панель Инструментов]		Показывает или убирает с экрана панель инструментов. (Если данная опция включена, панель инструментов видна).

Все опции панели инструментов доступны также из каскадного меню Assemblies—>Exploded Views.

Процедура

Чтобы убрать вид с разнесенными компонентами:

Выберите опцию Hide Explosion.
Если изображен чертеж, то Вам будет предложено указать чертежный вид.
Если Вы работаете в модельной компоновке и перед этим не выбрали опцию Use Work View , то укажите вид с разнесенными компонентами.

Процедура

Чтобы посмотреть скрытый вид с разнесенными компонентами, выберите опцию Show Explosion In View и укажите соответствующий вид.

Процедура

Чтобы убрать компонент с вида:

Выберите компоненты, которые Вы хотите убрать.
Выберите опцию Hide Component From View .

Процедура

Чтобы показать скрытый компонент:

Выберите компоненты, которые Вы хотите показать.
Выберите опцию Show Component
Если Вы выберите опцию Show Component перед тем, как выберите компоненты, которые хотите показать, на экране появится список скрытых компонентов. Выберите нужный компонент из списка. Если скрытых компонентов нет, появиться соответствующее сообщение.

Процедура

Для создания вида с разнесенными компонентами:

Выберите опцию Create Explosion.
Введите имя нового вида с разнесенными компонентами или примите имя по умолчанию.
Укажите компоненты, которые должны быть разнесены. (кнопка Select Components на панели инструментов должна быть нажата).
Выберите опцию Edit Explosion для вызова диалога .
Определите параметры разнесения для созданного вида.
Нажмите OK или Apply

Процедура

Для разнесения компоненты существующего вида:

Выберите опцию Edit Explosion .
Укажите компоненты, которые должны быть разнесены.
Введите параметры разнесения с помощью опций диалога Explode Component.
Нажмите OK or Apply

Процедура

Чтобы вернуть на место компонент на виде с разнесенными компонентами:

Укажите компоненты, которые должны быть задвинуты.
Выберите опцию Unexplode Component .

Процедура

Чтобы удалить вид с разнесенными компонентами:

Выберите опцию Delete Explosion .
Выберите вид с разнесенными компонентами из окна списка видов и нажмите OK.

Стандартные опции Apply, OK и Back

Apply [Принять]		Выполняет операцию, заданную в диалоговом окне, над выбранными компонентами. Позднее Вы можете повторно разложить выбранные компоненты или нажать OK для выбора других компонентов.
Back [Назад]		Возвращает Вас в предыдущее диалоговое окно выбора компонента.

Виды с разнесенными компонентами

Опция Exploded Views позволяет получать виды с разнесенными компонентами сборки. Вид с разнесенными компонентами - это вид всей сборки или подсборки, на котором отдельные детали или узлы сдвинуты относительно их действительных (модельных) позиций.

Выбор компонентов

Вы можете выбрать компоненты, которые нужно разнести, из графического окна, из Навигатора Сборки или каким-либо другим методом, например, просто выделить их курсором.
Для выделения подсборки, откройте Навигатор Сборки, откройте меню узлов подсборки и выберите опцию Select Assembly. Чтобы получить более развёрнутую информацию, смотрите раздел, посвящённый Навигатору Сборки.
Если открыто диалоговое окно, Вы можете поменять выделенный компонент, кликнув на нужный Вам в графическом окне.

Unigraphics. Справочник по сборке

Дополнительная документация Unigraphics

Кроме данного справочника при работе с модулем Assemblies Вам может потребоваться дополнительная документация, связанная со сборкой.

Дополнительные возможности модуля Assemblies

Следующие возможности доступны только при наличии лицензии на Advanced Assemblies [Дополнение к Сборкам]:

Все функции меню Assemblies—>Component Filters [Сборки—>Фильтры Компонентов].
Это означает, что требуется специальная лицензия для создания и редактирования зон, наборов компонентов, фильтров и сценариев.

Все функции меню Analysis -->[Сборки—>Анализ Зазоров].
Это означает, что требуется специальная лицензия для проверки зазоров между деталями сборки. Однако такая лицензия не требуется для проведения интерференционного анализа с помощью опций меню Info и Analysis или Check Clearance.

Все функции меню Assemblies—>Representations [Сборки—>Фасетное представление].
Это означает, что требуется специальная лицензия для создания и обновления фасетных представителей. Однако будучи созданными [пользователем, имеющим лицензию] фасетные представители становятся доступными для использования всеми пользователями (например, для получения закрашенного изображения сборки). Исключением является функция удаления скрытых линий на фасетном представлении сборки, которая требует специальной лицензии.

View—>Visualization—>Assembly Hidden Line [Вид—>Визуализация—>Удаление Скрытых Линий Сборки] и Batch Hidden Line [Пакетное Удаление Скрытых Линий].
File—>Load Options—>Load Components [Файл—>Опции Загрузки—>Загрузить Компоненты], Use Last Filter [Использовать Последний Фильтр] и Specify Filter [Задать Фильтр].
Если у Вас нет специальной лицензии, то при использовании этих опций сборка будет загружена без компонентов с выдачей предупреждения. Предположим, Вы через опции навигатора Open/Close вручную загрузили набор нужных компонентов и теперь хотите повторно загрузить сборку в том состоянии, которое она имела в момент последнего сохранения (то есть загрузить тот же набор компонентов). Для этого Вы можете воспользоваться опцией Use Last Cset [Использовать Последний набор Компонентов], даже если у Вас нет специальной лицензии.

Unigraphics. Справочник по сборке

Это руководство следует рассматривать как введение в Unigraphics, написанное в форме "read-me-first" ["сначала прочти меня"]. В нем описаны структура Unigraphics, процедуры начала и конца сеанса работы, правила вызова модулей. [Как правило, пакеты программного обеспечения сопровождаются текстовым файлом с общепринятым названием README. Это своего рода сопроводительный документ, из которого можно почерпнуть сведения о назначении и порядке использования программного продукта.]

Графические и текстовые средства помощи

Для облегчения поиска информации в справочнике используются специальные текстовые и графические обозначения, которые играют роль указательных знаков.

ЗАМЕЧАНИЕ :		Знак замечания привлекает Ваше внимание к ключевым вопросам темы. Этот знак стоит в начале данного абзаца.
ВНИМАНИЕ :		Знак повышенного внимания предупреждает о действиях или ситуациях, которые могут привести к нежелательным результатам (например, к аварийному завершению работы Unigraphics). Этот знак стоит в начале данного абзаца.

Использование интерфейса Assemblies

Этот раздел обсуждает различные части пользовательского интерфейса Assemblies, которые появляются в модуле. Эти интерактивные шаги позволяют Вам осуществлять такие задачи, как выборка компонентов и задание частей, независимо от опций которые Вы используете.

Использование ссылочного набора для упрощения изображения

играют роль фильтра, просеивающего графические образы компонентов или подсборок. В этом качестве их можно использовать для упрощенного изображения больших сложных сборок. Важно отметить, что с помощью ссылочных наборов можно существенно сократить (и даже совсем исключить) изображение деталей сборки, не затрагивая структуры сборки и входящих в нее геометрических моделей. Благодаря тому, что каждый компонент сборки может иметь свой ссылочный набор, одна и та же деталь сборки в разных местах может выглядеть по-разному. В сборке, показанной на нижеприведенном рисунке, дважды используется втулка с разными ссылочными наборами.

Использование разных ссылочных наборов для изображения детали сборки
При открытии файла сборки система автоматически выполняет обновление данной сборки, чтобы учесть последние версии всех используемых компонентов. С помощью опций Load Options [Опции Загрузки]
Вы можете ограничить для других пользователей возможность вносить изменения.
Процедура разработки сборочных чертежей почти ничем не отличается от процедуры разработки чертежей отдельных деталей. Вы можете проставлять размеры, устанавливать идентификаторы позиции, условные обозначения и другие чертежные объекты на компонентах сборки. Спецификация сборки - это таблица, включающая в себя перечень, количество компонентов сборки и их атрибуты. Вы можете добавить спецификацию к сборочному чертежу вместе с ассоциативными номерами позиций, которые обновляются при модификации структуры сборки. Смотрите следующий рисунок.

Сборочный чертеж со спецификацией и номерами позиций

Компоненты

Файл сборки не дублирует геометрию своих компонентов, а содержит только ссылки на файлы компонентов. Такой подход к представлению данных не только сокращает размер файлов сборок, но и обеспечивает высокую степень ассоциативности. Например, модификация геометрии какого-либо компонента (мастер-модели) будет автоматически проявляться во всех сборках, использующих этот компонент в текущем сеансе работы.

ЗАМЕЧАНИЕ: Некоторые свойства, такие полупрозрачность и полутень (из диалога Edit Object Display) могут быть изменены непосредственно у выделенного компонента. Другие свойства изменяются только внутри компонента.
Одна и та же деталь может использоваться во многих местах сборки. Каждая ссылка на часть сборки есть компонент , а файл, содержащий геометрическую модель части, есть файл компонента (смотрите следующий рисунок).

Взаимосвязь файла сборки, компонентов и файлов компонентов
Например, сборка автомобиля может содержать две подсборки оси, каждая из которых включает в себя два колеса. Итого мы имеем четыре компонента колеса и два компонента оси, но только два файла компонентов (один файл колеса и один файл оси). Смотрите следующий рисунок.

Файлы сборок ссылаются на мастер-модели в файлах компонентов

Моделирование сверху-вниз и снизу-вверх

Вы не ограничены в выборе метода построения сборки. Модели отдельных деталей можно создавать либо автономно и затем включать их в сборку (моделирование снизу-вверх), либо непосредственно в сборке (моделирование сверху-вниз). Причем эти методы можно чередовать - начинать работу одним методом, затем переключаться на другой и так далее.

Обработка сборок

С помощью модуля Unigraphics Manufacturing можно обрабатывать детали в составе сборки. Используя эту возможность, можно построить сборку, которая кроме обрабатываемых деталей будет включать в себя и приспособления, например крепежный куб. Такой подход имеет ряд преимуществ перед традиционными методами.

Он избавляет от необходимости дополнять модель детали геометрией приспособлений.
Он дает возможность программисту получить полностью ассоциативную траекторию обработки детали, для которой у него нет права доступа с записью [программист не может модифицировать часть, содержащую модель детали].
Он дает возможность разрабатывать управляющие программы в разных файлах одновременно нескольким программистам.
Нижеприведенный рисунок демонстрирует обработку деталей в сборке, содержащей 2 ступицы колеса (обрабатываемые детали), 9 прижимов (один из них не виден), 1 крепежный куб и 1 поворотный стол.
Траектория обработки имеет ассоциативную связь с моделью ступицы колеса - при модификации ступицы (например, при изменении диаметра или расположения отверстий) будет выполнено обновление траектории, отражающее проведенные изменения.

Обработка деталей в сборке

Общий обзор

Секции раздела "Введение и основные понятия":

СТРУКТУРА СПРАВОЧНИКА ПО СБОРКЕ		Краткое описание разделов данного справочника.
Графические и текстовые средства помощи		Описание визуальных и текстовых средств, используемых в Справочнике по Сборкам. (например, объяснение порядка описания опций диалогов).
ТЕМЫ СПРАВОЧНИКА		Краткое описание каждой важной темы (заголовка раздела), присутствующей в справочнике.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ МОДУЛЯ Assemblies		Краткое описание функций, которые Вы можете выполнять, работая со сборками.
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ		Терминология, используемая при работе с модулем Assemblies.
ОСНОВНЫЕ ПОНЯТИЯ		Общий обзор концепций, используемых при проектировании сборок. Рассматриваются такие понятия как компонент, моделирование "сверху-вниз" и "снизу-вверх", загрузка нескольких частей, проектирование в контексте сборки.
ВЫПАДАЮЩЕЕ МЕНЮ Assemblies		Краткое описание опций выпадающего меню Assemblies. (Подробное описание каждой опции дано в следующих разделах.)
ИНСТРУМЕНТАЛЬНАЯ ПАНЕЛЬ Assemblies		Предоставляет быстрый доступ к основным функциям модуля Assemblies.
ВЫПАДАЮЩЕЕ МЕНЮ ГРАФИЧЕСКОГО ОКНА		Предоставляет быстрый доступ к основным функциям модуля Assemblies для выделенного компонента. Выделите компонент и нажмите MB3, если курсор находиться над выделенным компонентом, появится меню, опции которого будут применены к выделенной части. (Если не одна из опций неприменима к выделенному компоненту, меню не появляется).
СВОЙСТВА КОМПОНЕНТА		Предоставляет информацию о свойствах выделенного компонента и опции для их изменения.
ИСПОЛЬЗОВАНИЕ ИНТЕРФЕЙСА ПОЛЬЗОВАТЕЛЯ		Обсуждаются общие процедуры работы с интерфейсом системы.

Вы можете установить ассоциативные связи сборки с ее компонентами для упрощения процесса проведения изменений на различных уровнях описания изделия. Особенность использования сборки заключается в том, что конструкторские изменения одной детали отражаются на всех сборках, использующих эту деталь.

В процессе построения сборки Вам не нужно заботиться о геометрии. Система создает ассоциативные связи сборки с ее компонентами, которые обеспечивают автоматическое отслеживание изменений геометрии. Существуют различные способы построения сборки, которые позволяют Вам соединять детали и/или подсборки друг с другом. Кроме того, Вы можете сформировать спецификацию сборки на основе предварительно присвоенных атрибутов частей.

Модуль Assemblies изменения в выпадающем меню Applications [приложения], как приложение которое может быть включено или отключено. Включение модуля Assemblies приводит к проверке наличия лицензии, и при ее наличии появляется и становятся доступны функции

ЗАМЕЧАНИЕ: Установка пользователя по умолчанию Assemblies_RestoreApplication

определяет, должен ли Unigraphics автоматически включать Assemblies при запуске.

Опции диалогового окна <заголовок>

1 [Один]		Краткое описание опции 1.
2 [Два]		Краткое описание опции 2.
3 [Три]		Краткое описание опции 3.
4 [Четыре]		Краткое описание опции 4.

Большинство опций в таких таблицах связаны гиперссылками; указав название опции, Вы сразу переходите к ее подробному описанию, в другой раздел справочника. Аналогичные гиперссылки назначены многим иконкам, показанным в справочнике. Отсутствие ссылки означает одно из двух: либо вся информация об этой опции содержится в текущей таблице, либо для перехода к ее описанию необходимо использовать содержание справочника.

Образец иконки, появляющейся на экране. Такой графический значок сопровождает описание функции, которая выполняется при выборе данной иконки.

Опции диалогового окна

Описание диалоговых окон в данном справочнике представлено в табличном виде: первый столбец - название опции (с русским переводом в квадратных скобках), второй столбец - назначение опции и краткая пояснительная информация. Опции перечислены в следующем порядке: начиная с верхней части диалогового окна, первый ряд, второй ряд и так далее, вниз; причем порядок описания нескольких опций, находящихся в одном ряду, - слева направо.

Пример таблицы с описанием опций вышеприведенного диалогового окна:

Опция Component Properties - Свойства Компонентов

Обеспечивает статусную информацию о компонентах и опции для изменения. Для некоторых свойств, это единственная возмозможность изменить их; эти функции включают:

Изменение имени компонента

Установка сокрытия по выражению компонента

Обновление члена Семейства Частей

Удаление цвета, прозрачности, или установки частичного закрашивания так, что используются оригинальные установки части компонента.

Вы можете открывать диалоговое окно Component Properties выделяя компоненты и выбирая один из следующих методов:

Component Properties из

Properties из выпадающего меню графического окна

Properties из выпадающего меню Навигатора сборки

Assemblies—>Components—>Component Properties

Страницы диалогового окна Component Properties меняются когда Вы выбираете закладки вверху диалогового окна. Некоторые страницы появляются только если они соответствуют выбранным компонентам. Могут появляться следующие страницы:

Страницы диалогового окна Component Properties
[Сборка]		Опции для изменения некоторых дисплейных свойств сборки.
[Атрибуты]		Информация о существующих атрибутах в выбранном компоненте.
[Параметры]		Опции для получения информации и редактирования параметров в выделенном компоненте.
[Файл части]		Информации о выделенном компоненте.
		WAVE информация в выделенном компоненте.
[Вес]		Опция для получения информации о весовых характеристиках.

Основные характеристики модуля Assemblies

Ниже перечислены основные характеристики модуля Assemblies.

Геометрия детали не дублируется в сборке; сборка содержит только ссылки на геометрию деталей.
Построение сборки можно вести двумя методами: "сверху-вниз" и "снизу-вверх".
Можно открыть и редактировать одновременно несколько файлов частей.
Можно моделировать отдельные детали в контексте сборки.
Поддерживается сквозная ассоциативность сборки - независимо от того, где и как выполняется редактирование.
Графическое представление сборки можно упростить, не затрагивая геометрию деталей.
Сборки обновляются автоматически, отражая последние модификации деталей.
Условия стыковки позволяют позиционировать детали в сборке с помощью ограничений (соотношений между деталями).
Навигатор сборки Assembly Navigator - это прекрасная возможность для работы с графическим представлением сборки, в котором можно построить дерево сборки и выбирать компоненты для выполнения различных операций.
Сборки можно использовать в других модулях Unigraphics, например, в Drafting и Manufacturing.

Поддержка ассоциативности

Геометрические изменения, проведенные на любом уровне сборки, вызовут обновление ассоциативных данных на всех остальных уровнях задействованных сборок. Редактирование отдельной детали вызовет соответствующее обновление всех сборочных чертежей, в которые входит эта деталь. Соответственно, редактирование компонента в контексте сборки вызовет обновление чертежей и других ассоциативных объектов (таких, как траектория обработки) в файле компонента. Два следующих рисунка иллюстрируют ассоциативность в методах моделирования сверху-вниз и снизу-вверх.

Пример моделирования методом снизу-вверх

Пример моделирования методом сверху-вниз

Проектирование в контексте сборки

Когда изображенной частью является сборка, рабочей частью может быть любой компонент этой сборки (за исключением временных частей и частей с другими единицами измерения). Вы можете добавлять к рабочей части и редактировать отдельные геометрические объекты, базовые элементы и компоненты. Многие операции моделирования могут ссылаться на геометрические объекты, которые не принадлежат рабочей части. Например, для позиционирования базовых элементов можно использовать контрольные точки, не принадлежащие рабочей части.

ЗАМЕЧАНИЕ : Объект, проектируемый в контексте сборки, добавляется к ссылочному набору для графического представления рабочей части.

Выделение рабочей части при проектировании в контексте сборки

Шрифты

Названия всех опций Unigraphics
пишутся с заглавной буквы жирным шрифтом ; например, Toolbox , Edit и т.д.
Названия функций и документов выделяются курсивом; например, Point Subfunction , Gateway Online Help .
Все системные сообщения (сообщения об ошибках, предупреждения, сообщения в строке подсказки и в строке состояния) пишутся так, как они выглядят на экране. Например:
No Valid Objects
Последовательность выбора опции из выпадающего меню или из серии меню обозначается стрелками. Например:
Assemblies—>Exploded Views
[В квадратных скобках даются примечания переводчика и дословный перевод терминов.]

Справочник по черчению [Drafting Online Help] и Справочник по моделированию [Modeling Online Help]

Эти справочники содержат подробное описание всех функций геометрического моделирования и черчения, которые имеются в модулях Modeling и Drafting.

Справочник по интерфейсу пользователя [Gateway Online Help]

Этот справочник содержит общее описание принципов построения системы, взаимодействия с пользователем, возможностей всех модулей Unigraphics и обзор каждого модуля.

Страница Assembly - Сборка

Страница Assembly доступна для любого выделенного одного или более компонентов.

Опции страницы Assembly
Load Status [Статус загрузки]		Статус текущей загрузки выбранных компонентов (напр. частично загружен, mixed статус)
Blanked [Погашенный]		Эта кнопка позволяет погасить или отображать выделенные компоненты.
Layer Option [Опции слоя] Original Layer [Оригинальный слой] Specified Layer [Определенный слой] No Change [Без изменений]		Опции для размещения выделенных компонентов в нужном слое.
Layer [Слой]		Позволяет Вам задавать слой в котором должны находится выделенные компоненты, если Опция Layer установлена в Specified Layer [определенный слой].
Specific Component Color [Сбросить цвет компонента]		Включите эту опцию для определения цвета компонента для выделенных компонентов.
Specific Translucency [Сбросить прозрачность компонента]		Включите эту опцию для определения прозрачности для выделенных компонентов.
Specific Partial Shading [Сбросить затененность компонента]		Включите эту опцию для определения частичной затененности для выделенных компонентов.
Synchronize Subassembly Properties [Синхронизировать свойства подсборки] Layers [слои] Display [Изображение] Attributes [Атрибуты]		Данные опции становятся доступными при выделении подсборки. Данные опции устанавливают свойства компонентов подсборки (слоев, изображения или атрибутов) одинаковые со свойствами сборок, где данные подсборки используются. Параметры Layers, Display и Attributes берут установки из эквивалентных компонентов в выделенной подсборке (как если бы она была изображенной частью). Параметры устанавливаются для эквивалентных компонентов в изображенной части.
Information [Информация]		Вызывает окно Information содержащее различную информацию о выделенных компонентах (напр. часть владелец, наборы ссылок, условия сопряжения)

Страница Attributes - Атрибуты

Страница Attributes доступна для любого одиночного выделенного компонента.

Опции страницы Attributes
Attribute list box [Окно списка атрибутов] Title [Название] Value [Значение] Type [Тип]		Перечисляет существующие атрибуты для выделенного компонента.
Delete [Удалить]		Для удаления атрибута объекта в компоненте, выберите атрибут в списке и нажмите эту кнопку. Эта кнопка недоступна для наследуемых атрибутов части или атрибутов ссылочного набора. (Value определяет тип атрибута: атрибут части, набор ссылок, или компонент объекта.)
Title [Название] Value [Значение]		Для создания нового атрибута введите его имя и значение в этих полях.

ЗАМЕЧАНИЕ: Страница атрибутов появляется в нескольких других диалоговых окнах Properites таких как Part Properties (File—>Properties) который описан в Gateway Help. Для компонентов, последняя опция на этой странице всегда недоступна.

Страница Parameters - Параметры

Страница Parameters появляется если все выделенные компоненты имеют общую родительскую подсборку. Если родитель полностью загружен, Вы можете редактировать параметры на этой странице (Единственный способ полностью загрузить часть - это сделать ее рабочей частью)

Опции страница Parameters
Component Name [Имя компонента]		Позволяет Вам редактировать имя выделенного компонента в рабочей части сборки. Если выделяете индивидуальный компонент используя курсор, только специфичная реализация переименовывается. Если Вы выбираете имя компонента из списка все компоненты переименовываются. ЗАМЕЧАНИЕ: Это только влияет на имя компонента которое появляется в сборке, оригинальное имя компонента сохраняет свое имя.
Suppression [Сокрытие] No Change (mixed states) [Не изменять] Never Suppressed [Никогда не скрывать] Always Suppressed [Всегда скрывать] Suppressed by Expression [Скрывать, согласно выражению]		Позволяет Вам изменять состояния сокрытия для компонентов.
Expression [Выражение]		Позволяет Вам определять значащее выражение если опция Suppression установлена в Suppression by Expression.
Опции Семейства частей
Update [Обновить]		Заменяет члены семейства частей которые не удовлетворяют критерию который Вы указали на странице членами семейства части которые удовлетворяют.
Information [Информация]		Обеспечивают информацию о семействах частей для выбранных компонентов.

Страница Part File - Файл части

Страница Part File доступна для любого загруженного компонента.

Опции страницы Part File
Окно списка информации о файле части		Информация о компонентах которая включает: Header Status - статус заголовка Header Description - описание заголовка Machine Format - формат машины File Compression - сжатие файла Part File Format - формат файла части Part File Type - тип файла части Creation Date - дата его создания Creation Time - время его создания

Страница WAVE

Страница WAVE, появляется только если выделенный компонент использует управляющую структуру WAVE и предоставляет информацию относящуюся к WAVE такую как:

Стартовая незагруженная часть

Стартовая часть

Набор ссылок

Страница Weight - Вес

Вы можете выделить один или более компонентов для опций данной страницы

Если лицензия на Advanced Assemblies отсутствует, данная опция недоступна. В этом случае Вы можете видеть существующие весовые характеристики, но не можете пользоваться опциями страницы, чтобы изменить их. Для обновления весовых характеристик, Вы должны включить опцию Generate Weight Data (File—>Options—>Save Options), и сохранить часть.

Опции страницы Weight
Mass: [Масса] или Combined Mass: [Общая масса]		Общая масса выделенных компонентов в текущих единицах измерения Unigraphics. (Если Вы выделили одиночный компонент эта опция существует, как Mass:[Масса]). Дополнительные данные, такие как "overweight" [перевес], "underweight" [недовес], или "unreliable" [ненадежно] появляются в случае их применимости.
Update Data on Save [Обновить данные при сохранении]		Определяет, нужно ли обновлять весовые данные при сохранении выделенного компонента. Изменение состояния опции Update Data on Save имеет эффект только если компонент был сохранен. Например, если файл компонента доступен только для чтения или загружен частично, он не сохранится в измененном состоянии. Данная опция может иметь вид переключателя или меню. Она имеет вид меню, когда выделено несколько компонентов и у них отличаются установки опции Update Data on Save. Меню имеет три варианта : No [нет], Yes [да], и No Change (Mixed) [Без изменений]. This option is not provided if all of the selected components are unloaded.
Update Weight Data Now [Обновить весовые данные сейчас]		При выборе данной опции весовые данные выделенного компонента обновляются немедленно. Данная опция доступна только для загруженных компонентов. Частично загруженные, если необходимо, будут иметь свои весовые ссылочные наборы. Вы можете прервать данную операцию, если она продолжается достаточно долго.

Структура справочника по сборке

Данный справочник разбит на следующие разделы:

ВВЕДЕНИЕ И ОСНОВНЫЕ ПОНЯТИЯ		Общее описание модуля Unigraphics Assemblies, а также информация о назначении и структуре справочника.
КОНТЕКСТНОЕ МЕНЮ УПРАВЛЕНИЯ		Опции, позволяющие управлять контекстом сборки.
МЕНЮ КОМПОНЕНТОВ		Опции, позволяющие создавать и редактировать компоненты сборки.
ИНСТРУМЕНТАЛЬНЫЕ ПАНЕЛИ		Опции инструментальных панелей, которые наиболее часто используются при работе с модулем.
НАВИГАЦИОННЫЕ СРЕДСТВА СБОРКИ		Описание навигатора сборки Assembly Navigator. Навигатор графически представляет структуру сборки изображенной части в отдельном окне и позволяет легко и быстро манипулировать ее компонентами.
СОЗДАНИЕ И РЕДАКТИРОВАНИЕ СБОРОК		Интерфейс модуля Assemblies, создание и редактирование структуры сборки, замена рабочей части.
ВИДЫ С РАЗНЕСЕННЫМИ КОМПОНЕНТАМИ		Описание опций создания, редактирования и управления изображением сборки с разнесенными компонентами. Другими словами, управление видимостью отдельных компонентов.
КЛОНИРОВАНИЕ СБОРОК		Описание создания клонированных сборок. Функция клонирования обеспечивает гибкий интерфейс при проектировании сборок "сверху-вниз" и позволяет модифицировать сборку, варьируя ссылки между различными компонентами. Вы можете создать новую сборку-клон из существующей сборки или модифицировать саму существующую сборку.
МОДУЛЬ WAVE		Описание инструментальных средств модуля WAVE, которые позволяют копировать геометрические объекты между различными частями сборки, приостанавливать обновление некоторых или всех частей сборки, получать полную информацию о связях между частями.
ВЫПОЛНЕНИЕ СБОРОЧНЫХ РАБОТ		Процедуры решения различных задач, с которыми Вы будете сталкиваться в процессе построения сборок: создание структуры сборки, разработка сборочных чертежей, изображение сложных сборок и другие функции.
РАБОТА С БОЛЬШИМИ СБОРКАМИ		Описание тех функций выпадающего меню Assemblies, которые наиболее полезны при работе с большими сборками.
ФУНКЦИИ АНАЛИЗА И ОТЧЕТА		Описание опций выпадающего меню Assemblies, предназначенных для анализа и отчета (в том числе, для проверки зазоров между деталями сборки и составления спецификаций).
УСЛОВИЯ СТЫКОВКИ		Описание условий стыковки - набора ограничений, устанавливающих соотношение между двумя компонентами в процессе их позиционирования.
ПРИМЕНЕНИЕ ОБЩЕСИСТЕМНЫХ ФУНКЦИЙ Unigraphics		Особенности применения общесистемных функций Unigraphics при работе с модулем Assemblies (связующих выражений, параметров настройки, удаления скрытых линий).
ВЗАИМОДЕЙСТВИЕ с ProductVision		Описывает, как сборки Unigraphics взаимодействуют с ProductVision, пакетом, который позволяет просматривать и манипулировать 2D и 3D моделями, и передавать информацию о моделях между Unigraphics, ProductVision и iMAN.
НАСТРОЙКИ		Позволяет установить системные настройки, управляющие параметрами работы модуля Assemblies.
ЗНАЧЕНИЯ ПАРАМЕТРОВ ПО УМОЛЧАНИЮ ПОЛЬЗОВАТЕЛЯ		Перечень переменных, посредством которых пользователь может задать значения по умолчанию для параметров модуля Assemblies.
ДИАЛОГОВЫЕ ОКНА		Описывает наиболее важные диалоговые окна модуля Assemblies. Так как показ картинок, в зависимости от Вашего Браузера, может занимать некоторое время, картинки диалоговых окон собраны в этом разделе. Это позволяет остальным html-файлам открываться более быстро, и дает Вам возможность при желании просмотреть по Вашему желанию картинки диалоговых окон.

Некоторые разделы могут иметь более чем одну ссылку в оглавлении. Например Инструментальная Панель Filtering из Навигатора Сборки присутствует в разделах ИНСТРУМЕНТАЛЬНЫЕ ПАНЕЛИ, НАВИГАЦИОННЫЕ СРЕДСТВА СБОРКИ и РАБОТА С БОЛЬШИМИ СБОРКАМИ.

Термины и определения

Модуль Assemblies вводит ряд новых для Unigraphics терминов. Некоторые из них описаны ниже, остальные Вы найдете в словаре. Рекомендуем Вам познакомиться с этими терминами прежде, чем осваивать интерактивные процедуры, описанные в данном справочнике.


СБОРКА
Совокупность деталей и подсборок, из которых состоит изделие. В Unigraphics
это файл части, организованный в соответствии с установленной пользователем иерархической структурой соединения деталей и подсборок.
КОМПОНЕНТ
Часть, входящая в сборку, с заданными расположением и ориентацией. Компонентом может быть подсборка, состоящая из других компонентов более низкого уровня. Каждый компонент сборки представлен ссылкой на свою геометрическую модель. Когда Вы модифицируете геометрию какого-либо компонента, все остальные компоненты, использующие общую мастер-модель, автоматически обновляются, отражая проведенные изменения.
ФАЙЛ КОМПОНЕНТА
Отдельный файл части Unigraphics, который воспринимается системой как компонент сборки. Фактически вся геометрия сборки хранится в файлах компонентов. Файл сборки содержит только ссылки на файлы компонентов.
ЭЛЕМЕНТЫ КОМПОНЕНТА
Геометрические объекты из файла компонента, изображенные на сборке. Если используется ссылочный набор, то элементы компонента - это подмножество геометрических элементов файла компонента. Термины элементы компонента
и
геометрия компонента
равнозначны.
ПРОЕКТИРОВАНИЕ В КОНТЕКСТЕ СБОРКИ
Возможность непосредственного редактирования геометрии компонента, изображенного на сборке. Причем в процессе редактирования можно использовать геометрию остальных компонентов сборки. Термины проектирование в контексте сборки и
редактировать на месте
равнозначны.
МОДЕЛИРОВАНИЕ СВЕРХУ ВНИЗ
Метод моделирования, в котором детали создаются и редактируются на уровне сборки (в среде сборки). Все изменения геометрии, проведенные на уровне сборки, немедленно отражаются на отдельных компонентах сборки.
МОДЕЛИРОВАНИЯ СНИЗУ ВВЕРХ
Метод моделирования, в котором детали создаются и редактируются автономно, без учета их использования в сборке. Все изменения геометрии, проведенные на уровне части, проявятся после автоматического обновления при открытии файла сборки, в которую входит данная часть.


ИЗОБРАЖЕННАЯ ЧАСТЬ

Часть, изображение которой в настоящий момент находится в графическом окне.

РАБОЧАЯ ЧАСТЬ

Компонент или подсборка, с которыми Вы можете работать в настоящий момент. Это может быть один компонент, подсборка или основная сборка. Если изображена сборка, Вы можете объявить в качестве рабочей части любой ее компонент. Если изображен отдельный компонент, он одновременно будет и рабочей частью.

ЗАГРУЖЕННАЯ ЧАСТЬ

Любая часть, которая в данный момент открыта и загружена в память. Эти части могут быть загружены явно с помощью опции

File?>Open

или неявно вместе со сборкой, в которую они входят.

ССЫЛОЧНЫЙ НАБОР

Именованная секция файла части Unigraphics, которая используется для упрощенного графического представления компонента в сборке более высокого уровня.

УСЛОВИЕ СТЫКОВКИ

Набор ограничений, действующих на один компонент. Каждый компонент сборки может иметь только одно условие стыковки, хотя это условие стыковки может включать в себя отношения со многими компонентами.

Указание Частей

Когда Вам требуется указать определенную часть (например, для добавления ее как компонента), можно воспользоваться одним из следующих методов:

Выберите ее курсором.

Выберите из списка текущих загруженных компонентов.

Введите имя файла.

Используйте опцию Choose Part File и выберите имя из диалога выбора файла.

Другие опции также могут быть доступны для задания части. Например, когда Вы меняете часть, то выбираете опцию Displayed Part, а когда меняете отображаемую часть можно выбрать опцию Work Part.
Когда Вы выбираете часть компонента в подсборке, выделяется нижний уровень части. Для навигации по дереву сборки вверх и вниз выберите опции:

Select Owner		Выделяет следующий самый высокий уровень сборки для выделенного компонента.
Select Component		Выделяет следующий нижний уровень (компонент)

Условия стыковки

позволяют позиционировать компоненты сборки. Условие стыковки задается набором ограничений, устанавливающих отношение между двумя компонентами сборки. Например, Вы можете установить требование, чтобы ось цилиндрической грани одного компонента совпадала с осью конической грани другого компонента.
Для более точного задания позиции компонента сборки Вы можете использовать комбинацию различных ограничений. Система считает один из компонентов фиксированным и находит такую позицию другого (ведомого) компонента, которая бы удовлетворяла наложенным ограничениям.
Отношение между двумя компонентами является ассоциативным. Если Вы переместите "фиксированный" компонент, то ведомый компонент переместится вместе с ним. Например, если Вы привяжете болт к отверстию, то при перемещении отверстия болт тоже будет перемещаться.

Введение и основные понятия

Assemblies
- это интегрированное в CAD/CAM Unigraphics
приложение. Модуль Assemblies
предназначен для конструирования сборочных единиц (узлов), моделирования отдельных деталей в контексте сборки и формирования спецификации сборочных чертежей.

Выборка Компонентов

Когда Вам нужно выбрать компонент (например для изменения ссылочного набора) можно указать компонент, который Вам нужен следующим образом:

Выделите компонент курсором, после того как убедитесь что иконка Select Components на инструментальной панели нажата.

Иконка Select Components

Выделите его в Навигаторе Сборки

Используйте диалоговое окно

Из диалогового окна Class Selection, которое появляется если Вы выбираете операцию перед выбором компонентов.

Несколько диалоговых окон предлагают Вам список в котором вы можете выбирать компоненты.

ЗАМЕЧАНИЕ: Если сборка содержит одинаковый компонент, и Вы пытаетесь выделить один из них, вводя имя компонента, то системе может быть неясно, какой именно компонент Вы указываете, поэтому система выберет один из них произвольно. Используйте курсор для точного выделения компонента.
Обсуждение сложных методов выделения смотрите Gateway Help.

Выпадающее меню графического окна

Когда Вы выбираете компонент и нажимаете MB3 держа курсор над выделением появляется выпадающее меню с опциями свойственными для выделения. Isolate, Blank, Edit Object Display, Make Display Part и Make Work Part.
Другие опции появляются если они свойственны выделенному компоненту и/или если приложение Assemblies запущено. Эти возможные опции включают:

Опции выпадающего меню графического окна
Edit Explosion/Unexplode [Редактировать вид с разнесенными компонентами]		(Только для видов с разнесенными компонентами) Позволяет разнести и удалять разнесение для выделенных компонентов.
Blank [Погасить]		Гасит выделенные компоненты и подсборки. (Вызывает удаление выделенных объектов с экрана. Если Вы гасите подсборку, порожденные части также гасятся). Снятие опции восстанавливает компонент на дисплее. Компоненты могут быть включены соответствующими опциями Edit—>Blank.
Isolate [Отделить]		Показывает только что выделенные компоненты. Все остальные компоненты погашены.
Edit Display [Редактировать отображение]		Позволяет редактировать условия отображения выделенного компонента опциями в диалоговом окне Edit Object.
Cut [Вырезать]		Удаляет выделенный компонент, помещая его в буфер обмена.
Copy [Копировать]		Копирует выделенный компонент в буфер обмена.
Paste [Вставить]		Вставляет компонент из буфера обмена в рабочую часть. Данная опция доступна, если буфер обмена не пуст.
Delete [Удалить]		Удаляет выделенный компонент. Удаленный компонент не помещается в буфер обмена.
Replace Reference Set [Заменить ссылочный набор]		Заменяет отображение компонента в графическом окне существующими
Make Work Part [Создать рабочую часть]		Изменяет рабочую часть на выделенный компонент.
Make Displayed Part [Создать отображаемую часть]		Изменяет отображаемую часть на выделенный компонент.
Open by Proximity [Открыть по близости]		Обеспечивает опции для загрузки выделенных компонентов вблизи выделенного компонента.
Substitute [Заменить]		Позволяет заменять другой компонент выделенным компонентом.
Mate [Сопрячь]		Позволяет Вам изменять условия соединения выделенных компонентов.
Reposition [Перемещение]		Позволяет Вам перемещать выделенные компоненты.
Properties [Свойства]		Вызывает диалоговое окно Component Properties [свойства компонентов], которое содержит информацию о выделенном компоненте.

Выпадающие меню

Первая таблица, приведенная ниже, показывает опции выпадающего меню Assemblies. Остальные опции, относящиеся к сборкам, находятся в выпадающем меню Analysis; их описание приведено во второй таблице.
Помимо функций, доступных из выпадающих меню, работая со сборками, Вы можете использовать опции навигатора сборки. Навигатор графически представляет структуру сборки изображенной части в отдельном окне и позволяет легко и быстро манипулировать ее компонентами. Подробное описание особенностей работы в окне навигатора Вы найдете в разделе "Навигатор сборки" .
Перед тем, как начать работу с этими опциями, рекомендуем познакомиться с основными терминами и
, а также с различными , решаемыми в процессе построения сборок.

Опции выпадающего меню Assemblies
Delay Interpart Updates [Задержать Обновление Связанных частей]		Приостанавливает обновление всех объектов, связывающих части, до тех пор, пока Вы не запустите операцию обновления; используется с функциями модуля WAVE.
Update Session [Обновить все объекты в текущем Сеансе работы]		Позволяет обновить все устаревшие части, загруженные в текущем сеансе работы. Эта опция может оказаться полезной, когда включена опция Delay Interpart Updates .
Context Control [Управление контекстом] Find Component [Найти компонент] Open Components [Открыть компоненты] Isolate Components [Отделить компонент] Open by Proximity [Открыть по близости] Show Product Outline [Показать контур] Save Context [Сохранить контекст] Define Product Outline [Определить контур] Set Work Part [Установить рабочую часть] Set Displayed Part [Установить отображаемую часть]		Опции для управления компонентами сборки. Это каскадное меню полезно при проектировании в контексте.
[Компоненты] Add Existing [Добавить существующий] Create New [Создать новый] Create Array [Создать массив] Substitute Component [Заменить компонент] Reposition Component [Переставить компонент] Mate Component [Сопрячь компонент] Replace Reference Set [Заменить ссылочный набор] Suppress Component [Скрыть компонент] Unsuppress Component [Показать компонент] Define Mating Alternates [Определить дополнительные условия стыковки] Verify Mating Alternates [Проверить дополнительные условия стыковки] Part Family Update [Обновление семейства частей] Component Properties [Свойства компонента] Check Clearances [Проверить зазоры]		Опции для создания и манипулирования компонентами сборки.
Exploded Views [Виды с Разнесенными компонентами] Create Explosion [Создать вид с Разнесенными компонентами ] Edit Explosion [Редактировать вид] Auto-explode Components [Автоматически разнести компоненты] Delete Explosion [Удалить вид] Hide Explosion [Скрыть вид] Show Explosion [Показать вид] Hide Component [Скрыть компонент] Show Component [Показать компонент] Show Toolbar [Показать инструментальную панель]		Создает виды с разнесенными компонентами сборки. Вид с разнесенными компонентами - это вид всей сборки или подсборки, на котором отдельные детали или узлы сдвинуты относительно их действительных (модельных) позиций.
Последовательности Create Sequence [Создать последовательность] Sequence Properties [Свойства последовательности] Add Assemble Step [Добавить шаг сборки] Add Disassemble Step [Добавить шаг разборки] Step Properties [Свойства шага] Make Current Step [Сделать текущий шаг] Delete [Удалить] Find in Sequence [Найти в последовательности] Show All Sequences [Показать все последовательности] Show Sequence Navigator [Показать Навигатор Последовательностей] Rewind to First [Вернуться к первому] Step Reverse [Шаг назад] Reverse Play [Проиграть назад] Play [Проиграть] Step Forward [Шаг вперед] Forward to Last [Перейти к последнему] Stop [Стоп] Sequencing [Установление последовательности]		Опции установления последовательностей в сборках. Большинство данных опций также есть в инструментальной панели Assembly Sequencing и выпадающем меню Sequence Navigator.
Variant Configurations [Меняющиеся конфигурации]		(Только UG/Manager) Позволяет использовать средства iMAN's для определения меняющихся структур сборки. (Unigraphics предполагает, что части хранятся в "родном" системном формате и что сборки могут конфигурироваться только средствами Unigraphics; iMAN предоставляет другие опции). Смотрите документацию iMAN для более полной информации.
Cloning [Клонирование] Create Clone Assembly [Создать Сборку-Клон] [Редактировать Существующую Сборку]		Обеспечивает гибкий интерфейс при проектировании сборок "сверху-вниз" и позволяет модифицировать сборку, варьируя ссылки между различными компонентами.
Edit Component Arrays [Редактировать массив компонентов]		Позволяет редактировать существующий массив компонентов в сборке. Если массивов в сборке нет, будет выдано соответствующее сообщение.
Mating Alternates [Варианты Сопряжений] Define [Определить] Verify [Проверить]		Позволяет определить и проверить варианты сопряжений.
WAVE Geometry Linker [Построитель Связанных Геометрических объектов]		Позволяет создавать в рабочей части геометрические объекты, связанные с другими частями этой же сборки.
WAVE [Модуль WAVE] Associativity Manager [Редактор Ассоциативности] [Геометрический Навигатор] [Просмотр Связей между Частями] [Навигатор Частей] [Загрузить Данные модуля WAVE]		Содержит функции, которые позволяют связывать геометрические объекты различных частей, создавая их ассоциативные копии.
Representations [Фасетное представление]		Позволяет создавать альтернативное представление объемных тел (фасетные модели, ассоциативно связанные с гранью тела или телом, из которого они созданы).
Reference Sets [Ссылочные Наборы]		Определяет ссылочные наборы, позволяющие существенно сократить (или совсем исключить) графическое представление компонента в сборке более высокого уровня, не затрагивая структуру сборки и входящих в нее моделей. [Ссылочный набор - это именованная секция (набор объектов) файла части, на который можно ссылаться из другой части.]
Component Filters [Фильтрация Компонентов]		Уменьшает расход памяти и сложность изображения при работе с большими сборками за счет выборочной загрузки компонентов. Фильтрация по своей природе является динамической операцией, поэтому она учитывает изменения, сделанные в сборке.
Envelope [Обертка] Wrap Assembly [Обернyть сборку] Linked Exterior [Связанная поверхность]		Позволяет создать упрощенную версию сборки, для случаев, когда требуется только грубое ее представление.Сборка будет обернута выпуклым многогранником с плоскими гранями. Эта функция также известна, как Wrap Assembly [Обернуть сборку]
Parts List [Спецификация]		Позволяет создавать, изменять, редактировать, просматривать и форматировать спецификацию сборки.
Component Filters [Фильтры компонентов]		Reduces memory usage and display complexity when working with a large assembly by specifying which set of components from the assembly are to be loaded. This filtering operation accounts for changes made in the assembly.
Reports [Отчеты] List Components [Пролистать компоненты] Update Report [Обновить отчет] Where Used [Где был использован] Session Where Used [Сессия, где был использован] Assembly Diagram [Диаграмма сборки] Family Report [Отчет семейства]		Позволяет получать справочную информацию о компонентах сборки (в частности, списки компонентов, отчеты по обновлению и отчеты применяемости).

Следующие функции модуля Assemblies
находятся в выпадающем меню Analysis:

[Анализ Зазоров Сборки]		Выполняет проверку зазоров между всеми компонентами сборки.
[Управление Весовыми характеристиками Сборки]		Определяет и контролирует весовые характеристики модели.

Заголовок Графического окна

Информация постоянная для сборки появляется в заголовке наверху графического окна. Информация может включать:

Имя текущей отображаемой части

Имя текущей рабочей части

Является ли рабочая часть доступной только для чтения

Была ли изменена рабочая часть после последнего сохранения

Следует добавить, что информация относящаяся к ограничениям по условия сопряжения, остающимся степеням свободы и т.д. может быть отображена в статусной строке (справа от строки подсказки)

Загрузка нескольких сборок

В Unigraphics одновременно может быть открыто несколько файлов части. Эти части могут быть загружены явно (с помощью опций Open навигатора сборки ) или неявно вместе со сборкой, в которую они входят. Загруженные части могут принадлежать разным сборкам.
Часть, изображение которой в настоящий момент находится в графическом окне, называется изображенной частью . Вы можете параллельно редактировать несколько частей, переключая изображение с одной части на другую.
На рисунке, приведенном ниже, показаны две разные сборки (MOUNT_ASSY.PRT и MOUNT2_ASSY.PRT), использующие одни и те же компоненты. Они отличаются тем, что в результате конструкторских изменений сборка MOUNT2_ASSY.PRT будет содержать компоненты BODY2 и BUSHING2, которые несколько отличаются от компонентов BODY и BUSHING сборки MOUNT_ASSY.PRT. Все остальные компоненты обеих сборок полностью совпадают.
Процесс загрузки файлов компонентов, принадлежащих разным сборкам:

Перед открытием файла нет ни одной изображенной или загруженной части.
Вы открываете файл сборки MOUNT_ASSY.PRT. Система автоматически загружает файлы компонентов, входящих в эту сборку: BOLT, BODY, BUSHING, NUT, PIN, YOKE. Часть MOUNT_ASSY.PRT становится изображенной и рабочей частью.
Вы открываете файл сборки MOUNT2_ASSY.PRT. Теперь система загрузит только те файлы компонентов, которые не входят в уже открытую сборку: BODY2 и BUSHING2 [то есть те, которые еще не загружены]. Обратите внимание, что изображенной и рабочей частью становится новая часть - MOUNT2_ASSY.PRT.
Вы можете открыть еще один файл сборки. Система автоматически загрузит только те файлы компонентов, которые не входят в предыдущие сборки. Изображенной и рабочей частью станет последняя открытая часть.

Две разные сборки с общими компонентами

Атрибуты

Лучше всего определять атрибуты части в момент ее создания. Однако проектировщик не всегда может это сделать, например, по политическим соображениям или вследствие того, что часть была импортирована или получена из предыдущей версии. Не всегда можно предусмотреть все атрибуты, необходимые для включения части в сборку.
Существует возможность определить атрибуты компонента, не затрагивая соответствующую часть. Некоторые атрибуты логичнее привязывать к компонентам (те, которые зависят от применения в сборке). Например, один из кронштейнов, спроектированных как часть сборочной конструкции, может использоваться для заземления электрической схемы.
Для того, чтобы использовать большинство фильтров, нужно каждой части при создании присвоить стандартный набор атрибутов (со статусом атрибута части). Значения этих атрибутов будут доступны на уровне сборки при работе с фильтрами компонентов. Атрибуты части-компонента можно модифицировать для каждого отдельного компонента, создавая для него свой атрибут с таким же заголовком.

Диалоговое окно Available Representations - Доступные фасетные модели

При выборе одной из опций - Info [Информация], Rename [Переименовать], Delete [Удалить]
или Disassociate [Разорвать ассоциативную связь] появляется диалоговое окно Available Representations, позволяющее выбрать существующие фасетные модели из списка. Вы можете выбрать одну модель, группу моделей (укажите нажатием MB1 первую позицию группы и отбуксируйте маркер в последнюю позицию группы) или все модели (опция Select All). Можно выбирать тела и/или грани.

Другие опции

Delete [Удалить]		Удаляет фасетные модели, выбранные в диалоговом окне Available Representations. Здесь опция Delete эквивалентна Edit—>Delete .
Disassociate [Разорвать ассоциативную связь]		Позволяет разорвать ассоциативную связь между выбранными фасетными моделями и соответствующими им телами, используя диалоговое окно Available Representations. [После чего фасетные модели становятся самостоятельными объектами.]

Фасетные тела и Функции Анализа

Фасетные тела могут использоваться в анализе дистанции (опция Analysis—>Distance) между:

Двумя фасетными телами
Фасетным и твердым телом
Фасетным телом и гранью твердого тела
Фасетным телом и вершиной твердого тела

Фильтры компонентов и мастер-модель

Зоны, фильтры, наборы компонентов и сценарии всегда сохраняются в изображенной части-сборке.
Это хорошо в случае, если Вы имеете доступ с правом записи к файлу сборки верхнего уровня. Однако большинство проектировщиков, как правило, не имеют такого доступа. Для того, чтобы обойти это ограничение, Вы можете создать новую (макетную) часть, сохранить в ней объекты типа фильтров и добавить в нее сборку в качестве мастер-модели. Если сборка включена в файл макета в качестве единственного объекта с сохранением начала координат и тождественностью преобразования, то система будет считать его мастер-моделью.
При создании такой части макета Вы можете добавить в нее стандартные зоны, фильтры и наборы компонентов, которые можно дополнить, уточнить и использовать в новых определениях. Из какого бы места система ни запрашивала фильтр, он вначале ищется в части макета, затем в мастер-модели, и только после этого в глобальном списке фильтров. Аналогичное правило действует для зон и наборов компонентов. Нельзя редактировать объекты мастер-модели из части макета (Вы не сможете сохранить эти изменения), но можно задать их в части макета и тем самым переопределить установки мастер-модели.

Функции работы с фильтрами

При работе с фильтрами компонентов можно использовать следующие полезные функции, описанные ниже:

АТРИБУТЫ		Использование атрибутов совместно с фильтрами компонентов.
ТИРАЖИРОВАНИЕ ЧАСТИ		Использование фильтров компонентов в процессе тиражирования части.
ФИЛЬТРЫ КОМПОНЕНТОВ и МАСТЕР-МОДЕЛЬ		Взаимодействие между мастер-моделью и фильтрами компонентов.
ГЛОБАЛЬНЫЕ ФИЛЬТРЫ		Создание глобальных фильтров, которые можно использовать в любой части, с помощью обычного текстового редактора.
ОТКРЫТИЕ СБОРКИ С ФИЛЬТРОМ КОМПОНЕНТОВ		Использование фильтров компонентов при открытии сборки.

Глобальные фильтры

С помощью обычного текстового редактора Вы можете создать глобальные фильтры, которые можно использовать в любой части. Они записываются в файл с именем component_filters.flt , который имеет такой же формат, как экспортируемые файлы фильтров, и доступен везде, где используются фильтры. Для того, чтобы система могла найти Ваш файл глобальных фильтров, нужно описать директорию, в которой он находится, в файле пользовательских параметров по умолчанию:
! This value gives the list of directory paths to ! be searched for the one or more component ! filters file, component_filters.flt. ! ! [Этот параметр задает список директорий, ! в которых система будет искать файлы фильтров ! компонентов component_filters.flt.] ! ! These files are then read to produce a list of ! GLOBAL filters which may be used in UG for the ! loading and handling of components in ! assemblies. The current directory is always ! included implicitly in the list ! ! [Эти фильтры считываются и образуют список ! ГЛОБАЛЬНЫХ фильтров, которые можно использовать ! в Unigraphics для загрузки и перемещения ! компонентов в сборке. Текущая директория всегда ! неявно включается в список директорий.] ! Assemblies_GlobalFltrDirList:
Самый простой способ создания файла глобальных фильтров - определить их в части и затем экспортировать в файл comp_filters.flt.

Группа

Иногда, тела в элементе LINKED_EXTERIOR могут располагаться в одной или нескольких группах, которые могут использоваться при выделении. Имеются следующие опции группирования объектов (меню Group диалога Linked Exterior):

Опции группирования
None [Нет]		Группирования не происходит
One Group [Одна группа]		Все тела, помещенные в одиночную группу, называются LINKED_EXTERIOR_(номер элемента)
By Component [По компоненту]		Тела, помещенные в отдельные группы, именуются после компонента самого нижнего уровня, из которого они были взяты: (имя компонента)_(номер экземпляра)

Иконки Zones - Зоны

Set User Zone

[Установить Пользовательскую Зону] Позволяет задать пользовательскую зону, которую система сохраняет в сборке и далее использует по умолчанию. Секция Filters and Scripts - Фильтры и сценарии Define Filter

[Определить Фильтр] Позволяет определить новый фильтр компонентов или отредактировать существующий. Rename Filter

[Переименовать Фильтр] Переименовывает существующий фильтр компонентов. Delete Filter

[Удалить Фильтр] Удаляет существующий фильтр компонентов. Preview Filter

[Предварительный просмотр Фильтра] Подсвечивает компоненты, входящие в указанный фильтр. Define Script

[Определить Сценарий] Позволяет создавать, редактировать и выполнять сценарии. Rename Script

[Переименовать Сценарий] Переименовывает существующий сценарий. Delete Script

[Удалить Сценарий] Удаляет существующий сценарий. Большие сборки могут состоять из тысяч и даже десятков тысяч компонентов. Возможность работы с большими сборками обеспечивает, с одной стороны, анализ и визуализацию всех компонентов сразу, а с другой стороны - контроль текущего состояния разработки. Например, при моделировании детали, входящей в сборку, Вам может понадобиться загрузить те (и только те) части, которые находятся в непосредственной близости от данной детали, чтобы она занимала свободное пространство между окружающими компонентами. Задача может быть поставлена сложнее - чтобы окружающие компоненты сборки находились не далее заданного расстояния от проектируемой детали.
Опция Component Filters дает возможность уменьшить расход памяти и сложность изображения при работе с большими сборками за счет выборочной загрузки компонентов. Фильтрация по своей природе является динамической операцией, поэтому она учитывает изменения, сделанные в сборке.
Условие фильтрации компонентов можно задать:

Через принадлежность набору, заданному пользователем (который будем называть набором компонентов ).
Значением атрибутов.
Областью пространства, заданной пользователем (которую будем называть зоной ).
Любой комбинацией вышеперечисленных методов.
Фильтры обычно используются для отбора компонентов, которые нужно загрузить при открытии сборки. Кроме того, фильтры компонентов применяются при корректировке изображения сразу нескольких компонентов с использованием сценария . Сценарии обеспечивают выполнение операций (открытие, гашение, выбор ссылочного набора и т.п.) над компонентами, которые выбираются с помощью фильтра.

Элемент LINKED_EXTERIOR

Элемент LINKED_EXTERIOR состоит из одного или более листовых тел выделенных из внешних поверхностей сборки или из поверхностей, заданных Вами.
Смежные поверхности тела объединяются в отдельное одиночное тело, как в связанных областях. (Смежные поверхности разных тел не объединяются). Система не пытается соединить отдельные области в одну, так как поверхности могут разъединяться или соединяться Т-образно, делая их объединение невозможным
Частично внешние и частично внутренние поверхности не разрезаются.
Вы можете .

Клавиша-меню Object Display

As Solid [Как для Тела]		Устанавливает для фасетной модели параметры изображения (например, цвет и толщину), заданные для тела.
Current [Текущие]		Принимает текущие параметры изображения.

Клавиша-меню Parameters

Original [Первоначальный]		Позволяет обновлять выбранные фасетные модели в соответствии с ассоциативными телами и первоначальными значениями параметров.
Default [По Умолчанию]		Позволяет обновлять выбранные фасетные модели в соответствии с текущими значениями параметров по умолчанию.

Конструкторы

Задача конструкторов - спроектировать отдельную деталь или небольшую группу сочлененных деталей. Эти детали проектируются для физического заполнения большой сборки (которая за время проектирования может измениться). Эти детали должны стыковаться с другими деталями сборки.
Пользователям этой категории требуется видеть проектируемую деталь в контексте деталей, физически окружающих ее в сборке (то есть не только находящихся рядом в структуре сборки). Типичное требование такого пользователя: "Покажите мне все детали сборки в пределах 10 см от моих деталей". (Более конкретный пример: "Покажите мне в сборке двигателя все детали системы питания, находящиеся в пределах 10 см от этого коллектора.)
Ключевым моментом здесь является режим открытия пользователем нужных ему частей (деталей): вначале рабочей, а затем и других частей, если ему надо их видеть. Какие бы инструкции ни задавал пользователь для отбора нужных компонентов сборки, он всегда дополняет изображенную конфигурацию сборки, не меняя рабочей части.

Лучи

Along Face Normals [Вдоль нормалей к поверхности		Строит луч в центре каждой поверхности, в направлении, перпендикулярном поверхности. Луч исходит из точки за пределами ограничивающего тело параллелепипеда.
Above Face Normals [Над нормалями к поверхности]		Аналогична опции Along Face Normals, за исключением того, что начало луча несколько смещено над центром тела. Данная опция полезна для выделения выступающих тел, например ступиц.
SpecifiSpecified Origin [Заданное начало]		Использует начало луча, которое Вы задали, с помощью опций Point Method, которые присутствуют в верхнем меняющемся окне, после выбора шага Ray Origin. См. Справочник по интерфейсу пользователя, для более подробной информации об опциях Point Method.

Метод Hidden Lines - скрытые линии

Использует скрытые линии чертежа, для определения видимых поверхностей, из которых будут выделяться поверхности при применении метода скрытых линий

Шаг выделения Hidden Line Direction, который делает доступным меню опций Vector Method в верхнем меняющемся окне, используется если Вы выбираете опцию Specified Direction из меню Views (в нижнем меняющемся окне).
После выбора опции Hidden Lines из меню Select Using, в нижнем меняющемся окне становятся доступны следующие опции:

Chordal Tolerance [Хордальный допуск]		Используется для отрисовки линий штриховки и граней на модели. Более высокое значение допуска, увеличивает скорость метода скрытых линий. ВНИМАНИЕ: Если значение допуска слишком велико, могут оказаться видимыми некоторые внутренние поверхности. Это происходит из-за слишком грубой отрисовки граней.
Resolution [Разрешение] Coarse [Грубое] Normal [Нормальное] Fine [Хорошее] Very Fine [Очень хорошее]		Определяет число параметрических линий штриховки. (Опция Coarse приводит к построению минимального числа линий, а Very Fine - максимального). Отрисовка большего числа, линий увеличивает вероятность того, что поверхности не будут пропущены, но уменьшает быстродействие.
[Виды] Six Standard [Шесть стандартных] Eight Isometric [Восемь изометрических] All Fourteen Views [Все четырнадцать видов] Current View [Текущий вид] Specified Direction [Заданное направление]		Определяет направления, используемые в методе скрытых линий.
Select Faces [Выделить поверхности]		Выделяет все видимые поверхности и запускает метод. Вы можете прервать процесс, с помощью опции Stop из диалога Work in Progress на NT-платформе или нажав L на UNIX платформах.
All But Selected [Все, кроме выделенных]		Инвертирует выделение (то есть снимается выделение с выделенных поверхностей, а все невыделенные поверхности - выделяются). Вы можете использовать данную опцию, для выделения внутренних поверхностей вместо внешних.

Метод Ray - луч

Позволяет задать внешние поверхности, создав в модели луч

The Ray Origin selection step, which makes the Point Method option menu appear in the upper changeable window, is used only if you choose Specified Origin from the Rays option menu (in the lower changeable window).
When you choose Rays in the Select Using option menu, these options appear in the lower changeable window:

Chordal Tolerance [Хордальный допуск]		Используется, чтобы определить, будет ли луч начинаться около грани или силуэта поверхности. Более высокое значение допуска, увеличивает скорость метода луча. ВНИМАНИЕ: Если значение допуска слишком велико, могут оказаться видимыми некоторые внутренние поверхности (из-за этого они могут рассматриваться, как внешние и могут быть выделены). Это происходит из-за слишком грубой отрисовки граней.
Rays [Лучи] Along Face Normals [Вдоль нормалей к поверхности] Above Face Normals [Над нормалями к поверхности] Specified Origin [Заданное начало]		Определяет направление лучей, на каждой поверхности.
Select Faces [Выделить поверхности]		Выделяет все видимые поверхности и запускает метод. Вы можете прервать процесс, с помощью опции Stop из диалога Work in Progress на NT-платформе или нажав L на UNIX платформах.
All But Selected [Все, кроме выделенных]		Инвертирует выделение (то есть снимается выделение с выделенных поверхностей, а все невыделенные поверхности - выделяются). Вы можете использовать данную опцию, для выделения внутренних поверхностей вместо внешних.

Методы автоматического выделения

Для облегчения выделения деталей для внешних связей, существует для метода автоматического выделения: метод скрытых линий и метод лучей. Перед тем, как метод автоматического выделения, Вы должны:

Выделить, как минимум, одно тело-кандидат, поверхности которого будут добавлены (то есть сделать первый шаг - Candidate Bodies [Тела-кандидаты]). После того, как Вы выбрали хотя бы одно тело, станут активны другие шаги выделения.
Выберите второй шаг выделения, Exterior Faces [Внешние поверхности]. Это активизирует опцию Select Using [Выделить, используя].
Выберите опцию Hidden Lines [Скрытые линии]
или опцию Rays [Лучи], для того чтобы определить необходимый Вам метод автоматического выделения.
Далее Вы можете использовать другие опции диалогового окна Linked Exterior для уточнения метода выделения, при этом Вы можете вернуться к первому шагу выделения - Candidate Bodies для выделения того, чтобы выделить дополнительные объекты. По окончанию, нажмите OK или Apply, и система произведет автоматическое выделение, в соответствии с заданными Вами опциями.
После того, как система закончит автоматическое выделение тел, Вы можете изменить выделение, проделав следующие действия:

Вручную снять выделения с объектов
Вручную выделить дополнительные объекты
Применить другой метод автоматического выделения
Опции двух меняющихся окон в диалоговом окне Linked Exterior изменяются, в зависимости от выбранного Вами метода.

Методы закрытия зазоров

Позволяет определить, как будут закрыты зазоры, которые могут появиться.

Методы закрытия зазоров
Sharp [Острая кромка]		Каждая грань удлиняется, пока не пересечется с другой, соседней гранью.
Beveled [Скошенная кромка]	На место зазора добавляется плоская поверхность, создающая скос между гранями. ЗАМЕЧАНИЕ: Чтобы предотвратить создание маленьких поверхностей скоса, размер скоса не должен превышать Допуск расстояния. Зазоры, размер которых меньше, чем допуск закрываются острыми кромками.
No Offset [Без смещения]	Грани не имеют смещения. Данная опция работает быстрее, но результирующее тело может не закрывать полностью исходные части.

Объекты в ссылочном наборе

Вы можете включать в ссылочные наборы объекты следующих типов:

геометрические объекты
системы координат
координатные плоскости
шаблоны
непосредственно компоненты файла сборки
В ссылочные наборы нельзя включать следующие объекты:

тела, продвинутые на верхний уровень сборки
Размеры, чертежные надписи и метки, присутствующие в части компонента, отсутствуют на изображении сборки, в которую входит этот компонент. Однако, если эти чертежные объекты включить в ссылочный набор компонента, то они будут изображены на каждом виде сборки.
Это свойство полезно использовать в чертежах, состоящих из одного вида, и в том случае, когда компонент одинаково изображается на любой сборке, в которую он входит.

Опции диалогового окна Available Representations

Representations [Фасетные модели]		Окно списка существующих фасетных моделей, которые Вы можете выбирать для дальнейших операций (Info, Rename, Delete или Disassociate).
Select All [Выбрать Все]		Выбирает все доступные фасетные модели.
Select [Выбирать] Bodies [Тела] Faces [Грани] All [Все]		Фильтр выбора. При необходимости Вы можете ограничить выбор, сделав доступными только тела или только грани.
Temporary Display [Временное Изображение]		Закрашивает все фасетные модели системным цветом.

С помощью опции Edit—>Transform [Редактировать—>Преобразовать]
можно преобразовывать только самостоятельные неассоциативные фасетные модели (утратившие связь с объектами, которые они представляли). Нормали в вершинах преобразуются независимо друг от друга.
С помощью опции File—>Options—>Load Options [Файл—>Опции—>Опции Загрузки]
можно задать список ссылочных наборов для загрузки сборки.

Опции диалогового окна Define/Execute Script

Filter [Фильтр]		Текстовое поле задания фильтра позволяет сузить список имен, выбираемых в окне списка (по умолчанию действует фильтр *, то есть список включает все имена).
ОКНО СПИСКА		Список существующих сценариев, доступных для выбора.
Script Name [Имя Сценария]		Текстовое поле для ввода имени нового сценария (в этом случае он будет создаваться) или существующего сценария (он будет редактироваться).
Операторы сценария Open Close Force Close Blank Unblank Set Ref Set Select Deselect		Задает операторы сценария для компонентов, выбранных по фильтру.
Filter [Фильтр]		Окно списка существующих фильтров.
Negate Filter [Отрицание Фильтра]		Заменяет значение всего фильтра на противоположное.
Script Contents [Содержание Сценария]		Окно списка со строками сценария.
Clear [Очистка]		Очищает сценарий, чтобы заново начать его создание.
Remove [Удаление]		Удаляет текущую строку-оператор сценария.
Move Up [Переместить Вверх]		Перемещает вверх указатель текущей строки сценария.
Move Down [Переместить Вниз]		Перемещает вниз указатель текущей строки сценария.
Update Structure [Обновить Структуру]		Обновляет компоненты, которые не загружены, то есть обновляет атрибуты и ограничивающие рамки компонентов, которые могли измениться, хотя и не были загружены.
Execute [Выполнить]		Выполняет сценарий, который находится в диалоговом окне.

Опции диалогового окна Delete Filter

Filter
[Фильтр]
Текстовое поле задания фильтра позволяет сузить список имен, выбираемых в окне списка (по умолчанию действует фильтр *, то есть список включает все имена).
ОКНО СПИСКА
Список существующих фильтров. Вы можете выбрать фильтр из этого списка.
Filter Name
[Имя Фильтра]
Текстовое поле для ввода имени существующего фильтра.
Delete All
[Удалить Все]
Удаляет все фильтры, имена которых присутствуют в списке.

Опции диалогового окна Delete Script

Filter
[Фильтр]
Текстовое поле задания фильтра позволяет сузить список имен, выбираемых в окне списка (по умолчанию действует фильтр *, то есть список включает все имена).
ОКНО СПИСКА
Список существующих сценариев. Вы можете выбрать сценарий из этого списка.
Script Name
[Имя Сценария]
Текстовое поле для ввода имени существующего сценария.
Delete All
[Удалить Все]
Удаляет все сценарии, имена которых присутствуют в списке.

Опции диалогового окна Preview Filter

Filter
[Фильтр]
Текстовое поле задания фильтра позволяет сузить список имен, выбираемых в окне списка (по умолчанию действует фильтр *, то есть список включает все имена).
ОКНО СПИСКА
Список существующих фильтров. Вы можете выбрать фильтр для предварительного просмотра из этого списка.
Filter Name
[Имя Фильтра]
Текстовое поле для ввода имени фильтра.

Опции диалогового окна Rename Filter

Filter
[Фильтр]
Текстовое поле задания фильтра позволяет сузить список имен, выбираемых в окне списка (по умолчанию действует фильтр *, то есть список включает все имена).
ОКНО СПИСКА
Список существующих фильтров. Вы можете выбрать фильтр из этого списка.
Filter Name
[Имя Фильтра]
Текстовое поле для ввода имени существующего фильтра.
New Filter Name
[Новое Имя Фильтра]
Текстовое поле для ввода нового имени выбранного фильтра.
Процедура переименования фильтра:
Введите имя существующего фильтра или выберите его из списка.
Введите новое имя фильтра в поле
New Filter Name
.

Опции диалогового окна Rename Script

Filter
[Фильтр]
Текстовое поле задания фильтра позволяет сузить список имен, выбираемых в окне списка (по умолчанию действует фильтр *, то есть список включает все имена).
ОКНО СПИСКА
Список существующих сценариев. Вы можете выбрать сценарий из этого списка.
Script Name
[Имя Сценария]
Текстовое поле для ввода имени существующего сценария.
New Script Name
[Новое Имя Сценария]
Текстовое поле для ввода нового имени выбранного сценария.
Процедура переименования сценария:
Введите имя существующего сценария или выберите его из списка.
Введите новое имя сценария в поле
New Script Name
.

Опции допусков аппроксимации линий

Specify Curve Tolerance [Задать Допуск для Линий]		Указывает, что задаются значения допусков аппроксимации линий. Если эта опция выключена, то система рассчитывает габариты тела или грани, для которых формируется фасетная модель, а ограничение на длину сегмента линии не накладывается.
Distance [Линейный допуск]		Задает линейный допуск аппроксимации линии (максимально допустимое отклонение ребра фасетной модели от исходной линии). Этот параметр используется только для ребер фасетной модели, лежащих вдоль ребер исходного тела.
Angular [Угловой допуск]		Задает угловой допуск аппроксимации линии (максимально допустимое отклонение нормали ребра фасетной модели от нормали исходной линии, измеряемое в радианах). Этот параметр используется только для ребер фасетной модели, лежащих вдоль ребер исходного тела. Нулевое значение означает отсутствие ограничения.
Max Length [Максимальная Длина]		Задает максимально допустимую длину ребра грани фасетной модели. Этот параметр используется только для ребер фасетной модели, лежащих вдоль ребер исходного тела.

Опции допусков аппроксимации поверхностей

Specify Surface Tolerance [Задать Допуск для Поверхностей]		Указывает, что задаются значения допусков аппроксимации поверхностей. Если эта опция выключена, то система рассчитывает габариты тела или грани, для которых формируется фасетная модель.
Distance [Линейный допуск]		Задает линейный допуск аппроксимации поверхности (максимально допустимое отклонение грани фасетной модели от исходной поверхности).
Angular [Угловой допуск]		Задает угловой допуск аппроксимации поверхности (максимально допустимое отклонение нормали грани фасетной модели от нормали исходной поверхности , измеряемое в радианах). Нулевое значение означает отсутствие ограничения.

Опции максимального размера фасет

Specify Max Facet Size [Задать Максимальный Размер Фасет]		Указывает, что задана максимально допустимая ширина грани фасетной модели (габаритный размер).
Max Facet Size [Максимальный Размер Фасет]		Текстовое поле для ввода значения максимальной ширины фасеты. Если это значение не задано, то ограничение на габаритный размер не накладывается.

Опции обновления

Update [Обновить]		Обновляет фасетные модели, причем условия обновления зависят от установок опций Parameters и Object Display (эти клавиши-меню находятся под клавишей Update).
Parameters [Параметры]		Клавиша-меню, принимающая одно из двух значений - Original [Первоначальный] или Default [По Умолчанию] - устанавливает обновление фасетной модели в соответствии с первоначальными или текущими значениями параметров.
Object Display [Изображение Объекта]		Устанавливает, какие параметры изображения действуют для фасетной модели - текущие (Current) или заданные для тела (As Solid).

Опция Add - Добавление в ссылочный набор

Эта опция добавляет объекты в существующий ссылочный набор. Выберите ссылочный набор для редактирования из списка или введите его имя. Добавляемые объекты укажите с помощью функции Class Selection Tool [Функция Выбора Группы]. Если Вы укажете элемент компонента, этот компонент будет добавлен в ссылочный набор.
Если в качестве элемента ссылочного набора Вы выбрали компонент, система запомнит ссылочный набор этого компонента.

Опция Auto-generate Zones - Автоматическое разбиение на зоны

Кнопка Auto-Generate
После выбора опции Auto-Generate Zones, появляется следующее сообщение:
This function can divide your assembly into a regular set of either box or plane zones. Box zones are more useful for irregular assembly shapes or an assembly of well understood dimensions. Plane zones are more useful for a growing assembly or one which is particularly long in one direction. [Данная функция может разбить Вашу сборку на набор Зон-Параллелепипедов или Зон-Плоскостей. Зоны-Параллелепипеды более полезны в случае нестандартной формы сборки или для сборки с известными размерами. Зоны-Плоскости более полезны в случае сборки вытянутой в каком-либо одном направлении]
Данное сообщение имеет три опции

Boxes [Параллелепипеды]		Создает Зону-Параллелепипед
Planes [Плоскости]		Создает Зону-Плоскость
Cancel [Отмена]		Отменяет разбиение

Опция Component Filters - Фильтрация компонентов

При выборе опции Assemblies—>Component Filters появляется диалоговое окно Component Filters.

Опции диалогового окна Component Filters

Опция Create Box Zone - Создать Зону-Параллелепипед

Кнопка Create Box Zone
Позволяет создавать индивидуальную зону-параллелепипед следующими методами

Edge Lengths, Corner [Длина ребер, угол]		Определить длины ребер в направлениях осей X, Y и Z, затем, используя опции Построения Точки, выделить угловую точку (или выделить точку из графического окна).
Height, Two Points [Высота, две точки]		Определить высоту, затем, используя опции Построения Точки (или опции определения направления), определить две точки, определяющие положение параллелепипеда.
Two Diagonal Points [Две диагональные точки]		Определить две диагональные точки, чтобы определить размер и положение зоны-параллелепипеда.

Смотрите Справочник по Интерфейсу пользователя для более полной информации о опциях Построения Точки

Опция Create - Создание фасетной модели

Эта опция создает фасетные модели для выбранных тел или граней. Для выбора тел и граней Вы можете использовать диалоговое окно Class Selection Subfunction [Функция Выбора Группы]. Фасетные модели строятся по значениям параметров, заданных с помощью опции Parameters . Эти значения сохраняются вместе с моделью для дальнейшего использования. Вы можете включить фасетную модель в указанный ссылочный набор.

Опция Create - Создание ссылочного набора

Эта опция создает ссылочные наборы. Когда Вы выбираете опцию Create появляется диалоговое окно Create Reference Set

Опции диалогового окна Create Reference Set
Name = [Имя=]		Поле ввода имени нового ссылочного набора
Create Ref Set CSYS [Создать СК Ссылочного Набора]		Позволяет задать систему координат для ссылочного набора. Если включить данную опцию (ON), появится диалоговое окно CSYS Constructor, в котором можно задать начало координат и ориентацию.

Рекомендуется, чтобы имя ссылочного набора отражало его назначение или содержание, например: "OUTLINE" [Обвод] или "SOLID MODEL" [Твердотельная Модель].
Если в качестве элемента ссылочного набора Вы выбрали компонент, система запомнит ссылочный набор этого компонента.

Опция Define Filter - Определение фильтра

Эта опция позволяет определить новый фильтр компонентов или отредактировать существующий. Если в диалоговом окне Define Filter Вы введете или выберете из списка имя существующего фильтра компонентов, то выполняется редактирование, а если новое имя - создается новый фильтр.

Фильтры компонентов можно передавать из одного файла части в другой (экспортировать и импортировать).

Опции диалогового окна Define Filter
Filter [Фильтр]		Текстовое поле задания фильтра позволяет сузить список имен, выбираемых в окне списка (по умолчанию действует фильтр *, то есть список включает все имена).
ОКНО СПИСКА		Список существующих фильтров. Вы можете выбрать фильтр из этого списка.
Filter Name [Имя Фильтра]		Текстовое поле для ввода имени нового фильтра (в этом случае он будет создаваться) или существующего фильтра (он будет редактироваться).
Zone [Зона]		Позволяет использовать в определении фильтра зоны.
Attribute [Атрибут]		Позволяет использовать в определении фильтра атрибуты.
Set Operations [Операции Отношения] And [И] Or [Или] Not [Не]		Соединяет условия фильтра в логическое выражение.
Negate Filter [Отрицание Фильтра]		Заменяет значение всего фильтра на противоположное.
Condition [Условие]		Текстовое поле для ввода выражения фильтра (используется совместно с опциями Zone или Attribute). Кроме того, условие может быть сформировано с помощью диалоговых окон, открывающихся при выборе Zone или Attribute.
Import [Импорт]		Импортирует в текущую рабочую часть фильтры из файла с расширением .flt , который задается с помощью диалогового окна выбора файлов. Импортируются фильтры, которых нет в рабочей части.
List [Список]		Выводит в информационном окне список всех фильтров, имеющихся в рабочей части.
Export [Экспорт]		Экспортирует фильтры компонентов в файл с расширением .flt , который задается с помощью диалогового окна выбора файла. Система экспортирует в заданный файл текстового формата все фильтры, определенные для текущей изображенной части.

Опция Define Script - Определение сценария

Эта опция позволяет создавать, редактировать и выполнять сценарии. При задании в диалоговом окне Define/Execute Script [Определить/Выполнить Сценарий] нового имени создается новый сценарий, при задании или выборе в списке существующего имени - редактируется или выполняется существующий сценарий.

Опция Delete Filter - Удаление фильтра

Эта опция позволяет удалить существующий фильтр. Для того, чтобы удалить фильтр, введите имя существующего фильтра или выберите его из списка. Опция
Delete All
позволяет удалить все фильтры, имена которых присутствуют в списке.

Опция Double Precision - Построение фасетной модели с двойной точностью

Фасетные модели, построенные с двойной точностью, в среднем требуют на 30% больше памяти, чем модели, построенные с одинарной точностью. Как правило, двойная точность не требуется. Однако в особых случаях (например, когда выполняется анализ зазоров на маленьких компонентах, расположенных далеко от начала координат) для получения качественного результата необходимо использовать фасетные модели, построенные с двойной точностью. По умолчанию эта опция выключена.

Опция Edit Attributes - Редактировать атрибуты ссылочного набора

При выборе данной опции появляется диалоговое окно Reference Set Properties :

Опции диалогового окна Reference Set Properties
Attribute list box [Список атрибутов] Title [Заголовок] Value [Значение] Type [Тип]		Показывает существующие атрибуты ссылочного набора.
Delete [Удалить]		Для удаления атрибута, выберите его из списка и нажмите эту кнопку.
Title [Заголовок] Value [Значение]		Для создания атрибута, введите его заголовок и значение в эти поля ввода.
Attribute type option menu [Меню опций типа атрибутов]		Позволяет указать тип атрибута из списка типов, доступных для данного ссылочного набора.

Диалоговое окно Reference Set Properties аналогично странице Attributes таких диалоговых окон, как и Part Properties (см. Gateway Help).

ЗАМЕЧАНИЕ
: Атрибуты ссылочного набора могут заменять атрибуты части компонента или добавляться к ним. При применении ссылочных наборов их атрибуты вместе с атрибутами части становятся атрибутами компонента. В случае дублирования атрибутов приоритет имеют атрибуты ссылочного набора.

Опция Edit - Редактировать

Кнопка Edit
Предоставляет опции редактирования Зоны-Параллелепипеда и Зоны-Плоскости. После того, как Вы выберите зону из окна списка в диалоге Zones и выберите опцию Edit, появится диалоговое окно Edit Zone [Редактировать зону]. Опции диалога различны для зоны-плоскости и зоны-параллелепипеда.The options on this dialog vary, depending on whether you selected a box zone or a plane zone:

Опции диалога Edit Zone
Change Box Lengths [Изменить Стороны Параллелепипеда]		Изменяет параметры зоны (значения X, Y, Z). Эта опция появляется только для зон типа Box.
Flip Normal [Перевернуть Нормаль]		Изменяет направление нормали плоскости на противоположное. Эта опция появляется только для зон типа Plane.
Transform [Преобразовать]		Перемещает или поворачивает зону.

Если Вы выберите опцию Transform, появится диалоговое окно Transformations [Преобразования].Данные опции сходны с опциями, которые присутствуют в других диалогах, например в диалоге Vary
Constraints:

Опции диалогового окна Transformations
Translate [Перенести]		Позволяет переносить зону в заданную точку или на заданное расстояние.
Rotate About a Point [Вращать вокруг точки]		Позволяет вращать зону вокруг заданной точки.
Rotate About a Line [Вращать вокруг линии]		Позволяет вращать зону вокруг заданной линии.
Reposition [Переставить]		Позволяет использовать Конструктор Системы координат для перемещения зоны.
Rotate Between Two Axes [Вращать между двумя осями]		Позволяет вращать зону между двумя заданными осями.

Опция Execute - Выполнение сценария

Опция Execute выполняет текущий сценарий, выведенный в диалоговом окне. При выполнении сценария в информационном окне выводится отчет обо всех операциях. Для каждого компонента, над которым выполняется операция сценария, в отчет записывается директория рабочей части, имя части, имя ссылочного набора, имя компонента и сам оператор сценария.

ЗАМЕЧАНИЕ : Для вывода отчета должна быть включена опция Preferences—>Assemblies—>Display Update Report [Настройки—>Сборки—>Показать Отчет по Обновлению].

Опция формы фасетной модели

Specify Convex Facets [Задать Выпуклую Фасетную модель]

Указывает, что фасетная модель должна быть выпуклым многогранником. Если эта опция выключена, то фасетная модель может быть вогнутой.

Опция Linked Exterior - Связанные внешние поверхности

Данная опция позволяет выделять и добавлять поверхности сборки в элемент LINKED_EXTERIOR. Вы можете выбрать все поверхности или только выделенные поверхности.
Когда Вы выбираете опцию Assemblies—>Envelope—>Linked Exterior
[Сборки->Обертка->Связанные внешние поверхности] появляется диалоговое окно Linked Exterior:

Опции диалогового окна Linked Exterior
Шаги выделения
Candidate Bodies [Тела-кандидаты]		Позволяет выделять тела, из которых будут выбраны внешние объекты обертки.
Exterior Faces [Внешние поверхности]		Позволяет определять внешние поверхности. Вы можете выбрать один из автоматических методов выбора (Hidden Lines [Скрытые линии] или Rays [Лучи]), или выделить или снять выделение вручную.
Hidden Line Direction [Направление скрытых линий]		При использовании автоматического метода скрытых линий, Вы можете определить направление скрытых линий (используется, когда в опции Views на второй изменяемой секции окна установлено Specified Direction).
Ray Origin [Начало луча]		При использовании автоматического метода луча, Вы можете определить начало луча (используется, когда в опции Views на второй изменяемой секции окна установлено Specified Origin).
Верхнее изменяемое окно
Vector Method [Метод вектора] Point Method [Метод точки]		Опция Vector Method - появляется, если активен шаг Hidden Line Direction. Данная опция используется, когда в опции Views на второй изменяемой секции окна установлено Specified Direction. Опция Point Method - появляется, если активен шаг Ray Origin. Данная опция используется, когда в опции Views на второй изменяемой секции окна установлено Specified Origin.
Меню опций Select Using [Выделить, используя]
Select Using [Выделить, используя...] Hidden Lines [Скрытые линии] Rays [Лучи]		Позволяет определить автоматический метод выделения поверхностей. Затем Вы можете вручную выделять или снимать выделение с поверхностей.
Нижнее изменяемое окно
Select All [Выделить все] Chordal Tolerance [Хордальный допуск] Resolution [Разрешение] Views [Виды] Select Faces [Выделить поверхности] All But Selected [Все, кроме выделенных] Chordal Tolerance [Хордальный допуск] Rays [Лучи] Select Faces [Выделить поверхности] All But Selected [Все, кроме выделенных]		Данные опции уточняют методы автоматического выделения Опция Select All - когда активен шаг выделения Candidate Bodies. Данная опция позволяет выделить все тела Вашей модели, из которой будут выделяться внешние поверхности. Второй набор опций активен, когда активен шаг выделения Exterior Faces, и используется опция Select Using Hidden Lines. Третий набор опций активен, когда активен шаг выделения Exterior Faces, и используется опция Select Using Rays.
Другие опции
[Группа] None [Нет] One Group [Одна группа] By Component [По компоненту]		Позволяет группировать созданные тела.
Mass Properties [Весовые свойства]		Рассчитывает общие весовые свойства для всех твердых тел, во время каждого обновления и сохраняет результат. При этом используются только твердые тела-кандидаты, а листовые тела игнорируются. Весовые свойства всегда рассчитываются в последнюю очередь, независимо от установок опции At Timestamp. Вы можете просмотреть весовые свойства, с помощь опции Information—>Feature.
Delete Openings [Удалить отверстия]		Удаляет все внутренние замкнутые поверхности, которые не имеют смежных поверхностей.
At Timestamp [По метке времени]		Когда данная опция включена, элемент LINKED_EXTERIOR создается с текущей меткой времени. Когда данная опция выключена, элемент создается после всех существующих.
Blank Original [Скрыть оригинальный]		Скрывает оригинальные тела, после создания элемента.
Create Non-Associative [Создать неассоциативный]		Когда данная опция включена, создается непараметризованный элемент. Если опция связи между телами не включена, данная опция включена и не может быть отключена. В этом случае Вы получите сообщение с предупреждение.
Confirm Upon Apply [Подтвердить перед применением]		Позволяет предварительно посмотреть, как будет выглядеть результат операции. При выборе опции Apply появляется диалоговое окно, которое позволяет Вам принимать или не принимать результат операции, при этом Вы можете выбрать одну из опций анализа (то есть., Interference [Интерференция], Examine Geometry [Проверить геометрию], Curve Analysis [Анализ кривых], Face Analysis [Анализ поверхностей], Deviation [Отклонение] и Section Analysis [Анализ сечений]). См. Руководство по интерфейсу пользователя для более подробной информации об опциях анализа

Опция Parameters - Параметры фасетной модели

Опция Parameters позволяет задать параметры фасетной модели для использования в опциях Create и Update .
Если не изменять параметры создания, то фасетные модели будут формироваться с допуском, соответствующим размеру тела или грани, которые они представляют. Это обычно дает хорошие результаты, когда размер тела сопоставим с размером части, в которую оно входит.
В противном случае (например, при создании фасетных моделей в сборке), Вам следует изменить значения параметров. Для этого войдите в меню и включите две опции параметров допусков. Параметры допусков примут значения, соответствующие текущей изображенной части (то есть сборке). Чтобы обеспечить правильные значения допусков изображения, с помощью операций масштабирования (опции Fit или Zoom) добейтесь нужных размеров компонентов и выполните регенерацию компоновки.
При нажатии клавиши Parameters появляется диалоговое окно Edit Parameters [Редактировать Параметры].

Опции диалогового окна Edit Parameters

Max Facet Edges [Максимальное количество Ребер]

Задает максимально допустимое количество ребер в фасетной модели.

Опция Preview Filter - Предварительный просмотр фильтра

Эта опция подсвечивает компоненты, входящие в указанный фильтр.

Опция Reference Sets - Ссылочные наборы

При выборе опции Assemblies—>Reference Sets появляется диалоговое окно Reference Sets с опциями, описанными в следующей таблице:

Опции диалогового окна Reference Sets
	Список рабочих частей		Выводит в информационном окне список имен всех ссылочных наборов, имеющихся в текущей рабочей части. Ссылочные наборы из установок по умолчанию - Assemblies_ModelReferenceSet и , показываются с их именем в скобках. Связанные ссылочные наборы, созданные в WAVE показываются с иконкой связи.
	Create [Создать]		Создает ссылочные наборы.
	Delete [Удалить]		Удаляет ссылочный набор.
	Rename [Переименовать]		Переименовывает существующий ссылочный набор. Определить нужный ссылочный набор можно, выбрав его из списка или набрав его имя..
	Edit Attributes [Редактировать атрибуты]		Позволяет редактировать атрибуты ссылочного набора.
	Information [Информация]		Предоставляет информацию о выделенном ссылочном наборе
	Set as Current [Установить, как текущий]		Устанавливает выделенный ссылочный набор, как текущий.
	Add Objects [Добавить объекты]		Позволяет добавлять объекты в ссылочный набор.
	Remove Objects [Удалить объекты]		Позволяет удалять объекты из ссылочного набора.

Ссылочный набор - это именованная секция (набор объектов) файла части, на который можно ссылаться из другой части. С помощью ссылочных наборов можно существенно сократить (даже совсем исключить) графическое представление компонента в сборке более высокого уровня, не затрагивая структуру сборки и входящих в нее моделей.
В одной части могут существовать несколько ссылочных наборов. Например, один ссылочный набор может содержать твердотельную модель, другой - общие силуэты каркасной модели, а третий может быть пустой и вообще не содержать никакой геометрии. По умолчанию каждый компонент имеет пустой ссылочный набор.
Вы также можете использовать ссылочные наборы для ссылки на геометрию, представляющую различные стадии изготовления изделия. При добавлении в часть новых объектов можно создавать новые ссылочные наборы.

Опция Remove - Удаление из ссылочного набора

Эта опция удаляет объекты из существующего ссылочного набора. Выберите ссылочный набор для редактирования из списка или введите его имя. Удаляемые объекты укажите с помощью функции Class Selection Tool . Система игнорирует выбор объектов, не являющихся элементами ссылочного набора. Если Вы укажете компонент, то вместе с ним будут удалены все его элементы.

ЗАМЕЧАНИЕ : Опция Remove в диалоговом окне Reference Sets - это единственная опция, удаляющая объекты из ссылочного набора. Для этой цели нельзя использовать опцию Edit—>Delete [Редактировать—>Удалить].

Опция Rename Filter - Переименование фильтра

Эта опция позволяет переименовать существующий фильтр.

Опция Representations - Фасетное представление

Используя опции диалогового окна Define Representations [Определить Фасетное Представление], Вы можете создать фасетную модель, ассоциативно связанную с объемным телом (или гранью), на базе которого она построена. Таким образом, фасетные модели можно использовать как альтернативное представление объемных тел.
Диалоговое окно Define Representations открывается при выборе опции Assemblies—>Representations .

Опции диалогового окна Define Representations

Create [Создать]		Создает фасетные модели для выбранных тел или граней. Для выбора тел и граней Вы можете использовать диалоговое окно Class Selection Subfunction .
Parameters [Параметры]		Задает параметры фасетной модели для использования в опциях Create и Update.
Info [Информация]		Выводит в информационном окне данные о существующей фасетной модели, выбранной в диалоговом окне Available Representations.
Rename [Переименовать]		Позволяет переименовать существующую фасетную модель, выбранную в диалоговом окне Available Representations.

Опция Set User Zone - Установить Пользовательскую Зону

Данная опция позволяет задать зону. Зона (область пространства, в которую попадает некоторый фрагмент сборки) служит для смыслового разбиения модели сборки. Зону можно задать параллелепипедом или плоскостью. Смотрите раздел для более полной информации о зонах.

После того, как Вы определите пользовательскую зону, система сохраняет ее в сборке и использует, как зону по умолчанию. Вы можете иметь доступ к пользовательской зоне, загрузив фильтр, используя условие USER_ZONE. Данная зона храниться в сборке вместе с остальными зонами, как зона которая доступна каждый раз, когда Вы загружаете сборку. Это позволяет Вам задать одиночный фильтр для пользовательской зоны (User_Zone), вместо того, чтобы задавать фильтры для каждой отдельной зоны.

Опции диалогового окна Set User Zone
Filter [Фильтр]		Сокращает список имен в списке выделения (по умолчанию *, то есть все имена).
Список зон		Показывает список существующих зон; Вы можете выделить зоны уз этого списка.
Zone Name [Имя зоны]		Показывает имя текущей зоны.
Current User Zone [Текущая пользовательская зона]		Показывает текущую зону пользователя (Если текущая пользовательская зона не определена, данная опция недоступна)

Опция точности

Double Precision [Двойная Точность]

Позволяет выполнить более точное построение фасетной модели, но значительно увеличивает общее количество фасет.

ЗАМЕЧАНИЕ : Линейные допуски переводятся в единицы измерения изображенной части. Угловые допуски измеряются в радианах. При выборе опций Specify Surface Tolerance / Specify Curve Tolerance первоначальные значения линейных допусков аппроксимации поверхности/линии определяются, исходя из аналогичных параметров изображения.

Опция Update - Обновление фасетной модели

Эта опция обновляет фасетные модели. Условия обновления зависят от установок опций Parameters
[Параметры] и Object Display [Изображение Объекта] (эти клавиши-меню находятся под клавишей Update).

Опция Wrap Assembly - Обернуть сборку

Упрощает работу со сложной сборкой, путем создания твердотельной "обертки", которая полностью покрывает сборку. Это позволяет скрыть сложные детали поверхности сборки, с помощью выпуклого многогранника, покрывающего сборку.
Эта функция аналогична Wrap Geometry
[Обернуть геометрию], которая описана в Справочнике по Моделированию, за исключением того, что функция WRAP_ASSEMBLY работает при наличии связей между частями. Она создается в контексте отображенной части, хотя принадлежит рабочей части. Входные данные могут быть где угодно в сборке, благодаря наличию связей между частями в сборке, связанных с функцией WRAP_ASSEMBLY.
При выборе опции Assemblies—>Envelope
[Сборка->Обернуть], появляется диалоговое окно Wrap Assembly

Опции диалогового окна Wrap Assembly
Шаги выделения
Geometry to Wrap [Геометрия для оборачивания]		Позволяет выделить любое количество компонентов или объектов (твердых тел, листов, кривых или точек) в сборке, для того чтобы обернуть их. Поскольку в результате должно получиться объемное тело, исходные объекты не должны лежать в одной плоскости. (Компоненты будут выделены, если опции Select Features или Select Components включены, а объекты - если включена опция Select General Objects. Эти опции доступны из инструментальной панели Глобального Выбора, а также из опции Edit—>Selection.)
Splitting Planes [Плоскости разреза]		(Необязательная) Позволяет выделять плоскости разреза, для разделения модели.
Другие опции
Filter [Фильтр]		Позволяет ограничить тип выделяемых объектов.
Изменяющиеся опции окна для шагов выбора геометрических объектов.
Close Gaps [Закрыть зазоры] Sharp [Острая кромка] Beveled [Скошенная кромка] No Offset [Без смещения]		Определяет как закрыть зазоры между гранями.
Distance Tolerance [Допуск расстояния]		Определяет, насколько точным должен быть результат.
Additional Offset [Дополнительное смещение]		Создает дополнительное смещение поверхности результирующего тела. Недоступна, если опция Close Gaps установлена в значение No Offset.
Изменяющиеся опции окна для шагов выбора геометрических плоскостей разреза
Split Offset [Смещение разреза]		Создает положительное смещение, с каждой стороны плоскости разреза. По сути, плоскость разреза будет представлять собой две плоскости, а положительное смещение, будет гарантировать возможность обратного объединения частей, полученных в результате разреза. Это полезно, если данные на разных сторонах плоскости, встречаются в одной точке.
Defined Planes list box [Список определенных плоскостей]		Список предопределенных плоскостей разреза.
Define [Определить]		Позволяет определить новую плоскость, путем вызова опций Plane Constructor [Конструктор плоскости]. См. Gateway Help для более полной информации о Plane Constructor.
Remove [Удалить]		Для удаления плоскости, выберите ее в Списке и нажмите Remove.
Redisplay Planes [Восстановить изображение плоскостей]		Обновляет временное изображение.
Другие опции
Create Non-Associative [Создать неассоциативно]		Создает непараметрический объект.
Confirm Upon Apply [Подтвердить перед применением]		Позволяет предварительно просматривать результат. После нажатия Apply появится дополнительный диалог, где Вам будет предложено принять или отклонить результат, или выбрать следующие опции анализа: Interference [Интерференция], Examine Geometry [Проверить геометрию], Curve Analysis [Анализ кривых], Face Analysis [Анализ поверхности], Deviation [Отклонение], и Section Analysis [Анализ сечения]). См. Gateway Help для более полной информации о опциях анализа.

Операции отношения

Опция Set Operations [Операции Отношения] соединяет условия фильтра в логическое выражение, которое может принимать значение true [истина] или false [ложь].
Доступны три следующие операции (причем они появляются только после ввода первой части выражения фильтра):

And [И]		Соединяет условия в выражении логическим оператором And (&&). Для того, чтобы выражение имело значение true, оба условия, соединенные оператором And, должны иметь значение true. Если значение первого условия false, то независимо от значения второго условия все выражение будет иметь значение false.
Or [Или]		Соединяет условия в выражении логическим оператором Or (). Для того, чтобы выражение имело значение true, хотя бы одно из условий, соединенных оператором Or, должно иметь значение true. Если значение первого условия true, то независимо от значения второго условия все выражение будет иметь значение true. Если значение первого условия false, то вычисление продолжается, и значение выражения будет совпадать со значением второго условия.
Not [Отрицание]		Выполняет над условием унарный логический оператор Not (!). При этом значение условия изменяется на противоположное.

Порядок выполнения операций отношения следующий: Not (!), And (&&), Or ().

Операторы сценария

Операторы сценария выполняются для компонентов, выбранных по заданному фильтру. В сценарии можно использовать следующие операторы:

Open [Открыть]		Открывает компонент (если он не был открыт ранее) и добавляет его к текущему набору компонентов.
Close [Закрыть]		Удаляет компонент из текущего набора компонентов. Если компонент не был модифицирован и не входит в другие сборки, то он будет закрыт.
Force Close [Закрыть Принудительно]		Принудительно закрывает компонент независимо от его статуса (этой опцией следует пользоваться осторожно).
Blank [Погасить]		Гасит изображение компонента.
Unblank [Восстановить изображение]		Восстанавливает изображение компонента.
Set Ref Set [Установить Ссылочный Набор]		Позволяет выбрать ссылочный набор.
Select [Выбрать]		Позволяет выполнить выбор обычным способом.
Deselect [Отменить выбор]		Позволяет отменить выбор обычным способом.

Заданные пользователем фильтры и операторы последовательно добавляются в текст, находящийся в окне списка Script Contents.

Определение фильтров

С помощью диалогового окна Component Filters [Фильтры Компонентов] можно создавать, редактировать и использовать . Создание фильтра с нуля может показаться начинающему пользователю непосильной задачей, однако диалоговое окно максимально упрощает эту процедуру.
Неопытный пользователь может создавать фильтр в пошаговом режиме . На каждом шаге построение фильтра осуществляется с помощью клавиш и меню диалогового окна. Для этого система активизирует меню только тогда, когда они обеспечивают корректный синтаксис создаваемого фильтра.
Опытный пользователь может создавать фильтр в режиме непосредственного ввода . Ввод выражения фильтра можно сочетать с использованием меню, однако корректность синтаксиса в этом случае не гарантируется.

Открытие сборки с фильтром компонентов

Определив фильтры, Вы можете затем использовать их для отбора компонентов, которые должны быть загружены при открытии сборки.
Поскольку основное назначение фильтров - помочь избежать загрузки в память слишком большого количества компонентов, нецелесообразно загружать каждую часть для проверки значений атрибутов или получения габаритной рамки. Поэтому эти параметры всегда запоминаются в части-сборке при ее сохранении.
Поскольку части-компоненты могут изменяться независимо от сборок, в которых они используются, некоторые данные в сборке могут устареть. В таких случаях при выполнении фильтра Вы будете иметь возможность обновить информацию об атрибутах и габаритной рамке компонента в сборке. При этом указывается, насколько устарела сборка. Если Вы решите не обновлять информацию в сборке, то фильтр может оказаться некорректным (например, компонент включен в электрическую схему, а в сборке информация об этом отсутствует).
Для того, чтобы открыть сборку с фильтром, нужно выключателем Load Components [Загрузить Компоненты] опции загрузки ( File—>Options—> Load Options
) установить один из следующих режимов:

Use Last Component Set [Использовать Последний Набор Компонентов]		Загружается набор компонентов, который использовался при последнем закрытии сборки.
Use Last Filter [Использовать Последний Фильтр]		Сборка загружается с фильтром, который использовался при последнем закрытии сборки.
Specify Filter [Задать Фильтр]		Загружается файл сборки, после чего запрашивается фильтр из списка ранее определенных фильтров.
No Components [Ни одного Компонента]		В этом режиме Вы можете открыть сборку с использованием сценария, по которому загрузятся только нужные компоненты. Например, с помощью этой опции Вы можете задать сборку, открыть отдельный компонент, сделать его рабочей частью, а затем открыть окружающие компоненты.

Команды Select/Deselect [Выбрать/Отменить Выбор] предоставляют возможность задать сценарий, с помощью которого выполняется общая операция выбора (отмены выбора). Допустим, Вы определили сценарий ONLY_ELECTRICALS_S следующим образом:
Deselect(! FORWARD_ELECTRICALS_F) Select(FORWARD_ELECTRICALS_F)
В любом диалоговом окне, где необходим выбор компонентов, Вы имеете доступ к этому сценарию с помощью опции Select By [Выбрать По сценарию] верхнего меню навигатора сборки ANT. Допустим, что Вы хотели получить вид с разнесенными компонентами только для электрических компонентов. Вначале с помощью опции Hide [Скрыть]
удалите на виде изображение всех компонентов (выбрав все компоненты). Затем с помощью опции Show [Показать]
выведите изображение только электрических компонентов (выбрав фильтр Select By-ONLY_ELECTRICALS_S в верхнем меню навигатора). И наконец, разнесите компоненты, используя тот же фильтр выбора.

Параллелепипеды

Если Вы выберите опцию Boxes, появится диалоговое окно Auto-Generate Box
[Автоматическое разбиение на зоны-параллелепипеды]

Опции диалогового окна Auto-Generate Box
Box Count in X Direction [Количество Параллелепипедов по Оси X]		Поле для ввода количества параллелепипедов, которые система должна построить в направлении оси X РСК.
Box Count in Y Direction [Количество Параллелепипедов по Оси Y]		Поле для ввода количества параллелепипедов, которые система должна построить в направлении оси Y РСК.
Box Count in Z Direction [Количество Параллелепипедов по Оси Z]		Поле для ввода количества параллелепипедов, которые система должна построить в направлении оси Z РСК.
Name Prefix [Префикс Имени]		Текстовое поле для ввода префикса имени зон-параллелепипедов (по умолчанию "ZONE"). Например, если Вы используете имя по умолчанию "ZONE", то зоны-параллелепипеды будут иметь имена ZONE1, ZONE2, ZONE3 и т.д..
Use Existing Part Volume [Использовать Пространство Существующей Части] Use Specified Volume [Использовать Заданное Пространство]		Определяют, какое пространство разбивается на зоны: либо все, занимаемое существующей частью, либо заданное Вами.
Specify Volume to be Zoned [Задать Пространство для Разбиения на Зоны]		Задает границы пространства, которое нужно разбить на зоны, если включена опция Use Specified Volume. Границы этого пространства задаются длиной, шириной и высотой (X, Y и Z) параллелепипеда.

Плоскости разреза

Позволяет дополнительно разрезать модель но более мелкие части, чтобы тело "обертки" получилось более точным. Полученные маленькие части, по разные стороны плоскостей разреза, будут обернуты отдельно друг от друга, а затем объединены. Поскольку геометрия по разные стороны плоскости будет обернута отдельно, геометрические объекты с обеих сторон плоскости не должны лежать в одной плоскости.
Каждая плоскость должна контактировать или пересекать, как минимум один геометрический объект. Это будет гарантировать, что полученные в результате тела могут быть объединены. В противном случае произойдет ошибка.
Если несколько присутствует непараллельных плоскостей, все они будут пересекаться друг с другом. Плоскость, которая при этом не пересекает исходную геометрию, игнорируется.
Использование плоскостей разреза не обязательно. Для определения плоскости разреза выберите исходную плоскость из графического окна, или выберите опцию Define для вызова Конструктора Плоскости (см. Gateway Help для более полной информации).
Каждой созданной плоскости присваивается номер и она добавляется в окно списка Defined Planes. Они также отображаются в графическом окне, как временные.
Вы также можете удалить плоскость, выделив ее в окне списка Defined Planes и нажав Remove. Когда плоскость удаляется, список перестраивается и оставшиеся плоскости перерисовываются. Вы также можете использовать опцию Redisplay Planes для перерисовки плоскостей.
Исходная плоскость может быть выбрана из любого места сборки.

Плоскости

Если Вы выберите опцию Planes, появится диалоговое окно Auto-Generate Plane
[Автоматическое разбиение на зоны-плоскости]

Опции диалогового окна Auto-Generate Plane
Plane Count in Z Direction of WCS [Количество Плоскостей по Оси Z]		Поле для ввода количества плоскостей, которые система должна построить в направлении Z РСК (параллельно плоскости XY).
Name Prefix [Префикс Имени]		Текстовое поле для ввода префикса имени зон-плоскостей (по умолчанию "ZONE"). Например, если Вы используете имя по умолчанию "ZONE", то зоны-плоскости будут иметь имена ZONE1, ZONE2, ZONE3 и т.д..
Use Existing Part Z Displacement [Использовать Z-Диапазон Существующей Части] Use Specified Z Displacement [Использовать Заданный Z-Диапазон]		Два варианта разбиения зоны: 1) на зоны разбивается весь диапазон по оси Z, занимаемый существующей частью; 2) Вы сами задаете диапазон, который нужно разбить на зоны. Этот диапазон может отличаться от габарита по Z текущей сборки.
Z Displacement to be Zoned [Z-Диапазон для Разбиения на Зоны]		Задает диапазон по оси Z, если включена опция Use Specified Z Displacement

Пользователи, выполняющие анализ проекта

Пользователя этой категории интересует процесс проектирования сборки. Вероятно, сам он не проектирует геометрию, а только проверяет стыковку деталей и наполнение сборки, контролирует зазоры и т.д.. Этот пользователь отвечает за выполнение анализа проекта (сборки) и оценивает возможность наложения деталей в результате предполагаемых изменений.
Этот пользователь работает с самой сборкой и загружает ее с определенной целью ("Давайте посмотрим, насколько заполнен проект гидросистемы"). В этом случае ему нужно сформулировать инструкции по отбору компонентов, которые нужно загрузить. С помощью этих инструкций он может загрузить до 90% нужных ему компонентов, а затем отдельно загрузить остальные компоненты и выгрузить ненужные.
Данному пользователю может понадобиться запомнить исключения из инструкций по загрузке/выгрузке компонентов для того, чтобы в следующий раз при открытии сборки они отслеживались автоматически.
В общем случае сборка постоянно изменяется, поэтому инструкции по отбору каждый раз могут применяться к разным наборам компонентов. Таково требование к инструкциям.
Одним из видов анализа проекта является анализ по сечениям. Для эффективного его выполнения системе нужны загружаемые инструкции, позволяющие загружать сборку по зонам (например: "Загрузить все компоненты, которые пересекает эта плоскость", или "Загрузить все компоненты, лежащие ниже этой плоскости", или комбинация этих двух инструкций).

Порядок работы

Если конструктору для загрузки некоторых данных из сборки автомобиля нужно иметь свой фильтр компонентов, то он должен создать для него собственный файл части. Причем этот файл нужно создавать даже такому конструктору, который имеет доступ к сборке car.prt
с правом записи. Это объясняется тем, что с файлом car.prt могут работать одновременно несколько пользователей, и непосредственное его использование для данного задания создаст неудобства для других пользователей.
Действия пользователя будут аналогичны описанным в предыдущих примерах:

Создайте новый файл части wheel-des.prt (колесо).
Опцией Add Existing [Добавить существующий] добавьте в нее файл car.prt.
Затем укажите часть, над которой работает конструктор (левое заднее колесо). Это пригодится при последующей загрузке сборки (смотрите ниже подраздел "Последовательный доступ" ).
Определите фильтр work_part_proximity, который Вы будете использовать для отбора компонентов для загрузки (близко расположенные к рабочей части).
Нам нужно видеть все компоненты сборки автомобиля, которые находятся не далее 12 дюймов от левого заднего колеса (рабочей части). Поэтому фильтр компонентов запишем так:
work_part_proximity = Within(12,WORK_PART_VOLUME)
Заново выполните фильтр.
При этом выгрузятся все компоненты, которые находятся дальше, чем в 12 дюймах от заднего левого колеса. Те компоненты, которые нельзя выгрузить (например, остальные три колеса), будут скрыты.
Сохраните файл wheel-des.prt
(а вместе с ним и фильтр).

Порядок работы

При выполнении анализа действия пользователя будут следующими:

Создайте новый файл части car-review.prt.
Опцией Add Existing [Добавить существующий] добавьте в нее файл car.prt.
Для того, чтобы загрузить только нижнюю половину сборки, автомобиль можно открыть с фильтром компонентов lower_half.
Создайте нужные сечения section_a
... section_z.
Создайте фильтр this_section.
Вы будете использовать его для отбора компонентов, пересекающих текущую заданную пользователем плоскость. Он записывается так:
this_section = (lower_half AND IntersectsWith(USER_ZONE))
Укажите первое сечение (section_a) в качестве первой интересующей Вас зоны.
Заново выполните фильтр. При этом выгрузятся все компоненты, которые не пересекают текущую плоскость.
Выполните необходимые проверки.
Сохраните файл части (а вместе с ним сечения и фильтр).

Порядок работы

Для получения чертежа передней нижней части шасси нужно выполнить следующие действия:
Создайте новый файл части chassis-lower-front-dwg.prt.
Опцией
Add
[Добавить] добавьте в чертеж файл car.prt.
Не нужно загружать сборку автомобиля до создания части-чертежа, поскольку операция
Add
предлагает свои опции для открытия файла.

Для включения сборки автомобиля в чертеж не обязательно загружать ее полностью, если можно использовать уже существующие в ней фильтры. В данном случае можно использовать фильтр lower_half для загрузки только нижней части сборки автомобиля.

Сборка автомобиля будет размещена на чертеже.
Постройте две плоскости: front_section [переднее сечение] и rear_section [заднее сечение].
С их помощью можно будет выбрать компоненты, которые относятся к передней, задней или средней части автомобиля.

Определите фильтр lower_front_structure [нижний передний узел] для отбора компонентов, которые нужно загрузить.
Загрузить требуется те компоненты, которые являются конструктивными узлами и находятся в передней части автомобиля и нижней его половине. Выражение фильтра будет иметь следующий вид:
lower_front_structure =
(function == "structural" AND
Above(front_section) AND lower_half)

Перезагрузите сборку по этому фильтру компонентов.
Обычно имеет смысл загрузить компоненты, которые удовлетворяют условию фильтра, но не были загружены ранее, а затем выгрузить компоненты из числа ранее загруженных, которые не удовлетворяют условию фильтра. В данном примере:
Те компоненты, которые находятся в передней части шасси и помечены как "structural", останутся загруженными, а остальные компоненты выгрузятся (или будут скрыты, если их нельзя выгрузить).
Блок двигателя останется загруженным, поскольку этот компонент в сборке автомобиля помечен как узел конструкции и его местоположение удовлетворяет заданным критериям.
Головка цилиндра не загружается, поскольку хотя она помечена как узел конструкции, но расположена не в нижней половине сборки.
Начните работу над чертежом с минимальным необходимым количеством загруженных компонентов.
Сохраните файл chassis-lower-front-dwg.prt (при этом сохранятся сечения, наборы компонентов и фильтр).

Порядок работы

Для получения чертежа передней нижней части шасси нужно выполнить следующие действия:

Создайте новый файл части chassis-lower-front-dwg.prt.
Опцией Add Add Existing
[Добавить]
добавьте в чертеж файл car.prt.
Не нужно загружать сборку автомобиля до создания чертежа, поскольку операция Add
предлагает свои опции для открытия файла.
В данном случае в сборке не существует ни одного фильтра компонентов, поэтому придется загрузить все компоненты.
Сборка автомобиля будет размещена на чертеже.
Постройте три плоскости: front_section
[переднее сечение], rear_section [заднее сечение] и mid_plane [средняя плоскость].
С их помощью можно будет выбрать компоненты, которые относятся к передней, задней или средней части автомобиля. С помощью средней плоскости определяются компоненты, которые относятся к нижней половине сборки автомобиля.
Создайте набор компонентов structural_components [компоненты-конструктивные узлы] и включите в него нужные подсборки и компоненты.
Этот набор будет включать подсборку шасси (все компоненты шасси) и компонент блока двигателя.
Определите фильтр lower_front_structure
[нижний передний узел] для отбора компонентов, которые нужно загрузить.
Загрузить требуется те компоненты, входящие в набор structural_components, которые находятся в передней части автомобиля и в его нижней половине. Выражение фильтра будет иметь следующий вид:
lower_front_structure = (structural_components AND Above(front_section) AND !Above(mid_plane))
Перезагрузите сборку по этому фильтру компонентов.
В результате этих действий:
Те компоненты, которые не попадают в переднюю секцию сборки автомобиля, и те, которые лежат выше средней плоскости, будут выгружены.
Те компоненты, которые расположены в передней нижней секции сборки, но не входят в набор structural_components (то есть не относятся ни к шасси, ни к блоку двигателя), будут выгружены.
Начните работу над чертежом с минимально необходимым количеством загруженных компонентов.
Сохраните файл chassis-lower-front-dwg.prt
(при этом сохранятся сечения, набор компонентов и фильтр).
Имейте в виду, что фильтры lower_front_structure
в данном и предыдущем примерах отличаются друг от друга. В данном примере набор компонентов статический, а не определяется путем выполнения фильтра. При переходе к использованию фильтров компонентов по значениям атрибутов можно использовать переходную форму фильтра, например:
lower_front_structure = (structural_components AND (function == "structural") AND Above(front_section) AND !Above(mid_plane))

Последовательный доступ

При открытии файла wheel-des.prt в следующий раз, как и в предыдущих примерах, можно загрузить тот же самый набор компонентов или выполнить следующие действия:

Откройте сборку, не загружая ни одного компонента.
Откройте компонент, с которым Вы хотите работать, и сделайте его рабочей частью. Вероятно, проще всего это сделать с помощью навигатора.
Выполните фильтр work_part_proximity, который уже определен в части car.prt следующим выражением:
work_part_proximity=Within(12, WORK_PART_VOLUME)
В результате:

Загрузятся все компоненты, находящиеся не далее 12 дюймов от рабочей части.
Выгрузятся все загруженные компоненты, находящиеся далее 12 дюймов от левого заднего колеса (если такие имеются).

Последовательный доступ

При следующем открытии файла car-review.prt
с фильтром this_section загрузятся только те компоненты, которые пересекают зону, заданную последней, и находятся в нижней половине автомобиля. Для того, чтобы поочередно проверить все сечения, нужно выполнить следующие действия:

Укажите очередное интересующее Вас сечение.
Выполните фильтр this_section .
В результате:

Загрузятся все компоненты, которые пересекают данное сечение и находятся в нижней половине автомобиля.
Выгрузятся все компоненты, не пересекающие данное сечение (если такие имеются).
Выполните визуальную проверку.
Повторите процедуру сначала.

Последовательный доступ

Теперь, когда фильтр записан в файле chassis-lower-front-dwg.prt, Вы можете достаточно просто открывать сборку только с нужными Вам компонентами. Это можно сделать следующими способами:

Последовательный доступ

Теперь можно открывать сборку chassis-lower-front-dwg.prt
так же, как описано в примере 1. Это означает:

При открытии сборки в режиме Use Last Component Set сборка загружается с прежним набором компонентов.
При повторном открытии сборки в режиме Use Last Component Filter будут загружаться также те компоненты, которые расположены в передней нижней секции сборки шасси.

Предполагаемое использование фильтров компонентов

Пользователей, работающих с большими сборками, можно разделить на три категории, каждая из которых предъявляет свои функциональные требования:

Конструкторы (проектировщики в контексте сборки)		Проектирование отдельной детали или небольшой группы сочлененных деталей.
Пользователи, выполняющие анализ проекта		Изучение процесса проектирования сборки, анализ и комплексная оценка проекта.
Разработчики сборочной документации		Разработка документации по сборке (чертежей, закрашенных рисунков и т.д.).

Разработчик сборочной документации

Разрабатывается сборочный чертеж переднего нижнего узла шасси. Для показа точек монтажа двигателя в чертеже требуется ссылочная геометрия. Эта ссылочная геометрия берется из полной сборки автомобиля, в которой определено относительное положение шасси.

Пример 1 для разработчика сборочной документации
В данном примере допустим, что проектировщики компонентов сборки корректно определили атрибуты части, а сборка верхнего уровня уже разбита на удобные зоны. В частности:
Для каждого компонента определена его функция (атрибут function). Например, функция колес - узел конструкции (structural).
Блок и цилиндр имеют функцию источника энергии (power). Однако, поскольку они входят в полную сборку автомобиля, то являются также узлами конструкции. Для отражения этой функции блоку и цилиндру в сборке верхнего уровня определяется атрибут function со значением structural.
Сборка автомобиля разбита на две зоны: верхнюю (с именем upper_zone) и нижнюю (lower_zone).
Для сборки автомобиля определен фильтр с именем lower_half
[нижняя половина], с помощью которого загружаются все компоненты сборки автомобиля, пересекающиеся с зоной lower_zone.
В примере 2 показано, как можно добиться того же результата, если эта полезная информация заранее не определена для сборки автомобиля или каких-либо ее компонентов (например, в случае заимствования готовых существующих подсборок).

Разработчик сборочной документации

В этом примере рассматриваются те же исходные данные, что и в предыдущем, за исключением того, что сборка автомобиля и ее компоненты не содержат данных, необходимых для определения фильтра компонентов.

Пример 2 для разработчика сборочной документации

Конструктор

В данном примере рассматривается проектирование колеса в контексте сборки автомобиля. Конструктора интересуют только те компоненты, которые окружают колесо в определенном диапазоне. Допустим, что колесо нужно сделать шире, и конструктору нужно узнать, не будут ли после этого колесу мешать какие-то другие детали. Обычно предполагается, что конструктор не имеет доступа с правом записи к сборке автомобиля.

Пример для конструктора

Пользователь, выполняющий анализ проекта

Пользователь данной категории отвечает за стыковку компонентов сборки в целом. Он может иметь право модификации сборки верхнего уровня, то есть разбивать на зоны непосредственно ее. Однако для данного примера допустим, что пользователь такого права не имеет и для хранения дополнительных данных вынужден создавать отдельный файл части.

Пример для пользователя, выполняющего анализ проекта
Сборка автомобиля уже разделена на нижнюю и верхнюю половины. Анализ выполняется путем последовательного прохода по плоскостям сечений спереди назад и визуальной проверки всех компонентов, лежащих в нижней части автомобиля и пересекающих данную плоскость.

Определение фильтра

Теперь рассмотрим относительно более сложный пример. Допустим, что нужно загрузить все компоненты автомобиля, которые используются в электросхеме и расположены в передней части привода, но не входят в набор компонентов, который уже рассматривался. Допустим для данного примера, что атрибут части USAGE всех элементов электросхемы имеет значение Electrical, что передняя часть автомобиля определяется зоной-плоскостью DRIVER_PZ через опорную поверхность привода, и что имеется набор CONSIDERED_CS, в который включаются уже проверенные компоненты. Вы можете действовать следующим образом:

Задайте имя фильтра: FORWARD_ELECTRICALS_F.
Рекомендуется принять определенные условности для имен объектов, которые позволяют понять их назначение. В данном случае мы будем использовать окончание _F для фильтров, _PZ - для зон-плоскостей, _BZ - для зон-параллелепипедов, _CS - для наборов компонентов и _S - для сценариев.
Выберите в меню опцию Zone [Зона]. Появится дополнительное меню - способы задания зоны фильтра.
Для данного примера выберите опцию Above .
Теперь выберите зону DRIVER_PZ и нажмите OK.
В списке зон Вы увидите имена двух специальных зон:

User_Zone		Если это название присутствует в фильтре, то при выполнении фильтра (при открытии сборки с фильтром) система будет запрашивать имя зоны, а при выполнении сценария будет использовать зону, объявленную пользовательской по умолчанию в диалоговом окне Zone.
Work_Part_Volume		Эта зона представляет габаритную рамку текущей рабочей части. Ее удобно использовать при проектировании в контексте сборки для идентификации компонентов, которые находятся вблизи рабочей части.

Текущий фильтр определен выражением Above(DRIVER_PZ). Нам нужно еще ограничить его, оставив только элементы электросхемы.
Выберите в меню опцию And .
Теперь нажмите клавишу Attribute .
Появится диалоговое окно со списком атрибутов, имеющихся в изображенной части. Если работа организована должным образом, то все части должны иметь стандартный набор атрибутов части. В данном примере изображенная часть должна иметь атрибут USAGE. Выберите из списка этот атрибут USAGE или введите это имя в поле ввода. (Имейте в виду, что Вы можете работать с полным списком атрибутов всех компонентов сборки, но формирование такого списка в общем случае происходит очень долго).

Выберите операцию "=" и введите в поле значение Electrical, а затем нажмите OK.
Теперь Ваш фильтр выглядит так:
Above(DRIVER_PZ) && USAGE=="Electrical"
Этот фильтр отбирает все компоненты, которые находятся впереди привода И являются элементами электросхемы.
Теперь выберите And и Not .
Наконец, выберите в окне списка IsIn(CONSIDERED_CS).
Ваш фильтр приобретет окончательный вид:
Above(DRIVER_PZ)&&USAGE=="Electrical"&&!IsIn (CONSIDERED_CS)
Этот фильтр отбирает все компоненты, которые находятся впереди привода И являются элементами электросхемы И еще НЕ были проверены.
При определении фильтра очень удобно использовать опцию Preview Filter [Предварительный просмотр Фильтра] для подсветки компонентов, которые удовлетворяют условию фильтра, чтобы проверить, что это именно то, что Вам нужно.
Имейте в виду, что обычно один и тот же фильтр можно определить несколькими способами. В приведенном выше примере можно было остановиться после шага 7 и определить второй фильтр (FORWARD_ELECTRICALS_NEW_F) как:
FORWARD_ELECTRICALS_F && !IsIn(CONSIDERED_CS)
Это пример вложенного использования фильтров.
Весь список определенных фильтров можно просмотреть с помощью опции List . Фильтры можно передавать между частями, вначале экспортируя их в текстовый файл, а затем импортируя в другую часть.
Если Ваша работа организована таким образом, что вся сборка разбита на зоны и наборы компонентов, и для всех частей имеются атрибуты, которые можно сравнивать, Вы можете сделать некоторые из своих фильтров глобальными. Для этого создается внешний текстовый файл component_filters.flt
(в формате файлов экспорта фильтров), который доступен всегда, когда можно использовать фильтры.

Примеры использования фильтров

В этом разделе даны примеры эффективного использования фильтров компонентов при открытии сборки для разных категорий пользователей.


ПРИМЕР 1
Пример для разработчика сборочной документации
ПРИМЕР 2
Второй пример для разработчика сборочной документации
ПРИМЕР 3
Пример для конструктора
ПРИМЕР 4
Пример для пользователя, выполняющего анализ проекта
ПРИМЕР 5
Пример определения фильтра

Процедура

Для выбора объектов используйте опцию Geometry to Wrap
Если перед расчетом "обертки" граням было задано смещение, выберите какой-либо метод (Sharp [Острая кромка], Beveled [Скошенная кромка] или No Offset [Без смещения]) опции Close Gaps [Закрыть зазоры] для того, чтобы закрыть полученные зазоры.
Определите параметр Distance Tolerance [Допуск расстояния], чтобы определить насколько точным будет результат. Это значение будет использовоно в расчете вершин результирующего тела. Для кривых это значение приравнивается максимальному хордальному отклонению. Для тел - максимальному отклонению грани от поверхности.
Определите величину Additional Offset [Дополнительное смещение]
(Необязательно) Используйте опцию Splitting Planes [Плоскости разреза] для определения плоскостей разреза, для более полного описания формы "обертки"
(Необязательно) Включите опцию Create Non-Associative [Создать неассоциативно], если Вам нужно создать непараметрический объект..
Включите опцию Confirm Upon Apply [Подтвердить перед применением] , если хотите предварительно просмотреть результат
Нажмите OK или Apply для создания объекта WRAP_ASSEMBLY.

Процедура создания Внешних Поверхностей

Основная процедура создания внешних поверхностей:

Выберите опцию Assemblies—>Envelope—>Linked Exterior для вызова диалогового окна Linked Exterior.
Используйте шаг Candidate Bodies для выделения тел-кандидатов. Только поверхности этих тел смогут использоваться в последующих шагах.

Перед тем, как выбрать OK или Apply, Вы можете дополнительно выделить тела, выбрав данный шаг снова.
Выберите шаг Exterior Faces для того, чтобы выделить поверхности из тел-кандидатов. Вы можете вручную выделять или снимать выделение с поверхностей из Графического Окна или Вы можете использовать методы автоматического выделения - метод скрытых линий или метод лучей

Если Вы хотите использовать внутренние поверхности, используйте опцию All But Selected. В некоторых случаях, можно выделить те поверхности, которые необходимо исключить из выделенных, а затем использовать опцию All But Selected, чтобы инвертировать выделение.
Если Вы хотите применить одну из автоматических опций, выберите Hidden Lines или Rays из меню Select Using.
Если Вы используете метод автоматического выделения, необходимо задать значения Chordal Tolerance [Хордальный допуск], Resolution [Разрешение]
(только для скрытых линий), Views [Виды] (только для скрытых линий) и Rays [Лучи] (только для лучей).
Если Вы используете метод скрытых линий, с заданной опцией Specified Direction [Заданное направление] (из опции Views в нижнем меняющемся окне), используйте шаг выделения Hidden Line Direction [Направление скрытой линии] для задания направления скрытых линий.
Если Вы используете метод лучей, с заданной опцией Specified Origin [Заданное начало] (из опции Rays в нижнем меняющемся окне), используйте шаг выделения Ray Origin [Начало луча] для задания начала луча.
Если Вы используете метод автоматического выделения, выберите опцию Select Faces [Выделить поверхности] для осуществления выделения. Вы можете выбрать опцию All But Selected [Все, кроме выделенных], если хотите выделить лишь те поверхности, которые не выделены в данный момент.

Используйте опции Group, если Вы хотите сгруппировать полученные листовые тела. Если Вы не хотите, чтобы тела были сгруппированы, выберите опцию None из меню Group.

Если Вы хотите рассчитать весовые свойства тел-кандидатов, включите опцию Mass Properties.

После создания элемента, Вы можете просмотреть весовые свойства, выбрав опцию Information—>Feature, выбрав элемент LINKED_EXTERIOR в Просмотрщике Элементов. Опция List включает в себя весовые свойства элемента.

Включите опцию Delete Openings, если Вы хотите замкнуть щели в полученных листовых телах.

Включите опцию At Timestamp, если Вы хотите обновить элемент в текущий момент времени.

Включите опцию Blank Original, если Вы хотите скрыть оригинальные тела-кандидаты, оставив только полученные листовые тела и тела, которые не были включены в список тел-кандидатов.

Включите опцию Create Non-Associative, если Вы хотите создать непараметризованный элемент LINKED_EXTERIOR.

Если Вы не задали параметр пользователя по умолчанию Assemblies_AllowInterPart, Вы сможете создать только непараметризованный элемент. В этом случае Вы получите сообщение-предупреждение.

Выберите опцию Confirm Upon Apply, если Вы хотите просмотреть или проанализировать элемент до его создания.

Выберите Apply или OK, для использования опции Confirm Upon Apply.

Выберите OK или Apply для создания элемента LINKED_EXTERIOR. (OK закрывает диалоговое окно Linked Exterior, а Apply оставляет диалог открытым)

Если Вы хотите редактировать элемент LINKED_EXTERIOR, войдите в модуль Modeling (Application—>Modeling) и выберите одну из опций редактирования, например Edit—>Feature—>Parameters.

Работа с большими сборками

В данном разделе описаны опции выпадающего меню Assemblies, предназначенные для работы с большими сборками. Эти опции показаны в следующей таблице:

Open by Proximity [Открыть по близости]		Позволяет открывать небольшой набор компонентов, находящихся в непосредственной близости от выделенной компоненты. Вы можете определить факторы, по которым для открытия будут выбраны компоненты, такие как расстояние до выделенной компоненты и размер.
Product Outline [Контур сборки]		Позволяет приблизительно оценить геометрию и размеры сборки, не считывая все ее компоненты.
Reference Sets [Ссылочные Наборы]		Определяет ссылочные наборы, позволяющие существенно сократить (или совсем исключить) графическое представление компонента в сборке более высокого уровня, не затрагивая структуру сборки и входящих в нее моделей. [Ссылочный набор - это именованная секция (набор объектов) файла части, на который можно ссылаться из другой части.]
Zones [Зоны]		Способ разделения сборки на части. Зонами могут являться или плоскости или параллелепипеды.
Representations [Фасетное представление]		Позволяет создавать альтернативное представление объемных тел (фасетные модели, ассоциативно связанные с гранью тела или телом, из которого они созданы).
Envelope [Обертка]		Создает твердую оболочку, которая покрывает сборку (или выделенные компоненты), упрощая при этом видимость.
Assembly Navigator Filters [Фильтры навигатора]		Позволяет выполнять некоторые действия над частями сборки, по определенным условиям, из Навигатора Сборки.
Component Filters [Фильтрация Компонентов]		Задает способы выбора компонентов, которые будут загружаться вместе со сборкой.

Разработчики сборочной документации

Пользователь этой категории отвечает за разработку документации по сборке (чертежей, закрашенных рисунков и т.д.).
Этот пользователь создает чертежи нескольких типов. Во-первых, это полный сборочный чертеж. Во-вторых, это чертежи отдельных компонентов и подсборок, использующие геометрию сборки как ссылочную (для справки). Во втором случае данному пользователю нужны такие же инструментальные средства, как проектировщику в контексте сборки.
Имейте в виду, что создание чертежей типа монтажных схем значительно отличается от создания сборочных чертежей мастер-модели тем, что на монтажных схемах не обязательно детали соответствует чертежный эквивалент.
Вероятнее всего, для разработчика сборочной документации инструкции по загрузке будут сложнее, чем для проектировщика или пользователя, занимающегося анализом сборки, поскольку его работа имеет более эстетический характер и менее функциональный или геометрический. Пользователь этой категории в своей работе чаще всего выбирает компоненты для загрузки/выгрузки по отдельности.

Редактирование элемента LINKED_EXTERIOR

Вы можете редактировать элемент LINKED_EXTERIOR, так же, как другие элементы модели. Например, войдите в приложение Modeling (то есть, выберите Application—>Modeling
[Приложения->Моделирование]) и выберите затем опцию Edit—>Feature—>Parameters [Редактировать->Элемент->Параметры]. После появления диалога Edit Parameters, выделите элемент LINKED_EXTERIOR и нажмите OK. Появится версия диалога Linked Exterior для редактирования.
Диалог Linked Exterior для редактирования выглядит также, как диалог для создания, за исключением того, что опции Create Non-Associative [Создать неассоциативный], Blank Original [Скрыть оригинальный] и Confirm Upon Apply [Подтвердить перед применением]
отсутствуют. Все остальные опции полностью аналогичны.
Так как редактирование элемента LINKED_EXTERIOR может создавать или модифицировать некоторые , для редактирования элемента, невозможно использовать опции диалогового окна Edit During Update (EDU) [Редактировать при обновлении], потому что Вы можете скрыть или удалить элемент при обновлении.
Смотрите Справочник по Моделированию для более полной информации об опциях редактирования, включая опцию EDU.

Редактирование Обернутых сборок

Диалоговое окно Wrap Assembly для редактирования Обернутых сборок, выглядит также, как диалоговое окно Wrap Assembly, которое использовалось при их создании, за исключением того, что опции Create Non-Associative и Confirm Upon Apply отключены.

ВНИМАНИЕ : Полученный объект принадлежит рабочей части, но изначально выделен в контексте отображенной части. Если отображенная часть изменилась, отношение изначально выделенной части и отображенной части будет невозможным. Выделение, которое не может быть разрешено будет потеряно, при этом будет выдано соответствующее предупреждение.

Сценарии

предназначены для более общего управления изображением сборки с применением фильтров.
Вы можете создать сценарий, присвоить ему имя и записать в файл сборки для последующего использования. Кроме того, в процессе работы можно создавать и сразу же выполнять сценарии без имени.
При выполнении сценария на экран выводится отчет обо всех операциях, в том числе о тех, которые система не смогла выполнить (например, не смогла закрыть часть, поскольку она была модифицирована).

Секция Filters - Фильтры

Фильтр - это функция, на вход которой подается один набор компонентов, а на выходе получается другой набор. Фильтры могут быть аргументами других фильтров. Наборы компонентов есть литеральные наборы, по сути представляющие собой фильтры.
Вот пример достаточно сложного фильтра:
MY_FILTER = (PURPOSE=="HYDRAULIC" AND
IntersectsWith(PLANE1) OR (LIST1 AND !LIST2))
Смысл этого фильтра можно выразить так:
все части, относящиеся к гидравлической системе и пересекающие плоскость PLANE1, или части, которые входят в список LIST1, но не входят в список LIST2
.
Этот фильтр можно разделить на три части следующим образом:
HYDRAULICS = (PURPOSE=="HYDRAULIC")
CROSSES_PLANE1 = (IntersectsWith(PLANE1))
MY_FILTER = (HYDRAULICS AND CROSSES_PLANE1 OR
(LIST1 AND !LIST2))
Фильтры можно использовать для сравнения местоположения компонента с заданной зоной. Под заданной зоной понимается одна из следующих именованных зон:
загруженная сборка
пространство текущей рабочей части
пользовательская зона
Каждая зона имеет уникальное имя. Однако имена зон могут совпадать с именами атрибутов или наборов компонентов.
Для работы с фильтрами используются следующие опции:


Define Filter
[Определить Фильтр]
Позволяет определить новый фильтр компонентов или отредактировать существующий.
Rename Filter
[Переименовать Фильтр]
Переименовывает существующий фильтр компонентов.
Delete Filter
[Удалить Фильтр]
Удаляет существующий фильтр компонентов.
Preview Filter
[Предварительный просмотр Фильтра]
Подсвечивает компоненты, входящие в указанный фильтр.
Процедура создания фильтров приведена в разделе
.

Секция Reference Sets - Использование фасетных моделей в ссылочных наборах

Add [Добавить]		Включает выбранные фасетные модели в ссылочный набор.
Remove [Удалить]		Удаляет выбранные фасетные модели из ссылочного набора.
Display Members [Показать Члены ссылочного набора]		Показывает те фасетные модели, которые входят в данный ссылочный набор.

В диалоговом окне Define Representations Вы можете создавать, удалять, изображать фасетные модели и управлять ими. Фасетные модели сохраняются вместе с рабочей частью. Вы можете создать фасетные модели тел непосредственно в рабочей части, содержащей эти тела, или в сборке частей, содержащих эти тела.
По умолчанию фасетные модели ассоциативно связаны с телами или гранями, которые они представляют. Соблюдая ассоциативность, фасетные модели обновляются при изменении своих тел или граней. Это обновление может выполняться либо автоматически при сохранении компонента, содержащего представленное тело или грань, либо явно с помощью опции Update диалогового окна Define Representations.
Фасетное представление тел и граней особенно полезно [Clearance Analysis]. Фасетные модели позволяют выполнять закраску (полную, частичную или полупрозрачную) точно так же, как для объемных и листовых тел.

ЗАМЕЧАНИЕ: Каждая грань имеет тот же цвет и параметры полупрозрачности, что и твердое тело, для которого грань создана. Если Вы измените цвет и параметры полупрозрачности у твердого тела, параметры грани не изменятся. Для того, чтобы изменить цвет и параметры полупрозрачности граней, - пересоздайте их.
Вы можете задать следующие параметры фасетной модели: количество ребер, количество граней, допуск на аппроксимацию поверхности, допуск на аппроксимацию линии, требование выпуклости.
Фасетные модели изображаются в следующих случаях: разорвана ассоциативная связь с объектами, которые они представляют; представленные объекты невидимы из-за того, что не включены в ссылочный набор, или не загружена часть, содержащее представленное тело (когда фасетная модель представляет тело).
Из этого не следует, что фасетная модель будет изображена, если Вы сделаете невидимым тело с помощью таких операций, как Blank [Погасить] или Change Layer [Заменить Слой]. Когда фасетная модель теряет ассоциативную связь с телом, которое представляет, она становится самостоятельным объектом. Вы можете выбрать фасетную модель с помощью функции Class Selection Subfunction [Функция Выбора Группы]. Эту функцию можно использовать для выбора фасетной модели и в том случае, когда тело не доступно.

ЗАМЕЧАНИЕ : При удалении тела, имеющего ассоциативные фасетные модели, эти модели тоже будут удалены.

Секция Scripts - Сценарии

Сценарии задают последовательное выполнение нескольких фильтров. С помощью сценария можно создать простую программу для управления сборкой. Ниже приведен пример сценария, использующего фильтр с именем
work_part_proximity
, который выбирает все компоненты, находящиеся в непосредственной близости от рабочей части:
Open(work_part_proximity);
Close(!work_part_proximity);
SetRefSet("SOLID")(work_part_proximity);
В данном примере загружаются компоненты, находящиеся в непосредственной близости от рабочей части, выгружаются все остальные компоненты и задается ссылочный набор тела.
Вы можете создавать сценарии любым удобным для Вас способом: или непосредственно в процессе работы для одноразового использования, или заранее, задав имя сценария и сохранив его для последующего использования.
Секция
Scripts
содержит следующие опции:


Define Script
[Определить Сценарий]
Позволяет создавать, редактировать и выполнять сценарии.
Rename Script
[Переименовать Сценарий]
Переименовывает существующий сценарий.
Delete Script
[Удалить Сценарий]
Удаляет существующий сценарий.

Сфера применения фасетного представления

Фасетные модели могут быть построены по-разному, в зависимости от применения. Ниже описаны описаны особенности создания фасетных моделей в различных режимах.

РЕЖИМ ИСПОЛЬЗОВАНИЯ ФАСЕТНОЙ МОДЕЛИ ВМЕСТЕ С ПРЕДСТАВЛЕННЫМИ ТЕЛАМИ

В этом режиме фасетная модель создается в той части, где находится тело, которое эта модель представляет. Тело должно быть в одном, а фасетная модель в другом ссылочном наборе. Фасетная модель сохраняет ассоциативную связь с исходным телом. Этот режим наилучшим образом подходит для решения следующих задач:
Анализ зазоров
Быстрое изображение сборки с возможностью доступа ко всем компонентам.

ПРЕДСТАВЛЕНИЕ СБОРКИ

В этом режиме фасетная модель создается на верхнем уровне сборки, в которую входит компонент, содержащий тело. Если Вы не хотите, чтобы фасетные модели входили в сборку (они могут быть очень большими), то можете воспользоваться методом мастер-модели, то есть разместить фасетные модели в части, которая будет содержать узел верхнего уровня сборки в качестве мастер-модели.
Этот метод сохраняет связь фасетных моделей со своими телами.
Такой подход позволит Вам увидеть всю сборку, даже если Вы откроете файл сборки без загрузки компонентов, то есть будет загружен только узел верхнего уровня (это делается для экономии времени). Теперь Вы легко можете выяснить, с каким компонентом Вам нужно работать. Для загрузки нужного компонента воспользуйтесь фильтром выбора или укажите компонент в графическом окне, либо с помощью опции Info узнайте имя файла части, которую он представляет, и откройте эту часть с помощью навигатора. При загрузке компонента изображение фасетной модели заменяется изображением соответствующего тела.
Этот режим наилучшим образом подходит для решения следующих задач:
Чрезвычайно быстрая загрузка и визуализация сборки (хотя большинство операций над компонентами не доступно, пока не загружены части компонентов).
Проектирование в контексте сборки (имея перед собой изображение всей сборки).

ПРЕДСТАВЛЕНИЕ ОБВОДОВ ПОДСБОРКИ

В этом режиме фасетные модели создаются на уровне подсборки. Они представляют только внешние тела и грани подсборки (все внутренние объекты теряются). Эти фасетные модели включаются в ссылочные наборы и, таким образом, становятся доступными для более высоких уровней сборки.

Имейте в виду, что интерфейс пользователя не предоставляет Вам специальных возможностей для выбора только внешних граней, поэтому это будет сделать довольно сложно, если Вы заранее не удалите изображение внутренних компонентов.

УПРОЩЕННОЕ ПРЕДСТАВЛЕНИЕ ТЕЛ

Для упрощенного представления сложных компонентов Вы можете поступить следующим образом: подавите ненужные базовые элементы тела (опция Suppress Feature), постройте фасетную модель этого тела, разорвите ассоциативную связь фасетной модели с телом (опция Disassociate) и восстановите скрытые базовые элементы (опция Unsuppress Feature). Таким образом, Вы получите упрощенную фасетную модель тела, которую можно использовать там, где не нужна подробная деталировка.

Поскольку упрощенная фасетная модель является самостоятельным объектом, Вы должны управлять ее изображением, и это изображение не будет обновляться при изменении исходного тела. Это означает, что как только тело существенно устареет, Вам следует регенерировать его вручную. Однако, несмотря на этот недостаток, упрощенное представление полезно при работе с большими сборками, где нежелательно изображать множество мелких деталей.

Снова загрузите тот же набор компонентов

С помощью опций загрузки установите режим
Use Last Component Set
для отбора компонентов. В этом режиме сборка открывается с тем набором компонентов, с которым она была сохранена (за исключением компонентов, удаленных из сборки).
Преимущество использования этой опции состоит в том, что сборка перезагружается в том же состоянии, в котором Вы закончили работу с ней.
Недостатком является то, что


не будут
загружены те компоненты, которые были добавлены в нижнюю переднюю часть сборки шасси или перенесены в нее.

Связи между частями

Объект WRAP_ASSEMBLY является ассоциативным (если не была включена опция Create Non-Associative), и будет обновляться по мере изменений геометрии.

ЗАМЕЧАНИЕ: Для создания ассоциативного объекта должен быть установлен параметр пользователя по умолчанию Assemblies_AllowInterPart. Иначе при открытии диалогового окна Wrap Geometries, Вы получите сообщение, что созданные связи будут неассоциативными. (Это также верно для редактора геометрических связей WAVE .)

ЗАМЕЧАНИЕ: Когда включена опция [Подтвердить перед применением] (см. WAVE ), изменения компонента не будут отражаться на объекте WRAP_ASSEMBLY, пока Вы не обновите сборку.
Обновление объекта, когда связи между частями разорваны, приводит к тому, что объект становится "немым". Объект использует тело из последнего удачного обновления, и любые изменения геометрии частей не отражаются на объекте. Если связь не была разорвана обдуманно (например с помощью модуля WAVE), появится предупреждение в диалоговом окне Edit During Update (cм. Modeling Help для более подробной информации об окне Edit During Update).

Тиражирование части

Если в сборку входят несколько экземпляров рабочей части, то система в качестве рабочего компонента выбирает один из них произвольным образом.
Если часть применяется в сборке несколько раз, то вероятно, что фильтр компонентов позволит загрузить только один ее экземпляр. В этом случае для получения изображения компонента Вам, возможно, придется загрузить часть (причем при этом может появиться изображение и других компонентов). Для того, чтобы подавить изображение компонентов, система сохраняет собственный набор компонентов с именем Current Component Set [Текущий Набор Компонентов].
Система добавляет в текущий набор компоненты, которые открываются:

по фильтру
при выполнении сценария
из навигатора сборки ANT
Система удаляет из текущего набора компоненты, которые закрываются:

при выполнении сценария
из навигатора сборки ANT
Система записывает текущий набор компонентов в рабочую часть при ее сохранении. Это позволяет в следующий раз открыть сборку с тем же набором компонентов (если установлена опция File—>Load Options—> Use Last Component Set [Файл—>Опции Загрузки—>Использовать Последний Набор Компонентов]).
Изображение габаритной рамки компонента можно вывести из навигатора или с помощью опции Information—>Object [Информация—>Объект]. Ей удобно пользоваться для определения пространства, которое займет компонент после загрузки. В окне навигатора соответствующий узел выбирается левой кнопкой мыши и после выбора подсвечивается (если он видимый). Однако если компонент невидим, то для указания его местоположения изображается его габаритная рамка.

Уточнения, приемы и ограничения

Все операции со ссылочными наборами производятся в рабочей части, поэтому объект, проектируемый в контексте сборки, всегда добавляется в ссылочный набор рабочей части.
Ссылочные наборы нельзя сделать видо-зависимыми.
В ссылочный набор можно включать геометрию только из текущей рабочей части или непосредственно входящих в нее компонентов.
При добавлении компонента в качестве элемента ссылочного набора система запоминает имя текущего ссылочного набора, используемого этим компонентом. Предположим, что имеется сборка А с компонентом В, в котором уже определен ссылочный набор с именем "simple" [простой]. Для создания в части А ссылочного набора "simple" сначала убедитесь, что в данный момент компонент В изображен со ссылочным набором "simple", а затем добавьте компонент В в ссылочный набор части А. Сразу после этого сборка А будет перерисована со ссылочным набором "simple", компонент В тoже будет изображен как "simple".
Ссылочный набор можно также использовать для определения общей габаритной рамки части. Для этого укажите имя ссылочного набора в системной переменной UGII_BOUNDING_BOX_REF_SET. [Набор определяет список тел, которые будут участвовать в расчете этой рамки. Тем самым Вы можете исключить из расчета различные вспомогательные тела и построения.]
Если при сохранении части ссылочный набор, заданный в системной переменной UGII_BOUNDING_BOX_REF_SET, существует, то габаритная рамка части рассчитывается только для тел, указанных в этом наборе. В противном случае, если: 1) системная переменная не определена, или 2) ссылочный набор, указанный в ней, не существует, система включает в расчет габаритной рамки все тела части.

Виды

Выделение методом скрытых линий, будет применено в направлении(ях), которое Вы выбрали. Чем больше направлений Вы выбрали, тем больше времени потребуется на операцию.

Six Standard [Шесть стандартных]		Все направления (положительные и отрицательные) Мировой системы координат (WCS).
Eight Isometric [Восемь изометрических]		Все восемь направлений углов изометрии, относительно WCS.
All Fourteen Views [Все четырнадцать видов]		Шесть стандартных, плюс восемь изометрических видов.
Current View [Текущий вид]		Направление только текущего вида.
Specified Direction [Заданное направление]		Направление, заданное с помощью опций меню Vector Method, которое появляется в верхнем меняющемся окне при выборе шага Hidden Line Direction. См. Справочник по интерфейсу пользователя, для более подробной информации об опциях меню Vector Method.

Выполните фильтр

С помощью опций загрузки установите режим
Use Last Component Filter
для отбора компонентов. Отбор компонентов по фильтру будет произведен заново, и загруженный в результате набор компонентов может оказаться другим (если изменились их атрибуты или местоположение).
Достоинства и недостатки этого метода прямо противоположны достоинствам и недостаткам первого способа.

Задание фильтра атрибутами

Опция Attribute [Атрибут]
позволяет использовать в определении фильтра атрибуты. Система выводит на экран список выбора, содержащий все атрибуты изображенной части, значение которых определено. Однако Вы можете использовать любой атрибут, определенный в сборке (например, в компоненте). Для этого нужно ввести его заголовок в поле диалогового окна.
Опция Attribute Comparison [Сравнение Атрибутов] позволяет сравнивать атрибут с некоторым значением или другим атрибутом с помощью операции отношения. Операции отношения, доступные для сравнения атрибутов, показаны на нижеприведенном рисунке.
Выражение фильтра состоит из заголовка атрибута, операции отношения и значения, с которым сравнивается атрибут. Для ввода выражения фильтра Вы можете либо выбрать соответствующую иконку, либо ввести выражение непосредственно в поле Condition [Условие]. Все выражения, которые Вы выбрали или ввели, при нажатии клавиши OK диалогового окна Define Filter помещаются в поле Condition.

Операции сравнения атрибутов

IsDefined("...")

Эта функция возвращает значение true, если аргумент (атрибут) определен. Например, функция IsDefined ("bolt_attribute") возвращает значение true, если определен атрибут с именем "bolt_attribute", не взирая на значение атрибута.

В следующей таблице приведены остальные операции отношения [также называемые условными операторами]:

Название		Операция		Пример		Пояснение
Equals [Равен]		==		a == b		a равно b
Not Equal [Не Равен]		!=		a != b		a не равно b
Greater Than [Больше]		>		a > b		a больше b
Greater or Equal [Больше или Равен]		>=		a >= b		a больше или равно b
Less Than [Меньше]		<		a < b		a меньше b
Less or Equal [Меньше или Равен]		<=		a <= b		a меньше или равно b

Обратите внимание, что клавиша Apply в этом меню действует так же, как опция Preview Filter при создании и модификации фильтра. Это позволяет определить, действительно ли нужные компоненты выбраны с помощью данного фильтра.

Задание фильтра зоной

Опция Zone позволяет использовать в определении фильтра зону. При выборе опции Zone Comparison [Сравнение с Зоной] появляется список зон, в котором Вы должны указать нужную зону. Затем, если этого требует метод сравнения с зоной ( Within или No Further Than ), введите значение допуска.
Для ввода выражения фильтра Вы можете либо выбрать соответствующую иконку, либо ввести выражение непосредственно в поле Condition . Все выражения, которые Вы выбрали или ввели, помещаются в поле Condition
при нажатии клавиши OK.

Функции сравнения с зоной
Доступны следующие функции сравнения с зоной:

Within(x, ...)		где x - значение допуска. Например, значение функции Within(10, ZONE1) истинно, если, по-крайней мере, одна точка компонента удалена от зоны ZONE1 не далее, чем на 10 (в единицах измерения сборки). Имейте в виду, что компоненты, целиком находящиеся внутри зоны, также подпадают под это условие.
NoFurtherThan(x, ...)		Используется только для зон-параллелепипедов. где x - значение допуска. Например, значение функции NoFurtherThan(20, ZONE1) истинно, если ни одна точка компонента не удалена от зоны ZONE1 далее, чем на 20 (в единицах измерения сборки).
IntersectsWith(...)		Частный случай функции Within (0, ...) для пересечения двух зон. Используется для зон-параллелепипедов и зон-плоскостей.
ContainedWithin(...)		Используется только для зон-параллелепипедов. Частный случай функции NoFurtherThan(0, ...).
Larger Than(x...)		где x - значение допуска. Функция возвращает значение true для всех компонентов, у которых длина диагонали габаритной рамки больше x. Если эта длина меньше или равна x, либо компонент не имеет габаритной рамки, то функция возвращает значение false.
Above(...), Below(...)		Используется только для зон-плоскостей. Эти условия истинны, когда компонент полностью находится выше или ниже заданной плоскости.

Меню содержит названия двух специальных зон:

User_Zone		Если это название присутствует в фильтре, то при выполнении фильтра (при открытии сборки с фильтром) система будет запрашивать имя зоны, а при выполнении сценария будет использовать зону, объявленную пользовательской по умолчанию в диалоговом окне Zone.
Work_Part_Volume		Эта зона представляет собой область, ограниченную габаритной рамкой текущей рабочей части. Ее удобно использовать при проектировании в контексте сборки для идентификации компонентов, которые находятся вблизи рабочей части. Используя метод сравнения, оперирующий с габаритной рамкой, можно вместо имени зоны задавать имя компонента - непосредственно ввести это имя или указать компонент в графическом окне или в навигаторе сборки. В результате для определения зоны будет использоваться габаритная рамка выбранного компонента. (Например, таким способом можно определить фильтр, который выделяет все компоненты, содержащиеся в заданном компоненте.)

ЗАМЕЧАНИЕ : Перед тем, как использовать компонент для определения зоны, ему следует присвоить уникальное имя с помощью опции Assign Name , потому что:

Это позволяет использовать фильтр с именем компонента, даже если непосредственный родитель компонента не загружен.
Если имя компонента - не уникальное, то в фильтр может ошибочно попасть габаритная рамка другого компонента с таким же именем.
Компонент, имя которого начинается с цифры, не может использоваться для определения зоны фильтра. В таком случае необходимо изменить имя.

Загрузите прежний набор компонентов и выполните фильтр

Вы можете объединить два описанных выше метода: открыть сборку с тем же набором компонентов, а затем заново выполнить фильтр для "подновления" этого набора. Этот метод удобен тем, что при повторном выполнении фильтра будет выдан список дополнительно загруженных компонентов.

Замена ссылочного набора

Вы можете заменить ссылочный набор, с помощью одной из опций:

Replace Reference Set из
Assemblies—>Components—>Replace Reference Set
Replace Reference Set из
Replace Reference Set из

Зависимые области

Элемент LINKED_EXTERIOR ведет себя также, как и обычный элемент, однако он может содержать несколько тел. Его зависимые области не могут редактироваться, удаляться, скрываться или рассматриваться, как отдельные элементы. Вы можете применять данные операции только со всем элементом.
Связи с зависимыми областями могут просматриваться, разрываться или задерживаться для обновления, используя функции WAVE

Если при создании элемента LINKED_EXTERIOR опция Create Non-Associative была включена, связи не создаются.
Когда элемент обновляется, области из выделенных поверхностей обновляются отдельно, но набор поверхностей не пересчитывается. Если после обновления, область становится разъединенной, создается только часть листового тела, присоединенная к его первой поверхности, и выдается следующее сообщение редактирования при обновлении (EDU):
The set of faces for this region has become disjoint. Some faces are not extracted in region. [Часть поверхностей данного региона разъединились. Некоторые тела не будут добавлены в область]
Если Вы удалите зависимое листовое тело, которое удалится вместе с поверхностью из элемента LINKED_EXTERIOR появится следующее сообщение редактирования при обновлении (EDU):
Subordinate sheet body has been deleted. Extracted faces will be removed from the feature parameters. [Зависимое листовое тело было удалено. Выбранные из него поверхности будут удалены из параметров элемента]

Зоны

Зона служит для смыслового разбиения модели сборки. Зону можно задать параллелепипедом или плоскостью.
Фильтры зоны работают в пределах габаритной рамки части, которая рассчитывается по размерам объемной геометрии. Каркасная геометрия не участвует в этих расчетах и поэтому не может использоваться в фильтре зоны.
Некоторые характеристики зон:

Зоны определяются и сохраняются на уровне сборки.
Зоны имеют уникальные имена.
С зоной можно "сравнивать" область пространства загружаемых компонентов. Операции сравнения записываются в виде фильтра.
Зоны определяются в абсолютной системе координат сборки.

ЗАМЕЧАНИЕ : При сохранении зон их имена записываются и запоминаются заглавными буквами.
Секция Zones диалогового окна Component Filters содержит следующие опции:
Вы можете задать зону по умолчанию, с помощью опции Set User Zone [установить зону пользователя] из диалогового окна Component Filter.
После выбора опции Assemblies—>Zones, появляется диалоговое окно Zones:

Опции диалогового окна Zones
Окно списка зон		Показывает существующие зоны. Каждая зона имеет иконки (параллелепипед или плоскость), которая показывает является ли зона плоскостью или параллелепипедом.
Edit [Редактировать]		Опции редактирования выделенной зоны, которую можно выбрать из окна списка зон
Auto-Generate Zones [Автоматическое разбиение на Зоны]		Позволяет легко разбить сборку на Зоны-Параллелепипеды или на Зоны-Плоскости.
Create Box Zone [Создать Зону-Параллелепипеды]		Позволяет создать одиночную Зону-Параллелепипед.
Create Plane Zone [Создать Зону-Плоскость]		Позволяет создать одиночную Зону-Плоскость, используя опцию из Инструмента Точек. Смотрите Справочник по интерфейсу пользователя для более полной информации о Инструменте Точек
Delete [Удалить]		Позволяет удалять зону, которая выделяется из окна списка зон.
Rename [Переименовать]		Позволяет переименовывать зону.

Unigraphics. Справочник по сборке

Настройки

Управлять возможностями модуля Assemblies можно путем настройки системных параметров. Эти настройки включают в себя опции диалога Assembly Preferences и параметры опции Preferences—>Visualization—>Large Model. Более подробно процедура настройки значений системных параметров описана в Справочнике по интерфейсу пользователя [Gateway Online Help] .
После выбора опции Preferences—>Assemblies, появится диалоговое окно Assembly Preferences:

Опции диалога Assembly Preferences
Parts List Add Method [Метод Заполнения Спецификации] No Add [Не Добавлять] Single Level Add [Добавлять Нижний Уровень] All Levels Add [Добавлять Все Уровни]		Определяет, какие компоненты будут попадать в спецификацию.
Work Part Emphasis [Выделение Рабочей Части]		Выделяет рабочую часть путем "затенения" остальных компонентов сборки другим цветом.
Non-Work Part Color		When your work part is, for example, a component within an assembly, this option sets the color in which the rest of the assembly is displayed.
Maintain Work Part [Оставить Рабочую Часть]		Если опция Maintain Work Part включена, то при замене изображенной части текущая рабочая часть останется рабочей. Если эта опция выключена, то рабочей частью станет изображенная часть.
Display Update Report [Вывести Отчет по Обновлению]		Автоматический вывод отчета по обновлению.
Warn on Drag and Drop [Выдавать предупреждение при операции Drag and Drop]		Выдает предупреждение при использовании операции "drag and drop" [перетащить и оставить] в Навигаторе сборки. Данное предупреждение будет сообщать о том, какая подсборка будет принимать компоненты, что некоторые ассоциативные связи будут утеряны и позволит принять или отменить результаты операции.
Component Member Select [Выбор Элемента Компонента]		Определяет режим работы функции Class Selection Subfunction [Функция Выбора Группы] при выборе компонентов. Если эта опция включена, то выбирается элемент компонента, на который установлен курсор в момент выбора. Если она выключена, то выбирается сам компонент.
[Просмотреть компонент при добавлении]		Включение данной опции даст возможность просматривать компонент перед добавлением его в сборку. Это даст возможность, например, определить тот ли компонент Вы выделили.
[Фильтрация по реальной форме]		Включает фильтрацию по реальной форме, которая для расчета фильтра использует более точную аппроксимацию формы компонента и дает более точные результаты, чем фильтрация по ограничивающим параллелепипедам. Это особенно полезно в случае деталей сложной и вытянутой формы.
Опции настроек навигатора сборки (ANT)
Configure Columns [Конфигурация Полей]		Определяет, какие поля и в каком порядке появляются в окне навигатора сборки.
Preselect Invisible Nodes [Предварительный выбор Невидимых Узлов]		Включает предварительную подсветку узлов дерева сборки.
Опции Навигатора Последовательностей
Configure Columns [Настройка элементов]		Управляет отображением и порядком элементов в Навигаторе Последовательностей.
Опции стиля имени части
Part Name Style [Стиль Имени Части] File Name [Имя Файла] Description [Описание] Specified Attribute [Заданный Атрибут]		Задает тип имени части, которое назначается по умолчанию при создании новых частей.
Attribute [Атрибут]		Текстовое поле для ввода имени атрибута (доступно при выборе опции Specified Attribute).

Настройки по умолчанию хранятся в файле . Если Вы хотите сохранить новые настройки, Вы должны соответствующим образом отредактировать этот файл. Смотрите Справочник по Интерфейсу Пользователя для более полной информации о файле установок пользователя по умолчанию.

Опция Part Name Style - Стиль имени части

Опция Part Name Style позволяет задать тип имени части, которое назначается по умолчанию при создании новых частей. Эта опция связана с системной переменной пользовательских умолчаний , определяющей имя ($FILENAME, $DESCRIPTION или пользовательский заголовок атрибута), которое выводится в диалоговых окнах и в верхней панели графического окна.

File Name [Имя Файла]		В качестве имени части по умолчанию используется имя файла.
Description [Описание]		В качестве имени части по умолчанию используется описание.
Specified Attribute [Заданный Атрибут]		В качестве имени части по умолчанию используется заголовок, заданный Вами в текстовом поле Attribute .

Опция Parts List Add Method - Метод включения компонентов в спецификацию

Опция Parts List Add Method определяет, какие компоненты будут попадать в спецификацию.

No Add [Не Добавлять]		Никакие компоненты не будут включаться в спецификацию.
Single Level Add [Добавлять Нижний Уровень]		В спецификацию будут попадать только компоненты нижнего уровня.
All Levels Add [Добавлять Все Уровни]		В спецификацию будут включаться все подсборки компонента.

Опция Work Part Emphasis - Выделение рабочей части цветом

Опция Work Part Emphasis выделяет рабочую часть путем "затенения" остальных компонентов сборки другим цветом. При работе с большими сборками это позволяет легко отличить рабочую часть от остальных компонентов изображенной части.
Выделение рабочей части цветом бывает полезно и в случае, когда в сборке имеется несколько экземпляров рабочей части.
При включении опции цвет рабочей части остается прежним, а цвет остальных частей меняется на установленный опцией Color [Цвет]. По умолчанию это серый цвет, который обеспечивает наилучший визуальный эффект затенения.

Unigraphics. Справочник по сборке

Диалоговое окно Interoperability - Взаимодействие.

При выборе опции File—>Interoperate, появится диалоговое окно Interoperability.

Опции диалога Interoperability
Push Context to: [Передать контекст в...] Bookmark File [файл закладок] ProductVision		Передает контекст Unigraphics (любые изменения) в файл закладок (для использования в iMAN) или в ProductVision.
Deselect All [Снять все выделение]		Снимает выделение со всей выделенной геометрии, если Вы не хотите модифицировать полностью.
Copy Files to Bookmark Dir [Копировать файлы в директорию закладок]		Определяет должны ли jt файлы, содержащиеся в закладках копироваться в директорию закладок. Если эта опция выключена, то только jt файлы компонентов, которые транслировались во время создания закладки, будут копироваться в директорию закладок. Данная опция отключена в UG/Manager.

Если в качестве назначения выбран Файл Закладок, появляется диалоговое окно Interoperate via Bookmark, где можно ввести его имя, с расширением 'bkm'. Новый jt файл будет сгенерирован и скопирован в директорию закладок. Если опция Copy Files to Bookmark Dir включена, то любые другие jt файлы, на которые ссылается закладка будут скопированы в директорию закладок.
Если в качестве назначения выбрано Приложение (ProductVision), jt файлы, записанные в кэш-директории UGII_TMP_DIR, и описатель текущего контекста, посылаются в заданное Приложение. Файлы будут автоматически удалены, когда все приложения, которые их используют, будут закрыты.
Выбранное Приложение будет автоматически запущено.

Дополнительный ссылочный набор модели

В случаях, когда пользователь поместил насколько моделей в один файл, транслятор может транслировать их в отдельные jt файлы. Для этого требуется определить переменную в файле установок пользователя по умолчанию. Если ссылочный набор не упоминается в установках Assemblies_ModelReferenceSet или Assemblies_AdditionalModelRefSets, jt файлы не будут создаваться для него и он не будет включен в сборки, созданные ugtopv.

Другие функции Взаимодействия

Опция Save ProductVision Data [Сохранить данные ProductVision], позволяет определить, должны ли создаваться файлы ProductVision (при необходимости), когда сохраняется часть. Для более подробной информации про данную опцию см. Gateway Help.
Вы можете экспортировать jt файлы для сборки с помощью опции File—>Export—>ProductVision.

Использование правил версии

При трансляции сборок UG/Manager, используется правило пользователя по умолчанию. Однако, Вы можете установить собственное правило версии, определив в командной строке опцию IMAN_config_rule_name, которая задает правило версии:
IMAN_config_rule_name=
Если данная опция не задана, транслятор ищет файл установок пользователя. Этот файл имеет расширение ".iman_env" и его местоположение определено в переменной среды IMAN_USER_PFILE. Если данное значение не определено, используется значение системы по умолчанию. Значение системы по умолчанию хранится в файле ".iman_env", местоположение которого определено в переменной среды IMAN_DATA.

Использование транслятора ugtopv

Чтобы просмотреть части Unigraphics в ProductVision, Вам нужно транслировать их в "jt" формат - родной формат ProductVision.

ЗАМЕЧАНИЕ: Есть различные методы, которые автоматически транслируют файлы, основной метод - это использование опции File—>Options—>Save Options—>Save ProductVision Data, при этом будут создаваться и обновляться jt файлы. Использование этой опции рекомендуется для частей пакета Unigraphics, использующих ProductVision. Однако, для пакетной генерации jt файлов предоставляется транслятор, работающий с командной строки. Эта программа называется , и входит в стандартную поставку Unigraphics.

Jt файлы ProductVision

Jt файлы, обычно, используются для просмотра сборок в ProductVision.
При транслировании сборок из iMAN, jt файлы сохраняются в iMAN, ассоциированно со сборкой. В iMAN/Web для них появляется ссылка "View 3D". При выборе данной ссылки, соответствующий jt файл открывается в ProductVision.
В этом смысле jt файлы похожи на закладки ProductVision. Однако, в большинстве случаев, использование закладок предпочтительно, потому что:

При просмотре закладок в ProductVision, возможно взаимодействие с Unigraphics. (это невозможно для jt файлов)
Возможно генерировать закладку динамически из iMAN и таким образом видеть, что различные конфигурации структуры сборки (jt файлы отражают только определенную конфигурацию).
Структура сборки в ProductVision такая же, как в Unigraphics или iMAN.
Закладки могут быть открыты в Unigraphics.
Однако, в некоторых случаях предпочтительно использование jt файлов.

Можно сохранять и восстанавливать файлы сессий ProductVision, содержащие ссылки на jt файлы сборок (это невозможно, если файл сессии ProductVision ссылается на файл закладки).
Если Вы хотите управлять видимостью отдельных геометрических объектов, внутри определенного компонента (предполагая, что Вы транслируете геометрию в отдельные сегменты, сбрасывая соответствующую опцию совмещения).
Если Вы хотите иметь возможность просмотреть сборку в ProductVision V2 или переслать ее Вашему партнеру, с помощью EAI VisProducts.

Опции Фильтров

Опция FilenameSanitizeSet игнорируется.
О названии jt файлов заботится транслятор Unigraphics.
Опция FilenameSanitizeSetAdd игнорируется.
Опция FilenameSanitizeSetDelete игнорируется.

Опции Конфигурации

Есть ряд опций, которые влияют на процесс транслирования деталей Unigraphics. Эти опции определены в файле tess.config. Если никаких специальных установок не сделано, к утилите командной строки ugtopv и к трансляции из Unigraphics применяются одинаковые опции.
Детальное описание файла конфигурации есть в документации ProductVision, и поэтому не будет повторятся в этой главе. Транслятор Unigraphics использует установки tess.config file следующими способами:

Опции метаданных

Все опции метаданных обрабатываются транслятором Unigraphics

Опции, определяющие процесс генерарации jt файлы

-single_part		Применяется только для трансляции сборок. Обозначает, что нужно транслировать определенную часть.
-config=		Идентифицирует файл конфигурации, который следует использовать при трансляции. Если опция не определена ugtopv просматривает ряд предопределенных мест, где могут находиться опции конфигурации. Смотрите главу об опциях конфигурации для более полной информации.
-save_outside_iman		Применяется только при использовании опции –pim=yes для трансляции частей из iMAN. Если опция определена, jt файлы, созданные ugtopv сохраняются в текущей директории, вместо директории iMAN, как это происходит по умолчанию.
-use_existing_jts		Пропускает файлы частей, которые были транслированы в jt файлы, ранее и не были изменены. Утилита проверяет время создания файла и, если он не был изменен позднее, то данный файл не загружается. Эта опция полезна, если, по каким-либо причинам, трансляция была прервана. ЗАМЕЧАНИЕ: Эта опция может не работать, если транслируемая часть держится внутри iMAN.
-force_output_dir[=full file path]		Позволяет записывать полученные jt файлы в заданную директорию, вместо директории по умолчанию. Если такая директория не задана, транслятор будет использовать значение, заданное в параметре outputDirectory, заданном в файле конфигурации. Если Вы используете данную опцию внутри iMAN, Вы также должны использовать опцию -save_outside_iman. Если данная опция будет использоваться вместе с опцией generate_assy_jt, jt файлы сборок будут содержать относительные ссылки на jt файлы компонентов, вместо полных путей. Это позволит переносить jt файлы в произвольное место Вашего диска или сети. Данная опция не работает при генерации файлов закладок.

Опции, определяющие сборку, получаемую на выходе.

-generate bookmark		Для транслируемой сборки, создается файл закладок, который может быть открыт в ProductVision. Имя закладки по умолчанию, - это имя транслируемой сборки, при этом закладка создается в текущей директории. Однако, имя закладки может быть переопределено с использованием дополнительного аргумента "=". Опция для создания закладок, работает только когда определена одна часть для трансляции. Опция не работает с директориями, содержащими файлы частей и с файлами-списками частей.
-generate_assy_jt		Создается jt файл для транслируемой сборки. Если сборка записана в формате файла части, то имя jt файла по умолчанию будет имя транслируемой сборки, при этом jt файл будет создан в текущей директории. Однако, имя jt файла может быть переопределено с использованием дополнительного аргумента "=". Если сборка держится в iMAN, jt файл будет сохранен в iMAN, если не определена опция the –save_outside_iman. ЗАМЕЧАНИЯ: Опция для генерации jt файла работает только когда определена одна часть для трансляции. Опция не работает с директориями, содержащими файлы частей и с файлами-списками частей.
-nopopulate		Если опция определена, ugtopv не генерирует jt файлы компонентов. Полезна для генерации закладок или jt файлов сборок, на базе уже оттранслированных частях. Мы рекомендуем обратится к главам, описывающим и jt файлы сборок, чтобы решить какой вид представления сборки Вам больше подходит.

Опции PMI

Все опции PMI обрабатываются транслятором Unigraphics.

Опции Уровня Детализации

Все опции Уровня Детализации обрабатываются транслятором Unigraphics.

Определение местоположения файла tess.config

Трансляция из Unigraphics предоставляет дополнительные способы определения местоположения файла tess.config. По умолчанию, в текущей директории сначала ищется файл tessUG.config а затем tess.config.
Порядок определения местоположения файла tess.config следующий.

Местоположение файла tess.config определяется стандартными правилами поиска (как описано в документации ProductVision ) при этом устанавливаются опции конфигурации по умолчанию.
Если файл определен в переменной окружения UGII_PV_TESS_CONFIG_FILE данные этого файла переопределяют опции конфигурации по умолчанию
Если файл определен в опции –config=, при использовании ugtopv, то данные этого файла переопределяют опции конфигурации по умолчанию, а значение UGII_PV_TESS_CONFIG_FILE игнорируется.

Основные опции программы

-help		Выводит в командную строку сообщение с кратким описанием всех параметров программы.
-examples		Показывает некоторые примеры использования программы.
-pim=yes		Обязательный параметр, при трансляции части iMAN вне iMAN. При поиске и загрузке компонентов при трансляции, будут использованы правила пользователя iMAN по умолчанию.
-noupdate		По умолчанию, процесс трансляции сборки с помощью ugtopv обновляет прежнюю структуру идентификации компонентов для трансляции. Вы можете использовать эту опцию для повышения быстродействия программы, за счет отказа от такого обновления. Если Вы хотите подсоединиться к iMAN под другим именем (user name), группой (group) или ролью (role name), Вы можете использовать следующие опции: -u= -p= -g= -r=
-rev		="" Если Вы введете неверное правило проверки, на экран будет выведен список верных.

Понятие Файла конфигурации

Для упрощения трансляции и для того чтобы полученные jt файлы могли использоваться для закладок и взаимодействия приложений, некоторые опции переопределены или игнорируются утилитой ugtopv.
Этот глава показывает, как меняется процесс трансляции Unigraphics, в зависимости от конфигурации. Эту главу следует прочитать вместе с соответствующей главой документации ProductVision, посвященной транслятору.

Примеры использования ugtopv

Ниже приведены примеры использования утилиты ugtopv:

"ugtopv /parts/assy.prt"
Генерирует jt файлы для всех компонентов в файле assy.prt.
"ugtopv /parts"
Генерирует jt файлы для всех компонентов всех файлов, с расширением .prts или .bkms в директории /parts.
"ugtopv /parts -use_existing_jts"
Генерирует jt файлы для всех компонентов всех файлов, с расширением .prts или .bkms в директории /parts, которые не были оттранслированы ранее.
"ugtopv @DB/assy/A -pim=yes"
Генерирует jt файлы для всех компонентов в assy/A в iMAN, и сохраняет jt файлы в iMAN.
"ugtopv list_of_parts.txt"
Генерирует jt файлы для всех компонентов всех файлов, с расширением .prts или .bkms, определенных в файле list_of_parts.txt (расширение txt не обязательно).
"ugtopv @DB/assy/A -pim=yes -save_outside_iman"
Генерирует jt файлы в текущей директории для всех компонентов в assy/A.
"ugtopv @DB/assy/A -pim=yes -save_outside_iman -force_output_dir=/export/jt_files/assy"
Генерирует jt файлы компонентов в директории /export/jt_files/assy для всех компонентов в assy/A.
"ugtopv @DB/assy/A -pim=yes -generate_bookmark"
Генерирует jt файлы для всех компонентов в assy/A и создает в текущей директории файл закладок assy.bkm.
"ugtopv @DB/assy/A -pim=yes -generate_bookmark=/bookmarks/my_bookmark.bkm -save_outside_iman"
Генерирует jt файлы в текущей директории для всех компонентов в assy/A и создает в текущей директории файл закладок /bookmarks/my_bookmark.bkm.
"ugtopv /parts/assy.prt -generate_bookmark -nopopulate"
Генерирует в текущей директории файл закладок assy.bkm., используя только существующие jt файлы.

Специальные опции

Опция doSolidBodies игнорируется.
Транслятор Unigraphics определяет набор геометрии для транслирования из ссылочного набора
Опция doFacetBodies игнорируется.
Транслятор Unigraphics определяет набор геометрии для транслирования из ссылочного набора. Фасетные тела транслируются только если они содержаться в транслируемом ссылочном наборе и если определяющие их тела не были, на этот момент, транслированы. Фасетные тела уровня сборки не транслируются.
Опция doWireframe игнорируется.
Транслятор Unigraphics определяет набор геометрии для транслирования из ссылочного набора. Проволочные модели транслируются только, если они явно присутствуют в ссылочном наборе модели.
Опция checkFaceColors установлена в значение TRUE.
Опция applyTopRefSet игнорируется.
Опция appendRefSetName установлена в значение TRUE, для jt файлов, созданных для геометрии частей Unigraphics. Данная опция также используется при генерации jt файлов сборок, с помощью транслятора ugtopv. Если данная опция установлена в значение TRUE и сборка не использует пустой (None) ссылочный набор или ссылочный набор Assemblies_ModelReferenceSet, имя ссылочного набора добавляется к имени компонента в jt сборке. Это позволяет применять несколько ссылочных наборов для одних и тех же частей Unigraphics для преобразования и использования в сборке.
Опция bodyPreference игнорируется.
Опция appendRevision применяется для случая имен узлов в jt файлах сборок. Данная опция определяет должен ли идентификатор iMAN присоединяться к идентификатору элемента при создании имени элемента, которое отражается в ProductVision. Если данная опция установлена в значение FALSE, она не влияет на имя отраженное в ProductVision.
Опция appendItemName влияет на имя, отраженное в древовидном списке ProductVision. Установление данной опции в значение TRUE приводит к тому, что имя элемента в iMAN прибавляется к идентификатору элемента и к контрольному идентификатору (который показан в древовидном списке ProductVision), если имя элемента отличается от идентификатора. Данная опция не влияет на имя jt файла.

Транслятор Unigraphics определяет дальнейшие опции из специальной опции файла конфигурации. Эта опция называется mergeSolids и принимает значения TRUE(истина) или FALSE(ложь) аналогично опции mergeSheets. Данные опции взаимодействуют друг с другом следующим образом:

Если mergeSolids установлена вTRUE, значение mergeSheets, также устанавливается в TRUE. В результате, все твердые и листовые модели транслируются в jt файл, как отдельные одиночные секции, таким образом с ними можно будет работать как с отдельными объектами.

Если mergeSolids установлена в FALSE, все твердые модели транслируются в jt файл, в отдельные одиночные секции, таким образом с каждым из них можно будет работать независимо. В этом случае опция mergeSheets обрабатывается и листовые тела транслируются в зависимости от ее значения.

ЗАМЕЧАНИЕ: Если твердые модели транслированы в отдельные секции jt файла, при просмотре в ProductVision Вы увидите дополнительный уровень в дереве объектов. В этом случае, можно независимо манипулировать одиночными моделями вне файла части.

Фасетные тела транслируются в один или несколько jt файлов, в зависимости от значения опции mergeSolids.

Все кривые в ссылочном наборе модели транслируются в отдельную секцию jt файла.

Все точки в ссылочном наборе модели транслируются в отдельную секцию jt файла.

Если опция mergeSolids не установлена в файле конфигурации, то ее значение принимается равным TRUE. Это происходит из-за того, что взаимодействие Unigraphics и ProductVision более эффективно, если используется jt файл, содержащий одну секцию. В частности, если Вы создали файл с несколькими секциями ( merge Solids = FALSE), Вы потеряете некоторую ассоциированную информацию (например информацию о зазорах).

Ссылочный набор модели

можно определить в файле установок пользователя по Unigraphics умолчанию, что позволяет пользователю подсказать Unigraphics, какова действительная геометрия модели. С помощью этого, можно исключить из ссылочного набора модели ссылки или геометрию, которые не будут транслироваться в jt файл. Например, значение по умолчанию для Ссылочного набора модели может быть установлено в значение PART.
При трансляции части, Unigraphics создает для части одиночный jt файл. Если транслируемая часть содержит ссылочный набор модели, транслируется только та геометрия из набора, которая может быть транслирована (твердые, листовые тела, неассоциированные фасеты, кривые или точки).
Если часть не содержит модельного ссылочного набора, часть все равно будет транслирована. Но, в этом случае, будут транслироваться только твердые и листовые тела и неассоциированные фасеты, точки и кривые, при этом, не транслируются.
Если транслируемой геометрии в части не найдено, jt файл не будет создан.

Транслирование "родных" сборок UG

Полученные jt файлы сохраняются в том же месте, где и файлы частей, которые были транслированы, если не задана опция -force_output_dir. Они называются также, как и файлы частей Unigraphics c дополнением __ в конце имени и расширением jt. Файлы не должны быть переименованы или перемещены, так как их местоположение и имя может использоваться при взаимодействии приложений.

ЗАМЕЧАНИЕ: Вы должны иметь права на запись в директорию, куда будут транслироваться части.

Транслирование сборок UG/Manager

Части которые уже лежат в iMAN также могут быть транслированы. Они идентифицируются синтаксисом @DB/Item/Rev.Например, @DB/123456/B будет транслировать версию "B" UG Master, ассоциированного с элементом 123456, и "@DB/123456/B/spec/DWG 1" будет транслировать UGPART , под названием "DWG 1" , прикрепленную Спецификацией к версии B элемента123456.

Опция View3D в iMAN-Web не обрабатывает корректно jt набор данных, если он не является мастер-набором Unigraphics.
Созданные jt файлы автоматически складываются в iMAN, внутрь листа DirectModel, ассоциированного с листом Unigraphics, из которого они были сгенерированы. Имена jt файлов не должны иметь значения для пользователя, однако их имя совпадает с именем ссылочного набора.
Если был транслирован ссылочный набор модели, к файлу прибавляется знак $. Это позволяет iMAN понять, какой jt файл загружать в случае, если с частью ассоциировано несколько jt файлов.
Опция транслятора –save_outside_iman позволяет для части или сборки iMAN записывать результат транслирования не в iMAN. В этом случае jt файлы сохраняются в текущей директории (если не задана опция -force_output_dir) и именуются согласно их имени в Unigraphics и ссылочному набору.

Трансляция из пользовательского интерфейса Unigraphics

Есть различные пути получения данных ProductVision:

File—>Options—>Save Options—>Save ProductVision Data [Файл->Опции->Опции сохранения->Сохранить Данные ProductVision]		Гарантирует, что корректные jt данные будут присутствовать для любой части, которую Вы сохраняете.
File—>Interoperate [Файл->Взаимодействие]		Генерирует данные, необходимые для взаимодействия с ProductVision. Использует претранслированные jt файлы; поэтому опция работает быстрее, если jt данные уже существуют.
File—>Export—>ProductVision [Файл->Экспорт->ProductVision]		Создает копию видимых компонентов так, что данная сборка может быть просмотрена в ProductVision. Данная опция НЕ производит файлы, пригодные для Взаимодействия или Закладок.

Произведенные ugtopv jt файлы аналогичны файлам, произведенным опцией File—>Interoperate.

Управление jt файлами сборок внутри iMAN

Jt файлы сборок, которые хранятся в iMAN используют одинаковое преобразование имен для наборов данных Unigraphics и Версий Элементов, как jt файлам компонентов. При использовании для генерации jt файла транслятора ugtopv, в наборе данных он будет называться TopOfAssembly.jt.
При нажатии кнопки View 3D на наборе данных, ProductVision запускается, открывая jt файл из набора данных. Если в наборе данных присутствует более одного jt файла, то сначала ищется файл TopOfAssembly.jt, а затем используются правила jt файлов компонентов.
Для экспортирования jt файлов (как сборок так и компонентов) из iMAN, используйте транслятор ugtopv с опциями -pim=yes и -save_outside_iman (совместно), который будет сохранять jt файлы компонентов в текущей директории. Если Вам необходимо задать другое местоположение для jt файлов, используйте опцию -force_output_dir. Если Вы хотите создать закладки или jt файлы сборки, используйте опции -generate_bookmark и -generate_assy_jt.

Установка перед запуском.

Перед трансляцией частей Unigraphics, Вы должны принять во внимание некоторые установки, влияющие на трансляцию.

Параметры пользователя по умолчанию
Файл параметров пользователя по умолчанию определен в переменной окружения UGII_DEFAULTS_FILE. Две установки имеют непосредственное отношение к трансляции jt файлов.

Первая установка - назначение Модельного ссылочного набора в переменной Assemblies_ModelReferenceSet. Ее назначение описано в секции Как Unigraphics решает, что нужно транслировать
Вторая - расположение Веб Сервера iMAN, которое определено в переменной UGMGR_WebServer. Это важно только при создании закладок, ссылающихся на jt-файлы из iMAN. Значение должно включать в себя http-адрес сервера (например, значение переменной должно быть http://mywebserver:8080, если вход в Веб Сервер iMAN http://mywebserver:8080/iman/). См. документацию iMAN для более подробной информации.
Конфигурация.
Следует также дать разъяснение о том, как можно управлять преобразованием геометрии и дополнительных данных, таких, как атрибутов. Данное управление осуществляется установками файла конфигурации, более подробно о котором можно узнать из главы Конфигурация.
Аннотация модели
В добавок к данным о допусках формы и расположения, возможно преобразовать аннотацию модели Unigraphics в группы PMI. Аннотация модели включает в себя все видонезависимые объекты черчения (надписи, символы и размеры). Каждая аннотация отдельного слоя Unigraphics будет размещаться в отдельной группе PMI .
Чтобы иметь возможность генерировать аннотацию модели, Вы должны установить переменную пользователя UGII_PV_TRANS_MODEL_ANN в любое значение.

Установочные опции

Опция OutputDirectory игнорируется, если не используется опция -force_output_dir без аргументов
ugtopv определяет местоположение созданных jt файлов для связи их с соответствующими файлами частей Unigraphics
Опция CommonPartsPath игнорируется.
ugtopv автоматически проверяет, что был транслирован только один jt файл для каждого ссылочного набора.
Опция structureOption установлена в значение "PER_PART".
ugtopv обычно игнорирует данную опцию, кроме случаев, когда ugtopv используется для генерации jt файлов сборки. При этом опция MIMIC также принимается во внимание.
Опция autoNameSanitize установлена в значение FALSE.
ugtopv автоматически дает имя jt файлам, на базе имени и ссылочного набора транслируемой части UG.
Опция deleteUnusedParts игнорируется.
Опция singlePartsNoAssem установлена в значение FALSE.

В UG/Manager

Смотрите документацию UG/Manager и iMAN для более полной информации о терминах, используемых в UG/Manager и iMAN.
Следующий раздел описывает процесс управления jt файлами в iMAN, с использованием ugtopv.
При использовании iMAN V5.1.0.4 или более поздней версии, сохраненные в Unigraphics или созданные ugtopv файлы автоматически добавляются в iMAN. Каждый набор данных в ItemRevision Unigraphics может иметь соответствующий набор данных в DirectModel с параметром Rendering [визуализация]. Созданный jt файл будет располагаться в наборе данных DirectModel и иметь имя, как в ссылочном наборе (имя "NONE" будет использоваться, если ссылочный набор не определен). Например, если имя ссылочного набора модели - PART, имя jt файла в наборе данных DirectModel будет PART.jt.
Если набором данных Unigraphics является UGMASTER, набор данных DirectModel также прибавляется к ItemRevision.
Если ссылочный набор, который использовался при создании jt файлов являлся ссылочным набором модели, файл помечается символом "$" и имя фала будет выглядеть как PART$.jt.
Когда ProductVision обращается к jt файлам iMAN, предпочтителен метод, когда используется Уникальный Идентификатор (UID) Rev0 (то есть последней версии) набора данных DirectModel и имени ссылочного набора (который определяет запрашиваемый файл). Данный метод предпочтителен, так как он быстрее, нежели путь поиска ItemRev—>UG dataset—>DirectModel. Когда это возможно, UID набора данных кэшируется в файле части Unigraphics (например, возможна генерация jt файла при записи). Однако, в случаях, когда jt файлы генерируются без возможности модификации частей Unigraphics (например при транслировании с помощью ugtopv), UID не кэшируется в части, то есть местоположение jt файла будет (более медленно), используя путь ItemRev—>UG dataset—>DirectModel.
Так как использовалась последняя версия набора данных, возможно модифицировать часть компонента и сохранить новый jt файл. Любые сохраненные закладки или сохраненные jt сборки, будут продолжать ссылаться на последнюю версию геометрии компонента.

Транслятор в версии ProductVision (PV) до V3.0 располагает jt файлы в наборе данных DirectModel с именем, которое отличается от имени элемента и jt файла, который ссылается на них. Транслятор версии PV V3.0 и более располагает jt файлы в набор данных с именем элемента и jt файла, который ссылается на них. Поэтому версии jt данных раннее V3.0 могут совместно существовать с jt данными версии V3.0, но невозможно использовать версии jt данных раннее V3.0 созданные из закладок или при взаимодействии Unigraphics и ProductVision

Соответствие один к одному между частью Unigraphics и jt файлом является наиболее частой ситуацией, однако существуют случаи, когда можно получить более одного jt файла на один файл части. Например, когда Вы имеете правостороннюю и левостороннюю геометрию в одном файле части. Вы можете использовать установку по умолчанию Assemblies_AdditionalModelRefSets для сохранения правосторонней и левосторонней геометрии в отдельных jt файлах.

Например, для части с именем fender.prt, созданные в Unigraphics jt файлы будут называться fender_LEFT.jt и fender_RIGHT.jt. В UG/Manager, набор данных DirectModel покажет три файла: PART$.jt, LEFT.jt, and RIGHT.jt.

Значек "$" показывает, что использован ссылочный набор модели.

Когда дано имя ссылочного набора и UID набора данных, iMAN создает jt файл по следующим правилам:

Если jt файл относится к существующему ссылочному набору, возвращается имя ссылочного набора.

Иначе, если существует одиночный jt файл, возвращается его имя

Иначе, jt файл помечен символом $, возвращается его имя.

Иначе, ничего не возвращается.

В Unigraphics

Когда части Unigraphics транслируются с использованием ugtopv, jt файлы создаются в той же директории, где расположен файл части, если не определена опция -force_output_dir. Для транслирования частей Unigraphics, если файл части называется .prt, полученный jt файл будет называться _.jt. Например, если файл части называется /parts/released/engine.prt и его ссылочный набор называется "PART", созданный jt файл будет называться /parts/released/engine_PART.jt.
Важно, что полученные таким путем jt файлы не переносятся, поэтому они могут использоваться Unigraphics или родственными программами повторно. Случаи, когда существующие jt файлы используются повторно:

Когда используется опция File—>Interoperate, если часть в текущей сессии Unigraphics не модифицирована
При импортировании части в iMAN, jt файлы импортируются автоматически, если их местоположение может быть корректно определено

Для сборки, содержащей члены семейства частей, рекомендуется перед импортированием главной сборки, сначала импортировать шаблон и сгенерировать jt файлы членов семейства частей.
При использовании ugtopv с опцией -use_existing_jts.
Например, если jt файлы уже существуют в нужном Вам, корректном месте, возможно быстро получить представление сборки Unigraphics для просмотра в ProductVision, используя ugtopv с опциями -use_existing_jts и -generate_bookmark или с опцией -generate_assy_jt. В этом случае, не требуется перерасположение частей и не требуются файлы частей компонентов для открытия сборки, так как сборка верхнего уровня содержит представление структуры сборки.

Входные параметры

Утилита ugtopv имеет параметры, значение которых непосредственно влияет на трансляцию, определяя, что требуется транслировать, какие будут сгенерированы файлы и т. д. Далее объясняется значение каждого из них:
Usage: ugtopv <.prt | @DB/Item/Rev | .bkm | directory | file> [-pim=yes] [-noupdate]

[-single_part] [-config=] [-save_outside_iman] [-use_existing_jts]

[-generate_bookmark] [-generate_assy_jt] [-nopopulate]
Обязательные параметры, которые определяют часть, которую требуется транслировать, показаны в скобках < >:

.prt		Имя файла части или сборки в формате Unigraphics, который должен быть транслирован. Если это сборка, то, как правило, все ее компоненты будут транслированы.
@DB/Item/Rev		Идентификатор части или сборки Unigraphics, содержащейся в iMAN. Если это сборка, то, как и для .ptr, все ее компоненты будут транслированы. Отметим, что опция –pim=yes обязательна, если транслируется часть, содержащаяся в iMAN.
.bkm		Закладка, идентифицирующая сборку Unigraphics. Сборка будет транслироваться с использованием опций загрузки, определенных в закладке. Иначе, используются опции загрузки по умолчанию.
directory		Если эта директория определена, то будут транслированы все части или закладки, содержащиеся там и все ассоциированные с ними компоненты. Опции загрузки для частей и закладок, не содержащих опций загрузки, будут взяты из файла load_options.def.
file		Текстовой файл, содержащий список частей и закладок, которые будут транслированы. Каждая часть или закладка в данном файле должна быть расположена на новой строке.

Взаимодействие

ProductVision - это пакет программ, позволяющий просматривать 2D и 3D модели и манипулировать ими. ProductVision, Unigraphics, и iMAN могут взаимодействовать друг с другом, передавая информацию через или (не путать с закладками, которые использует только Unigraphics). В данной главе описано взаимодействие ProductVision и Unigraphics. Более полную информацию по ProductVision и iMAN можно получить в документациях по этим продуктам.
Примеры, когда можно использовать взаимодействие Unigraphics, ProductVision и iMAN:

Запустить второе приложение, без необходимости определять контекст, который уже определен в первом приложении.
Когда Вы используете для общего обзора разработки PV/Mockup и, в то же время, вносите изменения в модель. Взаимодействие с Unigraphics позволит Вам производить нужные изменения непосредственно в Unigraphics и вносить их обратно в PV/Mockup.
Изменения в моделях могут передаваться между приложениями посредством jt файлов.

ЗАМЕЧАНИЕ: Версии программ должны быть не ниже следующих: Unigraphics V16.0, iMAN V6.0 и ProductVision V3.0.

Закладки Product Vision

Существует два типа закладок Закладки Unigraphics (созданные, с помощью опции File—>Save Bookmark) и закладки ProductVision. Закладки ProductVision содержат достаточную информацию, чтобы их можно было открыть в ProductVision. Эти закладки могут быть сгенерированы из следующих мест:

Из File—>Interoperate внутри Unigraphics
Динамически из iMAN из кнопок запуска ProductVision (в интерфейсе Web или Portal)
С помощью утилиты ugtopv, с помощью опции –generate_bookmark
Из File—>Save Bookmark внутри ProductVision
Закладка, созданная таким методом, содержит информацию о структуре сборки, положении компонентов и положении jt файлов, необходимых для закраски компонентов, выделенных для трансляции. Если закладка создана из iMAN или с помощью ugtopv, закладка будет содержать полностью конфигурированную структуру сборки. Закладки, созданные из File—>Interoperate будут содержать только структуру, необходимую для представления только изoбраженных компонентов.

Запись jt файлов вне iMAN

Транслятор ugtopv имеет опцию преобразования сборок Unigraphics, хранящихся в iMAN, при записи jt файлов компонентов (и генерации закладок jt файлов сборки). В таком случае jt файлы будут иметь вид ____.jt [<идентификатор элемента>_<версия элемента>_<тип набора данных>_<имя набора данных>_<имя ссылочного набора>.jt]; например "123456_A_alt_a_PART.jt".

Возможны случаи, когда некоторые из этих полей будут пустыми. Например, при трансляции набора данных UGMaster, Вы можете получить jt файл следующего вида 123456_A_PART.jt.
Созданные таким образом jt файлы, сохраняются в текущей директории. Закладки и jt сборки будут ссылаться на созданные jt файлы. Это дает возможность иметь представление всей сборки за пределами iMAN.

Unigraphics. Справочник по сборке

Атрибуты

Поскольку сборка не копирует в себя компоненты, а содержит только ссылки на них, все атрибуты части компонента и атрибуты его геометрических объектов наследуются каждым экземпляром компонента в сборке.
Атрибуты части "наследуются" компонентом от части, из которой он создан. Атрибуты части компонента применяются главным образом при создании спецификаций.

Диалог с системой

Вначале система запрашивает новое имя файла для сохранения основного компонента (рабочей части). Если он имеет родительские сборки, то дополнительно запрашиваются имена файлов для сохранения каждой из них. Для того, чтобы не сохранять родительскую часть, нужно вместо ввода нового имени файла нажать клавишу Cancel.

ВНИМАНИЕ: Если Вы работаете в режиме отслеживания версий файлов и сохраняете файл компонента в актуальной версии, то система не будет подниматься по дереву сборки и запрашивать новое имя сборки.
После запросов по всем родительским файлам система запрашивает подтверждение выполнения операции Save—>Part As . При нажатии OK операция выполняется, ход ее выполнения отражается в информационном окне. Нажатие Cancel отменяет сохранение файлов. После завершения операции Save—>Part As в информационном окне выводится список имен всех невыбранных родительских частей (для которых не было задано новое имя файла), чтобы напомнить Вам, что если сохранить эти части позже, то они будут ссылаться на новую (переименованную) часть.
При сохранении компонента под новым именем в строку состояния и в информационное окно выводятся старое и новое имя файла (включая имя директории).

Если произошла ошибка...

Если во время операции Save—>Part As
произойдет ошибка, то операция сохранения отменится. Если к моменту возникновения ошибки какие-либо части уже будут сохранены, то появится сообщение о том, что эти файлы будут удалены (так как они имеют статус "непостоянных").
Если ошибок не было, то в информационном окне под предыдущим отчетом появится обновленный отчет Session Where Used Report, который покажет текущее состояние переименованного файла.

Группы

Для групп действуют следующие ограничения:
Группы не могут быть элементами ссылочных наборов.
Компоненты не могут быть членами групп.

Использование функции выбора группы

При выборе компонентов с помощью функции Class Selection Subfunction [Функция Выбора Группы] можно использовать опцию Up One Level [Вверх на Один Уровень]. Дополнительную информацию Вы можете найти в Справочнике по интерфейсу пользователя [Gateway Online Help] .

Использование ссылочных наборов по умолчанию

Перед загрузкой сборки с помощью опции File—>Load Options отредактируйте список ссылочных наборов по умолчанию [Default Reference Set]. Очередность ссылочного набора в этом списке определяет его приоритет, то есть при открытии компонента в режиме Default Reference Set загружается тот его ссылочный набор, который стоит выше в этом списке. По мере загрузки сборки сверху вниз ссылочные наборы каждого компонента берутся из списка по умолчанию.
Такой порядок действует, если компонент является порожденным компонентом сборки. Однако если компонент сам является подсборкой, то применение ссылочных наборов по умолчанию зависит от состояния выключателя Apply to All Levels [Принять для Всех Уровней].

Экспорт файлов части

Опция File—>Export—>Part [Файл—>Экспорт—>Часть]
копирует выбранную геометрию из рабочей части в новую часть. В новую часть можно копировать линии, точки, сплайны, эскизы, объемные и листовые тела, чертежные объекты (размеры, надписи, метки, штриховку), группы и системы координат. На выбор геометрических объектов действуют те же ограничения, что и при .
Геометрические объекты можно экспортировать только из полностью загруженных частей. Если Вы попытаетесь экспортировать геометрию из компонентов, загруженных частично, то перед выполнением операции экспорта система запросит Вас о подтверждении полной загрузки нужных частей. Еще один способ решения этой проблемы: перед тем, как выполнить экспорт, используйте опцию Fully Load Parts [Полностью Загрузить Части] в диалоговом окне Export Part.
Более подробно экспорт файлов части описан в Справочнике по интерфейсу пользователя [Gateway Online Help] .

Как запустить ugpc

Для вызова утилиты
ugps
введите команду:
ugpc <имя файла>
где <имя файла> - это имя файла сборки с расширением .prt
Например, при вводе команды
ugpc /users/joe/car.prt
будет выдан список:
/users/joe/car.prt /users/joe/chassis.prt /users/joe/axle.prt /users/adrian/wheel.prt /users/library/bolt.prt
Обратите внимание, что имя файла сборки верхнего уровня, заданное в командной строке, также попало в выходной список.
В командной строке можно задавать более одного имени файла сборки. Например:
ugpc engine.prt axle.prt
В этом случае общие компоненты в выходном списке будут присутствовать один раз.
При запуске утилиты
ugpc
можно использовать следующие ключи:



-s
Форматирует выходной список так, чтобы показать структуру сборки. Число, записанное непосредственно после ключа -s, указывает количество пробелов, задающих отступ для каждого уровня (по умолчанию 4). Например, использование ключа -s в предыдущем примере даст следующие результаты:
ugpc -s car.prt

/users/joe/car.prt /users/joe/ /users/joe/axle.prt /users/adrian/wheel.prt /users/library/bolt.prt
или
ugpc -s1 car.prt

/users/joe/car.prt /users/joe/chassis.prt /users/joe/axle.prt /users/adrian/wheel.prt /users/library/bolt.prt



-n
Означает, что в выходном списке будет указано число применений каждого компонента в данной сборке. Например:
ugpc -n car.prt

/users/joe/car.prt 1 /users/joe/chassis.prt 1 /users/joe/axle.prt 2 /users/adrian/wheel.prt 4 /users/library/bolt.prt 16
Следующие два необязательных ключа задают
.
Если ни один из этих ключей не задан, по умолчанию будет использоваться метод
From Directory
[Из Директории]. Программа
ugpc
будет искать компоненты в директории, где находится сборка верхнего уровня.



-a
Задает метод загрузки
As Saved
[Где Сохранена]. Программа
ugpc
будет искать компоненты в тех директориях, в которых они были сохранены вместе со сборкой верхнего уровня или ее подсборками.



-p
Задает метод загрузки Search Directories [Директории Поиска]. Программа

ugpc

будет искать компоненты по заданному пути поиска.

Например:

ugpc -p/users/joe assy.prt

Может быть задано любое количество ключей -p. Поиск будет выполняться в той последовательности, в которой заданы эти ключи, пока не будет найден существующий файл. Ключ действует для всех уровней сборки.

ВНИМАНИЕ :

Поддиректории заданных директорий поиска не просматриваются.

В ключе -p можно использовать переменные операционной системы и команды UNIX . или .., кроме команды ~/.

Между ключом -p и именем директории не должно быть пробелов.

ЗАМЕЧАНИЕ :

Директории, в которых находились компоненты, программа

ugpc

считывает из файла сборки. Это означает, что если файлы компонентов не перемещались в операционной системе, то ключ -p можно не использовать.

Ключи командной строки

Программу удаления скрытых линий в изображении сборки можно запустить из командной строки как внешнюю пользовательскую прикладную функцию. Формат командной строки следующий:

Имя		ug_assy_hlr
Формат		ug_assy_hlr <ключи> <сборка>
Ключи
<сборка>		Файл части сборки, изображение которой нужно обработать. Допускается использование имен, сформированных по правилам модуля UG/Manager.
-a		Выполнение операции прекращается при обнаружении первой ошибки.
-b=<границы>		Разбиение на полосы.
-h		Выдача подсказки.
-i		Скрытые ребра изображаются пунктирными линиями.
-m=<режим>		Режим обработки изображения: facet или solid .
-f		При использовании разбиения этот ключ позволяет избегать переполнения при загрузке больших сборок, компоненты которых занимают большой объем памяти. Если задан этот ключ, то все компоненты загружаются, обрабатываются, а затем выгружаются по очереди. Результат будет получен тот же, что и без ключа -f, но обработка займет гораздо больше времени, поскольку компоненты загружаются заново для каждой зоны разбиения. (Без ключа -f компоненты, загруженные при обработке одной зоны изображения, остаются в памяти и используются при обработке следующих зон). Этот ключ действует только для фасетного режима обработки изображений, то есть Вы должны сначала создать фасетное представление модели, а затем установить ключ -m=facet .
-o=<файл>		Имя выходного файла с удаленными скрытыми линиями.
-r= [файл]		Имя файла протокола. Если задан только ключ -r, но не указано имя файла, то системные сообщения будут записываться в файл hlr_batch.log в текущей директории. Если ключ -r не задан, то системные сообщения будут выдаваться на стандартное устройство вывода.
-s		Включение изображения сглаженных ребер.
-w		Посылка сообщения по электронной почте после завершения работы программы.
-pim=		Запуск в режиме iMAN или UG/Manager.
-user=<имя>		Имя пользователя iMAN или UG/Manager.
-password=<пароль>		Пароль iMAN или UG/Manager.
-group=<имя>		Имя группы iMAN или UG/Manager.

Копирование частей сборок утилитой ugpc

Часто возникает потребность скопировать целиком всю сборку, или переписать ее в другую директорию, или архивировать ее на магнитной ленте. Естественно, Вы должны выполнить эти операции не только над файлом самой сборки верхнего уровня, но и над файлами всех компонентов, входящих в сборку.
Выполнить эту задачу Вам поможет утилита
UGPC
(Unigraphics Print Component) - автономная программа, которая запускается из операционной среды. Входным параметром программы является имя сборки, на выходе Вы имеете список файлов компонентов сборки. Этот список можно вставить в сценарий управления файлами сборки, чтобы обеспечить обработку всех нижестоящих файлов наряду с файлом верхнего уровня.

Обновление компонентов

При открытии сборки и загрузке ее компонентов система автоматически обновляет все компоненты, модифицированные после последнего сохранения родительской сборки. Информацию об обновлении компонентов можно получить с помощью опции Assemblies—>Reports—> Update Report [Сборки—>Отчеты—>Отчет по Обновлению].
Если загрузка сборки выполняется при включенной опции Preferences—>Assemblies—> [Настройки—>Сборки—>Вывести Отчет по Обновлению], то отчет по обновлению выводится автоматически.

Опции диалогового окна Batch Hidden Line

Input Part File [Входной Файл Части]		Выводит на экран диалоговое окно выбора файлов, в котором Вы можете выбрать сборку для обработки изображения.
Output Hidden Line File [Выходной Файл с Удаленными Скрытыми Линиями]		Выводит на экран диалоговое окно выбора файлов, в котором Вы можете задать имя выходного файла части с обработанным изображением.
Mode [Режим] Facet [Фасетная модель] Solid [Твердотельная модель]		Задает режим обработки изображения.
Hidden Edges [Скрытые Ребра] Invisible [Невидимый] Dashed [Пунктирный]		Задает способ изображения скрытых ребер. Эти опции доступны только в режиме обработки изображения с использованием твердотельных моделей (Solid).
Smooth Edges [Сглаженные Ребра]		Управляет изображением ребер между касательными гранями в режиме Solid. В режиме Facet такие ребра всегда видимы.
Use Partitioning [Использовать Разбиение]		Задает диапазоны разбиения вида по X и Y.
X Partition String [X-Полоса Разбиения] Y Partition String [Y-Полоса Разбиения]		Поле X Partition String задает разбиение вида на вертикальные полосы (слева направо), а поле Y Partition String - на горизонтальные полосы (снизу вверх). Ширина полосы задается в процентах (от 0 до 100%).
Single Component Loading [Загрузка Одного Компонента]		Позволяет избегать переполнения памяти при загрузке больших сборок. Более подробно эта тема рассматривается в описании ключа -f .
Log File [Файл Протокола]		Выводит на экран диалоговое окно выбора файлов, в котором Вы можете задать имя текстового файла для записи системных сообщений.
Abort on Any Error [Прекратить при Любой Ошибке]		Указывает, должна ли система прекратить выполнение операции при обнаружении ошибки.
Send Mail When Done [Послать Сообщение После Завершения]		Указывает, должна ли система послать Вам сообщение по электронной почте о завершении операции.
Generate Script [Создать Сценарий]		Позволяет сохранить в файле сценария все данные, необходимые для выполнения операции, без запуска этой операции.
Submit to Batch [Запустить Пакет]		Запрашивает подтверждение выполнения операции. Программа удаления скрытых линий запускается при нажатии OK в меню подтверждения.

Опции меню File при работе со сборками

Некоторые опции меню
File
[Файл] (в горизонтальном меню Unigraphics) имеют особенности при работе со сборками, поскольку файл сборки содержит ссылки на файлы компонентов.


ЭКСПОРТ ФАЙЛОВ ЧАСТИ
Опция File?>Export?>Part
[Файл?>Экспорт?>Часть] копирует выбранную геометрию из рабочей части в новую часть.
ОТКРЫТИЕ ФАЙЛОВ С ИСПОЛЬЗОВАНИЕМ ОПЦИЙ ЗАГРУЗКИ
Опции загрузки File?>Options?>Load Options
[Файл?>Опции?>Опции Загрузки] определяют, как и откуда будут загружаться части компонентов сборки.
Save?>Part
[Сохранить?>Часть]
Сохраняет рабочую часть независимо от того, была ли она модифицирована. Сохранение немодифицированной части имеет смысл, например, в ситуации, когда Вы удалили файл части с диска и хотите его восстановить. Если рабочей частью является сборка, то сохраняются также все ее модифицированные компоненты.
Save?>Part As
[Сохранить?>Часть Под именем]
Создает копии компонента и его родительских сборок.
Save?>All Parts
[Сохранить?>Все Части]
Сохраняет все полностью загруженные модифицированные части. Части, которые не были модифицированы или загружены не полностью (как компоненты сборки), не сохраняются.
ОПЦИИ СОХРАНЕНИЯ
Если включить опцию File?>Options?>Save Options?>Save Display File [Файл?>Опции?>Опции Сохранения?>Сохранить Дисплейный Файл], то при сохранении сборки создается дисплейный файл, который ускоряет вывод изображения при загрузке части или замене изображенной части.
ИМПОРТ ФАЙЛОВ
Опция
Parts List Option
[Опция Спецификации] управляет составом данных, импортируемых с помощью опции
File?>Import
[Файл?>Импорт].
УТИЛИТЫ
Опция File?>Utilities?>Enforced Piece Part
[Файл?>Утилиты?>Объявить Часть Деталью] объявляет компонент отдельной деталью, то есть запрещает добавлять к ней другие компоненты и делать ее сборкой.
Change Displayed Part
[Заменить Изображенную Часть]
Переключает изображение между загруженными частями.
Close
[Закрыть]
Закрывает одну или несколько загруженных частей.

Опции сохранения

Используя дисплейные файлы, Вы можете ускорить вывод изображения при загрузке части или замене изображенной части. Для того, чтобы дисплейный файл создавался при сохранении сборки, нужно включить опцию File—>Options—>Save Options—>Save Display File [Файл—>Опции—>Опции Сохранения—>Сохранить Дисплейный Файл]. Последующая загрузка части будет выполняться быстрее, поскольку не требуется полная регенерация изображения части.

ЗАМЕЧАНИЕ: Дисплейные файлы для сборок используются, только если отдельные детали (компоненты сборки) не были модифицированы после того, как был создан этот дисплейный файл.

Опция Abort Load on Failure - Прекратить загрузку при ошибке

Опция Abort Load on Failure указывает системе, как поступать в тех случаях, когда файл компонента не может быть найден. Если опция включена, то загрузка будет прервана, если выключена - сборка будет загружена без этих компонентов.
Система сообщит обо всех не найденных при открытии сборки компонентах с учетом установленного метода загрузки.
После завершения загрузки все временные части, созданные вместо не найденных, будут помечены в отчете как "exception" [особая ситуация]. Это поможет Вам определить, какие части загружены правильно. Список временных частей можно также просмотреть с помощью опции Assemblies—>Reports—> List Components [Сборки—>Отчеты—>Список Компонентов].

ЗАМЕЧАНИЕ: Компонент ищется по имени файла части, но при этом проверяется внутренний идентификатор файла, чтобы убедиться, что это именно компонент данной сборки, а не какая-то другая часть, случайно имеющая то же имя.

Опция Add - Добавить

Опция Add включает новую директорию в путь поиска. Введите полное имя и нажмите клавишу Add. Введенное имя появится в списке директорий.
Если Вы хотите, чтобы поиск выполнялся в поддиректориях, то после имени директории поставьте многоточие (...). В противном случае поиск будет выполняться только в самой директории, но не в ее поддиректориях.
Иначе, система будет выполнять поиск детали в поддиректориях, определенных в файле ug_search_dirs.dat (одна на линию). Если в какой либо поддиректории найдется файл ug_search_dirs.dat, в поддиректориях, определенных в нем, также будет проведен поиск файлов частей.
Директории добавляются в путь поиска только на время текущего сеанса работы. Для того, чтобы они присутствовали в нем постоянно, нужно сохранить его с помощью опции Save , описанной ниже.

Опция Allow Substitution - Разрешить замену

Опция Allow Substitution разрешает загрузку компонентов, имеющих неверный внутренний идентификатор (но верное имя), даже если они представляют собой совершенно другую деталь. Однако если история создания нового компонента не связана с замещаемым компонентом, то обновление компонента приведет к потере всех данных, связанных с замещаемым компонентом. После завершения открытия сборки в отчете указываются все случаи замены компонентов.
Путь поиска - это список директорий, в которых Unigraphics ищет часть для загрузки при открытии сборки или для обновления. Вы сами можете составить список директорий.
В списке для поиска одни директории могут представлять утвержденные части, другие - части, находящиеся в работе, третьи - новые проекты и т.д.. Поиск файлов части осуществляется в той последовательности, в которой перечислены директории в списке.
Текущий список директорий в пути поиска можно просмотреть в диалоговом окне Search Directories [Директории Поиска]. По умолчанию вначале поиск файла осуществляется в текущей директории.

Опция Apply to All Levels включена

При включении опции Apply to All Levels
ссылочные наборы по умолчанию будут применяться для всех компонентов дерева сборки.
Если для подсборки загружается пользовательский ссылочный набор, то для всех ее компонентов, включенных в этот набор, будет загружаться ссылочный набор по умолчанию. Это правило будет действовать для всех компонентов ветви дерева сборки, порожденной данным компонентом.
Список ссылочных наборов по умолчанию используется также при загрузке в режиме Entire Part.

Опция Apply to All Levels выключена

Если для подсборки, использующей пользовательский ссылочный набор, загружается ссылочный набор по умолчанию, то для компонентов этой подсборки ссылочный набор по умолчанию использоваться не будет. Для них будут загружаться ссылочные наборы, которые использовались при последнем сохранении подсборки.
Если подсборка загружается в режиме Entire Part [Вся Часть], то такие же правила использования ссылочных наборов по умолчанию применяются для всех компонентов, непосредственно порожденных данным компонентом.
Если подсборка загружается в режиме Empty Part [Пустая Часть], то порожденные компоненты загружаться не будут.

Опция Assembly Hidden Line - Интерактивное удаление скрытых линий сборки

Опция Assembly Hidden Line формирует изображение с удалением скрытых линий на основе фасетных моделей. Эта опция обрабатывает тела и фасетные объекты загруженной изображенной части.
Изображение, созданное с помощью опции Assembly Hidden Line, содержит видимые ребра и очерковые линии тел и/или объединенных фасетных моделей изображенной части. Вы можете манипулировать этим изображением с помощью всплывающего меню Quick View Pop-Up. Для получения нужной ориентации изображение можно поворачивать, смещать и масштабировать.
При манипуляции изображением с помощью опций меню Quick View Pop-Up
статическое каркасное изображение становится недействительным, поскольку изменяется исходный угол вида. Для того, чтобы обновить изображение скрытых линий после изменения ориентации, нужно нажать клавишу
Update
[Обновить] в диалоговом окне Hidden Line.
Вы можете сохранить обработанное изображение в файле части с помощью опции
Save
диалогового окна Hidden Line. Выходной файл будет содержать прямые, дуги и эллипсы в единицах измерения исходного (входного) файла части.
При выходе из диалогового окна Hidden Line изображение с удаленными скрытыми линиями стирается.
Изображение с удалением скрытых линий может формироваться очень долго.
Для того, чтобы ускорить обработку изображения, опция Assembly Hidden Line сначала создает фасетные модели видимых тел, которые их не имеют. При завершении сеанса работы и выходе из Unigraphics система удаляет все фасетные модели, созданные в процессе расчета.

ВНИМАНИЕ :
Если загруженная сборка израсходовала всю доступную память, то при формировании фасетной модели может произойти аварийное завершение операции Assembly Hidden Line из-за отсутствия памяти. В этом случае можно использовать опцию
Batch Hidden Line
, которая описана ниже. Чаще всего такая ситуация возникает при работе с большим количеством тел, не имеющих фасетных моделей, которые система должна генерировать по ходу расчета.
Для обеспечения обратной ассоциативной связи выходного файла с исходной сборкой обработанные изображения каждого компонента объединяются в отдельные
группы
Unigraphics. Значение атрибута группы соответствует имени части компонента, которая содержит базовую модель для изображения.

Опция Batch Hidden Line - Пакетное удаление скрытых линий сборки

Опция Batch Hidden Line является альтернативным способом обработки изображения больших сборок для удаления скрытых линий. Она выполняется как автономная программа (задание), поэтому по сравнению с опцией Assembly Hidden Line имеет меньше проблем, связанных с нехваткой памяти и большими затратами процессорного времени.
Эта опция работает с одним файлом части Unigraphics (который может представлять целую сборку) и одним видом (рабочим).
Программа удаления скрытых линий запускается либо из командной строки операционной системы, либо из диалогового окна как внешняя пользовательская прикладная функция.
При обработке изображения Вы можете использовать как фасетные, так и твердотельные модели (режимы Facet и Solid). При обработке изображения в режиме Facet из твердотельных моделей сборки генерируются фасетные модели. Они создаются как временные объекты и не сохраняются в файле части.
Из-за физического ограничения размеров памяти удаление скрытых линий для очень больших сборок может оказаться невозможным. При работе с такими сборками Вы можете разбить сборку на фрагменты , чтобы сократить потребность в памяти. Каждый фрагмент будет содержать только те твердотельные или фасетные модели, которые попадают в указанные Вами границы.

Опция Close—>Selected Parts - Закрыть выбранные части

Опция Selected Parts позволяет выбрать в окне списка части, которые нужно закрыть. С помощью этой опции Вы можете закрыть (выгрузить) компонент, не закрывая всю сборку.
Содержанием списка файлов управляют клавиши-переключатели секции File List Filter [Фильтр Списка Файлов] диалогового окна Close Part. Если нажата клавиша Top Level Assembly Part [Сборка Верхнего Уровня], то список будет содержать только сборки. Если нажата клавиша All Parts in Session [Все Части в Сеансе], то в список войдут также файлы компонентов.
Если Вы не хотите, чтобы появлялись предупреждающие сообщения о модификации файлов, включите режим Force Close if Modified [Принудительное Закрытие Модифицированных файлов]. Система закроет указанные файлы без запросов.
Опция Close Method [Метод Закрытия] позволяет указать, нужно ли закрывать одну часть ( Part Only [Только Часть]) или все части, входящие в сборку ( Whole Tree [Все Дерево]).
Если закрываемая часть была модифицирована, то будет выдан следующий запрос:
The following part has been modified. "имя файла части" Are you sure you want to close it?
[Следующая часть была модифицирована. "имя файла части" Вы уверены, что хотите закрыть ее?]
Если после получения этого сообщения Вы продолжите операцию закрытия (нажмете клавишу Close Part [Закрыть Часть]), то все изменения, произведенные в файле части, будут потеряны. Если Вы этого не хотите, нажмите клавишу Don't Close Part [Не Закрывать Часть]. Если среди закрываемых частей модифицированных несколько, то запрос будет выдаваться для каждой из них. Если Вы хотите закрыть все части, независимо от того, были ли они модифицированы, нажмите клавишу Close All в окне запроса.
Для того, чтобы сохранить часть перед закрытием, выйдите из опции Close—>Selected Parts и сохраните часть с помощью опции Save—>Part .

ВНИМАНИЕ: Можно закрывать только те части, на которые не ссылаются другие части в сеансе работы. Например, нельзя закрыть компонент, если открыта его родительская сборка. Поэтому в списке файлов, которые можно закрывать, присутствуют только те части, на которые нет ссылок.

Опция Close - Закрытие файлов

Опция Close используется для закрытия одной или нескольких загруженных частей. Вы можете выгрузить отдельный компонент или загрузить более позднюю версию компонента с диска, не закрывая всю сборку. При выборе опции File—>Close появляется каскадное меню со следующими опциями:

Selected Parts [Выбранные Части]		Позволяет выбрать в окне списка части, которые нужно закрыть. С помощью этой опции Вы можете закрыть (выгрузить) компонент, не закрывая всю сборку.
All Parts [Все Части]		Закрывает все части в текущем сеансе работы Unigraphics.
Save and Close [Сохранить и Закрыть]		Сохраняет и закрывает текущую часть.
Save As and Close [Сохранить Под именем и Закрыть]		Сохраняет текущую часть под новым именем, а затем закрывает ее.
Save All and Close [Сохранить Все и Закрыть]		Сохраняет все открытые Вами части, а затем закрывает их. Текущий сеанс Unigraphics продолжается.
Save All and Exit [Сохранить Все и Завершить работу]		Сохраняет все открытые Вами части, затем закрывает их и завершает работу в Unigraphics.
Reopen Selected Parts [Перезагрузить Выбранные Части]		Обновляет части, которые уже загружены в текущем сеансе работы, то есть считывает с диска их последние сохраненные версии.
Reopen All Parts [Перезагрузить Все Части]		Перезагружает все части, которые изменились на диске или были модифицированы в текущем сеансе работы Unigraphics (то есть в памяти). Для модифицированных частей запрашивается подтверждение на перезагрузку.

Опция Close?>All Parts - Закрыть все части

Опция
Close?>All Parts
закрывает все части в текущем сеансе работы Unigraphics. Если какая-либо из закрываемых частей была модифицирована, появится следующее сообщение:
You have open parts that have been modified. Are you sure you want to close them?

[В числе открытых частей есть модифицированные. Вы уверены, что хотите закрыть их?]
Если после получения этого сообщения Вы продолжаете операцию закрытия, то все изменения, произведенные в несохраненных файлах части, будут потеряны. Если Вы этого не хотите, выйдите из опции
Close?>All Parts
и сохраните части с помощью опции
Save?>Part
.
Если ни одна из частей не была модифицирована, то появится следующее сообщение:
Are you sure you want to close all parts?

[Вы уверены, что хотите закрыть все части?]
Вы можете ответить OK или Cancel.

Опция Default Reference Sets - Ссылочные наборы по умолчанию

Опция Default Reference Sets определяет список ссылочных наборов, которые просматриваются системой при загрузке сборки.

Опция Define Search Directories - Определить директории поиска

Опция Define Search Directories определяет список директорий, к которым обращается Unigraphics при загрузке компонентов сборки. При ее выборе появляется диалоговое окно со следующими опциями:

Add [Добавить]		Включает новую директорию в путь поиска.
Remove [Удалить]		Удаляет из пути поиска выбранную директорию.
Move Up [Переместить Вверх] Move Down [Переместить Вниз]		Перемещают имя директории вверх или вниз по списку. Выберите имя директории в окне списка и нажмите соответствующую клавишу.
Restore [Восстановить]		Восстанавливает последний сохраненный с помощью команды Save список директорий для поиска. Сохранив первоначальный путь поиска (по умолчанию), Вы можете в любой момент восстановить его с помощью команды Restore.
Save [Сохранить]		Сохраняет путь поиска в файле.
Session Dirs [Директории Сеанса]		Автоматически дополняет путь поиска именами директорий всех частей, загруженных в Unigraphics в текущем сеансе работы.

Опция Generate Script - Создание сценария

Опция Generate Script позволяет сохранить в файле сценария все данные, необходимые для выполнения операции, без запуска этой операции. Имя файла сценария задается в диалоговом окне выбора файлов. Файлы сценариев используются при запуске операции удаления скрытых линий из командной строки операционной системы вместо списка параметров (который может быть достаточно длинным). Файл сценария можно редактировать.

Опция Load Components - Загрузить компоненты

Опция Load Components задает режим загрузки компонентов:

All Components [Все Компоненты]		Система пытается загрузить все компоненты.
No Components [Ни одного Компонента]		Загружается только сама сборка без компонентов.
Specify Filter [Задать Фильтр]		Загружается часть дерева сборки, удовлетворяющая заданному фильтру загрузки.
Use Last Filter [Использовать Последний Фильтр]		Загружает сборку по фильтру, который использовался при последней загрузке и сохранении этой сборки.
Use Last Components Set [Использовать Последний Набор Компонентов]		Загружает сборку с теми компонентами, с которыми она была сохранена в последний раз.

Опции меню Load Components и опция Do not Load Components диалогового окна Open Part File (которое открывается при выборе File—>Open ) взаимодействуют следующим образом:

Если в меню Load Components установлено значение No Components , то опция Do not Load Components включается при выборе File—>Open . Для всех других установок меню Load Components опция Do not Load Components находится в выключенном состоянии.
Если при открытии файла части Вы не меняете установку опции Do not Load Components , то используются текущие опции загрузки.
Если опция Do not Load Components была выключена, и Вы включаете ее, то автоматически в меню Load Components устанавливается значение No Components .
Если опция Do not Load Components была включена, и Вы выключаете ее, то автоматически в меню Load Components устанавливается значение All Components .

Опция Load Method - Метод загрузки

Опция Load Method указывает, как загружать части, входящие в сборку. Доступны следующие методы загрузки:

As Saved [Где Сохранена]		Части загружаются из тех директорий, в которых они были сохранены.
From Directory [Из Директории]		Части загружаются из директории родительской сборки.
Search Directories [Директории Поиска]		Для загрузки частей используется путь поиска. Список директорий, в которых система будет искать нужный файл части, должен быть предварительно составлен с помощью опции Define Search Directories .

ВНИМАНИЕ: Если сборка была сохранена на другой аппаратной платформе, то Вам, возможно, не удастся загрузить ее в режиме As Saved . Формат данных той платформы может быть несовместим с форматом данных платформы, на которой Вы работаете.

Опция Mode - Режим обработки изображения

Опция Mode переключает режим обработки изображения между Facet [Фасетная модель] и Solid [Твердотельная модель].
Обработка изображения в режиме Facet
выполняется быстрее, чем в режиме Solid. Однако получение изображения с использованием твердотельных моделей имеет некоторые преимущества:

Лучшее качество изображения. Изображение, полученное с использованием твердотельных моделей, имеет более гладкие очерковые линии (силуэт). Однако такого же результата можно достичь и с помощью фасетных моделей, уменьшив допуск аппроксимации.
Объем памяти и размер файла части заметно меньше, чем при использовании фасетных моделей.

Опция No Components - Загрузка сборки без компонентов

Загружается только сама сборка без компонентов. Отдельные компоненты Вы можете загрузить при необходимости позже с помощью опции File—>Open или с помощью опций меню окна навигатора Open Part [Открыть Часть]. В этом режиме обычно загружают компоненты при работе с большими сборками.
Если компонент не включен в ссылочный набор родительской сборки, то он не загружается (но может быть загружен с другой сборкой). Так же, как и все незагруженные части, он может быть открыт из окна навигатора или опцией File—>Open . Если в результате изменения ссылочного набора родительской сборки в нее включается этот компонент, то он автоматически открывается. При этом для сборки, которой принадлежит этот ссылочный набор, сразу же сохраняется состояние виртуальной памяти.

Опция Reopen Selected Parts - Перезагрузить выбранные файлы

Опция Reopen Selected Parts обновляет части, которые уже загружены в текущем сеансе работы, то есть считывает с диска их последние сохраненные версии. С помощью этой опции можно заново открыть выбранные части или компоненты открытой сборки.
Опция
Use Load Latest
[Использовать Загруженный Последним] устанавливает правило поиска версии компонента при загрузке сборки. Можно загружать либо ту версию компонента, на которую ссылается сборка, либо брать из имени файла только "корень", а версию определять по установленным правилам. (Правила выделения "корня" сформулированы в файле значений по умолчанию пользователя.) Положение переключателя Use Load Latest по умолчанию задается опцией File?>Options?>Load Options. Однако если Вы измените его положение в диалоговом окне Reopen Selected Parts, то это не приведет к каким-либо изменениям в диалоговом окне Load Options.
При выборе опции
Open As
[Открыть Вместо] появляется диалоговое окно со списком файлов, в котором Вы можете указать, какой файл загрузить на место выбранного. Совершенно другой файл, не являющийся версией заменяемого, можно открыть только при условии, что в диалоговом окне Load Options включен режим
Allow Substitution
[Разрешить Замену].



Reopen Method
[Метод Перезагрузки]
Задает, будете ли Вы при работе со сборками открывать части по отдельности или целиком подсборки.

Force Reopen if Modified
[Всегда Перезагружать Модифицированные части]
Позволяет отменить выдачу предупреждений при попытке перезагрузить часть, модифицированную в текущем сеансе работы.

Reopen All
[Перезагрузить Все]
Перезагружает в Unigraphics все части, которые изменились на диске.
После завершения перезагрузки в окно листинга выводится отчет, который содержит имена перезагруженных файлов, их статус до перезагрузки и статус после перезагрузки.

Опция Save—>Part As - Сохранить часть под именем

Операция File—>Save—>Part As (или сокращенно - Save As) может выполняться над любым загруженным компонентом, а также над загруженной родительской сборкой компонента. Тем самым обеспечивается возможность создать копии как самого компонента, так и его родительских сборок.

ЗАМЕЧАНИЕ: Если компонент не имеет загруженных родительских сборок, то операция Save—>Part As выполняется только над этим компонентом.

Опция Save - Сохранить

Опция Save сохраняет путь поиска в файле. Директории добавляются в путь поиска и удаляются из него только на время сеанса работы в Unigraphics. Если же путь сохранить с помощью опции Save, то он будет действовать в последующих сеансах работы Unigraphics. Информация о пути поиска хранится в файле load_options.def
в текущей директории.

Опция Session Dirs - Директории текущего сеанса

Опция Session Dirs автоматически дополняет путь поиска именами директорий всех частей, загруженных в Unigraphics в текущем сеансе работы. Если все части, открытые в текущем сеансе, находятся в директориях, уже присутствующих в списке поиска, то эта опция будет недоступна.

Опция Specify Filter - Задать фильтр загрузки

Загружается часть дерева сборки, удовлетворяющая заданному фильтру загрузки. Загружаются также зоны и наборы компонентов сборки (или мастер-детали). Если система обнаружит, что какая-либо часть сборки устарела, она загрузит новые данные из компонента.
Фильтр выбирается из текущего списка фильтров по запросу системы. Компоненты будут загружаться в соответствии с фильтром, который Вы выберете в этом списке. Если Вы выйдете из меню без выбора фильтра, то будет действовать режим No Components .
Если Вы выберете фильтр, который относится к рабочей части (когда рабочая часть является изображенной частью) или пользовательской части (когда она не задана), то система выдаст предупреждение и перейдет в режим No Components .

Опция Submit to Batch - Запуск пакетной обработки

Опция Submit to Batch запрашивает подтверждение выполнения операции. Программа удаления скрытых линий запускается при нажатии OK в меню подтверждения.
На рабочих станциях с операционной системой UNIX функция Submit to Batch ( View—>Visualization—>Batch Hidden Line—>Submit to Batch ) запускает командный файл UNIX.

ЗАМЕЧАНИЕ: Для нормальной работы этой функции должны быть правильно сконфигурированы файлы /usr/lib/cron/at.allow и /usr/lib/cron/at.deny . В случае их некорректности командный файл не запустится, и появится сообщение об ошибке.

Опция Up One Level - На один уровень выше

Опция Up One Level позволяет выбирать компоненты на один уровень выше, если это позволяет статус компонента. Если компонент невыбираем, опция недоступна. При нажатии клавиши Up One Level
выбирается компонент, находящийся в иерархии сборки на одну ступень выше.

ЗАМЕЧАНИЕ : Перемещение по иерархии сборки при выборе возможно только вверх. Для того, чтобы опуститься вниз, нужно отменить выбор и начать его заново.

Опция Use Last Components Set - Использовать последний набор компонентов

Загружает сборку с теми компонентами, с которыми она была сохранена в последний раз. Система всегда при сохранении части запоминает набор компонентов. Если набор компонентов недоступен (то есть сборка раньше не сохранялась с новым набором компонентов), то система переходит в режим No Components .

Опция Use Last Filter - Использовать последний фильтр

Загружает сборку по фильтру, который использовался при последней загрузке и сохранении этой сборки. Система всегда при сохранении части запоминает определение фильтра. Если фильтр недоступен (то есть сборка раньше не сохранялась с использованием фильтра), то система переходит в режим Specify Filter и запрашивает новый фильтр.
Если Вы выберете фильтр, который относится к рабочей части (когда рабочая часть является изображенной частью) или пользовательской части (когда она не задана), то система выдает предупреждение и переходит в режим Specify Filter .

Опция Use Partial Loading - Использовать неполную загрузку

Опция Use Partial Loading управляет возможностью неполной загрузки компонентов. Если эта опция включена, то при открытии сборки в сеанс работы загружаются только объемные и листовые тела, включенные в ссылочные наборы компонентов. Если эта опция выключена, то при открытии сборки все ее компоненты загружаются полностью (с учетом установки Load Components ).
Полная загрузка в основном применяется для поддержки связующих выражений. При полной загрузке изменение любого такого выражения немедленно учитывается во всех загруженных частях, использующих это выражение (части, загруженные не полностью, обновятся только после полной загрузки). Использование опции Use Partial Loading дает преимущества также в следующих случаях:

При сохранении файла сборки : При сохранении сборки все модифицированные компоненты (полностью загруженные) также сохраняются. Как правило, для того, чтобы можно было модифицировать компонент, его нужно сделать рабочей (или изображенной) частью, в результате чего он станет полностью загруженным. Однако при преобразовании в новую версию Unigraphics
может быть модифицирован не полностью загруженный компонент. Поэтому, если Вам нужно перенести всю сборку в новую версию Unigraphics, вначале выключите Use Partial Loading , а только затем откройте сборку (при этом откроются и при необходимости преобразуются в новую версию все компоненты) и выполните для сборки операцию Resave [Сохранить заново]. Эту возможность поддерживает программа refile_part.
Для изоляции от изменений файлов компонентов : В обычном режиме работы Unigraphics при открытии сборки ее компоненты загружаются не полностью (даже если не используется ссылочный набор). В частности, не загружаются базовые элементы, которые не нужны для изображения детали. При необходимости загрузки этих базовых элементов для выполнения операций, не модифицирующих компонент, они будут загружаться автоматически, но только в том случае, если загруженная часть компонента не модифицирована. Остаток части компонента загружается при выполнении следующих операций:

При объявлении компонента рабочей частью или изображенной частью

При задании для компонента ограничения условия стыковки

При обновлении геометрии компонента (вследствие изменения одного из выражений другой части)

При добавлении вида в чертеж или обновлении чертежа (если чертежный вид содержит данный компонент)

При редактировании объектов, связанных с незагруженными объектами данного компонента (перенос размера, связанного с геометрическим объектом, не включенным в ссылочный набор).

Если во время работы со сборкой может быть модифицирован любой компонент, то имеет смысл с помощью этой опции загрузить все компоненты полностью и таким образом застраховаться от изменения частей компонентов.

ВНИМАНИЕ: Неполная загрузка компонентов может сэкономить значительный объем виртуальной памяти. Поэтому выключение опции Use Partial Loading целесообразно только тогда, когда объем сборки небольшой или когда технические средства имеют достаточно мощную конфигурацию. В общем случае практика показывает, что для пользователей, не применяющих ссылочные наборы, неполная загрузка компонентов (без базовых элементов) экономит 20-30% всей памяти, используемой открытой сборкой. Применение ссылочных наборов значительно увеличивает эффект от неполной загрузки компонентов.

Опция Use Partitioning - Разбиение изображения сборки

Опция-выключатель Use Partitioning и поля ввода значений под ним позволяют задавать диапазоны разбиения вида по X и Y. При разбиении формируются изображения небольших фрагментов вида для последующего объединения в одно изображение. Такой способ позволяет сократить время формирования изображения больших сборок и требует меньше памяти.
При использовании разбиения Вы должны указать, каким образом нужно разбить изображение сборки. Диапазон разбиения по X и Y задается в процентах от границ вида сборки.
Поле X Partition String [X-Полоса Разбиения] задает разбиение вида на вертикальные полосы (слева направо), а поле Y Partition String [Y-Полоса Разбиения] - на горизонтальные полосы (снизу вверх). Ширина полосы задается в процентах (от 0 до 100%). Параметры разбиения записываются в следующем формате:
Size[(n)],...
где Size - это ширина полосы (в процентах), а n - количество полос. Если суммарная ширина всех полос меньше 100%, то система автоматически добавит еще одну полосу.
Например, запись параметров разбиения 50,50 для X разбивает вид (изображение сборки) на две половины (левую и правую) вертикальной линией-разделителем. Запись 33,33,34 разбивает вид на три полосы; граница первой полосы отсечет 33% вида, второй - 66%, третьей - 100%. Значение 100 означает, что вид не будет разбит в данном направлении.
При разбиении вида на несколько равных полос можно сократить запись, указав в скобках коэффициент повторения. Например, запись 25(4) задает разбиение вида на четыре равных полосы. Полная запись разбиения вида включает разбиение по осям X и Y, например: X=50,50, Y=33,33,34 или X=50(2), Y=33(2),34

Ниже даны примеры разбиений в одном направлении (X или Y):

100		Одна полоса от 0 до 100%.
25(4)		Границы полос 0, 25, 50, 75 и 100%. Эта запись идентична следующей ниже.
25,25,25,25		Границы полос 0, 25, 50, 75 и 100%.
50,5(5)		Границы полос 0, 50, 55, 60, 65, 70, 75 и 100%.
34(3)		Границы полос 0, 34, 68 и 100%.
33(3)		Границы полос 0, 33, 66, 99 и 100%.

Считается, что фасетная модель попадает в полосу, если хоть какая-то ее часть находится внутри границ этой полосы. Очевидно, фасетная модель может попасть сразу в несколько полос.
Для ускорения выполнения операции и более эффективного использования памяти старайтесь задавать разбиение так, чтобы количество объектов в каждом участке было примерно одинаковым.

Операция Save As выполняется только над рабочей частью

Операция Save—>Part As выполняется только над рабочей частью. Если для рабочей части существуют загруженные родительские сборки, то отчет о применяемости будет включать дополнительную графу, в которой отмечены все модифицированные или не полностью загруженные части, в состав которых входит данный компонент.

ЗАМЕЧАНИЕ: Система выполняет изменения только после полного завершения операции Save—>Part As. Поэтому ни одна часть не будет сохранена до тех пор, пока не будут заданы новые имена для всех сохраняемых данной операцией файлов части.

Отчет применяемости в сеансе работы

При выполнении операции Save—>Part As
над компонентом, имеющим загруженные родительские сборки, система выводит в информационное окно отчет применяемости компонента в сеансе работы (Session Where Used Report), показывающий, что влечет за собой сохранение с переименованием данного компонента.

Открытие файлов с использованием опций загрузки

Когда Вы открываете файл части сборки с помощью опции File—>Open [Файл—>Открыть], система должна найти и загрузить части всех компонентов сборки. Опции загрузки File—>Options—>Load Options [Файл—>Опции—>Опции Загрузки] определяют, как и откуда будут загружаться эти части. Доступны следующие опции загрузки:

Load Method [Метод Загрузки]		Указывает, как загружать части.
Load Components [Загрузить Компоненты]		Задает режим загрузки компонентов.
Use Partial Loading [Использовать Неполную Загрузку]		Управляет возможностью неполной загрузки компонентов.
Abort Load on Failure [Прекратить Загрузку при Ошибке]		Указывает системе, как поступать в тех случаях, когда файл компонента не может быть найден.
Allow Substitution [Разрешить Замену]		Разрешает загрузку компонентов, имеющих неверный внутренний идентификатор (но верное имя), даже если они представляют собой совершенно другую деталь.
Load Latest [Загрузить Последний]		Устанавливает правило поиска версии компонента при загрузке сборки. Можно загружать либо версию, сохраненную последней, либо именно ту версию компонента, на которую ссылается сборка.
Define Search Directories [Определить Директории Поиска]		Определяет список директорий, к которым обращается Unigraphics при загрузке компонентов сборки.
Default Reference Sets [Ссылочные Наборы по Умолчанию]		Определяет список ссылочных наборов, которые просматриваются системой при загрузке сборки.

Опции загрузки используются также для:

импортирования сборок,
замещения подсборок,
замены ссылочного набора, при которой требуется загрузка новых компонентов.

ЗАМЕЧАНИЕ: Опции загрузки не действуют на часть, загружаемую явно опцией File—>Open . Они используются только при автоматической загрузке частей компонентов сборки.
Если некоторые компоненты были загружены раньше, то сборка будет связана с ними независимо от установки опций загрузки (то есть компоненты не будут перезагружаться).
Если Вы прервете загрузку, загруженные компоненты останутся. Чтобы прервать загрузку:

(UNIX) Нажмите при загрузке L.
(Windows NT) Нажмите Stop в диалоговом окне с прогрессом загрузки.

Отмена последних выполненных операций

В меню Undo List показаны последние выполненные операции, которые Вы можете отменить. Отмена возможна для всех операций над сборкой, кроме тех, при которых сохраняются данные (например, сохранение опций загрузки, сохранение части и т.п.). Более подробное описание опции Undo List приведено в Справочнике по интерфейсу пользователя [Gateway Online Help].

Перенос/копирование на другой слой

Компоненты сборки на другой слой можно только переносить, но нельзя копировать.

Получение информации о сборке

Особенности применения опций меню Information
[Информация] для получения информации о сборке и ее компонентах:



Information?>Object
[Объект]
Выводит в информационном окне имя файла родительской сборки для компонента, которому принадлежит объект (в графе "owning part" [часть-владелец]), и имя файла компонента (в графе "component member in part" [элемент компонента в части]).

Information?>Part?>Loaded Parts
[Часть?>Загруженные Части]
Выводит общую информацию и атрибуты загруженных в текущем сеансе частей, в том числе имя части, статус загрузки, статус модификации, статус сборки, текущая директория, формат и так далее.

Information?>Assemblies?>Reference Set
[Сборки?>Ссылочный Набор]
Выводит различную информацию о ссылочных наборах, в том числе имя, число элементов, позиция в сборке, ориентацию и вектора осей X, Y и Z.

Information?>Assemblies?>Mating Conditions
[Сборки?>Условия Стыковки]
Выводит информацию о всех условиях стыковки для текущей рабочей части.

Information?>Part
[Часть]
Выводит информацию о загруженных частях, модификациях или предысторию частей.
Опции меню Information подробно описаны в
Справочнике по интерфейсу пользователя [Gateway Online Help]
.

Правила выбора компонентов

Если объект является элементом компонента и имеет статус выбираемого (то есть тип объекта удовлетворяет условию фильтра, заданному в диалоговом окне Class Selection), то объект, который Вы указываете, и будет выбранным. Если Вы нажмете клавишу Up One Level, то выбранным окажется уже компонент. На порядок выбора компонентов с помощью функции Class Selection Subfunction влияет также опция Preferences—>Assemblies—> Component Member Select .
Если сам объект невыбираем, но является элементом компонента, то при указании объекта выбранным окажется компонент.
Компоненты имеют приоритет перед группами. Например, если при выборе Вы указываете объект, являющийся одновременно элементом компонента и членом группы, и оба они выбираемы, то выбранным окажется компонент.

Преобразование

Опцию Edit—>Transform нельзя использовать для переноса компонентов внутри сборки. Вместо нее следует использовать опцию Assemblies—>Edit Structure—>Reposition Component [Сборки—>Редактировать Структуру—>Переместить Компонент].

Применение общесистемных функций Unigraphics

В этом разделе рассматриваются особенности применения общесистемных функций Unigraphics при работе с модулем Assemblies.

СВЯЗУЮЩИЕ ВЫРАЖЕНИЯ		Применение выражений, связывающих различные части, так что выражение одной части может использовать выражения другой части.
ОПЦИИ МЕНЮ File ПРИ РАБОТЕ СО СБОРКАМИ		Некоторые опции меню File [Файл] (в горизонтальном меню Unigraphics) имеют специфические особенности при работе со сборками.
НАСТРОЙКИ		Опции настроек, используемые для сборок (доступны при выборе Preferences?>Assemblies [Настройки?>Сборки]).
УДАЛЕНИЕ СКРЫТЫХ ЛИНИЙ В СБОРКАХ		Операция удаления скрытых линий в изображении модели [Hidden Line Removal] выполняется либо в интерактивном, либо в пакетном режиме.
РЕДАКТИРОВАНИЕ СБОРОК		Опции для редактирования сборок.
ГРУППЫ И АТРИБУТЫ		Особенности использования групп и атрибутов в сборках.
ИСПОЛЬЗОВАНИЕ ФУНКЦИИ ВЫБОРА ГРУППЫ		Использование функции Class Selection Subfunction для выбора компонентов.
ПОЛУЧЕНИЕ ИНФОРМАЦИИ О СБОРКЕ		Использование опций меню Info для вывода информации о сборках.
ВЛИЯНИЕ НА РАБОТУ ДРУГИХ МОДУЛЕЙ		Особенности работы некоторых опций других модулей Unigraphics (Modeling, Drafting, Manufacturing) со сборками.
ВЫБИРАЕМОСТЬ КОМПОНЕНТОВ		Таблица, иллюстрирующая возможность выбора компонентов для различных операций, а также возможность их выбора не из рабочей части.
КОПИРОВАНИЕ ЧАСТЕЙ СБОРОК УТИЛИТОЙ ugpc		Использование утилиты ugpc для копирования сборок и частей.

Многие функции, о которых пойдет речь в данном разделе, более подробно описаны в следующей документации по Unigraphics:
Справочник по интерфейсу пользователя [Gateway Online Help]
Справочник по моделированию [Modeling Online Help]
Справочник по черчению [Drafting Online Help]

Пример использования опции Apply to All Levels

В приведенном ниже примере ссылочные наборы LHS и RHS определяют, какая версия подсборки С - правая или левая (отраженная) - загружается при открытии сборки. Ссылочный набор компонента F для левой подсборки называется MIRROR_SOLID, а для правой подсборки - SOLID.

По правилу использования ссылочных наборов по умолчанию компонент С загружается со ссылочным набором LHS, с которым был сохранен в последний раз (As Saved). Если опция Apply to All Levels
отключена, то в ветви дерева сборки, порожденной этим компонентом, ссылочные наборы по умолчанию не применяются. Тем самым сохраняется правильный выбор ссылочных наборов для компонентов F и G. Включение опции Apply to All Levels приведет к включению в ссылочный набор LHS подсборки С ссылочного набора SOLID компонента F, то есть правой детали.
Однако в некоторых случаях Вам нужно будет включить опцию Apply to All Levels.
Например, все Ваши отдельные детали имеют как ссылочный набор SOLID (твердотельные модели), так и ссылочные наборы FACET (фасетное представление тех же самых моделей).
Самый простой способ просмотреть сборку в твердотельном либо фасетном представлении - это поместить имя соответствующего ссылочного набора в начале списка ссылочных наборов по умолчанию и включить опцию Apply to All Levels, чтобы правила использования ссылочных наборов действовали на все детали сборки.

В этом примере подсборки B и С имеют ссылочные наборы с именем ASSEMBLE, которые ссылаются на свои компоненты и исключают остальные объекты, такие, как геометрия конструкции. Таким образом получается чистый набор данных, который используется в сборках более высокого уровня.
При открытии сборки А для того, чтобы использовались ссылочные наборы по умолчанию для компонентов B и C, опция Apply to All Levels должна быть выключена.

Пример использования ссылочных наборов по умолчанию

Если Вы не редактировали список ссылочных наборов по умолчанию, то компоненты Вашей сборки будут загружаться с теми ссылочными наборами, с которыми они были сохранены в последний раз. Как правило, это вполне приемлемо, однако в некоторых случаях бывает нужно загрузить совсем другие ссылочные наборы.
Например, Вы можете с помощью ссылочных наборов задавать твердотельное или фасетное представление модели. Если в последний раз Вы сохранили сборку со ссылочными наборами, использующими твердотельные модели, а в следующем сеансе Вам достаточно фасетных моделей, то снова загружать твердотельные модели не очень удобно. В сеанс будет загружено данных больше, чем нужно, а кроме того, Вам придется тратить время на корректировку ссылочных наборов соответствующих компонентов.
Создав соответствующие ссылочные наборы по умолчанию, Вы можете сразу открыть сборку в нужном виде.
В некоторых случаях бывает целесообразно отключить опцию Apply to All Levels, например, если Вы хотите сохранить определения пользовательских ссылочных наборов.

Пример запуска программы удаления скрытых линий

Ниже приведен пример команды запуска программы удаления скрытых линий. Для наглядности запись команды разбита на несколько строк.

ug_assy_hlr

-o=hlr_batch.prt \ -m=facet \ -b="X=50,50,Y=25,25,25,25" \ -r=hlr_batch.log \ assy.prt

Рабочая и изображенная части

При работе во всех модулях, кроме Modeling, система автоматически делает изображенную часть рабочей.

Работа в модуле Drafting

При работе в модуле Drafting
имейте в виду следующее:

Можно присоединять любые чертежные объекты и размеры к элементам компонента, входящего в сборку.
Можно выполнять модификации вида для отдельных элементов компонентов, входящих в сборку.

Работа в модуле Manufacturing

С помощью модуля Manufacturing
можно обрабатывать детали в составе сборки. Операции обработки создаются в файле части сборки и имеют полную ассоциативную связь с геометрией компонентов.

Работа в модуле Modeling

При работе в Modeling
большинство операций выполняется над рабочей частью. Однако имейте в виду следующее:

При вызове Modeling
из других модулей рабочей частью всегда становится изображенная часть.
Из Булевых операций над компонентами сборки можно выполнять только операцию вычитания. Основное тело должно быть в рабочей части. Можно выбирать несколько дополнительных тел из рабочей части, изображенной части и/или части-компонента. В отличие от вычитания базовых элементов одной части, вычитание элементов разных компонентов не обладает ассоциативной связью. При этом дополнительное тело остается видимым и не модифицируется. Вычитание выполняется только для основного тела и не выполняется для пересекающихся дополнительных тел.

Редактирование изображения компонента

Можно редактировать слой, цвет, фонт и толщину линии изображения отдельных элементов компонента, входящего в сборку, а также гасить и восстанавливать видимость отдельных компонентов. Многие установки изображения компонентов можно изменить, используя диалоговое окно .

ЗАМЕЧАНИЕ : Нельзя изменять размерность сетки и прозрачность геометрических объектов компонента.

Редактирование сборок

Особенности применения опций меню Edit [Редактировать]
для сборок и компонентов:

Сообщения об ошибках

Все выведенные на экран сообщения об ошибках записываются в файл протокола system_log.
Одно из обычных сообщений об ошибке:
Default schema directory is NULL

[Директория описания структуры не задана]
При появлении этого сообщения проверьте значение системной переменной UGII_SCHEMA.

Связующие выражения

Выражение может связывать различные части, то есть выражение одной части может использовать выражения другой части. Выражения в сборке могут замещать выражения в компоненте.
С помощью таких выражений Вы можете увязывать между собой компоненты сборки. Например, если нужно, чтобы штифт входил в отверстие, определенное в другом компоненте, то можно определить параметры штифта через параметры отверстия. Тогда при редактировании размеров отверстия автоматически будут обновляться размеры штифта.
Использование связующих выражений более подробно описано в разделе "Выражения"
Справочника по моделированию [Modeling Online Help]
.

Удаление скрытых линий в сборках

Для удаления скрытых линий в изображении модели выберите опцию
View?>Visualization
[Вид?>Визуализация], а затем либо
Assembly Hidden Line
, либо
Batch Hidden Line
.

ЗАМЕЧАНИЕ :
Эта функция не поддерживается в программе UG/Creator.


Assembly Hidden Line
[Удаление Скрытых Линий Сборки]
Формирует изображение с удалением скрытых линий на основе фасетных моделей. (Эта опция обрабатывает тела и фасетные объекты загруженной изображенной части.)
Batch Hidden Line
[Пакетное Удаление Скрытых Линий]
Альтернативный способ обработки изображения больших сборок для удаления скрытых линий. Эта опция выполняется как автономная программа (задание), поэтому по сравнению с опцией Assembly Hidden Line имеет меньше проблем, связанных с нехваткой памяти и большими затратами процессорного времени.

Удаление

Опцию Edit—>Delete нельзя использовать для удаления компонентов из сборки. Вместо нее следует использовать опцию Assemblies—>Edit Structure—>Remove Component [Сборки—>Редактировать Структуру—>Удалить Компонент].

Утилиты

Опция
File?>Utilities?>Enforced Piece Part
[Файл?>Утилиты?>Объявить Часть Деталью] объявляет компонент отдельной деталью, то есть запрещает добавлять к ней другие компоненты и делать ее сборкой. Объявить отдельной деталью можно только рабочую часть.
Все файлы части, будь то отдельная деталь, подсборка или сборка, имеют расширение .prt, и процедуры работы с ними во многом похожи. Однако имеются существенные отличия между сборкой и деталью. Например, нельзя добавить компонент к детали; компонент можно добавить только к сборке. Чтобы избежать подобных ошибок, файл части можно пометить с помощью опции
File?>Utilities?>Enforced Piece Part
[Файл?>Утилиты?>Объявить Часть Деталью]. К части, помеченной таким образом, нельзя добавить в качестве компонента существующую часть или создать новый компонент.

Видо-зависимое редактирование

На уровне сборки можно выполнять видо-зависимое редактирование геометрии отдельных компонентов. После обновления эти корректировки сохранятся.
Однако видо-зависимые корректировки и видо-зависимые объекты в части компонента не будут изображаться на уровне сборки. К таким объектам относятся, например, трехмерные видо-зависимые шаблоны с очерковой линией.

Влияние на работу других модулей

Особенности работы некоторых опций других модулей Unigraphics со сборками:

Выбираемость компонентов

Приведенная ниже таблица иллюстрирует возможность выбора компонентов для различных операций, а также возможность их выбора не из рабочей части.

Операция		Выбираемость компонента		Выбираемость элемента компонента		Выбираемость не из рабочей части
Удаление		Да		Нет		Да
Редактирование изображения (цвет, фонт, видимость и т.д.)		Да		Да		Да
Видо-зависимое редактирование		Нет		Да		Недоступно
Выбор точки		Нет		Да		Да
Образмеривание		Нет		Да		Недоступно
Редактирование геометрии		Нет		Нет		Нет
Атрибуты/имена		Да		Да		Да
Включение в ссылочный набор		Да		Нет		Нет
Характеристики массы		Нет		Да		Да
Быстрое макетирование		Нет		Нет		Нет
Информация об объекте		Да		Да		Да
Обработка		Нет		Да		Недоступно
Включение в группу		Нет		Нет		Нет
Перенос на другой слой		Да		Да		Нет
Копирование на другой слой		Нет		Нет		Нет
Преобразование		Нет		Нет		Нет

Замечания к таблице:

[1] При образмеривании и обработке выбор не из рабочей части недоступен, потому что при работе в соответствующих модулях рабочей частью всегда является изображенная часть.
[2] Выбор членов компонентов по принадлежности к группе возможен только из рабочей части (для всех операций, для которых не разрешен выбор не из рабочей части, например, удаление и преобразование). Для этих операций при нажатии клавиши Up One Level выбираются все члены группы более высокого уровня. Для других операций, работающих не только из рабочей части, выбор по принадлежности к группе не имеет смысла, и при нажатии клавиши Up One Level выполняется переход на один уровень вверх по дереву сборки.

Unigraphics. Справочник по сборке

Анализ модели сборки

Для анализа модели сборки Вы можете использовать опции меню Information [Информация] и Analysis [Анализ], например:

Information—>Object [Объект]		Выдает информацию об объекте: применяемость в компоненте, его слой, тип, цвет, фонт и толщина линии.
Analysis—>Distance [Расстояние]		Вычисляет расстояние между компонентами.
Analysis—>Assembly Clearance [Зазоры в сборке]		Проверяет зазоры между компонентами в сборке.
Analysis—>Mass using Solids [Характеристики Массы с использованием Объемных тел] Analysis—>Mass using Curves and Sheets [Характеристики Массы с использованием Линий и Листовых тел]		Вычисляет объем, массу, центр тяжести и другие инерционные характеристики объектов.
Assemblies—>Components—>Check Clearances [Проверить Зазоры в сборке]		Проверяет зазоры между выделенными компонентами в сборке. Доступна из инструментальной панели .
Analysis—>Simple Interference [Простая Интерференция]		Позволяет определить, не пересекаются ли объекты.

Функции анализа распространяются на изображенную часть, даже если она не являются рабочей.

ЗАМЕЧАНИЕ : Тело пересечения, построенное в результате интерференционного анализа, будет создано в рабочей части. Благодаря этому Вы можете устранить нестыковку деталей сборки путем вычитания тела пересечения.

Файлы со статусом "только чтение"

Файл части, на который у Вас нет права доступа с записью, в операционной системе имеет статус
"только чтение"
. Для идентификации такого файла строка состояния в верхней части графического окна после имени файла выведет его статус: <имя> (Read Only) . Когда Вы в первый раз будете редактировать файл со статусом "только чтение", система выдаст предупреждение, что результаты редактирования не могут быть сохранены в данном файле. Однако Вы можете их сохранить в файле под другим именем с помощью опции
File?>Save As
[Файл?>Сохранить Под именем].
Возможна ситуация, когда редактирование некоторого файла части приведет к модификации файла со статусом "только чтение". Например, Вы имеете доступ с записью к файлу YOKE, но у Вас нет такого доступа к родительскому файлу сборки MOUNT_ASSY. Модификация файла YOKE вызовет обновление сборочного чертежа в файле MOUNT_ASSY. Правда чертеж обновляется только на сеанс работы и Вы не сможете сохранить его, так как у Вас нет доступа с записью к файлу MOUNT_ASSY.
Уже после загрузки файла со статусом "только чтение" Вы можете попытаться получить право доступа с записью к этому файлу. Если Вы приобретете такое право и захотите модифицировать файл, то Вам нужно будет закрыть его (опцией File?>Close), а затем открыть заново (опцией File?>Open).
При открытии файла сборки система должна найти и загрузить (если они еще не загружены) все файлы компонентов сборки. С помощью опций
File?>

Вы можете указать в каких директориях следует искать файлы компонентов. Эти опции предлагают Вам следующие варианты: директории из пути поиска, директорию сборки и директорию, в которой была сохранена последняя версия файла.

Формирование спецификации

С помощью опции
Assemblies?>Parts List
[Спецификация] Вы можете сформировать спецификацию сборки на основе ранее присвоенных атрибутов.
Используя опцию
Preferences?>Assemblies?>Parts List Add Method
[Метод Дополнения Спецификации], Вы можете указать, какие атрибуты компонента должны быть включены в спецификацию. Вы можете выбрать один из вариантов: не включать атрибуты компонента, включать атрибуты только на уровне компонента, включать атрибуты всех подсборок компонента.

Формирование структуры сборки

Структура сборки формируется в файле сборки верхнего уровня путем создания компонентов, представляющих собой подсборки и/или отдельные детали. Этот файл сборки верхнего уровня, который с самого начала является рабочей частью, будем называть рабочим файлом сборки.

Идентификация имен компонентов

Способ идентификации компонентов - системными или пользовательскими именами части - устанавливается с помощью системной переменной пользовательских умолчаний Assemblies_partDescriptiveName .

Идентификация рабочей части

Работая со сборкой, очень важно знать, какая часть является рабочей в настоящий момент времени. Узнать это можно двумя способами:

Строка состояния в верхней части графического окна содержит имя изображенной и рабочей частей.
Вы можете подсветить рабочую часть в изображенной сборке с помощью опции Preferences—>Assemblies—>Work Part Emphasis [Выделить Рабочую Часть]. Эта опция затеняет все остальные части сборки другим цветом и тем самым выделяет рабочую часть.

Идентификаторы части

Вы можете переименовать части или в самой системе Unigraphics, или в операционной среде. Для того, чтобы сохранить целостность сборки, система хранит внутренние идентификаторы части, по которым можно различить разные части (идентификаторы разные) или разные версии одной и той же части (идентификаторы одинаковые). При сохранении части под новым именем (операция Save As) часть приобретает новый идентификатор (предполагается, что это уже другая часть) в том случае, когда новое имя отличается от старого не только версией.
Если при загрузке сборки система обнаружит, что файл компонента имеет правильное имя, но компонент не имеет связи со сборкой, будет выдано сообщение об ошибке:
Part is not a valid version of component part
[Недопустимая версия файла компонента]

Использование файла значений по умолчанию для отслеживания версий

При открытии сборки система сопоставляет полные имена частей с трафаретом имени, чтобы выяснить какие компоненты нужно загружать. Чтобы отслеживать версии и при этом не препятствовать загрузке сборок, Вы должны указать системе какая порция имени является "корнем" [собственно именем] и какая порция имени является "версией". "Корень" представляет собой уникальное имя, которое отличает данную часть от всех остальных частей. "Версия" отличает данную версию части от всех остальных версий этой же части.
Так как на каждом предприятии свои правила присвоения имен, необходимо сформулировать эти правила (описать трафарет имени), чтобы их понимала система. Это можно сделать в файле . Подробная информация о значениях по умолчанию пользователя (Customer Defaults) дана в Справочнике по интерфейсу пользователя [Gateway Online Help] .

ЗАМЕЧАНИЕ : Трафарет имени описывается формальным выражением в соответствии со стандартными требованиями. Для составления выражения можно использовать все стандартные переменные, числа, операторы и знаки. Подробная информация о выражениях дана в разделе "Выражения" Справочника по моделированию [Modeling Online Help].
Assemblies_PartNameFormat: ([a-z]+_)([0-9])
Это значение описывает формат имени части в терминах формальных выражений по принципу соответствия трафарету.
Assemblies_PartNameSubstitution: \\1
Это значение указывает, какая порция формального выражения, описывающего формат имени, соответствует "корню".
Assemblies_PartNameMatch: \\1([0-9])
Это значение используется для сопоставления разных версий одной и той же части. Список разных версий части затем сортируется по правилам отслеживания версий , сформулированным ниже.
Assemblies_VersionSubstitution: \\1
Это значение указывает, какая порция формального выражения, описывающего формат имени, соответствует "версии".
Assemblies_VersionType: NUMERIC
Это значение задает правило отслеживания версий.

ЗАМЕЧАНИЕ : Номер после двойной наклонной черты влево (\\) ссылается на n-ную пару круглых скобок. Спецсимвол ('.', '+' или '-') после двойной наклонной черты влево (\\) означает, что его следует интерпретировать буквально [как обычный символ].

Пример задания трафарета имени в файле значений по умолчанию пользователя:

Assemblies_PartNameFormat: ([a-z0-9+)((-[a-z])|)

Assemblies_PartNameSubstitution: \\1

Assemblies_PartNameMatch: \\1((-([a-z]))|)

Assemblies_VersionSubstitution: \\3

В данном примере выражение \\1 в правиле Assemblies_PartNameSubstitution ссылается на текст, заключенный в первой паре скобок в Assemblies_PartNameFormat . Аналогично, выражение \\3 в правиле Assemblies_VersionSubstitution ссылается на текст, заключенный в третьей паре скобок в Assemblies_PartNameMatch .

В разделе "Примеры форматов имен файлов" приведены дополнительные примеры различных форматов имен файлов, правила отслеживания версий и то, как эти правила формулируются в файле значений по умолчанию пользователя.

В данных примерах применяется следующая схема присвоения имен файлам части: a_1.prt, a_2.prt, b_1.prt, b_2.prt. В соответствии с этими правилами a_1.prt и a_2.prt - это разные версии одной части, b_1.prt и b_2.prt - это разные версии одной части, но a_1.prt и b_1.prt - это совершенно разные части.

Разные версии одной и той же части являются взаимозаменяемыми компонентами сборки. Это означает, что сборка обновляет версии компонентов автоматически. Разные части не являются взаимозаменяемыми; чтобы заменить одну часть на другую, Вы сначала должны загрузить сборку, а затем выполнить операцию замены компонента.

Использование ссылочного набора

При включении компонента в сборку Вы можете указать ссылочный набор, который будет использоваться для изображения компонента. Вы можете указать любой ссылочный набор, ранее определенный в файле компонента. Наличие ссылочного набора говорит о том, что должны изображаться только те геометрические объекты, которые входят в этот набор. По умолчанию ссылочный набор не используется. Если включить в сборку компонент без ссылочного набора, то будет изображаться вся его геометрия.
Вы можете указать ссылочный набор при включении компонента в сборку опцией Assemblies—>Components—>Add Existing или Add Existing Components с инструментальной панели Assemblies. Заменить ссылочный набор ранее созданного компонента сборки можно с помощью опции Replace Reference Set [Заменить Ссылочный Набор] выпадающего меню Assemblies—>Components, панели инструментов . Кроме того, перед открытием сборки, с помощью опций загрузки Load Options можно задать ссылочные наборы, которые будут использоваться по умолчанию.

Эскизное проектирование в контексте сборки

Эскизное проектирование в контексте сборки - это возможность создания и редактирования эскизов с использованием видов и геометрии компонентов сборки (эскизное проектирование подробно описано в Справочнике по моделированию [Modeling Online Help] ).
Система использует эскизный вид в том случае, когда Вы ведете эскизное проектирование не в контексте сборки (то есть, когда рабочая часть одновременно является изображенной частью). Однако, если Вы создаете новый эскиз в контексте сборки, Вам будет предоставлен эскизный вид, даже если он не изображен в данный момент.
Эскизная геометрия, созданная с использованием ссылочного набора, будет включена в этот набор.

ЗАМЕЧАНИЕ : Если эскиз отключается в результате замены рабочей или изображенной части, то прежде всего выполняются стандартные операции обновления, как и при закрытии диалогового окна по другим причинам.

Копирование сборок средствами операционной системы

Часто возникает потребность скопировать целиком всю сборку, или переписать ее в другую директорию, или архивировать ее на магнитной ленте. Естественно, Вы должны выполнить эти операции не только над файлом самой сборки верхнего уровня, но и над файлами всех компонентов, входящих в сборку. Выполнить эту задачу Вам поможет утилита
.
UGPC
- это автономная программа, которая запускается из операционной среды. Входным параметром программы является имя сборки, на выходе Вы имеете список файлов компонентов сборки. Этот список можно вставить в сценарий управления файлами сборки, чтобы обеспечить обработку всех нижестоящих файлов наряду с файлом верхнего уровня.
Все файлы части, будь то отдельная деталь, подсборка или сборка, имеют расширение .prt, и процедуры работы с ними во многом похожи. Однако имеются существенные отличия между сборкой и деталью. Например, нельзя добавить компонент к детали; компонент можно добавить только к сборке. Чтобы избежать подобных ошибок, файл части можно пометить с помощью опции
File?>Utilities?>Enforced Piece Part
[Файл?>Утилиты?>Объявить Часть Деталью]. К части, помеченной таким образом, нельзя добавить в качестве компонента существующую часть или создать новый компонент.
Модуль Assemblies не имеет функций входного/выходного контроля качества и управления выпуском изделия. Подробную информацию об этих функциях Вы найдете в справочных руководствах по подсистеме Information Manager Product (iMAN) и по модулю UG/Manager.

Объявление рабочей части

Вы можете объявить рабочую часть следующими способами:

Опцией Assemblies—>Change Work Part [Заменить Рабочую Часть].
Опцией Make Work Part [Сделать Рабочей Частью] всплывающего меню Assemblies—>Navigation Tool [Навигатор] для загруженных частей.
Кроме того, система неявно присваивает статус рабочей части в следующих случаях:

Открытие файла части ( File—>Open ) и создание нового файла части ( File—>New ) автоматически делает эту часть рабочей.
Замена изображенной части ( File—>Change Displayed Part ) делает рабочую часть изображенной или оставляет ту же самую рабочую часть, в зависимости от установки опции Preferences—>Assemblies—>Maintain Work Part [Оставить Рабочую Часть]. Preferences — >Assemblies — >Maintain Work Part .

Область действия изменений

С помощью опций File—>Load Options [Файл—>Опции Загрузки] Вы можете указать последовательность просмотра директорий при поиске файлов компонентов сборки. Так можно обеспечить каждому пользователю доступ к соответствующим версиям файлов частей, если разнести разные версии файлов по разным директориям и установить стандартные пути поиска.

Обработка ситуации "файл не найден"

С помощью опции
File?>Load Options?>Abort Load on Failure
[Файл?>Опции Загрузки?>Прекратить Загрузку при Ошибке] Вы должны дать указание системе, как поступать в тех случаях, когда файл компонента не может быть найден. Возможны два варианта:
Выдать сообщение об ошибке и прекратить операцию загрузки.
Выполнить частичную загрузку сборки, игнорируя ненайденные компоненты.
Не полностью загруженная сборка имеет незагруженные компоненты. Если впоследствии файл компонента будет найден (например, в результате корректировки пути поиска), Вы сможете загрузить компонент, и сборка будет обновлена без потерь ассоциативности.

Опции обновления сборки

Вам не нужно специально обновлять сборку. При открытии файла сборки система автоматически выполняет обновление данной сборки, чтобы учесть последние версии всех используемых компонентов. Кроме того, модификация геометрии файла компонента вызывает немедленное обновление всех загруженных сборок, в которые входит данный компонент.
Модификация геометрии вызывает обновление всех ассоциативных объектов (таких, как размеры и траектория обработки), даже если они находятся в сборке на много уровней выше. Кроме того, удаление геометрических объектов вызывает удаление или регенерацию ассоциативных объектов (в зависимости от установленных правил обновления). Короче говоря, ассоциативное обновление сборки действует аналогично обновлению отдельной детали, но распространяется на все уровни сборки.
Замена ссылочного набора компонента может привести к удалению из сборки некоторых объектов. Однако эта замена вызывает незначительное обновление, ввиду того, что ссылочные наборы используется главным образом для изображения сборки, а не для геометрических построений. Например, если вследствие замены ссылочного набора некоторые геометрические объекты будут удалены из сборки, то ассоциативные размеры будут не удалены, а затенены или окрашены в специальный цвет.

Определение структуры сборки

Опция Assemblies—>Reports—>List Components [Отчет—>Список Компонентов]
предоставит Вам полный список всех компонентов, на которые явно или неявно ссылается файл сборки. Отчет содержит имя компонента, количество компонентов, единицы измерения (дюймы/миллиметры), ссылочный набор, директорию (где хранится файл компонента) и статус файла компонента (например, загруженная или незагруженная часть).
Опция Assemblies—>Reports—>Where Used [Отчет—>Применяемость]
предоставляет Вам отчет применяемости - список всех сборок, которые ссылаются на данный компонент [список обратных связей]. Вы можете указать директории, в которых следует искать сборки, использующие данный компонент.

Особенности работы в сети

В сборку могут входить файлы компонентов, расположенные на любом узле компьютерной сети, даже если эта сеть объединяет разные аппаратные платформы и разные операционные системы. Для этого в путь поиска нужно включить смонтированные директории NFS [Network File System - Сетевая Файловая система]. Система сама обеспечит необходимые преобразования файлов при загрузке сборки.

Особые вопросы обновления сборок.

Когда сборка открыта, то она преобразуется в новый формат. Однако компоненты в сборке остаются компонентами версии до V10, пока Вы не решите их обновить.
Компоненты не обновляются автоматически, так как обновление удаляет части компонента сборки и заменяет его ссылкой на файл части компонента. Таким образом удаляются данные, связанные с компонентом, такие как размеры.
Как только компонент обновлен Вы можете применять к нему полный спектр операций. Данные связанные с компонентом остаются и обновляются когда необходимо. .
Вы можете осуществить следующие операции на компоненте версии до V10 без обновления его:

Вы можете заменять компонент версии до V10 новым компонентом используя опцию Assemblies—>Components—>Substitute Component. Однако Вы не можете использовать компонент версии до V10, как замену другому.
Операции редактирования (такие как Blank, Layer, Move, и т. д.) не действуют на компоненты версии до V10, но Вы можете осуществить операции редактирования на членах компонента.
Вы можете назначать атрибуты компонентам версии до V10 и правильно отображать компоненты в списках частей.
Когда обновляется компонент, система пытается обновить ссылки на существующую часть или создать часть которая нужна, исходя из геометрии которая существует в части сборки.
Если система ссылается на существующую часть компонента, она отражает все изменения геометрии внесенные в часть с тех пор как компонент был обновлен в сборке. Однако если система должна создать часть компонента из геометрии в части сборки, то она не сможет надежно перенести все изменения внесенные в компонент. Поэтому если изменения геометрии должны быть сделаны, то они делаются либо снизу вверх в части компонента либо делаются в контексте сборки после предварительного обновления компонента.

ВНИМАНИЕ: Мы рекомендуем Вам не редактировать геометрию компонентов версии до V10.
Атрибуты, которые назначены компоненту версии до V10, переназначаются обновленному компоненту. Любые атрибуты, включая атрибуты отображения членов компонента теряются.
Следующие правила применимы, когда Вы пытаетесь применить создать атрибуты при обновлении:

Если при обновлении создается компонент, и объект компонента версии до V10 содержал атрибуты, то эти атрибуты создаются и на новой части.
Если обновление просто применяется к существующей части компонента версии до V10, компонент имел атрибуты назначенные ему:
Если атрибут уже существует в наборе ссылок компонента или в атрибуте части, то этот атрибут используется.
В других случаях система создает атрибут в атрибуте части.
Для детального рассмотрения вопроса, как наследуются атрибуты см. Assemblies Help.

Отслеживание версий файлов

Отслеживание версий по имени - это наиболее предпочтительный метод отслеживания версий, ввиду того, что он обеспечивает ассоциативность. Суть этого метода в том, что версия файла определяется директорией, в которой этот файл находится. Например, все готовые к выпуску файлы находятся в одной директории, файлы проекта - в другой директории, личные файлы - в третьей, и так далее. Если установить правила размещения и поиска файлов в директориях, то можно исследовать различные версии одного и того же изделия. Эти правила определяются последовательностью просмотра директорий, которую можно задать с помощью опций File—>Load Options [Файл—>Опции Загрузки]. Путь поиска, представляющий готовое изделие, должен содержать только директорию выпускаемого изделия и директории стандартных деталей. Путь поиска, представляющий рабочую версию изделия, должен содержать на первом месте рабочую директорию, за которой будут следовать директория выпускаемого изделия и директории стандартных деталей. Смотрите раздел .

Параметры изображения и распределение слоев в сборке

Геометрические объекты компонентов сборки изображаются с теми же значениями цвета, фонта и толщины линии, что и объекты файла компонента. Однако Вы можете изменить параметры изображения компонентов с помощью опции Edit—>Object Display [Редактировать—>Изображение Объекта].
При включении компонента в сборку опцией Assemblies—>Edit Structure—>Add-Component Operations Вы можете указать слои, на которых должны разместиться геометрические объекты файла компонента. Вы можете оставить прежние слои (на которых геометрия размещена в файле компонента), указать рабочий или любой другой слой. С помощью опции Format—>Move to Layer [Формат—>Перенести на Слой] можно перенести весь компонент или его отдельные элементы на другой слой.

Перенос деталей в сборке

Перенос компонента в пределах рабочей сборки осуществляется с помощью опции Assemblies—>Edit Structure—>Reposition-Component Operations [Операции Перемещения Компонента]. Эта опция позволит Вам изменить положение компонента, используя операции преобразования Translate [Параллельный перенос] и Rotate About a Point [Повернуть Вокруг Точки]. Операции преобразования не затрагивают геометрию файла компонента, они только переопределяют расположение и ориентацию компонентов в сборке.
Условие стыковки позволит Вам позиционировать компоненты сборки относительно друг друга.

Подавление базовых элементов сборки

С помощью опции Edit—>Feature—>Suppress [Редактировать—>Базовый элемент—>Скрыть] Вы можете удалить изображение базовых элементов компонента, имеющего статус рабочей части. Имейте в виду, что эта операция физически модифицирует модель: если Вы сохраните файл части со скрытыми базовыми элементами, то это отразится на всех сборках, использующих эту часть.
Подавление компонентов в сборке выполняется с помощью опции Assemblies—>Components—>Suppress Component на странице Parameters page
диалогового окна Component Properties. Подавив один или несколько компонентов, Вы тем самым скрываете их вместе с порожденными компонентами от воздействия многих функций модуля Assemblies. Операция подавления компонентов, как и опция Suppress Feature, физически модифицирует модель, в отличие от операции гашения (Blank), которая лишь удаляет изображение компонентов с экрана.

Правила отслеживания версий

Существуют 5 правил отслеживания версий:
NUMERIC: 1, 2, 3, 4, 5 ... [Числовой порядок] REVERSE_NUMERIC: ...5, 4, 3, 2, 1 [Обратный числовой порядок] ALPHABETIC: a, b, c ..., z, aa, bb, cc ... [Алфавитный порядок] REVERSE_ALPHABETIC:...,cc, bb, aa, z,..., c, b, a [Обратный алфавитный порядок] MILITARY: 1, 1.1, 2, 2.2, 2.2.2, 3, 3.3 ... [Военный порядок]
После того, как Вы установили правила поиска и отслеживания версий файлов части, можно проверить действие этих правил на существующих файлах. Для этого выберите File—>Options—>Load Options—>Define Search Directories—>Verify Dirs [Файл—>Опции—>Опции Загрузки—>Определить Директории Поиска—>Проверить Директории].
Опция Verify Dirs выводит список файлов частей всех директорий поиска. Для каждой части выдается сообщение о том, соответствует ли имя ее файла установленному формату и, если да, то ее последняя версия.

ВНИМАНИЕ : После того, как Вы установили правила поиска и отслеживания версий файлов части и построили сборку, менять эти правила нельзя . Изменения приведут к тому, что при очередной загрузке сборки система не сможет найти нужные версии файлов компонентов.

Преобразование части в часть мастер-модели

Предположим, Вы имеете геометрию и чертеж в одном и том же файле части, и Вам требуется преобразовать эту часть в мастер-модель "псевдо-сборки" таким образом, чтобы геометрия оказалась в файле компонента, а чертеж - в файле сборки. Чтобы выполнить эту задачу, во-первых, включите режим Retain Dimensions [Оставить Размеры] в диалоговом окне Drafting Preferences [Настройки Чертежа]. Во-вторых, помощью опции Assemblies—>Components—>Add Existing или Add Existing Components с инструментальной панели Assemblies. Теперь при создании нового компонента геометрия окажется в файле компонента, а чертеж - в файле сборки. Однако чертежная аннотация в сборке утратит ассоциативные связи с геометрией, и Вам придется вручную восстанавливать эти связи.

Преобразование сборок, созданных в ранних версиях Unigraphics

В модуле Assemblies Unigraphics V14 Вы можете работать со сборками, созданными в ранних версиях Unigraphics
(до версии 10). С помощью опции Assemblies—>Edit Structure—>Upgrade Component
[Редактировать Структуру—>Обновить Компоненты] Вы можете обновить старую сборку, чтобы воспользоваться преимуществами более высокой степени ассоциативности, реализованной в версии 10.

prt Последняя буква имени

123-456-789a.prt Здесь "123-456-789" - это "корень" 123-456-789b. prt Последняя буква имени - это версия ... 123-456-789z.prt 123-456-789aa.prt 123-456-789ab.prt
Assemblies_PartNameFormat: ([0-9\\-]+)([a-z]+) Assemblies_PartNameSubstitution: \\1 Assemblies_PartNameMatch: \\1([a-z]+) Assemblies_VersionSubstitution: \\1 Assemblies_VersionType: ALPHABETIC

Версия отслеживается по правилу MILITARY

Unigraphics_v9.1_release.prt Здесь "Unigraphics_v" и "_release" - это "корень" Версия отслеживается по правилу MILITARY Unigraphics_v10.0_release.prt Unigraphics_v10.1_release.prt Unigraphics_v10.2_release.prt ... Assemblies_PartNameFormat: ([A-Za-z]+_v)([0-9]+\\.[0-9])(_release) Assemblies_PartNameSubstitution: \\1\\3 Assemblies_PartNameMatch: \\1([0-9]+\\.[0-9])\\3 Assemblies_VersionSubstitution: \\1 Assemblies_VersionType: MILITARY

и последняя буквы имени

b_123_abc_456_e.prt Здесь "_123_abc_456_" - это "корень" b_123_abc_456_d.prt Первая и последняя буквы имени - это версия b_123_abc_456_c.prt c_123_abc_456_b.prt c_123_abc_456_a.prt ... Assemblies_PartNameFormat: ([a-z])(_[0-9_a-z]+_)([a-z]) Assemblies_PartNameSubstitution: \\2 Assemblies_PartNameMatch: ([a-z])\\2([a-z]) Assemblies_VersionSubstitution: \\1\\2 Assemblies_VersionType: REVERSE_ALPHABETIC

prt Версия отслеживается по правилу

a1b2c3--12.prt Здесь "a1b2c3--" - это "корень" a1b2c3--13. prt Версия отслеживается по правилу NUMERIC efg456--22-pat.prt Здесь "efg456--" и "-pat" - это "корень" efg456--23-pat.prt Версия отслеживается по правилу NUMERIC Assemblies_PartNameFormat: ([a-z0-9]+--)([0-9]+)([a-z0-9\\-]*) Assemblies_PartNameSubstitution: \\1\\3 Assemblies_PartNameMatch: \\1([0-9]+)\\3 Assemblies_VersionSubstitution: \\1 Assemblies_VersionType: NUMERIC
Дополнительные примеры с комментариями Вы найдете в самом файле значений по умолчанию пользователя .

Пример использования директорий для ограничения изменений

Пусть Мэри, Боб и Джо - члены группы Альфа (разработчики проекта Альфа), а Линда - член группы Бета. Каждый из них держит свои рабочие файлы в личных директориях (например, Мэри - в директории /users/mary).
После того, как конструкторы проведут все необходимые изменения, они перепишут свои файлы в директории проектов (/alpha, /beta), к которым имеют доступ все разработчики данного проекта.
Выпускные (окончательные) версии файлов переносятся в директорию /released, которую "видят" [имеют доступ с правом чтения] все разработчики всех проектов.
На следующем рисунке показанa сборка MOUNT_ASSY.PRT со своими компонентами.

Пример сборки
В нижеприведенной таблице показаны некоторые директории и содержащиеся в них части.

Директория		Файлы
/released		Сборка MOUNT_ASSY.PRT и ее компоненты (YOKE, BODY, BUSHING, BOLT, NUT, PIN)
/alpha		Сборка MOUNT_ASSY.PRT и компоненты BODY, YOKE (модифицированные части)
/mary		BODY
/bob		YOKE

На следующем рисунке показана структура директорий и содержащиеся в них части.

Иерархическая структура директорий и содержащиеся в них части
Устанавливается следующая последовательность просмотра директорий для каждого конструктора:

Последовательность поиска в директориях Мэри: users/mary, /alpha, /released.
Последовательность поиска в директориях Боба: users/bob, /alpha, /released.
Последовательность поиска в директориях Линды: users/linda, /beta, /released.
Локальные изменения, выполненные Бобом в личной директории, недоступны для Мэри до тех пор, пока он не перепишет их в директорию /alpha. А изменения, выполненные Бобом и Мэри, недоступны для Линды до тех пор, пока они не будут переписаны в директорию /released.
Если необходимо, чтобы Боб и Мэри взаимодействовали на ранних этапах работы (на этапе локальных изменений), они должны "обменяться" своими директориями. То есть нужно установить следующие последовательности поиска:
Мэри: users/mary, users/bob, /alpha, /released.
Боб: users/bob, users/mary, /alpha, /released.
Опция Assemblies—>Reports—>Update Report [Отчеты—>Отчет по обновлению]
предоставляет отчет о том, какие компоненты были обновлены во время загрузки сборки. Этот отчет содержит следующую информацию: имя файла сборки, дата, время, имена файлов компонентов и статус, который они имели в момент загрузки.

Примеры форматов имен файлов

Следующие примеры показывают различные форматы имен файлов, правила отслеживания версий и то, как эти правила формулируются в файле значений по умолчанию пользователя.

Присвоение и изменение атрибутов компонентов

Для присвоения атрибутов части объявите компонент рабочей частью и выберите опцию Format—>Attribute—>Part [Формат—>Атрибут—>Часть]. Эти атрибуты будут доступны для всех сборок, использующих данный компонент, и фактически станут атрибутами объектов компонента.

ЗАМЕЧАНИЕ: Атрибуты могут быть определены или изменены, используя страницу Attributes
диалога Component Properties.
Вы можете изменять значения атрибутов компонента, а также добавлять новые атрибуты, которые будут действовать только при использовании компонента в данной сборке. Чтобы сделать это, выберите опцию Format—>Attribute , а затем укажите компоненты, для которых Вы хотите добавить или изменить атрибуты.

Процедура обновления версии

Опция Upgrade Component удаляет копии геометрии компонентов из файла сборки и формирует новые компоненты, которые содержат ссылки на геометрию, но не саму геометрию.
В случае необходимости опция Upgrade Component может создать новые файлы компонентов [например, если старые удалены].

ВНИМАНИЕ : Опция Upgrade Component удаляет вместе с геометрией и все связанные с ней объекты, так как старые компоненты не имеют достаточно информации для сохранения ассоциативности.
После выполнения опции Upgrade Component
нужно сохранить обновленные файлы сборки с помощью опции File—>Save [Файл—>Сохранить].
Вы можете выполнять следующие операции Unigraphics над старыми (созданными до версии 10) файлами компонентов:

Удалить компонент
Заменить старый (до V10) компонент на компонент более новой версии
Обновить старый компонент
Компоненты могут быть обновлены выборочно; допустимо иметь сборку, у которой одни компоненты обновлены, а другие нет.
Графа описания в списке компонентов, полученном опцией Assemblies—>Reports—>List Components [Отчет—>Список Компонентов], говорит о том, какой компонент не был обновлен.


Для модификации файла компонента в контексте сборки прежде всего убедитесь, что сборка имеет статус изображенной части. Затем сделайте компонент рабочей частью. Теперь вся создаваемая геометрия будет автоматически добавляться к рабочей части. Хотя изображена вся сборка, модифицировать можно только рабочую часть сборки. Однако для позиционирования можно ссылаться на геометрические объекты, которые не принадлежат рабочей части. Например, геометрия, не принадлежащая рабочей части, может быть выбрана функцией выбора точки Point Subfunction . Смотрите следующий рисунок.

Использование геометрии изображенной части для редактирования рабочей части
Вы можете выбрать грань (или другой геометрический объект) в сборке и извлечь ее для использования в рабочей части с помощью опции WAVE Geometry Linker
[Построитель Связанных Геометрических объектов модуля WAVE]. Извлеченные объекты могут быть как ассоциативными, так и неассоциативными.

ЗАМЕЧАНИЕ: При отсутствии лицензии на модуль WAVE Вы сможете создавать только неассоциативные извлеченные объекты. Если такая лицензия имеется, то с помощью выключателя Create Non-Associative [Создать Неассоциативный объект]
Вы можете управлять ассоциативностью создаваемых объектов.
Грани, извлеченные из некоторой части сборки, можно использовать в рабочей части для создания и редактирования геометрических объектов. Извлеченная грань будет создана поверх исходной и представлена как листовое тело в рабочей части.
Если рабочая часть изображена со ссылочным набором, то вся создаваемая геометрия будет автоматически добавляться к ссылочному набору этой части. Таким образом обеспечивается изображение создаваемой геометрии рабочей части. Эта геометрия будет изображаться и на всех других компонентах, ссылающихся на эту же часть и имеющихся этот же ссылочный набор, а также на всех компонентах, изображенных без ссылочного набора (с набором Entire Part [Вся Часть]).

Проверка детали перед включением ее в сборку

Для проверки существующей детали перед добавлением ее в сборку прежде всего загрузите ее с помощью опции File—>Open [Файл—>Открыть]. Если нужно, отредактируйте часть. Когда часть будет готова, сделайте сборку изображенной частью и включите новую часть в сборку с помощью опции Assemblies—>Components—>Add Existing или Add Existing Components с инструментальной панели Assemblies
.

Разработка сборочного чертежа

Для разработки сборочного чертежа прежде всего вызовите сборку (откройте файл сборки или объявите ее изображенной частью) и вызовите модуль Drafting. Теперь можно приступать к компоновке видов и добавлению чертежной аннотации. Для получения чертежа на основе модели сборки Вы можете пользоваться всеми средствами модуля Drafting.
Размеры, метки, идентификаторы позиции, условные обозначения и другие чертежные объекты полностью ассоциативны с геометрией файлов компонентов сборки. Таким образом, при модификации компонентов сборочные чертежи будут обновляться автоматически, отражая проведенные изменения. Видо-зависимые модификации, выполненные на уровне сборки, действуют всякий раз, когда редактируется геометрия компонента. На сборочные чертежи распространяется и операция удаления скрытых линий.
Размеры, чертежные надписи и метки, присутствующие в файле компонента, отсутствуют на изображении сборки, в которую входит этот компонент. Однако, если эти чертежные объекты включить в
компонента, то они будут изображены на каждом виде сборки.

ЗАМЕЧАНИЕ
: Все видо-зависимое редактирование выполняется в рабочем файле сборки верхнего уровня.
Более подробная информация о создании чертежей приведена в
Справочнике по черчению [Drafting Online Help]
.


Сборки, созданные в более ранних версиях, существенно отличаются от тех, которые созданы в Unigraphics, начиная с V10. Наиболее значительное отличие заключается в том, что старые сборки копировали к себе геометрию всех своих компонентов и, как следствие, ассоциативные связи между файлами компонентов не поддерживались. Вы можете загрузить старую сборку в Unigraphics V10 без преобразования и работать с ней как прежде, но в таком случае не будет ассоциативных связей между файлами компонентов. Кроме того, старые файлы сборок гораздо больше новых из-за дублирования геометрии.


После того как Вы загрузили сборку, созданную в Unigraphics до версии V10.0, в текущую версию, Вы можете обновить ее чтобы воспользоваться более высоким уровнем ассоциативности.
Сборки созданные до V10.0 существенно отличаются от созданных позднее. Основным отличием является то, что сборки копировали геометрию части каждого компонента через всю сборку и невозможно было поддержать ассоциативность через файлы частей. Вы можете загрузить сборку, созданную до V10.0 в текущую версию, но она будет вести себя как раньше т.е. будет невозможно поддерживать ассоциативность через файлы частей. Также она будет гораздо большей чем аналогичная сборка, созданная в текущей версии поскольку геометрия каждого компонента копируется .
Процесс обновления удаляет копии старой геометрии компонента найденной в рабочей части сборки и генерирует новые компоненты которые ссылаются на геометрию а не копируют ее.

ВНИМАНИЕ:
Что-либо связанное с удаленной геометрией (напр. размеры сборки), также удаляется так как старый компонент не содержит достаточной информации для поддержки связи.
Процесс обновления ищет компоненты с корректным именем для обновления. Когда ищется часть компонента, система сначала проверяет не загружена ли уже эта часть. Если нет, то система ищет в операционной системе используя текущие Опции Загрузки. Если системе не удается найти компонент она пытается создать части компонента для него.
После осуществления обновления, Вы должны сохранить часть для обновления сборки используя опцию File—>Save.
Указывайте компоненты,созданные до V10.0 для обновления из списка или вводя имя компонента.

Совместный доступ к сборкам из операционных систем UNIX и Windows NT

В настоящее время система Unigraphics
может загружать сборки с дисков различных компьютеров, обеспечивая совместный доступ из операционных систем UNIX и Windows NT. На обеих платформах создается специальный файл конфигурации, а загрузка выполняется с помощью опции [Где Сохранена]. В более ранних версиях Unigraphics
совместное проектирование выполнялось только на единой платформе [той, на которой была создана и сохранена сборка] из-за различий файловых систем.
Соответствие директорий различных платформ, описанное ниже, используется в работе утилиты , запросов Where Used и опции загрузки As Saved .
Для совместной работы на различных платформах система Unigraphics должна обращаться к файлу, содержащему информацию о соответствии имен директорий. Местонахождение этого файла задается системной переменной UGII_DIRECTORY_MAP_FILE, которая записывается в системных файлах .ugii_env (в UNIX) и UGII_ENV.DAT (в Windows NT). Эта переменная должна содержать имя текстового файла с информацией о соответствии директорий. Содержимое этого файла может быть идентичным для обеих платформ, но имя файла в переменной будет отличаться из-за разных правил именования файлов и директорий в операционных системах UNIX и Windows NT.
Текстовый файл соответствия, заданный в переменной UGII_DIRECTORY_MAP_FILE, в основном содержит пары имен директорий для двух платформ. Кроме того, в нем могут присутствовать комментарии, обозначенные символом '#' или '!' на первой позиции строки. Другие строки содержат пары имен директорий (первая в паре - директория UNIX, вторая - соответствующая директория NT). Например:
# Set up mapping between UNIX and NT directory names
/mnt/disk1 m:
/mnt/disk2/parts p:\parts
Когда Unigraphics пытается загрузить часть из особой директории с помощью опции As Saved , выполняется поиск в списке соответствия для определения начала (префикса) имени директории. Если загрузка выполняется в среде UNIX, то в каждой паре идентифицируется вторая директория; если загрузка - в среде Windows NT, то выполняется поиск первой директории. Режим поиска - без учета регистра (т.е. заглавные и строчные буквы не различаются). Обнаружив искомую директорию, система заменяет найденный префикс на соответствующий. В остальной части имени разделитель директории меняется на соответствующий символ текущей платформы. Наконец сформированная таким образом строка имени используется для загрузки компонентов из указанной директории.
Рассмотрим пример конфигурации вышеприведенного файла. Допустим, сборка (включая компонент /mnt/disk1/dir/comp.prt) была сохранена в UNIX. Тогда при ее загрузке с помощью опции As Saved в NT выполняется поиск файла m:\dir\comp.prt. Аналогично, если сборка (включая компонент p:\parts\comp.prt) была сохранена в NT, то при ее загрузке с помощью опции As Saved в UNIX выполняется поиск файла /mnt/disk2/parts/comp.prt.

Создание и модификация ссылочного набора

- это именованное множество геометрических компонентов файла части, и он создается в самом файле компонента, а не в файле сборки. Например, чтобы создать ссылочный набор OUTLINE в файле части bracket.prt, вначале объявите часть bracket.prt рабочей частью. Затем с помощью опции Assemblies—>Reference Sets [Ссылочные Наборы] введите имя нового ссылочного набора и выберите геометрические объекты, которые должны быть включены в этот набор.
Для модификации ссылочного набора сперва объявите часть, в которую он входит, рабочей или изображенной частью. Затем с помощью опции Assemblies—>Reference Sets [Ссылочные Наборы] Вы сможете добавить или удалить геометрические объекты, переименовать или удалить ссылочный набор.

Создание новой детали и включение ее в сборку

При проектировании компонентов методом снизу-вверх прежде всего создайте новую часть опцией File—>New [Файл—>Новый]. Для геометрических построений пользуйтесь функциями моделирования Unigraphics. Сделайте сборку рабочей частью и включите новую часть в сборку с помощью опции Assemblies—>Components—>Add Existing или Add Existing Components с инструментальной панели Assemblies

При проектировании компонентов методом сверху-вниз создайте новый файл компонента и включите этот компонент в сборку с помощью опции Assemblies—>Components—>Add Existing или Add Existing Components с инструментальной панели Assemblies. Вы можете выбрать геометрию из сборки и либо перенести, либо скопировать ее в новый файл компонента. Благодаря тому, что опция Create секции Component Operations позволяет указать ориентацию компонента в сборке, выбранная геометрия будет определена в системе координат компонента, без привязки к системе координат сборки.
Моделирование методом сверху-вниз позволяет копировать и переносить геометрические объекты из одной части в другую с сохранением необходимых для проектирования ассоциативных связей.
Экспортируя часть, Вы можете по своему усмотрению решить, останется ли она параметрической (включая связующие выражения, локальные выражения, размеры и RPO).
Если экспорт в существующую часть выполняется с сохранением выражений, то в этой части они автоматически переименовываются по следующему правилу: в конец исходного имени выражения добавляются апостроф и номер (например, p1 переименовывается в p1'1, или в p1'2, если имя p1'1 уже существует). Такой механизм предотвращает конфликт между различными выражениями, имеющими одинаковое имя.
При экспорте в новую часть или при создании нового компонента автоматическое переименование выражений не происходит, поскольку новая часть не имеет никаких выражений, и конфликты имен невозможны.
Для выбора геометрии из сборки и сохранения ее в файле компонента Вы также можете использовать опцию File—>Export [Файл—>Экспорт]. Экспортирование частей кратко описано в разделе и подробно - в Справочнике по интерфейсу пользователя [Gateway Online Help].

Удаление деталей из сборки

Удаление компонента из рабочей сборки осуществляется с помощью опции Edit—>Delete.

Удаление изображения компонента или подсборки

Для упрощенного изображения сложной сборки Вы можете сделать компоненты невидимыми. В Вашем распоряжении два способа: использование ссылочного набора и опция Edit—>Blank [Редактировать—>Погасить]. Преимущество первого способа - это экономия времени загрузки, так как при открытии файла сборки система загружает только те геометрические объекты, на которые указывает ссылочный набор. Такие части называются не полностью загруженными . При этом Вы имеете минимально необходимый набор данных и тем самым повышаете производительность работы системы.
Каждая часть имеет предопределенный ссылочный набор с именем EMPTY [Пустой], который (как следует из его имени) не содержит ни одного объекта. Если Вы присвоите некоторому компоненту сборки ссылочный набор EMPTY, то тем самым отключите изображение этого и всех нижестоящих компонентов. Замена ссылочного набора (в том числе и на EMPTY) не будет иметь такого эффекта; в этом случае просто меняется графическое представление сборки.
Опция Edit—>Blank позволяет выбрать и погасить отдельные компоненты сборки. В любое время Вы можете восстановить изображение погашенных компонентов. Использовать опцию Blank
для сборки не эффективно - отчеты по компонентам будут содержать погашенные компоненты наряду с изображенными.


Вы можете задать уровень обновления используя следующие опции:

Whole Subassembly [Вся подсборка]	Указывает что обновление произойдет по всем сборкам выбранных компонентов.
Upgrade All [Обновить все]	Обновляет все компоненты в списке.
Create Component If Required [Создать компонент, если требуется]	Создает части компонентов нужные для любых других обновленных компонентов.

Компоненты могут быть обновлены избранно; допускается иметь сборку содержащую обновленные и необновленные компоненты .

Столбец описания из списка компонентов (см. Assemblies—>Reports—>List Components) указывает какие компоненты не были обновлены.

Включение деталей в сборку

Для создания нового компонента, на базе существующего выберите опцию Add Existing Components, которая также доступна из инструментальной панели .
Включение существующей части в рабочую сборку в качестве компонента осуществляется с помощью опции Assemblies—>Edit Structure—>Add-Component Operations [Операции Добавления Компонента]. Существующая часть - это часть, которая создана или загружена в текущем сеансе работы. Расположение и ориентация компонента сборки задается при его создании.
Вы можете выполнить автоматическое размещение нескольких компонентов по круговому или прямоугольному шаблону. Для размещения множества стандартных деталей (например, для размещения серии болтов в отверстиях) можно воспользоваться опцией Chain [Цепочка]
клавиши-переключателя Multiple Add [Групповое Добавление]. Используя эту и другие опции, например Reposition After Add [Переместить После Добавления], Вы можете сначала "поставить" компонент на сборку, а позже выполнить его точное позиционирование. Для позиционирования Вам, возможно, потребуется задать . Условие стыковки задается набором ограничений, устанавливающих отношение между двумя компонентами сборки.

Выполнение сборочных работ

Эта глава посвящена процедурам решения различных задач, с которыми Вы будете сталкиваться в процессе построения сборок. Здесь Вы найдете описание опций и диалоговых окон, используемых при решении этих задач. Более подробно некоторые опции и диалоговые окна описаны в разделе "Создание и редактирование сборок" .

ФОРМИРОВАНИЕ СТРУКТУРЫ СБОРКИ		Описание некоторых методов, используемых для создания требуемой структуры сборки.
СБОРОЧНЫЕ ЧЕРТЕЖИ		Общий обзор создания сборочных чертежей и спецификаций сборок.
УПРОЩЕННОЕ ИЗОБРАЖЕНИЕ СЛОЖНЫХ СБОРОК		Описание способов, позволяющих упростить изображение большой или сложной сборки, не меняя ее структуру.
АНАЛИЗ		Краткий обзор опций, применяемых для анализа сборки.
АТРИБУТЫ		Использование атрибутов во время работы со сборкой.
ПРОВЕДЕНИЕ ИЗМЕНЕНИЙ		Описание способов обновления сборки при ее модификации.
УПРАВЛЕНИЕ ФАЙЛАМИ		Особенности работы с файловой системой, в том числе доступ к файлам компонентов в сети, доступ к файлам со статусом "только чтение", обработка ситуации "файл не найден", а также копирование сборок средствами операционной системы.
ОТСЛЕЖИВАНИЕ ВЕРСИЙ ФАЙЛОВ		Описание методов, с помощью которых система отслеживает нужную версию файла части (при наличии нескольких версий файла).
ПРЕОБРАЗОВАНИЕ СБОРОК, СОЗДАННЫХ В РАННИХ ВЕРСИЯХ Unigraphics		Процедура преобразования сборки, созданной в ранней версии Unigraphics (до V10.0), в текущую версию.
СОВМЕСТНЫЙ ДОСТУП К СБОРКАМ ИЗ ОПЕРАЦИОННЫХ СИСТЕМ UNIX и Windows NT		Настройка специального файла конфигурации, позволяющая загружать сборки с дисков различных компьютеров и обеспечивающая совместный доступ из операционных систем UNIX и Windows NT.

Загрузка сборки с учетом версии компонента

Перед открытием сборки Вы должны указать системе как учитывать версии загружаемых компонентов: искать ли компоненты по полному имени или брать из имени файла только "корень", а версию определять по установленным правилам. (Правила выделения "корня" сформулированы в файле значений по умолчанию пользователя.) Для этого выберите File—>Options—>Load Options [Файл—>Опции—>Опции Загрузки] и воспользуйтесь опцией Load Latest [Загрузить Последний]. Опция Load Latest доступна, когда установлен режим From Directory [Из Директории] или Search Directories [Директории Поиска].
Если опция Load Latest не установлена, то при загрузке сборки система будет искать именно ту версию компонента, которая была сохранена в последний раз. Если опция Load Latest
установлена, то система будет искать последнюю версию компонента. В том случае, когда указаны директории поиска, эти правила будут применяться ко всем директориям по очереди. Если требуемый файл компонента найден в некоторой директории, то поиск прекращается, и система не будет искать более позднюю версию в остальных директориях.

ВНИМАНИЕ : Как и в других опциях загрузки, система просматривает уже загруженные файлы компонентов, не обращая внимания на версии. Например, если сборка a_1.prt имеет компонент b_2.prt, но в момент открытия a_1.prt уже загружен b_1.prt, то сборка a_1.prt будет ссылаться на b_1.prt, даже если установлена опция Load Latest и b_2.prt
попадает в область поиска.

ЗАМЕЧАНИЕ : Опции загрузки (такие как Load Latest) используются только при открытии сборки. Если Вы открываете сборку, не загружая ее компоненты (используя опцию Load Components—>No Components ), то впоследствии незагруженные компоненты могут быть открыты с помощью опции File—>Open или , но в этом случае опция Load Latest уже не имеет никакого эффекта. (Опция File—>Open
подробно описана в Справочнике по интерфейсу пользователя [Gateway Online Help] .)

Unigraphics. Справочник по сборке

Обзор Панелей Инструментов

Панели инструментов позволяют быстро вызывать часто используемые функции. Вы можете настраивать панели добавляя или удаляя опции,
изменять размер иконок или другими параметры. Смотрите Gateway Help для общей информации о панелях, и настройке панелей.
Этот раздел дает короткое описание каждой панели (и их опций), которые обычно используются с функциями сборки:

Панель Global Selection - Глобальный выбор
Панель Assemblies - Сборки
Панель Exploded Views - Виды с разнесенными компонентами
Панель Assembly Navigator - Навигатор сборки
Панель Filtering - Фильтры

Панель инструментов Assemblies - Сборки

Опции панели инструментов Assemblies
	Find Component [Найти компонент]		Позволяет искать компонент.
	Open Component [Открыть компонент]		Позволяет открыть компонент.
	Open by Proximity [Открыть по близости]		Предоставляет опции для загрузки компонентов, находящихся вблизи выделенного компонента.
	Isolate Component [Отделить компонент]		Позволяет показать только выделенный компонент, при этом все остальные компоненты погашены.
	Show Product Outline [Показать контур]		Позволяет включить или выключить контур сборки, а также определить его, если он не задан.
		Save Context [Сохранить контекст]		Сохраняет контекст текущей сборки
		Restore Context [Восстановить контекст]		Восстанавливает оригинальный контекст
	Add Existing Component [Добавить существующий компонент]		Позволяет вставить существующий компонент в сборку.
	Create New Component [Создать новый компонент]		Позволяет создать компонент вставить его в сборку.
	Create Component Array [Создать массив компонентов]		Позволяет создать массив компонентов.
	Substitute Component [Заменить компонент]		Позволяет заменить компонент в сборке.
	Mate Component [Сопрячь компоненты]		Позволяет сопрячь один компонент с другим.
	Reposition Component [Переставить компонент]		Позволяет переставить выделенный компонент или компоненты.
	Reference Set [Ссылочный набор]		Показывает список возможных ссылочных наборов выбранного компонента(ов). Вы можете изменить ссылочный набор, выбрав новый из списка. Могут показываться до 25 ссылочных наборов, наиболее полные находятся в верхней части списка, в нижней находится последним. Также ссылочные наборы могут показываться максимум для 25-ти выделенных компонентов. (Данное ограничение связано с производительностью)
	Replace Reference Set [Заменить ссылочный набор]		Позволяет задать или заменить для сборки.
	Exploded Views [Виды с разнесенными]		Вызывает инструментальную панель Видов с разнесенными компонентами, с помощью которой их можно создавать и редактировать.
	Make Work Part [Задать рабочую часть]		Позволяет заменить текущую рабочую часть на выделенную.
	Make Displayed Part [Задать отображаемую часть]		Позволяет заменить текущую отображаемую часть на выделенную.
	Component Properties [Свойства компонента]		Предоставляет информацию о выделенном компоненте или компонентах.
	WAVE Geometry Linker [Редактор геометрических связей WAVE]		Позволяет создавать ассоциированную или неассоциированную геометрию в рабочей части.
	Check Clearances [Проверить зазоры]		Проводит быстрый анализ, проверяющий зазоры между выделенными компонентами на предмет возможной интерференции.

Панель инструментов Global Selection - Глобальный Выбор

Для выбора компонента сначала выберите Select Components
[Выделить компонент] иконку из панели инструментов Global Selection. Это дает Вам возможность ограничивать уровень выбора компонентов. Выберите один или более компонентов из Навигатора Модели (Model Navigator), Навигатора Сборки (Assembly Navigator), графического окна или диалогового окна Find Component [Найти компонент] (Assemblies—>Context Control—>Find Component), и теперь выберите операцию, которую Вы хотите применить для этих компонентов. Операции будут выполнены немедленно. (Также Вы можете сначала выбрать операцию, а потом система попросит Вас выбрать нужные объекты с помощью инструмента Class Selection [Выделение класса])

ЗАМЕЧАНИЕ: Если Вам необходимы базовые элементы или другие объекты для операций, панель Select Features
[Выделить свойства] или Select General Objects [Выделить все типы объектов] , позволяет соответственно выбирать эти объекты. Большинство сборочных функций осуществляется на компонентах, так что обсуждение в Справочнике по Сборкам обычно ограничивается компонентами.
Смотрите Modeling Help (Справочнике по Моделированию) для более подробной информации о Навигатора Модели, и Gateway Help для информации об инструменте Class Selection.
Если панель Global Selection не видна выберите View—>Toolbars—>Customize или Tools—>Customize для вызова диалогового окна Customize.
Просмотрите список на странице Toolbars [панели инструментов], найдите панель Global Selection и включите ее.

Иконки панели инструментов Global Selection
		Select General Objects [Выделить все типы объектов]		Позволяет выделять все типы объектов отличных от базовых объектов или компонентов.
		Select Features [Выделить свойства]		Позволяет выделять объекты с определенными свойствами.
		Select Components [Выделить компоненты]		Позволяет выбирать компоненты.
		Type Filter [Фильтр типа]		Позволяет выделять компоненты определенного типа.
		Color [Цвет]		Позволяет показывать объекты определенного цвета. Вы можете выбрать несколько цветов, удерживая клавишу нажатой при выделении цветов.
		Layer Filter [Цвет]		Позволяет отображать слои, которые можно выделить и которые имеют объекты.
		Reset [Сброс]		Сбрасывает все настройки инструментальной панели в начальное состояние.
		Class Selection [Выделение класса]		Вызывает диалоговое окно Class Selection. Данное диалоговое окно предоставляет различные способы для выделения объектов. Инструментальная панель сама по себе предоставляет большинство опций диалогового окна Class Selection, но не все. Диалоговое окно Class Selection доступно только при глобальном выделении, то есть когда ни одно диалоговое окно не показано.
		Select All [Выделить все]		Выделяет все видимые объекты на рабочем виде, на основе фильтров объектов. Доступна только, когда на модели можно выделить более одного объекта.
		Deselect All [Снять выделение]		Снимает выбор с выделенных объектов.
		Restore [Восстановить]		Восстанавливает глобальное выделение объектов при возвращении после работы в Unigraphics.
		Name Selection [Выделение по имени]		Позволяет выделять объект или группу объектов, введя необходимое Вам имя объекта. Все объекты с заданным именем будут выделены.(в этот момент доступна только опция General Objects)
		Find in Navigator [Найти в Навигаторе]		Находит последний выбранный базовый элемент или компонент в соответствующем окне навигации (Навигатор Модели, Навигатор Сборки и т.д.).
		Up One Level [Одни уровень вверх]		Выбирает следующий уровень компонент/подсборка если компоненты или группы доступны для этой операции. Когда Вы выбираете компонент или член группы, доступный для операции, иконка становится доступной.

Другие методы выбора компонентов Unigraphics или объектов:

Нажмите и буксируйте прямоугольник для единичного или множественного выделения.
Используйте цепочки для выделения связанных объектов.
Используйте инструмент Class Selection для создания фильтра выделения и выбора объектов single [одиночный], rectangle/polygon [прямоугольник/полигон], select all (in work view) [выделить все], или chain selection [цепочное выделение].

Unigraphics. Справочник по сборке

Цвета и слои

В следующей таблице приведен перечень цветов и слоев для новой геометрии, создаваемой различными средствами модуля WAVE.

Опции модуля WAVE		Цвет		Слой		Замечания
Диалоговое окно WAVE ANT, опция Create New Level		Исходный (т.е. цвет исходной геометрии)		Исходный (т.е. слой исходной геометрии)		Замечание 1
Диалоговое окно WAVE ANT, опция Copy Geometry		Исходный		Исходный
Диалоговое окно WAVE ANT, опция Create Linked Part		Исходный		Исходный
Диалоговое окно WAVE Geometry Linker		Исходный		Рабочий		Замечание 2
Функция Extract Geometry		Цвет создания, определенный для типа объекта		Рабочий		Замечание 3

Создаваемая часть для нового уровня появляется на рабочем слое сборки. Геометрия ee компонентов подсвечена исходным цветом.
Имеется в виду рабочий слой изображенной части. На этом же слое будут появляться линии или тела, создаваемые в контексте сборки.
Более подробная информация о функции Extract Geometry приведена в Справочнике по моделированию [Modeling Online Help] .

Диалоговое окно WAVE Associativity Manager - Редактор ассоциативности

Диалоговое окно WAVE Associativity Manager позволяет управлять обновлением связующих объектов [interpart objects].

ЗАМЕЧАНИЕ : Связующие объекты ссылаются только на связи между частями [interpart links], выражения между частями [interpart expressions] и условия стыковки
[mating conditions]. Другие ссылочные объекты в частях не управляются опцией WAVE Associativity Manager.

Опции диалогового окна WAVE Associativity Manager
Delay Interpart Updates [Задержать Обновление Связанных частей]		Приостанавливает обновление всех объектов, связывающих части, до тех пор, пока Вы не запустите операцию обновления.
Review After Updates [Просмотр После Обновления]		Позволяет одновременно просматривать тела до обновления и тела после обновления. С помощью бегунка шкалы можно менять относительную прозрачность старых и новых тел.
Update Session [Обновить все объекты в текущем Сеансе работы]		Позволяет обновить все устаревшие части, загруженные в текущем сеансе работы.
Update Assembly [Обновить Сборку]		Позволяет обновить устаревшие части только в изображенной сборке. Поскольку опция Update Assembly обновляет меньшее количество частей по сравнению с опцией Update Session, затраты времени обычно сокращаются. Кроме того, Вы избавляетесь от необходимости устранения ошибок обновления в неизображенных частях.
Опции работы со списком устаревших частей
Show Parts In [Показать Части В...] Assembly [...В Сборке] Session [...В Сеансе работы]		Устанавливает одно из двух состояний окна списка Out of Date Parts: показываются либо все устаревшие части текущего сеанса, либо устаревшие части только текущей сборки.
Out of Date Parts [Устаревшие Части]		Окно списка устаревших частей текущей сборки или сеанса (в зависимости от состояния опции Show Parts In).
Update Selected Parts [Обновить Выбранные Части]		Позволяет обновить устаревшие части, выбранные в окне списка Out of Date Parts. Эта опция обновляет не полностью загруженные части (в отличие от опции Update Session).
Опции работы со списком устаревших замороженных частей
Out of Date Frozen Parts [Устаревшие Замороженные Части]		Окно списка всех замороженных частей в текущем сеансе, которые устарели и требуют обновления. (Эти части также появляются в окне списка Out of Date Parts.)
Edit Frozen Status [Редактировать Статус Замораживания]		Присваивает выбранной части один из трех статусов замораживания - "не заморожена", "заморожена только в текущем сеансе работы" или "заморожена постоянно" (т.е. останется замороженной и в последующих сеансах, до тех пор, пока Вы не измените этот статус).
Другие опции
Show Out of Date Objects [Показать Устаревшие Объекты]		Выводит информацию о связующих объектах выбранной части, которые устарели. В частности, Вы получите данные о том, почему эта часть устарела, из-за каких родительских объектов это произошло, и какой пользователь модифицировал эти объекты. Часть можно выбрать в одном из двух окон списка: Out of Date Parts или Out of Date Frozen Parts.
Resolve Update Status [Пересчитать Статус Обновления]		Открывает диалоговое окно с опциями обновления незамороженной части и загрузки ее родительских частей (могут быть загружены родители только первого уровня или все).

Диалоговое окно WAVE Geometry Linker - Построитель связанных геометрических объектов

Опция WAVE Geometry Linker выпадающего меню Assemblies позволяет создавать в рабочей части ассоциативные и неассоциативные геометрические объекты. Ассоциативные связи создаются между различными частями, но обязательно принадлежащими одной и той же сборке.

Эта опция вызывает одноименное диалоговое окно, с помощью которого можно создавать в рабочей части геометрические объекты, связанные с другими частями этой же сборки. Связанная геометрия ассоциативна по отношению к своей родительской геометрии, т.е. модификация родителя автоматически приводит к обновлению связанной геометрии во всех других частях (единственное исключение: автоматическое обновление не происходит, если включена опция его задержки Delay Interpart Updates).

ЗАМЕЧАНИЕ : Для того, чтобы опция WAVE Geometry Linker была доступна и Вы могли создавать ассоциативную геометрию, системной переменной пользовательских умолчаний Assemblies_AllowInterPart необходимо присвоить значение Yes [Да]. В противном случае Вы получите сообщение о том, что все создаваемые геометрические объекты будут неассоциативными.

Диалоговое окно WAVE Geometry Navigator - Геометрический навигатор модуля WAVE

Диалоговое окно WAVE Geometry Navigator содержит информацию о связанных объектах и позволяет переключаться между этими объектами.

Диалоговое окно WAVE Part Link Browser - Просмотр связей между частями

Диалоговое окно WAVE Part Link Browser содержит подробную информацию о связях выбранных частей; кроме того, Вы можете модифицировать эти связи.

Диалоговое окно WAVE Part Navigator - Навигатор частей

Диалоговое окно WAVE Part Navigator определяет взаимосвязи для заданной части, которая на данный момент является активной частью. Этот навигатор показывает части, являющиеся ближайшими родственниками для активной части. Кроме того, Вы можете получать дополнительную информацию о взаимосвязях, перемещаясь вверх-вниз по уровням родства. [Здесь родителями называются части, геометрические объекты которых являются исходными для связанных объектов активной части; детьми называются части, объекты которых порождены геометрией активной части.]
Опции диалогового окна WAVE Part Navigator:


Geometry Navigator
[Геометрический Навигатор]
Part Link Browser
[Просмотр Связей между Частями]
Part Navigator
[Навигатор Частей]
Переключатель между тремя диалоговыми окнами-навигаторами.
Geometry Selection Filter
[Фильтр Выбора Геометрических объектов]
Фильтр, ограничивающий типы геометрических объектов, которые можно выбирать в графическом окне. В результате этого выбора активной становится та часть, которая содержит выбранные геометрические объекты.
Interpart Links
[Связи Между Частями]
Окно списка показывает ближайших родственников активной части - родителей и детей. Активная часть в этом списке подсвечивается. Слева от активной части указаны родительские части, справа - части-дети.
Move Up a Level
[Подняться на один Уровень Вверх]
Позволяет перейти к выбранной родительской части, делая ее активной. (Если родительская часть - единственная, то не обязательно ее выбирать перед нажатием клавиши Move Up a Level.)
Display Selected Part
[Показать Выбранную Часть]
Заменяет текущую изображенную часть на часть, выбранную в окне списка Interpart Links.
Move Down a Level
[Спуститься на один Уровень Вниз]
Позволяет перейти к выбранной детской части, делая ее активной. (Если детская часть - единственная, то не обязательно ее выбирать перед нажатием клавиши Move Down a Level.)
При выборе части ее геометрические объекты подсвечиваются в графическом окне. Вы можете выбрать сразу несколько частей, но в этом случае опции Move Up a Level , Display Selected Part и Move Down a Level будут затенены.

Функции модуля WAVE

Основные функции, реализованные в модуле WAVE:

Возможность ассоциативного копирования геометрии из одной части в другую (обычно внутри сборки).
Возможность задержки обновления связанной геометрии во всех или отдельных частях.
Возможность выполнить запрос и получить информацию о связях между частями.

Использование инструментальных средств модуля WAVE

При решении задач проектирования инструментальные средства модуля WAVE обычно используются следующим образом:

Проектирование в контексте сборки		Геометрия, необходимая для операций сопряжения или редактирования (например, обрезки) геометрии компонента, копируется в часть компонента с помощью диалогового окна WAVE Geometry Linker [Построитель Связанных Геометрических объектов]. Затем Вы можете работать отдельно с частью компонента или продолжать работу в контексте сборки. Если продолжается проектирование в контексте сборки, Вы можете управлять обновлением извлеченной геометрии, используя опции [Задержать Обновление Связанных частей] и Update Session [Обновить все объекты в текущем Сеансе работы] выпадающего меню Assemblies или диалоговое окно [Редактор Ассоциативности]. Диалоговое окно [Геометрический Навигатор] можно использовать для определения в сборке связи, в которой участвует часть. Это очень полезно, когда пользователь, редактирующий часть, не является первоначальным разработчиком.
Обработка		Различные стадии обработки детали обычно представляются как сборка, содержащая компонент для каждой стадии. С помощью диалогового окна WAVE Geometry Linker стадии обработки связываются вместе, так что создается связанная копия тела, представляющего результат предыдущей стадии, к которому добавляются операции на очередном шаге обработки. Таким образом, сборка является как бы "контейнером", позволяющим объединить этапы обработки. Когда Вы модифицируете модель отдельной стадии обработки, можно использовать опции Delay Interpart Updates и Update Session выпадающего меню Assemblies или диалоговое окно WAVE Associativity Manager, чтобы задержать обновление для последующих стадий (например, если Вы не успеваете завершить редактирование и обновление в рабочее время).
Инженерный анализ		Задействует все инструментальные средства модуля WAVE.

Изменяемая секция диалогового окна

Специфические опции для выбранного типа геометрических объектов

В середине диалогового окна появляются дополнительные опции, набор которых зависит от типа геометрических объектов. Подробное описание этих опций дано ниже, вместе с описанием типов геометрических объектов. [Вы можете перейти к этим разделам, используя содержание данного справочника.]

Как работать с зонами?

После того, как Вы указали базовую и граничные грани, система "собирает" смежные грани, начиная с базовой, пока не достигнет граничных граней. Таким образом формируется единое листовое тело, которое определяет зону.
Ниже показан пример создания связанной зоны.

Копирование и связывание геометрических объектов

После того, как Вы выполнили ассоциативное копирование геометрических объектов между частями, операции моделирования могут ссылаться на эту геометрию, даже если часть с ее исходным описанием не загружена. Геометрия, созданная таким способом, называется связанной [linked geometry].
Вы можете связывать геометрию компонентов в различных направлениях внутри многоуровневой сборки (вверх, вниз или перекрестно), обеспечивая большую гибкость при проектировании "сверху-вниз" и "снизу-вверх".
При модификации исходной геометрии связанная геометрия будет обновляться, однако операции со связанной геометрией не требуют обязательного присутствия исходной геометрии.
Инструментальным средством модуля WAVE для создания связанной геометрии является построитель связанных геометрических объектов WAVE Geometry Linker
. Кроме того, Вы можете создавать связанную геометрию, работая в окне навигатора сборки ANT, где доступны опции [Копировать Геометрические объекты], Copy Component As [Копировать Компонент Под именем] и [Создать Связанную Часть].
Имена связанных частей обычно соответствуют именам исходных частей (такое соглашение действует для частей в управляющей структуре при создании связанной геометрии).

Модуль WAVE - Создание ассоциативных связей между геометрическими объектами различных частей сборки

Основное назначение модуля WAVE - связывать геометрические объекты различных частей, создавая их ассоциативные копии.

ЗАМЕЧАНИЕ : Опции меню WAVE (Associativity Manager, Geometry Navigator, Part Link Browser, Load WAVE Data) доступны только при наличии лицензии на модуль WAVE.

Опции Delay Interpart Updates Update Session WAVE Geometry Linker WAVE Option Menu		Общий обзор опций выпадающего меню Assemblies, которые используются в модуле WAVE.
WAVE Geometry Linker		Построитель связанных геометрических объектов позволяет создавать в рабочей части геометрические объекты, связанные с другими частями этой же сборки.

ЗАМЕЧАНИЕ: В навигаторе сборки ANT имеется опция WAVE Mode
[Режим WAVE], позволяющая выполнять некоторые функции модуля WAVE, работая в окне навигатора.

Недавно разорванные связи

Когда связь разрывается по какой-то косвенной причине (т.е. не входящей в вышеприведенный перечень), она считается недавно разорванной [newly broken] до тех пор, пока Вы не примете это изменение с помощью опции Accept диалогового окна WAVE Geometry Navigator
или диалогового окна Edit during Update. Более подробная информация о редактировании в диалоговом окне Edit during Update приведена в Справочнике по моделированию [Modeling Online Help] .
После подтверждения разрыва связи она получает статус разорванной [broken] до тех пор, пока не будет определен новый родитель.

Общие опции

At Timestamp [На Временной метке]		Задает временную метку, на которой размещается связанный объект. По умолчанию объект размещается после всех существующих объектов.
Blank Original [Погасить Исходный]		Гасит исходную геометрию при создании связанного объекта. Эта операция выполняется при условии, что в качестве исходной геометрии выбирается весь объект (т.е. можно погасить линию, но нельзя погасить ребро тела), либо при создании связанной зоны.
Create Non-Associative [Создать Неассоциативный геометрический объект]		Позволяет создавать неассоциативные геометрические объекты. Это свойство может оказаться полезным во время операции Extract при извлечении геометрии без связей. В операциях извлечения можно использовать все типы геометрических объектов, реализованные в диалоговом окне WAVE Geometry Linker.

ЗАМЕЧАНИЕ : Связанная геометрия - это ассоциативная геометрия, создаваемая между частями (но при этом части должны находиться в одной и той же сборке). Если Вы хотите создать аналогичную геометрию внутри части, используйте опции извлечения объектов Extract (более подробно они описаны в Справочнике по моделированию [Modeling Online Help]) .

Окно списка Interpart Links List Box - Связи между частями

Выбранные Вами геометрические объекты плюс их ближайшие родственники - родители и дети - появляются в окне списка
Interpart Links
. Эта информация выводится в три столбца: центральный столбец - выбранная геометрия, левый столбец - родители, правый столбец - дети.

ЗАМЕЧАНИЕ
: Список Interpart Links не содержит незагруженных детей. Если не загружен родитель, то он появится в списке как незагруженная часть.

Опции диалогового окна Edit Extract/Linked <тип геометрического объекта>

Parent
[Родитель]
Текстовое поле, в котором выводится тип родительского геометрического объекта. Если связь когда-то существовала, но на данный момент она разорвана, то поле содержит заголовок Broken Link [Разорванная Связь].
Part
[Часть]
Текстовое поле с именем части, в которой находится родительская геометрия. Если она находится в текущей рабочей части, выводится заголовок
Work Part
.
Extracted
[Извлеченный]
Linked
[Связанный]
Две кнопки-переключателя, позволяющие задать другой тип связи, например, меняя извлеченный объект (связь внутри одной части) на связанный (связь между разными частями одной сборки). Для этого нажмите переключатель Linked и выберите нового родителя из другого компонента сборки. Обратите внимание, что нового родителя можно выбрать в любое время; после выбора информация в диалоговом окне обновляется.
At Timestamp
[На Временной метке]
Задает временную метку, на которой следует разместить объект. Если эта опция включена, в окне, расположенном под ней, будет выведен список временных меток, доступных для выбора.
Изменяемая секция диалогового окна
Может содержать:
Дополнительные опции, набор которых зависит от типа редактируемого геометрического объекта.
Временные метки, доступные для выбора.
Break Link
[Разорвать Связь]
Редактируя связанный объект, с помощью опции Break Link можно разорвать связь между объектом и его родителем. Это означает, что впоследствии этот связанный объект не будет обновляться при модификации родителя. Нового родителя можно определить в любое время. Связь может быть разорвана по другим причинам (например, после удаления родителя).

Опции диалогового окна Load WAVE Data

All Parts in Session [Все Части в текущем Сеансе] Displayed Assembly Parts [Части Изображенной Сборки]		Полная или частичная загрузка данных модуля WAVE, ассоциативно связанных со всеми частями текущего сеанса работы или только с частями изображенной сборки.
Open Unloaded Parents [Открыть Незагруженные Родительские части] None Immediate Only All Levels		Определяет объем загружаемых данных модуля WAVE (т.е. какие незагруженные родительские части следует открыть).

Опции диалогового окна WAVE Geometry Navigator

Geometry Navigator
[Геометрический Навигатор]
Part Link Browser
[Просмотр Связей между Частями]
Part Navigator
[Навигатор Частей]
Переключатель между тремя диалоговыми окнами-навигаторами.
Filter
[Фильтр]
Фильтр, ограничивающий типы геометрических объектов, которые можно выбирать. (Обратите внимание, что для выбора доступна только связанная геометрия.)
[Связи Между Частями]
Окно списка с выбранными геометрическими объектами, плюс их ближайшие загруженные родственники (родители и дети).
[Показать Информацию о Связях]
Открывает информационное окно с данными выбранных связей.
Display Selected Link
[Показать Выбранную Связь]
Показывает родителей и детей выбранного объекта. (Выбор объекта в окне списка Interpart Links одновременно сопровождается подсветкой в графическом окне.) Если выбрано несколько объектов, то связи показываются только для первого из них.
Display Selected Part
[Показать Выбранную Часть]
Заменяет изображенную часть на часть, которая содержит первую выбранную связь. При необходимости новая часть загружается.

Опции диалогового окна WAVE Part Link Browser

Geometry Navigator
[Геометрический Навигатор]
Part Link Browser
[Просмотр Связей между Частями]
Part Navigator
[Навигатор Частей]
Переключатель между тремя диалоговыми окнами-навигаторами.


Selected Parts
[Выбранные Части]
Окно списка всех частей, содержащихся в изображенной сборке. Вы можете выбрать одну или несколько частей из этого списка.
Select All Parts
[Выбрать Все Части]
Выбирает все части из списка Selected Parts для дальнейших операций.
Link Type
[Статус Связи]
All
[Все]
Not Broken
[Не Разорванная]
Broken
[Разорванная]
Newly Broken
[Недавно Разорванная]
Фильтр по статусу связи для вывода объектов связанной геометрии в окне списка Interpart Links.
Interpart Links
[Связи Между Частями]
Окно списка связанных геометрических объектов, которые принадлежат частям, выбранным из списка Selected Parts. Вы можете выбрать одну или несколько связей из списка Interpart Links.
Select All Links
[Выбрать Все Связи]
Выбирает все связи, присутствующие в списке Interpart Links.
[Показать Информацию о Связях]
Открывает информационное окно с данными выбранных связей.
Display Selected Part
[Показать Выбранную Часть]
Заменяет изображенную часть на часть, которая содержит первую выбранную связь. При необходимости новая часть загружается.
Accept
[Принять]
Edit
[Редактировать]
Break
[Разорвать]
Эти опции идентичны одноименным опциям диалогового окна WAVE Geometry Navigator. Они используются для подтверждения недавнего разрыва связи, а также для редактирования и принудительного разрыва связей.

Опции обновления

Для управления областью обновления [все части в текущем сеансе или только части изображенной сборки] можно также использовать системную переменную значений пользователя по умолчанию . Заданное значение этой переменной не отменяет действие опций, приостановивших обновление частей по какой-либо причине (например, в ситуации, когда включена опция Delay Interpart Updates ).
Когда Вы переходите к другой изображенной части, возможно, понадобится обновление ее устаревших частей. Такая ситуация возникает, если опция Delay Interpart Updates выключена, а части в новой изображенной сборке являются устаревшими и в то же время незамороженными. Тогда на экране появляется диалоговое окно, которое сообщает об устаревших частях и запрашивает подтверждение модификации изображенной части.

ЗАМЕЧАНИЕ : Когда часть становится устаревшей, в нижней части графического окна появляются восклицательные знаки (!). Эти же символы выводятся для части и геометрических объектов при работе в навигаторе сборки модуля WAVE (WAVE ANT) и в навигаторе модели (MNT). Более подробная информация о MNT приведена в Справочнике по моделированию [Modeling Online Help] .

Опции выпадающего меню WAVE

Associativity Manager [Редактор Ассоциативности]		Позволяет управлять обновлением связующих объектов [interpart objects].
Geometry Navigator [Геометрический Навигатор]		Содержит информацию о связанных объектах и позволяет переключаться между этими объектами.
Part Link Browser [Просмотр Связей между Частями]		Выводит информацию о связях выбранных частей; кроме того, Вы можете редактировать эти связи.
Part Navigator [Навигатор Частей]		Показывает взаимосвязи частей, являющихся ближайшими родственниками активной части, а также позволяет "перемещаться", просматривая другие уровни родства.
Load WAVE Data [Загрузить Данные модуля WAVE]		Загружает дополнительную (недостающую) информацию о незагруженных или частично загруженных родительских частях для связанной геометрии.

Associativity Manager [Редактор Ассоциативности]		Управляет обновлением связующих объектов.
Geometry Navigator [Геометрический Навигатор]		Предоставляет информацию и возможность "перемещаться" по геометрическим связанным объектам, а также редактировать связи.
Part Link Browser [Просмотр Связей между Частями]		Предоставляет информацию и возможность "перемещаться" по связанным частям, а также редактировать связи.
Part Navigator [Навигатор Частей]		Показывает для активной части взаимосвязи частей с родительскими и порожденными объектами, являющимися ближайшими родственниками, а также позволяет просматривать другие, дополнительные уровни родства между частями. Кроме того, можно заменить изображенную часть на другую, указав ее в этом диалоговом окне.
Load WAVE Data [Загрузить Данные модуля WAVE]		Опции для открытия частей, которые содержат родительские геометрические объекты, связанные с частями изображенной сборки или текущего сеанса.

Опция Bodies - Тела

Чтобы связать с рабочей частью тело, просто укажите его и установите нужные значения общих опций. (Для тел диалоговое окно WAVE Geometry Linker не имеет никаких дополнительных опций.)

Опция Curves - Линии

Чтобы связать с рабочей частью линию или ребро из другой части сборки, просто укажите линию/ребро и установите нужные значения общих опций. (Для линий диалоговое окно WAVE Geometry Linker не имеет никаких дополнительных опций.)

Опция Datums - Объекты привязки системы координат

Эта опция позволяет связать с рабочей частью объект привязки системы координат из другой части сборки. В изменяемой (средней) секции диалогового окна WAVE Geometry Linker появляются дополнительные опции, показанные ниже:

Datum Type [Тип объекта привязки системы координат] Datum Planes [Координатные Плоскости] Datum Axes [Координатные Оси] Any [Все]

Установив нужный тип объекта [т.е. доступ только к объектам этого типа], Вы значительно облегчаете процедуру выбора.

ЗАМЕЧАНИЕ : Опция не доступна для объектов типа Datums .

Опция Delay InterPart Updates - Задержка обновления связанных частей

Эта опция позволяет приостановить обновление всех объектов, связывающих части (условия стыковки, связующие выражения и извлеченные объекты), до тех пор, пока Вы не запустите операцию обновления. Если опция Delay InterPart Updates включена, Вы можете редактировать родительские связующие объекты, не дожидаясь обновления их детей при каждой модификации.
Опция Delay InterPart Updates также имеется в диалоговом окне WAVE Associativity Manager. Когда Вы переходите в это окно, одноименная опция выпадающего меню Assemblies
затеняется.

Опция Delete All Openings - Удалить все выемки

Если клавиша Delete All Openings включена, то в группе граней удаляются все выемки. [Выемка - это внутренний контур, который имеет грани, расположенные только на одной стороне его ребер.] На следующем рисунке показаны результаты включения/выключения этой опции. (Используется предыдущий пример, причем опция Traverse Interior Edges
выключена.)

Опция Edit Frozen Status - Редактирование статуса замораживания

Для замораживания/размораживания частей:

В диалоговом окне WAVE Associativity Manager нажмите клавишу Edit Frozen Status .
Появится диалоговое окно Edit Frozen Status, содержащее 3 списка частей: Non-Delayed Parts [Части Без Задержки обновления], Session Frozen Parts [Замороженные на Сеанс Части]
и Persistent Frozen Parts [Постоянно Замороженные Части].

Измените статус части, выбрав ее из списка и нажав нужную клавишу: Session Freeze [Заморозить на Сеанс], Persistently Freeze [Постоянно Заморозить] или Unfreeze [Разморозить].

Чтобы заморозить часть постоянно, Вы должны иметь права на запись части (Если Вы замораживаете часть постоянно, Вы модифицируете ее таким образом, что она остается замороженной и в следующий раз, когда Вы загружаете часть)

Опция Faces - Грани

Эта опция позволяет связать с рабочей частью одну или несколько граней из другой части сборки. В изменяемой (средней) секции диалогового окна WAVE Geometry Linker появляются дополнительные опции, показанные ниже:

Selection [Выбор] Selected Face [Указанная Грань] Adjacent to Face [Смежная с Гранью] All in Body [Все в Теле]		Определяет, какие грани будут выбраны вместе с указанной гранью.
Name [Имя]		Текстовое поле для ввода имени выбираемой грани.
All Faces of Name [Все Грани с Именем]		Выбирает все грани, имеющие общее имя [заданное в поле Name].
Delete Holes [Удалить Отверстия]		Удаляет все отверстия на выбранных гранях, если Вы не желаете появления этих отверстий в связанной геометрии.

Опция Load WAVE Data - Загрузка данных модуля WAVE

Когда Вы редактируете часть, содержащую связанную геометрию, она может оказаться устаревшей и некорректной из-за того, что части с родительской геометрией не загружены или не полностью загружены. Чтобы избежать такой ситуации и контролировать использование данных из всех необходимых частей, применяется опция Load WAVE Data , открывающая одноименное диалоговое окно.

ЗАМЕЧАНИЕ: Опция Load WAVE Data, которую также можно вызвать из File—>Options—>Load Options, загружает сопряжённые и связанные выражениями части, также как данные модуля WAVE.

Опция Mirror Bodies - Зеркально отраженные тела

Эта функция аналогична предыдущей ( Bodies ) за одним исключением: тело, выбранное для связывания с рабочей частью, зеркально отражается относительно существующей плоскости (координатной или произвольной). Вы можете выбрать несколько тел для выполнения операции отражения.

Body [Тело]		Выбор тела, которое будет связано с рабочей частью.
Mirror Plane [Плоскость Отражения]		Задает существующую плоскость, относительно которой выполняется зеркальное отражение тела. Выбор плоскости активизируется или нажатием иконки Mirror Plane, или нажатием OK после выбора тела.

Дополнительная информация о работе с опциями Selection Steps приведена в Справочнике по моделированию [Modeling Online Help].

Опция Open Unloaded Parents - Определение объема загрузки родительских частей

Опция Open Unloaded Parents может принимать одно из следующих значений, действующих в текущем сеансе или только для изображенной сборки:

None [Никакие]		Выполняет дозагрузку не полностью загруженных частей с родительской геометрией, но не затрагивает незагруженные части. Загружаются все не полностью загруженные части, содержащие связанную геометрию.
Immediate Only [Только Ближайшие родственники]		Выполняет дозагрузку не полностью загруженных частей с родительской геометрией, а также всех ближайших родственных частей. Загружаются все не полностью загруженные части, содержащие связанную геометрию.
All Levels [Все Уровни]		Выполняет полную загрузку всех частей с родительской геометрией. Если открываемая родительская часть содержит порожденные геометрические объекты, то в свою очередь будут открыты их родительские части. (Загружаются все не полностью загруженные части, содержащие связанную геометрию.)

Опция Points - Точки

Эта опция позволяет связать с рабочей частью точки или прямые из другой части сборки. В изменяемой (средней) секции диалогового окна WAVE Geometry Linker появляются дополнительные опции, показанные ниже:

Point/Line [Точка/Прямая] Create Point [Создать Точку] Create Chain of Lines Between Points [Создать Цепочку Прямых Между Точками]		Выберите одну из следующих опций: Позволяет создать точку, с которой будет установлена связь. Позволяет построить цепочку прямых, соединяющих последовательность выбранных точек. Связанная геометрия будет определена этими прямыми и точками.
Point Type [Тип Tочки] Existing [Существующая] End [Конечная] Control [Контрольная] Arc/Ellipse/Sphere Center [Центр Дуги/Эллипса/Сферы] Quadrant [Точка Квадранта]		Установите тип точки, которую Вы собираетесь выбрать.

Опция - Построитель связанных геометрических объектов

Эта опция позволяет создавать в рабочей части ассоциативные геометрические объекты, связанные с другими частями этой же сборки, а также неассоциативные объекты.

Опция Regions - Зоны

Опция Regions аналогична опции Extract Region, описанной в Справочнике по моделированию [Modeling Online Help] , за одним исключением: Extract Region используется для извлечения зоны только в пределах одной части, а Regions создает связь с зоной между различными частями одной сборки.

Опция Regions создает связанное листовое тело, которое образовано следующей группой граней: базовая грань [seed face] и смежные грани, ограниченные другими гранями (назовем их граничными [boundary faces]).

Seed Face [Базовая Грань]		Выбор базовой грани, относительно которой группируются все остальные грани зоны.
Boundary Faces [Граничные Грани]		Определяет границы зоны.
Traverse Interior Edges [Проходить Внутренние Ребра]		Если эта опция включена, то в зону добавляются грани, ребра которых образуют внутренние контуры.
Delete All Openings [Удалить Все Выемки]		Удаляет выемки в выбранных гранях.
Preview Region [Предварительный просмотр Зоны]		Позволяет просмотреть после выбора граней, насколько правильно сформирована заданная Вами зона.
Confirm Upon Apply [Подтвердить Перед Применением]		Просмотр и подтверждение результатов перед окончательным созданием зоны. Если эта опция включена и Вы нажимаете клавишу Apply (вместо OK ), то появляется вспомогательное диалоговое окно, позволяющее принять/отменить результаты или выбрать дополнительные опции для анализа зоны. (Опции анализа подробно описаны в Справочнике по интерфейсу пользователя [Gateway Online Help]) . В случае отмены результатов Вам не придется начинать сначала; опция запоминает Ваш предыдущий шаг, поэтому достаточно повторить выбор только тех объектов, которые привели к неверному результату.

Опции Selection Steps подробно описаны в Справочнике по моделированию [Modeling Online Help] .

Опция Review After Updates - Просмотр результатов обновления

Если включить эту опцию предварительно, а затем обновить сборку с помощью одной из опций - Update Session , Update Assembly или Update Selected Parts , то появится диалоговое окно Review Changes [Просмотр Изменений]
со следующими опциями:

Updated Parts [Обновленные Части]		Окно списка частей, которые были обновлены. Вы можете выбрать одну или несколько частей для просмотра выполненных изменений.
Previous [Предыдущая]		Заменяет текущую выбранную часть на предыдущую [ту, которая находится над текущей в списке Updated Parts]. В таких ситуациях как: 1) не выбрана ни одна часть, 2) выбраны все части, 3) выбрана самая верхняя часть в списке, в результате нажатия Previous текущей становится верхняя часть.
All [Все]		Выбирает все части из списка Updated Parts.
Next [Следующая]		Заменяет текущую выбранную часть на следующую [ту, которая находится под текущей в списке Updated Parts]. В таких ситуациях как: 1) не выбрана ни одна часть, 2) выбраны все части, 3) выбрана самая нижняя часть в списке, в результате нажатия Next текущей становится верхняя часть.
Before - After [До - После]		Бегунок шкалы плавно изменяет относительную прозрачность версий выбранных частей. Крайние значения диапазона - изображение частей до обновления (Before) и после обновления (After). Установив бегунок в диапазоне шкалы [не на крайних точках], Вы можете одновременно наблюдать изображение обеих версий.
Back или Cancel		Закрывает диалоговое окно Review Change. Клавиша OK затенена, т.к. подтверждение изменений не производится.

При движении бегунка изображение частей, которые не были выбраны в списке Update Parts, соответствует их версии после обновления.

ЗАМЕЧАНИЕ : Рекомендуемая процедура просмотра - установить бегунок где-то на середине шкалы, выбрать верхнюю часть в списке, а затем "шагать" далее по обновленным частям, используя опцию Next. Такой подход позволяет наблюдать изменения в каждой части отдельно, в то время как для всех остальных частей изображается результирующая [после обновления] версия.

Опция Show Link Information - Вывод информации о связях

Опция
Show Link Information
открывает информационное окно с данными выбранных связей (смотрите следующий рисунок).

Опция
Show Link Information
открывает информационное окно с данными выбранных связей (смотрите следующий рисунок).

Опция Sketches/Strings - Эскизы/Цепочки линий

Чтобы связать с рабочей частью эскиз или цепочку линий из другой части сборки, просто укажите эскиз/цепочку линий и установите нужные значения общих опций. (Для эскизов/цепочек диалоговое окно WAVE Geometry Linker не имеет никаких дополнительных опций.)

Цепочка линий - это непрерывная направленная последовательность сегментов пересекающихся линий. Примеры цепочек: проекционные линии, эквидистанты.

ЗАМЕЧАНИЕ : Опция не доступна для объектов типа Sketches/Strings .

Опция Traverse Interior Edges - Проходить внутренние ребра

Если клавиша Traverse Interior Edges включена, то в зону добавляются грани, ребра которых образуют внутренние контуры. На следующем рисунке показаны результаты включения/выключения этой опции.

ЗАМЕЧАНИЕ : Включая опцию Traverse Interior Edges, возможно, Вам потребуется задать дополнительные граничные грани. Обратите внимание, что на рисунке, приведенном выше, в качестве дополнительных границ были выбраны цилиндрические грани двух отверстий. Если бы этого не было сделано, то система продолжила бы "собирать" грани через ребра отверстий и так далее по поверхности всей части.

Опция Update Session - Обновление всех объектов в текущем сеансе работы

Эта опция обновляет все порожденные связующие объекты (их обновление могло быть приостановлено опцией Delay InterPart Updates, описанной выше).
Опция Update Session также имеется в диалоговом окне WAVE Associativity Manager. Когда Вы переходите в это окно, одноименная опция выпадающего меню Assemblies затеняется.

ЗАМЕЧАНИЕ : Опция Update Session не обновляет всю связанную геометрию в не полностью загруженных частях.

Получение текущей информации о связях между частями

С помощью диалогового окна Geometry Navigator
[Геометрический Навигатор] можно выполнить запрос и получить оперативную информацию о связях между частями.
Используя опцию [Навигатор Частей], Вы можете просматривать взаимосвязи частей, содержащих родительские и порожденные объекты.

Процедура

Открыв диалоговое окно Load WAVE Data, выполните следующие действия:

Установите нужное значение опции Open Unloaded Parents .
Выберите одно из состояний переключателя - All Parts in Session или Displayed Assembly Parts .

Процедура

Определите тип геометрического объекта, с которым будет установлена связь, выбрав соответствующую иконку диалогового окна WAVE Geometry Linker. В зависимости от выбранного типа могут появиться дополнительные опции в середине диалогового окна. Типы объектов и особенности работы с ними подробно описаны ниже.
Завершив определение связанного объекта, нажмите OK или Apply, чтобы создать его.

Проектирование с использованием модуля WAVE

Инструментальные средства модуля WAVE, описанные в данной разделе, обеспечивают решение следующих задач:

Проектирование в контексте сборки		Модуль WAVE используется, когда при определении геометрии части возникает необходимость сослаться на геометрию другой части. Примеры таких ситуаций: отверстия, которые нужно разместить, привязав к позиции базового элемента другой части; грани одной части, определяющие профиль кинематической поверхности в другой части.
Обработка		Модуль WAVE позволяет создать связанное представление различных состояний части, соответствующих отдельным этапам обработки. Эти состояния ассоциативно связаны, так что модификации части, выполненные на раннем этапе, отображаются на более поздних этапах.
Инженерный анализ		Интерфейсы изделия (т.е. совокупность его ключевых размеров, точек привязки и других параметров сопряжения) определяются с помощью относительно малой сборки, называемой управляющей структурой [Control Structure]. Управляющая структура является как бы "скелетом" для высокоуровневого концептуального проектирования. Модифицируя ее, конструктор может оценивать различные проектные решения.

Некоторые части в управляющей структуре (назовем их исходными [Start Parts]) содержат геометрию, которая будет использована в локальных фрагментах компонентов сборки (называемых связанными частями [Linked Parts]). Связанные части содержат связанные копии геометрии исходных частей. Таким образом, концептуальные изменения управляющей структуры приводят через локальное решение к модификации всей сборки.

Разорванные связи

Связь может оказаться разорванной
[broken] по следующим причинам:

Удален ее родитель.
Разорван путь от геометрии к ее родителю.
Это может произойти, если компонент, в котором находится родитель, удален или неассоциативно заменен, или когда сама связанная геометрия переносится в новый компонент (например, при использовании опции Assemblies—>Components—>Create New)
Родитель уже не существует в компоненте.
Это может произойти в результате ассоциативной замены.
Родитель удален из ссылочного набора исходной части, определяющего связанную часть.
Вы сами разорвали связь (например, используя опцию Break
диалогового окна WAVE Geometry Navigator).

Редактирование связей

Диалоговое окно Edit для связанных объектов (Broken Link - связь разорвана)
Любой связанный объект редактируется в диалоговом окне, аналогичном показанному на вышеприведенном рисунке. Чтобы начать редактирование, в диалоговом окне
нажмите клавишу
Edit
и выберите объект в окне списка Interpart Links. (Диалоговое окно на вышеприведенном рисунке может также использоваться для редактирования извлеченных объектов; об этой операции более подробно рассказано в
Справочнике по моделированию [Modeling User Manual]
).

Когда связь разрывается, она считается недавно разорванной [newly broken] до тех пор, пока Вы не подтвердите разрыв с помощью опции
Accept
диалоговых окон WAVE Geometry Navigator, WAVE Part Link Browser или Edit during Update. (Более подробная информация о редактировании в диалоговом окне Edit during Update приведена в
Справочнике по моделированию [Modeling Online Help]
.) После нажатия клавиши Accept связь получает статус разорванной [broken] до тех пор, пока не будет определен новый родитель.
Опция
Edit
позволяет определить новых родителей, а также последовательно выполнять другие операции редактирования для выбранных связей.

ЗАМЕЧАНИЕ
: Если, редактируя выбранные связи, Вы закрываете диалоговое окно WAVE Geometry Navigator нажатием клавиши Cancel, то все результаты редактирования пропадут.
Опция
Break
позволяет принудительно разорвать выбранную связь, после чего она окажется в списке недавно разорванных связей, до тех пор, пока Вы не подтвердите разрыв с помощью опции
Accept
.

Сообщения-предупреждения

Если опция Review After Updates включена, но в процессе обновления не изменилась ни одна часть, то появляется следующее сообщение:
Update Reviewer: No solid or sheet bodies were affected by the last update so there is nothing to review
[Просмотр результатов обновления: Последнее обновление не затронуло ни одного объемного или листового тела, поэтому просматривать нечего.]
Если возникает какая-то некорректная ситуация, связанная с сохранением прежней [до обновления] версии частей, то появляется следующее сообщение. Закрыв окно с этим предупреждением, Вы вернетесь в диалоговое окно Review Changes, но некоторые из измененных частей, возможно, уже будут отсутствовать в списке Updated Parts.
It was not possible to produce a complete set of faceted representations to hold the old shapes for purposes of reviewing the update.
[Не удалось выполнить полный расчет фасетного представления предыдущей версии тел для просмотра результатов обновления.]
Если результат еще более плачевный, т.е. не удалось сохранить и рассчитать ни одно из прежних представлений частей, то диалоговое окно Review Changes не появляется (это было бы бессмысленно). Вместо этого Вы увидите следующее сообщение:
Update Reviewer: It was not possible to produce any of the faceted representations to hold the old shapes, so review of the update is not possible.
[Просмотр результатов обновления: Не удалось выполнить расчет ни одного фасетного представления предыдущей версии тел, поэтому просмотр результатов обновления невозможен.]

Типы геометрических объектов (иконки в диалоговом окне)

Points [Точки]		Связывает с рабочей частью точки или прямые из другой части сборки.
Curves [Линии]		Связывает с рабочей частью линию или ребро из другой части сборки.
Sketches/Strings [Эскизы/Цепочки линий]		Связывает с рабочей частью эскиз или цепочку линий из другой части сборки.
Datums [Объекты привязки системы координат]		Связывает с рабочей частью объект привязки системы координат из другой части сборки.
Faces [Грани]		Связывает с рабочей частью одну или несколько граней из другой части сборки.
Regions [Зоны]		Создает связь с зоной между различными частями одной сборки.
Bodies [Тела]		Связывает с рабочей частью тело.
Mirror Bodies [Зеркально отраженные Тела]		Эта функция аналогична предыдущей ( Bodies ) за одним исключением: тело, выбранное для связывания с рабочей частью, зеркально отражается относительно существующей плоскости (координатной или произвольной).

Удаление связанной геометрии

Чтобы предотвратить ненамеренное удаление родителей связанной геометрии (что приведет к разрыву связей между частями), на экране появляется окно Notification с предупреждением о последствиях такого удаления. Это окно может появиться при выполнении операций Edit-Feature—>Delete Feature [Редактирование Базового элемента—>Удалить Базовый элемент], Edit—>Delete [Редактировать—>Удалить]
и Model Navigation Tool—>Delete [Навигатор Модели—>Удалить].

[ТЕКСТ В ОКНЕ:

Удаление этих объектов повлияет на другие базовые элементы.]

Information		Выводит подробную информацию о связях, которые будут разорваны.
OK		Подтверждает операцию удаления.
Cancel		Отменяет операцию удаления.

Если удаление родителей связанной геометрии происходит в результате других операций типа Edit—>Feature (например, Edit Parameters или Reorder Feature), то окно Notification не появляется. В этом случае при обнаружении разрыва связей Вы увидите другое диалоговое окно - Edit during Update [Редактировать при Обновлении].
Более подробная информация об этих опциях приведена в Справочнике по моделированию.

ЗАМЕЧАНИЕ : Чтобы контролировать удаление порожденной геометрии вместе с родительской [т.е. чтобы при удалении родительской геометрии, вызвавшем разрыв связи, удалялись и порожденные объекты], Вы можете определить системную переменную UGII_WAVE_DELETE с любым значением. Тогда в нижней части диалогового окна Edit during Update будут присутствовать только две опции - Delete (удалить порожденную связанную геометрию) и Undo (отменить последнюю операцию редактирования, разорвавшую связь с порожденной геометрией).

Задержка обновления

Свойство задерживать обновление связанной геометрии во всех или нескольких частях может оказаться полезным, если Вы модифицируете исходную геометрию, но не желаете обновлять связанную геометрию до полного завершения редактирования (или другая ситуация: если обновление - слишком долгий процесс, который может закончиться в неудобное время).
Следующие инструментальные средства модуля WAVE управляют обновлением:

Update Session
