Для удобной работы с системой сохраняется возможность использования функциональных клавиш:

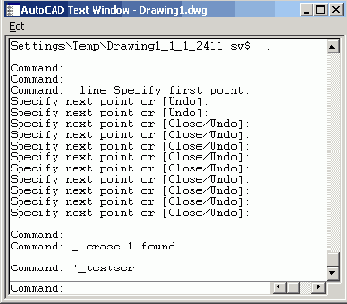

F1 — вызов справочной системы AutoCAD;
F2 — переключение между текстовым и графическим окнами;
F3 или Ctrl+F — включение/отключение текущих режимов объектной привязки OSNAP;
F4 — переключение системной переменной TABMODE;
F5 или Ctrl+E — циклическое переключение изометрических плоскостей;
F6 или CtrL+D — включение/отключение отображения текущих координат курсора в строке состояния;
F7 или Ctrl+G — включение/отключение отображения сетки GRID;
F8 или Ctrl+L — включение/отключение ортогонального режима ORTHO;
F9 или Ctrl+B — включение/отключение шаговой привязки SNAP;

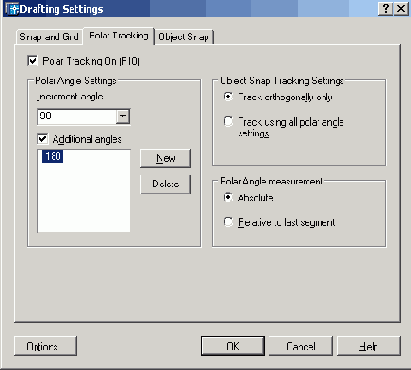

F10 — включение/отключение режима полярного отслеживания POLAR;
F11 — включение/отключение режима объектного отслеживания OTRACK;
Esc или Ctrl+[, Ctrl+\ — прерывание текущей операции;
Enter, Ctrl+M или Ctrl+J — повторение последней команды;
Ctrl+A — включение и отключение выбора группы объектов;
Ctrl+C — копирование объектов в буфер обмена Windows;

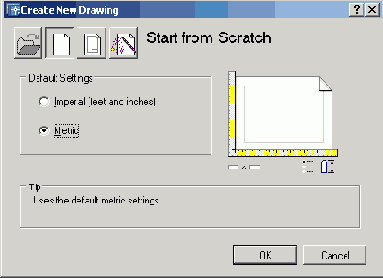

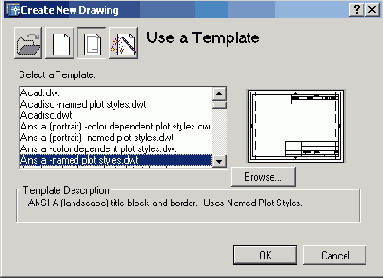

Ctrl+N — открытие диалогового окна создания нового рисунка Create New Drawing;
Ctrl+O — открытие диалогового окна выбора ранее созданного чертежа Select File;
Ctrl+P — открытие диалогового окна вывода чертежа на печать Plot-Model;
Ctrl+R — смена видового журнала;
Ctrl+S — сохранение текущего рисунка;
Ctrl+V — вставка объектов из буфера обмена данных в текущий чертеж;
Ctrl+X — удаление выбранных объектов из чертежа и копирование их в буфер обмена данными;
Ctrl+Y — восстановление только что отмененного действия;
Ctrl+Z — отмена последней команды.
Инструментальные палитры
Инструментальные палитры представлены отдельными вкладками в специальном окне. Они являются эффективным средством хранения/вставки блоков и штриховки. Палитры могут содержать инструменты, предоставленные сторонними разработчиками (рис. 1.36).

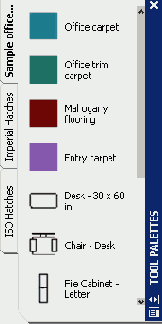

Рис. 1.36. Инструментальная палитра
На палитрах удобно размещать часто используемые блоки и штриховки. Для того чтобы вставить блок или штриховку из палитры в рисунок, необходимо "захватить" элемент палитры мышью и перетащить его в графическую область.
Блоки и штриховки, размещенные на палитре, носят название инструментов. Некоторые свойства инструментов, включая масштаб, угол поворота и слой, могут устанавливаться отдельно для каждого инструмента.
Блоки, вставляемые в рисунок из палитр, часто требуется масштабировать и поворачивать.
При перетаскивании блоков с палитры можно использовать объектную привязку, однако шаговая привязка в это время не действует.
При перетаскивании блока из инструментальной палитры в рисунок он автоматически масштабируется в зависимости от соотношения заданных единиц блока и единиц текущего рисунка. Например, если в качестве единиц измерения данного рисунка используются метры, а в качестве единиц измерения блока — сантиметры, то коэффициент пересчета составляет 1 к 100. Соответственно, при перетаскивании блока в рисунок его размеры меняются в пропорции 1:100.
В разных областях окна инструментальных палитр через контекстные меню можно изменять следующие настройки:
автоматически убирать палитры с экрана — при этом окно инструментальных палитр может автоматически разворачиваться и сворачиваться при подведении указателя мыши к строке заголовка окна и отведении от нее;
прозрачность — окно палитры инструментов делается прозрачным, так чтобы оно не скрывало находящихся за ним объектов (эта функция недоступна для пользователей Microsoft Windows NT);
вид — изменяются стиль и размер отображаемых в палитре значков.
Окно инструментальных палитр при необходимости можно закрепить у правой или левой границы окна приложения. Для того чтобы избежать закрепления, при перемещении окна следует удерживать нажатой клавишу Ctrl.
Настройки инструментальных палитр сохраняются в профиле AutoCAD.
Для изменения масштаба блока и угла поворота образца штриховки необходимо щелкнуть правой кнопкой мыши по инструменту, а затем выбрать из контекстного меню пункт свойств объекта Properties....

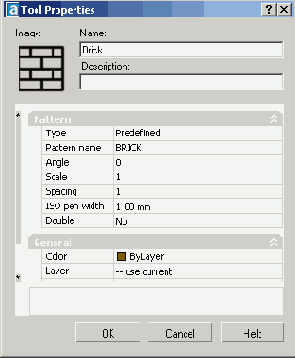

Далее в диалоговом окне свойств инструмента Tool Properties изменяются свойства (рис. 1.37):
параметры вставки или образца — масштаб, поворот и угол;
Для добавления инструментов в палитру можно использовать следующие способы:
перетаскивать рисунки, блоки и штриховки из Центра управления на инструментальную палитру. Если туда занесен целый рисунок, то при перетаскивании из палитры в графическую область он вставляется как блок;
перемещать и копировать инструменты с одной палитры на другую при помощи команд контекстного меню Cut — вырезать, Сору — копировать и Paste — вставить;
чтобы создаваемая палитра сразу оказалась заполнена инструментами — щелкнуть правой кнопкой мыши по папке, файлу рисунка или блоку в Центре управления, а затем выбрать из контекстного меню пункт создания инструментальной палитры Create Tool Palette.
Порядок размещения инструментов на палитре изменяется в результате перетаскивания их мышью.
Последовательность вкладок палитры можно изменять с помощью контекстного меню или на вкладке Tool Palettes диалогового окна Customize. Такими же способами можно удалять инструментальные палитры, необходимость в которых отпала. Палитры будет легко восстановить, если перед удалением они были экспортированы в файл (с расширением .xtp), в том числе и в локальной сети.
Если в нижнем углу палитры высвечивается значок замка, это значит, что файлу инструментальной палитры присвоен атрибут "только чтение".

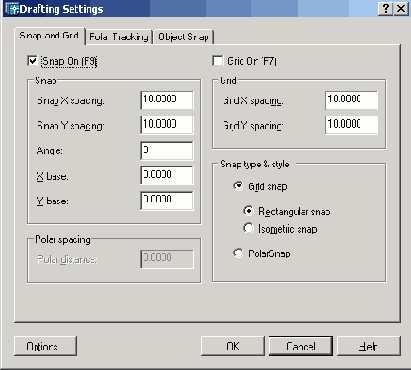

Изменение угла поворота шаговой привязки
Для облегчения построения объектов в определенном направлении можно повернуть шаговую привязку на подходящий угол (см. рис. 1.44). При этом вид перекрестья и ориентация сетки также изменятся. Кроме того, если включен ортогональный режим ORTHO, указание точек при рисовании возможно только под двумя углами: под текущим углом поворота шаговой привязки и под углом, перпендикулярным ему.
Изменение угла шаговой привязки также изменяет угол поворота сетки. Текущий угол поворота шаговой привязки можно проконтролировать, включив режим сетки GRID.
Поворот шаговой привязки осуществляется относительно базовой точки. Один из узлов шаговой привязки всегда совпадает с базовой точкой. Ее координаты х и у можно изменить (по умолчанию они имеют значение 0.0000). Смещение базовой точки по осям X и Y целесообразно использовать, например, для совмещения сетки с какой-либо частью сложной модели.
Экранное меню
В AutoCAD 2005 сохраняется возможность отображения экранного меню. Его включение и отключение выполняются на вкладке Display диалогового окна Options, загружаемого из падающего меню Tools > Options.... Достаточно поставить или снять флажок Display screen menu в области Window Elements.
Экранное меню AutoCAD имеет иерархическую структуру. Используя переходы в различные подменю, можно передвигаться по дереву меню. Для перехода к корню дерева служит верхняя строка экранного меню, где всегда находится слово AutoCAD.
Контекстное меню
Для выбора пунктов меню и команд на панели инструментов часто используется устройство указания — мышь. При работе с мышью нажатие левой кнопки обычно обеспечивает выбор и указание точки на экране; щелчок правой кнопкой мыши вызывает контекстное меню (см. рис. 1.7,1.8,1.16). Форма и содержание меню зависят от положения указателя мыши и состояния задачи: например, обеспечивается быстрый доступ к опциям, необходимым для текущей команды.
Рис. 1.16. Пример контекстного меню
При щелчке правой кнопкой мыши в области рисования вызывается одно из шести контекстных меню:
стандартное — содержит набор стандартных функций, предназначенных, в частности, для работы с буфером обмена, зумирования, панорамирования. Чтобы вызвать это меню, необходимо отменить выбор объектов, завершить текущую активную команду и щелкнуть правой кнопкой мыши;
редактирование — объединяет функции, предназначенные для редактирования объектов. Набор функций может изменяться в зависимости от типа выбранного объекта. Чтобы вызвать меню, необходимо выбрать один или несколько объектов, завершить текущую активную команду и щелкнуть правой кнопкой мыши;
команда — содержит набор функций, облегчающих выполнение команд с помощью мыши. Сюда также включаются опции текущей команды, отображаемые в командной строке. Для вызова данного меню необходимо при выполнении какой-либо команды щелкнуть правой кнопкой мыши;
объектная привязка — позволяет выбрать или настроить режимы объектной привязки, включить координатный фильтр. Для вызова меню следует щелкнуть правой кнопкой мыши, удерживая нажатой клавишу -Shift;
ручки — содержит функции, позволяющие проводить редактирование с помощью ручек. Для вызова меню необходимо выделить на объекте ручки и щелкнуть правой кнопкой мыши;
OLE — объединяет функции, позволяющие редактировать OLE-объекты. Для вызова меню необходимо щелкнуть правой кнопкой мыши по вставленному в рисунок OLE-объекту.
Контекстные меню объектная привязка, ручки и OLE всегда включены, а потому их можно вызывать в любой момент. Контекстные же меню стандартное, редактирование и команда можно отключить.
В этом случае щелчок правой кнопкой мыши будет соответствовать нажатию клавиши Enter. По умолчанию вызов этих трех контекстных меню включен.
Для других элементов окна AutoCAD, кроме области рисования, можно вызывать следующие контекстные меню:

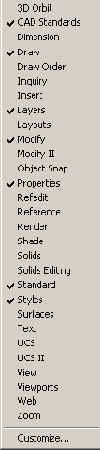

панель инструментов. Для включения/отключения какой-либо панели или для настройки панелей необходимо щелкнуть по любой из них правой кнопкой мыши. Для отображения списка групп панелей следует щелкнуть правой кнопкой мыши по свободной области правее стандартной панели инструментов;
командная строка. Для выбора одной из шести команд, выполнявшихся последними, или для вызова некоторых функций, используемых при работе с командной строкой, необходимо щелкнуть правой кнопкой мыши по командной строке или в окне команд;
диалоговое окно (это меню доступно не для всех диалоговых окон). Как правило, контекстные меню связаны либо с раскрывающимися списками, либо с полями для ввода значений и позволяют удалять, переименовывать отдельные пункты списка или работать с буфером обмена. Контекстные меню могут быть связаны и с некоторыми другими элементами окон. Для вызова меню следует щелкнуть правой кнопкой мыши по элементу диалогового окна;
строка состояния. Для переключения режима рисования или изменения настроек необходимо щелкнуть правой кнопкой мыши по области строки, где выводятся текущие координаты, либо по любой кнопке переключения режима рисования или изменения настроек;
вкладки Model/Layout. Для вызова окон печати и настройки параметров страницы, а также управления листами следует щелкнуть правой кнопкой мыши по вкладке Model или одной из вкладок Layout.
Настройка параметров открытия и сохранения файлов
Вкладка Open and Save диалогового окна Options, показанная на рис. 1.21, позволяет:
в области File Save сохранять файлы в заданном формате, назначать создание образца для просмотра, определять процент для быстрых сохранений;
в области File Safety Precautions включать функцию автоматического сохранения файла, задавать интервал между сохранениями в минутах, обеспечивать создание резервных копий, ведение файла журнала, определять расширение для временных файлов и отображать информацию о цифровой подписи;
в области File Open определять количество последних файлов, указываемых в меню, и назначать полные пути в заголовках;
в области External References (Xrefs) управлять подгрузкой файлов внешних ссылок;
в области ObjectARX Applications определять поведение приложений и сторонних объектов ObjectARX.

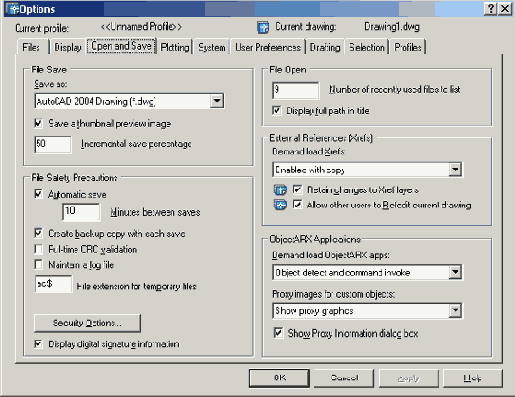

Рис. 1.21. Диалоговое окно настройки параметров открытия и сохранения файлов
Настройка параметров рабочего экрана

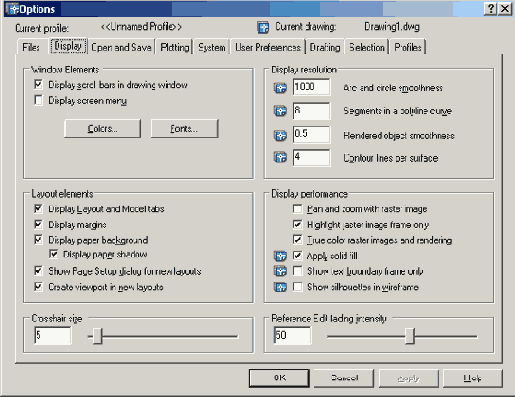

На вкладке Display диалогового окна Options, показанной на рис. 1.18, можно осуществлять настройку параметров рабочего экрана AutoCAD:
Рис. 1.18. Диалоговое окно настройки параметров рабочего экрана
в области элементов окна Window Elements:
включаются/отключаются полосы прокрутки и экранное меню с помощью параметров Display scroll bars in drawing window и Display screen menu соответственно;
изменяется цвет фона графической области и текстового окна, графического курсора, текста в графической области и в области текстового окна при помощи кнопки Colors.... Изменение цвета выполняется в диалоговом окне Color Options — рис. 1.19. Достаточно указать объект изменения в списке Window Element: и цвет в области Color:. Для возврата к параметрам, определенным в управляющей панели Windows, следует выбрать Default All или Default one element;
изменяются шрифты, используемые в текстовом окне, при помощи кнопки Fonts..., нажатие которой вызывает диалоговое окно Command Line Window Font — рис. 1.20. В этом диалоговом окне устанавливаются шрифт, стиль шрифта и размер в областях Font:, Font Style: и Size: соответственно;
Рис. 1.19. Диалоговое окно изменения цвета элементов Рабочего стола

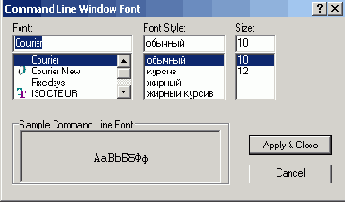

Рис. 1.20. Диалоговое окно изменения шрифтов
в области Layout elements назначается отображение вкладок листа Layout и модели Model, поля листа, заданный формат, тень вокруг границ, вывод окна параметров для новых листов и создание видовых экранов на новых листах;
в области Crosshair size устанавливается размер перекрестья в процентах от размера экрана;
в области экранного разрешения Display resolution определяются плавность дуг и окружностей, число сегментов в дугах полилиний, плавность тонированных объектов, число образующих в поверхностях;
в области Display performance настраиваются параметры отображения объектов:
Pan and zoom with raster & OLE — управляет динамическим отображением в реальном времени растровых изображений. Текущее значение параметра хранится в системной переменной RTDISPLAY;
Highlight raster image frame only — управляет подсветкой растровых изображений при их выборе. Текущее значение параметра хранится в системной переменной IMAGEHLT;
Apply solid fill — управляет закраской плоских фигур и полилиний ненулевой ширины. Текущее значение параметра хранится в системной переменной FILLMODE;
Show text boundary frame only — управляет отображением текста на экране. Текущее значение параметра хранится в системной переменной QTEXTMODE;
Show silhouettes in wireframe — управляет отображением контура трехмерного объекта. Текущее значение параметра хранится в системной переменной DISPSILH.
Настройка параметров выбора объектов

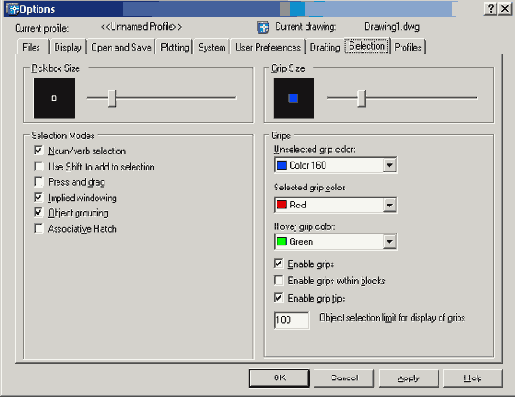

Вкладка Selection диалогового окна Options, показанная на рис. 1.26, позволяет настроить перечисленные ниже параметры.
Рис. 1.26. Диалоговое окно настройки параметров выбора объектов
Размер прицела, режимы выбора — предварительный выбор, использование клавиши Shift для добавления объектов, выбор с помощью рамки и пр.
Размер и цвет выбранных и невыбранных ручек, цвет ручки под курсором, предельное количество выбранных объектов и пр.
Настройка пользовательской среды

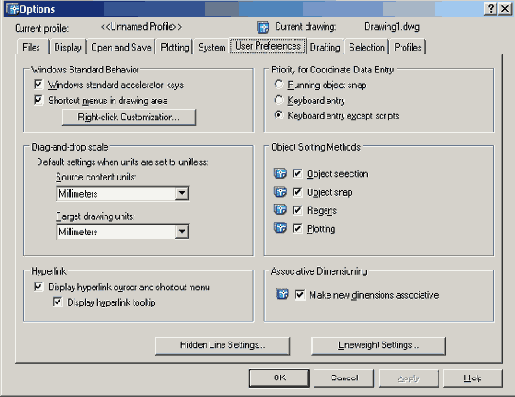

На вкладке User Preferences диалогового окна Options можно настроить среду рисования по своему усмотрению (рис. 1.24):
Рис. 1.24. Диалоговое окно настройки пользовательской среды
в области Windows Standard Behavior назначить клавиши быстрого вызова, отображение контекстных меню в области рисования, выбрать действия, к которым приводит нажатие правой кнопки мыши;
в области Drag-and-drop scale указать единицы исходного и целевого рисунков;
установить параметры гиперссылок, способы ввода координат и сортировки объектов;
определить параметры невидимых линий, а также веса линий.
Настройка профилей

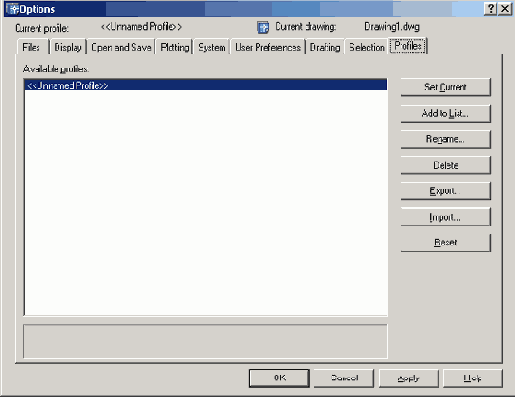

Вкладка Profiles диалогового окна Options используется для создания профилей и сохранения в них параметров среды рисования (рис. 1.27). Профиль — набор параметров настройки AutoCAD, сохраненный с уникальным именем. Один из профилей является текущим; он определяет настройки рабочей среды рисования. Пользователи, входящие в систему под одним именем, могут загружать свои настройки из различных профилей. По умолчанию AutoCAD записывает текущие параметры в "Unnamed Profile". Имя текущего профиля и рисунка всегда выводятся над именами вкладок диалогового окна Options.
Рис. 1.27. Диалоговое окно настройки профилей
На вкладке Profiles можно осуществлять следующие настройки:
выбирать необходимый профиль из перечня доступных в области Available Profiles:;
устанавливать выбранный профиль в качестве текущего нажатием кнопки Set Current;
добавлять новый профиль, используя кнопку Add to List...; ;
экспортировать настройки текущего профиля во внешний ARG-файл с помощью кнопки Export...;
импортировать настройки профиля из внешнего ARG-файла после щелчка по кнопке Import...;
переименовывать и удалять имеющиеся профили.
Настройка рабочей среды AutoCAD
Пользователь имеет возможность изменять различные параметры рабочей среды AutoCAD, влияющие на конфигурацию интерфейса и условия рисования. Такие настройки называются профилем.
Различные пользователи, входящие в систему под одним именем, могут загружать свои настройки из различных профилей. Целесообразно использование профилей для сохранения настроек, присущих различным проектам.
Процедура настройки рабочей среды AutoCAD осуществляется в диалоговом окне Options, которое вызывается из падающего меню Tools > Options... или из контекстного меню при условии, что нет выполняющихся команд или выбранных объектов. Диалоговое окно Options содержит 9 вкладок, описанных ниже.
Настройка системных параметров

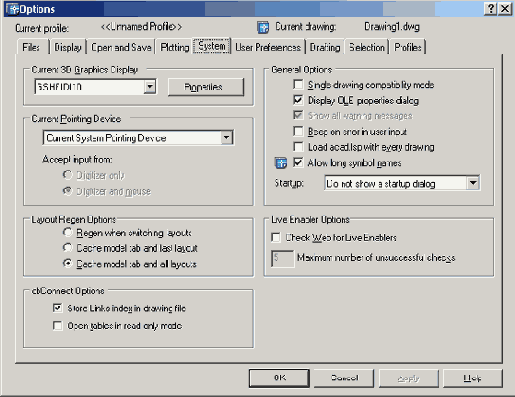

Для настройки системных параметров AutoCAD используется вкладка System диалогового окна Options — рис. 1.23:
в области Current 3D Graphics Display определяются состояние видов при манипуляции, динамическая аппроксимация, параметры тонирования;
в области Current Pointing Device выбирается текущее устройство указания — мышь, дигитайзер и пр.;
в области Layout Regen Options настраиваются регенерация при переключении, кэширование модели и последнего листа или всех листов;
в области dbConnect Options устанавливаются параметры подключения к базам данных и обеспечивается хранение индекса связей в рисунке;
в области General Options выбирается много- или однодокументный режим работы, настраиваются вывод диалогового окна свойств OLE-объектов, отображение предупреждающих сообщений, оповещение об ошибках пользовательского ввода, режим загрузки LISP-файла, использование длинных имен символов, вывод диалогового окна начала работы Startup;
в области Live Enabler Options организуется поиск адаптеров объектов в Интернете.

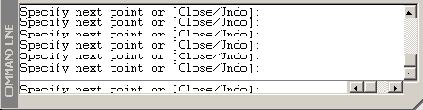

Окно командных строк обычно расположено над строкой состояния; оно служит для ввода команд и вывода подсказок и сообщений AutoCAD. Размеры окна, а следовательно, количество выводимых строк протокола можно изменять. При наличии в окне команд более одной строки перемещение по строкам осуществляется с помощью полосы прокрутки.
По умолчанию окно команд закреплено и равно по ширине окну AutoCAD (рис. 1.13). Если текстовая строка не помещается в окне, ее полное содержимое выводится в рамке вблизи командной строки.
Рис. 1.13. Закрепленное окно командных строк
Изменить высоту окна можно с помощью разделительной полосы, находящейся в его верхней части (если оно закреплено внизу) или в нижней (если оно закреплено вверху). Чтобы изменить размер, следует захватить разделительную полосу мышью и отбуксировать ее до требуемой высоты.
Окно может быть как закрепленным, так и плавающим. Закрепление отменяется путем выбора рамки окна в любом месте и последующей буксировки за пределы зоны закрепления до тех пор, пока граница окна не примет вид широкой контурной линии. Если отпустить окно в этот момент, оно станет плавающим и приобретет размер, который имело до закрепления. Плавающее окно может быть перемещено в любую позицию экрана; при этом пользователю разрешено изменять его ширину и высоту (рис. 1.14).
Рис. 1.14. Плавающее окно командных строк
Закрепляется окно команд путем буксировки к верхней или нижней зоне закрепления окна AutoCAD. В окне командных строк можно прокручивать текст, выполнять его редактирование и повторно вводить команды. Для этого используются стандартные клавиши: <—, вверх, —>, вниз, Insert, Delete, Home, End, Page Up, Page Down, Backspace. При повторении ранее введенных команд удобно воспользоваться комбинацией клавиш Ctrl+C, чтобы копировать выделенный текст в буфер обмена, и Ctrl+V — чтобы вставить содержимое буфера в текстовое окно или окно команд. При щелчке правой кнопкой мыши в области окна командных строк или текстового окна AutoCAD вызывает контекстное меню, куда входят шесть последних использованных команд, функции копирования выделенного текста или всего протокола команд, вставки текста, а также вызова диалогового окна Options.
Определение доступа к файлам поддержки

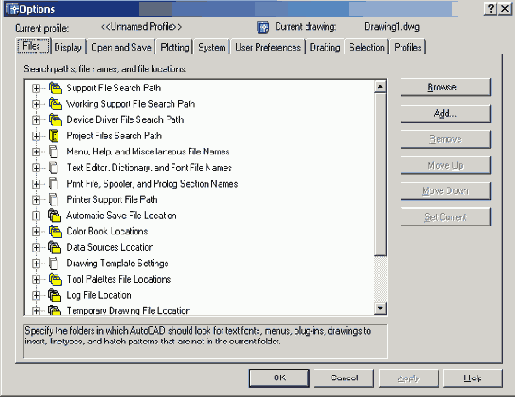

На вкладке Files диалогового окна Options, показанной на рис. 1.17, задаются пути доступа к файлам поддержки, где хранятся шрифты, шаблоны рисунков, типы линии и образцы штриховок, используемые AutoCAD. Здесь перечисляются все пути доступа к папкам, которые должны существовать в текущей структуре папок локального и подключенных сетевых дисков.
Рис. 1.17. Диалоговое окно определения доступа к файлам поддержки
В области Search paths, file names, and file locations содержатся тематические заголовки путей доступа к файлам и папкам:
Support file Search paths - путь доступа к вспомогательным файлам;
Working Support file Search paths - путь поиска рабочих файлов поддержки специфичных для системы пользователя;
Device Driver File Search Path - путь доступа к драйверам устройств;
Project File Search Path - путь доступа к файлам проектов;
Menu, Help, and Miscellaneous File Names - имена файлов меню, справочной системы и др.;
Text Editor, Dictionary, and Font File Names - имена файлов текстового редактора'
Print File, Spooler, and Prolog Section Names - имена файла печати, программы фоновой печати и раздела пролога;
Printer Support File Path — путь к вспомогательным файлам поддержки печати;
Automatic Save File Location — папка для файла автосохранения;
Color Book Location — папки для альбомов цветов;
Data Sources Location — положение источников данных;
Template Settings — параметры шаблона рисунка;
Tool Palettes File Location — папки с файлами инструментальных палитр;
Log File Location — расположение файла журнала;
Plot and Publish Log File Location — печать и публикация файла журнала;
Temporary Drawing File Location — папка для временных файлов;
Temporary External Reference File Location — папка для временных файлов внешних ссылок;
Texture Maps Search Path — папка для поиска текстур;
i-drop Associated File Location — папка для связанных файлов точек загрузки.
Определение формата единиц
Размеры каждого из создаваемых в AutoCAD объектов задаются в условных единицах измерения. Соответствие единиц AutoCAD и единиц существующих метрических систем устанавливается перед рисованием. Так, в одном рисунке единица может соответствовать одному миллиметру, в другом — одному дюйму и т. д. Заданные значения определяют интерпретацию вводимых координат и углов, а также вид отображаемых координат и размеров. Тип и точность представления единиц назначают в диалоговом окне определения форматов единиц Drawing Units, показанном на рис. 1.46. Оно вызывается из падающего меню Format > Units.... В области Length — линейные устанавливаются тип Туре: и точность Precision: единиц измерения расстояний, в области Angle — угловые — тип и точность угловых единиц.

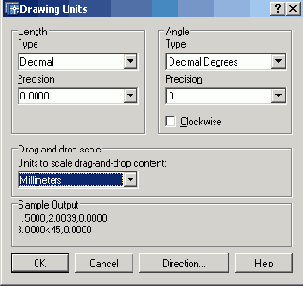

Рис. 1.46. Диалоговое окно определения форматов единиц
Для измерения расстояний предлагаются следующие форматы единиц:
Architectural — архитектурные;
Decimal — десятичные;
Fractional — дробные;
Engineering — инженерные;
Scientific — научные.
В техническом и архитектурном форматах значения чисел записываются в футах и дюймах; при этом предполагается, что условная единица составляет один дюйм.
Для измерения угловых величин предлагаются следующие форматы единиц:
Decimal Degrees — десятичные градусы;
Deg/Min/Sec — градусы/минуты/секунды;
Grads — грады;
Radians — радианы;
Surveyor's units — топографические единицы.
Для указания нулевого угла необходимо щелкнуть мышью по кнопке Direction.... Появляется диалоговое окно выбора направления Direction Control — рис. 1.47.
Рис. 1.47. Диалоговое окно выбора направления
Нулевым называется направление, относительно которого AutoCAD измеряет углы.
По умолчанию таковым считается направление вправо от исходной точки.
Направление отсчета задается при помощи кнопок East — восток, North — север, West — запад, South — юг или Other — другое.
При выборе последней открывается доступ к кнопке Angle:, с помощью которой задается угол путем указания двух точек в графической зоне экрана или в текстовом поле, куда вводится числовое значение угла.
Определение границ рисунка
Команда LIMITS позволяет установить границы текущего рисунка в пространстве модели и в пространстве листа. Она вызывается из падающего меню Format > Drawing Limits.
В AutoCAD границы рисунка выполняют три функции:
определяют, какая часть рисунка отображается на экране по команде ZOOM ALL.
Границы рисунка — это пара двумерных точек в мировой системе координат: координаты левого нижнего и правого верхнего углов, определяющие прямоугольную область. По оси Z границы не устанавливаются.
Запросы команды LIMITS:
Reset Model space limits: — переустановка лимитов пространства модели
Specify lower left corner or [ON/OFF] : — указание левого нижнего угла
Specify upper right corner : — указание правого верхнего угла где:
ON — включается контроль соблюдения границ. При этом AutoCAD отвергает все попытки ввести точки с координатами, выходящими за границы рисунка;
OFF — отключается контроль соблюдения границ рисунка;
— задается новое текущее значение левого нижнего, а затем правого верхнего угла.
Если текущее значение границ рисунка вас устраивает, достаточно нажать клавишу Enter.
Лимиты должны полностью охватывать полномасштабную модель. Например, если ее размеры 100x200 мм, значения лимитов должны слегка превышать эти цифры.
В пространстве листа лимиты обычно задают равными формату листа бумаги. Следовательно, сетка (если она включена) покрывает при этом весь скомпонованный чертеж, включая графические объекты, размерные элементы, основную надпись и т. п. Например, если формат листа равен 210x297 мм, следует установить десятичный формат единиц и определить лимиты указанием точек (0,0) для левого нижнего угла прямоугольника и (210,297) — для правого верхнего угла.
Если в пространстве листа отображаются поля листа или подложен заданный формат, нельзя задать границы рисунка с помощью команды LIMITS. В этом случае лимиты вычисляются и устанавливаются в зависимости от размеров выбранного листа. Включение и отключение отображения полей и разметки листа производятся на вкладке Display диалогового окна Options.
В пространстве модели лимиты могут быть заданы при создании нового рисунка с помощью Мастера быстрой подготовки или Мастера детальной подготовки.
Определение параметров сетки
Сеткой называется упорядоченная последовательность точек, покрывающих область рисунка в пределах лимитов. Работа в режиме сетки GRID подобна наложению на рисунок листа бумаги в клетку. Использование сетки помогает выравнивать объекты и оценивать расстояние между ними. Сетку можно включать и отключать в ходе выполнения других команд. На печать она не выводится.
Включение сетки и определение ее частоты осуществляется на вкладке Snap and Grid диалогового окна режимов рисования Drafting Settings, которое загружается из падающего меню Tools > Drafting Settings... или при выборе пункта Settings... контекстного меню, вызываемого щелчком правой кнопки мыши по кнопке GRID в строке состояния (рис. 1.44).
Рис. 1.44. Диалоговое окно определения параметров сетки и шага привязки
Сетка включается при установке флажка Grid On (F7). В области Grid текстового поля Grid X spacing: устанавливается частота горизонтальных делений сетки. Если частота вертикальных и горизонтальных делений сетки должна быть одинаковой, следует нажать клавишу Enter или щелкнуть мышью в текстовом поле Grid Y spacing:. В противном случае понадобится ввести частоту по вертикали в соответствующем поле.
Удобно включать и отключать сетку щелчком мыши по кнопке GRID в строке состояния или нажатием функциональной клавиши F7.
После зумирования рисунка для лучшего согласования с новым коэффициентом экранного увеличения может потребоваться изменение частоты сетки.
Определение параметров вывода на печать

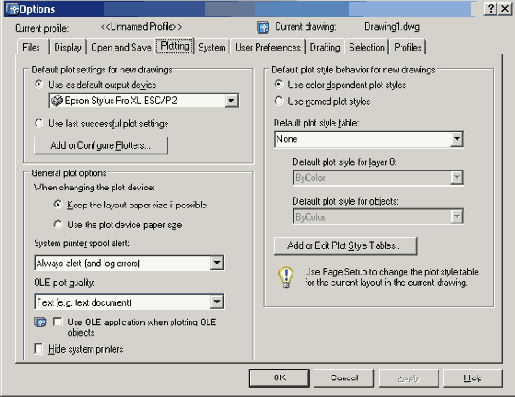

Параметры печати задаются на вкладке Plot and Publish Диалогового окна Options - рис.1.22
Рис. 1.22. Диалоговое окно определения параметров вывода на печать
В области Default plot settings for new drawings определяется устройство вывода, добавляются и настраиваются плоттеры.
В области General plot options регулируется качество печати OLE-объектов.
Определение шага привязки
В режиме шаговой привязки SNAP курсор может находиться только в определенных точках согласно установленному значению шага, и при этом движется не плавно, а скачкообразно между узлами воображаемой сетки, как бы "прилипая" к ее узлам. Активность режима SNAP можно определить визуально, по скачкообразному движению курсора на экране. Шаговая привязка обычно используется для точного указания точек с помощью мыши. Интервал привязки задается отдельно по осям X и Y. Включение и отключение режима шаговой привязки может производиться в ходе выполнения другой команды.
Шаг привязки не обязательно совпадает с частотой сетки. Сетку часто делают достаточно редкой, используя ее исключительно для наглядности, а шаг привязки устанавливают меньшим. Допустимо и обратное: установка большего по сравнению с сеткой шага привязки.
Включение шаговой привязки SNAP и настройка ее параметров осуществляются на вкладке Snap and Grid диалогового окна режимов рисования Drafting Settings, которое загружается из падающего меню Tools > Drafting Settings... или при выборе пункта Settings... из контекстного меню, вызываемого щелчком правой кнопки мыши по кнопке SNAP в строке состояния (см. рис. 1.44).
Шаговая привязка включается при установке флажка Snap On (F9). В области Snap текстового поля Snap X spacing: задается шаг привязки по горизонтали. Если шаг привязки по вертикали должен быть таким же, следует нажать клавишу Enter или щелкнуть мышью в текстовом поле Snap Y spacing:. В противном случае значение шага по вертикали вводится в соответствующем поле.
Удобно включать и отключать шаговую привязку щелчком мыши на кнопке SNAP в строке состояния или нажатием функциональной клавиши F9.
Открытие рисунков
Программа AutoCAD по умолчанию записывает внутреннее представление рисунка в файл с расширением .dwg. Кроме рисунка файл содержит ряд параметров, определяющих значения переключателей режимов шага SNAP, сетки GRID, ортогонального режима ORTHO; принятые единицы измерения и точность представления; границы рисунка; организацию слоев; форматы и логотипы; размерные и текстовые стили; типы линий и т. п.
AutoCAD 2005 предлагает многооконную среду проектирования Multiple Design Environment (MDE), которая допускает одновременное открытие нескольких чертежей. В одном сеансе работы можно открывать неограниченное число рисунков AutoCAD, не жертвуя при этом производительностью. Среда МDЕ позволяет перетаскивать объекты, копировать их свойства, такие как цвет, слой, тип линии, из одного рисунка в другой. Она обеспечивает параллельную работу с несколькими рисунками, не прерывая выполнения текущей команды и не нарушая последовательности действий. Это существенно упрощает выполнение многих операций и повышает эффективность работы.
Открыть существующий рисунок можно при помощи команды OPEN, которая вызывается из падающего меню File > Open или щелчком по пиктограмме Open (Ctrl+О) на стандартной панели Инструментов.
После обращения к команде OPEN на экране AutoCAD появляется диалоговое окно выбора файла Select file, показанное на рис. 1.38. Здесь можно выбрать имя файла из списка или ввести это название в поле File name:.
При выделении в списке одного из файлов в области Preview появляется соответствующий образец рисунка. Нажатие кнопки Views выводит список, изменяя параметры которого, пользователь может выбрать форму представления файлов, предлагаемых для открытия: список, таблицу, образцы.
Режим открытия файлов — Open, для чтения Open Read only, частично Partial Open, для чтения частично Partial Open Read only — устанавливается в списке при нажатии кнопки Open. Частичное открытие позволяет загружать только те объекты рисунка, которые принадлежат определенным слоям или видовым экранам. Это оказывается полезным при работе с большими файлами.

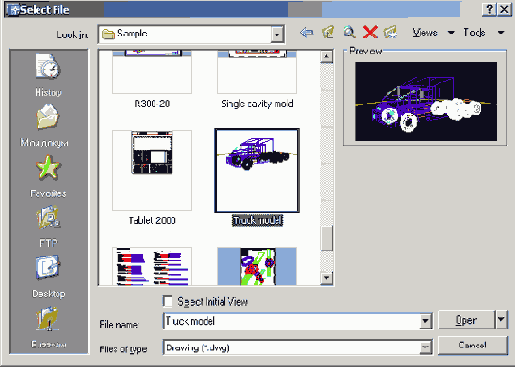

Рис. 1.38. Диалоговое окно выбора файла
Для открытия нескольких рисунков одновременно следует выбрать необходимые файлы в диалоговом окне Select file, используя клавиши Shift и Ctrl.
Кроме того, рисунки можно открывать путем перетаскивания из программы Windows Explorer.
Для этого один или несколько выделенных в дереве Проводника файлов следует переместить мышью в любую часть окна AutoCAD, за исключением области рисунка, например на-командную строку или в ту часть панелей инструментов, которая не занята кнопками. Если же перетащить один файл в область рисования уже открытого рисунка, то произойдет вставка содержимого перетаскиваемого документа в текущий рисунок в качестве внешней ссылки.
Для открытия рисунка можно дважды щелкнуть по имени соответствующего файла в Проводнике Windows Explorer, что приведет к автоматическому запуску AutoCAD.
Однако если в системе уже ведется сеанс работы в AutoCAD, то рисунок откроется в нем.
В AutoCAD имеется специальное средство просмотра небольших фрагментов рисунков, открытия файлов рисунков и их поиска. Его можно использовать для поиска файлов в структуре папок на одном или нескольких дисках.
Для загрузки окна просмотра и поиска файлов Find, показанного на рис. 1.39, необходимо в диалоговом окне выбора файла Select file последовательно щелкнуть по кнопкам Tools и Find.
На вкладке Name & Location диалогового окна Find указываются имя, расширение и область поиска файла.

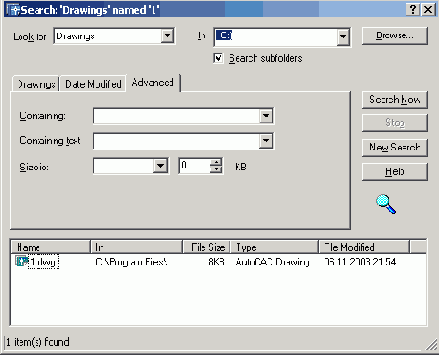

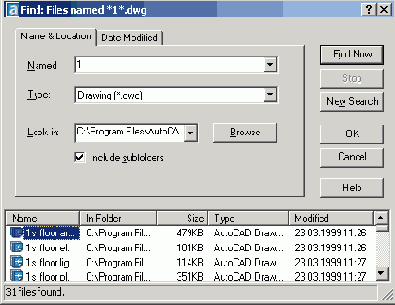

Рис. 1.39. Диалоговое окно просмотра и поиска файлов

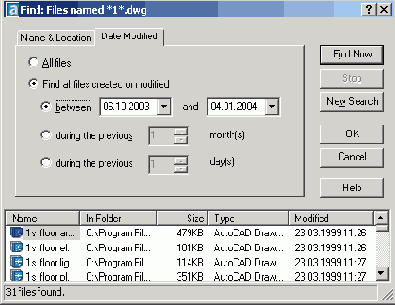

AutoCAD разрешает выполнять поиск файлов по датам их создания, пользуясь вкладкой Data Modified окна Find (рис. 1.40). Здесь организуется поиск файлов, созданных или измененных в период между двумя указанными датами либо за определенное количество последних дней или месяцев. Имена найденных документов отображаются в нижней части диалогового окна.
Рис. 1.40. Вкладка поиска файлов
Рисунки, созданные в AutoCAD любой предшествующей версии, открываются как любой документ версии 2005 и автоматически преобразуются в новый формат.
Падающие меню
Строка падающих меню может быть изменена путем добавления либо удаления тех или иных пунктов. Для этого необходимо выбрать в падающем меню пункты Tools > Customize > Menus..., в появившемся диалоговом окне Menu Customization перейти на вкладку Menu Bar и отметить требуемые пункты.
Загрузка другого меню AutoCAD производится либо в том же диалоговом окне Menu Customization, на вкладке Menu Groups, либо с помощью команды MENU, введенной в командной строке.
Строка падающих меню по умолчанию содержит следующие пункты:
File — команды работы с файлами: создание, открытие, сохранение, печать, экспорт файлов в другие форматы и пр.;
Edit — инструменты для редактирования частей графического поля Рабочего стола программы, работы с буфером обмена;
View — команды управления экраном, панорамирования, установки точки зрения, удаления невидимых линий, закраски, тонирования, управления параметрами дисплея; установка необходимых панелей инструментов;
Insert — команды вставки блоков, внешних объектов, объектов других приложений;
Format — команды работы со слоями, цветом, типами линий; управления стилем текста, размеров, видом маркера точки, стилем мультилинии; установки единиц измерения, границ чертежа;
Tools — средства управления системой, экраном пользователя; установки параметров черчения и привязок с помощью диалоговых окон; работы с пользовательской системой координат;
Draw — команды рисования;
Dimension — команды простановки размеров и управления параметрами размеров;
Modify — команды редактирования элементов чертежа;
Window — многооконный режим работы с чертежами;
Help — вывод на экран системы гипертекстовых подсказок.
Панель слоев
Панель слоев Layers, показанная на рис. 1.10, чаще всего размещается на Рабочем столе и обеспечивает работу со слоями. В нее входят следующие инструменты:
Filter applied - раскрывающийся список управления слоями. Каждая строка содержит пиктограммы управления свойствами слоя или отображения его свойств, а также его имя. Ниже перечисляются назначения пиктограмм (слева направо):
Turn a layer On or Off — включение/отключение слоя;
Freeze or thaw in ALL viewports — замораживание/размораживание на всех видовых экранах;
Freeze or thaw in current viewport — замораживание/размораживание на текущем видовом экране;
Lock or Unlock a layer — блокирование/разблокирование слоя;
Color of layer — цвет слоя;
имя слоя (в примере Layerl).
Make Object's Layer Current — установка текущего слоя в соответствии со слоем выбранного примитива;
Layer Previous — возврат к предыдущему состоянию слоев.
Панель свойств объектов
Панель свойств объектов Properties, показанная на рис. 1.11, предназначена для работы с цветом, типом и весом линий.
В нее входят следующие инструменты:
Рис. 1.11. Панель свойств объектов
Color Control - раскрывающийся список установки текущего цвета, а также изменения цвета выбранных объектов;
Linetype Control — раскрывающийся список установки текущего типа линии, а также изменения типа линии для выбранных объектов;
Lineweight Control — раскрывающийся список установки текущего веса (толщины) линии, а также изменения толщины линий выбранных объектов;
Plot Styles Control — раскрывающийся список установки стилей печати. Здесь можно изменять внешний вид вычерчиваемого на плоттере рисунка. В стилях печати при необходимости переопределяются цвета, типы и веса (толщины) линий объектов. Кроме этого, имеется возможность указывать используемые при печати стили концов линий, соединений и заполнений, а также различные выходные эффекты — размывание, оттенки серого, присвоения перьев и интенсивность. Манипулируя стилями печати, можно получить на бумаге различные варианты одного и того же рисунка. Допускается применение стилей печати к объектам или слоям.
Панели инструментов
Команды AutoCAD на панелях инструментов представлены в виде пиктограмм. Если задержать указатель мыши на пиктограмме, рядом с ней появляется название соответствующей команды, помещенное в маленький прямоугольник.
Если в правом нижнем углу пиктограммы изображен маленький черный треугольник, это значит, что она содержит подменю с набором родственных команд. Для вызова подменю необходимо на некоторое время задержать на пиктограмме указатель мыши, нажав ее левую кнопку.
Панели инструментов могут быть плавающими (float) или закрепленными (dock) с фиксированным местоположением. Допускаются изменения размеров плавающих панелей, а также их перемещение по графическому полю (рис. 1.5).
Плавающую панель можно сделать закрепленной, перетащив ее мышью за пределы графического поля. И наоборот, как только закрепленная панель попадает в область графического поля, она превращается в плавающую.
Рис. 1.5. Плавающая панель инструментов
При первой загрузке AutoCAD на экране присутствует шесть панелей инструментов:
панели рисования — Draw и редактирования — Modify.
Вывести на рабочий стол требуемую панель инструментов можно, указав ее имя на вкладке Toolbars диалогового окна Customize — рис. 1.6. Это диалоговое окно загружается из падающего меню View > Toolbars..., или Tools > Customize > Toolbars..., или из пункта Customize... контекстного меню, выводимого на экран нажатием правой кнопки мыши в фоновой области панелей инструментов (рис. 1.7).
Удобно выбирать имя требующейся панели инструментов из списка контекстного меню (рис. 1.8), которое появляется при нажатии правой кнопки мыши, если ее указатель находится на любой пиктограмме панелей инструментов. Если же указатель мыши находится в фоновой области панелей инструментов, то список панелей инструментов можно получить после выбора пункта ACAD контекстного меню, показанного на рис. 1.7.
Рис. 1.8. Список панелей инструментов
Для удаления панели инструментов необходимо сделать ее плавающей, если она закреплена, и щелкнуть по кнопке закрытия, расположенной в правом верхнем углу заголовка панели. Другой вариант — отключить ее отображение на вкладке Toolbars диалогового окна Customize или в соответствующем контекстном меню.
Подробнее о шаблоне
Установленный набор параметров сеанса можно сделать доступным и для рисунков, создаваемых впоследствии. Для этого следует сохранить документ как шаблон. Шаблон обычно представляет собой рисунок, не содержащий никаких графических объектов и используемый только для хранения стандартных значений системных переменных.
Шаблоны (файлы с расширением .dwt) — весьма удобное средство создания набора рисунков с однотипными настройками. Можно использовать как шаблоны, поставляемые с AutoCAD, так и созданные пользователем. Любой имеющийся рисунок можно сохранить в качестве шаблона. В этом случае значения всех параметров настройки сохраняемого документа будут наследоваться всеми создаваемыми на его основе новыми рисунками. Хотя в качестве шаблона подойдет любой рисунок, лучше всего подготовить набор стандартных шаблонов, где представлены чаще всего используемые установки и базовые элементы:
тип и точность представления единиц;
лимиты рисунка;
настройки режимов шага SNAP, сетки GRID и ORTHO;
организация слоев;
основные надписи, рамки и логотипы;
размерные и текстовые стили;
типы и веса (толщины) линий.
Никакие изменения, вносимые в рисунок, созданный на основе шаблона на сам шаблон не распространяются.
Получение твердой копии рисунка
Распечатка чертежа — последний этап при работе с рисунком. Процесс оформления и вывода рисунков на печать в AutoCAD 2005 стал более управляемым и гибким по сравнению с предыдущими версиями.
Перед выводом рисунка на печать необходимо его скомпоновать, то есть определить, какие виды должны быть вычерчены.
Работа над рисунком ведется на разных этапах либо в пространстве модели, либо в пространстве листа. Пространство модели предназначено для создания модели — изображения в реальном масштабе. Пространство листа представляет собой аналог листа бумаги, на котором производится создание и размещение видов перед вычерчиванием.
Как в пространстве модели, так и в пространстве листа может быть один или несколько видовых экранов, на которых представлены различные виды модели. Компоновка чертежа, по сути дела, представляет собой процесс создания и размещения таких экранов. По завершении компоновки чертеж выводится на принтер или плоттер.
Перед выводом рисунка на плоттер можно предварительно просмотреть, как он будет размещаться на листе бумаги. Для этого используется команда предварительного просмотра PREVIEW, вызываемая из падающего меню File > Plot Preview или щелчком по пиктограмме Plot Preview на стандартной панели инструментов. При этом автоматически включается изменение масштаба изображения в режиме реального времени для просмотра мелких деталей чертежа. Для изменения режима масштаба изображения, вывода на плоттер, использования панорамирования или выхода из предварительного просмотра используется контекстное меню (рис. 1.49), которое вызывается в ответ на нажатие правой клавиши мыши.
Рис. 1.49. Контекстное меню
Все установки вывода рисунка на плоттер осуществляются в диалоговых окнах Plot-Model и Plot-Layout (рис. 1.50). Эти окна загружаются командой PLOT, вызываемой из падающего меню File > Plot... или щелчком мыши по пиктограмме Plot (Ctrl+P) на стандартной панели инструментов.

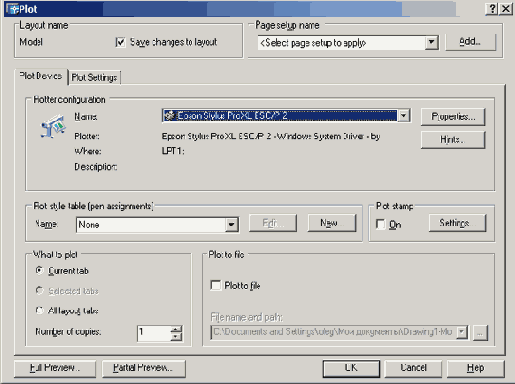

Рис. 1.50. Диалоговое окно вывода на печать пространства модели

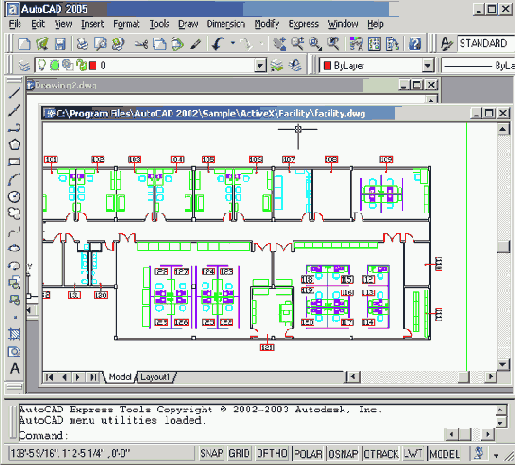

Пользовательский интерфейс AutoCAD
При первом запуске Рабочий стол AutoCAD настроен по умолчанию (рис. 1.4).
Рис. 1.4. Рабочий стол AutoCAD
В Рабочий стол AutoCAD для Windows включены:
падающие меню — верхняя строка непосредственно под заголовком окна программы;
необязательные панели инструментов:
Standard и Styles — вторая строка от заголовка;
Layers и Properties — третья строка;
Draw и Modify — например, столбцы слева и справа;
строка состояния — строка внизу окна программы;
окно командных строк — выше строки состояния;
необязательное экранное меню — столбец справа;
графическое поле, занимающее остальную часть Рабочего стола.
Сохранение рисунков
Комавда сохранения рисунка QSAVE вызывается из падающего меню File > Save или щелчком мыши по пиктограмме Save (Ctrl+S) на стандартной панели инструментов. Команда QSAVE используется в тех случаях, когда уже существующий рисунок сохраняется без изменения его имени. Если рисунок новый и его имя не определено, то QSAVE действует так же, как команда SAVEAS.
Команды SAVE и SAVEAS предназначены для сохранения рисунка под другим именем. Команда SAVE может вызываться только из командной строки, a SAVEAS — из падающего меню File > Save As....
В обоих случаях имя документа задается в поле File name: диалогового окна Save Drawing As — рис. 1.48.

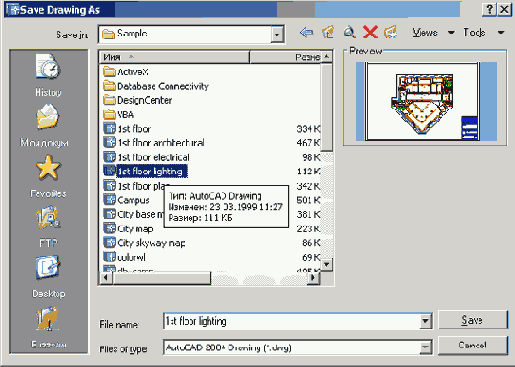

Рис. 1.48. Диалоговое окно сохранения рисунка
Предыдущей копии рисунка на диске присваивается расширение .bak вместо .dwg (все предыдущие .bak-файлы с данным именем удаляются). Обновленный рисунок записывается с расширением .dwg. Если при указании имени файла оказывается, что рисунок с таким названием уже существует, выдается предупреждение и предоставляется возможность перезаписать файл или ввести другое имя.
Любой рисунок можно сохранить как шаблон. Для этого в раскрывающемся списке Files of type: диалогового окна Save Drawing As необходимо выбрать пункт AutoCAD Drawing Template File (*.dwt).
Чтобы обеспечить автоматическое сохранение рисунка через заданные интервалы времени, следует использовать системную переменную SAVETIME или вкладку Open and Save диалогового окна Options, показанного на рис. 1.20. Оно вызывается
из падающего меню Tools > Options.... В последнем случае необходимо поставить флажок автосохранения Automatic save в области File Safety Precautions и установить интервал в минутах в поле Minutes between saves.
Совмещение шаговой привязки с полярным отслеживанием
При использовании полярного отслеживания можно установить такой режим шаговой привязки, в котором узлы располагаются только вдоль линий полярного отслеживания через заданные интервалы. Для настройки шаговой привязки на совместную работу с полярным отслеживанием необходимо выбрать из падающего меню Tools > Drafting Settings... и затем на вкладке Snap and Grid раскрывшегося диалогового окна Drafting Settings в области типа и стиля привязки Snap type & style отметить пункт полярной привязки Polar snap — см. рис. 1.44.
Создание и модификация панелей инструментов
Программа AutoCAD снабжена набором стандартных панелей инструментов. Пользователь имеет возможность настраивать имеющиеся панели и создавать новые, обеспечивая более простой и эффективный доступ к часто используемым командам AutoCAD.
Панели инструментов (Toolbar) — это набор пиктограмм, каждая из которых сопоставлена отдельной команде AutoCAD. Панели инструментов обеспечивают быстрый ввод команд, изменение режимов работы и выполнение различных установок среды. Часть панелей инструментов, образующая так называемый верхний уровень, отображается по умолчанию. Готовые панели можно модифицировать: добавлять новые пиктограммы, удалять редко используемые, а также перестраивать панели и пиктограммы инструментов внутри них так, чтобы они лучше соответствовали требованиям решаемой задачи и вкусам пользователя. Кроме того, можно создавать собственные панели.
Можно отображать множество панелей инструментов одновременно. Какие-то из них могут быть плавающими, а какие-то — фиксированными. Чтобы сделать панель фиксированной, достаточно переместить ее вверх, вниз или на одну из боковых сторон экрана. Чтобы сделать фиксированную панель плавающей, достаточно переместить ее в графическое поле. Перемещение производится с помощью устройства указания. Как плавающие панели, так и закрепленные могут накладываться одна на другую. Если панель временно не нужна, ее можно отключить.

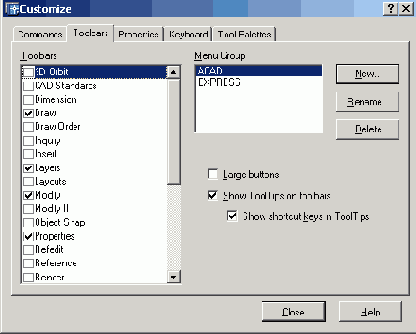

Для изменения и настройки панелей инструментов необходимо выбрать в падающем меню View > Toolbars..., или Tools > Customize > Toolbars... .Вкладка Commands в появившемся диалоговом окне Customize, показанная на рис. 1.28, содержит список категорий инструментов с соответствующим набором команд. Можно либо пользоваться этими пиктограммами, либо создавать новые.
При установке указателя мыши на одно из названий в списке Commands, в поле Description: появляется краткое описание функций команды, отображаемое в строке состояния во время обращения к ней.
Чтобы отобразить или убрать с Рабочего стола AutoCAD необходимую панель инструментов, достаточно в списке Toolbars на одноименной вкладке диалогового окна Customize поставить или удалить флажок слева от названия панели (рис. 1.29).
Как уже говорилось ранее, панели инструментов могут быть плавающими (float) или закрепленными (dock) с фиксированным местоположением. Плавающую панель можно сделать закрепленной, отбуксировав ее за пределы графического поля. Закрепленная панель, которая попадает в область графического поля, сразу же превращается в плавающую. Допускается изменение формы плавающей панели инструментов путем перетаскивания ее границы, а также перемещение панелей по графическому полю (рис. 1.5).

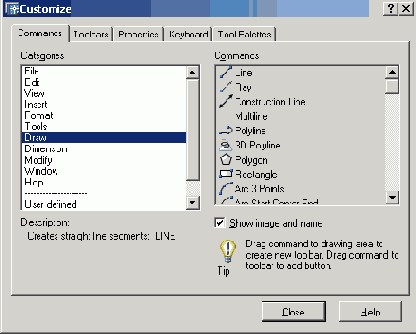

Рис. 1.28. Вкладка категорий команд
Рис.1.29. Диалоговое окно адаптации панелей
Создание и редактирование инструментов
Для создания инструмента необходимо вызвать диалоговое окно Customize, открыть вкладку Button Properties и щелкнуть мышью по любому инструменту панели, присутствующей на Рабочем столе (рис. 1.33).
В текстовых полях Name: и Description: задаются соответственно новое имя инструмента и текст, который будет отображаться в строке состояния. Действие, которое будет выполняться при выборе инструмента, описывается в поле Macro associated with button:.
При этом следует помнить, что для отмены предыдущей команды, которая, возможно, еще является активной, служит строка ^С^С; для обеспечения работы команд в версиях AutoCAD на другом языке — символ подчеркивания _; для запуска команды в прозрачном режиме вводится символ апострофа '. При назначении одному инструменту целой последовательности команд их следует отделить друг от друга точками с запятой или пробелами.
В списке пиктограмм щелчком мыши можно выбрать изображение инструмента, поместив таким образом его иконку в область Button Image, и изменить дизайн, нажав кнопку Edit....
Таким образом, меняется любая составляющая инструмента или все сразу: имя, значок и связанные с инструментом команды.
Можно создавать плавающие инструменты, при разворачивании которых открывается целый набор инструментов. В правом нижнем углу таких пиктограмм расположен маленький черный треугольник. Если щелкнуть мышью по пиктограмме этого типа и удержать указатель, появится развертка — подменю с набором родственных команд.

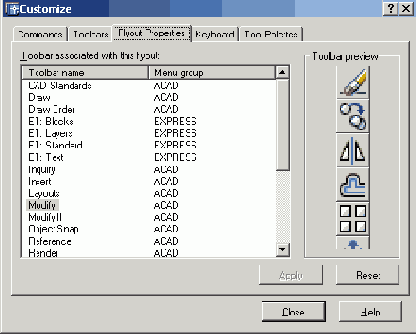

Чтобы создать плавающий инструмент, необходимо в списке Categories на вкладке Commands диалогового окна Customize, поставить флажок User defined, а в списке Commands — флажок User Defined Flyout и отбуксировать мышью пустой инструмент с треугольником на свободное место Рабочего стола. Теперь осталось щелкнуть мышью по вновь созданной панели и перейти на вкладку Flyout Properties, показанную на рис. 1.34, — здесь в списке Toolbar name назначается имя, которое вступает в силу после щелчка мышью по кнопке Apply.
Рис. 1.34. Вкладка свойств подменю
Создание и удаление панелей
Для создания новой панели инструментов необходимо:
1) в диалоговом окне Customize на вкладке Toolbars нажать кнопку New...;
2) в открывшемся диалоговом окне New Toolbar, показанном на рис. 1.30, ввести имя панели в текстовом поле Toolbar name:;
3) выбрать группу меню в списке Save toolbar in menu group:.
В верхней части экрана появится пустая панель инструментов (риc. 1.31).
Рис. 1.30. Диалоговое окно создания новой панели
Рис. 1.31. Новая панель инструментов
Рекомендуется отбуксировать вновь созданную панель на свободное поле экрана. Теперь вы можете добавить в нее любую команду из какой-либо категории по своему усмотрению. Для этого необходимо в списке Categories на вкладке Commands диалогового окна Customize навести указатель мыши на одно из названий и, выбрав необходимый инструмент из списка Commands, перетащить его мышью на новую панель. Категории команд можно смешивать и согласовывать (рис. 1.32).
Рис. 1.32. Пример новой панели инструментов после настройки
Чтобы добавить, удалить, переместить и копировать пиктограммы из одной панели инструментов в другую, необходимо вывести соответствующие панели на Рабочий стол и открыть диалоговое окно Customize.
Чтобы удалить пиктограмму с панели, достаточно перетащить ее на свободное место Рабочего стола.
При перемещении с одной панели на другую пиктограммы инструмента необходимо захватить ее мышью и отбуксировать в нужное место. При копировании пиктограммы на другую панель буксировка осуществляется при нажатой клавише Ctrl. Можно перемещать инструмент внутри панели на место другого инструмента; при , этом допускается увеличение расстояния между ними.
Чтобы удалить панель инструментов, достаточно в списке Toolbars на одноименной вкладке диалогового окна Customize, выбрать название ненужной панели и щелкнуть по кнопке Delete.
Каждая панель инструментов имеет описание, которое можно просмотреть на вкладке Button Properties диалогового окна Customize (рис. 1.33). Для этого необходимо указать один из инструментов на Рабочем столе. В этом же окне можно изменить имя инструмента, текст пояснения к нему, макрос, сопоставленный данной кнопке, а также дизайн пиктограммы.

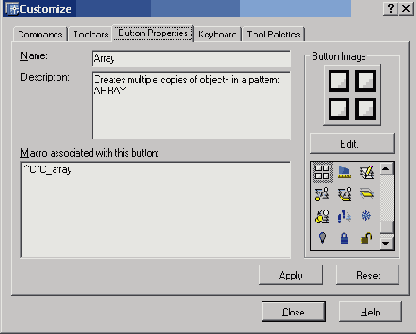

Рис. 1.33. Вкладка свойств кнопки
При перемещении указателя мыши во время работы от одного инструмента к другому около пиктограммы может появляться маленький прямоугольник с именем команды. Отображением таких подсказок можно управлять с помощью переключателя Show ToolTips on toolbars, расположенного на вкладке Toolbars диалогового окна Customize.
Переключатель Large Buttons на вкладке Toolbars позволяет изменить размер пиктограмм инструментов с 16x15 на 24x22 пикселов.
Создание пользовательских пиктограмм
В AutoCAD имеются стандартные пиктограммы инструментов для вызова команд. Пользователь тоже может создавать пиктограммы для собственных макросов — либо на основе существующих, либо "с нуля".
Для создания или изменения пиктограммы любого инструмента используется диалоговое окно Button Editor, показанное на рис. 1.35. Оно вызывается нажатием кнопки Edit... на вкладке Button Properties диалогового окна Customize.

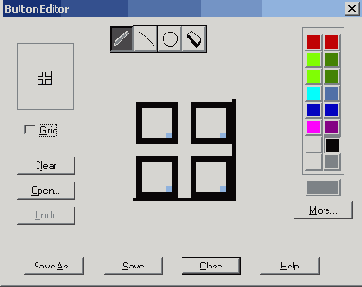

Рис. 1.35. Диалоговое окно редактора кнопок
В диалоговом окне редактора кнопок Button Editor представлена пиктограмма инструмента в увеличенном виде. Если опция Grid, управляющая отображением сетки, включена, AutoCAD делит значок на квадратики, каждый из которых соответствует одному пикселу. В левом верхнем углу данного диалогового окна изображается та же пиктограмма в натуральную величину. Нажав кнопку Open, в редактор можно загрузить любую из имеющихся кнопок.
Нарисовать новую пиктограмму или отредактировать существующую можно с помощью инструментов "карандаш", "линейка", "циркуль" и "ластик". Необходимый цвет выбирается из цветовой палитры. "Карандаш" позволяет закрашивать выбранным цветом пиксел за пикселом.
Чтобы закрасить сразу несколько пикселов, нужно провести по ним указателем мыши, удерживая нажатой ее кнопку. "Линейка" позволяет рисовать линии выбранного цвета.
Чтобы указать первую точку линии, требуется нажать левую кнопку мыши; затем, не отпуская ее, следует переместить курсор во вторую точку, после чего отпустить кнопку. "Циркуль" позволяет рисовать круги выбранного цвета.
Чтобы указать центр круга, нужно нажать левую кнопку мыши; затем, не отпуская ее, необходимо переместить указатель в любую точку окружности и отпустить кнопку. "Ластик" позволяет стирать пиксели по одному: для этого достаточно провести по ним указателем мыши, удерживая нажатой ее левую кнопку. Дважды щелкнув мышью по пиктограмме "ластика", можно стереть весь рисунок сразу.
Создание рисунков
При создании рисунка могут использоваться различные стандарты. Иногда они диктуются государственными и отраслевыми стандартами или нормами предприятия, иногда — требованиями заказчика. Ключевой момент как для непосредственных исполнителей, так и для руководителей групп, контролирующих ход выполнения проекта, — грамотная подготовка начальных параметров рисунка.
Рассмотрим в качестве примера архитектурный проект. Он может включать в себя множество разделов: планы этажей, схемы сетей водоснабжения, канализации, отопления, вентиляции и т. п.
Обычно каждый раздел проекта разрабатывается в отдельном подразделении, поэтому здесь остро встает проблема унификации. Наиболее грамотное ее решение — обеспечение всех исполнителей файлами шаблонов, настроенными на используемую систему единиц и содержащими стандартные рамку, основную надпись, слои и типы линий.
Не менее важно, какие стили используются для текстовых надписей, штрихования и нанесения размеров. Их также следует задавать заранее: это дает гарантию, что каждый проектировщик будет действовать без отклонения от оговоренных стандартов.
Следует ответственно подходить к выбору рабочего масштаба. Только четкое представление о том, как соотносятся единицы рисунка на экране и единицы чертежа, выводимого на плоттер, позволяет правильно выбрать высоту текста для пояснительных надписей и размеров.
Хотя компоновка чертежа обычно производится на последних стадиях проектирования, грамотное планирование на предварительных этапах позволяет избежать многих ошибок и избавить персонал от излишних операций редактирования. При создании проекта работа, как правило, ведется в пространстве модели (здесь объекты представляются в натуральную величину), а для компоновки чертежа выполняется переход в пространство листа, где ко всем графическим объектам, текстам, типам линий и размерам применяется необходимый масштабный коэффициент.
Все начальные установки рисунка могут быть сохранены в шаблоне для последующего использования в других документах. В качестве шаблона могут применяться как рисунки, поставляемые с AutoCAD, так и любые другие, в том числе созданные пользователем. Новый рисунок наследует всю информацию из используемого шаблона. Имеется также возможность запускать AutoCAD без шаблона.
Создать рисунок позволяет команда NEW, вызываемая из падающего меню File > New..., или щелчком по пиктограмме QNew на стандартной панели инструментов.
После запуска команды необходимые настройки параметров рабочей среды AutoCAD производятся в диалоговом окне Create New Drawing — рис. 1.41.
При создании рисунка по простейшему шаблону используется пиктограмма Start from Scratch. В данном режиме устанавливается британская или метрическая система единиц. Значения многих системных переменных, принятые по умолчанию, зависят от того, какая из двух систем выбрана.
Рис. 1.41. Диалоговое окно создания нового рисунка
Эти переменные управляют текстом, размерами, сеткой, режимами привязки, а также устанавливают действующие по умолчанию тип линий и файл образцов штриховки:
Imperial (feet and inches) — создается рисунок, использующий британскую систему единиц измерения, по шаблону acad.dwt. При этом область рисования, иначе называемая лимитами рисунка, устанавливается равной 12x9 дюймов;
Metric — создается рисунок, где используется метрическая система единиц измерения, по шаблону acadiso.dwt. При этом устанавливается область рисования 429x297 мм.
Чтобы создать рисунок с использованием шаблона, необходимо в диалоговом окне Create New Drawing щелкнуть по пиктограмме Use a Template и в списке Select a Template: указать нужный шаблон (рис. 1.42).
Рис. 1.42. Выбор шаблона рисунка
В AutoCAD имеется так называемый Мастер подготовки, Wizard — служебное средство для создания нового рисунка. С помощью Мастера можно, взяв за основу текущий шаблон, модифицировать некоторые базовые установки, Например, пользователь может автоматически настраивать масштабные коэффициенты для текста в зависимости от общих размеров рисунка.
Если рисунки крупные, выбирается большая высота символов, если мелкие — меньшая; таким образом обеспечивается разборчивость текстовых надписей, когда рисунок отображается на экране целиком.
Для вызова Мастера подготовки необходимо в диалоговом окне Create New Drawing щелкнуть по пиктограмме Use a Wizard — откроется окно, показанное на рис. 1.43.

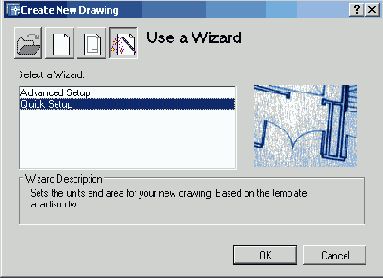

Рис. 1.43. Создание нового рисунка с помощью Мастера подготовки
Мастер быстрой подготовки Quick Setup позволяет задать для нового рисунка параметры Units — единицы измерения и Area — область рисования. Поддерживаются следующие типы единиц для рисования и вычерчивания: Decimal — десятичные, Engineering — инженерные, Architectural — архитектурные, Fractional — дробные, Scientific — научные (см. рис. 1.3).
Указывая ширину Width и длину Length области рисования, пользователь тем самым задает граничные пределы рисунка, так называемые лимиты. Именно лимитами определяется размер чертежа, впоследствии выводимого на плоттер. После того как все параметры заданы, Мастер быстрой подготовки запускает сеанс рисования в пространстве модели.
Мастер детальной подготовки Advanced Setup (см. рис. 1.2) позволяет задать для нового рисунка тип линейных единиц измерения Units и способ измерения углов Angle, задать начало отсчета угла Angle Measure и направление измерения угла Angle Direction, определить границы области рисунка Area. В отличие от Мастера быстрой подготовки, который настраивает только пространство модели, Мастер детальной подготовки воздействует как на пространство модели, так и на пространство листа.
Любая из установок, произведенных в начале рисования, в дальнейшем может быть изменена.
Стандартная панель инструментов
Стандартная панель Standard показана на рис. 1.9. Она содержит следующие инструменты:
Рис. 1.9. Стандартная панель инструментов
Qnew — создание нового файла рисунка;
Open (Ctrl+0) — загрузка существующего файла;
Save (Ctrl+S) — сохранение текущего файла;
Plot (Ctrl+P) — вывод рисунка на плоттер, принтер или в файл;
Print Preview — предварительный просмотр чертежа перед выводом на печать, позволяющий увидеть размещение чертежа на листе бумаги;
Publish — публикация листов рисунка в формате .dwf;
Cut to Clipboard (Ctrl+X) — копирование объектов в буфер обмена с удалением их из рисунка;
Copy to Clipboard (Ctrl+C) — копирование выбранных элементов чертежа в буфер Windows без удаления их из исходного документа;
Paste from Clipboard (Ctrl+V) — вставка данных из буфера Windows;
Match Properties — копирование свойств заданного объекта другому объекту;
Undo - отмена последнего действия;
Redo — восстановление только что отмененного действия;
Pan Realtime — перемещение изображения на текущем видовом экране в режиме реального времени;
Zoom Realtime — увеличение или уменьшение видимого размера объектов на текущем видовом экране в режиме реального времени;
Подменю ZoomWindow — раскрывающийся набор инструментов, в котором можно задать различные способы увеличения и уменьшения видимого размера объектов на текущем видовом экране;
Zoom Previous — возврат к показу предыдущего вида;
Properties (Ctrl+1) — загрузка палитры управления свойствами объектов;

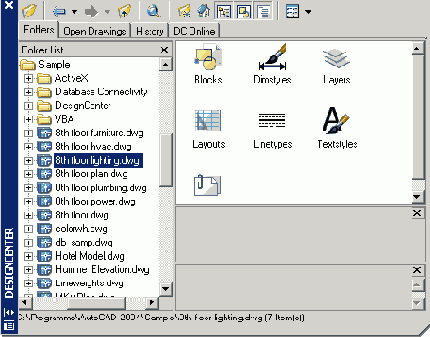

DesignCenter (Ctrl+2) — диалоговый интерфейс, позволяющий быстро находить, просматривать, вызывать, переносить в текущий рисунок ранее созданные рисунки, управлять вхождениями блоков, внешними ссылками и другими элементами рисунков, такими как слои, листы и текстовые стили;
Tool Palettes (Ctrl+3) — отдельные вкладки в специальном окне, которые служат эффективным средством хранения/вставки блоков и штриховки. Палитры могут содержать инструменты, предоставленные сторонними разработчиками;
Sheet Set Manager (Ctrl+4) — диспетчер наборов листов, позволяющий организовать размещение пакетов листов в зависимости от типа чертежей и с возможностью эффективного создания, управления и совместного использования наборов логически связанных рисунков;
Markup Set Manager (Ctrl+7) — диспетчер, позволяющий организовать работу с рисунками формата .dwf;
Help — вызов справочной системы.
Строка состояния
Строка состояния расположена в нижней части Рабочего стола. Она содержит текущие координаты курсора, а также кнопки включения/выключения режимов черчения (рис. 1.12):
SNAP — Snap Mode, включение и выключение шаговой привязки курсора;
GRID — Grid Display, включение и выключение отображения сетки;
ORTHO — Ortho Mode, включение и выключение ортогонального режима;
POLAR — Polar Tracking, включение и выключение режима полярного отслеживания;
OSNAP — Object Snap, включение и выключение режимов объектной привязки;
OTRACK — Object Snap Tracking, включение и выключение режима отслеживания при объектной привязке;
LWT — Show/Hide Lineweight, включение и выключение режима отображения линий в соответствии с весами (толщинами);
MODEL/PAPER — Model or Paper space, переключение из пространства модели в пространство листа.
Рис. 1.12. Строка состояния
Текстовое окно
Просмотреть большую часть протокола команд — так называемую историю команд (command history) - можно, переключившись в текстовое окно, показанное на рис. 1.15. Оно вызывается по нажатии функциональной клавиши F2 или по команде TEXTSCR, из падающего меню View > Display > Text Window F2.
Рис. 1.15. Текстовое окно
Текстовое окно подобно окну команд: в нем также можно вводить команды, наблюдать подсказки и сообщения, выдаваемые AutoCAD. Для перемещения по окну используются полоса прокрутки или клавиши <—, вверх, —>, вниз, Page Up и пр. Содержимое текстового окна предназначено только для чтения и не подлежит изменению. Но протокол команд можно копировать для последующей вставки в командную строку или текстовый редактор.
Требования к системе
AutoCAD 2005 может работать как в автономном режиме, так и в локальной сети. Для эффективной работы AutoCAD 2005 под управлением операционных систем Windows необходимы следующие программные и аппаратные средства:
операционные системы: Microsoft Windows NT 4.0 SP 6a или выше, Microsoft Windows 2000/XP Professional/XP Home Edition/XP Tablet PC Edition. Рекомендуется устанавливать и эксплуатировать AutoCAD либо на операционной системе, локализованной на одном языке с программой, либо на англоязычной версии одной из перечисленных систем;
Web-браузер: Microsoft Internet Explorer 6.0 и выше;
процессор: Pcntium(r) III или выше, тактовая частота процессора минимум 800 МГц;
ОЗУ 256 Мбайт;
видеосистема: минимум 1024x768 VGA с цветовой палитрой True Color;
жесткий диск: свободное место — 300 Мбайт;
манипулятор: мышь, трекбол или другой аналогичный;
привод CD-ROM: любой (только для установки программы);
необязательное оборудование: SD-видеоадаптер, совместимый с Open GL, принтер или плоттер, дигитайзер, модем или устройство подключения к Internet через локальную сеть, сетевой адаптер.
Управление точностью построения объектов

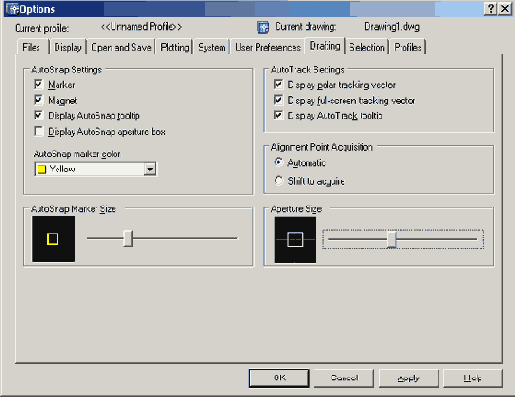

На вкладке Drafting диалогового окна Options, показанной на рис. 1.25, можно определить:
параметры автопривязки — маркер, магнит, всплывающие подсказки, прицел, а также цвет и размер маркера автопривязки;
параметры автоотслеживания — бесконечные линии полярного и объектного отслеживания, всплываюшие подсказки, захват точек отслеживания, а также размер прицела.
Рис. 1.25. Диалоговое окно управления точностью построения объектов
Установка AutoCAD
Чтобы успешно установить AutoCAD, понадобится выполнить несколько подготовительных шагов.
Для подготовки к установке следует:
выяснить серийный номер — он должен быть напечатан на упаковке AutoCAD 2005. В случае обновления одной из прежних версий AutoCAD требуется использовать серийный номер предыдущей версии. Его можно либо найти на соответствующей упаковке, либо узнать, выбрав из меню AutoCAD пункты Help > About;
воспользоваться правами администратора локального компьютера, на который будет установлен AutoCAD. Иметь права администратора домена при этом необязательно;
закрыть все работающие приложения;
отключить средства антивирусной защиты.
Установка AutoCAD выполняется с помощью специальной программы-инсталлятора, которая переписывает файлы с компакт-диска в папку, созданную на жестком диске компьютера.
В ходе установки AutoCAD автоматически настраивается на работу с системным устройством указания и WHIP-драйвером монитора.
Установка изометрического стиля сетки и шаговой привязки
Изометрический стиль сетки и шаговой привязки помогает строить двумерные рисунки, представляющие трехмерные объекты (например куб). Аксонометрия (в том числе и изометрия) — это не что иное, как средство изображения трехмерных объектов на плоскости, то есть имитация объема, а не его трехмерная модель. Поэтому изометрические рисунки нельзя рассматривать в перспективной проекции или под различными углами. Имитация трехмерности достигается здесь за счет расположения объектов по трем изометрическим осям. При нулевом угле поворота шаговой привязки направления изометрических осей следующие: 30°, 90° и 150°. Узлы сетки и шаговой привязки можно ориентировать вдоль левой, правой или верхней изометрической плоскости (рис. 1.45); переключение между плоскостями осуществляется нажатием функциональной клавиши F5 (или сочетания Ctrl+E):
левая: сетка и шаговая привязка ориентируются вдоль осей, направленных под углами 90° и 150°;
правая: сетка и шаговая привязка ориентируются вдоль осей, направленных под углами 90° и 30°;
верхняя: сетка и шаговая привязка ориентируются вдоль осей, направленных под углами 30° и 150°.
При выборе изометрического стиля шаговая привязка, сетка и указатель мыши в виде перекрестья поворачиваются соответственно выбранным изометрическим осям. При определенных условиях в AutoCAD допускается указание только тех точек, которые лежат в одной из изометрических плоскостей. Например, когда включен ортогональный режим ORTHO, указываемые при рисовании точки располагаются в текущей изометрической плоскости. Таким образом, можно вначале нарисовать верхнюю плоскость модели, затем, переключившись на левую плоскость, построить одну из сторон модели, а после этого завершить построение, выбрав правую плоскость.
Рис. 1.45. Оси изометрической сетки привязки
Для включения изометрии необходимо выбрать из падающего меню Tools > Drafting Settings... и далее на вкладке Snap and Grid раскрывшегося диалогового окна Drafting Settings в области Snap type &,style отметить пункт Isometric snap — см. рис. 1.44.
Выход из AutoCAD
Для выхода из AutoCAD используется команда QUIT, которая вызывается из падающего меню File > Exit Ctrl+Q.
Команда позволяет сохранить или проигнорировать сделанные в рисунке изменения и выйти из AutoCAD. Если все сделанные изменения сохранены, при выходе из программы не появится никаких дополнительных сообщений. В противном случае на экран будет выведено диалоговое окно AutoCAD (рис. 1.51).
Рис. 1.51. Диалоговое окно сохранения изменений в рисунке
На нем пользователю предлагается выбор: сохранить изменения, отказаться от них или продолжить сеанс работы. Если текущему рисунку не было присвоено имя и вы хотите его сохранить, откроется диалоговое окно Save Drawing As (см. рис. 1.48).
Вызов справочной системы
В любой момент работы с AutoCAD вы можете получить доступ к электронной документации по программе. Для этого необходимо выбрать в падающем меню пункт Help. Альтернативный вариант - нажать клавишу F1 на функциональной клавиатуре, ввести символ ? в командной строке или щелкнуть мышью по пиктограмме со значком вопроса на стандартной панели инструментов.
Запуск системы AutoCAD
Запуск AutoCAD осуществляется следующими способами:
на панели задач выберите из меню Start пункт Programs, а в нем — подпункты Autodesk > AutoCAD 2005;
на Рабочем столе Windows дважды щелкните по пиктограмме AutoCAD 2005.
При запуске AutoCAD создается новый неименованный рисунок. Можно либо начать создавать в нем объекты, либо загрузить с диска один из уже имеющихся файлов.
При открытии ранее подготовленного имеющегося рисунка всем системным переменным присваиваются значения, которые они имели в ходе последнего сеанса работы с ним.
Это происходит благодаря тому, что переменные сохраняются в файле вместе с рисунком.
Если же вы начинаете работу "с нуля", следует предварительно задать ряд установок. Обычно это делается автоматически с помощью программы мастера подготовки Wizard Description. AutoCAD позволяет менять установки и в ходе сеанса, если возникает такая необходимость.
В зависимости от установок после запуска AutoCAD выводится диалоговое окно начала работы Startup — рис. 1.1.

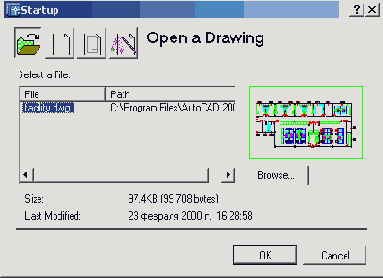

Рис. 1.1. Диалоговое окно начала работы
В диалоговом окне Startup пользователю предлагается четыре кнопки:
Oреn a Drawing для открытия ранее созданного чертежа. Позволяет выбрать из списка один из пяти рисунков открывавшихся самыми последними, и загрузить его в AutoCAD. Чтобы загрузить файл, отсутствующий в списке, следует нажать кнопку обзора Browse...;
Start from Scratch для создания чертежа, где устанавливаются только единицы измерения в области Default Settings — британские (футы и дюймы) или метрические (миллиметры):
Imperial (feet and inches) — создание нового рисунка, использующего британскую систему единиц измерения по шаблону acad.dwt. При этом область рисования, называемая еще лимитами рисунка, устанавливается равной 12x9 дюймов;
Metric — создание нового рисунка, использующего метрическую систему единиц измерения по шаблону acadiso.dwt. При этом область рисования устанавливается равной 429x297 мм;
Use a Template для создания чертежа по шаблону — документу, установки которого используются как основа для нового рисунка. В области Select a Template: выбирается шаблон, содержащий необходимые установки черчения. В списке перечисляются имена файлов шаблонов с расширением .dwt, которые найдены по стандартному пути, заданному в диалоговом окне настройки Options. В шаблонах определяются различные параметры рисунка, в том числе наборы специально созданных слоев, типов линий и видов;
Use a Wizard для установки параметров нового чертежа. В области Select a Wizard: предлагается два режима автоматической настройки рабочей среды AutoCAD — Advanced Setup и Quick Setup.

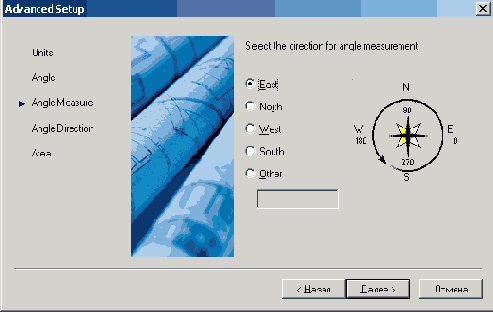

Диалоговое окно детальной подготовки Advanced Setup, показанное на рис. 1.2, позволяет выполнить полную установку параметров рабочей среды AutoCAD: назначить единицы измерения длины Units и угла Angle, задать начало отсчета угла Angle Measure и направление его измерения Angle Direction, определить границы области рисунка Area.
Рис. 1.2. Диалоговое окно детальной подготовки

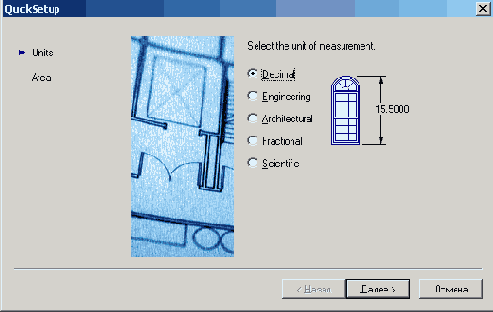

Диалоговое окно быстрой подготовки Quick Setup, представленное на рис. 1.3, позволяет выполнить быструю установку параметров рабочей среды AutoCAD: выбрать единицы измерения длины Units и определить границы области черчения Area.
Рис. 1.3. Диалоговое окно быстрой подготовки
Диалоговое окно начала работы Startup вызывается при каждой загрузке сеанса AutoCAD только один раз. В дальнейшем для создания рисунков в уже запущенном сеансе AutoCAD открывается диалоговое окно создания нового рисунка Create New Drawing.
Чтобы отключить или, наоборот, обеспечить вывод на экран диалогового окна Startup, следует поставить соответствующий флажок в диалоговом окне Options....
Иллюстрированный самоучитель по AutoCAD2005
Декартовы и полярные координаты
В двумерном пространстве точка определяется в плоскости XY, которая называется также плоскостью построений. Ввод координат с клавиатуры возможен в виде абсолютных и относительных координат. Ввод абсолютных координат производится в следующих форматах:
декартовы (прямоугольные) координаты. При этом для определения двумерных и трехмерных координат применяются три взаимно перпендикулярные оси: X, Y и Z. Для ввода координат указывается расстояние от точки до начала координат по каждой из этих осей, а также направление (+ или -). При начале нового рисунка текущей системой всегда является мировая система координат World Coordinate System (WCS), следовательно, ось X направлена горизонтально, ось Y — вертикально, а ось Z перпендикулярна плоскости XY;
полярные координаты. При вводе координат указывается расстояние, на котором располагается точка от начала координат, а также величина угла, образованного полярной осью и отрезком, мысленно проведенным через данную точку и начало координат. Угол задается в градусах против часовой стрелки. Значение 0 соответствует положительному направлению оси ОХ.
Относительные координаты задают смещение от последней введенной точки. При вводе точек в относительных координатах можно использовать любой формат записи в абсолютных координатах: @dx, dy — для декартовых, @ r<А — для полярных. Относительные декартовы координаты удобно, применять в том случае, если известно смещение точки относительно предыдущей.
Формирование точек методом "направление-расстояние"
Вместо ввода координат допускается использование прямой записи расстояния, что особенно удобно для быстрого ввода длины линии. Такой ввод может производиться во всех командах, кроме тех, которые предполагают указание просто действительного значения, например, в командах построения массива ARRAY, разметки MEASURE и деления объекта DIVIDE. При использовании прямой записи расстояния в ответ на запрос точки достаточно переместить мышь в нужном направлении и ввести числовое значение в командной строке. Например, если таким способом задается отрезок, то он строится путем указания числового значения длины и направления под определенным углом. При включенном орторежиме этим способом очень удобно рисовать перпендикулярные отрезки.
Координатные фильтры
Координатные фильтры — это способ указания новых точек в пространстве с использованием отдельных координат уже имеющихся на чертеже объектов. Наибольшее распространение координатные фильтры получили при вводе координат с помощью мыши. Их применение позволяет задавать значение одной координаты, временно игнорируя значения других. Для указания фильтра в командной строке используется формат:
. <координата>
где <координата> — один из символов х, у, z или некоторое их сочетание.
Существует набор из шести фильтров: . х, . у, . z, . ху, . xz и . yz. Если, например, ввести . х, AutoCAD запросит указать недостающие координаты по осям Y и Z.
Координатные фильтры можно вводить в командной строке в ответ на запрос ввода точки.

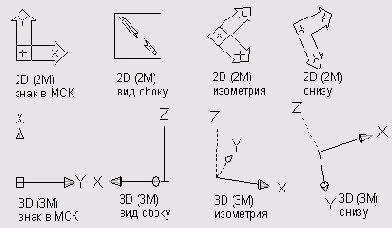

Различные варианты пиктограмм ПСК используются
Рис. 2.5. Варианты пиктограмм системы координат
Различные варианты пиктограмм ПСК используются для облегчения восприятия изображения (рис. 2.6).
Pис. 2.6. Варианты пиктограмм системы координат
Появление символа + (плюс) в нижнем левом углу пиктограммы указывает на ее расположение в начале ПСК. Пользовательская система координат используется для перемещения начала системы координат и/или изменения ориентации осей системы координат в пространстве, что значительно упрощает процесс создания и редактирования объектов. При создании объекта удобно поместить начало системы координат в базовую точку объектов, особенно если в данной точке формируется много объектов.
Пиктограмма с изображением сломанного карандаша говорит о том, что плоскость XY практически параллельна направлению взгляда. В этом случае при указании значений координат мышью происходит выбор точек с нулевыми координатами z, что обычно не соответствует желанию пользователя. Перед вводом точек или редактированием модели по виду пиктограммы следует оценить угол между направлением взгляда и пиктограммой ПСК: если этот угол мал, точный выбор точек с помощью мыши или другого манипулятора затруднителен.
Определение пользовательской системы координат
Как было сказано выше, в AutoCAD существуют: мировая система координат (World Coordinate System (WCS)) и пользовательская система координат (User Coordinate System (UCS)). Ось X мировой системы координат направлена горизонтально, ось У — вертикально, a ocь Z проходит перпендикулярно плоскости XY. Начало координат — это точка пересечения осей X и Y; по умолчанию она совмещается с левым нижним углом рисунка. 3 любой текущий момент активна только одна система координат, которую принято называть текущей. В ней координаты определяются любым доступным способом.
Основное отличие мировой системы координат от пользовательской заключается в том, что мировая система координат может быть только одна (для каждого пространства модели и листа), и она неподвижна. Применение пользовательской системы координат не имеет практически никаких ограничений. Она может быть расположена в любой точке пространства под любым углом к мировой системе координат. Разрешается определять, сохранять и восстанавливать неограниченное количество ПСК. Проще выровнять систему координат с существующим геометрическим объектом, чем определять точное размещение трехмерной точки. ПСК обычно используется для работы с несмежными фрагментами рисунка. Поворот ПСК упрощает указание точек на трехмерных или повернутых видах. Узловые точки и базовые направления, определяемые режимами привязки SNAP, сетки GRID и ортогонально режима ORTHO, поворачиваются вместе с ПСК.
При работе в ПСК допускается поворачивать ее плоскость XY и смещать начало координат. Все они при вводе отсчитываются относительно текущей пользовательской системы координат. Соответствующая пиктограмма дает возможность судить о положении и об ориентации текущей ПСК, помогая визуализировать эту ориентацию относительно мировой системы координат, а также относительно объектов, содержащихся в рисунке.
Пиктограмма ПСК всегда изображается в плоскости XY текущей ПСК и указывает положительное направление осей X и Y. Сама пиктограмма может располагаться как в начале пользовательской системы координат, так и в другом месте. Эту позицию регулирует команда управления пиктограммой системы координат UGSICON. С помощью той же команды можно выбрать одну из трех пиктограмм (рис. 2.5). В трехмерной пиктограмме допускается изменение размера, цвета, типа стрелок осей и толщины линий.
Определение трехмерных координат
Трехмерные координаты задаются аналогично двумерным, но к двум составляющим по осям X и 7 добавляется третья величина — по оси Z. В трехмерном пространстве аналогично двумерному моделированию можно использовать абсолютные и относительные координаты, а также цилиндрические и сферические, которые схожи с полярными в двумерном пространстве. Значения координат независимо от способа ввода всегда связаны с некоторой системой координат.
При работе в трехмерном пространстве значения х, y и z указывают либо в мировой системе координат World Coordinate System (WCS), либо в пользовательской User Coordinate System (UCS).
Правило правой руки
При работе в трехмерном пространстве в AutoCAD все системы координат формируются по правилу правой руки. Оно определяет положительное направление оси Z трехмерной системы координат при известных направлениях осей X и Y, а также положительное направление вращения вокруг любой из осей трехмерных координат. Для определения положительных направлений осей необходимо поднести тыльную сторону кисти правой руки к экрану монитора и направить большой палец параллельно оси X, а указательный — по оси Y. Если согнуть средний палец перпендикулярно ладони, как показано на рис. 2.2 справа, то он будет указывать положительное направление оси Z.
Рис. 2.2. Правило правой руки
Для определения положительного направления вращения следует ориентировать большой палец правой руки в положительном направлении оси и согнуть остальные пальцы, как показано на рис. 2.2 слева. Положительное направление вращения совпадает с направлением, указываемым согнутыми пальцами.
Построение в абсолютных координатах
Постройте многоугольник, задавая точки в абсолютных координатах (рис. 2.1).
Запустите команду LINE, вызвав ее из падающего меню Draw > Line или щелкнув мышью по пиктограмме Line на панели инструментов Draw.
Ответьте на запросы:
_LINE
Specify first point: 40,20 —източки 1
Specify next point or [Undo]: 190,20 — в точку 2
Specify next point or [Undo]: 190,100 — в точку 3
Specify next point or [Close/Undo]: 130,40 — в точку 4
Specify next point or [Close/Undo]: 130,100 — в точку 5
Specify next point or [Close/Undo]: Close—замкните линию
Рис. 2.1. Построение многоугольника
Построение в относительных координатах
Постройте многоугольник, задавая точки в относительных координатах (см. рис. 2.1).
Запустите команду LINE, вызвав ее из падающего меню Draw > Line или щелкнув мышью по пиктограмме Line на панели инструментов Draw. Ответьте на следующие запросы (символ @ вводится при одновременном нажатии клавиш Shift+2):
_LINE
Specify first point: 40,20 — източки1
Specify next point or [Undo]: @ 15 0, 0 — в точку 2 относительно точки 1
Specify next point or [Undo]: @ 0, 80 — в точку 3 относительно точки 2
Specify next point or [Close/Undo]: @-60, -60 —в точку 4 относительно точки 3
Specify next point or [Close/Undo]: @0,60 — в точку 5 относительно точки 4
Specify next point or [Close/Undo]: Close—замкните линию
Построение в полярных координатах
Постройте многоугольник, задавая точки в полярных координатах (см. рис. 2.1).
Запустите команду LINE, вызвав ее из падающего меню Draw > Line или щелкнув мышью по пиктограмме Line на панели инструментов Draw. Ответьте на запросы:
_LINE
Specify first point: 40,20 — из точки 1
Specify next point or [Undo]: @150<0 — в точку 2 относительно точки 1
Specify next point or [Undo]: @80<90 — в точку 3 относительно точки 2
Specify next point or [Close/Undo]: @85<-135 —в точку 4 относительно точки 3
Specify next point or [Close/Undo]: @60<90— в точку 5 относительно точки 4
Specify next point or [Close/Undo]: Close — замкните линию
Построение в цилиндрических координатах
Цилиндрические координаты применяются при вводе точек трехмерного пространства реже, чем декартовы. Их использование бывает необходимо, например, для построения спиральных объектов.
В следующем примере с помощью команды 3D POLY формируется двухвитковая спираль.
_3DPOLY
Specify first point: 0,0,0 — източки 1
Specify next point or [Undo]: @ 40< 4 5, 20 — в конечную точку сегмента 2
Specify next point or [Undo]: @ 40< 13 5, 20 — в конечную точку сегмента 3
Specify next point or [Close/Undo]: @40<-135,20 — в конечную точку сегмента 4
Specify next point or- [Close/Undo]: @40<-45, 20 — в конечную точку сегмента 5
Specify next point or [Close/Undo]: @40<45, 20 — в конечную точку сегмента 6
Specify next point or [Close/Undo]: @40<135,20—в конечную точку сегмента 7
Specify next point or [Close/Undo]: @40<-135,20 — в конечную точку сегмента 8
Specify next point or [Close/Undo]: @40<-45, 20 — в конечную точку сегмента 9
Specify next point or [Close/Undo]: Close—замкните линию
При выполнении описанного примера следует учесть, что необязательно вводить с клавиатуры повторяющиеся строчки координат. Ранее введенные строки текста запоминаются в буфере строк, благодаря чему их удобно вызвать в диалоговую область с помощью клавиш Т и i на функциональной клавиатуре. Например, повторный ввод строки @40<45,20 можно осуществить, несколько раз нажав клавишу Т (пока не появится нужная строка) и затем ввести ее клавишей Enter. Но это не единственная возможность использования данного приема: допускается также редактирование "поднятой" строки с помощью клавиш <— и —", добавление символов с клавиатуры и удаление символов с помощью клавиши Backspace.
Ввод сферических координат
Сферические координаты используются для получения точек на сферической поверхности или, например, в случаях построения трубопровода и т. п., когда наиболее важна длина строящегося объекта, а не его ориентация. В нижеописанном примере командой 3D POLY формируется пятиугольник с вершинами, лежащими на сфере, радиус которой равен 50 единицам.
_3DPOLY
Specify first point: 50<20<-20 — из точки 1
Specify next point or [Undo]: 50< 30<5 — в конечную точку сегмента 2
Specify next point or [Undo]: 50<15<20 — в конечную точку сегмента 3
Specify next point or [Close/Undo]: 50<-15<20 — в конечную точку сегмента 4
Specify next point or [Close/Undo]: 50<-30<5 —в конечную точку сегмента 5
Specify next point or [Close/Undo]: Close— замкните линию
Пользовательская система координат
В нижеописанном примере необходимо перенести пользовательскую систему координат в другую точку на рабочем поле чертежа. После перемещения пользовательской системы координат из точки мировой системы координат в пиктограмме пропадает символ W. О том, что пиктограмма находится в точке пользовательской системы координат, свидетельствует значок + (плюс).
Запустите команду UCS, вызвав ее из падающего меню Tools > New UCS или щелкнув мышью по пиктограмме UCS на одноименной панели инструментов.
Ответьте на запросы:
_UCS
Current ucs name: *WORLD* — текущая ПСК: *МИРОВАЯ*
Enter an option
[New/Move/orthoGraphic/Prev/Restore/Save/Del/Apply/?/World] : Origin — переход в режим смещения начала координат
Specify new origin point <0,0,0>: 195,140 — координаты точки смещения
Выполните поворот пользовательской системы координат:
_UCS
Current ucs name: *NO NAME*— текущая ПСК: *БЕЗ ИМЕНИ*
Enter an option
[New/Move/orthoGraphic/Prev/Restore/Save/Del/Apply/?/World] : Z — переход в режим поворота вокруг оси Z
Specify rotation angle about Z axis <90>: 30 — угол поворота вокруг оси Z в градусах
Для возвращения в мировую систему координат запустите команду UCS, вызвав ее из падающего меню Tools > New UCS или щелкнув мышью по пиктограмме World UCS на панели инструментов UCS. Ответьте на запросы:
_UCS
Current ucs name: *NO NAME* — текущая ПСК: *БЕЗ ИМЕНИ*
Enter an option
[New/Move/orthoGraphic/Prev/Restore/Save/Del/Apply/?/World] : Enter — возвращение в мировую систему координат
Работа с ПСК на видовых экранах
.

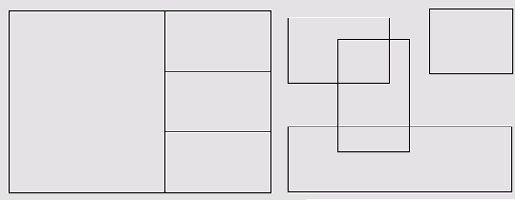

На видовые экраны выводятся различные виды модели. Например, иногда требуется создать четыре видовых экрана для показа модели сверху, справа, слева и снизу. Чтобы повысить удобство работы, дли каждого видового экрана можно задать и сохранить отдельную ПСК. В этом случае при переключении между видовыми экранами не происходит потери информации о ПСК каждого из них.
Сохранение ПСК для каждого видового экрана обеспечивается системной переменной UCSVP. Если для видового экрана она установлена в 0, то ПСК этого видового экрана всегда совпадает с ПСК текущего активного видового экрана. Если для видового экрана системная переменная UCSVP установлена в 1, то заданная для этого экрана ПСК запоминается и не изменяется при переходе на другой.
Вкладка Settings диалогового окна UCS позволяет устанавливать различные режимы отображения пиктограммы ПСК. Причем параметры отображения можно задавать либо отдельно для текущего видового экрана, либо сразу для всех активных видовых экранов текущего рисунка. Здесь же можно указать, следует ли сохранять систему координат вместе с видовым экраном, а кроме того, нужно ли на видовом экране всегда показывать вид модели в плане.
Ввод цилиндрических координат
Ввод цилиндрических координат аналогичен указанию полярных координат на плоскости. Дополнительно появляется значение, определяющее координату z по оси Z, перпендикулярной плоскости XY. Цилиндрические координаты описывают расстояние от начала системы координат (или от предыдущей точки в случае с относительными координатами) до точки на плоскости XY, угол относительно оси X и расстояние от точки до плоскости XY. Угол задается в градусах.

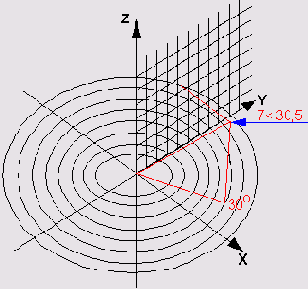

На рис. 2.3 показана точка с координатами 1<30,5.
Рис. 2.3. Указание цилиндрических координат
Эта точка лежит на расстоянии 7 единиц от начала системы координат в плоскости XY, под углом 30° к оси X на плоскости XY и имеет координату Z, равную 5. Относительные цилиндрические координаты строятся так же, как и абсолютные, — просто воображаемое начало координат переносится в последнюю введенную точку.
Ввод координат
Когда программа AutoCAD запрашивает точку, команда ожидает ввода координат какой-либо точки текущего рисунка. В AutoCAD может быть включен контроль лимитов рисунка, осуществляемый командой LIMITS. В этом случае, если введенная точка выходит за пределы рисунка, AutoCAD выдает сообщение:
** Outside limits — вне лимитов и отвергает введенную точку.
В представлении рисунка во внутренней графической базе данных координаты каждой точки задаются с точностью не менее 14 значащих цифр.
Ввод координат в AutoCAD может осуществляться двумя способами:
непосредственно с клавиатуры, путем указания численных значений;
с использованием графического маркера (курсора), который движется по экрану с помощью устройства указания. Ввод координат осуществляется щелчком левой кнопки мыши.
Как следствие, в строке состояния, расположенной внизу Рабочего стола, происходит отображение текущих значений координат. Существует три режима отображения координат:
динамический, при котором обновление координат происходит постоянно по мере перемещения указателя мыши;
статический, при котором координаты обновляются только после указания точки;
режим относительных координат, формат расстояние<угол, при котором обновление значений происходит по мере перемещения указателя мыши во время рисования объекта, содержащего более одной точки.
Включение отображения координат в строке состояния осуществляется с помощью либо функциональной клавиши F6, либо системной переменной COORDS. Значение 0 соответствует статическому отображению, 1 — динамическому, 2 — относительному.
Для определения координат точек существующих объектов (например, точки пересечения или середины отрезка) можно воспользоваться командой ID. При этом следует применять объектную привязку, иначе полученные координаты могут оказаться неточными.
Для определения координат сразу всех характерных точек объекта пригодится команда LIST. Еще один метод получения координат характерных точек — выбор объекта с помощью ручек. Ручки представляют собой маленькие прямоугольники, располагающиеся в характерных точках объектов, например конечных точках и середине отрезка. При привязке курсора к одной из ручек в поле координат строки состояния отображаются ее координаты.
Для удобства ввода координат можно использовать:
орторежим, когда изменение координат происходит только по осям X или Y. Орторежим включается либо нажатием функциональной клавиши F8, либо щелчком мыши по кнопке ORTHQ в информационной строке;
привязку к узлам невидимой сетки, определенной с некоторым шагом по X и Y. Такую привязку можно установить, либо нажав функциональную клавишу F9, либо щелкнув мышью по кнопке SNAP в строке состояния. Если включен шаг привязки, то при перемещении мыши перекрестье будет "перепрыгивать" с одного узла невидимой сетки на другой.
Значения координат независимо от способа ввода всегда связаны с некоторой системой координат. По умолчанию в AutoCAD используется так называемая мировая система координат, МСК — World Coordinate System (WCS). Она определена так, что ось ОХ направлена слева направо, ось ОY— снизу вверх, ось OZ— перпендикулярно экрану, вовне. Как правило, для выполнения конкретного проекта удобнее определить пользовательскую систему координат, ПСК — User Coordinate System (UCS), которую можно сместить относительно мировой и/или повернуть под любым углом. Допускается существование нескольких пользовательских систем координат, и в любой момент возможен переход от одной к другой. Никакие изменения МСК не допускаются. AutoCAD позволяет одновременно использовать и координаты, связанные с текущей ПСК, и координаты, связанные с МСК. При этом для МСК при вводе с клавиатуры значению координат должен предшествовать символ "звездочка" ( * ).
Ввод сферических координат
Ввод сферических координат в трехмерном пространстве также подобен вводу полярных координат на плоскости. Положение точки определяется ее расстоянием от начала координат текущей ПСК, углом к оси X в плоскости XY и углом к плоскости XY. Все координаты разделяются символом <. Угол задается в градусах. На рис. 2.4 показана точка с координатами 7<30<4 5. Эта точка лежит на расстоянии 7 единиц от начала текущей ПСК, под углом 30° к оси X в плоскости XY и под углом 45° к плоскости XY.

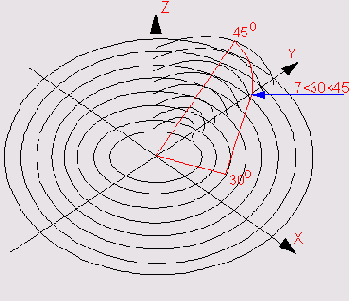

Рис. 2.4. Указание сферических координат
Ввод трехмерных декартовых координат
Трехмерные декартовы координаты (x,y,z) вводятся аналогично двумерным (х,у). Дополнительно к координатам по осям X и Y необходимо ввести еще и значение по оси Z. На самом деле в AutoCAD не существует двумерных координат, и если введены значения только х и у, это означает, что отсутствующая координата z берется по умолчанию равной нулю (системная переменная THICKNESS).
При указании декартовых трехмерных координат с клавиатуры вводятся три числа через запятую, например:
3,5,2
В трехмерном пространстве, так же как и в двумерном, широко используются и абсолютные координаты (отсчитываемые от начала координат), и относительные (отсчитываемые от последней указанной точки).
Признак относительных координат — символ @ перед координатами вводимой точки, которая в этом случае берется относительно последней введенной точки.
Выбор пользовательской системы координат в пространстве
Для изменения положения ПСК применяются следующие способы:
указание новой плоскости XY или новой оси Z;
ввод нового начала координат;
совмещение ПСК с имеющимся объектом;
совмещение ПСК с гранью тела;
совмещение ПСК с направлением взгляда;
поворот ПСК вокруг одной из ее осей;
расположение плоскости XY ПСК перпендикулярно выбранному в качестве оси Z направлению;
восстановление ранее сохраненной ПСК;
применение имеющейся ПСК к любому видовому экрану.
Размещение, перемещение, вращение и отображение пользовательских систем координат производится с помощью команды UCS. Вызвать ее или варианты ее исполнения можно из командной строки или из падающего меню Tools. Наиболее удобным представляется вызов этой команды из плавающей панели инструментов UCS-рис. 2.7.
Рис. 2.7. Панель инструментов UCS
Команда UCS — определение новой пользовательской системы координат. Запрос данной команды:
Enter an option
[New/Move/orthoGraphiс/Prev/Restore/Save/Del/Apply/?/World] : — задать опцию [ Новая/Перенести/Ортогональная/Предыдущая/Восстанить/ Сохранить/Удалить/Применить/?/Мир] <Мир>
Display UCS Dialog — управление имеющимися пользовательскими системами координат из диалогового окна UCS (рис. 2.8);
UCS Previous — восстановление предыдущей ПСК. При этом сохраняется десять последних определенных ПСК;
World UCS — переход к мировой системе координат;
Object UCS — выравнивание системы координат по существующему объекту;
Face UCS — определение пользовательской системы координат путем простого указания на грань;
View UCS — выравнивание системы координат в направлении текущего вида, то есть определение новой системы координат с плоскостью XY, перпендикулярной направлению вида (иначе говоря, параллельно экрану);
Origin UCS — размещение ПСК в начале координат;
ZAxis Vector UCS — определение нового положительного направления оси;
SPoint UCS — определение нового начала координат и направления осей X и Y по трем точкам;
X Axis Rotate UCS — поворот системы координат вокруг оси X;
Y Axis Rotate UCS — поворот системы координат вокруг оси Y;
Z Axis Rotate UCS — поворот системы координат вокруг оси Z;
Apply UCS — применение текущей ПСК к выбранному видовому экрану.
Рис. 2.8. Диалоговое окно UCS
Изменение текущей ПСК не влияет на изображение рисунка на экране, если не включена системная переменная UCS FOLLOW; в противном случае показывается вид в плане текущей ПСК.
Если пиктограмма ПСК активизирована, она перерисовывается в соответствии с ориентацией новой системы координат.
С ПСК связаны следующие системные переменные:
UCSXDIR, UCSYDIR определяют направление осей X и У в мировых координатах. Переменные доступны только для чтения;
UCSNAME определяет имя текущей ПСК;
WORLDUCS равна 1, если текущая ПСК совпадает с мировой системой координат, и 0 — в противном случае;
UCSORG определяет начало координат текущей системы координат для текущего пространства.
Управление системами координат осуществляется с помощью команды DDUCS, вызываемой из падающего меню Tools > Named UCS.... На вкладке Named UCSs диалогового окна UCS, загружаемого командой DDUCS, можно присвоить любой пользовательской системе координат уникальное имя.
В дальнейшем, открыв вкладку именованных ПСК Named UCSs диалогового окна UCS, можно по ранее заданному имени восстановить пользовательскую систему координат.

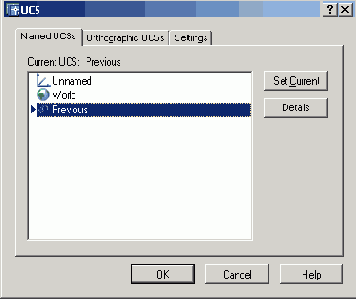

На рис. 2.9 показана вкладка Named UCSs этого окна с тремя пользовательскими системами координат.
Чтобы сделать систему координат текущей, необходимо навести указатель мыши на ее имя и щелкнуть по кнопке Set Current.
Рис. 2.9. Диалоговое окно управления именованными ПСК
Для удаления пользовательской системы необходимо навести на ее имя указатель мыши и нажать клавишу Delete.

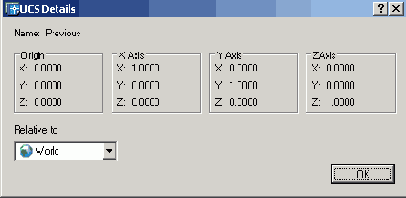

При щелчке по кнопке Details раскрывается подробное диалоговое окно UCS Details, в котором отражена вся информация о координатах точки начала и направлении осей относительно текущей системы координат по каждой именованной ПСК (рис. 2.10).
Рис. 2.10. Диалоговое окно DCS Details
Чтобы добавить новую пользовательскую систему координат, необходимо присвоить текущей ПСК со стандартным именем Unnamed уникальное название. Для этого достаточно щелкнуть мышью по имени текущей ПСК и набрать новое с клавиатуры в появившемся поле. Другие стандартные названия — World и Previous — зарезервированы для мировой системы координат и для той, которая использовалась перед текущей. Именованные пользовательские системы координат применяются в случаях, когда установленная ПСК, с которой неоднократно придется работать в дальнейшем, не совпадает со стандартной. Если пользовательские системы координат были определены как именованные, их легко восстановить в диалоговом окне UCS, на вкладке Named UCSs.
Выбор стандартной пользовательской системы координат
Ориентацию текущей ПСК в зависимости от мировой системы координат, предыдущей ПСК или ПСК, установленной для текущего вида, можно изменить в диалоговом окне UCS, на вкладке Orthography UCS, показанной на рис. 2.8: достаточно выбрать объект и выполнить команду DDUCSP.
С помощью данной команды можно определить новую пользовательскую систему координат либо по отношению к мировой, либо к текущей, выбрав соответствующий слайд в диалоговом окне. Команду DDUCSP используют в основном для переноса пользовательской системы координат из одной ортогональной проекции в другую.

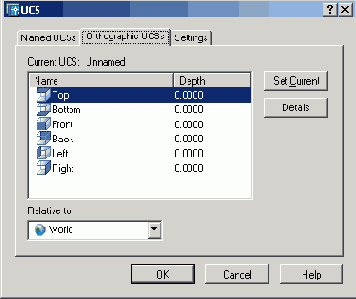

В AutoCAD имеются шесть стандартных ортогональных ПСК: верхняя, нижняя, передняя, задняя, левая и правая. По умолчанию параметры ортогональных ПСК рассчитываются относительно МСК.
Стандартной системой координат удобно пользоваться при переходе от одной ортогональной проекции трехмерного объекта к другой. Обычно эти проекции располагаются в соседних окнах, и признаком правильной установки ПСК считается отображение в нужном окне правильной пиктограммы системы координат (ось X направлена вправо, ось Y— вверх). Так как набор стандартных систем координат ограничен, оптимальным является табличный способ их определения.
Иллюстрированный самоучитель по AutoCAD2005
Блокировка слоев
Блокировку слоев полезно применять в случаях, когда требуется редактирование объектов, расположенных на определенных слоях, с возможностью просмотра объектов на других слоях. Редактировать объекты на блокированных слоях нельзя. Однако они остаются видимыми, если слой включен и разморожен. Можно сделать блокированный слой текущим и создавать на нем объекты.
Допускается также применение на блокированных слоях справочных команд к объектам и привязка к ним с помощью режимов объектной привязки. Блокированные слои можно включать и отключать, а также изменять связанные с ними цвета и типы линий.
Блокировка слоя включается либо в диалоговом окне Layer Properties Manager, показанном на рис. 3.1, либо в раскрывающемся списке управления слоями из строки свойств объектов (см. рис. 3.2) — щелчком мыши по пиктограмме Lock соответствующего слоя.
Фильтрация слоев
Иногда требуется, чтобы в списке имеющихся слоев диалогового окна Layer Properties Manager перечислялись только определенные слои. Для указания выводимых в список слоев используется функция фильтрации. Фильтрация слоев может производиться по следующим критериям:
по именам, цветам и типам линий, весам линий и стилям печати, назначенных слоям;
по состояниям слоев "включен/отключен";
по состояниям слоев "заморожен/разморожен";
по состояниям слоев "блокирован/разблокирован";
по состояниям слоев "печатать/не печатать";
по наличию/отсутствию слоев в текущем рисунке;
по наличию/отсутствию зависимостей слоев от внешних ссылок.
Использование свойств слоев
Имеется возможность присваивать свойства как слоям, так и непосредственно объектам рисунка. При построении нового объекта ему автоматически назначаются цвет, тип и вес линии, а также стиль печати ByLayer. Если свойство объекта имеет специальное значение ByLayer, фактическое значение этого свойства определяется параметром того слоя, на котором находится объект. Например, при построении на слое, которому назначены зеленый цвет, тип линии Continuous, вес линии 0.25 мм и стиль печати Default, новый объект отображается с использованием именно этих значений.
Применение специального значения ByLayer, доступного для таких свойств объекта, как цвет, тип линии, вес линии и стиль печати, упрощает управление и манипуляцию объектами рисунка: Кроме того, послойная организации чертежа упрощает визуальную идентификацию различных его элементов (болтов, прокладок, номеров деталей и т. д.) по свойствам слоев, на которых они располагаются.
Если необходимо, любому объекту можно присвоить цвет, тип линии, вес линии или стиль печати, отличный от соответствующего свойства слоя, на котором располагается объект. Свойство объекта может иметь какое-либо определенное значение (например, "красный" для цвета) или одно из специальных значений ByLayer либо ByBlock. Новое значение свойства объекта используется вместо соответствующего свойства слоя до тех пор, пока этому свойству не будет возвращено значение ByLayer.
При выборе значения ByBlock свойства новых объектов используют стандартные значения до тех пор, пока объекты не будут объединены в блок. После создания , блока из таких объектов значения их свойств определяются свойствами слоя, в который вставляется блок.
Рассмотрим пример: блок с именем СТУЛ образован из двух объектов, сиденья и спинки. Исходные объекты, изображающие сиденье и спинку стула, находятся соответственно на слоях СИДЕНЬЕ и СПИНКА. Пусть блок СТУЛ вставляется в слой с именем МЕБЕЛЬ, которому назначен фиолетовый цвет. Если до создания блока объекты, соответствующие спинке и сиденью, имели цвет ByLayer, то независимо от слоя, в который вставлен блок, цвет сиденья и спинки будет определяться текущим значением цвета слоев СИДЕНЬЕ и СПИНКА. Если до создания блока объекты, соответствующие спинке и сиденью, имели цвет ByBlock, то цвет сиденья и спинки будет определяться текущим цветом того слоя, в который вставлен блок (в данном случае это фиолетовый цвет).
Для быстрого просмотра и изменения цвета, типа линии и ее веса можно использовать строку свойств объектов (см. рис. 1.10).
При выборе объекта, если ни одна из команд не активна, динамически отображаются слой, цвет, тип и вес линии данного объекта. Параметры выбранного объекта можно изменить, настроив их в раскрывающихся списках управления цветом, типом или весом линии, но при этом не должна выполняться ни одна команда. Чтобы сделать цвет, тип или вес линии текущими, достаточно выбрать их соответственно из раскрывающихся списков управления свойствами линии.
Назначение цвета слою
Присвоение цветов слоям осуществляется в диспетчере свойств слоев Layer Properties Manager, показанном на рис. 3.1. Для чего необходимо щелкнуть мышью по пиктограмме Color соответствующего слоя. При этом загружается диалоговое окно Select Color, предлагающее выбрать оттенок из палитры — рис. 3.3. Можно ввести либо его имя, либо номер в таблице индексов цветов ACI (AutoCAD Color Index). Стандартные имена присвоены только цветам с номерами от 1 до 7.
Кроме того, могут быть заданы ключевые слова ByLayer и ByBlock. ByLayer означает, что примитив будет создаваться в соответствии с цветом, определенным для текущего слоя. ByBlock означает, что объекты будут изображаться белым цветом до тех пор, пока их не объединят в блок. Куда бы затем ни был вставлен блок, объекты приобретут текущий цвет.

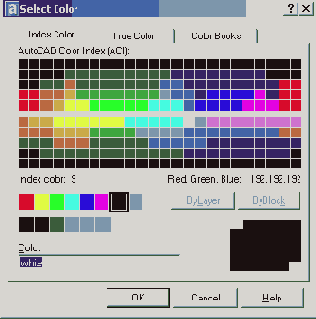

Рис. 3.3. Диалоговое окно выбора цвета
Интерес представляет работа с альбомами цветов (вкладка Color Books), которые содержат именованные образцы, что позволяет улучшить вид рисунка и подготовить высококачественные презентационные материалы.
Назначение типа линии слою
Применение различных типов линий — еще один способ визуального представления информации. Различные типы линий отражают их разное назначение. Тип линии описывается повторяющейся последовательностью штрихов, точек и пробелов. Линии сложных типов, кроме того, могут включать в себя различные символы. Пользователь имеет возможность создавать собственные типы линий.
Конкретные последовательности штрихов и точек, относительные длины штрихов и пробелов, а также характеристики включаемых текстовых элементов и форм определяются именем типа линии, а также его описанием.
Назначение типа линии слою осуществляется в диспетчере свойств слоев Layer Properties Manager. Для этого необходимо щелкнуть мышью по пиктограмме Linetype соответствующего слоя.
В открывшемся диалоговом окне Select Linetype, показанном на рис. 3.4, выбирается подходящий тип линии. Если в предлагаемом списке нет нужного варианта, следует подгрузить его, щелкнув мышью по кнопке Load... и указав в открывшемся диалоговом окне Load or Reload Linetypes подходящий образец линии (рис. 3.5). Затем, вернувшись в диалоговое окно Select Linetype, установить указатель мыши на требуемый тип линии.

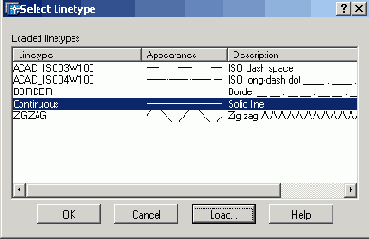

Рис. 3.4. Диалоговое окно установки типа линии

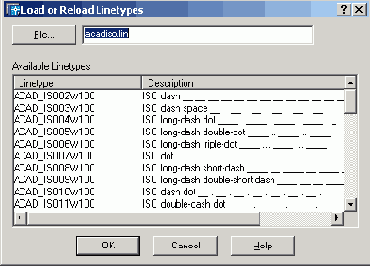

Рис. 3.5. Диалоговое окно подгрузки различных типов линий
Ключевое слово ByLayer означает, что примитив будет создаваться в соответствии с типом линии, определенным для текущего слоя. Ключевое слово ByBlock означает, что примитивы будут изображаться сплошными (continuous) линиями. Если эти объекты объединены в блок, им присваивается тип линии, установленный для слоя, которому принадлежит точка вставки блока.
Длина штрихов и пробелов, составляющих штрихпунктирную линию, измеряется в условных единицах. Начальная установка масштаба типа линии для каждого рисунка — одна единица. AutoCAD позволяет изменять масштаб изображения линии. Текущее значение масштабного коэффициента хранится в системной переменной LTSCALE. Имеется возможность переименовывать типы линий в любой момент редактирования рисунка.
Переименование какого-либо типа линии приводит к изменению его описания, используемого в текущем рисунке. Название этого типа линии в библиотечном LIN-файле остается прежним.
Нельзя изменить имена типов линий ByLayer, ByBlock и Continuous, а также типов линий, зависящих от внешних ссылок.
Типы линий можно сортировать по имени и по описанию. При этом типы линий ByLayer и ByBlock всегда находятся в начале списка. Названия типов линий могут быть отсортированы в алфавитном порядке, как прямом, так и обратном.
Типы линий можно назначать любым объектам AutoCAD, кроме текстовых объектов, точек, видовых экранов, бесконечных прямых, лучей, трехмерных полилиний и блоков. Если длина объекта меньше длины элементарного фрагмента типа линии, такой объект отрисовывается сплошной линией.
Для двумерной полилинии имеется возможность центрировать образец типа линии в пределах каждого сегмента либо размещать образец непрерывно по всей ее длине. Управляет этими режимами системная переменная PLINEGEN.
Назначение веса (толщины) линии слою
Веса линий определяют толщину начертания объектов и используются при выводе объектов как на экран, так и на печать. Веса (толщины) линий игнорируются для шрифтов True Type, растровых изображений, точек и заливок (для плоских фигур). Назначение слоям и объектам различных весов позволяет повысить наглядность рисунка. Веса линий можно выбирать из определенного ряда значений, среди которых есть специальный вес под названием Default. По умолчанию вес линии Default соответствует толщине 0.25 мм (0,01 дюйм).
Вес линии устанавливается в диспетчере свойств слоев Layer Properties Manager. Для этого необходимо щелкнуть мышью по пиктограмме Lineweight соответствующего слоя, а затем в раскрывшемся диалоговом окне Lineweight выбрать из списка подходящее значение (рис. 3.6).
Рис. 3.6. Диалоговое окно установки веса линии
Веса линий позволяют получать тонкие и толстые линии, что требуется при оформлении чертежей (при построении разрезов, сечений, нанесении размеров), карт и т. д. Например, назначив слоям различные веса линий, можно облегчить идентификацию зданий, находящихся в эксплуатации, строящихся или подлежащих сносу. Веса линий могут применяться для графического выделения различных объектов и информации аналогично тому, как это делается при черчении с помощью карандаша и линейки. Однако веса линий лучше не использовать в тех случаях, когда у объектов должны быть произвольные или нестандартные значения толщины начертания. Например, если толщина линий объекта должна составлять ровно 5 мм, то для его построения следует использовать двумерную полилинию шириной 5 мм.
При выводе на печать толщина начертания объекта определяется назначенным ему весом линии. Веса линий могут выбираться из фиксированного ряда значений, среди которых есть специальные веса ByLayer, ByBlock и Default. Значения весов линий могут выражаться в миллиметрах или дюймах (по умолчанию используются миллиметры). Новым слоям по умолчанию назначается вес линии Default. В пространстве модели нулевое значение веса линии соответствует линии толщиной в один пиксел, а при выводе на печать — наименьшей величине, обеспечиваемой используемым печатающим устройством. Все объекты, вес линии которых не превышает 0,25 мм (0,01 дюйм), отрисовываются в пространстве модели линией толщиной в один пиксел. Значения весов линии, вводимые в командной строке, округляются до ближайшей стандартной величины.
Информация о весе линии сохраняется при экспорте рисунка в другие форматы и при копировании объектов в буфер обмена. Выбрать единицы представления веса линий и задать значение для веса Default можно в диалоговом окне Lineweight Settings, показанном на рис. 3.7. Для вызова этого окна необходимо либо щелкнуть правой кнопкой мыши по кнопке LWT в строке состояния и выбрать пункт Settings... из контекстного меню, либо нажать кнопку Lineweight Settings... на вкладке User Preferences диалогового окна Options, либо использовать команду LWEIGHT.

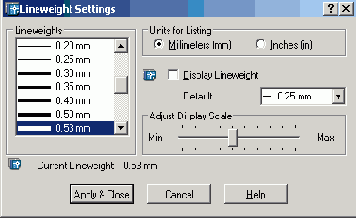

Рис. 3.7. Диалоговое окно установки параметров весов линий
Системная переменная LWUNITS устанавливает единицы представления весов линий (миллиметры или дюймы), используемые при создании новых объектов и слоев. Переменная LWDEFAULT устанавливает значение веса линии Default.
Способы отображения весов линий в пространствах модели и листа несколько различаются. В пространстве модели каждому значению веса линии соответствует определенное число пикселов, определяющих видимую на экране толщину линий. В пространстве листа видимая на экране толщина начертания объекта устанавливается пропорциональной текущему коэффициенту экранного увеличения. Использование в пространстве модели фиксированного числа пикселов для каждого веса линии облегчает идентификацию объектов по их толщине при любом коэффициенте экранного увеличения. При этом необходимо помнить, что в пространстве модели видимая толщина линий может не соответствовать их действительной толщине. Значению веса линии 0 в пространстве модели всегда соответствует линия толщиной в один пиксел. Толщина отображения остальных весов линий (в пикселах) устанавливается пропорционально их точным значениям.
В пространстве модели, когда включен режим отображения весов линий, в точках соединения концов отдельных отрезков используется соединение со скосом без окончаний линий. При этом угол скоса подбирается автоматически. Окончания линий определяют способ изображения концов отрезков и могут, например, представлять закругление или скос. При выводе на печать с помощью стилей печатей можно задавать различные типы соединений и окончания линий для различных весов линий.
В пространстве модели в режиме отображения весов линий толщина начертания любого объекта не зависит от коэффициента экранного увеличения. Например, если весу линии соответствует толщина четыре пиксела, то объекты с таким весом всегда отрисовываются линией толщиной четыре пиксела даже при уменьшении экранного изображения до максимально возможного значения.
Можно задавать масштаб отображения весов линий и изменять таким образом число пикселов, соответствующих весам линий в пространстве модели. Изменение масштаба отображения не влияет на толщину линий при выводе на печать. Следует отметить, что если используемые веса линий представлены более чем одним пикселом, то время регенерации рисунка возрастает. Если устанавливаемый по умолчанию масштаб отображения не изменялся, то веса линий, меньшие или равные 0,25 мм (0,01 дюйм), отображаются толщиной в один пиксел и потому не снижают скорость работы AutoCAD. При изменении масштаба отображения весов линий число весов, соответствующих толщине в один пиксел, также изменяется. Для повышения скорости работы AutoCAD в пространстве модели можно уменьшить масштаб экранного отображения весов линий или вообще отключить веса линий.
Палитра свойств объектов

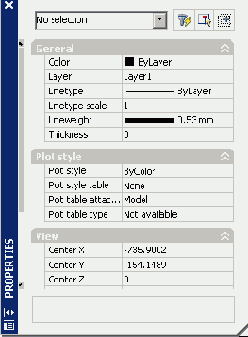

Палитра Properties, показанная на рис. 3.8, — это единый инструмент, управляющий практически всеми свойствами объектов рисунка. В палитре собрано около 40 диалоговых окон и команд, которые были разрознены в более ранних версиях AutoCAD. Загружается она командой PROPERTIES, либо из падающего меню Modify > Properties, либо щелчком по пиктограмме Properties (Ctrl+1) на стандартной панели инструментов.
Рис. 3.8. Палитра свойств объектов
Палитра Properties позволяет производить фильтрацию наборов выбранных объектов по их типу, предоставляя возможность редактировать свойства каждого объекта. В случае, если текущий набор объектов не создан, показывается текущее состояние таких свойств рисунка, как стиль вывода на печать, ПСК, данные о видовых экранах, гиперссылки.
В верхней части палитры расположен раскрывающийся список, содержащий типы и количество выбранных объектов. Справа от него — кнопки переключения Noggle value of PICKADD Sysvar и выбора объектов Select Objects и Quick Select
Ниже расположены следующие разделы:
общий General содержит поля: цвет Color, слой Layer, тип линий Line type, масштаб типа линий Linetype scale, вес линий Lineweight, высота Nhickness;
стиль печати Plot style содержит поля: стиль печати Plot style, таблица стилей печати Plot style table, пространство таблицы печати Plot table attached to, тип таблицы печати Plot table type;
вид View содержит поля: Center X, Center Y, Center Z, высота Height, ширина Width;
разное Misc содержит поля: знак ПСК включен DCS icon On, знак ПСК в начале координат UCS icon at origin, ПСК в каждом видовом экране UCS per viewport, имя ПСК DCS Name.
Палитра Properties может оставаться открытой в процессе работы; она показывает свойства выбранного объекта. Если выделено несколько объектов, в окне выводятся только общие свойства, значения которых совпадают у всех выбранных объектов. К общим свойствам относятся цвет, слой, тип линии, масштаб типа линии, стиль печати, вес линии, гиперссылка, высота.
Разделение рисунка по слоям
Построенные объекты всегда размещаются на определенном слое. Например, один слой может содержать несущие конструкции, стены, перегородки здания, другой слой — коммуникации, электрику и т. п., а третий — мебель, элементы дизайна и т. д. Таким образом, комбинируя различные сочетания слоев, можно компоновать необходимые комплекты конструкторской документации.
Слои могут применяться по умолчанию, а также определяться и именоваться самим пользователем. С каждым слоем связаны заданные цвет, тип, вес (толщина) линии и стиль печати. Размещая различные группы объектов на отдельных слоях, можно структурировать рисунок. Послойная организация чертежа упрощает многие операции по управлению его данными.
Например, можно создать отдельный слой для размещения осевых линий, назначить ему голубой цвет и штрихпунктирный тип линии CENTER. Впоследствии, если потребуется построить осевую линию, достаточно переключиться на этот слой и начать рисование. Таким образом, перед каждым построением осевых линий не требуется вновь устанавливать их цвет и тип. Кроме того, при необходимости отображение слоя можно отключить. Возможность использования слоев — одно из главнейших преимуществ рисования в среде AutoCAD перед черчением на бумаге.
Работая в пространстве листа или с плавающими видовыми экранами, можно установить видимость слоя индивидуально для каждого видового экрана. При необходимости показ какого-либо слоя на экране или его вывод на печать легко отключить. Для всех слоев действуют одни и те же установки лимитов рисунка, системы координат и коэффициента экранного увеличения. Если какая-либо совокупность слоев используется часто, то эти слои, цвета и типы линий рекомендуется сохранить в шаблоне. Слои представляют собой неграфические объекты, которые также хранятся в файле рисунка.
Управление установками свойств слоев осуществляется в диалоговом окне Layer Properties Manager, показанном на рис. 3.1. Оно загружается из падающего меню Format > Layer... или щелчком по пиктограмме Layer Properties Manager на панели инструментов Layers.

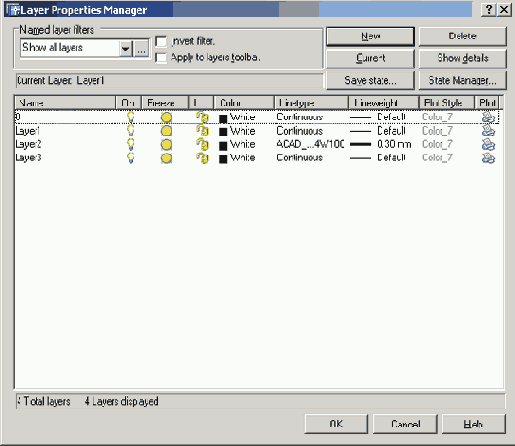

Рис. 3.1. Диалоговое окно управления слоями
При создании нового рисунка автоматически создается слой, названный 0, которому присваиваются белый цвет, непрерывный тип линии Continuous, вес (толщина) линии Default, по умолчанию соответствующий толщине 0.25 мм. Этот слой не может быть удален и переименован.
Слои обладают следующими свойствами:
Status — состояние слоя. Назначение слою статуса текущего;
Name — имя слоя. Состоит из алфавитно-цифровой информации) включающей специальные символы и пробелы;
On — видимость слоя. При этом на экране изображаются только те примитивы, которые принадлежат видимому слою, однако примитивы в скрытых слоях являются частью рисунка и участвуют в регенерации;
Freeze — замораживание слоя. Означает отключение видимости слоя при регенерации и исключение из генерации примитивов, принадлежащих замороженному слою;
Lock — блокировка слоя. Примитивы в блокированном слое отображаются, но их нельзя редактировать. Блокированный слой можно сделать текущим, рисовать в нем, замораживать и применять к его примитивам команды справок и объектную привязку;
Color — цвет примитивов заданного слоя;
Linetype — тип линии, которым будут отрисовываться все примитивы, принадлежащие слою;
Lineweight — вес (толщина) линии, которой будут отрисовываться все примитивы, принадлежащие слою;
Plot style — стиль печати для заданного слоя;
Plot — разрешение/запрет вывода слоя на печать;
Description — описание слоя.
Для создания нового слоя необходимо щелкнуть мышью по пиктограмме New Layer (Alt+N), находящейся в верхней части диалогового окна Layer Properties Manager, показанного на рис. 3.1; создается слой, по умолчанию названный Layer1. Далее все новые слои автоматически именуются Layer2, Lауеr3.и т. д. — в порядке их создания. Чтобы присвоить слою уникальное имя, необходимо двойным щелчком мыши по текущему названию активизировать поле ввода текста, а затем набрать имя с клавиатуры и нажать клавишу Enter.
Если при создании нового слоя выделен один из имеющихся, то новый слой наследует его свойства. При необходимости свойства нового слоя можно изменить.
Все вновь создаваемые в AutoCAD объекты размещаются на текущем слое. При установке нового текущего слоя все объекты будут создаваться на нем с использованием назначенных ему цвета и типа линии. Замороженные и зависимые от ссылок слои нельзя сделать текущими.
Для того чтобы сделать слой текущим, необходимо установить указатель мыши в графе Status соответствующего слоя и щелкнуть по пиктограмме Set Current (Alt+C), находящейся в верхней части диалогового окна Layer Properties Manager, — см. рис. 3.1. Сделать слой текущим можно двойным щелчком мыши в графе Status соответствующего слоя или использовать системную переменную CLAYER.
Установить текущий слой также можно, выбрав его из раскрывающегося списка управления слоями на панели инструментов (рис. 3.2).
Рис. 3.2. Список управления слоями
Кроме того, удобно устанавливать слой объекта текущим. Для этого следует выбрать этот объект, а затем щелкнуть по пиктограмме Make Object's Layer Current на панели инструментов Layers.
Для удобства список слоев, выводимый в диспетчере свойств слоев Layer Properties Manager, можно упорядочить по любому свойству слоя. Допускается сортировка слоев по их имени, видимости, цвету, типу, весу (толщине) линии или стилю печати. Для сортировки списка достаточно щелкнуть по заголовку столбца того параметра, по которому нужно отсортировать слои. Имена слоев могут быть отсортированы в алфавитном порядке, как прямом, так и обратном.
Свойства примитивов
Слои подобны лежащим друг на друге прозрачным листам кальки. На различных слоях группируются различные типы данных рисунка. Любой графический объект рисунка обладает такими свойствами, как цвет, тип и вес (толщина) линии, стиль печати. При создании объекта значения этих свойств берутся из описания слоя, на котором он создается. При необходимости свойства любого объекта можно изменить. Использование цвета позволяет различать сходные элементы рисунка. Применение линий различных типов помогает быстро распознавать такие элементы, как осевые или скрытые линии. Вес (толщина) линии определяет толщину начертания объекта и используется для повышения наглядности рисунка. Расположение объектов на различных слоях позволяет упростить многие операции по управлению данными рисунка.
Управление видимостью слоя
AutoCAD не отображает на экране объекты, расположенные на невидимых слоях, и не выводит их на плоттер. Если при работе с деталями рисунка на одном или нескольких слоях чертеж слишком загроможден, допускается отключение или замораживание неиспользуемых слоев. Кроме того, чтобы запретить вывод на печать объектов определенных слоев, например для вспомогательных линий, можно оставить эти слои видимыми, но отключить их вывод на печать.
Выбор способа отключения показа слоев зависит от характера их использования и от сложности рисунка. Замораживать слои лучше в тех случаях, когда отображение слоя можно отключить на длительное время. При этом ускоряется выполнение команд зумирования ZOOM, панорамирования PAN и VPORTS, упрощается выбор объектов и снижается время регенерации сложных рисунков.
Объекты замороженных слоев не обрабатываются функциями регенерации, скрытия и тонирования. Разрешается замораживать и размораживать слои только на активном плавающем видовом экране.
При создании новых плавающих видовых экранов можно автоматически замораживать на них определенные слои. Например, допустимо скрытие размеров путем замораживания слоя с размерными линиями для всех новых видовых экранов. Если же на новом видовом экране требуется отображение размеров, для этого видового экрана можно разморозить соответствующий слой. Включение или отключение заморозки слоев для новых видовых экранов не изменяет видимость слоев на уже имеющихся видовых экранах.
В тех случаях, когда требуются частые настройки отображения слоев, лучше использовать их отключение, а не замораживание. При размораживании слоя выполняется регенерация рисунка, после чего находящиеся на этом слое объекты становятся видимыми.
На печать могут выводиться только объекты включенных и размороженных слоев. Видимый слой печатается только в том случае, если не отключен его вывод на печать.
Объекты отключенных слоев участвуют в регенерации, хотя и не выводятся на экран или плоттер. Чтобы сделать слой временно невидимым, его лучше отключить, а не заморозить, так как при размораживании слоя всегда выполняется регенерация рисунка. При включении слоя выполняется перерисовка объектов данного слоя.
Для отключения слоя необходимо в диалоговом окне Layer Properties Manager, показанном на рис. 3.1, навести указатель мыши на имя отключаемого слоя и затем щелкнуть по пиктограмме On. Аналогично происходит и замораживание слоя при щелчке по пиктограмме Freeze.
Кроме того, управлять видимостью слоев можно в раскрывающемся списке управления слоями на панели инструментов (см. рис. 3.2).
Предусмотрена возможность запрещать печать любого слоя, даже видимого. Если слой содержит, например, только справочную информацию, то его вывод на печать можно отключить. Запрещение печати слоя не изменяет его отображения на экране. Поэтому запрет печати удобно использовать для слоев, содержащих вспомогательные элементы построений. При этом перед выводом рисунка на печать такие слои не требуется отключать. Запрет печати любого слоя осуществляется в диалоговом окне Layer Properties Manager - см. рис. 3.1. С этой целью требуется выделить слои, для которых необходимо разрешить или запретить вывод на печать, и щелкнуть мышью по пиктограмме Plot.
Иллюстрированный самоучитель по AutoCAD2005
Использование окна общего вида Aerial View
Окно Aerial View, показанное на рис. 4.5, вызывается из падающего меню View > Aerial View. В нем отображается общий вид рисунка и предоставляется возможность быстрого перемещения в любую его часть. Если окно Aerial View открыто в ходе работы, можно производить панорамирование и зумирование, не используя опции меню или ввод команд.
Рис. 4.5. Окно общего вида
При каждой регенерации рисунка в AutoCAD происходит обновление содержимого виртуального экрана, то есть он очищается и заполняется заново. Окно Aerial View обеспечивает возможность просмотра содержимого виртуального экрана AutoCAD.
Это окно работает со всеми видами пространства модели. Его легко отбуксировать в любое место экрана. Изменение размеров окна производится при помощи буксировки границ.
Открыв окно Aerial View, можно оставить его видимым в ходе работы, а затем, когда необходимость в нем отпадет, закрыть. Оно позволяет зумировать и панорамировать изображение в окне рисунка AutoCAD в реальном времени.
Зумирование вида может производиться путем создания в окне Aerial View новой рамки вида. Для увеличения видимых размеров рисунка рамка должна быть меньше, для уменьшения — больше. При создании или изменении размера рамки соответствующие изменения вида параллельно отображаются в области рисунка.
Панорамирование рисунка выполняется путем перемещения рамки вида без изменения ее размеров. При этом изменяется только вид — экранное увеличение остается прежним.
Изменение порядка рисования объектов
По умолчанию объекты отображаются на экране в порядке их создания. Порядок отображения можно изменить, поместив один объект перед другим. Это существенно, когда один объект перекрывает другой. Изменение порядка отображения объектов производится с помощью команды DRAWORDER, которая вызывается с панелей инструментов ModifyII и Draw Order, показанных на рис. 4.6,4.7, а также из падающего меню Tools > Draw Order > Bring to Front или Tools > Draw Order > Send to Back.
Рис. 4.6. Панель инструментов ModifyII
Рис. 4.7. Панель инструментов Draw Order
Эти команды меню обеспечивают соответственно размещение объекта на переднем или заднем плане. Выбор пунктов Bring Above Object или Send Under Object приводит к размещению объектов соответственно впереди или позади заданного объекта.
Панорамирование
Pan Realtime — панорамирование в реальном времени.
Команда PAN обеспечивает возможность интерактивного панорамирования изображения. При перемещении указателя мыши по видовому экрану происходит динамическое перемещение изображения. Для активизации функции панорамирования в реальном времени можно либо щелкнуть мышью по кнопке Pan Realtime на стандартной панели инструментов, либо выбрать команду из падающего меню View > Pan t Realtime.
Режим панорамирования в реальном времени используется по умолчанию при вызове команды PAN.
Чтобы изменить положение изображения на видовом экране в режиме панорамирования в реальном времени, следует перемещать указатель мыши, удерживая ее левую кнопку нажатой. Панорамирование может выполняться в одном направлении до тех пор, пока не потребуется полная регенерация изображения или не будут достигнуты лимиты рисунка. В этом случае к изображению указателя панорамирования добавляется соответствующий направлению символ-ограничитель. Для выхода из режима панорамирования или переключения между режимами панорамирования и зумирования можно использовать контекстное меню; при этом надо нажать клавишу Enter или Esc.
Перерисовка и регенерация
Чтобы обновить изображение на экране монитора, его можно перерисовывать или регенерировать. При регенерации кроме перерисовки изображения текущего видового экрана производится пересчет экранных координат (преобразование значений с плавающей точкой из базы данных в соответствующие целочисленные экранные координаты) всех объектов базы данных рисунка. Таким образом, перерисовка происходит быстрее, чем регенерация.
Иногда в процессе работы возникает необходимость полной регенерации рисунка с пересчетом экранных координат всех объектов. В этом случае AutoCAD выполняет регенерацию автоматически, выдавая соответствующее сообщение.
Команда REDRAWALL перерисовывает или "освежает" текущий видовой экран. Она вызывается из падающего меню View > Redraw.
Для регенерации рисунка используется команда REGEN, вызываемая из падающего меню View > Regen или View > Regen All.
Управление экраном
Система AutoCAD обладает широкими возможностями отображения различных видов рисунка. Предусмотрены команды, которые позволяют при редактировании чертежа быстро перемещаться от одного его фрагмента к другому для визуального контроля внесенных изменений. Можно зумировать изображение, изменяя его экранное увеличение, или производить панорамирование, перемещая рисунок по видовому экрану; также допускается сохранение выбранного вида с его последующим восстановлением для вывода на печать или просмотра. Кроме того, обеспечивается одновременный просмотр различных участков рисунка путем разделения области рисунка на несколько неперекрывающихся видовых экранов.
Зумирование
Видом называется совокупность экранного увеличения, положения и ориентации части рисунка, видимой на экране.
Основной способ изменения вида — выбор одного из имеющихся в AutoCAD режимов зумирования, при котором размер изображения фрагмента в области рисунка увеличивается или уменьшается.
При зумировании либо увеличивают изображение с целью большей детализации, либо уменьшают, для того чтобы на экране помещалась большая часть рисунка (рис. 4.1,4.2).

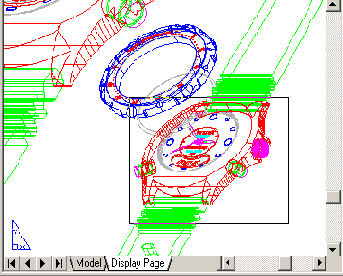

Рис. 4.1. Уменьшенное изображение рисунка-

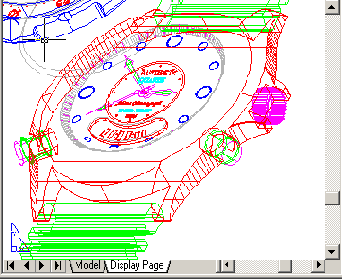

Рис. 4.2. Увеличенное изображение рисунка
При зумировании абсолютные размеры рисунка остаются прежними — изменяется лишь размер его части, видимой в графической области.
В AutoCAD существуют различные способы изменения вида, в том числе указание его границ рамкой, изменение коэффициента увеличения/уменьшения на заданную величину и показ рисунка в его границах.
Операция зумирования осуществляется командой ZOOM, вызываемой из падающего меню View > Zoom, как показано на рис. 4.3, либо же из стандартной (рис. 4.4) или плавающей панели инструментов Zoom.
Рис. 4.3. Команда зумирования в падающем меню
Рис. 4.4. Команда зумирования в стандартной панели инструментов
Запрос команды ZOOM:
Specify corner of window, enter a scale factor (nX or nXP), or [All/Center/Dynamic/Extents/Previous/Scale/Window/Object] : — указать угол рамки, ввести масштаб (nX или nХЛ)
Команда ZOOM на стандартной панели инструментов имеет несколько исполнений. Ниже приводится подробное описание каждого их них.
Zoom Realtime — увеличение и уменьшение масштаба изображения в режиме реального времени.
Команда ZOOM с ключом real time обеспечивает возможность интерактивного зумирования изображения. При перемещении указателя мыши по видовому экрану происходит динамическое увеличение или уменьшение выводимого на экране рисунка. Для активизации функции зумирования в реальном времени можно либо выбрать команду из падающего меню View > Zoom > Realtime — см. рис. 4.3, — либо щелкнуть мышью по пиктограмме Zoom Realtime на стандартной панели инструментов (см. рис. 4.4), либо ввести слово ZOOM в командной строке с ключом real time. Этот ключ используется по умолчанию при вызове команды ZOOM. При нажатии клавиши Enter после ввода команды в командной строке устанавливается режим зумирования в реальном времени. В этом режиме пользователь может изменять экранное увеличение выводимого изображения, перемещая вверх или вниз по видовому экрану указатель мыши. Поместив его в середину изображения на экране и удерживая нажатой кнопку мыши, можно увеличить или уменьшить изображение на 100%, переместив указатель соответственно в верхнюю или нижнюю часть видового экрана.
Если отпустить кнопку мыши, зумирование приостанавливается. Пользователь может отпустить кнопку, переместить указатель в другую позицию на рисунке, а затем снова нажать, чтобы продолжить зумирование в новой позиции.
Для выхода из режима зумирования можно использовать контекстное меню, выбрав в нем опцию Enter или нажав на клавиатуре клавишу Esc.
Если применяется функция предварительного просмотра печатаемого чертежа, то пределы зумирования ограничены разрешающей способностью используемого плоттера. При увеличении изображения в окне предварительного просмотра операция зумирования прекращается в тот момент, когда точка на экране в точности соответствует точке (или шагу) используемого плоттера. Увеличение изображения при зумировании в окне предварительного просмотра допускается только до . тех пределов детализации изображения, которые может обеспечить плоттер или принтер.
По достижении предела увеличения изображения на текущем виде символ "плюс" (+) на указателе зумирования исчезает, что свидетельствует о невозможности дальнейшего зумирования в данном направлении.
Аналогичным образом при уменьшении рисунка до предела (до границ текущего вида) на указателе зумирования исчезает символ "минус" (-). Еще больше уменьшить рисунок после вывода границ текущего вида нельзя.
Zoom Window — определение области отображения с помощью рамки. Для этого следует задать два противоположных угла прямоугольной рамки. При этом левый нижний угол обозначенной рамки становится левым нижним углом нового вида. Форма нового вида может несколько отличаться от формы рамки, так как при зумировании вид вписывается в область рисунка. Команда ZOOM с ключом Window выдает следующие запросы:
Specify corner of window, enter a scale factor (nX or nXP), or [All/Center/Dynamic/Extents/Previous/Scale/Window/Object] : _W
Zoom Dynamic — динамическое определение области отображения. Используется для изменения вида без регенерации рисунка. Команда ZOOM с ключом Dynamic отображает видимую часть рисунка в рамке, представляющего текущий вид. Путем перемещения этой рамки и изменения ее размеров выполняются зумирование и панорамирование рисунка. Видовое окно перемещается по рисунку при нажатой левой кнопке мыши; аналогичным способом изменяются и размеры окна. Видовое окно можно передвигать по изображению, когда окно содержит символ X, и изменять его размеры в состоянии, когда имеется символ ®. Переключение из одного состояния в другое осуществляется щелчком левой кнопки мыши. При нажатии клавиши Enter изображение, заключенное в видовом окне, выводится на видовой экран. В зависимости от используемого видеомонитора границы текущего вида обозначаются зеленой пунктирной линией, а границы рисунка — синей. Границы рисунка в данном случае либо соответствуют лимитам рисунка, либо ограничивают область, реально занимаемую изображением (если она выходит за пределы лимитов).
Zoom Scale — установка масштабного коэффициента увеличения. Масштабирование вида используется в том случае, если изображение требуется уменьшить или увеличить на точно заданную величину. При этом необходимо указать коэффициент экранного увеличения одним из трех способов:
относительно лимитов рисунка;
относительно текущего вида;
относительно единиц пространства листа.
Команда ZOOM с ключом Scale выдает следующие запросы:
Specify corner of window, enter a scale factor (nX or nXP), or [All/Center/Dynamic/Extents/Previous/Scale/Window/Object] : _S
Enter a scale factor (nX or nXP) : —указать масштабный коэффициент
Чтобы экранное увеличение было задано относительно лимитов рисунка, достаточно лишь ввести значение коэффициента. Например, если это 1, то в графической области будет располагаться рисунок в своих лимитах.
Центр рисунка совпадает с центром предыдущего вида. Для увеличения или уменьшения изображения следует указать соответственно большее или меньшее значение коэффициента. Если ввести 2, изображение будет вдвое больше, чем при коэффициенте 1, а если ввести 0,5 — вдвое меньше.
Для масштабирования вида относительно текущего нужно после значения коэффициента добавить латинскую букву х. Так, для увеличения изображения текущего вида вдвое понадобится ввести 2х, а для уменьшения вдвое — 0, 5х. Ввод 1х не изменяет изображение.
Zoom Center — определение области изображения путем ввода точки центра и высоты окна в единицах рисунка. Команда ZOOM с ключом Center выдает следующие запросы:
Specify corner of window, enter a scale factor (nX or nXP), or [All/Center/Dynamic/Extents/Previous/Scale/Window/Object] : _C
Specify center point:— указать центральную точку
Enter magnification or height:—указать увеличение или высоту
Для указания высоты можно использовать абсолютное значение — число. При этом изменение происходит относительно полного вида.
Если требуется задать изменение масштаба относительно текущего вида, за числом следует ввести латинскую букву х.
При работе с плавающими видовыми окнами для увеличения вида относительно пространства листа необходимо ввести после числа латинские буквы хр.
Zoom Object — отображение области, которая содержит выбранные объекты. Команда ZOOM с ключом Object производит вычисление коэффициента экранного увеличения с учетом границ, в которые вписан выбранный объект и выдает следующие сообщения:
Specify corner of window, enter a scale factor (nX or nXP), or [All/Center/Dynamic/Extents/Previous/Scale/Window/Object] : _0
Select objects:— выбрать объекты
Zoom In — увеличение изображения. Команда ZOOM с ключом 2х выдает следующие сообщения:
Specify corner of window, enter a scale factor (nX or nXP), or [All/Center/Dynamic/Extents/Previous/Scale/Window/Object] : 2x
Zoom Out — уменьшение изображения. Команда ZOOM с ключом 5х выдает следующие сообщения:
Specify corner of window, enter a scale factor (nX or nXP), or [All/Center/Dynamic/Extents/Previous/Scale/Window/Object] : .5x
Zoom All — отображение всей области чертежа или области внутри границ, если они заданы. Команда ZOOM с ключом All позволяет увидеть на экране рисунок целиком. Если некоторые его объекты расположены вне лимитов, он изображается в своих собственных границах. При этом происходит регенерация рисунка. Если все объекты находятся в пределах лимитов, команда выводит чертеж в его лимитах. С помощью данного метода удобно контролировать размещение объектов относительно области рисования.
Zoom Extents — отображение области, которая содержит все примитивы чертежа. Команда ZООМ с ключом Ехtents производит вычисление коэффициента экранного увеличения с учетом границ текущего видового экрана, а не текущего вида. Чаще всего видовой экран отображается полностью; в таком случае результат работы функции очевиден и понятен. Однако, когда команда ZOOM используется в пространстве модели при работе в видовом экране пространства листа для зумирования за пределами границ этого видового экрана, некоторая часть зумируемой области может остаться за пределами видимости.
Zoom Previous — использование предыдущего вида рисунка. При работе с мелкими деталями часто возникает необходимость уменьшить изображение, чтобы просмотреть сделанные изменения в общем виде. Для быстрого возврата к предыдущему виду служит команда ZOOM с ключом Previous. Она восстанавливает только экранное увеличение и положение вида, но не содержимое редактируемого рисунка.
Программа AutoCAD способна восстанавливать последовательно до 10 предыдущих видов. В это число входят виды, полученные не только при зумировании, но и при панорамировании, восстановлении и установке вида в перспективе или в плане.
Иллюстрированный самоучитель по AutoCAD2005
Атрибуты
Атрибут блока представляет собой некое подобие метки или ярлыка, используемых для связывания с блоком текстовой строки или каких-либо иных данных.
В процессе вставки блока с переменными атрибутами AutoCAD предлагает ввести значение атрибута, которое затем сохраняется вместе с блоком.
Примерами данных атрибутов могут служить номера деталей, технические требования, стоимость, комментарии, фамилии владельцев и т. п.
Можно экспортировать информацию, хранящуюся в атрибутах рисунка, с целью последующего использования в электронных таблицах или базах данных для генерации документов типа спецификаций или ведомостей материалов.
С одним блоком допускается связывать несколько атрибутов, имена которых различаются.
Атрибуты могут быть скрытыми. Скрытый атрибут не виден ни на экране монитора, ни на вычерченном рисунке. Несмотря на это, данные такого атрибута хранятся в файле чертежа и извлекаются по мере необходимости.
При формировании атрибута вначале создается описание, в которое заносятся его характеристики.
Команда ATTDEF создает описание атрибута. Она вызывается из командной строки или щелчком мыши по пиктограмме Define Attribute и загружает диалоговое окно Attribute Definition, показанное на рис. 5.43. Здесь необходимо определить имя атрибута, подсказку, значение по умолчанию, форматирование текста, расположение атрибута и при желании — его необязательные характеристики: скрытый, постоянный, контролируемый и установленный.

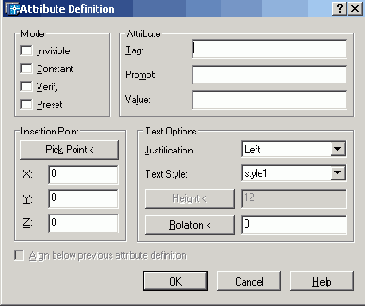

Рис. 5.43. Диалоговое окно создания описания атрибута
В области Mode доступна настройка четырех режимов атрибута:
Invisible — скрытый режим. При вставке блока значение атрибута не отображается на рисунке. Его можно отменить с помощью команды ATTDISP;
Constant — постоянный режим. Атрибут имеет фиксированное значение для всех вхождений блока;
Verify — контролируемый режим, позволяющий проверять правильность значения атрибута во время вставки;
Preset — установленный режим, позволяющий создавать атрибуты, значения которых не запрашиваются при вставке блока, но могут быть изменены. Основная цель режима — уменьшить количество запросов. Поэтому включать его не имеет смысла, если для ввода значений атрибутов используется диалоговое окно Attribute Definition.
Значения текущих режимов атрибутов для команды ATTDEF по умолчанию можно установить с помощью системной переменной AFLAGS.
Область Attribute позволяет задать данные атрибута — текстовую информацию:
Tag: — имя атрибута, используемое для идентификации каждого вхождения атрибута в рисунок. Имя не может быть пустым и содержать пробелов. Строчные буквы в нем автоматически переводятся в прописные;
Prompt: — текст подсказки, которая выдается при запросе значения атрибута во время вставки блока. Если нажатием клавиши Enter введена пустая строка, то в качестве текста подсказки используется имя атрибута. Если атрибуту назначено свойство Constant, текстовое поле Prompt: становится недоступным;
Value: определяет значение атрибута по умолчанию. Это поле может быть пустым.
Если подсказка Prompt: или параметр Value: должны начинаться с пробела, то первым символом набираемой строки должна быть обратная косая черта (\).
Если же первый символ подсказки или значения атрибута - обратная косая черта, то вводимый в поле текст должен начинаться двумя обратными косыми чертами (\\).
Область Insertion point позволяет задать координаты точки вставки в рисунке с помощью мыши, для чего следует погасить флажок Specify On-screen.
При включении опции выравнивания по предыдущему атрибуту Align below previous attribute definition имя атрибута автоматически помещается под предыдущим определением атрибута, если таковой есть; в противном случае опция остается недоступной.
Область Text Options позволяет задать выравнивание, гарнитуру шрифта, высоту и угол поворота текста атрибута.
После того как атрибут создан, его можно включать .в набор объектов при создании описания блока.
Связывание атрибутов с блоками производится и в случае переопределения блоков. В ответ на запрос AutoCAD о выборе объектов, включаемых в блок, следует включить в набор не только геометрические объекты самого блока, но и необходимые атрибуты.
Порядок выбора атрибутов определяет порядок следования запросов на ввод их значений при вставке блока.
Если описание атрибута включено в блок, то при вставке блока AutoCAD предлагает ввести значение атрибута, используя как подсказку указанную в описании текстовую строку, за которой последуют запросы о значениях определенных атрибутов:
Enter attribute values — ввести значения атрибутов Значения атрибута для разных вхождений блока могут различаться.
Запросы значений атрибутов можно подавить, приравняв системную переменную ATTREQ, сохраняющуюся вместе с рисунком — нулю. При этом значениями атрибутов автоматически становятся их значения по умолчанию или "пусто".
Имеется возможность создания отдельных атрибутов, не связанных с блоками.
Если рисунок, где имеются такие атрибуты, сохранить, то при выполнении вставки этого рисунка в другой рисунок AutoCAD выдаст запросы на ввод значений атрибутов.
Атрибуты, связанные с вставленными в рисунок блоками, можно редактировать.

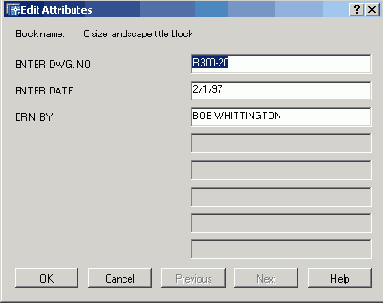

Команда ATTEDIT, позволяющая редактировать описание атрибута, загружает диалоговое окно Edit Attributes, показанное на рис. 5.44. Здесь можно изменять характеристики атрибутов за исключением таких, как положение, высота или гарнитура шрифта.

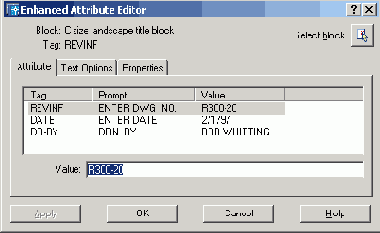

Команда EATTEDIT загружает диалоговое окно Enhanced Attribute Editor, показанное на рис. 5.45. Оно содержит следующие вкладки:
• Attribute — отображает имя, подсказку и значение атрибута;
• Text Options — дает возможность настроить следующие опции: текстовый стиль Text Style:, выравнивание Justification:, высоту Height:, поворот Rotation:, степень растяжения Width Factor:, угол наклона Oblique Angle;
• Properties — предлагает для редактирования следующие поля: слой Layer:, тип линий Linetype:, цвет Color:, вес линий Lineweight:, стиль печати Plot style:.
Команда ATTREDEF позволяет переопределить блок и изменить атрибуты. Выдает следующие запросы:
Enter name of the block you wish to redefine: — ввести имя переопределяемого блока
Select objects for new Block... - выбрать объекты для нового блока
Select objects: — выбрать объекты

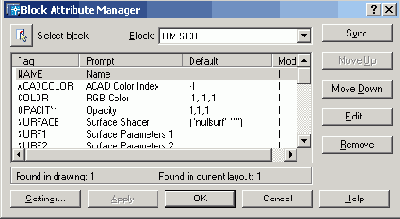

Команда BATTMAN управляет описаниями атрибутов в блоках текущего рисунка. Эти описания можно редактировать, удалять атрибуты из блоков и изменять порядок, согласно которому запрашиваются значения атрибутов при вставке блока. Команда загружает диалоговое окно Block Attribute Manager, показанное на рис. 5.46: здесь отображается список атрибутов выбранного блока. По умолчанию в список включены имя атрибута, подсказка, значение по умолчанию, а также режимы вставки и отображения атрибута. С помощью кнопки Settings... можно задать свойства атрибута, которые должны быть показаны в списке. Нажатие кнопки Edit... загружает диалоговое окно Edit Attribute.
Допускается извлечение атрибутов из рисунка с помощью команды ЕАТТЕХТ, которая загружает Мастер извлечения атрибутов (рис. 5.47).

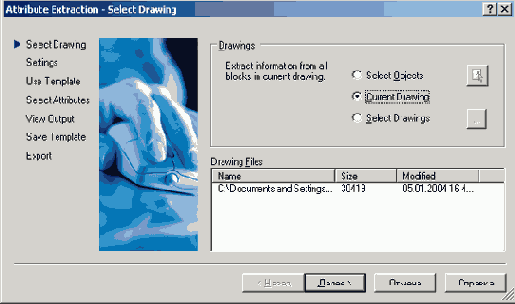

Рис. 5.47. Мастер извлечения атрибутов
Результаты выполнения запросов на извлечение данных из атрибутов блоков сохраняются в отдельном текстовом файле формата ASCII, который впоследствии может быть передан в какую-либо систему управления базами данных. Извлечение атрибутов никак не влияет на рисунок. Записи в файле разделяются запятыми или знаками табуляции. Кроме того, пользователь может формировать результаты в формате Microsoft Excel или Access.
Мастер извлечения атрибутов — удобное средство создания различных спецификаций и отчетов, оперирующее данными, получаемыми непосредственно из рисунков. Например, можно создать рисунок, где каждый блок представляет определенное производственное оборудование. Если c каждым таким блоком связаны атрибуты, идентифицирующие модель и производителя оборудования, то можно автоматизировать подготовку различных отчетов о составе и общей стоимости имеющегося оборудования.
Автоотслеживание
Средства автоотслеживания AutoTrack облегчают построение объектов в определенных направлениях или в определенной зависимости относительно других объектов рисунка. При включенных режимах автоотслеживания специальные временные линии отслеживания помогают выполнять точные построения. По умолчанию эти линии являются бесконечными и продолжаются до границ области рисования. Однако можно установить такой режим, при котором длина линий отслеживания ограничивается текущим положением курсора. Имеются два режима автоотслеживания: полярное отслеживание и отслеживание при объектной привязке. Режимы автоотслеживания можно быстро включать и отключать нажатием кнопок POLAR и ОТRACK в строке состояния.
Для изменения параметров автоотслеживания используется вкладка Drafting диалогового окна Options, которое загружается из падающего меню Tools > Options.... В области AutoTrack Settings устанавливаются следующие флажки:
Display polar tracking vector — отображение линий полярного отслеживания в виде бесконечных лучей. Если флажок снят, линия полярного отслеживания проводится от предыдущей указанной точки до курсора;
Display full-screen tracking vector — отображение линий объектного отслеживания в виде бесконечных прямых. Если флажок снят, линия объектного отслеживания проводится от точки привязки До курсора;
Display AutoTrack tooltip — отображение всплывающих подсказок к режимам автоотслеживания, выводимых ниже позиции курсора. Всплывающие подсказки дают информацию о типе объектной привязки (при объектном отслеживании), текущем угле отслеживания и расстоянии до предыдущей точки.
Способ захвата характерных точек объектов для отслеживания устанавливается в области Alignment Point Acquisition:
Automatic — захват точек отслеживания осуществляется автоматически. Если выбран данный способ, для предотвращения захвата характерной точки объекта можно удерживать нажатой клавишу Shift;
Shift to acquire — захват точек происходит только при нажатии клавиши Shift в момент, когда курсор находится над точкой объектной привязки.
Системные переменные TRACKPATH и POLARMODE управляют соответственно отображением линий отслеживания и способом захвата точек отслеживания.
Ближайшая точка
Snap to Nearest — привязка к точке на объекте, которая является ближайшей к позиции перекрестья.

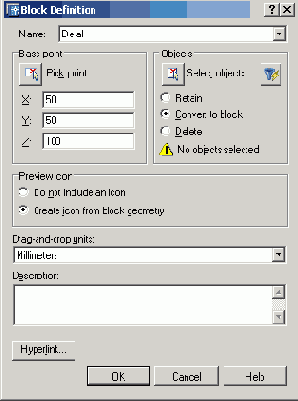

Блок
Блоком называется совокупность связанных объектов рисунка, обрабатываемых как единый объект. Формирование часто используемых объектов может быть произведено всего один раз. Затем они объединяются в блок и при построении чертежа выполняют роль "строительных материалов". Применяя блоки, легко создавать фрагменты чертежей, которые будут неоднократно требоваться в работе. Блоки можно вставлять в рисунок с масштабированием и поворотом, расчленять их на составляющие объекты и редактировать, а также изменять описание блока. В последнем случае AutoCAD обновляет все существующие вхождения блока и применяет новое описание ко вновь вставляемым блокам.
Применение блоков упрощает процесс рисования. Их можно использовать, например, в следующих целях:
для создания стандартной библиотеки часто используемых символов, узлов и деталей. После этого можно неограниченное число раз вставлять готовые блоки, вместо того чтобы каждый раз отрисовывать все их элементы;
для быстрого и эффективного редактирования рисунков путем вставки, перемещения и копирования целых блоков, а не отдельных геометрических объектов;
для экономии дискового пространства путем адресации всех вхождений одного блока к одному и тому же описанию блока в базе данных рисунка.
Блок может содержать любое количество графических примитивов любого типа, а воспринимается AutoCAD как один графический примитив наравне с отрезком, окружностью и т. д.
Блок может состоять из примитивов, созданных на разных слоях, разного цвета, с разными типами и весами линий. Все эти свойства примитивов сохраняются при объединении их в блок и при вставке блока в рисунок.
Однако необходимо учесть следующее:
примитивы блока, созданные в специальном слое с именем 0, свойства которых определены как ByLayer, при вставке генерируются в текущем слое, наследуя его свойства;
примитивы блока, свойства которых определены как ByBlock, наследуют текущие значения;
свойства примитивов, заданные явно, сохраняются независимо от текущих значений свойств.
Один блок может включать в себя другие. Если внутренний блок содержит примитивы, созданные в слое 0 или характеризуемые цветом и типом линии ByBlock, то эти примитивы "всплывают" наверх сквозь вложенную структуру блоков до тех пор, пока не попадут в блок с фиксированным слоем, цветом или типом линии, иначе они генерируются в слое 0.
Блоку может быть присвоено имя. AutoCAD создает блоки без имени (анонимные), например, для ассоциативных размеров, то есть для примитивов, к которым не обеспечен прямой доступ пользователя.
Применение блоков позволяет значительно сэкономить память. При каждой новой вставке блока в рисунок AutoCAD добавляет к имеющейся информации лишь данные о месте вставки, масштабных коэффициентах и угле поворота.
С каждым блоком можно связать атрибуты, то есть текстовую информацию, которую разрешается изменять в процессе вставки блока в рисунок и которая может изображаться на экране или оставаться невидимой.
При вставке блока на рисунке появляется так называемое вхождение блока. Во время каждой вставки блока задаются масштабные коэффициенты и угол его поворота. Масштабные коэффициенты по осям X, Y, Z могут быть различными.
Использование блоков в AutoCAD значительно упрощает создание, редактирование и сортировку объектов рисунка и связанной с ними информации.
Центр управления AutoCAD DesignCenter
В практической деятельности очень важно иметь возможность использовать созданные ранее наработки: опыт показывает, что большинство проектно-конструкторских проектов создается на базе новых сочетаний элементов, давно известных как по принципу функционирования, так и по исполнению. AutoCAD 2005 обеспечивает эффективное повторное использование имеющихся наработок путем их вставки в рисунки в виде блоков или внешних ссылок. Управлять блоками, внешними ссылками, растровыми изображениями и содержимым рисунков, находящихся в других источниках (и даже подготовленных в других приложениях) позволяет центр управления AutoCAD DesignCenter.
Кроме того, если в сеансе открыто несколько рисунков, Центр управления дает возможность упростить процесс создания таких элементов, как, например, описания одних и тех же слоев. Пользователь создает описание в одном рисунке, а затем просто копирует в остальные.
Центр управления AutoCAD загружается командой ADCENTER, либо из падающего меню Tools > DesignCenter Ctrl+2, либо щелчком мыши по пиктограмме DesignCenter (Ctrl+2) на стандартной панели инструментов. Центр управления имеет интуитивно понятный интерфейс (рис. 5.50) и позволяет быстро находить, просматривать, вызывать и применять специфические компоненты, такие как блоки, слои, типы линий и пр. Причем эти операции осуществляются из открытых или закрытых файлов AutoCAD, независимо от того, где они находятся: на локальных или удаленных дисках. Достаточно просто выбрать нужные компоненты и перетащить их в текущий рисунок.
Центр управления AutoCAD обеспечивает непосредственный доступ к следующим элементам содержимого:
рисункам (как ко вхождениям блоков или к внешним ссылкам);
вхождениям блоков в рисунки;
другим элементам и описаниям, таким как описания слоев, типы линий, компоновка листов, текстовые и размерные стили;
растровым изображениям;
сторонним объектам, созданным в других приложениях.
Рис. 5.50. Интерфейс Центра управления AutoCAD
Дуга
Команда ARC, формирующая дугу" вызывается из падающего меню Draw > Arc или щелчком мыши по пиктограмме Arc на панели инструментов Draw.
Дуги можно строить различными способами. По умолчанию построение производится путем указания трех точек: начальной, промежуточной и конечной. Дугу можно также определить, задав центральный угол, радиус, направление или длину хорды. Хордой называется отрезок, соединяющий начало и конец дуги. По умолчанию дуга рисуется против часовой стрелки.
Ключи команды ARC:
Center — точка центра дуги;
End — конечная точка дуги;
Angle — величина угла;
chord Length — длина хорды;
Direction — направление касательной;
Radius — радиус дуги.
Существует несколько способов построения дуги при помощи команды ARC.
SPoint — построение дуги по трем точкам, лежащим на дуге. Запросы команды ARC:
Specify start point of arc or [CEnter] :— указать начальную точку Дуги
Specify second point of arc or [CEnter/ENd] : — указать вторую точку дуги
Specify end point of arc: — указать конечную точку дуги
Start, Center, End — построение дуги по стартовой точке, центру и конечной точке дуги. Положительным направлением считается построение дуги против часовой стрелки. Запросы:
Specify start point of arc or [CEnter] :— указать начальную точку дуги
Specify second point of arc or [CEnter/ENd]: С — переход в режим построения дуги по центру
Specify center point of arc:—указать центр дуги
Specify end point of arc or [Angle/chord Length] : — указать конечную точку дуги
Start, Center, Angle—построение дуги по стартовой точке, центру и углу. Положительным направлением считается построение дуги против часовой стрелки; изменить направление на противоположное можно, задав отрицательное значение угла. Запросы:
Specify start point of arc or [CEnter] :— указать начальную точку Дуги
Specify second point of arc or [CEnter/ENd]: С — переход в режим построения дуги по центру
Specify center point of arc: — указать центр дуги
Specify end point of arc or [Angle/chord Length]: A — переход в режим построения дуги по углу
Specify included angle: — указать центральный угол
Start, Center, Length — построение дуги по стартовой точке, центру и длине хорды. Дуга строится против часовой стрелки от начальной точки, причем по умолчанию — меньшая из двух возможных (то есть дуга, которая меньше 180°). Если же вводится отрицательное значение длины хорды, будет нарисована большая дуга. Запросы:
Specify start point of arc or [CEnter] :— указать начальную точку дуги
Specify second point of arc or [CEnter/ENd]: С — переход в режим построения дуги по центру
Specify center point of arc: — указать центр дуги
Specify end point of arc or [Angle/chord Length] : L — переход в режим построения дуги по длине хорды
Specify length of chord: — указать длину хорды
Start, End, Angle — построение дуги по стартовой точке, конечной точке и углу. Положительным направлением считается построение дуги против часовой стрелки, изменить направление на противоположное можно, задав отрицательное значение угла. Запросы:
Specify start point of arc or [CEnter] :— указать начальную точку дуги
Specify second point of arc or [CEnter/ENd]: E — переход в режим построения дуги по конечной точке
Specify end point of arc: — указать конечную точку дуги
Specify center point of arc or [Angle/Direction/Radius]: A — переход в режим построения дуги по углу
Specify included: — указать центральный угол
Start, End, Direction — построение дуги по стартовой точке, конечной точке и направлению — углу наклона касательной из начальной точки. Запросы:
Specify start point of arc or [CEnter] :— указать начальную точку дуги
Specify second point of arc or [CEnter/ENd]: E — переход в режим построения дуги по конечной точке
Specify end point of arc: — указать конечную точку дуги >
Specify center point of arc or [Angle /Direction /Radius]: D — переход в режим построения дуги по направлению касательной
Specify tangent direction for the start point of arc: —указать направление касательной от начальной точки дуги
Start, End, Radius — построение дуги по стартовой точке, конечной точке и радиусу. Строится меньшая дуга против часовой стрелки. Запросы:
Specify start point of arc or [CEnter] :— указать начальную точку дуги
Specify secojid point of arc or [CEnter/ENd]: E — переход в режим построения дуги по конечной точке
Specify end point of arc: — указать конечную точку дуги
Specify center point of arc or [Angle/Direction/Radius]: R — переход в режим построения дуги по радиусу
Specify radius of arc: — указать радиус дуги
Center, Start, End— построение дуги по центру, стартовой и конечной точке. Запросы:
Specify start point of arc or [CEnter] : С — переход в режим построения дуги по центру
Specify center point of arc: — указать центр дуги
Specify start point of arc:— указать начальную точку дуги
Specify end point of arc or [Angle/chord Length]: — указать конечную точку дуги
Center, Start, Angle — построение дуги по центру, стартовой точке и углу. Запросы:
Specify start point of arc or [CEnter] : С — переход в режим построения дуги по центру
Specify center point of arc:—указать центр дуги
Specify start point of arc: —указать начальную точку дуги
Specify end point of arc or [Angle/chord Length]: А —переход в режим построения дуги по углу
Specify included angle:—указать центральный угол
Center, Start, Length — построение дуги по центру, стартовой точке и длине хорды. Запросы:
Specify start point of arc or [CEnter]: С — переход в режим построения дуги по центру
Specify center point of arc:—указать центр дуги
Specify start point of arc:— указать начальную точку дуги
Specify end point of arc or [Angle/chord Length]: L —переход в режим построения дуги по длине хорды
Specify length of chord: — указать длину хорды
ArcCont: — построение дуги как продолжения предшествующей линии или дуги. При этом начальной точкой дуги и ее начальным направлением станут соответственно конечная точка и конечное направление последней созданной дуги или последнего созданного отрезка. Такой способ особенно удобен для построения дуги, касательной к заданному отрезку. Запросы:
Specify start point of arc or [CEnter]: — указать начальную точку дуги
Specify end point of arc: — указать конечную точку дуги
Геометрический примитив
Рисунки в AutoCAD строятся из набора геометрических примитивов, под которым понимается элемент чертежа, обрабатываемый системой как целое, а не как совокупность точек или объектов. Графические примитивы создаются командами вычерчивания или рисования, которые вызываются из падающего меню Draw или одноименной панели инструментов. Необходимо отметить, что одни и те же элементы чертежа могут быть получены по-разному, с помощью различных команд вычерчивания.
Эллипс
Команда ELLIPSE, обеспечивающая формирование эллипса, вызывается из падающего меню Draw > Ellipse или щелчком мыши по пиктограмме Ellipse на панели инструментов Draw.
Имеется возможность строить эллипсы и эллиптические дуги, причем с математической точки зрения эти объекты — действительно эллипсы, а не какие-либо аппроксимирующие их кривые. По умолчанию построение эллипсов производится путем указания начальной и конечной точек первой оси, а также половины длины второй оси. Самая длинная ось эллипса называется его большой осью, самая короткая — малой. Оси могут определяться в любом порядке. Запросы команды ELLIPSE:
Specify axis endpoint of ellipse or [Arc/Center] : —указать конечную точку оси эллипса
Specify other endpoint of axis :— указать вторую конечную точку оси
Specify distance to other axis or [Rotation]: — указать длину другой оси
Ключи команды ELLIPSE:
Center — указание центра эллипса. Запросы:
Specify axis endpoint of ellipse or [Arc/Center]: С —переход в режим указания центра эллипса
Specify center of ellipse :—указать центр эллипса
Specify endpoint of axis :—указать конечную точку оси
Specify distance to other axis or [Rotation]:—указать длину другой оси
Arc — режим построения эллиптических дуг. По умолчанию эллиптические дуги, как и эллипсы, строятся путем указания конечных точек первой оси и половины длины второй. После этого задаются начальный и конечный углы. Нулевым углом считается направление от центра эллипса вдоль его большой оси. Направление возрастания угла определяется значением системной переменной ANGDIR. Если она равна 0, то возрастание угла происходит при движении против часовой стрелки; если 1 — по часовой стрелке. Если начальный и конечный углы совпадают, строится полный эллипс. Вместо конечного угла можно указать центральный угол дуги, измеренный от начальной точки. Запросы:
Specify axis endpoint of ellipse or [Arc/Center]: А —переход в режим построения эллиптических дуг
Specify axis endpoint of elliptical arc or [Center] : —указать конечную точку оси эллиптической дуги
Specify other endpoint of axis: — указать вторую конечную точку оси
Specify distance to other axis or [Rotation] :— указать длину другой оси
Specify start angle or [Parameter] :— указать начальный угол
Specify end angle or [Parameter/Included angle] :— указать конечный угол
Эскиз
Команда SKETCH, обеспечивающая рисование эскиза, вызывается из командной строки.
Эскизы состоят из множества прямолинейных сегментов. Каждый сегмент представляет собой либо отдельный объект, либо отрезок полилинии. Имеется возможность задавать минимальную длину, или приращение сегментов.
Эскизное рисование используется при формировании линий неправильной формы и при снятии копий с помощью дигитайзера. Состоящие из множества маленьких линейных сегментов эскизы позволяют рисовать с достаточно высокой точностью, но при этом резко возрастает объем файла рисунка. Поэтому данное средство следует применять только в крайнем случае.
При эскизном рисовании устройство указания используется как перо. После щелчка перо "опускается" и рисует на экране; следующий щелчок приводит к "подъему" пера и прекращению рисования.
Запросы команды SKETCH:
Record increment : — приращение сегментов
Sketch. Pen eXit Quit Record Erase Connect.
Перед началом эскизного рисования следует убедиться, что системная переменная CELTYPE задает тип линии Continuous. Если рисуется линия, включающая в себя точки или штрихи, а величина приращения меньше длины точки или штриха, эти элементы не будут видны на рисунке.
Кроме того, при эскизном рисовании рекомендуется отключать режимы ORTHO и SNAP, иначе результаты могут быть непредсказуемы.
Касательная
Snap to Tangent — привязка к точке на дуге, окружности, эллипсе или плоском сплайне, принадлежащей касательной к другому объекту.
С помощью режима объектной привязки Tangent можно, например, построить по трем точкам окружность, касающуюся трех других окружностей.
При выборе точки на дуге, полилинии или окружности в качестве первой точки привязки в режиме Tangent автоматически активизируется режим задержанной касательной Deferred Tangent, который может быть использован для построения окружнoстей по двум и трем точкам, при формировании окружности, касательной к трем другим объектам. Режим Deferred Tangent неприменим к эллипсам и сплайнам. Если необходимо построить отрезок, касательный к эллипсу или сплайну, функция привязки будет выдавать ряд точек на эллипсе или сплайне, через которые может быть проведен касательный отрезок, но положения этих точек непредсказуемы.
Режим привязки Tangent работает с дугами и окружностями, входящими в блоки, только если масштабные коэффициенты вставки блока по осям равны1, а направления выдавливания объектов параллельны текущей ПСК. Для сплайнов и эллипсов вторая указанная точка должна лежать в той же плоскости, что и точка привязки.
При совместном использовании режимов привязки From и Tangent для построения объектов, отличных от касательных отрезков к дугам и окружностям, первая точка объекта лежит на касательной к дуге или окружности, проведенной через последнюю указанную в пространстве рисунка точку.
Кольцо
Команда DONUT формирует кольца и вызывается из падающего меню Draw > Donut или щелчком мыши по пиктограмме Donut.
С помощью функции построения колец легко строить закрашенные кольцеобразные объекты и круги. В действительности они представляют собой замкнутые полилинии ненулевой ширины. Для построения кольца необходимо задать его внутренний и внешний диаметры, а также центр. За один вызов команды можно построить любое количество колец одинакового диаметра, но с разными центрами. Работа команды завершается нажатием клавиши Enter. Если требуется построить заполненный круг, следует задать нулевой внутренний диаметр кольца.
Текущее значение внутреннего диаметра кольца хранится в системной переменной DONUT ID, а значение внешнего диаметра — в переменной DONUTOD. Закраской колец и широких полилиний управляет системная переменная FILLMODE.
Запросы команды DONUT:
Specify inside diameter of donut : — указать внутренний диаметр кольца
Specify outside diameter of donut : — указать внешний диаметр кольца
Specify center of donut or : — указать центр кольца
Specify center of donut or : — указать центр кольца
Specify center of donut or : — для завершения команды нажать клавишу Enter
Конечная точка
Snap to Endpoint — привязка к ближайшей из конечных точек объектов (отрезков, дуг и т. п.).
В случае пространственного моделирования, если объект имеет ненулевую высоту, допускается привязка к его нижней и верхней границам. В режиме Endpoint привязка может производиться к границам трехмерных тел и областей, например к конечной точке (вершине) параллелепипеда.
Квадрант
Snap to Quadrant — привязка к ближайшему квадранту (точке, расположенной под углом 0°, 90°, 180° или 270° от центра) дуги, окружности или эллипса.
Расположение точек квадрантов окружностей и дуг определяется текущей ориентацией ПСК. Если дуга, окружность или эллипс входят в блок, вставленный с ненулевым углом поворота, точки квадрантов ориентируются в соответствии с этим углом.

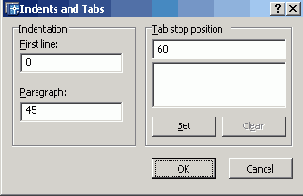

Многострочный текст
Длинные сложные надписи оформляются как многострочный текст с помощью команды МТЕХТ. Многострочный текст обычно вписывается в заданную ширину абзаца, но его можно растянуть и на неограниченную длину. В многострочном тексте допускается форматирование отдельных слов и символов.
Многострочный текст состоит из текстовых строк или абзацев, вписанных в указанную пользователем ширину абзаца. Количество строк не лимитировано.
Весь многострочный текст представляет собой единый объект, который можно перемещать, поворачивать, стирать, копировать, зеркально отображать, растягивать и масштабировать.
Возможности редактирования многострочного текста шире, чем однострочного. Например, для многострочных надписей предусмотрены режимы подчеркивания и надчеркивания выделенных фрагментов; также разрешено указывать для них отдельные шрифты, цвета, высоту символов.
Команда МТЕХТ, формирующая многострочный текст, вызывается из падающего меню Draw > Text > Multiline Text... или щелчком мыши по пиктограмме Multiline Text на панели инструментов Draw.
Запросы команды МТЕХТ:
Current text style: "Standard" Text height: 10.0000 — текущий текстовый стиль и высота текста
Specify first corner: — указать первый угол окна абзаца
Specify opposite corner or[Height/Justify/Line spacing/Rotation/Style/Width] : —указать противоположный угол окна абзаца
После указания размеров абзаца загружается редактор многострочного текста, содержащий панель форматирования текста Text Formatting и контекстное меню (рис. 5.37).

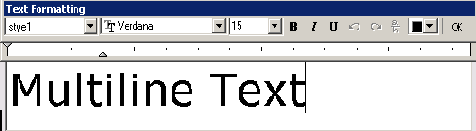

Рис. 5.37. Редактор многострочного текста
Панель Text Formatting позволяет определить следующие параметры:
Style — список текстовых стилей, которые можно применить для многострочного текста. При этом соответственно изменяется исходный формат символов — шрифт, высота и начертание. Выбор стиля не влияет на используемый стиль форматирования отдельных символов (полужирный, курсивный, дробный и т. д.). Если стиль, в котором задано вертикальное начертание, применяется к SHX-шрифту, то в редакторе текст будет выведен горизонтально. Стили, в которых задано обратное или перевернутое начертание символов текста, не применяются. Текущий стиль запоминается в системной переменной TEXTSTYLE;
Font — установка шрифта для нового текста или изменение шрифта выделенного фрагмента. Шрифты TrueType упорядочиваются в списке по именам шрифтовых семейств. AutoCAD выводит список шрифтов SHX, упорядоченный по именам соответствующих им файлов;
Text Height — установка высоты символов или ее изменение для выделенного фрагмента текста. Высота задается в единицах рисунка, причем для разных символов может быть разной. Если высота символов не определена в выбранном текстовом стиле, ее значение хранится в системной переменной TEXTSIZE;
Bold — включение и отключение полужирного начертания символов для нового или выделенного текста. Опция доступна только для символов, использующих шрифты TrueType;
Italic — включение и отключение курсивного начертания для нового или выделенного текста. Опция доступна только для символов, использующих шрифты TrueType;
Underline — включение и отключение подчеркивания для нового или выделенного текста;
Undo — отмена последней операции редактирования;
Redo — повторение последней операции редактирования;
Stack — создание дробного текста. Для этого необходимо выделить фрагмент текста, содержащий специальные символы: крышку ^, обычную косую черту / или решетку #. Тексты, содержащие символ ^, преобразуются в выровненные по левому краю значения допусков; содержащие символ / — в выровненные по центру дроби с горизонтальным разделителем, длина которого соответствует длине наибольшей из выводимых друг над другом строк; включающие символ # — в числовые дроби с диагональным разделителем, длина которого зависит от высоты обеих разделяемых строк; текст над диагональной чертой выравнивается вниз и вправо, под чертой — вверх и влево. Если был выделен дробный текст, нажатие кнопки Stack превращает его в обычный. При преобразовании обычного текста в дробный фрагмент, расположенный слева от специальных символов, выводится над частью, расположенной справа от них;
Color — назначение цвета нового текста или изменение цвета выделенного фрагмента. Можно присваивать тексту цвет ByLayer, заданный для слоя, на котором он расположен, или цвет блока, в который он входит, — ByBlock, а также задать любой из цветов, перечисленных в списке;
OK (Ctrl+Enter) — сохранение сделанных изменений и выход из редактора. Тот же результат можно получить, щелкнув мышью по рисунку вне окна редактора. Для завершения работы без сохранения изменений следует нажать клавишу Esc.
Контекстное меню, которое включено в редактор многострочного текста, содержит пункты, используемые при редактировании как обычного, так и многострочного текста. Меню вызывается щелчком правой кнопкой мыши в окне редактора. Пять пунктов, расположенных в верхней части, — Undo, Redo, Cut, Copy и Past — предназначены для редактирования текстов любого типа. Следующие команды доступны только в редакторе многострочного текста:
Indents and Tabs... — загружает диалоговое окно Indents and Tabs, показанное на рис. 5.38. Там задаются отступы первой строки, абзаца и позиции табуляции. Значения отступа первой строки и всего абзаца могут различаться;
Set Mtext Width — этот пункт находится в отдельном меню, вызываемом щелчком правой кнопкой мыши по линейке в верхней части окна. При этом загружается диалоговое окно установки ширины Set Mtext Width, показанное на рис. 5.39. Ширина измеряется в единицах рисунка;
Рис. 5.38. Диалоговое окно отступов и табуляции
Рис. 5.39. Диалоговое окно установки ширины
Justification — выбор типа выравнивания для многострочного текста. По умолчанию используется вариант Top Left. При выравнивании абзаца и разбиении его на строки учитываются все пробелы. В горизонтальном направлении текст может центрироваться либо выравниваться влево/вправо. По вертикали текст может выравниваться по середине, вверх или вниз. Доступны следующие варианты:
Top Left — вверх влево;
Middle Left — середина влево;
Bottom Left — вниз влево;
Top Center — вверх по центру;
Middle Center — середина по центру;
Bottom Center — вниз по центру;
Top Right — вверх вправо;
Middle Right — середина вправо;
Bottom Right — вниз вправо;
Find and Replace... — загрузка диалогового окна Replace, где осуществляются поиск фрагментов текста и замена их новым;
Select All — выделение всего текста в окне редактора;
Change Case — изменение регистра выбранного текста. Раскрывает подменю, содержащее два пункта: UPPERCASE Ctrl+Shift+U и lowercase Ctrl+Shift+L;
AutoCAPS — преобразование вводимого и импортируемого текста в верхний регистр. Функция не влияет на уже набранный в редакторе текст. Для изменения регистра имеющегося текста следует выделить нужный фрагмент, щелкнуть правой кнопкой мыши и выбрать из контекстного меню пункт Change Case;
Remove Formatting — отмена полужирного и курсивного начертаний, а также подчеркивания выделенного текста;
Combine Paragraphs — слияние выбранных абзацев в один. При этом каждый знак абзаца автоматически заменяется пробелом;
Symbol — вставка выбранного в списке символа или неразрывного пробела в текущей позиции курсора. После выбора опции Other... выводится таблица символов, в которой представлен весь набор символов текущего шрифта. Для вставки нужно последовательно выделить один или несколько символов, нажать кнопку выбора, а затем — копирования; при этом отмеченные символы копируются в буфер обмена. Далее необходимо в редакторе многострочного текста выбрать из контекстного меню пункт Paste. Следует учесть, что символ диаметра отображается как %%С, но после вставки в рисунок этот и другие специальные символы отображаются корректно;
Import Text... — вызов диалогового окна Select file. Для импорта следует выбрать файл в формате ASCII или RTF. Импортированный текст сохраняет исходные форматирование и свойства, заданные стилем, однако его можно отредактировать и переформатировать. Объем файла с импортируемым текстом не должен превышать 32 Кбайт;
Help — переход к описанию команды МТЕХТ в справочной системе.
Допускается изменение свойств только выделенной части текста. Символ можно выбрать одним щелчком мыши, слово — двойным щелчком, абзац — тройным.
Дробные тексты представляют собой фрагменты текста одной строки, расположенные на разных уровнях относительно базовой линии строки, и служат для записи натуральных дробей, предельных отклонений размеров и т. д.
Для указания места разбиения текста используются специальные символы:
косая черта (/) — для создания двухуровневого текста в виде обыкновенной дроби, числитель и знаменатель которой располагаются друг над другом и разделяются горизонтальной чертой;
решетка (#) — для создания двухуровневого текста в виде обыкновенной дроби, числитель и знаменатель которой располагаются по диагонали и разделяются косой чертой;
крышка ( ^) — при создании двухуровневого текста для записи предельных отклонений, элементы которого располагаются один над другим без разделительной черты.
Например, если после 1#3 ввести какой-либо нецифровой символ или пробел, средство автоформатирования разместит эти цифры в виде дроби с косой чертой. Кроме того, можно автоматически удалять незначащие пробелы перед целой и дробной частями числа.
Средство автоформатирования преобразует числа в дробный текст только в том случае, если между цифрами и символом-разделителем (косой чертой, решеткой или крышкой) нет пробелов.
Для преобразования в дробный вид произвольного фрагмента, содержащего символ-разделитель, этот фрагмент следует выделить, а затем нажать кнопку Stack на панели Text Formatting.
При редактировании дробного текста можно изменять содержимое верхнего и нижнего элементов текста по отдельности, применять стандартные параметры или сохранять текущие значения параметров в качестве стандартных.
Допускается вставка текста из другого приложения Windows в рисунок AutoCAD, при этом связь с приложением не теряется. Можно либо импортировать текст, либо захватить и отбуксировать в окно AutoCAD пиктограмму текстового файла из Проводника Windows.
Импорт ASCII- и RTF-файлов, созданных в других приложениях, значительно ускоряет работу с рисунками, где используются однотипные надписи. Например, можно создать текстовый файл со стандартными примечаниями для включения в рисунок и, вместо того чтобы каждый раз вводить их с клавиатуры, выполнять импорт из файла. Импортированный текст становится текстовым объектом AutoCAD; его можно редактировать так же, как и созданные в самой программе AutoCAD надписи. Исходное форматирование текста сохраняется.
Многоугольник
Команда POLYGON, обеспечивающая формирование правильного многоугольника, вызывается из падающего меню Draw > Polygon или щелчком мыши по пиктограмме Polygon на панели инструментов Draw.
Многоугольники представляют собой замкнутые полилинии; они могут иметь от 3 до 1024 сторон равной длины. Многоугольник можно построить, либо вписав его в воображаемую окружность, либо описав вокруг нее, либо задав начало и конец одной из его сторон. Так как длины сторон многоугольников всегда равны, с их помощью легко строить квадраты и равносторонние треугольники.
Запросы команды POLYGON:
Enter number of sides < default >:— указать число сторон
Specify center of polygon or [Edge] : —указать центр многоугольника
Ключи команды POLYGON:
Edge — указание одной стороны. При использовании этого ключа команда POLYGON выдает следующие запросы:
Specify first endpoint of edge: — указать первую конечную точку стороны
Specify second endpoint of edge:— указать вторую конечную точку стороны
При указании центра многоугольника команда POLYGON выдает следующие запросы:
Enter an option [Inscribed in circle /Circumscribed about circle] < I >: — задать опцию размещения
Specify radius of circle:—задать радиус окружности где:
Inscribed in circle — формирование многоугольника, вписанного в окружность;
Circumscribed about circle — формирование многоугольника, описанного вокруг окружности.
Вписанные многоугольники строятся, когда известно расстояние между центром многоугольника и его вершинами. Описанные многоугольники — когда известно расстояние между центром многоугольника и серединами его сторон. В обоих случаях это расстояние совпадает с радиусом окружности.
Пример 5.10. Построение многоугольника по известной стороне
Постройте квадрат, если известна его сторона, расположенная между точками 1 и 2 (рис. 5.19).
Запустите команду POLYGON, вызвав ее из падающего меню Draw > Polygon или щелкнув мышью по пиктограмме Polygon на панели инструментов Draw. Ответьте на запросы:
_POLYGON
Enter number of sides <10>: 4 — количество сторон
Specify center of polygon or [Edge]: E — переход в режим указания квадрата стороной
Specify first endpoint of edge: 60,80 — точка 1
Specify second endpoint of edge: 60,20 — точка 2
Рис. 5.19. Построение многоугольника по известной стороне
Мультилиния
Команда MLINE, формирующая мультилинию, вызывается из падающего меню Draw > Multiline или щелчком мыши по пиктограмме Multiline на панели инструментов.
Мультилиния состоит из пучка параллельных линий, называемых ее элементами (рис. 5.15). Чтобы расставить элементы, необходимо указать смещение каждого из них относительно исходной точки. Можно создавать и сохранять стили мультилиний или же пользоваться стилем по умолчанию (мультилиния из двух элементов). Для каждого элемента задаются цвет и тип линии; соответствующие вершины элементов соединяются отрезками. Мультилинии могут иметь торцевые ограничители различного вида, например отрезки или дуги.
Рис. 5.15. Примеры мультилиний Запросы команды MLINE:
Current settings: Justification = Top, Scale = 20.00, Style = STANDARD — текущие настройки: расположение, масштаб, стиль
Specify start point or [Justification/Scale/STyle] : —указать начальную точку
Specify next point:—указать следующую точку
Specify next point or [Undo]:
Specify next point or [Close/Undo]:
Specify next point or [Close/Undo]:
Ключи команды MLINE:
Justification — определение положения точки начала черчения: Тор — верх, Zero — центр, Bottom — низ. Линия проходит соответственно с максимальным положительным, с нулевым или максимальным отрицательным смещением от заданной точки;
Scale — коэффициент масштабирования. Смещение между линиями равняется заданному коэффициенту, умноженному на величину Offset, определенную в стиле;
Style — выбор стиля.
При построении мультилиний используется стиль мулътшшнии. Он создается в диалоговом окне Multiline Styles, которое вызывается из падающего меню Format > Multiline Style... (рис. 5.16). Щелчком мыши по кнопке Load... можно загрузить существующий стиль; сохранить вновь созданный на диске — нажатием кнопки Save..., добавить свой — нажатием кнопки Add. Имя добавляемого стиля должно быть задано в текстовом поле Name:.
По умолчанию используется стиль STANDARD.

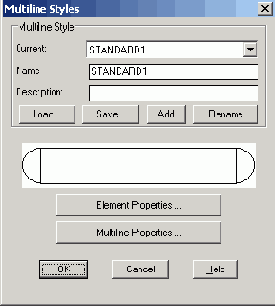

Рис. 5.16. Диалоговое окно создания стилей мультилинии
Свойства элементов мультилинии определяются в диалоговом окне Element Properties (рис. 5.17):
в области Offset определяется смещение линий мультилинии друг относительно друга;
нажатие кнопки Linetype... выводит на экран диалоговое окно определения типа линии;
нажатие кнопки Color... загружает диалоговое окно определения цвета каждой линии.
Рис. 5.17. Диалоговое окно определения свойств элемента мультилинии
Свойства мультилинии определяются в диалоговом окне Multiline Properties (рис. 5.18):
в области Fill установкой флажка On обеспечивается заполнение мультилинии цветом;
в области формирования торцов Caps определяется вид концевых элементов;
в поле Angle определяется величина угла наклона концевого элемента к мультилинии.
По умолчанию используется файл стиля с именем acad.mln.
Рис. 5.18. Диалоговое окно определения свойств мультилинии
Системная переменная CMLSTYLE содержит имя текущего стиля мультилинии.
Нормаль
Snap to Perpendicular — привязка к точке объекта, лежащей на нормали к другому объекту или к его воображаемому продолжению.
Режим Perpendicular может использоваться для таких объектов, как отрезки, окружности, эллипсы, сплайны и дуги.
Если режим привязки Perpendicular применяется для указания первой точки отрезка или окружности, происходит построение отрезка или окружности, перпендикулярных выбранному объекту. Если должна быть указана вторая точка отрезка или окружности, AutoCAD производит привязку к точке объекта, которая принадлежит нормали, проведенной к первой указанной точке.
Когда описываемый режим используется для сплайнов, функция выполняет привязку к точке на сплайне, через которую проходит вектор нормали, проведенный из указанной точки. Вектором нормали в любой точке сплайна является вектор, перпендикулярный касательной в данной точке.
Если указанная пользователем точка лежит на сплайне, то в режиме Perpendicular она будет считаться одной из возможных точек привязки. В некоторых случаях при работе со сплайнами положение точек привязки оказывается неочевидным. Кроме того, для некоторых сплайнов в данном режиме объектной привязки таких точек может вообще не существовать.
Объектная привязка координат
Объектная привязка — наиболее быстрый способ точно указать точку на объекте, не обязательно зная ее координаты, а также построить вспомогательные линии. Например, объектная привязка позволяет построить отрезок от центра окружности, от середины сегмента полилинии, от реального или видимого пересечения объектов.
Объектную привязку можно задать в любой момент, когда AutoCAD ожидает ввода координат точки. В этом случае указанный режим применяется только к следующему выбранному объекту. Кроме того, имеется возможность установки одного или нескольких режимов объектной привязки в качестве текущих. Таким образом, активизация объектной привязки может осуществляться двумя способами:
разовые режимы объектной привязки, действующие при указании только текущей (одной)точки;

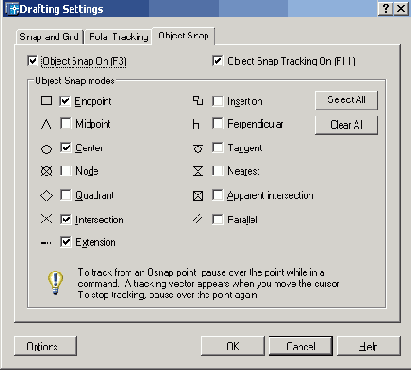

текущие режимы объектной привязки, действующие постоянно до их отключения.
Рис. 5.1. Панель инструментов объектной привязки
Можно для выбора ключей объектной привязки использовать контекстное меню, которое вызывается щелчком правой кнопки мыши в любом месте области рисования при нажатой клавише Shift.
В режиме объектной привязки точка помечается маркером; его форма зависит от используемого режима, имя которого появляется возле точки в виде подсказки.
Объектное отслеживание
Объектное отслеживание расширяет и дополняет возможности объектной привязки. Для его использования необходимо, чтобы были включены режимы объектной привязки. При этом размер прицела определяет зону, в пределах которой происходит активизация линий отслеживания.
При объектном отслеживании по умолчанию захват подходящих точек осуществляется автоматически. Однако можно установить такой режим, при котором захват точек происходит только по нажатии клавиши Shift.
Автопривязка позволяет более простыми способами строить объекты, имеющие определенную геометрическую зависимость от других объектов.
Удобно использовать следующие рекомендации:
для выбора точек, лежащих на перпендикулярах к концам или серединам объектов, объектное отслеживание следует применять совместно с режимами привязки Perpendicular, Endpointn Midpoint;
для выбора точек, лежащих на касательной к конечной точке дуги, объектное отслеживание следует использовать совместно с режимами привязки Tangent и Endpoint;
отслеживание можно осуществлять от так называемых временных точек отслеживания. Для указания такой точки в ответ на запрос команды выбрать точку, ввести сочетание _ТТ и задать нужную точку. Она помечается маленьким маркером в виде знака "плюс" (+). Далее по мере перемещения указателя мыши поочередно появляются линии отслеживания, проходящие через временную точку отслеживания. Для удаления временной точки при перемещении достаточно задержать указатель мыши на ее маркере (знаке "плюс");
мoжно выбрать точку, находящуюся на заданном расстоянии от точки объектной привязки вдоль линии отслеживания. Для этого после появления линии отслеживания следует ввести в командной строке требуемое расстояние;
изменение способа захвата точек осуществляется на вкладке Drafting диалогового окна Options с помощью опций Automatic и Shift to acquire. По умолчанию устанавливается автоматический способ. Для предотвращения автоматического выбора точек в областях рисунка с высокой плотностью объектов можно удерживать нажатой клавишу Shift.
Однострочный текст
Текстовые надписи, добавляемые в рисунок, несут различную информацию. Они могут представлять собой сложные спецификации, элементы основной надписи, заголовки. Кроме того, надписи могут быть полноправными элементами самого рисунка. Сравнительно короткие тексты, не требующие внутреннего форматирования, создаются с помощью команд DTEXT и TEXT и записываются в одну строку. Однострочный текст хорошо подходит для создания заголовков.
Команда DTEXT, формирующая однострочный текст, вызывается из падающего меню Draw > Text > Single Line Text или щелчком мыши по пиктограмме Single Line Text.
Команда DTEXT предназначена для создания набора строк, расположенных одна под другой. Переход к следующей строке производится нажатием клавиши Enter. Каждая строка представляет собой отдельный объект, который можно перемещать и форматировать.
Запросы команды DTEXT:
Current text style: "Standard" Text height: 2.5000 —текущий текстовый стиль и высота текста
Specify start point of text or [Justify/Style]:—указать начальную точку текста
Specify height : — указать высоту текста
Specify rotation angle of text <0>: —указать угол поворота текста
Enter text: — ввести текст
Enter text:—ввести текст
Enter text: — нажать клавишу Enter для завершения работы команды
Запрос определения высоты Specify height : появляется только в том случае, если при описании текущего текстового стиля высота была задана равной нулю.
Высоту текста можно установить графическим способом. От точки вставки текста к указателю мыши в виде перекрестья протягивается "резиновая нить". Если нажать левую кнопку мыши, то высоте будет присвоено значение длины этой нити в момент нажатия.
При вводе символы отображаются на экране, но надпись еще не размещена окончательно. Если в процессе ввода текста указать точку в любой части рисунка, курсор перемещается в нее. После этого можно продолжать вводить текст. Фрагмент текста, набранного после указания точки, представляет собой самостоятельный объект.
Ключи команды DTEXT:
Style — установить текущий стиль;
Justify — установить режим выравнивания текстовой строки с использованием ключей выравнивания. При использовании ключа Justify команда DTEXT выдает следующие запросы:
Current text style: "Standard" Text height: 2.5000—текущий текстовый стиль и высота текста
Specify start point of text or [Justify/Style]: J — переходвре-жим выравнивания текстовой строки
Enter an option [Align/Fit/Center/Middle/Right/TL/TC/TR/ML/MC/ MR/BL/BC/BR]:
где:
Align формирует вписанный текст, запрашивая его начальную и конечную точки. Высота и ширина каждого символа вычисляются автоматически так, чтобы текст точно вписывался в заданную область. При использовании ключа Align команда DTEXT выдает следующие запросы:
Current text style: "Standard" Text height: 2.5000—текущий текстовый стиль и высота текста
Specify start point of text or [Justify/Style]: J — переходвре-жим выравнивания текстовой строки
Enter an option [Align/Fit/Center/Middle/Right/TL/TC/TR/ML/MC/ MR/BL/BC/BR]: A — переход в режим формирования вписанного текста
Specify first endpoint of text baseline:—указать первую конечную точку базовой линии текста
Specify second endpoint of text baseline: — указать вторую конечную точку базовой линии текста
Enter text:—ввести текст
Enter text: — ввести текст
Enter text: — нажать клавишу Enter для завершения работы команды
Fit формирует вписанный текст, выровненный по ширине и высоте. Запрашивает начальную и конечную точки текста, а также его высоту. При использовании ключа Fit команда DTEXT выдает следующие запросы:
Current text style: "Standard" Text height: 2.5000—текущийтекстовый стиль и высота текста
Specify start point of text or [Justify/Style] : J —переход в режим выравнивания текстовой строки
Enter an option [Align/Fit/Center/Middle/Right/TL/TC/TR/ML/MC/ MR/BL/BC/BR] : F — переход в режим формирования текста, вписанного по ширине и высоте
Specify first endpoint of text baseline: —указатьпервую конечную точку базовой линии текста
Specify second endpoint of text baseline: — указать вторую конечную точку базовой линии текста
Specify height <2.5000>:—указать высоту текста
Enter text:—ввести текст
Enter text: — ввести текст
Enter text: — нажать клавишу Enter для завершения работы команды
Center обеспечивает центрирование базовой линии текстовой строки относительно заданной точки. При использовании ключа Center команда DTEXT выдает следующие запросы:
Current text style: "Standard" Text height: 2.5000—текущий текстовый стиль и высота текста
Specify start point of text or [Justify/Style]: J — переходвре-жим выравнивания текстовой строки
Enter an option [Align/Fit/Center/Middle/Right/TL/TC/TR/ML/ MC/MR/BL/BC/BR] : С — переход в режим формирования центрированного текста
Specify center point of text: — указать центральную точку текста
Specify height <2.5000>: —указать высоту текста
Specify rotation angle of text <0>: —указать угол поворота текста Enter text: — ввести текст
Enter text: — ввести текст
Enter text: — нажать клавишу Enter для завершения работы команды
Middle обеспечивает горизонтальное и вертикальное центрирование текстовой строки относительно заданной точки. Различие между данным ключом и ключом МС, о котором пойдет речь ниже, состоит в том, что используется не средняя точка между верхом и базовой линией, а середина воображаемой рамки, в которую заключена строка текста. Таким образом, разница видна при наличии символов, доходящих до нижней или верхней базовых линий. При использовании ключа Middle команда DTEXT выдает следующие запросы:
Current text style: "Standard" Text height: 2.5000—текущий текстовый стиль и высота текста
Specify start point of 'text or [Justify/Style]: J — переход в режим выравнивания текстовой строки
Enter an option [Align/Fit/Center/Middle/Right/TL/TC/TR/ML/MC/ MR/BL/BC/BR] : M — переход в режим формирования текста, центрированного по горизонтали и вертикали
Specify middle point of text:—указать среднюю точку текста
Specify height <2 .5000>: — указать высоту текста
Specify rotation angle of text <0>: — указать угол поворота текста
Enter text: — ввести текст
Enter text: — ввести текст
Enter text: — нажать клавишу Enter для завершения работы команды
Right служит для выравнивания текстовой строки по правому краю. При использовании ключа Right команда DTEXT выдает следующие запросы:
Current text style: "Standard" Text height: 2.5000—текущий текстовый стиль и высота текста
Specify start point of text or [Justify/Style]: J — переход в режим выравнивания текстовой строки
Enter an option [Align/Fit/Center/Middle/Right/TL/TC/TR/ML/MC/ MR/BL/BC/BR] : R — переход в режим формирования текстовой строки, выровненной по правому краю
Specify right endpoint of text baseline: —указать правую конечную точку базовой линии текста
Specif У! height <2 .5000>: — указать высоту текста
Specify rotation angle of text <0>: —указать угол поворота текста
Enter text:—ввести текст
Enter text: — ввести текст
Enter text: — нажать клавишу Enter для завершения работы команды
TL формирует текстовую строку, выровненную по верхнему и левому краям;
ТС формирует текстовую строку, выровненную по верхнему краю и центрированную по горизонтали;
TR формирует текстовую строку, выровненную по верхнему и правому краям;
ML формирует текстовую строку, центрированную по вертикали и выровненную по левому краю;
МС формирует текстовую строку, центрированную по вертикали и по горизон-. тали относительно средней точки;
MR формирует текстовую строку, центрированную по вертикали и выровненную по правому краю;
BL формирует текстовую строку, выровненную по нижнему и левому краям;
ВС формирует текстовую строку, выровненную по нижнему краю и центрированную по горизонтали;
BR формирует текстовую строку, выровненную по нижнему и правому краям.
Окружность
Команда CIRCLE, формирующая окружность, вызывается из падающего меню Draw > Circle или щелчком мыши по пиктограмме Circle на панели инструментов Draw.
Окружности можно строить различными способами. По умолчанию построение производится путем указания центра и радиуса.
Можно задавать центр и диаметр или только диаметр, указывая его начальную и конечную точки. Окружность также может строиться по трем точкам.
Кроме того, имеется возможность определять окружность, касающуюся либо трех объектов рисунка, либо двух (в последнем случае задается еще и радиус).
Запросы команды CIRCLE:
Specify center point for circle or [3P/2P/Ttr (tan tan radius) ] : — указать центр окружности
Specify radius of circle or [Diameter] : — указать радиус окружности
Ключи команды CIRCLE:
3 Р — строит окружность по трем точкам, лежащим на окружности. При использовании этого ключа команда CIRCLE выдает следующие запросы:
Specify center point for circle or [3P/2P/Ttr (tan tan radius) ] : 3P — переход в режим построения окружности по трем точкам
Specify first point on circle:—указать первую точку окружности
Specify second point on circle:—указать вторую точку окружности
Specify third point on circle:— указать третью точку окружности
2 Р — строит окружность по двум точкам, лежащим на диаметре. При использовании этого ключа команда CIRCLE выдает следующие запросы:
Specify center point for circle or [3P/2P/Ttr (tan tan radius) ] : 2P — переход в режим построения окружности по двум точкам
Specify first end point of circle's diameter:—указать первую конечную точку диаметра окружности
Specify second end point of circle's diameter: —указать вторую конечную точку диаметра окружности
Ttr — строит окружность по двум касательным и радиусу. При использовании этого ключа команда CIRCLE выдает следующие запросы:
Specify center point for circle or [3P/2P/Ttr (tan tan radius) ] : TTR — переход в режим построения окружности по двум касательным и радиусу
Specify point on object for first tangent of circle: —указать точку на объекте, задающую первую касательную
Specify point on object for second tangent of circle: —указать точку на объекте, задающую вторую касательную
Specify radius of circle : — указать радиус окружности
Отмена объектной привязки
Snap to None — режим отмены всех текущих и разовых режимов объектной привязки.
Отрезок
Команда LINE формирует отрезок и вызывается из падающего меню Draw > Line или щелчком мыши по пиктограмме Line на панели инструментов Draw.
Отрезки могут быть одиночными или объединенными в ломаную линию. Несмотря на то что сегменты соприкасаются в конечных точках, каждый из них представляет собой отдельный объект. Отрезки используются, если требуется работа с каждым сегментом в отдельности; если же необходимо, чтобы набор линейных сегментов представлял единый объект, лучше применять полилинии.
Последовательность отрезков может быть замкнутой — в этом случае конец последнего сегмента совпадает с началом первого.
Запросы команды LINE:
Specify first point: — указать первую точку
Specify next point or [Undo]: — указать следующую точку
Specify next point or [Undo]: Specify next point or [Close/Undo]: Specify next point or [Close/Undo]:
Запросы команды LINE организованы циклически. Это означает, что при построении непрерывной ломаной линии конец предыдущего отрезка служит началом следующего. При перемещении к каждой следующей точке за перекрестьем тянется "резиновая нить". Это позволяет отслеживать положение строящегося отрезка ломаной линии. При этом каждый отрезок ломаной линии представляет собой отдельный примитив. Цикл заканчивается после нажатия клавиши Enter в ответ на очередной запрос Specify next point or [Close/Undo] :. К аналогичному результату приведет щелчок правой кнопкой мыши с последующим выбором пункта Enter из появившегося контекстного меню (рис. 5.12).
Рис. 5.12. Контекстное меню Ключи команды LINE:
Close— замкнуть ломаную;
Undo — отменить последний нарисованный отрезок.
Отслеживание
Temporary Tracking Point — точка отслеживания.
Отслеживание применяется для наглядного указания точек, связанных с другими точками рисунка. Оно может использоваться в любой момент, когда AutoCAD запрашивает координаты точки. После, включения режима Temporary Tracking Point и указания первой точки AutoCAD включает ортогональный режим ORTHO и ставит выбор следующей точки в зависимость от положения вершины вертикальной или горизонтальной траектории, проведенной из первой точки. Для смены направления траектории необходимо вернуть указатель мыши в первую точку, а затем перемещать его в нужном направлении (вертикальном или горизонтальном).
Направление траектории определяет, какая из координат первой точки (х или у) сохраняется неизменной, а какая получает новое значение. Если резиновая линия траектории направлена по горизонтали, изменяется координата ос, если же по вертикали, — изменяется координата у.
После выбора второй точки и нажатия клавиши Enter для завершения отслеживания AutoCAD фиксирует точку, находящуюся на пересечении воображаемых ортогональных линий, проходящих через две выбранные точки.
Использование режима Temporary Tracking Point — наиболее легкий способ обнаружения центральной, точки прямоугольника. Чтобы включить режим отслеживания, необходимо щелкнуть мышью по пиктограмме Temporary Tracking Point на стандартной панели инструментов, а затем указать центры вертикальной и горизонтальной сторон прямоугольника.
Режим Temporary Tracking Point в комбинации с прямым вводом расстояния может использоваться для размещения объектов или текста на заданном расстоянии от другого объекта.
После включения режима отслеживания AutoCAD не отображает выбираемые точки до тех пор, пока этот режим не будет отключен нажатием клавиши Enter.
Поэтому для отслеживания можно использовать любое количество точек.
Параллель
Snap to Parallel — привязка объектов к параллелям.
Эта привязка удобна при необходимости построения прямолинейных объектов, параллельных имеющимся прямолинейным сегментам. В области прицела должен находиться только один отрезок. Появление символа параллельной привязки свидетельствует о выборе отрезка. Теперь следует медленно перемещать указатель мыши из начальной точки в направлении, приблизительно параллельном выбранному объекту. При этом появляется линия отслеживания, отображаемая пунктиром. Ее положение и ориентация определяются заданной начальной точкой и выбранным объектом. Чтобы в качестве конечной точки создаваемого параллельного отрезка использовать точку пересечения линии отслеживания с имеющимися объектами, можно включить режимы привязки пересечения Intersection и кажущегося пересечения Apparent Intersection.
Пересечение
Snap to Intersection — привязка к точкам пересечениий объектов (отрезков, окружностей, дуг, сплайнов и т. п.).
В случае пространственного моделирования в режиме Intersection допускается привязка к угловым точкам объектов, имеющих ненулевую высоту выдавливания. Если два таких объекта с пересекающимися основаниями имеют одинаковое направление выдавливания, можно произвести привязку к пересечениям их верхней и нижней границ. Если высоты объектов различны, точка пересечения определяется объектом с меньшей высотой.
Привязка к пересечениям дуг и окружностей, входящих в блоки (в них группы объектов рассматриваются как единый объект), производится только в том случае, если масштабы вставки блока по осям равны. К пересечениям отрезков внутри блока сказанное не относится.
Можно осуществлять привязку к пересечениям границ областей и кривых, за исключением криволинейных границ трехмерных тел.
Режим Intersection позволяет выполнить привязку к точке воображаемого пересечения двух любых объектов. Если в прицел попадает только один из объектов, AutoCAD предлагает указать второй и производит привязку к точке, в которой эти объекты пересекались бы при их естественном удлинении.
Режим расширенного пересечения Extended Intersection включается автоматически при выборе режима объектной привязки Intersection.
Полилиния
Команда PLINE, формирующая полилинию, вызывается из падающего меню Draw > Polyline или щелчком мыши по пиктограмме Polyline на панели инструментов Draw.
Полилиния представляет собой связанную последовательность линейных и дуговых сегментов и обрабатывается системой как графический примитив. Полилинии используют, если требуется работа с набором сегментов как целым, хотя допускается их редактирование по отдельности. Можно задавать ширину или полуширину отдельных сегментов, сужать полилинию или замыкать ее.
При построении дуговых сегментов первой точкой дуги является конечная точка предыдущего сегмента. Дуги описываются путем указания угла, центра, направления или радиуса. Кроме того, дугу можно построить, указав вторую и конечную точки.
Запросы команды PLINE:
Specify start point:—указать первую точку
Current line-width is 0.0000 — текущая ширина полилинии равна 0,0000
Specify next point or [Arc/Halfwidth/Length/Undo/Width]: —указать следующую точку
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]:
Запросы команды PLINE организованы циклически. Цикл заканчивается после нажатия клавиши Enter в ответ на очередной запрос команды. К аналогичному результату приводит щелчок правой кнопкой мыши с последующим выбором пункта Enter в появившемся контекстном меню.
Ключи команды PLINE:
Arc — обеспечивает переход в режим дуг;
Close — замыкает полилинию отрезком. Замыкающий отрезок существенно отличается от обычного, проведенного от конечной точки к начальной. Они по-разному обрабатываются при редактировании и сглаживании полилиний, а также при подрезке углов стыков широких сегментов. Практически всегда предпочтительно использовать замыкающие отрезки;
Half width — позволяет задать полуширину, то есть расстояние от осевой линии широкого сегмента до края;
Length — задает длину сегмента, созданного как продолжение предыдущего в том же направлении;
Undo — отменяет последний созданный сегмент;
Width — позволяет задать ширину последующего сегмента. AutoCAD запрашивает начальную и конечную ширину. Введенное значение начальной ширины автоматически предлагается установить значением конечной ширины по умолчанию. Начальная и конечная точки широких линейных сегментов лежат на оси полилинии. Обычно угловые стыки смежных широких сегментов полилинии подрезаются; исключение составляют случаи, когда линейные сегменты не являются касательными к смежным дуговым сегментам, а также если углы схождения очень острые или при использовании штрихпунктирных линий.
При переходе команды PLINE в режим дуг запрос меняется следующим образом:
Specify next point or [Arc/Halfwidth/Length/Undo/Width]: ARC— переход в режим построения дуг
Angle — ввести центральный угол. По умолчанию дуга отрисовывается против часовой стрелки. Если требуется отрисовка дуги по часовой стрелке, необходимо задать отрицательное значение угла;
CEnter — указать центр дуги;
CLose — замкнуть дугой;
Direction — задать направление касательной;
Half width — определить полуширину полилинии;
Line — перейти в режим построения отрезков;
Radius — ввести радиус дуги;
Second pt — указать вторую точку дуги по трем точкам. Если дуга не является первым сегментом полилинии, то она начинается в конечной точке предыдущего сегмента и по умолчанию проводится по касательной к нему;
Undo — отменить последнюю точку;
Width — определить ширину полилинии.
Заметим, что дуговые сегменты полилинии задаются любым из способов, характерных для команды формирования дуги ARC — см. соответствующий раздел данной главы.
Кроме того, такие сегменты можно построить, задав радиус, центральный угол и направление хорды. Это единственный случай, когда дуга, предлагаемая по умолчанию, не строится по касательной.
Полярное отслеживание
Полярное отслеживание облегчает выбор точек, лежащих на воображаемых линиях, которые можно провести через последнюю указанную в команде точку под одним из заданных полярных углов. Если, например, шаг углов полярного отслеживания равен 45°, линии отслеживания и всплывающие подсказки могут появляться под углами, кратными 45° относительно текущего направления отсчета углов. Текущая линия полярного отслеживания исчезает, так же как и всплывающая подсказка, если она оказывается вне прицела курсора.
Полярное отслеживание может осуществляться под углами, кратными следующим стандартным значениям: 90°; 45°; 30°; 22,5°; 18°; 15°; 10° или 5°. Кроме того, пользователь может определить другие значения углов.
Для включения полярного отслеживания необходимо нажать функциональную клавишу F10 или кнопку POLAR в строке состояния.
Линия полярного отслеживания и всплывающая подсказка появляются, если прямая, мысленно проведенная через предыдущую указанную точку и курсор, проходит под углом, близким к одному из полярных углов отслеживания.
По умолчанию шаг полярных углов равен 90°. Линию полярного отслеживания и информацию, содержащуюся во всплывающей подсказке, можно использовать при построении объектов. Для нахождения точки пересечения линии полярного отслеживания с другими объектами удобно задействовать режимы объектной привязки Intersection и Apparent Intersection.
Режим ORTHO разрешает указание только тех точек, которые лежат на прямой, параллельной оси X или Y текущей ПСК и проходящей через последнюю указанную в текущей команде точку. При включении режима ортогонального рисования режим полярного отслеживания автоматически отключается, поскольку они не могут быть активными одновременно. Аналогичным образом при включении полярного отслеживания отключается режим ORTHO.
Изменение параметров полярного отслеживания осуществляется на вкладке Polar Tracking диалогового окна Drafting Settings (рис. 5.10). Это окно загружается из падающего меню Tools > Drafting Settings... или из контекстного меню, которое вызывается при щелчке правой кнопкой мыши по кнопке POLAR в строке состояния и последующем выборе пункта Settings.
Рис. 5.10. Диалоговое окно изменения параметров полярного отслеживания
Построение линий
Линия в AutoCAD является базовым примитивом. Линии бывают различного рода.— одиночные отрезки, ломаные (с сопряжениями дугами или без них), пучки параллельных линий (мультилинии), а также эскизные. Линии рисуют, задавая координаты точек, свойства (тип, цвет и др.), значения углов.
Предполагаемое пересечение
Snap to Apparent Intersection — привязка к точке видимого на экране предполагаемого пересечения.
Режим Apparent Intersection ищет точку пересечения двух объектов, которые не имеют явной точки пересечения в пространстве. Режим предполагаемого пересечения обеспечивает эффективную работу с границами областей и кривыми, но не работает с границами и углами трехмерных тел. Если объекты находятся в одной плоскости, то описываемый режим повторяет возможности режима Intersection. Режим Apparent Intersection включает в себя два отдельных режима: собственно Apparent Intersection и расширенное кажущееся пересечение Extended Apparent Intersection. Привязка в этих режимах может применяться к пересечениям границ областей и кривых, кроме криволинейных границ трехмерных тел.
В режиме Apparent Intersection выполняется привязка к точке пересечения двух объектов, которые реально не пересекаются в трехмерном пространстве, но на текущем виде выглядят пересекающимися. Если существует несколько точек кажущихся пересечений, AutoCAD производит привязку к пересечению, расположенному ближе ко второй точке выбора.
Режим Extended Apparent Intersection позволяет осуществить привязку к точке воображаемого пересечения двух любых объектов. Если в прицел попадает только один объект, AutoCAD предлагает указать второй и производит привязку к точке, в которой эти объекты пересекались бы при их естественном удлинении.
Режим Extended Apparent Intersection включается автоматически при выборе режима объектной привязки Apparent Intersection; при этом он активен тогда, когда в прицел попадает только один объект и другие режимы объектной привязки отключены. Оба указанных режима могут использоваться как для разовой привязки точки, так и в качестве текущих режимов привязки.
Привязка к конечным точкам примитивов
Постройте отрезки, нарисованные пунктирной линией, задавая их точки с объектной привязкой к конечным точкам объектов (рис. 5.2).
Запустите команду LINE, вызвав ее из падающего меню Draw > Line или щелкнув мышью по пиктограмме Line на панели инструментов Draw.
Ответьте на запросы:
_LINE
Specify first point: ENDPOINT — указать точку 1
Specify next point or [Undo]: ENDPOINT— указать точку2
Specify next point or [Undo] : —для завершения команды нажать клавишу Enter
_LINE
Specify first point: ENDPOINT— указать точку3
Specify next point or [Undo]: ENDPOINT — указать точку 4
Spqcify next point or [Undo] :— для завершения команды нажать клавишу Enter
Рис. 5.2. Построение с привязкой к конечным точкам
Построение многоугольника, вписанного в окружность
Постройте пятиугольник, вписанный в окружность (рис. 5.20).
Запустите команду POLYGON, вызвав ее из падающего меню Draw > Polygon или щелкнув мышью по пиктограмме Polygon на панели инструментов Draw. Ответьте на запросы:
_POLYGON
Enter number of sides <4>: 5 — количество сторон
Specify center of polygon or [Edge]: 120,60 — центр пятиугольника
Enter an option [Inscribed in circle/Circumscribed about circle] < I >: I — переход в режим формирования многоугольника, вписанного в окружность
Specify radius of circle: 50 — радиус окружности
Рис. 5.20. Построение вписанного многоугольника
Построение многоугольника, описанного вокруг окружности
Постройте треугольник, описанный вокруг окружности (рис. 5.21).
Запустите команду POLYGON, вызвав ее из падающего меню Draw > Polygon или щелкнув мышью по пиктограмме Polygon на панели инструментов Draw.
Ответьте на запросы:
_POLYGON
Enter number of sides <4>: 3 — указать количество сторон
Specify center of polygon or [Edge]: 120,60 — указать центр треугольника
Enter an option [Inscribed in circle/Circumscribed about circle] : С — переход в режим формирования многоугольника, описанного вокруг окружности
Specify radius of circle: 50 — радиус окружности
Рис. 5.21. Построение описанного многоугольника
Построение окружности по центру и радиусу
Постройте окружность по центру и радиусу (рис. 5.22).
Запустите команду CIRCLE, вызвав ее из падающего меню Draw > Circle или щелкнув мышью по пиктограмме Circle на панели инструментов Draw.
Ответьте на запросы:
_CIRCLE
Specify center point for circle or [3P/2P/Ttr (tan tan radius)] : 50,50 — точка центра окружности
Specify radius of circle or [Diameter] <50>: 30 — радиус окружности
Рис. 5.22. Построение окружности по центру и радиусу
Построение окружности по двум точкам диаметра
Постройте окружность по двум точкам диаметра (рис. 5.23).
Запустите команду CIRCLE, вызвав ее из падающего меню Draw > Circle или щелкнув мышью по пиктограмме Circle на панели инструментов Draw.
Ответьте на запросы:
_CIRCLE
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 2P — переход в режим построения окружности по двум точкам"
Specify first end point of circle's diameter: 50,80—точка 1
Specify second end point of circle's diameter: 50,20 — точка 2
Рис. 5.23. Построение окружности по двум точкам диаметра
Построение окружности по трем точкам
Постройте окружность по трем точкам (рис. 5.24).
Запустите команду CIRCLE, вызвав ее из падающего меню Draw > Circle или щелкнув мышью по пиктограмме Circle на панели инструментов Draw. Ответьте на запросы:
_CIRCLE
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 3P — переход в режим построения окружности по трем точкам
Specify first point on circle: 50,80 —точка 1
Specify second point on circle: 50,20—точка 2
Specify third point on circle: 20,50—точкаЗ
Рис. 5.24. Построение окружности по трем точкам
Построение окружности, касательной двум примитивам
Постройте несколько изображенных пунктирной линией вариантов окружности, касательной отрезку и окружности (рис. 5.25).
Запустите команду CIRCLE, вызвав ее из падающего меню Draw > Circle или щелкнув мышью по пиктограмме Circle на панели инструментов Draw.
Ответьте на запросы:
_CIRCLE
Specify center point for circle or [3P/2P/Ttr (tan tan radius)] : TTR — переход в режим построения окружности по двум касательным и радиусу
Specify point on object for first tangent of circle: —точка 1
Specify point on object for second tangent of circle: —точка2
Specify radius of circle: 15 — радиус касательной окружности
Местоположение строящейся окружности зависит от того, в каком месте указываются точка 1, принадлежащая большей окружности, и точка 2, принадлежащая отрезку.
Рис. 5.25. Построение окружности, касательной двум примитивам
Построение окружности, касательной двум другим окружностям
Постройте два изображенные пунктирной линией варианта окружности, касательной двум другим окружностям (рис. 5.26).
Запустите команду CIRCLE, вызвав ее из падающего меню Draw > Circle или щелкнув мышью по пиктограмме Circle на панели инструментов Draw. Ответьте на запросы:
_CIRCLE
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: TTR — переход в режим построения окружности по двум касательным и радиусу
Specify point on object for first tangent of circle: —точка 1
Specify point on object for second tangent of circle: — точка 2
Specify radius of circle: 50 — радиус касательной окружности
Местоположение строящейся окружности зависит от того, в каком месте указываются точки 1 и 2.
Рис. 5.26. Построение окружности, касательной двум другим окружностям
Построение окружности, касательной прямой
Постройте окружность, касательную по центру и радиусу, изображенную пунктирной линией (рис. 5.27).
При указании центра и радиуса используйте объектную привязку.
Запустите команду CIRCLE, вызвав ее из падающего меню Draw > Circle или щелкнув мышью по пиктограмме Circle на панели инструментов Draw.
Ответьте на запросы:
_CIRCLE
Specify center point for circle or [3P/2P/Ttr (tan tan radius)] : INTERSECTION — точку центра окружности с объектной привязкой к пересечению
Specify radius of circle or [Diameter] <50>: TANGENT —радиус окружности с объектной привязкой к точке касания
Рис. 5.27. Построение окружности, касательной прямой
Построение окружности по двум точкам диаметра, лежащим на концах отрезка
Постройте окружность, изображенную пунктирной линией, по двум точкам диаметра (рис. 5.28).
При указании точек используйте объектную привязку.
Запустите команду CIRCLE, вызвав ее из падающего меню Draw > Circle или щелкнув мышью по пиктограмме Circle на панели инструментов Draw.
Ответьте на запросы:
_CIRCLE
Specify center point for circle or [3P/2P/Ttr (tan tan radius)] : 2P — переход в режим построения окружности по двум точкам
Specify first end point of circle's diameter: ENDPOINT — точка 1
Specify second end point of circle's diameter: ENDPOINT —точка 2
Рис. 5.28. Построение окружности по двум точкам диаметра, лежащим на концах отрезка
Привязка к средним точкам примитивов
Постройте отрезок, изображенный пунктирной линией, задавая его точки с объектной привязкой к средним точкам объектов (рис. 5.3). Запустите команду LINE, вызвав ее из падающего меню Draw > Line или щелкнув мышью по пиктограмме Line на панели инструментов Draw. Ответьте на запросы:
_LINE
Specify first point: MIDPOINT— указать точку 1
Specify next point or [Undo]: MIDPOINT— указать точку2
Specify next point or [ Undo ]:— для завершения команды нажать клавишу Enter
Рис. 5.3. Построение с привязкой к средним точкам
Построение концентрической окружности
Постройте концентрическую окружность, изображенную пунктирной линией, по центру и радиусу (рис. 5.29). При указании центра используйте объектную привязку.
Запустите команду CIRCLE, вызвав ее из падающего меню Draw > Circle или щелкнув мышью по пиктограмме Circle на панели инструментов Draw. Ответьте на запросы:
_CIRCLE
Specify center point for circle or [3P/2P/Ttr (tan tan radius)] : CENTER — точка центра окружности с объектной привязкой к центру дуги
Specify radius of circle or [Diameter] <50>: 50 — радиус окружности
Рис. 5.29. Построение концентрической окружности
Построение дуги по трем точкам
Постройте дугу по варианту 3Point (рис. 5.30). Запустите команду ARC, вызвав ее из падающего меню Draw > Arc > 3Point или щелкнув мышью по пиктограмме Arc на панели инструментов Draw. Ответьте на запросы:
_ARC
Specify start point of arc or [CEnter]: 50,80 —точка 1
Specify second point of arc or [CEnter/ENd] : 50,20 —точка 2
Specify end point of arc: 20,50 —точка 3
Рис. 5.30. Построение дуги по трем точкам
Построение дуги по стартовой точке, центру и углу
Постройте дугу по варианту Start, Center, Angle (рис. 5.31).
Запустите команду ARC, вызвав ее из падающего меню Draw > Arc > Start, Center, Angle или щелкнув мышью по пиктограмме Arc на панели инструментов Draw.
Ответьте на запросы:
_ARC
Specify start point of arc or [CEnter] : 20,50—точка 1
Specify second point of arc or [CEnter/ENd] : С — переход в режим построения дуги по центру
Specify center point of arc: 50,50 —точка 2
Specify end point of arc or [Angle/chord Length] : A — переход в режим построения дуги по углу
Specify included angle: 135 —угол
Рис. 5.31. Построение дуги по стартовой точке, центру и углу
Построение дуги по стартовой точке, конечной точке и радиусу
Постройте дугу по варианту Start, End, Radius — рис. 5.32. Запустите команду ARC, вызвав ее из падающего меню Draw > Arc > Start, End, Radius или щелкнув мышью по пиктограмме Arc на панели инструментов Draw. Ответьте на запросы:
_ARC
Specify start point of arc or [CEnter] : 80,50 —точка 1
Specify second point of arc or [CEnter/ENd]: E — переход в режим построения дуги по конечной точке
Specify end point of arc: 50,80 —точка2
Specify center point of arc or [Angle /Direction /Radius]: R — переход в режим построения дуги по радиусу
Specify radius of arc: 30 —радиус дуги
Рис. 5.32. Построение дуги по стартовой точке, центру и углу
Построение эллипса по двум осям
Постройте эллипс по конечным точкам первой оси и половине длины второй оси (рис. 5.33).
Запустите команду ELLIPSE, вызвав ее из падающего меню Draw > Ellipse или щелкнув мышью по пиктограмме Ellipse на панели инструментов Draw. Ответьте на запросы:
_ELLIPSE
Specify axis endpoint of ellipse or [Arc/Center]: 10,20—начало первой оси эллипса
Specify other endpoint of axis: 80, 80 — конечная точка первой оси эллипса
Specify distance to other axis or [Rotation]: 20 — половина длины второй оси эллипса
Рис. 5.33. Построение эллипса
Построение кольца
Постройте несколько колец-"бубликов" (рис. 5.34).
Запустите команду DONUT, вызвав ее из падающего меню Draw > Donut или щелкнув мышью по пиктограмме Donut на панели инструментов. Ответьте на запросы:
_DONUT
Specify inside diameter of donut <20.0000>: 30 — внутренний диаметр кольца
Specify outside diameter of donut <40.0000>: 35 — внешний диаметр кольца
Specify center of donut or : 10,60 — центр 1-го кольца
Specify center of donut or : 50,40 — центр2-гокольца
Specify center of donut or : 90,50 — центр 3-го кольца
Specify center of donut or : — для завершения команды нажать клавишу Enter
Рис. 5.34. Построение кольца
Привязка к точкам пересечения примитивов
Постройте отрезок, нарисованный пунктирной линией, задавая его точки с объектной привязкой к точкам пересечения объектов (рис. 5.4).
Запустите команду LINE, вызвав ее из падающего меню Draw > Line или щелкнув мышью по пиктограмме Line на панели инструментов Draw. Ответьте на запросы:
_LINE
Specify first point: INTERSECTION — указать точку 1
Specify next point or [Undo]: INTERSECTION — указать точку 2
Specify next point or [Undo] : —для завершения команды нажать клавишу Enter
Рис. 5.4. Построение с привязкой к точкам пересечения
Привязка к точкам предполагаемого пересечения примитивов
Постройте отрезок, нарисованный пунктирной линией, задавая его точки с объектной привязкой к точкам предполагаемого пересечения объектов (рис. 5.5).
Запустите команду LINE, вызвав ее из падающего меню Draw > Line или щелкнув мышью по пиктограмме Line на панели инструментов Draw. Ответьте на запросы:
_LINE
Specify first point: APPARENT INTERSECTION — указать точки 1 и 2
Specify next point or [Undo]: APPARENT INTERSECTION— указать точки 3 и 4
Specify next point or [Undo] : —для завершения команды нажать клавишу Enter
Рис. 5.5. Построение с привязкой к точкам предполагаемого пересечения
Привязка к центру окружности, дуги или эллипса
Постройте линию, нарисованную пунктиром, задавая ее точки с объектной привязкой к центру объектов (рис. 5.6).
Запустите команду LINE, вызвав ее из падающего меню Draw > Line или щелкнув мышью по пиктограмме Line на панели инструментов Draw.
Ответьте на запросы:
_LINE
Specify first point: CENTER — указать точку 1
Specify next point or [Undo]: CENTER — указать точку 2
Specify next point or [Undo]: CENTER — указать точку 3
Specify next point or [Close/Undo]: CLOSE — замкнуть линию
Рис. 5.6. Построение с привязкой к центру
Построение касательной
Постройте отрезки, нарисованные пунктирной линией, выходящие из точки 1, и касательные окружности (рис. 5.7).
Запустите команду LINE, вызвав ее из падающего меню Draw > Line или щелкнув мышью по пиктограмме Line на панели инструментов Draw. Ответьте на запросы:
_LINE
Specify first point:—указать точку 1
Specify next point or [Undo]: TANGENT — указать точку 2
Specify next point or [Undo] : —для завершения команды нажать клавишу Enter
_LINE
Specify first point:—указать точку 1
Specify next point or [Undo]: TANGENT — указать точку 3
Specify next point or [ Undo ]:— для завершения команды нажать клавишу Enter
Рис. 5.7. Построение касательной
Построение нормали
Постройте отрезки, нарисованные пунктирной линией, выходящие из точки 1 и перпендикулярные объектам (рис. 5.8). Запустите команду LINE, вызвав ее из падающего меню Draw > Line или щелкнув мышью по пиктограмме Line на панели инструментов Draw. Ответьте на запросы:
_LINE
Specify first point:— указать точку 1
Specify next point or [Undo]: PERPENDICULAR —указать точку 2
Specify next point or [Undo] : —для завершения команды нажать клавишу Enter
_LINE
Specify first point:—указать точку 1
Specify next point or [Undo]: PERPENDICULAR — указать точку 3
Specify next point or [ Undo ]:— для завершения команды нажать клавишу Enter
Рис. 5.8. Построение нормали
Построение полилинии с установкой толщины
Постройте полилинию, изображенную на рис. 5.13. Запустите команду PLINE, вызвав ее из падающего меню Draw > Polyline или щелкнув мышью по пиктограмме Polyline на панели инструментов Draw.
Ответьте на запросы:
_PLINE
Specify start point: 40,10—точка1
Current line-width is 0.0000
Specify next point or
[Arc/Halfwidth/Length/Undo/Width]: W — переход в режим установки ширины полилинии
Specify starting width <0.0000>: 0.5 — стартовая ширина
Specify ending width <0.5000>: 0.5 — конечная ширина
Specify next point or
[Arc/Halfwidth/Length/Undo/Width]: 50,12 — точка 2
Specify next point or
[Arc /Close/Halfwidth/Length/Undo/Width]: W — переход в режим установки ширины полилинии
Specify starting width <0.5000>: 3 — стартовая ширина
Specify ending width <3.0000>: 0 — конечная ширина
Specify next point or
[Arc/Close/Halfwidth/Length/Undo/Width]: 60,14 — точка 3
Specify next point or
[Arc/Close/Halfwidth/Length/Undo/Width]: — для завершения команды нажать клавишу Enter

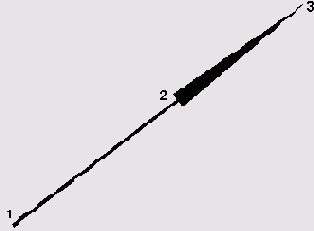

Рис. 5.13. Построение полилинии с установкой толщины
Построение полилинии в режиме дуг
Постройте полилинию, изображенную на рис. 5.14.
Запустите команду PLINE, вызвав ее из падающего меню Draw > Polyline или щелкнув мышью по пиктограмме Polyline на панели инструментов Draw.
Ответьте на запросы:
_PLINE
Specify start point: 40,8 —точка 1
Current line-width is 0.0000
Specify next point or [Arc/Halfwidth/Length/Undo/Width]: W — переход в режим установки ширины полилинии
Specify starting width <0.0000>: 0 — стартовая ширина
Specify ending width <0.0000>: 5 — конечная ширина
Specify next point or [Arc/Halfwidth/Length/Undo/Width]: A — переход в режим построения дуги
Specify endpoint of arc or
[Angle/Center/Close/Direction/Halfwidth/Line/Radius/Second pt/ Undo/Width]: A — переход в режим задания углом
Specify included angle: 60 —.величинаугла2
Specify endpoint of arc or [CEnter/Radius] : СЕ — переход в режим указания центра
Specify center point of arc: 40,24 —центра дуги3
Specify endpoint of arc or
[Angle/Center/Close/Direction/Halfwidth/Line/Radius/Second pt/Undo/Width]: 65,8 — конечная точка дуги 4
Specify endpoint of arc or
Angle/Center/Close/Direction/Halfwidth/Line/Radius/Second pt/ Undo/Width] : — для завершения команды нажать клавишу Enter
Рис. 5.14. Построение полилинии в режиме дуг
Прямая и луч
В AutoCAD 2005 допускается построение линий, не имеющих конца в одном или в обоих направлениях. Такие линии называются соответственно лучами и прямыми. Их можно использовать в качестве вспомогательных при построении других объектов.
Наличие бесконечных линий не изменяет границ рисунка. Следовательно, бесконечные линии не влияют на процесс зумирования и на видовые экраны. Прямые и лучи разрешается перемещать, поворачивать и копировать таким же образом, как и любые другие объекты. Бесконечные линии обычно строятся на отдельном слое, который перед выводом на плоттер можно заморозить или отключить.
Команда XLINE, формирующая прямую, вызывается из падающего меню Draw > Construction Line или щелчком мыши по пиктограмме Construction Line на панели инструментов Draw.
Прямые могут располагаться в любом месте трехмерного пространства. Существуют различные способы установки ориентации прямой.
По умолчанию прямая строится путем указания двух точек, задающих ее ориентацию.
Первая точка называется корневой — это условная середина прямой.
Запросы команды XLINE:
Specify a point or [Hor/Ver/Ang/Bisect/Offset]:
Specify through point:
Specify through point:
Ключи команды XLINE:
Ноr — построение горизонтальной прямой, проходящей через заданную точку;
Ver — построение вертикальной прямой, проходящей через заданную точку;
Ang — построение прямой по точке и углу. Есть два способа задать угол для построения прямых. Можно либо выбрать опорную линию и указать угол между нею и прямой, либо (для построения прямой, лежащей под определенным углом к горизонтальной оси) указать угол и точку, через которую должна проходить прямая. Построенные прямые всегда параллельны текущей ПСК;
Bisect — по точке и половине угла, заданного тремя точками. При этом создается прямая, делящая какой-либо угол пополам. Нужно указать вершину угла и определяющие его линии;
Offset — по смещению от базовой линии. При этом создается прямая, параллельная какой-либо базовой линии. Следует задать величину смещения, выбрать базовую линию, а затем указать, с какой стороны от базовой линии должна проходить прямая.
Команда RAY, формирующая луч, вызывается из падающего меню Draw > Ray или щелчком мыши по пиктограмме Ray на панели инструментов.
Луч представляет собой линию в трехмерном пространстве, начинающуюся в заданной точке и уходящую в бесконечность. В отличие от прямых, бесконечных с обеих сторон, луч не имеет конца только в одном направлении. Использование лучей вместо прямых помогает избежать загромождения рисунка.
Как и прямые, лучи игнорируются командами, с помощью которых рисунок в его границах выводится на экран.
Запросы команды RAY:
Specify start point:—указать первую точку
Specify through point:—указать точку, через которую проходит луч
Продолжение объекта
Snap to Extension — привязка к продолжениям объектов. Она необходима в том случае, когда при построении объектов требуется использовать линии, являющиеся временным продолжением существующих линий и дуг. Данный режим можно совмещать с режимом Apparent Intersection с целью осуществить
привязку к точке воображаемого пересечения объектов, для чего нужно медленно перемещать указатель мышц рядом с конечной точкой отрезка или дуги. Появляющийся символ "плюс" (+) свидетельствует о захвате конечной точки отрезка или дуги. После этого следует провести указатель вдоль временной линии продолжения. Если включен режим привязки Apparent Intersection, можно найти точку пересечения воображаемого продолжения отрезка Или дуги с другим объектом.
Просмотр и поиск содержимого
Для просмотра элементов содержимого, находящихся в текущем источнике, служит зона содержимого, или палитра.
Палитра — это средство AutoCAD, предназначенное для просмотра содержимого открытых рисунков и других источников, а также образцов и описаний перед вставкой идентифицируемых ими объектов в рисунок. Кроме этого, палитра может использоваться для поиска на диске файлов рисунков по их содержимому.
Просматривать открытые рисунки, журнал предыдущих рисунков, а также файлы и папки локального и сетевых дисков можно в зоне структуры.
Зона структуры — хороший помощник при перемещении по содержимому рисунка, но ее присутствие на экране необязательно для загрузки палитры.
В палитре отображаются крупные значки, а в зоне структуры показана структура Рабочего стола. Перемещаясь по структуре, можно выбирать источники и загружать их содержимое в палитру.
Ниже приводятся способы управления диалоговым окном AutoCAD DesignCenter:
для изменения размеров окна следует захватить мышью его границу, разделитель зон или ручку в правом нижнем углу и перетащить ее в нужное положение;
для освобождения окна нужно щелкнуть мышью по его заголовку, перетащить окно за пределы зоны закрепления и отпустить кнопку мыши. Окно станет плавающим, и его можно будет перемещать в любое место экрана;
для закрепления окна нужно либо перетащить его в одну из зон закрепления (в левой или правой части окна AutoCAD), либо дважды щелкнуть мышью по заголовку плавающего окна. При перетаскивании окна никакие особые действия по закреплению не нужны — оно закрепляется само, достигнув крайней части области рисования.
В дополнение к поиску рисунков с нужными элементами вручную путем перемещения по структуре Центр управления AutoCAD обеспечивает автоматический поиск рисунков, описаний блоков и слоев, а также элементов сторонних приложений по именам. Для этого используется инструмент Search, при нажатии на который открывается диалоговое окно Search (рис. 5.51).
Рис. 5.51. Диалоговое окно поиска
Здесь можно настроить поиск по различным критериям, в том числе по дате последнего изменения. Допускается также поиск по фрагментам текста, содержащимся в текстовых описаниях блоков или в полях свойств рисунка. Например, если имя рисунка неизвестно, его можно найти по ключевому слову, заданному в свойствах. Если же пользователь желает отыскать созданный им блок, но не помнит точно, как он был сохранен (в рисунке или в отдельном файле), следует задать в качестве критерия имя блока, а из списка Look for выбрать Drawings and Blocks.
Выбранный тип определяет вид вкладок диалогового окна. Далее необходимо ввести в поле In начальный участок поиска или нажать кнопку Browse... и выбрать его в структуре диска. Если поиск должен охватывать все уровни, подчиненные указанному, требуется поставить флажок для просматривания вложенных папок Search subfolders.
Если в списке Look for выбран пункт Drawings, то в диалоговом окне Search появляются три вкладки, на которых можно задать различные критерии поиска:
Drawings — имя или текст для поиска, возможно, вместе с именем свойства. Разрешается задавать искомый текст и указывать, к чему он относится (к названию файла, имени автора и т. д.);
Date Modified — дата или диапазон дат создания или последнего изменения искомого элемента содержимого. Может также задаваться в формате during the previous N month(s) — за последние N месяцев или during the previous N day(s) — за последние N дней. По умолчанию AutoCAD не ограничивает поиск по дате;
Advanced — дополнительные параметры поиска. Здесь можно, например, настроить поиск рисунков, содержащих некоторую текстовую строку (в именах блоков, именах или значениях атрибутов, а также в текстовых описаниях элементов). Кроме того, предусмотрено ограничение поиска по минимальному или максимальному размеру файла. При поиске допускается ввод как всей текстовой строки, так и отдельного ее фрагмента. Можно также использовать глобальные символы (* и ?).
Если в списке Look for выбрано значение, отличное от Drawings, то в диалоговом окне Search появляется одна из ниже перечисленных вкладок:
Blocks — поиск блоков по именам;
Dimstyles — поиск размерных стилей по именам;
Drawings and Blocks — поиск рисунков и блоков по именам;
Hatch Pattern Files — поиск файлов образцов штриховки по именам;
Hatch Patterns — поиск образцов штриховки по именам;
Layers — поиск слоев по именам;
Layouts — поиск листов по именам;
Linetypes — поиск типов линий по именам;
Tablestyles — поиск табличных стилей по именам;
Textstyles — поиск текстовых стилей по именам;
Xrefs — поиск внешних ссылок по именам.
Для запуска механизма поиска следует нажать кнопку Search Now. Записи о найденных элементах отображаются в диалоговом окне по мере их обнаружения. Для нового поиска с другими критериями нужно воспользоваться кнопкой New Search. После щелчка по ней список с результатами предыдущего поиска будет очищен.
Элемент содержимого, найденный при поиске и занесенный в таблицу результатов, можно добавить в открытый рисунок. Результат поиска также можно загрузить непосредственно в палитру Центра управления.
Для смены источника содержимого зоны структуры необходимо в Центре управления AutoCAD открыть одну из следующих вкладок или выбрать их из контекстного меню, щелкнув правой кнопкой мыши по свободной части палитры:
Folders — перечень локальных и сетевых дисков;
Open Drawings — перечень рисунков, открытых в данный момент в AutoCAD;
History — перечень последних 20 элементов, открытых через Центр управления AutoCAD;
DC Online — подключение к Internet.
Центр управления AutoCAD предоставляет очень простой способ открытия файлов рисунков — пользователю достаточно всего лишь перетащить значок выбранного файла в пустую часть области рисования. При этом следует быть внимательным, так как перетаскивание значка не в пустую часть, а на уже открытый рисунок приведет к другому результату.
Для перетаскивания необходимо, чтобы хотя бы часть области рисования не была покрыта рисунками. Этого можно достичь, уменьшив размеры уже открытых окон или свернув их. Если при перетаскивании вывести указатель мыши за пределы окна AutoCAD, он примет форму перечеркнутого круга — значит, оставлять рисунок в этом месте нельзя.
Таким образом, с помощью Центра управления AutoCAD можно:
просматривать различные источники содержимого рисунков, начиная с документов, открытых в текущем сеансе AutoCAD, и вплоть до библиотек обозначений на интернет-страницах;
просматривать описания блоков, слоев и других элементов в любом файле рисунка, вставлять и копировать эти описания в текущий рисунок;
создавать ярлыки для часто используемых рисунков, папок и интернет-страниц;
находить рисунки с нужным содержимым на локальном и сетевых дисках. Так, например, можно разыскать рисунок, в котором имеется слой с заданным именем, либо файл, сохраненный до или после указанной даты. Найденный рисунок можно загрузить в Центр управления или перетащить непосредственно в текущий документ;
открывать рисунки путем перетаскивания .dwg-файлов из палитры в область рисования;
просматривать и вставлять растровые изображения путем перетаскивания их файлов из палитры в область рисования;
управлять представлением элементов палитры (крупные или мелкие значки, список или таблица). Также предусмотрено отображение на палитре образцов и текстовых описаний элементов рисунка.
Смещение
Snap From — смещение.
Режим объектной привязки From отличается от остальных тем, что позволяет установить временную базовую точку для построения следующих точек.
Обычно режим смещения используется в сочетании с другими режимами объектной привязки и относительными координатами, поскольку довольно часто требуется определить точку, у которой известны координаты относительно некоторой точки уже нарисованного объекта.
Создание блока
Описание блока можно создать, сгруппировав объекты в текущем рисунке, или же сохранить блок в отдельном файле. При создании описания блока задается базовая точка и выбираются объекты, входящие в блок.
Кроме того, необходимо указать, что происходит с исходными объектами: остаются ли они, удаляются или преобразуются в блок в текущем рисунке. Можно также ввести текстовое описание и задать пиктограмму для обозначения блока в Центре управления AutoCAD. Описания блоков представляют собой неграфические объекты, которые наряду с другими символами хранятся в файле рисунка.
Следует помнить, что имена DIRECT, LIGHT, AVE_RENDER, RM_SDB, SH.SPOT и OVERHEAD не могут быть использованы в качестве имен блоков.
Команда BLOCK формирует блок для использования его только в текущем рисунке. Она вызывается из падающего меню Draw > Block > Make... или щелчком мыши по пиктограмме Make Block на панели инструментов Draw. В результате открывается диалоговое окно Block Definition (рис. 5.40).
Рис. 5.40. Диалоговое окно описания блока
При создании описания блока в диалоговом окне Block Definition следует:
в поле Name: ввести уникальное имя создаваемого блока;
в области Objects нажать кнопку Select objects и выделить мышью объекты, входящие в блок. При этом диалоговое окно временно закрывается. По окончании выделения необходимо нажать клавишу Enter, и диалоговое окно откроется снова. Воспользовавшись кнопкой быстрого выбора QuickSelect, можно применять фильтры для выбора объектов;
в области Objects задать способ обработки выбранных объектов после создания описания блока:
Retain — выбранные объекты остаются в текущем рисунке в их исходном состоянии;
Convert to block — выбранные объекты заменяются вхождением блока;
Delete — после создания описания блока выбранные объекты удаляются;
в области Base point задать координаты базовой точки вставки или нажать кнопку Pick point для выбора базовой точки с помощью мыши;
в поле Description ввести текстовые пояснения для облегчения идентификации и поиска блока впоследствии;
в области Preview icon указать, требуется ли создание пиктограммы для описания блока:
Do not include an icon — изображение, используемое для предварительного просмотра блока, не создается;
Create icon from block geometry — изображение, используемое для предварительного просмотра блока, сохраняется с описанием блока.
Описание блока сохраняется в текущем рисунке.
Для получения блоков, которыми можно воспользоваться при создании любых чертежей в AutoCAD, применяется команда WBLOCK.
Она позволяет загрузить диалоговое окно записи блока на диск Write Block (рис. 5.41), где доступны следующие настройки:
Block: — указание блока, сохраняемого в отдельном файле;
Entire drawing — блоком становится весь рисунок;
Objects — указание объекта, сохраняемого в отдельном файле;
кнопка Pick point в области Base point — указание базовой точки на рисунке;
кнопка Select objects в области Objects — выбор объектов в файл блока;
ввод имени нового файла. Если выбран блок, то команда WBLOCK автоматически использует его имя для нового файла;
список Insert units: — выбор единиц вставки, используемых в Центре управления AutoCAD.
Описание блока сохраняется в отдельном рисунке.

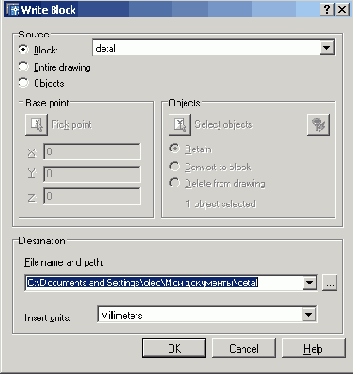

Рис. 5.41. Диалоговое окно записи блока на диск
Создание внешних ссылок
Команда XREF обеспечивает создание и управление внешними ссылками.
По этой команде загружается диалоговое окно — диспетчер внешних ссылок Xref Manager, показанное на рис. 5.48. Команда XREF вызывается из падающего меню Insert t Xref Manager... или щелчком мыши по пиктограмме External Reference на панели инструментов Reference.

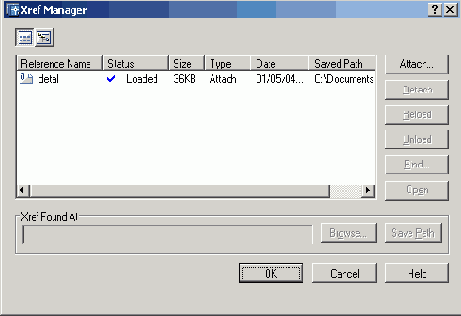

Рис. 5.48. Диалоговое окно создания и управления внешними ссылками
В диалоговом окне Xref Manager AutoCAD отображает статус каждой из имеющихся ссылок и их взаимосвязи. С помощью этого диалогового окна можно:
вставлять внешние ссылки;
удалять имеющиеся ссылки;
обновлять и выгружать имеющиеся ссылки;
заменять вставленные ссылки на наложенные и наоборот;
внедрять содержимое внешних ссылок в текущий рисунок;
изменять пути к внешним ссылкам.
Перечень ссылок может иметь как табличную, так и иерархическую древовидную структуру. Для переключения между этими видами служат кнопки List View и Tree View в левой верхней части окна или функциональные клавиши F3 и F4 соответственно. По умолчанию перечень представляется в виде таблицы.
При табличном режиме просмотра в диалоговом окне Xref Manager отображается упорядоченный по алфавиту список ссылок в текущем рисунке. Таблица ссылок содержит следующие сведения о каждой из них:
Reference Name — имя ссылки;
Status — текущий статус внешней ссылки. Он определяет операцию, которую программа выполняет со ссылкой после закрытия диалогового окна. Возможны следующие варианты:
Loaded — ссылка обнаружена при открытии или повторной загрузке рисунка;
Unloaded — ссылка выгружена пользователем;
Unreferenced — если ссылка, имеющая вложенные ссылки, выгружена, не найдена или не обработана, то ее вложения получают статус разорванных из-за нарушенной связи со ссылкой-владельцем. При выгрузке ссылок, имеющих вложения, AutoCAD выводит предупреждение о том, что в результате операции последние окажутся разорванными;
Not found — ссылка не обнаружена при открытии или повторной загрузке рисунка;
Unresolved — файл ссылки найден, но AutoCAD не может прочитать его;
Size — размер файла;
Туре — текущий тип ссылки (вставленная или наложенная). Переключение типов производится двойным щелчком по значению данного параметра;
Date — дата последнего сохранения рисунка ссылки. Это значение присутствует только для загруженных ссылок. Если ссылка не загружена, не найдена или разорвана, колонки Date и Size для нее остаются пустыми.
Saved Path — сохраненный путь.
Перечень ссылок можно отсортировать по любому параметру. Для этого достаточно щелкнуть по заголовку соответствующей колонки. Например, сортировка ссылок по имени производится щелчком в заголовке Reference Name, а сортировка по размеру файла — щелчком в заголовке Size.
Диалоговое окно Xref Manager содержит следующие кнопки:

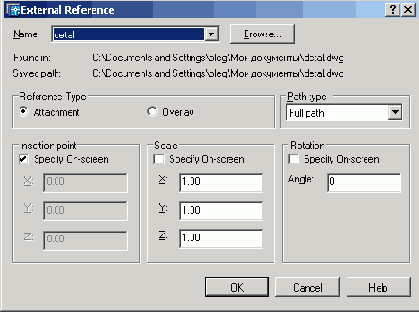

Attach... — установка связи одного рисунка с другим посредством образования внешней ссылки;
Detach — полное удаление внешних ссылок. При этом уничтожаются и графические объекты, и описание ссылки. Удаленная ссылка исчезает из перечня и не видна ни в режиме просмотра таблицы, ни в режиме просмотра дерева;
Reload — загрузка самого свежего варианта рисунка ссылки. Сведения о версии заносятся в описание ссылки;
Unload — временная выгрузка ссылок из рисунка, позволяющая сократить время на его чтение с диска и уменьшить объем используемой памяти. Описание ссылки удаляется из рисунка, и в нем остается лишь указатель на используемый внешний документ. Графические объекты выгруженной ссылки на экран не выводятся;
Bind... — при добавлении ссылки в рисунок она перестает указывать на внешний файл и становится постоянной частью текущего документа. Информация из ссылки заносится в рисунок в виде блока, и никакие последующие изменения вставленного рисунка не приводят к модификации главного;
Open — открытие имеющейся ссылки.
Сплайн
Команда SPLINE — формирующая сплайн, вызывается из падающего меню Draw > Spline или щелчком мыши по пиктограмме Spline на панели инструментов Draw.
Сплайн представляет собой гладкую кривую, проходящую через заданный набор точек.
AutoCAD работает с одной из разновидностей сплайнов — неоднородными рациональными В-сплайновыми кривыми NURBS.
Использование NURBS обеспечивает достаточную гладкость кривых, проходящих через заданные контрольные точки.
Сплайны применяются для рисования кривых произвольной формы, например горизонталей в географических информационных системах или при проектировании автомобилей.
Сплайн можно строить путем интерполяции по набору точек, через которые он должен проходить. Таким способом при построении кривых для двумерного и трехмерного моделирования достигается намного большая точность, чем при использовании полилиний. К тому же рисунок, использующий сплайны, занимает меньше места на диске и в оперативной памяти, чем рисунок с полилиниями.
Запросы команды SPLINE:
Specify first point or [Object] : —указать первую точку
Specify next point: — указать следующую точку
Specify next point or [Close/Fit tolerance] :
Specify next point or [Close/Fit tolerance] :
Сплайн строится путем указания координат определяющих точек. Сплайны могут быть замкнутыми; при этом совпадают как сами конечная и начальная точки, так и направления касательных в них. Кроме того, в ходе построения можно изменять допуск сплайновой аппроксимации — величину, определяющую, насколько близко проходит сплайн к указанным определяющим точкам. Чем меньше значение допуска, тем ближе сплайн к определяющим точкам; при нулевом допуске он проходит прямо через них.
Средняя точка
Snap to Midpoint — привязка к средним точкам объектов (отрезков, дуг и т.п.).
Привязка для бесконечных прямых и лучей производится к первой из определяющих их точек. Для сплайнов и эллипсов в режиме Midpoint осуществляется привязка к точке объекта, расположенной на равных расстояниях от начальной и конечной точек. В случае пространственного моделирования, если отрезок или дуга имеет ненулевую высоту, можно осуществлять привязку к серединам верхней и нижней границ объекта. Режим Midpoint позволяет также производить привязку к границам трехмерных тел и областей.
Текстовые стили
С каждой текстовой надписью в AutoCAD связан некоторый текстовый стиль. При нанесении надписей используется текущий стиль, в котором заданы шрифт, высота, угол поворота, ориентация и другие параметры. В одном рисунке можно создавать и использовать несколько текстовых стилей, причем их быстрое копирование из одного рисунка в другой обеспечивается благодаря Центру управления.
Текстовые стили представляют собой неграфические объекты, которые также хранятся в файле рисунка. Все текстовые стили, кроме Standard, пользователь создает по своему желанию.
Создание и модификация текстового стиля производятся в диалоговом окне Text Style, вызываемом из падающего меню Format > Text Style... (рис. 5.35).

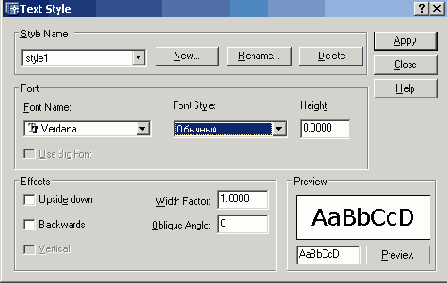

Рис. 5.35. Диалоговое окно текстовых стилей
Для создания нового стиля необходимо щелкнуть мышью по кнопке New... — при этом будет загружено диалоговое окно New Text Style, показанное на рис. 5.36. Здесь вводится имя создаваемого стиля. Ему присваиваются значения параметров, первоначально заданные в окне Text Style и, как правило, нуждающиеся в изменении.
Рис. 5.36. Диалоговое окно определения нового стиля
В области Font из раскрывающегося списка Font Name: следует выбрать подходящий шрифт, определяющий форму текстовых символов (например simplex.shx). В списке присутствуют как откомпилированные SHX-шрифты AutoCAD, так и системные шрифты TrueType. При выборе последних можно дополнительно задать параметры начертания (например полужирный или курсив). Для изменения имени существующего текстового стиля используется кнопка Rename..., нажатие которой выводит на экран соответствующее диалоговое окно Rename Text Style.
В области Effects доступны следующие опции:
Upside down — обеспечивает поворот текста на 180° сверху вниз симметрично горизонтальной оси;
Backwards — обеспечивает поворот текста на 180° слева направо симметрично вертикальной оси;
Vertical — обеспечивает вертикальное расположение текста, то есть символы выстраиваются один над другим;
в поле Width Factor: устанавливается степень сжатия/растяжения текста, то есть масштабный коэффициент;
в поле Oblique Angle: устанавливается угол наклона символов по отношению к нормали, причем положительным считается угол наклона вправо — по часовой стрелке, а отрицательным — влево, против часовой стрелки. Максимально возможное значение данного параметра — 85°.
Сделанные изменения наглядно представлены в области Preview.
Высота текста задается в поле Height: и определяет размер знаков используемого шрифта. Если в процессе описания стиля задана фиксированная высота текста, при создании однострочных надписей запрос Height: не выводится. Если планируется наносить надписи разной высоты с использованием одного и того же текстового стиля, при его создании следует указать высоту 0.
Имеется возможность изменять параметры существующих текстовых стилей в диалоговом окне Text Style. Изменение типа шрифта или ориентации текста в каком-либо стиле вызывает обновление всех текстовых объектов, использующих его. Изменение высоты символов, коэффициента сжатия или угла наклона не влияет на имеющиеся текстовые объекты и применяется только при создании новых надписей.
Точечный элемент
Snap to Node — привязка к объекту "точка", сформированному командой POINT.
Точки, входящие в определение блока, после его вставки могут служить узлами привязки.
Точка центра
Snap to Center — привязка к центру дуги, окружности или эллипса.
При использовании режима Center необходимо указывать мышью на линию дуги, окружности или эллипса, а не на их центр.
В этом режиме можно осуществлять привязку и к центрам окружностей, являющихся частью тел и областей. При привязке к центру нужно выбирать видимую часть дуги, окружности или эллипса.
Точка вставки
Snap to Insert — привязка к точке вставки блока, формы, текста, атрибута (содержащего информацию о блоке) или определения атрибута (задающего характеристики атрибута).
При выборе атрибута, входящего в блок, AutoCAD производит привязку к точке вставки атрибута, а не блока. Таким образом, если блок не содержит ничего, кроме атрибутов, привязка к точке вставки самого блока возможна только в случае, если эта точка совпадает с точкой вставки одного из атрибутов.
Точка
Команда POINT формирует точку и вызывается из падающего меню Draw > Point или щелчком мыши по пиктограмме Point на панели инструментов Draw.
Точка определяется указанием ее координат (см. главу 2). Запрос команды POINT:
Current point modes: PDMODE=33 PDSIZE=10 . 0000 — текущие режимы точек
Specify a point: — указать точку
Точки могут пригодиться, например, в качестве узлов или ссылок для объектной привязки и отсчета расстояний. Форма символа точки и его размер устанавливаются либо относительно размера экрана, либо в абсолютных единицах. Задать форму точки можно с помощью системной переменной PDMODE, а ее размер — с помощью переменной PDSIZE. Если PDSIZE положительна, она указывает абсолютный размер маркера точки, а если отрицательна, то размер указывается в процентах от размера экрана монитора. В последнем случае величина символа точки инвариантна по отношению к текущему масштабу изображения. Значения системных переменных PDMODE и PDSIZE пользователь устанавливает в диалоговом окне Point Style, показанном на рис. 5.11.
Рис. 5.11. Диалоговое окно установки параметров точки
Оно вызывается из падающего меню Format > Point Style....
Размер маркера точки задается в поле Point Size:. При этом, если поднят флажок Set Size Relative to Screen, размер маркера определяется в процентах от размера экрана монитора, а если поставлен флажок Set Size in Absolute Units, указывается абсолютный размер маркера.
Внешние ссылки
Работая с текущим рисунком можно устанавливать связь с другими рисунками без вставки их содержимого, то есть в качестве внешних ссылок. Отличие внешних ссылок от блоков заключается в следующем: если рисунок вставляется как блок, описание блока (то есть перечень входящих в него геометрических объектов) записывается в базу данных текущего документа. Дальнейшие изменения исходного чертежа не сказываются на тех, куда он был вставлен. Если же воспользоваться внешней ссылкой, то любая модификация исходного рисунка становится видна и в других, использующих его. Таким образом, рисунок с внешними ссылками всегда отражает их текущее состояние.
Как и блоки, внешние ссылки представляют собой единые объекты текущего рисунка. Однако их применение практически не увеличивает размер файла текущего рисунка. Как и блоки, внешние ссылки могут быть вложенными.
Чтобы сэкономить время и избежать потенциальных ошибок, блоки и внешние ссылки в AutoCAD 2005 можно редактировать непосредственно из главного рисунка.
С помощью внешних ссылок можно:
собирать главный рисунок из фрагментов, которые позволяется изменять в ходе разработки проекта;
координировать свои действия с действиями других разработчиков, накладывая их рисунки на свою версию и сверяясь с произведенными изменениями;
гарантировать наличие на экране последних версий фрагментов рисунков. При открытии или выводе рисунков на плоттер AutoCAD автоматически производит обновление всех ссылок. Таким образом, рисунок всегда отражает их текущие состояния;
выводить на экран только определенные фрагменты ссылок, подрезая их границы.
Ссылку можно рассматривать как другой тип блока. При этом содержимое указанного рисунка не копируется в текущий как новое определение блока; копии блока в текущем документе представляют собой ссылки на рисунок, которые могут иметь различное положение, масштаб и угол поворота. Имя самой ссылки совпадает с именем файла, на который производится ссылка.
При открытии или выводе рисунка на плоттер AutoCAD производит обновление всех ссылок, отражая таким образом текущее состояние каждой из них.
Когда редактирование рисунка ссылки завершено и все изменения сохранены, ссылка становится доступной всем пользователям, которым для этого нужно лишь обновить ее.
Если в текущем рисунке имеется внешняя ссылка, то в правом нижнем углу окна на Рабочем столе размещается пиктограмма Manager Xrefs.
Вставка блока
Команда INSERT осуществляет вставку в текущий чертеж предварительно определенных блоков или существующих файлов рисунков в качестве блока.
Команда INSERT вызывается из падающего меню Insert > Block... или щелчком мыши по пиктограмме Insert на панели инструментов Draw. При этом загружается диалоговое окно Insert (рис. 5.42).

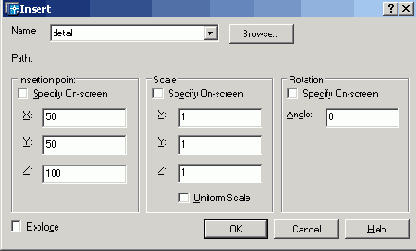

Рис. 5.42. Диалоговое окно вставки блока
Имя вставляемого блока указывается в поле Name:. Если в областях определения точки вставки Insertion point, масштаба Scale и угла поворота Rotation поставлены флажки Specify On-screen, то команда INSERT выдает следующие запросы:
Specify insertion point or [Scale/X/Y/Z/Rotate/Pscale/PX/PY/PZ/ PRotate ] : — указать точку вставки блока
Enter X scale factor, specify opposite corner, or [Corner/XYZ] < 1 >: — ввести масштаб по оси X
Enter Y scale factor
