Импортирование и связывание изображений

Добавление изображений из других программ

Программа InDesign поддерживает множество распространенных форматов графических файлов. Несмотря на то, что вы можете использовать изображения, созданные с применением широкого диапазона программ для работы с графикой, лучше всего программа InDesign работает с профессиональными графическими редакторами компании Adobe, как, например, программы Photoshop и Illustrator.

По умолчанию импортированные изображения являются связанными (linked). Это значит, что программа InDesign отображает файл изображения на вашем макете, не копируя файл целиком в документ программы.

Вот два основных преимущества связывания файлов-ресурсов. Во-первых, это позволяет экономить дисковое пространство, особенно в тех случаях, когда один и тот же графический файл используется в нескольких документах программы InDesign.

Во-вторых, связанный документ можно редактировать в той же программе, которую вы использовали для его создания, а затем просто обновить связь на палитре Links (Связи) программы InDesign. При обновлении связи сохраняются текущее расположение и значения параметров настройки ресурса, поэтому вам не нужно заново проделывать одну и ту же работу.

Все связанные изображения и текстовые файлы перечисляются на палитре Links (Связи), которая содержит кнопки и команды для управления связями. При формировании результирующего документа в формате PostScript или PDF программа InDesign использует связи для обеспечения такого же высокого качества, как и у оригинала, храня отдельно версии помещенных изображений.

Идентификация импортированных изображений

Идентифицировать некоторые изображения, которые уже были импортированы в документ, можно с помощью трех различных методов, использующих палитру Links (Связи). Позднее в этом уроке вы будете использовать палитру Links (Связи) также для редактирования и обновления импортированных изображений.

1. Если необходимо, измените масштаб или прокрутите окно документа, чтобы было видно оба разворота документа. В качестве альтернативы можете выбрать в меню команду View * Entire Pasteboard (Вид * Весь монтажный стол).

2. Если палитра Links (Связи) не видна на экране, выберите в меню команду Window * Links (Окно * Связи).

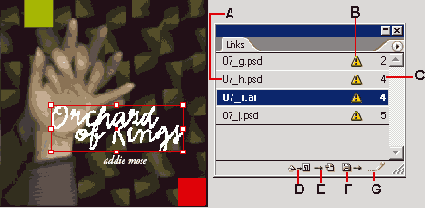

3. Используя инструмент Selection (Выделение) (), выделите логотип «Orchard of Kings» на странице 4, крайняя правая страница первого разворота. Обратите внимание: когда вы выделили логотип на макете, имя файла изображения 07_i.ai стало выделенным на палитре Links (Связи).

Импортирование файла программы Illustrator

Программа InDesign использует все преимущества гладких линий, обеспечиваемых форматом EPS векторных изображений, которые создаются в программе Adobe Illustrator. Когда вы используете высокое качество отображения программы InDesign, векторные изображения и текст в формате EPS всегда имеют гладкие линии при любой степени увеличения. Для большинства векторных изображений в формате EPS не требуется обтравочный контур, поскольку большинство программ сохраняют такие изображения с прозрачным фоном. В этом разделе вы перетащите изображение, созданное в программе Illustrator, из папки в документ программы InDesign.

1. Убедитесь, что папка ID_07 и окно документа программы InDesign одновременно видны на экране. Если необходимо, в программе InDesign измените масштаб или прокрутите окно документа, чтобы одновременно были видны страницы 5 и 6. Возможно, будет полезно просмотреть весь разворот целиком, выбрав в меню команду View * Fit Spread In Window (Вид * Целый разворот).

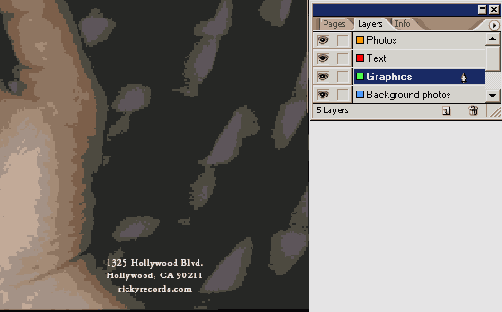

2. На палитре Layers (Слои) выделите слой Graphics (Изображения).

Импортирование файла программы Photoshop и альфаканалов

Предыдущее изображение было импортировано при помощи команды Place (Поместить). Теперь используйте альтернативный способ: просто перетащите изображение, созданное в программе Photoshop, на разворот программы InDesign. Программа InDesign может непосредственно использовать пути программы Photoshop и альфа-каналы - нет необходимости сохранять файл программы Photoshop в другом формате файла.

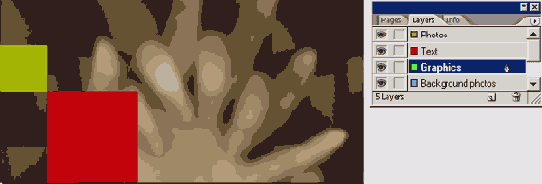

1. Убедитесь, что на палитре Layers (Слои) выделен слой Photos, поскольку изображение будет добавлено именно на этот слой.

2. Перейдите на страницу 2 вашего документа. Затем измените размер окна программы Explorer (Windows) или Finder (Mac OS) и размер окна программы InDesign, чтобы можно было одновременно видеть списки файлов на рабочем столе и в окне документа программы InDesign. Убедитесь, что видна нижняя левая четверть страницы 2 документа.

3. В программе Explorer (Windows) или Finder (Mac OS) откройте папку ID_07, в которой находится файл 07_d.psd.

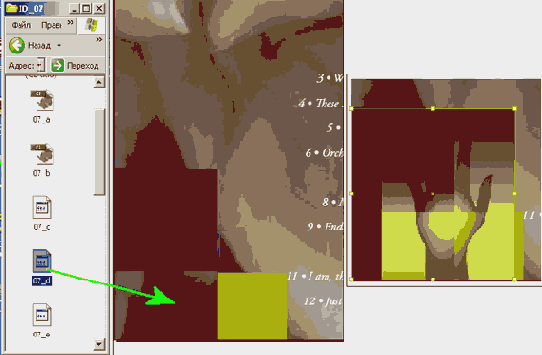

4. Перетащите файл 07_d.psd на страницу 2 документа программы InDesign. Используя инструмент Selection (Выделение) (), измените положение изображения таким образом, чтобы оно находилось в нижнем левом углу страницы.

При перетаскивании файла будьте внимательны, чтобы не отпустить его на квадраты, залитые сплошным цветом. Если вы опустите файл на объект, нарисованный в программе InDesign, файл будет помещен внутри объекта. Если это все же случилось, выберите в меню команду Edit * Undo (Правка * Отменить) и попробуйте повторить операцию снова.

Использование альфаканалов программы Photoshop в программе InDesign

Сейчас вы вернетесь снова к программе InDesign и увидите, как создать различные обтравочные контуры из путей и альфа-каналов программы Photoshop.

1. Переключитесь на программу InDesign. Убедитесь, что файл программы Photoshop 07_d.psd все еще выделен на странице; при необходимости выделите его, используя инструмент Selection (Выделение) ().

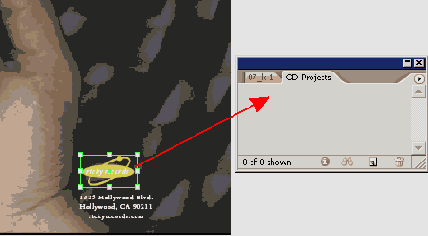

Использование библиотеки для управления элементами

Библиотеки элементов позволяют хранить и организовывать часто используемые изображения, текст и страницы. В библиотеку также можно добавить направляющие линейки, сетки, нарисованные фигуры и сгруппированные изображения. Каждая библиотека появляется как отдельная палитра, которую можно группировать с другими палитрами любым способом. Можно создать столько библиотек, сколько необходимо, - например, различные библиотеки для каждого из ваших проектов или клиентов. В этом разделе вы импортируете изображение, которое уже хранится в библиотеке, а затем создадите свою собственную библиотеку.

1. Введите 5 в поле выбора страницы, расположенное в нижней части окна документа программы InDesign, чтобы перейти на указанную страницу, и нажмите клавишу Enter.

2. Выберите в меню команду File * Open (Файл * Открыть), выберите файл 07_k.indl в папке ID_07 и щелкните на кнопке Open (Открыть). Перетащите нижний правый угол открывшейся палитры, чтобы отобразить больше элементов, содержащихся в библиотеке.

Изучение путей и альфаканалов программы Photoshop

В изображении программы Photoshop, которое вы только что перетащили на документ программы InDesign, у руки и фона имеется множество одинаковых значений светлых оттенков. Вот почему фон не может быть легко изолирован при помощи режима Detect Edges (По границам) команды Clipping Path (Обтравочный контур).

Вместо этого вы настроите программу InDesign на использование пути или альфа-канала программы Photoshop. Вначале вы откроете изображение прямо в программе Photoshop при помощи палитры Links (Связи), чтобы увидеть, какие пути или альфа-каналы уже включены в файл.

Для выполнения описанного метода требуется полная версия программы Photoshop 4.0 или выше; будет проще, если у вас достаточно оперативной памяти (RAM), чтобы во время работы одновременно держать открытыми программы InDesign и Photoshop. Если для вашей конфигурации эти критерии неприменимы, вы можете продолжить чтение данных шагов, чтобы понять, как выглядят и работают альфа-каналы программы Photoshop, а затем вернуться к работе в следующей части этого урока.

1. Если необходимо, используйте инструмент Selection (Выделение), чтобы выделить изображение 07_d.psd в программе InDesign.

2. Если палитра Links (Связи) еще не открыта, выберите в меню команду Window* Links (Окно * Связи). Имя файла изображения будет выделено на палитре Links (Связи).

Начало работы

В этом уроке будет скомпонован буклет для компакт-диска. С этой целью вы импортируете изображения, созданные в программах Adobe Photoshop и Adobe Illustrator, и разместите их надлежащим образом. После того как вкладыш будет распечатан и обрезан, его можно вставить в коробку компакт-диска, предварительно согнув.

В уроке описывается процедура, которую можно выполнить в программе Adobe Photoshop, если она установлена на вашем компьютере.

Прежде чем начать работу, восстановите стандартные настройки программы Adobe InDesign. Для этого обратитесь к разделу «Восстановление настроек по умолчанию».

1. Запустите программу Adobe InDesign.

2. Выберите в меню команду File * Open (Файл *Открыть) и откройте файл 07_a.indd, находящийся в папке IDCIB * Lessons * ID_07 на вашем жестком диске.

3. Появится диалог с сообщением о том, что публикация содержит отсутствующие или измененные связи. Щелкните на кнопке Don't Fix (He править); вы устраните эту проблему позже в этом уроке.

4. Если необходимо, переместите палитру Links (Связи), чтобы она не мешала просмотру документа. Палитра Links (Связи) открывается автоматически, когда вы открываете документ программы InDesign, содержащий отсутствующие или измененные связи.

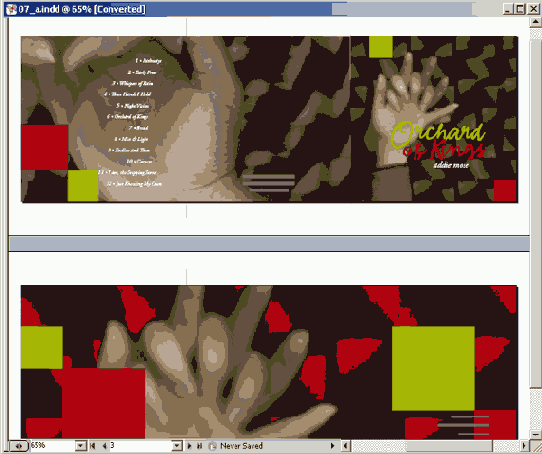

5. Чтобы увидеть, как будет выглядеть законченный документ, откройте файл 07_b.indd, находящийся в той же папке. Если желаете, можно оставить этот документ открытым, чтобы во время работы использовать его в справочных целях. Когда вы будете готовы продолжить работу с документом данного урока, выберите в меню команду Window * 07_a.indd (Окно * 07_a.indd).

Обновление измененных изображений

Даже после помещения текстовых или графических файлов в документ программы InDesign, можно использовать другие программы для изменения этих файлов. Палитра Links (Связи) указывает, какие файлы были изменены вне программы InDesign, и дает возможность обновить ваш документ с самыми последними версиями данных файлов.

На палитре Links (Связи) в строке файла с именем 07_i.ai отображается значок предупреждения (), сообщающий, что исходный файл был недавно изменен. Из-за этого файла, а также из-за нескольких других, появился диалог предупреждения при открытии документа. Вы обновите эту связь, чтобы документ программы InDesign использовал текущую версию файла.

Просмотр статуса связи на палитре Links (Связи)

Связанное изображение может отображаться на палитре Links (Связи) одним из следующих способов:

Если была импортирована последняя версия изображения и изображение не менялось с того момента, то отображается только имя файла и номер страницы документа.

Если файл был изменен, то отображается значок желтого треугольника с восклицательным знаком (). Этот значок указывает на то, что версия файла на диске более новая, чем версия, используемая в вашем документе. Например, этот значок появится в том случае, если вы импортировали графическое изображение, созданное в программе Photoshop, в программу InDesign, а затем другой художник изменил и сохранил в программе Photoshop исходное изображение.

Если файл отсутствует, то отображается красный шестиугольник с вопросительным знаком. Это означает, что исходного файла нет в том месте, откуда он был первоначально импортирован, хотя этот файл может находиться в другом месте. Такая ситуация может произойти в том случае, когда кто-нибудь перенес исходный файл в другую папку или на другой сервер после того, как файл был импортирован в документ программы InDesign. Вы не можете узнать, является ли отсутствующий файл последней версией, пока не найдете оригинал. Если вы печатаете или экспортируете документ, на палитре Links (Связи) которого отображается такой значок, изображение может быть напечатано или проэкспортировано не с полным разрешением.

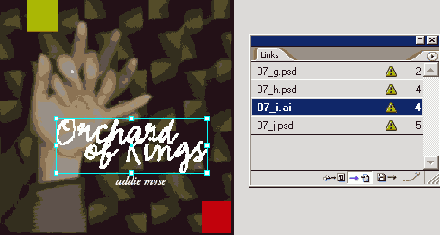

1. На палитре Links (Связи) выберите файл 07_i.ai и щелкните на кнопке Go To Link (Перейти по связи) (). Чтобы обновить связь, этот шаг выполнять не нужно, однако данный шаг является быстрым способом проверить еще раз, какой импортированный файл вы собираетесь обновить.

Обзорные вопросы

1. Как можно определить имя файла, импортированного в документ изображения?

2. Какие три режима доступны в команде Clipping Path (Обтравочный контур) и что должно содержать импортируемое изображение, чтобы был доступен каждый из режимов?

3. В чем различие между обновлением связи с файлом и заменой файла?

4. Когда становится доступной новая версия изображения, как убедиться в том, что документ программы InDesign содержит последнюю версию данного изображения?

Ответы на обзорные вопросы

1. Выделите изображение, а затем выберите в меню команду File * Links (Файл * Связи), чтобы увидеть, подсвечено ли имя файла выделенного изображения на палитре Links (Связи). Изображение появится в палитре Links (Связи), если оно занимает на диске больше 48 килобайт и было помещено или перетянуто с рабочего стола.

2. Команда Clipping Path (Обтравочный контур) программы InDesign может создавать обтравочный контур из импортируемых изображений, используя:

Режим Detect Edges (По границам), когда фон изображения залит сплошным белым или черным цветами;

Режим Photoshop Path (Путь программы Photoshop), когда файл, созданный в программе Photoshop, содержит один или более путей;

Режим Alpha Channel (Альфа-канал), когда изображение содержит один или более альфа-каналов.

3. Обновление связи с файлом заключается в простом использовании палитры Links (Связи) для обновления экранной версии изображения, чтобы отображать самую последнюю версию исходного файла. Замена выбранного изображения заключается в использовании команды Place (Поместить) для вставки нового изображения на место выбранного. Если требуется изменить параметры импорта любого помещенного изображения, следует заменить изображение.

4. Проверьте палитру Links (Связи) и убедитесь, что ни для какого файла не отображается значок предупреждения. Если значок предупреждения отображается, можно просто выбрать связь и щелкнуть на кнопке Update Link (Обновить связь), которая действует до тех пор, пока файл не перемещен в другое место. Если файл был перемещен в другое место, можно указать его новое местоположение, щелкнув на кнопке Relink (Связать заново).

Параметры отображения

Выбрав команду High Quality Display (Отображение графики с высоким разрешением), вы сможете увидеть изображение, созданное в программе Illustrator, при максимальном уровне детализации с резкими, четкими краями. Поскольку в данном случае отображение является точным, вы можете использовать данный вид для правильного расположения и выравнивания изображений в формате EPS и созданных в программе Illustrator, особенно в том случае, когда работа производится при большом масштабе увеличения. Однако в случае использования отображения графики с высоким разрешением может наблюдаться небольшое падение производительности компьютера. Чтобы ускорить отображение изображения для оставшейся части урока, вы переключитесь снова на отображение графики с низким разрешением.

8. Щелкните правой кнопкой мыши (Windows) или щелкните, удерживая нажатой клавишу Control (Mac OS), на изображении плюща и в открывшемся контекстном меню выберите команду Display Performance * Typical Display (Параметры отображения * Стандартное отображение графики).

9. Сохраните файл.

Помещение файла программы Photoshop и настройка качества отображения

Теперь, когда все связи обновлены, можно добавлять другие изображения. Вы поместите файл программы Photoshop в документ программы InDesign. Программа InDesign импортирует непосредственно файлы программы Photoshop; нет необходимости в сохранении файлов в других форматах и нет необходимости в объединении слоев перед импортированием.

Как только вы поместите изображение, программа InDesign автоматически создаст версию данного изображения с низким разрешением (proxy - экранная версия) в соответствии с текущими значениями параметров диалога Preferences (Настройки). Это и все другие изображения в данном документе являются экранными версиями с низким разрешением, поэтому на изображении заметны зубчатые края. Можно управлять степенью детализации, используемой программой InDesign для отображения помещенных изображений. Понижение экранного качества помещенных изображений приводит к увеличению скорости отображения страниц и не влияет на качество результирующего документа.

1. Используя открывающийся список, расположенный в строке состояния окна документа, перейдите на страницу 7 вашего документа. Если необходимо, измените масштаб или прокрутите окно документа, чтобы можно было видеть страницу целиком.

2. На палитре Layers (Слои) щелкните на слое Photos, чтобы сделать его целевым.

3. Убедитесь, что никакие элементы не выделены. Затем выберите в меню команду File * Place (Файл * Поместить) и в открывшемся диалоге дважды щелкните на файле 07_c.psd, находящемся в папке ID_07.

4. Расположите значок загруженного изображения слева и немного ниже верхней границы зеленого квадрата и щелкните один раз.

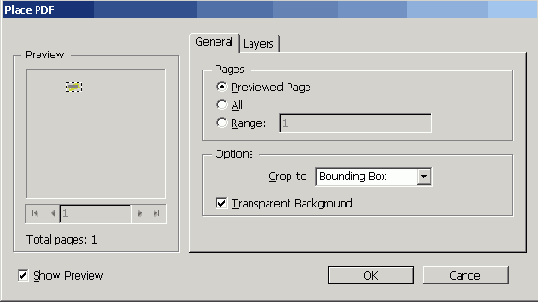

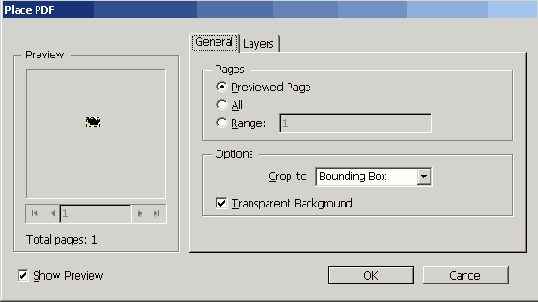

Помещение PDFфайла

В макет программы InDesign можно включать файлы формата Adobe Portable Document Format (Формат машинонезависимых документов компании Adobe) (PDF). Формат PDF является популярным форматом для обмена документами и изображениями, к которым, например, относятся рекламные материалы, потому что данный формат сохраняет цвета профессионального качества, векторные и растровые изображения, текст для широкого диапазона программ и компьютерных платформ. Формат PDF можно использовать для публикации одного и того же документа на бумаге и в Интернете, поддерживая соответствующее качество для обоих источников. В этом разделе вы импортируете PDF-файл, содержащий логотип компании, созданный и сохраненный прямо из программы Adobe Illustrator.

1. Перейдите на страницу 3 документа и убедитесь, что все элементы, расположенные на странице, видны. Убедитесь также, что на палитре Layers (Слои) выделен слой Graphics.

Просмотр информации об импортированных файлах

Палитру Links (Связи) можно использовать для управления помещенными изображениями или текстовыми файлами другими способами, например, посредством обновления или замены текста или изображения. Все методы данного урока, касающиеся управления связанными файлами, в равной мере применимы как к графическим, так и к текстовым файлам, которые помещаются в документ.

1. Если палитра Links (Связи) не видна на экране, выберите в меню команду Window * Links (Окно * Связи), чтобы отобразить ее. Если вы не можете увидеть все имена связанных файлов без прокрутки, нажав и удерживая кнопку мыши, перетащите правый нижний угол палитры для увеличения ее размера, чтобы были видны все имена.

2. Дважды щелкните на связи с именем 07_g.psd. Появится диалог Link Information (Информация о связи), в котором содержится информация о связанном файле.

3. Щелкните на кнопке Next (Следующий), чтобы отобразить информацию о следующем файле в списке палитры Links (Связи), 07_h.psd. Таким способом можно быстро исследовать все связи. Некоторые связи могут содержать значок предупреждения () в колонке Content Status (Статус содержимого); этот значок сообщает о проблеме со связыванием, которая будет решаться в следующей части урока. После того как вы изучили информацию о связи, щелкните на кнопке Done (Готово).

По умолчанию файлы на палитре Links (Связи) отсортированы таким образом, что файлы, находящиеся в начале списка, нуждаются в обновлении или в повторном связывании. Чтобы отсортировать список файлов другими способами, можно воспользоваться командами меню палитры Links (Связи).

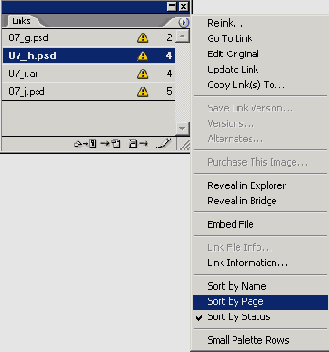

4. В меню палитры Links (Связи) выберите команду Sort by Page (Сортировать по страницам). Теперь файлы в списке палитры Links (Связи) отсортированы в соответствии с порядковым номером страницы, на которой находятся связанные элементы.

Работа с альфаканалами

Когда фон изображения не залит сплошным белым или черным цветами, эффективность удаления фона с помощью режима Detect Edges (По границам) может быть очень низкой. В таких изображениях удаление значений ярких оттенков может также привести к удалению частей объекта, которые используют такие же значения ярких оттенков. Вместо этого можно использовать профессиональные инструменты для удаления фона программы Photoshop, чтобы указать прозрачные области, используя пути или альфа-каналы. Затем программа InDesign создаст обтравочный контур из данных областей.

Если вы помещаете файл программы Photoshop (.psd), состоящий из изображения, расположенного на прозрачном фоне, программа InDesign сохраняет прозрачность независимо от того, используются обтравочные контуры или альфа-каналы. Это может быть особенно полезным при помещении изображения с мягкими или размытыми краями.

Работа с обтравочными контурами

В программе InDesign можно удалить нежелательный фон из изображений. Вы узнаете о том, как это сделать, в следующей процедуре. Помимо того, что в программе InDesign можно удалять фон, в программе Photoshop можно создавать пути или альфа-каналы, которые в дальнейшем могут быть использованы в качестве контура изображения на макете программы InDesign.

Изображение, которое вы только что поместили, имеет залитый сплошным цветом прямоугольный фон, блокирующий просмотр области, находящейся за ним. Нежелательные части изображения можно скрыть при помощи обтравочного контура (clipping path) - нарисованного векторного контура, который работает как маска. Программа InDesign может создавать обтравочные контуры из изображений многих видов:

Если вы создали путь в программе Photoshop и сохранили его вместе с изображением, программа InDesign может создать обтравочный контур из этого пути.

Если вы нарисовали рисунок в альфа-канале программы Photoshop и сохранили его вместе с изображением, программа InDesign может создать обтравочный контур из этого рисунка. Альфа-канал отвечает за прозрачные и непрозрачные области изображения и в большинстве случаев создается для изображений, используемых для комбинирования с фотографиями или видео.

Если у изображения светлый или белый фон, программа InDesign может автоматически определить границы фона и создать обтравочный контур.

Помещенное изображение груш не имеет обтравочного контура или альфа-канала, однако у него есть залитый сплошным белым цветом фон, который программа InDesign может удалить.

Самостоятельная работа

Теперь, когда вы попробовали работать с импортированными изображениями, предлагаем выполнить несколько упражнений самостоятельно.

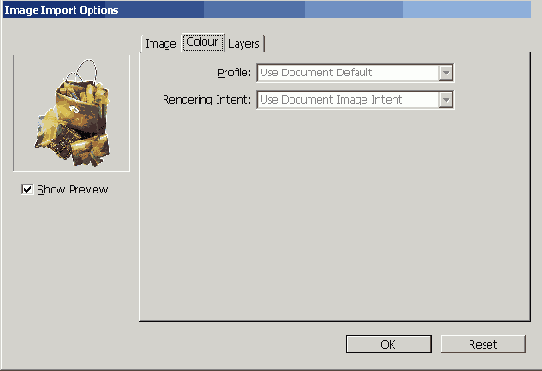

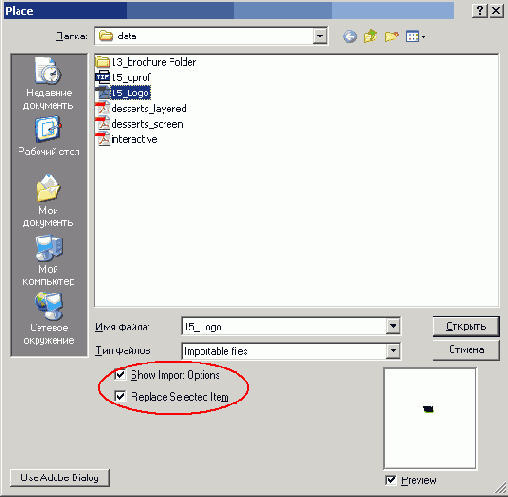

1. Поместите файлы различных форматов, установив флажок Show Import Options (Показать параметры импорта) в диалоге Place (Поместить), чтобы увидеть, какие параметры доступны для каждого формата. За полной информацией о том, какие параметры доступны для каждого формата, обратитесь к разделу 8 «Importing, Exporting, and Managing Graphics» (Импортирование, экспортирование и управление изображениями) интерактивной справки программы Adobe InDesign CS2.

2. Поместите многостраничный PDF-файл, установив флажок Show Import Options (Показать параметры импорта) в диалоге Place (Поместить), и импортируйте различные страницы из него.

3. Создайте библиотеки, содержащие текст и изображения для ваших проектов.

Создание библиотеки

Теперь вы создадите свою собственную библиотеку.

1. Выберите в меню команду File * New * Library (Файл * Новый * Библиотека). В открывшемся диалоге New Library (Новая библиотека) для имени библиотеки в поле ввода File name (Имя файла) введите CD Projects, перейдите в папку ID_07 и щелкните на кнопке Save (Сохранить).

2. Перейдите на страницу 3 и, используя инструмент Selection (Выделение), перетащите логотип «ricky records» на палитру библиотеки, которую вы только что создали. Логотип теперь сохранен в библиотеке и может использоваться в других документах программы InDesign.

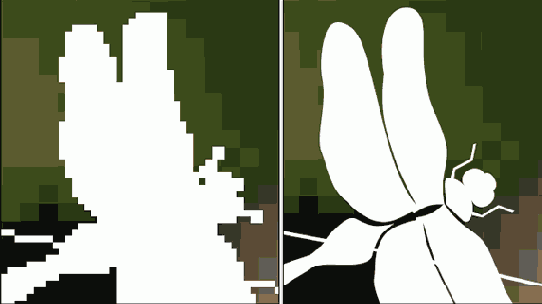

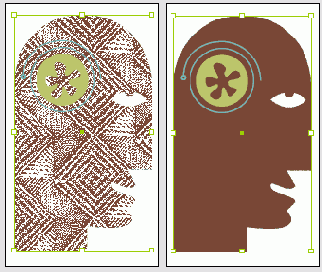

Сравнение векторной и растровой графики

Инструменты рисования программ Adobe InDesign и Adobe Illustrator создают векторную графику, также называемую чертежной графикой (draw graphics), которая образуется из фигур, основанных на математических выражениях. Векторная графика состоит из гладких линий, которые не теряют четкости при масштабировании. Векторная графика подходит для иллюстраций, шрифтов и изображений, таких как логотипы, обычно масштабируемых до различных размеров.

В основе растровых изображений лежит сетка пикселов, а для создания таких изображений используются программы редактирования изображений, например, Adobe Photoshop. Работая с растровыми изображениями, вы редактируете отдельные пикселы, а не объекты или фигуры. Поскольку растровая графика позволяет передавать неуловимые градации оттенков черно-белых и цветных изображений, она подходит для тоновых изображений, таких как фотографии или иллюстрации, созданные в программах рисования. Недостаток растровой графики состоит в том, что при увеличении изображение теряет четкость и выглядит «зубчатым». Более того, размер файлов растровых изображений обычно больше, чем размер похожего файла с векторной графикой.

Удаление фона белого цвета в программе InDesign

Для удаления фона сплошного белого цвета из изображения можно использовать вариант Detect Edges (По границам) команды Clipping Path (Обтравочный контур). Вариант Detect Edges (По границам) позволяет скрыть области изображения, изменив форму фрейма, содержащего изображение, при необходимости добавив точки привязки. За более детальной информацией обратитесь к вставке «О фреймах, путях и выделениях» в уроке 3.

1. Используя инструмент Selection (Выделение) (), выделите изображение груш 07_c.psd, щелкнув на самом изображении. Выберите инструмент Direct Selection (Прямое выделение) () и щелкните на изображении, когда форма курсора мыши примет форму руки (), чтобы активизировать фрейм.

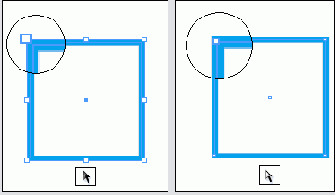

Активизирование фрейма изображения при помощи инструмента Direct Selection (Прямое выделение) делает видимыми точки привязки, что позволяет во время работы точно наблюдать за тем, как программа InDesign преобразует фрейм в обтравочный контур. Данная процедура будет работать и в том случае, когда вы выделите изображение или его ограничивающий прямоугольник вместо фрейма, однако вы не получите такого же детального визуального представления.

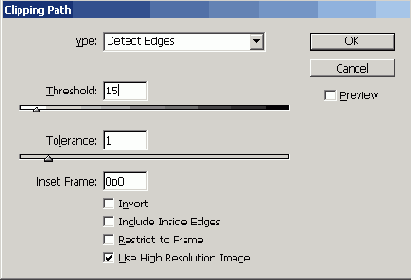

2. Выберите в меню команду Object * Clipping Path (Элемент * Обтравочный контур). При необходимости перетащите в сторону диалог Clipping Path (Обтравочный контур), чтобы видеть изображение груш.

Управление связями с импортированными файлами

При открытии документа вы увидели предупреждающий диалог, сообщающий o проблемах со связанными файлами. Эти проблемы можно решить при помощи палитры Links (Связи), которая содержит полную информацию о статусе любого из связанных текстовых или графических файлов вашего документа.

Во время работы вы можете

6. Выберите в меню команду File * Save As (Файл * Сохранить как), присвойте файлу имя 07_cdbook.indd и сохраните его в папке ID_07.

Во время работы вы можете свободно перемещать палитры и изменять значение увеличения документа до уровня, который вам наиболее подходит. За более детальной информацией обратитесь к разделам «Изменение масштаба отображения документа» и «Использование палитры Navigator (Навигатор)».

с белым фоном, расположенным позади

Не беспокойтесь о прямоугольнике с белым фоном, расположенным позади изображения. Вы удалите его в следующей части данного урока. Теперь вы увеличите документ, чтобы, используя высокую степень увеличения, можно было изучить параметры, отвечающие за качество отображения.

5. Щелкните на вкладке палитры Navigator (Навигатор) (или выберите в меню команду Window * Navigator (Окно * Навигатор), чтобы отобразить палитру). Используйте палитру, чтобы увеличить масштаб до значения 400%, при этом сохраняя положение помещенного изображения в центре экрана.

6. Щелкните правой кнопкой мыши (Windows) или щелкните, удерживая нажатой клавишу Control (Mac OS), на изображении груши, а затем выберите в открывшемся контекстном меню команду Display Performance * High Quality Display (Параметры отображения * Отображение графики с высоким разрешением). Изображение груш теперь отображается с полным разрешением. Обратите внимание, что изменение разрешения не затронуло остальные изображения документа. Используйте данный способ, что убедиться в четкости, внешнем виде или расположении помещенного изображения на макете программы InDesign.

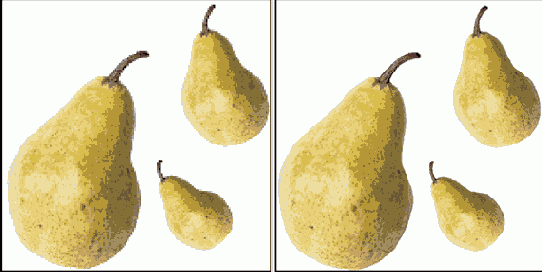

в значение Typical Display

Экранное отображение, установленное в значение Typical Display (Стандартное отображение графики) (слева) и High Quality Display (Отображение графики с высоким разрешением) (справа)
7. Выберите в меню команду File * Save (Файл * Сохранить).

чтобы наблюдать затем, как белый

3. В открывающемся списке Туре (Тип) выберите значение Detect Edges (По границам). Установите флажок Preview (Просмотр), чтобы наблюдать затем, как белый фон будет почти полностью удален из изображения.

4. Перетаскивая ползунок Threshold (Порог), наблюдайте за изображением на странице 7. Значение параметра Threshold (Порог) должно обеспечивать максимально полно скрытие белого фона, при этом не должны удаляться части объекта (более темные области). В данном примере использовалось значение параметра Threshold (Порог), равное 15.

Если вы не можете подобрать значение параметра Threshold (Порог), которое бы удаляло весь фон, не затрагивая объекта, укажите значение, которое оставляет видимым весь объект целиком с небольшим количеством пикселов белого фона. Оставшиеся области белого фона будут удалены на следующих шагах во время точной настройки обтравочного контура.

Значение параметра Threshold (Порог) используется для скрытия светлых областей изображения, начиная с областей белого цвета. Когда вы перетаскиваете ползунок вправо, выбирая более высокое значение параметра, все больше и больше темных тонов включается в диапазон тонов, которые будут спрятаны. Не пытайтесь найти значение параметра, которое идеально подходит для груш. Немного позднее вы познакомитесь с методом улучшения обтравочного контура.

5. Перетащите ползунок Tolerance (Допуск) немного влево, чтобы значение параметра находилось в пределах от 1 до 1.8.

в автоматически создаваемом фрейме. Если

Значение параметра Tolerance (Допуск) определяет число точек в автоматически создаваемом фрейме. Если вы перетащите ползунок вправо, программа InDesign будет использовать меньше точек, поэтому обтравочный контур будет хуже повторять контуры изображения (более высокое значение допуска). Использование меньшего числа точек в контуре может ускорить процесс печати документа, однако такой контур может быть недостаточно точным.

6. В поле ввода Inset Frame (Отступ от фрейма) введите значение, которое ликвидирует все оставшиеся области фона, и щелкните на кнопке ОК. В данном примере было задано значение 0р1 (ноль пика, один пункт). Параметр равномерно сжимает текущую форму обтравочного контура, не затрагивая значения светлых оттенков изображения. Затем щелките на кнопке ОК, чтобы закрыть диалог Clipping Path (Обтравочный контур).

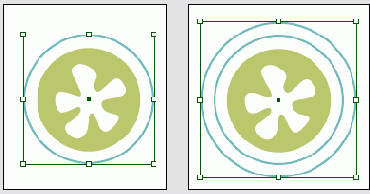

и после установки отступа от

До и после установки отступа от внутреннего фрейма величиной в один пункт
7. (Необязательно) Обтравочный контур можно улучшить. Убедитесь, что контур активизирован, или щелкните на любом из изображений груш, используя инструмент Direct Selection (Прямое выделение) (), чтобы активизировать это изображение. После этого вы можете перетащить отдельные точки привязки и использовать инструменты рисования для редактирования обтравочного контура вокруг груш. За подробной информацией по рисованию обратитесь к уроку 9 «Создание векторных изображений».

Теперь, чтобы увеличить производительность, необходимо сменить качество отображения обратно на низкое разрешение.

8. Щелкните правой кнопкой мыши (Windows) или, удерживая клавишу Control (Mac OS), щелкните на изображении груши, а затем выберите в открывшемся контекстном меню команду Display Performance * Typical Display (Параметры отображения * Стандартное отображение графики), чтобы установить низкое разрешение отображения для данного изображения.

9. Сохраните файл.

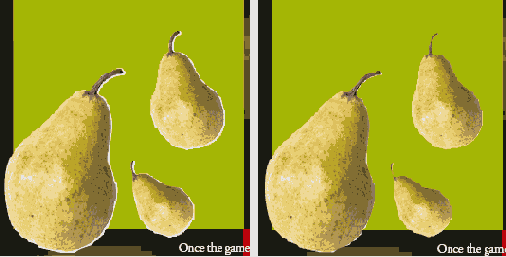

Используя режим Detect Edges (По границам), можно удалить фон, залитый сплошным черным цветом. Для этого необходимо просто установить флажок Invert (Инвертирование) и указать большое значение параметра Threshold (Порог).

При необходимости можно снова максимизировать

5. При необходимости можно снова максимизировать размер окна программы InDesign, поскольку импортирование файла закончено.

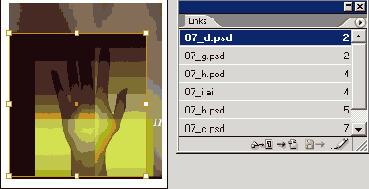

щелкните на кнопке Edit Original

3. На палитре Links (Связи) щелкните на кнопке Edit Original (Редактировать оригинал) (). В результате этого действия изображение откроется в программе, которая позволяет просматривать и редактировать изображение. Данное изображение было сохранено из программы Photoshop, поэтому, если программа Photoshop установлена на вашем компьютере, программа InDesign запустит программу Photoshop с выделенным файлом.

Иногда щелчок на кнопке Edit Original (Редактировать оригинал) приводит к открытию изображения в программе, отличной от программы Photoshop и программы, в которой данный файл был создан. Когда вы устанавливаете программное обеспечение, некоторые программы установки изменяют настройки операционной системы, определяющие ассоциации имен файлов с программами. Команда Edit Original (Редактировать оригинал) использует эти настройки ассоциации имен файлов с программами. Чтобы изменить настройки, обратитесь к документации по вашей операционной системе.

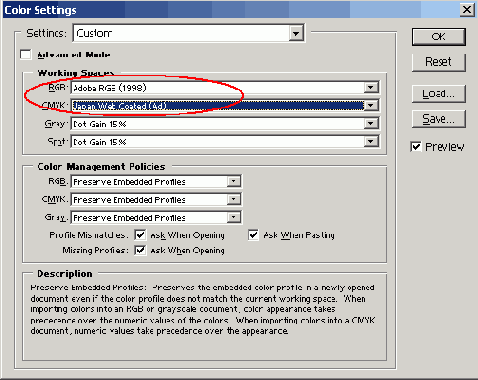

4. Если при открытии изображения в программе Photoshop появляется диалог Embedded Profile Mismatch (Несоответствие встроенного профиля), выполните одно из следующих действий:

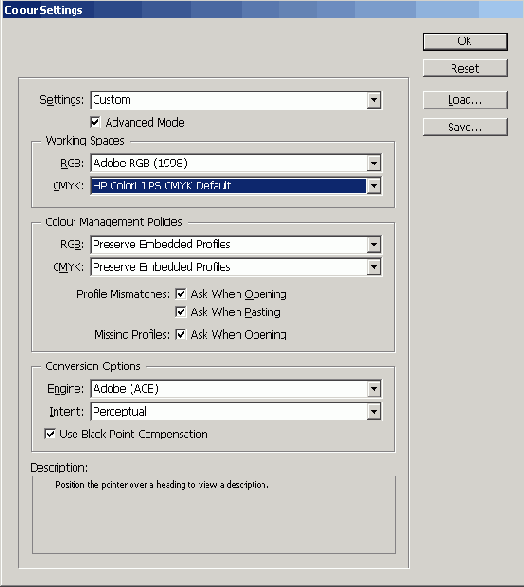

Если вы не используете управление цветом, установите переключатель How do you want to proceed (Как вы желаете продолжить) в положение Use the Embedded Profile (Instead of the Working Space) (Использовать встроенный профиль (вместо рабочего пространства)).

Если настройки управления цветом установлены правильно как для программы Photoshop, так и для программы InDesign с использованием калиброванных ICC-профилей, установите переключатель How do you want to proceed (Как вы желаете продолжить) в положение Convert Document's Colors to the Working Space (Преобразовать цвета документа в рабочее пространство), чтобы в точности воспроизвести изображение в программе Photoshop.

5. В меню программы Photoshop выберите команду Window * Channels (Окно * Каналы), чтобы отобразить палитру Channels (Каналы), или щелкните на вкладке палитры Channels (Каналы).

Помимо стандартных каналов цветовой модели RGB, палитра Channels (Каналы) содержит дополнительно три альфа-канала. Эти каналы были нарисованы с использованием инструментов маскирования и рисования программы Photoshop.

программы Photoshop щелкните на канале

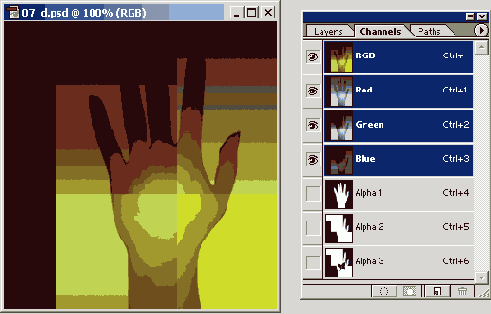

Файл программы Photoshop, сохраненный с тремя альфа-каналами
6. На палитре Channels (Каналы) программы Photoshop щелкните на канале Alpha 1, чтобы увидеть, как он выглядит; затем щелкните на каналах Alpha 2 и Alpha 3, чтобы сравнить их.

7. В меню программы Photoshop выберите команду Window * Paths (Окно * Пути), чтобы открыть палитру Paths (Пути), или щелкните на вкладке палитры Paths (Пути).

содержит два именованных пути, Shapes

Палитра Paths (Пути) содержит два именованных пути, Shapes (Фигуры) и Circle (Круг). Данные пути были нарисованы с использованием инструмента Реп (Перо) и других инструментов группы Path (Путь) программы Photoshop, хотя они также могут быть нарисованы в программе Illustrator, а затем вставлены в программу Photoshop.

8. На палитре Paths (Пути) программы Photoshop щелкните на пути Shapes, чтобы увидеть данный путь. Затем щелкните на пути Circle.

Работа с программой Photoshop закончена, поэтому можно выйти из программы.

или щелкните мышью, удерживая нажатой

2. (Необязательно) Щелкните правой кнопкой мыши (Windows) или щелкните мышью, удерживая нажатой клавишу Control (Mac OS), на изображении руки и в открывшемся контекстном меню выберите команду Display Performance * High Quality Display (Параметры отображения » Отображение графики с высоким разрешением). Этот шаг не является обязательным, однако он позволит точно просматривать результаты на следующих шагах.

3. Не снимая выделения с изображения руки, выберите в меню команду Object * Clipping Path (Элемент * Обтравочный контур). При необходимости переместите диалог Clipping Path (Обтравочный контур) в сторону, чтобы вы могли видеть изображение во время работы.

4. Убедитесь, что флажок Preview (Просмотр) диалога Clipping Path (Обтравочный контур) установлен, а затем в открывающемся списке Туре (Тип) выберите значение Alpha Channel (Альфа-канал). Станет доступным открывающийся список Alpha (Альфа-канал), состоящий из имен трех альфа-каналов, которые вы видели в программе Photoshop.

5. В открывающемся списке Alpha (Альфа-канал) выберите значение Alpha 1. Программа InDesign создаст обтравочный контур из альфа-канала. Затем выберите значение Alpha 2 из того же списка и сравните результаты.

Первый обтравочный контур был создан с использованием значений по умолчанию для параметров, определяющих границы альфа-канала. Можно точно настроить обтравочный контур, который программа InDesign создает из альфа-канала, изменив значения параметров Threshold (Порог) и Tolerance (Допуск), как вы делали это ранее в данном уроке для режима Detect Edges (По границам). Для альфа-каналов начинайте настройку с небольшого значения параметра Threshold (Порог), например 1.

6. В открывающемся списке Alpha (Альфа-канал) выберите значение Alpha 3 и установите флажок Include Inside Edges (Включить внутренние границы). Обратите внимание на изменения в изображении.

Установленный флажок Include Inside Edges (Включить внутренние границы) заставляет программу InDesign распознать дырку в виде бабочки, нарисованную в альфа-канале Alpha 3, и добавить ее к обтравочному контуру.

Вы можете увидеть, как выглядит дыра в виде бабочки в программе Photoshop, просмотрев альфа-канал Alpha 3 исходного файла программы Photoshop, как вы сделали это в предыдущей процедуре «Изучение путей и альфа-каналов программы Photoshop».

7. В открывающемся списке Туре (Тип) выберите значение Photoshop Path (Путь программы Photoshop), а затем в открывающемся списке Path (Путь) выберите значение Shapes. Программа InDesign изменит форму фрейма изображения, чтобы соответствовать пути программы Photoshop.

8. В открывающемся списке Path (Путь) выберите значение Circle. Поскольку это желаемый эффект для текущего дизайна, щелкните на кнопке ОК.

В общем, используйте векторные инструменты

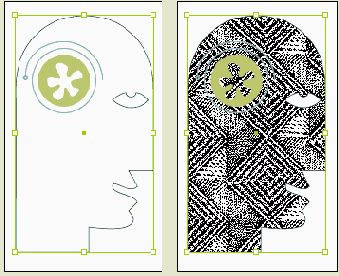

Логотип нарисован с использованием векторной (слева) и растровой графики (справа)
В общем, используйте векторные инструменты рисования для создания иллюстрации или текста с четкими границами, которые выглядят одинаково при любом размере, как, например, логотип, печатаемый и на визитке, и на плакате. Создавать векторные иллюстрации можно в программе InDesign, используя инструменты рисования. Возможно, вы предпочтете воспользоваться преимуществом более обширного набора векторных инструментов рисования программы Illustrator. Программу Photoshop можно использовать для создания растровых изображений, имеющих мягкие рисованные линии, или фотографий, а также для применения специальных эффектов к штриховым рисункам.

с данным изображением, можете установить

Поскольку вы закончили работу с данным изображением, можете установить для него стандартное разрешение отображения, используемое в документе по умолчанию.

9. Щелкните правой кнопкой мыши (Windows) или щелкните, удерживая нажатой клавишу Control (Mac OS), на изображении руки, чтобы открыть контекстное меню, и выберите команду Display Performance * Typical Display (Параметры отображения * Стандартное отображение графики). После этого сохраните файл.

в окно документа программы InDesign.

3. Перетащите файл 07_e.ai программы Illustrator в окно документа программы InDesign. Расположите его, как показано на рисунке.

Если желаете, измените размер окна

4. Если желаете, измените размер окна программы InDesign, поскольку импортирование файла уже закончено.

Сейчас вы увидите, как отображение графики с высоким разрешением в программе InDesign влияет на вид векторного изображения.

5. Отобразите палитру Navigator (Навигатор). Выделив изображение, созданное в программе Illustrator, введите 1000 в поле ввода Zoom (Масштаб) и нажмите клавишу Enter (Windows).

6. При необходимости переместите прямоугольник текущей области просмотра на палитре Navigator (Навигатор), чтобы увидеть больше деталей в изображении, созданном в программе Illustrator.

7. Щелкните правой кнопкой мыши (Windows) или щелкните, удерживая нажатой клавишу Control (Mac OS), на изображении плюща и в открывшемся контекстном меню выберите команду Display Performance * Typical Display (Параметры отображения * Стандартное отображение графики). Обратите внимание на зазубренность краев изображений. Затем, используя снова контекстное меню, выберите команду Display Performance * High Quality Display (Параметры отображения » Отображение графики с высоким разрешением).

Экранное разрешение изображения со стандартным

Экранное разрешение изображения со стандартным и высоким качеством отображения

Сейчас будет использована клавишная комбинация

Сейчас будет использована клавишная комбинация для открытия диалога Place (Поместить).

2. Нажмите комбинацию клавиш Ctrl +D (Windows) или Command+D (Mac OS). В открывшемся диалоге Place (Поместить) сбросьте флажок Replace Selected Item (Заменить выделенный элемент) и установите флажок Show Import Options (Показать параметры импорта). В папке ID_07 найдите и щелкните дважды на файле 07_f.pdf.

Параметры импорта для PDF-файлов позволяют настроить режим помещения PDF-файла в документ. Например, если помещается многостраничный PDF-файл, можно выбрать помещаемую страницу. Однако данный файл содержит только одну страницу. Также можно задать обрезание файла, что вы и сделаете на следующем шаге.

3. В открывшемся диалоге Place PDF (Помещение PDF-файла) в открывающемся списке Crop To (Обрезать до) выберите значение Bounding Box (Ограничивающий прямоугольник). В результате этого действия размер помещаемого PDF-файла установится равным размеру самого маленького прямоугольника, который заключает в себя все элементы файла. Например, в данном случае логотип гораздо меньше размера страницы, поэтому имеет смысл, чтобы размер фрейма импортируемого файла равнялся размеру логотипа, а не размеру страницы.

Не изменяя значений остальных параметров,

4. Не изменяя значений остальных параметров, щелкните на кнопке ОК. Затем, когда курсор мыши сменит форму на значок загруженного изображения, щелкните мышью над адресом на странице 3 вашего документа.

Урок 26

5. Сохраните файл.

indl щелкните на кнопке Show

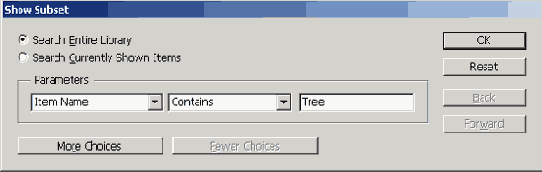

3. На палитре библиотеки 07_k. indl щелкните на кнопке Show Library Subset (Показать подгруппу) (). В крайнем правом элементе ввода группы элементов управления Parameters (Параметры) введите слово Tree (Дерево) и щелкните на кнопке ОК.

отображается на экране. Убедитесь, что

4. Убедитесь, что палитра Links (Связи) отображается на экране. Убедитесь, что на палитре Layers (Слои) выделен слой Graphics.

5. Из двух элементов, отображаемых на палитре библиотеки 07_k.indl, перетащите на страницу 5 файл Tree.tif. Теперь файл добавлен на страницу; обратите внимание, что имя файла появилось на палитре Links (Связи).

tif из его исходного положения

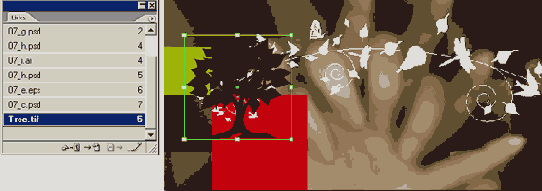

Поскольку вы скопировали файл Tree. tif из его исходного положения на жесткий диск, программа InDesign может предупредить вас о том, что файл находится в другом месте, отобразив значок измененной связи на палитре Links (Связи). Удалить предупреждение можно, выбрав команду Update Link (Обновить связь) в меню палитры Links (Связи).

6. Используя инструмент Selection (Выделение) (), расположите изображение Tree.tif, как показано на рисунке.

7. Выделив изображение Tree.tif, выберите в меню команду Object *Arrange * Send Backward (Элемент * Расположить * Сдвинуть назад).

Имя связанного файла. В. Значок

А. Имя связанного файла. В. Значок File Modified (Файл изменен). С. Страница, на которой находится связанный элемент. D. Кнопка Relink (Связать заново). Е. Кнопка Go To Link (Перейти по связи). F. Кнопка Update Link (Обновить связь). G. Кнопка Edit Original (Редактировать оригинал)
4. Используя инструмент Selection (Выделение), выделите изображение большой руки, которое расположено на втором развороте (страницы 5-7). Имя файла данного изображения 07_j.psd теперь выделено на палитре Links (Связи).

Теперь палитра Links (Связи) будет использована для нахождения изображения на макете.

5. На палитре Links (Связи) выделите файл 07_h.psd, а затем щелкните на кнопке Go To Link (Перейти по связи) (). Изображение будет выделено и расположено в центре экрана. Это быстрый способ нахождения изображения, когда вы знаете его имя файла.

Если палитра Links (Связи) все еще находится в центре окна документа, можете переместить ее, чтобы она не закрывала страницу во время работы с оставшейся частью урока.

Данные методы распознавания и нахождения связанных изображений будут полезны во время выполнения урока, а также при работе с большим числом импортированных файлов.

Урок 30

На палитре библиотеки CD Projects

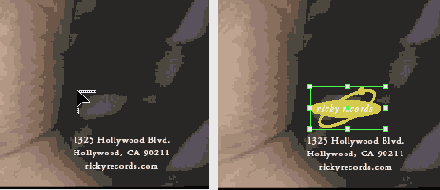

3. На палитре библиотеки CD Projects дважды щелкните на логотипе «ricky records». В открывшемся диалоге Item Information (Информация об элементе) в поле ввода Item Name (Имя элемента) введите Logo и щелкните на кнопке ОК.

4. Используя инструмент Selection (Выделение), перетащите текстовый блок, содержащий адрес, на палитру созданной библиотеки. Текстовый блок появится на палитре библиотеки CD Projects.

5. На палитре библиотеки CD Projects дважды щелкните на текстовом блоке, содержащем адрес, чтобы открыть диалог Item Information (Информация об элементе). В поле ввода Item Name (Имя элемента) введите Address и щелкните на кнопке ОК. Теперь ваша библиотека содержит как текст, так и изображение. Если вы измените что-либо в библиотеке, программа InDesign сохранит эти изменения.

в библиотеке программы InDesign, все

Для изображений, хранящихся в библиотеке программы InDesign, все еще нужны исходные файлы с высоким разрешением для печати. Файл изображения не копируется целиком в библиотеку; вместо этого используется связь с исходным файлом.

6. Закройте палитру библиотеки.

7. Сохраните файл.

Поздравляем! Вы создали буклет для компакт-диска, выполнив импортирование, обновление и управление изображениями из файлов разных графических форматов.

Урок 4

Щелкните на кнопке Update Link

2. Щелкните на кнопке Update Link (Обновить связь) (). Представление изображения в документе изменится, чтобы отражать самую новую версию. Однако новое изображение больше по размерам, чем предыдущая версия, поэтому существующий фрейм обрежет обновленное изображение. Выберите остальные файлы со значком изменений () и щелкните для каждого из них на кнопке Update Link (Обновить связь). Для обновления связей нескольких файлов одновременно выделите последовательные файлы, удерживая нажатой клавишу Shift. или удерживая нажатой клавишу Ctrl (Windows) или Command (Mac OS), щелкайте на именах файлов, чтобы выделить непоследовательные файлы на палитре Links (Связи).

в нижней части палитры Links

Все кнопки, расположенные в нижней части палитры Links (Связи), дублируются командами меню палитры Links (Связи).

3. Используя инструмент Selection (Выделение) (), щелкните на изображении «Orchard of Kings», чтобы выделить его, а затем выберите в меню команду Object * Fitting * Fit Frame to Content (Элемент * Подгонка * Настроить размер фрейма по содержимому). Эта команда изменяет только размеры фрейма, но не изображения.

Импортирование и связывание изображений

В этом уроке...

Начало работы

Добавление изображений из других программ

Сравнение векторной и растровой графики

Управление связями с импортированными файлами

Идентификация импортированных изображений

Просмотр информации об импортированных файлах

Обновление измененных изображений

Помещение файла программы Photoshop и настройка качества отображения

Работа с обтравочными контурами

Удаление фона белого цвета в программе InDesign

Работа с альфа-каналами

Импортирование файла программы Photoshop и альфа-каналов

Изучение путей и альфа-каналов программы Photoshop

Использование альфа-каналов программы Photoshop в программе InDesign

Импортирование файла программы Illustrator

Параметры отображения

Помещение PDF-файла

Использование библиотеки для управления элементами

Создание библиотеки

Самостоятельная работа

Обзорные вопросы

Ответы на обзорные вопросы

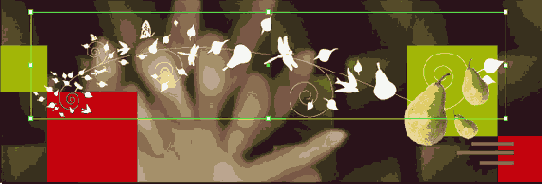

Теперь вы замените большое широкое

Теперь вы замените большое широкое изображение рук, которое расположено на втором развороте (страницы 5-7), на модифицированное изображение. Чтобы переопределить текущую связь для другого изображения, будет использована кнопка Relink (Связать заново).

4. Перейдите на страницы 5-7 (второй разворот) и выберите в меню команду View * Fit Spread in Window (Вид * Целый разворот).

5. Выберите файл 07_j.psd с изображением двух рук, занимающим страницы 5-7. Вы можете определить, правильное ли изображение выбрано, поскольку имя файла изображения становится выделенным на палитре Links (Связи).

В открывшемся диалоге Locate File

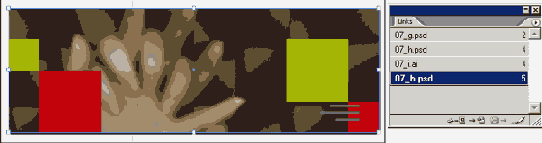

6. Щелкните на кнопке Relink (Связать заново) () на палитре Links (Связи).

7. В открывшемся диалоге Locate File (Нахождение файла) перейдите в папку ID_07, чтобы найти файл 07_h.psd, и щелкните на кнопке Open (Открыть). Новая версия изображения (имеющая зеленоватый оттенок, который особенно заметен на фоне) заменяет исходное изображение (с красным цветом фона) и соответствующим образом обновляется палитра Links (Связи).

Щелкните на пустой области на

8. Щелкните на пустой области на монтажном столе, чтобы снять выделение со всех элементов файла.

9. Выберите в меню команду File * Save (Файл * Сохранить), чтобы сохранить выполненную работу.

Добавление границ ячеек

Еще одним способом, облегчающим читателям восприятие информации в таблице, является добавление линий вокруг каждой ячейки.

1. Выберите инструмент Туре (Ввод) (Т) и переместите указатель мыши к левому верхнему углу таблицы, чтобы форма указателя сменилась на толстую диагональную стрелку. Щелкните один раз, чтобы выделить таблицу целиком.

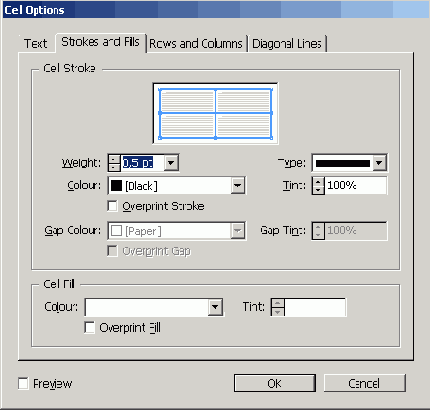

2. Выберите в меню команду Table * Cell Options * Strokes and Fills (Таблица * Параметры ячейки * Границы и заливка) (или выберите такую же команду в меню палитры Table (Таблица)).

3. В группе элементов управления Cell Stroke (Граница ячейки) открывшегося диалога Cell Options (Параметры ячейки) установите следующие значения параметров:

В поле ввода Weight (Толщина) выберите значение 0.5 pt.

В открывающемся списке Туре (Тип) выберите значение Solid (Сплошной).

В открывающемся списке Color (Цвет) выберите значение [Black] (Черный) и щелкните на кнопке ОК.

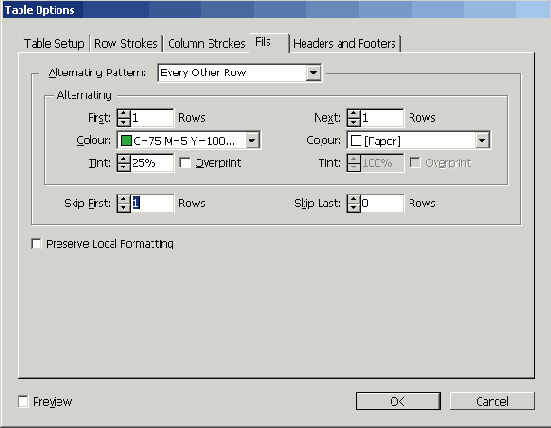

Форматирование границ и чередование цветов строк

Программа InDesign CS2 включает в себя множество легко редактируемых параметров для форматирования таблиц. Используйте форматирование, чтобы сделать таблицы более привлекательными и удобными для восприятия читателями - при необходимости они смогут найти нужную информацию быстро и комфортно.

1. Используя инструмент Zoom (Масштаб) (), щелкните на левой верхней области страницы 3, чтобы увеличить масштаб до значения 100% или даже больше. Затем выберите инструмент Туре (Ввод) ().

2. Переместите указатель мыши к левому верхнему углу импортированной таблицы, чтобы форма указателя сменилась на толстую диагональную стрелку, и щелкните один раз, чтобы выделить всю таблицу целиком.

Форматирование ячеек шапки таблицы

Еще одним элементом, обеспечивающим более легкое чтение таблицы, является отделение категорий таблицы от данных. Если мы сделаем категории зрительно отличными от данных, читателям будет проще понять информацию, находящуюся в таблице. В этой части урока вы создадите отступы, благодаря которым текст не будет сливаться с границами ячейки. После этого строка заголовка (шапка) будет залита определенным цветом.

1. Используя инструмент Туре (Ввод) (), переместите указатель мыши к левому краю верхней строки таблицы, чтобы форма указателя сменилась на толстую горизонтальную стрелку (). Щелкните один раз, чтобы выделить целиком всю строку.

Форматирование текста в таблице

Все, что осталось сделать в проекте с таблицей - это произвести несколько окончательных настроек, чтобы интервалы текста, изображений и таблицы гармонировали с остальной частью разворота.

Импортирование и форматирование таблицы

Если вы работали с таблицами раньше, то должны знать, что таблицы - это сетки, состоящие из отдельных ячеек, расположенных в строках (row) (по горизонтали) и столбцах (column) (по вертикали). Границей таблицы являются линии, расположенные по внешнему периметру всей таблицы. Границы ячейки - это линии внутри таблицы, которые разделяют отдельные ячейки друг от друга. Многие таблицы содержат специальные строки или столбцы, которые описывают категорию информации, расположенной в соответствующих столбцах или строках. Обычно это либо верхняя строка, либо первый столбец таблицы.

Программой InDesign могут импортироваться таблицы из других приложений, включая программы Microsoft Word и Microsoft Excel. В этой части урока вы импортируете таблицу, созданную в программе Word. В строках и столбцах данной таблицы содержатся все сведения об экскурсии по саду, которые вы хотите поместить на макет программы InDesign.

1. На палитре Pages (Страницы) дважды щелкните на странице 3, чтобы отцентрировать ее в окне документа.

2. Убедитесь, что в меню View (Вид) напротив команды Snap to Guides (Привязка к направляющим) установлен флажок, означающий, что команда выбрана. Выберите в меню View (Вид) команду Show Guides (Показать направляющие), если она доступна.

3. Выберите в меню команду File * Place (Файл Ф Поместить). В открывшемся диалоге Place (Поместить) найдите папку ID_08 и дважды щелкните на файле 08_c.doc.

4. Переместите указатель мыши, который выглядит как значок загруженного текста (), на пересечение границы левого поля страницы 3 и метки 1,5 дюйма на вертикальной линейке. Щелкните один раз, чтобы поместить таблицу программы Microsoft Word в документ программы InDesign.

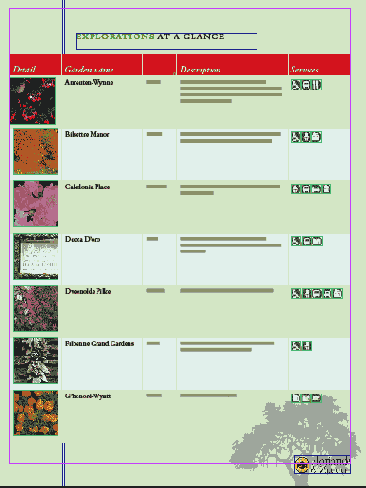

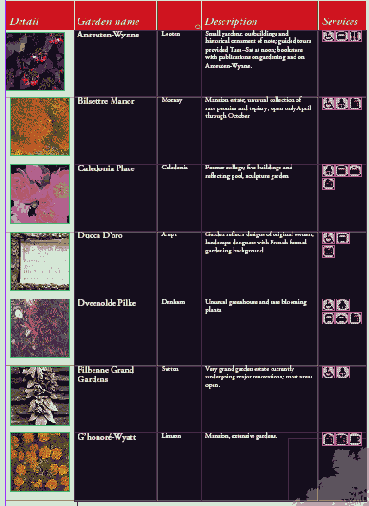

Использование изображений в таблицах

Таблицы программы InDesign можно использовать для создания эффектных таблиц, объединяющих текст, фотографии и иллюстрации. Описанные методы также просты, как и методы работы с обычным текстом.

В этом разделе вы отформатируете таблицу, чтобы ячейки имели надлежащий размер для помещения в них изображений. Затем в эти ячейки будут помещены изображения.

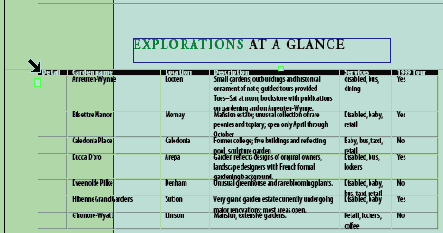

Изменение размера столбца посредством перетаскивания

Когда обычный текстовый фрейм содержит текстовый блок, который полностью не помещается в отведенное для него место, в выходном порту фрейма отображается знак «плюс» красного цвета (+), сообщающий о том, что текст не вмещается в данный фрейм. Эту проблему можно решить, либо увеличив размер текстового фрейма, либо поместив лишнюю часть текстового блока в новый текстовый фрейм.

В таблицах текст или изображения, которые не умещаются в ячейках, называются переполнением (overset), и на наличие переполнения указывает небольшой цветной кружок, расположенный в правом нижнем углу ячейки. Однако в отличие от обычных фреймов вы не можете перенести лишние данные в другую ячейку таблицы. Вместо этого следует либо изменить размер ячейки, чтобы уместить всю информацию, либо изменить размер содержимого (в случае с изображением - изменить масштаб, а в случае с текстом - удалить некоторую часть).

Для данной таблицы мы изменим ширину столбцов, чтобы все фрагменты уместились в таблице.

1. В меню выберите команду View * Fit Page in Window (Вид * Целая страница).

2. Поместите указатель инструмента Туре (Ввод) над вертикальной линией, разделяющей столбцы 2 и 3, чтобы форма указателя мыши сменилась на двунаправленную стрелку (). Затем, удерживая нажатой кнопку мыши, перетащите разделяющую линию вправо, чтобы изменить ширину столбца. Слова Garden и name должны располагаться на одной строке.

Начало работы

В этом уроке вы будете работать над разворотом вымышленного журнала, использующим таблицы с информацией, перенесенные в мир эффективного визуального конструирования. Для создания таблиц будет использоваться палитра Table (Таблица), которая предоставляет возможности для управления свойствами таблицы.

Чтобы быть уверенным, что инструменты и палитры функционируют в точном соответствии с описанием шагов данного урока, удалите или переименуйте файлы InDesign Defaults и InDesign SavedData. За более подробной информацией обратитесь к разделу «Восстановление настроек по умолчанию» в начале этой книги.

1. Запустите программу Adobe InDesign.

2. Выберите в меню команду File * Open (Файл * Открыть) и откройте файл 08_a.indd, находящийся в папке IDCIB * Lessons * ID_08 на вашем жестком диске.

3. Выберите в меню команду File * Save As (Файл * Сохранить как), присвойте файлу имя 08_Gardens и сохраните его в папке ID_08, находящейся в папке IDCIB на вашем жестком диске.

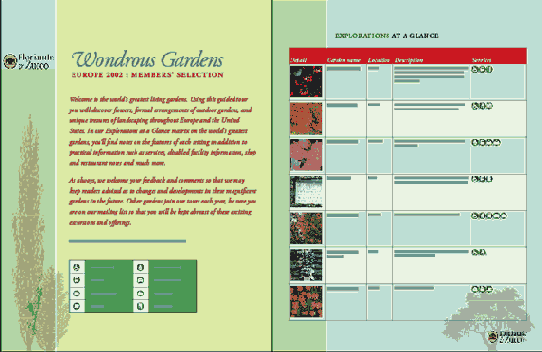

4. Чтобы посмотреть, как выглядит окончательный документ, откройте файл 08_b.indd, находящийся в той же папке. Этот документ можно оставить открытым, чтобы во время работы использовать его в справочных целях. Когда вы будете готовы продолжить работу над документом урока, выберите в меню команду Window * 08_Gardens.indd (Окно * 08_Gardens.indd).

Обзорные вопросы

1. В чем состоят преимущества использования таблиц вместо простого ввода текста с использованием табуляций для разделения столбцов?

2. В каких случаях могут образоваться переполненные ячейки?

3. Какой инструмент чаще всего используется при работе с таблицами?

и гораздо проще для форматирования.

1. Таблицы обеспечивают большую гибкость и гораздо проще для форматирования. В таблице текст может переноситься на новую строку в пределах ячейки, и вам не нужно добавлять дополнительные строки, чтобы разместить ячейки с множеством слов. Также отдельным строкам, столбцам и ячейкам можно присвоить стили, включающие в себя символьные стили и даже стили абзаца, поскольку каждая ячейка считается отдельным абзацем.

2. Переполнение ячейки случается, когда размеры ячейки ограничены и содержимое не умещается внутри ее. Это происходит при задании фиксированной высоты и ширины ячейки (или ее строки и столбца). Если размеры ячейки не фиксированные, при помещении текста в ячейку он будет переноситься на новую строку в пределах ячейки, которая расширится в вертикальном направлении, чтобы уместить текст. При помещении изображения в ячейку, не имеющей определенных границ, ячейка будет также расширяться в вертикальном направлении, но не в горизонтальном, благодаря чему ширина столбца остается постоянной.

3. Для выполнения любой работы с таблицей должен быть выбран инструмент Туре (Ввод). Можно использовать другие инструменты для работы с изображениями внутри ячеек таблицы, но, чтобы работать с самой таблицей, например, выделять строки или столбцы, вставлять текст или изображения, изменять размеры таблицы и так далее, необходимо использовать инструмент Туре (Ввод).

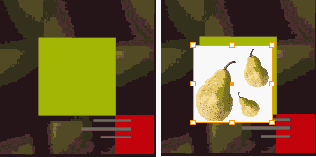

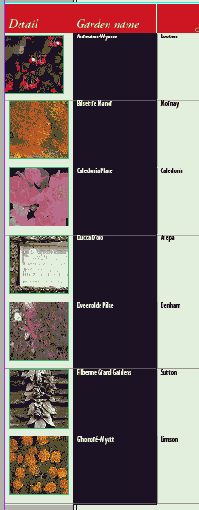

Помещение изображений в ячейки таблицы

Для экономии вашего времени большинство изображений, которые будут вставляться в таблицу, уже помещены на монтажный стол данного документа. В этой части урока вы просто вырежете и вставите данные изображения одно за другим в ячейки первого столбца таблицы. Вначале вы импортируете одно изображение, которое еще не является частью файла программы InDesign.

1. Используя инструмент Туре (Ввод), щелкните мышью на первой ячейке второй строки (прямо под ячейкой «Detail»), чтобы установить точку вставки.

2. Выберите в меню команду File * Place (Файл * Поместить). В открывшемся диалоге Place (Поместить) найдите файл 08_d.tif в папке ID_08. Дважды щелкните на файле, чтобы открыть его. В первой ячейке появится фотографическое изображение.

Помещение нескольких изображений в одну ячейку

По существу, помещаемые или вставляемые в ячейки таблицы изображения являются внутристрочной графикой. Благодаря этому вы можете добавить в одну ячейку столько изображений, сколько необходимо. Количество изображений ограничивается только размером ячейки.

1. Используя инструмент Selection (Выделение) (), выделите изображение кресла-коляски на монтажном столе.

Применение стилей знака к тексту в таблице

Если вы уже хорошо справляетесь с форматированием текста в текстовых фреймах, форматирование текста в таблицах будет легким и естественным расширением навыков работы с программой InDesign.

1. Используя инструмент Туре (Ввод) (), щелкните где-нибудь на словах Garden name (Название сада) в первой строке таблицы. Выберите в меню команду Table * Select * Row (Таблица * Выделить * Строка).

2. Выберите в меню команду Туре * Character Styles (Ввод * Символьные стили), чтобы отобразить палитру Character Styles (Символьные стили). На этой палитре выделите стиль знака Table Head (Заголовок таблицы), чтобы применить этот стиль к тексту в первой строке.

Если некоторые надписи больше не помещаются в ячейках, не беспокойтесь, этот недостаток макета будет исправлен на следующем шаге. Избыточный текст, который не помещается в ячейке, обозначается красной точкой внутри ячейки.

3. Во втором столбце дважды щелкните на имени Anreuten-Wynne, чтобы выделить его, а затем, удерживая нажатой кнопку мыши, перетащите указатель вниз, чтобы выделить все имена в данном столбце. Будьте внимательны, чтобы не включить в выделение текст заголовка столбца.

Работа с таблицами внутри существующих текстовых фреймов

Импортированная таблица, с которой мы работали, представляет собой текст во фрейме. В этой части урока мы произведем небольшие изменения, затрагивающие другую таблицу, расположенную на двухстраничном развороте. Эта таблица, расположенная на странице 2, является частью фрейма, включающего помимо таблицы еще и другой текст.

1. На палитре Layers (Слои) щелкните на пустом прямоугольнике, расположенном между значком глаза () и именем слоя Tables (Таблицы), чтобы заблокировать слой. Затем снимите блокировку со слоя Text, щелкнув на столбце, находящемся слева от имени слоя на палитре Layers (Слои); щелкните на имени слоя, чтобы выделить его.

2. На палитре Pages (Страницы) дважды щелкните на значке страницы 2, чтобы отцентрировать страницу в окне документа.

3. Используя инструмент Туре (Ввод) (), щелкните прямо перед словами «As always», чтобы поместить в этом месте точку вставки (эти слова расположены где-то в двух третях от начала абзаца). Обратите внимание на расположение таблицы около нижнего края страницы.

Самостоятельная работа

Теперь, когда у вас уже есть базовые навыки работы с таблицами в программе InDesign, можете поэкспериментировать с другими методами, чтобы расширить свой арсенал средств построения таблиц.

1. Чтобы создать новую таблицу, прокрутите окно документа за пределы разворота, на монтажный стол. Выбрав на панели инструментов инструмент Туре (Ввод) (), нарисуйте прямоугольник, чтобы создать новый текстовый фрейм. Затем выберите в меню команду Table * Insert Table (Таблица * Вставить таблицу). В открывшемся диалоге Insert Table (Вставка таблицы) укажите количество строк и столбцов, которое вы хотите видеть в новой таблице.

2. Чтобы ввести информацию в таблицу, убедитесь, что мигающий текстовый курсор находится в первом фрейме, и введите текст. Чтобы перейти к cледующей ячейке в этой же строке, нажмите клавишу Таb. Чтобы перейти к ячейке, расположенной под текущей ячейкой, нажмите клавишу со стрелкой вниз.

3. Чтобы добавить столбец, используя операцию перетаскивания, поместите указатель инструмента Туре (Ввод) над правой границей одного из столбцов таблицы, при этом форма указателя должна смениться на двунаправленную (Windows) или Option (Mac OS), перетащите указатель мыши на небольшое расстояние, примерно на полдюйма. Когда вы отпустите кнопку мыши, появится новый столбец, причем его ширина будет равна расстоянию, на которое вы перетащили указатель мыши.

4. Чтобы объединить несколько ячеек в одну, выделите все ячейки нового столбца, созданного в предыдущем задании (задание 3) раздела «Самостоятельная работа». Затем выберите в меню команду Table * Merge Cells (Таблица * Объединить ячейки). Чтобы преобразовать таблицу в текст, выберите в меню команду Table * Convert Table to Text (Таблица * Преобразовать таблицу в текст). Можно сделать так, чтобы символы табуляции разделяли то, что раньше было столбцами, а символы конца абзаца будут разделять строки. Эти параметры также можно изменить. Подобным образом можно преобразовать табулированный текст в таблицу, выделив текст и выбрав в меню команду Table * Convert Text to Table (Таблица * Преобразовать текст в таблицу).

5. Чтобы создать повернутый текст, выберите инструмент Туре (Ввод) и щелкните в любом месте объединенной ячейки, созданной в предыдущем задании (задание 4) раздела «Самостоятельная работа». Выберите в меню команду Window * Туре & Tables * Table (Окно * Текст и таблицы * Таблица), чтобы отобразить палитру Table (Таблица). Щелкните на кнопке -переключателе Rotate Text 270° и затем введите в ячейку желаемый текст.

Удаление столбца

После того как таблица создана или импортирована, можно добавлять или удалять целые строки или столбцы. В одном случае может понадобиться удалить только содержимое ячейки, строки или столбца. В другом случае может понадобиться удалить ячейку, строку или столбец вместе с содержимым. Шаги для данных двух процедур отличаются незначительно, так что вы без труда выполните самостоятельно необходимое редактирование.

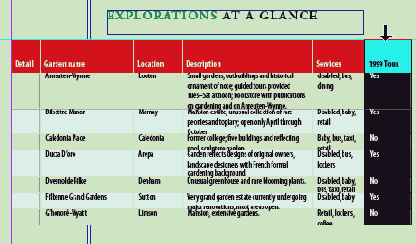

Информация, расположенная в крайнем правом столбце таблицы, устарела и уже не важна, поэтому вы сейчас удалите этот столбец целиком.

1. Используя инструмент Туре (Ввод) (), переместите указатель мыши на верхнюю границу столбца 6 (крайний правый столбец), чтобы форма указателя мыши сменилась на толстую вертикальную стрелку, направленную вниз (). Щелкните один раз, чтобы выделить столбец целиком.

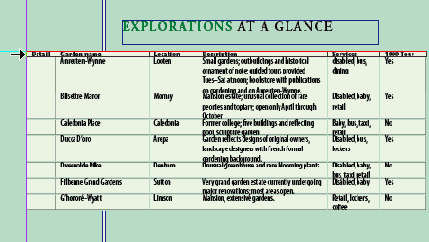

В открывшемся диалоге Cell Options

2. Выберите в меню команду Table *Cell Options * Text (Таблица * Параметры ячейки * Текст).

3. В открывшемся диалоге Cell Options (Параметры ячейки) на вкладке Text (Текст) установите следующие значения параметров:

В группе элементов управления Cell Insets (Отступы внутри ячейки) в поле ввода Bottom (Снизу) введите значение 0.086" (или 0.086 in). Если значения параметров Тор (Сверху), Left (Слева) и Right (Справа) не равны значению 0.056", введите это значение в поле ввода каждого из перечисленных параметров. Единицы измерения, отображаемые в диалогах, легко сменить. Для этого достаточно щелкнуть правой кнопкой мыши на горизонтальной или вертикальной масштабной линейке и выбрать требуемые единицы измерения.

В группе элементов управления Vertical Justification (Вертикальное выравнивание) в открывающемся списке Align (Выравнивание) выберите значение Bottom (Понизу).

В группе элементов управления First Baseline (Первая базовая линия) убедитесь, что параметр Offset (Смещение) установлен в значение Ascent (Возрастающее). Оставьте диалог открытым.

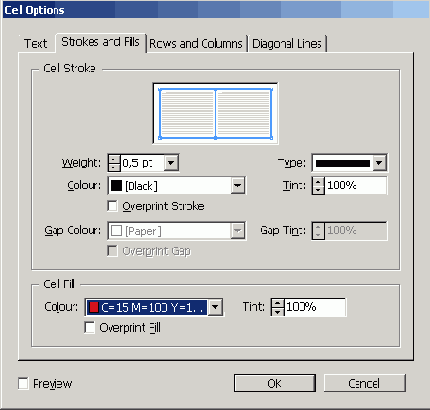

На вкладке Strokes and Fills

4. На вкладке Strokes and Fills (Границы и заливка) не изменяйте текущие значения параметров группы элементов управления Cell Stroke (Граница ячейки) (0.5 pt, Solid (Сплошной), [Black] (Черный), 100%). В группе элементов управления Cell Fill (Заливка ячейки) в открывающемся списке Color (Цвет) выберите значение С = 15, М = 100, Y = 100, К = 0. Оставьте значение параметра Tint (Оттенок) равным 100%. Пока еще не закрывайте диалог.

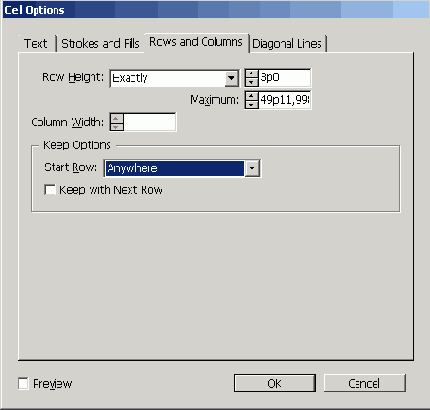

На вкладке Rows and Columns

5. На вкладке Rows and Columns (Строки и столбцы) в открывающемся списке Row Height (Высота строки) выберите значение Exactly (Точно). В поле ввода, расположенном за открывающимся списком Row Height (Высота строки), введите значение 0.5".

Щелкните на кнопке ОК, чтобы

6. Щелкните на кнопке ОК, чтобы закрыть диалог, а затем снимите выделение для просмотра результатов работы.

Фон строки заголовка таблицы теперь залит темно-красным цветом, а текст строки отображается белым цветом.

Чтобы удалить только содержимое столбца,

2. Выберите в меню команду Table * Delete * Column (Таблица * Удалить * Столбец). Весь столбец удален целиком.

Чтобы удалить только содержимое столбца, выделите столбец и нажмите клавишу Delete.

В меню Table (Таблица) и в меню палитры Table (Таблица) вы найдете дополнительные команды для добавления столбцов и строк, для удаления строк и всей таблицы, а также для выделения строк, столбцов, ячеек и всей таблицы.

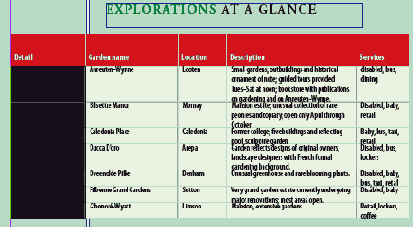

в открывающемся списке Row Height

4. На палитре Table (Таблица) в открывающемся списке Row Height (Высота строки) выберите значение Exactly (Точно) и в поле ввода, расположенном справа от списка, введите значение 1.15 in. Нажмите клавишу Enter.

Урок 16

и прокрутите окно документа по

3. При необходимости измените масштаб и прокрутите окно документа по горизонтали, чтобы одновременно видеть первый столбец таблицы и вертикальный ряд фотографий на монтажном столе, расположенных справа от страницы 3.

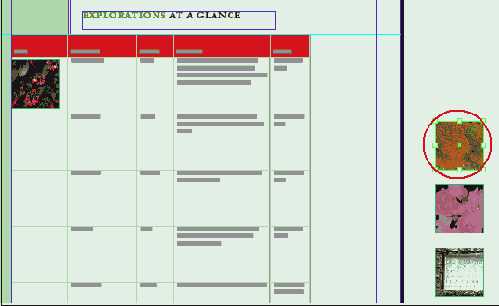

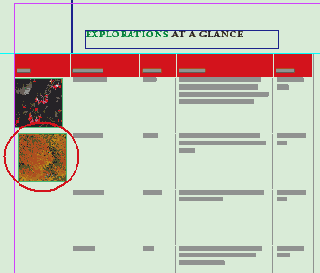

4. Используя инструмент Selection (Выделение) (), выделите верхнюю фотографию на монтажном столе справа от разворота. Выберите в меню команду Edit * Cut (Правка * Вырезать).

и щелкните на ячейке, расположенной

5. Переключитесь на инструмент Туре (Ввод) () и щелкните на ячейке, расположенной в первом столбце третьего ряда непосредственно под ячейкой, в которую вы поместили фотографию на предыдущем шаге, чтобы установить там текстовый курсор.

6. Выберите в меню команду Edit * Paste (Правка * Вставить).

и вставки сверху вниз, чтобы

7. Продолжайте процесс вырезания и вставки сверху вниз, чтобы поместить каждую из оставшихся пяти фотографий в пустые ячейки первого столбца.

Можно временно переключиться между инструментами Selection (Выделение) и Туре (Ввод), нажимая и удерживая нажатой клавишу Ctrl (Windows) или Command (Mac OS).

Невозможно просто перетащить элементы в ячейки таблицы. При перетаскивании элемент будет расположен выше или ниже таблицы в стеке элементов макета, а не помещен внутрь ячейки. Чтобы поместить или вставить содержимое в ячейки таблицы, необходимо использовать инструмент Туре (Ввод).

Обратите внимание, что на палитре

Обратите внимание, что на палитре Pages (Страницы) вашего документа 08_Gardens.indd страницы 1 и 2 находятся на разных разворотах. Необходимо сделать так, чтобы эти страницы находились друг напротив друга на одном развороте, присвоив им номера 2 и 3.

5. На палитре Pages (Страницы) щелкните на первой странице, чтобы выделить ее. Выберите в меню команду b Section Options (Макет * Параметры нумерации и разделов). В открывшемся диалоге Numbering & Section Options (Параметры нумерации и разделов) установите переключатель в положение Start Page Numbering At (Начать нумерацию страниц с) и введите значение 2 в поле ввода, расположенное за этим переключателем. Щелкните на кнопке ОК, чтобы закрыть диалог.

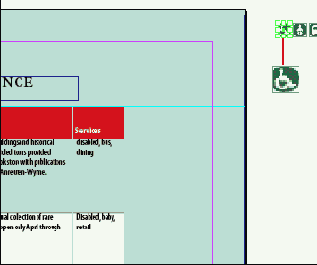

и посмотрите на первый экземпляр

2. Выберите в меню команду Edit * Сору (Правка * Копировать).

3. Переключитесь на инструмент Туре (Ввод) и посмотрите на первый экземпляр слова Disabled (Инвалиды) в пятом столбце. Щелкните и, удерживая кнопку мыши, перетащите указатель мыши, чтобы выделить слово целиком и запятую. Возможно, проще всего будет выделить также и пробел между данным словом и следующим.

Если вы до этого выделили

4. Выберите в меню команду Edit * Paste (Правка * Вставить). Если вы до этого выделили пробел после запятой, нажмите на клавишу пробела, чтобы добавить пробел после изображения.

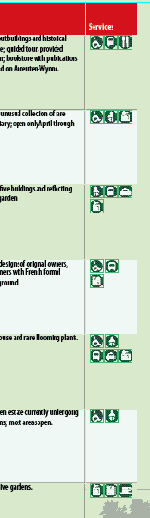

Найдите оставшиеся экземпляры слова Disabled

5. Найдите оставшиеся экземпляры слова Disabled в ячейках пятого столбца, выделите их и выполните команду Paste (Вставить), чтобы заменить текст изображением кресла-коляски.

6. Повторите все шаги для каждого из оставшихся слов и значков: Baby (Ребенок), Bus (Автобус), Taxi (Такси), Lockers (Запирающиеся шкафчики), Retail (Розничные магазины), Coffee (Кафе) и Dining (Столовые).

Если вы не уверены, какой

Если вы не уверены, какой значок что обозначает, выберите значок, используя инструмент Selection (Выделение), и посмотрите на палитру Links (Связи), чтобы увидеть, какой файл выделен. Файлы значков имеют описательные имена.

Поскольку мы еще не изменяли ширину столбцов, на этом этапе работы значки могут перекрывать друг друга по вертикали. Это будет исправлено в следующей части урока.

Символьные стили) выберите строку Table

4. На палитре Character Styles ( Символьные стили) выберите строку Table Names (Табличные имена), чтобы применить этот стиль к выделенному тексту.

5. Выделите все ячейки столбцов 3 и 4, за исключением ячеек заголовка таблицы, находящихся в первой строке, используя способ, описанный на шаге 3. Затем воспользуйтесь палитрой Character Styles (Символьные стили), чтобы применить стиль Table Details (Табличные сведения) к выделенному тексту.

Выделите все ячейки, кроме ячеек

6. Выделите все ячейки, кроме ячеек заголовка для каждого столбца, воспользовавшись способами, описанными в шагах 3 и 5.

в поле ввода Top Cell

7. На палитре Table (Таблицы) в поле ввода Top Cell Inset (Отступ сверху ячейки) () введите значение 0.08" и нажмите клавишу Enter.

Двигаясь слева направо, измените ширину

3. Двигаясь слева направо, измените ширину каждого столбца, чтобы содержимое умещалось в ячейках. Также установите правый край таблицы на вертикальной направляющей, расположенной с правой стороны страницы. Убедитесь, что последний столбец имеет достаточную ширину, чтобы все значки служб размещались на одной строке, как показано на рисунке.

в меню команду View

4. Выберите в меню команду View * Fit Spread in Window (Вид * Целый разворот), а затем сохраните проект.

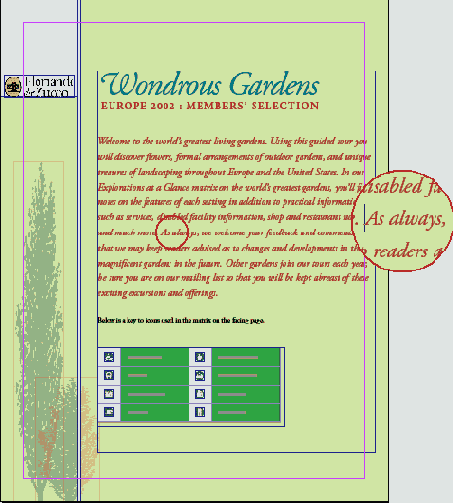

Нажмите клавишу Enter, чтобы разделить

4. Нажмите клавишу Enter, чтобы разделить текст на два абзаца. Выберите в меню команду Edit * Deselect All (Правка * Отменить все выделение). Обратите внимание, как таблица сместилась к нижнему краю страницы, чтобы подстроиться к новому промежутку.

Поскольку таблицы помещаются внутри текстовых блоков, их расположение может быть изменено форматированием окружающего текста.

выберите команду Keep Spread Together

6. При необходимости выберите в меню команду Window * Pages (Окно* Страницы). В меню палитры Pages (Страницы) выберите команду Keep Spread Together (Зафиксировать страницы на развороте). Если вы добавили или удалили страницы, данная команда соединит эту пару страниц вместе.

Нажмите клавишу Enter, чтобы скрыть

4. Нажмите клавишу Enter, чтобы скрыть все палитры и просмотреть результаты работы.

Поздравляем! Вы закончили этот урок.

За более подробными сведениями по работе с таблицами обратитесь к интерактивной справке и посетите сайт компании Adobe.

В данном случае будут лучше

7. Откройте палитру Layers (Слои) и выполните следующие настройки:

(Необязательно) Щелкните на значке глаза () слоя Background (Фон), чтобы скрыть данный слой. В данном случае будут лучше видны направляющие и границы фреймов.

Выделите слой Tables (Таблицы).

Щелкните на прямоугольнике (), находящемся справа от значка глаза, слоев Text (Надпись) и Trees (Деревья) для их блокировки, чтобы исключить случайное изменение слоев во время работы над первой таблицей.

Урок 4

Поскольку это таблица, текст находится

Поскольку это таблица, текст находится внутри ячеек. Можно редактировать текст и выделять строки, столбцы или всю таблицу целиком.

Фрейм для таблицы заполняет страницу от левого поля до правого, хотя на самом деле таблица не занимает так много места. Не изменяйте текущие размеры фрейма, поскольку размеры таблицы будут увеличиваться по мере установки размеров ячеек, добавления изображений и форматирования текста.

Увеличьте масштаб документа еще больше,

Увеличьте масштаб документа еще больше, если вам не удается сменить форму курсора мыши на толстую диагональную стрелку. В качестве альтернативного способа выделения таблицы целиком, используя инструмент Туре (Ввод), щелкните на любом месте таблицы, а затем выберите в меню команду Table * Select * Table (Таблица * Выделить * Таблица). Эта команда меню недоступна, если инструмент Туре (Ввод) не выбран.

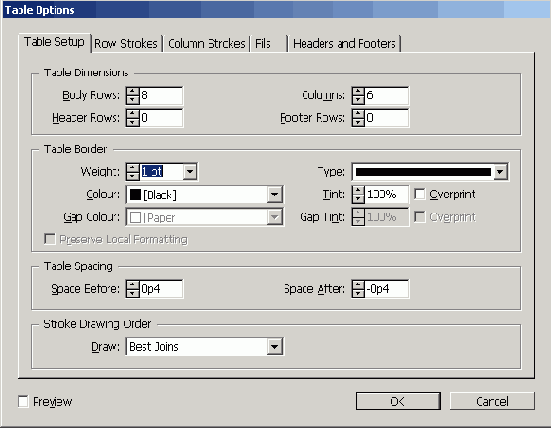

3. Выберите в меню команду Table * Table Options * Table Setup (Таблица * Параметры таблицы * Настройка таблицы). (Или выберите такую же команду в меню палитры Table (Таблица).) Откроется диалог Table Options (Параметры таблицы) с выбранной вкладкой Table Setup (Настройка таблицы).

4. В группе элементов управления Table Border (Граница таблицы) установите следующие значения параметров: Weight (Толщина) = 1, Туре (Тип) = Solid (Сплошной) и Color (Цвет) = [Black] (Черный).

Затем щелкните на вкладке Fills

5. Затем щелкните на вкладке Fills (Заливка) и установите следующие значения параметров:

В открывающемся списке Alternating Pattern (Чередующийся шаблон) выберите значение Every Other Row (Каждая другая строка).

В открывающемся списке Color (Цвет), расположенном под полем ввода First (Первый), выберите значение С = 75, М = 5, Y = 100, К = 0. В поле ввода Tint (Оттенок) введите значение 25%.

В открывающемся списке Color (Цвет), расположенном под полем ввода Next (Следующий), выберите значение [Paper] (Бумага).

В поле ввода Skip First (Пропустить первые) введите значение 1, чтобы начать чередование цветов со второй строки (строки, находящейся под шапкой таблицы).

Создание таблиц

В этом уроке...

Начало работы

Импортирование и форматирование таблицы

Форматирование границ и чередование цветов строк

Добавление границ ячеек

Форматирование ячеек шапки таблицы

Удаление столбца

Использование изображений в таблицах

Установка фиксированного размера строк и столбцов

Помещение изображений в ячейки таблицы

Помещение нескольких изображений в одну ячейку

Форматирование текста в таблице

Применение стилей знака к тексту в таблице

Изменение размера столбца посредством перетаскивания

Работа с таблицами внутри существующих текстовых фреймов

Завершение работы

Самостоятельная работа

Обзорные вопросы

Ответы на обзорные вопросы

Щелкните на кнопке ОК, чтобы

6. Щелкните на кнопке ОК, чтобы закрыть диалог. Выберите в меню команду Edit * Deselect All (Правка * Отменить все выделение), чтобы вы смогли увидеть результаты.

Фон четных строк таблицы теперь залит бледно-зеленым цветом.

в меню команду Edit

4. Выберите в меню команду Edit * Deselect All (Правка * Отменить все выделение), чтобы увидеть результаты форматирования.

Установка фиксированного размера строк и столбцов

Можно точно определять размеры ячеек, столбцов или строк. В этой части урока вы измените размер первого столбца, чтобы фотографии размером в один дюйм красиво смотрелись в ячейках.

1. Используя инструмент Туре (Ввод) (), выделите первый столбец, либо удерживая кнопку мыши и перетащив указатель мыши сверху вниз, либо щелкнув на верхней границе столбца, когда указатель примет форму толстой вертикальной стрелки, направленной вниз (). Также можно щелкнуть на любой ячейке столбца и выбрать в меню команду Table * Select * Column (Таблица * Выделить * Столбец).

2. Если палитра Table (Таблица) не видна, выберите в меню команду Window * Туре & Tables * Table (Окно * Текст и таблицы * Таблица), чтобы открыть ее. В поле ввода Column Width (Ширина столбца) () введите значение 1.15 in (или 1.15") и нажмите клавишу Enter. Затем щелкните на любом месте таблицы, чтобы снять выделение со столбца.

3. Используя инструмент Туре (Ввод) (), щелкните на второй ячейке первого столбца и, удерживая кнопку мыши, перетащите указатель вниз до нижней границы таблицы. Выделите все ячейки, кроме ячейки заголовка, находящейся вверху столбца.

Завершение работы

Мы уже практически закончили работу с данным уроком.

1. Выберите в меню команду View * Fit Spread in Window (Вид * Целый разворот).

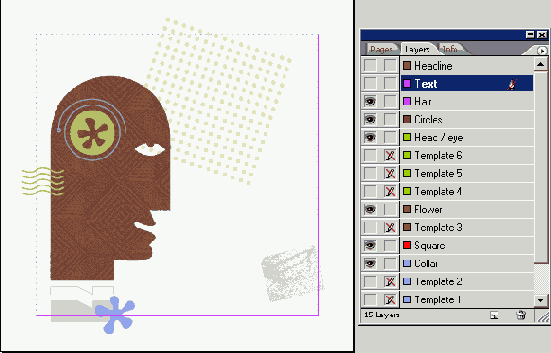

2. На палитре Layers (Слои) убедитесь, что все слои включены (для каждого слоя должен отображаться значок глаза ()).

3. На панели инструментов щелкните на кнопке Preview Mode (Режим просмотра).

Добавление концевой фигуры к открытому пути

Можно мгновенно добавить концевую фигуру, как например стрелку, к любому концу пути, используя палитру Stroke (Обводка). В этой части урока вы добавите кружок к концу только что созданного полукруга.

1. Используя инструмент Selection (Выделение) (), выделите полукруг.

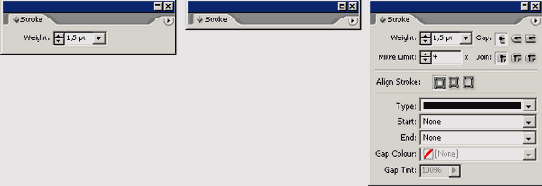

2. Щелкните на вкладке палитры Stroke (Обводка) (или выберите в меню команду Window * Stroke (Окно * Обводка)), чтобы отобразить палитру на экране. По умолчанию палитра Stroke (Обводка) раскрывается лишь частично, поэтому виден только параметр Weight (Толщина).

3. Щелкните на двойной стрелке, расположенной на вкладке палитры, слева от слова Stroke. Палитра свернется еще больше, и будут видны только вкладки. Щелкните на двойной стрелке снова, чтобы отобразить все элементы управления палитры Stroke (Обводка).

Дублирование и масштабирование за одну операцию

Создаваемая полуокружность должна быть больше существующей окружности и иметь с ней общий центр. За одну операцию можно создать копию существующей окружности и увеличить ее размер относительно центра оригинала.

1. На палитре Layers (Слои) щелкните на значке глаза в строке слоя Head/eye, чтобы скрыть данный слой.

2. Щелкните на крайнем левом прямоугольнике в строке слоя Circles (Круги), чтобы появился значок глаза (). Этот слой содержит фигуру круга, которую вы будете дублировать.

3. Убедитесь, что на палитре Layers (Слои) в качестве целевого выбран слой Circles. В окне документа увеличьте масштаб отображения кругов, оставив немного места для большой окружности, которую вы будете создавать.

Использование дополнительных параметров инструмента Polygon (Многоугольник)

Инструмент Polygon (Многоугольник) содержит элементы управления, позволяющие влиять на создаваемые фигуры. Для создания звездообразных фигур можно изменить количество точек в многоугольнике и установить расстояние между точками.

1. На палитре Layers (Слои) щелкните на крайнем левом прямоугольнике в строке слоя Text (Текст), чтобы появился значок глаза (), и убедитесь, что слой Text выбран в качестве целевого.

2. Выберите в меню команду View * Show Document Grid (Вид * Показать сетку документа), а затем команду View * Snap to Document Grid(Вид * Привязка к сетке документа).

3. В окне документа увеличьте масштаб изображения правой нижней области страницы 1 до значения 200% или больше, чтобы можно было отчетливо видеть ячейку сетки документа.

4. На панели инструментов щелкните на инструменте Rectangle (Прямоугольник) () и, не отпуская кнопки мыши, выберите инструмент Polygon (Многоугольник) () из открывшегося меню скрытых инструментов. Затем щелкните дважды на инструменте Polygon (Многоугольник), чтобы открыть диалог Polygon Settings (Параметры многоугольника).

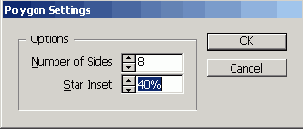

5. В поле ввода Number of Sides (Количество сторон) выберите значение 8, а в поле ввода Star Inset (Расстояние между точками) - значение 40. Щелкните на кнопке ОК.

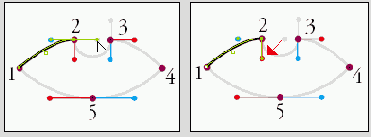

Изменение формы существующих сегментов

Теперь вы сделаете форму рта более выразительной, заменив несколько прямолинейных сегментов криволинейными. Изменить форму существующих сегментов очень просто.

1. На палитре Layers (Слои) щелкните на крайнем левом прямоугольнике строки слоя Template 5, чтобы появился значок глаза (). Слой Template 5 содержит шаблон окончательной формы рта.

2. Увеличьте масштаб изображения в окне документа, чтобы одновременно были видны нос, рот и подбородок.

3. Не снимая выделения с пути головы в окне документа, нажмите клавишу А, чтобы выбрать инструмент Direct Selection (Прямое выделение) (). В данном случае необходимо использовать именно инструмент Direct Selection (Прямое выделение), поскольку инструмент Selection (Выделение) отображает ограничивающий прямоугольник пути, а не его опорные точки.

4. Нажмите клавишу Р, чтобы выбрать инструмент Реn (Перо) ( ), и расположите указатель мыши над точкой 6 (но пока не щелкайте). Когда указатель будет расположен над точкой, вы увидите рядом с указателем мыши маленький знак «минус» ().

5. Не меняя положения указателя инструмента Реn (Перо), нажмите и удерживайте клавишу Alt (Windows) или Option (Mac OS). Обратите внимание, что форма указателя мыши сменилась на значок инструмента Convert Direction Point (Преобразование направляющей точки) () - в данном случае выбран реальный инструмент, а не инструмент Реn (Перо) со значком вставки. Удерживая нажатой клавишу Alt или Option, перетащите указатель мыши из точки 6 вдоль красной линии, выходящей из данной точки. Появится направляющая линия, и угловая точка преобразуется в гладкую точку.

Копирование и изменение существующего пути

Теперь вы займетесь рисованием замкнутой фигуры (closed shape), которая будет находиться под только что нарисованной открытой фигурой (open shape). Для начала необходимо включить слой Template 2, содержащий фигуру нижней части воротничка рубашки, которую вы сейчас будете рисовать.

1. На палитре Layers (Слои) щелкните на крайнем слева квадрате строки слоя Template 2, чтобы появился значок глаза (), и щелкните на строке слоя Collar, чтобы сделать его целевым слоем. При необходимости настройте вид окна документа, чтобы можно было видеть целиком фигуру воротничка.

Начало работы

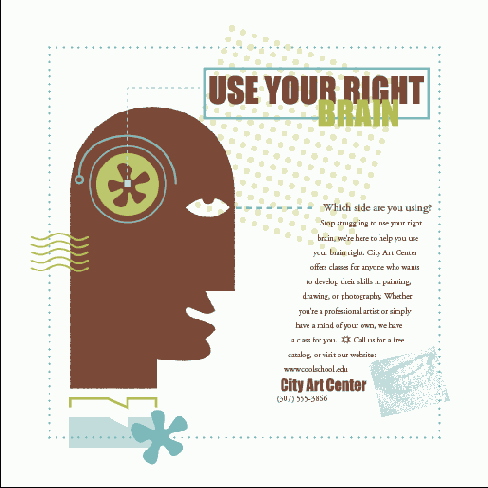

В этом уроке вы создадите изображения на лицевой и задней обложках почтовой рекламы (direct-mail). Для рисования некоторых векторных объектов (путей) в документе будут использоваться инструменты рисования программы InDesign. Прежде чем приступить к выполнению упражнений урока, необходимо восстановить стандартные настройки программы Adobe InDesign.

1. Чтобы быть уверенным, что инструменты и палитры функционируют в точном соответствии с описанием шагов данного урока, удалите или переименуйте файлы InDesign Defaults и InDesign SavedData. За более подробной информацией обратитесь к разделу «Восстановление настроек по умолчанию» в начале этой книги.

2. Запустите программу Adobe InDesign.

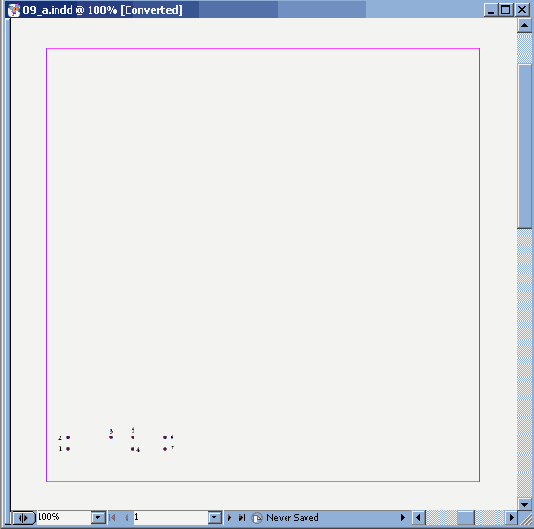

3. Выберите в меню команду File * Open (Файл * Открыть) и откройте файл 09_a.indd, находящийся в папке ID_09 папки Lessons на вашем жестком диске.

Настройка сетки документа

При создании большинства путей в этом уроке вы будете рисовать прямые линии, точные углы и симметричные кривые. Пути такого рода проще рисовать, когда подходящим образом настроена сетка документа. Сейчас вы отобразите сетку и определите ее параметры.

1. Выберите в меню команду Edit * Preferences * Grids (Правка * Настройки * Сетки) (Windows) или InDesign CS2 * Preferences * Grids (InDesign CS2 * Настройки * Сетки) (Mac OS).

2. В открывшемся диалоге Preferences (Настройки) в группе элементов управления Document Grid (Сетка документа) установите следующие значения параметров: в группе элементов управления Horizontal (Горизонталь) в поле ввода Gridline Every (Каждая линия сетки) введите значение 10р0 (10 пика, 0 пунктов), а в поле ввода Subdivisions (Малые деления) - значение 10; введите такие же значения в аналогичные поля ввода группы элементов управления Vertical (Вертикаль).

3. Выберите в меню команду View * Show Document Grid (Вид * Показать сетку документа).

4. Выберите в меню команду View * Snap to Document Grid (Вид * Привязка к сетке документа), чтобы установить соответствующий флажок.

Иногда сетки плохо заметны, потому что над ними находятся объекты макета. Можно расположить сетки поверх объектов. Для этого выберите в меню команду Edit * Preferences * Grids (Правка * Настройки* Сетки) (Windows) или InDesign CS * Preferences * Grids (InDesign CS2 * Настройки * Сетки) (Mac OS) и в открывшемся диалоге Preferences (Настройки) сбросьте флажок Grids in Back (Сетки позади).

Обзорные вопросы

1. Почему при рисовании или редактировании путей используется инструмент Direct Selection (Прямое выделение), а не инструмент Selection (Выделение)?

2. В чем основное различие между гладкими точками и угловыми точками?

3. При помощи какого инструмента можно преобразовать опорную точку из угловой точки в гладкую точку или наоборот?

4. Как убедиться, что трансформация (вращение, масштабирование и т.д.) будет производиться относительно центральной точки объекта?

Окраска пути

Путь, который вы только что нарисовали, отображается цветом, используемым по умолчанию для линий, поэтому сейчас вы раскрасите путь соответствующими цветами. Цвета для данной иллюстрации хранятся на палитре Swatches (Образцы).

Перед тем как раскрасить фигуру воротничка, давайте выключим слой Template 1, чтобы видеть путь более отчетливо.

1. На палитре Layers (Слои) щелкните на значке глаза () в строке слоя Template 1, чтобы выключить данный слой.

2. Используя инструмент Selection (Выделение) (), выделите путь.

3. Щелкните на вкладке палитры Swatches (Образцы) (или выберите в меню команду Window * Swatches (Окно * Образцы)), чтобы отобразить палитру.

4. На панели инструментов щелкните на квадрате Stroke (Обводка) (), чтобы переместить его на передний план.

5. На палитре Swatches (Образцы) щелкните на строке с именем TRUMATCH 25-с1 (возможно, понадобится увеличить размер палитры или прокрутить ее окно).

6. На панели инструментов щелкните на квадрате Fill (Заливка) (), чтобы переместить его на передний план, и убедитесь, что на палитре Swatches (Образцы) выбрана строка с именем [None].

отображает только ограничивающий прямоугольник пути.

1. Инструмент Selection (Выделение) отображает только ограничивающий прямоугольник пути. Инструмент Direct Selection (Прямое выделение) отображает сам путь и точное положение его опорных точек.

2. Две направляющие линии гладкой точки всегда располагаются под одним и тем же углом. Направляющие линии (если они есть) угловой точки обычно располагаются под разными углами, тем самым образуя угол в угловой точке.

3. Преобразовать гладкую точку в угловую точку или наоборот можно при помощи инструмента Convert Direction Point (Преобразование направляющей точки) (). Инструмент Convert Direction Point (Преобразование направляющей точки) находится на панели инструментов в одной группе с инструментом Реn (Перо).

4. Выделив объект, щелкните на центральном маркере в значке схематичного представления () на палитре Transform (Трансформация).

Подготовка к рисованию фигуры головы

Форма головы, полученная в результате работы, будет состоять из криволинейных и прямолинейных сегментов, соединенных угловыми точками. Перед тем как начать рисование инструментом Реn (Перо), нужно показать и активизировать все необходимые элементы.

1. На палитре Layers (Слои) щелкните на значках глаза () в строках слоев Flower и Template 3, чтобы скрыть эти слои. Затем щелкните на крайнем левом прямоугольнике в строке слоя Template 4, чтобы сделать данный слой видимым.

2. В окне документа прокрутите изображение или измените масштаб документа, чтобы можно было беспрепятственно видеть все числа и направляющие линии шаблона для вычерчивания головы.

Подготовка к рисованию инструментом Pencil (Карандаш)

Перед началом рисования вы настроите документ таким образом, чтобы рисование производилось на соответствующем слое с использованием линии с правильными значениями параметров.

1. На палитре Layers (Слои) щелкните на значке глаза () в строке слоя Collar, чтобы скрыть данный слой, а затем щелкните на этом же столбце в строках слоев Template 3 и Flower (Цветок), чтобы сделать эти слои видимыми; выберите слой Flower в качестве целевого (щелкните на строке слоя, чтобы выделить ее).

Помещение внутристрочной графики

1. Не снимая выделения с многоугольной звезды, выберите в меню команду Edit * Cut (Правка * Вырезать), чтобы удалить звезду и поместить ее в буфер обмена компьютера.

2. Выберите инструмент Туре (Ввод) () и щелкните на точке вставки (insertion point) после текста «...we have a class for you.» за точкой.

Разрезание пути при помощи инструмента Scissors (Ножницы)

Теперь можно просто отрезать ненужную часть окружности.

1. Выберите инструмент Direct Selection (Прямое выделение) () и убедитесь, что окружность самого большого диаметра выделена, видны ее опорные точки и путь.

Если после выбора инструмента Direct Selection (Прямое выделение) вокруг окружности самого большого диаметра отображается ограничивающий прямоугольник, снимите выделение и затем используйте инструмент Direct Selection (Прямое выделение), чтобы выделить окружность снова.

2. На панели инструментов выберите инструмент Scissors (Ножницы) ().

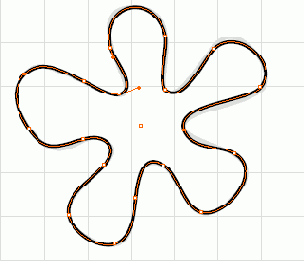

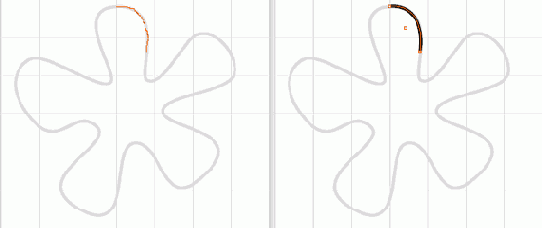

Рисование фигуры цветка инструментом Pencil (Карандаш)

Теперь у вас все готово, чтобы начать рисование цветка.

1. Переместите указатель инструмента Pencil (Карандаш) () к серой фигуре цветка и начните вычерчивать путь. Красная пунктирная линия обозначает траекторию, на которой появится нарисованная линия. После того как вы нарисуете сегмент одного из лепестков цветка, отпустите кнопку мыши, чтобы можно было просмотреть получившийся результат.

Рисование фигуры головы

Теперь, когда все подготовлено для работы с фигурой головы, можно начинать рисование. В этой части урока вы объедините прямые линии с кривыми, а также оставите несколько прямолинейных сегментов, чтобы позднее в этом уроке улучшить их с помощью кривых.

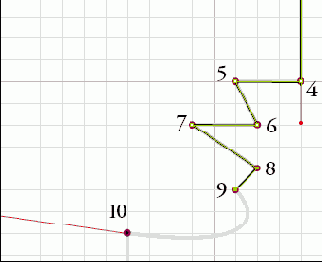

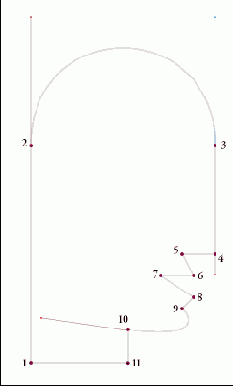

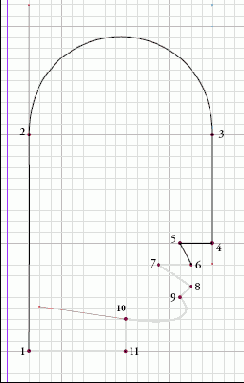

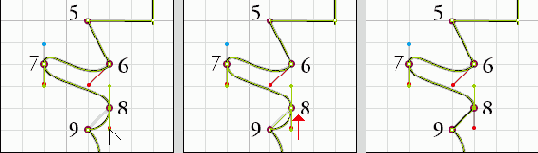

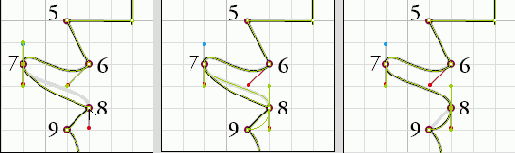

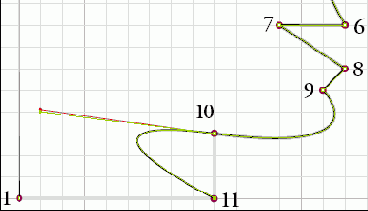

1. Нажмите клавишу Р, чтобы выбрать инструмент Реn (Перо) (). Расположите указатель мыши над точкой 6 шаблона, чтобы возле указателя появилась косая черта; щелкните на точке 6. Косая черта показывает, что добавляемая опорная точка будет принадлежать существующему пути, а не будет образовывать отдельный путь.

2. Щелкните на точках 7, 8 и 9 в указанном порядке.

Рисование глаза

Во время рисования глаза для головы вы попрактикуетесь с другими методами интерактивного управления величиной угла между линиями, выходящими из точки, и кривизной линии в процессе рисования. Для начала вы воспользуетесь комбинацией клавиш для быстрого отображения и выключения сетки документа, которая в данной части урока вам не нужна.

Обычно направляющие линии, управляющие кривыми, выходящими из опорной точки, являются зеркальным отображением друг друга, то есть они имеют одинаковую длину и расположены под углом 180° друг к другу. В этой части урока вы будете использовать комбинации клавиш, позволяющие перетаскивать одну направляющую линию опорной точки независимо от другой.

1. Нажмите комбинацию клавиш Ctrl +' (Windows) или Command+' (Mac os), чтобы спрятать сетку документа.

2. Нажмите комбинацию клавиш Shift+Ctrl+' (Windows') или Shift+Command+' (Mac OS), чтобы отменить режим Snap to Document Grid (Привязка к сетке документа).

3. На палитре Layers (Слои) щелкните на крайнем левом прямоугольнике строки слоя Template 6, чтобы появился значок глаза (). Данный слой содержит шаблон глаза. В окне документа увеличьте масштаб изображения шаблона глаза.

4. Убедитесь, что на палитре Layers (Слои) выбран слой Head/eye.

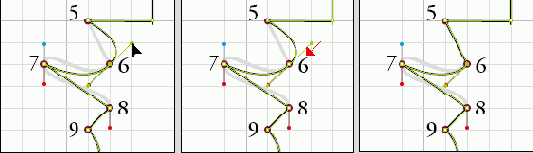

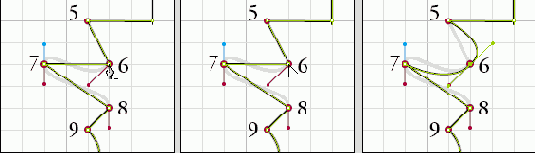

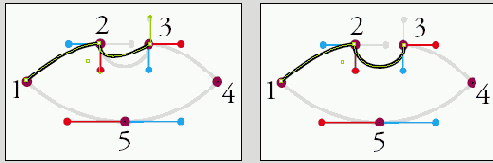

Рисование комбинаций криволинейных и прямолинейных сегментов

При рисовании кривых для предыдущей фигуры, вокруг каждой опорной точки вращались две направляющие линии. Такие опорные точки называются гладкими точками (smooth points), потому что они объединяют сегменты в плавную кривую. Инструмент Реn (Перо) можно использовать вместе с модифицирующей клавишей, чтобы расположить каждую из направляющих линий под разными углами для преобразования гладкой точки в угловую точку (corner point) с двумя направляющими линиями, которые перемещаются независимо друг от друга. Единственное различие между угловыми точками, которые были созданы в начале урока (при рисовании воротничка), и угловыми точками, которые будут созданы в данном упражнении, заключается в том, что создаваемые угловые точки будут иметь направляющие линии.

Рисование криволинейных сегментов инструментом Реn (Перо)

В этой части урока вы узнаете, как рисовать гладкие кривые линии при помощи инструмента Реn (Перо). Как и в случае с прямолинейными сегментами, которые вы рисовали в процессе создания воротничка, рисование кривых линий при помощи инструмента Реn (Перо) состоит из размещения опорных точек пути. Однако, вместо того чтобы просто щелкать мышью при выбранном инструменте Реn (Перо), вы будете перетаскивать указатель для управления двумя направляющими линиями (direction line), которые точно воздействуют на направление кривой. При отпускании кнопки мыши создается начальная точка кривой с направляющими линиями. Затем вы перетащите указатель мыши, чтобы завершить создание кривой и установить начальную точку и направление следующего фрагмента кривой.

1. Выберите в меню команду View * Snap to Document Grid (Вид * Привязка к сетке документа), чтобы сбросить соответствующий флажок.

2. На панели инструментов щелкните на кнопке Preview Mode (Режим просмотра), чтобы скрыть все направляющие, сетки и границы фреймов.

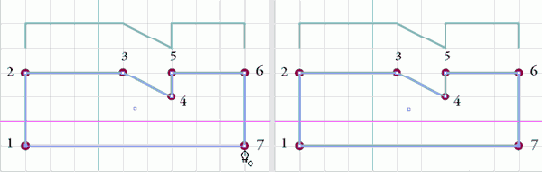

Рисование открытого пути состоящего из прямолинейных сегментов

Вы начнете рисование с простого открытого пути, повторив рисунок шаблона, находящегося в левом нижнем углу страницы 1. На данном шаблоне изображена верхняя часть воротничка рубашки на слое Template 1 (Шаблон 1). Вы нарисуете воротничок на слое Collar (Воротничок).

1. Щелкните на вкладке палитры Layers (Слои) (или выберите в меню команду Window * Layers (Окно * Слои)), чтобы отобразить палитру, и прокрутите список элементов палитры вниз, чтобы найти слои Collar и Template 1, расположенные внизу списка.

Рисование при помощи инструмента Pencil (Карандаш)

В этой части урока вы нарисуете фигуру цветка произвольной формы. Поскольку форма цветка произвольная, вы будете использовать инструмент Pencil (Карандаш) для рисования эскиза фигуры, не отрывая руки. Во время работы вы воспользуетесь преимуществами новых элементов управления Fidelity (Точность) и Smoothness (Гладкость) инструментов Pencil (Карандаш) и Smooth (Сглаживание) , чтобы упростить процесс создания гладкой формы цветка.

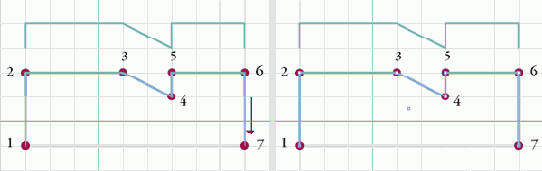

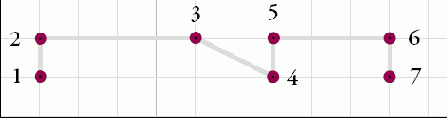

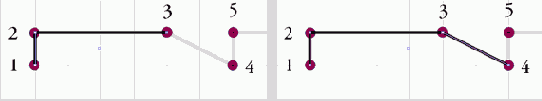

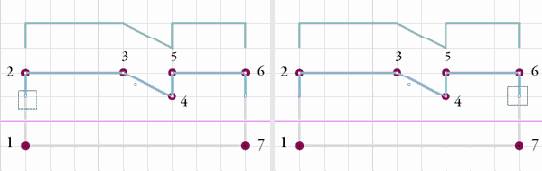

Рисование прямолинейных сегментов

Чтобы нарисовать прямую линию, используя инструмент Реn (Перо), необходимо щелкнуть в двух опорных точках, определяющих сегмент. Для создания вертикальных, горизонтальных или диагональных (расположенных под углом 45°) прямых линий с помощью инструмента Реn (Перо) во время щелчка мышью удерживайте нажатой клавишу Shift. Это называется ограничением (constraining) линии.

В данном уроке широко используются шаблоны для облегчения процесса рисования, поскольку вы еще только изучаете приемы работы с программой InDesign. Эти шаблоны являются нередактируемыми слоями, которые содержат изображения готовых фигур. Вы просто повторите эти фигуры, чтобы результирующее изображение выглядело точно так же, как и изображение в файле-примере.

Самостоятельная работа

В этом уроке вы использовали инструмент Pencil (Карандаш) для рисования фигуры цветка. Чтобы нарисовать данную фигуру, можно также воспользоваться инструментом Реn (Перо). В качестве эксперимента можете попытаться создать фигуру цветка при помощи инструмента Реn (Перо), чтобы в дальнейшем можно было сравнить два метода.

1. Убедитесь, что режим Snap to Document Grid (Привязка к сетке документа) не выбран в меню View (Вид).

2. На палитре Layers (Слои) спрячьте все слои (щелкнув на значках глаза (). Затем щелкните на крайнем левом прямоугольнике в строке слоя Template 3 и на прямоугольнике в строке слоя Practice (Практика), чтобы появились значки глаза; в этом случае будут видны только два данных слоя. Щелкните на строке слоя Practice, чтобы сделать его целевым слоем.

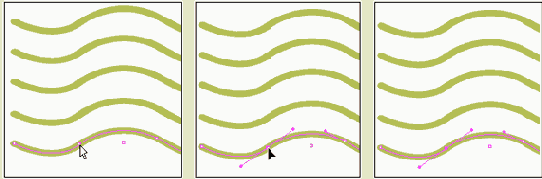

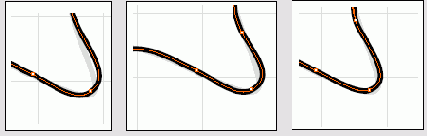

Сглаживание нарисованного пути

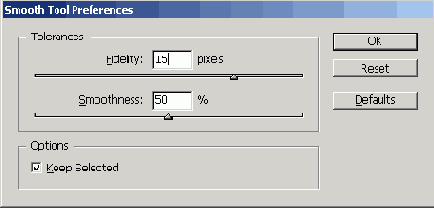

Инструмент Smooth (Сглаживание) позволяет ликвидировать небольшие изгибы и неровности в путях, нарисованных при помощи инструмента Pencil (Карандаш). Как и инструмент Pencil (Карандаш), инструмент Smooth (Сглаживание) содержит элементы управления Fidelity (Точность) и Smoothness (Гладкость).

Если вы удовлетворены формой нарисованного цветка, нет необходимости выполнять эту процедуру.

1. Используя инструмент Direct Selection (Прямое выделение) (), выделите путь.

2. На панели инструментов щелкните и удерживайте кнопку мыши на инструменте Pencil (Карандаш), чтобы отобразить меню скрытых инструментов; в открывшемся меню выберите инструмент Smooth (Сглаживание) ().

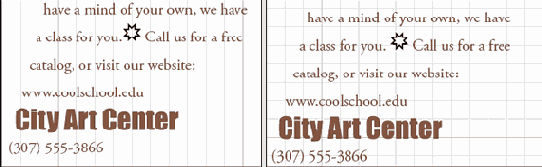

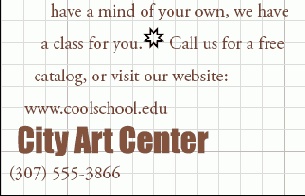

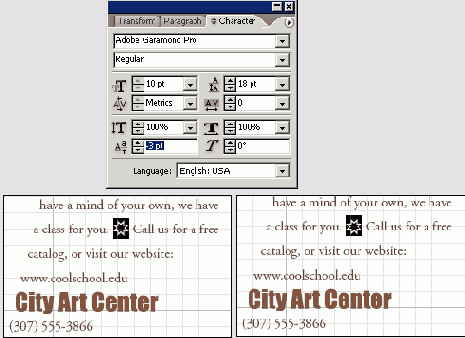

Создание и добавление внутристрочной графики

Между любыми символами или пробелами текста можно вставить изображение; при добавлении или удалении текста это изображение будет двигаться вместе с ним. Такой тип изображений называется внутристрочной графикой (inline graphic). В качестве внутристрочной графики можно использовать как декоративный шрифт, например шрифт dingbat, так и свои собственные изображения.

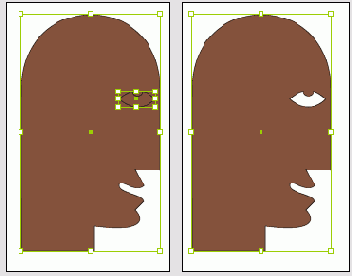

Создание составного пути

Сейчас вы объедините пути глаза и головы, чтобы получить составной путь (compound path). При создании составного пути пересекающиеся области путей становятся дырами (holes). На следующем рисунке фигура глаза станет дырой в фигуре головы; через эту дыру будет виден фон, расположенный позади головы.

Составной путь отличается по своим свойствам от группы (group). В группе различные объекты сохраняют свои собственные атрибуты. Все части составного пути должны быть путями и у всех у них один и тот же набор атрибутов, например цвет и толщина обводки.

1. Если необходимо, прокрутите в окне документа изображение или измените масштаб его отображения, чтобы вся голова была видна целиком.

Создание текстурного эффекта при помощи цветного изображения

В завершенной версии файла форма головы была заполнена текстурой, которая в действительности является изображением, помещенным прямо внутрь составного пути, которое будет раскрашено для создания двухцветной репродукции (duotone). Прямо сейчас вы добавите изображение в составной путь.

1. На палитре Layers (Слои) щелкните на крайнем левом прямоугольнике в строке слоя Head/eye, чтобы появился значок глаза (), и убедитесь, что слой Head/eye является целевым слоем (выделен на палитре Layers (Слои)).

2. Используя инструмент Selection (Выделение) (), выделите форму головы. Применение инструмента Selection (Выделение) позволяет выбрать весь составной путь, созданный ранее в этом уроке из путей, образующих голову и глаз.

Теперь вы воспользуетесь комбинацией клавиш для помещения файла.

3. Нажмите комбинацию клавиш Ctrl +D (Windows) или Command+D (Mac OS). В открывшемся диалоге Place (Помещение) щелкните дважды на файле 09_c.psd, находящемся в папке ID_09.

Создание точного полукруга

В завершенном документе присутствует полукруг, расположенный снаружи другого круга; оба они находятся внутри фигуры головы. И хотя полукруг можно нарисовать при помощи инструмента Реn (Перо), проще вырезать дугу из окружности.

Создание зеркальной копии объектов

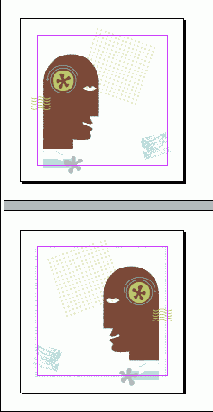

На обратной стороне приглашения (страница 2) будут использоваться копии объектов с лицевой стороны. Копии объектов будут зеркально отображены, чтобы создать изображение, совпадающее с видом оригинала при его просмотре с обратной стороны. Вы быстро продублируете объекты на странице 1, а затем используете палитру Transform (Трансформация) для их зеркального отображения.

1. На палитре Layers (Слои) сделайте видимыми слои Hair, Circles, Head/eye, Squares, Flower и Collar, а остальные слои скройте, включая видимые в текущий момент слои Template. Убедитесь также, что все видимые слои разблокированы; это значит, что на палитре Layers (Слои) в соответствующей строке слоя не должно быть значка перечеркнутого карандаша ().

Объекты на скрытых слоях невозможно выбрать, поэтому не надо беспокоиться о том, что скрытые слои могут быть незаблокированными.

и расположение новой копии после

Перетаскивание копии верхнего пути (слева) и расположение новой копии после перетаскивания (справа) Если вы обнаружите, что вместо всей фигуры перетаскиваете всего лишь одну точку, выберите в меню команду Edit * Undo (Правка * Отменить,) и попробуйте перетащить путь снова, предварительно убедившись, что все точки пути выделены (опорные точки должны быть залиты цветом).

При использовании инструмента Direct Selection (Прямое выделение) по сетке документа выравнивается сам путь, а не его обводка. Если бы использовался инструмент Selection (Выделение), то по сетке документа была бы выровнена внешняя граница объекта, а не сам путь.

Изменение эффекта влияния толщины обводки на ограничивающий прямоугольник и размеры пути

При изменении толщины обводки пути внешние размеры ограничивающего прямоугольника пути по умолчанию остаются прежними, что позволяет сохранить расположение внешней границы обводки, при этом размеры внутренней границы увеличиваются или уменьшаются. Расположение и размеры пути (который проходит по центру обводки) изменяются соответственно. Чтобы сохранить расположение пути и его размеры, выберите команду Weight Changes Bounding Box (Изменение ограничивающего прямоугольника с изменением обводки). В этом случае при изменении толщины обводки будет оказываться незначительное влияние на размер видимой области заливки или содержимого пути, в то время как суммарная площадь заливки и обводки будет изменяться.

активизирует ограничивающий прямоугольник, проходящий по

Инструмент Selection (Выделение) активизирует ограничивающий прямоугольник, проходящий по внешней границе обводки (слева). Инструмент Direct Selection (Прямое выделение) отображает путь, проходящий по центру обводки (справа)

Исходный путь. В. Увеличена толщина

А. Исходный путь. В. Увеличена толщина обводки. С. Толщина обводки увеличена после выбора команды Weight Changes Bounding Box (Изменение ограничивающего прямоугольника с изменением обводки)
4. Выберите в меню команду Edit* Deselect All (Правка * Отменить все выделение).

5. Используя инструмент Direct Selection (Прямое выделение), очертите рамку вокруг левой нижней точки, чтобы выделить ее. Используя инструмент Direct Selection (Прямое выделение) и не снимая выделения с данной точки, нарисуйте рамку вокруг правой нижней точки, удерживая нажатой клавишу Shift.

Обе точки должны быть выделены и соответственно представляться маленькими квадратиками, залитыми цветом; невыделенные точки представляются полыми квадратиками.

Разместите указатель мыши на правой

6. Разместите указатель мыши на правой нижней конечной точке пути воротничка. Затем, щелкнув и удерживая кнопку мыши, перетащите указатель мыши на точку 7 шаблона, чтобы растянуть одновременно оба выделенных сегмента.

Урок 14

Запомнив горячие клавиши, используемые при

Запомнив горячие клавиши, используемые при рисовании (как, например, горячая клавиша выбора инструмента Реn (Перо), которую вы только что использовали), вам не надо будет часто обращаться к панели инструментов. Это позволит работать быстрее и методичнее. Многие пользователи находят удобным управлять одной рукой мышью, а вторую держать на клавиатуре, чтобы нажимать комбинации клавиш и клавиши-модификаторы (modifier).

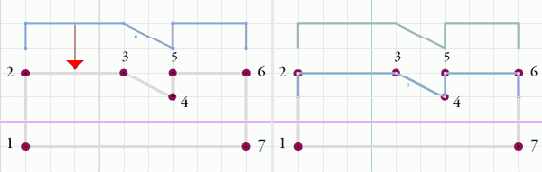

2. Щелкните на конечной точке 1. Обратите внимание, что косая черта возле указателя инструмента моментально сменилась на знак вставки ().

Переместите указатель мыши на точку

3. Переместите указатель мыши на точку 7 и обратите внимание, что возле указателя инструмента появился значок петли (), указывающий на то, что при щелчке мыши путь замкнется. Щелкните на точке 7, чтобы замкнуть фигуру воротничка.

в строке слоя Template 2,

4. На палитре Layers (Слои) щелкните на значке глаза () в строке слоя Template 2, чтобы скрыть данный слой. Не снимайте выделения с пути.

5. На панели инструментов щелкните на квадрате Fill (Заливка) (), а затем на палитре Swatches (Образцы) щелкните на строке с именем TRUMATCH 25-с1 50% (второй образец данного цвета).

Нажмите клавишу X, чтобы на

6. Нажмите клавишу X, чтобы на панели инструментов переместить квадрат Stroke (Обводка) на передний план.

7. Щелкните на кнопке Apply None (Применить нулевое значение) () (кнопка расположена под квадратами Fill/Stroke (Заливка/Обводка)), чтобы удалить цвет обводки.

8. Чтобы снять выделение со всех объектов, нажмите комбинацию клавиш Shift+Ctrl+A (Windows) или Shift+Command+A (Mac OS), либо выберите в меню команду Edit * Deselect All (Правка * Отменить все выделение).

в меню команду View

9. Выберите в меню команду View * Fit Page in Window (Вид * Целая страница) и сохраните файл.

в открывшемся диалоге Save As

4. Выберите в меню команду File * Save As (Файл * Сохранить как), в открывшемся диалоге Save As (Сохранение как) присвойте файлу имя 09_Mailer.indd и щелкните на кнопке Save (Сохранить).

Страница документа пуста, за исключением фигуры в нижнем левом углу страницы. В данном документе содержится практически все, что нужно для создания законченной версии документа, однако, чтобы упростить процесс, в документе используются слои, скрывающие все, кроме шаблона для вычерчивания (tracing template) фигуры, которая рисуется в текущий момент. Сейчас вы видите шаблон для вычерчивания фигуры, которую нарисуете первой.

В процессе выполнения урока вы будете использовать палитру Layers (Слои), чтобы отображать и скрывать части документа. В конце урока вы отобразите все слои, за исключением слоев, содержащих шаблоны для вычерчивания. За более детальной информацией обратитесь к разделу «Работа со слоями» («Working with Layers») интерактивной справки Adobe InDesign CS2.

5. Чтобы посмотреть, как выглядит окончательный документ, откройте файл 09_b.indd, находящийся в той же папке. Этот документ можно оставить открытым, чтобы использовать его в справочных целях во время работы. Когда вы будете готовы продолжить работу над документом урока, выберите его имя в меню Window (Окно).

В открывающемся списке коэффициентов масштаба,

2. В открывающемся списке коэффициентов масштаба, расположенном в левом нижнем углу окна документа, выберите значение 600% (или большее) и прокрутите окно документа, чтобы можно было беспрепятственно видеть шаблон цветка.

Или для установки требуемого масштаба

Или для установки требуемого масштаба изображения можно выбрать инструмент Zoom (Масштаб) () и очертить рамку вокруг формы цветка на шаблоне.

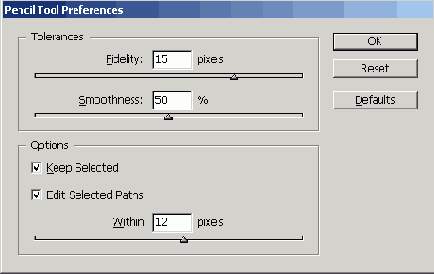

3. На панели инструментов щелкните дважды на инструменте Pencil (Карандаш), чтобы открыть диалог Pencil Tool Preferences (Настройки инструмента Карандаш), и установите следующие значения параметров:

Для элемента управления Fidelity (Точность) установите значение 15, введя его с клавиатуры или перетащив соответствующим образом ползунок.

Для элемента управления Smoothness (Гладкость) установите значение 50, введя его с клавиатуры или перетащив соответствующим образом ползунок.

Убедитесь, что флажок Edit Selected Paths (Редактировать выделенные пути) установлен, а значение параметра Within (В пределах) равняется 12. Это позволит добавлять сегменты к существующему пути, щелкая инструментом Pencil (Карандаш) () на расстоянии, не превышающем значения параметра Within (В пределах), от конечной точки пути. Щелкните на кнопке ОК, чтобы закрыть диалог.

Урок 22

Обратите внимание, что отображаемый путь

Обратите внимание, что отображаемый путь гораздо глаже пунктирной красной линии, которая была видна в процессе рисования. Такой эффект достигается установкой большого значения для параметра Smoothness (Гладкость) инструмента Pencil (Карандаш).

2. Поместите указатель инструмента Pencil (Карандаш) недалеко от конечной точки линии, которую вы только что нарисовали, чтобы с правой стороны указателя пропало изображение маленького символа X, и продолжите рисование лепестка небольшими сегментами.

Важно, чтобы путь был непрерывным, то есть чтобы рисуемые сегменты соединялись в один путь. До тех пор, пока в начале рисования очередного сегмента указатель инструмента Pencil (Карандаш) появляется без маленького символа X, можно быть уверенным, что рисуемый путь будет непрерывным.

Рисуемая фигура цветка не обязательно должна совпадать с шаблоном: во-первых, форма цветка является произвольной, а во-вторых, после окончания рисования путь можно откорректировать, что и будет продемонстрировано в следующей части урока. Однако если вы не удовлетворены нарисованным сегментом, выберите в меню команду Edit * Undo (Правка * Отменить), чтобы удалить только этот сегмент и попытаться нарисовать его заново.

Программа InDesign CS2 имеет множество уровней операции отмены действий, поэтому можно выполнять команду Edit * Undo (Правка * Отменить) для отмены большого количества последних действий. Точное число отмен ограничено объемом оперативной памяти (ОЗУ) вашего компьютера и может достигать нескольких сотен операций.

3. Когда вы вернетесь к начальной точке, во время рисования нажмите и удерживайте клавишу Alt (Windows) или Option (Mac OS), чтобы возле указателя инструмента Pencil (Карандаш) появился маленький значок петли (); последний нарисованный сегмент замкнет фигуру цветка.

Если форма цветка вам не

Если форма цветка вам не нравится, ее можно поправить при помощи инструмента Smooth (Сглаживание) ().

Объединение двух путей, нарисованных инструментом Pencil (Карандаш)

Если вы случайно создали сегмент, не являющийся продолжением создаваемого пути, нет необходимости в отмене последнего действия и повторного рисования сегмента. Вместо этого можно соединить два независимых сегмента. Используйте описанную процедуру всегда, когда нужно объединить два пути. Если необходимо объединить больше, чем два пути, соедините их последовательно - один сегмент за другим.

1. На панели инструментов выберите инструмент Selection (Выделение) ().

2. Выделите первый путь, а затем, удерживая нажатой клавишу Shift, выделите второй путь.

3. На панели инструментов выберите инструмент Pencil (Карандаш) () и поместите указатель мыши над конечной точкой пути, который вы собираетесь соединить с другим путем.

Начните перетаскивать указатель мыши по

4. Начните перетаскивать указатель мыши по направлению к конечной точки второго пути, а когда приблизитесь ко второй конечной точке, нажмите и удерживайте клавишу Ctrl (Windows) или Command (Mac OS). Возле указателя инструмента Pencil (Карандаш) появится небольшая петля, которая указывает на то, что рисуемый сегмент будет объединять два пути.

5. После завершения рисования отпустите кнопку мыши, а затем отпустите клавишу Ctrl (Windows) или Command (Mac OS); выберите в меню команду Edit * Deselect All (Правка * Отменить все выделение).

При необходимости повторите шаги со 2-го по 5-й, чтобы связать объединенный путь с другими отдельными сегментами, последовательно присоединяя их к основному пути.

Дважды щелкните на инструменте Smooth

3. Дважды щелкните на инструменте Smooth (Сглаживание) на панели инструментов, чтобы открыть диалог Smooth Tool Preferences (Настройки инструмента Сглаживание), и установите значение параметра Fidelity (Точность) равным 15, а значение параметра Smoothness (Гладкость) - 50. Щелкните на кнопке ОК.

4. Удерживая нажатой кнопку мыши, перетаскивайте указатель инструмента Smooth (Сглаживание) над частями пути, образующими цветок, которые вы желаете сгладить.

до тех пор, пока

Использование инструмента Smooth (Сглаживание) (слева), после сглаживания сегмента (по центру), сглаживание завершено (справа)
5. Повторяйте шаг 4 до тех пор, пока не будете удовлетворены формой пути. Если сегмент был сглажен слишком сильно, выберите в меню команду Edit * Undo (Правка * Отменить), чтобы отменить действия по сглаживанию.

Урок 28

Нажмите клавишу А, чтобы переключиться

Нажатие на клавишу Z приведет к выбору инструмента Zoom (Масштаб) на панели инструментов.

3. Нажмите клавишу А, чтобы переключиться на инструмент Direct Selection (Прямое выделение) (), а затем щелкните на любой из волнообразных линий. На палитре Layers (Слои) выделится слой Hair, а путь и его опорные точки окрасятся в пурпурный цвет - цвет слоя Hair.

4. Используя инструмент Direct Selection (Прямое выделение), выделите на любой из волнообразных линий вторую опорную точку слева. Выделенная опорная точка окрашивается сплошным цветом, и из точки выходят две направляющие линии.

В этом уроке часто используются

В этом уроке часто используются палитры Layers (Слои) и Swatches (Образцы). Возможно, имеет смысл увеличить размеры этих палитр, чтобы легко видеть все их элементы. Во время работы можно свободно перемещать палитры и изменять масштаб отображения документа до уровня, который вам наиболее подходит. За более детальной информацией обратитесь к разделам «Изменение масштаба отображения документа» и «Использование палитры Navigator (Навигатор)».

С помощью направляющих линий обеспечивается

С помощью направляющих линий обеспечивается соединение в опорной точке двух смежных сегментов пути в непрерывную кривую, форма которой и определяется направляющими линиями. Угловатый путь воротничка, нарисованный в предыдущей части урока, состоял только из углов, поэтому его опорные точки не имели направляющих линий.

Как следует из их названия, опорные точки являются опорой для криволинейных сегментов, а направляющие линии управляют направлением кривых. Чтобы изменить форму кривой, можно перетаскивать как сами направляющие линии, так и их конечные точки, называемые направляющими точками (direction points).

Центральная точка. В. Опорная точка.

А. Центральная точка. В. Опорная точка. С. Направляющая линия. D. Направляющая точка. Е. Сегмент пути
Опорные точки, направляющие точки и направляющие линии помогают рисовать требуемые кривые. Опорные точки представляют собой маленькие полые квадратики, которые при выделении становятся сплошными. Направляющие точки всегда круглые и сплошные. Направляющие линии и точки не видны при печати или другом способе вывода документа; они предназначены исключительно для облегчения процесса рисования.

5. После того как вы закончите рассмотрение опорных точек, щелкните на пустой области страницы, чтобы снять выделение с пути.

Гладкая точка. В. Угловая точка

А. Гладкая точка. В. Угловая точка с направляющей линией. С. Угловая точка без направляющих линий

щелкните на крайнем левом прямоугольнике

3. На палитре Layers (Слои) щелкните на крайнем левом прямоугольнике строки слоя Head/eye (Голова/глаз), чтобы сделать данный слой видимым. В окне документа появится незаконченный путь, начинающийся в точке 1 и заканчивающийся в точке 6.

щелкните на строке слоя

4. На палитре Layers (Слои) щелкните на строке слоя Head/eye, чтобы сделать слой целевым.

Сейчас вы воспользуетесь комбинацией клавиш,

Сейчас вы воспользуетесь комбинацией клавиш, чтобы отобразить сетку и включить привязку к ней объектов.

5. Убедитесь, что на панели инструментов выбран режим Normal View Mode (Обычный режим просмотра); если режим не установлен, щелкните на кнопке, соответствующей этому режиму.

прежнему не видны, нажмите комбинацию

Если линии сетки документа по- прежнему не видны, нажмите комбинацию клавиш Ctrl+' (Windows) или Command+' (Mac OS), чтобы отобразить их.

6. Нажмите комбинацию клавиш Shift+Ctrl+' (Windows) или Shift+Command+ ' (Mac OS), чтобы включить привязку объектов к сетке документа. Чтобы убедиться, что флажок Snap to Document Grid (Привязка к сетке документа) установлен, выберите в меню команду View (Вид). В открывшемся меню напротив команды Snap to Document Grid (Привязка к сетке документа) должен стоять флажок.

Чтобы изменить положение опорной точки

Чтобы изменить положение опорной точки во время рисования, нажмите и удерживайте клавишу пробела при перетаскивании опорной точки.

Теперь вы изобразите подбородок, нарисовав криволинейный сегмент между двумя прямолинейными сегментами.

3. Расположите указатель мыши над точкой 10. Щелкните на точке 10 и, удерживая кнопку мыши, перетащите указатель вдоль красной линии. Достигнув конечной точки красной линии, отпустите кнопку мыши.

4. Щелкните на точке 11. Обратите внимание, что вместо прямой линии, изображенной на шаблоне, новый сегмент пути представляет собой кривую линию; на следующих шагах вы поправите нарисованную линию.

Расположите указатель мыши над точкой

5. Выберите в меню команду Edit * Undo (Правка * Отменить). Новый сегмент исчезнет.

6. Расположите указатель мыши над точкой 10 (возле указателя мыши должен появиться маленький значок вставки) и щелкните на точке 10.

Левая направляющая линия точки 10 удалена, поэтому на том месте, где должна находиться зеленая направляющая линия, будет видна красная линия шаблона. Отсутствие направляющей линии позволит вам создать следующий сегмент абсолютно прямым. Обратите внимание, что справа от точки 10 зеленая направляющая линия осталась на месте, и что кривая линия подбородка совпадает с кривой линией на шаблоне.

а затем расположите указатель мыши

7. Щелкните на точке 11, а затем расположите указатель мыши над точкой 1. Щелкните на точке 1, когда возле указателя мыши появится маленький значок петли, показывающий, что при щелчке на точке 1 путь замкнется и этим завершится рисование головы.

указывает на то, что слои

Значок глаза () указывает на то, что слои в данный момент отображаются, а значок с перечеркнутым карандашом () в слое Template 1 показывает, что данный слой заблокирован. Все слои, содержащие шаблоны, заблокированы - это предотвратит случайное рисование на этих слоях.

2. На палитре Layers (Слои) выберите слой Collar. В строке слоя Collar, справа от его имени, появится значок пера ( ), показывающий, что все добавляемое к странице документа будет сохраняться на данном слое.

3. На панели инструментов выберите инструмент Zoom (Масштаб) (), а затем щелкните один или несколько раз на шаблоне воротничка рубашки для увеличения масштаба изображения, чтобы можно было легко прочитать числа на шаблоне.

в строке слоя Template 4,

8. На палитре Layers (Слои) щелкните на значке глаза () в строке слоя Template 4, чтобы скрыть данный слой, а затем выберите в меню команду File * Save (Файл * Сохранить).

Позднее вы настроите заливку и линию пути, после того как отредактируете форму рта и нарисуете глаз.

о том, что сегменты между

Не беспокойтесь о том, что сегменты между точками 5, 6 и 7 не совпадают с сегментами шаблона. Эти сегменты будут настроены на следующих шагах. Сначала вы отведете назад верхнюю направляющую линию, чтобы восстановить прямолинейный сегмент между точками 5 и 6.

При щелчке на гладкой точке с нажатой клавишей Alt /Option гладкая точка преобразуется в угловую точку, при этом направляющие линии удаляются.

6. Расположите указатель инструмента Реn (Перо) над верхней направляющей точкой точки 6. Затем, удерживая нажатой клавишу Alt (Windows) или Option (Mac OS), перетащите верхнюю направляющую точку обратно в точку 6.

перетащите указатель мыши из точки

7. Расположите указатель инструмента Реn (Перо) над точкой 7 и, удерживая нажатой клавишу Alt /Option, перетащите указатель мыши из точки 7 вниз до красной точки. Точка 7 была преобразована из угловой точки в гладкую точку. Растягивание направляющих линий также влияет на левую половину сегмента между точками 6 и 7; теперь сегмент совпадает с сегментом шаблона.

удерживая нажатой клавишу

8. Расположите указатель инструмента Реn (Перо) над точкой 8 и, удерживая нажатой клавишу Alt /Option, перетащите указатель мыши из точки 8 вниз до красной точки, чтобы сегмент между точками 8 и 9 стал изогнутым.

над нижней направляющей точкой точки

9. Расположите указатель инструмента Реn (Перо) над нижней направляющей точкой точки 8. Удерживая нажатой клавишу Alt /Option, перетащите нижнюю направляющую точку вверх, в точку 8.

в окне всю страницу целиком.

10. Нажмите комбинацию клавиш Ctrl +O (Windows) или Command+O(Mac OS), чтобы отобразить в окне всю страницу целиком.

11. На палитре Layers (Слои) щелкните на значке глаза в строке слоя Template 5, чтобы скрыть этот слой.

12. Снимите выделение со всех объектов и затем сохраните файл.

Разные художники используют разные стили рисования. Некоторые сразу устанавливают все углы и кривые, другие же предпочитают создать черновой вариант фигуры, используя угловые точки, а позднее возвращаются к черновому варианту, чтобы добавить и поправить кривые, как это делали вы только что. Приобретя опыт, вы сами выберете предпочитаемый метод рисования.

расположите указатель мыши над точкой

5. Используя инструмент Реn (Перо), расположите указатель мыши над точкой 1 шаблона и щелкните один раз.

Расположите указатель мыши над точкой

6. Расположите указатель мыши над точкой 2 шаблона, щелкните и, не отпуская кнопку мыши и удерживая нажатой клавишу Shift. перетащите указатель вправо до серой точки.

Расположите указатель мыши над правой

7. Расположите указатель мыши над правой направляющей точкой (над серой точкой) точки 2. Удерживая нажатой клавишу Alt (Windows) или Option (Mac OS), перетащите направляющую точку вниз к красной точке. Обратите внимание, что положение левой направляющей линии точки 2 не изменилось.

Расположите указатель мыши над точкой

8. Расположите указатель мыши над точкой 3 шаблона, щелкните и, не отпуская кнопку мыши и удерживая нажатой клавишу Shift, перетащите указатель вверх до серой точки.

чтобы снять выделение со всех

4. Нажмите комбинацию клавиш Shift+Control+A (Windows) или Shift+Command+А (Mac OS), чтобы снять выделение со всех объектов, если таковые имеются.

5. Выберите в меню команду Window * Stroke (Окно * Обводка), чтобы отобразить палитру Stroke (Обводка). Убедитесь, что значение параметра Weight (Толщина) равно 1pt. После этого переместите или закройте палитру Stroke (Обводка) по вашему усмотрению, чтобы она не затрудняла просмотр шаблона.

При изменении значений параметров, когда не выбраны какие-либо объекты, изменяются значения, используемые по умолчанию. В этом уроке требуется, чтобы значение толщины линии по умолчанию равнялось одному пункту; это необходимо для того, чтобы рисуемые пути не скрывали линии слоя с шаблоном.

6. На панели инструментов выберите инструмент Реn (Перо) () и поместите указатель мыши над точкой 1 шаблона - нижним краем воротничка рубашки.

Форма указателя мыши включает в себя полую стрелку (), означающую, что выбрана команда Snap to Document Grid (Привязка к сетке документа). Если щелкнуть, указатель мыши привяжется к ближайшей направляющей или пересечению линий сетки, и первая опорная точка будет установлена в этом месте.

7. Щелкните наточке 1.

8. Переместите указатель мыши на точку 2 шаблона и щелкните снова.

перетащите верхнюю направляющую линию точки

9. Удерживая нажатой клавишу Alt /Option, перетащите верхнюю направляющую линию точки 3 вниз и вправо к красной точке. Эта направляющая линия будет определять форму левой половины следующего сегмента.

Щелкните на точке 4, используя

10. Щелкните на точке 4, используя инструмент Реn (Перо).

11. Расположите указатель мыши над точкой 5 шаблона, щелкните и, не отпуская кнопку мыши и удерживая нажатой клавишу Shift. перетащите указатель до красной точки.

Удерживание клавиши Shift при перетаскивании направляющих линий позволяет располагать их строго горизонтально.

Если у вас возникли проблемы с последним шагом, выберите в меню команду Edit * Undo (Правка * Отменить) и не забудьте, что клавишу Shift необходимо нажать после начала перетаскивания.

12. Щелкните на точке 1, чтобы замкнуть путь, а затем нажмите комбинацию клавиш Shft+Ctrl+A (Windows) или Shift+Command+A(Mac OS), чтобы снять с пути выделение, если это не было сделано раньше.

в строке слоя Template 6,

13. На палитре Layers (Слои) щелкните на значке глаза в строке слоя Template 6, чтобы скрыть данный слой; после этого сохраните файл.

Обратите внимание, что при создании новых сегментов инструментом Реn (Перо) сохраняются все существующие угловые точки и гладкие точки, и при нажатии клавиш Alt /Option модифицируется стандартное поведение инструмента Реn (Перо).

Чтобы было проще наблюдать за

Чтобы было проще наблюдать за эффектом создания составного пути, вы временно зальете изображение цветом.

2. Используя инструмент Selection (Выделение) (), щелкните на пути, образующем голову, чтобы выделить его.

3. Убедитесь, что на панели инструментов выбран квадрат Fill (Заливка) (). На палитре Swatches (Образцы) выберите любой цвет, за исключением значений White (Белый) или None (Бесцветный).

с пути, образующего голову, нажмите

4. Не снимая выделения с пути, образующего голову, нажмите клавишу Shift и, не отпуская ее, щелкните на пути, образующем глаз, чтобы выделить оба пути.

5. Выберите в меню команду Object * Compound Paths * Make (Элемент * Составные пути * Создать).

и глаз, теперь являются двумя

Пути, образующие голову и глаз, теперь являются двумя подпутями (subpath) одного и того же составного пути. Путь, образующий глаз, в составном пути формирует дыру.

6. Убедитесь, что на панели инструментов выбран квадрат Fill (Заливка), и щелкните на кнопке Apply None (Применить нулевое значение), чтобы удалить временную заливку цветом. После этого снимите выделение со всех объектов и сохраните файл.

Когда для выделения составного пути используется инструмент Selection (Выделение), выделяется весь составной путь целиком. Чтобы выделить подпуть, выберите инструмент Direct Selection (Прямое выделение) и щелкните на подпути, удерживая нажатой клавишу Alt (Windows) или Option (Mac OS).

Щелкните на вкладке палитры Transform

4. Используя инструмент Selection (Выделение) (), выделите голубую (внешнюю) окружность.

5. Щелкните на вкладке палитры Transform (Трансформация) (или выберите в меню команду Window * Transform (Окно * Трансформация)), чтобы отобразить палитру.

6. Убедитесь, что на палитре Transform (Трансформация) выбран центральный маркер в значке схематичного представления (proxy point) ().

В соответствии с положением этого маркера следующее действие, вызываемое с помощью команды из меню палитры Transform (Трансформация), будет выполняться относительно центра выделения, а не относительно маркеров, расположенных на сторонах или в углах выделенного объекта. Удостоверьтесь, что кнопка Constrain proportions for scaling (Сохранять пропорции при масштабировании) (), расположенная в левом нижнем углу палитры, нажата.

7. В поле ввода Scale X Percentage (Масштабирование по оси X) () палитры Transform (Трансформация) введите значение 120 и нажмите комбинацию клавиш Alt+Enter (Windows) или Option+Enter (Mac OS). В результате появится дубликат окружности большего диаметра.

Чтобы масштабировать круг только по

Чтобы масштабировать круг только по горизонтали (оси X), после ввода значения параметра необходимо нажать только клавишу Enter. В данном случае вы нажали клавишу Ctrl (Windows) или Command (Mac OS), чтобы выполнить пропорциональное масштабирование и по другой оси (оси Y); клавиша Alt или Option была нажата для создания дубликата исходной окружности с использованием нового значения масштаба.

с левой стороны новой окружности.

3. Используя инструмент Scissors (Ножницы), щелкните на опорной точке с левой стороны новой окружности. Затем щелкните на опорной точке с правой стороны. Исходный путь будет разбит на два отдельных пути, и только нижняя полуокружность останется выделенной.

Значки увеличены, чтобы показать дополнительные

Щелчок на левой и правой опорных точках. ( Значки увеличены, чтобы показать дополнительные данные.)
4. Переключитесь на инструмент Selection (Выделение) () и убедитесь, что выделена нижняя часть окружности самого большого диаметра.

5. Нажмите клавишу Delete, чтобы удалить нижнюю дугу пути.

Даже если команда Snap To

Даже если команда Snap To Document Grid (Привязка к сетке документа) не выбрана, можно располагать точки под углом 45 ° друг относительно друга, удерживая нажатой клавишу Shift во время щелчка.

9. Щелкните на всех оставшихся пронумерованных точках (3, 4, 5, 6 и 7) в порядке их нумерации. Поскольку вы щелкаете в местах, которые располагаются на сетке документа, фигура будет точно соответствовать шаблону.

Урок 60

в начальной точке пути добавится

4. На палитре Stroke (Обводка) в открывающемся списке Start (Начало) выберите значение Circle (Окружность). В результате выполненного действия в начальной точке пути добавится фигура окружности - первая точка, которая была нарисована во время создания пути.

Снимите выделение со всех объектов,

5. Снимите выделение со всех объектов, уменьшите масштаб изображения, чтобы увидеть страницу полностью, и затем сохраните файл.

Чтобы поменять местами начальную и конечную точки пути, используйте инструмент Direct Selection (Прямое выделение), чтобы выделить точку пути, а затем выберите в меню команду Object * Reverse Path (Элемент * Обратный путь).

Изображение будет автоматически помещено внутрь

Изображение будет автоматически помещено внутрь головы, поскольку в момент помещения файла была выделена именно голова. Обратите внимание, что глаз по-прежнему образует дыру.

Теперь вы используете средства программы InDesign для раскрашивания изображения. Это можно сделать, поскольку изображение было сохранено как однобитовое, или полутоновое (grayscale).

4. На панели инструментов выберите квадрат Stroke (Линия) и нажмите клавишу / (косая черта), чтобы применить значение None (Бесцветный) к цвету обводки. Затем нажмите комбинацию клавиш Ctrl+Shift+A (Windows) или Command+Shift+A (Mac OS), чтобы снять выделение со всех объектов.

5. Используя инструмент Direct Selection (Прямое выделение) (), щелкните на изображении внутри головы. Будет выделен ограничивающий прямоугольник изображения текстуры, которое было помещено внутрь фигуры головы.

6. Выберите квадрат Fill (Заливка) на панели инструментов, а затем на палитре Swatches (Образцы) щелкните на строке с именем TRUMATCH 50-b4. Черные области изображения текстуры будут заменены темно-коричневым цветом.

7. Снимите выделение с изображения, переключитесь на инструмент Selection (Выделение) () и выделите снова форму головы.

8. На палитре Swatches (Образцы) щелкните на строке с именем TRUMATCH 50-b4 90%. Белые области изображения будут заменены светло-коричневым цветом и изображение текстуры станет более нежным, без белых и черных областей.

Снимите выделение со всех объектов

9. Снимите выделение со всех объектов и сохраните файл.

Перетащите указатель мыши по диагонали

6. Перетащите указатель мыши по диагонали из одного угла ячейки сетки документа в другой угол, чтобы создать фигуру маленькой звезды.

Поскольку выбрана команда Snap to

Поскольку выбрана команда Snap to Document Grid (Привязка к сетке документа), нет необходимости удерживать нажатой клавишу Shift во время перетаскивания, чтобы сохранить пропорции фигуры. У вас должна получиться симметричная фигура звезды.

7. Выберите в меню команду View * Hide Document Grid (Вид * Скрыть сетку документа), а затем команду View * Snap to Document Grid (Вид * Привязка к сетке документа), чтобы отменить данный режим.

Теперь, когда звезда уже создана, вы просто вставите ее в текст, чтобы получить внутристрочную графику.

в тексте, где была установлена

3. Выберите в меню команду Edit * Paste (Правка * Вставить), чтобы поместить графику прямо в тексте, где была установлена точка вставки. Отобразите сетку документа, чтобы проверить расположение графики, выбрав в меню команду View* Show Document Grid (Вид * Показать сетку документа).

В зависимости от того, где

В зависимости от того, где находилась точка вставки во время помещения внутристрочной графики, изображение может располагаться на уровне символов текста, а может располагаться немного выше. Можно сместить положение базовой линии (baseline alignment) для звезды и добавить вокруг нее пространство, поскольку внутристрочная графика по поведению похожа на любой другой текстовый символ.

4. Используя инструмент Туре (Ввод), установите точку ввода прямо перед звездой и нажмите клавишу пробела, чтобы при необходимости добавить пространство перед или после фигуры звезды.

протащите указатель мыши через фигуру

5. Используя инструмент Туре (Ввод) (), протащите указатель мыши через фигуру звезды, чтобы выделить ее. На палитре Character (Символ) изменяйте значение параметра Baseline Shift (Смещение базовой линии) (А.;-) до тех пор, пока графика не расположится красиво между строчками над и под ней. В файле примера используется значение -3 pt.

Можно также изменить положение графики, выделив ее при помощи инструмента Selection (Выделение) и нажав кнопку со стрелкой вниз.

Чтобы закончить путь, выполните любое

10. Чтобы закончить путь, выполните любое из следующих действий:

Выберите в меню команду Edit* Deselect All (Правка * Отменить все выделение).

Щелкните на инструменте Реn (Перо) на панели инструментов.

Нажмите клавишу Ctrl (Windows) или Command (Mac OS), чтобы временно активизировать использовавшийся ранее инструмент Selection (Выделение), и щелкните на пустой области, чтобы снять выделение с пути. Если вы используете данный способ, убедитесь, что никакие объекты белого цвета не выбраны.

Рисуя пути при помощи инструмента Реn (Перо), вы увидите множество визуальных подсказок во время работы. Эти подсказки содержат полезную информацию. К этому моменту вы уже можете заметить следующее:

Между первой и второй опорными точками любого нарисованного сегмента появляется третья точка. Эта точка является центральной точкой (center point) сегмента, которая автоматически появляется на любом пути, имеющем, по крайней мере, две точки. Центральная точка облегчает процесс выделения и выравнивания объектов. Во время выполнения урока наблюдайте за тем, как при изменении формы пути центральная точка будет автоматически отслеживать центр пути.

После щелчка на второй точке возле указателя мыши появится знак вставки (caret) (^), который будет присутствовать до тех пор, пока указатель инструмента Реп (Перо) будет находиться над новой опорной точкой. Знак вставки указывает на возможность рисования криволинейного сегмента из данной опорной точки. Вы будете создавать криволинейные сегменты позднее в этом уроке.

Нарисованный путь и опорные точки отображаются в бледно-лиловом цвете. Это происходит потому, что бледно-лиловый цвет является цветом слоя Collar; цвет слоя (layer color) отображается в квадрате, расположенном слева от имени слоя Collar на палитре Layers (Слои). Цвет слоя идентифицирует слои, содержащие выделенные в настоящее время объекты.

Не путайте цвет обводки (stroke color) с цветом слоя, который не выводится при печати. Цвет слоя позволяет лишь судить о месте расположения рисуемого объекта в стеке объектов документа.

На панели инструментов щелкните на

6. Переключитесь на инструмент Selection (Выделение) () и выделите звезду.

7. На панели инструментов щелкните на квадрате Stroke (Обводка) (), а затем на палитре Swatches (Образцы) щелкните на строке с именем ТВДМАТСН 15-с4, чтобы окрасить контур звезды.

8. Снимите выделение со всех объектов, уменьшите масштаб изображения, чтобы увидеть страницу целиком, и сохраните файл.

В окне документа уменьшите масштаб

2. В окне документа уменьшите масштаб изображения, чтобы увидеть обе страницы документа.

3. Выберите в меню команду Edit * Select All (Правка * Выделить все).

4. Удерживая нажатой клавишу Alt (Windows) или Option (Mac OS), перетащите все выделенные объекты вниз, на страницу 2, расположив их с такими же отступами, как и на странице 1.

Все объекты выделены на первом

Все объекты выделены на первом развороте (слева) и копии объектов перемещены на второй разворот (справа) Если вы допустили ошибку, выберите в меню команду Edit * Undo (Правка * Отменить). Перед тем как повторно выбрать команду Select All (Выделить все), убедитесь, что в текущий момент разворот страницы 1 активен (щелкните на первом развороте в окне документа, а не на палитре Pages (Страницы)). В противном случае при выполнении команды Select All (Выделить все) будут выделены объекты на странице 2 - последней странице, с которой вы работали.

5. Убедитесь, что все объекты на странице 2 выделены. На палитре Transform (Трансформация) щелкните на центральном маркере в значке схематичногс представления (proxy) (), а затем в меню палитры выберите команду Flip Horizontal (Перевернуть по горизонтали).

6. Снимите выделение со всего и сохраните файл.

и Text. Теперь можно увидеть

7. На палитре Layers (Слои) сделайте видимыми слои Headline и Text. Теперь можно увидеть документ, который вы создали, целиком.

Вы только что закончили проект,

Поздравляем! Вы только что закончили проект, в котором использовали широкий диапазон нарисованных фигур, импортированную графику и эффекты макета.

в окне документа изображение или

3. При необходимости прокрутите в окне документа изображение или измените масштаб отображения, чтобы отчетливо видеть все числа и разноцветные направляющие линии шаблона цветка.

Щелкните инструментом на всех точках,

4. Выберите инструмент Реn (Перо) (). Щелкните инструментом на всех точках, начиная с точки 1 и заканчивая точкой 12, чтобы задать опорные точки, каждый раз выравнивая направляющие линии точки с красными линиями и точками слоя-шаблона (для этого после щелчка мыши, не отпуская кнопку мыши, нужно перетащить указатель вдоль красной линии до точки).

5. После того как все точки, включая точку 12, будут нарисованы, щелкните на точке 1, предварительно убедившись, что возле указателя мыши появилась маленькая петля. Петля указывает на то, что при щелчке на точке фигура замкнется. После щелчка на точке 1, не отпуская кнопку мыши, перетащите указатель мыши вдоль голубой (а не красной) линии шаблона до точки.

6. Создайте две отдельных линии и объедините их, нарисовав линию между ними при помощи инструмента Pencil (Карандаш) - во время рисования линии между двумя путями удерживайте нажатой клавишу Ctrl (Windows) или Command (Mac OS). При рисовании создайте небольшое перекрытие с существующими линиями.

7. Поэкспериментируйте с различными концевыми фигурами, располагая их на только что созданных линиях, при помощи параметров, доступных на палитре Stroke (Обводка). Попробуйте использовать различные стрелки и фигуры. Также попробуйте различные стили линии и исследуйте варианты, доступные в меню палитры Stroke (Обводка), по созданию своих собственных стилей линии.

8. Нарисуйте два прямоугольника, которые слегка перекрываются в углах, и поэкспериментируйте с различными параметрами палитры Pathfinder (Обработка путей), которая позволяет объединять отдельные объекты различными способами. Выберите в меню команду Window * Pathfinder (Окно * Обработка путей), чтобы открыть палитру Pathfinder (Обработка путей).

в меню команду Edit

7. Выберите в меню команду Edit * Deselect All (Правка * Отменить все выделение), а затем - команду File * Save (Файл * Сохранить), чтобы сохранить файл.

Обратите внимание, что верхняя граница

Обратите внимание, что верхняя граница шаблона, который вы только что отобразили, точно такая же, как и у нарисованной верхней части воротничка. Вы можете сэкономить время, скопировав верхнюю часть воротничка и отредактировав копию.

2. Щелкните инструментом Direct Selection (Прямое выделение) () на пути верхней части воротничка (уже нарисованном), а затем щелкните на центральной точке, чтобы выделить все точки пути.

Создание векторных изображений

В этом уроке...

Начало работы

Настройка сетки документа

Рисование прямолинейных сегментов

Рисование открытого пути, состоящего из прямолинейных сегментов

Окраска пути

Копирование и изменение существующего пути

Закрытие и окраска нарисованного объекта

Рисование при помощи инструмента Pencil (Карандаш)

Подготовка к рисованию инструментом Pencil (Карандаш)

Рисование фигуры цветка инструментом Pencil (Карандаш)

Сглаживание нарисованного пути

Завершение рисования цветка

Рисование криволинейных сегментов инструментом Реn (Перо)

Выделение точки на кривой

Рисование комбинаций криволинейных и прямолинейных сегментов

Подготовка к рисованию фигуры головы

Рисование фигуры головы

Изменение формы существующих сегментов

Рисование глаза

Создание составного пути

Создание точного полукруга

Дублирование и масштабирование за одну операцию

Разрезание пути при помощи инструмента Scissors (Ножницы)

Добавление концевой фигуры к открытому пути

Создание текстурного эффекта при помощи цветного изображения

Создание и добавление внутристрочной графики

Использование дополнительных параметров инструмента Polygon (Многоугольник)

Помещение внутристрочной графики

Создание зеркальной копии объектов

Самостоятельная работа

Обзорные вопросы

Ответы на обзорные вопросы

Удерживая нажатой комбинацию клавиш Shift

3. Удерживая нажатой комбинацию клавиш Shift +Аlt (Windows) или Shift+Орtion (Mac OS), перетащите путь верхней части воротничка вниз, чтобы он сравнялся с верхней границей шаблона нижней части воротничка. Отпустив кнопку мыши, вы увидите, что в действительности вы создали и перетащили копию пути, а не сам оригинал.

Выделение точки на кривой

Если выделить точку, являющуюся частью криволинейного сегмента, появятся дополнительные элементы управления, позволяющие точно настроить кривую. Перед тем как начать рисование кривых, полезно будет больше узнать об этих элементах управления.

1. На палитре Layers (Слои) щелкните на крайнем левом прямоугольнике в строке слоя Hair (Волосы), чтобы появился значок глаза (). Этот слой содержит волнообразные линии, которые будут использоваться в данной части урока.

2. Используя инструмент Zoom (Масштаб), увеличьте изображение набора волнообразных линий.

Закрытие и окраска нарисованного объекта

Чтобы залить воротничок сплошным цветом, необходимо сначала замкнуть (close) фигуру воротничка. Вы будете продолжать работу со слоем Collar (выделенным на палитре Layers (Слои)) и видимым слоем Template 2.

1. Нажмите клавишу Р, чтобы выбрать инструмент Реn (Перо), и поместите указатель мыши прямо над точкой 1, чтобы возле указателя инструмента появилась косая черта (). Косая черта указывает на то, что вместо создания нового пути будет продолжено рисование пути из конечной точки.

Завершение рисования цветка

Сейчас вы закончите рисование фигуры цветка.

1. На панели инструментов щелкните на квадрате Fill (Заливка) (), а затем на палитре Swatches (Образцы) щелкните на строке с именем TRU MATCH 25-c1.

2. Нажмите клавишу X, чтобы на панели инструментов выделить квадрат Stroke (Обводка) (), а затем на панели инструментов щелкните на кнопке Apply None (Применить нулевое значение), чтобы удалить обводку цветка.

3. Выберите в меню команду Edit * Deselect All (Правка * Отменить все выделение), нажмите комбинацию клавиш Ctrl+D (Windows) или Command+ D (Mac OS), чтобы отобразить в окне всю страницу, и сохраните файл.

Если комбинация клавиш для команды Fit Page in Window (Целая страница) не работает, убедитесь, что вы нажали именно клавишу с цифрой ноль, расположенную над буквенными клавишами, а не клавишу буквы О или клавишу с цифрой ноль на числовой клавиатуре.

Рисование в оставшейся части урока вы будете выполнять при помощи инструмента Реn (Перо); инструмент Реn (Перо) идеально подходит для создания точных фигур и кривых.

Позднее, когда вы будете свободно владеть инструментом Реn (Перо), можете попробовать создать точную копию фигуры цветка шаблона при помощи инструмента Реn (Перо). Эта процедура описана в разделе «Самостоятельная работа» в конце данного урока.

Импортирование и настройка файлов программы Illustrator использующих прозрачность

При импортировании файлов программы Adobe Illustrator в макет программы InDesign программа InDesign CS2 распознает и сохраняет все взаимодействия прозрачности (transparency interactions), которые были применены в программе Illustrator. В дальнейшем можно изменить прозрачность импортированного изображения, применив параметры программы InDesign для непрозрачности, режимов смешивания и размывания ко всему изображению.

1. Убедитесь, что слой Art3 является целевым на палитре Layers (Слои) и что на панели инструментов выбран инструмент Selection (Выделение) (). Выберите в меню команду Edit * Deselect All (Правка * Отменить все выделение).

2. Выберите в меню команду File * Place (Файл * Поместить). В открывшемся диалоге Place (Поместить) найдите файл 10_d.ai в папке ID_10 и дважды щелкните на нем, чтобы выбрать его.

3. Расположите указатель загруженного изображения над красным кругом в центре правой стороны страницы и щелкните один раз, чтобы поместить изображение. При необходимости перетащите изображение, чтобы оно было расположено примерно по центру в красном круге.

4. На палитре Layers (Слои) щелкните на значках глаза слоев Art2, Art1 и Background, чтобы остался видимым только слой Art3. В этом случае вы сможете увидеть взаимодействие цветов прозрачности в исходном изображении. Затем щелкните на прямоугольниках снова, чтобы отобразить слои Art2, Art1 и Background. Обратите внимание, что фигура белой оливки практически непрозрачна, в то время как другие фигуры полупрозрачны.

Импортирование и раскрашивание чернобелого изображения

Вы начнете работу со слоя, содержащего фон для меню. Данный слой будет служить фоном с неупорядоченной текстурой, который будет виден сквозь объекты, находящиеся на слоях выше данного слоя в стеке слоев (layer stack), для которых установлены параметры прозрачности. Поскольку ниже этого слоя в стеке слоев ничего нет, вы не будете изменять значение непрозрачности для этого слоя.

1. На палитре Layers (Слои) выберите слой Background (Фон), прокрутив при необходимости список слоев, чтобы найти его в самом низу списка. Убедитесь, что слой видим и не заблокирован (в крайнем левом прямоугольнике отображается значок глаза, а соседний с ним прямоугольник - пуст).

Изменение непрозрачности объектов залитых сплошным цветом

После того как вы залили основной слой цветом и текстурой, можно начать добавление эффектов, связанных с прозрачностью, к слоям, находящимся над ним в стеке слоев. Начните с ряда простых фигур, залитых сплошным цветом и нарисованных в программе InDesign.

1. На палитре Layers (Слои) выделите слой Art1, чтобы сделать его активным слоем, и щелкните на прямоугольниках, расположенных слева от имени слоя, чтобы разблокировать слой (удалив значок перечеркнутого карандаша () и сделать его видимым (отобразив значок глаза ().

Изменение параметров прозрачности изображений в формате EPS

Вплоть до этой части урока вы применяли различные параметры прозрачности к объектам, нарисованным в программе InDesign. Однако вы также можете изменять значение непрозрачности, режим смешивания и параметры размывания для документов формата Encapsulated PostScript (EPS), созданных в программах, подобных программе Adobe Illustrator.

1. На палитре Layers (Слои) снимите блокировку и сделайте видимым слой Art2.

2. Убедитесь, что на панели инструментов выбран инструмент Selection (Выделение) ().

3. Щелкните на изображении черной спирали, которая находится сверху темно-синего (Navy) круга и закрывает нижележащий круг на левой стороне страницы. Затем, удерживая клавишу Shift, щелкните на спирали, находящейся над красным кругом на правой стороне страницы, чтобы выделить и ее.

Изменение прозрачности изображений созданных в программе Photoshop

В этой части урока вы примените прозрачность к импортированному файлу программы Photoshop. Хотя в данном примере используется одноцветное изображение, параметры прозрачности программы InDesign можно применять и к сложным многоцветным фотографиям, импортированным из программы Photoshop.

1. На палитре Layers (Слои) выберите слой Art3, разблокируйте его и сделайте видимым. Если вам будет проще работать, можете щелкнуть на значке глаза () в строках слоя Art1 или слоя Art2, или на обоих, чтобы скрыть соответствующие слои, но оставьте видимым по крайней мере один нижележащий слой, чтобы вы могли видеть результаты взаимодействий прозрачности.

2. Используя инструмент Selection (Выделение) (), щелкните на изображении взрыва черной звезды (black starburst) в правой верхней части страницы.

Начало работы

Проектом данного урока является меню для вымышленного ресторана Bistro nonXista. Прямо в программе InDesign вы создадите визуальное изобилие цветовых взаимодействий, применив прозрачность к объектам, расположенным на нескольких слоях.

Чтобы быть уверенным, что инструменты и палитры функционируют в точном соответствии с описанием шагов данного урока, удалите или переименуйте файлы InDesign Defaults и InDesign SavedData. За более подробной информацией обратитесь к разделу «Восстановление настроек по умолчанию» в начале этой книги.

1. Запустите программу Adobe InDesign.

2. Выберите в меню команду File * Open (Файл * Открыть) и откройте файл 10_a.indd, находящийся в папке ID_10 папки Lessons на вашем жестком диске.

3. Выберите в меню команду File * Save As (Файл * Сохранить как), в открывшемся диалоге Save As (Сохранение как) присвойте файлу имя 10_Menu.indd и щелкните на кнопке Save (Сохранить), чтобы сохранить файл в папке ID_10.

Меню на данный момент времени представляет собой длинную пустую страницу, поскольку все слои скрыты. Вы будете отображать слои один за другим по мере надобности, чтобы было проще сфокусироваться на конкретных объектах и задачах этого урока.

4. Чтобы посмотреть, как выглядит окончательный документ, выберите в меню команду File * Open (Файл * Открыть) и откройте файл 10_b.indd, находящийся в папке ID_10 папки Lessons.

5. Когда вы будете готовы начать работу, можете либо закрыть файл 10_b.indd, либо выбрать в меню команду Window * 10_Menu.indd (Окно* 10_Menu.indd), чтобы переключиться обратно на документ урока, оставив открытым пример законченного файла, чтобы в процессе работы использовать его в справочных целях.

Обзорные вопросы

1. Как изменить цвет белых областей черно-белого изображения? Черных областей?

2. Как можно изменить эффекты прозрачности, не изменяя значения параметра Opacity (Непрозрачность) объекта?

3. Почему важен порядок расположения слоев и объектов внутри слоев при работе с прозрачностью?

4. Будут ли эффекты прозрачности, созданные в программе InDesign CS2, включены в файл формата PDF, который был экспортирован из программы InDesign?

Чтобы изменить цвет белых областей,

1. Чтобы изменить цвет белых областей, выделите объект, используя инструмент Selection (Выделение) (), а затем выберите цвет на палитре Swatches (Образцы). Чтобы изменить цвет черных областей, выделите объект, используя инструмент Direct Selection (Прямое выделение) (), а затем выберите желаемый цвет на палитре Swatches (Образцы).

2. Помимо выделения объекта и изменения значения параметра Opacity (Непрозрачность) на палитре Transparency (Прозрачность), можно также создавать эффекты прозрачности, изменяя режим смешивания, размывая края объекта или добавляя эффекты падающей тени, которые имеют свои параметры прозрачности. Режимы смешивания определяют, как будут комбинироваться базовый и смешиваемый цвета для получения результирующего цвета. За более подробной информацией обратитесь к разделу «Выбор режимов смешивания» («Selecting blending modes») интерактивной справки программы InDesign.

3. Прозрачность объекта влияет на отображение объектов, находящихся под (за) ним в порядке расположения слоев. Например, объекты, расположенные ниже полупрозрачного объекта, могут быть видны под ним - как объекты за цветной пленкой. Непрозрачные объекты закрывают области, расположенные под ними в стеке слоев, независимо от того, имеют ли объекты, расположенные под ними, уменьшенные значения параметра Opacity (Непрозрачность), размывание или другие режимы смешивания.

4. Да, если вы откроете PDF-файл в программе Adobe Acrobat версии 5.0 или 6.0, или в программе Adobe Reader версии 7.0. В более ранних версиях программы Acrobat все объекты отображаются со 100% непрозрачностью.

Применение параметров прозрачности к тексту

Изменить непрозрачность текста так же просто, как применить параметры прозрачности к графическим объектам шаблона. В этой части урока вы измените цвет и непрозрачность некоторых слов, которые будут добавлены при помощи инструмента Туре (Ввод) программы InDesign.

1. Разблокируйте и сделайте видимым слой Туре (Надпись).

2. На панели инструментов выберите инструмент Туре (Ввод) (), щелкните, чтобы установить точку вставки в текстовом фрейме «I THINK, THEREFORE I DINE», и выберите в меню команду Edit * Select All (Правка * Выделить все). При необходимости увеличьте масштаб документа, чтобы можно было беспрепятственно читать текст.

3. На палитре Swatches (Образцы) выберите строку с именем [Paper] (Бумага).

Применение параметров прозрачности

Возможность изменять непрозрачность объекта при помощи одного элемента управления - это всего лишь одна из множества возможностей программы InDesign CS2 по работе с прозрачностью. Помимо возможности изменять непрозрачность заливки или линий объекта, нарисованного или напечатанного в программе InDesign, и импортированных изображений и текста - включая фотографии - существуют и другие возможности. Выполнив простые действия, можно использовать режимы смешивания (blending modes), сглаживание и эффекты падающих теней. Можно даже импортировать объекты с существующими параметрами прозрачности, а затем скомбинировать эффект с эффектами программы InDesign.

В этом проекте вы будете продвигаться от слоя к слою, а не от метода к методу, что позволит получить прочные практические навыки по использованию различных параметров прозрачности.

Применение режима смешивания Multiply (Умножение)

Параметр Opacity (Непрозрачность) изменяет выделенный объект, используя цвет, полученный в результате комбинирования значения цвета объекта и значений цветов объектов, расположенных под данным объектом. Создается впечатление, что объект просвечивается. Режимы смешивания дают возможность управления взаимодействием цветов объектов, расположенных на слоях.

В этой части урока вы увидите, чем отличается изображение, созданное простым изменением значения непрозрачности, от изображения, созданного применением режима смешивания Multiply (Умножение) к тем же объектам.

1. Используя инструмент Selection (Выделение) (), выделите еле заметный зеленый полукруг в левом верхнем углу страницы.

Размывание краев изображения

Еще одним способом применить прозрачность к объекту является размывание (feathering). Размывание означает применение градиентной прозрачности к краям для смягчения границ изображения. Этот способ позволяет создать более изысканный переход между объектом и изображениями, расположенными на нижележащих слоях.

1. Если тусклый черный полукруг, расположенный в правом нижнем углу страницы, не выделен, выделите его сейчас, используя инструмент Selection (Выделение).

2. Выберите в меню команду Object* Feather (Объект * Размыть), чтобы открыть диалог Feather (Размывание).

3. Установите флажок Feather (Размывание), а затем установите флажок Preview (Просмотр), чтобы наблюдать за результатами изменения значений параметров.

4. В поле ввода Feather Width (Ширина размывания) введите значение 0.3" (включая двойную кавычку, определяющую дюймы в качестве единиц измерения). Оставьте значение параметра Corners (Углы) равным Diffused (Рассеянные). Обратите внимание, как теперь размыты края тусклого черного полукруга, и единицы измерения представляются сокращением «in», а не кавычкой. Щелкните на кнопке ОК, чтобы закрыть диалог.

Самостоятельная работа

Попробуйте реализовать некоторые из приведенных идей по работе с параметрами прозрачности программы InDesign.

1. Прокрутите окно документа до пустой области монтажного стола и создайте несколько фигур (используя инструменты рисования или импортировав новые копии файлов изображений, использовавшихся в данном уроке) на новом слое. Расположите фигуры таким образом, чтобы они перекрывали друг друга, хотя бы частично. Затем:

Выберите самый верхний объект в вашем размещении фигур и поэкспериментируйте с остальными режимами смешивания - Luminosity (Яркость), Hard Light (Жесткий свет) и Difference (Разность), - выбирая их в открывающемся списке режимов смешивания на палитре Transparency (Прозрачность). Затем выделите другой объект и выберите те же режимы смешивания, чтобы сравнить результаты. Когда вы получите понятие о том, как работают различные режимы смешивания, выделите все остальные объекты и установите для них в качестве режима смешивания значение Normal (Обычный).

На палитре Transparency (Прозрачность) измените значение параметра Opacity (Непрозрачность) для некоторых объектов, но не для всех. Затем выделите различные объекты в композиции фигур и используйте команды меню Object* Send Backwards (Объект * Отправить назад) и Object* Bring Forward (Объект * Отправить вперед), чтобы пронаблюдать за получающимися разными результатами.

Поэкспериментируйте с различными комбинациями значений непрозрачности и режимов смешивания, примененными к объекту. Затем выполните то же самое с другими объектами, частично перекрывающимися с первым объектом, чтобы исследовать огромное число различных эффектов, которые можно создать.

2. Дважды щелкните на значке страницы 1 на палитре Pages (Страницы), чтобы расположить страницу по центру окна документа. Затем попробуйте щелкать на значках глаза для слоев Art, выключая один слой за раз, чтобы увидеть различия в общем влиянии на вид проекта.

3. Выберите в меню команду Help * InDesign Help (Справка * Интерактивная справка InDesign). Вверху левой части окна Help (Справка) щелкните на ссылке Search (Поиск). Затем в поле ввода Find pages containing (Найти страницы, содержащие) введите Creating, saving, and loading и щелкните на кнопке Search (Искать). Спустя несколько секунд щелкните на ссылке «Creating, saving, and loading custom flattener presets» (Создание, сохранение и загрузка пользовательских настроек сведения слоев) в нижней области левой части окна, чтобы открыть эту тему в правой части окна. Затем следуйте указаниям, описанным в теме, чтобы создать стиль сведения слоев (flattener style) для экспортирования страниц, содержащих прозрачность, в формат PDF.

Создание эффекта падающей тени

Можно создать ощущение, что объект выпуклый или парит над страницей, добавив эффект падающей тени. Затем, выбрав параметры прозрачности, которые подходят только для падающей тени, можно смягчить тень, не изменяя при этом резкие границы объекта.

1. Используя инструмент Selection (Выделение), выделите большое изображение «Bistro nonXista» в центре страницы. Это изображение - импортированный файл формата EPS, созданный в программе Adobe Illustrator.

2. Выберите в меню команду Object* Drop Shadow (Объект * Падающая тень).

3. В открывшемся диалоге Drop Shadow (Падающая тень) установите следующие значения параметров:

Установите флажок Drop Shadow (Падающая тень), чтобы сделать доступными остальные параметры.

Установите флажок Preview (Просмотр), чтобы во время изменения значений параметров можно было просматривать результаты на документе.

В открывающемся списке Mode (Режим) выберите значение Multiply (Умножение).

В поле ввода Opacity (Непрозрачность) введите 50%.

В поле ввода X Offset (Смещение по оси X) и поле ввода Y Offset (Смещение по оси Y) введите одно и то же значение - 0.0972 in (или используйте двойную кавычку: 0.0972").

В поле ввода Blur (Размытие) введите 0.02 in.

В списке образцов цвета группы элементов управления Color (Цвет) оставьте выбранным образец [Black] (Черный).

Работа с прозрачностью

В этом уроке...

Начало работы

Импортирование и раскрашивание черно-белого изображения

Применение параметров прозрачности

Изменение непрозрачности объектов, залитых сплошным цветом

Применение режима смешивания Multiply (Умножение)

Размывание краев изображения

Изменение параметров прозрачности изображений в формате EPS

Изменение прозрачности изображений, созданных в программе Photoshop

Импортирование и настройка файлов программы Illustrator, использующих прозрачность

Применение параметров прозрачности к тексту

Создание эффекта падающей тени

Самостоятельная работа

Обзорные вопросы

Ответы на обзорные вопросы

в открывающемся списке режимов смешивания

4. На палитре Transparency (Прозрачность) в открывающемся списке режимов смешивания выберите значение Color Dodge (Комбинирование цвета) и установите значение параметра Opacity (Непрозрачность) равным 30%.

5. При необходимости увеличьте масштаб изображения и, удерживая клавишу Ctrl (Windows) или Command (Mac OS), щелкните на маленьком черном круге, расположенном над темно-синей спиралью.

Щелчок при нажатой клавише Ctrl (Windows) или Command (Mac OS) -это клавишная комбинация, позволяющая выделить объект, находящийся позади другого объекта на макете. Эта комбинация особенно полезна, когда оба объекта находятся на одном слое, как в нашем случае.

Установите следующие значения параметров для

6. Установите следующие значения параметров для маленького круга:

На палитре Transparency (Прозрачность) установите значение параметра Opacity (Непрозрачность) равным 80%.

На палитре Swatches (Образцы) выберите образец с именем Dark Red (Темно-красный).

7. При необходимости прокрутите окно документа, чтобы можно было увидеть еще три маленьких круга в правой верхней области страницы, и установите для них следующие образцы цветов и значения непрозрачности:

Верхний маленький круг: цвет = Navy (Темно-синий), Opacity (Непрозрачность) = 50%;

Средний маленький круг: цвет = Dark Red (Темно-красный), Opacity (Непрозрачность) = 35%;

Нижний маленький круг: цвет = Turquoise (Бирюзовый), Opacity (Непрозрачность) = 50%. Только для этого круга выберите в меню команду Object* Feather (Объект * Размыть). В открывшемся диалоге Feather (Размывание) установите флажок Feather (Размывание), введите значение 0.21 inches в поле ввода Feather Width (Ширина размывания) и щелкните на кнопке ОК.

8. На палитре Layers (Слои) заблокируйте слой Art2 и сохраните проект.

Переключитесь на инструмент Direct Selection

3. На палитре Transparency (Прозрачность) введите значение 50% в поле ввода Opacity (Непрозрачность).

4. Переключитесь на инструмент Direct Selection (Прямое выделение) (), расположите указатель мыши над изображением взрыва звезды и, когда форма указателя сменится на форму руки (), щелкните один раз, чтобы заново выделить изображение.

5. На палитре Swatches (Образцы) выберите образец цвета Dark Red (Темно-красный), чтобы красный цвет заменил на изображении все области черного цвета. Если под слоем Art3 видны другие слои, то взрыв звезды будет отображаться приглушенным оранжевым цветом. Если другие слои не видны, изображение взрыва звезды будет красным. Оставьте изображение взрыва звезды выделенным или выделите его снова, используя инструмент Direct Selection (Прямое выделение).

6. На палитре Transparency (Прозрачность) в открывающемся списке режимов смешивания выберите значение Screen (Экран). Оставьте значение параметра Opacity (Непрозрачность) равным 100%. После внесения данных изменений, в зависимости от того, какие слои видны, цвета изображения взрыва звезды будут изменяться по-разному.

с изображения бокала, установите значение

5. Не снимая выделения с изображения бокала, установите значение параметра Opacity (Непрозрачность) на палитре Transparency (Прозрачность) равным 80%. Обратите внимание, что теперь видна черная спираль за белой оливкой и что ослаблен цвет бокалов.

6. На палитре Transparency (Прозрачность) в открывающемся списке режимов смешивания выберите значение Color Burn (Выжигание цвета). Теперь цвета и взаимодействия изображения приняли совершенно другой вид.

7. Сохраните проект.

и щелкните один раз, чтобы

4. Переключитесь на инструмент Selection (Выделение) и щелкните один раз, чтобы выделить этот же текстовый фрейм.

5. На палитре Transparency (Прозрачность) в открывающемся списке режимов смешивания выберите значение Overlay (Наложение) и введите значение 70% в поле ввода Opacity (Непрозрачность).

При выбранном инструменте Туре (Ввод) невозможно установить параметры прозрачности. Когда вы переключитесь обратно на инструмент Selection (Выделение), параметры прозрачности снова станут доступными.

Щелкните на кнопке OK, чтобы

4. Щелкните на кнопке OK, чтобы закрыть диалог. Затем, используя инструмент Selection (Выделение) (), щелкните на текстовом фрейме внизу страницы, с пятью именами городов. (Это просто текст, введенный в программе InDesign.) При необходимости увеличьте масштаб документа, чтобы вы могли беспрепятственно читать текст.

5. Выберите в меню команду Object * Drop Shadow (Объект * Падающая тень) и в открывшемся диалоге Drop Shadow (Падающая тень) установите следующие значения параметров:

Установите флажки Drop Shadow (Падающая тень) и Preview (Просмотр).

В открывающемся списке Mode (Режим) выберите значение Normal (Обычный).

В поле ввода Opacity (Непрозрачность) введите 50%.

В поле ввода X Offset (Смещение по оси X) и поле ввода Y Offset (Смещение по оси Y) введите одно и то же значение - 0.03".

В поле ввода Blur (Размытие) введите 0.02".

В открывающемся списке группы элементов управления Color (Цвет) выберите значение Swatches (Образцы), а затем щелкните на образце с именем Navy (Темно-синий).

6. Щелкните на кнопке ОК, чтобы закрыть диалог.

7. Заблокируйте все слои. Выберите в меню команду File * Save (Файл * Сохранить).

Параметры X Offset (Смещение по оси X) и Y Offset (Смещение по оси Y) определяют горизонтальную и вертикальную длину падающей тени. Положительные значения соответствуют смещению тени вниз и вправо от выделенного объекта, в то время как отрицательные значения соответствуют смещению тени вверх и влево.

При экспортировании документа программы InDesign в формат Adobe PDF прозрачность будет сохранена при открытии файла в программе Adobe Acrobat версии 5.0 или выше, а также в программе Adobe Reader. Более ранние версии программы Adobe Acrobat будут отображать все объекты непрозрачными.

Чтобы увидеть, как ваш проект будет выглядеть при печати, щелкните на кнопке Preview Mode (Режим просмотра) в правом нижнем углу панели инструментов.

Поздравляем! Вы только что закончили очередной урок.

Как и все остальные уроки данной книги, этот материал служит для ознакомления с возможностями и функциями, доступными в программе InDesign CS2.

Урок 1

в верхний левый угол страницы

2. Выберите в меню команду File * Place (Файл * Поместить), а затем в открывшемся диалоге Place (Поместить) найдите, выберите и откройте файл 10_c.tif, расположенный в папке ID_10.

3. Переместите указатель загруженного изображения () в верхний левый угол страницы и щелкните один раз, чтобы изображение заполнило страницу целиком, включая все отступы. После того как изображение помещено, оно остается выделенным. Не снимайте выделение.

4. Не снимая выделение с изображения, откройте палитру Swatches (Образцы) и щелкните на квадрате Fill (Заливка) (). Прокрутите вниз список образцов, чтобы найти строку с именем Lime 80% (Зеленый 80%), и щелкните на ней. Белые области изображения теперь окрашены 80%-ным оттенком зеленого цвета, однако черные области так и остались черными. Щелкните в любом месте монтажного стола, чтобы снять выделение.

5. На панели инструментов выберите инструмент Direct Selection (Прямое выделение) (), чтобы снова выделить изображение, а затем выберите строку с именем Aqua (Зеленовато-голубой) на палитре Swatches (Образцы).

Помните, что, когда указатель инструмента находится над фреймом, форма указателя приобретает форму руки (), однако щелчок все равно приведет к выделению изображения.

6. На палитре Layers (Слои) щелкните на пустом прямоугольнике, расположенном слева от имени слоя Background, чтобы заблокировать слой. Оставьте слой Background видимым, чтобы была возможность наблюдать за результатами изменения параметров прозрачности вышележащих слоев.

Теперь вы знаете, что ключевым

Теперь вы знаете, что ключевым моментом при преобразовании черно-белого изображения в двухцветное является использование правильных инструментов для выделения объекта. Выбор инструмента Selection (Выделение) или Direct Selection (Прямое выделение) зависит от того, какие области изображения - черные или белые - будет заменять выбранный образец цвета.

с правой стороны страницы. Этот

2. Используя инструмент Selection (Выделение) (), щелкните на золотистом фоне с правой стороны страницы. Этот фон - простой прямоугольный фрейм, нарисованный в программе InDesign и залитый сплошным цветом.

3. Выберите в меню команду Window * Transparency (Окно * Прозрачность), чтобы открыть палитру Transparency (Прозрачность).

4. Щелкните на кнопке со стрелкой элемента управления Opacity (Непрозрачность), чтобы отобразить ползунковый регулятор, и перетащите ползунок до значения 60%. Также можно просто ввести с клавиатуры 60% в поле ввода параметра Opacity (Непрозрачность) и нажать клавишу Enter. Обратите внимание, что теперь сквозь золотистый фон слоя Art1 виден слой Background.

в левом верхнем углу страницы

5. Выделите черный полукруг в левом верхнем углу страницы и выберите в меню команду Window * Swatches (Окно * Образцы), чтобы открыть палитру Swatches (Образцы). Убедитесь, что выбран квадрат Fill (Заливка) (), и выберите строку с именем Lime (Зеленый) (а не Lime 80%), чтобы залить полукруг цветом выбранного образца.

с полукруга, перейдите на палитру

6. Не снимая выделения с полукруга, перейдите на палитру Transparency (Прозрачность) и установите значение параметра Opacity (Непрозрачность) равным 40%. Теперь круг отображается на текстурированном фоне с едва уловимым изменением в цвете.

7. Повторите шаги 5 и 6 для всех кругов, залитых сплошным цветом на слое Art1, используя следующие значения параметров:

Левый ряд, средний круг: цвет = Navy (Темно-синий), Opacity (Непрозрачность) = 80%;

Левый ряд, нижний круг: цвет = Gold (Золотой), Opacity (Непрозрачность) = 70%;

Правый ряд, верхний круг: цвет = Aqua (Зеленовато-голубой), Opacity (Непрозрачность) = 70%;

Правый ряд, средний круг: цвет = Dark Red (Темно-красный), Opacity (Непрозрачность) = 60%;

Правый ряд, верхний круг: цвет = Black (Черный), Opacity (Непрозрачность) = 10%.

раскройте открывающийся список режимов смешивания

2. На палитре Transparency (Прозрачность) раскройте открывающийся список режимов смешивания (в котором сейчас выбрано значение Normal (Обычный)) и выберите значение Multiply (Умножение). Обратите внимание на изменения отображаемых цветов.

в правом нижнем углу страницы

3. Выделите черный полукруг в правом нижнем углу страницы и примените к выделенному объекту режим смешивания Multiply (Умножение), как вы сделали это на шаге 2.

4. Выберите в меню команду File * Save (Файл * Сохранить).

За более подробной информацией по различным режимам смешивания обратитесь к разделу «Выбор режимов смешивания» («Selecting blending modes») интерактивной справки. В этом разделе описываются результаты, получаемые при применении каждого из режимов смешивания.

в левом нижнем углу страницы.

5. Выделите золотой круг, расположенный в левом нижнем углу страницы.

6. Используя способ размывания краев тусклого черного полукруга, описанный на шагах 1-5, примените размывание со значением параметра Feather Width (Ширина размывания), равным 0.25", к золотому кругу.

7. На палитре Layers (Слои) щелкните на прямоугольнике, расположенном слева от имени слоя Art1, чтобы заблокировать слой, а затем выберите в меню команду File * Save (Файл * Сохранить).

Добавление к кнопке действия по проигрыванию видеоролика

Теперь, когда вы создали кнопку, можно добавить функцию интерактивности, обеспечивающую воспроизведение фильма.

1. Выберите инструмент Selection (Выделение) () и щелкните на кнопке, созданной в предыдущей части урока, чтобы выделить ее.

2. Выберите в меню команду Object * Interactive * Button Options (Объект * Интерактивный * Параметры кнопки) и в открывшемся диалоге Button Options (Параметры кнопки) щелкните на вкладке Behaviors (Поведения).

3. На вкладке Behaviors (Поведения) диалога Button Options (Параметры кнопки) в открывающемся списке Behavior (Поведение) выберите значение Movie (Видеоролик). Убедитесь, что в открывающемся списке Movie (Видеоролик) выбрано значение fountain.mov , а в открывающемся списке Play Options (Параметры воспроизведения) установлено значение Play (Воспроизведение).

Добавление кнопки с состояниями «над» и «нажата»

Чтобы было проще просматривать видеоролик, вы добавите кнопку, с помощью которой будет запускаться воспроизведение видеоролика. Сначала вы создадите кнопку и настроите ее внешний вид.

1. Выберите инструмент Button (Кнопка), а затем в меню выберите команду Window * Interactive * States (Окно * Интерактивный * Состояния).

2. Щелкните и, удерживая кнопку мыши, нарисуйте кнопку в правом нижнем углу левого столбца, слева от помещенного файла видеоролика. Размер кнопки должен быть приблизительно равен 10 пика по ширине и 2 пика по высоте. В поле ввода Name (Имя) на палитре States (Состояния) введите Play Movie (Проиграть видеоролик), чтобы задать название кнопки. В открывающемся списке Appearance (Вид) на палитре States (Состояния) выберите значение Bevel (Фаска).

О постер-кадрах для видеороликов

Постер-кадр (афиша) - это изображение, представляющее аудио- или видеоклип. Каждый видеоролик или звуковой клип могут быть как с постер-кадром, так и без него. Если постер-кадр в программе InDesign больше по размерам, чем сам видеоролик, в экспортированном PDF-документе постер-кадр будет обрезан до размеров видеоролика. Для достижения наилучших результатов используйте постер-кадры, размер которых равен размеру видеоклипа. Чтобы изменить размер объекта страницы, используйте инструмент Scale (Изменение размера).

В качестве постер-кадра нельзя просто использовать помещенное изображение. Вместо этого выберите один из следующих типов изображений постер-кадра в диалоге Movie Options (Параметры видеоролика) или Sound Options (Параметры звука):

None (Нет) - не отображается никакого постер-кадра для видео- или аудио-клипа. Этот вариант полезен в том случае, когда вы не желаете, чтобы видео-или аудиоклип был виден на странице. Например, вы хотите, чтобы аудио- или видеоклип проигрывался только в момент перехода на данную страницу, или же требуется, чтобы вместо постер-кадра отображался более сложный элемент дизайна.

Standard (Стандартный) - отображается общий постер-кадр для видео- или аудиоклипа, который не зависит от содержимого файла. Если вы хотите использовать другой стандартный постер-кадр, сохраните изображение для постер-кадра в файлах StandardMoviePoster.jpg или StandardSoundPoster.jpg и замените существующие файлы с такими же именами. (Чтобы найти существующие файлы постер-кадров, используйте системную утилиту Search (Поиск).)

Default Poster (Афиша по умолчанию) - отображается постер-кадр, изображение которого взято из видеоклипа. Если в выбранном видеоклипе не указан кадр, который нужно использовать в качестве постер-кадра, будет использоваться первый кадр видеоклипа.

Choose Image as Poster (Выбрать изображение для афиши) - позволяет выбрать изображение для постер-кадра. Щелкните на кнопке Browse (Просмотреть), а затем в открывшемся диалоге Browse (Просмотр) дважды щелкните на файле изображения, которое вы хотите использовать в качестве постер-кадра. Для постер-кадра допускается выбирать только растровые изображения, а не векторные.

3. Убедитесь, что на палитре States (Состояния) выделено состояние Up (He нажата), затем выберите инструмент Туре (Ввод) () и дважды щелкните на кнопке. После того как точка вставки будет установлена, введите текст Play Movie .

4. Выровняйте текст по горизонтали по центру, щелкнув на кнопке Center (По центру) () на палитре Control (Управление). При необходимости щелкните на кнопке с изображением параграфа (), чтобы отобразить кнопку Center (По центру).

5. Выберите в меню команду Object * Text Frame Options (Объект * Параметры текстового фрейма) и в открывшемся диалоге Text Frame Options (Параметры текстового фрейма) в группе элементов управления Vertical Justification (Вертикальное выравнивание) в открывающемся списке Align (Выравнивание) выберите значение Center (По центру). В результате этого текст кнопки выровняется по вертикали. Щелкните на кнопке ОК .

Добавление навигационной кнопки

Данная интерактивная брошюра состоит из множества страниц. Чтобы читателям было проще переходить с одной страницы на следующую, вы создадите интерактивную кнопку, при щелчке на которой будет производиться автоматический переход на следующую страницу.

1. Перейдите на страницу В - content pages (В - страницы содержания), выбрав имя этой страницы в открывающемся списке страниц в нижнем левом углу окна документа или щелкнув дважды на значке страницы на палитре Pages (Страницы).

2. Если вы не видите поля страницы, выберите в меню команду View * Fit Page in Window (Вид * Целая страница). Выберите инструмент Button (Кнопка) () на панели инструментов.

3. Переместите указатель мыши к нижнему полю страницы. В правом нижнем углу страницы, приблизительно около отметки 38 пика по горизонтали, щелкните и, удерживая кнопку мыши, перетащите указатель мыши, чтобы нарисовать прямоугольник высотой 2 пика, простирающийся до правого поля. Этот прямоугольник должен находиться прямо под нижним полем страницы и быть достаточно большим, чтобы в нем уместился текст с высотой букв 12 пунктов, который вы добавите на следующем шаге.

Добавление видеоролика

Вы добавите в документ видеоролик, а затем создадите кнопку, которая будет проигрывать этот видеоролик.

В данной части урока для просмотра и помещения видеоролика будет использоваться программа-проигрыватель видео Quicklime. Если у вас этот бесплатный проигрыватель еще не установлен, можете загрузить его как для платформы Windows, так и для платформы Macintosh .

1. Перейдите на страницу б, выбрав значение 6 в открывающемся списке страниц в левом нижнем углу окна документа.

2. Выберите в меню команду File * Place (Файл * Поместить).

3. В открывшемся диалоге Place (Поместить) сбросьте флажок Replace Selected Item (Заменить выделенный элемент).

4. Откройте папку ID_11, находящуюся внутри папки Lessons в папке IDCIB на жестком диске.

5. Дважды щелкните на файле видеоролика fountain.mov . Вы поместите этот файл в правый нижний угол страницы.

6. Расположите указатель мыши, форма которого изображает загруженные данные (Гит), над точкой пересечения промежутка (gutter ), разделяющего правую и левую колонки, и направляющей, расположенной на расстоянии примерно равном 18 пика от верхнего края страницы, затем щелкните один раз. Видеоролик помещен в документ.

Гиперссылки

1. При необходимости используйте инструмент Zoom (Масштаб) для увеличения масштаба отображения документа на странице 6, чтобы был виден текст, описывающий сады Лонгвуда (Longwood Gardens).

2. Используя инструмент Туре (Ввод) (), выделите текст «web site».

3. Выберите в меню команду Window * Interactive *Hyperlinks (Окно * Интерактивный * Гиперссылки).

4. Не снимая выделения с текста «web site», в меню палитры Hyperlinks (Гиперссылки) выберите команду New Hyperlink (Новая гиперссылка).

Экспортирование готового документа в файл формата Adobe PDF

1. Выберите в меню команду File * Export (Файл * Экспорт).

2. В открывшемся диалоге Export (Экспорт) выберите при необходимости в открывающемся списке Save as type (Тип экспортируемого документа) значение Adobe PDF и откройте папку ID_11 , находящуюся в папке Lessons папки IDCIB на жестком диске.

3. В поле ввода Name (Имя) введите interactive.pdf.

4. Щелкните на кнопке Save (Сохранить).

5. В верхней части появившегося диалога Export PDF (Экспорт в формат PDF) в открывающемся списке Preset (Набор предварительных настроек) выберите значение [eBook ] (Электронная книга). В открывающемся списке Compatibility (Совместимость) выберите значение Acrobat 7 (PDF 1.5) .

При выборе значения Acrobat 7 (PDF 1.5) значение параметра Preset (Набор предварительных настроек) сменится на Custom (Пользовательский), поскольку данное значение параметра Compatibility (Совместимость) отличается от настроек по умолчанию для набора eBook .

Предварительные настройки набора еВооk с сустановленными флажками Bookmarks (Закладки), Hyperlinks (Гиперссылки) и Interactive Elements (Интерактивные элементы) обеспечивают возможность просмотра PDF-документа в программах Adobe Acrobat и Adobe Reader версии 5 или выше, по этой причине интерактивные документы связываются (link ) с PDF-документом, а не встраиваются (embed ) в него. Поскольку вы знаете, что программа Adobe Reader 7.0 широко используется и доступна, вы хотите встроить интерактивный видеоролик, чтобы было проще распространять документ среди других пользователей.

6. В группе элементов управления Include (Включить) диалога Export PDF (Экспорт в формат PDF) установите флажок Interactive Elements (Интерактивные элементы), а в открывающемся списке Multimedia (Мультимедиа) выберите значение Embed All (Вставить все).

Если открывающийся список Multimedia (Мультимедиа) недоступен, убедитесь, что в открывающемся списке Compatibility (Совместимость) выбрано значение Acrobat 7, как это было описано на шаге 5.

7. Установите флажок View PDF After Exporting (Просмотреть PDF-документ после экспортирования).

8. Щелкните на кнопке Export (Экспортировать).

Начало работы

В этом уроке вы будете работать над интерактивной брошюрой для дистрибьютора цветочной и садовой продукции. В данном документе будут использоваться гиперссылки, видеоролики, закладки и кнопки.

Перед началом работы восстановите стандартные настройки программы Adobe InDesign, используя шаги, описанные в разделе «Восстановление настроек по умолчанию» в начале этой книги.

1. Запустите программу Adobe InDesign.

2. Выберите в меню команду File * Open (Файл * Открыть) и откройте файл 11_a.indd , находящийся в папке ID_11 папки Lessons внутри папки IDCIB на вашем жестком диске.

3. Выберите в меню команду File * Save As (Файл * Сохранить как), в открывшемся диалоге Save As (Сохранение как) присвойте файлу имя 11_lnteractive.indd и щелкните на кнопке Save (Сохранить), чтобы сохранить файл в папке ID_11 .

4. Чтобы увидеть, как выглядит завершенный PDF-документ, откройте файл 11_c.pdf, находящийся в той же папке, в программе Adobe Acrobat или Adobe Reader. Также в папке ID_11 находится файл 11_b.indd, который можно открыть в программе InDesign. Этот файл является финальной версией документа программы InDesign , который использовался для генерации файла формата Adobe PDF. Когда вы будете готовы продолжить работу над документом урока, можете закрыть файл 11_c.pdf и, при необходимости, файл 11_b.indd .

Обзорные вопросы

1. Что необходимо сделать, чтобы программой InDesign автоматически добавлялись в документ закладки формата Adobe PDF?

2. Что может использоваться в качестве адреса гиперссылок, создаваемых в программе Adobe InDesign?

3. Можно ли использовать кнопки для перемещения в файле программы InDesign?

Программа Adobe InDesign автоматически добавляет

1. Программа Adobe InDesign автоматически добавляет закладки формата Adobe PDF в документ программы InDesign во время преобразования документа в формат Adobe PDF. Чтобы сделать это, сначала необходимо создать оглавление - в диалоге Table of Contents (Оглавление) установить флажок Create PDF Bookmarks (Создать закладки формата PDF). Затем при экспортировании документа в формат Adobe PDF следует установить флажок Include Bookmarks (Включить закладки).

2. По гиперссылке программы Adobe InDesign может выполняться переход на другую страницу текущего документа InDesign, в другой документ InDesign или на любой существующий адрес в Интернете, например, на Web-сайт. За дополнительными сведениями о связывании документов программы InDesign обратитесь к интерактивной справке Adobe InDesign CS2.

3. Кнопки, создаваемые в документе программы Adobe InDesign, не используются для перемещения в файле. Кнопки вносят интерактивность в документ при его преобразовании в формат Adobe PDF.

Самостоятельная работа

1. Поместите в документ файл fountain.mov , другой файл видеоролика или файл формата .swf и поэкспериментируйте с параметрами выбора различных постер-кадров для видеоролика.

2. Создайте кнопку для навигации по документу в обратную сторону и поместите ее рядом с кнопкой Next Page (Следующая страница) на мастер-странице.

3. Поместите звуковой файл в документ программы InDesign и создайте кнопку для его воспроизведения.

4. Создайте дополнительные закладки из оставшегося текста в документе урока.

5. Экспортируйте документ в файл формата PDF , используя стандартные настройки набора eBook и установив совместимость с Acrobat 5. Исследуйте, что произошло с интерактивными элементами.

в меню команду File

10. Выберите в меню команду File * Save (Файл * Сохранить).

Создание интерактивных документов

В этом уроке...

Начало работы

Закладки

Гиперссылки

Добавление навигационной кнопки

Добавление видеоролика

Добавление кнопки с состояниями «над» и «нажата»

Добавление к кнопке действия по проигрыванию видеоролика

Экспортирование готового документа в файл формата Adobe PDF

Самостоятельная работа

Обзорные вопросы

Ответы на обзорные вопросы

и щелкните один раз, чтобы

6. Выберите инструмент Selection (Выделение) () и щелкните один раз, чтобы выделить кнопку.

7. Обратите внимание, что на палитре States (Состояния) для созданной кнопки отображается три различных вида, или состояния (state ). Состояние Up (Не нажата) - это состояние кнопки по умолчанию, когда на ней не щелкают или указатель мыши не находится над ней. Состояние Rollover (Над) определяет вид кнопки, когда указатель мыши находится над ней, а состояние Down (Нажата) - когда на кнопке был произведен щелчок.

что состояния кнопки влияют на

Помните, что состояния кнопки влияют на то, как кнопка будет отображаться в файле формата Adobe PDF, а не в программе Adobe InDesign.

8. На палитре States (Состояния) выделите состояние Rollover (Над).

9. Не снимая выделения с состояния Rollover (Над), выберите инструмент Туре (Ввод) () и дважды щелкните на кнопке. Введите текст Watch Movie (Смотрите фильм), который будет отображаться на кнопке при наведении на нее указателя.

10. Повторите шаги 4 и 5, чтобы отформатировать текст так же, как текст Play Movie .

11. Выберите инструмент Selection (Выделение) () и щелкните на кнопке, чтобы снова выделить ее.

12. Щелкните на состоянии Down (Нажата) на палитре States (Состояния). Не снимая выделения с состояния Down (Нажата), выберите инструмент Туре (Ввод) (Т) и дважды щелкните на кнопке, чтобы ввести текст Enjoy Movie (Наслаждайтесь видеороликом); повторите шаги 4 и 5, чтобы отформатировать текст соответствующим образом.

13. Выберите инструмент Selection (Выделение) (). Убедитесь, что на палитре States (Состояния) в строках состояний Rollover (Над) и Down (Нажата) слева от значков, представляющих кнопку, установлены флажки. Этот флажок позволяет включать состояние для экспортирования в формат Adobe PDF.

Урок 13

Щелкните на кнопке Add

4. Щелкните на кнопке Add (Добавить).

5. Щелкните на кнопке ОК .

6. Выберите в меню File * Save (Файл * Сохранить).

Вы закончили очередной

Поздравляем! Вы закончили очередной урок.

При необходимости установите флажок Create

4. При необходимости установите флажок Create PDF Bookmarks (Создать закладки формата PDF). При установленном флажке программа InDesign автоматически создаст закладки, используемые в формате PDF, из текста, который отформатирован с помощью стиля Main Heading (Основной заголовок).

5. Сбросьте флажок Replace Existing Table of Contents (Заменить существующее оглавление).

6. Щелкните на кнопке ОК .

7. Указатель мыши принял форму «загруженных данных» и теперь можно помещать текст оглавления. Выберите в меню команду Window * Layers (Окно* Слои). При необходимости щелкните на слое Interactive Elements (Интерактивные элементы), чтобы выделить его. Выбрав слой, вы будете уверены, что помещенный текст будет находиться на отдельном слое, содержащем все интерактивные элементы.

Расположите указатель мыши над левым

8. Расположите указатель мыши над левым верхним углом текстового фрейма, который находится прямо под отметкой 12 пика на вертикальной линейке, и щелкните один раз, чтобы поместить текст оглавления в этот текстовый фрейм.

Обратите внимание, что сейчас палитра

Обратите внимание, что сейчас палитра Bookmarks (Закладки) содержит несколько закладок, относящихся к тексту оглавления.

и при помощи инструмента Туре

9. Перейдите на страницу 6 и при помощи инструмента Туре (Ввод) () выделите текст «Longwood Gardens».

10. Не снимая выделения с текста «Longwood Gardens», щелкните на кнопке New Bookmark (Новая закладка) внизу палитры Bookmarks (Закладки). На палитре Bookmarks (Закладки) появится новая закладка с выделенным текстом в качестве имени.

Можно выделить и перетащить закладку на новое место на палитре Bookmarks (Закладки), чтобы установить очередность, в которой закладки появятся в файле формата Adobe PDF.

11. Выберите в меню команду File * Save (Файл * Сохранить).

В открывшемся диалоге New Hyperlink

5. В открывшемся диалоге New Hyperlink (Новая гиперссылка) в группе элементов управления Destination (Пункт назначения) установите следующие значения параметров:

В открывающемся списке Туре (Тип) выберите значение URL (Uniform Resource Locator - Унифицированный указатель информационного ресурса).

В поле ввода URL введите http://www.longwoodgardens.org.

Выбрав значение URL в списке Туре (Тип), вы создали гиперссылку, по которой будет выполняться переход на Web-сайт в Интернете.

6. В группе элементов управления Appearance (Вид) установите следующие значения параметров:

В открывающемся списке Highlight (Выделение) выберите значение Invert (Инвертирование).

В открывающемся списке Color (Цвет) выберите значение Blue (Синий).

Изменения значений параметров группы элементов

Изменения значений параметров группы элементов управления Appearance (Вид) не влияют на функциональность ссылки, а только определяют вид ссылки на экране и при экспортировании в формат Adobe PDF.

7. Щелкните на кнопке ОК , чтобы закрыть диалог New Hyperlink (Новая гиперссылка).

Обратите внимание на тонкую линию вокруг слов «web site» в тексте и убедитесь в том, что созданная гиперссылка находится в списке на палитре Hyperlinks (Гиперссылки). При необходимости снимите выделение со всего текста или объекта, выбрав в меню команду Edit * Deselect All (Правка * Отменить все выделение) или щелкнув на монтажном столе, чтобы увидеть эту тонкую линию.

8. Выберите в меню команду File * Save (Файл * Сохранить).

Щелкните и, удерживал кнопку мыши,

Щелкните и, удерживал кнопку мыши, перетащите указатель мыши прямо под полем страницы
4. Выберите инструмент Туре (Ввод) (Т) и щелкните на кнопке, которую вы создали на последнем шаге.

5. Введите текст Next Page (Следующая страница).

Можно преобразовать текстовый фрейм, фрейм изображения или нарисованную фигуру в кнопку, выделив объект и выбрав в меню команду Object * Interactive * Convert to Button (Объект * Интерактивный * Преобразовать в кнопку).

6. Щелкните на инструменте Selection (Выделение) () и щелкните на кнопке, чтобы выделить ее.

7. При необходимости выберите в меню команду Window * Swatches (Окно* Образцы), чтобы отобразить палитру Swatches (Образцы). Щелкните на значке с изображением двух прямоугольников, находящемся в левом верхнем углу палитры, чтобы выбрать значок заливки (), а затем щелкните на строке цвета с именем С=0, М=0, Y=100, K=0 . Переключитесь на значок обводки () и выберите строку с именем Black (Черный).

8. Не снимая выделения с кнопки, выберите в меню команду Object * Interactive * Button Options (Объект * Интерактивный * Параметры кнопки).

9. В диалоге Button Options (Параметры кнопки) в поле ввода Name (Имя) введите Next Page (Следующая страница); убедитесь, что для параметра Visibility in PDF (Видимость в PDF-документе) выбрано значение Visible (Видимый).

10. Щелкните на вкладке Behaviors (Поведения) диалога Button Options (Параметры кнопки).

11. В открывающемся списке Event (Событие) на вкладке Behaviors (Поведения) выберите значение Mouse Up (Кнопка мыши отпущена), в открывающемся списке Behavior (Поведение) выберите значение Go To Next Page (Перейти на следующую страницу) и щелкните на кнопке Add (Добавить). Затем щелкните на кнопке ОК .

При создании поведений не забывайте

При создании поведений не забывайте щелкать на кнопке Add (Добавить). Если вы просто щелкнете на кнопке ОК , чтобы закрыть диалог, событие и поведение добавлены не будут,

12. Перейдите на вторую страницу документа, выбрав значение 2 в открывающемся списке страниц в левом нижнем углу окна документа. Кнопка должна быть видна на данной странице и на всех последующих страницах. Интерактивные свойства кнопки будут заметны только в экспортированном файле формата Adobe PDF.

13. Выберите в меню команду File * Save (Файл * Сохранить).

Вилы событий кнопки

События (events ) определяют, как будут активироваться поведения кнопок после экспорта документа в формат Adobe PDF . (В программе Acrobat события называются триггерами (triggers ).)

Mouse Up (Кнопка мыши отпущена) - событие возникает, когда кнопка мыши отпускается после щелчка. Это наиболее часто используемое событие, поскольку оно дает пользователю последний шанс перетащить указатель мыши с кнопки и не активизировать поведение.

Mouse Down (Кнопка мыши нажата) - событие возникает, когда нажата кнопка мыши (но не отпущена). Если у вас нет особых причин использовать событие Mouse Down (Кнопка мыши нажата), желательно использовать событие Mouse Up (Кнопка мыши отпущена), чтобы у пользователей был шанс отменить поведение.

Mouse Enter (Вход указателя мыши) - событие возникает, когда указатель мыши заходит в область кнопки, определяемую ограничивающим прямоугольником кнопки.

Mouse Exit (Выход указателя мыши) - событие возникает, когда указатель мыши выходит за пределы области кнопки.

On Focus (Установка фокуса) - событие возникает, когда на кнопку устанавливается фокус ввода, либо при помощи манипуляций с мышью, либо в результате нажатия клавиши Таb .

On Blur (Снятие фокуса) - событие возникает, когда фокус ввода перемещается на другую кнопку или поле формы.

Виды поведения кнопки

При создании поведения нужно указать событие, которое будет вызывать данное поведение. (В программе Acrobat поведения называются действиями (actions ).) Событиям можно назначить следующие поведения.

Close (Закрыть) - закрывается PDF-документ.

Exit (Выход) - завершение работы приложения, например, Adobe Reader, в котором открыт PDF-документ.

Go to Anchor (Перейти на анкер) - переход на указанную закладку или на анкер гиперссылки в PDF-документе.

Go to [page] (Перейти на [страницу]) - переход на первую, последнюю, предыдущую или следующую страницу PDF-документа. В открывающемся списке Zoom (Масштаб) выберите значение, определяющее, как будет отображаться страница.

Go to Previous View (Перейти к предыдущему просмотру) - переход на страницу PDF-документа, которая просматривалась до этого.

Go to Next View (Перейти к следующему просмотру) - переход на страницу после выполнения поведения Go to Previous View (Перейти к предыдущему просмотру). Так же как в Web-браузере, кнопка Forward (Вперед) доступна только после щелчка на кнопке Back (Назад), данное поведение доступно только после того, как пользователь перешел до этого к предыдущему просмотру.

Go to URL (Перейти на URL) - переход на Web-страницу по указанному адресу.

Movie (Видеоролик) - проигрывание, временная остановка, остановка или продолжение воспроизведения выбранного видеоролика. В открывающемся списке Movie (Видеоролик) находятся только те видеоролики, которые были добавлены в документ.

Open File (Открыть файл) - запуск приложения и открывание указанного файла. Если вы указали файл не в формате PDF, необходимо указать «родное» приложение для файла, чтобы успешно открыть этот файл. Указывайте абсолютный путь (например, C:\docs\sample.pdf ).

Show/Hide Fields (Показать/Спрятать поля) - вывод на экран и скрытие поля в PDF-документе.

Sound (Звук) - проигрывание, временная остановка, остановка и продолжение воспроизведения звукового клипа. В открывающемся меню Sound (Звук) находятся только те звуковые клипы, которые были добавлены в документ.

View Zoom (Масштаб просмотра) - отображение страницы в соответствии с указанным значением параметра Zoom (Масштаб). Можно изменить масштаб отображения страницы (как, например, Actual Size (Действительный размер)), масштаб макета страницы (как, например, Continuous-Facing (Непрерывная-разворот)) или ориентацию страницы.

и щелкните дважды на видеоролике,

7. Выберите инструмент Selection (Выделение) () и щелкните дважды на видеоролике, который вы поместили на предыдущем шаге. Откроется диалог Movie Options (Параметры видеоролика).

8. В группе элементов управления Options (Параметры) диалога Movie Options (Параметры видеоролика) в открывающемся списке Poster (Афиша) выберите значение Choose Movie Frame as Poster (Выбрать кадр видеоролика в качестве афиши). В открывшемся диалоге Choose Movie Frame as Poster (Выбор кадра видеоролика в качестве афиши) щелкните на ползунке временной шкалы видео- ролика и, не отпуская кнопку мыши, перетащите ползунок приблизительно к центру клипа, где на кадре виден фонтан, а затем щелкните на кнопке ОК .

9. Щелкните на кнопке ОК , чтобы закрыть диалог Movie Options (Параметры видеоролика).

Закладки

Закладка - это вид гиперссылки в тексте документа, при щелчке на которой выполняется переход в определенный пункт назначения (destination). Закладки облегчают навигацию в экспортированных документах формата Adobe PDF. Закладки, созданные в программе InDesign, отображаются на вкладке Bookmarks (Закладки) в левой части окна программы Acrobat или Adobe Reader. Программа InDesign автоматически создаст несколько закладок, основываясь на стилях, примененных вами к тексту. Затем вы упорядочите эти закладки и добавите свою собственную.

1. Выберите в меню команду Window * Interactive * Bookmarks (Окно * Интерактивный * Закладки).

Обратите внимание, что палитра Bookmarks (Закладки) пуста, поскольку вы еще не создали никаких закладок.

2. Выберите в меню команду Layout * Table of Contents (Макет * Оглавление). Убедитесь, что в списке Include Paragraph Styles (Включить стили абзацев) находится только один элемент, который будет включен при сборке оглавления - стиль Main Heading (Основной заголовок). При необходимости выберите значение Main Heading (Основной заголовок) в списке Other Styles (Другие стили) и щелкните на кнопке Add (Добавить), чтобы добавить данный стиль в список Include Paragraph Styles (Включить стили абзацев).

3. Если стиль Main Heading (Основной заголовок) в списке Include Paragraph Styles (Включить стили абзацев) не выделен, выделите его, щелкнув на нем.

В открывающемся списке Entry Style (Стиль элемента) выберите значение Catalog ТОС entry style (Стиль элемента списка оглавления). Этот параметр определяет, как будет отформатировано оглавление (ТОС - Table of Contents ).

Добавление файла оглавления

При создании нового файла для оглавления книги необходимо все настройки документа, такие как размер страницы, ориентация страницы и т. д., установить в строгом соответствии с настройками остальных глав книги. Для данного урока такой файл уже создан, и вам остается добавить в него содержимое.

1. На палитре Book (Книга) щелкните на кнопке Add Document (Добавить документ); в открывшемся диалоге Add Documents (Добавление документов) найдите и дважды щелкните на файле 12_TOC .indd , находящемся в папке ID_12 .

2. Перетащите файл 12_TOC.indd вверх списка на палитре Book (Книга).

3. На палитре Book (Книга) дважды щелкните на имени файла 12_TOC.indd, чтобы открыть его в окне документа. Сейчас этот документ состоит из одной пустой страницы.

4. В меню палитры Book (Книга) выберите команду Document Page Numbering Options (Параметры нумерации страниц документа) или просто дважды щелкните на номере страницы для файла 12_ТОС на палитре Book (Книга).

5. В открывающемся списке Style (Стиль) диалога Document Page Numbering Options (Параметры нумерации страниц документа) выберите вариант нумерации римскими строчными цифрами (i, ii, iii, iv...) и затем щелкните на кнопке ОК .

6. Выберите в меню палитры Book (Книга) команду File * Save Book (Файл * Сохранить книгу).

Генерация оглавления книги

Сейчас вы с помощью команды программы InDesign запустите процесс автоматического создания списка глав.

1. Не закрывая файл 12_TOC.indd , выберите в меню команду Layout * Table of Contents (Макет * Оглавление).

2. В верхней части открывшегося диалога Table of Contents (Оглавление) в поле ввода Title (Заголовок) введите фразу Comfort Food, которая будет служить заголовком оглавления, а в открывающемся списке Style (Стиль) выберите стиль ТОС Book Title (Заголовок оглавления книги). (Возможно, понадобится прокрутить открывающийся список Style (Стиль), чтобы найти стиль абзаца ТОС Book Title.) Слова Comfort Food появятся вверху страницы оглавления и будут отформатированы стилем абзаца ТОС Book Title .

3. В списке Other Styles (Другие стили) в правой части диалога выберите значение Chapter Title (Заголовок главы) и щелкните на кнопке Add (Добавить), чтобы добавить стиль Chapter Title в список Include Paragraph Styles (Включить стили абзацев). Повторите этот шаг, чтобы добавить в список Include Paragraph Styles (Включить стили абзацев) стиль Chapter Section (Раздел главы). Если предполагается формировать PDF-файл, установите в разделе параметров Options (Параметры) флажок Create PDF Bookmark (Создать закладки формата PDF).

Выполнив описанные выше действия, вы указали, что все абзацы книги, отформатированные при помощи стилей абзаца Chapter Title и Chapter Section , будут включаться в оглавление при его генерировании программой InDesign CS2 .

4. Щелкните на строке Chapter Title в списке Include Paragraph Styles (Включить стили абзацев), а затем щелкните на кнопке More Options (Дополнительные параметры).

Генерирование предметного указателя

Как и оглавление, предметный указатель можно поместить либо в отдельный файл программы InDesign , либо на страницы файла книги с существующим содержимым.

В этом проекте вы поместите предметный указатель в отдельный файл.

1. На палитре Book (Книга) щелкните на пустой области, чтобы снять выделение со всех файлов, а затем в меню палитры выберите команду Add Document (Добавить документ).

2. Найдите файл 12_lndex.indd , находящийся в папке ID_12 , и дважды щелкните на нем, чтобы добавить его в книгу. Если файл 12_Index находится не в нижней позиции списка палитры Book (Книга), перетащите его туда.

3. На палитре Book (Книга) дважды щелкните на имени файла 12_index , чтобы открыть документ предметного указателя.

4. Если палитра Index (Предметный указатель) закрыта, выберите в меню команду Window * Туре & Tables * Index (Окно * Текст и таблицы * Предметный указатель), чтобы открыть ее, а затем в меню палитры выберите команду Generate Index (Сгенерировать предметный указатель).

5. В появившемся диалоге Generate Index (Сгенерировать предметный указатель) выполните следующее:

В поле ввода Title (Заголовок) удалите слово Index , чтобы поле ввода было пустым. На странице уже есть заголовок Index , поэтому нет необходимости включать его второй раз.

Установите флажок Include Book Documents (Включить документы книги).

Сбросьте флажок Replace Existing Index (Заменить существующий предметный указатель).

Щелкните на кнопке ОК .

Начало работы

В этом уроке вы скомпонуете вместе набор из нескольких документов программы InDesign, каждый из которых представляет собой одну главу из поваренной книги. Используя программу InDesign CS2, вы соберете эти главы в одну книгу, чтобы можно было легко создать общие элементы, такие как оглавления, предметный указатель, единая нумерация страниц, стили и определения цветов.

Чтобы быть уверенным, что инструменты и палитры функционируют в точном соответствии с описанием шагов данного урока, удалите или переименуете файлы InDesign Defaults и InDesign SavedData . За более подробной информацией обратитесь к разделу «Восстановление настроек по умолчанию» в начале этой книги.

Обновление оглавления после редактирования

При изменении заголовков и подзаголовков также необходимо обновить оглавление и перекрестные ссылки (cross -references ), чтобы в них отражались внесенные исправления. К счастью, обновление оглавления в программе InDesign не вызывает никаких затруднений.

1. Если глава Finishes не открыта, выберите в меню команду Window * 12_Finishes.indd (Окно * 12_Finishes.indd), чтобы открыть ее.

2. Используя инструмент Туре (Ввод) (), выделите слова Final Thoughts на странице 143 и введите фразу Sweet Finishes , чтобы изменить заголовок главы.

3. Выберите в меню команду File * Save (Файл * Сохранить).

4. Выберите в меню команду Window * 12_TOC.indd (Окно * 12_TOC.indd), чтобы сделать файл оглавления активным, а затем, используя инструмент Selection (Выделение) (), выделите текстовый блок оглавления.

5. Выберите в меню команду Layout * Update Table of Contents (Макет * Обновить оглавление).

6. После небольшой паузы появится сообщение, информирующее о том, что оглавление успешно обновлено. Щелкните на кнопке ОК .

Теперь в оглавлении отображается обновленный заголовок из последней главы книги.

7. Выберите в меню команду File * Save (Файл * Сохранить), а затем закройте файл 12_TOC .indd . Оставьте главу «Sweet Finishes» (файл 12_Finishes.indd ) открытой, чтобы продолжить работу с ней в следующей части урока.

Обзорные вопросы

1. Какие преимущества в работе с документами предоставляют функции палитры Book (Книга) в программе InDesign CS2?

2. Опишите процесс и результаты удаления файла главы из книги.

3. Какой способ редактирования предметного указателя является наилучшим? Почему?

Определение книги

В этом проекте вы объедините в книгу четыре существующие главы. В программе InDesign под термином «определение книги» (defining a book ) понимается установление взаимосвязей между несколькими существующими файлами, включая указание файлов, входящих в книгу, и порядок их расположения.

Файлы-примеры, используемые в данном уроке, находятся в процессе разработки, поэтому большинство страниц лишь подготовлено для вставки содержимого, которое в нашем случае добавлялось бы спустя некоторое время. По этой причине вы увидите много пустых или почти пустых страниц, если откроете и прокрутите документы различных глав.

На первом шаге выполняется переименование файлов данного урока. Переименуйте шесть файлов урока следующим образом:

Файл 12_c.indd переименуйте в 12_Starters.indd;

Файл 12_d.indd переименуйте в 12_Entrees .indd ;

Копию файла 12_e .indd переименуйте в 12_Nibbles .indd ;

Копию файла 12_f .indd переименуйте в 12_Finishes .indd ;

Копию файла 12_g .indd переименуйте в 12_TOC .indd ;

Копию файла 12_h .indd переименуйте в 12_lndex .indd .

Теперь вы можете приступить к созданию книги, используя первые четыре переименованных файла.

Если операционной системой выводится предупреждение о том, что файлы заблокированы или не могут быть переименованы, используйте следующие методы для снятия блокировки.

(Windows) Щелкните правой кнопкой мыши на файле и в открывшемся контекстном меню выберите команду Properties (Свойства). В открывшемся диалоге Properties (Свойства) сбросьте флажок Read-Only (Только чтение) и щелкните на кнопке ОК .

(Mac OS) Выделите файл «12_c.indd copy » и выберите в меню команду File * Get Info * General Information (Файл * Получить сведения » Общие сведения). Сбросьте флажок Locked (Заблокирован) и закройте диалог Info (Информация).

упрощают процесс согласования связанных элементов

1. Возможности, предоставляемые палитрой Book (Книга), упрощают процесс согласования связанных элементов в большом документе, состоящем из нескольких файлов. Включив документы в книгу, можно автоматизировать работу, требующую огромных затрат времени и включающую следующие операции:

сохранение документов книги в требуемой последовательности;

обновление нумерации страниц книги после добавления или удаления страниц;

генерирование предметного указателя для всей книги и оглавления с точными ссылками на страницы;

выбор параметров для создания пилотной версии книги, запакованных файлов книги, экспортирования или печати всей книги.

2. Чтобы из книги удалить файл, сначала необходимо выбрать файл на палитре Book (Книга). Затем в меню палитры Book (Книга) выберите команду Remove Document (Удалить документ). Результат удаления главы состоит в том, что файл главы больше не отображается в списке файлов книги на палитре Book (Книга). После того как вы измените нумерацию страниц книги, обновите предметный указатель и оглавления; все ссылки на страницы, которые находились ниже удаленного файла, будут изменены. И хотя файл удален из книги, физически он не удаляется, а продолжает сохраняться на жестком диске.

3. Всегда обновляйте ссылки на страницы предметного указателя с помощью палитры Index (Предметный указатель). Чтобы сделать это, дважды щелкните на ссылке, которую вы желаете отредактировать, на палитре Index (Предметный указатель) (или выделите данную ссылку и в меню палитры выберите команду Page Reference Options (Параметры ссылки на страницу)), произведите изменения в открывшемся диалоге и щелкните на кнопке ОК . После завершения процесса изменения ссылок предметного указателя откройте файл предметного указателя. Затем в меню палитры Index (Предметный указатель) выберите команду Generate Index (Сгенерировать предметный указатель) и замените существующий предметный указатель для всех документов книги.

Важно выполнять редактирование с помощью палитры Index (Предметный указатель) вместо простого редактирования текста сгенерированного предметного указателя. Причина такого требования заключается в том, что все изменения, выполненные непосредственно в тексте предметного указателя, будут утеряны при его повторном генерировании. Если после этого вы измените нумерацию страниц книги, то рискуете получить множество неправильных ссылок на страницы. В случае, когда редактирование выполняется с помощью палитры Index (Предметный указатель), при генерировании обновленного предметного указателя все ссылки на страницы обновляются автоматически.

Переназначение источника стилей

Назначить другой файл в качестве источника стилей очень просто: сейчас вы сделаете файл 12_ТОС источником стилей, щелкнув всего лишь один раз.

На палитре Book (Книга) щелкните на пустом прямоугольнике слева от имени файла 12_ТОС .

Поддержание согласованного форматирования в файлах книги

Для создания единообразного вида всех страниц большой публикации необходимо использовать одни и те же определения стилей абзацев и цветов во всех файлах книги. Чтобы упростить управление форматированием, программа InDesign определяет один из файлов как документ-источник стилей (style source document ). По умолчанию источником стилей становится первый файл, помещенный в книгу. Совсем необязательно, чтобы этот файл находился вверху списка палитры Book (Книга).

Посмотрев на палитру Book (Книга), можно сказать, какой файл является источником стилей. В прямоугольнике, расположенном слева от имени файла источника стилей, отображается значок Style Source (Источник стилей) (). Этот прямоугольник пуст для всех остальных файлов книги.

Работа с оглавлением

Оглавление (ТОС - Table of Contents ) книги может быть отдельным документом программы InDesign, а может помещаться в существующий документ, являющийся частью книги. В проекте данного урока вы создадите оба вида оглавления: оглавление верхнего уровня для всей книги и более подробные оглавления в каждой из глав.

Самостоятельная работа

1. Откройте файл 12_Nibbles и удалите несколько страниц. Затем обновите нумерацию страниц книги, выполнив следующее:

В меню палитры Book (Книга) выберите команду Repaginate (Перенумеровать страницы).

Находясь в файле 12_lndex , выберите в меню палитры Index (Предметный указатель) команду Generate Index (Сгенерировать предметный указатель). Убедитесь, что флажки Replace Existing Index (Заменить существующий предметный указатель) и Include Book Documents (Включить документы книги) установлены, затем щелкните на кнопке ОК .

В файле 12_ТОС выделите текстовый фрейм оглавления и выберите в меню команду Layout * Update Table of Contents (Макет * Обновить оглавление).

При выполнении каждого шага обращайте внимание на изменение нумерации страниц на палитре Book (Книга), ссылок предметного указателя и ссылок оглавления соответственно.

2. Исследуйте команды, доступные при выборе всех файлов на палитре Book (Книга), а затем последовательно выберите следующие команды в меню палитры:

Preflight Book (Собрать информацию о книге);

Package Book (Запаковать книгу);

Export Book to PDF (Экспортировать книгу в формат PDF );

Print Book (Печать книги).

В каждом случае после просмотра диалога щелкайте на кнопке Cancel (Отмена).

3. Создайте ссылку предметного указателя для диапазона страниц. Например, в файле 12_Starters выделите слово Salads на странице 41 и в меню палитры Index (Предметный указатель) выберите команду New Page Reference (Новая ссылка на страницу). Затем в открывающемся списке Туре (Тип) выберите значение То End of Section (До конца раздела), чтобы создать ссылку предметного указателя на страницы с 41 по 59.

Синхронизация документов книги

При синхронизации документов программа InDesign автоматически производит поиск всех определений стилей и образцов цвета в выбранных файлах и сравнивает результаты поиска с определениями в назначенном файле источника стилей. Если набор определений в файле не совпадает с набором в файле источника стилей, программа InDesign добавляет, удаляет и исправляет определения стилей и образцов цвета в выбранном файле, чтобы они совпадали с определениями в файле источника стилей. После синхронизации все документы книги имеют идентичные наборы стилей, что обеспечивает согласованность форматирования всех файлов книги.

В настоящее время определения нескольких стилей абзацев файла 12_ТОС отличаются от других глав. Вы обновите определения списка стилей для каждой главы, выполнив одну простую процедуру. Оставив файл 12_Finishes открытым на странице 143 (его оглавление), можно будет увидеть изменения в стиле.

1. Убедитесь, что слева от имени файла 12_ТОС на палитре Book (Книга) отображается значок Style Source (Источник стилей) (), обозначающий, что этот файл назначен в качестве источника стилей.

2. Удерживая нажатой клавишу Shift , выделите следующие четыре файла на палитре Book (Книга): 12_Nibbles, 12_Starters, 12_Entrees и 12_Finishes . Файл 12_ТОС можно не выделять.

3. В меню палитры Book (Книга) выберите команду Synchronize Selected Documents (Синхронизировать выбранные документы).

Если были выбраны все документы, то команда Synchronize Selected Documents (Синхронизировать выбранные документы) заменяется ЗЕ в меню на команду Synchronize Book (Синхронизировать книгу).

Создание файла книги

Следующая задача состоит в указании файлов программы InDesign, которые станут частью книги.

1. Запустите программу Adobe InDesign.

2. Выберите в меню команду File * New * Book (Файл * Создать * Книга).

3. В открывшемся диалоге New Book (Новая книга) в поле ввода File name (Имя файла) введите 12_Book.mdb и сохраните файл в папке ID_12. Откроется пустая палитра Book (Книга).

Обратите внимание, что файл с расширением .indb не похож на остальные документы программы InDesign. Если дважды щелкнуть на файле с расширением .indb на рабочем столе или в окне служебной программы Finder , никаких документов не откроется, кроме палитры Book (Книга).

4. В меню палитры Book (Книга) выберите команду Add Document (Добавить документ), чтобы открыть диалог Add Documents (Добавление документов).

Создание оглавления для отдельной главы

Оглавление в начале книги включает общие категории в виде заголовков верхнего уровня. Сейчас вы создадите вспомогательное оглавление для каждой главы по отдельности. Данное второстепенное оглавление будет отражать следующий уровень детализации: названия рецептов.

1. Выберите в меню команду File * Open (Файл * Открыть) и в открывшемся диалоге Open (Открытие) выберите файл 12_Finishes.indd, находящийся в папке ID_12 . Находясь на странице 143, выберите инструмент Selection (Выделение) () и щелкните на правой стороне страницы, чтобы выделить текстовый фрейм заполнителя.

Создание перекрестных ссылок предметного указателя

Во многих предметных указателях содержатся перекрестные ссылки на другие термины предметного указателя, особенно это характерно для общих синонимов термина, встречающихся в тексте. В этой части урока вы добавите перекрестную ссылку, направляющую читателей, ищущих в предметном указателе составляющие элементы термина «sweets», на термин «desserts».

1. Находясь в файле 12_Finishes.indd , выберите в меню команду Edit * Deselect Аll (Правка * Отменить все выделение).

2. В меню палитры Index (Предметный указатель) выберите команду New Cross-reference (Новая перекрестная ссылка).

3. В открывшемся диалоге New Cross-reference (Новая перекрестная ссылка) в поле ввода 1 введите слово sweets.

4. В открывающемся списке Туре (Тип) выберите значение See (Смотрите).

5. Прокрутите список, находящийся в нижней части диалога, чтобы найти ссылку на страницу элемента «desserts» под буквой «D». Затем перетащите элемент предметного указателя «desserts » на элемент управления Referenced (Ссылается на).

Создание предметного указателя книги

Создание хорошего предметного указателя является искусством, которое способен оценить любой читатель, который хоть раз пробовал найти в книге упоминание конкретного термина. При индексировании также требуется повышенное внимание к деталям, с постоянными проверками и перепроверками элементов указателя. Программа InDesign облегчает эту работу, выполняя рутинную часть процесса индексирования.

Для создания предметного указателя в программе InDesign необходимо вставить ссылки предметного указателя прямо в текст. При добавлении или удалении текста или целых страниц документа изменяется нумерация страниц, и ссылки предметного указателя перемещаются вместе с текстом. Это гарантирует правильность нумерации в обновленном предметном указателе. Во время работы можно включить или выключить отображение маркеров указателя, однако сами маркеры никогда не выводятся в напечатанном документе.

Можно создавать предметные указатели для отдельных глав, но обычно создается один предметный указатель в конце книги, охватывающий все ее содержимое.

Создание ссылок предметного указателя

Некоторые ссылки уже вставлены в документы проекта для данного урока. Вы же добавите лишь несколько маркеров предметного указателя (index markers ) самостоятельно, чтобы узнать, как создаются ссылки.

1. На палитре Pages (Страницы) дважды щелкните на значке страницы 146, чтобы отцентрировать эту страницу (содержащую рецепт «Persimmon Pudding » («Пудинг с хурмой»)) в окне документа.

2. Выберите в меню команду Window * Туре & Tables * Index (Окно * Текст и таблицы * Предметный указатель), чтобы открыть палитру Index (Предметный указатель).

3. Выберите инструмент Туре (Ввод) () на панели инструментов и выделите слова Persimmon Pudding в заголовке рецепта.

4. Нажмите комбинацию клавиш Ctrl+Alt+U (Windows) или Command+ Option+U (Mac OS). Элемент «Persimmon Pudding » добавлен на палитру Index (Предметный указатель). При необходимости прокрутите список палитры вниз до буквы Р и щелкните на значке стрелки, чтобы отобразить новую ссылку на страницу. Убедитесь, что переключатель вверху палитры Index (Предметный указатель) установлен в положение Reference (Ссылка).

в открывшемся диалоге Table of

2. Выберите в меню команду Layout * Table of Contents (Макет * Оглавление) и в открывшемся диалоге Table of Contents (Оглавление) в поле ввода Title (Заголовок) введите Recipes. Затем в открывающемся списке Style (Стиль) выберите значение Chapter Section (Раздел главы); с помощью данного стиля будет отформатирован заголовок оглавления.

Другие стили) щелкните дважды на

3. В списке Other Styles ( Другие стили) щелкните дважды на стиле Chapter Section (Раздел главы), чтобы поместить его в список Include Paragraph Styles (Включить стили абзацев).

4. При необходимости щелкните на стиле Chapter Section в списке Include Paragraph Styles (Включить стили абзацев). Затем в группе элементов управления Style : Chapter Section (Стиль: Раздел главы) установите следующие значения параметров:

В открывающемся списке Entry Style (Стиль элемента) выберите значение ТОС Chapter Section (Раздел главы оглавления).

В открывающемся списке Page Number (Номер страницы) выберите значение No Page Number (Без номера страницы).

Теперь все разделы главы, как, например, «Pastries » («Кондитерские изделия»), «Cookies » («Булочки») и так далее появятся в оглавлении главы, но без ссылок на страницу. Разделы главы были определены при помощи стиля абзаца Chapter Section (Раздел главы).

5. Повторите шаг 3, но на этот раз дважды щелкните на стиле Recipe Name (Название рецепта), а затем установите следующие значения параметров стиля:

В открывающемся списке Entry Style (Стиль элемента) выберите значение ТОС Recipe Name (Название рецепта оглавления).

В открывающемся списке Page Number (Номер страницы) выберите значение After Entry (После элемента).

В поле ввода Between Entry and Number (Между элементом и номером) введите . . . (пробел, точка, пробел, точка, пробел, точка), чтобы поместить отточие в виде повторяющихся трех точек, разделенных пробелами, перед номерами страниц в оглавлении.

Установите флажок Sort Entries in Alphabetical Order (Сортировать элементы в алфавитном порядке).

Объединение файлов в книги

В этом уроке...

Начало работы

Определение книги

Создание файла книги

Установка порядка расположения и нумерации страниц

Работа с оглавлением

Добавление файла оглавления

Генерация оглавления книги

Создание оглавления для отдельной главы

Поддержание согласованного форматирования в файлах книги

Переназначение источника стилей

Синхронизация документов книги

Обновление оглавления после редактирования

Создание предметного указателя книги

Создание ссылок предметного указателя

Создание перекрестных ссылок предметного указателя

Генерирование предметного указателя

Самостоятельная работа

Обзорные вопросы

Ответы на обзорные вопросы

В левом нижнем углу диалога

6. В левом нижнем углу диалога сбросьте флажок Include Book Documents (Включить документы книги), если он установлен, чтобы в этом оглавлении присутствовали рецепты только из текущей главы. Щелкните на кнопке ОК .

7. Щелкните один раз, расположив указатель мыши, имеющий форму загруженного текста, над текстовым фреймом, выделенным на шаге 1. Затем сохраните файл, выбрав в меню команду File * Save (Файл * Сохранить). Оставьте файл открытым.

Урок 13

в прямоугольнике слева от имени

Значок Style Source (Источник стилей) теперь отображается в прямоугольнике слева от имени файла 12_ТОС .

После небольшой паузы появится сообщение,

4. После небольшой паузы появится сообщение, информирующее о том, что синхронизация закончена успешно и что некоторые документы, возможно, были изменены. Щелкните на кнопке ОК .

Обратите внимание на изменение в оглавлении главы 12_Finishes : заголовок главы теперь выровнен по правому краю, а не по левому, и используется шрифт размером 30 пунктов вместо прежнего шрифта размером 18 пунктов. Шрифт разделов главы и названий рецептов также изменен, а текст выровнен по правой стороне страницы.

Урок 16

Предметный указатель) выберите команду New

5. В меню палитры Index ( Предметный указатель) выберите команду New Page Reference (Новая ссылка на страницу), чтобы добавить другую ссылку предметного указателя на страницу 146.

В открывшемся диалоге New Page

6. В открывшемся диалоге New Page Reference (Новая ссылка на страницу) в группе элементов управления Topic Levels (Уровни тем) введите слово puddings в поле ввода 1.

7. В поле ввода 2 группы элементов управления Topic Levels (Уровни тем) введите слово persimmon , создав подуровень для уровня puddings . Щелкните на кнопке Add (Добавить). Новый список появится под буквой Р в большом окне, расположенном в нижней части диалога. Возможно, придется раскрыть списки, чтобы увидеть добавленные элементы.

Создайте новый элемент предметного указателя,

8. Создайте новый элемент предметного указателя, введя в поле ввода 1 фразу fruit desserts , а в поле ввода 2 - фразу persimmon pudding . Вам придется заменить текст, оставшийся от предыдущего элемента. Снова щелкните на кнопке Add (Добавить). Затем щелкните на кнопке Done (Готово), чтобы закрыть диалог New Page Reference (Новая ссылка на страницу).

9. На палитре Index (Предметный указатель) прокрутите список, чтобы увидеть новые ссылки на страницу в предметном указателе. При необходимости щелкайте на значках стрелок, расположенных возле букв, чтобы раскрывать и сворачивать элементы предметного указателя. Щелкните на кнопке Done (Готово), чтобы закрыть окно.

и выберите четыре документа, которые

5. Откройте папку ID_12 и выберите четыре документа, которые вы переименовали: 12_Starters.indd, 12_Entrees.indd, 12_Nibbles.indd и 12_Finishes.indd. He нужно пока добавлять файлы оглавления (12_TOC.indd ) и предметного указателя (12_lndex.indd).

Чтобы выбрать несколько файлов за один раз, щелкните на одном из четырех документов, а затем, удерживая нажатой клавишу Ctrl (Windows) или Command (Mac OS), щелкните на трех остальных файлах. Или можно добавлять документы по одному, повторяя шаги 4-6 для каждого из четырех файлов.

6. Выделив все четыре файла, щелкните на кнопке Add (Добавить) (Windows) или Open (Открыть) (Mac OS).

На палитре Book (Книга) появились четыре имени документов. Обратите внимание, что на палитре также отображаются диапазоны страниц для каждой из глав.

а затем щелкните на кнопке

6. Щелкните на кнопке Add (Добавить), а затем щелкните на кнопке Done (Готово).

7. Прокрутите вниз список палитры Index (Предметный указатель), чтобы увидеть новую перекрестную ссылку. После этого сохраните проект.

После небольшой паузы форма указателя

6. После небольшой паузы форма указателя мыши сменится на значок загруженного текста. Расположите указатель мыши над пересечением левого поля страницы и горизонтальной направляющей, проходящей около метки 12 пика по вертикальной линейке. (Возможно, на масштабных линейках, расположенных вверху и слева страницы документа, отображаются другие единицы измерения. В этом случае щелкните правой кнопкой мыши на масштабной линейке и выберите из контекстного меню требуемые единицы измерения.)

Удерживая нажатой клавишу Alt (Windows) или Option (Mac OS), последовательно щелкните на первом, втором и третьем столбцах. В результате выполненных действий текст предметного указателя заполнит все три колонки.

7. Выберите в меню команду File * Save (Файл * Сохранить).

Все ссылки на термины, вставленные в файлах книги, объединяются в один общий предметный указатель.

Для ввода и редактирования элементов предметного указателя всегда используйте палитру Index (Предметный указатель). Хотя предметный указатель можно редактировать напрямую, как и любой другой текстовый фрейм, в этом случае вносимые изменения будут потеряны при повторном генерировании предметного указателя.

Поздравляем! Вы завершили выполнение данного урока.

Исследуйте каждый из четырех документов

7. Исследуйте каждый из четырех документов и обратите внимание на то, в каком порядке они располагаются. В зависимости от порядка, в котором были выбраны и добавлены файлы, порядок расположения документов на палитре Book (Книга) в вашем проекте может отличаться от порядка, показанного на иллюстрации.

При необходимости перетащите оставшиеся файлы

2. При необходимости перетащите оставшиеся файлы в нужные позиции списка, чтобы они шли в следующем порядке (сверху вниз): 12_Nibbles, 12_Starters, 12_Entrees, 12_Finishes .

Обратите внимание, что нумерация страниц глав начинается с нечетных чисел. Вы же сделаете так, чтобы каждая глава начиналась с четной страницы - на левой странице разворота должна находиться фотография, а на правой странице - название главы. Это будет исправлено на следующем шаге.

3. В меню палитры Book (Книга) выберите команду Book Page Numbering Options (Параметры нумерации страниц книги).

В появившемся диалоге Book Page

4. В появившемся диалоге Book Page Numbering Options (Параметры нумерации страниц книги) установите переключатель Page Order (Порядок страниц) в положение Continue on next even page (Продолжать на следующей четной странице). Нумерация всех глав, за исключением первой главы, начинается с четной страницы.

5. На палитре Book (Книга) выделите файл 12_Nibbles и в меню палитры Book (Книга) выберите команду Document Page Numbering Options (Параметры нумерации страниц документа), чтобы открыть диалог Document Page Numbering Options (Параметры нумерации страниц документа).

При выборе команды Document Page Numbering Options (Параметры нумерации страниц документа) в меню палитры Book (Книга) автоматически открывается документ.

6. Установите переключатель в положение Start Page Numbering at (Нумерация страниц с) и в поле ввода, находящемся справа от данного переключателя, введите значение 2, чтобы первая страница документа располагалась в книге с номером 2. Щелкните на кнопке ОК .

но при этом не закрывайте

7. Выберите в меню команду File * Save (Файл * Сохранить), а затем команду File * Close (Файл * Закрыть), чтобы закрыть документ 12_Nibbles , но при этом не закрывайте палитру Book (Книга).

В группе элементов управления Style:

5. В группе элементов управления Style: Chapter Title (Стиль: Заголовок главы) установите следующие значения параметров:

В открывающемся списке Entry Style (Стиль элемента) выберите значение ТОС Head 1 (Заголовок оглавления 1), чтобы применить этот стиль абзаца к списку заголовков глав оглавления.

В открывающемся списке Page Number (Номер страницы) выберите значение No Page Number (Без номера страницы).

Если вы не видите данные параметры, убедитесь, что щелкнули на кнопке More Options (Дополнительные параметры).

Щелкните на строке Chapter Section

6. Щелкните на строке Chapter Section в списке Include Paragraph Styles (Включить стили абзацев), чтобы выделить ее.

7. В группе элементов управления Style: Chapter Section (Стиль: Раздел главы) в открывающемся списке Entry Style (Стиль элемента) выберите значение ТОС Head 2 (Заголовок оглавления 2). Убедитесь, что для параметра Page Number (Номер страницы) установлено значение After Entry (После элемента); в противном случае выберите это значение.

8. В группе элементов управления Options (Параметры) установите флажок Include Book Documents (Включить документы книги), а затем щелкните на кнопке ОК . В результате вы получите оглавление, которое поместите в документ на следующем шаге.

в виде значка загруженного текста

9. Расположите указатель мыши в виде значка загруженного текста над левым верхним отступом страницы 1 и щелкните один раз, чтобы поместить текст. Оглавление, содержащее четыре главы и основные разделы каждой из глав, разместилось на странице.

В этом файле пользовательские стили

10. Выберите в меню команду File * Save (Файл * Сохранить).

В этом файле пользовательские стили абзацев для оглавления были созданы заранее. При создании своих собственных документов можно изменять и форматировать текст и определения стилей так, как это делается в любом текстовом фрейме.

Установка порядка расположения и нумерации страниц

План компоновки поваренной книги состоит в упорядочивании глав в соответствии с тем, как блюда обычно подаются на стол: начинают с закусок («Nibbles ») и заканчивают десертами («Finishes »). Ваша следующая задача заключается в расположении глав согласно плану компоновки данной книги так, чтобы обеспечивалась согласованная нумерация всех страниц.

1. На палитре Book (Книга) щелкните на файле 12_Nibbles.indd и, удерживая кнопку мыши, перетащите его вверх списка. Когда черный прямоугольник появится прямо под вкладкой Book (Книга), отпустите кнопку мыши. Обратите внимание, что нумерация страниц изменилась в соответствии с новым порядком расположения файлов и количеством страниц в каждом из них.

Команда Package (Запаковать)

Команду Package (Запаковать) можно использовать для получения копии документа программы InDesign и всех связанных элементов, включая изображения и текст. Программой InDesign также копируются все шрифты, необходимые для печати.

1. Выберите в меню команду File * Package (Файл * Запаковать).

2. В появившемся диалоге, предупреждающем о возможных проблемах, выявленных на этапе выполнения команды Preflight (Предпечатная проверка), щелкните на кнопке Continue (Продолжить).

При выполнении команды Package (Запаковать) программой InDesign автоматически используется команда Preflight (Предпечатная проверка) для подтверждения того, что все элементы доступны и нет возможных проблем. Поскольку вы еще не исправили цветовую модель RGB-изображения, программа InDesign предупреждает о наличии данной проблемы. Вы преобразуете это изображение в цветовую модель CMYK для печати, используя программу InDesign позднее в данном уроке.

3. В открывшемся диалоге Printing Instructions (Инструкции для печати) введите имя файла и контактную информацию, затем щелкните на кнопке Continue (Продолжить).

Программа Adobe InDesign использует введенную информацию для создания текстового файла с инструкциями, который поставляется вместе с файлом InDesign, связями и шрифтами.

4. В диалоге Package Publication (Публикация пакета) найдите папку ID_13 и убедитесь, что для пакета будет создана папка с именем 13_brochure Folder. Программа InDesign автоматически присваивает папке имя документа, который был создан в разделе «Начало работы» данного урока.

5. Убедитесь, что установлены следующие флажки:

Copy Fonts (Копировать шрифты);

Copy Linked Graphics (Копировать связанные изображения);

Update Graphic Links In Package (Обновить связи изображений в пакете).

6. Щелкните на кнопке Package (Запаковать).

7. Прочитайте появившееся сообщение Font Alert (Предупреждение о шрифтах), информирующее о различных лицензионных ограничениях, которые могут повлиять на возможность копирования шрифтов, и щелкните на кнопке ОК.

8. Используя средства операционной системы, откройте папку 13_brochure Folder в папке ID_13, находящейся внутри папки Lessons папки IDCIB на жестком диске.

Обратите внимание, что программа InDesign создала копию документа, а также скопировала все шрифты, изображения и другие связанные файлы, необходимые для печати с высоким разрешением. Поскольку был установлен флажок Update Graphic Links In Package (Обновить связи изображений в пакете), файл InDesign теперь связан с изображениями, находящимися в папке пакета. Это упрощает для специалистов типографии и для поставщика услуг печати работу с документом, а также делает пакет удобным для архивации.

Команда Preflight (Предпечатная проверка)

В программе Adobe InDesign существуют встроенные элементы управления для контроля доступности всех файлов, необходимых для формирования изображения документа. Эти элементы управления можно использовать для предпечатной проверки файла, выполняемой с целью удостовериться в том, что все изображения и шрифты, задействованные в файле, доступны для печати. Также можно проверить цвета, применяемые в документе, включая цвета помещенных в файл изображений.

1. Выберите в меню команду File * Preflight (Файл * Предпечатная проверка).

2. В открывшемся диалоге Preflight (Предпечатная проверка) просмотрите появившуюся страницу Summary (Сводка). Программа InDesign предупреждает о следующих потенциальных проблемах, отображая значок желтого треугольника слева от информации:

одно изображение отсутствует;

одно изображение использует цветовую модель RGB;

возможно наличие повторяющихся плашечных цветов.

Раздел Summary (Сводка) диалога Preflight (Предпечатная проверка) обеспечивает быстрый просмотр возможных проблем в документе. Чтобы получить более подробную информацию, можно щелкнуть на любой из шести строк списка, находящегося в левой части диалога.

Начало работы

В этом уроке вы будете работать над одностраничной рекламной брошюрой, содержащей полноцветные изображения и плашечный цвет. Документ предполагается распечатывать на цветном струйном или лазерном принтере для получения пробного оттиска, а также на устройствах формирования изображений с высоким разрешением, таких как компьютерная система изготовления печатных форм (computer-to-plate) или фотонаборная машина с выводом изображений на пленку (film imagesetter).

Даже если у вас нет принтера или есть только черно-белый принтер для получения пробных отпечатков, все равно вы можете выполнять шаги данного урока. В уроке будут использоваться некоторые настройки печати, используемые по умолчанию, которые помогут лучше понять элементы управления и возможности, предоставляемые программой InDesign для печати и формирования изображений.

Перед началом работы восстановите стандартные настройки программы Adobe InDesign, используя процедуру, описанную в разделе «Восстановление настроек по умолчанию» в начале этой книги.

1. Запустите программу Adobe InDesign.

2. Выберите в меню команду File *Open (Файл * Открыть), в открывшемся диалоге найдите файл 13_a.indd в папке IDCIB/Lessons/ID_13 на жестком диске, затем откройте файл.

3. Появится сообщение, информирующее о том, что в документе отсутствуют или изменены связи. Щелкните на кнопке Don't Fix (He править), поскольку вы исправите это на следующем шаге.

4. Выберите в меню команду File * Save As (Файл * Сохранить как), в открывшемся диалоге Save As (Сохранение как) в поле ввода File name (Имя файла) введите 13_brochure.indd и сохраните файл в папке ID_13.

Обзорные вопросы

1. Какие элементы включаются программой InDesign в пакет при запаковке файла?

2. Какие элементы контролируются программой InDesign при выполнении команды Preflight (Предпечатная проверка)?

3. Если вы желаете распечатать версию отсканированного изображения с высоким разрешением на лазерном принтере с более низким разрешением или на устройстве вывода пробных оттисков, какие параметры можно выбрать?

в пакет копию документа InDesign

1. Программа Adobe InDesign включает в пакет копию документа InDesign вместе с копиями всех шрифтов и копиями всех изображений, используемыми в исходном документе. Элементы исходного документа остаются нетронутыми.

2. Выбрав команду File * Preflight (Файл * Предпечатная проверка), можно проверить, все ли элементы, необходимые для печати с высоким разрешением, доступны. Команда выполняет проверку наличия всех шрифтов и помещенных изображений, используемых в документе. Также программа InDesign проверяет связанные графические файлы и даже связанные текстовые файлы, чтобы убедиться, что эти файлы не были изменены после того, как были импортированы в документ.

3. По умолчанию программа InDesign отправляет только те графические данные изображения, которые необходимы для устройства вывода. Если вы желаете отправить весь набор данных изображения несмотря на то, что это увеличит время печати, можете выбрать значение Аll (Все) в открывающемся списке Send Data (Отправить данные) вкладки Graphics (Изображения) диалога Print (Печать).

Печать пробного оттиска на лазерном или струйном принтере

1. Выберите в меню команду File * Print (Файл * Печать).

2. В открывающемся списке Printer (Принтер) диалога Print (Печать) выберите свой струйный или лазерный принтер.

Обратите внимание, что программа Adobe InDesign автоматически выбирает файл PPD (PostScript Printer Description files - файлы описания принтеров в формате PostScript), который был ассоциирован с этим принтером во время его установки.

Если у вас нет принтера, подсоединенного к компьютеру или сети, выберите в открывающемся списке Printer (Принтер) значение PostScript File (Файл формата PostScript), а в открывающемся списке PPD (Файлы описания принтеров в формате PostScript) выберите значение Device Independent (Независимый от устройства).

3. Щелкните на строке Setup (Настройка) списка в левой части диалога Print (Печать) и настройте следующие параметры:

В открывающемся списке Paper Size (Размер бумаги) выберите значение Letter (Письмо).

Установите переключатель Scale (Изменение размера) в положение Scale To Fit (Уместить на странице).

В открывающемся списке Page Position (Положение на странице) выберите значение Centered (По центру).

Если в открывающемся списке Printer (Принтер) выбрано значение PostScript File (Файл формата PostScript), а в открывающемся списке PPD (Файлы описания принтеров в формате PostScript) выбрано значение Device Independent (Независимый от устройства), то вы не сможете изменить размер документа или его положение на странице.

Просмотр цветоделений

Если необходимо выполнить цветоделение документов для типографской печати (commercial printing), можно воспользоваться палитрой Separations Preview (Просмотр цветоделений), чтобы получить ясное представление о том, какая часть документа будет печататься каждым цветом.

1. Выберите в меню команду Window * Output Preview * Separations (Окно * Просмотр выходных данных * Цветоделения).

2. В открывающемся списке View (Вид) палитры Separations Preview (Просмотр цветоделений) выберите значение Separations (Цветоделения).

Просмотр объединенной прозрачности

Изображения данной брошюры были настроены при помощи прозрачности. Вы используете возможности палитры Flattener Preview (Просмотр прозрачности), чтобы определить влияние прозрачности на финальную версию документа, предназначенную для печати.

1. Выберите в меню команду Window * Output Preview * Flattener (Окно * Просмотр выходных данных * Контроль прозрачности).

2. В открывающемся списке Highlight (Выделить) палитры Flattener Preview (Просмотр прозрачности) выберите значение All Affected Objects (Все затрагиваемые объекты).

Самостоятельная работа

1. Создайте новый набор настроек печати (Print preset), выбрав в меню команду File* Print presets * Define (Файл * Настройки печати * Определить). С помощью открывшихся диалогов задайте настройки для печати документов очень большого размера или для печати на различных цветных или черно-белых принтерах.

2. Откройте файл 13_brochure.indd и исследуйте, как можно включить или выключить каждое цветоделение на палитре Separations Preview (Просмотр цветоделений). В открывающемся списке View (Вид) выберите значение Ink Limit (Предел красок). Посмотрите, как общие настройки красок, используемых для формирования цветов CMYK, влияют на печать различных изображений.

3. Используя файл 13_brochure.indd, выберите в меню команду File * Print (Файл * Печать). Затем, щелкните на строке Output (Вывод) списка в левой части диалога Print (Печать) и исследуйте различные варианты печати цветных документов.

4. В меню палитры Swatches (Образцы цвета) выберите команду Ink Manager (Диспетчер красок) и поэкспериментируйте с добавлением альтернативных красок для плашечных цветов, а также с преобразованием плашечных цветов в основные компонентные цвета.

в левой части диалога Print

9. Щелкните на строке Graphics (Изображения) списка в левой части диалога Print (Печать). Убедитесь, что в открывающемся списке Send Data (Отправить данные) выбрана настройка Optimized Subsampling (Оптимизированная под-выборка).

Когда выбрано значение Optimized Subsampling (Оптимизированная подвыборка), программой InDesign посылаются на печать только те данные изображения, которые необходимы для принтера, указанного в диалоге Print (Печать). Чтобы переслать на принтер всю информацию об изображении с высоким разрешением (в этом случае может потребоваться больше времени для получения отпечатка), выберите в открывающемся списке Send Data (Отправить данные) значение Аll (Все).

При необходимости выберите значение Complete

10. При необходимости выберите значение Complete (Полностью) в открывающемся списке Download (Загрузка) группы элементов управления Fonts (Шрифты).

Определение режима печати изображений

При экспортировании или печати документов, содержащих сложные изображения (например, изображения с высоким разрешением, изображения в формате EPS, PDF-страницы или эффекты прозрачности), часто необходимо изменять значения параметров разрешения и растеризации, чтобы получить оптимальный конечный результат.

Чтобы указать, как будут обрабатываться изображения во время вывода, выберите следующие значения параметра Send Data (Отправить данные) на вкладке Graphics (Изображения) диалога Print (Печать).

Параметр Send Data (Отправить данные) управляет объемом графических данных помещенных растровых изображений, посылаемых на принтер или в файл.

Аll (Все) - отправляются данные с полным разрешением, что подходит для печати с любым высоким разрешением и для печати полутоновых или цветных изображений с высоким контрастом, как в случае черно-белого текста с одним плашечным цветом. Для этого варианта требуется наибольшее дисковое пространство.

Optimized Subsampling (Оптимизированная подвыборка) - отправляются только те графические данные, которые необходимы для печати изображения с наилучшим возможным разрешением на выбранном устройстве вывода. (Для профессионального принтера, печатающего с высоким разрешением, нужно больше данных, чем для настольной модели, печатающей с низким разрешением.) Выбирайте это значение, когда требуется напечатать пробные оттиски изображений с высоким разрешением на настольном принтере.

Программой InDesign не извлекается подвыборка графических данных из изображений в формате EPS или PDF, даже если выбрано значение Optimized Subsampling (Оптимизированная подвыборка).

Proxy (Экранная версия) (72 dpi) - отправляются помещенные растровые изображения с разрешением экрана, тем самым уменьшается время печати.

None (Нет) - все изображения временно удаляются во время печати и заменяются фреймами изображений с перекрестьями, тем самым обеспечивается уменьшение времени печати. Размеры фреймов изображений равны размерам импортированных изображений, поэтому их можно по-прежнему использовать для контроля размеров и расположения графики. Подавление печати импортированных изображений полезно, когда требуется разослать пробные текстовые оттиски редакторам или корректорам. Печать без изображений также может помочь при поиске неполадок, возникающих в процессе печати.

11. Щелкните на строке Advanced (Дополнительно) списка в левой части диалога Print (Печать) и в открывающемся списке Preset (Предварительные настройки) группы элементов управления Transparency Flattener (Объединение прозрачности) выберите значение High Resolution (Высокое разрешение).

Для проекта можно выбрать подходящий набор предварительных настроек объединения прозрачности. Предварительные настройки определяют качество помещенных иллюстраций или изображений, в которых используется прозрачность. Предварительные настройки также влияют на качество объектов, к которым была применена прозрачность с применением функций прозрачности программы InDesign, включая объекты с эффектами падающих теней и размыванием.

Установка параметров для шрифтов

Резидентные шрифты принтера (Printer-resident fonts) - это шрифты, хранящиеся либо в памяти принтера, либо на жестком диске, подсоединенном к принтеру. Шрифты Туре 1 и TrueType могут храниться либо на принтере, либо на компьютере; растровые шрифты (bitmap fonts) хранятся только на компьютере. Программа InDesign загружает шрифты по мере необходимости, при условии, что они установлены на жестком диске компьютера.

Для управления порядком загрузки шрифтов в принтер возможен выбор следующих значений параметра Download (Загрузка) на вкладке Graphics (Изображения) диалога Print (Печать).

None (Нет) - в файл формата PostScript включается ссылка па шрифт, которая сообщает процессору RIP (Процессор растровых изображений) или постпроцессору, откуда должен браться данный шрифт. Этот вариант подходит в том случае, когда шрифты находятся в принтере. Шрифты TrueType называются в соответствии с именем шрифта в формате PostScript; тем не менее не все приложения могут интерпретировать эти имена. Чтобы быть уверенным в том, что шрифты TrueType интерпретируются правильно, используйте какой-нибудь другой вариант загрузки шрифтов.

Complete (Полностью) - перед началом процесса печати загружаются все шрифты, используемые в документе. Программа InDesign автоматически извлекает подмножества из шрифтов, количество символов в которых превышает максимально допустимое число знаков (glyphs), указанное в диалоге Preferences (Настройки).

Subset (Подмножество) - загружаются только символы, используемые в документе. Символы загружаются один раз на страницу. Этот вариант обычно помогает создать быстро обрабатываемые и небольшие файлы формата PostScript при работе с одностраничными документами или небольшими документами, содержащими мало текста.

Download PPD Fonts (Загрузить шрифты PPD) - загружаются все шрифты, используемые в документе, даже если они находятся в принтере. Устанавливайте этот флажок, чтобы обеспечить использование программой InDesign контуров шрифтов, находящихся на вашем компьютере, для печати распространенных шрифтов, таких как Helvetica, Times и так далее. Применение данного параметра позволяет устранить проблемы с версиями шрифтов, как, например, несовпадение наборов символов между компьютером и принтером или различия контуров символов при захвате краски. Однако если вы не используете расширенные наборы символов, нет необходимости устанавливать этот флажок для черновой печати на настольном принтере.

12. Щелкните на кнопке Save Preset (Сохранить предварительные настройки). В открывшемся диалоге Save Preset (Сохранение предварительных настроек) в поле ввода Save Preset As (Сохранить предварительные настройки как) введите имя Proof (Пробный оттиск) и щелкните на кнопке ОК.

При создании набора предварительных настроек все параметры сохраняются, поэтому вам не придется каждый раз, печатая на одном и том же устройстве, повторно устанавливать параметры. Можно создать множество наборов настроек для разных используемых принтеров в соответствии с требованиями, предъявляемыми к качеству.

Если вы создаете файл формата

13. Щелкните на кнопке Print (Печать).

Если вы создаете файл формата PostScript, щелкните на кнопке Save (Сохранить), в открывшемся диалоге Save PostScript File (Сохранение файла формата PostScript) найдите папку ID_13, расположенную в папке Lessons внутри папки IDCIB на жестком диске. Файл формата PostScript может передаваться поставщику услуг печати, в типографию или преобразовываться в файл формата Adobe PDF с помощью программы Adobe Acrobat Distiller. Если у вас нет программы Adobe Acrobat Distiller, вы можете удалить файл формата PostScript после завершения урока.

При работе с документами, разбитыми на разделы, можно использовать абсолютную нумерацию страниц. Например, чтобы напечатать третью страницу документа, введите в поле ввода Range (Диапазон) диалога Print (Печать) значение +3. Можно также использовать названия разделов. За более детальной информацией обратитесь к разделу «Указание страниц для печати» («Specifying Which Pages to Print») интерактивной справки Adobe InDesign CS2.

Подготовка к печати и печать

В этом уроке...

Начало работы

Команда Preflight (Предпечатная проверка)

Команда Package (Запаковать)

Просмотр цветоделений

Просмотр объединенной прозрачности

Печать пробного оттиска на лазерном или струйном принтере

Самостоятельная работа

Обзорные вопросы

Ответы на обзорные вопросы

в документе шрифтах. Вы можете

3. Щелкните на строке Fonts (Шрифты), чтобы увидеть список с подробной информацией о применяемых в документе шрифтах. Вы можете ознакомиться со сведениями о шрифтах, используемых в данном проекте, и узнать, к какому типу они относятся: Open Type, PostScript или True Type. Также можно получить дополнительную информацию об используемых шрифтах, включая:

Пригодность шрифта для печати, отсутствует ли он в системе или является неполным;

Наличие защиты шрифта, препятствующей встраиванию шрифта в документ;

Номер страницы, на которой первый раз встречается данный шрифт;

Расположение файла используемого шрифта на диске.

установите флажок Show Problems Only

4. Продолжая знакомиться с информацией раздела Fonts (Шрифты), установите флажок Show Problems Only (Показать только проблемы) в нижней части диалога Preflight (Предпечатная проверка). Обратите внимание, что теперь в списке нет никаких шрифтов, поскольку все шрифты доступны для печати и они не являются источником проблем.

5. Щелкните на строке Links and Images (Связи и изображения) списка в левой части диалога Preflight (Предпечатная проверка).

Обратите внимание, что в этом разделе отображается информация обо всех изображениях, используемых в файле. Мы хотим просмотреть только сведения о возможных проблемах.

6. Установите флажок Show Problems Only (Показать только проблемы). Обратите внимание, что возможные проблемы связаны с двумя изображениями. В одном встроенном файле используется цветовая модель RGB. Поскольку документ будет распечатываться с использованием цветов CMYK, это может стать проблемой. Другое изображение, blammo_logo.ai, отсутствует и должно быть найдено, прежде чем документ можно будет распечатать.

Вы замените логотип Blammo исправленной версией, в которой логотип содержит также значок торговой марки. К проблеме с RGB-изображением вы вернетесь, когда будете рассматривать процесс печати.

Щелкните на кнопке Repair All

7. Щелкните на кнопке Repair All (Исправить все). В открывшемся диалоге Find: blammo_logo.ai откройте папку Links, находящуюся внутри папки IDCIB/ Lessons/ID_13 на жестком диске. Дважды щелкните на файле blammo_logo_ revised.ai.

8. В диалоге Preflight (Предпечатная проверка) выделите строку с именем файла blammo_logo_revised.ai и щелкните на кнопке Update (Обновить).

Поскольку новое имя файла отличается от предыдущего, программа InDesign автоматически не обновила изображение. Если бы выбранный файл не был изменен с момента его помещения в документ, программой InDesign не выводился бы запрос на обновление связи.

Команда Repair All (Исправить все) позволяет исправить отсутствующие или измененные связи. Однако эта команда не позволяет изменить цветовую модель помещенного изображения. Можно преобразовать цветовую модель связанного изображения, либо открыв связанный файл в программе Photoshop и изменив цветовую модель, либо использовав программу InDesign для конвертирования цветов для печати. За более подробной информацией обратитесь к уроку 7 «Импортирование и связывание изображений».

9. Щелкните в левой части диалога Preflight (Предпечатная проверка) на строке Colors and Inks (Цвета и краски) списка.

Обратите внимание, что в списке содержатся четыре основных субтрактивных цвета (subtractive primary colors): Cyan (Голубой), Magenta (Пурпурный), Yellow (Желтый) и Black (Черный), а также три разновидности Pantone 2582. Буква С означает покрытый цвет (coated), M - цвет маски (matte), U - непокрытый цвет (uncoated). Поскольку мы не хотим, чтобы эти три разновидности цвета печатались по отдельности, мы исправим это во время настройки печати документа.

в подготовке файла для передачи

10. Щелкните на кнопке Cancel (Отмена).

Следующим шагом в подготовке файла для передачи может быть запаковка файла прямо из диалога Preflight (Предпечатная проверка). Однако в данном уроке мы решили выделить процесс создания пакета в отдельный раздел.

расположенном возле каждого из цветов

3. Щелкните на значке глаза ( ), расположенном возле каждого из цветов Pantone 2582, чтобы выключить соответствующий цвет.

Обратите внимание, как пропадают определенные объекты, изображения и текст при выключении отображения каждого из цветов. Каждый из этих объектов окрашен в разные разновидности цвета Pantone. Этот недочет будет исправлен позднее с помощью диалога Ink Manager (Диспетчер красок).

4. В открывающемся списке View (Вид) палитры Separations Preview (Просмотр цветоделений) выберите значение Off (Выключено), чтобы включить просмотр всех цветов.

Предварительные настройки) выберите значение High

3. В открывающемся списке Preset ( Предварительные настройки) выберите значение High Resolution (Высокое разрешение). Эти параметры вы будете использовать позднее в этом уроке при настройке печати файла.

Обратите внимание, что над некоторыми объектами на странице появилась красная подсветка. Это объекты, на которые будет влиять прозрачность, используемая в данном документе. Подсветка может использоваться для определения на странице областей, подверженных воздействию прозрачности, с тем чтобы можно было скорректировать параметры прозрачности надлежащим образом.

4 В открывающемся списке Highlight (Подсветка) палитры Flattener Preview (Просмотр прозрачности) выберите значение None (Нет).

Об объединении прозрачности в иллюстрациях

Всякий раз при печати из программы InDesign или при экспортировании в формат, отличный от формата Adobe PDF 1.4 (Acrobat 6.0) или PDF 1.5 (Acrobat 7.0), программа InDesign выполняет процесс, называемый объединением слоев (flattening). При объединении слоев иллюстрация, в которой используется прозрачность, разрезается на части для представления пересекающихся областей в виде отдельных частей, являющихся либо векторными объектами, либо растровыми областями. При усложнении иллюстрации (смешивание изображений, векторов, текста, плашечных цветов, печати с наложением и так далее) усложняется также и процесс объединения слоев и получаемые результаты.

Для удобства программа InDesign включает три готовых набора настроек для объединения прозрачности. Настройки подобраны таким образом, чтобы качество и скорость объединения соответствовали выбираемому разрешению растровых областей прозрачности, в зависимости от предполагаемого назначения документа.

Low Resolution (Низкое разрешение) - подходит для пробных оттисков, печатаемых на черно-белых настольных принтерах, а также для документов, предназначенных для публикации в Web или для экспортирования в формат SGV.

Medium Resolution (Среднее разрешение) - подходит для пробных оттисков, печатаемых на настольных принтерах, а также для документов, печатаемых по требованию (print-on-demand) на цветных PostScript-принтерах.

High Resolution (Высокое разрешение) - подходит для финальной типографской печати, а также для высококачественных пробных оттисков, например, для цветопроб.

Щелкните на строке Marks and

4. Щелкните на строке Marks and Bleed (Метки и обрезка) списка в левой части диалога Print (Печать) и установите следующие значения параметров:

Установите флажок Crop Marks (Метки обрезки).

Установите флажок Color Bars (Цветные полоски).

Установите флажок Page Information (Информация о странице).

В данном документе нет элементов, которые выходят за края станицы, поэтому можно не изменять значения параметров Bleed (Обрезка).

в левой части диалога Print

5. Щелкните на строке Output (Вывод) списка в левой части диалога Print (Печать). Убедитесь, что в открывающемся списке Color (Цвет) выбрано значение Composite CMYK (Композитные цвета CMYK). При выборе данной настройки все RGB-изображения, например помещенная RGB-фотография, преобразуются в процессе печати документа в CMYK-изображения. При этом исходное помещенное изображение не изменяется. Плашечные цвета по-прежнему будут включаться в выходные данные.

При выборе в открывающемся списке Color (Цвет) значения Composite Leave Unchanged (Оставить композитные цвета неизмененными) программа InDesign сохранит существующие цвета, используемые в проекте. Кроме того, если вы являетесь типографским работником или поставщиком услуг печати и вам необходимо напечатать цветоделения из программы Adobe InDesign, выберите в зависимости от используемой технологии печати значение Separations (Цветоделения) или In-RIP separations (Цветоделения в растрирующем процессоре).

Щелкните на кнопке Ink Manager

6 . Щелкните на кнопке Ink Manager (Диспетчер красок) в правом нижнем углу диалога Print (Печать).

Диалог Ink Manager (Диспетчер красок) можно использовать для преобразования плашечных цветов в цвета Pantone, а также для управления дубликатами плашеч-ных цветов. Вы рассмотрите оба случая.

7. В диалоге Ink Manager (Диспетчер красок) щелкните на значке плашечного цвета ( ) слева от образца цвета Pantone 484. Значок сменится на значок цветовой модели CMYK ( ). Теперь этот цвет будет печататься смешением основных цветов CMYK, вместо того чтобы использовать для печати цвета отдельное клише.

8 В диалоге Ink Manager (Диспетчер красок) щелкните на образце цвета Pantone 2582 U, а затем в открывающемся списке Ink Alias (Альтернативная краска) выберите значение Pantone 2582 С. С помощью настройки Ink Alias (Альтернативная краска) программе Adobe InDesign сообщается, что при печати цвето-деленного изображения следует использовать выбранную краску.

При выборе альтернативной краски для текущего цвета все объекты, окрашенные в этот цвет, будут печататься с помощью той же цветоделенной фотоформы, что и объекты, окрашенные в альтернативный цвет. В результате этого вместо двух отдельных цветоделенных фотоформ получается одна. Повторите этот шаг, выделив образец цвета Pantone 2582 М и выбрав для него значение настройки Ink Alias (Альтернативная краска), равное Pantone 2582 С. Теперь все три дубликата цвета Pantone будут печататься с помощью одной цветоделенной фотоформы. Щелкните на кнопке ОК.

В этом уроке ...

С помощью улучшенных элементов управления печатью и подготовкой к печати программы Adobe InDesign можно настраивать параметры печати независимо от устройства вывода. Программа Adobe InDesign позволяет без проблем распечатывать документы на лазерном или струйном принтере, на пленке с высоким разрешением или осуществлять вывод с компьютера в формирователь изображения на печатных формах. Исходные файлы и окончательные варианты примеров находятся в папке ID_13 внутри папки Lessons.

В этом уроке вы познакомитесь с тем, как:

Убедиться, что файл InDesign и все его элементы готовы к печати;

Выбирать подходящие настройки печати для шрифтов и изображений;

Собрать все необходимые файлы для печати либо для передачи поставщику услуг или в типографию;

Создавать набор предваритель ных настроек печати для автоматизации процесса печати.

Печатать документы, содержащие плашечные цвета;

Использование созданного набора

Вы создадите PDF-файл, который подошел бы для печати во многих типографиях.

Используемые в данном уроке значения параметров могут служить хорошим примером, однако они могут не подойти абсолютно для всех типографий или поставщиков услуг печати. Обсудите с поставщиком услуг печати или со специалистами типографии настройки качества, размеры меток и областей обрезки перед тем, как отправить им PDF-файл.

1. При необходимости откройте файл desserts.indd, находящийся в папке Lessons внутри папки IDCIB на жестком диске. Если вы продолжаете выполнение урока с предыдущей части, этот файл может быть уже открыт.

2. Выберите в меню команду File * Export (Файл * Экспорт).

3. В открывшемся диалоге Save As (Сохранение как) при необходимости выберите в открывающемся списке Save as type (Тип сохраняемого документа) формат Adobe PDF, а в качестве местоположения файла откройте папку ID_14, находящуюся в папке Lessons внутри папки IDCIB на жестком диске.

4. В поле ввода File name (Имя файла) введите desserts_final.pdf.

5. Щелкните на кнопке Save (Сохранить).

6. В верхней части появившегося диалога Export PDF (Экспорт в формат PDF) в открывающемся списке Preset (Предварительные настройки) выберите значение Press Quality with Bleed (Типографское качество с обрезкой).

Щелкните на строке Marks and Bleeds (Метки и обрезка) списка в левой части диалога и обратите внимание, что настройки, заданные в данном наборе, автоматически применены к PDF-файлу.

Начало работы

В этом уроке вы возьмете существующий документ программы Adobe InDesign и преобразуете его в документ формата Adobe PDF, подходящий для размещения на Web-сайте, и создадите другую версию PDF-файла, предназначенную для офсетной печати в типографии.

В этом уроке используется программа Adobe Acrobat Professional 7.0. Даже если вы не используете программу Adobe Acrobat 7.0, вы все равно можете создавать файлы формата Adobe PDF в программе Adobe InDesign CS2, однако готовый документ придется просматривать программой Adobe Reader, а не программой Adobe Acrobat 7.0.

1. Запустите программу Adobe InDesign.

2. Выберите в меню команду File * Open (Файл * Открыть), в открывшемся диалоге найдите файл 14_a.indd в папке IDCIB/Lessons/ID_14 на жестком диске и откройте файл.

3. Чтобы увидеть, как будет выглядеть готовый документ, откройте файл 14_b.pdf, используя либо программу Adobe Acrobat, либо бесплатную программу Adobe Reader. Если желаете, не закрывайте данный документ; он может использоваться в процессе работы в справочных целях и поможет лучше понять возможности формата PDF, используемые в данном уроке. Когда вы будете готовы продолжить работу над документом урока, переключитесь на документ 14_a.indd в программе Adobe InDesign.

4. Выберите в меню команду File * Save As (Файл * Сохранить как) и сохраните файл под именем desserts.indd.

Обзорные вопросы

1. Для чего нужно преобразовывать документы программы InDesign в формат Adobe PDF?

2. Все ли файлы формата Adobe PDF, создаваемые с помощью программы Adobe InDesign CS2, являются одинаковыми?

3. Какие настройки необходимо использовать при отправлении файла формата Adobe PDF в типографию или поставщику услуг печати?

Файлы формата Adobe PDF отлично

1. Файлы формата Adobe PDF отлично подходят для распространения документов, создаваемых в программе InDesign, среди многих пользователей.

Можно передавать документы программы InDesign своим коллегам, а также использовать инструменты, обеспечивающие поддержку совместной работы и вставки комментариев, для просмотра документа в электронном формате, внесения пометок и для одобрения документа.

К документу в формате PDF можно предоставить совместный доступ, разместив файл на Web-сайте в Интернете. Это позволит пользователям увидеть точный дизайн, который вы разрабатываете, поскольку PDF-файл включает в себя все необходимые изображения вместе с информацией о шрифтах.

Документ программы InDesign в формате PDF можно отсылать в типографию или поставщику услуг высококачественной печати.

2. Файлы формата Adobe PDF, создаваемые с помощью программы Adobe InDesign, могут отличаться по размерам, включаемым атрибутам и даже по качеству. Информация, включаемая в PDF-файл, определяется параметрами, которые проще всего контролировать с помощью наборов предварительных настроек PDF.

3. До экспортирования документа программы Adobe InDesign в формат Adobe PDF сначала необходимо узнать в типографии, у издателя или поставщика услуг печати о настройках, которые они рекомендуют использовать. Как правило, предварительные настройки набора Press (Типография) обеспечивают предоставление информации о документе высокого качества, которая необходима для печати в типографии. Однако если документ содержит информацию об обрезке (bleed) или необходимо включить какие-нибудь метки, например, метки обрезки (crop marks) или приводочные метки (registration marks), которые не установлены по умолчанию в этом наборе, необходимо установить данные параметры вручную, прежде чем экспортировать документ в PDF-файл.

При необходимости откройте программу Adobe

1. При необходимости откройте программу Adobe Acrobat 7 или Adobe Reader 7 и выберите в меню команду File * Open (Файл * Открыть); откройте файл desserts_screen.pdf. Поскольку в диалоге Export PDF (Экспорт в формат PDF) был установлен флажок View PDF After Exporting (Просмотр PDF-документа после экспортирования), данный файл должен открываться автоматически, если вы перед этим выполнили предыдущие шаги урока.

2.Расположите указатель мыши над текстом Persimmon Pudding на первой странице. Обратите внимание, что форма указателя сменилась на значок взаимодействия (). Щелкните один раз, чтобы перейти по ссылке на данный рецепт. При преобразовании документа в файл формата Adobe PDF оглавление документа программы InDesign автоматически преобразовалось в гиперссылки.

Используйте возможность программы InDesign, позволяющую автоматически вставлять гиперссылки оглавления в PDF-файл. Гиперссылки также можно добавлять вручную. За более подробной информацией обратитесь к Уроку 11 «Создание интерактивных документов».

3. Вернитесь к первой странице файла desserts_screen.pdf.

4. Выберите инструмент Zoom In (Увеличение) () и очертите прямоугольник вокруг изображения кусочка торта и основания ложечки. Обратите внимание на четкость иллюстрации в этом файле. При экспортировании в формат PDF программа Adobe InDesign сохраняет высококачественные, независимые от разрешения, векторные иллюстрации, как, например, изображения, созданные в программе Adobe Illustrator.

или Adobe Reader 7.

1. Запустите программу Adobe Acrobat 6 или Adobe Reader 7.

2. Выберите в меню команду File * Open (Файл * Открыть) и откройте файл desserts_layered.pdf, созданный в только что выполненной части урока, если он еще не открыт.

3. Щелкните на палитре Layers (Слои) в левой части окна документа.

Самостоятельная работа

В диалоге Export PDF (Экспорт в формат PDF) доступны параметры защиты, с помощью которых можно ограничить доступ к функциям PDF-документа, таким как просмотр, сохранение и печать.

1. Откройте файл desserts.indd.

2. Выберите в меню команду File * Export (Файл * Экспорт) и присвойте создаваемому файлу имя secure.pdf.

3. Щелкните на кнопке Save (Сохранить).

На вкладке Security (Защита) диалога Export PDF (Экспорт в формат PDF) поэкспериментируйте с параметрами групп элементов управления Document Open Password (Пароль для открытия документа) и Permissions (Разрешения), чтобы создать защищенные файлы формата Adobe PDF.

Экспортируйте только текст для его последующего использования в текстовых редакторах, выбрав в открывающемся списке Save as type (Тип сохраняемого документа) формат Rich Text Format (Расширенный текстовый формат).

1. Откройте файл desserts.indd и выберите инструмент Туре (Ввод).

2. Щелкните внутри текстового фрейма на первой странице.

3. Выберите в меню команду File * Export (Файл * Экспорт).

4. В появившемся диалоге Export (Экспорт) выберите в открывающемся списке Save as type (Тип сохраняемого документа) формат Rich Text Format (Расширенный текстовый формат).

5. В поле ввода File name (Имя файла) введите Copy.rtf и щелкните на кнопке Save (Сохранить).

6. Откройте созданный документ в текстовом редакторе.

Создание и применение набора предварительных настроек PDF

В программе Adobe InDesign CS2 можно быстро создать набор настроек, описывающих параметры, используемые при создании файлов формата Adobe PDF. Эти наборы настроек могут использоваться в любой момент при преобразовании документа в формат PDF. В программе Adobe InDesign уже имеются предопределенные наборы настроек, например, Acrobat 7 Layered (Acrobat 6 со слоями) и Screen (Экран), которые вы использовали на предыдущих шагах. В этой части урока вы создадите свой собственный набор настроек, который будет включать в себя более детальные параметры экспорта в формат PDF.

1. При необходимости запустите приложение Adobe InDesign CS2.

2. Выберите в меню команду File * PDF Export Presets * Define (Файл * Наборы настроек PDF-экспорта * Определить).

3. В открывшемся диалоге PDF Export Presets (Наборы настроек PDF-экспорта) щелкните на строке Press (Типография) в списке Presets (Наборы настроек), а затем щелкните на кнопке New (Новый).

Набор настроек, выбранный перед щелчком на кнопке New (Новый), служит в качестве основы для нового набора настроек.

Создание PDFдокумента для отправки по электронной почте или для размещения в Web

При преобразовании данного документа программы InDesign в файл формата Adobe PDF вы хотите создать файл наименьшего возможного размера. Затем этот файл может быть легко отправлен по почте для просмотра или размещен на Web-сайте. Создав файл небольшого размера, вы можете быть уверены, что загрузка файла будет происходить быстрее.

1. Выберите в меню команду File * Export (Файл * Экспорт).

2. В появившемся диалоге Export PDF (Экспорт в формат PDF) выберите при необходимости в открывающемся списке Save as type (Тип сохраняемого документа) формат Adobe PDF и откройте папку ID_14, расположенную в папке Lessons внутри папки IDCIB на жестком диске.

3. Присвойте сохраняемому файлу имя desserts_screen.pdf.

4. Щелкните на кнопке Save (Сохранить).

5. В верхней части открывшегося диалога Export PDF (Экспорт в формат PDF) выберите в открывающемся списке Preset (Предварительные настройки) значение Screen (Экран).

Создание PDFфайла со слоями

В этой части урока будет создан файл формата Adobe PDF, использующий слои, к которым можно получить доступ при помощи программы Adobe Acrobat 7.0 Professional. Даже если вы не используете программу Adobe Acrobat Professional, все равно можете создать PDF-файл и просмотреть его, воспользовавшись бесплатной программой Adobe Reader. Однако в этом случае вы не сможете работать со слоями в созданном PDF-файле.

1. При необходимости выберите в меню команду File * Open (Файл * Открыть), чтобы открыть файл desserts.indd, который был переименован в разделе «Начало работы» данного урока.

2. Выберите в меню команду Window * Layers (Окно * Слои). Обратите внимание, что в данном документе используются два слоя. Эти слои можно сохранить в экспортируемом PDF-файле, чтобы пользователь, просматривающий данный файл с помощью программы Adobe Acrobat 7 Professional, имел возможность отображать или скрывать слои.

Щелкните на строке Marks and

5. Щелкните на строке Marks and Bleeds (Метки и обрезка) списка в левой части диалога и произведите следующие изменения:

6. В группе элементов управления Marks (Метки) установите следующие флажки:

Crop Marks (Метки обрезки);

Registration Marks (Приводочные метки);

Color Bars (Цветные полоски);

Page Information (Информация о странице).

7. В поле ввода Тор (Сверху) группы элементов управления Bleed (Обрезка) введите значение 0.125 in, а затем щелкните на кнопке Make all settings the same (Сделать все значения одинаковыми).

Щелчок на кнопке Make all

Щелчок на кнопке Make all settings the same (Сделать все значения одинаковыми)
8. Щелкните на кнопке ОК, а затем щелкните на кнопке ОК диалога PDF Export Presets (Наборы настроек PDF-экспорта).

Обратите внимание, что страницы документа

7. Щелкните на кнопке Export (Экспорт).

8. Запустите программу Adobe Acrobat 7.0 или Adobe Reader 7.0.

9. При необходимости выберите в меню команду File *Open (Файл * Открыть) и откройте файл desserts_final.pdf.

10. Выберите в меню команду View * Fit Page (Вид * Отобразить страницу). Обратите внимание, что страницы документа содержат метки и информацию о странице, заданные в наборе предварительных настроек.

11. Щелкните на кнопке Last Page (Последняя страница) (), чтобы перейти на последнюю страницу документа.

Обратите внимание, что на странице имеются части изображения, которые выходят за границы меток обрезки. Эта, выходящая за границы страницы, часть изображения, называемая обрезаемой областью (bleed), позволяет получать отпечатанный документ «от края до края», не оставляя никаких белых областей вокруг границы изображения. Выступающая область обрезается по меткам после того, как документ напечатан.

12. Выберите в меню команду File * Close (Файл * Закрыть).

Дополнительную информацию о странице вы можете просматривать как в программе Adobe Reader 7.0, так и в программе Adobe Acrobat 7.0. Однако в типографии или у поставщика услуг печати будет использоваться программа Adobe Acrobat 7.0 Professional, поскольку эта программа содержит дополнительные инструменты для проверки, исправления и печати цветоделений с высоким качеством.

Поздравляем! Вы завершили выполнение этого урока.

За более подробной информацией по созданию документов формата Adobe PDF из программы Adobe InDesign CS2 обратитесь к интерактивной справке Adobe InDesign.

Экспорт в формат PDF

В этом уроке...

Начало работы

Выбор качества PDF-документа

Создание PDF-документа для отправки по электронной почте или для размещения в Web

Просмотр PDF-документа, созданного при помощи программы Adobe InDesign CS2

Создание PDF-файла со слоями

Просмотр PDF-файла со слоями в программе Adobe Acrobat Professional 7.0

Создание и применение набора предварительных настроек PDF

Использование созданного набора предварительных настроек PDF и применение защиты к файлу формата Adobe PDF

Самостоятельная работа

Обзорные вопросы

Ответы на обзорные вопросы

Обратите внимание, что при выборе

Обратите внимание, что при выборе в открывающемся списке Preset (Предварительные настройки) значения Screen (Экран) на вкладке General (Общие) установлены следующие флажки, которые перечисляются чуть ниже. За более подробной информацией о том, как они создаются, обратитесь к уроку 11 «Создание интерактивных документов».

Bookmarks (Закладки);

Hyperlinks (Гиперссылки);

Interactive Elements (Интерактивные элементы).

Кроме того, в группе элементов управления Include (Включить) установлен флажок eBook Tags (Теги электронной книги). При установке данного параметра упрощается переформатирование текста документа для просмотра на карманном компьютере, облегчается преобразование документа в формат HTML, и к тому же для пользователей, имеющих проблемы со зрением, обеспечивается возможность звукового воспроизведения документа с помощью устройства считывания с экрана (screen reading device). За более детальной информацией по добавлению тегов электронной книги в файлы формата Adobe PDF обратитесь к интерактивной справке Adobe InDesign CS2.

6. Установите флажок View PDF After Exporting (Просмотр PDF-документа после экспортирования).

7. Щелкните на кнопке Export (Экспортировать).

и перетащите видимую область документа

5. Выберите инструмент Hand (Рука) () и перетащите видимую область документа вправо. Обратите внимание: несмотря на то, что были выбраны настройки для экрана (Screen), сохранилось высокое качество шрифта.

Проведите указатель мыши над ссылкой

6. Выберите в меню View * Fit Page (Вид * Отобразить страницу).

7. Проведите указатель мыши над ссылкой www.sweetfinishesmagazine.com. Разместив указатель над ссылкой, нажмите и удерживайте клавишу lislliftl. Обратите внимание, что возле значка руки указателя мыши появилась буква W. Щелкните один раз, чтобы открыть ссылку в Web-браузере.

При нажатой клавише Shift ссылка открывается программой Adobe Acrobat в Web-браузере. Если щелкнуть на ссылке, не нажав клавишу Shift, ссылка будет открыта в программе Acrobat в качестве PDF-страницы. Дополнительные возможности открытия Web-ссылки можно выбрать в контекстном меню, щелкнув на ссылке правой кнопкой мыши (Windows) или щелкнув на ссылке, удерживая нажатой клавишу Ctrl (Mac OS).

экспортированных из программы Adobe InDesign

8. Выберите в меню команду File * Close (Файл* Закрыть).

9. Переключитесь на программу InDesign.

О содержащих теги PDF-файлах, экспортированных из программы Adobe InDesign CS2

Структурные теги (structure tags) при применении к документу для экспорта в формат PDF, не управляют содержимым, экспортируемым в PDF-файл, как это происходит в случае с экспортом в формат XML. Вместо этого структурные теги используются программой Acrobat для получения дополнительной информации о структурном содержании документа. Применив структурные теги программы Acrobat к документу перед экспортированием в формат PDF, вы сможете добиться следующего:

Отобразить имена стилей абзацев программы InDesign на размеченные тегами стили абзацев формата Adobe PDF программы Acrobat для создания переформатируемого PDF-файла, который можно просматривать на карманных и других устройствах.

Пометить и скрыть объекты печати, текст и изображения, чтобы они не появлялись при переформатировании текста в программе Acrobat. Например, если элемент страницы помечен тегом как искусственный объект (Artifact), этот элемент не будет отображаться в виде Acrobat Reflow (Переформатирование текста в программе Acrobat).

Добавить альтернативный текст к рисункам, чтобы этот текст мог озвучиваться для людей с проблемами со зрением при помощи программного обеспечения, предназначенного для чтения с экрана.

Заменить графические изображения букв, как, например, витиеватые буквицы, удобочитаемыми буквами.

Предоставить заголовок для набора статей или сгруппировать текстовые блоки и изображения в статьи.

Упорядочить текстовые блоки и рисунки в соответствии с требуемой последовательностью чтения материала.

в открывающемся списке Save as

3. Выберите в меню команду File * Export (Файл * Экспорт).

4. В появившемся диалоге Export (Экспорт), если необходимо, выберите в открывающемся списке Save as type (Тип сохраняемого документа) формат Adobe PDF и откройте папку ID_14, расположенную в папке Lessons внутри папки IDCIB на жестком диске.

5. Присвойте сохраняемому файлу имя desserts_layered.pdf.

6. Щелкните на кнопке Save (Сохранить).

7. В верхней части открывшегося диалога Export PDF (Экспорт в формат PDF) выберите в открывающемся списке Preset (Предварительные настройки) значение Acrobat 7 Layered (Acrobat 7 со слоями).

Обратите внимание, что на вкладке General (Общие) стал доступным и установлен флажок Create Acrobat Layers (Создать слои программы Acrobat).

8. Установите флажки View PDF After Exporting (Просмотр PDF-документа после экспортирования) и Visible Guides and Baseline Grids (Видимые направляющие и сетки базовых линий).

Щелкните на кнопке Export

9. Щелкните на кнопке Export (Экспорт).

версии Professional. Вы можете

Палитра Layers (Слои) доступна только в программе Adobe Acrobat 7. 0 версии Professional. Вы можете просматривать PDF-файл с помощью стандартной версии программы или бесплатной программы Adobe Reader, но без версии Professional вы не сможете управлять слоями.

4. Щелкните на значке глаза (), чтобы скрыть и отключить печать слоя Graphics (Изображения). Щелкните на значке глаза снова, чтобы сделать слой видимым.

5. Щелкните на слое Graphics, чтобы выделить его, а затем выберите в меню палитры Layers (Слои) команду Options * Layer Properties (Параметры * Свойства слоя). В диалоге Layer Properties (Свойства слоя) выберите в открывающемся списке Print (Печать) значение Never Prints (Никогда не печатать) для слоя Graphics. С этими настройками вы сможете просматривать и делать пробные отпечатки текста документа, не тратя время на печать изображений. Щелкните на кнопке ОК.

с использованием предопределенных настроек PDF

6. Выберите в меню команду File * Save (Файл * Сохранить).

7. Выберите в меню команду File * Close (Файл* Закрыть).

Установка параметров качества PDF-файла с использованием предопределенных настроек PDF

Предварительные настройки PDF (PDF preset) - это предопределенный набор параметров формата PDF, который можно использовать для создания PDF-файлов. Значения параметров в данных наборах настроек подобраны для оптимизации соотношения между размером файла и его качеством, в зависимости от назначения PDF-файла. Можно также создавать новые наборы параметров с пользовательскими настройками.

Периодически проверяйте настройки формата Adobe PDF в программе InDesign, используя вкладку Summary (Сводка) диалога Export PDF (Экспорт в формат PDF). Программой InDesign используется последний определенный или выбранный набор параметров формата Adobe PDF. Установленные значения параметров не возвращаются автоматически к значениям по умолчанию. Доступны следующие наборы предопределенных параметров формата Adobe PDF:

eBook (Электронная книга) - создаются PDF-файлы, предназначенные главным образом для просмотра на экране - например, на персональных или переносных компьютерах либо на устройствах чтения электронных книг. Этот набор параметров позволяет создавать относительно небольшие, автономные файлы, оптимизированные относительно разрешения изображений; вся информация сжата; все цвета преобразуются в цветовую модель RGB или Monitor RGB (если включена система управления цветом); встроены подмножества всех шрифтов, используемых в файле (кроме основных 14 шрифтов). PDF-файлы, созданные с использованием параметров из набора eBook, совместимы с программами Acrobat версии 5.0 и выше и Adobe Acrobat eBook Reader версии 2.2 и выше.

Screen (Экран) - создаются компактные файлы формата Adobe PDF, предназначенные для просмотра на экране, которые можно размещать в Интернете или локальной сети, а также пересылать по электронной почте. С помощью этого набора параметров обеспечивается сжатие, субдискретизация (downsampling) и относительно низкое разрешение для создания PDF-файла с наименьшим возможным размером; все цвета преобразуются в цветовую модель RGB или Monitor RGB (если включена система управления цветом); включены подмножества всех шрифтов, используемых в файле (кроме основных 14 шрифтов); поддерживается совместимость с программой Acrobat версии 4.0 и выше; файлы оптимизируются для байтовой обработки.

Print (Печать) - создаются файлы формата Adobe PDF, предназначенные для настольных принтеров, цифровых копировальных устройств и публикаций на CD-ROM; эти файлы можно также отправлять клиентам в качестве пробных оттисков. Для этого набора параметров размер файла все еще важен, однако уменьшение размера файла не единственная цель. С помощью этого набора параметров обеспечивается сжатие и субдискретизация для уменьшения размера файла; цвета оставляются без изменений; встраиваются подмножества всех шрифтов, используемых в файле; печать осуществляется с использованием среднего разрешения, чтобы довольно точно воспроизвести исходный документ.

Press (Типография) - создаются файлы формата Adobe PDF, которые выводятся на фотонаборных (imagesetter) или экспонирующих (platesetter) автоматах для получения высококачественной печати. В этом случае размер файла роли не играет. Цель - сохранение всей информации в файле формата Adobe PDF, которая потребуется в типографии или поставщику услуг печати, чтобы правильно отпечатать документ. Все цвета преобразуются в цветовую модель CMYK; встроены все шрифты, используемые в файле; печать производится с высоким разрешением; используются другие параметры, чтобы сохранить максимальный объем информации, содержащейся в исходном документе.

PDF/X-1 а - содержимое документа преобразуется в представление, совместимое со стандартом PDF/X-1a. Графическое содержимое преобразуется в соответствующий эквивалент, если это возможно; в противном случае появляется предупреждение. Стандарт PDF/X-1 a - это стандарт ISO (International Organization for Standardization - Международная организация по стандартизации) для обмена графическим содержимым, включающий требование, чтобы все шрифты были встроены, соответствующие PDF-параметры были указаны, чтобы цвета принадлежали цветовой модели CMYK или были плашечными цветами (spot color). Для PDF-файлов, соответствующих требованиям стандарта PDF/X-1a, необходимы специальные условия вывода (например, офсетная Web-печать в соответствии со спецификацией SWOP). Файлы стандарта PDF/X-1a предназначены для использования в приложениях, поддерживающих стандарт PDF/X.

PDF/X-3 - содержимое документа преобразуется в представление, соответствующее стандарту PDF/X-3. Графическое содержимое преобразуется в соответствующий эквивалент, если это возможно; в противном случае появляется предупреждение. Как и стандарт PDF/X-1a, стандарт PDF/X-3 является стандартом ISO для обмена графическим содержимым.

Основное отличие состоит в том, что стандарт PDF/X-3 поддерживает машино-независимые цвета. Файлы стандарта PDF/X-3 предназначены для использования в приложениях, поддерживающих стандарт PDF/X.

Как для набора параметров PDF/X-1a, так и для набора параметров PDF/X-3 можно изменять только те настройки экспорта, которые соответствуют выбранному стандарту. Например, для стандарта PDF/X-1a параметр Color (Цвет) недоступен. Для обоих стандартов PDF/X параметр Compatibility (Совместимость) на вкладке General (Общие) установлен равным Acrobat 4 (PDF 1.3). При выборе другого значения для параметра Compatibility (Совместимость) значение параметра Standard (Стандарт) изменяется на None (Нет).

Acrobat 7 Layered (Acrobat 7 со слоями) - создается PDF-файл, в котором все слои документа программы InDesign, включая скрытые слои, сохраняются в качестве слоев программы Acrobat. Это позволяет пользователям программы Adobe Acrobat 7.0 создавать различные версии документа из одного файла.

В открывшемся диалоге New PDF

4. В открывшемся диалоге New PDF Export Preset (Новый набор настроек PDF-экспорта) в поле ввода Name (Имя) введите фразу Press Quality with Bleed (Типографское качество с обрезкой), а затем установите флажок View PDF after Exporting (Просмотр PDF-документа после экспортирования).

Выбор качества PDFдокумента

При преобразовании данного документа в формат Adobe PDF вы пожелаете задать подходящие значения параметров качества как для варианта PDF-документа, который можно было бы эффективно разместить на Web-сайте, так и для другого варианта PDF-документа, предназначенного для печати в типографии.

О формате Adobe PDF и программе Adobe InDesign CS2

Хотя многие из ваших коллег, занимающиеся профессиональным дизайном, используют программу Adobe InDesign, возможно, вы захотите распространять свой проект в электронном виде среди других пользователей, не имеющих данного программного обеспечения. Формат Adobe Portable Document Format (PDF - формат переносимых документов компании Adobe) позволяет распространять документы среди пользователей, у которых может и не быть программного обеспечения, использовавшегося для создания исходного документа.

Файлы формата Adobe PDF просматриваются с помощью программы Adobe Acrobat или бесплатной программы Adobe Reader, 500 миллионов копий которой уже распространено по всему миру. Используя формат Adobe PDF, вы можете быть уверены, что PDF-файл будет точно соответствовать исходному документу, тогда как встроенные функции защиты формата Adobe PDF позволяют легко ограничить доступ к PDF-файлу для его просмотра, редактирования или печати.

В программе Adobe InDesign файлы формата Adobe PDF создаются при помощи встроенной функции экспорта в формат PDF. Если у вас установлена программа Adobe Acrobat 7, вы можете создавать PDF-файлы при помощи принтера Adobe PDF. Функция экспорта в формат PDF является встроенной функцией программы Adobe InDesign CS2 и предоставляет дополнительные возможности по созданию PDF-файлов. Возможность экспортирования в формат PDF не зависит от того, установлена у вас программа Adobe Acrobat или нет.

Дополнительные информационные ресурсы об управлении цветом

Дополнительные сведения об управлении цветом можно найти в Интернете и в печати. Ниже приведен список ресурсов, доступных на момент публикации данной книги:

На Web-сайте компании Adobe (www.adobe.com) выполните поиск ресурсов по ключевой фразе color management.

На Web-сайте компании Apple (www.apple.com) выполните поиск ресурсов по ключевому слову ColorSync.

В местной библиотеке или книжном магазине поищите книгу Real World Color Management (Управления естественными цветами) (ISBN 0201773406).

Использование отображения с максимальным разрешением при управлении цветом

Если для ускорения прорисовки изображения на экране используется экранное разрешение меньшее, чем High Quality (Высокое качество), цветные изображения также прорисовываются быстрее за счет ухудшения точности воспроизведения цветов. Цвета изображения воспроизводятся наиболее точно в том случае, когда изображения просматриваются с максимальным экранным разрешением (и с включенной функцией управления цветом).

1. Выберите в меню команду Edit * Preferences * Display Performance (Правка * Настройки * Параметры отображения).

2. В появившемся диалоге Preferences (Настройки) выберите в открывающемся списке Default View (Просмотр по умолчанию) значение High Quality (Высокое качество), а затем щелкните на кнопке ОК.

Просмотр изображений, использующих управление цветом, с максимальным экранным разрешением приобретает особую важность при работе с двухцветной графикой.

Если функция управления цветом включена, установлено отображение изображения с максимальным разрешением и применяются надлежащим образом корректные профили, цвета будут отображаться наилучшим образом в пределах возможностей вашего монитора.

Для экономии дискового пространства разрешение файлов примеров для данного урока составляет 150 пикселов на дюйм (ppi), поэтому воспроизведение цветов не такое точное, каким бы оно было при более высоком разрешении.

Начало работы

Управление цветом является важным моментом в тех условиях, где необходимо достоверно определять цвет изображения с точки зрения конечного результата. Цветовая коррекция - это другая задача, возникающая для изображений с проблемами тонального или цветового баланса, которая обычно решается с помощью графических редакторов, таких как Photoshop.

В этом уроке вы настроите управление цветом для рекламы вымышленной шоколадной компании, называемой Tifflins Truffles. Реклама будет использоваться в ряде публикаций, поэтому наша цель состоит в получении согласованного и предсказуемого цвета. Вы настроите систему управления цветом, используя технологию печати, ориентированную на цветовую модель CMYK, скомпонуете документ с использованием изображений, созданных в других программах компании Adobe, и зададите IСС-про-фили для каждого отдельного изображения, чтобы обеспечить целостность цвета.

Нужно ли использовать управление цветом?

Чтобы определить необходимость использования управления цветом, руководствуйтесь следующими правилами:

Вам не потребуется точность воспроизведения цвета, если всю работу с цветом вы полностью доверяете поставщикам услуг печати и специалистам типографий.

Рекомендуется применять управление цветом для поддержания точности воспроизведения цветов на экране монитора, обеспечения возможности проверки цветов программными средствами и согласованности цветов при работе над проектом в больших рабочих группах.

Рекомендуется применять управление цветом в случае, если цветные изображения повторно используются для печати и для записи на интерактивные носители, если в пределах одной рабочей среды существуют различные типы устройств (например, различные типографские машины) или если печать выполняется на разных отечественных и зарубежных типографских машинах.

Если вы решили использовать управление цветом, проконсультируйтесь с вашими производственными партнерами - например, с художниками и поставщиками услуг предпечатной подготовки, чтобы убедиться, что ваша система управления цветом согласуется с их технологией.

Обратитесь также к разделу «Об управлении цветом» («About Color Management») интерактивной справки Adobe InDesign.

1. Запустите программу Adobe InDesign. Выберите в меню команду File * Open (Файл » Открыть) и откройте файл 15_a.indd, находящийся в папке ID_15, расположенной в папке Lessons внутри папки IDCIB на жестком диске.

Обратите внимание, что коричневые цвета и изображения выглядят тусклыми и недостаточно четкими, и все цвета насыщены. Это связано с тем, что управление цветом еще не включено.

2. Выберите в меню команду File* Save As (Файл * Сохранить как), присвойте файлу имя 15_truffles.indd и сохраните его в папке ID_15.

3. Если вы хотите увидеть, как выглядит законченный документ, откройте файл 15_b.indd, находящийся в папке ID_15. Реклама состоит из изображений, созданных в программе InDesign и других приложениях компании Adobe. Вы будете управлять цветом данных изображений, чтобы добиться согласованного цвета при выводе документа из программы InDesign.

Хотя для данного документа включено управление цветом, цвета все еще могут быть недостаточно четкими, поскольку не было настроено управление цветом для компьютера или в диалоге Preferences (Настройки) не был активизирован для всех изображений режим отображения с высоким разрешением.

Настройка управления цветом в программе InDesign

Ни одно механическое устройство не может воспроизвести весь диапазон цветов, видимых человеческим глазом: ни монитор, ни пленка, ни принтер, ни копировальное устройство, ни печатная машина. Каждое устройство характеризуется определенными возможностями, так что разные устройства воспроизводят цветные изображения по-разному. Уникальные возможности воспроизведения цвета конкретным выходным устройством определяются обобщенно как цветовой охват или цветовое пространство.

В программе InDesign и других приложениях для работы с изображениями, таких как Adobe Photoshop, Adobe Illustrator, используются значения цвета (color numbers), описывающие цвет каждого пиксела изображения. Значения цвета соответствуют цветовой модели; например, в хорошо знакомой цветовой модели RGB используются значения для красного, зеленого и синего цветов, а в модели CMYK - значения для голубого, пурпурового, желтого и черного цветов.

Управление цветом - это просто определение согласованного метода преобразования значений цвета каждого пиксела оригинала (документа или изображения, хранящегося на компьютере) в значения цвета пикселов, выводимых выходным устройством (например, монитором, цветным принтером, печатной машиной с высоким разрешением, причем каждое устройство имеет свой конкретный цветовой охват).

В технологическом процессе ICC -то есть процессе, соответствующем соглашениям консорциума International Color Consortium (ICC), - необходимо указать механизм управления цветом и цветовой профиль. Механизм управления цветом - это встроенная функция программы или модуль, который выполняет работу по чтению и преобразованию цветов между разными цветовыми пространствами. Цветовой профиль - это описание способа отображения значений цветов на цветовые пространства (характеристики) выводных устройств.

Настройка управления цветом в программе Photoshop

Сначала вы определите рабочие цветовые пространства (применяемые для отображения и редактирования) для цветовых моделей RGB и CMYK, используемых в изображениях.

1. Запустите программу Photoshop и выберите в меню команду Edit * Color Settings (Правка * Настройки цвета) (Windows) или Photoshop * Color Settings (Photoshop * Настройки цвета) (Mac OS).

2. В открывающемся списке Settings (Настройки) выберите значение U.S. Prepress Defaults (Значения параметров по умолчанию для подготовки к печати в США).

3. В открывающемся списке CMYK группы элементов управления Working Spaces (Рабочие пространства) выберите значение U.S. Web Coated (SWOP) v2, если оно еще не выбрано, чтобы встроенный профиль соответствовал стандартному профилю цветоделений, который вы назначили в программе InDesign CS2.

Настройка управления цветом в программе Illustrator

Сейчас вы настроите управление цветом в программе Illustrator, чтобы эти настройки соответствовали настройкам управления цветом в программе InDesign. Это обеспечит согласованность цветов при переносе изображений из программы Illustrator в программу InDesign, как при просмотре на экране, так и при печати. Настройка управления цветом в программе Illustrator также позволяет встраивать IСС-профи-ли в экспортируемую версию файла, созданного в этой программе. При помещении экспортированного файла программы Illustrator на макет программы InDesign последняя управляет цветом логотипа, используя встроенный профиль.

1. Запустите программу Adobe Illustrator и выберите в меню команду Edit * Color Settings (Правка * Настройки цвета).

2. В появившемся диалоге Color Settings (Настройки цвета) выберите в открывающемся списке Settings (Настройки) значение U.S. Prepress Defaults (Значения параметров по умолчанию для подготовки к печати в США), а затем установите флажок Advanced Mode (Дополнительные параметры), чтобы развернуть диалог и отобразить дополнительные параметры.

3. В открывающемся списке RGB группы элементов управления Working Spaces (Рабочие пространства) выберите значение sRGB IEC61966-2.1. Оставьте для параметра CMYK значение U.S. Web Coated (SWOP) v2.

4. Проверьте, чтобы в группе элементов управления Conversion Options (Параметры преобразования) для параметра Engine (Механизм) было установлено значение Adobe (АСЕ), а в открывающемся списке Intent (Цель) выбрано значение Relative Colorimetric (Относительные значения цветов).

5. Щелкните на кнопке ОК.

Вы закончили настройку управления цветом в программе Illustrator.

Назначение исходных профилей

Исходные профили описывают цветовое пространство, используемое программой InDesign при создании цветов и применении этих цветов к объектам, либо при импорте цветного RGB-, CMYK- или LAB-изображения, сохраненного без встроенного профиля. При импорте изображения со встроенными профилями программа InDesign управляет цветом изображения при помощи встроенных профилей, а не тех профилей, которые выбраны в этом разделе, если только вы не переопределите встроенные профили для каждого отдельного изображения.

Назначение профиля после импорта изображения

При импортировании изображений, которые были сохранены без встроенных профилей, в программу InDesign к изображению применяется исходный профиль, используемый в программе InDesign по умолчанию. Если импортированное изображение не было создано с использованием цветового пространства, используемого по умолчанию, необходимо назначить профиль, описывающий цветовое пространство исходного изображения.

Назначение профиля во время импортирования изображения

Если известно, что изображение с управляемым цветом использует цветовое пространство, отличное от цветового пространства, описанного в исходном профиле по умолчанию, можно назначить профиль во время импортирования данного изображения в программу InDesign. В этом примере вы импортируете созданное ранее (архивированное) CMYK-изображение, отсканированное без профиля, и назначите ему профиль перед помещением в рекламу.

О ICCпрофилях

ICC-профиль описывает воспроизведение цвета конкретным устройством или стандартом с помощью межплатформенного стандарта, разработанного консорциумом ICC (International Color Consortium - Международный цветовой консорциум). ICC-профили позволяют обеспечить корректный вид изображения в любых ICC-совместимых приложениях и устройствах воспроизведения цвета. Это достигается путем встраивания сведений профиля в исходный файл или посредством назначения конкретного профиля в приложении.

Как минимум, необходимо иметь один исходный профиль для устройства (например, сканера или цифровой камеры) или стандарт (например, SWOP или Adobe RGB), с помощью которого создается цвет, и один целевой профиль для устройства (например, монитора или системы проверки цвета) или стандарт (например, SWOP или TOYO), который будет использоваться для воспроизведения цвета.

О механизмах управления цветом

Механизм управления цветом (color management engine), иногда называемый модулем сопоставления цветов (СММ - Color Matching Module), интерпретирует ICC-профили. Действуя как транслятор, механизм управления цветом преобразует полученные на исходном устройстве цвета, выпадающие из цветового охвата, в диапазон цветов, который может быть воспроизведен на конечном устройстве. Механизм управления цветом может входить в состав системы CMS или быть отдельной частью операционной системы.

Преобразование в цветовой охват - особенно в цветовой охват меньшего размера - обычно сопряжено с компромиссом, поэтому имеется множество способов трансляции. Например, метод трансляции цвета, сохраняющий правильные соотношения между цветами в фотографии, как правило, будет изменять цвета в логотипе. Механизмы управления цветом предоставляют выбор методов трансляции цвета, называемых целями визуализации (rendering intents), так что можно применить метод, соответствующий назначению цветной графики. Примерами распространенных целей визуализации являются метод Perceptual (Images) (Восприятие (Изображения)), сохраняющий соотношения между цветами так же, как это делает человеческий глаз, метод Saturation (Graphics) (Насыщенность (Графика)), сохраняющий яркие цвета за счет ухудшения точности воспроизведения цветов, и методы Relative Colorimetric (Относительные значения цветов) и Absolute Colorimetric (Абсолютные значения цветов), сохраняющие точность воспроизведения цветов за счет соотношения между цветами.

Об аппаратнонезависимом цветовом пространстве

Чтобы успешно сравнивать цветовые охваты и выполнять преобразования, система управления цветом должна использовать эталонное цветовое пространство -объективный способ определения цвета. Большинством систем CMS используется цветовая модель CIE LAB (Commission Internationale d'Eclairage), которая существует независимо от какого-либо устройства и размеры которой достаточны для воспроизведения любого цвета, видимого человеческим глазом. По этой причине модель CIE LAB считается аппаратно-независимой.

Обновление изображения в программе InDesign

Теперь, когда ICC-профиль встроен в файл программы Photoshop, можно обновить изображение в программе InDesign. Программа InDesign будет управлять цветом изображения, используя встроенный профиль.

1. В программе InDesign выделите большое изображение шоколада.

2. Выполните любое из следующих действий:

Если выполнялись шаги по настройке профилей в программе Photoshop, описанные в предыдущих разделах урока, щелкните на кнопке Relink (Связать заново) () в нижней части палитры Links (Связи). В появившемся диалоге Find: 15_d.psd (Поиск файла 15_d.psd) найдите файл 15_dprof.tif, который вы сохранили в папке ID_15. Дважды щелкните на имени файла.

Чтобы связать изображение с файлом другого формата в операционной системе Windows, необходимо выбрать в открывающемся списке Files of type (Тип файлов) значение All Files (Все файлы).

Если программа Photoshop у вас на компьютере не установлена или вы пропустили выполнение двух предыдущих разделов, щелкните на кнопке Relink (Связать заново) () в нижней части палитры Links (Связи). В открывшемся диалоге Find: 15_d.psd (Поиск файла 15_d.psd) найдите файл 15_dprof.psd, находящийся в папке Final. Щелкните дважды на имени файла.

Возможно, потребуется выбрать в открывающемся списке Files of type (Тип файлов) значение All Files (Все файлы).

3. Чтобы убедиться, что используется встроенный профиль, выберите в меню палитры Links (Связи) команду Link Information (Информация о связи) (если палитра Links (Связи) не отображается, выберите в меню команду Window * Links (Окно * Связи)). В открывшемся диалоге Link Information (Информация о связи) убедитесь, что в строке Profile (Профиль) отображается значение U.S. Web Coated (SWOP) v2, а затем щелкните на кнопке Done (Готово).

Быстрый способ проверки профилей для всех изображений в документе состоит в использовании команды Preflight (Предпечатная проверка), позволяющей просматривать информацию о компонентах документа.

Теперь, когда существующие в документе изображения приведены в порядок, вы завершите рекламу, импортировав два дополнительных изображения и установив требуемые параметры во время импортирования.

Обзорные вопросы

1. Что делает механизм управления цветом?

2. Что описывают исходные профили?

3. Какими тремя способами можно встроить ICC-профиль в изображение, чтобы в программе InDesign можно было управлять цветом изображения?

4. Зачем встраивать ICC-профиль в изображение?

5. Какие файловые форматы позволяют встраивать ICC-профили для использования файла как в операционной системе Windows, так и в операционной системе Mac OS?

Механизм управления цветом преобразует цвета

1. Механизм управления цветом преобразует цвета из цветового пространства одного устройства в цветовое пространство другого устройства посредством процесса, называемого отображением цветов (color mapping).

2. Исходные профили, выбранные в диалоге Assign Profiles (Назначение профилей), описывают цветовое пространство, которое программа InDesign назначает объектам, нарисованным при помощи инструментов рисования, или применяет к импортированным цветным RGB-, CMYK- или LAB-изображениям, не имеющим встроенного профиля.

3. Можно встроить профиль в исходный файл, назначить профиль в программе InDesign или использовать стандартный профиль, который задается при настройке управления цветом в программе InDesign.

4. Встраивание ICC-профиля гарантирует, что изображение будет отображаться корректно в любом приложении, поддерживающем ICC-совместимое управление цветом. Приложение использует для управления цветом изображения его встроенный профиль, а не профиль по умолчанию.

5. Число форматов, позволяющих сохранять встроенный ICC-профиль, постоянно увеличивается, однако к наиболее распространенным форматам, поддерживающим встроенные ICC-профили, относятся в настоящее время растровые графические форматы, такие как Photoshop (PSD), TIFF и JPEG.

Помещение в программу InDesign файла программы Illustrator использующего управление цветом

Теперь, когда PDF-версия файла программы Illustrator создана, вы поместите ее в программу InDesign.

1. В программе InDesign выделите оставшийся пустой фрейм в правой нижней части рекламы.

Работа с программой Version Cue

Если вы являетесь обладателем пакета Adobe® Creative Suite версии Standard или Premium, то вы можете воспользоваться преимуществом программы Adobe Version Cue™, которая предоставляет возможности интегрированной среды, повышающей производительность труда и экономящей вам и другим пользователям, работающим совместно с вами, ценное время.

С помощью программы Version Cue можно легко создавать и находить различные версии файлов проекта, а также управлять ими. При работе в команде вы и ваши коллеги можете совместно пользоваться файлами проекта в многопользовательской среде, которая обеспечивает защиту информации от случайной перезаписи. С каждой версией файла можно также сохранять комментарии, производить поиск по встроенной в файл информации, предназначенной для быстрого нахождения файлов, и использовать мощные функции управления файлами при работе в любом из приложений компании Adobe.

Составляющие технологии печати ориентированной на цветовую модель CMYK

В технологии печати, использующей цветовую модель CMYK, работа ведется с CMYK-изображениями, подготовленными для конкретной печатной машины или для устройства вывода пробных оттисков, либо используются старые версии (архивированные) CMYK-изображений. Исходный профиль создается на основе применяемой печатной машины или стандарта проверки печати и встраивается в CMYK-изображения либо профиль назначается в программе InDesign. Профиль обеспечивает согласованную CMYK-печать в других местах, где выполняется управление цветом, например, при печати популярного иллюстрированного журнала в типографиях разных городов. Поскольку используется управление цветом, достоверность и постоянство выводимого цвета повышается на всех рабочих местах. При выводе документа на печать в диалоге Print (Печать) выбирается профиль принтера, который описывает стандарт контроля цвета или характеристики печатной машины.

Указание цели визуализации

Целью визуализации определяется способ преобразования цветов механизмом управления цветом на основе исходного и целевого профилей, заданных в программе InDesign. Вы укажете метод преобразования цвета, который будет применен механизмом управления цветом программы InDesign к изображениям в рекламе.

1. В нижней части диалога Assign Profiles (Назначение профилей) для параметра Solid Color Intent (Цель: сплошной цвет) оставьте выбранным значение Relative Colorimetric (Относительные значения цветов). При этом значении параметра сохраняются неизменными отдельные цвета за счет правильности соотношений между цветами, поэтому данный метод подходит для создания логотипов компаний и других подобных изображений.

Управление цветом импортированных изображений в программе In Design

При импортировании изображения можно управлять его цветом в документе. Если известно, что импортируемое изображение содержит корректный встроенный профиль с соответствующей целью визуализации, изображение просто импортируется, и вы продолжаете работу. Программа InDesign считывает и применяет встроенный профиль к изображению, одновременно интегрируя его в систему CMS документа. Если импортируемое растровое изображение не содержит встроенного профиля, программа InDesign применяет к изображению исходный профиль, используемый по умолчанию (CMYK, RGB или LAB).

Программа InDesign также применяет исходный профиль, используемый по умолчанию, к объектам, нарисованным в программе InDesign. В программе InDesign можно назначить другой профиль - используя команду Edit * Assign Profiles (Правка * Назначить профили) для открытия диалога Assign Profiles (Назначение профилей) - или открыть изображение в приложении, в котором оно создавалось, и встроить профиль в этом приложении.

В рекламном материале уже включено два изображения, которые были сохранены без встроенных профилей. Вы интегрируете эти изображения в систему CMS документа, используя два разных способа: назначение профиля в программе InDesign и открытие исходного изображения для встраивания профиля. Позднее в этом уроке вы импортируете еще два дополнительных изображения и попрактикуетесь в двух способах назначения профиля перед помещением изображений в рекламный материал.

Управление цветом обзор

Устройства и изображения различаются по цветовому охвату (color gamut). И хотя все области цветового охвата перекрываются, в точности они не совпадают. Это является причиной того, что некоторые цвета, воспроизводимые на мониторе, не могут быть воспроизведены на принтере или в интерактивном режиме. Цвета, которые не могут быть воспроизведены при печати, называются цветами, выпадающими из цветового охвата (out-of-gamut colors), поскольку они находятся за пределами диапазона печатаемых цветов. Например, с помощью таких программ, как InDesign, Photoshop или Illustrator, можно создать множество цветов, находящихся в видимом диапазоне, из которых лишь некоторое подмножество можно будет воспроизвести на настольном принтере. Принтер имеет меньшее цветовое пространство (color space) или цветовой диапазон (диапазон цветов, который может быть отображен или распечатан), чем программа, в которой создается цвет.

в меню команду Object

2. Выберите в меню команду Object * Image Color Settings (Элемент * Настройки цвета изображения).

Обратите внимание, что флажок Enable

Обратите внимание, что флажок Enable Color Management (Включить управление цветом) установлен, а для параметра Profile (Профиль) установлено значение Use Document Default (Использовать профиль документа по умолчанию). Программой InDesign включается функция управления цветом для каждого импортированного изображения и назначается исходный профиль, используемый по умолчанию, который вы установили ранее в этом уроке. Можно отключить функцию управления цветом для конкретного изображения, воспользовавшись диалогом Image Color Settings (Настройки цвета изображения). В этом диалоге также можно назначить новый профиль. Поскольку вы назначаете профиль в программе InDesign, изменения затронут только выбранное изображение документа.

3. В открывающемся списке Profile (Профиль) выберите значение U.S. Sheetfed Coated v2, которое соответствует исходному цветовому пространству изображения. Данный профиль представляет кодовые таблицы цветов, использовавшиеся оператором сканирования, который отсканировал выбранное изображение в режиме CMYK.

4. Оставьте для параметра Rendering Intent (Цель визуализации) установленное значение Use Document Image Intent (Использовать цель, установленную для изображений в документе) и щелкните на кнопке ОК. Нетрудно заметить, что цвета стали насыщеннее.

Программа InDesign будет управлять цветом данного изображения с использованием нового назначенного профиля.

с рабочим цветовым пространством CMYK.

А. Изображение с рабочим цветовым пространством CMYK. В. Изображение со встроенным ICC-профилем. С. Программа InDesign использует встроенный профиль Если программа Photoshop у вас не установлена, вы можете использовать файлы программы Photoshop, находящиеся в папке урока. В описании шагов будет указано, когда это нужно сделать.

Не изменяйте значения остальных параметров

4. Не изменяйте значения остальных параметров и щелкните на кнопке ОК.

В открывшемся диалоге Save As

3. Чтобы встроить профиль, выберите в меню команду File * Save As (Файл * Сохранить как). В открывшемся диалоге Save As (Сохранение как) откройте папку ID_15, находящуюся в папке Lessons внутри папки IDCIB на жестком диске, и в открывающемся списке Format (Формат) выберите формат TIFF. В поле ввода File name (Имя файла) введите 15_dprof.tif. Убедитесь, что флажок ICC Profile: U.S. Web Coated (SWOP) v2 (ICC-профиль: U.S. Web Coated (SWOP) v2) (Windows) или Embed Color Profile (Встроить цветовой профиль) (Mac OS) установлен, а затем щелкните на кнопке Save (Сохранить) (Windows) или OK (Mac OS).

4. В открывшемся диалоге TIFF Options (Параметры формата TIFF) щелкните на кнопке ОК, чтобы использовать значения параметров по умолчанию.

5. Закройте изображение, завершите работу программы Photoshop и вернитесь в программу InDesign.

Обеспечение согласованности цвета

В этом уроке...

Начало работы

Управление цветом: обзор

Об аппаратно-независимом цветовом пространстве

О ICC-профилях

О механизмах управления цветом

Составляющие технологии печати, ориентированной на цветовую модель CMYK

Настройка управления цветом в программе InDesign

Установка механизма управления цветом Adobe АСЕ

Установка рабочих пространств по умолчанию

Назначение исходных профилей

Указание цели визуализации

Использование отображения с максимальным разрешением при управлении цветом

Управление цветом импортированных изображений в программе InDesign

Назначение профиля после импорта изображения

Встраивание профиля в изображения формата Photoshop TIFF

Настройка управления цветом в программе Photoshop

Встраивание профиля

Обновление изображения в программе InDesign

Назначение профиля во время импортирования изображения

Встраивание профиля в изображение, созданное в программе Illustrator

Настройка управления цветом в программе Illustrator

Встраивание профиля в изображение, созданное в программе Illustrator

Помещение в программу InDesign файла программы Illustrator, использующего управление цветом

Дополнительные информационные ресурсы об управлении цветом

Обзорные вопросы

Ответы на обзорные вопросы

Работа с программой Version Cue

Профиль можно назначить во время

Профиль можно назначить во время импортирования изображения.

1. В программе InDesign выберите в меню команду View * Show Frame Edges (Вид * Показать границы фреймов), чтобы отобразить границы фрейма для изображения, которое вы хотите поместить, а также границы всех фреймов изображений в рекламе.

2. При необходимости настройте представление документа, чтобы можно было легко видеть фреймы в правой нижней области разворота. Используя инструмент Selection (Выделение) (), выделите самый верхний фрейм из этих трех фреймов.

в папке Lessons внутри папки

3. Выберите в меню команду File * Place (Файл » Поместить), чтобы открыть диалог Place (Поместить), и выполните следующее:

Откройте папку ID_15, находящуюся в папке Lessons внутри папки IDCIB, и выберите файл 15_e.psd.

Установите флажок Show Import Options (Показать параметры импорта), чтобы иметь возможность указать профиль.

Щелкните на кнопке Open (Открыть).

4. В появившемся диалоге Image Import Options (Параметры импорта изображения) щелкните на вкладке Color (Цвет).

5. Убедитесь, что флажок Enable Color Management (Включить управление цветом) установлен. Затем установите следующие значения параметров:

В открывающемся списке Profile (Профиль) выберите значение U.S. Sheetfed Coated v2, которое соответствует исходному цветовому пространству изображения.

Если в разделе «Назначение профиля после импорта изображения» вы выбрали другой профиль, выберите этот же профиль и здесь.

В открывающемся списке Rendering Intent (Цель визуализации) выберите значение Perceptual (Images) (Восприятие (Изображения)).

Щелкните на кнопке ОК.

в выделенном фрейме. Программа InDesign

Изображение появилось в выделенном фрейме. Программа InDesign будет управлять цветом изображения, используя назначенный при импортировании профиль.

Программа InDesign управляет цветом

Программа InDesign управляет цветом в PDF-файле, используя профили, встроенные в PDF-версию файла.

В открывшемся диалоге Save As

3. Выберите в меню команду File * Save As (Файл * Сохранить как).

4. В открывшемся диалоге Save As (Сохранение как) в поле ввода File name (Имя файла) введите 15_Logo.pdf, а в открывающемся списке Save as type (Тип сохраняемого документа) (Windows) или Format (Формат) (Mac OS) выберите значение Adobe PDF. Убедитесь, что открыта папка ID_15, и щелкните на кнопке Save (Сохранить), чтобы закрыть диалог Save As (Сохранение как). Появится диалог Adobe PDF Options (Параметры формата Adobe PDF).

5. Убедитесь, что параметры сжатия формата PDF на вкладке Compression (Сжатие) подходят для распечатывания, а затем щелкните на строке списка General (Общие) в левой части диалога.

6. На вкладке General (Общие) в открывающемся списке Compatibility (Совместимость) выберите значение Acrobat 5 (PDF 1.4), если оно еще не выбрано, и установите флажки в соответствии с рисунком. Это обеспечить сохранение профиля в PDF-файле. Щелкните на кнопке Save PDF (Сохранить PDF).

Объект программы InDesign. В. Файл

А. Объект программы InDesign. В. Файл формата PSD программы Photoshop. С. CMYK-файл старой версии (архивированный). D. Файл программы Illustrator, экспортированный в качестве растрового изображения
4. Когда вы будете готовы продолжить работу над документом урока, выберите имя документа в меню Window (Окно).

и завершите работу приложения

7. Закройте файл и завершите работу приложения Illustrator.

Выполните любое из следующих действий:

2. Выполните любое из следующих действий:

Если выполнялись шаги по настройке профилей в программе Illustrator, описанные в предыдущих разделах урока, выберите в меню команду File * Place (Файл * Поместить); в открывшемся диалоге Place (Поместить) выберите только что созданный файл 15_Logo.pdf. Убедитесь, что флажок Show Import Options (Показать параметры импорта) установлен. Щелкните на кнопке Open (Открыть).

Если программа Illustrator у вас не установлена или вы пропустили выполнение двух предыдущих разделов, выберите в меню команду File * Place (Файл * Поместить) и в открывшемся диалоге Place (Поместить) выберите файл 15_Logo.pdf, находящийся в папке ID_15, расположенной в папке Lessons внутри папки IDCIB на жестком диске. Перед тем как щелкнуть на кнопке Open (Открыть), убедитесь, что флажок Show Import Options (Показать параметры импорта) установлен.

В появившемся диалоге Place PDF

3. В появившемся диалоге Place PDF (Поместить PDF-файл) выберите в открывающемся списке Crop to (Обрезать до) значение Bounding Box (Ограничивающий прямоугольник). Когда установлено это значение, помещается только ограничивающий прямоугольник логотипа - минимальная область, окружающая логотип.

4. Убедитесь, что флажок Transparent Background (Прозрачный фон) установлен, чтобы можно было видеть любой текст и изображения, расположенные под ограничивающим прямоугольником, а затем щелкните на кнопке ОК.

в выделенном фрейме. Программа InDesign

Логотип появится в выделенном фрейме. Программа InDesign будет управлять цветом в PDF-файле, используя встроенный профиль.

В этом уроке вы рассмотрели

5 Сохраните файл.

В этом уроке вы рассмотрели порядок настройки системы управления цветом в трех приложениях компании Adobe, что является большим достижением. Также рассмотрели несколько способов внедрения изображений, управление цветом которых можно настраивать при их помещении в документы программы InDesign. Поскольку вы описали свою цветовую среду в других приложениях компании Adobe, чьи изображения импортируются, можно ожидать, что цвета в данных изображениях будут отличаться предсказуемостью и согласованностью.

Теперь можно либо передать файл программы InDesign со всеми связанными файлами, либо экспортировать файл программы InDesign в формат PDF, встроив назначенные ICC-профили. Если вы создадите PDF-версию документа, цвета рекламы будут выглядеть одинаково во всех публикациях, использующих эту рекламу, независимо от настроек управления цветом в приложении, в котором создается макет публикации. Другие пользователи могут более тщательно просматривать и проверять файлы, использующие управление цветом, и изменять их настройки для различных условий печати, когда это полезно или когда это является требованием проекта.

в программе InDesign. С. Документ

А. Изображение с встроенным CMYK-профилем. В. Изображением с CMYK-профилем, назначенным в программе InDesign. С. Документ программы InDesign, использующий CMYK-профиль, основанный на профиле цветоделения. D. Профиль цветоделения. Е. Разные профили цветоделения для разных печатных машин

Рабочее пространство программы Version Cue

Рабочее пространство программы Version Cue является характерной особенностью пакета Adobe Creative Suite. Если вы приобрели отдельно Adobe GoLive CS2, Adobe Illustrator CS2, Adobe InCopy CS2, Adobe InDesign CS2 или Adobe Photoshop CS2 и не являетесь обладателем пакета Adobe Creative Suite, то воспользоваться возможностями Version Cue в приложении Adobe CS2 сможете только в том случае, если владелец пакета Adobe Creative Suite предоставит вам сетевой доступ к своему рабочему пространству Version Cue.

Далее описываются шаги, которые необходимо выполнить перед началом работы с программой Version Cue, а также приводятся инструкции по работе с этой программой.

1. Настройка рабочего пространства Version Cue.

Чтобы воспользоваться возможностями программы Version Cue, вам и другим пользователям рабочей группы необходимо иметь доступ к рабочему пространству (workspace) программы Version Cue. Если вы полностью проинсталлировали пакет Adobe Creative Suite, рабочее пространство Version Cue автоматически установилось на вашем компьютере. В зависимости от требований конкретного проекта вы можете выбрать вариант работы с другими рабочими пространствами Version Cue, установленными на компьютерах ваших коллег или на сервере.

к которым не нужно предоставлять

Для проектов и версий файлов, к которым не нужно предоставлять совместный доступ, или для работы на переносном компьютере, который не всегда подключен к локальной сети, проще использовать рабочее пространство Version Cue, сконфигурированное на вашем компьютере. Если же вдруг потребуется перейти к коллективной работе, программа Version Cue обеспечивает немедленное предоставление совместного доступа к любому проекту Version Cue. Если вы планируете работать главным образом в команде, убедитесь, что рабочее пространство Version Cue находится на компьютере, к которому имеют доступ все пользователи сети, и обеспечьте хранение совместных проектов в этом рабочем пространстве. За более детальной информацией по инсталляции обратитесь к разделу «How To Install» («Как инсталлировать»), записанному на компакт-диске Adobe Creative Suite.

2. Включение рабочего пространства программы Version Cue.

Перед тем как начать работу с программой Version Cue, необходимо включить рабочее пространство программы Version Cue. Откройте диалог Adobe Version Cue (Настройки программы Adobe Version Cue) с помощью средств панели Control Panel (Панель управления) (Windows) или панели System Preferences (Настройки системы) (Mac OS) компьютера, на котором находится рабочее пространство Version Cue, и в открывающемся списке Version Cue выберите значение On (Включено). Чтобы предоставить другим пользователям в локальной сети возможность просмотра рабочего пространства и доступа к нему, выберите в открывающемся списке Workspace Access (Доступ к рабочему пространству) значение This Workspace is Visible to Others (Сделать рабочее пространство видимым для других). Чтобы закрыть доступ к рабочему пространству, выберите значение This Workspace is Private (Рабочее пространство закрыто). Выполнив эту настройку, щелкните на кнопке ОК.

Включение функциональных возможностей Version Cue

3. Включение функциональных возможностей Version Cue в программе Adobe InDesign CS.

В программе InDesign CS выберите в меню команду Edit * Preferences * File Handling (Правка * Настройки » Управление файлами) (Windows) или InDesign * Preferences * File Handling (InDesign * Настройки * Управление файлами) (Mac OS). В открывшемся диалоге Preferences (Настройки) установите флажок Enable Version Cue (Включить Version Cue ) и щелкните на кнопке ОК. Перезапустите программу InDesign.

4. Создание проекта Version Cue для каждого набора связанных файлов.

Теперь все готово для создания проекта Version Cue, который используется для упорядочивания связанных файлов. Например, для начала можно создать один проект Version Cue для личных файлов, недоступных для других лиц, а другой проект - для тех файлов, которые будут использоваться совместно с другими пользователями. Выберите в меню команду File * Open (Файл * Открыть) и щелкните на кнопке Version Cue; в открывшемся диалоге Open (Открытие) будут отображаться вкладки, кнопки и меню, предназначенные для работы с проектами Version Cue. Дважды щелкните на рабочем пространстве Version Cue, чтобы открыть его, а затем в меню Project Tools (Инструменты проекта) выберите команду New Project (Новый проект). Введите имя проекта, информацию о проекте (при необходимости) и установите флажок Share This Project With Others (Открыть доступ к проекту), если вы желаете предоставить доступ к проекту другим пользователям. Щелкните на кнопке ОК.

5. Добавление файлов в проект Version Cue.

Чтобы добавить существующий или новый файл в проект Version Cue, выберите в меню команду File * Save As (Файл * Сохранить как). В открывшемся диалоге Save As (Сохранение как) щелкните на кнопке Version Cue, откройте ваш проект Version Cue и расположенную в нем папку Documents, в поле ввода Version Comments (Комментарии для версии) введите комментарии для данной версии и щелкните на кнопке Save (Сохранить).

Если вы хотите добавить несколько файлов в проект Version Cue, эти файлы можно добавить в папку проекта Documents, которая находится внутри папки My Documents/Version Cue (Windows) или Documents/Version Cue (Mac OS) на вашем компьютере. Затем выберите в меню команду File * Open (Файл * Открыть), щелкните на кнопке Version Cue, откройте ваш проект Version Cue и в меню Project Tools (Инструменты проекта) выберите команду Synchronize (Синхронизировать).

6. Создание версий файлов.

После того как файл сохранен в проекте Version Cue, можно приступать к созданию версий этого файла и добавлению комментариев по версиям, выбрав в меню команду File * Save A Version (Файл * Сохранить версию).

При управлении версиями файлов с помощью программы Version Cue исключается возможность перезаписи пользователями работ друг друга в проекте Version Cue, а также предотвращается блокирование файла при его совместном использовании несколькими пользователями. Управление версиями позволяет без каких-либо проблем хранить разные версии одного файла в процессе работы с ним, чтобы можно было при необходимости вернуться к предыдущей версии файла. Система управления версиями может также применяться для быстрого сравнения версий файлов совместно с другими членами команды или с клиентом, прежде чем выбрать финальную версию работы.

7. Просмотр всех версий файла.

После того как создано несколько версий файла, можно выбрать в меню команду File * Versions (Файл * Версии), чтобы просмотреть миниатюры всех версий файла вместе с комментариями и датами создания каждой версии, а затем можно открыть, упорядочить или удалить версии.

Совместная работа над проектом Version

8. Совместная работа над проектом Version Cue.

Если вы желаете работать совместно с другими пользователями над одним из своих проектов Version Cue, можно немедленно предоставить им доступ к требуемому проекту Version Cue. Выберите в меню команду File * Open (Файл * Открыть), щелкните на кнопке Version Cue, а затем откройте рабочее пространство Version Cue, содержащее проект Version Cue, к которому вы хотите предоставить совместный доступ. Выделите проект в диалоге и в меню Project Tools (Инструменты проекта) выберите команду Share Project (Открыть доступ к проекту).

Для получения доступа к вашему проекту Version Cue с других компьютеров они должны находиться в одной подсети с компьютером, на котором установлено рабочее пространство Version Cue. Пользователи, компьютеры которых находятся вне этой подсети, могут получить доступ к рабочему пространству, выбрав в меню Project Tools (Инструменты проекта) команду Connect to (Подключиться к) и введя в поле ввода Version Cue Address (.Адрес рабочего пространства Version Cue) адрес URL (IP-адрес) компьютера, на котором установлено рабочее пространство с вашим проектом.

9. Поиск файлов с помощью встроенных метаданных.

Пакет Adobe Creative Suite предоставляет пользователям возможность ввода разнообразных сведений в диалоге File Info (Информация о файле). Эти сведения встраиваются в документ в виде метаданных ХМР. Например, метаданные могут содержать название документа, сведения об авторском праве, ключевые слова, описание, свойства, информацию об авторе и источнике. Кроме того, в метаданные файла включаются любые комментарии, добавляемые к каждой версии файла. С помощью программы Version Cue можно быстро найти нужный файл, выполнив поиск встроенных метаданных по всем файлам проекта Version Cue, включая комментарии Version Cue. Можно также просмотреть подмножество метаданных, чтобы быстро проверить статус файла, ознакомиться с последними комментариями, датой версии и узнать, кто его редактирует.

Выберите в меню команду File * Open (Файл * Открыть), щелкните на кнопке Version Cue, откройте рабочее пространство Version Cue, содержащее проект, по которому требуется выполнить поиск, и выберите проект. Щелкните на вкладке Search (Поиск) и в поле ввода Search this project for (Выполнить поиск в данном проекте по ...) введите любой текст, который может находиться в метаданных искомого файла, либо выполните поиск по имени файла.

Видимый спектр, содержащий миллионы цветов

Видимый спектр, содержащий миллионы цветов (крайний слева), в сравнении с цветовыми охватами различных устройств и изображений
Чтобы компенсировать эти различия и обеспечить максимальное соответствие между цветами, отображаемыми на экране, и печатаемыми цветами, в приложениях применяется система управления цветом (CMS - Color Management System). Используя механизм управления цветом, система CMS преобразует цвета из цветового пространства одного устройства в аппаратно-независимое цветовое пространство, такое как CIE LAB (Commission Internationale d'Eclairage - Международная комиссия по освещению). Из аппаратно-независимого цветового пространства система CMS находит для этой цветовой информации соответствие в цветовом пространстве другого устройства, выполняя процесс, называемый отображением цветов (color mapping) или отображением цветовых охватов (gamut mapping). Системой CMS выполняются все изменения, необходимые для согласованного представления цвета на различных устройствах.

Система CMS использует три компонента для отображения цветов между устройствами:

Аппаратно-независимое (или эталонное) цветовое пространство;

ICC-профили, определяющие цветовые характеристики различных устройств и изображений;

Механизм управления цветом, с помощью которого цвета преобразуются из цветового пространства одного устройства в цветовое пространство другого устройства.

с помощью утилиты Advanced Version

10. Выполнение дополнительных задач с помощью утилиты Advanced Version Cue Workspace Administration.

Имеется возможность выбора настройки простого варианта совместной работы, в котором доступ к проекту Version Cue предоставляется любому пользователю приложения из пакета Creative Suite, или настройки более управляемой среды, в которой пользователи должны сначала зарегистрироваться, прежде чем получат доступ к вашему проекту. С помощью служебной программы Advanced Version Cue Workspace Administration можно устанавливать идентификаторы пользователей (user IDs) и указывать их права доступа в проекте, удалять блокировки с файлов, редактировать настройки рабочего пространства Version Cue и выполнять другие операции по сопровождению проекта и рабочего пространства.

Чтобы вывести на экран страницу

Чтобы вывести на экран страницу регистрации в служебной программе Advanced Version Cue Workspace Administration, откройте диалог Adobe Version Cue (Настройки программы Adobe Version Cue) на панели Control Panel (Панель управления) (Windows) или панели System Preferences (Настройки системы) (Mac OS) компьютера, на котором находится рабочее пространство Version Cue, и щелкните на кнопке Advanced Administration (Дополнительное администрирование).

и программное обеспечение являются источниками

А. Сканеры и программное обеспечение являются источниками цветных документов. В. Исходными ICG-профилями описываются цветовые пространства документов. С. Механизм управления цветом использует исходные ICC-профили, чтобы отобразить с помощью вспомогательных приложений цвета документа на аппаратно-независимое цветовое пространство. D. Механизм управления цветом отображает цвета документа из аппаратно-независимого цветового пространства на цветовые пространства выходных устройств, используя целевые профили

Используйте механизм Adobe АСЕ, если

Используйте механизм Adobe АСЕ, если поставщиком услуг предпечат-ной подготовки не рекомендуется иной механизм. При работе с программами Photoshop, Illustrator, Acrobat и InDesign применяйте один и тот же механизм управления цветом.

Профиль монитора. В. Композитный профиль.

А. Профиль монитора. В. Композитный профиль. С. Профиль цветоделений (который может описывать как устройство вывода, так и стандарт печати, например, стандарт SWOP или TOYO)
Сначала вы выберете профиль монитора. Если после выполнения предыдущей процедуры диалог Color Settings (Настройки цвета) закрыт, откройте его снова.

1. В группе элементов управления Working Spaces (Рабочие пространства) в открывающемся списке CMYK выберите значение U.S. Web Coated (SWOP) v2.

В одном из следующих разделов вы установите для изображений экранное отображение с полным разрешением, чтобы программа InDesign могла управлять цветом всех доступных данных изображения.

2. Переместите диалог в сторону и рассмотрите цвета на рекламном материале.

Обратите внимание на интенсивное использование коричневого цвета. Вы заметите значительное изменение в коричневых цветах, когда примените управление цветом посредством закрытия диалога на следующем шаге.

3. Щелкните на кнопке ОК.

4. Выберите в меню команду View * Proof Colors (Вид * Цветопроба). На мониторе отобразятся программно аттестованные цвета (soft-proof colors). В зависимости от условий просмотра с помощью этой операции можно получить более точное представление о том, как будет выглядеть распечатанное изображение.

В рекламе изменились некоторые цвета, однако наиболее заметно изменились коричневые цвета; они стали выглядеть более проработанными. Важно отметить, что, хотя изображения стали выглядеть лучше, чем они выглядели сразу после открытия документа, сами изображения не изменились - изменилось только отображение изображений. В частности, то, что вы видите сейчас, определяется цветовыми характеристиками следующих устройств:

программы или сканера, с помощью которых было сохранено изображение, используя исходный профиль, встроенный в изображение;

конечного выводного устройства для документа, использующего целевой профиль, установленный ранее в этом уроке.

Если вы включили управление цветом после того, как открыли документ, настройки управления цветом применяются только к текущему документу. Чтобы управление цветом в программе InDesign было включено по умолчанию, включите эту функцию, когда не открыто никаких документов.

Легко заметить, что успех управления цветом в конечном счете зависит от точности применяемых профилей.

Профиль LAB. В. Профиль RGB.

А. Профиль LAB. В. Профиль RGB. С. Профиль CMYK. D. В документе программы InDesign применяется профиль, который соответствует цветовой модели каждого изображения, не имеющего встроенного профиля
1. Выберите в меню команду Edit * Assign Profiles (Правка * Назначить профили).

2. В открывшемся диалоге Assign Profiles (Назначение профилей) установите переключатели групп элементов управления RGB Profile (Профиль RGB) и CMYK Profile (Профиль CMYK) в положения Assign Current Working Space Adobe RGB (1998) (Назначить текущим рабочее пространство Adobe RGB (1998)) и Assign Current Working Space U.S. Web Coated (SWOP) v2 (Назначить текущим рабочее пространство U.S. Web Coated (SWOP) v2) соответственно, как показано на рисунке.

Обратите внимание, что текст, следующий за словами «working space», содержит информацию о рабочем пространстве, которая была введена в диалоге Color Settings (Настройки цвета). При выборе этих параметров механизмом Adobe АСЕ не будет выполняться излишнее преобразование цветов, для которых уже задан профиль.

Оставьте диалог открытым, чтобы использовать

3. Оставьте диалог открытым, чтобы использовать его в следующем разделе урока.

что для параметров Default Image

2. Убедитесь, что для параметров Default Image Intent (Цель: стандартное изображение) и After-Blending Intent (Цель: изображение после смешивания) установлено значение Use Color Settings (Использовать настройки цвета).

3. Щелкните на кнопке ОК, чтобы закрыть диалог Assign Profiles (Назначение профилей), и сохраните проект.

Программа InDesign применяет исходный профиль,

Программа InDesign применяет исходный профиль, используемый по умолчанию, к любому растровому изображению, не имеющему встроенного профиля.

Вы будете работать с изображением, которое было импортировано в программу InDesign до включения системы управления цветом. Сначала вы убедитесь, что программа InDesign использует профиль по умолчанию для управления цветом изображения. Затем, вы назначите в программе InDesign новый профиль, поскольку исходное цветовое пространство изображения отличается от цветового пространства по умолчанию.

1. Используя инструмент Selection (Выделение) (), выделите блюдце с трюфелями в левой части рекламного материала.

Установка механизма управления цветом Adobe АСЕ

Разными компаниями разработаны разные способы управления цветом. Возможность выбора механизма управления цветом в соответствии с предпочитаемым подходом к работе с цветными изображениями предоставляется через использование системы управления цветом. Не забывайте, что механизм управления цветом преобразует цвета источника. Теперь программой InDesign CS2 предлагается в качестве одного из вариантов механизм Adobe АСЕ. Структура этого механизма такая же, как и в программах Photoshop и Illustrator, так что варианты управления цветом интегрированы по всем этим графическим приложениям компании Adobe.

1. Выберите в меню команду Edit * Color Settings (Правка * Настройки цвета).

Механизм управления цветом и другие настройки, установленные в диалоге Color Settings (Настройки цвета), сохраняются программой InDesign и применяются ко всем документам программы InDesign, с которыми вы будете работать в дальнейшем.

2. Установите флажок Enable Color Management (Включить управление цветом).

По умолчанию управление цветом для документа выключено, поскольку для успешного применения системы управления цветом ее необходимо вначале правильно настроить.

3. В группе элементов управления Conversion Options (Параметры преобразования) в нижней части диалога выберите в открывающемся списке Engine (Механизм) значение Adobe (АСЕ).

4. В открывающемся списке Intent (Цель) выберите значение Perceptual (Восприятие). Позднее в этом уроке вы рассмотрите возможные значения параметра Intent (Цель) более подробно.

5. Оставьте диалог открытым, чтобы использовать его в следующей части урока.

Установка рабочих пространств по умолчанию

Для завершения настройки управления цветом в пределах приложения вы выберете профили для устройств, которые будут использоваться для воспроизведения цвета, включая монитор, комбинированное устройство вывода пробных отпечатков (composite proofing device) и стандарт окончательного цветоделения. В программе InDesign эти предустановленные профили упоминаются как рабочие пространства (working space). Данные рабочие пространства также доступны и в других графических приложениях компании Adobe, включая программы Illustrator и Photoshop. Назначив одно рабочее пространство во всех трех приложениях, вы автоматически настроите согласование цвета для иллюстраций, цифровых изображений и макетов документов.

Встраивание профиля в изображение созданное в программе Illustrator

В этой части урока вы настроите программу Illustrator (версии 9 или выше) таким образом, чтобы ее настройки управления цветом соответствовали настройкам программы InDesign. Далее вы сохраните изображение, созданное в программе Illustrator и использующее управление цветом, а затем поместите его в документ программы InDesign.

Программа InDesign может управлять цветом векторных изображений, созданных в программе Illustrator версии 9 или выше, если изображения сохранены в форматах, позволяющих встраивать профили, например, в формате PDF или TIFF. В этом уроке вы сохраните файл в формате PDF и затем поместите изображение в программу InDesign.

Если программа Illustrator версии 9 или выше не установлена в вашей операционной системе, вы можете прочитать шаги, описанные в двух следующих разделах, а затем перейдите к шагу 2 раздела «Помещение в программу InDesign файла программы Illustrator, использующего управление цветом», чтобы использовать файл программы Illustrator, находящийся в папке ID_15.

Встраивание профиля в изображение созданное в программе Illustrator

Можно встраивать ICC-профили в файлы, созданные в программе Illustrator и экспортированные в формат PDF или растровый формат (.bmp). Затем встроенный профиль может использоваться программой InDesign для управления цветом изображения. В этой части урока вы экспортируете файл в формат PDF, а затем поместите изображение в документ программы InDesign.

1. В программе Illustrator выберите в меню команду File * Open (Файл * Открыть). В открывшемся диалоге Open (Открытие) найдите и дважды щелкните на файле 15_f.ai, находящемся в папке ID_15, расположенной в папке Lessons внутри папки IDCIB на жестком диске.

2. В появившемся диалоге Missing Profile (Отсутствующий профиль) установите переключатель Assign current working space: U.S. Web Coated (SWOP) v2 (Назначить текущее рабочее пространство: U.S. Web Coated (SWOP) v2) и щелкните на кнопке ОК.

Встраивание профиля в изображения формата Photoshop TIFF

Как правило, ICC-профили следует встраивать в файлы до импортирования этих файлов в другой документ, в котором применяется управление цветом. В этом случае изображения со встроенными профилями вероятнее всего будут отображаться в программе InDesign и любых других программах, использующих управление цветом, как и задумывалось, без выполнения какой-либо дополнительной работы.

В этом разделе вы будете работать с уже импортированным, цветным растровым изображением, не содержащим встроенного профиля.

Встраивание профиля

Теперь, когда указаны рабочие цветовые пространства для изображения программы Photoshop, вы встроите указанный профиль.

1. В меню программы Photoshop выберите команду File * Open (Файл * Открыть). В открывшемся диалоге Open (Открытие) выберите файл 15_d.psd, находящийся внутри папки ID_15.

2. Если в программе Photoshop при открытии файла появится диалог Missing Profile (Отсутствующий профиль), установите переключатель Assign Working CMYK (Назначить рабочее пространство CMYK). Обратите внимание, что в качестве рабочего пространства CMYK уже выбрано значение U.S. Web Coated (SWOP) v2, которое является профилем, выбранным в предыдущем разделе «Настройка управления цветом в программе Photoshop». Щелкните на кнопке ОК. Если при открытии файла диалог Missing Profile (Отсутствующий профиль) не появился, выберите в меню команду Image * Mode * Convert to Profile (Изображение * Режим » Преобразовать к профилю); в появившемся диалоге Convert to Profile (Преобразование к профилю) в группе элементов управления Destination Space (Целевое пространство) выберите в открывающемся списке Profile (Профиль) значение U.S. Web Coated (SWOP) v2 и щелкните на кнопке ОК.





    Сайт: Аннимация - Видео - Графика

• Анимация на сайте

• Графика на сайте

• Фотография на сайте

• Кино на сайте

• Flash на сайте


• Видео для сайта

• Premiere Pro

• Vstudio

• VirtualDub

• Sonic Scenarist


• DVD


• Изображения для сайта

• Пакет Photoshop

• Adobe Illustrator

• Adobe Illustrator

• CorelDRAW


• CorelXARA

• Maya


---

---
