Иллюстрированный самоучитель по Light Wave 8

Hub

Hub (Узел) - фоновый компонент LightWave, который позволяет Layout и Modeler обмениваться информацией. В двух словах, Hub работает следующим образом: созданный и сохраненный в Modeler объект передается в Hub, который, в свою очередь, транслирует его в Layout. Аналогично, созданная в Layout сцена при переключении в режим Modeler автоматически переводится узлом из одного редактора в другой. Все изменения параметров поверхностей, геометрии и т.п. автоматически происходят в обоих редакторах и отображаются при переключении между ними. Однако Modeler сам не отправит только что созданный объект в Layout. Вам необходимо сделать это вручную.

Интерфейс Layout

Давайте сначала взглянем на интерфейс Layout (рис. 1.1).

Рис 1.1. В Layout создается анимация, настраивается внешний вид моделей и освещение, а также осуществляется визуализация.
Toolbar (Панель инструментов).
На ней расположены инструменты для редактирования сцены. Они сгруппированы по функциям, что облегчает их поиск. Если вызов какого-либо инструмента возможно осуществить при помощи клавиатуры, то это отображается справа от соответствующего пункта меню (рис. 1.2);

Рис. 1.2. Белые буквы в правой части панели инструментов - это «горячие» клавиши

Tabs (Вкладки).
При переходе от одной вкладки к другой изменяется набор инструментов, отображаемых на панели. Однако пункты меню, расположенные над пунктом Presets (Установки), остаются прежними, таким образом, эти используемые в большинстве случаев инструменты и редакторы всегда доступны, вне зависимости от того над чем вы работаете в данный момент;

OpenGL Viewport (Окно проекции OpenGL).

В этом окне осуществляется работа над трехмерной сценой,манипуляции с объектами, предварительный просмотр работы. В следующей главе окна проекций модулей Layout и Modeler описываются более подробно;

Shuttle Control (Кнопки управления).
Данные кнопки позволяют осуществить прямое, обратное или покадровое воспроизведение сцены;

Keyframe tools (Инструмент управления ключевыми кадрами).
Эти кнопки позволяют автоматически создавать ключевые кадры, открывать диалоговые окна Create Motion Key (Создать Движение) или Delete Motion Key (Удалить Движение); Create Key (Создать ключ в данном кадре) или Delete Key (Удалить ключ в данном кадре);

Current item menu (Текущий элемент).

В этом выпадающем меню отображается имя выделенного элемента. Щелкните мышью по стрелке, чтобы получить список всех элементов текущего вида, которые можно выделить;

Message window (Окно сообщений).
В данной строке всегда отображается название используемого инструмента, а также сообщения Layout;

Edit modes (Режимы редактирования).
При помощи этих кнопок осуществляется управление режимами редактирования. Например, кнопка Objects (Объекты) позволяет изменять положение любого объекта сцены. Щелкнув по кнопке Lights (Источники света), вы сможете поменять положение источников света в сцене. Если выделить объект, отличный от текущего режима редактирования, то режим изменится автоматически, таким образом, можно немедленно приступать к работе с объектом;

Frame Slider (Указатель кадра).

Используется для обозначения текущего кадра. Справа и слева от шкалы находятся поля числового ввода, в которых пользователь указывает кадры начала и конца создаваемой анимации;

Dope Track (Быстрый редактор ключей).

Используется для быстрого изменения положения ключей на временной шкале, их интерактивного копирования и вставки.

Info numeric fields (Числовые поля ввода).

Вид данного поля изменяется в зависимости от используемого инструмента. Оно предназначено для отображения наиболее важной информации. Например, если вы перемещаете какой-либо объект при помощи инструмента Move (Переместить), в данном поле отображаются текущие координаты объекта; если же применяется инструмент Rotate (Вращать), в поле появляется угловое положение объекта. Вы можете вводить здесь точные значения координат объекта по каждой оси.

Экспорт и импорт файлов объектов различных форматов

Большим достоинством LightWave является то, что программа позволяет загружать файлы объектов, созданных в других, 3D-приложениях. При этом не возникает никаких сложностей: файлы загружаются точно так же, как и.обычные файлы LightWave.
Редактор моделей также может и экспортировать создаваемые пользователем файлы в другие форматы. Это особенно ценно, если ваши коллеги используют другие программы 3D-моделирования.

Экспортирование объекта в другой формат

1. Загрузите или создайте файл объекта в Modeler (подробнее об этом см.в главе 3.)
2. Из выпадающего меню на панели инструментов выберите пункт Export (Экспортировать), а затем нужный формат, например, формат Throw (рис. 1.35). Откроется диалоговое окно Save File (Сохранить файл).

Рис. 1.35. Выбрав в меню File пункт Export, вы получаете доступ к опциям экспортирования файла.
3. В появившемся окне введите имя файла и выберите папку, в которой его требуется сохранить.
4. Нажмите клавишу Enter или щелкните мышью по кнопке Save (Сохранить). Откроется новое диалоговое окно, в котором отображаются опции сохранения в выбранном формате (рис. 1.36.)

Рис. 1.36. Некоторые форматы имеют дополнительные настройки, поэтому при экспорте появляется диалоговое окно. 5. Как только вы указали параметры экспорта, нажмите клавишу Enter или щелкните мышью на кнопке ОК.

Меню, вызываемые при помощи мыши

Как в Layout, так и в Modeler для ускоренного доступа ко многим функциям можно использовать меню, вызываемые нажатием на кнопки мыши. Чтобы открыть меню, нужно щелкнуть мышью, удерживая клавиши Ctrl+Shift (рис. 1.5). Каждой из трех кнопок мыши соответствует отдельное меню.

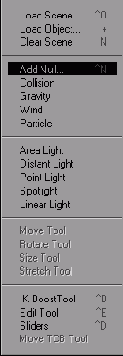

Рис. 1.5. Меню Layout, вызываемое нажатием левой кнопки мыши. Оно предоставляет доступ к наиболее часто используемым функциям. Вы можете дополнить это меню по своему усмотрению.

Настройка «горячих» клавиш

Как уже упоминалось ранее, вы можете сами назначить клавиши быстрого доступа к различным инструментам и функциям. Не каждой функции по умолчанию присвоена комбинация «горячих» клавиш, но для ускорения и облегчения работы вы можете добавить такую комбинацию для наиболее часто используемых вами инструментов. В конце концов, сочетания клавиш, назначенные для непосредственного обращения к нужному инструменту, легче запомнить. Окно Configure Keys (Настройка клавиатуры) очень похоже и по устройству, и по работе на окно Configure Menus (Настройка меню).

Настройка Hub

Рис.1.27. Hub представляет собой фоновое приложение при работе в среде Windows.

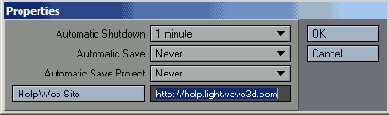

Рис. 1.28. В диалоговом окне Properties можно задать частоту автоматического сохранения и время завершения работы Hub.

Для просмотра доступных опций нажмите на стрелку в пункте Options (Опции). Чтобы задать время отключения Hub после завершения работы основного приложения, воспользуйтесь пунктом меню Automatic Shutdown (Автоматическое отключение). Частота автоматического сохранения данных в Layout и Modeler определяется командой Automatic Save (Автоматическое сохранение).

Настройка интерфейса Layout

1. В выпадающем меню Layout панели инструментов выберите Edit -> Edit Menu Layout (Изменить -> Редактировать вид меню) - см. рис. 1.6. В редакторе моделей щелкните по выпадающему меню Modeler. Откроется окно Configure Menus (Настройка Меню) - см. рис. 1.7.

Рис. 1.7. В окне Configure Menus можно определить отображаемые на экране операции и меню.
2. В списке Menus (Меню) щелкните мышью по стрелке в строке Main Menu (Главное Меню), чтобы просмотреть список отображаемых инструментов, (рис. 1.8).

Рис. 1.8. В правой части окна отображается иерархия разметки текущего окна.
3. Чтобы вывести список элементов подгруппы Tools (Инструменты), нажмите на стрелку в этой строке (рис. 1.9).

Рис. 1.9. Длинные стрелки означают, что элемент является меню или заголовком группы элементов.
4. В списке Command (Команды) нажмите на стрелку в строке Bones (Кости), отобразится список доступных инструментов. В этом списке найдите пункт Set Bone Rest Length (Установить длину кости) - см. рис. 1.10.

Рис. 1.10. В левой части окна отображается список функций, которые можно добавить к выбранному, в правой части окна меню. Названия уже существующих операций закрашены серым цветом.
5. Перетащите пункт Set Bone Rest Length в правую часть окна таким образом, чтобы строка Sliders (Указатели) оказалась подчеркнутой желтой чертой (рис. 1.11). На панели инструментов в подгруппе Tools появится новая кнопка Set Rest Length (рис. 1.12).

Рис. 1.11. Чтобы разместить кнопку, просто перетащите ее имя в ту группу или меню, в котором вы хотите ее видеть.

Рис. 1.12. Новая кнопка. Настройка Lightwave позволит значительно упростить работу: нужные кнопки находятся в удобном для вас месте.

Окно Configure Menus содержит два иерархических списка. Список Command (Команды) располагается слева, в нем отображаются доступные функции, а справа, в списке Menus (Меню) содержится текущая компоновка пунктов меню. Недоступные в левой части окна элементы уже внесены в меню.

В списке Menus вы увидите заголовки, например, Top Group (Верхнее Меню), Main Menu (Главное Меню), Left Mouse Button Menu (Меню левой кнопки мыши). Элементы списка, располагающиеся под указанными заголовками, - это всевозможные подменю. Top Group - совершенно особый пункт: все, что располагается под этим заголовком, будет всегда отображаться в верхней части панели инструментов, независимо от того, какую операцию вы выполняете в данный момент.
Обратите внимание, что рядом с некоторыми заголовками изображена стрелка или точка, а с другими - ничего. Элементы списка, обозначенные стрелкой, являются заголовками меню; элементы с точкой представляют собой кнопки или пункты меню, а элементы, не отмеченные никаким знаком, составляют группы. Можно не только изменять компоновку существующих меню, но и формировать собственные. Очень полезно создавать вкладки для выполнения часто повторяющихся операций.

Настройка интерфейса LightWave

Чтобы сделать работу с программой более эффективной, интерфейс Modeler и Layout можно настроить по своему усмотрению: разместить кнопки и меню, изменить контекстные меню и назначить клавиши быстрого вызова. Сконфигурируйте каждую рабочую область таким образом, чтобы отображались только те операции, которые вы наиболее часто используете. Это также позволит сократить количество уровней в меню.

Назначение «горячей» клавиши

1. Из выпадающего меню Layout на панели инструментов выберите Edit ->Edit Keyboard Shortcuts (Изменить->Редактировать клавиши быстрого доступа). Появится окно Configure Keys (рис. 1.19).

Рис. 1.19. Подобно тому, как вы открывали окно Configure Menus, откройте окно Configure Keys.
2. Нажмите на стрелку в строке Objects (Объекты) в иерархическом списке Command (Команды) в левой части окна. На экране появится перечень доступных инструментов.
3. Перетащите Add Null (Добавить нулевой объект) в правую часть окна таким образом, чтобы под пунктом Ctrl-A появилась желтая линия (рис. 1.20). Теперь при нажатии этой комбинации клавиш вызывается команда Add Null.

Рис. 1.20. Чтобы назначить какой-либо команде сочетание «горячих» клавиш, просто перетащите ее к нужной комбинации, при этом под его названием появится желтая линия.
4. Чтобы закрыть окно Configure Keys, нажмите на кнопку Done (Готово).
5. Для просмотра созданных элементов панели инструментов перейдите на вкладку Items (Элементы) - см. рис. 1.21.

Рис. 1.21. Перейдите на вкладку Items, чтобы получить доступ к созданной панели инструментов, содержащей выпадающее меню Add.
6. Из выпадающего меню Add (Добавить) выберите пункт Objects (Объекты). Откроется подменю. Обратите внимание, что теперь в пункте Add Null отображается ^А, то есть присвоенное этой команде сочетание «горячих» клавиш (рис. 1.22).

Рис. 1.22. Подобно назначенным по умолчанию «горячим» клавишам созданные вами клавиши также будут отображаться рядом с теми командами, к которым осуществляется быстрый доступ.
Как уже отмечалось ранее, примеры в этой книге предполагают работу с интерфейсом по умолчанию, поэтому, чтобы отменить все внесенные изменения, в окне Configure Menus в меню Presets (Установки) выберите пункт Default (По умолчанию).

Открытие файла объекта в Layout

1. В меню выберите File -> Load -> Load Object (Файл -> Загрузить -> Загрузить объект), или из выпадающего меню Load (Загрузить) панели инструментов выберите пункты Objects->Load Object (Объекты -> Загрузить объект), или нажмите клавишу + (рис. 1.33). Откроется диалоговое окно Load Object (Загрузить объект).

Рис. 1.33. Можно загрузить объект, выбрав в меню Add пункты Objects->Load Object.
2. В появившемся окне выберите файл объекта LightWave, выделите его и нажмите клавишу Enter или щелкните по кнопке Load (Загрузить).

Открытие файла объекта в Modeler

1. Из выпадающего меню File панели инструментов выберите пункт Load Object (Загрузить объект) или, удерживая клавиши Shift+Ctrl, щелкните правой кнопкой мыши на окне проекции, или нажмите клавишу L. Откроется диалоговое окно Load Object (Загрузить объект).
2. В появившемся окне выделите файл объекта LightWave и нажмите клавишу Enter или щелкните мышью на кнопке Load (Загрузить).
Modeler и Layout сохраняют объекты поразному. В редакторе моделей вы создаете геометрию, поэтому каждый новый объект сохраняется в отдельном файле. А редактор сцены использует лишь существующие объекты, таким образом, при сохранении выделенного объекта происходит перезапись уже имеющегося файла.

Открытие файла сцены в Layout

1. Из выпадающего меню File панели инструментов выберите пункты Load->Load Scene (Загрузить -> Загрузить сцену) - рис. 1.29. Откроется диалоговое окно Load Scene (Загрузить сцену).

Рис. 1.29. Все опции загрузки сцен находятся в подменю File->Load.
2. В появившемся диалоговом окне выберите нужный файл сцены, выделите его и нажмите клавишу Enter или щелкните по кнопке ОК (рис. 1.30).

Рис. 1.30. Выберите нужный файл в диалоговом окне Load Scene.

Перевод объекта в Layout

1. Из выпадающего меню File (Файл) панели инструментов выберите пункт Load Object (Загрузить объект) - см. рис. 1.24. Откроется диалоговое окно.

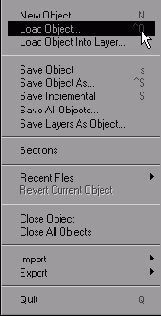

Рис. 1.24. Чтобы отправить объект в редактор сцены, следует загрузить его.
2. В появившемся окне выберите объект из папки Objects, находящейся в папке LightWave 3D, и, чтобы его загрузить, нажмите ОК. 3. В выпадающем меню Hub (Узел) в верхнем правом углу экрана (рис. 1.25) выделите пункт Send Object to Layout (Отправить объект в Layout) - рис. 1.26.

Рис. 1.25. При помощи выпадающего меню Hub можно быстро экспортировать информацию из Layout в Modeler и наоборот. Если объект находится одновременно и в Modeler, и в Layout, то Hub будет постоянно обновлять его при каждом переходе из одного редактора в другой.

Рис. 1.26. Чтобы загрузить текущий объект из Modeler в Layout, выберите пункт Send Object.
Отправить обьект в Layout можно только в том случае, если он существует на диске. Команда Send Object to Layout недоступна, если вы работаете с новым, еще не сохраненным объектом.

Работа с файлами.

В LightWave вы будете создавать файлы объектов и сцен, которые потребуется сохранять и загружать. Поэтому необходимо узнать, каким образом это делается.

Работа с папками содержания

Одним из показателей хорошего стиля работы является применение папок содержания (content directory). Часто пользователи для каждого нового проекта создают папку, в которой будут храниться файлы объектов, изображений и сцен. Будете ли вы хранить все файлы проекта в одной папке или в нескольких - это решать только вам.
В каждой папке содержания как минимум должны находиться еще три папки: Objects (Объекты), Images (Изображения) и Scenes (Сцены), в которых будут сохраняться файлы указанных типов. При загрузке и сохранении файлов редакторы Layout и Modeler открывают папки, соответствующие типам этих файлов. Например, когда требуется загрузить объект в Modeler, диалоговое окно загрузки открывается непосредственно в папке Objects из текущей папки содержания.
В зависимости от сложности проекта вам также может потребоваться и папка Motions (Движения), в которой сохраняются файлы анимационных кривых. Некоторые пользователи создают папки Render (Визуализация) и Preview (Предварительный просмотр), в которых содержатся готовые и тестовые файлы анимации. Здесь может быть множество вариантов, главное - держать файлы, относящиеся к одному проекту, в одном легкодоступном месте.
При работе со сценами применение папок содержания еще более полезно. Так, для всех используемых файлов создаются относительные ссылки. Это означает, что местоположение файла объекта редактор сцены опишет как Objects/MyObject.lwo. Хотя абсолютный адрес этого файла С:/MyContent/Objects/MyObject.lwo. Это же касается и ссылок на файлы с изображениями, которые используются для создания поверхностей объектов. Преимущество такого описания ссылок заключается в том, что можно свободно переместить исходную папку проекта на любой другой диск или компьютер. При перемещении папок объектов, сцен и изображений в другую папку содержания редактор сцены обнаружит файлы, связанные со сценой, как только вы укажете ему имя директории, в которой теперь находятся папки. Это также позволяет работать нескольким пользователям с одним и тем же содержанием через локальную сеть.
Вы можете обнаружить файлы других пользователей, содержащие абсолютные пути. Если загрузить объект или изображение из папки содержания другого проекта, а затем сохранить, то файл будет содержать абсолютный путь. В следующий раз при загрузке этого файла редактор попросит указать его местоположение. Таким образом легко узнать, какие файлы находятся вне вашей папки содержания. Теперь можно переместить их в папку, а затем загрузить заново и сохранить. После этого файл будет содержать относительный путь.
По умолчанию оба редактора настроены таким образом, что они просматривают папку, в которой непосредственно установлена LightWave 3D. Здесь же находятся и бесплатно поставляемое с программой содержание. Рассмотрим, как сменить текущую папку содержания.

Scene Editor

Scene Editor (Менеджер сцены) предназначен для показа всех элементов создаваемой сцены. Чтобы его открыть, выберите на панели инструментов пункт Scene Editor или наймите клавиши Ctrl+F1 (рис. 1.23).

Рис. 1.23. Scene Editor предоставляет полную информацию о всех элементах создаваемой сцены. Здесь можно быстро получить обзор элементов, их соотношений, а также использовать временную шкалу для изменения положения ключевых кадров.

В списке Items (Элементы) отображаются все объекты сцены. Каждый тип элемента имеет собственную пиктограмму: коробка соответствует объекту, кость - кости, лампа - источнику света, камера - камере. Нажимая на плюс рядом с тем или иным элементом списка, вы можете ознакомиться с имеющимися каналами анимации, а также увидеть распределение ключевых кадров каждого элемента на временной шкале.
Чтобы сделать элемент сцены видимым, поставьте галочку в столбце Visibility (Видимость). В столбце, отмеченном пиктограммой «глаз», указывается текущий уровень отображения объекта. Можно изменять его, выбрав нужный уровень из всплывающего меню, появляющегося после щелчка мышью по столбцу (более подробно об уровнях отображения читайте в главе 2). Столбец, отмеченный пиктограммой «замок», показывает, доступен ли объект для редактирования.
Одним из наиболее важных свойств списка Items является то, что в нем отображаются связи элементов сцены типа «родитель-ребенок». Если в строке какого-нибудь элемента есть стрелка, указывающая влево, то это означает наличие элемента-ребенка. Щелкнув по ней, вы получаете доступ к перечню зависимых элементов. Можно свободно перетаскивать элементы этого списка, устанавливая или разрушая связи (подробнее об этом см. в главе 10).
Допускается сдвигать и масштабировать имеющиеся ключевые кадры элементов при помощи временной шкалы. Щелкните по временной шкале; и, не отпуская клавишу мыши, передвиньте указатель вперед или назад. Чтобы масштабировать движение, нажмите на метку-манипулятор и перетащите ее либо в начало, либо в конец временной шкалы.

Смена папки содержания в Layout

1. Для доступа к нужным опциям панели инструментов щелкните по вкладке Edit ->Display Options (Изменить ->Свойства дисплея). 2. На панели инструментов выберите пункт General Options (Общие настройки) или нажмите клавишу О, чтобы открыть вкладку General Options в окне Preferences (Установки) - рис. 1.38.

Рис. 1.38. Воспользовавшись вкладкой General Options, вы можете настроить рабочую область Layout и указать рабочую папку содержания. 3. Выберите пункт Content Directory (Папка содержания). Откроется обозреватель папок (рис. 1.39)

Рис. 1.39. В обозревателе папок очень просто указать нужную папку. 4. Выберите нужную папку содержания и нажмите клавишу Enter или щелкните ОК (для Mac Choose (Выбрать)). Папка содержания определена (рис. 1.40).

Рис. 1.40. Выберите нужную папку содержания и нажмите ОК.

Смена папки содержания в Modeler

1. Из выпадающего меню Modeler панели инструментов выберите пункты Edit -> General Options (Изменить -> Общие настройки) или нажмите клавишу О (рис. 1.41). Откроется диалоговое окно General Options (рис. 1.42).

Рис. 1.41. Вы также можете настроить рабочую область Modeler. Для этого в меню Modeler выберите подменю Options, в котором выделите пункт General Options.

Рис. 1.42. В диалоговом окне General Option укажите папку содержания. 2. Выполните шаги 3 и 4 алгоритма смены папки в Layout.

Сохранение файла сцены в Layout

1. Из выпадающего меню File (Файл) панели инструментов выберите Save -> Save Scene (Сохранить -> Сохранить сцену) или нажмите клавишу S (рис. 1.31). Откроется диалоговое окно Save Scene (Сохранить сцену).

Рис. 1.31. Все опции сохранения сцен находятся в подменю File->Save.
2. Если нужно сохранить только что созданную сцену, то в появившемся диалоговом окне перейдите в папку, в которой она будет находиться» введите имя файла и нажмите клавишу Enter или щелкните на кнопке Save (Сохранить) - рис. 1.32.

Рис. 1.32. При сохранении сцены в диалоговом Окне Save Scene As укажите ее имя и выберите папку, в которой она будет находиться.


ИЛИ

При сохранении уже существующего файла редактор сцены задаст вопрос, хотите ли вы заменить имеющийся файл. После нажатия на кнопку Yes (Да) измененный файл запишется поверх существующего, щелчок по кнопке No (Нет) откроет диалоговое окно Save Scene As (Сохранить сцену как), где вы сможете сохранить сцену в новом файле.
Если требуется сохранить сцену под другим именем, воспользуйтесь командой Save Scene As (Сохранить сцену как) или нажмите Shift+S.

Сохранение файла в Layout

Из выпадающего меню File панели инструментов выберите пункты Save -> Save Current Object (Сохранить -> Сохранить текущий объект) - рис. 1.34.

Рис. 1.34. В подменю Save, находящемся в меню File, также есть опции для сохранения объектов.
После изменения каких-либо параметров объекта в Layout вы должны выполнить операцию сохранения. Если после внесения изменений файл не был сохранен, то при следующей загрузке объекта или сцены, использующей его, все изменения будут потеряны.
Если требуется сохранить изменения в другом файле, воспользуйтесь командой Save Object Copy (Сохранить копию объекта).

Сохранение файла в Modeler

1. Из выпадающего меню File (Файл) на панели инструментов выберите пункт Save Object (Сохранить объект) или нажмите клавишу S.
2. Если вы сохраняете новый объект, то откроется окно Save Object As (Сохранить объект как). В этом окне введите имя сохраняемого файла, выберите папку, в которой он будет находиться, и нажмите клавишу Enter или щелкните мышью по кнопке Save (Сохранить).
ИЛИ

Если требуется сохранить существующий объект, редактор моделей перезапишет имеющийся файл.
Если необходимо сохранить существующий объект в другом файле, воспользуйтесь командой Save Object As (Сохранить объект как).

Создание новой вкладки.

1. Выполните первый шаг настройки интерфейса Layout.
2. В правом иерархическом списке выделите пункт Main Menu (Главное Меню).
3. Нажмите кнопку New Group (Создать группу) - см. рис. 1.13. Под заголовком Main Menu появится новый пункт New Group, а в интерфейсе - новая вкладка с таким же именем (см. рис. 1.14).

Рис. 1.13. Кнопка New Group создает заголовок новой группы или меню.

Рис. 1.14. После того как под заголовком Main Menu вы поместили элемент New Group, в интерфейсе появилась новая вкладка.
4. Щелкните по пункту New Group в правой части окна Configure Menus.
5. Нажмите кнопку Rename (Переименовать) и в появившемся диалоговом окне введите My Tools (Мои инструменты), затем нажмите клавишу Enter или щелкните ОК (рис. 1.15).

Рис. 1.15. Вы можете сами придумать имя для создаваемой группы.
6. В списке команд в левой части окна настройки щелкните по стрелке в строке Cameras (Камеры), появится список доступных инструментов.
7. Перетащите инструмент Camera Zoom Factor (Масштабирование) в правую часть окна таким образом, чтобы пункт My Tools оказался подчеркнутым желтой линией (рис. 1.16).

Рис. 1.16. Подчеркивание означает, что элемент будет размещен в указанном меню.
8. Щелкните по вкладке My Tools. На панели инструментов должна появиться кнопка Camera Zoom Factor (рис. 1.17).

Рис. 1.17. Теперь созданная вами вкладка My Tools содержит кнопку Zoom Factor.
Обратите внимание, что подчеркиваться должен пункт My Tools. Только в этом случае выбранная вами кнопка будет размещена внутри этого меню.
Все приведенные здесь примеры ориентированы на использование исходной разметки меню, поэтому рассмотрим восстановление интерфейса по умолчанию.

Восстановление разметки меню.

1. Выполните первый шаг настройки интерфейса Layout.
2. В выпадающем меню Presets в правой части окна Configure Menus выберите Default (По умолчанию) - см. рис. 1.18.

Рис. 1.18. В любой момент можно вернуться к исходному варианту меню.
Созданное меню нельзя добавить в установки интерфейса, но вы можете сохранить его, щелкнув по кнопке Save (Сохранить), а при следующем запуске программы загрузить нажатием на кнопку Load (Загрузить).

Иллюстрированный самоучитель по Light Wave 8

Инструменты управления окном проекции

В верхнем правом углу каждого окна проекции находятся инструменты, которые позволяют перемещать, вращать или масштабировать вид в этих окнах (рис. 2.21).

Рис. 2.21. В верхней части каждого окна проекций расположены инструменты управления

Заметьте, что возможные манипуляции с окнами не зависят от режима отображения. Давайте познакомимся с этими инструментами поближе:
Center current item (Центрировать на текущем элементе). Если требуется центрировать текущий элемент (или элементы) в окне проекции, используйте эту кнопку. Одноименная команда меню Layout выполняет ту же функцию;
Move View (Переместить вид). Щелкните по данной кнопке и, удерживая нажатой левую кнопку, перемещайте мышь вдоль осей X и Z. Зажав правую кнопку мыши, вы можете перемещаться по оси Y. Если требуется задать координаты точки взгляда, воспользуйтесь командой Set View Position (Установить позицию вида) из выпадающего меню режимов отображения в Layout;
Rotate View (Вращать вид). Удерживая нажатой левую кнопку мыши, можно вращать вид в окне проекции относительно вертикальной и поперечной осей. Зажав правую кнопку мыши, вы получите вращение относительно продольной оси. Если требуется задать величину поворота, воспользуйтесь командой Set View Rotation (Установить поворот вида) из выпадающего меню режимов отображения в Layout;
Zoom View (Масштабировать вид). Для масштабирования вида нажмите и удерживайте эту кнопку. Если необходимо задать масштаб, воспользуйтесь командой Set View Zoom (Установить масштаб вида) из выпадающего меню режимов отображения.
Maximize (Максимизировать). Кнопка позволяет максимизировать окно проекции на весь экран. Ранее данная функция активизировалась только при нажатии на клавишу 0 в цифровой части клавиатуры.
Со следующими функциями вы уже знакомы (рис. 2.6), однако для управления окнами проекции в Layout намного проще использовать именно описанные выше инструменты:
Reset View Position (Восстановить положение вида). Функция возвращает вид в состояние по умолчанию;
Reset View Rotation (Восстановить направление вида). Поворачивает вид до состояния по умолчанию;
Reset View Zoom (Восстановить масштаб). Восстанавливает исходный масштаб вида.

Изменение сетки в Modeler

1. Если требуется уменьшить шаг сетки, нажмите клавишу, (Запятая).
2. Для увеличения шага сетки служит клавиша. (Точка).
3. Любые изменения шага сетки автоматически отображаются на экране (рис. 2.30).

Рис. 2.30. В режиме Modeler изменить размер сетки можно только при помощи клавиш , (Запятая) и . (Точка)

В Modeler сетка бесконечна - вы никогда не увидите ее границ. Как бы вы не изменяли масштаб, не приближали и не отдаляли изображение, сетка останется неизменной. А в режиме редактора Layout можно работать и вне сетки. По умолчанию размер сетки - 10x10, она разбита на секции, таким образом, в каждом направлении оказывается по 10 клеток (рис. 2.31). При желании можно увеличить количество таких клеток на число, кратное 10, однако максимальный размер сетки в редакторе сцен не может превышать 100x100.

Рис. 2.31. По умолчанию сетка в режиме Layout состоит из четырех секций

Изменение сетки в режиме Layout

1. Перейдите на вкладку Display и выберите пункт View. Откроется вкладка Display Options окна Preferences.
2. Из выпадающего меню Grid Type (Тип сетки) выберите желаемый размер сетки, например, 40x40 (рис. 2.32). Оцените изменения, произошедшие в окне проекции (рис. 2.33).

Рис. 2.32. Вы можете увеличить размер сетки до 100 клеток в каждом направлении

Рис. 2.33. Мало места? Добавьте еще!

Изменение шага сетки в Layout

1. Перейдите на вкладку Display, выберите пункт View Options или нажмите клавишу D. Откроется окно Preferences, вкладка Display Options.
2. В поле Grid Square Size (Размер клетки сетки) вводится новое значение, при помощи стрелок цифра увеличивается или уменьшается. Например, введите 2 m (рис. 2.28). При этом окно проекции обновится, чтобы отразить внесенные изменения, а в окне Grid (Сетка), расположенном под информационным числовым полем, отобразится новый шаг (рис. 2.29).

Рис. 2.28. Масштабировать объект лучше всего, изменяя шаг сетки

Рис. 2.29. В режиме Layout нет необходимости постоянно обращаться к окну Preferences,чтобы проверить величину шага сетки - редактор отслеживает все изменения автоматически
Изменять шаг сетки также можно с помощью клавиш [ и ], соответственно увеличивающих и уменьшающих шаг.

Масштабирование вида

1. Щелкните по кнопке Zoom View.
2. Для изменения масштаба передвигайте мышь вправо или влево.

Настройка OpenGL в Layout

Для отображения созданных объектов в Modeler и Layout используется OpenGL. Если требуется изменить способ отрисовки моделей, нужно осуществить особые настройки OpenGL. Изменение этих настроек преимущественно относится к отображению объектов в Layout, поэтому рассмотрим именно этот редактор.
Настройки OpenGL находятся в окне Preferences, на вкладке Display. Рассмотрим подробнее назначение этих опций (рис. 2.34):

Рис. 2.34. Чтобы изменить способ отрисовки моделей, выполните особые настройки OpenGL -
Max OpenGL Lights (Максимальное число источников света). Опция задает количество учитываемых источников света при отображении объектов в окнах проекций. Например, если объект освещают два прожектора, а в этой опции установлено значение 1, то при отображении объекта будет учитываться только первый осветитель из двух. Максимум может учитываться восемь источников света, остальные источники не будут влиять на отображаемые объекты;
OpenGL Textures (Текстуры OpenGL). Опция включает/отключает режим Textured Shaded Solid. Если отключить данную опцию, в окнах проекций при изображении объекта текстуры использоваться не будут;
OpenGL texture resolution (Разрешение текстур OpenGL). В этом выпадающем меню можно определить разрешение, с которым будут отображаться текстуры. Текстуры снижают производительность системы, так как для их показа требуется значительный объем памяти. Если в сцене используется большое количество текстур, то окна проекций будут обновляться крайне медленно. Попробуйте уменьшить разрешение, это поможет сократить время обработки информации и ускорит работу системы. Такая же опция настройки OpenGL имеется и в редакторе моделей;
Show Current Texture Editor Layer (Отобразить текстуру текущего слоя). Опция используется в том случае, когда объект имеет несколько слоев с различными текстурами. В окне проекции каждой поверхности ставится в соответствие только одна текстура, таким образом, по умолчанию отображается первая назначенная текстура. Если данная опция включена, то Layout отобразит текстуру того слоя, с которым вы работаете в данный момент. Эта опция чрезвычайно полезна при размещении текстур на объекте в режиме реального времени;
OpenGL Pixel Blending (Смешивание точек). Данная опция позволяет сгладить текстуры с низким разрешением, а также добиться максимальной производительности окна проекции. При уменьшении разрешения кажется, что изображение построено из «блоков» (рис. 2.35). При использовании этой опции Layout сглаживает неровности, изображение становится более размытым (рис. 2.36). Чем меньше разрешение изображения, тем выше эффект сглаживания, и тем «мягче» становится картинка. В приведенном примере разрешение текстуры составляет 128x128;

Рис. 2.35. При уменьшении разрешения кажется, что картинка состоит из «блоков»

Рис. 2.36. Если требуется «сгладить» изображение с низким разрешением, используйте опцию OpenGL Pixel Blending
Faster Highlights (Ускоренные блики). Опция включает упрощенную схему просчета зеркальных поверхностей в режиме Layout, что при использовании большого числа объектов е зеркальными поверхностями может значительно увеличить скорость работы программы;
OpenGL Reflections (Отражения). Если включить данную опцию, то при показе объектов, имеющих коэффициент отражения больше 0, будет учитываться их отражающая способность;
OpenGL Transparency (Прозрачность).При включении этой опции в Layout ко всем прозрачным поверхностям будет применена специальная текстура (рис. 2.37). Такая же текстура для этих поверхностей будет применена и в редакторе моделей, так как эти настройки передаются в Modeler при помощи Hub;

Рис. 2.37. В окне проекции прозрачные поверхности имеют особую текстуру
OpenGL Multi-texturing (Многослойность). Позволяет в окне проекции более подробно просматривать текстуры объекта: Color channel (канал цвета), Diffuse channel (канал диффузии), Transparency channel (канал прозрачности), Luminosity channel (канал самосвечения).

Настройка разметки в Layout

1. Перейдите на вкладку Display, набор элементов панели инструментов при этом изменится.
2. На панели инструментов выберите пункт Display Options (Настройки отображения). В окне Preferences (Установки) откроется вкладка Display Options (рис. 2.22).

Рис. 2.22. На вкладке Display Options окна Preferences можно настроить режим отображения в окне проекции и отображение объектов в сцене
3. Из выпадающего меню выберите тип разметки рабочей области, например, Quad (Квадрантный) - рис. 2.23. Разметка рабочей области изменилась (рис. 2.24).

Рис. 2.23. Укажите количество окон проекций, а также определите разметку рабочей области

Рис. 2.24. Можно использовать одновременно до четырех окон проекций
Если вы предпочитаете какую-нибудь особую разметку рабочей области, то, выбрав из меню желаемый тип планировки, нажмите на кнопку Make Default (Сделать по умолчанию). Теперь каждый раз, когда вы будете создавать новую сцену, при загрузке Layout будет использоваться указанная вами разметка.

Настройка разметки в Modeler

1. Перейдите на вкладку Display, затем выберите пункт View Options (Настройки вида) или нажмите клавишу D. Откроется окно Display Options (Настройки отображения) - рис. 2.25.

Рис. 2.25. В окне Display Options указывается тип отображения объектов в Modeler
2. Из выпадающего меню Layout (Разметка) выберите желаемый тип разметки, например, 2 Left, 1 Right (два слева, одно справа)- рис. 2.26. Разметка рабочей области изменилась (рис. 2.27).

Рис. 2.26. Изменять количество окон проекций и тип разметки рабочей области в Modeler также просто, как и в Layout

Рис. 2.27. Если вы изменяете разметку рабочей области в Modeler, то в отличие от Layout она автоматически становится разметкой по умолчанию

Настройка сетки

В этом разделе вы изучите основные свойства сетки. Многие художники любят создавать сцены «в масштабе», то есть все объекты, участвующие в сцене, в точности соответствуют своим реально существующим прообразам. Масштаб сцены определяется размером квадрата сетки, поэтому при работе с крошечными объектами целесообразно использовать сетку с очень маленьким шагом. Для более крупных объектов, наоборот, придется значительно увеличить шаг сетки. Например, при создании сцены, где блоха прыгает по столу, вы можете задать шаг 5 мм, тем самым скорость перемещения блохи и пройденное расстояние будут вполне реальны. С другой стороны, при создании сцены, в которой космический истребитель атакует крейсер, целесообразнее использовать сетку с шагом 5 км, чтобы скорости объектов казались вполне реалистичными.

Настройки отображения в Layout

Рис. 2.38.На вкладке Display Options содержатся основные настройки отображения информации в окнах проекций

Ниже приведен перечень основных настроек отображения в редактор е сцен. Они располагаются на вкладке Display Options окна Preferences (рис. 2.38):
Dynamic update (Динамическое обновление). Эта опция позволяет указать, как часто в окне проекции будут отображаться изменения всевозможных настроек. Здесь возможны три варианта (рис. 2.39):
- Off (Выключено). При выборе данного варианта все изменения настроек отображения будут применены в окнах проекций только после закрытия пользователем окна Preferences;
- Delayed (С задержкой). При выборе этого варианта все изменения отразятся в окне проекции после того, как вы поменяете то или иное значение;
- Interactive (Автоматическое). В данном случае все производимые изменения настроек отображения будут применяться одновременно с изменением соответствующих значений;

Рис. 2.39. Существует три варианта динамического обновления, таким образом, вы можете определить, насколько быстро изменения настроек будут отображаться в окнах проекций
Bounding Box Threshold (Порог ограничивающего параллелепипеда). При помощи этой опции можно определить количество отображаемых вершин во время манипуляций с объектами в окнах проекций. Например, если у вас есть два объекта, каждый из которых имеет по 1000 вершин (всего 2000), а в Bounding Box Threshold установлено значение 1000, то первый объект отобразится целиком, при этом будут применены текущие настройки отображения, а второй - ограничивающим параллелепипедом (рис. 2.40). А если в Bounding Box Threshold установить значение 2000, то при работе оба объекта будут отображаться целиком с использованием текущих настроек (рис. 2.41). При определении отображаемых вершин преимущество отдается выделенному объекту. Данная опция может значительно увеличить производительность системы. Поэкспериментируйте с различными значениями в Bounding Box Threshold и найди те наиболее оптимальное значение, которое обеспечит вам комфортную работу с приложением.
Для мощных систем имеет смысл деактивировать пороговые ограничения вовсе, установив значение на ноль;



Рис. 2.40. Опция Bounding Box Thresholds позволяет увеличить скорость работы приложения, так как сокращает количество отображаемых вершин



Рис. 2.41. Чем больше значение Bounding Box Threshold, тем больше объектов отображается, что может замедлить работу приложения

Show Motion Paths (Показать траектории движения). Если вы хотите увидеть траектории движения объектов сцены, воспользуйтесь этой опцией;
Show Fog Circles (Показать область тумана). Данная опция определяет область тумана при отображении объектов в окне проекций;
Show IK Chains (Показать IK-цепи). Включите эту опцию для просмотра индикаторов IK-цепей в окне проекции;
Show SubPatch Cages (Отобразить каркас). Опция определяет, будет ли отображаться каркас базового объекта;.
Show Target Lines (Показать целевые линии). Здесь устанавливается, будут ли отображаться индикаторы цели в окне проекции (от объекта к цели);
Overlay Color (Цвет наложения). Опция определяет, каким цветом отображается область, выходящая за формат кадра при использовании вида из камеры.

Настройки отображения в Modeler

Рис. 2.42. Настройки отображения редактора моделей находятся на вкладке Layout окна Display Options

Настройки отображения редактора моделей располагаются на вкладке Layout окна Display Options (рис. 2.42):
Texture Resolution (Разрешение текстуры). Как и в Layout, эта опция определяет разрешение отображаемых в окне проекции текстур OpenGL;
Perspective Amount (Параметры перспективы). Данный указатель используется для определения параметров перспективы, если есть хотя бы одно окно перспективы (рис. 2.43). Можно перейти от перспективы с большим углом обзора к практически двумерному изображению (рис. 2.44);

Рис. 2.43. При смещении вправо указателя Perspective Amount создается широкоугольная перспектива

Рис. 2.44. Для создания эффекта двумерного изображения переместите указатель Perspective Amount в крайнее левое положение
Background color (Цвет фона). Опция позволяет выбрать цвет фона в окнах проекций;
Show Points (Показать точки). Чтобы в окнах проекций отображались точки объекта, следует включить эту опцию;
Show Guides (Показать направляющие). Данная опция позволяет воспроизвести на экране направляющие отдельных элементов объекта;
Show Surfaces (Показать поверхности). Для отображения полигонов следует воспользоваться этой опцией;
Show Normals (Показать нормали). Опция позволяет воспроизвести нормали к поверхностям объекта;
Show Cages (Показать каркасы). Чтобы отобразить каркасы элементов объекта, следует включить эту опцию;
Show Grid (Показать сетку). С помощью данной опции можно легко отключить сетку;
Show Point Selection (Показать выделение точек). Отключите эту опцию, если не хотите, чтобы подсвечивались выделенные точки;
Show Polygon Selection (Показать выделение полигонов). Опция позволяет убрать подсветку выделенных полигонов;
Show Backdrop (Показать фон). Если требуется отобразить фоновые рисунки, следует включить эту опцию.

Обзор

Вся работа как в Layout, так и в Modeler происходит в окнах проекций. В каждом окне проекции есть координационная сетка, единицы измерения которой определяете вы сами. Начало (origin) сетки, или ее центр, находится в точке с координатами (0,0,0) - три координаты соответствуют трем осям X, Y и Z. Поскольку окна проекций и сетка чрезвычайно важны для 3D-моделирования, то необходимо понять, как они организованы, и узнать, как лучше настроить их для более удобной работы.
Прежде чем переходить к непосредственному изучению настройки окон проекций и использованию различных режимов просмотра, познакомимся с их элементами управления и некоторыми функциями (рис. 2.1).

Рис. 2.1. Окна проекций выглядят одинаково и в Modeler, и в Layout, но функции их различны

Основные настройки отображения

В Layout и Modeler есть ряд общих настроек отображения в окнах проекций.

Перемещение вида

1. Щелкните по кнопке Move View.
2. Для перемещения по оси Z передвигайте мышь вперед или назад.
3. Для перемещения по оси X передвигайте мышь влево или вправо.
4. Щелкните правой кнопкой мыши по кнопке Move View.
5. Для перемещения по оси Y передвигайте мышь вперед или назад.

Режимы отображения

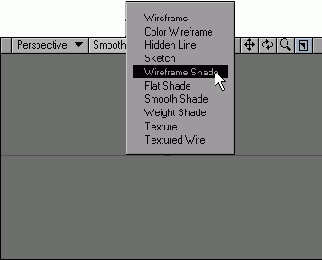

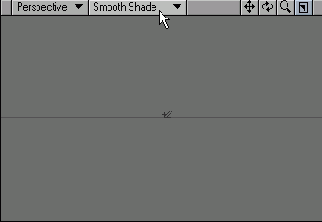

В любом окне проекции есть выпадающее меню, при помощи которого можно перевести окно в тот или иной режим отображения. Каждый из режимов предназначен для решения определенного круга задач (рис. 2.6-2.7).

Рис. 2.6. Режимы отображения, доступные в Layout

Рис. 2.7. Режимы отображения, доступные в Modeler

Для Modeler и Layout существует только один общий режим - Maximum Render Level (Максимальный уровень отображения). В этом режиме определяется, как будут изображаться объекты в окне проекции. Почти все описанные ниже режимы доступны как в Layout, так и в Modeler, если не оговорено особо:
Bounding Box (Ограничивающий параллелепипед). Доступен только в Layout, отображает параллелепипед, определяемый габаритами объекта (рис. 2.8);

Рис. 2.8. В режиме Bounding Box отображается только параллелепипед, определяемый габаритами объекта
Vertices (Точечный режим). Доступен только в Layout, отображает вершины объекта (рис. 2.9);

Рис. 2.9. В режиме Vertices отображаются только вершины объекта
Wireframe (Каркас). В данном режиме отображается каркас объекта (рис. 2.10). Все полигоны объекта прозрачны, отображаются только грани;

Рис. 2.10. В режиме Wireframe отображается только каркас объекта
Hidden Line (Скрытые линии). Отображает каркас объекта, но при этом видны только те его грани, которые ориентированы внешней стороной к камере.
Color Wireframe (Цветной каркас). Доступен только в Modeler, каркас объекта или его часть отображается с заданным цветом (рис. 2.11). Цвет той или иной грани определяется инструментом Sketch Color (Цвет эскиза);

Рис. 2.11. Для четкого выделения элементов объекта используйте режим Color Wireframe
Front Face Wireframe (Наружный каркас). Отображает каркас объекта, но при этом видны только те его грани, которые ориентированы внешней стороной к камере (рис. 2.12);

Рис. 2.12. Режим Front Face Wireframe похож на отображение объекта с затенением, однако в данном режиме виден еще и каркас объекта
Sketch (Эскиз). Доступен только в Modeler. В нем изображается затененный каркас объекта, каждый полигон имеет свой постоянный цвет, определяемый инструментом Sketch Color (рис. 2.13);



Рис. 2.13. Как и режим Color Wireframe, режим Sketch позволяет рассмотреть, из каких элементов состоит объект

Wireframe Shade (Затененный каркас). Данный режим доступен только в Modeler и очень похож на Sketch. Отличие заключается в том, что цвет каждого полигона определяется не Sketch Color, а цветом и свойствами материала, присвоенного объекту (рис. 2.14);



Рис. 2.14. В режиме Wireframe Shade отображается затененный объект, при этом виден его каркас

Flat Shade (Плоское затенение). Имеется только в Modeler, отображает затененную геометрию объекта без сглаживания (рис. 2.15);



Рис. 2.15. В режиме Flat Shade объект отображается без сглаживания

Shaded Solid (Твердое тело). В этом режиме и аналогичном ему Smooth Shade (Сглаженный затененный объект) в Modeler отображается геометрия объекта, при этом цвет объекта определяется цветом и свойствами материала (рис. 2.16);



Рис. 2.16. В режиме Shaded Solid объект отображается как сглаженная поверхность

Textured Shaded Solid (Твердое тело с текстурами). Данный режим, как и аналогичный ему режим Texture (Текстура) в Modeler, отображает геометрию объекта, однако при затенении учитываются еще и текстуры (рис. 2.17);



Рис. 2.17. Для просмотра текстур поверхностей объекта используется режим Textured Shaded Solid

Textured shaded solid Wireframe (Твердое тело с текстурами и каркасом). Отображает в Layout затененный объект с одновременным отображением каркаса объекта и текстуры.
Textured Wire (Сетка с текстурой). Отображает в Modeler комбинацию режимов Hidden Line и Texture.

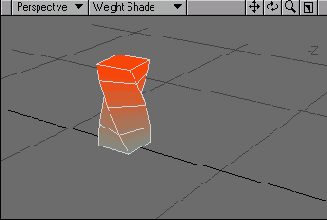

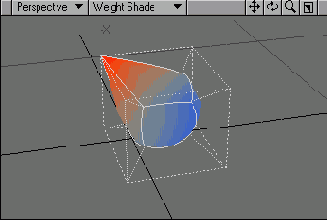

Weight Shade (Распределение веса). Имеется только в Modeler, отображает текущую весовую карту объекта. Красные точки обладают положительным весом, синие - отрицательным (рис. 2.18);



Рис. 2.18. Режим Weight Shade используется для просмотра и редактирования весовых карт

Bone Weight Shade (Влияние костей). Доступен только в Layout, предназначен для объектов, имеющих кости. Цветом определяется степень влияния кости на геометрию. Можно выделить кость и увидеть область, на которую она будет влиять (рис. 2.19).


Данный режим чрезвычайно важен для отладки (см. главу 7);



Рис. 2.19. Режим Bone Weight Shade очень удобен для определения влияния костей объекта на его геометрию

Bone X-Ray (Рентгеновский просмотр). Имеется только в Layout, отображает затененный объект, в котором просматриваются кости. Это облегчает доступ к ним при создании анимации (рис. 2.20).



Рис. 2.20. Режим Bone X-Ray похож на работу в рентгеновских лучах: хорошо просматривается «скелет» объекта

Чтобы в Modeler отображались только вершины объекта, отключите опцию Show Surfaces (Отображать поверхности) в окне Display Options (Настройки отображения). Режим отображения текстур можно настроить следующим образом: в Layout или Modeler в окне Display Options измените свойство OpenGL Textures.

С помощью инструмента Scene Editor в Layout можно определить режим отображения для каждого объекта сцены. Если отключить опцию OpenGL для неиспользуемых объектов, время на обработку вносимых изменений значительно сократится.

Типы видов

При помощи выпадающего меню видов каждое из окон настраивается на определенный вид. Большинство видов одинаково для Layout и Modeler (рис. 2.2-2.3),

Рис. 2.2. Эти виды доступны в редакторе Layout

Рис. 2.3. А эти - в редакторе Modeler.

Все перечисленные ниже виды есть в обоих редакторах:
Bottom (Вид снизу). Это также двумерный вид. Направление взгляда- по оси Y в сторону положительных значений, обзор по осям X и Z;
Front (Вид спереди). Двумерный вид,направление взгляда - по оси Z в сторону положительных значений, обзор по осям Y и X;
Right (Вид справа). Двумерный вид,направление взгляда - по оси X в сторону отрицательных значений, обзор по осям Y и Z;
Left (Вид слева). Также двумерный вид, направление взгляда - по оси X в сторону положительных значений, обзор по осям Y и Z;
Perspective (Перспектива). Это трехмерный вид, позволяющий просмотреть всю сцену в перспективе.
Следующие проекции доступны только в Layout:
Light View (Вид из источника освещения). Трехмерный вид, направление взгляда - с выбранного щеточника освещения. Этот вид позволяет сфокусировать световой поток на какой-нибудь части объекта;
Camera View (Вид из камеры). Также трехмерный вид, направление взгляда - с выбранной камеры. Используется при конечной визуализации сцены;
Schematic (Схематический вид). Схематичное изображение всех элементов сцены и взаимоотношений между ними (рис. 2.4). Если вы хотите узнать больше об этом виде и его использовании, обратитесь к справочному руководству LightWave 3D.

Рис. 2.4. Для управления элементами сцены очень удобно использовать вид Schematic

Следующий вид доступен только в Modeler:

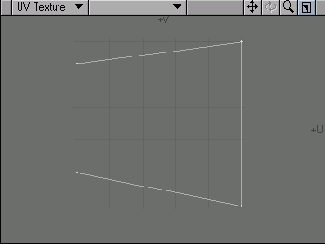

UV Texture (UV-текстура). Отображает UV-карты объекта (рис. 2.5). Подробнее о данном виде рассказывается в главе 5.

Рис. 2.5. При помощи вида UV Texture можно редактировать UV-карту

Вращение вида

1. Щелкните по кнопке Rotate View.
2. Для поворота относительно вертикальной оси перемещайте мышь вперед или назад.
3. Для поворота относительно поперечной оси перемещайте мышь влево или вправо.
4. Щелкните правой кнопкой мыши по кнопке Rotate View.
5. Для поворота относительно продольной оси передвигайте мышь вправо или влево.

Иллюстрированный самоучитель по Light Wave 8

Билет в один конец

У скелегонов существует один большой недостаток. Возможно только преобразование скелегонов в кости, а обратное преобразование неосуществимо. Как только вы превратили скелегоны в кости, обратного пути уже нет.
Это означает, что при редактировании костей в редакторе Modeler в Layout не будет происходить автоматического обновления объекта. Вам придется удалить все кости, а затем преобразовать скелегоны заново. Но при переводе в кости скелегоны не удаляются из объекта, поэтому вам не придется заново создавать их.
Так как скелегоны - это особый вид полигона, все инструменты редактирования полигонов можно использовать и для работы со скелегонами. Для этого подходит большинство расположенных на панели инструментов.
Перечисленные ниже инструменты можно использовать только при редактировании скелегонов:
-Edit Skelegon (Редактировать скелегон). Отображает маркеры для редактирования скелегона;
-Split Skelegon (Разделить скелегон). Разбивает скелегон на две половины;
-Set Skelegon Weight (Задать вес скелегона). Позволяет задать весовую карту скелегона;
-Rename Skelegon (Переименовать скелегон). Предназначена для переименования скелегона;
-Skelegon Tree (Дерево скелегонов). В данном окне совмещены функции Rename Skelegon и Set Skelegon Weight, при этом можно редактировать отношения скелегонов типа «родитель-ребенок».

Часть или множество

В Modeler группу точек или полигонов можно обозначить как часть (part) или множество (point-selection set). Это позволяет очень быстро обращаться к элементам объекта при вводе одного только имени. Например, если в объекте есть ряд точек, выделение которых каждый раз доставляет массу хлопот, допускается объединить их в именованное множество. В следующий раз, когда понадобится доступ к ним, воспользуйтесь окном Statistics (Статистика).
Если предстоит работа с точками, то в нижней части списка в окне Statistic вы найдете класс множеств. Если вы создали несколько множеств, то при помощи выпадающего меню можете выбрать нужное.
При работе с полигонами используйте класс Part (Часть), который также располагается в нижней части списка в окне Statistics. Как и при работе с множествами, если вы создали несколько частей, нужную часть можете выбрать в выпадающем меню.

Добавление шрифта в Modeler

1. Из выпадающего меню Modeler выберите пункты Options -> Edit Font List (Настройки -> Редактировать список шрифтов). Откроется окно Edit Font List -рис. 3.48.
2. Щелкните по кнопке Add True-Type (Добавить True-Type), на экране появится окно системных шрифтов (рис. 3.49).
3. Выберите шрифт, определите стиль и размер.
4. Чтобы добавить шрифт и закрыть окно, щелкните по кнопке ОК.
5. Чтобы закрыть окно Edit Font List, щелкните по кнопке ОК.

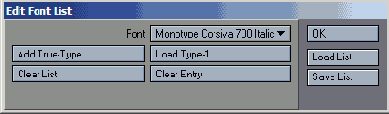

Рис. 3.48. При помощи окна Edit Font List можно загрузить шрифты в Modeler

Рис. 3.49. В Windows в окне системных шрифтов выберите нужный шрифт, укажите его стиль и размер

Теперь, когда нужный шрифт загружен, можно приступать к созданию текста при помощи инструмента Text (Текст).

Информационные окна

Итак, вы научились создавать полигоны. Задав четыре точки и соединив их, вы получите четырехугольник. Теперь представьте себе, насколько будет загромождена рабочая область, если потребуется создать не один, а десять, двадцать или сто четырехугольников! А если предстоит работать с объектом, имеющим даже! не сто, а десятки тысяч полигонов - здесь; уж и говорить не о чем (рис. 3.31).

Рис. 3.31. Несколько тысяч полигонов и нормалей могут порядком "замусорить" окно проекции.

Но в Modeler есть ряд инструментов, которые позволяют организовать удобную работу со сложными объектами. Существенно облегчить подобный труд могут два инструмента - окна Info (Информация) и Statistic (Статистика). С их помо¬щью достаточно легко выделять и редактировать объекты.

Использование информационных окон

1. В создаваемом объекте выделите либо точки, либо полигоны.
2. Перейдите на вкладку Display, затем на панели инструментов щелкните по кнопке Info или нажмите клавишу I. Откроется окно Point Info или Polygon Info.
3. В списке выделенных точек или полигонов выберите нужную точку или полигон (рис. 3.34). Светло-синие цифры в окнах проекций соответствуют номерам элементов в списке информационного окна.

Рис. 3.34. В каждом из видов отображается номер выделенной точки.
4. В полях, расположенных в нижней части окна, можно изменять параметры элемента (рис. 3.35).
5. После выполнения всех необходимых изменений закройте окно.

Рис. 3.35. В числовых полях окна можно изменять некоторые параметры выделенных элементов.

Использование инструмента Реn

1. Перейдите на вкладку Create, затем для вызова инструмента Реn нажмите кнопку Реn на панели инструментов.
2. Чтобы создать первую точку, щелкните мышью в любом месте окна вида сзади.
3. Чтобы создать следующую точку, щелкните в любом месте другого окна.
4. Повторите шаг 3 нужное количество раз. Помните, что создавать точки необходимо по часовой стрелке. Чтобы изменить положение вершины полигона, щелкните на ней и перетащите в новое место (рис. 3.24).

Рис. 3.24. Перетаскивая при помощи мыши маркеры соответствующих точек, можно редактировать создаваемый полигон 5. Когда закончите ввод точек, нажмите клавишу Enter, чтобы создать полигон.
6. Чтобы повернуть получившийся полигон, в окне с видом Perspective перемещайте мышь, удерживая нажатой клавишу Alt (рис. 3.25).

Рис. 3.25. Вращая вид Perspective, можно рассмотреть получившуюся фигуру

Из одних и тех же точек можно строить несколько полигонов. Так, например, вершины одного полигона могут быть также и вершинами другого. Рассмотрим, как создаются такие фигуры.

Использование окна Numeric примитива

1. Перейдите на вкладку Create, на панели инструментов щелкните по кнопке Box или нажмите клавиши Shift+X.
2. На панели инструментов из выпадающего меню Modeler выберите пункты Windows -> Numeric Options Open/Close (Окна -> Числовые параметры открыть/закрыть) - рис. 3.44.

Рис. 3.44. В окне Numeric инструмента Box можно непосредственно указать координаты вершин параллелепипеда
3. В соответствующих полях введите нужные значения. Для каждого инструмента Modeler в окне Numeric есть определенный набор опций. Чтобы узнать о них подробнее, обратитесь к руководству пользователя LightWave 3D.
4. Чтобы закрыть инструмент Box, щелкните по кнопке Box или нажмите клавиши Shift+X.
5. Закройте окно Numeric.
Использование маркеров инструмента Box - не единственная возможность определить параметры примитивов, их можно непосредственно ввести в окне Numeric.

Использование окна Statistics

1. Из выпадающего меню Modeler выберите пункты Windows -> Statistics Open/Close (Окна -> Статистика открыть/закрыть) или нажмите клавишу W. Откроется окно Statistics.
2. Чтобы выделить необходимые элементы, в первом столбце окна щелкните по знаку «плюс».
3. Если же требуется отменить выделение объекта, нажмите на минус (рис. 3.38).
4. Закройте окно Statistics.

Рис. 3.38. Для выделения и отмены выделения используйте столбцы плюс и минус.

Команда Make Spline Patch

1. Используя один из описанных выше методов, постройте четыре кривые, определяющие создаваемое четырехгранное сплайновое сопряжение (рис. 3.73).

Рис. 3.73. Для построения четырехгранного сплайнового сопряжения используются четыре кривые
2. Переведите Modeler в режим выделения точек и выделите две точки, которые образуют один из углов сопряжения.
3. Перейдите на вкладку Detail (Детали), затем, чтобы связать первую и последнюю точки двух кривых, щелкните по кнопке Weld (Связать) или нажмите клавиши Ctrl+W.
4. Повторите описанные выше действия, чтобы создать три оставшихся угла (рис. 3.74).

Рис. 3.74. При помощи команды Weld соединены все начальные и конечныеточки кривых
5. Переведите Modeler в режим выделения полигонов.
6. Выделите все кривые против часовой стрелки, при этом запомните, какую кривую выделили первой.
7. Перейдите на вкладку Multiply (Размножить), затем из выпадающего меню Patches (Сопряжения) выберите пункт Make Spline Patch (Создать сплайновое сопряжение) или нажмите клавиши Ctrl+F. Откроется окно Make Spline Patch (рис. 3.75).

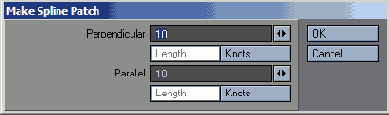

Рис. 3.75. В окне Make Spline Patch указывается количество полигонов, которые будут использоваться для построения сопряжения
8. В полях Perpendicular (Перпендикуляр) и Parallel (Параллель) установите число создаваемых полигонов в двух взаимно перпендикулярных направлениях. Отсчет производится от первой выделенной вами кривой.
9. Если вы хотите, чтобы полигоны были равномерно распределены по образующим кривым, щелкните по кнопке Length (Длина). А если требуется, чтобы вершины полигонов лежали в характерных (узловых) точках каждой кривой, то нажмите на кнопку Knots (Узлы).
10. Щелкните по кнопке ОК, чтобы закрыть окно и создать Spline Patch (рис. 3.76).

Рис. 3.76. Так будет выглядеть сопряжение
Так как Lightwave 3D рассматривает кривую как полигон, то для редактирования кривых можно использовать инструменты редактирования полигонов - Flip (Инвертирование нормали или направления кривой), Freeze (Заморозить), Add Points (Добавить точки), Smooth (Сгладить). Подробнее об этих функциях читайте в главе 4 или обратитесь к руководству пользователя Lightwave.

Настройка интерфейса Modeler

1. Нажмите клавишу D, чтобы открыть окно Display Options и вкладку Layout (рис. 3.1).

Рис. 3.1. Окно Display Options позволяет сконфигурировать интерфейс Modeler 2. Из выпадающего меню Layout выберите пункт Quad (рис. 3.2). Рабочая область Modeler будет разбита на четыре окна проекции, каждому из которых соответствует определенный вид: вид сверху, сзади, слева и перспектива (рис. 3.3).

Рис. 3.2. Из выпадающего меню Layout выберите пункт Quad

Рис. 3.3. По умолчанию в режиме Quad четыре окна проекции: вид сверху, сзади, слева и перспектива 3. Перейдите на вкладку Units (Единицы), чтобы получить доступ к другим настройкам (рис. 3.4).

Рис. 3.4. На вкладке Units окна Display Options можно определить используемые в Modeler единицы измерения
4. Из выпадающего меню Default Unit (Единицы по умолчанию) выберите meters (метры) - см. рис. 3.5. При трехмерном моделировании очень важно подобрать нужный масштаб и пропорции, поэтому установите те единицы, которые требуются при этом виде работ или к использованию которых вы привыкли

Рис. 3.5. В поле Default Units установите значение meters
5. Закройте окно Display Option.
6. В окне проекции с видом Perspective из выпадающего меню режимов отображения (рис. 3.6) выберите пункт Wireframe Shade (рис. 3.7). Этот режим наиболее подходит для создания объекта.

Рис. 3.6. Используя «безымянное» меню в окне Perspective, можно выбрать режим отображения объектов

Рис. 3.7. Из выпадающего меню выберите пункт Wireframe Shade
Lightwave создаст также ряд дополнительных выпадающих меню для операций, не поместившихся на панель инструментов (рис. 3.8). Чем меньше размеры интерфейса, тем больше таких меню будет создано. Так что, если картинка на вашем мониторе как-то отличается от наших иллюстраций, не волнуйтесь, недостающие команды располагаются в созданных приложением меню.

Рис. З.8. В меню More находятся все не поместившиеся на панели инструменты

Настройка Modeler

Во второй главе рассказывалось, каким образом можно настроить окна проекций Modeler и Layout. Как только вы поработаете над созданием каких-либо геометрических тел, вам, вероятно, захочется настроить Modeler по-своему: добавить новые вкладки, изменить расположение наиболее часто применяемых инструментов, чтобы сделать доступ к ним более простым и удобным, убрать неиспользуемые инструменты. Чтобы быстрее научиться создавать геометрические тела в LightWave, изменим интерфейс и начальные настройки Modeler. Это сделает более понятными и наглядными примеры, приводимые в этой книге.

Нормаль к полигону

Ранее отмечалось, что порядок выделения точек существенен и определяет направление нормали полигона. Иногда очень трудно выяснить это направление, рассматривая полигон в окнах проекций. Однако Modeler помогает определить направление нормали: в редакторе моделей можно увидеть нормаль к полигону - штриховую линию, определяющую лицевую сторону.

Окна Point Info и Polygon Info

В окнах Point Info (Параметры точки) и Polygon Info, (Параметры полигона) отображается упорядоченный список свойств и значений параметров выделенного элемента. Таким образом, вы всегда знаете, что именно происходит с тем или иным элементом вашего объекта. При необходимости можно изменять некоторые параметры элементов непосредственно в этих окнах. Список отображаемых в информационном окне параметров зависит от типа выделенного элемента. Например, если выделен ряд точек, LightWave откроет окно Point Info (рис. 3.32). Если же выделен полигон, то на экране появится окно Polygon Info (рис. 3.33). Иначе говоря, данные окна являются контекстно-зависимыми.

Рис. 3.32. В окне Point Info можно изменять параметры точек.

Рис. 3.33. А в окне Polygon Info можно изменять параметры полигонов.

В окне Point Info отображаются координаты выделенных точек и данные карт (vertex map data). Подробнее о картах рассказывается в главе 5. В окне Polygon Info отображается информация о количестве точек, степени плоскости, назначенной поверхности (Surface) и части (Part). Здесь также находится выпадающее меню цвета каркаса.

Окно Numeric инструмента Text

1. Перейдите на вкладку Items, затем, чтобы запустить инструмент Text, на панели инструментов щелкните по кнопке Text или нажмите клавиши Shift+W.
2. Из выпадающего меню Modeler выберите пункты Windows->Numeric->Options Open/Close (Окна -> Число-> открыть/закрыть) или нажмите клавиши Shift+N. Откроется окно Numeric (рис. 3.54).

Рис. 3.54. В окне Numeric инструмента Text можно непосредственно ввести параметра текста
3. В поле Text (Текст) введите нужное сообщение и нажмите клавишу Enter. В одном из окон проекций автоматически создастся шаблон предварительного просмотра введенного текста.
4. Из выпадающего меню Font (Шрифт) выберите нужный шрифт сообщения.
5. Определите положение текста в трехмерном пространстве: выравнивание, положение оси, угловое положение, межбуквенное расстояние и координаты угловых точек.
6. Чтобы закрыть инструмент Text, щелкните по кнопке Text или нажмите клавишу Enter. LightWave автоматически создаст все точки и полигоны, необходимые для построения каждой буквы введенного текста, а также разместит их согласно определенным вами параметрам.
Если включен инструмент Text, то какую бы клавишу вы не нажали, все отразится в окне, проекции. Однако если вы при работе с инструментом Text хотите воспользоваться одной из клавиш быстрого доступа, сначала нажмите Esc.
Если вы планируете использовать много различных шрифтов, то лучше всего узнать о каждом из них как можно больше. Для этого обратитесь на сайт www.1001freefonts.com.

Окно Statistic

Здесь отображается статистика точек и полигонов, видимых в текущем слое объекта. Данное окно так же является контекстно-зависимым, в нем воспроизводится информация в соответствии с текущим режимом выделения Modeler. На рис. 3.36-3.37 представлены два вида этого окна, Point и Polygon, о которых и пойдет речь далее.

Рис. 3.36. В окне Point Statistics отображается информация о точках в текущем слое

Рис. 3.37. Окно Polygon Statistics содержит информацию о полигонах в текущем слое

Как уже упоминалось ранее, у полигонов могут быть общие вершины. Если в редакторе моделей выбран режим выделения точек (point selection mode), в окне Statistics будет отражено, скольким полигонам - одному, двум, трем, четырем и т.д. - одновременно принадлежит каждая точка. Число точек каждой категории отображается в столбце Number (Количество).
В режиме выделения полигонов (polygon-selection mode) в окне Statistics будет содержаться информация о количестве полигонов, имеющих одну, две, три и более вершин. Число полигонов каждого типа отображается в столбце Number. (Такие типы полигонов, как SubPatches (Подразделенные), Skeiegones (Скелегоны), а также атрибуты полигонов Surfaces (Поверхности) и Parts (Части), будут рассмотрены позже.) Заметьте, что при выполнении описанной ниже процедуры необязательно выделять какие-либо элементы модели.

Органическое моделирование

При построении таких объектов, как здание, предметы мебели и т.п., то есть объектов с прямыми углами, ровными краями и несложными поверхностями, вполне можно обойтись использованием одних лишь точек, полигонов и примитивов.
А как бы вы поступили, если бы пришлось создать криволинейную поверхность? Для моделирования естественных объектов, например, животных, растений и людей, часто требуется неоднозначный подход. Хотя в принципе их можно создать, используя уже полученные знания, но тем не менее это очень и очень трудная задача. Вам бы пришлось вручную подгонять положение той или иной точки и полигонов, чтобы с достаточной степенью точности передать очертания объекта. Мельчайшая ошибка будет очень заметна. Так что в этом случае необходима особая геометрия, более подходящая для создания органических поверхностей.
Существует три метода создания органической геометрии: SubPatches (Подразделенные поверхности), кривые и сопряжения (curves and patches), а также Metageometry (Метагеометрия). Далее будут рассмотрены первые два метода, поскольку они используются в большинстве случаев. Метагеометрия имеет весьма ограниченное применение, если вы хотите узнать об этом методе подробнее, обратитесь к руководству пользователя LightWave 3D.

Полигоны с общими вершинами

1. Постройте четырехугольник (рис. 3.26).

Рис. 3.26.Четырехугольник на виде сзади 2. Под четырехугольником создайте две точки таким образом, как описывалось в разделе «Создание точки» (рис. 3.27).

Рис. 3.27.Под четырехугольником создайте две точки 3. Переключите Modeler в режим выделения точек.
4. Для отмены выделения точек нажмите клавишу / (Слэш).
5. Удерживая клавишу Shift, выделите две созданные точки, а также две вершины четырехугольника. Таким образом, выделены четыре точки - вершины создаваемого четырехугольника (рис. 3.28). Не забудьте о порядке выделения точек!

Рис. 3.28. По часовой стрелки выделите четыре точки - две свободные и две вершины созданного четырехугольника 6. Чтобы создать четырехугольник, на панели инструментов щелкните по кнопке Make Pol или нажмите клавишу P. Теперь объект состоит из двух четырехугольников, имеющих две общие вершины (рис. 3.29).

Рис. 3.29. Этичетырехугольники имеют две общие вершины

Полигоны

Точки - это маркеры в трехмерном пространстве. Они, несомненно, нужны как составляющие большой картины. Соединив несколько точек, мы получим основной элемент компьютерной графики -полигон.
В LightWave полигон представляет собой замкнутую фигуру, вершинами которой являются одна или несколько точек (рис. 3.16).

Рис. 3.16. Если указать три вершины, то получится треугольник

В LightWave есть пять различных классов полигонов (рис. 3.17):

1.17. Существует пять типов полигонов: one-point, two-point, three-point, four-point и N-gon
One-point (Точечный). Данный объект можно отнести к тем самым «кирпичикам». Они изображаются на экране, как маленькая точка, но их очень удобно использовать для создания звезд и искр;
Two-point (Отрезок). Подобно one-point объекты этого типа не образуют поверхности, но они обладают особыми свойствами, которые позволяют отображать их в виде линий при создании изображений;
Three-point (Треугольник). Такой полигон определяется тремя точками - тремя вершинами. В окне проекции он изображается как треугольник. Это один из самых распространенных типов. Чтобы изменить его форму, нужно всего лишь переместить одну или несколько его вершин;
Four-point (Четырехугольник). Четырехугольник - это также один из самых распространенных типов полигонов. Все объекты создаются обычно из треугольников и четырехугольников;
N-gon (N-угольник). Этот полигон образуется пятью и более вершинами. Используется при создании больших, плоских поверхностей, как, например, пол. Однако из-за своей сложности N-угольники могут образовывать неправильные поверхности, поэтому их надо применять с осторожностью.
Создать объект - значит, построить своего рода дом. Прежде чем пойдет в ход фанера, дом представляет собой всего лишь каркас, собранный из деревянных брусьев. Однако стоит создать такой каркас, и можно оборудовать стены, возводить крышу, и строение будет уже гораздо больше походить на дом.
Создавая полигон, вы просто указываете точки, определяющие его форму. Однако в отличие от листа фанеры полигон в LightWave виден только с одной стороны, со стороны нормали. С другой стороны полигон невидим. На рис. 3.18 изображен четырехугольник, повернутый к нам, а на рис. 3.19 - тот же полигон, но повернутый от нас. При создании полигона очень важно указать направление его лицевой поверхности (нормали).

Рис. 3.18. Повернутый к нам четырехугольник

Рис. 3.19. Тот же четырёхугольник, но повернутый от нас

Вы можете выделять точки либо по часовой стрелке, либо против. Порядок выделения точек определяет направление нормали.

Построение кривой при помощи инструмента Sketch

1. Перейдите на вкладку Create, затем, чтобы запустить инструмент Sketch, щелкните по кнопке Sketch на панели инструментов или нажмите клавишу ' (Апостроф).
2. Из выпадающего меню Modeler, расположенного на панели инструментов, выберите пункты Windows -> Numeric Options Open/Close или нажмите клавишу N. Откроется окно Numeric.
3. Убедитесь, что в поле Туре (Тип) установлено значение Curve (Кривая) - рис. 3.66.
4. Мышью нарисуйте кривую, подобную созданной в предыдущем примере (рис. 3.67).

Рис. 3.66. Убедитесь что в поле Type окна Numeric установлено значесние Curve

Рис. 3.67. Нарисованная кривая повторяет форму первой созданной кривой, однако имеет другое количество точек
Даже если форма нарисованной вами кривой соответствует форме ранее созданной, количество ее точек будет отлично от числа точек, использованных для построения первой кривой. Единственный способ избежать этого - железной рукой нарисовать точную копию. Поэтому вполне естественно, что данный метод построения кривых находит достаточно узкое применение.
Третий, и последний способ построения кривых - это использование инструмента Spline Draw (Рисование сплайна). Основное достоинство этого метода заключается в том, что допускается изменять кривую, прежде чем она будет окончательно построена, тем самым можно добиться желаемого вида.

Построение кривой при помощи инструмента Spline Draw

1. Перейдите на вкладку Create, затем, чтобы запустить инструмент Spline Draw, на панели инструментов нажмите на кнопку Spline Draw. 2. Чтобы создать первую точку, щелкните мышью в одном из видов. 3. Создайте еще три точки. Заметьте, что кривая будет строиться по мере создания каждой новой точки, а сами точки будут находиться в центре светло-синих окружностей - маркеров редактирования кривой (рис. 3.68).

Рис. 3.68. Щелкнув по точкам в окне проекции, создайте кривую той же формы
4. Чтобы изменить положение точки, перетащите соответствующий маркер (рис. 3.69).

Рис. 3.69. Окружности, в центре которых располагаются точки кривой,- маркеры режима редактирования
5. На панели инструментов из выпадающего меню Modeler выберите пункты Windows ->Nmeric Options Open/Close или нажмите клавишу N. Откроется окно Numeric (рис. 3.70).

Рис. 3.70. Измените некоторые параметры инструмента Spline Draw при помощи окна Numeric
6. В поле Curve Points (Количество точек кривой) введите новое значение или для изменения указанного значения воспользуйтесь расположенными справа стрелками. 7. Как только вы добились желаемого вида кривой, нажмите кнопку Spline Draw, чтобы завершить работу с инструментом. Кривая создана (рис. 3.71).

Рис. 3.71. Кривая, построенная при помощи инструмента Spline Draw
Хотя очень легко изменять вид кривой, перемещая ее точки, большую трудность представляет редактирование начала и конца кривой. Чтобы облегчить работу с этими «проблемными» точками, можно использовать так называемые Control Points (Контрольные точки). Подробнее об этом вы можете узнать из руководства пользователя Lightwave 3D.
Хотя мы считаем созданные геометрические объекты кривыми, LightWave рассматривает их как полигоны. Поэтому, если вы работаете в режиме выделения полигонов, кривые можно выделять и редактировать точно так же, как и обычные полигоны.
При выделении кривой вокруг ее начальной точки появляется желтый ромб (рис. 3.72) -индикатор начальной точки кривой. Более подробно об этом рассказывается далее.
Теперь пора перейти к созданию поверхности. Для определения формы сплайнового сопряжения необходимо указать три или четыре кривые. Степень сглаживания поверхности прямо пропорциональна количеству используемых для ее создания полигонов. После создания сплайнового сопряжения (Make Spline Patch) вы указываете количество полигонов, входящих в него.

Рис. 3.72. У каждой кривой есть начало, обозначаемое желтым ромбом

Построение кривой, проходящей через заданные точки

1. Создайте четыре точки, выполнив процедуру создания серии точек (рис. 3.63).
2. Выделите точки, обходя их слева направо.
3. Перейдите на вкладку Create (Создать),затем на панели инструментов из выпадающего меню Make Curve (Построить кривую) выберите пункт Make Open Curve (Построить разомкнутую кривую) или нажмите клавиши Ctrl+P (рис. 3.64). В результате будет создана кривая (рис. 3.65).

Рис. 3.63. В одном из видов создайте четыре точки

Рис. 3.64. На вкладке Create из выпадающего меню Make Curve выберите пункт Make Open Curve

Рис. 3.65. Построена плавная кривая, проходящая через заданные точки

Другой способ построить кривую - использовать инструмент Sketch (Эскиз). Этот метод создания кривой более нагляден, однако при его использовании достаточно сложно контролировать количество точек кривой, что может негативно отразиться в дальнейшем при создании сплайнового сопряжения.

Построение нормали

1. Создайте полигон, воспользовавшись одной из процедур, описанных ранее.
2. Нажатием клавиш Ctrl+H переведите Modeler в режим выделения полигонов.
3. Выделите полигон в одном из окон (см. рис. 3.30). Нормаль отобразится в виде штриховой линии.

Рис. 3.30. Для просмотра созданного четырехугольника и нормали удобно использовать четыре различных вида

Преимущества и недостатки SubPatch

Как уже упоминалось ранее, при перемещении отдельных элементов объекта происходит перерасчет геометрии всего объекта и его перестройка. Это весьма существенное достоинство-SubPatches. В результате редактирование объекта очень напоминает вылепливание фигуры из куска глины. Любые внесенные изменения отображаются непосредственно в окне проекции.
Ниже перечислен ряд преимуществ использования SubPatches:
-работа с объектом проста, она подобна работе с куском глины;
-несложно преобразовывать полигоны в SubPatches и обратно;
-при изменении элементов объекта автоматически запускается алгоритм сглаживания - происходит перерасчет геометрии.
Однако, несмотря на все очевидные преимущества, SubPatches обладают и рядом весьма существенных недостатков:
-алгоритм сглаживания способен обрабатывать только полигоны типа three-point и four-point, при попытке преобразования полигонов других типов возникнет сообщение об ошибке;
-подразделенные поверхности не всегда подходят для моделирования объектов с острыми углами и ровными поверхностями;
-есть некоторые сложности при работе с UV-картами. Подробнее об этом читайте в главе 12.

Преобразование объекта в SubPatches

1. Постройте куб, используя процедуру создания параллелепипеда (рис. 3.57).
2. Перейдите на вкладку Construct (Строить), а затем, чтобы преобразовать все полигоны в текущем слое в SubPatches, на панели инструментов выберите пункт SubPatch или нажмите клавишу Tab (рис. 3.58).

Рис. 3.57. Это просто куб

Рис. 3.58. А это куб, преобразованный в SubPatches
3. Переведите Modeler в режим выделения точек.
4. Выделите точку объекта.
5. Перейдите на вкладку Modify (Изменить), затем для вызова инструмента Move (Переместить) щелкните по кнопке Move или нажмите клавишу T.
6. Перетащите точку. Обратите внимание, как изменяется при этом геометрия объекта (рис. 3.59).

Рис. 3.59. При редактировании объекта происходит автоматический перерасчет сглаживающей поверхности
7. Закройте инструмент, нажав клавишу Пробел.
8. Нажмите клавишу / (Слэш), чтобы отменить выделение точек.
9. Щелкните по кнопке SubPatch или нажмите клавишу Tab, чтобы преобразовать SubPatches в полигоны (рис. 3.60).

Рис. 3.60. Чтобы преобразовать объект из SubPatches обратно в полигоны, нажмите клавишу Tab

В приведенном выше примере куб был преобразован в сферический, объект. Вы, наверное, удивлены, что произошла именно такая метаморфоза - скорее всего вы ожидали, что объект в результате будет все-таки больше походить на куб. Может быть, судя по описанию, вы ожидали, что будут сглажены ребра?
Для каждого полигона существует алгоритм построения сглаживающей поверхности. Таким образом, при ее создании LightWave применяет упомянутый алгоритм для двух смежных полигонов, образующих ребро куба. Если теперь эту операцию проделать с каждым из ребер, то есть скруглить их, в результате получится сфера - абсолютно круглая, гладкая поверхность.
Существует два способа, при помощи которых можно сделать более «круглые» или более «квадратные» SubPatches. Первый способ заключается в том, что степень сглаживания SubPatch определяется количеством геометрических элементов, используемых для создания поверхности. Чем больше полигонов участвует в построении поверхности, тем больше будет похож получившийся объект на своего предшественника.


В предыдущем примере для определения поверхности использовалось минимально необходимое число полигонов. Чем больше элементов, из которых состоит объект, тем больше кривизна сглаживающей поверхности, тем меньше проявляется эффект сглаживания. Для достижения желаемого результата необходимо всего лишь разбить каждую из граней на сегменты. Вы уже можете самостоятельно осуществить такое разбиение, применив полученные знания. Выполнив процедуру разбиения объекта на сегменты, вы получите куб, каждая грань которого состоит из девяти четырехугольников. Затем проделайте шаги 2-9 процедуры создания SubPatches (рис. 3.61). Так как в данном случае для определения формы объекта используется большее количество элементов, то после преобразования объект будет больше напоминать исходный. Вы можете пойти еще дальше, сместив границы сегментов ближе к краям объекта, эффект сглаживания при этом будет еще меньше (рис. 3.62).



Рис. 3.61. Чем сложнее разбиение на элементы, тем больше похож преобразованный объект на своего предшественника



Рис. 3.62. Передвиньте сегменты ближе к краям объекта, чтобы уменьшить эффект сглаживания

Второй способ задать степень сглаживания поверхности заключается в использовании весовой карты подразделенной поверхности (SubPatch Weight Map). Этот метод очень прост в реализации, он не требует дополнительных геометрических построений (разбиений объекта на сегменты). Подробнее о нем рассказывается в главе 5.

Если вам нравится объект, преобразованный в SubPatches, но требуется работать с ним через полигоны, вы можете преобразовать его в полигоны и зафиксировать при помощи команды Freeze (Заморозить). Перейдите на вкладку Construct, щелкните по кнопке Freeze на панели инструментов или нажмите клавиши Ctrl+D.

Окно Statistics можно использовать не только для выделения полигонов, преобразованных в SubPatch, но и для выделения полигонов, не относящихся к типам three-point и four-point (подробнее об этом читайте на следующей странице).

В поле Patch Divisions (Уровень разбиения) окна General Options (Общие настройки) можно указать уровень сглаживания.

Примитивы

Создание модели при помощи одних лишь точек и полигонов - крайне неблагодарная работа. Даже чтобы создать, казалось, такие незамысловатые объекты, как куб и сфера, придется потратить очень много времени, занимаясь скучной и однообразной работой. Если бы вы начали терпеливо создавать точку за точкой, полигон за полигоном, то для построения этих фигур потребовалась бы целая вечность! Но, к счастью, во всех программах трехмерного моделирования есть специальные инструменты для создания основных геометрических фигур. В 3D-мире всевозможные сферы, цилиндры, параллелепипеды и конусы называются примитивами (рис. 3.39).

Рис. 3.39. Эти примитивы созданы в Modeler

Вы, конечно, можете сказать, что вам вряд ли понадобятся эти простые фигуры, и что из них нельзя создать сложные объекты. Но на самом деле они очень пригодятся в работе.
Например, по форме здание напоминает прямоугольник. Таким образом, для создания основы можно использовать вытянутый куб, затем при помощи параллелепипедов разных размеров сделать окна, двери, крыльцо. В результате получится хижина, целиком состоящая из одних кубов (рис. 3.40). Этот метод также применим для создания больших высокодетализированных моделей.
Рассмотрим один из самых простых примитивов - куб (в общем случае параллелепипед).

Рис. 3.40. Этот симпатичный домик целиком состоит из одних кубов

Скелетоны

Размещение костей в объектах может быть очень тяжелой и трудоемкой задачей. Используя весьма ограниченный набор инструментов Layout, нужно обладать значительным опытом и ангельским терпением, чтобы достичь желаемого результата при создании движущихся элементов объекта. Средства Layout не настолько мощны, как инструменты Modeler. Но, к сожалению, редактор моделей не поддерживает такие элементы как кости. Что же делать?
Ответ прост. Необходимо использовать особый тип полигонов - скелегоны (Skele-gon). Вы создаете в объекте скелегон, определяете его приблизительное расположение и размеры. Затем, используя инструменты Modeler, помещаете скелегон в том месте, где он должен быть. Для преобразования скелегонов в кости в редакторе Layout нужно воспользоваться командой Setup -> Convert Skelegons to Bones (Установка -> Преобразовать скелегоны в кости). Таким образом, вы одним выстрелом убьете двух зайцев: определите кости объекта и используете при этом широчайший набор инструментов Modeler. Как только вы освоите эту технику, подробнее прочитайте о скелегонах в главе 7.

Создание нескольких скелегонов при помощи инструмента Skelegon

Рис. 3.77. Для создания скелегона используйте подобную фигуру
1. Создайте объект, состоящий из трех сегментов (рис. 3.77).
2. Перейдите на вкладку Setup, на панели инструментов выберите пункт Create Skelegon.
3. Щелкните по левой грани объекта (рис. 3.78), определяя начало скелегона.

4. Щелкните внутри левого сегмента объекта (рис. 3.79). Таким образом вы указали положение и длину скелегона.

Рис. 3.78. Поместите начала скелегона на крайней левой поверхности, указатель - цель определяет начало цепи скелегонов

Рис. 3.79. Второй щелчок мышью определит конец первого скелегона
5. Для определения следующего скелегона выделите второй сегмент (рис. 3.80). Начало каждого следующего скелегона совпадает с концом предыдущего.
6. Чтобы создать последний скелегон, выделите крайний правый сегмент (рис. 3.81).
7. Для редактирования положения скелегона воспользуйтесь светло-синими окружностями-маркерами.
8. Чтобы закрыть инструмент Skelegon, щелкните по соответствующей кнопке на панели инструментов или нажмите на клавишу Enter.

Рис. 3.80. Третий щелчок определяет конец второго скелегона

Рис. 3.81. Последний щелчок определяет положение последнего скелегона
Теперь, когда скелегоны созданы, их можно выделить, переведя Modeler в режим выделения полигонов.
Существует и другой способ создания скелегонов - при помощи кривой.

Создание параллелепипеда

1. Перейдите на вкладку Create (Создать), затем на панели инструментов щелкните по кнопке Box (Куб) или нажмите клавиши Shift+X. Таким образом вы запустите инструмент Box.
2. На виде сверху щелкните мышью в том месте, где требуется разместить верхнюю левую вершину (рис. 3.41), а затем перетащите мышь в точку расположения правой нижней вершины (рис. 3.42).

Рис. 3.41. В одном из видов при использовании инструмента Box нажмите и удерживайте левую кнопку мыши. Здесь будет располагаться верхняя левая вершина создаваемого параллелепипеда

Рис. 3.42. Чтобы определить форму параллелепипеда, перетащите светло-синий маркер в нужное место окна проекции
3. На виде слева щелкните мышью по светло-синему маркеру и перетащите его в нижнюю часть экрана, чтобы определить высоту создаваемого объекта (рис. 3.43).

Рис. 3.43. Чтобы задать параметры параллелепипеда в трехмерном пространстве, используйте светло-синие маркеры
4. Для окончательного определения параллелепипеда в трехмерном пространстве перетащите светло-синий маркер в любом из видов.
5. Щелкните по кнопке Box или нажмите клавиши Shift+X, чтобы закрыть инструмент Box. Или, чтобы создать объект, нажмите клавишу Enter.
У каждого примитива есть ряд опций, при помощи которых можно определить количество элементов, входящих в него, или вид объекта. Эти опции находятся в окне Numeric.

Создание полигона

1. Создайте четыре точки (рис. 3.20).

Рис. 3.20. Создайте четыре точки
2. Отмените выделение всех точек нажатием клавиши / (Слэш).
3. Щелкните по кнопке Point в нижней части экрана (рис. 3.21) или нажмите клавишиCtrl+G . Modeler перейдет в режим выделения точек.

Рис. 3.21. Нажмите на кнопку в нижней части экрана, чтобы перевести Modeler в режим выделения точек 4. Удерживая нажатой клавишу Ctrl, выделите все созданные точки по часовой стрелке.
5. Перейдите на вкладку Create, а затем на панели инструментов щелкните по кнопке Make Pol или нажмите клавишу P, выполнится команда Make Polygon (Создать Полигон). В результате все точки будут соединены (рис. 3.22).

Рис. 3.22. Точки соединены, полигон готов 6. Чтобы повернуть получившийся полигон в окне с видом Perspective, перемещайте мышь, удерживая нажатой клавишу Alt (рис. 3.23).

Рис. 3.23. Чтобы лучше рассмотреть результат, измените направление взгляда в окне вида Perspective

Мы рассмотрели только один из способов создания полигонов. Для построения фигур можно использовать также инструмент Реп (Карандаш), при этом отображение полигона будет происходить по мере того, как вы будете создавать точки.

Создание сегментов в диалоговом режиме

1. Выполните шаги 1-4 процедуры создания параллелепипеда.
2. При помощи указателя мыши и клавиш управления курсором на виде сверху укажите число сегментов по вертикали и горизонтали (рис. 3.45).
3. Выполните шаг 2 на видах слева и сзади (рис. 3.46).
4. Чтобы создать параллелепипед, щелкните по кнопке Box или нажмите клавиши Shift+X.
5. Закройте окно Numeric.

Рис. 3.45. Используйте клавиши со стрелками, чтобы определить количество сегментов параллелепипеда

Рис. 3.46. В результате каждая из граней объекта должна состоять из девяти четырехугольников
При работе с некоторыми примитивами в вашем распоряжении окажется больше различных маркеров и настроек, но тем не менее вы можете изменять параметры объекта при помощи окна Numeric. Попробуйте воспользоваться инструментами Ball (Шар), Disc (Диск), Соnе (Конус), Capsule (Капсула), Platonic (Многогранники), Tetrahedron (Тетраэдр),Octahedron (Октаэдр), Icosahedron (Икосаэдр), Super Quadratic (Мультиквадрантные), Ellipsoid (Эллипсоид),

Создание серии точек

1. Выполните шаги 1-3 из раздела «Создание точки».
2. Нажмите правую кнопку мыши в том месте, где требуется поместить точку.
3. Щелкните левой кнопкой и перетащите создаваемую точку в другой вид, чтобы зафиксировать ее положение в трехмерном пространстве.
4. Повторите шаги 3-4 для создания всех точек (рис. 3.14).
5. Нажмите на кнопку Points панели инструментов или клавишу Пробел, чтобы закончить работу с инструментом.

Рис. 3.14. Используя инструмент Points, можно создать серию точек

Если вам известны координаты каждой создаваемой точки, используйте окно Numeric (Числовой ввод).

Создание скелегона при помощи кривой

Рис. 3.82. Создайте подобный сплайн внутри объекта
1. Создайте объект, состоящий из трех сегментов (рис. 3.82).
2. Переключите Modeler в режим выделения полигонов. Выделите кривую.
3. Перейдите на вкладку мSetup, а затем на панели инструментов нажмите на кнопку Convert Skelegons. Между узловыми точками кривой будут созданы скелетоны (рис. 3.83).

Рис. 3.83. При помощи команды Make Skelegon между узловыми точками выделенной кривой создаются скелегоны
4. Переключите редактор моделей в режим выделения точек.
5. Перейдите на вкладку Modify (Изменить), а затем, чтобы запустить инструмент Drag (Перетащить), щелкните по кнопке Drag на панели инструментов или нажмите клавиши Ctrl+T.
6. Перемещая общие точки скелегонов, расположите их таким образом, чтобы скелегоны лежали на одной прямой (рис. 3.84).
7. Выделите кривую и нажмите клавишу Del, чтобы удалить ее из модели (она больше не нужна).

Рис. 3.84. При помощи инструмента Drag выпрямите скелегоны
После сохранения модели вы можете перейти в редактор Layout, загрузить ее и преобразовать скелегоны в кости. Перейдите на вкладку Items, а затем из выпадающего меню Add (Добавить) выберите пункты Bones ->Convert Skelegons to Bones (Кости -> Преобразовать скелегоны в кости).
Используя окно Numeric при работе с инструментом Skelegon вы можете именовать и определять параметры весовых карт для каждого скелегона. Подробнее об этом читайте в руководстве пользователя Lightwave 3D.

Создание текста

1. Перейдите на вкладку Create, затем, чтобы запустить инструмент Text, на панели инструментов щелкните по кнопке Text или нажмите клавиши Shift+W. 2. Щелкните мышью в окне вида, где вы хотите создать текст. Появится курсор вставки текста (рис. 3.50).

Рис. 3.50. В одном из видов щелкните по пиктограмме инструмента Text
3. Наберите текст. При этом будет создан шаблон введенного сообщения (рис. 3.51).

Рис. 3.51. Набирая текст, можно видеть, как он будет выглядеть на экране
4. Щелкните по одному из маркеров, чтобы определить положение L-образного указателя инструмента (рис. 3.52). Используя вертикальный маркер, вы можете задать высоту текста, а горизонтальный - расстояние между буквами. Клавиша Tab позволяет менять форматирование текста (по левому краю, по правому краю или по центру).

Рис. 3.52. При помощи маркеров инструмента Text можно задать высоту текста и расстояние между буквами
5. Щелкните по кнопке Text или нажмите Enter, чтобы закрыть инструмент и создать текст (рис. 3.53).

Рис. 3.53. Окончательно текст будет создан после того, как вы закроете инструмент Text

Как и при работе с большинством инструментов в Modeler, в окне Numeric можно непосредственно ввести параметры создаваемого объекта.

Создание точки

1. В Modeler перейдите на вкладку Create(Создать), появится панель с инструментами, необходимыми для создания геометрических объектов (рис. 3.10).

Рис. 3.10. На панели инструментов вкладки Create находятся команды и инструменты для создания точек и геометрических фигур
2. На панели инструментов щелкните по кнопке Points (Точки) или нажмите на клавишу + (Плюс), после чего запустится инструмент Points. Пункт меню, соответствующий этому инструменту, будет подсвечиваться до тех пор, пока работа с инструментом не будет завершена.
3. Перетащите мышь в окно вида сзади, в левый нижний угол экрана (рис. 3.11). В информационном окне под панелью инструментов отображаются текущие координаты курсора (рис. 3.12).

Рис. 3.11. В Modeler перейдите в окно вида сзади

Рис. 3.12 В справочном окне отображается информация об используемом инструменте
4. Щелкните мышью в том месте, где требуется поместить точку. При этом произойдет следующее:
- в окне проекции под перекрестием (курсором мыши) появится желтая точка. Точка окрашена в желтый цвет, поскольку программа автоматически выделяет только что созданные объекты;

- Modeler рисует большое светло-синее перекрестие возле вновь созданной точки (рис. 3.13). Таким образом, если вы сделали несколько точек, легче определить, какая именно точка была создана последней. На самом деле отображается всего-навсего предварительный вид создаваемой точки, ее еще нет. Поэтому вы можете легко изменить ее положение, перетащив с помощью мыши или просто щелкнув в нужном месте.

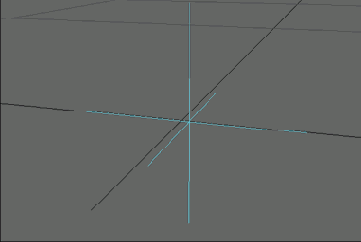

Рис. 3.13. Большим светло-синим перекрестием отмечено место, где будет создана точка
5. Уточните координаты точки, указав ее положение в окне вида слева или сверху. Помните, что работа ведется в трехмерном пространстве, поэтому необходимо определить и третью координату.
6. Чтобы закончить работу с инструментом Points, щелкните по соответствующей кнопке на панели инструментов или нажмите на клавишу Пробел.
Очень редко требуется создать одну точку, чаще всего необходимо создать серию точек.

Сплайновые сопряжения и кривые

Подразделенные поверхности не подходят для моделирования высокоточных объектов. Для решения таких задач лучше всего использовать кривые и сплайновые сопряжения.
Однако работа со сплайновыми сопряжениями более запутана и сложна, чем с SubPatches. Кроме того, необходимо более тщательно продумать их вид, чтобы как можно точнее передать вид поверхностей. Но, тем не менее, многие разработчики моделей предпочитают использовать именно этот способ органического моделирования.
Моделирование с применением сплайновых сопряжений можно сравнить с работой с папье-маше. Сначала в вашем распоряжении имеется только каркас - основа конструкции, ее формообразующий элемент. Затем вы заполняете каркас материалом, придавая ему целостную форму. Чем больше элементов использовано при создании каркаса, тем точнее будет соответствовать создаваемый объект своему реально существующему прототипу. Подобным образом и осуществляется работа со сплайновыми сопряжениями.
В отличие от SubPatches сплайновые сопряжения не преобразуют существующие геометрические элементы при создании органической формы. Вместо этого используются другие компоненты - кривые или сплайны, которые и определяют форму сопряжения полигонов, из которых состоит объект. Кривые похожи на элементы каркаса конструкции из папье-маше. В результате сплайновое сопряжение - это не что иное, как совокупность полигонов, описывающих некоторую искривленную поверхность.
Существует ряд различных методов и инструментов создания кривых. Рассмотрим три основных способа.

SubPatches

Один из самых простых способов создания органической геометрии - это так называемые подразделенные поверхности. В LightWave они носят название SubPatches. Создать SubPatch нельзя, но в него можно преобразовать.
Чтобы создать подразделенную поверхность, необходимо указать один из полигонов объекта. После подобного преобразования все острые углы и кромки на поверхности объекта будут сглажены
На рис. 3.55 изображен ступенчатый объект, состоящий из трех четырехугольников. Смежные полигоны расположены под прямыми углами. Если преобразовать этот объект в SubPatches, то все острые края и углы сглаживаются, поверхность становится плавной (рис. 3.56). В результате объект состоит из трех SubPatch - по одному на каждый полигон. Никаких других геометрических объектов при преобразовании создано не было.
Преобразовать объект, состоящий из полигонов, в SubPatches очень просто - всего-навсего необходимо нажать на нужную клавишу.

Рис. 3.55. Три соединенных четырехугольника образуют очень угловатую ступеньку

Рис. 3.56. Теперь ступенчатый объект преобразован в SubPatches

Тексты и шрифты

В компьютерной графике для создания заголовков, титров и диаграмм используется текст. Если вы хотите, чтобы пользователь прочитал что-нибудь на экране или распечатке, вам необходимо определить наиболее подходящий стиль текста. Вы можете выбрать все что угодно: от стандартного машинописного шрифта до шрифта с тиснением, создающего эффект рукописного текста (рис. 3.47). Все зависит от того, каких эмоций вы ожидаете от читателя.

Рис. 3.47. Стандартный стиль отображения букв (машинописный - сверху) и стиль написания с тиснением (снизу)

Существуют тысячи разнообразнейших стилей или шрифтов. LightWave позволяет использовать стандартные шрифты, установленные на компьютере. Но вы можете обогатить коллекцию шрифтов, купив их или загрузив бесплатные версии из Web. А если у вас есть специальная программа, то вы даже можете создать свой собственный шрифт!
При первом запуске LightWave в вашем распоряжении не окажется ни одного шрифта (поскольку они еще не загружены). Помните, что шрифты занимают часть системной памяти, поэтому сначала определитесь, какие шрифты будете использовать, а потом приступайте к их загрузке. Рассмотрим, как можно добавить шрифт в Modeler.
Чтобы после запуска Modeler не загружать каждый шрифт, используйте кнопки Save List (Сохранить список) и Load List (Загрузить список) окна Edit Font List. Чтобы загрузить шрифты Туре 1, щелкните по кнопке Load Туре 1 и укажите файл нужного шрифта.

Точки

Точка - это элементарная частичка трехмерного пространства, набор координат. При помощи трех координат можно задать положение точки в окне проекции относительно осей X, Y и Z. Введя эти значения, вы помечаете точку, создаете на нее ссылку.
Например, если требуется задать точку с координатами 1, 2, 0.5, и при этом для измерений используются метры, то это будет означать, что точка отстоит от центра координат по оси X на 1 метр, по оси Y - на 2 метра, а по оси Z - на полметра.
В LightWave очень просто создать точку. Следует всего лишь сообщить Modeler координаты относительно начала системы координат (точки с координатами 0, 0, 0), и в трехмерном пространстве появится точка.

Ввод координат в окне Numeric

1. Выполните шаги 1 и 2 предыдущего раздела.
2. Чтобы открыть окно Numeric, нажмите клавишу Shift+N (рис. 3.15).

Рис. 3.15. В окне Numeric можно ввести точные координаты создаваемой точки 3. Запишите координаты создаваемой точки в полях X, Y и Z. Положение точки в окнах проекций изменяется согласно вводимым вами координатам.
4. Нажмите на кнопку Points или клавишу Пробел, чтобы завершить работу с инструментом.

Иллюстрированный самоучитель по Light Wave 8

Буфер обмена

Modeler поддерживает большинство инструментов работы с буфером обмена, такие как Cut (Вырезать), Сору (Копировать) и Paste (Вставить). Но в отличие от текстового процессора или графического редактора, Modeler хранит объекты в буфере особым образом. Так, скопировав объект в буфер, вы уже не сможете перенести его в какое-либо другое приложение или даже в Layout. Да и вообще, зачем вам переносить геометрию в другую программу 3D-моделирования?

Рис. 4.44. Стандартные инструменты работы с буфером обмена: Cut, Paste и Copy

Помимо обычных функций копирования и удаления (рис. 4.44) среди инструментов для работы с буфером обмена есть такие, которые удобно использовать для переноса элементов из слоя в слой. Просто вырежьте точки и полигоны из одного слоя (помещая в буфер обмена) и вставьте их в другой. Это заметно облегчает моделирование сложных объектов.
А теперь на практике применим знания, полученные в этой главе.

Добавление точек в полигон

1. Создайте четырехугольник (подробнее см. главу 3).
2. Перейдите на вкладку Construct, затем на панели инструментов щелкните по кнопке Add Points (Добавить точки).
3. Щелкните мышью по той стороне четырехугольника, где требуется создать точку (рис. 4.90).
4. Чтобы закрыть инструмент, щелкните по кнопке Add Points или нажмите клавишу Enter.

Рис. 4.90. С помощью инструмента Add Point создайте точку на одной из сторон полигона
Очевидно, что точка, созданная на общей для двух полигонов стороне, будет принадлежать обоим.
Иногда при оптимизации созданной геометрии возникает необходимость объединения нескольких полигонов в один. С другой стороны, также может понадобиться разбить четырехугольник (в общем случае N-угольник) на несколько полигонов. Для выполнения каждой из указанных операций есть своя команда.

Инструмент Spline Guide

Инструмент Spline Guide (Сплайновый указатель) позволяет изменять геометрию в соответствии с задающей кривой. Характерные точки кривой определяют вид создаваемого эффекта. Spline Guide поддерживает следующие режимы: Scale, Stretch, Twist, Bend и Weight Map.

Инструменты для работы с полигонами

Поскольку описываемые ниже инструменты пригодны только для редактирования полигонов, которые в свою очередь созданы из точек, то для корректной работы инструментов придется сначала заняться точками.

В предыдущей главе рассказывалось о том, что для построения полигона необходима хотя бы одна точка. Не всегда удается создать полигон нужной формы с первого раза - приходится добавлять и удалять точки, чтобы добиться желаемого результата.

Инструменты для работы с точками

Существует ряд команд и инструментов, предназначенных только для работы с точками, а не с полигонами. Так, например, команда Merge Points (Объединение точек) объединяет точки, находящиеся рядом либо на определенном расстоянии друг от друга. Данная команда применяется главным образом после выполнения какой-нибудь сложной операции или процедуры. Хотя она позволяет работать с каждой отдельной точкой, ее полезно использовать для больших пространств или даже целых слоев.

Инвертирование выделения

Рис. 4.41. Ранее были созданы два слоя объекта, хранящегося в файле select.lwo
1. Выполните шаги 1-4 процедуры, описанной в разделе «Использование команды Select Connected (рис. 4.41).
2. Чтобы инвертировать текущее выделение, на панели инструментов щелкните по кнопке Sel Invert или нажмите клавишу ' (Апостроф) - рис. 4.42.
3. Повторите шаг 2, чтобы выделить исходный геометрический объект.

Рис. 4.42. Команда Select Invert отменяет выделение отмеченных полигонов и выделяет все остальные, включая полигоны параллелепипеда
Чтобы выделить геометрический объект целиком при выделении всего лишь его элемента, используйте команды Expand (Продлить) и Contract (Сжать).

Если вы хотите получить доступ к другим инструментам выделения, откройте окна Point и Polygon

Чтобы сузить или расширить выделенную область, используйте команды Include (Включить) и Exclude (Исключить).

В редакторе моделей есть команды, позволяющие скрыть невыделенные области или сделать невидимые объекты видимыми и наоборот. Они находятся на панели инструментов вкладки Display.
Иногда при работе с отдельными элементами модели необходимо скрыть те или иные полигоны. В Modeler можно скрыть группу полигонов (это относится и к точке, только если она не принадлежит полигону), а затем отобразить их снова. Но не забывайте, что вы убираете их из рабочей области на время, а не стираете навсегда! Немаловажным является и тот факт, что хотя полигоны и невидимы, они все еще связаны с соответствующими геометрическими объектами. Таким образом, если вы скрываете полигон, а затем редактируете элемент, с которым он связан, все внесенные изменения затронут и его, что и отобразится на экране, как только вы снова сделаете полигон видимым.

Использование буфера обмена при работе со слоями

Рис. 4.45. Сфера выделена
1. Выполните процедуру, описанную в разделе «Использование команды Select Connected» (рис. 4.45).
2. Чтобы вырезать сферу и поместить ее в буфер обмена, в нижней части экрана щелкните по кнопке Cut или нажмите клавишу Shift+X (рис. 4.46).

Рис. 4.46. Чтобы вырезать сферу из второго слоя, используйте инструмент Cut 3. Щелкните по третьему слою объекта или нажмите клавишу 3.
4. Чтобы вставить сферу в третий слой, в нижней части экрана щелкните по кнопке Paste или нажмите клавишу Shift+V (рис. 4.47).

Рис. 4.47. Чтобы поместить сферу в третий слой, используйте коменду Paste

Использование инструмента Bend

1. Перейдите на вкладку Create. Набор средств на панели инструментов изменится.
2. Чтобы запустить инструмент Box, щелкните по кнопке Box на панели инструментов или нажмите клавиши Shift+X.
3. На виде сбоку или сзади создайте четырехугольник, подобный изображенному на рис. 4.62.

Рис. 4.62. Чтобы построить такой четырехугольник, воспользуйтесь инструментом Box. Создайте достаточное для изгиба количество сегментов
4. Для определения количества сегментов по вертикали используйте клавиши управления курсором.
5. Перейдите на вкладку Modify, затем на панели инструментов щелкните по кнопке Bend или нажмите клавиши Shift+'. Запустится инструмент Bend.
6. Переместите указатель в вид, соответствующий оси приложения эффекта. Например, в вид сверху (рис. 4.63).

Рис. 4.63. Передвигая маркер инструмента Bend на виде сверху, задайте центральную точку будущего изгиба. Затем переместите мышь, удерживая нажатой левую кнопку

Рис. 4.64. Чтобы изогнуть объект, перемещайте мышь
7. Щелкните в центральной точке приложения инструмента. Чтобы изогнуть объект, переместите мышь (рис. 4.64).
8. Закройте используемый инструмент.

Использование инструмента Bevel

1. Выполните шаги 1-5 процедуры, описанной в разделе «Использование инструмента Extrude».
2. Перейдите на вкладку Modify, затем на панели инструментов выберите команду Bevel или нажмите клавишу В. Запустится инструмент Bevel.
3. Модифицируйте выделенный объект (рис. 4.101).
4. Чтобы закрыть инструмент Bevel, щелкните по соответствующей кнопке или нажмите Enter.

Рис. 4.101. Чтобы "вытащить" выделенный объект, перемещайте мышь

При помощи инструмента Lathe (Вытачивание) можно создавать объекты вращения, нарисовав всего лишь профиль. Это очень простой способ создать вазу или ножку стола.

Использование инструмента Bridge

1. Создаем объект Box, нажав на соответствующей кнопке меню, либо нажав клавиатурное сочетание Shift+X (рис. 4.81).

Рис. 4.81. Создаем объект Box 2. Перейдите в режим редактирования полигонов, нажав комбинацию клавиш Ctrl+H. Выделите объект Box (рис. 4.82).

Рис. 4.82. Полностью выделите объект Box в режиме редактирования полигонов
3. Скопируйте и вставьте в этот же слой данный объект (Ctrl+C -> Ctrl+V).
4. Перейдите в режим перемещения геометрии, нажав на клавишу t.
5. Сместите выделение на любое удобное для вас место. Вы увидите два объекта Box, один из которых является копией оригинала (рис. 4.83).

Рис. 4.83. Теперь в сцене два идентичных объекта
6. Снимите выделение, нажав на клавишу/. 7. Не выходя из режима выделения полигонов, выделите по одному полигону на каждом из объектов, находящихся ближе друг к другу (рис. 4.84).

Рис. 4.84. Полигоны выделены
8. В закладке Construct найдите инструмент Bridge. Выберите его.
9. Результатом этой операции должен стать мост, состоящий из полигонов, соединяющий эти два объекта (см. рис. 4.85).

Рис. 4.85. Новая соединяющая геометрия создана

Использование инструмента Extrude

1. Перейдите на вкладку Create, затем на панели инструментов выберите команду Box или нажмите клавиши Shift+X.
2. На виде сверху постройте четырехугольник (рис. 4.95).

Рис. 4.95. Постройте четырехугольник
3. Используя клавиши управления курсором, разбейте объект по вертикали и горизонтали на сегменты (рис. 4.96).

Рис. 4.96. Создайте вертикальные и горизонтальные сегменты
4. Переведите Modeler в режим выделения полигонов.
5. Выделите центральный полигон (см.рис. 4.97).

Рис. 4.97. Выделите центральный полигон
6. Перейдите на вкладку Modify, набор инструментов на панели изменится (рис. 4.98).

Рис. 4.98. Набор средств, отображаемых на панели инструментов вкладки Modify
7. На панели инструментов щелкните по кнопке Extrude или нажмите клавиши Shift+E. Запустится инструмент Extrude.
8. На виде сзади перетащите маркер инструмента (рис. 4.99).

Рис. 4.99. На виде сзади выдавите выделенный полигон
9. Закройте инструмент Extrude.
10. Перейдите на вкладку Construct, затем на панели инструментов выберите команду Merge Points или нажмите клавишу М. Откроется диалоговое окно Merge Points.
11.Чтобы в текущем слое произвести соединение точек, используя установки по умолчанию, щелкните по кнопке ОК.
12. Перейдите на вкладку Detail, затем выберите команду Align, чтобы сделать все нормали полигонов одинаково направленными (рис. 4.100).

Рис. 4.100. Используйте команду Align, сделайте нормали всех полигонов одинаково направленными

Использование инструмента Lathe

1. Перейдите на вкладку Create, затем на панели инструментов щелкните по кнопке Spline Draw. Откроется инструмент Spline Draw.
2. Нарисуйте плавную кривую на виде сзади (рис. 4.102).

Рис. 4.102. Используйте инструмент Spline Draw, постройте кривую
3. Перейдите на вкладку Modify, затем на панели инструментов выберите команду Lathe или нажмите клавиши Shift+L. Запустится инструмент Lathe.
4. Чтобы создать ось вращения, щелкните на виде сзади и переместите мышь. Вид автоматически обновится, предоставляя возможность оценить результат (рис. 4.103).

Рис. 4.103. На виде сзади укажите ось вращения, операция Lathe выполнится автоматически
5. Удерживая левую кнопку мыши, вы можете изменить положение оси вращения. Рисунок меняется прямо на глазах!
6. Закройте используемый инструмент.
При помощи инструмента Rail Extrude (Выдавливание по направляющей) тоже можно создавать объекты. Полигон, находящийся в рабочем слое, служит сечением будущего элемента модели, а кривая в фоновом слое- направляющей. В результате получается плавный объект

Использование инструмента Move

1. Загрузите файл объекта select.lwo.
2. Переведите Modeler в режим выделения точек (Ctrl+H) или полигонов (Ctrl+G).
3. Выберите элементы, которые требуется переместить (рис. 4.50). Если необходимо переместить все содержимое текущего слоя, ничего выделять не нужно.
4. Перейдите на вкладку Modify, а затем щелкните по кнопке Move на панели инструментов или нажмите клавишу Т.

5. Переместите элементы в новое место(рис. 4.51).
6. Чтобы закончить работу с инструментом, нажмите клавишу Т или щелкните по соответствующей кнопке.

Рис. 4.50. Выделите геометрический объект, который требуется переместить

Рис. 4.51. Переместите объект в новое место при помощи инструмента Move

Для точечного редактирования геометрии предназначены инструменты Drag (Перетащить) и Snap (Захватить). Они позволяют перемещать точки.

Использование инструмента Rail Extrude

1. Чтобы перейти во второй слой объекта, нажмите клавишу 2.
2. Перейдите на вкладку Create, затем запустите инструмент Spline Draw, щелкнув на панели инструментов по соответствующей кнопке.
3. На виде сзади создайте плавную изогнутую кривую, подобную изображенной на рис. 4.104, и нажмите клавишу Enter.

Рис. 4.104. Используйте инструмент Spline Draw, на виде сзади создайте кривую 4. Чтобы перейти в первый слой объекта, нажмите клавишу 1.
5. Переведите второй слой в фоновый режим, нажав клавиши Alt+2.
6. Перейдите на вкладку Create, затем на панели инструментов щелкните по кнопке Box или нажмите клавиши Shift+X. На виде слева создайте четырехугольник, подобный изображенному на рис. 4.105.

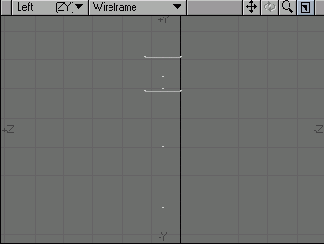

Рис. 4.105. На виде слева при помощи инструмента Box постройте четырехугольник

Рис. 4.106. Совместите четырехугольник с началом кривой
7. Перейдите на вкладку Modify, затем на панели инструментов выберите команду Move или нажмите клавишу Т. Переместите полигон таким образом, чтобы он оказался у начала кривой (рис. 4.106).
8. Перейдите на вкладку Multiply, затем на панели инструментов щелкните по кнопке Rail Extrude или нажмите Ctrl+R. Откроется диалоговое окно Rail Extrude (рис. 4.107).
9. Щелкните по кнопке ОК, чтобы создать объект (рис. 4.108).

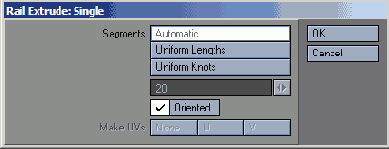

Рис. 4.107. Примите установки по умолчанию диалогового окна Rail Extrude

Рис. 4.108. Инструмент Rail Extrude изгибает объект, расположенный на рабочем столе, согласно направляющей

Использование инструмента Rotate

Рис. 4.58. Объект select.lwo, созданный в начале главы
1. Загрузите файл объекта select.lwo (см.рис. 4.58).
2. Переведите Modeler в режим выделения точек (Ctrl+G).

3. Удерживая правую кнопку мыши, выделите куб методом «лассо» (рис. 4.59)

Рис. 4.59. Удерживая праавую кнопку, перетащите мышь, чтоба "заарканить" куб
4. Перейдите на вкладку Modify, затем на панели инструментов выберите пункт Rotate или нажмите клавишу Y.
5. Переместите указатель мыши в тот вид, который соответствует нужной оси вращения.
6. Переместите курсор в то место, где требуется расположить центр вращения (рис. 4.60).

Рис. 4.60. На виде сзади укажите центральную точку воздействия инструмента
7. Чтобы повернуть выделенную геометрию, перемещайте мышь, удерживая нажатой левую кнопку (рис. 4.61).
8. Закройте используемый инструмент.

Рис. 4.61. Вращайте объект, перемещая мышь
Чтобы быстро повернуть выделенный объект на 90 градусов по часовой стрелке, нажмите клавишу R, против часовой - Е, предварительно установив курсор в центр вращения.

Использование инструмента Size

Рис. 4.67. Загрузите файл объекта select.lwo и выделите куб
1. Загрузите файл объекта select.lwo (см.рис. 4.67).
2. Чтобы запустить инструмент Size, перейдите на вкладку Modify, затем на панели инструментов щелкните по кнопке Size или нажмите клавиши Shift+H.
3. Перемещайте мышь, чтобы изменить размеры куба (рис. 4.68).
4. Закройте используемый инструмент.

Рис. 4.68. Используя инструмент Size, перемещайте мышь, чтобы изменить размеры куба

Инструмент Stretch (Растяжение) работает подобно Size. Преимущество использования данного средства заключается в том, что по каждой из осей вы можете установить различные значения масштабных коэффициентов.

Использование инструмента Spline Guide

1. Выполните шаги 1-3 процедуры, описанной в разделе «Использование инструмента Bend», создайте сегментированный четырехугольник.
2. Перейдите на вкладку Modify, затем на панели инструментов щелкните по кнопке Spline Guide. Запустится инструмент Spline Guide.
3. Чтобы инициализировать рабочую ось Y инструмента, щелкните мышью на виде сзади. На объекте появятся маркеры инструмента (рис. 4.74).

Рис. 4.74. Чтобы инициализировать рабочую ось инструмента Spline Guide, щелкните мышью на виде сзади

Рис. 4.75. В окне Numeric отображаются все свойства инструмента Spline Guide: рабочая ось, количество точек задающей кривой, операция, центр, настройки кривой
4. Из выпадающего меню Modeler выберите пункты Windows -> Numeric Options Open/Close (Окна ->Числовые опции открыть/закрыть) или нажмите клавишу N. Откроется окно Numeric (рис. 4.75).
5. В поле Curve Points (Количество точек кривой) введите количество узловых точек сплайновой кривой (рис. 4.76).

Рис. 4.76. Изменив количество точек кривой, можно контролировать точность применения инструмента

Рис. 4.77. Из выпадающего меню выберите пункт Stretch
6. Из выпадающего меню Operation (Операция) выберите тип создаваемого при помощи Spline Guide эффекта, например, Stretch (рис. 4.77).
7. Чтобы изменить положение характерных точек сплайновой кривой, в любом из видов перетащите маркеры инструмента (рис. 4.78).
8. Чтобы закрыть инструмент и применить изменения, нажмите клавишу Enter или на панели инструментов щелкните по кнопке Spline Guide.

Рис. 4.78. Измените положение узловых точек, чтобы деформировать объект

Использование инструмента Stretch

1. Загрузите файл объекта select.lwo.
2. Перейдите на вкладку Modify, затем щелкните по кнопке Stretch на панели инструментов или нажмите клавишу Н. Запустится инструмент Stretch.
3. Щелкните в окошке вида, соответствующего оси, вдоль которой будет растянут объект.
4 Перемещайте мышь вверх параллельно оси Y на виде сверху, чтобы изменить высоту объекта (рис. 4.69), влево или вправо вдоль оси X на виде сзади, чтобы изменить ширину (рис. 4.70), и вдоль оси Z, чтобы изменить глубину (рис. 4.71).
5. Закройте используемый инструмент.

Рис. 4.69. На виде сверху растяните куб вдоль оси Y

Рис. 4.70. На виде сзади измените размеры куба по оси X

Рис. 4.71. На виде сверху измените размеры куба по оси Z

Использование инструмента Taper

1. Выполните шаги 1-3 процедуры, описанной в разделе «Использование инструмента Bend», чтобы создать сегментированный прямоугольник.
2. Перейдите на вкладку Modify, затем на панели инструментов нажмите на кнопку Taper 1.
3. Определите ось и центр создания эффекта, щелкнув мышью на соответствующем виде (рис. 4.72).
4. Перемещайте мышь, чтобы сузить объект (рис. 4.73).
5. Закройте инструмент Taper 1.

Рис. 4.72. Чтобы определить ось и центрсоздания эффекта, воспользуйтесь инструментом Taper1

Рис. 4.73. Перемещайте мышь, чтобы изменить объект

Использование инструмента Twist

1. Чтобы создать сегментированный прямоугольник, выполните шаги 1-3 процедуры, описанной в разделе «Использование инструмента Bend».
2. Чтобы запустить инструмент Twist, перейдите на вкладку Modify, затем на панели инструментов нажмите на кнопку Twist.
3. Щелкните в окошке вида, соответствующего оси скручивания, например, вида сверху (рис. 4.65).
4. Чтобы скрутить объект, перемещайте мышь (рис. 4.66).
5. Закройте используемый инструмент.

Рис. 4.65. Щелкните на виде сверху, чтобы определить ось скручивания

Рис. 4.66. Чтобы скрутить объект, перемещайте мышь

Использование инструментов DragNet и Magnet

1. Загрузите файл объекта select.lwo.
2. Чтобы запустить инструментDragNet, перейдите на вкладку Modify, затем на панели инструментов щелкните по кнопке DragNet или нажмите клавишу ; (Точка с запятой). Или На панели инструментов вкладки Modify щелкните по кнопке Magnet или нажмите клавишу : (Двоеточие). Запустится инструмент Magnet.
3. Удерживая правую кнопку, перемещайте мышь, чтобы определить область действия инструмента (рис. 4.53). Область влияния инструмента Magnet также выделена маркерами, при помощи которых легко определить ее радиус (рис. 4.54).

Рис. 4.53. Удерживая правую кнопку, перемещайте мышь, чтобы определить область действия инструмента DragNet

Рис. 4.54. Перемещая маркеры инструмента Magnet, можно определить радиус его воздействия
4. Удерживая нажатой правую кнопку, перетащите мышь, чтобы переместить центр действия инструмента в новое место (рис. 4.55).
5. Переместите точки, попавшие в область выделения (рис. 4.56).
6. Закройте используемый инструмент

Рис. 4.55. Чтобы изменить область воздействия инструмента, удерживая правую кнопку, перемещайте мышь

Рис. 4.56. Перемещайте инструмент, чтобы изменить положение точек, попавших в область его действия
В окне Numeric можно изменить значение Falfoff и Offset этих инструментов (рис. 4.57).

Рис. 4.57. В окнах Numeric инструментов DragNet и Magnet можно определить значение Offset и настроить Falloff

Использование команд Weld и Unweld

1. Переведите редактор моделей в режим выделения точек.
2. В каком-либо слое объекта выделите две (или более) точки - рис. 4.86.

Рис. 4.86. Выделите не менее двух точек 3. Перейдите на вкладку Detail, изменяя таким образом набор доступных средств панели инструментов (рис. 4.87).

Рис. 4.87. На панели инструментов вкладки Detail находятся инструменты Weld и Unweld 4. Чтобы связать выделенные точки, щелкните по кнопке Weld на панели инструментов или нажмите клавиши Ctrl+W (рис. 4.88).

Рис. 4.88. Для соединения точек выполните команду Weld 5. Чтобы разделить точки, воспользуйтесь командой Unweld или нажмите клавиши Ctrl+U.
6. Удостоверьтесь, что точки действительно разъединены, переместив один из Полигонов на некоторое расстояние от другого (рис. 4.89).

Рис. 4.89. Переместите полигон, чтобы удостовериться в том, что точки разъединены

Использование команды Select Connected

Рис. 4.37. Оба слоя объекта select.lwo переведены в рабочий режим
1. Загрузите файл select.lwo (рис. 4.37).
2. Чтобы перевести Modeler в режим выделения полигонов, в нижней части экрана щелкните по кнопке Polygons или нажмите клавиши Ctrl+H.
3. В любом из видов щелкните по нескольким полигонам сферы, они окажутся выделенными (рис. 4.38).

Рис. 4.38. На сфере выделите несколько полигонов
4. Для изменения набора функций на панели инструментов перейдите на вкладку Display (рис. 4.39).
5. Чтобы выделить все связанные полигоны, на панели инструментов щелкните по кнопке Sel Connect или нажмите клавишу ] (Закрывающая квадратная скобка) - рис. 4.40.

Рис. 4.39. На панели инструментов вкладки Display находится большинство команд управления видами и выделением, включая команду Select Connected

Рис. 4.40. Используйте команду Select Connected, чтобы выделить остальные полигоны сферы
Команду Select Connected (Выделить соединенные) можно также использовать и для выделения точек.

Помните, что не выделив ни одного элемента в слое, по умолчанию вы выделяете все элементы!.
Иногда легче выделить те полигоны, которые совсем не нужно выделять. Если в окне проекции находится очень много элементов и сложно добраться до каких-либо отдельных частей объекта, проще всего выделить пару «ненужных» полигонов, а затем инвертировать это выделение.

Использование логических операций

Рис. 4.116. Файл select.lwo: и первом слое нарисован куб, а во втором - сфера
1. Загрузите файл объекта select.lwo (см. рис. 4.116).
2. Чтобы перейти в третий слой, а первый и второй слои перевести в фоновый режим работы, нажмите клавишу 3, затем Alt+1 и Alt+2 (рис. 4.117).

Рис. 4.117.
3. Перейдите на вкладку Create, затем на панели инструментов щелкните по кнопке Box или нажмите клавиши Shift+X. При помощи инструмента Box создайте четырехугольник, который пересекал бы как сферу, так и куб (рис. 4.118).

Рис. 4.118.
4. Переключитесь на вкладку Display, затем на панели инструментов щелкните по кнопке Swap Layers (Поменять слои) или нажмите клавишу ' (Апостроф). При этом первый и второй слои перейдут в рабочий режим, а третий - в фоновый (рис. 4.119).

Рис. 4.119.
5. Перейдите на вкладку Multiply, затем на панели инструментов щелкните по кнопке Boolean (Логические операции) или нажмите клавиши Shift+B. Откроется диалоговое окно Boolean CSG (рис. 4.120).

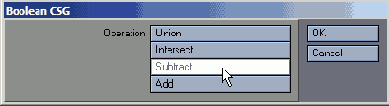

Рис. 4.120.
6. Выберите одну из логических операций, например, Subtract, и нажмите кнопку ОК, чтобы выполнить ее.
7. Переведите первый и второй слои в фоновый режим, нажав клавиши Alt+1 и Alt+2 (рис. 4.121).

Рис. 4.121.
8. Перейдите на вкладку Construct, затем на панели инструментов щелкните по кнопке Merge Points или нажмите клавишу М. Откроется диалоговое окно Merge Points.
9. Щелкните по кнопке ОК, чтобы выполнить операцию, используя настройки по умолчанию.
После выполнения логической операции очистите объект от ненужных точек при помощи инструмента Merge Points.

При работе с двумерными объектами воспользуйтесь инструментом Drill (Сверло).

Использование слоев

Рис. 4.5. По умолчанию при создании объекта активным считается первый слой
1. В первом слое объекта постройте параллелепипед (см. главу 3). По умолчанию при создании объекта активным считается первый слой (рис. 4.5).
2. Выберите рабочий режим второго слоя или нажмите клавишу 2. Активируется второй слой, предыдущие построения исчезнут с экрана (рис. 4.6).
3. В середине этого слоя создайте сферу (рис. 4.7).

Рис. 4.6. Второй слой пуст и отображается в фоновом режиме

Рис. 4.7. Во втором слое создайте сферу
4. Чтобы вернуться к элементу, созданному в пункте 1, выберите рабочий режим первого слоя или нажмите клавишу 1.
5. Удерживая нажатой клавишу Shift, щелкните левой кнопкой мыши по кнопке рабочего режима второго слоя или нажмите клавиши Shift+2. Теперь оба слоя видны и доступны для редактирования размещенных в них элементов (рис. 4.8).

Рис. 4.8. Переведите оба слоя в рабочий режим, чтобы отобразить все созданные элементы
6. Выберите третий слой или нажмите клавишу 3. При этом два предыдущих слоя станут неактивными.
7. Перейдите в рабочий режим первого слоя (или нажмите клавишу 1) и фоновый режим второго (или нажмите Аlt+2), при этом сфера отобразится черным цветом (рис. 4.9).

Рис. 4.9. Первый слой находится в рабочем режиме, второй - в фоновом, сфера отображается черным цветом
Если в слое построены какие-либо элементы, то на кнопке его рабочего режима (то есть верхней кнопке) будет стоять точка.

В окне Layer Browser вы можете присвоить каждому слою имя и установить отношения типа «родитель-ребенок». Это очень удобно при работе с многослойными объектами. Чтобы открыть окно Layer Browser, из выпадающего меню Modeler выберите пункты Windows -> Layer Browser Open/Close (Окна -> Браузер слоев открыть/закрыть) или нажмите клавиши Ctrl+F5.

Чтобы определить центральную точку слоя, воспользуйтесь командой Pivot, которая располагается на панели инструментов вкладки Detail.

Объект, созданный при помощи большого количества слоев, при загрузке в Layout обрабатывается особым образом. Он разбивается на элементы, причем каждый из них размещен в том слое, в котором был создан (рис. 4.10). Такой способ обработки позволяет создавать очень сложные механические модели с большим количеством движущихся частей.

Рис. 4.10. При загрузке в Modeler многослойного объекта каждый слой разбивается на отдельные объекты
В Modeler, чтобы сохранить многослойный объект как однослойный, из выпадающего меню File (Файл) выберите команду Save Layers as Object (Сохранить слои как объект).

Изгиб объектов

Можно не только вращать, но и изгибать объекты при помощи инструмента Bend (Сгибать). Результат использования данного средства как правило зависит от плотности полигональной сетки в зоне изгиба.

Изменение размеров объекта

В Modeler есть множество инструментов, позволяющих изменять размеры объекта. В зависимости от используемого средства можно масштабировать элементы объекта различными способами.
По умолчанию инструмент Size (Размер) изменяет размеры выделенного объекта по всем трем осям - X, Y и Z. При этом пропорции объекта сохраняются.

Логические операции

Простое копирование и перемещение геометрических элементов из слоя в слой -это не всегда наилучший способ соединения различных частей модели. Данный метод часто приводит к тому, что полигоны пересекаются под «непонятными» углами, появляются пустоты, а сама геометрия оказывается весьма запутанной и не производит должного эффекта (рис. 4.109).

Рис. 4.109. Ступенчатый объект был создан простым наложением полигонов

Еще более важно, что такие построения могут привести к непредсказуемым результатам при создании анимации и визуализации. Если вы будете аккуратны и осторожны, то вполне возможно, что вам удастся избежать таких казусов или по крайней мере минимизировать их. Можно вручную объединять и связывать полигоны и точки, заделать все нежелательные пустоты, пытаясь улучшить внешний вид объекта. Но это наверняка займет очень много времени.
В LightWave логические операции желательно осуществлять над сплошными объектами. Это означает, что объект не должен иметь никаких разрывов, трещин и т.п. (рис. 4.110), то есть ему полагается выглядеть таким образом, как будто он сделан из цельного куска материала (рис. 4.111). Если пытаться применять логические операции к объектам, которые не удовлетворяют перечисленным выше условиям, результаты будут непредсказуемы.

Рис. 4.110. Объект имеет разрыв. При использовании логических операций могут возникнуть ошибки

Рис. 4.111. Теперь в кубе нет разравов или трещин. Логические операции выполнятся корректно.

К логическим (или Булевым) операциям в LightWave относятся Union (Объединение), Intersect (Пересечение), Subtract (Вычитание), Add (Добавление). Данные инструменты работают с объектами в двух слоях, при этом один из слоев должен находиться в рабочем режиме, а второй - в фоновом. Обычно логические операции используются для связывания объектов или вырезания специальных элементов в одном из слоев. Рассмотрим их более подробно:
Union (Объединение). Этот инструмент объединяет объекты рабочего и фонового слоев в один. Все полигоны, попавшие внутрь другого объекта, оказываются невидимыми, а поэтому автоматически удаляются (рис. 4.112);



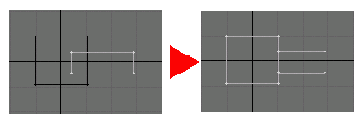

Рис. 4.112. Операция Union совмещает слои, объединяет два объекта в один и удаляет элементы, попавшие внутрь большего куба

Intersect (Пересечение). Результатом выполнения этой операции является объект, состоящий из элементов, попавших в область пересечения (см. рис. 4.11З);



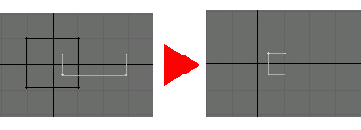

Рис. 4.113. Результатом выполнения операции Intersect является объект, состоящий из элементов, попавших в область пересечения

Subtract (Вычитание). Из объекта, находящегося в рабочем слое, вырезается объект, расположенный в фоновом слое. В результате в первом объекте возникает отверстие (рис. 4.114);



Рис. 4.114. Операция Subtract вырезает из объекта рабочего слоя объект фонового

Add (Добавление). Эта операция очень похожа на простое копирование и вставку, однако в данном случае в фоновом слое создаются точки, образующие точную границу пересечения соединяемых объектов (рис. 4.115).



Рис. 4.115. Операция Add соединяет рабочий и фоновый слои, создавая при этом точки на границе пересечения объектов

Очень важно оценить результат после выполнения той или иной логической операции, поскольку он может быть крайне не предсказуемым, если некорректно произвести настройки или использовать неправильные типы геометрических объектов.

Моделирование с использованием слоев

Одна из еще не затронутых нами сторон редактора моделей - слои. Этот элемент давно уже перешел из разряда простых инструментов моделирования в разряд инструментов организации моделирования. Так, при использовании слоев вы можете сосредоточиться на моделировании отдельной части объекта, что позволяет создавать невероятно сложные модели, состоящие из нескольких меньших и хорошо проработанных. Слои могут облегчить проектирование даже самых трудных объектов, кроме того, они придают значительную гибкость работе в Layout. Отличие слоев LightWave 3D от слоев в других программах в том, что включение, либо отключение слоев происходит практически мгновенно, позволяя полностью реорганизовать процесс моделирования сложных объектов и очень эффективно избегать трудностей, связаных с моделированием сложных и «тяжелых» объектов.
Например, вы занимались построением очень сложной модели жука. Если вся конструкция создана в одном слое, ей будет невероятно сложно управлять. Придется иметь дело с сотнями полигонов, располагающихся внутри друг друга, друг за другом, друг под другом (рис. 4.1). Отделить одну часть модели от другой - практически невыполнимая задача. Однако отдельные части модели - голова, конечности, туловище и т.д. - можно разместить в различных слоях (рис. 4.2). Это не только сделает модель более простой для редактирования, но и облегчит ее восприятие.

Рис. 4.1. Модель жука выглядит очеь сложно

Рис. 4.2. Если вы разместите элементы в различных слоях, будет гораздо проще понять принципы построения объекта

Modeler все слои объекта отображает в строке Layer Bank, расположенной в правом верхнем углу рабочей области (рис. 4.3). В каждом из банков находится по 10 слоев, у всех слоев есть верхняя и нижняя кнопки. Чтобы просматривать и редактировать геометрию объекта, нажмите на верхнюю кнопку, и слой будет переведен в режим foreground (передний план) - рабочий режим. Щелкните по нижней кнопке, чтобы перевести слой в режим background (фон) - фоновый режим (рис. 4.4). В этом режиме содержимое слоя отображается, но его нельзя редактировать.



Рис. 4.3. В верхнем правом углу рабочей области Modeler находятся кнопки управления слоями



Рис. 4.4. Содержание слоя в рабочем режиме отображается белым цветом, а в фоновом - черным

Хотя в Layer Bank хранится только 10 слоев, объект в LightWave 3D может иметь до 99 таких банков, следовательно, максимальное количество слоев объекта составляет 990. При помощи клавиш PageUp и PageDown можно перемещаться по банкам слоев.
LightWave3D 8 предоставляет новые инструменты по работе над слоями:

Clone2Layer (Клонирование в слой).Отличие от простого клонирования в том, что данная функция позволяет копировать объекты в несколько разных слоев;
Insert Layer (Вставка слоя). При данном типе копирования; слой копируется в новый, смещая все последующие вправо;
Delete Layer (Удалить слой). Удаление слоя и смещение всех последующих слоев влево;
Object collapser (Коллапс объектов). Все выбранные слои собираются в один.

Перемещение объектов

Перемещать объекты можно различными способами. Одни инструменты предназначены для тонкого редактирования (вплоть до работы с отдельными частичками объекта), другие - для перемещения огромного количества разнообразных элементов. Один из таких методов - это использование инструмента Move (Переместить). Новые инструменты перемещения в Light-Wave 3D 8:
Translate Plus (Улучшенное трансформирование). Сдвигает объект только по указанной оси, используя различные типы деформации;
Move Plus. (Улучшенное перемещение). Работает в отличии от обычного смещения, используя не только левую, но и правую кнопку мыши, масштабируя объект на основе направления нормалей объекта;
Segment scale (Масштабирование сегмента). Смещает точки вдоль граней, связанных с ними;
Point Normal Move (Смещение точек вдоль нормали). Смещает группу точек на основе их нормалей.

Применение инструментов Drag и Snap

1. Переведите редактор моделей либо в режим выделения точек (Ctrl+H), либо в режим выделения полигонов (Ctrl+G).
2. Выделите точки элемента, которые требуется отредактировать.
3. Перейдите на вкладку Modify, затем на панели инструментов щелкните по кнопке Drag или нажмите клавиши Ctrl+T. Запустится инструмент Drag. Или На панели инструментов вкладки Modify щелкните по кнопке Snap или нажмите клавиши Shift+G. Запустится инструмент Snap.
4. Поочередно перетащите точки в новое место (рис. 4.52).
5. Закройте используемый инструмент.

Рис. 4.52. Щелкните по объекту и перетащите его в новое место, используя инструмент Drag
Если не выделять ни одной точки, то при использовании инструментов перемещения можно изменять положение любых точек объекта.
Если требуется переместить большее количество точек, используйте инструменты DragNet (сокращенно от Drag Network) и Magnet (Магнит). Они позволяют переместить все точки, попадающие в радиус их действия. DragNet работает только в двух измерениях, Magnet - в трех.

Работа с новыми режимами редактирования слоев

Рис. 4.11. Объект Box
1. Создайте любой объект (рис. 4.11).
2. Перейдите в закладку View. Найдите инструмент Insert Layer пункта Layer. Выберите его (рис. 4.12).
3. Результатом данной операции станет смещение активного слоя с объектом вправо, и создание на его месте нового, пустого (рис. 4.13).

Рис. 4.12. Кнопка Insert Layer пункта Layers

Рис. 4.13. Здесь видно, как добавился новый слой, одновременно старый был смещен вправо
4. Выберите инструмент Delete layer (см.рис. 4.14).
5. Результат - удаление текущего пустого слоя, и смещение последующего слоя с объектом на его место (рис. 4.15).
6. Создайте в других слоях любые объекты (рис. 4.16).

Рис. 4.14. Кнопка Delete Layer

Рис. 4.15. На рисунке видно, как выделенный слой был удален, а на его место был поставлен слой справа

Рис. 4.16. Новые объекты в слоях
7. Выделите новые слои, щелкая на них с нажатой клавишей Shift (рис. 4.17).
8. Выберите инструмент Flatten layers (рис. 4.18).
9. Результатом применения этого инструмента станет объединение в один слой всех выбранных (рис. 4.19).

Рис. 4.17. Щелкая на слоях с нажатой клавишей Shift, вы выделяете несколько слоев одновременно

Рис. 4.18. Кнопка Flatten Layers

Рис. 4.19. Как результат использования Flatten Layers, все выбранные слои объединены в один

Еще одной неоспоримо полезной функцией является применение инструмента Object collapser. Она не только позволяет «склеить» все слои в один нового файла, но и объединять в одном файле группы других файлов, помещая новую геометрию либо в один, либо в несколько слоев. 1. Создайте несколько разных объектов сохраняя каждый из них в отдельный файл.
2. Создайте новый файл.
3. Перейдите в закладку View. Выберите инструмент Object collapser в пункте Layers (рис. 4.19).

Рис. 4.20. Кнопка Object collapser
4. В выпавшем меню в поле Collapse выберите пункт From Dir (рис. 4.21).
5. В пункте Source Dir укажите директорию с ранее сохраненными объектами (рис. 4.22).

Рис. 4.21. В выпавшем меню в поле Collapse можно выбирать из нескольких предложенных пунктов

Рис. 4.22. Source Dir - здесь указывается директория, где находятся объекты
6. В пункте New collapse object укажите директорию, где должен быть создан новый объект (рис. 4.23).
7. Активируйте кнопку Multilayer. Нажмите кнопку Ok (рис. 4.24).
8. Результатом работы этого инструмента станет загрузка в текущий файл всех ваших объектов, находящихся в данной директории, с автоматической сортировкой по слоям (рис. 4.25).

Рис. 4.23. Пункт New Collapse Object указывает директорию и название нового файла

Рис. 4.24. После того как все готово, можно нажать кнопку Ok

Рис. 4.25. Результатом работы этого инструмента станет загрузка в текущий файл всех ваших объектов, находящихся в данной директории, с автоматической сортировкой по слоям

Работа с новыми режимами выделения геометрии

Рис. 4.26. Объект Sphere
1. Создайте объект Sphere, найдя соответствующую кнопку на панели Create, либо нажав на клавиатурное сокращение Shift+O (рис. 4.26).
2. Выделите любые три точки, которые могут создавать замкнутую линию на объекте (рис. 4.27).

Рис. 4.27. Выделены три точки, которые могут образовать замкнутую линию на объекте
3. В закладке View выберите инструмент Select loop в пункте Selection. Если у вас маленькое разрешение монитора, данная кнопка может быть не видна и располагаться в дополнительной кнопке More пункта Selection (рис. 4.28).
4. Результатом данной операции станет выделение точек в виде кольца, опоясывающее объект (рис. 4.29).
5. Далее снимите выделение, нажав на клавише /.
6. Перейдите в режим выделения полигонов, нажав клавиши Ctrl+H.

Рис. 4.28. Команда Select loop в пункте Selection позволит создать замкнутое выделение

Рис. 4.29. Выделение точек в виде кольца
7. Выделите любой полигон либо группу полигонов (рис. 4.30).
8. В пункте Selection найдите инструмент Select points (рис. 4.31).
9. Результатом данной операции станет выделение точек, принадлежащих данным выделенным полигонам (рис. 4.32).

Рис. 4.30. Случайное выделение полигонов

Рис. 4.31. Пункт Select points позволит выделить точки принадлежащие этим полигонам

Рис. 4.32. Новые точки выделены
10. Выделение точки можно использовать и в обратном порядке, создав выделение полигонов на основе выделенных точек. Выберите инструмент Select Polygons (рис. 4.33).
11. Результатом станет выделение полигонов, на основе выделенных точек (см. рис. 4.34).

Рис. 4.33. Пункт Select Poligons выделит полигоны принадлежащие данным точкам

Рис. 4.34. Новые полигоны выделены

Но перед тем как перейти непосредственно к рассмотрению таких методов выделения, необходимо создать объект, который будет использоваться в качестве примера.

Разбиение полигона

1. В одном из видов создайте четырехугольник и не снимайте с него выделения (рис. 4.91).

Рис. 4.91. Создайте четырехугольник
2. Переведите Modeler в режим выделения точек.
3. Выделите две вершины, которые впоследствии образуют общую сторону полигонов, созданных при разбиении (рис. 4.92).

Рис. 4.92. Выделите две вершины
4. Перейдите на вкладку Construct, затем на панели инструментов щелкните по кнопке Split или нажмите клавиши Ctrl+L. Теперь четырехугольник состоит из двух треугольников (рис. 4.93).

Рис. 4.93. Команда Split позволяет разбить полигон
5. Из выпадающего меню File выберите пункт Save Object. Откроется диалоговое окно Save As. Сохраните объект под именем triangles.lwo.
6. Теперь восстановим исходный четырехугольник.

Редактирование геометрии

В редакторе моделей есть множество интересных инструментов редактирования геометрических объектов. Некоторые из них полезны лишь для внесения последних штрихов, а другие - для глобального изменения. Все стандартные инструменты Light Wave описаны в руководстве пользователя. Но вы также можете загрузить сотни дополнительных инструментов с сайта www.flay.com.
Далее рассмотрим лишь некоторые категории инструментов редактирования: перемещение, вращение, масштабирование, инструменты редактирования точек и полигонов (рис. 4.48).

Рис. 4.48. На панели инструментов вкладки Modify находится большинство инструментов для редактирования геометрии
Воспользовавшись окном Numeric, вы можете определять характер воздействия большинства инструментов на редактируемый объект, то есть изменять параметры Falloff (Затухание) и Offset (Смещение) - рис. 4.49.

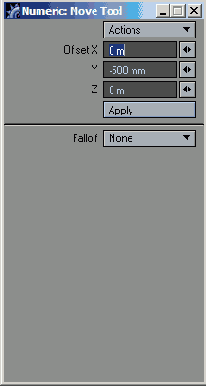

Рис. 4.49. Настройки Falloff и Offset находятся в окне Numeric инструмента Move

Скручивание объектов

Вы уже научились вращать и изгибать объекты. Теперь можно перейти к не менее интересному эффекту - скручиванию при помощи инструмента Twist (Скрутить). Как видно из названия данного средства, оно позволяет поворачивать точки и полигоны вокруг какой-либо оси. При этом результат зависит от плотности полигональной сетки, попадающей в область действия инструмента.

Скрытие полигона

1. Выполните процедуру, описанную в разделе «Использование команды Select Connected».
2. Чтобы сделать сферу невидимой, перейдите на вкладку Display и на панели инструментов выберите пункт Hide Sel или нажмите клавишу - (Минус) - рис. 4.43.
3. Чтобы отобразить все скрытые элементы, щелкните по кнопке Unhide (Показать скрытые элементы) или нажмите клавишу \ (Обратный слэш).

Рис. 4.43. Выделенная сфера исчезнет, как только вы нажмете кнопку Hide Sel

Соединение полигонов

1. Загрузите файл объекта triangles, lwo.
2. Переведите Modeler в режим выделения полигонов.
3. Выделите два полигона.
4. Перейдите на вкладку Construct, на панели инструментов выберите команду Merge Polygons (Объединить полигоны) или нажмите клавиши Shift+Z (рис. 4.94).

Рис. 4.94. Соедините два треугольника в один четырехугольник
Нормаль полигона направлена в другую сторону (см. главу 3). Чтобы изменить ее направление, воспользуйтесь командой Flip вкладки Detail.

Чтобы обратить нормали всех поверхностей в одном направлении, воспользуйтесь командой Align вкладки Detail

Чтобы быстро превратить один полигон в несколько, воспользуйтесь инструментом Knife (Нож).

Совмещение точек

1. Переведите редактор моделей в режим выделения точек.
2. Перейдите на вкладку Construct. Отобразится новая панель инструментов (см. рис. 4.79).

Рис. 4.79. Панель инструментов вкладки Construct

Рис. 4.80. Чтобы совместить точки, располагающиеся поверх друг друга, нажмите кнопку Automatic, а чтобы совместить точки, находящиеся на определенном расстоянии друг от друга, - кнопку Fixed
3. На панели инструментов выберите пункт Merge Points или нажмите клавишу М. Откроется диалоговое окно Merge Points (рис. 4.80).
4. Щелкните по кнопке Automatic (Автоматический), чтобы совместить точки, лежащие поверх друг друга. Или Определите область применения команды, нажав кнопку Fixed (Фиксированный). Все точки, лежащие на определенном расстоянии друг от друга, будут совмещены.
5. Чтобы закончить работу и закрыть диалоговое окно, щелкните по кнопке ОК.
Если требуется соединить полигоны, используйте команду Weld, которая соединит две и более точки. Совмещаемые таким образом точки превращаются в одну, таким образом, у полигонов появляются общие вершины. Порядок выделения точек определяет связываемые пары. Просто запомните, что первая выделенная точка определяет местонахождение результирующей точки.
Соответственно, команда Unweld осуществляет обратное преобразование. Она разъединяет полигоны с общими вершинами, создавая для каждого полигона отдельную вершину.

Создание тестового объекта

1. Чтобы создать объект, перейдите на вкладку Create.
2. Для запуска инструмента Box щелкните по кнопке Box на панели инструментов или нажмите клавиши Shift+X.
3. На видах сверху и слева задайте габаритные размеры создаваемого параллелепипеда (рис. 4.35).

Рис. 4.35. В первом слое создайте параллелепипед
4. Чтобы закончить работу с инструментом, нажмите клавиши Shift+X или щелкните по кнопке Box.
5. Щелкните по верхней кнопке второго слоя или нажмите клавишу 2. Второй слой перейдет в рабочий режим.
6. Чтобы перевести первый слой в фоно вый режим, нажмите клавиши Alt+1.
7. Запустите инструмент Ball (Сфера) щелчком по кнопке Ball на панели инструментов или нажмите клавиши Shift+O.
8. Рядом с созданным в четвертом пункте параллелепипедом при помощи видов сверху и сзади постройте сферу (рис. 4.36).

Рис. 4.36. Во втором слое создайте сферу
9. Чтобы закончить работу с инструментом Ball, нажмите клавишу Shift+O.
10. Из выпадающего меню File (Файл) выберите пункт Save Object (Сохранить объект).
11. В диалоговом окне Save As (Сохранить как) введите имя файла select.lwo.
Теперь, чтобы проиллюстрировать различные команды и функции выделения, в качестве примера мы будем использовать созданный файл. Как рассказывалось в предыдущей главе, примитивы создаются из полигонов, имеющих общие вершины. Таким образом, все полигоны оказываются связанными друг с другом - между ними нет никаких пропусков. В основе следующего метода выделения лежит именно это свойство примитивов.

Сужение объектов

В редакторе моделей есть два инструмента для создания сужения одной из сторон объекта. Инструмент Taper 1 (Сужение 1) действует подобно Size - одновременно по всем осям, a Taper 2 (Сужение 2) - подобно инструменту Stretch, независимо по каждой из осей.

Удлинение геометрии

В Modeler есть ряд инструментов, позволяющих быстро удлинять или множить геометрические объекты. Так, используя инструменты Extrude (Выдавить) и Bevel (Срезать), можно создать геометрию из выделенных полигонов.
LightWave 3D 8 предоставляет расширенный набор для работы с геометрией:
Cut (Резка). Инструмент режет объект плоскостями, основываясь на широком наборе опций;
Divide (Разделение). Создает группу присоединенных к геометрии точек, расположенных посередине граней выбранных полигонов;
Make Pole (Создание плюса), Инструмент, похожий по своей работе на Spikey, в отличие от которого просто создает на основе выделенного полигона набор новых, объединенных центральной точкой, расположенной в центре старого полигона;
Extender Plus. Позволяет выбрать неупорядоченную группу точек и работать с ними как классический Extender. Помимо этого, автоматически определяет, закрывать полигоном новую геометрию или нет. В режиме работы с полигонами применяет быстрое выдавливание без какого либо интерфейса;
Super Shift (Супер смещение). Работает по аналогии с Bevel, обладая некоторыми специфическими возможностями;
Bridge tool (Инструмент Мост). Создает объединяющий набор полигонов на основе выбранных. Этим инструментом крайне легко объединить два разрозненных объекта;
Add edges (добавить грани). Позволяет детализировать выделенные полигоны, создавая дополнительные грани внутри них;
Reduce edge (Сократить грани). Уменьшает количество граней, используя за основу выделенные полигоны;
Remove edge (удаление граней). Удаляет грани на выбранных полигонах;
Edge Bevel (Фаска грани). Создает фаску на основе выделенных точек.

Вращение объектов

Точки и полигоны можно вращать при помощи инструмента Rotate (Вращать). Обычно сначала указывают ось вращения, затем центр и в последнюю очередь - угол. Инструменты вращения позволяют сгибать или скручивать объекты, преобразуя их в абсолютно нереальные:
Rotate any axis (Вращение по произвольной оси). При наличии в фоновом слое двухточечного полигона, вращает активный слой вокруг его вектора;
Rotate arbitrary axis (вращение по случайной оси). В отличии от предыдущего инструмента, случайно вращает активный слой вокруг вектора фонового объекта;
Rotate above normal (Вращение вокруг нормали). Поворачивает выбранный полигон в плоскости, перпендикулярной нормали;
Rotate to ground (Вращение относительно земли). При наличии в фоновом слое двухточечного полигона, поворачивает объект относительно указанной оси координат плюс вектора фонового полигона;
Rotate to object (Вращение по объекту). Поочередно выделив два полигона, инструмент развернет второй в плоскость первого.

Иллюстрированный самоучитель по Light Wave 8

Bone Weights

С помощью этого типа весовых карт определяют влияние костей на геометрию объекта. Bone Weights не только позволяет указать положение костей и выполнить настройки Falloff в Layout, но и установить степень их влияния на точки. Иными словами, используя Bone Weights, можно очень тонко контролировать и настраивать деформацию геометрии с помощью костей (подробнее об этом элементе см. в главе 7).
Например, при создании анимации наибольшую трудность представляет оживление рук и пальцев. Кость может воздействовать на перемещение точек, на которые вообще не должна оказывать никакого влияния. Bone Weights позволяет указать точки, на которые распространяется эта зависимость, и точки, не имеющие к ней отношения. Точки, не включенные в карту, окажутся неподвижными.

Что дальше?

В Modeler есть, ряд инструментов, предназначенных для работы с картами, но некоторые из них чрезвычайно сложны и поэтому почти не рассматриваются в этой книге. Обратитесь к руководству пользователя или воспользуйтесь ресурсами Internet, если хотите узнать больше о следующем:
Vertex Paint (Раскрашивание карт). Облегчает работу с редактированием карт;
Texture Guide (Проводник текстур). Позволяет размещать текстуры на поверхностях;
Multiple UV manipulators (UV-манипуляторы). При работе в UV-системах координат предоставляет доступ к многим операциям, включая Rotate (Поворот), Spread (Продлить), Quantize (Разбить на подгруппы) и Normalize (Нормировать).

Цветовые карты и видеоигры

Поскольку мир домашних игровых систем значительно ограничен небольшим объемом памяти, художникам для воплощения виртуальных миров и персонажей игр приходится реже использовать текстуры. Как выглядит игра, насколько быстро она загружается, как смотрятся спецэффекты - все это целиком зависит от того, насколько профессионально применяется карта изображений.
Вместо сотни изображений, загрузка которых требует значительного объема памяти, для создания затемнения текстур можно использовать цветовые карты. Данный метод очень результативен и при работе с LightWave.

Цветовые карты

Можно установить цвет поверхности, образуемой полигоном, воспользовавшись инструментом Surface Editor (Редактор поверхности) или картой изображения. Однако, несмотря на то что эти методы чрезвычайно мощны, цветовые карты все таки имеют перед ними ряд преимуществ.
Используя цветовые карты, можно не закрашивать целиком участок плоскости, ограниченный полигоном, а для каждой точки определить значения красного (red), зеленого (green), синего (blue) и альфа (alpha) цветов (RGBA). Самый насыщенный цвет соответствует той точке, которой он непосредственно назначен, между точками с различными цветами будут созданы плавные переходы - так называемое затенение точек (vertex shading).
При помощи затенения точек можно окрашивать полигон в различные цвета (см. рис. 5.55). Еще одно преимущество данного метода заключается в том, что присвоение какой-либо точке цвета влияет на отображение всей поверхности полигона. Таким образом, если полигон имеет цветовую карту, то при наложении текстуры затенение точек будет сохранено.

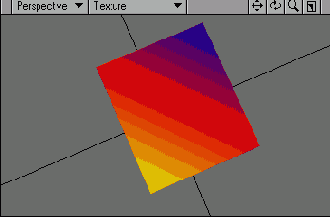

Рис. 5.55. Поверхность полигона окрашена в несколько цветов

Использование Bone Weight

1. В Modeler создайте или загрузите объект, который требуется анимировать.
2. Переведите Modeler в режим выделения точек.
3. Выделите точки, которые следует связать с костью (рис. 5.38).

Рис. 5.38. Выделите точки, которые будут принадлежать весовой карте
4. Щелкните по кнопке W, чтобы перейти в режим отображения Weight Map, из выпадающего меню выберите пункт new (рис. 5.39).

Рис. 5.39. Чтобы создать весовую карту, из выпадающего меню выберите пункт new
5. Откроется диалоговое окно Create Weight Map (Создать весовую карту). В поле Name (Имя) введите Bone 1 (Кость 1) - рис. 5.40.
6. Чтобы создать весовую карту, щелкните по кнопке ОК.
7. Нажмите клавишу Shift+S. Откроется диалоговое окно Save As, в котором следует указать папку и имя файла. Весовая карта будет сохранена в файле объекта.

Рис. 5.40. Bone 1 - название карты Bone Weight
Остальные настройки производятся в Layout. Для этого в Layout в окне Bone Properties из выпадающего меню Bone Weight Map выберите пункт Bone 1. Теперь кость будет влиять только на выделенные точки.

Использование режима Weight Shade

1. Чтобы создать и редактировать объект SubPatch, выполните предыдущую процедуру «Настройка SubPatch Weight».
2. На виде Perspective из выпадающего меню режимов отображения выберите пункт Weight Shade (рис. 5.36). Объект окрасится в оттенки синего и красного цветов в соответствии с весом точек.
3. Используя метод, описанный в предыдущей процедуре, измените объект. Заметьте, что со значениями точек меняются и их цвета. Более темный цвет соответствует большему влиянию точки на эффект сглаживания (рис. 5.37).

Рис. 5.36. Измените режим отображения на Weight Shade

Рис. 5.37. В режиме Weight Shade синие области соответствуют более гладким участкам поверхности

Использование Tool Falloff

1. Перейдите на вкладку Create, затем на панели инструментов щелкните по кнопке Box или нажмите клавиши Shift+X.
2. В любой точке окна проекции щелкните мышью и, перемещая ее, создайте параллелепипед, подобный изображенному на рис. 5.41.

Рис. 5.41. Постройте параллелепипед
3. В окне с видом Perspective из выпадающего меню режимов отображения вы берите пункт Weight Shade.
4. Перейдите на вкладку Map, затем на панели инструментов щелкните по кнопке New Weight Map (Новая весовая карта) - рис. 5.42. Откроется диалоговое окно Create Weight Map (Создание весовой карты).

Рис. 5.42. Чтобы создать карту, используйте команду New Weight Map
5. Примите имя, предложенное по умолчанию, а также начальную величину (100%) карты, щелкнув по кнопке ОК.
6. Переведите редактор моделей в режим выделения точек.
7. Удерживая нажатой правую кнопку мыши, при помощи лассо выделите нижние точки на виде сбоку (рис. 5.43).

Рис. 5.43. Выделите нижние точки объекта
8. Чтобы открыть диалоговое окно Set Vertex Map (Настроить точечную карту), на панели инструментов щелкните по кнопке Set Map Value (Установить значения карты) - рис. 5.44.

Рис. 5.44. В диалоговом окне Set Map Value в поле Value 1 установите значение 0
9. В поле Value 1 установите значение 0. Обратите внимание, что на виде Perspective нижняя часть осветлилась, появился плавный переход от светлой части к темной (рис. 5.45).

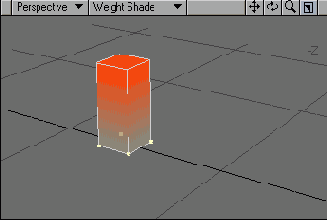

Рис. 5.45. Заметьте, что при изменении значений от 0 до 100 цвет окрашивания объекта меняется от более светлого к более темному
10. Перейдите на вкладку Construct, затем на панели инструментов щелкните по кнопке Knife. Запустится инструмент Knife.
11. На параллелепипеде сделайте три надреза. Заметьте, что переход цветов сохранился (рис. 5.46).

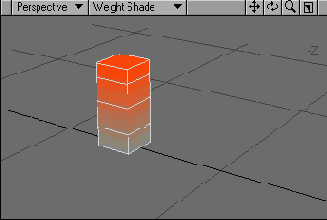

Рис. 5.46. Используйте инструмент Knife , чтобы добавить еще несколько сегментов 12. Перейдите на вкладку Modify, затем на панели инструментов щелкните по кнопке Rotate или нажмите клавишу Y. Запустится инструмент Rotate.
13. Из выпадающего меню Modeler вы берите, пункты Windows -> Numeric Options Open/Close (Окна -> Число вые настройки открыть/закрыть) или нажмите клавишу N. Откроется окно Numeric (рис. 5.47).

Рис. 5.47. Откройте окно Numeric инструмента Rotate 14. В поле Angle (Угол) введите значение 90.
15. Выберите ось Y.
16. Из выпадающего меню Falloff выберите пункт Weight Map, при этом текущая весовая карта будет использована для определения зоны влияния инструмента (рис. 5.48). Заметьте, что по мере того, как цвет становится темнее, угол поворота увеличивается (рис. 5.49).

Рис. 5.48. Из выпадающего меню Falloff выберите команду Weight Map

Рис. 5.49. Обратите внимание на результат применения инструмента Rotate

Изменение UV-координат

1. Переведите Modeler в режим выделения точек.
2. Перейдите на вкладку Modify, затем на панели инструментов щелкните по кнопке Drag или нажмите клавиши Ctrl+T. Запустится инструмент Drag.
3. На виде UV Texture перемещайте UV-точки (рис. 5.24). Заметьте, что при этом изменяется также вид наложения на виде Perspective (рис. 5.25).

Рис. 5.24. Так выглядит текстура до внесения изменений

Рис. 5.25. После перемещения верхнего левого угла результат стал больше соответствовать ожидаемому 5. Совместите UV-точки с угловыми точками текстуры (рис. 5.26). Несмотря на то что исходный четырехугольник был неправильным, текстура четко заполнила всю его площадь (рис. 5.27).

Рис. 5.26. Подберите координаты UV-точек таким образом, чтобы все точки оказались в пределах фонового изображения

Рис. 5.27. Результат полностью сохраняет форму исходной поверхности

Карты морфинга

Вот уже многие годы морфинг является неотъемлемой частью компьютерной графики. Морфинг - трансформация формы объекта при создании анимации. В начале 90-х при съемке фильмов был использован именно этот эффект - зрители были поражены, когда на экране люди превращались в животных или одно лицо трансформировалось в другое. После этого термин «морфинг» прочно вошел в лексикон профессионалов в области компьютерной графики.
Так, морфинг можно использовать для создания анимации, например, для воспроизведения движений губ в разговоре. Конечно, сначала пришлось бы создать большое количество изображений, соответствующих произнесению различных звуков. Даже самая короткая речь потребовала бы значительных усилий от аниматора и могла бы состоять из сотен морфингов. Более того, каждому изображению нужно было бы присвоить имя и произвести очень сложную настройку. При этом все картинки надо загружать одновременно, и для корректного выполнения морфинга они должны состоять из одинакового количества точек.
К счастью, такие дни давно миновали. В LightWave для создания морфинга необходимо задать только начальное и конечное изображения, а затем указать время преобразования одного в другое. Карты морфинга предоставляют широкие возможности управления, значительно уменьшают количество настроек, которые необходимо выполнить для создания анимации, а сам процесс анимирования становится более наглядным.
Нет необходимости для каждого движения губ загружать отдельное изображение, так как все они хранятся в одном единственном файле - файле объекта. Это объясняется тем, что карты морфинга не хранят все изображения, а содержат лишь различия между ними.
В качестве примера рассмотрим описанное выше воспроизведение речи. Исходным изображением является лицо. Теперь следует изменить его так, чтобы губы были приоткрыты (произношение звука «о») - пусть это будет первый переход. Второй переход - произношение звука «и», а третий - звука «у». При этом практически ничего не изменяется, за исключением положения точек вокруг рта, эти различия и сохраняются картой морфинга.
Более того, теперь для создания анимации лица не потребуется сложная настройка персонажа. Так как карты морфинга хранят только различия между исходным и конечным объектами, допустимо создавать несколько анимированных элементов одновременно - движения губ, щек, глаз и т.д. В Layout при помощи инструмента EndoMorph Mixer можно соединить их, при этом для каждого изображения будет использоваться анимационная кривая, что позволяет очень реалистично воссоздать мимику персонажа.
Создание «говорящей головы» не входит в рамки этой книги, однако, прочитав этот раздел, вы узнаете, как составить несколько карт морфинга для объекта. Как при помощи таких карт и инструмента EndoMorph Mixer (Микшер эндоморфов) создавать анимацию, описывается в десятой главе.

Настройка интерфейса для работы с UV-картами

1. Из выпадающего меню Modeler выберите пункты Options -> Display Options (Опции -> Настройки экрана) или нажмите клавишу D. Откроется окно Display Options (Настройки экрана), в котором нужно перейти на вкладку Layout (Разметка) - рис. 5.16.
2. Из выпадающего меню Layout (Разметка) выберите пункт Quad (Квадратный)- рис. 5.17. Интерфейс Modeler изменится (рис. 5.18).

Рис. 5.16. Откройте окно Display Options

Рис. 5.17. Из выпадающего меню Layout выберите пункт Quad

Рис. 5.18. В режиме разметки Quad в рыбочей области отображаются четыре вида объекта 3. Чтобы применить настройки экрана, щелкните по кнопке ОК.
4. Из выпадающего меню вида в окне Perspective выберите пункт Texture (см. рис. 5.19).

Рис. 5.19. В окне с видом Perspective выберите вид Texture 5. В окне вида справа из выпадающего меню видов выберите UV Texture (рис. 5.20). Данный режим используется только для работы с UV-картами. Координаты точек и полигонов - относительные (рис. 5.21).

Рис. 5.20. В окне вида справа выберите вид UV Texture

Рис. 5.21. Отображаемые UV-координаты позволяют начать работу с картой 6. Из выпадающего меню окна UV Texture выберите накладываемое изображение (рис. 5.22). Теперь оно будет использоваться в качестве фонового (рис. 5.23).

Рис. 5.22. Выберите изображение

Рис. 5.23. Очень просто оценить возможный результат, если использовать накладываемое изображение в качестве фона
Чтобы накладываемое изображение автоматически размещалось как фоновое в окне вида UV Texture, нажмите клавиши Shift+F9.
Теперь вы готовы получить некоторые навыки работы с UV-координатами и узнать основы построения UV-карт.

Настройка SubPatch Weight

1. Перейдите на вкладку Create, затем на панели управления щелкните по кнопке Box или нажмите клавиши Shift+X. Запустится инструмент Box (рис. 5.29).

Рис. 5.29. Создайте куб с помощью инструмента Box 2. Щелкните в любом месте окна проекции и постарайтесь сделать так, чтобы создаваемый вами объект был в точности похож на изображенный - см. рис. 5.30.

Рис. 5.30. Постарайтесь, чтобы созданный вами объект был таким же, как изображен на рисунке
3. Перейдите на вкладку Construct, затем на панели инструментов щелкните по кнопке SubPatch (рис. 5.31) или нажмите клавишу Tab. Полигоны будут преобразованы в SubPatch.

Рис. 5.31. Преобразуйте полигоны в SubPatch 4. В правом нижнем углу экрана щелкните по кнопке W и из выпадающего меню выберите пункт SubPatch Weight (рис 5.32).

Рис. 5.32. В меню выберите пункт SubPatch Weight
5. Перейдите на вкладку Map (Карта), затем, чтобы запустить инструмент Weights, щелкните по кнопке Weights на панели управления (рис. 5.33).

Рис. 5.33. Запустите инструмент Weights 6. На виде Perspective, удерживая нажатой левую кнопку мыши, проведите по тем точками, вес которых требуется изменить. Перемещайте мышь влево, чтобы добиться эффекта сглаживания (рис. 5.34), а вправо - чтобы уменьшить этот эффект (рис. 535).
7. Достигнув желаемого результата, щелкните по кнопке Weight на панели инструментов.

Рис. 5.34. Теперь эта точка сглаживает объект

Рис. 5.35. Редактируя вес той или иной точки, вы управляете степенью проявления эффекта сглаживания. Так, указанная точка оказывается более весомой и препятствует сглаживанию

В редакторе моделей есть дополнительные способы просмотра и редактирования значений SubPatch. В любом из окон проекций LightWave можно включить режим отображения Weight Shade. Modeler окрасит плавные участки поверхности в синий цвет, а более острые - в красный, таким образом позволяя легко проследить за вносимыми изменениями.

Определение поверхности UV-карты

1. На панели инструментов щелкните по кнопке Surface Editor (Редактор поверхности) или нажмите клавиши Ctrl+F3. Откроется окно Surfасе Editor (рис. 5.11).
2. В столбце Surface Name выберите имя поверхности.

Рис. 5.11. Используя Surface Editor, настройте параметры поверхности объекта
3. Чтобы открыть Texture Editor (Редактор текстур), справа от поля Color (Цвет) щелкните по кнопке Т (рис. 5.12).
4. Из выпадающего меню Projection (Проекция) выберите пункт UV (рис. 5.13).

Рис. 5.12. При помощи инструмента Texture Editor можно работать с самыми различными текстурами

Рис. 5.13. Измените тип проекции на UV
5. Из выпадающего меню UV-Map выберите нужную UV-карту (рис. 5.14). Здесь должны находиться все UV-текстуры, доступные для данного объекта.
6. Из выпадающего меню Image (Изображение) выберите нужное изображение или загрузите его (рис. 5.15). Оно будет обработано LightWave и наложено на поверхность.

Рис. 5.14. Измените значение в поле UVMap на Texture

Рис. 5.15. Загрузите изображение Теперь, когда положение текстуры контролируется UV-картой, необходимо настроить интерфейс Modeler таким образом, чтобы было удобно работать с UV-значениями. Заметьте, что некоторые из описанных ниже настроек могут быть выполнены только при определенной конфигурации редактора моделей.

Разорванные UV-карты

При создании UV-карт полигоны с общими вершинами имеют и общие UV-точки. Как следствие, изменение UV-координат одного из смежных полигонов может коснуться и других. Это может отрицательно сказаться при создании сложных UV-карт, но все-таки существует способ обойти и это препятствие - нужно использовать разорванные UV-карты.
Воспользуйтесь командой Unweld панели инструментов Detail, чтобы создать еще пару точек, которые и будут новыми UV-точками. Теперь можно работать с одним полигоном независимо от других. Закончив наложение текстур, воспользуйтесь командой Weld панели инструментов Detail или командой Merge Points панели инструментов Construct, чтобы опять связать точки. Дополнительные UV-точки исчезнут, но положение полигонов на UV-карте не изменится, появятся так называемые разрывы. Редактировать их можно при помощи команды Unweld.

Создание цветовой карты

1. Создайте объект или откройте тот, который требуется раскрасить.
2. В виде Perspective из выпадающего меню режимов отображения выберите команду Smooth Shade или Texture (рис. 5.56).

Рис. 5.56. Переведите вид Perspective в режим отображения Texture 3. Перейдите на вкладку Map, затем на панели инструментов щелкните по кнопке New Color Map (Новая цветовая карта). Откроется диалоговое окно Create Vertex Map (Создать точечную карту).
4. Чтобы создать карту с настройками по умолчанию, щелкните по кнопке ОК. Так как не выделено ни одной точки объекта, точечная карта будет создана для всех его точек. Таким образом, модель готова к окрашиванию.
5. На панели инструментов щелкните по кнопке Airbrush (Распылитель краски) или нажмите клавишу Z. Запустится инструмент Airbrush.
6. Из выпадающего меню Modeler выберите пункты Windows -> Numeric Options Open/Close или нажмите клавишу N. Откроется окно Numeric.
7. В поле Color (Цвет) укажите цвет, который вы хотите использовать. Это окно может оставаться открытым при работе в Modeler.
8. Удерживая нажатой клавишу Ctrl, щелкните мышью по тем точкам, цвет которых требуется изменить .
9. Выполните шаги 7 и 8, чтобы окрасить объект в нужные цвета.
10. Закройте используемый инструмент, щелкнув по кнопке Airbrush на панели инструментов или нажав клавишу Z.
Хотя при использовании затенения точек нужно загружать меньшее количество изображений, для достижения желаемого результата могут потребоваться гораздо более сложные текстуры.

Создание карт морфинга

1. Перейдите на вкладку Create, затем на панели инструментов щелкните по кнопке Box или нажмите клавиши Shift+X.
2. Щелкните в любой точке окна проекции и, перемещая мышь, создайте куб-см. рис. 5.50.

Рис. 5.50. Создайте куб
3. В правом нижнем углу экрана щелкните по кнопке М и выберите пункт base из выпадающего меню (рис. 5.51). Таким образом, вы определили исходное изображение, с которым будут сравниваться остальные.
4. Затем выберите значение new. Откроется диалоговое окно Create EndoMorph (Создать эндоморф) - рис. 5.52.

Рис. 5.51. Чтобы оаределить исходное изображение, сначала выберите пункт base, затем - new

Рис. 5.52. Чтобы обозначить отображаемое положение, используйте окно EndoMorph 5. В поле Name (Имя) введите имя эндоморфа - 1 (в соответствии с номером отображаемого положения).
6. Чтобы создать карту морфинга и закрыть диалоговое окно, щелкните по кнопке ОК.
7. Перетащив несколько точек, создайте новое изображение (рис. 5.53).

Рис. 5.53. Создайте новое изображение, переместив несколько точек 8. Повторите шаги 4-6, чтобы создать все необходимые промежуточные изображения.
9. Сохраните объект, нажав клавишу S, укажите имя файла и папку, в которой он будет находиться. В созданном файле хранится исходное изображение, а также все величины изменения координат точек, которые сохранены как карта морфинга. Теперь объект можно анимировать, используя инструмент EndoMorph редактора Layout (рис. 5.54).

Рис. 5.54. Так выглядит окно инструмента EndoMorph Mixer
Можно просмотреть каждое созданное положение объекта, воспользовавшись выпадающим меню режима создания карт морфинга.

Создание текстурной UV-карты

1. Выполните процедуру «Создание тестового четырехугольника».
2. Щелкните по кнопке Polygons или нажмите клавиши Ctrl+H. Редактор моделей перейдет в режим выделения полигонов (рис. 5.7).

Рис. 5.7. Переведите редактор моделей в режим выделения полигонов
3. В окне проекции выделите все четыре вершины полигона или сам полигон (рис. 5.8).

Рис. 5.8. Выделите точки по часовой стрелке
4. Перейдите на вкладку Map. На панели инструментов щелкните по кнопке New UV Map. Откроется диалоговое окно Create UV Texture Map (Создание текстурной UV-карты) - рис. 5.9.
Или
В правом нижнем углу экрана щелкните по кнопке Texture Map (Текстурная карта) и из выпадающего меню выберите пункт new (создать)- рис. 5.10.

Рис. 5.9. В диалоговом окне Create UV Texture Map можно ввести имя создаваемой карты и определить значения некоторых параметров

Рис. 5.10. В меню текстурных карт Modeler хранит информацию о том, какая из карт ассоциируется с текущим объектом
5. В поле Name введите имя карты или воспользуйтесь именем по умолчанию.
6. Из выпадающего меню Map Type (Тип карты) выберите проекцию, которую Modeler будет использовать для вычисления начальных значений UV (подробнее читайте в главе 12):

- Planar (Планарная), Cylindrical (Цилиндрическая) и Spherical (Сферическая). Эти типы проекций соответствуют типу поверхности, на которую накладывается изображение;
- Atlas (Атлас). Данный тип проекция «распрямляет» поверхность и распределяет UV-карту определенным образом.
7. Чтобы создать начальную UV-карту в соответствии с выбранным типом (в пункте 6), укажите ось проекции X, Y или Z.
8. Закройте диалоговое окно и завершите создание карты, щелкнув по кнопке ОК.
Карта создана и ассоциирована с точками четырехугольника, теперь необходимо определить поверхность модели, при проецировании на которую будет использована UV-карта, а не одна из стандартных проекций.

Создание тестового четырехугольника

1. Перейдите на вкладку Create.
2. Чтобы запустить инструмент Points, на панели инструментов щелкните по кнопке Points или нажмите клавишу + (Плюс) рис. 5.3.

Рис. 5.3. Чтобы быстро создать точки и построить четырехугольник воспользуйтесь инструментом Points
3. Удерживая нажатой правую кнопку мыши, на виде сзади по часовой стрелке создайте четыре точки (рис. 5.4). Таким образом вы определите направление нормали четырехугольника (подробнее это описано в главе 3).

Рис. 5.4. Эти четыре точки - вершины будущего четырехугольника
4. Закройте инструмент Points, нажав клавишу Enter.
5. Чтобы создать четырехугольник, на панели инструментов щелкните по кнопке Make Pol или нажмите клавишу Р (рис. 5.5).

Рис. 5.5. Создайте четырехугольник при помощи инструмента Make Pol 6. Перейдите на вкладку Display, затем на панели инструментов щелкните по кнопке Surface или нажмите клавишу Q. Откроется диалоговое окно Change Surface (рис. 5.6).
7. В поле Name введите UV, щелкните по кнопке OK, чтобы завершить настройку поверхности и закрыть диалоговое окно.

Рис. 5.6. В диалоговом окне Change Surface можно ввести имя поврехности и изменить некоторые первичные настройки
Если точки созданы не по ходу, а против часовой стрелки, нормаль четырехугольника будет направлена от вас. Исправить упущение можно следующим образом. В нижней части экрана щелкните по кнопке Points или нажмите клавиши Ctrl+G. Modeler перейдет в режим выделения точек. Затем, чтобы отменить выделение, нажмите клавишу / (Слэш), после чего выделите точки заново, но теперь обходя их по часовой стрелке. Далее выполните процедуру, описанную в разделе «Создание тестового четырехугольника», начиная с шага 4.
Тестовый четырехугольник построен, теперь можно приступить к созданию текстурной UV-карты, которая будет содержать определяемые вами параметры. Это весьма запутанный процесс, поэтому разобьем его на четыре этапа:
1. Создание текстурной UV-карты.
2. Определение поверхности, для которой создается UV-карта.
3. Определение окон проекций.
4. Ввод UV-координат.

SubPatch Weights

Раньше художникам при моделировании с помощью SubPatch приходилось уплотнять полигональную сетку объекта в тех местах, где было необходимо получить острую грань или угол (рис. 5.28). С введением точечных карт появилась возможность поточечно определять степень сглаживания подразделенной поверхности.

Рис. 5.28. Чтобы сделать грани более явными (слева), необходимо уплотнить решетку (справа)

Текстурные UV-карты

Поэкспериментировав с наложением изображений на поверхности, вы заметите, что проецирование картинки по одной единственной оси находит весьма ограниченное применение. Большинство поверхностей имеют сложную форму, при проецировании на такие поверхности изображение может в некоторых местах оказаться растянутым, в других сжатым или искаженным. И действительно, если использовать стандартные проекции, то понадобится создавать весьма замысловатые изображения, чтобы получить желаемый результат при проецировании на поверхность .
UV-карты позволяют осуществить привязку отдельных частей изображения к точкам с координатами (U,V) на поверхности. Эти координаты определяют положение изображения, его ориентацию и размер, в результате чего картинка идеально накладывается на поверхность модели.
Прежде чем приступить к изучению работы с UV-картами, создадим четырехугольник.

Tool Falloffs

Весовые карты можно использовать как зону, определяющую влияние на объект различных инструментов (например, Move, Rotate или Twist). Так, карта Tool Falloff позволяет сделать одну часть объекта более (или менее) подверженной влиянию различных инструментов.

Иллюстрированный самоучитель по Light Wave 8

Блокирование перемещений вдоль оси

1. Перейдите на вкладку Items, затем щелкните по кнопке Move на панели инструментов или нажмите клавишу Т.
2. В нижнем левом углу экрана в информационном окне щелкните по кнопке X, чтобы запретить перемещение по этой оси (рис. 6.17).

Рис. 6.17. Блокировав ось в информационном окне, вы запрещаете перемещения объекта относительно этой оси
3. Передвигайте мышь, удерживая нажатой левую кнопку. Заметьте, что перемещения объекта возможны только вдоль оси Z, при движении мыши вперед-назад, в то время как движение мыши влево-вправо не дает никакого эффекта (рис. 6.18).
4. Удерживая нажатой правую кнопку, перемещайте мышь. Обратите внимание, что объект может свободно двигаться вдоль оси Y.
5. Чтобы вернуть объект в исходное положение, щелкните по кнопке Reset.

Рис. 6.18. Поскольку ось X заблокмрована, перемещение мыши влево-вправо не дают никакого результата
Фиксируйте объект после внесения всех необходимых изменений. Таким образом, вы сможете предотвратить случайные эффекты при работе с другими элементами сцены.

Обратите внимание, что при блокировке одной из осей с помощью переключателей соответствующий маркер инструмента тускнеет и не может быть выделен.
Определить положение объекта более точно с помощью мыши, к сожалению, невозможно. В этом случае потребуется ввести значения в информационные числовые поля.

Инструменты создания анимации

В представленном ниже списке указывается, для работы с какими элементами предназначены те или иные инструменты создания анимации: Move - со всеми элементами;
Rotate - со всеми элементами;
Size - с объектами, костями, линейными и поверхностными источниками света;
Stretch - с объектами, костями, линейными и поверхностными источниками света;
Squash - с объектами и костями;
Reset - со всеми элементами.

Использование числовых информационных полей

1. Перейдите на вкладку Item, затем щелкните по кнопке Move на панели инструментов или нажмите клавишу Т.
2. Дважды щелкните в числовом информационном поле. Оно окажется подсвеченном, справа от текущего значения появится курсор (рис. 6.19).

Рис. 6.19. Дважды щелкнув в информационном поле, можно вводить координаты объекта по соответствующей оси 3. Нажмите клавишу Enter, чтобы сохранить .текущее значение, или введите новое и нажмите клавишу Enter. Например, цифра 2 будет означать, что объект по оси X отстоит от начала координат на 2 м (рис. 6.20).

Рис. 6.20. Введя значение 2, вы передвинете объект на 2 м вдоль оси X в положительном направлении
Чтобы изменить значения в каждой строке, нажимайте клавишу Tab- поочередно будут подсвечиваться остальные строки, в которые можно ввести новые значения. Однако после изменения значения в строке оси Z при нажатии клавиши Tab вы не перейдете к строке оси X, в данном случае нажатие этой клавиши будет равносильно нажатию Enter

В Layout в каждом из этих числовых полей вы можете выполнять простейшие математические операции. Это особенно полезно, когда необходимо сместить или повернуть объект относительно текущего положения. Например, предположим, что по одной из осей объект имеет координату 537,77 мм, и вы хотите перемесить его в точку,- находящуюся на вдвое меньшем расстоянии от начала координат. Для этого в соответствующем поле вам просто необходимо напечатать 537.77/2.

Использование инструмента Squash

1. Загрузите объект в Layout.
2. Перейдите на вкладку Items, затем щелкните по кнопке Squash на панели инструментов (рис. 6.26). Запустится инструмент Squash.

Рис. 6.26. При использовании инструмента Squash объем элемента остается тем же самым, однако его размеры изменяэтся, таким образом, что объект как бы расплющивается в том или ином направлении
3. Удерживая нажатой левую кнопку, переместите красный маркер влево. Объект уменьшается по оси X, но растет по осям Y и Z. Таким образом создается иллюзия, что объект был расплющен (рис. 6.27).

Рис. 6.27. Элемент растянулся по осям Z и X, так как был расплющен по оси Y
Инструмент Squash - это единственный инструмент, при работе с которым вы должны использовать маркер. Дело в том, что эффект можно применить только в одном направлении. Если в окне проекции, удерживая нажатой левую кнопку, перемещать мышь, не будет происходить никаких изменений.

Использование маркеров

1. Перейдите на вкладку Items, затем щелкните по кнопке Move на панели инструментов или нажмите клавишу Т.
2. Щелкните мышью и перетащите красную стрелку (рис. 6.14). Неважно, каким образом вы передвигаете мышь, объект будет перемещаться только вдоль оси X.
3. На панели инструментов щелкните по кнопке Rotate или нажмите клавишу Y.

Рис. 6.14. При помощи маркеров инструмента можно перемещать объект только в выбранном напрвлении 4. Щелкните и перетащите синюю окружность (рис. 6.15). Заметьте, что объект двигается только вокруг выделенной оси.

Рис. 6.15. Марккеры инструмента позволяют вращать объект только относительно выбранной оси

Второй метод ограничения движения объекта состоит в использовании переключателей осей, расположенных в левом нижнем углу экрана рядом с информационными полями (рис. 6.16).

Рис. 6.16. Переключатели осей находятся в левом нижнем углу рядом с полями ввода

Изменение частоты отображения кадров

1. Переместите указатель кадров на определенный кадр, например, на 24.
2. На панели инструментов щелкните по кнопке General Options или нажмите клавишу О. Откроется диалоговое окно Preferences вкладки General Options.
3. Из выпадающего меню Frame Slider Label выберите пункт Time in Seconds (Время в секундах). Теперь указатель кадров отображает «0.800 s», то есть время появления 24-го кадра при частоте 30 кадров в секунду (рис. 6.36).
4. Дважды щелкните в поле Frames Per Second (Кадры в секунду) и измените указанное там значение. На рис. 6.37 значение изменено на 24, поэтому указатель кадров отображает «1.000 s», что означает время появления 24-го кадра.

Рис. 6.36. При частоте 30 кадров в секунду 24-й кадр соответствует 0,8 с воспроизведения. С помощью настроек окна Preferences можно значительно оптимизировать работу

Рис. 6.37. При частоте 24 кадра в секунду 24-й кадр стал соответствовать 1 с воспроизведения
Если вы начали создавать анимацию при одной частоте смены кадров, то. Изменение этой частоты в процессе работы может привести к непредсказуемым последствиям. Постарайтесь определить частоту прежде, чем приступить к выполнению задания. Если вам приходится работать с различными проектами, а следовательно, разными частотами смены кадров, возьмите в привычку сначала проверить, какую именно частоту вы установили, чтобы потом не пришлось переделывать весь заказ.

Изменение метки указателя кадров

1. Перейдите на вкладку Display, чтобы получить доступ к новым инструментам.
2. На панели инструментов щелкните по кнопке General Options или нажмите клавишу О. Откроется диалоговое окно Preferences вкладки General Options (рис. 6.33).
3. Из выпадающего меню Frame Slider Label (Метка указателя кадров) выберите тип желаемого отображения, например, SMPTE Timecode (Временной код SMPTE) - рис. 6.34. Метка указателя кадров изменилась с 0 на 0:00:00:00 (рис. 6.35).

Рис. 6.33. В диалоговом окне Preferences вкладки General Options производятся основные настройки Layout

Рис. 6.34. Чтобы настроить отображение времен, воспользуйтесь меню Frame Slider Label

Рис. 6.35. При изменении типа отображаемой информации меняется не только сам указатель, но и дорожка, по которой движется
Здесь также можно определить и начальный кадр анимации, введя его номер в поле Frame 0 Time Code (Временной код нулевого кадра).

Изменение номера текущего кадра

1. Удерживая нажатой левую кнопку, перемещайте указатель кадров по дорожке. Отображаемая цифра соответствует номеру текущего кадра (рис. 6.31), Или

Рис. 6.31. Чтобы перейти к нужному кадру, передвигайте указатель кадров, удерживая нажатой левую кнопку мыши 2. Откройте диалоговое окно Go to Frame (Перейти к кадру), нажав клавишу F (рис. 6.32). В этом окне отображается номер текущего кадра.

Рис. 6.32. Очень простой способ перейти к нужному кадру - воспользуйтесь диалоговым окном Go to Frame 3. Чтобы перейти к определенному кадру, введите в поле его номер и нажмите клавишу Enter. Указатель отобразит номер заданного вами кадра.
Скорее всего, вам захочется, чтобы указатель кадров отображал не только номер текущего кадра. Например, при работе с материалом видеопроекта вам потребуется информация о временном коде. Создавая фильм, вы, вероятно, захотите получить данные о ключевом коде кадра. LightWave позволяет изменить отображаемую указателем информацию, то есть определить его метку, связывая его со способом обработки кадров для того или иного средства воспроизведения (подробнее см. раздел «Временные настройки указателя кадров»).

Изменение размеров объекта

1. Создайте объект и загрузите его в Layout.
2. Перейдите на вкладку Items, затем щелкните по кнопке Size на панели инструментов (рис. 6.21) или нажмите клавиши Shift+H. Запустится инструмент Size.

Рис. 6.21. Чтобы масштабировать объект по всем осям, используйте инструмент Size
3. Удерживая нажатой левую кнопку, перемещайте мышь. Заметьте, что при движении мыши вправо объект растет (рис. 6.22), а при движении влево - уменьшается.

Рис. 6.22. Чтобы уменьшить объект, переместите мышь влево, а чтобы увеличить - вправо
Инструмент Size не имеет маркеров, так как изменение размеров объекта происходит одновременно по всем трем направлениям.

Отключение автоматического создания опорных кадров

1. Отключите автоматическое создание опорных кадров, щелкнув по кнопке Auto Key, расположенной под дорожкой указателя кадров (рис. 6.38).

Рис. 6.38. Чтобы отключить функции Auto Key, щелкните по кнопке Auto Key
2. Чтобы открыть вкладку General Options диалогового окна Preferences, нажмите клавишу О.
3. Из выпадающего меню Auto Key Create (Автоматическое создание опорных кадров) выберите пункт Off (Отключено) - рис. 6.39.
4. Закройте окно Preferences.

Рис. 6.39. Из всплывающего меню Auto Key Create выберите пункт Off

Теперь создадим простую анимацию с использованием одной камеры, определяя опорные кадры вручную.

Предварительный просмотр анимации

Вы создали небольшой анимационный ролик. Теперь самое время просмотреть его и оценить результат. Один из простых способов просмотра - перетащить мышью указатель кадров из крайнего левого положения в крайнее правое. Это позволит сымитировать движение элементов сцены, но не даст реальной временной оценки.
Гораздо удобнее воспользоваться кнопками управления воспроизведением (рис. 6.51). Точность воспроизведения при этом определяется скоростью вашей видеокарты. Некоторые «медленные» видеокарты не могут обновлять изображение с заданной частотой, в то же время более современные карты отображают анимацию слишком быстро.

Рис. 6.51. Рис. 6.51. Кнопки управления анимацией выглядят так же, как похожие по назначению кнопки на видеомагнитофоне или DVD-плеере

Работа с опорными кадрами

Опорные кадры (другое название ключевого кадра.) - это основной элемент, необходимый для создания анимации. В них зафиксированы изменения положения или размеров объекта в определенный момент времени, который является одним из ключевых в создаваемой анимации. Как только вы определили опорные кадры, Layout автоматически просчитает промежуточные кадры, производя за вас необходимые вычисления.
Чтобы лучше понять предназначение опорных кадров, необходимо научиться их создавать и изменять вручную. Отключите кнопку Auto Key (Автоматическое создание опорных кадров), чтобы Layout не создавал и не изменял опорные кадры без ваших указаний.

Работа со временем

Теперь рассмотрим, как работать со временем, поскольку этот вопрос крайне важен при создании анимации. Но сначала необходимо представить, как будет выглядеть сцена и сколько времени должен длиться ролик. Любая анимация в дальнейшем будет воспроизводиться какими то средствами видео или компьютером. Каждое из средств воспроизведения характеризуется определенной частотой смены кадров, или числом кадров в секунду.
Так, NTSC-система видеовоспроизведения (стандарт в США) работает с частотой 30 кадров в секунду (частота, используемая по умолчанию в Layout), в Европе более- популярна система PAL, работающая с частотой 25 кадров в секунду, а все фильмы показываются с частотой 24 кадра в секунду. Частота кадров для воспроизведения на компьютере различна и зависит от используемого для просмотра приложения.
Как только определено средство, которое будет использоваться для воспроизведения, необходимо вычислить длину создаваемой анимации. Например, если требуется десятисекундный ролик, который будет воспроизводиться с частотой 30 кадров в секунду, то необходимо создать 300 кадров. Существует простая формула для подсчета необходимого количества кадров:
длительность ролика (в секундах) х число кадров в секунду = число кадров
И наоборот, если вам известно количество кадров, а также частота работы воспроизводящего средства, то для определения длины ролика можно воспользоваться следующей формулой:
число кадров / число кадров в секунду = длительность ролика (в секундах)
В Layout время представлено в виде линейки, по которой перемещается указатель кадров. Он двигается по дорожке, на которую нанесены цифры и штрихи (рис. 6.28). Каждый штрих соответствует определенному кадру, а цифры служат для указания номеров кадров. Кроме того, указатель кадров отображает номер текущего кадра анимации. Чтобы сделать его работу более эффективной, необходимо задать два параметра - начальный и конечный кадры.

Рис. 6.28. Указатель кадров отображает номер текущего кадра, его можно использовать для перемещения по временной шкале

Работа в трехмерном пространстве

Первый этап создания трехмерной анимации - это перемещение элемента или изменение его размеров, но перед тем как вы начнете передвигать объекты, необходимо изучить основы работы в трехмерном пространстве. В Layout каждому измерению поставлена в соответствие своя ось, вдоль которой вы можете перемещать объекты. Так, можно принять, что перемещение объекта вдоль оси X (+Х и -X)-это его движение влево-вправо, вдоль оси Y (+Y и -Y) - вверх-вниз, а вдоль оси Z (+Z и -Z) - вперед-назад (рис. 6.1).

Рис. 6.1. Это три оси, относительно которых может перемещаться объект

В Layout есть ряд инструментов, позволяющих перемещать объекты вдоль осей. Например, при работе с инструментом Rotate (Вращать), который находится на панели инструментов (рис. 6.2), используются несколько другие оси. Так, ось Н (курс, +Н и -Н) отвечает за поворот объекта влево-вправо, ось Р (наклон, +Р и -Р) -за наклон вверх-вниз, а ось В (завал, +В и -В) - за наклон влево-вправо (рис. 6.3).

Рис. 6.2. На панели инструментов щелкните по кнопке Rotate, чтобы активировать инструмент Rotate

Рис. 6.3. Объект может вращаться в этой системе координат

Растягивание элемента

1. Создайте объект и загрузите его в Layout.
2. Перейдите на вкладку Items, затем на панели инструментов щелкните по кнопке Stretch (рис. 6.23) или нажмите клавишу Н. Запустится инструмент Stretch.

Рис. 6.23. Инструмент Stretch позволяет изменить размеры элемента по одной из осей 3. Удерживая нажатой левую кнопку, перемещайте мышь в окне проекции. При движении мыши влево - вправо объект растягивается вдоль оси X, а при движении вперед-назад- вдоль оси Z (см. рис. 6.24).

Рис. 6.24. При перемещении мыши вперед-назад изменяются размеры объекта вдоль оси Z, а при движении мыши влево-вправо размеры изменяются по оси X 4. Захватите зеленый маркер. При перемещении мыши вперед-назад объект растягивается вдоль оси Y (рис. 6.25). Перемещение мыши влево-вправо не дает никакого эффекта.

Рис. 6.25. Чтобы ограничить растяжение объекта вдоль оси, можно использовать маркеры инструмента Stretch Действие инструмента Squash похоже на действие Stretch, но, в отличие от последнего, при деформации объем объекта ос тается неизменным.

Создание опорных кадров вручную

1. В окне проекции щелкните по камере (рис. 6.40).

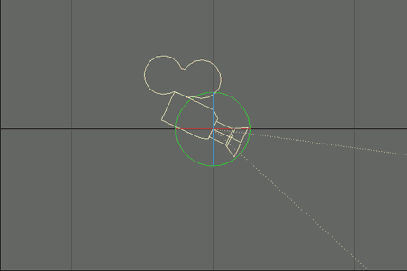

Рис. 6.40. Выберите камеру, щелкнув по ней мышью в окне проекции

2. Нажмите клавишу Enter или щелкните по кнопке Create Key (Создать опорный кадр), расположенной непосредственно под дорожкой указателя кадров. Откроется диалоговое окно Create Motion Key (Создать опорный кадр) - рис. 6.41.

Рис. 6.41. В окне Create Motion Key можно выполнить необходимые настройки для создания опорного кадра
3. Щелкните по кнопке ОК или нажмите клавишу Enter, чтобы сделать опорным текущий кадр, номер которого отображается в поле Create Key At (Создать опорный кадр в...).
4. Перетащите указатель кадров к кадру с номером 30 (рис. 6.42).

Рис. 6.42. Перейдите к кадру с номером 30 - к следующему опорному кадру
5. Перейдите на вкладку Items, затем щелкните по кнопке Move на панели инструментов или нажмите клавишу Т.
6. Перетащите камеру в правую верхнюю часть окна проекции Layout (рис. 6.43).

Рис. 6.43. Перетащите камеру в верхний правый угол окна проекции Layout
7. Чтобы создать следующий опорный кадр, повторите шаги 2 и 3 (рис. 6.44). Заметьте, что в окне проекции Layout отображается траектория камеры, по которой она будет двигаться между опорными кадрами (рис. 6.45).
8. Перетащите указатель кадров на кадр с номером 60 (рис. 6.46).

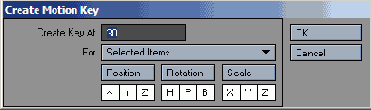

Рис. 6.44. По умолчанию диалоговое окно Create Motion Key предлагает сделать опорным текущий кадр

Рис. 6.45. B Layout отображается путь перемещения камеры

Рис. 6.46. Чтобы создать последний опорный кадр, перейдите к кадру с номером 60
9. Переместите камеру в верхнюю левую часть окна проекции.
10. Чтобы создать еще один опорный кадр, выполните шаги 2 и 3. Layout автоматически соединит все точки и создаст плавную кривую - траекторию движения камеры (рис. 6.47).

Рис. 6.47. В Layout изображена плавная дуга, вдоль которой будет перемещаться камера
Для каждого элемента сцены Layout автоматически создает опорный кадр с номером 0. Если при работе со сценой сохранены установки по умолчанию, то источник освещения и камера также имеют опорные кадры с номером 0.

Layout размещает желтые маркеры на траектории движения текущего выделенного объекта в том месте, где располагаются опорные кадры.
Допустим, вы хотите, чтобы камера двигалась от кадра с номером 0 к кадру с номером 60 по прямой. В таком случае необходимо разместить 30-й кадр непосредственно на прямой, соединяющей начальный и конечный кадры, или просто удалить его.

Создание предварительного просмотра

1. Создайте или загрузите сцену, содержащую анимацию.
2. Из выпадающего меню Preview (Предварительный просмотр), расположенном в правом нижнем углу экрана, выберите пункт Make Preview (Создать предварительный просмотр) - рис. 6.53. Откроется диалоговое окно Make Preview.

Рис. 6.53. Для создания предварительного просмотра используйте выпадающее меню Preview 3. Щелкните по кнопке ОК или нажмите клавишу Enter, чтобы принять настройки по умолчанию и начать процедуру создания (рис. 6.54). Как только предварительный просмотр будет создан, Layout автоматически откроет окно Preview Playback Control (Управление предварительным просмотром).

Рис. 6.54. Введите начальный и конечный кадры, а также шаг кадров. Например, можно создать предварительный просмотр для каждого второго кадра 4. Щелкните по кнопке воспроизведения, чтобы просмотреть созданную анимацию (рис. 6.55). Также на панели управления воспроизведением доступны следующие функции: повтор воспроизведения, воспроизвести до конца и остановить, покадровый просмотр в прямом и обратном направлениях.

Рис. 6.55. Как только предварительный просмотр будет создан, появится окно управления воспроизведением 5. Чтобы настроить частоту воспроизведения анимации, щелкните по одной из кнопок с цифрами (цифра соответствует частоте смены кадров, рис. 6.57), находящихся справа от кнопок управления воспроизведением. Например, если вы нажмете кнопку с цифрой 3, анимация будет воспроизводиться с частотой три кадра в секунду.

Рис. 6.56. Чтобы перемещать между кадрами в режиме предварительного просмотра, используйте указатель кадров
6. Чтобы остановить предварительный просмотр, щелкните по кнопке паузы. Чтобы перемещаться между кадрами, используйте указатель кадров (рис. 6.56). В правом нижнем углу окна проекции отображается номер текущего кадра (рис. 6.57).

Рис. 6.57. В Layout отображается номер текущего предварительного просмотра
7. Чтобы закрыть диалоговое окно и вернуться к работе в Layout, щелкните по кнопке End Preview (Закрыть предварительный просмотр).
Предварительный просмотр можно сохранить в формате AVI или как файл QuickTime. Для этого из выпадающего меню Preview выберите команду Save Preview (Сохранить предварительный просмотр), Layout запросит имя файла и палки, где будет помещен предварительный просмотр. Чтобы определить формат сохранения, из выпадающего меню Preview выберите пункт Preview Options (Настройки предварительного просмотра), откроется диалоговое окно, в котором и указывается формат.

По умолчанию в окне Make Preview будут использоваться определенные вами начальный и конечный кадры. Если вы хотите просмотреть только какую либо часть анимационного ролика, измените эти значения.

Удаление опорного кадра

1. Откройте диалоговое окно Go to Frame, нажав клавишу F (рис. 6.48).

Рис. 6.48. Перейдите к опорному кадру, который требуется удалить 2. В поле введите номер удаляемого опорного кадра (в данном случае 30) и щелкните по кнопке ОК или нажмите клавишу Enter.
3. Убедитесь, что камера все еще выделена, и нажмите клавишу Del или щелкните по кнопке Delete Key (Удалить опорный кадр), расположенной под указателем кадра. Откроется диалоговое окно Delete Motion Key (Удаление опорного кадра) - рис. 6.49.

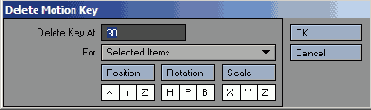

Рис. 6.49. Используя диалоговое окно Delete Motion Key, удалите опорный кадр, либо текущий, либо какой-нибудь другой
4. Щелкните по кнопке ОК или нажмите клавишу Enter, чтобы подтвердить удаление текущего опорного кадра и закрыть диалоговое окно. Кривая будет заменена прямой, соединяющей кадры с номерами 0 и 60 (рис. 6.50). О сплайновой интерполяции более подробно рассказывается в главе 10.


Рис. 6.50. Layout автоматически отображает изменения траектории движения камеры

Указание начального и конечного кадров

1. Дважды щелкните в поле, расположен ном слева от дорожки указателя кадров (рис. 6.29). Подсвеченное число соответствует первому отображаемому кадру, это может быть любое целое число.

Рис. 6.29. Начальный кадр можно ввести вполе на дорожке указателя кадров 2. Оставьте в этом поле значение, равное нулю, и нажмите клавишу Enter.
3. Дважды щелкните в поле, расположенном справа от дорожки указателя кадров (рис. 6.30). Подсвеченное число соответствует номеру последнего отображаемого кадра.

Рис. 6.30. Конечный кадр соответствует последнему отображаемому кадру 4. Введите в этом поле 90 (это означает, что длина анимации составляет 90 кадров) и нажмите клавишу Enter. Заметьте, что дорожка указателя кадров изменилась в соответствии с введенными параметрами.
В указателе кадров следует вводить только целые значения, но ни в коем случае не дробные.

Воспроизведение анимации при помощи кнопок управления

1. Создайте или загрузите сцену, содержащую анимацию.
2. Щелкните по кнопке Forward Play (Прямое воспроизведение), находящейся в правом нижнем углу экрана. Начнется воспроизведение ролика (рис. 6.52).

Рис. 6.52. Щелкните по кнопке Play, чтобы просмотреть анимацию
На вкладке General Options окна Preferences вы можете ограничить частоту смены кадров при воспроизведении, пометив галочкой опцию Play at Exact Rate (Воспроизведение с точной частотой). При этом указатель кадров будет пропускать кадры, если воспроизведение происходит слишком медленно, или, наоборот, замедлять перемещение, если ролик воспроизводится очень быстро.
Другой фактор, который может оказывав влияние на скорость воспроизведения,- это сложность анимации. Чем больше элементов участвует в ролике, тем больше вычислений необходимо выполнять Layout что также снижает скорость воспроизведения. В этом случае рекомендуется создать предварительный просмотр, чтобы корректно оценить временную раскладку ролика.

Временные настройки указателя кадров

Существует четыре основных типа отображаемой информации:
Frame Number (Номер кадра). В данном случае отображается номер кадра. Это очень полезная настройка при работе с любым средством воспроизведения;

SMPTE Time Code (Временной код SMPTE). При использовании данной опции отображается стандартное время для видео, принятое Обществом кино и телережиссеров США (Society of Motion Picture and Television Engineers). Это пригодится при работе с материалом, который впоследствии будет скопирован на видеопленку. Важно отметить, что в данном режиме отображается только обработанный временной код кадров;

Film Frame Code (Кадровый код фильмов). Указатель кадров отображает информацию в кадрах и футах, в формате 2 +13 (2 фута и 13 кадров). Это крайне важно, если вы работаете над материалом, который в дальнейшем будет использован в фильме. Вы определяете тип пленки (35 мм, 16 мм и т.д.), выяснив, сколько кадров помещается в одном футе пленки, вводите это значение в поле Frames Per Foot (Кадров в футе), находящееся на вкладке General Options окна Preferences;

Time in Seconds (Время в секундах). При использовании этой опции время отображается в секундах, что удобно при работе со всеми средствами воспроизведения.

Иллюстрированный самоучитель по Light Wave 8

Анимирование при помощи Morph Amount

1. Из выпадающего меню Current Object выберите пункт Morph-Ball:Layerl.
2. Перейдите на вкладку Deform.
3. Из выпадающего меню Morph Target (Цель морфинга) выберите пункт Morph Ball:Layer2 (рис. 7.57).
4. Чтобы открыть окно Graph Editor (Редактор кривых), изображенное на рис. 7.59, щелкните по кнопке Е рядом с полем Morph Amount (рис. 7.58).
5. Откройте диалоговое окно Create Key (Создать опорный кадр), нажав клавишу Enter.

Рис. 7.57. Выделите объект, в который требуется превратить текущий

Рис. 7.58. Чтобы открыть выбранный канал в Graph Editor , щелкните по кнопке Е, расположенной рядом с полем Morph Amount

Рис. 7.59. Graph Editor позволяет увидеть, как будет происходить превращение во времени

Рис. 7.60. Сделайте кадр с номером 30 опорным для эффекта морфинга. Кадром, в котором сфера окончательно превратится в куб, пусть будет кадр с номером 100
6. В поле Frame (Кадр) введите 30, чтобы превратить шар в куб за 1 секунду. В поле Value (Величина) введите 100 (рис. 7.60), это означает, что шар будет целиком превращен в куб.
7. Щелкните по кнопке ОК или нажмите клавишу Enter, чтобы применить настройки и закрыть диалоговое окно (подробнее о Graph Editor читайте в главе 10).
8. Щелкните по кнопке Play. Сфера превращается в куб.
А где же пирамида? Ее нужно добавить в список объектов морфинга. Вероятно, вы заметили, что в меню Morph Target находится только один объект. Дело в том, что каждому объекту может соответствовать только один объект морфинга. Поэтому чтобы осуществить дальнейшее превращение куба в пирамиду, нужно уже для куба указать объект морфинга. Но процесс можно ускорить, воспользовавшись уже готовым морфингом для сферы, а не создавать новый морфинг для куба.
Для этого потребуется продлить морфии сферы. Так, если сфера превращается в к на все 100%, так какое же значение нужно ввести, чтобы затем она превратилась в сферу? Рассуждайте так: превращение сферы в куб - это 100%, превращение куба в пирамиду - это тоже 100%, значит, что бы получить из сферы пирамиду, нужно указать 200%!

Деформирование геометрии

Чтобы создать, например, бурлящий поток или деревья, качающиеся на ветру, или изменить выражение лица героя, потребуется деформировать объекты. Иначе говоря, переместить точки таким образом, чтобы добиться желаемого результата. В Layout нет никаких инструментов моделирования, поэтому для создания эффектов используется инструмент Deform (Деформировать), который позволяет манипулировать точками объекта. Чем больше точек имеет . объект, тем точнее можно воссоздать тот или иной эффект. В следующем примере рассказывается, как создать эффект волны при помощи карты смещений (displacement map).

Добавление костей в объект

1. В Modeler при помощи инструмента Disc ( Диск) создайте цилиндр со следующими параметрами: axis (ось) - Z, число граней 24, число сегментов 12, bottom (дно) 0 m, top (вершина) 4 т, center X (центр по оси X) 0 m, center Y (центр по оси Y) 0 m, center Z (центр по оси Z) 2 m, radius X (центр по оси X) 500 mm, radius Y (центр по оси Y) 500 mm, radius Z (центр по оси Z) 2 m (рис. 7.68).

Рис. 7.68. Создайте цилиндр, который далее будет деформирован двумя костями
2. Сохраните цилиндр, нажав клавишу S. В появившемся диалоговом окне Save As (Сохранить как) введите имя Bone-Tube.lwo и отправьте созданный элемент в Layout.
3. Из выпадающего меню View (Вид), расположенном в правом верхнем углу окна проекции, выберите пункт Right (ZY).
4. В Layout из выпадающего меню режимов отображения, расположенном в верхнем левом углу экрана, выберите пункты Maximum Render Level->Wireframe (Максимальный уровень отображения -> Каркас).
5. Чтобы создать кость-ребенка, нажмите клавишу = (Равно). Появится диалоговое окно Bone Name (Имя кости).
6. В появившемся окне щелкните по кнопке ОК или нажмите клавишу Enter, чтобы присвоить созданной кости имя по умолчанию (рис. 7.69). Заметьте, что кость мала для созданного вами объекта (рис. 7.70). В этом примере кость должна влиять на половину объекта Bone-Tube.lwo, длина которого составляет четыре метра, поэтому кость необходимо увеличить до двух метров.

Рис. 7.69. Чтобы присвоить имя по умолчанию и закрыть диалоговое окно, щелкните по кнопке ОК

Рис. 7.70. Длина кости по умолччанию (1 м) очень мала для этого объекта. Необходимо увеличить ее хотя бы до половины длины объекта

Рис. 7.71. Чтобы настроить параметры кости, воспользуйтесь окном свойств Bones 7. Щелкните по кнопке Items Properties или нажмите клавишу Р. Откроется окно свойств Bones (Кости) - рис. 7.71.
8. В поле Rest Length (Длина) введите 2 m (рис. 7.72), чтобы кость заняла половину созданного объекта.
9. Чтобы создать кость-ребенка для первой кости, выполните шаги 5 и 6. Так как кости-потомки полностью наследуют все свойства родителей, то длина кости Bone (2) составляет 2 м, она прекрасно заполнила вторую половину Bone-Tube.lwo (рис. 7.73).



Рис. 7.72. Параметр Rest Length определяет длину кости



Рис. 7.73. Если вы создаете кость-ребенка, то она автоматически наследует все свойства родителя

10. В окне свойств Bones отметьте галочкой опцию Bone Active (Кость активна) для второй кости - рис. 7.74. Заметьте, что линии кости стали сплошными, а не пунктирными, это означает, что кость влияет на геометрию (рис. 7.75).



Рис. 7.74. Если требуется изменить положение кости внутри объекта, можно сделать ее не активной. Производимые изменения не будут влиять на объект



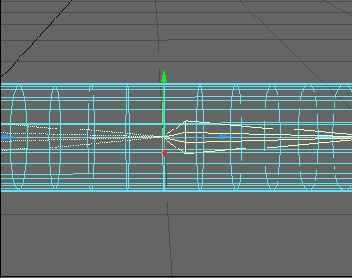

Рис. 7.75. Активные кости изображаются в сплошных линиях, а нективные - в пунктирных

11. Из меню Current Bone (Текущая кость) выберите пункт Bone (1).
12. Отметьте галочкой опцию Bone Active.
13. В окне проекции Layout выделите кость Bone (2).
14. На панели инструментов щелкните по кнопке Rotate (Вращать) или нажмите клавишу Y, разверните кость Bone (2) на - 90 градусов относительно оси Pitch. Теперь объект Bone-Tube.lwo согнут (рис. 7.76).



Рис. 7.76. Кость сгибает цилиндр

После того как кость-ребенок была создана, она не будет наследовать изменения параметров кости-родителя.

Иногда требуется развернуть кость, не оказывая влияния на геометрию. Можно повернуть Bone (2) на - 90 градусов относительно оси Pitch, при этом геометрия не изменится, если кость не была активирована (рис. 7.77).

Если вы добавляете несколько однотипных объектов и не присваиваете каждому уникальное имя, Layout автоматически создает для них различные индексы. Например, в описанной выше процедуре были созданы две кости, при этом им не были присвоены уникальные имена, поэтому первая кость названа Bone (1), а вторая - Bone (2).



Рис. 7.77. Объект не изогнулся поскольку кость не активирована

Имитация сокращения мышц

1. Выполните процедуру «Добавление костей в объект». 2. В окне проекции щелкните по кости Bone (2). 3. В окне свойств Bones поставьте галочку в окошке метки Muscle Flexing (Сокращение мышц) - рис. 7.83. Заметьте, что мышцы сокращаются вокруг кости Bone (2), а не вокруг кости-родителя (рис. 7.84).

Рис. 7.83. Опция Muscle Flexing позволяет получить эффект сокращения мышц

Рис. 7.84. Опция Muscle Flexing создает эффект сокращения вокруг текущей кости
4. Отключите опцию Muscle Flexing для кости Bone (2) и активируйте опцию Muscle Flexing for Parent (Сокращение мышц кости-родителя). Теперь мышцы сокращаются в нужном месте (рис. 7.85).

Рис. 7.85. Теперь геометрия деформируется в желаемом месте
Можно определить степень сокращения мышц, указав процентную характеристику. Это можно сделать при помощи стрелок, расположенных справа от опции, или ввести цифры вручную в соответствующие числовые поля.

Инструменты смещения

Для деформирования объектов можно использовать не только карты смещений, но и специальные инструменты. Рассмотрим в качестве примера инструмент создания изгиба.

Использование изгибающего инструмента деформирования

1. В Modeler при помощи инструмента Disc создайте цилиндр, имеющий 24 грани и 6 сегментов, со следующими параметрами: bottom ( Дно) 0 m, top (Вершина) 3 т, centerX (Центр по X) 0 m, centerY (Центр по Y) 1.5 m, centerZ (Центр по Z) 0 m, radiusX (Радиус по X) 500 mm, radiusY (Радиус по Y) 1.5 т, radiusZ (Радиус по Z) 500 тт.
2. Сохраните созданный цилиндр в файле Bendy-Disc.Iwo и загрузите его в Layout.
3. Перейдите на вкладку Items, из выпадающего меню Add (Добавить) выберите пункты Objects -> Add Null (Объекты -> Добавить нулевой объект), нулевому объекту присвойте имя Bend-Base.
4. Выполните шаг 3, чтобы создать еще один нулевой объект, и назовите его Bend-Handle.
5. На панели инструментов щелкните по кнопке Move (Переместить) или нажмите клавишу Т. Перетащите Bend-Handle в точку на оси Y с координатой 3.2 м. Сцена должна быть, похожа на изображенную на рис. 7.46.

Рис. 7.46. Эта сцена - хороший пример использования нулевых объектов в качестве маркеров инструментов 6. Щелкните по Bendy-Disc.lwo в окне проекции.
7. Щелкните по кнопке Properties ( Свойства) или нажмите клавишу Р. Откроется окно Object Properties (Свойства объекта).
8. Перейдите на вкладку Deform (Деформировать) и выберите из выпадающего меню пункт Add Displacement (Добавить смещение) Deform: Bend (Деформировать: изгиб) - рис. 7.47.

Рис. 7.47. Чтобы деформировать объект, воспользуйтесь командой Displacement 9. Дважды щелкните в списке инструментов деформации по пункту Bend:Inactive (Согнуть: неактивно), откроется окно свойств инструмента (рис. 7.48).

Рис. 7.48. Чтобы открыть окно свойств инструмента деформации, дважды щелкните по его названию в списке 10. Из выпадающего меню Effect Base (База эффекта) выберите пункт Bend-Base (рис. 7.49).
11. Из выпадающего меню Effect Handle (Маркер эффекта) выберите пункт Bend-Handle (рис. 7.50).

Рис. 7.49. Выберите начальную точку создания эффекта

Рис. 7.50. Выберите маркер , при помощи которого будете управлять эффектом 12. В поле Axis (Ось) оставьте Y, таким образом, объект будет согнут относительно этой оси. Щелкните по кнопке ОК или нажмите клавишу Enter, чтобы создать эффект с указанными настройками и закрыть окно.
13. Щелкните по кнопке Bend-Handle в окне проекции.
14. Щелкните по красному маркеру инструмента и перетащите его вдоль оси X. При движении мыши влево-вправо объект Bendy-Disc изгибается в направлении перемещения мыши (рис. 7.51).

Рис. 7.51. При перемещении маркера объект изгибается за указателем мыши

Использование карты смещений

1. В Modeler создайте параллелепипед, имеющий следующие размеры: ширина 2 м, высота 0 м, толщина 2 м, координаты центра: Х=0, Y=0, Z-0 (рис. 7.33).

Рис. 7.33 Создайте параллелепипед, который бедет использоваться в следующем примере 2. Перейдите на вкладку Construct, на панели отобразится новый набор инструментов. Щелкните по кнопке Subdivide (Разделить) или нажмите клавишу D. Откроется диалоговое окно Subdivide Polygons (Разделить полигоны).
3. Щелкните по кнопке ОК или нажмите клавишу Enter, чтобы разбить параллелепипед. Значение Faceted ( Многогранный) в поле Subdivide Method (Метод разделения) оставьте по умолчанию (рис. 7.34).

Рис. 7.34 Разделив параллелепипед, вы получаете более высокую плотность полигональной решетки
4. Повторите шаги 2 и 3, чтобы разбить параллелепипед на большее количество элементов (рис. 7.35).


Рис. 7.35 Для применения инструмента смещения необходима высокая детализация объекта
5. Чтобы сохранить объект, нажмите клавишу S. Введите имя файла Wave-Box.lwo.
6. В Layout сделайте объект Wave-Box.lwo текущим.
7. Чтобы открыть окно Object Properties, щелкните по кнопке Item Properties или нажмите клавишу Р. В появившемся окне перейдите на вкладку Deform (см. рис. 7.36).

Рис. 7.36 На вкладке Deform находятся все свойства деформации и смещений объекта
8. Рядом с Displacement Map (Карта смещений) щелкните по кнопке Т, откроется окно Texture Editor (Редактор текстур) - рис. 7.37. Подробнее этот инструмент рассматривается в главе 12.
9. Из выпадающего меню Layer Type (Тип слоя) выберите пункт Procedural Texture (Процедурная текстура) - рис. 7.38.

Рис. 7.37 Чтобы деформировать объект, применяя процедурную текстуру или карту изображения, используйте окно Object-Displacement Map в Texture Editor

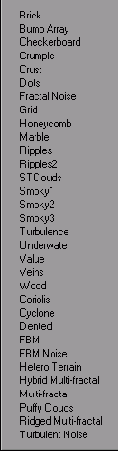

Рис. 7.38 Процедурные текстуры используют для создания большого количества разнообразных эффектов. Некоторые из них можно назвать «мультяшными», а некоторые помогают смоделировать реальные процессы
10. Из выпадающего меню Procedural Texture (Процедурная текстура) выберите пункт Ripples (Волны) - рис. 7.39. Когда Layout создаст смещение, вы увидите, что объект превратится в нечто не понятное (рис. 7.40). Это произошло потому, что по умолчанию параметр Texture Value (Параметр текстуры) равен 0,5 (500 мм), что соответствует шагу сетки. Для масштабов объекта это чересчур большая величина.

Рис. 7.39 Чтобы создать эффекет волны, используйте процедурную текстуру Ripples

Рис. 7.40 Смещение зависит от шага сетки в Layout. Так как площадь вашего объекта 1 м², а шаг смещения - 0,5 м, то эффект будет проявляться плохо
11. В поле Texture Value введите значение 0.05 (или 5 см) - рис. 7.41. Теперь волна занимает одну десятую площади клетки, тем самым эффект становится более реалистичным (рис. 7.42).

Рис. 7.41 В поле Texture Value можно определить величину эффекта

Рис. 7.42 Введя меньшее значение, вы сделали эффект более релистичным
12. Чтобы оценить результат, щелкните по кнопке Play. После применения эффекта объект выглядит слегка угловатым, однако это можно исправить.
13. На панели инструментов щелкните по кнопке Surface Editor (Редактор поверхности) или нажмите клавиши Ctrl+F3 (рис. 7.43). Запустится инструмент Surface Editor.

Рис. 7.43 Щелкните по кнопке Surface Editor или нажмите клавиши Ctrl+F3
14.Чтобы включить сглаживание поверхностей, отметьте галочкой опцию Smoothing (рис, 7.44).
15. Закройте окно Surface Editor. Поверхность стала гладкой, эффект выглядит очень реалистично (рис. 7.45).

Рис. 7.44 Опция Smoothing позволяет сгладить края полигонов на поверхности объекта

Рис. 7.45. Теперь поверхность, покрытая волнами, выглядит более реалистично
Если вы хотите сгладить поверхность еще сильнее, разбейте ее на большее количество четырехугольников или даже треугольников. Большее количество полигонов увеличит степень проявления эффекта.

Вместо сплошного параллелепипеда в предыдущем примере можно сразу создать подразделенный объект. Затем, используя инструменты, определяющие степень подразделения поверхности, следует разбить объект на большее количество сегментов, тем самым повышая уровень создаваемого эффекта. Попробуйте сделать это, загрузив созданный в редакторе моделей объект как подразделенную поверхность, чтобы не разбивать его вручную. В поле Display SubPatch Level введите значение 6.

Использование Level-of-Detail Object Replacement

1. В Modeler создайте три шара (см. главу 3). Первый должен иметь 48 граней и 24 сегмента, второй - 24 грани и 12 сегментов, а третий - 12 граней и 6 сегментов. Всё остальные параметры оставьте заданными по умолчанию (рис. 7.14).

Рис 7.14. Чтобы поупражняться с уровнями детализации, создайте три шара с разными разрешениями 2. Сохраните первый шар в файле LOD-HiRes.lwo, второй - LOD-MidRes.lwo, a третий - LOD-LowRes.lwo.
3. Загрузите файл LOD-HiRes.lwo в Layout.
4. Чтобы установить шаг сетки равным 1 м, нажмите клавишу ] (Закрывающая квадратная скобка) - рис. 7.15.

Рис 7.15. Клавиша ] используется для увеличения шага сетки окна проекции, а клавиша [ - для уменьшения
5. Перейдите на вкладку Items (Элементы), затем щелкните по кнопке Move на панели инструментов или нажмите клавишу Т. Запустится инструмент Move. Перетащите объект LOD-HiRes.lwo в точку с координатой 10 м по оси Z.
6. Чтобы создать опорный кадр, нажмите клавишу Enter.
7. Перейдите к кадру с номером 60.
8. Перетащите объект LOD-HiRes.lwo в точку на оси Z с координатой - 2 м. Перед камерой отразится траектория перемещения объекта (рис. 7.16).

Рис 7.16. Траектория объекта должна начинаться в точке на оси Z с координатой 10 м
9. Щелкните по кнопке Items Properties (Свойства элемента) или нажмите клавишу Р. Откроется окно Object Properties (Свойства элемента).
10. Перейдите на вкладку Geometry (Геометрия) и из выпадающего меню Object Replacement выберите пункт Level-of-Detail Object Replacement (рис. 7.17).

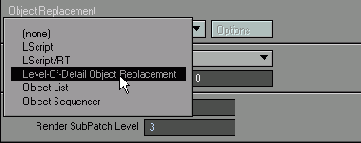

Рис 7.17. Для замены объекта во время анимации используются инструменты Object Replacement
11. Щелкните по кнопке Options, расположенной рядом с выпадающим меню, чтобы открыть окно свойств Level-of-Detail Object Replacement (рис. 7.18).

Рис 7.18. В окне модификатора Level-of-Detail Object Replacement по умолчанию в качестве Base Object используется текущий объект
12. В первом поле Beyond Distance (Расстояние свыше) введите 4 м и нажмите Enter. Это означает, что как только объект удалится от камеры более чем на 4 метра, он будет заменен другим.


13. Щелкните по первой кнопке Use Object (Использовать объект). В открывшемся диалоговом окне выберите файл LOD-MedRes.lwo (рис. 7.19) и нажмите клавишу Enter или щелкните по кнопке Open, чтобы загрузить объект. Теперь, когда объект будет находиться на расстоянии свыше 4 м от камеры, он автоматически будет заменен объектом из файла LOD-MidRes.lwo.



Рис 7.19. Выберите версию шара со средним разрешением

14. Во втором поле Beyond Distance введите 7 м. Это, означает, что как только расстояние от объекта до камеры превысит 7 метров, он должен быть заменен другим.
15. Повторите шаг 13, указав для загрузки файл LOD-LowRes.Iwo. Теперь при удалении от камеры более чем на 7 м объект будет заменен объектом из указанного файла.

Чтобы оценить результаты применения инструментов Object Replacement, необходимо создать предварительный просмотр или тестовый ролик.

1. В Modeler создайте низкополигональный объект (рис. 7.20).
2. Примените к нему инструмент SubPatch, или нажмите на клавишу Tab (рис. 7.21).



Рис 7.20. Низкополигональная сфера



Рис 7.21. Та же сфера, в режиме SubPatch

3. Перенесите созданный объект в Layout. В окне перспективы перейдите в вид камеры (рис. 7.22).
4. Выберите объект, и через кнопку Properties, либо нажав на клавише Р войдите в свойства объекта (рис. 7.23).



Рис 7.22. Созданный объект находится в Layout



Рис 7.23. Меню свойства объекта

5. В закладке Geometry выберите в меню Add custom object пункт Level-of-detail mesh refinement (рис. 7.24).
6. В открывшимся окне задайте значения, соответствующие рисунку (рис. 7.25).



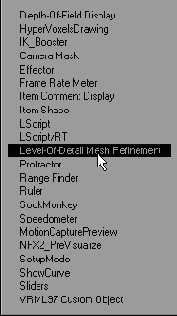

Рис 7.24. Пункт Level-of-detail mesh refinement



Рис 7.25. В открывшимся окне задайте значения, соответствующие рисунку

7. Теперь, приближая либо отдаляя камеру, можно увидеть, как меняется сглаживания объекта в зависимости от расстояния до камеры (рис. 7.26).



Рис 7.26. Изменения, происходящие в объекте, в зависисмости от расстояния до камеры

Использование Morph Mixer

Есть еще один инструмент для создания морфинга объектов - EndoMorph Mixer (Микшер эндоморфов). Он использует карты морфинга, о которых рассказывалось в главе 5. При помощи EndoMorph Mixer очень удобно создавать последовательности морфингов, которыми легко управлять, так как все элементы управления находятся в одном и том же месте и с объектами нужно работать только поочередно.
В главе 5 не упоминалось, что название созданной карты морфинга становится именем ползунка в окне Morph Mixer. Все элементы управления панели EndoMorph Mixer и их расположение зависят от того, как вы назвали созданные карты морфинга, то есть в алфавитном порядке.
А теперь представьте, что создаете анимацию лица и хотите передать самые разнообразные выражения и эмоции персонажа. Можно запросто запутаться в огромном количестве ползунков морфинга! К счастью, существуют настройки, препятствующие загромождению EndoMorph Mixer. Каждую группу указателей кадров допускается размещать на отдельной вкладке, имена которых будут совпадать с именами соответствующих карт морфинга. Имя, расположенное справа от точки, показывает, к какой вкладке относится указатель кадров, а имя слева от точки - это название самого указателя. Например, вы можете назвать все карты морфинга, предназначенные для анимации рта, «mouth.smile», «mouth.frown» и т.д. В окне EndoMorph Mixer есть вкладки для управления ртом (mouth), глазами (eyes), бровями (brows) и т.д. (рис. 7.64). Количество вкладок и указателей, которые можно добавить в морф-объект, не ограничено.

Рис. 7.64. Инструмент EndoMorph Mixer используется для работы с эндоморфами


1. Создайте объект, который будет содержать как минимум две карты морфинга, и загрузите его в Layout.
2. Щелкните по кнопке Item Properties (Свойства элемента) или нажмите клавишу Р, откроется окно Object Properties (Свойства объекта). В этом окне перейдите на вкладку Deform (Деформировать).
3. Из выпадающего меню Add Displacement (Добавить смещение) выберите пункт Morph Mixer (Микшер морфинга) - рис. 7.65.

Рис. 7.65. Откройте окно EndoMorph Mixer 4. Чтобы получить доступ к элементам управления Morph Mixer, дважды щелкните мышью по строке Morph Mixer списка (рис. 7.66).

Рис. 7.66. EndoMorph Mixer, мощнейший Инструмент для создания анимации

Рис. 7.67. Опорный кадр автоматически создается при изменении значения ползунка. Перед тем, как вносить какие-либо изменения, Убедитесь, что находитесь именно в том кадре, который хотите сделать ключевым
5. Перейдите к 30-му кадру сцены.
6. Перетащите один из ползунков вправо (рис. 7.67). EndoMorph Mixer автоматически создаст опорный кадр в том месте, где остановился ползунок. При этом между кнопками смены опорных кадров, расположенными в конце дорожки ползунка, появится изображение ключа. Это означает, что в данном месте создан опорный кадр анимационного канала.
7. Создайте еще несколько опорных кадров, передвинув другие ползунки.
8. Чтобы просмотреть созданную при помощи EndoMorph Mixer анимацию, щелкните по кнопке Play.
Если вы не уверены, что ползунок создал опорный кадр, проверьте это при помощи кнопок перехода между опорными кадрами, расположенными справа от дорожки ползунка. Они позволяют перемещаться между опорными кадрами

Если вы хотите более наглядно редактировать анимационные кривые, щелкните по кнопке Graph Editor (Редактор кривых), расположенной в нижней части окна EndoMorph Mixer. Откроется окно Graph Editor, в котором находятся все каналы морфинга текущего объекта

Изменение уровня подразделения модели

1. Загрузите в Layout модель с подразделенными поверхностями. 2. Щелкните по кнопке Properties или нажмите клавишу Р. Откроется окно Object Properties. 3. Щелкните по вкладке Geometry (Геометрия) и в поле Display SubPatch Level введите значение 5. Теперь модель будет отображаться с большей плотностью полигональной решетки (рис. 7.30). 4. Введите в поле Display SubPatch Level значение 0. Модель будет отображаться без сглаживания.

Рис. 7.30. Чем больше значение Display SubPatch Level, тем более сглаженным становится объект
Вы, вероятно, обратили внимание на поле Render SubPatch Level (Уровень, детализации подразделенных поверхностей при визуализации). Чтобы увеличить производительность компьютера при работе над анимацией, задайте низкий уровень детализации, а при визуализации ролика - высокий.

Под кнопками управления SubPatch Level находятся похожие кнопки управления Metaball (Метасфера). Они являются функциональным аналогом параметров SubPatch Level. с их помощью вы можете определить параметры Display Metaball Resolution (Разрешение отображения метасферы) и Render Metaball Resolution (Разрешение метасферы при визуализации) - рис, 7.31.

Общее число сопряжений и метасфер отображается в поле, расположенном непосредственно над полями SubPatch Level.


Рис. 7.31. Если установить значение 0, то Layout не будет сглаживать объект. Это может значительно увеличить скорость работы со сценами, в которых много объектов с подразделенными поверхностями

Компенсация в суставах

Рис. 7.80. При использовании команды Joint Compensation геометрия вокруг сустава сохраняет свои размеры 1. Выполните процедуру «Добавление костей в объект».
2. В нижней части окна свойств Bones отметьте галочкой опцию Joint Compensation (Компенсация сустава) - рис. 7.80.
3. Перейдите на вкладку Items (Элементы), затем щелкните по кнопке Rotate на панели инструментов. Поверните кость. Заметьте, что теперь объект не так сильно сдавливается в месте соединения костей, однако этот эффект сохранился со стороны кости Bone (1) - рис. 7.81.
4. Отметьте галочкой опцию Comp for Parent (Компенсация для родительских элементов). Теперь геометрия вокруг сустава принимает исходный вид (рис. 7.82).

Рис. 7.81. Сустав - это место соединения двух костей, геометрия вокруг сустава была скомпенсирована лишь для кости-ребенка

Рис. 7.82. Активируйте опцию Joint Compensation for Parent. Теперь геометрия вокруг кости-родителя изменяется так же, как и вокруг кости-ребенка
Если вы хотите убрать эффект сдавливания в месте сгиба, активируйте опции Joint Compensation и Joint Comp for Parent.

Вы можете установить уровень компенсации, введя процентный параметр в соответствующем поле.
При работе над персонажами часто требуется имитировать напряжение бицепса при сгибании руки. Можно получить реалистичный эффект, воспользовавшись одной из опций имитации сокращения мышц. Но будьте внимательны, как и компенсация в суставах, эта опция применяется только к выделенной кости. Не нужно настраивать опцию сокращения мышц для кости Bone (1), так как поворот Bone (2) не будет создавать никакого эффекта. Чтобы создать сокращение мышц, воспользуйтесь опцией Muscle Flexing for Parent (Сокращение мышц кости-родителя) для кости Bone (2).

Морфинг объектов

В главе 6 вы узнали, что морфинг - это превращение одного объекта в другой в течение некоторого времени. Вероятно, вы видели подобные эффекты в кино или по телевизору. В LightWave есть возможность превратить один объект в другой, но при этом необходимо строго придерживаться определенных правил, чтобы достичь плавной трансформации. Во-первых, все объекты, участвующие в морфинге, должны иметь одинаковое количество точек. Во-вторых, порядок точек должен быть одинаков, то есть требуется, чтобы объекты были созданы в одной и той же последовательности.
Самый лучший способ создания объектов для морфинга - взять какой-либо объект и принять его за базовый, а все остальные, производные, построить на его основе. При этом нужно помнить, что нельзя ни удалять, ни добавлять точки. Следующая процедура разбита на несколько этапов, чтобы было проще запомнить порядок выполняемых действий.

Настройка костей

При повороте кости Bone (2) вы, вероятно, заметили, что геометрия вокруг Bone (1) слегка изменилась. Дело в том, что кость все еще продолжает влиять на объект. Это можно исправить, задав значение затухания кости. Чем выше это значение, тем меньше кость влияет на геометрию.

Окно Object Properties

Окно Object Properties (Свойства объекта) - это информационный центр объекта, используемого в сцене. Оно отображает сведения об объекте, здесь можно изменять его атрибуты, выбирать специальные инструменты. Прежде чем переходить к описанию отдельных вкладок, рассмотрим окно более подробно (рис. 7.1):
Кнопка Clear All Objects (Удалить все объекты) позволяет быстро удалить все объекты из сцены.

Поле Objects in Scene (Объекты в сцене) отображает число объектов, загруженных в Layout в настоящий момент.

Выпадающее меню Current Object (Текущий объект) показывает имя выделенного объекта. Чтобы редактировать другой элемент сцены, щелкните по этому меню и выберите нужный объект.

В поле Points and Polygons (Точки и полигоны) отображается информация о том, сколько точек и полигонов входит в состав выбранного объекта.

Вкладки свойств объекта содержат различные элементы управления. Чтобы получить к ним доступ, просто щелкните по соответствующей вкладке.

Рис 7.1. Окно Object Properties Первые четыре элемента окна отображаются всегда, вне зависимости от того, какая вкладка в данный момент активна.

Определение затухания кости

1. Выполните процедуру «Добавление костей в объект».
2. В окне свойств Bones из выпадающего меню Falloff Type (Тип затухания) выберите пункт Distance ^ 128 (Расстояние ^ 128) - рис. 7.78.
3. Щелкните по зеленому маркеру на кости Bone (2) и поверните ее. Теперь геометрия вокруг Bone (1) остается неподвижной.

Рис. 7.78. Тип затухания определяет степень проявления эффекта, создаваемого костью. Чем выше значение, тем меньше область действия
Чтобы изменить влияние кости на объект, можно воспользоваться весовой картой костей (см. главу 5). Вы можете определить карту, выбрав имя кости из выпадающего меню Bone Weight Map (Весовая карта кости), которое находится в окне свойств Bones.

Можно определить, насколько изменится геометрия вокруг кости, применив настройку Strength (Сила) в окне свойств Bones.
Теперь рассмотрим, что происходит с объектом в месте соединения костей (в суставе) при деформации. Когда кость Bone (2) поворачивается, трубка сгибается и сдавливается в месте соединения костей (рис. 7.79). Иногда эффект получается таким, как вы желаете, а иногда нет. Но и это можно исправить.

Рис. 7.79. Трубка сгибается и сдавливается в месте соединения костей

Понятие об объектах

Как и редактор моделей, Layout может работать с многослойными объектами. Но здесь, в отличие от Modeler, предполагается, что каждому слою соответствует определенный объект, и с ним можно работать независимо от других. Поэтому в Layout отсутствуют какие либо инструменты для перемещения между слоями, а объекты, размещенные в них, рассматриваются как самостоятельные элементы. Редактор сцены определяет различные слои по присвоенным им именам.
Если в Modeler вы присвоили слоям имена, то в Layout они будут выглядеть как
