Lines, Antialiasing, Timing, Ortho View And Simple Sounds
Добро пожаловать на 21-ый урок по OpenGL! Темы, затронутые в этом уроке довольно не простые. Я знаю, что многие из Вас уже устали от изучения основ: 3D объекты, мультитекстурирование и другие базовые темы. Мне жаль сообщить тем, кто устал, что я хочу сохранить постепенный темп обучения. Потому что, однажды сделав слишком большой шаг вперед, можно будет потерять интерес части читателей. Поэтому я предпочел бы продолжать, двигаясь вперед не спеша.
И все же, если я потерял кое-кого из Вас :), то я хочу рассказать Вам немного об этом уроке. До сих пор во всех моих уроках использовались многоугольники, четырехугольники и треугольники. Поэтому я решил, что будет интересно создать урок о линиях. После нескольких часов создания урока о линиях, я решил не продолжать его. Урок вышел отличным, но он был СКУЧНЫМ! Линии, конечно, это замечательно, но надо сделать что-то невероятное, чтобы линии стали интересными. Тогда я просмотрел ваши письма на форуме, и запомнил несколько ваших просьб. Из них было несколько вопросов, которые подошли больше чем другие. Итак... Я решил написать мультиурок :).
В этом уроке Вы научитесь: выводить линии, делать сглаживание, оперировать ортографической проекцией, осуществлять синхронизацию времени, выводить простейшие звуковые эффекты, и реализовывать простую игровую логику. Буду надеяться, что в этом уроке есть все, чтобы сделать каждого счастливым :). Я потратил 2 дня, чтобы создать программу урока, и почти 2 недели, чтобы написать текст урока (и потребовалось 3 месяца, чтобы перевести это урок). Я надеюсь, что Вы будете наслаждаться моим трудом!
По окончанию этого урока у Вас будет простая готовая игра типа 'amidar'. Ваша миссия состоит в том, чтобы закрасить сетку и не попасться при этом в “лапы” плохими парнями. Игра имеет уровни, стадии, жизни, звук, и секретный предмет, чтобы помочь Вам переходить с уровня на уровень, когда ситуация становится критичной. Хотя эта игра прекрасно работает на Pentium 166 с Voodoo 2, более быстрый процессор рекомендуется, если Вы хотите иметь более плавную анимацию.
Я использовал код урока 1 в качестве отправной точки при написании этого урока. Мы начинаем с того, что включаем необходимые заголовочные файлы. Файл stdio.h используется для операций с файлами, и мы включаем stdarg.h для того чтобы мы могли вывести переменные на экран, типа счета и текущей стадии.
// Этот код сделан Jeff Molofee в 2000
// Если вы сочли этот код полезным, то дайте мне знать.
#include
#include
#include
#include
#include
#include
HDC hDC=NULL; // Частный контекст устройства GDI
HGLRC hRC=NULL; // Контекст текущей визуализации
HWND hWnd=NULL; // Декриптор нашего окна
HINSTANCE hInstance; // Копия нашего приложения
Теперь мы задаем наши булевские переменные. Переменная vline отслеживает все 121 вертикальную линию, которые составляют нашу игровую сетку. 11 линий вдоль и 11 вверх и вниз. Переменная hline отслеживает все 121 горизонтальную линию, которые составляют игровую сетку. Мы используем переменную ap для отслеживания, действительно ли клавиша “A” нажата.
Значение переменной filled равно ЛОЖЬ, пока сетка не закрашена и равно ИСТИНА, когда она закрашена. Назначение переменной gameover довольно очевидно. Если gameover равно ИСТИНА, то игра закончена, иначе Вы все еще играете. Переменная anti отслеживает сглаживание (antialiasing). Если anti равно ИСТИНА, сглаживание объектов ВКЛЮЧЕНО. Иначе оно выключено. Переменные active и fullscreen отслеживают, была ли программа свернута или нет, и запущена программа в полноэкранном режиме или оконном режиме.
bool vline[11][10]; // Отслеживает вертикальные линии
bool hline[10][11]; // Отслеживает горизонтальные линии
bool ap; // Клавиша 'A' нажата?
bool filled; // Сетка закрашена?
bool gameover; // Игра окончена?
bool anti=TRUE; // Сглаживание?
bool keys[256]; // Массив для манипуляций с клавиатурой
bool active=TRUE; // Флаг активности окна, по умолчанию=TRUE
bool fullscreen=TRUE; // Флаг полноэкранного режима, по умолчанию=TRUE
Теперь мы определяем наши целые переменные. Переменные loop1 и loop2 будут использоваться для разных целей, например: для проверки точек на нашей сетке, для проверки попадания противника в нас и для случайного размещения объектов на сетке. Вы увидите loop1/loop2 в действии позже. Переменная-счетчик delay используется, чтобы замедлить перемещение плохих парней. Если delay больше чем некоторое значение, враги двигаются, и delay сбрасывается в ноль.
Переменная adjust - особенная переменная! В нашей программе есть таймер, но он используется только для проверки, если ваш компьютер слишком быстр. Если это так, то delay создана, чтобы замедлить компьютер. На моей плате GeForce, программа выполняется безумно гладко, и очень быстро. После проверки этой программы на моем PIII/450 с Voodoo 3500TV, я заметил, что она выполняется чрезвычайно медленно. Проблема состоит в том, что мой код синхронизации, только замедляет игру. Но не ускоряет ее. Поэтому я ввел новую переменную, называемую adjust (коррекция). Переменная adjust может принимать любое значение от 0 до 5. Объекты в игре перемещаются с различными скоростями в зависимости от значения adjust. Маленькие значения задают более гладкое перемещение, чем выше значение, тем они быстрее двигаются (граница после значений выше, чем 3). Это был единственно действительно простой способ сделать игру выполняемой на медленных системах. На одну вещь обратите внимание, независимо от того, как быстро объекты перемещаются, быстродействие игры никогда не будет больше чем, я ее назначил. Так присваивание переменной adjust значения равного 3, безопасно для быстрых и медленных систем.
Переменной lives присвоено значение 5, поэтому Вы начинаете игру с 5 жизнями. Переменная level - внутренняя переменная. В игре она используется, для того чтобы отслеживать уровень сложности. Это не тот уровень, который Вы увидите на экране. Переменной level2 присваивается то же самое значение, как и level, но ее значение необратимо увеличивается в зависимости от вашего навыка. Если Вы прошли уровень 3, переменная level замрет на значении 3. Переменная level - внутренняя переменная, характеризующая сложность игры. Переменная stage отслеживает текущую стадию игры.
int loop1; // Общая переменная 1
int loop2; // Общая переменная 2
int delay; // Задержка для Противника
int adjust=3; // Настройка скорости для медленных видеокарт
int lives=5; // Жизни для игрока
int level=1; // Внутренний уровень игры
int level2=level; // Уровень игры для отображения
int stage=1; // Стадия игры
Теперь мы создадим структуру для слежения за объектами в нашей игре. Мы имеем точное положение по X (fx) и точное положение по Y (fy). Эти переменные будут передвигать игрока и противников по сетки сразу на несколько пикселей. Они служат для создания плавного перемещения объекта.
Затем мы имеем x и y. Эти переменные будут отслеживать, в каком узле сетки находится наш игрок. Есть 11 точек слева направо и 11 точек сверху вниз. Поэтому переменные x и y могут принимать любое значение от 0 до 10. Именно поэтому мы нуждаемся в точных значениях. Если бы мы стали перемещать игрока с одного из 11 узлов по горизонтали, или с одного из 11 узлов по вертикали на другой соседний узел, то наш игрок быстро бы прыгал по экрану, а не плавно двигался между ними.
Последняя переменная spin будет использоваться для вращения объектов относительно оси Z.
struct object // Структура для игрока
{
int fx, fy; // Точная позиция для передвижения
int x, y; // Текущая позиция игрока
float spin; // Направление вращения
};
Теперь, когда мы создали структуру, которая может использоваться для нашего игрока, противников и даже специальных предметов. Мы можем создавать новые структуры, которые используют свойства структуры, которую мы только, что определили.
В первой строке ниже создается структура для нашего игрока. По существу мы даем нашему игроку структуру со значениями fx, fy, x, y и spin. Добавив эту строку, мы сможем обратиться к позиции игрока x при помощи записи player.x. Мы можем изменять вращение игрока, добавляя число к player.spin.
Вторая строка немного отличается. Поскольку мы можем иметь до 9 противников на экране одновременно, мы должны создать вышеупомянутые переменные для каждого противника. Мы делаем для этого массив из 9 противников. Позиция x первого противника будет enemy[0].x. Позиция второго противника будет enemy[1].x, и т.д.
Последняя строка создает структуру для нашего специального элемента. Специальный элемент - песочные часы, которые будут появляться на экране время от времени. Мы должны следить за значениями x и y песочных часов, но так как песочные часы не двигаются, мы не должны следить за точными позициями. Вместо этого мы будем использовать точные переменные (fx и fy) для других целей.
struct object player; // Информация о игроке
struct object enemy[9]; // Информация о противнике
struct object hourglass; // Информация о песочных часах
Теперь мы создаем структуру таймера. Мы создаем структуру так, чтобы было проще следить за переменными таймера и так, чтобы было проще сообщить, что переменная является переменной таймера.
Вначале мы создаем целое число размером 64 бита, которое называется frequency (частота). В эту переменную будет помещено значение частоты таймера. Когда я вначале написал эту программу, я забыл включить эту переменную. Я не понимал то, что частота на одной машине не может соответствовать частоте на другой. Моя большая ошибка! Код выполнился прекрасно на 3 системах в моем доме, но когда я проверил его на машине моих друзей, игра работала ОЧЕНЬ быстро. Частота – говорит о том, как быстро часы обновляются. Хорошая вещь для слежки :).
Переменная resolution (точность таймера) отслеживает число вызовов таймера, которые требуются прежде, чем мы получим 1 миллисекунду времени.
В переменных mm_timer_start и mm_timer_elapsed содержатся значения, с которого таймер был запущен, и время, которое прошло с запуска таймера. Эти две переменные используются только, если компьютер не имеет высокоточного таймера. В этом случае мы используем менее точный мультимедийный таймер, который все же не так плох, в случае не критичной ко времени игры, такой как наша.
Переменная performance_timer может быть равной или ИСТИНА или ЛОЖЬ. Если программа находит высокоточный таймер, переменная performance_timer будет равна ИСТИНА, и синхронизация использует высокоточный таймер (намного более точный, чем мультимедийный таймер). Если высокоточный таймер не найден, переменная performance_timer будет равна ЛОЖЬ и мультимедийный таймер используется для синхронизации.
Последние 2 переменные - целые переменные по 64 бита, которые содержат время запуска высокоточного таймера и время, которое прошло с момента запуска высокоточного таймера.
Название этой структуры - " timer", как Вы можете увидеть внизу структуры. Если мы хотим знать частоту таймера, мы можем теперь проверить timer.frequency. Отлично!
struct // Создание структуры для информации о таймере
{
__int64 frequency; // Частота таймера
float resolution; // Точность таймера
unsigned long mm_timer_start; // Стартовое значение мультимедийного таймера
unsigned long mm_timer_elapsed; // Прошедшее время мультимедийного таймера
bool performance_timer; // Использовать высокоточный таймер?
__int64 performance_timer_start; // Стартовое значение высокоточного таймера
__int64 performance_timer_elapsed; // Прошедшее время высокоточного таймера
} timer; // Структура по имени таймер
Следующая строка кода - наша таблица скорости. Объекты в игре будут двигаться с разной скоростью в зависимости от значения adjust (коррекции). Если adjust - 0, объекты будут перемещаться на один пиксель одновременно. Если значение adjust - 5, объекты переместят на 20 пикселей одновременно. Таким образом, увеличивая значение adjust, скорость объектов увеличится, делая выполнение игры более быстрой на медленных компьютерах. Однако при больших значениях adjust игра будет выглядеть более дерганой.
Массив steps[] - только таблица для поиска. Если adjust равно 3, мы ищем число в позиции 3 массива steps[]. В позиции 0 хранится значение 1, в позиции 1 хранится значение 2, в позиции 2 хранится значение 4, и в позиции 3 хранится значение 5. Если adjust равно 3, наши объекты перемещались бы на 5 пикселей одновременно. Понятен смысл?
int steps[6]={ 1, 2, 4, 5, 10, 20 }; // Значения шагов для работы
// на медленных видеокартах
Затем мы создаем память для двух текстур. Мы загрузим фон сцены, и картинку для шрифта. Затем мы определяем переменную base, для списка отображения шрифта точно так же как, мы делали в других уроках со шрифтами. Наконец мы объявляем WndProc().
GLuint texture[2]; // Память для текстур
GLuint base; // База для списка отображения шрифта
LRESULT CALLBACK WndProc(HWND, UINT, WPARAM, LPARAM); // Объявление для WndProc
Теперь интересный материал :). В следующем разделе кода мы инициализируем наш таймер. Вначале проверим, доступен ли высокоточный таймер (очень точный таймер). Если нет высокоточного таймера, будем использовать мультимедийный таймер. Этот код должен быть переносим, как следует из того, что я говорил.
Вначале сбросим все переменные структуры таймера в ноль. Это присвоит всем переменным в нашей структуре таймера значение ноль. После этого, мы проверим наличие высокоточного таймера. Здесь знак '!' означает НЕТ. Если таймер есть, то частота будет сохранена в timer.frequency.
Если нет высокоточного таймера, код между скобками будет выполнен. В первой строке переменной performance_timer присваивается ЛОЖЬ. Это говорит нашей программе, что нет никакого высокоточного счетчика. Во второй строке мы получаем стартовое значение для мультимедийного таймера от timeGetTime(). Мы задаем timer.resolution в 0.001f, и timer.frequency к 1000. Поскольку еще не прошло время, мы присваиваем прошедшему времени время запуска.
void TimerInit(void) // Инициализация нашего таймера (Начали)
{
memset(&timer, 0, sizeof(timer)); // Очистка нашей структуры
// Проверим доступность высокоточного таймера
// Если доступен, то частота таймера будет задана
if (!QueryPerformanceFrequency((LARGE_INTEGER *) &timer.frequency))
{
// Нет высокоточного таймера
timer.performance_timer = FALSE; // Установим флаг высокоточного таймера в ЛОЖЬ
timer.mm_timer_start = timeGetTime(); // Текущее время из timeGetTime()
timer.resolution = 1.0f/1000.0f; // Точность равна 0.001f
timer.frequency = 1000; // Частота равна 1000
timer.mm_timer_elapsed = timer.mm_timer_start; // Прошедшее время равно текущему
}
Если есть высокоточный таймер, следующий код будет выполнен вместо этого. В первой строке захватывается значение запуска высокоточного таймера, и помещается в performance_timer_start. Затем мы присваиваем переменной performance_timer значение ИСТИНА так, чтобы наша программа знала, что есть доступный высокоточный таймер. После этого, мы, вычисляем точность таймера, используя частоту, которую мы получили, когда проверяли наличие высокоточного таймера в коде выше. Мы делим единицу на эту частоту, чтобы получить точность. Последнее что мы сделаем, будет присвоение прошедшему времени значения стартового времени.
Заметьте вместо совместного использования переменных для высокоточного и мультимедийного таймера и переменных времени, я решил сделать разные переменные. В любо случае это будет работать прекрасно.
else
{
// Высокоточный таймер доступен, используем его вместо мультимедийного таймера
// Взять текущее время и сохранить его в performance_timer_start
QueryPerformanceCounter((LARGE_INTEGER *) &timer.performance_timer_start);
timer.performance_timer = TRUE; // Установить флаг наличия таймера в TRUE
// Вычислить точность таймера, используя частоту
timer.resolution = (float) (((double)1.0f)/((double)timer.frequency));
// Присвоить прошедшему времени текущее время
timer.performance_timer_elapsed = timer.performance_timer_start;
}
}
Раздел кода выше инициализирует таймер. Код ниже читает таймер и возвращает время, которое прошло в миллисекундах.
Вначале определим переменную в 64 бита под именем time. Мы будем использовать эту переменную, чтобы получить текущее время. Следующая строка проверяет, доступен ли высокоточный таймер. Если performance_timer равен ИСТИНА, то код после условия выполнится.
Первая строка кода внутри скобок будет захватывать значение таймера, и сохранять его в переменной, которую мы создали и назвали time. Вторая строка берет время, которое мы только что захватили (time) и вычитает из него время запуска, которое мы получили, когда запустили таймер. Поэтому наш таймер будет считать, начиная с нуля. Затем мы умножаем результаты на точность, чтобы выяснить, сколько секунд прошло. В конце мы умножает результат на 1000, чтобы выяснить, сколько прошло миллисекунд. После того, как вычисление сделано, результат будет возвращен обратно в тот раздел кода, который вызывал эту процедуру. Результат будет в формате с плавающей запятой для повышения точности.
Если мы не используем высокоточный таймер, код после инструкции else будет выполнен. Там в значительной степени делается тоже самое. Мы захватываем текущее время с помощью timeGetTime() и вычитаем из него наше значение при запуске. Мы умножаем на точность и затем на 1000, чтобы преобразовать результат из секунд в миллисекунды.
float TimerGetTime() // Взять время в миллисекундах
{
__int64 time; // time содержит 64 бита
if (timer.performance_timer) // Есть высокоточный таймер?
{
// Захват текущего значения высокоточного таймера
QueryPerformanceCounter((LARGE_INTEGER *) &time);
// Вернем текущее время минус начальное время, умноженное на точность и 1000 (для миллисекунд)
return ( (float) ( time - timer.performance_timer_start) * timer.resolution)*1000.0f;
}
else
{
// Вернем текущее время минус начальное время, умноженное на точность и 1000 (для миллисекунд)
return( (float) ( timeGetTime() - timer.mm_timer_start) * timer.resolution)*1000.0f;
}
}
В следующей секции кода производится сброс структуры player с установкой позиции игрока в левом верхнем углу экрана, и задается противникам случайные начальные точки.
Левый верхний угол экрана – это 0 по оси X и 0 по оси Y. Поэтому, устанавливая player.x в 0, мы помещаем игрока на левый край экрана. Устанавливая player.y в 0, мы помещаем нашего игрока на верхний край экрана.
Точные позиции должны быть равны текущей позиции игрока, иначе наш игрок начал бы двигаться из случайной позиции, а не с левого верхнего угла экрана.
void ResetObjects(void) // Сброс Игрока и Противников
{
player.x=0; // Сброс позиции игрока X на левый край экрана
player.y=0; // Сброс позиции игрока Y на верх экрана
player.fx=0; // Установим точную позиции X
player.fy=0; // Установим точную позиции Y
Далее мы даем противникам случайное начальное размещение. Количество противников, выведенное на экран, будет равно текущему значению уровня, умноженному на текущую стадию. Помните, что максимальное значение уровня может равняться трем, и максимальное число стадий в уровне тоже трем. Так что мы можем иметь максимум 9 противников.
Чтобы быть уверенными, что мы даем всем видимым противникам новую позицию, мы организуем цикл по всем видимым противникам (стадия, умноженная на уровень). Мы устанавливаем для каждого противника позицию x равную 5 плюс случайное значение от 0 до 5 (максимальное случайное значение может быть всегда число, которое Вы зададите минус 1). Поэтому враги могут появляться на сетке, где-то от 5 до 10. Затем мы даем врагу случайное значение по оси Y от 0 до 10.
Мы не хотим, чтобы враг двигался из старой позиции к новой случайной позиции, поэтому мы должны быть уверены, что точные значения по x (fx) и y (fy) равны значениям по x и y, умноженные на ширину и высоту каждой ячейки на экране. Каждая ячейка имеет ширину 60 и высоту 40.
for (loop1=0; loop1<(stage*level); loop1++) // Цикл по всем противникам
{
enemy[loop1].x=5+rand()%6; // Выбор случайной позиции X
enemy[loop1].y=rand()%11; // Выбор случайной позиции Y
enemy[loop1].fx=enemy[loop1].x*60; // Установка точной X
enemy[loop1].fy=enemy[loop1].y*40; // Установка точной Y
}
}
Код AUX_RGBImageRec не изменился, поэтому я опускаю его. В LoadGLTextures() мы загрузим две наши текстуры. Сначала картинку шрифта (Font.bmp) и затем фоновое изображение (Image.bmp). Мы конвертируем оба изображения в текстуры, которые мы можем использовать в нашей игре. После того, как мы построили текстуры, мы очищаем память, удаляя растровую информацию. Здесь нет ничего нового. Если Вы читали другие уроки, Вы не должны иметь никаких проблем, в понимании кода.
int LoadGLTextures() // Загрузка растра и конвертирование его в текстуры
{
int Status=FALSE; // Индикатор статуса
AUX_RGBImageRec *TextureImage[2]; // Память для текстур
memset(TextureImage,0,sizeof(void *)*2); // Указатель в NULL
if ((TextureImage[0]=LoadBMP("Data/Font.bmp")) && // Загрузка фонта
(TextureImage[1]=LoadBMP("Data/Image.bmp"))) // Загрузка фона
{
Status=TRUE; // Установка статуса в TRUE
glGenTextures(2, &texture[0]); // Создание текстуры
for (loop1=0; loop1<2; loop1++) // Цикл из 2 текстур
{
glBindTexture(GL_TEXTURE_2D, texture[loop1]);
glTexImage2D(GL_TEXTURE_2D, 0, 3, TextureImage[loop1]->sizeX, TextureImage[loop1]->sizeY,
0, GL_RGB, GL_UNSIGNED_BYTE, TextureImage[loop1]->data);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MIN_FILTER,GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MAG_FILTER,GL_LINEAR);
}
for (loop1=0; loop1<2; loop1++) // Цикл из 2 текстур
{
if (TextureImage[loop1]) // Если текстура существует
{
if (TextureImage[loop1]->data) // Если изображение текстуры существует
{
free(TextureImage[loop1]->data); // Освободить память текстуры
}
free(TextureImage[loop1]); // Освободить структуру изображения
}
}
}
return Status; // Возврат статуса
}
Код ниже создает список отображения шрифта. Я уже делал урок со шрифтом из текстуры. Весь код, делит изображение Font.bmp на 16 x 16 ячеек (256 символов). Каждая ячейка размером 16x16 станет символом. Поскольку я задал ось Y направленную вверх, поэтому, чтобы происходил сдвиг вниз, а не вверх, необходимо вычесть наши значения по оси Y из значения 1.0f. Иначе символы будут инвертированны :). Если Вы не понимаете то, что происходит, возвратитесь, и читайте урок по шрифтам из текстур.
GLvoid BuildFont(GLvoid) // Создаем список отображения нашего шрифта
{
base=glGenLists(256); // Создаем списки
glBindTexture(GL_TEXTURE_2D, texture[0]); // Выбираем текстуру шрифта
for (loop1=0; loop1<256; loop1++) // Цикл по всем 256 спискам
{
float cx=float(loop1%16)/16.0f; // X координата текущего символа
float cy=float(loop1/16)/16.0f; // Y координата текущего символа
glNewList(base+loop1,GL_COMPILE); // Начинаем делать список
glBegin(GL_QUADS); // Используем четырехугольник, для каждого символа
glTexCoord2f(cx,1.0f-cy-0.0625f); // Точка в текстуре (Левая нижняя)
glVertex2d(0,16); // Координаты вершины (Левая нижняя)
glTexCoord2f(cx+0.0625f,1.0f-cy-0.0625f); // Точка на текстуре (Правая нижняя)
glVertex2i(16,16); // Координаты вершины (Правая нижняя)
glTexCoord2f(cx+0.0625f,1.0f-cy); // Точка текстуры (Верхняя правая)
glVertex2i(16,0); // Координаты вершины (Верхняя правая)
glTexCoord2f(cx,1.0f-cy); // Точка текстуры (Верхняя левая)
glVertex2i(0,0); // Координаты вершины (Верхняя левая)
glEnd(); // Конец построения четырехугольника (Символа)
glTranslated(15,0,0); // Двигаемся вправо от символа
glEndList(); // Заканчиваем создавать список отображения
} // Цикл для создания всех 256 символов
}
Это - хорошая идея уничтожить список отображения шрифта, когда Вы поработали с ним, поэтому я добавил следующий раздел кода. Снова, ничего нового.
GLvoid KillFont(GLvoid) // Удаляем шрифт из памяти
{
glDeleteLists(base,256); // Удаляем все 256 списков отображения
}
Код glPrint() изменился не значительно. Единственное отличие от урока об текстурных шрифтах то, что я добавил возможность печатать значение переменных. Единственная причина, по которой я привожу этот раздел кода это та, что Вы можете при этом увидеть изменения. Вызов функции печати позиционирует текст в позиции x и y, которые Вы задаете. Вы можете выбрать один из 2 наборов символов, и значение переменных будет выведено на экран. Это позволит нам отображать текущий уровень и стадию.
Заметьте, что я разрешаю наложение текстуры, сбрасываю матрицу вид, и затем уставливаю в необходимую x / y позицию. Также заметьте, что, если выбран набор символов 0, шрифт укрупнен по ширине в полтора раз, и в два раза по высоте от первоначального размера. Я сделал это для того чтобы написать заголовок игры большими буквами. После того, как текст выведен, я отключаю наложение текстуры.
GLvoid glPrint(GLint x, GLint y, int set, const char *fmt, ...) // Печать
{
char text[256]; // Место для строки
va_list ap; // Ссылка на список аргументов
if (fmt == NULL) // Если нет текста
return; // то выходим
va_start(ap, fmt); // Разбор строки из значений
vsprintf(text, fmt, ap);// и конвертирование символов в фактические числа
va_end(ap); // Результат в текст
if (set>1) // Если выбран не верный набор символов?
{
set=1; // Если так, то выбрать набор 1 (Курсив)
}
glEnable(GL_TEXTURE_2D); // Разрешить наложение текстуры
glLoadIdentity(); // Сбросить матрицу просмотра вида
glTranslated(x,y,0); // Позиция текста (0,0 – Низ Лево)
glListBase(base-32+(128*set)); // Выбор набора символов (0 или 1)
if (set==0) // Если 0 используем укрупненный фонт
{
glScalef(1.5f,2.0f,1.0f); // Ширина и Высота укрупненного шрифта
}
glCallLists(strlen(text),GL_UNSIGNED_BYTE, text); // Вывод текста на экран
glDisable(GL_TEXTURE_2D); // Запрет наложения текстуры
}
Код изменения размеров НОВЫЙ :). Вместо использования перспективной проекции я использую ортографическую проекцию для этого урока. Это означает, что объекты не уменьшаются, когда они удаляются от наблюдателя. Ось Z не используется в этом уроке.
Вначале зададим область просмотра. Мы делаем это таким же образом, которым бы мы делали перспективную проекцию. Мы задаем область просмотра, которая равна размеру нашего окна.
Затем мы выбираем матрицу проецирования и сбросим ее.
Сразу же после того, как мы сбрасываем матрицу проецирования, мы устанавливаем ортогональное проецирование. Я объясню эту команду подробнее.
Первый параметр (0.0f) - значение, которое мы хотим иметь на крайней левой стороне экрана. Вы хотели бы узнать, как использовать реальные значения пикселей, а не трехмерные координаты. Поэтому вместо использования отрицательного числа для левого края, я задал значение 0. Второй параметр - значение для крайней правой стороны экрана. Если наше окно - 640x480, значение по ширине будет 640. Поэтому крайняя правая сторона экрана равна 640. Поэтому наш экран по оси X изменяется от 0 до 640.
Третий параметр (высота) обычно был равен отрицательному числу, задающему нижний край экрана по оси Y. Но так как мы хотим использовать реальные значения пикселей, мы, не хотим иметь отрицательное число. Вместо этого мы сделаем низ экрана, равным высоте нашего окна. Если наше окно - 640x480, высота будет равна 480. Поэтому низ нашего экрана будет 480. Четвертый параметр обычно был равен положительному числу, задающему верхний край нашего экрана. Мы хотим, чтобы верхний край экрана был равным 0 (добрые старые координаты экрана), поэтому мы задаем четвертый параметр равным 0. При этом мы получим изменение от 0 до 480 по оси Y.
Последние два параметра - для оси Z. Мы не заботимся об оси Z, поэтому мы зададим диапазон от -1.0f до 1.0f. Нам будет достаточно того, что мы можем увидеть в 0.0f по оси Z.
После того, как мы задали ортографическую проекцию, мы выбираем матрицу просмотра вида (информация об объектах... расположение, и т.д) и сбрасываем ее.
GLvoid ReSizeGLScene(GLsizei width, GLsizei height) // Масштабирование и инициализация окна GL
{
if (height==0) // Предотвращение деления на ноль
{
height=1; // Сделать высоту равной 1
}
glViewport(0,0,width,height); // Сброс текущей области просмотра
glMatrixMode(GL_PROJECTION); // Выбор матрицы проектирования
glLoadIdentity(); // Сброс матрицы проектирования
glOrtho(0.0f,width,height,0.0f,-1.0f,1.0f); // Создание ортог. вида 640x480 (0,0 – верх лево)
glMatrixMode(GL_MODELVIEW); // Выбор матрицы просмотра вида
glLoadIdentity(); // Сброс матрицы просмотра вида
}
Код инициализации содержит несколько новых команд. Вначале загружаем наши текстуры. Если они не загрузились, программа прекратит работу с сообщением об ошибке. После того, как мы создали текстуры, мы создаем наш шрифт. Я не делаю проверок на ошибки, если Вам надо вставьте его самостоятельно.
После того, как шрифт создан, мы задаем настройки. Мы разрешаем плавное сглаживание, задаем черный цвет очистки экрана и значение 1.0f для очистки буфера глубины. После этого, следует новая строка кода.
Функция glHint() сообщает OpenGL о настройках вывода. В этом случае мы сообщаем OpenGL, что мы хотим, чтобы сглаживание линии было наилучшим (самым хорошим), насколько это возможно под OpenGL. Эта команда разрешает сглаживание (anti-aliasing).
В конце мы разрешаем смешивание, и выбирает режим смешивания, который делает сглаживание линий возможными. Смешивание требуется, если Вы хотите, чтобы линии аккуратно смешались с фоном. Отключите смешивание, если Вы хотите увидеть, как все будет плохо смотреться без него.
Важно отметить, что иногда кажется, что сглаживание не работает. Объекты в этой игре небольшие, поэтому Вы можете и не заметить сглаживание вначале. Посмотрите по внимательнее. Заметьте, как зазубренные линии на противниках сглаживаются, когда сглаживание включено. Игрок и песочные часы также должны смотреться лучше.
int InitGL(GLvoid) // Все настройки для OpenGL делаются здесь
{
if (!LoadGLTextures()) // Переход на процедуру загрузки текстур
{
return FALSE; // Если текстура не загружена, вернем ЛОЖЬ
}
BuildFont(); // Построение шрифта
glShadeModel(GL_SMOOTH); // Разрешить плавное сглаживание
glClearColor(0.0f, 0.0f, 0.0f, 0.5f); // Черный фон
glClearDepth(1.0f); // Настройка буфера глубины
glHint(GL_LINE_SMOOTH_HINT, GL_NICEST); // Сглаживание линий
glEnable(GL_BLEND); // Разрешить смешивание
glBlendFunc(GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA); // Тип смешивания
return TRUE; // Инициализация окончена успешна
}
Теперь кода рисования. Это именно то место, где творится волшебство :).
Мы очищаем экран (черным) вместе с буфером глубины. Затем мы выбираем текстуру шрифта (texture[0]). Мы хотим вывести фиолетовым цветом слова "GRID CRAZY" (сумасшедшая сетка), поэтому мы задаем красный и синий полной интенсивности, а зеленый половиной интенсивности. После того, как мы выбрали цвет, мы вызываем glPrint(). Мы помещаем слова "GRID CRAZY" с 207 по оси X (в центре экрана) и с 24 по оси Y (вверху экрана). Мы используем наш увеличенный шрифт, при помощи выбора шрифта 0.
После того, как мы вывели "GRID CRAZY" на экран, мы изменяем цвет на желтый (полная интенсивность красного, полная интенсивность зеленого). Мы пишем на экране "Level:" (уровень) и значение переменной level2. Помните, что level2 может быть больше чем 3. level2 хранит значение уровня, которое игрок видит на экране. Выражение %2i означает, что мы не хотим больше чем двух цифр на экране для представления уровня. Спецификатор “i” означает, что значение - целое число.
После того, как мы вывели информацию об уровне на экран, мы выводим информацию о стадии под ней, используя тот же самый цвет.
int DrawGLScene(GLvoid) //Здесь мы будем рисовать
{
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT); // Очистка экрана и буфера глубины
glBindTexture(GL_TEXTURE_2D, texture[0]); // Выбор текстуры нашего шрифта
glColor3f(1.0f,0.5f,1.0f); // Установить фиолетовый цвет
glPrint(207,24,0,"GRID CRAZY"); // Написать GRID CRAZY на экране
glColor3f(1.0f,1.0f,0.0f); // Установить желтый цвет
glPrint(20,20,1,"Level:%2i",level2); // Вывод состояние текущего уровня
glPrint(20,40,1,"Stage:%2i",stage); // Вывод состояние стадии
Теперь мы проверим, закончена ли игра. Если игра закончена, переменная gameover будет равна ИСТИНА. Если игра закончена, мы используем glColor3ub(r, г, b) чтобы выбрать случайный цвет. Отмечу, что мы использует 3ub вместо 3f. Используя 3ub, мы можем использовать целочисленные значения от 0 до 255 для задания цветов. Плюс в том, что при этом проще получить случайное значение от 0 до 255, чем получить случайное значение от 0.0f до 1.0f.
Как только случайный цвет был выбран, мы пишем слова "GAME OVER" (игра окончена) справа от заголовка игры. Справа под "GAME OVER" мы пишем "PRESS SPACE" (нажмите пробел). Это визуальное сообщение игроку, которое позволит ему узнать, что жизней больше нет и нажать пробел для перезапуска игры.
if (gameover) // Игра окончена?
{
glColor3ub(rand()%255,rand()%255,rand()%255); // Выбор случайного цвета
glPrint(472,20,1,"GAME OVER"); // Вывод GAME OVER на экран
glPrint(456,40,1,"PRESS SPACE"); // Вывод PRESS SPACE на экран
}
Если игрока еще имеются жизни, мы выводим анимированные изображения символа игрока справа от заголовка игры. Чтобы сделать это, мы создаем цикл, который начинается от 0 до текущего количества жизней игрока минус один. Я вычитаю один, потому что текущая жизнь это то изображение, которым Вы управляете.
Внутри цикла, мы сбрасываем область просмотра. После того, как область просмотра была сброшена, мы передвигаемся на 490 пикселей вправо плюс значение loop1 умноженное 40.0f. Это позволит, выводить каждую из анимированных жизней игрока сдвинутую друг относительно друга на 40 пикселей. Первое анимированное изображение будет выведено в 490 + (0*40) (= 490), второе анимированное изображение будет выведено в 490 + (1*40) (= 530), и т.д.
После того, как мы сдвинули точку, мы выводим анимированное изображение и вращаем его против часовой стрелки в зависимости от значения в player.spin. Это заставляет анимированные изображения жизней вращаться в другую сторону относительно изображения активного игрока.
Затем выбираем зеленый цвет, и рисуем изображение. Способ вывода линий очень похож на рисование четырехугольника или многоугольника. Вы начинаете с glBegin(GL_LINES), сообщая OpenGL, что мы хотим вывести линию. Линии имеют 2 вершины. Мы используем glVertex2d, чтобы задать нашу первую точку. Функции glVertex2d не требуется указывать значение z. Эта функция хорошо нам подходит, так как мы не заботимся о значении z. Первая точка нарисована на 5 пикселей слева от текущего значения x и на 5 пикселей выше от текущего значения y. Это даст нам левую верхнюю точку. Вторая точка нашей первой линии рисуется на 5 пикселей справа от нашего текущего положения по x, и на 5 пикселей вниз. Это даст нам правую нижнюю точку. При этом будет нарисована линия от левой верхней точки до правой нижней точки. Наша вторая линия будет нарисована от правой верхней точки до левой нижней точки. При этом будет нарисован зеленый символ "X" на экране.
После того, как мы вывели зеленый символ “X”, мы делаем вращение против часовой стрелки (по оси z) еще больше, но на этот раз с половиной скорости. Затем мы выбираем более темный оттенок зеленого (0.75f) и рисуем другой символ “X” размером 7 вместо 5. При этом будет выведен большой / темный символ “X” сверху первого зеленного символа “X”. Поскольку более темный символ “X” вращается медленнее, то возникнет иллюзия наличия сверху яркого символа “X” вращающихся усиков (смешок).
for (loop1=0; loop1
{
glLoadIdentity(); // Сброс вида
glTranslatef(490+(loop1*40.0f),40.0f,0.0f); // Перенос вправо от нашего заголовка
glRotatef(-player.spin,0.0f,0.0f,1.0f); // Вращение против часовой стрелки
glColor3f(0.0f,1.0f,0.0f); // Цвет игрока зеленный
glBegin(GL_LINES); // Рисуем игрока с помощью линий
glVertex2d(-5,-5); // Лево верх игрока
glVertex2d( 5, 5); // Низ право
glVertex2d( 5,-5); // Верх право
glVertex2d(-5, 5); // Низ лево
glEnd(); // Закончили рисовать игрока
glRotatef(-player.spin*0.5f,0.0f,0.0f,1.0f); // Вращение против часовой стрелки
glColor3f(0.0f,0.75f,0.0f); // Установка темно-зеленного
glBegin(GL_LINES); // Рисуем игрока с помощью линий
glVertex2d(-7, 0); // Влево от центра игрока
glVertex2d( 7, 0); // Вправо от центра
glVertex2d( 0,-7); // Вверх от центра
glVertex2d( 0, 7); // Вниз от центра
glEnd(); // Закончили рисовать игрока
}
Теперь мы выводим сетку. Мы задаем значение переменной filled равной ИСТИНА. Это сообщит нашей программе, что сетка была полностью выведена (Вы увидите позже, зачем мы это делаем).
Затем мы устанавливаем ширину линии равной 2.0f. Это делает линии более толстыми, делая визуализацию сетки более четкой.
Затем мы отключаем сглаживание. Причина, по которой мы отключаем сглаживание, состоит в том, что это великолепная функция, но она съедает центральный процессор на завтрак. Если Вы не имеете убийственную быструю графическую карту, то Вы заметите значительное падение производительности, если Вы оставите включенным сглаживание. Пробуйте это, если Вы хотите :).
Вид сброшен, и мы начинаем два цикла. Переменная loop1 будет путешествовать слева направо. Переменная loop2 будет путешествовать сверху донизу.
Мы задаем синий цвет линии, затем мы проверяем, пройдена ли игроком эта горизонтальная линия, если это так, то мы задаем белый цвет. Значение hline[loop1][loop2] было бы равно ИСТИННА, если линия была пройдена, и ЛОЖЬ, если игрок не пробегал через нее.
После того, как мы задали синий или белый цвета, мы выводим линию. Первое что надо проверить это то, что мы не ушли далеко вправо. Нам не надо выводить линии или делать проверки о прохождении линии, когда loop1 больше, чем 9.
Если переменная loop1 имеет правильное значение, мы проверяем, пройдена ли горизонтальная линия. Если это не так, то переменная filled установлена в ЛОЖЬ, сообщая, что есть, по крайней мере, одна линия, которая не была пройдена.
Затем линия рисуется. Мы выводим нашу первую горизонтальную линию (слева направо), начиная от 20+(0*60) (= 20). Эта линия выводится до 80 + (0*60) (= 80). Заметьте, что линия выведена слева направо. Именно поэтому мы не хотим вывести 11 (0-10) линий. Потому что последняя линия началась бы с правого края экрана и кончилась бы на 80 пикселей за экраном.
filled=TRUE; // Задать True до начала тестирования
glLineWidth(2.0f); // Задать ширину линий для ячеек 2.0f
glDisable(GL_LINE_SMOOTH); // Запретить сглаживание
glLoadIdentity(); // Сброс текущей матрицы вида и модели
for (loop1=0; loop1<11; loop1++) // Цикл слева направо
{
for (loop2=0; loop2<11; loop2++) // Цикл сверху вниз
{
glColor3f(0.0f,0.5f,1.0f); // Задать синий цвет линии
if (hline[loop1][loop2]) // Прошли горизонтальную линию?
{
glColor3f(1.0f,1.0f,1.0f); // Если да, цвет линии белый
}
if (loop1<10) // Не рисовать на правом краю
{
if (!hline[loop1][loop2]) // Если горизонтальную линию не прошли
{
filled=FALSE; // filled равно False
}
glBegin(GL_LINES); // Начало рисования горизонтального бордюра ячейки
glVertex2d(20+(loop1*60),70+(loop2*40)); // Левая сторона горизонтальной линии
glVertex2d(80+(loop1*60),70+(loop2*40)); // Правая сторона горизонтальной линии
glEnd(); // Конец рисования горизонтального бордюра ячейки
}
Код ниже делает то же самое, но при этом проверяется, что линия не выводится за нижний край экрана также как за правый край. Этот код ответствен за рисование вертикальных линий.
glColor3f(0.0f,0.5f,1.0f); // Задать синий цвет линии
if (vline[loop1][loop2]) // Прошли вертикальную линию?
{
glColor3f(1.0f,1.0f,1.0f); // Если да, цвет линии белый
}
if (loop2<10) // Не рисовать на нижнем краю
{
if (!vline[loop1][loop2]) // Если вертикальную линию не прошли
{
filled=FALSE; // filled равно False
}
glBegin(GL_LINES); // Начало рисования вертикального бордюра ячейки
glVertex2d(20+(loop1*60),70+(loop2*40)); // Верхняя сторона вертикальной линии
glVertex2d(20+(loop1*60),110+(loop2*40)); // Нижняя сторона вертикальной линии
glEnd(); // Конец рисования вертикального бордюра ячейки
}
Теперь мы проверим, пройдены ли все 4 стороны ячейки. Каждая ячейка на экране занимает 1/100-ая часть картинки полноэкранного экрана. Поскольку каждая ячейка часть большой текстуры, мы должны вначале разрешить отображение текстуры. Мы не хотим, чтобы текстура была подкрашена в красный, зеленый или синий, поэтому мы устанавливаем ярко белый цвет. После того, как цвет задан, мы выбираем нашу текстуру сетки (texture[1]).
Затем мы проверяем наличие ячейки на экране. Вспомните, что наш цикл рисует 11 линий справа и налево, и 11 линий сверху и вниз. Но мы не имеем 11 ячеек по одной линии. Мы имеем 10 ячеек. Поэтому мы не должны проверять 11-ую позицию. Для этого надо проверить, что и loop1 и loop2, меньше чем 10. Это даст 10 ячеек от 0 - 9.
После того, как мы будем уверены, что мы не выходим за диапазон, мы можем начинать проверять границы. hline[loop1][loop2] - верх ячейки. hline[loop1][loop2+1] - низ ячейки. vline[loop1][loop2] - левая сторона ячейки, и vline[loop1+1][loop2] - правая сторона ячейки. Я надеюсь, что следующий рисунок вам поможет:
Все горизонтальные линии получаются от loop1 до loop1+1. Как Вы можете видеть, первая горизонтальная линия создается при loop2. Вторая горизонтальная линия создается при loop2+1. Вертикальные линии получаются от loop2 до loop2+1. Первая вертикальная линия создается при loop1, и вторая вертикальная линия создается при loop1+1.
Когда переменная loop1 увеличивается, правая сторона нашей старой ячейки становится левой стороной новой ячейки. Когда переменная loop2 увеличивается, низ старой ячейки становится вершиной новой ячейки.
Если все 4 бордюра ИСТИННЫ (это означает, что мы прошли через все) мы можем наложить текстуру на блок. Мы сделаем это тем же самым способом, с помощью которого мы разделили текстуру шрифта на отдельные символы. Мы делим, и loop1 и loop2 на 10, потому что мы хотим наложить текстуру на 10 ячеек слева направо, и на 10 ячеек сверху и вниз. Координаты текстуры меняются от 0.0f до 1.0f, и 1/10-ый от 1.0f будет 0.1f.
Поэтому для вычисления координат правого верхнего угла нашего блока мы делим значения цикла на 10 и добавляем 0.1f к x координате текстуры. Чтобы получить координаты левого верхнего угла блока, мы делим наше значение цикла на 10. Чтобы получить координаты левого нижнего угла блока, мы делим наше значение цикла на 10 и добавляем 0.1f к y координате текстуры. Наконец, чтобы получить координаты правого нижнего угла текстуры, мы делим значение цикла на 10 и добавляем 0.1f, и к x и к y координатам текстуры.
Небольшой пример: loop1=0 и loop2=0
loop1=1 и loop2=1
Буду надеяться, что это все имеет смысл. Если бы loop1 и loop2 были бы равны 9, мы закончили бы со значениями 0.9f и 1.0f. Поэтому, как вы можете видеть, наши координаты текстуры наложенной на 10 блоков меняются от наименьшего значения 0.0f до наибольшего значения 1.0f. Т.е. наложение всей текстуры на экран. После того, как мы наложили часть текстуры на экран, мы отключаем наложение текстуры. После того, как мы нарисовали все линии и заполнили все блоки, мы задаем ширину линий равной 1.0f.
glEnable(GL_TEXTURE_2D); // Разрешение наложение текстуры
glColor3f(1.0f,1.0f,1.0f); // Ярко белый свет
glBindTexture(GL_TEXTURE_2D, texture[1]); // Выбор мозаичного изображения
if ((loop1<10) && (loop2<10)) // Если в диапазоне, заполнить пройденные ячейки
{
// Все ли стороны ячейки пройдены?
if (hline[loop1][loop2] && hline[loop1][loop2+1] &&
vline[loop1][loop2] && vline[loop1+1][loop2])
{
glBegin(GL_QUADS); // Нарисовать текстурированный четырехугольник
glTexCoord2f(float(loop1/10.0f)+0.1f,1.0f-(float(loop2/10.0f)));
glVertex2d(20+(loop1*60)+59,(70+loop2*40+1)); // Право верх
glTexCoord2f(float(loop1/10.0f),1.0f-(float(loop2/10.0f)));
glVertex2d(20+(loop1*60)+1,(70+loop2*40+1)); // Лево верх
glTexCoord2f(float(loop1/10.0f),1.0f-(float(loop2/10.0f)+0.1f));
glVertex2d(20+(loop1*60)+1,(70+loop2*40)+39); // Лево низ
glTexCoord2f(float(loop1/10.0f)+0.1f,1.0f-(float(loop2/10.0f)+0.1f));
glVertex2d(20+(loop1*60)+59,(70+loop2*40)+39); // Право низ
glEnd(); // Закончить текстурирование ячейки
}
}
glDisable(GL_TEXTURE_2D); // Запрет наложения текстуры
}
}
glLineWidth(1.0f); // Ширина линий 1.0f
Код ниже проверяет, равно ли значение переменной anti ИСТИНА. Если это так, то мы разрешаем сглаживание линий.
if (anti) // Anti TRUE?
{
glEnable(GL_LINE_SMOOTH); // Если так, то разрешить сглаживание
}
Чтобы сделать игру немного проще я добавил специальный предмет. Этим предметом будут песочные часы. Когда Вы касаетесь песочных часов, противники замерзают на определенное количество времени. Следующий раздел кода ответственен за вывод песочных часов.
Для песочных часов мы используем x и y, чтобы позиционировать таймер, но в отличие от нашего игрока и противников, мы не используем fx и fy для точного позиционирования. Вместо этого мы будем использовать fx, чтобы следить, действительно ли часы отображаются. fx будет равно 0, если часы не видимы, и 1, если они видимы, и 2, если игрок коснулся часов. fy будет использоваться как счетчик, для отслеживания как давно видны или не видны часы.
Поэтому вначале мы проверяем, видны ли часы. Если нет, мы обходим код вывода часов. Если часы видны, мы сбрасываем матрицу вида модели, и позиционируем часы. Поскольку наша первая точка сетки находится на 20 пикселей слева, мы добавим 20 к hourglass.x умножим на 60. Мы умножаем hourglass.x на 60, потому что точки на нашей сетке слева направо отстоят друг от друга на 60 пикселей. Затем мы позиционируем песочные часы по оси Y. Мы добавляем 70 к hourglass.y умножаем на 40, потому что мы хотим начать рисовать на 70 пикселей вниз от верхнего края экрана. Каждая точка на нашей сетке сверху внизу отстоит друг от друга на 40 пикселей.
После того, как мы завершили позиционирование песочных часов, мы можем вращать их по оси Z. hourglass.spin используется, чтобы следить за вращением, так же как player.spin следит за вращением игрока. Прежде, чем мы начинаем выводить песочные часы, мы выбираем случайный цвет.
if (hourglass.fx==1) // Если fx=1 нарисовать песочные часы
{
glLoadIdentity(); // Сброс матрицы вида модели
glTranslatef(20.0f+(hourglass.x*60),70.0f+(hourglass.y*40),0.0f); // Поместим часы
glRotatef(hourglass.spin,0.0f,0.0f,1.0f); // Вращаем по часовой стрелке
glColor3ub(rand()%255,rand()%255,rand()%255); // Зададим случайный цвет часов
Вызов функции glBegin(GL_LINES) сообщает OpenGL, что мы хотим нарисовать линии. Вначале мы смещаемся на 5 пикселей влево и вверх от нашего текущего положения. При этом мы получим левую верхнюю вершину наших песочных часов. OpenGL начнет рисовать линию от этого положения. Конец линии будет вправо и вниз на 5 пикселей от нашего первоначального положения. При этом наша линия, пройдет от левой верхней точки до правой нижней точки. Сразу же после этого мы выводим вторую линию, проходящую от правой верхней точки до левой нижней точки. Это даст нам символ 'X'. В конце мы соединяем две нижние точки вместе, и затем две верхние точки, чтобы создать объект типа песочных часов :).
glBegin(GL_LINES); // Начало рисования наших песочных часов линиями
glVertex2d(-5,-5); // Лево Верх песочных часов
glVertex2d( 5, 5); // Право Низ песочных часов
glVertex2d( 5,-5); // Право Верх песочных часов
glVertex2d(-5, 5); // Лево Низ песочных часов
glVertex2d(-5, 5); // Лево Низ песочных часов
glVertex2d( 5, 5); // Право Низ песочных часов
glVertex2d(-5,-5); // Лево Верх песочных часов
glVertex2d( 5,-5); // Право Верх песочных часов
glEnd(); // Конец рисования песочных часов
}
Теперь мы рисуем нашего игрока. Мы сбрасываем матрицу вида модели, и позиционируем игрока на экране. Заметьте, что мы позиционируем игрока, используя fx и fy. Мы хотим, чтобы игрок двигался плавно, поэтому мы используем точное позиционирование. После позиционирования игрока, мы вращаем игрока относительно оси Z, используя player.spin. Мы задаем светло зеленный цвет и начинаем рисовать. Примерно так же как мы вывели песочные часы, мы выводим символ 'X'. Начинаем с левой верхней точки до правой нижней точки, затем с правой верхней точки до левой нижней точки.
glLoadIdentity(); // Сброс матрицы вида модели
glTranslatef(player.fx+20.0f,player.fy+70.0f,0.0f); // Перемещение игрока в точную позицию
glRotatef(player.spin,0.0f,0.0f,1.0f); // Вращение по часовой стрелки
glColor3f(0.0f,1.0f,0.0f); // Установить светло-зеленный цвет
glBegin(GL_LINES); // Начать рисование нашего игрока из линий
glVertex2d(-5,-5); // Лево Верх игрока
glVertex2d( 5, 5); // Право Низ игрока
glVertex2d( 5,-5); // Право Верх игрока
glVertex2d(-5, 5); // Лево Низ игрока
glEnd(); // Конец рисования игрока
Рисование не слишком разнообразных объектов может разочаровать. Я не хотел бы, чтобы игрок выглядел скучновато, поэтому я добавил следующий раздел кода, для того чтобы создать большое и быстро вращающиеся лезвие поверх игрока, которого мы только что нарисовали выше. Мы вращаем относительно оси Z лезвие на player.spin умножив его на 0.5f. Поскольку мы вращаем еще раз, будет казаться, что эта часть игрока перемещается немного быстрее, чем первая часть игрока.
После выполнения нового вращения, мы меняем цвет на более темный оттенок зеленного. Так, чтобы казалось, что игрок, сделан из различных цветов / частей. Затем мы выводим большой '+' сверху первой части игрока. Он будет больше, потому что мы используем -7 и +7 вместо -5 и +5. Также заметьте, что вместо рисования от одного угла до другого, я рисую эту часть игрока слева направо и сверху вниз.
glRotatef(player.spin*0.5f,0.0f,0.0f,1.0f); // Вращаем по часовой
glColor3f(0.0f,0.75f,0.0f); // Задаем цвет игрока темно-зеленный
glBegin(GL_LINES); // Начало рисования нашего игрока используя линии
glVertex2d(-7, 0); // Влево от центра игрока
glVertex2d( 7, 0); // Вправо от центра игрока
glVertex2d( 0,-7); // Вверх от центра игрока
glVertex2d( 0, 7); // Вниз от центра игрока
glEnd(); // Конец рисования игрока
Теперь нам осталось вывести противников, и мы закончим рисование :). Вначале мы организуем цикл по числу всех противников, которые есть на текущем уровне. Мы вычисляем, сколько противников надо рисовать, умножив нашу текущую игровую стадию на внутренний игровой уровень. Вспомните, что каждый уровень имеет 3 стадии, и максимальное значение внутреннего уровня равно 3. Поэтому мы можем иметь максимум 9 противников.
Внутри цикла мы сбрасываем матрицу просмотра вида, и позиционируем текущего противника (enemy[loop1]). Мы позиционируем противника, используя его точные значения x и y (fx и fy). После позиционирования текущего противника мы задаем розовый цвет и начинаем рисование.
Первая линия пройдет от 0,-7 (7 пикселей верх от начального положения) к -7,0 (7 пикселей влево от начального положения). Вторая линия пройдет от -7,0 до 0,7 (7 пикселей вниз от начального положения). Третья линия пройдет от 0,7 до 7,0 (7 пикселей вправо от нашего начального положения), и последняя линия пройдет от 7,0 назад к началу первой линии (7 пикселей верх от начального положения). При этом на экране получится не вращающийся розовый алмаз.
for (loop1=0; loop1<(stage*level); loop1++) // Цикл рисования противников
{
glLoadIdentity(); // Сброс матрицы просмотра вида
glTranslatef(enemy[loop1].fx+20.0f,enemy[loop1].fy+70.0f,0.0f);
glColor3f(1.0f,0.5f,0.5f); // Сделать тело противника розовым
glBegin(GL_LINES); // Начало рисования противника
glVertex2d( 0,-7); // Верхняя точка тела
glVertex2d(-7, 0); // Левая точка тела
glVertex2d(-7, 0); // Левая точка тела
glVertex2d( 0, 7); // Нижняя точка тела
glVertex2d( 0, 7); // Нижняя точка тела
glVertex2d( 7, 0); // Правая точка тела
glVertex2d( 7, 0); // Правая точка тела
glVertex2d( 0,-7); // Верхняя точка тела
glEnd(); // Конец рисования противника
Мы не хотим, чтобы враги выглядели невзрачно, поэтому мы добавим темно красное вращающиеся лезвие ('X') сверху алмаза, который мы только что нарисовали. Мы вращаем его относительно оси Z на enemy[loop1].spin, и затем выводим 'X'. Мы начинаем с левого верхнего угла и рисуем линию к правому нижнему углу. Затем мы рисуем вторую линию с правого нижнего угла до левого нижнего угла. Эти две линии пересекают друг с другом, и при этом получается символ 'X' (или клинок... смешок).
glRotatef(enemy[loop1].spin,0.0f,0.0f,1.0f); // Вращение клинка противника
glColor3f(1.0f,0.0f,0.0f); // Сделаем клинок противника красным
glBegin(GL_LINES); // Начало рисования клинка противника
glVertex2d(-7,-7); // Лево верх противника
glVertex2d( 7, 7); // Право низ противника
glVertex2d(-7, 7); // Лево низ противника
glVertex2d( 7,-7); // Право верх противника
glEnd(); // Конец рисования противника
}
return TRUE; // Все OK
}
Я добавил вызов функции KillFont() в конце KillGLWindow(). При этом мы будем уверены, что список отображения шрифта удален, когда окно будет уничтожено.
GLvoid KillGLWindow(GLvoid) // Корректное удаление окна
{
if (fullscreen) // Мы в полноэкранном режиме?
{
ChangeDisplaySettings(NULL,0); // Если это так, то переключиться на рабочий стол
ShowCursor(TRUE); // Показать курсор мыши
}
if (hRC) // У нас есть контекст визуализации?
{
if (!wglMakeCurrent(NULL,NULL)) // Мы можем освободить контексты DC и RC?
{
MessageBox(NULL," Release Of DC And RC Failed.","SHUTDOWN ERROR",
MB_OK | MB_ICONINFORMATION);
}
if (!wglDeleteContext(hRC)) // Мы можем удалить RC?
{
MessageBox(NULL,"Release Rendering Context Failed.","SHUTDOWN ERROR",
MB_OK | MB_ICONINFORMATION);
}
hRC=NULL; // Задать RC в NULL
}
if (hDC && !ReleaseDC(hWnd,hDC)) // Мы можем освободить DC?
{
MessageBox(NULL,"Release Device Context Failed.","SHUTDOWN ERROR",
MB_OK | MB_ICONINFORMATION);
hDC=NULL; // Задать DC в NULL
}
if (hWnd && !DestroyWindow(hWnd)) // Мы можем уничтожить окно?
{
MessageBox(NULL,"Could Not Release hWnd.","SHUTDOWN ERROR",
MB_OK | MB_ICONINFORMATION);
hWnd=NULL; // Задать hWnd в NULL
}
if (!UnregisterClass("OpenGL",hInstance)) // Мы можем удалить регистрацию класса?
{
MessageBox(NULL,"Could Not Unregister Class.","SHUTDOWN ERROR",
MB_OK | MB_ICONINFORMATION);
hInstance=NULL; // Задать hInstance в NULL
}
KillFont(); // Уничтожить фонт, который мы сделали
}
Код CreateGLWindow() и WndProc() не изменил, поэтому идите вниз пока не встретите следующий раздел кода.
int WINAPI WinMain(
HINSTANCE hInstance, // Экземпляр
HINSTANCE hPrevInstance, // Предыдущий экземпляр
LPSTR lpCmdLine, // Параметры командной строки
int nCmdShow) // Показать состояние окна
{
MSG msg; // Структура сообщения окна
BOOL done=FALSE; // Булевская переменная выхода из цикла
// Запросим пользователя какой режим отображения он предпочитает
if (MessageBox(NULL,"Would You Like To Run In Fullscreen Mode?",
"Start FullScreen?",MB_YESNO|MB_ICONQUESTION)==IDNO)
{
fullscreen=FALSE; // Оконный режим
}
Этот раздел кода не много изменился. Я изменил заголовок окна на " Урок по линиям NeHe", и я добавил вызов функции ResetObjects(). При этом игрок позиционируется в левой верхней точке сетки, и противникам задаются случайные начальные положения. Враги будут всегда стартовать, по крайней мере, на 5 ячеек от Вас. Функция TimerInit() корректно инициализирует таймер.
// Создадим наше окно OpenGL
if (!CreateGLWindow("NeHe's Line Tutorial",640,480,16,fullscreen))
{
return 0; // Выходим если окно не было создано
}
ResetObjects(); // Установка стартовых позиций Игрока / Противников
TimerInit(); // Инициализация таймера
while (!done) // Цикл, который продолжается пока done=FALSE
{
if (PeekMessage(&msg,NULL,0,0,PM_REMOVE)) // Есть ожидаемое сообщение?
{
if (msg.message==WM_QUIT) // Мы получили сообщение о выходе?
{
done=TRUE; // Если так done=TRUE
}
else // Если нет, продолжаем работать с сообщениями окна
{
TranslateMessage(&msg); // Переводим сообщение
DispatchMessage(&msg); // Отсылаем сообщение
}
}
else // Если сообщений нет
{
Теперь cделаем работу по синхронизации. Вначале запомните, что перед выводом нашей сцены, мы запоминаем время в переменной с плавающей запятой, которая названа start. Затем мы выводим сцену и переключаем буфера.
Сразу же после того, как мы переключили буфера, мы делаем задержку. Мы делаем при помощи сравнения текущего значения таймера (TimerGetTime()) с нашим стартовым значением плюс шаг скорости игры умноженный на 2. Если текущее значение таймера меньше чем значение, которое мы хотим, мы повторяем цикл, пока текущее значение таймера не будет равно или большее чем значение, которое мы хотим. Это ДЕЙСТВИТЕЛЬНО замедляет быстрые системы.
Поскольку мы используем шаги скорости (с помощью adjust) программа будет всегда выполняться с той же самой скоростью. Например, если бы наш шаг скорости был бы 1, мы ждали бы, пока таймер не был равен или больше чем 2 (1*2). Но если мы увеличим шаг скорости до 2 (что вызовет перемещение игрока на удвоенное число пикселей одновременно), задержка увеличиться на 4 (2*2). Поэтому даже при том, что мы перемещаем в два раза быстрее, задержка также удвоится, поэтому игра будет выполняться с той же самой скоростью :).
Есть один прием, который многие делают – берут текущее время, и вычитают из него старое время, чтобы выяснить, сколько времени прошло. Затем они перемещают объекты на некоторое расстояние, основанное на значении времени, которое прошло. К сожалению, я не могу этого сделать в этой программе, потому что точное перемещение должно быть таким, чтобы игрок мог попасть на линии сетки. Если текущая точная позиция x была 59, и компьютер решил переместить игрока, на два пикселя, игрок никогда не попадет на вертикальную линию в позиции 60 на сетке.
float start=TimerGetTime(); // Захват времени до начала рисования
// Нарисовать сцену. Отследить нажатие на клавишу ESC и
// приход сообщения о выходе из DrawGLScene()
if ((active && !DrawGLScene()) || keys[VK_ESCAPE]) // Активно? Выход принят?
{
done=TRUE; // ESC или DrawGLScene сигнализирует о выходе
}
else // Не время выходить, надо обновить сцену
{
SwapBuffers(hDC); // Переключить буфера (Двойная Буферизация)
}
// Отбросим циклы на быстрой системе
while(TimerGetTime()
Следующий код мало изменился. Я изменил заголовок окна на "Урок NeHe по линиям".
if (keys[VK_F1]) // Была нажата кнопка F1?
{
keys[VK_F1]=FALSE; // Если так - установим значение FALSE
KillGLWindow(); // Закроем текущее окно OpenGL
fullscreen=!fullscreen; // Переключим режим "Полный экран"/"Оконный"
// Заново создадим наше окно OpenGL
if (!CreateGLWindow("NeHe's Line Tutorial",640,480,16,fullscreen))
{
return 0; // Выйти, если окно не было создано
}
}
В этой секции кода проверяется, нажата ли клавиша и не удерживается ли она. Если 'A' нажата, ap станет ИСТИНА (сообщая нашей программе, что ‘A’ опущена вниз), и anti переключается из ИСТИНЫ в ЛОЖЬ или из ЛОЖИ в ИСТИНУ. Помните, что значение anti проверяется в коде рисования, чтобы узнать включено ли сглаживание или нет.
Если клавиша 'A' была отпущена (ЛОЖЬ) тогда значение ap будет ЛОЖЬ сообщая программе, что эта клавиша больше не удерживается.
if (keys['A'] && !ap) // Если клавиша 'A' нажата и не удерживается
{
ap=TRUE; // ap равно TRUE
anti=!anti; // Переключим сглаживание
}
if (!keys['A']) // Если клавиша 'A' отпущена
{
ap=FALSE; // ap равно FALSE
}
Теперь как перемещать противников. Я стремился сделать этот раздел кода как можно проще. Здесь очень немного логики. В основном, враги следят за тем, где Вы находитесь, и они двигаются в этом направлении. Поскольку я проверяю фактические x и y позиции игроков и не проверяю точные значения, игрокам может казаться, что враги имеют некоторый интеллект. Враги могут видеть, что Вы наверху экрана. Но к тому времени, когда точные значения совпадут с верхом экрана, Вы можете уже быть в другом месте. Это заставляет их иногда двигаться мимо Вас, прежде чем они поймут, что Вы больше не там, где они думают. Они как будто глухи, но поскольку они иногда двигаются мимо Вас, Вы может оказаться в окружении.
Мы начнем с проверки того, что игра еще не закончена, и что окно (если в оконном режиме) является все еще активным. При помощи этой проверки active делаем так, чтобы враги не двигались, когда окно свернуто. Это даст Вам удобную паузу, когда Вы захотите перерваться :).
После того, как мы проверили то, что враги должны быть перемещены, мы запускаем цикл. В этом цикле мы проходим по всем видимым противникам. Снова мы вычисляем, сколько противников должно быть на экране, умножая текущую стадию на текущий внутренний уровень.
if (!gameover && active) // Если игра не окончена и программа активна – передвинуть объекты
{
for (loop1=0; loop1<(stage*level); loop1++) // Цикл по противникам
{
Теперь мы перемещаем текущего противника (enemy[loop1]). Вначале мы проверяем меньше ли x позиция противника, чем x позиция игрока, и мы контролируем, что точная позиция y противника выровнена с горизонтальной линией. Мы не можем перемещать противника влево или вправо, если он не на горизонтальной линии. Если бы мы сделали, враг прошел бы через середину ячейки, сделав игру очень сложной :).
Если x позиция противника меньше, чем x позиция игрока, и точная позиция y противника выровнена с горизонтальной линией, мы передвигаем противника по x на одну клетку ближе к текущей позиции игрока.
Подобным образом мы делаем это, чтобы переместить противника, влево, вниз и вверх. При перемещении вверх или вниз, мы должны проконтролировать, что точная позиция x противника выровнена с вертикальной линией. Мы не хотим, чтобы враг срезал через верх или низ ячейки.
Примечание: изменение x и y позиций противников не перемещает противника на экране. Вспомните, что, когда мы рисовали противников, мы использовали точные позиции, чтобы разместить противников на экране. Изменение x и y позиций только сообщает нашей программе, где мы ХОТИМ, чтобы противники двигались.
if ((enemy[loop1].x
{
enemy[loop1].x++; // Сдвиг противника вправо
}
if ((enemy[loop1].x>player.x) && (enemy[loop1].fy==enemy[loop1].y*40))
{
enemy[loop1].x--; // Сдвиг противника влево
}
if ((enemy[loop1].y
{
enemy[loop1].y++; // Сдвиг противника вниз
}
if ((enemy[loop1].y>player.y) && (enemy[loop1].fx==enemy[loop1].x*60))
{
enemy[loop1].y--; // Сдвиг противника вверх
}
В этом коде фактически реализовано перемещение. Мы проверяем, больше ли значение переменной delay, чем 3 минус текущий внутренний уровень. Т.е., если наш текущий уровень равен 1 программа, сделает цикл 2 раза (3-1) прежде, чем враги фактически сдвинутся. На уровне 3 (самый высокий уровень) враги будут перемещаться с той же самой скоростью как игрок (без задержек). Мы также контролируем, что hourglass.fx не равен 2. Вспомните, если hourglass.fx равно 2, то это означает, что игрок коснулся песочных часов. Враги при этом не должны перемещаться.
Если delay больше, чем с 3-level, и игрок не коснулся песочных часов, мы перемещаем противников, изменения точные позиции противников (fx и fy). Вначале мы присваиваем delay снова 0 так, чтобы мы могли запустить счетчик delay снова. Затем мы запускаем цикл, который проходит по всем видимым противникам (stage * level).
// Если наша задержка истекла, и игрок не коснулся песочных часов
if (delay>(3-level) && (hourglass.fx!=2))
{
delay=0; // Сброс задержки
for (loop2=0; loop2<(stage*level); loop2++) // Цикл по всем противникам
{
Для перемещения противников, мы проверяем, нужно ли текущего противника (enemy[loop2]) двигать в заданном направлении, чтобы установить противника в x и y позицию, которую мы хотим. В первой строке ниже мы проверяем, является ли точная позиция противника по оси X меньше, чем нужная позиции x умноженная на 60. Вспомните, что размер каждой клетки равен 60 пикселям по горизонтали. Если точная позиция x меньше, чем x позиция противника умноженная на 60, мы сдвигаем противника направо на steps[adjust] (скорость нашей игры зависит от значения adjust). Мы также вращаем противника по часовой стрелке, чтобы казалось, что он катится направо. Для этого мы увеличиваем enemy[loop2].spin на steps[adjust] (текущая скорость игры, которая зависит от adjust).
Затем мы проверяем, является ли значение fx противника больше, чем позиция x противника умноженная на 60 и если это так, мы перемещаем противника влево и вращаем противника влево.
То же самое мы делаем при перемещении противника вверх и вниз. Если позиция y противника меньше, чем позиция fy противника умноженная на 40 (40 пикселей размер ячейки по вертикали) мы увеличиваем fy, и вращаем противника, чтобы казалось, что он катится вниз. Наконец, если позиция y больше, чем позиция fy умноженная на 40, мы уменьшаем значение fy, чтобы переместить противника вверх. Снова, вращаем противника, чтобы казалось, что он катится вверх.
// Точная позиция по оси X меньше чем назначенная позиция?
if (enemy[loop2].fx
{
enemy[loop2].fx+=steps[adjust]; // Увеличим точную позицию по оси X
enemy[loop2].spin+=steps[adjust]; // Вращаем по часовой
}
// Точная позиция по оси X больше чем назначенная позиция?
if (enemy[loop2].fx>enemy[loop2].x*60)
{
enemy[loop2].fx-=steps[adjust]; // Уменьшим точную позицию по оси X
enemy[loop2].spin-=steps[adjust]; // Вращаем против часовой
}
// Точная позиция по оси Y меньше чем назначенная позиция?
if (enemy[loop2].fy
{
enemy[loop2].fy+=steps[adjust]; // Увеличим точную позицию по оси Y
enemy[loop2].spin+=steps[adjust]; // Вращаем по часовой
}
// Точная позиция по оси Y больше чем назначенная позиция?
if (enemy[loop2].fy>enemy[loop2].y*40)
{
enemy[loop2].fy-=steps[adjust]; // Уменьшим точную позицию по оси Y
enemy[loop2].spin-=steps[adjust]; // Вращаем против часовой
}
}
}
После перемещения противников мы проверяем, попал ли кто-нибудь из них в игрока. Для точности мы сравниваем точные позиции противников с точной позицией игрока. Если позиция противника fx равна точной позиция fx игрока, и позиция fy противника равна fy игрока, то игрок МЕРТВ :).
Если игрок мертв, то мы уменьшаем его количество жизней. Затем мы проверяем, что у игрока еще есть жизни. Это можно сделать сравнением lives с 0. Если lives равно нулю, то мы присваиваем gameover ИСТИНА.
Затем мы сбрасываем наши объекты, вызывая ResetObjects(), и проигрываем звук смерти.
Вывод звука новый материал в этом уроке. Я решил использовать наиболее простую процедуру вывода звука ... PlaySound(). PlaySound() имеет три параметра. В первом параметре мы передаем ей название файла, который мы хотим проиграть. В нашем случае мы хотим, чтобы проиграл звук из файла Die.WAV в каталоге Data. Второй параметр можно проигнорировать. Мы установим его в NULL. Третий параметр – флаг для проигрывания звука. Два наиболее часто используемых типа флага: SND_SYNC, который приостанавливает выполнение программы пока звук не проиграет, и SND_ASYNC, который запускает проигрывание звука, но не останавливает программу. Мы хотим иметь небольшую задержку после того, как игрок умер, поэтому мы используем SND_SYNC. Довольно просто!
Я забыл рассказать об одной вещи в начале программы: для того чтобы PlaySound() и таймер работали, Вы должны подключить файл winmm.lib в проект (в Visual C++ это делается в PROJECT / SETTINGS / LINK). winmm.lib – мультимедийная библиотека Windows. Если Вы не включите эту библиотеку, Вы получите сообщения об ошибках, когда Вы пробуете откомпилировать программу.
// Кто-нибудь из противников сверху игрока?
if ((enemy[loop1].fx==player.fx) && (enemy[loop1].fy==player.fy))
{
lives--; // Уменьшим жизни
if (lives==0) // Нет больше жизней?
{
gameover=TRUE; // gameover равно TRUE
}
ResetObjects(); // Сброс позиций игрока / противников
PlaySound("Data/Die.wav", NULL, SND_SYNC); // Играем звук смерти
}
}
Теперь мы можем переместить игрока. В первой строке кода ниже мы проверяем, нажата ли стрелка вправо, и player.x меньше, чем 10 (не хотим выйти из сетки), и player.fx равно player.x умноженное на 60, и player.fy равно player.y умноженное на 40, т.е. находится в месте пересечения X и Y линий сетки.
Если мы не проверим, что игрок был в месте пересечения, и разрешим игроку перемещать как угодно, то игрок срежет правый угол ячейки, точно так же как противники сделали бы, если бы мы не проверяли, что они выровнены с вертикальной или горизонтальной линией. Эта проверка также делается, для того чтобы проверить, что игрок закончил, передвигаться прежде, чем мы переместим его в новое местоположение.
Если игрок в месте пересечения сетки (где встречаются вертикальные и горизонтальные линии) и он не за правым краем, мы помечаем, что текущая горизонтальная линия пройдена. Затем мы увеличиваем значение player.x на единицу, что вызывает перемещение игрока на одну клетку вправо.
Далее мы делаем также при перемещении влево, вниз и вверх. Когда перемещаем влево, мы проверяем, что игрок не вышел за левый край сетки. Когда перемещаем вниз, мы проверяем, что игрок не покинул сетку снизу, и при перемещении вверх мы проверяем, что игрок не вылетел за верх сетки.
При перемещении влево и вправо мы помечаем горизонтальную линию (hline[][]) ИСТИНА, что означает, что она пройдена. При перемещении вверх и вниз мы помечаем вертикальную линию (vline[][]) ИСТИНА, что означает, что она пройдена.
if (keys[VK_RIGHT] && (player.x<10) && (player.fx==player.x*60) && (player.fy==player.y*40))
{
// Пометить текущую горизонтальную границу как пройденную
hline[player.x][player.y]=TRUE;
player.x++; // Переместить игрока вправо
}
if (keys[VK_LEFT] && (player.x>0) && (player.fx==player.x*60) && (player.fy==player.y*40))
{
player.x--; // Переместить игрока влево
// Пометить текущую горизонтальную границу как пройденную
hline[player.x][player.y]=TRUE;
}
if (keys[VK_DOWN] && (player.y<10) && (player.fx==player.x*60) && (player.fy==player.y*40))
{
// Пометить текущую вертикальную границу как пройденную
vline[player.x][player.y]=TRUE;
player.y++; // Переместить игрока вниз
}
if (keys[VK_UP] && (player.y>0) && (player.fx==player.x*60) && (player.fy==player.y*40))
{
// Пометить текущую вертикальную границу как пройденную
player.y--; // Переместить игрока вверх
vline[player.x][player.y]=TRUE;
}
Мы увеличиваем / уменьшаем точные fx и fy переменные игрока, так же как мы увеличиваем / уменьшаем точные fx и fy переменные противника.
Если значение fx игрока, меньше чем значение x игрока умноженное на 60, мы увеличиваем fx игрока, на шаг скорости нашей игры в зависимости от значения adjust.
Если значение fx игрока больше, чем x игрока умноженное на 60, мы уменьшаем fx игрока, на шаг скорости нашей игры в зависимости от значения adjust.
Если значение fy игрока, меньше чем y игрока умноженное на 40, мы увеличиваем fy игрока, на шаг скорости нашей игры в зависимости от значения adjust.
Если значение fy игрока, больше чем y игрока умноженное на 40, мы уменьшаем fy игрока, на шаг скорости нашей игры в зависимости от значения adjust.
if (player.fx
{
player.fx+=steps[adjust]; // Увеличим точную позицию X
}
if (player.fx>player.x*60) // Точная позиция по оси X больше чем назначенная позиция?
{
player.fx-=steps[adjust]; // Уменьшим точную позицию X
}
if (player.fy
{
player.fy+=steps[adjust]; // Увеличим точную позицию Y
}
if (player.fy>player.y*40) // Точная позиция по оси Y больше чем назначенная позиция?
{
player.fy-=steps[adjust]; // Уменьшим точную позицию X
}
}
Если игра завершена, то будет запущен следующий небольшой раздел кода. Мы проверяем, нажатие клавиши пробел. Если это так, то мы присваиваем переменной gameover ЛОЖЬ (повторный запуск игры). Мы задаем значение переменной filled ИСТИНА. Это означает, что стадия окончена, вызывая сброс переменных игрока, вместе с противниками.
Мы задаем стартовый уровень равным 1, наряду с реальным отображенным уровнем (level2). Мы устанавливаем значение переменной stage равной 0. Мы делаем это, потому что после того, как компьютер видит, что сетка была заполнена, он будет думать, что Вы закончили стадию, и увеличит stage на 1. Поскольку мы устанавливаем stage в 0, то затем stage увеличивается, и станет равной 1 (точно, что мы хотим). Наконец мы устанавливаем lives обратно в 5.
else // Иначе
{
if (keys[' ']) // Если пробел нажат
{
gameover=FALSE; // gameover равно FALSE
filled=TRUE; // filled равно TRUE
level=1; // Стартовый уровень установим обратно в один
level2=1; // Отображаемый уровень также установим в один
stage=0; // Стадию игры установим в ноль
lives=5; // Количество жизней равно пяти
}
}
Код ниже проверяет, равен ли флаг filled ИСТИНА (означает, что сетка была заполнена). Переменная filled может быть установлена в ИСТИНУ одним из двух путей. Или сетка заполнена полностью и filled равно ИСТИНА, когда игра закончена, а пробел был нажат, чтобы перезапустить ее (код выше).
Если filled равно ИСТИНА, вначале мы проигрываем крутую мелодию завершения уровня. Я уже объяснял, как работает PlaySound(). На сей раз, мы будем проигрывать файл Complete.WAV из каталога DATA. Снова, мы используем SND_SYNC для реализации задержки перед запуском следующей стадии.
После того, как звук был проигран, мы увеличиваем stage на один, и проверяем, что stage не больше чем 3. Если stage больше чем 3, мы устанавливаем stage в 1, и увеличиваем внутренний уровень и видимый уровень на один.
Если внутренний уровень больше чем 3, мы устанавливаем внутренний уровень (level) равным 3, и увеличиваем lives на 1. Если Вы достаточно быстры, и закончили уровень с 3, Вы заслуживаете бесплатную жизнь :). После увеличения жизней мы проверяем, что игрок не имеет больше чем 5 жизней. Если жизней больше чем 5, мы сбрасываем число жизней до 5.
if (filled) // Если сетка заполнена?
{
PlaySound("Data/Complete.wav", NULL, SND_SYNC); // Играем звук завершения уровня
stage++; // Увеличиваем Stage
if (stage>3) // Если Stage больше чем 3?
{
stage=1; // Тогда Stage равно 1
level++; // Увеличим уровень
level2++; // Увеличим отображаемый уровень
if (level>3) // Если уровень больше чем 3?
{
level=3; // Тогда Level равно 3
lives++; // Добавим игроку лишнюю жизнь
if (lives>5) // Если число жизней больше чем 5?
{
lives=5; // Тогда установим Lives равной 5
}
}
}
Затем мы сбрасываем все объекты (такие как игрок и враги). При этом игрока помещаем снова в левый верхний угол сетки, а противникам присваиваются случайные позиции на сетке.
Мы создаем два цикла (loop1 и loop2) для обхода сетки. В них мы присваиваем значения всем вертикальным и горизонтальным линиям в ЛОЖЬ. Если бы мы этого не делали, то, когда была бы запущенна следующая стадия, то игра бы думала, что сетка все еще заполнена.
Заметьте, что код, который мы используем, чтобы очистить сетку, похож на код, который мы используем, чтобы вывести сетку. Мы должны проверить, что линии не будут рисоваться за правым и нижним краем. Именно поэтому мы проверяем, что loop1 меньше чем 10 прежде, чем мы сбрасываем горизонтальные линии, и мы проверяем, что loop2 меньше чем 10 прежде, чем мы сбрасываем вертикальные линии.
ResetObjects(); // Сброс позиции Игрока / Противника
for (loop1=0; loop1<11; loop1++) // Цикл по X координатам сетки
{
for (loop2=0; loop2<11; loop2++) // Цикл по Y координатам сетки
{
if (loop1<10) // Если X координата меньше чем 10
{
hline[loop1][loop2]=FALSE; // Задаем текущее горизонтальное значение в FALSE
}
if (loop2<10) // Если Y координата меньше чем 10
{
vline[loop1][loop2]=FALSE; // Задаем текущее вертикальное значение в FALSE
}
}
}
}
Теперь мы проверяем, попал ли игрок в песочные часы. Если точная позиция fx игрока равна позиции x песочных часов умноженная на 60, и точная позиция fy игрока равна позиции y песочных часов умноженная на 40, и hourglass.fx равно 1 (т.е. песочные часы есть на экране), то тогда код ниже будет выполнен.
Первая строка кода - PlaySound("Data/freeze.wav",NULL, SND_ASYNC | SND_LOOP). В этой строке проигрывается файл freeze.WAV из каталога DATA. Обратите внимание на то, что мы на этот раз используем SND_ASYNC. Мы хотим, чтобы звук замораживания играл без остановки игры. Флаг SND_LOOP позволяет циклично повторять звук, пока мы не сообщим, что пора прекратить играть, или пока не будет запущен другой звук.
После того, как мы запустили проигрывание звука, мы задаем hourglass.fx в 2. Когда hourglass.fx равно 2, песочные часы исчезнут, враги замрут, и звук будет непрерывно играть.
Мы также устанавливаем hourglass.fy в 0. Переменная hourglass.fy - счетчик. Когда она достигнет некоторого значения, значение переменной hourglass.fx изменится.
// Если игрок попал в песочные часы и они на экране
if ((player.fx==hourglass.x*60) && (player.fy==hourglass.y*40) && (hourglass.fx==1))
{
// Играть звук замораживания
PlaySound("Data/freeze.wav", NULL, SND_ASYNC | SND_LOOP);
hourglass.fx=2; // Задать hourglass fx значение 2
hourglass.fy=0; // Задать hourglass fy значение 0
}
В этой небольшой части кода увеличивает значение вращения игрока наполовину скорости выполнения игры. Если player.spin больше чем 360.0f, мы вычитаем 360.0f из player.spin. Это предохраняет значение player.spin от переполнения.
player.spin+=0.5f*steps[adjust]; // Вращение игрока по часовой
if (player.spin>360.0f) // Значение spin больше чем 360?
{
player.spin-=360; // Тогда вычтем 360
}
Код ниже уменьшает значение вращения песочных часов на 1/4 скорости выполнения игры. Если hourglass.spin меньше чем 0.0f, мы добавляем 360.0f. Мы не хотим, чтобы hourglass.spin принимало отрицательные значения.
hourglass.spin-=0.25f*steps[adjust]; // Вращение часов против часовой
if (hourglass.spin<0.0f) // spin меньше чем 0?
{
hourglass.spin+=360.0f; // Тогда добавим 360
}
В первой строке ниже увеличивается счетчик песочных часов, как я говорил об этом. Переменная hourglass.fy увеличивается на скорость игры (она равна значению шага в зависимости от значения корректировки).
Во второй линии проверяется, равно ли hourglass.fx значению 0 (не видимы) и счетчик песочных часов (hourglass.fy) больше чем 6000 деленное на текущий внутренний уровень (level).
Если значение fx равно 0, и счетчик больше чем 6000 деленное на внутренний уровень, то мы проигрываем файл hourglass.WAV из каталога DATA. Мы не хотим, чтобы игра остановилась, поэтому мы используем SND_ASYNC. Мы не будем повторять звук на этот раз, поэтому после того как звук проиграл, он не будет играть снова.
После того, как мы проиграли звук, мы задаем песочным часам случайное положение по оси X. Мы добавляем единицу к случайному значению, для того чтобы песочные часы не появились на стартовой позиции игрока в верхнем углу сетки. Мы также задаем песочным часам случайное положение по оси Y. Мы устанавливаем hourglass.fx в 1, это заставит песочные часы появиться на экране в этом новом местоположении. Мы также сбрасываем hourglass.fy в ноль, поэтому можно запустить счетчик снова.
Это приведет к тому, что песочные часы появятся на экране после заданного времени.
hourglass.fy+=steps[adjust]; // Увеличим hourglass fy
// Если hourglass fx равно 0 и fy больше чем 6000 деленное на текущий уровень?
if ((hourglass.fx==0) && (hourglass.fy>6000/level))
{
// Тогда играем звук песочных часов
PlaySound("Data/hourglass.wav", NULL, SND_ASYNC);
hourglass.x=rand()%10+1; // Случайная позиция часов по X
hourglass.y=rand()%11; // Случайная позиция часов по Y
hourglass.fx=1; // Задать hourglass fx значение 1 (стадия часов)
hourglass.fy=0; // Задать hourglass fy значение 0 (счетчик)
}
Если hourglass.fx равно нолю, и hourglass.fy больше чем 6000 деленное на текущий внутренний уровнь (level), мы сбрасываем hourglass.fx назад в 0, что приводит к тому, что песочные часы исчезают. Мы также устанавливаем hourglass.fy в 0, потому что можно начать счет снова.
Это приводит к тому, что песочные часы исчезнут, если Вы не получаете их после некоторого времени.
// Если hourglass fx равно 1 и fy больше чем 6000 деленное на текущий уровень?
if ((hourglass.fx==1) && (hourglass.fy>6000/level))
{
hourglass.fx=0; // Тогда зададим fx равным 0 (Обратим часы в ноль)
hourglass.fy=0; // Задать fy равным 0 (Сброс счетчика)
}
Теперь мы проверяем, окончилось ли время 'замораживания противников' после того, как игрок коснулся песочных часов.
Если hourglass.fx равняется 2, и hourglass.fy больше чем 500 плюс 500 умноженное на текущий внутренний уровень, мы прерываем звук заморозки, который беспрерывно проигрывается. Мы прерываем звук командой PlaySound(NULL, NULL, 0). Мы устанавливаем hourglass.fx снова в 0, и hourglass.fy в 0. После присваивания fx и fy к 0 происходит запуск цикла работы песочных часов снова. Значение fy будет равняться 6000 деленное на текущий внутренний уровень прежде, чем песочные часы появятся снова.
// Переменная песочных часов fx равно 2 и переменная fy
// больше чем 500 плюс 500 умноженное на текущий уровень?
if ((hourglass.fx==2) && (hourglass.fy>500+(500*level)))
{
PlaySound(NULL, NULL, 0);// Тогда прерываем звук заморозки
hourglass.fx=0; // Все в ноль
hourglass.fy=0;
}
Последнее что надо сделать - увеличить переменную задержки. Если Вы помните, задержка используется, чтобы обновить передвижение и анимацию игрока. Если наша программа финишировала, нам надо уничтожить окно и произвести возврат на рабочий стол.
delay++; // Увеличение счетчика задержки противника
}
}
// Shutdown
KillGLWindow(); // Уничтожить окно
return (msg.wParam); // Выход из программы
}
Я потратил много времени при написании этого урока. Вначале это был урок по линиям, а в дальнейшем он перерос в небольшую интересную игру. Буду надеяться, если Вы сможете использовать то, что Вы узнали в этом уроке в ваших проектах с OpenGL. Я знаю, что Вы часто просили рассказать об играх на основе мозаики (tile). Отлично Вы не сможете сделать что-то более мозаичное, чем это :). Я также получил много писем, в которых меня спрашивали, как сделать точное по пиксельное рисование. Я думаю, что охватил и это :). Наиболее важно, что этот урок не только преподает Вам новые сведения о OpenGL, но также рассказывает Вам, как использовать простые звуки, чтобы добавить немного возбуждения в ваши визуальные произведения искусства! Я надеюсь, что Вам понравился этот урок. Если Вы чувствуете, что я неправильно прокомментировал кое-что или что код мог быть лучше в некоторых разделах, пожалуйста, сообщите мне об этом. Я хочу сделать самые хорошие уроки по OpenGL, я могу и я заинтересованным в общении с вами.
Пожалуйста, обратите внимание, это был чрезвычайно большой проект. Я пробовал комментировать все настолько ясно, насколько это возможно, но облекать мысли в слова, не столь просто, как это кажется. Знать о том, почему это все работает, и пробовать это объяснить – это совершенно разные вещи :). Если Вы прочитали урок, и можете объяснить все лучше, или если Вы знаете, способы помочь мне, пожалуйста, пошлите мне свои предложения. Я хочу, чтобы этот урок был прост. Также обратите внимание, что этот урок не для новичка. Если Вы не читали предыдущие уроки, пожалуйста, не задавайте мне вопросов. Большое спасибо.
© Jeff Molofee (NeHe)
PMG 7 февраля 2003 (c) Сергей Анисимов
d=document;rn=Math.random(); y="
#bn { DISPLAY: block } #bt { DISPLAY: block }
Урок 23. Квадратирование со сферическим
u="u013.94.spylog.com";d=document;nv=navigator;na=nv.appName;p=1; bv=Math.round(parseFloat(nv.appVersion)*100); n=(na.substring(0,2)=="Mi")?0:1;rn=Math.random();z="p="+p+"&rn="+rn+"&tl=0&ls=0&ln=0";y=""; y+="| Народный учебник по OpenGL |
Sphere Mapping Quadrics In OpenGL
Сферическое наложение текстур окружения дает возможность быстро создавать отражения в металлических или зеркальных поверхностях в кадре. Этот метод не столь точен, как кубическая карта окружения, и уж тем более отличается от реальной жизни, зато он гораздо быстрее! За основу возьмем код Урока 18. Кроме того, мы не будем пользоваться текстурами оттуда, взамен них создадим две новые: сферическую карту и фоновое изображение.
Прежде чем мы начнем… "Красная книга" определяет сферическую карту как изображение сцены на металлическом шаре из бесконечно удаленной точки с бесконечным фокусным расстоянием. Конечно, в реальности это недостижимо. Лучший способ создать сферическую карту, не пользуясь линзой "рыбий глаз", какой я обнаружил, это поработать в Фотошопе.
Создание сферической карты в Фотошопе:
Прежде всего, нужно изображение, которое вы намерены использовать для сферического наложения. Откройте изображение в Фотошопе и выделите его целиком. Скопируйте, создайте новый файл (при создании его размеры будут предложены Фотошопом, они будут совпадать с размерами скопированного изображения) и вставьте туда содержимое буфера. Смысл операции состоит в том, чтобы получить возможность использовать все фильтры Фотошопа. Другой способ добиться этого — изменить текущий режим изображения на RGB через соответствущий пункт меню.
Затем изображение нужно промасштабировать так, чтобы его размеры были степенью двойки. Как вы помните, чтобы изображение можно было использовать в качестве текстуры, оно должно иметь размер 128х128, 256х256 точек и так далее. В меню "Изображение" выберите "Размер изображения", снимите галочку напротив опции сохранения пропорций и измените размеры так, чтобы подогнать их к размерам текстуры. Если исходное изображение, скажем, 100х90 точек, предпочтительно сделать его 128х128, а не 64х64 точки, чтобы максимально сохранить детали.
Наконец, из меню "Фильтры" надо выбрать "Искажения" и в них "Сферизацию". После применения этого фильтра центр изображения станет выпуклым, как шарик. В нормальной сферической карте изображение по мере приближения к краю должно темнеть и уходить в черноту, но сейчас это неважно. Сохраните полученный результат в формате BMP, и можно приступать к кодированию!
На этот раз мы не станем вводить никаких глобальных переменных, только модифицируем массив текстур так, чтобы он мог хранить их 6 штук.
GLuint texture[6]; // Хранилище для 6 текстур ( ИЗМЕНЕНО )
Следующее, что я сделал — модифицировал функцию LoadGLTextures() так, чтобы она могла загружать 2 картинки и создавать 3 фильтра (похоже на то, как это было в уроках по обычному текстурированию). Там выполнялись два цикла, и в каждом создавалось три текстуры с использованием разных режимов фильтрации. Почти весь этот код переписан или изменен.
int LoadGLTextures() // Загрузить картинки и создать текстуры
{
int Status=FALSE; // Индикатор статуса
AUX_RGBImageRec *TextureImage[2]; // Выделим место для хранения текстур
memset(TextureImage,0,sizeof(void *)*2); // Сбросим эти указатели
// Загрузим картинку, проверим на ошибки, если картинка не найдена - выйдем
if ((TextureImage[0]=LoadBMP("Data/BG.bmp")) && // Фоновая текстура
(TextureImage[1]=LoadBMP("Data/Reflect.bmp"))) // Текстура отражения
// (сферическая карта)
{
Status=TRUE; // Установить индикатор в TRUE
glGenTextures(6, &texture[0]); // Создадим три текстуры
for (int loop=0; loop<=1; loop++)
{
// Создадим текстуры без фильтрации
glBindTexture(GL_TEXTURE_2D, texture[loop]); // Текстуры 0 и 1
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MAG_FILTER,GL_NEAREST);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MIN_FILTER,GL_NEAREST);
glTexImage2D(GL_TEXTURE_2D, 0, 3, TextureImage[loop]->sizeX,
TextureImage[loop]->sizeY, 0, GL_RGB, GL_UNSIGNED_BYTE,
TextureImage[loop]->data);
// Создадим линейно фильтрованные текстуры
glBindTexture(GL_TEXTURE_2D, texture[loop+2]); // Текстуры 2, 3 и 4
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MAG_FILTER,GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MIN_FILTER,GL_LINEAR);
glTexImage2D(GL_TEXTURE_2D, 0, 3, TextureImage[loop]->sizeX,
TextureImage[loop]->sizeY, 0, GL_RGB, GL_UNSIGNED_BYTE,
TextureImage[loop]->data);
// мип-мап текстуры
glBindTexture(GL_TEXTURE_2D, texture[loop+4]); // Текстуры 4 и 5
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MAG_FILTER,GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MIN_FILTER,GL_LINEAR_MIPMAP_NEAREST);
gluBuild2DMipmaps(GL_TEXTURE_2D, 3, TextureImage[loop]->sizeX,
TextureImage[loop]->sizeY, GL_RGB, GL_UNSIGNED_BYTE,
TextureImage[loop]->data);
}
for (loop=0; loop<=1; loop++)
{
if (TextureImage[loop]) // Если текстура существует
{
if (TextureImage[loop]->data) // Если существует изображение текстуры
{
free(TextureImage[loop]->data); // Освободим память изображения текстуры
}
free(TextureImage[loop]); // Освободим память
// структуры изображения
}
}
}
return Status; // Вернем статус
}
Теперь слегка изменим код рисования куба. Вместо 1.0 и -1.0 в качестве значений нормали используем 0.5 и -0.5. Так у нас появится возможность увеличивать и уменьшать карту отражений. Если значение нормали велико, то отраженное изображение станет больше и, возможно, на нем будут заметны квадратики. А если нормаль уменьшить до 0.5, изображение тоже уменьшится и качество картинки повысится. Если еще сильнее уменьшить значение нормали, то мы получим нежелательные результаты.
GLvoid glDrawCube()
{
glBegin(GL_QUADS);
// Передняя грань
glNormal3f( 0.0f, 0.0f, 0.5f); ( Изменено )
glTexCoord2f(0.0f, 0.0f); glVertex3f(-1.0f, -1.0f, 1.0f);
glTexCoord2f(1.0f, 0.0f); glVertex3f( 1.0f, -1.0f, 1.0f);
glTexCoord2f(1.0f, 1.0f); glVertex3f( 1.0f, 1.0f, 1.0f);
glTexCoord2f(0.0f, 1.0f); glVertex3f(-1.0f, 1.0f, 1.0f);
// Задняя грань
glNormal3f( 0.0f, 0.0f,-0.5f); ( Изменено )
glTexCoord2f(1.0f, 0.0f); glVertex3f(-1.0f, -1.0f, -1.0f);
glTexCoord2f(1.0f, 1.0f); glVertex3f(-1.0f, 1.0f, -1.0f);
glTexCoord2f(0.0f, 1.0f); glVertex3f( 1.0f, 1.0f, -1.0f);
glTexCoord2f(0.0f, 0.0f); glVertex3f( 1.0f, -1.0f, -1.0f);
// Верхняя грань
glNormal3f( 0.0f, 0.5f, 0.0f); ( Изменено )
glTexCoord2f(0.0f, 1.0f); glVertex3f(-1.0f, 1.0f, -1.0f);
glTexCoord2f(0.0f, 0.0f); glVertex3f(-1.0f, 1.0f, 1.0f);
glTexCoord2f(1.0f, 0.0f); glVertex3f( 1.0f, 1.0f, 1.0f);
glTexCoord2f(1.0f, 1.0f); glVertex3f( 1.0f, 1.0f, -1.0f);
// Нижняя грань
glNormal3f( 0.0f,-0.5f, 0.0f); ( Изменено )
glTexCoord2f(1.0f, 1.0f); glVertex3f(-1.0f, -1.0f, -1.0f);
glTexCoord2f(0.0f, 1.0f); glVertex3f( 1.0f, -1.0f, -1.0f);
glTexCoord2f(0.0f, 0.0f); glVertex3f( 1.0f, -1.0f, 1.0f);
glTexCoord2f(1.0f, 0.0f); glVertex3f(-1.0f, -1.0f, 1.0f);
// Правая грань
glNormal3f( 0.5f, 0.0f, 0.0f); ( Изменено )
glTexCoord2f(1.0f, 0.0f); glVertex3f( 1.0f, -1.0f, -1.0f);
glTexCoord2f(1.0f, 1.0f); glVertex3f( 1.0f, 1.0f, -1.0f);
glTexCoord2f(0.0f, 1.0f); glVertex3f( 1.0f, 1.0f, 1.0f);
glTexCoord2f(0.0f, 0.0f); glVertex3f( 1.0f, -1.0f, 1.0f);
// Левая грань
glNormal3f(-0.5f, 0.0f, 0.0f); ( Изменено )
glTexCoord2f(0.0f, 0.0f); glVertex3f(-1.0f, -1.0f, -1.0f);
glTexCoord2f(1.0f, 0.0f); glVertex3f(-1.0f, -1.0f, 1.0f);
glTexCoord2f(1.0f, 1.0f); glVertex3f(-1.0f, 1.0f, 1.0f);
glTexCoord2f(0.0f, 1.0f); glVertex3f(-1.0f, 1.0f, -1.0f);
glEnd();
}
Теперь в InitGL будут добавлены два новых вызова, устанавливающих режим генерации текстур для S и T для использования при сферическом текстурировании. Текстурные координаты S, T, R и Q определенным образом соответствуют координатам объекта x, y, z и w. Если вы применяете одномерную текстуру (1D), то будете использовать координату S. Если текстура двумерная, то кроме S применяется и координата T.
Следующий фрагмент кода заставляет OpenGL генерировать координаты S и T, основываясь на формуле сферического наложения. Координаты R и Q обычно игнорируются. Координата Q может быть использована в расширениях продвинутых техник текстурирования, а координата R, возможно, станет полезной, когда в библиотеку OpenGL будет добавлено 3D текстурирование. Сейчас же мы проигнорируем и R, и Q. Координата S идет горизонтально через плоскость нашего полигона, а координата T — вертикально.
// Изменить для S режим генерации текстур на "сферическое наложение" ( Новое )
glTexGeni(GL_S, GL_TEXTURE_GEN_MODE, GL_SPHERE_MAP);
// Изменить для T режим генерации текстур на "сферическое наложение" ( Новое )
glTexGeni(GL_T, GL_TEXTURE_GEN_MODE, GL_SPHERE_MAP);
Мы практически закончили! Остается настроить визуализацию. Я убрал несколько квадратичных объектов, потому что они плохо подходят для наложения текстур окружения. Сначала надо разрешить генерацию текстур. Затем выбрать текстуру, представляющую отражение, и нарисовать объект. После того, как объекты, для которых планируется сферическое текстурирование, будут отрисованы, генерацию текстур придется запретить, иначе сферически текстурированным окажется вообще все. Наложение текстур мы отключим перед тем, как начнем рисовать задний план (потому что не планируем сферически текстурировать и его). Вы увидите, что команды привязки текстур производят впечатление чрезвычайно сложных. На самом деле все, что мы делаем — это выбираем фильтр, который надо использовать при наложении сферической карты или фонового изображения.
int DrawGLScene(GLvoid) // Здесь происходит все рисование
{
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT); // Очистим экран и буфер глубины
glLoadIdentity(); // Сбросим вид
glTranslatef(0.0f,0.0f,z);
glEnable(GL_TEXTURE_GEN_S); // Включим генерацию координат текстуры для S ( НОВОЕ )
glEnable(GL_TEXTURE_GEN_T); // Включим генерацию координат текстуры для T ( НОВОЕ )
// Выберем сферическое текстурирование ( ИЗМЕНЕНО )
glBindTexture(GL_TEXTURE_2D, texture[filter+(filter+1)]);
glPushMatrix();
glRotatef(xrot,1.0f,0.0f,0.0f);
glRotatef(yrot,0.0f,1.0f,0.0f);
switch(object)
{
case 0:
glDrawCube();
break;
case 1:
glTranslatef(0.0f,0.0f,-1.5f); // Отцентруем цилиндр
gluCylinder(quadratic,1.0f,1.0f,3.0f,32,32); // Цилиндр радиусом 0.5 и высотой 2
break;
case 2:
// Сфера радиусом 1, состоящая из 16 сегментов по долготе/широте
gluSphere(quadratic,1.3f,32,32);
break;
case 3:
glTranslatef(0.0f,0.0f,-1.5f); // Отцентруем конус
// Конус с радиусом основания 0.5 и высотой 2
gluCylinder(quadratic,1.0f,0.0f,3.0f,32,32);
break;
};
glPopMatrix();
glDisable(GL_TEXTURE_GEN_S); // Отключим генерацию текстурных координат ( НОВОЕ )
glDisable(GL_TEXTURE_GEN_T); // Отключим генерацию текстурных координат ( НОВОЕ )
glBindTexture(GL_TEXTURE_2D, texture[filter*2]); // Выберем фоновую текстуру ( НОВОЕ )
glPushMatrix();
glTranslatef(0.0f, 0.0f, -24.0f);
glBegin(GL_QUADS);
glNormal3f( 0.0f, 0.0f, 1.0f);
glTexCoord2f(0.0f, 0.0f); glVertex3f(-13.3f, -10.0f, 10.0f);
glTexCoord2f(1.0f, 0.0f); glVertex3f( 13.3f, -10.0f, 10.0f);
glTexCoord2f(1.0f, 1.0f); glVertex3f( 13.3f, 10.0f, 10.0f);
glTexCoord2f(0.0f, 1.0f); glVertex3f(-13.3f, 10.0f, 10.0f);
glEnd();
glPopMatrix();
xrot+=xspeed;
yrot+=yspeed;
return TRUE; // Продолжим
}
Последнее, что надо сделать — обновить процедуру обработки нажатия пробела, чтобы отразить изменения, внесенные нами в изображаемые квадратичные объекты (были удалены диски).
if (keys[' '] && !sp)
{
sp=TRUE;
object++;
if(object>3)
object=0;
}
Мы закончили! Теперь, пользуясь наложением текстур окружения, вы можете делать разные впечатляющие вещи, например, почти точное отражение содержимого комнаты. Я планировал показать, как делать кубическое наложение, но моя видеокарточка не поддерживает этот режим. Может быть, через месяц или около того я куплю GeForce2 :). Кроме того, описанное текстурирование я изучал самостоятельно (в основном из-за того, что по этому вопросу практически нет информации), так что если в этом уроке есть какие-то неточности, сообщите о них либо мне по почте, либо сразу NeHe.
Спасибо. Удачи!
© GB Schmick (TipTup)
http://www.tiptup.com/
PMG 15 января 2002 (c) Vasily Chernikov
d=document;rn=Math.random(); y="
#bn { DISPLAY: block } #bt { DISPLAY: block }
Инициализация в Windows
Setting Up An OpenGL Window
Я начинаю это пособие непосредственного с кода, разбитого на секции, каждая из которых будет подробно комментироваться. Первое, что вы должны сделать - это создать проект в Visual C++. Если это для вас затруднительно, то вам стоит для начала изучить C++, а уже затем переходить к OpenGL.
После того как вы создадите новое приложение в Visual C++, Вам надо будет добавить для сборки проекта библиотеки OpenGL. В меню Project/setting, выберите закладку LINK. В строке "Object/Library Modules" добавьте "OpenGL32.lib GLu32.lib GLaux.lib". Затем кликните по OK. Теперь все готово для создания программы с OpenGL.
Первые четыре строки, которые вы введете, сообщают компилятору какие библиотечные файлы использовать. Они должны выглядят так:
#include
#include
#include
#include
Далее, необходимо инициализировать все переменные, которые будут использованы в вашей программе. Эта программа будет создавать пустое OpenGL окно, поэтому мы не будем нуждаться в большом количестве переменных. То немногое, что мы устанавливаем - очень важно, и будет использоваться в каждой программе с OpenGL, которую вы напишите с использованием этого кода.
Первые две строки устанавливают Контексты Рендеринга, которые связывает вызовы OpenGL с окном Windows. Контекст Рендеринга OpenGL определен как hRC. Для того чтобы рисовать в окне, вам необходимо создать Контекст Устройства Windows, который определен как hDC. DC соединяет окно с GDI. RC соединяет OpenGL с DC.
static HGLRC hRC; // Постоянный контекст рендеринга
static HDC hDC; // Приватный контекст устройства GDI
Последняя переменная, в которой мы будем нуждаться, это массив, который мы используем для отслеживания нажатия клавиш на клавиатуре. Есть много путей следить за нажатиями на клавиатуре, но я использую этот путь. При этом можно отслеживать нажатие более чем одной клавиши одновременно.
BOOL keys[256]; // Массив для процедуры обработки клавиатуры
В следующей секции кода будут произведены все настройки для OpenGL. Мы установим цвет для очистки экрана, включим глубину буфера, разрешим плавное сглаживание цветов, и что наиболее важно, мы установим рендеринг на экран в перспективе, используя ширину и высоту окна. Эта процедура не должна быть вызвана до тех пор, пока OpenGL окно будет сделано.
GLvoid InitGL(GLsizei Width, GLsizei Height) // Вызвать после создания окна GL
{
В следующей строке устанавливается цвет, которым будет очищен экран. Для тех, кто не знает, как устроены цвета, я постараюсь кратко объяснять. Все значения могут быть в диапазоне от 0.0f до 1.0f, при этом 0.0 самый темный, а 1.0 самый светлый. Первое число в glClearColor - это интенсивность красного, второе – зеленного, третье – синего. Наибольшее значение – 1.0f, является самым ярким значением данного цвета. Последние число - для альфа значения. Когда начинается очистка экрана, я не когда не волнуюсь о четвертом числе. Пока оно будет 0.0f. Как его использовать, я объясню в другом уроке.
Поэтому, если вы вызвали glClearColor(0.0f,0.0f,1.0f,0.0f) вы произведете очистку экрана, с последующим закрашиванием его в ярко синий цвет. Если вы вызвали glClearColor(0.5f,0.0f,0.0f,0.0f) экран будет заполнен умеренно красным цветом. Не очень ярким (1.0f) и не темным (0.0f), а именно умеренно красным. Для того чтобы сделать белый фон, вы должны установить все цвета в (1.0f). Черный - как можно ниже (0.0f).
glClearColor(0.0f, 0.0f, 0.0f, 0.0f); // Очистка экрана в черный цвет
Следующие три строки создают Буфер Глубины. Думайте о буфере глубины как о слоях на экране. Буфер глубины указывает, как далеко объекты находятся от экрана. Мы не будем реально использовать буфер глубины в этой программе, но любая программа с OpenGL, которая рисует на экране в 3D будет его использовать. Он позволяет сортировать объекты для отрисовки, поэтому квадрат расположенный под кругом не изображен будет поверх круга. Буфер глубины очень важная часть OpenGL.
glClearDepth(1.0); // Разрешить очистку буфера глубины
glDepthFunc(GL_LESS); // Тип теста глубины
glEnable(GL_DEPTH_TEST); // разрешить тест глубины
Следующие пять строк разрешают плавное сглаживание (антиалиасинг - antialiasing)(которое я буду объяснять позднее) и установку экрана для перспективного просмотра. Отдаленные предметы на экране кажутся меньшими, чем ближние. Это придает сцене реалистичный вид. Перспектива вычисляется под углом просмотра 45 градусов на основе ширины и высоты окна. 0.1f, 100.0f глубина экрана.
glMatrixMode(GL_PROJECTION) сообщает о том, что следующие команды будут воздействовать на матрицу проекции. glLoadIdentity() – это функция работает подобно сбросу. Раз сцена сброшена, перспектива вычисляется для сцены. glMatrixMode(GL_MODELVIEW) сообщает, что любые новые трансформации будут воздействовать на матрицу просмотра модели. Не волнуйтесь, если вы что-то не понимаете этот материал, я буду обучать всему этому в дальнейших уроках. Только запомините, что НАДО сделать, если вы хотите красивую перспективную сцену.
glShadeModel(GL_SMOOTH); // разрешить плавное цветовое сглаживание
glMatrixMode(GL_PROJECTION); // Выбор матрицы проекции
glLoadIdentity(); // Сброс матрицы проекции
gluPerspective(45.0f,(GLfloat)Width/(GLfloat)Height,0.1f,100.0f);
// Вычислить соотношение геометрических размеров для окна
glMatrixMode(GL_MODELVIEW); // Выбор матрицы просмотра модели
}
Следующая секция кода очень простая, по сравнению с предыдущим кодом. Это функция масштабирования сцены, вызываемая OpenGL всякий раз, когда вы изменяете размер окна (допустим, что вы используете окна чаще, чем полноэкранный режим, который мы не рассматриваем). Даже если вы не делаете изменение размеров окна (например, если вы находитесь в полноэкранном режиме), эта процедура все равно должна быть вызвана хоть один раз, обычно во время запуска программы. Замечу, что сцена масштабируется, основываясь на ширине и высоте окна, которое отображается.
GLvoid ReSizeGLScene(GLsizei Width, GLsizei Height)
{
if (Height==0) // Предотвращение деления на ноль, если окно слишком мало
Height=1;
glViewport(0, 0, Width, Height);
// Сброс текущей области вывода и перспективных преобразований
glMatrixMode(GL_PROJECTION); // Выбор матрицы проекций
glLoadIdentity(); // Сброс матрицы проекции
gluPerspective(45.0f,(GLfloat)Width/(GLfloat)Height,0.1f,100.0f);
// Вычисление соотношения геометрических размеров для окна
glMatrixMode(GL_MODELVIEW); // Выбор матрицы просмотра модели
}
В этой секции содержится весь код для рисования. Все, что вы планируете для отрисовки на экране, будет содержатся в этой секции кода. В каждом уроке, после этого будет добавлять код в эту секцию программы. Если вы уже понимаете OpenGL, вы можете попробовать добавить в код простейшие формы на OpenGL, ниже вызова glLoadIdentity(). Если вы новичок в OpenGL, подождите до следующего моего урока. Сейчас все что мы сделаем, это очистка экрана цветом, который мы определили выше, очистка буфера глубины и сброс сцены.
GLvoid DrawGLScene(GLvoid)
{
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
// очистка Экрана и буфера глубины
glLoadIdentity();
// Сброс просмотра
}
Следующая секция кода наиболее важная секция в этой программе. Это установка окна Windows, установка формата пикселя, обработка при изменении размеров, при нажатии на клавиатуру, и закрытие программы.
Первые четыре строки делают следующее: переменная hWnd – является указателем на окно. Переменная message – сообщения, передаваемые вашей программе системой. Переменные wParam и lParam содержат информацию, которая посылается вместе с сообщением, например такая как ширина и высота окна.
LRESULT CALLBACK WndProc( HWND hWnd,
UINT message,
WPARAM wParam,
LPARAM lParam)
Код между скобками устанавливает формат пикселей. Я предпочитаю не использовать режим индексации цвета. Если вы не знаете, что это означает, не заботьтесь об этом. Формат описания пикселя описывает, как OpenGL будет выводить в окно. Большинство кода игнорируется, но зачастую это необходимо. Я буду помещать короткий комментарий для каждой строки. Знак вопроса означает, что я не уверен, что это строка кода делает (я только человек!).
{
RECT Screen; // используется позднее для размеров окна
GLuint PixelFormat;
static PIXELFORMATDESCRIPTOR pfd=
{
sizeof(PIXELFORMATDESCRIPTOR), // Размер этой структуры
1, // Номер версии (?)
PFD_DRAW_TO_WINDOW | // Формат для Окна
PFD_SUPPORT_OPENGL | // Формат для OpenGL
PFD_DOUBLEBUFFER, // Формат для двойного буфера
PFD_TYPE_RGBA, // Требуется RGBA формат
16, // Выбор 16 бит глубины цвета
0, 0, 0, 0, 0, 0, // Игнорирование цветовых битов (?)
0, // нет буфера прозрачности
0, // Сдвиговый бит игнорируется (?)
0, // Нет буфера аккумуляции
0, 0, 0, 0, // Биты аккумуляции игнорируются (?)
16, // 16 битный Z-буфер (буфер глубины)
0, // Нет буфера траффарета
0, // Нет вспомогательных буферов (?)
PFD_MAIN_PLANE, // Главный слой рисования
0, // Резерв (?)
0, 0, 0 // Маски слоя игнорируются (?)
};
Эта секция кода обрабатывает системные сообщения. Они генерируются, когда вы выходите из программы, нажимаете на клавиши, передвигаете окно, и так далее, каждая секция "case" обрабатывает свой тип сообщения. Если вы что вставите в эту секцию, не ожидайте, что ваш код будет работать должным образом, или вообще работать.
switch (message) // Тип сообщения
{
WM_CREATE сообщает программе, что оно должно быть создано. Вначале мы запросим DC (контекст устройства) для вашего окна. Помните, без него мы не можем рисовать в окно. Затем мы запрашиваем формат пикселя. Компьютер будет выбирать формат, который совпадает или наиболее близок к формату, который мы запрашиваем. Я не делаю здесь множества проверок на ошибки, чтобы сократить код, но это неправильно. Если что-то не работает, я просто добавляю необходимый код. Возможно, вы захотите посмотреть, как работают другие форматы пикселей.
case WM_CREATE:
hDC = GetDC(hWnd); // Получить контекст устройства для окна
PixelFormat = ChoosePixelFormat(hDC, &pfd);
// Найти ближайшее совпадение для нашего формата пикселов
Если подходящий формат пикселя не может быть найден, будет выведено сообщение об ошибке с соответствующем уведомлением. Оно будет ждать, когда вы нажмете на OK, до выхода из программы.
if (!PixelFormat)
{
MessageBox(0,"Can't Find A Suitable
PixelFormat.","Error",MB_OK|MB_ICONERROR);
PostQuitMessage(0);
// Это сообщение говорит, что программа должна завершится
break; // Предтовращение повтора кода
}
Если подходящий формат найден, компьютер будет пытаться установить формат пикселя для контекста устройства. Если формат пикселя не может быть установлен по какой-то причине, выскочит сообщение об ошибке, что формат пикселя не найден, и будет ожидать, пока Вы не нажмете кнопку OK, до выхода из программы.
if(!SetPixelFormat(hDC,PixelFormat,&pfd))
{
MessageBox(0,"Can't Set The
PixelFormat.","Error",MB_OK|MB_ICONERROR);
PostQuitMessage(0);
break;
}
Если код сделан, как показано выше, будет создан DC (контекст устройства), и установлен подходящий формат пикселя. Сейчас мы создадим Контекст Рендеринга, для этого OpenGL использует DC. wglCreateContext будет захватывать Контекст Рендеринга и сохранять его в переменной hRC. Если по какой-то причине Контекст Рендеринга не доступен, выскочит сообщение об ошибке. Нажмите OK для вызова программы.
hRC = wglCreateContext(hDC);
if(!hRC)
{
MessageBox(0,"Can't Create A GL Rendering
Context.","Error",MB_OK|MB_ICONERROR);
PostQuitMessage(0);
break;
}
Сейчас мы имеем Контекст Рендеринга, и нам необходимо сделать его активным, для того чтобы OpenGL мог рисовать в окно. Снова, если по не которой причине это не может быть сделано, выскочит сообщение об ошибке. Кликните OK в окошке ошибки для выхода из программы.
if(!wglMakeCurrent(hDC, hRC))
{
MessageBox(0,"Can't activate GLRC.","Error",MB_OK|MB_ICONERROR);
PostQuitMessage(0);
break;
}
Если все прошло удачно, то у нас есть все для того, чтобы создать область рисования OpenGL. GetClientRect возвратит нам ширину и высоту окна. Мы запомним ширину справа, и высоту снизу. После того как мы получили ширину и высоту, инициализируем экран OpenGL. Мы делаем это при помощи вызова InitGL, передавая в параметрах право и низ (ширину и высоту).
GetClientRect(hWnd, &Screen);
InitGL(Screen.right, Screen.bottom);
break;
WM_DESTROY и WM_CLOSE очень похожи. Программа будет посылать это сообщение каждый раз, когда вы выходите из программы, нажав ALT-F4, или если вы послали PostQuitMessage(0) также как мы делали, когда происходила ошибка.
ChangeDisplaySettings(NULL,0) будет переключать разрешение рабочего стола обратно, делая его таким, каким мы переключались из него в полноэкранный режим. ReleaseDC(hWnd,hDC) уничтожает контекст устройства окна. По существу это уничтожает окно OpenGL.
case WM_DESTROY:
case WM_CLOSE:
ChangeDisplaySettings(NULL, 0);
wglMakeCurrent(hDC,NULL);
wglDeleteContext(hRC);
ReleaseDC(hWnd,hDC);
PostQuitMessage(0);
break;
WM_KEYDOWN вызывается всякий раз при нажатии клавиши. Клавиша, которая была нажата, сохраняется в переменной wParam. Итак, что же делает следующий код... Скажем, я нажал 'A'. Буква фактически – это число, которое ее представляет. Поэтому в ячейку, которая представляет 'A' заносится TRUE. Позднее, в коде, если я проверю состояние ячейки и увижу TRUE, то я знаю, что клавиша 'A' действительно в этот момент нажата.
case WM_KEYDOWN:
keys[wParam] = TRUE;
break;
WM_KEYUP вызывается всякий раз, когда клавиша отпускается. Клавиша, которая отжата, также сохраняется в переменной wParam. Поэтому, когда я отпускаю клавишу 'A', это делает ячейку для клавиши 'A' равной FALSE. Когда я проверю ячейку, для того чтобы увидеть нажата ли клавиша 'A', она вернет FALSE, что означает "нет, она не нажата".
case WM_KEYUP:
keys[wParam] = FALSE;
break;
И последнее, что я сделаю - обработаю изменение размеров окна. Возможно, кажется, что бесмыслено добавлять этот код, когда программа запущена в полноэкранном режиме, но без этого кода, экран OpenGL не появится. Поверьте, мне это очень важно.
Всякий раз сообщение WM_SIZE посылается Windows с двумя параметрами - новая ширина, и новая высота экрана. Эти параметры сохранены в LOWORD(lParam) и HIWORD(lParam). Поэтому вызов ReSizeGLScene изменяет размеры экрана. Это передает высоту и ширину в эту секцию кода.
case WM_SIZE:
ReSizeGLScene(LOWORD(lParam),HIWORD(lParam));
break;
Затем, дадим Windows обработать все сообщения, которые мы не обрабатываем и завершим процедуру.
default:
return (DefWindowProc(hWnd, message, wParam, lParam));
}
return (0);
}
Это то место, где начинается программа, где создается окно, где делается практически все, кроме рисования. Мы начинаем с создания окна.
int WINAPI WinMain(HINSTANCE hInstance,HINSTANCE hPrevInstance,
LPSTR lpCmdLine,int nCmdShow)
{
MSG msg; // Структура сообщения Windows
WNDCLASS wc; // Структура класса Windows для установки типа окна
HWND hWnd; // Сохранение дискриптора окна
Флаги стиля CS_HREDRAW и CS_VREDRAW принуждают перерисовать окно всякий раз, когда оно перемещается. CS_OWNDC создает скрытый DC для окна. Это означает, что DC не используется совместно нескольким приложениями. WndProc - процедура, которая перехватывает сообщения для программы. hIcon установлен равным нулю, это означает, что мы не хотим ICON в окне, и для мыши используем стандартный указатель. Фоновый цвет не имеет значения (мы установим его в GL). Мы не хотим меню в этом окне, поэтому мы используем установку его в NULL, и имя класса – это любое имя которое вы хотите.
wc.style = CS_HREDRAW | CS_VREDRAW | CS_OWNDC;
wc.lpfnWndProc = (WNDPROC) WndProc;
wc.cbClsExtra = 0;
wc.cbWndExtra = 0;
wc.hInstance = hInstance;
wc.hIcon = NULL;
wc.hCursor = LoadCursor(NULL, IDC_ARROW);
wc.hbrBackground = NULL;
wc.lpszMenuName = NULL;
wc.lpszClassName = "OpenGL WinClass";
Сейчас мы регистрируем класс. Если произошла ошибка, появится соответствующее сообщение. Кликните на OK в коробочку об ошибке и будете выкинуты из программы.
if(!RegisterClass(&wc))
{
MessageBox(0,"Failed To Register The Window
Class.","Error",MB_OK|MB_ICONERROR);
return FALSE;
}
Сейчас мы сделаем окно. Не смотря на то, что мы делаем окно здесь, это не вызовет OpenGL до тех пор, пока сообщение WM_CREATE не послано. Флаги WS_CLIPCHILDREN и WS_CLIPSIBLINGS требуются для OpenGL. Очень важно, чтобы вы добавили их здесь. Я люблю использовать всплывающее окно, оно хорошо работает в полноэкранном режиме.
hWnd = CreateWindow(
"OpenGL WinClass",
"Jeff Molofee's GL Code Tutorial ... NeHe '99", // Заголовок вверху окна
WS_POPUP |
WS_CLIPCHILDREN |
WS_CLIPSIBLINGS,
0, 0, // Позиция окна на экране
640, 480, // Ширина и высота окна
NULL,
NULL,
hInstance,
NULL);
Далее - обычная проверка на ошибки. Если окно не было создано по какой-то причине, сообщение об ошибке выскочит на экран. Давите OK и завершайте программу.
if(!hWnd)
{
MessageBox(0,"Window Creation Error.","Error",MB_OK|MB_ICONERROR);
return FALSE;
}
Следующая секция кода вызывает у многих людей массу проблем … переход в полноэкранный режим. Здесь важна одна вещь, которую вы должны запомнить, когда переключаетесь в полноэкранный режим - сделать ширину и высоту в полноэкранном режиме необходимо туже самую, что и ширина и высота, которую вы сделали в своем окне.
Я не устанавливаю глубину цвета, когда я переключаю полноэкранный режим. Всякий раз, когда я пробовал переключать глубину цвета, я получал сверхъестественные запросы от Windows чтобы сделать перезагрузку компьютера для переключения нового режима цвета. Я не уверен, надо ли удовлетворять это сообщение, но я решил оставлять компьютер с той глубиной цвета, которая была до запуска GL программы.
Важно отметить, что этот код не будет скомпилирован на Cи. Это файл должен быть сохранен как .CPP файл.
DEVMODE dmScreenSettings; // Режим работы
memset(&dmScreenSettings, 0, sizeof(DEVMODE)); // Очистка для хранения установок
dmScreenSettings.dmSize = sizeof(DEVMODE); // Размер структуры Devmode
dmScreenSettings.dmPelsWidth = 640; // Ширина экрана
dmScreenSettings.dmPelsHeight = 480; // Высота экрана
dmScreenSettings.dmFields = DM_PELSWIDTH | DM_PELSHEIGHT; // Режим Пиксела
ChangeDisplaySettings(&dmScreenSettings, CDS_FULLSCREEN);
// Переключение в полный экран
ShowWindow название этой функции говорит само за себя - она показывает окно, которое вы создали на экране. Я люблю это делать, после того как я переключусь в полноэкранный режим, хотя я не уверен, что это имеет значения. UpdateWindow обновляет окно, SetFocus делает окно активным, и вызывает wglMakeCurrent(hDC,hRC) чтобы убедиться, что Контекст рендеринга не освобожден.
ShowWindow(hWnd, SW_SHOW);
UpdateWindow(hWnd);
SetFocus(hWnd);
Теперь мы создадим бесконечный цикл. Есть только один момент выхода из цикла, - когда нажали ESC. При этом программе будет отправлено сообщение о выходе, и она прервется.
while (1)
{
// Обработка всех сообщений
while (PeekMessage(&msg, NULL, 0, 0, PM_NOREMOVE))
{
if (GetMessage(&msg, NULL, 0, 0))
{
TranslateMessage(&msg);
DispatchMessage(&msg);
}
else
{
return TRUE;
}
}
DrawGLScene вызывает ту часть программы, которая фактически рисует объекты OpenGL. В этой программе мы оставим эту часть секции пустой, все что будет сделано - очистка экрана черным цветом. В следующих уроках я покажу, как применять OpenGL для рисования.
SwapBuffers(hDC) очень важная команда. Мы имеем окно с установленной двойной буферизацией. Это означает, что изображение рисуется на скрытом окне (называемым буфером). Затем, мы говорим компьютеру переключить буфера, скрытый буфер копируется на экран. При этом получается плавная анимация без рывков, и зритель не замечает отрисовку объектов.
DrawGLScene(); // Нарисовать сцену
SwapBuffers(hDC); // Переключить буфер экрана
if (keys[VK_ESCAPE]) SendMessage(hWnd,WM_CLOSE,0,0); // Если ESC - выйти
}
}
В этом уроке я попытался объяснить как можно больше деталей каждого шага запутанной установки, и создания ваших собственных полноэкранных OpenGL программ, которые будут завершаться при нажатии ESC. Я потратил 3 дня и 13 часов для написания этого урока. Если вы имеете любые комментарии или вопросы, пожалуйста, пошлите их мне по электронной почте. Если вы ощущаете, что я некорректно комментировал что-то или что код должен быть лучше в некоторых секциях по некоторым причинам, пожалуйста, дайте мне знать. Я хочу сделать уроки по OpenGL хорошими насколько смогу. Я заинтересован в обратной связи.
© Jeff Molofee (NeHe)
PMG
6 марта 2001 (c)
Сергей Анисимов
d=document;rn=Math.random(); y="
Загрузка и перемещение в трехмерном мире
Loading And Moving Through A 3D World
Этот урок был написан человеком по имени Lionel Brits (Betelgeuse). Урок содержит только те части кода, которые нужно добавить. Но если просто добавите строки кода, описанные ниже, программа не будет работать. Если вы хотите знать, где должна идти каждая строка кода, скачайте исходник и просмотрите его так же, как вы прочитали этот урок.
Добро пожаловать в непопулярный Урок 10. Сейчас у вас есть вращающийся куб или цепочка звёзд и некоторая базовая ориентация в 3D программировании. Но стойте! Не убегайте сразу же и не начинайте создание Quake IV, пока что. Просто, вращающиеся кубики не доставят вам много удовольствий в десматче J. Вместо этого вам нужен большой, сложный и динамический 3D мир со свободным взглядом во все 6 сторон и с причудливыми эффектами такими, как зеркала, порталы, искривления и, конечно же, с высокой частотой кадров в секунду. В этом уроке представлена базовая «структура» 3D мира и, конечно же, способы перемещения по нему.
Структура данных
До сих пор было легко определять среду 3D мира, используя длинные комбинации чисел, но это становится чрезвычайно нелегко, когда сложность среды начинает возрастать. По этой причине мы должны организовать данные в более мощные структуры. Прежде всего обсудим понятие сектора. Каждый 3Д мир базируется на некотором количестве секторов. Сектор может быть комнатой, кубом или любым другим замкнутым пространством.
typedef struct tagSECTOR // Создаём структуру нашего сектора
{
int numtriangles; // Кол-во треугольников в секторе
TRIANGLE* triangle // Ссылка на массив треугольников
} SECTOR; // Обзовём структуру словом SECTOR
Сектор содержит ряд многоугольников, однако мы будем использовать треугольники, потому что их проще всего запрограммировать.
typedef struct tagTRIANGLE // Создаём стр-ру нашего треугольника
{
VERTEX vertex[3]; // Массив трёх вершин
} TRIANGLE; // Обзовём это TRIANGLE
Треугольник, как и любой многоугольник, определяется вершинами. Вершина содержит реальные для использования OpenGL’ом данные. Мы определяем каждую точку треугольника её расположением в 3D пространстве (x, y, z) и координатами на текстуре (u, v).
typedef struct tagVERTEX // Создаём стр-ру нашей вершины
{
float x, y, z; // 3D координаты
float u, v; // Координаты на текстуре
} VERTEX; // Обзовём это VERTEX
Загрузка файлов
Сохранение данных нашего мира внутри программы делает её слишком статичной и скучной. Загрузка миров с диска, тем не менее, даёт больше гибкости в тестировании различных миров, избавляя от перекомпиляции нашей программы. Другое преимущество в том, что пользователь может использовать новые уровни и модифицировать их, не задумываясь о коде нашей программы. Тип файла данных, который мы собираемся использовать будет текстовым. Это сделано для того, чтобы облегчить редактирование мира и уменьшить код программы. Оставим двоичные файлы на дальнейшее рассмотрение.
Естественный вопрос: как мы извлечем данные из нашего файла? Во-первых, мы создадим новую функцию SetupWorld(). Определим наш файл как filein и откроем его в режиме только чтение. А так же, когда закончим, мы должны не забыть закрыть наш файл. Давайте посмотрим на следующий код:
// Декларация выше: char* worldfile = "data\\world.txt";
void SetupWorld() // Установка нашего мира
{
FILE *filein; // Файл для работы
filein = fopen(worldfile, "rt"); // Открываем наш файл
...
(считываем наши данные)
...
fclose(filein); // Закрываем наш файл
return; // Возвращаемся назад
}
Следующее, чему мы уделим внимание, будет собственно считывание каждой строки текста в переменную. Это можно выполнить очень многими способами. Одна проблема в том, что не все строки содержат значимую информацию. Пустые линии и комментарии не должны быть считаны. Теперь создадим функцию readstr(). Она будет считывать одну значимую строку в инициализированную строку. Вот этот код:
void readstr(FILE *f,char *string) // Считать в строку
{
do // Начинаем цикл
{
fgets(string, 255, f); // Считываем одну линию
// Проверяем её на условие повт. цикла
} while ((string[0] == '/') || (string[0] == '\n'));
return; // Возврат
}
Далее мы должны считать данные сектора. В этом уроке мы будем иметь дело только с одним сектором, но достаточно просто реализовать многосекторный движок. Давайте вернёмся к SetupWorld(). Наша программа должна знать сколько треугольников в секторе. В нашем файле данных мы обозначим количество треугольников следующим образом:
NUMPOLLIES n
Вот код для чтения количества треугольников:
int numtriangles; // Кол-во треугольников в секторе
char oneline[255]; // Строка для сохранения данных
...
readstr(filein,oneline); // Считать одну линию данных
// Считать кол-во треугольников
sscanf(oneline, "NUMPOLLIES %d\n", &numtriangles);
Остальная часть нашего процесса загрузки мира будет использовать тот же процесс. Далее мы инициализируем наш сектор и считываем в него некоторые данные:
// Декларация выше: SECTOR sector1;
char oneline[255]; // Строка для сохранения данных
int numtriangles; // Кол-во треугольников в секторе
float x, y, z, u, v; // 3D и текстурные координаты
...
// Выделяем память для numtriangles и устанавливаем ссылку
sector1.triangle = new TRIANGLE[numtriangles];
// Определяем кол-во треугольников в Секторе 1
sector1.numtriangles = numtriangles;
// Цикл для всех треугольников
// За каждый шаг цикла – один треугольник в секторе
for (int triloop = 0; triloop < numtriangles; triloop++)
{
// Цикл для всех вершин
// За каждый шаг цикла – одна вершина в треугольнике
for (int vertloop = 0; vertloop < 3; vertloop++) {
readstr(filein,oneline); // Считать строку для работы
// Считать данные в соответствующие переменные вершин
sscanf(oneline, "%f %f %f %f %f", &x, &y, &z, &u, &v);
// Сохранить эти данные
sector1.triangle[triloop].vertex[vertloop].x = x;
// Сектор 1, Треугольник triloop, Вершина vertloop, Значение x = x
sector1.triangle[triloop].vertex[vertloop].y = y;
// Сектор 1, Треугольник triloop, Вершина vertloop, Значение y = y
sector1.triangle[triloop].vertex[vertloop].z = z;
// Сектор 1, Треугольник triloop, Вершина vertloop, Значение z = z
sector1.triangle[triloop].vertex[vertloop].u = u;
// Сектор 1, Треугольник triloop, Вершина vertloop, Значение u = u
sector1.triangle[triloop].vertex[vertloop].v = v;
// Сектор 1, Треугольник triloop, Вершина vertloop, Значение y = v
}
}
Каждый треугольник в нашем файле данных имеет следующую структуру:
X1 Y1 Z1 U1 V1
X2 Y2 Z2 U2 V2
X3 Y3 Z3 U3 V3
Отображение миров
Теперь, когда мы можем загружать наш сектор в память, нам нужно вывести его на экран. Итак, мы уже умеем делать немного простых вращений и проекций, но наша камера всегда находилась в начальном положении (0, 0, 0). Любой хороший 3D движок должен предоставлять пользователю возможность ходить и исследовать мир, так мы и сделаем. Одна из возможностей сделать это – перемещать камеру и перерисовывать 3D среду относительно её положения. Это медленно выполняется и тяжело запрограммировать. Поэтому мы будем делать так:
1) Вращать и проецировать позицию камеры следуя командам пользователя.
2) Вращать мир вокруг начала координат противоположно вращению камеры (это даёт иллюзию того, что повернулась камера).
3) Переместить мир способом, противоположным перемещению камеры (опять-таки, это даёт иллюзию того, что переместилась камера).
Это красиво и легко реализовывается. Давайте начнём с первого этапа (Вращение и проецирование камеры).
if (keys[VK_RIGHT]) // Была ли нажата правая стрелка?
{
yrot -= 1.5f; // Вращать сцену влево
}
if (keys[VK_LEFT]) // Была ли нажата левая стрелка?
{
yrot += 1.5f; // Вращать сцену вправо
}
if (keys[VK_UP]) // Была ли нажата стрелка вверх?
{
// Переместиться на X-плоскости, базируемой на направлении игрока
xpos -= (float)sin(heading*piover180) * 0.05f;
// Переместиться на Z-плоскости, базируемой на направлении игрока
zpos -= (float)cos(heading*piover180) * 0.05f;
if (walkbiasangle >= 359.0f)// walkbiasangle>=359?
{
walkbiasangle = 0.0f; // Присвоить walkbiasangle 0
}
else // В противном случае
{
// Если walkbiasangle < 359 увеличить его на 10
walkbiasangle+= 10;
}
// Иммитация походки человека
walkbias = (float)sin(walkbiasangle * piover180)/20.0f;
}
if (keys[VK_DOWN]) // Была ли нажата стрелка вниз?
{
// Переместиться на X-плоскости, базируемой на направлении игрока
xpos += (float)sin(heading*piover180) * 0.05f;
// Переместиться на Z-плоскости, базируемой на направлении игрока
zpos += (float)cos(heading*piover180) * 0.05f;
if (walkbiasangle <= 1.0f) // walkbiasangle<=1?
{
walkbiasangle = 359.0f; // Присвоить walkbiasangle 359
}
else // В противном случае
{
// Если walkbiasangle >1 уменьшить его на 10
walkbiasangle-= 10;
}
// Иммитация походки человека
walkbias = (float)sin(walkbiasangle * piover180)/20.0f;
}
Это было довольно просто. Когда нажата стрелка влево или стрелка вправо, переменная вращения yrot увеличивает или уменьшает своё значение. Когда нажата стрелка вверх или стрелка вниз, новое положение камеры высчитывается с использованием синуса и косинуса (требуется немного тригонометрии J). Piover180 это просто коэффициент преобразования для перевода градусов в радианы.
Далее вы спросите меня: что такое walkbias (дословно: смещение походки)? Это слово, которое я изобрёл J. Оно представляет собой смещение, которое происходит, когда персона идёт (голова смещается вверх и вниз как буй). Это легко устанавливается изменением Y позиции камеры по синусоиде. Я решил использовать это, потому что простое перемещение вперёд и назад выглядит не реально.
Теперь когда эти переменные получили свои значения, мы можем сделать второй и третий шаги. Они будут сделаны в цикле отображения, так как наша программа на сложная, чтобы заслужить для этого отдельную функцию.
int DrawGLScene(GLvoid) // Нарисовать сцену OpenGL
{
// Очистить сцену и буфер глубины
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
glLoadIdentity(); // Сбросить текущую матрицу
// Вещ. перем. для временных X, Y, Z, U и V
GLfloat x_m, y_m, z_m, u_m, v_m;
GLfloat xtrans = -xpos; // Проекция игрока на ось X
GLfloat ztrans = -zpos; // Проекция игрока на ось Z
// Для смещения изображения вверх и вниз
GLfloat ytrans = -walkbias-0.25f;
// 360 градусный угол для поворота игрока
GLfloat sceneroty = 360.0f - yrot;
int numtriangles; // Количество треугольников
glRotatef(lookupdown,1.0f,0,0);// Вращать вверх и вниз
// Вращать в соответствии с направлением взгляда игрока
glRotatef(sceneroty,0,1.0f,0);
// Проецировать сцену относительно игрока
glTranslatef(xtrans, ytrans, ztrans);
// Выбрать текстуру filter
glBindTexture(GL_TEXTURE_2D, texture[filter]);
// Получить кол-во треугольников Сектора 1
numtriangles = sector1.numtriangles;
// Процесс для каждого треугольника
// Цикл по треугольникам
for (int loop_m = 0; loop_m < numtriangles; loop_m++)
{
glBegin(GL_TRIANGLES); // Начинаем рисовать треугольники
// Нормализованный указатель вперёд
glNormal3f( 0.0f, 0.0f, 1.0f);
x_m = sector1.triangle[loop_m].vertex[0].x;// X 1-ой точки
y_m = sector1.triangle[loop_m].vertex[0].y;// Y 1-ой точки
z_m = sector1.triangle[loop_m].vertex[0].z;// Z 1-ой точки
// U текстурная координата
u_m = sector1.triangle[loop_m].vertex[0].u;
// V текстурная координата
v_m = sector1.triangle[loop_m].vertex[0].v;
glTexCoord2f(u_m,v_m); glVertex3f(x_m,y_m,z_m);
// Установить TexCoord и грань
x_m = sector1.triangle[loop_m].vertex[1].x;// X 2-ой точки
y_m = sector1.triangle[loop_m].vertex[1].y;// Y 2-ой точки
z_m = sector1.triangle[loop_m].vertex[1].z;// Z 2-ой точки
// U текстурная координата
u_m = sector1.triangle[loop_m].vertex[1].u;
// V текстурная координата
v_m = sector1.triangle[loop_m].vertex[1].v;
glTexCoord2f(u_m,v_m); glVertex3f(x_m,y_m,z_m);
// Установить TexCoord и грань
x_m = sector1.triangle[loop_m].vertex[2].x;// X 3-ой точки
y_m = sector1.triangle[loop_m].vertex[2].y;// Y 3-ой точки
z_m = sector1.triangle[loop_m].vertex[2].z;// Z 3-ой точки
// U текстурная координата
u_m = sector1.triangle[loop_m].vertex[2].u;
// V текстурная координата
v_m = sector1.triangle[loop_m].vertex[2].v;
glTexCoord2f(u_m,v_m); glVertex3f(x_m,y_m,z_m);
// Установить TexCoord и грань
glEnd(); // Заканчиваем рисовать треугольники
}
return TRUE; // Возвращаемся
}
И вуаля! Мы только что нарисовали наш первый фрейм. Это не совсем Quake, но эй, мы не совсем Carmack или Abrash. Когда вы запустите программу, можете нажать F, B, PgUp и PgDown и увидеть дополнительные эффекты. PgUp/Down просто наклоняет камеру вверх и вниз (наподобие панорамирования из стороны в сторону). Текстура – это моя обработанная школьная фотография J, если конечно NeHe сохранит ее.
Эффект "флага" на OpenGL
OpenGL Flag Effect
Всем привет. Для тех, кто хочет узнать, чем же мы тут занимаемся: эту вещь можно увидеть в конце моего демо/хака "Worthless!". Меня зовут Боско (Bosco), и я сделаю все, что в моих силах, чтобы научить вас, парни, делать анимированную картинку с синусоидальной волной по ней. Этот урок основан на уроке №6 от NeHe, и вы должны, по крайней мере, знать и уметь делать то, что в нем описано. Вы должны скачать архив с исходным кодом, распаковать его куда-нибудь, взять картинку из папки data и поместить в подпапку data той папки, где находится ваш исходник :). Ну, или использовать свою текстуру, если она подходящего для OpenGL размера.
Перво-наперво откройте урок №6 для Visual C++ и добавьте этот #include сразу за другими. Данный #include позволит нам использовать различные библиотечные математические функции, как, например, синус и косинус.
#include
Мы будем использовать массив точек (points) для хранения отдельных x, y и z - координат нашей сетки. Размер сетки 45x45, и она в свою очередь образует 44x44 квадрата. wiggle_count будет использоваться для определения того, насколько быстро "развевается" текстура. Каждые три кадра выглядят достаточно хорошо, и переменная hold будет содержать число с плавающей запятой для сглаживания волн. Эти строки можно добавить в начале программы, где-нибудь под последней строчкой с #include и перед строкой GLuint texture[1]:
float points[ 45 ][ 45 ][3]; // массив точек сетки нашей "волны"
int wiggle_count = 0; // счетчик для контроля быстроты развевания флага
GLfloat hold; // временно содержит число с плавающей запятой
Перейдем вниз, к функции LoadGLTextures(). Мы хотим использовать текстуру с именем Tim.bmp. Найдите LoadBMP("Data/NeHe.bmp") и поменяйте на LoadBMP("Data/Tim.bmp").
if (TextureImage[0]=LoadBMP("Data/Tim.bmp")) // загружаем изображение
Теперь добавьте приведенный ниже код в конец функции InitGL() перед return TRUE:
glPolygonMode( GL_BACK, GL_FILL ); // нижняя (задняя) сторона заполнена
glPolygonMode( GL_FRONT, GL_LINE ); // верхняя (передняя) сторона прорисована линиями
Этот код просто означает, что мы хотим, чтобы полигоны нижней (задней) стороны были зарисованы полностью и чтобы полигоны верхней (передней) стороны были лишь очерчены.
Это мои личные предпочтения. Причина – ориентация полигона или направления граней. Загляните в Красную Книгу (по OpenGL), если хотите узнать больше. Пользуясь случаем, хочу сказать, что эта книга как раз из числа того, что помогает мне в изучении OpenGL, не считая сайта NeHe :). Спасибо NeHe. Купите книгу The Programmer's Guide to OpenGL издательства Addison-Wesley. Она – неисчерпаемый ресурс по части программирования на OpenGL. Ладно, вернемся к уроку.
Прямо под предыдущим кодом и выше return TRUE добавьте следующие строки:
// пройдемся по плоскости X
for(int x=0; x<45; x++)
{
// пройдемся по плоскости Y
for(int y=0; y<45; y++)
{
// применим волну к нашей сетке
points[x][y][0]=float((x/5.0f)-4.5f);
points[x][y][1]=float((y/5.0f)-4.5f);
points[x][y][2]=float(sin((((x/5.0f)*40.0f)/360.0f)*3.141592654*2.0f));
}
}
Благодарю Грэма Гиббонса (Graham Gibbons) за замечание об целочисленном цикле для того чтобы избежать пиков на волне.
Два цикла вверху инициализируют точки на нашей сетке. Я инициализирую переменные в моем цикле, чтобы помнить, что они просто переменные цикла. Не уверен, что это хорошо. Мы используем целочисленные циклы, дабы предупредить глюки, которые появляются при вычислениях с плавающей запятой. Мы делим переменные x и y на 5 (т.е. 45 / 9 = 5) и отнимаем 4.5 от каждой из них, чтобы отцентрировать "волну". Того же эффекта можно достигнуть переносом (translate), но этот способ мне больше нравится.
Окончательное значение points[x][y][2] - это наше значение синуса. Функция sin() принимает параметр в радианах. Мы берем наши градусы, которые получились умножением float_x (x/5.0f) на 40.0f, и, чтобы конвертировать их в радианы делением, мы берем градусы, делим на 360.0f, умножаем на число пи (или на аппроксимацию) и на 2.0f.
Я заново перепишу функцию DrawGLScene, так что удалите ее текст и замените его текстом, приведенным ниже.
int DrawGLScene(GLvoid) // рисуем нашу сцену
{
int x, y; // переменные циклов
// для разбиения флага на маленькие квадраты
float float_x, float_y, float_xb, float_yb;
Различные переменные используются для контроля в циклах. Посмотрите на код ниже – большинство из них служит лишь для контролирования циклов и хранения временных значений.
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT); // очистить экран и буфер глубины
glLoadIdentity(); // сброс текущей матрицы
glTranslatef(0.0f,0.0f,-12.0f); // перенести 17 единиц в глубь экрана
glRotatef(xrot,1.0f,0.0f,0.0f); // вращение по оси X
glRotatef(yrot,0.0f,1.0f,0.0f); // вращение по оси Y
glRotatef(zrot,0.0f,0.0f,1.0f); // вращение по оси Z
glBindTexture(GL_TEXTURE_2D, texture[0]); // выбрать нашу текстуру
Вы могли видеть это все раньше. Все тут так же, как в уроке №6, кроме того, что я просто отвожу сцену от камеры чуть дальше.
glBegin(GL_QUADS); // начинаем рисовать квадраты
for( x = 0; x < 44; x++ ) // пройдемся по плоскости X 0-44 (45 точек)
{
for( y = 0; y < 44; y++ ) // пройдемся по плоскости Y 0-44 (45 точек)
{
Просто запускаем цикл рисования наших полигонов. Я здесь использую целые числа, чтобы избежать использования функции int(), которой я пользовался ранее для получения индекса ссылки массива как целое значение.
float_x = float(x)/44.0f; // создать значение X как float
float_y = float(y)/44.0f; // создать значение Y как float
float_xb = float(x+1)/44.0f; // создать значение X как float плюс 0.0227f
float_yb = float(y+1)/44.0f; // создать значение Y как float плюс 0.0227f
Мы используем четыре переменных выше для координат текстуры. Каждый наш полигон (квадрат в сетке) имеет секцию размером 1/44 x 1/44 с отображенной на нее текстурой. В начале циклов задается нижняя левая вершина секции, и потом мы просто добавляем к этой вершине соответственно 0 или 1 для получения трех остальных вершин (т.е. x+1 или y+1 будет правая верхняя вершина).
// первая координата текстуры (нижняя левая)
glTexCoord2f( float_x, float_y);
glVertex3f( points[x][y][0], points[x][y][1], points[x][y][2] );
// вторая координата текстуры (верхняя левая)
glTexCoord2f( float_x, float_yb );
glVertex3f( points[x][y+1][0], points[x][y+1][1], points[x][y+1][2]);
// третья координата текстуры (верхняя правая)
glTexCoord2f( float_xb, float_yb );
glVertex3f( points[x+1][y+1][0], points[x+1][y+1][1], points[x+1][y+1][2]);
// четвертая координата текстуры (нижняя правая)
glTexCoord2f( float_xb, float_y );
glVertex3f( points[x+1][y][0], points[x+1][y][1], points[x+1][y][2]);
}
}
glEnd(); // закончили с квадратами
Строки выше просто делают OpenGL-вызовы для передачи всех данных, о которых мы говорили. Четыре отдельных вызова каждой функции glTexCoord2f() и glVertex3f(). Продолжим. Заметьте – квадраты рисуются по часовой стрелке. Это означает, что сторона, которую вы видите, вначале будет задней. Задняя заполнена. Передняя состоит из линий.
Если бы вы рисовали против часовой стрелки, то сторона, которую вы бы видели вначале, была бы передней. Значит, вы увидели бы текстуру, выглядящую как сетка, (ты написал: типа сетки) вместо заполненной текстурой поверхности.
if( wiggle_count == 2 ) // для замедления волны (только каждый второй кадр)
{
Теперь мы хотим повторять значения синуса, тем самым создавая "движение".
for( y = 0; y < 45; y++ ) // пройдемся по плоскости Y
{
// сохраним текущее значение одной точки левой стороны волны
hold=points[0][y][2];
for( x = 0; x < 44; x++) // пройдемся по плоскости X
{
// текущее значение волны равно значению справа
points[x][y][2] = points[x+1][y][2];
}
// последнее значение берется из дальнего левого сохраненного значения
points[44][y][2]=hold;
}
wiggle_count = 0; // снова сбросить счетчик
}
wiggle_count++; // увеличить счетчик
Вот что мы делаем: сохраняем первое значение каждой линии, затем двигаем волну к левому, заставляя текстуру развеваться. Значение, которое мы сохранили, потом вставляется в конец, чтобы создать бесконечную волну, идущую по поверхности текстуры. Затем мы обнуляем счетчик wiggle_count для продолжения анимации.
Код вверху был изменен NeHe (в феврале 2000) для исправления недостатка волны. Волна теперь гладкая.
xrot+=0.3f; // увеличить значение переменной вращения по X
yrot+=0.2f; // увеличить значение переменной вращения по Y
zrot+=0.4f; // увеличить значение переменной вращения по Z
return TRUE; // возврат из функции
}
Обычные значения поворота у NeHe. :) Вот и все. Скомпилируйте, и у вас должна появиться миленькая вращающаяся "волна". Я не знаю, что еще сказать, фу-у-ух… Это было так ДОЛГО! Но я надеюсь, вы, парни, сможете последовать этому, либо приобрести что-то полезное для себя. Если у вас есть вопросы, если вы хотите, чтобы я что-нибудь подправил или сказать мне, как, все-таки, жутко я пишу программы :), то пришлите мне письмецо.
Это был экспромт, но он очень сэкономил время и силы. Он заставил меня ценить теперь взгляды NeHe гораздо больше. Спасибо всем.
Использование списков отображения
Display Lists
В этом уроке я научу вас, как использовать Списки Отображения (Display Lists). Использование списков отображения не только ускоряет ваш код, списки также позволяют уменьшить количество строк, которые необходимо написать для создания простой GL сцены.
Например. Скажем, вы создаете в игре астероиды. Каждый уровень начинается как минимум с двух астероидов. Итак, вы сидите с вашей графической бумагой ( :)) ) и рисуете, как можно создать 3D астероиды. После того, как вы все нарисовали, вы создаете астероид в OpenGL, используя полигоны или четырехугольники. Скажем астероид - это октагон (восемь сторон). Если вы умны, вы создаете цикл, и рисуете астероид один раз в цикле. Вы сделаете это, написав 18 или более небрежных строк кода, чтобы создать астероид. Создание астероида, перерисовка его на экран трудоемка для вашей системы. Когда вы возьмете более сложные объекты вы увидите, что я имел ввиду.
Ну и какое решение? Списки Отображения!!! Используя список отображения, вы создаете объект лишь один раз. Вы можете текстурировать его, раскрасить его, все что хотите. Вы даете списку название. Поскольку это астероид мы назовем список 'asteroid'. Теперь, всякий раз, когда я хочу нарисовать текстурированный/раскрашенный астероид на экране, все, что мне требуется сделать это вызов glCallList(asteroid). Предварительно созданный астероид немедленно появится на экране. Так как астероид уже создан в списке отображения, не нужно указывать OpenGL, как создать его. Он уже создан в памяти. Это снижает нагрузку на процессор и позволяет вашим программам выполняться быстрее.
Итак, вы готовы учиться? :). Мы назовем эту демонстрацию списков отображения Q- Bert. В этой демке мы создадим 15 кубиков на экране Q-Bert'а. Каждый кубик изготавливается из крышки (TOP) и коробки (BOX). Крышка будет отдельным списком отображения, так мы сможем закрасить ее в более темные цвета (как тень). Коробка - это куб без крышки :).
Этот код основан на уроке 6. Я перепишу большую часть программы - так будет легче видеть, где я внес изменения. Следующие строки - код, стандартно используемый во всех уроках.
#include
#include
#include
#include
#include
HDC hDC=NULL; //Приватный контекст GDI устройства
HGLRC hRC=NULL; //Постоянный контекст отображения
HWND hWnd=NULL; //Содержит дискриптор нашего окна
HINSTANCE hInstance; //Содержит экземпляр приложения
bool keys[256]; //Массив применяемый для подпрограммы клавиатуры
bool active=TRUE; //Флаг "Активное" окна устанавливается истинным (TRUE)
// по умолчанию.
bool fullscreen=TRUE; //Флаг "На полный экран" устанавливается в полноэкранный
// режим по умолчанию.
Теперь объявим наши переменные. Первым делом зарезервируем место для одной текстуры. Затем создадим две новых переменных для наших двух списков отображения. Эти переменные - указатели на списки отображения, хранящиеся в ОЗУ. Назовем их коробка (box) и крышка (top).
Затем заведем еще 2 переменные xloop и yloop, которые используем для задания позиций кубов на экране и 2 переменные xrot и yrot для вращения по осям x и y.
GLuint texture[1]; // Память для одной текстуры
GLuint box; // Память для списка отображения box (коробка)
GLuint top; // Память для второго списка отображения top (крышка)
GLuint xloop; // Цикл для оси x
GLuint yloop; // Цикл для оси y
GLfloat xrot; // Вращает куб на оси x
GLfloat yrot; // Вращает куб на оси y
Далее создаем два цветовых массива. Первый, назовем его boxcol, хранит величины для следующих цветов: ярко-красного (Bright Red), оранжевого (Orange), желтого (Yellow), зеленого (Green) и голубого (Blue). Каждое значение внутри фигурных скобок представляет значения красного, зеленого и голубого цветов. Каждая группа внутри фигурных скобок - конкретный цвет.
Второй массив цветов мы создаем для следующих цветов: темно-красного (Dark Red), темно-оранжевого (Dark Orange), темно-желтого (Dark Yellow), темно-зеленого (Dark Green) и темно-голубого (Dark Blue). Темные цвета будем использовать для окрашивания крышки коробок. Мы хотим, чтобы крышка была темнее коробки.
static GLfloat boxcol[5][3]= //Массив для цветов коробки
{
//Яркие: Красный, Оранжевый, Желтый, Зеленый, Голубой
{1.0f,0.0f,0.0f},{1.0f,0.5f,0.0f},{1.0f,1.0f,0.0f},{0.0f,1.0f,0.0f},{0.0f,1.0f,1.0f}
};
static GLfloat topcol[5][3]= //Массив для цветов верха
{
//Темные: Красный, Оранжевый, Желтый, Зеленый, Голубой
{.5f,0.0f,0.0f},{0.5f,0.25f,0.0f},{0.5f,0.5f,0.0f},{0.0f,0.5f,0.0f},{0.0f,0.5f,0.5f}
};
LRESULT CALLBACK WndProc(HWND, UINT, WPARAM, LPARAM); //Объявление для WndProc
Теперь мы создадим собственно список отображения. Если вы помните, весь код для создания коробки в первом списке, а для создания верха - в другом списке. Я попытаюсь разъяснить эту часть более детально.
GLvoid BuildLists() //создаем список отображения
{
Мы начинаем, указывая OpenGL создать 2 списка. glGenLists(2) создает место для двух списков, и возвращает указатель на первый из них. 'box' будет хранить расположение первого списка. Всякий раз при вызове box будет нарисован первый список.
box=glGenLists(2); //создаем два списка
Теперь мы начнем создавать первый список. Мы уже выделили память для двух списков, и мы знаем, что box указывает на место, где мы храним первый список. Все, что нам теперь надо сделать - это сказать OpenGL, где должен начаться список, какой тип списка сделать.
Мы используем для этого команду glNewList(). Укажите box в качестве первого параметра. Этим вы укажете OpenGL место хранения списка, на которое указывает переменная box. Второй параметр GL_COMPILE говорит OpenGL, что мы хотим предварительно создать список в памяти, таким образом, OpenGL не будет вычислять, как создать объект, всякий раз как мы хотим нарисовать его.
С флагом GL_COMPILE как в программирование. Если вы пишете программу и транслируете ее компилятором вы компилируете ее всякий раз, когда хотите запустить ее. Если же она уже скомпилирована в EXE файл, все, что вам нужно сделать - это запустить ее, кликнув на файле. Нет необходимости перекомпилировать ее заново. OpenGL компилирует список отображения только один раз, после этого он готов к применению, больше компилировать не надо. Поэтому мы получаем увеличение скорости при использовании списков отображения.
glNewList(box,GL_COMPILE); // Новый откомпилированный список отображения box
В следующей части кода нарисуем коробку без верха. Она не окажется на экране. Она будет сохранена в списке отображения.
Вы можете написать любую команду, какую только захотите, между glNewList() и glEndList(). Вы можете задавать цвета, менять текстуры и т.д. Единственный тип кода, который вы не можете использовать - это код, который изменит список отображения "на лету". Однажды создав список отображения, вы не можете его изменить.
Если вы добавите строку glColor3ub(rand()%255,rand()%255,rand()%255) в нижеследующий код, вы можете подумать, что каждый раз, когда вы рисуете объект на экране, он будет другого цвета. Но так как список создается лишь однажды, цвет не будет изменяться всякий раз, как вы рисуете его на экране. Каким бы ни был цвет объекта, когда он создается первый раз, таким он и останется.
Если вы хотите изменить цвет списка отображения, вам необходимо изменить его ДО того как список отображения будет выведен на экран. Я больше расскажу об этом позже.
glBegin(GL_QUADS); // Начинаем рисование четырехугольников (quads)
// Нижняя поверхность
glTexCoord2f(1.0f, 1.0f);
glVertex3f(-1.0f, -1.0f, -1.0f); // Верхний правый угол текстуры и четырехугольник
glTexCoord2f(0.0f, 1.0f);
glVertex3f( 1.0f, -1.0f, -1.0f); // Верхний левый угол текстуры и четырехугольник
glTexCoord2f(0.0f, 0.0f);
glVertex3f( 1.0f, -1.0f, 1.0f); // Нижний левый угол текстуры и четырехугольник
glTexCoord2f(1.0f, 0.0f);
glVertex3f(-1.0f, -1.0f, 1.0f); // Нижний правый угол текстуры и четырехугольник
// Передняя поверхность
glTexCoord2f(0.0f, 0.0f);
glVertex3f(-1.0f, -1.0f, 1.0f); // Нижний левый угол текстуры и четырехугольник
glTexCoord2f(1.0f, 0.0f);
glVertex3f( 1.0f, -1.0f, 1.0f); // Нижний правый угол текстуры и четырехугольник
glTexCoord2f(1.0f, 1.0f);
glVertex3f( 1.0f, 1.0f, 1.0f); // Верхний правый угол текстуры и четырехугольник
glTexCoord2f(0.0f, 1.0f);
glVertex3f(-1.0f, 1.0f, 1.0f); // Верхний левый угол текстуры и четырехугольник
// Задняя поверхность
glTexCoord2f(1.0f, 0.0f);
glVertex3f(-1.0f, -1.0f, -1.0f); // Нижний правый угол текстуры и четырехугольник
glTexCoord2f(1.0f, 1.0f);
glVertex3f(-1.0f, 1.0f, -1.0f); // Верхний правый угол текстуры и четырехугольник
glTexCoord2f(0.0f, 1.0f);
glVertex3f( 1.0f, 1.0f, -1.0f); // Верхний левый угол текстуры и четырехугольник
glTexCoord2f(0.0f, 0.0f);
glVertex3f( 1.0f, -1.0f, -1.0f); // Нижний левый угол текстуры и четырехугольник
// Правая поверхность
glTexCoord2f(1.0f, 0.0f);
glVertex3f( 1.0f, -1.0f, -1.0f); // Нижний правый угол текстуры и четырехугольник
glTexCoord2f(1.0f, 1.0f);
glVertex3f( 1.0f, 1.0f, -1.0f); // Верхний правый угол текстуры и четырехугольник
glTexCoord2f(0.0f, 1.0f);
glVertex3f( 1.0f, 1.0f, 1.0f); // Верхний левый угол текстуры и четырехугольник
glTexCoord2f(0.0f, 0.0f);
glVertex3f( 1.0f, -1.0f, 1.0f); // Нижний левый угол текстуры и четырехугольник
// Левая поверхность
glTexCoord2f(0.0f, 0.0f);
glVertex3f(-1.0f, -1.0f, -1.0f); // Нижний левый угол текстуры и четырехугольник
glTexCoord2f(1.0f, 0.0f);
glVertex3f(-1.0f, -1.0f, 1.0f); // Нижний правый угол текстуры и четырехугольник
glTexCoord2f(1.0f, 1.0f);
glVertex3f(-1.0f, 1.0f, 1.0f); // Верхний правый угол текстуры и четырехугольник
glTexCoord2f(0.0f, 1.0f);
glVertex3f(-1.0f, 1.0f, -1.0f); // Верхний левый угол текстуры и четырехугольник
glEnd(); // Закончили рисование четырехугольников
При помощи команды glEndList() мы сказали OpenGL, что мы создали список. Все, что находится между glNewList() и glEndList - часть списка отображения, все, что находится до glNewList() или после glEndList() не является частью списка отображения.
glEndList(); // Закончили создание списка box
Теперь создадим наш второй список отображения. Чтобы найти, где список отображения хранится в памяти, мы возьмем значение старого списка отображения (box) и добавим к нему еще единицу. Нижеследующий код присваивает переменной 'top' местоположение второго списка отображения.
top=box+1; // Значение top это значение box + 1
Теперь, когда мы знаем, где хранится второй список отображения, мы можем создать его. Мы сделаем это, так же как и первый список, но в этот раз мы укажем OpenGL хранить этот список под названием 'top' в отличие от предыдущего 'box'.
glNewList(top,GL_COMPILE);// Новый откомпилированный список отображения 'top'
Следующая часть кода рисует верх коробки. Это просто четырехугольник нарисованный на плоскости z.
glBegin(GL_QUADS); // Начинаем рисование четырехугольника
// Верхняя поверхность
glTexCoord2f(0.0f, 1.0f);
glVertex3f(-1.0f, 1.0f, -1.0f); // Верхний левый угол текстуры и четырехугольник
glTexCoord2f(0.0f, 0.0f);
glVertex3f(-1.0f, 1.0f, 1.0f); // Нижний левый угол текстуры и четырехугольник
glTexCoord2f(1.0f, 0.0f);
glVertex3f( 1.0f, 1.0f, 1.0f); // Нижний правый угол текстуры и четырехугольник
glTexCoord2f(1.0f, 1.0f);
glVertex3f( 1.0f, 1.0f, -1.0f); // Верхний правый угол текстуры и четырехугольник
glEnd(); // Заканчиваем рисование четырехугольника
Снова говорим OpenGL, что мы закончили создание списка отображения с помощью команды glEndList(). Вот. Мы успешно создали два списка отображения.
glEndList(); // Закончили создание списка отображения 'top'
}
Код создания текстур тот же, который мы использовали в предыдущих уроках для загрузки и создания текстур. Мы хотим получить текстуру, которую сможем наложить на все шесть сторон каждого куба. Я, бесспорно, буду использовать мипмаппинг, чтобы сделать действительно сглаженные текстуры. Я ненавижу глядеть на пиксели :). Текстура для загрузки называется 'cube.bmp'. Она хранится в каталоге под названием 'data'. Найдите LoadBMP и измените эту строку таким образом, чтобы она выглядела как нижеследующая строка.
if (TextureImage[0]=LoadBMP("Data/Cube.bmp")) // Загрузить картинку.
Код изменения размеров такой же, как в Уроке N6.
Только в коде инициализации есть несколько изменений. Я добавлю строку BuildList(). Это будет переход к части кода, в которой создаются списки отображения. Обратите внимание что BuildList() находится после LoagGLTextures(). Важно знать, что порядок должен быть именно таким. Сначала мы создаем текстуру, а затем создаем наши списки отображения, где уже созданные текстуру мы можем наложить на куб.
int InitGL(GLvoid)// Все настройки OpenGL начинаются здесь
{
if (!LoadGLTextures())// Переход к процедуре загрузки текстуры
{
return FALSE;// Если текстура не загружена возращает FALSE
}
BuildLists();// Переход к коду, который создает наши списки отображения
glEnable(GL_TEXTURE_2D);// Включение нанесения текстур
glShadeModel(GL_SMOOTH);// Включение гладкой закраски (smooth shading)
glClearColor(0.0f, 0.0f, 0.0f, 0.5f);// Черный фон
glClearDepth(1.0f);// Установка буфера глубины
glEnable(GL_DEPTH_TEST);// Включение проверки глубины
glDepthFunc(GL_LEQUAL); // Тип выполняемой проверки глубины
Следующие три строки кода включают быстрое и простое освещение. Light0 предустановлен на большинстве видеоплат, и это спасет нас от трудностей установки источников освещения. После того как мы включили light0, мы включили освещение. Если light0 не работает на вашей видео плате (вы видите темноту), просто отключите освещение.
Еще одна строка GL_COLOR_MATERIAL позволяет нам добавить цвет к текстурам. Если мы, не включили закрашивание материала, текстуры всегда будут своего первоначального цвета. glColor3f(r,g,b) не будет действовать на расцвечивание. Поэтому важно включить это.
glEnable(GL_LIGHT0); // Быстрое простое освещение
// (устанавливает в качестве источника освещения Light0)
glEnable(GL_LIGHTING); // Включает освещение
glEnable(GL_COLOR_MATERIAL); // Включает раскрашивание материала
Наконец, мы устанавливаем коррекцию перспективы для улучшения внешнего вида и возвращаем TRUE, давая знать нашей программе, что инициализация прошла OK.
glHint(GL_PERSPECTIVE_CORRECTION_HINT, GL_NICEST); // Изящная коррекция перспективы
return TRUE; // Инициализация прошла OK
}
Теперь часть программы для рисования. Как обычно, я немного шизею с математики. Нет SIN и COS, но это все еще непривычно :). Мы начнем, как обычно, с очистки экрана и глубины буфера.
Затем мы привяжем текстуру к кубу. Я мог добавить эту строку в коде списка отображения, но, оставляя ее вне списка, я могу изменить текстуру, когда захочу. Если бы я добавил строку glBindTexture(GL_TEXTURE_2D, texture[0]) внутри кода списка отображения, список был бы создан с этой текстурой постоянно нанесенной на него.
int DrawGLScene(GLvoid) // Здесь мы выполняем все рисование
{
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT); // Очищаем экран и буфер глубины
glBindTexture(GL_TEXTURE_2D, texture[0]); // Выбираем текстуру
Теперь немного позабавимся. Мы имеем цикл по yloop. Этот цикл используется для позиционирования кубов по оси Y (вверх и вниз). Мы хотим иметь 5 строк кубиков вверх и вниз, итак мы создадим цикл от 1 до 6 (то есть 5).
for (yloop=1;yloop
{
Создадим другой цикл по xloop. Он используется для позиционирования кубиков по оси x (слева направо). Количество кубов зависит от того, в какой они рисуются строке. В верхней строчке xloop будет изменяться только от 0 до 1 (рисование одного кубика). В следующей строке xloop изменяется от 0 до 2 (рисование 2-х кубиков) и так далее.
for (xloop=0;xloop< yloop;xloop++) // Цикл по плоскости X
{
Мы очищаем наше окно с помощью glLoadIdentity().
glLoadIdentity(); // Очистка вида
Следующая строка задает особую точку на экране. Это может сбить с толку, но не пугайтесь. На оси X происходит следующее:
Мы смещаемся вправо на 1. 4 единицы так, чтобы центр пирамиды оказался в центре экрана. Умножим xloop на 2.8 и добавим к ней 1.4 (мы умножаем на 2.8, так как кубики стоят друг на друге, 2.8 это приближенная ширина куба, когда он повернут на 45 градусов, по диагонали куба). Наконец, вычитаем yloop*1.4. Это перемещение кубов влево в зависимости от того, в какой строке он находится. Если мы не сместим влево, пирамида начнется у левого края экрана (не будет выглядеть как пирамида).
На оси Y мы вычитаем yloop из 6, иначе пирамида будет нарисована сверху вниз. Результат умножим на 2.4. Иначе кубики будут находиться друг на друге. (2.4 примерная высота куба). Затем мы отнимем 7, чтобы пирамида начиналась от низа экрана и строилась вверх.
Наконец по оси Z мы переместимся на 20 единиц в глубь экрана. Так мы добьемся того, что бы пирамида хорошо вписалась в экран.
// Размещение кубиков на экране
glTranslatef(1.4f+(float(xloop)*2.8f)-(float(yloop)*1.4f),
((6.0f-float(yloop))*2.4f)-7.0f,-20.0f);
Теперь мы повернемся вокруг оси X. Таким образом, мы наклоним кубики вперед на 45 градусов минус 2 умноженное на yloop. Режим перспективы наклоняет кубики автоматически, и я вычитаю, чтобы скомпенсировать наклон. Не лучший способ, но это работает.
Наконец добавим xrot. Это дает нам управлять углом с клавиатуры. (Получите удовольствие, играя с ним).
После этого повернем кубики на 45 градусов вокруг оси Y, и добавим yrot чтобы управлять с клавиатуры поворотом вокруг оси Y.
glRotatef(45.0f-(2.0f*yloop)+xrot,1.0f,0.0f,0.0f); // Наклонять кубы вверх и вниз
glRotatef(45.0f+yrot,0.0f,1.0f,0.0f); // Вращать кубы вправо и влево
Далее мы выберем цвет коробки (яркий) перед тем как действительно нарисовать эту часть куба. Мы используем команду glColor3fv(), которая выполняет загрузку всех трех значений цвета (красный, зеленый, голубой). Аббревиатура 3fv означает 3 значения, числа с плавающей точкой, v указатель на массив. Цвет мы выбираем по переменной yloop-1, что дает нам разные цвета для каждого ряда кубов. Если мы используем xloop-1, мы получим различные цвета для каждого столбца.
}
if (keys[VK_DOWN]) // Была нажата стрелка вниз?
{
xrot+=0.2f; // Если так, то наклоним кубы вниз
}
Как во всех предыдущих уроках, убедимся, что заголовок на верху окна правильный.
if (keys[VK_F1]) // Была нажата кнопка F1?
{
keys[VK_F1]=FALSE;// Если так - установим значение FALSE
KillGLWindow(); // Закроем текущее окно OpenGL
// Переключим режим "Полный экран"/"Оконный"
fullscreen=!fullscreen;
// Заново создадим наше окно OpenGL
if (!CreateGLWindow("NeHe's Display List Tutorial",
640,480,16,fullscreen))
{
return 0;// Выйти, если окно не было создано
}
}
}
}
В результате этого урока вы усвоили, как работает список отображения, как его создавать, и как выводить его на экран. Списки отображения восхитительны. Не только потому, что они упрощают программирование сложных проектов, они также дают небольшое увеличение необходимое для поддержания высокой частоты обновления экрана.
Я надеюсь, вам понравился этот урок. Если у вас есть вопросы или вы чувствуете, что что-нибудь не ясно, пожалуйста, напишите мне и дайте мне знать.
Растровые шрифты
Bitmap Fonts
Добро пожаловать еще на один урок. На сей раз, я буду учить Вас, как использовать растровые шрифты. Вы можете сказать себе "разве так трудно вывести текст на экран". Если Вы когда-либо пробовали это, то вы знаете, что это не просто!
Уверен, Вы сможете запустить графический редактор, написать текст на изображении, загрузить изображение в вашу программу OpenGL, включить смешивание, затем отобразить текст на экран. Но это съедает время, конечный результат обычно выглядит расплывчатым или грубым в зависимости от типа фильтрации, который Вы использовали, и если ваше изображение имеет альфа канал, ваш текст будет в довершении прозрачным (смешанный с объектами на экране) после наложения на экран.
Если Вы когда-либо использовали Wordpad, Microsoft Word или другой текстовый процессор, Вы, возможно, заметили, сколько разных типов доступных шрифтов. В этом уроке Вы научитесь, как использовать те же самые шрифты в ваших собственных программах OpenGL. Фактически, любой шрифт, который Вы установлен на вашем компьютере, может использоваться в ваших примерах.
Растровые шрифты не только в 100 раз лучше выглядят, чем графические шрифты (текстуры). Вы можете изменять текст на лету. Не нужно делать текстуры для каждого слова или символа, которые Вы хочет вывести на экран. Только позиционируйте текст, и используйте мою удобную новую gl команду, чтобы отобразить текст на экране.
Я попробовал сделать команду настолько простой насколько это возможно. Все, что Вы должны сделать, так это, набрать glPrint ("Привет"). Это легко. Как бы то ни было, Вы можете сказать, что здесь довольно длинное введение, которое я счастлив, дать Вам в этом уроке. Мне потребуется около полутора часов, чтобы создать программу. Почему так долго? Поскольку нет почти никакой информации, доступной по использованию растровых шрифтов, если конечно Вы не наслаждаетесь кодом MFC. Чтобы сохранить по возможности полученный код как можно проще, я решил, что будет хорошо, если я напишу все это в простом для понимания коде Cи :).
Небольшое примечание, этот код применим только в Windows. Он использует функции wgl Windows, для построения шрифтов. Очевидно, Apple имеет функции agl, которые должны делать то же самое, а X имеет glx. К сожалению, я не могу гарантировать, что этот код переносим. Если кто-нибудь имеет платформо-незавизимый код для вывода шрифтов на экран, пришлите мне его, и я напишу другой урок по шрифтам.
Мы начнем с такого же кода как в уроке 1. Мы будем добавлять заголовочный файл stdio.h для стандартных операций ввода/вывода; stdarg.h для разбора текста и конвертирования переменных в текст, и, наконец math.h, для того чтобы перемещать текст по экрану, используя SIN и COS.
#include
#include
#include
#include
#include
#include
#include
// количеством аргументов ( НОВОЕ )
HDC hDC=NULL; // Приватный контекст устройства GDI
HGLRC hRC=NULL; // Постоянный контекст рендеринга
HWND hWnd=NULL; // Сохраняет дескриптор окна
HINSTANCE hInstance; // Сохраняет экземпляр приложения
Мы также собираемся добавить 3 новых переменных. В base будет сохранен номер первого списка отображения, который мы создаем. Каждому символу требуется собственный список отображения. Символ 'A' - 65 список отображения, 'B' - 66, 'C' - 67, и т.д. Поэтому 'A' будет сохранен в списке отображения base+65.
Затем мы добавляем два счетчика (cnt1 и cnt2). Эти счетчики будут изменяться с разной частотой, и используются для перемещения текста по экрану, используя SIN и COS. Это будет создавать эффект хаотичного движения строки текста по экрану. Мы будем также использовать эти счетчики, чтобы изменять цвет символов (но об этом чуть позже).
GLuint base; // База списка отображения для фонта
GLfloat cnt1; // Первый счетчик для передвижения и закрашивания текста
GLfloat cnt2; // Второй счетчик для передвижения и закрашивания текста
bool keys[256]; // Массив для работы с клавиатурой
bool active=TRUE; // Флаг активации окна, по умолчанию = TRUE
bool fullscreen=TRUE;// Флаг полноэкранного режима
LRESULT CALLBACK WndProc(HWND, UINT, WPARAM, LPARAM); // Объявление WndProc
В следующей секции кода происходит построение шрифта. Это наиболее трудная часть кода. Объявление 'HFONT font' задает шрифт в Windows.
Затем мы определяем base. Мы создаем группу из 96 списков отображения, используя glGenLists(96). После того, как списки отображения созданы, переменная base будет содержать номер первого списка.
GLvoid BuildFont(GLvoid) // Построение нашего растрового шрифта
{
HFONT font; // Идентификатор фонта
base = glGenLists(96); // Выделим место для 96 символов ( НОВОЕ )
Теперь позабавимся. Мы собираемся создать наш шрифт. Мы начинаем, задавая размер шрифта. Вы заметили, что это отрицательное число. Вставляя минус, мы сообщаем Windows, что надо найти нам шрифт, основанный на высоте СИМВОЛОВ. Если мы используем положительное число, мы выбираем шрифт, основанный на высоте ЯЧЕЙКИ.
font = CreateFont( -24, // Высота фонта ( НОВОЕ )
Затем мы определяем ширину ячейки. Вы увидите, что я установил ее в 0. При помощи установки значения в 0, Windows будет использовать значение по умолчанию. Вы можете поиграть с этим значением, если Вы хотите. Сделайте шрифт широким, и т.д.
0, // Ширина фонта
Угол отношения (Angle of Escapement) позволяет вращать шрифт. К сожалению, это - не очень полезная возможность. Исключая 0, 90, 180, и 270 градусов, у шрифта будет обрезаться то, что не попало внутрь невидимой квадратной границы. Угол наклона (Orientation Angle), цитируя справку MSDN, определяет угол, в десятых долях градуса, между базовой линией символа и осью X устройства. К сожалению, я не имею понятия о том, что это означает :(.
0, // Угол отношения
0, // Угол наклона
Ширина шрифта – отличный параметр. Вы можете использовать числа от 0 - 1000, или Вы можете использовать одно из предопределенных значений. FW_DONTCARE - 0, FW_NORMAL - 400, FW_BOLD - 700, и FW_BLACK - 900. Есть множество других предопределенные значений, но и эти 4 дают хорошее разнообразие. Чем выше значение, тем более толстый шрифт (более жирный).
FW_BOLD, // Ширина шрифта
Курсив, подчеркивание и перечеркивание может быть или TRUE или FALSE. Если подчеркивание TRUE, шрифт будет подчеркнут. Если FALSE то, нет. Довольно просто :).
FALSE, // Курсив
FALSE, // Подчеркивание
FALSE, // Перечеркивание
Идентификатор набора символов описывает тип набора символов, который Вы хотите использовать. Есть множество типов, и обо всех их не рассказать в этом уроке. CHINESEBIG5_CHARSET, GREEK_CHARSET, RUSSIAN_CHARSET, DEFAULT_CHARSET, и т.д. ANSI – тот набор, который я использую, хотя ЗНАЧЕНИЕ ПО УМОЛЧАНИЮ, вероятно, работало бы точно также.
Если Вы хотите использовать шрифт типа Webdings или Wingdings, Вы должны использовать SYMBOL_CHARSET вместо ANSI_CHARSET.
ANSI_CHARSET, // Идентификатор набора символов
Точность вывода очень важна. Этот параметр сообщает Windows какой из наборов символов использовать, если их доступно больше чем один. OUT_TT_PRECIS сообщает Windows что, если доступен больше чем один тип шрифта, то выбрать с тем же самым названием Truetype версию шрифта. Truetype шрифты всегда смотрят лучше, особенно когда Вы сделаете их большими по размеру. Вы можете также использовать OUT_TT_ONLY_PRECIS, при этом ВСЕГДА используется Truetype шрифт.
OUT_TT_PRECIS, // Точность вывода
Точность отсечения - тип отсечения, который применяется, когда вывод символов идет вне области отсечения. Об этом много говорить нечего, оставьте значение по умолчанию.
CLIP_DEFAULT_PRECIS, // Точность отсечения
Качество вывода - очень важный параметр. Вы можете выбрать PROOF, DRAFT, NONANTIALIASED, DEFAULT или ANTIALIASED. Всем известно, что при ANTIALIASED шрифты выглядят отлично :). Сглаживание (Antialiasing) шрифта – это тот же самый эффект, который Вы получаете, когда Вы включаете сглаживание шрифта в Windows. При этом буквы выглядят менее ступенчато.
ANTIALIASED_QUALITY, // Качество вывода
Затем идут настройка шага и семейство. Для настройки шага Вы можете выбрать DEFAULT_PITCH, FIXED_PITCH и VARIABLE_PITCH, а для настройки семейства, Вы можете выбрать FF_DECORATIVE, FF_MODERN, FF_ROMAN, FF_SCRIPT, FF_SWISS, FF_DONTCARE. Проиграйтесь с этими константами, чтобы выяснить, что они делают. Я оставил их по умолчанию.
FF_DONTCARE|DEFAULT_PITCH, // Семейство и шаг
Наконец... Фактическое название шрифта. Загрузите Microsoft Word или другой текстовый редактор. Щелчок по шрифту - выпадет вниз меню, и ищите шрифт, который Вам нравится. Чтобы его использовать, замените 'Courier New' на название шрифта, который Вы хотите использовать.
"Courier New"); // Имя шрифта
Теперь мы выберем шрифт, привязав его к нашему DC, и построим 96 списков отображения, начиная с символа 32 (который является пробелом). Вы можете построить все 256 символов, если Вы хотите. Проверьте, что Вы удаляете все 256 списков отображения, когда Вы выходите из программы, и проверьте, что Вы задаете вместо 32 значение 0 и вместо 96 значение 255 в строке кода ниже.
SelectObject(hDC, font); // Выбрать шрифт, созданный нами ( НОВОЕ )
wglUseFontBitmaps(hDC, 32, 96, base); // Построить 96 символов начиная с пробела ( НОВОЕ )
}
Следующий код очень прост. Он удаляет 96 списков отображения из памяти, начиная с первого списка, заданного 'base'. Я не уверен, что windows сделала бы это за Вас, поэтому лучше быть осмотрительным, чем потом жалеть :).
GLvoid KillFont(GLvoid) // Удаление шрифта
{
glDeleteLists(base, 96); // Удаление всех 96 списков отображения ( НОВОЕ )
}
Теперь моя удобная первоклассная функция вывода текста GL. Вы вызываете этот раздел кода по команде glPrint ("здесь сообщение"). Текст находится в строке символов *fmt.
GLvoid glPrint(const char *fmt, ...) // Заказная функция «Печати» GL
{
В первой строке кода ниже выделяется память для строки на 256 символов. text – это строка, которую мы хотим напечатать на экране. Во второй строке ниже создается указатель, который указывает на список параметров, которые мы передаем наряду со строкой. Если мы посылаем переменные вместе с текстом, она укажет на них.
char text[256]; // Место для нашей строки
va_list ap; // Указатель на список аргументов
В следующих двух строках кода проверяется, если, что-нибудь для вывода? Если нет текста, fmt не будет равняться ничему (NULL), и ничего не будет выведено на экран.
if (fmt == NULL) // Если нет текста
return; // Ничего не делать
va_start(ap, fmt); // Разбор строки переменных
vsprintf(text, fmt, ap); // И конвертирование символов в реальные коды
va_end(ap); // Результат помещается в строку
Затем мы проталкиваем в стек GL_LIST_BIT, это защищает другие списки отображения, которые мы можем использовать в нашей программе, от влияния glListBase.
Команду glListBase(base-32) немного трудно объяснить. Скажем, что мы рисуем символ 'A', он задан номером 65. Без glListBase(base-32) OpenGL, не понял бы, где найти этот символ. Он стал бы искать этот символ в 65 списке отображения, но если бы база была равна 1000, 'A' был бы фактически сохранен в 1065 списке отображения. Поэтому при помощи, установки базовой отправной точки, OpenGL знает, где находится нужный список отображения. Причина, по которой мы вычитаем 32, состоит в том, что мы не сделали первые 32 списка отображения. Мы опустили их. Так что мы должны указать OpenGL про это, вычитая 32 из базового значения. Символы, кодируются, начиная с нуля, код символа пробела имеет значение 32, поэтому если, мы хотим вывести пробел, то мы должны иметь тридцать второй список отображения, а у нас он нулевой. Поэтому мы искусственно занижаем значение базы, с тем, чтобы OpenGL брал нужные списки. Я надеюсь, что это понятно.
glPushAttrib(GL_LIST_BIT); // Протолкнуть биты списка отображения ( НОВОЕ )
glListBase(base - 32); // Задать базу символа в 32 ( НОВОЕ )
Теперь, когда OpenGL знает, где находятся Символы, мы можем сообщить ему, что пора выводить текст на экран. glCallLists - очень интересная команда. Она может вывести больше, чем один список отображения на экран одновременно.
В строке ниже делает следующее. Сначала она сообщает OpenGL, что мы собираемся показывать на экране списки отображения. При вызове функции strlen(text) вычисляется, сколько символов мы собираемся отобразить на экране. Затем необходимо указать максимальное значение посылаемых символов. Мы не посылаем больше чем 255 символов. Так что мы можем использовать UNSIGNED_BYTE. (Вспомните, что байт - любое значение от 0 - 255). Наконец мы сообщаем, что надо вывести, передачей строки 'text'.
Возможно, Вы задаетесь вопросом, почему символы не наезжают друг на друга. Каждый список отображения для каждого символа знает, где правая сторона у символа. После того, как символ выведен, OpenGL переходит на правую сторону выведенного символа. Следующий символ или выведенный объект будут выведены, начиная с последнего места вывода GL, которое будет справа от последнего символа.
Наконец мы возвращаем настройки GL GL_LIST_BIT обратно, как было прежде, чем мы установили нашу базу, используя glListBase(base-32).
glCallLists(strlen(text), GL_UNSIGNED_BYTE, text);// Текст списками отображения(НОВОЕ)
glPopAttrib(); // Возврат битов списка отображения ( НОВОЕ )
}
В коде Init изменилось только одно: добавлена строчка BuildFont(). Она вызывает код выше, для построения шрифта, чтобы OpenGL мог использовать его позже.
int InitGL(GLvoid) // Все начальные настройки OpenGL здесь
{
glShadeModel(GL_SMOOTH); // Разрешить плавное затенение
glClearColor(0.0f, 0.0f, 0.0f, 0.5f); // Черный фон
glClearDepth(1.0f); // Установка буфера глубины
glEnable(GL_DEPTH_TEST); // Разрешение теста глубины
glDepthFunc(GL_LEQUAL); // Тип теста глубины
// Действительно хорошие вычисления перспективы
glHint(GL_PERSPECTIVE_CORRECTION_HINT, GL_NICEST);
BuildFont(); // Построить шрифт
return TRUE; // Инициализация окончена
}
Теперь о коде для отрисовки. Вначале мы, очищаем экран и буфер глубины. Мы вызываем glLoadIdentity() чтобы все сбросить. Затем мы перемещаемся на одну единицу вглубь экрана. Если не сделать перемещения, текст не будет отображен. Растровые шрифты лучше применять с ортографической проекцией, а не с перспективной, но ортографическая проекция выглядит плохо, поэтому, когда работаем в этой проекции, перемещаем.
Вы можете заметить, что, если бы Вы переместили текст даже вглубь экрана, размер шрифта не уменьшиться, как бы Вы этого ожидали. Что реально происходит, когда Вы глубже перемещаете текст, то, что Вы имеете возможность контролировать, где текст находится на экране. Если Вы переместили на 1 единицу в экран, Вы можете расположить текст, где-нибудь от -0.5 до +0.5 по оси X. Если Вы переместите на 10 единиц в экран, то Вы должны располагать текст от -5 до +5. Это даст Вам возможность лучше контролировать точное позиционирование текста, не используя десятичные разряды. При этом размер текста не измениться. И даже с помощью glScalef(x,y,z). Если Вы хотите шрифт, больше или меньше, сделайте его большим или маленьким во время его создания!
int DrawGLScene(GLvoid) // Здесь мы будем рисовать все
{
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT); // Очистка экран и буфера глубины
glLoadIdentity(); // Сброс просмотра
glTranslatef(0.0f,0.0f,-1.0f); // Передвижение на одну единицу вглубь
Теперь мы воспользуемся нестандартными вычислениями, чтобы сделать цветовую пульсацию. Не волнуйтесь, если Вы не понимаете то, что я делаю. Я люблю пользоваться множеством переменных, и дурацкими уловками, чтобы достигнуть результата :).
На этот раз, я использую два счетчика, которые мы создали для перемещения текста по экрану, и для манипулирования красным, зеленым и синим цветом. Красный меняется от -1.0 до 1.0 используя COS и счетчик 1. Зеленый меняется от -1.0 до 1.0 используя SIN и счетчик 2. Синий меняется от 0.5 до 1.5 используя COS и счетчики 1 + 2. Тем самым синий никогда не будет равен 0, и текст не должен никогда полностью исчезнуть. Глупо, но это работает :).
// Цветовая пульсация, основанная на положении текста
glColor3f(1.0f*float(cos(cnt1)),1.0f*float(sin(cnt2)),1.0f-0.5f*float(cos(cnt1+cnt2)));
Теперь новая команда. glRasterPos2f(x,y) будет позиционировать растровый шрифт на экране. Центр экрана как прежде в 0,0. Заметьте, что нет координаты Z. Растровые шрифты используют только ось X (лево/право) и ось Y (вверх/вниз). Поскольку мы перемещаем на одну единицу в экран, левый край равен -0.5, и правый край равен +0.5. Вы увидите, что я перемещаю на 0.45 пикселей влево по оси X. Это устанавливает текст в центр экрана. Иначе он было бы правее на экране, потому что текст будет выводиться от центра направо.
Нестандартные вычисления делают в большой степени то же самое, как и при вычислении цвета. Происходит перемещение текста по оси X от -0.50 до -0.40 (вспомните, мы вычли справа от начала 0.45). При этом текст на экране будет всегда. Текст будет ритмично раскачиваться влево и вправо, используя COS и счетчик 1. Текст будет перемещаться от -0.35 до +0.35 по оси Y, используя SIN и счетчик 2.
// Позиционирование текста на экране
glRasterPos2f(-0.45f+0.05f*float(cos(cnt1)), 0.35f*float(sin(cnt2)));
Теперь моя любимая часть... Реальный вывод текста на экран. Я попробовал сделать его очень простым, и крайне дружелюбным способом. Вы увидите, что вывод текста выглядит как большинство команд OpenGL, при этом в комбинации с командой Print, сделанной на старый добрый манер :). Все, что Вам надо сделать, чтобы ввести текст на экран - glPrint ("{любой текст, который Вы хотите}"). Это очень просто. Текст будет выведен на экран точно в том месте, где Вы установили его.
Shawn T. прислал мне модифицированный код, который позволяет glPrint передавать переменные для вывода на экран. Например, Вы можете увеличить счетчик и отобразить результат на экране! Это работает примерно так... В линии ниже Вы увидите нормальный текст. Затем идет пробел, тире, пробел, затем "символ" (%7.2f). Посмотрев на %7.2f Вы можете сказать, что эта рогулька означает. Все очень просто. Символ % - подобен метке, которая говорит, не печатать 7.2f на экран, потому что здесь будет напечатано значение переменной. При этом 7 означает, что максимум 7 цифр будут отображены слева от десятичной точки. Затем десятичная точка, и справа после десятичной точки - 2. 2 означает, что только две цифры будут отображены справа от десятичной точки. Наконец, f. f означает, что число, которое мы хотим отобразить - число с плавающей запятой. Мы хотим вывести значение cnt1 на экран. Предположим, что cnt1 равен 300.12345f, окончательно мы бы увидели на экране 300.12. Цифры 3, 4, и 5 после десятичной точки были бы обрезаны, потому что мы хотим, чтобы появились только 2 цифры после десятичной точки.
Конечно, если Вы профессиональный программист на Си, то, это ненужный рассказ, но этот урок могут читать люди, которые и не использовали printf. Если Вы хотите больше узнать о маркерах, купите книгу, или посмотрите MSDN.
glPrint("Active OpenGL Text With NeHe - %7.2f", cnt1); // Печать текста GL на экран
И в завершении увеличим значение обоих счетчиков на разную величину, чтобы была цветовая пульсация и передвижение текста.
cnt1+=0.051f; // Увеличение первого счетчика
cnt2+=0.005f; // Увеличение второго счетчика
return TRUE; // Все отлично
}
Также необходимо добавить KillFont() в конец KillGLWindow() как, показано ниже. Важно добавить эту строку. При этом списки отображения очищаются прежде, чем мы выходим из нашей программы.
if (!UnregisterClass("OpenGL",hInstance)) // Если класс не зарегистрирован
{
MessageBox(NULL,"Could Not Unregister Class.","SHUTDOWN ERROR",
MB_OK | MB_ICONINFORMATION);
hInstance=NULL; // Установить копию приложения в ноль
}
KillFont(); // Уничтожить шрифт
}
Вот и все... Все, что Вы должны знать, чтобы использовать растровые шрифты в ваших собственных проектах OpenGL. Я поискал в сети подобный материал, и ничего похожего не нашел. Возможно мой сайт первый раскрывает эту тему на простом понятном коде Cи? Возможно. Получайте удовольствие от этого урока, и счастливого кодирования!
Векторные шрифты
Outline Fonts
Этот урок представляет собой продолжение предыдущего, 13-го урока, в котором я показал вам, как использовать растровые шрифты, и будет посвящен векторным шрифтам.
Путь, которым мы пойдем при построения векторного шрифта, подобен тому, как мы строили растровый шрифт в уроке 13. И все-таки:
Векторные шрифты во сто раз круче: вы можете менять их размер, перемещать по экрану в трехмерной проекции и они при этом могут быть объемными! Никаких плоских двумерных букв. В качестве трехмерного шрифта для OpenGL- приложения вы сможете использовать любой шрифт, имеющийся на вашем компьютере. И, наконец, - собственные нормали, помогающие так мило зажечь буквы, что просто приятно смотреть, как они светятся :).
Небольшое замечание - приведенный код предназначен для Windows. Для построения шрифтов в нем используются WGL-функции из набора Windows API. Очевидно, Apple имеет в AGL поддержку тех же вещей, и X - в GLX. К сожалению, я не могу гарантировать переносимость этого кода. Если кто-нибудь имеет независимый от платформы код для отрисовки шрифтов на экране, пришлите их мне и я напишу другое руководство.
Начнем со стандартного кода из урока номер 1. Добавим STDIO.H для стандартных операций ввода-вывода; STDARG.H - для разбора текста и конвертации в текст числовых переменных, и, MATH.H - для вызова функций SIN и COS, которые понадобятся, когда мы захотим вращать текст на экране :).
#include
#include
#include
#include
// с переменными аргументами (добавлено)
#include
#include
#include
HDC hDC=NULL; // Частный контекст устройства GDI
HGLRC hRC=NULL; // Контекст текущей визуализации
HWND hWnd=NULL; // Декриптор нашего окна
HINSTANCE hInstance; // Копия нашего приложения
Теперь добавим 2 новые переменные. Переменная base будет содержать номер первого списка отображения ('display list' по-английски, представляет собой последовательность команд OpenGL, часто выполняемую и хранящуюся в специальном формате, оптимизированном для скорости выполнения - прим. перев.), который мы создадим. Каждому символу требуется свой список отображения. Например, символ 'A' имеет 65-й номер списка отображения, 'B' - 66, 'C' - 67, и т.д. То есть символ 'A' будет хранится в списке отображения base+65.
Кроме этой добавим переменную rot. Она будет использоваться при вычислениях для вращения текста на экране через функции синуса и косинуса, И еще она будет использована при пульсации цветов.
GLuint base; // База отображаемого списка для набора символов (добавлено)
GLfloat rot; // Используется для вращения текста (добавлено)
bool keys[256]; // Массив для манипуляций с клавиатурой
bool active=TRUE; // Флаг активности окна, по умолчанию=TRUE
bool fullscreen=TRUE; // Флаг полноэкранного режима, по умолчанию=TRUE
GLYPHMETRICSFLOAT gmf[256] будет содержать информацию о местоположении и ориентации каждого из 256 списков отображения нашего векторного шрифта. Чтобы получить доступ к нужной букве просто напишем gmf[num], где num - это номер списка отображения, соответствующий требуемой букве. Позже в программе я покажу вам, как узнать ширину каждого символа для того, чтобы вы смогли автоматически центрировать текст на экране. Имейте в виду, что каждый символ имеет свою ширину. Метрика шрифта (glyphmetrics) на порядок облегчит вам жизнь.
GLYPHMETRICSFLOAT gmf[256]; // Массив с информацией о нашем шрифте
LRESULT CALLBACK WndProc(
HWND, UINT, WPARAM, LPARAM); // Объявление оконной процедуры
Следующая часть программы создает шрифт так же, как и при построении растрового шрифта. Как и в уроке №13, это место в программе было для меня самым трудным для объяснения.
Переменная HFONT font будет содержать идентификатор шрифта Windows.
Далее заполним переменную base, создав набор из 256-ти списков отображения, вызвав функцию glGenLists(256). После этого переменная base будет содержать номер первого списка отображения.
GLvoid BuildFont(GLvoid) // Строим растровый шрифт
{
HFONT font; // Идентификатор шрифта Windows
base = glGenLists(256); // массив для 256 букв
Теперь будет интереснее :). Делаем наш векторный шрифт. Во-первых, определим его размер. В приведенной ниже строке кода вы можете заметить отрицательное значение. Этим минусом мы говорим Windows, что наш шрифт основан на высоте СИМВОЛА. А положительное значение дало бы нам шрифт, основанный на высоте ЗНАКОМЕСТА.
font = CreateFont( -12, // высота шрифта
Определим ширину знакоместа. Вы видите, что ее значение установлено в ноль. Этим мы заставляем Windows взять значение по умолчанию. Если хотите, поиграйтесь с этим значением, сделайте, например, широкие буквы.
0, // ширина знакоместа
Угол отношения (Angle of Escapement) позволяет вращать шрифт. Угол наклона (Orientation Angle), если сослаться на 'MSDN help', определяет угол, в десятых долях градуса, между базовой линией символа и осью Х экрана. Я, к сожалению, не имею идей насчет того, зачем это :(.
0, //Угол перехода
0, //Угол направления
Ширина шрифта - важный параметр. Может быть в пределах от 0 до 1000. Также можно использовать предопределенные значения: FW_DONTCARE = 0, FW_NORMAL = 400, FW_BOLD = 700 и FW_BLACK = 900. Таких значений много, но эти дают наилучший результат. Понятно, что чем выше значение, тем толще (жирнее) шрифт.
FW_BOLD, //Ширина шрифта
Параметры Italic, Underline и Strikeout (наклонный, подчеркнутый и зачеркнутый) могут иметь значения TRUE или FALSE. Хотите, к примеру, чтобы шрифт был подчеркнутым, в параметре подчеркнутости поставьте значение TRUE, не хотите - FALSE. Просто :).
FALSE, // Курсив
FALSE, // Подчеркивание
FALSE, // Перечеркивание
Идентификатор набора символов определяет, соответственно, набор символов (кодировку), который мы хотим использовать. Их, конечно, очень много: CHINESEBIG5_CHARSET, GREEK_CHARSET, RUSSIAN_CHARSET, DEFAULT_CHARSET и т.д. Я, к примеру, использую ANSI. Хотя, DEFAULT тоже может подойти. Если интересуетесь такими шрифтами, как Webdings или Wingdings, вам надо использовать значение SYMBOL_CHARSET вместо ANSI_CHARSET.
ANSI_CHARSET, //Идентификатор кодировки
Точность вывода - тоже важный параметр. Он говорит Windows о том, какой тип символа использовать, если их более одного. Например, значение OUT_TT_PRECIS означает, что надо взять TRUETYPE - версию шрифта.Truetype - шрифт обычно смотрится лучше, чем другие, особенно когда буквы большие. Можно также использовать значение OUT_TT_ONLY_PRECIS, которое означает, что всегда следует брать, если возможно, шрифт TRUETYPE.
OUT_TT_PRECIS, // Точность вывода
Точность отсечения - этот параметр указывает вид отсечения шрифта при попадании букв вне определенной области. Сказать о нем больше нечего, просто оставьте его по умолчанию.
IP_DEFAULT_PRECIS, //Точность отсечения
Качество вывода - очень важный параметр. Можете поставить PROOF, DRAFT, NONANTIALIASED, DEFAULT или ANTIALIASED. Мы с вами знаем, что ANTIALIASED будет лучше смотреться :). Сглаживание (Antialiasing) шрифта - это эффект, позволяющий сгладить шрифт в Windows. Он делает вид букв менее ступенчатым.
ANTIALIASED_QUALITY,// Качество вывода
Следующими идут значения семейства (Family) и шага (Pitch). Шаг может принимать значения DEFAULT_PITCH, FIXED_PITCH и VARIABLE_PITCH. Семейство может быть FF_DECORATIVE, FF_MODERN, FF_ROMAN, FF_SCRIPT, FF_SWISS, FF_DONTCARE. Поиграйте этими значениями, чтобы понять, что они делают. Здесь оба параметра установлены по умолчанию.
FF_DONTCARE|DEFAULT_PITCH, // Семейство и Шаг
И последнее... Нам нужно настоящее имя используемого нами шрифта. Его можно увидеть, например в Word при выборе шрифта для текста. Зайдите в Word или другой текстовый редактор, выберите шрифт, который требуется, запомните, как он называется, и вставьте его название вместо значения 'Comic Sans MS' в приведенной ниже строке.
"Comic Sans MS"); // Имя шрифта
Теперь выберем этот шрифт, связав его с нашим контекстом устройста (DC).
SelectObject(hDC, font); //Выбрать шрифт, созданный нами
Подошло время добавить новые строки в программу. Мы построим наш векторный шрифт, используя новую команду - wglUseFontOutlines. Выберем контекст устройства (DC), начальный символ, количество создаваемых символов, и базовое значение списка отображения. Все очень похоже на то, как мы строили растровый шрифт.
wglUseFontOutlines( hDC, // Выбрать текущий контекст устройства (DC)
0, // Стартовый символ
255, // Количество создаваемых списков отображения
base, // Стартовое значение списка отображения
Но это еще не все. Здесь мы установим уровень отклонения. Уже при значении 0.0f сглаживание будет видимо. После установки отклонения идет определение толщины шрифта (ширины по оси Z). Толщина, равная 0.0f, понятно, даст нам плоские буквы, то есть двумерные. А вот при значении 1.0f уже будет виден некоторый объем.
Параметр WGL_FONT_POLYGONS говорит OpenGL создать "твердый" шрифт при помощи полигонов. Если вместо него вы укажете WGL_FONT_LINES, шрифт будет каркасным, или "проволочным" (составленным из линий). Стоит заметить, если вы укажете значение GL_FONT_LINES, не будут сгенерированы нормали, что сделает невозможным свечение букв.
Последний параметр, gmf указывает на буфер адреса для данных списка отображения.
0.0f, //Отклонение от настоящего контура
0.2f, //Толщина шрифта по оси Z
WGL_FONT_POLYGONS, //Использовать полигоны, а не линии
gmf), //буфер адреса для данных списка отображения
}
Следующий код очень простой. Он удаляет 256 списков отображения из памяти, начиная с первого списка, номер которого записан в base. Не уверен, что Windows сделает это за нас, поэтому лучше позаботиться самим, чем потом иметь глюки в системе.
GLvoid KillFont(GLvoid) // Удаление шрифта
{
glDeleteLists(base, 256); // Удаление всех 256 списков отображения
}
Теперь функция вывода текста в OpenGL. Ее мы будем вызывать не иначе как glPrint("Выводимый текст"), точно также, как и в варианте с растровым шрифтом из урока N 13. Текст при этом помещается в символьную строку fmt.
GLvoid glPrint(const char *fmt, ...) // Функция вывода текста в OpenGL
{
В первой строке, приведенной ниже, объявляется и инициализируется переменная length. Она будет использована при вычислении того, какой из нашей строки выйдет текст. Во второй строке создается пустой массив для текстовой строки длиной в 256 символов. text - строка, из которой будет происходить вывод текста на экран. В третьей строке описывается указатель на список аргументов, передаваемый со строкой в функцию. Если мы пошлем с текстом какие-нибудь переменные, этот указатель будет указывать на них.
float length=0; // Переменная для нахождения
// физической длины текста
char text[256]; // Здесь наша строка
va_list ap; // Указатель на переменный список аргументов
Проверим, а может нет никакого текста :). Тогда выводить нечего, и - return.
if (fmt == NULL) // Если нет текста,
return; // ничего не делаем
В следующих трех строчках программа конвертирует любые символы в переданной строке в представляющие их числа. Проще говоря, мы можем использовать эту функцию, как С-функцию printf. Если в переданном постоянном аргументе мы послали программе строку форматирования, то в этих трех строках она будет читать переменный список аргументов-переменных и в соответствии со строкой форматирования преобразовать их в конечный понятный для программы текст, сохраняемый в переменной text. Подробности идут дальше.
va_start(ap, fmt); // Анализ строки на переменные
vsprintf(text, fmt, ap); // И конвертация символов в реальные коды
va_end(ap); // Результат сохраняется в text
Стоит сказать отдельное спасибо Джиму Вильямсу (Jim Williams) за предложенный ниже код. До этого я центрировал текст вручную, но его метод немного лучше :). Начнем с создания цикла, который проходит весь текст символ за символом. Длину текста вычисляем в выражении strlen(text). После обработки данных цикла (проверки условия завершения) идет его тело, где к значению переменной lenght добавляется физическая ширина каждого символа. После завершения цикла величина, находящаяся в lenght, будет равна ширине всей строки. Так, если мы напечатаем при помощи данной функции слово "hello", и по каким-то причинам каждый символ в этом слове будет иметь ширину ровно в 10 единиц, то, понятно, что в итоге у нас получится значение lenght=10+10+10+10+10=50 единиц.
Значение ширины каждого символа получается из выражения gmf[text[loop]].gmfCellIncX. Помните, что gmf хранит информацию о каждом списке отображения. Если loop будет равна 0, то text[loop] - это будет первый символ нашей с вами строки. Соответственно, при loop, равной 1, то text[loop] будет означать второй символ этой же строки. Ширину символа дает нам gmfCellIncX. На самом деле gmfCellIncX - это расстояние, на которое смещается вправо позиция графического вывода после отображения очередного символа для того, чтобы символы не наложились друг на друга. Так уж вышло, что это расстояние и наша ширина символа - одно и то же значение.
Высоту символа можно узнать при помощи команды gmfCellIncY. Это может пригодиться при выводе вертикального текста.
for (unsigned int loop=0;loop//Цикл поиска размера строки
{
length+=gmf[text[loop]].gmfCellIncX;
// Увеличение размера на ширину символа
}
Полученную величину размера строки преобразуем в отрицательную (потому что мы будем перемещаться влево от центра для центровки текста). Затем мы делим длину на 2: нам не нужно перемещать весь текст влево - только его половину.
glTranslatef(-length/2,0.0f,0.0f); //Центровка на экране нашей строки
Дальше мы сохраним в стеке значение GL_LIST_BIT, это сохранит glListBase от воздействия любых других списков отображения, используемых в нашей программе.
Команда glListBase(base) говорит OpenGL, где искать для каждого символа соответствующий список отображения.
glPushAttrib(GL_LIST_BIT); // Сохраняет в стеке значения битов списка отображения
glListBase(base); // Устанавливает базовый символ в 0
Теперь, когда OpenGL знает расположение всех символов, мы можем сказать ей написать текст на экране. glCallLists выводит всю строку текста на экран сразу, создавая для вас многочисленные списки отображения.
Строка, приведенная ниже, делает следующее. Сначала она сообщает OpenGL, где на экране будут находиться списки отображения. strlen(text) находит количество букв, которые мы хотим послать на экран. Далее ему потребуется знать, какой наибольший будет номер списка из подготавливаемых к посылке. Пока что мы не посылаем более 255 символов. Так что мы можем использовать значение GL_UNSIGNED_BYTE (байт позволяет хранить целые числа от 0 до 255). Наконец, мы ему скажем, что отображать при помощи передачи строки text.
На тот случай, если вас удивит, что буквы не сваливаются в кучу одна над другой. Каждый список отображения каждого символа знает, где находится правая сторона предыдущего символа. После того, как буква отобразилась на экране, OpenGL перемещает вывод к правой стороне нарисованной буквы. Следующая буква или объект рисования начнет рисоваться с последней позиции OpenGL после перемещения, находящейся справа от последней буквы.
Наконец, мы восстанавливаем из стека GL_LIST_BIT - установки OpenGL обратно по состоянию на тот момент. Как они были перед установкой базовых значений командой glCallLists(base).
// Создает списки отображения текста
glCallLists(strlen(text), GL_UNSIGNED_BYTE, text);
glPopAttrib(); // Восстанавливает значение Display List Bits
}
Участок программы, отвечающий за размеры в окне OpenGL, точно такой же, как и в уроке N 1, поэтому здесь мы его пропустим.
В конец функции InitGL добавилось несколько новых строк. Строка с выражением BuildFont() из 13 урока осталась прежней, вместе с новым кодом, который создает быстрое и черновое освещение. Источник света Light0 встроен в большинство видеокарт, поэтому достаточно приемлемое освещение сцены не потребует особых усилий с нашей стороны.
Еще я добавил команду glEnable(GL_Color_Material). Поскольку символы являются 3D-объектами, вам понадобится раскраска материалов (Material Coloring). В противном случае смена цвета с помощью glColor3f(r,g,b) не изменит цвет текста. Если у вас на экран выводятся кроме текста другие фигуры-объекты 3D-сцены, включайте раскраску материалов перед выводом текста и отключайте сразу после того, как текст будет нарисован, иначе будут раскрашены все объекты на экране.
int InitGL(GLvoid) // Здесь будут все настройки для OpenGL
{
glShadeModel(GL_SMOOTH); // Включить плавное затенение
glClearColor(0.0f, 0.0f, 0.0f, 0.5f); // Черный фон
glClearDepth(1.0f); // Настройка буфера глубины
glEnable(GL_DEPTH_TEST); // Разрешить проверку глубины
glDepthFunc(GL_LEQUAL); // Тип проверки глубины
// Действительно хорошие вычисления перспективы
glHint(GL_PERSPECTIVE_CORRECTION_HINT, GL_NICEST);
glEnable(GL_LIGHT0); // Включить встроенное освещение (черновое) (новая)
glEnable(GL_LIGHTING); // Разрешить освещение (новая)
glEnable(GL_COLOR_MATERIAL); // Включить раскраску материалов (новая)
BuildFont(); // Построить шрифт (добавлена)
return TRUE; // Инициализация прошла успешно
}
Теперь рисующий код. Начнем с очистки экрана и буфера глубины. Для полного сброса вызовем функцию glLoadIdentity(). Затем мы смещаемся на 10 единиц вглубь экрана. Векторный шрифт великолепно смотрится в режиме перспективы. Чем дальше в экран смещаемся, тем меньше шрифт. Чем ближе, тем шрифт больше.
Управлять векторными шрифтами можно также при помощи команды glScalef(x,y,z). Если захотите сделать буквы в два раза выше, дайте команду glScalef(1.0f,2.0f,1.0f). Значение 2.0f здесь относится к оси Y и сообщает OpenGL, что список отображения нужно нарисовать в двойной высоте. Если это значение поставить на место первого аргумента (Х), то буквы будут в два раза шире. Ну, третий аргумент, естественно, касается оси Z.
int DrawGLScene(GLvoid) // Здесь весь вывод на экран
{
// Очистка экрана и буфера глубины
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
glLoadIdentity(); // Сброс вида
glTranslatef(0.0f,0.0f,-10.0f); // Смещение на 10 единиц в экран
После сдвига вглубь экрана мы можем повращать текст. Следующие три строки поворачивают изображение по трем осям. Умножением переменной rot на различные значения я пытался добиться как можно более различающихся скоростей вращения.
glRotatef(rot,1.0f,0.0f,0.0f); // Поворот по оси X
glRotatef(rot*1.5f,0.0f,1.0f,0.0f); // Поворот по оси Y
glRotatef(rot*1.4f,0.0f,0.0f,1.0f); // Поворот по оси Z
Теперь займемся цветовым циклом. Как обычно, использую здесь переменную-счетчик (rot). Возгорание и затухание цветов получается при помощи функций SIN и COS. Я делил переменную rot на разные числа, так что бы каждый цвет не возрастал с такой же скоростью. Результат впечатляющий.
// Цветовая пульсация основанная на вращении
glColor3f(1.0f*float(cos(rot/20.0f)),1.0f*float(sin(rot/25.0f)),
1.0f-0.5f*float(cos(rot/17.0f)));
Моя любимая часть... Запись текста на экран. Мною были использованы несколько команд, которые мы применяли также при выводе на экран растровых шрифтов. Сейчас вы уже знаете, как вывести текст в команде glPrint("Ваш текст"). Это так просто!
В коде, приведенном ниже, мы печатаем "NeHe", пробел, тире, пробел и число из переменной rot и разделенное на 50, чтобы немного его уменьшить. Если число больше 999.99, разряды слева игнорируются (так как в команде мы указали 3 разряда на целую часть числа и 2 - на дробную после запятой).
glPrint("NeHe - %3.2f",rot/50); // Печать текста на экране
Затем увеличиваем переменную rot для дальнейшей пульсации цвета и вращения текста.
rot+=0.5f; // Увеличить переменную вращения
return TRUE; // Все прошло успешно
}
И последняя вещь, которую мы должны сделать, это добавить строку KillFont() в конец функции KillGLWindow(), так как я это сделал ниже. Очень важно это сделать. Она очистит все, что касалось шрифта, прежде чем мы выйдем из нашей программы.
if (!UnregisterClass("OpenGL",hInstance))// Если класс незарегистрирован
{
MessageBox(NULL,"Could Not Unregister Class.",
"SHUTDOWN ERROR",MB_OK | MB_ICONINFORMATION);
hInstance=NULL; // Установить копию приложения в ноль
}
KillFont(); // Уничтожить шрифт
Под конец урока вы уже должны уметь использовать векторные шрифты в ваших проектах, использующих OpenGL. Как и в случае с уроком N 13, я пытался найти в сети подобные руководства, но, к сожалению, ничего не нашел. Возможно мой сайт - первый в раскрытии данной темы в подробном рассмотрении для всех, понимающих язык Си? Читайте руководство и удачного вам программирования!
Текстурные шрифты
Texture Mapped Fonts
После публикации двух последних уроков о растровых и векторных шрифтах, я получил несколько писем от людей, которые задают вопрос: можно ли накладывать текстуру на шрифт. Вы можете использовать автоматическую генерацию координат текстуры. При этом будут генерироваться координаты текстуры для каждого полигона у шрифта.
Небольшое примечание, этот код применим только в Windows. Здесь используются функции wgl Windows для построения шрифта. Очевидно, Apple имеет поддержку agl, которая должна делать тоже самое, и X имеет glx. К сожалению, я не могу гарантировать, что этот код переносим. Если кто-нибудь имеет платформо-незавизимый код для вывода шрифтов на экран, пришлите мне его, и я напишу другой урок по шрифтам.
Мы будем использовать код от урока 14 для нашей демонстрационной программы текстурных шрифтов. Если код изменился в каком-либо разделе программы, я перепишу весь раздел кода, чтобы было проще видеть изменения, которые я сделал.
Следующий раздел кода такой же как в уроке 14, но на этот раз мы не включим в него stdarg.h.
#include
#include
#include
#include
#include
#include
HDC hDC=NULL; // Приватный контекст устройства GDI
HGLRC hRC=NULL; // Постоянный контекст рендеринга
HWND hWnd=NULL; // Сохраняет дескриптор окна
HINSTANCE hInstance; // Сохраняет экземпляр приложения
bool keys[256]; // Массив для работы с клавиатурой
bool active=TRUE; // Флаг активации окна, по умолчанию = TRUE
bool fullscreen=TRUE;// Флаг полноэкранного режима
Мы собираемся добавить одну новую переменную целого типа, которая называется texture[]. Она будет использоваться для хранения нашей текстуры. Последние три строки такие же, как в уроке 14 и не изменились и здесь.
GLuint texture[1]; // Одна текстура ( НОВОЕ )
GLuint base; // База списка отображения для фонта
GLfloat rot; // Используется для вращения текста
LRESULT CALLBACK WndProc(HWND, UINT, WPARAM, LPARAM); // Объявление WndProc
Следующий раздел кода претерпел незначительные изменения. В этом уроке я собираюсь использовать wingdings шрифт, для того чтобы отобразить объект в виде черепа и двух скрещенных костей под ним (эмблема смерти). Если Вы захотите вывести текст вместо этого, Вы можете оставить код таким же, как это было в уроке 14, или замените шрифт на ваш собственный.
Может быть кто-то уже задавался вопросом, как использовать wingdings шрифт. Это тоже является причиной, по которой я не использую стандартный шрифт. wingdings – СПЕЦИАЛЬНЫЙ шрифт, и требует некоторых модификаций, чтобы заставить программу работать с ним. При этом надо не просто сообщить Windows, чтобы Вы будете использовать wingdings шрифт. Если Вы изменяете, название шрифта на wingdings, Вы увидите, что шрифт не будет выбран. Вы должны сообщить Windows, что шрифт является специальным шрифтом, и не стандартным символьным шрифтом. Но об этом позже.
GLvoid BuildFont(GLvoid) // Построение шрифта
{
GLYPHMETRICSFLOAT gmf[256]; // Адрес буфера для хранения шрифта
HFONT font; // ID шрифта в Windows
base = glGenLists(256); // Храним 256 символов
font = CreateFont( -12, // Высота фонта
0, // Ширина фонта
0, // Угол отношения
0, // Угол наклона
FW_BOLD, // Ширина шрифта
FALSE, // Курсив
FALSE, // Подчеркивание
FALSE, // Перечеркивание
Вот она волшебная строка! Вместо того чтобы использовать ANSI_CHARSET, как мы делали в уроке 14, мы используем SYMBOL_CHARSET. Это говорит Windows, что шрифт, который мы строим - не обычный шрифт, составленный из букв. Специальный шрифт обычно составлен из крошечных картинок (символов). Если Вы забудете изменить эту строку, wingdings, webdings и любой другой специальный шрифт, который Вы можете пробовать использовать, не будет работать.
SYMBOL_CHARSET, // Идентификатор набора символов ( Модифицировано )
Следующие строки не изменились.
OUT_TT_PRECIS, // Точность вывода
CLIP_DEFAULT_PRECIS, // Точность отсечения
ANTIALIASED_QUALITY, // Качество вывода
FF_DONTCARE|DEFAULT_PITCH, // Семейство и шаг
Теперь, когда мы выбрали идентификатор набора символов, мы можем выбирать wingdings шрифт!
"Wingdings"); // Имя шрифта ( Модифицировано )
SelectObject(hDC, font); // Выбрать шрифт, созданный нами
wglUseFontOutlines( hDC, // Выбрать текущий контекст устройства (DC)
0, // Стартовый символ
255, // Количество создаваемых списков отображения
base, // Стартовое значение списка отображения
Я устанавливаю большой уровень отклонения. При этом GL не будет точно отслеживать контур шрифта. Если Вы зададите отклонение равным 0.0f, Вы заметите проблемы с текстурированием на очень изогнутых поверхностях. Если Вы допустите некоторое отклонение, большинство проблем исчезнет.
0.1f, // Отклонение от истинного контура
Следующие три строки кода те же самые.
0.2f, // Толщина шрифта по оси Z
WGL_FONT_POLYGONS, // Использовать полигоны, а не линии
gmf); // Буфер адреса для данных списка отображения
}
Перед ReSizeGLScene() мы собираемся добавить следующий раздел кода для загрузки нашей текстуры. Вы знаете этот код по прошлым урокам. Мы создаем память для хранения растрового изображения. Мы загружаем растровое изображение. Мы говорим OpenGL, сгенерировать 1 текстуру, и мы сохраняем эту текстуру в texture[0].
Я создаю мип-мап текстуру, так как она смотрится лучше. Имя текстуры - lights.bmp.
AUX_RGBImageRec *LoadBMP(char *Filename) // Загрузка картинки
{
FILE *File=NULL; // Индекс файла
if (!Filename) // Проверка имени файла
{
return NULL; // Если нет вернем NULL
}
File=fopen(Filename,"r"); // Проверим существует ли файл
if (File) // Файл существует?
{
fclose(File); // Закрыть файл
return auxDIBImageLoad(Filename); // Загрузка картинки и вернем на нее указатель
}
return NULL; // Если загрузка не удалась вернем NULL
}
int LoadGLTextures() // Загрузка картинки и конвертирование в текстуру
{
int Status=FALSE; // Индикатор состояния
AUX_RGBImageRec *TextureImage[1]; // Создать место для текстуры
memset(TextureImage,0,sizeof(void *)*1); // Установить указатель в NULL
// Загрузка картинки, проверка на ошибки, если картинка не найдена - выход
if (TextureImage[0]=LoadBMP("Data/Lights.bmp"))
{
Status=TRUE; // Установим Status в TRUE
glGenTextures(1, &texture[0]); // Создание трех текстур
// Создание текстуры с мип-мап наложением
glBindTexture(GL_TEXTURE_2D, texture[0]);
gluBuild2DMipmaps(GL_TEXTURE_2D, 3, TextureImage[0]->sizeX, TextureImage[0]->sizeY,
GL_RGB, GL_UNSIGNED_BYTE, TextureImage[0]->data);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MAG_FILTER,GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MIN_FILTER,GL_LINEAR_MIPMAP_NEAREST);
}
В следующих четырех строках кода автоматически генерируются текстурные координаты для любого объекта, который мы выводим на экран. Команда glTexGen чрезвычайно мощная и комплексная, и включает достаточно сложную математику. Но Вы должны только знать то, что GL_S и GL_T - координаты текстуры. По умолчанию они заданы так, чтобы брать текущее x положение на экране и текущее y положение на экране и из них вычислить вершину текстуру. Вы можете отметить, что объекты не текстурированны по z плоскости... только появляются полосы. Передние и задние грани текстурированны, однако, именно это и необходимо. X (GL_S) охватывает наложение текстуры слева направо, а Y (GL_T) охватывает наложение текстуры сверху и вниз.
GL_TEXTURE_GEN_MODE позволяет нам выбрать режим наложения текстуры, который мы хотим использовать по координатам текстуры S и T. Есть три возможности:
GL_EYE_LINEAR - текстура зафиксирована на экране. Она никогда не перемещается. Объект накладывается на любую часть текстуры, которую он захватывает.
GL_OBJECT_LINEAR – мы воспользуемся этим режимом. Текстура привязана к объекту, перемещающемуся по экрану.
GL_SPHERE_MAP – всегда в фаворе. Создает металлический отражающий тип объекта.
Важно обратить внимание на то, что я опускаю много кода. Мы также должны задать GL_OBJECT_PLANE, но значение по умолчанию то, которое мы хотим. Купите хорошую книгу, если Вы хотите изучить больше, или поищите в помощи MSDN на CD.
// Текстуризация контура закрепленного за объектом
glTexGeni(GL_S, GL_TEXTURE_GEN_MODE, GL_OBJECT_LINEAR);
// Текстуризация контура закрепленного за объектом
glTexGeni(GL_T, GL_TEXTURE_GEN_MODE, GL_OBJECT_LINEAR);
glEnable(GL_TEXTURE_GEN_S); // Автоматическая генерация
glEnable(GL_TEXTURE_GEN_T); // Автоматическая генерация
}
if (TextureImage[0]) // Если текстура существует
{
if (TextureImage[0]->data) // Если изображение текстуры существует
{
free(TextureImage[0]->data); // Освобождение памяти изображения текстуры
}
free(TextureImage[0]); // Освобождение памяти под структуру
}
return Status; // Возвращаем статус
}
Есть несколько новых строк кода в конце InitGL(). Вызов BuildFont() был помещен ниже кода, загружающего нашу текстуру. Строка с glEnable(GL_COLOR_MATERIAL) была удалена. Если Вы хотите задать текстуре цвет, используйте glColor3f(r, г, b) и добавьте строку glEnable(GL_COLOR_MATERIAL) в конце этой секции кода.
int InitGL(GLvoid) // Все начальные настройки OpenGL здесь
{
if (!LoadGLTextures()) // Переход на процедуру загрузки текстуры
{
return FALSE; // Если текстура не загружена возвращаем FALSE
}
BuildFont(); // Построить шрифт
glShadeModel(GL_SMOOTH); // Разрешить плавное затенение
glClearColor(0.0f, 0.0f, 0.0f, 0.5f); // Черный фон
glClearDepth(1.0f); // Установка буфера глубины
glEnable(GL_DEPTH_TEST); // Разрешение теста глубины
glDepthFunc(GL_LEQUAL); // Тип теста глубины
glEnable(GL_LIGHT0); // Быстрое простое освещение
// (устанавливает в качестве источника освещения Light0)
glEnable(GL_LIGHTING); // Включает освещение
// Действительно хорошие вычисления перспективы
glHint(GL_PERSPECTIVE_CORRECTION_HINT, GL_NICEST);
Разрешение наложения 2D текстуры, и выбор текстуры номер один. При этом будет отображена текстура номер один на любой 3D объект, который мы выводим на экран. Если Вы хотите большего контроля, Вы можете разрешать и запрещать наложение текстуры самостоятельно.
glEnable(GL_TEXTURE_2D); // Разрешение наложения текстуры
glBindTexture(GL_TEXTURE_2D, texture[0]); // Выбор текстуры
return TRUE; // Инициализация окончена успешно
}
Код изменения размера не изменился, но код DrawGLScene изменился.
int DrawGLScene(GLvoid) // Здесь мы будем рисовать все
{
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT); // Очистка экран и буфера глубины
glLoadIdentity(); // Сброс просмотра
Здесь наше первое изменение. Вместо того чтобы поместить объект в середину экрана, мы собираемся вращать его на экране, используя COS и SIN (это не сюрприз). Мы перемещаемся на 3 единицы в экран (-3.0f). По оси X, мы будем раскачиваться от -1.1 слева до +1.1 вправо. Мы будем использовать переменную rot для управления раскачиванием слева направо. Мы будем раскачивать от +0.8 верх до -0.8 вниз. Мы будем использовать переменную rot для этого раскачивания также (можно также задействовать и другие переменные).
// Позиция текста
glTranslatef(1.1f*float(cos(rot/16.0f)),0.8f*float(sin(rot/20.0f)),-3.0f);
Теперь сделаем вращения. Символ будет вращаться по осям X, Y и Z.
glRotatef(rot,1.0f,0.0f,0.0f); // Вращение по оси X
glRotatef(rot*1.2f,0.0f,1.0f,0.0f); // Вращение по оси Y
glRotatef(rot*1.4f,0.0f,0.0f,1.0f); // Вращение по оси Z
Мы смещаем символ по каждой оси немного налево, вниз, и вперед, чтобы центрировать его. Иначе, когда он вращается, он будет вращаться не вокруг собственного центра. (-0.35f, -0.35f, 0.1f) те числа, которые подходят. Я потратил некоторое время, прежде чем подобрал их, и они могут изменяться в зависимости от шрифта. Почему шрифты построены не вокруг центральной точки, я не знаю.
glTranslatef(-0.35f,-0.35f,0.1f); // Центр по осям X, Y, Z
Наконец мы выводим наш эмблемы смерти, затем увеличиваем переменную rot, поэтому наш символ вращается и перемещается по экрану. Если Вы не можете понять, почему я получаю череп из символа 'N', сделайте так: запустите Microsoft Word или Wordpad. Вызовите ниспадающие меню шрифтов. Выберите wingdings шрифт. Наберите в верхнем регистре 'N'. Появиться эмблема смерти.
glPrint("N"); // Нарисуем символ эмблемы смерти
rot+=0.1f; // Увеличим переменную вращения
return TRUE; // Покидаем эту процедуру
}
Последнее, что надо сделать добавить KillFont() в конце KillGLWindow() точно так, как показано ниже. Важно добавить эту строку. Это почистит память прежде, чем мы выйдем из нашей программы.
if (!UnregisterClass("OpenGL",hInstance)) // Если класс не зарегистрирован
{
MessageBox(NULL,"Could Not Unregister Class.","SHUTDOWN ERROR",MB_OK | MB_ICONINFORMATION);
hInstance=NULL; // Установить копию приложения в ноль
}
KillFont(); // Уничтожить шрифт
}
Даже притом, что я не вдавался в излишние подробности, Вы должны получить хорошее понимание о том, как заставить OpenGL генерировать координаты текстуры. У Вас не должно возникнуть никаких проблем при наложении текстур на шрифты, или даже на другие объекты. И, изменяя только две строки кода, Вы можете разрешить сферическое наложение, которое является действительно крутым эффектом.
по OpenGL. Эффект тумана на OpenGL
Cool Looking Fog
Этот урок представляет Крис Алиотта (Chris Aliotta)...
Итак, Вы хотите добавить туман в Вашу программу на OpenGL? Что ж, в этом уроке я покажу как сделать именно это. Я первый раз пишу урок, и относительно недавно познакомился с программированием на OpenGL/C++, так что пожалуйста, если вы найдете здесь какие-нибудь ошибки, то пожалуйста, сообщите мне и не накидывайтесь все сразу. Эта программа основана на примере седьмого урока.
Подготовка данных:
Начнем с того, что подготовим все необходимые переменные, содержащие параметры затуманивания. Массив fogMode будет хранить три значения: GL_EXP, GL_EXP2 и GL_LINEAR, - это три типа тумана. Позже я объясню различия между ними. Объявим переменные в начале кода, после строки GLuint texture[3]. В переменной fogfilter будет храниться какой тип тумана мы будем использовать, fogColor будет содержать цвет, который мы хотим придать туману. Еще я добавил двоичную переменную gp в начало кода, чтобы можно было узнать нажата ли клавиша 'g' во время выполнения программы-примера.
bool gp; // G Нажата? ( Новое )
GLuint filter; // Используемый фильтр для текстур
GLuint fogMode[]= { GL_EXP, GL_EXP2, GL_LINEAR }; // Хранит три типа тумана
GLuint fogfilter= 0; // Тип используемого тумана
GLfloat fogColor[4]= {0.5f, 0.5f, 0.5f, 1.0f}; // Цвет тумана
Изменения в DrawGLScene
Теперь, когда мы задали переменные, передвинемся вниз к функции InitGL. Строка glClearColor() изменена так, чтобы заполнить экран цветом тумана для достижения лучшего эффекта. Требуется не так уж много кода, чтобы задействовать туман. Вообщем, Вам все это покажется очень простым.
glClearColor(0.5f,0.5f,0.5f,1.0f); // Будем очищать экран, заполняя его цветом тумана. ( Изменено )
glEnable(GL_FOG); // Включает туман (GL_FOG)
glFogi(GL_FOG_MODE, fogMode[fogfilter]);// Выбираем тип тумана
glFogfv(GL_FOG_COLOR, fogColor); // Устанавливаем цвет тумана
glFogf(GL_FOG_DENSITY, 0.35f); // Насколько густым будет туман
glHint(GL_FOG_HINT, GL_DONT_CARE); // Вспомогательная установка тумана
glFogf(GL_FOG_START, 1.0f); // Глубина, с которой начинается туман
glFogf(GL_FOG_END, 5.0f); // Глубина, где туман заканчивается.
Возьмем сначала первые три строчки этого кода. Первая строка glEnable(GL_FOG) во многом говорит сама за себя. Ее задача - инициализировать туман.
Вторая строка, glFogi(GL_FOG_MODE, fogMode[fogfilter]) устанавливает режим фильтрации тумана. Ранее мы объявили массив fogMode. Он содержал GL_EXP, GL_EXP2 и GL_LINEAR. Именно здесь эти переменные входят в игру. Вот что каждая из них значит:
Третья, glFogfv(GL_FOG_COLOR, fogcolor) задает цвет тумана. Раньше мы задали его как (0.5f,0.5f,0.5f,1.0f) через переменную fogcolor - получился приятный серый цвет.
Дальше, посмотрим на четыре последних строки. Строка glFogf(GL_FOG_DENSITY, 0.35f) устанавливает, насколько густым будет туман. Увеличьте число, и туман станет более густым, уменьшите - менее густым.
Eric Desrosiers добавляет небольшое объяснение glHint(GL_FOG_HINT, hintval):
hintval может быть: GL_DONT_CARE, GL_NICEST или GL_FASTEST
Следующая строка glFogf(GL_FOG_START, 1.0f) устанавливает насколько близко к экрану начинается затуманивание. Вы можете изменить это число на что угодно, в зависимости от того, где бы Вы хотели, чтобы начался туман. Следующая, похожая, строка glFogf(GL_FOG_END, 5.0f) сообщает программе OpenGL насколько глубоко в экран должен уходить туман.
События при нажатии клавиш
Сейчас, когда код прорисовки уже готов, мы добавим команды для клавиатуры, чтобы переключаться между разными способами затуманивания. Этот код идет в конце программы, вместе с обработкой нажатия клавиш.
if (keys['G'] && !gp) // Нажата ли клавиша "G"?
{
gp=TRUE; // gp устанавливаем в TRUE
fogfilter+=1; // Увеличиние fogfilter на 1
if (fogfilter>2) // fogfilter больше 2 ... ?
{
fogfilter=0; // Если так, установить fogfilter в ноль
}
glFogi (GL_FOG_MODE, fogMode[fogfilter]); // Режим тумана
}
if (!keys['G']) // Клавиша "G" отпущена?
{
gp=FALSE; // Если да, gp установить в FALSE
}
Вот и все! Мы закончили. В Ваших программах с OpenGL есть туман. Я бы даже сказал, что это было достаточно безболезненно. Если есть какие вопросы или комментарии, легко можете со мной связаться: chris@incinerated.com. Так же заходите ко мне на сайт: http://www.incinerated.com/ и http://www.incinerated.com/precursor.
по OpenGL. Двухмерные шрифты из текстур
2D Texture Font
Этот урок написан NeHe & Giuseppe D'Agat.
Я знаю, что все устали от шрифтов. Те уроки, которые уже были рассмотрены ранее, не только показывали текст, но они отображали 3-х мерный текст, текстурированный текст, и могли быть привязаны к переменным. Но что будет, если вы перенесете свой проект на машину, которая не поддерживает Bitmap или Outline шрифты?
Благодаря Guiseppe D'Agata у нас есть еще один урок со шрифтами. Вы спросите, что же еще осталось? Если вы помните, в первом уроке про шрифты, я упоминал об использовании текстур для рисования букв на экран. Обычно, когда вы используете текстуры для рисования текста на экране, вы загружаете свою любимую программу рисования, выбираете шрифт и набираете букву или фразу, которую хотите отобразить на экране. Дальше вы сохраняете изображение и загружаете его в свою программу, как текстуру. Это не очень эффективно для программ, которые используют большое количество текста, или текст, который непрерывно меняется!
Эта программа использует только одну текстуру для отображения любого из 256 различных символов на экран. Имейте в виду, что каждый символ всего лишь 16 пикселов в ширину и 16 в высоту. Если взять стандартную текстуру 256*256, легко заметить, что в ней можно разместить только 16 символов поперек и получится 16 строк. Если нужно более детальное объяснение то: текстура 256 пикселов в ширину, а символ 16 пикселов в ширину. 256 делим на 16, получаем 16 :)
Итак. Давайте сделаем демонстрационную программу 2-х мерных шрифтов. Эта программа дополняет код из первого урока. В первой части программы мы включим библиотеки math и stdio. Математическая библиотека нужна, чтобы двигать буквы по экрану, используя синус и косинус, а библиотека stdio нужна, чтобы убедиться в том, что файлы картинок, которые мы загружаем действительно существуют, перед тем как мы попытаемся сделать из них текстуры.
#include
#include
// библиотеки Windows (Добавлено)
#include
//ввода/вывода (Добавлено)
#include
#include
#include
HDC hDC=NULL; // Приватный контекст устройства GDI
HGLRC hRC=NULL; // Постоянный контекст визуализации
HWND hWnd=NULL; // Сохраняет дескриптор окна
HINSTANCE hInstance; // Сохраняет экземпляр приложения
bool keys[256]; // Массив для работы с клавиатурой
bool active=TRUE; // Флаг активации окна, по умолчанию = TRUE
bool fullscreen=TRUE; // Флаг полноэкранного вывода
Сейчас мы добавим переменную base указывающую на наш список отображения. Так же мы добавим texture[2], для хранения 2-х текстур, используемых для создания простого 3-х мерного объекта.
Добавим также переменную loop, которую будем использовать для циклов. И, наконец, cnt1 и cnt2, которые будут использоваться для движения текста по экрану и для вращения простого 3-х мерного объекта.
GLuint base; // Основной список отображения для шрифта
GLuint texture[2]; // Место для текстуры нашего шрифта
GLuint loop; // Общая переменная для циклов
GLfloat cnt1; // Первый счетчик для движения и раскрашивания текста
GLfloat cnt2; // Второй счетчик для движения и раскрашивания текста
LRESULT CALLBACK WndProc(HWND, UINT, WPARAM, LPARAM); // Объявление WndProc
Теперь код для загрузки текстуры. Он точно такой же, как в предыдущих уроках по текстурированию.
AUX_RGBImageRec *LoadBMP(char *Filename) // Загрузка изображения
{
FILE *File=NULL; // Дескриптор файла
if (!Filename) // Удостоверимся, что имя файла передано
{
return NULL; // Если нет, возвратим NULL
}
File=fopen(Filename,"r"); // Проверка, существует ли файл
if (File) // Существует?
{
fclose(File); // Закрываем файл
// Загружаем изображение и возвращаем указатель
return auxDIBImageLoad(Filename);
}
return NULL; // Если загрузка не удалась, возвращаем NULL
}
Данный код тоже немного изменился, в отличие от кода в предыдущих уроках. Если вы не уверены в том, для чего каждая строка, вернитесь и просмотрите предыдущие примеры заново.
Отметим, что TextureImage[] будет хранить 2 записи о rgb изображении. Очень важно дважды проверить код, который работает с загрузкой и сохранением текстур. Одно неверное число может привести к зависанию!
int LoadGLTextures() // Загрузка и преобразование текстур
{
int Status=FALSE; // Индикатор статуса
AUX_RGBImageRec *TextureImage[2]; // Место хранения для текстур
Следующая строка самая важная. Если изменить 2 на любое другое число, точно возникнут проблемы. Проверьте дважды! Это число должно совпадать с тем, которое вы используете, когда определяете TextureImage[].
Две текстуры, которые мы загрузим, будут font.bmp (наш шрифт) и bumps.bmp. Вторая текстура может быть любой, какую вы захотите. Я не очень творческий человек, поэтому я решил воспользоваться простой текстурой.
memset(TextureImage,0,sizeof(void *)*2); // Устанавливаем указатель в NULL
if ((TextureImage[0]=LoadBMP("Data/Font.bmp")) &&// Загружаем изображение шрифта (TextureImage[1]=LoadBMP("Data/Bumps.bmp"))) // Загружаем текстуру
{
Status=TRUE; // Устанавливаем статус в TRUE
Другая важная строка, на которую нужно посмотреть дважды. Я не могу сказать, сколько писем я получил от людей, спрашивавших "почему я вижу только одну текстуру, или почему моя текстура вся белая!?!". Обычно проблема в этой строке. Если заменить 2 на 1, будет создана только одна текстура, а вторая будет в виде белой текстуры. Если заменить 2 на 3, то программа может зависнуть!
Вы должны вызывать glGenTextures() один раз. После вызова glGenTexture, необходимо сгенерировать все ваши текстуры. Я видел людей, которые вставляют вызов glGenTextures() перед созданием каждой текстуры. Обычно они ссылаются на то, что новая текстура перезаписывает все уже созданные текстуры. Было бы неплохо, сначала решить, сколько текстур необходимо сделать, а затем вызвать один раз glGenTextures(), а потом создать все текстуры. Не хорошо помещать вызов glGenTextures() в цикл без причины.
glGenTextures(2, &texture[0]); // Создание 2-х текстур
for (loop=0; loop<2; loop++) // Цикл для всех текстур
{
// Создание всех текстур
glBindTexture(GL_TEXTURE_2D, texture[loop]);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MAG_FILTER,GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MIN_FILTER,GL_LINEAR);
glTexImage2D(GL_TEXTURE_2D, 0, 3,
TextureImage[loop]->sizeX, TextureImage[loop]->sizeY, 0,
GL_RGB, GL_UNSIGNED_BYTE, TextureImage[loop]->data);
}
}
Следующие стоки кода проверяют, занимает ли загруженное нами rgb изображение для создания текстуры память. Если да, то высвобождаем ее. Заметьте, мы проверяем и освобождаем обе записи для изображений. Если мы используем три различные изображения для текстур, то необходимо проверить и освободить память из-под 3-х изображений.
for (loop=0; loop<2; loop++)
{
if (TextureImage[loop]) // Если текстура существует
{
if (TextureImage[loop]->data) // Если изображение текстуры существует
{
// Освобождаем память от изображения текстуры
free(TextureImage[loop]->data);
}
free(TextureImage[loop]); // Освобождаем память от структуры изображения
}
}
return Status; // Возвращаем статус
}
Теперь создадим сам наш шрифт. Я пройду эту секцию с особо детальным описанием. Это не очень сложно, но там есть немного математики, которую нужно понять, а я знаю, что математика не всем нравится.
GLvoid BuildFont(GLvoid) // Создаем список отображения нашего шрифта
{
Следующие две переменные будем использовать для сохранения позиции каждой буквы внутри текстуры шрифта. cx будет содержать позицию в текстуре по горизонтали, а cy содержать позицию по вертикали.
float cx; // Содержит X координату символа
float cy; // Содержит Y координату символа
Дальше мы скажем OpenGL, что хотим 256 списков отображения. Переменная base будет указывать на положение первого списка отображения. Второй будет base+1, третий base+2, и т.д. Вторая строка кода ниже, выбирает нашу текстуру шрифта (texture[0]).
base=glGenLists(256); // Создаем списки
glBindTexture(GL_TEXTURE_2D, texture[0]);// Выбираем текстуру шрифта
Дальше мы начнем наш цикл. В цикле создадим 256 символов, сохраняя каждый символ в своем собственном списке отображения.
for (loop=0; loop<256; loop++) // Цикл по всем 256 спискам
{
Первая строка ниже, может показаться загадочной. Символ % означает остаток от деления loop на 16. cx будет двигаться по текстуре шрифта слева направо. Позже вы заметите в коде, что мы вычитаем из 1 cy, чтобы двигаться сверху вниз, вместо того, чтобы двигаться снизу вверх. Символ % довольно трудно объяснить, но я попробую.
Все, о чем мы говорим, (loop % 16) /16.0f просто переводит результат в координаты текстуры. Поэтому, если loop было равно 16, cx будет равно остатку от деления 16 на 16, то есть 0. А cy равно 16/16, то есть 1. Поэтому мы двигаемся вниз на высоту одного символа, и совсем не двигаемся вправо. Теперь, если loop равно 17, cx будет равно 17/16, что равно 1.0625. Остаток .0625 или 1/16-ая. Это значит, что мы двигаемся на один символ вправо. cy все еще будет равно 1, потому что нам важны только знаки слева от десятичной запятой. 18/16 даст нам 2/16, двигая на 2 символа вправо, и все еще на один вниз. Если loop равно 32, cx будет опять 0, потому что остатка от деления нет, когда делим 32 на 16, но cy равно 2. Потому что число слева от десятичной запятой будет 2, двигая нас на 2 символа вниз от самого верха текстуры шрифта. Не так ли?
cx=float(loop%16)/16.0f; // X координата текущего символа
cy=float(loop/16)/16.0f; // Y координата текущего символа
Вау! Ок. Итак, теперь мы построим наш 2D шрифт, выбирая каждый символ из текстуры шрифта, в зависимости от значений cx и cy. В строках ниже мы добавим loop к значению base, если мы этого не сделаем, то каждая буква будет построена в первом дисплейном списке. Мы точно не хотим, чтобы это случилось, поэтому добавим loop к base и каждый следующий символ, который мы создаем, сохранится в следующем доступном списке отображения.
glNewList(base+loop,GL_COMPILE); // Начинаем делать список
Теперь, когда мы выбрали список отображения, который мы построили, мы создадим символ. Этого мы добъемся, создавая четырехугольник, и затем текстурируя его одним символом из текстуры шрифта.
glBegin(GL_QUADS); // Используем четырехугольник, для каждого символа
cx и cy будут содержать очень маленькие значения от 0.0f до 1.0f. Оба они будут равны 0 в первой строчке кода ниже, а именно: glTexCoord2f(0.0f,1-0.0f-0.0625f). Помните, что 0.0625 это 1/16-ая нашей текстуры, или ширина/высота одного символа. Координаты текстуры ниже будут координатами левой нижней точки текстуры.
Заметьте, мы используем glVertex2i(x, y) вместо glVertex3f(x, y, z). Наш шрифт – это двумерный шрифт, поэтому нам не нужна координата z. Поскольку мы используем плоский экран (Ortho screen – ортографическая или параллельная проекция), нам не надо сдвигаться вглубь экрана. Мы должны сделать, чтобы нарисовать на плоском экране, это задать x и y координаты. Так как наш экран в пикселах от 0 до 639 и от 0 до 479, нам вообще не надо использовать плавающую точку или отрицательные значения :). Используя плоский экран, мы получаем (0, 0) в нижнем левом углу. (640, 480) будет в верхнем правом углу. 0 - левый край по оси x, 639 - правый край экрана по оси x. 0 – верхний край экрана по оси y и 479 – нижний край экрана на оси y. Проще говоря, мы избавились от отрицательных координат. Это тоже удобно для тех, кто не заботится о перспективе и предпочитает работать с пикселами больше, чем с экранными единицами.
glTexCoord2f(cx,1-cy-0.0625f); // Точка в текстуре (Левая нижняя)
glVertex2i(0,0); // Координаты вершины (Левая нижняя)
Следующая точка на текстуре будет 1/16-ая правее предыдущей точки (точнее ширина одного символа). Поэтому это будет нижняя правая точка текстуры.
// Точка на текстуре (Правая нижняя)
glTexCoord2f(cx+0.0625f,1-cy-0.0625f);
glVertex2i(16,0); // Координаты вершины (Правая нижняя)
Третья точка текстуры лежит в дальнем правом конце символа, но сдвинута вверх на 1/16-ую текстуры (точнее на высоту одного символа). Это будет верхняя правая точка отдельного символа.
glTexCoord2f(cx+0.0625f,1-cy); // Точка текстуры (Верхняя правая)
glVertex2i(16,16); // Координаты вершины (Верхняя правая)
Наконец, мы двигаемся влево, чтобы задать нашу последнюю точку в верхнем левом углу символа.
glTexCoord2f(cx,1-cy); // Точка текстуры (Верхняя левая)
glVertex2i(0,16); // Координаты вершины (Верхняя левая)
glEnd(); // Конец построения четырехугольника (Символа)
Наконец, мы перемещаемся на 10 пикселей вправо, двигаясь вправо по текстуре. Если мы не передвинемся, символы будут рисоваться поверх друг друга. Так как наш шрифт очень узкий, мы не будем двигаться на 16 пикселов вправо. Если мы это сделаем, то будет слишком большой пропуск между каждым символом. Двигаясь на 10 пикселей, мы уменьшаем расстояние между символами.
glTranslated(10,0,0); // Двигаемся вправо от символа
glEndList(); // Заканчиваем создавать список отображения
} // Цикл для создания всех 256 символов
}
Следующая секция кода такая же как мы делали в предыдущих уроках, для освобождения списка отображения, перед выходом из программы. Все 256 экранных списков, начиная от base, будут удалены. (Это хорошо!)
GLvoid KillFont(GLvoid) // Удаляем шрифт из памяти
{
glDeleteLists(base,256); // Удаляем все 256 списков отображения
}
Следующая секция кода содержит все рисование. Все довольно ново, поэтому я постараюсь объяснить каждую строчку особенно детально. Одно маленькое замечание: можно добавить переменные для поддержки размеров, пропусков, и кучу проверок для восстановления настроек которые были до того, как мы решили их напечатать.
glPrint() имеет четыре параметра. Первый это координата x на экране (позиция слева на право). Следующая это y координата на экране (сверху вниз... 0 внизу, большие значения наверху). Затем нашу строку string (текст, который мы хотим напечатать), и, наконец, переменную set. Если посмотреть на картинку, которую сделал Giuseppe D'Agata, можно заметить, что там два разных набора символов. Первый набор - обычные символы, а второй набор - наклонные. Если set = 0, то выбран первый набор. Если set = 1 или больше, то выбран второй набор символов.
GLvoid glPrint(GLint x, GLint y, char *string, int set) // Где печатать
{
Первое, что мы сделаем - это проверим, что set от 0 до 1. Если set больше 1, то присвоим ей значение 1.
if (set>1) // Больше единицы?
{
set=1; // Сделаем Set равное единице
}
Теперь выберем нашу текстуру со шрифтом. Мы делаем это только, если раньше была выбрана другая текстура, до того как мы решили печатать что-то на экране.
glBindTexture(GL_TEXTURE_2D, texture[0]); // Выбираем нашу текстуру шрифта
Теперь отключим проверку глубины. Причина того, почему я так делаю, в том, что смешивание работает приятнее. Если не отменить проверку глубины, то текст может проходить за каким-нибудь объектом, или смешивание может выглядеть неправильно. Если вы не хотите смешивать текст на экране (из-за смешивания, т.е прозрачности черный фон вокруг символов не виден) можете оставить проверку глубины.
glDisable(GL_DEPTH_TEST); // Отмена проверки глубины
Следующее несколько строк очень важны! Мы выбираем нашу матрицу проекции. Прямо после этого мы используем команду glPushMatrix(). glPushMatrix сохраняет текущую матрицу проекции. Похоже на кнопку "память" на калькуляторе.
glMatrixMode(GL_PROJECTION); // Выбираем матрицу проекции
glPushMatrix(); // Сохраняем матрицу проекции
Теперь, когда наша матрица сохранена, мы сбрасываем ее и устанавливаем плоский экран. Первое и третье число (0) задают нижний левый угол экрана. Мы можем сделать левую сторону экрана -640, если захотим, но зачем нам работать с отрицательными числами, если это не нужно. Второе и четвертое число задают верхний правый угол экрана. Неплохо установить эти значения равными текущему разрешению. Глубины нет, поэтому устанавливаем значения z в -1 и 1.
glLoadIdentity(); // Сбрасываем матрицу проекции
glOrtho(0,640,0,480,-1,1); // Устанавливаем плоский экран
Теперь выбираем нашу матрицу просмотра модели и сохраняем текущие установки, используя glPushMatrix(). Далее сбрасываем матрицу просмотра модели, так что можно работать, используя ортографическую проекцию.
glMatrixMode(GL_MODELVIEW); // Выбираем матрицу модели просмотра
glPushMatrix(); // Сохраняем матрицу модели просмотра
glLoadIdentity(); // Сбрасываем матрицу модели просмотра
Сохранив настройки перспективы и установив плоский экран, можно рисовать текст. Начнем с перемещения в позицию на экране, где мы хотим нарисовать текст. Используем glTranslated() вместо glTranslatef(), так как мы работаем с пикселами, поэтому точки с дробными значениями не имеют смысла. В конце концов, нельзя использовать половину пиксела :).
glTranslated(x,y,0); // Позиция текста (0,0 - Нижняя левая)
Строка ниже выбирает, каким набором символов мы хотим воспользоваться. Если мы хотим использовать второй набор символов, то добавляем 128 к base (128 - половина 256 символов). Добавляя 128, мы пропускаем первые 128 символов.
glListBase(base-32+(128*set)); // Выбираем набор символов (0 или 1)
Сейчас, все что осталось - это нарисовать символы на экране. Делаем это так же как во всех других уроках со шрифтами. Используем glCallLists(). strlen(string) это длина строки (сколько символов мы хотим нарисовать), GL_BYTE означает то, что каждый символ представляется одним байтом (байт это любое значение от 0 до 255). Наконец, string содержит тот текст, который надо напечатать на экране.
glCallLists(strlen(string),GL_BYTE,string); // Рисуем текст на экране
Все, что надо теперь сделать, это восстановить перспективу. Мы выбираем матрицу проектирования и используем glPopMatrix(), чтобы восстановить установки, сохраненные с помощью glPushMatrix(). Важно восстановить их в обратном порядке, в том в котором мы их сохраняли.
glMatrixMode(GL_PROJECTION); // Выбираем матрицу проекции
glPopMatrix(); // Восстанавливаем старую матрицу проекции
Теперь мы выбираем матрицу просмотра модели и делаем то же самое. Мы используем glPopMatrix(), чтобы восстановить нашу матрицу просмотра модели, на ту, которая была, прежде чем мы устанавливали плоский экран.
glMatrixMode(GL_MODELVIEW); // Выбираем матрицу просмотра модели
glPopMatrix(); // Восстанавливаем старую матрицу проекции
Наконец, разрешаем проверку глубины. Если мы не запрещали проверку глубины в коде раньше, то нам не нужна эта строка.
glEnable(GL_DEPTH_TEST); // Разрешаем тест глубины
}
В ReSizeGLScene() ничего менять не надо, так что переходим к InitGL().
int InitGL(GLvoid) // Все установки для OpenGL здесь
{
Переходим к коду построения текстур. Если построить текстуры не удалось по какой-либо причине, то возвращаем значение FALSE. Это позволит нашей программе узнать, что произошла ошибка, и программа изящно завершится.
if (!LoadGLTextures()) // Переходим к загрузке текстуры
{
return FALSE; // Если текстура не загрузилась - возвращаем FALSE
}
Если ошибок не было, переходим к коду построения шрифта. Т.к. ничего не может случиться при построении шрифта, поэтому проверку ошибок не включаем.
BuildFont(); // Создаем шрифт
Теперь делаем обычную настройку GL. Мы установим черный цвет фона для очистки, зададим значение глубины в 1.0. Выбираем режим проверки глубины вместе со смешиванием. Мы разрешаем сглаженное заполнение и, наконец, разрешаем 2-мерное текстурирование.
glClearColor(0.0f, 0.0f, 0.0f, 0.0f); // Очищаем фон черным цветом
glClearDepth(1.0); // Очистка и сброс буфера глубины
glDepthFunc(GL_LEQUAL); // Тип теста глубины
glBlendFunc(GL_SRC_ALPHA,GL_ONE); // Выбор типа смешивания
glShadeModel(GL_SMOOTH); // Сглаженное заполнение
glEnable(GL_TEXTURE_2D); // 2-мерное текстурирование
return TRUE; // Инициализация прошла успешно
}
Следующая секция кода создает сцену. Мы рисуем сначала 3-х мерный объект и потом текст, поэтому текст будет поверх 3-х мерного объекта, вместо того, чтобы объект закрывал текст сверху. Причина, по которой я добавил 3-х мерный объект, заключается в том, чтобы показать, что перспективная и ортографическая проекции могут быть использованы одновременно.
int DrawGLScene(GLvoid) // Здесь мы рисуем все объекты
{
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT); // Очистка экрана и буфера глубины
glLoadIdentity(); // Сброс матрицы просмотра модели
Мы выбрали нашу bumps.bmp текстуру, и сейчас можно построить маленький 3-х мерный объект. Мы сдвигаемся на 5 экранных единиц вглубь экрана, так чтобы можно было увидеть объект. Мы вращаем объект на 45 градусов вдоль оси z. Это повернет наш четырехугольник на 45 градусов по часовой стрелке, и он будет больше похож на ромб, чем на прямоугольник.
glBindTexture(GL_TEXTURE_2D, texture[1]);// Выбираем вторую текстуру
glTranslatef(0.0f,0.0f,-5.0f); // Сдвигаемся на 5 единиц вглубь экрана
glRotatef(45.0f,0.0f,0.0f,1.0f); // Поворачиваем на 45 градусов (по часовой стрелке)
После поворота на 45 градусов, мы вращаем объект вокруг осей x и y, с помощью переменной cnt1*30. Это заставляет наш объект вращаться вокруг своей оси, подобно алмазу.
glRotatef(cnt1*30.0f,1.0f,1.0f,0.0f); // Вращение по X & Y на cnt1 (слева направо)
Отменяем смешивание (мы хотим, чтобы 3-х мерный объект был сплошным), и устанавливаем цвет на ярко белый. Затем рисуем один текстурированный четырехугольник.
glDisable(GL_BLEND); // Отменяем смешивание перед рисованием 3D
glColor3f(1.0f,1.0f,1.0f); // Ярко белый
glBegin(GL_QUADS); // Рисуем первый текстурированный прямоугольник
glTexCoord2d(0.0f,0.0f); // Первая точка на текстуре
glVertex2f(-1.0f, 1.0f); // Первая вершина
glTexCoord2d(1.0f,0.0f); // Вторая точка на текстуре
glVertex2f( 1.0f, 1.0f); // Вторая вершина
glTexCoord2d(1.0f,1.0f); // Третья точка на текстуре
glVertex2f( 1.0f,-1.0f); // Третья вершина
glTexCoord2d(0.0f,1.0f); // Четвертая точка на текстуре
glVertex2f(-1.0f,-1.0f); // Четвертая вершина
glEnd(); // Заканчиваем рисование четырехугольника
Сразу, после того как мы нарисовали первый четырехугольник, мы поворачиваемся на 90 градусов по осям x и y. Затем рисуем другой четырехугольник. Второй четырехугольник проходит сквозь середину первого, в результате получается красивая фигура.
// Поворачиваемся по X и Y на 90 градусов (слева на право)
glRotatef(90.0f,1.0f,1.0f,0.0f);
glBegin(GL_QUADS); // Рисуем второй текстурированный четырехугольник
glTexCoord2d(0.0f,0.0f); // Первая точка на текстуре
glVertex2f(-1.0f, 1.0f); // Первая вершина
glTexCoord2d(1.0f,0.0f); // Вторая точка на текстуре
glVertex2f( 1.0f, 1.0f); // Вторая вершина
glTexCoord2d(1.0f,1.0f); // Третья точка на текстуре
glVertex2f( 1.0f,-1.0f); // Третья вершина
glTexCoord2d(0.0f,1.0f); // Четвертая точка на текстуре
glVertex2f(-1.0f,-1.0f); // Четвертая вершина
glEnd(); // Заканчиваем рисовать четырехугольник
После того как нарисованы четырехугольники, разрешаем смешивание и рисуем текст.
glEnable(GL_BLEND); // Разрешаем смешивание
glLoadIdentity(); // Сбрасываем просмотр
Мы используем такой же код для раскрашивания, как в предыдущих примерах с текстом. Цвет меняется постепенно по мере движения текста по экрану.
// Изменение цвета основывается на положении текста
glColor3f(1.0f*float(cos(cnt1)),1.0f*float(sin(cnt2)),
1.0f-0.5f*float(cos(cnt1+cnt2)));
Затем мы рисуем текст. Мы все еще используем glPrint(). Первый параметр - это координата x. Второй - координата y. Третий параметр ("NeHe") - текст, который надо написать на экране, и последний это набор символов (0 - обычный, 1 - наклонный).
Как вы могли заметить, мы двигаем текст по экрану используя SIN и COS, используя счетчики cnt1 и cnt2. Если вы не понимаете, что делают SIN и COS, вернитесь и прочитайте тексты предыдущих уроков.
// Печатаем GL текст на экране
glPrint(int((280+250*cos(cnt1))),int(235+200*sin(cnt2)),"NeHe",0);
glColor3f(1.0f*float(sin(cnt2)),
1.0f-0.5f*float(cos(cnt1+cnt2)),1.0f*float(cos(cnt1)));
// Печатаем GL текст на экране
glPrint(int((280+230*cos(cnt2))),int(235+200*sin(cnt1)),"OpenGL",1);
Мы устанавливаем темно синий цвет и пишем имя автора внизу экрана. Затем мы пишем его имя на экране опять, используя ярко белые символы.
glColor3f(0.0f,0.0f,1.0f); // Устанавливаем синий цвет
glPrint(int(240+200*cos((cnt2+cnt1)/5)),
2,"Giuseppe D'Agata",0); // Рисуем текст на экране
glColor3f(1.0f,1.0f,1.0f); // Устанавливаем белый цвет
glPrint(int(242+200*cos((cnt2+cnt1)/5)),
2,"Giuseppe D'Agata",0); // Рисуем смещенный текст
Последнее, что мы сделаем - это добавим обоим счетчикам разные значения. Это заставит текст двигаться и вращаться как 3-х мерный объект.
cnt1+=0.01f; // Увеличим первый счетчик
cnt2+=0.0081f; // Увеличим второй счетчик
return TRUE; // Все прошло успешно
}
Код в KillGLWindow(), CreateGLWindow() и WndProc() не изменился, поэтому пропустим его.
int WINAPI WinMain( HINSTANCE hInstance, // Экземпляр
HINSTANCE hPrevInstance, // Предыдущий экземпляр
LPSTR lpCmdLine, // Параметры командной строки
int nCmdShow) // Стиль вывода окна
{
MSG msg; // Структура сообщения
BOOL done=FALSE; // Переменная для выхода из цикла
// Спрашиваем у пользователя, какой режим он предпочитает
if (MessageBox(NULL,"Would You Like To Run In Fullscreen Mode?",
"Start FullScreen?",MB_YESNO|MB_ICONQUESTION)==IDNO) {
fullscreen=FALSE; // Режим окна
}
Сменилось название окна.
// Создаем окно OpenGL
if (!CreateGLWindow(
"NeHe & Giuseppe D'Agata's 2D Font Tutorial",640,480,16,fullscreen))
{
return 0; // Окно не создалось - выходим
}
while(!done) // Цикл пока done=FALSE
{
if (PeekMessage(&msg,NULL,0,0,PM_REMOVE)) // Пришло сообщение?
{
if (msg.message==WM_QUIT) // Это сообщение о выходе?
{
done=TRUE; // Если да, то done=TRUE
}
else // Если нет, то обрабатываем сообщение
{
TranslateMessage(&msg);// Переводим сообщение
DispatchMessage(&msg); // Отсылаем сообщение
}
}
else // Нет сообщений
{
// Рисуем сцену. Ждем клавишу ESC или сообщение о выходе из DrawGLScene()
// Активно? Было сообщение о выходе?
if ((active && !DrawGLScene()) || keys[VK_ESCAPE])
{
done=TRUE; // ESC или DrawGLScene сообщает о выходе
}
else // Не время выходить, обновляем экран
{
SwapBuffers(hDC); // Меняем экраны (Двойная буферизация)
}
}
}
// Закрываем приложение
Последнее, что надо сделать, это добавить KillFont() в конец KillGLWindow(), как я показывал раньше. Важно добавить эту строчку. Она очищает память перед выходом из программы.
if (!UnregisterClass("OpenGL",hInstance)) // Можем удалить регистрацию класса
{
MessageBox(NULL,"Could Not Unregister Class.","SHUTDOWN ERROR",
MB_OK | MB_ICONINFORMATION);
hInstance=NULL; // Устанавливаем hInstance в NULL
}
KillFont(); // Уничтожаем шрифт
}
Я думаю, что могу официально заявить, что моя страничка теперь учит всем возможным способам, как писать текст на экране {усмешка}. В целом, я думаю это хороший урок. Код можно использовать на любом компьютере, на котором работает OpenGL, его легко использовать, и писать с помощью него текст на экране довольно просто.
Я бы хотел поблагодарить Giuseppe D'Agata за оригинальную версию этого урока. Я сильно его изменил и преобразовал в новый базовый код, но без его присланного кода, я, наверное, не смог бы написать этот урок. Его версия кода имела побольше опций, таких как пробелы между символами и т.д., но я дополнил его прикольным 3-х мерным объектом {усмешка}.
Я надеюсь, всем понравился этот урок. Если у вас есть вопросы, пишите Giuseppe D'Agata или мне.
по OpenGL. Квадратирование
Quadratics
Квадратирование (quadratic) - это способ отображения сложных объектов, обычно для рисования которых, нужно несколько циклов FOR и некоторые основы тригонометрии. (Прим. переводчика: квадратирование - представление сложных объектов с использованием четырехугольников).
Мы будем использовать код 7-ого урока. Мы добавим 7 переменных и изменим текстуру для разнообразия.
#include
#include
#include
#include
#include
HDC hDC=NULL; // Приватный контекст устройства GDI
HGLRC hRC=NULL; // Постоянный контекст рендеринга
HWND hWnd=NULL; // Сохраняет дескриптор окна
HINSTANCE hInstance; // Сохраняет экземпляр приложения
bool keys[256]; // Массив для работы с клавиатурой
bool active=TRUE; // Флаг активации окна, по умолчанию = TRUE
bool fullscreen=TRUE; // Флаг полноэкранного вывода
bool light; // Освещение Вкл/Выкл
bool lp; // L нажата?
bool fp; // F нажата?
bool sp; // Пробел нажат? ( НОВОЕ )
int part1; // Начало диска ( НОВОЕ )
int part2; // Конец диска ( НОВОЕ )
int p1=0; // Приращение 1 ( НОВОЕ )
int p2=1; // Приращение 2 ( НОВОЕ )
GLfloat xrot; // X вращение
GLfloat yrot; // Y вращение
GLfloat xspeed; // X скорость вращения
GLfloat yspeed; // Y скорость вращения
GLfloat z=-5.0f; // Глубина экрана
GLUquadricObj *quadratic; // Место для хранения объекта Quadratic ( НОВОЕ )
GLfloat LightAmbient[]= { 0.5f, 0.5f, 0.5f, 1.0f }; // Фоновое значение света
GLfloat LightDiffuse[]= { 1.0f, 1.0f, 1.0f, 1.0f }; // Значение рассеянного света
GLfloat LightPosition[]= { 0.0f, 0.0f, 2.0f, 1.0f }; // Позиция источника
GLuint filter; // Какой фильтр использовать
GLuint texture[3]; // Место для 3-х текстур
GLuint object=0; // Какой объект рисовать ( НОВОЕ )
LRESULT CALLBACK WndProc(HWND, UINT, WPARAM, LPARAM); // Объявление WndProc
Ок. Теперь обратимся к InitGL(). Мы собираемся добавить 3 строчки кода, для инициализации нашего квадратичного объекта. Добавьте эти 3 строки после инициализации освещения (light1), но до строки return true. Первая строка инициализирует квадратичный объект и создает указатель на то место в памяти, где он будет содержаться. Если он не может быть создан, то будет возвращен 0. Вторая строка кода создает плавные нормали на квадратичном объекте, поэтому освещение будет выглядеть хорошо. Другое возможное значение - GL_NONE и GL_FLAT. Наконец, мы включим текстурирование на нашем квадратичном объекте.
quadratic=gluNewQuadric(); // Создаем указатель на квадратичный объект ( НОВОЕ )
gluQuadricNormals(quadratic, GLU_SMOOTH); // Создаем плавные нормали ( НОВОЕ )
gluQuadricTexture(quadratic, GL_TRUE); // Создаем координаты текстуры ( НОВОЕ )
Теперь я решил оставить куб в этом уроке, так, чтобы вы смогли увидеть, как текстура отображается на квадратичном объекте. Я решил поместить куб в отдельную функцию, поэтому, когда мы напишем функцию рисования, она станет намного проще. Все узнают этот код.
GLvoid glDrawCube() // Рисование куба
{
glBegin(GL_QUADS); // Начинаем рисовать четырехугольники
// Передняя сторона
glNormal3f( 0.0f, 0.0f, 1.0f); // Нормаль вперед
glTexCoord2f(0.0f, 0.0f);
glVertex3f(-1.0f, -1.0f, 1.0f); // Низ Лево на текстуре и четырехугольнике
glTexCoord2f(1.0f, 0.0f);
glVertex3f( 1.0f, -1.0f, 1.0f); // Низ Право на текстуре и четырехугольнике
glTexCoord2f(1.0f, 1.0f);
glVertex3f( 1.0f, 1.0f, 1.0f); // Верх Право на текстуре и четырехугольнике
glTexCoord2f(0.0f, 1.0f);
glVertex3f(-1.0f, 1.0f, 1.0f); // Верх Лево на текстуре и четырехугольнике
// Задняя сторона
glNormal3f( 0.0f, 0.0f,-1.0f); // Обратная нормаль
glTexCoord2f(1.0f, 0.0f);
glVertex3f(-1.0f, -1.0f, -1.0f); // Низ Право на текстуре и четырехугольнике
glTexCoord2f(1.0f, 1.0f);
glVertex3f(-1.0f, 1.0f, -1.0f); // Верх Право на текстуре и четырехугольнике
glTexCoord2f(0.0f, 1.0f);
glVertex3f( 1.0f, 1.0f, -1.0f); // Верх Лево на текстуре и четырехугольнике
glTexCoord2f(0.0f, 0.0f);
glVertex3f( 1.0f, -1.0f, -1.0f); // Низ Лево на текстуре и четырехугольнике
// Верхняя грань
glNormal3f( 0.0f, 1.0f, 0.0f); // Нормаль вверх
glTexCoord2f(0.0f, 1.0f);
glVertex3f(-1.0f, 1.0f, -1.0f); // Верх Лево на текстуре и четырехугольнике
glTexCoord2f(0.0f, 0.0f);
glVertex3f(-1.0f, 1.0f, 1.0f); // Низ Лево на текстуре и четырехугольнике
glTexCoord2f(1.0f, 0.0f);
glVertex3f( 1.0f, 1.0f, 1.0f); // Низ Право на текстуре и четырехугольнике
glTexCoord2f(1.0f, 1.0f);
glVertex3f( 1.0f, 1.0f, -1.0f); // Верх Право на текстуре и четырехугольнике
// Нижняя грань
glNormal3f( 0.0f,-1.0f, 0.0f); // Нормаль направлена вниз
glTexCoord2f(1.0f, 1.0f);
glVertex3f(-1.0f, -1.0f, -1.0f); // Верх Право на текстуре и четырехугольнике
glTexCoord2f(0.0f, 1.0f);
glVertex3f( 1.0f, -1.0f, -1.0f); // Верх Лево на текстуре и четырехугольнике
glTexCoord2f(0.0f, 0.0f);
glVertex3f( 1.0f, -1.0f, 1.0f); // Низ Лево на текстуре и четырехугольнике
glTexCoord2f(1.0f, 0.0f);
glVertex3f(-1.0f, -1.0f, 1.0f); // Низ Право на текстуре и четырехугольнике
// Правая грань
glNormal3f( 1.0f, 0.0f, 0.0f); // Нормаль направлена вправо
glTexCoord2f(1.0f, 0.0f);
glVertex3f( 1.0f, -1.0f, -1.0f); // Низ Право на текстуре и четырехугольнике
glTexCoord2f(1.0f, 1.0f);
glVertex3f( 1.0f, 1.0f, -1.0f); // Верх Право на текстуре и четырехугольнике
glTexCoord2f(0.0f, 1.0f);
glVertex3f( 1.0f, 1.0f, 1.0f); // Верх Лево на текстуре и четырехугольнике
glTexCoord2f(0.0f, 0.0f);
glVertex3f( 1.0f, -1.0f, 1.0f); // Низ Лево на текстуре и четырехугольнике
// Левая грань
glNormal3f(-1.0f, 0.0f, 0.0f); // Нормаль направлена влево
glTexCoord2f(0.0f, 0.0f);
glVertex3f(-1.0f, -1.0f, -1.0f); // Низ Лево на текстуре и четырехугольнике
glTexCoord2f(1.0f, 0.0f);
glVertex3f(-1.0f, -1.0f, 1.0f); // Низ Право на текстуре и четырехугольнике
glTexCoord2f(1.0f, 1.0f);
glVertex3f(-1.0f, 1.0f, 1.0f); // Верх Право на текстуре и четырехугольнике
glTexCoord2f(0.0f, 1.0f);
glVertex3f(-1.0f, 1.0f, -1.0f); // Верх Лево на текстуре и четырехугольнике
glEnd(); // Заканчиваем рисование четырехугольника
}
Следующая функция - DrawGLScene. Я просто только написал case оператор для рисования разных объектов. Так же я использовал статическую переменную (локальная переменная, которая сохраняет свое значение каждый раз при вызове) для крутого эффекта, когда рисуем часть диска. Я собираюсь переписать всю функцию DrawGLScene для ясности.
Заметьте, что когда я говорю о параметрах, которые используются, я пропускаю первый параметр (quadratic). Этот параметр используется для всех объектов, которые мы рисуем, за исключением куба, поэтому я его пропускаю, когда говорю о параметрах.
int DrawGLScene(GLvoid) // Здесь мы все рисуем
{
// Очистка видео буфера и буфера глубины
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
glLoadIdentity(); // Сбрасываем вид
glTranslatef(0.0f,0.0f,z); // Перемещаемся вглубь экрана
glRotatef(xrot,1.0f,0.0f,0.0f); // Вращение по оси X
glRotatef(yrot,0.0f,1.0f,0.0f); // Вращение по оси Y
glBindTexture(GL_TEXTURE_2D, texture[filter]); // Выбираем фильтрацию текстуре
// Эта секция кода новая ( НОВОЕ )
switch(object) // Проверяем, какой объект рисовать
{
case 0: // Рисуем первый объект
glDrawCube(); // Рисуем наш куб
break; // Закончили
Второй объект, который мы создадим, будет цилиндр. Первый параметр (1.0f) – радиус основания цилиндра (низ). Второй параметр (1.0f) - это радиус цилиндра сверху. Третий параметр (3.0f) - это высота цилиндра (какой он длины). Четвертый параметр (32) – это сколько делений будет "вокруг" оси Z, и, наконец, пятый (32) - количество делений "вдоль" оси Z. Большее количество делений приведет к увеличению детализации объекта. Увеличивая количество делений, вы добавляете больше полигонов в объект. В итоге вы должны будем пожертвовать скоростью ради качества. Самое сложное - найти золотую середину.
case 1: // Рисуем второй объект
glTranslatef(0.0f,0.0f,-1.5f); // Центр цилиндра
gluCylinder(quadratic,1.0f,1.0f,3.0f,32,32); // Рисуем наш цилиндр
break; // Закончили
Третий объект, который мы создадим, будет поверхность в виде CD диска. Первый параметр (0.5f) - внутренний радиус цилиндра. Его значение может быть нулевым, что будет означать, что внутри нет отверстия. Чем больше будет внутренний радиус - тем больше будет отверстие внутри диска. Второй параметр (1.5f) - внешний радиус. Это значение должно будь больше, чем внутренний радиус. Если сделать его значение чуть больше чем внутренний радиус, то получится тонкое кольцо. Если это значение будет намного больше, чем внутренний радиус, то получится толстое кольцо. Третий параметр (32) – количество кусочков, из которых состоит диск. Думайте об этих кусочках, как о частях пиццы. Чем больше кусочков, тем глаже будет внешняя сторона диска. И, наконец, четвертый параметр (32) - это число колец, которые составляют диск. Кольца похожи на треки на записи. Круги внутри кругов. Эти кольца делят диск со стороны внутреннего радиуса к внешнему радиусу, улучшая детализацию. Опять же, чем больше делений, тем медленнее это будет работать.
case 2: // Рисуем третий объект
gluDisk(quadratic,0.5f,1.5f,32,32); // Рисуем диск (в виде CD)
break; // Закончили
Наш четвертый объект - объект, о котором я знаю то, что многие умерли, создавая его. Это сфера! Создать ее очень просто. Первый параметр - это радиус сферы. Если вы не очень знакомы с понятием радиус/диаметр и т.д., объясняю, радиус - это расстояние от центра объекта, до внешней стороны объекта. В нашем случае радиус равен 1.3f. Дальше идет количество разбиений "вокруг" оси Z (32), и количество разбиений "вдоль" оси Z (32). Большее количество придаст сфере большую гладкость. Для того, чтобы сфера была достаточно гладкой, обычно необходимо большое количество разбиений.
case 3: // Рисуем четвертый объект
gluSphere(quadratic,1.3f,32,32); // Рисуем сферу
break; // Закончили
Чтобы создать наш пятый объект мы воспользуемся той же командой, что и для цилиндра. Если вы помните, когда мы создавали цилиндр, первые два параметра контролировали радиусы цилиндра сверху и снизу. Для того, чтобы сделать конус, имеет смысл сделать один из радиусов равный нулю. Это создаст точку на конце. Итак, в коде ниже мы делаем радиус на верхней стороне цилиндра равным нулю. Это создаст нашу точку, которая и сделает наш конус.
case 4: // Рисуем пятый объект
glTranslatef(0.0f,0.0f,-1.5f); // Центр конуса
// Конус с нижним радиусом .5 и высотой 2
gluCylinder(quadratic,1.0f,0.0f,3.0f,32,32);
break; // Закончили
Наш шестой объект создан с помощью gluParticalDisc. Объект, который мы создадим этой командой точно такой же диск, который был до этого, но у команды gluParticalDisc есть еще 2 новых параметра. Пятый параметр (part1) - это угол, с которого мы хотим начать рисование диска. Шестой параметр - это конечный угол (или угол развертки). Это угол, который мы проходим от начального. Мы будем увеличивать этот угол, что позволит постепенно рисовать диск на экране, по направлению часовой стрелки. Как только конечный угол достигнет 360 градусов, мы начнем увеличивать начальный угол. Это будет выглядеть, как будто диск начал стираться, затем мы все начнем сначала!
case 5: // Рисуем шестой объект
part1+=p1; // Увеличиваем стартовый угол
part2+=p2; // Увеличиваем конечный угол
if(part1>359) // 360 градусов
{
p1=0; // Хватит увеличивать начальный угол
part1=0; // Устанавливаем начальный угол в 0
p2=1; // Начинаем увеличивать конечный угол
part2=0; // Начиная с 0
}
if(part2>359) // 360 градусов
{
p1=1; // Начинаем увеличивать начальный угол
p2=0; // Перестаем увеличивать конечный угол
}
// Диск, такой-же как в прошлый раз
gluPartialDisk(quadratic,0.5f,1.5f,32,32,part1,part2-part1);
break; // Закончили
};
xrot+=xspeed; // Увеличиваем угол поворота вокруг оси X
yrot+=yspeed; // Увеличиваем угол поворота вокруг оси Y
return TRUE; // Продолжаем
}
Теперь, в последней части, обработка клавиш. Просто добавим это, туда, где происходит проверка нажатия клавиш.
if (keys[' '] && !sp) // Нажата клавиша "пробел"?
{
sp=TRUE; // Если так, то устанавливаем sp в TRUE
object++; // Цикл по объектам
if(object>5) // Номер объекта больше 5?
object=0; // Если да, то устанавливаем 0
}
if (!keys[' ']) // Клавиша "пробел" отпущена?
{
sp=FALSE; // Если да, то устанавливаем sp в FALSE
}
Это все! Теперь вы можете рисовать квадратичные объекты в OpenGL. С помощью морфинга и квадратичных объектов можно сделать достаточно впечатляющие вещи. Анимированный диск - это пример простого морфинга.
Все у кого есть время зайдите на мой сайт, TipTup.Com 2000. (http://www.tiptup.com)
Машина моделирования частиц с использованием полосок из треугольников
Particle Engine Using Triangle Strips
Добро пожаловать на урок 19. Вы многое узнали, и теперь слегка развлечься. Я познакомлю Вас только с одной новой командой в этом уроке... Полоски из треугольников (triangle strip). Это очень удобно, и поможет ускорить ваши программы, когда надо рисовать множество треугольников.
В этом уроке я обучу Вас, как сделать несложную машину моделирования частиц (Particle Engine). Если Вы поймете, как работает машина моделирования частиц, Вы сможете создавать эффекты огня, дыма, водных фонтанов и так далее, не правда ли хорошее лакомство!
Я должен, однако предупредить Вас! На сегодняшний день я не написал ни одной машины моделирования частиц. Я знал, что 'знаменитая' машина моделирования частиц очень сложный кусок кода. Я делал попытки ранее, но обычно отказывался от этого после того, как я понимал, что я не смогу управлять всеми точками без того, чтобы не сойти с ума.
Вы можете мне не поверить, если я Вам скажу, что этот урок был написан на 100% с нуля. Я не заимствовал других идей, и я не имел никакой дополнительной технической информации. Я начал думать о частицах, и внезапно моя голова, наполнилась идеями (мозг включился?). Вместо того чтобы думать о каждой частице, как о пикселе, который был должен следовать от точки 'A' до точки 'B', и делать это или то, я решил, что будет лучше думать о каждой частице как об индивидуальном объекте, реагирующему на окружающую среду вокруг ее. Я дал каждой частице жизнь, случайное старение, цвет, скорость, гравитационное влияние и другое.
Вскоре я имел готовый проект. Я взглянул на часы, видимо инопланетяне снова забирали меня. Прошло 4 часа! Я помню, что время от времени пил кофе и закрывал глаза, но 4 часа...?
Поэтому, и хотя эта программа, по-моему, мнению грандиозная, и работает точно, так как я бы хотел, но возможно это не самый правильный способ создать машину моделирования частиц. Я не считаю это очень важным, так как машина моделирования частиц работает хорошо, и я могу использовать ее в моих проектах! Если Вы хотите знать, как точно это делается, то Вам надо потратить множество часов, просматривая сеть, в поисках подходящей информации. Только одно предупреждение. Те фрагменты кода, которые Вы найдете, могут оказаться очень загадочными :).
Этот урок использует код урока 1. Есть, однако, много нового кода, поэтому я будут переписывать любой раздел кода, который содержит изменения (это будет проще для понимания).
Используя код урока 1, мы добавим 5 новых строк кода в начало нашей программы. Первая строка (stdio.h) позволит нам читать данные из файлов. Такую же строку, мы добавили и к другим урокам, которые использовали текстуры. Во второй строке задается, сколько мы будем создавать частиц, и отображать на экране. MAX_PARTICLES будет равно любому значению, которое мы зададим. В нашем случае 1000. В третьей строке будет переключаться 'режим радуги' (включен или выключен). Мы установим по умолчанию включенным этот режим. sp и rp - переменные, которые мы будем использовать, чтобы предотвратить автогенерацию повторений нажатия клавиш пробел или ввод (enter), когда они нажаты.
#include
#include
#include
#include
#include
#define MAX_PARTICLES 1000 // Число частиц для создания ( НОВОЕ )
HDC hDC=NULL; // Приватный контекст устройства GDI
HGLRC hRC=NULL; // Постоянный контекст рендеринга
HWND hWnd=NULL; // Сохраняет дескриптор окна
HINSTANCE hInstance; // Сохраняет экземпляр приложения
bool keys[256]; // Массив для работы с клавиатурой
bool active=TRUE; // Флаг активации окна, по умолчанию = TRUE
bool fullscreen=TRUE;// Флаг полноэкранного режима
bool rainbow=true; // Режим радуги? ( НОВОЕ )
bool sp; // Пробел нажат? ( НОВОЕ )
bool rp; // Ввод нажат? ( НОВОЕ)
В следующих 4 строках - разнообразные переменные. Переменная slowdown (торможение) контролирует, как быстро перемещаются частицы. Чем больше ее значение, тем медленнее они двигаются. Чем меньше ее значение, тем быстрее они двигаются. Если значение задано маленькое, частицы будут двигаться слишком быстро! Скорость, с которой частиц перемещаются, будет задавать их траекторию движения по экрану. Более медленные частицы не будут улетать далеко. Запомните это.
Переменные xspeed и yspeed позволяют нам контролировать направлением хвоста потока частиц. xspeed будет добавляться к текущей скорости частицы по оси X. Если у xspeed - положительное значение, то наша частица будет смещаться направо. Если у xspeed - отрицательное значение, то наша частица будет смещаться налево. Чем выше значение, тем больше это смещение в соответствующем направлении. yspeed работает также, но по оси Y. Причина, по которой я говорю 'БОЛЬШЕ' в заданном направлении означает, что есть и другие коэффициенты, воздействующие на направление траектории частицы. xspeed и yspeed позволяют перемещать частицу в том направлении, в котором мы хотим.
Последняя переменная zoom. Мы используем эту переменную для панорамирования внутрь и вне нашей сцены. В машине моделирования частиц, это позволяет увеличить размер просмотра, или резко его сократить.
float slowdown=2.0f; // Торможение частиц
float xspeed; // Основная скорость по X (с клавиатуры изменяется направление хвоста)
float yspeed; // Основная скорость по Y (с клавиатуры изменяется направление хвоста)
float zoom=-40.0f; // Масштаб пучка частиц
Теперь мы задаем еще одну переменную названную loop. Мы будем использовать ее для задания частиц и вывода частиц на экран. col будет использоваться для сохранения цвета, с каким созданы частицы. delay будет использоваться, чтобы циклически повторять цвета в режиме радуги.
Наконец, мы резервируем память для одной текстуры (текстура частицы). Я решил использовать текстуру вместо точек по нескольким причинам. Наиболее важная причина, что точки замедляют быстродействие и выглядят очень плохо. Во-вторых, текстуры - более крутой способ :). Вы можете использовать квадратную частицу, крошечное изображение вашего лица, изображение звезды, и т.д. Больше возможностей!
GLuint loop; // Переменная цикла
GLuint col; // Текущий выбранный цвет
GLuint delay; // Задержка для эффекта радуги
GLuint texture[1]; // Память для нашей текстуры
Отлично, теперь интересный материал. В следующем разделе кода создается структура, которая описывает отдельную частицу. Это то место, где мы даем частице некоторые характеристики.
Мы начинаем с булевой переменной active. Если эта переменная ИСТИННА, то наша частица жива и летит. Если она равно ЛОЖЬ, то наша частица мертва, или мы выключили ее! В этой программе я не использую active, но ее удобно иметь на всякий случай (прим. переводчика: никогда неизвестно что будет потом, главное следовать определенным принципам).
Переменные life и fade управляют тем, как долго частица будет отображаться, и насколько яркой она будет, пока жива. Переменная life постепенно уменьшается на значение fade. В этой программе некоторые частицы будут гореть дольше, чем другие.
typedef struct // Структура частицы
{
bool active; // Активность (Да/нет)
float life; // Жизнь
float fade; // Скорость угасания
Переменные r, g и b задают красную, зеленую и синюю яркости нашей частицы. Чем ближе r к 1.0f, тем более красной будет частица. Если все 3 переменных равны 1.0f, то это создаст белую частицу.
float r; // Красное значение
float g; // Зеленное значение
float b; // Синие значение
Переменные x, y и z задают, где частица будет отображена на экране. x задает положение нашей частицы по оси X. y задает положение нашей частицы по оси Y, и, наконец, z задает положение нашей частицы по оси Z.
float x; // X позиция
float y; // Y позиция
float z; // Z позиция
Следующие три переменные важны. Эти три переменные управляют тем, как быстро частица перемещается по заданной оси, и в каком направлении двигается. Если xi имеет отрицательное значение, то наша частица будет двигаться влево. Если положительное, то вправо. Если yi имеет отрицательное значение, то наша частица будет двигаться вниз. Если положительное, то вверх. Наконец, если zi имеет отрицательное значение, то частица будет двигаться вглубь экрана, и, если положительное, то вперед к зрителю.
float xi; // X направление
float yi; // Y направление
float zi; // Z направление
Наконец, последние 3 переменные! О каждой из этих переменных можно думать как о гравитации. Если xg имеет положительное значение, то нашу частицу будет притягивать вправо. Если отрицательное, то нашу частицу будет притягивать влево. Поэтому, если наша частица перемещает влево (отрицательно) и мы применяем положительную гравитацию, то скорость в итоге замедлится настолько, что наша частица начнет перемещать в противоположном направлении. yg притягивает вверх или вниз, и zg притягивает вперед или назад от зрителя.
float xg; // X гравитация
float yg; // Y гравитация
float zg; // Z гравитация
particles - название нашей структуры.
}
particles; // Структура Частиц
Затем мы создаем массив называемый particle. Этот массив имеет размер MAX_PARTICLES. В переводе на русский язык: мы создаем память для хранения 1000 (MAX_PARTICLES) частиц. Это зарезервированная память будет хранить информацию о каждой индивидуальной частице.
particles particle[MAX_PARTICLES]; // Массив частиц (Место для информации о частицах)
Мы сокращаем код программы, при помощи запоминания наших 12 разных цветов в массиве цвета. Для каждого цвета от 0 до 11 мы запоминаем красную, зеленую, и, наконец, синею яркость. В таблице цветов ниже запомнено 12 различных цветов, которые постепенно изменяются от красного до фиолетового цвета.
static GLfloat colors[12][3]= // Цветовая радуга
{
{1.0f,0.5f,0.5f},{1.0f,0.75f,0.5f},{1.0f,1.0f,0.5f},{0.75f,1.0f,0.5f},
{0.5f,1.0f,0.5f},{0.5f,1.0f,0.75f},{0.5f,1.0f,1.0f},{0.5f,0.75f,1.0f},
{0.5f,0.5f,1.0f},{0.75f,0.5f,1.0f},{1.0f,0.5f,1.0f},{1.0f,0.5f,0.75f}
};
LRESULT CALLBACK WndProc(HWND, UINT, WPARAM, LPARAM); // Объявление WndProc
Код загрузки картинки не изменился.
AUX_RGBImageRec *LoadBMP(char *Filename) // Загрузка картинки
{
FILE *File=NULL; // Индекс файла
if (!Filename) // Проверка имени файла
{
return NULL; // Если нет вернем NULL
}
File=fopen(Filename,"r"); // Проверим существует ли файл
if (File) // Файл существует?
{
fclose(File); // Закрыть файл
return auxDIBImageLoad(Filename); // Загрузка картинки и вернем на нее указатель
}
return NULL; // Если загрузка не удалась вернем NULL
}
В этом разделе кода загружается картинка (вызов кода выше) и конвертирует его в текстуру. Status используется за тем, чтобы отследить, действительно ли текстура была загружена и создана.
int LoadGLTextures() // Загрузка картинки и конвертирование в текстуру
{
int Status=FALSE; // Индикатор состояния
AUX_RGBImageRec *TextureImage[1]; // Создать место для текстуры
memset(TextureImage,0,sizeof(void *)*1); // Установить указатель в NULL
Наша текстура загружается кодом, который будет загружать нашу картинку частицы и конвертировать ее в текстуру с линейным фильтром.
if (TextureImage[0]=LoadBMP("Data/Particle.bmp")) // Загрузка текстуры частицы
{
Status=TRUE; // Задать статус в TRUE
glGenTextures(1, &texture[0]); // Создать одну текстуру
glBindTexture(GL_TEXTURE_2D, texture[0]);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MAG_FILTER,GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MIN_FILTER,GL_LINEAR);
glTexImage2D(GL_TEXTURE_2D, 0, 3, TextureImage[0]->sizeX, TextureImage[0]->sizeY,
0, GL_RGB, GL_UNSIGNED_BYTE, TextureImage[0]->data);
}
if (TextureImage[0]) // Если текстура существует
{
if (TextureImage[0]->data) // Если изображение текстуры существует
{
free(TextureImage[0]->data); // Освобождение памяти изображения текстуры
}
free(TextureImage[0]); // Освобождение памяти под структуру
}
return Status; // Возвращаем статус
}
Единственное изменение, которое я сделал в коде изменения размера, было увеличение области просмотра. Вместо 100.0f, мы можем теперь рассматривать частицы на 200.0f единиц в глубине экрана.
// Изменение размеров и инициализация окна GL
GLvoid ReSizeGLScene(GLsizei width, GLsizei height)
{
if (height==0) // Предотвращение деления на ноль, если окно слишком мало
{
height=1; // Сделать высоту равной единице
}
//Сброс текущей области вывода и перспективных преобразований
glViewport(0, 0, width, height);
glMatrixMode(GL_PROJECTION); // Выбор матрицы проекций
glLoadIdentity(); // Сброс матрицы проекции
// Вычисление соотношения геометрических размеров для окна
gluPerspective(45.0f,(GLfloat)width/(GLfloat)height,0.1f,200.0f); // ( МОДИФИЦИРОВАНО )
glMatrixMode(GL_MODELVIEW); // Выбор матрицы просмотра модели
glLoadIdentity(); // Сброс матрицы просмотра модели
}
Если Вы используете код урока 1, замените его на код ниже. Я добавил этот код для загрузки нашей текстуры и включения смешивания для наших частиц.
int InitGL(GLvoid) // Все начальные настройки OpenGL здесь
{
if (!LoadGLTextures()) // Переход на процедуру загрузки текстуры
{
return FALSE; // Если текстура не загружена возвращаем FALSE
}
Мы разрешаем плавное затенение, очищаем фон черным цветом, запрещаем тест глубины, разрешаем смешивание и наложение текстуры. После разрешения наложения текстуры мы выбираем нашу текстуру частицы.
glShadeModel(GL_SMOOTH); // Разрешить плавное затенение
glClearColor(0.0f, 0.0f, 0.0f, 0.0f); // Черный фон
glClearDepth(1.0f); // Установка буфера глубины
glDisable(GL_DEPTH_TEST); // Запрещение теста глубины
glEnable(GL_BLEND); // Разрешаем смешивание
glBlendFunc(GL_SRC_ALPHA,GL_ONE); // Тип смешивания
// Улучшенные вычисления перспективы
glHint(GL_PERSPECTIVE_CORRECTION_HINT,GL_NICEST);
glHint(GL_POINT_SMOOTH_HINT,GL_NICEST); // Улучшенные точечное смешение
glEnable(GL_TEXTURE_2D); // Разрешение наложения текстуры
glBindTexture(GL_TEXTURE_2D,texture[0]); // Выбор нашей текстуры
В коде ниже инициализируется каждая из частиц. Вначале мы активизируем каждую частицу. Если частица - не активна, то она не будет появляться на экране, независимо оттого, сколько жизни у нее осталось.
После того, как мы сделали частицу активной, мы даем ей жизнь. Я сомневаюсь, что тот способ, с помощью которого я задаю жизнь, и угасание частицы, это самый лучший способ, но повторюсь еще раз, что это отлично работает! Полная жизнь - 1.0f. Это также дает частице полную яркость.
for (loop=0;loop
{
particle[loop].active=true; // Сделать все частицы активными
particle[loop].life=1.0f; // Сделать все частицы с полной жизнью
Мы задаем, как быстро частица угасает, при помощи присвоения fade случайного значения. Переменная life будет уменьшаться на значение fade, каждый раз, после того как частица будет отображена. Случайное значение будет от 0 до 99. Его мы делим его на 1000, поэтому мы получим очень маленькое значение с плавающей запятой. В завершении мы добавим 0.003 к конечному результату так, чтобы скорость угасания никогда не равнялось 0.
//Случайная скорость угасания
particle[loop].fade=float(rand()%100)/1000.0f+0.003f;
Теперь, когда наша частица активна, и мы дали ей жизнь, пришло время задать ей цвет. Вначале, мы хотим, чтобы все частицы были разным цветом. Поэтому я, делаю каждую частицу одним из 12 цветов, которые мы поместили в нашу таблицу цветов вначале этой программы. Математика проста. Мы берем нашу переменную loop и умножаем ее на число цветов в нашей таблице цвета, и делим на максимальное число частиц (MAX_PARTICLES). Это препятствует тому, что заключительное значение цвета будет больше, чем наш максимальное число цветов (12).
Вот пример: 900 * (12/900) =12. 1000 * (12/1000) =12, и т.д.
particle[loop].r=colors[loop*(12/MAX_PARTICLES)][0]; // Выбор красного цвета радуги
particle[loop].g=colors[loop*(12/MAX_PARTICLES)][1]; // Выбор зеленного цвета радуги
particle[loop].b=colors[loop*(12/MAX_PARTICLES)][2]; // Выбор синего цвета радуги
Теперь мы зададим направление, в котором каждая частица двигается, наряду со скоростью. Мы умножаем результат на 10.0f, чтобы создать впечатление взрыва, когда программа запускается.
Мы начинаем с положительного или отрицательного случайного значения. Это значение будет использоваться для перемещения частицы в случайном направлении со случайной скоростью.
particle[loop].xi=float((rand()%50)-26.0f)*10.0f; // Случайная скорость по оси X
particle[loop].yi=float((rand()%50)-25.0f)*10.0f; // Случайная скорость по оси Y
particle[loop].zi=float((rand()%50)-25.0f)*10.0f; // Случайная скорость по оси Z
Наконец, мы задаем величину гравитации, которая воздействует на каждую частицу. В отличие от реальной гравитации, под действием которой все предметы падают вниз, наша гравитация сможет смещать частицы вниз, влево, вправо, вперед или назад (прим. переводчика: скорее всего это электромагнитное поле, а не гравитация). Вначале мы зададим гравитацию в полсилы, которая притягивает вниз. Чтобы сделать это, мы устанавливаем xg в 0.0f. Т.е. нет перемещения влево или вправо по плоскости X. Мы устанавливаем yg в -0.8f. Это создает притяжение вниз в полсилы. Если значение положительное, то притяжение вверх. Мы не хотим, чтобы частицы притягивались к нам или от нас, поэтому мы установим zg в 0.0f.
particle[loop].xg=0.0f; // Зададим горизонтальное притяжение в ноль
particle[loop].yg=-0.8f; // Зададим вертикальное притяжение вниз
particle[loop].zg=0.0f; // зададим притяжение по оси Z в ноль
}
return TRUE; // Инициализация завершена OK
}
Теперь интересный материал. В следующем разделе кода мы выводим частицу, проверяем гравитацию, и т.д. Очень важно, чтобы Вы поняли, что происходит там, поэтому, пожалуйста, читайте тщательно :).
Мы сбрасываем матрицу просмотра модели только однажды. Мы позиционируем частицы, используя команду glVertex3f() вместо использования перемещения их, при таком способе вывода частиц мы не изменяем матрицу просмотра модели при выводе наших частиц.
int DrawGLScene(GLvoid) // Здесь мы все рисуем
{
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT); // Очистка экрана и буфера глубины
glLoadIdentity(); // Сброс матрицы просмотра модели
Мы начинаем наш вывод с цикла. Этот цикл обновит каждую из наших частиц.
for (loop=0;loop
{
Вначале мы проверим, активна ли наша частица. Если она не активна, то ее не надо модифицировать. В этой программе они активны всегда. Но в вашей программе, Вы сможете захотеть сделать некоторые частицы неактивными.
if (particle[loop].active) // Если частицы не активны
{
Следующие три переменные x, y и z - временные переменные, которые мы будем использовать, чтобы запомнить позицию частицы по x, y и z. Отмечу, что мы добавляем zoom к позиции по z, так как наша сцена смещена в экран на значение zoom. particle[loop].x - это наша позиция по x для любой частицы, которую мы выводим в цикле. particle[loop].y - это наша позиция по y для нашей частицы, и particle[loop].z - это наша позиция по z.
float x=particle[loop].x; // Захватим позицию X нашей частицы
float y=particle[loop].y; // Захватим позицию Н нашей частицы
float z=particle[loop].z+zoom; // Позиция частицы по Z + Zoom
Теперь, когда мы имеем позицию частицы, мы можем закрасить частицу. particle[loop].r - это красная яркость частицы, particle[loop].g – это зеленая яркость, и particle[loop].b – это синяя яркость. Напомню, что я использую жизнь частицы (life) для альфа значения. По мере того, как частица умирает, она становится все более и более прозрачной, пока она, в конечном счете, не исчезнет. Именно поэтому, жизнь частиц никогда не должна быть больше чем 1.0f. Если Вы хотите, чтобы частицы горели более долго, пробуйте уменьшить скорость угасания так, чтобы частица не так быстро исчезла.
// Вывод частицы, используя наши RGB значения, угасание частицы согласно её жизни
glColor4f(particle[loop].r,particle[loop].g,particle[loop].b,particle[loop].life);
Мы задали позицию частицы и цвет. Все, что мы должны теперь сделать - вывести нашу частицу. Вместо использования текстурированного четырехугольника, я решил использовать текстурированную полоску из треугольников, чтобы немного ускорить программу. Некоторые 3D платы могут выводить треугольники намного быстрее чем, они могут выводить четырехугольники. Некоторые 3D платы конвертируют четырехугольник в два треугольника за Вас, но некоторые платы этого не делают. Поэтому мы сделаем эту работу сами. Мы начинаемся с того, что сообщаем OpenGL, что мы хотим вывести полоску из треугольников.
glBegin(GL_TRIANGLE_STRIP); // Построение четырехугольника из треугольной полоски
Цитата непосредственно из красной книги (OpenGL Red Book): полоска из треугольников рисуется как ряд треугольников (трехсторонних полигонов) используя вершины V0, V1, V2, затем V2, V1, V3 (обратите внимание на порядок), затем V2, V3, V4, и так далее. Порядок должен гарантировать, что все треугольники будут выведены с той же самой ориентацией так, чтобы полоска могла правильно формировать часть поверхности. Соблюдение ориентации важно для некоторых операций, типа отсечения. Должны быть, по крайней мере, 3 точки, чтобы было что-то выведено.
Рисунок 1. Полоска из двух треугольников
Поэтому первый треугольник выведен, используя вершины 0, 1 и 2. Если Вы посмотрите на рисунок 1, Вы увидите, что точки вершин 0, 1 и 2 действительно составляют первый треугольник (верхняя правая, верхняя левая, нижняя правая). Второй треугольник выведен, используя вершины 2, 1 и 3. Снова, если Вы посмотрите на рисунок 1, вершины 2, 1 и 3 создают второй треугольник (нижняя правая, верхняя левая, нижняя правая). Заметьте, что оба треугольника выведены с тем же самым порядком обхода (против часовой стрелки). Я видел несколько сайтов, на которых заявлялось, что каждый второй треугольник должен быть в противоположном направлении. Это не так. OpenGL будет менять вершины, чтобы гарантировать, что все треугольники выведены тем же самым способом!
Есть две хорошие причины, для того чтобы использовать полоски из треугольников. Во-первых, после определения первых трех вершин начального треугольника, Вы должны только определять одну единственную точку для каждого другого дополнительного треугольника. Эта точка будет объединена с 2 предыдущим вершинами для создания треугольника. Во-вторых, сокращая количество данных, необходимых для создания треугольников ваша программа будет работать быстрее, и количество кода или данных, требуемых для вывода объекта резко сократиться.
Примечание: число треугольников, которые Вы видите на экране, будет равно числу вершин, которые Вы зададите минус 2. В коде ниже мы имеем 4 вершины, и мы видим два треугольника.
glTexCoord2d(1,1); glVertex3f(x+0.5f,y+0.5f,z); // Верхняя правая
glTexCoord2d(0,1); glVertex3f(x-0.5f,y+0.5f,z); // Верхняя левая
glTexCoord2d(1,0); glVertex3f(x+0.5f,y-0.5f,z); // Нижняя правая
glTexCoord2d(0,0); glVertex3f(x-0.5f,y-0.5f,z); // Нижняя левая
Наконец мы сообщаем OpenGL, что мы завершили вывод нашей полоски из треугольников.
glEnd(); // Завершение построения полоски треугольников
Теперь мы можем переместить частицу. Математически это может выглядеть несколько странно, но довольно просто. Сначала мы берем текущую позицию x частицы. Затем мы добавляем значение смещения частицы по x, деленной на slowdown/1000. Поэтому, если наша частица была в центре экрана на оси X (0), наша переменная смещения (xi) для оси X равна +10 (смещение вправо от нас) и slowdown было равно 1, мы сместимся направо на 10/(1*1000), или на 0.01f. Если мы увеличим slowdown на 2, мы сместимся только на 0.005f. Буду надеяться, что это поможет Вам понять, как работает замедление (slowdown).
Это также объясняет, почему умножение начальных значений на 10.0f заставляет пиксели перемещаться намного быстрее, создавая эффект взрыва.
Мы используем ту же самую формулу для осей y и z, для того чтобы переместить частицу по экрану.
// Передвижение по оси X на скорость по X
particle[loop].x+=particle[loop].xi/(slowdown*1000);
// Передвижение по оси Y на скорость по Y
particle[loop].y+=particle[loop].yi/(slowdown*1000);
// Передвижение по оси Z на скорость по Z
particle[loop].z+=particle[loop].zi/(slowdown*1000);
После того, как мы вычислили перемещение частицы, следующее, что мы должны сделать, это учесть гравитацию или сопротивление. В первой строке ниже, мы делаем это, при помощи добавления нашего сопротивления (xg) к скорости перемещения (xi).
Предположим, что скорость перемещения равна 10, а сопротивление равно 1. Первый раз, когда частица выводиться на экран, сопротивление воздействует на нее. Во второй раз, когда она выводится, сопротивление будет действовать, и скорость перемещения понизится от 10 до 9. Это заставит частицу немного замедлится. В третий раз, когда частица выводиться, сопротивление действует снова, и скорость перемещения понизится до 8. Если бы частица горела больше чем 10 перерисовок, то она будет в итоге перемещаться в противоположном направлении, потому что скорость перемещения станет отрицательным значением.
Сопротивление применяется к скорости перемещения по y и z, так же, как и по x.
particle[loop].xi+=particle[loop].xg; // Притяжение по X для этой записи
particle[loop].yi+=particle[loop].yg; // Притяжение по Y для этой записи
particle[loop].zi+=particle[loop].zg; // Притяжение по Z для этой записи
В следующей строке забирается часть жизни от частицы. Если бы мы не делали этого, то частица бы никогда не сгорела бы. Мы берем текущую жизнь частицы и вычитаем значение угасания для этой частицы. Каждая частица имеет свое значение угасания, поэтому они будут гореть с различными скоростями.
particle[loop].life-=particle[loop].fade; // Уменьшить жизнь частицы на ‘угасание’
Теперь мы проверим, жива ли частица, после того как мы изменили ее жизнь.
if (particle[loop].life<0.0f) // Если частица погасла
{
Если частица мертва (сгорела), мы оживим ее. Мы сделаем это, задав ей полную жизнь и новую скорость угасания.
particle[loop].life=1.0f; // Дать новую жизнь
// Случайное значение угасания
particle[loop].fade=float(rand()%100)/1000.0f+0.003f;
Мы также сделаем сброс позиций частицы в центр экрана. Мы делаем это, при помощи сброса позиций x, y и z частицы в ноль.
particle[loop].x=0.0f; // На центр оси X
particle[loop].y=0.0f; // На центр оси Y
particle[loop].z=0.0f; // На центр оси Z
После того, как частица была сброшена в центр экрана, мы задаем ей новую скорость перемещения / направления. Отмечу, что я увеличил максимальную и минимальную скорость, с которой частица может двигаться со случайного значения в диапазоне 50 до диапазона 60, но на этот раз, мы не собирается умножать скорость перемещения на 10. Мы не хотим взрыва на этот раз, мы хотим иметь более медленно перемещающиеся частицы.
Также заметьте, что я добавил xspeed к скорости перемещения по оси X, и yspeed к скорости перемещения по оси Y. Это позволит нам позже контролировать, в каком направлении двигаются частицы.
particle[loop].xi=xspeed+float((rand()%60)-32.0f);//Скорость и направление по оси X
particle[loop].yi=yspeed+float((rand()%60)-30.0f);//Скорость и направление по оси Y
particle[loop].zi=float((rand()%60)-30.0f); //Скорость и направление по оси Z
Наконец мы назначаем частице новый цвет. В переменной col содержится число от 0 до 11 (12 цветов). Мы используем эту переменную для извлечения красной, зеленой и синей яркостей из нашей таблицы цветов, которую мы сделали в начале программы. В первой строке ниже задается красная яркость (r) согласно значению красного, сохраненного в colors[col][0]. Поэтому, если бы col равен 0, красная яркость равна 1.0f. Зеленые и синие значения получаются таким же способом.
Если Вы не поняли, как я получил значение 1.0f для красной яркости, если col - 0, я объясню это немного более подробно. Смотрите в начало программы. Найдите строку: static GLfloat colors[12][3]. Запомните, что есть 12 групп по 3 числа. Первые три числа - красная яркость. Второе значение - зеленая яркость, и третье значение - синяя яркость. [0], [1] и [2] ниже являются 1-ым, 2-ым и 3-ьим значениями, которые я только что упомянул. Если col равен 0, то мы хотим взглянуть на первую группу. 11 – последняя группа (12-ый цвет).
particle[loop].r=colors[col][0]; // Выбор красного из таблицы цветов
particle[loop].g=colors[col][1]; // Выбор зеленого из таблицы цветов
particle[loop].b=colors[col][2]; // Выбор синего из таблицы цветов
}
Строка ниже контролирует, насколько гравитация будет притягивать вверх. При помощи нажатия клавиши 8 на цифровой клавиатуре, мы увеличиваем переменную yg (y гравитация). Это вызовет притяжение вверх. Этот код расположен здесь, потому что это сделает нашу жизнь проще, гравитация будет назначена ко всем нашим частицам с помощью цикла. Если бы этот код был бы вне цикла, мы должны были бы создать другой цикл, чтобы проделать ту же самую работу, поэтому мы можем также сделать это прямо здесь.
// Если клавиша 8 на цифровой клавиатуре нажата и гравитация меньше чем 1.5
// тогда увеличим притяжение вверх
if (keys[VK_NUMPAD8] && (particle[loop].yg<1.5f)) particle[loop].yg+=0.01f;
Эта строка создает точно противоположный эффект. При помощи нажатия 2 на цифровой клавиатуре мы уменьшаем yg, создавая более сильное притяжение вниз.
// Если клавиша 2 на цифровой клавиатуре нажата и гравитация больше чем -1.5
// тогда увеличим притяжение вниз
if (keys[VK_NUMPAD2] && (particle[loop].yg>-1.5f)) particle[loop].yg-=0.01f;
Теперь мы модифицируем притяжение вправо. Если клавиша 6 на цифровой клавиатуре нажата, то мы увеличиваем притяжение вправо.
// Если клавиша 6 на цифровой клавиатуре нажата и гравитация меньше чем 1.5
// тогда увеличим притяжение вправо
if (keys[VK_NUMPAD6] && (particle[loop].xg<1.5f)) particle[loop].xg+=0.01f;
Наконец, если клавиша 4 на цифровой клавиатуре нажата, то наша частица будет больше притягиваться влево. Эти клавиши позволяют получить некоторые действительно интересные результаты. Например, Вы сможете сделать поток частиц, стреляющих прямо в воздух. Добавляя немного притяжения вниз, Вы сможете превратить поток частиц в фонтан воды!
// Если клавиша 4 на цифровой клавиатуре нажата и гравитация больше чем -1.5
// тогда увеличим притяжение влево
if (keys[VK_NUMPAD4] && (particle[loop].xg>-1.5f)) particle[loop].xg-=0.01f;
Я добавил этот небольшой код только для развлечения. Мой брат думает, что взрыв интересный эффект :). При помощи нажатия клавиши табуляции все частицы будут отброшены назад к центру экрана. Скорость перемещения частиц будет еще раз умножена на 10, создавая большой взрыв частиц. После того, как частицы взрыва постепенно исчезнут, появиться предыдущий столб частиц.
if (keys[VK_TAB]) // Клавиша табуляции вызывает взрыв
{
particle[loop].x=0.0f; // Центр по оси X
particle[loop].y=0.0f; // Центр по оси Y
particle[loop].z=0.0f; // Центр по оси Z
particle[loop].xi=float((rand()%50)-26.0f)*10.0f; // Случайная скорость по оси X
particle[loop].yi=float((rand()%50)-25.0f)*10.0f; // Случайная скорость по оси Y
particle[loop].zi=float((rand()%50)-25.0f)*10.0f; // Случайная скорость по оси Z
}
}
}
return TRUE; // Все OK
}
Код в KillGLWindow(), CreateGLWindow() и WndProc() не изменился, поэтому мы перейдем к WinMain(). Я повторю весь этот раздел кода, чтобы сделать просмотр кода проще.
int WINAPI WinMain(
HINSTANCE hInstance, // Экземпляр
HINSTANCE hPrevInstance, // Предыдущий экземпляр
LPSTR lpCmdLine, // Параметры командной строки
int nCmdShow) // Показать состояние окна
{
MSG msg; // Структура сообщения окна
BOOL done=FALSE; // Булевская переменная выхода из цикла
// Запросим пользователя какой режим отображения он предпочитает
if (MessageBox(NULL,"Would You Like To Run In Fullscreen Mode?",
"Start FullScreen?",MB_YESNO|MB_ICONQUESTION)==IDNO)
{
fullscreen=FALSE; // Оконный режим
}
// Создадим наше окно OpenGL
if (!CreateGLWindow("NeHe's Particle Tutorial",640,480,16,fullscreen))
{
return 0; // Выходим если окно не было создано
}
Далее наше первое изменение в WinMain(). Я добавил код, который проверяет, в каком режиме пользователь решил запустить программу - в полноэкранном режиме или в окне. Если используется полноэкранный режим, я изменяю переменную slowdown на 1.0f вместо 2.0f. Вы можете опустить этот небольшой код, если Вы хотите. Я добавил этот код, чтобы ускорить полноэкранный режим на моем 3dfx (потому что при этом выполнение программы намного медленнее, чем в режиме окна по некоторым причинам).
if (fullscreen) // Полноэкранный режим ( ДОБАВЛЕНО )
{
slowdown=1.0f; // Скорость частиц (для 3dfx) ( ДОБАВЛЕНО )
}
while (!done) // Цикл, который продолжается пока done=FALSE
{
if (PeekMessage(&msg,NULL,0,0,PM_REMOVE)) // Есть ожидаемое сообщение?
{
if (msg.message==WM_QUIT) // Мы получили сообщение о выходе?
{
done=TRUE; // Если так done=TRUE
}
else // Если нет, продолжаем работать с сообщениями окна
{
TranslateMessage(&msg); // Переводим сообщение
DispatchMessage(&msg); // Отсылаем сообщение
}
}
else // Если сообщений нет
{
// Рисуем сцену. Ожидаем нажатия кнопки ESC и сообщения о выходе от DrawGLScene()
// Активно? Было получено сообщение о выходе?
if ((active && !DrawGLScene()) || keys[VK_ESCAPE])
{
done=TRUE; // ESC или DrawGLScene просигналили "выход"
}
else // Не время выходить, обновляем экран
{
SwapBuffers(hDC); // Переключаем буферы (Двойная буфферизация)
Я немного попотел со следующим куском кода. Обычно я не включаю все в одну строку, и это делает просмотр кода немного яснее :).
В строке ниже проверяется, нажата ли клавиша ‘+’ на цифровой клавиатуре. Если она нажата, и slowdown больше чем 1.0f, то мы уменьшаем slowdown на 0.01f. Это заставит частицы двигаться быстрее. Вспомните, что я говорил выше о торможении и как оно воздействует на скорость, с которой частица перемещается.
if (keys[VK_ADD] && (slowdown>1.0f)) slowdown-=0.01f;//Скорость частицы увеличилась
В этой строке проверяется, нажата ли клавиша ‘-‘ на цифровой клавиатуре. Если она нажата, и slowdown меньше чем 4.0f, то мы увеличиваем slowdown. Это заставляет частицы двигаться медленнее. Я выставил предел в 4.0f, потому что я не хочу, чтобы они двигались очень медленно. Вы можете изменить минимальные и максимальные скорости, на какие Вы хотите :).
if (keys[VK_SUBTRACT] && (slowdown<4.0f)) slowdown+=0.01f; // Торможение частиц
В строке ниже проверяется, нажата ли клавиша PAGE UP. Если она нажата, то переменная zoom увеличивается. Это заставит частицы двигаться ближе к нам.
if (keys[VK_PRIOR]) zoom+=0.1f; // Крупный план
В этой строке создается противоположный эффект. Нажимая клавишу Page down, zoom уменьшиться, и сцена сместиться глубже в экран. Это позволит нам увидеть больше частиц на экране, но при этом частицы будут меньше.
if (keys[VK_NEXT]) zoom-=0.1f; // Мелкий план
В следующей секции кода происходит проверка, была ли нажата клавиша Enter. Если она нажата в первый раз, и она не удерживается уже некоторое время, мы позволим компьютеру узнать, что она нажата, устанавливая rp в true. Тем самым мы переключим режим радуги. Если радуга была true, она станет false. Если она была false, то станет true. В последней строке проверяется, была ли клавиша Enter отпущена. Если это так, то rp устанавливается в false, сообщая компьютеру, что клавиша больше не нажата.
if (keys[VK_RETURN] && !rp) // нажата клавиша Enter
{
rp=true; // Установка флага, что клавиша нажата
rainbow=!rainbow; // Переключение режима радуги в Вкл/Выкл
}
if (!keys[VK_RETURN]) rp=false; // Если клавиша Enter не нажата – сбросить флаг
Код ниже немного запутанный. В первой строке идет проверка, нажата ли клавиша пробела и не удерживается ли она. Тут же проверяется, включен ли режим радуги, и если так, то проверяется значение переменной delay больше чем 25. delay - счетчик, который используется для создания эффекта радуги. Если Вы меняете цвет каждый кадр, то все частицы будут иметь разный цвет. При помощи создания задержки, группа частиц останется с одним цветом, прежде чем цвет будет изменен на другой.
Если клавиша пробел была нажата, или радуга включена, и задержка больше чем 25, цвет будет изменен!
if ((keys[' '] && !sp) || (rainbow && (delay>25))) // Пробел или режим радуги
{
Строка ниже была добавлена, для того чтобы режим радуги был выключен, если клавиша пробел была нажата. Если бы мы не выключили режим радуги, цвета продолжили бы циклически повторяться, пока клавиша Enter не была бы нажата снова. Это сделано, для того чтобы можно было просмотреть все цвета, нажимая пробел вместо Enter.
if (keys[' ']) rainbow=false; // Если пробел нажат запрет режима радуги
Если клавиша пробел была нажата, или режим радуги включен, и задержка больше чем 25, мы позволим компьютеру узнать, что пробел было нажат, делая sp равной true. Затем мы зададим задержку равной 0, чтобы снова начать считать до 25. Наконец мы увеличим переменную col, чтобы цвет изменился на следующий цвет в таблице цветов.
sp=true; // Установка флага нам скажет, что пробел нажат
delay=0; // Сброс задержки циклической смены цветов радуги
col++; // Изменить цвет частицы
Если цвет больше чем 11, мы сбрасываем его обратно в ноль. Если бы мы не сбрасывали col в ноль, наша программа попробовала бы найти 13-ый цвет. А мы имеем только 12 цветов! Попытка получить информацию о цвете, который не существует, привела бы к краху нашей программы.
if (col>11) col=0; // Если цвет выше, то сбросить его
}
Наконец, если клавиша пробел больше не нажата, мы позволяем компьютеру узнать это, устанавливая переменную sp в false.
if (!keys[' ']) sp=false; // Если клавиша пробел не нажата, то сбросим флаг
Теперь внесем немного управления нашими частицами. Помните, что мы создали 2 переменные в начале нашей программы? Одна называлась xspeed, и вторая называлась yspeed. Также Вы помните, что после того как частица сгорит, мы давали ей новую скорость перемещения и добавляли новую скорость или к xspeed или к yspeed. Делая это, мы можем повлиять, в каком направлении частицы будут двигаться, когда они впервые созданы.
Например. Пусть частица имеет скорость перемещения 5 по оси X и 0 по оси Y. Если мы уменьшим xspeed до -10, то скорость перемещения будет равна -10 (xspeed) +5 (начальная скорость). Поэтому вместо перемещения с темпом 10 вправо, частица будет перемещаться с темпом -5 влево Понятно?
Так или иначе. В строке ниже проверяем, нажата ли стрелка "вверх". Если это так, то yspeed будет увеличено. Это заставит частицы двигаться вверх. Частицы будут двигаться вверх с максимальной скоростью не больше чем 200. Если бы они двигались быстрее этого значения, то это выглядело бы не очень хорошо.
//Если нажата клавиша вверх и скорость по Y меньше чем 200, то увеличим скорость
if (keys[VK_UP] && (yspeed<200)) yspeed+=1.0f;
В этой строке проверяем, нажата ли клавиша стрелка "вниз". Если это так, то yspeed будет уменьшено. Это заставит частицу двигаться вниз. И снова, задан максимум скорости вниз не больше чем 200.
// Если стрелка вниз и скорость по Y больше чем –200, то увеличим скорость падения
if (keys[VK_DOWN] && (yspeed>-200)) yspeed-=1.0f;
Теперь мы проверим, нажата ли клавиша стрелка вправо. Если это так, то xspeed будет увеличено. Это заставит частицы двигаться вправо. Задан максимум скорости не больше чем 200.
// Если стрелка вправо и X скорость меньше чем 200, то увеличить скорость вправо
if (keys[VK_RIGHT] && (xspeed<200)) xspeed+=1.0f;
Наконец мы проверим, нажата ли клавиша стрелка влево. Если это так... то Вы уже поняли что... xspeed уменьшено, и частицы двигаются влево. Задан максимум скорости не больше чем 200.
// Если стрелка влево и X скорость больше чем –200, то увеличить скорость влево
if (keys[VK_LEFT] && (xspeed>-200)) xspeed-=1.0f;
И последнее, что мы должны сделать - увеличить переменную delay. Я уже говорил, что delay управляет скоростью смены цветов, когда Вы используете режим радуги.
delay++; // Увеличить счетчик задержки циклической смены цветов в режиме радуги
Так же как и во всех предыдущих уроках, проверьте, что заголовок сверху окна правильный.
if (keys[VK_F1]) // Была нажата кнопка F1?
{
keys[VK_F1]=FALSE; // Если так - установим значение FALSE
KillGLWindow(); // Закроем текущее окно OpenGL
fullscreen=!fullscreen; // Переключим режим "Полный экран"/"Оконный"
// Заново создадим наше окно OpenGL
if (!CreateGLWindow("NeHe's Particle Tutorial",640,480,16,fullscreen))
{
return 0; // Выйти, если окно не было создано
}
}
}
}
}
// Сброс
KillGLWindow(); // Закроем окно
return (msg.wParam); // Выйдем из программы
}
В этом уроке, я пробовал детально объяснять все шаги, которые требуются для создания простой, но впечатляющей системы моделирования частиц. Эта система моделирования частиц может использоваться в ваших собственных играх для создания эффектов типа огня, воды, снега, взрывов, падающих звезд, и так далее. Код может быть легко модифицирован для обработки большего количество параметров, и создания новых эффектов (например, фейерверк).
Благодарю Richard Nutman за предложение о том, что частицы можно позиционировать с помощью glVertex3f() вместо сброса матрицы модели просмотра и перепозиционирования каждой частицы с помощью glTranslatef(). Оба метода эффективны, но его метод уменьшил количество вычислений для вывода каждой частицы, что вызвало увеличение быстродействия программы.
Благодарю Antoine Valentim за предложение использовать полоски из треугольников для ускорения программы и введения новой команды в этом уроке. Замечания к этому уроку были великолепными, и я признателен за это!
Я надеюсь, что Вам понравился этот урок. Если Вы что-то не понимаете, или Вы нашли ошибку в этом уроке, пожалуйста, сообщите мне об этом. Я хочу сделать уроки лучше. Ваши замечания очень важны!
Отображение полигонов
Your First Polygon
В предыдущем уроке было рассмотрено создание OpenGL окна. Теперь мы изучим создание таких фигур как треугольники и квадраты, при помощи GL_TRIANGLES и GL_QUADS.
Для создания приложения мы будем использовать код предыдущего примера, только добавим код в функцию DrawGLScene. Все ее изменения приводятся ниже. Если вы планируете менять предыдущий урок, просто замените функцию DrawGLScene следующим кодом, или просто добавьте те строки, которые там отсутствуют.
GLvoid DrawGLScene(GLvoid)
{
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT); // Очистка экрана
// и буфера глубины
glLoadIdentity(); // Сброс просмотра
Вызов функции gLoadIdentity() устанавливает начало системы координат в центр экрана, причем ось X идет слева направо, ось Y вверх и вниз, а ось Z к и от наблюдателя. Центр OpenGL экрана находится в точке 0, 0, 0. Координаты, расположенные слева, снизу и вглубь от него, имеют отрицательное значение, расположенные справа, сверху и по направлению к наблюдателю – положительное.
Функция glTranslate(x, y, z) перемещает оси координат на указанные значения. Следующая строчка кода перемещает ось X на 1.5 единиц и ось Z на 6 единиц. Следует заметить, что перевод осей координат осуществляется не относительно центра экрана, а от их текущего расположения.
glTranslatef(-1.5f,0.0f,-6.0f); // Сдвинемся влево на 1.5 единицы и
// в экран на 6.0
Теперь, когда мы переместились в левую часть экрана и установили более удобный вид (в глубину на 6 единиц), отобразим геометрическую фигуру. Функция glBegin(GL_TRIANGLES) означает, что мы начинаем рисовать треугольник, и далее следует перечисление его вершин. После указания всех вершин, производится вызов функции glEnd(). Обычно треугольники на большинстве видеокарт отображаются наиболее быстро, но если есть желание отобразить иную фигуру, вместо GL_TRIANGLE используется другое значение, например: для создания четырехугольника указывается GL_QUADS, если вершин больше чем 4, то GL_POLYGONS.
В нашем примере рисуем только один треугольник. Если есть желание изобразить еще один треугольник, добавьте часть кода, следующую за описанием первого треугольника. В это случае все шесть строк кода следует размещать между glBegin(GL_TRIANGLES) и glEnd(). Нет нужды выделять каждый треугольник этими командами, после обработки трех вершин OpenGL сам перейдет к созданию новой фигуры. Это же относится и к четырехугольникам. Полигоны (GL_POLYGONS) в свою очередь могут иметь любое количество вершин, и поэтому нет разницы, сколько описателей располагалось между строками glBegin(GL_POLYGONS) и glEnd().
Первая строка после glBegin описывает первую вершину нашего полигона. Функция glVertex3f() получает в качестве параметров ее X, Y и Z координаты. Первая вершина треугольника смещена только от оси Y на 1, таким образом, мы расположим ее точно в центре и она будет самой верхней. Следующая вершина будет располагаться на оси Х слева от центра и на оси Y вниз от центра. Эта вершина будет расположена внизу слева. Третья вершина будет справа и снизу от центра. Функция glEnd() указывает OpenGL, что вершин больше не будет. Результатом всего этого будет залитый цветом по умолчанию треугольник.
glBegin(GL_TRIANGLES);
glVertex3f( 0.0f, 1.0f, 0.0f); // Вверх
glVertex3f(-1.0f,-1.0f, 0.0f); // Слева снизу
glVertex3f( 1.0f,-1.0f, 0.0f); // Справа снизу
glEnd();
Теперь у нас есть треугольник, изображенный в правой части экрана. Нам нужно
переместиться в левую часть, для этого снова используем функцию glTranslate(). Так как
мы в прошлый раз перемещались влево на 1.5 единицы, необходимо переместиться на 3.0
единицы вправо (1.5 единицы – это будет центр, плюс еще 1.5 единицы для правого края).
glTranslatef(3.0f,0.0f,0.0f); // Сдвинем вправо на 3 единицы
Здесь мы изобразим квадрат. Так как он является четырехсторонним полигоном, мы будем использовать GL_QUADS. Создание квадрата напоминает создание треугольника, правда указывать нужно четыре вершины. Они будут идти в следующем порядке – левая вверху, правая вверху, правая снизу и левая снизу.
glBegin(GL_QUADS);
glVertex3f(-1.0f, 1.0f, 0.0f); // Слева вверху
glVertex3f( 1.0f, 1.0f, 0.0f); // Справа вверху
glVertex3f( 1.0f,-1.0f, 0.0f); // Справа внизу
glVertex3f(-1.0f,-1.0f, 0.0f); // Слева внизу
glEnd();
}
В этом примере я попытался описать как можно больше деталей, указать каждый шаг создания полигонов на экране с использованием OpenGL. Если у вас есть, какие либо замечания, вопросы или комментарии, я жду ваших писем. Если вы нашли неправильно описание или ошибки в коде, пожалуйста, сообщите мне об этом, мне очень хотелось бы, чтобы эти описания были лучше.
© Jeff Molofee (NeHe)
PMG
26 марта 2001 (c)
Тимур Салихов
d=document;rn=Math.random(); y="
Маскирование
Masking
Добро пожаловать на урок номер 20. Растровый формат изображения поддерживается, наверное, на каждом компьютере, и, скорее всего во всех операционных системах. С ним не только легко работать, но и очень просто загружать и использовать как текстуру. До этого урока мы использовали смешивание, чтобы вывести текст на экран и другие изображения без стирания того, что под текстом или изображением. Это эффективно, но результат не всегда удовлетворительный.
В большинстве случаев текстура смешивается излишне или не достаточно хорошо. При разработке игры со спрайтами, Вы не хотите, чтобы сцена за вашим персонажем просвечивала через его тело. Когда вы выводите текст на экран, Вы хотите, чтобы текст был сплошным и легким для чтения.
В данном случае очень пригодиться маскирование. Маскирование – двух шаговый процесс. Вначале мы выводим черно-белое изображение нашей текстуры поверх сцены. Белое - прозрачная часть нашей текстуры. Черное - сплошная часть нашей текстуры. Мы будем использовать такой тип смешивания, при котором только черное будет появляться на сцене. Это похоже на форму для выпечки. Затем мы меняем режим смешивания, и отображаем нашу текстуру поверх, того, что вырезано черным. Опять же, из-за того режима смешивания, который мы используем, только те части нашей текстуры будут скопированы на экран, которые находятся сверху черной маски.
Я приведу весь код в этом уроке кроме тех разделов, которые не изменились. Итак, если Вы готовы научиться кое-чему новому, давайте начнем!
#include
#include
#include
#include
#include
#include
HDC hDC=NULL; // Приватный контекст устройства GDI
HGLRC hRC=NULL; // Постоянный контекст визуализации
HWND hWnd=NULL; // Сохраняет дескриптор окна
HINSTANCE hInstance; // Сохраняет экземпляр приложения
Мы будем использовать 7 глобальных переменных в этой программе. masking - логическая переменная (ИСТИНА / ЛОЖЬ), которая будет отслеживать, действительно ли маскировка включена или выключена. mp используется, чтобы быть уверенным, что клавиша 'M' не нажата. sp используется, чтобы быть уверенным, что 'Пробел' не нажат, и переменная scene будет отслеживать, действительно ли мы рисуем первую или вторую сцену.
Мы выделяем память для 5 текстур, используя переменную texture[5]. loop - наш общий счетчик, мы будем использовать его несколько раз в нашей программе, чтобы инициализировать текстуры, и т.д. Наконец, мы имеем переменную roll. Мы будем использовать roll, чтобы сделать прокрутку текстуры по экрану. Создавая изящный эффект! Мы будем также использовать ее для вращения объекта в сцене 2.
bool keys[256]; // Массив для работы с клавиатурой
bool active=TRUE; // Флаг активации окна, по умолчанию = TRUE
bool fullscreen=TRUE;// Флаг полноэкранного режима
bool masking=TRUE; // Маскирование Вкл/Выкл
bool mp; // M нажата?
bool sp; // Пробел нажат?
bool scene; // Какая сцена выводиться
GLuint texture[5]; // Память для пяти наших текстур
GLuint loop; // Общая переменная цикла
GLfloat roll; // Катание текстуры
LRESULT CALLBACK WndProc(HWND, UINT, WPARAM, LPARAM); // Объявление WndProc
Код загрузки картинки не изменился. Он тот же, какой был в уроке 6, и т.д.
В коде ниже мы резервируем память для 5 изображений. Мы очищаем место и загружаем все 5 картинок. Мы делаем цикл по всем изображениям и конвертируем их в текстуры для использования в нашей программе. Текстуры сохранены в texture[0-4].
int LoadGLTextures() // Загрузка картинки и конвертирование в текстуру
{
int Status=FALSE; // Индикатор состояния
AUX_RGBImageRec *TextureImage[5]; // Создать место для текстуры
memset(TextureImage,0,sizeof(void *)*5); // Установить указатель в NULL
if ((TextureImage[0]=LoadBMP("Data/logo.bmp")) && // Текстура эмблемы
(TextureImage[1]=LoadBMP("Data/mask1.bmp")) && // Первая маска
(TextureImage[2]=LoadBMP("Data/image1.bmp")) && // Первое изображение
(TextureImage[3]=LoadBMP("Data/mask2.bmp")) && // Вторая маска
(TextureImage[4]=LoadBMP("Data/image2.bmp"))) // Второе изображение
{
Status=TRUE; // Задать статус в TRUE
glGenTextures(5, &texture[0]); // Создать пять текстур
for (loop=0; loop<5; loop++) // Цикл по всем пяти текстурам
{
glBindTexture(GL_TEXTURE_2D, texture[loop]);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MAG_FILTER,GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MIN_FILTER,GL_LINEAR);
glTexImage2D(GL_TEXTURE_2D, 0, 3, TextureImage[loop]->sizeX, TextureImage[loop]->sizeY,
0, GL_RGB, GL_UNSIGNED_BYTE, TextureImage[loop]->data);
}
}
for (loop=0; loop<5; loop++) // Цикл по всем пяти текстурам
{
if (TextureImage[loop]) // Если текстура существуют
{
if (TextureImage[loop]->data) // Если изображение текстуры существует
{
free(TextureImage[loop]->data); // Освободить память изображения
}
free(TextureImage[loop]); // Освободить структуру изображения
}
}
return Status; // Возвращаем статус
}
Код ReSizeGLScene() не изменился, и мы опустим его.
Код инициализации необходимая формальность. Мы загружаем наши текстуры, задаем цвет очистки, задаем и разрешаем тест глубины, включаем плавное закрашивание, и разрешаем наложение текстуры. У нас простая программа, поэтому нет необходимости в сложной инициализации :).
int InitGL(GLvoid) // Все начальные настройки OpenGL здесь
{
if (!LoadGLTextures()) // Переход на процедуру загрузки текстуры
{
return FALSE; // Если текстура не загружена возвращаем FALSE
}
glClearColor(0.0f, 0.0f, 0.0f, 0.0f); // Черный фон
glClearDepth(1.0); // Установка буфера глубины
glEnable(GL_DEPTH_TEST); // Разрешение теста глубины
glShadeModel(GL_SMOOTH); // Разрешить плавное закрашивание
glEnable(GL_TEXTURE_2D); // Разрешение наложения текстуры
return TRUE; // Инициализация завершена OK
}
Теперь самое интересное. Наш код рисования! Мы начинаем как обычно. Мы очищаем фон и буфер глубины. Затем мы сбрасываем матрицу вида, и перемещаемся на 2 единицы вглубь экрана так, чтобы мы могли видеть нашу сцену.
int DrawGLScene(GLvoid) // Здесь мы все рисуем
{
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT); // Очистка экрана и буфера глубины
glLoadIdentity(); // Сброс матрицы вида
glTranslatef(0.0f,0.0f,-2.0f); // Перемещение вглубь экрана на 2 единицы
Первая строка ниже выбирает текстуру 'эмблемы' сайта NeHe. Мы наложим текстуру на экран, используя четырехугольник. Мы задаем четыре текстурных координаты совместно с четырьмя вершинами.
Дополнение от Джонатана Роя: помните, что OpenGL - графическая система на основе вершин. Большинство параметров, которые Вы задаете, регистрируются как атрибуты отдельных вершин. Текстурные координаты - один из таких атрибутов. Вы просто задаете соответствующие текстурные координаты для каждой вершины многоугольника, и OpenGL автоматически заполняет поверхность между вершинами текстурой, в процессе известном как интерполяция. Интерполяция - стандартная геометрическая техника, которая позволяет OpenGL определить, как данный параметр изменяется между вершинами, зная только значение, которое параметр имеет в вершинах непосредственно.
Как и в предыдущих уроках, мы представим, что мы на внешней стороне четырехугольника и назначаем координаты текстуры следующим образом: (0.0, 0.0) нижний левый угол, (0.0, 1.0) верхний левый угол, (1.0, 0.0) нижний правый, и (1.0, 1.0) верхний правый. А теперь, с учетом этой настройки, Вы можете указать, какие координаты текстуры соответствуют точке в середине четырехугольника? Правильно, (0.5, 0.5). Но в коде Вы ни где не задавали эту координату, не так ли? Когда рисуется четырехугольник, OpenGL вычисляет это за Вас. И просто волшебство то, что он это делает безотносительно к позиции, размера, или ориентации многоугольника!
В этом уроке мы привнесем еще один интересный трюк, назначив текстурные координаты, которые будут отличаться от 0.0 и 1.0. Текстурные координаты должны быть нормализованы. Значение 0.0 отображается на одну грань текстуры, в тоже время как значение 1.0 отображает на противоположную грань, захватывая всю ширину или высоту изображения текстуры за одну единицу, независимо от размера многоугольника или размера изображения текстуры в пикселях (о чем мы не должны волноваться при выполнении наложения текстуры, и это делает жизнь в целом несколько проще). Значения большие, чем 1.0, будут просто заворачивать наложение с другой грани и повторять текстуру. Другими словами, например, текстурная координата (0.3, 0.5) отображает точно тот же самый пиксель в изображении текстуры, как и координата (1.3, 0.5), или как (12.3,-2.5). В этом уроке, мы добьемся мозаичного эффекта, задавая значение 3.0 вместо 1.0, повторяя текстуру девять раз (3x3 мозаика) по поверхности четырехугольника.
glBindTexture(GL_TEXTURE_2D, texture[0]); // Выбор текстуры эмблемы
glBegin(GL_QUADS); // Начало рисования текстурного четырехугольника
glTexCoord2f(0.0f, -roll+0.0f); glVertex3f(-1.1f, -1.1f, 0.0f); // Лево Низ
glTexCoord2f(3.0f, -roll+0.0f); glVertex3f( 1.1f, -1.1f, 0.0f); // Право Низ
glTexCoord2f(3.0f, -roll+3.0f); glVertex3f( 1.1f, 1.1f, 0.0f); // Право Верх
glTexCoord2f(0.0f, -roll+3.0f); glVertex3f(-1.1f, 1.1f, 0.0f); // Лево Верх
glEnd(); // Завершения рисования четырехугольника
Продолжим… Теперь мы разрешаем смешивание. Чтобы этот эффект работал мы также должны отключить тест глубины. Очень важно, чтобы Вы это сделали! Если Вы не отключили тест глубины, вероятно, вы ничего не увидите. Все Ваше изображение исчезнет!
glEnable(GL_BLEND); // Разрешение смешивания
glDisable(GL_DEPTH_TEST); // Запрет теста глубины
Первое, что мы делаем после того, как мы разрешаем смешивание и отключаем тест глубины – проверка надо ли нам маскировать наше изображение или смешивать его на старый манер. Строка кода ниже проверяет истина ли маскировка. Если это так, то мы задаем смешивание таким образом, чтобы наша маска выводилась на экран правильным образом.
if (masking) // Маскировка разрешена?
{
Если маскировка ИСТИНА, что строка ниже задаст смешивание для нашей маски. Маска – это только черно-белая копия текстуры, которую мы хотим вывести на экран. Любая белая часть маски будет прозрачной. Любая черная часть маски будет непрозрачной.
Команда настройки смешивания ниже делает следующее: цвет адресата (цвет на экране) будет установлен в черный, если часть нашей маски, которая копируется на экран, черная. Это означает, что часть экрана, которая попадает под черную часть нашей маски, станет черной. Все, что было на экране под маской, будет очищено в черный цвет. Часть экрана, попавшего под белую маску не будет изменена.
glBlendFunc(GL_DST_COLOR,GL_ZERO); // Смешивание цвета экрана с нулем (Черное)
}
Теперь мы проверим, какую сцену надо вывести. Если scene ИСТИНА, то мы выведем вторую сцену. Если scene ЛОЖЬ, то мы выведем первую сцену.
if (scene) // Рисовать вторую сцену?
{
Мы не хотим, чтобы объекты были слишком большими, поэтому мы перемещаемся еще на одну единицу в экран. Это уменьшит размер наших объектов.
После того, как мы переместились в экран, мы вращаемся от 0-360 градусов в зависимости от значения roll. Если roll - 0.0, мы будем вращать на 0 градусов. Если roll - 1.0, мы будем вращать на 360 градусов. Довольно быстрое вращение, но я не хочу создавать другую переменную только, для того чтобы вращать изображение в центре экрана. :)
glTranslatef(0.0f,0.0f,-1.0f); // Перемещение вглубь экрана на одну единицу
glRotatef(roll*360,0.0f,0.0f,1.0f); // Вращение по оси Z на 360 градусов
Мы уже имеем прокрутку эмблемы на экране, и мы вращаем сцену по оси Z, при этом любые объекты, которые мы рисуем, вращаются против часовой стрелки, теперь все, что мы должны сделать – это проверить, включена ли маскировка. Если это так, то мы выведем нашу маску, затем наш объект. Если маскировка выключена, то мы выведем только наш объект.
if (masking) // Маскирование включено?
{
Если маскировка ИСТИНА, то код ниже выведет нашу маску на экран. Наш режим смешивания уже задан ранее. Теперь все, что мы должны сделать – это вывести маску на экран. Мы выбираем маску 2 (потому что это вторая сцена). После того, как мы выбрали текстуру маски, мы накладываем текстуру на четырехугольник. Четырехугольник размером на 1.1 единицу влево и вправо так, чтобы он немного выходил за край экрана. Мы хотим показать только одну текстуру, поэтому координаты текстуры изменяются от 0.0 до 1.0.
После отрисовки нашей маски на экране будет находиться сплошная черная копия нашей завершающей текстуры. Это похоже на то, что формочка для выпечки, которая по форме совпадает с нашей завершающей текстурой, вырезала на экране пустое черное место.
glBindTexture(GL_TEXTURE_2D, texture[3]); // Выбор второй маски текстуры
glBegin(GL_QUADS); // Начало рисования текстурного четырехугольника
glTexCoord2f(0.0f, 0.0f); glVertex3f(-1.1f, -1.1f, 0.0f); // Низ Лево
glTexCoord2f(1.0f, 0.0f); glVertex3f( 1.1f, -1.1f, 0.0f); // Низ Право
glTexCoord2f(1.0f, 1.0f); glVertex3f( 1.1f, 1.1f, 0.0f); // Верх Право
glTexCoord2f(0.0f, 1.0f); glVertex3f(-1.1f, 1.1f, 0.0f); // верх Лево
glEnd(); // Конец рисования четырехугольника
}
Теперь, когда мы вывели нашу маску на экран, пришло время снова изменить режим смешивания. На сей раз, мы собираемся, указать OpenGL, что надо копировать на экран любую часть нашей цветной текстуры, которая НЕ черная. Поскольку завершающая текстура - точная копия маски, но с цветом, выводятся на экран только те части нашей текстуры, которые попадают сверху черной части маски. Поскольку маска черная, ничто с экрана не будет просвечивать через нашу текстуру. И с нами остается сплошная текстура, плавающая сверху по экрану.
Заметьте, что мы выбираем второе изображение после выбора завершающего режима смешивания. При этом выбирается наше цветное изображение (изображение, на котором основана вторая маска). Также заметьте, что мы выводим это изображения с правого верхнего угла маски. Те же самые текстурные координаты, те же самые вершины.
Если мы не выведем маску, наше изображение будет скопировано на экран, но оно смешает с тем, что было на экране.
glBlendFunc(GL_ONE, GL_ONE); // Копирование цветного изображения 2 на экран
glBindTexture(GL_TEXTURE_2D, texture[4]); // Выбор второго изображения текстуры
glBegin(GL_QUADS); // Начало рисования текстурного четырехугольника
glTexCoord2f(0.0f, 0.0f); glVertex3f(-1.1f, -1.1f, 0.0f); // Низ Лево
glTexCoord2f(1.0f, 0.0f); glVertex3f( 1.1f, -1.1f, 0.0f); // Низ Право
glTexCoord2f(1.0f, 1.0f); glVertex3f( 1.1f, 1.1f, 0.0f); // Верх Право
glTexCoord2f(0.0f, 1.0f); glVertex3f(-1.1f, 1.1f, 0.0f); // Верх Лево
glEnd(); // Завершение рисования четырехугольника
}
Если scene была ЛОЖЬ, мы выведем первую сцену (моя любимая).
else // Иначе
{
Вначале мы проверяем, включена ли маскировка, точно так же как в коде выше.
if (masking) // Вкл. маскировка?
{
Если masking ИСТИНА, то мы выводим нашу маску 1 на экран (маска для сцены 1). Заметьте, что текстура прокручивается справа налево (roll добавляется к горизонтальной координате текстуры). Мы хотим, чтобы эта текстура заполнила весь экран, именно поэтому мы и не перемещаемся глубже в экран.
glBindTexture(GL_TEXTURE_2D, texture[1]); // Выбор первой маски текстуры
glBegin(GL_QUADS); // Начало рисования текстурного четырехугольника
glTexCoord2f(roll+0.0f, 0.0f); glVertex3f(-1.1f, -1.1f, 0.0f); // Низ Лево
glTexCoord2f(roll+4.0f, 0.0f); glVertex3f( 1.1f, -1.1f, 0.0f); // Низ Право
glTexCoord2f(roll+4.0f, 4.0f); glVertex3f( 1.1f, 1.1f, 0.0f); // Верх Право
glTexCoord2f(roll+0.0f, 4.0f); glVertex3f(-1.1f, 1.1f, 0.0f); // Верх Лево
glEnd(); // Конец рисования четырехугольника
}
Снова мы разрешаем смешивание и выбираем нашу текстуру для сцены 1. Мы накладываем эту текстуру поверх маски. Заметьте, что мы прокручиваем эту текстуру таким же образом, иначе маска и завершающие изображение не совместились.
glBlendFunc(GL_ONE, GL_ONE); // Копирование цветного изображения 1 на экран
glBindTexture(GL_TEXTURE_2D, texture[2]); // Выбор первого изображения текстуры
glBegin(GL_QUADS); // Начало рисования текстурного четырехугольника
glTexCoord2f(roll+0.0f, 0.0f); glVertex3f(-1.1f, -1.1f, 0.0f); // Низ Лево
glTexCoord2f(roll+4.0f, 0.0f); glVertex3f( 1.1f, -1.1f, 0.0f); // Низ Право
glTexCoord2f(roll+4.0f, 4.0f); glVertex3f( 1.1f, 1.1f, 0.0f); // Верх Право
glTexCoord2f(roll+0.0f, 4.0f); glVertex3f(-1.1f, 1.1f, 0.0f); // Верх Лево
glEnd(); // Конец рисования четырехугольника
}
Затем мы разрешаем тест глубины, и отключаем смешивание. Это предотвращает странные вещи, происходящие от случая к случаю в остальной части нашей программы. :)
glEnable(GL_DEPTH_TEST); // Разрешение теста глубины
glDisable(GL_BLEND); // Запрещение смешивания
В завершении надо увеличить значение roll. Если roll больше, чем 1.0, мы вычитаем 1.0. Это предотвращает появление больших значений roll.
roll+=0.002f; // Увеличим прокрутку нашей текстуры
if (roll>1.0f) // Roll больше чем
{
roll-=1.0f; // Вычтем 1 из Roll
}
return TRUE; // Все OK
}
Код KillGLWindow(), CreateGLWindow() и WndProc() не изменился, поэтому мы опустим его.
Первое что изменилось в WinMain() - заголовок окна. Теперь название "Урок Маскирования NeHe". Вы можете изменить это название на такое, какое Вы захотите. :)
int WINAPI WinMain(
HINSTANCE hInstance, // Экземпляр
HINSTANCE hPrevInstance, // Предыдущий экземпляр
LPSTR lpCmdLine, // Параметры командной строки
int nCmdShow) // Показать состояние окна
{
MSG msg; // Структура сообщения окна
BOOL done=FALSE; // Булевская переменная выхода из цикла
// Запросим пользователя какой режим отображения он предпочитает
if (MessageBox(NULL,"Would You Like To Run In Fullscreen Mode?",
"Start FullScreen?",MB_YESNO|MB_ICONQUESTION)==IDNO)
{
fullscreen=FALSE; // Оконный режим
}
// Создадим наше окно OpenGL
if (!CreateGLWindow("NeHe's Masking Tutorial",640,480,16,fullscreen))
{
return 0; // Выходим если окно не было создано
}
while (!done) // Цикл, который продолжается пока done=FALSE
{
if (PeekMessage(&msg,NULL,0,0,PM_REMOVE)) // Есть ожидаемое сообщение?
{
if (msg.message==WM_QUIT) // Мы получили сообщение о выходе?
{
done=TRUE; // Если так done=TRUE
}
else // Если нет, продолжаем работать с сообщениями окна
{
TranslateMessage(&msg); // Переводим сообщение
DispatchMessage(&msg); // Отсылаем сообщение
}
}
else // Если сообщений нет
{
// Рисуем сцену. Ожидаем нажатия кнопки ESC и сообщения о выходе от DrawGLScene()
// Активно? Было получено сообщение о выходе?
if ((active && !DrawGLScene()) || keys[VK_ESCAPE])
{
done=TRUE; // ESC или DrawGLScene просигналили "выход"
}
else // Не время выходить, обновляем экран
{
SwapBuffers(hDC); // Переключаем буферы (Двойная буферизация)
Теперь наш простой обработчик клавиатуры. Мы проверяем, нажат ли пробел. Если это так, то мы устанавливаем переменную sp в ИСТИНА. Если sp ИСТИНА, код ниже не будет выполняться второй раз, пока пробел не был отпущен. Это блокирует быстрое переключение сцен в нашей программе. После того, как мы устанавливаем sp в ИСТИНА, мы переключаем сцену. Если scene была ИСТИНА, она станет ЛОЖЬ, если она была ЛОЖЬ, то станет ИСТИНА. В нашем коде рисования выше, если scene ЛОЖЬ, первая сцена будет выведена. Если scene ИСТИНА, то вторая сцена будет выведена.
if (keys[' '] && !sp) // Пробел нажат?
{
sp=TRUE; // Сообщим программе, что пробел нажат
scene=!scene; // Переключение сцен
}
Код ниже проверяет, отпустили ли мы пробел (если НЕ ' '). Если пробел был отпущен, мы устанавливаем sp в ЛОЖЬ, сообщая нашей программе, что пробел не нажат. Задав sp в ЛОЖЬ, код выше снова проверит, был ли нажат пробел, и если так, то все повториться.
if (!keys[' ']) // Пробел отжат?
{
sp=FALSE; // Сообщим программе, что пробел отжат
}
В следующем разделе кода проверяется нажатие клавиши 'M'. Если она нажата, мы устанавливаем mp в ИСТИНА, указывая программе не проверять это условие в дальнейшем, пока клавиша не отпущена, и мы переключаем masking с ИСТИНА на ЛОЖЬ или с ЛОЖЬ на ИСТИНА. Если masking ИСТИНА, то в коде рисования будет подключена маскировка. Если masking ЛОЖЬ, то маскировка будет отключена. Если маскировка выключена, то объект будет смешан с содержимым экрана, используя смешивание на старый манер, который мы использовали до сих пор.
if (keys['M'] && !mp) // M нажата?
{
mp=TRUE; // Сообщим программе, что M нажата
masking=!masking; // Переключение режима маскирования Выкл/Вкл
}
Последняя небольшая часть кода проверяет, отпущена ли "M". Если это так, то mp присваивается ЛОЖЬ, давая знать программе, что мы больше не нажимаем клавишу 'M'. Как только клавиша 'M' была отпущена, мы можем нажать ее еще раз, чтобы переключить включение или отключение маскировки.
if (!keys['M']) // M отжата?
{
mp=FALSE; // Сообщим программе, что M отжата
}
Как и в других уроках, удостоверитесь, что заголовок наверху окна правильный.
if (keys[VK_F1]) // Была нажата кнопка F1?
{
keys[VK_F1]=FALSE; // Если так - установим значение FALSE
KillGLWindow(); // Закроем текущее окно OpenGL
fullscreen=!fullscreen; // Переключим режим "Полный экран"/"Оконный"
// Заново создадим наше окно OpenGL
if (!CreateGLWindow("NeHe's Masking Tutorial",640,480,16,fullscreen))
{
return 0; // Выйти, если окно не было создано
}
}
}
}
}
// Сброс
KillGLWindow(); // Закроем окно
return (msg.wParam); // Выйдем из программы
}
Создание маски не сложно, и не требует много времени. Лучший способ сделать маску из готового изображения, состоит в том, чтобы загрузить ваше изображение в графический редактор или программу просмотра изображений, такую как infranview, и перевести изображение в серую шкалу. После того, как Вы сделали это, увеличивайте контрастность так, чтобы серые пиксели стали черными. Вы можете также уменьшить яркость, и т.д. Важно, что белый цвет это ярко белый, и черный это чисто черный. Если Вы имеете любые серые пиксели в вашей маске, то эта часть изображения будет прозрачной. Наиболее надежный способ удостовериться, что ваша маска точная копия вашего изображения, снять копию изображения с черным. Также очень важно, что ваше изображение имеет ЧЕРНЫЙ цвет, и маска имеет БЕЛЫЙ цвет! Если Вы создали маску и заметили квадратную форму вокруг вашей текстуры, или ваш белый - не достаточно яркий (255 или FFFFFF) или ваш черный - не точно черный (0 или 000000). Ниже Вы приведен пример маски и изображения, которое накладывается поверх маски. Изображение может иметь любой цвет, который Вы хотите, но фон должен быть черный. Маска должна иметь белый фон и черную копию вашего изображения.
Это - маска - >
(Прим.переводчика: Вы можете в изображении назначить любой цвет фоновым, важно, чтобы он стал белым в маске, а все остальные цвета перешли в черный цвет. Можно воспользоваться для выделения прозрачного цвета (или группы цветов) инструментов Select/Color Range в AdobePhotoshop, а затем залить выделенную область в белый цвет (тем самым вы создадите прозрачные области в маски), а затем инвертировать эту область и залить ее черным цветом (тем самым вы создадите непрозрачные области в маске).
Эрик Десросиерс подсказал, что Вы можете также проверять значение каждого пикселя в вашем рисунке, во время его загрузки. Если Вы хотите иметь прозрачный пиксель, Вы можете присвоить ему альфа значение 0. Для всех других цветов Вы можете присвоить им альфа значение 255. Этот метод будет также работать, но требует дополнительного кодирования. Текущий урок прост и требует очень немного дополнительного кода. Я не отвергаю другие методы, но когда я писал обучающую программу, я пробовал сделать код простым, понятым и удобным. Я только хотел сказать, что есть всегда другие способы сделать эту работу. Спасибо за замечание Эрик.
В этом уроке я показал Вам простой, но эффективный способ рисования частей текстуры на экран без использования альфа канала. Стандартное смешивание обычно выглядит плохо (текстуры или прозрачные, или они не прозрачные), и текстурирование с альфа каналом требует, чтобы ваши изображения имели альфа канал. С растровыми изображениями удобно работать, но они не поддерживают альфа канала, эта программа показывает нам, как обойти ограничения растровых изображений, демонстрируя крутой способ создавать эффекты типа штампа (effect overlay).
Благодарю Роба Санте за идею и за пример кода. Я никогда не слышал об этом небольшом трюке, пока он не указал на него. Он хотел, чтобы я подчеркнул, что, хотя эта уловка и работает, но для нее требуется два прохода, и это снижается производительность. Он рекомендует, чтобы Вы использовали текстуры с альфа каналом для сложных сцен.
Я надеюсь, что Вам понравится этот урок. Если Вы что-то не понимаете, или Вы нашли ошибку в уроке, пожалуйста, сообщите мне. Я хочу сделать уроки лучше. Ваши замечания также очень важны!
Наложение микрорельефа
Bump-Mapping, Multi-Texturing & Extensions
Этот урок, написанный Дженсом Шнайдером (Jens Schneider), основан на материале Урока 6, но содержит существенные изменения и дополнения. Здесь вы узнаете:
По меньшей мере, три из перечисленных пунктов могут быть отнесены к "продвинутым техникам текстурирования", поэтому для работы с ними нужно хорошо понимать основы функционирования конвейера визуализации в OpenGL. Требуется знать большинство команд, изученных в предыдущих уроках и быть достаточно близко знакомым с векторной математикой. Иногда будут попадаться блоки, озаглавленные "начало теории(…)" и оканчивающиеся фразой "конец теории(…)". В таких местах рассматриваются теоретические основы вопросов, указанных в скобках, и если вы их знаете, то можете пропустить. Если возникают проблемы с пониманием кода, лучше вернуться к теоретической части и попробовать разобраться. И еще: в уроке более 1200 строк кода, значительные фрагменты которого очевидны и скучны для тех, кто читал предыдущие главы. Поэтому я не стал комментировать каждую строку, пояснил только главное. Если встретите что-то вроде >…<, это значит, что строки кода были пропущены.
Итак:
#include
#include
#include
#include
#include
#include "glext.h" // Файл заголовков для мультитекстурирования
#include
#include
Параметр GLfloat MAX_EMBOSS задает "интенсивность" эффекта рельефности. Увеличение этого числа значительно усиливает эффект, но приводит к снижению качества и появлению так называемых "артефактов" изображения по краям поверхностей.
// Коэффициент рельефности. Увеличьте, чтобы усилить эффект
#define MAX_EMBOSS (GLfloat)0.008f
Давайте подготовимся к использованию расширения GL_ARB_multitexture. Это просто.
В настоящее время подавляющая часть акселераторов имеет более одного блока текстурирования на чипе. Чтобы определить, верно ли это для используемой карточки, надо проверить ее на поддержку опции GL_ARB_multitexture, которая позволяет накладывать две или более текстур на примитив за один проход. Звучит не слишком впечатляюще, но на самом деле это мощный инструмент! Практически любая сцена выглядит гораздо красивее, если ее на объекты наложено несколько текстур. Обычно для этого требуется сделать несколько "проходов", состоящих из выбора текстуры и отрисовки геометрии; при увеличении числа таких операций работа серьезно тормозится. Однако не беспокойтесь, позже все прояснится.
Вернемся к коду: __ARB_ENABLE используется, чтобы при необходимости отключить мультитекстурирование. Если хотите видеть OpenGL-расширения, раскомментируйте строку #define EXT_INFO. Доступность расширений будет проверяться во время выполнения, чтобы сохранить переносимость кода, поэтому нужны будут несколько переменных строкового типа — они заданы двумя следующими строками. Кроме того, желательно различать доступность мультитекстурирования и его использование, то есть нужны еще два флага. Наконец, нужно знать, сколько блоков текстурирования доступно (хотя мы будем использовать всего два). По меньшей мере один такой блок обязательно присутствует на любой OpenGL-совместимой карте, так что переменную maxTexelUnits надо инициализировать единичкой.
#define __ARB_ENABLE true // Используется, чтобы полностью отключить расширения
// #define EXT_INFO // Раскомментируйте, чтобы увидеть при запуске доступные расширения
#define MAX_EXTENSION_SPACE 10240 // Символы строк-описателей расширений
#define MAX_EXTENSION_LENGTH 256 // Максимальное число символов в одной строке-описателе
bool multitextureSupported=false; // Флаг, определяющий, поддерживается ли мультитекстурирование
bool useMultitexture=true; // Использовать его, если оно доступно?
GLint maxTexelUnits=1; // Число текстурных блоков. Как минимум 1 есть всегда
Следующие строки нужны, чтобы сопоставить расширениям соответствующие вызовы функций C++. Просто считайте, что PFN-и-как-там-дальше — предварительно определенный тип данных, нужный для описания вызовов функций. Мы не уверены, что к этим прототипам будут доступны функции, а потому установим их в NULL. Команды glMultiTexCoordifARB задают привязку к хорошо известным glTexCoordif, описывающим i-мерные текстурные координаты. Заметьте, что они могут полностью заменить команды, связанные с glTexCoordif. Мы пользуемся версиями с GLfloat, и нам нужны прототипы тех команд, которые оканчиваются на "f"; другие команды при этом также остаются доступны ("fv", "i" и т.д.). Два последних прототипа задают функцию выбора активного блока текстурирования (texture-unit), занятого привязкой текстур ( glActiveTextureARB() ), и функцию, определяющую, какой из текстурных блоков связан с командой выбора указателя на массив (glClientActiveTextureARB). К слову: ARB — это сокращение от "Architectural Review Board", "комитет по архитектуре". Расширения, содержащие в имени строку ARB, не требуются для реализации системы, соответствующей спецификации OpenGL, но ожидается, что такие расширения найдут широкую поддержку у производителей. Пока ARB-статус имеют только расширения, связанные с мультитекстурированием. Такая ситуация, скорее всего, указывает на то, что мультитекстурирование наносит страшный удар по производительности, когда дело касается некоторых продвинутых техник визуализации.
Пропущенные строки относятся к указателям на контекст GDI и прочему.
PFNGLMULTITEXCOORD1FARBPROC glMultiTexCoord1fARB = NULL;
PFNGLMULTITEXCOORD2FARBPROC glMultiTexCoord2fARB = NULL;
PFNGLMULTITEXCOORD3FARBPROC glMultiTexCoord3fARB = NULL;
PFNGLMULTITEXCOORD4FARBPROC glMultiTexCoord4fARB = NULL;
PFNGLACTIVETEXTUREARBPROC glActiveTextureARB = NULL;
PFNGLCLIENTACTIVETEXTUREARBPROC glClientActiveTextureARB= NULL;
Создаем глобальные переменные:
GLuint filter=1; // Какой фильтр использовать
GLuint texture[3]; // Хранит 3 текстуры
GLuint bump[3]; // Рельефы
GLuint invbump[3]; // Инвертированные рельефы
GLuint glLogo; // Указатель на OpenGL-логотип
GLuint multiLogo; // Указатель на мультитекстурированный логотип
GLfloat LightAmbient[] = { 0.2f, 0.2f, 0.2f}; // Фоновое освещение — 20% белого
GLfloat LightDiffuse[] = { 1.0f, 1.0f, 1.0f}; // Рассеянный свет — чисто белый
GLfloat LightPosition[] = { 0.0f, 0.0f, 2.0f}; // Положение источника — перед экраном
GLfloat Gray[] = { 0.5f, 0.5f, 0.5f, 1.0f};
Очередной фрагмент кода содержит числовое описание текстурированного куба, сделанного из GL_QUADS-ов. Каждые пять чисел представляют собой пару из двумерных текстурных и трехмерных вершинных координат. Это удобно для построения куба в цикле for…, учитывая, что нам потребуется сделать это несколько раз. Блок данных заканчивается прототипом функции WndProc(), хорошо известной из предыдущих уроков.
// Данные содержат грани куба в формате "2 текстурные координаты, 3 вершинные".
// Обратите внимание, что мозаичность куба минимальна.
GLfloat data[]= {
// ЛИЦЕВАЯ ГРАНЬ
0.0f, 0.0f, -1.0f, -1.0f, +1.0f,
1.0f, 0.0f, +1.0f, -1.0f, +1.0f,
1.0f, 1.0f, +1.0f, +1.0f, +1.0f,
0.0f, 1.0f, -1.0f, +1.0f, +1.0f,
// ЗАДНЯЯ ГРАНЬ
1.0f, 0.0f, -1.0f, -1.0f, -1.0f,
1.0f, 1.0f, -1.0f, +1.0f, -1.0f,
0.0f, 1.0f, +1.0f, +1.0f, -1.0f,
0.0f, 0.0f, +1.0f, -1.0f, -1.0f,
// ВЕРХНЯЯ ГРАНЬ
0.0f, 1.0f, -1.0f, +1.0f, -1.0f,
0.0f, 0.0f, -1.0f, +1.0f, +1.0f,
1.0f, 0.0f, +1.0f, +1.0f, +1.0f,
1.0f, 1.0f, +1.0f, +1.0f, -1.0f,
// НИЖНЯЯ ГРАНЬ
1.0f, 1.0f, -1.0f, -1.0f, -1.0f,
0.0f, 1.0f, +1.0f, -1.0f, -1.0f,
0.0f, 0.0f, +1.0f, -1.0f, +1.0f,
1.0f, 0.0f, -1.0f, -1.0f, +1.0f,
// ПРАВАЯ ГРАНЬ
1.0f, 0.0f, +1.0f, -1.0f, -1.0f,
1.0f, 1.0f, +1.0f, +1.0f, -1.0f,
0.0f, 1.0f, +1.0f, +1.0f, +1.0f,
0.0f, 0.0f, +1.0f, -1.0f, +1.0f,
// ЛЕВАЯ ГРАНЬ
0.0f, 0.0f, -1.0f, -1.0f, -1.0f,
1.0f, 0.0f, -1.0f, -1.0f, +1.0f,
1.0f, 1.0f, -1.0f, +1.0f, +1.0f,
0.0f, 1.0f, -1.0f, +1.0f, -1.0f
};
LRESULT CALLBACK WndProc(HWND, UINT, WPARAM, LPARAM); // Объявление WndProc
В следующем блоке кода реализована проверка поддержки расширений во время выполнения.
Во-первых, предположим, что у нас есть длинная строка, содержащая список всех поддерживаемых расширений, представленных в виде подстрок, разделенных символом ‘\n’. Таким образом, надо провести поиск этого символа и начать сравнение string с search до достижения либо очередного ‘\n’, либо отличия в сравниваемых строках. В первом случае вернем в "найдено" значение true, во втором — возьмем следующую подстроку, и так до тех пор, пока не кончится string. Со string придется немного повозиться, поскольку она начинается не с символа ‘\n’.
Кстати: проверку доступности любого данного расширения во время выполнения программы надо выполнять ВСЕГДА!
bool isInString(char *string, const char *search) {
int pos=0;
int maxpos=strlen(search)-1;
int len=strlen(string);
char *other;
for (int i=0; i
other=&string[i];
pos=0; // Начать новый поиск
while (string[i]!='\n') { // Поиск по всей строке расширения
if (string[i]==search[pos]) pos++; // Следующий символ
if ((pos>maxpos) && string[i+1]=='\n') return true; // А вот и она!
i++;
}
}
}
return false; // Простите, не нашли!
}
Теперь извлечем строку расширений и преобразуем ее в строки, разделенные символом ‘\n’, чтобы провести поиск. Если будет обнаружена строка ”GL_ARB_multitexture”, значит, эта опция поддерживается. Но чтобы ее использовать, нужно, во-первых, чтобы __ARB_ENABLE была установлена в true, а во-вторых, чтобы карточка поддерживала расширение GL_EXT_texture_env_combine, которое указывает, что аппаратура разрешает некоторые новые способы взаимодействия между своими текстурными блоками. Это необходимо, поскольку GL_ARB_multitexture обеспечивает лишь вывод обработанных данных последовательно с текстурного блока с меньшим номером на блок с большим, а поддержка GL_EXT_texture_env_combine означает возможность использования уравнений смешивания повышенной сложности, эффект от которых совсем другой. Если все необходимые расширения поддерживаются и мы не запретили их сами, определим количество доступных текстурных блоков. Это число будет храниться в maxTexelUnits. Затем установим связь между функциями и их именами, для этого воспользуемся вызовом wglGetProcAdress(), передавая ей в качестве параметра строку-имя искомой функции и проводя преобразование типа результата, чтобы гарантировать совпадение ожидаемого и полученного типов.
bool initMultitexture(void) {
char *extensions;
extensions=strdup((char *) glGetString(GL_EXTENSIONS)); // Получим строку расширений
int len=strlen(extensions);
for (int i=0; i
#ifdef EXT_INFO
MessageBox(hWnd,extensions,"поддерживаются расширения GL:",MB_OK | MB_ICONINFORMATION);
#endif
if (isInString(extensions,"GL_ARB_multitexture") // Мультитекстурирование поддерживается?
&& __ARB_ENABLE // Проверим флаг
// Поддерживается среда комбинирования текстур?
&& isInString(extensions,"GL_EXT_texture_env_combine"))
{
glGetIntegerv(GL_MAX_TEXTURE_UNITS_ARB,&maxTexelUnits);
glMultiTexCoord1fARB = (PFNGLMULTITEXCOORD1FARBPROC) wglGetProcAddress("glMultiTexCoord1fARB");
glMultiTexCoord2fARB = (PFNGLMULTITEXCOORD2FARBPROC) wglGetProcAddress("glMultiTexCoord2fARB");
glMultiTexCoord3fARB = (PFNGLMULTITEXCOORD3FARBPROC) wglGetProcAddress("glMultiTexCoord3fARB");
glMultiTexCoord4fARB = (PFNGLMULTITEXCOORD4FARBPROC) wglGetProcAddress("glMultiTexCoord4fARB");
glActiveTextureARB = (PFNGLACTIVETEXTUREARBPROC) wglGetProcAddress("glActiveTextureARB");
glClientActiveTextureARB= (PFNGLCLIENTACTIVETEXTUREARBPROC) wglGetProcAddress("glClientActiveTextureARB");
#ifdef EXT_INFO
MessageBox(hWnd,"Будет использовано расширение GL_ARB_multitexture.",
"опция поддерживается!",MB_OK | MB_ICONINFORMATION);
#endif
return true;
}
useMultitexture=false;// Невозможно использовать то, что не поддерживается аппаратурой
return false;
}
InitLights() инициализирует освещение OpenGL, будучи вызвана позже из InitGL().
void initLights(void) {
// Загрузка параметров освещения в GL_LIGHT1
glLightfv(GL_LIGHT1, GL_AMBIENT, LightAmbient);
glLightfv(GL_LIGHT1, GL_DIFFUSE, LightDiffuse);
glLightfv(GL_LIGHT1, GL_POSITION, LightPosition);
glEnable(GL_LIGHT1);
}
Здесь грузится УЙМА текстур. Поскольку у функции auxDIBImageLoad() есть собственный обработчик ошибок, а LoadBMP() труднопредсказуема и требует блока try-catch, я отказался от нее. Но вернемся к процедуре загрузки. Сначала берем базовую картинку и создаем на ее основе три фильтрованных текстуры (в режимах GL_NEAREST, GL_LINEAR и GL_LINEAR_MIPMAP_NEAREST). Обратите внимание, для хранения растра используется лишь один экземпляр структуры данных, поскольку в один момент открытой нужна лишь одна картинка. Здесь применяется новая структура данных, alpha — в ней содержится альфа-слой текстур. Такой подход позволяет хранить RGBA-изображения в виде двух картинок: основного 24-битного RGB растра и 8-битного альфа-канала в шкале серого. Чтобы индикатор состояния работал корректно, нужно удалять Image-блок после каждой загрузки и сбрасывать его в NULL.
Еще одна особенность: при задании типа текстуры используется GL_RGB8 вместо обычного "3". Это сделано для совместимости с будущими версиями OpenGL-ICD и рекомендуется к использованию вместо любого другого числа. Такие параметры я пометил оранжевым.
int LoadGLTextures() { // Загрузка растра и преобразование в текстуры
bool status=true; // Индикатор состояния
AUX_RGBImageRec *Image=NULL; // Создадим место для хранения текстур
char *alpha=NULL;
// Загрузим базовый растр
if (Image=auxDIBImageLoad("Data/Base.bmp")) {
glGenTextures(3, texture); // Создадим три текстуры
// Создаем текстуру с фильтром по ближайшему
glBindTexture(GL_TEXTURE_2D, texture[0]);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MAG_FILTER,GL_NEAREST);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MIN_FILTER,GL_NEAREST);
glTexImage2D(GL_TEXTURE_2D, 0, GL_RGB8, Image->sizeX, Image->sizeY, 0,
GL_RGB, GL_UNSIGNED_BYTE, Image->data);
// Создаем текстуру с фильтром усреднения
glBindTexture(GL_TEXTURE_2D, texture[1]);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MAG_FILTER,GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MIN_FILTER,GL_LINEAR);
glTexImage2D(GL_TEXTURE_2D, 0, GL_RGB8, Image->sizeX, Image->sizeY, 0,
GL_RGB, GL_UNSIGNED_BYTE, Image->data);
// Создаем текстуру с мип-наложением
glBindTexture(GL_TEXTURE_2D, texture[2]);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MAG_FILTER,GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MIN_FILTER,GL_LINEAR_MIPMAP_NEAREST);
gluBuild2DMipmaps(GL_TEXTURE_2D, GL_RGB8, Image->sizeX, Image->sizeY,
GL_RGB, GL_UNSIGNED_BYTE, Image->data);
}
else status=false;
if (Image) { // Если текстура существует
if (Image->data) delete Image->data; // Если изображение существует
delete Image;
Image=NULL;
}
Загрузим рельеф. По причинам, объясняемым ниже, текстура рельефа должна иметь 50% яркость, поэтому ее надо промасштабировать. Сделаем это через команды glPixelTransferf(), которые описывают попиксельное преобразование данных растра в текстуру. Если вы до сих пор не пользовались командами семейства glPixelTransfer(), рекомендую обратить на них пристальное внимание, поскольку они часто бывают очень удобны и полезны.
Теперь учтем, что нам не нужно, чтобы базовая картинка многократно повторялась в текстуре. Чтобы получить картинку единожды, растянутой в нужное количество раз, ее надо привязать к текстурным координатам с (s,t)=(0.0f, 0.0f) по (s,t)=(1.0f, 1.0f). Все остальные координаты привязываются к чистому черному цвету через вызовы glTexParameteri(), которые даже не требуют пояснений.
// Загрузим рельефы
if (Image=auxDIBImageLoad("Data/Bump.bmp")) {
glPixelTransferf(GL_RED_SCALE,0.5f); // Промасштабируем яркость до 50%,
glPixelTransferf(GL_GREEN_SCALE,0.5f); // поскольку нам нужна половинная интенсивность
glPixelTransferf(GL_BLUE_SCALE,0.5f);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_WRAP_S,GL_CLAMP); // Не укладывать паркетом
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_WRAP_T,GL_CLAMP);
glGenTextures(3, bump); // Создать три текстуры
// Создать текстуру с фильтром по ближайшему
>…<
// Создать текстуру с фильтром усреднения
>…<
// Создать текстуру с мип-наложением
>…<
С этой фразой вы уже знакомы: по причинам, объясненным ниже, нужно создать инвертированную карту рельефа с той же 50% яркостью. Для этого вычтем полученный ранее растр из чистого белого цвета {255, 255, 255}. Поскольку мы НЕ возвращали RGB-масштабирование на 100% уровень (я три часа разбирался, пока понял, что здесь скрывалась основная ошибка первой версии урока!), инверсный рельеф тоже получится 50% яркости.
for (int i=0; i<3*Image->sizeX*Image->sizeY; i++) // Проинвертируем растр
Image->data[i]=255-Image->data[i];
glGenTextures(3, invbump); // Создадим три текстуры
// с фильтром по ближайшему
>…<
// с фильтром усреднения
>…<
// с мип-наложением
>…<
}
else status=false;
if (Image) { // Если текстура существует
if (Image->data) delete Image->data; // Если изображение текстуры существует
delete Image;
Image=NULL;
}
Загрузка изображения логотипа очень проста, кроме, разве что, фрагмента рекомбинации RGB-A. Он, впрочем, тоже достаточно очевиден. Заметьте, что текстура строится на основе alpha-, а не Image-блока! Здесь применена только одна фильтрация.
// Загрузка картинки логотипа
if (Image=auxDIBImageLoad("Data/OpenGL_ALPHA.bmp")) {
alpha=new char[4*Image->sizeX*Image->sizeY];
// Выделим память для RGBA8-текстуры
for (int a=0; a
alpha[4*a+3]=Image->data[a*3]; // Берем красную величину как альфа-канал
if (!(Image=auxDIBImageLoad("Data/OpenGL.bmp"))) status=false;
for (a=0; a
alpha[4*a]=Image->data[a*3]; // R
alpha[4*a+1]=Image->data[a*3+1]; // G
alpha[4*a+2]=Image->data[a*3+2]; // B
}
glGenTextures(1, &glLogo); // Создать одну текстуру
// Создать RGBA8-текстуру с фильтром усреднения
glBindTexture(GL_TEXTURE_2D, glLogo);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MAG_FILTER,GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MIN_FILTER,GL_LINEAR);
glTexImage2D(GL_TEXTURE_2D, 0, GL_RGBA8, Image->sizeX, Image->sizeY, 0,
GL_RGBA, GL_UNSIGNED_BYTE, alpha);
delete alpha;
}
else status=false;
if (Image) { // Если текстура существует
if (Image->data) delete Image->data; // Если изображение текстуры существует
delete Image;
Image=NULL;
}
// Загрузим логотип "Extension Enabled"
if (Image=auxDIBImageLoad("Data/multi_on_alpha.bmp")) {
alpha=new char[4*Image->sizeX*Image->sizeY]; // Выделить память для RGBA8-текстуры
>…<
glGenTextures(1, &multiLogo); // Создать одну текстуру
// Создать RGBA8-текстуру с фильтром усреднения
>…<
delete alpha;
}
else status=false;
if (Image) { // Если текстура существует
if (Image->data) delete Image->data; // Если изображение текстуры существует
delete Image;
Image=NULL;
}
return status; // Вернем состояние
}
Далее идет практически единственная неизмененная функция ReSizeGLScene(), и ее я пропустил. За ней следует функция doCube(), рисующая куб с единичными нормалями. Она задействует только текстурный блок №0, потому что glTexCoord2f(s,t) делает то же самое, что и glMultiTexCoord2f(GL_TEXTURE0_ARB,s,t). Обратите внимание, что куб нельзя создать, используя чередующиеся массивы, но это тема для отдельного разговора. Кроме того, учтите, что куб НЕВОЗМОЖНО создать, пользуясь списками отображения. Видимо, точность внутреннего представления данных, используемая в этих списках, не соответствует точности, применяемой в GLfloat. Это ведет к неприятным эффектам, которые называются проблемами деколирования (когда источник света не влияет на закрашивание объекта), поэтому от списков я решил отказаться. Вообще, я полагаю, что надо либо делать всю геометрию, пользуясь списками, либо не применять их вообще. Смешивание разных подходов приводит к проблемам, которые где-нибудь да проявятся, даже если на вашей аппаратуре все пройдет успешно.
GLvoid ReSizeGLScene(GLsizei width, GLsizei height)
// Изменить размер и инициализировать окно GL
>…<
void doCube (void) {
int i;
glBegin(GL_QUADS);
// Передняя грань
glNormal3f( 0.0f, 0.0f, +1.0f);
for (i=0; i<4; i++) {
glTexCoord2f(data[5*i],data[5*i+1]);
glVertex3f(data[5*i+2],data[5*i+3],data[5*i+4]);
}
// Задняя грань
glNormal3f( 0.0f, 0.0f,-1.0f);
for (i=4; i<8; i++) {
glTexCoord2f(data[5*i],data[5*i+1]);
glVertex3f(data[5*i+2],data[5*i+3],data[5*i+4]);
}
// Верхняя грань
glNormal3f( 0.0f, 1.0f, 0.0f);
for (i=8; i<12; i++) {
glTexCoord2f(data[5*i],data[5*i+1]);
glVertex3f(data[5*i+2],data[5*i+3],data[5*i+4]);
}
// Нижняя грань
glNormal3f( 0.0f,-1.0f, 0.0f);
for (i=12; i<16; i++) {
glTexCoord2f(data[5*i],data[5*i+1]);
glVertex3f(data[5*i+2],data[5*i+3],data[5*i+4]);
}
// Правая грань
glNormal3f( 1.0f, 0.0f, 0.0f);
for (i=16; i<20; i++) {
glTexCoord2f(data[5*i],data[5*i+1]);
glVertex3f(data[5*i+2],data[5*i+3],data[5*i+4]);
}
// Левая грань
glNormal3f(-1.0f, 0.0f, 0.0f);
for (i=20; i<24; i++) {
glTexCoord2f(data[5*i],data[5*i+1]);
glVertex3f(data[5*i+2],data[5*i+3],data[5*i+4]);
}
glEnd();
}
Время инициализировать OpenGL. Все как в Уроке 06, кроме вызова initLights() вместо прямой инициализации источников света в теле функции. Да, и еще одно: я выполняю здесь настройку мультитекстурирования.
int InitGL(GLvoid) // Все настройки OpenGL проходят здесь
{
multitextureSupported=initMultitexture();
if (!LoadGLTextures()) return false; // Переход к процедуре загрузки текстур
glEnable(GL_TEXTURE_2D); // Включить привязку текстур
glShadeModel(GL_SMOOTH); // Включит сглаживание
glClearColor(0.0f, 0.0f, 0.0f, 0.5f); // Черный фон
glClearDepth(1.0f); // Установка буфера глубины
glEnable(GL_DEPTH_TEST); // Включить проверку глубины
glDepthFunc(GL_LEQUAL); // Тип проверки глубины
glHint(GL_PERSPECTIVE_CORRECTION_HINT, GL_NICEST); // Наилучшая коррекция перспективы
initLights(); // Инициализация освещения OpenGL
return true // Инициализация закончилась успешно
}
95% всей работы содержится здесь. Все, что упоминалось под грифом "по причинам, объясненным ниже", будет расписано в этом теоретическом блоке.
Начало теории ( Наложение микрорельефа методом тиснения )
Если у вас установлен просмотрщик Powerpoint-презентаций, я настоятельно рекомендую скачать следующую презентацию:
"Emboss Bump Mapping" by Michael I. Gold, nVidia Corp. [.ppt, 309K]
Для тех, у кого нет просмотрщика, я попытался перевести презентацию в html-формат. Вот она:
Наложение микрорельефа методом тиснения
Майкл И. Голд
Корпорация Nvidia
Наложение микрорельефа (bump mapping)
Действительное наложение микрорельефа использует попиксельные вычисления освещенности
Наложение микрорельефа методом тиснения (emboss bump mapping)
Микрорельеф, наложенный тиснением, похож на резьбу по материалу
Расчет рассеяния света
C=(L*N) x Dl x Dm
Аппроксимация коэффициента рассеяния L*N
В текстурной карте содержится поле высот
Приближенное вычисление производной
Используется приближенное вычисление производной
Вычисление рельефа
1) Исходный рельеф (H0).
2) На исходный рельеф (H0) накладывается другой, (H1), слегка сдвинутый в направлении источника света.
3) Из второго вычитается первый (H0-H1). Появляются освещенные (B, bright) и затемненные (D, dark) участки.
Вычисление освещенности
Вычисляется цвет фрагмента Cf
И все? Так просто!
Нет, мы еще не закончили. Мы должны:
Создание текстуры
Берегите текстуры!
Вычисление смещения текстур
Отображение вектора освещения в пространство нормали
Вычисление смещения текстур (продолжение)
Используем вектор освещения в пространстве нормали для смещения
Реализация на TNT
Реализация на TNT (продолжение)
Первичная установка комбайна 0:
Установка RGB комбайна 1:
Конец теории ( Наложение микрорельефа методом тиснения )
Мы у себя делаем все не совсем так, как это предложено для TNT, поскольку хотим, чтобы наша программа работала на любом железе, однако здесь есть пара-тройка ценных идей. Во-первых, то, что на большинстве карточек наложение рельефа — многопроходная операция (хотя это не относится к семейству TNT, где рельефность можно реализовать за один двухтекстурный проход). Сейчас вы, наверное, оценили, какая отличная вещь — возможность мультитекстурирования. Теперь мы напишем 3-проходный немультитекстурный алгоритм, который можно (и мы это сделаем) реализовать за два мультитекстурных прохода.
Кроме того, вы, вероятно, поняли, что нам придется проводить умножения матриц на матрицы и матриц на вектора. Но об этом можно не беспокоиться: в OpenGL операция умножения матриц реализована (если точность правильная) и умножения матрицы на вектор реализована в функции VMatMult(M,v), где матрица M умножается на вектор v и результат сохраняется в v, то есть v:=M*v. Все передаваемые матрицы и вектора должны быть гомогенны (то бишь в одной системе координат — прим. перев.) и представлять собой матрицы 4x4 и четырехмерные вектора. Такие требования гарантируют быстрое и правильное умножение векторов и матриц по правилам OpenGL.
// Вычисляет v=vM, M — матрица 4x4 в порядке столбец-строка, v — четырехмерный вектор-строка (т.е. транспонированный)
void VMatMult(GLfloat *M, GLfloat *v) {
GLfloat res[3];
res[0]=M[ 0]*v[0]+M[ 1]*v[1]+M[ 2]*v[2]+M[ 3]*v[3];
res[1]=M[ 4]*v[0]+M[ 5]*v[1]+M[ 6]*v[2]+M[ 7]*v[3];
res[2]=M[ 8]*v[0]+M[ 9]*v[1]+M[10]*v[2]+M[11]*v[3];
v[0]=res[0];
v[1]=res[1];
v[2]=res[2];
v[3]=M[15]; // Гомогенные координаты
}
Начало теории ( Алгоритмы наложения микрорельефа методом тиснения )
Сейчас мы обсудим два разных алгоритма. Первый я нашел несколько дней назад здесь:
http://www.nvidia.com/marketing/Developer/DevRel.nsf/TechnicalDemosFrame?OpenPage
Программа называется GL_BUMP и была написана Диего Тартара (Diego Tartara) в 1999 году. Диего создал очень симпатичный пример наложения микрорельефа, хотя и не лишенный некоторых недостатков.
Однако давайте взглянем на алгоритм:
Выглядит неплохо! В основном здесь повторен алгоритм, предложенный Майклом Голдом — мы рассмотрели его в предыдущем теоретическом блоке. Однако у нового варианта есть существенный недочет: Тартара берет проекцию только в плоскости xy! Для наших целей этого недостаточно, поскольку теряется необходимая z-компонента вектора v.
Диего выполняет освещение так же, как и мы: через встроенный в OpenGL механизм расчета. Поскольку мы не можем позволить себе комбинаторный метод, предложенный Голдом (наша программа должна работать на любом оборудовании, а не только на чипах TNT!), хранить коэффициент диффузного рассеяния в альфа-канале нельзя. Вспомним, что нас в любом случае будет 3 прохода немультитекстурного / 2 прохода мультитекстурного наложения. Почему бы не применить механизм освещения из OpenGL в последнем проходе, чтобы разобраться с окружающим освещением и цветами? Правда, это возможно (и красиво выглядит) только потому, что у нас нет геометрически сложных сцен — имейте это в виду. Если, не дай Бог, возникнет нужда просчитать рельеф нескольких тысяч треугольников, придется вам изобретать что-то новое.
Далее, Диего использует мультитекстурирование, которое как мы увидим впоследствии, далеко не так просто, как может показаться для данного случая.
Вернемся к нашей реализации. Она практически совпадает с рассмотренным алгоритмом, за исключением шага проецирования, где мы используем другой подход:
Что в модели хорошего:
Какие недостатки:
На этом рисунке показано, где расположены вектора. t и s можно получить путем вычитания смежных векторов, но нужно следить за тем, чтобы они были верно направлены и нормализованы. Синей точкой помечена вершина, к которой проведена привязка texCoord2f(0.0f,0.0f).
Конец теории ( Алгоритмы наложения микрорельефа методом тиснения )
Давайте сначала рассмотрим формирование сдвига текстурных координат. Функция называется SetUpBumps(), потому что именно этим она и занимается:
// Выполнение сдвига текстуры
// n : нормаль к поверхности. Должна иметь длину 1
// c : текущая вершина на поверхности (координаты местоположения)
// l : положение источника света
// s : направление s-координаты текстуры в пространстве объекта
// (должна быть нормализована!)
// t : направление t-координаты текстуры в пространстве объекта
// (должна быть нормализована!)
void SetUpBumps(GLfloat *n, GLfloat *c, GLfloat *l, GLfloat *s, GLfloat *t) {
GLfloat v[3]; // Вектор от текущей точки к свету
GLfloat lenQ; // Используется для нормализации
// Вычислим и нормализуем v
v[0]=l[0]-c[0];
v[1]=l[1]-c[1];
v[2]=l[2]-c[2];
lenQ=(GLfloat) sqrt(v[0]*v[0]+v[1]*v[1]+v[2]*v[2]);
v[0]/=lenQ;
v[1]/=lenQ;
v[2]/=lenQ;
// Получим величины проекции v вдоль каждой оси системы текстурных координат
c[0]=(s[0]*v[0]+s[1]*v[1]+s[2]*v[2])*MAX_EMBOSS;
c[1]=(t[0]*v[0]+t[1]*v[1]+t[2]*v[2])*MAX_EMBOSS;
}
Не так уж все и сложно, а? Но знание теории необходимо для понимания и управления эффектом (я даже сам разобрался в ЭТОМ, пока писал урок).
Мне нравится, чтобы во время работы презентационных программ по экрану летал логотип. У нас их целых два. Вызов doLogo() сбрасывает матрицу GL_MODELVIEW, поэтому он будет выполнен на последней стадии визуализации.
Функция отображает два логотипа: OpenGL и логотип мультитекстурного режима, если он включен. Логотипы содержат альфа-канал и, соответственно, полупрозрачны. Для реализации этого эффекта использованы GL_SRC_ALPHA и GL_ONE_MINUS_SRC_ALPHA, как рекомендовано OpenGL-документацией. Логотипы планарны, поэтому проводить z-сортировку нет необходимости. Числа, взятые для их высот, подобраны эмпирически (a.k.a. методом научного тыка) так, чтобы все помещалось в края экрана. Нужно включить смешивание и выключить освещение, чтобы избежать неприятных эффектов, а чтобы гарантировать размещение логотипов поверх сцены, достаточно сбросить матрицу GL_MODELVIEW и установить функцию глубины в GL_ALWAYS.
void doLogo(void) {
// ВЫЗЫВАТЬ В ПОСЛЕДНЮЮ ОЧЕРЕДЬ!!! отображает два логотипа
glDepthFunc(GL_ALWAYS);
glBlendFunc(GL_SRC_ALPHA,GL_ONE_MINUS_SRC_ALPHA);
glEnable(GL_BLEND);
glDisable(GL_LIGHTING);
glLoadIdentity();
glBindTexture(GL_TEXTURE_2D,glLogo);
glBegin(GL_QUADS);
glTexCoord2f(0.0f,0.0f); glVertex3f(0.23f, -0.4f,-1.0f);
glTexCoord2f(1.0f,0.0f); glVertex3f(0.53f, -0.4f,-1.0f);
glTexCoord2f(1.0f,1.0f); glVertex3f(0.53f, -0.25f,-1.0f);
glTexCoord2f(0.0f,1.0f); glVertex3f(0.23f, -0.25f,-1.0f);
glEnd();
if (useMultitexture) {
glBindTexture(GL_TEXTURE_2D,multiLogo);
glBegin(GL_QUADS);
glTexCoord2f(0.0f,0.0f); glVertex3f(-0.53f, -0.25f,-1.0f);
glTexCoord2f(1.0f,0.0f); glVertex3f(-0.33f, -0.25f,-1.0f);
glTexCoord2f(1.0f,1.0f); glVertex3f(-0.33f, -0.15f,-1.0f);
glTexCoord2f(0.0f,1.0f); glVertex3f(-0.53f, -0.15f,-1.0f);
glEnd();
}
}
Здесь начинается функция, реализующая наложение микрорельефа без использования мультитекстурирования. Это трехпроходная реализация. На первом шаге GL_MODELVIEW инвертируется путем применения к тождественной ей матрице всех шагов, применяемых позже к GL_MODELVIEW, но в обратном порядке и с инвертированными величинами. Такая матрица преобразования, будучи применена к объекту, "отменяет" воздействие GL_MODELVIEW. Мы получим ее от OpenGL вызовом glGetFloatv(). Напоминаю, что матрица должна быть массивом из 16 величин и что она транспонирована!
Кстати: если вы не уверены, в каком порядке была создана матрица вида модели, подумайте о возможности использования мировой системы координат, потому что классическая инверсия произвольной матрицы — вычислительно очень дорогостоящая операция. Впрочем, при обработке значительного числа вершин инверсия матрицы вида модели может быть более приемлемым выходом и, возможно, будет выполняться быстрее, чем расчет мировых координат для каждой вершины.
bool doMesh1TexelUnits(void) {
GLfloat c[4]={0.0f,0.0f,0.0f,1.0f}; // Текущая вершина
GLfloat n[4]={0.0f,0.0f,0.0f,1.0f}; // Нормаль к текущей поверхности
GLfloat s[4]={0.0f,0.0f,0.0f,1.0f}; // s-вектор, нормализованный
GLfloat t[4]={0.0f,0.0f,0.0f,1.0f}; // t-вектор, нормализованный
GLfloat l[4]; // Содержит координаты источника освещения,
// который будет переведен в мировые координаты
GLfloat Minv[16]; // Инвертированная матрица вида модели
int i;
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT); // Очистка экрана и буфера глубины
// Инвертируем матрицу вида модели. Заменяет один Push/Pop и один glLoadIdentity();
// Выполняется проведением всех преобразований в обратную сторону в обратном порядке
glLoadIdentity();
glRotatef(-yrot,0.0f,1.0f,0.0f);
glRotatef(-xrot,1.0f,0.0f,0.0f);
glTranslatef(0.0f,0.0f,-z);
glGetFloatv(GL_MODELVIEW_MATRIX,Minv);
glLoadIdentity();
glTranslatef(0.0f,0.0f,z);
glRotatef(xrot,1.0f,0.0f,0.0f);
glRotatef(yrot,0.0f,1.0f,0.0f);
// Преобразование положения источника в систему координат объекта:
l[0]=LightPosition[0];
l[1]=LightPosition[1];
l[2]=LightPosition[2];
l[3]=1.0f; // Гомогенные координаты
VMatMult(Minv,l);
На первом шаге надо:
Будет визуализирован куб, содержащий только текстуру рельефа.
glBindTexture(GL_TEXTURE_2D, bump[filter]);
glDisable(GL_BLEND);
glDisable(GL_LIGHTING);
doCube();
На втором шаге надо:
Здесь будет визуализирован куб с корректно наложенной картой высот, но без цветов.
Можно было бы уменьшить время вычисления, повернув вектор освещения в обратную сторону. Однако этот способ не работает корректно, так что мы сделаем все просто: повернем каждую нормаль и центр так же, как делаем это с геометрией.
glBindTexture(GL_TEXTURE_2D,invbump[filter]);
glBlendFunc(GL_ONE,GL_ONE);
glDepthFunc(GL_LEQUAL);
glEnable(GL_BLEND);
glBegin(GL_QUADS);
// Передняя грань
n[0]=0.0f;
n[1]=0.0f;
n[2]=1.0f;
s[0]=1.0f;
s[1]=0.0f;
s[2]=0.0f;
t[0]=0.0f;
t[1]=1.0f;
t[2]=0.0f;
for (i=0; i<4; i++) {
c[0]=data[5*i+2];
c[1]=data[5*i+3];
c[2]=data[5*i+4];
SetUpBumps(n,c,l,s,t);
glTexCoord2f(data[5*i]+c[0], data[5*i+1]+c[1]);
glVertex3f(data[5*i+2], data[5*i+3], data[5*i+4]);
}
// Задняя грань
n[0]=0.0f;
n[1]=0.0f;
n[2]=-1.0f;
s[0]=-1.0f;
s[1]=0.0f;
s[2]=0.0f;
t[0]=0.0f;
t[1]=1.0f;
t[2]=0.0f;
for (i=4; i<8; i++) {
c[0]=data[5*i+2];
c[1]=data[5*i+3];
c[2]=data[5*i+4];
SetUpBumps(n,c,l,s,t);
glTexCoord2f(data[5*i]+c[0], data[5*i+1]+c[1]);
glVertex3f(data[5*i+2], data[5*i+3], data[5*i+4]);
}
// Верхняя грань
n[0]=0.0f;
n[1]=1.0f;
n[2]=0.0f;
s[0]=1.0f;
s[1]=0.0f;
s[2]=0.0f;
t[0]=0.0f;
t[1]=0.0f;
t[2]=-1.0f;
for (i=8; i<12; i++) {
c[0]=data[5*i+2];
c[1]=data[5*i+3];
c[2]=data[5*i+4];
SetUpBumps(n,c,l,s,t);
glTexCoord2f(data[5*i]+c[0], data[5*i+1]+c[1]);
glVertex3f(data[5*i+2], data[5*i+3], data[5*i+4]);
}
// Нижняя грань
n[0]=0.0f;
n[1]=-1.0f;
n[2]=0.0f;
s[0]=-1.0f;
s[1]=0.0f;
s[2]=0.0f;
t[0]=0.0f;
t[1]=0.0f;
t[2]=-1.0f;
for (i=12; i<16; i++) {
c[0]=data[5*i+2];
c[1]=data[5*i+3];
c[2]=data[5*i+4];
SetUpBumps(n,c,l,s,t);
glTexCoord2f(data[5*i]+c[0], data[5*i+1]+c[1]);
glVertex3f(data[5*i+2], data[5*i+3], data[5*i+4]);
}
// Правая грань
n[0]=1.0f;
n[1]=0.0f;
n[2]=0.0f;
s[0]=0.0f;
s[1]=0.0f;
s[2]=-1.0f;
t[0]=0.0f;
t[1]=1.0f;
t[2]=0.0f;
for (i=16; i<20; i++) {
c[0]=data[5*i+2];
c[1]=data[5*i+3];
c[2]=data[5*i+4];
SetUpBumps(n,c,l,s,t);
glTexCoord2f(data[5*i]+c[0], data[5*i+1]+c[1]);
glVertex3f(data[5*i+2], data[5*i+3], data[5*i+4]);
}
// Левая грань
n[0]=-1.0f;
n[1]=0.0f;
n[2]=0.0f;
s[0]=0.0f;
s[1]=0.0f;
s[2]=1.0f;
t[0]=0.0f;
t[1]=1.0f;
t[2]=0.0f;
for (i=20; i<24; i++) {
c[0]=data[5*i+2];
c[1]=data[5*i+3];
c[2]=data[5*i+4];
SetUpBumps(n,c,l,s,t);
glTexCoord2f(data[5*i]+c[0], data[5*i+1]+c[1]);
glVertex3f(data[5*i+2], data[5*i+3], data[5*i+4]);
}
glEnd();
На третьем шаге надо:
Это заключительная стадия расчета, с учетом освещения. Чтобы корректно переключаться между мультитекстурным и однотекстурным режимами, надо сначала выставить среду текстурирования в "нормальный" режим GL_MODULATE. Если захочется отказаться от наложения цветной текстуры, достаточно ограничиться первыми двумя проходами и пропустить третий.
if (!emboss) {
glTexEnvf (GL_TEXTURE_ENV, GL_TEXTURE_ENV_MODE, GL_MODULATE);
glBindTexture(GL_TEXTURE_2D,texture[filter]);
glBlendFunc(GL_DST_COLOR,GL_SRC_COLOR);
glEnable(GL_LIGHTING);
doCube();
}
На финальном шаге надо:
xrot+=xspeed;
yrot+=yspeed;
if (xrot>360.0f) xrot-=360.0f;
if (xrot<0.0f) xrot+=360.0f;
if (yrot>360.0f) yrot-=360.0f;
if (yrot<0.0f) yrot+=360.0f;
/* ПОСЛЕДНИЙ ПРОХОД: Даешь логотипы! */
doLogo();
return true; // Продолжаем
}
Следующая новая функция выполнит всю задачу за 2 прохода с использованием мультитекстурирования. Будут задействованы два текстурных блока, большее их количество резко усложнит уравнения смешивания. Лучше уж заниматься оптимизацией под TNT. Обратите внимание, практически единственное отличие от doMesh1TexelUnits() в том, что для каждой вершины отсылается не один, а два набора текстурных координат.
bool doMesh2TexelUnits(void) {
GLfloat c[4]={0.0f,0.0f,0.0f,1.0f}; // Здесь храним текущую вершину
GLfloat n[4]={0.0f,0.0f,0.0f,1.0f}; // Вектор нормали к текущей поверхности
GLfloat s[4]={0.0f,0.0f,0.0f,1.0f}; // s-вектор, нормализованный
GLfloat t[4]={0.0f,0.0f,0.0f,1.0f}; // t-вектор, нормализованный
GLfloat l[4]; // Хранит координаты источника света,
// для перевода в пространство координат объекта
GLfloat Minv[16]; // Инвертированная матрица вида модели
int i;
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT); // Очистим экран и буфер глубины
// Инвертируем матрицу вида модели. Заменяет один Push/Pop и один glLoadIdentity();
// Выполняется проведением всех преобразований в обратную сторону в обратном порядке
glLoadIdentity();
glRotatef(-yrot,0.0f,1.0f,0.0f);
glRotatef(-xrot,1.0f,0.0f,0.0f);
glTranslatef(0.0f,0.0f,-z);
glGetFloatv(GL_MODELVIEW_MATRIX,Minv);
glLoadIdentity();
glTranslatef(0.0f,0.0f,z);
glRotatef(xrot,1.0f,0.0f,0.0f);
glRotatef(yrot,0.0f,1.0f,0.0f);
// Преобразуем координаты источника света в систему координат объекта
l[0]=LightPosition[0];
l[1]=LightPosition[1];
l[2]=LightPosition[2];
l[3]=1.0f; // Гомогенные координаты
VMatMult(Minv,l);
На первом шаге надо:
Установить текстурный комбайн 0 на
Установить текстурный комбайн 1 на
Будет рассчитан куб с наложенной картой эрозии поверхности.
// ТЕКСТУРНЫЙ БЛОК #0
glActiveTextureARB(GL_TEXTURE0_ARB);
glEnable(GL_TEXTURE_2D);
glBindTexture(GL_TEXTURE_2D, bump[filter]);
glTexEnvf (GL_TEXTURE_ENV, GL_TEXTURE_ENV_MODE, GL_COMBINE_EXT);
glTexEnvf (GL_TEXTURE_ENV, GL_COMBINE_RGB_EXT, GL_REPLACE);
// ТЕКСТУРНЫЙ БЛОК #1
glActiveTextureARB(GL_TEXTURE1_ARB);
glEnable(GL_TEXTURE_2D);
glBindTexture(GL_TEXTURE_2D, invbump[filter]);
glTexEnvf (GL_TEXTURE_ENV, GL_TEXTURE_ENV_MODE, GL_COMBINE_EXT);
glTexEnvf (GL_TEXTURE_ENV, GL_COMBINE_RGB_EXT, GL_ADD);
// Общие флаги
glDisable(GL_BLEND);
glDisable(GL_LIGHTING);
Теперь визуализируем грани одну за одной, как это было сделано в doMesh1TexelUnits(). Единственное отличие — вместо glTexCoord2f() используется glMultiTexCoor2fARB(). Обратите внимание, надо прямо указывать, какой текстурный блок вы имеете в виду. Параметр должен иметь вид GL_TEXTUREi_ARB, где i лежит в диапазоне [0..31]. ( Это что же за карточка с 32 текстурными блоками? И зачем она?)
glBegin(GL_QUADS);
// Передняя грань
n[0]=0.0f;
n[1]=0.0f;
n[2]=1.0f;
s[0]=1.0f;
s[1]=0.0f;
s[2]=0.0f;
t[0]=0.0f;
t[1]=1.0f;
t[2]=0.0f;
for (i=0; i<4; i++) {
c[0]=data[5*i+2];
c[1]=data[5*i+3];
c[2]=data[5*i+4];
SetUpBumps(n,c,l,s,t);
glMultiTexCoord2fARB(GL_TEXTURE0_ARB,data[5*i], data[5*i+1]);
glMultiTexCoord2fARB(GL_TEXTURE1_ARB,data[5*i]+c[0], data[5*i+1]+c[1]);
glVertex3f(data[5*i+2], data[5*i+3], data[5*i+4]);
}
// Задняя грань
n[0]=0.0f;
n[1]=0.0f;
n[2]=-1.0f;
s[0]=-1.0f;
s[1]=0.0f;
s[2]=0.0f;
t[0]=0.0f;
t[1]=1.0f;
t[2]=0.0f;
for (i=4; i<8; i++) {
c[0]=data[5*i+2];
c[1]=data[5*i+3];
c[2]=data[5*i+4];
SetUpBumps(n,c,l,s,t);
glMultiTexCoord2fARB(GL_TEXTURE0_ARB,data[5*i], data[5*i+1]);
glMultiTexCoord2fARB(GL_TEXTURE1_ARB,data[5*i]+c[0], data[5*i+1]+c[1]);
glVertex3f(data[5*i+2], data[5*i+3], data[5*i+4]);
}
// Верхняя грань
n[0]=0.0f;
n[1]=1.0f;
n[2]=0.0f;
s[0]=1.0f;
s[1]=0.0f;
s[2]=0.0f;
t[0]=0.0f;
t[1]=0.0f;
t[2]=-1.0f;
for (i=8; i<12; i++) {
c[0]=data[5*i+2];
c[1]=data[5*i+3];
c[2]=data[5*i+4];
SetUpBumps(n,c,l,s,t);
glMultiTexCoord2fARB(GL_TEXTURE0_ARB,data[5*i], data[5*i+1]);
glMultiTexCoord2fARB(GL_TEXTURE1_ARB,data[5*i]+c[0], data[5*i+1]+c[1]);
glVertex3f(data[5*i+2], data[5*i+3], data[5*i+4]);
}
// Нижняя грань
n[0]=0.0f;
n[1]=-1.0f;
n[2]=0.0f;
s[0]=-1.0f;
s[1]=0.0f;
s[2]=0.0f;
t[0]=0.0f;
t[1]=0.0f;
t[2]=-1.0f;
for (i=12; i<16; i++) {
c[0]=data[5*i+2];
c[1]=data[5*i+3];
c[2]=data[5*i+4];
SetUpBumps(n,c,l,s,t);
glMultiTexCoord2fARB(GL_TEXTURE0_ARB,data[5*i], data[5*i+1]);
glMultiTexCoord2fARB(GL_TEXTURE1_ARB,data[5*i]+c[0], data[5*i+1]+c[1]);
glVertex3f(data[5*i+2], data[5*i+3], data[5*i+4]);
}
// Правая грань
n[0]=1.0f;
n[1]=0.0f;
n[2]=0.0f;
s[0]=0.0f;
s[1]=0.0f;
s[2]=-1.0f;
t[0]=0.0f;
t[1]=1.0f;
t[2]=0.0f;
for (i=16; i<20; i++) {
c[0]=data[5*i+2];
c[1]=data[5*i+3];
c[2]=data[5*i+4];
SetUpBumps(n,c,l,s,t);
glMultiTexCoord2fARB(GL_TEXTURE0_ARB,data[5*i], data[5*i+1]);
glMultiTexCoord2fARB(GL_TEXTURE1_ARB,data[5*i]+c[0], data[5*i+1]+c[1]);
glVertex3f(data[5*i+2], data[5*i+3], data[5*i+4]);
}
// Левая грань
n[0]=-1.0f;
n[1]=0.0f;
n[2]=0.0f;
s[0]=0.0f;
s[1]=0.0f;
s[2]=1.0f;
t[0]=0.0f;
t[1]=1.0f;
t[2]=0.0f;
for (i=20; i<24; i++) {
c[0]=data[5*i+2];
c[1]=data[5*i+3];
c[2]=data[5*i+4];
SetUpBumps(n,c,l,s,t);
glMultiTexCoord2fARB(GL_TEXTURE0_ARB,data[5*i], data[5*i+1]);
glMultiTexCoord2fARB(GL_TEXTURE1_ARB,data[5*i]+c[0], data[5*i+1]+c[1]);
glVertex3f(data[5*i+2], data[5*i+3], data[5*i+4]);
}
glEnd();
На втором шаге надо:
Здесь уже будет полностью готов куб.
glActiveTextureARB(GL_TEXTURE1_ARB);
glDisable(GL_TEXTURE_2D);
glActiveTextureARB(GL_TEXTURE0_ARB);
if (!emboss) {
glTexEnvf (GL_TEXTURE_ENV, GL_TEXTURE_ENV_MODE, GL_MODULATE);
glBindTexture(GL_TEXTURE_2D,texture[filter]);
glBlendFunc(GL_DST_COLOR,GL_SRC_COLOR);
glEnable(GL_BLEND);
glEnable(GL_LIGHTING);
doCube();
}
На последнем шаге надо
xrot+=xspeed;
yrot+=yspeed;
if (xrot>360.0f) xrot-=360.0f;
if (xrot<0.0f) xrot+=360.0f;
if (yrot>360.0f) yrot-=360.0f;
if (yrot<0.0f) yrot+=360.0f;
/* ПОСЛЕДНИЙ ПРОХОД: да будут логотипы! */
doLogo();
return true; // Продолжим
}
И, для сравнения, функция, рисующая куб без рельефа — почувствуйте разницу!
bool doMeshNoBumps(void) {
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT); // Очистить экран и буфер глубины
glLoadIdentity(); // Сбросить вид
glTranslatef(0.0f,0.0f,z);
glRotatef(xrot,1.0f,0.0f,0.0f);
glRotatef(yrot,0.0f,1.0f,0.0f);
if (useMultitexture) {
glActiveTextureARB(GL_TEXTURE1_ARB);
glDisable(GL_TEXTURE_2D);
glActiveTextureARB(GL_TEXTURE0_ARB);
}
glDisable(GL_BLEND);
glBindTexture(GL_TEXTURE_2D,texture[filter]);
glBlendFunc(GL_DST_COLOR,GL_SRC_COLOR);
glEnable(GL_LIGHTING);
doCube();
xrot+=xspeed;
yrot+=yspeed;
if (xrot>360.0f) xrot-=360.0f;
if (xrot<0.0f) xrot+=360.0f;
if (yrot>360.0f) yrot-=360.0f;
if (yrot<0.0f) yrot+=360.0f;
/* ПОСЛЕДНИЙ ПРОХОД: логотипы */
doLogo();
return true; // Продолжим
}
Все, что должна делать функция drawGLScene() — определить, какой из вариантов doMesh вызвать:
bool DrawGLScene(GLvoid) // Здесь все рисуется
{
if (bumps) {
if (useMultitexture && maxTexelUnits>1)
return doMesh2TexelUnits();
else return doMesh1TexelUnits();
}
else return doMeshNoBumps();
}
Убиваем GLWindow. Функция не изменялась, а потому не приведена:
GLvoid KillGLWindow(GLvoid) // Уничтожим окно корректно
>…<
Функция создает GLWindow; не изменена, поэтому пропущена:
BOOL CreateGLWindow(char* title, int width, int height, int bits, bool fullscreenflag)
>…<
Основной цикл обработки сообщений; не изменен, поэтому пропущен:
LRESULT CALLBACK WndProc( HWND hWnd, // Указатель окна
UINT uMsg, // Сообщение для этого окна
WPARAM wParam, // Дополнительная информация о сообщении
LPARAM lParam) // Дополнительная информация о сообщении
>…<
Основная функция окна. Здесь добавлена обработка различных дополнительных кнопок:
int WINAPI WinMain( HINSTANCE hInstance, // Экземпляр приложения
HINSTANCE hPrevInstance, // Предыдущий экземпляр
LPSTR lpCmdLine, // Параметры командной строки
int nCmdShow) // Показать состояние окна
{
>…<
if (keys['E'])
{
keys['E']=false;
emboss=!emboss;
}
if (keys['M'])
{
keys['M']=false;
useMultitexture=((!useMultitexture) && multitextureSupported);
}
if (keys['B'])
{
keys['B']=false;
bumps=!bumps;
}
if (keys['F'])
{
keys['F']=false;
filter++;
filter%=3;
}
if (keys[VK_PRIOR])
{
z-=0.02f;
}
if (keys[VK_NEXT])
{
z+=0.02f;
}
if (keys[VK_UP])
{
xspeed-=0.01f;
}
if (keys[VK_DOWN])
{
xspeed+=0.01f;
}
if (keys[VK_RIGHT])
{
yspeed+=0.01f;
}
if (keys[VK_LEFT])
{
yspeed-=0.01f;
}
}
}
}
// Выключаемся
KillGLWindow(); // Убить окно
return (msg.wParam); // Выйти из программы
}
Еще несколько слов о генерации текстур и наложении рельефа на объекты, прежде чем вы начнете ваять великие игры и поражаться, почему они идут так медленно и так ужасно выглядят:
Теперь у вас должно быть некоторое представление о вещах, обсужденных в этом уроке. Надеюсь, вам понравилось.
Вопросы, пожелания, предложения, просьбы, жалобы? Почтуйте, потому что веб-странички у меня пока еще нет.
Это мой основной проект; надеюсь, вскоре последует продолжение.
Моя признательность:
Лексемы, Расширения, Вырезка и Загрузка TGA
Tokens, Extensions, Scissor Testing And TGA Loading
Этот урок далеко не идеален, но Вы определенно узнаете кое-что новое. Я получил довольно много вопросов о расширениях и о том, как определить какие расширения поддерживаются конкретным типом видеокарты. Этот урок научит Вас определять, какие OpenGL расширения поддерживаются любой из 3D видео карт.
Также я научу Вас прокручивать часть экрана, не влияя при этом на остальную, используя вырезку. Вы также научитесь рисовать ломаные линии (GL_LINE_STRIP - прим. пер.), и, что самое важное, в этом уроке мы не будем использовать ни библиотеку AUX ни растровые изображения. Я покажу Вам, как использовать TGA-изображения в качестве текстур. С TGA изображениями не только просто работать, они поддерживают ALPHA-канал, который позволит Вам в будущих проектах использовать некоторые довольно интересные эффекты.
Первое, что Вы должны отметить в коде ниже - нет больше включения заголовочного файла библиотеки glaux (glaux.h). Важно отметить, что файл glaux.lib также можно не включать в проект. Мы не работаем с растровыми изображениями, так что нет смысла включать эти файлы в наш проект.
Используя glaux, я всегда получал от компилятора одно предупреждение (warning). Без glaux не будет ни предупреждений, ни сообщений об ошибках.
#include
#include
#include
#include
#include
#include
HDC hDC=NULL; // Частный контекст устройства
HGLRC hRC=NULL; // Постоянный контекст рендеринга
HWND hWnd=NULL; // Содержит дескриптор окна
HINSTANCE hInstance; // Содержит экземпляр приложения
bool keys[256]; // Массив для работы с клавиатурой
bool active=TRUE; // Флаг активности приложения
bool fullscreen=TRUE; // Флаг полноэкранного режима
Первое, что мы должны сделать - добавить несколько переменных. Переменная scroll будет использоваться для прокрутки части экрана вверх и вниз. Переменная maxtokens будет хранить количество лексем (расширений), поддерживаемых данной видеокартой. base хранит базу списков отображения для шрифта. swidth и sheight будут использоваться для захвата текущих размеров окна. Мы используем эти две переменные позднее в коде для облегчения расчета координат вырезки.
int scroll; // Используется для прокручивания экрана
int maxtokens; // Количество поддерживаемых расширений
int swidth; // Ширина вырезки
int sheight; // Высота вырезки
Gluint base; // База списков отображения для шрифта
Создадим структуру для хранения информации о TGA изображении, которое мы загрузим. Первая переменная imageData будет содержать указатель на данные, создающие изображение. bpp содержит количество битов на пиксель (количество битов, необходимых для описания одного пикселя - прим. пер.), используемое в TGA файле (это значение может быть 24 или 32 в зависимости от того, используется ли альфа-канал). Третья переменная width будет хранить ширину TGA изображения. height хранит высоту изображения, и texID будет указывать на текстуру, как только она будет построена. Структуру назовем TextureImage.
В строке, следующей за объявлением структуры, резервируется память для хранения одной текстуры, которую мы будем использовать в нашей программе.
typedef struct // Создать структуру
{
Glubyte *imageData; // Данные изображения (до 32 бит)
Gluint bpp; // Глубина цвета в битах на пиксель
Gluint width; // Ширина изображения
Gluint height; // Высота изображения
Gluint texID; // texID используется для выбора
// текстуры
} TextureImage; // Имя структуры
TextureImage textures[1]; // Память для хранения
// одной текстуры
LRESULT CALLBACK WndProc(HWND, UINT, WPARAM, LPARAM); // Объявление WndProc
Теперь позабавимся! Эта часть кода будет загружать TGA файл, и конвертировать его в текстуру, которая будет использоваться в нашей программе. Следует отметить, что этот код загружает только 24 или 32 битные несжатые TGA файлы. Я хорошо постарался, для того чтобы это код мог работать как с 24, так и с 32 битными файлами. :) Я никогда не говорил, что я гениален. Я хочу отметить, что этот код не весь был написан мною самостоятельно. Много хороших идей я извлек из чтения различных сайтов в сети. Я только собрал хорошие идеи и скомбинировал их в код, который хорошо работает с OpenGL. Ни легко, ни очень сложно!
Мы передаем два параметра в функцию ниже. Первый параметр (*texture) указывает на место в памяти, где можно сохранить текстуру. Второй параметр (*filename) - имя файла, который мы хотим загрузить.
Массив TGAheader[] содержит 12 байт. Эти байты мы будем сравнивать с первыми 12 байтами загружаемого TGA файла, для того чтобы убедиться в том, что это действительно TGA файл, а не файл изображения другого типа.
В TGAcompare[] будут помещены первые 12 байт загружаемого TGA файла. После этого произойдет сравнение байтов TGAcompare[] с байтами TGAheader[], для того чтобы убедиться в полном их соответствии.
header[] будет хранить 6 первых ВАЖНЫХ байт заголовка файла (ширину, высоту и количество битов на пиксель).
Переменная bytesPerPixel будет содержать результат деления количества битов на пиксель на 8, который будет являться уже количеством байтов на пиксель.
imageSize будет хранить количество байтов, которое требуется для создания изображения (ширина * высота * количество байтов на пиксель).
temp - временная переменная, будет использована для обмена байтов дальше в программе.
Последнюю переменную type я использую для выбора подходящих параметров построения текстуры, в зависимости от того, является TGA 24 или 32 битным. Если текстура 24-х битная, то мы должны использовать режим GL_RGB при построении текстуры. Если же текстура 32-х битная, то мы должны будем добавить alpha компоненту, т.е. использовать GL_RGBA (по умолчанию я предполагаю, что изображение 32-х битное, вот почему переменная type установлена в GL_RGBA).
bool LoadTGA(TextureImage *texture, char *filename)
// Загружаем TGA файл в память
{
Glubyte TGAheader[12]={0,0,2,0,0,0,0,0,0,0,0,0}; // Заголовок несжатого TGA файла
Glubyte TGAcompare[12]; // Используется для сравнения заголовка TGA файла
Glubyte header[6]; // Первые 6 полезных байт заголовка
Gluint bytesPerPixel; // Количество байтов на пиксель используемое в TGA файле
Gluint imageSize; // Количество байтов, необходимое для хранения изображения в памяти
Gluint temp; // Временная переменная
Gluint type=GL_RGBA; // Установим по умолчанию режим RBGA (32 BPP)
В первой строке кода ниже TGA файл открывается на чтение. file - указатель, который мы будем использовать для ссылки на данные в пределах файла. Команда fopen(filename, "rb") открывает файл filename, а параметр "rb" говорит нашей программе, что открыть файл нужно на чтение ([r]eading) как двоичный ([b]inary).
Инструкция if производит несколько действий. Во-первых, проверяется, не пуст ли файл. Если он пуст, то будет возвращено значение NULL, файл будет закрыт командой fclose(file) и функция вернет false.
Если файл не пуст, то мы попытаемся прочитать его первые 12 байтов в TGAcompare. Это сделает код в следующей строке: функция fread прочитает sizeof(TGAcompare) (12 байтов) из файла в TGAcompare. Затем мы проверим: соответствует ли количество байтов, прочитанных из файла, размеру TGAcompare, который должен быть равен 12 байтам. Если мы не смогли прочитать 12 байтов в TGAcompare, то файл будет закрыт, и функция возвратит false.
Если все прошло удачно, то мы сравниваем 12 байтов, которые мы прочитали в TGAcompare, с 12 байтами, которые хранятся в TGAheader.
Наконец, если все прошло великолепно, мы попытаемся прочитать следующие 6 байтов в header (важные байты). Если эти 6 байтов недоступны, файл будет закрыт и функция вернет false.
FILE *file = fopen(filename, "rb"); // Открытие TGA файла
if(file==NULL || // Существует ли файл
fread(TGAcompare,1,sizeof(TGAcompare),file)!=sizeof(TGAcompare) ||
// Если прочитаны 12 байтов заголовка
memcmp(TGAheader,TGAcompare,sizeof(TGAheader))!=0 || // Если заголовок правильный
fread(header,1,sizeof(header),file)!=sizeof(header)) // Если прочитаны следующие 6 байтов
{
if (file == NULL) // Если ошибка
return false; // Возвращаем false
else
{
fclose(file); // Если ошибка, закрываем файл
return false; // Возвращаем false
}
}
Если все прошло успешно, то теперь у нас достаточно информации для определения некоторых важных переменных. Первой переменной, которую мы определим, будет width. Мы хотим, чтобы width равнялась ширине TGA изображения. Эту ширину мы найдем, умножив значение, сохраненное в header[1], на 256. Затем мы добавим младший байт, сохраненный в header[0].
height вычисляется таким же путем, но вместо значений сохраненных в header[0] и header[1], мы используем значения, сохраненные в header[2] и header[3].
После того как мы вычислили ширину и высоту, мы должны проверить, что ширина и высота больше 0. Если ширина или высота меньше или равна нулю, файл будет закрыт и функция вернет false.
Также мы должны удостовериться, что TGA файл является 24 или 32 битным изображением. Это мы сделаем, проверив значение, сохраненное в header[4]. Если оно не равно ни 24, ни 32 (бит), то файл будет закрыт и функция вернет false.
В случае если бы Вы не осуществили проверку, возврат функцией значения false привел бы к аварийному завершению программы с сообщением "Initialization Failed". Убедитесь, что ваш TGA файл является несжатым 24 или 32 битным изображением!
// Определяем ширину TGA (старший байт*256+младший байт)
texture->width = header[1] * 256 + header[0];
// Определяем высоту TGA (старший байт*256+младший байт)
texture->height = header[3] * 256 + header[2];
if(texture->width <=0 || // Если ширина меньше или равна нулю
texture->height <=0 || // Если высота меньше или равна нулю
(header[4]!=24 && header[4]!=32)) // Является ли TGA 24 или 32 битным?
{
fclose(file); // Если где-то ошибка, закрываем файл
return false; // Возвращаем false
}
Теперь, когда мы вычислили ширину и высоту изображения, нам необходимо вычислить количество битов на пиксель, байтов на пиксель и размер изображения (в памяти).
Значение, хранящееся в header[4] - это количество битов на пиксель. Поэтому установим bpp равным header[4].
Если Вам известно что-нибудь о битах и байтах, то Вы должны знать, что 8 битов составляют байт. Для того чтобы вычислить количество байтов на пиксель, используемое в TGA файле, все, что мы должны сделать - разделить количество битов на пиксель на 8. Если изображение 32-х битное, то bytesPerPixel будет равняться 4. Если изображение 24-х битное, то bytesPerPixel будет равняться 3.
Для вычисления размера изображения мы умножим width * height * bytesPerPixel. Результат сохраним в imageSize. Так, если изображение было 100х100х32, то его размер будет 100 * 100 * 32/8 = 10000 * 4 = 40000 байтов.
texture->bpp = header[4]; // Получаем TGA бит/пиксель (24 or 32)
bytesPerPixel = texture->bpp/8; // Делим на 8 для получения байт/пиксель
// Подсчитываем размер памяти для данных TGA
imageSize = texture->width*texture->height*bytesPerPixel;
Теперь, когда нам известен размер изображения в байтах, мы должны выделить память под него. Это мы сделаем в первой строке кода ниже. imageData будет указывать на область памяти достаточно большого размера, для того, чтобы поместить туда наше изображение. malloc(imagesize) выделит память (подготовит память для использования), основываясь на необходимом размере (imageSize).
Конструкция "if" осуществляет несколько действий. Первое - проверка того, что память выделена правильно. Если это не так, imageData будет равняться NULL, файл будет закрыт и функция вернет false.
Если память была выделена, мы попытаемся прочитать изображение из файла в память. Это осуществляет строка fread(texture->imageData, 1, imageSize, file). fread читает файл. imageData указывает на область памяти, куда мы хотим поместить прочитанные данные. 1 - это количество байтов, которое мы хотим прочитать (мы хотим читать по одному байту за раз). imageSize - общее количество байтов, которое мы хотим прочитать. Поскольку imageSize равняется общему размеру памяти, достаточному для сохранения изображения, то изображение будет прочитано полностью.
После чтения данных, мы должны проверить, что количество прочитанных данных совпадает со значением, хранящимся в imageSize. Если это не так, значит где-то произошла ошибка. Если были загружены какие-то данные, мы уничтожим их (освободим память, которую мы выделили). Файл будет закрыт и функция вернет false.
texture->imageData=(GLubyte *)malloc(imageSize); // Резервируем память для хранения данных TGA
if(texture->imageData==NULL || // Удалось ли выделить память?
fread(texture->imageData, 1, imageSize, file)!=imageSize)
// Размер выделенной памяти равен imageSize?
{
if(texture->imageData!=NULL) // Были ли загружены данные?
free(texture->imageData); // Если да, то освобождаем память
fclose(file); // Закрываем файл
return false; // Возвращаем false
}
Если данные были загружены правильно, то дела идут хорошо :). Все что мы должны теперь сделать - это обменять местами Красные (Red) и Синие (Blue) байты. Данные в TGA файле хранятся в виде BGR (blue, green, red). Если мы не обменяем красные байты с синими, то все, что в нашем изображении должно быть красным, станет синим и наоборот.
Во-первых, мы создадим цикл (по i) от 0 до imageSize. Благодаря этому, мы пройдемся по всем данным. Переменная цикла (i) на каждом шаге будет увеличиваться на 3 (0, 3, 6, 9, и т.д.) если TGA файл 24-х битный, и на 4 (0, 4, 8, 12, и т.д.) - если изображение 32-х битное. Дело в том, что значение i всегда должно указывать на первый байт ([b]lue байт) нашей группы, состоящей из 3-х или 4-х байтов (BGR или BGRA - прим. пер.).
Внутри цикла мы сохраняем [b]lue байт в переменной temp. Затем мы берем [r]ed байт, хранящийся в texture->imageData[i+2] (помните, что TGA хранит цвета как BGR[A]. B - i+0, G - i+1 и R - i+2) и помещаем его туда, где находился [b]lue байт.
Наконец, мы помещаем [b]lue байт, который мы сохранили в переменной temp, туда, где находился [r]ed байт.
Если все прошло успешно, то теперь TGA хранится в памяти, как пригодные данные для OpenGL текстуры.
for(GLuint i=0; i
temp=texture->imageData[i]; // Временно сохраняем значение imageData[i]
texture->imageData[i] = texture->imageData[i + 2]; // Устанавливаем 1й байт в значение 3го байта
texture->imageData[i + 2] = temp; // Устанавливаем 3й байт в значение,
// хранящееся в temp (значение 1го байта)
}
fclose (file); // Закрываем файл
Теперь, когда у нас есть данные, пришло время сделать из них текстуру. Начнем с того, что сообщим OpenGL о нашем желании создать текстуру в памяти по адресу &texture[0].texID.
Очень важно, чтобы Вы поняли несколько вещей прежде чем мы двинемся дальше. В коде функции InitGL(), когда мы вызываем функцию LoadTGA() мы передаем ей два параметра. Первый параметр - это &textures[0]. В LoadTGA() мы не обращаемся к &textures[0], мы обращаемся к &texture[0](отсутсвует 's' в конце). Когда мы изменяем &texture[0], на самом деле изменяется &textures[0]. texture[0] отождествляется с textures[0]. Я надеюсь, что это понятно.
Таким образом, если мы хотим создать вторую текстуру, то мы должны передать в какестве параметра &textures[1]. В LoadTGA(), изменяя texture[0] мы будем изменять textures[1]. Если мы передадим &textures[2], texture[0] будет связан с &textures[2], и т.д.
Трудно объяснить, легко понять. Конечно, я не успокоюсь, пока не объясню это по-настоящему просто :). Вот бытовой пример. Допустим, что у меня есть коробка. Я назвал ее коробкой № 10. Я дал ее своему другу и попросил его заполнить ее. Моего друга мало заботит, какой у нее номер. Для него это просто коробка. Итак, он заполнил, как он считает "просто коробку" и возвратил мне ее. При этом для меня он заполнил коробку № 10. Он считает, что он заполнил обычную коробку. Если я дам ему другую коробку, названную коробкой № 11, и скажу «эй, можешь ли ты заполнить эту». Для него это опять всего лишь "коробка". Он заполнит и вернет мне ее полной. При этом для меня он заполнил коробку № 11.
Когда я передаю функции LoadTGA() параметр &textures[1], она воспринимает его как &texture[0]. Она заполняет его текстурой, и после завершения ее работы, у меня будет рабочая текстура textures[1]. Если я передам LoadTGA() &textures[2], она опять воспримет его как &texture[0]. Она заполнит его данными, И я останусь с рабочей текстурой textures[2]. В этом есть смысл :).
Во всяком случае... в коде! Мы говорим LoadTGA() построить нашу текстуру. Мы привязываем текстуру и говорим OpenGL, что она должна иметь линейный фильтр.
// Строим текстуру из данных
glGenTextures(1, &texture[0].texID); // Сгенерировать OpenGL текстуру IDs
glBindTexture(GL_TEXTURE_2D, texture[0].texID); // Привязать нашу текстуру
// Линейная фильтрация
glTexParameterf(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
// Линейная фильтрация
glTexParameterf(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
Теперь посмотрим, был ли TGA файл 24-х или 32-х битным. Если он был 24-х битным, то установим type в GL_RGB (отсутствует альфа-канал). Если бы мы этого не сделали, то OpenGL попытался бы построить текстуру с альфа-каналом. Так как информация об альфа отсутствует, то или произошел бы сбой программы или появилось бы сообщение об ошибке.
if (texture[0].bpp==24) // Если TGA 24 битный
{
type=GL_RGB; // Установим 'type' в GL_RGB
}
Теперь мы построим нашу текстуру, таким же путем как делали это всегда. Но вместо того, чтобы просто воспользоваться типом (GL_RGB или GL_RGBA), мы заменим его переменной type. Таким образом, если программа определит, что TGA был 24-х битным, то type будет GL_RGB. Если же TGA был 32-х битным, то type будет GL_RGBA.
После того как текстура будет построена, мы возвратим true. Это даст знать коду InitGL(), что все прошло успешно.
glTexImage2D(GL_TEXTURE_2D, 0, type, texture[0].width, texture[0].height,
0, type, GL_UNSIGNED_BYTE, texture[0].imageData);
return true; // Построение текстуры прошло Ok, возвратим true
}
Код ниже является нашим стандартом построения шрифта из текстуры. Все Вы встречали этот код и раньше, если Вы прошли все уроки до этого. Здесь нет ничего нового, но я считаю, что должен включить этот код, для того, чтобы облегчить понимание программы.
Единственным отличием является то, что я привязываю текстуру textures[0].texID, которая указывает на текстуру шрифта. Я добавил только лишь .texID.
GLvoid BuildFont(Glvoid) // Построение нашего шрифта
{
base=glGenLists(256); // Создадим 256 списков отображения
// Выбираем нашу текстуру шрифта
glBindTexture(GL_TEXTURE_2D, textures[0].texID);
for (int loop1=0; loop1<256; loop1++) // Цикл по всем 256 спискам
{
float cx=float(loop1%16)/16.0f; // X позиция текущего символа
float cy=float(loop1/16)/16.0f; // Y позиция текущего символа
glNewList(base+loop1,GL_COMPILE); // Начало построение списка
glBegin(GL_QUADS); // Используем квадрат для каждого символа
glTexCoord2f(cx,1.0f-cy-0.0625f); // Коорд. текстуры (Низ Лево)
glVertex2d(0,16); // Коорд. вершины (Низ Лево)
glTexCoord2f(cx+0.0625f,1.0f-cy-0.0625f); // Коорд. текстуры (Низ Право)
glVertex2i(16,16); // Коорд. вершины (Низ Право)
glTexCoord2f(cx+0.0625f,1.0f-cy-0.001f); // Коорд. текстуры (Верх Право)
glVertex2i(16,0); // Коорд. вершины (Верх Право)
glTexCoord2f(cx,1.0f-cy-0.001f); // Коорд. текстуры (Верх Лево)
glVertex2i(0,0); // Коорд. вершины (Верх Лево)
glEnd(); // Конец построения квадрата (символа)
glTranslated(14,0,0); // Смещаемся в право от символа
glEndList(); // Конец построения списка
} // Цикл пока не будут построены все 256 списков
}
Функция KillFont не изменилась. Мы создали 256 списков отображения, поэтому мы должны будем уничтожить их, когда программа будет завершаться.
GLvoid KillFont(GLvoid) // Удаляем шрифт из памяти
{
glDeleteLists(base,256); // Удаляем все 256 списков
}
Код glPrint() немного изменился. Все буквы теперь растянуты по оси y, что делает их очень высокими. Остальную часть кода я объяснял в прошлых уроках. Растяжение выполняется командой glScalef(x,y,z). На оси x мы оставляем коэффициент равным 1.0, удваиваем размер (2.0) по оси y, и оставляем 1.0 по оси z.
GLvoid glPrint( GLint x, GLint y, int set, const char *fmt, ...) // Здесь происходит печать
{
char text[1024]; // Содержит нашу строку
va_list ap; // Указатель на список аргументов
if (fmt == NULL) // Если текста нет
return; // Ничего не делаем
va_start(ap, fmt); // Разбор строки переменных
vsprintf(text, fmt, ap); // И конвертирование символов в реальные коды
va_end(ap); // Результат помещаем в строку
if (set>1) // Если выбран неправильный набор символов
{
set=1; // Если да, выбираем набор 1 (Italic)
}
glEnable(GL_TEXTURE_2D); // Разрешаем двумерное текстурирование
glLoadIdentity(); // Сбрасываем матрицу просмотра модели
glTranslated(x,y,0); // Позиционируем текст (0,0 - Верх Лево)
glListBase(base-32+(128*set));// Выбираем набор шрифта (0 или 1)
glScalef(1.0f,2.0f,1.0f); // Делаем текст в 2 раза выше
glCallLists(strlen(text),GL_UNSIGNED_BYTE, text);// Выводим текст на экран
glDisable(GL_TEXTURE_2D); // Запрещаем двумерное текстурирование
}
ReSizeGLScene() устанавливает ортографическую проекцию. Ничего нового. 0,1 - это верхний левый угол экрана. 639, 480 соответствует нижнему правому углу экрана. Это дает нам точные экранные координаты с разрешением 640х480. Заметьте, что мы устанавливаем значение swidth равным текущей ширине окна, а значение sheight равным текущей высоте окна. Всякий раз, при изменении размеров или перемещении окна, переменные sheight и swidth будут обновлены.
GLvoid ReSizeGLScene(GLsizei width, GLsizei height) // Изменение размеров и инициализация GL окна
{
swidth=width; // Устанавливаем ширину вырезки в ширину окна
sheight=height; // Устанавливаем высоту вырезки в высоту окна
if (height==0) // Предотвращаем деление на нуль
{
height=1; // Делаем высоту равной 1
}
glViewport(0,0,width,height); // Сбрасываем область просмотра
glMatrixMode(GL_PROJECTION); // Выбираем матрицу проекции
glLoadIdentity(); // Сбрасываем матрицу проекции
// Устанавливаем ортографическую проекцию 640x480 (0,0 - Верх Лево)
glOrtho(0.0f,640,480,0.0f,-1.0f,1.0f);
glMatrixMode(GL_MODELVIEW); // Выбираем матрицу просмотра модели
glLoadIdentity(); // Сбрасываем матрицу просмотра модели
}
Код инициализации очень мал. Мы загружаем наш TGA файл. Заметьте, что первым параметром передается &textures[0]. Второй параметр - имя файла, который мы хотим загрузить. В нашем случае, мы хотим загрузить файл Font.TGA. Если LoadTGA() вернет false по какой-то причине, выражение if также вернет false, что приведет к завершению программы с сообщением "initialization failed".
Если Вы захотите загрузить вторую текстуру, то Вы должны будете использовать следующий код: if ((!LoadTGA(&textures[0],"image1.tga")) || (!LoadTGA(&textures[1],"image2.tga"))) { }
После того как мы загрузили TGA (создали нашу текстуру), мы строим наш шрифт, устанавливаем плавное сглаживание, делаем фоновый цвет черным, разрешаем очистку буфера глубины и выбираем нашу текстуру шрифта (привязываемся к ней).
Наконец, мы возвращаем true, и тем самым даем знать нашей программе, что инициализация прошла ok.
int InitGL(Glvoid) // Все настройки для OpenGL
{
if (!LoadTGA(&textures[0],"Data/Font.TGA"))// Загружаем текстуру шрифта
{
return false; // Если ошибка, возвращаем false
}
BuildFont(); // Строим шрифт
glShadeModel(GL_SMOOTH); // Разрешаем плавное сглаживание
glClearColor(0.0f, 0.0f, 0.0f, 0.5f); // Черный фон
glClearDepth(1.0f); // Устанавливаем буфер глубины
glBindTexture(GL_TEXTURE_2D, textures[0].texID); // Выбираем нашу текстуру шрифта
return TRUE; // Инициализация прошла OK
}
Код отрисовки совершенно новый :). Мы начинаем с того, что создаем переменную token типа char. Token будет хранить текст, разобранный далее в коде.
У нас есть другая переменная, названная cnt. Я использую эту переменную, как для подсчета количества поддерживаемых расширений, так и для позиционирования текста на экране. cnt сбрасывается в нуль каждый раз, когда мы вызываем DrawGLScene.
Мы очищаем экран и буфер глубины, затем устанавливаем цвет в ярко-красный (красный полной интенсивности, 50% зеленый, 50% синий). С позиции 50 по оси x и 16 по оси y мы выводим слово "Renderer". Также мы выводим "Vendor" и "Version" вверху экрана. Причина, по которой каждое слово начинается не с 50 по оси x, в том, что я выравниваю все эти слова по их правому краю (все они выстраиваются по правой стороне).
int DrawGLScene(GLvoid) // Здесь происходит все рисование
{
char *token; // Место для хранения расширений
int cnt=0; // Локальная переменная цикла
// Очищаем экран и буфер глубины
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
glColor3f(1.0f,0.5f,0.5f); // Устанавливаем цвет в ярко-красный
glPrint(50,16,1,"Renderer"); // Выводим имя производителя
glPrint(80,48,1,"Vendor"); // Выводим имя поставщика
glPrint(66,80,1,"Version"); // Выводим версию карты
Теперь, когда у нас есть текст на экране, мы изменяем цвет на оранжевый, и считываем из видеокарты имя производителя, имя поставщика и номер версии видеокарты. Мы делаем это, передавая GL_RENDERER, GL_VENDOR и GL_VERSION в glGetString(). glGetString вернет запрошенные имя производителя, имя поставщика и номер версии. Возвращаемая информация будет текстом, поэтому мы должны запросить информацию от glGetString как char. Это значит, что мы сообщаем программе, что мы хотим, чтобы возвращаемая информация была символами (текст). Если Вы не включите (char *), то Вы получите сообщение об ошибке. Мы печатаем в текстовом виде, поэтому нам необходимо возвратить текст. Мы получаем все три части информации и выводим их справа от предыдущего текста.
Информация, которую мы получим от glGetString(GL_RENDERER), будет выведена рядом с красным текстом "Renderer", а информация, которую мы получим от glGetString(GL_VENDOR), будет выведена справа от "Vendor", и т.д.
Мне бы хотелось объяснить процесс приведения типа более подробно, но у меня нет по-настоящему хорошего объяснения. Если кто-то может хорошо объяснить это, напишите мне, и я изменю мои пояснения.
После того, как мы поместили информацию о производителе, имя поставщика и номер версии на экран, мы изменяем цвет на ярко-синий и выводим "NeHe Productions" в низу экрана :). Конечно, Вы можете изменить этот текст как угодно.
glColor3f(1.0f,0.7f,0.4f); // Устанавливаем цвет в оранжевый
glPrint(200,16,1,(char *)glGetString(GL_RENDERER));// Выводим имя производителя
glPrint(200,48,1,(char *)glGetString(GL_VENDOR)); // Выводим имя поставщика
glPrint(200,80,1,(char *)glGetString(GL_VERSION)); // Выводим версию
glColor3f(0.5f,0.5f,1.0f); // Устанавливаем цвет в ярко-голубой
glPrint(192,432,1,"NeHe Productions"); // Печатаем NeHe Productions в низу экрана
Сейчас мы нарисуем красивую белую рамку вокруг экрана и вокруг текста. Мы начнем со сброса матрицы просмотра модели. Поскольку мы напечатали текст на экране и находимся не в точке 0,0 экрана, это лучший способ для возврата в 0,0.
Затем мы устанавливаем цвет в белый и начинаем рисовать наши рамки. Ломаная линия достаточно легка в использовании. Мы говорим OpenGL, что хотим нарисовать ломаную линию с помощью glBegin(GL_LINE_STRIP). Затем мы устанавливаем первую вершину. Наша первая вершина будет находиться на краю правой части экрана и на 63 пиксела вверх от нижнего края экрана (639 по оси x и 417 по оси y). После этого мы устанавливаем вторую вершину. Мы остаемся в том же месте по оси y (417), но по оси x сдвигаемся на левый край (0). Линия будет нарисована из правой части экрана (639,417) в левую часть(0,417).
У Вас должно быть, по крайней мере, две вершины для рисования линии (как подсказывает здравый смысл). Из левой части экрана мы перемещаемся вниз, вправо, и затем вверх (128 по оси y).
Затем мы начинаем другую ломаную линию, и рисуем вторую рамку вверху экрана. Если Вам нужно нарисовать много соединенных линий, то ломаная линия определенно позволит снизить количество кода, который был бы необходим для рисования регулярных линий(GL_LINES).
glLoadIdentity(); // Сбрасываем матрицу просмотра модели
glColor3f(1.0f,1.0f,1.0f); // Устанавливаем цвет в белый
glBegin(GL_LINE_STRIP); // Начало рисования ломаной линии
glVertex2d(639,417); // Верх Право нижней рамки
glVertex2d( 0,417); // Верх Лево нижней рамки
glVertex2d( 0,480); // Низ Лево нижней рамки
glVertex2d(639,480); // Низ Право нижней рамки
glVertex2d(639,128); // Вверх к Низу Права верхней рамки
glEnd(); // Конец первой ломаной линии
glBegin(GL_LINE_STRIP); // Начало рисования другой ломаной линии
glVertex2d( 0,128); // Низ Лево верхней рамки
glVertex2d(639,128); // Низ Право верхней рамки
glVertex2d(639, 1); // Верх Право верхней рамки
glVertex2d( 0, 1); // Верх Лево верхней рамки
glVertex2d( 0,417); // Вниз к Верху Лева нижней рамки
glEnd(); // Конец второй ломаной линии
А теперь кое-что новое. Чудесная GL команда, которая называется glScissor(x,y,w,h). Эта команда создает почти то, что можно называть окном. Когда разрешен GL_SCISSOR_TEST, то единственной частью экрана, которую Вы можете изменять, является та часть, которая находится внутри вырезанного окна. Первая строка ниже создает вырезанное окно, начиная с 1 по оси x и 13.5% (0.135...f) пути снизу экрана по оси y. Вырезанное окно будет иметь 638 пикселов в ширину(swidth-2) и 59.7%(0.597...f) экрана в высоту.
В следующей строке мы разрешаем вырезку. Что бы мы ни рисовали за пределами вырезанного окна, не появится. Вы можете нарисовать ОГРОМНЫЙ четырехугольник на экране с 0,0 до 639,480, но Вы увидите только ту часть, которая попала в вырезанное окно. Оставшаяся часть экрана не будет видна. Замечательная команда!
Третья строка кода создает переменную text, которая будет хранить символы, возвращаемые glGetString(GL_EXTENSIONS). malloc(strlen((char *)glGetString(GL_EXTENSIONS))+1) выделяет достаточно памяти, для хранения всей строки, которая будет возвращена, + 1 (таким образом, если строка содержит 50 символов, то text будет в состоянии хранить все 50 символов).
Следующая строка копирует информацию GL_EXTENSIONS в text. Если мы непосредственно модифицируем информацию GL_EXTENSIONS, то возникнут большие проблемы, поэтому вместо этого мы копируем информацию в text, и затем манипулируем информацией, сохраненной в text. По сути, мы просто берем копию и сохраняем ее в переменной text.
// Определяем область вырезки
glScissor(1,int(0.135416f*sheight),swidth-2,int(0.597916f*sheight));
glEnable(GL_SCISSOR_TEST); // Разрешаем вырезку
// Выделяем память для строки расширений
char* text=(char*)malloc(strlen((char *)glGetString(GL_EXTENSIONS))+1);
// Получаем список расширений и сохраняем его в text
strcpy (text,(char *)glGetString(GL_EXTENSIONS));
Сейчас, немного нового. Давайте предположим, что после захвата информации о расширениях из видеокарты, в переменной text хранится следующая строка... "GL_ARB_multitexture GL_EXT_abgr GL_EXT_bgra". strtok(TextToAnalyze,TextToFind) будет сканировать переменную text пока не найдет в ней " "(пробел). Как только пробел будет найден, будет скопировано содержимое text ВПЛОТЬ ДО пробела в переменную token. В нашем случае, token будет равняться "GL_ARB_multitexture". Затем пробел заменится маркером. Подробнее об этом через минуту.
Далее мы создаем цикл, который остановится когда больше не останется информации в text. Если в text нет информации, то token будет равняться NULL и цикл остановится.
Мы увеличиваем переменную счетчик (cnt) на единицу, и затем проверяем больше ли значение cnt чем maxtokens. Если cnt больше чем maxtokens, то мы приравниваем maxtokens к cnt. Таким образом, если счетчик достиг 20-ти, то maxtokens будет также равен 20. Это необходимо для того, чтобы следить за максимальным значением счетчика.
// Разбиваем 'text' на слова, разделенные " " (пробелом)
token=strtok(text," ");
while(token!=NULL) // Пока token не NULL
{
cnt++; // Увеличиваем счетчик
if (cnt>maxtokens) // Если 'maxtokens' меньше или равно 'cnt'
{
maxtokens=cnt; // Если да, то 'maxtokens' приравниваем к 'cnt'
}
Итак, мы сохранили первое расширение из нашего списка расширений в переменную token. Следующее, что мы сделаем - установим цвет в ярко-зеленый. Затем мы напечатаем переменную cnt в левой части экрана. Заметьте, что мы печатаем с позиции 0 по оси x. Это могло бы удалить левую (белую) рамку, которую мы нарисовали, но так как включена вырезка, то пиксели, нарисованные в 0 по оси x, не будут изменены. Не получится нарисовать поверх рамки.
Переменная будет выведена левого края экрана (0 по оси x). По оси y мы начинаем рисовать с 96. Для того чтобы весь текст не выводился в одной и той же точке экрана, мы добавил (cnt*32) к 96. Так, если мы отображаем первое расширение, то cnt будет равно 1, и текст будет нарисован с 96+(32*1)(128) по оси y. Если мы отображаем второе расширение, то cnt будет равно 2, и текст будет нарисован с 96+(32*2)(160) по оси y.
Заметьте, что я всегда вычитаю scroll. Во время запуска программы scroll будет равняться 0. Так, наша первая строка текста рисуется с 96+(32*1)-0. Если Вы нажмете СТРЕЛКА ВНИЗ, то scroll увеличится на 2. Если scroll равняется 4, то текст будет нарисован с 96+(32*1)-4. Это значит, что текст будет нарисован с 124 вместо 128 по оси y, поскольку scroll равняется 4. Верх нашего вырезанного окна заканчивается в 128 по оси y. Любая часть текста, рисуемая в строках 124-127 по оси y, не появится на экране.
Тоже самое и с низом экрана. Если cnt равняется 11 и scroll равняется 0, то текст должен быть нарисован с 96+(32*11)-0 и в 448 по оси y. Поскольку вырезанное окно позволяет нам рисовать только до 416 по оси y, то текст не появится вообще.
Последнее, что нам нужно от прокручиваемого окна, это возможность посматривать 288/32 (9) строк текста. 288 - это высота нашего вырезанного окна. 32 - высота нашего текста. Изменяя значение scroll, мы можем двигать текст вверх или вниз (смещать текст).
Эффект подобен кинопроектору. Фильм прокручивается через линзу и все, что Вы видите - текущий кадр. Вы не видите область выше или ниже кадра. Линза выступает в качестве окна, аналогично окну, созданному при помощи вырезки.
После того, как мы нарисовали текущий счетчик (сnt) на экране, изменяем цвет на желтый, передвигаемся на 50 пикселов вправо по оси x, и выводим текст, хранящийся в переменной token на экран.
Используя наш пример выше, первая строка текста, которая будет отображена на экране, будет иметь вид:
1 GL_ARB_multitexture
glColor3f(0.5f,1.0f,0.5f); // Устанавливаем цвет в ярко-зеленый
glPrint(0,96+(cnt*32)-scroll,0,"%i",cnt); // Печатаем текущий номер расширения
glColor3f(1.0f,1.0f,0.5f); // Устанавливаем цвет в желтый
glPrint(50,96+(cnt*32)-scroll,0,token); // Печатаем текущее расширение
После того, как мы отобразили значение token на экране, мы должны проверить переменную text: есть ли еще поддерживаемые расширения. Вместо использования token=strtok(text," "), как мы делали выше, мы замещаем text на NULL. Это сообщает команде strtok, что искать нужно от последнего маркера до СЛЕДУЮЩЕГО пробела в строке текста (text).
В нашем примере выше ("GL_ARB_multitexturemarkerGL_EXT_abgr GL_EXT_bgra") маркер будет находиться после текста "GL_ARB_multitexture". Строка кода ниже начнет поиск ОТ маркера до следующего пробела. Все, находящееся от маркера до следующего пробела, будет сохранено в token. В token будет помещено "GL_EXT_abgr", в text будет храниться GL_ARB_multitexturemarkerGL_EXT_abgrmarkerGL_EXT_bgra".
Когда у strtok() не останется текста для сохранения в token, token станет равным NULL и цикл остановится.
token=strtok(NULL," "); // Поиск следующего расширения
}
После того, как все расширения будут разобраны из переменной text, мы можем запретить вырезку и освободить переменную text. Это освобождает память, которую мы использовали для хранения информации, полученной от glGetString(GL_EXTENSIONS).
При следующем вызове DrawGLScene(), будет выделена новая память. Свежая копия информации, которую вернет glGetStrings(GL_EXTENSIONS), будет скопирована с переменную text и весь процесс начнется заново.
glDisable(GL_SCISSOR_TEST); // Запрещаем вырезку
free (text); // Освобождаем выделенную память
Первая строка ниже необязательна, но я подумал, что это хороший случай рассказать о ней, чтобы все знали, что она существует. Команда glFlush() в основном говорит OpenGL закончить то, что он делает. Если Вы когда-нибудь заметите мерцание в Вашей программе (исчезновение четырехугольников, и т.д.), то попытайтесь добавить команду flush в конец DrawGLScene.
Последнее, что мы делаем - возвращаем true, чтобы показать, что все прошло ok.
glFlush(); // Сброс конвейера рендеринга
return TRUE: // Все прошло ok
}
Единственно, что стоит отметить в KillGLWindow() - в конец я добавил KillFont(). Таким образом, когда окно будет уничтожено, шрифт также будет уничтожен.
GLvoid KillGLWindow(GLvoid) // Правильное уничтожение окна
{
if (fullscreen) // Полноэкранный режим?
{
ChangeDisplaySettings(NULL,0); // Переход в режим разрешения рабочего стола
ShowCursor(TRUE);// Показать указатель мыши
}
if (hRC) // Существует контекст рендеринга?
{
if (!wglMakeCurrent(NULL,NULL)) // Можно ли освободить DC и RC контексты?
{
MessageBox(NULL," Release Of DC And RC Failed.","SHUTDOWN ERROR",
MB_OK | MB_ICONINFORMATION);
}
if (!wglDeleteContext(hRC)) // Можно ли уничтожить RC?
{
MessageBox(NULL,"Release Rendering Context Failed.",
"SHUTDOWN ERROR",MB_OK | MB_ICONINFORMATION);
}
hRC=NULL; // Установим RC в NULL
}
if (hDC && !ReleaseDC(hWnd,hDC)) // Можно ли уничтожить DC?
{
MessageBox(NULL,"Release Device Context Failed.","SHUTDOWN ERROR",
MB_OK | MB_ICONINFORMATION);
hDC=NULL; // Установим DC в NULL
}
if (hWnd && !DestroyWindow(hWnd)) // Можно ли уничтожить окно?
{
MessageBox(NULL,"Could Not Release hWnd.","SHUTDOWN ERROR",MB_OK |
MB_ICONINFORMATION);
hWnd=NULL; // Уствновим hWnd в NULL
}
if (!UnregisterClass("OpenGL",hInstance)) // Можно ли уничтожить класс?
{
MessageBox(NULL,"Could Not Unregister Class.","SHUTDOWN ERROR",MB_OK |
MB_ICONINFORMATION);
hInstance=NULL; // Устанавливаем hInstance в NULL
}
KillFont(); // Уничтожаем шрифт
}
CreateGLWindow(), и WndProc() - те же.
Первое изменение в WinMain() - название, которое появляется вверху окна. Теперь оно будет "NeHe's Extensions, Scissoring, Token & TGA Loading Tutorial".
int WINAPI WinMain(HINSTANCE hInstance, // Экземпляр
HINSTANCE hPrevInstance, // Предыдущий экземпляр
LPSTR lpCmdLine, // Параметры командной строки
Int nCmdShow) // Состояние окна
{
MSG msg; // Структура сообщения Windows
BOOL done=FALSE; // Логическая переменная выхода из цикла
// Спрашиваем у юзера какой режим он предпочитает
if (MessageBox(NULL,"Would You Like To Run In Fullscreen Mode?",
"Start FullScreen?", MB_YESNO | MB_ICONQUESTION)==IDNO)
{
fullscreen=FALSE; // Оконный режим
}
// Создание OpenGL окна
if (!CreateGLWindow("NeHe's Token, Extensions, Scissoring & TGA Loading
Tutorial",640,480,16,fullscreen))
{
return 0; // Выход, если окно не было создано
}
while(!done) // Цикл выполняется пока done=FALSE
{
if (PeekMessage(&msg,NULL,0,0,PM_REMOVE)) // Есть сообщение?
{
if (msg.message==WM_QUIT) // Получили сообщение Quit?
{
done=TRUE; // Если да, то done=TRUE
}
else // Если нет, то обрабатываем оконные сообщения
{
DispatchMessage(&msg); // Отправляем сообщение
}
}
else // Если нет сообщений
{
// Рисуем сцену. Проверяем клавишу ESC и сообщение QUIT из DrawGLScene()
// Активно? Получили Quit сообщение?
if ((active && !DrawGLScene()) || keys[VK_ESCAPE])
{
done=TRUE; // ESC или DrawGLScene сигнализирует о выходе
}
else // Не время выходить, обновляем экран
{
SwapBuffers(hDC); // Меняем буфера (двойная буферизация)
if (keys[VK_F1]) // Нажата клавиша F1?
{
keys[VK_F1]=FALSE; // Если да, то установим в FALSE
KillGLWindow(); // Уничтожаем наше текущее окно
fullscreen=!fullscreen; // Полноэкран./окон. режим
// Создаем наше OpenGL окно
if (!CreateGLWindow("NeHe's Token, Extensions,
Scissoring & TGA Loading Tutorial", 640,480,16,fullscreen))
{
return 0; // Выход если окно не было создано
}
}
Код ниже проверяет: если была нажата стрелка вверх и scroll больше 0, то уменьшаем scroll на 2. Это заставляет сдвинуться вниз текст на экране.
if (keys[VK_UP] && (scroll>0)) // Нажата стрелка вверх?
{
scroll-=2; // Если да, то уменьшаем 'scroll', двигая экран вниз
}
Если была нажата стрелка вниз, и scroll меньше чем (32*(maxtokens-9)), то scroll будет увеличена на 2, и текст на экране сдвинется вверх.
32 - это количество пикселей, занимаемое каждой строкой. Maxtokens - общее количество расширений, поддерживаемых Вашей видеокартой. Мы вычитаем 9, поскольку 9 строк могут одновременно показываться на экране. Если мы не вычтем 9, то сможем сдвигать за пределы списка, что приведет к тому, что список полностью сдвинется за пределы экрана. Попробуйте убрать -9, если Вы не понимаете, о чем я говорю.
if (keys[VK_DOWN] && (scroll<32*(maxtokens-9))) // Нажата стрелка вниз?
{
scroll+=2; // Если да, то увеличиваем 'scroll', двигая экран вверх
}
}
}
}
// Завершение
KillGLWindow(); // Уничтожаем окно
return (msg.wParam); // Выходим из программы
}
Я надеюсь, что Вы нашли этот урок интересным. К концу этого урока Вы должны знать, как считывать имя производителя, поставщика и номер версии из Вашей видеокарты. Также Вы должны уметь определять, какие расширения поддерживаются любой видеокартой, которая поддерживает OpenGL. Также Вы должны знать, что такое вырезка и как можно использовать ее в своих OpenGL проектах, и, наконец, Вы должны знать, как загружать TGA изображения вместо BMP для использования их в качестве текстур.
Если у Вас возникли какие-либо проблемы с этим уроком, или Вы находите, что эта информация трудна для понимания, дайте мне знать. Я хочу сделать свои уроки лучше, насколько это возможно. Обратная связь очень важна!
Реалистичное отражение с использование буфера шаблона и отсечения.
Clipping & Reflections Using The Stencil Buffer
Добро пожаловать в следующий урок № 26, довольно интересный урок. Код для него написал Banu Cosmin. Автором, конечно же, являюсь я (NeHe). Здесь вы научитесь создавать исключительно реалистичные отражения безо всяких подделок. Отражаемые объекты не будут выглядеть как бы под полом или по другую сторону стены, нет. Отражение будет настоящим!
Очень важное замечание по теме этого занятия: поскольку Voodoo1, 2 и некоторые другие видеокарты не поддерживают буфер шаблона (stencil buffer, или буфер трафарета или стенсильный буфер), программа на них не заработает. Код, приведенный здесь, работает ТОЛЬКО на картах, поддерживающих буфер шаблона. Если вы не уверены, что ваша видеосистема его поддерживает, скачайте пример и попробуйте его запустить. Для программы не требуется мощный процессор и видеокарта. Даже на моем GeForce1 лишь временами я замечал некоторое замедление. Данная демонстрационная программа лучше всего работает в 32-битном цветовом режиме.
Поскольку видеокарты становятся все лучше, процессоры - быстрее, с моей точки зрения, поддержка буфера шаблона становится все более распространенной. Итак, если оборудование позволяет и вы готовы к отражению, приступим к занятию!
Первая часть программы довольно стандартна. Мы включаем необходимые заголовочные файлы, готовим наш контекст устройства (Device Context), контекст рендеринга (Rendering Context) и т.д.
#include
#include
#include
#include
#include
#include
#include
HDC hDC=NULL; // Частный контекст устройства GDI
HGLRC hRC=NULL; // Контекст текущей визуализации
HWND hWnd=NULL; // Дескриптор нашего окна
HINSTANCE hInstance; // Копия нашего приложения
Далее идут стандартные переменные: keys[] – массив для работы с последовательностями нажатий клавиш, active – показывает, активна программа или нет, и индикатор полноэкранного режима – fullscreen.
bool keys[256]; // Массив для работы с клавиатурой
bool active=TRUE; // Флаг активности окна, TRUE по умолчанию
bool fullscreen=TRUE; // Флаг полноэкранного режима, TRUE по умолчанию
Далее мы настроим параметры нашего освещения. В LightAmb[] поместим настройки окружающего освещения. Возьмем его составляющие в пропорции 70% красного, 70% синего и 70% зеленого цвета, что даст нам белый свет с яркостью в 70%. LightDif[]-массив с настройками рассеянного освещения (это составляющая света, равномерно отражаемая поверхностью нашего объекта). В данном случае нам потребуется освещение максимальной интенсивности для наилучшего отражения. И массив LightPos[] используется для размещения источника освещения. Сместим его на 4 единицы вправо, 4 единицы вверх и на 6 единиц к наблюдателю. Для более актуального освещения источник размещается на переднем плане правого верхнего угла экрана.
//Параметры освещения
static Glfloat LightAmb[]={0.7f, 0.7f, 0.7f}; //Окружающий свет
static Glfloat LightDif[]={1.0f, 1.0f, 1.0f}; //Рассеянный свет
//Позиция источника освещения
static Glfloat LightPos[]={4.0f, 4.0f, 6.0f, 1.0f};
Настроим переменную q для нашего квадратичного объекта (квадратичным объект, по-видимому, называется по той причине, что его полигонами являются прямоугольники – прим.перев), xrot и yrot – для осуществления вращения. xrotspeed и yrotspeed – для управления скоростью вращения. Переменная zoom используется для приближения и отдаления нашей сцены (начальное значение = -7, при котором мы увидим полную сцену), и переменная height содержит значение высоты мяча над полом.
Затем выделим массив для трех текстур и определим WndProc().
GLUquadricObj *q; // Квадратичный объект для рисования сферы мяча
GLfloat xrot = 0.0f; // Вращение по Х
GLfloat yrot = 0.0f; // Вращение по Y
GLfloat xrotspeed = 0.0f;// Скорость вращения по X
GLfloat yrotspeed = 0.0f;// Скорость вращения по Y
GLfloat zoom = -7.0f; // Глубина сцены в экране
GLfloat height = 2.0f; // Высота мяча над полом
GLuint texture[3]; // 3 Текстуры
// Объявление WndProc
LRESULT CALLBACK WndProc(HWND, UINT, WPARAM, LPARAM);
Функции ReSizeGLScene() и LoadBMP() не меняются, так что я их обе пропускаю.
// Функция изменения размера и инициализации OpenGL-окна
GLvoid ReSizeGLScene(GLsizei width, GLsizei height)
// Функция загрузки растрового рисунка
AUX_RGBImageRec *LoadBMP(char *Filename)
Код, загружающий текстуру довольно стандартный. Вы могли пользоваться им не раз при изучении предыдущих статей. Мы создали массив для трех текстур, затем мы загружаем три рисунка и создаем три текстуры с линеарной фильтрацией из данных рисунков. Файлы с растровыми рисунками мы ищем в каталоге DATA.
int LoadGLTextures() // Загрузка рисунков и создание текстур
{
int Status=FALSE; // Индикатор статуса
AUX_RGBImageRec *TextureImage[3]; // массив для текстур
memset(TextureImage,0,sizeof(void *)*3); // Обнуление
if ((TextureImage[0]=LoadBMP("Data/EnvWall.bmp")) && // Текстура пола
(TextureImage[1]=LoadBMP("Data/Ball.bmp")) && // Текстура света
(TextureImage[2]=LoadBMP("Data/EnvRoll.bmp"))) // Текстура стены
{
Status=TRUE; // Статус положительный
glGenTextures(3, &texture[0]); // Создание текстуры
for (int loop=0; loop<3; loop++) // Цикл для 3 текстур
{
glBindTexture(GL_TEXTURE_2D, texture[loop]);
glTexImage2D(GL_TEXTURE_2D, 0, 3, TextureImage[loop]->sizeX,
TextureImage[loop]->sizeY, 0, GL_RGB, GL_UNSIGNED_BYTE,
TextureImage[loop]->data);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MIN_FILTER,GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MAG_FILTER,GL_LINEAR);
}
for (loop=0; loop<3; loop++) // Цикл для 3 рисунков
{
if (TextureImage[loop]) // Если текстура существует
{
if (TextureImage[loop]->data) // Если рисунок есть
{
free(TextureImage[loop]->data);
}
free(TextureImage[loop]); // Очистить память из-под него
}
}
}
return Status; // Вернуть статус
}
В функции инициализации представлена новая команда OpenGL – glClearStencil. Значение параметра = 0 для этой команды говорит о том, что очищать буфер шаблона не надо. С остальной частью функции вы уже, должно быть, знакомы. Мы загружаем наши текстуры и включаем плавное закрашивание. Цвет очистки экрана - синий, значение очистки буфера глубины = 1.0f. Значение очистки буфера шаблона = 0. Мы включаем проверку глубины и устанавливаем значение проверки глубины меньше или равной установленному значению. Коррекция перспективы выбрана наилучшего качества и включается 2D-текстурирование.
int InitGL(GLvoid) // Инициализация OpenGL
{
if (!LoadGLTextures()) // Если текстуры не загружены, выход
{
return FALSE;
}
glShadeModel(GL_SMOOTH);//Включаем плавное закрашивание
glClearColor(0.2f, 0.5f, 1.0f, 1.0f);// Фон
glClearDepth(1.0f); // Значение для буфера глубины
glClearStencil(0); // Очистка буфера шаблона 0
glEnable(GL_DEPTH_TEST);//Включить проверку глубины
glDepthFunc(GL_LEQUAL); // Тип проверки глубины
// Наилучшая коррекция перспективы
glHint(GL_PERSPECTIVE_CORRECTION_HINT, GL_NICEST);
glEnable(GL_TEXTURE_2D);//Включить рисование 2D-текстур
Теперь пора настроить источник света GL_LIGHT0. Первая нижеприведенная строка говорит OpenGL использовать массив LightAmp для окружающего света. Если вы помните начало программы, RGB-компоненты в этом массиве были все равны 0.7f , что означает 70% интенсивности белого света. Затем мы при помощи массива LightDif настраиваем рассеянный свет, и местоположение источника света – значениями x,y,z из массива LightPos.
После настройки света мы включаем его командой glEnable(GL_LIGHT0). Хотя источник включен, вы его не увидите, пока не включите освещение командой glEnable(GL_LIGHTING).
Примечание: если вы хотите отключить все источники света в сцене, примените команду glDisable(GL_LIGHTING). Для отключения определенного источника света надо использовать команду glEnable(GL_LIGHT{0-7}). Эти команды позволяют нам контролировать освещение в целом, а также источники по отдельности. Еще раз запомните, пока не отработает команда glEnable(GL_LIGHTING), ничего вы на своей 3D-сцене не увидите.
// Фоновое освещение для источника LIGHT0
glLightfv(GL_LIGHT0, GL_AMBIENT, LightAmb);
// Рассеянное освещение для источника LIGHT0
glLightfv(GL_LIGHT0, GL_DIFFUSE, LightDif);
// Положение источника LIGHT0
glLightfv(GL_LIGHT0, GL_POSITION, LightPos);
// Включить Light0
glEnable(GL_LIGHT0);
// Включить освещение
glEnable(GL_LIGHTING);
В первой строке мы создаем новый квадратичный объект. Затем мы говорим OpenGL о типе генерируемых нормалей для нашего квадратичного объекта - нормали сглаживания. Третья строка включает генерацию координат текстуры для квадратичного объекта. Без этих строк – второй и третьей закрашивание объекта будет плоским и невозможно будет наложить на него текстуру.
Четвертая и пятая строки говорят OpenGL использовать алгоритм сферического наложения (Sphere Mapping) для генерации координат для текстуры. Это дает нам доступ к сферической поверхности квадратичного объекта.
q = gluNewQuadric(); // Создать квадратичный объект
// тип генерируемых нормалей для него – «сглаженные»
gluQuadricNormals(q, GL_SMOOTH);
// Включить текстурные координаты для объекта
gluQuadricTexture(q, GL_TRUE);
// Настройка сферического наложения
glTexGeni(GL_S, GL_TEXTURE_GEN_MODE, GL_SPHERE_MAP);
// Настройка отображения сферы
glTexGeni(GL_T, GL_TEXTURE_GEN_MODE, GL_SPHERE_MAP);
return TRUE; // Инициализация прошла успешно
}
Нижеприведенная функция рисует наш объект (в самом деле, неплохо смотрящийся пляжный мяч).
Устанавливаем цвет с максимальной интенсивностью белого и подключаем текстуру мяча (состоящую из последовательности красной, белой и синей полос).
После этого мы рисуем квадратичную сферу (Quadratic Sphere) с радиусом в 0.35f, 32 срезами (разбиениями вокруг оси Z) и 16 полосами (разбиениями вдоль оси Z) (вверх и вниз).
void DrawObject() // Рисование мяча
{
glColor3f(1.0f, 1.0f, 1.0f);// Цвет - белый
glBindTexture(GL_TEXTURE_2D, texture[1]);// Выбор текстуры 2 (1)
gluSphere(q, 0.35f, 32, 16);// Рисование первого мяча
Нарисовав первый мяч, выбираем новую текстуру (EnvRoll), устанавливаем значение прозрачности в 40% и разрешаем смешивание цветов, основанное на значении альфа (прозрачности). Команды glEnable(GL_TEXTURE_GEN_S) и glEnable(GL_TEXTURE_GEN_T) разрешают сферическое наложение.
После всего этого мы перерисовываем сферу, отключаем сферическое наложение и отключаем смешивание.
Конечный результат – это отражение, которое выглядит как блики на пляжном мяче. Так как мы включили сферическое наложение, текстура всегда повернута к зрителю, даже если мяч вращается. Поэтому мы применили смешивание, так что новая текстура не замещает старую (одна из форм мультитекстурирования).
glBindTexture(GL_TEXTURE_2D, texture[2]);// Выбор текстуры 3 (2)
glColor4f(1.0f, 1.0f, 1.0f, 0.4f);// Белый цвет с 40%-й прозрачностью
glEnable(GL_BLEND); // Включить смешивание
// Режим смешивания
glBlendFunc(GL_SRC_ALPHA, GL_ONE);
// Разрешить сферическое наложение
glEnable(GL_TEXTURE_GEN_S);
// Разрешить сферическое наложение
glEnable(GL_TEXTURE_GEN_T);
// Нарисовать новую сферу при помощи новой текстуры
gluSphere(q, 0.35f, 32, 16);
// Текстура будет смешена с созданной для эффекта мультитекстурирования (Отражение)
glDisable(GL_TEXTURE_GEN_S); // Запретить сферическое наложение
glDisable(GL_TEXTURE_GEN_T); // Запретить сферическое наложение
glDisable(GL_BLEND); // Запретить смешивание
}
Следующая функция рисует пол, над которым парит наш мяч. Мы выбираем текстуру пола (EnvWall), и рисуем один текстурированный прямоугольник, расположенный вдоль оси Z.
void DrawFloor() // Рисование пола
{
glBindTexture(GL_TEXTURE_2D, texture[0]);// текстура 1 (0)
glBegin(GL_QUADS); // Начало рисования
glNormal3f(0.0, 1.0, 0.0); // «Верхняя» нормаль
glTexCoord2f(0.0f, 1.0f); // Нижняя левая сторона текстуры
glVertex3f(-2.0, 0.0, 2.0);//Нижний левый угол пола
glTexCoord2f(0.0f, 0.0f); //Верхняя левая сторона текстуры
glVertex3f(-2.0, 0.0,-2.0);//Верхний левый угол пола
glTexCoord2f(1.0f, 0.0f); //Верхняя правая сторона текстуры
glVertex3f( 2.0, 0.0,-2.0);//Верхний правый угол пола
glTexCoord2f(1.0f, 1.0f); //Нижняя правая сторона текстуры
glVertex3f( 2.0, 0.0, 2.0);//Нижний правый угол пола
glEnd(); // конец рисования
}
Теперь одна забавная вещь. Здесь мы скомбинируем все наши объекты и изображения для создания сцены с отражениями.
Начинаем мы с того, что очищаем экран (GL_COLOR_BUFFER_BIT) синим цветом (задан ранее в программе). Также очищаются буфер глубины (GL_DEPTH_BUFFER_BIT) и буфер шаблона (GL_STENCIL_BUFFER_BIT). Убедитесь в том, что вы включили команду очистки буфера шаблона, так как это новая команда для вас и ее легко пропустить. Важно отметить, что при очистке буфера шаблона мы заполняем его нулевыми значениями.
После очистки экрана и буферов мы определяем наше уравнение для плоскости отсечения. Плоскость отсечения нужна для отсечения отражаемого изображения.
Выражение eqr[]={0.0f,-1.0f, 0.0f, 0.0f} будет использовано, когда мы будем рисовать отраженное изображение. Как вы можете видеть, Y-компонента имеет отрицательное значение. Это значит, что мы увидим пиксели рисунка, если они появятся ниже пола, то есть с отрицательным значением по Y-оси. Любой другой графический вывод выше пола не будет отображаться, пока действует это уравнение.
Больше об отсечении будет позже… читайте дальше.
int DrawGLScene(GLvoid)// Рисование сцены
{
// Очистка экрана, буфера глубины и буфера шаблона
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER_BIT);
// Уравнение плоскости отсечения для отсечения отраженных объектов
double eqr[] = {0.0f,-1.0f, 0.0f, 0.0f};
Итак, мы очистили экран и определили плоскости отсечения. Теперь перейдем к изюминке нашего руководства!
Сначала сбросим матрицу модели. После чего все процессы рисования будут начинаться из центра экрана. Затем мы перемещаемся вниз на 0.6f единиц (для наклонной перспективы пола) и в экран на значение zoom. Для лучшего понимания, для чего мы перемещаемся вниз на 6.0f единиц, я приведу вам простой пример. Если вы смотрите на лист бумаги на уровне своих глаз, вы его едва видите – так он скорее похож на тонкую полоску. Если вы переместите лист немного вниз, он перестанет быть похожим на линию. Вы увидите большую площадь бумаги, так как ваши глаза будут обращены вниз на лист вместо прямого взгляда на его ребро.
glLoadIdentity();// Сброс матрицы модели
// Отдаление и подъем камеры над полом (на 0.6 единиц)
glTranslatef(0.0f, -0.6f, zoom);
Далее мы настроим маску цвета – новую вещь в этом руководстве. Маска представлена 4 значениями : красный, зеленый, синий и альфа-значение(прозрачность). По умолчанию все значения устанавливаются в GL_TRUE.
Если бы значение красной компоненты в команде glColorMask({red},{green},{blue},{alpha}) было установлено в GL_TRUE и в то же самое время все другие значения были равны 0 (GL_FALSE), единственный цвет, который бы мы увидели на экране, это красный. Соответственно, если бы ситуация была обратной (красная компонента равна GL_FALSE, а все остальные равны GL_TRUE), то на экране мы бы увидели все цвета за исключением красного.
Нам не нужно что-либо выводить на экран в данный момент, поэтому установим все четыре значения в 0.
glColorMask(0,0,0,0); // Установить маску цвета
Именно сейчас пойдет речь об изюминке урока… Настроим буфер шаблона и проверку шаблона.
Сначала включается проверка шаблона. После того, как была включена проверка шаблона, мы можем изменять буфер шаблона.
Немного сложно объяснить работу команд, приводимых ниже, так что, пожалуйста, потерпите, а если у вас есть лучшее объяснение, пожалуйста, дайте мне знать. Строка glStencilFunc(GL_ALWAYS, 1, 1) сообщает OpenGL тип проверки, производимой для каждого пикселя выводимого на экран объекта (если пиксель не выводиться, то нет и проверки - прим.перев.).
Слово GL_ALWAYS говорит OpenGL, что тест работает все время. Второй параметр – это значение ссылки, которое мы проверяем в третьей строке, и третий параметр – это маска. Маска – это значение, поразрядно умножаемое операцией AND (логическое умножение из булевой алгебры – прим.перев.) на значение ссылки и сохраняемое в буфере шаблона в конце обработки. Значение маски равно 1, и значение ссылки тоже равно 1. Так что, если мы передадим OpenGL эти параметры, и тест пройдет успешно, то в буфере шаблона сохранится единица (так как 1(ссылка)&1(маска)=1).
Небольшое разъяснение: тест шаблона – это попиксельная проверка изображения объектов, выводимых на экран во время работы теста. Значение ссылки, обработанное операцией логического умножения AND на значение маски, сравнивается с текущим значением в буфере шаблона в соответствующем пикселе, также обработанным операцией AND на значение маски.
Третья строка проверяет три различных состояния, основываясь на функции проверки шаблона, которую мы решили использовать. Первые два параметра – GL_KEEP, а третий -GL_REPLACE.
Первый параметр говорит OpenGL что делать в случае если тест не прошел. Так как этот параметр у нас установлен в GL_KEEP, в случае неудачного завершения теста (что не может случится, так как у нас вид функции установлен в GL_ALWAYS), мы оставим состояние буфера в том виде, в котором оно было на это время.
Второй параметр сообщает OpenGL о том, что делать, если тест шаблона прошел успешно, а тест глубины – нет. Далее в программе мы так и так отключаем тест глубины, поэтому этот параметр может быть игнорирован.
И, наиболее важный, третий параметр. Он сообщает OpenGL о том, что надо делать в случае, если весь тест пройден успешно. В приведенном ниже участке программы мы говорим OpenGL, что надо заместить (GL_REPLACE) значение в буфере шаблона. Значение, которое мы помещаем в буфер шаблона, является результатом логического умножения (операция AND) нашего значения ссылки и маски, значение которой равно 1.
Следующее, что нам надо сделать после указания типа теста, это отключить тест глубины и перейти к рисованию пола.
А теперь расскажу обо всем этом попроще.
Мы указываем OpenGL, что не надо ничего не отображать на экране. Значит, во время рисования пола мы ничего не должны видеть на экране. При этом любая точка на экране в том месте, где должен нарисоваться наш объект (пол) будет проверена выбранным нами тестом шаблона. Сначала буфер шаблона пуст (нулевые значения). Нам требуется, чтобы в том, месте, где должен был бы появиться наш объект (пол), значение шаблона было равной единице. При этом нам незачем самим заботиться о проверке. В том месте, где пиксель должен был бы нарисоваться, буфер шаблона помечается единицей. Значение GL_ALWAYS это обеспечивает. Это также гарантируют значения ссылки и маски, установленные в 1. Во время данного процесса рисования на экран ничего не выводится, а функция шаблона проверяет каждый пиксель и устанавливает в нужном месте 1 вместо 0.
// Использовать буфер шаблона для «пометки» пола
glEnable(GL_STENCIL_TEST);
// Всегда проходит, 1 битовая плоскость, маска = 1
glStencilFunc(GL_ALWAYS, 1, 1); // 1, где рисуется хоть какой-нибудь полигон
glStencilOp(GL_KEEP, GL_KEEP, GL_REPLACE);
glDisable(GL_DEPTH_TEST);// Отключить проверку глубины
DrawFloor();// Рисование пола (только в буфере шаблона)
Теперь у нас есть невидимая шаблонная маска пола. Пока действует проверка шаблона, пиксели будут появляться, только в тех местах, где в буфере шаблона будет установлена 1. И он у нас устанавливается в 1 в том месте, где выводился невидимый пол. Это значит, что мы увидим рисунок лишь в том месте, где невидимый пол установил 1 в буфер шаблона. Этот трюк заставляет появиться отражение лишь на полу и нигде более!
Итак, теперь мы уверены, что отражение мяча нарисуется только на полу. Значит, пора рисовать само отражение! Включаем проверку глубины и отображение всех трех составляющих цвета.
Взамен использования значения GL_ALWAYS в выборе шаблонной функции мы станем использовать значение GL_EQUAL. Значение ссылки и маски оставим равными 1. Для всех операций с шаблоном установим все параметры в GL_KEEP. Проще говоря, теперь любой объект может быть отображен на экране (поскольку цветовая маска установлена в истину для каждого цвета). Во время работы проверки шаблона, выводимые пиксели будут отображаться лишь в том месте, где буфер шаблона установлен в 1 (значение ссылки AND значение маски (1&1) равно 1, что эквивалентно (GL_EQUAL) значению буфера шаблона AND значение маски, что также равно 1). Если в том месте, где рисуется пиксель, буфер шаблона не равен 1, пиксель не отобразится. Значение GL_KEEP запрещает модифицировать буфер шаблона вне зависимости от результата проверки шаблона.
glEnable(GL_DEPTH_TEST); // Включить проверку глубины
glColorMask(1,1,1,1); // Маска цвета = TRUE, TRUE, TRUE, TRUE
glStencilFunc(GL_EQUAL, 1, 1); // Рисуем по шаблону (где шаблон=1)
// (то есть в том месте, где был нарисован пол)
// Не изменять буфер шаблона
glStencilOp(GL_KEEP, GL_KEEP, GL_KEEP);
Теперь подключим плоскость отсечения для отражения. Эта плоскость задается массивом eqr, и разрешает рисовать только те объекты, которые выводятся в пространстве от центра экрана (где находится наш пол) и ниже. Это способ для того, чтобы не дать отражению мяча появиться выше центра пола. Будет некрасиво, если он это сделает. Если вы еще не поняли, что я имею ввиду, уберите первую строку в приведенном ниже коде и переместите клавишами исходный мяч (не отраженный) через пол.
После подключения плоскости отсечения plane0(обычно применяют от 0 до 5 плоскостей отсечения), мы определяем ее, передав параметры из массива eqr.
Сохраняем матрицу (относительно ее позиционируются все объекты на экране) и применяем команду glScalef(1.0f,-1.0f,1.0f) для поворота всех вещей сверху вниз (придавая отражению реальный вид). Негативное значение для Y-параметра в этой команде заставляет OpenGL рисовать все в положении с обратной координатой Y (то есть, «вниз головой» - прим.перев.). Это похоже на переворачивание картинки сверху вниз. Объект с положительным значением по оси Y появляется внизу экрана, а не вверху. Если вы поворачиваете объект к себе, он поворачивается от вас (словом, представьте себя Алисой – прим.перев.). Любая вещь будет перевернута, пока не будет восстановлена матрица или не отработает та же команда с положительным значением Y-параметра (1) (glScalef({x},1.0f,{z}).
glEnable(GL_CLIP_PLANE0);// Включить плоскость отсечения для удаления
// артефактов(когда объект пересекает пол)
glClipPlane(GL_CLIP_PLANE0, eqr);// Уравнение для отраженных объектов
glPushMatrix(); // Сохранить матрицу в стеке
glScalef(1.0f, -1.0f, 1.0f); // Перевернуть ось Y
Первая нижеприведенная строка перемещает наш источник света в позицию, заданную в массиве LightPos. Источник света должен освещать правую нижнюю часть отраженного мяча, имитируя почти реальный источник света. Позиция источника света также перевернута. При рисовании «настоящего» мяча (мяч над полом) свет освещает правую верхнюю часть экрана и создает блик на правой верхней стороне этого мяча. При рисовании отраженного мяча источник света будет расположен в правой нижней стороне экрана.
Затем мы перемещаемся вниз или вверх по оси Y на значение, определенное переменной height. Перемещение также переворачивается, так что если значение height =0.5f, позиция перемещения превратится в -5.0f. Мяч появится под полом вместо того, чтобы появиться над полом!
После перемещения нашего отраженного мяча, нам нужно повернуть его по осям X и Y на значения xrot и yrot соответственно. Запомните, что любые вращения по оси X также переворачиваются. Так, если верхний мяч поворачивается к вам по оси X, то отраженный мяч поворачивается от вас.
После перемещения и вращения мяча нарисуем его функцией DrawObject(), и восстановим матрицу из стека матриц, для восстановления ее состояния на момент до рисования мяча. Восстановленная матрица прекратит отражения по оси Y.
Затем отключаем плоскость отсечения (plan0), так как нам больше не надо ограничивать рисование нижней половиной экрана, и отключаем шаблонную проверку, так что теперь мы можем рисовать не только в тех точках экрана, где должен быть пол.
Заметьте, что мы рисуем отраженный мяч раньше пола.
// Настройка источника света Light0
glLightfv(GL_LIGHT0, GL_POSITION, LightPos);
glTranslatef(0.0f, height, 0.0f);// Перемещение объекта
// Вращение локальной координатной системы по X-оси
glRotatef(xrot, 1.0f, 0.0f, 0.0f);
// Вращение локальной координатной системы по Y-оси
glRotatef(yrot, 0.0f, 1.0f, 0.0f);
DrawObject();// Рисование мяча (для отражения)
glPopMatrix(); // Восстановить матрицу
glDisable(GL_CLIP_PLANE0);// Отключить плоскость отсечения
// Отключение проверки шаблона
glDisable(GL_STENCIL_TEST);
Начнем эту секцию с позиционирования источника света. Так как ось Y больше не перевернута, свет будет освещать верхнюю часть экрана, а не нижнюю.
Включаем смешивание цветов, отключаем освещение и устанавливаем компоненту прозрачности в 80% в команде glColor4f(1.0f,1.0f,1.0f,0.8f). Режим смешивания настраивается командой glBlendFunc(), и полупрозрачный пол рисуется поверх отраженного мяча.
Если бы мы сначала нарисовали пол, а затем – мяч (как нам подсказывает логика – прим.перев.), результат выглядел бы не очень хорошо. Нарисовав мяч, а затем – пол, вы увидите небольшой участок пола, смешанный с рисунком мяча. Когда я посмотрю в синее зеркало, я предположу, что отражение будет немного синим.
Нарисовав сначала пол, последующим отображением пола мы придадим отраженному изображению мяча легкую окраску пола.
glLightfv(GL_LIGHT0, GL_POSITION, LightPos);// Положение источника
// Включить смешивание (иначе не отразится мяч)
glEnable(GL_BLEND);
// В течение использования смешивания отключаем освещение
glDisable(GL_LIGHTING);
// Цвет белый, 80% прозрачности
glColor4f(1.0f, 1.0f, 1.0f, 0.8f);
// Смешивание, основанное на «Source Alpha And 1 Minus Dest Alpha»
glBlendFunc(GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA);
DrawFloor();// Нарисовать пол
Теперь нарисуем «настоящий» мяч (парящий над полом). При рисовании пола освещение было отключено, но теперь мы опять его включим.
Так как смешивание нам более не потребуется, мы его отключаем. Если мы этого не сделаем, изображение мяча смешается с изображением пола. Нам не нужно, чтобы мяч выглядел, как его отражение, поэтому мы и отключаем смешивание цветов.
Мы не будем отсекать «настоящий» мяч. Если мяч будет проходить через пол, мы должны видеть его выходящим из пола снизу. Если мы будем использовать отсечение, мяч снизу пола не появится. При возникновении необходимости запретить мячу появляться снизу пола вы можете применить значение плоскости отсечения, где будет указано положительное значение Y-координаты. При этом мяч будет виден, только когда он будет рисоваться в верхней части экрана, до той Y-координаты, которую вы укажете в выражении плоскости отсечения. В данном демонстрационном примере у нас нет необходимости этого делать, поэтому мяч будет виден по обе стороны пола.
Затем мы перемещаемся на позицию вывода, заданную в переменной heght. Только теперь ось Y не перевернута, поэтому мяч двигается в направлении, противоположном направлению движения отраженного мяча.
Мяч вращается, и, опять же, поскольку ось Y на данный момент не перевернута, мяч будет вращаться в направлении, обратном направлению вращения отраженного мяча. Если отраженный мяч вращается к вам, «реальный» мяч вращается от вас. Это дополняет иллюзию отражения.
После перемещения и поворота мы рисуем мяч.
glEnable(GL_LIGHTING);// Включить освещение
glDisable(GL_BLEND); // Отключить смешивание
glTranslatef(0.0f, height, 0.0f);// Перемещение мяча
glRotatef(xrot, 1.0f, 0.0f, 0.0f);// Поворот по оси X
glRotatef(yrot, 0.0f, 1.0f, 0.0f);// Поворот по оси Y
DrawObject(); // Рисование объекта
Следующий код служит для поворота мяча по осям X и Y. Для поворота по оси X увеличивается переменная xrot на значение переменной xrotspeed. Для поворота по оси Y увеличивается переменная yrot на значение переменной yrotspeed. Если xrotspeed имеет слишком большое позитивное или негативное значение, мяч будет крутиться быстрее, чем, если бы xrotspeed было близко к нулю. То же касается и yrotspeed. Чем больше yrotspeed, тем быстрее мяч крутится по оси Y.
Перед тем, как вернуть TRUE, выполняется команда glFlush(). Эта команда указывает OpenGL выполнить все команды, переданные ему в конвейер, что помогает предотвратить мерцание на медленных видеокартах.
xrot += xrotspeed; // Обновить угол вращения по X
yrot += yrotspeed; // Обновить угол вращения по Y
glFlush(); // Сброс конвейера OpenGL
return TRUE; // Нормальное завершение
}
Следующий код обрабатывает нажатия клавиш. Первые 4 строки проверяют нажатие вами 4 клавиш (для вращения мяча вправо, влево, вниз, вверх).
Следующие 2 строки проверяют нажатие вами клавиш ‘A’ или ‘Z’. Клавиша ‘A’ предназначена для приближения сцены, клавиша ‘Z’ – для отдаления.
Клавиши ‘PAGE UP’ и ’ PAGE UP’ предназначены для вертикального перемещения мяча.
void ProcessKeyboard() // Обработка клавиатуры
{
if (keys[VK_RIGHT]) yrotspeed += 0.08f;// Вправо
if (keys[VK_LEFT]) yrotspeed -= 0.08f; // Влево
if (keys[VK_DOWN]) xrotspeed += 0.08f; // Вверх
if (keys[VK_UP]) xrotspeed -= 0.08f; // Вниз
if (keys['A']) zoom +=0.05f; // Приближение
if (keys['Z']) zoom -=0.05f; // Отдаление
if (keys[VK_PRIOR]) height +=0.03f; // Подъем
if (keys[VK_NEXT]) height -=0.03f; // Спуск
}
Функция KillGLWindow() не меняется, поэтому пропущена.
GLvoid KillGLWindow(GLvoid)// Удаление окна
Также можно оставить и следующую функцию - CreateGLWindow(). Для большей уверенности я включил ее полностью, даже если поменялась всего одна строка в этой структуре:
static PIXELFORMATDESCRIPTOR pfd=
// pfd говорит Windows о наших запросах для формата пикселя
{
sizeof(PIXELFORMATDESCRIPTOR), // Размер структуры
1, // Номер версии
PFD_DRAW_TO_WINDOW | // Формат должен поддерживать Window
PFD_SUPPORT_OPENGL | // Формат должен поддерживать OpenGL
PFD_DOUBLEBUFFER, // Нужна двойная буферизация
PFD_TYPE_RGBA, // Формат данных- RGBA
bits, // Глубина цвета
0, 0, 0, 0, 0, 0, // Игнорируются биты цвета
0, // Нет альфа-буфера
0, // Игнорируется смещение бит
0, // Нет аккумулирующего буфера
0, 0, 0, 0, // Игнорируются биты аккумуляции
16, // 16-битный Z-буфер (глубины)
Только одно изменение в этой функции – в приведенной ниже строке. ОЧЕНЬ ВАЖНО: вы меняете значение с 0 на 1 или любое другое ненулевое значение. Во всех предыдущих уроках значение в строке ниже было равным 0. Для использования буфера шаблона это значение должно быть больше либо равным 1. Оно обозначает количество битовых планов буфера шаблона.
1, // Использовать буфер шаблона (* ВАЖНО *)
0, // Нет вспомогательного буфера
PFD_MAIN_PLANE, // Основной уровень рисования
0, // Не используются
0, 0, 0 , // Нет маски уровня
};
WndProc() не изменилась, поэтому здесь не приводится.
Здесь тоже ничего нового. Типичный запуск WinMain().
Меняется только заголовок окна, в котором содержится информация о названии урока и его авторах. Обратите внимание, что вместо обычных параметров экрана 640, 480, 16 в команду создания окна передаются переменные resx, resy и resbpp соответственно.
// Создание окна в Windows
if (!CreateGLWindow("Banu Octavian & NeHe's Stencil & Reflection Tutorial",
resx, resy, resbpp, fullscreen))
{
return 0;// Выход, если не создалось
}
while(!done)// Цикл, пока done=FALSE
{
// Выборка сообщений
if (PeekMessage(&msg,NULL,0,0,PM_REMOVE))
{
if (msg.message==WM_QUIT) // Выход?
{
done=TRUE;// Если да
}
else // Если нет, обработка сообщения
{
TranslateMessage(&msg); // Транслировать сообщение
DispatchMessage(&msg);
}
}
else // Если нет сообщений
{ // Отрисовка сцены. Ожидание клавиши ESC или
// сообщения о выходе от DrawGLScene()
if (active) // Программа активна?
{
if (keys[VK_ESCAPE])// ESC нажата?
{
done=TRUE;// Если да, выход
}
else// Иначе - рисование
{
DrawGLScene();// Рисование сцены
SwapBuffers(hDC);//Переключить буфера
Вместо проверки нажатия клавиш в WinMain(), мы переходим к нашей функции обработки клавиатуры ProcessKeyboard(). Запомните, что эта функция вызывается, только если программа активна!
ProcessKeyboard();// Обработка нажатий клавиш
}
}
}
} // Конец работы
KillGLWindow(); // Удалить окно
return (msg.wParam);// Выход из программы
}
Я надеюсь, что вам понравилось это руководство. Понимаю, что оно задаст вам немного работы. Это было одно из самых трудных руководств, написанных мною. Оно несложно для моего понимания того, что оно делает, и какие команды используются для создания эффектов, но когда вы попытаетесь объяснить это, понимая, что большинство программистов даже не слышали о буфере шаблона, это трудно.
Если вам что-то показалось лишним в программе или если вы обнаружили какие-либо ошибки в руководстве или программе, пожалуйста, дайте мне знать. Как обычно, я пытался сделать данное руководство наилучшим, насколько смог, и ваши отзывы будут наиболее ценны.
Отображение цветов
Colors
В предыдущем уроке я показал, как можно отобразить на экране треугольник и квадрат. В этом уроке я научу вас отображать эти же фигуры, но в разных цветах. Квадрат мы зальем одним цветом, а вот треугольник будет залит тремя разными цветами (по одному на каждую вершину) с гладкими переходами.
Вы можете использовать код из предыдущего урока, изменив лишь процедуру DrawGLScene(). Я переписал ее содержимое, и, если вы планируете изменять предыдущий урок, вам нужно полностью ее заменить, или добавить те строки, которые там отсутствуют.
GLvoid DrawGLScene(GLvoid)
{
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
glLoadIdentity();
glTranslatef(-1.5f,0.0f,-6.0f);
glBegin(GL_TRIANGLES);
Если вы еще помните предыдущий урок, в этой секции мы рисовали треугольник в левой части экрана. Следующие строки кода используют команду glColor3f(r, g, b). Три ее параметра указывают насыщенность цвета красной, синей и зеленой составляющей. Каждый из них может принимать значение от 0.0f до 1.0f.
Мы установим красный цвет (полный красный, без зеленого и синего). Следующие строки кода указывают, что первая вершина (верхняя) будет иметь красный цвет. Все что мы будем рисовать дальше красным, до тех пор, пока мы его не сменим цвет.
glColor3f(1.0f,0.0f,0.0f); // Красный цвет
glVertex3f( 0.0f, 1.0f, 0.0f);
Мы отобразили первую вершину, установив для нее красный цвет. Теперь добавим следующую вершину (левую нижнею), но установим для нее уже зеленый цвет.
glColor3f(0.0f,1.0f,0.0f); // Зеленный цвет
glVertex3f(-1.0f,-1.0f, 0.0f);
Пришло время третьей и последней вершины (правый нижний угол). Перед тем как отобразить ее, мы установим синий цвет. После выполнения команды glEnd() треугольник будет залит указанными цветами. Так как мы указали для каждой вершины свой цвет, каждая часть фигуры будет залита по-разному. При переходе в другую вершину заливка будет плавно изменять свой цвет на цвет вершины. В середине треугольника все три цвета будут слиты в один.
glColor3f(0.0f,0.0f,1.0f); // Синий цвет
glVertex3f( 1.0f,-1.0f, 0.0f);
glEnd();
glTranslatef(3.0f,0.0f,0.0f);
Теперь мы отобразим квадрат, но зальем его одним цветом. Очень важно помнить, что если вы установили какой-либо цвет, все примитивы в дальнейшем будет отображаться именно им. Каждый последующий проект, который вы будете создавать, так или иначе, будет использовать цвета. Если вы, например, создает сцену, где все фигуры текстурированы, цвет будет использоваться для тона текстур, и т.д.
Так как мы рисуем наш квадрат в одном цвете (для примера – в синем), для начала установим этот цвет, а затем отобразим саму фигуру. Синий цвет будет использоваться OpenGL для каждой вершины, так как мы не меняем его. В итоге мы получим синий квадрат.
glColor3f(0.5f,0.5f,1.0f); // Установим синий цвет только один раз
glBegin(GL_QUADS);
glVertex3f(-1.0f, 1.0f, 0.0f);
glVertex3f( 1.0f, 1.0f, 0.0f);
glVertex3f( 1.0f,-1.0f, 0.0f);
glVertex3f(-1.0f,-1.0f, 0.0f);
glEnd();
}
В этом примере я пытался, как можно детальнее описать процедуру установки цветов для вершин, показать различие между однотонной заливкой и разноцветной сглаженной. Попробуйте, для тренировки, изменять составляющие красного, зеленого и синего компонентов цвета. Посмотрите, какие будут результаты ваших экспериментов. Если у вас есть, какие либо замечания, вопросы или комментарии, я жду ваших писем. Если вы нашли неправильно описание или ошибки в коде, пожалуйста, сообщите мне об этом, мне очень хотелось бы, чтобы эти описания были лучше.
Определение столкновений и моделирование законов физики
Collision Detection
Исходный код на котором основан этот урок, взят из моей старой конкурсной работы (ее можно найти на OGLchallenge.dhs.org). Тема называлась “Сумасшедшие столкновения” и моя статья (которая, кстати, заняла первое место :)) была названа Магической Комнатой. Она освещала определение столкновений, моделирование законов физики и эффекты.
Определение столкновений
Трудная тема, и честно говоря, я не знаю до сих пор простых подходов для ее решения. Для каждого приложения существуют различные способы нахождения и проверки столкновений. Конечно, существуют обобщенные физические законы и они могут работать с любыми видами объектов, но они очень медленные.
Мы собираемся исследовать алгоритмы, которые очень быстрые, легкие для понимания и до некоторой степени гибкие. К тому же важно и должно быть рассмотрено, что сделать, когда столкновение определено, и то, как тогда перемещать объекты, в соответствии с законами физики. Мы имеет много материала для рассмотрения. Давайте просмотрим, что мы собираемся изучить:
1) Определение столкновений
2) Моделирование законов физики
3) Специальные эффекты
4) Разъяснение кода
| Lesson30.cpp | : Основной код для этого учебника | ||||
| Image.cpp, | Image.h | : Код загрузки текстур | |||
| Tmatrix.cpp, | Tmatrix.h | : Классы обработки вращения | |||
| Tray.cpp, | Tray.h | : Классы, обрабатывающие операции с лучами | |||
| Tvector.cpp, | Tvector.h | : Классы, обрабатывающие операции с векторами |
В этом коде есть много удобного для дальнейшего использования! Классы операций с векторами, лучами и матрицами очень полезны. Я использую их до сих пор в собственных проектах.
1) Определение столкновений.
Для определения столкновений мы собираемся использовать алгоритмы метода трассировки лучей. Дадим сначала определение луча.
Луч задается с помощью вектора, он имеет начальную точку и вектор (обычно нормализованный), по направлению которого идет луч. По существу, луч исходит из начальной точки и движется по направлению направляющего вектора. Итак, наше уравнение луча:
PointOnRay = Raystart + t * Raydirection
t - точка, принимающая значения из [0, бесконечность).
При 0 мы получим начальную точку, используя другие значения, мы получаем соответствующие точки вдоль луча.
PointOnRay, Raystart, Raydirection - трехмерные вектора со значениями (x,y,z). Сейчас мы можем использовать это представление луча и вычислить пересечение с плоскостью или цилиндром.
Определение пересечения луча с плоскостью.
Плоскость представляется с помощью векторного представления таким образом:
Xn dot X = d
Xn, X - векторы, и d - значение с плавающей точкой.
Xn - ее нормаль.
X - точка на ее поверхности.
d - расстояние от центра системы координат до плоскости вдоль нормали.
По существу, плоскость обозначает половину пространства. Поэтому, все, что нам необходимо, чтобы определить плоскость, это 3D точка и нормаль в этой точке, которая является перпендикуляром к этой плоскости. Эти два вектора формируют плоскость, т.е. если мы возьмем для 3D точки вектор (0,0,0) и нормаль (0,1,0), мы по существу определяем плоскость через оси x и y. Поэтому, определения точки и нормали достаточно для вычисления векторного представления плоскости.
Согласно векторному уравнению плоскости, нормаль - Xn и 3D точка из которой исходит нормаль - X. Недостающие значение - d, которое легко вычисляется с помощью dot product (скалярного произведения).
(Замечание: Это векторное представление эквивалентно широко известной параметрической формуле плоскости Ax + By + Cz + D=0, для соответствия надо просто взять три значения нормали x,y,z как A,B,C и присвоить D=-d).
Вот два уравнения, которые мы пока что имеем:
PointOnRay = Raystart + t * Raydirection
Xn dot X = d
Если луч пересекает плоскость в некоторой точке, то тогда должна быть какая-то точка на луче, которая соответствует уравнению плоскости следующим образом:
Xn dot PointOnRay = d или (Xn dot Raystart) + t * (Xn dot Raydirection) = d
находя для t:
t = (d - Xn dot Raystart) / (Xn dot Raydirection)
заменяя d:
t= (Xn dot PointOnRay - Xn dot Raystart) / (Xn dot Raydirection)
сокращая его:
t= (Xn dot (PointOnRay - Raystart)) / (Xn dot Raydirection)
t представляет расстояние от начала луча до точки пересечения с плоскостью по направлению луча. Поэтому, подставляя t в уравнении луча, мы можем получить точку столкновения. Однако, существует несколько особых случаев. Если Xn dot Raydirection = 0, тогда эти два вектора перпендикулярны (луч идет паралельно плоскости), и столкновения не будет. Если t отрицателен, луч направлен в противоположную от плоскости сторону и не пересекает ее.
int TestIntersionPlane
(const Plane& plane,const TVector& position,
const TVector& direction, double& lamda, TVector& pNormal)
{
// Векторное произведение между нормалью плоскости и лучом
double DotProduct=direction.dot(plane._Normal);
double l2;
// Определить, параллелен ли луч плоскости
if ((DotProduct
return 0;
// Определить расстояние до точки столкновения
l2=(plane._Normal.dot(plane._Position-position))/DotProduct;
if (l2<-ZERO) // Определить, пересекает ли луч плоскость
return 0;
pNormal=plane._Normal;
lamda=l2;
return 1;
}
Код, приведенный выше, вычисляет и возвращает пересечение. Он возвращает 1, если пересечение есть, иначе 0. Параметры: плоскость (plane), начало (position) и направление вектора луча (direction), lamda - расстояние до точки столкновения, если оно есть, и вычисляется нормаль от точки столкновения (pNormal).
Пересечение луча с цилиндром
Вычисление пересечения между бесконечным цилиндром и лучом настолько сложено, что я не хочу объяснять его здесь. Этот способ требует больших математических расчетов и его просто объяснить, но моя главная цель дать вам инструменты, без излишней детализации (это не класс геометрии). Если кто-то интересуется теорией, на которой основан код, смотрите Graphic Gems II Book (pp 35, intersection of a with a cylinder). Цилиндр представляется как луч, с началом и направляющим вектором (здесь он совпадает с как осью), и радиус (радиус вокруг оси цилиндра). Соответственно функция:
int TestIntersionCylinder
(const Cylinder& cylinder, const TVector& position, const TVector& direction,
double& lamda, TVector& pNormal, TVector& newposition)
Возвращает 1, если было обнаружено пересечение, иначе 0.
Параметры: структура, задающая цилиндр (смотрите в объяснении кода ниже), вектор начала и вектор направления луча. Значения, возвращаемые через параметры - расстояние, нормаль от точки пересечения и сама точка пересечения.
Столкновение сферы со сферой
Сфера задается с помощью ее центра и ее радиуса. Столкновение двух сфер определить легко. Находя расстояние между двумя центрами (метод dist класса TVector) мы можем это определить, пересекаются ли они, если расстояние меньше, чем сумма их радиусов.
Проблема лежит в определении, столкнуться ли две ДВИЖУЩИЕСЯ сферы. Ниже есть пример, где две сферы двигаются в течение временного шага из одной точки в другую. Их пути пересекаются, но этого недостаточно, чтобы подтвердить, что столкновение произошло (они могут пройти в различное время), да и точку столкновения определить невозможно.
Рисунок 1
Предыдущие методы пересечения были решением уравнений объектов для определения пересечения. Когда используются сложные формы объектов или эти уравнения не применимы или не могут быть решены, должны быть использованы другие методы. Начальные и конечные точки, временной шаг, скорость (направление сферы + скорость) сферы и метод вычисления пересечения неподвижных сфер уже известны. Чтобы вычислить пересечение, временной шаг должен быть разрезан на более мелкие части. Затем, мы перемещаем сферы в соответствии к этим разрезанным временным шагам, используя ее скорость, и проверяем столкновение. Если в какой-либо точке обнаруживается столкновение (это означает, что сферы уже проникли друг в друга), то мы берем предыдущую позицию как точку пересечения (мы можем начать интерполяцию между этими точками, чтобы точно определить позицию пересечения, но это в основном не требуется).
Чем меньше временной шаг, чем больше частей мы используем, тем точнее метод. Например, допустим временной шаг равен 1 и количество частей - 3. Мы бы проверили два шара на столкновение во время 0, 0.33, 0.66, 1. Легко!!!!
Код, который это выполняет:
/*** Определить, какой из текущих шаров ***/
/*** пересекает другой в текущем временном шаге ***/
/*** Возвращает индекс двух пересекающихся шаров, точку и время пересечения ***/
int FindBallCol
(TVector& point, double& TimePoint, double Time2,
int& BallNr1, int& BallNr2)
{
TVector RelativeV;
TRay rays;
double MyTime=0.0, Add=Time2/150.0, Timedummy=10000, Timedummy2=-1;
TVector posi;
// Проверка всех шаров один относительно других за 150 маленьких шагов
for (int i=0;i
for (int j=i+1;j
RelativeV=ArrayVel[i]-ArrayVel[j]; // Найти расстояние
rays=TRay(OldPos[i],TVector::unit(RelativeV));
MyTime=0.0;
// Если расстояние между центрами больше чем 2*радиус
if ( (rays.dist(OldPos[j])) > 40) continue;
// Произошло пересечение
// Цикл для точного определения точки пересечения
while (MyTime
MyTime+=Add;
posi=OldPos[i]+RelativeV*MyTime;
if (posi.dist(OldPos[j])<=40)
{
point=posi;
if (Timedummy>(MyTime-Add)) Timedummy=MyTime-Add;
BallNr1=i;
BallNr2=j;
break;
}
}
}
}
if (Timedummy!=10000)
{
TimePoint=Timedummy;
return 1;
}
return 0;
}
Как использовать то, что мы только что изучили.
Поскольку сейчас мы можем определить точку пересечения между лучом и плоскостью/цилиндром, мы должны использовать это каким-нибудь образом для определения столкновения между сферой и одним из этих примитивов. Что мы могли сделать до этого, это определить точную точку столкновения между частицей (точкой) и плоскостью/цилиндром. Начало луча - расположение частицы, и направление луча - его вектор скорости (скорость и направление). Сделать это применительно к сферам довольно легко. Смотрите на рисунке 2а, как это может быть выполнено.

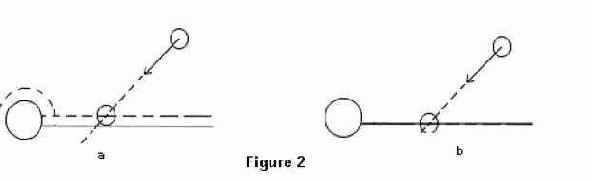

Рисунок 2a Рисунок 2b
Каждая сфера имеет радиус, берем центр сферы как частицу (точка) и сдвигаем поверхность вдоль нормали каждой интересующей нас плоскости/цилиндра. На рисунке 2а эти новые примитивы изображены пунктирными линиями. Наши настоящие примитивы изображены непрерывными линиями, но тест на столкновение делается с помощью сдвинутых примитивов (представленных пунктирными линиями). Фактически, мы выполняем тест на пересечение с помощью небольшой плоскости сдвига и увеличенным радиусом цилиндра. Используя эту маленькую хитрость, шар не проникает в поверхность, если пересечение обнаружено с помощью его центра. Иначе мы получаем ситуацию как на рисунке 2b, где сфера проникает в поверхность. Это происходит, потому что мы определяем пересечение между его центром и примитивом, что означает, что мы не изменяли наш первоначальный код!
Определив, где будет столкновение, мы должны определить, будет ли пересечение в нашем текущем временном шаге. Временной шаг это время, в течение которого мы перемещаем сферу из ее текущей точки в соответствии с ее скоростью. Из-за того, что мы тестируем с помощью бесконечных лучей, всегда существует возможность того, что точка столкновения будет позади нового расположения сферы. Чтобы определить это, мы перемещаем сферу, вычисляем ее новое расположение и находим расстояние между начальной и конечной точкой. Из нашей процедуры определения столкновений мы также можем взять расстояния от начальной точки до точки столкновения. Если это расстояние меньше чем расстояние между начальной и конечной точкой, тогда столкновение есть. Чтобы вычислить точное время, мы решаем следующее простое уравнение. Представляем расстояние между начальной и конечной точкой как Dst, расстояние между начальной точкой и точкой столкновения - Dsc, и временной шаг - Т. Время, когда происходит столкновение (Тс):
Tc= Dsc*T / Dst
Все это выполняется, конечно, если пересечение было определено. Возвращаемое время - часть от целого временного шага, если временной шаг был в 1 секунду, и мы обнаружили пересечение точно в середине расстояния, то вычисленное время столкновения будет 0.5 сек. Сейчас точка пересечения может быть вычислена только умножением Тс на текущую скорость и прибавлением к начальной точке.
Collision point= Start + Velocity*Tc
Это точка столкновения на расширенном примитиве, чтобы найти точку столкновения на настоящем примитиве мы добавляем к этой точке реверс нормали от этой точки (который также возвращается процедурой пересечения) с помощью радиуса сферы. Заметьте, что процедура пересечения цилиндра возвращает точку пересечения, если она существует, поэтому не нуждается в вычислении.
2) Моделирование законов физики
Реакция на столкновения
Определить, как отреагируют после удара неподвижные объекты, типа плоскостей, цилиндров также важно, как определить точку столкновения. Используя описанные алгоритмы и функции, можно обнаружить точную точку столкновения, нормаль от нее и время внутри временного шага, в течение которого происходит столкновение.
Чтобы определить, как отреагировать на столкновение, должны быть применены законы физики. Когда объект сталкивается с поверхностью, его направление меняется, т.е. он отскакивает. Угол нового направления (или вектор отражения) от нормали точки столкновения такой же, как у первоначального вектора. Рисунок 3 показывает столкновение со сферой.
Рисунок 3
R - новый направляющий вектор
I - старый направляющий вектор, до столкновения
N - нормаль от точки столкновения
Новый вектор R вычисляется следующим образом:
R= 2*(-I dot N)*N + I
Есть ограничение: вектора I и N должны быть единичными векторами. Вектор скорости, который мы использовали в наших примерах, представляет скорость и направление. Вектор скорости не может быть включен в уравнение за место I, без преобразования. Скорость должна быть исключена. Скорость исключается нахождением величины вектора. Когда величина вектора найдена, вектор может быть преобразован в единичный и включен в уравнение, вычисляющее вектор отражения R. R показывает нам направление луча отражения, но для того, чтобы использовать как вектор скорости, необходимо к нему подключить скорость. Берем его, умножаем на величину первоначального луча, получаем правильный вектор скорости.
В примере эта процедура применяется для вычисления реакции на столкновение, когда шар сталкивается с плоскостью или цилиндром. Но она работает также для любых поверхностей, их форма не имеет значения. Пока точка столкновения и нормаль могут быть вычислены, метод вычисления реакции на столкновение всегда будет тот же самый. Код, который выполняет эти операции:
rt2=ArrayVel[BallNr].mag(); // Найти величину скорости
ArrayVel[BallNr].unit(); // Нормализовать его
// Вычислить отражение
ArrayVel[BallNr]=TVector::unit( (normal*(2*normal.dot(-ArrayVel[BallNr]))) + ArrayVel[BallNr] );
// Умножить на величину скорости для получения вектора скорости
ArrayVel[BallNr]=ArrayVel[BallNr]*rt2;
Когда сфера сталкивается с другой сферой
Определить реакцию на столкновение двух шаров намного труднее. Должны быть решены сложные уравнения динамики частиц, и поэтому я выдам только окончательное решение без каких-либо доказательств. Просто поверьте мне в этом :). Во время столкновения имеем ситуацию, как изображено на рисунке 4.
Рисунок 4
U1 и U2 векторы скорости двух сфер во время столкновения. Существует ось (X_Axis), вектор, которые соединяет центры двух сфер, и U1x, U2x проекции векторов скоростей U1,U2 ось (X_Axis).
U1y и U2y проекции векторов скорости U1,U2 на ось, перпендикулярную X_Axis. Чтобы найти эти вектора нужно просто произвести скалярное произведение. M1, M2 - массы двух сфер, соответственно. V1,V2 - новые скорости после столкновения, и V1x, V1y, V2x, V2y - проекции векторов скорости на X_Axis.
Более подробно:
a) Найти X_Axis
X_Axis = (center2 - center1);
Unify X_Axis, X_Axis.unit();
b) Найти проекции
U1x= X_Axis * (X_Axis dot U1)
U1y= U1 - U1x
U2x =-X_Axis * (-X_Axis dot U2)
U2y =U2 - U2x
c) Найти новые скорости
(U1x * M1)+(U2x*M2)-(U1x-U2x)*M2
V1x= --------------------------------
M1+M2
(U1x * M1)+(U2x*M2)-(U2x-U1x)*M1
V2x= --------------------------------
M1+M2
В нашем приложении мы установили M1=M2=1, поэтому уравнение получилось даже проще.
d) Найти окончательные скорости
V1y=U1y
V2y=U2y
V1=V1x+V1y
V2=V2x+V2y
Решение этих уравнений требует много работы, но раз они в той форме, как выше, они могут быть использованы совершенно легко. Код, который вычисляет действительную реакцию на столкновение:
TVector pb1,pb2,xaxis,U1x,U1y,U2x,U2y,V1x,V1y,V2x,V2y;
double a,b;
// Найти расположение первого шара
pb1=OldPos[BallColNr1]+ArrayVel[BallColNr1]*BallTime;
// Найти расположение второго шара
pb2=OldPos[BallColNr2]+ArrayVel[BallColNr2]*BallTime;
xaxis=(pb2-pb1).unit(); // Найти X-Axis
a=xaxis.dot(ArrayVel[BallColNr1]); // Найти проекцию
U1x=xaxis*a; // Найти спроецированные вектора
U1y=ArrayVel[BallColNr1]-U1x;
xaxis=(pb1-pb2).unit(); // Сделать также, как выше
b=xaxis.dot(ArrayVel[BallColNr2]); // Найти проекцию
U2x=xaxis*b; // Векторы для другого шара
U2y=ArrayVel[BallColNr2]-U2x;
V1x=(U1x+U2x-(U1x-U2x))*0.5; // Сейчас найти новые скорости
V2x=(U1x+U2x-(U2x-U1x))*0.5;
V1y=U1y;
V2y=U2y;
for (j=0;j
ArrayVel[BallColNr1]=V1x+V1y; // Установить новые вектора скорости
ArrayVel[BallColNr2]=V2x+V2y; // столкнувшимся шарам
Движение под действием гравитации, с использованием уравнения Эйлера
Чтобы изобразить реалистичное движение со столкновениями, определение точки столкновения и вычисления реакции не достаточно. Движение основывается на физических законах и тоже должно быть смоделировано.
Наиболее широко используемый метод для этого - использование уравнения Эйлера. Как показано, все вычисления должны быть выполнены с использованием временного шага. Это означает, что все моделирование происходит в некоторых временных шагах, в течение которых происходит движение, и выполняются тесты на столкновения и реакцию. Как пример, мы можем произвести моделирование в течение 2 секунд на каждом фрейме. Основываясь на уравнении Эйлера, скорость и расположение в каждом нового временном шаге вычисляется следующим образом:
Velocity_New = Velovity_Old + Acceleration*TimeStep
Position_New = Position_Old + Velocity_New*TimeStep
Сейчас объекты перемещаются и тестируются на столкновения, используя новую скорость. Ускорение для каждого объекта вычисляется делением силы, действующей на него, на его массу, в соответствии с эти уравнением:
Force = mass * acceleration
Много физических формул :)
Но, в нашем случае, на объекты действует только сила тяжести, которая может быть представлена сейчас как вектор, указывающий ускорение. В нашем случае, что-либо отрицательное в направлении Y, типа (0,-0.5,0). Это означает, что в начале каждого временного шага, мы вычисляем новую скорость каждой сферы и перемещаем их, тестируя на столкновение. Если во время временного шага происходит столкновение (скажем после 0.5 сек. с временным шагом равным 1 сек.) мы передвигаем объект в эту позицию, вычисляем отражение (новый вектор скорости) и перемещаем объект за оставшееся время (0.5 в нашем примере) снова тестируя на столкновения в течение этого времени. Эта процедура выполняется пока не завершится временной шаг.
Когда присутствует много движущихся объектов, каждый движущийся объект тестируется на пересечение с неподвижными объектами и ближайшее пересечение записывается. Далее выполняется тест на пересечение среди движущихся объектов для определения столкновений, в котором каждый объект тестируется с каждым другим. Обнаруженные пересечения сравниваются с пересечениями со статическим объектами, и берется наиболее близкое из них. Все моделирование обновляется в этой точке, (т.е., если ближайшее пересечение было после 0.5 сек., мы должны переместить все объекты на 0.5 сек.), для столкнувшихся объектов вычисляется вектор отражения, и цикл снова выполняется за оставшееся время.
3) Специальные эффекты
Взрывы
Каждый раз, когда происходит столкновение, в точке столкновения происходит взрыв. Хороший способ моделировать взрывы - произвести смешивание двух перпендикулярных друг другу полигонов с центрами в интересующей точке (в точке пересечения). Полигоны уменьшаются и исчезают со временем. Исчезновение выполняется изменением для вершин в течение времени значения alpha от 1 до 0. Так как возникает много полупрозрачных полигонов, то это может вызвать проблемы, и они могут перекрывать друг друга (как указано в Red Book в главе о прозрачности и смешивании) из-за Z-буфера, мы заимствуем технику, используемую в рендеринге частиц. Чтобы реализовать корректно этот трюк (как это описано в Red Book), мы должны отсортировать полигоны в соответствии с их расположением по глубине, но с выключением записи в буфер глубины (не чтения). Заметьте, что число взрывов ограничено до 20 за один фрейм, если происходят дополнительные взрывы, буфер переполняется, и они сбрасываются. Код, который производит взрывы:
// Исполнение / смешивание взрывов
glEnable(GL_BLEND); // Включить смешивание
glDepthMask(GL_FALSE); // Отключить запись буфера глубины
glBindTexture(GL_TEXTURE_2D, texture[1]); // Подключение текстуры
for(i=0; i<20; i++) // Обновление и визуализация взрывов
{
if(ExplosionArray[i]._Alpha>=0)
{
glPushMatrix();
ExplosionArray[i]._Alpha-=0.01f; // Обновить альфу
ExplosionArray[i]._Scale+=0.03f; // Обновить размер
// Назначить прозрачным вершинам желтый цвет
glColor4f(1,1,0,ExplosionArray[i]._Alpha); // Размер
glScalef(ExplosionArray[i]._Scale,
ExplosionArray[i]._Scale,ExplosionArray[i]._Scale);
// Переместить в позицию с учетом масштабирования
glTranslatef(
(float)ExplosionArray[i]._Position.X()/ExplosionArray[i]._Scale,
(float)ExplosionArray[i]._Position.Y()/ExplosionArray[i]._Scale,
(float)ExplosionArray[i]._Position.Z()/ExplosionArray[i]._Scale);
glCallList(dlist);// Вызвать список изображений
glPopMatrix();
}
}
Звук
Для звука была использована мультимедийная функция окошек PlaySound(). Это быстрый и отвратительный способ проигрывания звуковых файлов быстро и без хлопот.
4) Разъяснение кода
Поздравляю...
Если вы еще со мной, значит, вы успешно пережили теоретическую часть ;). Перед тем как позабавиться с демкой, необходимы некоторые разъяснения исходного кода. Основные действия и шаги моделирования следующие (в псевдокоде):
Цикл (ВременнойШаг!=0)
{
Цикл по всем шарам
{
вычислить ближайшее столкновение с плоскостью
вычислить ближайшее столкновение с цилиндром
Сохранить и заменить, если это ближайшее пересечение
по времени вычисленное до сих пор;
}
Проверить на столкновение среди движущихся шаров;
Сохранить и заменить, если это ближайшее пересечение
по времени, вычисленное до сих пор;
If (Столкновение произошло)
{
Переместить все шары на время, равное времени столкновения;
(Мы уже вычислили точку, нормаль и время столкновения.)
Вычислить реакцию;
ВременнойШаг -=ВремяСтолкновения;
}
else
Переместить все шары на время, равное временному шагу
}
Настоящий код, выполняющий псевдокод выше - тяжелей для чтения, но, в сущности, точная реализация этого псевдокода.
// Пока не закончится временной шаг
while (RestTime>ZERO)
{
lamda=10000; // Инициализировать очень большое значение
// Для всех шаров найти ближайщее пересечение между шарами и плоскостями/цилиндрами
for (int i=0;i
// Вычислить новое расположение и расстояние
OldPos[i]=ArrayPos[i];
TVector::unit(ArrayVel[i],uveloc);
ArrayPos[i]=ArrayPos[i]+ArrayVel[i]*RestTime;
rt2=OldPos[i].dist(ArrayPos[i]);
// Проверить, произошло ли столкновение между шаром и всеми 5 плоскостями
if (TestIntersionPlane(pl1,OldPos[i],uveloc,rt,norm))
{
// Найти время пересечения
rt4=rt*RestTime/rt2;
// Если оно меньше, чем уже сохраненное во временном шаге, заменить
if (rt4<=lamda)
{
// Если время пересечения в текущем временном шаге
if (rt4<=RestTime+ZERO)
if (! ((rt<=ZERO)&&(uveloc.dot(norm)>ZERO)) )
{
normal=norm;
point=OldPos[i]+uveloc*rt;
lamda=rt4;
BallNr=i;
}
}
}
if (TestIntersionPlane(pl2,OldPos[i],uveloc,rt,norm))
{
// ...То же самое, что и выше
}
if (TestIntersionPlane(pl3,OldPos[i],uveloc,rt,norm))
{
// ...То же самое, что и выше
}
if (TestIntersionPlane(pl4,OldPos[i],uveloc,rt,norm))
{
// ...То же самое, что и выше
}
if (TestIntersionPlane(pl5,OldPos[i],uveloc,rt,norm))
{
// ...То же самое, что и выше
}
// Сейчас проверяем пересечения с 3 цилиндрами
if (TestIntersionCylinder(cyl1,OldPos[i],uveloc,rt,norm,Nc))
{
rt4=rt*RestTime/rt2;
if (rt4<=lamda)
{
if (rt4<=RestTime+ZERO)
if (! ((rt<=ZERO)&&(uveloc.dot(norm)>ZERO)) )
{
normal=norm;
point=Nc;
lamda=rt4;
BallNr=i;
}
}
}
if (TestIntersionCylinder(cyl2,OldPos[i],uveloc,rt,norm,Nc))
{
// ...То же самое, что и выше
}
if (TestIntersionCylinder(cyl3,OldPos[i],uveloc,rt,norm,Nc))
{
// ...То же самое, что и выше
}
}
// После того, как были проверены все шары на столкновение с плоскостями/цилиндрами
// Проверить между ними и записать наименьшее время столкновения
if (FindBallCol(Pos2,BallTime,RestTime,BallColNr1,BallColNr2))
{
if (sounds)
PlaySound("Explode.wav",NULL,SND_FILENAME|SND_ASYNC);
if ( (lamda==10000) || (lamda>BallTime) )
{
RestTime=RestTime-BallTime;
TVector pb1,pb2,xaxis,U1x,U1y,U2x,U2y,V1x,V1y,V2x,V2y;
double a,b;
.
.
Код опущен для экономии пространства
Код описан в разделе Моделирование физических законов
Столкновение между сферами
.
.
//Обновить массив взрывов и вставить взрыв
for(j=0;j<20;j++)
{
if (ExplosionArray[j]._Alpha<=0)
{
ExplosionArray[j]._Alpha=1;
ExplosionArray[j]._Position=ArrayPos[BallColNr1];
ExplosionArray[j]._Scale=1;
break;
}
}
continue;
}
}
// Конец проверок
// Если столкновение произошло, произвести моделирование для точного временного шага
// и вычислить реакцию для столкнувшихся шаров
if (lamda!=10000)
{
RestTime-=lamda;
for (j=0;j
ArrayPos[j]=OldPos[j]+ArrayVel[j]*lamda;
rt2=ArrayVel[BallNr].mag();
ArrayVel[BallNr].unit();
ArrayVel[BallNr]=TVector::unit( (normal*(2*normal.dot(-ArrayVel[BallNr])))
+ ArrayVel[BallNr] );
ArrayVel[BallNr]=ArrayVel[BallNr]*rt2;
// Обновить массив взрывов и вставить взрыв
for(j=0;j<20;j++)
{
if (ExplosionArray[j]._Alpha<=0)
{
ExplosionArray[j]._Alpha=1;
ExplosionArray[j]._Position=point;
ExplosionArray[j]._Scale=1;
break;
}
}
}
else RestTime=0;
}
Основные глобальные переменные, представляющие важность:
|
Представляет направление и расположение камеры. Камера перемещается, используя функцию LookAt. Как вы, возможно, заметите, в не hook моде (который я объясню позже), вся сцена вращается вокруг, camera_rotation - угол вращения. |
TVector dir Tvector pos(0,-50,1000); float camera_rotation=0; |
|
Представляет ускорение, приложенное к движущимся шарам. В приложении действует как гравитация. |
TVector accel(0, -0.05, 0); |
|
Массив, который содержит новые и старые расположения и векторы скорости каждого шара. Количество шаров жестко установлено равным 10. |
TVector ArrayVel[10]; TVector ArrayPos[10]; TVector OldPos[10]; int NrOfBalls=3; |
|
Временной шаг, который мы используем. |
double Time=0.6; |
|
Если 1, камера меняет вид и следует за шаром (шар с индексом 0 в массиве). Для того чтобы камера следовала за шаром, мы использовали его расположение и вектор скорости для расположения камеры точно за шаром, и установили ее вид вдоль вектора скорости шара. |
int hook_toball1=0; |
|
Структуры, содержащие данные по взрывам, плоскостям и цилиндрам. |
struct Plane struct Cylinder struct Explosion |
|
Взрывы, хранящиеся в массиве фиксированной длины. |
Explosion ExplosionArray[20]; |
Основные интересующие функции:
|
Выполняет тест на пересечение с примитивами |
Int TestIntersionPlane(….); int TestIntersionCylinder(...); |
|
Загружает текстуры из bmp файлов |
void LoadGLTextures(); |
|
Код визуализации. Визуализация шаров, стен, колонн и взрывов. |
void DrawGLScene(); |
|
Выполнение основной логики симуляции |
void idle(); |
|
Инициализация OpenGL |
void InitGL(); |
|
Поиск, если любой шар сталкивается с другим в текущее время |
int FindBallCol(...); |
Для большей информации смотрите исходный код. Я пытался прокомментировать его настолько хорошо, насколько смог. Сейчас, когда логика определения столкновения и реакции понята, исходный код должен стать ясным. Не стесняйтесь обращаться ко мне для получения большей информации.
Как я заявил в начале этого учебника, тема определения столкновений - очень сложная тема, чтобы ее охватить в одном учебнике. Вы многое изучите в этом учебнике, достаточное для создания своих собственных достаточно впечатляющих демок, но все еще есть много чего, что нужно изучить по этой теме. Сейчас, когда вы имеете основы, все другие исходники по определению столкновений и моделированию физических законов должны стать легче для понимания. С этими словами, я отправляю вас своей дорогой и желаю вам счастливых столкновений!!!
Немного информации о Dimitrios Christopoulos: в настоящее время он работает как программный инженер по виртуальной реальности в Foundation of the Hellenic World в Athens/Греция (www.fhw.gr). Хотя он родился в Германии, он учился в Греции в University of Patras на факультете Компьютерной инженерии и информатики. Он также имеет MSc степень в Университете Hull (UK) по Компьютерной Графике и Виртуальному окружению. Первые шаги по программированию игр он начинал на Basic на Commodore 64, и перешел на C/C++/Assembly на PC платформе, после того как стал студентом. В течение нескольких последних лет он перешел на OpenGL. Также смотри на его сайте http://members.xoom.com/D_Christop.
Визуализация моделей Milkshape 3D
Model Loading
В качестве источника этого проекта я взял PortaLib3D, библиотеку, которую я написал, чтобы тем, кто ей пользуется, было легко отображать модели, используя очень маленькую часть дополнительного кода. И хотя вы, конечно, можете доверить все библиотеке, вы должны понимать, что она делает, в этом вам и поможет данный урок.
Часть PortaLib3D включенная здесь содержит мое авторское право. Это не значит, что этот код не может быть использован вами - это значит, что если вы вырежете и вставите в свой проект часть кода, то вам придется сослаться на меня. Это все. Если вы сами разберете и переделаете код (то, что вы сделаете, если вы не используете библиотеку, и если вы не изучаете, что-то простое типа 'вырезать и вставить код'!), тогда вы освободитесь от обязательств. Давайте посмотрим, в коде нет ничего особенного! Ок, перейдем к кое-чему более интересному!
Основной OpenGL код.
Основной OpenGL код в файле Lesson31.cpp. Он, почти совпадает с уроком 6, с небольшими изменениями в секции загрузки текстур и рисования. Мы обсудим изменения позже.
Milkshape 3D
Модель, которую использованная в примере разработана в Milkshape 3D. Причина, по которой я использую ее в том, что этот пакет для моделирования чертовски хорош, и имеет свой собственный формат файлов, в котором легко разобраться и понять. В дальнейшем я планирую включить поддержку загрузки формата Anim8or, потому что он бесплатный и, конечно, загрузку 3DS.
Тем не менее, самое важное в формате файла, который здесь будет кратко обсуждаться, не просто загрузка модели. Вы должны создать свою собственную структуру, которая будет удобна для хранения данных, и потом читать файл в нее. Поэтому, в начале, обсудим структуры, необходимые для модели.
Структуры данных модели
Вот структуры данных модели представленные в классе Model в Model.h. Первое и самое важное, что нам надо - это вершины:
// Структура для вершины
struct Vertex
{
char m_boneID; // Для скелетной анимации
float m_location[3];
};
// Используемые вершины
int m_numVertices;
Vertex *m_pVertices;
Сейчас вы можете не обращать на переменную m_boneID внимания - рассмотрим ее в следующих уроках! Массив m_location представляет собой координаты точек (X, Y, Z). Две переменные хранят количество вершин и сами вершины в динамическом массиве, который создается загрузчиком.
Дальше нам надо сгруппировать вершины в треугольники:
// Структура треугольника
struct Triangle
{
float m_vertexNormals[3][3];
float m_s[3], m_t[3];
int m_vertexIndices[3];
};
// Используемые треугольники
int m_numTriangles;
Triangle *m_pTriangles;
Теперь 3 вершины составляют треугольник и хранятся в m_vertexIndices. Это смещения в массиве m_pVertices. При этом каждая вершина содержится в списке только один раз, что позволят сократить место в памяти (и в вычислениях, когда мы потом будем рассматривать анимацию). m_s и m_t - это координаты (s, t) в текстуре для каждой из 3-х вершин. Текстура используется только одна для данной сетки (которые будут описаны ниже). Наконец, у нас есть член m_vertexNormals, в котором хранится нормали к каждой из 3-х вершин. Каждая нормаль имеет 3 вещественные координаты, описывающие вектор.
Следующая структура, которую мы рассмотрим в модели, это сетка (mesh). Сетка - это группа треугольников, к которым применен одинаковый материал. Набор сеток составляет целую модель. Вот структура сетки:
// Сетка
struct Mesh
{
int m_materialIndex;
int m_numTriangles;
int *m_pTriangleIndices;
};
// Используемые сетки
int m_numMeshes;
Mesh *m_pMeshes;
На этот раз у нас есть m_pTriangleIndices, в котором хранится треугольники в сетке, в точности так же, как треугольники хранят индексы своих вершин. Этот массив будет выделен динамически, потому что количество треугольников в сетке в начала не известно, и определяется из m_num_Triangles. Наконец, m_materialIndex - это индекс материала (текстура и коэффициент освещения) используемый для сетки. я покажу структуру материала ниже:
// Свойства материала
struct Material
{
float m_ambient[4], m_diffuse[4], m_specular[4], m_emissive[4];
float m_shininess;
GLuint m_texture;
char *m_pTextureFilename;
};
// Используемые материалы
int m_numMaterials;
Material *m_pMaterials;
Здесь есть все стандартные коэффициенты освещения в таком же формате, как и в OpenGL: окружающий, рассеивающий, отражающий, испускающий и блестящий. У нас так же есть объект текстуры m_texture и имя файла (динамически располагаемое) текстуры, которые могут быть выгружены, если контекст OpenGL упадет.
Код - загрузка модели
Теперь займемся загрузкой модели. Вы увидите, что это чистая виртуальная функция, названная loadModelData, которая в качестве параметра имеет имя файла модели. Все что мы сделаем - это создадим производный класс MilkshapeModel, который использует эту функцию, которая заполняет защищенные структуры данных, упомянутые выше. Теперь посмотрим на функцию:
bool MilkshapeModel::loadModelData( const char *filename )
{
ifstream inputFile( filename, ios::in | ios::binary | ios::nocreate );
if ( inputFile.fail())
return false; // "Не можем открыть файл с моделью."
Для начала мы открыли файл. Это бинарный файл, поэтому используем ios::binary. Если файл не найден, функция возвратит false, что говорит об ошибке.
inputFile.seekg( 0, ios::end );
long fileSize = inputFile.tellg();
inputFile.seekg( 0, ios::beg );
Код дальше определяет размер файла в байтах.
byte *pBuffer = new byte[fileSize];
inputFile.read( pBuffer, fileSize );
inputFile.close();
Затем файл читается во временный буфер целиком.
const byte *pPtr = pBuffer;
MS3DHeader *pHeader = ( MS3DHeader* )pPtr;
pPtr += sizeof( MS3DHeader );
if ( strncmp( pHeader->m_ID, "MS3D000000", 10 ) != 0 )
return false; // "Не настоящий Milkshape3D файл."
if ( pHeader->m_version < 3 || pHeader->m_version > 4 )
return false; // "Не поддерживаемая версия.
// Поддерживается только Milkshape3D версии 1.3 и 1.4."
Теперь указатель pPtr будет указывать на текущую позицию. Сохраняем указатель на заголовок и устанавливаем pPtr на конец заголовка. Вы, наверное, заметили несколько структур MS3D, которые мы использовали. Они объявлены в начале MilkshapeModel.cpp и идут прямо из спецификации формата файла. Поля в заголовке проверяются, что бы убедиться, в правильности загружаемого файла.
int nVertices = *( word* )pPtr;
m_numVertices = nVertices;
m_pVertices = new Vertex[nVertices];
pPtr += sizeof( word );
int i;
for ( i = 0; i < nVertices; i++ )
{
MS3DVertex *pVertex = ( MS3DVertex* )pPtr;
m_pVertices[i].m_boneID = pVertex->m_boneID;
memcpy( m_pVertices[i].m_location, pVertex->m_vertex, sizeof( float )*3 );
pPtr += sizeof( MS3DVertex );
}
Текст выше читает каждую структуру вершины из файла. Начальная память для модели выделяется для вершин, а затем каждая вершина копируется, пока не будут обработаны все. В функции используются несколько вызовов memcpy которая просто копирует содержимое маленьких массивов. Член m_boneID пока по-прежнему игнорируется - он для скелетной анимации!
int nTriangles = *( word* )pPtr;
m_numTriangles = nTriangles;
m_pTriangles = new Triangle[nTriangles];
pPtr += sizeof( word );
for ( i = 0; i < nTriangles; i++ )
{
MS3DTriangle *pTriangle = ( MS3DTriangle* )pPtr;
int vertexIndices[3] = { pTriangle->m_vertexIndices[0],
pTriangle->m_vertexIndices[1], pTriangle->m_vertexIndices[2] };
float t[3] = { 1.0f-pTriangle->m_t[0], 1.0f-pTriangle->m_t[1],
1.0f-pTriangle->m_t[2] };
memcpy( m_pTriangles[i].m_vertexNormals, pTriangle->m_vertexNormals,
sizeof( float )*3*3 );
memcpy( m_pTriangles[i].m_s, pTriangle->m_s, sizeof( float )*3 );
memcpy( m_pTriangles[i].m_t, t, sizeof( float )*3 );
memcpy( m_pTriangles[i].m_vertexIndices, vertexIndices, sizeof( int )*3 );
pPtr += sizeof( MS3DTriangle );
}
Так же как и для вершин, эта часть функции сохраняет все треугольники модели. Пока что она включает просто копирование массивов из одной структуры в другую, и вы увидите разницу между массивом vertexIndeces и t-массивами. В файле номера вершин хранятся как массив переменных типа word, в модели это переменные типа int для согласованности и простоты (при этом противное приведение не нужно). Итак просто нужно привести 3 значения к типу int. Все значения t задаются как 1.0 - (оригинальное значение). Причина этого в том, что OpenGL использует левую нижнюю систему координат, тогда как Milkshape использует правую верхнюю систему координат (прим.: имеется в виду расположение точки центра системы координат и ориентация) для работы с текстурой. Это меняет направление оси y.
int nGroups = *( word* )pPtr;
m_numMeshes = nGroups;
m_pMeshes = new Mesh[nGroups];
pPtr += sizeof( word );
for ( i = 0; i < nGroups; i++ )
{
pPtr += sizeof( byte ); // Флаги
pPtr += 32; // Имя
word nTriangles = *( word* )pPtr;
pPtr += sizeof( word );
int *pTriangleIndices = new int[nTriangles];
for ( int j = 0; j < nTriangles; j++ )
{
pTriangleIndices[j] = *( word* )pPtr;
pPtr += sizeof( word );
}
char materialIndex = *( char* )pPtr;
pPtr += sizeof( char );
m_pMeshes[i].m_materialIndex = materialIndex;
m_pMeshes[i].m_numTriangles = nTriangles;
m_pMeshes[i].m_pTriangleIndices = pTriangleIndices;
}
Текст выше загружает данные структуры сетки (в Milkshape3D они называется группами "groups"). Так как число треугольников меняется от сетки к сетке, нет никакой стандартной структуры чтения. Поэтому берется поле за полем. Память для индексов треугольников выделяется динамически внутри сетки и читается по очереди.
int nMaterials = *( word* )pPtr;
m_numMaterials = nMaterials;
m_pMaterials = new Material[nMaterials];
pPtr += sizeof( word );
for ( i = 0; i < nMaterials; i++ )
{
MS3DMaterial *pMaterial = ( MS3DMaterial* )pPtr;
memcpy( m_pMaterials[i].m_ambient, pMaterial->m_ambient, sizeof( float )*4 );
memcpy( m_pMaterials[i].m_diffuse, pMaterial->m_diffuse, sizeof( float )*4 );
memcpy( m_pMaterials[i].m_specular, pMaterial->m_specular,
sizeof( float )*4 );
memcpy( m_pMaterials[i].m_emissive, pMaterial->m_emissive,
sizeof( float )*4 );
m_pMaterials[i].m_shininess = pMaterial->m_shininess;
m_pMaterials[i].m_pTextureFilename = new char[strlen(
pMaterial->m_texture )+1];
strcpy( m_pMaterials[i].m_pTextureFilename, pMaterial->m_texture );
pPtr += sizeof( MS3DMaterial );
}
reloadTextures();
Наконец, из буфера берется информация о материале. Это происходит так же, как и раньше, копированием каждого коэффициента освещения в новую структуру. Так же выделяется новая память для названия файла, содержащего текстуру, и оно копируется в эту память. Последний вызов reloadTextures используется собственно для загрузки текстур и привязки ее к объекту текстуры OpenGL. Эта функция из базового класса Model описывается ниже.
delete[] pBuffer;
return true;
}
Последний фрагмент освобождает память временного буфера, когда вся информация уже скопирована и работа
процедуры завершена успешно.
Итак, в данный момент, защищенные члены класса Model заполнены информацией о модели. Заметьте, что это только код для MilkshapeModel, потому что все это относилось к специфике Milkshape3D. Теперь, перед тем как можно будет нарисовать модель, необходимо загрузить текстуры для всех материалов. Это мы сделаем в следующем куске кода:
void Model::reloadTextures()
{
for ( int i = 0; i < m_numMaterials; i++ )
if ( strlen( m_pMaterials[i].m_pTextureFilename ) > 0 )
m_pMaterials[i].m_texture = LoadGLTexture( m_pMaterials[i].m_pTextureFilename );
else
m_pMaterials[i].m_texture = 0;
}
Для каждого материала, текстура загружается, используя функцию из основных уроков NeHe (слегка измененных в отличие от предыдущих версий). Если имя файла с текстурой - пустая строка, то текстура не загружается, но взамен текстуре объекта присваивается 0, что означает, что нет никакой текстуры.
Код - рисование модели
Теперь можем начать код, рисующий модель! Теперь это совсем не сложно, когда у нас есть аккуратно расположенные структуры данных в памяти.
void Model::draw()
{
GLboolean texEnabled = glIsEnabled( GL_TEXTURE_2D );
Эта часть сохраняет состояние отображения текстур в OpenGL, поэтому функция не нарушит его. Заметьте, что она не сохраняет так же свойства материала.
Теперь цикл рисования каждой сетки по отдельности:
// Рисовать по группам
for ( int i = 0; i < m_numMeshes; i++ )
{
m_pMeshes[i] будет использован для ссылки на текущую сетку. Теперь, каждая сетка имеет свои свойства материала, поэтому мы устанавливаем соответствующее состояние OpenGL. Если, однако, materialIndex сетки равен -1, это значит, что материала для такой сетки нет, и она рисуется в стандартном виде OpenGL.
int materialIndex = m_pMeshes[i].m_materialIndex;
if ( materialIndex >= 0 )
{
glMaterialfv( GL_FRONT, GL_AMBIENT,
m_pMaterials[materialIndex].m_ambient );
glMaterialfv( GL_FRONT, GL_DIFFUSE,
m_pMaterials[materialIndex].m_diffuse );
glMaterialfv( GL_FRONT, GL_SPECULAR,
m_pMaterials[materialIndex].m_specular );
glMaterialfv( GL_FRONT, GL_EMISSION,
m_pMaterials[materialIndex].m_emissive );
glMaterialf( GL_FRONT, GL_SHININESS,
m_pMaterials[materialIndex].m_shininess );
if ( m_pMaterials[materialIndex].m_texture > 0 )
{
glBindTexture( GL_TEXTURE_2D,
m_pMaterials[materialIndex].m_texture );
glEnable( GL_TEXTURE_2D );
}
else
glDisable( GL_TEXTURE_2D );
}
else
{
glDisable( GL_TEXTURE_2D );
}
Свойства материала устанавливаются в соответствие со значением, сохраненным в модели. Заметим, что текстура используется и доступна, если ее индекс больше чем 0. Если поставить 0, то вы отказываетесь от текстуры, и текстура не используется. Так же текстура не используется, если для сетки вообще нет материала.
glBegin( GL_TRIANGLES );
{
for ( int j = 0; j < m_pMeshes[i].m_numTriangles; j++ )
{
int triangleIndex = m_pMeshes[i].m_pTriangleIndices[j];
const Triangle* pTri = &m_pTriangles[triangleIndex];
for ( int k = 0; k < 3; k++ )
{
int index = pTri->m_vertexIndices[k];
glNormal3fv( pTri->m_vertexNormals[k] );
glTexCoord2f( pTri->m_s[k], pTri->m_t[k] );
glVertex3fv( m_pVertices[index].m_location );
}
}
}
glEnd();
}
Секция выше производит рисование треугольников модели. Она проходит цикл для каждого из треугольников сетки и потом рисует каждую из 3-х вершин, используя нормали и координаты текстуры. Помните, что каждый треугольник в сетке, как и все вершины, пронумерованы в общих массивах модели (они используют 2 индексные переменные). pTri - указывает на текущий треугольник в сетке и используется для упрощения кода следующего за ним.
if ( texEnabled )
glEnable( GL_TEXTURE_2D );
else
glDisable( GL_TEXTURE_2D );
}
Заключительный фрагмент кода устанавливает режим отображения текстур в свое первоначальное состояние.
Другой важный кусок кода в классе Model - это конструктор и деструктор. Они сами все объясняют. Конструктор устанавливает все члены в 0-ое значение (или NULL для указателей), и деструктор удаляет динамические массивы из памяти для всех структур модели. Вы должны заметить, что если вызываете функцию loadModelData дважды, для объекта Model, то можете потерять часть памяти. Будьте осторожны!
Последняя тема, которую я буду здесь обсуждать, это изменение, в основном коде отображения используя новый класс модели, и прямо отсюда я планирую начать свой будущий урок о скелетной анимации.
Model *pModel = NULL; // Место для хранения данных модели
В начале кода lesson31.cpp была объявлена модель, но не инициализирована. Она создается в процедуре WinMain:
Функция должна быть вызвана вначале, но после сброса матрицы просмотра, таким образом, она работает.
Чтобы сделать сцену немного интереснее, постепенно вращаем ее вокруг оси y с помощью glRotatef.
Наконец, рисуем модель с помощью члена-функции рисования. Она рисуется в центре (она была создана в центре системы координат в Milkshape3D!), поэтому если вы хотите вращать ее, менять позицию или масштабировать, просто вызовите соответствующие функции GL перед рисованием. Вуаля! Чтобы проверить, сделайте свои собственные модели в Milkshape (или используйте функции импорта), и загрузите их, изменяя строки в функции WinMain. Или добавьте их в сцену и нарисуйте несколько объектов.
Что дальше?
В будущем уроке NeHe, я опишу, как расширить класс, чтобы объединить модель с анимационным скелетом. И если я вернусь к этому, то я напишу еще классы для загрузки, чтобы сделать программу более гибкой.
Шаг к скелетной анимации не такой уж и большой, как может показаться, хотя математика, привлекаемая для этого, достаточно хитра. Если вы что-то не понимаете в матрицах и векторах, пришло время прочитать что-нибудь по этой теме! Есть несколько источников в сети, которые вам в этом помогут.
Увидимся!
Информация о Brett Porter: родился в Австралии, был студентом University of Wollongong, недавно получил дипломы BCompSc и BMath. Он начал программировать на Бейсике в 12 лет на "клоне" Commandore 64, называемом VZ300, но скоро перешел на Паскаль, Intel ассемблер, C++ и ява. В течение последних нескольких лет его интересом стало 3-х мерное программирование, и его выбором в качестве API стал OpenGL. Для более подробной информации посетите его страницу http://rsn.gamedev.net/.
Продолжение этого урока Скелетной Анимацией можно найти на странице Brett'а.
Радиальное размытие и текстурный рендеринг
Radial Blur & Rendering To A Texture
Привет! Меня зовут Дарио Корно (Dario Corno), еще меня знают как rio of SpinningKids. Я занимаюсь построением сцен с 1989 года. Прежде всего, хочу объяснить, для чего я решил написать эту небольшую статью. Я бы хотел, чтобы все, пожелавшие скачать демонстрационную программу, смогли разобраться в ней и в эффектах, которые в ней реализованы.
Демонстрационные программы часто показывают, как путем простого, а иногда грубого программирования добиться неплохих художественных возможностей программы. Вы можете увидеть просто убойные эффекты в демонстрационных примерах, существующих на данный момент. Кучу таких программ вы найдете по адресу http://www.pouet.net или http://ftp.scene.org.
Теперь закончим со вступлением и приступим к изучению программы.
Я покажу, как создавать эффект «eye candy» (реализованный в программе), похожий на радиальное размытие. Иногда его относят к объемному освещению, но не верьте этому, это просто имитация радиального размытия! ;D
Радиальное размытие обычно достигалось (когда еще не было аппаратного рендеринга) смазыванием каждого пикселя исходного изображения в направлении от центра размытия.
На современной аппаратуре обеспечением пока довольно трудно реализовать размытие с помощью использования буфера цвета (по крайней мере, это относится ко всем «gfx»-видеокартам), поэтому для получения подобного эффекта мы пойдем на маленькую хитрость.
И как плюс, при изучении построения эффекта радиального размытия вы научитесь простому способу текстурного рендеринга!
В качестве трехмерного объекта я выбрал пружину, поскольку это нетривиальная фигура, да и обычные кубы мне уже порядком поднадоели :)
Хочу заметить, что эта статья является скорее руководством по созданию эффектов. Я не буду слишком вдаваться в подробности программы. Постарайтесь больше понимать все сердцем :)
Ниже приведены объявления переменных и необходимый заголовочный файл:
#include
float angle; // Угол вращения спирали
float vertexes[3][3]; // Массив трех вершин
float normal[3]; // Массив нормали
Gluint BlurTexture; // Номер текстуры
Функция EmptyTexture() создает пустую текстуру и возвращает ее номер. Нам потребуется выделить некоторую свободную память (а точнее 128*128*4 беззнаковых целочисленных).
128*128 – размер текстуры (128 пикселей ширины и столько же высоты), цифра 4 означает, что для каждого пикселя нам нужно 4 байта для хранения компонент RED, GREEN, BLUE и ALPHA.
GLuint EmptyTexture() // Создание пустой текстуры
{
GLuint txtnumber; // Идентификатор текстуры
unsigned int* data; // Указатель на хранимые данные
// Выделение памяти под массив пустой текстуры (128x128x4 байт)
data = (unsigned int*)new GLuint[((128 * 128)* 4 * sizeof(unsigned int))];
После выделения памяти нам нужно обнулить ее при помощи функции ZeroMemory, передав ей указатель (data) и размер обнуляемой памяти.
Хочу обратить ваше внимание на то, что характеристики магнификации (увеличения) и минификации (уменьшения) текстуры (это методы, применяемые для изменения размера текстуры до размера объекта, на который эта текстура «натягивается» - прим. перев.) устанавливаются параметром GL_LINEAR (определяющим цвет точки как среднее арифметическое всех элементов текстуры, входящих в отображаемый пиксел - прим. перев.). А параметр GL_NEAREST при растяжении текстуры дал ба нам не очень красивую картинку.
// Очистка памяти массива
ZeroMemory(data,((128 * 128)* 4 * sizeof(unsigned int)));
glGenTextures(1, &txtnumber); // Создать 1 текстуру
glBindTexture(GL_TEXTURE_2D, txtnumber); // Связать текстуру
// Построить текстуру по информации в data
glTexImage2D(GL_TEXTURE_2D, 0, 4, 128, 128, 0,
GL_RGBA, GL_UNSIGNED_BYTE, data);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MIN_FILTER,GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MAG_FILTER,GL_LINEAR);
delete [] data; // Удалить data
return txtnumber; // Вернуть идентификатор текстуры
}
Следующая функция нормализует длину векторов нормали. Векторы представлены массивом из 3-х элементов типа float, в котором 1-й элемент – это X, второй – Y и третий – Z. Нормализованный вектор (Nv) выражается через Vn = (Vox / |Vo| , Voy / |Vo|, Voz / |Vo|), где Vo – исходный вектор, |Vo| - его длина, и x, y, z – его компоненты. В программе необходимо сделать следующее: вычислить длину исходного вектора: sqrt(x^2 + y^2 + z^2) ,где x,y,z - это 3 компоненты вектора. Затем надо разделить все три компоненты вектора нормали на полученное значение длины.
// Преобразовать вектор нормали (3 координаты) в единичный вектор с единичной длиной
void ReduceToUnit(float vector[3]) {
float length; // Переменная для длины вектора
// Вычисление длины вектора
length = (float)sqrt((vector[0]*vector[0]) + (vector[1]*vector[1])
+ (vector[2]*vector[2]));
// Предотвращение деления на нуль
if(length == 0.0f) length = 1.0f;
vector[0] /= length; // Деление всех трех элементов
vector[1] /= length; // на длину единичного вектора
vector[2] /= length; // нормали
}
Следующая функция подсчитывает нормаль, заданную тремя вершинами (хранящимися в трех массивах типа float). У нас есть два параметра: v[3][3] и out[3], первый из них – матрица со значениями типа float, размерностью m=3 и n=3, где каждая строка из трех элементов является вершиной треугольника. out – это переменная, в которую мы поместим результат - вектор нормали.
Немного (простой) математики. Мы собираемся воспользоваться знаменитым векторным произведением, которое определяется как операция между двумя векторами, дающая в результате вектор, перпендикулярный обоим исходным векторам. Нормаль - это вектор, ортогональный к поверхности, но направленный в противоположную сторону (и имеющий нормализованную (единичную) длину). Теперь представьте себе, что два вектора расположены вдоль сторон одного треугольника, ортогональный вектор (полученный в результате умножения этих векторов) этих двух сторон треугольника является нормалью этого треугольника.
Осуществить это легче, чем понять.
Сначала найдем вектор, идущий от вершины 0 к вершине 1, затем вектор, идущий от вершины 1 к вершине 2, что просто осуществляется путем вычитания каждой компоненты (координаты) стартовой вершины из компоненты следующей вершины стороны треугольника (соответствующей искомому вектору) в порядке обхода треугольника. Так мы получим вектора сторон треугольника. А в результате векторного произведения этих двух векторов (V*W) получим вектор нормали треугольника (если быть точнее, - вектор нормали плоскости, образованной сторонами этого треугольника, так как известно, что для образования плоскости достаточно двух несовпадающих векторов – прим.перев.).
Давайте взглянем на программу.
V[0][] – это первая вершина, V[1][] – это вторая вершина, V[2][] – это третья вершина. Каждая вершина состоит из: V[][0] – x-координата вершины, V[][1] – y-координата вершины, V[][2] – z-координата вершины.
Простым вычитанием всех соответствующих координат первой вершины из координат следующей мы получим ВЕКТОР от первой вершины к следующей. v1[0] = v[0][0] - v[1][0] - это выражение подсчитывает X-компоненту ВЕКТОРА, идущего от ВЕРШИНЫ 0 к вершине 1. v1[1] = v[0][1] - v[1][1] - это выражение подсчитывает Y-компоненту, v1[2] = v[0][2] - v[1][2] подсчитывает Z компоненту и так далее.
Так мы получим два вектора, что даст нам возможность вычислить нормаль треугольника.
Вот формула векторного произведения:
out[x] = v1[y] * v2[z] - v1[z] * v2[y]
out[y] = v1[z] * v2[x] - v1[x] * v2[z]
out[z] = v1[x] * v2[y] - v1[y] * v2[x]
В итоге в массиве out[] у нас будет находиться нормаль треугольника.
void calcNormal(float v[3][3], float out[3])
// Вычислить нормаль для четырехугольников используя 3 точки
{
float v1[3],v2[3]; // Вектор 1 (x,y,z) & Вектор 2 (x,y,z)
static const int x = 0 // Определение X-координаты
static const int y = 1 // Определение Y-координаты
static const int z = 2; // Определение Z-координаты
// Вычисление вектора между двумя точками вычитанием
// x,y,z-координат одной точки из координат другой.
// Подсчет вектора из точки 1 в точку 0
v1[x] = v[0][x] - v[1][x]; // Vector 1.x=Vertex[0].x-Vertex[1].x
v1[y] = v[0][y] - v[1][y]; // Vector 1.y=Vertex[0].y-Vertex[1].y
v1[z] = v[0][z] - v[1][z]; // Vector 1.z=Vertex[0].y-Vertex[1].z
// Подсчет вектора из точки 2 в точку 1
v2[x] = v[1][x] - v[2][x]; // Vector 2.x=Vertex[0].x-Vertex[1].x
v2[y] = v[1][y] - v[2][y]; // Vector 2.y=Vertex[0].y-Vertex[1].y
v2[z] = v[1][z] - v[2][z]; // Vector 2.z=Vertex[0].z-Vertex[1].z
// Вычисление векторного произведения
out[x] = v1[y]*v2[z] - v1[z]*v2[y]; // для Y - Z
out[y] = v1[z]*v2[x] - v1[x]*v2[z]; // для X - Z
out[z] = v1[x]*v2[y] - v1[y]*v2[x]; // для X - Y
ReduceToUnit(out); // Нормализация векторов
}
Следующая функция задает точку наблюдения с использованием функции gluLookAt. Мы разместим эту точку в точке (0,5,50), она будет направлена на точку (0,0,0)(центр сцены), при этом верхний вектор будет задан с направлением вверх (0,1,0)! ;D
void ProcessHelix() // Рисование спирали (или пружины)
{
GLfloat x; // x-координата спирали
GLfloat y; // y-координата спирали
GLfloat z; // z-координата спирали
GLfloat phi; // Угол
GLfloat theta; // Угол
GLfloat v,u; // Углы
GLfloat r; // Радиус скручивания
int twists = 5; // пять витков
// Задание цвета материала
GLfloat glfMaterialColor[]={0.4f,0.2f,0.8f,1.0f};
// Настройка рассеянного освещения
GLfloat specular[]={1.0f,1.0f,1.0f,1.0f};
glLoadIdentity(); // Сброс матрицы модели
// Точка камеры (0,5,50) Центр сцены (0,0,0)
// Верх но оси Y
gluLookAt(0, 5, 50, 0, 0, 0, 0, 1, 0);
glPushMatrix(); // Сохранение матрицы модели
// Смещение позиции вывода на 50 единиц вглубь экрана
glTranslatef(0,0,-50);
glRotatef(angle/2.0f,1,0,0); // Поворот на angle/2 относительно X
glRotatef(angle/3.0f,0,1,0); // Поворот на angle/3 относительно Y
glMaterialfv(GL_FRONT_AND_BACK,
GL_AMBIENT_AND_DIFFUSE, glfMaterialColor);
glMaterialfv(GL_FRONT_AND_BACK,GL_SPECULAR,specular);
Далее займемся подсчетом формулы спирали и визуализацией пружины. Это совсем несложно, и я не хотел бы останавливаться на этих пунктах, так как «соль» данного урока совсем в другом. Участок программы, отвечающий за спираль, заимствован у друзей из «Listen Software» (и несколько оптимизирован). Он написан наиболее простым и не самым быстрым способом. Использование массивов вершин не делает его быстрее.
r=1.5f; // Радиус
glBegin(GL_QUADS); // Начать рисовать четырехугольник
for(phi=0; phi <= 360; phi+=20.0) // 360 градусов шагами по 20
{// 360 градусов * количество_витков шагами по 20
for(theta=0; theta<=360*twists; theta+=20.0)
{// Подсчет угла первой точки (0)
v=(phi/180.0f*3.142f);
// Подсчет угла первой точки (0)
u=(theta/180.0f*3.142f);
// Подсчет x-позиции (первая точка)
x=float(cos(u)*(2.0f+cos(v) ))*r;
// Подсчет y-позиции (первая точка)
y=float(sin(u)*(2.0f+cos(v) ))*r;
// Подсчет z-позиции (первая точка)
z=float((( u-(2.0f*3.142f)) + sin(v) ) * r);
vertexes[0][0]=x; // x первой вершины
vertexes[0][1]=y; // y первой вершины
vertexes[0][2]=z; // z первой вершины
// Подсчет угла второй точки (0)
v=(phi/180.0f*3.142f);
// Подсчет угла второй точки (20)
u=((theta+20)/180.0f*3.142f);
// Подсчет x-позиции (вторая точка)
x=float(cos(u)*(2.0f+cos(v) ))*r;
// Подсчет y-позиции (вторая точка)
y=float(sin(u)*(2.0f+cos(v) ))*r;
// Подсчет z-позиции (вторая точка)
z=float((( u-(2.0f*3.142f)) + sin(v) ) * r);
vertexes[1][0]=x; // x второй вершины
vertexes[1][1]=y; // y второй вершины
vertexes[1][2]=z; // z второй вершины
// Подсчет угла третьей точки ( 20 )
v=((phi+20)/180.0f*3.142f);
// Подсчет угла третьей точки ( 20 )
u=((theta+20)/180.0f*3.142f);
// Подсчет x-позиции (третья точка)
x=float(cos(u)*(2.0f+cos(v) ))*r;
// Подсчет y-позиции (третья точка)
y=float(sin(u)*(2.0f+cos(v) ))*r;
// Подсчет z-позиции (третья точка)
z=float((( u-(2.0f*3.142f)) + sin(v) ) * r);
vertexes[2][0]=x; // x третьей вершины
vertexes[2][1]=y; // y третьей вершины
vertexes[2][2]=z; // z третьей вершины
// Подсчет угла четвертой точки (20)
v=((phi+20)/180.0f*3.142f);
// Подсчет угла четвертой точки (0)
u=((theta)/180.0f*3.142f);
// Подсчет x-позиции (четвертая точка)
x=float(cos(u)*(2.0f+cos(v) ))*r;
// Подсчет y-позиции (четвертая точка)
y=float(sin(u)*(2.0f+cos(v) ))*r;
// Подсчет z-позиции (четвертая точка)
z=float((( u-(2.0f*3.142f)) + sin(v) ) * r);
vertexes[3][0]=x; // x четвертой вершины
vertexes[3][1]=y; // y четвертой вершины
vertexes[3][2]=z; // z четвертой вершины
// Вычисление нормали четырехугольника
calcNormal(vertexes,normal);
// Установка нормали
glNormal3f(normal[0],normal[1],normal[2]);
// Визуализация четырехугольника
glVertex3f(vertexes[0][0],vertexes[0][1],vertexes[0][2]);
glVertex3f(vertexes[1][0],vertexes[1][1],vertexes[1][2]);
glVertex3f(vertexes[2][0],vertexes[2][1],vertexes[2][2]);
glVertex3f(vertexes[3][0],vertexes[3][1],vertexes[3][2]);
}
}
glEnd(); // Конец визуализации четырехугольника
glPopMatrix(); // Восстанавливаем матрицу
}
Две функции (ViewOrtho и ViewPerspective) написаны для упрощения рисования в ортогональной проекции и возврата перспективную.
Функция ViewOrtho выбирает текущую матрицу проекции и сохраняет ее копию в стеке системы OpenGL. Затем в матрицу проекции грузится единичная матрица, и устанавливается ортогональный просмотр при текущем разрешении экрана.
После этого мы получим возможность рисовать в 2D-координатах от 0,0 в верхнем левом углу и 640,480 нижнем правом углу экрана.
И в конце, делается активной матрица модели для визуализации.
Функция ViewPerspective выбирает текущую матрицу проекции и восстанавливает из стека «неортогональную» матрицу проекции, которая была сохранена функцией ViewOrtho. Потом также выбирается с матрица модели, чтобы мы могли заняться визуализацией.
Советую применять эти две процедуры, позволяющие легко переключаться между 2D и 3D-рисованием и не волноваться об искажениях матрицы проекции и матрицы модели.
void ViewOrtho() // Установка ортогонального вида
{
glMatrixMode(GL_PROJECTION); // Выбор матрицы проекции
glPushMatrix(); // Сохранить матрицу
glLoadIdentity(); // Сбросить матрицу
glOrtho( 0, 640 , 480 , 0, -1, 1 ); // Ортогональный режим (640x480)
glMatrixMode(GL_MODELVIEW); // Выбор матрицы модели
glPushMatrix(); // Сохранить матрицу
glLoadIdentity(); // Сбросить матрицу
}
void ViewPerspective() // Установка вида перспективы
{
glMatrixMode( GL_PROJECTION ); // Выбор матрицы проекции
glPopMatrix(); // Восстановить матрицу
glMatrixMode( GL_MODELVIEW ); // Выбрать матрицу вида
glPopMatrix(); // Восстановить матрицу
}
Ну а теперь будем учиться «подделывать» эффект размытия.
Нам требуется нарисовать сцену размытой от центра во всех направлениях. Способ рисования не должен понизить быстродействие. Непосредственно считывать и записывать пиксели мы не можем, и если мы хотим сохранить совместимость с большинством видеокарт, различные специфические возможности видеокарт также неприменимы.
Так неужели все понапрасну …?
Ну нет, решение совсем близко. OpenGL дает нам возможность «размытия» текстур. Конечно, это не реальное размытие, просто в процессе масштабирования текстуры выполняется линейная фильтрация ее изображения, и, если напрячь воображение, результат будет похож на «размытие Гаусса».
Так что же произойдет, если мы поместим много растянутых текстур прямо сверху на 3D-сцену и затем промасштабируем их?
Ответ вы уже знаете …– радиальное размытие!
Здесь у нас три проблемы: как в реальном времени мы будем создавать текстуры и как мы будем точно совмещать 3D-объект и текстуру?
Решение проще, чем вы себе представляете!
Проблема первая: текстурный рендеринг.
Она просто решается форматом пикселов фонового буфера. Визуализация текстуры (да и визуализация вообще) без использования фонового буфера очень неприятна для созерцания!
Визуализация текстуры производится всего одной функцией! Нам надо нарисовать наш объект и затем скопировать результат (ПЕРЕД ТЕМ КАК ПЕРЕКЛЮЧИТЬ РАБОЧИЙ И ФОНОВЫЙ БУФЕР в текстуру с использованием функции glCopytexSubImage.
Проблема вторая: подгонка текстуры точно на передней стороне 3D-объекта.
Нам известно, что если мы поменяем параметры области просмотра без установки правильной перспективы, у нас получится растянутая визуализация наших объектов. Например, если мы установим слишком широкую область просмотра (экран), визуализация будет растянута по вертикали.
Решением этой проблемы будет во-первых то, что надо установить режим вида OpenGL, равной размеру нашей текстуры (128х128). После визуализации нашего объекта в изображение текстуры мы визуализируем эту текстуру в текущем разрешении OpenGL-экрана. Таким образом, OpenGL сначала переносит уменьшенную копию объекта в текстуру, затем растягивает ее на весь экран. Вывод текстуры происходит поверх всего экрана и поверх нашего 3D-объекта в том числе. Надеюсь, я ничего не забыл. Еще небольшое уточнение… Если вы возьмете содержимое экрана размером 640х480 и затем ужмете его до рисунка в 256х256 пикселей, то его также можно будет использовать в качестве текстуры экрана и растянуть на 640х480 пикселей. Качество окажется, скорее всего, не очень, но смотреться будет как исходное 640х480 изображение.
Забавно! Эта функция в самом деле совсем несложная и является одним из моих самых любимых «дизайнерских трюков». Она устанавливает размер области просмотра (или внутреннего окна) OpenGL равным размеру нашей текстуры (128х128), или нашего массива BlurTexture, в котором эта текстура хранится. Затем вызывается функция, рисующая спираль (наш 3D-объект). Спираль будет рисоваться в окне в 128х128 и поэтому будет иметь соответствующие размеры.
После того, как в 128х128- области визуализируется спираль, мы подключаем BlurTexture и копируем буфера цвета из области просмотра при помощи функции glCopyTexImage2D.
Параметры определяются следующим образом:
Слово GL_TEXTURE_2D показывает, что мы используем двумерную текстуру. 0 - уровень мип-мапа, с которым мы совершаем копирование буфера, это значение по умолчанию. Слово GL_LUMINANCE определяет формат копируемых данных. Я использовал GL_LUMINANCE, поскольку с этим результат гораздо красивее, это значение позволяет копировать в текстуру лишь светящуюся часть буфера. Тут же могут быть использованы значения GL_ALPHA, GL_RGB, GL_INTENSITY и так далее.
Следующие два параметра указывают OpenGL на угол экрана, с которого начнется копирование данных (0,0). Далее идут ширина и высота копируемого прямоугольника экрана. И последний параметр необходим, если мы хотим рамку, которая нам не нужна.
Теперь, когда у нас есть копия буфера цвета (с уменьшенной спиралью) в массиве BlurTexture, мы можем очистить буфер и вернуть области просмотра ее естественные размеры (640х480 – во весь экран).
ВАЖНОЕ ЗАМЕЧАНИЕ:
Этот трюк возможен лишь при поддержке двойной буферизации форматом пикселя. Причиной данного условия является то, что все эти подготовительные процедуры скрыты от пользователя, поскольку полностью совершаются в фоновом буфере.
void RenderToTexture() // Визуализация в текстуру
{
// Изменить область просмотра (в соответствии с размером текстуры)
glViewport(0,0,128,128);
ProcessHelix(); // Нарисовать спираль
glBindTexture(GL_TEXTURE_2D,BlurTexture); // Подключить нашу текстуру
// Копирование области просмотра в текстуру (от 0,0 до 128,128... без рамки)
glCopyTexImage2D(GL_TEXTURE_2D, 0, GL_LUMINANCE, 0, 0, 128, 128, 0);
glClearColor(0.0f, 0.0f, 0.5f, 0.5); // Цвет фона
// Очистка экрана и фоновом буфера
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
glViewport(0 , 0,640 ,480);// Область просмотра = (0,0 - 640x480)
}
Функция просто рисует несколько смешенных полигонов-прямоугольников на переднем плане нашей 3D-сцены, с использованием текстуры BlurTexture, которую мы уже подготовили. Путем постепенного изменения прозрачности (альфа) полигона и масштабирования текстуры у нас получится нечто, похожее на радиальное размытие.
В первую очередь я отключаю флаги GEN_S и GEN_T (я фанатею по сферическому наложению, и мои программы обычно их включают :P).
Включаем 2D-текстурирование, отключаем проверку глубины, выбираем соответствующую функцию смешивания, включаем смешивание и подключаем BlurTexture.
Следующее, что мы делаем, это переключаемся на ортогональный вид сцены, что упрощает рисование полигонов, которые точно совпадают с размерами экрана. Это выстроит текстуры поверх 3D-объекта (с постепенным растяжением текстуры до размеров экрана). Таким образом, проблема два решена. Два зайца одной выстрелом! (первый «заяц» - рисование полигона в нужном месте экрана, второй «заяц» - вывод текстуры также в требуемом месте над «размываемой» спиралью, «выстрел» - переход на ортогональный вид, дающий возможность работать с обычными 2D-координатами – прим. перев.).
void DrawBlur(int times, float inc) // вывод размытого изображения
{
float spost = 0.0f; // Начальное смещение координат
float alphainc = 0.9f / times; // Скорость уменьшения прозрачности
float alpha = 0.2f; // Начальное значение прозрачности
// Отключить автоопределение координат текстуры
glDisable(GL_TEXTURE_GEN_S);
glDisable(GL_TEXTURE_GEN_T);
glEnable(GL_TEXTURE_2D); // Включить наложение 2D-текстур
glDisable(GL_DEPTH_TEST); // Отключение проверки глубины
glBlendFunc(GL_SRC_ALPHA,GL_ONE);// Выбор режима смешивание
glEnable(GL_BLEND); // Разрешить смешивание
glBindTexture(GL_TEXTURE_2D,BlurTexture);// Подключить текстуру размытия
ViewOrtho(); // переключение на ортогональный вид
alphainc = alpha / times; // alphainc=0.2f / число_раз визуализации размытия
Мы много раз выводим рисунок текстуры для создания эффекта размытия, масштабируя его изменением координат текстуры, и тем самым увеличивая степень размытия. Всего рисуется 25 прямоугольников с текстурой, растягиваемой на 1.015 за каждый проход цикла.
glBegin(GL_QUADS); // Рисуем прямоугольники
for (int num = 0;num < times;num++)// Количество походов = times
{
// Установить значение alpha (начальное = 0.2)
glColor4f(1.0f, 1.0f, 1.0f, alpha);
glTexCoord2f(0+spost,1-spost); // Координаты текстуры (0,1)
glVertex2f(0,0); // Первая вершина(0,0)
glTexCoord2f(0+spost,0+spost); // Координаты текстуры (0,0)
glVertex2f(0,480); // Вторая вершина(0,480)
glTexCoord2f(1-spost,0+spost); // Координаты текстуры (1,0)
glVertex2f(640,480);// Третья вершина (640,480)
glTexCoord2f(1-spost,1-spost); // Координаты текстуры (1,1)
glVertex2f(640,0); // Четвертая вершина (640,0)
// Увеличение spost (Приближение к центру текстуры)
spost += inc;
// Уменьшение alpha (постепенное затухание рисунка)
alpha = alpha - alphainc;
}
glEnd(); // Конец рисования
ViewPerspective(); // Назад к перспективному виду
glEnable(GL_DEPTH_TEST); // Включить проверку глубины
glDisable(GL_TEXTURE_2D); // Отключить 2D-текстурирование
glDisable(GL_BLEND); // Отключить смешивание
glBindTexture(GL_TEXTURE_2D,0); // Отвязать текстуру
}
И вуаля: самая короткая функция Draw, когда-либо виданная, дающая возможность увидеть превосходный визуальный эффект.
Вызывается функция RenderToTexture. Здесь один раз рисуется растянутая пружина маленького размера, благодаря изменению параметров области вывода. Растянутая пружина копируется в нашу текстуру, затем буфер очищается.
Затем мы рисуем «настоящую» пружину (трехмерный объект, который вы видите на экране) при помощи функции ProcessHelix().
Наконец, мы рисуем последовательность «смешено-размазанных» полигонов-прямоугольников спереди пружины. То есть текстурированные прямоугольники будут растянуты и размазаны по изображению реальной 3D-пружины.
void Draw (void) // Визуализация 3D-сцены
{
glClearColor(0.0f, 0.0f, 0.0f, 0.5);// Очистка черным цветом
// Очистка экрана и фонового буфера
glClear (GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
glLoadIdentity(); // Сброс вида
RenderToTexture(); // Визуализация в текстуру
ProcessHelix(); // Рисование спирали
DrawBlur(25,0.02f); // Эффект размытия
glFlush (); // «Сброс» конвейера OpenGL
}
Надеюсь, данное руководство вам понравилось, хотя оно больше ничему и не учит, кроме визуализации в текстуру, но определенно может добавить красивый эффект в ваши 3D-программы.
Со всеми комментариями и предложениями по улучшению реализации этого эффекта прошу слать письма на rio@spinningkids.org. (а если вы хотите получить исправленную и улучшенную версию программы, пишите на lake@tut.by, будет интересно пообщаться :) - прим. перев. ).
Вы вольны использовать этот код бесплатно, тем не менее, если вы собираетесь использовать его в своих разработках, отметьте это и попытайтесь понять, как он работает, только так и никак иначе. Кроме того, если вы будете использовать этот код в своих коммерческих разработках (разработки, за которые вы потребуете плату), пожалуйста, выделите мне некоторый кредит.
И еще я хочу оставить вам всем небольшой список заданий для практики (домашнее задание) :D
1) Переделайте функцию DrawBlur для получения горизонтального размытия, вертикального размытия и каких-нибудь других интересных эффектов (круговое размытие, например).
2) Поменяйте параметры функции DrawBlur (увеличьте или уменьшите), чтобы получился красивый световой эффект под вашу музыку.
3) Поиграйте с функцией DrawBlur, нашей небольшой текстурой и значением GL_LUMINANCE (крутой блеск!).
4) Симитируйте объемные тени при помощи темных текстур взамен светящихся.
Ок. Теперь, должно быть, все.
Вращение полигонов
Rotation
В прошлом уроке я научил Вас как закрашивать треугольники и четырехугольники. В этом уроке я научу Вас как вращать эти закрашенные объекты вдоль их осей.
Мы будем использовать код из последнего урока, добавляя новые строчки кода. Я перепишу целую секцию кода ниже, чтобы вы могли понять, что добавлено, а что заменено.
Вначале мы добавим две переменные для хранения угла вращения каждого объекта. Мы сделаем это вначале программы. Посмотрите ниже, я добавил две строки после объявления переменной BOOL keys[256]. В этих строках объявляются две переменные с плавающей запятой, которые мы можем использовать для очень точного поворота объектов. Числа с плавающей запятой учитывают значения меньше единицы. Вместо использования 1, 2, 3 для угла, мы можем использовать 1.1, 1.7, 2.3 или даже 1.015 для точности. Вы увидете, что числа с плавающей запятой неотемлимая часть программирования на OpenGL.
#include
#include
#include
#include
static HGLRC hRC; // Постоянный контекст рендеринга
static HDC hDC; // Приватный контекст устройства GDI
BOOL keys[256]; // Массив для процедуры обработки клавиатуры
GLfloat rtri; // Угол для треугольник
GLfloat rquad; // Угол для четырехугольника
Необходимо модифицировать код в DrawGLScene(). Я буду переписывать всю процедуру. Это будет сделать легко для Вас, так как Вы увидите какие изменения я сделал. Я объясню почему некоторые строки были модифицированы, и какие линии добавлены. Следующая секция кода, такая же как в последнем уроке.
GLvoid DrawGLScene(GLvoid)
{
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT); // Очистка экрана
// и буфера глубины
glLoadIdentity(); // Сброс просмотра
glTranslatef(-1.5f,0.0f,-6.0f); // Сдвиг в глубь экрана и влево
Следующая строка новая. glRotatef(Angle,Xtrue,Ytrue,Ztrue) отвечает за вращения объекта вдоль оси. Вы многое получите от использования этой команды. Угол некоторое число (обычно переменная), которое задает насколько Вы хотите повернуть объект. Xtrue, Ytrue и Ztrue или 0.0f или 1.0f. Если один из параметров равен 1.0f, OpenGL будет вращать объект вдоль соответствующей оси. Поэтому если Вы имеете glRotatef(10.0f,0.0f,1.0f,0.0f), объект будет поварачиваться на 10 градусов по оси Y. Если glRotatef(5.0f,1.0f,0.0f,1.0f), объект будет поварачиваться на 5 градусов по обеим осям X и Z.
Чтобы лучше понять вращения по осям X, Y и Z я объясню это на примерах.
Ось X - предположим Вы работаете за токарным станком. Заготовка перемещается слева направо (также как ось X в OpenGL). Заготовка вращается вокруг оси X. Также мы вращаем что-то вокруг оси X в OpenGL.
Ось Y- Представьте что Вы стоите посреди поля. Огромный торнадо приближается к Вам. Центр торнадо перемещается от земли в небо (верх и низ, подобно оси Y в OpenGL). Предметы захваченные торнадо кружаться вдоль оси Y (центр торнадо) слева направо или справо налево. Когда вы вращаете что-то вокруг оси Y в OpenGL, это что-то будет вращаться также.
Ось Z - Вы смотрите на переднюю часть вентилятора. Передняя часть вентилятора ближе к Вам, а дальняя часть дальше от Вас (также как ось Z в OpenGL). Лопасти вентилятора вращаются вдоль оси Z (центр вентилятора) по часовой или против часовой стрелки. Когда Вы вращаете что-то вокруг оси Z в OpenGL, это что-то будет вращаться также.
В следующей строке кода, если rtri равно 7, мы будем вращать на 7 градусов по оси Y (слева направо). Вы можете поэксперементировать с кодом. Изменяйте от 0.0f до 1.0f, и от 1.0f до 0.0f вращение треугольника по осям X и Y одновременно.
glRotatef(rtri,0.0f,1.0f,0.0f); // Вращение треугольника по оси Y
Следующая секция кода не изменена. Здесь будет нарисован закрашенный сглаженный треугольник. Треугольник будет нарисован с левой стороны экрана, и будет вращаться по оси Y слева направо.
glBegin(GL_TRIANGLES); // Начало рисования треугольника
glColor3f(1.0f,0.0f,0.0f); // Верхняя точка - красная
glVertex3f( 0.0f, 1.0f, 0.0f); // Первая точка
glColor3f(0.0f,1.0f,0.0f); // Левая точка - зеленная
glVertex3f(-1.0f,-1.0f, 0.0f); // Вторая
glColor3f(0.0f,0.0f,1.0f); // Правая - синия
glVertex3f( 1.0f,-1.0f, 0.0f); // Третья
glEnd(); // Конец рисования
Посмотрите на код ниже, там мы добавим вызов glLoadIdentity(). Мы сделаем это для инициализации просмотра. Что будет если мы не сбросим просмотр? Если мы сдвинули объект после вращения, Вы получите очень неожиданные результаты. Поскольку оси вращаются, они будут указывать не в тех направлениях, о каких Вы думаете. Поэтому если мы сдвинулись влево по оси X (для установки треугольника), мы можем переместить квадрат в глубь экрана или вперед, в зависимости от того как много мы вращали по оси Y. Попробуйте убрать glLoadIdentity() и вы поймете о чем я говорю. Квадрат будет вращаться вокруг своей оси X, но и вокруг центра координат синхронно вращению треугольника.
Так как сцена сброшена, поэтому X идет слева направо, Y сверху вниз, Z от нас и далее. Теперь мы перемещаем. Как Вы видите мы сдвигаем на 1.5 вправо, вместо 3.0, как мы делали в последнем уроке. Когда мы сбрасываем экран, наш фокус перемещается в центр экрана, это означает, что мы находимся не 1.5 единицы слева, мы вернулись в 0.0. Поэтому мы не должны сдвигаться на 3.0 единицы вправо (если бы не было сброса), мы должны только сдвинуться от центра вправо на 1.5 единицы.
После того как мы сдвинулись в новое место на правой стороне экрана, мы вращаем квадрат по оси X. Квадрат будет вращаться верх и вниз.
glLoadIdentity();
glTranslatef(1.5f,0.0f,-6.0f); // Сдвиг вправо на 1.5
glRotatef(rquad,1.0f,0.0f,0.0f); // Вращение по оси X
Эта секция кода завершение предыдущей. Рисуем синий квадрат из одного четырехугольника. Квадрат будет справа на экране и там же будет вращаться.
glColor3f(0.5f,0.5f,1.0f); // Синий цвет
glBegin(GL_QUADS); // Начнем
glVertex3f(-1.0f, 1.0f, 0.0f); // Верх лево
glVertex3f( 1.0f, 1.0f, 0.0f); // Верх право
glVertex3f( 1.0f,-1.0f, 0.0f); // Низ право
glVertex3f(-1.0f,-1.0f, 0.0f); // Низ лево
glEnd(); // Окончим
Следующие две строки новые. Думайте о rtri и rquad как о контейнерах. Вначале нашей программы мы сделали контейнеры (GLfloat rtri и GLfloat rquad). Когда мы построили контейнеры они были пусты. В первой строке ниже ДОБАВЛЯЕМ 0.2 в контейнер. Если мы проверим значение контейнера rtri после этой секции кода, мы увидим что оно увеличилось на 0.2. Контейнер rquad уменьшиться на 0.15. Если мы проверим значение контейнера rquad после этой секции кода, мы увидим что оно уменьшилось на 0.15. Отрицательные значения вращения приводят к тому, что объект вращается в противоположную сторону. Как если бы значения были положительные.
Попробуйте изменить + на - в строке ниже и объект будет вращаться в другом направлении. Попробуйте изменить значение с 0.2 до 1.0. С увеличением значения объект будет вращаться быстрее. С уменьшением значения будет вращаться медленее.
rtri+=0.2f; // Увеличение переменной вращения для треугольника
rquad-=0.15f; // Уменьшение переменной вращения для квадрата
}
В этом уроке я попробывал рассказать как можно детальнее о том как вращаются объекты вокруг осей. Поиграйте с этим кодом, попробуйте вращать объекты по оси Z, X & Y, или по всем трем ;). Если у Вас есть комментарии или вопросы пожалуйста вышлите мне письмо. Если Вы нашли ошибки или улучшения дайте мне об этом знать. Я хочу сделать уроки по OpenGL хорошими насколько смогу. Я заинтересован в обратной связи.
© Jeff Molofee (NeHe)
PMG
21 сентября 2001 (c)
Сергей Анисимов
d=document;rn=Math.random(); y="
Создание фигур в 3D
Solid Objects
Продолжая последний урок, мы сделаем объект, как ИСТИННЫЙ трехмерный объект, а не 2D объекты в 3D мире. Мы будем делать это добавлением с левой, задней и правой сторон треугольника, и с левой, правой, верхней и нижней сторон квадрата. Сделав это, мы превращаем треугольник в пирамиду с четырьмя гранями и квадрат в куб.
Мы будем смешивать цвета на пирамиде, создавая сглаженный закрашенный объект, а для квадрата мы назначим каждой грани свой цвет.
GLvoid DrawGLScene(GLvoid)
{
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);// Очистка экрана и буфера глубины
glLoadIdentity(); // Сброс просмотра
glTranslatef(-1.5f,0.0f,-6.0f); // Сдвиг влево и вглубь экрана
glRotatef(rtri,0.0f,1.0f,0.0f); // Вращение пирамиды по оси Y
glBegin(GL_TRIANGLES); // Начало рисования пирамиды
Некоторые из Вас взяли код из последнего урока и сделали свои собственные 3D объекты. Вот один вопрос, который вы задали : "как сделать, чтобы мои объекты не вращались по своим осям? Потому что кажется, что они вращаются на весь экран". Чтобы объект вращался вокруг оси, он должен быть разработан для вращения ВОКРУГ оси. Вы должны помнить, что центр любого объекта должен быть в 0 для X, 0 для Y, 0 для Z.
Следующий код создаст пирамиду вокруг центральной оси. Верх пирамиды на единицу выше центра, низ пирамиды на единицу ниже центра. Верхняя точка как раз в середине (ноль), а нижние точки одна слева от центра, а одна справа от центра.
Отмечу, что все треугольники рисуются с вращением против часовой стрелки. Это важно, и будет объяснено в следующих уроках, сейчас, только запомните, что отличной привычкой будет делать объекты или по часовой или против часовой стрелки, и вы не должны смешивать эти два метода, если на то нет веской причины.
Мы начинаем рисовать с Передней Грани. Поскольку во все грани входит верхняя точка, мы будем делать эту точку красной во всех треугольниках. Цвет нижних двух точек треугольника будет другим. Передняя грань будет зеленной в левой точке и синей в правой точке. Треугольник с правой стороны будет синим в левой точке и зеленным в правой точке. При помощи чередования двух нижних цветов на каждой грани, мы сделаем общие закрашенные точки снизу на каждой грани.
glColor3f(1.0f,0.0f,0.0f); // Красный
glVertex3f( 0.0f, 1.0f, 0.0f); // Верх треугольника (Передняя)
glColor3f(0.0f,1.0f,0.0f); // Зеленный
glVertex3f(-1.0f,-1.0f, 1.0f); // Левая точка
glColor3f(0.0f,0.0f,1.0f); // Синий
glVertex3f( 1.0f,-1.0f, 1.0f); // Правая точка
Сейчас мы нарисуем правую грань. Отметим, что две нижних точки нарисованы на единицу справа от центра, верхняя точка нарисована на единицу выше оси Y, и справа от середины оси X. Поэтому эта грань имеет наклон от центральной точки сверху вниз с правой стороны.
Замечу, что левая точка нарисована синим цветом в этот раз. Так как она нарисована синей, это будет тот же самый цвет, какой у точки правого нижнего угла лицевой грани. Градиент синего цвета идет от одного угла вдоль лицевой и правой граней пирамиды.
Замечу, что все четыре грани включены внутрь тех же самых glBegin(GL_TRIANGLES) и glEnd(), словно одна сторона. Поскольку мы делаем целый объект из треугольников, OpenGL знает, что каждые три точки мы рисуем как три точки одного треугольника. Треугольник рисуется из трех точек, если больше трех точек, то OpenGL поймет, что надо рисовать другой треугольник. Если вы выведете четыре точки вместо трех, OpenGL будет рисовать первые три точки и примет четвертую точку как начальную точку нового треугольника. Но не будет нарисован Четырехугольник. Поэтому проверьте, что вы не добавили любые дополнительные точки нечаяно.
glColor3f(1.0f,0.0f,0.0f); // Красная
glVertex3f( 0.0f, 1.0f, 0.0f); // Верх треугольника (Правая)
glColor3f(0.0f,0.0f,1.0f); // Синия
glVertex3f( 1.0f,-1.0f, 1.0f); // Лево треугольника (Правая)
glColor3f(0.0f,1.0f,0.0f); // Зеленная
glVertex3f( 1.0f,-1.0f, -1.0f); // Право треугольника (Правая)
Сейчас задняя сторона. Снова переключим цвета. Левая точка – зеленного цвета, поскольку этот угол так же и зеленный угол правой грани.
glColor3f(1.0f,0.0f,0.0f); // Красный
glVertex3f( 0.0f, 1.0f, 0.0f); // Низ треугольника (Сзади)
glColor3f(0.0f,1.0f,0.0f); // Зеленный
glVertex3f( 1.0f,-1.0f, -1.0f); // Лево треугольника (Сзади)
glColor3f(0.0f,0.0f,1.0f); // Синий
glVertex3f(-1.0f,-1.0f, -1.0f); // Право треугольника (Сзади)
В завершении мы рисуем левую грань. Цвета переключаются в последний раз. Левая точка синего цвета, и смешивается с правой точкой на задней грани. Правая точка зеленного цвета, и смешивается с левой точкой на передней грани.
Мы закончили рисовать пирамиду. Поскольку пирамида только крутиться вдоль оси Y, мы не когда не увидим низ, поэтому нет необходимости выводить низ пирамиды. Если вы чувствуете потребность в экспериментах, попробуйте добавить низ используя четырехугольник, тогда вращайте по оси X для того чтобы увидеть низ, если конечно вы сделали все корректно. Проверьте, что цвет каждого угла в четырехугольнике совпадает с цветом, который использован в каждом из четырех углов пирамиды.
glColor3f(1.0f,0.0f,0.0f); // Красный
glVertex3f( 0.0f, 1.0f, 0.0f); // Верх треугольника (Лево)
glColor3f(0.0f,0.0f,1.0f); // Синий
glVertex3f(-1.0f,-1.0f,-1.0f); // Лево треугольника (Лево)
glColor3f(0.0f,1.0f,0.0f); // Зеленный
glVertex3f(-1.0f,-1.0f, 1.0f); // Право треугольника (Лево)
glEnd(); // Кончили рисовать пирамиду
Сейчас мы будем рисовать куб. Чтобы сделать это надо шесть квадратов. Все квадраты рисуются против часовой стрелке. Примем, что первая точка справа вверху, вторая точка слева вверху, третья точка слева внизу, и последняя слева внизу. Когда мы рисуем заднюю грань, то будет казаться, что мы рисуем по часовой стрелке, но вы помните, что если мы были позади куба и смотрели на него, то левая сторона экрана, фактически была бы с правой стороны квадрата, и правая сторона экрана была бы фактически с левой стороны квадрата.
Замечу, что мы сдвинули куб немного вглубь экрана в этом уроке. Поэтому размер куба будет казаться меньше размера пирамиды. Если мы переместили бы куб на 6 единиц к экрану, то куб будет казаться больше чем пирамида, и часть куба будет за пределами экрана. Вы можете поиграться с этим настройками, и сдвинув куб дальше от экрана он будет казаться меньше, а придвинув к экрану он будет казаться больше. Это происходит из-за переспективы. Объекты на расстоянии кажутся меньше :).
glLoadIdentity();
glTranslatef(1.5f,0.0f,-7.0f); // Сдвинуть вправо и вглубь экрана
glRotatef(rquad,1.0f,1.0f,1.0f); // Вращение куба по X, Y & Z
glBegin(GL_QUADS); // Рисуем куб
Мы начнем рисовать куб сверху. Мы сдвигаемся на одну единицу от центра куба. Отметим, что по оси Y всегда единица. Затем мы рисуем квадрат на Z плоскости. Мы начинаем рисовать с правой точки вверху экрана. Правая верхняя точка должна быть на одну единицу справа, и на одну единицу вглубь экрана. Вторая точка будет на одну единицу влево и на единицу вглубь экрана. Сейчас мы нарисуем ту часть квадрата, которая ближе к зрителю. Поэтому для того чтобы сделать это, вместо смещения вглубь экрана, мы сдвигаемся на одну единицу к экрану. Улавливаете смысл?
glColor3f(0.0f,1.0f,0.0f); // Синий
glVertex3f( 1.0f, 1.0f,-1.0f); // Право верх квадрата (Верх)
glVertex3f(-1.0f, 1.0f,-1.0f); // Лево верх
glVertex3f(-1.0f, 1.0f, 1.0f); // Лево низ
glVertex3f( 1.0f, 1.0f, 1.0f); // Право низ
Нижняя часть квадрата рисуется таким же образом, как и верхняя, но поскольку это низ, сдвигаемся вниз на одну единицу от центра куба. Замечу, что ось Y всегда минус единица. Если мы окажемся под кубом, и взглянем на квадрат, который снизу, вы заметите, что правый верхний угол – это угол ближний к зрителю. Поэтому вместо того чтобы рисовать дальше от зрителя в начале, мы рисуем ближе к зрителю, тогда левая сторона ближе к зрителю. И затем мы движемся вглубь экрана, для того чтобы нарисовать дальние две точки.
Если Вы действительно не заботитесь о порядке рисования полигонов (по часовой или против), вы должны скопировать код для верхнего квадрата, сдвинуть вниз по оси Y на единицу, и это будет работать, но игнорируя порядок рисования квадрата можно получить неверный результат, если вы захотите сделать, например, наложение текстуры.
glColor3f(1.0f,0.5f,0.0f); // Оранжевый
glVertex3f( 1.0f,-1.0f, 1.0f); // Верх право квадрата (Низ)
glVertex3f(-1.0f,-1.0f, 1.0f); // Верх лево
glVertex3f(-1.0f,-1.0f,-1.0f); // Низ лево
glVertex3f( 1.0f,-1.0f,-1.0f); // Низ право
Сейчас мы рисуем передний квадрат. Мы сдвигаемся на одну единицу ближе к экрану, и дальше от центра для того чтобы нарисовать переднею грань. Заметим, что ось Z всегда равна единице. В гранях пирамиды ось Z не всегда единица. Вверху, ось Z равна нулю. Если Вы попробуете установить ось Z равной нулю в привиденом ниже коде, вы увидите, что угол, который вы изменили наклонен к экрану. Но это не то, что мы хотим сейчас сделать ;).
glColor3f(1.0f,0.0f,0.0f); // Красный
glVertex3f( 1.0f, 1.0f, 1.0f); // Верх право квадрата (Перед)
glVertex3f(-1.0f, 1.0f, 1.0f); // Верх лево
glVertex3f(-1.0f,-1.0f, 1.0f); // Низ лево
glVertex3f( 1.0f,-1.0f, 1.0f); // Низ право
Задняя грань квадрата такая же ка передняя грань, но сдвинута вглубь экрана. Отметим, что ось Z всегда минус один во всех точках.
glColor3f(1.0f,1.0f,0.0f); // Желтый
glVertex3f( 1.0f,-1.0f,-1.0f); // Верх право квадрата (Зад)
glVertex3f(-1.0f,-1.0f,-1.0f); // Верх лево
glVertex3f(-1.0f, 1.0f,-1.0f); // Низ лево
glVertex3f( 1.0f, 1.0f,-1.0f); // Низ право
Сейчас нам осталось нарисовать только два квадрата. Как вы уже успели заметить одна ось всегда имеет тоже самое значение у всех точек квадрата. В этом случае ось X всегда равна минус один. Поскольку мы рисуем левую грань.
glColor3f(0.0f,0.0f,1.0f); // Синий
glVertex3f(-1.0f, 1.0f, 1.0f); // Верх право квадрата (Лево)
glVertex3f(-1.0f, 1.0f,-1.0f); // Верх лево
glVertex3f(-1.0f,-1.0f,-1.0f); // Низ лево
glVertex3f(-1.0f,-1.0f, 1.0f); // Низ право
И последняя грань завершит куб. Для нее ось X всегда равна единице. Рисуем против часовой стрелки. Если вы хотите, то вы можете не рисовать эту грань и получите коробку ;).
Если вы хотите поэксперементировать, вы всегда можете изменить цвет каждой точки в кубе для того чтобы сделать градиент, как в пирамиде. Вы можете посмотреть пример интерполяционной заливки куба скопировав первую демонстрацию Evil с моего сайта. Запустите ее и нажмите TAB. Вы увидите чудесный цветной куб, с изменяющимися цветами вдоль всех граней.
glColor3f(1.0f,0.0f,1.0f); // Фиолетовый
glVertex3f( 1.0f, 1.0f,-1.0f); // Верх право квадрата (Право)
glVertex3f( 1.0f, 1.0f, 1.0f); // Верх лево
glVertex3f( 1.0f,-1.0f, 1.0f); // Низ лево
glVertex3f( 1.0f,-1.0f,-1.0f); // Низ право
glEnd(); // Закончили квадраты
rtri+=0.2f; // Увеличим переменную вращения для треугольника
rquad-=0.15f; // Уменьшим переменную вращения для квадрата
}
В конце этого урока, вы должны лучше понимать как объекты создаются в 3D пространстве. Вы должны представлять экран OpenGL, как гиганская милиметровка, с множеством прозрачных слоев за ней. Это похоже на гигантский куб сделаный из точек. Некоторые точки двигаются слева направо, некоторые двигаются верх и вниз, и некоторые точки двигаются взад и вперед в кубе. Если вы может представить глубину экрана, вы не будете иметь проблем с разработкой новых 3D объектов.
Если вы с трудом понимаете 3D пространство, то это не бесполезно. Это может быть сложным только вначале. Объекты подобные кубу хороший пример для обучения. Если вы заметили задняя грань рисуется также как передняя грань, только дальше от экрана. Поиграйте с этим кодом, и если вы не можете понять это, спросите меня, и я вам отвечу.
Наложение текстуры
Texture Mapping
Из наложения текстуры можно извлечь много полезного. Предположим, что вы хотите, чтобы ракета пролетела через экран. До этого урока мы попытались бы сделать ракету из полигонов и фантастических цветов. С помощью наложения текстуры, мы можем получить реальную картинку ракеты и заставить ее летать по экрану. Как вы думаете, что будет выглядеть лучше? Фотография или объект сделанный их треугольников и четырехугольников? Используя наложение текстуры, и выглядеть будет лучше, и ваша программа будет работать быстрее. Ракета с наложением текстуры - это всего лишь четырехугольник, движущийся по экрану. Ракета сделанная из полигонов может иметь сотни или тысячи полигонов. Отрисовка простого четырехугольника будет отнимать меньше процессорного времени.
Давайте начнем с добавления четырех новых строк в начало кода первого урока. Первые три строки задают четыре вещественных переменных - xrot, yrot и zrot. Эти переменные будут использованы для вращения куба по осям x, y, z. В четвертой строке резервируется место для одной текстуры. Если вы хотите загрузить более чем одну текстуру, измените, число один на число текстур, которые вы хотите загрузить.
#include
static HGLRC hRC; // Постоянный контекст рендеринга static HDC hDC; // Приватный контекст устройства GDI
BOOL keys[256]; // Массив для процедуры обработки клавиатуры
GLfloat xrot; // Вращение X GLfloat yrot; // Y GLfloat zrot; // Z
GLuint texture[1]; // Место для одной текстуры
Теперь сразу же после этого кода, до InitGL, мы добавим следующую секцию кода. Этот код загружает файл картинки, и конвертирует его в текстуру. Прежде чем я начну объяснять этот код, я сделаю нескольких ВАЖНЫХ замечаний, которые вы должны знать об изображениях, которые вы используете как текстуры. Такое изображение ДОЛЖНО иметь высоту и ширину кратной двум. При этом высота и ширина изображения должна быть не меньше чем 64 пикселя, и по причинам совместимости, не более 256 пикселов. Если изображение, которое вы используете не 64, 128 или 256 пикселов в ширину и высоту, измените его размер в программе для рисования. Имеются возможность обойти эти ограничения, но мы пока будем придерживаться стандартных размеров текстуры.
AUX_RGBImageRec * texture1 задает указатель на структуру для хранения первой картинки, которую мы загрузим и используем как текстуру. Структура содержит красную, зеленную и синею компоненты цвета, которые используются при создании изображения. Обычно так размещается в памяти загруженная картинка. Структура AUX_RGBImageRec определена в библиотеке glAux, и делает возможной загрузку картинки в память. В следующей строке происходит непосредственная загрузка. Файл картинки "NeHe.bmp" из каталога "Data" будет загружен и сохранен в структуре texture1, которую мы задали выше с помощью AUX_RGBImageRec.
// Загрузка картинки и конвертирование в текстуру GLvoid LoadGLTextures() { // Загрузка картинки AUX_RGBImageRec *texture1; texture1 = auxDIBImageLoad("Data/NeHe.bmp");
Сейчас мы загрузили изображение как данные компонент цветов красного, зеленного и синего, далее мы построим текстуру используя эти данные. Вызовом glGenTextures(1, &texture[0]) мы скажем OpenGL, что мы хотим построить текстуру в нулевом элементе массива texture[]. Помните, в начале урока мы зарезервировали место для одной текстуры с помощью GLuint texture[1]. Хотя вы, возможно, подумали, что мы сохраним текстуру в &texture[1], но это не так. Первая действительная область для сохранения имеет номер 0. Если вы хотите две текстуры, надо задать GLuint texture[2] и вторая текстура будет сохранена в texture[1].
Во второй строке вызов glBindTexture(GL_TEXTURE_2D, texture[0]) говорит OpenGL, что texture[0] (первая текстура) будет 2D текстурой. 2D текстуры имееют и высоту (по оси Y) и ширину (по оси X). Основная задача glGenTexture указать OpenGL на доступную память. В этом случае мы говорим OpenGL, что память доступна в &texture[0]. Затем мы создаем текстуру, и она будет сохранена в этой памяти. Далее, если мы привязываемся к памяти, в которой уже находиться текстура, мы говорим OpenGL захватить данные текстуры из этой области памяти. Обычно это указатель на доступную память, или память, в которой содержиться текстура.
// Создание текстуры glGenTextures(1, &texture[0]); glBindTexture(GL_TEXTURE_2D, texture[0]);
В следующих двух строках мы сообщим OpenGL какой тип фильтрации надо использовать, когда изображение больше на экране, чем оригинальная текстура (GL_TEXTURE_MAG_FILTER), или когда оно меньше на экране, чем текстура (GL_TEXTURE_MIN_FILTER). я обычно использую GL_LINEAR для обоих случаев. При этом текстура выглядит сглаженной на расстоянии, и вблизи. Использование GL_LINEAR требует много работы для процессора/видеокарты, поэтому если ваша система медленная, вы можете захотеть использовать GL_NEAREST. Текстура, которая фильтруется с GL_NEAREST состоит из хорошо видимых цветовых прямоугольников, когда она вблизи. Вы можете попробовать комбинировать оба способа. Сделайте одну фильтрацию вблизи, а другую вдали.
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MAG_FILTER,GL_LINEAR); glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MIN_FILTER,GL_LINEAR);
В завершении мы создаем фактическую текстуру. В следующей строке мы говорим OpenGL, что текстура будет двухмерной (GL_TEXTURE_2D). Ноль задает уровень детализации, это обычно ноль. Три - число компонент цветовых данных, так как изображение сделано из трех цветовых компонент (красный, зеленный, синий). texture1- >sizeX - это ширина текстуры, автоматически. Если вы знаете ширину, вы можете указать ее тут, но проще дать компьютеру сделать это за вас. texture1->sizeY - высота текстуры. Ноль - это бордюр. Он обычно остается нулем. GL_RGB сообщает OpenGL, что данные изображения представлены в порядке следования красных, зеленных и голубых компонент цвета. GL_UNSIGNED_BYTE означает, что данные из которых состоит изображение имеют размер байта и все числа без знака, и в конце texture1->data сообщает OpenGL, где брать сами данные. В этом случае указатель на данные в записи texture1.
glTexImage2D(GL_TEXTURE_2D, 0, 3, texture1->sizeX, texture1->sizeY, 0, GL_RGB, GL_UNSIGNED_BYTE, texture1->data); }
Мы добавим две строчки в код InitGL. я повторно привожу эту секцию кода, для того чтобы было легко увидеть строчки, которые я добавил, и где они идут в коде.
В первой строке происходит вызов процедуры LoadGLTextures(), которая загружает изображение и делает из него текстуру. Вторая строка glEnable(GL_TEXTURE_2D) разрешает наложение текстуры. Если вы не делаете доступной наложение текстуры, ваш объект будет закрашен сплошным белым цветом, который точно не очень хорош.
GLvoid InitGL(GLsizei Width, GLsizei Height) { LoadGLTextures(); // Загрузка текстур glEnable(GL_TEXTURE_2D); // Разрешение наложение текстуры glClearColor(0.0f, 0.0f, 0.0f, 0.0f); glClearDepth(1.0); glDepthFunc(GL_LESS); glEnable(GL_DEPTH_TEST); glShadeModel(GL_SMOOTH);
glMatrixMode(GL_PROJECTION); glLoadIdentity();
gluPerspective(45.0f,(GLfloat)Width/(GLfloat)Height,0.1f,100.0f);
glMatrixMode(GL_MODELVIEW); }
Сейчас мы нарисуем куб с текстурой. Мы можете заменить код DrawGLScene на код ниже, или вы можете добавить новый код в оригинальный код первого урока. Эта секция будет сильно прокомментирована, поэтому легка для понимания. Первые две строки кода glClear() и glLoadIdentity() взяты из оригинального кода первого урока. glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT) очищает экран цветом, который мы выбрали в InitGL(). В этом случае, экран будет очищен в синий цвет. Буфер глубины будет также очищен. Просмотр будет сброшен с помощью glLoadIdentity().
GLvoid DrawGLScene(GLvoid) { glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT); glLoadIdentity(); glTranslatef(0.0f,0.0f,-5.0f);
Следующие три строки кода будут вращать куб по оси X, затем по оси Y, и в конце по оси Z. Насколько велико будет вращение (угол) по каждой оси будет зависеть от значения указанного в xrot, yrot и zrot.
glRotatef(xrot,1.0f,0.0f,0.0f); // Вращение по оси X glRotatef(yrot,0.0f,1.0f,0.0f); // Вращение по оси Y glRotatef(zrot,0.0f,0.0f,1.0f); // Вращение по оси Z
В следующей строке кода происходит выбор какую текстуру мы хотим использовать для наложения текстуры. Если вы хотите использовать более чем одну текстуру в вашей сцене, вы должны выбрать текстуру glBindTexture(GL_TEXTURE_2D, texture[номер текстуры для использования]). Вы должны затем нарисовать несколько четырехугольников используя эту текстуру. Каждый раз, когда Вы захотите сменить текстуру, Вы должны привязать новую текстуру. Одно замечание: вы НЕ должны связывать текстуру внутри glBegin() и glEnd().
glBindTexture(GL_TEXTURE_2D, texture[0]);
Для того чтобы правильно отобразить текстуру на четырехугольник, вы должны отобразить правый верхний угол текстуры на правую верхнею вершину четырехугольника. Левый верхний угол текстуры отображается в левую верхнею вершину четырехугольника, правый нижний угол текстуры отображается в правую нижнею вершину четырехугольника, и в завершении, левый нижний угол текстуры отображается в левую нижнею вершину четырехугольника. Если углы текстуры не совпадают с углами четырехугольника, изображение может быть сдвинуто вниз, в сторону, или вообще отсутствовать.
Первый аргумент glTexCoord2f - координата X. 0.0f - левая сторона текстуры. 0.5f - середина текстуры, и 1.0f - правая сторона текстуры. Втрое значение glTexCoord2f - это Y координата. 0.0f - низ текстуры. 0.5f - середина текстуры, и 1.0f - верх текстуры.
Теперь мы знаем, что левая верхняя координата текстуры 0.0f по X и 1.0f по Y, и левая верхняя вершина четырехугольника -1.0f по X, и 1.0f по Y. Теперь осталось сделать так, чтобы оставшиеся три координаты совпали с тремя углами четырехугольника.
Попробуйте поиграться со значениями x и y в glTexCoord2f. Изменение 1.0f на 0.5f будет только рисовать левую половину текстуры от 0.5f (середина) до 1.0f (право).
glBegin(GL_QUADS);
// Передняя грань glTexCoord2f(0.0f, 0.0f); glVertex3f(-1.0f, -1.0f, 1.0f); // Низ лево glTexCoord2f(1.0f, 0.0f); glVertex3f( 1.0f, -1.0f, 1.0f); // Низ право glTexCoord2f(1.0f, 1.0f); glVertex3f( 1.0f, 1.0f, 1.0f); // Верх право glTexCoord2f(0.0f, 1.0f); glVertex3f(-1.0f, 1.0f, 1.0f); // Верх лево
// Задняя грань glTexCoord2f(1.0f, 0.0f); glVertex3f(-1.0f, -1.0f, -1.0f); // Низ право glTexCoord2f(1.0f, 1.0f); glVertex3f(-1.0f, 1.0f, -1.0f); // Верх право glTexCoord2f(0.0f, 1.0f); glVertex3f( 1.0f, 1.0f, -1.0f); // Верх лево glTexCoord2f(0.0f, 0.0f); glVertex3f( 1.0f, -1.0f, -1.0f); // Низ лево
// Верхняя грань glTexCoord2f(0.0f, 1.0f); glVertex3f(-1.0f, 1.0f, -1.0f); // Верх лево glTexCoord2f(0.0f, 0.0f); glVertex3f(-1.0f, 1.0f, 1.0f); // Низ лево glTexCoord2f(1.0f, 0.0f); glVertex3f( 1.0f, 1.0f, 1.0f); // Низ право glTexCoord2f(1.0f, 1.0f); glVertex3f( 1.0f, 1.0f, -1.0f); // Верх право
// Нижняя грань glTexCoord2f(1.0f, 1.0f); glVertex3f(-1.0f, -1.0f, -1.0f); // Верх право glTexCoord2f(0.0f, 1.0f); glVertex3f( 1.0f, -1.0f, -1.0f); // Верх лево glTexCoord2f(0.0f, 0.0f); glVertex3f( 1.0f, -1.0f, 1.0f); // Низ лево glTexCoord2f(1.0f, 0.0f); glVertex3f(-1.0f, -1.0f, 1.0f); // Низ право
// Правая грань glTexCoord2f(1.0f, 0.0f); glVertex3f( 1.0f, -1.0f, -1.0f); // Низ право glTexCoord2f(1.0f, 1.0f); glVertex3f( 1.0f, 1.0f, -1.0f); // Верх право glTexCoord2f(0.0f, 1.0f); glVertex3f( 1.0f, 1.0f, 1.0f); // Верх лево glTexCoord2f(0.0f, 0.0f); glVertex3f( 1.0f, -1.0f, 1.0f); // Низ лево
// Левая грань glTexCoord2f(0.0f, 0.0f); glVertex3f(-1.0f, -1.0f, -1.0f); // Низ лево glTexCoord2f(1.0f, 0.0f); glVertex3f(-1.0f, -1.0f, 1.0f); // Низ право glTexCoord2f(1.0f, 1.0f); glVertex3f(-1.0f, 1.0f, 1.0f); // Верх право glTexCoord2f(0.0f, 1.0f); glVertex3f(-1.0f, 1.0f, -1.0f); // Верх лево
glEnd();
Сейчас мы увеличим значения xrot, yrot и zrot. Попробуйте изменить значения каждой переменной, замедляя или ускоряя вращение куба, или изменяя ' +' на '-' заставляя куб вращаться в другом направлении.
xrot+=0.3f; // Ось вращения X yrot+=0.2f; // Ось вращения Y zrot+=0.4f; // Ось вращения Z }
Теперь Вы должны лучше понимать наложение текстуры. Вы научились накладывать текстуру на поверхность любого четырехугольника с изображением по вашему выбору. Как только вы лучше поймете наложение текстуры, попробуйте наложить на куб шесть разных текстур.
Наложение текстуры не трудно для понимания, если Вы понимаете координаты текстуры. Если Вы имеете проблемы с пониманием любой части этого урока, дайте мне знать. Или я изменю этот урок, и я отвечу Вам по почте. Развлекайтесь созданием наложения текстуры в Ваших сценах.
© Jeff Molofee (NeHe)
PMG
13 сентября 2001 (c)
Сергей Анисимов
d=document;rn=Math.random(); y="
Режимы фильтрации текстур, освещение и обработка клавиатуры
Texture Filters, Lighting & Keyboard Control
В этом уроке я научу вас, как использовать три разных режима фильтрации текстур. Я научу вас, как перемещать объект, используя клавиши на клавиатуре, и я также преподам вам, как применить простое освещение в вашей OpenGL сцене. В этом уроке много материала, поэтому, если предыдущие уроки вам непонятны, вернитесь и посмотрите их вновь. Важно иметь хорошее понимание основ прежде, чем Вы перепрыгнете на этот код.
Мы собираемся снова изменить код первого урока. Как обычно, если много меняется, я привожу полную секцию кода, который был изменен. Мы начнем, добавив несколько новых переменных к программе.
#include
#include
#include
#include
#include
HDC hDC=NULL; // Служебный контекст GDI устройства
HGLRC hRC=NULL; // Постоянный контекст для визуализации
HWND hWnd=NULL; // Содержит дискриптор для окна
HINSTANCE hInstance; // Содержит данные для нашей программы
bool keys[256]; // Массив, использующийся для сохранения состояния клавиатуры
bool active=TRUE; // Флаг состояния активности приложения (по умолчанию: TRUE)
bool fullscreen=TRUE; // Флаг полноэкранного режима (по умолчанию: полноэкранное)
Строки ниже новые. Мы собираемся добавлять три логических переменных. Тип BOOL означает, что переменная может только быть ИСТИННА (TRUE) или ЛОЖЬ (FALSE). Мы создаем переменную называемую light, чтобы отслеживать, действительно ли освещение включено или выключено. Переменные lp и fp используются, для отслеживания нажатия клавиш 'L' и 'F'. Я объясню, почему нам нужны эти переменные позже. Пока, запомните, что они необходимы.
BOOL light; // Свет ВКЛ / ВЫКЛ
BOOL lp; // L нажата?
BOOL fp; // F нажата?
Теперь нам нужны пять переменных, которые будут управлять следующими параметрами: углом по оси X (xrot), углом по оси Y (yrot), скоростью вращения ящика по оси X (xspeed), и скоростью вращения ящика по оси Y (yspeed). Мы также создадим переменную z, которая будет управлять, погружением ящика в экран (по оси Z).
GLfloat xrot; // X вращение
GLfloat yrot; // Y вращение
GLfloat xspeed; // X скорость вращения
GLfloat yspeed; // Y скорость вращения
GLfloat z=-5.0f; // Сдвиг вглубь экрана
Теперь мы зададим массивы, которые мы будем использовать для освещения. Мы будем использовать два разных типа света. Первый тип света называется фоновым светом. Фоновый свет не имеет никакого определенного направления. Все объекты в вашей сцене будут освещены фоновым светом. Второй тип света - диффузный свет. Диффузный свет создается при помощи вашего источника света и отражается от поверхности объекта в вашей сцене. Любая поверхность объекта, на которую падает прямо свет, будет очень яркой и области, куда свет падает под углом, будут темнее. Это создает хороший эффект оттенения на сторонах нашей корзины.
Свет создается так же как цвет. Если первое число - 1.0f, а следующие два - 0.0f, мы получим ярко красный свет. Если третье число - 1.0f, и первые два - 0.0f, мы будем иметь ярко синий свет. Последнее число - альфа значение. Мы оставим его пока 1.0f.
Поэтому в строке ниже, мы зададим значение белого фонового света половиной интенсивности (0.5f). Поскольку все числа - 0.5f, мы получим свет средней яркости между черным (выключен свет) и белым (полная яркость). Смешанные в равных значениях красный, синий и зеленый дадут оттенки от черного (0.0f) до белого (1.0f). Без фонового света пятна, где нет диффузного света, будут очень темными.
GLfloat LightAmbient[]= { 0.5f, 0.5f, 0.5f, 1.0f }; // Значения фонового света ( НОВОЕ )
В следующей строке мы зададим значение для супер-яркой, полной интенсивности диффузного света. Все значения - 1.0f. Это означает, что свет настолько яркий, насколько мы можем получить его. Диффузный свет эти яркое пятно спереди ящика.
GLfloat LightDiffuse[]= { 1.0f, 1.0f, 1.0f, 1.0f }; // Значения диффузного света ( НОВОЕ )
Наконец мы зададим позицию света. Первые три числа совпадают с тремя первыми аргументами функции glTranslate. Первое число смещение влево или вправо по плоскости x, второе число - для перемещения вверх или вниз по плоскости y, и третье число для перемещения к или от экрана по плоскости z. Поскольку мы хотим чтобы наш свет, падал прямо на переднею часть ящика, мы не сдвигаемся влево или вправо, поэтому первое значение - 0.0f (нет движения по x), мы не хотим двигаться вверх или вниз, поэтому второе значение - 0.0f. Третье значение мы зададим так, чтобы свет был всегда перед ящиком. Поэтому мы поместим свет вне экрана по отношению к наблюдателю. Давайте примем, что стекло на вашем мониторе - 0.0f по плоскости z. Мы позиционируем свет в 2.0f по плоскости z. Если бы Вы могли бы фактически видеть свет, он бы плавал перед стеклом вашего монитора. Делая, таким образом, единственный способ, когда бы свет оказался позади ящика, был бы тот, если бы ящик был также перед стеклом вашего монитора. Конечно, если бы ящик был уже не позади стекла вашего монитора, Вы больше не видели ящик, поэтому тогда не имеет значения, где свет. Это имеет смысл?
Нет никакого простого реального способа разъяснить третий параметр. Вы должны понять, что -2.0f ближе к Вам чем -5.0f и что -100.0f ДАЛЕКО в экране. Как только Вы берете 0.0f, изображение становится настолько большим, это заполняет весь монитор. Как только Вы устанавливаете положительные значения, изображение больше не появляется на экране по той причине, что объект "пропал с экрана". Вот это я подразумеваю, когда я говорю вне экрана. Объект - все еще есть, но Вы уже не можете больше его видеть.
Оставьте последнее число в 1.0f. Это говорит OpenGL о том, что данные координаты - позиция источника света. Более подробно об этом я расскажу в одном из следующих уроков.
GLfloat LightPosition[]= { 0.0f, 0.0f, 2.0f, 1.0f }; // Позиция света ( НОВОЕ )
Переменная filter должна отслеживать, каким образом будут отображаться текстуры. Первая текстура (texture[0]) использует gl_nearest (без сглаживания). Вторая текстура (texture[1]) использует фильтрацию gl_linear, которая немного сглаживает изображение. Третья текстура (texture[2]) использует текстуры с мип-наложением (mipmapped, или множественное наложение), что повышает качество отображения. Переменная filter будет равняться 0, 1 или 2 в зависимости от текстуры, которую мы хотим использовать. Мы начинаем с первой текстуры.
Объявление GLuint texture[3] создает место для хранения трех разных текстур. Текстуры будут сохранены в texture[0], texture[1] и texture[2].
GLuint filter; // Какой фильтр использовать
GLuint texture[3]; // Место для хранения 3 текстур
LRESULT CALLBACK WndProc(HWND, UINT, WPARAM, LPARAM); // Декларация WndProc
Сейчас мы загрузим картинку (bitmap, или растровый (побитный) образ изображения), и создадим три различных текстуры из нее. В этом уроке используется библиотека glaux для загрузки картинки, поэтому проверьте, что Вы подключили библиотеку glaux прежде, чем Вы пробуете скомпилировать код. Я знаю, что Delphi, и Visual C++ имеют библиотеку glaux. Я не уверен, что она есть в других языках. Я собираюсь объяснить только новые строки кода, если Вы видите не прокомментированную строку, и Вы не понимаете, что она делает, посмотрите шестой урок. Там объясняется загрузка, и формирования образов текстуры из картинок очень подробно.
Сразу же после кода выше, и до ReSizeGLScene (), мы добавим следующую секцию кода. Это - тот же самый код, который мы использовали в уроке 6 для загрузки картинки. Ничего не изменилось. Если Вы не понимаете их, прочитайте шестой урок. Там этот код объяснен подробнее.
AUX_RGBImageRec *LoadBMP(char *Filename) // Загрузка картинки
{
FILE *File=NULL; // Индекс файла
if (!Filename) // Проверка имени файла
{
return NULL; // Если нет вернем NULL
}
File=fopen(Filename,"r"); // Проверим существует ли файл
if (File) // Файл существует?
{
fclose(File); // Закрыть файл
return auxDIBImageLoad(Filename); // Загрузка картинки и вернем на нее указатель
}
return NULL; // Если загрузка не удалась вернем NULL
}
В этой секции кода загружается картинка (вызов кода выше) и производится конвертирование ее в 3 текстуры. Переменная Status используется, чтобы следить, действительно ли текстура была загружена и создана.
int LoadGLTextures() // Загрузка картинки и конвертирование в текстуру
{
int Status=FALSE; // Индикатор состояния
AUX_RGBImageRec *TextureImage[1]; // Создать место для текстуры
memset(TextureImage,0,sizeof(void *)*1); // Установить указатель в NULL
Теперь мы загружаем картинку и конвертируем ее в текстуру. Выражение TextureImage[0]=LoadBMP ("Data/Crate.bmp ") будет вызывать наш код LoadBMP(). Файл по имени Crate.bmp в каталоге Data будет загружен. Если все пройдет хорошо, данные изображения сохранены в TextureImage[0], Переменная Status установлена в TRUE, и мы начинаем строить нашу текстуру.
// Загрузка картинки, проверка на ошибки, если картинка не найдена - выход
if (TextureImage[0]=LoadBMP("Data/Crate.bmp"))
{
Status=TRUE; // Установим Status в TRUE
Теперь, мы загрузили данные изображения в TextureImage [0], мы будем использовать эти данные для построения 3 текстур. Строка ниже сообщает OpenGL, что мы хотим построить три текстуры, и мы хотим, чтобы текстура была сохранена в texture[0], texture[1] и texture[2].
glGenTextures(3, &texture[0]); // Создание трех текстур
В шестом уроке, мы использовали линейную фильтрацию образов текстур. Это способ фильтрации требует много мощности процессора, но текстуры при этом выглядят реалистичными. Первый тип текстуры, которую мы собираемся создать в этом уроке, использует GL_NEAREST. Этот тип текстуры не использует фильтрацию. Требуется очень мало мощности процессора, и качество плохое. Если вы когда-нибудь видели игру, где текстуры как будто состоят из блоков, они, вероятно, используют этот тип текстуры. Единственное применение этого типа текстуры для проектов, которые будут запускаться на медленных компьютерах.
Заметьте, что мы используем GL_NEAREST, и для MIN и для MAG. Вы можете смешивать использование GL_NEAREST с GL_LINEAR, и текстура будет смотреться немного лучше, но мы заинтересованы в быстродействии, поэтому мы будем использовать везде низкое качество. Фильтр MIN_FILTER используется, когда изображение рисуемого полигона меньше, чем первоначальный размер текстуры. Фильтр MAG_FILTER используется, когда изображение рисуемого полигона больше, чем первоначальный размер текстуры.
// Создание текстуры с фильтром по соседним пикселям
glBindTexture(GL_TEXTURE_2D, texture[0]);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MAG_FILTER,GL_NEAREST); // ( НОВОЕ )
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MIN_FILTER,GL_NEAREST); // ( НОВОЕ )
glTexImage2D(GL_TEXTURE_2D, 0, 3, TextureImage[0]->sizeX, TextureImage[0]->sizeY,
0, GL_RGB, GL_UNSIGNED_BYTE, TextureImage[0]->data);
Следующая текстура, которую мы построим, имеет тот же самый тип текстуры, которую мы использовали в уроке шесть. Линейный режим фильтрации. Изменилось только то, что мы сохраняем эту текстуру в texture[1] вместо texture[0], потому что здесь она вторая текстура. Если бы мы сохранили ее в texture[0] как ранее, она затерла бы текстуру GL_NEAREST (первая текстура).
// Создание текстуры с линейной фильтрацией
glBindTexture(GL_TEXTURE_2D, texture[1]);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MAG_FILTER,GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MIN_FILTER,GL_LINEAR);
glTexImage2D(GL_TEXTURE_2D, 0, 3, TextureImage[0]->sizeX, TextureImage[0]->sizeY,
0, GL_RGB, GL_UNSIGNED_BYTE, TextureImage[0]->data);
Теперь новый способ создания текстуры. Мип-наложение! Вы, возможно, замечали, что, когда изображение на экране очень маленькое, пропадает множество мелких деталей. Орнаменты, которые выглядят вначале отлично, смотрятся отвратительно. Когда Вы говорите OpenGL построить текстуру с мип-наложением, OpenGL будет строить разного размера высококачественные текстуры. Когда Вы выводите текстуру с мип-наложением на экран, OpenGL будет выбирать НАИБОЛЕЕ ЛУЧШУЮ для отображения текстуру из построенных текстур (текстура с таким размером, как размер полигона на экране, т.е. наиболее детальная) и нарисует ее на экран вместо масштабирования первоначального изображения (что и вызывает потерю качества).
Я рассказал в уроке шесть про ограничение на размер текстур в OpenGL по ширине и высоте текстуры в 64,128,256, и т.д. Для gluBuild2DMipmaps Вы можете использовать картинки любых размеров при формировании текстуры с мип-наложением. OpenGL будет автоматически изменять размер ее задавая правильные ширину и высоту.
Поскольку это - текстура номер три, мы собираемся хранить эту текстуру в texture[2]. Поэтому, теперь мы имеем texture[0], которая не имеет никакой фильтрации, texture[1], которая использует линейную фильтрацию, и texture[2], которая использует текстуру с мин-наложением. Мы закончили построение текстур в этом уроке.
// Создание Текстуры с Мип-Наложением
glBindTexture(GL_TEXTURE_2D, texture[2]);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MAG_FILTER,GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MIN_FILTER,GL_LINEAR_MIPMAP_NEAREST); // ( НОВОЕ )
Следующая строка строит текстуру с мип-наложением. Мы создаем 2D текстуру, используя три цвета (красный, зеленый, синий) (red, green, blue). TextureImage[0]->sizeX - ширина картинки, TextureImage[0]->sizeY - высота картинки, GL_RGB означает, что мы используем цвета в порядке Красный, Зеленый, Синий (Red, Green, Blue). GL_UNSIGNED_BYTE означает что данные, из которых состоит текстура из байтов, и TextureImage[0]->data указатель на растр картинки, из которого мы строим текстуру.
gluBuild2DMipmaps(GL_TEXTURE_2D, 3, TextureImage[0]->sizeX, TextureImage[0]->sizeY,
GL_RGB, GL_UNSIGNED_BYTE, TextureImage[0]->data); // ( НОВОЕ )
}
Теперь мы можем освободить память, которую мы использовали для картинок. Мы проверяем, была ли картинка сохранена в TextureImage[0]. Если да, то мы проверяем, были ли данные сохранены. Если данные были сохранены, мы удаляем их. Тогда мы освобождаем структуру изображения, уверенные, что любая используемая память освобождена.
if (TextureImage[0]) // Если текстура существует
{
if (TextureImage[0]->data) // Если изображение текстуры существует
{
free(TextureImage[0]->data); // Освобождение памяти изображения текстуры
}
free(TextureImage[0]); // Освобождение памяти под структуру
}
Наконец мы возвращаем статус. Если все прошло OK, переменная Status будет TRUE. Если что-нибудь прошло не так, как надо, Status будет FALSE.
return Status; // Возвращаем статус
}
Теперь мы загружаем текстуры, и инициализируем параметры настройки OpenGL. В первой строке InitGL загружаются текстуры, используя код выше. После того, как текстуры созданы, мы разрешаем 2D наложение текстуры с помощью glEnable (GL_TEXTURE_2D). Режим закрашивания (shade) задается как сглаженное закрашивание. Цвет фона задан как черный, мы разрешаем тест глубины, затем мы разрешаем хорошие перспективные вычисления.
int InitGL(GLvoid) // Все настройки для OpenGL делаются здесь
{
if (!LoadGLTextures()) // Переход на процедуру загрузки текстуры
{
return FALSE; // Если текстура не загружена возвращаем FALSE
}
glEnable(GL_TEXTURE_2D); // Разрешить наложение текстуры
glShadeModel(GL_SMOOTH); // Разрешение сглаженного закрашивания
glClearColor(0.0f, 0.0f, 0.0f, 0.5f); // Черный фон
glClearDepth(1.0f); // Установка буфера глубины
glEnable(GL_DEPTH_TEST); // Разрешить тест глубины
glDepthFunc(GL_LEQUAL); // Тип теста глубины
glHint(GL_PERSPECTIVE_CORRECTION_HINT, GL_NICEST); // Улучшенные вычисления перспективы
Теперь мы задаем освещение. Строка ниже задает интенсивность фонового света, которое light1 будет давать. В начале этого урока мы задали интенсивность фонового света в LightAmbient. Значения, которые мы поместили в массив, будут использованы (фоновый свет половиной интенсивности).
glLightfv(GL_LIGHT1, GL_AMBIENT, LightAmbient); // Установка Фонового Света
Затем мы задаем интенсивность диффузного света, который источник света номер один будет давать. Мы задали интенсивность диффузного света в LightDiffuse. Значения, которые мы поместили в этот массив, будут использованы (белый свет полной интенсивности).
glLightfv(GL_LIGHT1, GL_DIFFUSE, LightDiffuse); // Установка Диффузного Света
Теперь мы задаем позицию источника света. Мы поместили позицию в LightPosition. Значения, которые мы поместили в этот массив, будут использованы (справо в центре передней грани, 0.0f по x, 0.0f по y, и 2 единицы вперед к наблюдателю {выходит за экран} по плоскости z).
glLightfv(GL_LIGHT1, GL_POSITION, LightPosition); // Позиция света
Наконец, мы разрешаем источник света номер один. Мы не разрешили GL_LIGHTING, поэтому Вы еще не увидите никакого освещения. Свет установлен, и позиционирован, и даже разрешен, но пока мы не разрешили GL_LIGHTING, освещение не будет работать.
glEnable(GL_LIGHT1); // Разрешение источника света номер один
return TRUE; // Инициализация прошла OK
}
В следующей секции кода, мы нарисуем текстуру, наложенную на куб. Я буду комментировать только несколько строк, потому что они новые. Если Вы не понимаете не прокомментированные строки, вернитесь к уроку номер шесть.
int DrawGLScene(GLvoid) // Здесь мы делаем все рисование
{
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT); // Очистка Экрана и Буфера Глубины
glLoadIdentity(); // Сброс Просмотра
Следующих трех строках кода куб с наложенной текстурой позиционируется и вращается. Вызов glTranslatef (0.0f, 0.0f, z) перемещает куб на значение z по плоскости z (от наблюдателя или к наблюдателю). Вызов glRotatef (xrot, 1.0f, 0.0f, 0.0f) использует переменную xrot, чтобы вращать куб по оси X. Вызов glRotatef (yrot, 1.0f, 0.0f, 0.0f) использует переменную yrot, чтобы вращать куб по оси Y.
glTranslatef(0.0f,0.0f,z); // Перенос В/Вне экрана по z
glRotatef(xrot,1.0f,0.0f,0.0f); // Вращение по оси X на xrot
glRotatef(yrot,0.0f,1.0f,0.0f); // Вращение по оси Y по yrot
Следующая строка подобна строке, которую мы использовали в уроке шесть, но вместо связывания к texture[0], мы привязываем texture[filter]. Если мы нажимаем клавишу 'F', значение в filter увеличится. Если значение больше чем два, переменная filter сбрасывается в ноль. Когда программа запускается, filter будет установлена в ноль. Это все равно, что glBindTexture (GL_TEXTURE_2D, texture[0]). Если мы нажимаем "F" еще раз, переменная filter будет равна единице, что фактически glBindTexture (GL_TEXTURE_2D, texture[1]). Используя, переменную filter мы можем выбирать любую из трех текстур, которые мы создали.
glBindTexture(GL_TEXTURE_2D, texture[filter]); // Выбор текстуры основываясь на filter
glBegin(GL_QUADS); // Начало рисования четырехугольников
glNormal3f новая функция в моих уроках. Нормаль - линия, берущая начало из середины полигона под 90 углом градусов. Когда Вы используете освещение, Вы должны задать нормали. Нормаль сообщает OpenGL, в каком направлении у полигона лицевая часть, какое направление верхнее. Если Вы не задали нормали, могут происходить сверхъестественные вещи. Грань, которая не освещена, будет освещена, неверная сторона полигона будет освещена, и т.д. Нормаль должна указывать вовне полигона.
Посмотрев на переднюю грань, Вы заметите, что нормаль имеет положительное направление по оси Z. Это означает, что нормаль указывает на наблюдателя. Это точно, то направление, которое мы хотим указать. На обратной грани, нормаль указывает от наблюдателя вглубь экрана. Снова это точно то, что мы хотим. Если куб повернут на 180 градусов или по оси X или по оси Y, передняя грань ящика будет лицом вглубь экрана, и задняя грань ящика будет лицом к наблюдателю. Независимо от того, какую грань видит наблюдатель, нормаль этой грани будет также направлена на наблюдателя. Поскольку свет - близко к наблюдателю всегда нормаль, указывающая на наблюдателя, также указывает на свет. Если это сделать, то грань будет освещена. Чем больше нормалей указывает на свет, тем более яркая будет грань. Если Вы переместились в центр куба, Вы заметите, что там темно. Нормали – указывают вовне, а не во внутрь, поэтому нет освещения внутри куба.
// Передняя грань
glNormal3f( 0.0f, 0.0f, 1.0f); // Нормаль указывает на наблюдателя
glTexCoord2f(0.0f, 0.0f); glVertex3f(-1.0f, -1.0f, 1.0f); // Точка 1 (Перед)
glTexCoord2f(1.0f, 0.0f); glVertex3f( 1.0f, -1.0f, 1.0f); // Точка 2 (Перед)
glTexCoord2f(1.0f, 1.0f); glVertex3f( 1.0f, 1.0f, 1.0f); // Точка 3 (Перед)
glTexCoord2f(0.0f, 1.0f); glVertex3f(-1.0f, 1.0f, 1.0f); // Точка 4 (Перед)
// Задняя грань
glNormal3f( 0.0f, 0.0f,-1.0f); // Нормаль указывает от наблюдателя
glTexCoord2f(1.0f, 0.0f); glVertex3f(-1.0f, -1.0f, -1.0f); // Точка 1 (Зад)
glTexCoord2f(1.0f, 1.0f); glVertex3f(-1.0f, 1.0f, -1.0f); // Точка 2 (Зад)
glTexCoord2f(0.0f, 1.0f); glVertex3f( 1.0f, 1.0f, -1.0f); // Точка 3 (Зад)
glTexCoord2f(0.0f, 0.0f); glVertex3f( 1.0f, -1.0f, -1.0f); // Точка 4 (Зад)
// Верхняя грань
glNormal3f( 0.0f, 1.0f, 0.0f); // Нормаль указывает вверх
glTexCoord2f(0.0f, 1.0f); glVertex3f(-1.0f, 1.0f, -1.0f); // Точка 1 (Верх)
glTexCoord2f(0.0f, 0.0f); glVertex3f(-1.0f, 1.0f, 1.0f); // Точка 2 (Верх)
glTexCoord2f(1.0f, 0.0f); glVertex3f( 1.0f, 1.0f, 1.0f); // Точка 3 (Верх)
glTexCoord2f(1.0f, 1.0f); glVertex3f( 1.0f, 1.0f, -1.0f); // Точка 4 (Верх)
// Нижняя грань
glNormal3f( 0.0f,-1.0f, 0.0f); // Нормаль указывает вниз
glTexCoord2f(1.0f, 1.0f); glVertex3f(-1.0f, -1.0f, -1.0f); // Точка 1 (Низ)
glTexCoord2f(0.0f, 1.0f); glVertex3f( 1.0f, -1.0f, -1.0f); // Точка 2 (Низ)
glTexCoord2f(0.0f, 0.0f); glVertex3f( 1.0f, -1.0f, 1.0f); // Точка 3 (Низ)
glTexCoord2f(1.0f, 0.0f); glVertex3f(-1.0f, -1.0f, 1.0f); // Точка 4 (Низ)
// Правая грань
glNormal3f( 1.0f, 0.0f, 0.0f); // Нормаль указывает вправо
glTexCoord2f(1.0f, 0.0f); glVertex3f( 1.0f, -1.0f, -1.0f); // Точка 1 (Право)
glTexCoord2f(1.0f, 1.0f); glVertex3f( 1.0f, 1.0f, -1.0f); // Точка 2 (Право)
glTexCoord2f(0.0f, 1.0f); glVertex3f( 1.0f, 1.0f, 1.0f); // Точка 3 (Право)
glTexCoord2f(0.0f, 0.0f); glVertex3f( 1.0f, -1.0f, 1.0f); // Точка 4 (Право)
// Левая грань
glNormal3f(-1.0f, 0.0f, 0.0f); // Нормаль указывает влево
glTexCoord2f(0.0f, 0.0f); glVertex3f(-1.0f, -1.0f, -1.0f); // Точка 1 (Лево)
glTexCoord2f(1.0f, 0.0f); glVertex3f(-1.0f, -1.0f, 1.0f); // Точка 2 (Лево)
glTexCoord2f(1.0f, 1.0f); glVertex3f(-1.0f, 1.0f, 1.0f); // Точка 3 (Лево)
glTexCoord2f(0.0f, 1.0f); glVertex3f(-1.0f, 1.0f, -1.0f); // Точка 4 (Лево)
glEnd(); // Кончили рисовать четырехугольник
В следующих двух строках увеличиваются значения xrot и yrot на значения, сохраненные в xspeed, и yspeed. Если значение в xspeed или yspeed большое, xrot и yrot увеличивается быстро. Чем быстрее увеличение xrot, или yrot, тем быстрее куб вращается по соответствующей оси.
xrot+=xspeed; // Добавить в xspeed значение xrot
yrot+=yspeed; // Добавить в yspeed значение yrot
return TRUE; // Выйти
}
Теперь мы спускаемся до WinMain (). Здесь добавим код для включения или выключения освещения, вращения корзины, смены фильтра и перемещения ящика ближе или дальше от экрана. Ближе к концу WinMain () Вы увидите вызов SwapBuffers (hDC). Сразу после этой строки, добавьте следующий код.
Этот код отслеживает нажатие клавиши 'L'. В первой строке проверяется, нажата ли 'L'. Если 'L' нажата, но lp - не ложь, что значит клавиша 'L' уже была нажата, или она удерживается нажатой, то тогда ничего не происходит.
SwapBuffers(hDC); // Переключение буферов (Двойная буферизация)
if (keys['L'] && !lp) // Клавиша 'L' нажата и не удерживается?
{
Если lp – ложь то, это означает, что клавиша 'L' не нажата, иначе, если она уже отпущена, lp - истина. Это гарантирует, что клавишу 'L' отпустят прежде, чем этот код выполнится снова. Если мы не будет проверять удержание клавиши, освещение будет мерцать, постоянно включаясь и выключаясь много раз, поскольку программа думала бы, что Вы нажимает клавишу 'L' снова и снова, при этом вызывая этот раздел кода.
Переменная lp будучи равной истине, сообщает, что 'L' отпущена, мы включаем или выключаем освещение. Переменная light может только быть истина или ложь. Поэтому, если мы говорим light=!light, то мы фактически говорим, что свет, не равен свету. По-русски это будет значит, что, если light равена истине, то light не будет истина (ложь), и если light равена ложь, то light не будет ложь (истина). Поэтому, если переменная light была истина, она станет ложь, и если light была ложь, она станет истина.
lp=TRUE; // lp присвоили TRUE
light=!light; // Переключение света TRUE/FALSE
Теперь мы проверим, какое значение light получилось в конце. Первая строка, переведенная на русский означает: если light равняется ложь. Поэтому, если Вы совместите все строки вместе, то они делают следующее: если light равняется ложь, то надо запретить освещение. Это выключает все освещение. Команда 'else' означает: если light не ложь. Поэтому, если light не была ложь то, она истинна, поэтому мы включаем освещение.
if (!light) // Если не свет
{
glDisable(GL_LIGHTING); // Запрет освещения
}
else // В противном случае
{
glEnable(GL_LIGHTING); // Разрешить освещение
}
}
Следующая строка отслеживает отжатие клавиши 'L'. Если мы присвоили переменной lp значение ложь, то это, означает, что клавиша 'L' не нажата. Если мы не будем отслеживать отжатие клавиши, мы могли бы включить освещение, но поскольку компьютер считал бы, что 'L' нажата, поэтому он не позволит нам выключить освещение.
if (!keys['L']) // Клавиша 'L' Отжата?
{
lp=FALSE; // Если так, то lp равно FALSE
}
Теперь мы сделаем что-то подобное с клавишей 'F'. Если клавиша нажата, и она не удерживается, или она не была нажата до этого, тогда присвоим значение переменной fp равное истине, что значит клавиша 'F' нажата и удерживается. При этом увеличится значение переменной filter. Если filter больше чем 2 (т.е. texture[3], а такой текстуры не существует), мы сбрасываем значение переменной texture назад в ноль.
if (keys['F'] && !fp) // Клавиша 'F' нажата?
{
fp=TRUE; // fp равно TRUE
filter+=1; // значение filter увеличивается на один
if (filter>2) // Значение больше чем 2?
{
filter=0; // Если так, то установим filter в 0
}
}
if (!keys['F']) // Клавиша 'F' отжата?
{
fp=FALSE; // Если так, то fp равно FALSE
}
В следующих четырех строках проверяем, нажали ли мы клавишу 'Page up'. Если так, то уменьшим значение переменной z. Если эта переменная уменьшается, куб будет двигаться вглубь экрана, поскольку мы используем glTranslatef (0.0f, 0.0f, z) в процедуре DrawGLScene.
if (keys[VK_PRIOR]) // Клавиша 'Page Up' нажата?
{
z-=0.02f; // Если так, то сдвинем вглубь экрана
}
В этих четырех строках проверяется, нажали ли мы клавишу 'Page down'. Если так, то увеличим значение переменной z и сместим куб к наблюдателю, поскольку мы используем glTranslatef (0.0f, 0.0f, z) в процедуре DrawGLScene.
if (keys[VK_NEXT]) // Клавиша 'Page Down' нажата?
{
z+=0.02f; // Если так, то придвинем к наблюдателю
}
Теперь все, что мы должны проверить - клавиши курсора. Нажимая влево или вправо, xspeed увеличивается или уменьшается. Нажимая вверх или вниз, yspeed увеличивается или уменьшается. Помните выше в этом уроке, я говорил, что, если значения xspeed или yspeed большие, куб вращается быстрее. Чем дольше Вы удерживаете одну из клавиш курсора, тем, быстрее куб будет вращаться в соответствующем направлении.
if (keys[VK_UP]) // Клавиша стрелка вверх нажата?
{
xspeed-=0.01f; // Если так, то уменьшим xspeed
}
if (keys[VK_DOWN]) // Клавиша стрелка вниз нажата?
{
xspeed+=0.01f; // Если так, то увеличим xspeed
}
if (keys[VK_RIGHT]) // Клавиша стрелка вправо нажата?
{
yspeed+=0.01f; // Если так, то увеличим yspeed
}
if (keys[VK_LEFT]) // Клавиша стрелка влево нажата?
{
yspeed-=0.01f; // Если так, то уменьшим yspeed
}
Как и во всех предыдущих уроках, удостоверитесь, что заголовок наверху окна правильный.
if (keys[VK_F1]) // Клавиша 'F1' нажата?
{
keys[VK_F1]=FALSE; // Если так, то сделаем Key FALSE
KillGLWindow(); // Уничтожим наше текущее окно
fullscreen=!fullscreen; // Переключение между режимами Полноэкранный/Оконный
// Повторное создание нашего окна OpenGL
if (!CreateGLWindow("Урок NeHe Текстуры, Свет & Обработка Клавиатуры",640,480,16,fullscreen))
{
return 0; // Выход, если окно не создано
}
}
}
}
}
// Сброс
KillGLWindow(); // Уничтожение окна
return (msg.wParam); // Выход из программы
}
После освоения этого урока Вы должны уметь создавать и оперировать объектами из четырехугольников с высококачественным, реалистичным наложением текстур. Вы должны понять преимущества каждого из трех фильтров, используемых в этом уроке. Нажимая определенные клавиши на клавиатуре Вы сможете взаимодействовать с объектом на экране, и наконец, Вы должны знать, как применить простое освещение на сцене, делая сцену более реалистичной.
© Jeff Molofee (NeHe)
PMG
22 апреля 2002 (c) Сергей Анисимов
d=document;rn=Math.random(); y="
Смешивание
Blending
Простая прозрачность
Большинство специальных эффектов в OpenGL основано на так называемом смешивании (blending). Смешивание используется, чтобы комбинировать цвет данного пикселя, который должен быть выведен с пикселем, уже находящемся на экране. Как будут объединены цвета, будет зависеть от альфа-канала, и/или функции смешивания, которая задается. Альфа - 4-й компонент цвета, который обычно указывается в конце. В прошлом Вы использовали GL_RGB, чтобы определить цвет с тремя компонентами. GL_RGBA может использоваться, чтобы также определить альфа-канал. Теперь мы можем использовать glColor4f() вместо glColor3f().
Большинство людей думает об альфе, как о непрозрачности материала. Альфа- значение 0.0 подразумевает, что материал полностью прозрачен. Значение 1.0 означает полную непрозрачность.
Уравнение смешивания
Если Вы не дружите с математикой, и только хотите уметь просто использовать эффект прозрачности, то пропустите этот раздел. Если Вы хотите понять, как работает смешивание, этот раздел - для Вас.
(Rs Sr + Rd Dr, Gs Sg + Gd Dg, Bs Sb + Bd Db, As Sa + Ad Da)
OpenGL вычислит результат смешивания двух пикселей, основанный на уравнении выше. Буквы s и r в нижнем регистре задают пиксели источника и приемника. S и D компоненты – коэффициенты смешивания (R,G,B,A – составляющие цвета). Их значения указывают, как бы Вы хотели смешать пиксели. Обычные значения для S и D: (As, As, As, As) (так называемые альфа источника (source alpha)) для S и (1, 1, 1, 1) - (As, As, As, As) (один минус альфа источника) для D. Отсюда уравнение смешивания будет выглядеть следующим образом:
(Rs As + Rd (1 - As), Gs As + Gd (1 - As), Bs As + Bs (1 - As), As As + Ad (1 - As))
Это уравнение определит стиль прозрачности/полу прозрачности.
Смешивание в OpenGL
Мы включаем эффект смешивания так же как что-либо другое. Затем мы задаем уравнение и выключаем буфер глубины на запись при рисовании прозрачных объектов, поскольку мы хотим увидеть объекты позади нарисованных полупрозрачных фигур. Это не идеальный способ смешивания, но в нашем простом проекте он будет работать достаточно хорошо.
Комментарий Rui Martins: более правильный путь состоит в том, чтобы вывести все прозрачные (с альфой < 1.0) полигоны после того, как Вы вывели полную сцену, и выводить их в обратном порядке глубины (сначала – дальние).
Это оттого, что смешивание двух полигонов (1 и 2) в различном порядке дает различные результаты, то есть если полигон 1 - самый близкий к наблюдателю, то нужно вывести полигон 2 и затем 1. Если провести аналогию с реальностью, то свет, проходящий сквозь эти два полигона (которые являются прозрачными), должен пройти сначала 2-й полигон и затем полигон 1 до того как достигнет глаза наблюдателя.
Вы должны СОРТИРОВАТЬ ПРОЗРАЧНЫЕ ПОЛИГОНЫ ПО ГЛУБИНЕ и выводить их ПОСЛЕ ТОГО, КАК БЫЛА ОТРИСОВАНА ПОЛНАЯ СЦЕНА с ВЫКЛЮЧЕННЫМ БУФЕРОМ ГЛУБИНЫ, или получится неправильно. Я знаю, что это иногда трудно, но это - правильный способ делать это.
Мы будем использовать код от урока семь. Мы начинаем, прибавляя две новых переменных в начало кода. Я приведу повторно полный раздел кода для ясности.
#include
#include
#include
#include
#include
HDC hDC=NULL; // приватный контекст устройства GDI
HGLRC hRC=NULL; // постоянный контекст рендеринга
HWND hWnd=NULL; // содержит дискриптор нашего окна
HINSTANCE hInstance; // содержит экземпляр нашего приложения
bool keys[256]; // массив для процедуры обработки клавиатуры
bool active=TRUE; // флаг активности окна, по умолчанию TRUE
bool fullscreen=TRUE; // флаг полноэкранного режима, по умолчанию полный экран
bool blend; // Смешивание НЕТ/ДА? (НОВОЕ)
bool light; // Освещение Вкл./Выкл.
bool lp; // L Нажата?
bool fp; // F Нажата?
bool bp; // B Нажата? ( Новое )
GLfloat xrot; // Вращение вдоль оси X
GLfloat yrot; // Вращение вдоль оси Y
GLfloat xspeed; // Скорость вращения вдоль оси X
GLfloat yspeed; // Скорость вращения вдоль оси X
GLfloat z=-5.0f; // Глубина в экран.
// Задаем параметры освещения
GLfloat LightAmbient[]= { 0.5f, 0.5f, 0.5f, 1.0f };
GLfloat LightDiffuse[]= { 1.0f, 1.0f, 1.0f, 1.0f };
GLfloat LightPosition[]={ 0.0f, 0.0f, 2.0f, 1.0f };
GLuint filter; // Используемый фильтр для текстур
GLuint texture[3]; // Хранит 3 текстуры
LRESULT CALLBACK WndProc(HWND, UINT, WPARAM, LPARAM);// Объявление для WndProc
Спускаемся вниз до LoadGLTextures(). Найдите строку, которая говорит texture1 = auxDIBImageLoad ("Data/crate.bmp"), измените ее на строку ниже. Мы используем текстуру окрашенного стекла для этого урока вместо текстуры ящика.
// Загрузка текстуры стекла (МОДИФИЦИРОВАННО)
texture1 = auxDIBImageLoad("Data/glass.bmp");
Прибавьте следующие две строки где-нибудь в InitGL(). Первая строка задает яркость для отрисовки объекта, равную полной яркости с альфой 50 % (непрозрачность). Это означает, когда включается смешивание, объект будет на 50% прозрачный. Вторая строка задает тип смешивания.
Комментарий Rui Martins: альфа, равное 0.0 подразумевало бы, что материал полностью прозрачен. Значение 1.0 было бы сиречь полностью непрозрачно.
glColor4f(1.0f,1.0f,1.0f,0.5f); // Полная яркость, 50% альфа (НОВОЕ)
glBlendFunc(GL_SRC_ALPHA,GL_ONE); // Функция смешивания для непрозрачности,
// базирующаяся на значении альфы(НОВОЕ)
Найдите следующий раздел кода, он должен быть в самом конце урока семь.
if (keys[VK_LEFT]) // Нажата левая стрелка?
{
yspeed-=0.01f; // уменьшаем скорость
}
Под вышеупомянутым кодом мы прибавляем следующие строки. Отслеживаем нажатие ‘B’. Если она была нажато, компьютер проверит, включено ли смешивание. Если смешивание задано, компьютер выключает его. И наоборот, если смешивание выключено, включает его.
if (keys['B'] && !bp)
{
bp=TRUE;
blend = !blend; // Инвертируем blend
if(blend) // blend TRUE?
{
glEnable(GL_BLEND); // Включаем смешивание
glDisable(GL_DEPTH_TEST); // Выключаем тест глубины
}
else
{
glDisable(GL_BLEND); // Выключаем смешивание
glEnable(GL_DEPTH_TEST); // Включаем тест глубины
}
}
if (!keys['B']) // ’B’ отжата?
{
bp=FALSE; // тогда bp возвращает ложь
}
Но как мы можем определить цвет, если используем картинку текстуры? Просто, в режиме модулирования текстуры, каждый пиксель, который отображен из текстуры умножается на текущий цвет. Поэтому, если цвет для отображения (0.5, 0.6, 0.4), мы умножаем его на цвет и получаем (0.5, 0.6, 0.4, 0.2) (альфа принимается равной 1.0, если не задается явно).
Отлично! Смешивание, действительно просто сделать в OpenGL.
Примечание от 13.11.99
Я (NeHe) модифицировал код смешивания, поэтому выводимые объекты выглядят лучше. Использование альфа значений для источника и приемника приводит к появлению артефактов при смешивании. От того, что задние грани выглядят более темными, чем боковые грани. От этого объект будет выглядеть очень странно. Способ, с помощью которого я делаю смешивание, может быть не лучший, но он работает, и объекты выглядят хорошо, даже когда включено освещение. Спасибо Тому за начальный код, способ, с помощью которого он смешивал , был правильный способ для смешивания с альфа значениями, но не выглядел привлекательно и как ожидают этого люди ;).
Код был модифицирован еще раз, для того чтобы исключить проблему, которая возникала при использовании glDepthMask(). Это команда не эффективно разрешала и запрещала тест буфера глубины на некоторых видеокартах, поэтому я восстановил старый код с glEnable и glDisable теста глубины.
Альфа из картинки текстуры
Альфа значение, которое используется для прозрачности, может быть получено из картинки текстуры точно также как цвет, для того чтобы сделать это, вы должны извлечь альфа из изображения, которое Вы хотите загрузить, и затем использовать GL_RGBA для формата цвета при вызове glTexImage2D().
Вопросы?
Если у Вас есть вопросы, не стесняйтесь послать их по адресу stanis@cs.wisc.edu
© Tom Stanis
PMG
27 февраля 2002 (c) Vlad Tushevskij
d=document;rn=Math.random(); y="
Передвижение изображений в 3D
Moving Bitmaps In 3D Space
Добро пожаловать на 9-й урок. На данный момент вы должны уже хорошо понимать суть OpenGL. Вы уже научились всему, начиная от создания окна и установки контекста OpenGL, до текстурирования вращающихся объектов с использованием освещения и смешивания (blending). Этот урок будет первым из серии "продвинутых" уроков. Вы научитесь следующему: перемещать изображение (bitmap) по экрану в 3D, удаляя, черные пикселы (pixels) из изображения (используя смешивание), дополнять цветность в черно-белые текстуры и, наконец, узнаете, как создавать красивые цвета и простую анимацию путём смешивания различных цветных текстур вместе.
Мы изменим код из первого урока. И начнем с добавления некоторых новых переменных в начале программы. Я переписал начальную секцию программы, для того чтобы было легче определять, где произведены изменения.
#include
#include
#include
#include
#include
HDC hDC=NULL; // Служебный контекст GDI устройства
HGLRC hRC=NULL; // Постоянный контекст для визуализации
HWND hWnd=NULL; // Содержит дискриптор для окна
HINSTANCE hInstance; // Содержит данные для нашей программы
bool keys[256]; // Массив, использующийся для сохранения состояния клавиатуры
bool active=TRUE; // Флаг состояния активности приложения (по умолчанию: TRUE)
bool fullscreen=TRUE;// Флаг полноэкранного режима (по умолчанию: полноэкранное)
Следующие строчки новые. twinkle и tp логические переменные, которые могут быть TRUE (истина) или FALSE (ложь). twinkle будет говорить о включении/выключении эффекта twinkle. tp используется для определения состояния клавиши 'T' (была ли нажата или нет). Если нажата, то tp=TRUE, иначе tp=FALSE.
BOOL twinkle; // Twinkling Stars (Вращающиеся звезды)
BOOL tp; // 'T' клавиша нажата?
num переменная, хранит информацию о количестве звезд, которые мы рисуем на экране. Она определена как константа. Это значит, в коде программы мы не может поменять её значение. Причина, по которой мы определяем её как константу, в том, что мы не можем переопределить (увеличить/уменьшить) массив. Так или иначе, если мы задаём массив только на 50 звезд и хотим увеличить num до 51 звезды где-нибудь в программе, то массив не сможет увеличиться, и выдаст ошибку. Вы можете изменить num только в этой строчке программы. И не пытайтесь изменить значение num где-то в другом месте, если вы не хотите, чтобы случилось страшное :).
const num=50; // Количество рисуемых звезд
Сейчас мы создадим структуру (structure). Слово структура звучит глобально, но это не так на самом деле. Структура это совокупность простых данных (переменных, и т.д.) сгрупированых по какому-либо признаку в одну группу. Мы знаем, что мы будем хранить цепочку звезд. Вы увидите, что 7-ая строчка ниже это stars;. Мы знаем, что каждая звезда имеет 3 значения для цвета, и все эти значения целые числа: 3-я строчка: int r,g,b задаёт эти значения. Одно для красного (red) (r), одно для зелёного (green) (g), и одно для голубого (blue) (b). Мы знаем, что каждая звезда будет иметь разное расстояние от центра экрана, и расположена на одном из 360 углов от центра. Если вы посмотрите на 4-ую строчку ниже, вы увидите это. Мы создаём переменную типа число с плавающей точкой (floating point value) называется dist. Она означает расстояние. 5-ая строчка создаёт переменную того же типа с именем angle. Она будет отвечать за угол звезды.
И так мы имеем группу данных, которая содержит цвет, расстояние и угол звезды на экране. К сожалению, у нас больше чем одна звезда, и вместо того чтобы создавать 50 переменных для красного цвета, 50 переменных для зеленого цвета, 50 переменных для синего цвета, 50 переменных для расстояния, 50 переменных для угла мы просто создадим массив и назовем его star. Под каждым номером в массиве star содержится информация о нашей структуре stars. Это мы делаем в 8-ой строке ниже: stars star[num]. Тип элемента массива будет stars. stars это структура. И массив содержит всю информацию в структурах. Массив называется star. Количество элементов - [num]. И так как num=50, мы имеем массив с именем star. Наш массив содержит элементы типа структура stars. Намного проще, чем хранить каждую звезду в отдельных переменных. Что было бы большой глупостью и не позволило добавлять или уменьшать количество звезд с помощью переменной num.
(Прим. перев. - Такое ощущение, что объясняешь слону, как ходить :). Можно было одной строчкой это объяснить.)
typedef struct // Создаём структуру для звезд
{
int r, g, b; // Цвет звезды
GLfloat dist; // Расстояние от центра
GLfloat angle; // Текущий угол звезды
}
stars; // Имя структуры - Stars
stars star[num]; // Делаем массив 'star' длинной 'num',
// где элементом является структура 'stars'
Далее мы задаём переменную для хранения расстояния от наблюдателя до звезд (zoom), и какой будет начальный угол(tilt). Также мы делаем переменную spin, которая будет вращать звезды по оси z, и это будет выглядеть как вращение вокруг их текущей позиции.
loop это переменная, которую мы используем в программе для отрисовки всех 50-ти звезд, и texture[1] будет использоваться для хранения одной черно-белой текстуры, которую мы загружаем. Если вы хотите больше текстур, вы должны увеличить длину массива, с одного до нужной длины.
GLfloat zoom=-15.0f; // Расстояние от наблюдателя до звезд
GLfloat tilt=90.0f; // Начальный угол
GLfloat spin; // Для вращения звезд
GLuint loop; // Используется для циклов
GLuint texture[1]; // Массив для одной текстуры
LRESULT CALLBACK WndProc(HWND, UINT, WPARAM, LPARAM); // Объявления для WndProc
Сразу же за переменными мы добавляем код для загрузки текстур. Я не буду объяснять этот код в деталях, это тот же код что был в 6, 7 и 8 уроке. Изображение, которое мы загружает называется star.bmp. Мы генерируем только одну текстуру используя glGenTextures(1, &texture[0]). Текстура будет иметь линейную фильтрацию (linear filtering).
AUX_RGBImageRec *LoadBMP(char *Filename)// Функция для загрузки bmp файлов
{
FILE *File=NULL; // Переменная для файла
if (!Filename) // Нужно убедиться в правильности переданого имени
{
return NULL; // Если неправильное имя, то возвращаем NULL
}
File=fopen(Filename,"r"); // Открываем и проверяем на наличие файла
if (File) // Файл существует?
{
fclose(File); // Если да, то закрываем файл
// И загружаем его с помощью библиотеки AUX, возращая ссылку на изображение
return auxDIBImageLoad(Filename);
}
// Если загрузить не удалось или файл не найден, то возращаем NULL
return NULL;
}
Эта секция кода загружает изображение (описанным выше кодом) и конвертирует в текстуру. Status хранит информацию об успехе операции.
int LoadGLTextures() // Функция загрузки изображения и конвертирования в текстуру
{
int Status=FALSE; // Индикатор статуса
AUX_RGBImageRec *TextureImage[1];// Создаём место для хранения текстуры
memset(TextureImage,0,sizeof(void *)*1);// устанавливаем ссылку на NULL
// Загружаем изображение, Проверяем на ошибки, Если файл не найден то выходим
if (TextureImage[0]=LoadBMP("Data/Star.bmp"))
{
Status=TRUE; // Ставим статус в TRUE
glGenTextures(1, &texture[0]); // Генерируем один индификатор текстуры
// Создаём текстуру с линейной фильтрацией (Linear Filtered)
glBindTexture(GL_TEXTURE_2D, texture[0]);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MAG_FILTER,GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MIN_FILTER,GL_LINEAR);
glTexImage2D(GL_TEXTURE_2D, 0, 3, TextureImage[0]->sizeX,
TextureImage[0]->sizeY, 0, GL_RGB, GL_UNSIGNED_BYTE, TextureImage[0]->data);
}
if (TextureImage[0]) // Если текстура существует
{
if (TextureImage[0]->data) // Если изображение существует
{
// Освобождаем место выделенное под изображение
free(TextureImage[0]->data);
}
free(TextureImage[0]); // Освобождаем структуры изображения
}
return Status; // Возвращаем статус
}
Теперь мы настраиваем OpenGL для отрисовки того, что будет нужно. Нам не нужен Z-буфер (тест глубины) для нашего проекта, убедитесь что удалены строчки из первого урока: glDepthFunc(GL_LEQUAL); и glEnable(GL_DEPTH_TEST); иначе вы не получите нужного результата Мы используем текстурирование в этом коде, значит надо добавить все необходимые строки, которых нет в первом уроке. Включаем текстурирование и смешивание.
int InitGL(GLvoid) // Всё установки OpenGL будут здесь
{
if (!LoadGLTextures()) // Загружаем текстуру
{
return FALSE; // Если не загрузилась, то возвращаем FALSE
}
glEnable(GL_TEXTURE_2D); // Включаем текстурирование
// Включаем плавную ракраску (интерполирование по вершинам)
glShadeModel(GL_SMOOTH);
glClearColor(0.0f, 0.0f, 0.0f, 0.5f); // Фоном будет черный цвет
glClearDepth(1.0f); // Установки буфера глубины (Depth Buffer)
// Максимальное качество перспективной коррекции
glHint(GL_PERSPECTIVE_CORRECTION_HINT, GL_NICEST);
// Устанавливаем функцию смешивания
glBlendFunc(GL_SRC_ALPHA,GL_ONE);
glEnable(GL_BLEND); // Включаем смешивание
Следующий фрагмент кода новый. Он устанавливает начальные углы, расстояние и цвет для каждой звезды. Заметьте, как просто менять информацию в структуре. Цикл по всем 50 звездам. Чтобы изменить угол star[1] все, что мы должны написать - это star[1].angle={некоторое значение}. Это просто!
for (loop=0; loop
{
star[loop].angle=0.0f; // Устанавливаем всё углы в 0
Я рассчитываю дистанцию взяв текущий номер звезды (это значение loop) и разделив на максимальное значение звезд. Потом я умножаю результат на 5.0f. Коротко, что это даёт - это отодвигает каждую звезду немного дальше, чем предыдущую. Когда loop равен 50 (последняя звезда), loop разделенный на num будет равен 1.0f. Я умножаю на 5 потому, что 1.0f*5.0f будет 5.0f. 5.0f это почти на границе экрана. Я не хочу, что бы звезды уходили за пределы экрана, так что 5.0f это идеально. Если вы установите zoom подальше в экран, вы должны использовать большее число, чем 5.0f, но ваши звезды должны быть немного меньше (из-за перспективы).
Заметьте, что цвета для каждой звезды задаются случайным образом от 0 до 255. Вы можете спросить, как мы может использовать эти числа, когда нормальное значение цвета от 0.0f до 1.0f. Отвечаю. Когда мы устанавливаем цвет, мы используем glColor4ub вместо glColor4f. ub значит Unsigned Byte (беззнаковый байт). И байт может иметь значения от 0 до 255. В этой программе легче использовать байты, чем работать с со случайными числами с плавающей запятой.
// Вычисляем растояние до центра
star[loop].dist=(float(loop)/num)*5.0f;
// Присваиваем star[loop] случайное значение (красный).
star[loop].r=rand()%256;
// Присваиваем star[loop] случайное значение (зеленый)
star[loop].g=rand()%256;
// Присваиваем star[loop] случайное значение (голубой)
star[loop].b=rand()%256;
}
return TRUE; // Инициализация прошла нормально.
}
Код функции Resize тот же самый, так что рассмотрим код отрисовки сцены. Если вы используете код из первого урока, то удалите весь код из DrawGLScene и просто скопируйте, то, что написано ниже. Здесь только две строки из первого урока, вообщем удалять немного придется.
int DrawGLScene(GLvoid) // Здесь мы всё рисуем
{
// Очищаем буфер цвета и глубины
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
// Выбираем нашу текстуру
glBindTexture(GL_TEXTURE_2D, texture[0]);
for (loop=0; loop
{
// Обнуляем видовую матрицу (Model Matrix) перед каждой звездой
glLoadIdentity();
// Переносим по оси z на 'zoom'
glTranslatef(0.0f,0.0f,zoom);
// Вращаем вокруг оси x на угол 'tilt'
glRotatef(tilt,1.0f,0.0f,0.0f);
Теперь мы двигаем звезды! :) Звезда появляется в середине экрана. Первым делом мы вращаем сцену вокруг оси y. Если угол 90 градусов, то ось x будет лежать не слева направо, а наоборот и выходить за пределы экрана. В качестве примера: представьте, что вы стоите в центре комнаты. Теперь представьте, что слева на стене написано -x, впереди на стене написано -z, справа написано +x, в сзади написано +z. Если повернуться налево на 90 градусов, но не двигаться с места, то на стене впереди будет не -z, а -x. Все стены поменяются. -z будет справа, +z будет слева, -x впереди, и +x сзади. Проясняется? Вращая сцену, мы изменяем направления осей x и z.
Во второй строчке мы сдвигаем позицию по плоскости x. Обычно положительное значение по x двигает нас вправую сторону экрана (где обычно +x), но так как мы повернулись вокруг оси y, +x может быть хоть где. Если мы повернём на 180 градусов, +x будет с левой стороны экрана вместо правой. И так, когда мы двигаемся вперед по оси x, мы можем подвинуться влево, вправо, вперед и даже назад.
// Поворачиваем на угол звезды вокруг оси y
glRotatef(star[loop].angle,0.0f,1.0f,0.0f);
// Двигаемся вперед по оси x
glTranslatef(star[loop].dist,0.0f,0.0f);
Теперь немного хитрого кода. Звезда это всего лишь плоская текстура. И если мы нарисовали плоский квадрат в середине экрана с наложенной текстурой - это будет выглядеть отлично. Он будет, повернут к вам, как и должен быть. Но если повернёте его вокруг оси y на 90 градусов, текстура будет направлена вправо или влево экрана. Всё что вы увидите это тонкую линию. Нам не нужно чтобы это случилось. Мы хотим, чтобы звезды были направлены на наблюдателя всё время, не важно как они вращаются и двигаются по экрану.
Мы добиваемся этого путем отмены вращения, которое мы делаем, перед тем как нарисовать звезду. Мы отменяем вращение в обратном порядке. Выше мы повернули экран, когда сделали вращение на угол звезды. В обратном порядке, мы должны повернуть обратно звезду на текущий угол. Чтобы сделать это, мы используем обратное значение угла, и повернём звезду на этот угол. И так как мы повернули звезду на 10 градусов, то, поворачивая обратно на -10 градусов мы делаем звезду повернутой к наблюдателю по y. Первая строчка ниже отменяет вращение по оси y. Потом мы должны отменить вращение по оси x. Чтобы сделать это мы вращаем звезду на угол -tilt. После всех этих операций звезда полностью повернута к наблюдателю.
glRotatef(-star[loop].angle,0.0f,1.0f,0.0f);
// Отменяет текущий поворот звезды
glRotatef(-tilt,1.0f,0.0f,0.0f); // Отменяет поворот экрана
Если twinkle равно TRUE, мы рисуем не вращающуюся звезду на экране. Для того чтобы получить, различные цвета, мы берём максимальное количество звезд (num) и вычитаем текущий номер (loop), потом вычитаем единицу, так как наш цикл начинается с 0 и идет до num-1. Если результат будет 10, то мы используем цвет 10- ой звезды. Вследствие того, что цвет двух звезд обычно различный. Не совсем хороший способ, но зато эффективный. Последнее значение это альфа (alpha). Чем меньше значение, тем прозрачнее звезда (т.е. темнее, т.к. экран черный).
Если twinkle включен, то каждая звезда будет отрисована дважды. Программы будет работать медленнее в зависимости от типа вашего компьютера. Если twinkle включен, цвета двух звезд будут смешиваться вместе для создания реально красивых цветов. Так как это звезды не вращаются, то это проявлялось бы как будто звёзды анимировались, когда twinkling включен. (Если не понятно, то просто посмотрите).
Заметьте, как просто добавить цвет в текстуру. Даже если текстура черно-белая, она будет окрашена в цвет, который мы выбрали, перед тем как нарисовать текстуру. Также возьмите на заметку что мы используем байты для значений цвета, а не числа с плавающей запятой. Даже альфа тоже представляется байтом.
if (twinkle) // Если Twinkling включен
{
// Данный цвет использует байты
glColor4ub(star[(num-loop)-1].r,star[(num-loop)-1].g,
star[(num-loop)-1].b,255);
glBegin(GL_QUADS);// Начинаем рисовать текстурированый квадрат
glTexCoord2f(0.0f, 0.0f); glVertex3f(-1.0f,-1.0f, 0.0f);
glTexCoord2f(1.0f, 0.0f); glVertex3f( 1.0f,-1.0f, 0.0f);
glTexCoord2f(1.0f, 1.0f); glVertex3f( 1.0f, 1.0f, 0.0f);
glTexCoord2f(0.0f, 1.0f); glVertex3f(-1.0f, 1.0f, 0.0f);
glEnd(); // Закончили рисовать
}
Теперь мы рисуем основную звезду. Разница между кодом выше только в том, что звезда всегда рисуется, и вращается по оси z.
glRotatef(spin,0.0f,0.0f,1.0f);// Поворачиваем звезду по оси z
// Цвет использует байты
glColor4ub(star[loop].r,star[loop].g,star[loop].b,255);
glBegin(GL_QUADS); // Начинаем рисовать текстурный квадрат
glTexCoord2f(0.0f, 0.0f); glVertex3f(-1.0f,-1.0f, 0.0f);
glTexCoord2f(1.0f, 0.0f); glVertex3f( 1.0f,-1.0f, 0.0f);
glTexCoord2f(1.0f, 1.0f); glVertex3f( 1.0f, 1.0f, 0.0f);
glTexCoord2f(0.0f, 1.0f); glVertex3f(-1.0f, 1.0f, 0.0f);
glEnd(); // Закончили рисовать
Здесь мы делаем все движения. Мы вращаем звезду увеличением значения spin. Потом мы меняем угол каждой звезды. Угол каждой звезды увеличивается на loop/num. Что ускоряет вращение звезды с отдалением от центра. Чем ближе к центру, тем медленнее вращается звезда. Наконец мы уменьшаем расстояние до центра для каждой звезды. Это создаёт эффект засасывания звезд в центр экрана.
spin+=0.01f; // Используется для вращения звезды
star[loop].angle+=float(loop)/num;// Меняем угол звезды
star[loop].dist-=0.01f; // Меняем растояние до центра
Нижеследующие строки проверяют видимость звезд. Попала звезда в центр экрана или нет. Если попала, то даём звезде новый цвет и двигаем на 5 единиц от центра. И так она может снова начать своё путешествие к центру как новая звезда.
if (star[loop].dist<0.0f) // Звезда в центре экрана?
{
star[loop].dist+=5.0f; // Перемещаем на 5 единиц от центра
// Новое значение красной компоненты цвета
star[loop].r=rand()%256;
// Новое значение зеленной компоненты цвета
star[loop].g=rand()%256;
// Новое значение синей компоненты цвета
star[loop].b=rand()%256;
}
}
return TRUE; // Всё ок
}
Теперь мы добавляем код для проверки нажатия клавиш. Идем ниже в WinMain(). Ищите строку с SwapBuffers(hDC). Мы добавляем код для нашей клавиши прямо под этой строкой.
Строкой ниже мы проверяем нажатие клавиши 'T'. Если нажата, и не была до этого нажата, то идем дальше. Если twinkle равно FALSE, то она станет TRUE. Если была TRUE, то станет FALSE. Одно нажатие 'T' установит tp равное TRUE. Это предотвращает постоянное выполнение этого кода, если клавиша 'T' удерживается.
SwapBuffers(hDC); // Смена буфера (Double Buffering)
if (keys['T'] && !tp) // Если 'T' нажата и tp равно FALSE
{
tp=TRUE; // то делаем tp равным TRUE
twinkle=!twinkle; // Меняем значение twinkle на обратное
}
Код ниже проверяет "выключение" (повторное нажатие) клавиши 'T'. Если да, то делаем tp=FALSE. Нажатие 'T' делает ничего кроме установки tp равной FALSE, так что эта часть кода очень важная.
if (!keys['T']) // Клавиша 'T' была отключена
{
tp=FALSE; // Делаем tp равное FALSE
}
Следующий код проверяет, нажаты ли клавиши 'стрелка вверх', 'стрелка вниз', 'page up', 'page down'.
if (keys[VK_UP]) // Стрелка вверх была нажата?
{
tilt-=0.5f; // Вращаем экран вверх
}
if (keys[VK_DOWN]) // Стрелка вниз нажата?
{
tilt+=0.5f; // Вращаем экран вниз
}
if (keys[VK_PRIOR]) // Page Up нажат?
{
zoom-=0.2f; // Уменьшаем
}
if (keys[VK_NEXT]) // Page Down нажата?
{
zoom+=0.2f; // Увеличиваем
}
Как и других предыдущих уроках, убедимся, что название окна корректно.
if (keys[VK_F1]) // Если F1 нажата?
{
keys[VK_F1]=FALSE; // Делаем клавишу равной FALSE
KillGLWindow(); // Закрываем текущее окно
fullscreen=!fullscreen;
// Переключаем режимы Fullscreen (полноэкранный) / Windowed (обычный)
// Пересоздаём OpenGL окно
if (!CreateGLWindow("NeHe's Textures,
Lighting & Keyboard Tutorial",640,480,16,fullscreen))
{
return 0; //Выходим если не получилось
}
}
}
}
В этом уроке я попытался объяснить, как можно детальнее как загружать черно-белое изображение, удалять черный фон на изображении (используя смешивание), добавлять цвет в картинку, и двигать ее по экрану в трехмерном пространстве. Я также попытался показать, как сделать красивые цвета и анимацию путем наложения второй копии изображения поверх оригинала. Теперь вы имеете хорошее представление обо всем, что я хотел вам рассказать на данный момент. У вас теперь не должно возникнуть проблем с созданием своих собственных демок в 3D. Все начальные данные изложены тут.
X1. Улучшенная обработка ввода с использованием DirectInput и Windows
Вы должны использовать самые современные технологии, чтобы конкурировать с такими играми как Quake и Unreal. В этом уроке я научу вас, как подключить и использовать DirectInput и как использовать мышь в OpenGL под Windows. Код этого урока базируется на коде урока 10. Начнем.Мышь
Первое, что нам понадобиться, это переменная для хранения X и Y позиции мыши.
typedef struct tagSECTOR
{
int numtriangles;
TRIANGLE* triangle;
} SECTOR;
SECTOR sector1; // Наша модель
POINT mpos; // Позиция мыши (Новое)
LRESULT CALLBACK WndProc(HWND, UINT, WPARAM, LPARAM); // Объявление WndProc
Отлично, как вы видите, мы добавили новую переменную mpos. Структура POINT состоит из двух переменных – x и y, мы будем использовать их для того, чтобы вычислить вращение сцены. Далее мы изменим, часть функции CreateGLWindow() так, как показано ниже.
ShowCursor(FALSE); // Убрать указатель мыши (Изменено)
if (fullscreen) // Если полноэкранный режим?
{
dwExStyle=WS_EX_APPWINDOW;
dwStyle=WS_POPUP;
}
Выше мы переместили вызов ShowCursor(FALSE) так, чтобы курсора мыши не было видно не только в полноэкранном режиме, но и в оконном тоже. Теперь нам нужно получить и установить координаты мыши каждый кадр, поэтому измените функцию WinMain() так как показано ниже:
SwapBuffers(hDC); // Смена буферов (двойная буферизация)
GetCursorPos(&mpos); // Получить текущую позицию мыши (Новое)
SetCursorPos(320,240); // Установить мышь в центр окна (Новое)
heading += (float)(320 - mpos.x)/100 * 5;//Обновить направление движения (Новое)
yrot = heading; // Обновить вращение вокруг оси Y (Новое)
lookupdown -= (float)(240 - mpos.y)/100 * 5;//Обновить вращение вокруг X (Новое)
Сначала мы получили позицию мыши при помощи функции GetCursorPos(POINT p). Смещение от центра окна даст нам информацию о том, куда и насколько нужно вращать камеру. Затем мы устанавливаем мышь в центр окна для следующего прохода используя SetCursorPos(int X, int Y).
Замечание: Не устанавливайте позицию мыши в 0,0! Если вы сделаете это, то не сможете обработать перемещение мыши вверх и влево, потому что 0,0 это левый верхний угол окна. 320, 240 – это центр окна для режима 640х480.
После того как мы позаботились о мыши, нужно изменить часть кода для выполнения перемещения.
float = (P - CX) / U * S;
P – точка, в которую мы устанавливаем мышь каждый кадр
CX – текущая позиция мыши
U – единицы
S – скорость мыши (будучи истинным квакером я люблю в этом месте значение 12).
По этой формуле вычисляются значения переменных heading и lookupdown.
С мышью вроде как разобрались. Идем дальше.
Клавиатура (DirectX 7)
Теперь мы можем при помощи мыши вращать камеру в нашем мире. Следующий шаг использовать клавиатуру для перемещения вперед, атаки и приседания. Довольно болтовни, начнем кодировать.
Сначала я расскажу, как использовать DirectX7. Первый шаг – настройка компилятора. Я покажу, как сделать это на примере Visual C++, настройка других компиляторов может отличаться от предложенного способа.
Если у вас еще нет DirectX SDK, то вам придется его заиметь, например, скачать с сайта MicroSoft, и проинсталлировать его.
После этого, в VisualStudio зайдите в меню Project->Settings. Выберите закладку Link и в строке Object/libraty modules в начало строки добавьте dinput.lib dxguid.lib winmm.lib. Библиотеки DirectInput, DirectX GUID и Windows Multimedia соответственно, последняя необходима для таймера. Возможно, вам также понадобиться войти в меню Tools->Options и на закладке Directories добавить пути (Include files и Library files) к DirectX SDK и переместить их наверх списка.
Теперь DirectInput готов к использованию, можно начинать программировать!
Мы нуждаемся в подключении заголовочных файлов DirectInput, для того чтобы мы могли использовать некоторые его функции. Также мы нуждаемся в создании и добавлении новых переменных для DirectInput и для устройства DirectInput клавиатуры. Сделаем мы это следующим образом:
#include
#include
#include
#include
#include
LPDIRECTINPUT7 g_DI; // DirectInput (Новое)
LPDIRECTINPUTDEVICE7 g_KDIDev; // Устройство клавиатуры (Новое)
В последних две строчках объявляются переменные для DirectInput (g_DI) и для устройства клавиатуры (g_KDIDev), последнее будет получать данные и обрабатывать их. Константы DirectInput не сильно отличаются от стандартных констант Windows.
Windows DirectInput
VK_LEFT DIK_LEFT
VK_RIGHT DIK_RIGHT
... и так далее
Основное отличие в замене VK на DIK. Хотя некоторые названия изменили существенно. Все DIK константы объявлены в файле dinput.h.
Теперь нужно написать функцию инициализации DirectInput’а и устройства клавиатуры. Под CreateGLWindow() добавьте следующее:
// Инициализация DirectInput (Новое)
int DI_Init()
{
// Создание DirectInput
if ( DirectInputCreateEx( hInstance, // Instance окна
DIRECTINPUT_VERSION, // Версия DirectInput
IID_IDirectInput7,
(void**)&g_DI, // DirectInput
NULL ) ) // NULL параметр
{
return(false); // Не создался DirectInput
}
// Создание устройства клавиатуры
if ( g_DI->CreateDeviceEx( GUID_SysKeyboard,
// Какое устройство создается (клавиатура, мышь или джойстик)
IID_IDirectInputDevice7,
(void**)&g_KDIDev, // Устройство клавиатуры
NULL ) ) // NULL параметр
{
return(false); // Не создалось устройство клавиатуры
}
// Установка формата данных для клавиатуры
if ( g_KDIDev->SetDataFormat(&c_dfDIKeyboard) )
{
return(false); // Не удалось установить формат данных
// здесь не хватает функций уничтожения устройства клавиатуры и DirectInput
}
// Установка уровня кооперации
if ( g_KDIDev->SetCooperativeLevel(hWnd, DISCL_FOREGROUND | DISCL_EXCLUSIVE) )
{
return(false); // Не удалось установить режим
// здесь не хватает функций уничтожения устройства клавиатуры и DirectInput
}
if (g_KDIDev) // Создано устройство клавиатуры? (лишняя проверка)
g_KDIDev->Acquire(); // Взять его под контроль
else // если нет
return(false); // возвращаем false
return(true); // все отлично
}
// Уничтожение DirectInput
void DX_End()
{
if (g_DI)
{
if (g_KDIDev)
{
g_KDIDev->Unacquire();
g_KDIDev->Release();
g_KDIDev = NULL;
}
g_DI->Release();
g_DI = NULL;
}
}
Этот код в достаточной мере снабжен комментариями и должен быть понятен. Первое – мы инициализируем DirectInput и при помощи него создаем устройство клавиатуры, которое затем берем под контроль. Можно также использовать DirectInput для мыши, но на данном этапе средств Windows вполне достаточно.
Теперь нужно заменить старый код обработки ввода с клавиатуры на новый, использующий DirectInput. Изменить предстоит много, приступим.
Удалите следующий код из WndProc():
case WM_KEYDOWN: // Клавиша была нажата?
{
keys[wParam] = TRUE; // Пометить ее как нажатую
return 0; // Вернуться
}
case WM_KEYUP: // Клавиши была отпущена?
{
keys[wParam] = FALSE; // Отменить пометку
return 0; // Вернуться
}
В начале программы необходимо сделать следующие изменения:
BYTE buffer[256]; // Новый буфер вместо Keys[] (Изменено)
bool active=TRUE; // Флаг активности окна
bool fullscreen=TRUE; // Флаг полноэкранного режима
bool blend; // Смешивание ON/OFF
bool bp; // Состояние кнопки смешивания
bool fp; // Состояние F1 (Изменено)
...
GLfloat lookupdown = 0.0f;
GLfloat z=0.0f; // Глубина в экран
GLuint filter; // Фильтр (Удалено)
GLuint texture[5]; // Для текстур (Изменено)
В функции WinMain()
// Создание окна OpenGL
if (!CreateGLWindow("Justin Eslinger's & NeHe's Advanced DirectInput Tutorial",640,480,16,fullscreen)) // (Изменено)
{
return 0; // Выйти, если не удалось создать окно
}
if (!DI_Init()) // Инициализация DirectInput (Новое)
{
return 0;
}
...
// Отрисовка сцены, пока окно активно и не была нажата клавиша Esc
if ((active && !DrawGLScene())) // (Изменено)
...
// Обновить состояние клавиатуры (Новое)
HRESULT hr = g_KDIDev->GetDeviceState(sizeof(buffer), &buffer);
if ( buffer[DIK_ESCAPE] & 0x80 ) // Тест клавиши Escape (Изменено)
{
done=TRUE;
}
if ( buffer[DIK_B] & 0x80) // Нажата клавиша B? (Изменено)
{
if (!bp)
{
bp = true; // Нажата клавиша смешения (Новое)
blend=!blend;
if (!blend)
{
glDisable(GL_BLEND);
glEnable(GL_DEPTH_TEST);
}
else
{
glEnable(GL_BLEND);
glDisable(GL_DEPTH_TEST);
}
}
}
else
{
bp = false;
}
if ( buffer[DIK_PRIOR] & 0x80 ) // Page Up? (Изменено)
{
z-=0.02f;
}
if ( buffer[DIK_NEXT] & 0x80 ) // Page Down? (Изменено)
{
z+=0.02f;
}
if ( buffer[DIK_UP] & 0x80 ) // Вверх? (Изменено)
{
xpos -= (float)sin(heading*piover180) * 0.05f;
zpos -= (float)cos(heading*piover180) * 0.05f;
if (walkbiasangle >= 359.0f)
{
walkbiasangle = 0.0f;
}
else
{
walkbiasangle+= 10;
}
walkbias = (float)sin(walkbiasangle * piover180)/20.0f;
}
if ( buffer[DIK_DOWN] & 0x80 ) // Вниз? (Изменено)
{
xpos += (float)sin(heading*piover180) * 0.05f;
zpos += (float)cos(heading*piover180) * 0.05f;
if (walkbiasangle <= 1.0f)
{
walkbiasangle = 359.0f;
}
else
{
walkbiasangle-= 10;
}
walkbias = (float)sin(walkbiasangle * piover180)/20.0f;
}
if ( buffer[DIK_LEFT] & 0x80 ) // Влево? (Изменено)
{
xpos += (float)sin((heading - 90)*piover180) * 0.05f; ( Modified )
zpos += (float)cos((heading - 90)*piover180) * 0.05f; ( Modified )
if (walkbiasangle <= 1.0f)
{
walkbiasangle = 359.0f;
}
else
{
walkbiasangle-= 10;
}
walkbias = (float)sin(walkbiasangle * piover180)/20.0f;
}
if ( buffer[DIK_RIGHT] & 0x80 ) // Вправо? (Изменено)
{
xpos += (float)sin((heading + 90)*piover180) * 0.05f; ( Modified )
zpos += (float)cos((heading + 90)*piover180) * 0.05f; ( Modified )
if (walkbiasangle <= 1.0f)
{
walkbiasangle = 359.0f;
}
else
{
walkbiasangle-= 10;
}
walkbias = (float)sin(walkbiasangle * piover180)/20.0f;
}
if ( buffer[DIK_F1] & 0x80) // F1 нажато? (Изменено)
{
if (!fp) // Если не была нажата (Новое)
{
fp = true; // F1 нажата (Новое)
KillGLWindow(); // Уничтожить текущее окно (Изменено)
fullscreen=!fullscreen; // Переключить режим (Изменено)
// Пересоздать окно
if (!CreateGLWindow("Justin Eslinger's & NeHe's Advanced Direct Input Tutorial",640,480,16,fullscreen)) (Изменено)
{
return 0; // Выйти, если не удалось создать окно (Изменено)
}
if (!DI_Init()) // Переинициализировать DirectInput (Новое)
{
return 0; // Выйти, если не удалось
}
}
}
else
{
fp = false; // F1 отпущена
}
// Shutdown
// Выход
DX_End(); // Уничтожить DirectInput (Новое)
KillGLWindow(); // Уничтожить окно
return (msg.wParam); // Выйти из программы
}
Функция DrawGLScene() изменилась следующим образом.
glTranslatef(xtrans, ytrans, ztrans);
numtriangles = sector1.numtriangles;
// Для каждого треугольника
for (int loop_m = 0; loop_m < numtriangles; loop_m++)
{
glBindTexture(GL_TEXTURE_2D, texture[sector1.triangle[loop_m].texture]); // (Изменено)
glBegin(GL_TRIANGLES);
Отлично, теперь обсудим все это немного. Мы заменили весь старый код, использующий ввод с клавиатуры средствами Windows на код использующий средства DirectInput. Так же были изменены и сами клавиши управления для удобства использования.
Теперь в нашей игре есть поддержка мыши и клавиатуры через DirectInput, что дальше? Нам нужен таймер, для того чтобы регулировать скорость. Без таймера мы обрабатываем клавиатуру каждый кадр, из-за этого скорость перемещения и вращения будет различной на различных компьютерах.
Добавим переменную для корректировки и структуру для работы с таймером.
POINT mpos;
int adjust = 5; // Корректировка скорости (Новое)
// информация для таймера (Новое)
struct
{
__int64 frequency; // Частота
float resolution; // Точность
unsigned long mm_timer_start; // Стартовое значение
unsigned long mm_timer_elapsed; // Прошедшее время
bool performance_timer; // Использовать эффективный таймер
__int64 performance_timer_start; // Стартовое значение эффективного таймера
__int64 performance_timer_elapsed; // Прошедшее время по эффективному таймеру
} timer;
LRESULT CALLBACK WndProc(HWND, UINT, WPARAM, LPARAM);
Этот код обсуждался в уроке 21. Рекомендую просмотреть его.
// Инициализация таймера (Новое)
void TimerInit(void)
{
memset(&timer, 0, sizeof(timer)); // Очистить структуру
// Проверить есть ли возможность использования эффективного таймера
if (!QueryPerformanceFrequency((LARGE_INTEGER *) &timer.frequency))
{
// нет эффективного таймера
timer.performance_timer = FALSE;
timer.mm_timer_start = timeGetTime(); // Использовать timeGetTime()
timer.resolution = 1.0f/1000.0f; // Установить точность .001f
timer.frequency = 1000; // Установить частоту 1000
// Установить прошедшее время равным стартовому
timer.mm_timer_elapsed = timer.mm_timer_start;
}
else
{
// доступен эффективный таймер
QueryPerformanceCounter((LARGE_INTEGER *) &timer.performance_timer_start);
timer.performance_timer = TRUE;
// Вычисление точности и частоты
timer.resolution = (float) (((double)1.0f)/((double)timer.frequency));
// Установить прошедшее время равным стартовому
timer.performance_timer_elapsed = timer.performance_timer_start;
}
}
// Получить время в миллисекундах (Новое)
float TimerGetTime()
{
__int64 time; // Время храниться в 64-битном целом
if (timer.performance_timer) // Если используется эффективный таймер
{
// Получить текущее время по эффективному таймеру
QueryPerformanceCounter((LARGE_INTEGER *) &time);
// вернуть текущее время мину стартовое с данной точностью и в миллисекундах
return ( (float) ( time - timer.performance_timer_start) * timer.resolution)*1000.0f;
}
else
{
// вернуть текущее время минус стартовое с данной точностью и в миллисекундах
return( (float) ( timeGetTime() - timer.mm_timer_start) * timer.resolution)*1000.0f;
}
}
Напомню, что пояснения кода таймера есть в 21-ом уроке. Убедитесь, что к проекту добавлена библиотека winmm.lib.
Теперь мы добавим кое-что в функцию WinMain().
if (!DI_Init()) // Инициализация DirectInput (Новое)
{
return 0;
}
TimerInit(); // Инициализация таймера (Новое)
...
float start=TimerGetTime();
// Получить время перед отрисовкой (Новое)
// Отрисовка сцены. Esc – выход.
// Если окно активно и был выход (Изменено)
if ((active && !DrawGLScene()))
{
done=TRUE; // ESC DrawGLScene сигнализирует о выходе
}
else // обновить сцену
{
// Цикл ожидания для быстрых систем (Новое)
while(TimerGetTime()
Теперь программа должна выполняться с корректной скоростью. Следующая часть кода предназначена для вывода уровня, как в уроке 10.
Если вы уже скачали код этого урока, то вы уже заметили, что я добавил несколько текстур для сцены. Новые текстуры находятся в папке Data.
Изменения структуры tagTriangle.
typedef struct tagTRIANGLE
{
int texture; // (Новое)
VERTEX vertex[3];
} TRIANGLE;
Изменения кода SetupWorld
for (int loop = 0; loop < numtriangles; loop++)
{
readstr(filein,oneline); // (Новое)
sscanf(oneline, "%i\n", §or1.triangle[loop].texture); // (Новое)
for (int vert = 0; vert < 3; vert++)
{
Изменения кода DrawGLScene
// Для каждого треугольника
for (int loop_m = 0; loop_m < numtriangles; loop_m++)
{
// (Модифицировано)
glBindTexture(GL_TEXTURE_2D, texture[sector1.triangle[loop_m].texture]);
glBegin(GL_TRIANGLES);
В функцию LoadGLTextures добавлена загрузка дополнительных текстур
int LoadGLTextures() // Загрузка картинок и конвертирование их в текстуры
{
int Status=FALSE; // Статус
AUX_RGBImageRec *TextureImage[5]; // Массив текстур
memset(TextureImage,0,sizeof(void *)*2); // Инициализация указателей NULL
if( (TextureImage[0]=LoadBMP("Data/floor1.bmp")) && // Загрузка текстуры пола
(TextureImage[1]=LoadBMP("Data/light1.bmp"))&& // Загрузка текстуры освещения
(TextureImage[2]=LoadBMP("Data/rustyblue.bmp"))&& // Стены
(TextureImage[3]=LoadBMP("Data/crate.bmp")) && // решетки
(TextureImage[4]=LoadBMP("Data/weirdbrick.bmp"))) // потолок
{
Status=TRUE;
glGenTextures(5, &texture[0]); // Создание текстур
for (int loop1=0; loop1<5; loop1++)
{
glBindTexture(GL_TEXTURE_2D, texture[loop1]);
glTexImage2D(GL_TEXTURE_2D, 0, 3, TextureImage[loop1]->sizeX,
TextureImage[loop1]->sizeY, 0,
GL_RGB, GL_UNSIGNED_BYTE, TextureImage[loop1]->data);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MIN_FILTER,GL_LINEAR);
glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MAG_FILTER,GL_LINEAR);
}
for (loop1=0; loop1<5; loop1++)
{
if (TextureImage[loop1]->data)
{
free(TextureImage[loop1]->data);
}
free(TextureImage[loop1]);
}
}
return Status; // Вернуть статус
}
Теперь вы можете использовать возможности DirectInput. Я потратил много времени на написание этого урока и надеюсь, что он вам пригодиться. Спасибо, что потратили свое время на чтение этого урока!
