Секция Input EQ

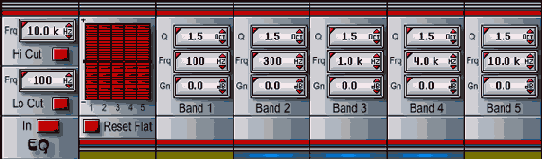

Рис 1.79. Секция Input EQ
Условно секцию Input EQ можно разделить на два модуля:
- модуль фильтров Hi Cut и Lo Cut (слева на Рисунок 1.79);
- параметрический эквалайзер (справа).
Основное преимущество этого устройства состоит в том, что оно требует минимальное количество вычислительных ресурсов и позволяет полностью автоматизировать параметры настройки. Причем автоматизация позволяет использовать эквалайзер полнее, например, "крутить ручку фильтра" для создания спецэффектов в электронной музыке.
Рассмотрим элементы управления секции Input EQ.
- Для включения секции в канал необходимо нажать кнопку In (в противном случае сигнал обойдет секцию).
- Для активизации фильтров Lo Cut (ФВЧ) или Hi Cut (ФНЧ) нужно нажать соответствующую кнопку.
- Через поле Frq (frequency — частота) осуществляется управление частотой среза фильтра.
Выбор значения в списке происходит одинаково для всех полей управления (так же, как и для списка входов секции Input Source). Примечание
Примечание
В интерфейсе SAWStudio все поля управления параметрами (цифровые регуляторы) стандартны и представляют собой списки значений.Диапазон частот среза для фильтра Lo Cut — от 40 до 2000 Гц, для фильтра Hi Cut — от 2 до 15 кГц. Крутизна фильтров — 18 дБ/окт.
Параметрический эквалайзер секции Input EQ находится справа. В этой большей по размеру части расположены пять полосовых фильтров, предназначенных для регулирования центральной частоты и добротности. Управление эквалайзером происходит с помощью:
- панели интерфейса SAWStudio (с полями управления);
- графической панели (над кнопкой Reset Flat).
Примечание
Графическая панель, в сущности, является простым пятиполосным эквалайзером, предназначенным для оперативного изменения уровня в частотной полосе. Регуляторы графической панели совмещены с полями управления Gn (Gain-уровень, усиление).
Для точной настройки требуется использовать все пятнадцать цифровых регуляторов (по три на каждый фильтр). Каждый фильтр представляет собой блок с названием Band (полоса) и номером фильтра. Каждый блок содержит три элемента управления:
- Q — добротность фильтра. Добротность измеряется как ширина полосы частот в октавах (Oct), поэтому максимальной добротности (узкой полосе) будет соответствовать величина 0,1 (Рисунок 1.80).
Совет
Для создания спецэффектов хороший эффект дает сочетание высоких значений добротности и автоматизации.
