Анализ рынка CASE-средств

4.1.3. Анализ рынка CASE-средств

Потребности организации в CASE-средствах должны соразмеряться с реальной ситуацией на рынке или собственными возможностями разработки. Исследование рынка проводится путем изучения литературы по CASE-средствам, посещения конференций и семинаров, проводимых поставщиками (их перечень приведен в конце данного обзора) и пользователями CASE-средств. При проведении данного анализа необходимо выяснить возможность интеграции конкретного CASE-средства с другими средствами, используемыми (или планируемыми к использованию) организацией. Кроме того, важно получить достоверную информацию о средствах, основанную на реальном пользовательском опыте и сведениях от пользовательских групп.

Анализ возможностей организации

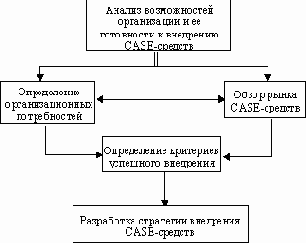

4.1.1. Анализ возможностей организации

Первым действием данного этапа является анализ возможностей организации в отношении ее технологической базы, персонала и используемого ПО. Такой анализ может быть формальным или неформальным.

Формальные подходы определяются моделью оценки зрелости технологических процессов организации CMM (Capability Maturity Model), разработанной SEI (Software Engineering Institute), а также стандартами ISO 9001: 1994, ISO 9003-3: 1991 и ISO 9004-2:1991. В центре внимания этих подходов находится анализ различных аспектов происходящих в организации процессов.

Для получения информации относительно положения и потребностей организации могут использоваться неформальные оценки и анкетирование. Список простых вопросов, которые могут помочь в неформальной оценке текущей практики использования ПО, технологии и персонала, приведен ниже.

Ответы на данные вопросы могут определить те области, где автоматизация может принести эффект. В противном случае может оказаться, что совершенствование процесса разработки и сопровождения ПО, программ обучения и других функций более предпочтительно, чем приобретение новых средств. Некоторые из этих усовершенствований могут оказаться необходимыми для получения максимальной выгоды от внедрения любых средств.

Данные вопросы являются, по существу, руководством по сбору информации, необходимой для определения степени готовности организации к внедрению CASE-технологии.

Общие вопросы

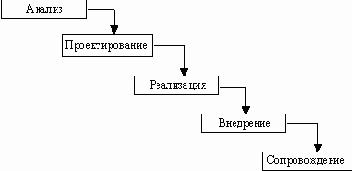

используемая модель ЖЦ (каскадная или спиральная); используемые методы (структурные, объектно-ориентированные). Степень адаптации метода к потребностям организации; квалификация сотрудников; наличие документированных стандартов (формальных или неформальных) по анализу требований, спецификациям и проектированию, кодированию и тестированию; количественные метрики, используемые в процессе разработки ПО, их использование; виды документации, выпускаемой в процессе ЖЦ ПО; наличие группы поддержки средств проектирования.

Проекты, ведущиеся в организации

средняя продолжительность проекта в человеко-месяцах; среднее количество специалистов, участвующих в проектах различных категорий (небольших, средних и крупных); средний размер проектов различных категорий в терминах кодовых метрик (например, в строках исходных кодов), способ измерения.

Технологическая база

Технологическая база организации включает не только технические средства, используемые при разработке ПО, но также языки, средства, методы и среду функционирования ПО. Эта база очень существенно влияет на выбор подходящих CASE-средств. Вопросы, касающиеся технологии, включают следующие:

доступные вычислительные ресурсы, платформа разработки; уровень доступности ресурсов, узкие места, среднее время ожидания ресурсов; ПО, используемое в организации, и его характер (готовые программные продукты, собственные разработки); степень интеграции используемых программных продуктов, механизмы интеграции (существующие и планируемые); тип и уровень сетевых возможностей, доступных группе разработчиков; используемые языки программирования; средний процент вновь разрабатываемых, повторно используемых и реально эксплуатируемых приложений.

Персонал

Главной целью оценки персонала является определение его отношения к возможным изменениям (позитивного, нейтрального или негативного). Вопросы, касающиеся оценки персонала, включают следующие:

реакция сотрудников организации (как отдельных людей, так и коллективов) на внедрение новой технологии. Наличие опыта успешных или безуспешных внедрений; наличие лидеров, способных серьезно повлиять на отношение к новым средствам; наличие стремления "снизу" к совершенствованию средств и технологии; объем обучения, необходимого для ориентации пользователей в новой технологии; стабильность и уровень текучести кадров.

Готовность

Целью оценки готовности организации является определение того, насколько она способна воспринять как немедленные, так и долгосрочные последствия внедрения CASE-средств. Вопросы, касающиеся оценки готовности, включают следующие:

поддержка проекта со стороны высшего руководства; готовность организации к долгосрочному финансированию проекта; готовность организации к выделению необходимых специалистов для участия в процессе внедрения и к их обучению; готовность персонала к существенному изменению технологии своей работы; степень понимания персоналом масштаба изменений; готовность технических специалистов и менеджеров пойти на возможное кратковременное снижение продуктивности своей работы; готовность руководства к долговременному ожиданию отдачи от вложенных средств.

Оценка готовности организации к внедрению CASE-технологии должна быть откровенной и тщательной, поскольку в случае отсутствия такой готовности все усилия по внедрению потерпят крах.

Аннотация

Аннотация

Целью данного обзора является введение в особенности современных методов и средств проектирования информационных систем, основанных на использовании CASE-технологии. Читатель должен получить возможность принятия обоснованного, а не волевого решения относительно использования этих технологий. Приводимые в обзоре рекомендации могут способствовать успешному внедрению CASE-средств и уменьшить риск неправильных инвестиций.

Несмотря на высокие потенциальные возможности CASE-технологии (увеличение производительности труда, улучшение качества программных продуктов, поддержка унифицированного и согласованного стиля работы) далеко не все разработчики информационных систем, использующие CASE-средства, достигают ожидаемых результатов.

Существуют различные причины возможных неудач, но, видимо, основной причиной является неадекватное понимание сути программирования информационных систем и применения CASE-средств. Необходимо понимать, что процесс проектирования и разработки информационной системы на основе CASE-технологии не может быть подобен процессу приготовления пищи по поваренной книге. Всегда следует быть готовым к новым трудностям, связанным с освоением новой технологии, последовательно преодолевать эти трудности и последовательно добиваться нужных результатов.

Обзор предназначен для начинающих и опытных разработчиков информационных систем, для руководителей проектов и системных аналитиков.

Ассоциативная связь

Рисунок 2.41. Ассоциативная связь

Первичный ключ каждого типа сущности помечается звездочкой (*).

ER-диаграмма должна подчиняться следующим правилам:

каждая сущность, каждый атрибут и каждая связь должны иметь имя (связь супертипа или ассоциативная связь может не иметь имени); имя сущности должно быть уникально в рамках модели данных; имя атрибута должно быть уникально в рамках сущности; имя связи должно быть уникально, если для нее генерируется таблица БД; каждый атрибут должен иметь определение типа данных; сущность в необязательной связи должна иметь ключевой атрибут. То же самое относится к сильной сущности в слабой связи, супертипу в связи "супертип-подтип" и необязательной сущности в обязательной (полной) связи; подтип в связи "супертип-подтип" не может иметь ключевой атрибут; в ассоциативной или слабой связи может быть только одна ассоциативная (слабая) сущность; связь не может быть одновременно обязательной, "супертип-подтип" или ассоциативной.

Атрибуты и первичные ключи

Рисунок 2.34. Атрибуты и первичные ключи

Сущности могут иметь также внешние ключи (Foreign Key), которые могут использоваться в качестве части или целого первичного ключа или неключевого атрибута. Внешний ключ изображается с помощью помещения внутрь блока сущности имен атрибутов, после которых следуют буквы FK в скобках (рисунок 2.35).

Case-метод Баркера

2.4.1. Case-метод Баркера

Цель моделирования данных состоит в обеспечении разработчика ИС концептуальной схемой базы данных в форме одной модели или нескольких локальных моделей, которые относительно легко могут быть отображены в любую систему баз данных.

Наиболее распространенным средством моделирования данных являются диаграммы "сущность-связь" (ERD). С их помощью определяются важные для предметной области объекты (сущности), их свойства (атрибуты) и отношения друг с другом (связи). ERD непосредственно используются для проектирования реляционных баз данных.

Нотация ERD была впервые введена П. Ченом (Chen) и получила дальнейшее развитие в работах Баркера [8]. Метод Баркера будет излагаться на примере моделирования деятельности компании по торговле автомобилями. Ниже приведены выдержки из интервью, проведенного с персоналом компании.

Главный менеджер: одна из основных обязанностей - содержание автомобильного имущества. Он должен знать, сколько заплачено за машины и каковы накладные расходы. Обладая этой информацией, он может установить нижнюю цену, за которую мог бы продать данный экземпляр. Кроме того, он несет ответственность за продавцов и ему нужно знать, кто что продает и сколько машин продал каждый из них.

Продавец: ему нужно знать, какую цену запрашивать и какова нижняя цена, за которую можно совершить сделку. Кроме того, ему нужна основная информация о машинах: год выпуска, марка, модель и т.п.

Администратор: его задача сводится к составлению контрактов, для чего нужна информация о покупателе, автомашине и продавце, поскольку именно контракты приносят продавцам вознаграждения за продажи.

Первый шаг моделирования - извлечение информации из интервью и выделение сущностей.

Сущность (Entity) - реальный либо воображаемый объект, имеющий существенное значение для рассматриваемой предметной области, информация о котором подлежит хранению (рисунок 2.18).

CASE-средства Общая характеристика и классификация

3.2. CASE-средства. Общая характеристика и классификация

Современные CASE-средства охватывают обширную область поддержки многочисленных технологий проектирования ИС: от простых средств анализа и документирования до полномасштабных средств автоматизации, покрывающих весь жизненный цикл ПО.

Наиболее трудоемкими этапами разработки ИС являются этапы анализа и проектирования, в процессе которых CASE-средства обеспечивают качество принимаемых технических решений и подготовку проектной документации. При этом большую роль играют методы визуального представления информации. Это предполагает построение структурных или иных диаграмм в реальном масштабе времени, использование многообразной цветовой палитры, сквозную проверку синтаксических правил. Графические средства моделирования предметной области позволяют разработчикам в наглядном виде изучать существующую ИС, перестраивать ее в соответствии с поставленными целями и имеющимися ограничениями.

В разряд CASE-средств попадают как относительно дешевые системы для персональных компьютеров с весьма ограниченными возможностями, так и дорогостоящие системы для неоднородных вычислительных платформ и операционных сред. Так, современный рынок программных средств насчитывает около 300 различных CASE-средств, наиболее мощные из которых так или иначе используются практически всеми ведущими западными фирмами.

Обычно к CASE-средствам относят любое программное средство, автоматизирующее ту или иную совокупность процессов жизненного цикла ПО и обладающее следующими основными характерными особенностями:

мощные графические средства для описания и документирования ИС, обеспечивающие удобный интерфейс с разработчиком и развивающие его творческие возможности;

интеграция отдельных компонент CASE-средств, обеспечивающая управляемость процессом разработки ИС;

использование специальным образом организованного хранилища проектных метаданных (репозитория).

Интегрированное CASE-средство (или комплекс средств, поддерживающих полный ЖЦ ПО) содержит следующие компоненты;

репозиторий, являющийся основой CASE-средства. Он должен обеспечивать хранение версий проекта и его отдельных компонентов, синхронизацию поступления информации от различных разработчиков при групповой разработке, контроль метаданных на полноту и непротиворечивость;

графические средства анализа и проектирования, обеспечивающие создание и редактирование иерархически связанных диаграмм (DFD, ERD и др.), образующих модели ИС;

средства разработки приложений, включая языки 4GL и генераторы кодов;

средства конфигурационного управления;

средства документирования;

средства тестирования;

средства управления проектом;

средства реинжиниринга.

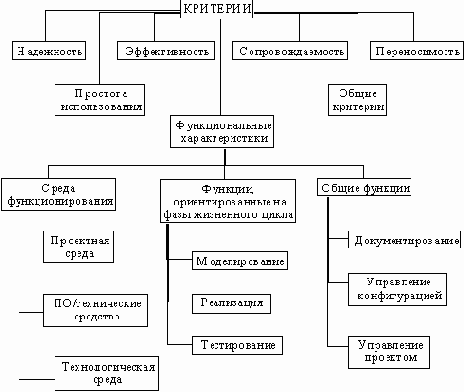

Требования к функциям отдельных компонент в виде критериев оценки CASE-средств приведены в разделе

Все современные CASE-средства могут быть классифицированы в основном по типам и категориям. Классификация по типам отражает функциональную ориентацию CASE-средств на те или иные процессы ЖЦ. Классификация по категориям определяет степень интегрированности по выполняемым функциям и включает отдельные локальные средства, решающие небольшие автономные задачи (tools), набор частично интегрированных средств, охватывающих большинство этапов жизненного цикла ИС (toolkit) и полностью интегрированные средства, поддерживающие весь ЖЦ ИС и связанные общим репозиторием. Помимо этого, CASE-средства можно классифицировать по следующим признакам:

применяемым методологиям и моделям систем и БД;

степени интегрированности с СУБД;

доступным платформам.

Классификация по типам в основном совпадает с компонентным составом CASE-средств и включает следующие основные типы:

средства анализа (Upper CASE), предназначенные для построения и анализа моделей предметной области (Design/IDEF (Meta Software), BPwin (Logic Works));

средства анализа и проектирования (Middle CASE), поддерживающие наиболее распространенные методологии проектирования и использующиеся для создания проектных спецификаций (Vantage Team Builder (Cayenne), Designer/2000 (ORACLE), Silverrun (CSA), PRO-IV (McDonnell Douglas), CASE.Аналитик (МакроПроджект)).

Выходом таких средств являются спецификации компонентов и интерфейсов системы, архитектуры системы, алгоритмов и структур данных;

средства проектирования баз данных, обеспечивающие моделирование данных и генерацию схем баз данных (как правило, на языке SQL) для наиболее распространенных СУБД. К ним относятся ERwin (Logic Works), S-Designor (SDP) и DataBase Designer (ORACLE). Средства проектирования баз данных имеются также в составе CASE-средств Vantage Team Builder, Designer/2000, Silverrun и PRO-IV;

средства разработки приложений. К ним относятся средства 4GL (Uniface (Compuware), JAM (JYACC), PowerBuilder (Sybase), Developer/2000 (ORACLE), New Era (Informix), SQL Windows (Gupta), Delphi (Borland) и др.) и генераторы кодов, входящие в состав Vantage Team Builder, PRO-IV и частично - в Silverrun;

средства реинжиниринга, обеспечивающие анализ программных кодов и схем баз данных и формирование на их основе различных моделей и проектных спецификаций. Средства анализа схем БД и формирования ERD входят в состав Vantage Team Builder, PRO-IV, Silverrun, Designer/2000, ERwin и S-Designor. В области анализа программных кодов наибольшее распространение получают объектно-ориентированные CASE-средства, обеспечивающие реинжиниринг программ на языке С++ (Rational Rose (Rational Software), Object Team (Cayenne)).

Вспомогательные типы включают:

средства планирования и управления проектом (SE Companion, Microsoft Project и др.);

средства конфигурационного управления (PVCS (Intersolv));

средства тестирования (Quality Works (Segue Software));

средства документирования (SoDA (Rational Software)).

На сегодняшний день Российский рынок программного обеспечения располагает следующими наиболее развитыми CASE-средствами:

Vantage Team Builder (Westmount I-CASE);

Designer/2000;

Silverrun;

ERwin+BPwin;

S-Designor;

CASE.Аналитик.

Описание перечисленных CASE-средств приведено в разделе 5. Кроме того, на рынке постоянно появляются как новые для отечественных пользователей системы (например, CASE /4/0, PRO-IV, System Architect, Visible Analyst Workbench, EasyCASE), так и новые версии и модификации перечисленных систем.

Designer/ + Developer/

5.3. Designer/2000 + Developer/2000

CASE-средство Designer/2000 2.0 фирмы ORACLE [23] является интегрированным CASE-средством, обеспечивающим в совокупности со средствами разработки приложений Developer/2000 поддержку полного ЖЦ ПО для систем, использующих СУБД ORACLE.

Структура и функции

Designer/2000 представляет собой семейство методологий и поддерживающих их программных продуктов. Базовая методология Designer/2000 (CASE*Method) - структурная методология проектирования систем, полностью охватывающая все этапы жизненного цикла ИС [8,9]. В соответствии с этой методологией на этапе планирования определяются цели создания системы, приоритеты и ограничения, разрабатывается системная архитектура и план разработки ИС. В процессе анализа строятся модель информационных потребностей (диаграмма "сущность-связь"), диаграмма функциональной иерархии (на основе функциональной декомпозиции ИС), матрица перекрестных ссылок и диаграмма потоков данных.

На этапе проектирования разрабатывается подробная архитектура ИС, проектируется схема реляционной БД и программные модули, устанавливаются перекрестные ссылки между компонентами ИС для анализа их взаимного влияния и контроля за изменениями.

На этапе реализации создается БД, строятся прикладные системы, производится их тестирование, проверка качества и соответствия требованиям пользователей. Создается системная документация, материалы для обучения и руководства пользователей. На этапах эксплуатации и сопровождения анализируются производительность и целостность системы, выполняется поддержка и, при необходимости, модификация ИС;

Designer/2000 обеспечивает графический интерфейс при разработке различных моделей (диаграмм) предметной области. В процессе построения моделей информация о них заносится в репозиторий. В состав Designer/2000 входят следующие компоненты:

Repository Administrator - средства управления репозиторием (создание и удаление приложений, управление доступом к данным со стороны различных пользователей, экспорт и импорт данных); Repository Object Navigator - средства доступа к репозиторию, обеспечивающие многооконный объектно-ориентированный интерфейс доступа ко всем элементам репозитория; Process Modeller - средство анализа и моделирования деловой деятельности, основывающееся на концепциях реинжиниринга бизнес-процессов (BPR - Business Process Reengineering) и глобальной системы управления качеством (TQM - Total Quality Management); Systems Modeller - набор средств построения функциональных и информационных моделей проектируемой ИС, включающий средства для построения диаграмм "сущность-связь" (Entity-Relationship Diagrammer), диаграмм функциональных иерархий (Function Hierarchy Diagrammer), диаграмм потоков данных (Data Flow Diagrammer) и средство анализа и модификации связей объектов репозитория различных типов (Matrix Diagrammer); Systems Designer - набор средств проектирования ИС, включающий средство построения структуры реляционной базы данных (Data Diagrammer), а также средства построения диаграмм, отображающих взаимодействие с данными, иерархию, структуру и логику приложений, реализуемую хранимыми процедурами на языке PL/SQL (Module Data Diagrammer, Module Structure Diagrammer и Module Logic Navigator); Server Generator - генератор описаний объектов БД ORACLE (таблиц, индексов, ключей, последовательностей и т.д.).
Помимо продуктов ORACLE, генерация и реинжиниринг БД может выполняться для СУБД Informix, DB/2, Microsoft SQL Server, Sybase, а также для стандарта ANSI SQL DDL и баз данных, доступ к которым реализуется посредством ODBC; Forms Generator (генератор приложений для ORACLE Forms). Генерируемые приложения включают в себя различные экранные формы, средства контроля данных, проверки ограничений целостности и автоматические подсказки. Дальнейшая работа с приложением выполняется в среде Developer/2000; Repository Reports - генератор стандартных отчетов, интегрированный с ORACLE Reports и позволяющий русифицировать отчеты, а также изменять структурное представление информации.

Репозиторий Designer/2000 представляет собой хранилище всех проектных данных и может работать в многопользовательском режиме, обеспечивая параллельное обновление информации несколькими разработчиками. В процессе проектирования автоматически поддерживаются перекрестные ссылки между объектами словаря и могут генерироваться более 70 стандартных отчетов о моделируемой предметной области. Физическая среда хранения репозитория - база данных ORACLE.

Генерация приложений, помимо продуктов ORACLE, выполняется также для Visual Basic.

Взаимодействие с другими средствами

Designer/2000 можно интегрировать с другими средствами, используя открытый интерфейс приложений API (Application Programming Interface). Кроме того, можно использовать средство ORACLE CASE Exchange для экспорта/импорта объектов репозитория с целью обмена информацией с другими CASE-средствами.

Developer/2000 обеспечивает разработку переносимых приложений, работающих в графической среде Windows, Macintosh или Motif. В среде Windows интеграция приложений Developer/2000 с другими средствами реализуется через механизм OLE и управляющие элементы VBX. Взаимодействие приложений с другими СУБД (DB/2, DB2/400, Rdb) реализуется с помощью средств ORACLE Client Adapter для ODBC, ORACLE Open Gateway и API.

Среда функционирования

Среда функционирования Designer/2000 и Developer/2000 - Windows 3.x, Windows 95, Windows NT.

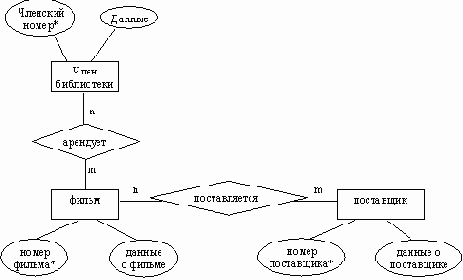

Диаграмма "сущность-связь"

Рисунок 2.45. Диаграмма "сущность-связь"

На фазе детального проектирования строится модульная модель. Под модульной моделью понимается реальная модель проектируемой прикладной системы. Процесс ее построения включает в себя:

уточнение модели базы данных для последующей генерации SQL-предложений; уточнение структуры пользовательского интерфейса; построение структурных схем, отражающих логику работы пользовательского интерфейса и модель бизнес-логики (Structure Charts Diagram - SCD) и привязка их к формам.

Результатами детального проектирования являются:

модель процессов (структурные схемы интерактивных и неинтерактивных функций); модель данных (определение в ERD всех необходимых параметров для приложений); модель пользовательского интерфейса (диаграмма последовательности форм (FSD), показывающая, какие формы появляются в приложении и в каком порядке, взаимосвязь между каждой формой и определенной структурной схемой, взаимосвязь между каждой формой и одной или более сущностями в ERD).

На фазе реализации строится реализационная модель. Процесс ее построения включает в себя:

генерацию SQL-предложений, определяющих структуру целевой БД (таблицы, индексы, ограничения целостности); уточнение структурных схем (SCD) и диаграмм последовательности форм (FSD) с последующей генерацией кода приложений.

На основе анализа потоков данных и взаимодействия процессов с хранилищами данных осуществляется окончательное выделение подсистем (предварительное должно было быть сделано и зафиксировано на этапе формулировки требований в техническом задании). При выделении подсистем необходимо руководствоваться принципом функциональной связанности и принципом минимизации информационной зависимости. Необходимо учитывать, что на основании таких элементов подсистемы как процессы и данные на этапе разработки должно быть создано приложение, способное функционировать самостоятельно. С другой стороны при группировке процессов и данных в подсистемы необходимо учитывать требования к конфигурированию продукта, если они были сформулированы на этапе анализа.

Функциональная связность

Рисунок 2.12. Функциональная связность

ЗначимостьТип связностиДля функцийДля данных0123456

Случайная	Случайная	Случайная
Логическая	Функции одного и того же множества или типа (например, "редактировать все входы")	Данные одного и того же множества или типа
Временная	Функции одного и того же периода времени (например, "операции инициализации")	Данные, используемые в каком-либо временном интервале
Процедурная	Функции, работающие в одной и той же фазе или итерации (например, "первый проход компилятора")	Данные, используемые во время одной и той же фазы или итерации
Коммуникационнная	Функции, использующие одни и те же данные	Данные, на которые воздействует одна и та же деятельность
Последовательная	Функции, выполняющие последовательные преобразования одних и тех же данных	Данные, преобразуемые последовательными функциями
Функциональная	Функции, объединяемые для выполнения одной функции	Данные, связанные с одной функцией

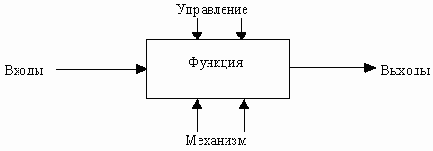

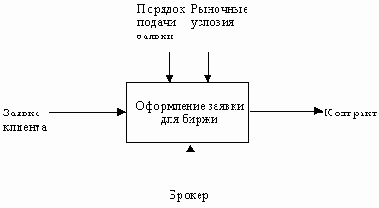

Функциональный блок и интерфейсные дуги

Рисунок 2.1. Функциональный блок и интерфейсные дуги

На рисунке 2.2, где приведены четыре диаграммы и их взаимосвязи, показана структура SADT-модели. Каждый компонент модели может быть декомпозирован на другой диаграмме. Каждая диаграмма иллюстрирует "внутреннее строение" блока на родительской диаграмме.

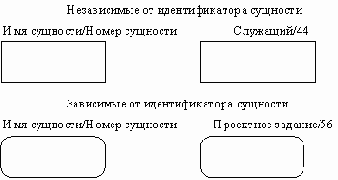

Графическое изображение сущности

Рисунок 2.18. Графическое изображение сущности

Каждая сущность должна обладать уникальным идентификатором. Каждый экземпляр сущности должен однозначно идентифицироваться и отличаться от всех других экземпляров данного типа сущности. Каждая сущность должна обладать некоторыми свойствами:

каждая сущность должна иметь уникальное имя, и к одному и тому же имени должна всегда применяться одна и та же интерпретация. Одна и та же интерпретация не может применяться к различным именам, если только они не являются псевдонимами; сущность обладает одним или несколькими атрибутами, которые либо принадлежат сущности, либо наследуются через связь; сущность обладает одним или несколькими атрибутами, которые однозначно идентифицируют каждый экземпляр сущности; каждая сущность может обладать любым количеством связей с другими сущностями модели.

Обращаясь к приведенным выше выдержкам из интервью, видно, что сущности, которые могут быть идентифицированы с главным менеджером - это автомашины и продавцы. Продавцу важны автомашины и связанные с их продажей данные. Для администратора важны покупатели, автомашины, продавцы и контракты. Исходя из этого, выделяются 4 сущности (автомашина, продавец, покупатель, контракт), которые изображаются на диаграмме следующим образом (рисунок 2.19).

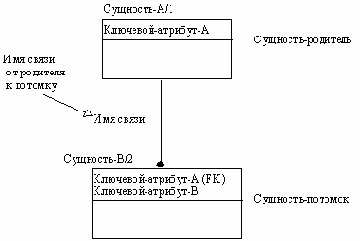

Идентифицирующая связь

Рисунок 2.32. Идентифицирующая связь

Пунктирная линия изображает неидентифицирующую связь (рисунок 2.33). Сущность-потомок в неидентифицирующей связи будет независимой от идентификатора, если она не является также сущностью-потомком в какой-либо идентифицирующей связи.

Идентификация атрибутов

Рисунок 2.22.

Последним шагом моделирования является идентификация атрибутов.

Атрибут - любая характеристика сущности, значимая для рассматриваемой предметной области и предназначенная для квалификации, идентификации, классификации, количественной характеристики или выражения состояния сущности. Атрибут представляет тип характеристик или свойств, ассоциированных со множеством реальных или абстрактных объектов (людей, мест, событий, состояний, идей, пар предметов и т.д.). Экземпляр атрибута - это определенная характеристика отдельного элемента множества. Экземпляр атрибута определяется типом характеристики и ее значением, называемым значением атрибута. В ER-модели атрибуты ассоциируются с конкретными сущностями. Таким образом, экземпляр сущности должен обладать единственным определенным значением для ассоциированного атрибута.

Атрибут может быть либо обязательным, либо необязательным (рисунок 2.23). Обязательность означает, что атрибут не может принимать неопределенных значений (null values). Атрибут может быть либо описательным (т.е. обычным дескриптором сущности), либо входить в состав уникального идентификатора (первичного ключа).

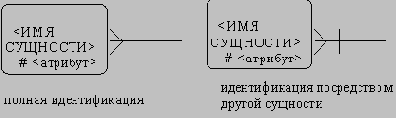

Уникальный идентификатор - это атрибут или совокупность атрибутов и/или связей, предназначенная для уникальной идентификации каждого экземпляра данного типа сущности. В случае полной идентификации каждый экземпляр данного типа сущности полностью идентифицируется своими собственными ключевыми атрибутами, в противном случае в его идентификации участвуют также атрибуты другой сущности-родителя (рисунок 2.24).

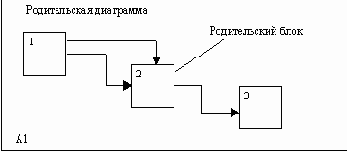

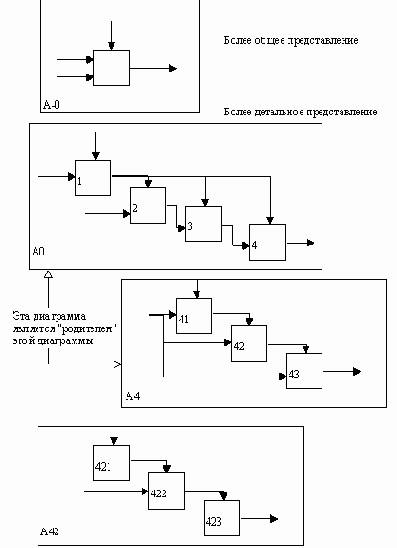

Иерархия диаграмм

2.2.2. Иерархия диаграмм

Построение SADT-модели начинается с представления всей системы в виде простейшей компоненты - одного блока и дуг, изображающих интерфейсы с функциями вне системы. Поскольку единственный блок представляет всю систему как единое целое, имя, указанное в блоке, является общим. Это верно и для интерфейсных дуг - они также представляют полный набор внешних интерфейсов системы в целом.

Затем блок, который представляет систему в качестве единого модуля, детализируется на другой диаграмме с помощью нескольких блоков, соединенных интерфейсными дугами. Эти блоки представляют основные подфункции исходной функции. Данная декомпозиция выявляет полный набор подфункций, каждая из которых представлена как блок, границы которого определены интерфейсными дугами. Каждая из этих подфункций может быть декомпозирована подобным образом для более детального представления.

Во всех случаях каждая подфункция может содержать только те элементы, которые входят в исходную функцию. Кроме того, модель не может опустить какие-либо элементы, т.е., как уже отмечалось, родительский блок и его интерфейсы обеспечивают контекст. К нему нельзя ничего добавить, и из него не может быть ничего удалено.

Модель SADT представляет собой серию диаграмм с сопроводительной документацией, разбивающих сложный объект на составные части, которые представлены в виде блоков. Детали каждого из основных блоков показаны в виде блоков на других диаграммах. Каждая детальная диаграмма является декомпозицией блока из более общей диаграммы. На каждом шаге декомпозиции более общая диаграмма называется родительской для более детальной диаграммы.

Дуги, входящие в блок и выходящие из него на диаграмме верхнего уровня, являются точно теми же самыми, что и дуги, входящие в диаграмму нижнего уровня и выходящие из нее, потому что блок и диаграмма представляют одну и ту же часть системы.

Инструментальное средство SE Companion

3.1.2. Инструментальное средство SE Companion

Инструментальное средство SE Companion [27] является средой, в которой реализован электронный вариант методологии DATARUN. Оно позволяет:

создать гипертекстовое описание методологии в виде иерархии описания стадий, этапов и операций разработки;

создать гипертекстовое описание всех методов и методик реализации процессов ЖЦ ПО;

выделить из гипертекстового описания иерархию процессов ЖЦ ПО для планирования и управления процессом создания ПО (иерархию работ);

изменять гипертекстовые описания ЖЦ и методов так, как это необходимо разработчику, иными словами, производить авторизацию методологии и отслеживать эти изменения в иерархии работ, предназначенной для управления проектом;

привязать к процессам ЖЦ инструментальные средства поддержки этих процессов и обеспечить вызов инструментальных средств из соответствующих экранов гипертекстового справочника;

обеспечить просмотр гипертекстовых экранов описания используемых методов из инструментальных средств;

обеспечить поддержку процесса управления разработкой, в частности, за счет взаимодействия со средством планирования работ MS Project, оценивания трудоемкости проекта, отслеживания выполнения работ, создания графиков работ, и др.

Особенно важными являются возможность авторизации методологии и интерактивный доступ любого разработчика к описанию любого метода или процесса в нужный ему момент времени. На современном этапе развития технологии, в условиях быстрого изменения как программных и аппаратных средств, так и задач бизнеса, методология создания, сопровождения и развития ПО не должна быть неизменной; она должна иметь возможность изменяться и настраиваться на новые технологии, методы и инструментальные средства. Современные разработчики больших ИС приобретают одну или несколько методологий поставщика, а затем создают на их основе собственные методологии и технологии, адаптированные к конкретным условиям (см. подраздел ).

В SE Companion исходным документом, описывающим методологию (как процессы ЖЦ, так и все сопутствующие методы и методики), является файл в формате MS Word.
Это обеспечивает возможности для описания методологии с любой степенью детализации, проведения разметки для создания гипертекста и авторизации методологии в принятом стандартном формате.

Гипертекстовое описание методологии и технологии создания ПО строится из описания процессов жизненного цикла, методов и методик, и представляет собой единый гипертекстовый документ в формате MS Help. Итоговое гипертекстовое описание получается в результате трансляции исходного документа. Все изменения и дополнения методологии производятся посредством корректировки и, возможно, дополнительной разметки исходного документа.

Описание методологии создания системы обычно состоит из раздела описания процессов ЖЦ и разделов описания методов и методик. В свою очередь, раздел описаний процессов состоит из иерархии описаний стадий, этапов и операций жизненного цикла с обязательным описанием выходных компонентов каждого процесса. Компоненты ПО создаются с применением методик и методов, описываемых в соответствующих разделах.

Минимальная конфигурация аппаратно-программных средств, требуемых SE Companion Authoring Tool:

процессор: i486/33;

оперативная память: 4 Mбайт для просмотра гипертекста, 12 Mбайт для авторизации;

дисковая память: 20 Mбайт;

операционные среды: Microsoft Windows 3.1, Microsoft Windows for Workgroups 3.11, Microsoft Windows NT 3.5, Microsoft Windows 95.

JAM

5.1.2. JAM

Средство разработки приложений JAM [28] (JYACC's Application Manager) - продукт фирмы JYACC (США). В настоящее время поставляется версия JAM 7 и готовится к выходу JAM 8.

Основной чертой JAM является его соответствие методологии RAD, поскольку он позволяет достаточно быстро реализовать цикл разработки приложения, заключающийся в формировании очередной версии прототипа приложения с учетом требований, выявленных на предыдущем шаге, и предъявить его пользователю.

Структура и функции

JAM имеет модульную структуру и состоит из следующих компонент:

Ядро системы; JAM/DBi - специализированные модули интерфейса к СУБД (JAM/DBi-Oracle, JAM/DBi-Informix, JAM/DBi-ODBC и т.д.); JAM/RW - модуль генератора отчетов; JAM/CASEi - специализированные модули интерфейса к CASE-средствам (JAM/CASE-TeamWork, JAM/CASE-Innovator и т.д.); JAM/TPi - специализированные модули интерфейса к менеджерам транзакций (например, JAM/TPi-Server TUXEDO и т.д.); Jterm - специализированный эмулятор X-терминала.

Ядро системы (собственно, сам JAM) является законченным продуктом и может самостоятельно использоваться для разработки приложений. Все остальные модули являются дополнительными и самостоятельно использоваться не могут.

Ядро системы включает в себя следующие основные компоненты:

редактор экранов. В состав редактора экранов входят: среда разработки экранов, визуальный репозиторий объектов, собственная СУБД JAM - JDB, менеджер транзакций, отладчик, редактор стилей; редактор меню; набор вспомогательных утилит; средства изготовления промышленной версии приложения.

При использовании JAM разработка внешнего интерфейса приложения представляет собой визуальное проектирование и сводится к созданию экранных форм путем размещения на них интерфейсных конструкций и определению экранных полей ввода/вывода информации. Проектирование интерфейса в JAM осуществляется с помощью редактора экранов. Приложения, разработанные в JAM, имеют многооконный интерфейс. Разработка отдельного экрана заключается в размещении на нем интерфейсных элементов, возможной (но не обязательной) их группировке и конкретизации различных их свойств, включающих визуальные характеристики (позиция, размер, цвет, шрифт и т.п.), поведенческие характеристики (многообразные фильтры, форматы, защита от ввода и т.п.) и ряд свойств, ориентированных на работу с БД.

Редактор меню позволяет разрабатывать и отлаживать системы меню. Реализована возможность построения пиктографических меню (так называемые toolbar). Назначение каждого конкретного меню тому или иному объекту приложения осуществляется в редакторе экранов.

В ядро JAM встроена однопользовательская реляционная СУБД JDB. Основным назначением JDB является прототипирование приложений в тех случаях, когда работа со штатной СУБД невозможна или нецелесообразна. В JDB реализован необходимый минимум возможностей реляционных СУБД за исключением индексов, хранимых процедур, триггеров и представлений (view). С помощью JDB можно построить БД, идентичную целевой БД (с точностью до отсутствующих в JDB возможностей) и разработать значительную часть приложения.

Отладчик позволяет проводить комплексную отладку разрабатываемого приложения. Осуществляется трассировка всех событий, возникающих в процессе исполнения приложения.

Утилиты JAM включают три группы:

конверторы файлов экранов JAM в текстовые. JAM сохраняет экраны в виде двоичных файлов собственного формата. В ряде случаев (например для изготовления программной документации проекта) необходимо текстовое описание экранов; конфигурирование устройств ввода/вывода. JAM и приложения, построенные с его помощью, не работают непосредственно с устройствами ввода/вывода. Вместо этого JAM обращается к логическим устройствам ввода/вывода (клавиатура, терминал, отчет). Отображение логических устройств в физические осуществляется с помощью средств конфигурирования; обслуживание библиотек экранов (традиционные операции с библиотеками).

Одним из дополнительных модулей JAM является генератор отчетов. Компоновка отчета осуществляется в редакторе экранов JAM. Описание работы отчета осуществляется с помощью специального языка. Генератор отчетов позволяет определить данные, выводимые в отчет, группировку выводимой информации, форматирование вывода и др.

Приложения, разработанные с использованием JAM, не требуют так называемых исполнительных (run-time) систем и могут быть изготовлены в виде исполняемых модулей.


Для этого разработчик должен иметь компилятор C и редактор связей. Для изготовления промышленной версии в состав JAM входит файл сборки (makefile), исходные тексты (на языке C) ряда модулей приложения и необходимые библиотеки.

JAM содержит встроенный язык программирования JPL (JAM Procedural Language), с помощью которого в случае необходимости можно написать модули, реализующие специфические действия. Данный язык является интерпретируемым, что упрощает отладку. Существует возможность обмена информацией между средой визуально построенного приложения и такими модулями. Кроме того, в JAM реализована возможность подключения внешних модулей, написанных на каком-либо языке, совместимым по вызовам функций с языком C.

С точки зрения реализации логики приложения JAM является событийно-ориентированной системой. В JAM определен набор событий, включающий открытие и закрытие окон, нажатие клавиши клавиатуры, срабатывание системного таймера, получение и передача управления каждым элементом экрана. Разработчик реализует логику приложения путем определения обработчика каждого события. Например, обработчик события "нажатие кнопки на экране" (мышью или с помощью клавиатуры) может открыть следующее экранное окно. Обработчиками событий в JAM могут быть как встроенные функции JAM, так и функции, написанные разработчиком на C или JPL. Набор встроенных функций включает в себя более 200 функций различного назначения. Встроенные функции доступны для вызовов из функций, написанных как на JPL, так и на C.

Промышленная версия приложения, разработанного с помощью JAM, включает в себя следующие компоненты:

исполняемый модуль интерпретатора приложения. В этот модуль могут быть встроены функции, написанные разработчиками на языках 3-го поколения; экраны, составляющие само приложение (могут поставляться в виде отдельных файлов, в составе библиотек экранов или же быть встроены в тело интерпретатора); внешние JPL-модули. Могут поставляться в виде текстовых файлов или в прекомпилированном виде, причем прекомпилированные внешние JPL-модули могут быть как в виде отдельных файлов, так и в составе библиотек экранов; файлы конфигурации приложения - файлы конфигурации клавиатуры и терминала, файл системных сообщений, файл общей конфигурации.



Взаимодействие с другими средствами

Непосредственное взаимодействие с СУБД реализуют модули JAM/DBi (Data Base interface). Способы реализации взаимодействия в JAM разделяются на два класса: ручные и автоматические. При ручном способе разработчик приложения самостоятельно пишет запросы на SQL, в которых как источниками, так и адресатами приема результатов выполнения запроса могут быть как интерфейсные элементы визуально спроектированного внешнего уровня, так и внутренние, невидимые для конечного пользователя переменные. Автоматический режим, реализуемый менеджером транзакций JAM, осуществим для типовых и наиболее распространенных видов операций с БД, так называемых QBE (Query By Example - запросы по образцу), с учетом достаточно сложных взаимосвязей между таблицами БД и автоматическим управлением атрибутами экранных полей ввода/вывода в зависимости от вида транзакции (чтение, запись и т.д.), в которой участвует сгенерированный запрос.

JAM позволяет строить приложения для работы более чем с 20 СУБД: ORACLE, Informix, Sybase, Ingres, InterBase, NetWare SQL Server, Rdb, DB2, ODBC-совместимые СУБД и др.

Отличительной чертой JAM является высокий уровень переносимости приложений между различными платформами (MS DOS/MS Windows, SunOS, Solaris (i80x86, SPARC), HP-UX, AIX, VMS/Open VMS и др.). Может потребоваться лишь "перерисовать" статические текстовые поля на экранах с русским текстом при переносе между средами DOS-Windows-UNIX. Кроме того, переносимость облегчается тем, что в JAM приложения разрабатываются для виртуальных устройств ввода/вывода, а не для физических. Таким образом при переносе приложения с платформы на платформу, как правило, требуется лишь определить соответствие между физическими устройствами ввода/вывода и их логическими представлениями для приложения.

Использование SQL в качестве средства взаимодействия с СУБД также создает предпосылки для обеспечения переносимости между СУБД. При условии переноса структуры самой БД в ряде случаев приложения могут не требовать никакой модификации, за исключением инициализации сеанса работы.


Такая ситуация может сложиться в том случае, если в приложении не использовались специфические для той или иной СУБД расширения SQL.

При росте нагрузки на систему и сложности решаемых задач (распределенность и гетерогенность используемых ресурсов, количество одновременно подключенных пользователей, сложность логики приложения) применяется трехзвенная модель архитектуры "клиент-сервер" с использованием менеджеров транзакций. Компоненты JAM/TPi-Client и JAM/TPi-Server позволяют достаточно просто перейти на трехзвенную модель. При этом ключевую роль играет модуль JAM/TPi-Server, так как основная трудность внедрения трехзвенной модели заключается в реализации логики приложения в сервисах менеджеров транзакций.

Интерфейс JAM/CASE подобен интерфейсу к СУБД и позволяет осуществить обмен информацией между репозиторием объектов JAM и репозиторием CASE-средства аналогично тому, как структура БД импортируется в репозиторий JAM непосредственно из БД. Отличие заключается в том, что в случае интерфейса к CASE этот обмен является двунаправленным. Кроме модулей JAM/CASEi, существует также модуль JAM/CASEi Developer's Kit. С помощью этого модуля можно самостоятельно разработать интерфейс (т.е. специализированный модуль JAM/CASEi) для конкретного CASE-средства, если готового модуля JAM/CASEi для него не существует.

Мост (интерфейс) Silverrun-RDM <-> JAM реализует взаимодействие между CASE-средством Silverrun и JAM (перенос схемы базы данных и экранных форм приложения между CASE-средством Silverrun-RDM и JAM версии 7.0). Данный программный продукт имеет 2 режима работы:

прямой режим (Silverrun-RDM->JAM) предназначен для создания объектов CASE-словаря и элементов репозитория JAM на основе представления схем в Silverrun-RDM. В этом режиме мост позволяет, исходя из представления моделей данных интерфейса в Silverrun-RDM, производить генерацию экранов и элементов репозитория JAM. Мост преобразует таблицы и отношения реляционных схем RDM в последовательность объектов JAM соответствующих типов.


Методика построения моделей данных интерфейса в Silverrun-RDM предполагает применение механизма подсхем для прототипирования экранов приложения. По описанию каждой из подсхем RDM мост генерирует экранную форму JAM; обратный режим (JAM->Silverrun-RDM) предназначен для переноса модификаций объектов CASE-словаря в реляционную модель Silverrun-RDM.

Режим реинжиниринга позволяет переносить модификации всех свойств экранов JAM, импортированных ранее из RDM, в схему Silverrun. На этом этапе для контроля целостности базы данных не допускаются изменения схемы в виде добавления или удаления таблиц и полей таблиц.

Групповая работа

Ядро JAM имеет встроенный интерфейс к средствам конфигурационного управления (PVCS на платформе Windows и SCCS на платформе UNIX). Под управлением этих систем передаются библиотеки экранов и/или репозитории. При отсутствии таких систем JAM самостоятельно реализует часть функций поддержки групповой разработки.

Использование PVCS (см. подраздел ) является более предпочтительным по сравнению с SCCS, так как позволяет организовать единый архив модулей проекта для всех платформ. Так как JAM на платформе UNIX не имеет прямого интерфейса к архивам PVCS, то выборка модулей из архива и возврат их в архив производятся с использованием PVCS Version Manager. На платформе MS-Windows JAM имеет встроенный интерфейс к PVCS и действия по выборке/возврату производятся непосредственно из среды JAM.

Среда функционирования

JAM, как среда разработки, и приложения, построенные с его использованием, не являются ресурсоемкими системами. Например, на платформе MS-Windows достаточно иметь 8MB оперативной памяти и 50 MB дискового пространства для среды разработки. На UNIX-платформах требования к аппаратуре определяются самой операционной системой.

Эффективность

4.2.4.3. Эффективность

требования к техническим средствам. Требования к оптимальному размеру внешней и оперативной памяти, типу и производительности процессора, обеспечивающим приемлемый уровень производительности. эффективность рабочей нагрузки. Эффективность выполнения CASE-средством своих функций в зависимости от интенсивности работы пользователя (например, количество нажатий клавиш или кнопки мыши, требуемое для выполнения определенных функций). производительность. Время, затрачиваемое CASE-средством для выполнения конкретных задач (например, время ответа на запрос, время анализа 100000 строк кода). В некоторых случаях данные оценки производительности можно получить из внешних источников.

Каскадная схема разработки ПО

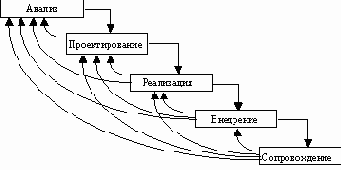

Рисунок 1.1. Каскадная схема разработки ПО

Каскадный подход хорошо зарекомендовал себя при построении ИС, для которых в самом начале разработки можно достаточно точно и полно сформулировать все требования, с тем чтобы предоставить разработчикам свободу реализовать их как можно лучше с технической точки зрения. В эту категорию попадают сложные расчетные системы, системы реального времени и другие подобные задачи. Однако, в процессе использования этого подхода обнаружился ряд его недостатков, вызванных прежде всего тем, что реальный процесс создания ПО никогда полностью не укладывался в такую жесткую схему. В процессе создания ПО постоянно возникала потребность в возврате к предыдущим этапам и уточнении или пересмотре ранее принятых решений. В результате реальный процесс создания ПО принимал следующий вид (Рисунок 1.2):

Каждый атрибут идентифицируется уникальным именем

Рисунок 2.24.

Каждый атрибут идентифицируется уникальным именем, выражаемым грамматическим оборотом существительного, описывающим представляемую атрибутом характеристику. Атрибуты изображаются в виде списка имен внутри блока ассоциированной сущности, причем каждый атрибут занимает отдельную строку. Атрибуты, определяющие первичный ключ, размещаются наверху списка и выделяются знаком "#".

Каждая сущность должна обладать хотя бы одним возможным ключом. Возможный ключ сущности - это один или несколько атрибутов, чьи значения однозначно определяют каждый экземпляр сущности. При существовании нескольких возможных ключей один из них обозначается в качестве первичного ключа, а остальные - как альтернативные ключи.

С учетом имеющейся информации дополним построенную ранее диаграмму (рисунок 2.25).

Помимо перечисленных основных конструкций модель данных может содержать ряд дополнительных.

Подтипы и супертипы: одна сущность является обобщающим понятием для группы подобных сущностей (рисунок 2.26).

Взаимно исключающие связи: каждый экземпляр сущности участвует только в одной связи из группы взаимно исключающих связей (рисунок 2.27).

Контекстная диаграмма Рисунок Диаграмма структур данных

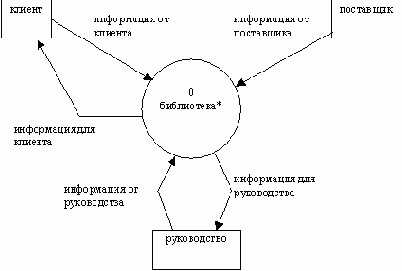

Рисунок 2.43. Контекстная диаграмма

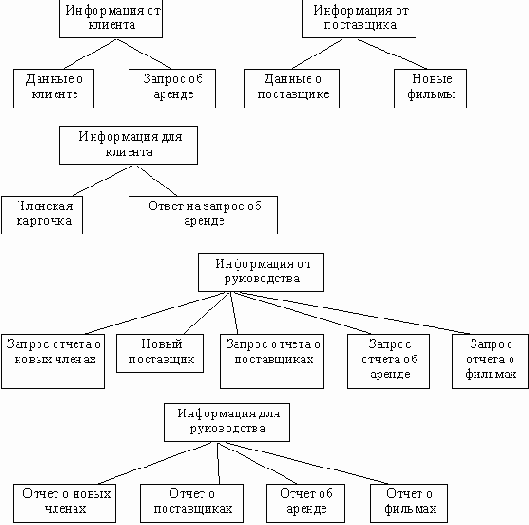

Рисунок 2.44. Диаграмма структур данных

Результатами проектирования архитектуры являются:

модель процессов (диаграммы архитектуры системы (SAD) и миниспецификации на структурированном языке); модель данных (ERD и подсхемы ERD); модель пользовательского интерфейса (классификация процессов на интерактивные и неинтерактивные функции, диаграмма последовательности форм (FSD - Form Sequence Diagram), показывающая, какие формы появляются в приложении и в каком порядке. На FSD фиксируется набор и структура вызовов экранных форм. Диаграммы FSD образуют иерархию, на вершине которой находится главная форма приложения, реализующего подсистему. На втором уровне находятся формы, реализующие процессы нижнего уровня функциональной структуры, зафиксированной на диаграммах SAD.

Критерии оценки и выбора

4.2.4. Критерии оценки и выбора

Критерии формируют базис для процессов оценки и выбора и могут принимать различные формы, включая:

числовые меры в широком диапазоне значений, например, объем требуемой памяти; числовые меры в ограниченном диапазоне значений, например, простота освоения, выраженная в баллах от 1 до 5; двоичные меры (истина/ложь, да/нет), например, способность генерации документации в формате Postscript; меры, которые могут принимать одно или более из конечных множеств значений, например, платформы, для которых поддерживается CASE-средство.

Типичный процесс оценки и/или выбора может использовать набор критериев различных типов.

Структура набора критериев приведена на рисунке 4.3. Каждый критерий должен быть выбран и адаптирован экспертом с учетом особенностей конкретного процесса. В большинстве случаев только некоторые из множества описанных ниже критериев оказываются приемлемыми для использования, при этом также добавляются дополнительные критерии. Выбор и уточнение набора используемых критериев является критическим шагом в процессе оценки и/или выбора.

Функциональные характеристики

Критерии первого класса предназначены для определения функциональных характеристик CASE-средства. Они в свою очередь подразделяются на ряд групп и подгрупп.

Среда функционирования:

Проектная среда:

поддержка процессов жизненного цикла. Определяет набор процессов ЖЦ, которые поддерживает CASE-средство. Примерами таких процессов являются анализ требований, проектирование, реализация, тестирование и оценка, сопровождение, обеспечение качества, управление конфигурацией и управление проектом, причем они зависят от принятой пользователем модели ЖЦ. область применения. Примерами являются системы обработки транзакций, системы реального времени, информационные системы и т.д. размер поддерживаемых приложений. Определяет ограничения на такие величины, как количество строк кода, уровней вложенности, размер базы данных, количество элементов данных, количество объектов конфигурационного управления.

ПО/технические средства:

требуемые технические средства. Оборудование, необходимое для функционирования CASE-средства, включая тип процессора, объем оперативной и дисковой памяти. поддерживаемые технические средства. Элементы оборудования, которые могут использоваться CASE-средством, например, устройства ввода/вывода. требуемое ПО. ПО, необходимое для функционирования CASE-средства, включая операционные системы и графические оболочки. поддерживаемое ПО. Программные продукты, которые могут использоваться CASE-средством.

Локальные средства (ERwin, BPwin, S-Designor, CASEАналитик)

5.4. Локальные средства (ERwin, BPwin, S-Designor, CASE.Аналитик)

ERwin - средство концептуального моделирования БД [24], использующее методологию IDEF1X (см. подраздел 2.5). ERwin реализует проектирование схемы БД, генерацию ее описания на языке целевой СУБД (ORACLE, Informix, Ingres, Sybase, DB/2, Microsoft SQL Server, Progress и др.) и реинжиниринг существующей БД. ERwin выпускается в нескольких различных конфигурациях, ориентированных на наиболее распространенные средства разработки приложений 4GL. Версия ERwin/OPEN полностью совместима со средствами разработки приложений PowerBuilder и SQLWindows и позволяет экспортировать описание спроектированной БД непосредственно в репозитории данных средств.

Для ряда средств разработки приложений (PowerBuilder, SQLWindows, Delphi, Visual Basic) выполняется генерация форм и прототипов приложений.

Сетевая версия Erwin ModelMart обеспечивает согласованное проектирование БД и приложений в рамках рабочей группы.

BPwin - средство функционального моделирования, реализующее методологию IDEF0 (см. подраздел 2.2).

Возможные конфигурации и ориентировочная стоимость средств (без технической поддержки) приведены в таблице.

КонфигурацияСтоимость, $

ERwin/ERX	3,295
Bpwin	2,495
ERwin/ERX for PowerBuilder, Visual Basic, Progress	3,495
ERwin/ERX for Delphi	4,295
ERwin/Desktop for PowerBuilder, Visual Basic	495
ERwin/ERX for SQLWindows / Designer/2000 / Solaris	3,495 / 5,795 / 6,995
ModelMart 5 / 10 user	11,995 / 19,995
Erwin/OPEN for ModelMart	3,995

S-Designor 4.2 представляет собой CASE-средство для проектирования реляционных баз данных [25]. По своим функциональным возможностям и стоимости он близок к CASE-средству ERwin, отличаясь внешне используемой на диаграммах нотацией. S-Designor реализует стандартную методологию моделирования данных и генерирует описание БД для таких СУБД, как ORACLE, Informix, Ingres, Sybase, DB/2, Microsoft SQL Server и др. Для существующих систем выполняется реинжиниринг БД.

S-Designor совместим с рядом средств разработки приложений (PowerBuilder, Uniface, TeamWindows и др.) и позволяет экспортировать описание БД в репозитории данных средств.
Для PowerBuilder выполняется также прямая генерация шаблонов приложений.

CASE.Аналитик 1.1 [3] является практически единственным в настоящее время конкурентоспособным отечественным CASE-средством функционального моделирования и реализует построение диаграмм потоков данных в соответствии с методологией, описанной в подразделе 2.3. Его основные функции:

построение и редактирование DFD; анализ диаграмм и проектных спецификаций на полноту и непротиворечивость; получение разнообразных отчетов по проекту; генерация макетов документов в соответствии с требованиями ГОСТ 19.ХХХ и 34.ХХХ.

Среда функционирования: процессор - 386 и выше, основная память - 4 Мб, дисковая память - 5 Мб, MS Windows 3.x или Windows 95.

Ориентировочная стоимость:

однопользовательская версия - 605 $; многопользовательская версия (одно рабочее место) - 535 $.

База данных проекта реализована в формате СУБД Paradox и является открытой для доступа.

С помощью отдельного программного продукта (Catherine) выполняется обмен данными с CASE-средством ERwin. При этом из проекта, выполненного в CASE.Аналитике, экспортируется описание структур данных и накопителей данных, которое по определенным правилам формирует описание сущностей и их атрибутов.

Методологии проектирования ПО

3.1. Методологии проектирования ПО как программные продукты. Методология DATARUN и инструментальное средство SE Companion

Современные методологии и реализующие их технологии поставляются в электронном виде вместе с CASE-средствами и включают библиотеки процессов, шаблонов, методов, моделей и других компонент, предназначенных для построения ПО того класса систем, на который ориентирована методология. Электронные методологии включают также средства, которые должны обеспечивать их адаптацию для конкретных пользователей и развитие методологии по результатам выполнения конкретных проектов.

Процесс адаптации заключается в удалении ненужных процессов, действий ЖЦ и других компонентов методологии, в изменении неподходящих или в добавлении собственных процессов и действий, а также методов, моделей, стандартов и руководств. Настройка методологии может осуществляться также по следующим аспектам: этапы и операции ЖЦ, участники проекта, используемые модели ЖЦ, поддерживаемые концепции и др.

Электронные методологии и технологии (и поддерживающие их CASE-средства) составляют ядро комплекса согласованных инструментальных средств среды разработки ИС.

Методология DATARUN

3.1.1. Методология DATARUN

Одной из наиболее распространенных в мире электронных методологий является методология DATARUN [6,26]. В соответствии с методологией DATARUN ЖЦ ПО разбивается на стадии, которые связываются с результатами выполнения основных процессов, определяемых стандартом ISO 12207. Каждую стадию кроме ее результатов должен завершать план работ на следующую стадию.

Стадия формирования требований и планирования включает в себя действия по определению начальных оценок объема и стоимости проекта. Должны быть сформулированы требования и экономическое обоснование для разработки ИС, функциональные модели (модели бизнес-процессов организации) и исходная концептуальная модель данных, которые дают основу для оценки технической реализуемости проекта. Основными результатами этой стадии должны быть модели деятельности организации (исходные модели процессов и данных организации), требования к системе, включая требования по сопряжению с существующими ИС, исходный бизнес-план.

Стадия концептуального проектирования начинается с детального анализа первичных данных и уточнения концептуальной модели данных, после чего проектируется архитектура системы. Архитектура включает в себя разделение концептуальной модели на обозримые подмодели. Оценивается возможность использования существующих ИС и выбирается соответствующий метод их преобразования. После построения проекта уточняется исходный бизнес-план. Выходными компонентами этой стадии являются концептуальная модель данных, модель архитектуры системы и уточненный бизнес-план.

На стадии спецификации приложений продолжается процесс создания и детализации проекта. Концептуальная модель данных преобразуется в реляционную модель данных. Определяется структура приложения, необходимые интерфейсы приложения в виде экранов, отчетов и пакетных процессов вместе с логикой их вызова. Модель данных уточняется бизнес-правилами и методами для каждой таблицы. В конце этой стадии принимается окончательное решение о способе реализации приложений.
По результатам стадии должен быть построен проект ИС, включающий модели архитектуры ИС, данных, функций, интерфейсов (с внешними системами и с пользователями), требований к разрабатываемым приложениям (модели данных, интерфейсов и функций), требований к доработкам существующих ИС, требований к интеграции приложений, а также сформирован окончательный план создания ИС.

На стадии разработки, интеграции и тестирования должна быть создана тестовая база данных, частные и комплексные тесты. Проводится разработка, прототипирование и тестирование баз данных и приложений в соответствии с проектом. Отлаживаются интерфейсы с существующими системами. Описывается конфигурация текущей версии ПО. На основе результатов тестирования проводится оптимизация базы данных и приложений. Приложения интегрируются в систему, проводится тестирование приложений в составе системы и испытания системы. Основными результатами стадии являются готовые приложения, проверенные в составе системы на комплексных тестах, текущее описание конфигурации ПО, скорректированная по результатам испытаний версия системы и эксплуатационная документация на систему.

Стадия внедрения включает в себя действия по установке и внедрению баз данных и приложений. Основными результатами стадии должны быть готовая к эксплуатации и перенесенная на программно-аппаратную платформу заказчика версия системы, документация сопровождения и акт приемочных испытаний по результатам опытной эксплуатации.

Стадии сопровождения и развития включают процессы и операции, связанные с регистрацией, диагностикой и локализацией ошибок, внесением изменений и тестированием, проведением доработок, тиражированием и распространением новых версий ПО в места его эксплуатации, переносом приложений на новую платформу и масштабированием системы. Стадия развития фактически является повторной итерацией стадии разработки.

Методология DATARUN опирается на две модели или на два представления:

модель организации;

модель ИС.

Методология DATARUN базируется на системном подходе к описанию деятельности организации.


Построение моделей начинается с описания процессов, из которых затем извлекаются первичные данные (стабильное подмножество данных, которые организация должна использовать для своей деятельности). Первичные данные описывают продукты или услуги организации, выполняемые операции (транзакции) и потребляемые ресурсы. К первичным относятся данные, которые описывают внешние и внутренние сущности, такие как служащие, клиенты или агентства, а также данные, полученные в результате принятия решений, как например, графики работ, цены на продукты.

Основной принцип DATARUN заключается в том, что первичные данные, если они должным образом организованы в модель данных, становятся основой для проектирования архитектуры ИС. Архитектура ИС будет более стабильной, если она основана на первичных данных, тесно связанных с основными деловыми операциями, определяющими природу бизнеса, а не на традиционной функциональной модели.

Любая ИС (рисунок 3.1) представляет собой набор модулей, исполняемых процессорами и взаимодействующих с базами данных. Базы данных и процессоры могут располагаться централизованно или быть распределенными. События в системе могут инициироваться внешними сущностями, такими как клиенты у банкоматов или временные события (конец месяца или квартала). Все транзакции осуществляются через объекты или модули интерфейса , которые взаимодействуют с одной или более базами данных.

Методология функционального моделирования SADT

2.2. Методология функционального моделирования SADT

Методология SADT разработана Дугласом Россом и получила дальнейшее развитие в работе [4]. На ее основе разработана, в частности, известная методология IDEF0 (Icam DEFinition), которая является основной частью программы ICAM (Интеграция компьютерных и промышленных технологий), проводимой по инициативе ВВС США.

Методология SADT представляет собой совокупность методов, правил и процедур, предназначенных для построения функциональной модели объекта какой-либо предметной области. Функциональная модель SADT отображает функциональную структуру объекта, т.е. производимые им действия и связи между этими действиями. Основные элементы этой методологии основываются на следующих концепциях:

графическое представление блочного моделирования. Графика блоков и дуг SADT-диаграммы отображает функцию в виде блока, а интерфейсы входа/выхода представляются дугами, соответственно входящими в блок и выходящими из него. Взаимодействие блоков друг с другом описываются посредством интерфейсных дуг, выражающих "ограничения", которые в свою очередь определяют, когда и каким образом функции выполняются и управляются; строгость и точность. Выполнение правил SADT требует достаточной строгости и точности, не накладывая в то же время чрезмерных ограничений на действия аналитика. Правила SADT включают: ограничение количества блоков на каждом уровне декомпозиции (правило 3-6 блоков); связность диаграмм (номера блоков); уникальность меток и наименований (отсутствие повторяющихся имен); синтаксические правила для графики (блоков и дуг); разделение входов и управлений (правило определения роли данных). отделение организации от функции, т.е. исключение влияния организационной структуры на функциональную модель.

Методология SADT может использоваться для моделирования широкого круга систем и определения требований и функций, а затем для разработки системы, которая удовлетворяет этим требованиям и реализует эти функции. Для уже существующих систем SADT может быть использована для анализа функций, выполняемых системой, а также для указания механизмов, посредством которых они осуществляются.

2.4.2. Методология IDEF1

Метод IDEF1, разработанный Т.Рэмей (T.Ramey), также основан на подходе П.Чена и позволяет построить модель данных, эквивалентную реляционной модели в третьей нормальной форме. В настоящее время на основе совершенствования методологии IDEF1 создана ее новая версия - методология IDEF1X. IDEF1X разработана с учетом таких требований, как простота изучения и возможность автоматизации. IDEF1X-диаграммы используются рядом распространенных CASE-средств (в частности, ERwin, Design/IDEF).

Сущность в методологии IDEF1X является независимой от идентификаторов или просто независимой, если каждый экземпляр сущности может быть однозначно идентифицирован без определения его отношений с другими сущностями. Сущность называется зависимой от идентификаторов или просто зависимой, если однозначная идентификация экземпляра сущности зависит от его отношения к другой сущности (рисунок 2.30).

Методология RAD

1.3.2. Методология RAD

Одним из возможных подходов к разработке ПО в рамках спиральной модели ЖЦ является получившая в последнее время широкое распространение методология быстрой разработки приложений RAD (Rapid Application Development). Под этим термином обычно понимается процесс разработки ПО, содержащий 3 элемента:

небольшую команду программистов (от 2 до 10 человек);

короткий, но тщательно проработанный производственный график (от 2 до 6 мес.);

повторяющийся цикл, при котором разработчики, по мере того, как приложение начинает обретать форму, запрашивают и реализуют в продукте требования, полученные через взаимодействие с заказчиком.

Команда разработчиков должна представлять из себя группу профессионалов, имеющих опыт в анализе, проектировании, генерации кода и тестировании ПО с использованием CASE-средств. Члены коллектива должны также уметь трансформировать в рабочие прототипы предложения конечных пользователей.

Жизненный цикл ПО по методологии RAD состоит из четырех фаз:

фаза анализа и планирования требований;

фаза проектирования;

фаза построения;

фаза внедрения.

На фазе анализа и планирования требований пользователи системы определяют функции, которые она должна выполнять, выделяют наиболее приоритетные из них, требующие проработки в первую очередь, описывают информационные потребности. Определение требований выполняется в основном силами пользователей под руководством специалистов-разработчиков. Ограничивается масштаб проекта, определяются временные рамки для каждой из последующих фаз. Кроме того, определяется сама возможность реализации данного проекта в установленных рамках финансирования, на данных аппаратных средствах и т.п. Результатом данной фазы должны быть список и приоритетность функций будущей ИС, предварительные функциональные и информационные модели ИС.

На фазе проектирования часть пользователей принимает участие в техническом проектировании системы под руководством специалистов-разработчиков. CASE-средства используются для быстрого получения работающих прототипов приложений.
Пользователи, непосредственно взаимодействуя с ними, уточняют и дополняют требования к системе, которые не были выявлены на предыдущей фазе. Более подробно рассматриваются процессы системы. Анализируется и, при необходимости, корректируется функциональная модель. Каждый процесс рассматривается детально. При необходимости для каждого элементарного процесса создается частичный прототип: экран, диалог, отчет, устраняющий неясности или неоднозначности. Определяются требования разграничения доступа к данным. На этой же фазе происходит определение набора необходимой документации.

После детального определения состава процессов оценивается количество функциональных элементов разрабатываемой системы и принимается решение о разделении ИС на подсистемы, поддающиеся реализации одной командой разработчиков за приемлемое для RAD-проектов время - порядка 60 - 90 дней. С использованием CASE-средств проект распределяется между различными командами (делится функциональная модель). Результатом данной фазы должны быть:

общая информационная модель системы;

функциональные модели системы в целом и подсистем, реализуемых отдельными командами разработчиков;

точно определенные с помощью CASE-средства интерфейсы между автономно разрабатываемыми подсистемами;

построенные прототипы экранов, отчетов, диалогов.

Все модели и прототипы должны быть получены с применением тех CASE-средств, которые будут использоваться в дальнейшем при построении системы. Данное требование вызвано тем, что в традиционном подходе при передаче информации о проекте с этапа на этап может произойти фактически неконтролируемое искажение данных. Применение единой среды хранения информации о проекте позволяет избежать этой опасности.

В отличие от традиционного подхода, при котором использовались специфические средства прототипирования, не предназначенные для построения реальных приложений, а прототипы выбрасывались после того, как выполняли задачу устранения неясностей в проекте, в подходе RAD каждый прототип развивается в часть будущей системы.


Таким образом, на следующую фазу передается более полная и полезная информация.

На фазе построения выполняется непосредственно сама быстрая разработка приложения. На данной фазе разработчики производят итеративное построение реальной системы на основе полученных в предыдущей фазе моделей, а также требований нефункционального характера. Программный код частично формируется при помощи автоматических генераторов, получающих информацию непосредственно из репозитория CASE-средств. Конечные пользователи на этой фазе оценивают получаемые результаты и вносят коррективы, если в процессе разработки система перестает удовлетворять определенным ранее требованиям. Тестирование системы осуществляется непосредственно в процессе разработки.

После окончания работ каждой отдельной команды разработчиков производится постепенная интеграция данной части системы с остальными, формируется полный программный код, выполняется тестирование совместной работы данной части приложения с остальными, а затем тестирование системы в целом. Завершается физическое проектирование системы:

определяется необходимость распределения данных;

производится анализ использования данных;

производится физическое проектирование базы данных;

определяются требования к аппаратным ресурсам;

определяются способы увеличения производительности;

завершается разработка документации проекта.

Результатом фазы является готовая система, удовлетворяющая всем согласованным требованиям.

На фазе внедрения производится обучение пользователей, организационные изменения и параллельно с внедрением новой системы осуществляется работа с существующей системой (до полного внедрения новой). Так как фаза построения достаточно непродолжительна, планирование и подготовка к внедрению должны начинаться заранее, как правило, на этапе проектирования системы. Приведенная схема разработки ИС не является абсолютной. Возможны различные варианты, зависящие, например, от начальных условий, в которых ведется разработка: разрабатывается совершенно новая система; уже было проведено обследование предприятия и существует модель его деятельности; на предприятии уже существует некоторая ИС, которая может быть использована в качестве начального прототипа или должна быть интегрирована с разрабатываемой.



Следует, однако, отметить, что методология RAD, как и любая другая, не может претендовать на универсальность, она хороша в первую очередь для относительно небольших проектов, разрабатываемых для конкретного заказчика. Если же разрабатывается типовая система, которая не является законченным продуктом, а представляет собой комплекс типовых компонент, централизованно сопровождаемых, адаптируемых к программно-техническим платформам, СУБД, средствам телекоммуникации, организационно-экономическим особенностям объектов внедрения и интегрируемых с существующими разработками, на первый план выступают такие показатели проекта, как управляемость и качество, которые могут войти в противоречие с простотой и скоростью разработки. Для таких проектов необходимы высокий уровень планирования и жесткая дисциплина проектирования, строгое следование заранее разработанным протоколам и интерфейсам, что снижает скорость разработки.

Методология RAD неприменима для построения сложных расчетных программ, операционных систем или программ управления космическими кораблями, т.е. программ, требующих написания большого объема (сотни тысяч строк) уникального кода.

Не подходят для разработки по методологии RAD приложения, в которых отсутствует ярко выраженная интерфейсная часть, наглядно определяющая логику работы системы (например, приложения реального времени) и приложения, от которых зависит безопасность людей (например, управление самолетом или атомной электростанцией), так как итеративный подход предполагает, что первые несколько версий наверняка не будут полностью работоспособны, что в данном случае исключается.

Оценка размера приложений производится на основе так называемых функциональных элементов (экраны, сообщения, отчеты, файлы и т.п.) Подобная метрика не зависит от языка программирования, на котором ведется разработка. Размер приложения, которое может быть выполнено по методологии RAD, для хорошо отлаженной среды разработки ИС с максимальным повторным использованием программных компонентов, определяется следующим образом:

< 1000 функциональных элементов	один человек
1000-4000 функциональных элементов	одна команда разработчиков
> 4000 функциональных элементов	4000 функциональных элементов на одну команду разработчиков

В качестве итога перечислим основные принципы методологии RAD:

разработка приложений итерациями;

необязательность полного завершения работ на каждом из этапов жизненного цикла;

обязательное вовлечение пользователей в процесс разработки ИС;

необходимое применение CASE-средств, обеспечивающих целостность проекта;

применение средств управления конфигурацией, облегчающих внесение изменений в проект и сопровождение готовой системы;

необходимое использование генераторов кода;

использование прототипирования, позволяющее полнее выяснить и удовлетворить потребности конечного пользователя;

тестирование и развитие проекта, осуществляемые одновременно с разработкой;

ведение разработки немногочисленной хорошо управляемой командой профессионалов;

грамотное руководство разработкой системы, четкое планирование и контроль выполнения работ.

Модель ИС

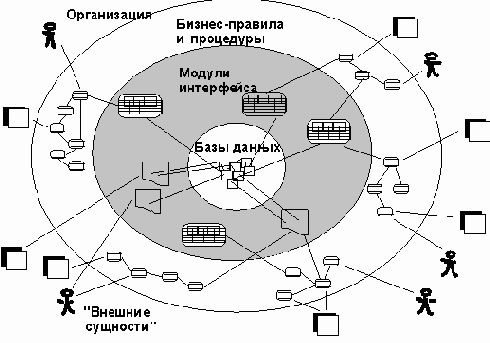

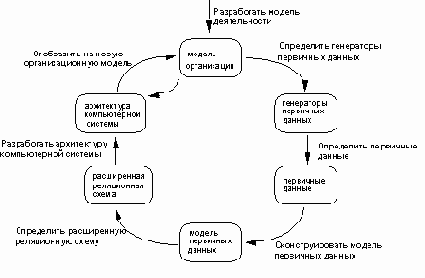

Рисунок 3.1. Модель ИС

Подход DATARUN преследует две цели:

определить стабильную структуру, на основе которой будет строиться ИС. Такой структурой является модель данных, полученная из первичных данных, представляющих фундаментальные процессы организации;

спроектировать ИС на основании модели данных.

Объекты, формируемые на основании модели данных, являются объектами базы данных, обычно размещаемыми на серверах в среде клиент/сервер. Объекты интерфейса, определенные в архитектуре компьютерной системы, обычно размещаются на клиентской части. Модель данных, являющаяся основой для спецификации совместно используемых объектов базы данных и различных объектов интерфейса, обеспечивает сопровождаемость ИС. На рисунке 3.2 представлена последовательность шагов проектирования ИС.

На рисунке 3.3 определены модели, создаваемые в процессе разработки ИС. Для их создания используется CASE-средство Silverrun, описанное в подразделе 5.1. Silverrun обеспечивает автоматизацию проведения проектных работ в соответствии с методологией DATARUN. Предоставляемая этими средствами среда проектирования дает возможность руководителю проекта контролировать проведение работ, отслеживать выполнение работ, вовремя замечать отклонения от графика. Каждый участник проекта, подключившись к этой среде, может выяснить содержание и сроки выполнения порученной ему работы, детально изучить технику ее выполнения в гипертексте по технологиям, и вызвать инструмент (модуль Silverrun) для реального выполнения работы.

Информационная система создается последовательным построением ряда моделей, начиная с модели бизнес-процессов и заканчивая моделью программы, автоматизирующей эти процессы.

Модель процесса оценки и выбора

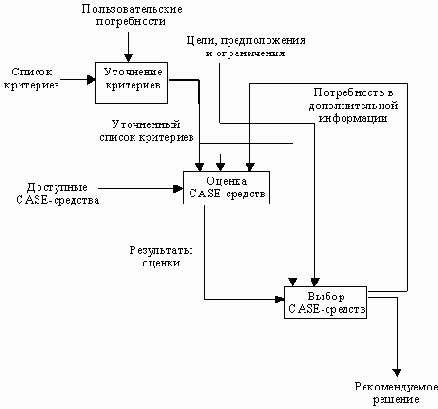

Рисунок 4.2. Модель процесса оценки и выбора

Как видно из рисунка, входной информацией для процесса оценки является:

определение пользовательских потребностей; цели и ограничения проекта; данные о доступных CASE-средствах; список критериев, используемых в процессе оценки.

Результаты оценки могут включать результаты предыдущих оценок. При этом не следует забывать, что набор критериев, использовавшихся при предыдущей оценке, должен быть совместимым с текущим набором. Конкретный вариант реализации процесса (оценка и выбор, оценка для будущего выбора или выбор, основанный на предыдущих оценках) определяется перечисленными выше целями.

Элементы процесса включают:

цели, предположения и ограничения, которые могут уточняться в ходе процесса; потребности пользователей, отражающие количественные и качественные требования пользователей к CASE-средствам; критерии, определяющие набор параметров, в соответствии с которыми производится оценка и принятие решения о выборе; формализованные результаты оценок одного или более средств; рекомендуемое решение (обычно либо решение о выборе, либо дальнейшая оценка).

Процесс оценки и/или выбора может быть начат только тогда, когда лицо, группа или организация полностью определила для себя конкретные потребности и формализовала их в виде количественных и качественных требований в заданной предметной области. Термин "пользовательские требования" далее означает именно такие формализованные требования.

Пользователь должен определить конкретный порядок действий и принятия решений с любыми необходимыми итерациями. Например, процесс может быть представлен в виде дерева решений с его последовательным обходом и выбором подмножеств кандидатов для более детальной оценки. Описание последовательности действий должно определять поток данных между ними.

Определение списка критериев основано на пользовательских требованиях и включает:

выбор критериев для использования из приведенного далее перечня; определение дополнительных критериев; определение области использования каждого критерия (оценка, выбор или оба процесса); определение одной или более метрик для каждого критерия оценки; назначение веса каждому критерию при выборе.

Модели, создаваемые с помощью подхода DATARUN

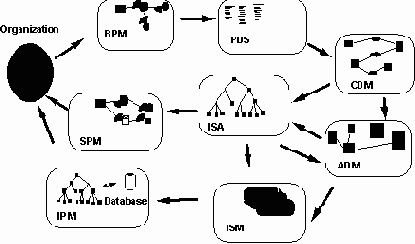

Рисунок 3.3. Модели, создаваемые с помощью подхода DATARUN

Создаваемая ИС должна основываться на функциях, выполняемых организацией. Поэтому первая создаваемая модель - это модель бизнес-процессов, построение которой осуществляется в модуле Silverrun BPM. Для этой модели используется специальная нотация BPM. В процессе анализа и спецификации бизнес-функций выявляются основные информационные объекты, которые документируются как структуры данных, связанные с потоками и хранилищами модели. Источниками для создания структур являются используемые в организации документы, должностные инструкции, описания производственных операций. Эти данные вводятся в том виде, как они существуют в деятельности организации. Нормализация и удаление избыточности производится позже при построении концептуальной модели данных в модуле Silverrun ERX. После создания модели бизнес-процессов информация сохраняется в репозитории проекта.

В процессе обследования работы организации выявляются и документируются структуры первичных данных. Эти структуры заносятся в репозиторий модуля BPM при описании циркулирующих в организации документов, сообщений, данных. В модели бизнес-процессов первичные структуры данных связаны с потоками и хранилищами информации.

На основе структур первичных данных в модуле Silverrun ERX создается концептуальная модель данных (ER-модель). От структур первичных данных концептуальная модель отличается удалением избыточности, стандартизацией наименований понятий и нормализацией. Эти операции в модуле ERX выполняются при помощи встроенной экспертной системы. Цель концептуальной модели данных - описать используемую информацию без деталей возможной реализации в базе данных, но в хорошо структурированном нормализованном виде.

На основе модели бизнес-процессов и концептуальной модели данных проектируется архитектура ИС. Определяются входящие в систему приложения, для каждого приложения специфицируются используемые данные и реализуемые функции. Архитектура ИС создается в модуле Silverrun BPM с использованием специальной нотации ISA.
Основное содержание этой модели - структурные компоненты системы и навигация между ними. Концептуальная модель данных разбивается на части, соответствующие входящим в состав системы приложениям.

Перед разработкой приложений должна быть спроектирована структура корпоративной базы данных. DATARUN предполагает использование базы данных, основанной на реляционной модели. Концептуальная модель данных после нормализации переносится в модуль реляционного моделирования Silverrun RDM с помощью специального моста ERX-RDM. Преобразование модели из формата ERX в формат RDM происходит автоматически без вмешательства пользователя. После преобразования форматов получается модель реляционной базы данных. Эта модель детализируется в модуле Silverrun RDM определением физической реализации (типов данных СУБД, ключей, индексов, триггеров, ограничений ссылочной целостности). Правила обработки данных можно задавать как непосредственно на языке программирования СУБД, так и в декларативной форме, не привязанной к реализации. Мосты Silverrun к реляционным СУБД переводят эти декларативные правила на язык требуемой системы, что снижает трудоемкость программирования процедур сервера базы данных, а также позволяет из одной спецификации генерировать приложения для разных СУБД.

С помощью модели системных процессов детально документируется поведение каждого приложения. В модуле BPM создается модель системных процессов, определяющая, каким образом реализуются бизнес-процессы. Эта модель создается отдельно для каждого приложения и тесно связана с моделью данных приложения.

Приложение состоит из интерфейсных объектов (экранных форм, отчетов, процедур обработки данных). Каждый интерфейс системы (экранная форма, отчет, процедура обработки данных) имеет дело с подмножеством базы данных. В модели данных приложения (созданной в модуле RDM) создается подсхема базы данных для каждого интерфейса этого приложения. Уточняются также правила обработки данных, специфичные для каждого интерфейса. Интерфейс работает с данными в ненормализованном виде, поэтому спецификация данных, как ее видит интерфейс, оформляется как отдельная подсхема модели данных интерфейса.



Модель представления интерфейса - это описание внешнего вида интерфейса, как его видит конечный пользователь системы. Это может быть как документ, показывающий внешний вид экрана или структуру отчета, так и сам экран (отчет), созданный с помощью одного из средств визуальной разработки приложений - так называемых языков четвертого поколения (4GL - Fourth Generation Languages). Так как большинство языков 4GL позволяют быстро создавать работающие прототипы приложений, пользователь имеет возможность увидеть работающий прототип системы на ранних стадиях проектирования.

После создания подсхем реляционной модели для приложений проектируется детальная структура каждого приложения в виде схемы навигации экранов, отчетов, процедур пакетной обработки. На данном шаге эта структура детализируется до указания конкретных столбцов и таблиц базы данных, правил их обработки, вида экранных форм и отчетов. Полученная модель детально документирует приложение и непосредственно используется для программирования специфицированных интерфейсов.

Далее, с помощью средств разработки приложений происходит физическое создание системы: приложения программируются и интегрируются в информационную систему.

Модели жизненного цикла ПО

1.2. Модели жизненного цикла ПО

Стандарт ISO/IEC 12207 не предлагает конкретную модель ЖЦ и методы разработки ПО (под моделью ЖЦ понимается структура, определяющая последовательность выполнения и взаимосвязи процессов, действий и задач, выполняемых на протяжении ЖЦ. Модель ЖЦ зависит от специфики ИС и специфики условий, в которых последняя создается и функционирует). Его регламенты являются общими для любых моделей ЖЦ, методологий и технологий разработки. Стандарт ISO/IEC 12207 описывает структуру процессов ЖЦ ПО, но не конкретизирует в деталях, как реализовать или выполнить действия и задачи, включенные в эти процессы.

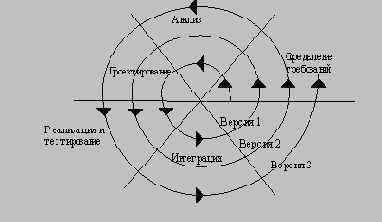

К настоящему времени наибольшее распространение получили следующие две основные модели ЖЦ:

каскадная модель (70-85 г.г.);

спиральная модель (86-90 г.г.).

В изначально существовавших однородных ИС каждое приложение представляло собой единое целое. Для разработки такого типа приложений применялся каскадный способ. Его основной характеристикой является разбиение всей разработки на этапы, причем переход с одного этапа на следующий происходит только после того, как будет полностью завершена работа на текущем (Рисунок 1.1). Каждый этап завершается выпуском полного комплекта документации, достаточной для того, чтобы разработка могла быть продолжена другой командой разработчиков.

Положительные стороны применения каскадного подхода заключаются в следующем [2]:

на каждом этапе формируется законченный набор проектной документации, отвечающий критериям полноты и согласованности;

выполняемые в логичной последовательности этапы работ позволяют планировать сроки завершения всех работ и соответствующие затраты.

Моделирование потоков данных (процессов)

2.3. Моделирование потоков данных (процессов)

В основе данной методологии (методологии Gane/Sarson [11]) лежит построение модели анализируемой ИС - проектируемой или реально существующей. В соответствии с методологией модель системы определяется как иерархия диаграмм потоков данных (ДПД или DFD), описывающих асинхронный процесс преобразования информации от ее ввода в систему до выдачи пользователю. Диаграммы верхних уровней иерархии (контекстные диаграммы) определяют основные процессы или подсистемы ИС с внешними входами и выходами. Они детализируются при помощи диаграмм нижнего уровня. Такая декомпозиция продолжается, создавая многоуровневую иерархию диаграмм, до тех пор, пока не будет достигнут такой уровень декомпозиции, на котором процесс становятся элементарными и детализировать их далее невозможно.

Источники информации (внешние сущности) порождают информационные потоки (потоки данных), переносящие информацию к подсистемам или процессам. Те в свою очередь преобразуют информацию и порождают новые потоки, которые переносят информацию к другим процессам или подсистемам, накопителям данных или внешним сущностям - потребителям информации. Таким образом, основными компонентами диаграмм потоков данных являются:

внешние сущности; системы/подсистемы; процессы; накопители данных; потоки данных.

Мощность связи

Рисунок 2.31. Мощность связи

Идентифицирующая связь между сущностью-родителем и сущностью-потомком изображается сплошной линией (рисунок 2.32). Сущность-потомок в идентифицирующей связи является зависимой от идентификатора сущностью. Сущность-родитель в идентифицирующей связи может быть как независимой, так и зависимой от идентификатора сущностью (это определяется ее связями с другими сущностями).

Начальная контекстная диаграмма

Рисунок 2.42. Начальная контекстная диаграмма

Список событий строится в виде матрицы (ELM) и описывает различные действия внешних сущностей и реакцию ИС на них. Эти действия представляют собой внешние события, воздействующие на библиотеку. Различают следующие типы событий:

АббревиатураТип

NC	Нормальное управление
ND	Нормальные данные
NCD	Нормальное управление/данные
TC	Временное управление
TD	Временные данные
TCD	Временное управление/данные

Все действия помечаются как нормальные данные. Эти данные являются событиями, которые ИС воспринимает непосредственно, например, изменение адреса клиента, которое должно быть сразу зарегистрировано. Они появляются в DFD в качестве содержимого потоков данных.

Матрица списка событий имеет следующий вид:

№ОписаниеТипРеакция12345678

Клиент желает стать членом библиотеки	ND	Регистрация клиента в качестве члена библиотеки
Клиент сообщает об изменении адреса	ND	Регистрация измененного адреса клиента
Клиент запрашивает аренду фильма	ND	Рассмотрение запроса
Клиент возвращает фильм	ND	Регистрация возврата
Руководство предоставляет полномочия новому поставщику	ND	Регистрация поставщика
Поставщик сообщает об изменении адреса	ND	Регистрация измененного адреса поставщика
Поставщик направляет фильм в библиотеку	ND	Получение нового фильма
Руководство запрашивает новый отчет	ND	Формирование требуемого отчета для руководства

Для завершения анализа функционального аспекта поведения системы строится полная контекстная диаграмма, включающая диаграмму нулевого уровня. При этом процесс "библиотека" декомпозируется на 4 процесса, отражающие основные виды административной деятельности библиотеки. Существующие "абстрактные" потоки данных между терминаторами и процессами трансформируются в потоки, представляющие обмен данными на более конкретном уровне. Список событий показывает, какие потоки существуют на этом уровне: каждое событие из списка должно формировать некоторый поток (событие формирует входной поток, реакция - выходной поток).
Один "абстрактный" поток может быть разделен на более чем один "конкретный" поток.

Потоки на диаграмме верхнего уровняПотоки на диаграмме нулевого уровня

Информация от клиента	Данные о клиенте, Запрос об аренде
Информация для клиента	Членская карточка, Ответ на запрос об аренде
Информация от руководства	Запрос отчета о новых членах, Новый поставщик, Запрос отчета о поставщиках, Запрос отчета об аренде, Запрос отчета о фильмах
Информация для руководства	Отчет о новых членах, Отчет о поставщиках, Отчет об аренде, Отчет о фильмах
Информация от поставщика	Данные о поставщике, Новые фильмы

На приведенной DFD (рисунок 2.43) накопитель данных "библиотека" является глобальным или абстрактным представлением хранилища данных.

Анализ функционального аспекта поведения системы дает представление об обмене и преобразовании данных в системе. Взаимосвязь между "абстрактными" потоками данных и "конкретными" потоками данных на диаграмме нулевого уровня выражается в диаграммах структур данных (рисунок 2.44).

На фазе анализа строится глобальная модель данных, представляемая в виде диаграммы "сущность-связь" (рисунок 2.45).

Между различными типами диаграмм существуют следующие взаимосвязи:

ELM-DFD: события - входные потоки, реакции - выходные потоки DFD-DSD: потоки данных - структуры данных верхнего уровня DFD-ERD: накопители данных - ER-диаграммы DSD-ERD: структуры данных нижнего уровня - атрибуты сущностей

На фазе проектирования архитектуры строится предметная модель. Процесс построения предметной модели включает в себя:

детальное описание функционирования системы; дальнейший анализ используемых данных и построение логической модели данных для последующего проектирования базы данных; определение структуры пользовательского интерфейса, спецификации форм и порядка их появления; уточнение диаграмм потоков данных и списка событий, выделение среди процессов нижнего уровня интерактивных и неинтерактивных, определение для них миниспецификаций.

Надежность

4.2.4.1. Надежность

администрирование репозитория. Контроль и обеспечение целостности проектных данных. автоматическое резервирование (определяемое поставщиком или планируемое пользователем). безопасность. Защита от несанкционированного доступа. обработка ошибок. Обнаружение ошибок в работе системы, извещение пользователя, корректное завершение работы или сохранение состояния к моменту прерывания. анализ отказов в критических приложениях.

Накопитель данных

Рисунок 2.16. Накопитель данных

Накопитель данных идентифицируется буквой "D" и произвольным числом. Имя накопителя выбирается из соображения наибольшей информативности для проектировщика.

Накопитель данных в общем случае является прообразом будущей базы данных и описание хранящихся в нем данных должно быть увязано с информационной моделью.

Накопители данных

2.3.4. Накопители данных

Накопитель данных представляет собой абстрактное устройство для хранения информации, которую можно в любой момент поместить в накопитель и через некоторое время извлечь, причем способы помещения и извлечения могут быть любыми.

Накопитель данных может быть реализован физически в виде микрофиши, ящика в картотеке, таблицы в оперативной памяти, файла на магнитном носителе и т.д. Накопитель данных на диаграмме потоков данных изображается, как показано на рисунке 2.16.

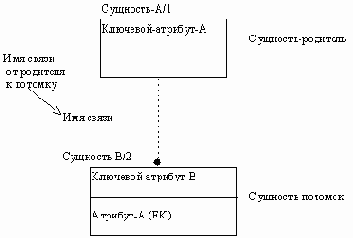

Неидентифицирующая связь

Рисунок 2.33. Неидентифицирующая связь

Атрибуты изображаются в виде списка имен внутри блока сущности. Атрибуты, определяющие первичный ключ, размещаются наверху списка и отделяются от других атрибутов горизонтальной чертой (рисунок 2.34).

Необязательная связь

Рисунок 2.37. Необязательная связь

В отличие от необязательной связи в полной (total) связи участвуют все экземпляры хотя бы одной из сущностей. Это означает, что экземпляры такой связи существуют только при условии существования экземпляров другой сущности. Полная связь может иметь один из 4-х видов: обязательная связь, слабая связь, связь "супертип-подтип" и ассоциативная связь.

Обязательная (mandatory) связь описывает связь между "независимой" и "зависимой" сущностями. Все экземпляры зависимой ("обязательной") сущности могут существовать только при наличии экземпляров независимой ("необязательной") сущности, т.е. экземпляр "обязательной" сущности может существовать только при условии существования определенного экземпляра "необязательной" сущности.

В примере (рисунок 2.38) подразумевается, что каждый автомобиль имеет по крайней мере одного водителя, но не каждый служащий управляет машиной.

Объектно-ориентированные CASE-средства (Rational Rose)

5.5. Объектно-ориентированные CASE-средства (Rational Rose)

Rational Rose - CASE-средство фирмы Rational Software Corporation (США) - предназначено для автоматизации этапов анализа и проектирования ПО, а также для генерации кодов на различных языках и выпуска проектной документации [21]. Rational Rose использует синтез-методологию объектно-ориентированного анализа и проектирования, основанную на подходах трех ведущих специалистов в данной области: Буча, Рамбо и Джекобсона. Разработанная ими универсальная нотация для моделирования объектов (UML - Unified Modeling Language) претендует на роль стандарта в области объектно-ориентированного анализа и проектирования. Конкретный вариант Rational Rose определяется языком, на котором генерируются коды программ (C++, Smalltalk, PowerBuilder, Ada, SQLWindows и ObjectPro). Основной вариант - Rational Rose/C++ - позволяет разрабатывать проектную документацию в виде диаграмм и спецификаций, а также генерировать программные коды на С++. Кроме того, Rational Rose содержит средства реинжиниринга программ, обеспечивающие повторное использование программных компонент в новых проектах.

Структура и функции

В основе работы Rational Rose лежит построение различного рода диаграмм и спецификаций, определяющих логическую и физическую структуры модели, ее статические и динамические аспекты. В их число входят диаграммы классов, состояний, сценариев, модулей, процессов [21].

В составе Rational Rose можно выделить 6 основных структурных компонент: репозиторий, графический интерфейс пользователя, средства просмотра проекта (browser), средства контроля проекта, средства сбора статистики и генератор документов. К ним добавляются генератор кодов (индивидуальный для каждого языка) и анализатор для С++, обеспечивающий реинжиниринг - восстановление модели проекта по исходным текстам программ.

Репозиторий представляет собой объектно-ориентированную базу данных. Средства просмотра обеспечивают "навигацию" по проекту, в том числе, перемещение по иерархиям классов и подсистем, переключение от одного вида диаграмм к другому и т.
д. Средства контроля и сбора статистики дают возможность находить и устранять ошибки по мере развития проекта, а не после завершения его описания. Генератор отчетов формирует тексты выходных документов на основе содержащейся в репозитории информации.

Средства автоматической генерации кодов программ на языке С++, используя информацию, содержащуюся в логической и физической моделях проекта, формируют файлы заголовков и файлы описаний классов и объектов. Создаваемый таким образом скелет программы может быть уточнен путем прямого программирования на языке С++. Анализатор кодов С++ реализован в виде отдельного программного модуля. Его назначение состоит в том, чтобы создавать модули проектов в форме Rational Rose на основе информации, содержащейся в определяемых пользователем исходных текстах на С++. В процессе работы анализатор осуществляет контроль правильности исходных текстов и диагностику ошибок. Модель, полученная в результате его работы, может целиком или фрагментарно использоваться в различных проектах. Анализатор обладает широкими возможностями настройки по входу и выходу. Например, можно определить типы исходных файлов, базовый компилятор, задать, какая информация должна быть включена в формируемую модель и какие элементы выходной модели следует выводить на экран. Таким образом, Rational Rose/С++ обеспечивает возможность повторного использования программных компонент.

В результате разработки проекта с помощью CASE-средства Rational Rose формируются следующие документы:

диаграммы классов; диаграммы состояний; диаграммы сценариев; диаграммы модулей; диаграммы процессов; спецификации классов, объектов, атрибутов и операций заготовки текстов программ; модель разрабатываемой программной системы.

Последний из перечисленных документов является текстовым файлом, содержащим всю необходимую информацию о проекте (в том числе необходимую для получения всех диаграмм и спецификаций).

Тексты программ являются заготовками для последующей работы программистов. Они формируются в рабочем каталоге в виде файлов типов .h (заголовки, содержащие описания классов) и .cpp (заготовки программ для методов).


Система включает в программные файлы собственные комментарии, которые начинаются с последовательности символов //##. Состав информации, включаемой в программные файлы, определяется либо по умолчанию, либо по усмотрению пользователя. В дальнейшем эти исходные тексты развиваются программистами в полноценные программы.

Взаимодействие с другими средствами и организация групповой работы

Rational Rose интегрируется со средством PVCS для организации групповой работы и управления проектом и со средством SoDA - для документирования проектов. Интеграция Rational Rose и SoDA обеспечивается средствами SoDA.

Для организации групповой работы в Rational Rose возможно разбиение модели на управляемые подмодели. Каждая из них независимо сохраняется на диске или загружается в модель. В качестве подмодели может выступать категория классов или подсистема.

Для управляемой подмодели предусмотрены операции:

загрузка подмодели в память; выгрузка подмодели из памяти; сохранение подмодели на диске в виде отдельного файла; установка защиты от модификации; замена подмодели в памяти на новую.

Наиболее эффективно групповая работа организуется при интеграции Rational Rose со специальными средствами управления конфигурацией и контроля версий (PVCS). В этом случае защита от модификации устанавливается на все управляемые подмодели, кроме тех, которые выделены конкретному разработчику. В этом случае признак защиты от записи устанавливается для файлов, которые содержат подмодели, поэтому при считывании "чужих" подмоделей защита их от модификации сохраняется и случайные воздействия окажутся невозможными.

Среда функционирования

Rational Rose функционирует на различных платформах: IBM PC (в среде Windows), Sun SPARC stations (UNIX, Solaris, SunOS), Hewlett-Packard (HP UX), IBM RS/6000 (AIX).

Для работы системы необходимо выполнение следующих требований:

Платформа Windows - процессор 80386SX или выше (рекомендуется 80486), память8Mб (рекомендуется 12Mб), пространство на диске 8Mб + 1-3Mб для одной модели. Платформа UNIX - память 32+(16*число пользователей)Mб, пространство на диске 30Mб + 20 при инсталляции + 1-3Mб для одной модели.

Совместимость по версиям обеспечивается на уровне моделей.

Обязательная связь

Рисунок 2.38. Обязательная связь

В слабой связи существование одной из сущностей, принадлежащей некоторому множеству ("слабой") зависит от существования определенной сущности, принадлежащей другому множеству ("сильной"), т.е. экземпляр "слабой" сущности может быть идентифицирован только посредством экземпляра "сильной" сущности. Ключ "сильной" сущности является частью составного ключа "слабой" сущности.

Слабая связь всегда является бинарной и подразумевает обязательную связь для "слабой" сущности. Сущность может быть "слабой" в одной связи и "сильной" в другой, но не может быть "слабой" более, чем в одной связи. Слабая связь может не иметь атрибутов.

Пример на рисунке 2.39: ключ (номер) строки в документе может не быть уникальным и должен быть дополнен ключом документа.

Обозначение сущностей и связей

Рисунок 2.36. Обозначение сущностей и связей

Связи являются многонаправленными и могут иметь атрибуты (за исключением ключевых). Выделяют два вида связей:

необязательная связь (optional); слабая связь (weak).

В необязательной связи (рисунок 2.37) могут участвовать не все экземпляры сущности.

Общие критерии

4.2.4.6. Общие критерии

Приведенные ниже критерии являются общими по своей природе и не принадлежат к совокупности показателей качества, приведенной в стандарте ISO/IEC 9126: 1991.

затраты на CASE-средство. Включают стоимость приобретения, установки, начального сопровождения и обучения. Следует учитывать цену для всех необходимых конфигураций (включая единственную копию, несколько копий, локальную лицензию, лицензию для предприятия, сетевую лицензию). оценочный эффект от внедрения CASE-средства (уровень продуктивности, качества и т.д.). Такая оценка может потребовать экономического анализа. профиль дистрибьютора. Общие показатели возможностей дистрибьютора. Профиль дистрибьютора может включать величину его организации, стаж в бизнесе, финансовое положение, список любых дополнительных продуктов, деловые связи (в частности, с другими дистрибьюторами данного средства), планируемая стратегия развития. сертификация поставщика. Сертификаты, полученные от специализированных организаций в области создания ПО (например, SEI и ISO), удостоверяющие, что квалификация поставщика в области создания и сопровождения ПО удовлетворяет некоторым минимально необходимым или вполне определенным требованиям. Сертификация может быть неформальной, например, на основе анализа качества работы поставщика. лицензионная политика. Доступные возможности лицензирования, право копирования (носителей и документации), любые ограничения и/или штрафные санкции за вторичное использования (подразумевается продажа пользователем CASE-средства продуктов, в состав которых входят некоторые компоненты CASE-средства, использовавшиеся при разработке продуктов). экспортные ограничения. профиль продукта. Общая информация о продукте, включая срок его существования, количество проданных копий, наличие, размер и уровень деятельности пользовательской группы, система отчетов о проблемах, программа развития продукта, совокупность применений, наличие ошибок и др. поддержка поставщика. Доступность, реактивность и качество услуг, предоставляемых поставщиком для пользователей CASE-средств. Такие услуги могут включать телефонную "горячую линию", местную техническую поддержку, поддержку в самой организации. доступность и качество обучения. Обучение может проводиться на территории поставщика, пользователя или где-либо в другом месте. адаптация, требуемая для внедрения CASE-средств в организации пользователя. Примером может быть определение способа использования централизованного CASE-средства с единой, общей БД в распределенной среде.

Общие сведения

4.2.1. Общие сведения

Модель процесса оценки и выбора [17], рассматриваемая ниже (рисунок 4.2), описывает наиболее общую ситуацию оценки и выбора, а также показывает зависимость между ними. Как можно видеть, оценка и выбор могут выполняться независимо друг от друга или вместе, каждый из этих процессов требует применения определенных критериев.

Процесс оценки и выбора может преследовать несколько целей, включая одну или более из следующих:

оценка нескольких CASE-средств и выбор одного или более из них; оценка одного или более CASE-средств и сохранение результатов для последующего использования; выбор одного или более CASE-средств с использованием результатов предыдущих оценок.

Общие требования к методологии и технологии

1.3.1. Общие требования к методологии и технологии

Методологии, технологии и инструментальные средства проектирования (CASE-средства) составляют основу проекта любой ИС. Методология реализуется через конкретные технологии и поддерживающие их стандарты, методики и инструментальные средства, которые обеспечивают выполнение процессов ЖЦ.

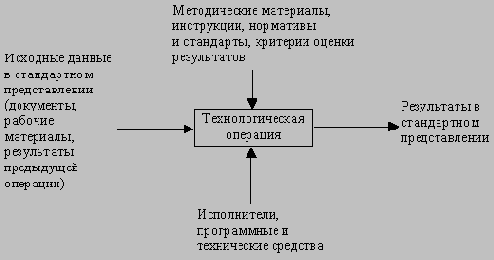

Технология проектирования определяется как совокупность трех составляющих:

пошаговой процедуры, определяющей последовательность технологических операций проектирования (Рисунок 1.4);

критериев и правил, используемых для оценки результатов выполнения технологических операций;

нотаций (графических и текстовых средств), используемых для описания проектируемой системы.

Описание предметной области

2.5.1. Описание предметной области

В данном примере используется методология Yourdon [12], реализованная в CASE-средстве Vantage Team Builder [14].

В качестве предметной области используется описание работы видеобиблиотеки, которая получает запросы на фильмы от клиентов и ленты, возвращаемые клиентами. Запросы рассматриваются администрацией видеобиблиотеки с использованием информации о клиентах, фильмах и лентах. При этом проверяется и обновляется список арендованных лент, а также проверяются записи о членстве в библиотеке. Администрация контролирует также возвраты лент, используя информацию о фильмах, лентах и список арендованных лент, который обновляется. Обработка запросов на фильмы и возвратов лент включает следующие действия: если клиент не является членом библиотеки, он не имеет права на аренду. Если требуемый фильм имеется в наличии, администрация информирует клиента об арендной плате. Однако, если клиент просрочил срок возврата имеющихся у него лент, ему не разрешается брать новые фильмы. Когда лента возвращается, администрация рассчитывает арендную плату плюс пени за несвоевременный возврат.

Видеобиблиотека получает новые ленты от своих поставщиков. Когда новые ленты поступают в библиотеку, необходимая информация о них фиксируется. Информация о членстве в библиотеке содержится отдельно от записей об аренде лент.

Администрация библиотеки регулярно готовит отчеты за определенный период времени о членах библиотеки, поставщиках лент, выдаче определенных лент и лентах, приобретенных библиотекой.

Определение критериев успешного внедрения

4.1.4. Определение критериев успешного внедрения

Определяемые критерии должны позволять количественно оценивать степень удовлетворения каждой из потребностей, связанных с внедрением. Кроме того, по каждому критерию должно быть определено его конкретное оптимальное значение. На определенных этапах внедрения эти критерии должны анализироваться для того, чтобы определить текущую степень удовлетворения потребностей.

Как правило, большинство организаций осуществляет внедрение CASE-средств для того, чтобы повысить продуктивность процессов разработки и сопровождения ПО, а также качество результатов разработки. Однако, ряд организаций не занимаются и не занимались ранее сбором количественных данных по указанным параметрам. Отсутствие таких данных затрудняет количественную оценку воздействия, оказываемого внедрением CASE-средств. В этом случае рекомендуется разработка соответствующих метрик. Информация о таких метриках приведена в стандартах IEEE Std 1045-1992 (IEEE Standard for Software Productivity Metrics) и IEEE Std 1061-1992 (IEEE Standard for a Software Quality Metrics Methodology).

В том случае, если базовые метрические данные отсутствуют, организация зачастую может извлечь полезную информацию из своих проектных архивов.

Помимо продуктивности и качества, полезную информацию о состоянии внедрения CASE-средств также могут дать и другие характеристики организационных процессов и персонала. Например, оценка степени успешности внедрения может включать процент проектов, использующих CASE-средства, рейтинговые оценки уровня квалификации специалистов, связанные с использованием CASE-средств и результаты опросов персонала по поводу отношения к использованию CASE-средств. Другие примеры проектных характеристик, которые могут быть оценены количественно, включают следующие:

согласованность проектных результатов; точность стоимостных и плановых оценок; изменчивость внешних требований; соблюдение стандартов организации; степень повторного использования существующих компонентов ПО; объем и виды необходимого обучения; типы и моменты обнаружения проектных ошибок; вычислительные ресурсы, используемые CASE-средствами.

Определение организационных потребностей

4.1.2. Определение организационных потребностей

Организационные потребности следуют непосредственно из проблем организации и целей, которые она стремится достичь. Проблемы и цели могут быть связаны с управлением, производством продукции, экономикой, персоналом или технологией. Вопросы, касающиеся определения целей, потребностей и ожидаемых результатов, приведены ниже. Определение потребностей должно выполняться в сочетании с обзором рынка CASE-средств, поскольку информация о технологиях, доступных на рынке в данный момент, может оказать влияние на потребности.

Цели организации

Цели организации играют главную роль в определении ее конкретных потребностей и ожидаемых результатов. Для их понимания необходимо ответить на следующие вопросы:

намерение организации использовать CASE-технологию для помощи в достижении определенных целей или ожиданий (например, определенного уровня CMM или сертификации в соответствии с ISO 9001); восприятие CASE-технологии как фактора, способствующего достижению стратегических целей организации; наличие у организации собственной программы совершенствования процесса разработки ПО; восприятие инициативы внедрения CASE-технологии как части более широкомасштабного проекта по созданию среды разработки ПО.

Потребности организации

Определение потребностей организации, связанных с использованием CASE-технологии, включает анализ целей и существующих возможностей. После того, как все потребности организации определены, каждой из них должен быть присвоен определенный приоритет, отражающий ее значимость для успешной деятельности организации. Если потребности, связанные с CASE-технологией, не обладают высшим приоритетом, имеет смысл отказаться от ее внедрения и сосредоточиться на потребностях с наивысшим приоритетом.

Целесообразно построить матрицу соответствия потребностей организации возможностям основных CASE-средств. Составление такой матрицы требует определенного уровня знаний рынка CASE-средств. В конечном счете каждая функция или возможность средства должна точно соответствовать некоторой потребности с определенным приоритетом.

Определению потребностей организации могут помочь ответы на следующие вопросы:

каким образом продуктивность и качество деятельности организации сравниваются с аналогичными показателями подобных организаций (к сожалению, многие организации не располагают данными для такого сравнения); какие процессы ЖЦ ПО дают наилучшую (и, соответственно, наихудшую) отдачу; существуют ли конкретные процессы, которые могут быть усовершенствованы путем использования новых методов и средств.

Ожидаемые результаты

С внедрением CASE-средств обычно связывают большие ожидания. В ряде случаев эти ожидания оказываются нереалистичными и приводят к неудаче при внедрении.

Составление реалистичного перечня ожидаемых результатов является трудной задачей, поскольку он может зависеть от таких факторов, как тип внедряемых средств и характеристики внедряющей организации.

Ряд потенциально реалистичных и нереалистичных ожидаемых результатов, связанных с организацией в целом, пользователями, планированием, анализом, проектированием, разработкой и затратами, приведен ниже. Практически невозможно, чтобы в процессе одного внедрения CASE-средств были достигнуты все положительные результаты. Тем не менее, любая организация может выработать собственный подход к ожидаемым результатам, имея в виду, что данный перечень является всего лишь примером.

Реалистичные ожидания:

повышение внимания к планированию деятельности, связанной с информационной технологией; поддержка реижиниринга бизнес-процессов; долговременное повышение продуктивности и качества деятельности организации; ускорение и повышение согласованности разработки приложений; снижение доли ручного труда в процессе разработки и/или эксплуатации; более точное соответствие приложений требованиям пользователей; отсутствие необходимости большой переделки приложений для повышения их эффективности; улучшение реакции службы эксплуатации на требования внесения изменений и усовершенствований; повышение качества документирования; улучшение коммуникации между пользователями и разработчиками; последовательное и постоянное повышение качества проектирования; более высокие возможности повторного использования разработок; кратковременное возрастание затрат, связанное с деятельностью по внедрению CASE-средств; последовательное снижение общих затрат; улучшение прогнозируемости затрат.



Нереалистичные ожидания:

отсутствие воздействия на общую культуру и распределение ролей в организации; понимание проектных спецификаций неподготовленными пользователями; сокращение персонала, связанного с информационной технологией; уменьшение степени участия в проектах высшего руководства и менеджеров, а также экспертов предметной области, уменьшение степени участия пользователей в процессе разработки приложений; немедленное повышение продуктивности деятельности организации; достижение абсолютной полноты и непротиворечивости спецификаций; автоматическая генерация прикладных систем из проектных спецификаций; немедленное снижение затрат, связанных с информационной технологией; снижение затрат на обучение.

Реализм в оценке ожидаемых затрат имеет особенно важное значение, поскольку он позволяет правильно оценить отдачу от инвестиций. Затраты на внедрение CASE-средств обычно недооцениваются. Среди конкретных статей затрат на внедрение можно выделить следующие:

специалисты по планированию внедрения CASE-средств; выбор и установка; учет специфических требований персонала; приобретение CASE-средств и обучение; настройка; подготовка документации, стандартов и процедур использования средств; интеграция с другими средствами и существующими данными; освоение средств разработчиками; технические средства; обновление версий.

Важно также осознавать, что улучшение деятельности организации, являющееся следствием использования CASE-технологии, может быть неочевидным в течение самого первого проекта, использующего новую технологию. Продуктивность и другие характеристики деятельности организации могут первоначально даже ухудшиться, поскольку на освоение новых средств и внесение необходимых изменений в процесс разработки требуется некоторое время. Таким образом, ожидаемые результаты должны рассматриваться с учетом вероятной отсрочки в улучшении проектных характеристик.

Каждая потребность должна иметь определенный приоритет, зависящий от того, насколько критической она является для достижения успеха в организации.В конечном счете, должно четко прослеживаться воздействие каждой функции или возможности приобретаемых средств на удовлетворение конкретных потребностей.

Результатом данного действия является формулировка потребностей с их приоритетами, которая используется на этапе оценки и выбора в качестве "пользовательских потребностей".

Определение потребностей в CASE-средствах

4.1. Определение потребностей в CASE-средствах

Данный этап (рисунок 4.1) включает достижение понимания потребностей организации и технологии последующего процесса внедрения CASE-средств. Он должен привести к выделению тех областей деятельности организации, в которых применение CASE-средств может принести реальную пользу. Результатом данного этапа является документ, определяющий стратегию внедрения CASE-средств.

Рисунок 4.1. Определение потребностей в CASE-средствах

Организация проекта

2.5.2. Организация проекта

Весь проект разделяется на 4 фазы: анализ, глобальное проектирование (проектирование архитектуры системы), детальное проектирование и реализация (программирование).

На фазе анализа строится модель среды (Environmental Model). Построение модели среды включает:

анализ поведения системы (определение назначения ИС, построение начальной контекстной диаграммы потоков данных (DFD) и формирование матрицы списка событий (ELM), построение контекстных диаграмм); анализ данных (определение состава потоков данных и построение диаграмм структур данных (DSD), конструирование глобальной модели данных в виде ER-диаграммы).

Назначение ИС определяет соглашение между проектировщиками и заказчиками относительно назначения будущей ИС, общее описание ИС для самих проектировщиков и границы ИС. Назначение фиксируется как текстовый комментарий в "нулевом" процессе контекстной диаграммы.

Например, в данном случае назначение ИС формулируется следующим образом: ведение базы данных о членах библиотеки, фильмах, аренде и поставщиках. При этом руководство библиотеки должно иметь возможность получать различные виды отчетов для выполнения своих задач.

Перед построением контекстной DFD необходимо проанализировать внешние события (внешние объекты), оказывающие влияние на функционирование библиотеки. Эти объекты взаимодействуют с ИС путем информационного обмена с ней.

Из описания предметной области следует, что в процессе работы библиотеки участвуют следующие группы людей: клиенты, поставщики и руководство. Эти группы являются внешними объектами. Они не только взаимодействуют с системой, но также определяют ее границы и изображаются на начальной контекстной DFD как терминаторы (внешние сущности).

Начальная контекстная диаграмма изображена на рисунке 2.42. В отличие от нотации Gane/Sarson внешние сущности обозначаются обычными прямоугольниками, а процессы - окружностями.

Переход к практическому использованию CASE-средств

4.4. Переход к практическому использованию CASE-средств

Процесс перехода к практическому использованию CASE-средств начинается с разработки и последующей реализации плана перехода. Этот план может отражать поэтапный подход к переходу, начиная с тщательно выбранного пилотного проекта до проектов с существенно возросшим разнообразием характеристик.

Разработка плана перехода

План перехода должен включать следующее:

Информацию относительно целей, критериев оценки, графика и возможных рисков, связанных с реализацией плана. Информацию относительно приобретения, установки и настройки CASE-средств. Информацию относительно интеграции каждого средства с существующими средствами, включая как интеграцию CASE-средств друг с другом, так и их интеграцию в процессы разработки и эксплуатации ПО, существующие в организации. Ожидаемые потребности в обучении и ресурсы, используемые в течение и после завершения процесса перехода. Определение стандартных процедур использования средств.

Цели, критерии оценки, график и риски, связанные с планом перехода

Данная информация должна включать следующее:

Типы проектов, в которых в конечном счете будет использоваться средство. График перехода к практическому использованию средства в отдельных проектах, который включает необходимую подготовку к его широкому использованию. График внедрения средства в терминах количества пользователей, включая необходимое обучение. Возможные риски и непредвиденные обстоятельства. Источники существующих (базовых) данных и метрики для оценки изменений, вызванных использованием средств.

В дополнение к сказанному, следует уделить особое внимание вопросам контроля изменений. Роли высшего руководства, субъектов и объектов изменений должны быть уточнены по сравнению с пилотным проектом, поскольку технология подлежит широкому распространению в организации.

Подразумевается, что план перехода успешно выполнен, когда не требуется больше специального планирования поддержки использования средства. В этот момент использование средства согласуется с тем, что от него ожидалось, и план работы с ним включается в общий план текущей поддержки ПО, существующий в организации.

Приобретение, установка и настройка средств

Приобретение, установка и настройка, выполненные в рамках пилотного проекта, могут потребоваться в более широком масштабе. При этом необходима следующая информация:

Совокупность программных компонент, документации и обучения, которые необходимо приобретать для каждой отдельной платформы. Механизм получения новых версий. Настройка средства, необходимая для выполнения существующих в организации процедур и соглашений. Лицо или подразделение, ответственное за установку, интеграцию, настройку и эксплуатацию средства. План конвертирования данных и снятия старых средств с эксплуатации.

Задачи приобретения, установки и настройки должны быть как можно быстрее переданы из группы пилотного проекта в существующую службу системной поддержки ПО организации.

Интеграция средства с существующими средствами и процессами

Интеграция нового средства с существующими средствами и процессами является важным шагом в полномасштабном внедрении средства. В большинстве случаев такая интеграция в процессе пилотного проектирования не осуществляется, однако накапливаемая в этом процессе информация может помочь в разработке планов интеграции. Для планирования интеграции необходима следующая информация:

Наименования и версии существующих средств, с которыми должно интегрироваться новое средство. Описания данных, которые должны совместно использоваться новым и существующими средствами, а также предварительная информация об источниках этих данных. Описания других взаимосвязей между новым и существующими средствами (таких, как связи по передаче управления и порядку использования), а также предварительная информация о механизмах поддержки этих взаимосвязей. Оценки затрат, сроков и рисков, связанных с интеграцией (и, возможно, переходом от существующих средств и данных). Определение способа внедрения данного средства в деятельность по совершенствованию существующих процессов. Ожидаемые изменения в существующих процессах и продуктах, являющиеся следствием использования нового средства и оцениваемые, по возможности, количественно.



Риск, связанный с интеграцией нового средства с существующими средствами и процессами, снижается, если потребности в интеграции учитываются в процессе оценки и выбора средства.

Обучение и ресурсы, используемые в течение и после завершения процесса перехода

Данная информация должна включать следующее:

Персонал (включая пользователей, администраторов и интеграторов), нуждающийся в обучении использованию средства. Вид обучения, необходимого для каждой категории пользователей и обслуживающего персонала, с учетом особой важности обучения совместному использованию различных средств, а также методам и процессам, связанным с данными средствами. Вид обучения, необходимого для различных специалистов (например, для группы тестирования и независимой службы сертификации). Частота обучения. Виды и доступность поддержки.

Определение стандартов и процедур использования средств

План перехода должен определять следующие стандарты и процедуры использования средств:

Руководства по моделированию и проектированию. Соглашения по присвоению имен. Процедуры контроля качества и процессов приемки, включая расписание экспертиз и используемые методологии. Процедуры резервного копирования, защиты мастер-копий и конфигурирования базы данных. Процедуры интеграции с существующими средствами и базами данных. Процедуры совместного использования данных и контроля целостности БД. Стандарты и процедуры обеспечения секретности. Стандарты документирования.

Стандарты использования CASE-средств, выработанные во время пилотного проекта, должны использоваться в качестве отправной точки для разработки более полного набора стандартов использования средств в данной организации (см. подраздел 1.3). При этом должен учитываться опыт участников пилотного проекта.

Реализация плана перехода

Реализация плана перехода требует постоянного мониторинга использования CASE-средств, обеспечения текущей поддержки, сопровождения и обновления средств по мере необходимости.

Периодические экспертизы

Достигнутые результаты должны периодически подвергаться экспертизе в соответствии с графиком, план перехода должен корректироваться при необходимости.


Постоянное внимание должно уделяться степени удовлетворения потребностей организации и критериев успешного внедрения CASE-средств.

Периодические экспертизы должны продолжаться и после завершения процесса внедрения. Такие экспертизы могут анализировать метрики и другую информацию, получаемую в процессе работы с CASE-средствами, чтобы определять, насколько хорошо они продолжают выполнять требуемые функции. Такие экспертизы могут также указать на необходимость дополнительной модификации процессов.

Текущая поддержка

Текущая поддержка необходима для следующего:

Ответов на вопросы, связанные с использованием средств. Передачи информации о достигнутых успехах и полученных уроках другим специалистам организации. Модификации и совершенствования стандартов, соглашений и процедур, связанных с использованием средства. Интеграции новых средств с существующими и сопровождение интегрированных средств по мере появления новых версий. Помощи новым сотрудникам в освоении средств и связанных с ними процедур. Планирования и контроля обновления версий. Планирования внедрения новых возможностей средств в организационные процессы.



Действия, выполняемые в процессе перехода

Для поддержки процесса перехода к практическому использованию средств желательно выполнение следующих действий:

Поддержка текущего обучения. Потребность в обучении может возникать периодически вследствие появления новых версий средств или вовлечения в проект новых сотрудников. Поддержка ролевых функций, связанных с процессом внедрения. Поскольку внедрение CASE-средств приводит к изменениям в культуре организации, необходимо в процессе внедрения выделить ряд ключевых ролей (такие, как руководство высшего уровня, проектная группа и целевые группы). Методики управления обновлением версий. Эти методики могут быть связаны с обновлением версий, процедурами установки, процедурами контроля качества для оценки новых версий, процедурами обновления базы данных, конфигурацией версий и средой поддержки (другие средства, операционная система и т.д.). Свободный доступ к информации.


Должны быть определены механизмы, обеспечивающие свободный доступ к информации об опыте внедрения и извлеченных из этого уроках, включая доски объявлений, информационные бюллетени, пользовательские группы, семинары и публикации. Налаживание тесного рабочего взаимодействия с поставщиком. Такое взаимодействие позволяет организации быть в курсе планов поставщика и обеспечивать оперативное удовлетворение своих требований.

Для успешного внедрения CASE-средств в организации существенно важной является последовательность в их применении. Поскольку большинство систем разрабатываются коллективно, необходимо определить характер будущего использования средств как отдельными разработчиками, так и группами. Использование стандартных процедур позволит обеспечить плавный переход между отдельными стадиями ЖЦ ПО.

Как правило, все понимают, что обучение является центральным звеном, обеспечивающим нормальное использование CASE-средств в организации. Тем не менее, довольно распространенная ошибка заключается в том, что производится начальное обучение для группы неподготовленных пользователей, а затем все ограничивается минимальным текущим обучением. Участники пилотного проекта, получившие начальное обучение, могут быть высоко квалифицированными энтузиастами новой технологии, стремящимися использовать ее во что бы то ни стало. С другой стороны, для разработчиков, которые будут участвовать в проекте в дальнейшем, может потребоваться более интенсивное и глубокое обучение, а также текущая поддержка в использовании средства.

В дополнение к этому следует отметить, что каждая категория персонала (например, администраторы средств, служба поддержки рабочих мест, интеграторы средств, служба сопровождения и разработчики приложений) нуждается в различном обучении.

Обучение не должно замыкаться только на пользователях CASE-средств, обучаться должны также те сотрудники организации, на деятельность которых так или иначе оказывает влияние использование CASE-средств.

В процессе дальнейшего использования средств в организации обучение должно стать частью процесса ориентации при найме новых сотрудников и привлечении сотрудников к проектам, в которых используются CASE-средства.


Обучение должно стать неотъемлемой составной частью нормативных материалов, касающихся деятельности организации, которые предлагаются новым сотрудникам.

Одна общая ошибка, которая делается в процессе перехода, заключается в недооценке ресурсов, необходимых для поддержки постоянного использования сложных CASE-средств. Рост необходимых ресурсов вызывается тремя причинами:

Сложностью средств, Частотой появления новых версий, Взаимодействием между средствами и внешней средой.

Сложность средств приводит к возрастанию потребностей в тщательном и продуманном обучении. Кроме того, многие CASE-средства могут использоваться только квалифицированными специалистами, умеющими сопровождать проектные базы данных и оперативно реагировать на возникающие проблемы. Высокая частота обновления версий средств может привести к возникновению нетривиальных проблем, которые зачастую упускаются из виду. Такие обновления обычно пагубно отражаются на жестких планах и графиках работы. Взаимодействие между средствами и внешней по отношению к ним средой также может иногда порождать некоторые проблемы. Имеется в виду тот факт, что хотя многие средства достигли уровня минимальной несовместимости данных между отдельными версиями, проблемы обеспечения совместимости с другими элементами внешней среды остаются в силе.

Оценка результатов перехода

Программа постоянной оценки качества и продуктивности ПО имеет важное значение для следующего:

Определения степени совершенствования процессов, Упреждения возможных стратегических просчетов, Своевременного отказа от использования устаревшей технологии.

Чтобы определить, насколько эффективно новое CASE-средство повышает продуктивность и/или качество, организация должна опираться на некоторые базовые данные. К сожалению, лишь немногие организации в настоящее время накапливают данные для реализации программы текущей количественной оценки и усовершенствования процессов. Для доказательства эффективности CASE-средств и их возможностей улучшать продуктивность необходимы такие базовые метрические данные, как:


Использованное время, Время, выделенное персонально для конкретных специалистов, Размер, сложность и качество ПО, Удобство сопровождения.

Метрическая оценка должна начинаться с реальной оценки текущего состояния среды еще до начала внедрения CASE-средств и поддерживать процедуры постоянного накопления данных.

Период времени, в течение которого выполняется количественная оценка воздействия, оказываемого внедрением CASE-средств, является весьма значимой величиной с точки зрения определения степени успешности перехода. Некоторые организации, успешно внедрившие в конечном счете CASE-средства, столкнулись с кратковременными негативными эффектами в начале процесса. Другие, успешно начав, недооценили долговременные затраты на сопровождение и обучение. Вследствие этого, наиболее приемлемый временной интервал для оценки степени успешности внедрения должен быть достаточно большим, чтобы преодолеть любые негативные эффекты на начальном этапе, а также смоделировать будущие долговременные затраты. С другой стороны, данный интервал должен соответствовать целям организации и ожидаемым результатам.

В конечном счете, опыт, полученный при внедрении CASE-средств, может отчасти изменить цели организации и ожидания, возлагаемые на CASE-средства. Например, организация может сделать вывод, что средства целесообразно использовать для большего или меньшего круга пользователей и процессов в цикле создания и сопровождения ПО. Такие изменения в ожиданиях зачастую могут дать положительные результаты, но могут также привести к внесению соответствующих корректив в определение степени успешного внедрения CASE-средств в данной организации.

Результатом данного этапа является внедрение CASE-средств в повседневную практику организации, при этом больше не требуется какого-либо специального планирования. Кроме того, поддержка CASE-средств включается в план текущей поддержки ПО в данной организации.

---

---
