Шаг за шагом в ArchiCAD 7

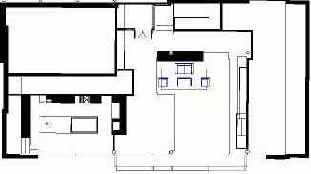

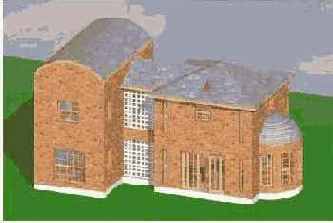

Соответствие модели и фотографии

: Когда Вы используете сканированые фотографии как фон для нашей визуализации, вы можете нуждатся в визуализации на фотографии и привязке вашей модели к среде фотографии. В фотовизуализации, выполненной из камеры, размещенной с помощью этой команды, перспектива вашего строения в ArchiCAD будет соответствовать перспективе фона.

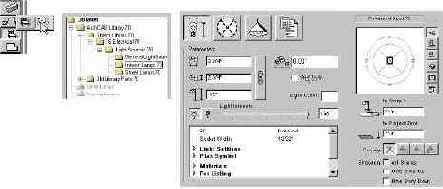

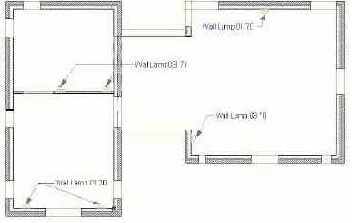

Установка освещения

: ArchiCAD позволяет вам генерировать серии нормальных или фотовизуализированных 3D-изображений, определенных текущими параметрами 3D-проекции, текущим 3D Window или параметрами фортовизуализации соответственно, и параметрами положения солнца, определенными в диалоговом окне Create Sun Study. Эти сгенерированные изображения подражают эффекту солнца и результирующих теней в определенный период времени на моделируемом строении.

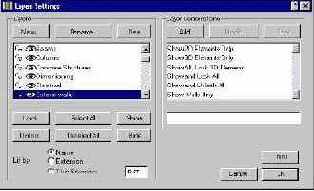

Установка плана к комбинации уровней для плана фурнитуры

: PlotMaker может управлять уровнями и комбинациями уровней в файлах планов ArchiCAD, такими как, поэжтажный план, план потолка и фурнитурный план. Счения и перспективы, однако, должны быть установлены в ArchiCAD определенным образом чтобы показывать соответствующую информацию перед сохранением в PlotMaker. Чтобы сделать это выберем комбинацию уровней для плана фурнитуры.
2

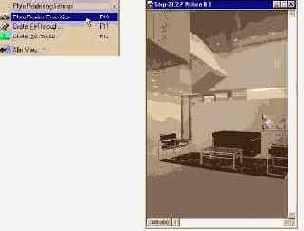

Установка PhotoRender Settings (параметров фотовизуализации)

: перед тем как мы создадим освещение , перейдем в меню Image Menu и установим PhotoRender Settings для финальной визуализации.

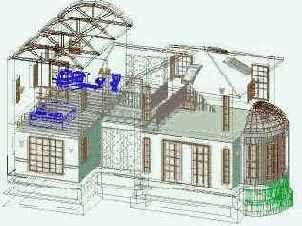

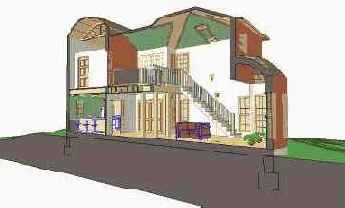

D Cutaway

: 3D Cutaway представляет собой один из режимов отображения изображения в ArchiCAD. Если он активный, то разрезы, определенные в диалоговом окне 3D Cutting Planes назначаются модели при каждой ее перегенерации.

: Чтобы активировать 3D Cutaway, выберите его элемент в меню Image. Метка возле имени команды указывает активна ли команда. Чтобы деактивировать 3D Cutaway, выберем команду еще раз и метка пропадет.


4.

D Cutting Planes

: Выберем команду 3D Cutting Planes… , отобразится диалогове окно 3D Section. Используя 3D-сечения, вы можетете получить обычные перекрестные секции или специальные секции, чтобы визуализировать проект новыми способами.

(секущие планы): три основныз ортоганальных представления вашего здания (спереди, сбоку и сверху), отображаемые в диалоговом окне 3D Section. Эта команда не доступна если 3D Window закрыто или пусто.

D Model

- Выберите следующие уровни для отображения:
Appliances, Building Slabs, Ceiling Lights, Ceiling Slabs, Columns, Elevations, Framing, Furniture, Lamps, Landscaping, Plumbing, Roof, Sections, Site Terrain, Stairs, Walls-Exterior, Walls-Interior and Zones
Комбинации уровней в общем отражают чертежы, которые должны быть выполнены (к примеру поэтажный план, План потолка и план расположения мебели). Это также необходимо для создания комбинации уровней 3D-модели, которая включает всю 3D-информацию сечениях и визуализации. К примеру, вы можете пожелать включит верхний кабинет для сечения и вида в перспективе, но выключить его для поэтажного плана.
Когда закончите, кликните на OK. Отобразиться предупреждение, сообщающее о том что вы собираетесь удалить уровни, и спрашивающее подтверждение этого. Кликните на Proceed.

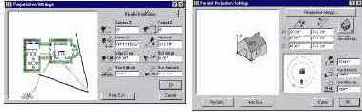

D Projection Settings

(установки 3D-проекции): Перед тем как мы отобразим 3D-вид или осуществим фотореалистическую визуализацию, мы можем выбрать из набора параметров, задающих отображение необходимые нам в диалоговом окне 3D Projection Settings. В нем два основных вложеных окна для 3D-видов: Parallel Projection Settings и Perspective Settings.

D среда

3D среда.
Основной принцип работы ArchiCAD - это то, что здания создаются на компьютере не как совакупность линий, а как Виртуальные Строения, вместе с 3D-информацией. В этой главе будет рассказано как просматривать и редактировать среду виртуальной модели, и какие типы параметров доступны.
Что будет изучено

• 3D Settings

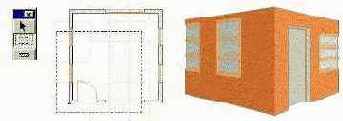

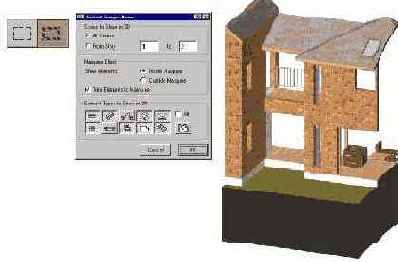

• Инструмент Marquee
• Интерактивная навигация в окне 3D Window
• Редактирование в 3D

3D Settings
1.

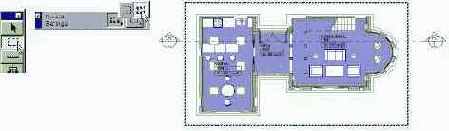

D-виды

: прежде всего мы создадим перспективный вид с 3D-разрезом, чтобы показать структуру и интерьер здания. Выберем 3D Cutting Planes в меню Image и установим секущий план как показано ниже.
После этого мы должны включить 3D-разрез (3D Cutaway) в меню Image. Когда ArchiCAD завершит вычисления, отобразится изображение подобное показаному ниже:

Выберем Save as в меню File и когда отобразится диалоговое окно, выберем формат файла .tif и установим имя файла в Section View. Сохраним файл в подкаталог Step Image в каталоге Step Files.
Отключим 3D-разрез (3D Cutaway) в меню Image.

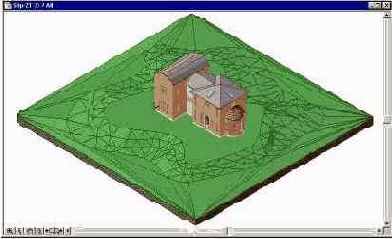

Теперь мы отобразим несколько перспектив из 3D-модели. Выберем инструмент пометки Marquee в панеле инструментов. Установим тип пометки в Bold Marquee. Bold Marquee выберет элементы на всех этажах.

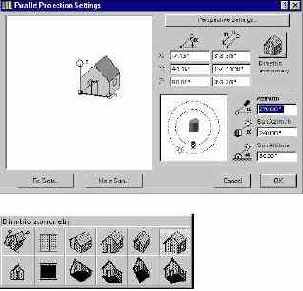

Откроем диалоговое окно 3D Projection Settings и кликнем на Параллельной проекции. Выберем диметрическую перспективу (Dimetric Axonometry) и кликнем на OK.

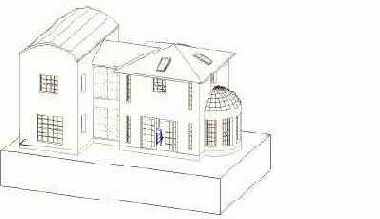

Изменим 3D View Mode на Hidden Line. Мы увидим 3-мерный вид здания как показано ниже.

Выберем режим Look to в палитре 3-D навигации как показано ниже и кликнем на поверхности стены. Мы увидим как изменится точка наблюдения.


Подобным образом исполним перспективы модели по всем сторонам света и выберм Save as в меню File. Сохраним перспективы под именами East Elevation, North Elevation, West Elevation и South Elevation в каталог Step Files как файла PlotMaker.
Copyright © Site users of CAD-systems from exUSSR by Victor Tkachenko

Russian LinkExchange Member

#bn { DISPLAY: block } #bt { DISPLAY: block }

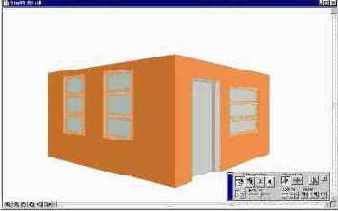

D Window

. Элементы обновляются во всех видах отражая текущие изменения в модели.



используется для трехмерной визуализации архитектурного проекта и как среда редактирования проекта. Любой полный проект или только часть его, которую вы выбрали на плане, можно отобразить в


. Блоки, каркасные структуры, скрытые линии и затененные виды доступны во всех видах параллельной или перспективной проекции.


- 3D Window рассматривается как рабочая среда вашего проекта. Это интерактивное окно, которое можно просматривать и редактировать.


будет служить как источник для визуальной обратной связи с вашей работы.

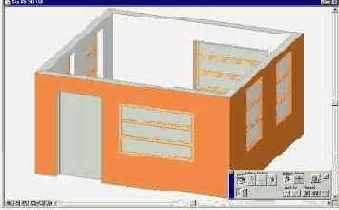

Это интерактивное окно, так что вы можете свободно перемещаться в трехмерную среду из параллельной и перспективной проекции.

Элементы в этом окне, такие как и в окнах

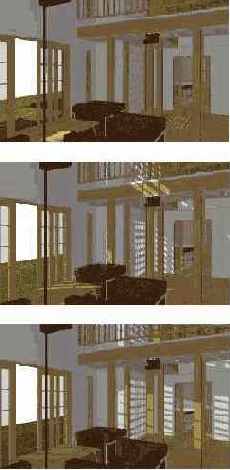

Создание освещения

: Перейдем в меню Image и выберем Create Sun Study.

Source: Этот параметр позволяет вам переключатся между 3D Window или окном PhotoRendering как источником визуализации и определять дату и время для освещения. Вы можете определить конкретный день года для определенного географического расположения в верхней левой части диалогового окна. Используйте высплывающее меню для выбора месяца и дня в текстовом окне или или всплывающую кнопку для смещения вверх или вниз. Также можно использовать слайдер в среднем левом разделе диалогового окна, чтобы установить полное освещение от рассвета до заката для выбранного дня или указать часть дня.

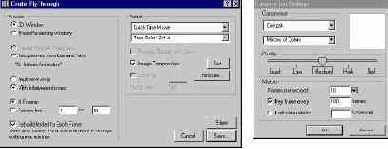

Result: это параметр устанавливает число цветов для анимации и сжатие изображения. Graphisoft рекомендует использовать метод сжатия Cinepak. Это лучше для качества изображения, но занимает больше времени при расчете.

Укажим путь для сохранения, и когда ArchiCAD завершит процесс, откроем файл освещения (в том месте где мы его сохранили).

Copyright © Site users of CAD-systems from exUSSR by Victor Tkachenko

Russian LinkExchange Member

#bn { DISPLAY: block } #bt { DISPLAY: block }

Администратор

: Этот человек координирует работу рабочей группы и предоставляет проект в совместный доступ. Может быть только один администратор. Когда над проектом работает администратор, другие не могут работать над проектом.

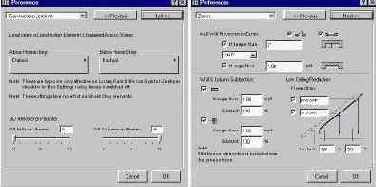

Активизация призрачного этажа (Ghost Story)

: Чтобы просмотреть Ghost Story, выберите Show Ghost Story из Stories в меню Option или включите ее в диалоге Stories.
Переместим курсор к элементу в призрачном этаже. Обратите внимание, что курсор к нему привязывается, но при этом отбражается предупреждение, если этот элементы выбран, о том, что элемент не активен, посколько он находится в комнате ниже.

Вы так же можете выбрать где будет отображатся этаж - сверху или снизу текущего.

4.

Архивация проекта

Архивация проекта
В конце работы над проектом очень важно сохранить вашу проектную модель и ассоциированые с ней библиотеки. Для этой дели ArchiCAD предлагает возможности архивации, которая позволяет включить библиотечные детали в файл модели.
Что будет изучено:

• Архивация

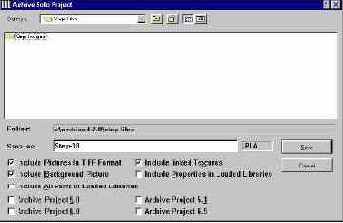

• Сохранение архива
• Открытие архива

Архивация библиотек

Beam Tool

: Beam Tool создает вертикальные или горизонтальные конструкционные элементы прямоугольного профиля. Балки могут взаимодействовать друг с другом и с конструкционными элементами. Балки могу чертиться как на поэтажном плане, так и в 3D Window и могут содержать отверстия. Вы этом примере мы создадим обрешетку пола для верхнего этажа.

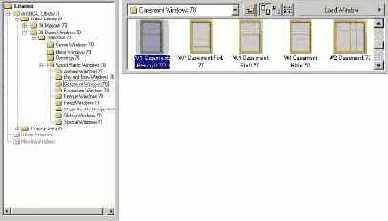

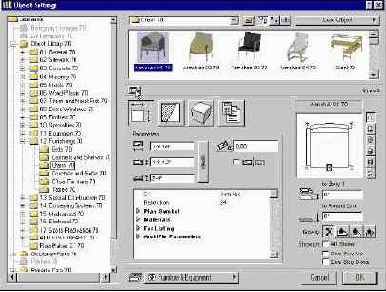

Библиотечные детали

- это параметризированные сложные элементы созданные как в ArchiCAD , так и третьесторонними приложениями мспользуемые как элементы в проекте. Когда вы загружаете ArchiCAD в первый раз он ищет библиотеку под именем ArchiCAD Library.

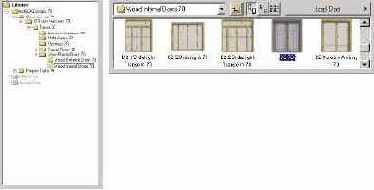

Следующие иконки в панели инструментов ссылаются на библиотеки ArchiCAD:

1.

: двери, окна, объекты, лампы и зоны - это библиотечные детали, определяемые двумерным символом при отображение в проекте, двумерным описанием, которое определяет этот символ, и трехмерным описанием, которое определяет трехмерную модель этого элемента. Кроме этого вы можете присоединять технические данные к этому элементу, котороые поудут обрабатываться командой List Components.

Быстрые виды и Избранное

Быстрые виды и Избранное
В этом разделе вы изучите как использовать Быстрые виды и Избранное чтобы установить проектные виды, параметры отображения, масштаб и уровни а также как согранять установки инструментов по умолчанию и установки ранее выбранных элементов.
Палитра Быстрых Видов в общем используется для указание умтановок для чертежных листов, таких как поэтажный план, план потолка, план разводки электричества и т.п. Палитра Избранного (Favorites) может создавать стандарты проекта, сохраняяя установки по умолчанию дял чертежных символов, типов стен, типов окно, сборки крыши.
Что будет изучено.

• Быстрые виды

• Типы быстрых видов
• Использование быстрых видов
• Сохранение текущего вида
• Переопределение вида

Избранное

Понимание избранного

Создание избранного

Выбор избранного

1.

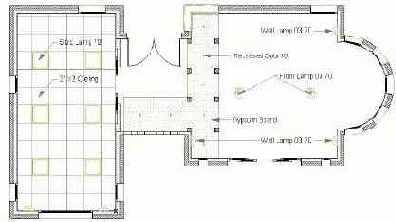

Ceiling Plan

- Выберите следующие уровни для отображения:
Ceiling Fills, Ceiling Lights, Ceiling Slabs, Columns, Sections, Walls-Exterior and Walls-Interior

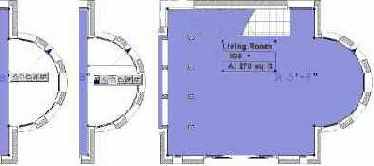

Черчение плит

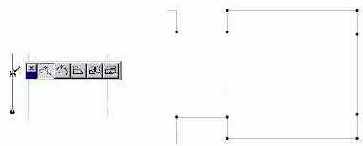

: Когда параметры плиты установлены, перейдем в окно информации и выберем параметр многоугольной геометрии плиты.
В окне координат, кликним на треугольнике, чтобы привести его в утопленное состояние. Это включает относительные координаты, что означает что система координат начинается с x=0 и y=0 каждый раз, когда мы наченаем процесс черечения или редактирования. Кликнем на Project Origin (начало координат проекта) и начнем чертить плиту. Прежде всего выберем клавишу Y чтобы подсветить плоле Y в окне координат. Введем 24'-0" для Y и 0 для X. Чтобы подтвердить размер плиты To confirm the slab dimension, кликнем на Enter. Продолжим черчение точек плиты в окне координат, как описанно выше.

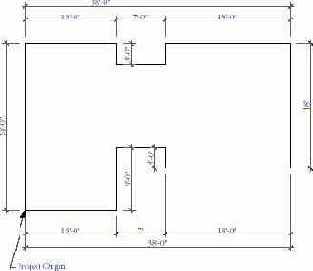

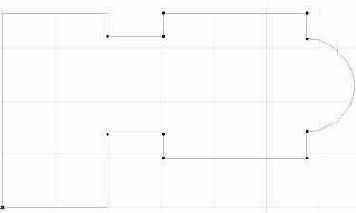

Оставшиеся точки плиты отчертим на основании следующих размеров:

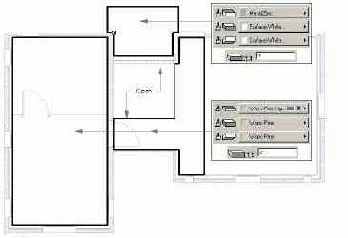

Черчение плиты

: когда параметры плиты установлены, перейдем в окно информации и выберем геометрию плиты как показано на рисунке.
Чтобы создать плиту, кликнем курсором с внутренней стороны стены. Чтобы закончить, кликне еще раз на первой точке, или на Ok в окне управления.

2.

Черчение трехмерных стен с помощью Slab Tool

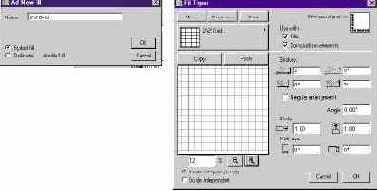

: теперь, когда мы создали двумерное представление потолка для плана потолка, давайте создадим трехмерный потолок используя Slab Tool. Чтобы сделать это, откроем Slab Tool и установим аттрибуты модели в Whitewash (побелка) и толщину плиты в 1/2".

	для гостинной	для кухни

Установим уровень плиты в Ceiling Slabs (потолочная плита).

Закроем диалоговое окно и выберем метод прямоугольной геометрии. Начертим трехмерный потолок для кухни.

После того как мы начертим потолок кухни, нажмем пробел (активизируем волшебную палочку) и кликнем на краю штриховки отображающей гипсовую плиту, чтобы создать потолок для гостинной.
5.

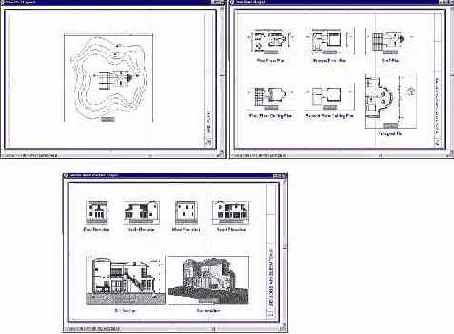

Чертежи PlotMaker

Чертежи PlotMaker
В этом разделе мы изучим, как сохранять чертежи ваших планов, перспектив и сечений как чертежи PlotMaker. Эти чертежи размещаются на листе шаблона в PlotMaker и связываются с файлом вашей модели в ArchiCAD.
Что будет изучено

• Сохранение ваших чертежей в PlotMaker

• Поэтажный план
• Перспектива
• Сечение
• 3D-Вид

Формат файла PlotMaker

Горячие ссылки

При изучении будем использовать чертеж, с которым мы работали в предыдущем разделе.

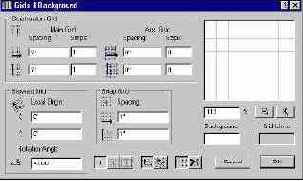

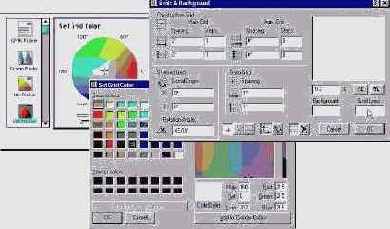

Чертежная сетка

: Сетка обеспечивает легко легко корректируемую и точную ссылочную сетку, на которой можно чертить. По умолчанию, сетка является горизонтальной и вертикальной системой; однако, сетку можно вращать.

Установить ориентацию решетки по умолчанию: В окне координат (Coordinate Box), убедитесь что значение по умолчанию горизонтальной / вертикальной сетка активно, нажимая на соответствующую кнопку. Левая кнопка - нормальная решетка по умолчанию.

Создание новой сетки: кликните на иконке Skewed Grid (косая сетка) как показано ниже.

Немедленно после клика на кнопку, начертите линию где-нибудь в окне Floor Plan. Во время черчения линии, введите числовое значение угла в окно координат если это необходимо. Первый клик определяет новое начало координат.
2

Display Options - изменение отображения хода двери на отображение дверного проема

: в меню Options, кликнем на Display Options и изменим переключатель Doors & Windows из Show on Plan (показать на плане) на Reflected Ceiling (отразить потолок).
6

Добавление линейных размеров

: прежде всего откроем диалоговое окно Dimensions Settings и отконфигурируем параметры. Установим уровень Dimensions Setting в Elevation и установим высоту шрифта в 3pt.



И наконец, выберем метод вертикальной геометрии в окне информации.



Далее, разместите целевые узлов в точках, где необходимы размеры. Когда все целевые точки указаны, двойным кликом закроем цепочку размеров.

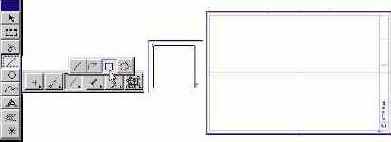

Добавление остальных черетежей в PlotMaker

: Повторим действие, указаное в пункте 3 для остальных шаблонов планов, перспектив и сечений.

Добавление примечаний и чертежных элементов

: вы можете добавлять как примечания так и чертежные элементы, такие как чертежные символы, линии, окружности и штриховки к сечениям и перспективам. Чтобы добавит примечание, откройте окно Section/Elevation и выберите инструмент Label (метка). Установите Label Settings в Elevation layer. Установите размер шрифта и стрелки в 3pt.

Укажите точку расположения конца стрелки. Начертите резиновую линию от этой точки и кликните там, где вы хотите расположить примечание.



Кроме того, символы из библиотеки ArchiCAD могут быть добавлены к сечениям и перспективам. Процесс такой же как и в случае поэтажного плана. Откроем диалог Object Settings и выберем символ. В жанном случае выберем символ Detail Marker 70 из каталога Graphic Symbols 70.



Установим размер в 3'x3' и разместим символ там где где нам необходимо пометить деталь. После размещения, выберем этот символ и установим уровень в Elevation.


9.

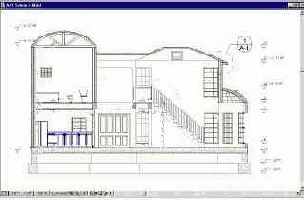

Добавление проекционных размеров

: вы можете добавлять проекционные размеры для проекций и сечений. Сначала откроем диалоговое окно Dimension Settings и установим параметр Elevation Dimension. Изменим маркер размера на 5pt.



Затем расположим целевые точки чтобы описысать высоты проекции и двойным кликом разместим размеры.



И наконец выберем середину перспективного размера и изменим его направление в диалоговом окне Dimension Settings.



На практике, вы можете добавлять оставшиеся линейные и угловые размеры как показано на плане сечения ниже.

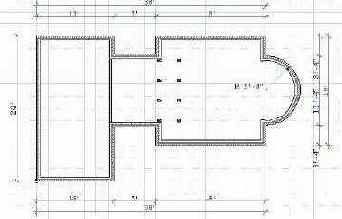

Добавление размеров к плану

: Откроем инструмент образмеривания двойным кликом по его иконке. Выберем layer Dimensions для параметров уровня и установим размер текста и тип линий как показано ниже.
Далее, выберем метод горизонтальной геометрии из панели информации. Отметим первую ссылочную точку размера кликнув на узле стены.


Кликнем на каждом завершающем узле стены, а затем двойным кликом завершаем цепочку размеров. Нажмем на клавишу Delete или кликнем на кнопку OK в окне управления, что также отобразит курсор в виде молотка.Расположим строку расзмера кликнув курсором в виде молотка в желательном месте.

После заверения образмеривания наш чертеж должен выглядить как показано ниже. Помните, что изменение типа размера (вертикальный, горизонтальный и угловой) осуществляется выбором типа размера в окне информации.

Copyright © Site users of CAD-systems from exUSSR by Victor Tkachenko

Russian LinkExchange Member

#bn { DISPLAY: block } #bt { DISPLAY: block }

Добавления в шаблон

: теперь мы готовы к добавлению чертежей в PlotMaker. Перейдем в меню File и выберем Add Drawing. Выберем файл PlotMaker, содержащий верхний этаж (Plan-1.pmk), который мы создали в предыдущей главе. Разместим чертеж в нашем шаблоне.

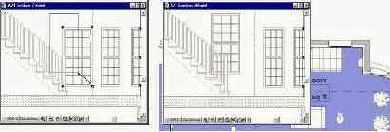

Другие операции редактирования в 3D

: другие элементы также могут быть редактированы в 3D Window. Как факт, большинство операций доступных в окне поэтажного плана, могут быть выполнены в 3D Window.

Теперь, когда вы научились редактировать стену в 3D, попробуйте отредактировать окно или поместить копию окна в 3D.

Copyright © Site users of CAD-systems from exUSSR by Victor Tkachenko

Russian LinkExchange Member

#bn { DISPLAY: block } #bt { DISPLAY: block }

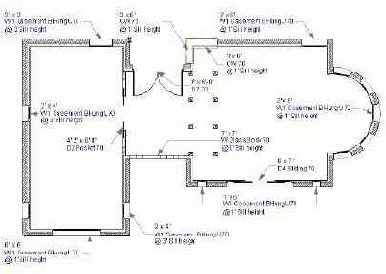

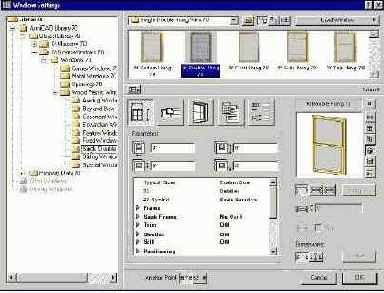

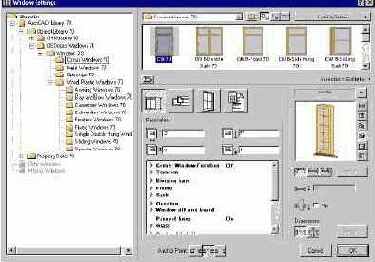

Двери и Окна

: Как двери так и окна являются библиотечными деталями, что означает, что вы можете выбрать любой каталог библиотеки и загрузить его содержимое для последующего использования. Все библиотечные детали в загруженных библиотеках доступны в текущем проекте. Окна и двери можно только добавлять, располагая их в уже существующей стене.

Двери и окна
В данном разделе вы изучите инструменты создания стен и окон, которые вставляют в стенные элементы специфические библиотечные детали дверей и окон с доступными для редактирования параметрами.
Посколько Инструменты создания Дверей и Окон очень похожи, мы будем ссылаться на них как на Инструмент создания Дверей / Окон, если различие не упомянуто.
Что будет изучено:

• Инструмент создания дверей (Door Tool)
• Инструмент создания окон (Window Tool)

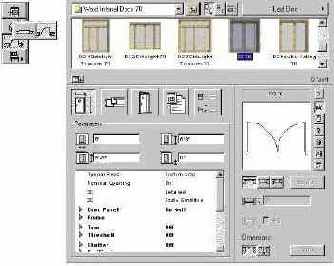

• Парметры для Дверей и Окон
• Использование библиотеки ArchiCAD

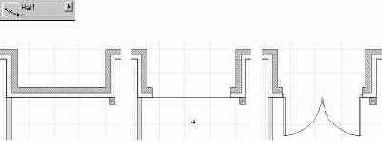

• Установка Дверей и Окон
• Просмотр Дверей и Окон
• Создание нового этажа
• Копирование элементов между этажами

В предыдущих разделах нами было начерчено.
1.

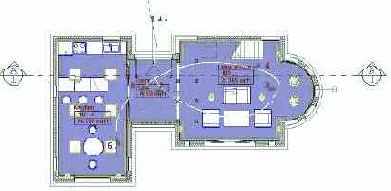

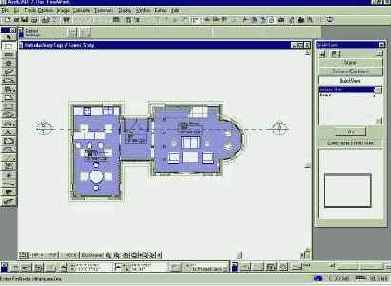

Floor Plan

- Выберите следующие уровни для отображения:
Appliances, Columns, Dimensions, Elevations, Floor Plan Text, Plumbing, Sections, Stairs, Walls-Exterior, Walls-Interior and Zones

открыто, мы можем видеть оба плана каждого этажа этого здания. Что бы переместиться на другой этаж, кликните на Stories в плавающей палитре QuickViews (обычно отображаемой справа) и затем сделаете двойной целчек на Upper Floor. Более расширенное описание палитры QuickViews будет описано дальнейшем в этом руководстве. Рабочий лист



подобен обычному бумажному чертежному листу. Однако, традиционный чертежный планшет ограничен по размеру, в отличии от листа ArchiCAD который может быть больше чем вы желаете. Вы можете панормировать и масштабировать окно в пределах всего пространства чертежа, что бы получить необходимый вам участок.

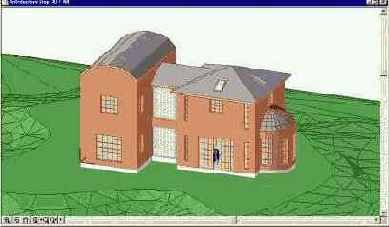

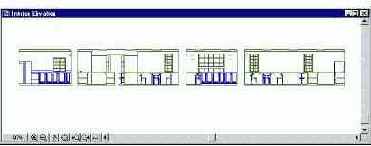

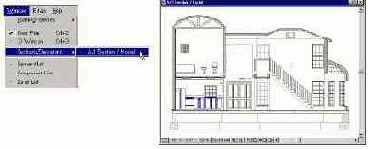

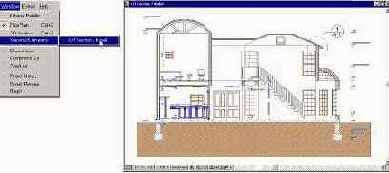

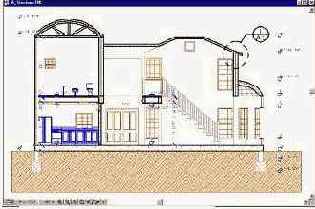

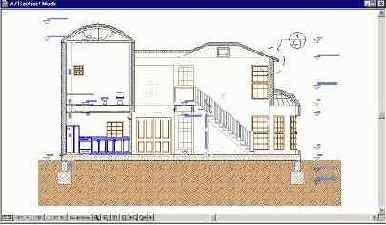

Окно Section/Elevation.
Используя инструмент



и 3D Window. Элементы, выбранные в этом окне Window опознаются как стены, балки, колоны, плиты, крыши, окна, двери, светильники и библиотечные детали. Эти элементы так же полностью редактируемые с использованием тех же самых средств редактирования как и в окне Floor Plan.
Вы так же можете добавлять чертежные элементы в этом окне используя 2D чертежные элементы, располагая объекты и текстовые блоки в section/elevation и даже копируя и вставляя части окна в Floor plan для завершения детальных рабочих документов.
Виды Section/Elevation сохраняются вместе с вашим файлом модели проекта. Так же можно сохранять их как отдельные файлы в различные чертежные форматы используя команду Save As... в меню File.

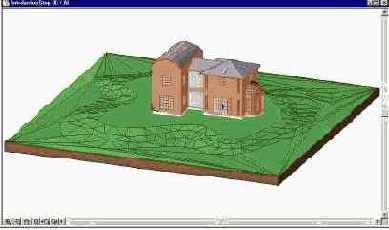

Окно 3D Window

Формат файлов PlotMaker

: PlotMaker представляет собой самостоятельную программу для размещения и печати CAD-файлов из ArchiCAD. PlotMaker имеет строго двумерную чертежную среду с отсутствием доступа к любой 3D-информации содержащейся в оригинальном чертеже. Оригинальная структура уровней однако присутствует. Чтобы использовать PlotMaker вы должны прежде всего сохранить соответствующие файлы как файлы PlotMaker (.PMK).

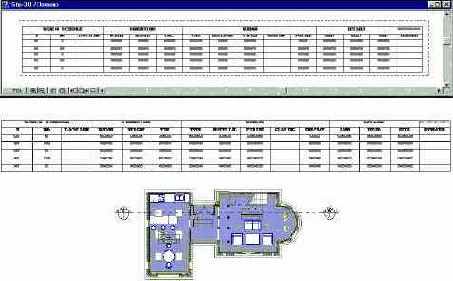

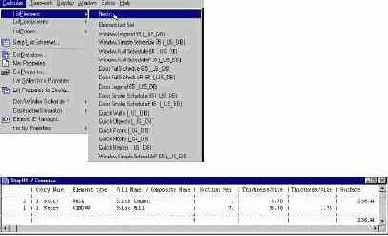

Форматирование реестра окон

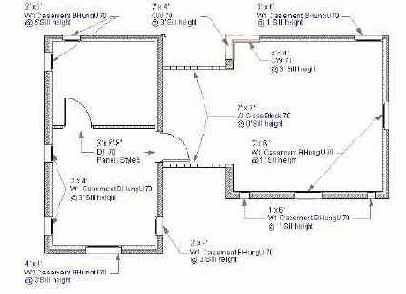

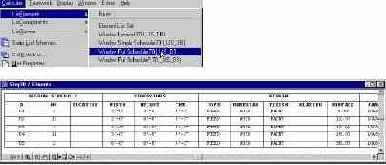

: чтобы сформатировать реестр окон, перейдем в меню Calculate и выберем Window Schedule в команде Door/Window Schedule.
Выберем Basic_Window_Set из всплывающего списка Schedule Settings. Мы будем использовать его как шаблон лоя нашего реестра окон. Далее, кликнем на кнопке Edit Settings... и затем на кнопке Duplicate. Введем новое имя для реестра окон, назовем его Project_Window_Schedule и затем кликнем на OK.

Форматирование с использованием List Preview/Edit

: Диалоговое окно List Preview/Edit позволяет вам предварительно просмотреть как будет выглядит реестр перед его размещением и изменением или обновлением информации. Когда вы обновляете реестр, это тоакже обновляет окна, размещенные в вашей модели. Чтобы открыть диалог List Preview/ Edit, перейдем в меню Calculate и выберем Window Schedule в команде Door/Window Schedule.

Далее, добавим саголовок колонок, чтобы идентифицировать колонки в реестре. Чтобы сделать это, удерживая клавишу Shift кликнем на параметры Header Detail, Jamb Detail и Sill Detail как показано.



Когда два заглавия двух колонок подсвечены, кликнем на всплывающей кнопке Edit header и выберем Insert Header выше. Теперь удерживая кнопку Control кликнем на заглавии и наберем "in Details". Вы можете изменить имя любого поля кликнув по нему удерживая клавишу Control.



Чтобы обновить окна в вашей модели, подсветите окно в вашем реестре, которое вы хотите модифицировать. Чтобы изменить размер окна, измените параметры Width or Height. Чтобы обновить другие параметры измените Frame Width, Frame Thickness, и т.п. как показано ниже. Когда закончите, нажмите на конопке Close.


2.

Формы курсора

Формы курсора
В этом разделе мы изучим как интеллигентный курсор ArchiCAD обеспечивает автоматическую привязку, функцию редактирования и выбора. Курсор разработан так, что бы он изменял форму на сколько это отвечает разнообразию функций в рабочей среде. Так же будет рассомтрено техника применения форм куросра к методам черчения.
Что будет изучено:

• Интеллигентный курсор
• Формы курсора
• Функции курсора

Интеллигентный курсор
ArchiCAD использует интеллигентный курсор для помощи, упрощения и ускорения чертежного процесса. Различные формы курсора используются ArchiCAD в зависимости от того какой инструмент или функция выбраны. В время работы в ArchiCAD, вы будете видеть в различных местах или ситуациях, как курсор будет изменять свою форму, информируя вас о его отношении к существующим элементам или действиям, ожидаемым от Вас.
1.

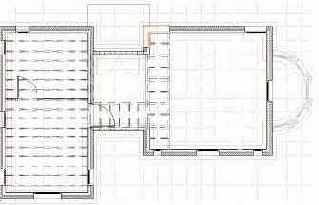

Framing Plan

- Выберите следующие уровни для отображения:
Building Slabs, Columns, Framing, Framing Plan Text, Sections, Walls-Exterior and Walls-Interior

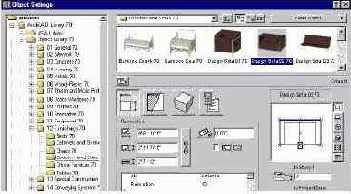

Фурнитура и оборудование

Фурнитура и оборудование
В этом разделе мы изучим как размещать, редактировать и создавать фурнитуру и оборудование с помощью инструмента работы с объектами (Object Tool), как работать с библиотекой объектов ArchiCAD, создавать собственные двумерные и трехмерные библиотечные детали, которые можно будет добавлять к библиотеке деталей вашего проекта.
Что будет изучено

• Инструмент работы с объектами (Object Tool)

• Размещение объектов
• Вращение объектов

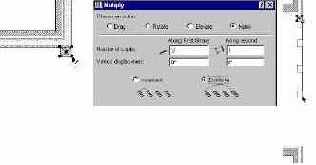

• Множественное копирование объектов

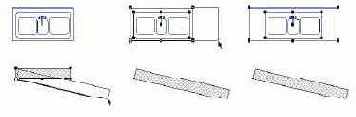

• Растягивание объектов

Библиотека ArchiCAD

В данном разделе будем использовать файл, с которым мы работали в предыдущем разделе.

Furniture Plan

- Выберите следующие уровни для отображения:
Appliances, Columns, Furniture, Furniture Plan Text, Lamps, Plumbing, Sections, Stairs, Walls-Exterior and Walls-Interior

Галочка

: Перетащите ваш инструмент на угол стены. Отобразиться галочка, что говорит о том, что курсор привязан к углу. Примерим курсор к кадому углу стены. Как видно внешний вид галочки для каждого угла стены будет различным. Это потому, что ArchiCAD использует кострукционную линию, чтобы автоматически чертить пересечения стен. Жирная галочка означает, что кострукционной линией является одна из сторон стены. Что бы видеть построительную линию, переключите Wall & Beam Intersections на No в Options/ Display Options. Включите Turn Wall & Beam Intersections на Yes снова. Выберите инструмент создания стен (Wall Tool) и галочка приймет свой обычный вид.
5.

Глаз или двойной глаз

: Глаз и двойной глаз указывают на какой стороне объекта подтвердить выполнение операции.
Выберем инструмент создания дверей (Door Tool) и переместим курсор на стену, где он приймет вид логотипа мерседес. Кликните на одной из сторон стены и курсор приймет вид глаза. Если вы будите перемещать курсор, точка вставки двери будут изменяться.

Двойной глаз указывает позицию of an edge-placed door or window.

15.

Горячие клавиши

(Shortcut Keys): Эта команда позволяет вам определять ваши собственные горячие клавиши для каждой команды меню. Чтобы просмотреть горячие клавиши, выберите Menu Shortcut Keys из Preferences в меню Options. Чтобы создать собственную группу горячих клавиш, выберите имя меню из всплывающего списка, затем выберите команду из списка команд. Затем вы создаете комбинацию горячих клавиши для выбранного элемента путем определения комбинации символов с правой стороны диалогового окна. Подтвердите определение горячих клавиш кликом по кнопке Assign. Если Вы больше не нуждаетесь в выбранной комбинации горячих клавиш, кликните на Detach.
3.

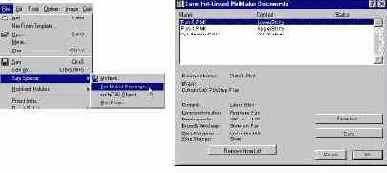

Горячие ссылки (Hotlinks)

: После того как файл сохранен в формате PlotMaker из ArchiCAD, он связывается с моделью ArchiCAD. Это означает то, что по мере того как модель обновляется и изменяется, ArchiCAD обновляет ваши шаблоны.

Графические файлы

: JPG, GIF, TIF, BMP
- текстовые файлы: RTF, TXT, HTML
-

Информация о совместном доступе

: в течении всего времени работы над проектом, подробности доступа и состояние доступа может быть легко проверено.

Инструмент "Фигура" (Figure)

: Инструмент "Фигура" предлагает специализированный инструмент и сложный интерфейс с разнообразными опциями для вставки рисунка в поэтажный план. В этом примере инструмент "Фигура" будет использоваться для вставки контурного чертежа плана строительной площадки. Это будет использовано в качестве фона для создания 3D-петлей на строительной площадки.

Инструмент "гравитация" (Gravity Tool)

: Инструмент "гравитация" позволяет осуществить доступ пользователей к вертикальным (Z) данным из существующих плит, крыш и каркасных объектов как в поэтажном плане так и в 3D Window. Когда чертится стена или располагается любой объект используя инструмент "гравитация", он будет автоматически привязан к Z-координате.

Инструмент Marquee

(выделение): Инструмент Marquee используется для выделения определенных областей. Модель будет вырезана по выделенным границам.

Выделение определенной области: Выберите инструмент Marquee. Выберите область на плане и затем просмотрите результат в параллельной и перспективной проекциях.

3.

Инструмент "петля" (Mesh Tool)

: инструмент "петля" позволяет создавать редактируемые поверхности, состоящие из многоугольников. Данные поверхности можно использовать для различных задач, но наиболее удобны они для создания ландшафта.

Инструмент простановки зон (Zone Tool)

: ArchiCAD имеет возможность добавлять к плану ориентированную на зонах информацию с помощью зональных штампов, выделенных зональной штриховкой. Кроме того, использование зон активизирует зональные списки, иными словами оценку проекта по зонами. Зоны можно назначать комнатам, группам комнат или другим большим частям проекта. В дополнение к зональной штриховке и зональному штампу, ArchiCAD поддерживает зональное пространство , т.е. трехмерное зональное тело ассоциированное с зоной, которая так же видима в 3D. Доступность зонального пространства делает точный анализ как геометрическоих так и количественных атрибутов Зон возможным.

Инструмент Section/Elevation

: данный инструмент используется для генерации проекций и сечений в модели методом размещения секущих символов на поэтажном плане. Инструмент Section/ Elevation размещает стандартные символы проекции и сечения на поэтажном плане с необязательными точками разрыва, включая маркеры с идентификаторами и линию сечения. Каждый символ сечения автоматически связывается с новым окном в котором может быть отображена модель сечения или перспективы. В диалоговом окне Section/Elevation Settings можно установить на каком этаже вашего проекта отобразятся символы сечения или перспективы.
6

Инструмент "Сплайн" (Spline Tool)

: Инструмент "Сплайн" идеален для создания и определения пользовательских кривых с высокой точностью. Эти кривые в общем определяются как натуральные сплайны, сплайны Безье или ручные сплайны. Инструмент дает большую свободу в определении структур свободной формы и объектов не ограниценных окружнойстью как в случае с инструментом создания дуг.
•

Инструменты и Палитры_ Часть I, Концепция и инструменты_ (руководство по ArchiCAD 7_0)

Инструменты и Палитры
В этом уроке будут рассмотрены пять основных палитр, используемых в ArchiCAD. Это даст вам краткий обзор целей палитр, а так же и как обращаться к ним и использовать.
Урок также демонстрирует как настраивать вид и размер палитры под ваши индивидуальные установки.
Что будет изучено:

• Настройка рабочего пространства
• Панель инструментов
• Окно информации
• Окно координат
• Окно управления

Откроем новый файл ArchiCAD с настройками по умолчанию. Что бы сделать это, нажмите клавишу Alt, и затем перейдите в меню File и выберите New and reset.
Настройка рабочего пространства:

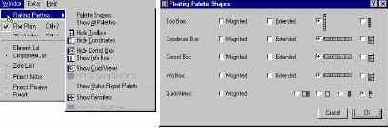

Инструменты и палитры могут быть настроены по вашему предпочтению. Что бы сделать это, переместитесь в меню Window и выберите Floating Palettes/Palette Shapes. Здесь вы можете изменить вид и размер ваших плитр. Также, каждая индивидуальная палитра может быть включена или выключена выбором Hide/Show.
Панель инструментов
Панель инструментов появляется при запуске ArchiCAD. Панель инструментов разделена на пять основных частей: Инструменты выбора, 3D-инструменты, текстовые инструменты, 2D-инструменты и инструменты визуализации.

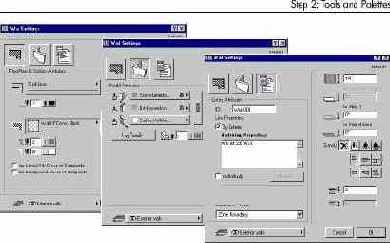

Рассмотрим диалоги установок инструментов: каждый инструмент имеет диалог установок, ассоциированный с ним. Чтобы просмотреть диалоги для каждого инструмента, кликните два разм на нем. Обратите внимание: каждый инструмент имеет различные установки для Floor Plan, Section, Model и Properties. Диалог установок для Wall (инструмент стен) типичный для основных установок для каждого 3D-инструмента.

Диалог установок библиотеки элементов (показанный ниже) является подобным для всех библиотечных элементов, которые включают окна, двери, лампы, объекты и лестницы. Этот диалог содержит броузер библиотечных элементов в верхней части, обозреватель дерева системы в левой части. Вы можете настраивать вид диалога.

Окно информации (Info Box)
Окно информации позволяет вам легко выбирать среди методов строительства, изменять геометрию методов, а так же мгновенно просматривать результаты сечения, информацию о уровнях и идентификационный номер строительных элементов. Это также позволяет вам достигать наиболее важных значений любого элемента и напрямую можифицировать некоторые его параметры. Элементы, отображенные в окне информации изменяются в зависимости от того, какой инструмент ArchiCAD выбран в настоящее время.



Обзор управления для каждого инструмента: В этом примере, кликните на каждом инструменте в панели инструментов, и увидете как отличаются установки окна информации для каждого выбранного инструмента. Несколько типичных средств управления показано ниже:

Окно координат

Окно координат показывает вам точное местоположение курсора ArchiCAD в приделах как Декартовых, так и полярных координат для вашего чертежа. Это позволяет ввод и просмотр очень точной числовой информации с помощью клавиатуры, в дополнение к или вместо мыши. Это окно так же позволяет вам включать или выключать Snap Grid, Gravity, и перемещать пользовательское начало координат.



Начертите сегмент стены: Ручной ввод числовой чертежной информации с клавиатуры может быть использован для определения спецефических углов, длин и точек. Кликните чтобы начать чертить стену при нажатом треугольнике в окне координат. Введите 4'-8" для x, 0 для y и затем Enter. Вы теперь имеете 4'- 8" стену.


1. Кликните, чтобы начать стену.


2. Введите координаты.


3. Нажмите Enter чтобы закончить.
Окно управления (Control Box)

Окно управления дает вам возможность осущетвлять построение углов на чертеже различными методами и отменить или подтвердить текущую чертежную операцию. Оно так же позволяет вам группировать или разгруппировать элементы, выбор установок расширения линии, выбор команд сдвига, и обеспечивает активную справку по специфическим инструментам в области подсказки во время выполнения различных операций черчения.



Посмотрим на окно управления: выберем различные инструменты их панели инструментов и начертим простую форму с помощью каждого из них. При этом будем руководствоваться областью подсказик во время использования инструментов для справки.



Расширеное окно управления с областью подсказки.

Copyright © Site users of CAD-systems from exUSSR by Victor Tkachenko

Russian LinkExchange Member

#bn { DISPLAY: block } #bt { DISPLAY: block }

Интерактивное 3D-окно

: Окно 3D Window позволяет осуществлять интерактивное премещение в 3D. Интерактивная навигация в вашей модели доступна как в режиме параллельной, так и перспективной проекции. Описанные ниже шаги позволят вам изучить различные прараметры для определения позиции и перемещения в трехмерной виртуальной среде.

Навигация в 3D Window в режиме параллельной проекции: Перейдем в меню Image, выберем 3D Projection Settings и создадим параллельную проекцию.

Кликните на кнопке Model Axis

и затем выберите кнопку Turn

в 3D Navigation Palette.

Переместим курсор в 3D Window кликнем и медленно переместим курсор вправо, затем влево, а потом вверх и вниз. Вы будете наблюдать вращение модели вокруг соответствующих осей.

Кликните на кнопке Target Lock и затем повторите различные процедуры перемещения. Обратите внимания на различия в перемещениях модели.

Кликните на кнопке Frontal View

и затем кликните на поверхности, которую вы желаете увеличить. Результатом будет увеличение элемента.

Навигация в 3D Window в режиме перспективной проекции: Перейдем в меню Image, выберем 3D Projection Settings и создадим перспективную проекцию.

Кликните на кнопке Camera

, а затем на кнопке Walk

в 3D Navigation Palette.

Пометим курсор в 3D Window и когда он приймет вид стрелки вверх переместим мышь медленно вверх чтобы приблизить модель, затем вниз чтобы отдалить модель, вправо и влево, чтобы переместить модель влево и вправо соответственно.

Повторим те же операции с нажатой кнопкой Turn

и Lateral Move

Обратите внимание на различия в перемещении.

Кликните на кнопке Target Lock

и повторите операции с предыдущими инструментами.

Выберите View Cone Angle чтобы переместить указатель вправо и влево для того, чтобы изменить угол просмотра модели, который дает эффект изменения масштаба изображения.

4.

Использование с использованием реестра окон

: Диалог Window Scheduler будет форматировать ваш реестр окон, позволяя вам указать какая информация будет отображен, ее последовательность внутри реестра и как она будет отображена.

Начнем нашу настройку реестра, который будет содержать пользовательскую информацию и форматирование. Прежде всего укажем какие колонки информации будут отображаться. Установим парметр ID в off, а параметры Frame Width, Frame Thickness, Sash Frame Thickness, Sash Frame Width и Sash Frame в on. Чтобы сделать это, кликнем на панеле General и листая доступные параметры (окно Available Parameters), активизируем или деактивизируем доступную информацию.



Далее, кликнем на панели Fields и переместим выбраные имена параметров вверх или вниз чтобы установить последовательность, в которой столбцы будут появлятся в пределах таблицы. Чтобы сделать это, кликнем на двойной стрелке слева от имени и удерживая кнопку мыши переместим его вверх или вниз.



Чтобы установить выравнивание текста для каждой колонки, подветим Parameter Name (тоже самое что и ширина ячейки) и выберем иконку текстового выравнивания.



И наконец, выберем панель Format чтобы установит размер реестра окон, его заголовок и завершающую часть, а так же шрифт. Когда закончите, кликните на кнопке OK.

Используйте Display Options

в меню Options чтобы изменить отображение назад к "показать как план"
Copyright © Site users of CAD-systems from exUSSR by Victor Tkachenko

Russian LinkExchange Member

#bn { DISPLAY: block } #bt { DISPLAY: block }

Изменение цвета и размера

: Кликнем на Sky Color. Выберем цвет для неба. Кликнем на Ground Color. Выберем цвет для земли. Клкнем на всплывающем меню Pixel и выберем соответствующие еденицы (пикселы, см. или дюймы) для размера вашего окна. Вберем 72 dpi в качестве разрешения (Resolution). Перед визуализацией проекции кликнем на кнопке Size to 3D Window. Это обеспечит соответствие размера визуализированного изображения размеру вашего 3D Window.

Изменение эффектов визуализации

: Изменим Vectorial 3D Hatching (векторнаое 3-х мерное штрихование) и Transparency in Shading (прозрачность при оттенении) с Off на On и визуализируем аналитически оттененное изображение. Далее, изменим значение Vectorial Sun Shadows (весторные солнечные тени) с Off на Contours On. Это создаст подчеркнутые тени.

Изменение экспозиции и параметров яркости

: Выполним фоторендеринг нашего изображения. После того как визуализация завершится, перейдем в PhotoRendering Settings в меню Image и выберем панель Brightness. Переместим слайдер Image Brightness влево (Bright). Кликнем на Apply. Посмотрим на изображение. Переместим слайдер вправо (Dark). Кликнем на Apply. Сравним эффекты. Выберем другие параметры в области Overexposure correction. Кликнем на Apply и посмотрим как это отразится на изображении.

Изменение метода визуализации

: Откроем диалогове окно 3D Window Settings в меню Image. Изменим метод скрытия линий (Hidden Line Mode) с Analytic на Raster. Визуализируем наше изображение (см. рисунок). Обратите внимание на различия в скорости отображения и изменения точности и качества линий.



Затем изменим режим оттенения на растровый (Raster) и отображение контуров (Contours) с Best на Off. Обратите внимание на изменение отображения линий по краям визуализированной модели.

Изменение параметров эффектов

: Выберите Flat Shading из раздела Method в PhotoRendering Settings, измените Antialiasing на Off, и отключите Emission and Shadow casting. Визуализируем теперь наше изображение.



Теперь вернемся назад и выберем параметр Best для Method и Antialiasing. Активизируем все эффекты, источники света и оттенение. Визуализируем нашу проекцию, обратите внимание на отличия в скорости и качестве этих двух визуализаций.

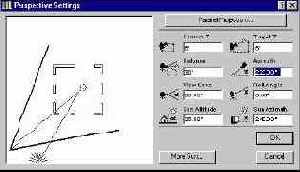

Изменение параметров солнца

: Откроем 3D Projection Settings в меню Image. Кликнем на кнопке More sun... . Изменим интенсивность света на 20 процентов, о световое отражение (Ambient Light) на 60 процентов. Изменим цвет солнца на красный. Изменим время дня, затем произведем фотовизуализацию и посмотрим на результаты. Вернемся назад, сделаем перенастройку и визуализируем другое изображение и посмотрим на результат.


4.

Изменение размеров

: Команда Resize позволяет вам выбирать объекты и элементы и изменять их физические размеры вместе с пространственными отношениями.

Создание элементов для изменения размеров: Разместим несколько библиотечных элементов, введе текст и начертим стену, подобно тому как показано на рисунке.

Выбор элементов для изменения размеров: Выберем стену и библиотечную деталь для изменения их размеров. Выберем команду Resize из меню Edit. Отменим Define Graphically и введеи 150 в окно процентажа. Удостоверимся что мы изменяем размеры как библиотечной детали так и стены, и что опция column thickness установлена активной. Кликнем на OK затем кликнем в самом окне поэтажного плана (Floor Plan Window) чтобы завершть команду.

После изменения размера, обратите внимание на то, что затронутые изменением элементы поменяли сове расположение.

Выберемэлементы чтобы осуществить графическое изменение размеров (Resize Graphically): Выберем теже самы элементы как и в предыдущем шаге. Выберем команду Resize из меню Edit. Включим опцию Define graphically. Удостоверимся что мы изменяем размеры как библиотечной детали так и стены, и что опция column thickness установлена активной. Кликнем на OK и затем в самом окне поэтажного плана (Floor Plan Window) чтобы выбрать первую ссылочную точку для изменения размеров. Переместим курсор по диоганали и кликнем во второй раз что бы определить вторую ссылочную точку. Будет отображена резиновая линия с помощь которой указывается увеличение или уменьшение размера выбранных деталей. Кликнем чтобы завершить.

Первая ограничивающая точка	Вторая ограничивающая точка
Изменение размеров границы	Изменение размеров завершено

6.

Изменение тип элемента для отображения

: отметим площадь поэтажного плана с помощью конструкционного метода All Floors инструмента Marquee. Откроем диалоговое окно Select Image Items в меню Image Menu. Деактивизируем отображение оконных и дверных элементов в 3D как показано на рисунке, а затем переместимся в 3D Window. После завершения визуализации увидим что окна и двери не представлены на 3D-изображении.


2.

Изменение вида чертежа

: Изменяя окно чертежа мы можем настроить вид чертежа. Чтобы отобразить часть чертежа плана, выберм рамку чертежа и переместим курсор над одной из выбраных горячих точек чертежа. Кликнем и удержим мышь над одной из горячих точек. Теперь переместим мышь. Эта техника позволяет изменять рамку чертежа в сторону увеличения или уменьшения независимо по всем четырем сторонам. Кликнем, когда желательный результат достигнут. Данное действие не оказывает эффекта на масштаб чертежа.


Чертеж так же можно перемещать внутри внутри рамки. Выберм чертеж, кликнем и удержим мышь где-нибудь внутри рамки. Теперь переместим мышь дл тех пор пока необходимая нам часть чертежа не отобразится в рамке. Кликнем еще раз, когда завершим перемещение.


Copyright © Site users of CAD-systems from exUSSR by Victor Tkachenko

Russian LinkExchange Member

#bn { DISPLAY: block } #bt { DISPLAY: block }

Изменения моего рабочего пространства

: если другому члену рабочей группы необходим доступ к уровню или области уже зарезервированой вами, вы можете изменить ваше рабочее пространство выбрав Change My Workspace в меню Teamwork. Когда отобразится диалог, вы можете выбрать новые уровни или освободить в настоящий момент выбраные для других членов рабочей группы.
9.

Изменим отображение штриховки

с растрового (Bitmap Pattern) в векторное (Vectorial Hatching) для точного представления потолочной сетки.

Калькуляции

Калькуляции
В данном разделе будет показано как назначать списки проектной информации эдементам и объектам. Мы рассмотрим несколько типов параметров списков, которые обеспечивает ArchiCAD и обсудим как вы можете настраивать эти шаблоны под свои нужды для ваших специфических задач.

Что будет изучено

Описание перечня схем

Список элементов

Список компонентов

Список зон

Меню Calculate

Откроем файл Step-30.pln, который можно загрузить здесь.

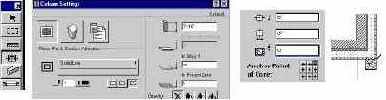

Колонны

: Для создания колонных структур служит инструмент создания колонн (Column Tool). С его помощью можно созавать прямоугольные и круглые колонны, как связанные со стеной, так распологающиеся отдельно.

Комбинации уровней

: Комбинации уровней позволяет нам устанавливать наше рабочее пространство соответственно типу плана, к примеру поэтажный план, план потолка, план расположения фурнитуры или 3D-план.

Конфигурация параметров визуализации

: Откроем Photorendering Settings или 3D Window Settings из меню Image и установим эффекты и параметры, в зависимости от выбранного вами источника.

Конфигурирование параметров фоторендеринга:

откройте Photorendering Settings чтобы установить эффекты и параметры.

Конструкционные элементы здания

Конструкционные элементы здания.
В этом разделе вы изучите как строить, перемещать и редактировать балки и фермы. Инструмент работы с балками (Beam Tool) создает прямые, горизонтальные конструкционные элементы прямоугольного профиля. Вы также можете увидеть, как вы сможете генерировать связочные элементы с помощью TrussMaker.
Что будет изучено

• Фундамент
• Beam Tool

• Параметры балок
• Установка балок
• Редактирование балок

TrussMaker

Создание фермы

Профиль фермы

В данном разделе будем использовать файл, с которым мы работали в предыдущем разделе.
1.

Конструкционные плиты

Конструкционные плиты
В данном разделе будет описано использование инструмента создания плит (Slab Tool) для создания пола здания и использование плит как инструмента моделирования.
Что будет изучено

• Инструмент создания плит (Slab Tool)

• Создание плит
• Отображение плит
• Отображение структуры плит
• Материал плит

Редактирование плит

редактирование узла

установка материалов

Перед началом изучения откроем в ArchiCAD файл Step-11.pln, который находится здесь.
1.

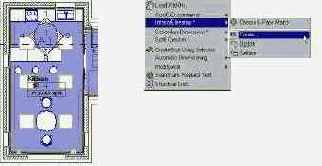

Контекстное меню

: Контекстное меню ArchiCAD предлагает быстрый вызов комманд меню специфицированных текущему выбранному элементу. Для доступа к этому меню Menu, выберите элемент и кликом правой кнопи мыши откройте это окно.
Copyright © Site users of CAD-systems from exUSSR by Victor Tkachenko

Russian LinkExchange Member

#bn { DISPLAY: block } #bt { DISPLAY: block }

Квертация сплайна в Mesh

: Выберите инструмент Mesh и активизируйте метод прямоугольной геометрии. Начертите прямоугольник вокруг плана местности.



Теперь с активным инструментом "петля", выберем прямоугольник, который мы только что начертили и активизируем инструмент "волшебная палочка". С курсором ввиде волшебной палочки кликнем на на наиболее удаленном сплайне. Отобразится диалогове окно New Mesh Points. Выберем Add New Points. Опять активизируем волшебную палочку и кликнем на следующем контуре. Повторим эти операции до тех пор пока все сплайны не будут сконвертированны в петлевые точки.

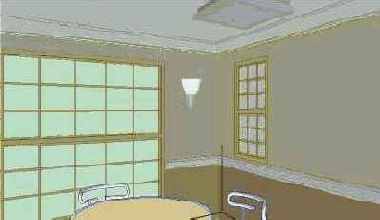

Лепные формы и панели

Лепные формы и панели

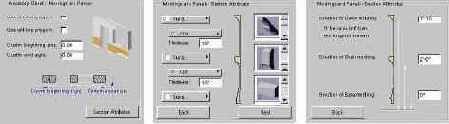

С помощью команды Wall Accessories вы можете располагать различные объекты, которые добавляют различные детали к вашим стенам, включая различные типы лепки и пристенных панелей.
В данном разделе так же описанео как добавлять эти детали к вашим стенам и как настраивать конфигурацию лепных украшений и вырезать их.
Что будет изучено

• Команда Wall Accessories

• Интерьерные лепные украшения
• Параметры панелей
• Создание профилей вырезки
• Parametric Options

В данном разделе будем использовать файл, с которым мы работали в предыдущем разделе.
1.

Лестницы и перила

Лестницы и перила
В данном разделе мы изучим как создавать лестницы, используя инструмент создания лестниц (Stair Tool). StairMaker позволит вам легко проектировать и конструировать различные виды лестниц методом выбора из набора заранее определенных геометрических типов, или самостоятельно вычерчивая основную геометрию лестниц и редактируя параметры.
Что будет изучено

• Инструмент создания стен (Stair Tool)

• Создание лестничных объектов
• Выбор типа перил
• Установка пролетов и ступенек
• Установка структуры лестницы
• Выбор перил

Объект Перила

Редактирование перил

Размещение перил

В данном разделе будем использовать чертеж с которым мы работали в предыдущем разделе.
1.

Лидер рабочей группы

: Этот человек ответственен за проект. Он может модифицировать и создавать уровни, , этажи, и т.п. Только один лидер рабочей группы может одновременно работать над проектом.

Local/LAN

: Панель Local/LAN позволяет вам управлять библиотеками или отдельными библиотечными деталями сохраненными на локальном диске или других машинах в локальной сети. Кликните на панели Local/LAN и загруженные в данный момент библиотеки ArchiCAD отобразяться в диалоговом окне.

FTP и Web-объекты

Используя панель FTP Sites, вы можете добавлять библиотеки и еденичные библиотечные детали находящиеся на FTP-серверах.

Панель Web Objects позволяет вам загужать GDL-объекты с вебсайтов и добавлять их к вашим локальным библиотекам.

Copyright © Site users of CAD-systems from exUSSR by Victor Tkachenko

Russian LinkExchange Member

#bn { DISPLAY: block } #bt { DISPLAY: block }

Маркеры для Половины, Деления, Процента / Расстояния

: Включите кнопку Marker в окне координат и выберите Half (половина).
Теперь переместим курсор к краю стены. Линейный маркер отобразиться посередине стены. Это горячая точка на стене, к которой можно привязать курсор. Она временная и пропадет через несколько секунд.

Повторите описанные выше шаги для паркировки Деления, Процента и Расстояния


17.

Материалы

: Выберем Materials… из меню Options чтобы отобразилось диалоговое окно Materials, которое позволяет нам определять характеристики материалов, которые используются для строительных элементов. Диалоговое окно Tool Settings для каждого инстурмента 3D-черчения позволяет вам выбирать материалы ждя конструкционных элементов ArchiCAD. Оттененные изображения в 3D Window используют только цвета материала, но когда вы осуществляете визуализацию используя команду PhotoRendering Projection (в меню Image), все характеристики материалов используются в процессе визуализации. Диалоговое окно Materials содержит средства управления для каждого аспекта материалов поверхностей в ArchiCAD.

Материалы
В этом разделе будет описано как диалоговое окно материалов позволяет вам определять характеристики материалов, которые используются для построительных элементов. В данном примере будет создан новый материал и отредактирован существующий, а также назначен цвет для материала, 3D-заполнение и текстура.
Что будет изучено:

• Параметры материалов

• Отражение
• Прозрачность
• 3D заполнение

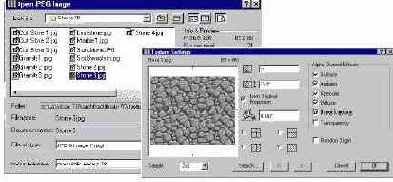

Текстуры

Библиотека текстур

Цвет

Откроем новый проект Archicad.

Матрица

- создает группу колонок и сеток с опцией вертикального смещения

Метки

: Метки - это текстовые блоки или символы (специальные графические объекты предварительно сохраненные как файлы меток ArchiCAD: *.lsm) опционально связанные с конструкционными элементами, что позволяет вам идентифицировать или комментировать элементы или их части в процесс проектирования. Метки могут быть в рамке или без рамки, со стрелками или сносками. Диалоговое окно Label Settings позволяет вам управлять ориентацией, оформлением и тексто ваших меточных элементов. Доступные для меток опции позволяет вам помечать снимать пометку с выбранных элементов, или использовать автоматическое проставление меток для выбранных классов конструкционных элементов. В ArchiCAD вы можете использовать два типа меток:

Метод естественного сплайна

: этот тип кривой определяется с помощью размещение узлов, которые затем программа автоматически связывает, таким образом формируется гладкая кривая необходимой формы. Угол тангенса и форма сплайна, сгенерированного с помощью этого метода имеет эффект для каждого следующего определенного узла.

Метод ручной геометрии

позволяет вам чертить кривые вручную. Это особенно полезно для разметки документов. Когда вы начинаете разметку, ArchiCAD автоматически активизирует инструмент "Сплайн" с активным методом ручной геометрии.



Выбранные сплайны могут быть сконвертированы из одного типа в другой кликом на соответствующей иконке в диалоговом окне Spline Settings.
1.

Метод сплайна Безье

: этот тип кривых более сложен по своей природе, но они позволяют более точно воспроизводить специфические пользовательские формы. Сплайны Безье определяются узлами, наподобие естественных сплайнов, но они также имеют редактируемые тангенцные дескрипторы на каждой стороне этих точек. Форма сплайна Безье зависит от направления тангенса и длины каждого дескриптора тангенца.

Множественное копирование колонн

: Кликнем на инструменте стрелки, выберем колонну и выберем Multiply из меню Edit. В диалоговом окне Multiply выберем Matrix, и установим 3 копии в первом ряду и 1 копию во втором. Выберем параметр Distribute и кликнем на OK. Кликнем на угол колоны, переместим 3 копии к углу стены и кликнем мышью для завершения операции. Теперь введем 3'-0" для координаты X чтобы завершить второй ряд и нажмем на Enter.


4.

Множественное копирование объектов

: Можно несколько раз скопировать объект используя команду Multiply. В этом примере, сначала разместим стол, а затем стул. Выберем стул инструментом стрелка а затем выберем команду Multiply из меню Edit.


Далее установим действие Multiply в Rotate (вращать), число копий установим в 3 и установим инкремент. Кликнем на OK.


Переместим курсор к центру стола. Курсор приймет вид галочки. Кликнем на центре чтобы отметить центр вращения. Переместим курсор к центру стула и кликнем чтобы указать сторону вращения. Теперь переместим курсор вправо и три копии стула будут отображены. Перемести курсор к песту нахождения второго стула и кликнем.


3.

Множественное копирование в различных направлениях

: Выберем колону с активным инструментом выбора (стрелка). Выберем Multiply из меню Edit. В диалоговом окне Multiply выберем кнопку Matrix в разделе Choose an Action. Введите 4 копии в Along First Stroke и 5 копий в Along Second Stroke и вертикальное смещение равным нулю. Выберем Distribute из списка возможных методов копирования.

Модификация стены

: После того как вы кликните вашим курсором чтобы завершить операцию растяжки, окно 3D Window автоматически обновится. После обновления, вы можете видеть результат вашей операции.
5.

Модификация уровней

: Откроем диалог Layers в меню Options. Кликнем на кнопке Select All а затем на кнопке Clear. Далее, выберем каждую комбинацию уровней по отдельности и и кликнем на кнопке Clear. И наконец, добавим три новых уровня с именами Master Plan-House, Master Plan-Landscape и Master Plan-Site. Кликнем на OK когда закончим.

Модификация в 3D

: После создания лаандшафта выберите какой-нибудь контур в 3D Window, и выберите в нем любой узел. Узел может быть поднят или перемещен, чтобы изменить форму контура.

Начало работы с быстрыми видами

: Кликнем на палитре QuickViews в верхней-правой части экрана. Если палитры здесь нет, перейдите в меню Window, выберите Floating Palettes и в ней Show QuickViews, или кликните на кнопке QuickViews в нижней части поэтажного плана.

Начертим потолок из гипсовых плит

: Откроем Fill Settings и выберем Gypsum Board из всплывающего меню с образцами штриховок. Изменим метод штриховки на связь с началом координат проекта. Выберем геометрический метод Poly Fill и начертим потолок как показано.




3.

Наклон курсора

: Курсор ArchiCAD имеет резиновую линию которая может выравнивать отдаленные точки и грани. Эта резиновая линия имеет три режима:

Горизонтальное выравнивание

Вертикальное выравнивание

Угловое выравнивание

Чтобы использовать эти режимы, кликните чтобы начать порстроение стены и нажите кнопку Shift. Это вызовет автоматическое выравнивание конструируемой стены по вертикали, гризонтали или заранее установленому углу, который можно установить в Параметрах. Что бы использовать различные виды выравнивания курсора, выберите одну из трех кнопок в окне управления, при нажатой кнопке Shift Key.

18.

Написание текстовой метки

: Наберите желаемый текст в текстовом окне и кликните на кнопке OK или нажмите Enter чтобы завершить операцию. Метка с установками по умолчанию будет расположена.

Ассоциативные метки могут быть назначены автоматически или расположены вручную. Опционально содержание меток это текст, идентификатор, внутренний идентификатор или символ.

Вы можете располагать ассоциативные метки вручную, кликнув на элементе с активным курсором в форме галочки или логотипа Мерседес, когда инструмент проставления меток активен.

10.

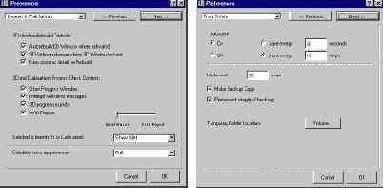

Настройка параметров

Настройка параметров
Мы можем настраивать такие параметры как типы линий, толщину пера, цвета, заполнение, составные объекты и зоны в зависимости от требований нашего проекта.
Что будет изучено:

• Перья и цвета

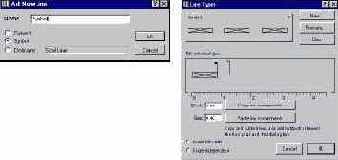

• Типы линий

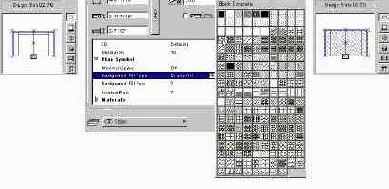

• Типы заполнения
• Составные объекты

Используя средства управления в меню Options, вы можете настроить ArchiCAD на соответствие вашим офисным стандартам.

1.

Назначение лепки и панелей

: теперь, когда стены выбраны, переместимся в меню Extras и выберем Wall Accessories в меню Accessories.
В диалоговом окне Object Settings выберем объект Moldings and Panels object и установим аттрибуты сечения для того типа лепки, которую мы собираемся использовать.

На панели Section Attributes вы можете выбрать тип лепки. Установите параметры как показано ниже.

Установите уровень в Furniture Layer.

После того как закончите, кликните на кнопку OK. Курсор приймет вид глаза. Кликните им внутри стен кухни. ArchiCAD отрисует панели вдоль стен комнаты.

Установим комбинацию уровней в 3D Model.

Выберем 3D Projection Settings в меню Image и там выберем Perspective Settings. Установим параметры как показано ниже.

И наконец посмотрим как выглядят наши панели на стене.


Copyright © Site users of CAD-systems from exUSSR by Victor Tkachenko

Russian LinkExchange Member

#bn { DISPLAY: block } #bt { DISPLAY: block }

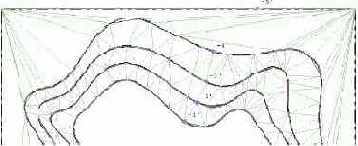

Назначение Z-величин к петлям

: Используя Mesh Tool, выберем границу местности. Должны отобразится углы границы контура. Кликнем на любом углу в выбранном контуре. Отобразится палитра Pet с возможными вариантами выбора. Выберем окно с Z. Отобразится диалоговое окно где вы можете изменить полное значение Z-величины выбранного контура или только отдельной точки.



Продолжим редактирование оставшихся контуров. Отобразится урезанная палитра Pet для оставшихся контуров.

Продолжим введение Z-величин чтобы завершить топографию местности как показано ниже. После того как изменение Z-величин завершено, можно получить вид нашей местности на плане. Ландщафт создается по мере изменения Z-величин. В начале ландшафт не виден так как все контуры имеют одну и ту же высоту.

Независимые метки

, расположенные вручную и отображающие определенную пользователем текстовую или символьную информацию.



Черчение стрелки и сноски к независимой метке: Кликните в том месте, где вы желаете иметь стрелку-указатель на плане. Начертите резиновую линию от стартовой точки и кликните там, где вы желаете что бы заканчивался ваш указатель. Начертите другию резиновую линию в направлении, установленном в диалоговом окне Label Settings для указателя метки. Кликните там, где вы желаете завершить указатель, что автоматически откроет текстовое окно метки.


Черчение сноски к метке


Определение области текста с помощью резинового прямоугольника

Ножницы

: Эта форма курсора используется когда осуществляется обрезка элементов. Черные ножницы отображаются вверху элемента, если его можно обрезать, в то время белые ножницы говорят что обрезать нечего. Чтобы обрезать стену, переместите курсор к краю стены удерживая клавишу Ctrl. Теперь кликните на стене.


19.

Объект лестница

: Вы можете создавать лестницы двумя различными методами:- Используя инструмент создания лестниц (Stair Tool)
- Используя заранее созданные объекты лестниц, сохраненные в библиотеке ArchiCAD.
Stair Tool (как инструмент работы с внешними объектами) используется для установки и редактирования лестничных объектов из библиотеки деталей в проект, который добавляет символ поэтажного плана к чертежу, отображается в плане Сечений, 3D-модели и калькуляции. Лестница создается выбором типа лестницы из диалога выбора типа лестницы.

Объект Перила

: Инструмент работы с объектами (Object Tool) используется для установки и редактирования библиотечных деталей, включая перила. С его помощью можно добавить объект, который будет отображатся ак на поэтажном плане, так на плане сечений и на 3D-модели.

Объект вертуальной реальности

: ArchiCAD позволяет вам создавать негативные объекты используя выгоды технологии виртуальной реальности. Вы определяет сферический путь для камеры в который сферическая или часть сферической области просмотра может быть произвольно позиционирована и управляться. Управляемый объект может быть просмотрен в QuickTime® VR MoviePlayer.

Объекты

: Object Tool используется для установки и редактирования библиотечных деталей в проекте, которые добавляются в виде символов к поэтажному плану, отображаются в Sections/ Elevations и визуализируются в 3D (если они имею трехмерное описание) а так же присутствуют в сметных калькуляциях.
Объекты библиотеки ArchiCAD охватываю большой спектр элементов от мебели и инвентарь ванной до любого стандартного блока, который Вы можете захотеть определить, к примеру балюстрад, специальных дымоходы, и т.д.
Доступные объекты находятся в текущей библиотеке ArchiCAD. Каждый объект библиотечной детали состоит из:

• 2D графический символ представляет объект на поэтажном плане
• 3D-модель отображается в Sections/Elevations и 3D-рисунок описывается в GDL (Geometric Description Language) скрипте
• Определения свойств, описывающее объект и все его компоненты.

Облако

: Облако представляет пустое пространство над горизонтом в перспективных видах. Вы не можете чертить в этом пространстве 3D Window.
20.

Обновление модели

: Когда в диалоге List Preview/Edit введены какие-либо изменения, они могут автоматически совершены в модели. Изменим некотороые параметры в диалоге. Когда завершим, кликнем на кнопке Apply Changes и модель будет обновлена.
4.

Обновление реестра окон

: После того как реестр размещен на поэтажном плане, он может быть автоматически обновлен. Чтобы выполнить это, кликнем на кнопке Close и активизируем инструмент "Стрелка". Переместим курсор к углу реестра, и кликнем, чтобы его подсветить. Когда реестр подсвечен, откроем диалог List Preview/Edit еще раз.
Теперь кликнем на кнопке Update on Drawing. ArchiCAD автоматически обновит размещенный реестр.
5.

Обновление шаблонов, вывод на принтер и плоттер

Обновление шаблонов, вывод на принтер и плоттер
Всякий раз, когда Вы сохраняете файл в формате PlotMaker из ArchiCAD и размещаете его в шаблон PlotMaker, создается горячая связь. Это позволяет Вам автоматически обновлять ваш чертеж в PlotMaker из ArchiCAD.
Что будет изучено:

• Назначение связаных чертежей
• Обновление связаных чертежей

• Команда Save Special

Вывод на плоттер и принтер из ArchiCAD

Вывод на плоттер и принтер из PlotMaker

При изучении будем использовать чертеж, с которым мы работали в предыдущем разделе.

Обновление связаных PlotMaker чертежных файлов

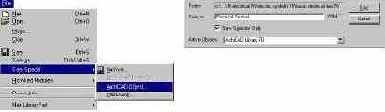

: теперь, когда мы осуществили изменения в нашем проекте ArchiCAD, перейдем в File/Save Special и выберем Hotlinked Drawings.



Теперь кликните на Save As чтобы обновить горячие ссылки.

Обновление связей

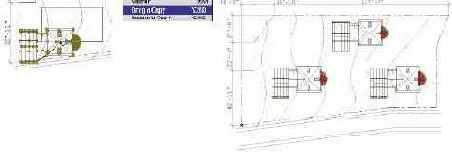

: чтобы обновить план местности, ваш проект или связаный модуль Bicycle Design, просто откройте этот файл, выполните изменения и сохраните. Затем откройте главный план и выберите команду Hotlinks из Hotlinked Modules в меню File. Кликните на кнопке Update и затем на OK.



Copyright © Site users of CAD-systems from exUSSR by Victor Tkachenko

Russian LinkExchange Member

#bn { DISPLAY: block } #bt { DISPLAY: block }

Обратите внимание

: Как типы заполнения так и сложные структуры могут отображаться как в растровом так и в векторном виде в зависимости от установок в Display Options. Растровые элементы быстрее отображаюьтся, но не могут быть отмасштабированы или повернуты, в отличии от векторных элементов, которые однако медленее отображаются.
Copyright © Site users of CAD-systems from exUSSR by Victor Tkachenko

Russian LinkExchange Member

#bn { DISPLAY: block } #bt { DISPLAY: block }

: Если вы изменили масштаб чертежа, текущий вид измениться соответственно, и будет оставаться в таком увеличеном (уменьшеном) виде постоянно. Чтобы вернуться к предыдущему виду окна, выберите команду Previous View в меню Display.
Создайте план с несколькими конструкционными элементами, размерами и метками:

Чтобы установить масштаб вашего вашего документа, активизируйте Floor Plan Scale в меню Options Menu или кликните на иконке масштаба на рабочем поле. В диалоговом окне Scale укажите масштаб как 1/8'' = 1'-0''.
Измените масштаб на 1/2''=1'-0''. Обратите внимание на то, что текст в 4 pt. и стрелки-указатели остаються того же размера. Конструкционные элементы изменили свой размер относительно элементов фиксированного размера, но они остаются правильно отмасштабированы в масштабе 1/2''.



Copyright © Site users of CAD-systems from exUSSR by Victor Tkachenko

Russian LinkExchange Member

#bn { DISPLAY: block } #bt { DISPLAY: block }

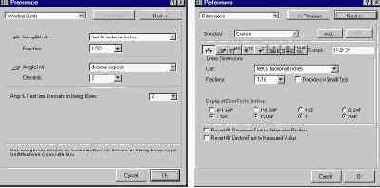

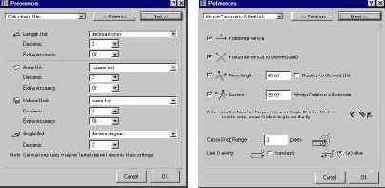

Образмеривание

: ArchiCAD обеспечивает различные параметры для образмеривания: полу-автоматический, полностью автоматический, а также различгые выеличины измерения и стандарты.

Общая информация

Проекты ArchiCAD могут ссылаться на боьшое число внешних элементовЮ называемых библиотечными деталями, сохраненными во внешних файлах в каталогах библиотек. Вы должны определить одну или больше активных библиотек когда начинаете новый проект. Если вы затем откроете проект в другой среде (к примеру на другом компьютере), эти внешние файлы могут отсутствовать.
Если вы хотите гарантировать что все файлы на которые присутствуют ссылки в проекте включены, вы должны использовать команду Save Special/Archive… . Документ, сохраненный как архив, сохраняется вместе с всеми библиотечными деталями и свойствами, определенными проектом. Этот формат обычно используется для сохранения резервных копий, архивов и перенесения документов на другие компьютеры.
1.

Интегрированая в ArchiCAD Виртуальная строительная база данных может вычислить число элементов в проекте, пространственное расположение элементов или количество компонентов элментов с помощью сложного набора функций в меню Calculate. Имея средства анализа данных проекта и соответствующую информацию базы данных ArchiCAD может генерировать три фундаментальных типа калькуляционных отчетов:

Существуют четыре возможных роли для рабочей группы в ArchiCAD:



Всякий раз, когда Вы сохраняете файл в формате PlotMaker из ArchiCAD и размещаете его в шаблон PlotMake с помощью команды Add Drawing… , создается прямая связь между между сохраненным файлом и шаблоном.
Горячие ссылки помогут далее улучшить эту связь и дают вам возможность модифицировать несколько файлов одновременно.
1

Обзор проекта

Обзор проекта

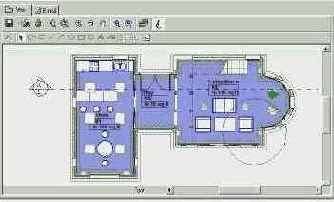

В этой главе будет рассказано как использовать команду Project Mark-Up чтобы вводить комментарии как визуально, так и словами в уже существующем проекте ArchiCAD. Команда Project Mark-Up предназначен для облегчения связи между членами проектной группы на всем продолжении разработки проекта. Кроме этого вы изучите как размещать проектные чертежи в локальной сети или в интернет используя ArchiCAD Project Publisher.
Что будет изучено

• Палитра меток проекта
• Информация о метках
• Стили меток

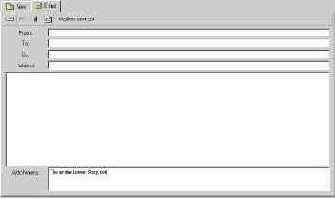

• Публикация проекта

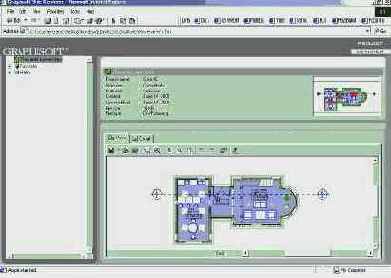

• Использование обозревателя проекта

1.

Очистка всех секущих планов

: Если вы хотите удалить все секущие планы, кликните на кнопке Clear All Cutting Planes, затем выберите Rebuild, и в завершении выберите команду 3D Cutting Planes.

Copyright © Site users of CAD-systems from exUSSR by Victor Tkachenko

Russian LinkExchange Member

#bn { DISPLAY: block } #bt { DISPLAY: block }

Окно 3D Window

Окно Floor Plan
Центром рабочего пространства ArchiCAD является рабочий лист Floor Plan. Это окно выполняет две роли в одно время:

отображает представление проекта как традиционный архитектурный проект.

это среда 2D/3D-моделирования, которая является интерактивной с Sections/ Elevations и 3D Window.

Когда окно

Окно чертежа (Drawing Window)

: Окно чертежа обеспечивает среду, где отдельные чертежи PlotMaker становятся доступными для редактирования их конструкционных элементов. Отдельные линии, текст, и другие конструкционные элементы чертежа могут быть редактируемы в окне чертежа.
1

Окно шаблона (Layout Window)

: чертежи загружаются в PlotMaker как отдельные элементы, которые размещаются в окне шаблона. Шаблон является визуальным представлением чертежных листов которое используеться для вашего окончательного результата. Шаблон подобен листу бумаги, на котором мы конфигурируем наш печатный результат. После размещения чертежы отображаются на шаблоне как монохромные растровые рисунки с с девятью горячими точками, расположенными по граням и в центре.
2.

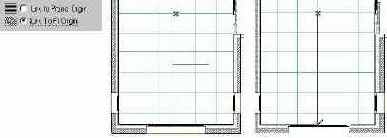

Определение стартовой точки штриховки

: Каждая штриховка имеет свое описание, которое определяет расположение стартовой точки и угол наклона штриховки. Чтобы скорректировать штриховку, активизируем инструмент стрелки, выберем край штриховки и откроем параметры штриховки (Fill Settings). Изменим штриховку чтобы связать ее с началом координат (Link to Fill Origin) в диалоге и кликнем на OK. Когда решетка подсветится, кликнем на X в центре штриховки и перемести курсор чтобы сменить местоположения начало координат штриховки.

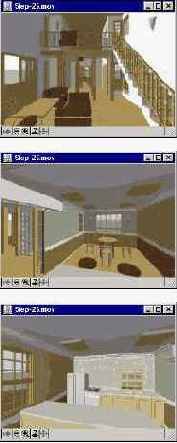

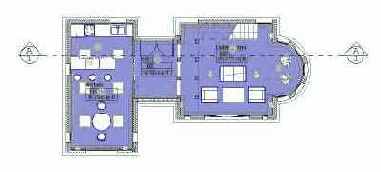

Определение VR-объектов

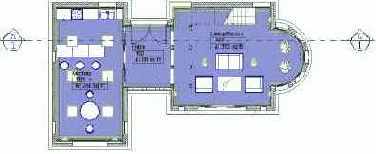

: Выберите комбинацию уровней для 3D-модели.Откроем инструмент Camera в панели инструментов, выберем закладку VR Object и введем информацию об объекте как показано ниже. Введем радиус равным 50' и центр Z равным 5'. Остальные параметры оставим как они были по умолчанию.

Определение зон

: Существует два метода определения зон. Вы можете либо вручную чертить контур зоны или дать возможность для ArchiCAD автоматически проставить зону по контуру стен. После того как поле зоны определено, штамп зоны автоматически отобразится на поэтажном плане.

Организация совместного доступа к проекту

: Когда вы закончили производить необходимые приготовления, вы можете предоставить проект в общий доступ другим членам группы.

Организация уровней

Организация уровней
В этом разделе описано как осуществляется управление всеми планами, сечениями и 3D-информацией для ваших Виртуальных Зданий. ArchiCAD управляет этой информацией используя уровни чтобы сделать информацию доступной или нет. По мере того как вы чертите конструкционный элемент ArchiCAD, этому элементу автоматически назначается уровень.
Что будет изучено:

• Установки уровней

• Модификация уровней
• Комбинация уровней

Стандарты пректа

Установки для планов

Установки для сечений

Установки для 3D-окружения

Сетка и Фон

1

Основы виртуального строительства_ Часть I, Концепция и инструменты_ (руководство по ArchiCAD 7_0)

Основы виртуального строительства.
В этом первом уроке вы увидите как Виртуальное строительство работает на примере черчения простого набора элементов в виде Floor Plan, и затем просмотра их в окне 3D Window а так же создания калькуляции.
Что будет изучено:

• Создание стен
• Вставка объектов
• Изменение параметров стен
• Создание калькуляции

Вступительное упражнение
Данное упражнение будет демонстрировать простое введение в среду ArchiCAD. Вы создадите две простые пересекающиеся стены, вставите оъект в стену, и создадите быстрый 3D-вид результата..
Создайте новый проект ArchiCAD (File / New).
Выберите Wall Tool в меню инструментов. Переместите ваш курсор в верхнюю левую часть вашего рабочего экрана и кликните один раз мышью что бы начать линию. Переместите курсор горизонтально по экрану удерживая клавишу Shift и кликните еще один раз что бы закончить стену. Ваша стена будет выглядить подобно тому как показано ниже:

Переместитесь к меню Window и выберите 3D Window что бы посмотреть как выглядит ваша стена в 3D. Стена, которую вы начертили, не только 2D-стена, сделанная из линий и заштрихованная, но фактический объект. Это стена с различными архитектурными свойствами. Вернемся назад в окно Floor Plan.

Дважды кликните на Wall Tool в панели инструментов. Появившееся диалоговое окно позволяет вам изменять свойства выбранной стены или стен, которые еще не были начерчены. Измените конструкцию стены, кликнув и удержав существующую штриховку. Появится всплывающее меню. Здесь вы можете выбрать другое свойство стены. Эти изменения влияют на стену глобально, на плане, сечении, 3D и текстовой информации. Выберите штриховку как показано ниже, указав ее курсором во всплывающем меню.

Начертите еще одну стену и обратите внимание что штриховка изменилась. Выберите Undo из меню Edit что бы отменить создание двух стен, которые вы начертили. Еще раз выберите Wall Tool и начертите новую стену, удерживая клавишу Shift до тех пор пока вы не завершите стену. Нажатие этой кнопки позволяет черитить стену строго горизонтально или вертикально, начертите горизонтальную стену. Чтобы привязать новую стену к уже созданной, расположите курсор на углу стены, как показано на рисунке ниже. Курсор изменяется на галочку, что показывает что курсор точно выровнен с этим углом стены.



После того как курсор отобразиться, начертите еще одну стену, но в это раз вертикально, естественно удерживая клавишу Shift. На экране должно быть подобно показанному ниже.



Чтобы видеть пересечение стен, включите кнопку Clean Wall & Beam Intersections.

Options / Display Options.

Два раза кликните на Window Tool. Этот диалог позволит вам изменять параметры выбранного окна. Выберите окно и посмотрите его параметры. В этом случае вы будете использовать принятые по умолчанию.



С выбранным Window Tool переместите курсор на одну из стен пока он не приймет вид эмблемы фирмы Мерседес.Теперь кликните на стене. Появившаяся прорезь в стене говорит о том что окно вставлено. Следующем кликом определяется на какой стороне стены должно быть расположено окно.



Теперь переходим в меню Window и выбираем 3D Window чтобы просмотреть 3D-вид стены и расположеного на ней окна. Чтобы видеть каркасный вид переместитесь в меню Image и выберите Wareframe.



Выберите Floor Plan из меню Window. Теперь выберите List Elements из меню Calculate и укажите там Basic. Это создаст простой список в котором содержится информация о всех строительных элементах. Этот список создается очень просто, но вы можете собрать информацию о материале, его количестве, цене, и т.п. Вся отображаемая информация изменяется динамически после того как любые изменения выполняются в Floor Plan, Section/ Elevation, 3D или настройках инструментов.



Это небольшая иллюстрация методов черчения в ArchiCAD. Инструменты, диалоговые окна, и информация в этом и следующих разделах очень мощны и интегрированы, и очень легки для изучения. В следующих разделах возможности ArchiCAD будут рассмотрены более детально.

Copyright © Site users of CAD-systems from exUSSR by Victor Tkachenko

Russian LinkExchange Member

#bn { DISPLAY: block } #bt { DISPLAY: block }

Осуществление изменений

: чтобы понять как работают горячие ссылки, прежде всего сделаем изменения в модели ArchiCAD нашего проекта или в файле Step-34.pln.

Осуществление печати из ArchiCAD

: что-бы осуществить печать из ArchiCAD, прежде всего установите принтер или плоттер, как это описано в файле справки ArchiCAD. После установки просто перейдем в меню File и выберем Print... или or Plot



Как в идалоге Print, так и в диалоге Plot, вы можете изменить масштаб финального вывода, установить цвет вывода и другие параметры. Простой клик на кнопке Print или Plot и ArchiCAD начнет обработку печати.

Осуществление печати из PlotMaker

: Осуществление печати в PlotMaker очень подобно описанному выше. Единственным отличием является то, что отсутствует параметр масштабирования в диалогах Print и Plot. Это потому, что в PlotMaker вы печатаете набор листов, размер котрых вы определяет тогда, когда добавляете чертеж в шаблон PlotMaker.
